Как правильно установить дымоход в частном доме схема: как правильно собрать и установить трубу своими руками в частном доме

Опубликовано в Дом
/
7 Апр 2018

Содержание

правила, условия и как установить правильно

Эффективность и безопасность работы печи, камина или отопительного котла напрямую зависит от того, насколько грамотно был проведён монтаж дымохода в частном доме. Если раньше это зависело от профессионализма печника, то сегодня это вопрос грамотного выбора хозяина дома. Большим спросом, и заслуженно, пользуются сэндвич-дымоходы, которые можно установить самостоятельно к любому виду отопительного оборудования. При этом важно правильно выбрать трубы и смонтировать их, соблюдая все необходимые условия.

Правила устройства дымохода в частном доме

Для каждого вида топлива предусмотрены свои правила и нормы дымоотведения и проведения работ по монтажу, ремонту отопительного оборудования. Они изложены в официальных документах:

  • СНиП 41-01-2003;
  • НПБ 252-98;
  • ВДПО.

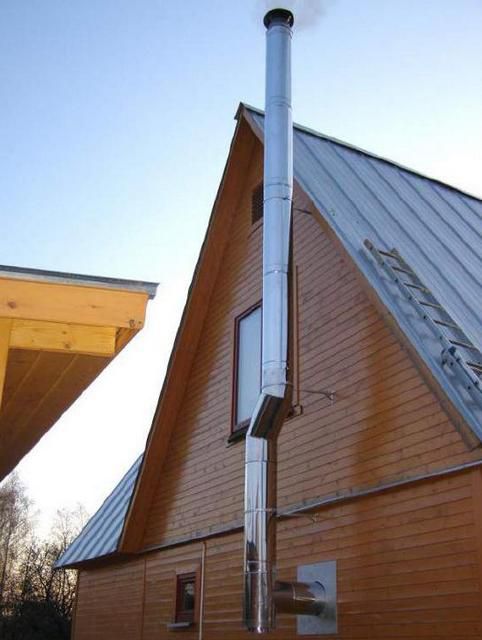

дымоход в частном доме

Строго следовать этим нормам необходимо в целях сохранения строения от пожара и жизни домочадцев от отравления. При горении образуются раскалённые газы, зола и сажа, которые должны удаляться по трубе немедленно. Если дымоход в частном доме смонтирован с нарушениями, то возможен перегрев стен или потолочного перекрытия.

Вторая опасность – это поступление в помещение угарного газа. Угарный газ не имеет запаха и цвета. Он тяжелее воздуха, поэтому концентрируется ближе к полу. При вдыхании приводит к отравлению и смерти. Образуется от недостатка кислорода в печи (плохая тяга). Простонародное название – «тихий убийца».

Основные правила устройства дымохода:

  • Печь должна стоять на независимой от строения платформе. Это необходимо для того, чтобы в случае просадки фундамента дома, отопительное оборудование не «повело» и не разрушило.
  • Горючие материалы стен, потолка или перекрытия кровли должны быть на расстоянии не ближе 38 см от стенки сэндвич-трубы. Пространство заполняют теплоизолятором. Дополнительно изолируют деревянные конструкции асбестовым или оцинкованным экраном.
  • Чем меньше поворотов, тем лучше тяга.
  • Поворот в 90 градусов заменяют на 2 по 45 градусов.

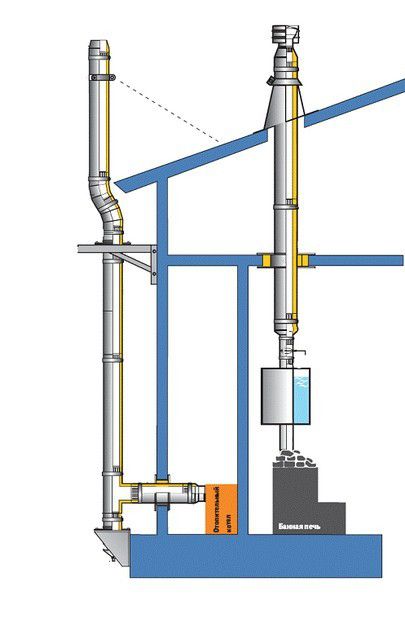

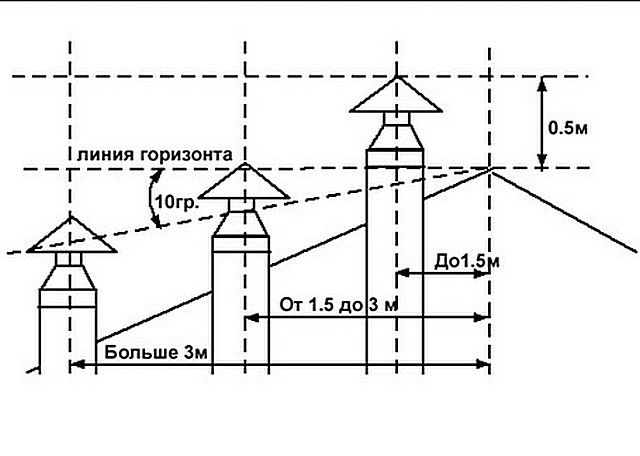

  • Высота трубы зависит от близости конька крыши при выводе. Возле конька трубу выводят на 50 см вверх. При расстоянии до конька от 1,5 до 3 м труба достаточна до конька. При расстоянии вывода трубы от конька более 3 м расчёт высоты трубы ведут из соотношения угла между горизонтом конька и верхом трубы. Он должен быть 10 градусов.

размещение дымохода

Обратите внимание! При расчёте высоты дымохода следует исходить из норм пожарной безопасности к ближайшим объектам – чердачным или мансардным дверям, окнам. Во время топки из дымоотвода летят раскалённые искры, которые могут стать причиной возгорания, если пренебречь предписаниями.

Монтаж дымохода в частном доме в максимальной близости к коньку более сложен конструктивно, чем вывод через стену. Однако этот вариант позволяет смонтировать идеальный дымоход, без поворотов и горизонтальных участков, с наиболее короткой трубой.

Детали для сборного дымохода

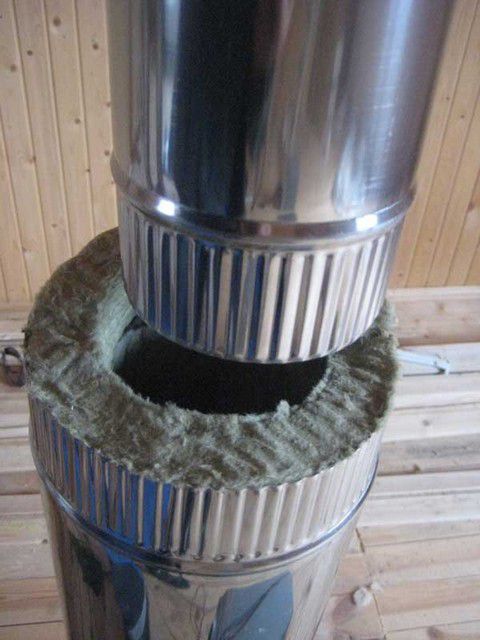

Сэндвич-трубу можно смонтировать как на строящемся доме, так и в эксплуатируемом строении. Часто новое отопление монтируют при ремонте дома или при выходе из строя кирпичной печи. Удобство трубы из нержавейки в том, что её можно установить в любом месте.

Обратите внимание! При покупке вы получите паспорт изделия, где должны быть указаны марка стали (соответствующая маркировка должна быть на самих деталях), толщина стенки трубы, диаметр, остальные качественные характеристики, предназначение.

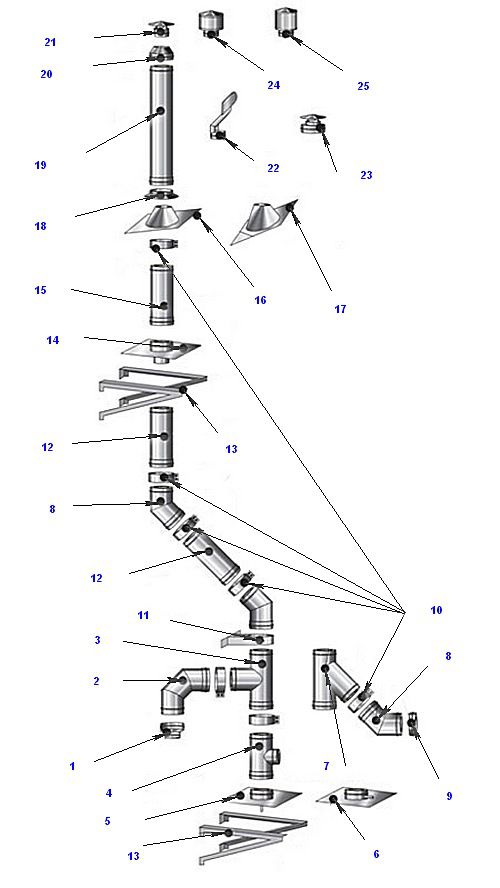

Для монтажа дымохода понадобится следующие детали:

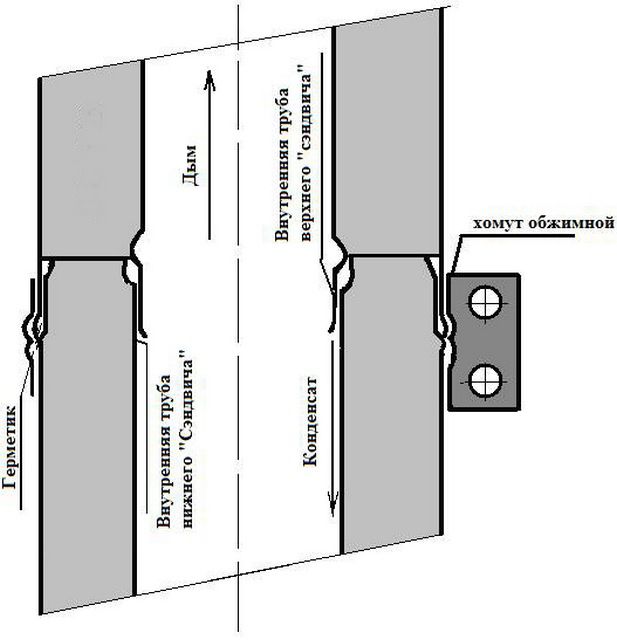

  • Сегменты трубы, которые соединяются в раструб, имеют разную длину, но не более 1 м.
  • Колена (отводы на 45 и 90 градусов) для монтажа поворотов дымохода.

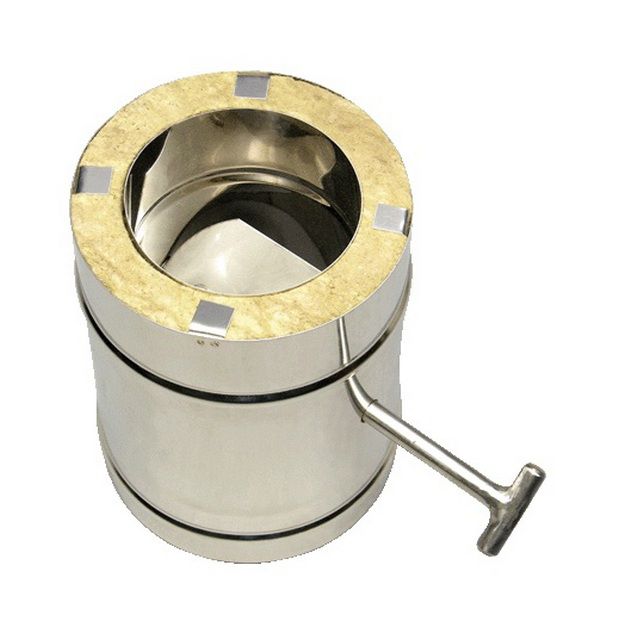

  • Шибер – печная заслонка для регулировки тяги и перекрывания трубы при остановке печи.
  • Переходной адаптер – для монтажа перехода от одинарного участка к сэндвич-трубе.
  • Ревизия (тройник) для чистки трубы от конденсата и возможного внутреннего налёта.
  • Оголовок (дефлектор) на верх трубы.

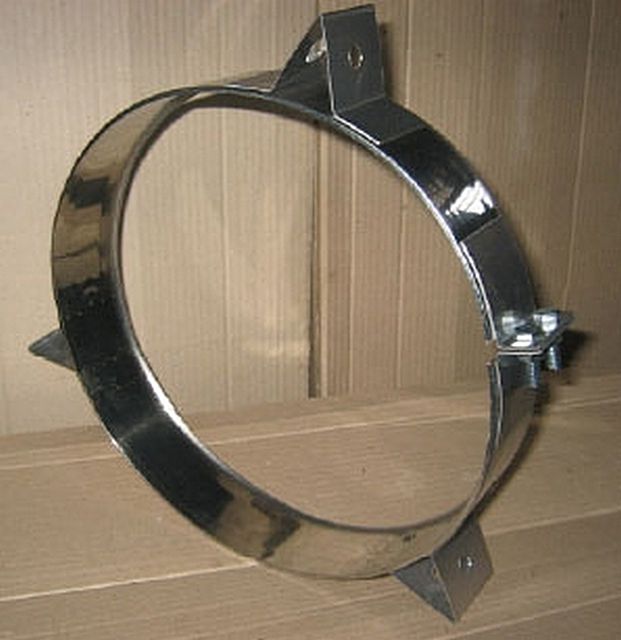

  • Хомуты обжимные для укрепления соединений.
  • Кронштейны для крепления трубы к стене, если монтаж осуществляется не через крышу.
  • Оцинковка листовая или нержавейка для монтажа изолирующих коробов.

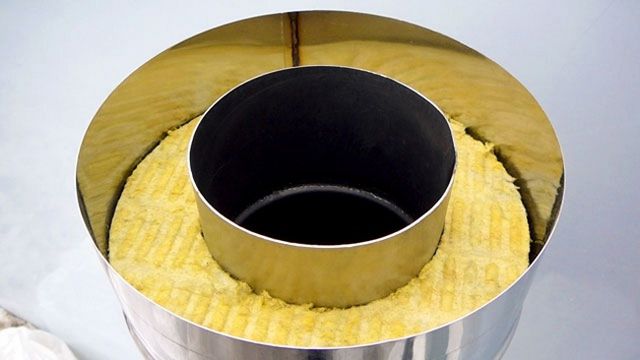

  • Теплоизолирующие материалы: минеральная (базальтовая) вата, асбестовые листы.

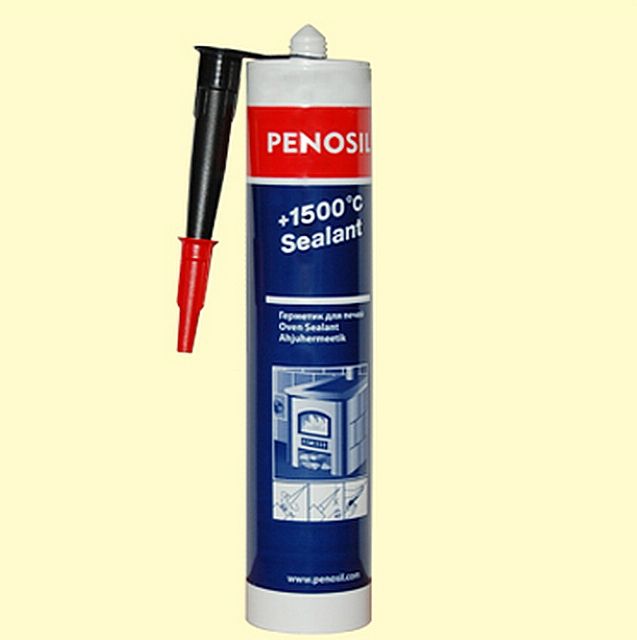

  • Термостойкий герметик для обработки стыков.
  • Опорные кронштейны для установки и фиксации дымохода.

устройство дымохода для бани

Дополнительно можно приобрести готовые детали для монтажа проходов через потолок и кровлю, фланцы для внешней гидроизоляции вывода дымохода на крышу.

Собирать дымоотводящую конструкцию начинают снизу, от печи. Последовательно, согласно проекту, соединяют сегменты, укрепляя соединения обжимными хомутами. Для предотвращения подсасывания воздуха извне, все швы промазывают термостойким герметиком.

Монтаж проходов дымохода

Самыми сложными и ответственными участками при монтаже дымохода в частном доме являются проходы через потолок, кровлю или стену. Если дом имеет несколько этажей, то добавляется проход через межэтажные перекрытия. Правила монтажа проходов дымохода через горючие материалы предусматривают минимальное расстояние между трубой и элементами строения.

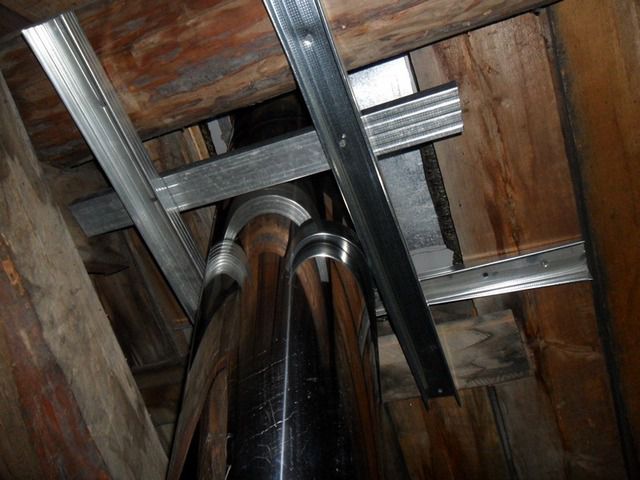

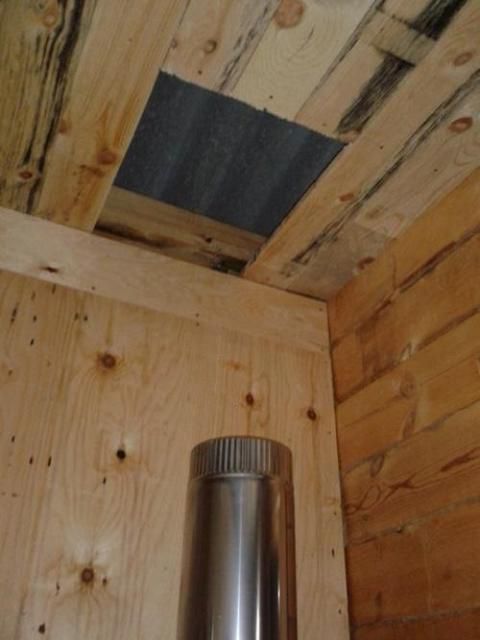

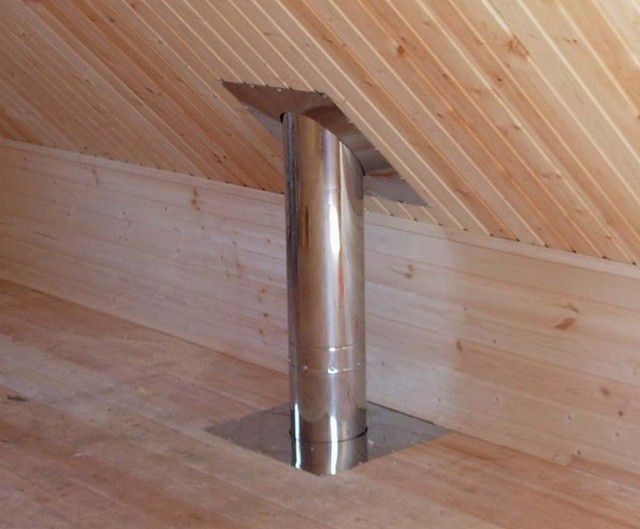

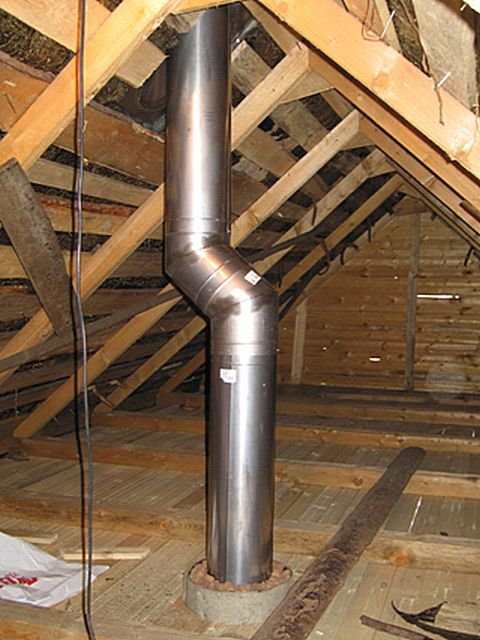

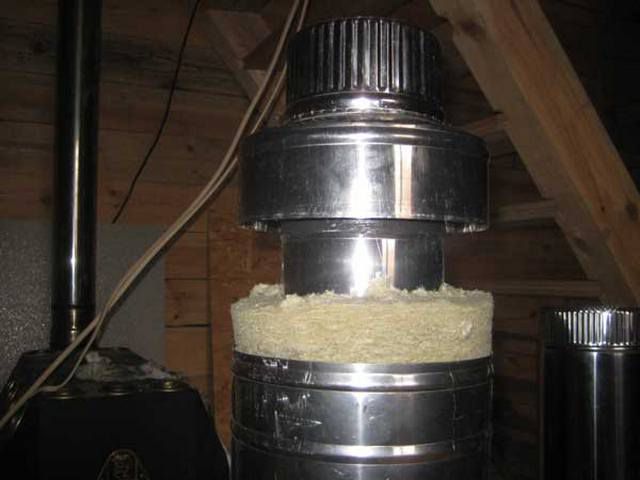

Монтаж прохода через чердак, межэтажные перекрытия, потолок

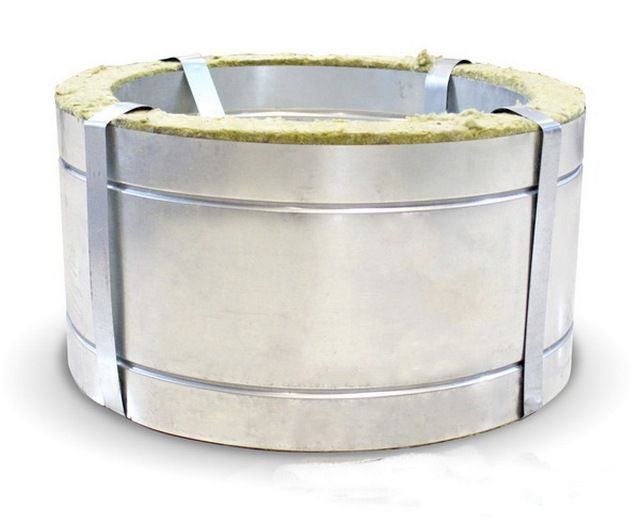

Потолочно-проходной узел для монтажа дымохода сквозь деревянные перекрытия можно купить готовый или сделать самостоятельно. Готовый узел представляет собой патрубок с термоизоляцией, который надевают на трубу. Самодельный имеет вид квадратного короба, размеры которого зависят от диаметра дымохода. По центру короба вырезают отверстие, в которое вставляют непосредственно трубу.

через потолок

Обратите внимание! Через потолочно-проходной узел должен проходить цельный сегмент трубы. Все стыки дымохода располагают ниже или выше межэтажного перекрытия.

Устройство короба для перехода:

  • из асбоцементного или железного листа монтируют короб такого размера, чтобы труба не доставала до стен 40 см;
  • в центре прорезают круглое отверстие, в которое выводят трубу;

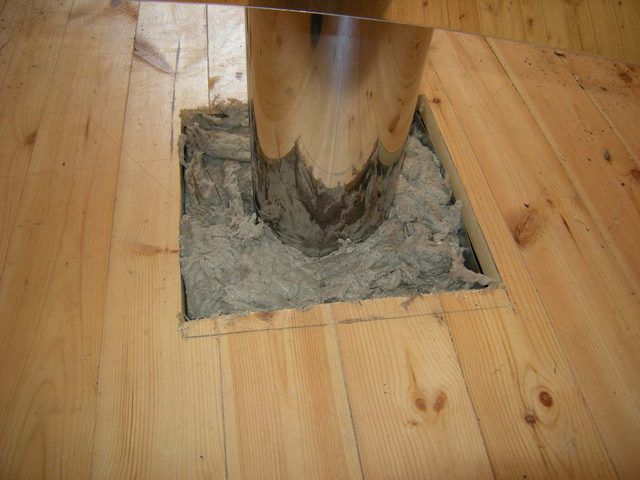

  • пространство короба заполняют минватой с характеристиками термостойкости от 700 градусов;
  • пол верхнего этажа (чердачного помещения), потолок снизу оборудуют специальными металлическими фланцами-накладками, которые выполняют эстетическую и термозащитную функцию.

короб

Обратите внимание! Если чердачное помещение эксплуатируется, то обязательна установка на дымоход дополнительного защитного кожуха с вентиляционными отверстиями.

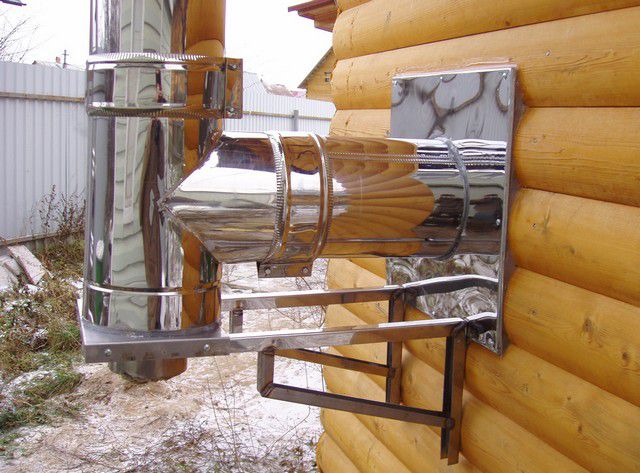

Монтаж перехода через стену

При выводе дымохода через деревянную стену, в ней также устанавливают переходной короб, подобный межэтажному. Разница в том, что горизонтальный вывод проще в монтаже и априори защищён от попадания влаги.

через стену

Монтаж дымохода в кирпичном частном доме через стену не требует теплоизоляции. В стене проделывают отверстие для трубы, вставляют в него металлическую гильзу и выводят в неё дымоотвод. Колено дымохода на выходе из строения через стену требует монтажа дополнительной опоры. Чаще всего для этого используют угловой кронштейн.

Если печь располагается в углу, то прилежащую стену также следует защитить от возможного нагревания. Для этого устанавливают защитный экран из негорючего материала с теплоизолирующим слоем на высоту вывода конструкции.

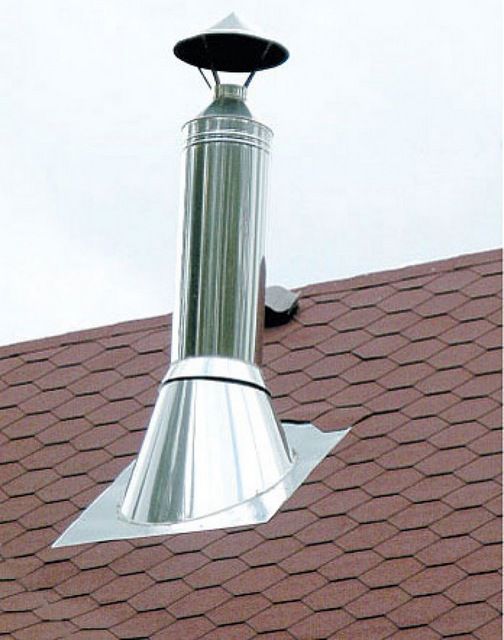

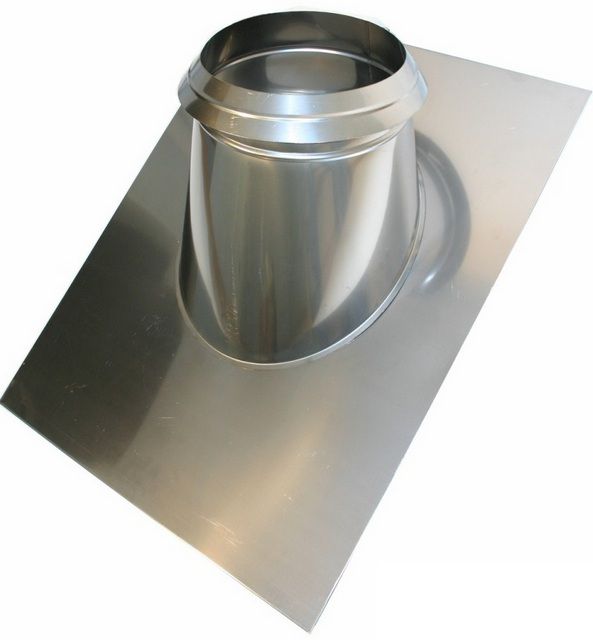

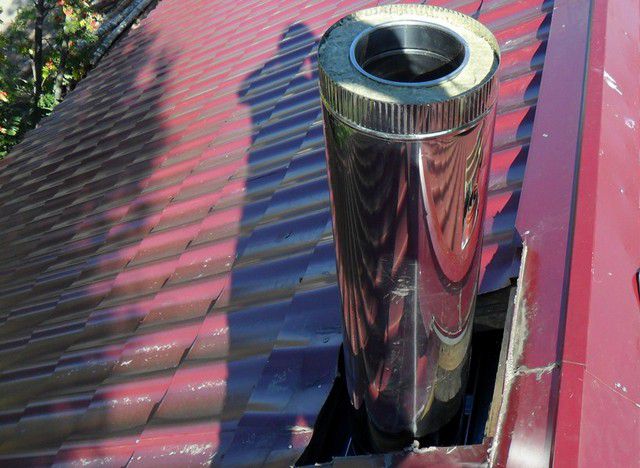

Монтаж вывода через кровлю

Этот проход можно назвать самым ответственным во всей конструкции. Здесь важно не только установить качественную термоизоляцию, но и смонтировать защиту от проникновения внутрь атмосферных осадков. Монтаж гидроизоляции на сэндвич-дымоход не представляет особой трудности, поскольку все составляющие детали продаются готовыми.

Термоизоляция выглядит также как и переход через чердачное перекрытие, с поправкой на наклон кровли. Проходной короб здесь имеет форму прямоугольника, хотя его проекция остаётся квадратной.

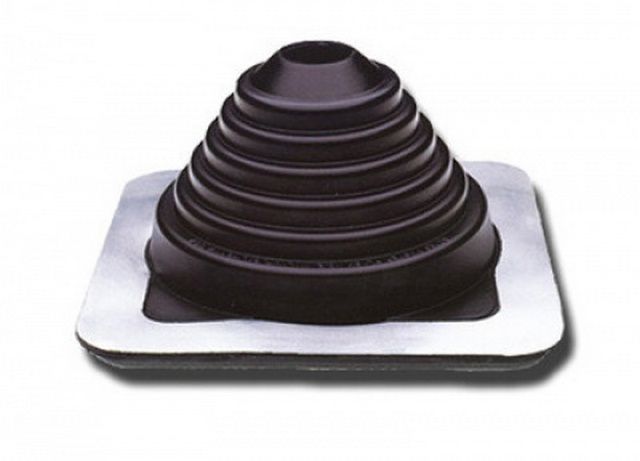

Особое внимание следует уделить кровельному покрытию. Если это горючий материал, то потребуется металлический лист для монтажа внешней разделки большего размера (на 10-15 см с каждой стороны). Соответственно убирают большую площадь кровельного покрытия. Лист заводят под кровельный материал в верхней его части, боковой и нижний край пускают поверх.

проход через кровлю

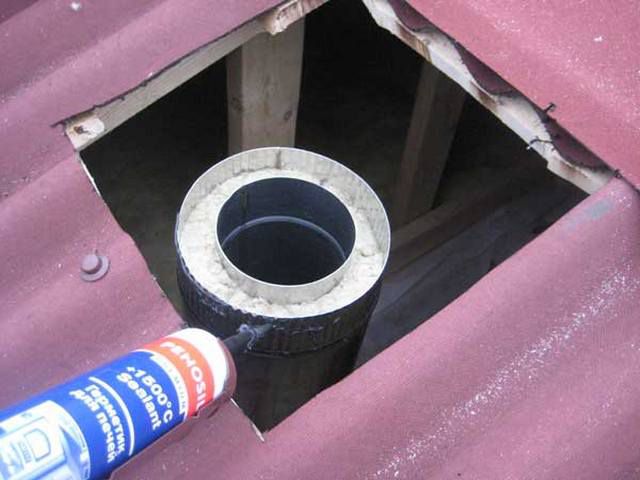

Завершающий этап – монтаж гидроизоляции и установка верхнего колпака. Это эластичная или металлическая конусная крыза, которую устанавливают поверх листа разделки. Все швы обрабатывают герметиком.

Условия для нормальной работы дымохода

  • Длина дымоотводящей канала должна быть не меньше 5 метров.
  • Толщина стали для внутренней части сэндвича от 0,5 до 1 мм. Оптимально – 8 мм.
  • Более 3 поворотов монтировать запрещено.
  • Диаметр дымохода должен быть не уже печного дымоотводящего патрубка.
  • Горизонтальный участок трубы не должен быть длиннее 100 см.

Помните о том, что правила создаются на основе качественных испытаний и негативного опыта по эксплуатации. Несоблюдение нюансов монтажа дымохода в частном доме чревато возгоранием или отравлением.

Как сделать дымоход в частном доме

Дымоход в частном доме чаще всего строится невидимым для глаз. Это можно осуществить ещё на этапе планирования строительства дома. Если в доме присутствует несколько дымоходов, то они объединяются в одно или два устройства.

устройство стального дымоходаустройство стального дымоходаУстройство стального дымохода в частном доме Вернуться к оглавлению

Содержание материала

Виды дымоходных конструкций

Конструкция дымохода зависит от функциональных особенностей устройств, для которых они предназначены. От их расположения и мощности зависит сложность и конфигурация дымохода.

Типы дымоходов:

  • вентиляционные,
  • газоотводные,
  • дымовые.

Вентиляционные системы

Основной функцией вентиляционных труб является то, что они помогают из помещения выводить загрязнённые воздушные массы.

вентиляционный дымоход в домевентиляционный дымоход в домеОригинально выполненный кирпичный вентиляционный дымоход

Вентиляционные каналы в обязательном порядке должны быть в тех местах, где меньше всего проветривается помещение. Особенно важно размещать такие трубы в кухонной зоне, ванной комнате, туалете.

Газоотводные системы

Газоотводные дымоходные трубы применяются в том случае, если в доме используется газовая система отопления. Они выводят продукты горения за пределы помещения, и, таким образом, обеспечивают безопасность использования системы обогрева. Трубы должны быть способны выдерживать разнообразные воздействия вредных веществ. Как только продукты горения поступают в дымоходную трубу, то сразу вступают в реакцию с влагой, которая уже есть в трубе. В результате этого осуществляется процесс окисления, который и может вызвать разрушение или внутреннюю деформацию трубы. Также такой дымоход способствует увеличению тяги.

схема устройства газоотводной трубы дымоходасхема устройства газоотводной трубы дымоходаСхема устройства и конструкция газоотводной трубы дымохода

Дымовые трубы

Дымовые трубы применяются в случае установки в доме отопительного оборудования, которое работает на твёрдом топливе – это могут быть печи или камины. В доме их больше всего, именно по этой причине довольно часто их объединяют в одну или несколько.

схема устройства дымовой трубысхема устройства дымовой трубысхема устройства и конструкция кирпичной  дымовой трубыВернуться к оглавлению

Трубы дымохода

Устройство дымохода довольно простое, оно подразумевает использования для этого специальных труб, через которые и осуществляется вывод загрязнённого воздуха или продуктов горения за пределы помещения.

Трубы бывают:

  • кирпичные,
  • металлические,
  • керамические,
  • полимерные.

Отличительные черты кирпичного дымохода

Несмотря на то, что на сегодняшний день очень большое количество материалов, которые могут быть использованы для сооружения дымохода, всё равно на протяжении многих лет большой популярностью пользуются кирпичные дымоходы.

кирпичный дымоходкирпичный дымоходКирпичный дымоход

Такой тип дымохода имеет свои преимущества. Его нельзя внутри штукатурить, что поможет сэкономить на отделочных материалах. Также стоит учесть, что кладка кирпичного дымохода должна иметь шов в 1 см. Если внутри помещения рекомендуется использовать цементно-известковый или известковый раствор, то в верхней части строения уже можно использовать для кладки обычную бетонную смесь.

Совет. Для того чтобы в доме использовать кирпичный дымоход, необходимо делать более мощный фундамент строения – кирпич добавит лишнюю нагрузку на стены строения и на его основание.

Кроме преимуществ есть ещё определённый ряд недостатков конструкции. Кирпич из-за своей шероховатой поверхности может накапливать загрязнения. Именно поэтому такая труба очень быстро засоряется сажей.

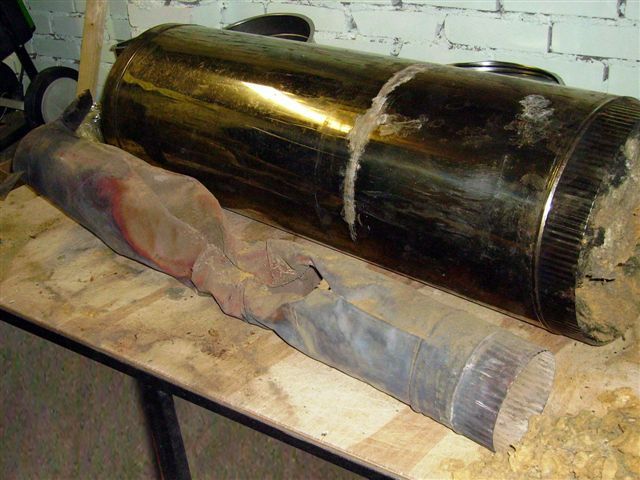

Так как через кирпичный дымоход выходят продукты горения, образуется кислородный конденсат, от чего кирпичная труба подвержена разрушению. Бывает такое, что кусок кирпича откалывается и падает в трубу. Всё это в значительной степени может сузить канал дымохода и затруднит выход воздушных масс.

Чтобы обеспечить длительный срок эксплуатации кирпичного дымохода, внутрь рекомендуется вставить асбоцементную трубу. Промежуток между кирпичом и трубой заливается бетонным раствором.

асбестовые трубы для дымоходаасбестовые трубы для дымоходаПример использования асбоцементной трубы

Керамические конструкции

Керамические трубы представляют собой готовые конструкции для сооружения дымохода. Они продаются модульной конструкцией. Её внутренняя труба из кислотоустойчивой, жаропрочной и долговечной керамики.

Керамические дымоходные трубы обладают рядом преимуществ и имеют очень гладкую поверхность. Благодаря этому на ней не собирается сажа, которая образуется в результате прохождения загрязнённых воздушных масс, образовавшихся в процессе горения.

устройство керамической трубы для дымоходаустройство керамической трубы для дымоходаУстройство керамической трубы для дымохода

Как и кирпичные дымоходы, так и керамические обладают довольно большим весом. Именно по этой причине стоит использовать фундамент для конструкции.

Металлические дымоходы

Что касается металлических труб для сооружения дымохода, то они благодаря лёгкости в последнее время стали пользоваться большой популярностью. Также они имеют гладкую поверхность, что исключает накопление сажи. Соответственно, воздух будет проходить гораздо лучше.

Качественная теплоизоляция выполняется довольно просто. Для этого используется базальтовая вата, которая прокладывается внутри трубы. Только необходимо будет правильно определиться с толщиной материала, так как большая толщина может полностью или частично перекрыть трубу и воздушным массам будут выходить очень затруднительно.

устройство металлической трубы дымоходаустройство металлической трубы дымоходаУстройство металлической трубы дымохода

Как правило, металлические дымоходы изготавливаются из нержавеющей стали, которая очень устойчива ко всем климатическим, погодным и другим воздействиям.

Современными трубами для дымохода являются полимерные конструкции. Сама по себе труба очень мягкая и имеет довольно небольшой вес. Дымоход будет отличаться своей практичностью и долговечностью. Монтаж трубы можно осуществить самостоятельно, и справится с этим любой новичок.

полимерный дымоходполимерный дымоходСовременный полимерный дымоход

Чаще всего используются полимерные трубы в том случае, если в доме есть система газового отопления (котлы или колонки). Такие трубы могут быть только вставленными в дымоход, который выложен из кирпича.

Виды дымоходов

На сегодняшний день есть два типа дымоходных конструкций: конструкция, расположенная внутри строения и дымоход снаружи дома. Они отличаются не только материалами, из которых могут сооружаться, но и размерами и типами.

конструкция внутреннего и внешнего дымохода в частном жилом домеконструкция внутреннего и внешнего дымохода в частном жилом домеЧертежи и конструкция внутреннего и внешнего дымохода в частном жилом доме

Обычно, для того чтобы построить дымоход внутри дома, используется кирпич или керамические трубы. На улице рациональнее использовать металлические дымоходы, так как они устойчивы к перепадам температур и не подвергаются воздействию влаги.

Дымоход внутри дома также можно сделать двумя способами, подробнее об этом – на видео

Дымоход может быть использован как в кирпичном, так и в деревянном строении. Только дымоход в деревянном доме должен быть правильно сооружен, так как дерево очень быстро обугливается. Есть специальная технология строительства дымохода в деревянном строении. Вернуться к оглавлению

Строительство дымохода в деревянном доме

Чаще всего, в деревянном доме встречается несколько дымоходов. Но количество таких конструкций в большей степени зависит от количества используемого в доме оборудования. В доме обязательно должна быть система отопления с отдельным дымоходом и может быть камин, который также имеет отдельную дымоходную трубу.

Все дымоходные сооружения в доме должны быть выведены на крыше строения и выполнены с соблюдением всех норм и стандартов.

дымоход в деревянном домедымоход в деревянном домеДымоход в деревянном доме

Для того чтобы правильно соорудить дымоход в деревянном доме, необходимо составить проектную документацию и обратиться к специалистам в этой области, которые могут правильно составить проект дымохода.

От правильно выстроенного дымохода зависит безопасность жизнедеятельности всех проживающих в доме, также само оборудование будет более качественно работать. Последнее касается котлов газового отопления и труб для каминов.

Дымоход в деревянном доме должен быть только в вертикальном положении. Конечно, есть и исключение из правил. Можно строить его с отклонением, которое от вертикального положения составляет не более 30 градусов. Если же требуется вывести трубы наружу, и для этого никак не обойтись без переноса дымоходной трубы, то размер такого переноса может быть не более 100 см.

варианты постройки дымохода в деревянном домеварианты постройки дымохода в деревянном домеВарианты постройки дымохода в деревянном доме из бруса

Что касается выноса дымохода на крыше строения, то он в значительной степени будет зависеть от типа кровли и вида самой крыши.

Совет. При строительстве дымохода на крыше стоит учесть направленность ветра, который наиболее часто встречается в этом регионе. Это необходимо из-за того, что если труба дымохода будет соединена с котлом для отопления, то ветровые массы могут попадать в трубу, и тем самым вызывать прерывное горение топливного вещества.

Если в деревянном доме есть камин, то труба для отвода дыма должна быть сооружена качественно. Это позволит не попадать дыму внутрь помещения, и дать ему возможность выходить наружу.

В последнее время дымоход для камина в деревянном доме представляет собой довольно сложную конструкцию, в которой используется технология «труба в трубе».

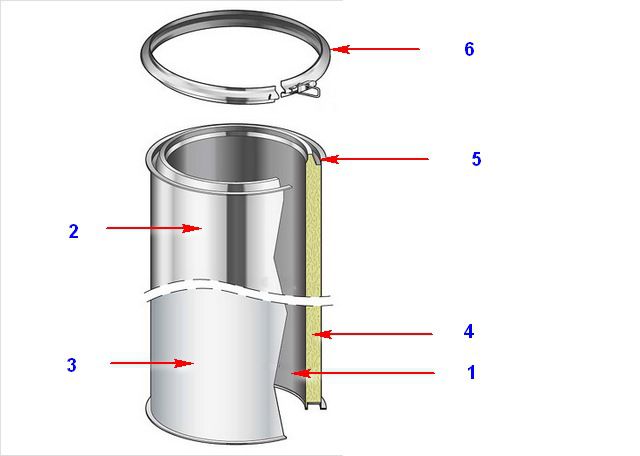

Сама дымоходная труба состоит из трёх составных частей:

  • труб из нержавеющей стали;
  • слоя теплоизоляционного материала;
  • стальной трубы.

Изначально труба из нержавеющей стали обматывается теплоизоляционным материалом, который на ней может быть закреплён при помощи проволоки или любого другого материала. После этого готовая конструкция вставляется в металлическую трубу, которая будет иметь больший диаметр, чем внутренняя.

трубы для дымохода в деревянном дометрубы для дымохода в деревянном домеСпособы устройства труб для дымохода в деревянном доме

Кроме такого способа сооружения дымохода есть ещё один способ, для этого используется пластиковый чулок. Основным его преимуществом будет то, что он очень быстро нагревается и быстро остывает. Также его можно использовать тогда, когда необходимо сделать довольно большое количество дымоходных переходов.

Самое сложное – это провести конструкцию через стену, так как дымоход в стене дома из древесины может очень пагубно сказаться на состоянии строительного материала. В большинстве случаев ту часть стены рекомендуется заменить на пенобетон или кирпич. Эти материалы не подвергаются воздействиям высоких температур и не горят. Таким образом, будет обеспечена безопасность всего строения.

вывод дымохода через несущую стену деревянной конструкциивывод дымохода через несущую стену деревянной конструкцииЧертёж и схема вывода дымохода через несущую стену деревянной конструкции

Если же дымоход нужен в качестве газоотвода, и будет использоваться в случае включения отопительной газовой системы, то можно сделать конструкцию, которая выходит наружу через стену. Для организации такого дымохода используются металлические трубы.

В таком случае есть возможность также использовать технологию гильзования («труба в трубе»). Где первая внутренняя труба будет помещена в слой теплоизоляционного материала и только потом – в основную трубу дымохода.

Металлические трубы очень лёгкие не только по весу, но и в установке.

Для этого используются:

  • специальные металлические крепления;
  • саморезы по металлу;
  • шуруповёрт.

Крепления для  трубы на деревянном строении представляют собой металлические пластины, которые имеют изогнутую форму, соответствующую диаметру дымоходной трубы.

крепления для дымохода

крепления для дымохода

Очень часто для того, чтобы провести дымоход в стене деревянного строения используется асбестовая труба, которая будет находиться в специальном коробе из кирпича или другого похожего материала.

Совет. Для того чтобы была возможность провести дымоход внутри стены деревянного дома, необходимо обеспечить их достаточную толщину.

Если такой возможности нет, то стоит соблюдать установленные правила безопасности, где труба должна быть на расстоянии от самого материала не менее 25 см. Такие действия обеспечат безопасность древесины, и она не будет возгораться или обугливаться в результате использования конструкции.

Вернуться к оглавлению

Дымоходы в кирпичных строениях

В обычном кирпичном строении также применяется технология сооружения наружных дымоходов. Они очень часто встречают в тех домах, которые имеют газовое отопления, и в качестве батарей используется колонки или специальные конвекторы. Тогда в стене дома делается отверстие. В него вставляется, как правило, полимерная труба. Между стеной и самой трубой должен быть определённый промежуток, который заполняется бетонным раствором, или используется технология «труба в трубе».

наружный дымоход в кирпичном доменаружный дымоход в кирпичном домеПростой наружный дымоход в кирпичном доме

Для камина правильный дымоход в частном доме из кирпича или любого другого строительного материала возводится вместе со стеной строения.

Выглядит это следующим образом. Есть основная стена, к ней пристраивается камин, а сверху него короб дымохода, который будет выходить прямо на крышу дома. Если дом каменный, то какие-либо изоляционные материалы можно и не использовать.

кладка дымохода в кирпичном доме

кладка дымохода в кирпичном доме



Но если строение деревянное, то камин и труба дымохода от него должны быть раздельными, чтобы обеспечить безопасность строительного материала (древесины).

Совет.  В дымоходе для камина обязательно должна быть заслонка. Она регулирует подачу воздуха в камин и способствует нормальному процессу горения.

Необходимо учесть, что дымоходная труба должна быть защищена от попадания в неё дождя или снега. Для этого на крыше устанавливается специальная защита в виде козырька. Он должен иметь высоту не более 50 см. В противном случае есть возможность неэффективного использования дымохода, так как в него будет попадать любой порыв ветра.

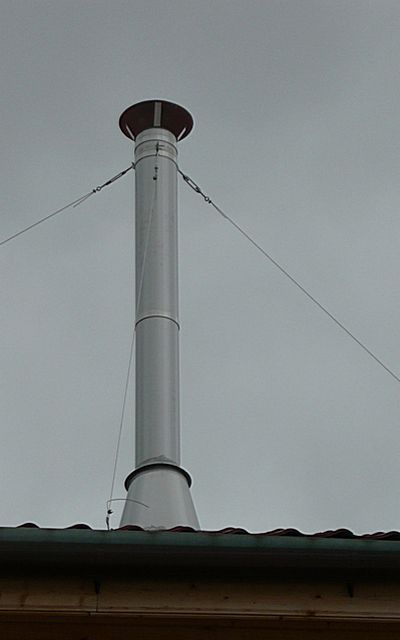

труба дымохода на крыше дома

труба дымохода на крыше дома

Есть несколько способов очистки такой конструкции, которые необходимо осуществлять каждый год. Только так можно содержать дымоход в надлежащем состоянии. Для этого используется два метода: механический и химический.

При механическом методе применяются металлические щётки с очень жёсткой щетиной. При химическом методе – разнообразные средства, которые представляют собой полено-трубочист, его необходимо сжечь в печи, камине или другой конструкции.

Перед тем как сделать дымоход в доме, нужно чётко определиться, для каких именно целей он будет служить.
Не в последнюю очередь выбирается материал для сооружения дымохода. Если в кирпичном строении можно использовать любой вид дымоходной трубы, то в деревянном доме есть некоторые ограничения. Что касается количества дымоходов, то оно в значительной степени зависит от используемых в доме приборов или конструкций.


Чтобы дымоход в частном доме работал качественно, его необходимо правильно продумать изначально.

как правильно сделать своими руками

На чтение 5 мин.

Дымоход — это техническое устройство, предназначенное для удаления из дома остатков продуктов сгорания и дыма. Монтаж дымохода представляет собой сложный процесс, от которого зависит работа печи или камина в частном доме, а также пожарная безопасность.

Монтаж дымоходаМонтаж дымохода

Разновидности дымоходных труб

Дымоходная труба — это неотъемлемая часть системы отопления в частном доме. Чаще всего используются керамические, гофрированные, асбоцементные, а также сэндвич трубы, выполненные из нержавеющей стали.

Такой материал является самым распространенным для дымоходных конструкций. Это бюджетный вариант с функциональными характеристиками, не уступающими более дорогим аналогам.

Преимущества нержавеющих устройств:

  • качественный материал, защищенный от коррозии;
  • возможность эксплуатации при температуре более 500°C;
  • вес и размер меньше, чем у аналогов;
  • легко монтировать своими руками;
  • отсутствие проблем с тягой, т.к. продукты сгорания не оседают на гладкой поверхности;
  • невысокая цена.

Единственный недостаток — необходимость утепления конструкции в холодное время года.

Керамика — это дорогостоящий и качественный материал. Чаще всего производители дают гарантию на керамические изделия до 30 лет. Устройства данного типа защищены от коррозии, перепадов температур и конденсата. Одним из главных преимуществ является безопасность. Керамические изделия не позволяют продуктам сгорания попадать в помещение. Такой вариант сочетается с газовыми и работающими на жидком и твердом топливе каминами.

Металлические гофрированные устройства характеризуются низкой ценой и легкостью при монтаже. Существенным недостатком изделий данного типа является невозможность эксплуатации при высоких температурах. Это означает, что гофрированные трубы не походят для систем отопления с твердым топливом (уголь, кокс).

Асбоцементные изделия пользуются спросом еще с 20 века благодаря низкой цене. Однако устройства данного вида имеют недостатки, из-за которых лучше отказаться от этого варианта. Асбоцементные изделия не выдерживают высоких температур и имеют шершавые внутренние стенки, на которых оседает сажа. При засоре уменьшается тяга, что приводит к возможности возникновения пожара.

Требования к устройству дымохода

Для выполнения монтажа безопасного и долговечного дымохода схема изделия должна включать в себя материалы деталей, их соединения, размеры элементов конструкции, требования к расположению дымохода в частном доме.

Необходимо соблюдать следующие правила, относящиеся к устройству:

  • дымоход должен располагаться вертикально;
  • для устройства дымовой трубы следует использовать герметики, способные выдержать температуру более 1000°C;
  • соединения отопительных элементов должны быть выполнены из кровельной стали;
  • длина соединительных труб не может превышать 3 м;
  • число дымоотводов должно соответствовать количеству приборов обогрева;
  • дымоотвод должен быть больше 5 м в высоту, а толщина его стенок — 0,5 мм и более;
  • дымоход прикрепляется к стене при помощи кронштейна;
  • участок трубы, который располагается вне дома, необходимо утеплить во избежание образования конденсата;
  • чтобы продукты сгорания беспрепятственно выходили из дома, нужно определить высоту и сечение трубы в соответствии с инструкцией.

Инструменты и материалы

Для монтажа дымохода своими руками потребуются следующие инструменты и материалы:

  • огнестойкие трубы;
  • оцинкованные трубы;
  • кронштейны;
  • переходники;
  • тройники;
  • хомуты;
  • заглушки;
  • муфты для герметизации;
  • маркер для разметки;
  • крепления для дымохода;
  • огнеупорный герметик;
  • металлический лист.

Способы вывода дымохода

Самодельный дымоотвод можно вывести на улицу через крышу либо через стену.

Чаще всего устройство выводят через крышу, если дом находится на этапе строительства либо капитального ремонта кровли. Если здание уже построено, будьте готовы заменить покрытие крыши в месте вывода трубы. Для этого потребуются материалы, предназначенные для контакта с высокими температурами.

Выведение трубы для дымохода своими руками через стену подходит в случае, если строение уже возведено. Данному способу присущи следующие преимущества:

  • экономия места внутри дома;
  • легче монтировать, чем через крышу;
  • сохранение целостности крыши и перекрытий.

К недостаткам можно отнести:

  • КПД ниже, чем при использовании альтернативного способа;
  • необходимость утепления конструкции, находящейся вне дома;
  • негативное влияние на внешний вид здания.

Правила монтажа

О том, как правильно сделать дымоход в частном доме, подробно написано в строительных нормах и правилах. Это нормативные документы, в соответствии с которыми должны производиться строительные и монтажные работы.

Перед началом установки устройства необходимо убедиться в соответствии площади частного дома и высоты потолков требованиям пожарной безопасности. Высота потолков должна составлять не менее 2 м, а площадь здания — 7,5 м³.

Наличие вентиляционного канала — обязательное условие. В ванной комнате двери должны открываться наружу. Также там не должно быть розеток и выключателей.

Чтобы обеспечить правильное функционирование дымохода, монтаж нужно проводить, соблюдая требования:

  • дымоход не должен проходить там, где находятся электрические провода, трубы водоснабжения и канализации;
  • с целью сохранения тепла большая часть изделия должна находиться внутри дома;
  • все элементы конструкции следует выполнять из материалов, устойчивых к высоким температурам;
  • используйте кронштейны для крепления к стене, чтобы дымоход не прогибался;
  • при составлении схемы дымохода учитывайте, что ко всем стыкам труб должен быть обеспечен беспрепятственный доступ.

Пошаговая инструкция монтажа дымохода через крышу включает в себя следующие этапы:

  1. Расчет масштаба и протяженности конструкции.
  2. Присоединение труб при помощи переходника к отопительному устройству.
  3. Установка на потолке термоизоляции в месте выхода трубы на крышу.
  4. Работа с конусной крызой, подходящей для уровня ската крыши частного дома.
  5. Монтаж окапника в месте стыковки трубы с крышей.
  6. Установка на трубу конуса и оголовка.

При монтаже дымохода через стену должны быть соблюдены данные этапы работы:

  1. Создание отверстия в стене для выхода трубы.
  2. Прикрепление переходника с помощью герметика.
  3. Установка кронштейнов.
  4. Сборка вертикальной части дымохода с использованием хомутов.
  5. Окапник, конус и оголовок монтируем, как при строительстве дымохода через крышу.

Для проверки оборудования необходимо вызывать специалиста не менее 1 раза за отопительный сезон.

как сделать правильно, пошаговая инструкция по изготовлению, сборке и монтажу

Доброе время суток, дорогой читатель! За последние годы появилось много видов отопительных приборов, требующих особого подхода к устройству дымоотводной системы, применения прочных, жаростойких материалов. Обеспечить хорошую тягу и эффективный отвод газообразных продуктов сгорания поможет установка сэндвич дымохода своими руками: как сделать правильно его сборку мы и обсудим в этой статье.

Что такое сэндвич, его достоинства и недостатки

Сэндвич дымоход — это двухконтурная конструкция цилиндрической формы, состоящая из нескольких секций труб длиной в 1 метр, которые вставляются в процессе монтажа одна в другую. Внутренний и наружный контур выполнен из трубного проката, между которыми помещён теплоизоляционный материал — вермикулит, минеральная вата или базальтовое волокно. Он не позволяет быстро остывать дымоотводу и препятствует появлению внутри него конденсата.

Данные утеплители характеризуются низким коэффициентом теплопроводности, стойкостью к воздействию химических веществ, огнестойкостью и высокой влагостойкостью. Внутренний контур изготавливается в основном из жаропрочной и коррозиестойкой нержавеющей стали, для наружного используются трубы из нержавейки, оцинкованного железа, легированной стали с декоративным эмалевым покрытием.

Благодаря конструктивным особенностям сэндвич дымоходы обладают следующими преимуществами:

  • Простотой и удобством монтажа. Благодаря большому ассортименту соединительных деталей можно придать конструкции конфигурацию любой сложности.
  • Звукоизоляционными свойствами. Трубы за счёт трёхслойной структуры стенок значительно снижают гул и шум, возникающие при тяге.
  • Совместимостью со всеми типами отопительных приборов, вне зависимости от используемого топлива.
  • Лёгкостью и универсальностью конструкции, поэтому сэндвич дымоходы могут устанавливаться как внутри, так и снаружи помещения без возведения дополнительной опоры.
  • Привлекательным внешним видом.
  • Высокими теплозащитными свойствами, благодаря которым конструкция надёжно защищена от образования конденсата.
  • Высокой пожаробезопасностью. Эффективная теплоизоляция также препятствует нагреву наружного контура дымоотводного канала до очень высоких температур, способных воспламенить горючие материалы, соприкасающихся с их поверхностью конструктивных элементов строения.
  • Гладкими внутренними поверхностями. При эксплуатации они меньше подвержены осадку сажи, что позволяет достаточно редко чистить канал дымохода.
  • Длительным сроком службы. Внутренний контур сэндвич труб изготовлен из нержавейки, устойчивым к термической и химической агрессии, поэтому они сохраняют свои первоначальные характеристики многие годы.

Несмотря на большое количество достоинств сэндвич дымоходы имеют и ряд недостатков:

  • Достаточно высокую стоимость.
  • Потеря герметичности, возникающая из-за реакции материала составных частей дымохода на температурные перепады (сужение или расширение).

Виды дымоходов

В зависимости от расположения печи или котла, наличия свободного места и конструктивных особенностей дымохода организация отведения дыма за пределы строения может выполняться двумя способами — наружной или внутренней установкой дымохода.

Наружный

Наружный дымоход представляет собой газоход, соединяющий выпускной патрубок отопительного прибора с трубой, выходящей на улицу через стену. Для обеспечения хорошей тяги дымоотводная труба по высоте должна быть не ниже уровня конька или возвышаться над ним. Длина горизонтального участка такой конструкции не должна превышать 1 м, расстояние от края крыши составлять не менее 0,5 м. К обязательным условием нормального функционирования наружного дымохода так же можно отнести устройство наружного утепления.

Преимуществами такого варианта размещения дымохода является экономия полезной площади в доме, снижение пожароопасности, сохранение целостности кровельного покрытия, независимость от дизайнерских решений по оформлению интерьера.

Внутренний

Дымоотводная система внутреннего исполнения состоит из вертикальной части, расположенной внутри дома и выведенной на улицу через крышу. Стыковки модулей должны осуществляться вне чердачного и междуэтажных перекрытий, что не возникали препятствия для проверки их герметичности. Места прохода дымохода защищаются от воздействия высоких температур с помощью проходных патрубков и крышного проходника. Герметизация стыка с кровельным покрытием обеспечивается за счёт крышной разделки.

Внутренне расположение дымоотводной трубы со 100% вертикальным положением обеспечивает более устойчивую тягу, проще и удобнее в обслуживании, не требует утепления, не портит архитектурный облик фасада здания. Однако такой вид дымохода отнимет часть полезной площади в помещении, при его возведении возрастут затраты на устройство мест прохода через перекрытия, потолок и кровлю, нарушится герметичность кровельного покрытия.

Как правильно выбрать комплект для монтажа сэндвич дымохода

Приобретая подобный комплект, прежде всего нужно правильно рассчитать его геометрические параметры — диаметр и высоту будущей конструкции. Ещё необходимо учесть из какого материала изготовлены составляющие элементы, толщину каждого слоя изделий, чтобы в процессе эксплуатации сэндвич дымоход мог выдерживать температуру отводимых газов, например, от мощных твёрдотопливных котлов.

Материал изготовления + таблица гостов нержавейки

Трубы обоих контуров сэндвич дымоходов в основном изготавливаются из высоколегированной и жаростойкой стали толщиной 0,5 — 0,7 мм. Этот материал проявляет стойкость к химической агрессии и воздействию конденсата. Трубы из нержавейки можно сочетать с любыми типами отопительного прибора. Главным требованием является точный подбор марки стали в зависимости от максимально возможной температуры отводимых газов.

Марка стали, согласно американского стандарта AISI ГОСТ Россия Характеристика Тип отопительного
прибора
Максимально допустимая температура отводимых газов
AISI 304 08×18Н10 Хромоникелевая
сталь
Газовые и
жидкотопливные
котлы
450ºС
AISI 316 03×17Н13М2 Аустенитная
хромоникельмолибденовая сталь
Газовые и
твёрдотопливные
приборы
800ºС
AISI 321 08×18Н10Т Немагнитная аустенитная
хромоникелевая сталь с добавлением титана
Мощные газовые и твёрдотопливные
приборы
850ºС
AISI 310S 10×23Н18 Аустенитная сталь с увеличенным содержанием никеля(17 — 20%) и хрома (до 25%) Твердотопливные
пиролизные
котлы
1000ºС

Помимо двухконтурных конструкций из нержавейки, выпускаются сэндвич трубы для дымоходов, у которых внешний и внутренний контур выполнен из оцинкованной стали. Стоимость таких изделий значительно ниже, но они подвержены деформации при температуре выше 450ºС. Более прочный вариант, когда для изготовления внутреннего контура применена нержавеющая сталь, а внешнего — оцинковка. В этом случае, внешняя труба изготавливается из металла толщиной 1 мм, для внутреннего контура используют изделия из нержавейки с толщиной стенки 0,5 мм.

Толщина стенок (для твердотопливного, газового)

Толщину стенок внутреннего контура сэндвич труб для газовых агрегатов следует выбирать в зависимости от их диаметра:

  • От 130 до 450 мм — 0,5 мм.
  • 500 мм — 0,6 мм.
  • Свыше 500 мм — 0,8 мм.

Для твердотопливных приборов определяющим фактором выбора толщины стенок внутренней трубы является температура продуктов сгорания:

  • До 450ºС — 0,6 мм.
  • Свыше 450ºС — 0,8 мм.

В конструкцию дымохода котла, работающего на твердом топливе, обязательно должен входить не утеплённый участок, подсоединённый непосредственно к выходному патрубку данного устройства. Для этих целей обычно используют монотрубу из жаропрочной нержавейки с толщиной стенки от 0,8 мм до 1,0 мм.

Кожух с наружной стороны изделий в зависимости от его диаметра должен иметь следующую толщину стенки:

  • До 450 мм — 0,5 мм.
  • Свыше 500 мм — 0,6 мм.

Выбор диаметра + таблица размеры минимальных сечений

Внутренний диаметр сэндвич трубы следует подбирать в зависимости от параметров отопительного агрегата. Площадь поперечного сечения дымохода рассчитывается исходя из тепловой мощности котла, но её размер по всей высоте конструкции не может быть меньше, чем сечение выходного патрубка прибора.

В таблице 2 представлен варианты размеров минимальных сечений дымоотводного канала в зависимости от мощности отопительного устройства.

Таблица 2

Параметры мощности теплогенератора, кВт Размеры диаметра внутреннего и внешнего сечения  трубы, мм
менее 3,5 120/180
3,5 — 5,2 140/200
5,2 — 7,0 150/220
Свыше 7,0 200/260

Толщина утеплительного слоя

Выбор толщины теплоизолятора так же зависит от температуры отводимых газов. Для газовых котлов низкой и средней мощности с температурой отводимых газов 250ºС достаточно утеплительного слоя толщиной 30 мм, для более мощных газовых и жидкотопливных приборов с температурой не выше 450ºС — 50 мм. Газоходы твёрдотопливных, особенно угольных агрегатов, у которых дым может нагреваться до 1000ºС, нуждаются в теплоизоляторе толщиной в 100 мм.

Типы соединения

Соединять модули дымохода своими руками можно следующими способами:

  • Раструбами. Такой тип соединения используется для модулей, имеющих с одной стороны чуть более широкую фаску. Он обеспечивает высокую степень герметичности канала.
  • Гофрированными краями. Сборка дымохода из модулей с гофрированными краями не требует высокой точности монтажа, герметичность стыков здесь обеспечивается за счёт большого количества дорогостоящего высокотемпературного герметика.

  • Фланцевым. Данный способ позволяет собрать конструкцию, не имеющей препятствий для выхода дыма, но с плохо закрытыми стыками, куда может просачиваться влага и повреждать теплоизоляционный слой.
  • Байонетным. Детали соединяются между собой перемещением по оси и поворотом, а иногда и боковым смещением, одного элемента относительно другого.

Cхема с внутренним устройством

Элементы системы дымоотвода на схеме:

  • Отопительный прибор с вертикальным патрубком для подключения дымоотвода в верхней части топки.
  • Узел подключения дымохода от котла, в состав которого входит тройник ревизии 90º, заглушка — лючёк ревизии, заглушка с конденсатоотводом и тройник подключения 90º.
  • Монотруба — участок дымоотводного канала без термоизоляции. Она размещается в непосредственной близости с котлом. Необходимость в таком участке объясняется максимальным температурным воздействием на эту зону конструкции, поэтому здесь существует необходимость эффективного отвода тепла. В свою очередь, горячий начальный участок дымоотвода станет дополнительным источником тепловой энергии в помещении. При ином подходе в сборке конструкции, высокий уровень температур может привести к спеканию утеплителя в сэндвиче, что увеличит пожароопасность в доме.

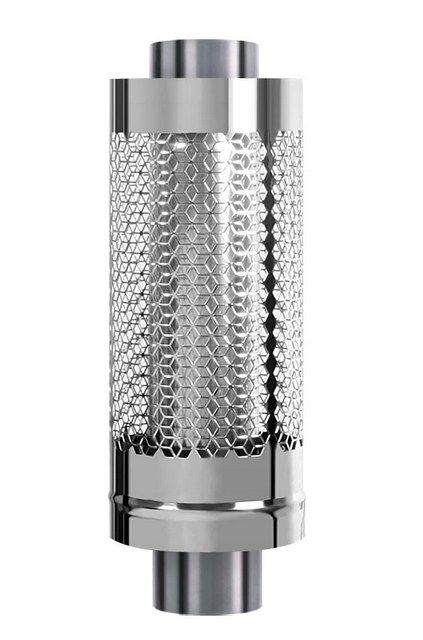

  • Допоборудование: бак, сетка-каменка или конвектор. Тепловую энергию начального участка без термоизоляции можно использовать для установки на нём бака горячей воды или сетки-каменки. Также с пользой использовать высокую температуру газообразных продуктов сгорания можно, если заменить монотрубу на конвектор, оснащённый каналами и дополнительными теплообменными рёбрами. Использование конвектора позволит обеспечить более быстрый прогрев помещения.
  • Заслонка (шибер) — поворотное или поступательно перемещающееся устройство, предназначенное для регулирования тяги. Происходит это за счёт изменения площади сечения канала для отвода дымовых газов.
  • Переходник с моно на сэндвич — специальная конструкция круглого сечения, применяется для стыковки не утеплённого участка и трубой типа сэндвич;
  • Герметизация всех соединений хомутами. Хомуты ставятся и затягиваются на каждом соединительном узле дымового канала.
  • Потолочно-проходной узел — элемент системы, обеспечивающий пожаробезопасность в местах прохода сквозь перекрытия.
  • Узел герметичного прохода через кровлю. Применяется готовый проходной узел — мастер-флеш. Он устанавливается в месте примыкания трубы к кровельному покрытию для защиты от протечек.
  • Оголовок — завершающий элемент дымового канала. Предохраняет систему от попадания атмосферных осадков и украшает конструкцию.

Схема с наружным устройством

Что будет если сделать некачественно?

Некачественная сборка и монтаж сэндвич дымохода может привести к возникновению плохой или обратной тяги, когда газообразные продукты сгорания не улетучиваются в атмосферу, а концентрируются в помещении. Самыми распространёнными причинами изменения направления тяги являются:

  • Не грамотно выполненный расчёт параметров трубы в зависимости от мощности котла.
  • Слишком сложная конфигурация дымоотводного канала с большим количеством узких участков и поворотов.
  • Низкое расположение оголовка по отношению к коньку или близстоящим высоким зданиям.

Монтаж по внутренней схеме

При проектировании канала для отвода дыма внутри помещения, желательно разместить отопительный прибор таким образом, чтобы дымоход располагался вблизи стены и не отнимал часть полезной площади. Сам монтаж — это просто кропотливая работа, сложным может показаться только устройство прохода через кровлю.

Принцип правильного монтажа сэндвич труб (по дыму, по конденсату)

Сборка дымохода из сэндвич труб может осуществляться двумя способами:

  • Соединением «по дыму». Конец нижнего модуля полностью входит в трубу верхнего модуля, что обеспечивает беспрепятственный проход газообразных продуктов горения.
  • Соединением «по конденсату». Это более сложная схема сборки. В этом случае часть внутренней трубы верхней секции вставляется в нижний составной сегмент, наружной — конец нижнего вставляется в верхний модуль. Такой способ монтажа газохода обеспечивает беспрепятственный сток конденсата и природных осадков вниз по его поверхностям. При таком варианте соединения влага не будет проникать в утеплитель, а труба корродировать, однако при неплотных стыках возможно проникновение дыма в помещение.

Правильнее будет совместить обе схемы сборки таким образом, чтобы внутренний контур трубы монтировался по конденсату, а наружный — по дыму.

Подготовка

Подготовительный этап включает в себя проведение расчётов по предполагаемой конфигурации дымоотвода, разработку схемы — чертежа, разметку мест крепления. Это позволит подсчитать необходимое количество модулей, соединительных деталей, разработать план дальнейших работ.

Расходники и инструменты

Кроме стандартных элементов, входящих в комплект сэндвич дымохода для самостоятельного проведения монтажа понадобятся следующие расходные материалы и инструменты:

  • Хомуты.
  • Настенные кронштейны.
  • Крепежи.
  • Огнеупорный герметик.
  • Ножницы и лобзик по металлу.
  • Перфоратор.
  • Бокорезы.
  • Строительный фен.
  • Шпатель.
  • Мастерок.
  • Измерительные инструменты: рулетка, угольник.
  • Строительный уровень и отвес.
  • Маркер.

Чем крепить?

Детали конструкции необходимо закреплять специальными хомутами, для стягивания которых используются гайки. Готовый дымоход, если он располагается вдоль стены, нужно закрепить к ней кронштейнами с шагом 1,5 — 2,0 метра. На верхнем элементе следует установить растяжку.

Высота дымохода (общая+на крыше)

При расчёте высоты конструкции следует соблюдать следующие правила:

  • Высота канала от патрубка отопительного агрегата до завершающего элемента — оголовка должна быть не менее 5 м.
  • Часть трубы, находящаяся на крыше, должна возвышаться над коньком не менее, чем на 0,5 м и кровлей соседних строений не более, чем на 1,5 м. Если возникает необходимость удлинить этот участок дымоотводного канала, то следует для дополнительной фиксации установить растяжку.

Подключение тройника к отопительному прибору + герметизация + крепление к стене

Отопительное устройство с горизонтальным выходным патрубком с тыльной стороны с монотрубой соединяется с помощью тройника(моно), оснащённого снизу заглушкой с конденсатосборником. Перед его установкой внутреннюю поверхность центрального выхода следует покрыть слоем жаростойкого герметика.

Далее тройник следует плотно надеть на печной патрубок, задвинуть до упора и закрепить в зоне соединения с патрубком хомутом с кронштейном. При этом важно с помощью строительного уровня проверить вертикальность оси тройника, только после этой процедуры можно крепить его к стене кронштейном с помощью анкеров или дюбель — пробок.

Установка монотрубы

Для монтажа прямого участка монотрубы необходимо вначале наметить на стене место крепления кронштейна, таким образом, чтобы разметка совпадала с местом стыка модуля и тройника и высверлить отверстия под крепежные элементы. Затем на верхний патрубок тройника нужно надеть хомут, но не затягивать до конца, а зафиксировать его с помощью кронштейна к стене.

Дальнейшие монтажные работы будут вестись способом «по конденсату» — вставкой нижнего конца монотрубы в тройник. Для герметизации места стыка используется жаростойкий герметик. Он наносится узким шпателем и распределяется в поясе соединения ровным слоем.

Затем труба продвигается в патрубке тройника до упора. Монтаж данного участка монотрубы заканчивается затягиванием хомута. Следующий блок с заслонкой устанавливается по той же схеме: на уже установленную трубу надевается хомут, промазывается герметиком её свободный конец, куда вставляется верхняя деталь, и хомут затягивается. За заслонкой желательно смонтировать ещё один участок монотрубы, длиной 50 см, чтобы обеспечить максимальную теплоотдачу от газохода.

Сэндвич + монтаж ППУ

Сэндвич модули монтируются в таком же порядке: нанесение герметика, стыковка деталей и затяжка хомутом. В перекрытии, в том месте, где его будет пересекать канал, нужно высверлить проём и продолжить сборку конструкции, проверяя вертикальность с помощью отвеса. Потолочно — проходной узел заводского изготовления состоит из коробчатого корпуса, изготовленного из оцинкованной стали, снизу закрытый пластиной из нержавейки.

В середине корпуса имеется сквозное отверстие, соответствующее внешнему диаметру сэндвич трубы. ППУ одевается сверху на уже установленный модуль и опускается в проём перекрытия. Дно ППУ должно расположиться заподлицо с поверхностью потолка, сверху короб нужно заполнить огнестойким утеплителем — базальтовой ватой, керамзитом или вермикулитом и сразу же закрыть крышкой.

Снова монотруба (если помещение 2 этажа жилое)

Если здание двухэтажное и комнаты второго уровня являются жилыми, то чтобы не терять полезную тепловую энергию, часть конструкции, проходящую через них, следует собрать из секций монотрубы. Для этого вначале монтируется переходник с сэндвич модуля на одноконтурную трубу. Затем в обычном порядке проводится сборка дымохода из секций монотруб до чердачного перекрытия с креплением хомутами между собой и кронштейнами к стене.

Снова сэндвич + ППУ

Перед чердачным перекрытием устанавливается переходник, теперь уже с моно — секции на сэндвич трубу, и далее сборка канала до оголовка уже будет вестись из сэндвич изделий в уже рассмотренном порядке. В месте прохода через чердачное перекрытие также вырезается проём и монтируется ППУ с заполнением теплоизоляционным материалом.

Устройство отверстия в крыше

Отверстие в крыше нужно рассчитать так, чтобы оно не затрагивало элементы деревянной стропильной конструкции и находилось от них на расстоянии не менее 13 см. Форма отверстия может быть прямоугольной — для кровельного покрытия, уложенного на сплошную или часто расположенную обрешётку или овальной — на скатной кровле. Изготовить проём можно с помощью электрического лобзика, разметив предварительно его границы.

Установка мастер — флеша

После того как дымоход будет выведен сквозь кровельное покрытие наружу, место прохода необходимо герметизировать посредством установки специального проходного узла мастер—флеш. Он состоит из эластичного основания (фланца) с гибкими алюминиевыми полосами по периметру, обеспечивающими максимально возможное прилегание к кровельному материалу. С ним соединена верхняя часть — гофрированная манжета в форме усечённого конуса, изготовленная из силикона или резины ЭПДМ. Манжета в рабочем положении плотно примыкает к трубе, препятствую проникновению атмосферной влаги и пыли.

Перед установкой верх конусовидной манжеты необходимо надрезать так, чтобы сечение полученного отверстия было бы меньше внешнего диаметра сэндвич секции примерно на 20%. Далее уплотнитель надевается на трубу и продвигается вниз до кровельного покрытия, к которому фиксируется основанием на силиконовый клей.

На скатных крышах требуется дополнительное крепление саморезами и фиксация клёпками. Заканчивается монтаж мастерфлеш обработкой верхнего среза конуса и нижнего края основания герметиком, и фиксацией верхней кромки металлическим хомутом.

Установка оголовка

Оголовок является финишным элементом конструкции, он плотно надевается на выведенную до нужного уровня трубу и крепиться к ней тремя — четырьмя саморезами по металлу.

Видео:

1. Проход через кровлю из мягкой черепицы

2. Монтаж через обычную черепицу

Монтаж по внешней схеме

В случае, когда сэндвич дымоход устанавливается снаружи строения, он имеет один горизонтальный участок из одинарной трубы, длина которого должна быть не более 1 м. Он присоединяется к печи с уклоном в сторону вертикального канала и соединяется с сэндвичем, который и проходит сквозь стену.

Если стена возведена из негорючего стройматериала, то в месте прохода устанавливают металлическую или асбестовую гильзу. Зазор между ней и поверхностью дымового канала заполняют базальтовой ватой или асбестовым шнуром. Тройник для присоединения вертикальной части конструкции следует разместить снаружи дома и подключить к его нижнему патрубку конденсатоотводчик.

Вертикальный канал собирается снизу вверх и крепиться к стене кронштейнами через 1,8 — 2 м, каждая деталь фиксируется хомутом, а стык заполняется герметиком. В верхней части газохода нужно смонтировать дефлектор или зонт.

Частые ошибки

Ошибки при выборе материала и сборке дымохода могут привести к ряду проблем во время его эксплуатации.

Проблемы с тягой

Нарушение тяги может возникнуть из-за:

  • Недостаточной высоты канала или его неправильного расположения.
  • Слишком узкого или широкого прохода для вывода газа.
  • Отклонения трубы от вертикали.
  • Расположения оголовка ниже выходного участка вентиляционной вытяжки.

Установка дымохода своими руками — инструкция и видео!

Дымоход при организации систем отопления играет три основных функции. Все они могут быть достигнуты при установка дымохода своими руками. Совсем не важно, от каких именно продуктов горения будет поступать дым, будет ли это дровяной или газовый котел, если сделать всё правильно — вы получите универсальную рабочую систему выведения дыма из жилых помещений. Описанный принцип абсолютно одинаково подходит к организации дымохода в доме, бане, на даче или в гараже.

установка дымохода своими рукамиустановка дымохода своими руками

установка дымохода своими руками

Основные функции дымохода

  • Прежде всего, дымоход предназначен для удаления продуктов сгорания, которые крайне вредны, а зачастую и губительны для организма обитателей вашего жилища.
  • Кроме того, дымоход должен обладать и изолирующими свойствами и предохранять строительные конструкции перекрытий и крыши от возгорания.
  • И, наконец – красивый дымоход несет на себе и эстетическую функцию и украшает крышу вашего дома.

Вы вполне можете провести монтаж дымохода самостоятельно, следуя простым инструкциям.

Основные типы дымоходов

В зависимости от материала изготовления дымоходные системы могут подразделяться на сделанные из металла различных типов (например, чугунные или из нержавеющей стали), кирпичные и керамические. Современный дымоход может изготавливаться из композитных материалов и иметь многослойную структуру.

Вы можете выбрать ту модификацию дымохода, которая наиболее точно будет соответствовать вашему зданию.

Так, например, самый дешевый вариант – металлический дымоход наиболее оптимально подойдет для обустройства систем отопления котельных или бань, то есть нежилых помещений. Однако, такой экономичный подход вряд ли целесообразно использовать в жилище. Металлическая конструкция имеет плохую герметизацию стыков, вследствие чего вы не сможете избавиться от проникновения дыма в помещении. Также металл имеет не самый привлекательный срок службы, так как он чрезвычайно неустойчив к воздействию атмосферной влаги.

Труба, состоящая из композиционных многослойных материалов более надежна и устойчива к старению. Но между слоями такой трубы размещается теплоизоляционный пожароустойчивый материал. Вследствие неоправданной экономии многие производители размещают в промежуточном слое некачественный изолятор, который, через некоторое время может начать осыпаться. Так что при покупке такой трубы внимательно следите за репутацией производителя.

Самым дешевым вариантом является строительство дымохода из тонкостенного нержавеющего металла. Небольшой вес такой трубы позволяет фиксировать ее в сооружении даже с помощью минимального количества крепежного материала. Также труба из нержавеющего металла очень легко обрабатывается – ее можно резать обычными ножницами по металлу.

внешний дымоходвнешний дымоход

внешний дымоход

Керамический дымоход очень сложен в устройстве, так как его монтаж может производиться только вместе с всем домом. В связи с этим его чрезвычайно редко используют, ведь для того, чтобы построить его в готовом жилище , строительной бригаде нужно будет произвести демонтаж части перекрытий.

Инструменты, необходимые для устройства дымохода

Для того, чтобы своими руками установить дымоход в вашем жилище, вам придется запастись следующим минимальным набором инструментов:

  • болгарку для разрезания металла и дрель для сверления отверстий
  • шпатель, стамеску и кельму
  • шуруповерт, желательно с шестигранными насадками и лобзик, можно электрический,
  • небольшой молоток и крестовую отвертку,
  • защитные перчатки и очки

Что нужно помнить при монтаже дымохода своими руками

По способу строительства дымоходы можно разделить на внутренние или наружные. Рассмотрим подробнее, в каком случае нужно выбирать тот или иной вариант.

Так, внутреннюю конструкцию дымохода можно применять для строительства отопительных систем на основе котлов обогрева или каминов. Такие системы обычно устанавливаются внутри стен. После монтажа такие дымоходы закрываются в толще стены и декорируются. В качестве преимущества можно отметить, что такая система не подвержена конденсированию влаги и хорошо защищена от влияния атмосферной влаги.

Однако, продукты сгорания, проходящие через дымоход имеют большую температуру. Следовательно, участки стен, проходящие рядом с внутренними дымоходами сильно нагреваются и могут загореться. Таким образом, внутренние дымоходы не рекомендуется устраивать в стенах, построенных из легковоспламеняющихся материалов. Также такие системы не рекомендуются для мощных котлов, имеющих большой поток горячих продуктов сгорания.

составные части дымоходасоставные части дымохода

составные части дымохода

Внешний дымоход рекомендуется устанавливать для промышленных и просто больших отопительных систем. Обычно они устраиваются в том случае, если площадь отапливаемого помещения превышает 500 кв.метров. Также такой дымоход можно установить, если монтаж внутреннего дымохода сопряжен со значительными затруднениями. Так, в здании с бетонными стенами и перекрытием легче пробить плиту между этажами, чем долбить канал в стене.

Как устанавливать дымоходы из нержавейки или чугуна

Самым дешевым и простым способом устройства дымохода станет монтаж металлической трубы. Вся установка делится на несколько последовательных этапов:

  1. Сначала вы готовите канал под дымовую трубу.
  2. Затем вы собственно устанавливаете дымоход.
  3. И на заключительном этапе вы монтируете вокруг трубы изоляцию.

Канал под дымовую металлическую трубу должен примерно в полтора раза превышать ее диаметр. В этом случае у вас останется пространство для изоляции.

монтаж дымохода из нержавейкимонтаж дымохода из нержавейки

монтаж дымохода из нержавейки

Собственно металлический дымоход состоит из следующих составных частей: металлической трубы, переходников для монтажа колет, оголовка и конденсатора. В ряде конструкций дымоходом устанавливается шибер – узел, увеличивающий тягу в системе.

Этапы установки дымоходов

На начальном этапе установки дымохода вам необходимо подогнать трубы по длине. Далее получившуюся конструкцию размещает в заблаговременно подготовленном канале. После этого с системе подключается конденсатор и сам отопительный прибор (печка или котел). На финальном этапе устанавливается оголовок.

Для того, чтобы жестко зафиксировать трубу, ее необходимо крепить к стене не реже, чем через каждые полтора метра.

При монтаже стальных и чугунных труб необходимо предусмотреть качественную теплоизоляцию дымохода. Только в этом случае вы сможете избежать возгорания перекрытий и прилегающих к ним конструкций из-за внезапно прохудившейся трубы. Для изоляции металлического дымохода лучше всего применить классический способ – огнеупорную глину. Но в крайнем случае можно использовать и специальную огнеупорную пену.

Также с помощью глины можно произвести и декорирование мест стыков дымохода из металлической трубы с перекрытиями и крышей.

стык металлического дымохода с перекрытиемстык металлического дымохода с перекрытием

стык металлического дымохода с перекрытием

Если вы используете металлическую трубу, то ее необходимо фиксировать к перекрытию и стенам крепежными элементами уже через каждые полметра. Вызвано это большим весом таких труб дымохода. Кроме того, посадочные отверстия выполняются шире – примерно на два диаметра трубы.

Чугунная труба прослужит в качестве дымохода дольше, но ее монтаж сопряжен с определенными трудностями. Так резать такую трубу можно только с помощью болгарки.

Правильная установка сэндвич дымохода своими руками

Сэндвич-дымоходы, изготовленные из нескольких материалом идут на смену обычным металлическим трубам. Многослойная конструкция позволяет качественно изолировать перекрытия от нагревания продуктами сгорания печи. При установке такого дымохода не требуется дополнительная изоляция, вследствие чего посадочные отверстия можно делать практически равными диаметру трубы.

При монтаже металлических труб они входят друг в друга как матрешки и для соединения колен труды не требуется дополнительной фиксации. В дымоходах-сэндвичах колена трубы необходимо соединять между собой при помощи специального строительного клея. Кроме фиксации колен, строительный клей также предотвращает проникновение дыма в помещения.

Сэндвич-трубы очень чувствительны к образованию конденсата из атмосферной влаги, поэтому их не рекомендуется использовать при монтаже наружных дымоходов. Внутри же здания такая труба может прослужить до 70 лет.

Монтаж наружного дымохода

Самым оптимальным материалом для изготовления наружного печного дымохода будет труба, изготовленная из нержавеющего металла. Она немного весит и хорошо обрабатывается самыми простыми инструментами.

монтаж наружного дымоходамонтаж наружного дымохода

монтаж наружного дымохода

Для того, чтобы смонтировать наружный дымоход из нержавеющей трубы проведите следующие работы:

  • Пробейте в прилегающей к котлу трубе отверстие. Оно должно распологаться не ниже, чем в полуметре от верхней части котла.
  • Разместите на наружной стене крепежные элементы в метре друг от друга.
  • Подсоедините входную часть дымохода к отопительному прибору.
  • Выведите изогнутое колено трубы из помещения.
  • Смонтируйте конденсатор.
  • Зафиксируйте трубу на стене.
  • Установите оголовок и защиту дымохода.



Дымоход из сэндвич-труб: установка своими руками — обучающее видео

Установка дымохода сэндвич своими руками

Пожалуй, только электрические котлы не нуждаются в установке дымохода. Все остальные генераторы тепловой энергии, использующие твёрдое, жидкое или газообразное топливо, без системы отвода в атмосферу продуктов сгорания работать не могут. Поэтому, продумывая вопросы организации автономного отопления и подогрева воды, немало внимания придется уделить и конструкции дымохода.

Установка дымохода сэндвич своими рукамиУстановка дымохода сэндвич своими руками

Подобная задача в настоящее время имеет множество решений, от старых традиционных схем в виде стационарных кирпичных труб до сборных конструкций из металла или композитных материалов. Каждый из вариантов отличается своей степенью сложности, трудоёмкости, эффективности работы с конкретным обогревательным прибором. Одним из современных решений, завоевавшим широкую популярность и в промышленном, и в частном строительстве, являются металлические сэндвич-дымоходы. А наряду с высокими эксплуатационными качествами такой системы, одними из значимых ее преимуществ является и то, что вполне возможна установка дымохода сэндвич своими руками, без приглашения дорогостоящих специалистов. Главное – хорошенько разобраться в принципе его работы, правильно спланировать и выбрать, строго соблюдать технологию сборки. Обо всем остальном уже подумал производитель – монтаж не представляет особой сложности и может быть проведен достаточно быстро.

Основные достоинства сэндвич-дымоходов

Металлические трубы, как элемент дымоотводящей системы, используются уже очень давно. Это объясняется многими причинами.

  • Во-первых, круглое сечение в любом случае является оптимальным для прохождения газов.
  • Во-вторых, ровные и гладкие внутренние стенки не создают препятствий для прохождения дыма и меньше подвержены образованию сажных наростов.
  • В-третьих, монтаж дымохода из крупных деталей – значительно проще, нежели кирпичная кладка.

Дымовые газы отличаются насыщенностью химически агрессивными веществами, которые, на фоне частых термических перепадов, способны активизировать коррозионные процессы, приводящие к быстрому выходу дымохода из строя, его прогоранию. Эта проблема в определенной степени была решена путем разработки и внедрения стойких нержавеющих стальных сплавов. Однако, применение нержавейки не устранило еще несколько серьёзных недостатков, присущих металлическим дымоходам:

  • Высокая теплопроводность металла приводит к быстрому охлаждению выводимых газов, особенно на участках дымохода, расположенных вне здания. Это влечет снижение общей тяги – она будет очень зависима от внешних температурных условий.
  • Подобная разница температур вызывает еще одно негативное явление – активное образование конденсата. Излишняя влага на внутренних стенках труб – это снижение эффективности дымохода, предпосылки для его зарастания сажей и активизации коррозии.
  • На начальных участках, а особенно в непосредственной близости от нагревательного прибора, внешние стенки такого дымохода раскаляются до температур, которые могут представлять серьезную угрозу и с точки зрения возгораемости строительных конструкций и материалов, и для личной безопасности проживающих в доме людей – случайное прикосновение к ним заканчивается ожогом.

Благополучно разрешить эти проблемы удалось разработчикам сэндвич-дымоходов.

Схематично его устройство можно описать следующим образом.

Схема строения сэндвич-элемента для дымоходаСхема строения сэндвич-элемента для дымохода

Собственно, сам дымоходный канал образован трубой (поз. 1), выполненной из нержавеющей стали с применением сварки по технологии ТIG– в защитной аргоновой газовой среде.

Внешняя труба также очень часто изготавливается из нержавейки сварным методом (поз. 2). Можно приобрести и более доступный по цене вариант, когда внешний кожух сделан из оцинкованной стали (поз. 3). В продаже можно найти модели, которые кожух имеет нанесенное декоративное эмалевое покрытие того или иного цвета.

Трубы разделены прослойкой из стойкого к высоким температурам и негорючего термоизоляционного материала (поз. 4). Чаще всего для этого применяется базальтовая минеральная вата высокой плотности (порядка 200 кг/м³). Толщина этой прослойки может быть разная, от 25 и до 100 мм – подбор ведется исходя из конкретных условий эксплуатации.

Все элементы дымохода имеют специальную систему сопряжения (поз. 5). Обычно, это совокупность раструбов и зауженных участков, обеспечивающих плотное и прочное прилегание деталей. Для большей надежности соединение узлов усиливается хомутами (поз. 6). Отдельные детали некоторых моделей сэндвич-дымоходов могут иметь и другой принцип соединения, например, с использованием фланцев.

Торец сэндвич-трубы для монтажа дымоходаТорец сэндвич-трубы для монтажа дымохода

Такое устройство надежно защищает дымоотводный канал от внешнего температурного воздействия. Это и определяет основные преимущества подобных сэндвич-дымоходов:

  • Удалось свести образование конденсата к допустимому минимуму.
  • За счет относительной ровности температуры внутри канала на всем его протяжении, значительно возрастают показатели необходимой устойчивой тяги.
  • Внешняя труба-кожух не нагревается до значительных температур и не представляет серьезной опасности.
  • Подобная схема дымохода вполне может размещаться снаружи здания – это облегчает и ускоряет монтаж, экономит пространство внутри жилых или технических помещений.
  • При прохождении дымохода через стены, перекрытия или кровлю вырезаемые проемы нужны значительно меньших размеров, чем при обычных одностенных трубах. Кроме того, есть возможность приобрести и установить специальные проходные модули.

Конечно, такой дымоход будет стоить несколько дороже, чем обычный, и монтаж его немного сложнее, но все это сторицей окупается другими его достоинствами.

Как выбрать сэндвич-дымоход для дома

Чтобы дымоход работал эффективно и был долговечным, а хозяева не испытывали разочарования уже через несколько лет эксплуатации, требуется очень ответственно подойти к проблеме выбора необходимого комплекта деталей. Всю процедуру выбора можно разделить на несколько основных направлений – это контроль качества материала и исполнения деталей, определение оптимальной схемы монтажа и, наконец, подбор необходимых узлов для ее практического исполнения.

Материалы, используемые для сэндвич-дымоходов

На первый взгляд, все сэндвич-дымоходы выглядят одинаково. Однако, следует помнить, что производство подобных систем является достаточно доходной сферой бизнеса из-за высокого спроса, а это неизбежно влечет появление на рынке большого количества малокачественной продукции. Приобретать такие изделия только по их внешнему металлическому блеску – это верх безрассудности. Повышенное внимание следует обращать на качество стали, а в особенности – примененной для внутреннего дымоходного канала.

Прогоревшая внутренняя труба некачественного дымоходаПрогоревшая внутренняя труба некачественного дымохода

В интернете можно найти немало фото-свидетельств, что, казалось бы, прочная стальная конструкция прогорает насквозь, деформируется, а это – огромная вероятность пожара или отравления угарными газами. Вывод следующий – для внутренней трубы была использована низкосортная сталь, или же сорт стал не соответствовал конкретным эксплуатационным характеристикам отопительного агрегата.

1. Итак, что нужно знать о марках нержавейки, применяемых для изготовления сэндвич-дымоходов.

  • Нержавейка марки АISI 430 относится к самым недорогим. Она хороша для внешних кожухов сэндвич-труб, так как атмосферное воздействие не может причинить ей вреда. А вот для внутренних каналов ее лучше не использовать – стойкости явно недостаточно. Кроме того, существуют определённые сложности с выполнением качественных сварных швов.
  • АISI 439 отличается от 430 включением в сплав титановых добавок. Это повышает ее стойкость к коррозии и механическую прочность. Такие трубы подойдут для газовых и твёрдотопливных печей и котлов небольшой мощности.
  • Нержавейка АISI 316 включает легирующие добавки – молибден и никель, что дает в итоге высокую антикоррозийную защищенность даже к сильноагрессивным кислотным средам и хорошую термостойкость. Такие трубы будут оптимальным выбором для газовых котлов любой мощности.
  • АISI 304 во многом схожа с 316, но имеет меньшее количество легирующих компонентов. Это предопределяет ее более низкую цену, но и качество, конечно, не такое высокое.
  • К наиболее универсальным можно отнести нержавеющие стали АISI 316i и АISI 321. Наряду с отменной устойчивостью к коррозии, они обладают отличной пластичностью и способны легко выдерживать, нагрев до высоких температур – порядка 850 градусов.
  • Самым дорогим, но и наиболее качественным сплавом, применяемым для изготовления дымоходов, является нержавейка АISI 310S. Предел ее термостойкости достигает 1000 градусов, поэтому ее смело можно применять в дымоходах твердотопливных пиролизных котлов большой мощности.

Если приобретается действительно качественная система сэндвич-дымохода, то в ее технической документации обязательно должны быть отмечены марки используемых сталей. Если таковой нет, и на самих изделиях маркировка не нанесена, то покупка будет сопряжена с определенным риском – вполне можно нарваться на некачественную подделку. Есть еще и «народный» способ проверки нержавейки – она, при наличии легирующих добавок, не удерживает магнит, он проскальзывает по ее поверхности. Если же магнит притягивается и фиксируется на вертикальной поверхности, то приобретать такую «нержавейку» не стоит.

Каков должен быть диаметр внутренней трубы? Это зависит от характеристик отопительной установки, печи или котла. Существует система расчета площади поперечного сечения, в зависимости от тепловой мощности прибора. Чтобы не вдаваться в сложности формул, можно привести усредненные значения:

тепловая мощность котла или печиМинимальное сечение дымоходаплощадь поперечного сеченияв пересчете на трубу — диаметр
до 3,5 кВт140 × 140 мм19600 мм ²158 мм
от 3,5 до 5,2 кВт140 × 200 мм28000 мм²189 мм
от 5,2 до 7 кВт140 × 270 мм37800 мм²220 мм

Указанные значения являются минимальными и округляются в большую сторону. Но в любом случае, сечение дымохода ни на одном участке не может быть меньше, чем сечение выходного патрубка котла или печи.

2. Следующий важный параметр – вид и толщина слоя термоизоляции. При выборе преимущество следует отдавать продукции известных брендов, например, PAROC ROB 80 t  или МАТ 30 или ROCKWOOL WIRED MAT 80. Это – базальтовая вата, абсолютно негорючая, с высоким коэффициентом термического сопротивления.

Требуемая толщина утеплителя зависит от типа нагревательной установки (котла или печи) и от средней температуры отводимых продуктов сгорания. Примерные значения приведены в таблице:

тип печи или котласредняя температура отводимых продуктов сгораниятолщина утеплителя сэндвич трубы
Газовые котлы конденсационные6025 мм
Газовые котлы 110 — 18025 мм
Дизельные котлы150 — 250 25 мм
Газопоршневые и дизель-генераторные установки450 — 60050 мм
Твердотопливные котлы400 — 700от 50 до 100 мм
Дровяные печи и камины300 — 600от 50 до 100 мм
Схемы монтажа сэндвич-дымохода

При выборе варианта размещения дымохода обычно рассматривают две основных схемы: внутреннее установка с проходами через потолочные перекрытия и кровлю, и внешняя, с проходом через стену и монтажом на внешней стороне стены здания.

Базовые схемы размещения сэндвич-дымохода - снаружи и внутри зданияБазовые схемы размещения сэндвич-дымохода — снаружи и внутри здания
  • При внутреннем размещении дымохода он в меньшей степени повержен внешним воздействиям, практически сводится к нулю образование конденсата. Такой вариант уместен, например, для банной печи, так как есть возможность установить на начальный отрезок трубы (до врезки в сэндвич-конструкцию) бак для подогрева воды, как показано на рисунке или же сетчатую секцию для укладки каменки.
Сетчатый модуль для устройства банной каменкиСетчатый модуль для устройства банной каменки

В любом случае, между котлом (печью) и сэндвич-дымоходом должна быть установлена промежуточная секция, не имеющая термоизоляционного слоя. Обычно она снабжается заслонкой (шибером) для возможности регулирования отводимого в дымоход тепла, что особо важно для банных печей.

Основные недостатки подобной схемы – достаточно трудоемкие и сложные технологические процессы организации проходки трубы через перекрытия и в особенности— через кровлю. Кроме того, такой дымоход «съедает» пространство помещений.

  • При внешнем размещении дымохода вдоль наружной стены работы по монтажу значительно упрощаются – требуется всего лишь один проход через стену. Элементы крепятся с помощью опорных площадок и кронштейнов. В помещении остается больше свободного места, минимизируются риски случайного возгорания или отравления угарным газом.

Недостаток – трубы в большей степени подвержены агрессивному воздействию внешней среды, значительно большие масштабы приобретает образование конденсата, что следует учитывать при монтаже. Кроме того, не всем может нравится внешний вид здания с расположенной на стене трубой.

Необходимые детали для монтажа сэндвич-дымохода

При приобретении дымохода, после того как выбрана схема, необходимо для составления проекта определиться с необходимой деталировкой для проведения монтажа. В принципе, здесь должен прийти на помощь специалист-теплотехник или, на крайний случай, консультант салона-магазина, но необходимо разбираться в этом вопросе и самому.

Основные детали и узлы сэндвич-дымоходаОсновные детали и узлы сэндвич-дымохода

Практически все ведущие производители сэндвич-дымоходов выпускают все необходимые детали и узлы для сборки полноценной системы. Возможно, есть некоторые технологические отличия между моделями различных брендов, но в целом деталировка сходна и выглядит следующим образом:

  • 1 – переходной элемент для подключения к патрубку котла или печи.
  • 2 – отвод (колено) на 90 °.
  • 3 – для перехода от горизонтального на вертикальный участок. Учитывая то, что горизонтальному участку рекомендовано придавать небольшой уклон в сторону от отопительного прибора чтобы обеспечить стекание конденсата, этот тройник у многих производителей имеет не прямой угол, а 87 °.
  • 4 – элемент с отверстием, закрытым герметичной крышкой для проведения ревизии и чистки дымохода.
  • 5 и 6 – опорные площадки под ревизионный узел с кранами для выпуска скопившегося конденсата. Могут быть в двух вариантах – при настенном креплении вывод сделан вниз (5), при нижнем размещении – с боковым краном (6).
  • Тройник с выходом под углом 45 °  (7) применяется в случае, если к одному вертикальному участку дымохода есть возможность подключить два отопительных прибора, например, котел и газовую колонку.
  • Отводы под углом 45 ° (8) применяются для изменения направления дымохода, например, чтобы обойти скат кровли.
  • В тех местах, где осуществляется переход от сэндвич-конструкции на одностенную трубу, слой термоизоляции прикрывается специальной заглушкой – она не даст возможности проникновения в него влаги.
  • Все соединения труб между собой и с отводами дополнительно усиливаются хомутами (10), которые могут иметь стяжку на болтах или на специальном замке.
  • К стене трубы фиксируются на определённом расстоянии с помощью кронштейнов (11). Они в разных моделях могут быть цельными или регулируемыми по длине.
  • Сами магистральные элементы сэндвич-дымохода представляют собой трубы длиной 0,5 м (12) или 1 м (19).
  • 13 – стеновые кронштейны для размещения опорной площадки с ревизией в нижней части дымохода, и разгрузочной платформы с проходным патрубком (14), которая устанавливается ближе к крыше и служит для оптимального распределения общей массы конструкции.
  • Для прохода трубы через кровельное покрытие применяется специальный элемент — конусная крыза (16 и 17). Она может исполняться под разными углами и подбирается в зависимости от крутизны ската кровли (0° ÷ 15°; 15° ÷ 30°; 30° ÷ 45°). Сверху, чтобы не допустить протекания, она закрывается по краю окапником – металлическим фартуком (18).
  • Сверху дымоход заканчивается конусом (20) на который, в зависимости от конструкции, может устанавливать обычный грибок (21), термогрибок (23), флюгерка (22), дефлектор (24). В случае, если кровля изготовлена из горючего материала, а в качестве обогревательной установки используется котел на твердом топливе, то обязательно предусматривается установка искрогасителя (25).

Что еще нужно учесть при предварительно проектировании системы:

  • Общая высота дымохода в любом из вариантов исполнения не может быть меньше 5 метров.
  • Длина горизонтального участка не должна превышать 1 метра. При этом, как уже отмечалось, он выполняется с уклонов в 3°, чтобы обеспечивался сток конденсата в направлении от отопительного агрегата.
  • Расстояние внешней поверхности сэндвич-трубы от стены здания определяется производителем системы – кронштейны выполнены с соблюдением нужного просвета. В случае регулируемых кронштейнов ориентируются на расстояние не менее 250 мм.
  • Расстояние между соседними кронштейнами на вертикальных участках трубы не должно превышать 2 м, на горизонтальных или наклонных — не более метра.
  • Особое внимание уделяется высоте дымохода над кровлей:
Соотношение высоты трубы и конька крышиСоотношение высоты трубы и конька крыши

— Так, при удаленности трубы от конька на расстояние до 1,5 м она должна возвышаться над ним минимум на 0,5 м. При удаленности в диапазоне от 1,5 до 3 м верхний срез дымохода совпадает с высотой конька. При, больших расстояниях оголовок должен размещаться на условной линии, проведённой от вершины конька под углом — 10° к горизонту.

— Если крыша плоская, то высота трубы над ней – не менее 0,5 м, а если кровля изготовлена из пожароопасных материалов — 1,2 м

— В случае, когда на крыше есть какие-либо вертикальные пристройки, или она примыкает к какому-то зданию, уровень трубы должен быть всегда выше этих конструкций.

Если высота над уровнем крыши более 1,2 метров, необходима установка растяжекЕсли высота над уровнем крыши более 1,2 метров, необходима установка растяжек
  • В случае, когда, вне зависимости от крутизны ската и удаленности трубы от конька, высота верхнего участка трубы превышает 1,2 метра, обязательно на нее устанавливаются специальные хомуты, к которым крепятся металлические растяжки.
  • Следует минимизировать число изгибов и поворотов трубы. Допустимое количество – не более трех.
Цены на различные виды дымоходов

Дымоходы

Как производится монтаж сэндвич-труб

Монтаж сэндвич-дымохода всегда начинают вести от отопительного прибора.

  • В первую очередь на патрубок котла или печи надевают переходник, который промазывается предварительно термостойким герметиком (выдерживающим температуру от 1000 до 1500 градусов) и зажимают металлическим хомутом.
Термостойкий герметик, необходимый для монтажа дымоходаТермостойкий герметик, необходимый для монтажа дымохода
  • Если дымоход уходит вертикально (например, в банной печи), то требуется установка еще одной одностенной трубы, на которой может быть размещен бак для подогрева воды или сетка-каменка. Устанавливать сразу сэндвич – нельзя, так как слой термоизоляции от сильного перегрева очень скоро спечется до состояния камня, перестанет выполнять свою функцию, и этот участок дымохода выйдет из строя.

Если же дымоход устанавливается на отопительный котел с выводом на улицу, то после переходного патрубка монтируют горизонтальный участок, который должен выйти наружу. Длина этого участка, ка уже говорилось, не более метра, и ему необходимо придать небольшой уклон наружу. Оставшийся открытым слой термоизолятора обязательно закрывается специальной заглушкой.

  • Для прохода через стену в ней пробивается отверстие с таким расчетом, чтобы между трубой и стеновым материалом оставался зазор. Если стена сложена из горячего материала, то зазор должен составлять не менее 200 мм. Обычно делается квадратный проем 400 × 400 мм. Изнутри его стенки обшиваются минеритом (базальтовым картоном). Затем вставляется заводской или самодельный проходной блок.
Коробчатый блок для проходки через стену или перекрытиеКоробчатый блок для проходки через стену или перекрытие

Через него проводится сэндвич-труба и соединяется с котлом. Пространство проходного блока плотно заполняется базальтовой минватой. Снаружи этот узел закрывается металлической пластиной или входящей в комплект декоративной розеттой. Оставшиеся щели можно заполнить герметиком.

Готовый проходной узел, работающий по принципу "сэндвич в сэндвиче"Готовый проходной узел, работающий по принципу «сэндвич в сэндвиче»

Некоторые производители предусматривают специальные проходные блоки с уже заполненным термоизоляционным слоем. Выбор конкретной модели будет зависеть от материала и толщины стены или перекрытия.

Если стены выполнены из несгораемого материала, то можно для прохода разместить гильзу из асбестоцементной трубы, а вставленный в нее сэндвич-элемент зафиксировать по центру с помощью набивки минеральной ватой, и также прикрыть с обеих сторон декоративными металлическими пластинами.

Стартовый узел на внешней стене зданияСтартовый узел на внешней стене здания
  • На выходе на внешней стороне стены устанавливаются опорные кронштейны, на которые ложится пластина. Она будет служить главной опорой вертикальной части дымохода. Конструктивно она сразу может включать блок ревизии с выпускным краном для конденсата.
  • После вывода трубы наружу начинается монтаж вертикальной части. И вот здесь нужно разобраться в тонкостях установки труб «по дыму» и «по конденсату».
Два принципа монтажа: "по дыму" и "по конденсату"Два принципа монтажа: «по дыму» и «по конденсату»

— Если верхний участок трубы более широким раструбом одевается на нижний, то это называют соединением «по дыму» — восходящие газы не имеют преград для свободного выхода наружу. Однако, в этом случае неизбежно остается небольшой зазор, направленный кверху (на схеме показан красной стрелкой), куда будут попадать стекающие капли образовавшегося конденсата. Это самым негативным образом скажется на работе дымохода – утеплительный срок вскорости отсыреет и перестанет справляться с задачей термоизоляции внутреннего канала. А это, в свою очередь, означает еще большее конденсатообразование, снижение тяги и, как следствие, уменьшение КПД котла.

— В случае монтажа «по конденсату» капли влаги свободно стекают по поверхности вниз, в конденсатоприемник. А чтобы не допустить выхода отработанных газов, внешняя труба сэндвич-конструкции должна монтироваться «по дыму» (синяя стрелка на схеме). Кроме того, в этом месте наносится слой герметика и производится обтяжка хомутом, так что надежная обтюрация от выхода дыма через сэндвич-трубу обеспечивается. А небольшое количество газов, которые могут проникнуть в слой утеплителя, будут способствовать его вентиляции.

Поэтому при монтаже придерживаются правила: на первом, горизонтальном участке до тройника монтаж осуществляется «по дыму». На всем остальном протяжении сэндвич-дымохода внутренняя труба устанавливается «по конденсату», а внешняя – «по дыму» с применением герметика и тщательной затяжкой узла хомутом.

Установка внутренней трубы "по конденсату"Установка внутренней трубы «по конденсату»
  • Качественно смонтировать одновременно и внешнюю, и внутреннюю трубу сэндвич-дымохода практически невозможно. Обычно поступают таким образом. Внутренняя труба зауженным концом несколько выдвигается наружу (на 150 – 200 мм) и плотно, до упора вставляется в раструб уже смонтированного ниже элемента. Затем герметиком промазывается зауженная часть внешней трубы, расположенной снизу, и оставшийся сверху блок термоизоляции и внешней трубы смещается вниз, до максимально плотного соединения. Надевается хомут, и производится стягивание в районе юбки верхней трубы (как показано на схеме).
Соединительный узел двух элементов дымохода в разрезеСоединительный узел двух элементов дымохода в разрезе
  • Монтаж продолжается в том же порядке снизу-вверх. Через определенные промежутки к стене крепятся кронштейны с хомутами, которые фиксируют трубу в вертикальном  или наклонном положении на нужном расстоянии от поверхности здания.
  • Если конструкция получается тяжелой, то предусматривается разгрузочный кронштейн с соответствующей пластиной, оснащенной соединительным элементом для продолжения монтажа выше.
  • Заканчивается монтаж установкой конуса и требуемого оголовка.
Специальный хомут с проушинами для крепления растяжекСпециальный хомут с проушинами для крепления растяжек
  • При необходимости на трубу крепится специальный хомут с тремя проушинами для присоединения растяжек. Растяжки крепятся с противоположной стороны к неподвижным деталям крыши или здания.
Видео: мастер-класс по установке сэндвич-дымохода снаружи дома

Особенности монтажа при внутреннем расположении дымохода

При монтаже сэндвич-дымохода внутри помещения возникают нюансы прохождения его через потолочные перекрытия и кровлю.

  • Прежде всего, еще раз можно отметить, что после участка с одностенной трубой, на входе из котла, устанавливается элемент с задвижкой-шибером, чтобы тепло не уходило сразу же вертикально в атмосферу.
Блок с задвижкой-шиберомБлок с задвижкой-шибером
  • На переходе к сэндвичу обязательно устанавливается стартовая заглушка, которая закроет выступающий край термоизоляционного слоя.
Стартовая заглушка надежно прикроет слой термоизолятораСтартовая заглушка надежно прикроет слой термоизолятора
  • Проход трубы через перекрытие в общих чертах соответствует уже описанному проходу через стену из горючих материалов.
Вырезанный проем для прохода трубы через перекрытиеВырезанный проем для прохода трубы через перекрытие

Обязательно снизу к потолку крепится проходной узел (коробчатый или цилиндрический), который должен быть плотно наполнен термоизоляционным материалом – минватой, или же в данном случае допускается керамзит.

Проходной элемент плотно заполняется минватой или керамзитомПроходной элемент плотно заполняется минватой или керамзитом

Сверху проходной узел закрывается затем металлической пластиной.

Как уже говорилось, некоторые производители предусматривают в деталировке систем специальные проходные модули, которые являются своеобразным «сэндвичем в сэндвиче». Работа с такими элементами еще проще – под них вырезается проем нужной формы и размера, блок устанавливается в него, а затем через отверстие продевается сэндвич-труба.

Очень аккуратно оформленный проход сэндвич-трубы через чердачное помещениеОчень аккуратно оформленный проход сэндвич-трубы через чердачное помещение
  • При проектировании системы дымохода обязательно учитывается расположение балок перекрытия и кровельных стропил – труба должна проходить примерно посередине между соседними элементами. В случае необходимости иногда приходится несколько изменять направление дымохода, применяя для этого отводы в 45°. Использовать в этих целях прямоугольные отводы запрещается.
Иногда приходится слегка изменять направление дымоходаИногда приходится слегка изменять направление дымохода
  • Совершенно исключается стыкование труб в толще перекрытия или на уровне кровли. Необходимо соблюдать отступ от стыка до уровня перекрытия или крыши не менее 250 — 300 мм.
Проем для прохода через кровлюПроем для прохода через кровлюСэндвич-труба пропущена через вырезанное окноСэндвич-труба пропущена через вырезанное окно
  • Затем через это окно проводится очередной отрезок дымохода.
  • Необходимо обеспечить точное позиционирование трубы по центру этого проема. Это можно сделать с помощью металлического листа с вырезанным эллиптическим отверстием, укрепленного с обратной стороны крыши,  или даже просто зафиксировав дымоход металлическими профилями.
Вариант фиксации трубы по центру кровельного проемаВариант фиксации трубы по центру кровельного проема
  • Затем на трубу одевается специальный кровельный модуль – конусная крыза, имеющая угол, соответствующий крутизне ската крыши. Она крепится к кровельному настилу, а сверху закрывается окапником, который фиксируется хомутом или стопорным винтом.
Металлическая крыза с окапникомМеталлическая крыза с окапником
  • Верхний край металлической опорной пластины крызы, по возможности, заводят под кровельный материал. Если такой возможности нет, то выполняется тщательное уплотнение с помощью герметика.
Эластичная крыза «Master Flash»Эластичная крыза «Master Flash»

Очень удобны в работе эластичные крызы (их часто называют «Master Flash»). Они могут применяться практически при любой крутизне ската, монтироваться в том числе и на рельефный настил кровли (шифер, профнастил и т.п.) Отверстие в конической части вырезается чуть меньшего диаметра, чем у проходящей через него трубы, чтобы обеспечивалось максимальное уплотнение. Опорной части «Master Flash» можно придать требуемую форму, а затем, после промазки нижней поверхности слоем герметика, этот узел крепится к кровле саморезами.

Законченный участок сендвич-дымохода на крышеЗаконченный участок сэндвич-дымохода на крыше

Завершающий этап не имеет никаких особенностей – та же установка оголовка с необходимыми элементами.

Видео: монтаж сэндвич-дымохода с проходкой через перекрытие и кровлю

Итак, выполнить самостоятельный монтаж сэндвич дымохода, на первый взгляд, не так сложно. Однако, это мероприятие требует устойчивых навыков, повышенной аккуратности, осторожности, особенно при работе на высоте. Мелочей в этом деле нет, ведь неверно собранная система может стать причиной пожара или других малых и больших неприятностей.

Устройство дымохода в частном доме

Такие дымоходы образуют часть стены, то есть проходят, подобно вентиляции, во внутреннем стеновом пространстве. Такие дымоходы наиболее часто используются для каминов. При этом устройство дымохода в частном доме должно быть спланировано на этапе проектирования стен. Важно учесть, что стена в случае дымохода для камина выполняется из красного кирпича, который отличается высокой стойкостью к высоким температурам. И даже в тех случаях, когда стены возводятся из другого материала (например, дерева), место под дымоход облицовывается красным кирпичом.

Для того, чтобы создать рукава, необходимо взять 2 стальных уголка. При этом уголки заделывают в камин еще на этапе его строительства. Их размещают на 6-7 см ниже выводного канала. Свободные концы элементов заделывают в дымоход. При этом они размещаются в трубе на таком же расстоянии от выходного канала (6-7 см).

Уголки размещаются либо строго горизонтально, либо с малым уклоном в сторону вывода дыма. По образовавшейся основе уголков укладывают кирпич, размещая его плашмя (этим и обусловлено расстояние в 6-7 см.)

Стены рукава могут быть толщиной в ¼ кирпича, то есть здесь кирпич кладут на ребро. Кладку осуществляют с вертикальной перевязкой швов. Ее начинают с организации основания, которое располагается на полу или верху камина. Фундамент на полу должен представлять собой ровную площадку залитую бетоном. Поверх фундамента кладется первый ряд кирпичей. Углы при этом необходимо выровнять. После этого приступают к дальнейшей кладке дымохода из кирпича. На этом этапе важно не забыть о необходимости организации свободного пространства под дверку для очистки дымоотводного канала. В деревянном доме в целях безопасности необходимо облицевать место перед камином листовой жестью. То же делают и с рукавами.

Монтаж дымохода

Устройство дымохода в частном доме начинается с закладки фундамента. Сначала вырывается котлован, который соответствует размерам дымохода. Глубина котлована составляет около 30 см. На дно ямы засыпают слой щебня с гравием, а затем слой песка. Толщина этих слоев должна быть примерно равной (то есть по 15 см). Щебень и песок утрамбовывают и выравнивают.

После подготовки «подушки», можно приступать к заливке цементной стяжки. Делать это рекомендуется жидким раствором, так как в этом случае достигается лучшее выравнивание поверхности. Затем следует подождать, пока стяжка полностью застынет и только после этого приступают к непосредственной кладке дымохода. Сперва кладут первый слой кирпича. Затем выводятся углы с использованием уровня или отвеса.

Кладку поднимают до уровня, на котором следует соединить рукав дымоотвода. С печью он соединяется с помощью металлических уголков. Свободные концы уголков вставляются в дымоход. Место соединения тщательно промазывают глиняным раствором. Рукав организовывают подобно стенному дымоходу. Далее продолжают нормальную кладку кирпича.

Насадные дымоходы

Устройство дымохода своими руками по данному типу является наиболее распространенным. К тому же полученный дымоход отличается небольшим весом. Дымоход устанавливают непосредственно на камин или печь (прочитайте: «Установка печной трубы на крыше»). Наиболее часто данный тип применяется в банных печах. К достоинствам дымоходов данного типа можно отнести возможность создания его из стали или асбестоцемента.



Устройство

Устройство металлического дымохода практически ничем не отличается от предыдущих двух типов. Единственной разницей является то, что нет необходимости в организации дымоотводящих рукавов, так как дымоход устанавливается непосредственно на печь. Также насадные дымоходы не нуждаются в фундаменте.

Для того, чтобы достигнуть лучших результатов в возведении данного типа дымохода, можно воспользоваться следующими советами:

  • дымоход необходимо выводить так, чтобы он был максимально приближен к коньку крыши;
  • высоту дымохода над крышей выбирают на основании расстояния к коньку. Оптимальную высоту трубы можно определить из следующей схемы:
    -при расстоянии от конька менее 1,5 метра, высота дымохода над крышей должны быть равной 50 см;
    -при расстоянии до конька от 1,5 до 3 м, дымоход может выводится на высоту конька;
    -при расстоянии до конька более 3 м дымоход может быть ниже уровня конька.
  • В случае близкого размещения деревьев или деревянных построек, трубу дымохода оборачивают керамической трубой для дымохода. Это необходимо для уменьшения вероятности возникновения пожара;
  • дымоход должен заканчиваться козырьком, который защищается трубу от попадания осадков;
  • на конце дымохода должна иметься сетка, которая призвана исключить вылет из трубы несгоревших частиц топлива (прочитайте: «Труба для дымохода своими руками»).

Как сделать монтаж стенного дымохода, подробно на видео:

Коаксиальные дымоходы

Все три предыдущих типа дымоходов применяются для котлов и печей, которые работают на твердом топливе (торф, дрова, уголь и т. д.). Но в последнее время все более распространенными становятся газовые котлы. Для таких котлов устройство дымохода немного отличается от твердотопливных. В этом случае часто используется коаксиальный дымоход (прочитайте также: «Устройство дымохода для газового котла»).  Для того, чтобы понять особенности такого дымохода следует разобраться с понятием «коаксиальный». Термин означает, что внутри одной трубы спрятана вторая. Соединяются трубы между собой специальными перемычками, которые предотвращают касание двух поверхностей. Таким образом, каждая труба может выполнять свою роль — одна выводит продукты горения наружу, вторая предназначена для забора свежего воздуха. Следует уточнить, что такая система на взаимодействует с внутренними помещениями.


 Для монтажа коаксиального дымохода необходимо иметь:

  • наконечник;
  • соединительные хомуты;
  • колено с углом изгиба 90 градусов;
  • трубы дымохода;
  • декоративные накладки.

Устройство дымохода в деревянном доме начинается с того, что необходимо выбрать место выхода трубы на улицу. Рекомендуется организовать выход таким образом, чтобы труба находилась как можно ближе к котлу.

Некоммерческая услуга по обеспечению ответственного отопления дома дровами

Когда люди сообщают о проблемах с производительностью их систем сжигания древесины, причина часто связана с дымоходом. Выбор правильного дымохода и разработка компоновки установки имеют решающее значение для хорошей производительности. А знание того, как работают дымоходы, полезно в повседневной эксплуатации устройства.

Дымоходы работают по принципу подъема горячего воздуха, поскольку он менее плотный, чем холодный.Когда дымоход заполнен горячим газом, этот газ имеет тенденцию подниматься, потому что он менее плотный, чем воздух за пределами дома. Поднимающийся горячий газ создает разность давлений, называемую тягой, которая втягивает воздух для горения в устройство и выталкивает выхлопные газы наружу.

На величину тяги, создаваемой дымоходом, влияют два фактора.

1. Тепло: чем горячее газы в дымоходе по сравнению с воздухом снаружи, тем сильнее тяга.

2. Высота: чем выше дымоход, тем большую тягу он будет производить при заданной разнице температур.

В таблице ниже показано, как тепло в дымоходе и на высоте дымохода работают вместе, создавая тягу.

Перепады давления, возникающие из-за разницы температур и разной высоты дымовой трубы, в паскалях

Примечания:

  1. Красные цифры в основной части таблицы — это количество паскалей (Па) разницы давлений, возникающих в результате пересечения разницы температур и высоты штабеля. Один Па равен 0,004 дюйма водяного столба («водяного столба»).
  2. Две нижние строки тела таблицы можно использовать для приблизительной оценки суммарного эффекта суммирования (значения — и +) в домах в холодную погоду.
  3. Одноточечное измерение температуры дымовых газов, обычно на дымовой трубе, дает более высокую температуру, чем средняя для всей системы из-за потерь тепла через дымоход, и, следовательно, приведет к увеличению прогнозируемых уровней тяги, если не будет применена поправка.
  4. Измерения высоты системы сгорания и вентиляции следует производить от основания топки; я.е. откуда становится жарко.

Дымоход предназначен для создания тяги, которая втягивает воздух для горения в прибор и безопасно выводит дымовые газы наружу. Но хороший дымоход должен делать больше. Он должен:

  • защищает конструкцию дома от проходящих через нее горячих газов;
  • выдерживает высокие температуры газа, которые могут возникнуть в результате пожара в дымоходе;
  • сохраняет тепло дымовых газов для создания сильной тяги;
  • устойчивы к коррозии внутри и погодным условиям снаружи; и
  • должен быть опломбирован для предотвращения утечки.

Вот несколько основных рекомендаций по эффективной установке дымохода. Требования вашего местного кодекса могут отличаться от этих, поэтому лучше проверить.

Установить дымоходы внутри

Дымоход установлен правильно. Обратите внимание, что там, где он проходит через жилое пространство, дымоход должен быть огражден легким каркасом и гипсокартоном. Дымоход следует устанавливать внутри дома, а не вверх по внешней стене. Когда дымоходы выходят за пределы стены, они подвергаются внешнему холоду, и этот эффект охлаждения может уменьшить доступную тягу в приборе.Дымоходы, проходящие через дом, выигрывают от того, что они находятся в теплом помещении, создают более сильную тягу и накапливают меньше отложений креозота. Дымоходы, установленные внутри здания, работают намного лучше, чем наружные. Даже когда нет огня, внутри дымохода будет сквозняк. Они не только охлаждают наружные дымоходы, что приводит к появлению холодных обратных тяг, но и вносят как минимум два изменения направления потока на 90 градусов, что также снижает производительность.

Более высокие дымоходы создают более прочную тягу

Эмпирическое правило для минимальной высоты гласит, что общая высота системы (от пола, на котором установлен прибор до верха дымохода) никогда не должна быть меньше 4.6 м (15 футов). Большинство обычных установок превышает эту высоту, но установка в коттеджах с пологими крышами не может. Если при использовании коротких систем возникают проблемы с тягой, подумайте об увеличении высоты дымохода. Если возникают проблемы с тягой в системах, высота которых превышает рекомендованную минимальную высоту системы, добавление в дымоход может иметь незначительный эффект или не иметь никакого эффекта. Большинство проблем с тягой связано с недостаточной температурой газа в дымоходе.

Правила прохождения через крышу

Верх дымохода должен выходить не менее чем на 1 м (3 фута.) над точкой выхода из крыши и на 600 мм (2 фута) выше любой крыши, здания или другого препятствия на горизонтальном расстоянии 3 м (10 футов). Эти правила являются минимально необходимым. Часто бывает лучше сделать дымоход выше, чтобы избежать турбулентности ветра. Хорошая цель — расположить верх дымохода над пиком крыши, и это намного проще, если дымоход проходит через крышу рядом с пиком. Обратите внимание, что на приведенном ниже рисунке дымоход слева не будет работать должным образом, потому что он проникает в ограждающую конструкцию дома ниже своего наивысшего уровня и потому, что большую часть своей длины он охлаждается снаружи.

Размер дымохода должен соответствовать устройству

Дымоход должен быть такого же размера, как и воротник дымохода. Дымоходы, которые слишком велики для оборудования, которое они обслуживают, — обычное дело, отчасти потому, что люди привыкли думать, что чем больше, тем лучше. Теперь ясно, что больше не значит лучше, когда речь идет о размерах дымохода. Данный объем дымовых газов течет быстрее и имеет меньше времени для потери тепла в небольшом дымоходе, чем в большом. При проектировании систем отопления на дровах опытные установщики иногда выбирают дымоход, который имеет меньший внутренний диаметр, чем воротник дымохода.Обычно это делается, когда дымоход проходит внутри дома и очень высокий. Дымоходы, превышающие 8 м (около 25 футов) в высоту, иногда создают большую тягу, чем требуется прибору, поэтому можно использовать дымоход меньшего размера без какого-либо снижения производительности. Решение о том, можно ли уменьшить размер дымохода по сравнению с размером воротника дымохода, должно быть оставлено на усмотрение опытного специалиста.

Ваш дом лучше дымоход, чем дымоход?

Дымоход — это закрытый столб теплого воздуха или газов, окруженный более холодным наружным воздухом.Теплый воздух или газ в дымоходе более плавучие, чем плотный холодный наружный воздух, поэтому он поднимается вверх, создавая тягу в системе.

Этот наружный дымоход будет охлаждать обратную тягу, когда в печи не горит огонь. Зимой ваш дом также представляет собой закрытую колонну теплого, подвижного воздуха, создающего своего рода «сквозняк». Фактически, теплый воздух продвигается вверх к верху дома, создавая там более высокое давление воздуха. При этом давление в подвале ниже, чем давление снаружи. Поэтому подвал дырявого дома кажется «сквозняком», так как холодный наружный воздух втягивается в зону пониженного давления, а помещения на втором этаже более комфортны.Между зоной высокого давления наверху в доме и зоной низкого давления в доме находится полоса давления, равная атмосферному давлению за пределами дома, которая называется плоскостью нейтрального давления (NPP). Разница в давлении на разных уровнях птичника называется эффектом стека.

В одних домах дымоходы лучше, чем в других. Двух- или трехэтажные дома производят больший эффект стека, чем бунгало, потому что столб теплого воздуха у них выше. Дом с большинством утечек на верхних уровнях имеет тенденцию производить больший эффект стека, потому что утечки предлагают готовый путь для выхода теплого воздуха — как открытый верх дымохода.

Хорошие дымоходы — те, которые изолированы и проходят через дом — не подвержены эффекту трубы. Эффект трубы всегда присутствует в домах, но он практически не влияет на тягу, если дымоход проложен через теплую часть дома.

Наружные дымоходы могут двигаться в обратном направлении, если эффект дымовой трубы достаточно силен, позволяя дыму или холодному наружному воздуху проникать в дом через устройство.

Зимой холодная обратная тяга сильно затруднит разжигание огня в этой печи.Одна из ситуаций, в которой влияние стекового эффекта является наиболее неприятным, — это когда прибор, обслуживаемый дымоходом, устанавливается в подвале одноэтажной пристройки к двухэтажному дому, как показано на иллюстрации. По возможности следует избегать такой формы установки.

Дымоходы, которые проходят через оболочку здания ниже ее самого высокого уровня, как те, что показаны выше, не будут работать должным образом. В идеале систему сжигания дров слева следует переместить так, чтобы ее дымоход мог подниматься через двухэтажную часть дома.Точно так же систему справа следует переместить так, чтобы ее дымоход проникал в потолок собора ближе к самой высокой точке.

Подходящие варианты дымохода

Металлические дымоходы отдельных типов заводского изготовления могут использоваться с дровяными приборами. Дровяные печи, печи центрального отопления и некоторые фабричные камины должны использовать специализированный высокотемпературный металлический дымоход. Ваш продавец дровяного отопления может показать вам разницу между различными типами и тем, какой из них вам понадобится для вашей установки.На все дымоходы заводского изготовления должны быть установлены соответствующие заглушки для предотвращения попадания воды в изоляцию и обеспечения надежной тяги.

Кладочные дымоходы, построенные в соответствии с правилами строительных норм, можно использовать с дровяными приборами. Эти дымоходы состоят из облицовки из глиняной плитки, окруженной кирпичом или камнем. Если вы планируете построить дымоход из каменной кладки, обязательно получите разрешение на строительство и дайте понять каменщику, кто будет выполнять работу, что вы хотите, чтобы она соответствовала правилам строительных норм.

Обычный дымоход для каменной кладки состоит из облицовки из глиняной плитки, окруженной кирпичной, блочной или каменной конструкцией. Вкладыши из нержавеющей стали могут быть установлены в дымоходах из каменной кладки, когда они построены, или для устранения внутренних повреждений существующего дымохода. Существующие дымоходы из каменной кладки должны быть проверены квалифицированным трубочистом перед подключением дровяного прибора. Поскольку обычный дымоход из каменной кладки не имеет изоляции и функционирует как радиатор, поглощающий тепло дымовых газов, рекомендуется установить облицовку дымохода из нержавеющей стали перед ее использованием для вентиляции дровяного отопительного прибора.

Если у вас есть каменный дымоход, который вы хотите проверить, наймите квалифицированного трубочиста для его проверки. Если вы видите какое-либо ухудшение кирпича или швов раствора в верхней части дымохода, или если на кирпичной кладке есть темные пятна, вам следует немедленно осмотреть дымоход. Кладочные дымоходы, которые были повреждены старостью или пожаром в дымоходе, или слишком велики для устройства, которое вы хотите подключить, можно заменить сертифицированной облицовкой из нержавеющей стали. Эти вкладыши могут быть жесткими или гибкими.

Креозот и пожары в дымоходах

Когда дрова сжигаются медленно, чтобы развести дымный огонь, дым может конденсироваться на холодной внутренней поверхности дымохода, образуя отложения креозота. Креозот — легковоспламеняющийся материал. Если он воспламеняется у основания дымохода, это может вызвать бушующий огонь, который поднимется по дымоходу, вызывая чрезвычайно высокие температуры при его распространении. Высокая температура может повредить глиняную облицовку дымохода из каменной кладки или металлическую облицовку дымовой трубы заводского изготовления.Хотя дымоходы до 650 ° C могут выдерживать температуру возгорания в дымоходе, тепло по-прежнему вызывает сильную нагрузку на дымоход.

Пожары в дымоходе являются результатом неправильной техники розжига в сочетании с отсутствием надлежащего ухода за дымоходом. При правильной эксплуатации дровяных приборов с использованием методов, описанных далее в этом буклете, некоторое количество креозота все еще может откладываться, но он будет менее горючим. Вместо черного смолистого креозота, образующегося при тлеющем огне, креозот, получаемый при правильном обжиге, имеет мягкий, шелушащийся и темно-коричневый цвет.

Пожары в дымоходе можно предотвратить. Дымоходы следует регулярно проверять на наличие отложений креозота, пока вы не узнаете, как быстро он накапливается в дымоходе. Обычные дровяные печи могут производить креозот быстро, потому что они не могут сжигать древесину так же полно, как современные конструкции. В тяжелых случаях достаточно креозота, чтобы выдержать разрушительный пожар в дымоходе, можно отложить всего за несколько дней. Новые дровяные печи с низким уровнем выбросов сжигают дрова настолько полно, что при правильной эксплуатации их дымоходы обычно нуждаются в чистке только один раз в год.

Никогда не предполагайте, что дымоход чистый. Регулярно проверяйте его, особенно весной и осенью. Если у вас есть пожар в дымоходе, проверьте и при необходимости отремонтируйте дымоход перед использованием системы.

.

Как правильно утеплить чердак в частном доме

перейти к содержанию

Hackrea Hackrea Hackrea Hackrea Hackrea Hackrea Hackrea

  • Номера
    • Жилая
    • Спальня
    • Ванная
    • Кухня
  • Мебель
  • Отделка стен
  • Текстиль
  • Покрытие
  • Цвета
  • Тенденции
    • enfr

    Hackrea

    • Номера
      • Жилая
      • Спальня
      • Ванная
      • Кухня
    • Мебель
    • Отделка стен
    • Текстиль
    • Покрытие
    • Цвета
    • Тенденции
    en fr © 2020 Hackrea, Все права защищены.
    Связаться

    Искать:

    Как правильно утеплить чердак в частном доме

    Like0 Поделиться

    Выложить ->

    Содержание
    • Зачем утеплять чердак?
    • Материалы для теплоизоляции чердака
    • Теплоизоляция — толщина слоя
    • Подготовка чердака к утеплению
    Категории
    Чердак
    Теги
    изоляция чердака изоляция здания изоляция дома теплоизоляция
  • Hackrea
  • >

  • Отделка
  • >

  • Дом
  • >

  • Комнат
  • .

    Базовые планы электропроводки дома и схемы подключения


    Электропроводка | Домашняя проводка | Электрические нормы NEC NFPA | Схемы подключения | Проволочные потолочные вентиляторы | Освещение | Проволочные переключатели | GFCI Outlet | Электропроводка | Детекторы дыма | Сушильные шнуры | Вытяжной вентилятор | Экономия энергии | Солнечные вытяжные вентиляторы | Электромонтаж SIP домов | Провод и кабель | Электрические коробки | Автоматические выключатели | Панели | Реле | Генераторы | Качество электроэнергии | Электрические расчеты и формулы | Тестеры и измерители | Инструменты электрика | Электрик | Электробезопасность | Схемы подключения и символы | Электроремонт | Устранение электрических неисправностей » Главная »Каталог электропроводки »Базовая бытовая электропроводка
    »Как правильно подключить: Руководство по домашнему электрическому подключению
    » Электрическая проблема? Задайте вопрос! .

    Как выбрать щетку для дымохода

    Бесплатная доставка на сумму от 99 долларов США Покупайте маски для лица и другие средства индивидуальной защиты на Discount Safety Gear.com

    Меню

    Поиск по ключевому слову:
    • Камин и очаг
      • Все камин и очаг
      • Камины
        • Все камины
        • Дровяные камины
        • Каминные вставки
        • Газовые камины
        • Уличные камины
        • Линейные электрические камины
        • Подушки для очага
      • Каминные двери
        • Все каминные двери
        • Прямоугольные каминные двери
        • Арочные каминные двери
        • Каминные двери
        • Двери камина на заказ
      • Принадлежности для каминов
        • Все аксессуары для каминов
        • Коврики
        • Andirons
        • Сильфоны
        • Наборы инструментов
        • Firebacks
        • Камины
        • Экраны
        • Горелки на гелевом топливе и топливо
        • Высокотемпературная краска
        • подарочные наборы
      • Уход за камином
        • Ремонт камина
        • Очистители стекла и каминов
        • Пылесосы для золы
        • Ведра для золы
        • Двери для золы
        • Материал прокладки и цемент
        • Краска для высоких температур
        • Спасательное оборудование
      • Обогреватели космоса
        • Все обогреватели космоса
        • Обогреватели DeWalt
        • Керосиновые обогреватели
        • Нагреватели пропана
        • Обогреватели гаража
        • Г-н.Нагреватель
      • Решетки для камина
        • Все каминные решетки
        • Пожизненные решетки для камина
        • Решетки для камина 12–20 дюймов
        • 21–30 дюймов каминные решетки
        • 31 «+ каминные решетки
        • Обогреватели каминных решеток
        • Решетки с автоматической загрузкой
        • Решетки для костра
        • Стальные решетки для камина
        • Чугунные решетки для камина
    • Дровяные печи
      • Все дровяные печи
      • Магазин по типу
        • Все магазины по типу
        • Чугунные дровяные печи
        • Стальные дровяные печи
        • Одобрено передвижной дом
        • Дровяные печи EPA
        • Бочковые печи
      • Все печи
        • Все все печи
        • Маленькие дровяные печи
        • Средние дровяные печи
        • Большие дровяные печи
        • Угольные печи
        • Пеллетные печи
      • Принадлежности для плит
        • Все аксессуары для печей
        • Плиты Доски
        • Контейнеры для золы
        • Пылесосы для золы
        • Инструменты для дровяной печи
        • Чайники с дровяной печью
        • Сильфоны
        • Рекуператоры тепла
        • Обслуживание дровяной печи
    • Аксессуары
      • Все аксессуары
      • Каминные двери
        • Все каминные двери
        • Прямоугольные каминные двери
        • Арочные каминные двери
        • Каминные двери
        • Двери камина на заказ
      • Экраны для камина
        • Все экраны для каминов
        • Экраны защиты от искр
        • Однопанельные экраны
        • Складные перегородки для камина
        • Экраны для камина на заказ
        • Ворота безопасности
      • Принадлежности для каминов
        • Все аксессуары для каминов
        • Решетки для камина
        • Стеллажи для дров
        • Каминные заслонки
        • Газовые журналы
        • Декор Камина
        • Краска для высоких температур
        • Подкладки для очага
        • Коврики для камина
        • Гелевое топливо
        • подарочные наборы
      • Инструменты для камина
        • Все инструменты для камина
        • Наборы инструментов
        • Индивидуальные инструменты
        • Сильфоны
        • Перчатки
        • Пылесосы Ash
        • Ведра для золы
        • Пожарные и спички
      • Вентиляторы и воздуходувки
        • Все вентиляторы и нагнетатели
        • Рекуператоры тепла
        • Дым охранники
        • Каминные заслонки
        • Курение камина
        • Обогреватели каминных решеток
        • Воздуходувки для каминов
        • Вентиляторы для дровяной печи
      • Принадлежности для дров
        • Все аксессуары для дров
        • Роликовые тележки для дров
        • Стеллажи для бревен
        • Крышки для бревен
        • Хранение дров
        • Дровоколы
        • Перевозчики дров
    • Обслуживание
      • Все обслуживание
      • Уход за камином
        • Ремонт камина
        • Очистители стекла и каминов
        • Пылесосы для золы
        • Ведра для золы
        • Двери для золы
        • Материал прокладки и цемент
        • Краска для высоких температур
      • Обслуживание дымохода
      .

Отправить ответ

avatar
  Подписаться
Уведомление о
