Проводка в квартире своими руками

Во время проведения капитального ремонта в квартире или в частном доме очень часто меняется электропроводка. Некоторые производят замену самостоятельно, если умеют разрабатывать схему подключения электричества в доме и обладают определенным опытом, а другие нанимают специалистов. Конечно, гораздо надежнее воспользоваться услугами профессионалов, но если человек стеснен в средствах, можно провести электропроводку в доме своими руками. Предварительно нужно произвести демонтаж старых кабелей и счетчиков.



Как сделать проводку в доме

Составляя проект электропроводки, следует помнить о том, что стандартная замена проводов происходит в три этапа:

  • прокладка медных проводов;
  • переход с устаревшей системы электрического питания TN-C на более современную систему TN-C-S;
  • подключение всех кабелей отдельными ветвями.

Здесь нужно пояснить, что провода, сделанные из алюминия, активно использовались в пятидесятых годах прошлого века.

Но потом выяснили, что прокладка кабелей с использованием этого металла крайне ненадежна. Это связано с тем, что алюминий имеет высокое удельное электрическое сопротивление. Для монтажа электропроводки потребуется кабель с большим сечением, по сравнению с медным. Еще один отрицательный момент – алюминиевые провода очень сильно нагреваются. Из-за этого оплавляется изоляция, и электропроводка быстро выходит из строя.

Если вы решили сделать электропроводку в доме своими руками, подходите к выбору проводов очень тщательно. Выбирайте кабель с сечением не меньше 2,5 кв. мм для подключения розеток и выключателей, и не менее

1,5 кв. мм – для освещения. Помните о том, что нельзя соединять медные и алюминиевые провода.

Что касается схемы электрического снабжения TN-C, то она уже давно устарела. С 1997 года стала активно применяться система TN-C-S, которая обеспечивает безопасность потребителей вне зависимости от того, в каком состоянии находится система электроснабжения.

Разводка ветвями стала пользоваться в последнее время очень большой популярностью. К каждой группе от ввода проходит цельный кабель. Для этого может использоваться тройная изоляция.



Как заменить проводку в доме своими руками

Есть пять этапов замены элетропроводки в квартире, и все они проводятся последовательно:

  • составление схемы подключения электричества в своем доме;
  • создание плана разводки, а также его регистрация в уполномоченных органах;
  • сооружение времянки для проведения ремонтных работ;
  • прокладка электрических проводов;
  • подключение всех электрических приборов, которые находятся в помещении.

Чтобы электропроводка была установлена грамотно, необходимо заранее предусмотреть устройство защитного зануления или заземления. Перед тем как разработать план разводки, необходимо позаботиться о защите от перегрузок электросети, из-за которых может возникнуть короткое замыкание. На заключительном этапе работ осуществляется разводка проводки по точкам.

Для того чтобы иметь большее представление об электромонтажных работах, посмотрите «Как сделать проводку в доме своими руками» — видео для ознакомления, на котором наглядно показан весь процесс.



Как монтируется электропроводка в доме своими руками скрытым методом

Проводка в доме своими руками может быть выполнена скрытым или открытым методом. В большинстве случаев электрические провода скрыты под слоем штукатурки. Дело в том, что наружная проводка электричества выглядит малопривлекательно, хотя иногда такой способ используют в офисных помещениях.

Чтобы провести проводку в стене, там нужно сделать углубление на два сантиметра. Но перед этим необходимо провести разметку. После этого делаются углубления для выключателей и розеток.

Проводник укладывается строго перпендикулярно. Шнуры крепятся при помощи хомутов или дюбелей. Затем стена штукатурится.

Гораздо лучше провести проводку в специальном защитном рукаве, однако стоимость работ в этом случае увеличится. Благодаря защитному рукаву провода можно провести без нарушений целостности штукатурки. Это будет очень полезно в случае повторного ремонта.

Линии электрического питания можно проводить от щитка, который установлен отдельно от розеток. Затем при помощи распределительных коробок провода разводятся по всему помещению. Все это можно выполнить самостоятельно, но такая процедура займет некоторое время. Намного лучше воспользоваться услугами профессионалов. В интернете можно найти видео, которые помогут начинающему электрику. Там будет наглядно показано, как проводится электропроводка своими руками.



Как безопасно провести электропроводку в свой дом

Никогда нельзя забывать о технике безопасности, если вы самостоятельно проводите электропроводку в доме:

  • предварительно необходимо отключить электричество;
  • запрещено прокладывать кабель, если он находится под напряжением;
  • перед монтажом ящичков и щитков нужно убедиться в прочности закрепления конструкции;
  • пайку проводов нужно выполнять в брезентовых рукавицах и защитных очках;
  • перед затяжкой проводов в трубу нужно удалить из нее все заусенцы.

Как правильно сделать проводку в доме



Прежде чем решить, как сделать разводку электропроводки в доме, необходимо ознакомиться с правилами устройства электроустановок (ПУЭ). Этот нормативный документ четко определяет требования к электрооборудованию, электропроводам и кабелям для различных типов домов: каменных и кирпичных, деревянных и каркасных, комбинированных (сочетание первых двух типов).

Для каменных и кирпичных домов ПУЭ разрешает монтаж скрытой электрической проводки, для деревянных домов – открытую проводку. Скрытая проводка допускается в железных трубах, что затратно и неудобно в случае ремонта проводки.

Как делать проводку в доме зависит от того, какой ток проводят в дом – однофазный или трехфазный, и какова будущая пиковая нагрузка всего электрооборудования в доме. От этого зависит, какой кабель необходим: сколько жил, какое сечение проводов в нем. А также зависит система защиты электрической сети дома.

С чего начать

Начать надо с плана дома, на котором определяете расположение стационарных электроустановок (электрическая плита, стиральная машина, холодильник, электрический котел и т.д.), групп розеток для переносных электроприборов (пылесос, нагревательные приборы, мелкая бытовая техника, настольные лампы и другие приборы освещения, оргтехника и компьютеры и т.д.), стационарных осветительных приборов.

В соответствие с этим необходимо определить мощность всех потребителей в доме обычным суммированием и скорректировать на коэффициент одновременной нагрузки, равный 0,7. Дальше следует сделать заявку в электроснабжающую организацию и получить Технические Условия на энергоснабжение. А потом заказать проект электроснабжения дома на основании полученных ТУ.

Для проекта лучше предварительно самим сформировать схему электропроводки с разделением на контуры для каждого типа электрического потребления, для каждого этажа дома и наружного потребления и передать свои пожелания в проектную организацию.

Это полезно с точки зрения управления потреблением электроэнергии в доме, безопасности. А если вы надумаете делать проводку собственными силами, получите ответ на вопросы сколько потребуется материалов для реализации системы электроснабжения и как прокладывать проводку в доме.

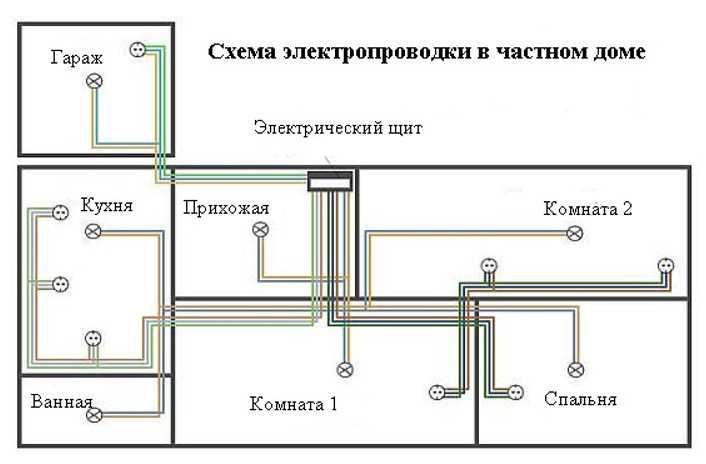

Схема электроснабжения дома

Ввод электричества в дом осуществляется на электрический счетчик, который может быть смонтирован в распределительном электрическом щите. На распределительном щите, кроме электросчетчика, располагаются:

  • Входной рубильник;
  • Выведены все контуры групп потребителей на автоматические выключатели;
  • УЗО – устройство защитного отключения (общее и для каждой группы потребителей), иногда устанавливают дополнительно устройство защиты от перенапряжений, в том числе,  импульсных перенапряжений.

Примеры размещения приборов на щите для 3-х фазного тока

Точную схему электроснабжения дома вам предоставит проектная организация, в ней будут указаны общая подключаемая мощность от энергоснабжающей организации, сечения и типы кабелей и электрических проводов на вводе в дом.

Кабель и провод  для электропроводки в доме

Электроснабжение дома осуществляют либо воздушным путем, либо подземным кабелем. Сегодня большинство электроснабжающих организаций приборы учета располагают вне дома на вводном щите, а распределительный электрический щит внутри дома.

Для ввода в дом выбирается кабель исходя из длительно допустимого (рабочего) тока согласно ПУЭ.

Жила кабеля может быть медной или алюминиевой. Медь обладает меньшим сопротивлением, соответственно меньшими потерями при передаче электроэнергии в дом. Но медный кабель дороже алюминиевого. Тем не менее, сегодня и алюминиевый провод, и кабель все реже используют в электропроводке частных домов. Алюминий окисляется на воздухе, образуя оксидную пленку, которая увеличивает сопротивление алюминиевой проводки.

Кабель используется не только для ввода электричества в дом. Если в доме есть силовые агрегаты, то для них также требуется кабель. Кабель, в отличие от электрического провода, имеет более высокий уровень защиты от внешних воздействий и может долго служить в агрессивной среде. Он может быть с резиновой изоляцией или из ПВХ и защищен свинцовой броней или броней из оцинкованного провода.

В кабеле находится несколько проводов в собственной изоляции, а поверх проводов накладывается общая изоляция. Кабель может состоять из моножильных и многожильных проводов.

Многожильные провода состоят из множества тонких проводов, чем обеспечивается большая гибкость провода и меньшее сопротивление электрическому току. Кабель из моножильных проводов относится к 1 классу по общей классификации кабелей. 7 класс кабеля обладает наибольшей гибкостью.

Электрический провод, как и кабель, может состоять из нескольких жил, каждая из которых будет в собственной оболочке, но это будет провод, а не кабель. Провод не имеет столь сильной защиты от агрессивной среды, как кабель. Провод с течением времени в открытой среде утрачивает защитные функции изоляции, а кабель сохраняет их долгое время. Для неспециалиста лучше ориентироваться при выборе на их обозначения и маркировку. В маркировке проводов всегда имеется буква П, которая стоит в начале или второй буквой в названии провода. Перед ней может стоять буква А, означающая материал жилы – алюминий, если буквы нет, значит материал жилы медь. Последующие буквы означают тип изоляции: Р – резина; В – поливинилхлорид; П –полиэтилен.

Многожильные провода имеют цветную маркировку. В соответствие с ГОСТ Р 50462-2009, для трехфазных проводов рекомендуется использовать серый, коричневый и черный цвета, в однофазном проводе коричневый цвет. Ранее использовалась иная цветная маркировка для переменного трехфазного тока, сохраненная во многих электрических схемах: желтый (фаза А), зеленый (фаза В), красный (фаза С), при этом часто встречались другие цвета для обозначения фазных проводников: оранжевый, бирюзовый, розовый, желтый.

Для нулевого провода (N) используется голубой цвет изоляции, нулевой защитный провод  (РЕ) имеет желто-зеленый цвет.

Обнуление необходимо для защиты домашней электросети от пробоев.

Кабели имеют маркировку буквами, после которых указывается количество, и площадь сечения токопроводящих жил. Буквы указывают: материал жил кабеля А – алюминий, если ее нет значит материал жил медь; вторая буква материал основной защиты кабеля; третья буква материал изоляции жил кабеля; четвертая буква Г означает, что кабель не бронированный.

Как правильно сделать проводку в доме, какой провод выбрать для монтажа электропроводки в доме – лучше использовать тот, который вам указан в проекте энергообеспечения вашего дома. Сегодня на рынке электротехнической продукции имеется большое число наименований проводов и кабелей как отечественного, так и зарубежного производства. Разобраться в них непросто, поэтому лучшее решение будет довериться специалистам, определившим тип проводов и кабелей для электрических устройств и приборов в вашем доме.

Защита от электрического тока

Электричество в доме – источник повышенной опасности. Поэтому важно не только знать, как провести проводку в доме, но и как защитить потребителей электроэнергии от нежелательных последствий. В процессе эксплуатации электрических приборов могут произойти замыкания в них, что при отсутствии защиты может привести к необратимым последствиям. Для предотвращения подобных случаев система электроснабжения дома предполагает устройство защитного заземления и системы зануления.

Система зануления действует по принципу: быстро отключить электрическую сеть при возникновении опасности для человека, ток короткого замыкания должен достигнуть уровня для срабатывания расцепителя автоматического выключателя. Система заземления действует по другому принципу, уменьшая напряжение до безопасного уровня при прикосновении к токопроводящим деталям корпуса, поскольку корпуса бытовой техники соединены с земляным контуром, по которому избыточный ток уходит в землю.

Система заземления более проста в исполнении и может быть выполнена непрофессионалом, система зануления требует профессиональных знаний и навыков в определении средней точки зануления.

Заземление для частных домов выполняется в виде металлических стержней, забитых в землю на глубину 2-3 метров, образующих треугольник или линию.

Стержни располагаются на расстоянии около 1 м от фундамента дома и соединяются между собой металлической полосой приваренной к вертикальным стержням. Полученный контур заземления соединяется проволокой 8-10 мм с электрическим щитом, которая одним концом приваривается электросваркой к контуру заземления, а другой конец закрепляется болтовым соединением на электрощите. После этого проверяется сопротивление контура заземления. Если сопротивление контура больше 4 Ом, то в контур добавляют еще один стержень и вновь измеряют его сопротивление. Если сопротивление меньше 4 Ом, то контур может эксплуатироваться долгие годы. Вся конструкция контура заземления располагается в траншее на глубине 0,5 — 0,7 м и после соединения с электрощитом засыпается землей. Специализированные компании по установке заземлений используют специальные омедненные стальные стержни для устройства заземления (модульное заземление), такой стержень  вибромолотом погружается на глубину 20-25 м и соединяется с электрощитом.

Защита от воздействия электрического тока на человека в доме это не только заземление или зануление, но и аварийные выключатели или размыкатели цепей электросети дома. В первую очередь это УЗО – устройство защитного отключения, которое в обязательном порядке устанавливается в электрощите дома. Они выполняются в двух видах:

  • Двухполюсные (2Р) — для однофазного тока;
  • Четырехполюсные (4Р) — для трехфазного тока.

Принцип работы УЗО

Прибор состоит из трех электромагнитных катушек.

По первым двум течет ток от фазы и нулевого провода. Катушки создают электромагнитное поле противоположной направленности, результатом взаимодействия полей при нормальной работе электрической сети будет отсутствие магнитного поля. В случае нарушения нормальной работы электрической сети возникает дисбаланс взаимодействия магнитных полей и появляется магнитное поле, воздействующее на третью катушку, которая прерывает электрическую цепь. Поскольку сила тока при утечке может быть очень небольшой, обычный автомат не разомкнет цепь, а УЗО среагирует на такие небольшие изменения силы тока и отключит источник питания.

Автоматические выключатели ставятся на группы потребителей одного уровня по потребляемой мощности. Он предназначен для защиты электросети дома от сверхтоков, возникающих при нарушении работы сети и для проведения тока в нормальных режимах работы сети.

При нормальной работе сети они отключаются вручную, а при возникновении токов замыкания – автоматически. При коротком замыкании в сети силовые контакты размыкаются за 0,02 сек, а при перегрузках в сети, где сила тока выше номинала в 2-3 раза, отключение также не позволяет перегреться проводке. В отличие от ранее применяемых плавких предохранителей, это прибор многократного пользования.

Автоматический выключатель имеет модульную конструкцию, позволяющую размещать на DIN-рейке электрического щита несколько выключателей. Каждый выключатель имеет на корпусе обозначения номинального тока, для которого он предназначен.

Как сделать проводку в доме своими руками

Если вы приняли решение провести проводку в доме своими руками, то для этого надо иметь ТУ и проект, выполненный проектной организацией. Без этих документов ваши действия будут незаконными, и за все возможные последствия вы несете ответственность, вплоть до уголовной.

При наличии ТУ, электроснабжающая организация обязана подвести вам электроэнергию на вводное устройство и прибор учета до территории вашего участка. Обычно их размещают на столбах электропередачи рядом с участком. Начиная с этого столба вся электрическая сеть, включая кабель или воздушную линию до вашего дома, находится под вашей юрисдикцией, и вы несете за ее правильную эксплуатацию полную ответственность.

В проекте электроснабжения вашего дома вы найдете всю необходимую информацию о необходимых ресурсах (проводах, кабеле, распределительных коробках, электрическом щите, защитных устройствах и т. д.) для выполнения работ по разводке электропроводки. Составьте перечень необходимых материалов для приобретения и подготовьте необходимый инструмент.

Проводка в доме может быть открытой и скрытой. Открытая проводка применяется для деревянных и каркасных домов, скрытую проводку делают в каменных и кирпичных домах. Для скрытой проводки потребуется инструмент для штробления стен и потолка и пластиковые гофрированные трубы, для открытой проводки потребуются пластиковые короба.

Разводку электропроводки в доме лучше осуществлять на этапе строительства дома, на этом этапе будет лучше видно, как сделать проводку в доме, не пересекаясь с другими инженерными коммуникациями. Чтобы этого не произошло, электрики твердо соблюдают правило: электрические коммуникации тянутся в стенах горизонтально, а ответвления вниз или верх, строго перпендикулярно земле. Электрические коммуникации нельзя размещать на полу и тем более заливать цементным раствором.

На плане дома необходимо точно указать места расположения распределительных щитов, розеток, выключателей, разместить бытовую технику. В соответствие с этим планом произвести разметку электросети дома. Отдельными линиями будут обозначены розетки и отдельными освещение дома. Для крупной бытовой техники также прокладываются собственные линии.

В ТУ и в проекте электроснабжения указана выделяемая вам мощность электроэнергии. Для домов площадью до 250 кв. м обычно выделяют 15 кВт, суммарное энергопотребление может превышать эту величину. В жизни трудно обнаружить ситуацию, когда включены все электроприборы и освещение. Однако надо помнить о допустимой нагрузке. Если вы не будете об этом помнить, вам напомнит противопожарное УЗО и выключит всю электрическую сеть при превышении допустимой нагрузки. При строительстве больших домов вводят в дом трехфазный ток. Допустимая нагрузка для таких домов может достигать 40-50 кВт и выше.

Проводка закрытого типа гораздо сложнее и объемней по работе открытой проводки. Штробление стен под проводку лучше производить специальными штроборезами на глубину, достаточную для размещения кабеля на уровне плоскости стены. Штробы очищают от пыли и грунтуют. Укладывать в такие каналы кабель и провод проще. Закрепляют кабель в каналах гипсом, небольшое количество гипса в мягком состоянии помещают в канал и утапливают в нем кабель. Гипс быстро застывает и удерживает кабель в канале. Кроме гипса используют специальные клеммы. Укладку кабеля начинают от распределительной коробки в направлении электрического щита. Оконцовку кабеля маркируют и на каждый провод устанавливают наконечники либо под винт, либо штыревые.

Для монтажа распределительного щита лучше выбрать место недалеко от ввода в дом силового кабеля и выдолбить в стене углубление для него. Щит жестко закрепляется в углублении стены. Подключение силового кабеля осуществляется после завершения работ по монтажу электропроводки. Монтаж кабелей и проводов при скрытой проводке осуществляется в гофротрубе как между распределительными коробками, так и между щитом и ними. Монтаж распределительного щита является самой сложной работой по электропроводке в доме, его поручают профессионалам. Любители самостоятельной проводки в доме могут заниматься всеми работами, кроме монтажа распределительного щита.

Для самостоятельной прокладки линий в доме надо иметь специальный инструмент, для монтажа электропроводки также требуется специальный инструмент. Суммарная стоимость инструмента вполне сопоставима со стоимостью работ профессионалов-электриков по разводке электропроводки в доме. Поэтому решая, как провести свет в доме своими руками, обратитесь в компанию, где специалисты дадут вам развернутый ответ на объемы работ по проведению электропроводки в доме и их стоимость. И сопоставьте затраты на приобретение инструментов и массу проблем, которые вам придется решать самому при монтаже.

Можно купить каркасный дом или обсудить индивидуальный проект, просто оставив заявку в форме ниже.

Наружная проводка в квартире — плюсы и минусы внешней проводки

Провода на стене: рассказываем и показываем, как организовать красивую и безопасную внешнюю электропроводку в современной квартире





Начнем сразу с лирическо-технического отступления, чтобы то, о чем дальше пойдет речь в статье, было понятно. Итак: электрическая проводка в жилых помещениях бывает двух типов — скрытая (внутренняя) и открытая (наружная, если хотите).



Скрытая проводка — это когда вы не видите провода. Они замурованы в стеновые кабельные каналы, скрыты под слоем штукатурки или за панелями из гипсокартона. Всё, что мы видим в этом случае — розетки, выключатели, патроны для светильников и, может быть, крышки распределительных коробок под потолком.

Открытая проводка — это когда видно всё, или почти всё. В этом случае провода прокладываются поверх стен, потолка или пола. Они могут быть укрыты в специальные кабельные каналы и трубы, а могут быть и просто так прикреплены к поверхности. Именно о такой открытой проводке и пойдет речь.

Плюсы и минусы внешней проводки





Поэтому первый и главный плюс внешней проводки в квартире — скорость ее монтажа. Например, смонтировать открытую проводку в однокомнатной квартире своими руками, не имея большого опыта, можно за пару дней. Профессиональный наемный электромонтажник справится часов за пять-шесть.

Второй плюс — для открытой проводки не нужно штробить стены, делать в них каналы для укладки проводов и гнезда для розеток, выключателей и разветкоробок, а потом, после укладки, заново штукатурить, красить или заклеивать обоями стены.

Третий плюс — открытая проводка всегда доступна. Вы в любое время сможете отремонтировать поврежденный участок или добавить в проводку какие-то новые элементы, не прилагая значительных усилий. Например, провести еще одну ветку к новому светильнику, поставить новую дополнительную или переместить в другое место старую розетку. Со скрытой проводкой такой номер не пройдет: придется долбить стены.

Но есть у открытой проводки и свои минусы.

Первый минус — открытая проводка всегда на виду, и не во всех интерьерах она смотрится гармонично. Разве что вы делаете интерьер в стиле кантри, ретро, техно или стимпанк. В этом случае открытая проводка может стать изюминкой.

Второй минус — надо четко учитывать технические нормы помещения, в котором вы делаете открытую проводку. Например, в ванной, кухне и других помещениях с повышенной влажностью, даже для скрытой проводки нужно использовать дополнительную защиту проводов и ставить приборы (выключатели, розетки) с классом защиты не ниже IP-44, а для открытой — уже не менее IP-68. А они не всегда выглядят красиво и привлекательно.

Требования к внешней проводке в квартире

Итак, вы всё же решили, что докучать соседям перфоратором и долбить стены — плохая идея, и выбрали вариант с внешней проводкой. Ок, тогда смотрите, а лучше записывайте в блокнотик требования по её монтажу.

Первым делом нарисуйте схему расположения всех линий проводки. Как правило, провода и кабельные каналы ориентированы или вертикально, или горизонтально по отношению к стенам, полу и потолку. Все прочие направления запрещены правилами техники безопасности.

На схеме подробно и понятно укажите все места, где планируете поставить розетки, выключатели, распределительные коробки и прочие электрические приборы. Рассчитайте количество розеток и светильников, которые вам понадобятся. О том, как правильно расположить в квартире розетки и другие электроприборы, читайте в  прошлых материалах.

При составлении плана учитывайте, что линии проводки должны располагаться на расстоянии 15 – 20 см. от углов, оконных и дверных проемов. Старые стандарты рекомендуют располагать розетки на высоте 60 см. от пола, а выключатели выше — 150 см. Современный стандарт — для выключателя 60 см., для розетки — 20 см. от уровня пола.

А вот сам список рекомендаций по прокладке внешней проводки, которые вытекают из правил установки и монтажа электроустановок в жилых и общественных зданиях. Если вам интересно, полностью этот серьезный технический документ вы можете найти здесь, а мы озвучим из него лишь некоторые пункты, которые касаются внешней проводки:

  • Не прокладывайте кабели внешней проводки рядом с излучателями тепла — батареями, нагревательными элементами. Изоляция проводов и пластиковые кабельные каналы через некоторое время придут в негодность от воздействия тепла.

  • Не прокладывайте линию проводки под трубами, на которых может скапливаться конденсат. Например, в ванной, кухне или туалете, на трубах с холодной водой конденсат — частое явление. А вы помните: вода — первый враг электричества. Даже простой гофрированной трубы или негерметичного кабельного канала может быть недостаточно.

  • Кабель, который прокладывается в мокрых помещениях, должен иметь дополнительную защиту. Двойная, а то и тройная изоляция будет в самый раз.

  • Не соединяйте провода внутри каналов и труб просто так. Это нужно делать только в распределительных коробках.

  • Ставьте распределительные коробки в тех местах, где до них будет легко добраться в случае чего. Во влажных помещениях используйте герметичные коробки. И вообще, помните про класс защиты, и ставьте в мокрых помещениях только влагозащищенные электроприборы.

  • Не оголяйте провода без надобности. Изоляция на проводе должна быть целой по всей длине, от коробки до розетки, выключателя или другой коробки.

  • Если вы делаете открытую проводку без труб и кабельных каналов, то для крепления проводов и кабелей используйте специальные пластмассовые скобы, подобранные по диаметру проводника. Такие скобы продаются в любом хозяйственном магазине в отделе электротоваров. Расстояние между скобами не должно быть слишком большим, иначе ваши провода будут провисать под собственным весом.

  • Ставьте крепежные скобы по обе стороны провода. Скобы-фиксаторы обязательны около мест подключения к розеткам и выключателям. Если силовой кабель проложен горизонтально, ставьте скобы на расстоянии не более 40 см друг от друга, а для вертикального кабеля — не меньше, чем через один метр.

  • Для тонких проводов расстояние между скобами уменьшается: горизонтально — через каждые 25 см, вертикально — через 40 – 45 см. Расстояние от последней скобы до розетки или выключателя не должно превышать 10 см. А лучше поставьте последнюю скобу прямо перед ними.

  • Не сгибайте провода без необходимости. Все повороты и изгибы линии старайтесь делать с помощью распредкоробок. Если же не получается — смотрите, чтобы минимальный радиус изгиба провода был не менее 3 – 5 см.

  • Если проводка всё-таки пересекает неэлектрический трубопровод,  постарайтесь отодвинуть их друг от друга хотя бы на 3 – 5 см. В месте пересечения загоните кабель в дополнительную защиту, например, в кусок пластиковой трубы.

  • Для того чтобы провести проводку сквозь стену, замуруйте в стену кусок трубы и просуньте кабель сквозь нее.

Как выбрать кабель для внешней проводки

Кабель для внешней проводки в квартире следует выбирать, исходя из электрической нагрузки. Для простых осветительных и бытовых электроприборов вполне достаточно простого двух- или трехжильного кабеля с медными или алюминиевыми проводами, сечением 2,5мм2. Мощную кухонную технику и электроплиты рекомендуется подключать к отдельным кабелям с проводами сечением не менее 4 – 6 мм2. Ветка проводки для такой мощной техники должна быть отдельной, и подключаться к отдельному автоматическому предохранителю на 25А в распределительном щитке. Подробнее мы уже рассказывали об электрической начинке кухни и о выборе электроприборов для ванной в предыдущих материалах.

Если перед вами стоит выбор, какой провод использовать для наружной проводки, берите медный:

  • Он более пластичен, чем алюминиевый, а значит, меньше вероятность того, что  сломается при укладке.

  • Медь устойчивее к коррозии, медные провода медленнее окисляется.

  • Медные провода прослужат дольше, чем алюминиевые.

  • Медный провод выдерживает большую нагрузку по сравнению с алюминиевым при одинаковом сечении.

Самый лучший, на наш взгляд — кабель из медных витых проводов. Каждая жила такого провода состоит из скрученных в подобие тросика тонких медных проводов. Он обладает прекрасной гибкостью, сравнимой с обычным шнуром, хорошо изгибается. Некоторые марки такого витого провода прямо-таки предназначены для наружной проводки в стиле ретро.

Открытая проводка в интерьере

Существует несколько способов организовать наружную проводку в квартире. Можно применять один способ для всей квартиры, а можно комбинировать, используя разные варианты в разных комнатах.

Внешняя проводка в кабельном канале

Кабельный канал, или как его еще называют, кабелегон — это такой длинный пластиковый короб с крышкой, который крепится к стене или потолку. Вся проводка располагается внутри него. Ширина его может быть разной, с несколькими отсеками для разных групп проводов. На рынке или в строительных маркетах можно купить кабельные каналы на любой вкус: белые, серые, под темное или светлое дерево.

Кабельный канал, как правило, заканчивается розеткой, выключателем, светильником или разветкоробкой. Для того чтобы изменить направление провода, используется особая дополнительная фурнитура: внешние и внутренние углы, переходники, заглушки.

Для классических интерьеров можно использовать широкие пластиковые плинтуса с кабельными каналами. Розетки в этом случае ставятся на уровне плинтуса или чуть выше. Провода к светильникам прячутся за потолочными плинтусами.

Внешняя проводка в трубах

Второй способ организовать внешнюю проводку — проложить провода в специальных электротехнических трубах.  Трубы одновременно могут быть и защитой проводов и кабелей, и элементом декора.

Например, в лофте или в скандинавском интерьере такой тип внешней проводки будет смотреться очень круто.

Еще одно место, где наружная проводка должна выполняться в трубах — ванная комната. Из-за повышенной влажности придется закрыть красивые провода в герметичные трубы и использовать влагозащищенные розетки, выключатели и разветкоробки.

Наружная проводка открытым проводом

Модный способ организации внешней проводки в квартире — выполнить ее в ретро-стиле. Сейчас полно магазинов, которые торгуют всеми необходимыми электроприборами и аксессуарами для ретро-проводки. Там вы можете приобрести винтажные розетки, распределительные коробки, выключатели, провода в тканевой изоляции и небольшие фарфоровые изоляторы для их крепления к стенам.

Такая наружная ретро-проводка очень органично впишется в квартиры с интерьерами кантри, прованс или шебби-шик.

Вместо заключения

Как видите, внешняя электропроводка — это не только простой и быстрый способ организовать электричество в квартире, но и возможность малыми силами обновить дизайн. Сила стиля в деталях.

Больше простых и эффектных идей для дома — в нашей рассылке. Подписывайтесь и точно не пропустите ничего интересного.



Живите легко!



Проводка в доме, квартире или на даче и как провести электричество своими руками

Наличие в доме электроприборов автоматически диктует необходимость электропроводки. Электропроводка в деревянном или кирпичном доме, частной даче или загородном доме, в каждом случае имеет свою специфику, диктующую как именно производить её монтаж. Так, скрытая проводка обычно предпочтительнее открытой, но устройство её не всегда возможно. Если, к примеру, дачный дом выполнен из бревен, либо из сборных деревянных щитов, тогда при устройстве проводки своими руками необходим иной подход. В этом случае, на вопрос «как провести электричество в таком доме», ответ будет однозначным: в специальных коробах и рукавах, а выполняться монтаж должен по схеме открытой проводки.

Содержание
1. Скрытая и открытая схемы проводки.
2. Перед началом работ по проводке электричества.
2.1 Электрические приборы.
2.2 Устройство защитного отключения и реле напряжения.
2.3 Необходимые материалы и инструменты.
3. Электрические схемы.
4. Устройство проводки своими руками.
4.1 Соединение проводов.
4.2 Обеспечение электроприборов электричеством.
5. Подключение внутренней проводки к внешним энергосетям.
6. Замена проводки.
7. Вопросы по устройству проводки.

Скрытая и открытая схемы проводки

Устраивая скрытую проводку, иногда, собственно, скрытой, её делают не всю — часть проводки выполняют с возможностью доступа к проводам. Особенно это стало популярным при появлении плинтусов со встроенным каналом для прокладки проводов.

Кроме того, некоторые современные элементы интерьеров, к примеру, подвесные потолки типа «Армстронг», с легко снимающимися элементами, так же, при необходимости позволяют получить доступ к электрическим проводам.

К примеру, на фотографии видны, закрепленные к перекрытию и стенам, провода, прикрепленный к стене монтажный короб (левая нижняя часть фото) и коммутационные коробки (черные с белыми крышками). Фотография сделана в процессе монтажных работ по устройству электрохозяйства небольшого магазина. Впоследствии шлейфы проводов и коробки скрыты за подвесным потолком «Армстронг».

Перед началом работ

Началом начал электрической проводки служит электрическая схема. Звучит страшновато для непрофессионала, но на деле ничего страшного в этом нет. Разумеется, существуют определенные условные обозначения элементов электротехнического оборудования помещений, но в частном случае устройства проводки в своем собственном доме, своими руками, знать их вовсе не обязательно, можно придумать и свои. Лишь бы вам самим было понятно, что обозначается «вот этим квадратиком».

Электрические приборы

Электротехнических приборов, используемых в домашних электросетях, не очень много. Большинство известны даже ребенку: электрическая розетка, выключатель, электрический счетчик, предохранители, провода. Кроме этого, монтажные и установочные коробки (для соединения проводов, и установки выключателей и розеток скрытой проводки) — вот, пожалуй, и всё.

Устройство защитного отключения и реле напряжения

К приборам менее известным относятся: УЗО (устройство защитного отключения), и реле напряжения. УЗО мгновенно обесточивает сеть при возникновении короткого замыкания, либо утечки тока, тем самым предотвращет возгорание, спасает здоровье (нервные клетки), а то и жизни людей, коснувшихся оголенных проводов по неосторожности, детской шалости или при неисправных бытовых прибах. При этом, скорость срабатывания отключения такова, что человек попавший под напряжение, может даже и не почувствовать воздействие тока. В свою очередь, реле напряжения представляет собой прибор, отключающий подачу электричества, если напряжение падает ниже, либо возрастает выше критической отметки. Этот диапазон устанавливает пользователь, обычно в пределах 180 — 240 Вольт.

Казалось бы, достаточно установить верхний предел отключения, что бы уберечь электроприборы от внезапного скачка напряжения, например при аварии на подстанции, либо ударе молнии, но это не так. Некоторые бытовые приборы, тот же холодильник, может выйти из строя, если на него в течение определенного времени будет подаваться маленькое напряжение, недостаточное для работы компрессора. Недостаточное для работы, а вот что бы сжечь обмотку, его вполне хватит, именно потому, что мотор, работая, обеспечивает и собственное охлаждение. Скорость срабатывания реле напряжения — не более пяти сотых секунды — достаточно, что бы уберечь самую «нежную» электронику.

Как видно, и УЗО, и реле напряжения весьма полезны, и мы настоятельно рекомендуем их установить. Хоть стоят эти приборы и не дешево, но их стоимость не может сравниться с возможными последствиями и ущербом, а уж о здоровье и жизни людей и говорить не приходится.

Список вышеупомянутых электротехнических приборов, будет исчерпывающим для большинства квартир и домов. Перечислим их еще раз: розетки, выключатели, предохранители, УЗО, реле напряжения, провода — это все электротехнические приборы, что будут на нашей схеме.

Необходимые материалы для устройства проводки

Помимо приборов, существуют и монтажные приспособления, расходные материалы и оборудование. К ним относятся различные клемники — небольшие колодки, состоящие из металлической трубки и двух болтов, покрытых снаружи изолирующим пластиком. Клемники служат для соединения проводов различного типа и из различных металлов. Например с одной жилой и многожильные, или для подключения тонкого, 0,5 мм2, провода, используемого в светильнике, к проводу электропроводки сечением 1,5 мм2.

Кроме того, для монтажа электропроводки своими руками, вам понадобится изоляционная лента, бирки, что бы не перепутать провода при монтаже, ну и, разумеется, электромонтажные инструменты: пассатижи, отвертки, монтажный нож (все с изолированными рукоятками), индикатор фазного провода, индикатор для определения целостности цепи (так называемый «пробник»). Иногда это приборчик в виде отвертки, а иногда просто лампочка с батарейкой и двумя проводами, оканчивающимися зажимами «крокодильчиками». Желательно иметь под рукой оба вида, стоимость их совсем не велика. Обязательны резиновые перчатки, если потребуется подключаться к проводу под напряжением. Не помешают небольшие круглогубцы, и клещи для зачистки концов провода от изоляции.

В продаже есть еще много различных приборов и инструментов, но для домашнего мастера обычно более чем достаточно перечисленных.

Электрические схемы

Схемы бывают двух видов электрические и монтажные. Электрическая схема двухкомнатного дачного домика приведена на рисунке 1, его же монтажная схема на рисунке 2. Схемы выполнены в свободной форме, то есть, рисуя их, мы не придерживались каких-либо установленных требований. Как видно из рисунков, составить подобные схемы вполне под силу любому домашнему мастеру, стоит лишь немного поразмышлять. Вспомогательное оборудование, такое как монтажные и установочные коробки, на этой схеме обозначать не нужно.

Как видно, электрическая схема нужна для того, что бы определить, что и как подключать, монтажная — что бы хотя бы примерно определиться с местами размещения приборов и с необходимым количеством проводов и вспомогательных материалов.

Как видно из электрической схемы, подключение осуществляется с помощью шести шлейфов, каждый из которых управляется своим автоматом. Три шлейфа силовые и используются для подключения розеток, три осветительные, обеспечивающие питание осветительных ламп. Соответственно, шлейфы розеток выполняют из медного провода, сечением минимум 2,5 мм2.

Для освещения вполне достаточно медного провода сечением 0,75 — 1,5 мм2. УЗО, реле напряжения и электрический счётчик монтируются непосредственно в щите учета «ЩУ». Щит учета представляет собой металлический ящик, снабженный креплениями для счетчика, автоматических предохранителей, посадочными местами для реле напряжения и УЗО. Щиты выпускаются различных размеров и прежде чем приобрести сам щит, подберите необходимые автоматы, счетчик и т. д. В нашем случае, для шлейфов розеток подойдут автоматы, рассчитанные на ток в 25 Ампер. А для управления шлейфами освещения, хватит автоматов мощностью 6А.


Если говорить о дачном домике, то возможно его эксплуатация будет включать в себя периоды, когда дом будет пустовать, и в зимний период соответственно не отапливаться. В этом случае есть смысл выполнить проводку по открытой схеме, проложив провода в монтажных коробах и в гофрированных пластиковых рукавах (в просторечии «гофра»). Причиной этому служит период эксплуатации электропроводки в условиях повышенной влажности и как следствие — возникновение конденсата на металлических деталях зимой. Этот же режим, достаточно жесткий для электроприборов, диктует и дополнительную возможность их несложной замены. Соответственно, розетки, выключатели и светильники необходимо подбирать, учитывая указанный режим эксплуатации.

Несколько слов о скрытой проводке. Слово «скрытая» подразумевает, что после окончания всех работ, как электромонтажных, так и им сопутствующих, доступ к проводам будет невозможен. То есть, они будут скрыты под слоем штукатурки, под гипсокартонными листами, под панелями МДФ и т.п.

Устройство проводки своими руками

При устройстве проводки в строящемся доме, прокладку проводов производят до штукатурных работ, впоследствии скрывая их под слоем штукатурки. При облицовке ГКЛ (гипсокартонными листами), провода, предварительно затянутые в гофрированный рукав крепят по каркасу, следя, что бы впоследствии, монтируя ГКЛ, не повредить проводку саморезами.

Если проводка выполняется при ремонте, для размещения проводов в стенах, с помощью «болгарки» прорезают борозды, так называемые «штробы», в которые помещают провода, закрепляя их гипсовым тестом, как это видно на фотографиях.

Соединение проводов

Соединения проводов размещаются в коммутационных монтажных коробках, часто их называют «распаячными», что не всегда точно. Некоторые коробки, особенно для открытой проводки, имеют встроенные клеммы с прижимными болтами, с помощью которых и выполняется соединение. Впрочем, чаще провода соединяют скрутками, выполняемыми с помощью пассатижей. Эти скрутки пропаивают оловом, обеспечивая качественное соединение.

Стоит еще заметить, что сегодня электропроводку предпочитают выполнять с помощью медных проводов и иногда возникает необходимость соединения медного провода со старой проводкой, проложенной алюминиевыми проводами. В этом случае используют клемники. Соединять алюминиевый и медный провода скруткой можно только в качестве временной меры, и при небольших нагрузках. Дело в том, что пара медь-алюминий под воздействием тока быстро коррозирует, и сопротивление такого соединения растет, а значит, начинает греться само соединение, что, разумеется, небезопасно. Подробнее соединение проводов описано по ссылке.

Обеспечение электроприборов электричеством

Одна из основных проблем, возникающих при монтаже проводки, заключается как раз в обеспечении электричеством инструментов на время монтажа. Действительно, в какую розетку воткнуть перфоратор, если он нужен именно для того, что бы эту розетку установить? Выходом из замкнутого круга является временное подключение: можно за соответствующую плату (либо на добром слове) попросить подключить удлинитель в розетку к соседям, если таковые имеются. Можно, если заменяется старая проводка, поставить временную розетку, подключив ее непосредственно к предохранителям старого щита учета. Иногда, особенно при работе в загородном доме, единственным выходом из ситуации служит автономный электрогенератор.

Подключение внутренней проводки к внешним энергосетям

Сразу хотим предупредить, провести электричество в доме — это только половина дела. Вторая половина — это подключение внутренней проводки к внешним энергосетям. Такое подключение может сделать только компания, осуществляющая поставку электричества населению в вашем регионе. При подключении снимаются показания электросчетчика и производится его опломбирование. По закону, электромонтажные работы должны производить фирмы, имеющие соответствующее разрешение и лицензию, поэтому, вам придется позаботиться о документе, подтверждающем, что работы выполнялись в соответствии с правилами. При новом строительстве это должен быть акт выполненных работ, акт на скрытые работы по устройству контура заземления. И, как правило, еще и акт на скрытые работы по монтажу проводки, скрываемой при последующих работах. Получить эти документы можно с помощью фирмы, имеющей право производить электромонтажные работы. Конечно, просто так вам эту бумагу не дадут, но обойдется все равно дешевле, чем работа бригады электромонтеров.

Замена проводки

Выполняя ремонт с полной или частичной заменой существующей проводки, можно обойтись и без афиширования этого факта, а просто подключить новую проводку взамен старой своими руками. Но, если старые приборы все же хочется заменить, то в компании, осуществляющей поставку электроэнергии, нужно просто взять разрешение на временное отключение и/или замену электросчетчика.

В этом случае поступают следующим образом: выполняют все работы по устройству электрической сети в доме, а затем берут разрешение на замену счетчика, приглашая электрика только для проведения этой работы. Часто, впрочем, счетчик тоже разрешают установить самостоятельно, а работник электроснабжения приходит только что бы его опечатать. Единственное, заранее выясните требования к оформлению щитов учета.

Вопросы по устройству проводки

Так же на сайте в разделе «Электрика» можно узнать как устанавливать выключатели и розетки, соединять провода и многое другое. Задавайте вопросы в комментариях либо по почте. Присылайте Ваши работы, фотографии, мы опубликуем их на сайте. Заказывайте работы специалистам! Поддерживайте проект! Успехов Вам, Добра Вашему Дому!

Оставляйте ваши советы и комментарии ниже. Подписывайтесь на новостную рассылку. Успехов вам, и добра вашей семье!

Сколько стоит монтаж электропроводки в частном доме

Монтаж электропроводки — это ответственная и серьезная задача. Если решитесь все работы исполнять самостоятельно, то необходимо максимум внимания, старания и аккуратности. Правильный план разводки в частном доме — это залог безопасности. По статистике более 70% пожаров происходят из-за неисправности электрики.

Если Вы никогда ранее не сталкивались с такой работой и не уверены в силах, то лучше обратиться к проверенным специалистам.  Но для начала нужно ознакомиться с вопросом – сколько стоит монтаж электропроводки в частном доме.

Разводка делается еще до начала всех отделочных работ. То есть сначала выгоняется коробка дома, далее стены и делается кровля и сразу после этого можно приступать к проведению электричества.

Последовательность действий:

  • Определение типа ввода. Трехфазный (380 В) или однофазный (220 В).

  • Разработка плана. Необходимо подготовить все документы по расчёту необходимой мощности и получить проект. До этого нельзя предпринимать никаких действий.

  • Закупка комплектующих деталей. Выбор счетчика, кабелей, автоматов и так далее.

  • Ввод электрики в дом.  Этот этап должен выполняться специализированной организацией. Необходимо определиться с типом ввода— подземный или воздушный – в нужном, указанном на проекте, месте устанавливают счетчик и автомат ввода.

  • Далее устанавливают щиток, и проводят электричество в дом.
  • Укладка кабелей в доме, подключение выключателей и розеток.

  • Подключение контура заземления.

  • Тестирование системы для получения акта. Финальные этапы подключения и эксплуатация.

Это общие наброски для плана исполнения работ. В каждом отдельном случае есть нюансы и особенности. Но для начала требуется получить технические условия для дальнейшего подключения к электросети, а также проект. Нужно обязательно определиться с мощностью энергопотребления и типом ввода. Подготовка документов часто занимает много времени (до полугода), лучше подавать их заранее, до начала стройки. На выполнение технических условий дается срок до двух лет. За это время, сможете построить стены, на одной из которых можно будет закрепить счетчик и автомат.

Для частных домов можно подавать трехфазное (380 В) напряжение или однофазное (220 В). Исходя из норм потребления для частного дома, на трехфазную сеть максимальный расход составляет 15 кВт, а на однофазную – 10-15 кВт. Трехфазный ввод требуется только в том случае, когда планируется подключение мощного оборудования, работающего от сети 30 В. К таким приборам можно отнести котлы для отопления, электроплиты, духовку и другое подобное оборудование.

Соответственно требования по проводу трехфазной сети намного выше. При работе с таким напряжением больше шансов получить тяжелую травму. Для домов, которые имеют площадь не более 100 квадратов и не отапливаются электрическими котлами, рекомендуют проводить сети в 220 В.

Этап составления плана и получение проекта

После того как определились с типом ввода, нужно начинать разработку плана по электрификации частного дома. Лучше всего советоваться со специалистами. Чтобы его сделать необходимо взять план дома в масштабе и отметить места, где будет расположена техника. Соответственно там и стоит устанавливать розетки. Кроме того, нужно учитывать и крупную мебель, и возможные варианты перестановки. Обязательно отметить на плане расположение выключателей.

Сколько стоит монтаж электропроводки в частном доме, и какие именно услуги входят в цену можно узнать на сайте какой-либо фирмы, которая занимается строительными или ремонтными работами. Так же можно найти много частных объявлений. Главное при выборе специалиста обращать внимание на его опыт и отзывы клиентов.

Мастер поможет составить план для монтажа электропроводки с учетом всех осветительных приборов (лампы, люстры, торшеры, бра и так далее) и в соответствии с правилами. Сделать это не сложно. Сначала на плане указывается приблизительное место расположения всех электрических приборов. Потом необходимо выяснить какие из них будут работать постоянно (холодильник, электрическая плита), а какие только время от времени (кухонный комбайн, кофеварка). Соответственно выбирается самое оптимальное расположение розеток. Так, работают над каждым помещением. В итоге получается детальная схема.

Далее в документах для получения разрешения на подключение электричества необходимо указать суммарную мощность. Чтобы определить данную цифру необходимо сложить мощности всей техники, которая будет присутствовать в доме.

Средние цифры можно взять из таблицы. Если есть возможность, то лучше указывать пусковые мощности. Далее к полученному числу стоит прибавить еще около 20% запаса. Полученные данные записываете в бумаги. Обычно лимит для частного дома составляет стандартные 5 кВт.

Начинают проведение работ с набора необходимых инструментов: плоскогубцы, рулетка, бокорезы, перфоратор, шуруповерт, болгарка, кабельный нож, мультиметр. Все это есть у каждого специалиста и с помощью этих инструментов можно легко провести монтаж. Так же нужно сразу подготовить материалы.

Сколько стоит монтаж электропроводки в частном доме

Прежде чем приступать к поиску нужного специалиста нужно рассчитать свои финансовые возможности. Информационный портал «Ремонтик» предлагает пользователям таблицу средних цен на рынке. Тем, кто желает узнать более детальную информацию можно воспользоваться формой обратной связи и задать администрации более конкретные вопросы.

В первую очередь необходимо понимать, что монтаж электропроводки в частном доме немного дороже чем в квартире.

Вид услуги Описание Цена (руб)
Установка электрощитка 1 штука 3000-7000
Монтаж автомата 1 штука 500-700
Укладка электропроводки в деревянном доме за 1 м кв. площади помещения 650-800
Монтаж электропроводки в кирпичном частном доме без штробления за 1 м. кв. площади помещения 1000-1300
Монтаж электропроводки в кирпичном частном доме со штроблением за 1 м. кв. площади помещения 1400-1600
Установка розетки, выключателя 1 штука 850-1150
Монтаж распределительной коробки в углубление 1 штука 850-1100
Монтаж накладной распределительной коробки 1 штука 400-600

Все цены указаны без стоимости материалов. Кроме того, отдельно рассчитывается и вызов мастера для составления сметы, и разработка проекта электрики дома. Так же возможны услуги по ремонту или замене каких-либо частей электропроводки, розеток, выключателей, автомата и так далее. Сколько стоит монтаж электропроводки в частном доме именно в Вашем случае можно рассчитать только после составления сметы по всем видам работ. Делается это индивидуально.

На некоторых сайтах есть калькуляторы для предварительного расчета. К сожалению, точную сумму они не смогут указать, но приблизительную цифру как ориентир можно вычислить с помощью него.

Установка щитка

Существуют ограничения по установке. Щиток должен находиться на расстоянии не меньше одного метра от трубопровода. Во внимание берутся не только водопровод и газопровод, но и отопление, канализация и внутренние водостоки.

Размещают его чаще всего в техническом помещении – котельной. Так же можно монтировать его возле входной двери для удобства.

Выбор комплектующих:
  1. Счетчик и автомат

В стандартную схему электропроводки для частного дома включены два автомата. Один из них — входной — устанавливается обычно на улице до счетчика. Он пломбируется вместе со счетчиком, при вводе в эксплуатацию. А вот второй УЗО автомат устанавливают перед щитком в доме. Ток отключения подбирается таким образом, чтобы в первую очередь отключался автомат, который был установлен в доме (величина тока для него чуть меньше).

Некоторое время назад появилось новое требование для подключения частного дома к электросети. Оно заключается в том, что счетчик и автомат должны быть установлены на улице. Законодательно оно не подтверждено. Таким образом, электрослужбе проще контролировать потребление. Такой счетчик должен быть в корпусе с высокой влагозащитой и пылезащитой (класс не ниже IP-55).

  1. Кабель

Для электропроводки специалисты используют кабель, а не провода. Для частного дома необходима изоляция в два раза выше, потому они безопаснее. Внутренняя разводка должна быть с заземлением. Кабель должен быть трехжильным.

Жилы изготавливают из алюминия или меди. Первый вариант дешевле, но работать с ним сложнее. Алюминий жесткий, часто ломается и плохо гнется. А для деревянных домов его вообще не стоит покупать.

Диаметр жил в кабеле, который планируете покупать, определяется в зависимости от предполагаемой нагрузки. Ранее данной число уже высчитывалось указано в плане электрификации. А далее по таблице определяют нужное сечение.

Изоляция кабеля должна быть надежной в том случае если дом деревянный. Для этих целей используют двойную (ВВГ) или тройную (NYM). В помещениях с повышенной влажностью так же для перестраховки можно монтировать проводку с усиленной защитой. Главное, чтобы она не имела повреждений (трещин, наплывов).

Так же необходимо позаботиться о качественных розетках и выключателях. От этого зависит, насколько долго они прослужат. По этому вопросу можно проконсультироваться с мастером.

Сколько стоит монтаж электропроводки в частном доме зависит от того какую именно проводку хочет сделать в доме хозяин. На сегодняшний день практически все склоняются к скрытому варианту. Это не только эстетично, но и вероятность повреждения. Она укладывается в специальные канавки штробы. После закрепления кабеля эти дорожки замазывают шпаклевкой. Если облицовка стен будет делаться гипсокартоном, то проводка укладывается в стыках, но используют дополнительно еще и гофрированный рукав.

Основные правила монтажа электропроводки в частном доме:

  1. Горизонтальные переходы укладываются на высоте 2,5 м от распределительной коробки к розетке или включателю.
  2. Прокладка должна идти только вертикально или горизонтально.
  3. Места соединений могут быть только в монтажных распределительных коробках.

Таким образом, монтаж электропроводки в частном доме требует знаний и практического опыта. Потому для этого требуется специалист, который знает все требования и правила и может качественно сделать всю работу.

Возможно Вам будет также интерестно:

Как правильно провести проводку в доме

Автор: Редакция портала IGIS • Дата публикации: 16.03.2015

На сегодняшний день без электричества не возможно дома обойтись. Она пригодиться для того чтобы можно было пользоваться различными бытовыми приборами, которые находятся в доме. А для того чтобы они работали нужно провести кабель внешней сети по всему дому. Лучше всего будет, если для монтажа электропроводки вы пригласите специалиста. Конечно, можно сделать это и самому, но обязательно нужно знать, как правильно это сделать, чтобы потом не случилось замыкание, и не начался пожар. Работу по проведению проводки можно разделить на несколько этапов.

Перед тем как начинать проводить проводку, вы должны подготовить все материалы и инструменты, которые понадобятся для этого. А для того чтобы узнать какие материалы вам потребуется лучше всего спросить у профессионала. Если вы желаете, чтобы проводку не было видно, то для этого может потребоваться штроборез. При помощи него в стене можно просверлить небольшую борозду и в ней укладывать проводку. В этом инструменте имеется два режущих диска, при помощи, которых можно легко и ровно сделать в стене борозды. Если у вас нет такого инструмента, то можно воспользоваться простой болгаркой. Но она может наделать очень много грязи.

Дальше переходим к выбору кабеля. Перед тем как покупать кабель примерно измерьте, сколько метров его может понадобиться. Возле розеток нужно будет дополнительно оставить несколько сантиметров. Если у вас имеются некоторые бытовые приборы, то их нужно подключать отдельно от света. Это нужно для того чтобы проводка не перегрелась.

После этого нарисуйте разметку, каким именно образом будет проходить проводка. Она должна будет начинаться возле распределительного щитка, а заканчиваться возле последней розетки. Расстояние между кабелем и потолком должно быть 150 см. Кабель должен проходить только вертикально, но ни в коем случае не горизонтально. Потому как если вы будете вешать на стены картины или устанавливать мебель, то проводку можно повредить.

Оставьте первый комментарий

Ждем ваш первый комментарий

Похожие материалы

[03.03.2022]

Трубы восстановленные в Москве

Различные виды металлопроката, весьма востребованы среди отечественных покупателей. Трубы, являются одним из наиболее востребованных видов данной продукции. Они могут быть, как круглыми (со сварочными швами и без таковых), так и профильными или с измененным размером сечения. Если есть возможность и желание сэкономить денежные средства, и при этом использование данного вида металлопроката не отрази. ..

[23.02.2022]

Главные достоинства каменного ламината

На сегодняшний день существует действительно огромное количество напольных покрытий, среди которых и должен сделать правильный выбор современный покупатель. Основными критериями выбора становятся его характеристики по техническим качествам и показателям при эксплуатации. Не последнее значение имеет и техническая составляющая. Одной из новинок среди всех напольных покрытий является spc ламинат, ко…

[15.02.2022]

Вызов мастера ремонтника в Киеве

Компания Ремонт-Мастер оказывает различные услуги, тут можно заказать различных мастеров на дом, в том числе и вызвать сантехника. Компания имеет десятки постоянных клиентов, которые ценят свое время и отдают предпочтение эффективному и оперативному выполнению различных работ. Почему стоит отдать предпочтение Ремонт-Мастер? Если нужен вызов мастера Киев любого направления, то однозначно стоит от…

[14.02.2022]

Преимущества и особенности натуральной черепицы

На современном строительном рынке предлагается огромное разнообразие кровельных материалов. Однако, несмотря на высокую популярность металлических аналогов, натуральная черепица все равно остается весьма востребованной. Альтернативные виды кровли смотрятся красиво, но это все же имитация, и они по некоторым показателям проигрывают природным материалам. Разновидности натуральной черепицы Материал…

[14.02.2022]

Сайдинг или Виниловый сайдинг, что лучше?

Для обшивки домов используют отделочные материалы нового поколения. Одним из таких стал сайдинг, имитирующий дерево, камень, бревно, кирпичную кладку, корабельную доску. Он годами не меняет цвет, и здания выглядят как новые. Что такое Сайдинг? Изделия выпускают в виде панелей из винила и металлических листов. Для соединения и компенсации теплового расширения оснащены перфорированными кромками с …

Как правильно провести проводку в доме

Поскольку электричество имеется в каждом доме (даже, если он расположен за городом), при решении вопроса о проведении в нем электропроводки, Вам необходимо соблюдать строительные нормы и правила – сокращенно СНИПЫ.

Если Вы задумались над тем, как смонтировать электропроводку, то помните, что главными элементами в этом деле должны быть следующие:
1) электрический счетчик, при помощи которого Вы станете отслеживать количество потребляемого электричества;
2) подземный кабель либо ВЭЛ — воздушная электрическая линия, посредством которых происходит подключение дома к внешней сети;
3) щиток (система управления предохранителями и подключением) и разводка электрических проводов.

Электросчетчик в одном хозяйстве можно установить всего один и таким образом смонтировать это устройство на распределительном щитке, чтобы рядом не располагались трубы отопления или канализации, не было механического воздействия на него и не имелось неподалеку водоснабжения. К щитку прокладывается цельный кабель от вводного устройства. После чего электрическая энергия от этого устройства течет в дом. И от него же идут групповые линии, питающие штепсельные розетки и сеть освещения. Запомните, что будет лучше, если питание освещения дома и розеток будет идти по разным линиям.

Следует напомнить еще раз, что будет нелишним, если монтаж электропроводки или устранение неполадок в ней станет осуществлять профессионал, обладающий достаточным опытом работы с электричеством, который способен гарантировать соблюдение необходимых строительных правил и норм.

Так как смонтировать электропроводку, чтобы потом не было, так сказать, «головной боли» за нее? Электрическая проводка в доме прокладывается под штукатуркой в том случае, если дом кирпичный или построен из железобетона. Если же дом только возводится, то электропроводку крепят к кирпичной стене, а уже потом кладут на нее слой штукатурки. Когда проводку приходится монтировать (либо менять) в доме, который уже отстроен, — стены требуется штробить примерно на 3 сантиметра. И, тем не менее, специалисты используют для внутренней проводки провода, имеющие двойную изоляцию, которые должны быть проложены в строгом вертикальном положении. Это необходимо для того, чтобы не пришлось в случае замены их искать. Еще одно правило — провода от дверных коробок должны находиться на расстоянии 10 сантиметров.

Если требуется провести в доме электропроводку через стену, то нужно в подготовленное отверстие вставить соответствующую по диаметру резиновую трубку, на которую будет закреплена втулка из фарфора.

Получим ТУ на электричество, поставим столбы, подключаем электричество по всей Московской области. Позвони сейчас

+7 (495) 108-09-76 или

А как правильно сделать электропроводку в деревянном доме? Если Ваш дом деревянный, то в соответствии с правилами пожаробезопасности, лучше, если проводку Вы сделаете открытой. Однако, если Вам не нравится, что повсюду будут торчать провода, применяйте кабель – каналы – это специальные полые коробки. На сегодняшний день на рынке представлены разноцветные кабель — каналы, и Вы можете выбрать для себя, скажем, белого цвета, а можете — с отделкой под дерево.



Схема электропроводки дома

— все, что вам нужно знать

1. Что такое электрическая схема дома?

Схема соединений представляет собой графическое представление электрической цепи, где элементы контура и сигнальные соединения между устройствами и источником питания показаны обычными способами в виде упрощенных форм. Таким образом, электрическая схема дома — это электрическая схема дома.

Схема электропроводки дома представляет собой схему электропроводки для любой электрической цепи в вашем доме, которая нарисована наиболее наглядно, чтобы электрик (или вы сами) могли легко ориентироваться в случае необходимости. Диаграмма состоит из соединений между элементами схемы и их отношений к источнику питания и от него.

Он учитывает размеры комнаты, а также точки входа и выхода, сделанные с учетом легкости доступа к этим точкам.

Вы можете определить электрические схемы дома следующим образом:

Это визуальное представление или дизайн всей системы электропроводки или схем дома (или комнаты), который помогает в создании системы для распределения энергии, которая может использоваться для питания различного оборудования и приборов в доме через правильная установка и эксплуатация различных элементов, включенных в конструкцию, таких как электрические розетки, основание счетчика, выключатели и выключатели и многое другое.

В этой статье мы поговорим о различных аспектах базовой схемы электропроводки дома. Мы поймем, что это такое, зачем нам это нужно, какие преимущества мы можем получить от этого, а также принципы и символы, задействованные во всем процессе. Наконец, мы возьмем несколько примеров и посмотрим, как мы можем нарисовать электрическую схему дома.



2. Почему мы используем электрическую схему дома?

Не может быть сомнений в важности электрической схемы дома.Но тем не менее, мы должны рассмотреть необходимость его использования. Как я уже сказал, это жизненно важная часть электропроводки в вашем доме. Причины следующие:

Финансовый:

Электрик может только оценить количество проводки, необходимой для установки электрической системы. С другой стороны, электрическая схема дома может дать точное значение. Скажите, что ваш электрик не использует электрическую схему дома, это может привести к серьезной неэффективности. Возможны два сценария:

Во-первых, без точной суммы ваш электрик может в конечном итоге использовать больше проводки, что может привести к потере дополнительной установки и, следовательно, к пустой трате денег;

Во-вторых, может случиться и обратное: меньшее количество проводки означает трату времени на покупку оставшейся проводки, что приводит к задержке работ и неэффективным затратам.

Шкала времени:

Затрагиваются не только финансы, но и сроки выполнения работ. Без достаточного количества проводки вам нужно будет купить больше или дождаться доставки новой установки. Это может затруднить сроки работы, особенно в крупных проектах, таких как многоквартирный дом или кондоминиум.

Предотвращение травм:

При работе с электрическими системами нас всех учат заботиться о вашей безопасности.Травмы могут случиться где угодно, когда угодно и по многим причинам. Полезная схема электропроводки дома может показать электрикам, где лежат точки повреждения во всей сети. Это может помочь им избежать острых мест, открытых проводов под напряжением и многих других подобных сценариев. Травма будет означать задержку во времени, а также дорогостоящий больничный счет. Таким образом, электрическая схема дома также служит самым безопасным средством лечения в таких случаях.

Таким образом, можно сказать, что без схемы электропроводки дома установка правильной электросистемы практически невозможна даже для самого опытного электрика.



3. Стандартные символы на схеме домашней проводки

На электрических схемах используется набор специальных символов, обозначающих различные элементы цепи, такие как выключатели, лампочки, электрические розетки, выключатели, датчики дыма и многое другое. Есть статья, посвященная электрическим символам.

В следующей таблице перечислены наиболее важные символы вместе с их названиями.

Помимо этих 20 символов, есть некоторые символы освещения, электричества и телекоммуникаций, а также символы стен, корпусов или конструкций, которые используются в электрической схеме дома.



4. Примеры электрических схем дома

В этом разделе мы рассмотрим три примера электрических схем дома: спальни, ванной комнаты и подвала дома.Найдите больше шаблонов электрических планов.

Схема электропроводки спальни

Давайте рассмотрим простую спальню с двумя лампочками и одним потолочным вентилятором. Схема электропроводки дома в этом случае будет выглядеть следующим образом.

Здесь мы видим, что провода под напряжением, нейтраль и заземление имеют цветовую маркировку для справки: красный, черный и зеленый цвета соответственно. Первый выключатель подключается к лампочке номер один, а выключатель номер три подключается ко второй лампочке.Это простые соединения с соответствующими проводами под напряжением и нейтралью. Второй переключатель подключается к потолочному вентилятору через диммер или регулятор для увеличения или уменьшения скорости вращения вентилятора.

Схема подключения ванной комнаты

Рассмотрим следующую схему электропроводки в ванной. Здесь мы видим три выключателя в центральном распределительном щите. Первый переключатель соединяет четыре 60-ваттные лампочки слева над умывальником.Второй выключатель подключается к центральному потолочному вентилятору и двум 50-ваттным светильникам, подключенным к третьему выключателю.

Линия T-stat напряжением 180 В подключена к напольному обогревателю.

Схема электропроводки в подвале

Как мы видим на следующей схеме электропроводки в подвале, квадратные узоры — это выключатели, а круглые или прямоугольные узоры — это осветительные приборы. На простой электрической схеме показаны последовательные и параллельные соединения различных электроприборов, таких как лампочки.Различные участки, окрашенные в разные цвета, здесь не представляют собой цветовую маркировку проводов.



5. Как нарисовать электрическую схему дома с помощью EdrawMax?

Здесь мы рассмотрим шаги, необходимые для создания электрической схемы дома с помощью EdrawMax. Однако, прежде чем мы начнем, есть несколько вещей, которые вам нужно знать об интерфейсе.

Действия

  • Шаг 1: Запустите чертеж, следуя указанному пути: Доступные шаблоны > План этажа > Электрика и телекоммуникации > открывается страница чертежа
  • Шаг 2: Перетащите символы из библиотеки символов в пространство рисования и поместите их в нужное место.
  • Шаг 3: Соедините символы либо с помощью символа провода из библиотеки символов, либо с помощью кнопки изогнутого соединителя на панели инструментов.
  • Шаг 4: Наконец, сохраните свою работу и экспортируйте ее из меню «Файл» и поделитесь ею с помощью параметра «Экспорт и отправка».
EdrawMax Онлайн Создайте 280+ типов диаграмм онлайн Доступ к диаграммам в любом месте и в любое время Все на рабочем столе + Сообщество шаблонов Управление командой и сотрудничество Интеграция личного облака и Dropbox EdrawMax Рабочий стол Создайте более 280 типов диаграмм Поддержка Windows, Mac, Linux Полный доступ к ресурсам и шаблонам Локальное программное обеспечение для бизнеса Безопасность данных корпоративного уровня

6.

Советы по эффективному рисованию схемы электропроводки дома
  • Не забудьте сделать достаточно розеток для спальни, ванной комнаты и кухни. Вы должны держать по крайней мере три в каждом случае.
  • Четко представьте, где вы хотите расположить мебель, и расположите розетки соответственно для обеспечения легкого доступа.
  • Наружное освещение также важно, поэтому старайтесь размещать розетки рядом с дверями.
  • Разумно решите, как будет проложена проводка.Чтобы не было утечек, перекрестных соединений или любых других факторов, связанных с безопасностью, нигде не держите открытые провода под напряжением.



7. Часто задаваемые вопросы по электрической схеме дома

Что такое электропроводка дома?

Электрическая проводка дома соединяет провода от главного распределительного щита с электрическими устройствами в доме, такими как розетки, вентиляторы и светильники. В него входят электрические кабели и другие аксессуары, которые распределяют непрерывную подачу электроэнергии на различные электроприборы в доме. Электропроводка необходима для правильной работы выключателей, выключателей и электрических розеток. Обычно при разводке дома также устанавливаются розетки и розетки.

В проводке дома, какой цвет горячий, и значение цветов проводки дома?

Черный, синий и желтый цвета обозначают горячие провода в электропроводке дома.Горячий провод несет электричество от выключателя и подает его ко всем электроприборам в доме. Мы используем проводку дома цвета , когда делаем электрическую цепь, и это необходимо для безопасности устройств и для составления плана проводки дома до того, как он будет установлен в доме. Белый и серый провода холодные, но по ним может проходить электричество, и к ним небезопасно прикасаться.

Что такое схема подключения однофазного дома?

Схема однофазной электропроводки дома изображает компоновку и компоненты однофазной цепи. Он также широко известен как силовая цепь переменного тока. На графике представлены два провода, один для подачи электричества, а другой в качестве нейтрального провода. Фазный провод соединяет электроприборы с выключателем, а нейтральный провод возвращает цепь к источнику питания. Нейтральная точка цепи электропроводки обычно подключается к земле.

Связанные статьи

Как составить карту электрических цепей дома

Наличие карты электрических цепей вашего дома может помочь вам определить источник проблемы.

Электричество ходит по кругу. Он движется по «горячему» проводу к светильнику или розетке, подает энергию на устройство (называемое нагрузкой), а затем возвращается по «нейтральному» проводу (так называемому, потому что в нормальных условиях на нем поддерживается 0 вольт или что-то вроде того). называется потенциалом земли) к источнику. Этот полный путь представляет собой цепь.

В домашней электропроводке цепь обычно обозначает группу ламп или розеток, соединенных вдоль такого пути. Каждую цепь можно проследить от ее начала на сервисной панели или вспомогательной панели через различные розетки, приспособления и/или приборы и обратно.

Внутри сервисной панели вы можете обнаружить, что электрик или предыдущий домовладелец отметил, какие выключатели или предохранители управляют какими цепями. Если ваша панель не содержит такого справочника, рекомендуется составить карту цепей, чтобы, когда возникнет необходимость, вы могли быстро найти нужные автоматические выключатели или предохранители для отключения или сброса. Хотя следующие инструкции относятся к автоматическим выключателям, та же процедура применима и к панелям, в которых используются предохранители.

Если автоматические выключатели внутри электрощита еще не пронумерованы, пронумеруйте их.Составьте список, который вы можете повесить на внутренней стороне двери. Номера должны соответствовать каждому выключателю. После каждого номера отметьте, какими устройствами управляет выключатель.

Для еще более тщательного отображения вы можете набросать план этажа и сделать на нем пометки, указывающие номера выключателей для каждого светильника и розетки по всему дому. (Еще один полезный совет: пометьте на задней стороне каждого выключателя и крышки розетки номер автоматического выключателя. На схеме ниже показан типичный дом с двумя спальнями.Обратите внимание, что пунктирные линии указывают, какой переключатель управляет каким прибором; они не показывают маршруты проводов.)

Картографирование ваших цепей — это то, что вы должны делать при дневном свете с помощником. Имейте в виду, что в какой-то момент все электричество в вашем доме будет отключено, поэтому, когда вы закончите, вам придется сбросить часы, таймеры и тому подобное. Чтобы упростить картографирование, помните, что розетки обычно находятся в цепях отдельно от осветительных, а крупные бытовые приборы, такие как печи, микроволновые печи, стиральные машины, электрические сушилки и электрические духовки, часто имеют выделенные цепи. Примечание. Если на вашем электрическом щите установлены старые автоматические выключатели, их выключение и включение может привести к их поломке, а заменить устаревшие автоматические выключатели может быть сложно.

1 На электрическом щите выключите все автоматические выключатели. Индивидуальные автоматические выключатели ветвей контролируют каждую цепь. © Don Vandervort, HomeTips



2 Сначала определите любые большие двойные (240-вольтовые) автоматические выключатели. Включите один. Определите, какие основные электроприборы он питает, включив каждый электроприбор (не забывайте о таком оборудовании, как печь и насос для бассейна), пока не найдете нужный(е).Повторите то же самое с другими крупными автоматическими выключателями и крупными электроприборами.

3 Попросите помощника включить маленькую лампу (или любое небольшое электрическое устройство) в стандартную розетку в комнате. Включайте и выключайте выключатели, пока не найдете тот, который включает устройство. Оставьте этот выключатель включенным, и пусть ваш помощник подключит устройство к другим розеткам; обратите внимание на все те, которые контролируются этим выключателем.

4 Повторите этот процесс, включая комнатные светильники один за другим, , и обратите внимание на автоматический выключатель, который управляет каждым набором светильников.Картографирование домашних электрических цепей



О Доне Вандерворте

Дон Вандерворт совершенствовал свой опыт более 30 лет, работая редактором по строительству в Sunset Books, старшим редактором журнала Home Magazine, автором более 30 книг по благоустройству дома и автором бесчисленных журнальные статьи. Он появлялся в течение 3 сезонов в программе HGTV «The Fix» и несколько лет работал домашним экспертом MSN. Дон основал HomeTips в 1996 году. Узнайте больше о Don Vandervort

Ultimate Tutorial for Home Wiring Diagram

Схема электропроводки дома или схема электропроводки дома представляет собой визуальное представление электрической системы или цепи в доме. Эта статья является окончательным руководством по схеме домашней электропроводки.

Обзор электрических схем дома

Понимание схемы для домашней электропроводки необходимо для установки домашней электропроводки. Он работает как план проекта и показывает, как соединяются провода и где должны быть расположены розетки, а также фактические соединения между электрическими компонентами. Схемы домашней электропроводки могут помочь в построении схемы и электрической системы.

Схема электропроводки дома представляет собой схему, представляющую взаимосвязь между всеми электрическими компонентами в доме. Будь то свет, система электроснабжения дома, выключатели, дверной звонок, электронные приборы и прочая электротехника в доме. Схема электропроводки дома показывает нам, как эти компоненты будут подключаться или подключаться к главному выключателю дома или источнику питания.

На рисунке ниже показано, как выглядит обычная схема домашней электропроводки:

На этих схемах подключения изображены различные измерения, символы или метки, что позволяет нам быстро анализировать план и выполнять его. Электропроводка в доме может быть любой. Это зависит от предметов первой необходимости или предметов роскоши, имеющихся в доме. Независимо от того, есть ли у вас в доме много электроприборов или целая компьютерная сеть или домашний кинотеатр, эти вещи потребуют плана проводки, чтобы понять, как они будут связаны с источником питания.

Кто может рисовать схемы?

Схемы электропроводки дома требуют особого внимания при проектировании, потому что небольшая ошибка может привести к серьезным авариям.Таким образом, для этой цели необходимо проконсультироваться с профессиональными людьми, такими как инженеры-электрики. Страна, в которой вы проживаете, соблюдает все промышленные стандарты при составлении схемы электропроводки дома. Вы также должны консультироваться с ними при составлении плана.

Важность составления схемы электропроводки дома

Перед началом строительства крайне важно составить схему электропроводки дома. Это даст вам преимущества во многих формах.

  • Вы имеете представление о том, какие электрические компоненты требуются и какие инструменты необходимы для их размещения.Это сэкономит вам деньги.
  • Если у вас есть план, то он повысит вашу продуктивность. Вы все выполните, увидев план. Это сэкономит ваше время.
  • Если у вас есть отличный план электроснабжения, вы по умолчанию будете следовать промышленным стандартам вашей страны. Это убережет вас от серьезных аварий и крупных штрафов.

EdrawMax

Универсальное программное обеспечение для построения диаграмм

Создавайте более 280 типов диаграмм без особых усилий

Простое начало построения диаграмм с помощью различных шаблонов и символов

  • Превосходная совместимость файлов: Импорт и экспорт чертежей в файлы различных форматов, например Visio
  • Кроссплатформенная поддержка (Windows, Mac, Linux, Web)

5 вещей, которые следует учитывать перед подключением проводки в вашем доме

Прежде чем составлять план электропроводки дома, вы должны рассчитать каждый бит и байт вещей, которые будут стоить времени, денег, инструментов и т. д.Вы должны измерить все, прежде чем брать старт. Здесь мы расскажем вам о пяти необходимых вещах, которые вы должны учитывать перед электропроводкой в ​​вашем доме.

1. Время на весь проект

Вы должны оценить время, прежде чем начать проводку вашего дома. Это важно, потому что у вас есть представление о том, когда закончится ваш электрический проект. Либо вы консультируетесь с инженерами-электриками, либо делаете это своими руками, у вас должен быть временной диапазон для проекта.Также получите вероятность любой ошибки и ее исправления.

2. Оценка стоимости проекта

Оцените стоимость перед началом электромонтажа дома. Рассчитайте, сколько электрических компонентов вам понадобится и сколько инструментов вам нужно приобрести, чтобы разместить эти электрические компоненты. Получите оценку техники безопасности, если делаете это своими руками. Кроме того, получите общую стоимость часа, которую вы заплатите, если проконсультируетесь с инженерами.

3.Спланируйте расположение розеток и разберитесь с системой электропроводки

Необходимо понять, где бы вы разместили электрические розетки. Обычно их размещают в местах, откуда легко подключить электрооборудование. Получите шаблоны и идеи из Интернета и интегрируйте их в свой план электропроводки.

4. Инструменты для рисования схем электропроводки дома

Вы должны знать инструменты для рисования схем электропроводки дома.Если вы делаете это своими руками, вам понадобится карандаш и лист дизайнерской бумаги. Лучше всего и наиболее эффективно планировать с помощью программного обеспечения в Интернете. Это сэкономит вам и время, и деньги. Вы можете EdrawMax для ваших электрических схем.

5. Изучите и избегайте ошибок в электропроводке дома

Вы должны хорошо знать плюсы и минусы проводки дома самостоятельно. Вы должны учиться на опыте людей.Получите отличные шаблоны схем проводки из Интернета. Получите все инструменты безопасности и примите все меры, чтобы избежать травм при электромонтажных работах.

Символы электрической схемы дома

Edraw Floor Plan Maker, как профессиональное программное обеспечение для создания схем электропроводки, содержит большое количество символов схемы электропроводки, которые используются на схемах электропроводки, таких как выключатели, освещение и световые полосы. Большинство символов выглядят как реальные объекты, которые они представляют.Так что найти нужный не составит труда.

Освещение

Электротехника и телекоммуникации

Вещи, включенные в схему электропроводки дома

Прежде чем делать схему электропроводки дома , подумайте о том, что вам потребуется на вашей схеме. Этот раздел расскажет вам об основной структуре электрической схемы.

Комната или зона, которую нужно показать на чертеже

Когда вы начнете думать о плане электропроводки, сначала получите план питания всего вашего дома. Все комнаты, кухня, ванные комнаты, машины браконьеры и т. д. Возьмите дополнительную бумагу и напишите необходимые электрические компоненты для каждой комнаты или напишите на том же плане этажа.

На схеме используются символы схемы подключения.

Пришло время узнать необходимые символы схемы подключения и то, как они будут представлять электрические компоненты.Вы можете воспользоваться помощью Интернета.

Соединения между электроприборами, компонентами

Теперь у вас есть все электрические компоненты, такие как вентилятор, лампочки, регуляторы, кнопки, выключатели и т. д., а также символы, такие как розетки, выключатели, блок питания и т. д. Пришло время их подключить. Получите знания из книг или Интернета о том, как эти компоненты будут соединяться проводами.

Как нарисовать электрическую схему дома

Пристегнитесь, потому что в этом разделе мы узнаем о процессе создания электрической схемы дома. Лучше всего использовать компьютерное программное обеспечение, такое как EdrawMax или другое легкодоступное программное обеспечение. Внимательно выполните все шаги.

  • Рекомендуется использовать предварительно созданные шаблоны программного обеспечения. Половина работы над этим плюсом уже сделана, и он поможет вам делать свою работу правильно.
  • Теперь вам нужно перейти к параметрам схемных линий программного обеспечения. Он порекомендует, как по-хорошему разместить или соединить электрические цепи.
  • В соответствии с вашими потребностями вы также можете изменить стили и формы линии. Программное обеспечение, такое как EdrawMax, всегда будет иметь эту функцию.
  • Пришло время добавить символы проводки. Преимущество использования программного обеспечения заключается в том, что оно имеет все необходимые символы, необходимые для вашей электрической схемы. Перетащите эти символы в свой проект в нужное место.
  • Добавьте переходы линии, где пересекаются ваши линии цепи.
  • Вы можете использовать слой аннотаций, чтобы освещать информацию о проекте, такую ​​как измерения или автора и т. д.
  • Добавьте шкалу для каждого компонента, который вы добавили ранее. Шкала необходима для подключения проводки. Программное обеспечение предложит вам добавить размеры вашего дома, а затем вы создадите или добавите любой символ в соответствии с доступными измерениями.
4 шага для создания электрической схемы дома
  1. Открытие новой страницы чертежа схемы электропроводки : Перейдите к [План здания] > [План электроснабжения и телекоммуникаций], выберите один шаблон или нажмите «+», чтобы открыть пустую страницу чертежа.

  2. Добавить символы : перетащите символы, необходимые для вашей домашней электросхемы. Если вам нужны дополнительные символы, щелкните значок «Библиотеки», и вы увидите больше библиотек символов.

  3. Соедините символы : соедините символы, чтобы завершить электрическую схему, у вас есть два способа сделать это:

  4. Сохранить и экспортировать : после того, как вы завершили разработку схемы домашней электропроводки, сохраните файл или, при необходимости, экспортируйте его в распространенные форматы, такие как PDF, Word, Excel, HTML и т. д.

Различия между электрической схемой и принципиальной схемой

Известное и видимое различие между электрической схемой и принципиальной схемой заключается в следующем.

  • Принципиальная схема показывает внутреннюю электрическую структуру электронного или электрического компонента. Посмотрите на приведенный ниже пример, принципиальная схема показывает, как этот прибор сделан с использованием различных электрических компонентов и их соединения.
  • Схема подключения показывает нам взаимосвязь между различными электроприборами. Как они подключены к выключателям или электроснабжению дома с помощью одиночных или двойных проводов, проходящих через них всех?

Пример схемы домашней проводки

Вот пример схемы домашней электропроводки для справки. Нажмите на изображение, и вы сможете скачать его бесплатно!

Десятки примеров схем домашней электропроводки можно найти в Центре шаблонов Edraw!

Используйте EdrawMax для создания схемы подключения

Если вы не сделаете схему электропроводки дома такой, какой она должна быть, это просто приведет к большим потерям в жизни, деньгах или времени вашего близкого человека.

Вы можете использовать программное обеспечение для создания диаграмм EdrawMax для вашей электрической схемы. Программное обеспечение можно использовать бесплатно для основной работы. Он содержит все функции и библиотеки, которые будут сопровождать вас при создании диаграмм. Вы можете импортировать свой план или использовать шаблоны.

Сколько стоит замена электропроводки в доме?

В отличие от других ремонтных и ремонтных работ в жилых помещениях, замена электропроводки в вашем доме не является самым очевидным проектом.Но это не делает необходимость обновления электрических систем и проводки дома менее важной. На самом деле, если вы не модернизируете домашнюю электропроводку, когда это необходимо, это может иметь серьезные, даже фатальные последствия.

По данным Международного фонда электробезопасности (ESFI), некоммерческой отраслевой ассоциации, ежегодно происходит около 51 000 пожаров в домах, в результате которых погибает около 500 человек, 1400 получают травмы и материальный ущерб составляет 1,3 миллиарда долларов. А последние доступные статистические данные Управления пожарной охраны США за 2019 год сообщают о 9-процентном увеличении долларовых убытков из-за пожаров, связанных с «электрическими неисправностями жилых зданий».

Учитывая эту мрачную статистику, важно убедиться, что электропроводка вашего дома находится в хорошем состоянии. Работы по перемонтажу могут быть дорогими: в зависимости от размера вашего дома общая сумма может достигать 10 000 долларов и более, согласно Angi, сайту онлайн-поиска подрядчиков. Но неспособность удовлетворить потребности в перемонтаже может быть еще более дорогостоящей в долгосрочной перспективе.

Сколько стоит переделать дом?

Несколько предупредительных знаков могут сигнализировать домовладельцам о необходимости замены электропроводки в доме:

  • Многократно перегорающие предохранители или срабатывающие автоматические выключатели
  • Постоянно тусклый или мерцающий свет
  • Часто перегорают лампочки в патроне
  • Искры из розетки при отключении шнура

Проблема может быть ограничена одной областью или может быть общесистемной. Согласно последнему, стоимость ремонта дома обычно колеблется от 2000 до 9000 долларов, согласно HomeGuide, платформе, которая объединяет домовладельцев с профессиональными поставщиками услуг. В среднем домовладельцы платят около 2,65 долларов за квадратный фут за проект по ремонту дома. Если у вас есть McMansion, который нуждается в капитальном ремонте, вкладка может стоить даже 20 000 долларов.

Однако рассчитать окончательный счет не так просто, потому что в игру вступает множество факторов, от почасовой оплаты, взимаемой электриком, до цен на новые панели и провода и доступность старого оборудования.

Факторы, влияющие на стоимость замены электропроводки в вашем доме

Затраты на замену электропроводки в вашем доме зависят от размера и возраста вашего дома, количества и характера комнат, которые необходимо заменить, а также количества проводов, которые необходимо заменить. «Каждый из этих пунктов влияет на стоимость рабочей силы, которая составляет большую часть общей стоимости проекта», — говорит Бейли Карсон, эксперт по домам в Angi.

Вот некоторые факторы, которые следует учитывать:

Площадь дома

Плата за ремонт электропроводки обычно взимается за квадратный фут, поэтому чем больше дома, тем больше электропроводки, больше розеток и, следовательно, выше затраты, говорит Карсон.При включении как рабочей силы, так и материалов проект замены проводки может стоить от 2 до 4 долларов за квадратный фут. Для 2000 кв. футов. дома, который может стоить от 4000 до 8000 долларов.

Объем проекта

«Стоимость будет сильно различаться в зависимости от того, модернизируете ли вы электрические панели, меняете проводку в части своего дома или меняете проводку во всем доме», — говорит Карсон. Стоимость проекта также будет варьироваться в зависимости от типов используемых проводов и кабелей. Например, неметаллические кабели или кабели NM, наиболее распространенные для жилых помещений, стоят около 0 долларов.от 40 до 0,80 доллара за погонный фут. Подземный фидерный кабель (UF) — такой же, как кабель NM, но жизненно важный для подземных или влажных помещений — стоимость составляет от 0,50 до 0,75 долларов США за погонный фут.

Если ваш дом очень старый и имеет устаревшую электрическую панель обслуживания, вам может потребоваться заменить и это оборудование, что может стоить от 900 до 2500 долларов.

Трудовые ресурсы

Вам нужно будет заплатить лицензированному электрику за замену электропроводки. Обычно они взимают почасовую оплату, при этом обычная оценка составляет один час работы на каждые 100 квадратных футов проводки.

Средняя стоимость найма лицензированного электрика по стране колеблется от 162 до 521 доллара в час, при этом более крупные города и густонаселенные районы находятся на более высоком уровне, согласно веб-сайту HomeAdvisor, который помогает домовладельцам находить профессионалов для своих проектов. Вы также будете учитывать плату за дополнительную работу и запчасти, если вам нужна обновленная электрическая панель или новые розетки, установленные в вашем доме.

Доступность

Поскольку для замены электропроводки в доме перед ее заменой необходимо удалить старую электропроводку, стоимость рабочей силы будет сильно различаться в зависимости от того, насколько легко электрику получить доступ к старой электропроводке. «Старые дома и дома с труднодоступными местами будут стоить дороже, чем новые постройки или дома с более простой планировкой», — говорит Карсон.

В старых домах с оштукатуренными стенами может быть очень сложно ловить новые провода. И вам придется заплатить другому подрядчику , чтобы открыть стены и снова закрыть их после того, как электрик закончит писать. (Электрики не делают сплошные стены или потолки.) «Если ваш профессионал может получить доступ к проводам через подполье, подвалы, чердаки или балки в полу, проект будет стоить дешевле», — говорит она.

Разрешения и проверки

Разрешения и критерии проверки зависят от вашей текущей системы и места вашего проживания. Часто это требуется для того, чтобы ваша проводка соответствовала современным стандартам, соответствовала любым местным нормам и была безопасной для вас и вашей семьи в течение десятилетий. По данным HomeAdvisor, разрешения обычно варьируются от 10 до 500 долларов в зависимости от сложности вашей электрической системы.

Из-за высокого уровня знаний и значительных временных затрат стоимость проверки электрооборудования обычно составляет от 100 до 400 долларов США, в среднем около 200 долларов США.Обычно они выполняются после прокладки электриком новых проводов, но до подключения новых розеток и выключателей.

Как покрыть расходы на замену электропроводки в вашем доме

Замена электропроводки в доме стоит недешево. Многие домовладельцы предпочитают финансировать проект вместо того, чтобы платить за работу чеком или кредитной картой. К счастью, есть несколько вариантов финансирования проекта по перемонтажу.

Потребительский кредит

Потребительский кредит обычно дает вам необходимые наличные деньги в короткие сроки.Вам не нужно никакого залога, чтобы претендовать, но вам понадобится доход и хороший кредитный рейтинг, чтобы претендовать на низкую процентную ставку. Часто вы можете получить ставку, которая ниже, чем APR на вашей кредитной карте — хорошо, учитывая, что счета за повторную проводку могут быть в верхних четырех цифрах — хотя вам понадобятся ваши финансы, чтобы соответствовать требованиям.

Ссуда ​​под залог дома

Ссуда ​​под залог дома позволяет вам брать кредит под залог собственного капитала, который вы вложили в свою недвижимость. Как и в случае с личным кредитом, кредит под залог дома — это единовременный кредит, который вы получаете единовременно.Поскольку вы используете свой дом в качестве залога, требования по кредитованию могут быть немного более мягкими. Хороший кредитный рейтинг поможет обезопасить ваш кредит, а предложение вашего дома в качестве залога позволит кредиторам быть уверенными в вашей способности погасить кредит, поэтому кредит под залог дома обычно имеет гораздо более низкую процентную ставку, чем личный кредит, и его проценты могут быть также облагается налогом.

Кредитная линия под залог жилья

Кредитная линия под залог дома (HELOC) может быть лучшим решением, если вы предполагаете, что ваш проект по перемонтажу будет состоять из нескольких этапов, или вы не уверены в полной стоимости заранее.HELOC работает как кредитная карта, поскольку вы получите доступ к кредитной линии с лимитом. Когда вы возвращаете то, что вы берете взаймы, это высвобождает больше доступного кредита для повторного использования. HELOC использует ваш дом в качестве залога, а это означает, что его процентные ставки часто ниже, чем по кредитным картам или личным кредитам.

6 советов, как сэкономить на переустановке проводки в доме

Хотя домовладельцы должны быть осторожны с затратами, как правило, не рекомендуется использовать подход «сделай сам» или экономить на проектах по переустановке проводки. Есть причина, по которой электрикам требуются профессиональные сертификаты — одно неверное движение может привести к поражению электрическим током или пожару.Также легко нанести дополнительный ущерб при выполнении электромонтажных работ.

«Обычно это не та область, где экономия денег должна быть приоритетом», — говорит Дэвид Стекель, эксперт по домам в Thumbtack. «Приоритеты должны заключаться в том, чтобы сделать это правильно и сделать это один раз, именно в таком порядке».

Тем не менее, есть способы свести к минимуму дополнительные или непредвиденные расходы, связанные с ремонтом электропроводки в вашем доме.

  1. Сначала пройдите осмотр. Попросите лицензированного электрика провести полную проверку электропроводки в вашем доме, прежде чем приступить к проекту замены электропроводки.Вместо этого можно обойтись мелким ремонтом.
  2. Избегайте замены электропроводки, связанной с открытием стен. Если возможно, выбирайте более простые подходы. «Вскрытие стен — гораздо более сложная задача, чем прокладка провода по чердаку или подвалу», — говорит Штекель. «Исправление стен после завершения всех ваших электромонтажных работ может занять от 25 до 30 процентов вашего общего бюджета проекта».
  3. Магазин вокруг. Прежде чем нанять электрика для завершения проекта по перемонтажу, ознакомьтесь с электриками в вашем районе, принимая во внимание отзывы и оценки, опубликованные предыдущими клиентами. Также рекомендуется  получить котировки как минимум трех разных электриков. Самое дешевое предложение может быть лучшим, а может и не быть, но сравнение нескольких предложений поможет вам найти наилучшее сочетание цены и опыта для вашей работы.
  4. Объединяйте проекты, когда это возможно. Возможно, вам потребуется починить проводку только в одной комнате, но подумайте о том, чтобы обновить розетки или электрическую панель, пока вы это делаете. Это может увеличить стоимость вашего дома и сэкономить ваши деньги.
  5. Получение разрешений. В некоторых штатах может потребоваться получение разрешения перед выполнением любой работы; вас могут даже оштрафовать, если вы его не приобретете. Таким образом, знание местных законов может избавить вас от необходимости оплачивать штрафные санкции постфактум.
  6. Приоритизация проектов. Зная стоимость ремонта каждой комнаты, вы сможете решить, сколько работы вам нужно. Не во всех комнатах замена электропроводки будет стоить одинаково, даже если квадратные метры одинаковы: замена электропроводки в ванной или на кухне может быть намного дороже, чем замена электропроводки в спальне или подвале.Например, ремонт спальни может стоить до 800 долларов; кухня, более 3000 долларов.

Суть замены электропроводки в доме

Несмотря на то, что замена электропроводки в доме стоит дорого, хорошая новость заключается в том, что обычно вам нужно сделать это только один раз, поэтому вам не придется беспокоиться о текущих расходах или текущем обслуживании. Однако важно использовать лучшие материалы и услуги для обеспечения безопасности вашего дома. Это один проект, в котором вы не хотите срезать углы; Замена электропроводки в вашем доме может буквально спасти вашу жизнь.

«Помните, как важно, чтобы эта работа выполнялась правильно», — говорит Карсон. «Плохо подключенный дом может представлять огромную опасность для вас и вашей семьи. Таким образом, стоит инвестировать немного больше в высококачественного специалиста, чтобы избежать нарушений правил, будущего ремонта или потенциальных пожаров — всех рисков, которые могут возникнуть из-за неисправной проводки».

Подробнее:

10 правильных шагов, которые необходимо выполнить при подключении электропроводки в вашем доме

Электрическая система вашего дома — это сложная система, и знание того, как она работает, поможет вам стать более «правообладателем».В некоторых районах домовладельцу, не имеющему лицензии, не разрешается подключать проводку к собственному дому из-за риска возгорания из-за неисправной проводки. Тем не менее, это все еще можно сделать под руководством лицензированного электрика. В других районах, особенно в сельской местности, вы можете свободно подключить свой дом.

Ниже приведены правильные шаги, которые необходимо выполнить при подключении электропроводки в вашем доме.

1. Отключите питание

Отключение питания — это первый шаг перед подключением электропроводки в вашем доме.Попросите энергетическую компанию перенести подачу в ваш дом или отключить только от счетчика на стене или стороне вашего дома. Перед началом любой работы убедитесь, что он выключен.

2. Составьте письменную схему

Составьте схему подключения, на которой показано расположение коробки выключателя и путь проводов к каждой розетке.

3. Установите кабелепроводы

Начните с прокладки самых длинных проводов, чтобы избежать ненужных кабелепроводов в стенах, даже если вы не планируете использовать их сразу.Начинайте каждый провод наверху и протягивайте его в подвал. Таким образом, вы не используете лестницу, чтобы протолкнуть провод между этажами.

Вы также должны оставить не менее одного фута дополнительного провода на каждом конце на случай, если вам понадобится переместить вещи позже.

4. Ознакомьтесь с различными проводами.

Убедитесь, что вы понимаете, какого цвета провод должен идти и его назначение, чтобы избежать поражения электрическим током и обеспечить безопасность электропроводки в вашем доме. При монтаже проводов нужно различать части кабелей для электропроводки, неметаллический электрический кабель: наружную оболочку (оболочку) и внутреннюю.

5. Знать количество розеток

Определите, сколько розеток и выключателей будет подключено к одной цепи. Обычно в жилой зоне рекомендуется шесть розеток на 110-вольтовую цепь, в то время как на кухне, где приборы потребляют больше мощности, стандартно всего две на цепь.

6. Просверлите отверстия для проводов

Прежде чем сверлить какие-либо отверстия, убедитесь, что вы знаете, что находится на другой стороне стены/пола, чтобы не просверлить электрические провода, воздуховоды или водопроводные трубы.Продолжайте, просверливая отверстия 1-дюймовым сверлом в середине шпилек, где будут проходить ваши провода. Чем больше у вас розеток, тем безопаснее ваш дом.

7. Установите выключатель

Установите блок выключателя так, чтобы в будущем к нему был легкий доступ. Желательно расположение в подвале или подсобном помещении.

8. Протяните провода к розеткам

При прокладке электропроводки в вашем доме поместите моток провода рядом с коробкой выключателя и протяните провод в соответствии с вашей схемой к ближайшей розетке или выключателю для каждой цепи. Вы также можете провести провода прямо через коробку. Любые провода, торчащие из коробки, могут быть просто перекрыты сухими стенами или могут быть отрезаны от электрической коробки.

С помощью инструментов для зачистки проводов снимите внешнее пластиковое покрытие с концов проводов и прикрепите их в соответствии с инструкциями на коробке к каждой розетке, приспособлению или выключателю.

9. Установите цепи

Установите отдельные цепи для каждого комплекта проводки. Схемы должны соответствовать силе тока провода и назначению розетки.

10. Проверьте свою работу

Прежде чем закрывать и говорить, что дело сделано, проверьте свою работу! Потяните за соединения, чтобы убедиться, что они безопасны. Включите питание и убедитесь, что все сделано правильно и запускается без происшествий. Кроме того, проверьте корпуса с помощью тестера напряжения, чтобы убедиться, что они не находятся под напряжением. Используйте правильные изоляторы также для увеличения срока службы.

Электропроводка в вашем доме не является невыполнимой задачей, но вам необходимо проконсультироваться с профессионалом, чтобы убедиться, что все правила соблюдены, а ваша безопасность также обеспечена!

Описание вашей домашней электрической системы

Предыстория: понимание вашей электрической системы

При устранении неполадок с электричеством в доме вы можете избежать большого разочарования, изучая или анализируя информацию о своей электрической системе.Когда вы узнаете достаточно, вы будете готовы перейти на страницу для Устранение этих проблем в вашем собственном доме. Отказ от ответственности.

Меню страницы

См. также: Как дела идут не так

Ваша домашняя электрическая система: Электричество поступает к вашим светильникам и приборам от энергетической компании через вашу панель, ее выключатели, по вашим цепям и обратно. Вот схематическое изображение всех основных частей вашей домашней электросистемы.

На этих путях есть много соединений, которые могут быть нарушены или выйти из строя, и есть много путей, по которым электричество может попасть туда, куда вы не хотите.Смотрите мой Загадочно ли электричество? статья и мой Электрика как статья на втором языке.


Энергетическая компания: Ваша электроэнергетическая компания и ее распределительная система подают электроэнергию по проводам, через выключатели и трансформаторы от электростанции до точки подключения в вашем доме.

В самой коммунальной системе могут возникнуть проблемы, которые могут повлиять на вещи в вашем доме. Его встроенные функции безопасности могут вовремя отключить питание, но другие соединения, прерывистые линии, штормы, несовершенства или ошибки могут иногда допускать необычное напряжение в вашу систему, что может привести к повреждению ее частей.Чувствительность домашнего электронного оборудования к этому заставила нас лучше осознать эту возможность, так что наше использование сетевых фильтров стало обычным явлением. Но от некоторых перенапряжений трудно защититься, и они по своим последствиям могут быть похожи на удары молнии.

На этой схеме подробно показаны источники 120 и 240 вольт в трансформаторе компании.


Ваш главный щит: Ваш центральный щиток выключателя (или блок предохранителей) направляет электричество через ваш дом в виде нескольких отдельных цепей, каждая из которых вытекает из своего собственного выключателя (или предохранителя) по одному проводу и возвращается от того, что использует электричество к другому соединению в панели с помощью другого провода.Прерыватель или предохранитель прервет ток (поток), если он когда-либо начнет приближаться к опасному уровню. На этой диаграмме сравнивается главная панель, как я ее изобразил до сих пор, с тем, как устроена типичная панель:

В панели может быть отдельный «главный» выключатель, который может отключать питание большинства или всех цепей. Если нет, то он может быть рядом со счетчиком энергетической компании. Эти устройства автоматически отключают питание, но соединения в любой из этих точек — на счетчике, на главном выключателе, внутри главного выключателя — могут выйти из строя или стать ненадежными, частично или полностью отключив электроэнергию в вашем доме.


Цепи: Цепь — это путь, по которому электрический ток может течь от источника электричества и к нему. Эта концепция нуждается в некотором уточнении. Если бы это всегда было так просто, как ток от источника, идущий только по одному возможному пути к одному свету и обратно по одному обратному пути, то работу или неисправность цепи было бы легко понять. Но это не так просто. На этой диаграмме можно проследить путь одной цепи, проходящей через вашу систему:

Кодекс и соглашение определяют цепь в доме как имеющую источник в одном из домашних автоматических выключателей или предохранителей. Приняв это за отправную точку источника электричества, мы обнаружим, что большинство цепей в доме сложны и включают подветви, подобные ветвям дерева.

В соответствии с Кодексом для каждого из большинства крупных бытовых приборов, таких как электрическая плита, электрический водонагреватель, кондиционер или электрическая сушилка, используется отдельная цепь; они, а также электрические обогреватели будут иметь два (соединенных) выключателя, чтобы использовать 240 вольт, а не 120 вольт, которые используются большинством других предметов. Для каждой посудомоечной машины, утилизации отходов, газовой или жидкотопливной печи и стиральной машины обычно предусмотрена отдельная цепь на 120 вольт.Большинство других 120-вольтовых цепей, как правило, обслуживают несколько (от 2 до 20) ламп и штепсельных розеток. Обычно есть две цепи для розеток на кухне / столовой, и в них используется более толстый провод, рассчитанный на 20 ампер потока.

Цепи, обслуживающие более одной розетки или светильника, передают питание в последовательные места посредством соединений в самом устройстве или в коробке, в которой оно установлено. Таким образом, в любой цепи есть много мест, через которые электричество может не пройти — — от выключателя и его соединений, через ряд соединений на устройствах и коробках, через выключатели и на контактах розетки, куда что-то втыкаешь.Устранение неполадок с электричеством в вашем доме будет зависеть от базового понимания этих вопросов. (Хотите помочь по Как маркировать цепи вашей панели?)

Иногда поведение электричества в доме объясняют сравнением с водопроводом. Вода и то, что она делает, менее абстрактны. Но аналогия очень ограничена. Это правда, что давление воды (напряжение) через трубу или головку душа определенного размера (сопротивление) может привести к определенной скорости потока (силе тока) и, таким образом, будет доставлено определенное количество галлонов (киловатт-часов).Но что означает схема — с точки зрения сантехники? Давление воды заканчивается в раковине или выходит на газон за разбрызгивателем. Возврат воды обратно в водоем очень окольный. Электропроводка – это более герметичная система, более закрытая система.

Провода: горячий, нейтральный, заземляющий: Чтобы понять функцию, которую играют разные провода в цепи, рассмотрим сначала использование терминов. Поскольку в дом подается переменный ток, термины «положительный» и «отрицательный» не применяются, как к постоянному току в батареях и автомобилях.Вместо этого энергетическая компания поставляет электричество, которое будет течь туда и обратно 60 раз в секунду. Электричество проходит через трансформатор, с одной стороны, и работающие предметы быта, с другой, по непрерывным проводным дорожкам между ними.

Две клеммы трансформатора изолированы от земли, а третья соединена с землей. Мы называем эти изолированные провода «горячими» или «находящимися под напряжением», потому что все, что хоть немного связано с землей (например, мы!), при прикосновении к горячему проводу создает вместе с землей случайный путь для протекания электричества между этим проводом и «заземленная» клемма трансформатора.(см. это очень хорошо Изображение потрясений по инженерному типу).

Горячий провод цепи — это, можно сказать, половина пути, по которому проходит цепь между источником электроэнергии и рабочими элементами («нагрузками»). Другая половина, в случае 120-вольтовой цепи, является «нейтральным» проводом. Для 240-вольтовой цепи другая половина — это горячий провод от другой фазы, а другая — от трансформатора. Когда они включены (работают, работают), нагрузки являются частью пути тока и там, где электричество выполняет свою предназначенную работу.

Горячие провода распределяются в ваш дом от нескольких автоматических выключателей или предохранителей в вашей панели. Горячие провода обычно черные, иногда красные или даже белые, но никогда не зеленые и не оголенные. Заземляющие нулевые провода в вашем доме также распределяются от вашего щита, но от одной или двух «нейтральных шин». Нейтральные провода всегда должны быть белыми. Контакт с ними обычно не должен шокировать вас, потому что они связаны с землей намного лучше (мы предполагаем), чем вы. Но контакт с горячим, даже белым, скорее всего, вызовет у вас шок.Даже когда они выключены, мы называем эти провода горячими, чтобы напомнить себе, что они будут горячими, и отличить их от нейтрали и земли.

Помимо черного, красного и белого проводов, кабели в домах, проводившихся с 1960-х годов, также содержат оголенный или зеленый «заземляющий» провод. Как и нейтраль, он в конечном итоге подключен к заземленной клемме трансформатора, но этот провод не подключен, чтобы быть частью нормального пути потока по цепи. Вместо этого он предназначен для соединения с металлическими частями светильников и приборов, чтобы был обеспечен путь «к земле», если горячий провод соприкоснется с такими частями; в противном случае вы или я могли бы быть лучшим доступным путем.(На этой диаграмме посмотрите, можете ли вы изобразить различные пути нормального тока и короткого замыкания на землю:)

Другими словами, когда провод заземления действительно пропускает ток, он заботится об опасной ситуации; на самом деле, он обычно внезапно пропускает такой большой поток, что вызывает срабатывание выключателя цепи, тем самым также предупреждая нас о том, что проблема требует внимания.


Коммутация: В соответствии с нормами, соглашением и вескими причинами должны коммутироваться только горячие провода, а не нейтраль или заземление.На этой диаграмме показано, как работает бытовой выключатель:

Выключатель — это устройство, которое передает нагретый провод, скажем, на свет, или отключает этот нагрев. Таким образом, черный или красный провод между выключателем и его лампочкой не всегда на самом деле горячий; когда не жарко, его цвет все еще действителен, чтобы напомнить нам, что иногда будет жарко. Существует форма переключения, при которой каждый из двух или более переключателей может управлять светом. Их обычно называют трехпозиционными переключателями. Обычно они работают за счет того, что один переключатель продолжает работать с другим на одном или другом из двух «путешественников», которые проходят между переключателями; последний переключатель подключает либо горячего путешественника, либо негорячего путешественника к свету, таким образом активируя свет или нет. я даю больше Обсуждение и схемы трехпозиционных переключателей.

Другие специализированные выключатели включают диммеры, датчики движения, фотоэлементы, выключатели с таймером, термостаты и переключатели «умный дом» (X-10). Вы можете получить мои советы по этому поводу на Автоматическое управление.

Экскурсия по цепи: Здесь вы увидите электрическую схему дома, хотя и не всего дома. Есть схемы (вот Предварительный просмотр) коммутируемой розетки, трехпозиционных выключателей, серии розеток и всех связанных с ними выключателей и источников света.Чтобы вы могли испытать на практике все входы и выходы схемы, возьмите Тур. (Любители головоломок найдут в конце тура три задачи по устранению неполадок). Затем, чтобы сравнить эту же схему, как она соединяется в электрических коробках, с тем, как ее кабели будут проложены в определенном наборе комнат в доме, перейдите к Кабельная разводка цепи. Я рекомендую вам просмотреть эти файлы; вы можете узнать в них вещи, похожие на то, что вы найдете в своем собственном доме.

Для более продвинутых. Работая над более сложной проблемой, вы можете улучшить свое образование с помощью этого Учебник о соединениях в электрических коробках. И у меня есть эта страница, полная Схемы соединений, которые должны показать большинство возможных способов соединения проводов в розетках, осветительных и распределительных коробках.

«Конечно, лучше [черт возьми] позвонить или прийти к электрику, чтобы попросить БЕСПЛАТНУЮ помощь и совет, что мне неудобно! Это не сильно отличается от того, чтобы зайти в ресторан с собственной ветчиной и яйца!!(LOL) Точно так же я не хочу платить «полный фрахт» за вызов службы, не потому что я скряга, а потому что я всегда ненавижу, когда меня «щипают» за то, что Я, вероятно, мог бы сделать это сам, имея немного внешних знаний и помощи!» -Rich

«Я думал, что наверняка в Интернете будет гора информации о базовой домашней электропроводке? Проблема в том, что гора информации ЕСТЬ, но она не вся в одном месте и недоступна для неспециалиста. По крайней мере, так мне казалось, пока я не нашел ваш сайт. Наконец-то я нашел место, где была вся информация, которую я искал, и она была представлена ​​в приятной логичной и легкой для понимания форме.» -Том

«Абсолютно лучший сайт по домашней электрике, который я смог найти в Интернете. Схема с пошаговым чтением помогла мне, наконец, понять основы домашней электропроводки», — Тодд, Висконсин,

.

© 2005-2020 Лоуренс Димок

Выявление и устранение проблем с проводкой дома

По оценкам Международного фонда электробезопасности (ESFI), более 51 000 домашних пожаров ежегодно возникают из-за той или иной проблемы с электричеством.Это, в среднем, около 1000 домов, пострадавших каждую неделю. Большинство этих проблем вызваны какой-либо проблемой, такой как старая, плохо установленная или неисправная проводка. Проблемная проводка должна быть устранена немедленно; но как именно выглядит неисправная или плохая проводка? Можно ли решить эту проблему самостоятельно или потребуется помощь специалиста? Насколько опасна плохая проводка?

В этом руководстве читатели узнают о некоторых распространенных признаках неисправности проводки. Вы узнаете, как выявлять и устранять распространенные проблемы, связанные со старой проводкой.Мы обсудим разницу между алюминиевой и медной проводкой и вопросы безопасности, о которых должен знать каждый домовладелец.

В вашем доме могут быть общие проблемы с электропроводкой, о которых вы можете даже не знать. Вот как лучше заметить признаки неисправной проводки и шаги, которые можно предпринять для ее устранения.

Признаки проблем с проводкой

Многие домовладельцы с удивлением узнают, что в их домах могут быть внешние признаки неисправной электропроводки. Однако, если вы не знаете, каковы симптомы или на что обращать внимание, их можно легко проигнорировать или просто пропустить.В этом разделе мы рассмотрим и объясним некоторые из этих распространенных симптомов, их причины и способы их устранения.

Если ваш дом демонстрирует некоторые из следующих характеристик, у вас, вероятно, проблема с проводкой, которую необходимо решить как можно скорее. Вот что нужно искать.

Горячие выходы

Одной из относительно распространенных проблем, особенно в старых домах, является нагрев электрических розеток. Следует понимать, что электрическая розетка ни в коем случае не должна быть горячей; если это так, это указывает на то, что что-то не так и требует немедленного решения.Вот шаги, которые необходимо предпринять:

  • Отключите все, что подключено к розетке.
  • Найдите цепь, которая управляет розеткой, и выключите ее.
  • Проверьте устройства, которые были подключены к розетке. Если в шнуре питания есть трансформатор, это может быть причиной теплой розетки, хотя она никогда не должна быть горячей.
  • Дайте розетке остыть и снова включите автоматический выключатель.
  • Вставьте предмет без трансформатора в шнур питания.
  • Убедитесь, что розетка ранее не была перегружена.
  • Если розетка не нагревается, проблема была вызвана включенным трансформатором или перегрузкой.
  • Если розетка снова нагреется, выключите выключатель и обратитесь к электрику.

Горячая розетка возникает либо из-за типов или количества подключенных к ней предметов, либо из-за неисправной проводки или неисправной розетки. Если было установлено, что проблема не в предметах, подключенных к розетке, необходимо заменить проводку или саму розетку.

Мерцающие огни

Мерцание индикаторов может быть либо незначительной проблемой, которую можно просто устранить, либо признаком более серьезной проблемы. Давайте сначала рассмотрим некоторые распространенные, более легко устраняемые причины мерцания света.

Если мерцание ограничено одной лампой или прибором, это может быть связано с тем, что лампочка не обеспечивает надежного соединения со своим патроном. Убедитесь, что лампа надежно закреплена. Если он все еще мерцает, выключите питание лампочки и удалите ее. Проверьте, не погнулись ли контакты.Возможно, вы сможете подтянуть контакт в розетке. Замените лампочку и снова включите питание. Если он продолжает мигать, проблема может быть в шнуре или розетке. Это также может быть выключатель света, в котором со временем накопилась пыль или грязь. Быстрое включение и выключение света несколько раз может решить проблему. В противном случае, возможно, потребуется замена переключателя.

Если мигают все лампы в комнате или во всем доме, возможно, напряжение в вашем доме колеблется.Это может произойти, когда в контурах установлен дренаж, например, при запуске системы отопления, вентиляции и кондиционирования воздуха или электрической сушилки. Это также может быть связано со старой, ослабленной или некачественной проводкой в ​​доме. В случае мерцания всего дома лучше обратиться к электрику. Они могут лучше всего устранять неполадки, связана ли проблема с проводкой дома или с автоматическим выключателем.

Алюминиевая проводка

Многие дома, построенные в период с 1965 по 1972 год, были построены с использованием экономичной алюминиевой проводки.Хотя алюминий является отличным проводником электричества, он также может создавать опасность возгорания. Подсчитано, что алюминиевая проводка более чем в 50 раз чаще вызывает пожар, чем медная. Хотя это звучит тревожно, важно отметить, что проблемы вызывает не сам алюминиевый провод. Проблема чаще всего возникает с соединениями между алюминиевой проводкой и розетками и выключателями, и даже в коробке выключателя. Со временем эти соединения могут ухудшаться, создавая опасность.

Во многих случаях проблему можно значительно решить, если электрик заменит концы алюминиевых проводов медными. Затем медный провод надежно подключается к розеткам и выключателям, улучшая соединение и сводя к минимуму опасность возгорания.

Как определить, есть ли в вашем доме алюминиевая проводка? Самый безопасный и простой способ — проверить, где кабели проходят через чердак или подвал в коробки выключателей. Алюминиевая проводка часто имеет маркировку AL, ALUM или ALUMINIUM.

Проблемы с алюминиевой проводкой не позволяют сегодня использовать ее в новой домашней проводке. Помимо повреждений при установке или ремонте, он слишком легко расширяется и сжимается при нагревании и охлаждении, ну и, конечно же, имеет проблемы с соединениями. Если в вашем доме полностью алюминиевая проводка, ее должен осмотреть лицензированный электрик.

Запах гари

Одним из признаков неисправности электропроводки или электропроводки, который обязательно привлечет ваше внимание, является запах гари. Первоначальный запах может быть запахом горящего пластика или резины.Часто это запах нагретой или подгоревшей изоляции проводов от металлической проводки. Это также может быть запах расплавленного пластика от выключателя или розетки.

Сначала вам нужно определить источник запаха, который может быть вызван недавно использованным выключателем или электрической розеткой. Отключите питание выключателя или розетки на автоматическом выключателе. Проверьте область на наличие следов дыма, ожогов или ожогов. Снимите крышку розетки или выключателя света и проверьте на наличие повреждений или даже пламени.Если есть какие-либо сомнения, не бойтесь использовать домашний огнетушитель в этом районе. Если запах или дым сохраняются, обратитесь в пожарную службу.

Электротехнические правила разработаны для сведения к минимуму потенциальных пожаров в электрических коробках. Соединения, выполненные в современных домах, исключительно безопасны. Проблема часто возникает в старых домах и в домах, которые, возможно, ремонтировались своими руками или «модернизировались» в их электрической системе на протяжении многих лет. Этот ремонт часто производится без учета передового опыта или норм.

При обнаружении запаха гари в доме немедленно принимайте меры. Если есть какие-либо сомнения в безопасном решении проблемы, обратитесь к электрику и/или в пожарную службу.

Неправильно заземленные гибкие газопроводы

Гофрированные трубы из нержавеющей стали (CSST) и гибкие газопроводы создают некоторые особые проблемы, когда речь идет о возможных проблемах с домашней проводкой. Удары молнии и скачки напряжения могут создать дыры в гибких газопроводах, если они не заземлены должным образом, что может привести к пожару и даже взрыву.

Гибкие газопроводы должны быть профессионально установлены и должным образом заземлены. Другие электроприборы не должны заземляться через гибкие газопроводы или КССТ.

При профессиональной установке, правильном заземлении и соединении гибкие газопроводы и CSST доказали свою надежность и безопасность. Опять же, профессиональный электрик может проверить систему заземления в вашем доме на предмет максимальной защиты от ударов молнии и скачков напряжения.

Отсутствие заземления может привести к поражению электрическим током

В зависимости от возраста вашего дома у вас могут быть заземленные или незаземленные розетки.Незаземленные розетки имеют две вертикальные прорези, а заземленные розетки имеют аналогичные прорези с закругленным третьим отверстием. Это третье отверстие служит заземляющим портом для электрического шнура. Этот заземляющий порт особенно важен при использовании на больших бытовых приборах. В случае удара молнии или скачка напряжения избыточная мощность может быть направлена ​​на землю через заземляющий провод, а не повредить устройство или систему электропроводки. Он также используется для минимизации рисков шоков.

Дом с двухштырьковыми розетками является признаком того, что дом был построен до 1960 года.Это также признак того, что дом остро нуждается в обновлении электроснабжения.

Свободные выходы

Существует множество потенциальных причин незакрепленных выпускных отверстий, и некоторые из них могут даже иметь разные определения. Они могут быть определены розетками, которые неплотно удерживают штыри шнура питания или розетками, которые физически не закреплены на стене. Сначала вам нужно определить вашу проблему. При работе с любой настенной розеткой перед ее осмотром или заменой убедитесь, что питание отключено. После отключения питания можно смело приступать к устранению неполадок.

Если проблема заключается в том, что розетка не «захватывает» или крепко не держит штыри шнура питания, это признак того, что контакты розетки изношены или иным образом повреждены. Хотя иногда можно обеспечить более надежный контакт, слегка раздвинув вручную штыри вилки на шнуре питания, долгосрочным решением является замена розетки. Часто это легко исправить, просто купив новую розетку и повторно подключив провода в том положении, в котором они были в предыдущей розетке. Убедитесь, что соединения безопасны.

Если вся розетка ослаблена, это можно исправить, затянув установочные винты в верхней и нижней части розетки, которые входят в электрическую коробку, или даже просто затянув заглушку на пластине розетки, которая крепится к самой розетке.

Поддельные наклейки UL

В США компания Underwriter Laboratories Inc. (UL) проводит сертификацию множества различных кабелей и проводов, используемых в электроприборах. Этот процесс гарантирует, что кабели устройства соответствуют стандартам UL и считаются безопасными.Наклейка UL на приборе является гарантией того, что изделие электрически безопасно. Но что, если наклейка поддельная?

Знак UL представляет ценность, и неудивительно, что при попытке продать дешевые или некачественные продукты знак UL может быть ненастоящим. Хотя маркировка UL часто размещается на наклейке, она также может быть нанесена трафаретной печатью, напечатана или иным образом нанесена на продукт. Вот четыре способа определить, является ли знак UL законным.

  • Буквы U и L должны быть написаны с большой буквы, при этом буква U должна быть слегка приподнята над буквой L.Справа от буквы L в кружочке должна быть крошечная буква «R». В противном случае должны возникнуть опасения по поводу действительности знака.
  • Продукт также содержит 4-6-значный контрольный номер или номер выпуска.
  • Слово LISTED написано заглавными буквами рядом с маленькой буквой «R» или под ней.
  • Короткая фраза идентифицирует продукт.

Если какой-либо из этих элементов отсутствует или не соответствует описанию, этикетка UL может быть поддельной, а кабель неисправен.

Грязная проводка

Грязная проводка принимает разные формы и создает множество опасностей.Грязная проводка может быть внешней, сеткой из проводов, кабелей и удлинителей, проложенных по полу и ковровому покрытию. Это может не только создать опасность возгорания, но и стать причиной падения. Любые шнуры должны проходить вдоль стены и никогда не пересекать дверные проемы. Проверьте удлинители и кабели на предмет износа и прочных концевых соединений.

Грязная проводка может существовать и в стенах дома. Это особенно верно, когда дом старше и на протяжении многих лет получал уведомления об обновлении, иногда сделанные своими руками.Слишком часто при замене проводки старая проводка не удаляется. Это может привести к путанице, потенциальным ударам и, возможно, даже к пожару. Удаление старой проводки по мере ее замены — лучший способ справиться с беспорядком проводки в стене.

Существует множество творческих и эффективных способов управления кабелями и удлинителями. Помимо разнообразия продуктов для управления проводкой, доступных в магазинах, есть и другие шаги, которые вы можете предпринять, чтобы сделать свой дом более безопасным.

  • Стяжки-молнии: Они эффективно удерживают кабели, сохраняя их натянутыми и вместе.Разместите стяжки через каждые два-три фута, чтобы провода не отделялись друг от друга.
  • Держатели для «конского хвоста» или резинки для волос: Используйте их как резинки для скрепления кабелей и шнуров. Тот факт, что они покрыты тканью, сводит к минимуму трение о шнуры, уменьшая вероятность износа.
  • Завязки: Остатки завязок от хлеба и выпечки могут быть эффективным средством для управления шнурами. Они бесплатные и малоинвазивные.
  • Зажимы: Зажимы большего размера — это оригинальный способ укладки кабелей.Проденьте провода через большую часть зажима для переплета, а затем прикрепите его к краю стола, чтобы они оставались на месте.

Запутанные кабели могут стать причиной возгорания и опасности спотыкания, а также могут выглядеть некрасиво. Слишком часто мы к ним привыкаем. Взгляните на свой дом свежим взглядом и устраните проблемы с грязным кабелем, прежде чем они вызовут проблемы.

Грызуны

Грызуны могут быть серьезной проблемой, когда речь идет о домашней электропроводке, особенно если их не обнаруживают в течение длительного периода времени. Крысы и мыши часто ищут убежища от ненастной погоды или ищут источники пищи.

Проволока привлекательна для грызунов, потому что это привлекательный материал для строительства гнезд. Медная проволока также помогает грызунам сохранять остроту зубов. Эти факторы, в свою очередь, приводят к более эффективной машине для жевания проволоки, и цикл продолжается.

Проблемы с проводкой, связанные с грызунами, могут быть относительно очевидными. Провода будут выглядеть изношенными или даже иметь признаки очевидного жевания. Настоящая проблема может заключаться в обнаружении пережеванных проводов в тех местах вашего дома, где это может быть не так очевидно.

Лучший способ предотвратить проблемы с электропроводкой от грызунов — сделать свой дом менее привлекательным. Это включает в себя ограничение областей, куда мыши могут проникнуть. Это также включает в себя ограничение источников легкодоступной пищи для грызунов. Положите продукты в пакетах или коробках в пластиковые контейнеры и надежно запечатайте их.

Существуют также спреи для отпугивания мышей, которые можно использовать вблизи проводки. Также можно использовать ловушки для мышей или звуковые средства отпугивания грызунов. Это может быть дорогостоящей модернизацией, но для защиты проводки можно использовать металлический кабелепровод.

Важно, чтобы проблемы с проводкой от грызунов решались немедленно, а если проблема серьезная, скорее всего, потребуется обратиться к профессионалу.

Как решить распространенные проблемы с проводкой

Многие проблемы с проводкой относительно распространены, и большинство из них может быть решено либо домовладельцем, либо профессионалом. Знание разницы между незначительной проблемой и серьезным нарушением кода, а также уровней опасности, связанных с каждым из них, может помочь вам найти правильный путь к решению.

От перекрытия и открытых распределительных коробок до пробитых проводов и отсутствия розеток GFCI — вот некоторые распространенные проблемы с проводкой в ​​домах и шаги, которые можно предпринять для их решения.

Перекрытие

Частой проблемой, которая может вызвать проблемы с электричеством в доме, является чрезмерное освещение. Каждый осветительный прибор изготавливается с максимальной номинальной мощностью. Любые лампочки, помещенные в эти светильники, не должны превышать эти рейтинги. Перелампование — это когда мощность лампы выше, чем у ее светильника.

Самая большая проблема с избыточным освещением — это нагрев. Лампочка будет пытаться потреблять электричество до максимальной мощности. Когда это превышает температуру приспособления, оно может нагреть приспособление и провода до точки потенциального плавления и искрения. Эта дуга может вызвать пожар.

Решение проблемы переоснащения начинается с простого просмотра максимальной номинальной мощности любых используемых вами светильников и проверки того, что мощность ламп не превышает этого значения. Поскольку номинальная мощность для производителей не требовалась до 1985 года, определение мощности старых светильников может быть более сложным. В таких случаях лучше ограничить максимальную мощность лампы до 60 Вт.

Если вы заметили, что шнуры лампы теплые или даже горячие, это может быть признаком перегрева. Меры по устранению проблемы должны быть предприняты быстро.

Распределительная коробка без крышки

Открытые электрические распределительные коробки могут быть обычным явлением в некоторых домах, обычно на чердаках или в подвалах. Эти открытые коробки обычно являются результатом поспешного обновления или ремонта. Возможно, крышка или винты были установлены не на место, или человек, выполняющий ремонт, может не до конца осознать важную роль, которую могут играть эти крышки.Чем старше дом, тем больше вероятность того, что с годами пропало покрытие.

Распределительная коробка служит «перекрестком» проводов в месте их соединения друг с другом. Важно понимать, что каждое из этих соединений увеличивает сопротивление и уровень нагрева, даже если он минимален. Чем больше соединений в распределительной коробке, тем больше тепла может быть выделено. Распределительная коробка служит для сдерживания выделяемого тепла и является важным элементом безопасности.

Крышки электрических распределительных коробок

также помогают предотвратить повреждение проводов грызунами и минимизируют загрязнение от грязи и пыли. Крышка может предохранить изоляцию от контакта с электрическими соединениями и свести к минимуму попадание влаги на провода. Они также могут служить барьером от случайного контакта домовладельца с соединением, что создает опасность поражения электрическим током.

Распределительные коробки без крышки выглядят некрасиво и могут только создать проблемы. Возможно, самое главное, их можно легко и недорого исправить своими руками.Составьте список непокрытых распределительных коробок и типов коробок. Отправляя изображения каждого в магазин товаров для дома или в хозяйственный магазин, вы можете быть уверены, что получите правильные чехлы. Отключите питание цепей, проверьте соединения и установите на место крышки. Несколько долларов и час или два времени могут сделать ваш дом более безопасным с точки зрения электричества.

Свет мерцает при ветре

Быстрое мерцание света при включении крупного электроприбора можно считать относительно нормальным явлением и не вызывать серьезного беспокойства.Однако когда такое мерцание происходит в ветреную или ненастную погоду, это может вызывать беспокойство.

В грозу или при сильном ветре линии электропередач могут трястись, греметь и подвергаться скачкам напряжения от ударов молнии. Подача электричества по основным линиям электропередач в дом может быть прервана на короткое время или дольше. В некоторых случаях свет может просто мерцать.

Если ваш дом единственный в вашем районе, где возникают такие проблемы, проблема может заключаться в том, где к вашему дому подключается электричество.Если проблема затрагивает весь ваш дом, также может быть проблема с панелью автоматического выключателя.

Если проблема мерцания света ограничена этажом или определенными комнатами в вашем доме, возможно, в доме есть какая-то другая внутренняя проблема. Проверяйте комнату за комнатой и розетку за розеткой, чтобы попытаться локализовать проблему. Обратите внимание, работает ли основное устройство или работает ли система HVAC, когда происходит мерцание. Все это может подсказать потенциальную проблему и указать на ее решение.

Когда во время шторма или сильного ветра происходит мерцание света во всем доме, это может рассматриваться как проблема с высоким уровнем опасности, и вы можете обратиться в свою коммунальную компанию и, возможно, к электрику. Вы можете предоставить им полезную информацию о происходящем мерцании, чтобы помочь им локализовать проблему.

Слишком мало выходов

Большой проблемой для многих домовладельцев является то, что в их домах слишком мало электрических розеток. Эта проблема часто решается с помощью ответвителей, удлинителей и удлинителей.Это могут быть простые, доступные и эффективные решения, если следовать нескольким простым рекомендациям.

  • Разветвители предпочтительнее удлинителей, когда расстояние является проблемой.
  • Не накрывайте удлинители или разветвители питания чехлами, подушками или коврами.
  • Разветвители и удлинители могут выделять тепло. Если их спрятать под мебелью, это может увеличить тепло и создать опасность возгорания.
  • Не натягивайте разветвители и удлинители.
  • Никогда не подключайте электроприборы с большой силой тока, такие как обогреватели, к удлинителю.
  • Никогда не прокладывайте удлинители или кабели разветвителей через проезжие части или дверные проемы.

Если в вашем доме очень мало розеток, возможно, пришло время подумать об обновлении. Наряду с более безопасным и менее загроможденным жилым пространством вы можете обнаружить, что дополнительные розетки предлагают исключительное удобство, особенно при добавлении настенных розеток с портами USB. Этот проект лучше доверить профессионалам.

Без GFCI

До появления розеток с прерывателями цепи замыкания на землю (GFCI) около 800 человек погибли от ударов электрическим током в быту. Сегодня эти смерти сократились на 75%. Розетки GFCI, очевидно, спасают жизни. Они также могут снизить риск разрушительных пожаров в доме и особенно ценны в тех местах дома, где присутствует вода, таких как ванная комната или кухня.

УЗО встроено в розетку. Обычно он идентифицируется по этикетке GFCI и / или красному переключателю сброса, расположенному в центре розетки между двумя розетками. GFCI быстро определяет изменения в подаче питания на любое электрическое устройство, подключенное к нему, и немедленно отключает это питание.Это эффективно, когда небольшой электрический прибор, электрический фен или бритва соприкасаются с водой, так как это может предотвратить удары током и потенциальное поражение электрическим током.

В вашем доме должны быть розетки GFCI, по крайней мере, в ванных комнатах, на кухнях и на улице, особенно рядом с источниками воды, такими как краны. Их можно относительно легко модернизировать, если домовладелец обладает некоторыми базовыми навыками и может следовать указаниям.

После приобретения сменных розеток GFCI необходимо отключить питание в помещении и на заменяемой стандартной розетке.После отключения сетевой розетки и следования инструкциям по подключению, прилагаемым к новой сменной розетке GFCI, ее следует вкрутить в электрическую коробку и закрыть. Затем можно восстановить питание и проверить розетку.

Если вам вообще неудобно работать с электричеством или выполнять ремонт электрооборудования, обратитесь к электрику. Добавление розеток GFCI — это недорогой способ обновить проводку вашего дома и повысить безопасность. Их можно купить примерно за 10 долларов за штуку.

Панель с кабелем

Электрическая панель с избыточной проводкой — это панель с большим количеством цепей, чем она рассчитана. Проблему можно решить, заменив ее платой большего размера или добавив боковую панель.

Несмотря на то, что опасность перекрытия панели может быть минимальной, обычно это считается нарушением кодекса и, вероятно, будет проблемой, если дом будет продан и жилищный инспектор заметит проблему. Каждая цепь должна быть четко обозначена и иметь свое место на панели.

Проволока с ударом в спину

Прокладывание проводов к розеткам и выключателям было общепринятой практикой, часто использовавшейся в 1970-х и 1980-х годах, и с тех пор не одобрялось подрядчиками по качественному электроснабжению. Backstabbing — это когда концы нейтральных или горячих проводов обрезаются от изоляции, а оголенные провода втыкаются в заднюю часть розетки. Отверстия как бы «хватают» провода на месте. Несмотря на то, что удар в спину упростил и ускорил установку, со временем он показал себя менее надежным, чем крепление проводов к винтовым соединителям.С тех пор было показано, что эта практика увеличивает пожароопасность.

Чтобы проверить, есть ли у вас забитые розетки, отключите питание цепи в распределительной коробке. Снимите розетку со стены. Если в его спину вставлены провода, он заколот и должен быть заменен розеткой с винтовыми разъемами. Обычно это можно сделать самостоятельно, но если у вас есть какие-либо сомнения, обратитесь к профессионалу.

Оценка безопасности старой электропроводки

Сам по себе возраст не должен быть единственным фактором, определяющим, является ли система электропроводки безопасной или устаревшей.Например, некоторые электроустановочные изделия, такие как алюминиевая проводка и розетки, могут быть не очень старыми, но все же требуют внимания. Также необходимо учитывать, как изменились их собственные потребности в электричестве с годами, и достаточно ли дом обеспечивает эти потребности.

В этом разделе мы покажем, как лучше определить старую проводку в доме. Мы покажем вам, на что обращать внимание при определении возраста старой проводки, и углубимся в то, почему заземление является таким важным фактором безопасности вашей проводки.

Идентификация старой проводки

В вашем доме есть несколько подсказок, указывающих на возраст проводки. Знание того, что искать и что это значит, может помочь вам определить, насколько старая ваша электрическая система. Также будет указано, когда и какой ремонт и модернизация производились ранее. Вот несколько советов по идентификации старой проводки.

  • Электропроводка с ручкой и трубкой: Это самая старая проводка, встречающаяся в домах, часто в домах, построенных до 1940 года. В ней используются изолирующие ручки, трубки и отдельные участки горячей и нулевой проводки.Из-за возраста и грязи может быть трудно определить разницу между горячими и нулевыми проводами. Он не заземлен и должен быть удален и заменен.
  • Проводка с свинцовой оболочкой: Использовалась в строительстве до 1948 года, это проводка, покрытая свинцом, которую следует снять и заменить, поскольку она представляет электрическую опасность и из-за содержания в ней свинца.
  • Проводка с жесткой резиновой оболочкой: Используемая в жилищном строительстве в период с 1950 по 1980 год, изоляция часто выходит из строя и создает опасность искрения и возгорания.Эта проводка потенциально достаточно опасна, поэтому ее следует профессионально осматривать/проверять каждые несколько лет.
  • Осветительная проводка из ПВХ без CPC: Используемая в основном в 1970-х годах, это проводка, которая не заземлена с защитным проводником цепи и больше не считается приемлемой в строительстве. Однако, если он находится в хорошем состоянии и прикреплен к приспособлениям класса II, он может оставаться на месте.
  • ПВХ, черный и красный: Это кабели из ПВХ с красной и черной жилами и неизолированным медным заземлением.Это одна из самых современных проводок, используемых в строительстве с 1980 года. Если установка и модификации были выполнены правильно, не должно быть никаких проблем с этой проводкой.

Электрик сможет быстро определить возраст проводки и даже проверить целостность изоляции.

Нет заземления

Насколько важно правильное заземление вашего дома и системы электропроводки? Если заземления нет или оно плохое, вы можете в конечном итоге стать этим заземлением, а это означает, что вы более подвержены удару током или даже поражению электрическим током.

Шли годы, и мы все больше осознавали ценность надежного заземления для отвода паразитного и/или высокого напряжения в землю, а не через приборы и схемы. Учитывая количество дорогого электронного оборудования в современных домах, оно ценится больше, чем когда-либо. Короче говоря, если ваш дом не заземлен должным образом, вы подвергаете риску свою семью, дом и электронику.

Прежде чем определить, заземлены ли розетки в вашем доме, нужно проверить, имеют ли они три контакта.Третий контакт указывает на то, что розетка заземлена. Даже если заземлена одна розетка, это не обязательно означает, что заземлены все розетки. Вам нужно будет проверить заземление для каждой розетки с помощью тестера цепи.

Простой тестер цепей прост в использовании. Вставьте красный проводной зонд в меньшую вертикальную прорезь розетки и в большую прорезь розетки. Если он горит, розетка заземлена. Если он не горит, поменяйте местами щупы. Если при этом загорается индикатор, он заземлен проводами в обратном порядке. Если света по-прежнему нет, розетка не заземлена. Конечно, если вам неудобно проверять что-либо электрическое, обратитесь к профессионалу. Профессионал также может определить, достаточно ли заземлен ваш дом.

Можно ли оставить старую проводку?

За исключением старой проводки с ручкой и трубкой, большую часть старой проводки можно оставить в эксплуатации, если она по-прежнему сохраняет свои изоляционные свойства, соединения надежны и любой ремонт или модернизация были выполнены должным образом. В интересах домовладельца заменить старую проводку с ручкой и трубкой и заменить старые блоки предохранителей на автоматические выключатели, особенно если предохранители рассчитаны на 30 ампер и более.

При наличии старой проводки ее может проверить электрик, который измерит изоляцию, правильно ли она заземлена и надежны ли соединения. Чем старше проводка, тем более важным может быть тестирование.

Когда заменять старую проводку

Когда следует заменить старую проводку? Первым соображением всегда должна быть безопасность. Старая проводка должна быть заменена, если она создает потенциальную опасность поражения электрическим током или возгорания. К таким ситуациям относятся:

  • Использование старой ручки и трубной проводки
  • Электропроводка старше 30 лет
  • Электропроводка, не прошедшая испытания на эффективность изоляции
  • Если освещение часто мигает
  • Ломкая проводка
  • Автоматические выключатели часто срабатывают
  • Незаземленная проводка
  • Проводка настолько запутана и запутана, что создает опасность

Кроме того, домовладелец может рассмотреть вопрос о замене или обновлении электропроводки, если его электропроводка больше не соответствует его потребностям или создает неудобства.К таким ситуациям относятся:

  • Чрезмерное использование удлинителей или разветвителей
  • Неудобные настенные электрические розетки
  • Недостаточное количество электрических коммуникаций, выключателей или розеток для сегодняшних нужд

Замена существующей проводки — недешевое мероприятие, но оно может принести большие дивиденды в плане безопасности и удобства. Возможно, вам не придется заменять или модернизировать проводку, но, возможно, это стоит рассмотреть.

Преимущества перехода на медную проводку

Модернизация вашего дома с использованием современной медной проводки имеет множество преимуществ, наиболее важным из которых является проверенный и безопасный проводник электричества.Поскольку он обладает высокой проводимостью, он эффективен даже при длинных участках проводки, а соединения обеспечивают минимальное сопротивление.

Хотя медь недешева, она, безусловно, более доступна, чем другие металлы с аналогичной проводимостью, такие как золото и серебро. Медь также эластична и гибка, что делает ее достаточно податливой для использования в различных обстоятельствах, где требуется проводка и электрические соединения.

Другим аспектом, который делает медь ценной для электропроводки, является ее термостойкость.Наконец, медная проводка показала себя как надежный и проверенный выбор, когда речь идет о безопасности и надежности. Это обеспечивает больше уверенности и спокойствия для домовладельцев. Когда это указывается как особенность, это может служить добавленной стоимостью и служить аргументом при продаже дома, когда он выставляется на продажу.

Различия между алюминиевой и медной проводкой

Благодаря своей проводимости и надежности медь всегда считалась стандартом для электропроводки. Алюминий широко использовался в 1970-х годах, а из-за роста стоимости меди его использование возродилось в 1990-х годах.Вот преимущества и недостатки каждого из них.

  • Преимущества медной проводки: Медь обладает высокой проводимостью, эластична, термостойка и надежна. Его чаще всего выбирают профессионалы.
  • Недостатки медной проводки: Медная проводка может быть дорогой, особенно при полной замене проводки. Медь также физически тяжелее, и ее может быть сложнее установить, особенно при длительных пробегах.
  • Преимущества алюминиевой проводки: Алюминиевая проводка значительно дешевле медной. Он гибкий и легкий. Это является преимуществом, в частности, в долгосрочных установках.
  • Недостатки алюминиевой проводки: При неправильной установке алюминиевая проводка может создать повышенный риск возгорания. Поскольку он легче нагревается и охлаждается, со временем изоляционные свойства могут ухудшаться, а соединения ослабевают. Это может привести к возникновению дуги, опасности поражения электрическим током и возгоранию.

При финансовой целесообразности медная проводка считается первым выбором профессионалов-электриков.

Как безопасно удалить и утилизировать старую проводку

Чтобы безопасно утилизировать провода в старом доме, нужно знать разницу между электрическим кабелем и проводом, кабельной антенной или коаксиальным кабелем кабельного телевидения, а также определять старые домашние телефонные провода.

Телефонные кабели или провода: Сегодня во многих домах больше не используются проводные телефоны, но провода остались. Если вас вдохновило очистить эти провода, то это можно смело делать, так как в них нет питания. Обычно это более тонкие кабели с резиновым покрытием светло-серого цвета.Они содержат очень тонкие разноцветные провода внутри. Снимите старые телефонные розетки и/или найдите кабель, проходящий через потолок чердака или подвала. Начинайте резать и протягивать телефонные провода сквозь стены. В большинстве случаев, если они не были частью исходной конструкции, любое место, где они могут быть физически установлены, будет видно.

Старая электропроводка: Крайне важно, чтобы вы были уверены, что старая электропроводка больше не используется перед демонтажем.Невыполнение этого требования может привести к поражению электрическим током или возгоранию. Как только старая, неиспользуемая проводка будет четко идентифицирована, удалите ее из любых соединений, включая розетки, выключатели и розетки. Доступ к проводам обычно лучше на потолке подвала или чердаке. Полное удаление старой электропроводки может быть проблемой, потому что много раз она устанавливалась как часть оригинальной конструкции, когда стены были открытыми. Их часто прикрепляли до укладки штукатурки или стеновых панелей.

Коаксиальный кабель для антенны или кабельного телевидения: Это толстый кабель с черным экраном, который часто проходит из комнаты в комнату в доме, соединяя телевизоры с внешней антенной или местной кабельной системой.Их можно удалить, отрезав концы разъемов в каждом месте, удалив все разветвители, которые могут быть в «сети», и протянув кабели через стены.

Электропроводка, особенно содержащая медь, должна быть переработана или даже продана как лом. Удаление старой, неиспользуемой проводки должно быть частью любого проекта модернизации или замены проводки, чтобы предотвратить опасность путаницы в будущем.

Сделай сам или наймите подрядчика?

Понимание основ электричества и того, как работает домашняя система электропроводки, может в значительной степени помочь укрепить уверенность в себе.При этом замена проводки ставит на карту значительно больше, чем замена кухонного шкафа. Шкаф, в конце концов, не ударит вас током, не убьет вас электрическим током и не вызовет разрушительного пожара.

Итак, в каких случаях вам стоит заняться электрическим проектом самостоятельно, а в каких — обратиться к профессионалу? Ответ может быть, когда у вас есть чувство дискомфорта по поводу проекта. Вы можете начать с относительно простой замены розетки или выключателя. Всегда следите за тем, чтобы питание цепи, над которой вы работаете, было отключено.Попросите помощи у более опытного друга или родственника. Когда вы научитесь, ваш страх перед работой с проводкой может уменьшиться, хотя всегда полезно поддерживать здоровое уважение к электричеству. Вы можете получить высшее образование, чтобы стать способным установить потолочный вентилятор или утопленное освещение.

Однако в какой-то момент даже уверенный в себе домашний мастер захочет воспользоваться услугами профессионального подрядчика по электроснабжению, особенно для проекта электропроводки по всему дому или установки 220-вольтовой сети. Оставайтесь в пределах своих знаний и зоны комфорта.Нет ничего постыдного в том, чтобы просить о помощи.

Электробезопасность

Хотя вам не нужно бояться работы с электричеством, все должны уважать его возможности. Это может не только привлечь внимание, но и привести к поражению электрическим током и пожару с повреждением имущества. Если вы не знаете, что делаете, обратитесь к профессионалу.

При этом, если вы уверены в своих знаниях и навыках, вы все равно хотите предпринять обычные шаги, чтобы защитить себя.Это включает в себя отключение питания на выключателе, на автоматическом выключателе, а затем тестирование цепи для проверки отсутствия питания. Этот простой процесс будет иметь большое значение для вашей безопасности при работе с электричеством и проводкой.

При работе с электричеством обязательно используйте изолированные инструменты с прорезиненными или иными изолированными ручками. Сюда входят отвертки, кусачки, острогубцы и плоскогубцы. Изолированные перчатки могут обеспечить защиту от острых концов проводов и ударов. Уделяя особое внимание своей безопасности, можно укрепить уверенность при работе с электричеством.

Электромонтажные работы своими руками

Электромонтажные работы своими руками могут помочь вам сэкономить деньги, помогая вам сделать некоторые необходимые обновления в вашем доме. Вот некоторые из наиболее распространенных проектов, которые вы можете сделать своими руками.

  • Модернизированные переключатели: Переход от простого переключателя к клавишному или диммерному выключателю является простым делом. После отключения питания выключателем и автоматическим выключателем снимите крышку выключателя и выключатель с настенной коробки.Удалите провода и держите их отдельно друг от друга. Установите новый переключатель, следуя прилагаемым инструкциям, верните устройство обратно в настенную коробку и переустановите. Снова включите питание цепи и проверьте. Если он работает правильно, установите на место крышку переключателя.
  • Замена розеток: Как и замена выключателей, замена розеток — относительно простой процесс. Отключите питание цепи, удалите старую розетку и замените ее новой. Верните питание и верните переключатель крышки, если он работает правильно.
  • Добавьте потолочный вентилятор: Хотя это немного сложнее (и тяжелее), заменить потолочный светильник вентилятором можно всего за час или два. Обычно это работа для двух человек, и необходимо соблюдать меры предосторожности с автоматическим выключателем.
  • Замена старых светильников: Замена старого освещения на более современное — еще один простой проект, который можно сделать своими руками, если просто следовать инструкциям и мерам предосторожности. Во многих случаях это вопрос удаления и замены.

Не позволяйте страху помешать вам расширить свои возможности для творчества.Проводите исследования, используйте подходящие инструменты, получайте помощь, когда это необходимо, и уважайте электричество. Вы можете быть удивлены тем, что вы можете сделать.

Начните сегодня

Вы обеспокоены тем, что свет слишком часто мерцает? Вы обеспокоены тем, что электропроводка в вашем доме небезопасна или не соответствует требованиям? Добавление новой настенной розетки с USB-портом сделает вашу жизнь более удобной? Возможно, пришло время проявить это здоровое уважение к электричеству, чтобы начать исследовать, на что вы можете быть способны.

Оставить комментарий
