Акустический датчик: принцип работы и виды устройств

Опубликовано в Разное
/
24 Июн 2020

Содержание

разновидности, описание, назначение, конструкция, изготовление своими руками

Датчик, реагирующий на наличие звука — чудо техники, предназначенное для упрощения жизни и экономии ваших денег. Что это такое, и как его сделать, можно детально изучить в этом материале.

Введение

Датчики звука появились достаточно недавно, их основная функция – это включение света. В основном их используют в помещениях, где не всегда удобно или не стерильно искать выключатель. Это могут быть как больницы – где по правилам асептики небезопасно касаться сторонних предметов, так подъезды и жилые дома, тем самым экономя электроэнергию и время на поиски выключателя.

Описание и назначение

Датчики звука появились в начале 90-х годов и использовались в системах безопасности. Изначально они прославились низкой чувствительностью и ложными срабатываниями. Современные модели исправили эти недостатки и теперь они очень чувствительные и срабатывают только в подходящий момент.

Нынешние датчики владеют возможностью распознавать звука на основе записанного в него эталона, который записан в само устройство. Простые датчики не могут анализировать и реагируют на любой шум, чуть дороже – на хлопок, а лучшие образцы запрограммированы на огромное количество команд, поэтому стоят намного дороже.

Назначение это чудо техники получило в осветительных приборах, выполняя функцию включения и выключения света, когда приближается человек и образуется шум, то свет включается через 1-2 секунды, когда звук пропадает, проходит 15-0 секунду и происходит выключение света.  Их используют в подъездах, жилых комплексах, больницах, туалетах. Они являются отличным выходом для семей, где есть дети. Очень часто, ребенок боится темноты, а такой датчик сможет решить проблему темных коридоров и страхов детей.

Датчик звука на красной платеДатчик звука на красной плате

Конструкция и принцип действия

Датчик состоит из нескольких деталей: Микрофон, усилитель, реле и электроника, для анализа поступившего звука.

Звуковые датчики – это акустические устройства, поэтому, работают они по принципу поиска акустических волн. Когда звуковая волна попадает в устройства – происходит анализ, в соответствие с определенным параметром тишины. Контрольным пунктом выступают скорость и амплитуда звуковой волны, то-есть прибор реагирует на шумовой диапазон. Когда устройство получило эти данные, оно сравнивает их с запрограммированными, после отправляя команду на реле, что в свою очередь замыкает электрическую цепь и включает таймер, по истечению которого – зажигается свет.

Освещение включается на определенное время, в течении которого датчик не анализирует звуки, потом все начинается сначала, и если шума нет – то свет гаснет.

Датчики обладают слишком высокой чувствительностью и, чтобы минимализировать ложные срабатывания, нужно его настроить. Поэтому на датчике есть кнопки или колесики, которые настраивают границы предельного шума. Обычно выставляют 50 дБ – это равносильно хлопку в ладоши. Второй регулятор отвечает за время, через которое должен включиться свет.

Датчик на чёрной платеДатчик на чёрной плате

Разновидности

В наше время, датчики делятся на три типа:

  • Стандартные датчики – реагируют на любой шум или команду.
  • Оптико-акустические модели. Если взять в расчет стандартный датчик, который может реагировать только на звук, то эти приборы работают совсем по-другому. Они не только ловят звук, но также ориентируются в уровне освещения в помещении, это позволяет не включать освещение в светлое время суток и этим экономить электроэнергию и деньги предприятия. Их строение отличается наличием фотоэлемента, с помощью которого и производится анализ освещенности помещения.
  • Звуковые датчики с обнаружением движения. Они способны реагировать не только на происходящий шум, но и включать свет, при появлении живых существ. Но их использование не всегда является удобным из-за множеств ложных срабатываний, которые происходят из-за грызунов, домашних животных и прочей живности.
Датчик звука вид сверхуДатчик звука вид сверху

Сферы применения

Звуковой датчик применяют в подъезд, что удобно в темное время суток, для людей которые возвращаются с работы. В больницах по причине стерильности, не очень удобно хирургу, который следует на операцию включать в коридоре или в любом другом месте свет. Последнее время, эти устройства широко используются в системах “умный дом”. В помещениях, жилых комплексах для людей с ограниченными возможностями.

Также на складах, где нет возможности включить сет, по причине занятости рук другими предметами и различных предприятиях, в последних принято использовать функцию “Хлопка”. И, конечно, в жилых домах, куда люди практически не заходят, к ним относятся кладовые, чердаки и подвалы, из-за их расположения и кромешной темноты, поиски выключателя могут закончится травмой.

Датчик звукаДатчик звука

Как изготовить своими руками

Существует несколько способов изготовления датчика звука, ниже мы рассмотрим основные из них.

Простейшая схема

Самая простая схема состоит из акустического реле в количестве двух штук и триггера.

Акустическое реле

Проще этой схемы вы не сможете найти, ведь это реле собрано на одном транзисторе.

Выбор пал на МП 39 – это довольно старый германиевый транзистор. Их, обычно, полно в древней технике прошлого века.  Микрофон мы тоже берем со старого телефона – это обычный угольный микрофон. Их можно достать из старого телефона, где номера набираются диском.  Этот радиомикрофон обладает повышенной очень чувствительный наделен минимальной частотой диапазанного пропуска. Последнее уменьшает вероятность срабатывания от обычных шумов.

Принципы работы данной схемы:

  • Появился шум  — упало сопротивление у микрофона. Далее вступает в силу конденсатор C1, который направляет переменный ток в транзистор.
  • После получения тока, транзистор отвечает за усиление сигнала
  • Далее принимает участие  C2, с помощью коллектора транзистора происходит удвоение напряжения.
  • Теперь обращаем внимание, что через R3 проходит уже удвоенное напряжение на базу транзистора.
  • После этих действий наблюдаем, что транзистор открыт и работает в роли усилителя
  • Потом ток направляется на P1 и происходит замыкание контактов KP1.
  • Переменный ток пропадает, если звук отсутствует, а транзистор находится в полуоткрытом виде.

Схему можно собрать по разному, например на печатной или макетной плате и используют блок питания, вольтаж которого равняется 9-12 единицам.

Датчик звука Датчик звука
Триггер для управления освещением

Триггер даст возможность запускать и отключать свет при появлении звука.

Как все происходит:

  • Зашли и хлопнули в ладоши – свет включился.
  • Выходите и снова хлопаете – свет выключается.

Здесь лучше всего брать в расчет мощные диоды. Которые смогут выдержать напряжение в 220 единиц вольтажа и проходящий сквозь лампы ток. Обратите внимание, что конденсатор C1, который используется в этой схеме, обязан выдержать такое же напряжение.

Как работает схема:

  • Появился звук – замкнулся контакт KP1.
  • Напряжение заряжает конденсатор C1.
  • Проходимый электрический ток, который конденсатор проводит, изменяет положение якоря в другое место и Л1 включается.
  • D1 блокирует реле.
  • При этом D2 стоит в состоянии полной готовности.
  • Когда звук образуется снова — проводит ток сквозь диод D2, после чего якорь возвращается в начальное состояние и свет гаснет ( Л1 выключается).

Чтобы триггер включал и выключал лишь одну лампу, нужно конденсатор и резистор поставить взамен Л2.

Датчик на синей платеДатчик на синей плате

Схема на трех транзисторах

Давайте посмотрим на схему посложнее. Которая может работать сама и включать свет по первому звуку, а по второму выключать.

Посмотрев на эту схему, мы видим транзисторы KT315 и KT818 – они продаются в любом спец магазине.

Чувствительность этого чуда техники, при питании 9B – является 2 метра. Соответственно, если увеличивать напряжение – то увеличиваем и восприимчивость, если уменьшать – ну, вы поняли.

Микрофон берем электродинамический. Вольтаж, которое должно выдержать реле равняется 220 единицам, не забываем и про проходимый ток.

Если хотите запитать акустическое реле нужно взять  блок питания. В данном случае подойдет абсолютно любой с диапазоном 9-15B. Реле собирается на макетной или печатной плате.

С использованием микросхем

Более сложный, но очень интересный вариант. В нем используется микросхема. А чем именно он интересен – так это тем, что в не нужно дополнительно устанавливать блок для питания, так-как он уже есть в нем. И еще одно отличие – здесь стоит тиристор взамен электромагнитного реле.

Схема на 3 резисторахСхема на 3 резисторах
Что же нам это дает?

Реле имеет ограниченное количество срабатываний, а тиристор – нет. Так же тиристор уменьшает габариты устройства, что тоже идет нам на руку. Аппарат что представлен ниже, имеет чувствительность 6 метров и работает с лампами 60-70 Вт, и конечно – защиту от помех.

Увеличение

Как вы могли заметить выше, что реле рассчитано на ограниченную нагрузку в размере 60-70 Вт. Для обычного освещения в подъезде или туалете этого вполне достаточно. Но в некоторых случаях, этого будет мало, тогда диоды VD2-VD5 и тиристор VS1 – закрепляют на радиаторы, чтобы те уменьшали их нагрев.

Места, где соприкасаются радиатор с другими деталями, должны быть хорошо отшлифованными. Это позволит получить нужный контакт. В этом случае теплопроводная паста будет вашим спасением от перегрева.

Обратите внимание, что нужно изолировать радиаторы.

Использование датчиков звука в режиме шума

Датчик
Датчик

Изначально реле реагирует на команды, которые подает человек. В нашем случае – это хлопок. Но в некоторых ситуациях, нам нужна реакция на шум, для этого, нужно немного переделать реле. И самое интересное, что не нужно ничего усложнять. Схема требует небольших изменений.

К транзистору VT3 нужно подключить выход первого триггера(То-есть вывод 13 микросхемы соединяем с  R7) и выходит так, что вторая часть микросхемы теряет свою необходимость.

Теперь одновибратор создает импульс всего на 0.5 секунды(на этот промежуток времени включается свет) Его будет недостаточно. Чтобы решить эту проблему, мы повышаем емкость конденсатора C4 и резистора R6. И смотрим на отклик, пока она не будет нас устраивать.

Вы можете долго и нудно настраивать нужную задержку, то увеличивая, то уменьшая емкости. Но желательно воспользоваться простой формулой T=CxR

Датчик звука на оранжевой платеДатчик звука на оранжевой плате

Преимущества и недостатки

Все в нашем мире имеет свои плюсы и минусы, и датчики имеют свои преимущества и недостатки. К положительным качествам можно отнести:

  •  Небольшая стоимость позволяет использовать их любой категории людей.
  •  Радиус действия достаточно велик, что позволяет услышать появление человека и включить свет в нужное время.
  • Датчик окупается тем, что уменьшает затраты на электроэнергию и покупку новых ламп.

Также свет выключается не сразу, а через определенный промежуток времени. Это позволяет пройти нужные комнаты и не оказаться в полной темноте.

Но и недостатки у этого устройства тоже есть. К ним относится невозможность монтажа в шумных местах и постоянные срабатывания дешевых моделей. Поэтому, китайские бюджетные датчики не рекомендуется использовать.

выбираем звуковой или оптико-акустический датчик для выключения освещения, схема датчика шума и хлопка для включения света

Датчики звука для включения света появились сравнительно недавно и были по достоинству оценены потребителями. Ими стали оснащать осветительные приборы в жилых домах и общественных зданиях, сокращая таким образом потребление электроэнергии и значительно экономя бюджет.

Что это такое?

Датчики звука пришли на современный рынок в начале 90-х годов и поначалу использовались в составе систем безопасности и сигнализации. Первые образцы отличались низкой чувствительностью и большим процентом ложных срабатываний. Современные модели стали более совершенными и характеризуются высокой точностью фиксации и сверхчувствительностью.

Главным элементом датчика является микрофон, работающий в паре со специальным усилителем. Кроме этого, в конструкцию устройства входят электронные устройства, которые анализируют поступивший с усилителя сигнал, и в случае необходимости отправляют команду на электрическое реле. Распознавание звука происходит на основе сравнения с эталоном, который уже записан в памяти устройства. Самые простые датчики не способны к глубокому анализу и запрограммированы на любой шум, чуть более модернизированные – на хлопок, и самые совершенные образцы программируются на целый спектр команд, из-за чего стоят значительно дороже.

Назначение и сфера использования

Датчики звука предназначены для автоматического включения осветительных приборов при приближении к ним человека. Приборы получили широкое распространение в тамбурах зданий, общественных туалетах, подъездах многоквартирных домов и других местах общественного пользования. Кроме того, датчики часто устанавливают в системы охранной сигнализации. Устройства способны работать со всеми типами осветительных приборов, включая люминисцентные и светодиодные лампы.

Помимо мест общего пользования, датчики устанавливают в помещениях жилых домов, в которых домочадцы бывают редко, например, в кладовые или другие подсобные помещения. Более того, датчик является оптимальным решением для освещения длинных и тёмных коридоров, что особенно актуально в домах с маленькими детьми. Часто бывает так, что ребёнок просто опасается выходить в тёмное пространство, а до выключателя ещё не дорос. Устройства очень востребованы в домах, где есть люди с ограниченными возможностями, которые передвигаются по дому в инвалидных креслах, а также на складах и базах, где не всегда есть возможность включить освещение с помощью рук. Датчики позволяют осуществлять загрузку и выгрузку товара, не выпуская тяжёлых коробок для того, чтобы включить свет.

Датчики часто устанавливают и в проходных коридорах, где они мгновенно включат свет при появлении человека, и незамедлительно выключат его, как только тот покинет коридор. Ещё одной важной сферой использования датчиков звука являются медицинские учреждения, где отсутствие выключателя продиктовано требованиями гигиены. Используют устройства и в помещениях, в которых установка стандартного выключателя по техническим причинам невозможна. В более широких масштабах датчики используются в речных и морских портах, где после срабатывания тревожной сирены они мгновенно включают дополнительные прожекторы, освещающие акваторию.

В таких случаях автоматика часто приходит на помощь неуспевающим отреагировать людям и нередко предотвращает серьёзные инциденты.

Преимущества и недостатки

Как и любой другой электронный прибор, датчики звука имеют свои сильные и слабые стороны. К достоинствам приборов относят:

  • невысокую стоимость, делающую устройства доступными для всех категорий населения;
  • большой радиус действия, позволяющий издалека «слышать» звук приближающегося человека и вовремя включать освещение;
  • значительное снижение затрат на электроэнергию и покупку лампы.

Кроме того, выключение света происходит не сразу, а спустя 20-30 секунд после ухода человека. Это позволяет ему не оказаться сразу в кромешной темноте, а спокойно уйти в другое помещение.

Недостатков у датчиков звука не так уж и много. К ним относят невозможность размещения в слишком шумных местах и вероятность ложных срабатываний более дешёвых моделей.

Принцип действия

Звуковые датчики для включения света относятся к группе акустических устройств. Основой принципа их работы является обнаружение и распознавание акустических волн. Волна проникает внутрь прибора и создаёт в нём отклонение от стандартного параметра тишины. В качестве контрольных точек выступают скорость звуковой волны и её амплитуда. Скорость, в свою очередь, регистрируется благодаря определению частоты и фазности.

Далее, после обработки звуковой волны и её сравнения с эталоном, прибор посылает команду реле, которое замыкает электрическую цепь, запускает таймер и включает освещение, например, на 50 секунд. В течение этого времени датчик не обращает внимания на звуковой фон помещения, а по завершении периода начинает вновь регистрировать наличие и скорость акустических волн.

Если фон не изменился и в помещении наблюдается шум, то свет продолжит гореть ещё 50 секунд.

Если же звуки стихли, и прибор перестал регистрировать акустическую волну, то реле разомкнётся и освещение будет автоматически отключено. После выключения датчик вновь готов к приёму и обработке акустической волны, и незамедлительно включит свет при её обнаружении. В качестве шумовой нагрузки может выступать открытие двери, человеческие шаги, голоса разной громкости, покашливание или хлопок в ладоши.

Из-за высокой чувствительности встроенного микрофона и риска ложных срабатываний, звуковые датчики нуждаются в грамотной настройке. Для этих целей на корпусе имеются регуляторы, выполненные в виде колесиков либо кнопок. Один из них регулирует границы предельного шума, при которых прибор срабатывает. Оптимальным вариантом является настройка на срабатывание при уровне звука 50 дБ, что эквивалентно звуку от хлопка в ладоши взрослого человека. При помощи второго регулятора выставляют время, через которое прибор должен будет включиться после принятия им звуковой волны.

Разновидности

Современный рынок предлагает три вида звуковых датчиков, включающих освещение. Это стандартные звуковые и оптико-акустические модели, а также приборы, реагирующие ещё и на движение.

  1. Если классические звуковые модели способны реагировать только на звуковую волну, то оптико-акустические приборы работают несколько по иной схеме. Помимо приёма и обработки звукового сигнала, они способны самостоятельно оценивать уровень освещённости помещения и не позволят включить лампу в светлое время суток, несмотря на присутствие шума. В конструкцию таких моделей входит чувствительный фотоэлемент, реагирующий на количество света в помещении.
  2. Звуковые датчики с функцией движения способны включать свет как при прохождении звуковой волны, так и при появлении человека или животного. Однако такие модели не очень удобны в том плане, что часто реагируют на грызунов и домашних питомцев, повышая тем самым процент ложных срабатываний.
  3. Стандартные звуковые модели подразделяются на два типа: приборы, срабатывающие от любого шума и командные образцы.

Датчики, реагирующие на общий шум, представляют более многочисленную группу устройств и выпускаются в широком ассортименте.

Такие модели устанавливают исключительно в общественные пространства, а в жилых помещениях не используют. Исключение составляют приборы, оснащённые реле задержки отключения, которые иногда используются в ванных комнатах и туалетах.

Образцы дополнены функцией задержки времени отключения и самостоятельно отключаются только через 50-60 секунд после стихания последнего шума. Некоторые модели данного вида оснащены дополнительной опцией задержки включения, которая не позволит прибору зажечь свет от короткого акустического удара, например, раската грома или сигнала авто. Устройство включит свет только в том случае, если шум будет продолжаться в течение сколько-нибудь продолжительного времени. Параметры времени в большинстве случаев можно запрограммировать самому. Достоинствами вида является простота устройства и низкая цена. К недостаткам относят невозможность установки в подъезды, выходящие окнами на шумную магистраль, и использование в жилых помещениях.

    Звуковое реле, реагирующее на конкретные команды, например, на хлопок в ладоши, позволяет использовать его в жилых пространствах и офисных коридорах. По своей сути данное устройство является тем же шумовым датчиком, но с более высоким порогом срабатывания, улавливающим одну или две команды. Принцип его действия немного отличается от принципа работы шумового прибора и состоит в следующем: при одном хлопке в ладоши устройство замыкает цепь, свет включается и продолжает гореть до тех пор, пока не прозвучит команда на отключение света. Обычно в качестве команды выключения используют двойной хлопок.

    Более сложные модели способны различать голосовые команды, состоящие из кодовых слов. Однако такие образцы больше являются творением домашних умельцев и на рынке присутствуют в ограниченном количестве. Достоинствами моделей этого вида является возможность их установки в места с умеренным шумом, на который датчик не реагирует. К недостаткам относят неудобство использования моделей, работающих по хлопку, при занятных руках.

    В целом установка звуковых датчиков быстро оправдывает затраты на их приобретение, существенно экономит электричество и исключает вероятность порчи выключателей злоумышленниками в общественных местах.

    О том, как выбрать датчик звука для включения света, смотрите в следующем видео.

    Обзор датчика звука для включения света



    Используем датчик звука, чтобы включить свет

    С развитием цивилизации электричество стало неотъемлемой частью нашей повседневной жизни. Сегодня имеется возможность использовать самые разнообразные новшества и технические новинки прямо в своем доме.

    Освещение в доме всегда являлось одним из наиболее важных аспектов комфортного проживания в нем. Но сколько раз вы с вами сталкивались с ситуацией, когда нужно включить свет, а выключатель в темноте сразу найти не получается? Современные технологии, которые сегодня повсеместно проникают в наш дом, призваны устранить такие неловкие моменты. Теперь для включения в помещении света можно использовать датчик, реагирующий на звук.

    Датчик для принятия звука

    Звуковой датчик

    Такое устройство, как звуковой датчик, в последнее время начало пользоваться заметной популярностью, так как в определенной мере позволяет сделать нашу жизнь более комфортной и практичной.

    Поговорим о датчике

    Датчик для включения в комнате света с помощью звукового сигнала появился в продаже относительно недавно. Он представляет собой специальное устройство, состоящее из специальной конструкции, в которую вставляется лампочка. Иногда он имеет вид патрона, но наиболее часто встречается в форме пластиковой коробочки.

    Он реагирует на звуковые сигналы, благодаря которым и происходит включение света. В роли звукового сигнала может выступать хлопок в ладоши.

    Обратите внимание! Такой способ включения очень удобен, но только в ситуации, когда руки свободны. Поэтому некоторые датчики можно запрограммировать на конкретный звуковой сигнал, по которому будет происходить включение света.

    Установка такого оборудования позволяет снизить энергозатраты, так как многие из нас, ленясь тянуться к выключателю, просто не выключают свет, когда он не особо нужен. Кроме того, перемещение по дому в вечернее время станет более комфортным и безопасным, так как входя в комнату свет можно будет включить при помощи звука, избегая действий в слепую. Именно не включенный вовремя свет очень часто приводит к травмам.

    Виды приборов

    На сегодняшний день датчики для включения в помещении света через звуковой сигнал, могут быть следующих типов:

    • стандартный звуковой;
    • звуковой прибор, который реагирует еще и на движение;
    Включения света по датчику движения

    Датчик движения

    • датчик с фотоэлементами. Он отслеживает уровень общей освещенности, присутствующий в помещении, и при необходимости самостоятельно следит за включением или выключением света.

    Обратите внимание! Установка данного прибора очень востребована в местах, где часто происходит аварийное отключение света, а также там, где возможны периодические обрывы электропроводов.

    Вид датчика с фотоэлементами

    Датчик с фотоэлементам

    Как видим, существует несколько типов приборов, с помощью которых можно без использования стандартного выключателя включать в помещении свет. При этом сигнал к включению для каждого изделия будет свой: звук, движение или уровень освещенности.

    Каждый из таких приборов имеет свои технические характеристики, преимущества и недостатки. Перед выбором прибора убедитесь в том, что именно этот тип прибора вам необходим. Помните, что этого удовольствие не из дешевых. Поэтому ваш выбор должен быть взвешенным.

    Предназначение прибора

    Обычно датчики, которые предназначены для включения света, используются в разных помещениях:

    • в комнатах, куда редко заходят;
    • они востребованы на складах или других помещениях, где не всегда имеется возможность включать свет с помощью рук;
    • в частных домах;
    • часто устанавливаются в помещениях, предназначенных для перехода. Например, сегодня подобные технические новинки можно встретить в коридорах офисных зданий и государственных учреждений;
    • рациональна их установка в гаражах, на дачных участках, а также в тех помещениях, где отсутствует возможность монтажа стандартного выключателя. Обычно это стерильные помещения или комнаты с повышенными требованиями к гигиене.
    Лампа с датчиком

    Установленный датчик

    Кроме этого, в зависимости от вида прибора его можно использовать в самых различных ситуациях, когда востребованы его функции. Например, благодаря установке некоторых видов изделий после выключения электричества свет будет еще некоторое время гореть, что очень удобно и позволяет человеку без проблем покинуть комнату.

    Применение в доме подобной продукции позволяет более рационально использовать электроэнергию, экономя и не тратя ее понапрасну. Подключение датчика позволит вам в разы увеличить ресурсы работы используемых источников света.



    Конечно, не всегда существует потребность в установке звукового регистратора включения/выключения света в частном или многоквартирном доме. Но если вы хотите сделать свой дом более технологичным или просто удивить друзей, то лучшего способа, чем купить датчик для света, нет.

    Принцип работы

    Звуковой датчик, необходимый для включения света относится к группе акустических механизмов. В основе принципа его работы лежит обнаружение устройством акустической волны. Такая волна распространяется по прибору, проникая вовнутрь. При этом он регистрирует любые отклонения от стандартных параметров, которые возникают в результате распространения звуковой волны. В качестве реперных точек используется скорость волны и ее амплитуда. Скорость волны, в свою очередь, регистрируется через показатель частоты и фазности.

    Любой прибор, созданный для включения освещения в помещении с помощью звукового сигнала, должен устанавливаться в разрыве линии питания осветительного прибора.

    Схема датчика движения

    Схема установки датчика

    Сама же работа прибора идет по следующему алгоритму:

    • прибор находится в режиме «акустический контроль». В данном режиме датчик способен уваливать звуковой сигнал;
    • при наличии громкого акустического сигнала прибор его улавливает вследствие резкого изменения звукового фона;

    Обратите внимание! В качестве звукового сигнала датчик может расценивать хлопок дверью, шаги человека, открытие двери, голос и т.д.

    • при улавливании звуковой волны, прибор включает свет на 50 секунд. Это время он не реагирует на изменения звукового фона в помещении.

    По такому алгоритму прибор работает до следующего изменения звукового фона в помещении. Если он не зарегистрировал акустические волны, то свет будет автоматически отключен.

    При регистрации шума работа прибора будет продлена еще на 50 секунд. Этот алгоритм будет повторяться на всем протяжении эксплуатации прибора.

    Также следует указать, что звуковой датчик в своей работе использует пьезоэлектрические материалы. В физике под пьезоэлектричеством понимают определенный вид электрического заряда, который формируется благодаря наличию механического напряжения. Пьезоэлектрические материалы при использовании электрического поля определенного заряда вызывают механическое напряжение. Таким образом, пьезоэлектрические звуковые сенсоры способствуют развитию механических волн с помощью электрического поля. На основе этих явлений и происходит работа акустических датчиков.

    Платы акустического датчика

    Акустический датчик



    Приемником звукового сигнала здесь выступает микрофон. Он служит преобразователем акустических колебаний в имеющемся переменном электрическом напряжении.

    Такие микрофоны бывают следующих типов:

    • низкоомные – представляет собой катушку индуктивности, оснащенной подвижными магнитами. Они выступают в роли переменных резисторов;
    • высокоомные – является эквивалентом переменного конденсатора.

    Кроме этого микрофоны могут быть:

    • электретными двухвыводными;
    • электретными трехвыводными.

    Но такие микрофоны имеют несколько некачественную передачу сигнала. Для улучшения их работы необходим специальный усилитель, который будет предварительно усиливать акустическую волну.

    При всем том, что электретные микрофоны схожи с пьезодатчиками, они отличаются от них линейной передачей, а также значительно широкой частотой. Это позволяет прибору проводить обработку полученного сигнала без его искажения.

    Как показывает практика, такой принцип работы очень надежный, что гарантирует длительную эксплуатацию прибора. Поэтому наслаждаться этим технологическим устройством вы будете довольно долго.

    С датчиком, ориентированным на прием звукового сигнала, вы оптимизируете процесс включения света у себя в доме или в отдельной комнате. Установка прибора позволит вам больше экономить, и вы уже не будете с прежним страхом заглядывать в квитанции по электроэнергии.



    предназначение, разновидности и принцип работы

    Содержание статьи:

    Электричество – это неотъемлемая часть повседневной жизни современного общества. Один из наиболее важных аспектов комфортного пребывания дома – это освещение. Чтобы включить или отключить свет в комнате, можно использовать специальный датчик, который реагирует на звуки. В последнее время такие акустические устройства пользуются большим спросом, поскольку облегчают в жизнь домочадцев.

    Что такое звуковой датчик включения и выключения освещения

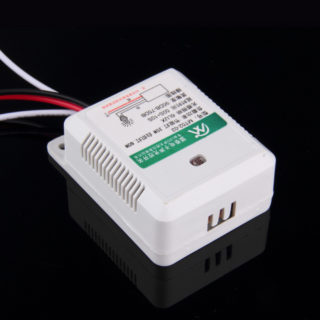

    Звуковой датчик включения света

    Датчик представляет собой прибор, оснащенный специальной конструкцией со встроенной лампочкой. Встречаются модификации в виде патрона, но наиболее распространенные разновидности имеют форму небольшой коробочки, изготовленной из пластика.

    Реагирует на звуковые сигналы, благодаря которым удается управлять освещением в квартире или загородном частном доме. В роли пускового звукового сигнала чаще всего выступает хлопок в ладоши.

    Датчики звука можно программировать на другие разнообразные звуки, поскольку не всем удобно хлопать в ладоши, например, руки часто бывают заняты или грязными.

    Преимущество монтажа датчика звука также заключается в снижении затрат электроэнергии, поскольку многие домочадцы ленятся и не отключают свет в комнате, если он не нужен. Помимо этого, перемещение из комнаты в комнату станет более комфортным и безопасным, поскольку отключить осветительные приборы можно уже непосредственно перед выходом. По статистике в домашних условиях люди часто получают травмы из-за выключенного света в темное время суток.

    Виды акустических датчиков включения света

    Датчики автоматического включения света при движении

    Существует несколько разновидностей звуковых датчиков, которые используют в бытовых условиях.

    • Датчик, оснащенный фотоэлементами. Самостоятельно в автоматическом режиме отслеживает уровень освещенности в комнате и при необходимости сам отключает и включает осветительные приборы.
    • Стандартные звуковые устройства.
    • Универсальный высокочастотный датчик, который реагирует не только на звуковые волны, но и на движение человека в комнате.

    Каждая из этих разновидностей обладает своими техническими особенностями, а также преимуществами и недостатками использования.

    Прежде чем покупать высокочастотный датчик, нужно определиться, для чего он необходим и какие перед ним ставятся цели. Выбор должен быть взвешенным, поскольку оснащение дома подобными технологиями – удовольствие не из дешевых.

    Предназначение устройств

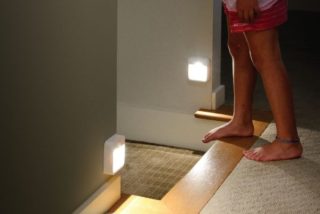

    Хлопковый датчик звука на включение света установлен в проходном коридоре

    Как правило, подобное оборудование устанавливают в разных помещениях для разных целей.

    • В помещениях, где человек появляется достаточно редко, например, кладовая, спальня для гостей и т.д.
    • На складах и других промышленных помещениях, где не всегда предоставляется возможность самостоятельно включать освещение при помощи стационарного выключателя.
    • С каждым годом все чаще функция «умного помещения» оснащается в офисных помещениях, государственных учреждениях, больших концертных залах и т.д.
    • На дачных участках, в гаражах, сараях, подвальных помещениях, а также в местах, где нет возможности установить обыкновенный традиционный переключатель.

    Не всегда есть острая необходимость устанавливать у себя дома подобные технологии. Но если домочадцы желают сделать свой дом более комфортным для проживания, экономичным и технологичным, лучше способа не найти.

    Устанавливать устройства рекомендуется не только благодаря экономии электроэнергии и беспрепятственному перемещению по дому в темное время суток – такой подход значительно увеличивает ресурсы работы осветительных приборов и лампочек.

    Принцип работы

    Акустический датчик включения света позволит бесконтактно включать и выключать свет в комнате

    Акустические датчики управления освещением по принципу работы делятся на два вида:

    • Устройство реагирует на любой шум – это наиболее распространенный вид.
    • Оборудование, которое реагирует на звуковые команды. Ассортимент подобных моделей невелик, как правило, дома устанавливают самодельные датчики.

    Устройства, реагирующие на любой шум

    Акустические датчики чаще всего устанавливают в коридорах или подъездах на лестничной клетке. Во время передвижения человек обязательно издает звуки, которые фиксирует датчик. Совместная работа с освещением основывается на следующих принципах:

    Вариант №1 Вариант №2
    1. Человек подошел к входной двери в подъезд.
    2. Датчик звука уловил шум и дал команду включить осветительный прибор.
    3. Пока человек поднимается, датчик не перестает улавливать звуки и не подает команду отключать лампу.
    4. После закрытия входной двери в комнату наступает тишина, реле устройства подает сигнал на отключение освещения в подъезде.
    1. Оборудование улавливает звуки, на реле задержки подается сигнал о включении осветительного прибора.
    2. По истечении заложенного реле временем освещение автоматически отключается, независимо от того успел человек дойти до квартиры или нет.

    Функция задержки отключения может быть встроена производителем в датчик или же дополнено после покупки самостоятельно.

    В первом случае система также может быть оснащена функцией задержки, но не отключения, а включения. Такой подход позволяет сократить количество ложных срабатываний ламп, например, при кратковременном шуме.

    Оборудование, которое реагирует на команды

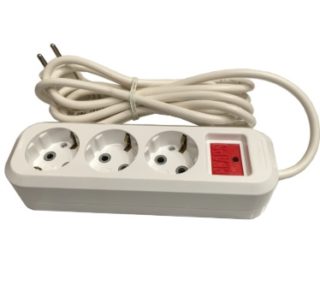

    Хлопковый выключатель «CLAPS EXT» – удлинитель с несколькими розетками

    Речь идет о более громких звуках, например, отчетливый хлопок в ладоши. Рабочее реле такого устройства представляет собой обыкновенное реле шума, только порог его срабатывания ваше и делится оно на две и более команды.

    Пример: если хлопнуть один раз в ладоши – свет зажегся, хлопнуть два раза – все осветительные приборы погасли. Его можно устанавливать в жилых помещениях, но в доме с маленькими детьми не всегда удобно хлопать или издавать любые другие громкие звуки.

    Технически более сложное в реализации устройство может реагировать на звуковые команды. Например, как браузер реагирует на фразу «Окей, Google».

    Критерии выбора

    Специалистами было разработано несколько правил и рекомендаций, прислушиваясь к которым можно подобрать подходящий датчик звука для включения осветительных приборов в конкретных случаях:

    • Если монтаж оборудования будет проходить на улице, устройство должно быть оснащено степенью защиты IP не менее 55, а предпочтительнее 65. Если датчик будет находиться под навесом и влага на него попадать не будет, можно ограничиться классом защиты 44. Если устройство предназначено для помещений, где отсутствует повышенная влажность и запыленность, степень защиты может быть еще меньше.
    • Учет мощности осветительных приборов. При установке датчика звука важно также правильно подобрать мощность ламп. Сделать это нетрудно, достаточно узнать мощность основного осветительного прибора в комнате и подобрать датчик, мощность у которого с небольшим запасом.
    • Радиус действия тоже имеет большое значение, поскольку этот фактор позволяет учесть максимальный интервал, на который он будет реагировать. Как правило, этот показатель колеблется в пределах 6-50 метров. Для небольших помещений нужно выбирать датчики с минимальными показателями.
    • Оснащение фотореле. Большинство современных моделей ими дополнительно оснащаются, поскольку этот узел позволяет еще больше сократить расходы на электроэнергию.

    Еще при покупке стоит обратить внимание на производителя, поскольку часто именно от этого показателя зависит срок службы устройства и корректность работы.

    Преимущества и недостатки датчика звука для включения света

    В качестве шумовой нагрузки может выступать открытие двери, человеческие шаги, голоса разной громкости, покашливание или хлопок в ладоши

    Как и любой другой электрический прибор, акустические датчики включения освещения обладают своими преимуществами и недостатками. К достоинствам оборудования следует отнести:

    • Ощутимое сокращение расходов на электроэнергию и приобретение новых ламп, поскольку уже научно подтверждено, что потенциал осветительных элементов значительно увеличивается.
    • Нельзя сказать, что стоимость сильно маленькая, но оснастить дом подобными технологиями под силу семьям из любой категории населения.
    • Большой радиус действия, который позволяет заранее распознать звуки и своевременно включить осветительные приборы.

    Помимо этого отключение света происходит не сразу после ухода человека, а спустя 20-30 секунд. Это весомый плюс, так как у человек не окажется неожиданно в кромешной темноте.

    Из недостатков следует отметить невозможность установки в шумных помещениях, а также большое количество ложных срабатываний у бюджетных моделей акустических датчиков включения света.

    Оптико-акустический датчик – есть ли смысл?

    Вы здесь

    11.08.2016 — 15:36 — Александр Алексеев

    В первую очередь необходимо обозначить, что является звуковым датчиком, и с какой целью его устанавливают в светильники.
    Звуковой, или акустический датчик служит приёмником любого сигнала и реагирует на звуковые волны различной, чаще всего заданной длины. Многие производители устанавливают данное устройство на осветительные приборы с целью экономии электроэнергии в то время, когда в помещении никто не находится и в освещении нет необходимости. Чувствительность устройства обуславливается границами «условной тишины», при которой датчик находится в режиме ожидания. Как только появляется звук, который распознается в «рабочем» режиме, датчик включает светильник на полную мощность и снова переключается в режим экономии при затихании звука.
    Несмотря на различие характеристик, устройства датчика звука и датчика включения света, принципиально не отличаются. Функционал различный, а назначение одно – экономить электроэнергию.
    Но существует определенное «НО» при использовании звукового датчика в светодиодном светильнике малой мощности. Дело в том, что оптико-акустические устройства были изобретены для ламп накаливания, а позже использовались и в люминесцентных лампах, так как потребление Ватт у лампочки Ильича существенное при выдаче небольшого светового потока, а когда таких ламп несколько десятков, затраты электроэнергии существенны. Установка датчика на LED светильник мощностью в до 15 Вт не имеет смысла, т.к. при подсчетах экономии, окупаемость самого датчика и потребляемая им мощность составляет свыше 6 лет.
    К тому же, дополнительный элемент приведет к удорожанию модели светильника. По статистике, оптико-акустические элементы выходят из строя в 2 раза быстрее самого светильника, что влечет за собой траты на замену и обслуживание прибора. Производитель LED освещения ЛюксОН устанавливает акустический датчик в моделях ЖКХ светильников Meduse мощностью 15 Вт , что является оптимальным решением с использованием датчика.



    ПО ПРОДУКТУ — Датчики — Страница 1

    Датчики

    Physical Acoustics созданы для «прослушивания» высокочастотных сигналов. Подобно высокочувствительному «уху» датчики акустической эмиссии интерпретируют «голос» материала в пригодные для использования формы волны АЭ. Кроме того, датчики AE помогают понять, как материалы ведут себя в естественных условиях.

    Датчики

    AE являются жизненно важным звеном в определении того, как применять исправительные решения и ремонт для решения структурных проблем.Датчики AE используются для проверки резервуаров для хранения, теплообменников, трубопроводов, реакторов, подъемных устройств, а также газовых, нефтехимических и атомных электростанций.

    Датчики

    Physical Acoustics могут быть построены с особыми функциями для удовлетворения конкретных потребностей проекта или приложения.

    Сортировать по: Рекомендуемые товарыНовейшие товарыАлфавит: от А до Я Алфавит: от Я до А

    Подкатегории датчиков

    Датчики

    Physical Acoustics созданы для «прослушивания» высокочастотных сигналов.Подобно высокочувствительному «уху» датчики акустической эмиссии интерпретируют «голос» материала в пригодные для использования формы волны АЭ. Кроме того, датчики AE помогают понять, как материалы ведут себя в естественных условиях.

    Датчики

    AE являются жизненно важным звеном в определении того, как применять исправительные решения и ремонт для решения структурных проблем. Датчики AE используются для проверки резервуаров для хранения, теплообменников, трубопроводов, реакторов, подъемных устройств, а также газовых, нефтехимических и атомных электростанций.

    Датчики

    Physical Acoustics могут быть построены с особыми функциями для удовлетворения конкретных потребностей проекта или приложения.

    Подкатегории датчиков

    .

    в магазине акустический датчик — суперскидки на акустический датчик в AliExpress

    Отличные новости! Вы попали в нужное место для акустического датчика. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

    Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

    AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот лучший акустический датчик вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели акустический датчик на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

    Если вы все еще не уверены в акустическом датчике и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

    А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести акустический датчик по самой выгодной цене.

    У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

    .Акустический датчик

    — это … Что такое акустический датчик?

  1. Акустическая торпеда — Акустическая торпеда — это торпеда, которая целится в себя, прислушиваясь к характерным звукам своей цели или ища ее с помощью сонара. Акустические торпеды обычно предназначены для использования на средней дальности и часто запускаются с подводной лодки. Первый…… Wikipedia

  2. Слияние датчиков — это объединение сенсорных данных или данных, полученных из сенсорных данных из разрозненных источников, так что результирующая информация в некотором смысле лучше, чем была бы возможна при использовании этих источников по отдельности.В таком случае термин лучше…… Wikipedia

  3. Акустический доплеровский измеритель тока — Головка ADCP с четырьмя преобразователями ADCP, вид вперед, мо… Wikipedia

  4. Акустическая система парковки — Als Einparkhilfen werden Vorrichtungen или Systeme bezeichnet, welche das Einparken eines Kraftfahrzeuges, besonders auf engem Raum, erleichtern sollen. Inhaltsverzeichnis 1 Passive Systeme 2 Aktive Systeme 2.1 Ultraschall basierte Systeme 2.2…… Deutsch Wikipedia

  5. Подводная акустическая коммуникация — это метод отправки и получения сообщений под водой. Есть несколько способов такой связи, но наиболее распространенным является использование гидрофонов. Связь под водой затруднена из-за таких факторов, как многолучевое распространение, время…… Wikipedia

  6. Датчик уровня — Датчики уровня используются для определения уровня жидкости. Измеряемая жидкость может находиться внутри контейнера или может быть в естественной форме (например,г. река или озеро). Измерение уровня может быть непрерывным или точечным. Датчики постоянного уровня…… Wikipedia

  7. Поверхностная акустическая волна — Поверхностная акустическая волна (ПАВ) — это акустическая волна, распространяющаяся по поверхности материала, имеющего некоторую упругость, с амплитудой, которая обычно экспоненциально затухает с глубиной подложки. Этот вид волны обычно используется в…… Wikipedia

  8. Сканирующий акустический микроскоп — Сканирующий акустический микроскоп (SAM) — это устройство, которое использует сфокусированный звук для исследования, измерения или изображения объекта (процесс, называемый сканирующей акустической томографией).Он обычно используется при анализе отказов и неразрушающей оценке. Это также… Википедия

  9. Химический микроволновый датчик — или Датчики поверхностных акустических волн (ПАВ) состоят из входного преобразователя, химически адсорбирующей полимерной пленки и выходного преобразователя на пьезоэлектрической подложке, которая обычно представляет собой кварц. Входной преобразователь испускает акустическую волну, которая…… Wikipedia

  10. Акустическая томография океана — Западная часть Северной Атлантики с указанием местоположения двух экспериментов, в которых использовалась акустическая томография океана.AMODE, акустический эксперимент по динамике срединного океана (1990 1), был разработан для изучения динамики океана в районе, удаленном от Гольфстрима,…… Википедия

  11. Ультразвуковой датчик — Ультразвуковые датчики (также известные как преобразователи, когда они отправляют и принимают) работают по принципу, аналогичному принципу работы радара или гидролокатора, который оценивает атрибуты цели путем интерпретации эхо-сигналов от радио или звуковых волн соответственно. Ультразвуковой…… Википедия

  12. .Акустический датчик

    — это … Что такое акустический датчик?

  13. Акустическая торпеда — Акустическая торпеда — это торпеда, которая целится в себя, прислушиваясь к характерным звукам своей цели или ища ее с помощью сонара. Акустические торпеды обычно предназначены для использования на средней дальности и часто запускаются с подводной лодки. Первый…… Wikipedia

  14. Слияние датчиков — это объединение сенсорных данных или данных, полученных из сенсорных данных из разрозненных источников, так что результирующая информация в некотором смысле лучше, чем была бы возможна при использовании этих источников по отдельности.В таком случае термин лучше…… Wikipedia

  15. Акустический доплеровский измеритель тока — Головка ADCP с четырьмя преобразователями ADCP, вид вперед, мо… Wikipedia

  16. Акустическая система парковки — Als Einparkhilfen werden Vorrichtungen или Systeme bezeichnet, welche das Einparken eines Kraftfahrzeuges, besonders auf engem Raum, erleichtern sollen. Inhaltsverzeichnis 1 Passive Systeme 2 Aktive Systeme 2.1 Ultraschall basierte Systeme 2.2…… Deutsch Wikipedia

  17. Подводная акустическая коммуникация — это метод отправки и получения сообщений под водой. Есть несколько способов такой связи, но наиболее распространенным является использование гидрофонов. Связь под водой затруднена из-за таких факторов, как многолучевое распространение, время…… Wikipedia

  18. Датчик уровня — Датчики уровня используются для определения уровня жидкости. Измеряемая жидкость может находиться внутри контейнера или может быть в естественной форме (например,г. река или озеро). Измерение уровня может быть непрерывным или точечным. Датчики постоянного уровня…… Wikipedia

  19. Поверхностная акустическая волна — Поверхностная акустическая волна (ПАВ) — это акустическая волна, распространяющаяся по поверхности материала, имеющего некоторую упругость, с амплитудой, которая обычно экспоненциально затухает с глубиной подложки. Этот вид волны обычно используется в…… Wikipedia

  20. Сканирующий акустический микроскоп — Сканирующий акустический микроскоп (SAM) — это устройство, которое использует сфокусированный звук для исследования, измерения или изображения объекта (процесс, называемый сканирующей акустической томографией).Он обычно используется при анализе отказов и неразрушающей оценке. Это также… Википедия

  21. Химический микроволновый датчик — или Датчики поверхностных акустических волн (ПАВ) состоят из входного преобразователя, химически адсорбирующей полимерной пленки и выходного преобразователя на пьезоэлектрической подложке, которая обычно представляет собой кварц. Входной преобразователь испускает акустическую волну, которая…… Wikipedia

  22. Акустическая томография океана — Западная часть Северной Атлантики с указанием местоположения двух экспериментов, в которых использовалась акустическая томография океана.AMODE, акустический эксперимент по динамике срединного океана (1990 1), был разработан для изучения динамики океана в районе, удаленном от Гольфстрима,…… Википедия

  23. Ультразвуковой датчик — Ультразвуковые датчики (также известные как преобразователи, когда они отправляют и принимают) работают по принципу, аналогичному принципу работы радара или гидролокатора, который оценивает атрибуты цели путем интерпретации эхо-сигналов от радио или звуковых волн соответственно. Ультразвуковой…… Википедия

  24. .

Отправить ответ

avatar
  Подписаться
Уведомление о
