Автомат выключения электричества: в чем разница между «автоматом» и УЗО

Опубликовано в Разное
/
3 Ноя 1989

Содержание

в чем разница между «автоматом» и УЗО

Защитные устройства, применяемые в электрической сети дома, предназначены для защиты проводки от возможных неисправностей. А значит – и для предохранения человека от поражения электрическим током. Распространенных устройств два — УЗО и  автомат . Рассмотрим, какими они бывают и в чем между ними разница.

На фото:

Дифференциальный автомат. Он представляет собой симбиоз автомата и УЗО, смонтированных в одном корпусе. Выгода от его приобретения состоит лишь в том, что упрощаются процессы монтажа и подключения, а также незначительно экономится место внутри распределительного щитка. Во всем остальном дифференциальный автомат не имеет никаких преимуществ перед комбинацией автоматического выключателя и УЗО как отдельных устройств.

На фото: блок дифференциальной защиты от фабрики Siemens.

Автоматический выключатель (в просторечии – «автомат») и устройство защитного отключения (УЗО) – два наиболее распространенных типа указанных устройств.

В чем между ними разница и и какими бывают «автоматы» и УЗО.

Автоматический выключатель

Контролирует силу тока в цепи. Его задача – не допустить возникновения так называемых сверхтоков, сила которых превышает значение, максимально допустимое для данной проводки.

На практике такая ситуация может произойти при подключении слишком высокой нагрузки (большого количества мощных электроприборов) или вследствие короткого замыкания (соприкосновения фазового и нулевого проводов – в большинстве случаев это происходит из-за нарушения изоляции).

Сила тока в контролируемой автоматом цепи увеличивается, и, когда она доходит до критического значения, устройство мгновенно обесточивает проблемный участок сети.

Разновидности автоматических выключателей:

Автоматический выключатель срабатывает под действием имеющихся в нем расцепителей. Данные устройства бывают двух видов: тепловые и электромагнитные.

На фото: автоматический выключатель ВА63 от фабрики Schneider Electric.

  • Тепловые расцепители состоят из биметаллической пластины, способной нагреваться и менять форму под воздействием протекающего по ней электрического тока. Как только его сила достигает определенного значения (порога срабатывания автомата), пластина высвобождает специальную пружину и силовые контакты устройства расцепляются.
  • Электромагнитные расцепители
    срабатывают и выглядят примерно так же. Разница лишь в том, что в этом приспособлении используется индуктивная катушка с магнитным сердечником.

Когда сила тока в цепи достигает порога срабатывания, сердечник приходит в движение под воздействием электромагнитного поля катушки. При этом высвобождается пружина, размыкающая силовые контакты.
Каждый из этих расцепителей обладает собственным запасом надежности, и даже профессионалу сложно судить о том, какой из них лучше справляется с возложенной на него задачей. Поэтому в современных автоматических выключателях применяются сразу оба описанных устройства, работающих параллельно и отлично дополняющих друг друга.



Устройство защитного отключения (УЗО)

контролирует наличие тока утечки (называемого также разностным или дифференциальным). Последний чаще всего появляется из-за нарушения изоляции фазового провода. В результате под напряжением оказываются внешние, нетоковедущие части электроприбора – это называется утечкой тока на корпус. Прикоснувшись к ним либо по неосмотрительности взяв в руки оголенный фазовый провод, человек подвергает свою жизнь и здоровье большой опасности. И здесь на выручку приходит УЗО, которое мгновенно обесточивает подконтрольный участок сети.

На фото:

Принцип действия УЗО. Основан на постоянном контроле силы тока в подающем (фазовом) и обратном (нулевом рабочем) проводниках, которые идут, соответственно, к электроприбору и от него. При нормальных условиях сила тока в них будет примерно одинаковой – разумеется, ее значение берется по модулю, без учета математических знаков «плюс» и «минус». Замыкание одного из проводов на корпус прибора или тело человека вызывает нарушение этого баланса, то есть сила тока в фазовом проводе значительно отличается от таковой в нулевом проводнике.Зафиксировав эту разницу, УЗО приводит в действие механизм расцепителя и прекращает подачу напряжения на аварийный участок сети. В данном случае порог срабатывания устройства – это значение силы дифференциального тока, при котором происходит отключение электроэнергии. Проще говоря, это максимально допустимая разница между силой тока в фазовом и нулевом рабочем проводах. Так, например, аппарат, рассчитанный на 30 мА, сработает именно при таком значении возникшего тока утечки.

УЗО+«автомат» Следует отметить, что УЗО, так же как и остальные электроприборы в доме, должно находиться под защитой автомата. Последний не допустит воздействия токов большой силы (токов короткого замыкания) на силовые контакты УЗО, сохраняя тем самым его работоспособность. Поэтому УЗО всегда устанавливается строго после автоматического выключателя.



Монтаж и подключение

автоматического выключателя и УЗО производятся по одинаковой схеме. Специальная защелка на корпусе устройства позволяет прочно закрепить его на предназначенной для этого DIN-рейке внутри распределительного щитка.

Никаких дополнительных инструментов и приспособлений не требуется. Провода подсоединяют при помощи стандартного винтового зажима. Оголенный провод вставляют между шляпкой винта и фиксирующей шайбой (для этого в пластиковом корпусе устройства предсумотрены прорези), после чего винт затягивают обычной отверткой.





На фото:

Так выглядит ДИН-рейка для монтажа УЗО


В статье использованы изображения moeller.net, siemens.com, schneider-electric.com, doepke.de, abb.com, eaton.com


как правильно выбрать автоматический выключатель тока

Автоматы электрические выполняют функцию защиты проводки от перегрузок, замыканий, аварий, которые могут возникнуть при скачках напряжения. Чтобы не случилась чрезвычайная ситуация, необходимо в квартирах, частных домах, гаражах, дачах и хозяйственных постройках устанавливать электрические автоматические выключатели. Когда случаются перегрузки или скачки, то прибор реагирует и работает неодинаково. В той или иной ситуации происходит срабатывание отдельных частей устройства, в то время как другие части продолжают работать, обеспечивая безопасность жилища.

Принцип работы защитного автомата

Выключатель имеет компактные, небольшие размеры, устройство помещено в пластмассу из термостойких материалов. На одной стороне —лицевой — установлена рукоятка, позволяющая включать и выключать прибор, на другой — сзади — фиксатор-защелка, который крепится на специальную DIN-рейку. Снизу и сверху расположены винтовые клеммы.

Принцип работы выключателей зависит от состояния сети и протекания тока по проводке. Когда прибор электрического выключателя находится в нормальном режиме, то через автомат проходит ток, показатели которого могут быть равны или меньше установленного номинального значения. Напряжение от внешней сети идет на верхнюю клемму с неподвижным контактом. Отсюда ток поступает на замкнутый подвижный контакт, а далее переходит на катушку соленоида, которая является гибким медным проводником. Уже отсюда ток идет на тепловой расцепитель, с которого поступает на нижнюю клемму. Именно она подключена к сети.

Таблица номиналов автоматов по току

Штатный ток, который проходит по проводке, может быть больше или меньше установленных значений. На их основании составлена классификация времятоковых характеристик для расцепителей в устройствах. Каждый вид в государственном стандарте отмечен латинской буквой, а допустимое превышение следует искать по формуле коэффициента — k=I/In.

В таблице 1 указаны нормы каждого типа времятоковых показателей.

Таблица 1

Тип время токаЗначение
АДопустимое троекратное превышение, которое является максимальным
ВОт 3 до 5
СПревышение больше штатного возможно в 5-10 раз
DПревышение возможно в 10-20 раз
КОт 8 до 14
ZПревышение разрешено в пределах 2-4 раз больше нормы

В таблице 2 приведены времятоковые характеристики приборов автоматического выключения тока.

Таблица 2

ТипХарактеристикаВиды цепей
АЗащита на отрезке АВ активируется, когда коэффициент будет равен 1,3. Отключение тока происходит в течение 60 мин. Если ток будет и дальше увеличиваться, то время отключения сокращается ровно в два раза. Электромагнитная защита со скоростью 0,05 сек. сработает, если номинал превысит в 2 раза.Не подвержены кратковременным перегрузкам, применяются в промышленных масштабах, а не быту.
ВШтатный номинал может быть превышен в 3-5 раз. Активация соленоида происходит, если перегрузка возрастет в 5 раз. Тогда обесточивание произойдет в течение 0,015 сек. Термоэлемент отключится в течение 4 сек. уже при троекратном превышении.Характерны для цепей без высоких пусковых токов.
СПерегрузка происходит чаще, чем при других видах, допустимые показатели выше нормы — в 5 раз. Как только произойдет превышение штатного режима, автоматически отключиться термоэлемент. В бытовых сетях, где часто присутствует нагрузка разного типа.
DПревышение штатной нормы происходит в 10 раз, после чего отключается термоэлемент, и в 20 раз — для соленоида.Используется для того, чтобы защитить пусковые устройства, по которым проходит высокий ток.
КОтключение соленоида произойдет, если ток превысит показатели в 8 раз.Такие приборы надо ставить на цепи, имеющие индуктивную нагрузку.
ZХарактерно небольшое превышение — от 2 до 4 раз.Используется, чтобы подключать электронные приборы.
MAТермоэлемент не применяется, чтобы отключить нагрузку.Устанавливается на устройствах с электрическими двигателями.

Подбор автоматического выключателя по мощности

Одним из главных показателей, по которому осуществляется выбор автоматического выключателя, является мощность нагрузки. Это позволяет рассчитать нужное значение тока для устройства, его защиты от перепадов напряжения. Расчет проводится по номинальному току, поэтому рекомендуется выбирать по мощности отдельных участков. Во внимание стоит принимать меньшие или номинальные показатели расчетных токов. Допустимый ток электропроводки будет больше, чем номинальная мощность выключателя.

Необходимо учитывать и такой показатель, как времятоковая характеристика устройства. Основным параметром для определения номинального показателя мощности является сечение провода. Допустимое значение тока, которое указывается на автоматическом выключателе, должно быть немного меньше, чем максимальный ток для сечения провода. Выбирают устройство по наименьшему сечению провода, который проложен в проводке.

Чем опасно несоответствие кабеля сетевой нагрузке

Если автомат не будет соответствовать сетевой мощности и нагрузке, тогда он не будет защищать проводку от того, что сила тока и напряжение резко возрастет или упадет.

Сечение кабеля для сетевой нагрузки должно точно соответствовать мощности аппарата. Если мощность по разным участкам будет по сумме больше, чем номинальная величина, то станет увеличиваться температура. Из-за этого может произойти плавление изоляционного слоя кабеля. В результате чего начнется возгорание электрической проводки. Также, если сечение кабеля не будет отвечать нагрузке, то будут наблюдаться следующие явления:

  • Задымление.
  • Запах горелой изоляции.
  • Возникает пламя.
  • Выключатель не будет отключаться от сети, поскольку номинальные показатели тока по проводке не будут превышать допустимые нормы.

Процесс плавления изоляционного слоя через время спровоцирует короткое замыкание. Далее произойдет отключение автоматического выключателя, огонь способен в это время охватить весь дом.

Защита слабого звена электроцепи

Правила устройства электроустановок гласят, что выключатель для электрической сети обязан максимально защитить самый слабый участок или же содержать такой номинал тока, который будет полностью соответствовать параметру установок, которые включены в сеть. Чтобы подключить провода к сети, необходимо, чтобы их поперечные сечения имели суммарную мощность всех подключенных аппаратов.

Соблюдение подобных правил способно защитить квартиру или дом от возникновения аварии из-за слабого участка электропроводки. Игнорировать описанные требования нельзя, поскольку владелец жилья способен потерять не только прибор автоматического выключения тока, но и квартиру.

Как рассчитать номинал автоматического выключателя

Данный параметр можно рассчитать по следующей формуле: I=P/U, где:

  • I — показатель/величина номинального тока.
  • Р — суммарная мощность всех установок, которые включены в цепь. В расчет берутся лампочки и другие устройства, потребляющие электричество.
  • U — напряжение тока в сети.

Для расчета номинала можно использовать таблицу 3:

Вид подключенияОднофазное в киловаттахТрехфазное (треугольник) в киловаттахТрехфазное (звезда) в киловаттах
U, B

Автоматическое,

в амперах

220380220
1 Ампер0,21,10,7
20,42,31,3
30,73,42
61,36,84
102,211,46,6
163,518,210,6
204,422,813,2
255,528,516,5
327,036,521,1
408,845,626,4
50115733
6313,971,841,6

Используя таблицу 3, можно легко рассчитать, сколько киловатт нагрузки способен выдержать конкретный вид номинального тока. Выбирать надо четко по указанным значениям, чтобы напряжение и вид подключения точно совпадали и соответствовали друг другу. Это поможет избежать превышения нагрузки и возможных аварий.

Недопустимые ошибки при покупке

Покупка автоматического выключателя не проводится каждый день. Поэтому к выбору устройства надо отнестись внимательно, чтобы не устроить дома пожар, замыкание проводки. Во время покупки нельзя допускать следующие виды ошибок:

  • Правильно выбрать автомат по мощности электрической проводки в многоквартирном или частном доме. Многие потребители делают совсем все наоборот — ориентируются на мощность эксплуатируемых электроприборов. Это неправильно, поскольку электропроводка может не выдержать, начать плавиться.
  • Расчет номинала АВ по номинальному току надо делать по средним показателям. Так проводка точно выдержит нагрузку тока.
  • Для дачи или гаража номинал АВ должен быть мощнее, поскольку используемая техника в таких местах имеют большую мощность, чем в квартире.
  • Устройства надо покупать только у проверенных производителей, чтобы все технические характеристики были точными и качественными, не угрожали безопасности жилья и жильцов.
  • Приобретать автоматические выключатели надо только в специализированных магазинах, не пользоваться услугами посредников. Это исключает риск приобретения подделок и некачественной продукции.

Покупка автоматов электрических — не очень сложная задача. Следует придерживаться вышеперечисленных рекомендаций, чтобы избежать ошибок в выборе такого устройства для дома. Рекомендуется приобретать автоматический выключатель с человеком, который разбирается в электричестве, специальной технике, видах сечения, мощности устройства, напряжениях тока в сети и фазах.

Автомат отключения электричества


Почему выбивает автоматический выключатель, в чем причина отключения и как ее найти.

В современной квартире достаточно много электрических устройств разного назначения, одними из них являются автоматы. Они устанавливаются на разный ток, бывают однофазные и трехфазные и кроме этого, характеристики по перегрузке несколько типов, о которых мы порой и не подозреваем.

Почему выбивает автоматический выключатель?

Каждый испытал на себе отключение электроэнергии по крайней мере хоть один раз в жизни — гаснет свет, сидя при свечах, пытаясь выяснить, как скоро восстановят свет. Иногда причиной отключения электроэнергии может стать ненастная погода, сопровождающаяся неполадками в линиях электропередач.
Но почему тогда отключается свет, когда на улице нормальная погода, нет ни дождя ни ветра, соседи не делают ремонт, электриков на линии тоже нет и только в вашей квартире нет света.
   Причиной отключения электроэнергии в квартире — это сработал

автоматический выключатель, через который подается напряжение в вашу квартиру, расположен он в щите на лестничной площадке этажа, или отключился автомат на вводном щитке в самой квартире где находится электрический счетчик, но может щиток с автоматами в современных квартирах расположен отдельно после счетчика.
   Для этого, для начала убедитесь в состоянии автоматов на щитке в квартире с электросчетчиком и на лестничной площадке выключателя вашей квартиры. Если на щите лестничной площадки автоматический выключатель квартиры не сработал, а сработала защита на щитке в квартире, то необходимо попытаться определить почему это могло произойти.
Здесь надо остановиться подробнее и рассмотреть случаи срабатывания автоматического выключателя или выключателей.

  • Вариант 1. В щите несколько выключателей и сработал один из них.
  • Вариант 2. В щите несколько выключателей и сработало больше чем один выключатель.
  • Вариант 3. В щите один выключатель и он сработал на выключение.
Что такое сработал автоматический выключатель? Сработал автоматический выключатель означает, что через него прошел ток превышающий величину указанный на его корпусе и автоматический выключатель выключился (он мог выключиться сразу или с задержкой через некоторое время, это зависит от степени превышения тока и характеристики автоматического выключателя, на это указывает буква на корпусе).

Поиск причины срабатывания выключателя

Чтобы определить вероятную причину отключения — источника, для начала отключите электроприборы в квартире, в первую очередь, наиболее вероятные, которые могли стать тому причиной, но можете и все потребители отключить, т.к. проверка предполагает неоднократное включение и отключение вводного автоматического выключателя.
Далее, поочередно включайте автоматические выключатели, при этом вводной автоматический выключатель на щите на лестничной площадке должен быть включен, иначе ваши попытки найти причину срабатывания не приведут к желаемому результату- без подачи напряжения в квартиру вы в холостую просто пощелкаете автоматы, без напряжения определить причину будет невозможно.

При поочередном включении выключателей делайте выдержку времени, так как для срабатывания тепловому расцепителю при перегрузке требуется время.
Если у вас срабатывает один выключатель и больше выключателей в щитке нет, то включайте поочередно нагрузки в квартире (используйте кнопки и органы управления включением и отключением, на крайний случай вставляя вилку в розетку), при проверке следует избегать включение и отключение сложных бытовых приборов таких как ПК и телевизор.
К примеру включите свет поочередно во всех комнатах, включите чайник, электроплиту и другие приборы, не забывая при этом о выдержке времени. Если во время следующего подключения у вас срабатывает автомат, то это говорит о том, что наступает перегрузка или из-за неисправности подключенного прибора, или из-за неисправности самого выключателя. Еще один из моментов: при включении электрического утюга, вы во его время пользования меняли степень нагрева и в это время могло произойти срабатывание выключателя, а при проверке это не проявилось. Следует учитывать то обстоятельство, что каждый электрический прибор потребляет определенную мощность и в сумме всех нагрузок, ток потребляемый ими не должен превышать значение, на который рассчитан автоматический выключатель.
Немаловажный и такой момент, что ранее выключатель не срабатывал и все было хорошо. Но вы купили электрический прибор и после этого произошло отключение, но это проявилось не сразу.
В чем может быть причина — да все очень просто: до этого вы не включали мощные потребители сразу, а поочередно, в силу необходимости, а тут включили большинство приборов и произошла перегрузка (или просто увеличили нагрев утюга или мощность микроволновки, причин множество . …).

На рисунке показаны мощности потребляемые бытовыми приборами, обратите внимание, что здесь отсутствует электрическая плита и стиральная машина, они подключаются к своему автоматическому выключателю.

зачем нужны, типы автоматов, как выбрать

Вступление

Как таковые, автоматические выключатели не защищают человека, от токов утечки. Для этой цели служат УЗО или дифференциальные автоматы защиты. Правильно рассчитанный автомат защиты защищают электрический кабель, а следовательно саму групповую цепь от перегрева и короткого замыкания.

Автоматы защиты – устройство

Основой устройства автоматы защиты являются два расцепителя. Именно они реагируют на перегрузку и короткое замыкание в цепи. Согласно СП31-110–2003 во внутренних сетях квартиры применяются автоматы защиты с двумя типами расцепителя, тепловым и электромагнитным. Такие автоматы носят название автоматы с комбинированным расцепителем.

Тепловые расцепители служат для размыкания цепи при перегрузке.

Работают они следующим образом. Основа теплового расцепителя биметаллическая пластина. В нормальном режиме работы, то есть когда ток с цепи соответствует норме, биметаллическая пластина не работает. При увеличении тока в цепи, а возникает это при перегрузке или коротком замыкании, биметаллическая пластина деформируется и «щелкает» по механизму расцепления. Все цепь разомкнута, автомат выполнил свою задачу. После остывания и взведении рычага управления автомат опять готов к работе.

Так как процесс нагрева процесс не моментальный, то автоматы защиты срабатывают на перегрузку с временной задержкой, порой очень длительной.

Если для защиты групповой цепи ставить автомат защиты, только с тепловым расцепителем, то для защиты от короткого замыкания цепи требуется дополнительно установить плавкий предохранитель.

Вторым расцепителем в автомате защиты, является индукционный или электромагнитный расцепитель. Этот тип расцепителя срабатывают моментально. Предназначен индукционный для защиты электрической цепи от короткого замыкания.

Принцип работы индукционного расцепителя в следующем. Механизм расцепления это сердечник двигающийся внутри катушки. При нормальном режиме он замкнут. При аварийном режиме увеличение тока в катушке, приводит к втягиванию сердечника и цепь расцепляется.

Относительный недостаток индукционного расцепителя, это  срабатывание при токах (токи отключения) значительно превышающих номинальные токи цепи. Такие токи могут возникать только при коротком замыкании (КЗ).

Значение тока отключения индукционного автомата зависит от типа покупаемого автомата защиты. О типах автоматов защиты чуть ниже по тексту.

Автоматы защиты по время-токовой характеристике

Не буду занимать ваше внимание теорией, просто скажу, что время-токовая характеристика “придумана” за тем, чтобы разделить автоматы защиты по месту их применения. А за основу взяты следующие вычисления тока защиты от короткого замыкания (КЗ):

  • Тип B: Ток защиты (отключения) при КЗ от 3 до 5 значений номинального тока в цепи.
  • Тип C:  Ток защиты (отключения) при КЗ от 5 до 10 значений номинального тока в цепи.
  • Тип D: Ток защиты (отключения) при КЗ от 10 до 20 значений номинального тока в цепи.

На самом деле для практики, приведенные выше значения токов отключения, не имеют особого значения. Для практики, большее значение имеет места применения автоматов защиты в зависимости от типа: B; C; D; K; Z. Смотрим таблицу.

Разделение автоматов на типы, происходит по их характеристикам зависимости токов отсечки и времени отсечки, называемых время-токовые характеристики. Для электросети квартиры актуальны автоматы типа B и C.

Тип автомата вы можете увидеть, при покупке автомата, на его корпусе в связке с номинальным током. Например: C16A. Это значит автомат защиты типа C на номинальный ток 16 Ампер. Или B32A  – это автомат типа B на 32 Ампера.



Практика применения знаний про автоматы защиты

Например. У вас в квартире групповая цепь из 8 розеток для устройств со средней мощностью 300 Вт. Рассчитаем минимально допустимый ток срабатывания автомата защиты и выберем его тип.

  • I номин.= 300×8⁄220=10,9 А;
  • I расчетная автомата защиты= 10,9×1,45=15,8 А.
  • Розеточная группа, значит тип автомата C.

Рассчитанный таким образом расчетный ток автомата защиты, не может служить основанием для установки автомата защиты, C16A. В окончательном расчете автомата защиты нужно учесть сечение токопроводящих жил кабеля и способ их прокладки. Сечение жил связать с допустимым током нагрузки на кабель, по нему рассчитать ток автомата защиты, сравнить его с расчетным током автомата защиты, как в этом примере, и только потом определить номинал автомата защиты.

©Ehto.ru

Еще статьи
Поделиться ссылкой:
Похожее

в чем разница между «автоматом» и УЗО

Защитные устройства, применяемые в электрической сети дома, предназначены для защиты проводки от возможных неисправностей. А значит – и для предохранения человека от поражения электрическим током. Распространенных устройств два — УЗО и  автомат . Рассмотрим, какими они бывают и в чем между ними разница.

На фото:

Дифференциальный автомат. Он представляет собой симбиоз автомата и УЗО, смонтированных в одном корпусе. Выгода от его приобретения состоит лишь в том, что упрощаются процессы монтажа и подключения, а также незначительно экономится место внутри распределительного щитка. Во всем остальном дифференциальный автомат не имеет никаких преимуществ перед комбинацией автоматического выключателя и УЗО как отдельных устройств.

На фото: блок дифференциальной защиты от фабрики Siemens.

Автоматический выключатель (в просторечии – «автомат») и устройство защитного отключения (УЗО) – два наиболее распространенных типа указанных устройств. В чем между ними разница и и какими бывают «автоматы» и УЗО.

Автоматический выключатель

Контролирует силу тока в цепи. Его задача – не допустить возникновения так называемых сверхтоков, сила которых превышает значение, максимально допустимое для данной проводки.

На практике такая ситуация может произойти при подключении слишком высокой нагрузки (большого количества мощных электроприборов) или вследствие короткого замыкания (соприкосновения фазового и нулевого проводов – в большинстве случаев это происходит из-за нарушения изоляции).

Сила тока в контролируемой автоматом цепи увеличивается, и, когда она доходит до критического значения, устройство мгновенно обесточивает проблемный участок сети.

Разновидности автоматических выключателей:

Автоматический выключатель срабатывает под действием имеющихся в нем расцепителей. Данные устройства бывают двух видов: тепловые и электромагнитные.

На фото: автоматический выключатель ВА63 от фабрики Schneider Electric.
  • Тепловые расцепители состоят из биметаллической пластины, способной нагреваться и менять форму под воздействием протекающего по ней электрического тока. Как только его сила достигает определенного значения (порога срабатывания автомата), пластина высвобождает специальную пружину и силовые контакты устройства расцепляются.
  • Электромагнитные расцепители срабатывают и выглядят примерно так же. Разница лишь в том, что в этом приспособлении используется индуктивная катушка с магнитным сердечником.

Когда сила тока в цепи достигает порога срабатывания, сердечник приходит в движение под воздействием электромагнитного поля катушки. При этом высвобождается пружина, размыкающая силовые контакты.
Каждый из этих расцепителей обладает собственным запасом надежности, и даже профессионалу сложно судить о том, какой из них лучше справляется с возложенной на него задачей. Поэтому в современных автоматических выключателях применяются сразу оба описанных устройства, работающих параллельно и отлично дополняющих друг друга.



Устройство защитного отключения (УЗО)

контролирует наличие тока утечки (называемого также разностным или дифференциальным). Последний чаще всего появляется из-за нарушения изоляции фазового провода. В результате под напряжением оказываются внешние, нетоковедущие части электроприбора – это называется утечкой тока на корпус. Прикоснувшись к ним либо по неосмотрительности взяв в руки оголенный фазовый провод, человек подвергает свою жизнь и здоровье большой опасности. И здесь на выручку приходит УЗО, которое мгновенно обесточивает подконтрольный участок сети.

На фото:

Принцип действия УЗО. Основан на постоянном контроле силы тока в подающем (фазовом) и обратном (нулевом рабочем) проводниках, которые идут, соответственно, к электроприбору и от него. При нормальных условиях сила тока в них будет примерно одинаковой – разумеется, ее значение берется по модулю, без учета математических знаков «плюс» и «минус». Замыкание одного из проводов на корпус прибора или тело человека вызывает нарушение этого баланса, то есть сила тока в фазовом проводе значительно отличается от таковой в нулевом проводнике.Зафиксировав эту разницу, УЗО приводит в действие механизм расцепителя и прекращает подачу напряжения на аварийный участок сети. В данном случае порог срабатывания устройства – это значение силы дифференциального тока, при котором происходит отключение электроэнергии. Проще говоря, это максимально допустимая разница между силой тока в фазовом и нулевом рабочем проводах. Так, например, аппарат, рассчитанный на 30 мА, сработает именно при таком значении возникшего тока утечки.

УЗО+«автомат» Следует отметить, что УЗО, так же как и остальные электроприборы в доме, должно находиться под защитой автомата. Последний не допустит воздействия токов большой силы (токов короткого замыкания) на силовые контакты УЗО, сохраняя тем самым его работоспособность. Поэтому УЗО всегда устанавливается строго после автоматического выключателя.



Монтаж и подключение

автоматического выключателя и УЗО производятся по одинаковой схеме. Специальная защелка на корпусе устройства позволяет прочно закрепить его на предназначенной для этого DIN-рейке внутри распределительного щитка.

Никаких дополнительных инструментов и приспособлений не требуется. Провода подсоединяют при помощи стандартного винтового зажима. Оголенный провод вставляют между шляпкой винта и фиксирующей шайбой (для этого в пластиковом корпусе устройства предсумотрены прорези), после чего винт затягивают обычной отверткой.





На фото:

Так выглядит ДИН-рейка для монтажа УЗО


В статье использованы изображения moeller.net, siemens.com, schneider-electric.com, doepke.de, abb.com, eaton.com


Почему сегодня отключили свет. Отключение электроэнергии за неуплату

Время на чтение: 4 мин

Современному человеку трудно обойтись без света и при обесточивании электроэнергии в доме это становится локальной катастрофой. Причина – невозможность использовать бытовые приборы, которые есть в квартире у каждого гражданина. Особенно трудно становится, если свет отключают в вечернее время, когда на улице уже достаточно темно. Необходимо заранее подготовиться и выяснить, куда звонить, если отключили свет. Управляющая компания обесточивает дом в связи с авариями или по профилактическому плану, но такие действия могут носить и более серьезные основания.

Уважаемые посетители!

Наши статьи носят информационный характер о решении тех или иных юридических вопросов. Вместе с тем каждая ситуация индивидуальна.

Для решения конкретной задачи заполните форму ниже, либо задайте вопрос онлайн-консультанту во всплывающем окне справа внизу экрана или звоните по номерам указанным на сайте (круглосуточно и без выходных).

СодержимоеПоказать

Из-за чего отключают электричество

Свет в доме или на даче может быть отключён по нескольким причинам. Область прекращения подачи электричества тоже разная – отдельное помещение, многоэтажка или микрорайон. В некоторых ситуациях происходит обесточивание целого города или небольшого населенного пункта.

Необходимо узнать об общих обстоятельствах выключения электричества.

Подачу питания прекращают по нескольким основным причинам:
  1. Плановые меры, которые необходимы для проверки работоспособности установленного оборудования. Могут также проводиться ремонт в определенных отрезках городской энергосети.
  2. Аварийные случаи. Причиной отсутствия света становится удар молнии в плохую погоду или перегрев силовых линий. Даже автомобильная авария около электрической подстанции может вызвать последствия, если повредится телеграфный столб. В таком случае жители будут обесточены от электроэнергии минимум на один день, пока специалисты не проведут полностью восстановительные мероприятия.

Аварии в городах, из-за которых отключается свет, происходят редко. А о запланированном обесточивании УК и РСО обязаны сообщать заранее. Проблемы с электричеством распространены в сельской местности. Это объясняется тем, что оборудование там гораздо хуже, чем в крупных городах, а обслуживающий персонал немногочислен.

Если свет включают в ночное время, то трудно выяснить причину ситуации. Но в любом случае придется узнать основания, а уже после решать проблему самому или звонить в инстанции.

Часто обесточивание энергии случается на бытовом уровне. Причиной этому служит несоблюдение правил безопасности со стороны жильцов. Например, подключение к розетке большого количества бытовых приборов (через тройники) часто служит источником проблемы.

В таком случае выключается защитный автомат, который располагается на электрическом счётчике. Перегруженная сеть не справится с поступаемой нагрузкой и сработает защита. Чтобы заново включить свет, необходимо внимательно осмотреть оборудование и вернуть тумблер в исходное положение.

Но также бывают более серьезные ситуации, с которыми справиться самостоятельно не получится.

Посмотрите видео: «Действия при отключении от электросети.»
Плановые или экстренные работы

Регулярно управляющая компания и РСО проводят профилактические отключения света, чтобы проверить работоспособность оборудования. Эти меры безопасности помогают выявить неисправности в приборах и заменить дефектные элементы.

Плановые отключения света проводят нечасто, а предупреждения о мероприятиях должны заранее развешивать на информационных стендах в подъездах. Дополнительно собственник квартиры может узнать актуальные сведения через надежные ресурсы. Есть несколько способов ознакомиться с плановыми отключениями света.

Источники:
  1. Перейти на официальный портал Энергосбыта в конкретном населенном пункте и найти там соответствующую информацию.
  2. На сайте правительства области.
  3. Официальный портал управляющей компании, если именно она поставляет свет дом.
  4. Периодические издания местного типа.
  5. Радио и телевидение, действующие в определенном регионе.
  6. Стенды, которые размещается в подъезде каждого дома.

Иногда представители управляющей компании личного уведомляют жителей о скором отключении света, раскладывая флаеры в почтовые ящики или приклеивая объявления около входной двери.

Порой отключение электричества проходит внезапно без извещений и предупреждений со стороны ответственных органов. Причина – аварии, которые возникают из-за изношенного оборудования или неправильной эксплуатации. Проблемы с поступлением энергии также могут возникнуть на фоне неблагоприятных погодных условий, например, на линию электропередачи упало дерево.

Невозможно предугадать, какая ситуация произойдёт в конкретном доме, а потому нельзя указать точные сроки подключения электроэнергии в аварийных случаях.

Если человек проживает в регионах, где наблюдаются нестабильные климатические условия, то нужно заранее подготовиться. Следует иметь под рукой резервный источник питания и осветительные приборы на батарейках.

Задолженности

Отдельную квартиру обесточивают, если собственник регулярно не оплачивает услуги ЖКХ. Каждый житель страны должен вносить ежемесячно определённую плату за отчетный период. Чтобы узнать о сроках просрочки, необходимо внимательно изучить имеющийся на руках договор и квитанции.

Собственник должен знать, что отключить электроэнергию управляющая компания имеет право только после двукратного уведомления. Первое извещение на оплату задолженности даёт пользователю 20 суток для урегулирования проблемы. Второе предупреждение указывает, что у владельца квартиры осталось 3 дня, чтобы выплатить долги. Потребителю нужно поставить личную подпись в уведомлении, чтобы операция считалась правомерной.

В таком случае нет смысла звонить при отключениях света и выяснять причину. Нужно просто оплатить услугу.

БЕСПЛАТНАЯ консультация юриста!

Не разобрались с материалом статьи или нужна помощь? Задайте вопрос нашему штатному юристу через форму «Онлайн-консультанта» или оставьте комментарий. Мы обязательно ответим!

Сроки отключения по закону

Если обесточивание электроэнергии длится больше 24 часов, то поставщик обязан возместить ущерб потребителям. Это крайний срок, если проводят плановые работы. Суммарное время отключения энергии за год не должна превышать 72 часов.

Если эти нормы не соблюдаются, то жильцы имеют полное право обратиться в суд и указать на игнорирование условий договора.

Действия при отключении света

Сначала потребитель должен узнать причину обесточивания дома. Если электросчётчик в рабочем состоянии, то уже после можно звонить при отключениях электричества в соответствующие инстанции.

Кроме того, эксперты рекомендуют ознакомиться с некоторыми нюансами при отключении света. Если энергия выключилась неожиданно, а уведомлений не было, то потребуется обесточить из розеток все электрические приборы. Так, получится избежать порчи оборудования.

После следует осмотреть автомат и проверить его функциональность. Когда рычаги переместились в выключенное положение, то необходимо вернуть его в работоспособное состояние. Но перед проведением этой операции нужно осмотреть соседние провода – не сожжены ли они, а в комнате не чувствуется запаха гари.

Если автомат включен и не поврежден, то отключение электричества, вероятно, произошло из-за аварии.

Куда обращаться, если обесточили квартиру

После проверки работоспособности энергоавтомата необходимо точно узнать истинные причины обесточивания. Для этого потребуется связаться со специальными организациями, которые официально занимаются поставкой энергии или ремонтом.

В таблице указана информация, куда нужно звонить, если отключили электричество:

Таблица 1.

Наименование организации Примечание
Служба 112 Получится звонить даже без работающей сим-карты или если на счету нет денег.
Организация предназначена для регистрации чрезвычайных ситуаций. Когда неизвестны другие источники информации, следует набрать «112», а сотрудник перенаправит вызов в нужную компанию.
УК, ТСЖ, ТСН Номер управляющей фирмы указан в квитанциях на оплату, а также в договоре по обслуживанию.
Довольно сложно искать документы в темноте, поэтому нужно держать контактные сведения в легкодоступных местах.
Аварийная служба Данные получится узнать в справочной компании или в интернете. Желательно заранее сохранить информацию в память сотового телефона, чтобы провести операцию максимально быстро.

Этих контактов достаточно, чтобы сообщить о проблеме или узнать, что случилось. Диспетчеры работают 24 часа, поэтому принимают звонки даже ночью.

Электроэнергию отключают систематически

Первая инстанция, куда нужно обратиться – УК. В компании потребуется указать на проблему. Аналогичные сведения можно получить у председателя или правления ТСЖ, если МКД находится под контролем товарищества.

Эти организации являются посредниками между РСО и конечным потребителем, поэтому несут ответственность за несоблюдение условий договора. Если не удалось решить проблему, то потребуется позвонить в аварийную службу и сообщить о регулярном обесточивании.

БЕСПЛАТНАЯ консультация юриста!

Не разобрались с материалом статьи или нужна помощь? Задайте вопрос нашему штатному юристу через форму «Онлайн-консультанта» или оставьте комментарий. Мы обязательно ответим!

Когда из-за постоянных отключений электричества страдает имущество, а энергосберегающая компания не желает оплачивать ущерб, придется обратиться в суд.

Заявление следует отправлять на адрес районного суда. В документе необходимо максимально корректно указать суть претензии и приложить все имеющиеся доказательства. Для этого нужно сохранять чеки со сведениями о ремонте или заключение экспертизы. Допускается также прикрепление фото- и видеоматериалов, в т. ч. свидетельских показаний.

Временное отключение света – неприятная ситуация, от которой никто не застрахован. Чтобы снизить неудобства нужно заранее подготовиться: купить светильники на аккумуляторах, PowerBank для подзарядки сотового телефона. Кроме того, можно действовать по старинке и приобрести несколько десятков свечей. На дачном участке или в загородном доме желательно держать генератор и резервные системы питания.

Посмотрите видео: «ТОП 9 вопросов и ответов при обесточивании.»

Дополнительно нужно знать, куда позвонить, если отключили свет. Аварийная служба или УК укажут точные причины обесточивания. Туда же потребуется сообщить о возникшей проблеме.

Нередко внезапное отключение электроэнергии приносит дискомфорт всем пользователям. Потухший свет может притормозить ход важных дел и событий. Особенно неприятно получается, когда свет тушат часто и без предупреждения. Чтобы разобраться с этой проблемой, необходимо изучить все возможные причины, по которым происходит отключение света, и узнать, куда следует звонить для получения помощи в разрешении этого вопроса. Информация, приведённая ниже, ответит на главный интересующий вопрос: отключили свет — куда звонить?

Технические причины

  1. Плановый капитальный или очередной мелкий ремонт всего электрохозяйства дома или каких-то его частичных объектов.
  2. Аварийный выход из строя систем электропитания.
  3. Ограничение подачи энергии может быть вызвано тем, что состояние электрооборудования потребителя имеет неудовлетворительный внешний вид.

Теперь по каждому разделу подробнее. Что касательно планового ремонта, то продолжительность и время выполнения плановых отключений электрического питания на время исполнения работ прописываются в акте по электроснабжению , который заключается между жильцом и гарантирующим поставщиком. В подобных договорах энергоснабжения в основном указывается ограничение поставки электричества на срок не более 3 дней в год и не более 24 часов без перерыва.

Что касается аварийных ситуаций, то от них никто не застрахован. Время устранения аварийных неисправностей законом не регламентируется. Однако для наименьшего возникновения неисправных ситуаций поставщик электроэнергии обязан вовремя проводить профилактические мероприятия и плановые ремонтные работы.

В случае неудовлетворительного состояния дома потребителя, процент возникновения аварийных ситуаций и несчастных случаев резко возрастает, поэтому представитель жилищной инспекции принимает решение о прекращении подачи электроэнергии в аварийное помещение. После предъявленного решения представитель исполнителя коммунальных услуг обязан уведомить владельца дома об отключении электроэнергии и собственно отключить её.

Все же прекращение подачи электричества не должно происходить без предварительного оповещения жильцов. Извещение о предупреждении должно быть предоставлено потребителю в письменном виде, за один месяц до предположительного отключения. Исключения могут представлять только чётко зафиксированные факты кражи электроэнергии или аварийные ситуации , при которых в обязательном порядке должен быть составлен соответствующий документ — акт.

Небольшая памятка-алгоритм: «Что делать если выключился свет». Советы профессионального электрика, от простого к сложному. Как решить проблему без инструментов и навыков самостоятельно, дабы избавить себя от лишних затрат на вызов электрика (как только язык повернулся такое написать?=)

В первую очередь не паникуйте, если вы не подключены к аппарату искусственного дыхания или серцебиения, то Вам ничего вроде бы не угрожает. Люди всегда жили без света и не наглели. Если все-таки свет вам необходим, убедитесь что выключился он только у вас, а не во всем доме! Если выключился свет во всем доме, то сами вы этот вопрос навряд ли решите, нужно кооперироваться с соседями и принимать меры.

Для начала лучше всего понять, что изначально предшествовало отключению электричества. Самый распространенный вариант: включили выключатель, включили прибор, вставили что-то в розетку, пролили воду, что-то долго воняло или начало вонять. Если это так, то для начала выключите свет или приборы, устраните протекание, отключите то, из-за чего произошло отключение, найдите источник запаха. Потом ищите автоматы.

Вариант №1

Проверяйте автоматы защиты. Автоматы защиты — это устройства защитного отключения (автоматы, пробки, УЗО, Дифф.автоматы, рубильники), которые находятся в электрическом щите в вашей квартире или подъезде, и отключаются они при определенных условиях (перегрузках, утечках, замыканиях). Есть несколько видов автоматов и неискушенному пользователя иногда тяжело в них разобраться, Если вы не знаете как они выглядят и где они находятся — смотрите картинки!

Вы нашли автоматы, что делать дальше? Как понять где Ваш, где не ваш, включен он или выключен. С современными автоматами или УЗО, все понятно, — тумблер на них падает вниз (бывают случаи, когда автоматы установлены верх ногами, внимательно смотрите на надписи). Тут вы без труда вычислите свой автомат в щитке. Аккуратно, одной рукой, не задевая других проводов и частей электрического щита, включайте автомат. Всё хорошо? Можете дальше не читать и ставить лайки и репостить статью.

Как правильно включать автоматы. Нужно выключить все автоматы, (соседские не трогайте), и включать их по очереди начиная с самого главного, таким образом можно вычислить проблемную линию, оставив проблемный автомат выключенным, до устранения причин. Оставив свет на других линиях.
Вариант №2: У вас старые черные автоматы, как понять где ваши? Обычно автоматы в таких щитках выстроены по номерному порядку, группами по две или три штуки на каждую квартиру. Старые автоматы советского образца никак не выдают свою «выключенность», их необходимо перегружать, т.е выключить и включить. Вычисляйте где ваши, и смело отключайте и включайте снова! Проблема решилась? Лайки, репосты, овации. .

Вариант №2.1

У вас старые черные автоматы, выключаете/включаете — ничего не происходит. Прежде чем отключать соседские автоматы, убедитесь что не отключен главный рубильник (см. картинки). Его нужно провернуть по часовой стрелке на 90 градусов(Рубильник 1) или нажать на красную кнопку(Рубильник 2). Также аккуратно, одной рукой, не задевая других элементов в щите. Вопрос решился? Знаете, что делать

Вариант №2.2

Выключили соседей. Не пугайтесь! Постарайтесь вежливо объяснить сложившуюся ситуацию и принести свои извинения. В большинстве случаев это помогает. Щелкайте другие автоматы и рубильники, пока проблема не решится, или не выйдут другие соседи.

Вариант №3.1

У вас выбивает дифф.автомат. На некоторых дифф. автоматах(см.картинки) есть маленькая кнопочка, которую необходимо нажать, прежде чем включить устройство. Помогло? Вы уже почти электрик.

Вариант №3.2

УЗО или автомат не включаются (Тумблер не встает в положение «вверх»). Если происходит хлопок, то это характерно для короткого замыкания. В случае с УЗО, (утечкой тока), диагностика усложняется в несколько раз. Есть вероятность выхода из строя самого УЗО, замена устройства решит ваш вопрос И прежде чем отчаиваться, и приглашать к себе опытного электрика, воспользуйтесь советом №2.

Отключите все электроприборы из розеток. Выключите все выключатели света, проверьте лампочки в патронах, выкрутите их. Осмотрите все розетки на наличие воды или гари, убедитесь что вас не залили сверху. Если почувствовали запах гари или дыма, ищите проблему. Осмотрите щиток на наличие обгоревших проводов или оплавленных автоматов. В случаях обгорания изоляции, автоматов, запаха из под обоев, стен — лучше ничего не трогать и дождаться электрика.

Вариант 5

За последние несколько лет количество плановых отключений электричества значительно уменьшилось, однако свет продолжают отключать. Внеплановые отключения электроэнергии связаны с разными видами ремонтных работ на линиях подачи электроэнергии. На территориях трансформаторных станций также нередко случаются серьезные поломки. Но на сколько могут отключить электричество по закону и когда должны включить? Давайте разбираться с этим вопросом.

Дорогие читатели! Наши статьи рассказывают о типовых способах решения юридических вопросов, но каждый случай носит уникальный характер.
Если вы хотите узнать, как решить именно Вашу проблему — обращайтесь в форму онлайн-консультанта справа. Это быстро и бесплатно !

Ссылаясь на п. 2 «Правил полного или частного ограничения режима потребления электрической энергии», временное отключение электричества по закону может производиться по таким причинам:

  1. По взаимному соглашению потребителя энергии и поставщика.
  2. Из-за нарушения потребителем электричества ранее поставленных обязательств: неоплаченные счета, нарушения потребления энергии (воровство), потребление электричества при отсутствующем договоре. Из-за наличия больших долгов электричество тоже могут выключить.

    Важно знать! В случае отключения света за задолженность, хозяин должен оплатить все счета, и тогда свет будет подключен в течение суток после оплаты.

  3. По приказу Ростехнадзора в том случае, если он посчитает энергопринимающие устройства потребителя неисправными. Представитель Ростехнадзора должен предупредить потребителя электроэнергии о предстоящем отключении света.
  4. По причине поломки, аварийной ситуации или подобных обстоятельств. Попасть в такую ситуацию может каждый, причины поломки могут быть очень серьезными, поэтому законодательством нашей страны точные сроки не установлены.
    Если потребитель электроэнергии производит какую-то продукцию, а столь внезапное отключение света может спровоцировать появление брака на производстве потребителя (порчу тех или иных продуктов и пр.), он может потребовать составления необходимого для компенсации акта согласования аварийной и технологической брони.
  5. Плановое отключение света (ремонт электрических объектов, аварийные ситуации). Продолжительность такого отключения света должна быть указана в договоре, который подписали и потребители электроэнергии, и представители компании-поставщика. Ссылаясь на пункт №31 «Правил недискриминационного доступа к услугам по передаче электроэнергии и оказании этих услуг», свет могут отключать суммарно на 72 часа в год, однако максимальное количество часов, которое потребитель может пробыть без света, составляет 24 часа.

Какие случаи отключения электричества считаются незаконными?

Незаконное отключение света можно доказать только в суде. Если поставщик отключает вам свет, вероятно, он уверен в том, что его действия правомерны или он чувствует себя безнаказанным.

Если вы уверены, что вам отключили электроэнергию незаконно, рекомендуем обратиться к профессиональному юристу за помощью, после чего уже можно идти судиться с поставщиком электричества.

Важно! Законодательство Российской Федерации предусматривает в том числе и уголовную ответственность компании-поставщика за неправомерное отключение электричества, однако только в тех случаях, когда отключение света приводит к огромным материальным потерям потребителя.

Виды незаконных отключений электроэнергии:

  1. Отключение света без веских на то причин.
  2. Отключение электричества на больше, чем 24 часа подряд.
  3. Отключение света на 72 и больше часа в год (суммарно).
  4. Отключение электроэнергии из-за военных действий.
  5. Отключение электричество перед праздниками (если только неаварийное).
  6. Отключение света из-за «долгов» по ошибке

На сколько могут отключать электричество по закону?

А теперь выясним, на сколько могут отключать электричество по закону. Если вы являетесь руководителем какого-нибудь предприятия, для того чтобы узнать, на сколько могут отключить электричество, вам необходимо внимательно просмотреть договор об электроснабжении, который был заключен между вами и организацией, предоставляющей вам электричество.

В документе должно быть указано, к какой конкретной категории надежности энергоснабжения относится ваше предприятие. В том случае, если ваше предприятие относится к 3 категории, свет могут выключить максимум на сутки.

Отключать за долги имеют право до полного погашения суммы долга. Но и включить свет должны сразу же после оплаты всей задолженности.

Отключение света по аварийным причинам стоит бояться каждому, ведь в законодательстве России не указаны конкретные сроки ремонта таких поломок — так что это может занять 1 день, а может даже 3 и больше.

Внимание! Свет в квартире должен появиться в течение суток после оплаты задолженности, если организация, предоставляющая вам электроэнергии, этого не делает, вы можете смело обращаться в суд.

Какую характеристику автоматического выключателя правильно устанавливать в жилых помещениях

← Новые распределительные щиты New VEGA HAGER — ваш хаб инноваций   ||   Видеообзор шкафы Hager Volta →

Какую характеристику автоматического выключателя правильно устанавливать в жилых помещениях

Для тех, кто не хочет вникать в технические тонкости, какую характеристику автоматического выключателя или дифавтомата (поскольку автоматический выключатель в нем, как часть) применить в защите вашей электросети, предлагаем вниманию рекомендации немецкого производителя HAGER – прочесть и принять:

  1. Характеристика срабатывания В (3-5 In):

    Применяется преимущественно для защиты кабелей и цепей в жилых домах (цепи освещения, розетки)

  2. Характеристика срабатывания С (5-10 In):

    Применяется для защиты кабелей и цепей преимущественно в приборах с повышенным пусковым током (группы ламп, электродвигатели, и т. д.)

  3. Характеристика срабатывания D (10-20 In):

    Применяется для защиты кабелей и цепей, особенно в приборах с очень большим пусковым током (сварочные трансформаторы, электродвигатели и т.д.)

Т.е. компания HAGER для жилых помещений рекомендует устанавливать характеристику «В». И ей следуют немецкие электрики. В принципе, подобной рекомендации придерживаются другие европейские производители. Почему же в нашей стране электромонтажники характеристику «В» в жилом фонде не принимают за стандарт, а часто применяют «С» характеристику?

Попробуем разобраться.

Рассмотрим таблицу отключения автоматического выключателя в зависимости от характеристики отключения:

Рис.1 Характеристика «В»

Выпуск автоматических выключателей с разными характеристиками отключения и отсутствие универсальной характеристики обусловлены различными требованиями к защите электрической линии от перегрузок, пусковых токов, короткого замыкания. Из таблицы мы видим, что самый быстрый и чувствительный автомат с «В» характеристикой, самый медленный и не чувствительный к пиковым нагрузкам – автомат с характеристикой «D».

Рис.2 характеристика «C»

Характеристика «С» кажется оптимальной, поскольку находится посередине графика (см. выше). Так ли это? Тот факт, что автоматы типа C сейчас активно применяются, не означает, что тип C «лучше» или «более продвинутый». Это просто два разных типа для разных условий, но технологический уровень их исполнения одинаков. И цена, практически, тоже одинакова.

Рис.3 характеристика «D»

Следует отметить, что в современной высококачественной бытовой технике, благодаря применению специальных технологий, пусковые токи значительно меньше, чем были раньше, даже если используется импульсный блок питания. Поэтому, если вы оснастили квартиру или коттедж современной техникой, можно сделать выбор в пользу защитных автоматов типа «B». При этом можно повысить надежность энергоснабжения, реализовав принцип селективного отключения. Он заключается в том, что из-за задержки по времени в срабатывании вышестоящего защитного автомата относительно нижестоящего предотвращается отключение питания по всему коттеджу или по всей квартире. Самый экономичный способ реализации селективной защиты — поставить вводной автомат типа С, а в качестве нижестоящих использовать автоматы типа B.

Еще одно хорошее преимущество характеристики «В» в квартире. Автоматы с такой характеристикой лучше щадят вашу сеть при коротком замыкании, т.к. раньше отключаются и не настолько требовательны к сечению проводников, как характеристика «С».

Выбор характеристики автоматических выключателей остается за вами. Можно полностью установить с характеристикой «С».

Устройство защитного отключения (УЗО) Автоматические выключатели и УЗО.

Устройство защитного отключения (УЗО) — электрический аппарат защиты, который отключит электричество при касании к оголенному проводу или повреждении изоляции кабеля. Устройство защитного отключения срабатывает, когда в сети появляется дифференциальный ток, означающий утечку тока.

УЗО должно работать в паре с автоматическим выключателем, который защищает сеть от перегрузок и замыканий. Поэтому в щитке нужно предусмотреть место и для УЗО, и для автомата.

Основное назначение УЗО: защита от возгорания вследствие нарушения целостности сети и поражения током людей.

Главным компонентом УЗО является дифференциальный трансформатор, который предназначен обнаруживать дифференциальный ток.

 Преимущества УЗО

  • Многофункциональность
  • Стабилизация напряжения в сети
  • Остановка подачи тока при замыкании

 Как выбрать УЗО?



Необходимо принимать во внимание возраст и материал электропроводки, температуру помещения, в котором установлен щит, количество рядом установленных аппаратов, загрузку линии.

Определитесь с целями — хотите вы защитить отдельный элемент сети или всю электропроводку.



Чтобы правильно выбрать оборудование, обратите внимание на такие параметры, как:

  • Номинальное напряжение сети: 220 В или 380 В
  • Количество полюсов: двухполюсный или четырехполюсный
  • Номинальный ток нагрузки: 16 А, 20А, 25А, 32А, 40А, 63А, 80А, 100А
  • Номинальный отключающий дифференциальный ток (утечка) 6мА, 10мА, 30мА, 100мА, 300мА, 500мА
  • Номинальный условный ток короткого замыкания







Компания ANS Group уже 13 лет поставляет автоматические выключатели, УЗО и дифавтоматы. Мы являемся официальным дистрибьютором таких производителей электротехнического оборудования, как Legrand, Shneider Electric, ABB.

Профессиональная команда из экспертов по подбору оборудования сделает вам индивидуальное предложение по поставкам уже сегодня! Обратитесь по электронной почте [email protected] или напишите через сайт:



Разместить заказ



Рекомендуем:

ABB — Устройства защитного отключения

Legrand — Устройства защитного отключения

Schneider Electric — Модульное оборудование для жилищного строительства











Отключение электричества и «советские» электроавтоматы

Несколько причин отключения электричества в московских домах построенных в 90-ых и начале 2000-ых годов.

Часто мы забываемся и включаем сразу несколько мощных электроприборов в результате чего в квартире пропадает электричество.

За все типы домов и электропроводок отвечать не берусь. Расскажу о типичной ситуации для многоэтажек построенных в 1990 — 2000 г.г.
Электроплита, проводка алюминиевая, автоматические выключатели (автоматы) старые советских времен 3 штуки: под плиту, розетки и свет. В автоматах и кроется проблема.
Под электроплиту выделен отдельный самый мощный автомат и отдельная розетка с заземлением. От неё, все поголовно, делают ответвление чтобы подключить холодильник, стиральную машину, чайник, мультиварку и другие приборы требующие эксплуатации с заземлением. Ибо, все остальные розетки такового не имеют.

Первый случай произошел давно в начале 2000-ных с большим автоматом. Он вырубился. Сам я его и включал, и выключал все без толку. Вызвал электрика. Кстати, по телефону он мне что-то говорил об особенно нежном обращении с автоматом, типа: «плавно нужно его включать». Но я этого, тогда не понял. Электрик пришел, по внешности, так чистый доктор наук, с бородой в очках… Плавным движением ручку автомата отвел, назад защелкнул, вуаля — все заработало! С тех пор он исправно пашет.

Второй раз произошел в декабре 2016 г. Работали стиралка, холодильник, мультиварка и чайник включили, сдуру. На сей раз вырубился маленький автомат, розеточный. Причем ручку не отщелкнул, осталась во включенном состоянии. Я вспомнил «доктора», плавность»… ручку выключил, минуту подождал, затем плавненько включил. Все работает.

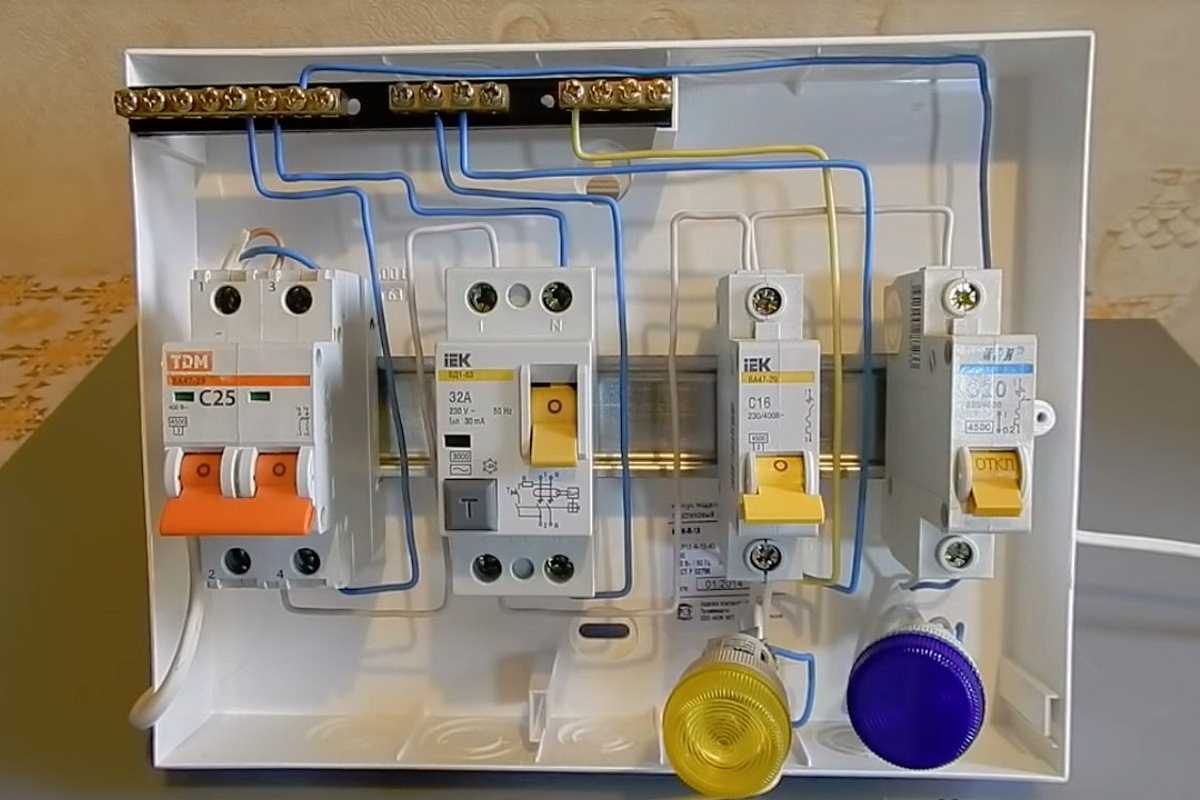

Блок автоматических выключателей

План 2-ух комнатной квартиры


Еще одну проблему добавляют соединения алюминиевых проводов в розетках. Как, видно на схеме, питание основных розеток идет из кухни сначала в 1-ую комнату, затем во 2-ую комнату. Плохо прикрученные провода в розетке №4 могут оставить без электричества розетку №5.

У меня такое случилось по моей вине. Розетка №4 мешала придвинуть шкаф к стене и была ликвидирована, а провода скручены, как мне казалось надежно. Прошло несколько лет. Внезапно, пропало электричество во 2-ой комнате. Все питалось от одной розетки №5, т. :’&ю ?» думал я долго… У соседей по подъезду, нечто подобное тоже случалось.

Хочется сказать, что «по уму» нужно автоматы менять на современные, как это сделали соседи. Провода менять — алюминий на медь тоже неплохо. Хотя бы до кухни. В комнаты медный провод вести — это огромная проблема. Смысл имеет, только если нужно подключать мощный кондиционер или какое-то спецоборудование.

Сбой питания? Встречайте автоматические переключатели фаз

Колебания напряжения и отключения электроэнергии — обычное и нормальное явление, но пользователи электрической сети стараются избегать любых помех приему. Однако это проблематично в таких учреждениях, как больницы, магазины, отели, фабрики и другие места, где требуется стабильное электроснабжение, и любые задержки имеют серьезные последствия. К счастью, есть простой способ устранить перебои в подаче электроэнергии с помощью несложного устройства, такого как фазовый переключатель.Что такое? Как работает фазовый переключатель?

Инновационные переключатели фазы

Компания Pollin представила на рынке инновационное решение проблем с отключениями электроэнергии в виде переключателей фазы. Первое устройство этого типа было создано в 1995 году, и с тех пор его конструкция значительно изменилась. Сегодня большинство фазовых переключателей изготавливаются в корпусах, предназначенных для монтажа на рейке. Предложение компании Pollin включает как упрощенную, так и более дешевую версию и расширенный фазовый переключатель , который позволяет регулировать порог срабатывания и подключать внешние контакторы.

Автоматические переключатели фаз были разработаны для обеспечения непрерывности питания однофазных нагрузок (с использованием трехфазной сети или трех отдельных источников напряжения с общим нулем «N»), а также для предотвращения нежелательного напряжения. падает в сети. Где наиболее полезны фазовые переключатели? Везде, где перебои в подаче электроэнергии недопустимы, например, в системе вентиляции и кондиционирования воздуха, при поставке медицинского оборудования, освещения (включая аварийное освещение), питания аварийных систем и компьютерных сетей и во многих других местах.

Работа фазовых переключателей

Преимущества использования фазовых переключателей огромны. Благодаря им вы можете пользоваться электросетью, не беспокоясь о незапланированных отключениях электроэнергии. Фазовые переключатели предназначены для управления значением напряжения отдельных фаз. Как только обнаруживается падение напряжения в данной фазе (ниже значения, которое можно определить) или полное падение напряжения, фазовый переключатель переключает нагрузку на фазу с достаточными параметрами.Это очень простой принцип действия и в то же время чрезвычайно эффективный. Фазовый переключатель может работать с приоритетом фазы L1. Это означает, что переключатель автоматически вернется к переключению нагрузки на фазу L1, как только эта фаза сможет обеспечить соответствующие параметры. Фазовый переключатель может работать и в бесприоритетном режиме, который заключается в питании приемника от любой фазы, а при падении напряжения ниже предполагаемого уровня происходит переключение. В результате этот режим работы ограничивает количество фазовых переходов.

Скорость переключения

В случае падения или падения напряжения самым важным является реакция и то, работает ли устройство достаточно быстро, чтобы не ощущать перебоев в подаче электроэнергии. По этой причине в фазовых переключателях Pollin есть фазовый переключатель AZF-10S. Это устройство, которое гарантирует сокращение времени переключения до

Во избежание неприятных и дорогостоящих отключений электроэнергии стоит приобрести простой фазовый переключатель , который устранит эту проблему.

Источник: Pollin.pl — Сетевое управление, лестничная автоматика, автоматические переключатели фаз.

.

Что нужно знать о системах резервного питания?

Что такое ИБП?

ИБП

(Источник бесперебойного питания) — это устройство, благодаря которому мы можем поддерживать работу электрических устройств в случае сбоя питания в сети. В большинстве устройств эта энергия поступает от аккумуляторов, которые заряжаются при подаче электричества в нашу квартиру от ЛЭП.При отключении электроэнергии это устройство автоматически переключается на питание от батареи и передает накопленную энергию устройствам, которые мы к нему подключаем. Время переключения устройства между зарядкой аккумуляторов и источником питания настолько короткое, что оно не отключает такие устройства, как будильник или настольный компьютер.

Почему используются устройства удержания напряжения?

Обычно системы ИБП используются для питания электронных или электрических устройств.Прежде всего, речь идет о системах охранной сигнализации, которые могут без надобности инициировать вызов службы безопасности в случае сбоя питания. Они также используются для поддержания напряжения в настольных компьютерах (здесь временное отсутствие напряжения может вызвать потерю данных). Одно из приложений — питание нагревательных устройств, особенно загружаемых вручную (например, угольных плит). В случае отключения электроэнергии насосы горячей воды перестают работать и даже могут повредить печь.

Типы ИБП

Не в сети

Устройства этого типа в основном характеризуются очень низким током в режиме ожидания. Во время нормальной работы, когда есть питание от сети, эта система потребляет ток, необходимый только для подзарядки батарей. Когда в сети происходят колебания тока или падения напряжения, система переключает питание устройства на питание от батареи в течение нескольких миллисекунд.К его достоинствам также можно отнести долгий срок службы и отсутствие характерного «гула» при работе в режиме ожидания. Самым большим недостатком такого типа устройств является нестабильность параметров при переключении режимов работы и отсутствие стабилизации сетевого тока.

Линейно-интерактивный

По своей структуре аналогичен автономной системе, с той разницей, что одна и та же часть системы используется для стабилизации тока и зарядки аккумулятора. Это позволяет увеличить стабилизацию текущих параметров, в том числе при работе в режиме ожидания падения тока.

Линейно-интерактивный AVR

В этой системе дополнительно используется элемент АРН (автоматический регулятор напряжения). Это особый тип трансформатора, который стабилизирует уровень напряжения на выходе схемы. Благодаря использованию этого элемента нет необходимости включать систему с батареями при скачках напряжения, поскольку этот элемент задает соответствующие выходные параметры. К сожалению, при установке выходного напряжения питание на выходе временно отключается.

Он-лайн

В онлайн-системе питание от сети полностью отделено от выходного компрессора, который питает устройства. На практике это увеличивает потребление энергии, поскольку устройство работает, даже если нет отключения электроэнергии. Обычно такие системы очень сложные, что увеличивает их уязвимость. Цепи этого типа, благодаря стабильной и полностью электронной работе, выдают электроэнергию хорошего качества без каких-либо скачков и загрязнений из сети. Они идеальны везде, где требуется стабильная работа системы.

ИБП / генератор

Для домашнего использования очень хорошим решением является использование смешанной системы устройств ИБП и генераторов энергии. Этот комплект может непрерывно снабжать здание электричеством, не подвергая его неудобствам, связанным с перебоями в работе сети. В начальном режиме работы запускается система ИБП, которая обеспечивает питание здания в течение нескольких минут, что дает время для ручного или автоматического запуска генератора.Он используется везде, где здания подвергаются длительным отключениям электроэнергии в морозильных камерах, холодильниках или другом оборудовании.

.

AZRS — Импульсные источники питания — SPIE ENERGOTEST Sp. z o.o.

Синхронное и квазисинхронное переключение


Расширенные алгоритмы повышения надежности


Широко используется с 1995 г.

Устройства автоматического переключения питания являются одними из основных систем, влияющих на надежность электроснабжения нагрузок. Используемые в них алгоритмы и настройки оказывают значительное влияние, в том числе на:

  • глубина приседаний с натяжением,
  • значение самозапускаемых токов и импульсных электромеханических моментов коммутируемых двигателей.

Значения коммутируемого тока и импульсного электромагнитного момента двигателя определяются величиной остаточного напряжения и фазовым углом между ним и напряжением сети в момент перезапуска двигателя. Из-за прочности изоляции стандартных двигателей предполагается, что коммутируемое напряжение не должно превышать значение 1,4 Un, что также является условием, гарантирующим, что допустимые значения тока статора и импульсного электромеханического момента типичных двигателей являются равными. не превышено.Несоблюдение вышеуказанных условий часто приводит к серьезным отказам двигателя. Поломка двигателей, перебои в электроснабжении потребителей вызывают сбои / простои технологических процессов и, как следствие, серьезные финансовые потери. Таким образом, системы автоматизации должны обеспечивать быстрое, безопасное и надежное переключение источников питания. Лучше всего выполнять переключение синхронно (непрерывно или с кратковременным прерыванием) или квазисинхронным образом. Детальные требования к алгоритмам и настройкам устройств автоматизации переключения источников питания зависят от типа питаемых нагрузок, требований конкретных технологических процессов и качества / жесткости резервного источника питания. Он также должен обеспечивать возможность переключения питания по расписанию (PSS) и автоматического питания. переключение (АСС).Автоматическая реализация PSS обеспечивает быстрое и надежное переключение, исключая возможные задержки и ошибки, возникающие в процессе ручного переключения.

Современные системы автоматического переключения мощности должны отвечать множеству различных требований, и, прежде всего, они должны работать быстро, надежно и безопасно.

Автоматические блоки типа АЗРС предназначены для работы в коммутационных станциях СН и НН, питающих важные моторные или немоторные нагрузки, оказывающие существенное влияние на технологические процессы. Они используются как в системах с явным резервом (AZRS2), так и в скрытых (AZRS3). Эти машины построены на базе специализированных контроллеров. Они оснащены лицевой панелью, на которой размещается синоптик КРУ. Информация о значениях напряжения и выполненных переключениях отображается на жидкокристаллическом дисплее.

Автоматические блоки типа АЗРС осуществляют переключение в следующих циклах
  • АВР в быстром режиме (требуется для распределительных устройств, питающих нагрузки двигателей) синхронный бесперебойный и синхронный
    с небольшим перерывом;
  • АВР в квазисинхронном режиме;
  • СЗР в свободном режиме;
  • AS по всем направлениям;
  • АРС реализуется автоматически после выполнения АТС, активированной напряжением, и восстановления основного напряжения питания распределительного устройства;
  • PSS в непрерывном режиме;
  • PSS в синхронном режиме с кратковременным отключением питания;
  • PSS в квазисинхронном режиме;
  • РПН в медленном режиме
Машины АЗРС также позволяют
  • независимая регулировка дополнительного напряжения;
  • любая декларация первичного электропитания КРУ

.

Как выбрать устройства для аварийного электроснабжения дома?

Для работы большинства бытовых приборов необходимо обеспечить их питание от электросети. Однако в районах с разрозненной застройкой и подключением к воздушной линии электропередачи часто случаются перебои в подаче электроэнергии из-за сбоев в связи с погодными условиями в старой энергетической инфраструктуре, что становится очень обременительным для жителей, особенно когда перерывы длятся много часов.Избежать этого можно, установив собственные источники аварийного питания, благодаря которым мы обеспечим работу необходимых устройств.

Из этой статьи вы найдете:

  • Как выбрать аварийное силовое оборудование?
  • Как защитить печь центрального отопления и другие устройства при отключении электричества?
  • Как работает аккумулятор?
  • Как устроена генераторная установка?

Подбор оборудования аварийного электроснабжения

Время, в течение которого здание будет обесточено, в основном зависит от причины и степени сбоя в линии питания. Сбои в подаче электроэнергии, вызванные сильным ветром и отключением сети из-за поваленных деревьев, являются особенно продолжительными.

Часто участки линии можно отремонтировать только через несколько дней. Неудобство отсутствия электроэнергии начинают ощущать жители домов через 4-6 часов, особенно зимой, когда быстро темнеет и перестает работать отопление.

Сложности будут особенно велики в здании, оборудованном многочисленными системами управления домашним оборудованием, где отсутствие электричества предотвратит, например,открытие въездных ворот, гаражных ворот, вентиляции, опускания или подъема рольставней. Планируя установку аварийного электроснабжения, нам необходимо выбрать те устройства, которые необходимы для относительно комфортного использования дома.

Отсутствие электричества — это, в основном, отсутствие освещения, которое после наступления темноты делает невозможным общение внутри без портативного фонарика. Благодаря доступным в настоящее время светодиодным источникам света создание даже разветвленной схемы аварийного освещения не потребляет много электроэнергии (отдельные лампы имеют мощность 0,5-5 Вт), а также могут работать от 12 В постоянного тока.

Как защитить печь центрального отопления и другие устройства при отключении электричества?

Зимой самая большая проблема отсутствия электричества — это система отопления. После нескольких часов перерыва в доме становится прохладно. Большинство используемых в настоящее время систем отопления требует подключения к электричеству, необходимого для работы циркуляционного насоса, нагнетательного вентилятора, устройства подачи топлива и часто обширной системы автоматизации. В крайнем случае отсутствие электропитания может привести к серьезному сбою.

В простых отопительных контурах с твердотопливным котлом, не оборудованным эффективным регулятором мощности, может произойти опасный перегрев, если циркуляционный насос без источника питания препятствует циркуляции теплоносителя.

Ситуация может быть особенно опасной, когда трубы центрального отопления имеют небольшой диаметр, а в насосе отсутствует байпас с дифференциальным клапаном, что обеспечивает самотечную циркуляцию теплоносителя.

Длительное отключение электроэнергии вызывает повышение температуры хранимых продуктов в холодильном оборудовании, и обычно безопасный период простоя холодильной установки оценивается в 12-18 часов.Однако при нормальной работе холодильник также работает с более длительными интервалами, поэтому на короткое время он может получать обратное питание от устройства, используемого, например, для поддержания нагрева.

Отсутствие электричества также может вызвать проблемы с доступом к проточной воде, если мы используем собственный колодец и гидрофор. Система водоснабжения питается от относительно мощного насоса, часто в трехфазном исполнении, поэтому для его аварийного электроснабжения потребуется подобрать соответствующий источник.Альтернативным решением может быть, например, параллельная установка ручного насоса или установка большого накопительного резервуара высоко.

Помимо основных устройств, работающих в аварийном режиме, мы часто решаем подключить к ним оборудование, необходимое для работы или обслуживания, например, соответствующие условия в аквариуме или террариуме. Затем мы должны учитывать их мощность и ежедневное потребление энергии при выборе такого источника питания.

Прежде всего, следует определиться с потребностями функционирования системы отопления, потому что зимой трудно найти замену источнику тепла, если в доме нет традиционного камина без устройств подачи воздуха.

Газовые котлы, работающие в первичном контуре отопления, требуют электропитания мощностью 90–150 Вт, а среднесуточная потребность в энергии составляет примерно 1200–2500 Втч.

Для освещения общая мощность не должна превышать 10 Вт, а при использовании в течение 8 часов мы будем потреблять 80 Втч энергии. При поставке других устройств предполагается, что мы можем принять требуемую мощность на уровне не менее 500 Вт (например, компьютер, телевизор), что на 4 часа использования требует 2000 Втч электроэнергии.

Питание от батареи

При выборе базового варианта аварийного электроснабжения мы можем использовать, например, автомобильный аккумулятор и преобразователь, преобразующий постоянный ток низкого напряжения в переменный ток напряжением 230 В. В зависимости от типа преобразователя, система также может функционировать как так называемый ИБП (источник бесперебойного питания), автоматически включающий аварийный источник питания в случае отключения электроэнергии.

Энергосберегающий преобразователь напряжения с функцией автозапуска для аварийного электроснабжения печей и насосов c.о. Фото. ВольтОН.

Как правило, он также позволяет автоматически заряжать аккумулятор. Его использование определяется мощностью обработки напряжения и продолжительностью аварийного режима, которая зависит от емкости аккумулятора. При мощности нагрузки, иногда достигающей 1000 Вт, его можно использовать для питания различных устройств, но относительно непродолжительное время.

На практике эта система может обеспечивать питание освещения и, в некоторой степени, системы обогрева, которое ограничивается энергией, накопленной в батарее.Например, при питании отопительного контура, требующего средней мощности 100 Вт, система проработает (теоретически) около 12 часов, используя аккумулятор 12 В и емкость 100 Ач. Фактически, это время будет короче из-за эффективности инвертора и уменьшения емкости батареи со временем.

Конечно, в ситуациях, требующих более продолжительной работы, можно подключить еще один заряженный аккумулятор, даже если он снят с автомобиля. Аварийный источник питания в этой конфигурации чрезвычайно прост в подключении и обычно служит для питания одного устройства.

Вилка подключается к розетке, а питание от батареи обеспечивается двумя проводами, но при этом необходимо соблюдать полярность. Вставьте вилку сетевого шнура системы отопления в розетку преобразователя, и прибор готов к работе.

ИБП с «гелевой» батареей 26Ач, вкл. для печи центрального отопления Фото ВольтОН.

Электроэнергия от генератора

Используя генератор для аварийного питания домашней установки, мы можем даже обеспечить такое же питание от сети, и устройство может работать непрерывно в течение длительного времени.

На практике генераторные установки для аварийных работ выбираются на 2–3 уровнях мощности, что позволяет работать определенным группам электрических устройств. Электрогенератор — это комплект с двигателем внутреннего сгорания, который приводит в действие генераторы переменного тока. В зависимости от мощности такого агрегата используются двух- или четырехтактные бензиновые двигатели, а в более крупных устройствах также и дизельные двигатели.

Для нужд частных домов в основном используются переносные генераторы, в которых генератор может вырабатывать однофазный ток с номинальными параметрами 230В 50 Гц или трехфазный 3х400В 50 Гц.

В зависимости от потребности альтернативное электроснабжение от агрегата может быть реализовано в одном из трех вариантов:

Автор: Cezary Jankowski
Открытие фото: Decora, Livolo Polska
Фотографии в тексте: VoltON, Makita

.

Запланированные отключения и отключения | TAURON Dystrybucja 9000 1

Претенденты Пожалуйста, заполните поле правильно

Номер телефона Введите 9 символов без пробелов и специальных символов. Указанный номер телефона не является номером мобильного телефона.

Нарушение выберите из списка Отсутствует 1 фаза Отсутствуют 2 фазы Всего нет питания Мигает уличный фонарь Уличные фонари не горят Уличный фонарь не горит Уличное освещение дневное время Колебания напряжения Потеря напряжения
