Поэтапная сборка лестницы. Часть 1.

Сферы применения лестниц из металла в современном строительстве широки. Это и внутренние межуровневые конструкции и наружние уличные . Последние можно сварить собственноручно, обладая минимальными умениями сварщика. Материалом может послужить стальной уголок. А вот лестницы внутри дома должны быть сделаны специалистом высокого класса. К ним предъявляются высокие требования по дизайну, надежности.


Лестница сварная 90 гр с площадкой, на косоурах

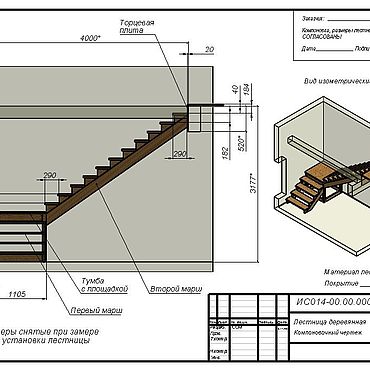

Так выглядит чертеж металлической лестничной конструкции

Какими могут быть металлические лестницы?

Внутренние металлические лестницы изготавливаются по предварительным замерам и чертежам.

Это специальный дизайнерский проект. Материалом для изготовления комплектующих служат стальные хромированные трубы, металлические конструкции, покрытые порошковой прочной краской. Устройство лестничных пролетов может быть самым разным – прямые с площадкой посередине марша, закругленные, винтообразные.


Как изготовить лестницу видео.
Ступени в интерьерных металлических лестницах оборудуют декоративными деревянными дощечками или пластиковыми вставками, и даже мраморными плитками. Межуровневые лестницы часто устанавливают в офисах с большим количеством посетителей, в учреждениях и в производственных помещениях. Главная задача проектировщиков и строителей в этом случае – прочность комплектующих, большой срок эксплуатации, безопасность движения, большая пропускная способность. Эти конструкции намного легче и изящнее привычных деревянных или бетонных лестниц. Они создают ощущение свободного пространства, не затемняют помещение.
Нейтральные цвета подходят под любое дизайнерское решение.

Виды лестниц из металла

По каким параметрам и требованиям создаются лестницы из металла?

Чертежи металлических лестниц строятся по стандартным нормам:

Ширина лестничного марша внутренней конструкции – не меньше 90 см. такие лестницы устанавливают и в частных домах на второй этаж. Постоянный уклон лестничного марша – 1*1,25 Ступени лестницы одинаковы по глубине и высоте. Эти параметры – 30-35 см и 15-20 см. Обязательным элементом устройства является ограждение.

Ограждения — это комплектующие элементы лестничных маршей. Они играют важную роль в безопасности эксплуатации лестниц. Эти элементы изготавливаются из полых труб, прута, кованых элементов. Верх оформляется перилами для поддержки руками. Основания из труб или планок могут заполняются стеклянными, пластиковыми, деревянными соединениями. Эти устройства должны гармонично вписываться в дизайн лестниц, выполняются они специалистами, гарантирующими качество, безопасность и долговечность конструкций.

Требования безопасности к этим элементам следующие:

Боковая нагрузка перил – до 100кг Промежуток между вертикальными прутьями не должен превышать 12-15 см. Высота лестничных ограждений не должна быть меньше 90 см, а если в доме есть дети или лестница устанавливается в детском учреждении, высота перил – не менее 120см без поперечных перекладин, на которые дети могут встать и перегнуться через ограждение.

Расчет ограждений лестницы

Виды лестничных конструкций

Лестницы на косоурах. Это железные наклонные балки или швеллера, на которых крепятся ступени. Есть два варианта. Один косоур устанавливается наклонно посередине. Внизу он крепится к опорной балке. Ее часто бетонируют для неподвижности. Верхняя часть лестничного пролета приваривается к стальной стойке, поддерживающей верхний край косоура. На наклонное основание привариваются ступени и другие комплектующие. Преимущество такого устройства в том, что лестница как бы парит в воздухе, занимает мало места и не загромождает пространство. Конструкция на 2-х косоурах прочнее. Торцевые части ступеней прикрепляются к ним сваркой или болтами. Часто один из косоуров прикрепляют к стене болтами или кронштейнами. Это делает конструкцию более прочной. Такую лестницу можно увеличить по ширине без добавления третьего швеллера. Лестницы на больцах. Здесь возможно три варианта Массивные болты – больцы удерживают ступени, прикрепляя их к стене. Ступени располагаются между тетивами и прикрепляются больцами к ним Ступени закрепляют к центральному столбу.

Пример расчета и изготовления одномаршевой лестницы внутри дома

Высота потолка в помещении, допустим, – 1,8 метра. Соблюдая принятые стандарты, определяем параметры лестницы:

Уклон марша – 45 градусов, ширина – 90 см, высота ступеней – 15 см, глубина – 30 см. количество ступеней – 10-11.

Первые наброски расчетов лестничной конструкции в виде «гармошки»

Материалы для изготовления комплектующих деталей: рельефная листовая сталь, из которой будут вырезаться ступени. Рельеф играет роль противоскользящего покрытия. Ступени можно сделать из перфорированного стального листа. Два швеллера шириной 10см, высотой – 5 см, это – основание. Из уголка делаются «кобылки» — подставки в форме вытянутого треугольника под ступени, выводящие их поверхность в строго горизонтальное положение.

Устройство лестниц из металла сводится к сборке комплектующих и их соединению путем сварки. Ход работ следующий:

Изготовление кобылок с металлическими кронштейнами для крепления ступеней. Швеллера устанавливают на ребро под уклоном 45 градусов выемками внутрь. Приваривают кобылки к швеллерам. Разметку делают на двух тетивах одинаково, чтобы избежать перекоса в расположении ступеней. Если ширина лестницы больше 90 см, то добавляют по центру еще одну опору. В нижней точке закрепляют опорную балку, бетонируя ее. Делают ограждения. Вертикальные стойки его привариваются к боковой части косоура, причем крайние из них должны быть толще серединных. Поручень крепится поверху.
Он может быть из металлической трубы, дерева, прочного и гладкого пластика. Длина бокового поручня должна доходить до конца лестничного марша. В заключение работ все поверхности надо загрунтовать и покрасить, чтобы металл защитить от окисления. Для того, чтобы краска держалась дольше и влага не испортила металл, сначала его поверхность надо обезжирить. Для этого ветошью, смоченной в уайт-спирите, протираем все поверхности. Затем очередь преобразователя ржавчины. Потом покрываем лестницу и ограждение грунтовкой и красим.

После всех расчетов можно приступать к сварке металлической лестницы

Как высчитать схему лестницы

Часто лестницу приходится устанавливать на ограниченном пространстве. В этом случае важно, чтобы ее использование было безопасным, удобным. Необходимо учитывать примерную нагрузку на ступени во время одновременного нахождения на них максимального количества людей. К таким вычислениям лучше привлечь специалиста, ведь от правильных расчетов будет зависеть долговечность и безопасность сооружения.

Внутри частного дома, коттеджа можно скомбинировать в лестнице металл и дерево. Просто на металлическое основание уложить и закрепить красивые деревянные дощечки. Их можно покрыть морилкой и лаком.

Дизайнерские лестницы

В наши дни модно украшать свой дом неординарными эксклюзивными интерьерными элементами. Кованые изделия относятся к таким произведениям искусства. В студии ковки можно заказать оригинальную лестницу, которая придаст особый шик вашему дому и станет украшением интерьера. Такие сооружения неповторимы, заказ может быть выполнен с учетом желания заказчика или полностью по его проекту. Ажурные пролеты, ограждения для лестницы и другие элементы декора добавят романтических нот в облик помещения. Эти вещи отличаются тонкостью работы по сравнению со штампованными деталями, которые продают строительные магазины. Хотя, и этим изделиям можно найти достойное применение на садовом участке или на даче.

А вы пробовали устанавливать или делать собственные металлические лестницы? Поделитесь своими впечатлениями от них в комментариях!

Чертеж лестницы из металла — По ступенькам

Чертеж металлической лестницы

Изготовление межэтажных лестниц стало как никогда популярным в связи со значительным увеличением количества строящихся загородных частных коттеджей высотой в два и даже три этажа.

Компания «Стил-мет» производит широкий спектр металлических каркасов для этих конструкций, выполняя их изготовление по готовым чертежам, хотя это возможно и по чертежам заказчика. Проектировать конструкцию и разрабатывать чертеж металлической лестницы желательно еще на этапе строительства дома. Специалисты компании по заявке выезжают на объект и выполняют все необходимые замеры, в соответствии с данными которых затем выполняются индивидуальные чертежи. Преимущество предварительных замеров состоит в создании максимально адаптированной к особенностям помещения конструкции и удобству ее размещения.

Работа по изготовлению металлических каркасов лестниц ведется по отработанным чертежам и технологиям, но благодаря наличию квалифицированного персонала компания «Стил-мет» выполняет разработку чертежей металлических лестниц по предварительно выполненным замерам, а также изготовление конструкций по чертежам заказчика. Последнее предполагает более тщательную проработку технологии изготовления заказанного изделия и несколько большее время на его выполнение.

Специалисты проектного сектора компании используют выполненные в соответствии с проведенными замерами чертежи для создания 3D чертежа конструкции, если это условие оговорено в договоре. Затем мастера производственного отдела начинают изготовление каркаса из металла, используя современное оборудование и технологические приемы. Преимущества нашей фирмы перед конкурентами и плюсы обращения к нам очевидны, поскольку компания «Стил-мет» обладает:

— многолетним опытом в сфере изготовления металлических оснований для лестниц;

— индивидуальным подходом к работе по заказам;

— большим штатом квалифицированных специалистов;

— современным оборудованием производственных цехов.

Традиционно компания «Стил-мет» для изготовления металлокаркасов лестниц использует легкие и прочные металлы, обладающие повышенной коррозионной устойчивостью. В зависимости от пожеланий заказчиков выполняются проекты чертежей металлических лестниц, предполагающие дальнейшую полную или частичную отделку металлических поверхностей деревянными панелями.

При выезде на замеры специалисты компании учитывают размеры помещения, место размещения будущей конструкции и удобство пользования ею. В зависимости от этого они могут предложить клиенту различные варианты исполнения лестниц: прямые маршевые, маршевые с поворотом, винтовые. Маршевые лестницы также выполняются по-разному: они могут быть на одном или двух косоурах или на тетивах. Особое место занимают самые сложные — криволинейные лестничные конструкции.

Наша компания гарантирует соблюдение требований всех нормативных документов при производстве продукции и соответствие их современным нормам безопасности.

Конструкция металлической лестницы с площадкой. Построение лестницы в Автокаде — основные этапы проектирования Наружная металлическая лестница чертеж

Когда в жилом планируется не один этаж, а два или три обязательно нужно продумать конструкцию, которая будет вести к верхним ярусам. Чертеж металлической лестницы, созданный на основании замеров, поможет облегчить работу и сделать процесс обустройства доступным.

Схемы и чертежи металлических лестниц

Конструкция металлической лестницы обладает всеми необходимыми параметрами безопасности и долговечности. Именно поэтому часто делают ставку именно на этот вид изделия. Металл практически не подвержен коррозиям, выигрышно подчеркивает стиль помещения и вносит строгость и изящность в дизайн. Глядя на широкое разнообразие предлагаемых металлических лестниц можно понять, что их сможет собственноручно сделать даже тот человек, который не имеет опыта в подобных воплощениях.


Чертеж с размерами металлической лестницы

Самое главное – выбрать такую конструкцию, которую будет посильно начертить, подготовить и установить в пространстве помещения или за его пределами.

Преимущества


Недостатки

  1. Одним из недостатков можно назвать громоздкость сходней и перил. Но благодаря умениям современных разработчиков, можно легко подобрать схему, которая будет максимально соответствовать по нагрузке для определенного помещения.
  2. Некоторые изгибы и декоративные элементы сложно воплотить в жизнь без специальных навыков.

Основываясь на приоритетах и недостатках материала и конструкции в целом, можно делать ставку в пользу или против такого решения.

Металлическая лестница на косоурах

Чертеж металлической лестницы сделать гораздо проще, если структура обустраивается с помощью косоуров. Это обусловлено тем, что нужно просчитать расстояние для каждой ступеньки и подготовить материал, который впоследствии будет закреплен на основание. Косоуры – это база (основа) в форме будущей лестницы.

Она может быть произведена из разных материалов и быть закреплена, как этого требует помещение. Конечно, для приобретения подходящих косоуров замеры все же осуществить требуется.

Ведь конструкция должна подходить под параметры выделяемого под лестницу пространства. Лестница по металлическим косоурам поможет даже неопытным мастерам реализовать задачу установки.

Главное — правильно с отметкой места, где будет расположены сходни. А также иметь под рукой инструменты и материалы, необходимые для воплощения этой идеи в собственном доме.

Преимущества


Вариант конструкции металлической лестницы

Благодаря тому, что сходни, оборудованные с использованием косоуров, заслужили призвание, положительные стороны такого решения очевидны:

  • Это облегчает процесс работы;
  • Позволяет с легкостью организовать порядок действий;
  • Такие конструкции прочны и долговечны;
  • Благодаря косоурам даже неопытный специалист или просто хозяин дома, сможет реализовать задуманное и воплотить его в реальность;
  • Этот элемент позволяет уделить больше времени деталям и дизайнерским экспериментам, которые украсят .

Это далеко не все позитивные стороны лестниц на косоурах, каждый владелец частного дома находит свои независимые преимущества.

Недостатки

Нужно правильно определить размер основы под ступеньки, чтобы конструкция четко вписалась в интерьер. Сделать такие расчеты несложно. Достаточно просто измерить высоту, угол наклона и ширину требуемой установки.

Как сделать чертеж металлической лестницы

Самостоятельно сделать чертеж лестницы из металла собственными руками достаточно просто. Для этого нужно осуществить замеры пространства, в котором будут расположены ступени, ведущие на второй этаж.

Необходимые материалы для замера

Для того чтобы осуществить измерение пространства следует иметь под рукой следующие принадлежности:

  • Рулетку с максимальной длиной;
  • Измеритель уровня поверхностей;
  • Мел или специальный фломастер, которым можно сделать необходимые отметки на стене, полу и потолке.


Это минимальный набор принадлежностей, которые помогут качественно и быстро осуществить процесс замера.

Необходимые материалы для чертежа

Чтобы схема была максимально точной и правильной, следует также приготовить ряд канцелярских предметов. А именно:

  • Остро заточенный карандаш или черный маркер с тонким стержнем;
  • Лист бумаги или ватман;
  • Линейка;
  • Циркуль.

Чертить схему следует внимательно и аккуратно, чтобы при непосредственном процессе установки не допустить погрешностей, которые сложно исправить.

Какие параметры нужно измерить

Чтобы не прогадать и правильно сделать чертеж своими руками, потребуется произвести следующие измерения:


После осуществления замеров можно переносить записанные параметры на лист бумаги, формируя схему будущих сходней.

Какие нюансы обязательно учесть в процессе

При осуществлении замеров обязательно уделить особое внимание следующим факторам:


Какими бывают металлические лестницы

Бывает разным, но каждый из них достоин и часто выбираем . Конструкции металлических лестниц бывают:

Винтовыми Такие сходни помогут сохранить максимум полезного пространства в помещении. Ступени выгодно подчеркнут изысканность дизайна и добавят искру в общую картину интерьера пространства. Единственное, что может остановить – это сложность самостоятельного осуществления чертежа.
Без специальных навыков человек не справиться с замерами, необходимыми для столь сложной конструкции. А также непосредственный процесс установки лестничных структур требует некоторой сноровки и умения.
Зная все особенности винтовой лестницы, человек сможет реализовать идею с установкой такой конструкции сходней. После воплощения задуманного интерьер тут же заиграет новыми красками.
Маршевыми Этот вариант чаще всего используют для воплощения идеи по установке лестничных структур. Для такого массива легко нарисовать схему даже тем, кто никогда не сталкивался ранее с подобным заданием.
Маршевые лестницы бывают прямыми, ведущими на второй этаж или с поворотами (это помогает экономить пространство). Измерить параметры, требуемые для чертежа любого из видов таких сходней, очень просто. Достаточно иметь под рукой необходимые инструменты и приспособления.
Непосредственная установка конструкции также элементарна. Следует просто придерживаться пошаговых действий, о которых можно прочесть в любой тематической литературе.
Навесными Бывают структуры, ведущие на второй этаж, держащиеся на стене. Под такие конструкции не устанавливают подпорки. Основной несущей и держащей нагрузки конструкцией, является стена.
Поэтому, прежде чем приступать к действиям, следует убедиться, что стены прочны и готовы выдержать столь высокую нагрузку. Если да, то можно смело оборудовать навесную металлическую лестницу.
Такая лестница поможет сэкономить пространство, сделать стиль помещения изысканным.

Самое главное. Косоуры из какого профиля? Через размеры и массу что-ли высчитывать? Будьте готовы, что с такими чертежами на стройке поставят то, что окажется под рукой.

Далее. Если ступени по ГОСТ, зачем их чертить? Не помню есть ли в них закладные снизу или нет, но если нет, никто для Вас скорее всего их туда ставить не будет, тем более, что в некоторых случаях там петли для строповки. А отсутствие петель должно быть опять же оговорено в чертежах и согласовано с монтажной организацией. И зачем эти закладные? Приварить ступень? Ни разу не видел, чтобы приваривали, просто ставят одна на другую и всё. Да и опять же у Вас нет узла этого и нигде не написано, так что на стройке даже и не подумают варить.

На армировании площадок для позиций 1 и 2 покажите стрелками распределение арматуры, хотя если количество и шаг посчитаны нормально, то можно и обойтись, но я бы для наглядности и от «дурака» поставил, да и в СПДС стоят.

На армировании у балки какая-то мудрёная марка (скобки такие, скобки сякие). Если хотите такую – поясните в ОД. Если они отличаются только закладными – сделали бы 1 чертёж со всеми закладными и позиционной выноской показали, например «Зд-1 только для Бм-1». Что значит «л» (лестничная?) в марке в скобках неясно и зачем в скобках и зачем вообще.

В общем, забей на закладные в ступенях, укажи какой швеллер на косоуры и всё будет ок. Главное чтобы косоуры нормально подобраны были, а с остальным прораб сам разберётся на стройке. =)

Да сейчас такие прорабы попадаются (не очень умные). ты им дай подробные чертежи они всё равно пол года еще будут своими звонками «тераризировать». А так за замечания спасибо.

А то что касается ступеней ставить одну на другую ни одна экспертиза в сейсмическом районе не разрешить.(тем более в данном случае 9 баллов)

Из какого профиля косоур указано в спецификации на листе КЖ-61 там же даны чертежы.
