Чертеж стола углового: Угловой компьютерный стол своими руками: чертежи с размерами

Опубликовано в Разное
/
27 Сен 2021

Содержание

Как сделать угловой стол своими руками

Для типовой планировки детской комнаты или кабинета средних размеров с одним окном лучше всего подходит угловая конфигурация рабочего места. Благодаря эргономичной конфигурации, угловой письменный или компьютерный стол с легкостью вписывается в самое ограниченное пространство и занимает не так много места. Как правильно спроектировать и сделать угловой стол своими руками, чтобы он был удобен и функционален? Рассмотрим пример расчета на классической модели.

Угловой стол своими руками, с чего начать

Типовой компьютерный стол состоит из нескольких элементов: столешницы, опор, ребер жесткости. В качестве опор могут использоваться металлические ножки, стоевые в виде ДСП или тумбы, если размеры самого углового стола позволяют их разместить под общей столешницей.

При проектировании углового стола своими руками главное правильно определиться с размерами, чтобы стол был удобен для эксплуатации, а столешница позволяла разместить все необходимые предметы для работы за ним. Также учитывается ширина стула или кресла, с подлокотниками или без – если планируется приобретать определенную модель. Проем под столом должен позволять задвинуть стул или кресло под столешницу.

При разработке проекта можно опираться на специальные эргонометрические чертежи, учитывающие типовые параметры взрослого человека или школьника.

Они помогают определиться с оптимальным вариантом и избежать ошибок.

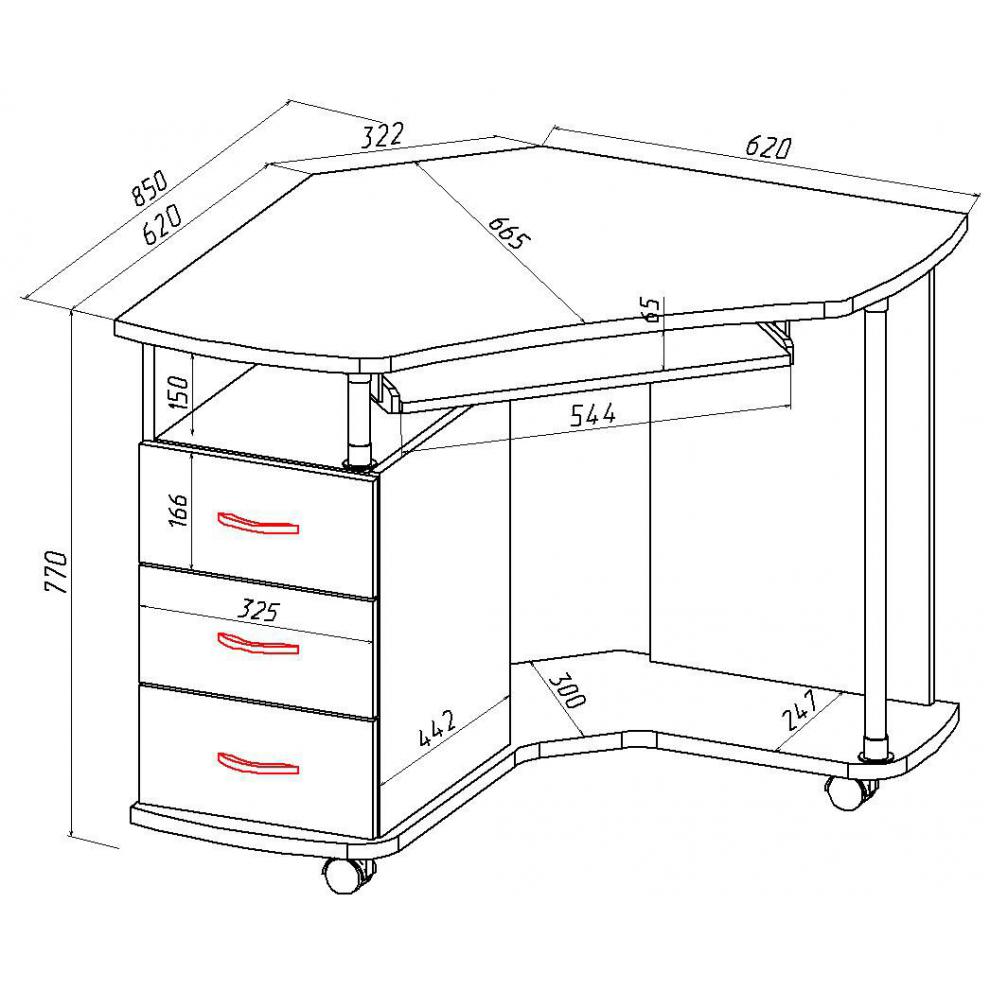

Угловой стол своими руками, чертежи

Рассмотрим угловой компьютерный стол с габаритными размерами столешницы 1600х1600 мм.

Типовая высота столов – 750 мм. При этом толщина столешницы может быть 16-18мм, в зависимости от толщины плиты ДСП. Для облегчения расчетов высоту боковин стола и тумб, на которые «ложится» столешница округляют до 720 мм. Это вполне оправдано, поскольку на торец боковин ставят специальные подпятники и они увеличивают высоту стола примерно на эти же округленные сантиметры.

При высоком росте, а так же при использовании выдвижной клавиатуре есть резон увеличить высоту самого компьютерного стола для большего удобства работы за ним. В этом все преимущество изготовления мебели своими руками – мы можем реализовать любые нестандартные проекты.

Пусть наш угловой стол своими руками будет иметь высоту 820 мм, с высотой боковин за минусом подпятников 800 мм.

Угловой стол такого размера можно «опирать» на тумбы, пространство под ним позволяет это сделать. Пусть одна будет отведена под размещение системного блока, а вторая – оснащена выдвижными ящиками для хранения письменных и канцелярских принадлежностей.

Угол стола также необходимо «усилить» опорой для устойчивости. Ею может служить металлическая офисная ножка. Но для экономии можно собрать опору из двух планок ДСП «уголком».

Таким образом, рабочий чертеж углового стола своими руками составлен. По нему можно сделать расчет всех деталей ДСП, для дальнейшего раскроя, облицовки кромок и сборки.

Расчет деталировки углового стола своими руками

Столешница углового стола – по сути, его «лицо». Можно заказать ее нужной формы, со всеми скруглениями из МДФ с облицовкой из пленки ПВХ, шпона и других материалов. Дешевле выпилить из ЛДСП лобзиком. Вопрос только в облицовке торцов. Меламиновая лента легко клеится утюгом в домашних условиях. Но выглядит она не эстетично, не скрывает сколы и быстро истирается. Лучшим вариантом будет обхватывающий кант ПВХ (врезной, под него необходимо фрезировать торец по длине). Либо заказать выпил столешнице и обработку торцов ПВХ в мебельном цеху.

После того, как определились с видом столешницы (ее размеры и форма известны по чертежу), можно переходить к расчету опор углового стола.

Расчет деталировки тумбы под системный блок углового стола

Габаритные размеры тумбы под системный блок 800х250х450.

Состоит она из следующих деталей:

  • двух боковин,
  • двух полок (донышко и верх),
  • планок, к которым крепится столешница,
  • нижнего цоколя.

При расчете внутренних деталей между двух боковин нужно отнять толщину ДСП. То есть при габаритной ширине тумбы углового стола 250 мм ширина полок и цоколя равна 250-16х2=218 мм.

Ширину планок и высоту цоколя обычно делают одного размера, 80 мм.

Таким образом, мы можем записать расчет деталей в виде списка:

  • Донышко и полка 218х450 (2шт.)
  • Планки, цоколь 218х80 (3шт.)
  • Боковины 800х450 (2шт.)

Расчет деталировки тумбы с выдвижными ящиками для углового стола

Сначала составляется подробный эскиз, чертеж тумбы с выдвижными ящиками, с указанием всех размеров. Общие габариты тумбы – 800х400х520 мм.

Расчет деталировки тумбы с выдвижными ящиками для углового стола обычно условно делят на две части: отдельно просчитывают корпус, а потом сами ящики с фасадами.

Расчет корпуса

Конструкция корпуса тумбы с ящиками аналогична предыдущей: она так же состоит из двух боковин, дна, планок и цоколя. Нет только полки – ведь внутренность будут заполнять ящики.

По аналогии, с учетом других габаритных размеров, можно легко рассчитать деталировку корпуса тумбы и записать в виде списка:

  • Донышко 368х450 (1шт. )
  • Планки, цоколь 368х80 (3шт.)
  • Боковины 800х520 (2шт.)

В качестве задней стенки тумбы используется ДВП. Из-за высоты цоколя размер ДВП необходимо уменьшить на 80 мм. Полученные габариты 720х400 обычно уменьшают на 1-2мм, чтобы края ДВП не были заметны после набивания. То есть в чистоте для задней стенки ДВП будет размером 718х398 мм.

Расчет выдвижных ящиков и фасадов

Начнем с фасадом. Пусть все выдвижные ящики будут одинаковы по высоте. Таким образом, под каждый ящик будет отведено пространство по фасаду, равное 720/4=180 мм по высоте и 400 мм по ширине.

Чтобы фасад двигался, не цепляя остальные, необходимо учесть технологические зазоры. Обычно оставляют 1,5-2мм с каждой стороны (минус 3 мм от габарита). То есть при наших исходных данных 180х400 чистовой размер фасада будет 177х397 мм.

Если фасад планируется облицовывать кромкой ПВХ толщиной 1 или 2 мм, то нужно это учесть и уменьшить чистовой размер фасада на 2 и 4 мм соответственно.

Расчет деталей выдвижных ящиков зависит от вида направляющих (полозков), по которым они будут скользить. Для роликовых и шариковых направляющих ширина зазора составляет 13 мм с каждой стороны.

Глубина выдвижного ящика зависит от ширины корпуса тумбы. При заданной ширине 520 мм вполне подойдут полозки длиной 500 мм.

Высота выдвижного ящика ограничивается высотой фасада. При 180 мм целесообразно сделать ее 100-120 мм.

Рассчитываем деталь А (лоб ящика). Она зажата между боковинами ящика и с каждой стороны должен быть зазор по 13 мм. То есть от внутреннего размера тумбы нужно отнять 16х2 и 13х2. Получаем 310 мм.

Рассчитываем деталь Б (бок ящика). Тут все просто – длина детали равна длине направляющей, то есть 500 мм.

Получаем:

  • Лоб ящика 310х120 (8шт.)
  • Бок ящика 500х120 (8шт.)
  • Фасад ящика 177х397 (4шт.)

В качестве дна ящика используется ДВП. Его просто выкраивают по размеру ящика, без уменьшения. В нашем случае это будет (310+16х2)=342 мм по ширине и 500 мм по длине, в количестве 4 шт.

Расчет задней опоры и выдвижной доски для клавиатуры для углового стола

Дополнительная опора «уголком» собирается из планок шириной 150-200 мм и высотой, соответствующей боковинам углового стола. В нашем случае – это будут две детали размером 800х150 мм.

Выдвижная доска (лоток) под клавиатуру представляет собой скользящий на направляющих элемент вдоль небольших боковин. С учетом размеров клавиатуры обычно берут доску размером 500х250, с самыми маленькими по длине направляющими. Для ее крепления необходим своеобразный короб, с боковыми и задней стенками. Высоту короба достаточно сделать равной 60 мм.

Деталь А (задник клавиатуры) будет иметь длину, равную 500+13х2=526 мм (с учетом зазоров для скольжения направляющих).

Деталь Б (бок клавиатуры) можно сделать длиной 300 мм. Небольшой азор между задником и выдвижной доской необходим для провода клавиатуры.

Таким образом, можно записать общий расчет деталировки углового стола своими руками:

ДСП

  • Столешница стола 1600х1600 (1шт. )
  • Донышко и полка 218х450 (2шт.)
  • Планки, цоколь 218х80 (3шт.)
  • Боковины 800х450 (2шт.)
  • Донышко 368х450 (1шт.)
  • Планки, цоколь 368х80 (3шт.)
  • Боковины 800х520 (2шт.)
  • Лоб ящика 310х120 (8шт.)
  • Бок ящика 500х120 (8шт.)
  • Фасад ящика 177х397 (4шт.)
  • Опоры 800х150 (2шт.)
  • Доска 500х250 (1шт.)
  • Задник доски 526х60 (1шт.)
  • Бок доски 300х60 (2шт.)

ДВП

  • Задник тумбы 718х398 (1шт.)
  • Дно ящиков 340х500 (4 шт.)

После распила деталей в размер необходимо облицевать видимые торцы кромкой. Затем детали засверливаются под сборку на конфирматы. Отдельные элементы стола собираются с помощью шуруповерта, устанавливаются направляющие, подпятники, крепятся задние стенки и днища. Сам процесс сборки углового стола своими руками аналогичен по принципу с другой мебелью. Всю необходимую информацию с описанием нюансов вы можете найти в разделе «Изготовление».

Угловая кухня своими руками, чертежи и схемы для расчета

Угловая композиция кухонного гарнитура по праву считается самой эргономичной и функциональной. Даже на малогабаритном пространстве при грамотном подходе удается задействовать каждый свободный уголок с пользой. Угловая кухня своими руками может быть сделана довольно легко. Предлагаем начать с проектирования и расчета модулей по приведенным стандартным чертежам и схемам.

Как сделать угловую кухню своими руками, с чего начать?

Фактически угловая кухня отличается от прямой наличием «крыла», пристыкованного под прямым углом. Поэтому рекомендуем ознакомиться со статьей про прямую кухню, со всеми приведенными схемами, чертежами и расчетами.

Любое изготовление мебели своими руками начинается с замеров, эскиза и дизайн-проекта. В проектировании угловой кухни есть масса нюансов. Большая часть которых основана на особенностях конструкции угловых модулей. Сделать их меньше или больше, изменить типовую конструкцию не всегда возможно.

Рассмотрим процесс проектирования и расчета угловой кухни на конкретном примере, с чертежами и схемами.

Пусть дана стандартная кухня-хрущевка, с размерами 1600мм по одной стене и 2290мм по другой стене. Холодильник в общий ряд ставить не будем, только газовую плиту шириной 500мм.

  • Немного уменьшим короткое «крыло» гарнитура до 1460мм, а также сузим столешницу до 420мм, чтобы сохранить свободное пространство для комфорта хозяйки и поставить полноценный обеденный стол.
  • Заметим, что длина кухни 2290 именно по стене. Но есть выступающий подоконник с радиатором отопления, которые не позволят открыться нижнему шкафу. Поэтому столешницу можно продлить до 2290, а вот ряд нижних кухонных столов-тумб будет меньше на 70мм (2220мм от угла).

Угловая кухня своими руками с габаритами 1600х2290 на чертеже будет выглядеть следующим образом.

Фактически все отличия проектирования и расчета угловой кухни своими руками от прямого гарнитура в наличии торцевых и угловых модулей. На них и остановимся подробней.

Как лучше сделать кухонный стол-тумбу под подоконник

Как правило, в типовых планировках квартир, уровень подоконника проходит ниже, чем уровень рабочей поверхности кухонного гарнитура. «Перепад» составляет порядка 100мм, то есть 850мм против 730-750мм. Учтите этот нюанс, если задумывали делать кухонный гарнитур с переходом на подоконник с цельной столешницей. Для воплощения этой идеи придется на стадии ремонта менять окно – устанавливать его выше и приподнимать уровень подоконника.

Угол подоконника на кухнях-хрущевках выступает примерно на 70-120мм. Если в угол задвигается холодильник, то для открывания дверцы достаточно срезать угол подоконника. Также можно поступить и при проектировании кухонного стола-тумбы на этом месте. Однако чаще всего делают его уже, поскольку помимо подоконника «мешают» и трубы отопления. А щель между шкафчиком и стеной закрывают планкой.

В остальном конструкция кухонного стола-тумбы под подоконником абсолютно аналогична другим модулям.

Как сделать угловой стол-мойку на кухне-хрущевке

Есть три вида угловых столов-тумб, в которые обычно встраивают мойку: прямой модуль, Г-образный и трапециевидный. При существующем дефиците свободного места на кухне-хрущевке оптимален вариант «прямого» углового стола-мойки. Он занимает меньше места и при этом вполне функционален.

Отличительная особенность – глухая стенка (фальш-панель) со стороны примыкания левого «крыла» нижнего ряда гарнитура. К фальш-панели крепится фасад на специальные петли 180гр (они так и называются – петли для фальш-панелей).

Ширина фальш-панели прямого углового стола-мойки определяется глубиной примыкающих к нему модулей. Важно сделать так, чтобы перпендикулярно расположенные дверцы не мешали открыванию друг друга.

Достаточно сделать ширину фальш-панели больше глубины примыкающих модулей на 20-30мм, а также сделать «проставыш» между фальш-панелью и боковиной приставного модуля такой же ширины.

Тогда проблем с блокированием перпендикулярных дверей не будет. Учтите, если планируется устанавливать на фасады объемные ручки, шире чем спроектированный отступ, то выдвижной ящик на приставном модуле может блокироваться, не выдвигаться полностью из-за этого.

В остальном нюансы в конструкции углового стола-мойки прямого вида определяются формой подвода системы водоснабжения. Во внутренней боковине и иногда донышке стола-мойки придется сделать выпилы под трубы нужных размеров. Заднюю стенку ДВП в стол-мойку не ставят.

Как сделать угловой стол-тумбу на кухне своими руками

В качестве «проставыша» между угловой мойкой и приставным модулем используют две узкие планки, поставленные торцом. Как правило, его ширина (32мм) совпадает со свесом по переднему краю столешницы. И фактически общая длина приставных модулей в нашем варианте будет равна (1460-600)=860мм.

Но это размер по столешнице! Для симметрии свес по переднему краю должен продолжаться и вдоль всего скругления. То есть длина самих коробов будет меньше примерно на 30мм.

Пусть узкие полки будут шириной 200мм. Тогда приставной модуль по ширине равен 630мм. При ширине столешнице в 420мм, глубина модулей обычно берется (-50мм), то есть 370мм.

Угловая кухня своими руками: другие нюансы

При проектировании нижнего ряда угловой кухни обычно вызывает затруднение определение чистовых габаритов столов-тумб со стороны угловой мойки. Это связано с тем, что кухонные столы-тумбы без столешницы не устанавливаются вплотную от стены к стене, необходимо запланировать свесы. Достаточно 10-20мм с каждой стороны.

Зная глубину примыкающей столешницы (420мм), делаем корпуса примыкающих модулей уже с учетом переднего и заднего свеса (420-30-20=370мм). Теперь, учитывая другие нюансы и отступы, можно посчитать и габариты самих модулей, и размер фасадов.

Навесные шкафы на угловой кухне своими руками

Интерес вызывает только конструкция углового кухонного шкафа. Все остальные проектируются и рассчитываются абсолютно так же, как на прямой кухне.

Рассмотрим чертеж углового навесного шкафа.

Принятые стандартные размеры для углового навесного шкафа – 550х550, 580х580, 600х600. При этом ширина боковин варьируется 300-330мм. Ширина фасада высчитывается по известному правилу: квадрат гипотенузы равен сумме квадратов катетов. Где гипотенуза – это ширина фасада, а катеты – разность габаритов навесного шкафа и ширины боковин. В нашем случае катет – это (550-330)=230.

Размер крыши и донышка углового навесного шкафа равен (550-16)=534мм.

В глубине угла навесного шкафа требуется дополнительный упор. Иногда его собирают «уголком» из двух планок, иногда располагают одну планку по диагонали. Можно поставить одну, шириной 100-150мм вдоль одной из сторон. Тогда размер внутренней полки уменьшится с одной стороны на толщину планки и будет равен 534х518мм.

Остальные навесные шкафы угловой кухни вплотную «пристраиваются» к угловому модулю. Глубина по боковинам, высота должна совпадать.

Исключение – навесной кухонный шкаф над плитой. Согласно нормам пожарной безопасности (особенно это актуально для газовых плит), он должен навешиваться на расстоянии 750-800мм над уровнем рабочей поверхности. А остальные навесные шкафы устанавливаются с учетом ширины фартука порядка 550-600мм.

Журнальный столик своими руками из подручных материалов: фото простой самодельной мебели на колесиках и ножках

Приобретение мебели – достаточно затратная процедура, которая не всегда оказывается по карману. Особенно это относится к предметам меблировки не первой необходимости. Однако выход существует – создать аксессуар собственноручно. Для этого нужен минимальный опыт работы с инструментами, творческий подход, терпение и фантазия. В статье мы расскажем, как сделать журнальный столик на колесах своими руками из простых подручных материалов, и покажет фото удачных примеров готовых изделий. Последние станут неплохим украшением для любой спальни, гостиной или детской комнаты. Очень часто подобная мебель размещается в коттеджах на летних террасах, где подчеркивает существующий стиль и тонкий вкус хозяев, а также создает желаемую атмосферу комфорта.

Журнальный столик своими руками

Есть много способов изготовления такого аксессуара. Чтобы все получилось, достаточно минимальных навыков в столярном деле и ограниченное количество материалов. В процессе мастеру не потребуются ни чертежи, ни какие-либо схемы. Все что необходимо – это небольшой кусок оргалита и несколько ножек (в зависимости от дизайна, 3-4 штуки), которые можно приобрести в любом мебельном или строймагазине.

Берете лист бумаги в размере один к одному и с помощью строительного сантиметра находите центр. Для этого проведите две прямые линии и отметьте точку их пересечения. В центр забиваете гвоздь, к которому крепится нитка. На противоположной стороне нити фиксируется карандаш (должно получиться подобие большого циркуля). Ручкой определяется размер и форма округлой столешницы. Далее, все ещё проще – вырезаете деталь, обрабатываете кромку, наносите краску и лак. На завершающем этапе монтируете ножки.



Деревянный стол в стиле кантри

Если вы предпочитаете простоту и неброскость, то мебель в деревенском образе это именно то, что вам нужно. Но это исключительно дело вкуса и все поддается корректировке. Простая прямоугольная форма, естественная фактура дерева станут прекрасным дополнением дизайна интерьера в стиле кантри.

Схемы, как соорудить столик для чаепития

Ниже представлены популярные чертежи сборки деревянных конструкций столешниц.

Вы можете применить их на практике. Все инструкции, визуально понятны и показаны в виде пошаговых картинок. Главное правило: несколько раз отмерь и только тогда вырезай. Чтобы избежать растрескивания дерева, в местах крепления делайте предварительные отверстия сверлом.

Супер простой

Проект подойдёт даже людям, которые никак и никогда не были связаны с плотницким ремеслом. Нужно всего лишь вырезать из куска фанеры столешницу требуемого размера и 4 ножки из брусков прямоугольной или квадратной формы. В конце каждой ноги сделайте декоративные скосы. Для этого используется торцевая пила по дереву. Затем соедините все детали в одну композицию. Для более четкого понимания все элементы желательно пронумеровать простым карандашом.

Квадратный

Представляет из себя основательную конструкцию, которая придется по вкусу любителям классики. Доски для организации столешницы будут стоить недешево, поэтому при ограниченном бюджете возьмите клееную фанеру. Ножки можно подобрать или заказать отдельно. Даже с купленными деталями, такой вариант обойдется намного дешевле, чем готовая покупная модель.

Высокий в стиле рустик

Оригинальная вещь, которая не всем придется по вкусу. Такая конструкция неплохо смотрится в современном дизайне интерьера, на фоне дорогостоящей мебели. На поэтапной фото-инструкции видно, что сборка несложная и выполняется по типу табуретки, правда, с некоторыми нюансами. Для придания столу благородного вида используются декоративные перекрестные боковины.

Резной

Мебель, выглядящая как музейный экспонат, сделана своими руками в домашних условиях. Ниже на картинках представлены все этапы изготовления этого шедевра. Фигурный рельеф мастер придал этому изделию с помощью обычного ножа. Немного фантазии, таланта, упорства и терпения, и вы сможете украсить свой дом роскошной вещью.

На козлах

Обычно, в столярке, такая конструкция ножек не применяется.

Однако никто не запрещает ее использовать. Стол может стать изюминкой интерьера любой гостиной, придать помещению средиземноморский лоск и колорит.

В деревенском стиле

Достаточно популярная модель, которая внешне очень похожа на предыдущий вариант. Здесь вместо козлов используются ножки классического вида. На фотоподборке отчетливо видны все этапы изготовления, которые, при желании можно повторить самому.

Классический с выдвижными ящиками

Интересное многофункциональное решение для гостиной или спальной комнаты, которое возможно сделать собственноручно. Для придания конструкции стильного вида под старину, необходимо тщательно поработать с декоративным покрытием. Можно применять различные морилки и корабельный лак. В процессе изготовления у многих возникают трудности с выдвижными ящиками. По этому поводу есть несколько рекомендаций:

  • • Убедитесь, что везде соблюдены прямые углы, нет деформации древесины.
  • • Изготовьте сразу первый ящик, примерьте, если все хорошо, то тогда по его размерам создавайте и второй.
  • • Все время сравнивайте детали с чертежом и знайте, что идеального ничего нет. Небольшая кривизна вполне допустима.

С металлическими ножками

Здесь главным материалом выступает массив березы, ореховые бруски и соединительные элементы. Когда все в наличии, можно приступать к работе:

  • • Распустите доски на одинаковые по размеру полосы.
  • • Плотно их уложите, режущими кромками в одну сторону.
  • • Тщательно нанесите слой клея (убедитесь, что все края надежно промазаны).
  • • Зафиксируйте все элементы струбцинами, вытрите излишки клеевого раствора.
  • • После просыхания, при помощи поперечной ножовки обрежьте края.
  • • Вырежьте в досках 20 миллиметровое углубление, так чтобы с верхней и нижней части оставалось по 1 см запаса.
  • • Распустите пенопласт на одинаковые полосы, 30 см в ширину и 20 см в длину.
  • • При помощи настольной пилы на нижних краях сделайте ровную фаску, под углом в 45 градусов.
  • • Обработайте все детали конструкции шлифмашиной.

На последнем этапе прикрутите ножки.

С полочками

Красивое изделие, которое отличается простотой сборки и доступностью материалов. Удобная полочка придает аксессуару солидность, а тонкие ножки-шпильки — легкость и утонченность. Если человек, когда-либо работал с дрелью, то создание подобной конструкции для него будет пустяком. На картинках видно, что за чем и как делается.

Большой журнальный столик для гостиной

Идеальный вариант, если вам требуется вместительная и одновременно негромоздкая мебель. Он станет прекрасным дополнением интерьера гостиной или спальни.

Прямоугольный

Создание мебели своими руками – это увлекательное занятие, а главное, недорогой способ обставить дом. Определяясь с моделью, необходимо учитывать месторасположения и функциональную нагрузку на предмет интерьера. Такой вариант впишется практически в любую комнату.

С круглой столешницей

Аксессуар можно собрать из деталей от старой и антикварной мебели. Круглая форма смотрится благородно и очень актуальна в тех помещениях, где есть маленькие дети – углов нет и травмироваться ребенок о такое изделие не сможет. Для столешницы лучше приобрести качественный лист фанеры. Конечное декор-оформление индивидуально, зависит от применяемых материалов и вкуса мастера.

Раскладной

Столики, относящиеся к разряду журнальных, зачастую в помещениях играют декоративную роль – служат подставкой для цветов, пультов, прессы, реже используются для утренних и вечерних чаепитий. А вот для работы, к примеру, за ноутбуком такие аксессуары не подходят или требуют усовершенствования. Идеальным станет раскладная столешница, которая поднимается на определенную высоту. Нехитрый механизм с деревянных брусков и обычный ящик в качестве подставки сделают ваш стол многофункциональным. Также под крышкой такого изделия можно хранить массу полезных вещей.

С поднимающимся верхом

Здесь представлена, отличная модернизированная модель самодельного стола с регулируемой по высоте столешницей. Механизм даёт возможность поднять рабочую поверхность на удобный для компьютера уровень. Также выходит неплохое место для быстрого перекуса перед телевизором. Однако, чтобы смонтировать подобный механизм понадобиться терпение, немного смекалки и сварка.

Журнальные столы из поддонов

Отдельная группа мебельных аксессуаров, произведенных с утилизированных стройматериалов. Отличается практичностью и дешевизной.

Столик из поддонов своими руками

Один из самых экономных вариантов журнального стола, который можно изготовить из подручных средств. Вам потребуется лист фанеры средней толщины, максимально ровный и без дефектов один поддон и железная сварная металлическая рама. Если с последней деталью возникли трудности, не беда — ее можно изготовить из дерева.

Металлические ножки для журнального столика своими руками – чертежи и размеры

Оригинальное изделие на основе строительных паллетов идеально впишется в простой деревенский интерьер в стиле кантри, Прованс или эко. Кроме этого, проект позволит сэкономить немало средств и проявить фантазию. Модель будет эксклюзивной и в одном экземпляре. Ее можно разместить около дивана и хранить в ней пульты и газеты. Для изготовления понадобится поддон. Последний может отличаться размером и шагом прибитых сверху досок. Для создания ровной поверхности паллеты разбирают и крепят вплотную. Затем все шлифуется и покрывается морилкой и лаком.

Оригинальный журнальный кофейный столик своими руками

Стол можно сделать мобильным, организовав колесную базу. Тут все очень просто, даже пошаговая инструкция не требуется. Берется два паллета и соединяются внутренней стороной. При этом нижний придется разобрать, чтобы доски прикрепить вплотную и прикрутить к нему колесики. На верхний поддон можно положить стекло или лист фанеры. Всю конструкцию необходимо обработать морилкой или декоративной краской и лаком.

Примеры на фото

Ниже представлены наиболее популярные и востребованные модели самодельных журнальных столиков.

Из деревянных ящичков

Сложная часть работы – это отыскать материалы. Но как только вы нашли ящики, их нужно обработать: отшлифовать, скрепить листом фанеры, покрыть лаком или краской. При желании можно прикрутить колесики.

Из автомобильной шины

Когда мы говорим о подручных материалах, то нельзя не упомянуть об обычных покрышках. Немного фантазии, терпения, умений работы с инструментом и у вас получиться уникальная вещь.

Стеклянный аксессуар в стиле хай-тек

Маленький простой журнальный столик своими руками можно делать из стекла. Это не очень легкая задача, но осуществимая. Главное, правильно подобрать стекольный материал – лучше всего подойдет триплекс с толщиной листа в 10-12 мм. Далее, все по схеме: делаем чертеж, по нему создаем лекало, вырезаем столешницу в размер. Обрабатываем, шлифуем края и устанавливаем готовое полотно на предварительно изготовленную конструкцию опор.

Стеклянные журнальные столики

Здесь представлено много вариантов изделий, которые хорошо вписываются в современный дизайн интерьера. Есть как сложные конструкции, так и те, которые можно сделать собственноручно.

Интересные решения

Как показано на многочисленных фото, особенно хорошо смотрятся эксклюзивные  идеи кофейных столиков из подручных материалов своими руками.

Необычное решение

Яркая фантазия и минимальный опыт работы с инструментами – все что нужно для реализации такого проекта. Экстравагантности и нестандартности у него точно не отнять.



Из деревянной бочки

Неплохая идея для воплощения. С технической стороны, создать такое изделие непросто, однако все приложенные усилия окупятся с лихвой. Особенно элегантно и практично смотрится аксессуар с открывающейся столешницей.

Как изготовить журнальный стол-часы своими руками из подручных материалов – фото пошаговых работ

Очень интересная задумка добавить часовой механизм.

Столик-этажерка своими руками

Хороший вариант мобильной мебели на колесиках. Для изготовления такого шедевра понадобиться минимальный набор материалов – оргстекло, деревянные бруски, фанера и четыре трубки из нержавеющего металла. Сборка не представляет сложности, а результат будет радовать не одно поколение.

Из кругляша

Подобное изделие из спила достаточно легко сделать. Однако в данном варианте, просто — не означает, что быстро. Если материалом выступает свежеспиленное дерево, то ему необходимо дать высохнуть. Далее следует тщательно обработать поверхность и вскрыть лаком.

Из березовых бревнышек

Береза – прекрасный материал, который вписывается во многие стили интерьера. У него приятный цвет, он излучает легкость и тепло.

Из веток ивы

Простая и в тоже время оригинальная конструкция – мечта для ценителей экостиля. Это полноценная мебель, созданная на основе веток. Материал можно найти практически на каждой улице. Комната, обставленная такими атрибутами, смотрится, как нечто экзотическое.

Современный

Изделия в стиле хай-тек набирают огромною популярность. Такой предмет интерьера можно создать самому. Для этого понадобится нестандартная фантазия, стекловолокно, эпоксидная смола и красители. На картинках показана пошаговая сборка.

Из стеклянных бутылок

Очень необычный подход, ниже показаны чертежи с размерами таких изделий.

Самодельный столик жираф

При помощи электрического лобзика и небольшого листа МДФ вы можете создать оригинальный стол-подставку под кофе в виде знаменитого африканского животного.

В форме тетраэрда

Концептуальная модель в сложной геометрическом образе – это тот предмет интерьера, который отлично впишется в любое офисное помещение. Комбинируйте отдельные элементы, и вы получите уникальную вещь, которая станет изюминкой дизайна.

Из крышек

В погоне за неординарными идеями мастера-фантазеры создают поистине уникальные аксессуары. Оцените столешницу, изготовленную из обычных крышек от бутылок.

На газовых ключах

Нестандартный подход автора, дает понять, что каких-либо ограничений в дизайне не существует. В качестве ножек он использует газовые ключи.

Угловой столик в прихожую

Если уголок в вашей гостинной комнате пустует, то есть возможность заполнить его оригинальной мебелью. Внешне она напоминает этажерку, в которой размещено несколько корзин для хранения вещей.

Фото оригинальных изделий

Подборка фотографий уникальных в своем роде столов, позволит вам почерпнуть полезные идеи.



Реставрация своими руками

В случае когда ваш любимый аксессуар потерял былую привлекательность, не нужно его сразу отправлять на свалку. Существует масса способов вдохнуть в него новую жизнь – лепка, покраска, патинирование, тонирование и прочие методы.

Журнальный столик из швейной машинки Singer

Если вы обладатель рамы от антикварного механизма, то вы можете ее переделать в дорогостоящий предмет интерьера.

Схемы и чертежи – фото

Ниже схематически представлены самые популярные модели журнальных и кофейных столов.




Столики для журналов – фото

Фотоподборка самых оригинальных изделий, которые под силу сделать каждому.

Чертежи углового компьютерного стола СКУ-4

Размер (длина, глубина, высота): 1400х1000х1220 мм.

Модули (3 шт.) – Компьютерный стол, полка для клавиатуры и подставка под монитор.

Материалы:

  • ЛДСП 16 мм (6.37 м2) – Все детали стола, кроме дна выдвижных ящиков.
  • ЛДВП 3 мм (0.56 м2) – Дно выдвижных ящиков.
  • Кромка ПВХ 2,0 мм (4.83 м) – Облицовка верхней крышки стола и передней стороны полки для клавиатуры.
  • Кромка ПВХ 0,5 мм (30.41 м) – Облицовка остальных деталей из ЛДСП.

Фурнитура:

  • Роликовые направляющие:
    L400 мм (1 компл. ) – Установлены на полке для клавиатуры.
    L450 мм (3 компл.) – Установлены на выдвижных ящиках тумбы.
  • Полкодержатели d5 мм (4 шт.) – Используются для установки съёмной полки, расположенной внутри надставки стола.
  • Конфирматы 7х50 (63 шт.) – Используются для соединения деталей стола.
  • Хромированная труба d25мм (0.40 м) – Используется в качестве опор (ножек) в подставке под монитор.
  • Фланцы для хромированной трубы d25мм (8 шт.) – Необходимы для крепления хромированной трубы.
  • Мебельная ножка Rondella d60мм (хром) (1 шт.) – Крепится слева к верхней крышке стола.
  • Ножки регулируемые торцевые М6 (6 шт.) – Установлены в торцах вертикальных переборок стола.
  • Мебельные ручки L128 мм (3 шт.) – Установлены на фасадах выдвижных ящиков.
  • Стяжки угловые двойные пластиковые (8 шт.) – Используются для фиксации столешницы к переборкам и царге стола.

Угловой компьютерный стол СКУ-4 достаточно функционален и компактен (длина – 1400мм, глубина – 1000мм, высота – 1220мм). Давайте его детальнее изучим.

Прежде всего следует отметить, что вся конструкция является почти монолитной – демонтировать можно только полку для клавиатуры и подставку под монитор. Впрочем, подставку не обязательно прикручивать к столешнице – её можно просто поставить на крышку стола. Все остальные элементы являются неотъемлемыми узлами изделия (в том числе и ниша под системный блок ПК).

Далее хочется обратить ваше внимание на интересный дизайн модели СКУ-4. Среди множества косых линий и радиусных элементов просматривается упорядоченность и эстетичность. А хромированная ножка Rondella делает стол более воздушным и изящным.

Теперь несколько слов о функциональности. Традицией наших разработчиков стала установка в нижней части стола полки для книг. Данная модель не является исключением – она тоже оснащена такой полкой. Согласитесь, приятно иметь в наличии дополнительное место для хранения своих вещей!

На полке для клавиатуры поместится не только сама «клава», но и компьютерная мышь с небольшим ковриком. Вместительные выдвижные ящики – это надёжное место для хранения документации, канцелярских принадлежностей и других предметов, необходимых для работы за письменным и компьютерным столом. Ящики достаточно широкие и имеют длину 450 мм.

Ниша под системный блок идеально вписана в конструкцию компьютерного стола СКУ-4. Отсутствие задней стенки способствует улучшению вентиляции внутри системного блока, что существенно продлит срок безотказной работы вашего ПК.

Внутри компактной надставки можно хранить книги, тетради и различную документацию. Кстати, обратите внимание, её нижняя полочка установлена на высоте 100 мм от крышки стола. Это позволяет максимально эффективно задействовать поверхность столешницы и создать комфортные условия для работы пользователя.

Подставка под монитор имеет стильную форму, оптимальные габаритные размеры (520х350мм) и установлена на хромированные трубки длиной 100мм. При необходимости, её можно легко убрать со стола, так как эта конструкция является автономной.

Интересная модель! Не правда ли? Хотите сделать своими руками угловой компьютерный стол СКУ-4? Тогда заказывайте его чертежи и принимайтесь за дело.

Мы искренне желаем вам успехов и процветания, друзья! Оставайтесь с mebeldok.com, и у вас всё обязательно получится!

Бесплатные услуги

Разработка с нуля чертежей мебели для нашего каталога

Пришлите нам изображение интересующего Вас изделия, и если мы решим разместить его чертежи в нашем каталоге, то Вы сможете их купить по самой низкой цене.

Чертежи зеркального отображения данной модели

Подготовим чертежи правосторонней (левосторонней) версии этого изделия.

Карты раскроя под любые размеры ЛДСП и ЛДВП

Вы указываете размеры плитных материалов в бланке заказа, а мы делаем карты раскроя под данный формат ЛДСП и ЛДВП.

Уберём из документации ненужные модули

Если Вам не нужна полка для клавиатуры или подставка под монитор, то мы подготовим карты раскроя и спецификации без этих элементов.

Карты раскроя для изготовления комплекта мебели

Решили сделать из ЛДСП одного цвета несколько изделий (например, стол, комод и тумбу)? Мы бесплатно подготовим индивидуальные карты раскроя для Вашего комплекта мебели, разработанного по нашим чертежам.

Поможем сэкономить на покупке лишнего листа ЛДСП

Если последний лист ЛДСП почти не заполнен, то мы постараемся разместить на нём детали, которые не видны снаружи. В результате Вы сможете вырезать их даже из остатков ЛДСП другого цвета.

Дополнительные услуги

Разработка чертежей с нуля по Вашему эскизу

Если в нашем каталоге нет интересующей Вас модели, тогда пришлите нам её изображение – мы разработаем чертежи и сделаем карты раскроя.

Изменение габаритных размеров изделия

Не устраивают габариты данной модели? Мы подготовим для Вас чертежи мебели необходимых размеров.

Внесение изменений в конструкцию модели

Добавление или удаление: полок, переборок, выдвижных ящиков и т д.

Изменение материала фасадов

Заменим в чертежах материал фасадов на МДФ, массив или ЛДСП другого цвета.

Изменение толщины ЛДСП

Хотите сделать эту модель из ЛДСП 18 мм или 22 мм? Мы подготовим для Вас пакет чертежей под любую толщину материала.

Замена кромок на деталях

Установим кромки требуемой толщины в чертежах деталей из ЛДСП.

Замена направляющих выдвижных ящиков

Заменим в чертежах роликовые направляющие на шариковые и наоборот.

Замена мебельных ручек

Укажем в чертёжной документации мебельные ручки с требуемым расстоянием между крепёжными винтами.

Оптимальные размеры углового компьютерного стола – Сделаем мебель сами

Здравствуйте друзья.

Сегодня мы с вами поговорим о размерах компьютерных столов.

И для начала, мы всю эту тему разделим на две составляющие: минимальные и нормальные (стандартные) их габариты.

В нашем случае, крышка изделия будет общей (сделанной из одного листа ДСП) и угловой.

Итак, данные параметры зависят от нескольких факторов:

  1. Глубина «крыла» его крышки
  2. Свободный проем для пользователя
  3. Ширина модулей, являющимися опорами

Глубина крыла крышки стола

Компьютерный стол должен быть удобным для пользователя.

На его крышку устанавливается монитор компьютера (или ноутбук). По этому, слишком узкой она быть не может.

Обычно, глубину ее крыла делают равной 600 мм (в крайнем случае, 500).

Свободный проем для пользователя

Для комфортной работы за таким столом, свободный проем (для размещения в нем пользователя) должен быть в пределах от 500 до 600 мм.

Ширина опор-модулей

Эта величина может быть разной.

Если стол проектируется под компьютер (системный блок + монитор), то у него может быть специальный лоток (обычно, он имеет ширину в диапазоне от 200 до 250 мм), в который должен устанавливаться системный блок.

Второй модуль проектируется, обычно, с выдвижными ящиками.

Он может иметь ширину от 450 до 600 мм (в случае, если его ширина будет меньше 450 миллиметров, выдвижные ящики получаются узкими, а при ширине большей 600 миллиметров – слишком широкими).

Теперь, имея такие данные, можно рассчитать общие размеры (все размеры будут в миллиметрах).

Итак, минимальные размеры:

  • Глубина столешницы – 500
  • Свободное пространство для пользователя – 500
  • Один модуль шириной 200миллиметров, второй – 450

Условимся, что «нахлесты» по краям крышки стола, в обеих случаях будут равны 50.

Получается одно крыло стола равно:

50+200+354+500=1104

Второе крыло:

500+354+450+50=1354

Теперь рассчитаем средние размеры, при условии что:

  • Глубина столешницы – 600
  • Свободное пространство для пользователя – 600
  • Один модуль имеет ширину 250 миллиметров, а второй – 500

Одно крыло равно:

50+250+424+600=1324

Второе крыло равно:

600+424+500+50=1574

Как видно из вышеприведенных расчетов, габариты получаются в пределах 1500 на каждое крыло.

Разумеется, что стол, в том исполнении, в котором мы его рассматривали, меньшие габариты иметь не может.

Уменьшить их можно только одним способом: вместо лотка под системник, спроектировать просто перегородку, а для системного блока спроектировать независимый лоток (на роликах), который будет полностью автономным.

На этом данную статью я буду заканчивать.

До новых встреч.

Как раскроить столешницу на угловую тумбу – Сделаем мебель сами

Здравствуйте друзья.

Сегодня мы с вами научимся рассчитывать детали столешницы на тумбу 45 градусов.

Этот вопрос очень часто встает перед начинающими мебельщиками.

Дело в том, что не так сложно рассчитать сам короб. Сложнее на него рассчитать столешницу.

Итак, начнем.  Все размеры приведены в миллиметрах.

Пусть наш короб имеет размеры 800х800, с боками 460.

То есть, два крыла столешницы, примыкающие к нему, имеют стандартную глубину 600. Задние стенки короба отстоят от стены на 100.

Для того чтобы перекрыть короб столешницей, нужно два куска, то есть, поверхность этого короба будет состоять из двух частей (так как, глубина столешницы стандартная, 600, а диагональ перекрытия больше).

Учитывая отступы короба от стен (100), габаритные размеры всего перекрытия будут равны 900х900.

Теперь, нужно провести линии, которые и очертят сами листы, которые нам нужно раскроить.

Итак, первый лист будет очерчен линиями 1-11-10-9 (по переднему краю), и 3-4-12-6-7 по заднему краю.

Для того, чтобы найти общую ширину листа, нужно высчитать диагональ квадрата со сторонами 900х900, или, если проще – гипотенузу прямоугольного (равнобедренного) треугольника 2-5-8, где стороны 2-5 и 5-8 равны 900. Эта гипотенуза (2-8) равна 1273. Так же, эта гипотенуза равна расстоянию 1-9, которое и является габаритной шириной раскраиваемого (первого) листа.

Так как стык столешниц 2-11 равен 600 (глубине столешницы), то стороны (1-2 и 1-11) равнобедренного треугольника 1-2-11, будут равны 424 (они являются катетами этого треугольника).

Опять же, если глубина листа, который мы размечаем (1-3) равна 600, то размер 2-3 будет равен 176.

Так как треугольник 2-3-4 равнобедренный, то его сторона 3-4 будет так же равна 176.

Вторая сторона многоугольника рассчитывается так же.

Все, наш первый лист размечен. Осталось только отрезать от столешницы (стандартной глубины) кусок, размером 1273, и разметить его по точкам 11-1-2-4-6-8-10, после чего обрезать. Не забывайте, что часть 11-10 должна быть лицевой.

Теперь осталось рассчитать раскрой второго куска столешки.

Им будет равнобедренный треугольник 4-5-6.

Размер основания (гипотенузы) 4-6 мы высчитаем очень просто:

1273-176-176=921.

Теперь, зная, что треугольник 4-5-6 прямоугольный и равнобедренный, по теореме Пифагора, высчитать размеры остальных, двух равных его сторон 4-5 и 5-6.

Все, два куска столешницы мы с вами раскроили.

Как видите, для этого, нужно просто иметь элементарные знания геометрии школьного курса.

Да, еще пару моментов.

У нас все треугольники получаются именно прямоугольными и равнобедренными потому, что в основании всех расчетов, лежат правильные многоугольники.

Например, наш короб имеет размеры 800х800, общее покрытие из столешницы, соответственно, имеет размеры 900х900.

Если бы, например, в основании, лежал бы короб размерами 800х700, расчеты были бы намного сложнее.

По этому, всегда подобные угловые элементы старайтесь проектировать таким образом, чтобы в их основании лежали правильные многоугольники (правильные – значит, с одинаковыми сторонами).

И второе – в нашем случае (так же, для облегчения расчетов), стыки нижних коробов совпадают со стыками столешниц (крыла с нашей рассчитываемой поверхностью).

Мы раскроили столешку так, что два ее куска будут лежать в одной плоскости. Если нужно сделать подиум (чтобы вторая часть была выше первой, и нависала над ней) – нужно размер второго куска (4-5-6) сделать большим, то есть, увеличить высоту треугольника 5-12 на столько, чтобы между двумя кусками «стала» перегородка из ДСП.

Вот, так просто можно все посчитать, и не ломать себе понапрасну голову. Она нужна для других дел…

Все, до встречи в новых постах.

Corner Table Images, Stock Photos & Vectors

В настоящее время вы используете более старую версию браузера, и ваш опыт работы может быть не оптимальным. Пожалуйста, подумайте об обновлении. Учить больше. ImagesImages homeCurated collectionsPhotosVectorsOffset ImagesCategoriesAbstractAnimals / WildlifeThe ArtsBackgrounds / TexturesBeauty / FashionBuildings / LandmarksBusiness / FinanceCelebritiesEditorialEducationFood и DrinkHealthcare / MedicalHolidaysIllustrations / Clip-ArtIndustrialInteriorsMiscellaneousNatureObjectsParks / OutdoorPeopleReligionScienceSigns / SymbolsSports / RecreationTechnologyTransportationVectorsVintageAll categoriesFootageFootage homeCurated collectionsShutterstock SelectShutterstock ElementsCategoriesAnimals / WildlifeBuildings / LandmarksBackgrounds / TexturesBusiness / FinanceEducationFood и DrinkHealth CareHolidaysObjectsIndustrialArtNaturePeopleReligionScienceTechnologySigns / SymbolsSports / RecreationTransportationEditorialAll categoriesEditorialEditorial главнаяРазвлеченияНовостиРоялтиСпортМузыкаМузыка домойПремиумBeatИнструментыShutterstock EditorМобильные приложенияПлагиныИзменение размера изображенияКонвертер файловСоздатель коллажейЦветовые схемыБлогГлавная страница блогаДизайнВидеоКонтроллерНовости
PremiumBeat blogEnterprisePric ing

Войти

Зарегистрироваться

Меню

ФильтрыОчистить всеВсе изображения
  • Все изображения
  • Фото
  • Векторы
  • Иллюстрации
  • Редакция

Творческий класс | Столы — Библиотека векторных трафаретов | Кафе и ресторан — Библиотека векторных трафаретов

Библиотека элементов дизайна Таблицы содержит 27 символов таблиц.
Используйте библиотеку векторных трафаретов Таблицы для разработки планов этажей дома, дизайна дома, дизайна кухни и столовой, а также компоновки мебели в кафе или ресторане.
«Стол — это форма мебели с плоской горизонтальной верхней поверхностью, используемой для поддержки предметов, представляющих интерес, для хранения, демонстрации и / или манипуляций. Поверхность должна оставаться устойчивой; из соображений простоты это обычно делается с помощью опоры. снизу либо колонной, либо «основанием», либо, по крайней мере, тремя колонными «стойками». В особых случаях поверхности стола могут поддерживаться ближайшей стеной или подвешиваться сверху.
Общие элементы дизайна включают:
верхние поверхности различной формы, в том числе прямоугольные, закругленные или полукруглые;
ножек, образующих две или более одинаковых пары;
несколько геометрических форм складного стола, который можно сложить в меньший объем;
высоты в диапазоне от 18 до 30 дюймов (46–76 см), часто отражая высоту стульев или барных стульев, используемых в качестве сидений для людей, использующих стол, для еды или выполнения различных манипуляций с предметы, лежащие на столе;
наличие или отсутствие ящиков;
Расширение поверхности за счет вставки створок или фиксации откидных секций створок в горизонтальном положении.
Столы — это столы, специально предназначенные для задач обработки информации, включая написание и использование интерактивной электроники.
Столы различной формы, высоты и размера предназначены для конкретных целей:
Обеденные столы предназначены для официальных обедов.
Прикроватные тумбочки, тумбочки или прикроватные тумбочки — это небольшие столики, используемые в спальне. Их часто используют для удобного размещения фонарика, будильника, очков или других личных вещей.
Столы Gateleg имеют одну или две откидные створки, поддерживаемые откидными ножками.
Журнальные столики — это низкие столики, предназначенные для использования в гостиной перед диваном, для удобного размещения напитков, книг или других личных вещей.
Трапезные столы — это длинные столы, предназначенные для многих людей во время еды.
Чертежные столы обычно имеют верхнюю часть, которую можно наклонить для создания большого или технического чертежа. В них также может быть встроена линейка или аналогичный элемент.
Верстаки — это прочные столы, часто приподнятые для использования с высоким табуретом или стоя, которые используются для сборки, ремонта или другой точной ручной работы.
Вложенные таблицы — это набор небольших таблиц градуированного размера, которые можно складывать вместе, каждая из которых помещается в одну сразу большего размера. Они предназначены для нерегулярного использования (например, для чаепития), отсюда и штабелируемый дизайн «. [Стол (мебель). Википедия]
Таблицы библиотеки форм предоставляются решением «Планы этажей» из области «Планы зданий» в ConceptDraw Solution Park.

Мобильный уголок (стол + скамейка) своими руками | Своими руками

Мебель роллетная

Он сделал стол со скамейкой необычной конструкции.вместо ног — колеса тележки. достать реально, а то и четыре штуки, сейчас даже в деревне непросто. колеса проще сделать самому, как и все остальное.

Основной элемент уголка мобильного отдыха

Обода колес состоят из отрезков А и В, которые вырезаем лобзиком из подходящей доски. Склеенный обод шлифуем и с внутренней стороны просверливаем 10 глухих отверстий d 20 мм под дюбели спиц {рис. 2). Мы должны собрать ступицу из двух половинок, которые вырезаем на станке на рис.3). Это облегчит сборку колеса.

Спицы, 10 шт. на колесо, вырезанное из брусков 30х50х235 мм. С одной стороны отрезаем концы в конус 36 градусов, а с другой устанавливаем дюбеля. Для сборки колеса берем лист ДСП размером 700 × 700 мм и фиксируем стяжным болтом по центру. Надеваем на нее одну половину ступицы (с выступом 4) и концентрируем обод. Обклеиваем клеем дюбели и коническую часть иголок.Вставляем дюбеля в отверстия обода и опускаем концы спиц на ступицу. Установив все спицы, надеваем вторую половину ступицы и затягиваем гайку стяжного болта.

Построить передвижной дачный стол

С помощью шатуна B (рис. 2) соединяем колеса вместе. В качестве зажимного элемента используем отрезок водопроводной трубы, проложенный в канале соединительной планки. По этой причине делаем брус из двух продольных половинок.Чтобы стол можно было поставить на землю, снизу к колесам прибиваем деревянные опоры. То же закрепляем и поверх бортиков — для настила из досок столешницы.

Сборка передвижного колесного стенда

В баре разделительного и оправы прикрепляют рейки для установки спинки сиденья и пола сиденья (ребенок 8-9, рисунок 1). Учитывая, что мебель будет стоять под открытым небом, бортики обязательно закрутим металлическими планками, чтобы избежать расслоения склеенных фрагментов.


Ссылка по теме: Скамейка для дачи своими руками — ход изготовления, чертежи и фото


Мобильное место отдыха для дачи — чертежи

Рис. 1. Общий вид стола и скамейки: 1 — бортик, 2 — соединительная планка, 3 — ступица, 4 — опора на землю, 5 — столешница 800-1500 мм, 6 — столешница стола, 7 — спинка, 8,9 -, 10-местный

Рис. 2. Схема сборки стола: 1,2 — сегменты А и В, 3 — дюбель, 4 — спица, 5 — ступица, 6 — балка Б, 7 — паз 10 × 20 мм.

Рис.3. Ступица: 1 — спица, 2 — розетка для ступицы.

Важный!

Угол между спинкой и сиденьем должен составлять порядка 100 градусов.

Похожий и очень интересный вариант уголка мобильного отдыха смотрите по этой ссылке.

Автор: Игорь Лашук, Фото автора

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

  • Компьютерный уголок своими руками Как сделать компьютерный уголок…
  • Мобильная площадка для отдыха своими руками. Как сделать мобильный стол из …
  • Переносные (передвижные) качели и турник своими руками Уличный спортивный уголок своими руками Маленькая …
  • Полки с фото своими руками Как сделать угловую полку декорированной …
  • Стол для пикника своими руками (складной) — мастер-класс Стол для пикника своими руками На …
  • Столик в кокпите для собственного пикника Как сделать раскладной столик своим…
  • Уголок для отдыха своими руками — вариант оформления (+ ФОТО) КРАСИВЫЙ В ЗЕЛЁНОМ УГОЛОК ОТДЫХА …

    Подписывайтесь на обновления в наших группах и делитесь.

    Давай дружить!

  • Домашний офис Простой стиль Многофункциональный угловой стол L-образный стол — ПК Ноутбук Рабочий стол Рабочий стол Черный настольный компьютер — Walmart.com

    «,» tooltipToggleOffText «:» Нажмите на переключатель, чтобы получить

    БЕСПЛАТНАЯ доставка на следующий день!

    «,» tooltipDuration «:» 5 «,» tempUnavailableMessage «:» Скоро вернусь! «,» TempUnavailableTooltipText «:»

    Мы прилагаем все усилия, чтобы снова приступить к работе.

    • Временно приостановлено в связи с высоким спросом.
    • Продолжайте проверять наличие.
    «,» hightlightTwoDayDelivery «:» false «,» locationAlwaysElhibited «:» false «,» implicitOptin «:» false «,» highlightTwoDayDelivery «:» false «,» isTwoDayDeliveryTextEnabled «:» true «,» useTestingApi » «,» ndCookieExpirationTime «:» 30 «},» typeahead «: {» debounceTime «:» 100 «,» isHighlightTypeahead «:» true «,» shouldApplyBiggerFontSizeAndCursorWithPadding «:» true «,» isBackgroundGreyoutEnabled} «:» false » locationApi «: {» locationUrl «:» https: // www.walmart.com/account/api/location»,»hubStorePages»:»home,search,browse»,»enableHubStore»:»false»},»oneApp»:{«drop2″:»true»,»hfdrop2 «:» true «,» heartingCacheDuration «:» 60000 «,» hearting «:» false «},» feedback «: {» showFeedbackSuccessSnackbar «:» true «,» feedbackSnackbarDuration «:» 3000 «},» webWorker «: {» enableGetAll » : «false», «getAllTtl»: «

    0″}, «search»: {«searchUrl»: «/ search /», «enabled»: «false», «tooltipText»: «

    Скажите нам, что вам нужно

    » , «tooltipDuration»: 5000, «nudgeTimePeriod»: 10000}}}, «uiConfig»: {«webappPrefix»: «», «artifactId»: «header-footer-app», «applicationVersion»: «20.0,40 «,» applicationSha «:» 41ed8468826085770503056bd2c9bc8be5b55386 «,» applicationName «:» верхний колонтитул «,» узел «:» 591f578d-0b83-4a6b-bd9a-81cc4a18824d «,» облако «:» scus-a » oneOpsEnv «:» prod-a «,» profile «:» PROD «,» basePath «:» / globalnav «,» origin «:» https://www.walmart.com «,» apiPath «:» / header- нижний колонтитул / электрод / api «,» loggerUrl «:» / заголовок-нижний колонтитул / электрод / api / logger «,» storeFinderApi «: {» storeFinderUrl «:» / store / ajax / primary-flyout «},» searchTypeAheadApi «: { «searchTypeAheadUrl»: «/ search / autocomplete / v1 /», «enableUpdate»: false, «typeaheadApiUrl»: «/ typeahead / v2 / complete», «taSkipProxy»: false}, «emailSignupApi»: {«emailSignupUrl»: » / account / electro / account / api / subscribe «},» feedbackApi «: {» fixedFeedbackSubmitUrl «:» / customer-survey / submit «},» logging «: {» logInterval «: 1000,» isLoggingAPIEnabled «: true,» isQuimbyLoggingFetchEnabled «: true,» isLoggingFetchEnabled «: true,» isLoggingCacheStatsEnabled «: true},» env «:» production «},» envInfo «: {» APP_SHA «:» 41ed8468826085770503056ERSbe2c9b «,» APP38 «:» APP «:0.40-41ed84 «},» expoCookies «: {}}

    Укажите местоположение

    Введите почтовый индекс или город, штат. Ошибка: введите действительный почтовый индекс или город и штат.

    Обновите местоположение

    Хорошие новости — вы все равно можете получить бесплатную двухдневную доставку, бесплатный самовывоз и многое другое.

    Продолжить покупкиПопробуйте другой почтовый индекс Получайте продукты на День Благодарения и многое другое из вашего магазина!

    Установить расположение таблиц в макете таблицы чертежа

    Эта страница была написана для версии программного обеспечения, отличной от выбранной вами.

    Воспользуйтесь поиском, чтобы найти похожий контент в выбранной вами версии.

    Последнее обновление 24 сентября 2020 г. от Tekla User Assistance [email protected]

    Необходимо определить местоположение каждой отдельной таблицы в таблице layoutplan, которая определяет выбор, размещение, и масштаб таблиц в чертеже

    путем связывания его с эталонным объектом, такие как рамки чертежа, или в другую таблицу.Можно также определить горизонтальные и вертикальные расстояния таблицы от эталонного объекта.

    1. На вкладке Чертежи и отчеты щелкните.

    2. В диалоговом окне «Макеты» выберите план компоновки чертежа, который включает макет таблицы и определения размера листа.

      Tekla Structures включает несколько предопределенных макетов чертежей, которые зависят от типа чертежа. Пользователь также может создавать новые макеты чертежей.

      и щелкните Макет таблицы.
    3. Выберите макет таблицы и щелкните Таблицы.

    4. Выберите таблицу из списка Выбранные таблицы.

      Имя таблицы отображается в поле Таблица.

    5. В области Таблица выберите один из углов таблицы в качестве контрольной точки, которую Tekla Structures создает, когда пользователь создает объект модели, причем точка визуализируется как ручка.

      Контрольные точки следуют за объектом модели, если он перемещается. Они удаляются только в том случае, если удаляется связанный объект модели.

      Контрольные точки можно выбрать в качестве точек привязки в переключателе привязки.

      , установив флажок в этом углу.

    6. В области «Ссылка» выберите объект ссылки из списка.

      Опорным объектом может быть другая таблица, включенная в компоновку таблицы, или рамку чертежа.

    7. Выберите опорную точку отсчета объекта, установив флажок в соответствующем углу.

      Вы также можете разместить таблицу в средней точке рамки чертежа или границы таблицы, выбрав две опорные точки, например, нижний левый и нижний правый углы.Если вы не используете правильную комбинацию опорных точек для таблиц и объектов привязки, Tekla Structures может размещать таблицы чертежей за пределами чертежа.

    8. В векторе между углами коробкой, определяют горизонтальные (х) и вертикальное (у) расстояния таблицы от эталонного объекта, если вам нужно некоторое пространство между ними.

      По умолчанию Tekla Structures размещает таблицы рядом.

      В качестве поля рамки чертежа используется фиксированное значение расстояния 5 мм.Таким образом, если вы хотите использовать поле рамки чертежа с заголовком чертежа, который прилипает к углу рамки, вам необходимо изменить значения вектора между углами.

    9. В поле «Масштаб» установите размер таблицы относительно ее исходного размера.

      Каждая таблица может иметь свой масштаб.

    10. Если вы хотите, чтобы таблица была прозрачной, установите флажок Прозрачный.

      Прозрачная таблица может перекрываться с другим объектом-объектом таблицы, вида или чертежа, который представлен на чертеже

      .

    11. Щелкните Обновить.

    12. Повторите шаги 2–11 для всех таблиц в списке «Выбранные таблицы».

    13. Нажмите ОК или Применить, чтобы сохранить макет таблицы.

    Примеры

    На изображениях ниже нижний правый угол основной надписи чертежа (таблица) привязан к нижнему правому углу рамки чертежа (ссылка), а вектор между углами установлен на 0,0

    В приведенном ниже примере значение x равно -5.00, а значение y равно 5,00. Правый нижний угол основной надписи по-прежнему привязан к правому нижнему углу рамки чертежа.

    Лучший дизайн уголка стола — Выгодные предложения по дизайну углов стола от глобальных продавцов дизайна углов стола

    Отличные новости !!! Вы попали в нужное место для дизайна углов стола.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

    Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

    AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот дизайн верхнего угла стола в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели дизайн уголка стола на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

    Если вы все еще не уверены в дизайне уголка стола и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

    А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести table corner design по самой выгодной цене.

    У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации.

    Оставить комментарий
