Дымоход для булерьяна: расчёт и установка

Содержание статьи

Конвекционные печи пользуются большой популярностью за счёт стабильного и равномерного обогрева всего помещения. Булерьян – одна из разновидностей таких печей. Для эффективной работы оборудования необходимо правильно подобрать все его сопутствующие элементы, одним из которых является дымоход.

flue.com.ua реализует современные дымоходы из жести собственного производства для всех видов печей. Мы выполняем все работы под ключ: подберём для вас подходящий дымоход, произведём расчёт трубы для вашей печи, изготовим изделие и установим у вас. В этой статье мы расскажем, как самостоятельно рассчитать дымоход для булерьяна.

Виды дымоотводов для булерьяна

Дымоходы для котлов и конвекционных печей различаются по типу материала, из которого они изготовлены. Как правило, используется асбест, кирпич, керамика и металл. По типу конструкции изделия бывают одностенные либо двустенные (сэндвич):

  • Асбестовая труба не подойдёт для булерьяна – на внутренних стенках будет образовываться конденсат, который негативно скажется на работе печки.
    Кроме этого, асбест при нагревании выделяет неприятный запах, который будет поступать в помещение.
  • Кирпичные и керамические трубы можно использовать в качестве дымохода, они более устойчивы к перепаду температуры и образованию конденсата. При этом, изделия из керамики сложнее в производстве (а соответственно, дороже) и достаточно хрупкие, при их установке следует соблюдать осторожность. Недостаток кирпичных дымоходов заключается в необходимости устройства изделия на месте. Они не мобильны, устанавливаются один раз, и перенести их уже невозможно.
  • Дымоходы-сэндвич – состоят из нескольких стенок (внешних и внутренних). Простые и эффективные в использовании конструкции.
  • Металлические дымоходы – хорошая и недорогая альтернатива керамике или кирпичу. Они менее капризны, их легко устанавливать, при необходимости, дымоход из жести можно перенести. Как и другие виды дымоходов, изделие из жести желательно утеплить, что легко сделают мастера во время установки.

Расчёт дымохода для булерьяна

Труба сэндвич дымохода

Прежде всего, необходимо определить какого диаметра будет труба для будущей установки. Оптимально ориентироваться на соотношение 1 к 10 (диаметры трубы к объему камеры печи). Важно учитывать производитель печки, например, для агрегата с теплоотдачей менее 300 Гкал/час, сечение трубы не должно быть больше 140х140мм.

Для расчёта потребуется установить длину трубы, её расположение относительно конька кровли и учесть рекомендации производителя.

Типовые параметры дымоходной трубы:

  • Длина не менее 3 метров (для эффективной тяги).
  • Выход за уровень конька – не менее 300мм.
  • Толщина стенки – 1мм.
  • Длина горизонтального участка (от печи до вертикальной трубы) – не менее 1 метра.

Важно учесть дополнительные элементы

дымоходов, которые устанавливаются по ходу трубы: кожух под теплоизоляцию и сам утеплитель, проходник со стеклотканью, гидроизоляцию в месте выхода трубы из кровли и зонт на участке выхода дыма. Горизонтальный участок соединяется с вертикальным с помощью тройника. Как правило, в конструкции отвода дыма для булерьяна присутствует также экономайзер, который подогревает воздух с помощью дымохода.

Тип Диаметр, мм Высота, м
00 120 5
01 120 6-7 (смотрите в паспорт на оборудование)
02 150 7
03 150 7
04 180 7
05 180 7

Как установить дымоход для булерьяна?

При монтаже важно соблюдать рекомендации производителя и следовать технологии устройства металлического дымохода. Чтобы самостоятельно установить дымоход, необходимо выбрать метод прокладки (в существующем туннеле, по наруже или внутри дома), подобрать необходимые фитинги и крепёжные элементы и осуществить монтаж с утеплением и обеспечением противопожарных зазоров.

Сомневаетесь в своих силах? Компания flue.com.ua предлагает купить дымоход для булерьяна в Харькове под ключ с установкой на вашем объекте. Мы изготовим дымоход из жести по типовым или индивидуальным размерам именно под вашу печь.

Все изделия из каталога поставляются в полном комплекте: с утеплителем, фитингами, крепёжными элементами и дополнительными приспособлениями. Мы возьмём хлопоты по установке на себя и предоставим гарантию на выполненные работы. Работаем по Харькову и всей Украине.

Остались вопросы? Свяжитесь с отделом продаж flue.com.ua прямо сейчас по номерам: 096 764 85 23, 050 323 22 81, и мы бесплатно проконсультируем вас по дымоходам для булерьяна!

Монтаж, установка дымохода для печи Булерьян

Компания «Без дыма» принимает заказы на установку дымоходов для печей Булерьян.

О печах «Булерьян»

«Булерьян» — торговая марка, известная российским потребителям по бытовым конвекционным печам. Сегодня эти печи выпускаются под маркой «Бренеран».

Основные параметры дымоходов

Все печи «Булерьян» поставляются с инструкцией, в которой указаны необходимая высота и диаметр дымохода. Таким образом, производитель избавляет покупателя от необходимости производить расчеты самостоятельно.

Важно

Поскольку в дымоход печей «Булерьян» и «Бренеран» практически всегда образуется большое количество конденсата, на выходе из печи обязательно устанавливается тройник со стаканом для его сбора.

Установка кирпичного дымохода для печи «Бульерьян» (Бренеран)

Кирпичный дымоход используется в том случае, если печь устанавливается в каминный портал (декоративное обрамление, имитирующее камин). При этом кирпичный дымоход редко создается с нуля – обычно используется уже существующий.

Монтаж кирпичного дымохода специально для печи нецелесообразен – более того, внутри уже существующего канала настоятельно рекомендуется устанавливать стальной дымоход. Это связано с тем, что печи «Булерьян» имеют высокий КПД и, как следствие, низкую температуру продуктов сгорания. Объемы конденсата, образующегося при прохождении газов по дымоходу, довольно велик, а кирпич крайне чувствителен к конденсату. Установка стального дымохода внутри кирпичного позволит улучшить тягу, снизить количество конденсата и увеличить срок службы конструкции.

Установка стального дымохода для печи «Булерьян»

Дымоход из нержавеющей стали — самое простое и доступное по цене решение. Именно ценовая доступность стала причиной его популярности: чаще всего наши клиенты заказывают для конвекционных печей именно стальные дымоходы. Такой дымоход можно сделать как внешним (если использовать трубы типа «сэндвич»), так и внутренним: кроме того, как уже отмечалось выше, стальной дымоход можно собрать внутри дымового канала кирпичного.

Установка керамического дымохода для печи «Булерьян»

Современные керамические дымоходы имеют трехкомпонентную структуру: каждый элемент включает в себя трубу из теплостойкой керамики, теплоизоляционные маты из минерального волокна и короб из легкого бетона. Такая структура обеспечивает хорошую тягу, отличную теплоизоляцию и очень долгую эксплуатацию дымохода.

Более подробную информацию о наших услугах вы можете получить по телефону 8 (495) 972 — 58 – 42.

Дымоход для булерьяна: «живые» фото, устройство, конструкция и утепление дымохода

Дымоход для печи булерьян

Грамотная конструкция дымохода является основой правильной работы любой печи на дровах. Если же говорить, про печь длительного горения по типу булерьяна, то устройству дымохода необходимо уделить особое внимание.

Булерьян — это двухкамерная воздухогрейная печь, которая работает по принципу конвекции. Практически все тепло, которое выделяется в результате горения дров, расходуется для прогрева помещения. В связи с этим фактом температура печных газов у булерьяна невысокая, так как основной режим работы печи экономичный — тление топлива. Низкая температура дыма неспособна прогреть кирпичный дымоход, в результате чего образовывается конденсат.

Чтобы избежать негативного явления образования конденсата для печи булерьян необходимо установить стальной дымоход или использовать вставные металлические трубы — гильзы. Гильзовка кирпичного канала предотвратит появление налета внутри и обеспечит тягу дымохода. Так как для любой твердотопливной печи или котла тяга дымохода, является первоочередным фактором бесперебойной эксплуатации, то гильзовка кирпичного канала или использование стальных труб — обязательное условие. Металлический дымоход быстро нагревается и всегда сухой.



Какой материал для дымохода выбрать?

Долгим сроком службы отличается такой материал для дымохода, как нержавейка. Труба для дымохода из нержавейки отличается не только стойкостью к коррозии и термоустойчивостью, а и долговременной эксплуатацией в условиях воздействия агрессивных кислот, которые неизбежно возникают в результате соединения продуктов горения топлива и влаги.

Для долговечного использования, а также с целью пожаробезопасности стоит обращать внимание на марку нержавеющей стали. Кислотостойкие марки нержавейки с содержанием в достаточных количествах хрома и никеля, а в некоторых жаропрочных марках (AISI 321) и титана, хорошо справляются с термической нагрузкой, не разрушаются под воздействием кислот, и продолжают служить верой и правдой, не подвергаясь коррозии.



Противопожарная разделка перекрытия

Особое внимание при установке дымохода для булерьяна стоит уделить разделке перекрытия. Для прохождения перекрытия с целью пожаробезопасности необходимо установить такой элемент, как проходка.

Проходка через перекрытие предусматривает наличие негорючего уплотнителя, который необходимо уложить между трубой и стенками проходки. Для дополнительной безопасности место прохождения проходки через перекрытие также обкладывают слоем негорючего материала.



Крыза или мастер-флеш или как недопустить попадание осадков в помещение?

Еще одним ключевым участком конструкции дымохода является проход дымовой трубы через крышу. Во избежание попадания осадков в дымоотводящую систему на дымоход одевается крыза. Крыза может быть выполнена из нержавеющей или оцинкованной стали. Для дополнительной безопасности крыза может быть изготовлена с проходкой.

Аналогом крызы может стать силиконовый кровельный уплотнитель польского производства Мастер-флеш. В продаже представлены две модели кровельного уплотнителя: прямой — для крыши с углом наклона до 20 градусов и угловой — для крыш с наклоном свыше 20 градусов.



Утепление дымовой трубы

Наружным участкам устройства дымохода для буллерьяна необходимо уделить особое внимание — здесь трубы обязательно должны быть утеплены (утеплять дымоход нет нужды только в случае гильзовки кирпичного канала, здесь кирпичная кладка сама является утеплением).

Утепление дымохода также является основным фактором хорошей тяги. Как было сказано выше, низкая температура печных газов приводит к появлению конденсата. По мере прохождения дыма по дымоходу, его температура постепенно падает. Неутепленный дымоход способствует еще большему снижению температуры дымовых газов и соответственно, появлению конденсата и как следствие ухудшению тяги.

Утепленние дымохода осуществляется за счет прокладки на улице дымовых труб-сэндвич. Труба-сэндвич представляет собой двойную трубу со слоем изоляции. Внутренняя труба изготавливается из нержавейки, кожух может быть выполнен из оцинкованной или нержавеющей стали. В качестве изоляции используется негорючий материал (вермикулит). Такая вермикулитовая термо-труба не позволяет остывать дымовым газам, обеспечивает безопасность в месте прохода через крышу и перекрытие, экранирует жесткое излучение в бане (для бани выпускаются специальные трубы с усиленной толщиной изоляции 50 мм).



Вопрос чистки или безопасность отопительной системы

Еще одним важным моментом в установке дымохода для булерьяна является наличие доступа к очистке сажи. Сажа — самый опасный враг дымоходной системы, поэтому ее обязательно нужно содержать в чистоте. Накопление сажи в трубе может привести к негативным последствиям — ухудшению тяги, снижению эффективности отопительного прибора и даже возгоранию в дымоходе.

Как правило, для очистки дымохода от сажи в нижней точке дымохода предусматривают ревизию или тройник с лейкой для стока конденсата. Такое нехитрое приспособление открывает доступ к вертикальному участку трубы и позволяет произвести очистку с помощью щетки и гибких ручек. Для очистки горизонта (участка от печи до поворота на вертикаль) предусмотрены специальные колени или тройники с ревизией.



Диаметр дымовой трубы

Сечение дымохода для булерьяна должно соответствовать рекомендуемым по паспорту изделия параметрам. Соблюдение этого показателя важно для обеспечения нормальной тяги.



Высота трубы над крышей

Высота дымовой трубы для нормальной работы булерьяна должна быть не ниже наивысшего участка кровли — конька. В зависимости от места прохода, высота может незначительно колебаться.

Соблюдая вышеперечисленные рекомендации можно смонтировать надежную конструкцию дымохода, что обеспечит бесперебойную, надежную работу отопительного прибора, как на твердом топливе, так и на газе.

В разделе статьи можно ознакомиться с информацией по растопке печи буллерьян, чистке дымохода.

Россия напала на Украину!

Россия напала на Украину!

Мы, украинцы, надеемся, что вы уже знаете об этом. Ради ваших детей и какой-либо надежды на свет в конце этого ада –  пожалуйста, дочитайте наше письмо .

Всем нам, украинцам, россиянам и всему миру правительство России врало последние два месяца. Нам говорили, что войска на границе “проходят учения”, что “Россия никого не собирается захватывать”, “их уже отводят”, а мирное население Украины “просто смотрит пропаганду”. Мы очень хотели верить вам.

Но в ночь на 24-ое февраля Россия напала на Украину, и все самые худшие предсказания

 стали нашей реальностью .

Киев, ул. Кошица 7а. 25.02.2022

 Это не 1941, это сегодня. Это сейчас.
Больше 5 000 русских солдат убито в не своей и никому не нужной войне
Более 300 мирных украинских жителей погибли
Более 2 000 мирных людей ранено

Под Киевом горит нефтебаза – утро 27 февраля, 2022.

Нам искренне больно от ваших постов в соцсетях о том, что это “все сняли заранее” и “нарисовали”, но мы, к сожалению, вас понимаем.

Неделю назад никто из нас не поверил бы, что такое может произойти в 2022.

Метро Киева, Украина — с 25 февраля по сей день

Мы вряд ли найдем хоть одного человека на Земле, которому станет от нее лучше. Три тысячи ваших солдат, чьих-то детей, уже погибли за эти три дня. Мы не хотим этих смертей, но не можем не оборонять свою страну.

И мы все еще хотим верить, что вам так же жутко от этого безумия, которое остановило всю нашу жизнь.

Нам очень нужен ваш голос и смелость, потому что сейчас эту войну можете остановить только вы. Это страшно, но единственное, что будет иметь значение после – кто остался человеком.

ул.

Лобановского 6а, Киев, Украина. 26.02.2022

Это дом в центре Киева, а не фото 11-го сентября. Еще неделю назад здесь была кофейня, отделение почты и курсы английского, и люди в этом доме жили свою обычную жизнь, как живете ее вы.

P.S. К сожалению, это не “фотошоп от Пентагона”, как вам говорят. И да, в этих квартирах находились люди.

«Это не война, а только спец. операция.»

Это война.

Война – это вооруженный конфликт, цель которого – навязать свою волю: свергнуть правительство, заставить никогда не вступить в НАТО, отобрать часть территории, и другие. Обо всем этом открыто заявляет Владимир Путин в каждом своем обращении.

«Россия хочет только защитить ЛНР и ДНР.»

Это не так.

Все это время идет обстрел городов во всех областях Украины, вторые сутки украинские военные борются за Киев.

На карте Украины вы легко увидите, что Львов, Ивано-Франковск или Луцк – это больше 1,000 км от ЛНР и ДНР. Это другой конец страны. 25 февраля, 2022 – места попадания ракет

25 февраля, 2022 – места попадания ракет «Мирных жителей это не коснется.»

Уже коснулось.

Касается каждого из нас, каждую секунду. С ночи четверга никто из украинцев не может спать, потому что вокруг сирены и взрывы. Тысячи семей должны были бросить свои родные города.

Снаряды попадают в наши жилые дома.

Больше 1,200 мирных людей ранены или погибли. Среди них много детей.
Под обстрелы уже попадали в детские садики и больницы.
Мы вынуждены ночевать на станциях метро, боясь обвалов наших домов.
Наши жены рожают здесь детей. Наши питомцы пугаются взрывов.

«У российских войск нет потерь.»

Ваши соотечественники гибнут тысячами.

Нет более мотивированной армии чем та, что сражается за свою землю.


Мы на своей земле, и мы даем жесткий отпор каждому, кто приходит к нам с оружием.

«В Украине – геноцид русскоязычного народа, а Россия его спасает.»

Большинство из тех, кто сейчас пишет вам это письмо, всю жизнь говорят на русском, живя в Украине.

Говорят в семье, с друзьями и на работе. Нас никогда и никак не притесняли.

Единственное, из-за чего мы хотим перестать говорить на русском сейчас – это то, что на русском лжецы в вашем правительстве приказали разрушить и захватить нашу любимую страну.

«Украина во власти нацистов и их нужно уничтожить.»

Сейчас у власти президент, за которого проголосовало три четверти населения Украины на свободных выборах в 2019 году. Как у любой власти, у нас есть оппозиция. Но мы не избавляемся от неугодных, убивая их или пришивая им уголовные дела.

У нас нет места диктатуре, и мы показали это всему миру в 2013 году. Мы не боимся говорить вслух, и нам точно не нужна ваша помощь в этом вопросе.

Украинские семьи потеряли больше 1,377,000 родных, борясь с нацизмом во время Второй мировой. Мы никогда не выберем нацизм, фашизм или национализм, как наш путь. И нам не верится, что вы сами можете всерьез так думать.

«Украинцы это заслужили.»

Мы у себя дома, на своей земле.

Украина никогда за всю историю не нападала на Россию и не хотела вам зла. Ваши войска напали на наши мирные города. Если вы действительно считаете, что для этого есть оправдание – нам жаль.

Мы не хотим ни минуты этой войны и ни одной бессмысленной смерти. Но мы не отдадим вам наш дом и не простим молчания, с которым вы смотрите на этот ночной кошмар.

Искренне ваш, Народ Украины

Советы по эксплуатации печи булерьян

ВНИМАНИЕ! Ваша печь окрашена кремнийорганической жаропрочной эмалью, полная полимеризация которой наступает лишь при первых протопках печи и с выделением едкого запаха, который в дальнейшем исчезает.

Поэтому первые протопки печи необходимо производить в хорошо проветриваемом помещении при полностью открытых дверях и окнах либо на улице вне помещения.

Перед эксплуатацией печи убедитесь в нормальном функционировании всех элементов печи и дымохода. Проверка печи и дымохода, а также их чистка должна проводиться не реже 1 раза в два месяца.

Следует также систематически очищать от пыли и других сторонних предметов, канал притока свежего воздуха в помещении.

Перед розжигом печи установите регулятор – газификатора и регулятор мощности в полностью открытое положение (рис. 1).

Рисунок 1. Положение заслонок при розжиге или закладке дров
(интенсивный режим)

Для розжига используйте бумагу и щепки и по мере разгорания добавляете топливо в топку до ее полного заполнения.

Через 2 — 3 минуты после того как топливо хорошо разгорится Вы закрываете топочную дверку, на ней прикрываете заслонку регулятора мощности и только после этого закрываете заслонку регулятора – газификатора. Тем самым Вы переводите печь в режим газификации (рис. 13).



Рисунок 13. Положение заслонок при основном
(экономичном) режиме

При полностью  закрытых регуляторах мощности и газификации КПД и время работы печи будут наибольшими.

Необходимую интенсивность горения устанавливайте изменением положения обоих регуляторов. Их положение определяется опытным путем и зависит от качества дров  (плотность, влажность), конструкции дымохода (высота, количество колен), погодных условий (давление, ветер) и т.д.

ВНИМАНИЕ! Режим интенсивного горения не является основным режимом работы печи и не может  быть рекомендован к постоянному применению, так как в этом случае резко снижается срок службы изделия и не обеспечивается сохранность жаропрочного покрытия.

Перед добавлением топлива переведите печь в режим интенсивного горения, для этого сначала открываете полностью заслонку – газификатора (т.е. открываете выход дымовым газам), затем через 2 – 3 минуты, плавно открываете регулятор мощности (т. е. увеличиваете подачу воздуха для горения) и лишь только после этого открывайте дверку. Добавьте топливо, закройте дверцу и установите регуляторы в прежнее положение.

Перед удалением золы дайте топливу полностью перегореть и остыть. Золу полностью удалять не следует. Всегда оставляйте слой золы высотой до 50 мм (это примерно до нижнего края дверки).

Слой золы необходим для защиты от прогара нижних труб, а также служит термоизоляцией нижних труб для создания в них конвекционного потока.

Во время эксплуатации отопительной печи не допускается:

  • оставлять печь без присмотра или поручать присмотр за ней малолетним детям;
  • размещать топливо и другие горючие вещества и материалы непосредственно перед топочным отверстием;
  • хранить не затушенные угли и золу в металлической посуде, установленной на деревянный пол или горючей подставке;
  • сушить и складывать на печи одежду, дрова, другие горючие предметы и материалы;
  • использовать для топки дрова, длина которых превышает размер топки;
  • осуществлять топку печи с открытой топочной дверкой;
  • использовать вентиляционные и газовые каналы как дымоходы;
  • прокладывать дымоход отопительной печи по горючей основе;
  • закреплять на дымоходных трубах антенны телевизоров, радиоприемников и т. д.;
  • хранить в помещении запас топлива, который превышает суточную потребность.

Топливо для печи.

Печь работает на всех видах твердого топлива:  дерево,  древесные отходы, древесные и торфяные брикеты, пеллеты, бумага, картон и т.д.

Стандартным вариантом топлива — являются колотые дрова высушенные естественным способом под навесом в течении 1 — 2 лет с влажностью не более 20%. Как вариант возможно применение не колотых крупных круглых поленьев длиной с топку.

В случаи применения опилок, то их необходимо использовать вместе с кусковой древесиной и/или с дровами. Никогда не применяйте в качестве топлива любые жидкости или газы, а также уголь, кокс и т. д.

Не допускается сжигать в печи любые виды пластмасс, пластика, резины и т.д., так как это ведет к выделению ядовитых газов, а также к загрязнению окружающей среды.

Топливо должно храниться в специально приспособленных для этого помещениях или на специально выделенных площадках с учетом требований строительных норм.

Категорически запрещается: переоборудовать печь для топки другими видами топлива, а также вносить любые изменения в конструкцию печи.

Часто задаваемые вопросы

— Чем отличается печь «Буран» от печи «Бренеран»?

— Печи «Буран» представлены меньшим размерным рядом, в комплектации используются ручки, выполненные из дерева. Некоторые модели газогенераторных печей имеют другие габаритные размеры. Гарантийный срок  составляет 12 месяцев.

— На какое расстояние от стен можно поставить печь?

— Устанавливать печь рекомендуется не ближе 1 м от стен и горючих поверхностей (дерево, обои и т.п.), а свободное расстояние перед топкой должно быть не менее 1,25 м. Расстояние до горючих поверхностей может быть сокращено до 200 – 300 мм, если горючие материалы покрыть штукатуркой толщиной 25 мм. Можно сделать изоляцию экраном из нержавеющей стали поверх негорючего материала – базальтового картона, асбестовой ткани. Защитный экран может быть изготовлен из огнестойкого материала «минерит» или «фламма». Все эти материалы можно приобрести в нашем магазине.

— Почему в печи нет колосников? Как убрать золу?

— В конструкции печи колосники не предусмотрены, т.к. используется принцип горения на «зольной подушке», т.е. зола копится в течение нескольких топок.

Так как топливо сгорает практически полностью, часто убирать золу не нужно. Даже важно, чтобы она закрывала нижние трубы, что предотвратит их прогорание.

Если золы становится слишком много (начинает высыпаться из дверцы топки), нужно убрать «шапку» пепла совком, не оголяя при этом нижние трубы.

— Неприятный запах при первой растопке печи.

— Это связано с полимеризацией термостойкой эмали, которой покрашена печь. После 2-х – 3-х топок запах прекратится. Рекомендуем перед установкой в помещении протопить печь на улице.

— Для чего нужен дефлектор?

— Во время сильного и порывистого ветра может происходить задувание его в дымовую трубу, а также создается давление на выходящий из трубы дым. Поэтому существенно падает тяга. Усилить тягу позволяет специальная конструкция зонта – дефлектор. Он также предохраняет дымоотводной канал от попадания дождя, снега. Однако установка дефлектора может приводить к более быстрому сгоранию топлива.

— Что делать, если разбилось стекло в топочной дверце?

— Стекло в топочной дверце – жаропрочное, но не ударопрочное. При установке стекла в креплении его надо только зафиксировать, исключив сильное затягивание. Стекло должно свободно двигаться в креплении. Кроме того, запасные стекла всегда есть в продаже.

— Зачем нужно утеплять дымоход и что такое сэндвич?

— Для наших печей утеплять дымоход необходимо, т.к. печи имеют высокий КПД и низкие температуры дымовых газов. При перепаде температуры на трубе образуется конденсат, который осаждается на внутренней поверхности дымохода, засмаливая его. А это существенно нарушает тягу.Для решения этой проблемы используются утепленные трубы – сэндвичи. Это двустенная конструкция, внутри которой проложен слой негорючего утеплителя (базальтовая вата). Утепленный дымоход позволяет минимизировать образование конденсата, улучшает тягу. Такой дымоход более пожаробезопасен.

— Что делать – дымит печь?

— Причин дымления печи может быть несколько:

  • — При первой протопке может идти дым из-за полимеризации термостойкой эмали, которой покрашена печь.
  • — Засорился дымоход.
  • — Недостаточная высота дымохода. Высота дымохода должна соответствовать указанным в паспорте параметрам (от 4-х до 7 метров в зависимости от модели печи).
  • — Использовались влажные дрова. Рекомендуется топить сухими дровами (с влажностью не более 20%).

Если Вы не смогли самостоятельно решить возникшую проблему, свяжитесь со специалистом службы технической поддержки.

Технология установки дымохода для Булерьяна

Широкой популярностью среди современных домовладельцев пользуются печи конвекционного типа. Наиболее простой моделью подобных отопительных приборов считается печь Булерьян. Она функционирует при сгорании твердого топлива.

В процессе горения образуется большое количество горячего воздуха, за короткий срок нагревающего помещение. Печь Булерьян считается изобретением канадских инженеров. Изначально её использовали лесорубы для обогрева и приготовления пищи.

Печь Булерьян способна за сравнительно небольшой промежуток времени качественно и экономно обогреть небольшое помещение. Она представляет собой цилиндрическую конструкцию, к верхней и нижней части которой подходят трубы. Для изготовления корпуса конвекционной печи используется оцинкованная сталь.

Материал обладает высокой устойчивостью к процессам коррозии и горения. Одним из основных элементов любой конвекционной печи считается дымоход. Он позволяет обеспечить максимальную эффективность работы устройства. Кроме того, через дымоход ликвидируются токсические продукты горения. Даже кратковременное пребывание в помещении, загрязнённом угарным газом, чревато возникновением тяжёлых форм отравлений.







Выбор материала для установки дымохода под печь Булерьян



Правильная установка дымохода для печи Булерьян предполагает выбор качественного материала. Чаще всего используется кирпич, сталь, керамика. Самым распространенным материалом считается кирпич. Он имеет длительный эксплуатационный срок и высокое качество. Несколько реже используют оцинкованную сталь. При выборе данного материала возникнет необходимость дополнительного утепления дымохода. Дело в том, что под воздействием высокой температуры, оцинкованная сталь может изменить свою форму. Самым качественным и долговечным материалом считается керамика.

Основное преимущество материала заключается в устойчивости к резким перепадам температуры и скоплению конденсированной жидкости. Однако установка керамического дымохода для печи Булерьян предполагает сложный монтаж. Домовладельцу потребуются защитные блоки. Эксплуатационный срок керамического дымохода составляет не менее 40 лет. Иногда можно встретить в дымоход, сделанный из асбеста. Это дешёвый, но не долговечный материал. На внутренней поверхности дымохода, сделанного из асбеста, будет скапливаться большое количество конденсированной жидкости. В специализированных отопительных магазинах продаются готовые дымоходы для печей Булерьян. Выбор модели должен основываться на наличие теплоизоляционного слоя, длительности эксплуатационного периода, особенностях монтажа, производителе.





Особенности установки



Самостоятельная установка дымохода для печи Булерьян предполагает наличие специальных заглушек, разделителей, хомутов, строительных инструментов. Высота дымохода для печи Булерьян должна быть не менее 3 метров. В данной ситуации внутрь конструкции не будет проникать воздух. При установке дымохода обязательно соблюдать достаточное расстояние до горючих материалов. Кроме того, должна быть оборудована система, которая позволит ликвидировать избыточное количество конденсированной воды.

Диаметр дымохода должен точно соответствовать мощности печи. Контроль тяги в дымоходе осуществляется при помощи специальной заслонки. Не стоит забывать, что трубу необходимо систематически очищать от скопившейся сажи. Как правило, чистку проводят не реже 1 раза в полгода. Иногда можно встретить дымоходы для печи Булерьян, оснащенные дополнительными функциями. К примеру, внутри трубы может быть установлен датчик, показывающий количество токсических продуктов горения. При превышении допустимой концентрации угарного газа он будет подавать соответствующий сигнал.

Как сделать печь булерьян своими руками

Печь «Булерьян» — это устройство длительного горения, работающее только на дровах, с максимальной теплоотдачей. Это легко сделать самостоятельно, если есть опыт использования сварочного аппарата или есть возможность получить консультацию у специалиста в этой области.

Как сделать печь булерьян своими руками

Идея создания печи булерьян пришла в голову канадскому умельцу Эрику Дарнеллу, а натолкнуло его это не очень эффективное, по его мнению, устройство от популярного в то время производитель медленно горящих печей для гаражей.Внеся небольшие коррективы в его конструкцию, канадец значительно повысил эффективность по теплоотдаче, снизил расход топлива и даже наладил небольшое производство по выпуску своего изобретения. Очень скоро печь Булерьян появилась не только в гаражах его друзей и знакомых, но и в барах, домах и на европейском рынке. Патент на изобретение и права на производство продукта были куплены у канадца немецким предпринимателем, и печь начала свое триумфальное шествие по Европе.

Что такое печь «Бурелян»

Печь Булерьян – медленногорящий прибор, способный за короткое время обогреть даже большое помещение. Расход топлива минимальный, но теплоотдача такой печи на порядок выше, чем у аналогов с аналогичным принципом работы. Структура состоит из

  • топка, поддувал и дымоход,
  • теплообменные трубки,
  • воздушный инжектор,
  • верхняя и нижняя камеры,
  • регулятор-газификатор,
  • зольник и регулятор мощности,
  • двери с замком.

Теплообменник — трубы большого диаметра поперечного сечения, окружающие камеру с дровами, и являющиеся, по сути, корпусом устройства. Для того чтобы обеспечить абсолютную герметичность топочной камеры печи, трубы сваривают небольшими отрезками листового железа. Мощная конвекция обусловлена ​​максимальной площадью контакта теплообменника с источником тепла – камерой, где сжигается топливо (дрова).

Топка печи Булерьян достаточно вместительна, и всего одной загрузки дров соответствующего объема хватает на несколько часов работы устройства.Этот эффект обеспечивается газогенераторным принципом работы печи. Интенсивность горения дров регулируется увеличением или уменьшением подачи воздуха в топку путем перемещения регулятора в ее нижней части. Холодный воздух поступает в нижние концы труб, расположенных вокруг топки, и, быстро прогреваясь, выходит в помещение.

Что нужно для изготовления печи булерьян своими руками

Чтобы сделать такую ​​печь своими руками, нужны не только материалы, но и ее схема, созданная с учетом необходимой для конкретного помещения мощности горения дров.За основу берутся кубические метры, к которым добавляются возможные потери тепла (+20%). Расчет мощности печи лучше доверить специалисту, но вполне возможно выполнить работы по ее изготовлению своими руками. Для этого необходимо подготовить следующие материалы:

  • листовой металл (сталь с повышенной жаростойкостью) толщиной не менее 4 мм,
  • трубы из аналогичного металла диаметром 6 см, способные обеспечить оптимальную циркуляцию воздуха,
  • небольшой отрезок трубы диаметром 35 см — для двери,
  • трубы сечением от 10 до 120 см — для дымохода и заслонки дроссельного типа,
  • асбестовый шнур для обеспечения герметичности двери,
  • дверь с петлями, железными ручками к ней и створками.

Кроме того, необходимы инструменты — болгарка и сварочный аппарат, электроды к ней, инструменты для измерения, трубогиб. Последний инструмент есть, как правило, только у специалистов, которые занимаются изготовлением подобных печей или других изделий из металлических труб. Он может быть гидравлическим или электромеханическим, ручным. Для изготовления печи Бурелян своими руками подойдет гидравлический трубогиб – простой в использовании и эффективный.

Этапы изготовления печи «Булерьян» своими руками

При изготовлении такой печи своими руками необходимо точно следовать схеме (чертежу), подготовленной профессионалом.Любое отклонение от рекомендаций может негативно сказаться как на теплоотдаче устройства, так и на интенсивности сгорания топлива в нем. Приступать к работе можно только тогда, когда в наличии основные элементы печи – листы железа нарезаны, трубы согнуты, сварочный аппарат готов к работе. Процесс делится на несколько основных этапов:

  • трубы соединяются (свариваются) вместе с листами железа,
  • создается камера дожигания с выемками под теплообменник из труб,
  • установить перегородки в теплообменник и проверить герметичность сварных швов,
  • передняя и задняя стенки сварные с отверстиями под дымоход и дверь,
  • осуществляется установка дросселей (заслонок), дымохода и печных ножек,
  • конструкция устанавливается на кирпичную или металлическую основу.

Трубки размещены в шахматном порядке — колена повернуты (направление входа и выхода воздуха). В конструкции печи обязательно должен быть поддон – вваренная труба с отводом в ней для отвода конденсата (отработки). Он накапливается, если в качестве топлива используется древесина влажностью более 15%.

Печь «Бурелян» с водяным контуром

«Бурелян» с водяной рубашкой является обновленной модификацией этой конструкции. Он более совершенен и может использоваться для обогрева дома, причем многоэтажного тоже, на постоянной основе.Жидкий теплоноситель подается в систему гидросвязи через верхние отверстия труб и выводится через нижние, распределяя тепло по системе отопления, проходя (опоясывая) весь дом.

Аналогичное устройство работает по принципу твердотопливного отопительного котла, но без участия автоматики и дров. К печи «Бурелян» можно подключить несколько водяных контуров с гидравлическим подключением, чтобы повысить ее тепловую эффективность, например, в больших загородных домах. Даже если коттедж не будет использоваться регулярно, обогреть его за короткий промежуток времени не составит труда. В качестве теплоносителя в таком отоплении используется антифриз.

Монтаж печи Бурелян

Прежде чем приступить к установке печи в помещении, необходимо убедиться в наличии достаточного притока свежего воздуха для ее работы. Далее выбирается место установки печи – к нему должен быть обеспечен свободный доступ (чистка и заправка топки), должна быть возможность установки под него основания из устойчивого к высоким температурам материала.Кроме того, необходимо предусмотреть защиту пола, потолка и стен в районе установки печи – их рекомендуется обшить негорючими материалами. Дымоход оборачивают минеральной ватой толщиной не менее 20 см. Общая длина дымохода бурелянской печи должна быть от 4 до 5 м. включая дрова, можно размещать на расстоянии не менее 60 см от печи.

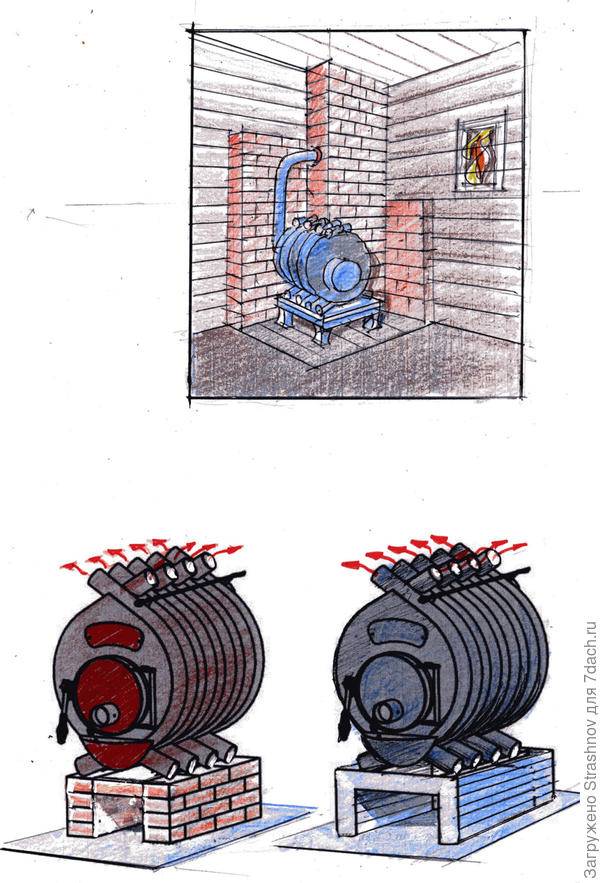

В качестве основы для печей этого типа обычно используется кирпичная кладка или опора, сваренная из металлических труб. Размеры кирпичного основания должны быть больше печи на 30 см со всех сторон. В нижних рядах кирпично-глиняной кладки специалисты рекомендуют оставлять пустоты для обеспечения циркуляции воздуха. Если основание выполнено из металлических труб, то его высота должна быть не менее 300 мм, а его верхняя плоскость закрывается листом металла.

Правила эксплуатации печи «Бурелян»

Выбирая такую ​​конструкцию для обогрева помещения, важно понимать, что это не просто печь-буржуйка, а сложная по функционалу конструкция, и обязательно соблюдать правила техники безопасности:

  • не использовать в качестве топлива ничего, кроме дров или древесных отходов — опилки, картон,
  • древесина должна быть сухой, допустимый уровень влажности не более 15%,
  • запрещается использовать уголь любого типа и легковоспламеняющиеся жидкости для розжига печи,
  • перед монтажом печь прогревают на открытом воздухе и проверяют герметичность всех сварных швов,
  • перед топкой дровяной печи необходимо проверить качество тяги,
  • для предотвращения образования воздушных пробок в дымоходе сначала поджигают небольшое количество дров,
  • на протяжении всей эксплуатации необходимо контролировать интенсивность сгорания топлива.

Перед подсыпкой в ​​топку новой порции дров печь переводят в интенсивный режим, открывая заслонки на 5 минут. Древесную золу из поддувала удаляют регулярно, не дожидаясь, пока ее уровень достигнет нижнего уровня дверцы. Но его не убирают полностью, а оставляют слой толщиной около 5 см, чтобы снизить тепловую нагрузку на основание под печью.

Плюсы и минусы печи «Бурелян»

Как и другие печи, печь Бурелян имеет свои преимущества и недостатки перед аналогами.Из недостатков можно выделить следующие – возможность топить только дровами или отходами от древесины, большая часть газов, вырабатывающих тепло, улетает в дымоход, что, в свою очередь, провоцирует быстрое накопление сажи в дымоходе. Кроме того, после длительного простоя бурелянской печи и при ее последующей растопке в помещении может ощущаться неприятный запах. Дело в том, что в этом случае из паров смолы и конденсата в топочных камерах образуется кокс.

Однако достоинств у бурелянской печи гораздо больше, и они более весомы — высокий КПД (до 70%), значительная экономия топлива (минимальный расход и невысокая цена дров), быстрый прогрев помещения даже в несколько этажей. Продолжительность горения одной загрузки может составлять от 8 до 10 часов в зависимости от объема топки и интенсивности горения, которую можно регулировать. Если печь эксплуатируется правильно, соблюдается техника ее установки и функционирования, пожарная безопасность, то ее владелец в полной мере оценит ее достоинства и не заметит недостатков.

Отопительные котлы Булерьян. Печь Булерьян с водяным контурным отоплением

Россия – одна из самых обширных стран мира, территория которой расположена в разных климатических зонах.Именно поэтому необходимо заняться проблемой отопления. В тех регионах, которые отапливаются дровами, очень часто можно увидеть твердотопливные печи булерьяны с водяным контуром. Топить такую ​​печь можно только дровами и использовать другой вид топлива не рекомендуется. Ведь в устройстве происходят сложные химические и физические процессы. Их нормальный поток могут обеспечить только сухие дрова при горении. Таким образом, остановив свой выбор на этой печи, вам необходимо узнать стоимость и доступность топлива в вашем регионе.

Принцип работы печи

Следует отметить, что идея создания булерьяна принадлежит канадским лесорубам. Те, в свою очередь, поделились ею с инженерами, которые воплотили мысли в жизнь. Состоит из печки из круглого корпуса, который по своей форме напоминает бочку , внутреннее пространство которой разделено на две части. В нижней части топки происходит розжиг и горение дров. На этом же участке образуются высокие температуры и аккумулируется большое количество тепла.

После сгорания дров появляются горячие газы и заполняют вторую часть котла. В центре двух печей проходит несколько изогнутых труб. Здесь есть метод конвекции, благодаря которому человек использует тепло для своего товара.

Холодный воздух в булерьян поступает по трубам. Воздух в топке находится с раздвоенным контуром, в связи с этим возможно образование бурного потока, который вырывается наружу и уносит с собой тепло печи. В таком устройстве нет вентилятора, поэтому нагрев происходит быстро. В печи используется 3 способа нагрева — это теплообмен, теплообмен, конвекция.

Печь работает особым образом:

  • сначала нужно разогреть котел щепой;
  • заполнить нижнее горло до самого верха;
  • дрова тлеют 12 часов. Затем образуется пищевой газ , который выделяет тепловую энергию в большем количестве;
  • происходит образование воздушного потока, который может достигать до 120 градусов Цельсия;
  • этот воздух вытягивается по трубам, что позволяет быстро прогреть помещение без перегрузки.

Стоит отметить, что во второй топке газ не может сгореть полностью, даже при наличии хорошей тяги. Именно поэтому стоит установить качественный дымоход. Он не должен иметь дефектов Даже самых мелких, так как это грозит утечкой угарного газа, опасного для организма человека. Если вы никогда не занимались установкой дымохода, лучше всего доверить эту работу профессионалам.

Особенности монтажа булеры водяного контура

Следует отметить, что были времена, когда печи на дровах не могли конкурировать с системами центрального отопления. Дело в том, что кирпичная печь на дровах не могла выпирать из большой комнаты , разделенной на комнаты. Все изменилось с того момента, как инженерам удалось совместить обычную печь на дровах с водяным контуром.

На сегодняшний день даже хлеб булерьяна может быть переработан системой циркуляции. Он будет перемещать охлаждающую жидкость. Такие новшества получили свое название приставок «Аква». В связи с этим появились такие аппараты, как «Аква-Белян», «Бреннеран-Акватеген». Такие установки можно использовать для организации системы водяного отопления.

Печь водяного контура занимает около 70% всего топочного отделения. Поэтому нагрев воды быстрый и равномерный. При этом потери тепла незначительны. В таких устройствах не бывает больших перепадов давления и температуры. Если сравнивать КПД печи, то КПД газогенераторов будет стоять на одном уровне. Следует отметить, что циркуляция воздуха приобрела огромный спрос. Именно поэтому такая установка не редкость в жилых домах, а также в производственных помещениях предприятий.

Стоит отметить, что печи буинлане с глухим водяным контуром могут производить тепло в течение 12 часов. В это время не происходит колебаний температуры. Эта особенность позволяет длительное время не подкладывать дрова.

Преимущества

Современные установки позволяют быстро и равномерно прогреть помещение, даже если оно большое. Если выбрать установку с водяным контуром, то тепло легко переносится в помещения, находящиеся на втором и третьем этажах. Установка имеет компактные размеры.

Пользоваться этой установкой очень удобно. Установка происходит быстро и легко. Но чтобы установить дымоход, нужно нанять профессионалов.

Стоит отметить, что на печь булерьяна расходуется не так много топлива По сравнению с другими установками. Одной загрузки хватает на 12 часов.

Безусловно, такой перечень положительных черт в технической характеристике вселяет оптимистичные надежды. Но все же для того, чтобы картина была полной, необходимо обратить внимание на недостатки монтажа.

недостатки

Не рекомендуется загружать сырые дрова в печь. Не стоит использовать дрова, при горении которых образуются смолы.

Генераторные газы в булерьяне во второй топке сгорели около 70%. Именно поэтому нельзя назвать установку.

При установке дымохода особое внимание следует уделить его изоляции. Если этого не сделать то будет выделяться конденсат что уменьшает общую топку.

Основным элементом дизайна является корпус. Очень часто из металла. Основным источником тепла является котельная. Именно поэтому пространство рядом с ним должно иметь защиту. Защитить пространство будет очень сложно, если булерьян установить в углу на стыке двух стен. Не рекомендуется устанавливать печь вплотную к стене. Этот запрет является большой проблемой для небольших домов. От стены до установки должно быть максимум 20 см.

Если вы хотите сэкономить место, вам придется зашить стену металлическими листами.Их высота должна превышать высоту самой установки. Между листом и стеной придется проложить базальтовый утеплитель. В этом случае металлические листы будут выполнять сразу несколько функций:

  • защита стен от прогрева;
  • дополнительный источник тепла.

Также стоит отметить, что в отверстие трубы будет постоянно попадать пыль. Когда топка горит, в ее канале образуется такая температура, которая способна пережить все на своем пути.Таким образом, от оборудования часто будут исходить неприятные запахи.

В то же время необходимо сказать, что вблизи печи в рабочем состоянии пищи образуются заряженные ионы , которые способны притягивать к себе мелкие частицы грязи. Они могут попасть в тело человека. Если иммунитет человека ослаблен, это может привести к заболеваниям. В связи с этим помещения, которые отапливаются такой печкой, необходимо каждый день убирать и проветривать.

Если вы хотите купить себе такую ​​установку, вам нужно обратить внимание на то, из какого материала сделаны дверцы котла.

Есть печь с металлической дверцей, выглядит красиво, тем более что сквозь нее виден огонь. Но при этом его видно только тогда, когда возникают дрова. В остальных случаях это бесполезно. К тому же печь с такой дверцей имеет цену выше обычной. Специалисты не рекомендуют переплачивать, а покупать обычную духовку с металлической дверцей.

Стоимость установки

Водяные контурные печи производства известной компании BRENERAN. Такие установки работают по принципу генерации газов А и предназначены для обогрева как небольших, так и больших помещений.Цена на них может быть разной: от 13225 до 46285 рублей.

Как правило, эта фирма выпускает установки двух типов:

Отличие этих моделей от других в том, что они используют рыжие котлы и отличаются дизайном.

Значение отопления в холодном российском климате трудно переоценить. Однако централизованное теплоснабжение не всегда доступно. Поэтому использование специальных печей для обогрева, например частного дома, является эффективным способом решения проблемы отопления. Один из лучших вариантов здесь – запеканка из булерьяна, оснащенная специальным водяным контуром.

Принцип действия и КПД


Булерьян имеет высокий КПД: от 75 до 80%. В общем случае это цилиндр, расположенный горизонтально. Внутри него происходит процесс сгорания топлива.

В первичной камере горят дрова. Чтобы не сгореть, это вещество поднимается во вторичную камеру, которая находится в верхней части булерьяна, а горло там.Такой способ сжигания позволяет сжечь топливо практически полностью.

Это один из тех факторов, которые обеспечивают высокую эффективность таких печей. Эштель расположен внизу камеры сгорания, но в некоторых вариантах его наличие не предусмотрено. Это связано с тем, что степень выгорания топлива очень высока и почти полностью отсутствуют твердые продукты горения.

Вокруг корпуса, камеры сгорания, ряды труб. Если в печи используется водяной контур, то в них циркулирует водяной пар.Есть и другие варианты таких печей, в которых для обогрева дома циркулирует воздух.


Водяной пар циркулирует по такой схеме:
в трубах нагревается и расширяется под действием высокой температуры. По этой причине он поднимается вверх и поступает прямо в систему отопления. В процессе обогрева жилых помещений он отдает свое тепло и в результате охлаждается и сжимается.

Не будем забывать, что газообразные отходы образуются в результате сжигания. Речь идет об углекислом газе и незначительном количестве дыма. Эти продукты сгорания необходимо вывести наружу через дымоход.

Присоединяется к его верхней части. Обратите внимание, что этот путь также выводится. Для того чтобы его можно было использовать для отопления, дымоход тонируют минеральной ватой или подобным материалом. Использование этого тепла также способствует повышению эффективности этой системы отопления.

Корпус здесь обычно делают двухслойным, что снижает непроизводительные потери тепла при работе булерьяна.

Процесс нагрева можно разделить на 2 основных этапа:

  1. Подстрекательство. В печь подбросить дрова, чтобы создать интенсивное горение.
  2. Поддержание огня. На этом этапе нужно регулярно подливать небольшое количество топлива. В это время процесс горения происходит ровно и с большой силой. Для его обслуживания требуются минимальные усилия.

При использовании булерьяна его можно оформить (дополнить) так, чтобы он напоминал стилизованную русскую печь (или любым подобным способом).

Преимущества и недостатки


Духовки . Поэтому при выборе вариантов имеющегося отопления необходимо учитывать стоимость данного вида топлива в данном районе. Обычно в крупных городах дрова стоят дорого и эксплуатация таких систем отопления не будет дешевой. Если мы говорим о тех местах, где достаточно дешевых дров, то булерьян здесь будет хорошим выбором.

При работе такая система отопления использует конвекцию и теплообмен, которые происходят за счет циклической циркуляции водяного пара, это приводит к тому, что обогрев осуществляется очень эффективно.

Преимущества:

  1. Трактор Очень динамично циркулирует в этой системе отопления очень динамично, обогрев помещения происходит не только достаточно быстро, но и равномерно.
  2. Особенности конструкции следующие Может использоваться не только в одноэтажном частном доме, но и в двухэтажном доме с одинаковой эффективностью.
  3. В процессе Котел не наращивается, что обеспечивает отсутствие перегорания кислорода в помещении, где он находится.
  4. Здесь двухкамерное сгорание. Продукты неполного сгорания дров попадают во вторичную камеру и там затаптываются. Это не только повышает эффективность использования топлива, но и сводит к минимуму образование твердых продуктов сгорания.
  5. Дверь закрывается герметически Что исключает возможность образования искр при горении и гарантирует безопасность от пожара в месте установки.
  6. Простота установки .Основным условием для этого является расстояние до ближайшей стены не менее полуметра.
  7. Важной особенностью такой системы отопления является то, что для ее работы не требуется подводка каких-либо внешних коммуникаций.

Недостатки:

  1. Стоимость покупки топлива Может быть достаточно большой.
  2. При использовании некоторых видов дров Дымоходная труба может быть забита.
  3. Для эффективного использования данной системы отопления Вам необходимо научиться использовать такой режим работы, при котором происходит медленное горение (депрессия) топлива.Это необходимо в тех случаях, когда печь должна гореть автономно (например, ночью).
  4. Без использования специального невозможно гарантировать, что в сильные морозы не заведется отопительная система.
  5. Установка этой системы heothery я достаточно сложная и стоящая дело.

Отзывы о собственности

Сергей, Москва: Пользуемся булерой 2 года. В качестве дров использовали сосновые голени. Потом перешли на березовые дрова.Возникла проблема: трубы забились пористой массой. Я должен был сделать их уборку. Это было не очень удобно, так как вовсю была зима.

Эта зима изменила ситуацию. Мы используем хорошо просушенные и бурые дрова. Трубы чистят регулярно. Нет никаких проблем. Дрова сгорают быстрее. При этом тепла получается больше, чем раньше..

Вера, Новосибирск: Булерьян у меня 7 лет. Не бойтесь оставить духовку на ночь. Только для этого нужно перевести в режим излучения.

Наталья, Свердловск : Булерьян очень удобен для использования в загородном доме. Только при сильных морозах следует использовать для циркуляции не чистую воду, а специальную незамерзающую жидкость. Однако сам процесс установки довольно сложен и относительно дорог.

Ольга, Свердловск: У нас есть дача. Его площадь составляет около 100 квадратных метров. Выпечка булерьяна работает нормально. Дом прогревается быстро. Включите эту печь с сухим огнем.К духовке отношусь с некоторой осторожностью из-за ее достаточно высокой мощности.

Анна Михайловна, г. Сызрань: По своему опыту могу сказать, что печь Булерьян с водяным контуром — отличный вариант для тех хозяев, которые живут в загородном доме постоянно. Если в трубы залить незамерзающую жидкость, то с этой системой отопления проблем не будет. К сожалению, установка таких печей стоит довольно дорого.

Стоимость и правила эксплуатации


Печь длительного горения Блеерян ПО-100 обойдется в 9850 рублей .Здесь двойная камера сгорания. Гарантийный срок составляет один месяц. Объем отапливаемых помещений может быть до 100 куб.м.

Модель на 200 печей булерьян будет стоить 14249 рублей. Основное отличие от предыдущей модели в том, что он может увлажнять помещения объемом до 200 м.куб.

Печь булерьян НВ-400 будет стоить 18449 руб. Может увлажнить помещение объемом до 400 куб.

Правила эксплуатации:

  1. Как дрова Необходимо только после того, как вы убедитесь в наличии тяги при открытых заслонках.
  2. Дымоход необходимо периодически очищать от золы. Е. обеспечит бесперебойную работу печи и обуславливает отсутствие неприятных запахов при работе.
  3. Необходимо установить режим горения С помощью регулятора.
  4. Если подложили дрова , то нужно убедиться, что заслонки открыты.
  1. Данная система отопления Используется для тех домов, где один или два этажа. Для домов с большим этажом применять не принято.
  2. Место установки печи Необходимо постелить металлический лист.
  3. Духовка должна быть Не ближе полуметра от ближайшей стены.
  4. Запрещается топить эти печи каменным углем. Можно использовать только дрова.
  5. Для максимально эффективной теплопередачи Можно использовать специальные гофрированные трубы.

Любой частный жилой дом нуждается в системе отопления .

Иногда присмотреться к дому технически не представляется возможным, а установка котла с оформлением документации сопряжена с трудностями и затратами денежных средств.

Использование теплокалорийных печей малоэффективных Если необходимо обогреть несколько смежных помещений, т.к. теплофикаты предназначены для обогрева несмежных помещений.

В таких случаях печь Булерьян. По сравнению с аналогами — незаменимое универсальное решение.

Идея новой отопительной печи родилась у канадца Лесорбова, которая затем воплотилась с инженерной идеей энергетиков. Теперь название печи булерьян ( Bullerian. ) Стала почти эталонной, т.е. несущей тепло и комфорт.

Принцип работы

Эта конструкция не только хороша гибридом Буржуйки с обычными если раньше они не могли прогревать отдельные помещения, то подключение к водяному контуру открывало возможность обогрева целых домов, а не отдельных помещений.

Булерная печь по форме напоминает большую круглую бочку , внутри разделенную на две части. Нижний отсек корпуса топки предназначен для розжига и сжигания дров.Существует также высокая температура и концентраты тепла.

После треска дров газы поднимаются в верхний отсек корпуса. В центре печи расположены вваренных в нее изогнутых труб, или, как их еще называют, радиусных труб.

Обеспечивают принудительную конвекцию, т.е. перемещение тепла для обогрева воздуха и его равномерное распределение по всему помещению.

Конструкция топки такова, что трубы плотно прилегают к дровам, Защитная Ее на 70% .Они играют роль теплообменника или нагревателя, так как все тепло из топочной камеры идет на нагрев теплоносителя в трубах.

Специально установленный напорный коллектор обеспечивает требуемое давление для перемещения жидкости помимо ее естественной циркуляции .

Таким образом, основными принципами действия являются теплопередача, теплопередача и конвекция. В отличие от известной поверхности печи не созревают Таким образом, экономится кислород.

Рубашка водяная булен

Новый Модификация с водяным контуром проявляется в соединении форсунок с системой водяного отопления сверху — на подвод воды, а снизу — на обратный коллектор.

Таким образом, печь, как и нагревательный элемент, получает гидравлику или дополнительные возможности для распределения тепла за счет движения горячей воды по трубам, опоясывающим жилое помещение.

Булерьян можно сравнить с твердотопливным котлом , но без системы автоматики. Конструкция печи допускает добавление нескольких водяных контуров для максимального обогрева разных помещений.

За счет активной циркуляции воды в пристроенных радиаторах происходит идеальный , коттедж или дача.

Булерьян Аква — Модификация хорошей печи булерьяна, в которой водяная рубашка повышает эффективность работы. Печи этой группы подключаются к системе отопления, в верхней части которой расположен расширительный бак для накопления лишней нагретой воды.

Вода в своем движении проходит через радиаторы, после охлаждения возвращается в дымоход.

Подключение печи к системе отопления

Common Scroll Элементы всей нагревательной системы с печью рядом:

  • Bake Buleryan ,
  • Press Collector ,
  • 9 Обратный коллектор ,
  • радиаторы ,
  • канализация ,
  • расширительный бачок .

Установка котла

Если установка газовых котлов связана с разрешительной документацией и привлечением специалистов, то установка Печи булерьян можно изготовить самостоятельно. Ему достаточно вместо и в наличии .

Для обеспечения безопасности печь должна устанавливаться на прочном, жаростойком, негорючем основании с учетом расстояния до стен не менее 70 См. Соединение водяного контура и дымохода производится сваркой или резьбовыми соединениями.

Тепло Вода может достигать 90 Градусов, поэтому участок с установленным котлом необходимо размещать отдельно с ограничением доступа детей.

С дымоходом

Особого внимания требует дымоход . Пожалуй, это самое уязвимое место в установке печи. Дело в том, что даже при хорошем газе газ не сгорает полностью.

Нужна здесь консультация И помощь специалиста в связи с большими рисками отравления угарным газом.

Важные условия Правильная установка и эксплуатация дымохода:

  • установка на высоте не менее 3 м над топкой, в соответствии с правилами пожарной безопасности;
  • Периодическая очистка От оседания на стенах копоти.

Можно использовать для теплоизоляции слой минеральной ваты.

Расход топлива

Замечательная особенность печи экономичность Расход топлива.Следует использовать только просушенные дрова, которые в процессе горения не образуют смол.

Щепка или дрова горят с высокой эффективностью , практически не оставляя золы. Две полные загрузки печей обеспечивают обогрев помещения в сутки 60 кв.м.

Дверца, или заслонка, одновременно обслуживает гондолу , регулирующую скорость и приток воздуха для повышения температуры нагрева или поддержания горения.

Печной котел позволяет долго сохранять тепло, а период теплоотдачи увеличивается.

Важно: От объема топки зависит мощность прогрева котла.

Общие преимущества Печь с водяным контуром

Несомненное преимущество печи в возможности ее установки в существующую систему отопления без замены старых радиаторов, демократичной цене, а также :

  • 1
  • 1 Compactity ,
  • Возможность транспортировки
  • 0 на разных этажах здания,
  • Простая эксплуатация
  • 0,
  • 9 Высокая эффективность
  • ,
  • 9 Экономика топлива ,
  • Быстрый возврат на расходы на покупку и монтаж,
  • возможность изготовления топки и монтажная своими руками.

недостатки

Не совсем эстетичный вид требует дополнительных усилий по оптимизации Размещение мини-котельной. Следует предусмотреть отдельное расположение котла и учесть следующие :

  • в небольших домах необходимо будет зашивать стены. Металлические листы для установки печи к ним как можно ближе,
  • если не шевелить печь на морозе , есть риск замерзания теплоносителя.Рекомендуется использование антифриза или специальных присадок.

Удобство А простота обслуживания печи проверена временем от периода изобретения до наших дней. Потребители обращают внимание на то, что операционная :

  • помещение в котором расположена печь каждый день необходимо проветривать Из-за образования заряженных ионов притягивающих пыль,
  • нельзя лениться к печи без проверки наличие воды В системе с водяным контуром и состояние расширительного бачка.

С подорожанием газа и электроэнергии слово «булерьян» стало встречаться все чаще. Для мест, где отсутствуют государственные источники тепла, Булерьян – желанная мечта. Если верить рекламе, то экономичнее и удобнее ничего нет. Это действительно так? Рассмотрим все достоинства этого отопительного агрегата, а также его подводные камни, то есть недостатки.

В статье представлены полезные отзывы эксплуататоров этого агрегата, которые помогут вам избежать многих ошибок и с большей вероятностью узнать о Боулерьяне.

Конвекционная печь булерьян

Булерьян – это твердотопливная печь, которая обогревает помещение по принципу конвекции. Корни этой печи, аналоги которой сегодня делают повсеместно, уходят к простому канадскому дровосеку. А вот лицензия на печи по этому проекту принадлежит немецкой компании «ENERGETEC GMBH» . А на российских просторах есть аналог, выпускаемый по немецкой лицензии — «Бренеран» от ЗАО «Лаотерм».

Конструкция печи

Внешне можно отметить сходство булерьяна с буржуйком, но у него большой потенциал для обогрева помещения.Представляет собой стальную бочку, имеющую двухъярусное волокно, обернутое из 7 и более воздуховодов. В конструкции также есть все, что есть в других печах – топочная дверка, регулятор подачи воздуха и дымовая заслонка, но нет поддона для очистки от золы.

Высокая эффективность обусловлена ​​ тремя путями теплообмена:

  • Излучение;
  • Конвекция;
  • Теплообмен.

Булерьян – это устройство, совмещающее в себе сразу три функции – непосредственно печи, носителя и газогенератора.

Принцип действия

Работа булерной печи основана на принципах деменции Вудса в нижней камере сгорания с последующим выделением газов. Их называют генераторными газами, потому что, сгорая, они способны выделять много дополнительного тепла.

Э. ти печки нельзя назвать агрегатом, который «выжимает» всю потенциальную энергию из генераторных газов. Для этого должен быть специальный катализатор и подача воздуха под давлением, а кроме того, температура намного выше той отметки, которую дает обычный булен.

Булерьян работает в двух режимах:

  1. Машинка, при большой подаче воздуха на горящие дрова дает догнать высокую температуру, быстро прогревая помещение. Занимает от получаса и больше;
  2. При газификации топку дополняют дровами доверху, закрывают дверцу и выставляют заслонку для минимального притока воздуха. При малом количестве кислорода дрова не горят, а пушатся, что удлиняет горение до 10-12 часов на той же закладке.

Важно! Булерьян выдает обещанную эффективность только при использовании сухого древесного материала, при сгорании которого выделяется много генераторных газов.

Положительные и отрицательные моменты работы

Чтобы оценить выпечку Булерьян в полной мере, обратите внимание на ее положительные и отрицательные качества.

Достоинства печи буллери

Из написанного ранее замечено несколько неоспоримых плюсов Работает данная печь, но мы сгруппировали все характеристики которые говорят в пользу булерьяна:

  1. Высокий КПД ≈ 70%;
  2. Экономичный расход топлива;
  3. Простота установки и использования;
  4. Быстрые помещения;
  5. Возможность транспортировки горячего воздуха в другие помещения (даже на разные этажи) через приточно-вытяжную вентиляцию;
  6. Однородность помещений помещения за счет конвекции;
  7. Продолжительность горения одной топливной загрузки ≈ 10-12 часов.

Недостатки печи булерьян

Теперь о тех аргументах, которые можно отнести к отрицательным сторонам Печные работы:

Как видите, в чем принципиальная идея всех аналогов печи булерьян, а именно жжение по типу, одновременно вызывает и массу побочных эффектов .

Печь Булерьян — Отзывы пользователей

Соус, смола в трубе и горящая пыль – основные проблемы, с которыми сталкивались эксплуататоры этих отопительных агрегатов.Как пользователи реагируют на эти проблемы, и какие решения они находят для их минимизации, вы можете прочитать в отзывах.

Впечатления пользователей от булерьяна

Третий год с булерой и очень доволен. Наша разгрузочная печь 02 нагревает 300 кубов. За 4 часа он прогревает дом до +18 при температуре на улице -25. Ведь в доме тепло, воздух перекрывается, и он работает на одной закладке около 10 часов и остывает 1 час. У нас расход дров меньше, чем у соседей, которые топят в печах других строений, 1. 5 раз.

Есть несколько недостатков:

А) Пробовал через гофры тянуть соседнее помещение, как пишут производители, но нормальной циркуляции воздуха не получилось. Некоторые знакомые для этого поставили канальный вентилятор, говорят КПД вырос и нагрев быстрее. Правда вентилятор шумит, а форточки по дому минус, хотя есть за что потерпеть. Ну просто открываем все двери в доме и так хорошо весь куб угнетается.

Б) для меня существенный «бонус» от работы буоянчика — скопления в трубе дымохода и выброс летит на крышу . Более того, эти отложения могут периодически воспламеняться в трубе и поэтому нужно следить за этим делом. Не смотря на то, что у меня труба-бутерброд, она при таких розжигах сильно греется, так что регулировать надо. Но эту неприятность, как говорится, переживем.

В целом мы довольны и лучшей альтернативы газовому котлу нет.

Пользователь Москва, Форум Домочеа

Пятый год Кохгариму Боулерану и все нормально. А получилось у нас так — муж подарил это чудо друг другу, так как неправильно поставили и не смогли намазать. Они сделали слишком низкий дымоход, и этого сделать не удалось.

Рассчитан на 100 куб. м., а у нас всего 50 куб. в час нагревается до +15 Это при том, что в помещении было до этого -7 (конкретно сиквел).Ночью мы не любим толстые бревна, и они горят до утра. Ночью стоит на режиме, спим вполне нормально. Пытался утопить и высушить грехи, нагрел комнату до полного Ташкента. Нам нравится, что уходя от него можно оставить так — закрой заслонку и он сам пройдет через время.

Сырье и правда горят идеально. Обязательно очищайте трубу не реже одного раза в год.

Кстати, сосед положил булерьян кирпичом и говорит, что теперь тепло держит дольше.

Форум пользователей о булерной печи

Конденсат в трубах — что делать?

Скорее всего, многие пользователи этой печи сталкиваются с проблемой конденсата в дымоходе. Некоторые в отчаянии, встречаясь с трудностями, но многие все же находят причины проблем, устраняют их и делятся с другими:

Расскажу как мы гуляли со скоростью конденсат в трубах — две недели и труба забита под городской. Трубы горели, как спички…

Вся проблема в том, что он реагирует даже на небольшое охлаждение трубы. А у нас была труба через стену на кухне и дальше. Горизонтальная труба i забита не сажей, а коксом . Оказалось, что кухня без отопления и там холоднее, чем в остальной части дома, причем значительно. Поэтому конденсат скапливался в местах, где была поделка для очистки, то есть просто щель и вставлен кирпич. Мы исправили это дело: металлические трубы утеплили, щели в кирпичных мазках замазали асбестом.И стало очень хорошо!

И еще, труба была короткой, а на крыше была муха. Сейчас у нас там проклеено что-то типа чердака и труба стала целых 8 метров — теперь думаю ничего такого не будет.

Николай, Дачник Форум

Совет! Исчерпывающие рекомендации специалистов гласят, что необходимо использовать трубы типа «сэндвич» или изолированные трубы с теплоизоляционными материалами. Однако это все равно не отменяет того факта, что о булерьяне придется время от времени вспоминать.

Также форумчане делятся на врачей для чистки дымохода:

Я трубу чистю тросом для чистки канализации, только его надо «распушить» на конце. У меня есть кабель на 10 метров, который состоит из множества жил. Чистит этот аппарат просто отлично.

Ответ на интернет-форуме

Трубы дымохода плотвы — что делать?

Некоторые пользователи довольно подробно опыт работы на выставке труб кому пригодится многим желающим иметь булерьян:

У меня тип тип 01, которым я отапливаю 70 м 3 .Рефунант, я доволен третий год. Правда трубы пришлось поменять, так как через 2 года оцинкованная труба оказалась поперек серной кислоты, которая в конденсате.

После него установил специальную термотрубу с внутренней нержавейкой AISI 304 толщиной 0,5 мм (достаточно) — кислотостойкая и термостойкая , Снаружи оцинкованная. Внутри такой конструкции сэндвича находится голая минеральная вата. Итог: Утепленная труба почти не собирает сажу и конденсат и горение стало намного стабильнее!

Что касается долгого горения, то у меня сухая акация до 10 часов максимум, а вот сосна горит как спичка — 2-3 часа.

Пользователь Николаев, Форум Мастеров

Всеядный буленеан — миф или правда?

На счет «всеядности» у булерьяна тоже много рассказов, в которых написано, что этот агрегат берет все, что горит — от покрытия до покрышки, но это не совсем так. Возможно, это относится к отоплению гаража — поспал и ушел, но не к отоплению дома.

В первый год сосны, потому что было много, а так же весь святой мусор: старые крашеные окна и наличники, ящики и тд.Но это было крайне, во-первых, часто были вспышки от того, что в камере собирались газы и вдруг загорались, дым уходил в помещение. Ошибка была еще в том, что я решил сэкономить первые полтора метра 6-метрового дымохода сделал без утепления, чтобы внутри помещения тоже был от этого отрезка теплоотвод. Плохое топливо плюс этот прокол — за этот сезон дымоход был полностью забит . Сейчас забросил хвойно-мусорное топливо, использую сухой ауль.Одной закладки хватает на 12 часов — у меня булерьян 03.

Пользователь г-н Радомышль, Форум Мастерс

Как бы ни расхваливала реклама производителя товар, все же у него есть нюансы, которые кто-то называет недостатками, а кто-то особенностями работы. Оцените все «За» и «Против» печи булерьян, прочитав представленные отзывы и видео этой печи. Если вы согласны раз в год заниматься прочисткой труб, а также основательно обработать дымоходную трубу , то можно всерьез задуматься о покупке Боулерьяна.Помните, что для его использования необходим постоянный запас сухой древесины.

Печь булерьяна может работать на любом виде твердого топлива. В том числе на отходы изделий из бумаги и картона. Но лучше всего греть на длинных круглых дорожках, которые занимают всю длину топки печи.

Это цельнометаллическая конструкция, напоминающая бочку, с деревянным куском трубы со сваренной поверхностью. Внутри он разделен на две камеры. В нижней камере в процессе сжигания твердого топлива образуются газы, которые затем выживают в верхней камере как в.

При буярном отоплении в нижние отверстия труб подается холодный воздух, нагреваясь с поверхности печи, он поднимается вверх, обогревая помещение.

Изначально такие печи предназначались для термического отопления. Но у них был недостаток. Они плохо справлялись с обогревом помещений, разделенных перегородками. Выход из этой проблемы был оборудован.

Принцип действия и область применения


Булерьян с водяным контуром использует тот же принцип преобразования, что и с воздушным. Только в этом случае вместо горячего воздуха будет ездить горячая вода.

Это свойство позволяет в короткие сроки обогреть помещение размером в несколько десятков кубометров воздуха. Вода, проходя по трубам, набивая топку, не дает перегревать поверхность. Поэтому воздух в помещении не горит.

Сокращение расходов на топливо Благодаря применению камеры , в которой образуются древесные газы, полученные на стадии горения в первичной камере сгорания.

Теплообменником служат патрубки, расположенные внутри кожуха плиты печи. Минимальное количество труб обычно шесть. Нагретая вода из точки подключения в верхней части топки попадает в радиаторы, установленные в помещении.

Пройдя по кругу, охлажденная вода возвращается в нижний штуцер. Такой отопительный котел имеет высокий КПД, благодаря использованию трех способов нагрева, это теплообмен, теплообмен и конвекция.

Печь можно использовать в различных постройках.Это могут быть жилые дома, складские помещения или бытовки.

При его установке необходимо соблюдать несколько условий:

  1. Для котла нужен хороший дымоход. Потому что при выживании газов во второй камере не всегда происходит их полное сгорание. В результате угарный газ может проникнуть в помещение. Он не имеет запаха и при отравлении часто приводит к летальному исходу.
  2. По пожарной безопасности Глубина булерьяна допускается на расстоянии не менее 0.5 метров от стены.
  3. Для подключения водяного контура Рекомендуется использовать армированные полипропиленовые трубы. Они обладают хорошей гибкостью и не подвержены деформациям от высоких температур.

Достоинства и недостатки


Такие системы отопления имеют ряд положительных свойств:

  1. Установка такого отопительного котла не требует согласования В отличие от газового оборудования.
  2. Позволяют быстро и равномерно прогреть помещение , в том числе на втором и третьем этажах.Горячая вода поднимается вверх на 7-8 метров.
  3. Отопительный котел имеет компактные размеры.
  4. Печь экономно расходует топливо. При отапливаемом помещении одной загрузки хватает на 10-12 часов поддержания температуры в помещении.
  5. Легко установить самостоятельно. Здесь следует отметить, если вы новичок в этом деле, доверьте строительство и подключение дымохода специалистам в данной области.

Как бы ни хвалили такие котлы, в них есть ряд мелких недостатков:

  1. Главный недостаток — наличие топлива. В качестве топлива используются сухие дрова несмолистых пород. В районах с дефицитом древесины такие утеплители экономически невыгодны.
  2. Такие нагреватели необходимо регулярно чистить щеткой от нагара и накипи.
  3. Дымоход должен быть изолирован Во избежание образования конденсата. Конденсат снижает эффективность обогревателя.
  4. Металлический корпус — источник тепла , Нагревается до высокой температуры. Чтобы не получить ожогов и пожаров, необходимо вокруг булерьяна установить защитный периметр, не менее полуметра.Если места мало, то утеплитель можно расколоть специальным кирпичом, либо металлическими листами с внутренним покрытием из базальтового волокна. Это снизит температуру до приемлемой.

Характеристики и критерии выбора

Характеристики, в первую очередь, определяются параметрами помещения, где он собирается.

Для изготовления используют в основном сталь и чугун. Booleries, изготовленные из чугуна, обладают большой надежностью и долговечностью.В то же время они более массивны, и их сложно использовать в малых объемах. Стальные обогреватели хорошо подходят для небольших помещений, но при этом КПД у них меньше по сравнению с чугунными.

Второй важный параметр — это количество водяных контуров системы отопления. Система с одним контуром предназначена только для обогрева помещений. Двухконтурная система помимо отопления нагревает воду для хозяйственных нужд.

Третий параметр — Это производитель твердотопливного котла.В этой подборке можно ориентироваться на отзывы людей, которые уже стали счастливыми обладателями котла данного производителя.

Остальные критерии выбора не зависят от параметров помещения и самого котла. Это размеры помещения, материал стен и перекрытия, высота дымохода.

Цена и отзывы

С каждым годом печи длительного горения бульеры набирают все большую популярность. Это связано с их стоимостью, которая меньше, чем установка аналогичного газового оборудования.

При этом Вам не придется оплачивать работы по присоединению к газовой магистрали и выработке разрешительной документации. Стоимость такого обогревателя, в первую очередь, зависит от его объема, а соответственно и мощности.

Цена самого простого и маленького начинается от 7500 руб. Такая печь обогреет небольшое помещение до 100 куб. На помещения в 250 и более кубометров цена будет начинаться от 20 000 рублей.

Следует отметить, что многие производители некоторые их изделия украшают различными элементами, в том числе и художественной ковкой.Это также влияет на его стоимость.

Отзывы:

Сергей Иванович, г. Самара.

«Приобрел небольшой булерьян с нержавеющими трубами за 16000 руб. Монтаж делал сам. Труба дымохода из металла высотой 5 метров. Сначала работа не могла нарадоваться. Потом печь начала дымить .Проверка показала, что дымоход забит различными отложениями черноты черного цвета.Выяснилось, что труба хоть и была хорошо изолирована, но в верхней ее части образовался конденсат, и стекла с удовольствием повернулись вниз.Переделал дымоход на кирпич, помог с конденсатом.

Алексей.

Пользуюсь третий год. Пока впечатления самые благоприятные. К недостаткам можно отнести неравномерный нагрев. Трудно отрегулировать заслонку температуры нагрева. Получается прохладно, но чаще слишком жарко

Своими руками

Чтобы построить такую ​​печь, необходимо быть опытным сварщиком.Для работы, в первую очередь, потребуется сварочный аппарат, трубогиб, тумба, ножницы по металлу, а также набор рисунков.

Схема:


Далее в определенной последовательности:

  1. Отрежьте трубы необходимой длины.
  2. Инструмент для труб придает им необходимую форму.
  3. Из листового металла сделайте контур необходимой формы.
  4. Наконечник косы на металлический лист. Количество труб должно быть пар. У вас получится конструкция, похожая на бочку с жесткими трубами.
  5. Следующим этапом будет создание задней стенки с отверстием для дымохода.Для дымохода понадобится труба, диаметром около 100 мм.
  6. Далее установите переднюю часть с открывающейся дверью. Внизу передней части установлена ​​труба с демпфером.
  7. Зачистить швы и проверить качество выполненной работы.

При выборе габарита печи ориентируйтесь в первую очередь на площадь обогрева помещения.

Самое главное правильно выбрать место установки. Это можно сделать в любом месте комнаты, но следует помнить, что оборудование должно быть не ближе 0.5 метров до ближайшей стены.

Печь должна твердо стоять на поверхности. Любые вибрации корпуса не допускаются. После установки в выбранном месте его подключают к системе отопления.

Печи «Булерьян»: отзывы. «Булерьян» с водяным контуром: отзывы пользователей

Компания «Булерьян» была основана в 1993 году. Ранее она называлась «Лаотерм», а затем — «Бреннер». На сегодняшний день компания «Булерьян» занимается производством печей, а также каминов.Кроме того, изготавливаются ванны и газогенераторы. Вся продукция этого бренда проходит строгие испытания. В результате получается очень качественный продукт, на который дается большая гарантия.

Внешний вид печки «Булерьян» с водяным контуром

Первая печь «Булерьян» с водяным контуром отзывы получили хорошие. Во многом это было связано с тем, что она могла спокойно отапливать помещение общей площадью до 100 куб. м. Их чаще всего использовали на крупных предприятиях и заводах.

Специалисты компании отмечают, что коэффициент полезного действия в этих устройствах иногда доходит до 70%. Также следует учитывать высокий уровень производительности печей «Булерьян» с водяным контуром. Некоторые модели этой марки способны работать непрерывно более 6 часов.

Печь с водяным контуром

Печи с водяным контуром работают исключительно в помещениях с открытой системой отопления. Также следует учитывать, что увеличение теплоносителя происходит само собой.В общем случае печь с водяным контуром состоит из двух камер. В нижней части устройства находится секция газификации. Форсажная камера, в свою очередь, расположена сверху.

Кроме того есть два регулятора, которые контролируют мощность печи. Теплообменные трубки расположены над камерой газификации. Они связаны со вторичным отделом. При этом на боковой панели имеется патрубок дымохода с регулятором. Внизу двойная задняя стенка топки.Основная камера устройства подключена к зольнику. При этом дутую печь соединяют с рукояткой регулятора мощности. Также имеется специальная загрузочная дверца. Инжектор расположен за передней стенкой топки.

Модель Аква-Бресенан

Эта модель «Булерьян Аква» отзывов от покупателей еще не получала, так как еще не очень известна. Создан для обогрева жилых домов, а также промышленных объектов. Его особенностью является использование разных видов твердого топлива.Чаще всего в такие печи загружают уголь или обычные дрова.

При этом на одной закладке он способен непрерывно работать более 7 часов, поэтому котел «Аква-Бренаран» («Булержан») получил положительные отзывы специалистов.

Отзывы покупателей о печи «Булерьян Кантри» (тип 00)

Отзывы «Булерьян Кантри» хорошие. Большинству покупателей эта модель понравилась своей универсальностью. В него можно спокойно грузить дрова, а также уголь. При этом данная печь имеет хорошие характеристики и способна обогреть помещение до 100 куб.м. Дополнительно обратите внимание, что мощность данной модели составляет 6 кВт.

Этот котел «Булерьян» отзывы получает хорошо еще и тем, что его двери очень удобные. Кроме того, многих порадовала компактность модели. Его высота составляет 700 мм, ширина – 480 мм, а глубина – 685 мм. Общий вес печи 65 кг. Диаметр дымохода, в свою очередь, довольно большой и составляет целых 120 мм. Сам корпус печи выполнен из прочной стали. Кроме дров и угля в камеру можно загружать опилки, брикеты, торф.Учитывая это, эта печь «Булерьян» отзывы покупателей в основном получает хорошие.

Мнение специалистов о печи «Булерьян Кантри» (тип 00)

Данная печь «Булерьян» отзывы специалистов имеет разные. Как отмечают некоторые специалисты, корпус этой модели довольно крепкий. В этой печи производители использовали сталь марки 08КП. Кроме того, многих радует, что труба отвода идет без овализации. Также на нем нет мест с перетяжками. Диаметр трубы 57 мм, что обеспечивает высокую производительность.

Также специалисты отметили высокое качество сварки печи. По словам производителей, все детали устройства были изготовлены на специальном станке для плазменной резки. Если топку загрузить дровами или углем, то их хватит примерно на 7 часов. Топка аппарата полностью закрыта. Теплообменник также выполнен из стали. В целом модель считается недорогой, поэтому все печи серии «Булерьян 00» отзывы в основном положительные.

Печь «Булерьян Классика» (тип 00)

Отзывы «Булерьян Классика» хороши тем, что очень похожи на предыдущую модель.Его мощность находится на достаточно высоком уровне и составляет 6 кВт. В этом случае печь способна построить дом общим объемом до 100 куб. м. Также многих радует тот факт, что производитель может заказать ей абсолютно любой цвет.

Для загрузки топки брикетами и дровами. При этом некоторые отдают предпочтение только древесным отходам. Как бы то ни было, КПД этой модели находится на уровне 75%. Во многом это связано с применением двухфазного сжигания топлива. В начале топливо просто тлеет, и при этом выделяются газы.На втором этапе газы полностью уходят. Все это дает возможность делать погрузку около 8 часов. Кожух печи изготовлен из нержавеющей стали. Кроме того, покупатели отметили, что в комплекте идет удобная подставка.

Экспертиза печи «Булерьяны Классика» (тип 00)

Данная печь «Булерьян» с водяным контуром отзывы большинства специалистов получила хорошие. Как говорят специалисты, его габариты вполне приемлемы для устройства такой высокой мощности. Высота модели составляет 700 м, ширина — 480 мм, а глубина — 685 мм.Общий вес печи с водяным контуром 65 кг. Диаметр дымохода 120 мм.

Дополнительно эксперты оценили качество загрузочной камеры. Ручки достаточно тугие, дверь легко открывается. Также многие с положительной стороны охарактеризовали механизм регулирования мощности печи. Во время нагрева все можно легко регулировать и при этом следить за внутренней камерой. Все трубы имеют правильную овализацию и при этом изготавливаются без микродефектов на специальном оборудовании.

Швы по краям стыков хорошо заглажены, что говорит о высоком качестве сварки. Кроме того, специалисты отметили удобство загрузки топлива. Диаметр входной камеры довольно большой, и это позволяет быстро производить кладку.

Отзывы о печи «Булерьян МАКСИ» (тип 00)

Отзывы «Булерьян МАКСИ» заслуживают положительных отзывов. По отзывам покупателей, мощности этой печи достаточно, чтобы сделать тихое помещение площадью более 125 куб.м. м.При этом напряжение устройства составляет целых 7 кВт. Этот показатель уже выше, чем у предыдущих моделей. Также потребители отмечали, что при увеличении мощности печи ее габариты оставались прежними. Высота 700 мм, ширина 480 мм, глубина 685 мм.

Эффективность находится на достаточно высоком уровне. Торфяные брикеты и древесные отходы можно легко использовать. Непосредственно топка аппарата полностью доработана.

Что говорят специалисты о печи «Булерьян МАКСИ» (тип 00)?

Данная печь «Булерьян» отзывы специалистов имеет по большей части хорошие.Как говорят специалисты, эта модель больше всего подходит для различных промышленных объектов. Его мощности с излишком хватает для обогрева складов, а также крупных заводов.

Поскольку размеры печи стандартные, вес устройства не изменился и составляет 75 кг. Также обратите внимание, что в комплект входит специальная подставка для духовки, которую очень удобно устанавливать. Диаметр дымохода тоже стандартный – на уровне 120 мм, и это многих радует.

Отзывы о печи «Булерьяны Страна» (тип 01)

Отзывы «Булерьяны Страна» очень разные.Как говорят некоторые покупатели, эта модель имеет большие габариты и не многим подходит. Высота топки 845 мм, ширина 560 мм, глубина 810 мм. В целом пользоваться им довольно приятно. Дрова или уголь очень удобно грузить. Двери в камеру открываются хорошо. Ручка удобная и сделана из стали. Корпус печи, как и прежде, очень прочный. Толщина металла ровно 4 мм. При этом КПД находится на уровне 75%. Регулировать мощность очень удобно.

Мнение специалистов о печи «Булерьян Кантри» (тип 01)

Данная буржуйка «Булерьян» отзывы специалистов заслужила неплохие отзывы.Многие специалисты считают, что мощности печи в 11 кВт достаточно, чтобы построить помещение в 200 куб. м. При этом соглашаются с покупателями, что габариты этой модели очень большие.

Среди прочего многие отметили качество изготовления теплообменных трубок. Все они плотно уложены, и следов сварки практически не остается. Сама гибка металла осуществляется с соблюдением всех требований. На внутренней поверхности деформации не наблюдается. Дополнительно многие оценили работу вторичной камеры.Его дымоход имеет правильную форму и исправно работает.

При этом черпак имеет хороший диаметр. Также специалисты определили заднюю панель устройства, состоящую из двух пластин. Учитывая все вышеперечисленное, обогрев «Булерьян» отзывы специалистов только хорошие.

Печь «Буглер Классика» (тип 01)

Потребители в целом оценили удобство использования данной печи. В загрузочную камеру свободно помещается до 6 кг дров. Этого должно хватить для обогрева помещения площадью 80 квадратных метров в течение 9 часов.м. Также необходимо учитывать высокий КПД. В целом эта модель очень экономична. Если использовать уголь, то одной загрузки хватит для обогрева помещения на 12 часов. Также эта печь «Булерьян» по отзывам пользователей хороша тем, что имеет прочную конструкцию.

Мнение специалистов о печи «Булерьян Классика» (тип 01)

В целом специалисты считают данную модель удобной и мощной. При этом он имеет все преимущества, которые отображались в предыдущих моделях. Дополнительная камера устройства достаточно мощная.Толщина металла в этом месте достигает 4 мм. Также эксперты отметили удобство багажника. Его дверца плотная и обеспечивает хорошее уплотнение.

Передняя стенка достаточно прочная и хорошо защищает инжектор. Все элементы управления питанием легко настраиваются. Ручка дымохода, в свою очередь, надежно фиксируется. Кроме того, многие специалисты с положительной стороны отметили работу пепельницы, которая скрыта за задней панелью. В целом данную модель можно охарактеризовать как практичное и мощное устройство для обогрева больших домов.

Печь в деревянный дом своими руками

Как организовать отопление в частном доме? Можно ли устанавливать печь в деревянном доме или она должна быть исключительно кирпичной? Будет ли эффектный обычный камин или придется ставить полноценную печь? Разберемся с заказом.

Что выбрать для отопления в доме?

Если стоит задача согреть помещение, а не просто внести в него уют и немного тепла, обычный камин категорически не подходит.Почти все его тепло буквально улетает в трубу, которая, по сути, и является вертикальным дымоходом.

Выбирая печь в деревянный дом, нужно учитывать ее размеры и вес. Так, тяжелые конструкции весом более 200 кг требуют отдельного фундамента, не связанного с фундаментом всего дома. А вот большая кирпичная печь может обогреть сразу три помещения, разместив ее на пересечении двух внутренних стен. Например, лицевая сторона с варочной поверхностью будет в гостиной, а бока – в смежных комнатах.

Кроме того, между корпусом печи и деревянными стенами можно будет проложить негорючий утеплитель, а пол перед печью закрыть негорючими материалами. Очень красиво смотрится выложенная вокруг печного изразца.

Если печь только в одной комнате, кладите плитку и стену за ней. При этом целесообразно предусмотреть воздушную прослойку в 5-10 см — эффективность обогрева возрастает в разы.

Печь-буржуйка — дешево, надежно и экономично

Для дачи или небольшого загородного дома с одной комнатой вполне обычная печка «Буржухи». Благодаря небольшому размеру и продуманной конструкции он не только эффективно обогревает помещение, но и экономно расходует топливо.

Преимущества и недостатки буржука

Преимущества использования этих небольших печей очевидны:

  • экономичность — благодаря пиролизу топливо полностью складывается и расходуется медленнее;
  • практичность – печь не только обогревает помещение, на ее поверхности можно готовить и разносить пищу;
  • легкий монтаж – для буржуйки не требуется отдельного фундамента, достаточно положить между ним и полом металлический лист с прослойкой из асбестового или базальтового картона;
  • универсальность — Благодаря компактным размерам и большому выбору внешнего вида буржуйку можно поставить в любом помещении — от дома Лестера до современного коттеджа.

Но есть и недостатки:

  • низкий КПД — всего 60%;
  • необходимость устройства высокого дымохода с длинной боровой – вертикальная часть должна быть длинной от 1 м, а боровая не может быть короче 2,5 м;
  • малая площадь обогрева — до 60 кв.м.

Установка Bourgehog

Несмотря на то, что конструкция печи предусматривает наличие специального экрана на задней и боковых стенках, ее нельзя ставить вплотную к деревянным стенам или горючей штукатурке. Его кладут на негорючее основание или даже металлический лист, который должен выступать по контуру самой печи на 35 см (а лучше на 60 см). Под подстилку нужно подложить асбестозитовый или базальтовый (можно каолиновый) картон – для соблюдения норм пожаробезопасности.

Горизонтальная часть (боров) также выполняет функцию обогрева — охлаждает дым перед выходом на улицу. Вертикальная часть обтянута теплоизоляцией, а горизонтальная – нет.Из-за этого сама скважина сильно греется, поэтому ее следует располагать на расстоянии 1 метра от простой штукатурки и 1,5 метра от деревянных стен.

По правилам безопасности желательно иметь высоту от 2,2 м или закрыть защитным коробом из металлической сетки.

Печь булерьян — умная и практичная

Канадцы придумали свой вариант советских буржуев — Булерьян. Эта печь также занимает минимум места и работает на пиролизе, выдавая высокий КПД – до 75%.Но его отличительной особенностью является конвекционный способ обогрева помещения.

Принцип работы и установка булерьяна

Именно за счет них осуществляется конвекция. Холодный воздух всасывается внизу, нагревается и выявляется уже нагретым.

Температура на выходе 60-80 градусов. Ему не нужны никакие насосы и подключение к электричеству! Воздух в помещении прогревается равномерно и очень быстро.

Булерьян — это дровяная печь, поэтому, в отличие от буржуйки, его подряд трамбовать не получится.Но оригинальный внешний вид и простота установки нивелируют этот недостаток.

Как установить канадскую печь:

Кроме того, булерьян можно подобрать по кирпичику, а выбрав модель с варочной поверхностью, можно с минимальными усилиями имитировать настоящую русскую печь!

Кирпичная печь-«Малыш» — легко и удобно

Если вы хотите попробовать свои силы в установке настоящей кирпичной печи своими руками, то можете начать с маленькой печки. Его установка занимает всего один день, а полноценно использовать его можно уже через неделю.

Ее преимущества:

  • высокая степень рекуперации тепла за счет укладки кирпича Плавхмы и ребра;
  • отличная теплоемкость, благодаря чему печь долго остается теплой;
  • компактность – печь занимает 0,4 кв.м.;
  • малый вес не требует отдельного фундамента;
  • Эффективность
  • — для печи нужно всего 62 красных и 37 зазубренных кирпичей.

Как установить компактную кирпичную печь

Очень простой заказ позволит справиться даже начинающему печенщику.Первый ряд на гидроизоляционном листе размером 78х53 см с насыщенным песчаным слоем – 1 см. Что характерно – первый ряд укладывается «на сухую», а каждый кирпич слегка вдавливается в песок.

ВАЖНО КАЖДОМУ РАДЫ Выровнять по уровню, иначе конечный результат может быть далек от идеала или вообще оказаться нерабочим. Второй ряд уже укладывается на глину. Следует иметь в виду, что на красный кирпич кладется специальная красная глина, а на огнеупорный шамматор. Лучше приобретать готовые составы, они намного лучше самодельных растворов.

Сначала устанавливается дверь перепутывания, обматываемая асбестовым шнуром несколько раз, и вокруг формируется второй ряд. Все ряды укладываются в соответствии с другом.

Нельзя забывать, что дверцы и варочная плита обмотаны асбестовым шнуром, смоченным в воде.

Один задний кирпич в 4 ряду уложен без глины — это «недоразумение» кирпича, который в итоге нужно будет достать, чтобы вытереть влагу и лишнюю глину из дымохода.После этого его укладывают на место, а швы прошивают соответствующим раствором.

Готовую печь можно продуть, предварительно примяв варочную панель из полиэтилена. Перед топочной дверкой нужно накормить металлическим листом предохранителя М-образной формы. Она должна закрыть стык пола и первого ряда топки. По периметру также имеется плинтус из термостойкого материала, который не даст песка.

Тестовую подделку можно сделать сразу, но только из соломы или бумаги, и то недолго. Но полноценно пользоваться печью можно только через неделю, когда глина высохнет.

Кирпичная печь с отопительным котлом — максимально эффективно

Но сборку должен производить опытный повар, так как в заказе 35 рядов и малейшая ошибка приведет к довольно неприятным последствиям.

Основные характеристики печи

Отопительный котел, встроенный в печь, позволяет отапливать дом общей площадью до 200 кв.м. Но в силу своей конструкции варочная поверхность печи выполняет лишь вспомогательную функцию, так как, находясь над котлом, плохо нагревается.Зато удобно сушить грибы и фрукты или греть воду.

Какие материалы и инструменты нужны? Можно ли ставить булерьян кирпич

Одним из самых эффективных способов обогрева гаражных помещений является использование специальной печи, известной как «Булерьян». Подобная конструкция во многом превосходит традиционные «буржуйки», так как обогревает, но не перегревает помещение, к тому же для работы не требуется много кислорода. Проходя через «булерьян», воздух нагревается до 100-150°С и в таком виде подается в обогреваемую зону.

Внимание! Из-за длительного горения такая печь работает в двенадцатичасовом цикле, то есть для поддержания необходимой температуры топливо необходимо загружать всего два раза в сутки.

Печи этого типа чаще всего изготовляют в виде монолитной конструкции, состоящей из большого количества соединенных между собой металлических труб. При сжигании топлива в трубках образуются конвекционные потоки воздуха, которые приводят к быстрому прогреву помещения.

Параллельно холодный воздух затягивается нижними концами трубок, нагревается в термокамере и направляется обратно в помещение.Даже самые малогабаритные варианты «Булерьян» могут за минуту перекачать пять кубометров. Очевидно, что для обычного гаража такой эффективности вполне достаточно.

Функционирование ТВС в такой конструкции отдаленно похоже на работу газового котла. Топка состоит из пары камер. В первой камере топливо медленно тормозится, образуя несгоревшие в итоге газы. Они горят уже в соседней камере, которая обеспечивает принудительную подачу воздуха с помощью установленных форсунок.

Благодаря «двойнику» при сжигании отходов практически не остается, а КПД превышает 80%.

Внимание! В связи с тем, что в гаражном помещении нет необходимости в высоких температурах (чем оно отличается от жилого), топку желательно оборудовать терморегулятором.

Существует три возможных метода регулировки температуры:


Как уже отмечалось в начале статьи, одной из особенностей конструкции «Булерьяна» можно назвать специальные трубки, утопленные в флок-камеру на две трети их диаметра.Это обеспечивает быстрый прогрев помещения.

Такие печи выполняют сразу две функции:

  • быстро прогреть воздух до необходимой температуры;
  • долго поддерживают эту температуру.

При этом они не заглушают воздух и не опаздывают при работе.

Внимание! Специалисты не советуют использовать уголь, так как это приводит к быстрому выгоранию труб, которые, как известно, занимают большую часть корпуса. Если правильно соблюдать режимы эксплуатации и загружать только то топливо, которое можно использовать, срок эксплуатации «булерьяна» будет неограничен.

Видео — Обзор печи булерьян

Перед тем, как заняться изготовлением, следует подготовить все необходимое.

Печь «Булерьян» чертеж

Этап 1. Материалы и оборудование

Для создания печи потребуются следующие материалы:

    Листовая сталь
  • толщиной 6 мм;
  • металлические трубы Ø55-60 мм.

Вам также потребуются соответствующие инструменты, к которым можно отнести:

  • Аппарат сварочный, электроды к нему;
  • уровень воды;
  • зажимы
  • ;
  • пикаль;
  • труборез;
  • маркер
  • ;
  • трубогиб
  • ;
  • шлифовальный станок
  • ;
  • уголок;
  • Правило
  • .

После подготовки всего необходимого можно приступать к вырезанию заготовок.

Этап 2. Резка заготовок

Шаг 1. Изначально трубы разрезаются на отрезки необходимой длины.

Шаг 2. Затем из металлического листа вырезаются заготовки овальной формы, которые будут использоваться при изготовлении задней и передней стенок. Из остатков листа нарезаются ленты, с помощью которых закрываются зазоры между трубками.

Шаг 3.Вырезается заготовка под V-образный поддон, формируются демпферы. Все, что осталось от металла, используется для входной/выходной трубы и двери.

Этап 4. Трубы и полосы сгибаются. Изгиб для корпуса происходит по дуге, калибр периодически проверяют (длина каждой трубки должна быть 120 см, а радиус 22,5 см). Для этого потребуется трубогиб.

Входной и выходной патрубки сгибаются с помощью одного и того же приспособления в кольцо. Если это по каким-либо причинам невозможно, то их вырезают из трубы большего диаметра.

Этап 3. Строительная конструкция

Изначально изготавливается корпус. Для этого необходимо выполнить следующие шаги.

Шаг 1. На гладкую поверхность укладывается трубка (первая спинка), имеется деревянный брусок толщиной, равной диаметру согнутой трубки.

Шаг 2. На брусок укладывается следующая трубка – ее края должны лежать поверх предыдущей. Рядом находится второй брус с нахлестом относительно первого.

Шаг 3.В такой последовательности типперы укладываются в шахматном порядке до достижения уровня передней стенки.

Шаг 4. Трубки выравниваются и «прихватываются» сваркой в ​​местах соприкосновения.

В готовый корпус вваривается V-образный поддон, который будет разделять камеры № 1 и 2. Сначала выявляются точки соприкосновения наружной поверхности камеры с поддоном, после чего формируется сплошной шов на всем протяжении самолет. Над входным патрубком (затяжкой) оборудована перфорированная полка.

Этап 5. Далее зазоры между трубами закрываются нарезанными на предыдущем этапе работы металлическими полосами. Конструкция ловится из вертикального в горизонтальное положение, все соединения завариваются постоянными швами. Осталось только сделать заднюю и переднюю стенку.

Инструкция по изготовлению передней стенки.

Шаг 1.Одна из овальных заготовок нанесена на переднюю часть корпуса. Для точной подгонки указаны крошки.

Шаг 2. Затем в стене делается отверстие под пистон и вваривается патрубок для заслонки.

Внимание! Для изготовления такого щитка стены насадку прорезают по оси, в полученное отверстие вставляют металлический штырь с заранее приваренным плоским диском. Важно, чтобы диаметр этого диска полностью соответствовал диаметру сопла.

Шаг 3. Далее делается отверстие под дверь и приваривается короткий «хомут». Сама дверь должна представлять собой короткий цилиндр, имеющий двойную стенку. Дверь надевается на «хомут», для лучшей герметичности место сопряжения с кузовом обвязывается асбестовым канатом.

Шаг 4. Фиксация двери осуществляется через эксцентриковую защелку. Защелку будет фиксировать штифт, приваренный к внешней стороне пластины. С другой стороны дверь приварена металлическими петлями.

После сборки конструкция крепится к корпусу сварочным аппаратом.

Что касается задней двери, то это должен быть металлический круг с проделанным отверстием под выходной патрубок (дымоход). Дверца приварена к задней части корпуса.

Осталось только приварить к днищу печи четыре М-образные опоры.

Этап 4. Как установить «Булерьян» своими руками

Внимание! Для установки печи в помещении требуется предварительное устройство фундамента – плоский шифер, уложенный на слой огнеупорного асбеста.

Труба вводится в патрубок посредством муфтового соединения, стык дополнительно герметизируется асбестом. Трубу от выхода выводят за пределы отапливаемого помещения согласно требованиям к установке дымоходов. Все, печь готова к работе.

Типовые проблемы печи «Булерьян»

Первое время печь будет работать нормально — быстрый нагрев, долгое горение и другие преимущества, описанные в начале статьи.Но со временем сбросить «булерьян» будет сложнее, тяга ухудшится, и «Шир» перестанет закрываться. Это может означать только одно – пришло время первой уборки.

В этом случае возможны два варианта.

  1. Можно некоторое время топить осиновыми дровами, хотя особого эффекта это не даст. Если конструкция уже забита, то никакие дрова не помогут.
  2. Вы также можете сделать сжигание. Важно, чтобы ящик для золы был полностью открыт.Каналы сильно разогреваются («до красной кагиды»), в результате чего сгорает вся смола.

Внимание! Иногда для обогрева к ролику подводится шланг от баллона с кислородом, но это крайне опасно.

Во всем мире автономное отопление с каждым днем ​​набирает популярность. При этом пробуется самостоятельно. Одним из самых известных направлений сегодня является булерьян своими руками. Нельзя сказать, что проводить такое отопление легко, но при желании все возможно.

Булерьян — это буржуйка, которая состоит из топки и множества гнутых труб. Все работает как единый слаженный механизм, который нагревает воздух и обогревает помещение. Булерьяновские рисунки сегодня доступны каждому. Поэтому начать работу по его сборке несложно.

История появления печи

Судя по названию, выпечка Булерьян считается канадской. Действительно, существует легенда о том, как канадские лесорубы, имея желание поскорее согреться в доме, нарисовали рисунок и в итоге получилась вот такая буржуйка.В результате устройство имело изогнутые трубы и позволяло быстро и равномерно обогреть любое помещение.

По другой легенде первые чертежи булерьяна были найдены в Германии в начале 90-х годов. Никто из специалистов сегодня точно не может сказать, кто первым придумал самодельный булерьян. Но в современном мире он стал очень популярным и приобретаемым среди населения.

Принцип работы

Булерьян — улучшенная буржуйка или прочный бюст длительного горения.Главное — принудительная конвекция. На чертежах печи всегда указывают криволинейные трубы, которые идут в ряд и проводят холодный воздух снизу вверх. Этот воздух способен нагреваться за незначительное время из-за непосредственной близости труб и топок.

Горячий воздух выходит из верхней части труб, при этом его температура будет очень высокой. За счет этого такая растянутая буржуйка способна обогреть дом только в несколько этажей. Обратите внимание, что эти печи могут быть установлены с использованием водяного контура.Такая печь станет незаменимой в любой семье.


Такая буржуйка, как и булерьян, работает в двух основных режимах. На первом этапе подкладывать в него дрова нужно достаточно часто, не реже двух раз в день. Это необходимо, так как на первом этапе происходит непосредственный нагрев печи и распределение тепла по всему помещению. На втором этапе печь нуждается в топливе не так часто, так как работа переходит в другой режим — медленное горение.

Глядя на чертежи самодельной печи, на каждом будет хорошо видна камера дожигания.Именно в нем происходит выжидатель топлива, который в виде теплого воздуха распространяется в помещение.

Важно! Выпечка Булерьян абсолютно безопасна для человека. Кроме того, при его эксплуатации в доме не сжигается кислород.

Печное устройство

Прежде чем приступить непосредственно к установке булерьяна, необходимо изучить его устройство, используя для этого чертежи. Это цельная конструкция из ряда металлических гнутых труб, которые плотно прилегают к топке.Для загрузки древесного топлива булерьян оборудован специальной дверцей, которая плотно закрывается.

Более того, такая печь имеет регулировку мощности, поэтому в ней легко будут меняться режимы горения. Печь также имеет дожигание и насадку для дымохода. Такая печь часто представлена ​​в виде, который очень легко смонтировать самому.


Как правило, чертежи булерий выглядят так:

  • теплообменные трубки;
  • насадка на дымоход и регулятор;
  • вторичная камера сгорания;
  • двойная задняя стенка;
  • запутался;
  • передняя камера сгорания;
  • сольник;
  • силовая рукоятка;
  • передняя стенка;
  • дверь для скачивания;
  • дверная ручка;
  • Форсунка
  • .

Обратите внимание, что для повышения КПД булерной печи необходимо провести теплоизоляцию дымохода. Специалисты рекомендуют для этого использовать минеральную вату и укладывать ее слоем в 3 – 5 миллиметров.

https://youtu.be/yyx_e3otrus

Печь самодельная

Бак булерьяна нуждается в квалифицированном монтаже. Для этого нужно заранее купить необходимый инструмент, а именно:

  • болгарский;
  • сварочный аппарат
  • ;
  • молоток;
  • трубогибочный инструмент
  • ;
  • ножницы по металлу.

Помимо указанного инвентаря, для булерьяна понадобится ряд заготовок. Прежде всего, это уголок размером 0,25х0,25 см, металлический лист толщиной 5 миллиметров и трубы диаметром 50 миллиметров с толстой стенкой. С таким набором инструментов и заготовок работа пойдет гораздо быстрее.

На начальном этапе работ изготовление газового баллона отходит на второй план, т. к. необходимо заниматься трубами. Далее следует обратить внимание на разработку гнутых труб.После этого необходимо сделать устройство для отвода дыма, а также сбора конденсата. Далее переходим к изготовлению амортизаторов на снятие и просрали. Наконец, нужно сделать дверцы для баллона, который будет служить для того, чтобы перебрасывать через них топливо. Все эти моменты должны быть указаны в графическом виде и нанесены на чертежи.

После того, как каркас каркаса будет готов, необходимо будет установить перегородку. На чертежах вы можете видеть сваренные листы металла, которые располагаются между трубами. Далее необходимо установить дверь и приветствовать металлические ножки для крепления газового баллона.

После всех отделочных работ постепенно переходит к непосредственной установке булерьяна. Учтите, что перед этим нужно подумать о безопасности и на дне баллона установить кран для удаления влаги. Его следует использовать только тогда, когда это необходимо и не забыть закрыть.

Один из самых сложных этапов монтажа – входная дверь. Его нужно сделать как можно больше, на что может понадобиться много времени и терпения.Чем лучше она в итоге ляжет к печке, тем эффективнее будет работать сама буржуйка. Поэтому к этому этапу необходимо подойти с максимальной ответственностью.

Из трубы большого диаметра следует вырезать два кольца, которые будут плотно прилегать друг к другу. Одно из колец необходимо разрезать и скрутить. После этого можно сделать на чертежах переднюю стойку печки с помощью кольца малого диаметра. Второе кольцо будет использоваться при монтаже двери.

Будьте очень аккуратны на каждом этапе работы! При наличии малейшей проблемы лучшим решением будет обращение за помощью к специалистам, так как они смогут помочь во всем правильно.

Чтобы все работы по установке булерьяна своими руками были выполнены качественно и без ошибок, особое внимание следует уделить его патрубкам. Для этого им нужно проделать небольшое отверстие и ввести в это место специальные инъекционные трубки. Они нужны для обеспечения связи всех элементов конвекции непосредственно с топкой.Только так котел всегда будет работать правильно. А для того, чтобы сделать перегородку из трубы, следует использовать листовую сталь толщиной не менее 6 миллиметров.

Чтобы самодельный булерьян выглядел эстетично и всегда исправно работал, рекомендуется сделать картонные выкройки для задней стенки буржуя. С помощью таких заготовок можно легко и быстро вырезать полосы из листового металла, и разместить их в задней части печи.

При изготовлении двери для булерьяна рекомендуется использовать специальный замок.


Хорошо зафиксируется металлической петлей, которая находится на стенке баллона. Таким образом, можно будет добиться максимально плотного прилегания двери с помощью их рисунков.

И в завершение следует отметить важность некоторых нюансов. Необходимо сделать петли, а также повесить саму дверь. После этого нужно вырезать, затем согнуть и приварить специальные ножки. На них будет держаться вся конструкция, а котел все время будет в рабочем состоянии.

К любой работе нужно готовиться и подходить ответственно. Только в результате можно получить уникальную печь, которая будет равномерно обогревать весь дом. Как видите, теперь вопрос, как сделать буленеан своими силами, не должен ставить в ступор.

закрыть ×

Преобразовательные печи пользуются большим спросом, так как позволяют отапливать помещение с минимальным расходом топлива. Одной из таких конструкций является топливный бак с высоким КПД и компактными размерами. Эта печь была разработана в Канаде и предназначалась для мобильных бригад лесорубов, и только потом канадская печь Булерьян завоевала популярность у нас. Этот тип отопительного устройства имеет как преимущества, так и недостатки.

Преобладающие характеристики печи:

  • Быстро и равномерно прогревает помещение.
  • Простота установки, эксплуатации и обслуживания.
  • Высокий КПД — 85%.
  • Минимальная стоимость нагревательного материала.
  • Максимальный срок работы на одной закладке топлива.
  • Универсальное назначение. Печь можно использовать для любых помещений и теплиц.

Как бы ни были хороши достоинства отопительной печи булеры, у нее есть недостатки:

  • Этот тип печи может работать только на одном виде топлива — на дровах.
  • Модель нуждается в снижении пожароопасности, для чего необходимо утепление трубы дымохода.
  • Горящая пыль на корпусе печи вызывает очень неприятный запах.
  • При топке топки в трубе собирается едкий конденсат, который необходимо регулярно удалять.

Вы можете уменьшить уровень конденсата при использовании только сухой древесины.

Как уже было сказано, котел Бориллиан работает только на древесном топливе, но к этому виду можно отнести торф и древесно-древесные брикеты, а также пеллеты. Предпочтительно использовать большое топливо, даже массивные колодки. Если правильно настроить дымовой клапан, то топливо будет гореть медленно, отдавая тепло и не требуя дополнительных закладок.

Печь длительного горения булерьян считается самым выгодным вариантом для обогрева помещений.Конструкция печи довольно проста, и при желании ее можно сделать своими руками.

Устройство и принцип работы печи

На схеме устройство булерной печи выглядит так:

Устройство печи достаточно простое. Внешне представляет собой стальной цилиндр, от которого идут изогнутые трубы, квадратной или круглой формы. Само устройство похоже на печь — калорифер, на основе которого, печь и была сделана изначально.

Вся работа булерной печи основана на принципе конвекции воздушных потоков.Структура конструкции выполнена из стали как котел, за что некоторые называют печным котлом. толщиной от 4 до 10 мм и покрыты термостойкой краской. Трубы изогнуты к центру и «утоплены» на 2/3 в корпус, составляя часть основного механизма печи. Внутри корпуса находится двухъярусная топка, которая ничем не защищена и ее объем напрямую зависит от объема главного цилиндра. Перфорированный стальной лист Камера катушки разделена на два яруса: нижний и верхний.

Общую площадь камеры, около 8%, занимает верхнее отделение, в котором осуществляется выброс летучих соединений, поступающий из нижней камеры (топки).

Дверца топочной камеры, как и сам корпус, выполнена из прочной стали, а в некоторых моделях в дверце имеется вставка из термостойкого стекла. Сама дверца имеет большие габариты, позволяющие пропускать в печь крупные дрова, а также плотно закрывается и имеет надежный замок, который не позволит открыть дверцу во время топки. Расположенный на дверце регулятор подачи воздуха с подвижным дросселем (дымовым клапаном) позволяет регулировать силу тяги и выбирать соответствующий режим работы печи, которых в данной модели два:

  • Режим слияния.
  • Режим медленного горения.

Первый режим позволяет быстро разогреть печь. В термокамере устанавливается температура, а выделяемое тепло равномерно распределяется по отапливаемой площади.

Во втором режиме камера заполняется большим количеством дров, тлеющих в результате настройки дымового клапана на минимальную подачу воздуха. При таком режиме одной закладкой можно рассчитать 10-12 часов и одновременно прогреть помещение.

Принцип работы канадской печи: при нагревании корпуса печи происходит осушка холодного воздуха через буллерные трубы.Проходя по трубам, воздух нагревается до высокой температуры и поднимается вверх через вытяжные краны, где происходит быстрый нагрев помещения.


Схема принципа работы булерной печи

Охлажденный воздух снова оседает на пол и снова попадает в трубы. Говоря простым языком, круговорот воздуха происходит постоянно и тем самым полностью прогревая воздух в помещении.

Движение воздушных масс обусловлено естественной условностью и не соприкасается с огнем, проходя по трубам, благодаря чему сохраняется насыщенность кислородом и комфортная влажность.

Виды печей

Булерьян печь Как и многие другие печи, имеет несколько видов в зависимости от назначения:

  • Генератор.
  • С варочной панелью.
  • Для бани.
  • Печи водогрейные.

Конструкция всех видов печей немного отличается, но принцип работы одинаков. Также различаются по мощности модели, позволяющие размещать помещения от 100м3 до 1100м3.

Как сделать печь своими руками

На чертеже указаны размеры самодельной печи буинлане, от которых необходимо отталкиваться при изготовлении

Чтобы сделать печь буойнанг своими руками, потребуются следующие материалы:

  • Листы стальные толщиной 6 мм для изготовления корпуса печи.
  • Металлические трубы диаметром 6 см.
  • Труба для дымохода диаметром 130 мм.
  • Труба для изготовления толкателя (дросселя).
  • Петли для двери, а также ручки и замка.
  • Труба 15 мм для изготовления инъекционных труб.
  • Материалы для изготовления задвижки: ручка и небольшой отрезок листовой стали для перекрытия дымовой трубы.
  • Асбестовый шнур для уплотнения дверей.

В первую очередь необходимо подготовить трубы в количестве 10 штук, которые нужно согнуть дугой.Длина труб должна быть 1,4 метра и иметь радиус закругления 23 см. Трубы должны быть уложены поровну, и они будут решаться в шахматном порядке, как указано на фото. Затем сварите их между собой металлическими полосами, чтобы основание для печи было устойчивым. Сваривать трубы нужно очень качественно, чтобы не было дырок, иначе через них будет проходить топочный дым.

Далее делаем камеру дожигания. Берем листовое железо, перегородки из него и вырезаем в них отверстия под воздушный теплообменник.Чтобы легче было вырезать из металла, можно заранее подготовиться, так вы сэкономите время и силы.

Затем привариваем перегородку с внутренней стороны конструкции из труб. Сваривать надо так, чтобы отделить четверть внутреннего объема.

Затем в первые две трубы следует развести форсунки вторичного воздуха так, чтобы конец форсунки оказался внутри трубы.

Далее из листового железа вырезаем заднюю и переднюю стенки печи. В задней стенке вырезаем отверстие по диаметру трубы под дымоход.Дымоход будет располагаться вверху стены, там и следует сделать отверстие.

На передней стенке нужно сделать отверстие на дверь. Дверь должна располагаться прямо над решеткой. Диаметр двери должен быть достаточным, чтобы пройти толстым. К краю проема необходимо приварить под бортик металл толщиной 10 мм, что обеспечит герметичность прилегания двери. Можно использовать отрезок трубы, подходящий по диаметру проема, высотой 15 см.

Затем собираем двухслойную дверь.Внутренняя часть будет втягиваться вовнутрь, а внешняя будет прикрывать ее снаружи. Для внутренней части необходимо вырезать кольцо меньшего размера, чем сама дверь. Затем ввариваем это кольцо во внутреннюю часть двери, а оставшееся пространство герметизируем асбестовым шнуром.

В двери делаем отверстие под дроссель, размеры которого указаны на чертеже. Дроссель представляет собой небольшой отрезок трубы, в котором на металлической петле вращается агон. Демпфер нужно делать так, чтобы он полностью закрывал просвет.А чтобы петля не проворачивалась под собственным весом, ее необходимо сжать.

Далее изготавливаем Т-образный дымоход с задвижкой. Для изготовления дымохода нужна труба. В нем нужно вырезать отверстие и уже приветствовать кольцо, которое также отрезается от трубы того же диаметра. Отверстие необходимо делать в верхней части трубы. Приваривать кольцо нужно очень аккуратно, чтобы остались прорези. Далее переходим к демпферу.

Заслонка в дымоходе должна перекрывать глянец только на 3/4 от максимального диаметра трубы, а именно такая заслонка и нужна.Для его изготовления потребуется взять трубу подходящего диаметра. В трубе сделать одинаковые отверстия с обеих сторон. В эти отверстия вставьте металлический стержень, который будет служить ручкой. Один его боковой изгиб для удобства, это ручка газа. Теперь необходимо вырезать металлический круг чуть меньшего диаметра, чем сама труба. Это будет демпфер, в который нужно вставить трубку и приветствовать ее на ручке. Регулируемый клапан готов.

Это саблевидный люк, который должен быть на выходе из топки.

Затем установите дверь. Для этого необходимо приветствовать навесы на двери. Чтобы сделать это правильно, сначала нужно прихватить навесы в двух-трех местах, затем обездвижить их и только потом сваривать полностью. Далее петли привариваются к самой печи.

Самодельная печь Булерьян готова. Теперь осталось его расплавить и проверить качество работы.

Чтобы печь было удобно эксплуатировать, необходимо сделать для нее подставку.

Как сделать подставку под духовку

Среди функциональных особенностей подставки можно выделить следующие:

  • С ее помощью улучшается циркуляция воздуха в помещении.
  • Удобство моков и закладок растет.
  • Легче будет убрать золу в духовке.
  • Повышается уровень пожарной безопасности.

Кроме того, подставка потребуется и в том случае, когда печь будет установлена ​​внутри помещения. С ним сделать дымоход будет проще.

Чтобы получить подставку необходимого размера, необходимо измерить длину и ширину печи и прибавить к этим параметрам 3 см. Высота подставки может быть совершенно разной.

Перейти к изготовлению стенда. На чертеже указаны размеры подставки, которая изготовлена ​​из труб и уголков.

С помощью жирея и круга по металлу вырежьте отрезки из трубы той же дина 4 шт. Это будут ножки конструкции. Верх ножек нужно обрезать так же, чтобы было легче приделать к ним перекладины.

Вид срезов должен быть одинаковым во всех обрезках, чтобы не возникло проблем при сварке конструкции.

Горизонтальной перекладиной будет служить обрезка с углов.

Теперь переходим к сварке конструкции. Все элементы должны быть сварены качественно и надежно.

Это самый простой и распространенный способ сделать подставку.

Подставка под духовку готова. Теперь осталось установить на него печь.

Как перевернуть булерьян

Топка этой модели практически ничем не отличается от топки обычной духовки. Для того чтобы топить печь правильно нужны сухие дрова. Необходимо заложить столько топлива, сколько необходимо для прогрева дымохода и образования угля.Если чистка топки производится перед вытяжкой, то полностью удалять старые угли и золу не следует. Необходимо оставить такое количество остатков топлива, чтобы оно покрывало металл, предохраняя его, таким образом, от прогорания.

После закладки дров необходимо полностью открыть заслонку дымохода, и засыпать, ориентируясь на сухость дров, ветреность погоды или исходя из необходимой скорости. Когда будет подана первая партия дров, можно сделать основную закладку крупных и сухих дров.После этого нагретый дымоход обеспечит розжиг и дальнейшее горение дров в нужном режиме.

Самый экономичный режим работы печи с закрытыми пансионами и заслонкой. Процесс горения начнет включать эффект дожигания пиролизных газов. Если уменьшить доступ воздуха, задумчиво закрыв, то образующиеся газы из-за недостатка кислорода будут дополнительно гореть в верхней камере, отделенной перегородкой. На входе через форсунки возникают седла горячего воздуха.С ним газы будут отдавать больше энергии при медленном дренировании.

Охлаждающий воздух снизу под топкой подхватывается тягой, создаваемой нагретым потоком в конвекторах, и поднимается вверх. Этот процесс заставляет воздушные массы циркулировать в помещении, благодаря чему нагрев происходит достаточно быстро. Но при этом сама поверхность печи остается низкой, что снижает пожароопасность и возможность ожога.

Как установить велосипед самостоятельно

Место топки нужно выбрать правильно.От этого зависит эффективность обогрева помещения. Лучше всего установить печь в самой большой комнате дома, она позволит воздуху лучше функционировать по всем имеющимся помещениям.

Чтобы монтаж булерной печи был произведен по всем правилам, необходимо учитывать некоторые нюансы:

  1. Печь должна располагаться на расстоянии от стен.
  2. Печь нуждается в свободном притоке воздуха.
  3. Конструкция должна располагаться так, чтобы ее было удобно заправлять и чистить.
  4. Пол под печью должен быть выполнен из листового железа, как защита от возгорания.
  5. Печь следует устанавливать на расстоянии 70 см от легко воспламеняющихся поверхностей.
  6. Трубопровод должен быть выше конька крыши не менее чем на 0,5 м.

Перед установкой печи из булена необходимо сделать дымоход. Дымоход бывает двух видов: внутренний и наружный. Установите дымоход снаружи в том случае, если топка будет располагаться возле несущей стены.Внутренний монтаж дымохода выполняется при расположении топки возле внутренней перегородки.

Чтобы правильно самостоятельно сделать дымоход под печь, необходимо придерживаться следующих рекомендаций:

В качестве материала для дымохода используются трубы, толщина которых 3 мм или из аналогичных элементов из нержавеющей стали толщиной 1 мм стены. Высота дымохода должна быть от 5 до 7 м в зависимости от размера топки. Трубы нужно брать немного большего диаметра, чем внешний диаметр выпускного отверстия.Это поможет при соединении патрубка и патрубка, но диметр должен быть таким, чтобы при соединении не оставалось видимых зазоров. Более плотное соединение можно создать с помощью хомутов.

Если делается двухконтурная конструкция дымохода, то необходимо соблюдать правильный порядок соединения элементов. Если дымоход делается внутри помещения, то порядок должен быть таким: каждая следующая часть должна входить в подчиненную. Если делается наружный дымоход, то верхние части нужно одевать на нижние.Такой порядок для защиты дымохода от попадания влаги внутрь.

Все дымоходы должны быть выполнены из деталей одного сечения. Если уменьшить размер, то вся работа дымохода нарушится и потребует переделки.

Для монтажа трубы дымохода необходимо проделать в стене отверстие, через которое будет выходить специальный проход трубы. Отверстие должно располагаться напротив патрубка духовки. Проход должен быть защищен специальным слоем теплоизоляции, который защитит стены от высоких температур.

Части дымохода, выходящие на улицу, необходимо утеплить Минватой. Толщина утеплителя должна быть не менее 25 мм. Утепленные сиденья необходимо закрывать трубой большего размера, чтобы они не выходили наружу и не портились от погодных условий.

Самую верхнюю часть трубы необходимо закрыть «зонтиком» или элементом грибка, чтобы в него не попадали атмосферные осадки, и тяга была сильнее.
После изготовления дымохода ставим топку, соединяем печь с дымоходом, стык дымохода изолируем герметиком.

На этом этапы установки завершены и можно переходить к тестированию конструкции на работоспособность.

Печь Булерьян получила широкое распространение в мире автономных систем отопления. Второе его название, которое не так уж и распространено – Бренеран. В такой конструкции можно сжигать различное твердое топливо, но основным из них считается древесина.

Этот дизайн довольно прост. Он состоит из цилиндрической формы в виде цилиндра, поверх которого огибаются трубы.Самые простые промышленные модели есть на рынке от 200-250 у.е. е. Однако простое устройство может подтолкнуть хорошего хозяина к тому, чтобы приложить немного усилий и сделать бульэн своими руками, сэкономив значительную сумму денег.

Принцип работы печи и ее схема

По своей сути булерьян является одним из самых практичных сочетаний дровяной печи и буржуйки. Принцип работы основан на физическом явлении «Вынужденная условность».

Внизу конструкции имеется отверстие, в которое поступает поток воздуха из помещения. Двигаясь по трубам, непосредственно взаимодействующим с топкой, она быстро нагревается и выходит наружу.

Продукты горения пищевых продуктов не сразу удаляются наружу, попадая в другую камеру, где происходит их вторичное сгорание при очень высоких температурах. Дожигание газовоздушной смеси позволяет повысить КПД до нескромных 80%.

Высокая температура конвекционного воздуха на выходе позволяет опустить практически любую комнату или одноэтажный просторный дом.Благодаря поверхностным трубам доступ к горячей поверхности топки ограничен, что делает его максимально безопасным. Булерьян можно комбинировать с контуром отопления на жидком теплоносителе.

Для работы берется отрезок длиной 1,2-1,4 м, который сгибают с помощью специального приспособления (трубогиб), придерживаясь радиуса закругления 22-23 см. Все изделия должны быть согнуты одинаково и размещены в шахматном порядке.

Чтобы сделанный булень не дымил Внутри помещения необходимо собрать Т-образную конструкцию, внизу которой делается кран перекрытия.Последние следует периодически открывать для удаления скопившейся влаги.

Также потребуется заслонка, которая будет регулировать тягу и выпускать дым из трубы. В нем должно быть предусмотрено специальное отверстие в виде срезанной четверти круга. Выглядит это так, как на рисунке ниже.

Затем вырезается входная дверь, где она будет путаться. Она оснащена аналогичной заслонкой, но на этот раз глухой, благодаря чему КПД духовки повысится.Чтобы его можно было зафиксировать в нужном положении, установлен пружинный механизм.

Входная дверь – один из самых сложных элементов. Он должен легко прилегать к духовке, обеспечивая должную герметичность. Из трубки диаметром 35 мм отрезают пару колец длиной 4 см.

В передней стенке должно быть отверстие, к которому приваривается одно из металлических колец.

Непосредственно на дверь привариваются два кольца, диаметр которых будет незначительно отличаться.Между ними делается асбестовая прокладка (нужно использовать соответствующий шнур). После устанавливается подготовленный ранее демпфер.

Теперь пришло время вернуться к трубчатой ​​раме. К первой и второй трубе привариваются нагнетательные трубки, установленные в шурфах. Они представляют собой элементы длиной 15 см и 1,5 см диаметром 1,5 см. Благодаря им будут взаимодействовать топки и конвекционные элементы.

Затем все трубы свариваются в единую раму.Между ними будут обрушены перегородки из стальных пластин толщиной 6-8 мм. Затем приваривается задняя глухая стенка и передняя панель.

Классический буленьян практически готов. Осталось повесить дверь на петлю и сделать для нее надежный замок. Для печи делаются надежные трубчатые ножки, а вся конструкция соединяется с дымоходом.

Видеообзор и испытание печей

Возможно Вас также заинтересует длительное горение на дровах

Инструкция по эксплуатации Булерьян

В жизни пекарня Булерьян нашла очень широкое распространение благодаря своей эффективности, простоте конструкции и относительно небольшим размерам.Такое безопасное и экономичное оборудование можно найти в гараже, бане, частном доме или в промышленной мастерской.

Булерьян – это не только разновидность компактной буржуйки. Его можно использовать как отопительный прибор во многих других конструкциях, например, в камине.

Основной режим работы модели — дренаж. Фрезерует духовку, не рекомендуется держать ее в режиме горения более 25-30 минут, иначе стенки могут затвердеть до красна, операция будет опасной, недолговечной.

Остановить топку сначала рекомендуется небольшими дровами и бумагой. При этом заслонка должна быть открыта. Запрещается добавлять сильно горючие или легко воспламеняющиеся вещества, жидкости. — Сократят срок службы, появится сложный неприятный запах.

Для повышения КПД необходимо изолировать дымоход от теплопотерь. Самый оптимальный и очень выгодный вариант – усилить его слоем минеральной ваты не менее 3-4 мм.

Трубы дымохода рекомендуется собирать не по ходу движения газов, а против него.Это позволит вам предотвратить повреждение покрытия смолами горючих дров, которые будут вытекать из печи. Они, попадая прямо в дымоход, сгорают.

Вам нужно поэкспериментировать с режимами топки и выбрать наиболее подходящий. На производительность существенно влияет проходимость труб — чем она выше, тем дольше надо топтать. Два-три раза за один сезон наверняка очистите конструкцию.

Перед тем, как забрасывать внутрь очередную дрожжевую дрова, их рекомендуется просушить, сложив над топкой.Вы можете воспользоваться не только деревянными светильниками, но и брикетом, щепой, опилками.

Оставшуюся золу не следует удалять полностью и только после того, как вся конструкция остынет. Все, что осталось чуть ниже уровня двери, оставьте для защиты металлической поверхности.

Заключение

Конечно, назвать процесс изготовления булерной печи простым очень сложно. Это связано не со сложной конструкцией установки, а со сложностью выполняемых работ.Однако цель и затраченное время оправдают средства, которые пришлось бы потратить на закупку заводского оборудования.

Устаревшие буржуйки заменены на более современные котлы длительного горения. Такие воздушные топки могут поддерживать тепло в течение 8-10 часов при единовременной закладке топлива. Рынок пестрит различными предложениями отопительных приборов, работающих на твердом топливе. Но все эти котлы произошли от одного предка — печи буинлане, которую несложно изготовить самому.

Внешний вид печи Булерьян похож на буржуйку, но с необычным дизайном.При этом КПД этого котла значительно выше, а область применения значительно шире. Заводские воздуховоды пользуются большим спросом, но булерьян можно сделать и своими руками, и он поможет обогреть мастерскую, гараж, подсобное помещение и даже небольшую дачу.

Как работает котел бойлерного типа?

Изготовление отопительного прибора будет намного проще, если вы поймете принцип его работы. Можно просто все скопировать, но не факт, что все будет работать корректно.На первый взгляд булерьян выглядит как металлическая бочка, лежащая на боку и обвитая трубами.

Дизайн не отличается особым изяществом, но благодаря своей эффективности прибор очень популярен в местах, где климат отличается суровостью. Принцип работы агрегата основан на конвекции и дозированной подаче воздуха в камеру сгорания.

Конвекция – это передача тепла с помощью движущейся среды, потоки воздуха в которой содержатся в буинлайне.

В связи с тем, что холодный воздух тяжелее теплого, он располагается ближе к полу. Там же выходят нижние концы труб, которые раскачивали булерьян. Как только топочная камера нагрета, холодный воздух начинает поступать по трубам, а по мере того, как он нагревался, через верх, поступает обратно в комнату. Благодаря такому явлению, как циркуляция воздуха, агрегат может быстро нагреть помещение.

Как правило, агрегат рассчитывается исходя из объема помещения, которое ему предстоит отапливать.Если использовать прибор большей требуемой мощности, то в комнате будет жарко как в аду, если мощность отсутствует, то нагрев помещения будет происходить очень долго и прибор в результате может просто выйти из строя.

Второй положительной чертой котла данного типа является длительное горение. Быстрый нагрев — это неплохо, но дежурство в духовке с топкой дровами мало чем отличается от буржуйки. Длительное сохранение в месте тепла совокупностью достоинств другого физического закона.

Без подачи воздуха пламя не горит.Благодаря этому воздух поступает в камеру сгорания через заслонку (каналы, жиклеры) в том объеме, который нужен для спада дров, а не для того, чтобы они сгорели.

В зависимости от породы дерева топливо в камере сгорания может сохраняться до 10 часов. И весь этот период в помещении будет сохраняться тепло. За счет постоянных конвекционных потоков обогрев помещения осуществляется в течение 15 минут. Совокупный КПД можно оценить в 75%. Если взять для сравнения стандартную кирпичную печь, то ее КПД менее 50%.


Конструкция печи воздушного отопления

С сутью быстрого прогрева помещения и сохранения комфортного теплового режима мы разобрались. Необходимо понять, как это воплощено, то есть из каких деталей состоит конструкция агрегата.

Устройство отопительное булерьян включает в свою конструкцию следующие элементы:

  • топочную камеру, состоящую из гнутых труб и металлических полос;
  • вторичная камера сгорания;
  • передняя стенка;
  • задняя стенка;
  • дверца для закладки топлива;
  • дымоход;
  • сольник;
  • инжектор;
  • сайбер дымоходный;
  • регулятор мощности;
  • толкнул и т.д.

Основой конструкции агрегата булерьян является его камера сгорания, имеющая цилиндрическую форму. Конвекционные трубы проходят светящуюся комнату. Сама печь разделена на верхнюю и нижнюю части с помощью колосниковой решетки. Задачей колосника является подача в нижние слои воздуха топлива.

За регулировку подачи воздуха в топку отвечает специальный врезной вентиль в дверце. Во время ее хода количество воздуха в камере увеличивается, за счет чего дрова разгораются, или уменьшается, чтобы дрова начали разглаживаться.В некоторых конструкциях производители устанавливают ограничители, фиксирующие створку в определенном положении.

Канализационный клапан. Одни считают его частью котла, другие – элементом дымохода. Канализация устанавливается на выходе дыма из топки и выходит прямо в дымоход. Его задача ограничивать тягу в случае необходимости. В первых моделях эта деталь закрывалась наглухо. Но учитывая печальные данные по умершим от угарного газа, монтируются заслонки, закрывающие трубу на 75-80%. Из-за чего сохраняется минимальная тяга.

Печь буинлади имеет огромное количество положительных качеств: безопасность, быстрый нагрев помещения, если установить режим крутящий момент, большие дрова могут гореть до 8 часов. Это один из самых эффективных котлов с КПД 80%.

Минусы — скопление едкого конденсата, утилизация которого достаточно сложна и достаточно сильное отложение сажи в дымоходе, из-за чего нуждается в периодической очистке.


Что необходимо для изготовления котла?

Мощность будущей воздушной отопительной установки прямо пропорциональна объему отапливаемого помещения.То есть, исходя из этих параметров, нужно рассчитывать не площадь комнаты, а ее куб. Это довольно просто, необходимо умножить площадь на его высоту. К расчетному результату необходимо добавить 20% — это будут вероятные тепловые потери.

Например, нам нужно обогреть помещение площадью 40 м2 и высотой 3 м. Объем такой конструкции равен 120м3 плюс 20%, в итоге имеем 144м3. Таким образом, нам нужен аппарат, способный разрезать помещение в 150м3.Агрегаты заводского исполнения в этом случае должны иметь мощность 9 кВт и объем камеры сгорания 74 литра. Хочется отметить, что агрегаты с такими параметрами наиболее популярны, глядя на них, мы будем самостоятельно делать булерьян.

Булерины своими руками чертежи и самая эффективная схема:


Следующий этап — сбор необходимого сырья. Для изготовления котла воздушного отопления требуется:

  • листы из жаропрочного металла толщиной 4-6 мм;
  • трубы диаметром не менее 5-7 см, иначе будет затруднена циркуляция воздуха по узким трубочкам;
  • короткая трубка сечением 35 см для двери.Можно сделать из квадратной трубы;
  • трубы сечением 10 см для канала дымохода и 120 см для корпуса дроссельной заслонки;
  • пара петель для крепления двери;
  • несколько металлических стержней диаметром 3-5 мм для создания ручек створки и двери;
  • асбестовый шнур для герметичности двери.

Инструмент упростит задачу. Для работы вам понадобятся: болгарка, дрель, сварочный аппарат, измерительные инструменты, трубогиб.Сварочный аппарат и тюбинг правда есть не у всех, но можно попробовать взять напрокат или одолжить у знакомых.


Процесс изготовления булерьяна

Печь самостоятельного исполнения булеры изготавливается в несколько этапов.

  1. Первым шагом является подготовка конвекционных труб. С помощью гибки труб им нужно придать нужную форму. Обычно их количество колеблется от 6 до 8 штук. Делать более-менее нерационально из-за того, что эффективность теряется.Из полученных гнутых труб делается каркас (некоторые делают специальный каркас, некоторые применяют точечную сварку).
  2. После того, как основание из труб собрано, необходимо измерить расстояние между ним, после чего из листового металла вырезаются полосы нужной ширины. После их сварки наверху должна остаться 1/3 часть трубы.
  3. Далее изготавливаются решетки. Они продаются в магазине или на рынке, но можно приготовить самому из арматуры или уголков. Специалисты рекомендуют использовать заводской вариант, так как он отлит из чугуна, из-за чего срок его эксплуатации значительно увеличивается, а цена обычно не превышает 800 рублей.Естественно, что вечно чугунная колосниковая решетка служить не будет, учитывая это, рекомендуется внутри топочной камеры сгорания, что в дальнейшем существенно облегчит задачу ее замены.
  4. После этого наступает очередь верхнего раздела. Его необходимо установить в верхней части топки, чтобы отсекать открытый огонь из дымохода. У стенок камеры сгорания округлая форма, что несколько усложняет задачу, для ее упрощения сначала необходимо сделать выкройки из картона, а уже далее ориентируясь на это, изготовить металлическую деталь.В перегородке необходимо вырезать отверстия (их должно быть не менее 7% всей площади). В момент его сварки необходимо убедиться в бесшовности швов.
  5. Из того же листового металла необходимо вырезать круг, который в дальнейшем будет служить задней стенкой печи. Также рекомендуется использовать заранее подготовленные выкройки. Также необходимо помнить, что необходимо сделать отверстие под патрубок дымохода (диаметром 100 или 120мм).
  6. Самый сложный этап — изготовление передней стенки и двери.В принципе, стенка вырезается по тому же принципу, что и задняя, ​​то есть с использованием заранее приготовленного, с той лишь разницей, что отверстие делается не для дымохода, а для дверцы, которая находится над решеткой. Стоит отметить, что чем больше будет дверца, тем больше можно будет закладывать дрова в топочную камеру. По периметру этого проема необходимо прикрутить металлическую полосу (сбоку) примерно на 1 см, это необходимо для большей герметичности.
  7. Дверь должна быть с чуть более подготовленным отверстием.К вырезанному металлическому кругу нужно приварить две полосы, высота которых примерно 15 мм (кольца из труб). Между ними должен быть зазор, равный ширине бортика, который приваривается к стене. В канавку, которая оказалась заложенной пломбой, роль которой выполняет асбестовый шнур.
  8. Следующим элементом, который необходимо изготовить, является дроссельная заслонка на двери. Для этого необходимо использовать отрезок трубы длиной 10 мм и диаметром 25 мм. Это будет корпус демпфера.От краев делается отступ до 3-4 см и вырезаются отверстия (снизу и сверху). После этого в них необходимо вставить металлический стержень, конец которого с одной стороны загнут. Он будет играть ручкой с осью, на которой будет крепиться демпфер. После этого из листового металла вырезается круг, диаметр которого совпадает с внутренним диаметром корпуса. После того, как все собрано, его необходимо прикрепить к двери.
  9. В верхней части заслонки необходимо сделать небольшую прорезь, чтобы в камеру сгорания поступало небольшое количество воздуха.Кстати, демпферная резинка сделана аналогично. После чего устанавливается на место.
  10. Завершающий этап – приварка к передней стенке и петлевой двери с последующим навешиванием на них дверей. В целях пожарной безопасности рекомендуется проверить целостность швов.

После того, как печь будет готова, можно варить из уголков и арматуры или выкладывать их кирпичами. В том случае, если он не устраивает внешний вид агрегата, его можно покрыть термостойкой краской.


Правильная эксплуатация оборудования

Нестандартный монтаж труб дымохода необходим для защиты конструкции от дров, накапливающихся в процессе горения. Если этого не учесть, то смола будет вытекать из агрегата, а в случае вышеописанного монтажа останется внутри дымохода и постепенно сгорит.

Запекание булерьяна гарантированно забьет смолу. Со временем накапливаются слои смолы, которые впоследствии засоряют устройство.Он начинает быть заметным после того, как заметно снижается эффективность его работы, тяга становится слабее, а свободный ход чибера несколько проблематичен. Это говорит о том, что необходимо приступить к очистке устройства.

Самый простой способ в этом вопросе — запугать печь осиновыми дровами. К сожалению, этот метод недолговечен и польза от него невелика. Лучшим методом устранения загрязнения смолой является сжигание. Для осуществления этой операции буинланды должны быть расплавлены при неактивном золобарьере, фактически прожиживая все каналы.В результате — все смолистые отложения сгорают.

Некоторые мастера для сжигания используют кислород, в этом случае насадку баллона прикладывают к пепельнице. Эта процедура довольно опасна, так как вы нарушаете правила пожарной безопасности. Неаккуратное обращение к кислородному баллону рядом с открытым пламенем может повлечь за собой взрыв.

В качестве топлива для печей этого типа подходят не только дрова, но и отходы древесного производства, такие как щепа или опилки, или специальные брикеты.Одним из ключевых условий является низкий уровень влажности топлива. Количество влаги прямо пропорционально образованию смолы внутри печки, и чем меньше смолы в ней образуется, тем меньше нужно ее чистить.

При использовании заполнителя необходимо установить такой режим работы, чтобы получить максимум тепла при меньшем смолообразовании. Если оптимальный режим найден, чистка понадобится всего пару раз за отопительный сезон.

Изготовление данного отопительного оборудования типа булерьян своими руками достаточно сложная задача.Но в итоге можно получить удобное и высокопроизводительное устройство. По мнению специалистов, в случае правильной установки и соблюдения условий эксплуатации срок службы агрегата практически вечен.

печь булерьян своими руками. Изготовление камеры дожигания газа

Конструкция такой печи достаточно сложная, и для ее создания потребуется значительное количество сварных швов, а также использование трубогиба. Возиться с ним придется не один день.Однако высокая эффективность булерьяна полностью оправдывает усилия, затраченные на его создание. Прежде чем приступить к изготовлению печи булерьян своими руками, ознакомьтесь с некоторыми нюансами, описанными в этой статье.

Принцип действия

Изначально булерьян разрабатывался канадскими мастерами для нужд лесорубов. Так как вырубка леса проводится чаще всего зимой, понадобилась очень мощная и компактная печь, которую можно легко демонтировать и перевезти на другой участок. Со временем его стали использовать для обогрева загородных домов, гаражей, бань и других подсобных помещений.

Топливо в булерьяне не горит, а медленно тлеет без воздуха . Эта печь состоит из двух сообщающихся камер : вторая камера служит для дожига топочных газов, образующихся в первой камере при длительном тлении топлива.

Булерьяны по бокам окружены множеством труб, нижние концы которых «всасывают» холодный воздух снизу, с пола. Воздух в них быстро забирает тепло, идущее от топки, и выбрасывается из верхних патрубков в помещение.Для максимальной теплоотдачи патрубки находятся на 2/3 внутри корпуса и лишь немного выступают из него.

Важно! Поскольку в такой печи накал должен иметь определенный предел, использовать в качестве топлива уголь не рекомендуется.

Устройство печи булерьян

Булерьян способен обогреть помещение за очень короткое время при минимальном количестве топлива (если КПД буржуйки 20-40%, то у булерьяна он достигает 75%). При этом мощность печи зависит не только от объема топки, но и от количества опоясывающих ее труб (их может быть 7-16).При этом даже самая маленькая печь за минуту способна «прокачать» и нагреть от 4 кубометров. м воздуха.

Устройство имеет два режима:
растопка в присутствии кислорода, при этом примерно за полчаса помещение быстро прогревается;

газификация : печь заполняется до отказа сухими дровами, затем в ней закрываются заслонки в поддувале и патрубок для прекращения подачи воздуха .


Движение воздуха в духовке

Совет. Не следует слишком резко перекрывать доступ кислорода, иначе печь начнет «плеваться» дымом и огнем. Если печь слишком горячая, ее следует немного остудить и сначала лишь наполовину прикрыть нижнюю, а затем верхнюю заслонку. Окончательно закрывать их следует только после частичного остывания печи.

К сожалению, при медленном горении образуется слишком много дыма, поэтому при их установке рекомендуется выводить трубы на значительную высоту — 3 м от верхнего края печи.

Основные этапы создания Булерьяна

1. Для сварки каркаса печи используют 6-8 труб, которые сгибают на трубогибочном станке под углом 160° и соединяют в местах соприкосновения в шахматном порядке методом сварка. Концы труб остаются прямыми.

Совет! Не используйте для монтажа узкие водопроводные трубы – поток воздуха в них будет слишком слабым. Оптимальный диаметр труб для изготовления булерьяна – 60 мм.


Сварка трубной рамы

2.Для обеспечения поступления воздуха в топку и ускорения дожигания газов в первой паре труб выполнены отверстия для ввода инжекторов воздуха в виде двух полых труб, сваренных между собой под углом 90°. Их надевают на более тонкую трубу, сообщающуюся с каркасом печи, и выводят в верхнюю переднюю часть конструкции. Форсунки будут открываться и закрываться поворотом Г-образной трубы.


Инжектор воздуха


Форсунки выходят в передней части печи

3.Далее топка делится на 3 части: верхняя камера для дожигания газов, средняя камера, куда закладываются дрова, и малая камера для сбора золы. При этом верхняя часть (камера дожигания) должна занимать 1/4 всего объема топки. При сжигании булерьяна образуется минимальное количество золы, поэтому зольник может быть небольшим.

4. Для того, чтобы перегородка идеально подошла между трубами, проще использовать картон шаблона . Гораздо удобнее вставить его в духовку и обрезать до нужного размера.

5. Поскольку верхняя часть печи достаточно узкая, чтобы увеличить объем верхней камеры, перегородка может иметь V-образную форму. Изготовлен из листа толщиной 6 мм с отверстиями для прохода газов, занимающими около 7% площади листа. Такая перегородка не должна доходить до топочной дверки на 1/4 ее длины.


Перегородка для разделения двух камер сгорания

6. На дне топки чугунная решетка или стальная решетка из прутьев 4 мм. Так как они со временем выгорают и требуют периодической замены, то их лучше не приваривать, а укладывать на металлические уголки.

7. Пространство между трубами заварено гнутыми полосами из жаропрочного металла. Заготовки для них также вырезаются по шаблонам из картона.


Детали для сварки корпуса между трубами


Сварка днища металлическими полосами

8. Задняя часть печи закрыта каплевидным листом, в котором прорезано отверстие для дымохода.

9. К передней части булерьяна крепится лист с отверстием для крепления дверцы. Для обеспечения его идеальной герметичности к краю отверстия приваривается горловина – полоса металла 10 мм.

10. Диаметр распашной двери должен быть немного больше, чем само отверстие. По его краю расположены две полосы металла так, чтобы между ними могло войти кольцо, закрепленное на корпусе печи. Для герметизации в полученный паз укладывается асбестовый шнур.


Заготовки для передней двери

11. На переднюю дверь приварен небольшой участок 35 мм трубы длиной 100 мм, в котором крепится заготовка заслонки (дросселя). Для лучшего прижима лучше установить на его оси пружину.


Демпфер (вентилятор) в верхней части двери

12. Для идеального соединения двери запорное устройство в виде поворотного эксцентрика . Его можно выточить на токарном станке или приобрести готовый. Эксцентрик будет захвачен шарниром, приваренным к топке, и в процессе прокручивания будет идеально прижимать дверцу к корпусу.


Замок дверцы духовки


Детали для создания замка на дверце

13. Для идеальной конвекции (теплообмена труб с окружающим воздухом) печь должна иметь стойки высотой 25-30 см.Их можно сварить из металла или установить печь на основание из 4-х рядов кирпича.

14. Так как сжигание газовых остатков происходит не только в топке, но и в трубе, одной из конструктивных особенностей Булерьяна является наличие горизонтального участка дымохода . Его длина может достигать 1 м. Поскольку для полного выгорания газа требуется высокая температура, этот участок трубы тщательно утепляют минеральным картоном или ватой.

Важно! Без утепления дымохода КПД Булерьяна значительно снижается.


Дымоход Т-образный

15. В месте примыкания трубы к топке устанавливается заслонка в виде шибера — листового металла, прикрепленного к стержню. Его диаметр чуть меньше диаметра дымохода на 10-15%. Дополнительно в заслонке вырезается сектор для выпуска угарного газа.


Шиберная заслонка, установленная на выходе из топки

16. При сжигании газов в условиях низких температур В трубе периодически может образовываться конденсат из воды и смол.Для его отвода используется кран для его снятия .


Клапан слива конденсата

17. После окончания сварочных работ все швы на топке тщательно зачищаются и шлифуются.

Печная установка

Для защиты пола от возгорания Булерьян устанавливается на основание из кирпича, камня или бетона. Чтобы упавшие угли не привели к пожару, на пол перед топкой укладывают стальной лист. Такой же металлический лист большего размера крепится к стене.Он будет экранировать тепло.


Установка булерьяна


Один из вариантов печи булерьян своими руками

Совет. Для уменьшения количества конденсата и копоти в дымоходе Булерьян следует топить только сухими дровами.


Булерьян из газового баллона

Смотрите видеообзор печи Булерьян:

Одним из самых эффективных способов обогрева гаража является использование специальной печи, известной в народе как «булерьян».Такая конструкция во многом превосходит традиционные «буржуйки», поскольку обогревает, но не перегревает помещение, к тому же для работы ей не нужно много кислорода. Проходя через «булерьян», воздух нагревается до 100-150ᵒС и в таком виде подается в обогреваемую зону.

Внимание! Благодаря длительному горению такая печь работает по двенадцатичасовому циклу, то есть для поддержания необходимой температуры топливо нужно загружать всего два раза в сутки.

Печи этого типа чаще всего изготовляют в виде монолитной конструкции, которая состоит из определенного количества соединенных между собой металлических труб.При сгорании топлива в трубках образуются конвекционные потоки воздуха, которые приводят к быстрому прогреву помещения.

Параллельно нижними концами труб всасывается холодный воздух, нагревается в камере сгорания и направляется обратно в помещение. Даже самые маленькие версии Булерьяна могут за минуту перекачать пять кубометров воздуха. Очевидно, что для обычного гаража такой эффективности вполне достаточно.

Функционирование топочного агрегата в таком исполнении отдаленно похоже на работу газового котла.Печь состоит из пары камер. В первой камере топливо медленно тлеет, образуя полностью несгоревшие газы. Они догорают уже в соседней камере, что обеспечивает принудительную подачу воздуха через установленные форсунки.

Благодаря «двойному» сгоранию отходов почти не остается, а КПД превышает 80%.

Внимание! В связи с тем, что в гараже нет необходимости в высокой температуре (чем она отличается от жилой), духовку целесообразно оборудовать терморегулятором.

Возможны три способа регулировки температуры:


Как уже отмечалось в начале статьи, одной из конструктивных особенностей Булерьяна можно назвать специальные трубы, утопленные в камеру сгорания на две трети ее диаметра. Это обеспечивает быстрый прогрев помещения.

Такие печи выполняют сразу две функции:

  • быстро нагревают воздух до необходимой температуры;
  • поддерживают эту температуру в течение длительного времени.

При этом они не сушат воздух и не нагреваются при работе.

Внимание! Специалисты не советуют использовать древесный уголь, так как он быстро прожигает трубки, которые, как известно, занимают большую часть тела. Если правильно соблюдать режимы работы и загружать только то топливо, которое можно использовать, то срок эксплуатации Булерьяна будет неограничен.

Видео — Обзор печи Булерьян

Прежде чем приступить к изготовлению, следует подготовить все необходимое.

Печь «Булерьян» чертеж

Этап 1. Материалы и оборудование

Для создания печи вам потребуются следующие материалы:

  • листовая сталь толщиной 6 мм;
  • металлические трубы ø55-60 мм.

Вам также потребуются соответствующие инструменты, в том числе:

  • Аппарат сварочный, электроды к нему;
  • уровень воды;
  • зажимы
  • ;
  • узоров;
  • труборез;
  • маркер
  • ;
  • трубогиб
  • ;
  • болгарка
  • ;
  • уголок;
  • линейка
  • .

Подготовив все необходимое, можно приступать к вырезанию заготовок.

Этап 2. Резка заготовок

Шаг 1. Сначала трубы разрезаются на отрезки необходимой длины.

Шаг 2. Затем из металлического листа вырезаются заготовки овальной формы, которые будут использоваться при изготовлении задней и передней стенок. Из остатков листа нарезаются ленты, с помощью которых будут закрываться щели между трубочками.

Шаг 3.Вырезается заготовка для V-образного поддона, формируются демпферы. То, что осталось от металла, используется для входных/выходных труб и двери.

Этап 4. Трубки и полоски сгибаются. Изгиб для корпуса происходит по дуге, калибр периодически проверяют (длина каждой трубки должна быть 120 см, а радиус 22,5 см). Для этого потребуется трубогиб.

Впускной и выпускной патрубки сгибаются в кольцо с помощью одного и того же приспособления. Если это невозможно по каким-либо причинам, то их вырезают из трубы большего диаметра.

Этап 3. Сборка конструкции

Сначала изготавливается тело. Для этого выполните следующие действия.

Шаг 1. На ровную поверхность укладывается труба (первая сзади), рядом с ней кладется деревянный брус толщиной, равной диаметру согнутой трубы.

Шаг 2. На балку укладывается следующая труба – ее края должны лежать поверх предыдущей. Рядом с ней укладывается вторая балка с нахлестом относительно первой.

Шаг 3.В этой последовательности трубки укладываются в шахматном порядке до достижения уровня передней стенки.

Этап 4. Трубы выравниваются и «прихватываются» сваркой в ​​местах соприкосновения.

В готовый корпус вваривается V-образный поддон, который будет разделять камеры №1 и 2. Сначала «прихватываются» места контакта наружной поверхности камеры с поддоном, после чего формируется сплошной шов по всей плоскости. Над входным патрубком (вентилятором) оборудована перфорированная полка.

Этап 5. Далее зазоры между трубами закрывают металлическими полосами, нарезанными на предыдущем этапе работ. Конструкцию можно наклонять из вертикального положения в горизонтальное, все стыки сварены неразъемными швами. Осталось только сделать заднюю и переднюю стенки.

Инструкция по изготовлению передней стенки.

Шаг 1.Одна из овальных заготовок нанесена на переднюю часть корпуса. Места разреза отмечены для точной подгонки.

Шаг 2. Затем в стене проделывается отверстие для поддувала и приваривается патрубок для заслонки.

Внимание! Для изготовления такой заслонки стенки трубы разрезаются по оси, в полученное отверстие вставляется металлический штырь с заранее приваренным плоским диском. Важно, чтобы диаметр этого диска полностью соответствовал диаметру сопла.

Шаг 3. Далее делается отверстие под дверь и приваривается короткий «хомут». Сама дверь должна представлять собой короткий цилиндр с двойными стенками. Дверь надевается на «хомут», для лучшей герметичности место сопряжения с кузовом обито асбестовым канатом.

Шаг 4. Дверь фиксируется с помощью эксцентриковой защелки. Защелку будет фиксировать шпилька, приваренная к внешней стороне пластины. С другой стороны двери привариваются металлические петли.

После сборки конструкция крепится к кузову с помощью сварочного аппарата.

Что касаемо задней двери, то это должен быть металлический круг с отверстием, сделанным для выхода трубы (дымохода). Дверца приварена к задней части корпуса.

Осталось только приварить к днищу печи четыре Г-образных опоры.

Этап 4. Как установить Булерьян своими руками

Внимание! Для установки печи в помещении требуется предварительное устройство фундамента – плоский шифер, уложенный на слой огнеупорного асбеста.

Труба вставляется в патрубок с помощью муфты, стык дополнительно герметизируется асбестом. Трубу от выпускного патрубка выводят за пределы отапливаемого помещения в соответствии с требованиями к устройству дымоходов. Все, печь готова к работе.

Типичные проблемы печи Булерьян

Первое время печка будет работать нормально — быстрый нагрев, долгое горение и другие преимущества, описанные в начале статьи.Но со временем плавить «булерьян» будет все труднее, тяга будет ухудшаться, а ворота перестанут закрываться. Это может означать только одно – пришло время первой уборки.

В этом случае возможны два варианта.

  1. Может топить некоторое время осиновыми дровами, хотя особого эффекта это не даст. Если конструкция уже забита, то никакие дрова не помогут.
  2. Вы также можете сжечь его. Важно, чтобы зольный ящик был полностью открыт.Каналы очень горячие («раскалены»), в результате чего выгорает вся смола.

Внимание! Иногда к зольнику для обогрева подключают шланг от кислородного баллона, но это крайне опасно.

Твердотопливные печи Булерьян продолжают набирать свою популярность. Они отличаются высоким КПД и способностью быстро прогревать помещения. Потребители могут приобрести готовые агрегаты или попробовать собрать печь Булерьян своими руками. Ничего сложного в этом нет, ведь по своей конструкции она напоминает самую обычную пиролизную буржуйку.Отличия только в корпусе, который оснащен эффективными трубчатыми конвекторами.

Конструктивные особенности


Собрать печь Булерьян своими руками действительно очень просто. Но только для тех, кто умеет обращаться с инструментами и железом, а также имеет представление о конструкции твердотопливных печей. Особых конструктивных сложностей здесь нет, но нужно помнить, что работа с железом требует особой осторожности – оно не такое податливое, как дерево. Но в итоге у вас должен получиться отличный отопительный агрегат, который порадует быстрым прогревом и продолжительным горением.

Печь Булерьян своими руками представляет собой традиционный твердотопливный агрегат, работающий на дровах по схеме газогенератора. То есть дрова здесь сгорают с выделением продуктов пиролиза, которые направляются в камеру дожигания и сгорают там с вторичным воздухом. Продукты горения направляются в дымоход, выбрасываясь в атмосферу и частично выпадая в виде конденсата – мы расскажем, как избавиться от него одним движением руки.

Буржуйка Булерьян состоит из следующих частей:

  • Основная камера сгорания просторная, вместительная, дрова здесь лежат прямо на конвекционных трубах;
  • Форсажная камера — расположена над камерой сгорания, представляет собой перфорированный или сплошной лист железа, отделяющий верхнюю четверть от всего внутреннего объема;
  • Трубчатый конвектор — комплект изогнутых труб, большая часть площади которых находится в непосредственном контакте с дровами, углями и горючими газами;
  • Дверка загрузочная с небольшой глухой заслонкой — через нее загружаются дрова в печь Булерьян, сделанная своими руками.Также позволяет регулировать доступ кислорода в камеру сгорания;
  • Дымоход с шиберной заслонкой и камерой для сбора конденсата – обеспечивает отвод продуктов сгорания и собирает сконденсировавшиеся продукты сгорания с последующим их удалением.

Также в конструкции топки имеются трубки (форсунки) для подачи вторичного воздуха — он нужен в камере дожигания для пиролизного горения.

Именно простота аэрогриля «Булерьян» (также называемого печью «Бренеран») принесла ей заслуженную популярность.

Именно этот необычный внешний вид делает печь Булерьян такой чрезвычайно эффективной.

Для того, чтобы вы ощутили все прелести печи Булерьян, мы расскажем о ее принципе работы. Мы уже говорили, что здесь используется реакция пиролиза. Горение дров при ограниченной подаче кислорода выглядит как тление с выделением продуктов пиролиза. Попадая в верхнюю камеру дожигания, они воспламеняются и догорают с выделением большого количества тепла — горение поддерживается небольшими форсунками, встроенными в две конвекционные трубы.

Вентилятор и шибер отвечают за поддержание реакции пиролиза. Они отвечают за ограничение поступления кислорода и медленное удаление продуктов горения. За счет этого тепло практически полностью направляется в отапливаемые помещения.

Многие пользователи задаются вопросом, что лучше буржуйка или Булерьян и чему отдать предпочтение. КПД буржуйки, в том числе и пиролизной, будет ниже. Для повышения КПД его необходимо будет оснастить дополнениями, формирующими конвекцию.Но буржуйке булерьянку все равно не догнать, как ни старайся. Булерьян — самая эффективная и современная печь на сегодняшний день, с чрезвычайно легкой конструкцией.

Булерьян не находится на испытательном сроке твердотопливной плиты. Но собрать его можно и своими руками, аналогичным образом, встроив самодельную горелку в загрузочную дверцу (о сборе такой горелки мы писали в наших обзорах). Также можно приобрести готовую горелку. Но такая схема будет оправдана только в том случае, если у вас есть доступ к недорогим запасам этого простого топлива.

Делаем самодельный Булерьян


Эта печь имеет широкий спектр применения. Подходит для обогрева жилых домов, дач и подсобных помещений. Если вам нужна хорошая гаражная печь, Булерьян станет достойным решением – быстро и эффективно. Буквально через 15-20 минут после розжига в вашем гараже установится комфортная и теплая атмосфера.

Печь Булерьян своими руками порадует простотой эксплуатации и неприхотливостью к топливу.Однако бревна для него должны быть сухими (желательно не выше 15% влажности), иначе реакция пиролиза будет протекать с трудом. Высокая влажность дров приводит к образованию большого количества конденсата. Давайте посмотрим, как его собрать своими руками.

Сборочный чертеж печи, материалы и инструменты


Представляем вам чертеж с размерами, на которые мы будем ориентироваться при сборке печи Булерьян своими руками.

Подробная схема печи Булерьян.

В процессе разработки вы можете вносить свои изменения, если они кажутся вам необходимыми. Например, ничто не мешает вам приспособить сюда уже готовую покупную дверь, чтобы не мучиться с ее самостоятельной сборкой. Вместе с чертежом вам понадобятся следующие инструменты:

  • Гидравлический или ручной трубогиб;
  • Сварочный аппарат;
  • Угловая шлифовальная машина для резки стали;
  • Шлифовальный диск для исправления сварных швов.
  • Труба диаметром 60 мм для изготовления конвектора (нагревателя) — на чертеже показаны трубы диаметром 50 мм, но тогда конвекция будет не такой интенсивной.В этом случае советуем ориентироваться на площадь отапливаемого помещения;
  • Листовая сталь толщиной не менее 4 мм – из нее вырежем промежуточные пластины, а также переднюю и заднюю стенки;
  • Труба дымоходная диаметром 100-130 мм;
  • Металлическая труба для создания дросселя (обдува) на загрузочной дверце;
  • Петли для загрузочной дверцы, а также надежный замок с безопасной ручкой для ее открывания и закрывания;
  • Материалы для создания скользящей заслонки — еще одна ручка с небольшим куском листовой стали для перекрытия просвета дымохода;
  • Металлическая труба диаметром 15 мм для нагнетательных труб.

Также пригодится асбестовый шнур, необходимый для уплотнения двери. Не забудьте подобрать хорошие электроды для сварки металлических деталей.

Вам также понадобится плотный картон, из которого очень удобно делать выкройки для последующей резки металла — так вы сэкономите время и нервы. Кстати, некоторые умельцы делают печи Булерьян своими руками из квадратной трубы. Получается страшновато, но в целом работает.

Первые шаги


Для начала нам нужно сделать каркас всей нашей печи Булерьян — это переплетение изогнутых труб, образующих воздухонагреватель и будущую топку.Воспользуйтесь трубогибом и согните их с радиусом закругления 225 мм. Длина каждой трубы 120 см — более чем достаточно. Трубы свариваются между собой металлическими полосами, так что в результате получается устойчивая основа для нашей печи. По бокам не должно быть отверстий, иначе дым будет проникать в отапливаемые помещения.

Изготовление форсажной камеры


Следующий этап изготовления печи Булерьян своими руками – создание камеры дожигания.Для этого нужно взять листовое железо и сделать из него перегородки с углублениями для воздушного теплообменника.

Далее привариваем перегородки изнутри к трубам так, чтобы отделить примерно четверть внутреннего объема (или как указано на чертеже). Обратите внимание, что эти перегородки выходят на заднюю стенку, но не соприкасаются с передней стенкой (в первые две трубы вварены форсунки вторичного воздуха).

Сюда попадают продукты пиролиза. А продукты горения будут уходить на заднюю стенку, где находится дымоход печи Булерьян.

Завершение сборки основания


Теперь нам нужно вырезать из листового железа две детали, формирующие заднюю и переднюю стенки печи Булерьян. Но не торопитесь их сваривать – над ними еще нужно поработать. В задней стенке делаем отверстие для дымохода, ориентируясь на диаметр трубы дымохода.

После этого переходим к передней стенке — здесь нужно сделать отверстие для врезки.Дверь изготовлена ​​из отрезка трубы диаметром 350 мм. И тут придется потерпеть.

Дело в том, что дверца должна плотно закрывать вход топки. К передней стенке нашей печи Булерьян, которую собираем своими руками, привариваем часть трубы диаметром 350 мм — она ​​немного выступает, как на рисунке. Далее изготавливаем саму дверь — она ​​будет двухслойной, внутренняя часть будет заходить внутрь загрузочного отверстия, а внешняя часть будет прикрывать его снаружи.

В дверце печи Булерьян делаем отверстие для дросселя. Его размеры указаны на нашем чертеже. Представляет собой небольшой отрезок трубы, в металлической петле которого вращается заслонка – она должна полностью перекрывать зазор. Чтобы петля не проворачивалась под собственным весом, прижимаем ее пружинкой. Также необходимо сделать надежный замок для фиксации загрузочной дверцы.

Возня с дверцами, дросселями и заслонками при сборке печи Булерьян своими руками наиболее проблематична, ведь работать с мелкими деталями всегда сложнее, чем с крупными.Но если руки оттуда растут, вы справитесь с работой сравнительно быстро.

Изготовление дымохода


Если вы думаете, что дымоход для печи булерьян своими руками – это кусок трубы, то вы в корне не правы. Изготовим для нашей печи Т-образный дымоход с задвижной заслонкой.

В отличие от дросселя, зазор здесь перекрывается не полностью, а только на 3/4 от максимального диаметра дымохода — именно такую ​​заслонку нужно будет вырезать и вмонтировать в выходную (горизонтальную) трубу.

К горизонтальной трубе дымохода печи Булерьян привариваем вертикальный участок. Через его верхнюю часть будет выходить дым, а в нижней будет скапливаться конденсат (обязательно будет). Чтобы от него было удобнее избавляться, приварите к низу шаровой кран. Всего одно движение руки — и весь скопившийся конденсат сольется в заранее поставленную емкость, как мы и обещали ранее.

финальная ступень


Кстати, наша самодельная печь Булерьян практически собрана.У нас уже есть:

  • Основной корпус с воздушным отопителем;
  • Две стенки с дверьми и дросселем;
  • Дымоход с заслонкой.

Пришло время сварить все компоненты вместе. Еще раз убеждаемся в герметичности швов между металлическими пластинами и трубами конвекции, после чего приступаем к установке передней и задней дверей.

Помните, что форсажная камера должна располагаться в верхней задней части — не перепутайте.

После сварки стен проверяем свежие швы. На следующем этапе вооружаемся болгаркой и тщательно стачиваем швы, чтобы они были более аккуратными. В завершение подключаем дымоход и приступаем к покраске печи Булерьян термостойкой краской. Часть его впоследствии сгорит (например, на входной двери), но верхняя часть останется нетронутой, так как трубы конвектора не нагреваются до самых высоких температур.

Завершающий этап включает в себя установку печи Булерьян своими руками на металлический или кирпичный постамент.Оптимальная высота нижней части конвекционных труб 20-25 см от уровня пола. Далее монтируем дымоход и загружаем в топку дрова. На первой стадии розжига дроссельная и шиберная заслонка полностью открыты — дрова должны полностью разгореться. После этого закрываем шиберную заслонку и дроссель, благодаря чему печь Булерьян перейдет в режим пиролизного горения.

Интенсивность горения регулируется с помощью дроссельной заслонки и золотникового клапана — здесь вам потребуется немного практики для достижения оптимальных результатов.Кроме того, вы можете модернизировать печь Булерьян, собранную своими руками:

  • Превратить воздушный теплообменник в водяной и подключить его к системе отопления — получится мощный производительный дровяной котел;
  • Соедините входы конвектора с трубой и подключите сюда мощный вентилятор. Аналогичным образом совместите выходы теплообменника, подсоедините к ним гибкие трубы и распределите тепло по соседним помещениям – получится воздушная система отопления;
  • Установить печь Булерьян в маленьком помещении(размером с туалет) и уже из этого помещения разводить трубы с горячим воздухом в другие помещения — еще один способ организовать воздушное отопление.

На изготовление печи булерьян своими руками может уйти до нескольких дней, но в целом результат должен вас порадовать.

Видео

Устаревшие буржуйки заменены на более современные котлы длительного горения. Такие воздушно-отопительные печи могут поддерживать тепло в течение 8-10 часов на одной закладке топлива. Рынок пестрит разнообразными предложениями твердотопливных отопительных приборов. Но все эти котлы произошли от одного предка — печи Булерьян, которую несложно сделать самому.

Внешний вид печи Булерьян похож на буржуйку, но с необычным дизайном. В то же время этот котел имеет значительно более высокий КПД, а также гораздо более широкую область применения. Заводские воздушно-отопительные приборы пользуются большим спросом, однако Булерьян вполне можно изготовить своими руками, и использовать его для обогрева мастерской, гаража, подсобного помещения и даже небольшого коттеджа.

Как работает котел типа Булерьян?

Сделать нагревательный прибор будет намного проще, если вы поймете, как он работает.Можно просто все скопировать, но не факт, что все будет работать корректно. На первый взгляд Булерьян выглядит как металлическая бочка, лежащая на боку и обвитая трубами.

Дизайн не отличается особой элегантностью, но благодаря своей эффективности устройство очень популярно в местах с суровым климатом. Принцип работы агрегата основан на конвекции и дозированной подаче воздуха в камеру сгорания.

Конвекция — перенос тепла с помощью движущейся среды, в Булерьяне таковыми являются потоки воздуха.

Поскольку холодный воздух тяжелее теплого, он располагается ближе к полу. Там же выходят нижние концы труб, которые обвивают топку булерьяна. Как только камера сгорания нагревается, в трубы начинает поступать холодный воздух, а по мере прогрева, через верхние, поступает обратно в помещение. Благодаря такому явлению, как циркуляция воздуха, агрегат может быстро обогреть помещение.

Как правило, агрегат рассчитывается исходя из объема помещения, которое ему предстоит отапливать.Если использовать устройство больше требуемой мощности, то в комнате будет чертовски жарко, а если мощности не хватит, то прогрев помещения будет происходить очень долго и в результате устройство может просто выйти из строя.

Вторая положительная черта данного котла – длительное горение. Быстрый нагрев — это неплохо, но дежурство у печи на дровах мало чем отличается от буржуйки. Долговременное сохранение тепла в помещении агрегатом – заслуга еще одного физического закона.

Без подачи воздуха пламя не горит.Из-за этого в камеру сгорания через заслонку (каналы, жиклеры) поступает воздух в том объеме, который нужен для тления дров, а не для их горения.

В зависимости от породы дерева топливо в камере сгорания может тлеть до 10 часов. И весь этот период в помещении будет оставаться тепло. За счет постоянных конвекционных токов обогрев помещения осуществляется в течение 15 минут. КПД установки можно оценить в 75%. Если взять для сравнения стандартную кирпичную печь, то ее КПД менее 50%.


Конструкция воздухонагревательной печи

Мы разобрались в сути быстрого обогрева помещения и поддержания комфортного температурного режима. Необходимо понимать, как это реализовано, то есть из каких частей состоит конструкция агрегата.

Отопительное устройство Булерьян включает в свою конструкцию следующие элементы:

  • камера сгорания, которая состоит из гнутых трубок и металлических полос;
  • вторичная камера сгорания;
  • передняя стенка;
  • задняя стенка;
  • лючок топливного бака;
  • труба, служащая дымоходом;
  • зольник;
  • инжектор;
  • заслонка дымохода;
  • регулятор мощности;
  • продул и т.д.

Основой конструкции агрегата Булерьян является его камера сгорания, имеющая цилиндрическую форму. Через него проходят конвекционные трубы и обогревают помещение. Сама печь разделена на верхнюю и нижнюю части с помощью колосниковой решетки. Задача колосника – подача воздуха к нижним слоям топлива.

За регулирование подачи воздуха в духовку отвечает специальный клапан, встроенный в дверцу. В свою очередь количество воздуха в камере увеличивается, за счет чего дрова разгораются, или уменьшается так, что дрова начинают тлеть.В некоторых конструкциях производители устанавливают упоры, фиксирующие заслонку в определенном положении.

Задвижка. Одни считают его частью котла, другие – элементом дымохода. Заслонка устанавливается на выходе дыма из топки и выходит непосредственно в дымоход. Его задача — ограничить тягу в случае необходимости. В первых моделях эта часть была закрыта наглухо. Но учитывая печальные данные о погибших от угарного газа, монтируются заслонки, закрывающие трубу на 75-80%. Благодаря этому сохраняется минимальная тяга.

Печь Булерьян имеет огромное количество положительных качеств: безопасность, быстрый прогрев помещения, если установить режим тления, большие дрова могут гореть до 8 часов. Это один из самых экономичных котлов с КПД 80%.

Недостатками являются скопление едкого конденсата, утилизация которого довольно сложна и отложение сажи в дымоходе достаточно сильное, из-за чего он нуждается в периодической очистке.


Что нужно для изготовления котла?

Мощность будущего воздухонагревательного агрегата прямо пропорциональна объему отапливаемого помещения.То есть исходя из этих параметров необходимо рассчитывать не квадратуру помещения, а его кубатуру. Это совсем просто, нужно площадь комнаты умножить на ее высоту. К рассчитанному результату необходимо добавить 20% – это будут вероятные потери тепла.

Например, нам нужно обогреть помещение площадью 40 м2 и высотой 3 м. Объем такой конструкции 120 м3 плюс 20%, в итоге имеем 144 м3. Таким образом, нам нужен прибор, способный обогреть помещение в 150м3.Агрегаты заводского изготовления в этом случае должны иметь мощность 9 кВт и объем камеры сгорания 74 литра. Хочется отметить, что агрегаты с такими параметрами самые популярные, оглядываясь на них, будем самостоятельно изготавливать Булерьян.

Булерьян своими руками чертежи и самая эффективная схема:


Следующим этапом является сбор необходимого сырья. Для изготовления водогрейного котла вам потребуется:

  • листы жаропрочного металла толщиной 4-6 мм;
  • трубы диаметром не менее 5-7 см, иначе будет затруднена циркуляция воздуха по узким каналам;
  • короткий отрезок трубы сечением 35 см для двери.Можно сделать из квадратной трубы;
  • трубы сечением 10 см для дымохода и 120 см для корпуса дросселя;
  • пара петель для крепления двери;
  • несколько металлических стержней диаметром 3-5 мм для создания заслонки и дверных ручек;
  • асбестовый шнур для герметичности двери.

Инструмент упростит задачу. Для работы понадобятся: болгарка, дрель, сварочный аппарат, измерительные инструменты, трубогиб. Правда, не у всех есть сварочный аппарат и трубошлифовальный станок, но можно попробовать взять напрокат или одолжить у знакомых.


Процесс изготовления булерьяна

Самодельная печь булерьян делается в несколько этапов.

  1. Первым шагом является подготовка конвекционных труб. С помощью трубогиба им нужно придать нужную форму. Обычно их количество колеблется от 6 до 8 штук. Делать больше или меньше нерационально из-за потери эффективности. Из полученных гнутых труб делают каркас (некоторые делают специальный каркас, некоторые применяют точечную сварку).
  2. После сборки основания из труб необходимо измерить получившееся расстояние между ним, после чего из листового металла нарезаются полосы необходимой ширины.После их сварки вверху должна остаться 1/3 часть трубы.
  3. Далее изготавливаются решетки. Они продаются в магазине или на рынке, но их можно и самому сварить из арматуры или уголков. Специалисты рекомендуют использовать заводской вариант, так как он отлит из чугуна, что значительно увеличивает срок его службы, а цена его, как правило, не превышает 800 рублей. Естественно, чугунная колосниковая решетка не будет служить вечно, учитывая это, для нее рекомендуется приварить упоры внутрь топочной камеры, в дальнейшем это значительно облегчит задачу по ее замене.
  4. Затем наступает очередь верхней перегородки. Он должен быть установлен в верхней части печи, чтобы отсекать открытое пламя от дымохода. Стенки камеры сгорания имеют округлую форму, что несколько усложняет задачу, для ее упрощения необходимо сначала сделать шаблон из картона, а затем, ориентируясь на него, изготовить металлическую деталь. В перегородке необходимо вырезать отверстия (их должно быть не менее 7% от общей площади). В момент его сварки необходимо следить за герметичностью швов.
  5. Из того же листового металла необходимо вырезать круг, который в дальнейшем будет служить задней стенкой печи. Здесь также рекомендуется использовать заранее подготовленный шаблон. Также необходимо помнить, что необходимо сделать отверстие под трубу дымохода (диаметром 100 или 120мм).
  6. Самый сложный этап – изготовление передней стенки и двери. В принципе, стена вырезается по тому же принципу, что и задняя, ​​то есть по заранее подготовленному шаблону, с той лишь разницей, что отверстие делается не для дымохода, а для двери, которая расположена над решеткой.Стоит отметить, что чем больше дверца, тем крупнее можно положить дров в топочную камеру. По периметру этого отверстия необходимо приварить металлическую полосу (боковую) около 1 см, она необходима для большей герметичности.
  7. Дверь должна быть немного больше подготовленного отверстия. К вырезанному металлическому кругу следует приварить две полосы, высота которых примерно 15 мм (подойдут кольца из труб). Между ними должен быть зазор, равный ширине бортика, который приваривается к стене.В получившийся паз необходимо уложить уплотнитель, роль которого выполняет асбестовый шнур.
  8. Следующий элемент, который необходимо изготовить, это дроссельная заслонка на двери. Для этого необходимо использовать отрезок трубы, длина которой 10 мм, а диаметр 25 мм. Это будет корпус амортизатора. От краев делают отступ на 3-4 см, и вырезают отверстия (снизу и сверху). После этого в них необходимо вставить металлический стержень, конец которого загнут с одной стороны.Он будет играть ручку оси, на которой будет крепиться заслонка. После этого из листового металла вырезается круг, диаметр которого совпадает с внутренним диаметром корпуса. После того, как все собрано, его необходимо прикрепить к двери.
  9. В верхней части заслонки необходимо сделать небольшую прорезь, чтобы в камеру сгорания постоянно поступал небольшой объем воздуха. Кстати, задвижка сделана точно так же. После чего устанавливается на место.
  10. Завершающий этап – приваривание петель к передней стенке и двери с последующим навешиванием на них двери.в целях пожарной безопасности рекомендуется проверить целостность швов.

После того, как печь будет готова, можно сварить из уголков и арматуры или выложить кирпичами. В том случае, если вас не устраивает внешний вид агрегата, его можно покрыть термостойкой краской.


Использование оборудования по назначению

Нестандартный монтаж дымоходных труб необходим для защиты конструкции от дров, накопившихся в процессе горения.Если этого не учесть, то смола будет вытекать из агрегата, а в случае описанной выше установки останется внутри дымохода и постепенно выгорит.

Печь Булерьян гарантированно забивается смолой. Со временем происходит скопление слоев смолы, которые впоследствии забивают устройство. Это начинает быть заметно после того, как эффективность его работы заметно снижается, тяга становится слабее, а свободный ход ворот несколько проблематичен.Это свидетельствует о том, что необходимо приступить к очистке устройства.

Самый простой способ в этом вопросе — топить печь осиновыми дровами. К сожалению, этот метод недолговечен и малопригоден. Самым лучшим методом устранения загрязнения смолы является сжигание. Для проведения этой операции булерьян нужно расплавить при открытом зольнике, фактически все каналы прожжены. В результате все смолистые отложения сгорают.

Некоторые мастера для горения используют кислород, в этом случае сопло баллона подводится к зольнику.Эта процедура достаточно опасна, так как нарушает правила пожарной безопасности. Неосторожное обращение с кислородным баллоном вблизи открытого пламени может привести к взрыву.

В качестве топлива для печей этого типа подходят не только дрова, но и древесные отходы, такие как щепа или опилки, или специальные брикеты. Одним из ключевых условий является низкий уровень влажности топлива. Количество влаги прямо пропорционально образованию смолы внутри печки, и чем меньше в ней образуется смолы, тем реже ее нужно чистить.

При использовании агрегата необходимо установить режим работы таким образом, чтобы получить максимальное тепло при меньшем образовании смолы. Если оптимальный режим найден, то чистка потребуется всего пару раз за отопительный сезон.

Изготовление данного отопительного оборудования типа Булерьян своими руками достаточно сложная задача. Но в итоге можно получить удобное и высокопроизводительное устройство. По мнению специалистов, в случае правильной установки и соблюдения условий эксплуатации срок службы агрегата практически вечен.

© При использовании материалов сайта (цитаты, изображения) обязательно указание источника.

Печь булерьян (bullerjan, буллер, буллер, бренеран) придумали вовсе не простые канадские парни, как кое-где говорят, а грамотные специалисты по отоплению. В остальном история буллера правдива: его действительно изобрели в Канаде для нужд лесорубов и больше по наитию, без лишних слов. Получилось неплохо, выглядит эффектно, а желающих сделать буллер самостоятельно хоть отбавляй.О некоторых препятствиях и тонкостях, которые могут встретиться на пути, написана эта статья.

Немного истории

Леса в Канаде вырубаются не кварталами, а выборочно, и бригады лесорубов ведут кочевой образ жизни. Рубки проводятся больше в холодное время года, когда растительность не растет, жизнь в лесу прекращается и ущерб лесным биоценозам от рубок минимален.

Климат в канадской тайге еще суровее сибирского, и даже при 4-х часовой смене рабочие смерзались сосульками.Комфорта и вообще цивилизации в глуши — ноль. Поэтому нужны были лесорубы, которых можно было бы возить с собой, не загромождая кузова, и руками заносить в жилой вагончик. А жилье на 20-30 кубов эта печка должна была прогреть максимум за 20 минут. Отходы топлива: ветки, щепа. Топка большая, чтобы в нее можно было воткнуть куски толстых неуклюжих хребтов. Время работы от одной закладки топлива — не менее 8 часов.Куда там ночью вставать и греться, когда днем ​​ломались до боли в костях.

В зависимости от погоды и времени года необходимо регулировать тепловую мощность. Регулировка должна быть простой, чтобы ее мог произвести неподготовленный человек или после разового вводного инструктажа.

При этом печь должна была быть недорогой и достаточно технологичной. Требование силовой электроники, да и автоматики, исключалось: малейшая поломка в тайге может стоить жизни целой бригаде.Также исключалось использование дорогостоящих и специальных сплавов, требующих специального оборудования: булерьян должен был быть доступен для изготовления в любой ремонтно-механической мастерской.

Выдвинуты дополнительные требования к безопасности эксплуатации. Во-первых, образование отходов должно быть исключено при любом режиме сжигания и любых положениях регулирующих органов. Во-вторых, температура тела печи не должна превышать 60-70 градусов, чтобы, случайно наткнувшись на нее во время бодрствования и «с похмелья», не обжечься до потери трудоспособности.Говорят, что канадские лесорубы умеют делать самогон из сосновых шишек. Это называется стерно.

Буллер устройство

За основу канадские инженеры взяли давно известную и хорошо зарекомендовавшую себя схему медленногорящего стального конвекционно-трубного воздушного котла; в просторечии — печь-каменка. Так появилась конструкция, схема которой показана на рис. Широкая герметичная дверца топки снабжена поддувалом в виде патрубка с поворотной заслонкой — дросселем.Дроссель регулирует мощность духовки. Иногда его рукоять снабжена шкалой, отградуированной в градусах. температуры наружного воздуха и подвижный стоп-ограничитель. При этом дроссель можно закрыть наглухо, если нужно потушить печь или прекратить тягу, чтобы в помещении не стало холодно.

Далее следует обширная печь с криволинейными стенками. В них на 2/3 диаметра утоплены батареи труб теплообменника. В этих 2/3 первая изюминка буллера.При таком соотношении 70 % тепла, выделяющегося в топке в режиме тления, выделяется в воздух в трубах. Еще 10% распределяются по металлическому сварному корпусу печи и дополнительно к ним нагревают воздух. При комнатной температуре 20-25 градусов и тепловой мощности 10-20 кВт для этого необходим температурный градиент 40-45 градусов, т.е. корпус печи будет нагрет до 60-65 градусов. 5 градусов дадут некоторый запас прочности.

На 1/4 высоты топки от дна располагается горизонтальная колосниковая подина из толстой, не менее 4 мм стали, или колосник из чугунных колосников.Вверху, также на 1/4 высоты топки, но уже сверху, в топку вваривается неполная по длине горизонтальная перегородка, не доходящая до ее передней стенки на 1/4-1/5 топки длина. В перегородке делают отверстия, точно калиброванные по диаметру, расположению и общей площади (примерно 7% площади очага).

Забор воздуха на дожигание осуществляется из топочного пространства. Отдельные дефлекторы вторичного воздуха не предусмотрены. Доля воздуха, забираемого камерой дожигания из топки, автоматически изменяется в зависимости от свойств топлива и режима топки.Это второе отличие буллера от классических конструкций с комбинированными или раздельными потоками воздуха.

Отгороженное верхней перегородкой пространство образует камеру дожигания при работе в режиме тления. Дымовые газы из камеры дожигания уходят в «кабанчик» или «свинку» — горизонтальную часть дымовой трубы длиной 0,8-1 м. Боровик для булерьяна обязателен, он несколько замедляет горение выхлопных газов. Зачем это нужно, будет рассмотрено ниже.

Сразу после поворота дымохода в него устанавливается заслонка (дымовой дроссель), с помощью которой осуществляется переключение режима горения.Потому что теплоемкость тела буллера, напротив, мала и почти не влияет на теплоотдачу в помещение;

Диаметр дымохода равен или на 10-20% больше диаметра трубы поддувала, в заслонке шибера вырезана четверть (см. рис.). пойдет, но вылетит в трубу. При заданном соотношении диаметров поддувала с дымоходом и 25% площади отверстия холостого хода в шибере буллер безопасен, даже если вы забудете закрыть дверцу топки.Правда, в этом случае улетит практически все тепло.

Над воротами находится третий по важности элемент буллера — экономайзер. По сути, экономайзер – это устройство, нагревающее поступающее в котел рабочее тело – воду, воздух – остаточным теплом дымовых газов. Но в этом случае роль экономайзера иная.

Экономайзер буллера представляет собой вертикальный участок дымохода длиной 1,5-3 м, хорошо утепленный в теплотехническом отношении: 40-50 мм асбестового или базальтового картона, или 30-40 мм базальтовой ваты, или 10-15 мм пенобетона. вермикулит.В экономайзере дымовые газы окончательно догорают: ядро ​​газовой струи в борове не успевает слишком сильно остыть, отраженное от стенок экономайзера ИК увеличивает концентрацию тепловой энергии в струе, и газ вспыхивает . Пожарные знают этот эффект как пламенный прыжок.

Подожженный в экономайзере газ имеет свойство расширяться, но в ограниченном объеме ему деваться некуда. Образуется газовая пробка, которая также хорошо известна строителям и владельцам неграмотно спроектированных печей.Горение в топке затихает, свеча остывает, проскальзывает, горение снова усиливается — булерьян, пыхтя то чаще, то реже, автоматически подстраивается под качество топлива и положение воздушной заслонки.

Говорят, эта идея пришла в голову одному из разработчиков, глядя на коллегу, который усиленно пыхтел трубкой. Команда конструкторов попыталась решить проблему стабильности режима горения при низких температурах в топке. Оставаться на грани тления и пламени не представлялось возможным, пока не был введен автоколебательный режим горения.Так каноэ, если грести попеременно одним веслом, то с одной стороны, то с другой стороны, движется по прямой. Общий КПД буллера в 80% достигается только с экономайзером. Без него — от силы 60% с чем-то.

Иногда, даже часто, из-за некоторых особенностей буллера (о которых речь пойдет далее) его эксплуатируют без экономайзера, интенсифицируя горение и вынося с пониженным, но все же хорошим КПД. Но зато хорошая фирменная духовка живет всего 2-3 года.Почему? Подробнее об этом далее.

О трубных батареях

При тепловой мощности до 20-25 кВт трубы в батареях выполняются в виде технологически простых полукругов, как слева на рис. При этом диаметр труб составляет 60-100 мм, а их количество 3-4 на батарею.

При большей тепловой мощности нельзя пропорционально увеличить диаметр труб, из-за низкой теплопроводности воздуха упадет КПД.Нужно увеличить «трубность» аккумуляторов. А вот с батареями из 6 и более труб КПД тоже падает, здесь уже сказывается закон квадрата-куба применительно к загрузке топлива.

До мощности 100-120 кВт конструкторы выходят из положения, изготавливая трубы изогнутыми в виде дуг синусоид и слегка наклоненными вниз вершиной дуги. При этом топка в сечении приобретает каплевидное или яйцевидное сечение, как справа на рис. При еще большей мощности требуется компьютерное моделирование Булерьяна с оптимизацией, и положительный результат длительной, сложной и дорогостоящей работы не гарантируется.

Как греется булерьян

В первое время, когда нужно быстро прогреть помещение, в топку подкладывают сухое и быстрогорящее топливо, хоть бумагу или картон. Так как в продаже появились пеллеты, и канадцы, отправляясь на очередной лесозаготовительный рейс, берут с собой 2-3 мешка; хватит на сезон.

Дроссель и заслонка полностью открыты, топливо разожжено, дверца топки закрыта. При этом горение пламенное, с «буржуйским» КПД 20-40% (а не 5-7%, как пишут для сравнения рекламщики Булерьяна).При этом из 4-х трубных батарей выходит 4-6 кубометров воздуха в минуту, нагретого до 130-140 градусов, и помещение быстро прогревается.

Дается разгонная загрузка топлива, чтобы оно сгорело до углей за 3-4 минуты до окончания топки, здесь нужен некоторый опыт. Если в дверцу буллера встроено термостойкое стекло, через него контролируют горение. Но можно, только неудобно, сделать это, просто заглянув в поддувал.

Как только он сгорит до углей, на них кладут большие бревна.Больше лучше. Вы можете иметь один, просто чтобы попасть в печь. Можно заложить торфяные брикеты или те же пеллеты, они универсальное топливо. Теперь дроссельная заслонка вентилятора закрыта до нужного положения или до ограничителя мобильной шкалы мощности. Ворота закрываются до упора, т.е. на 3/4.

Buller одновременно переходит в режим тления с частичным пиролизом и газификацией. Воздух из батарей выходит с температурой 60-70 градусов, а корпус печи остывает до 50-55.Даже упав ночью на буллера в костюме Адама, ты будешь ругаться, но не обожжешься.

Называть буллер печью или газогенератором, как это часто делается, неправильно. Соотношение тепла, передаваемого воздуху непосредственно от тлеющей массы топлива и дожигающих пиролизных газов, непрерывно изменяется при сгорании одной закладки при постоянном положении дроссельной заслонки и заслонки.

Особенности топки

Первая состоит в том, что теплопроводность воздуха мала даже по сравнению с его, тоже малой, теплоемкостью.Поэтому «разжигать» буллер смысла нет: воздух не успеет впитать в себя лишнее тепло, и ему ничего не останется, как вылететь в трубу.

Оптимальная температура в тлеющей массе буллера 550-650 градусов. Это обеспечивает достаточно высокую долговечность печи, сваренной из обычной конструкционной стали толщиной 4-10 мм в зависимости от мощности. Но пиролиз при этой температуре слабый и незавершенный, что приводит к некоторым ненужным и неприятным эффектам.Далее мы поговорим о них подробнее.

Если поднять температуру в печи до 800 градусов и выше, то упадет не только КПД. А сталь корпуса будет не только выгорать, но и подвергаться термохимической коррозии из-за присутствия в дымовых газах углеводородных радикалов и оксидов азота. Избежать их образования можно, подавая воздух отдельно в топку и камеру дожигания, но это будет уже не буллер, а другая топка.Сложный в эксплуатации и потенциально опасный.

Именно поэтому производители булерьянов категорически запрещают топить их углем и коксом. Углерод не горит, если охлаждается ниже 800-900 градусов. А дать побольше воздуха, чтобы он не выходил — не только КПД упадет, но и дорогая печка из спецстали прогорит до дыр за сезон-два. Претензия не принимается, случай не гарантийный.

Сделай сам?

Прежде чем перейти к особенностям установки и эксплуатации булерьянов, их усовершенствованиям и разновидностям, необходимо остановиться на вопросе: стоит ли делать буллер своими руками? Причина, прежде всего, в цене продажи готовых заводских.Буллеры очень технологичны: нулевой цикл их производства сводится к изготовлению пары гибочных шаблонов и сварочных приспособлений. Материал изделия даже металлолом.

Очень хороший булерьян на 10-15 кВт можно приобрести за $200-250. В то же время привычное для кемпинговой ремонтной мастерской оборудование дома, в гараже или на даче не хранится хотя бы из-за отсутствия подходящего помещения. А заказ индивидуально гнутых достаточно крупных деталей из толстого металла обойдется намного дороже.

Пожалуй, единственное исключение, если самоделка работает на провинциальном провинциальном заводе, где и так простаивает большая часть технологического оборудования. А руководство «по-советски» позволит ему в свободное время пользоваться станочным парком, и даже позволит порыться на свалке, подобрать заготовки. Хотя при нынешних ценах на металлолом это маловероятно.

В таком случае дадим совет: не соблазняйтесь на батареи узкими водопроводными трубами. Минимальный диаметр воздуховодов 60 мм; она определяется соотношением теплоемкости и вязкости воздуха.Буллер с «палисадником» вряд ли будет экономичнее любой другой медленно горящей печи, но сделать его сложнее. Чертеж неудачной в этом отношении конструкции показан на рис. ниже, а пример правильно выполненного самодельного буллера — на рис. прямо в начале раздела.

Видео: обзор самодельного булерьяна

Готовый

Установка буллера в отапливаемом помещении также имеет некоторые особенности. Посмотрите на рис. Слева вариант не совсем удачный.И не только потому, что надо долбить бетонные перекрытия, на что нужен проект с разрешением, конструкции как-то несущие.

Во-первых, для дымохода, проходящего через чердак и крышу, нужно будет собрать массу бумаг, чтобы получить разрешение пожарных. А потом выполнить все требования пожарной безопасности, что не просто и дорого.

Во-вторых, конденсат (иловый конденсат), выпадающий из дымовых газов буллера, обладает удивительными свойствами.Физические и химические свойства. Им будет посвящен специальный раздел, а пока отметим следующее: хотя отдельных санитарных правил для этого вещества не существует, для себя лучше держаться от него подальше. И в этом случае иловый конденсат остается в помещении.

Вариант справа уже хорош тем, что нужно сверлить не бетонную, а кирпичную стену. Она, конечно, тоже несущая, но загружена меньше перекрытия. На проем в нем до 150 мм в диаметре контролирующие органы закрывают глаза.А стандартный диаметр дымохода буллера составляет 100 мм. Да и получить пожарное разрешение на наружный дымоход намного проще. А шламовый конденсат будет снаружи.

В обоих случаях фундамент для Булерьяна не нужен, достаточно несгораемой подставки. Другие общие условия следующие:

  • Расстояние от обычной стены не менее 1000 мм.
  • Если стена покрыта огнеупорной штукатуркой (например, вермикулитовой) слоем не менее 25 мм, от буллера до нее можно отойти на 800 мм.
  • В радиусе 1200 мм от центра топочной дверцы огнестойкий настил, как и для других печей: сталь от 1,5 мм на асбестовой подушке.
  • Выход опоры за контур топки не менее 300 мм во все стороны.
  • Если буллер сертифицирован пожарной охраной для работы без подставки, оснащен штатными несъемными противопожарными ножками и карманом-уловителем перед дверцей зольника, можно ставить его без подставки прямо на пол, кроме для доски или фанеры.Можно использовать ламинат или мармолеум.

водные буллеры

Можно ли такую ​​хорошую печь приспособить для нагрева воды? Можно, и водные булерьяны выпускаются промышленностью. Но, глядя на такой (см. рис.), невольно вспоминается высказывание выдающегося советского подводника о проекте гигантского атомного подводного ракетоносца типа «Акула», известного также как «Тайфун»: «Это яркий пример о победе техники над здравым смыслом.

Авторы «водяных быков» забывают или игнорируют, исходя из требований рынка, что булерьян изначально создавался как воздушная печь. А теплоемкость воды в 800 раз больше, чем воздуха. Чтобы выхлопные газы успели передать ему свое тепло, их нужно запутать в лабиринте регистра горячей воды. А в Булерьяне с его боковым подогревом теплообменника это в принципе невозможно, иначе придется создавать совсем другую печь.

Единственный способ нагреть воду для отопления буллером – это интенсифицировать горение в топке. Но при этом, как было сказано выше, эффективность неизбежно будет падать.

Однако приспособить любой булерьян для горячего водоснабжения очень просто. Допустим, у нас 2 батареи по 4 трубы, а вся печь на 10 кВт. Как видно на тепловом изображении (см. рисунок слева внизу), и при интенсивном горении для быстрого прогрева температура воздуха в форсунках батареи не выше 160 градусов.

Теперь наденем на две трубы самые обычные металлические гофры и соединим их с трубами, проходящими через бойлер ГВС. Горизонтально, вертикально, не важно. В воду уйдет 2,5 кВт. Если бак на 80-100 литров утеплить ЭППС толщиной 40-50 мм, то через полчаса вода в нем нагреется до 60-70 градусов, а потом эта температура будет поддерживаться. Для сравнения: в бытовых 100-литровых электрокотлах установлены ТЭНы мощностью 3,5-5 кВт.

Такая система хороша еще и тем, что без всякой автоматики абсолютно исключено закипание воды. Вспомним школьную задачку по физике для особо (без кавычек) одаренных и сообразительных: как нагреть воду ровно до 100 градусов, не дав ей закипеть?

Ответ: возьмите кастрюлю, положите в нее деревянные поленья для теплоизоляции. Поставьте на них еще одну кастрюлю, поменьше. В обе кастрюли налить воду, поставить на огонь. Вода во внешнем поддоне закипит, но ее температура не поднимется выше 100 градусов, т.к.теплота огня пойдет на передачу скрытой теплоты испарения воды воде.

Вода во внутреннем поддоне также нагреется до 100 градусов, но разницы температур между ней и внешней не будет, и тепло, необходимое для испарения воды, не сможет пройти во внутренний поддон. Вода в нем будет нагреваться ровно до 100 градусов без каких-либо признаков кипения.

Что касается случая с «водяным буллером» — в воздухе с температурой 140 градусов отсутствует запас тепла, обеспечивающий кипячение воды.Когда ее температура приблизится к 100 градусам, воздух в теплообменнике будет быстро охлаждаться, градиент температуры будет приближаться к 0, а вода никогда не закипит.

Об отоплении частного дома

Ну, может сказать читатель, а ведь действительно нужно разогреться! Да, но печное отопление используется в основном в частных хозяйствах, а там водяное отопление — чистый предрассудок, стереотип «централизованного» мышления. Для эффективности центральной ТЭЦ, действительно, теплоемкость теплоносителя имеет первостепенное значение, иначе он будет остывать, пока не дойдет до абонентов.

НО ? Что, тянуть линию от кухни или печи по всей площади до гостиной/спальни? Не проще ли разогнать по комнатам теплый воздух, который дает буллер, что называется, сверху? Судите сами:

  1. Воздуховоды можно сделать простым инструментом из дешевых материалов: жесть, гипсокартон, фанера, просто из картона, а трубы дорогие, их нужно гнуть, сваривать, паять.
  2. Регистры, расширительный бак, арматура, автоматика не нужны.
  3. Вы сможете раз и навсегда забыть о свищах и негерметичностях.
  4. Воздуховоды с вентиляторами и жалюзи не требуют никакого проекта или разрешения. Достаточно рассчитать для себя, какое помещение какую секцию вывести.
  5. Теплоотдача к стенам (а это до 15% теплопотерь на воду) равна нулю; здесь нам на руку играет плохая теплопроводность воздуха.
  6. Поставьте регулируемые жалюзи на выходы — вот вам и удобный оперативный контроль температуры в помещениях.С настройкой водяного отопления лучше не сравнивать.
  7. Если разместить выходные жалюзи у самых дальних от окна стен над полом, то воздух, пока не попадет туда, где он может обогреть улицу, будет отдавать свое тепло помещению. И все знают, как батарейки увеличивают энтропию Вселенной в подоконных нишах.
  8. Эта же техника даст теплый пол без дополнительных затрат и работ.
  9. Стены ровные, безобразия нет и в помине — оформляйте интерьер как душе угодно.

Видео: булерьян и отопление гаража

Булеры без труб

Профессор Иннокентий Николаевич Бутаков (не путать с Александром Владимировичем Бутаковым, тоже профессор, но юрист) еще в 20-х годах прошлого века фактически изобрел булерьян, прикрепив к верхней части теплового экрана форсажную камеру. Сейчас печи типа «Бутаков», «Профессор Бутаков», «Студент» в современном исполнении (см. рис.) на отечественном рынке успешно конкурируют с булерьянами.Их технические характеристики и принцип работы похожи, как однояйцевые близнецы, но сделать Бутаков самостоятельно намного проще, как видно из рисунка.

Компьютер булерьян

Первый буллер рассчитывался чуть ли не по логарифмической линейке. Как ни странно, первыми догадались, как это смоделировать на компьютере и оптимизировать в Новосибирске, в Термофоре. Сейчас их печи Fire-Battery различных размеров являются одним из хитов рынка. И неудивительно: правильно рассчитав все процессы, можно было в одном бойлере и варочной панели с горелкой разместить водяной контур для горячего водоснабжения, см. рис.

Печь «Огненная батарея»

Печи «Пожарная батарея» сразу вызвали шквал критики. Но тут уже вспоминаются причитания классиков литературы: «Все те же мелкие наезды на шрифт, виньетки, опечатки…»

«Не соответствует моему представлению о печах…» Извините-с, о вкусах не спорят. «вреден для здоровья». Кем, когда и где это доказано или хотя бы замечено? «Не печь, а какой-то котел для эсминца.»Сэр, вы льстите разработчикам. Уже лучшие умы теплотехники работали над котлами для эсминцев и крейсеров. 70 000 кВт в объеме 8 куб. м. при КПД 97% — если это не совершенство, то что есть совершенство вообще?

Что в этом плохого?

Да, видимых недостатков у буллеров нет. Их так и называют: печь без изъянов. Но есть еще одно скрытое, и серьезное.

Любое органическое топливо сгорает, выделяя т.н.реакционная вода. Это полный аналог метаболической воды, образующейся в живых организмах: она выделяется при распаде органических молекул. Из-за низкой температуры в топке в выхлопе булерьяна реакционной воды больше, чем в других медленногорящих печах; в них эта вода частично участвует в пиролизе.

Второй момент – это минеральные составляющие древесины. Продавцы буллер преподносят как достоинство тот факт, что дрова в буллере догорают, не оставляя даже пепла.Но зола в дереве есть с самого начала, а у буллер частицы золы вылетают в дымоход.

Третий – углеводородные радикалы. Это химически очень активные остатки органических молекул, не разложившиеся до конца. Все это вместе взятое снижает КПД буллера всего на 5-7% и по объему составляет такую ​​же долю его выхлопа. А вот для бытовых булерьянов эти проценты оказываются поистине убийственными.

Вспомните формулу Карно.Если взять пиролизный котел с 1500 градусов в камере сгорания и 300 в выхлопе, то он покажет КПД 80%. В Булерьяне те же 80% получается на 600 и 120 соответственно.

Реакционная вода из пиролизного котла не успевает сконденсироваться в дымовой трубе и бесследно рассеивается в атмосфере. Зола оседает под топкой. Где его приходится время от времени разгребать. Он содержит чисто минеральные соли, пригодные для удобрения.Котел также образует органические радикалы в небольшом количестве, но уже в 1-2 м от устья дымовой трубы они окисляются кислородом воздуха до углекислого газа и воды, т.к. они образуются при высокой температуре и очень легкие, с низкой молекулярной массой

В Буллере не так. Реакционная вода конденсируется сразу после экономайзера. Каждая его капля представляет собой свернутую в комок тонкую пленку, и физико-химия тонких пленок разительно отличается от физико-химии массивных агрегатов вещества.А еще есть частицы золы, тяжелые органические радикалы. В результате в отстойник оседает не просто грязная вода, а коктейль из чудовищной токсичности, канцерогенности и черт знает чего еще.

Эту хрень (без кавычек) нужно куда-то положить. Если оставить открытым конец «трубы, доходящей до земли», то фундамент постепенно смоется, а овощи с грядки есть не будут. Медленно вынимайте и выливайте — свойства шламоконденсата Булерьяна таковы, что его не скрыть от СЭС и экологов, со всеми вытекающими отсюда последствиями.

Поэтому буллеры еще называют тепличными печами. Их чаще всего размещают в теплицах без экономайзера (см. рис.) Цветы, ранние и всесезонные овощи – высокодоходная продукция, не накладно будет не только смириться с худшим КПД, но и поменять всю печку через год-два-три.

Правда выхлоп такого буллера еще пахнет, но сами парники с теплицами выделяют метан, этилен и так далее в том же духе.Поэтому по санитарным правилам их нельзя строить рядом с жилыми домами, поэтому дым от буллера даже не требует отдельного «решения вопроса».

Некоторые хитрые цветоводы, особенно в маловодных местах, рассудив, что тюльпаны, розы и гвоздики не употребляются в пищу, а многие растения с роскошными цветками сами по себе ядовиты, кладут буллеры по полной, а осадок конденсат, немного процедив, запускается в системы капельного орошения. Однако такого рода томатно-клубничные эксперименты всегда заканчиваются реанимацией покупателей, расследованием и громкими скандалами с санкциями, а то и тюрьмой.

Что лучше для себя

Методы утилизации шламового конденсата еще не разработаны ни технически, ни коммерчески, ни организационно. Поэтому, хотя в законодательстве и санитарных правилах про печной шлам ничего конкретно не оговаривается, все же лучше тепличную печь ставить в теплице. А дома для себя напрягитесь и смонтируйте двухконтурный котел, пиролизный или газовый. Дорого, кто спорит. Но здоровье дороже.

Видео: обзор печи булерьян

Булерьян украшение.Печь булерьян — виды отопления и с варочной поверхностью, принцип работы и устройство. Булерьян печь

Система отопления «Булерьян» представляет собой цельносварную стальную конструкцию, по бокам которой находится множество труб. Холодный воздух поступает с пола, проникает по нижним трубам и нагревается. А затем движется по трубам, прижатым к топке каменки.

Из верхних сопел выходит уже нагретый воздух, который равномерно распределяется по помещению.Воздух достигает температуры 120 °C уже через 15 минут после розжига печи.

Отзывы об основных преимуществах

Отзывы пользователей о печи Булерьян позволят разобраться, что собой представляет описываемая конструкция. Он достаточно компактен, но легко справляется с обогревом помещения площадью до 100 м2. Если приобрести оборудование большей мощности, то оно сможет обогреть помещение до 400 м 2 . Период между закладкой дров в этом случае достигает 12 часов. По словам пользователей, в процессе эксплуатации нужно будет лишь подкладывать дрова в топку несколько раз в день, чтобы печь поддерживала в помещении постоянную температуру.

Если вы хотите купить отопительную печь Булерьян, вам обязательно стоит прочитать о ней отзывы. Из них можно узнать, что дрова прогорают с определенной скоростью, на которую влияет установленная мощность. Это также зависит от породы дерева. Всего за 3 часа после начала работы прибора помещение прогревается, а воздух в нем достигает приемлемой температуры.

Если площадь внушительная, то рекомендуется установить несколько печей или приобрести одну, размеры которой будут соответствовать вашим требованиям.Такая печь, по мнению пользователей, не только удобна, но и универсальна. Он не образует дыма и копоти в помещении, экономит дрова, а также имеет удобную дверцу для закладки дров, что упрощает эксплуатацию.

Основные недостатки

Если вы решили установить печь Булерьян в гараже, специалисты рекомендуют ознакомиться с отзывами о ней. Среди них стоит выделить возможность работы оборудования исключительно за счет дров. Нельзя не упомянуть и о том, что большой объем генераторных газов не сгорает, вылетая в дымоход.

Дрова не прогорают полностью, при этом печь дымит, а сажа уходит в трубу дымохода. Это влечет за собой необходимость удаления трубы на 3 м от высоты топки. Все это дополнительные расходы, к которым нужно добавить еще и то, что труба нуждается в теплоизоляции. Неважно, из металла или из кирпича построена конструкция.

Отзывы о печи длительного горения Булерьян также говорят о том, что в дымоходе при работе скапливается конденсат от воды, копоти и смолы.Это связано с тем, что топливо не сгорает полностью. Труба закоксована, а при растопке неприятный запах, что особенно актуально после длительного простоя.

Потребители выделяют еще один минус, который выражается в том, что на раскаленном металле конструкции пригорает пыль. Это не улучшает атмосферу помещения. К таким последствиям приводит принцип работы отопительного прибора: конструкция рассчитана на передачу тепла с поверхности. На одной закладке длительного горения и максимальной теплоотдачи добиться не так просто.Для этого придется освоить навыки регулировки заслонки. Отзывы о дачной печи Булерьян свидетельствуют о том, что горение тлением вызывает множество побочных эффектов.

Отзывы об аналоге «Булерьян»

Когда читаешь отзывы о отопительных печах «Булерьян», «Бренеран» пора учиться. Это оборудование является аналогом конвектора и является разработкой профессора Бутакова. Агрегат идентичен Булерьяну, но последний является плодом немецких разработок, тогда как Бренеран впервые был выпущен в России.

Конструкция отличается от «Булерьяна» большим сечением воздуховодов и их внушительным количеством. Они спрятаны в корпусе, а забор воздуха происходит под прямым углом. По словам пользователей, корпус выполнен в форме параллелепипеда. Дымоход вводится в верхнюю плоскость.

Для золы конструкция имеет встроенный ящик, система дополнена решеткой. Именно место входа дымохода делает использование печи не очень удобным. При изменении положения клапана на трубе можно легко обжечься о верхнюю часть корпуса или основание трубы.Как подчеркивают потребители, поворотная заслонка не имеет защелки, и при попытке самостоятельной установки поддувала она смещается под тяжестью ручки.

В печи дрова сгорают практически полностью, остается их минимальное количество. В аэрогрилях российского производства, по отзывам потребителей, можно встретить недостатки, они выражаются в отсутствии элементов, а также некачественных швах. Если почитать отзывы о дровяной печи Булерьян, то можно понять, что таких недостатков у нее нет.Самые маленькие модели агрегатов стоят около 9 000 рублей.

Отзывы об особенностях эксплуатации «Булерьяна» в жилом доме

Для временного проживания и загородной застройки Булерьян – идеальное решение. Однако многие потребители, с их слов, сомневаются, стоит ли устанавливать такое оборудование в жилых помещениях. Здесь мнения покупателей расходятся, поэтому стоит более серьезно подойти к изучению этого вопроса.

Прочитав отзывы о печи Булерьян, можно понять, что с такой установкой можно создать в доме здоровую атмосферу.Негативное влияние. С порцией воздуха внутрь конструкции втягивается обычная пыль, которая сначала нагревается, а потом начинает гореть. Термическое разложение не требует слишком высокой температуры. Покупатели подчеркивают, что продукты сгорания пылевых частиц присутствуют в воздухе и могут оказывать негативное воздействие.

Чтобы выйти из этой ситуации, необходимо приобрести Булерьян и обычную печь. Первый будет обогревать дом, а второй будет поддерживать постоянную температуру.Специалисты подчеркивают, что при правильном расположении булерьяна и соблюдении элементарных правил и периодичности использование такой установки в жилом доме допустимо.

Отзывы об эксплуатации

Вы будете довольны использованием печи, если будете соблюдать осторожность при ее эксплуатации. Производители утверждают, что описанная конструкция универсальна. Иногда его даже сравнивают с твердотопливным котлом. Однако это убеждение не совсем верно.

Лучшее топливо для печи – дрова. Рекомендуется использовать несмолистые породы. Это должно включать:

Поддоны и брикеты отличные. Растопку, по мнению потребителей, лучше всего производить поленьями, а вот для процесса горения отлично подходят брикеты. Не используйте легковоспламеняющиеся вещества для розжига. Отзывы о печи Булерьян говорят, что перед закладкой дров их рекомендуется просушить на печи, тогда их горение будет более эффективным.

Указанный выше период работы на одной закладке топлива будет актуален только при полной загрузке топки.Не делайте трубу дымохода ниже рекомендуемой. Для обеспечения успешного горения требуется хорошая тяга, которая возможна только при общей высоте дымохода 5 м и более.

Потребители подчеркивают, что труба должна собираться против, а не по ходу газов. Это предотвратит попадание на пол смолы, которая вытекает из печных отверстий. При правильном монтаже дымохода смола вернется и сгорит. Владельцы частных домов, успешно использующие Булерьян, отмечают, что два раза в год следует проверять коптильню.Это избавит от проблем с отопительным оборудованием.

Отзыв об особенностях монтажа

Печь «Булерьян 100», отзывы о которой вы могли прочитать выше, по мнению потребителей, следует устанавливать на некотором расстоянии от легковоспламеняющихся предметов и материалов. Расстояние должно быть 1 м. Если поверхности покрыты штукатуркой, то этот параметр можно уменьшить до 75 см.

«Булерьян» обычно устанавливается на тумбу, которая выполняет роль украшения и служит функциональным элементом.Внутри потребители советуют сделать нишу для дров. Обычно основание делают из свай.

Отзыв об особенностях уборки

Ознакомившись с отзывами и недостатками печи Булерьян, вы сможете решить, стоит ли вам приобретать такое оборудование для дачи или дома. Но если вы уже сделали свой выбор, то вам необходимо узнать больше о том, как осуществляется уборка. Каким бы качественным ни было отопительное оборудование, время от времени оно требует проведения профилактических работ.«Булерьян» со временем начнет проявлять признаки загрязнения. По отзывам потребителей они выражаются следующим образом:

  • отсутствие тяги;
  • ухудшение качества плавки;
  • трудности с закрытием ворот.

Для очистки можно использовать одну из нескольких технологий. Главное, чтобы это было безопасно. Отзывы и недостатки печи Булерьян свидетельствуют о том, что такое оборудование может стать источником повышенной опасности. Потребителям не рекомендуется использовать такое популярное средство для очистки от ожогов.Этот метод опасен, хотя и эффективен. Некоторые смельчаки решаются на этот экстремальный ход.

Суть его заключается в нагреве трубы до температуры, когда металл краснеет. Смола в таких условиях просто выгорает, а дымоход прочищается. Чистка, по мнению покупателей печи, может быть и механической. Для этого используется специальный стержень, которым необходимо попасть в трубу с крыши.

Длина дымохода над поверхностью должна быть примерно 3 м, поэтому такой подход без использования страховки не менее опасен.Зимой такие манипуляции делать не стоит. Прочитав отзывы владельцев о печи Булерьян, вы выделите для себя еще один способ – через стекло. Если коптильня забита основательно, а прочистить ее сверху невозможно, то можно постучать по трубе. Однако часть смолы все равно останется на месте.

Коптильню иногда чистят изнутри, хотя этот вариант достаточно сложен. Из подручных материалов следует сделать что-то вроде складной линейки с ершом на конце.Можно использовать алюминиевый уголок или трубу. Конструкция должна быть достаточно легкой. Высота трубы приличная, а если приспособление тяжелое, то уборка, по словам владельцев Булерьяна, будет достаточно сложной.

Более экономичная и простая в использовании жесткая, но гибкая проволока или веревка. Его конец нужно закатать кольцом по диаметру трубы и прочистить дымоход через чашу для конденсата. По словам домовладельцев, где установлен Булерьян, у этой процедуры есть один недостаток.Выражается она в том, что в процессе образуется много грязи, но на уборку приходится тратить не более часа.

Есть мнение, что печь Булерьян когда-то делали обычные канадские парни-лесорубы. Все это ложная информация, ведь сделать такой сложный агрегат человеку, далекому от азов теплотехники, просто невозможно. Этот отопительный агрегат придумали умные люди – инженеры и конструкторы, хотя делали его специально для лесорубов.Почему? Дело в том, что в Канаде лес вырубают только зимой, когда природа спит. И падали они не большими площадями, а выборочно участками. Поэтому лесорубам приходится все время переезжать с места на место. А на новом месте нужно сразу согреться. Поэтому к данной конструкции печи предъявлялись достаточно жесткие требования.

  • Отопительный агрегат должен быстро нагревать и прогревать отапливаемое помещение. И все это должно произойти за 20 минут, не больше.
  • Должен работать не только на дровах, но и на щепе, опилках, ветках и ветках.
  • небольшие габариты, ведь духовку придется постоянно перевозить.
  • Но при этом топка должна быть достаточно вместительной, чтобы в нее могли поместиться крупные бревна и коряги.
  • Время работы от одной закладки не менее 8 часов. Уставшему человеку будет трудно проснуться и подложить дрова.
  • Удобство регулировки мощности, чтобы работяга после первого вводного инструктажа без труда справился с котлом.
  • Сама печь должна быть недорогой, но при этом достаточно технологичной.
  • Должен быть стопроцентно энергонезависимым. Представьте, что было бы в тайге, где нет мастерских, чтобы заменить маленькое электронное плато.
  • Также в конструкции не должно быть сплавов, обработка которых требует специального оборудования. Это должна быть простая во всех отношениях печь.
  • Разработчики не забыли о безопасной эксплуатации данного устройства.Во-первых, полностью исключалось формирование интоксикации в любой ситуации. Второй — это сам обогреватель, точнее его корпус не превышал +70°С по температуре нагрева. Это было учтено, чтобы проснувшийся лесоруб, наткнувшись на нее, не обжегся.

Все это канадские инженеры сумели учесть и вложить в конструкцию Буллерьяна.

Конструкция печи Булерьян

Узловое устройство

Отопительные печи

Булерьян на самом деле не 100% разработка канадцев.В основе изобретения лежала модель стальной печи, которую в народе называли каменкой-каменкой. А, по сути, это конвекционно-трубный котел воздушного типа длительного горения.

Итак, в чем же особенность Булерьяна?

трубная батарея

Кстати, пламя в экономайзере находится в очень ограниченном пространстве. Деваться ему некуда, поэтому происходит частичное движение и пламени, и теплых горючих газов обратно в топку. В этом случае горение в камере сгорания быстро затухает.Полученная в экономайзере термопробка начинает остывать и сползает дальше по дымоходу. Интенсивность горения начинает расти.

Чем хорош такой колебательный режим работы буржуйки Булерьян ? Это дает возможность держать произведение на грани тления и возгорания.

Внимание! КПД 80% достигается только наличием в дымоходе агрегата экономайзера, без него этот показатель не превышает 60%.Вот правильный узел. Хотя некоторые потребители обходятся КПД в 60% удалением экономайзера. Но при этом срок службы печи сокращается до трех лет.

Два котла разной мощности

Трубы в булерьяне

Хочу обратить внимание на фото выше. Можно заметить, что левая и правая конструкции отличаются друг от друга размерами и количеством труб. Понятно, что это две модели с разной мощностью, левая низкая до 25кВт, правая повыше до 100кВт.

Почему мы сравниваем эти две позиции? Хотим обратить ваше внимание на то, что существуют определенные правила, по которым собирается котел определенной мощности. Во-первых, используют трубы диаметром 60-100 мм. Во-вторых, номер другой. Но имейте в виду этот момент – нельзя использовать диаметр труб в зависимости от мощности установки. То есть они не пропорциональны. Мощность напрямую связана с количеством труб. И чем больше мощность агрегата, тем больше труб в него придется установить.

Еще раз обратим внимание на фото выше, правая цифра. Чисто визуально можно отметить, что форма этого устройства каплевидная. Почему это необходимо? Все дело в том, что конструкция трубы влияет на снижение КПД устройства. Если увеличить диаметр труб или увеличить их количество, то в обоих случаях КПД падает. Именно каплевидная форма помогает сдерживать снижение коэффициента полезного действия. Казалось бы, неважная деталь, но именно она сыграла существенную роль в эффективности печи.Таким образом изобретатели решили одну из основных проблем такого типа конструкции. Но эта форма работает только в одном случае, если мощность печи не превышает 120 кВт. Форму более мощных моделей придется моделировать с помощью компьютерных программ.

Как работает печь

Вот такое сложное устройство печи Булерьян. Хотя ничего сложного в этом нет, поэтому многие домашние умельцы задаются вопросом, можно ли сделать печь булерьян своими руками? Конечно, можно, если вы хороший сварщик, ведь сборка металлического узла происходит только с помощью электросварки, где важной составляющей является герметичность и надежность швов изделия.

Вариации на тему Булерьян

Итак, печь Булерьян – это конвекционная установка, которая обогревает помещение с помощью теплого воздуха, нагреваемого внутри трубной конструкции. Но изобретатели не остановились на достигнутом. Стали предлагать различные модификации, и одна из них – печь Булерьян с водяным контуром. Кстати, вот он на фото ниже.

Котел с водяным контуром

По сути, это точно такая же конструкция с единственным отличительным нюансом – внутри трубчатой ​​батареи циркулирует не воздух, а теплоноситель.Поэтому все трубы соединяются между собой патрубками. То есть создается единый герметичный контур, который можно подключить к системе отопления дома или подключить к отдельному котлу.

Хочу добавить, что такая конструкция котла отлично работает по принципу естественной циркуляции теплоносителя. Высокая температура воды и напорный коллектор позволяют поднять теплоноситель на высоту до 8 м. В малоэтажном строительстве при использовании данного типа котла можно обойтись без установки циркуляционного оборудования.А это большой плюс в экономии энергопотребления.

Маленькие печи Булерьян отлично протапливают баню, плюс греют воду для умывания. И хотя самый маленький агрегат рассчитан на большее количество обогрева, наши русские умельцы смогли использовать этот тип печей в небольших банях.

Булерьян в системе отопления

Технология разжигания

  • Сначала нужно быстро нагреть помещение, поэтому в топку помещается топливо, которое быстро разгорается.Он должен быть сухим. Кстати, это может быть просто бумага или картон в большом количестве. Топливо воспламеняется, ворота открываются и заслонка поддува открывается, дверь закрывается. Фактически котел Булерьян начинает работать как обычная буржуйка с КПД 20-40%. При этом из труб в помещение начинает поступать горячий воздух – 4 трубы выбрасывают 4-6 м³ в минуту. Вот производительность. Кроме того, воздух внутри батареи будет нагреваться до +140°C. Поэтому помещение так быстро нагревается.
  • Здесь нужен опыт, ведь ускорение укладки к углям должно достигать буквально 4-5 минут. Если дверь оснащена стеклом, то через него можно смотреть. Если стекла нет, то дуть только через трубу. Дверь не рекомендуется открывать.
  • Если закладка сгорела до углей, необходимо провести дополнительную закладку из крупных бревен. Больше лучше.
  • Но теперь ворота должны быть закрыты, а заслонка должна быть отрегулирована до необходимого уровня.Кстати, он имеет градацию, так что ориентироваться можно по нему.
  • После всех манипуляций котел переходит в режим пиролиза. Поэтому воздух, поступающий из труб, имеет температуру +75°С, а корпус котла остывает до +55°С. То есть агрегат переходит в нормальный режим работы.

тепловизионное изображение

Для эффективного решения задач отопления частного дома можно использовать достаточно оригинальное по конструкции устройство – печь Булерьян. Это производительное и экономичное оборудование, доказавшее свои преимущества многолетней эксплуатацией в экстремальных погодных условиях.

Конструктивные особенности

Система отопления выполнена в виде цельносварного блока в виде цилиндра или капли, в который вставлено множество изогнутых труб. Они имеют форму синусоиды и большей частью расположены внутри самого корпуса.

Через нижние патрубки всасывается воздух, который нагревается при движении и выходит горячим. На 10-15 мин. он может нагреваться до 100-120 градусов.

Производители печей Булерьян отмечают, что за счет прокачки по трубам до 4-6 м3 воздуха в минуту помещение прогревается практически мгновенно.




В конструкции топки выделяют несколько отсеков. Чугунные решетки устанавливаются в нижней части. Также возможна установка мощной стальной решетки.

В верхней части стальная перегородка с отверстиями. Стоит горизонтально, не доходя до двери. В результате конструктивно создается камера, где частично утилизируются газы, образующиеся при сгорании древесины.

Топливо не сгорает полностью, так как через отверстия поступает воздух.Наконец, газы догорают внутри трубы.

Дверь предназначена для герметичного перекрытия выхода продуктов сгорания. В нем смонтирована форсунка с дросселем. Используется для регулирования интенсивности горения.

Схема печи Булерьян предполагает, что не догоревшие в топке газы поступают в трубчатый дымоход длиной до 1 м. Здесь газ немного охлаждается, после чего проходит в патрубок вертикальной конструкции.

КПД печи в пределах 60-80%.При наличии специального экономайзера КПД достигает максимума. Вторичное дожигание происходит на вертикальном участке трубы. Причем процесс горения пульсирующий.

Для обеспечения высоких эксплуатационных характеристик трубное оборудование изолируют базальтовой ватой или минеральным картоном. Нагретые газы скапливаются в изолированном участке трубы, где за счет теплоизоляции температура снова повышается.



Нагретые и увеличившиеся в объеме газы закупоривают трубу, в результате чего начинается процесс их активного выгорания.Этот процесс сопровождается интенсивным теплообменом.

Преимущества и недостатки системы отопления

Существует множество модификаций печи. На фото печи булерьян можно увидеть конструктивные особенности и типовое оборудование. При этом возможно дополнительное оснащение, что повысит эффективность использования.

Но и без него агрегат имеет множество преимуществ:

  • быстрый обогрев помещений за счет конвективного эффекта;
  • возможность подбора модели под параметры помещения;
  • экономия в расходе топлива;
  • простота установки и эксплуатации;
  • высокий уровень эффективности, достигающий 80% и более;
  • безопасность;
  • возможность регулировки интенсивности благодаря механизму на двери.

Печи типа булерьян могут применяться для обогрева жилых и нежилых помещений. Возможно применение в теплицах и мастерских, на складах.

Благодаря объемному принципу действия тепло не накапливается непосредственно возле агрегата, а распространяется по всей площади.

При этом при эксплуатации следует обращать внимание на несколько моментов:

  • необходимость изоляции труб;
  • необходимость просторного места для агрегата;
  • возможность сжигания пыли;
  • необходимость выведения дымохода на значительную высоту – более 3-4 м;
  • возможность образования конденсата в трубе и появления запаха внутри дома.



Как правильно топить печь

При интенсивном обогреве помещения используется режим активного горения. Но для стабильности нагрева требуется тление. В качестве топлива можно использовать пеллеты, щепу, брикеты.

Отличные эксплуатационные показатели демонстрирует дровяная печь Булерьян. Но использование угля не допускается.

Также следует учитывать, что интенсивное горение в течение всего времени работы агрегата приведет к выгоранию металла.Поэтому он не используется.

На первом этапе требуется обеспечить воспламенение с помощью топлива, которое характеризуется высокой скоростью горения. Например, подойдет сухой картон или древесная стружка. Такого топлива должно хватить на 25-30 минут. работать так, чтобы угли образовывались уже в момент полного прогрева помещения.

Необходимо разжечь огонь, когда заслонка и дроссель открыты. Затем дверь следует закрыть. После образования углей в топку можно бросать крупные бревна или брикеты.

Дроссель зафиксирован на нужном режиме, а ворота переведены в закрытое положение. Ступенчатый нагрев начинается с выхода воздуха на 60-70 градусов.

Качественный обогрев дачи можно гарантировать за счет использования моделей с водяным контуром. Нагретая вода начинает двигаться в теплообменниках. В этой модели предусмотрен отсек для розжига – топка и камера для дожигания газов.

Булерьян водяные печи обеспечивают быстрый нагрев воды.Более того, это требует повышения температуры ее большого объема. На эти цели расходуется практически вся энергия агрегата.

На отопление расходуется не более 7-10% запаса энергии. Теплоноситель переносится в систему отопления или камеру хранения. В воду рекомендуется добавлять специальный антифриз.

Как установить

Для подключения духовки своими руками необходимо подготовить негорючее основание, которое будет выступать за периметр духовки на 300 мм.Подойдет конструкция из четырех рядов кирпичей, уложенных ровно. Для соединения используется раствор глины.



Иногда в качестве подставки выполняют конструкцию из металлических труб высотой до 300 мм. Металлический лист 500х700 мм необходимо разместить перед печью.

Также требуется соблюдать расстояние до стен. Его значение зависит от материала, из которого сделана стена. Например, при использовании деревянных неоштукатуренных поверхностей требуется отступ не менее 1000 мм, при одинарной кирпичной кладке — более 500 мм, при двойной кладке — более 300 мм.

Дымоход должен быть изолирован и герметизирован. Также требуется соблюдение требований пожарной безопасности. Если вы решили обустроить его кирпичом, то стены должны быть не менее 120 мм.

Для бетонной конструкции минимальное требование составляет 60 мм. Также возможен и металлический дымоход. Трубу оборудуют высотой не менее 4 м и сечением 120 мм и более.

Дымоход может выходить через крышу или стену.В первом варианте требуется правильно провести его через потолок и крышу с минимальной высотой 500 мм над коньком.

Печь Булерьян достаточно эффективно и безопасно обогревает жилые и производственные помещения. Вы можете выбрать желаемую модификацию агрегата в зависимости от требований к температурному режиму согласно планировке дома.

А для обогрева нескольких помещений достаточно построить воздуховоды и термокамеру или приобрести модель с водяным контуром.

Печь булерьян фото

4276 0 0

Металлическую печь Булерьян видели многие, но не все знают, что это такое, как работает и почему она имеет такой диковинный вид. Я решил исправить это досадное недоразумение и далее мы подробно разберем устройство печки и принцип ее работы.А для тех, кто собирается покупать такой агрегат, будет дан обзор цен и советы по эксплуатации своими руками.

Характеристики печей Bullerjan

Такие печи часто называют усовершенствованными современными буржуйками. Это правда лишь отчасти, ведь от предшественников они взяли только металлический корпус и дымоход,

Несколько слов об истории создания

Считается, что Bullerjan построили канадские лесорубы, когда они проводили долгие вечера на зимовке в лесу, но это всего лишь красивая легенда, придуманная для увеличения продаж.

На самом деле конструкция была создана американским изобретателем Эриком Дарнеллом в 1975 году. Произошло это в штате Вермонт на самой границе с Канадой. Печка делалась для дома и первые серийные экземпляры действительно вышли в Канаде под маркой Free Flow.

Примерно в 1982 году немецкий бизнесмен Эрхард Кнофлер, путешествуя по Канаде, увидел печь и договорился с Дарнеллом о покупке прав на нее. После этого немец регистрирует торговую марку Bullerjan и под ней начинает серийно выпускать такие печи.

Как работает дизайн

Принцип работы здесь основан на элементарных законах физики:

  • Корпус печи сварен из гнутых труб диаметром около 50 мм;
  • Нижняя часть такой трубы располагается у пола, а верхняя возвышается над топкой;
  • Холодный воздух засасывается снизу и, пройдя по трубам, нагревается до температуры 100–150 ºС.

Чем больше будет сварено таких труб, тем выше будет производительность печи.Кроме того, трубы можно подключить к вентиляции и отапливать одной печкой несколько помещений одновременно.

Отчасти эту конструкцию можно сравнить с пиролизным твердотопливным котлом длительного горения. Дело в том, что внутри, помимо самой печи, есть еще и камера, в которой дожигаются газы, в результате КПД печи значительно возрастает.

Подсчитано, что при хорошем топливе КПД такой конструкции может доходить до 80%, что до сих пор является рекордом для автономных металлических печей без турбонаддува.

Булерьян позиционируется как печь, работающая исключительно на дровах, но это скорее рекомендация, если насыпать в нее угля, то она будет работать еще эффективнее, однако при регулярных угольных «атаках» металл печи быстро выгорают.

Температура в топке и камере дожигания газа регулируется двумя заслонками, одна из которых установлена ​​на дверце, а вторая на дымоходе.

Духовка может работать в 2-х режимах:

  1. Быстрый нагрев — это когда открываются все заслонки и печь выводится на максимальный нагрев.В результате за считанные минуты температура воздуха, выходящего из верхних труб, достигает 150ºС, что позволяет отапливать помещение максимум за час;
  2. Стабильная газификация — при достижении необходимого максимума в помещении печь переключается в режим стабильной газификации. Для этого топку полностью заполняют сухими дровами, а заслонки частично перекрывают. В режиме газификации Булерьян выдает температуру 60–80 ºС.

Такая печь хорошо подходит для дачи, к тому же сейчас есть модели, предназначенные именно для бани с водяным контуром, т. к. отопление каменкой намного ниже по КПД, с булерьяном в парилке можно довести температуру до максимума менее чем за час.

Обзор цен

Если говорить о настоящих немецких печах Bullerjan, то там цена только начинается от 50 тысяч рублей, а стоимость элитных моделей доходит до четверти миллиона. Однако из этой ситуации есть отличный выход, наши предприимчивые люди скопировали принцип Bullerjan и выпустили на рынок целую линейку печей под маркой Breneran.

Поверьте, если замазать логотип, то немецкую «буржуйку» от отечественного аналога не отличишь, плюс качество наших аппаратов не хуже немецкого, а главное цена начинается от 12600 рублей.

Стоимость печей варьируется в зависимости от объема помещения, в котором планируется установка агрегата, а также от наличия дополнительных опций, например, таких как варочная поверхность или водяной контур. Цены в статье актуальны на лето 2017 года.

Фото Характеристики отечественного аналога Bullerjan
АОТ-06 .

Самая популярная модель, рассчитанная на 100 м³, сварена из стали и стоит 14 100 руб.
Точно такая же модель, но без стеклянной вставки в дверях стоит 12 600 руб.

  • Объем 200 м³ — 19 350 руб.;
  • Объем 400 м³ – 24 300 руб.;
  • Объем 600 м³ – 36 350 руб.;
  • Объем 1000 м³ — 44 850 руб.

АОТ-06 с жарочной поверхностью .

Модель, рассчитанная на помещения объемом 100 м³ с одной конфоркой, стоит 17 250 руб., на объем 120 м³ с двумя конфорками – 18 750 руб.

Печь с водяным контуром «Акватен» от Breneran .
  • Акватен 100 м³ — 18 900 руб.;
  • Акватен 200 м³ – 27 900 руб.;
  • Акватен 400 м³ – 32 350 руб.;
  • Акватен 600 м³ – 54 450 руб.;
  • Акватен 1000 м³ — 65 850 руб.
Нагреватель для ванны .

В этой модели сверху предусмотрена решетка, в которую укладываются камни.Цена на него обычно колеблется в районе 14 300 рублей.

При выборе в первую очередь смотрите на толщину металла печи, ни один уважающий себя производитель не поставит на корпус подобной конструкции железо тоньше 5 мм.

  • Для такого рода конструкции лучше всего устанавливать дымоходы из утепленных сэндвич-труб, они изготавливаются из гладкой нержавеющей стали, поэтому чистить их придется гораздо реже;
  • Если говорить о недостатках Буллерджана и его аналогов, то их всего 2: во-первых, нежелательно постоянно топить печь углем, во-вторых, на любой «буржуйке» можно обжечься, поэтому некоторые своеобразный парапет вокруг точно не будет лишним;
  • Печь должна быть установлена ​​на асбестовый или аналогичный щит, а по периметру агрегата должно быть не менее 1 м свободного пространства, это на случай выпадения горящего полена из топки;
  • Теоретически в печку можно положить любые дрова, но если постоянно топить свежесрубленным влажным лесом, особенно хвойными, то раз в месяц придется чистить и саму печку, и дымоход.

Заключение

Печка Bullerjan и ее аналоги действительно очень удобная и эффективная «буржуйка», из описанных выше моделей вы наверняка сможете выбрать подходящую именно вам. Видео в этой статье дает практический обзор работы такого агрегата. Если у вас есть какие-либо вопросы, не стесняйтесь стучать в комментарии, я буду рад помочь.

Что такое булерьян, как оказалось, это печь длительного горения, воздушно-конвекционное отопление. Иногда с применением технологий дожигания газа. Бывают с функцией котла, а иногда и поверхности для приготовления пищи. Откровенно говоря, на субъективный, но не лишенный здравого смысла взгляд, этот тип печи не предназначен для постоянного проживания в помещении. Эта печка достаточно эффективно и быстро нагревает воздух в помещении. Это может быть гостевой дом, мастерская, гараж, служба или админ. помещения, теплица и др.

Основным преимуществом является то, что весь объем воздуха будет быстро достигать нужной температуры.Однако такая конструкция печи не имеет тепловой инерции. На даче зимой или в охотничьем домике в горах такое свойство большой роли не играет. В капитальном доме мощный, массивный теплоноситель обеспечивает ровный, правильный микроклимат без скачков и перепадов. Что положительно влияет как на здоровье владельцев, так и на целостность и сохранность самого дома, его составных частей и конструкций. Правда, в настоящее время новые технологии и идеи позволяют реализовать практически любое решение.А при осознанном подходе и понимании некоторых тонкостей такой отопительный прибор выполнит любые прихоти владельца. Кроме того, отопление с использованием исключительно воздушной конвекции позволит значительно сэкономить на материалах и ускорить работу отопительного прибора.

Принцип работы печи

Стоит узнать, чем интересен Булерьян, принцип работы которого мы сейчас и рассмотрим. Можно подумать, что это просто металлическая бочка со встроенными трубами.

Buller, или bullerjan, использует новую популярную технологию экономии топлива.А именно пиролиз.

Правда, насколько правильно будет называться буллер — пиролиз, можно спорить. Часто буллер называют пиролизным, хотя это верно лишь отчасти. Как и в пиролизных котлах, первичный воздух обычно проходит через топливо сверху вниз. Тяга форсированная и соответственно конструкция и комплектация другая. Сам по себе это процесс разложения древесины под воздействием температуры. Для летучих углеводородов окись углерода и древесный уголь.

Видео: Расчет мощности булерьяна

Пиролизные устройства можно рассматривать как устройства, сжигающие пиролизный газ во вторичной камере. В первичной камере происходит изотермический процесс с выделением тепла и газов. Здесь у нас есть аналогичные процессы, хотя и не в идеальном исполнении. Поэтому я мог бы назвать наш подопытный пиролизным котлом, но за сто процентов не ручался и не спорил. Так как процессы горения, подобные происходящим в буллере, частично происходят и в простых печах.Он расположен посередине, между буржуйкой и абсолютно ориентированными на пиролиз устройствами. Воздух нагревается благодаря внушительной батарее конвекторных труб. В котором воздух быстро прогревается и циркулирует. При этом воздух помещения хорошо перемешивается, благодаря скорости, с которой он вырывается из теплообменников.

Чертеж

Теперь, видимо, стоит уточнить, из чего же состоит этот чудесный бочонок, обвитый трубами. рисунок булерьяна, рисунок которого, тем не менее, мастерам удалось воссоздать, не так уж и сложен.Эта технологическая «буржуйка» вобрала в себя некоторые элементы разных печей: основную топку, дополнительное пространство для дожигания газов, образующихся при первичном сгорании (точнее, сгорании-тлении) топлива.

Далее к основным элементам следует отнести основные теплообменные элементы — участки труб, изогнутые дугой. В них происходит основной процесс конвекции. Трубы, как правило, погружаются в топку на две трети диаметра. В то же время они являются частью стенок печи и находятся в непосредственном контакте с теплом пламени.Есть варианты топок с колосником, когда к стенкам теплообменника хотят добавить защиту от прогорания.

Верхняя часть топки, отделенная горизонтальной плитой, от нижней, позволяет сжигать газы при поступлении туда дополнительного, нагретого воздуха. Это происходит через форсунки. Расположение и место входа в топку оных могут незначительно различаться.

Классическая версия буллера имеет дверцу с поддувалом, оснащена регулятором подачи воздуха с дросселем и зольником.Варианты могут быть с условной градуировкой подачи воздуха, огнеупорным стеклом, глазами управления газовым дожигателем и другими отличиями. На выходе дымоход обязательно оснащается заслонкой с гарантированным открытым сектором в четверть сечения. Что обеспечивает достоверное заключение об угарном газе, за исключением разве что случаев явно аварийных.

Булерьян в разрезе

Трубы дымохода должны быть снабжены теплоизоляцией, так как это имеет решающее значение для данного типа печи.оригинальные изделия, родом из Канады, оснащены экономайзером. Монтируется сразу после первого изгиба дымохода, на его вертикальной части, а также участвует в дожигании продуктов газообразования и окисления. Что немаловажно, это повышает КПД и помогает газам быстрее выходить из дымохода. Не путать с дополнительными теплообменниками, которые устраивают на дымоходе, для нагрева воды или просто для дополнительного отбора теплокалорий, про запас.Существуют также так называемые тепловые аккумуляторы. Дымоход, а точнее его вертикальная часть, должен быть достаточной длины, в зависимости от вашего строения. В среднем это около пяти метров. Но ниже дымоход устраивать не стоит, такая длина не обеспечит необходимой тяги.

Чертеж «булерьян»

Толщина обычно не менее пяти миллиметров. Это делается, когда трубы уже наживлены друг к другу, образуя сердцевину печи и приварены перегородки, если они есть.Подача воздуха через форсунки может быть обеспечена через первую пару конвекторов, либо через переднюю стенку. Снабдив их дозирующими устройствами, вроде простого воздуховода. Главное, подвести порцию свежего воздуха ко «входу» пиролизных газов, в камеру дожигания. Далее конструкция оснащается задней стенкой, с отводом, для дымохода. Можно оснастить его емкостью для нагрева воды. Поэтому при сборе Булерьяна своими руками чертежи придется корректировать.Именно в этом месте такой «гаджет» меньше всего будет мешать, в отличие от аналогичных решений прямо на дымоходе. Которую желательно сделать несколько большей в сечении, чем на входе в поддувал.

Схема термокамеры Булерьян

Сразу же на выходе установлен вентиль с вырезной четвертью, о котором шла речь выше. Желательно оставлять зазор не менее миллиметра по всей окружности клапана. Он не даст ей заклинить ни при росте нагара и других отложений, ни при ее тепловом расширении.Дверца, а точнее сам поддувал, наоборот, снабжен клапаном, похожим на дроссель в карбюраторе. Так ее и называют — дроссель. Он должен быть в состоянии плотно перекрыть поток воздуха, если это необходимо.

Изнутри дверь закрыта дополнительной металлической пластиной, являющейся теплозащитным экраном. А по его периметру и, соответственно, периметру загрузочного отверстия устраивается газовый затвор. Это похоже на два соединенных фланца с юбкой, только большого диаметра.Зазор можно заделать негорючим, мягким материалом на основе асбеста или современным огнеупорным материалом. Сама буржуйка должна иметь ножки для установки на определенном расстоянии от пола, обычно сантиметров двадцать и более. Особенно, если пол сделан из горючих материалов. Самостоятельное изготовление Bullerjan, это непростая задача и потребует специальных инструментов и возможностей. Эта задача под силу не всем мастерам-рукодельницам.

Видео: Печь длительного горения из двух газовых баллонов на 100 куб.
Печь Булерьян с водяным контуром

Идея создать булерьян с водяным контуром пришла в голову не одному человеку. Возможно, эта идея имеет право на жизнь. Пусть не вся поверхность топки будет теплообменной, как в обычных жидкостных котлах. Это компенсируется вместительной топкой. И площадь теплообмена оказывается аналогичной. Трубы конвекторов «вживляются» в систему жидкостного отопления и буллер работает как обычный котел.Но здесь необходимы дальнейшие улучшения.

Поскольку теплоемкость воды намного больше, необходимо обеспечить большую энергоэффективность. Это означает более высокие температуры. Поэтому необходимо защитить поверхности топки от прогорания. Пусть печь работает при повышенных температурах, на калорийном топливе. И здесь вступают в противоречие экономия на тлении и необходимость высокой теплоотдачи водяного теплоносителя. Смысл камеры пиролиза пропадает при использовании твердых углеводородов.Поэтому такие эксперименты могут быть в случае определенного расчета или при отсутствии жестких требований. Не размещайте контур вокруг дымохода. Его охлаждение водой приведет к ускоренному загрязнению, повышенной конденсации влаги на внутренних стенках. Такие варианты есть, но эффективность такой системы сомнительна. Скорее получается самодельный, водогрейный котел, причудливой формы.


Печь Булерьян за работой

Некоторые «создатели» хотят сделать булерьян для пробы.Как это сделать и стоит ли игра свеч? Сразу нужно определиться, для каких нужд такое чудо будет использоваться. Такая модификация приемлема в случае бытового отопления. помещения, гаражи и т.д. Где не страшен легкий «аромат» бесплатного майнинга, и есть исправно функционирующая дымоходная труба. И вообще хорошая тяга в системе. Майнинг, как топливо, сжигается двумя способами. Один из способов менее сложен и затратен. Это капельный испаритель. Его устройство очень простое.

На входе в топку монтируется кожух-труба, который снаружи содержит чашу для сжигания масла. А на него с запасом монтируется небольшая емкость. Кран регулирует подачу отработки, которая, попадая в чашу, разбрызгивается, сгорает и испаряется. Внутренняя часть представляет собой металлический козырек-перегородку, аналогичную верхней перегородке печи. Только газы обходят его у дальней стены.

Они также практикуют более механизированный и технологичный метод. Это также более сложно.Требует установки промышленной или самодельной форсунки для сжигания отработки на входе в топку. Кроме того, майнинг должен подвергаться некоторому давлению. Кроме того, его необходимо прочищать, чтобы не засорить сопло. В среднем пользователи декларируют расход на уровне двух литров в час. При свободных акциях и сопутствующих условиях этот вариант имеет право на жизнь.


Булерьян с варочной панелью

Кто-то может задаться вопросом – «а стоит ли покупать или делать булерьян с варочной поверхностью или даже с конфоркой?».Здесь определяющим фактором является желание и возможность пользователя привести все элементы топки, а главное дымохода, в соответствие с расчетными параметрами. Если дымоход достаточно высокий и теплоизолированный. В ней не будет длинных горизонтальных участков, дрова сухие, а сама печь сделана правильно. То наличие варочной поверхности с конфоркой будет только плюсом. Через горелку может идти дым, при растопке в холодном помещении на морозе, сырыми дровами.Если дымоходная система не соответствует требованиям.

К сожалению, часто, упуская или не понимая одного, но важного момента, люди бросаются критиковать всю идею или продукт. Варочная поверхность может присутствовать, только заранее необходимо внести некоторые изменения в конструкцию. По крайней мере, длина плиты, отделяющей основную топку от дополнительной, должна быть меньше. Это откроет больше пространства для тепла, поступающего из первичной камеры. Соответственно, горелка должна располагаться выше этого зазора.В заводском варианте уже учтены все тонкости.

Итого, ваша задача обеспечить тягу. А в момент открытия горелки прикрыть поддувал и при необходимости открыть заслонку на патрубке. У тех, кто жил в деревне и пользовался печкой, вопросов вообще не будет. Городскому жителю придется немного адаптироваться. Без этого ничего нельзя сделать. Это жить в умном доме с дистанционным управлением.



Как установить булерьян

Если вы определились с чертежами этой печи, ее оборудования или вообще, вы сами ее сварили.Пришло время уточнить, как выполняется установка булерьяна. Как уже не раз говорилось, булерьян согревает воздух. А это значит, что место его установки должно позволять максимально эффективно обогревать комнату или помещения.

Естественно, лучше всего будет центр комнаты. Но, я думаю, что не каждый пойдет на такие жертвы. Выходом могут служить специальные воздуховоды, с помощью которых теплый воздух можно развести по всему помещению. Особенно это актуально при большой площади или обогреве нескольких помещений.При установке печи на пол из горючих материалов она должна быть защищена листовым металлом на негорючем утеплителе толщиной 15 мм. или устроить пожаробезопасный подиум, высотой 15-30 см. В любом случае он должен быть защищен от возможных искр и углей, в радиусе полуметра от зольника или поддувала. Расстояние от топочной дверцы до противоположной стены не менее 1250 мм. До деревянных неоштукатуренных стен не менее 1 м, оштукатуренных 0,7 м.

Устройство дымохода

При установке внутреннего дымохода необходимо учитывать, что:

  • Не более двух этажей.
  • Расстояние до деревянных неоштукатуренных стен не менее 0,7 м.
  • Расстояние от теплоизолированной трубы до деревянной стены не менее 0,25 м при условии максимального нагрева наружного слоя до 90 градусов.
  • Высота трубы должна достигать длины 5-7 метров (в зависимости от мощности).
  • При проведении металлической трубы через перекрытие обязательна прорезь огнеупорными изоляционными материалами, на расстоянии 0,5 м.
  • Дымоход должен состоять из минимального количества герметично соединенных сегментов.Горизонтальные срезы нежелательны.
    Внешняя часть дымохода должна быть изолирована.

Необходимо организовать возможность легкой очистки, слива конденсата.



А верхняя точка трубы должна выступать над коньком или крышей, исходя из норм, не менее 0,5 м. Для этого типа печи крайне важна хорошая теплоизоляция трубы. Повышенное образование смолистых веществ, копоти и конденсата в результате плохой изоляции может стать причиной зарастания просвета дымохода и прочих «задымленных» прелестей.Особенно чревато использование смолистой древесины, сырого топлива, сжигание промышленных и бытовых отходов. В результате желание почистить, как говорится, «отжечь» копоть, может превратиться в копоть. А это температуры свыше тысячи градусов. Такие эксперименты очень опасны и часто приводят к пожарам.

Видео: Регулировка горения булерьяна

Как правильно топить булерьян

Ну а теперь, когда почти все известно, вкратце о том, как правильно топить булерьян.Во-первых, желательно положить в топку сухое топливо, в количестве, необходимом для прогрева дымохода и образования углей. Причем старые угли и золу желательно вообще не вычищать, оставляя слой, который будет немного прикрывать металл, предохраняя его от выгорания. Полностью откройте заслонку дымохода и продуйте, исходя из необходимой скорости розжига и других факторов, сухих дров, ветреной погоды.

Когда первая «доза» сгорает примерно на две трети, выделяется достаточно тепла.Можно сделать основную закладку, крупную, но очень советую — сухие дрова. Важно понимать, что медленное горение или тление происходит в пределах 500 – 650 градусов. Это значит, что сырые дрова, смолистая древесина, отходы, содержащие химикаты и клеи, все это будет ускоренными темпами оставлять отложения и влагу на стенках дымохода. Также не используйте уголь или кокс. Воздух, выполняющий роль теплоносителя, не успеет отвести всю энергию от поверхностей теплообменника.И большая часть улетит в дымоход. Кроме того, лихорадочные газы в дымоходе увеличат риск возгорания сажи, и металл печи прогорит.

Печь Булерьян схема конвекции воздушных потоков


Итак, далее нагретая дымовая труба будет обеспечивать розжиг и дальнейшее горение, в нужном режиме. И это скорее всего экономичный режим. Максимально экономично буллер работает с заблокированными воздуходувкой и заслонкой. В процессе горения начнет включаться эффект дожигания пиролизных газов.Если уменьшить доступ воздуха через поддувал, то газы, образующиеся при недостатке кислорода в основной топке, будут дополнительно догорать в верхней камере, отделенной перегородкой. На входе через форсунки всасывается горячий воздух.

С его помощью газы будут отдавать больше энергии при медленном тлении дров. Внизу, под печкой, более холодный воздух подхватывается тягой, создаваемой уже нагретым потоком в трубах конвектора, и «выстреливает» вверх. Конвекционные процессы заставляют воздушные массы циркулировать в помещении, что обеспечивает более высокую скорость прогрева, чем булле и ценнее.Стоит отметить, что благодаря особой конструкции температура наружных поверхностей печи остается достаточно низкой. Это снижает риск возгорания и вероятность ожогов значительно снижается. Для этого нужно «искать» место погорячее.

Рекомендации по применению булерьяна:

.

Оставить комментарий
