Базовые станции сотовой связи и их антенная часть

И вновь немного общеобразовательного материала. На этот раз речь пойдет о базовых станциях. Рассмотрим различные технические моменты по их размещению, конструкции и дальности действия, а также заглянем внутрь самого антенного блока.



Базовые станции. Общие сведения

Так выглядят антенны сотовой связи, установленные на крышах зданий. Эти антенны являются элементом базовой станции (БС), а конкретно – устройством для приема и передачи радиосигнала от одного абонента к другому, и далее через усилитель к контроллеру базовой станции и другим устройствам. Являясь наиболее заметной частью БС, они устанавливаются на антенных мачтах, крышах жилых и производственных зданий и даже дымовых трубах. Сегодня можно встретить и более экзотические варианты их установки, в России их уже устанавливают на столбах освещения, а в Египте их даже «маскируют» под пальмы.

Подключение базовой станции к  сети оператора связи может производиться по радиорелейной связи, поэтому рядом с «прямоугольными» антеннами блоками БС можно увидеть радиорелейную тарелку:

С переходом на более современные стандарты четвертого и пятого поколений, для удовлетворения их требований подключать станции нужно будет исключительно по волоконной оптике. В современных конструкциях БС оптоволокно становится неотъемлемой средой передачи информации даже между узлами и блоками самой БС. К примеру, на рисунке ниже показано устройство современной базовой станции, где оптоволоконный кабель используется для передачи данных от RRU (выносные управляемые модули) антенны до самой базовой станции (показано оранжевой линией).

Оборудование базовой станции располагается в нежилых помещениях здания, либо устанавливается в специализированные контейнеры (закрепленные на стенах или столбах), ведь современное оборудования выполняется довольно компактно и может запросто поместиться в системный блок серверного компьютера. Часто радиомодуль устанавливают рядом с антенным блоком, это позволяет уменьшить потери и рассеивание передаваемой в антенну мощности. Так выглядят три установленных радиомодуля оборудования базовой станции Flexi Multiradio, закрепленные прямо на мачте:



Зона обслуживания базовых станций

Для начала следует отметить, что бывают различные типы базовых станций: макро, микро, пико и фемтосоты.

Начнем с малого. И, если кратко, то фемтосота не является базовой станцией. Это, скорее, Access Point (точка доступа). Данное оборудование изначально ориентируется на домашнего или офисного пользователя и владельцем такого оборудования является частное или юр. лицо, не относящееся к оператору. Главное отличие такого оборудования заключается в том, что оно имеет полностью автоматическую конфигурацию, начиная от оценки радиопараметров и заканчивая подключением к сети оператора. Фемтосота имеет габариты домашнего роутера:

Пикосота – это БС малой мощности, принадлежащая оператору и использующая в качестве транспортной сети IP/Ethernet. Обычно устанавливается в местах возможной локальной концентрации пользователей. Устройство по размерам сравнимо с небольшим ноутбуком:

Микросота – это приближенный вариант реализации базовой станции в компактном виде, очень распространено в сетях операторов. От «большой» базовой станции ее отличает урезанная емкость поддерживаемых абонентом и меньшая излучающая мощность. Масса, как правило, до 50 кг и радиус радиопокрытия — до 5 км. Такое решение используется там, где не нужны высокие емкости и мощности сети, или нет возможности установить большую станцию:

И наконец, макросота – стандартная базовая станция, на базе которой строятся мобильные сети. Она характеризуется мощностями порядка 50 W и радиусом покрытия до 100 км (в пределе). Масса стойки может достигать 300 кг.

Зона покрытия каждой БС зависит от высоты подвеса антенной секции, от рельефа местности и количества препятствий на пути до абонента. При установке базовой станции далеко не всегда на первый план выносится радиус покрытия. По мере роста абонентской базы может не хватить максимальной пропускной способности БС, в этом случае на экране телефона появляется сообщение «сеть занята». Тогда оператор со временем на этой территории может сознательно уменьшить радиус действия базовой станции и установить несколько дополнительных станций в местах наибольшей нагрузки.

Когда нужно увеличить емкость сети и снизить нагрузку на отдельные базовые станции, тогда и приходят на помощь микросоты. В условиях мегаполиса зона радиопокрытия одной микросоты может составлять всего 500 метров.

В условиях города, как ни странно, встречаются такие места, где оператору нужно локально подключить участок с большим количеством трафика (районы станций метро, крупные центральные улицы и др.). В этом случае применяются маломощные микросоты и пикосоты, антенные блоки которых можно располагать на низких зданиях и на столбах уличного освещения. Когда возникает вопрос организации качественного радиопокрытия внутри закрытых зданий (торговые и бизнес центры, гипермаркеты и др.) тогда на помощь приходят пикосотовые базовые станции.

За пределами городов на первый план выходит дальность работы отдельных базовых станций, так установка каждой базовой станции в удалении от города становится все более дорогостоящим предприятием в связи с необходимостью построения линий электропередач, дорог и вышек в сложных климатических и технологических условиях. Для увеличения зоны покрытия желательно устанавливать БС на более высоких мачтах, использовать направленные секторные излучатели, и более низкие частоты, менее подверженные затуханию.

Так, например, в диапазоне 1800 МГц дальность действия БС не превышает 6-7 километров, а в случае использования 900–мегагерцового диапазона зона покрытия может достигать 32 километров, при прочих равных условиях.



Антенны базовых станций. Заглянем внутрь

В сотовой связи чаще всего используют секторные панельные антенны, которые имеют диаграмму направленности шириной в 120, 90, 60 и 30 градусов. Соответственно для организации связи во всех направлениях (от 0 до 360) может потребоваться 3 (ширина ДН 120 градусов) либо 6 (ширина ДН 60 градусов) антенных блоков. Пример организации равномерного покрытия во всех направлениях показан на рисунке ниже:

А ниже вид типовых диаграмм направленности в логарифмическом масштабе.

Большинство антенн базовых станций широкополосные, позволяющие работать в одном, двух или трех диапазонах частот. Начиная с сетей UMTS, в отличие от GSM, антенны базовых станций умеют изменять площадь радиопокрытия в зависимости от нагрузки на сеть. Один из самых эффективных методов управления излучаемой мощностью – это управление углом наклона антенны, таким способом изменяется площадь облучения диаграммы направленности.

Антенны могут иметь фиксированный угол наклона, либо имеют возможность дистанционной регулировки с помощью специального программного обеспечения, располагаемого в блоке управления БС, и встроенных фазовращателей. Существуют также решения, позволяющие изменять зону обслуживания, от общей системы управления сети передачи данных. Таким образом, можно регулировать зону обслуживания всего сектора базовой станции.

В антеннах базовых станций применяется как механическое управление диаграммой, так и электрическое. Механическое управление проще реализуется, но часто приводит к искажению формы диаграммы направленности из-за влияния конструктивных частей. Большинство антенн БС имеет систему электрической регулировки угла наклона.

Современный антенный блок представляет собой группу излучающих элементов антенной решетки. Расстояние между элементами решетки выбирается таким образом, чтобы получить наименьший уровень боковых лепестков диаграммы направленности. Наиболее часто встречаются длины панельных антенн от 0,7 до 2,6 метров (для многодиапазонных антенных панелей). Коэффициент усиления варьируется от 12 до 20 dBi.

На рисунке ниже (слева) представлена конструкция одной из наиболее распространенных (но уже устаревающих) антенных панелей.

Здесь излучатели антенной панели представляют собой полуволновые симметричные электрические вибраторы над проводящим экраном, расположенные под углом 45 градусов. Такая конструкция позволяет формировать диаграмму с шириной главного лепестка 65 или 90 градусов. В такой конструкции выпускаются двух- и даже трехдиапазонные антенные блоки (правда, довольно крупногабаритные). Например, трехдиапазонная антенная панель такой конструкции (900, 1800, 2100 МГц) отличается от однодиапазонной, примерно в два раза большим размером и массой, что, конечно же, затрудняет ее обслуживание.

Альтернативная технология изготовления таких антенн предполагает выполнение полосковых антенных излучателей (металлические пластины квадратной формы), на рисунке выше справа.

А вот еще один вариант, когда в качестве излучателя используются полуволновые щелевые магнитные вибраторы. Линия питания, щели и экран выполняются на одной печатной плате с двухсторонним фольгированным стеклотекстолитом:

С учетом современных реалий развития беспроводных технологий, базовые станции должны поддерживать работу 2G, 3G и LTE сетей. И если блоки управления базовых станций сетей разных поколений удается вместить в один коммутационный шкаф без увеличения габаритного размера, то с антенной частью возникают значительные трудности.

Например, в многодиапазонных антенных панелях количество коаксиальных соединительных линий достигает 100 метров! Столь значительная длина кабеля и количество паяных соединений неизбежно приводит к потерям в линиях и снижению коэффициента усиления:

С целью снижения электрических потерь и уменьшения точек пайки часто делают микрополосковые линии, это позволяет выполнить диполи и систему запитки всей антенны по единой печатной технологии. Данная технологиях проста в производстве и обеспечивает высокую повторяемость характеристик антенны при ее серийном выпуске.



Многодиапазонные антенны

С развитием сетей связи третьего и четвертого поколений требуется модернизация антенной части как базовых станций, так и сотовых телефонов. Антенны должны работать в новых дополнительных диапазонах, превышающих 2.2 ГГц. Более того, работа в двух и даже трех диапазонах должна производиться одновременно. Вследствие этого антенная часть включает в себя довольно сложные электромеханические схемы, которые должны обеспечивать должное функционирование в сложных климатических условиях.

В качестве примера рассмотрим конструкцию излучателей двухдиапазонной антенны базовой станции сотовой связи Powerwave, работающей в диапазонах 824-960, МГц и 1710-2170, МГц. Ее внешний вид показан на рисунке ниже:

Этот двухдиапазонный облучатель состоит из двух металлических пластин. Та, что большего размера работает в нижнем диапазоне 900 МГц, над ней расположена пластина с щелевым излучателем меньшего размера. Обе антенны возбуждаются щелевыми излучателями и таким образом имеют единую линию запитки.

Если в качестве излучателей используются дипольные антенны, то необходимо ставить отдельный диполь для каждого диапазона волн. Отдельные диполи должны иметь свою линию запитки, что, конечно же, снижает общую надежность системы и увеличивает энергопотребление. Примером такой конструкции является антенна Kathrein для того же диапазона частот, что и рассмотренная выше:

Таким образом, диполи для нижнего диапазона частот находятся как бы внутри диполей верхнего диапазона.

Для реализации трех- (и более) диапазонного режимов работы наибольшей технологичностью обладают печатные многослойные антенны. В таких антеннах каждый новый слой работает в довольно узком диапазоне частот. Такая «многоэтажная» конструкция изготавливается из печатных антенн с индивидуальными излучателями, каждая антенна настраивается на отдельные частоты рабочего диапазона. Конструкция поясняется рисунком ниже:



Как и в любых других многоэлементных антеннах в такой конструкции происходит взаимодействие элементов, работающих в разных диапазонах частот. Само собой это взаимодействие оказывает влияние на направленность и согласование антенн, но данное взаимодействие может быть устранено методами, применяемыми в ФАР (фазированных антенных решетках). Например, одним из наиболее эффективных методов является изменение конструктивных параметров элементов путем смещения возбуждающего устройства, а также изменение размеров самого облучателя и толщины разделительного диэлектрического слоя.

Важным моментом является то, что все современные беспроводные технологии широкополосные, и ширина полосы рабочих частот составляет не менее 0,2 ГГц. Широкой рабочей полосой частот обладают антенны на основе взаимодополняющих структур, типичным примером которых являются антенны типа «bow-tie» (бабочка). Согласование такой антенны с линией передачи осуществляется подбором точки возбуждения и оптимизацией ее конфигурации. Чтобы расширить полосу рабочих частот по согласованию «бабочку» дополняют входным сопротивлением емкостного характера.

Моделирование и расчет подобных антенн производят в специализированных программных пакетах САПР. Современные программы позволяют моделировать антенну в полупрозрачном корпусе при наличии влияния различных конструктивных элементов антенной системы и позволяют тем самым произвести достаточно точный инженерный анализ.

Проектирование многодиапазонной антенны производят поэтапно. Сначала рассчитывают и проектируют микрополосковую печатную антенну с широкой полосой пропускания для каждого рабочего диапазона частот отдельно. Далее печатные антенны разных диапазонов совмещают (наложением друг на друга) и рассматривают их совместную работу, устраняя по возможности причины взаимного влияния.

Широкополосная антенна типа «бабочка» может быть удачно использована как основа для трехдиапазонной печатной антенны. На рисунке ниже изображены четыре различных варианта ее конфигурации.



Приведенные конструкции антенн отличаются формой реактивного элемента, который применяется для расширения рабочей полосы частот по согласованию. Каждый слой такой трехдиапазонной антенны представляет собой микрополосковый излучатель заданных геометрических размеров. Чем ниже частоты – тем больше относительный размер такого излучателя. Каждый слой печатной платы отделен от другого с помощью диэлектрика. Приведенная конструкция может работать в диапазоне GSM 1900 (1850-1990 МГц) – принимает нижний слой; WiMAX (2,5 – 2,69 ГГц)  – принимает средний слой; WiMAX (3,3 – 3,5 ГГц) – принимает верхний слой. Подобная конструкция антенной системы позволит принимать и передавать радиосигнал без использования дополнительного активного оборудования, не увеличивая тем самым габаритных размеров блока антенны.



И в заключении немного о вреде БС

Порой, базовые станции операторов сотовой связи устанавливают прямо на крышах жилых домов, чем конкретно деморализуют некоторых их обитателей. У хозяев квартир перестают «рожать кошки», а на голове у бабушки начинают быстрее появляться седые волосы. А тем временем, от установленной базовой станции жители этого дома электромагнитного поля почти не получают, ибо «вниз» базовая станция не излучает. Да и, к слову сказать, нормы СаНПиНа для электромагнитного излучения в РФ на порядок ниже, чем в «развитых» странах запада, и поэтому в черте города базовые станции никогда на полную мощность не работают. Тем самым, вреда от БС нет, если только вы не устраиваетесь позагорать на крыше в паре метров от них. Зачастую, с десяток точек доступа, установленных в квартирах жителей, а также микроволновые печи и сотовые телефоны (прижатые к голове) оказывают на вас намного большее воздействие, нежели базовая станция, установленная в 100 метрах за пределами здания.

Антенны в мобильных телефонах: виды и особенности

Роль антенн в сотовой связи предельно важна. Существуют несколько разновидностей антенн, каждые из которых имеют собственные отличительные особенности. Одни хороши для использования в обычных городских условиях, а к использование других прибегают лишь в крайних случаях.

Особенности и виды мобильных антенн

Их можно смело разделить на две главные категории – подключаемые мобильные антенны и встроенные. Последние в свою очередь делятся на внутренние устройства и внешние. Существует только два вида внешних антенн – они бывают либо штыревыми, либо выдвижными.

Существует отдельный вид антенн – репитеры. Они представляют собой конструкцию из двух антенн и более, а также усилителя сигнала.

Штыревые

Еще несколько лет назад данный тип антенн являлся одним из самых распространенных, на сегодняшний день встретить антенну данного типа весьма затруднительно.

Эффективность штыревых антенн достигает 90%, что значит о практически полном задействовании подводимой к ней энергии. Простыми словами, если эффективность антенны составляет 50%, то половина мощности используется, а вторая попросту теряется.

Еще одной немаловажной характеристикой является коэффициент усиления. Зачастую он измеряется в изотропных децибелах. Лучшим показателем считается более высокий коэффициент усиления.

Следует знать! Усиливать сигнал способны лишь устройства, что были оборудованы усилителем. Остальные антенны могут только его перераспределять.

Подключаемые

Распространен данный вид антенн очень слабо, так как современный пользователь не сильно нуждается в подобном девайсе и привык довольствоваться встроенной антенной в своем мобильном телефоне.

Еще одной причиной этому является невозможность установки подключаемой антенны в современные модели смартфонов.

Для подключения подобной антенны к телефону необходимо использовать коаксиальный кабель, а гаджет должен иметь соответствующий разъем.

Зачастую внешние антенны представляют собой направленную конструкцию и устанавливаются они владельцами дачных участков загородом.

Активно применяются и репитеры. С их помощью легко обеспечить стабильную связь для мобильных телефонов даже в самых неподходящий для этого условиях, к примеру, в подвалах или отдаленной от города местности.

Отличительное преимущества репитера в том, что он не требует подключения соответствующего кабеля к мобильному устройству. Поэтому человек может спокойной передвигаться по дому во время разговора по телефону.

Внутренние

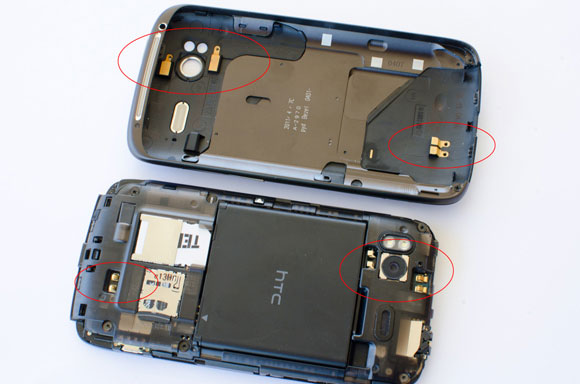

Как правило, внутренние антенны являются встраиваемыми в мобильное устройство, а именно внутрь его корпуса.

Телефоны, оборудованные внутренними антеннами, не имеют выступающих частей. Ранее модели телефоном часто имели выступающие из корпуса части, в которых находились антенны, и их владельцы постоянно жаловались на неудобство пользования подобными девайсами. Сейчас такой проблемы нет.

Некоторые специалисты сомневаются в эффективности работы внутренних антенн. Бытует мнение, что эффективность лучших моделей встроенных антенн не превышает и 70 процентов, но в действительности достаточно трудно это проверить.

Основной недостаток таких антенн заключается в том, что производителю приходится разрабатывать подобный девайс под каждый гаджет индивидуально. Одна и та же антенна не будет пригодна для работы в других устройствах. Зачастую производители создают целую группу гаджетов, поддерживающих один тип антенн.

При разработке гаджета производители должны учитывать местонахождение деталей внутри мобильного телефона, а также особенности конструкции его корпуса.

Антенны для смартфонов – устройства сложные, но интересные. Как и другая техника, антенны не остаются на одном и том же месте,

Где Находится Антенна В Смартфоне ~ VESKO-TRANS.RU

Как увеличить сигнал телефона?

Время от времени очень важно усиливать сигнал телефона как на приеме, так и на передаче. Главное, чтобы я легко ловил базовую станцию ​​(БС), особенно если это так. Бывает, что вы живете на нижнем этаже, а зелень летом препятствует прохождению сотовой связи. Или, например, вы находитесь на даче, в подвальном помещении или в мастерской, где сигнал плохо проходит через бетонные стены, что мне делать? Если у вас есть Билайн, МТС или Мегафон, это не значит, что оператор плохой, он просто не передает сигнал от БС. Что делать в конце концов? Раньше, например, у мобильных телефонов была настоящая внешняя антенна, ее можно было открутить и прикрутить. Но теперь у нас есть дорогие телефоны с так называемыми встроенными антеннами. Обычно они всегда просто приклеиваются к корпусу телефона, они плоские и выглядят как обычный кабель от компьютера в разделе. В смартфон Обычно есть несколько таких антенн: 2, 3, 4: GSM, WiFi, GPS, LTE (ранее WiMAX), и выбрать что-то свое в случае поломки довольно проблематично. Но в 99% телефонов есть так называемые диагностический разъем для GSM (см. фото) это похоже на маленькую медную бабушку в середине изолятора и в середине отверстия. Только игла или крошечная проводка, вероятно, будут соответствовать центральному отверстию (самое маленькое отверстие). Проводка внутри, если она вставлена, она крепится с помощью зажима для микроколес. Итак, мы проведем первый эксперимент, возьмем обычный кусок провода от компьютера, ну, около 5 см в длину. Вставьте его, включите телефон и вуаля: 3 куба, но раньше было 1 или ничего. Видим сигнал: Параметры Дополнительные характеристики Сеть: А вот и полная победа: 8 сотен очков, указывает на сеть, в нашем случае это Билайн! Заработанные! выключи телефон и беги к специальной антенне. Я использовал проволоку от перетаскивания игрушек до того, что они обычно оборачивают: провода, жгуты, тройники, которые откручиваются и роняются. У меня все еще есть. Помните, что при микроволновом подключении, по крайней мере, некоторый изгиб является импедансом антенны, повторный удар. это конденсатор. Итак, давайте попробуем убедиться, что изгибы минимальны, чем прямее, тем лучше для начальной стадии микроволнового передатчика (от ненужных нагрузок он может перегореть из-за перегрева антенны). Используем антенну обычного типа: Встроенная контактная антенна. Способ его укладки лежит между защелкой аккумулятора и корпусом, а вся крышка закрывает и толкает всю конструкцию. Поскольку я практически не снимаю крышку (обычно ее никто не снимает), наша антенна никуда не денется. Ну, если это не так, мы можем легко создать новый. В то же время наш смартфон имеет хороший внешний вид, как говорится, не торчит, не торчит как будто кроме одного. Сигнал начал поступать в 5 раз лучше, чем был! Из 4 кубиков это показывает 3-4 стабильно. И это было: 0 или 1! Согласно тесту, сигнал был усилен. Я начал уверенно брать камеру, быстро подключаясь к БС, можно сразу сделать все вызовы тормоза, когда он был в автономном режиме. В частности, имейте в виду, что сеанс MMI не завершается, когда он не может подключиться к BS, он исчезает как кошмар. Сейчас я проверил это на даче, в местах, где я не связывался, теперь я могу спокойно говорить. Заикание в голосе собеседника также исчезло, т.е. сигнал улучшился. На длине волны 900 МГц: 2,5 см наша антенна имеет 5 см, те. две длины волны, 1800 МГц, 4 лебедя, по сути, даже звонили из дальнего угла комнаты, где раньше ничего не было! Q.E.D!

68 мыслей о том, как усилить сигнал смартфона

На данный момент у меня нет дыр в Сони Эрикссон.

может это только у тебя на самсунге?

Отверстие можно закрыть черной лентой, как в моем se17.

а в Lenovo p780 ткк можно сделать?

если есть технический разъем для микроволновой печи

Что-то просто не прилипает. 300000/900 = 333 мм. (Длина волны) Четверть длины волны составляет 83 мм. Ну и все без снижения коэффициента. Ну, для 1800 это 300 000/1800 = 166 мм (длина волны). Длина четверти составляет 41,5 мм. Ни один UMTS.300000 / 2100 = 14,3 мм. Волновая четверть. 3,5 мм. Автор рассчитал по какой формуле.

И за исключением паразитного резервуара около середины, сам счет был излучен. аккумулятор

У друга было соглашение, чтобы приколоть все телеканалы. Но я согласен с переводом. Чтобы сделать точно, измерить SVR<= 1 и не забудьте кабель RGU 50 Ом &# 128518;

Я нашел два диагностических разъема на моем casio ca-201l. Я сделал антенны с 5 см проводом. Я вставил одну антенну в один разъем, затем в другой и в программе отслеживал изменение уровня сигнала. Телефон не реагировал на подключение антенны. Я вставил две антенны в два разъема, результат одинаковый. Антенны были гладкими, но они не были идеально маленькими дугами в полмиллиметра. Могу ли я сделать что-то не так? Усиление сигнала важно для меня, когда сигнал GSM недостаточен, батарея очень разряжена.

И в их основе лежит:

1) воротник должен быть либо 2) сжимая нос или пятку

Последний отключает внешнюю антенну механически (нажатием) и подключается. У меня есть вариант 1) Колле (микро коллектор)

Все это после подключения, необходимо подождать некоторое время, пока БС не будет найден и соединение не будет установлено.

Информация интересная (для некоторых вам просто нужен кто-то, кто живет далеко от ретрансляционных антенн). Однако в городских условиях имеет смысл, если через пару часов вы получите сигнал тревоги, когда выходите из подвала. Наконец, телефоны также проверяются на наличие SAR. В этом случае увеличение мощности приведет к дополнительному воздействию на нас?

Разборка антенны Lenovo P780. Ремонт смартфона Lenovo P780

Это видео показывает разбивку китайцев смартфон Lenovo P780 для ремонта антенны. Предупреждение !!! Сначала тебе нужно.



Антенна Samsung Galaxy S II GT-I9100 не работает без сигнала. Решение проблем

смартфон, 4.27 мультитач (емкостный) экран 4.1.2″, камера с разрешением 480х800.

У меня нет смартфона, только телефон из Китая. Я не нашел разъем. Как быть, пожалуйста, помогите мне.

Прикрепите пассивную фольгу антенны к крышке внутри, над родной.

Samsung C4 Mini Duos. Я нашел разъем, но в нем нет отверстия. где монтировать и как? есть что-то, чтобы закрыть, если провод касается чего-то

большой плюс для автора, примечание 3 сама начала летать по сайтам.

Расскажите подробнее о том, как вы сделали антенну на Note 3 и сможете ли вы сделать снимок. Устали от этой связи.

Всем привет! У меня ошибка Samsung Galaxy. и я просто не мог пройти. сеть постоянно исчезает. Я принимаю только те SMS, которые мне позвонили. это просто ужас. Я читаю ваши действия, которые вы советуете делать. но в этой модели половина его ушла. подскажите что делать заранее спасибо, сохрани)))

Возможно ли сделать антенну из старой зарядки на мой телефон?

У меня жена Samsung Galaxy C2 Plus, купленная в Польше. Как только они связались, они были сразу расстроены плохой связью. Они страдали целый месяц, я даже хотел выбросить его, хотя моей жене нравился смартфон. Потом он выкатился через Интернет, было много публикаций и комментариев с различными предложениями о покупке дополнительного оборудования и установке программного обеспечения на телефон, а затем я открыл вашу статью, прочитал ее и решил попробовать сделать такую ​​антенну. Через 3 секунды после установки этого провода сила сигнала увеличилась на 50-75% (определяется количеством увеличенных штрихов на экране телефона), соединение перестало пропадать, и интернет начал работать очень быстро. Так что помогает смартфон Samsung Galaxy S2 плюс это устройство. Проверено на практике и подтверждено.

Спасибо автору статьи.

Ну, видишь, все норм. Но все же кто-то может ответить: ПОЧЕМУ? Самсунг может быть серым или левым? Почему производитель не рассчитывает сигнал правильно? Кто стоит за всем этим за пределами власти? Честно говоря, уже с S2 я этого не ожидал! Но все же это можно вылечить.

С 5 см проводом я не заметил особых изменений, ну, может быть, 1 секция была добавлена. Я сделал проволоку 7,5 см, теперь она показывает комплексный прием во всех углах. ПОЧЕМУ ТАК ? Кто стоит за всем этим за пределами власти?

Все, у кого есть Государственная инспекция связи (Ленинский, д. 9, стандарт), получили разрешение от Министерства транспорта Samsung на мобильные телефоны

Скажи-ка! У меня этот разъем, видимо, без микросхемы, он не зажимает провод, я уже пробовал разные капли, контакта нет. За спиной нос был разговор. Что это, как это починить, что там нажать и как починить антенный провод, если нет штыря?

1) Не может быть без цанги. Согните провод 2-3, в том месте, где вы его вставляете. Тогда будет толще. Давай не будем тусоваться.

2) Когда D изгибает провод, его верх будет прилегать к закрытой крышке. Дно к разъему. Это будет продолжаться, пока крышка не закроется. (Будет противодействовать).

3) Делай, что думаешь.

Обратите внимание, что самодельная антенна не закрывает экран разъема, в противном случае передатчик сожжет nafgig.

У меня проблема! Раньше я перехватывал SMS и интернет-звонки, но вставил провод, чтобы сделать сеть лучше, потому что я вытащил соединение, обе сим карты были записаны, НЕТ СЕТИ

И? В чем проблема тогда? Вы вставите провод в сеть и связь.

Но ничего, если алюминиевая проволока? У меня просто два, один длинный и другой короткий.

Первый вариант у меня дома, потому что телефон подключен как модем, а второй. уличный.

Они просто ловят по-разному, длинный ловит намного лучше, а дедушка вообще говорит: замени медь, что скажешь?

Цветной металл лучше, потому что он проводит более высокие частоты лучше с меньшим сопротивлением. Минус один будет окисляться в разъеме из воздуха.

Всем привет! Подскажите пожалуйста где находится разъем в samsung galaxy note 3? Я просмотрел все. Есть круглая резиновая пробка, возможно, внизу. Я еще не решил вынуть это. В стране бед, никакой связи вообще

Вы можете. Я не производитель, а тем более консультант Samsung &# 128578;

Я сделал все, как вы написали, и после этого телефон почти перестал ловить сети. Могу ли я испортить радио с этим.

Вряд ли. Он просто не находит твоего бакалавра. Между тем, все диапазоны (900, 1800, 1900, 2100) не щелкают, ожидая 10 минут, чтобы попытаться установить связь через GSM.

Кстати, господа, кто скажет, где в SAMSUNG DUOS можно отключить все диапазоны, оставив только 900 МГц.

(Так и связь будет лучше, и тормоза исчезнут с переходами между полосами) Для меня, когда я включаю его, он подключается к 900, а затем сразу переходит к 1800. Rave! И я хочу девятьсот, вот и все

>>Я сделал все, как вы написали, и после этого телефон почти перестал ловить сети. Могу ли я испортить радио с этим.

Почти такая же история, как у Андрея! Только с той разницей, что сейчас телефон ловит сети только с сильным сигналом. И даже теперь он ловит их каждый раз, он находится в режиме ручного поиска сети, он либо найдет сеть, либо не найдет

Я живу на границе Эстонии с Россией. Я купил сим-карту российского мегафона, уровень сигнала в доме довольно слабый. Пару раз звонил из России, ничего не делал, пришлось попросить другое слово. Однажды разговор был прерван, потому что телефон потерял свою сеть. Сначала я хотел наклеить наклейку на антенну, но после того, как вы наткнулись на вашу статью, я решил попробовать. Я так думала антенна прямой контакт с телефонной линией будет намного лучше.

В результате сеть от Мегафона (Samsung SGH-E500) вообще не ловит. В настоящее время мегафон ловит только в Ивангороде (Россия) и Нарве (Эстония) на границе и в окрестностях, так как он находится там, рядом с башней мегафона. Уровень сигнала в эстонской сети Tele2 также в настоящее время неполон или, скорее, пропущен, хотя уровень сигнала Tele2 (Эстония) у меня всегда был стабильным повсюду.

Я уже думал о мегафонной симке, что с ней что-то может случиться, как говорят в интернете, что при таких проблемах (вместо названия сети, надпись Restricted Service) симка часто вылетает / есть багги. Но, как оказалось, у Семерки не было ничего общего. Я положил его в другой телефон, и сеть Мегафон в моем доме все еще ловится, 2-3 ветви, и в одном месте комнаты есть полная шкала. Отсюда и вывод, что телефон что-то придумал после экспериментов с проводной антенной! Возможно, какой-то полевой транзистор сломан статическим электричеством. Я просто не знаю, что еще могло случиться. Однако телефон не полностью вышел из строя, но дело в том, что он потерял свою чувствительность, и сеть Мегафон со слабым сигналом в моем доме сейчас не догоняет! Эстонские сети в ручном поиске тоже находят одну из трех, а потом и все время.

Превышение диапазона тоже не имеет ничего общего. Я ждал 10 минут, как ты пишешь, я ждал дольше, пока телефон заряжался. Не лови Мегафон сеть вот и все! То есть сигнал с вставленной сим-картой мегафона вроде бы есть (просто неясно, из какой сети он вообще не находит сеть Мегафон при ручном поиске), но с антенной от проводки она такая полная! Но самой сети (надпись МегаФон) больше нет! Вместо сетевого имени она теперь пишет Restricted Service. Зашел в интернет на личный счет в МегаФоне, все хорошо, ограничений нет, баланс положительный, статус активный. Он позвонил в Службу технической поддержки Мегафона, мне также сказали, что все работает нормально, но на всякий случай сказали, что там что-то будет обновлено и после этого мне придется выключить телефон. Но это ничего не дало. Заголовок на экране оставался ограниченным.

Вот очень печальный и плачевный результат. И испытать сына на серьезных ошибках. &# 128577;

Оказывается, что реализация этого совета на свой страх и риск. У кого-то все хорошо и человек доволен результатом, а у кого-то что-то по телефону было убито по неизвестным причинам! И получается, что дела уже не единичны, когда их можно отнести к совпадению дел и как минимум двоих из нас!

Ну, отнеси это на службу, которую ты изгоняешь мозгами. Так что проблема может быть в прошивке, но ничего. Прочтите заголовок статьи, и станет понятно, что эта тема предназначена для самостоятельного производства.

Как изготовить антенну для телефона

Это публикация об очень простой самоделке. Однако, это вещь необходимая в экстремальных условиях. У всех бывало такое, что в каком-то определенном месте телефон плохо ловит сеть. Надо бы как-то увеличить прием сигнала. Но как? Можно! Мы сделаем универсальную антенну, которая будет усиливать сигнал и довольно хорошо. Что потребуется для изготовления в домашних условиях.

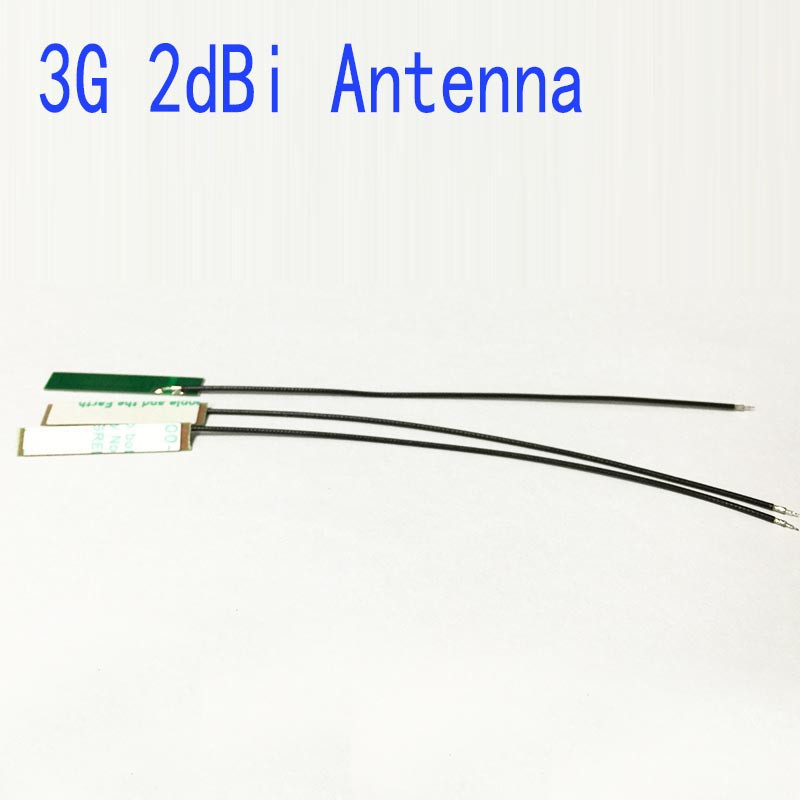

Антенны в этом китайском магазине.

Внимание! Во избежание поломок не используйте для эксперимента дорогие телефоны! Один из комментариев под такими рекомендациями: Эта штучка, куда ты втыкаешь проволочку, называется сетевой свич и он правда соединен с антенной, но вот втыкать туда проволочки или что либо еще это прямая дорога в ремонтную мастерскую, не буду никого переубеждать; да этот способ усилит сигнал, но с вероятностью 50 на 50 вы намахнете свич. И тогда у вас уровень сигнала станет намного хуже, чем был до этого, телефон будет работать так, как будто у него нет антенны.

Товары для изобретателей. Осенние скидки до 60%🔥Перейти в магазин Ссылка.

Во-первых телефон. Вскрываем корпус, внутри специальное гнездо для антенны. Кусок медного провода. Можно изолированный. Гвоздь или другой металлический стержень. Из инструментов: паяльник, припой.

Легче было бы скрутить все соединительные элементы. Но, лучше сделать основательно. Необходимо припаять и потом хорошо изолировать. Вот и всё! Антенна готова. Ставим аккумулятор, включаем. Произошла загрузка. Видим всего две палочки индикатора сети. Снова выключаем. Вставляем контакт простейшей антенны в гнездо. Ставим акб обратно. Включаем. Теперь индикатор показывает целых 6 делений. Попробуем вынуть антенну из гнезда. Всего одно деление. Теперь остается как-то эстетически мало-мальски оформить самоделку. Получился телефон с антенной.

Еще видео про данный способ

Комментарий автора этого ролика. Данную операцию нужно проводить очень аккуратно, есть вероятность поломки.
Может отключить встроенную антенну. Для включения перевоткните gsm модуль.
Способ в целом поднимает:
GPRS/EDGE (2G) – на 30dBm
UMTS/HSPA/HSPAP (3G) – на 20dBm
LPE (4G) – на 10dBm

GSM – самодельный усилитель с антенной

Вы можете попробовать создать свой собственный специальный механизм для усиления сотового сигнала в домашних условиях. Для увеличения сигнала сотового телефона вам понадобятся: кусок железной проволоки (35-40 см), 2 соединительных блока, небольшой болт и гайка, 10 м коаксиального кабеля, кусок водопровода и пластиковый контейнер.

Чтобы сделать антенну, выровняйте провод плоскогубцами и аккуратно согните его в центре на 90 градусов. Измерьте 9 см с обеих сторон от центра и согните провод внутрь под углом 90 градусов. Края проволоки также должны быть согнуты внутрь на 90 градусов – расстояние от последнего изгиба должно быть 8 см.

Установите блок разъемов на концах провода и закрепите его отверткой.

Пила одну сторону трубы пополам, и сделать отверстие в центре на другой стороне. Отверстие должно быть такого размера, чтобы болт мог идти. Вставив болт в отверстие, закрепите антенну сверху и закрепите ее гайкой.

Далее необходимо подключить коаксиальный кабель. Для этого зачистите конец кабеля и отделите внутренний и внешний провода. Подсоедините внутренний провод к одной стороне небольшого блока, а внешний провод – к другой.

Поместите самодельную GSM-антенну на телевизионную антенну в том же направлении и протяните кабель в дом.

Зачистите другой конец коаксиального кабеля и снова разделите провода внутри него. В это время вам нужно обрезать внешние провода, так как они вам не понадобятся. Возьмите кусок пластика и вырежьте его любой желаемой формы. Сделайте небольшое отверстие с одной стороны и протяните через него внутренний провод коаксиального кабеля.  Вы можете укрепить эту конструкцию с помощью ленты. Теперь вы можете поставить модем на этот кусок пластика или прикрепить его к задней части телефона – и ваш сигнал увеличится!

Вы можете заметить, что возможно создать такой усилитель сигнала GSM / 3G / 4g своими силами дома. Однако это требует определенных материалов, минимальных навыков и, что немаловажно, достаточного количества свободного времени.

FM антенна для телефона своими руками

Часто у нас возникает потребность послушать FM радио без наушников. Но наушники используются телефоном в качестве антенны, так что даже слушая радио через динамик телефона, наушники остаются необходимым аксессуаром. В данной статья я расскажу, как заменить неудобную гарнитуру, удобной и компактной антенной.


Нам потребуется:
1) Старые наушники (на самом деле нужен только джек – если у вас не 3.5 mm джек, не отчаивайтесь – просто используйте штекер под ваш разъем)
2) Иголка, или кусок негнущейся проволоки
3) Кусачки, нож и прямые руки

Итак, приступим:

1) Отрезаем джек от гарнитуры, и снимаем кожух:

2) Снимаем изоляцию с провода и зачищаем ножом (так же следует убрать нить, если есть)
3) Скручиваем провода и продеваем их в ушко иглы (если вы используете проволоку – ее следует намотать на провода)

4) Втыкаем иглу в плассмассу, чтобы она не выпадала (со стороны ушка, разумеется)
5) Одеваем кожух
6) Теперь с части оставшегося провода снимаем изоляцию и одеваем на иглу.

7) Кусачками срезаем острие (по желанию)
8) Втыкаем в телефон, переключаем радио в режим громкоговорителя и наслаждаемся
В зависимости от джека и иглы размер устройства может быть разным у меня получилось 66 mm в длину. Девайс, как и обещалось, получился компактным, но он обеспечивает устойчивый прием радиосигнала.

Так же стоит отметить несколько плюсов этого устройства:
1) При неиспользовании его можно воткнуть куда — нибудь (например в стол ) и он не потеряется
2) Устроство не дает помех, при прослушивании (в отличии от гарнитуры)
3) Так же не было замечено писка при работе GSM — модуля соседнего телефона (с гарнитурой — довольно громко верещало)
4) Устройство не жрет батарею, в отличии от гарнитуры т.к. не воспроизводит звука через динамики

P.S. Статью подготовил и написал GrakovNe
P.P.S Извиняюсь за качество скринов — делал на довольно слабую камеру без автофокуса

«Поставить антенны 5G, облучить до потери сознания, а потом чипировать». Почему россияне боятся вышек сотовой связи?

Правда ли, что новый стандарт сотовой связи 5G способствует распространению коронавируса, а вышки сотовой связи вызывают тяжелые заболевания? Что стоит за многочисленными слухами — страшилки или прямая угроза? С помощью специалистов Юга.ру разбирались в проблеме, которая волнует всех.

5G и COVID-19 — как это связано?

По мнению сторонников теории заговора, распространение короновирусной инфекции может быть непосредственно связано с вышками сотовой связи. При этом 5G-излучение якобы не просто разрушает ДНК и повреждает человеческие клетки. Люди считают, что нехватка кислорода у заболевших коронавирусом происходит из-за воздействия 5G. Именно 5G-частоты  вызывают колебание молекул кислорода, вследствие чего они не могут связаться с гемоглобином в крови человека. Естественно, никаких научных подтверждений этим теориям до сих пор не предоставлено.

Читайте также:

Спекуляции вокруг этой темы подогревали слухи о том, что за несколько недель до начала эпидемии в Китае в Ухане, ставшем первой жертвой коронавируса, запустили сеть 5G. Еще одним доказательством губительного воздействия излучений может стать тот факт, что именно Северная Италия — один из первых регионов Европы, где были внедрены 5G-технологии.

Тем не менее нет никаких доказательств, что мобильная связь влияет на иммунитет человека или способствует распространению инфекции. А Всемирная организация здравоохранения (ВОЗ) до сих пор не нашла подтверждений того, что даже обычные мобильные телефоны могут оказать серьезное воздействие на организм человека.

Все это не мешает людям продолжать делать псевдонаучные выводы. Так, некоторые считают, что во вспышке атипичной пневмонии SARS в 2003 году якобы виновато распространение сети 3G, а эпидемия свиного гриппа в 2009 году случилась именно из-за внедрения 4G. Кстати, в пандемии испанки (начало XX века) сторонники теории заговора винят повсеместное распространение радио. Эти же люди не могут объяснить, почему серьезная вспышка коронавируса произошла в Иране, где никаких 5G-сетей нет. Как до сих пор нет таких сетей и в России.

Что такое 5G?
Это стандарт сотовой связи. Вся территория поделена на участки, так называемые соты, между которыми расположены базовые станции, с чьей помощью сигнал и передается. 5G это пятое поколение мобильной связи, которое только начинают внедрять в некоторых странах. В России его планируют запускать в 2022 году.

В чем отличие 5G от 4G?
Скорость подключения к 5G-сетям выше, иногда в десятки и сотни раз. Благодаря этой технологии вы не будете испытывать никаких проблем со связью, даже находясь на переполненном стадионе.

«Зараза», которая заполнит весь город

В этом году волна 5G-страхов докатилась и до России. В июле жители московского района Перово протестовали против стандартных вышек сотовой связи, которые, по их мнению, распространяют коронавирус. Люди не просто собирали подписи, обращались в Роспотребнадзор — самые горячие головы призывали эти вышки сносить самостоятельно. Требовали демонтировать базовые станции и жители подмосковного Серпухова.

26 октября на планерке в мэрии Краснодара тоже говорили о вышках сотовой связи. Впрочем, власти оказались взволнованы не возможным вредом для здоровья, а тем фактом, что эти сооружения в городе построены незаконно.

В этом году они почему-то начали появляться. Да, их немного, но это только начало. Завтра на всех углах будут стоять столбы, обвешанные этими коробками…

Глава города Евгений Первышов рассказал о том, что в Краснодаре стали появляться вышки сотовой связи, а разрешения «на эту деятельность не давали»:

«Держали мы оборону семь лет. Наверное, в этом году они почему-то начали появляться. Да, их немного, но это только начало. Завтра на всех углах будут стоять столбы, обвешанные этими коробками».

Читайте также:

Мэр предложил обратиться в Законодательное собрание Краснодарского края с инициативой изменить региональные и городские нормы. «Если мы сейчас не пресечем разрастание этой заразы, она заполнит весь город. Да, есть какие-то трудности у сотовых операторов, есть ямы какие-то, где пропадает интернет. Но давайте тогда сначала составим регламент предоставления этой услуги, потому что так нельзя: муниципальная земля — пришли, воткнули столб», — резюмировал глава города.

Пока власти Краснодара собираются демонтировать три десятка незаконно возведенных в городе вышек сотовой связи, в Северной Осетии за уничтожение вышек взялись сами жители.

Весной этого года глава Северной Осетии Роберт Битаров рассказал, что один из населенных пунктов республики остался без связи из-за того, что люди сожгли антенну сотовой связи неподалеку.

Чиновник сказал, что многие жители Северной Осетии считают, что коронавируса не существует. По мнению людей, инфекцию выдумали «какие-то мировые силы», которые хотят загнать всех в резервации, поставить антенны 5G, облучить людей до потери сознания, а потом чипировать.

Они мне это доказывали, но я с ними спорить не стал. Однако, к сожалению, они идут и дальше, в частности, недавно сожгли антенну МТС рядом с селением Ногир, и, конечно же, Ногир остался у нас без связи, — цитировало Битарова РИА «Новости».

Размером меньше рюкзака

Слухи о вреде вышек сотовой связи пришли в нашу страну из-за границы. Жители нескольких городов, расположенных в разных странах мира — США, Великобритании, Швейцарии, Бельгии, — выходили на акции протеста против вышек 5G еще в прошлом году. Они утверждали, что антенны, испускающие радиоволны, отрицательно влияют на здоровье не только людей, но и животных и даже на растения. Главный аргумент протестующих — недостаточная изученность и отсутствие свидетельств о безопасности 5G.

Несмотря на то что слухи об опасном излучении 5G-сетей стали распространяться еще до начала пандемии, когда число заболевших стало расти, многие обвинили в распространении коронавируса именно вышки. В Ливерпуле, Бирмингеме и Белфасте были зафиксированы как минимум два десятка случаев вандализма — местные жители ломали и сжигали оборудование, а угрозы в свой адрес получал даже мэр Ливерпуля, заявивший о том, что коронавирус не может быть связан с 5G.

В конце января несколько тысяч человек собрались на митинги против 5G в Берне, Женеве и Цюрихе. В итоге несколько кантонов Швейцарии ввели мораторий на работу сетей нового поколения до того момента, как будут проведены необходимые исследования, которые точно докажут, что риска для здоровья людей нет.

Чего же боятся люди? По мнению зарубежных экспертов, недоверие к 5G-сетям связано с тем, что они очень сильно отличаются от прежних привычных всем вышек, размещенных на высоких зданиях в нескольких километрах друг от друга. Сейчас 5G-база может быть размером меньше рюкзака и находиться где угодно — даже на фонарном столбе.

Причин для беспокойства нет?

— Компании, занимающиеся беспроводной связью, собираются интегрировать эти устройства в повседневные строения, включая скамейки и автобусные остановки, чтобы они были ближе к земле и к людям, — говорит американский ученый и бизнесмен Род Уотерхаус, занимающийся исследованием антенн и электромагнитных волн. — По сравнению с существующим сегодня количеством вышек этих базовых станций будет больше из-за ограниченного радиуса их действия. Миллиметровая сеть 5G требует расположения сотовых антенн на расстоянии 100—200 м друг от друга.

При этом одним из важных преимуществ компактных базовых станций является то, что, раз им нужно покрыть своим излучением небольшое расстояние, его мощность тоже небольшая. Но многие это важное уточнение почему-то предпочитают не замечать.

Если бы базовая станция 5G на автобусной остановке работала с той же мощностью, что и сегодняшняя сотовая станция, расположенная в 30 м над поверхностью земли, тогда нам было бы о чем волноваться, — объясняет Уотерхаус. — Но такого не будет.

Уотерхаус признает, что, хотя миллиметровые волны используются во многих областях, включая астрономию и военное дело, их влияние при использовании в телекоммуникациях не так хорошо изучено:

— Большая часть научного сообщества не видит в этом проблем, — говорит ученый. — Однако было бы ненаучно просто заявить, что никаких причин для беспокойства нет.

Проблемы переоблучения

— Как член научного комитета ВОЗ и участник работ с ВОЗ с 1996 года, я присутствовал на всех заседаниях мирового уровня: это предполагаемое изменение способа передачи сигнала вызывает серьезные опасения радиобиологов и гигиенистов во всем мире, — рассказал порталу Юга.ру член научной комиссии по неионизирующим излучениям Всемирной организации здравоохранения, председатель Российского национального комитета по защите от неионизирующих излучений Олег Григорьев.

Есть ли непосредственная угроза от 5G для здоровья людей? Григорьев, ссылаясь на исследования ученых из США, допускает, что 5G в сочетании с ультрафиолетовым излучением может увеличивать вероятность возникновения меланомы.

Может ли в принципе электромагнитное поле базовых станций быть причастно к мутациям вирусов, бактерий, к изменению их вирулентности? Да, может. Это известно более 50 лет…

— Может ли в принципе электромагнитное поле базовых станций быть причастно к мутациям вирусов, бактерий, к изменению их вирулентности? Да, может. Это известно более 50 лет. Достаточно ли в реальности этих условий для устойчивой мутации — неизвестно, — объясняет Григорьев, добавляя, что в России зафиксирован значительный уровень превышения предельно допустимого уровня излучения.

— В целом, популяционно, проблемы переоблучения за счет тотального повышения фона пока нет, но фон неуклонно растет в крупных городах, многими исследованиями доказано — источником роста электромагнитного фона является мобильная связь. К чему это приведет, будет ясно только лет через 25.

Читайте также:

По мнению ученого, нельзя однозначно полагать, что можно выделить влияние существующего увеличения электромагнитного фона на иммунную систему человека. Скорее, это может повлиять на поведение, поскольку первичная мишень нетепловых электромагнитных полей, к которым относится 5G, — это центральная нервная система.

— Позиция некоторых сотрудников ВОЗ, к сожалению, аморфная, — отмечает ученый. — Как специалист радиобиологии и гигиены неионизирующих излучений, я настраиваю своих коллег на перспективную работу, это направление будет загружено исследованием последствий облучения для здоровья на много лет.

Отвечая на вопрос о том, как можно защититься от влияния электромагнитного излучения, ученый говорит, что для начала нужно нормально контролировать развитие самих сетей. При этом, по словам Григорьева, перспективы нового поколения сотовой связи пока что весьма туманны — ряд экспертов считает, что технология 5G не только нереализуема в массовом масштабе, но и экономически невыгодна.

Стенания ипохондрика

В прошлом году в ответ на запрос Юга.ру Роспотребнадзор по Краснодарскому краю сообщил, что за 2018 год «поступило 193 обращения на неудовлетворительные условия проживания из-за негативного воздействия электромагнитного излучения <…> из них 21 обращение было обосновано».

В 2015—2017 гг. московский Роспотребнадзор провел 924 проверки, в результате эксплуатацию базовых станций приостановили лишь в 20 случаях. В отчете Роспотребнадзора отмечалось: «По результатам замеров <…> только в 1—2% случаев поступивших жалоб на базовые станции устанавливаются превышения электромагнитного поля». По мнению чиновников, причиной этих жалоб является радиофобия.

Радиофобия — психическое расстройство, боязнь всевозможных источников электромагнитных полей. Радиофобия — это частный случай ипохондрии, постоянного необоснованного страха заболеть чем-либо, который приводит к чрезмерной озабоченности физическим здоровьем и восприятию обычных ощущений как ненормальных или неприятных. Часто радиофобию порождает боязнь домашней бытовой техники, мобильных телефонов и, конечно, станций сотовой связи.

По словам психолога Ивана Веселова, радиофобия существует столько, сколько существует знание человечества о том, что излучение может причинять вред здоровью или даже убивать. Однако страх этот по своей сути — иррациональный, не связанный с реальной угрозой для жизни и здоровья.

— И здесь очень важно разделить две вещи: одни люди понимают, что радиоизлучение на самом деле не так опасно, но все равно испытывают тревогу, головокружение, тахикардию, панические атаки, зуд и проявляют другие симптомы в определенных ситуациях. То, что с ними происходит, именуется навязчивым состоянием, которое нуждается в коррекции, так как страдает качество жизни человека. Сам человек это обычно понимает и обращается за помощью.

Другие же люди не столько испытывают специфические фобийные симптомы, сколько выражают свое резко негативное отношение к какому-то объекту или явлению. Симптомы у них обычно проявляются слабо и больше похожи на обычные стенания ипохондрика, — объясняет Веселов.

«Псевдодебильность»

Почему же так много людей продолжает верить в ненаучные теории заговора и в то, что невидимые излучения могут разрушить их здоровье? Специалисты объясняют это несколькими причинами.

Человек, не обладающий навыками критического мышления, не будет тратить силы на то, чтобы проверять получаемую информацию, если она изначально уже кажется ему логичной, обоснованной, а главное — находит у него эмоциональный отклик. Именно так работает пропаганда…

— Во-первых, неинформированность, или, проще говоря, невежество. Человек просто не обладает достаточными знаниями, чтобы сделать правильные выводы относительно какого-то явления, и судит по отрывочной информации, — считает Иван Веселов. — Второе — отсутствие критического мышления. Психика человека устроена так, чтобы помогать ему организовывать свою жизнь, тратя минимальное количество энергии. Человек, не обладающий навыками критического мышления, не будет тратить силы на то, чтобы проверять получаемую информацию, если она изначально уже кажется ему логичной, обоснованной, а главное — находит у него эмоциональный отклик. Именно так работает пропаганда.

Третьим, не менее важным, фактором становится избирательность внимания.

 — Если у человека есть определенное отношение к какому-то явлению, то в дальнейшем он будет более склонен запоминать и включать в свою картину мира те факты, которые ее подтверждают, и игнорировать либо обесценивать любую опровергающую информацию, — поясняет психолог.

Известный врач-психотерапевт Андрей Курпатов идет еще дальше — предположив, что  одной из основных причин роста невротических нарушений современного россиянина является атака на мозг большого количества информации, он ввел термин «информационная псевдодебильность». Это состояние человека, при котором проявляются признаки слабоумия из-за повышенного потребления информации.

То есть Курпатов считает, что электронные приборы действительно оказывают свое влияние на человека. Но здоровье ухудшается, однако не из-за невидимого вредного излучения — неврозы и панические атаки случаются из-за потока информации, получаемой через многочисленные электронные устройства. Вспомните ноутбук на столе, постоянно работающие телевизор, планшет и телефон на тумбочке возле кровати. Возможно, нам действительно стоит периодически откладывать эти гаджеты подальше?

Эволюция антенн спутниковой связи на наземных мобильных терминалах

Быть на связи в любое время и в любом месте — это больше не роскошь. Исследователи спутниковой связи делают реальностью предоставление вам услуг передачи данных, видео и голоса, когда вы находитесь вдали от дома, вне офиса или в долгом путешествии. Антенна спутниковой связи, установленная на мобильных наземных терминалах, является важным условием успешного подключения. В этой статье мы рассматриваем эволюцию этого типа антенн в ее историческом контексте и обрисовываем основные достижения исследований в области наземных мобильных терминалов.Многие поразительные демонстрации и прототипы пересматриваются, чтобы понять появляющиеся технологии и оценить их потенциал для практического внедрения. Обсуждаются также будущие тенденции и вызовы.

1. Введение

Благодаря обещанию глобального покрытия и отличной универсальности спутниковая связь (SatCom) постоянно адаптирует основные потребности в электросвязи многих стран, хотя человечество вступило в эру широкополосного Интернета и оптоволоконной связи.60% из почти 3600 действующих спутников по состоянию на май 2015 года — это спутники связи. Группа TAURI ассоциации спутниковой промышленности (SIA) показала, что объем потребительского спутникового оборудования, включая мобильные спутниковые терминалы, вырос в 2014 году на 22%, а услуги мобильной спутниковой связи (голос и данные) — на 6% [1]. В этом отчете показано, что мобильная спутниковая связь (MOST) становится ключевой точкой роста всей спутниковой индустрии, рост которой в том же году составил всего 3% [1, 2]. Как показано на рисунке 1, спутники предназначены для постоянного и эффективного соединения людей в самолетах, кораблях, наземных транспортных средствах и так далее [3, 4].Пассажиры, держащие в руках смартфон или портативный компьютер, смогут воспользоваться возможностью подключения во время полета для доступа в Интернет или просмотра потокового видео. Путешественникам на быстро движущихся транспортных средствах требуется постоянная связь, чтобы оставаться на связи и совершать важные звонки [5, 6]. Персонал судна может извлечь выгоду из связи экипажа с последней морской информацией, такой как обновления карт, мониторинг двигателя и трансляция погодных маршрутов. Рюкзакные терминалы должны быть быстро и надежно развернуты, чтобы поддерживать связь в суровых и непредвиденных условиях.Для выполнения этих задач решения, использующие инфраструктуры наземной мобильной связи, как правило, такие как долгосрочная эволюция (LTE), являются относительно медленными, дорогими, региональными и нелегко масштабируемыми. SatCom — привлекательная альтернатива благодаря своей превосходной надежности, экономической эффективности, отличной доступности и масштабируемости [7].


Без каких-либо исключений SatCom всегда доставляется с помощью антенн, которые передают и принимают модулированные несущие радиочастоты (RF) через поглощающую атмосферу [8].По-видимому, антенные системы восходящей и нисходящей линий связи являются ключевыми, обеспечивающими полезную нагрузку на спутниковые терминалы [9]. В литературе мало работ по систематическому обзору БОЛЬШИНСТВА антенн и обновлению новых знаний, добавленных в эту область. С другой стороны, антенна MOST — это процветающая область исследований, которая вызывает постоянный интерес рынка. В этом документе основное внимание уделяется антеннам спутниковой связи на мобильных наземных терминалах, исследуется уже сформировавшийся продукт на рынке, анализируется эволюция фундаментальных концепций проектирования, оценивается применимость новых технологий и обсуждаются будущие тенденции и проблемы.

Прежде всего, электрические характеристики антенны должны соответствовать основным требованиям SatCom [8, 10, 11]. (a) SatCom — это своего рода радиоканал между двумя точками с режимом прямой видимости. Антенна SatCom должна иметь достаточно хорошее качество луча, включая высокое усиление, узкую ширину луча, подавление боковых лепестков и низкую кросс-поляризацию, чтобы концентрироваться на объекте связи. При ограниченном электропитании и заданном микроволновом тракте высокое усиление означает высокую эффективную изотропно излучаемую мощность (EIRP) передающей антенны или высокую температуру усиления / шума системы () приемной антенны.Узкая ширина луча и подавление боковых лепестков имеют решающее значение для предотвращения передачи сигналов в нежелательных направлениях и их приема, что может вызвать замирание из-за многолучевого распространения и нежелательные помехи для других систем SatCom. (b) SatCom использует поглощающую атмосферу в качестве среды передачи, что накладывает ограничения на использование частот [12]. Кроме того, распределение частот в различных регионах и службах управляется Международным союзом электросвязи (ITU) из-за таких ограниченных природных ресурсов.В настоящее время полоса доминирует в гражданских приложениях. Более 240 спутников в небе были оснащены полосой полезной нагрузки. Он отличается использованием терминалов с очень малой апертурой, доступностью полосы пропускания и глобальным покрытием. Группа в основном используется в военных целях. Примечательно, что во всем мире развертывается все больше и больше спутниковых диапазонов, что потенциально обещает большую скорость передачи данных, чем перегруженный диапазон [13]. (c) Поляризация — еще один важный аспект. Линейная поляризация (LP) и круговая поляризация (CP) обычно используются для SatCom.Обычно передатчик LP требует строгого выравнивания поляризации на стороне приемника. Сигнал CP проходит через дождь с меньшими потерями. Ортогональность обеих поляризаций позволяет увеличить пропускную способность канала за счет использования одной и той же частоты. Пока LP доминирует в приемных терминалах, тогда как CP становится популярным в терминалах.

Помимо этого, MOST предъявляет дополнительные требования к характеристикам антенны. (а) Возможность сканирования луча имеет первостепенное значение. Относительное изменение положения и ориентации между объектами SatCom требует, чтобы антенна могла быстро поворачиваться для установления и поддержания связи.Типичный пример — спутниковый звонок. Неограниченная мобильность должна быть обеспечена для получения непрерывного обслуживания как в краткосрочной перспективе во время звонков, так и в долгосрочной перспективе в больших географических регионах. (b) В различных средах портативность является ограничивающим фактором эффективности и практичности. По-прежнему сложно установить громоздкие и тяжелые антенны на небольшие самолеты, такие как легкие бизнес-джеты. Массивный выступ на самолете отрицательно сказывается на аэродинамических характеристиках платформы. Как в случае военных действий, так и в случае ликвидации последствий стихийных бедствий антенна может быть закреплена за мобильным персоналом, так что легкий вес является незаменимым для практического использования [14].

Многие компании выпустили свои версии продуктов. В таблице 1 представлен неполный список тех, которые доступны на рынке. Спецификации взяты из таблиц, выпущенных поставщиками. По большому счету, этот список используется для понимания следующих функций и требований рыночной антенны MOST. (a) Обычная тарелочная антенна и фазированная антенная решетка являются доминирующими технологиями в коммерчески доступных продуктах. (b) Как упоминалось выше, полосовые антенны всегда работают с линейной поляризацией.(c) Параболические антенны, как правило, имеют отличные электрические характеристики и EIRP, но имеют очень высокий профиль. (d) Новая технология является конкурентоспособной только в том случае, если она поддерживает сканирование по полному азимутальному углу и достаточно широкий угол места. (e) Высота менее 15 мм может рассматриваться как критерий низкого профиля. Имея это в виду, мы можем оценить готовность и конкурентоспособность новой технологии.


Продукт Технология Част. Поляризация / (дБ / K) EIRP (дБВт) (см) Зона покрытия Приложение или функции

TracVision A9 Гибридная фазированная решетка 12,7 31, 57/360 Развлекательные системы в автомобиле
ViaSat 2540 Звуковой сигнал Двухлинейный 12.5 43,5 21 0, 75/360 Связь в полете
RaySat SR5000 Линейный 8,0 44,7 19 25, 80/360 Малые автомобили
RaySat ER7000 Линейный 11,8 55,0 29,8 0, 90/360 Поезда и крупногабаритные автомобили
RaySat SR300 Плоская панель массив Линейный 6.0 44,7 26,2 0, 90/360 Малые транспортные средства / суда
RaySat SR300 Плоскопанельный массив

Мобильный телефон — Простая английская Википедия, бесплатная энциклопедия

Мобильный телефон (также известный как ручной телефон , сотовый телефон или сотовый телефон [1] ) представляет собой небольшой портативный радиотелефон.

Мобильный телефон можно использовать для связи на больших расстояниях без проводов.Он работает, связываясь с ближайшей базовой станцией (также называемой «сотовой станцией»), которая подключает его к основной телефонной сети. Если при движении мобильный телефон удаляется слишком далеко от ячейки, к которой он подключен, эта ячейка отправляет сообщение в другую ячейку, чтобы сказать новой ячейке принять вызов. Это называется «отключением», и звонок продолжается с нового сотового телефона, к которому подключен телефон. Передача выполняется так хорошо и аккуратно, что пользователь обычно даже не узнает, что вызов был переведен в другую ячейку.

По мере того, как мобильные телефоны становились все более популярными, они стали стоить меньше денег, и больше людей могли их себе позволить. Месячные планы стали доступны по цене от 30 до 40 долларов США в месяц. Сотовые телефоны стали настолько дешевыми, что они в основном заменили таксофоны и телефонные будки, за исключением городских районов с большим количеством людей.

В 21 веке стали популярными мобильные телефоны нового типа — смартфоны. Сейчас смартфоны используют больше людей, чем старые мобильные телефоны, которые называются обычными телефонами.

Мобильные телефоны в 1950-1970-х годах были большими и тяжелыми, и большинство из них было встроено в автомобили. В конце 20 века технологии улучшились, и люди могли легко носить с собой свои телефоны.

Хотя доктор Мартин Купер из Motorola сделал первый звонок с помощью мобильного телефона в 1973 году (используя трубку весом 2 килограмма), он не использовал тот тип сотовой мобильной телефонной сети, который мы используем сегодня.

Первые сети сотовой мобильной связи были созданы в 1979 году в Японии.Сейчас почти все городские районы и многие сельские районы покрыты сетями мобильной связи.

Сотовый телефон сочетает в себе технологии, в основном телефон, радио и компьютер. В большинстве из них также есть цифровая камера.

Сотовые телефоны работают как двусторонняя радиосвязь. Они отправляют электромагнитные микроволны от базовой станции к базовой станции. Волны передаются через антенны. Это называется беспроводной связью.

Ранние сотовые телефоны использовали аналоговые сети. В конце ХХ века они стали редкостью.Современные телефоны используют цифровые сети.

Первые цифровые сети также известны как технологии второго поколения или 2G. Самая распространенная цифровая сеть — GSM (Глобальная система мобильной связи). Он используется в основном в Европе и Азии, а сети CDMA (множественный доступ с кодовым разделением каналов) в основном используются в Северной Америке. Разница в протоколе связи. В других странах, например в Японии, протоколы 2G отличаются. Несколько сетей 2G все еще используются. 3G более распространены, и во многих местах есть 4G.

Радиоволны, используемые сетями мобильных телефонов, разделены на разные частоты. Частота измеряется в Гц. Низкие частоты могут посылать сигнал дальше. Более высокие частоты обеспечивают лучшее соединение, и голосовая связь в целом более четкая. В мире используются четыре основных частоты: 850, 900, 1800 и 1900 МГц. В Европе используются частоты 900 и 1800 МГц, а в Северной Америке — 850 и 1900 МГц.

Сегодня есть мобильные телефоны, которые работают на двух, трех или четырех частотах.Самые современные телефоны работают на всех частотах. Их называют «мировыми» телефонами, и ими можно пользоваться везде.

Есть разные типы телефонов. Раскладной телефон открывается и лучше всего подходит для звонков. Барный телефон имеет форму моноблока, а клавиши и экран находятся на одной стороне. Сланцевый телефон — это телефон, в котором почти нет кнопок и используется сенсорный экран. Большинство смартфонов — это планшеты. Телефон-слайдер скользит по рельсам. Он может выдвигать цифровые клавиши или мини-клавиатуру, но некоторые делают и то, и другое. Вертлюг вращается на оси.

Когда мобильный телефон включен, его радиоприемник находит ближайшую базовую станцию ​​сети мобильной связи, а его передатчик отправляет запрос на обслуживание. Компьютеры на базовой станции проверяют, разрешено ли телефону использовать сеть. Базовая станция покрывает область, называемую сотой. Телефон может перемещаться между разными ячейками, но одновременно обменивается данными только с одной ячейкой. Вот почему мобильную связь иногда называют сотовой связью.

После подключения к станции мобильный телефон может совершать звонки.Поскольку сеть знает, что телефон подключен к этой конкретной соте, она также может направлять вызовы на мобильный телефон. Иногда радиосвязь с ячейкой теряется, например, когда вы уходите под землю. Это означает, что телефон не может совершать или принимать звонки, пока соединение не будет установлено снова.

Сеть — это компания, предоставляющая телефонные услуги. В большинстве регионов будет более одной мобильной сети. Клиенты выбирают сети в зависимости от того, насколько хорошо разные сети работают в их районе, или по цене.

Есть два основных способа оплаты звонков с мобильного телефона:

  1. Контракт
    Если вы платите по контракту, вы будете ежемесячно платить сетью деньги, чтобы вы могли звонить. Обычно за абонентскую плату можно долго разговаривать, но если вы не пользуетесь телефоном много, вы все равно платите те же деньги.
  2. Платите по мере использования
    Если вы платите по мере использования, вы будете платить за фиксированное количество времени разговора, которое вы затем используете, когда звоните людям.Как только кредит будет использован, вы должны будете купить еще немного, чтобы пользоваться телефоном. Это может быть дешевле, если вы мало пользуетесь телефоном.

В мобильных телефонах используются разные технические стандарты. Для работы телефонов GSM требуется отдельный микрочип, называемый модулем идентификации абонента или SIM-картой. На SIM-карте есть такая информация, как номер телефона и платежный счет, и она необходима для совершения или приема звонков. SIM-карта может поставляться той же компанией, что и телефон, или другой. Иногда вы можете изменить сеть, используя SIM-карту из другой сети, но некоторые компании не хотят, чтобы это происходило, и они блокируют телефон, чтобы вам пришлось использовать их SIM-карту.

В других есть специальное радио, которое звонит только тогда, когда телефон активирован. Когда кто-то покупает контракт, сеть дает ему код, который, если они введут его в телефон, будет совершать звонки. Обычно на телефоне этого типа невозможно переключиться на другой код сети. Большинство этих телефонов CDMA используется в США и близлежащих странах.

Основная статья: Смартфон

Большинство новых мобильных телефонов 21 века — это смартфоны.Эти телефоны в основном представляют собой небольшие компьютеры. Помимо звонков, их можно использовать для электронной почты, просмотра веб-страниц, воспроизведения музыки и игр, а также для многих других функций, которые могут выполнять компьютеры.

На большинстве смартфонов установлена ​​обычная мобильная операционная система. Это позволяет разработчикам создавать мобильные приложения, которые работают на многих разных телефонах, без необходимости изменять код. Примеры смартфонов включают iPhone от Apple (который использует программное обеспечение iOS) и серию Samsung Galaxy, один из многих телефонов, использующих платформу Android, созданную Google.

Комбинированный корпус и подставка Чехол для мешка, который свисает

Чехлы, которые предназначены для крепления, поддержки или иного удержания смартфона, являются популярными аксессуарами. Некоторые из них имеют встроенную клавиатуру. Размеры корпуса основаны на дюймах дисплея (например, 5-дюймовый дисплей). Есть разные виды:

  • Пакеты и рукава
  • Кобуры
  • Снаряды
  • Скины
  • Бамперы
  • Флип-кейсы и бумажники
  • Кожаный футляр
  • Защитные пленки и защитные пленки для тела

В 21 веке стали популярными мобильные телефоны нового типа, называемые смартфонами.Смартфоны используют больше людей, чем старые мобильные телефоны, которые называются чехлами для обычных телефонов. [2]

Кобуры обычно используются отдельно для устройств, которые имеют прорезиненную набивку и / или сделаны из пластика и без открытых жестких углов. . Чехлы повышенной прочности предназначены для защиты от падений и царапин.

СОВЕТ: Как навести антенну

Итак … вы наконец-то перешли к наружной антенне. Или, может быть, у вас какое-то время был старый на крыше, и вы готовы начать его использовать.Наведение антенны — одна из самых простых технических задач, которые вы можете выполнить, и для нее не требуются дорогостоящие инструменты.

Для начала вам нужно выяснить, куда вы собираетесь направить антенну. Один из лучших ресурсов — TVFool.com, которым управляют добровольцы, которые действительно увлечены антеннами. Просто начните с ввода своего почтового индекса, и вы поймете, где находятся башни вещания. Если вам повезет, большинство из них будет примерно в одном месте.

Итак, вот все, что вам нужно:

Конечно, вам понадобится настоящая антенна.Если вы не знаете, какая антенна вам нужна, нажмите здесь, чтобы получить рекомендации от эксперта.

Вам понадобится компас. Не волнуйтесь, если у вас его нет, просто сходите в местный дешевый магазин и купите его. Не тратьте больше одного-двух долларов. Этой технологии 5000 лет, и она практически всегда работает. Детские игрушки тоже подойдут, можно использовать и в смартфоне.

Вам понадобится какой-то уровень. В идеале он должен быть длинным, как на картинке.Если вам действительно не хватает денег, вы можете положить несколько пенсов в небольшой мешочек и привязать его к веревочке; это простой отвес, который поможет вам определить прямую ли мачта.

Это необязательно, но вы, вероятно, захотите, чтобы приятель сидел у телевизора и говорил вам, все ли в порядке. Это сопротивление, которое поднимается и спускается по лестнице.

И, конечно, вам может понадобиться лестница, чтобы подняться на крышу, и все необходимое защитное снаряжение.

Как это сделать

Если вы устанавливаете новую антенну, начните с установки мачты.Есть много способов сделать это. Некоторые ввинчиваются в сайдинг, некоторые — в карниз, некоторые — прямо в крышу. Его тоже довольно часто привязывают к дымоходу.

Используйте уровень (или мешок с монетами), чтобы убедиться, что мачта прямая и вертикальная (другими словами, уровень сверху вниз). Это должно улучшить ваш прием, а также, давайте будем честными, никому не нужна кривая антенна. После того, как вы будете отвешивать, установите антенну на мачту. На данный момент не затягивайте все полностью, потому что вам может потребоваться переместить это.

Направить антенну очень просто. Наведите компас на курс, полученный с антенной паутины. Если вы не знаете, как переводить градусы в направления, это просто:

Север равен 0 °, Восток 90 °, Юг 180 ° и Запад 270 °. На полпути между севером и востоком 45 ° и так далее. Продолжайте разделять объекты, пока не получите четкое представление о том, куда направить, а затем прикрепите антенну к мачте в этом направлении.

Это может не иметь смысла, , но антенна направлена ​​так, что выступающие верхние и нижние части находятся ближе к башням.Посмотрите на антенны на картинках. Оба имеют почти вертикальные панели, которые наклоняются вперед. Эти панели называются отражателями, и их нужно направлять так, чтобы верх и низ были ближе к башням. На обоих рисунках концы справа находятся ближе всего к башням, а концы слева — дальше всего.

Многие люди устанавливают антенны задом наперед, думая, что элементы должны быть направлены в сторону от башен, как будто это более аэродинамично. На самом деле вы хотите поймать как можно больше радиоволн, и вы делаете это, вставляя сначала маленький конец и позволяя элементам выступать вокруг него.

Если у вас есть уровень, вы можете убедиться, что сама антенна выровнена, как для производительности, так и для хорошего внешнего вида.

Теперь прекратите то, что вы делаете, и подумайте, как вы собираетесь заземлить антенну. Заземление НЕДОСТАТОЧНО важно, так как этот кусок металла, вероятно, будет самой высокой вещью в вашем доме. Если вам нужна помощь, ознакомьтесь с нашим загружаемым руководством.

После заземления антенны проложите кабель в дом и к телевизору, который вы хотите использовать.Ищите каналы, и если вы все сделали правильно, вы получите каждый канал, который хотите.

Если вам не хватает каналов или есть помехи, сейчас входит ваш друг. Держите его или ее перед телевизором, пока вы поднимаетесь, и слегка поверните антенну. Иногда вам нужно немного отклониться от оси, чтобы компенсировать отскакивающие сигналы, а иногда вы получите совсем другие результаты от небольшого движения. После каждого шага вы можете повторно сканировать каналы, чтобы быть уверенными, что не потеряли ни одного.

Прием на внутреннюю телевизионную антенну в совершенстве

Обзоры продуктов
  • Лучшие товары
  • Бытовая техника
  • Младенцы и дети
  • Автомобили
  • Электроника
  • Здоровье
  • Дом и сад
  • Деньги
  • Все продукты AZ
Все обзоры продуктов

Бытовые приборы
    Посудомоечные машины
    • Пылесосы
    • Стиральные машины

    Младенцы и дети

    • Велосипедные шлемы
    • Автокресла
    • Увлажнители
    • Коляски

    Автомобили

    • Покупка новых и подержанных автомобилей
    • Поиск новых и подержанных автомобилей
    • Поиск новых и подержанных автомобилей И ремонт
    • Шины

    Электроника

    • Наушники
    • Ноутбуки
    • Принтеры
    • Телевизоры

    Здоровье

    • Измерители уровня глюкозы в крови
    • Мониторы кровяного давления
    • Hearing
    • Home Сад

  • Газонокосилки
  • Воздуходувки
  • Генераторы
  • Матрасы

Деньги

  • Авиакомпании
  • Автострахование
  • Страхование домовладельцев
  • Багаж CR
Все популярные продукты 9034 Коронавирус
  • Кондиционеры
  • Очистители воздуха
  • Хлебопечки
  • Центральная система кондиционирования воздуха
  • Кофеварки
  • Сушилки для одежды
  • Варочные панели
  • Посудомоечные машины
  • Кухонные плиты
  • Посудомоечные машины
  • Электрические чайники
  • Электрочайники
  • Электрические чайники
  • Космические обогреватели
  • Пылесосы
  • Настенные печи
  • Стиральные машины
  • Водонагреватели
  • Вся бытовая техника

    Подробнее о бытовой технике

    Лучшие посудомоечные машины 2020 годаНовостиВидеоОбзоры продуктовДети и дети

    M ost Popular

    • Справочник CR по коронавирусу
    • Очистители воздуха
    • Детские мониторы
    • Велосипедные шлемы
    • Автокресла
    • Детское здоровье
    • Детские кроватки
    • Еда
    • Стулья
    • Страхование здоровья
    • Высокий уровень влажности
    • Репелленты
    • Коляски
    • Солнцезащитные кремы
    • Термометры
    Все для младенцев и детей

    Подробнее о младенцах и детях

    Решаем, когда пришло время обновить автокресло вашего ребенкаНовостиВидеоОбзоры всех бывших в употреблении автомобилейАвтомобили

    Исследовательские автомобили

    Все
    • Кабриолеты
    • Гибриды / электромобили
    • Автомобили класса люкс
    • Минивэны
    • Пикапы
    • Седаны
    • Малые автомобили
    • Внедорожники
    • Фургоны
    • Покупка автомобилей Рынок подержанных автомобилей
    • Руководство по покупке автомобилей
    • Оценщик стоимости автомобиля
    • Покупка и ценообразование всех автомобилей

    Техническое обслуживание и ремонт

    • Шины
    • Автомобильные аккумуляторы
    • Помощник по ремонту автомобилей
    • Все обслуживание и ремонт
    Все автомобили

    Best More on Cars

    Новые автомобильные предложенияНовостиВидеоПодкаст Talking CarsВсе обзоры продуктовЭлектроника

    Самые популярные

    • Руководство CR по коронавирусу
    • Компьютеры
    • Камеры
    • Клавиатуры Ergo
    • Мыши Ergo
    • Наушники
    • 9018 Antennas 902 Миниатюрные проекторы 9018 Antenna 902
    • Смартфоны
    • Смарт-часы
    • Звуковые панели
    • Проигрыватели потокового мультимедиа
    • Планшеты
    • Телевизоры
    • Беспроводные маршрутизаторы
    Вся электроника

    Подробнее об электронике

    Лучшие ноутбуки 2020 г.НовостиВидео

    347
    • Руководство CR по коронавирусу
    • Измерители глюкозы в крови
    • Мониторы артериального давления
    • Электровелосипеды
    • Электрические зубные щетки
    • Эллиптические тренажеры

    Контрольная техника | Основы антенн, типы антенн, функции антенн

    Дэниел Э.Капано 2 августа 2014 г.

    Прежде чем мы углубимся в черную магию распространения беспроводного сигнала, мы должны понять важную часть промышленной беспроводной системы: антенны. Антенны являются средством связи передатчика со средой, в данном случае свободным пространством. Антенна — это электромагнитный излучатель; он создает электромагнитное поле, которое исходит от передающей антенны к антенне приемника, которое затем преобразует электромагнитную волну в электрические сигналы, которые поступают на входные каскады приемника.

    Существует несколько различных типов антенн трех широких категорий: всенаправленные, направленные и полунаправленные.

    — Всенаправленные антенны распространяются во всех направлениях.

    — Полунаправленные антенны распространяются суженным образом, определяемым определенным углом.

    — Направленные антенны имеют узкий «луч», который обеспечивает высоконаправленное распространение; знакомые типы — параболический и яги. У каждого есть уникальные характеристики и возможности применения.

    Диаграммы распространения показаны на полярной диаграмме, причем угол распространения ограничен тем местом, где уровень мощности падает на 3 дБ. На рис. 1 показаны полярные диаграммы для разных антенн; показана ширина луча на уровне половинной мощности для антенны Yagi.

    Пассивное усиление усиливает сигнал

    Все антенны имеют пассивное усиление, которое служит для усиления сигнала. Пассивное усиление измеряется величиной дБи, которая представляет собой усиление относительно теоретической изотропной антенны; изотропная антенна передает энергию одинаково во всех направлениях и не существует в природе.Коэффициент усиления идеальной полуволновой дипольной антенны составляет 2,15 дБи. Также следует отметить, что с увеличением направленности увеличивается и усиление.

    EIRP, или эквивалентная (или эффективная) изотропная излучаемая мощность, является мерой максимальной мощности, которую теоретическая изотропная антенна могла бы излучать в направлении максимального усиления антенны. EIRP учитывает потери в линиях передачи и соединителях и включает фактическое усиление антенны. EIRP позволяет рассчитать значения реальной выходной мощности и напряженности поля, если известны фактическое усиление антенны и выходная мощность передатчика.

    Дипольные антенны, резиновая уточка

    Дипольные антенны являются наиболее распространенным типом используемых антенн и являются всенаправленными, распространяющими радиочастотную (РЧ) энергию на 360 градусов в горизонтальной плоскости. Эти устройства сконструированы так, чтобы резонировать на половине или четверти длины волны применяемой частоты. Эта антенна может состоять из двух отрезков провода, отрезанных до нужной длины, или может быть заключена в капсулу, как показано на рисунке; эту конфигурацию обычно называют антенной «резиновая уточка».Диполь используется во многих развертываниях Wi-Fi на предприятиях, в малых и домашних офисах (SOHO).

    Антенна имеет типичный импеданс, позволяющий согласовать антенну с передатчиком для передачи максимальной мощности. Если антенна и передатчик не совпадают, на линии передачи будут возникать отражения, которые ухудшат сигнал или даже повредят передатчик. Эти отражения описываются термином «коэффициент стоячей волны» (КСВ) и указывают на эффективность линии передачи.КСВ 1: 1 означает, что мощность не отражается и не теряется; 5: 1 указывает на отражение и потерю 44%. КСВ обычно используется как отношение напряжений и называется КСВН.

    Направленная антенна

    Направленные и полунаправленные антенны фокусируют излучаемую мощность в узкие лучи, добавляя при этом значительный выигрыш. Свойства антенны также взаимны. Характеристики передающей антенны, такие как импеданс и усиление, также применимы к приемной антенне.Вот почему одна и та же антенна может использоваться как для отправки, так и для приема. Коэффициент усиления высоконаправленной параболической антенны служит для усиления слабого сигнала; это одна из причин, почему этот тип антенны часто используется для линий связи на большие расстояния.

    Патч-антенна, микрополосковая антенна

    Патч-антенна — это полнонаправленный излучатель, использующий плоскую металлическую полосу, установленную над заземляющим слоем. Излучение с задней стороны антенны эффективно отсекается заземляющим слоем, улучшая прямую направленность.Этот тип антенны также известен как микрополосковая антенна. Обычно он прямоугольной формы и заключен в пластиковый корпус. Этот тип антенны может быть изготовлен с использованием стандартных методов печатной платы. Патч-антенны — это широко используемые полунаправленные антенны; Патч-антенна может иметь ширину луча от 30 до 180 градусов и типичное усиление 9 дБ.

    Секторная антенна

    Секторные антенны — это еще один тип полунаправленной антенны. Секторные антенны обеспечивают круговую (секторную) диаграмму направленности и обычно устанавливаются в так называемую секторную решетку.Ширина луча для секторной антенны может составлять от 60 до 180 градусов, обычно 120 градусов. В секторизованной решетке антенны устанавливаются спиной к спине для обеспечения полного покрытия на 360 градусов. Секторные антенны широко используются для сотовой связи.

    Яги антенна

    Обычно используемая направленная антенна — это массив Яги-Уда, обычно называемый просто Яги. Он был изобретен Синтаро Уда и его коллегой Хидэцугу Яги в 1926 году.Антенна Yagi использует несколько элементов для формирования направленной решетки. Один ведомый элемент, обычно диполь, распространяет радиочастотную энергию; элементы, расположенные непосредственно перед и за ведомым элементом, повторно излучают радиочастотную энергию в фазе и не в фазе, усиливая и замедляя сигнал соответственно. Элементы называются паразитными элементами; элемент за ведомым элементом называется отражателем, а элементы перед ведомым элементом называются направляющими. Антенны Yagi имеют ширину луча в диапазоне от 30 до 80 градусов и могут обеспечить пассивное усиление более 10 дБи.Многоэлементный Yagi с высоким коэффициентом усиления показан на рисунке 4.

    Параболическая или тарелочная антенна

    Параболические, или тарелочные, антенны — наиболее распространенный тип направленных антенн. Парабола — это симметричная кривая; параболический отражатель — это поверхность, описывающая эту кривую при вращении на 360 градусов — тарелка или, если использовать технический термин, параболоид. Параболический рефлектор имеет высокую степень направленности и может фокусировать радиочастотную энергию в луч, как у фонарика.Параболические антенны имеют очень узкую ширину луча, обычно не превышающую 25 градусов. Коэффициент усиления зависит от диаметра и частоты; на частоте 2,4 ГГц антенна длиной 1 метр обеспечит усиление около 26 дБи, а антенна длиной 10 метров обеспечит усиление 46 дБи на той же частоте. Антенна «питается» либо полуволновой дипольной антенной, либо рупорным устройством. Параболические антенны используются для линий связи на большие расстояния между зданиями или на больших географических территориях. Очень большие параболические антенны используются в радиоастрономии и могут обеспечить усиление 10 миллионов или около 70 дБи.

    Сеточная антенна

    Вариантом тарелки является решетчатая антенна. Учитывая, что параболический отражатель будет представлять большую твердую поверхность для ветра, отсюда следует, что при сильном или даже умеренном ветре антенна может смещаться или деформироваться. Чтобы этого не произошло, отражатель перфорирован в сетку. Расстояние между элементами сетки зависит от частоты; она обратно пропорциональна частоте. Коэффициент усиления и ширина луча аналогичны параболической антенне.

    — Дэниел Э. Капано, владелец и президент компании Diversified Technical Services Inc. из Стэмфорда, штат Коннектикут, является сертифицированным администратором беспроводной сети (CWNA). Под редакцией Марка Т. Хоске, контент-менеджера, CFE Media, Control Engineering, [email protected].

    Онлайн-экстра

    См. Другие руководства по беспроводной связи от Capano по беспроводной революции, основам радиочастот и сравнительной модуляции: термины и определения модуляции с расширенным спектром для беспроводных сетей

    www.controleng.com/webcasts предлагает беспроводные веб-трансляции, некоторые из которых предоставляются на счет PDH.

    Control Engineering имеет беспроводную страницу.

    Темы IELTS: Мобильные телефоны [Урок разговорной речи и чтения]

    В этом уроке мы поговорим о мобильных телефонах. Зачем? В наши дни мобильные телефоны есть у многих людей, и они стали неотъемлемой частью нашей жизни, поэтому важно уметь говорить о них и знать термины и слова, используемые в этой технологии.Если что-то действительно обычное в повседневной жизни, вы можете ожидать, что это появится в тесте IELTS… и вы будете правы! На мобильных телефонах есть различные карточки-подсказки IELTS. Сегодня мы рассмотрим некоторые из них.

    На этом уроке я хочу рассказать вам о различных способах участия мобильных телефонов (или сотовых телефонов) в тесте IELTS. Я также научу вас нескольким словам и фразам, которые тоже могут оказаться полезными. 😀

    Вот содержание этого урока:

    1. Словарь
    2. Разговорная практика
    3. Практика чтения
    4. Письмо

    Мобильный или сотовый телефон?

    Прежде всего, давайте рассмотрим вопрос, на который многие из вас не знают ответа.Почему у нас есть эти две фразы — мобильный телефон и сотовый телефон — на английском языке?

    На самом деле ответ довольно прост. В Великобритании мы говорим «мобильный телефон», а в Америке — «сотовый телефон».

    При сдаче IELTS вы можете выбрать британский или американский английский, но не оба. Поэтому, когда вы выбираете мобильный телефон или сотовый, вам следует придерживаться такого рода английского.

    Вы можете прочитать все о британском и американском английском здесь.

    Больше словаря для мобильных телефонов для IELTS

    Мы можем сократить эти две фразы до «мобильный» или «сотовый», например, в следующем диалоге:

    • Привет, Сандра, у тебя есть сигнал на мобильный?
    • О нет, я уронил свой мобильный.Я надеюсь, что смогу это исправить.

    Точно так же мы можем сократить их до «телефон», например:

    • Привет, Сандра, у тебя есть сигнал на телефоне?
    • О нет, я уронил свой телефон. Я надеюсь, что смогу это исправить.

    Это в основном то же самое. Раньше мы выделялись, потому что у людей были телефоны дома, а потом и в карманах. Сейчас у нас в основном просто мобильные телефоны, поэтому мы говорим «телефон», имея в виду любой вид.

    Вот полезный словарный запас по мобильному телефону для IELTS:

    Word Значение
    Стационарный Тип телефона, который прикреплен к вашему дому, то есть не портативный
    Сигнал Уровень приема, который вы можно получить на свой телефон
    Данные Сумма, которую вы можете загрузить на свой телефон (через 3G / 4G)
    Время экрана Количество времени, которое вы проводите на телефоне
    Burner Телефон, который можно использовать и выбросить (на самом деле это необычно и не очень полезно для IELTS — но вы можете услышать это в фильмах!)
    Scroll Значение для продвижения вверх и пальцем вниз по экрану
    Ring Шум, который издает телефон, когда на него звонят

    Мобильный телефон отвечает на вопросы

    Поскольку телефоны сейчас стали обычным явлением в повседневной жизни, они могут появляться в тесте IELTS довольно часто.Телефон сейчас есть почти у всех, так что это довольно универсальная тема. Вы можете найти подобные вопросы в первой части теста:

    • У вас есть мобильный телефон?
    • Как часто вы пользуетесь мобильным телефоном?
    • Можете описать свой мобильный телефон?
    • Вы когда-нибудь использовали мобильный телефон для покупок?
    • Какой был ваш первый мобильный телефон?
    • В наши дни люди слишком часто пользуются мобильными телефонами?
    • Купили бы вы в будущем новый?
    • Как мобильный телефон изменил вашу жизнь?

    Для такого рода ответов вы не знаете, что в ответ нужно много говорить, но избегайте необоснованно коротких ответов, таких как «Да.”Вместо этого мы можем немного подробнее остановиться на теме, например:

    Q: У вас есть мобильный телефон?

    A: Да, у меня есть iPhone 7, который я купил в 2018 году. Я использую его в основном для отправки сообщений и проверки новостей, но я не думаю, что я привязан к нему, как большинство людей.

    Это всего лишь два предложения, но оно отвечает на вопрос и идет немного дальше, давая некоторые дополнительные детали, не отходя слишком далеко от темы.

    Cue Card для мобильных телефонов

    Хотя вы определенно можете столкнуться с темой мобильных телефонов в первой части разговорного теста IELTS, они довольно часто встречаются и во второй части.Возможно, в следующем тесте вы столкнетесь с подсказкой для мобильного телефона.

    Если вы это сделаете, он скажет «Описать…», а затем даст вам что-то вроде подсказки, которая подскажет, что вам нужно сделать. Например:

    Опишите свой первый мобильный телефон.

    Вы должны сказать:

    , когда у вас появился этот телефон

    — сколько он стоил

    — как он выглядел

    — и насколько он отличается от технологии, которую вы используете сегодня.

    Это всего лишь один пример карточки-подсказки IELTS о мобильных телефонах.Конечно, могут быть и другие.

    Вот еще одна подсказка для мобильного телефона, которую я недавно видел:

    Опишите время, когда вам не разрешали пользоваться мобильным телефоном.

    Вы должны сказать:

    — что вы сделали

    — когда это было

    — где это было

    почему вам не разрешили пользоваться мобильным телефоном

    В любом случае от вас потребуется подробно поговорить на эту тему, поэтому приведенный выше словарь будет вам весьма полезен.Однако, помимо специальной телефонной лексики, вы также должны хорошо разбираться в грамматике и некоторых основных английских фразах, потому что телефоны, как правило, пересекаются с обычной жизнью.

    Пример ответа — Опишите свой первый мобильный телефон

    Вот мой пример ответа на первую из этих карточек:

    Это было давно, но я думаю, что моим первым телефоном был Motorola, который в то время был крупным брендом, и он был заключен по контракту с Vodaphone, поскольку они были одной из немногих компаний, выпускавших мобильные телефоны.Сам телефон представлял собой большую неуклюжую штуку с длинной антенной наверху и множеством кнопок. Единственной мелочью был экран, что странно, если подумать о том, какие сейчас телефоны.

    Я особо не пользовался им, потому что мне было, наверное, четырнадцать, а это был примерно 1994 год, когда ни у кого не было телефона. Я не мог позвонить своим друзьям, и даже если бы у них были телефоны, это было, наверное, слишком дорого. Честно говоря, тогда это было бесполезно.

    Не помню, сколько это стоило, но большинство подобных технологий были дорогими.Я думаю, что мой отец получил это от своей работы, но потом не использовал, поэтому он дал мне. Кроме того, я на самом деле не использовал ее, так что ее, вероятно, вскоре выбросили, но было интересно иметь эту раннюю технологию.

    После этого я действительно долгое время сторонился телефонов и получил свой первый смартфон только в 2014 году! Однако с тех пор я стал таким же телефонным зомби, как и все остальные. Я отправляю сообщения, проверяю электронную почту, читаю новости и фотографирую. Странно, что они могут это сделать сейчас.Мой первый телефон почти ничего не делал!

    Последние слова о мобильных телефонах и разговорной речи на IELTS

    Если вас спрашивают о телефонах и разговоре, не беспокойтесь о техническом словарном запасе и просто дайте честный ответ. Вам не нужно знать об акселерометрах и т. Д. Просто поговорите о том, для чего вы его используете — для общения с друзьями, фотографирования, проверки сообщений и т. Д. Это нормально.

    Вас также могут спросить о телефонах в третьей части. Это может быть связано с возрастом или полом, поэтому вас могут спросить что-то вроде: «Как вы думаете, пожилым людям трудно адаптироваться к новым технологиям?» или «Мужчинам больше нравятся высокотехнологичные гаджеты, чем женщинам?» В таких случаях можно говорить о телефонах.

    Конечно, вы также можете говорить о мобильных телефонах, даже если они прямо не упоминаются в вопросе. Взгляните на последнюю подсказку, на которую можно ответить с информацией о мобильном телефоне:

    Опишите то, что у вас есть и что важно для вас.

    Вы должны сказать:

    — что это такое и кто вам дал

    — в чем его специализация

    — дадите ли вы когда-нибудь его кому-нибудь еще

    и объясните, почему это важно для вас.

    Я думаю, что многие люди с радостью использовали бы свой мобильный телефон в качестве примера для ответа на этот вопрос! Просто внимательно прочтите подсказку. Недостаточно знать, что это подсказка мобильного телефона. Вам нужно знать специфику.

    Как ответить на подсказку

    Я много раз говорил на этом веб-сайте о том, как отвечать на карточки-подсказки IELTS, чтобы вы могли действительно хорошо пройти тест на устную речь. Вам нужно сделать несколько вещей:

    1. Проанализируйте вопрос
    2. Составьте план ответа
    3. Сделайте заметки
    4. Дайте ответ

    Это требует быстрого мышления, управления временем и хладнокровия.Не нервничайте слишком сильно, иначе вы можете говорить слишком быстро. Кроме того, не пишите слишком много заметок. Это не поможет вам, когда дойдет до фактического ответа.

    IELTS Reading Practice — Телефоны

    Знаете ли вы что-нибудь об истории телефонов и, в частности, об истории мобильных телефонов? Давайте продолжим изучение этой темы IELTS, изучив историю этого теперь повсеместного устройства. Вам следует обратить внимание на язык, используемый в этих отрывках, и подумать, как вы могли бы применить его к подсказке IELTS о мобильных телефонах, чтобы дать лучший ответ.

    Прочтите следующий отрывок и затем ответьте на следующие вопросы:

    1. Кому приписывают изобретение телефона?
    2. Кому поступил первый звонок?
    3. Когда был первый трансатлантический телефонный звонок?

    (Вы можете найти ответы внизу страницы.)

    Краткая история телефонов

    Нескольким людям приписывают изобретение первого телефона, но именно американец Александр Грэхем Белл подал первый патент на телефон в 1876 году.Позже в том же году Белл осуществил первую в истории голосовую передачу с одного телефона на другой, когда сказал своему помощнику следующие слова: «Мистер Ватсон, подойдите сюда, я хочу вас видеть».

    Телефон развивался в течение следующих ста лет или около того. Первый звонок от побережья к побережью в Америке был сделан в 1915 году из Нью-Йорка в Сан-Франциско. Первый трансатлантический звонок был сделан в 1927 году из Соединенных Штатов в Соединенное Королевство.

    Все эти телефонные звонки имели одну общую черту: телефоны должны были быть соединены друг с другом кабелем, обычно медным проводом , даже через Атлантический океан.По этой причине эти системы стали известны как системы фиксированной связи или системы фиксированной связи .

    Один сто лет после первого звонка телефона Беллом, изобретатели работали над тем, чтобы телефон, который не нуждается медный кабель и может разговаривать друг с другом, или общаться, используя радиоволны в воздухе, и, следовательно, может быть мобильным , не фиксированный.

    Теперь прочтите следующий отрывок и решите, ВЕРНЫ эти утверждения или ЛОЖЬ:

    1. Первая коммерческая сеть мобильной связи была доступна в 1973 году.
    2. Скандинавская компания запустила первую сеть мобильной связи.
    3. Система 2G была запущена в 1991 году.

    Первые мобильные телефоны

    В 1973 году компания Motorola продемонстрировала первый такой телефон. Однако первый коммерческий мобильный телефон появился только в 1983 году.

    Первая коммерческая сеть вышек мобильной связи была построена в Японии компанией Nippon Telegraph and Telephone, NTT, в 1979 году. Это была аналоговая, а не цифровая система, и поскольку это была первая такая система, позже она стала известна как 1G или Первое поколение .

    Подобная система была создана в 1981 году скандинавской компанией Nordic Mobile Telephone, или NMT. Он работал в скандинавских странах Дании, Норвегии, Швеции и Финляндии.

    К 1991 году дальнейшее развитие технологий сделало возможным для сетей мобильной связи использовать цифровые сигналы, а не аналоговые. Необходимо было определить стандарты, чтобы все страны, использующие эту технологию, использовали одни и те же правила и спецификации. Поскольку это был следующий шаг в развитии, он получил название 2G или второго поколения .Стандарты для нее назывались GSM или Global System for Mobile Communications .

    Больше словарного запаса!

    Как мы продвигаемся дальше?

    Вам не нужно запоминать какие-либо подробности этой истории — вам не нужно знать эти даты или имена. Важно то, что вы знакомы с некоторыми из основных терминов, используемых при разговоре о мобильных телефонах. С какими терминами мы до сих пор сталкивались?

    Аналог — обратите внимание, что это пишется так в британском английском, а в американском английском — аналог — оба верны, это просто зависит от того, где вы находитесь.Что это значит? Подумайте о виниловых музыкальных записях или записях, которые являются аналоговыми, и музыкой на компакт-дисках, которые являются цифровыми.

    1G — это означает «Первое поколение». Это имя, данное первым системам мобильной связи, в которых использовалась аналоговая технология.

    2G — это означает Второе поколение и было первым из цифровых мобильных телефонных систем.

    GSM — это означает Глобальная система мобильной связи и представляет собой набор правил и спецификаций, которым должны были соответствовать новые цифровые системы.

    Вам не нужно запоминать, что это такое, но это облегчает уверенное использование этих терминов, если вы немного понимаете их предысторию и имеете общее представление о том, как они стали использоваться — как они стали частью нашего языка.

    Позже я предоставлю вам подсказку на условиях мобильного телефона, а также подсказку для разговора по мобильному телефону, но пока давайте продолжим обсуждение мобильных телефонов.

    Вернуться к чтению

    Заполните пропуски в следующем отрывке словами из следующего:

    клавиатура / используемая / сотовые телефоны / дифференциация / подключение / калькулятор

    Ранние мобильные телефоны

    В 1980-х и 1990-х годах мобильные телефоны были довольно ___7___, но по сегодняшним меркам они были довольно простыми.Возможно, вы знакомы с ними.

    У них есть маленький экран и стандартный ___8___ с числами от 1 до 9, плюс 0, а также часто с одной или двумя другими клавишами. Сначала их называли просто мобильными телефонами, или ___9___, но теперь, когда мы оглядываемся на них, нам нужен термин для их описания, и ___10___ их из последних телефонов — поэтому они называются функциональными телефонами .

    Эти телефоны имели базовую возможность ___11___ выхода в Интернет, но в основном они использовались для телефонных звонков и отправки коротких текстовых сообщений.У них также могли быть такие вещи, как ___12___, встроенный в программное обеспечение, или, возможно, простая игра.

    Краткое завершение

    Заполните пробелы, используя не более ТРЕХ СЛОВ из текста:

    • Это может показаться волшебством, но мы можем разговаривать с людьми со всего мира по нашим мобильным телефонам, потому что они подключаются через систему ____13____. Круглые области вокруг них иногда называют ____14____, в результате чего телефоны получают американское название, что сокращенно от «сотовый».«Даже если бы вы сказали это в другой стране, люди, вероятно, знали бы _____15_____.

    Мобильный телефон / сотовый телефон — есть ли разница?

    Мобильные телефоны соединяются друг с другом и по всему миру посредством связи с вышками. Каждая башня покрывает определенный радиус, возможно, во много километров, в зависимости от местности или построек вокруг нее. Мобильные телефоны автоматически подключаются к лучшей вышке, обычно ближайшей, и подключаются к другой вышке, если пользователь переместился на некоторое расстояние пешком, на автомобиле или на поезде.Таким образом, телефон работает в небольших круговых областях, областях, которые выглядят как ячейки, если вы нарисовали их на карте.

    Такие телефоны стали называться сотовых телефонов , что обычно сокращается до сотовых телефонов , а иногда, особенно в Америке, просто до сотовых телефонов «Эй, я вижу, у вас есть новый сотовый!»

    В Америке и других странах, близких к этому региону, мобильные телефоны обычно обозначаются как сотовые телефоны , тогда как в других странах они обычно обозначаются как мобильных телефонов .Оба термина означают одно и то же, это просто случай использования более подходящего термина. Но какой бы термин вы ни использовали, почти все поймут, что вы имеете в виду.

    IELTS Writing — Мобильные телефоны

    В этом заключительном разделе урока я хотел бы поговорить с вами о написании IELTS и мобильных телефонах. Давайте начнем с прочтения этого отрывка из конца статьи о мобильном телефоне, которую мы читали. Мы не собираемся больше отвечать на вопросы по чтению, а вместо этого воспользуемся им как источником вдохновения для ответа на следующий вопрос по написанию IELTS.

    По мере развития технологий коммуникационные компании разрабатывают более эффективные способы работы. Благодаря технологии мобильных телефонов, а также вышкам и другому оборудованию это означает, что они могут иметь больше телефонов, работающих с вышки одновременно, они могут обеспечивать более четкие сигналы, больше функций и так далее. Детали всего, о чем нам не нужно беспокоиться. Мы только знакомим вас с используемыми терминами.

    Достаточно сказать, что технология мобильных телефонов 3G или третьего поколения началась примерно в 2001 году, а технология мобильных телефонов 4G или четвертого поколения началась примерно в 2009 году.

    А в 2020 году компании по всему миру будут использовать 5G или пятого поколения .

    В 2007 году Apple — компания, производящая компьютеры и программное обеспечение, — выпустила первый iPhone . Это был смартфон . Почему это так называется?

    У него большой экран, заполненный значками, и много программного обеспечения, называемого приложений , что сокращенно от приложений — маленькие программы, которые могут быть чем угодно, от калькулятора, игры, почтовой программы до Интернета. браузер или многое другое.Это действительно похоже на маленький компьютер, который также делает телефонные звонки. Другими словами, это смартфон , смартфон .

    В мобильных телефонах есть небольшая карта, поэтому они могут подключаться к сети мобильных телефонов . Она называется SIM-картой , что означает модуль идентификации абонента , но гораздо проще назвать это SIM-картой, не так ли?

    Некоторые телефоны, такие как Apple iPhone, имеют определенную операционную систему Apple называет ее « iOS », тогда как многие другие телефоны используют операционную систему Android , принадлежащую компании Google .

    Пример ответа Band 9 — Мобильные телефоны

    Задание 1 — гистограмма мобильных телефонов

    Как бы вы описали эту гистограмму? Честно говоря, для этого не требуется никаких специальных знаний по телефону … но хороший словарный запас всегда полезен. Вы можете включить в него такие слова, как «телефонная трубка» или «устройство», и придать своему сочинению немного больше изящества.

    Вот мой модельный ответ:

    Гистограмма показывает показатели продаж пяти различных брендов мобильных телефонов за три разных года.Два бренда выросли за этот период, у двух показатели продаж постоянно снижались, а у другого оставались довольно стабильные показатели.

    В 2009 году, первом зарегистрированном году, Nokia была самым популярным брендом телефонов, продав почти 450 миллионов единиц. К 2011 году этот показатель немного снизился, но затем резко упал до 250 миллионов единиц к заключительному отчетному году, 2013. Эта тенденция также наблюдалась в телефонах LG, хотя они начинались с 120 миллионов единиц и упали примерно до 75 миллионов.

    И Samsung, и Apple испытали большой скачок продаж: Samsung переместилась с 240 миллионов единиц до 450 миллионов, что означает, что его тенденция была противоположной тенденции Nokia.Apple, тем временем, подскочила с 20 до 150 миллионов.

    Цифры для ZTE выглядели совершенно иначе, так как они оставались на уровне около 50 миллионов единиц в каждый из трех зарегистрированных лет.

    IELTS Writing Task 2 — Мобильные телефоны и конфиденциальность

    Вот вопрос, на который я попытаюсь ответить:

    В настоящее время технологии все чаще используются для отслеживания того, что люди говорят и делают (например, с помощью слежения за мобильными телефонами и камер наблюдения).Во многих случаях наблюдаемые люди не подозревают об этом.

    Как вы думаете, преимущества данной разработки перевешивают недостатки?

    Как видите, это довольно сложно. Хорошее знание телефонов и словарного запаса на английском языке действительно может помочь. Вы можете вставить специальный язык о просмотре или зашифрованных сообщениях. Однако даже базовые знания позволят вам хорошо выступить.

    Пример ответа Band 9

    В двадцать первом веке действия и информация людей обычно отслеживаются другими без их ведома или согласия.Мнения по этой теме сильно разделились: некоторые люди категорически против такого вторжения в личную жизнь, а другие считают, что это необходимо для нашей безопасности. В этом эссе будет доказано, что недостатки перевешивают преимущества, и поэтому эта тенденция опасна для нашего будущего.

    Начнем с того, что по мере того, как мы переходим во все более цифровой мир, наши личные данные в основном хранятся в Интернете. От профилей знакомств до фотографий и банковских реквизитов — теперь очень много важного хранится на компьютерах.Многое из этого доступно правительствам и предприятиям без нашего ведома, и компании, работающие в социальных сетях, даже часто продают наши данные третьим сторонам с целью получения прибыли. Это приводит к тому, что крупные организации знают о нашей жизни больше, чем мы когда-либо хотели. Наши данные должны быть нашей личной собственностью, и мы должны иметь больше права голоса в отношении того, как с ними обращаться.

    Кроме того, учитывая постоянную угрозу глобального терроризма, правительственные учреждения постоянно следят за людьми по всему миру.Они делают это, наблюдая за нами с помощью камер видеонаблюдения, а также подслушивая наши сообщения по телефону и электронной почте. Это якобы положительный момент, поскольку он должен держать нас в большей безопасности, но на самом деле из-за этого люди теряют конфиденциальность. Если это часть борьбы с терроризмом, то террористы победили, потому что мы каждый день теряем наши личные свободы.

    В заключение, хотя есть несомненные преимущества для нашей жизни, когда мы наблюдаем за другими, недостатки больше, потому что люди теряют свои права и свободы различными способами.

    Теперь о доработке

    Давайте вернемся к приведенному выше тексту и посмотрим, сможем ли мы поговорить о некоторых из используемых нами терминов. Помните, что вам не нужно запоминать даты, имена или факты. Что важно, так это то, что вам удобно и уверенно использовать термины, чтобы вы могли уверенно использовать их в своем письме и в разговоре.

    Как вы бы кому-нибудь описали, что такое 2G?

    Позвольте мне попробовать, так что вы понимаете, о чем я:

    ‘2G обозначает второе поколение.Это была вторая версия технологии, используемой в мобильных телефонах. Однако это было первое цифровое устройство, поскольку 1G, или первое поколение, было аналоговым. Сейчас мы находимся на уровне 4G, и 5G тоже происходит ».

    Представьте, что вы с другом, и этот друг только что приобрел свой первый мобильный телефон и спрашивает вас о некоторых вещах из прошлого, потому что ему интересно узнать.

    Я хочу, чтобы вы придумали, что вы хотите сказать, затем я хочу, чтобы вы произнесли это вслух , а затем я хочу, чтобы вы записали это .Важно, чтобы вы произнесли это вслух, потому что важно, чтобы ваши уши слышали слова, которые вы говорите , а не просто произносите их в уме. Это самое важное для вашего учебного процесса.

    Как бы вы описали:

    3G?

    Обычный телефон?

    Смартфон?

    Расскажите другу о компаниях, производящих смартфоны.

    А теперь поговорим о вас и, возможно, о вашем телефоне.

    У вас есть мобильный телефон? Неважно, если вы этого не сделаете.

    Если у вас есть мобильный телефон, то какой? Хотели бы вы иметь более новую модель? Если да, то почему вы хотите иметь более новую модель?

    Если у вас нет мобильного телефона, какой из них вы бы купили, если бы могли выбрать любой, и почему?

    Какие вещи вы делаете на своем мобильном телефоне? То есть как вы в основном его используете?

    Вот мой ответ:

    «О, я в основном использую его, чтобы звонить друзьям и отправлять текстовые сообщения.Иногда я использую его для электронной почты или для серфинга в Интернете. Я также часто использую его для фотосъемки ».

    Что бы вы ответили? Помните: придумайте свой ответ — произнесите его вслух — затем запишите, а затем прочитайте вслух то, что вы записали. Звучит правильно? Если нет, то почему? Важно использовать правильные термины, правильно произносить их, правильно писать и использовать правильную пунктуацию при письме. Не торопитесь, не торопитесь.

    Какие еще фразы мы могли бы использовать, когда говорим о мобильных телефонах?

    Когда вы придете в школу, не могли бы вы позвонить мне на свой мобильный телефон, чтобы я знал, что вы приехали благополучно?

    Мой мобильный телефон не работает, поэтому мне нужно пойти в телефонный магазин и починить его.

    У вас новый айфон? Какая это модель?

    У моего друга в Америке новый сотовый телефон. Думаю, это Samsung .

    ответов

    Чтение

    1) Александр Грэм Белл 2) Мистер Ватсон 3) 1927 4) F 5) F 6) Удобство использования 8) клавиатура 9) сотовые телефоны 10) дифференцировать 11) подключать 12) калькулятор 13) башни 14) ячейки 15) что вы имеете в виду

    .

    Оставить комментарий
