Как подключить автомат?

Автоматический выключатель выполняет прежде всего защитную роль как всей электроустановки, так и части цепи от сверхтоков короткого замыкания и перегрузок.

Также автомат позволяет обесточивать участок цепи для проведения электромонтажных и профилактических работ.

Как подключить автомат в щиток

Наиболее часто используются однополюсные автоматы, ставящееся на фазную линию однофазной проводки. Корпусное исполнение однополюсных автоматов одинаковое, мощность же определяется будущей нагрузкой линии плюс десять процентов мощности.

Для установки автомата в щитке укрепляется DIN-рейка, соответствующая длине комплекса автоматов.

Зачастую щитки уже укомплектованы DIN-рейками, планками заземления и рассчитаны на определенное количество автоматов.

На задней части автомата присутствует фигурный вырез и подпружиненная защелка. Автомат ставиться верхней частью выреза на рейку, после чего прижимается низ до щелчка защелки.

Верхний контакт автомата предназначен для вводного провода. Подведя провод к автомату необходимо зачистить часть изоляции длинной 1-2 см.

При этом важно, что бы оголенная часть провода не выступала из корпуса автомата. Через отверстие, слегка открутив крепежный винт, зачищенный провод устанавливается на верхней клемме, после чего затягивается крепежным винтом.

Также, но уже с нижней части автомата, фиксируется зачищенный отходящий провод. Оставшиеся нулевые жилы зачищаются на концах и крепятся к рейки заземления.

Автомат установлен. После подачи на него напряжения и проверки в работе можно устанавливать лицевую часть щитка.

Как подключить автомат к бойлеру

Современные бойлеры снабжены всеми необходимыми средствами защиты от перепадов напряжения и короткого замыкания.

Однако близкое соседство мощных нагревательных элементов, токоведущих частей и воды диктует необходимость дополнительных средств защиты линии.

Подавляющее большинство бытовых бойлеров с завода укомплектовано вилкой и проводом. Для подключения таких бойлеров необходимо запитывающую розетку снабдить дополнительным автоматом.

Корпусное исполнение коробки для автомата необходимо подбирать, учитывая влажность помещения. Зачастую бойлер устанавливается во влажном и плохо проветриваемом помещении, поэтому следует тщательно подбирать корпусное исполнение.

Также очень тщательно проводится заземление, все контакты на планке заземления проверяются и протягиваются. Подключается автомат только на фазный провод, оставляя нулевой провод без разрывов.

Все токоведущие части в обязательном порядке изолируются, провода подводящие и отходящие зачищаются таким образом, что бы из корпуса не выступали оголенные части провода.

Как подключить розетку к автомату

При подключении к розетке мощных электроприборов нелишним будет защитить ее автоматическим выключателем, защищающим от перегрузок и замыканий.

Подключение автоматического выключателя необходимо производить, предварительно обесточив линию с которой будет вестись работа и проверив отключение при помощи индикаторной отвертки.

Провод разрезается. На месте разреза устанавливается специальный бокс для автоматического выключателя.

Боксы отличаются корпусным исполнением, но у всех унифицировано крепление автоматического выключателя при помощи выреза на корпусе и защелки в нижней части автомата.

После установки автоматического выключателя в бокс зачищенные концы провода затягиваются крепежными винтами.

При этом обязательно на автомат идет фазный провод, а на планку заземления подключается нулевая жила.

Любые действия при монтаже необходимо производить только после того, как снято напряжение на линии, с которой производится работа.

Перед подачей напряжения все контакты проверяются на прочность соединения и провод визуально осматривается на наличие поврежденных участков изоляции. Из автоматического выключателя ни в коем случае не должны выступать оголенные участки провода.

В случае повреждения изоляции провод обязательно изолируется даже внутри бокса для автоматического выключателя.

Провода разводятся таким образом, что бы изоляция не до касалась до токоведущих частей автомата. По возможности все повороты провода необходимо выполнять под прямыми углами.

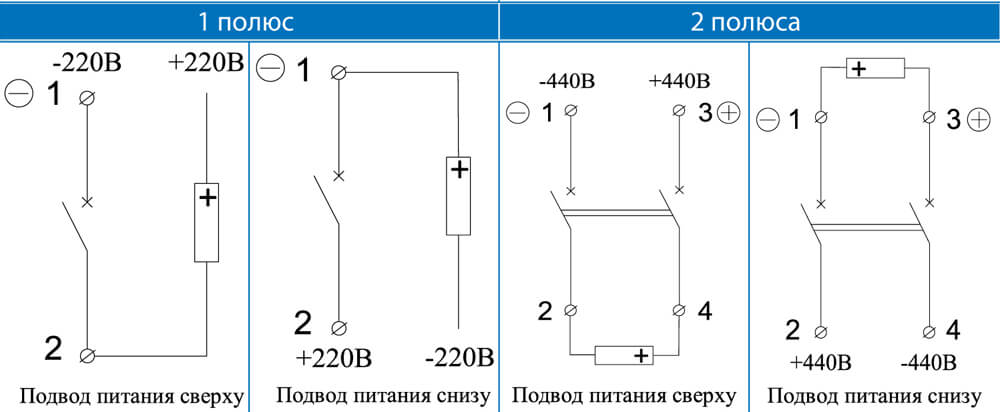

Схема подключения автоматического выключателя

Схемы подключения автомата

Установить и правильно подключить автомат в распределительном шкафу – не проблема. С этим может справиться даже обычный человек, который с электричеством сталкивается только, когда вставляет в розетку штепсельную вилку от бытового прибора или включает освещение. Но вопрос, как правильно подключить автомат, все равно часто звучит от обывателей. Все дело в том, что даже среди электриков происходят споры о способах подсоединения. То есть, подводить питающий провод к автоматическому выключателю сверху или снизу.

Давайте не будем спорить здесь, а просто обратимся к правилам устройства электроустановок (ПУЭ), где в одном из пунктов, а, точнее, в пункте 3. 1.6, четко все описано. Ни фото ниже нами сделана выписка из этого пункта ПУЭ.

Итак, правила рекомендуют подключать питающий провод к неподвижному контакту в автомате. А он расположен именно сверху. Но давайте до конца быть честными, и еще раз прочитаем правило. В нем нет строго ограничения, то есть, оно носит только рекомендательный характер. Поэтому отвечая на вопрос, как подключить автоматический выключатель снизу или сверху, можно использовать два варианта. Тем более, прибор будет отключать сеть от перегрузок и короткого замыкания в любом случае в независимости от схемы подключения.

И все же, почему в ПУЭ этот пункт присутствует? Чтобы ответить на этот вопрос, необходимо рассмотреть устройство автоматического выключателя.

Общие принципы монтажа выключателей освещения

Монтаж простой системы освещения и управляющих устройств производится во время ремонтных работ в помещении. При скрытой проводке, до выполнения чистовых отделочных работ производится укладка кабеля в штробы и подготовка мест под установку выключателей.

При этом коммутацию выключателей, приборов освещения и питающих линий производят в монтажных распределительных коробках. Такие коробки могут находится в специальных нишах в стенах, скрыты в полу или за натяжным (подвесным) потолком.

В некоторых случаях, например, в деревянных домах, нормативными актами запрещен монтаж скрытой проводки, поэтому в таких помещениях монтаж производят открыто уже после отделки помещения (с использованием кабель-каналов или специальных гофрированных трубок).

Общий принцип подключения выключателей в большинстве случаев одинаковый: выключатель служит для разрыва фазы на линии, а ноль проводят непосредственно на светильник. Почему фазу, а не ноль? Это требование прямо указано в ПУЭ, которое гласит, что должна исключаться возможность разрыва одного нулевого проводника без отключения фазного. Это связано непосредственно с мерами безопасности при эксплуатации осветительных приборов. При отключении устройства от сети с помощью выключателя на него не должно подаваться напряжение, чтобы его можно было безопасно ремонтировать или менять лампу.

Место установки выключателей, управляющих освещением, подбирается исходя из привычек будущих пользователей и конфигурации помещения. В общем случае принят монтаж выключателей на высоте 90 см от пола. Это связано с тем, что таким выключателем сможет удобно пользоваться как ребенок, так и взрослый.

Планируя монтаж выключателей, лучше всего составить схемы подключения проводов в распределительных коробка и план с указанием расположения точек освещения и управляющих устройств, а также произвести разметку непосредственно на стенах. Это поможет избежать ошибок.

Устройство автомата

Чтобы перейти к схемам подключения автомата, необходимо разобраться в первую очередь с его конструкцией. А так как нас интересует именно подключение проводов к нижним или верхним контактам прибора, то надо понимать, что оба контакта (подвижный и неподвижный) изготавливаются из разных металлических сплавов.

Когда дело касается сети переменного тока, то при коммутации автомата его контакты выгорают равномерно, и здесь разницы, куда подключать провода, нет никакой. Если автомат располагается в схеме с постоянным током, то выбор контакта подключения – важная составляющая правильной и долгосрочной работы самого прибора. При высокой величине силы тока наблюдается перенос металлов с одного контакта на другой, поэтому в таких сетях подключение питающих проводов надо производить только сверху, то есть, через неподвижный контакт.

Теперь переходим непосредственно к самому устройству автомата. Чтобы вы поняли, что находится внутри этого прибора, рекомендуем ознакомиться с рисунком ниже.

Два основных элемента, которые выполняют защитные функции автомата – это расцепители электромагнитный и тепловой.

Электромагнитный расцепитель

Этот элемент является защитным, который срабатывает в том случае, если в электрической цепи, куда был установлен сам автомат, появилось короткое замыкание. Именно в этот момент в цепи появляются токи огромной величины (практически превышающие номинальное значение тока в тысячи раз). Чтобы не сгорела проводка и бытовые приборы, включенные в розетки, расцепитель мгновенно отключает подающую сеть. Время отключения – это миллисекунды. Кстати, существует определенная маркировка по времятоковым характеристикам. Обозначается она буквами латинского алфавита и наносится на корпус самого автоматического выключателя. В быту чаще используются типы «А», «В», и «С».

Сама конструкция электромагнитного расцепителя – это сердечник (соленоид), вокруг которого расположены витки пружины. Соленоид связан напрямую с подвижным контактом автомата. А вот пружина соединяется последовательно с силовыми контактами и тепловым расцепителем. Номинальный ток слишком мал, чтобы созданный внутри катушки магнитный поток, смог втянуть сердечник и тем самым разомкнуть контакты. Как только в сети возникает короткое замыкание, то есть, появляется тог огромной величины, внутри катушки (пружины) возникают большие магнитные потоки, пружина сжимается и втягивает в себя сердечник, который в свою очередь тут же размыкает силовые контакты. А, значит, сеть будет обесточена.

Тепловой расцепитель

Этот элемент предназначается для защиты электрической цепи, если в ней начинают действовать большие нагрузки, отличные от номинальной. Это расцепитель, так сказать, замедленного действия. Он будет определенное время держать перегруз, и если последний не снизится до номинального значения, то отключит питание. Сразу оговоримся, что тепловой расцепитель не будет реагировать на скачки тока кратковременного действия.

Чисто конструктивно тепловой расцепитель представляет собой биметаллическую пластину, которая, по сути, является консолью. Ее свободный конец соединен с механизмом, который и будет разъединять контакты. При номинальном токе свободный конец пластины располагается близко к рычагу расцепительного механизма. Как только в цепи начнется перегрузка, пластина начинает нагреваться и изгибаться, тем самым действуя на рычаг, тот в свою очередь на механизм, а последний на контакты, размыкая их.

Вот такое достаточно сложное устройство автоматического выключателя и принцип действия.

Устройство и принцип действия

Прежде чем выполнять подключение автомата, необходимо разобраться с особенностями его конструкции и принципом срабатывания. Автоматический выключатель состоит из корпуса, коммутирующего устройства, механизма управления в виде кнопки или рукоятки, дугогасительной камеры и винтовых клемм, расположенных вверху и внизу.

Для изготовления корпуса и механизма управления используется прочная пластмасса, не поддерживающая горение. Коммутирующее устройство состоит из подвижных и неподвижных контактов. Каждый полюс автомата состоит из пары этих контактов и оборудован собственной дугогасительной камерой.

Предназначение дугогасительной камеры заключается в гашении электрической дуги, появляющейся при разрыве контактов, находящихся под действием нагрузки. Сама камера изготавливается в виде набора стальных пластин, имеющих профиль определенной формы. Они изолированы между собой и расположены на одинаковом расстоянии относительно друг друга. Именно к этим пластинам притягивается дуга, которая здесь же остывает и угасает. Число пар контактов в разных моделях автоматов составляет от 1 до 4. В устройствах имеются индикаторы положения. Красный цвет указывает на включенное состояние, а зеленый – на выключенное. Таким образом, можно очень быстро определить текущее состояние автоматического выключателя.

Все детали спрятаны внутри корпуса, снаружи видно только верхние и нижние винтовые зажимы, рукоятку управления и индикатор. На корпусе имеется фиксатор, позволяющий быстро установить автомат на DIN-рейку и так же легко демонтировать его.

Для отключения автомата существует специальный механизм, называемый расцепителем. Каждый тип расцепителя имеет собственную конструкцию. Например, в обычных автоматах функцию отключающего устройства выполняет катушка с обмоткой и сердечником. Для обмотки используется медный изолированный провод. Включение катушки в электрическую цепь производится последовательно с контактами, поскольку именно по ней осуществляется движение тока нагрузки. В случае превышения этим током установленного допустимого значения, то под действием магнитного поля катушки сердечник перемещается и оказывает механическое воздействие на отключающее устройство. В результате, происходит размыкание контактов защитного автомата.

Конструкция теплового расцепителя имеет свои особенности. В ее состав входит специальная биметаллическая пластина. Для ее изготовления используются два вида металлов, разнородных по своему составу и с различными коэффициентами линейного расширения. Пластина включается в цепь последовательно с нагрузкой. Во время работы автомата она нагревается током, проходящим через нее. В случае перегрузки происходит изгиб пластины в сторону металла с наименьшим коэффициентом расширения. В действие вступает спусковой механизм, отключающий автомат. Чем больше ток превышает номинальное значение, тем быстрее происходит срабатывание теплового расцепителя.

Какие ошибки допускают электрики при подключении защитного устройства

Если после монтажа дифференциального автомата он не работает даже при минимальной нагрузке — значит, были допущены ошибки.

Ошибки установки электрооборудования приводят не только к неисправностям аппарата, но представляют опасность для жизни людей

Ошибки в процессе подключения автоматики, часто допускают неквалифицированные мастера:

  1. Соединения проводника ноля с кабелем «земли». Работать устройство в этом случае не будет потому, что рычаг устройства останется на прежнем положении.
  2. Подсоединение нейтрали к нагрузке от нулевой шины. При таком соединении получится передвинуть рычаги в верхнее положение, но они все равно отключатся даже при минимальной нагрузке. Поэтому, нейтраль необходимо брать только с выхода УЗО.
  3. Подключение нейтрального проводника с выхода аппарата вместо нагрузки к шине, а от шины к нагрузке. При таком подключении получится передвинуть рычаги в правильное положение, но их тоже вырубит из-за нагрузки. Здесь не получится проверить прибор кнопкой «Тест», потому что она тоже не будет функционировать. Такие же последствия ждут, если спутать подключение нейтрали, подсоединив ее от шины к нижнему зажиму, а не к верхнему.
  4. Перепутанное соединение нейтральных проводников и разных дифавтоматов. Два дифавтомата будут включаться, кнопка «Тест» тоже будет функционировать, но при подключении нагрузки сразу произойдет отключение аппаратов.
  5. Если ошибка заключается при подключении двух нейтральных кабелей от разных приборов, то получится установить рычаги в правильное положение. Тем не менее, из-за нагрузки или при нажатии на кнопку «Тест», дифавтоматы отключатся.

Если перепутать подключение проводников в щитке, то устройство будет работать некорректно

Подключение через розетку

Если поблизости с планируемым местом установки агрегата для выключения света, располагается розетка, то можно запитать от неё фазу и ноль.

Для того чтобы подключение выключателя от розетки, оказалось успешным, нужно соблюдать такую последовательность действий:

Изначально нужно убрать из розетки подачу тока. Подобные действия можно выполнить, сняв напряжение со всего дома.

Нужно вскрыть розетку и проверить напряжение.

К фазе розетки подключается провод, вторая сторона которого прикрепляется на вводе выключателя. На вывод агрегата для выключения света, прикрепляется непосредственно подключенный к светильнику провод.

К нулевому контакту розетки прикрепляется провод, второй конец которого соединяется с выводом светильника. Таким же образом подключается защитный провод, только к соответствующему контакту светильника.

Особой популярностью на данном этапе времени начали пользоваться выключатели с подсветкой, при их установке желательно обратиться к профессионалу, поскольку неправильное соединение таких выключателей может отказать повышенную нагрузку на проводку, вследствие чего она подвергнется сгоранию.

При отсутствии базовых навыков в электрике, стоит отказаться даже от самостоятельной установки выключателей, содержащих одну клавишу.

С некоторыми фото выключателя можно ознакомиться ниже.

Виды

Существуют различные типы переключателей света, которые используются для управления лампами в квартире или доме. Рассмотрим основные:

  1. Одноклавишные;
  2. Двухклавишные;
  3. Трехклавишные;
  4. Сенсорные;
  5. Дистанционные.

Одноклавишный коммутатор света является самым простым из существующих. В корпус устройства при помощи винтового соединения устанавливается металлическая скоба. Она управляет выключающей пластиной. По бокам скобы расположены лапки, при помощи которых вся конструкция устанавливается в коробку. Также в корпусе находится отделение с проводами.

Двухклавишный представляет собой два одноклавишных выключателя в одном корпусе. Особенностью является большее количество групп проводов. Вы можете подключить люстры с большим количеством лампочек или несколько ламп в разных комнатах. Аналогичную конструкцию имеют и трехклавишные модели.

Фото — одно и двух клавишные

Сенсорная модель работает за счет электрической схемы, встроенной в корпус. Часто оснащаются диодом, подсветкой или регулятором выключения. В коробе установлен специальный инфракрасный индикатор, который распознает тепло человеческого тела и замыкает контакты лампы. Модель с индикатором часто используется в местах общественного пользования.

Фото — сенсорный

Дистанционный прекрасно подойдет для управления освещением большого дома или квартиры. Он состоит из выключателя, оснащенного приёмником сигналов, и блока управления. Вы можете включать и выключать свет непосредственно от блока или используя для этой цели пульт. В основном используется в различных комплексах, а также в системе «Умный дом».

Фото — дистанционный

Это интересно: Большой расход электроэнергии при электрическом отоплении

Место размещения – удобство и безопасность

Перед установкой выключателя следует продумать наиболее удобное место для монтажа и последующего использования. Наиболее выгодная зона размещена около входных дверей (со стороны дверной ручки), но могут быть и исключения (например, рядом с изголовьем кровати).

Перед составлением проекта разводки лучше заглянуть в официальный документ – ПУЭ (правила устройства электроустановок), регламентирующий некоторые нюансы монтажа. Например, пункт 7.1.48 гласит, что выключатель должен находиться не менее 60 см от душевой кабины, а пункт 7.1.50 разрешает его устанавливать не ближе 50 см от газопровода.

Как видно из схемы монтажа, расстояние от дверей до точки установки должно быть не менее 10 см, а до пола – не менее 90 см

В ванных комнатах и саунах установка приборов управления запрещена, их необходимо выносить за пределы помещения (обычно в коридор).

Как правильно выбрать автомат

Большое значение имеет правильный выбор автоматического выключателя. Каждое устройство отличается собственными параметрами, такими как номинальный ток, рабочее напряжение сети, число полюсов, максимальный ток короткого замыкания, времятоковая характеристика и другие важные значения.

Время срабатывания устройства имеет цифровое обозначение, указывающее, при каком токе сохраняется нормальная работоспособность автоматического выключателя. В домашних электрических сетях чаще всего применяются автоматы с цифрами 4500, 6000 и 10000 ампер. Все технические характеристики указываются производителями непосредственно на корпусе устройства. Сюда же входит и схема подключения, а также условное обозначение автомата.

Основными критериями выбора автоматического выключателя считается мощность нагрузки и сечение используемых проводов. Кроме того, учитывается ток перегрузки и ток отключения при коротком замыкании. Как правило, перегрузки в сети возникают при одновременном включении приборов и устройств с общей мощностью, вызывающей чрезмерный нагрев проводников и контактов. Поэтому ток отключения автомата, установленного в цепи, должен быть больше расчетного или равным ему. Его значение определяется как сумма мощностей всех используемых устройств, разделенная на 220.

Ток отключения при коротком замыкании также вызывает отключение автомата. Он подбирается путем расчетов к конкретной цепи и зависит от нагрузок, используемых чаще всего. С целью улучшения защиты в электрическую схему могут быть включены УЗО или дифференциальный автомат .

Монтаж автоматических выключателей

Подключение автоматических выключателей в распределительном шкафу выполняется в определенной последовательности. Сверху заводится кабель, подключенный к внешнему источнику тока, а через выводные отверстия, расположенные внизу, проводка разводится по своим объектам, в соответствии с электрической схемой.

В начале монтажа подключается вводный автомат. При наличии в схеме нескольких линий, изолированных между собой, они разделяются от вводного автоматического выключателя. Его мощность должна быть не меньше общей мощности автоматов, подключенных к раздельным линиям. С этой целью выбираются двух- или четырехполюсные устройства группы D, устойчивые к включению электроинструмента и другого мощного оборудования.

Наибольшее распространение получили однополюсные выключатели. подходящие для любых схем электроснабжения квартир и частных домов. Модульные автоматы устанавливаются на DIN-рейку и соединяются проводниками с пропускной способностью по току, превышающей рабочий ток выключателя. Более удобное подключение нескольких автоматов в одном ряду можно выполнить с помощью специальной соединительной шины. От нее отрезается кусок необходимой длины и закрепляется в клеммах. Такое подключение возможно за счет расстояния между контактами шины, соответствующего стандартной ширине модульных автоматов. Установка выключателя производится на фазу, а нейтральный проводник подводится от вводного устройства напрямую к приборам.

  • Однополюсный выключатель используется при монтаже розеток и систем освещения.
  • Двухполюсный автомат подходит для приборов повышенной мощности, таких как электроплита или бойлер. В случае перегрузок он гарантированно разрывает цепь. Схема подключения таких выключателей практически ничем не отличается от однополюсных моделей. Для более эффективного использования их рекомендуется подключать к отдельной линии.
  • Трехполюсный автоматический выключатель следует устанавливать только в тех случаях, когда планируется использование электроприборов, работающих при напряжении 380 В. Для того чтобы исключить перекос фаз, подключение нагрузки осуществляется по схеме «треугольник». Такое подключение не требует нейтрального проводника, а потребитель подключается к собственному выключателю.
  • Четырехполюсный автоматический выключатель чаще всего используется в качестве вводного. Основным условием подключения считается равномерное распределение нагрузки на всех фазах. При подключении оборудования по схеме «звезда» или трех отдельных однофазных проводов, по нейтральному проводнику будут уходить излишки тока.

При равномерном распределении всех нагрузок, нейтральный провод начинает выполнять защитную функцию в случае непредвиденных перекосов мощностей. Для обеспечения нормального подключения следует использовать только качественные материалы. Все соединения должны надежно закрепляться в клеммах. Если подключается сразу несколько кабелей, их контакты необходимо тщательно зачистить и залудить.

Порядок действий во время подключения можно рассмотреть на примере двухполюсного автоматического выключателя, устанавливаемого в щитке. В первую очередь отключается электроэнергия, чтобы полностью обесточить сеть. Отсутствие электричества проверяется с помощью индикаторной отвертки или мультиметра. Затем автомат нужно установить на DIN-рейку и защелкнуть фиксатором. Отсутствие крепежной рейки может создать определенные неудобства. После этого зачищаются жилы входящих и выходящих проводов на расстояние 8-10 мм.

В два зажима, расположенных сверху, подключаются вводные провода – фаза и ноль. В нижних зажимах фиксируются аналогичные исходящие проводники, распределяемые к розеткам, выключателям и электроприборам. Все провода качественно зажимаются в клеммах с помощью винтов. Места соединений необходимо проверить вручную. Для этого проводники нужно аккуратно пошевелить из стороны в сторону. В случае некачественного соединения жила будет шататься в клемме и даже может выскочить из нее. В этом случае винт клеммы нужно подтянуть.

По окончании монтажа в сеть подается напряжение и выполняется проверка работоспособности автоматического выключателя.

Какой автомат выбрать

При выборе устройства в первую очередь следует учитывать его предельно допустимый ток. Для этого необходимо посчитать, какая сила тока потребуется для всех установленных в квартире приборов.

Кроме того, значение имеет и толщина проводки, поскольку по ней течет электричество. Требуется оптимальная величина в зависимости от степени нагревания. Еще большое значение имеет наличие полюсов:

  1. Один. Цепочки с осветительными приборами и розетками, к которым подключаются только примитивные устройства.
  2. Два. Используется с целью защиты электропроводки, которая подводится к крупным приборам (стиральным машинам, плитам, холодильникам, отоплению, водонагревателям). Кроме того, устанавливается для дополнительной защиты между электрощитом и квартирой.
  3. Три. Актуальны при наличии сети с тремя фазами, что бывает на производственных предприятиях, собственных мастерских.

Однополюсной автомат

Автоматы устанавливаются в щитке по стандартному принципу – от большего к меньшему. Это значит, что сначала фиксируют автомат с двумя полюсами, а только потом с одним. После чего следуют остальные устройства с меньшей мощностью.

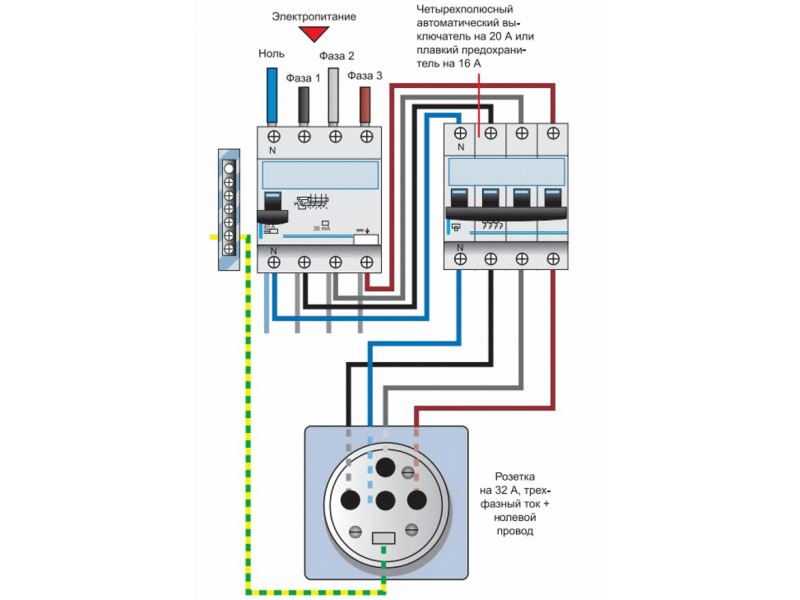

Подключение автоматов в трехфазной сети

В трехфазной сети используются трех или четырех полюсные автоматы. В системе TN-C все три фазы L1, L2, L3 подключают к верхним клеммам трехполюсного автомата, а нулевой провод к нулевой шине электрощита.

Подключение трехполюсного автомата в системе сети TN-S с нейтралью и защитным заземлением

В системе TN-S с защитным заземлением PEN. три фазы подключаются к верхним клеммам четырехполюсного автомата, а нулевой провод синего цвета к верхней клемме четвертого полюса вводного автомата с маркировкой N. Защитный PEN провод желто-зеленого цвета подключается к шине заземления электрощита.

Разметка мест установки электроприборов

   Перед началом монтажных работ нужно разметить, как будет расположен выключатель, электропровод на стене, потолке, где будет установлена лампочка. Выключатель ставится возле двери, ведущей в комнату, может быть установлен на высоте от пола, начиная от 30 см и до 1,6 м. Если монтируем дополнительную лампочку на стену, то выключатель ставится на уровне розеток.

  После того, как отметили местоположения выключателя, ведем прямую линию вверх под потолок. В этом месте нужно будет поставить распределительную коробку. На потолке отмечаем место, где будет устанавливаться лампочка. От неё ведем прямую линию к стене и далее по стене ведем линию к месту, где стоит распределительная коробка. Затем замеряем длину провода, нарезаем отрезки и приступаем к монтажу.

Как правильно подключить дифференциальный автомат

Дифференциальный автомат из всех разновидностей коммутационных приборов считается самым практичным, но и одновременно дорогим. Он сочетает в себе функции автоматического выключателя и устройства защитного отключения. Устанавливается такой аппарат не как обычный пакетник, а требует несколько иного подхода.

Дифференциальный автомат подключается следующим образом:

  • В верхний зажимной контакт устанавливается нулевой провод.
  • В правый зажимной контакт устанавливается фазный провод.

Следует сразу уточнить, что места контактов могут быть изменены, но при этом изготовитель маркирует гнёзда подключений соответствующими буквами. А под переключателем рабочего или нерабочего положения должна находится специальная кнопка проверки работоспособности прибора.

Нулевой провод, который проходит через дифференциальный автомат, нельзя соединять с другими автоматическими выключателями. При таком монтаже прибор будет постоянно отключаться, так как токи по проводнику протекают совершенно разные.

Существуют схемы, при которых дифференциальный автомат подключается к группе пакетников, в других же схемах такие приборы используются исключительно для одного потребителя. При проектировании проводки лучше выбирать второй вариант, в котором при срабатывании прибора будет обесточен только один потребитель, а не целая группа автоматов.

Ошибки при монтаже автоматического выключателя

При выполнении электромонтажных работ иногда допускаются серьезные ошибки, которые могут привести к негативным последствиям в процессе дальнейшей эксплуатации.

  1. Подключение питающего провода выполняется снизу. Хотя это и не запрещено ПУЭ, подобная схема будет неудобной, поскольку установка и размещение автоматов в щитке рассчитано именно на верхнее подключение.
  2. Распространенной ошибкой считается чрезмерный зажим контактов фиксирующими винтами. Это может привести не только к повреждению жилы, но и к деформации корпуса изделия.
  3. Иногда выполняется неправильное соединение проводников между собой. Необходимо внимательно относиться к маркировке, соединять фазные и нулевые провода, расположенные сверху, с такими же проводами, расположенными снизу.
  4. В некоторых случаях один двухполюсный автомат заменяется двумя однополюсными. Этого категорически нельзя делать, поскольку они не обеспечивают одновременного разъединения фазы и нуля.
  5. Нередко во время фиксации жилы в контакте, происходит попадание изоляции в посадочное место. Это приводит к ослаблению контакта, в результате чего наступает перегрев жилы и другие негативные последствия. Поэтому нужно в обязательном порядке защищать провод в соответствии с техническими требованиями конкретной модели автомата. Данную операцию следует проводить с использованием инструмента для снятия изоляции.

Отрицательную роль может сыграть неправильный выбор автоматического выключателя, который впоследствии не способен выдержать запланированные нагрузки. Поэтому рекомендуется предварительно выполнить все необходимые расчеты, особенно сечение кабеля. Следует помнить, что при расчетах значение автомата должно округляться в сторону уменьшения. Например, при токовой нагрузке в 20 А, автоматический выключатель должен выбираться на 16 А, что существенно увеличит срок эксплуатации проводки.

Монтаж электрооборудования

Установка УЗО (устройство защитного отключения) в квартире, доме, на предприятии

Услуги электрика

Сегодня установка УЗО (устройство защитного отключения) в любой электрической схеме жизненно важное мероприятие. Появление большого количества  стиральных, посудомоечных машин в частных квартирах, работающего с водой технологического оборудования на предприятиях требует максимально обезопасить человека находящегося рядом с этой техникой. Обычно, при проведении электромонтажных работ, приборы устанавливаются в групповых распределительных щитах, дополняя систему защиты и автоматики. В нашей компании Вы можете срочно вызвать электрика для установки УЗО (устройство защитного отключения), дополнительных автоматов и проведения электромонтажных работ. В кратчайшие сроки, удобное время специалист выедет на объект и окажет услуги в области электромонтажа.

Для чего устанавливать УЗО (устройство защитного отключения)

Блок защиты от утечки тока, второе название устройства, говорит сам за себя. УЗО не защищает от сверх токов, короткого замыкания, не срабатывает при перегрузках в рабочей цепи, хотя тока достигают десятков, порой сотен ампер, для этих целей существуют автоматические выключатели (автоматы). Однако если происходит утечка,  все сразу меняется. Напомним, при напряжении 220 вольт смертельным для человека является ток всего в 50-100 миллиампер, обычный автомат срабатывает при 10-16 амперах, разница в сто раз! Установка УЗО (устройство защитного отключения) помогает решать эту проблему. В большинстве случаев поражение электрическим током происходит в нештатных ситуациях, повреждение изоляции проложенного кабеля, пробой на корпус и неисправность электроприборов, попадание воды в розетки, распределительные коробки. Фаза может появиться где угодно, начнется утечка тока мимо рабочей цепи, эти токи и отслеживает  блок защиты от утечки тока. Срабатывание происходит при 10-30 миллиамперах утечки, а опасны для человека 50-100 миллиампер! Устанавливайте УЗО (устройство защитного отключения), берегите свои жизни! Согласно ПУЭ (правила устройства  электроустановок) прибор обязательно должен устанавливаться на группы питающие влажные помещения, в сухие помещениях установка не предусматривается, подумайте, выбор за Вами!

Принцип его работы основан на реакции датчика тока на изменение дифференциального тока в проводниках, по которым электроэнергия подается на электроустановку, для которой организована защита. В качестве датчика тока используют дифференциальный трансформатор тока, намотанный на тороидальном сердечнике. Пороговый элемент, который определяет при каком токе будет срабатывать УЗО, делают, как правило, на магнитоэлектрическом реле с высокой чувствительностью. Принцип работы можно описать и так, однако без специального образования разобраться в этом будет сложно. Рассмотрим упрощенную схему работы. Устанавливаем УЗО (устройство защитного отключения)  в электрическую цепь для защиты «Нагрузки». В нормальном режиме ток протекает по линии, обозначенной синим цветом. Нештатная ситуация, пробой изоляции, попадание воды, человек дотронулся до оголенного провода. Произошла утечка тока, на рисунке красная стрелка, установленное в цепи УЗО (устройство защитного отключения) сравнивает токи,

Подробнее…

Два провода в один автомат. Можно ли подключить два провода к одному автомату

Нередко встречается ситуация, когда требуется подключить два провода в один автомат. Прежде чем это сделать, следует знать особенности такого подключения, а также правильно рассчитать возникающую в результате подключения нагрузку, не превышает ли она номинал автоматического выключателя.

Также нужно знать правильный способ соединения обоих проводов с контактом автомата, поскольку неправильное соединение приведет либо к отгоранию контакта, либо клемма автомата не будет контачить с проводом. Теперь обо всем подробно.

Подключение двух проводов к одному автомату

Сразу скажу: два провода подключить к автомату можно только при условии соблюдения всех правил такого подключения, иначе такая ситуация приведет к плачевным последствиям. В идеале лучше подключать один провод к одному автомату, но если по каким-то причинам этого сделать нельзя, нужно следовать советам из этой статьи.

Ниже мы разберем основные проблемы такого подключения, а также рассмотрим способы избежать этих проблем и способы правильного подключения.

Возможные проблемы такого подключения

Перечислим основные проблемы подключения двух проводов к одному автомату:

1) Завышение номинала автомата — выгорит проводка

Каждый автомат имеет свои номинальные характеристики. Каждый провод тоже имеет свои характеристики, в зависимости от сечения провода и его типа. В электрике наиболее популярны медные провода.

В случае, когда сечение провода рассчитано, к примеру, на силу тока в 21 ампер (для провода сечением 1.5 мм2), автомат нужно ставить с номиналом не более 16 Ампер. Учитывая то что при перегрузке в 45 % любой автоматический выключатель может не отключаться в течении 1 часа (1.45*16= 23.2 А) у провода будет некий запас по прочности.

Основное назначение автомата – сохранность электропроводки и подключаемых к ней электроприборов от больших токов, которые возникают при коротком замыкании и перегрузке.

Бывает так, что автоматический выключатель часто выбивает, при этом многие просто заменяют его на автомат большего номинала. Но при этом установленный автомат соответственно пропускает ток, сила которого превышает максимально возможную для нормальной работы проводки. В результате, такая проводка выгорает, плавится, и даже может замкнуть из-за нарушения изоляции.

При подключении двух проводов к одному автомату соблюдайте очень простое правило:

Оба провода должны быть одинакового сечения и соответствовать номиналу автомата!

Например, в наличии имеется автомат на 16 ампер. Для правильного подключения берем два кабеля типа NYM сечением 3×2.5. Максимально допустимое длительное значение силы тока для такого кабеля – 25 А, если кабель висит в воздухе, и 38 А если он лежит в земле. Так как наш кабель не лежит в земле, чтобы не испытывать его на максимальные нагрузки – автомат на 16 Ампер является идеальным решением для такого кабеля, а в нашем случае – для двух проводов.

2) Плохой контакт на клемме

При подключении двух проводов к одному автомату возникает проблема: как обеспечить плотность контакта клеммы автомата и обоих концов провода.

Выше уже было написано о том, что провода должны быть одинакового сечения. Почему? При подключении проводов разного сечения к автомату, когда вы будете затягивать крепление клеммы, один из проводов не будет иметь хорошего, плотного контакта с клеммой из-за провода большего сечения.

Многие “кулибины” сразу скажут “скрутите два провода разного сечения в скрутку и будет вам счастье”. Для этого есть статистические данные, которые говорят о том, что скрутка – самая распространенная причина неисправности в электропроводке. Из-за плохого крепления скрутка будет постоянно вываливаться, или, нет-нет касаясь клеммы автомата, будет замыкать.

Два провода одинакового сечения отлично затянутся в клемме автомата без скрутки. Если требуется подключить провода разного сечения или количеством более двух тогда лучше использовать для этих целей специальные кросс модули или шины.

Для подключения многожильных проводов, есть достойный выход из такой ситуации – НШВИ наконечники (наконечник штыревой втулочный изолированный). Это специальные коннектора, которые предназначены для соединения двух проводов. Они имеют конусообразную форму на входе и металлический контакт, который непосредственно вставляется в клемму автомата.

НШВИ-наконечники делятся на два типа: НШВИ и НШВИ-2. НШВИ предназначены для оконцевания жил одного провода, а НШВИ-2 – для оконцевания двух многожильных проводов одной гильзой с возможностью подключения их в дальнейшем к одной клемме.

Использование таких наконечников позволит обеспечить, во-первых, идеальный контакт электропроводки с клеммой автомата, а во-вторых – придаст эстетический вид вашему щитку. Все соединения будут аккуратны и надежны без всяких скруток, а два провода в один автомат подключатся идеально.

Подключение моножилы и многожилы в клемме автомата

Друзья специально для комментария №1 под данной статьей решил рассмотреть еще один из способов как подключить два провода в автомате, причем провода разные по своей конструкции. Речь идет о подключении одножильного (монолитного) и многожильного проводов под клемму автоматического выключателя.

В этом нам поможет наконечник НШВИ. Берем два провода, снимаем с них изоляцию и опрессовываем их двойным наконечником. В моем примере и монолитный и многожильный провод сечением 2.5 мм2 обжаты НШВИ(2)-2.5.

Плюс данного соединения в том, что стенка самого наконечника тонкая и под действием винтового усилия гильза будет сжиматься, тем самым улучшая соединение проводов.

P.S. Провода при обжиме скручивать не нужно. Тем более не нужно такую скрутку просто совать под клемму. При затягивании половина жил многожилы просто повредится, а это приведет к плохому контакту и ХОРОШЕМУ нагреву в дальнейшем.

А вообще лучше всего в таких случаях прикупить еще один автоматический выключатель, добавить его в щит и подключить каждый кабель на свой автомат. Это будет ЛУЧШЕ и НАДЕЖНЕЙ. Но если вдруг …, вдруг … такой возможности нет, тогда используем способы указанные в данной статье.

3) Подключаемая нагрузка превышает мощность автомата

Бывает так, что на один автомат вешаются несколько приборов, потребляемая мощность которых превышает его номинальный ток, из-за чего последний постоянно выбивает сразу при одновременном включении электроприборов.

Расскажу ситуацию, в которой сам принимал непосредственное участие. Однажды меня пригласили отремонтировать проводку (по крайней мере, именно так они сформулировали просьбу по телефону). В итоге я столкнулся со следующим:

  1. 1. Небольшой спортзал с двумя бойлерами
  2. 2. Автомат на 16 ампер
  3. 3. К каждому бойлеру идет отдельная кабельная линия с отдельной розеткой
  4. 4. Оба провода подключены к одной клемме автоматического выключателя.

При включении обоих бойлеров одновременно автомат выбивало сразу. Теперь смотрим мощность каждого бойлера. Она оказалась одинаковой: 3.5 кВт у каждого. Тип кабеля к каждому бойлеру – трехжильный кабель ВВГ-нГ-Ls, сечением – 2.5 мм². Теперь считаем:

  • — Токовая нагрузка для одного бойлера: 3.5 КВт × 1000 = 3500/220 вольт = 15.9 Ампер.
  • — Оба автомата в целом потребляют 31.8 Ампер.

Как видите, нагрузка обоих бойлеров превышала номинал 16-ти Амперного автоматического выключателя в два раза. При этом используемый кабель допускает нагрузку до 27 А. Соответственно, провод к бойлеру идет нормальный, его оставляем. Теперь убираем автомат на 16 А, и устанавливаем два по 20 А.

Каждый бойлер подключаем к отдельному автомату. Можно было бы взять и два автомата по 16 А, но тогда номинал автомата будет на одну десятую выше нагрузки бойлера (16-15.9=0.1). В таком случае ВОЗМОЖНЫ постоянные срабатывания тепловой защитой.

Так как наш кабель позволяет подключить 20-амперный автомат, поэтому смело цепляем оба автомата на 20 А и к каждому отдельно подключаем бойлер. Все, проблема решена.

Важно! Перед тем, как установить автомат большего номинала, обязательно проверьте, чтобы номинальный ток кабеля ему соответствовал. Если номинал автомата будет намного больше, чем максимальная нагрузка на кабель, то кабель может повредиться при очередном перегрузе, а автомат на этот перегруз даже не среагирует.

Важно! При подключении бойлеров рекомендуется сразу устанавливать УЗО (устройство защитного отключения). При наличии УЗО вас не ударит током, даже если вы засунете пальцы в розетку (но не экспериментируйте ни в коем случае!). Это устройство мгновенно срабатывает при утечке тока, поэтому человек не успевает ощутить заметный удар электрическим током.

Вывод

Подведем итоги. При необходимости, можно подключить два провода в один автомат. Для этого соблюдаем несколько условий:

  1. 1. Провода должны быть одинакового сечения
  2. 2. Для многожильных проводов должны использоваться НШВИ-наконечники
  3. 3. Номинал автомата должен соответствовать проводу (если провод имеет максимальную нагрузку в 16 ампер, то номинал автомата не должен превышать это значение).
  4. 4. Суммарная потребляемая нагрузка не должна превышать номинал автоматического выключателя.

Соблюдение этих нехитрых правил поможет вам правильно ответить на вопрос – можно ли подключить два провода в один автомат.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Схема подключения УЗО как правильно подключить УЗО без заземления примеры советы

В современном электрораспределении большое значение уделяется функциональности и безопасности. Для надежной и безопасной эксплуатации электрооборудования применяется ряд защитных приборов, среди которых устройства защитного отключения (УЗО), отвечающие за обнаружение токов утечки с последующим отключением от энергопитающей сети.
Больше информации о назначении и принципе действия УЗО. В данной статье мы рассмотрим варианты подключения этого защитного устройства.
Приборы, защищающие от токов утечки на землю (дифреле и дифавтоматы), имеют разные типы и схемы подключения, отличаются назначением.

Как правильно подключить УЗО?

Схема подключения УЗО и автоматов в электрическом щите составляется заранее проектирующим специалистом, а в некоторых случаях – электриком-монтажником.
Обратим ваше внимание на то, что электрик, устанавливающий устройства защиты, должен быть компетентен, с опытом подобного монтажа.
Современным высококвалифицированным электрикам, имеющим опыт работы с различным профессиональным электрооборудованием, не составит большого труда правильно подключить УЗО.

Подключение УЗО в однофазной и трехфазной сетях

В двухпроводной сети распределения, где используются L-проводник (фаза) и N-проводник (нейтраль), применяется схема подключения УЗО без заземления.
Такой способ подключения применяется в основном в домах старой постройки, где нет заземления.

Варианты подключения УЗО в однофазной сети

  • Схема №1 – общее УЗО для 1-фазной сети

    Вариант схемы подключение УЗО в квартире без заземления.

    УЗО устанавливается в электрический щит на входе силовой линии.
    В схеме УЗО находится между вводным 2-полюсным автоматом и остальными распределительными 1-полюсными автоматическими выключателями.
    В данном случае УЗО обеспечит защиту всех отходящих линий, если возникнет ток утечки.
    Данная схема подключения УЗО без земли имеет один недостаток – поскольку устройство защиты общее, одно на все линии, при аварийной ситуации нельзя будет точно определить, на какой линии неисправность.
  • Схема №2 – общее УЗО для 1-фазной сети + счетчик + заземление

    В этом варианте представлена схема подключения УЗО с заземлением в однофазной сети с электрическим счетчиком.

    Обратите внимание, что в современных устройствах защиты, чтобы правильно подключить УЗО, нет необходимости монтажа питающих проводников только строго сверху или строго снизу устройства.
    В современный аппаратах допускается подключение питающих проводников как сверху, так и снизу, но в любом случае чтобы избежать ошибки при подключении УЗО, внимательно ознакомьтесь с техническим паспортом устройства.
  • Схема №3 – общее УЗО для 1-фазной сети + групповые УЗО

    Схема подключение УЗО в квартире, где общее УЗО скомбинировано с групповыми устройствами защиты, является одной из самых практичных и самой защищенной. В этой схеме защитная функция по утечке тока групповых устройств дублируется (страхуется) общим УЗО.
    В такой схеме целесообразно подобрать устройства защитного отключения так, чтобы при аварийной ситуации они не срабатывали одновременно – соблюсти селективность в подборе УЗО.

    Плюсы: это самая безопасная схема подключения УЗО и дифавтомата, поскольку каждая линия защищена от утечек тока отдельно и в общем.

    Минусы: УЗО, схема подключения которых предполагает защиту отдельно выделенных групп, имеет два фактора, которые обязательно нужно учитывать – большое количество занимаемого места в электрическом щите и увеличение общего бюджета на закупку такого количества оборудования.

Варианты подключения УЗО в трехфазной сети

  • Схема №1 – общее УЗО для 3-фазной сети + групповые УЗО

    Ниже показана схема подключения трехфазного УЗО на вводе, после вводного автоматического выключателя.
    Также в схеме присутствуют отдельные групповые защитные устройства – однофазное и трехфазное УЗО. Селективность соблюдена по чувствительности к токам утечки, на вводном – 300мА, а на групповом – 30мА.
  • Схема №2 – общее УЗО для 3-фазной сети + счетчик

Перед монтажными работами рекомендуем ознакомиться со всеми инструкциями к подключаемым аппаратам защиты.
Внимательность и соблюдение всех предписаний обеспечат вам безопасность и правильное подключение УЗО.

Розетка для стиральной машины автомат: установка и подключение

Стиральная машина – неотъемлемая часть современной квартиры. С ее помощью стирать может даже ребенок. Однако для того, чтобы оборудование работало исправно как можно дольше, важно правильно установить розетку для стиральной машины. Для этого достаточно придерживаться ряда простых требований.

Выбор розетки

Сначала следует подобрать розетку и провод к ней с нужными параметрами. От этого будет зависеть надежность работы. Если взять в магазине изделие с неподходящими характеристиками, возможны следующие последствия:

  • слабый контакт;
  • быстрый выход из строя;
  • повреждение самого агрегата.

Розетка

Какая розетка для стиральной машины подойдет лучше всего? При выборе нужно учесть ряд моментов:

  1. Номинальный ток должен быть таким же, как у машинки. Узнать его можно, заглянув в инструкцию к оборудованию, паспорт. Иногда в документах к машинке этого параметра нет. Выход: использовать для его определения мощность прибора. Применяется грубая формула, в которой ток – величина от деления мощности на напряжение. Последнее составляет 220 В. Мощность точно должна указываться. Можно обойтись без вычислений и использовать только ее.
  2. После нахождения номинального тока подбирается розетка с близким значением, но чуть выше.
  3. Если мощность машинки до 1,3 кВт, подойдет простая розетка на 6 А. Иногда попадаются машинки и мощнее. Для них нужно выбирать розетки на 16 А.
  4. Подходящая розетка должна иметь заземление для защиты от замыкания контактов в нужный момент.
  5. Подбирается розетка типа IP45 или выше. Такая степень защиты требуется для предохранения от влаги. Если стиральная машина устанавливается не в ванной, правилом можно пренебречь.

Схема подключения розетки для стиральной машины от счетчика

Подбор подходящего провода

Розетка для стиральной машины автомат должна подключаться к проводу с подходящими характеристиками. Без этого невозможна нормальная работа. Прежде всего в параметрах кабеля интересует сечение. Если ошибиться и проложить слишком тонкий провод, возможны последствия:

  • он быстро перегорит;
  • испортится оборудование;
  • произойдет пожар, травмы и пр.

Установка стиральной машины

Для выбора сечения кабеля можно воспользоваться специальной таблицей. Здесь потребуется:

  1. Определить силу номинального тока. Как ее узнать или вычислить, было упомянуто выше.
  2. Определиться с выбором материала кабеля. Лучше, если это будет медь.
  3. Выяснить, какая будет проводка: открытая или закрытая. В ванной она должна быть закрытой, без применения коробов и труб из металла.
  4. Знать одну особенность: провод должен быть хотя бы 1,5 мм², если это медь, или соответствующее значение для алюминиевого. Такое сечение выбирается, даже если в таблице получается меньшая величина.

Правила подключения

При подключении на кухне или в другой комнате особенностей нет. В ванной установка розетки не рекомендуется. Если же она будет, нужно придерживаться ряда правил:

  1. Подключение с помощью разделительного трансформатора или автомата. Намного удобнее второй вариант. Иногда «автоматом» дополнительно именуют устройство защитного отключения (УЗО) и автоматический выключатель дифференциального тока (АВДТ). Первое оберегает человека от тока и замыкает (отключает) проводку при возникновении проблем. Оно не защищает провод и оборудование. Для этого понадобится отдельный автоматический выключатель (автомат) перед УЗО. В отличие от них, АВДТ защищает и человека, и оборудование, так как в устройстве есть автомат.
  2. Розетка для стиральной машины в ванной может иметь в своем составе как УЗО, так и АВДТ. Это удобно, но у некоторых производителей конструкция получается громоздкой и некрасивой. Есть и другой вариант: розетка и защитное устройство устанавливаются отдельно. Последнее находится в схеме после основного выключателя, через который идет питание.
  3. Стоит учитывать, что защитное устройство рассчитывается на утечку тока не выше 30 мА. При установке оно может использоваться как для поддержания только розетки для машинки, так и для нескольких таких разъемов в квартире. Лучше предпочесть первый вариант, так как 30 мА – довольно небольшое значение. Если защита будет установлена на группу устройств, срабатывать она начнет часто. Особенно в том случае, когда используются мощные приборы-потребители или оборудование не новое. Поэтому желательно, чтобы в составе защищаемой группы была только одна розетка.

Подключение стиральной машины

Правильная установка устройства

Немаловажным является и вопрос о месте установки. Он особенно волнует хозяек, так как они редко забывают о дизайне квартиры и ее общей красоте. Особенность разъема для стиральной машины заключается в том, что нет необходимости в постоянном использовании. А значит, на первое место в выборе места установки выходит именно максимальное удобство.

Установка стиральной машины

Помня об этом, важно соблюдать еще несколько нюансов:

  1. Желательно, чтобы такая розетка находилась в непосредственной близости от стиральной машины. Высоту нужно сделать не чересчур большой, при этом устройство не должно находиться в нише.
  2. Розетки нельзя устанавливать над мойками и под ними. То же самое касается и ванн.
  3. Высота розетки для стиральной машины, как правило, не меньше 25 см от уровня пола. Хотя жестких ограничений в этом нет. В большинстве случаев люди предпочитают высоту чуть большую, чем у самой машинки. Обычно она составляет от 1 до 1,2 м.
  4. Иногда рядом располагается душевая кабина. В подобной ситуации розетку в ванной нужно сделать так, чтобы между ней и дверью оставалось как минимум 60 см. Высоту тоже лучше подбирать индивидуально. Все это нужно для того, чтобы брызги во время купания не попали на устройство. Конечно, от них защищает дверь или пленка, но рекомендуется подстраховаться. Как известно, электричество и вода – сочетание очень опасное.

Стиральная машина рядом с душевой кабиной

Выбор и подключение разъема для стиральной машины не представляют особой сложности. Самое важное – запомнить ряд простых требований и обязательно выполнить их. Можно сделать все самостоятельно, обратиться к специалисту или просто к более подготовленному человеку. Важно не забывать о возможных последствиях небрежности или ошибки. Тогда и цена устройства не покажется слишком высокой, и затраченные усилия – значительными.

Поделись полезной ссылкой:

Популярные публикации

Схема подключения электроприборов отдельной линией

Рекомендации по подключению стиральной машины, посудомоечной машины, сушильной машины, духового шкафа, холодильника и морозильника.

Все  мощные электроприборы  с  интенсивной эксплуатацией, следует подключать отдельными линиями  от щита. Это, прежде всего, увеличивает безопасность  и надежность электросети в целом, а также позволяет использовать все электроприборы одновременно, не перегружая электропроводку.

На сайте уже были рассмотрены схемы подключения электрической плиты и варочной поверхности, которые требуют ОБЯЗАТЕЛЬНОЙ отдельной линии от щита.

Также, рекомендуется проводить отдельные линии для:

  • Стиральной машины
  • Посудомоечной машины
  • Духового шкафа
  • Сушильной машины
  • Холодильника и (или) морозильника

Для подключения перечисленного оборудования, требуется обязательное наличие защитного проводника (PE) и заземляющего контакта в розетке. Подключение осуществляется с помощью штепсельного соединения: бытовой розетки на 16А и шнура с вилкой (идет в комплекте с оборудованием). Менять шнур или подсоединять другим методом — ЗАПРЕЩЕНО!

При установке электрооборудования во влажном помещении или рядом с раковиной, защита конструкции розеток должна быть не ниже IP 44.

Размещать розетки за стиральной, посудомоечной или сушильной машиной — ЗАПРЕЩЕНО! Лучшее расположение розетки или с боку от корпуса оборудования в сухих помещениях (10-20см от края и 30 см от пола) или выше корпуса оборудования во влажных (выше 10-15 см от края или 1,05-1,2 метра от пола). Розетка для духового шкафа должна располагаться со смещением в сторону, от духовки на 10-20 см. Размещение розеток над раковиной и электрической плитой – ЗАПРЕЩЕНО.



Схема подключения мощных электроприборов отдельной линией от щита:



Схема подключения отдельной линией от щита: стиральной машины, посудомоечной машины, духового шкафа.

Коротко, о требованиях к проводке:
Электропроводка: Отдельная линия от щита
Кабель: ВВГнг-LS или NYM-J.
Сечение кабеля: 2,5 мм2
Защита линии от КЗ (короткого замыкания) и перегрева кабеля: Автоматический выключатель на 16А тип С или B.
Защита линии от утечки тока: УЗО 40 А 30 мА, тип АС или А (тип А — наиболее предпочтительней) или диф. автомат (не требует отдельной установки автомата) на 16 А 30мА, тип AС или А.

На посудомоечную, стиральную и сушильную машину лучше использовать отдельные диф. устройства на 10мА.

Схема подключения холодильника или морозильника отдельной линией от щита:

Схема подключения холодильника или морозильника отдельной линией от щита

Коротко, о требованиях к проводке:
Электропроводка: Отдельная линия от щита
Кабель: ВВГнг-LS или NYM-J.
Сечение кабеля: 1,5 — 2,5 мм2
Защита линии от КЗ (короткого замыкания) и перегрева кабеля: Автоматический выключатель на 10-16А тип С или B.
Защита линии от утечки тока: УЗО 25-63А 30 мА, тип АС или А (тип А — наиболее предпочтительней) или диф. автомат (не требует отдельной установки автомата) на 10-16 А 30мА, тип AС или А.

Настоятельно рекомендуется использовать отдельную линию для холодильника и (или) морозильника. На линию лучше всего устанавливать отдельный диф. автомат.

Superb Electric Plug Making Machine Предложение Precision Local After-Sales Service

$15 499,00-$25 999,00/ Комплект

1 комплект (минимальный заказ)

Объявление

2. Компенсация: Если найден какой-либо неквалифицированный продукт, мы выплатить компенсацию или отправить новые квалифицированные продукты клиентам. 3. Техническое обслуживание и усилитель; Ремонт: В случае необходимости технического обслуживания или ремонта мы поможем выявить проблему и предложим соответствующее руководство. Техническое обслуживание и усилитель; Ремонт: в случае необходимости технического обслуживания или ремонта мы поможем выявить проблему и предложим соответствующее руководство.

Гарантия до 5 лет

$3,900.00-$5,000.00/ Комплект

1 комплект (минимальный заказ)

Мы можем предоставить машины для производства вышеуказанного продукта и поделиться с вами более подробной информацией. Китай пластиковый кабель переменного тока электрическая вилка поставщик вертикальных машин Мы можем настроить в соответствии с вашими требованиями. Мы сделаем все возможное, чтобы предоставить вам наиболее конкурентоспособный продукт с высоким качеством и низкой ценой.

Гарантия до 5 лет

00-$16,000.00″ data-e2e-name=»price@@normal»> 15 000,00–16 000 долларов США.00/ комплект

1 комплект (минимальный заказ)

и бык; В фазе удержания давления серводвигатель снижает скорость вращения и потребляет мало энергии. &бык; В фазе охлаждения двигатель не работает и не потребляет энергии. &бык; Концевой выключатель защитной дверцы служит для прерывания закрытия пресс-формы.

Гарантия до 5 лет

$129 000.00-$199 000.00/ Комплект

1 комплект (минимальный заказ)

Если вы ищете образец, свяжитесь с нами для получения более подробной информации и цены.Если нет образца, который вы ищете, пожалуйста, не стесняйтесь обращаться к нам за корпусом OEM. В: Как я могу получить техническую поддержку от вас, когда мы разрабатываем новый продукт9 О: Пожалуйста, не стесняйтесь обращаться в службу поддержки (по адресу).

Гарантия до 5 лет

00″ data-e2e-name=»price@@normal»> 18 000,00 $/ комплект

1 комплект (минимальный заказ) наборы памяти пресс-формы Эффективная машина для производства пластмасс, недорогое оборудование для пластмасс l Инжекция и зажим, контролируемые несколькими давлениями и скоростями, обеспечивают простую настройку и точную обработку.Контроль температуры I. D является точным для каждой секции. МАШИНА ДЛЯ БРЕЛКА, ПРОИЗВОДСТВО ИЗДЕЛИЙ GPPS, ПРОИЗВОДСТВО ПП ПЛАСТИКА l Двойная конструкция впрыска и каретки обеспечивает плавное движение и точное литье. Вертикальная машина для литья под давлением ЦЕНА, машина для литья пластмасс под давлением ЦЕНА , подходит для различных пластифицирующих требований Обувная подошва Вертикальная машина для литья под давлением ЦЕНА, изготовление пластиковых изделий l Винтовой двигатель с высоким крутящим моментом обеспечивает превосходную пластифицирующую способность, автоматическое оборудование для пластмасс, машина для литья под давлением из ПВХ. ) кг 3200 ВАРИАНТ: ГИДРАВЛИЧЕСКАЯ СЕРВО-СИСТЕМА ЕВРОПА ЭЛЕКТРИЧЕСКАЯ ВИЛКА ИНЖЕКЦИЯ МАЛЕНЬКАЯ ВЕРТИКАЛЬНАЯ ЛИТЬЕВАЯ МАШИНА, машина для литья под давлением из полипропилена, литьевая машина для АБС ВАРИАНТ 1: TECHMATION BRAND SERVO máquina de moldeo por inyección УПАКОВКА ПРОДУКТА Iphone case инъекции формовочная машина, машина для производства корпусов сотовых телефонов ПРИМЕНЕНИЕ ПРОДУКТА литье под давлением из ПВХ, машина для литья под давлением мусорных баков СЕРТИФИКАЦИЯ ПРОВЕРКИ машина для литья под давлением СУЩЕСТВУЮЩИЕ КЛИЕНТЫ литье пластиковых крышек, изготовление пластиковых банок, машины для производства пластмасс в провинции Гуандун оборудование GLOBAL SERVICES КОНТАКТЫ

Цилиндрическая коническая заглушка National Machine #5

Цилиндрическая коническая заглушка National Machine #5

Магазин не будет работать корректно в случае, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

Наш сайт использует файлы cookie!

Продолжая использовать наш веб-сайт, вы соглашаетесь с использованием нами файлов cookie в соответствии с нашей Политикой конфиденциальности.Вы можете отказаться от файлов cookie, изменив настройки браузера. В ПОРЯДКЕ

National Machine Taper включает в себя серию с самофиксацией и серию с крутым конусом. Thread Check Inc. приводит данные калибров для крутого конуса, но по запросу может указать обе серии. Конусы с номерами 10, 20, 30, 40, 50 и 60 обозначены как предпочтительные серии. Конусы с номерами 5, 15, 25, 35, 45 и 55 обозначены как промежуточные серии. Все стандартные конические калибры-пробки и конические калибры-кольца изготавливаются в соответствии с ASME/ANSI B5.10, класс Z, если не указано иное. Thread Check Inc. разрабатывает и производит конические калибры-пробки и конические калибры-кольца по индивидуальному заказу для широкого спектра отраслей промышленности и областей применения. Другие типы конусов включают медицинские конусы Люэра, фланцевые конусы Cat V и крутые машинные конусы.

Нажимая «Я согласен», вы соглашаетесь с нашими Условиями и тем, что прочитали наши Политика использования данных.

Я согласен Я не согласен, удалить мои данные

Поисковая система на базе ElasticSuite

3-фазная розетка для режущих машин Eastman

3-фазная розетка для режущих машин Eastman | Инструмент GoldStar https://www.goldstartool. com/

ДОСТАВКА ПО США ТОЛЬКО 99 ЦЕНТОВ НА ВСЕ НАШИ ТОВАРЫ

Коническая игла для сверления
Наша цена: 5 долларов. 39 Рыночная цена: $6,74

Экономия: 1,35 доллара США за единицу

Продано

Эта комбинация параметров недоступна.
Попробуйте другой.

Шайба пружинная 12С15-57
Наша цена: 1 доллар. 99 Рыночная цена: $2,80

Экономия: 0,81 доллара США за единицу

Продано

Эта комбинация параметров недоступна.
Попробуйте другой.

Войти в аккаунт Восстановить пароль Закрывать

Машинное зрение не поддерживает технологию plug & play

Автоматический контроль качества с помощью машинного зрения снижает затраты производственных компаний при одновременном повышении качества. Фред Гротентрааст, специалист по LabVIEW в ICT Group, объясняет, как эффективно внедрить машинное зрение.

Сколько бутылок с безалкогольными напитками?

Снижение затрат и повышение качества являются обязательными условиями для сохранения конкурентного преимущества. Это возможно с компьютерами, которые проводят проверки качества. Машинное зрение (MV) обеспечивает автоматическую проверку продукции путем отправки цифровых изображений (созданных с помощью видеокамер) на компьютер, который затем проверяет изображения на соответствие требуемым характеристикам.Это позволяет компании проверить, например, содержит ли ящик правильное количество бутылок с безалкогольными напитками или правильна ли форма и размер свечи зажигания. Поскольку компьютеры делают меньше ошибок, чем люди, качество повышается, а затраты снижаются. Вот почему постоянно растущее число компаний в автомобильной, пищевой и непищевой промышленности, а также в сельском хозяйстве используют машинное зрение.

Для четкого изображения требуется хорошая камера

Хотя MV существует с 1980-х годов, внедрение технологии — это не просто вопрос plug & play. Машинное зрение — это составной продукт, состоящий из камер (аппаратных средств) и программного обеспечения для анализа изображений. Анализ изображения возможен только в том случае, если изображение имеет нужное качество. А для этого нужны правильные объективы камеры, освещение и фильтры (например, красный фильтр, который делает красный текст на этикетке читаемым). Факторы, влияющие на изображение, например. внешний свет, отражение от других объектов или расстояние до продукта определяют, какое оборудование требуется. Предварительное исследование, которое выявит цели клиента и его обстоятельства, является необходимым условием для принятия правильного решения.

Успех машинного зрения зависит от использования правильного аппаратного и программного обеспечения, а это требует специальных ноу-хау в обеих дисциплинах.
– Фред Грутентрааст, специалист LabVIEW

Комплексное программное обеспечение, адаптированное к требованиям

После того, как камера создала изображение хорошего качества, ошибки продукта можно отследить с помощью программного обеспечения для распознавания и анализа изображений. Это сложнее, чем кажется. Ведь прежде чем обнаружить ошибку (т.г. отсутствует бутылка), компьютер должен быть в состоянии распознать продукт (например, ящик с бутылками безалкогольных напитков) на изображении. Программное обеспечение программируется с помощью библиотек Vision (т.е. стандартных программных библиотек, которые требуют только настройки деталей). Однако внедрение программного обеспечения требует настройки, поскольку требования и обстоятельства для каждого клиента различны и уникальны. Успех машинного зрения зависит от использования правильного аппаратного и программного обеспечения, а для этого требуются специальные ноу-хау в обеих дисциплинах.Специалисты ICT Group обладают этим ноу-хау, и это позволяет нам внедрять весь программно-аппаратный комплекс. Наша отправная точка включает в себя требования клиента, а также тщательное обследование на месте. При необходимости результаты обследования могут быть проверены в тестовой лаборатории. А учитывая тот факт, что ICT Group является опытным интегратором программного обеспечения, интеграция с другим программным обеспечением является естественной частью нашего процесса.

Теплица и цветоводство: экстракторы пробок, поливочные станции и маркировочные машины

Для повышения эффективности операций по перемещению было разработано несколько устройств.

Экстракторы заглушек

Извлечение заглушек из лотка для заглушек может быть затруднено. На сопротивление выдергиванию влияют степень влажности и уплотнения почвы, размер пробки и размер ячейки. Также на удаление может повлиять крупная корневая система, которая выступает через дренажное отверстие или вросла в соседние ячейки. Слишком большое сопротивление увеличивает вероятность повреждения корней и стеблей.

Автоматические рассадопосадочные машины обычно имеют устройство, которое ослабляет заглушки перед пересадкой.Несколько производителей разработали устройства, которые ослабляют пробки для пересадки рук. Существует два основных типа: штифтовые пластины и воздушные коллекторы.

Экстрактор штифтов — Лоток для заглушек установлен на раме, содержащей стальную пластину с отверстиями, подходящими для заглушек. Прижимной узел, обычно с набором штифтов, опускается, чтобы удерживать лоток для пробок на месте во время извлечения. Эта сборка должна иметь штифты, соответствующие промежуткам между заглушками. Штифтовая пластина расположена под лотком штепсельной вилки.На нем есть штифты, соответствующие расположению дренажных отверстий в лотке. Либо ручной ручной или ножной рычаг, либо пневматические цилиндры толкают штифтовую пластину вверх, проталкивая штифты через отверстия сливной пробки и выбивая пробки. Пройденное расстояние можно регулировать. Лотки с различной конфигурацией отверстий требуют другой опорной пластины, узла прижима и штифтовой пластины. Стоимость экстрактора этого типа варьируется в зависимости от количества имеющихся у вас размеров лотков. Также чем больше ячеек в лотке, тем выше стоимость.

Вытяжка воздуха — В этом устройстве лоток для свечей надвигается на коллектор с отверстиями, соответствующими расстоянию между ячейками в лотке. Воздух проходит через дренажное отверстие в лотке для заглушек и выбивает заглушку. Коллектор имеет несколько интервалов между отверстиями для размещения лотков разных размеров. За один раз откручивается один ряд заглушек. Рама поддерживает лоток над коллектором, а крышка удерживает лоток и улавливает любые заглушки, которые выдвигаются слишком далеко. Давление воздуха может варьироваться в зависимости от размера штекера.

Поливочная станция

После пересадки рассаду обычно заливают водой. Это дает корневой системе новых растений хороший контакт со средой для выращивания и помогает им быстро начать выращивание. Для небольшого количества растений это можно сделать с помощью шланга и гидромолота. Когда используется рассадочный стол или автоматический рассадопосадочный аппарат, экономится трудозатраты на использование поливочного туннеля или водяного бара.

Помимо значительной экономии времени, поливочный туннель может более равномерно смачивать контейнер после пересадки.Поливочные туннели предназначены для орошения квартир или горшков, находящихся в держателях или подвесных корзинах. Водяные форсунки устанавливаются над цепной или поликарбонатной перфорированной конвейерной лентой, которая приводится в действие двигателем с регулируемой скоростью. Боковые панели и поддон или резервуар под лентой улавливают лишнюю воду и направляют ее в канализацию. Электромагнитный клапан, активируемый фотоэлектрическим датчиком или пальцевым выключателем, включает воду при приближении контейнера. Скорость подачи воды зависит от типа и расстояния между форсунками.Некоторые производители предусматривают несколько этапов, чтобы избежать вымывания рассады или штекеров. В альтернативной конструкции конвейер переносит пересаженную квартиру через резервуар с водой.

Многие производители разработали собственный туннель или бар. Простая система состоит из набора водоотбойных форсунок, установленных над конвейером. Пальцевой переключатель или фотоэлектрический датчик активируют соленоид, когда мимо проходит квартира.

Маркировка/маркировка

Размещение идентификационных меток в контейнере или на нем может производиться в несколько этапов в процессе выращивания. Когда это будет сделано, зависит от нескольких факторов:

  • Тип используемой бирки или этикетки.
  • Время и рабочая сила доступны.
  • Потребности торговой точки.
  • Информация, содержащаяся на этикетке.

Типы ярлыков/этикеток

  • На клейкой основе. Обычно они прикрепляются к контейнеру непосредственно перед отправкой в ​​садовый центр или в розничную торговую точку. Для их крепления требуется сухая чистая поверхность.
  • Вставить тег. Наиболее распространенная идентификация пакетов для постельных принадлежностей и горшечных растений. Их можно вставлять в процессе пересадки или непосредственно перед отправкой. Дерево, бумага и пластик доступны в нескольких размерах.
  • Слипоны. Они предназначены для надевания на стебель или ветку растения, такого как комнатные растения или саженцы.
  • Резинка. Резинка накладывается на стебель или ветку растения.
  • Обернуть скобой. Они используются в основном с более крупным посадочным материалом, оборачиваются вокруг стебля, а затем сшиваются скобами.

Информация, содержащаяся на этикетке

Бирки и этикетки должны содержать информацию, необходимую для сбыта растений, а также информировать покупателя о том, как их сажать и ухаживать за ними. Из-за размера информация должна быть краткой.

Бирки и этикетки могут содержать только название растения или информацию о посадке, обрезке, подкормке, поливе, идеальном местоположении и сборе урожая. Они также могут содержать номер продукта, номер SKU, код UPC, номер покупки и цену.Доступны принтеры, которые распечатают цветное изображение цветущего растения.

Печать тегов

Бирки

можно приобрести предварительно распечатанными у большинства поставщиков теплиц. Существует также несколько систем печати этикеток с компьютерным управлением, которые позволяют создавать собственные этикетки. С этикетками можно работать по отдельности или в виде полос. Их можно распечатать по мере необходимости, что помогает сократить запасы. Компьютер может сохранить информацию на этикетке для последующего поиска.

Хранение бирок

Бирки

обычно хранятся в складских помещениях рядом с местом пересадки или транспортировки. Нужна отдельная комната или зона, удобная для того, где они используются. В питомнике бирки могут храниться в отдельном здании или в прицепе-складе. На складе метки могут храниться в коробках или корзинах на стальных стеллажах. Некоторые производители адаптировали систему пластиковых или гофрированных контейнеров, которую можно приобрести у поставщиков промышленного оборудования. Они недороги и имеют место для идентификации содержимого на передней части отдельных коробок.

Группировка по сортам помогает ускорить отбор. Может быть несколько тысяч различных типов этикеток, необходимых для идентификации сортов и размеров выращиваемых растений. Рабочие должны иметь возможность быстро находить и идентифицировать соответствующие теги.

Ручная маркировка

 Метки можно наносить в зоне пересадки, в зоне выращивания или перед отправкой растений. Обычно на этапе доставки это занимает больше времени. Маркировка 5 или 10 растений одного сорта требует определения соответствующих тегов, а затем хранения каждого сорта отдельно.

Тип используемого тега/метки влияет на скорость их применения. Этикетки на клейкой основе являются самыми простыми в использовании. Их отделяют от листа и приклеивают к стенке контейнера. Вставьте бирки в землю в контейнере. Чем тяжелее тег, тем проще им пользоваться. Этикетки наматываемого типа, поскольку они напечатаны полосами, обычно должны быть разделены перед тем, как намотаться на завод. Этикетки с резинкой также труднее надевать на ветки растения.Некоторые этикетки с оберткой требуют сшивания. Это занимает дополнительное время, так как для каждой этикетки приходится подбирать степлер. Скорость этикетирования при использовании конвейера для обработки или загрузки растений зависит от скорости конвейера и расстояния между растениями на конвейере.

Маркировочные машины

Маркировочные машины

были разработаны для сокращения времени, связанного с ручной маркировкой. Они работают в сочетании с машинами для рассады, конвейерами для рассады или автоматическими рассадопосадочными машинами.Маркировщик обычно располагается над ленточным конвейером, при этом горшки или пластины проходят под одной или несколькими маркировочными головками. Бирки удерживаются в магазине или желобе и подаются на головку вставки. Когда пластина или горшок оказывается под головкой, контейнер позиционируется, микропереключатель или фотоэлемент активирует головку и вставляются метки. Большинство машин могут вставлять несколько тегов одновременно в квартиру.

В зависимости от производителя требуется сжатый воздух и/или вакуум. Управление может быть ручным или с помощью предварительно запрограммированного твердотельного устройства.С помощью контроллера вводится конфигурация квартиры или горшка и позиционируются желоба для бирок. У некоторых производителей есть стоп-сигналы, указывающие на то, что запас меток закончился. Большинство машин предназначены для обработки нескольких стилей вставных тегов. Машина будет обрабатывать не менее 500 квартир в час.

Джон В. Барток-младший
Почетный профессор и инженер-агроном,
Департамент природных ресурсов и окружающей среды, Университет Коннектикута, Сторрс, Коннектикут
– 2017



Заглушка Auto Cup SPZ (новая машина) | Новая машина

12 дней

10 [Нержавеющая сталь (303/304)] Нержавеющая сталь (304 нержавеющая сталь) Этилен-пропиленовый каучук -10~150 0~7.35 Rc1/8

5 дней

10 [Нержавеющая сталь (303/304)] Нержавеющая сталь (304 нержавеющая сталь) [NBR (нитриловый каучук)] Нитриловый каучук -20~80
/
85~07. 8

4 дня

[Нержавеющая сталь (303/304)] Нержавеющая сталь (304 нержавеющая сталь) [Фторкаучук] Фторкаучук -15~180 0~7. 35 Rc1/8

12 дней

10 10 [Латунь] Латунь (BSBM)
7

RC1 / 8

4 дня

[Латунь] Латунь (BSBM) [NBR (нитриловый каучук)] Нитриловый каучук -20~80 0~4.9 Rc1/8

5 дней

10 10 [Латунь] Латунь (BSBM) [FluorOrubber] 80237 ~ 180 ~ 180 RC1 / 8 RC1 / 8

4 дня

10 [Нержавеющая сталь (303/304)] Нержавеющая сталь (304 нержавеющая сталь) Этилен-пропиленовый каучук -10~150 0~7. 35 Rc1/4

4 дня

10 [Нержавеющая сталь (303/304)] Нержавеющая сталь (Нержавеющая сталь 304) [NBR (нитриловый каучук)] Нитриловый каучук -20~80/85~07. 4

4 дня

[Нержавеющая сталь (303/304)] Нержавеющая сталь (304 нержавеющая сталь) [Фторкаучук] Фторкаучук -15~180 0~7.35 Rc1/4

12 дней

10 10 [Латунь] Латунь (BSBM) Этиленпропиленовый резина -10 ~ 150 0 ~ 4,9 RC1 / 4

4 дня

[Латунь] Латунь (BSBM) [NBR (нитриловый каучук)] Нитриловый каучук -20~80 0~4. 9 Rc1/4

4 дня

9 10 [Латунь] Латунь (BSBM) [FluorOrubber] фтор резина -15 ~ 180 ~ 4,9 RC1 / 4

12 дней

10 [Нержавеющая сталь (303/304)] Нержавеющая сталь (304 нержавеющая сталь) Этилен-пропиленовый каучук -10~150 0~7.35 Лк3/8

5 дней

10 [Нержавеющая сталь (303/304)] Нержавеющая сталь (Нержавеющая сталь 304) [NBR (нитриловый каучук)] Нитриловый каучук -20~80
/
85~07. 8

4 дня

[Нержавеющая сталь (303/304)] Нержавеющая сталь (304 нержавеющая сталь) [Фторкаучук] Фторкаучук -15~180 0~7. 35 Лк3/8

12 дней

10 10 [Латунь] Латунь (BSBM) этиленпропиленовый резина -10 ~ 150 ~ 4,9 RC3 / 8

4 дня

[Латунь] Латунь (BSBM) [NBR (нитриловый каучук)] Нитриловый каучук -20~80 0~4.9 Rc3/8

4 дня

10 10 [Латунь] Латунь (BSBM) [FluorOrubber] фтор резина -15 ~ 180 0 ~ 4,9 RC3 / 8

12 дней

10 [Нержавеющая сталь (303/304)] Нержавеющая сталь (304 нержавеющая сталь) Этилен-пропиленовый каучук -10~150 0~4. 41 Rc1/2

4 дня

10 [Нержавеющая сталь (303/304)] Нержавеющая сталь (Нержавеющая сталь 304) [NBR (нитриловый каучук)] Нитриловый каучук -20~80 8 0 92. 2

4 дня

[Нержавеющая сталь (303/304)] Нержавеющая сталь (304 нержавеющая сталь) [Фторкаучук] Фторкаучук -15~180 0~4.41 Rc1/2

12 дней

10 10 [латунь] Латунь (BSBM) этиленпропиленовый резина -10 ~ 150 0 ~ 2,94 RC1 / 2

4 дня

[Латунь] Латунь (BSBM) [NBR (нитриловый каучук)] Нитриловый каучук -20~80 0~2. 94 Rc1/2

5 дней

10 10 [Латунь] Латунь (BSBM) [FluorOrUbber] фтор резина -15 ~ 180 ~ 294 RC1 / 2

12 дней

10 [Нержавеющая сталь (303/304)] Нержавеющая сталь (304 нержавеющая сталь) Этилен-пропиленовый каучук -10~150 0~4.41 Rc3/4

5 дней

10 [Нержавеющая сталь (303/304)] Нержавеющая сталь (Нержавеющая сталь 304) [NBR (нитриловый каучук)] Нитриловый каучук -20~80 41~04. 4

4 дня

[Нержавеющая сталь (303/304)] Нержавеющая сталь (304 нержавеющая сталь) [Фторкаучук] Фторкаучук -15~180 0~4. 41 Rc3/4

12 дней

10 10 [Латунь] Латунь (BSBM) этиленпропиленовый резина -10 ~ 150 0 ~ 2,94 RC3 / 4

4 дня

[Латунь] Латунь (BSBM) [NBR (нитриловый каучук)] Нитриловый каучук -20~80 0~2.94 Rc3/4

5 дней

10 10 [Латунь] Латунь (BSBM) [флуороруббер] фтор резина -15 ~ 180 0 ~ 2.94 RC3 / 4

12 дней

10 [Нержавеющая сталь (303/304)] Нержавеющая сталь (304 нержавеющая сталь) Этилен-пропиленовый каучук -10~150 0~4. 41 Рк1

5 дней

10 10 [нержавеющая сталь (303/304)] Нержавеющая сталь (304 нержавеющая сталь) [NBR (нитриловая резина)] нитриловая резина -20 ~ 80 0 ~ 4,41 RC1 RC1 RC1

5 дней

10 [Нержавеющая сталь (303/304)] Нержавеющая сталь (304 нержавеющая сталь) [Фторкаучук] Фторкаучук -15~180 0~4.41 Рк1

12 дней

10 10 [Латунь] Латунь (BSBM) этиленпропиленовая резина -10 ~ 150 0 ~ 2.94 RC1

5 дней

10 [Латунь] Латунь (BSBM) [NBR (нитриловый каучук)] Нитриловый каучук -20~80 0~2. 94 Рк1

5 дней

10 10 [латунь] Латунь (BSBM) [FluorOrubber] фтор резины -15 ~ 180 ~ 2,94 RC1

Дополнительные машины для одежды нужны специальные электрические подключения? | Главная Руководства

Автор: Эндрю Лихи Обновлено 15 декабря 2018 г.

Стиральные машины обычно не нуждаются в специальных электрических подключениях, но для некоторых крупных бытовых приборов требуются розетки на 240 В.Для работы большинства электрических плит и сушилок, а также некоторых стиральных машин требуется более высокое напряжение. Большинство стиральных машин работают от обычных бытовых розеток на 120 В. Однако при установке розетки для новой стиральной машины помните о других соображениях.

Розетка 240 В

Если для работы вашей стиральной машины требуется 240 В, ваша розетка должна быть подключена к этому уровню напряжения и иметь конфигурацию вилки, соответствующую сетевой вилке вашей стиральной машины. Розетка на 240 В, а также вилки и розетки немного отличаются от версий на 120 В; это позволяет избежать случайного использования розетки с более высоким напряжением для низковольтного прибора.Только лицензированные электрики должны устанавливать розетки на 240 В, потому что неправильная проводка может привести к повреждению вашей стиральной машины, причинению вреда вам или даже к пожару.

Прерыватель цепи замыкания на землю

Прерыватель цепи замыкания на землю (GFCI) — это розетки, защищенные устройством защиты от перенапряжений. Они необходимы вокруг раковин и других источников воды в доме. GFCI сработает, если в линии произойдет внезапный скачок напряжения, например, когда фен падает в раковину, наполненную водой.Это помогает снизить риск поражения электрическим током и возгорания. Домовладельцы могут ошибочно полагать, что стиральная машина, использующая воду, требует выхода GFCI. Фактически, GFCI не требуются, если в вашей прачечной есть только стиральная машина. Однако, если в пределах шести футов от выхода стиральной машины есть раковина, требуется выход GFCI.

Размещение выпускного отверстия

Выпускное отверстие стиральной машины должно располагаться вверху и в стороне от сливного шланга и водопроводных линий, подсоединенных к машине.Это и удобство использования, и безопасность. Размещение розетки над машиной позволяет отключить устройство, не вытаскивая его из стены. Он также держит выпускное отверстие подальше от водопроводных линий, которые могут протечь, и сливной трубы, которая может перелиться.

Соответствующая вилка

Если для вашей стиральной машины требуется напряжение 240 В, она может иметь любую из нескольких конфигураций вилки. Прежде чем устанавливать новую розетку на 240 В, узнайте, какая вилка у вашей новой стиральной машины.Гораздо проще и безопаснее установить новую розетку, чем установить новую вилку на шнур стиральной машины. Если стиральная машина работает от сети 120 В, вилка будет стандартной, а для питания агрегата можно использовать любую электрическую розетку на 120 В.

Оставить комментарий
