Как сделать пандус правильно: Ширина и длина пандуса для инвалидов — основные параметры и устройство пандусов по СНиП -Полезная информация

Опубликовано в Разное
/
23 Авг 1990

Содержание

Ширина и длина пандуса для инвалидов — основные параметры и устройство пандусов по СНиП -Полезная информация

Ширина и длина пандуса — важные критерии, нормативы по которым закрепленны в СНиПах и ГОСТах на проектирование и строительство пандусов в Российской Федерации. Рассмотрим эти понятия подробно.

Расчет длины пандуса

Длина пандуса состоит из суммы длин его наклонных поверхностей и поворотно-разворотных площадок. Максимальная длина пандуса для инвалидов — 36 м (что соответствует 3 м высоты подъема) — данный норматив определен СП 59.13330.2012. Если рассчетная длина инвалидного пандуса получается более 36 метров, то необходима установка подъемных платформ — электрических подъемников для инвалидов.

Важный элемент пандусов для маломобильных групп населения — поворотно-разворотные горизонтальные площадки, которые проектируются при изменении направления пандуса, а также просто горизонтальные площадки — длина подобных площадок должна быть не менее 1,5 м.

Длина одного марша наклонных поверхностей пандуса не должна превышать 9 м — то есть как минимум через каждые 9 м устанавливают горизонтальные или поворотно-разворотные площадки.

С формулой расчета длины пандуса можно ознакомиться здесь.

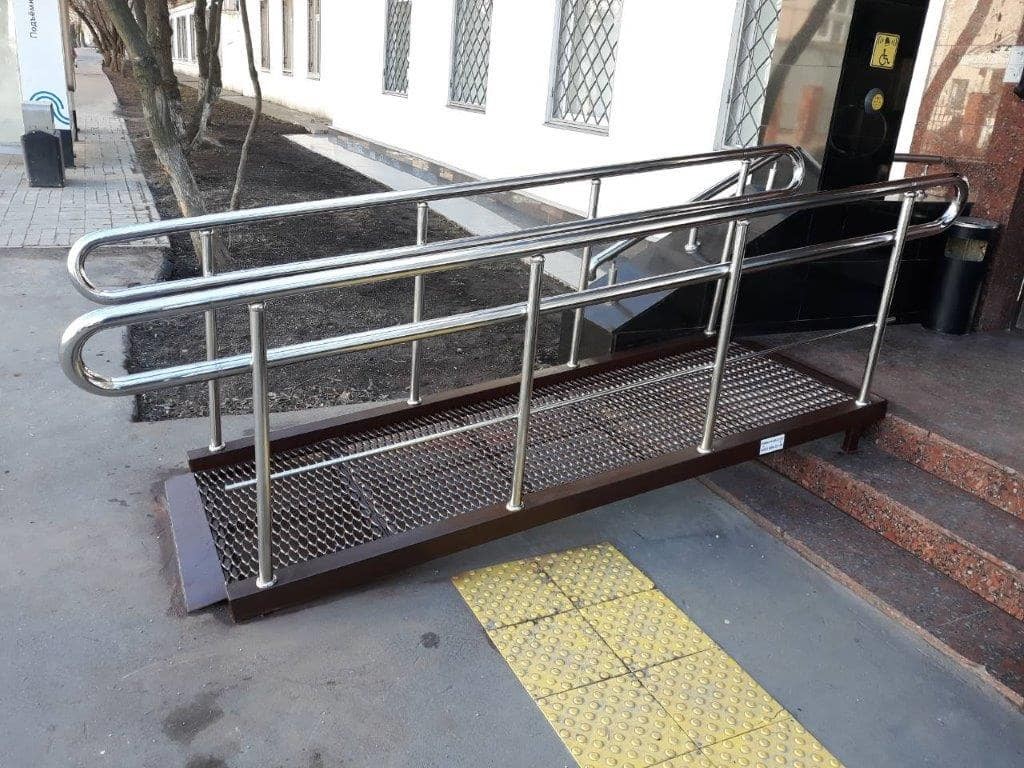

Ширина пандуса для детских и инвалидных колясок

Ширина пандуса для инвалидных колясок (ширина между поручнями пандуса) регламентируется СП 59.13330.2012 и составляет от 0,9 м до 1 м. Таким образом, минимальная ширина пандуса для инвалидных колясок — 0,9 м. Нашей компанией принята стандартная ширина пандуса — 1 м. По желанию заказчика данная ширина может меняться в допустимых СНиП пределах.

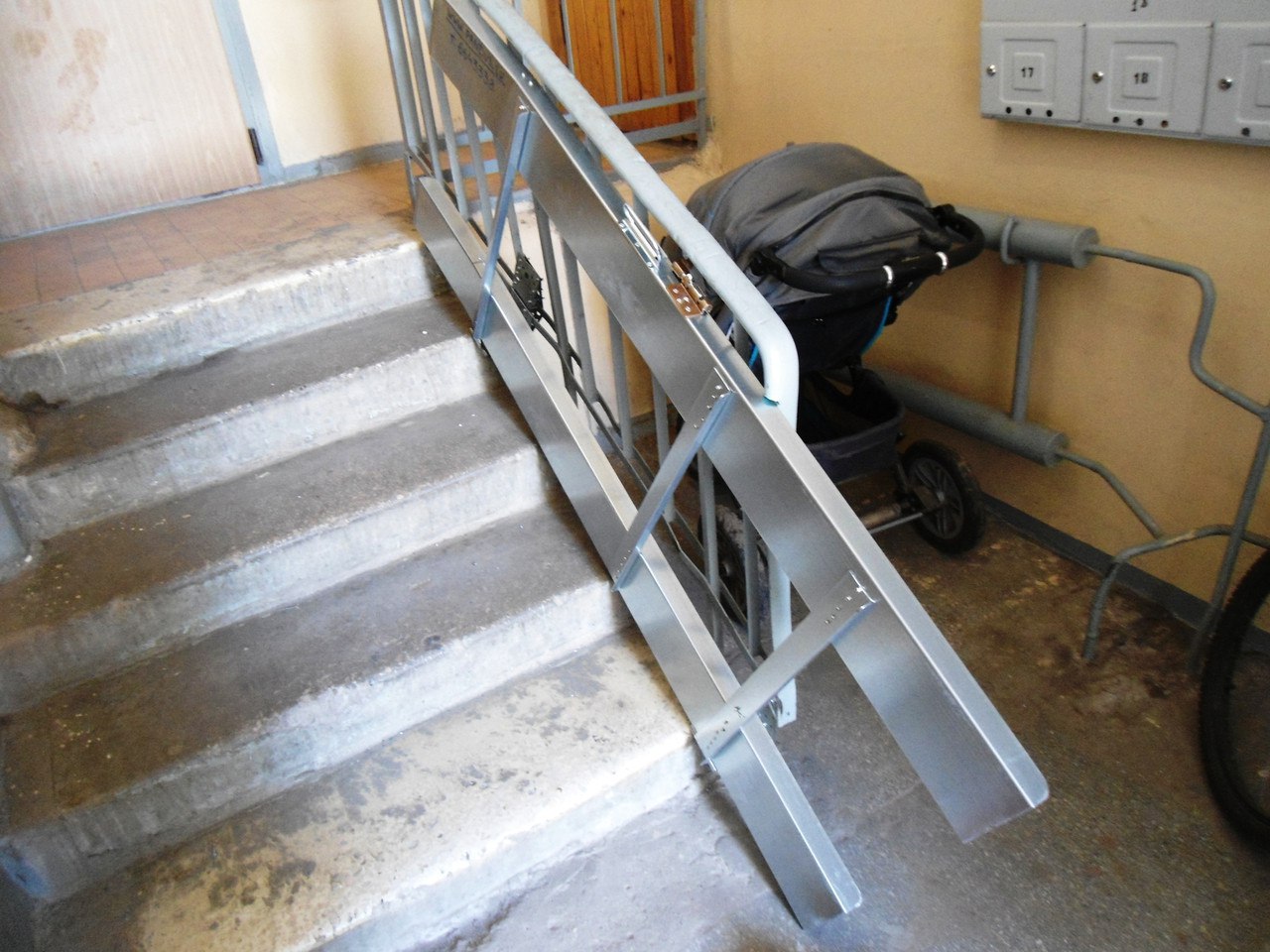

Ширина откидных пандусов для детских колясок

Откидные пандусы для детских колясок изготавливаются под размеры заказчика. Производится замер детских колясок и устанавливается необходимая ширина пандуса. Обычно в многоквартирных домах мы изготавливаем пандусы для детских колясок со следующими размерами.

Внимание! возможно изготовление пандуса индивидуально под вашу коляску.

Угол уклона пандуса

Основным нормативным документом для определения уклона пандуса и его длины в РФ является СП 59.13330.2012 «Доступность зданий и сооружений для маломобильных групп населения» С Изменением №1 — актуализированная версия СНиП 35-01-2001.

Допустимые значения угла наклона пандуса

— Допустимый угол уклона пандуса должен быть не круче 1:20 (5%), а максимальная высота одного подъема (марша) пандуса не должна превышать 0,8 м.
— При перепаде высот пола на путях движения 0,2 м и менее допускается увеличивать уклон пандуса до 1:10 (10%)
— На временных сооружениях или объектах временной инфраструктуры допускается максимальный уклон пандуса 1:12 (8%) при условии, что подъем по вертикали между площадками не превышает 0,5 м, а длина пандуса между площадками — не более 6,0 м.
— Пандусы при перепаде высот более 3,0 м и расчетной длиной более 36 м следует заменять лифтами, подъемными платформами и т.п
— В соответствии с приказом Минстроя России №750/пр от 21 октября 2015 г.
«Об утверждении изменений №1 к СП 59.13330.2012 «Доступность зданий и сооружений для маломобильных групп населения»  «При проектировании реконструируемых, подлежащих капитальному ремонту и приспосабливаемых существующих зданий и сооружений уклон пандуса принимается в интервале от 1:20 (5%) до 1:12 (8%)».

Что обозначают цифры

1:10 — 10% — один к десяти, т.е. при перепаде высот в 1 м, длина пандуса должна быть 10 м, при высоте 0,5 м — длина пандуса должна быть 5 м и т.д.

В этом случае угол уклона пандуса будет соответствовать 5,7 градусам.

1:12 — 8% — один к двенадцати, т.е. при перепаде высоты в 1 м, длина пандуса должна быть 12 м, при высоте 0,5 м — длина пандуса должна быть не менее 6 метров и т.д.
Угол уклона пандуса будет равен 4,8 градусам.

1:20 — 5% — один к двадцати, т.е. при перепаде высот 1 м, длина пандуса должна быть 20 м, при высоте 0,5 м — 10 м.
Угол уклона пандуса будет равен 2,9 градусам.

Какой длины делать пандус?


Расчет длины пандуса в зависимости от высоты

Высота пандуса, м

Длина пандуса, м

1:10=10%=5,7°

(используется при перепаде высот менее 0,2 м)

1:12=8%=4,8°

(для временных, приспосабливаемых и реконструируемых сооружений)

1:20=5%=2,9°

(стандартный показатель)

0,1

1

1,2

2

0,2

2

2,4

4

0,3

3

3,6

6

0,4

4

4,8

8

0,5

5

6

10

0,6

6

7,2

12

0,7

7

8,4

14

0,8

8

9,6

16

0,9

9

10,8

18

1

10

12

20

1,1

11

13,2

22

1,2

12

14,4

24

1,3

13

15,6

26

1,4

14

16,8

28

1,5

15

18

30


 Зеленый — допустимые значения, красный — недопустимые.

Если Вам необходимо самостоятельно рассчитать угол уклона пандуса, зная его длину и высоту, то необходимо воспользоваться следующей формулой
arcsin(h/L), где h — высота, L — длина.
Для этого воспользуйтесь инженерным калькулятором


Примеры внедрений

Доступная среда. Правовые аспекты — Семьи СМА

Важным нормативным актом в сфере формирования доступной среды является Постановление Правительства Российской Федерации от 09.07.2016 № 649 «О мерах по приспособлению жилых помещений и общего имущества в многоквартирном доме с учетом потребностей инвалидов». Им установлены правила обеспечения условий доступности для инвалидов жилых помещений и общего имущества в многоквартирном доме.

Обследование жилых помещений инвалидов и общего имущества в многоквартирных домах, в которых проживают инвалиды, осуществляются федеральной, региональной и муниципальными межведомственными комиссиями в домах, входящих в состав федерального, регионального, муниципального или частного жилищного фонда.

По результатам обследования составляется акт обследования жилого помещения инвалида и общего имущества в многоквартирном доме, в котором проживает инвалид, делается вывод о том возможно или невозможно приспособить помещение.

В случае невозможности приспособления жилого помещения инвалида и (или) общего имущества в многоквартирном доме, в котором проживает инвалид, без изменения существующих несущих и ограждающих конструкций многоквартирного дома (части дома), комиссия выносит решение о проведении проверки экономической целесообразности реконструкции или капитального ремонта многоквартирного дома (части дома).

Различные положения касающиеся доступной среды есть также в Гражданском кодексе, Жилищном кодексе, Градостроительном кодексе и некоторых федеральных законах.

Правовое регулирование доступной среды для инвалидов осуществляется различными ГОСТами, сводами правил и сводами стандартов, которые должны обязательно учитываться при строительстве или реконструкции любых зданий.

Ответственность за уклонение от исполнения требований доступности для инвалидов объектов инженерной, транспортной и социальной инфраструктур предусмотрена статьёй 16 Федерального закона «О социальной защите инвалидов в Российской Федерации» и Кодексом Российской Федерации об административных правонарушениях.

Конечно, такое разнообразие нормативных правовых актов, с одной стороны, позволяет отрегулировать даже незначительные нюансы по созданию доступной среды для инвалидов, с другой стороны, такое количество законов осложняет процесс организации доступного пространства.

Как заставить организацию установить пандус

Дочка ходит в государственный дом детского творчества. Недавно наблюдала там конфликт: папа беседовал с директором о том, что в детском учреждении нет пандуса для колясок и колясочной.

Многие мамы приводят старшего ребенка вместе с младшим, а затащить коляску к входу — это около 20 ступенек. На пандус нет даже намека. То есть либо бросай коляску у подножия лестницы, либо тащи на горбу наверх вместе с ребенком, либо вообще без коляски неси младшего от дома.

Вопрос такой: должен ли быть сделан пандус для колясок или людей с инвалидностью в государственном доме культуры и детского творчества? Сам ДК еще советский, раньше принадлежал заводу.

Елизавета Васильева

юрист

Вы правы: и государственные, и частные организации обязаны устанавливать пандус для подъема и спуска по лестнице перед входом. Если организация не хочет тратиться на пандус, на нее можно повлиять. Расскажу, как это сделать.

Где должны быть установлены пандусы

Пандус — это специальная конструкция с уклоном, которую устанавливают у входа в здание и на лестничном пролете. Пандус нужен всем, кто физически не может подняться по обычной лестнице: людям на инвалидной коляске или тем, кто хочет зайти в здание с детской коляской. Если пандуса не будет, они просто не смогут попасть туда, куда им нужно.

Про доступ в здания родителей с колясками в законе ничего нет: наверное, законодатель считает, что детская коляска — это забота самих родителей. Зато нормативные акты обязывают организации сделать так, чтобы в них могли без проблем войти люди с двигательной инвалидностью. В законе это называется беспрепятственным доступом.

Некоторые организации не хотят устанавливать пандус и решают проблему доступа людей на колясках по-другому. Например, устанавливают электронные кнопки вызова персонала. Принцип действия кнопки простой: человек на инвалидной коляске нажимает кнопку — сигнал поступает ответственному сотруднику, который должен выйти и помочь человеку попасть в здание.

Суды по-разному относятся к таким устройствам: одни признают их законным средством беспрепятственного доступа в помещение, а другие считают, что в законе нет альтернативы и подходит только пандус. Я согласна с тем, что для беспрепятственного доступа должен быть оборудован именно пандус, а не кнопка. Ни разу не видела, чтобы продавец или фармацевт тащил по лестнице человека с двигательной инвалидностью.

Пандусы должны быть во всех жилых, общественных и производственных зданиях, организациях культуры, спорта, отдыха, связи и информации. Например, пандусами должны быть оборудованы поликлиники, больницы, суды, органы соцзащиты, управления ПФР, аптеки, МФЦ, театры, кинотеатры, музеи, стадионы, кафе, магазины и тому подобное. Причем человек на инвалидной коляске должен иметь возможность не только войти в эти здания, но и самостоятельно передвигаться внутри, то есть все лестницы при входе в здание и внутри него должны дублироваться пандусами или подъемными устройствами.

ст. 15 закона о соцзащите людей с инвалидностью

Если здание приспособить невозможно, собственники до реконструкции или капитального ремонта должны согласовать с местным обществом людей с инвалидностью другой способ обеспечить доступ в помещение на коляске.

То же самое касается объектов транспорта. Вокзалы, метро, аэропорты, морские и речные порты, подземные переходы должны быть устроены так, чтобы человек на инвалидной коляске смог туда попасть.

В многоквартирных домах пандусы на входе в подъезд должен установить застройщик. Если дом построен давно и пандуса нет, то эта обязанность ложится на органы государственной власти и местного самоуправления. За состоянием пандуса после его установки должна следить управляющая компания.

Чтобы бесплатно установить пандус в МКД, нужно написать заявку в местную администрацию. Ведомство проведет проверку и при наличии технической возможности установит пандус за счет местного бюджета.

Еще собственники дома могут установить пандус из средств, накопленных на текущий ремонт. Это будет быстрее, чем ждать решения администрации. Самостоятельно устанавливать пандус нельзя: они должны быть установлены строго по госту.

В общественных зданиях пандусы должны установить при строительстве или оборудовать впоследствии. В государственном доме детского творчества также должен быть пандус, несмотря на то что здание построено в советское время.

НОВЫЙ КУРС

Курс о больших делах

Разбираемся, как начинать и доводить до конца масштабные задачи

Покажите!

Что делать, если пандуса в организации нет

Если в организации отсутствует пандус, направьте заявление ее учредителю. Этот же порядок действует, если компания арендует помещение у другого лица: в любом случае пандус должна установить та организация, в которую приходят люди.

Например, если пандуса нет в магазине, аптеке или заведении общепита, то заявление о его установке нужно направить на юридический адрес компании или ИП. Наименование учредителя указано на вывеске или в чеке, а как найти адрес организации, мы уже рассказывали.

Если речь о муниципальном учреждении, то заявление нужно подать в местную администрацию. Если здание государственное — его учредителю. У дома детского творчества им может быть региональное министерство культуры.

Организация обязана рассмотреть заявление и в течение 30 дней направить письменный ответ. Если в установке пандуса откажут, можно принять другие меры воздействия.

Например, можно обратиться с жалобой на бездействие чиновников в прокуратуру. Проще всего это сделать через интернет-приемную — потребуется логин и пароль от госуслуг. К обращению приложите отказ учреждения установить пандус. Прокуратура все проверит и обратится в суд в защиту интересов граждан.

ст. 10 закона «О прокуратуре»

Еще можно обратиться в суд с требованием установить пандус самостоятельно, но все же я советую сделать это через прокурора. Такой способ точно работает, и многочисленная судебная практика это подтверждает.

Например, в Орловской области прокурор Мценского района обратился в суд с требованием к Почте России об установке пандуса. Представители ответчика возражали против этого, ссылаясь на то, что Почта России всего лишь арендует часть помещений в здании, а пандус должен устанавливать собственник.

Суд удовлетворил требования прокурора в полном объеме именно к арендатору, потому что выбор помещения, которое соответствует необходимым требованиям, находится в его зоне ответственности.

Также организации, которые уклоняются от создания людям с инвалидностью доступа к местам инфраструктуры, можно привлечь к административной ответственности. Штраф для должностных лиц — 2000—3000 Р, для организаций — 20 000—30 000 Р.

ст. 9.13 КоАП РФ

Так, в одной из аптек Нижнего Новгорода не было пандуса, а кнопка вызова фармацевта не работала. Прокурор возбудил дело об административном правонарушении, передал его в местный Росздравнадзор, и ведомство наложило на общество штраф — 20 000 Р.

Организация обратилась в суд с требованием заменить штраф на предупреждение, потому что кнопку починили, когда еще шло административное дело. Также одним из доводов было то, что апетка всего лишь арендует помещение, а установить пандус должен собственник. Суд в иске аптеке отказал.

Решение Арбитражного суда Нижегородской области от 05.03.2021 № А43-40435/2020PDF, 377 КБ

Уплата штрафа не освобождает от обязанности установить пандус. Нарушителям все равно придется обеспечить людям с инвалидностью беспрепятственный доступ.


Как заставить коммунальные службы установить пандус?



Многие крупные города активно работают по программе «Доступная среда». Внедряются подъёмники, поручни, низкопольные автобусы, пандусы. ФСС России по запросу инвалида оказывает услуги по сурдопереводу. Даже специалисты социальной сферы постепенно обучаются жестовому языку. И всё ещё очень далеко до совершенства, ведь порой просто элементарно в подъезде нет пандуса. Можно ли что-нибудь с этим сделать? Можно.



Статья 19 Конституции РФ гарантирует равенство прав и свобод человека и гражданина и запрещает социальную (и другую) дискриминацию. Иными словами, все должны иметь равные возможности пользоваться жилищным фондом, независимо от физического состояния.



Статьи 15 и 16 Федерального закона «О социальной защите инвалидов в РФ» гарантируют обеспечение свободного доступа инвалидам к объектам социальной инфраструктуры. Органы государственной власти и местного самоуправления, а также все юридические лица обязаны создавать такие условия, при которых человек с ограниченными физическими возможностями может легко попасть внутрь любого помещения. Нарушение данной нормы влечёт административную ответственность.



Кстати, во многих регионах РФ действуют местные акты, гарантирующие свободу передвижения и беспрепятственного доступа. К примеру, в Москве это Закон «Об обеспечении беспрепятственного доступа инвалидов к объектам социальной, транспортной и инженерной инфраструктур города Москвы».



Наконец, существуют строительные нормы и правила (СНиП 35-01-2001), регламентирующие проектирование, строительство и реконструкцию зданий и сооружений для нужд всех маломобильных граждан.



Кто относится к маломобильной группе населения?



Согласно: СП 35-101-2001, РМД 35-17-2012 СПб, государственной программы «Доступная среда на 2011 – 2015 годы» (утверждённая Распоряжением Правительства РФ от 26 ноября 2012 г. N 2181-р и др. нормативным актам: «Маломобильные группы населения (МГН) — люди, испытывающие затруднения при самостоятельном передвижении, получении услуги, необходимой информации или при ориентировании в пространстве. К маломобильным группам населения здесь отнесены: инвалиды, люди с временным нарушением здоровья, беременные женщины, люди старших возрастов, люди с детскими колясками и т.п.»



При этом самостоятельно устанавливать пандус нельзя. По закону монтаж пандуса должен осуществляться с соблюдением требований технических регламентов. Кроме того, нужно иметь разрешительную документацию, подтверждающую безопасность ввода пандуса в эксплуатацию, а также разрешение на установку от руководителя организации, отвечающего за обеспечение обслуживания подъезда. При несоблюдении требований к установке пандуса изделие подлежит демонтажу, а лицо, ответственное за содержание многоквартирного дома, несёт административную или уголовную ответственность.



Как добиться установки пандуса в подъезде?



В 2013 году были внесены поправки в Жилищный кодекс, согласно которым теперь нет необходимости получать согласие 2/3 жильцов на установку пандусов в многоквартирных домах. Но заручиться поддержкой соседей желательно, так как лучше, чтобы ваше заявление было коллективным. Чтобы установить пандус в подъезде, вам нужно написать заявление в ЖЭК (ЖЭУ) или управляющую компанию. По жилищному законодательству, вопросы содержания и эксплуатации крыльца подъезда относятся к ведению жилищно-эксплуатационных управлений и ТСЖ.



Отправляете заявление на установку средства (устройства) доступности начальнику ЖКХ. Под средством (устройством) доступности в данном случае понимается: пандус, аппарель, рампа или любое другое устройство, предназначенное для вспомогательного передвижения по маршу лестницы жилых домов (лестничным ступенькам). Заявление следует написать в двух экземплярах. Документ должен содержать: просьбу установить пандус в конкретном месте (на лестнице при входе в подъезд или в подъезде), а также модель пандуса (стационарный или откидной). Использование при этом нормативной базы, ссылки на статьи законов подчеркивает серьезность намерений. Можно приложить к заявлению фотографии лестничного марша или предпочтительной конструкции пандуса.



Отправить заявление желательно заказным письмом и уведомлением о вручении. Можно вручить заявление лично, но в этом случае не забудьте получить подпись на своем экземпляре. У коммунальной организации есть по закону 30 дней, чтобы рассмотреть заявление и вынести по нему решение. Каким бы оно ни было, ответ должен быть письменный. Если вопрос решается положительно, в течение нескольких дней работники ЖЭКа (ДЕЗа) или УК устанавливают пандус.



Отметим, что по вопросу об установке пандуса не стоит вести переговоры с сотрудниками ЖКХ, они не уполномочены принимать решения и распоряжаться бюджетом. Вам необходимо вести официальную переписку только с руководителем ЖКХ, в крайнем случае, можно вести переговоры, но только с аудио фиксацией (с диктофоном), о чём требуется предварительно поставить в известность своего собеседника (суд не примет записанный разговор, который был записан скрытно).



В случае отказа по соблюдению доступной, безбарьерной среды (установки пандуса и т. д.) руководителем ЖКХ, направьте заявление о нарушении ваших прав конкретным ответственным лицом, в надзорные и правозащитные органы и организации: Органы Социальной службы, Жилищную инспекцию, Общества по защите прав потребителей, Прокуратуру района, в орган местного самоуправления (Администрация города, района, муниципального образования).



Образец заявления на установку пандуса:



Начальнику ________________________
___________________________________
от ________________________________,
проживающего по адресу: ____________
телефон:___________________________



Заявление
на установку пандуса



Я, __________________________ являюсь представителем маломобильной группы населения, а именно гражданином с малолетним ребенком, использующим детскую коляску.
В подъезде № ___ дома № ___, по адресу ____________________________________ отсутствует пандус. Данный факт является нарушением Статьи 19 Конституции РФ, которая гарантирует равенство прав и свобод человека и гражданина и запрещает социальную (и другую) дискриминацию; по которой все граждане РФ должны иметь равные возможности пользоваться жилищным фондом, независимо от физического состояния.

Прошу обеспечить пандусом подъезд по указанному выше адресу.
К пандусу необходимо установить перила/поручни в соответствии со СНиП 35-01-2001 и СП 59.13330.2012.
Ответ прошу направить в письменном виде по указанному выше адресу в установленные законом сроки.



Дата Подпись





Как сделать пандус из бетона. | Пенообразователь Rospena

Технология заливки бетона на наклонные поверхности распространена как в частном строительстве, так и в крупных проектах. Затруднения при выполнении таких работ возникают в основном в случаях, когда владелец решает залить бетон под углом у себя дома.

Не зная особенностей процедуры и вариантов ее исполнения, добиться надлежащей прочности и эстетичности достаточно непросто.

Где применяется бетонирование с уклонами

Если говорить о крупных строящихся объектах, то рассматриваемая технология применяется при обустройстве следующих элементов:

  • съезды в подземную парковку;
  • пандусы для заезда на инвалидных колясках;
  • пандусы для завоза передвижных носилок;
  • заезды для грузового транспорта;
  • наклонные плиты перекрытия.

Во всех приведенных случаях обычно работают профессиональные бригады, располагающие соответствующими приспособлениями в виде скользящих опалубок и другой оснастки. Если же рассматривать вопрос с точки зрения частного строительства, то заливка бетона под углом может использоваться в трех наиболее частых случаях:

  • обустройство стяжки в ванной, душевой или бане;
  • возведение отмостки вокруг дома;
  • обустройство заезда или съезда в гаражи.

В этих случаях применяются различные подручные (и не только) приспособления и технологии для бетонирования под наклоном, кратко описанные далее.

Бетонная смесь для заливки под углом

Одним из самых важных моментов строительства в таких условиях является правильность приготовления бетонной смеси. По составу и пропорциональному соотношению компонентов она может не отличаться от традиционно используемых при обустройстве стяжек, фундаментов и прочих конструкций. Главная особенность бетонирования наклонной поверхности – это консистенция состава.

Бетон для таких задач делается более густым, чем для обычных формировочных работ. Как правильно определить, что смесь подходит для заливки наклонной поверхности? Самый простой и наглядный способ сделать это – разместить часть приготовленного бетона на плоскости с таким же уклоном, какой присущ обрабатываемому участку. По итогу смесь не должна сползать с этой поверхности, и одновременно быть не слишком сухой, то есть рассыпчатой.

В остальном приготовление бетона осуществляется по общепринятой рецептуре с учетом того, где будет выполняться заливка. Для внутренних работ это будет цементно-песчаная смесь в соотношении 1:4, а для наружных, соответственно, 1:3. Марка цемента стандартная – 400. К песку особых требований, кроме чистоты, не предъявляется.

Технология бетонирования наклонной поверхности внутри помещений

Как уже было упомянуто выше, заливка бетоном наклонных поверхностей внутри помещений необходима при обустройстве душевых комнат, а также при строительстве бани или сауны. Например, если обустраивается бассейн, то полы вокруг него тоже должны иметь определенный уклон. Объяснить технологию заливки бетона под углом внутри помещений проще всего на примере душевой комнаты.

Тем более, что с этой работой сталкиваются чаще всего.

Обустройство стока в душевой начинается с подготовки основания. Это и установка канализации, и подушка, и черновая стяжка (без уклона). Далее идет один из важнейших этапов – установка маяков. Здесь может возникнуть ряд нюансов, но если сточное отверстие находится в средине душевой, то ориентиры выставляются следующим образом. Сначала выставляется первый маяк от сточного отверстия к любому из углов. При этом его возвышение должно соответствовать расчету два сантиметра на метр пола. После его установки в остальных углах делаются отметки на одном уровне с шаблонным маяком. Далее монтируются все остальные указатели.

Дальнейшая работа – дело техники и опыта. Помещения душевых обычно небольшие, потому если раствор приготовлен правильно, то залить бетоном наклонную поверхность и разровнять его по маякам не будет сложной задачей.

Технология обустройства пандуса

Такие конструкции применяются для реализации заезда или съезда в гараж. Выполняются они по технологии заливки бетона под углом. Сделать пандус можно несколькими способами, наиболее распространенные из которых два нижеописанных.

Первый вариант подходит для тех, у кого есть возможность заказать или приготовить большое количество бетона за один подход. В таком случае более рентабельно обустроить комплексную опалубку для всего пандуса сразу. Делается она очень просто. На вымощенную заранее подушку (под наклоном до 5 см на 1 метр) заливается небольшой слой обычной бетонной смеси. Поверх полученного основания укладывается армирующая сетка.

Далее собирается опалубка, которая представляет собой поперечные ячейки из доски, фанеры или другого материала. Фактически по краям будущего пандуса устанавливаются две направляющие под нужным углом, а между ними на расстоянии около полуметра друг от друга монтируются перемычки.

После заливки такой формы полужидким раствором поверхность выравнивается. При этом маяками будут служить и направляющие, и перемычки, если они установлены с надлежащей аккуратностью. Когда бетон схватывается, перемычки убираются, а оставшиеся щели заливаются обычным жидким раствором.

Второй способ подходит в случаях, если нет возможности обеспечить для заливки бетона под углом большой объем раствора, а также не доступна ячеистая опалубка. Чтобы залить пандус для гаража, можно воспользоваться временной опалубкой. Она устанавливается в виде прямоугольной рамки, длина которой будет соответствовать ширине пандуса, а ширина составляет около полуметра.

Второй способ подходит в случаях, если нет возможности обеспечить для заливки бетона под углом большой объем раствора, а также не доступна ячеистая опалубка. Чтобы залить пандус для гаража, можно воспользоваться временной опалубкой. Она устанавливается в виде прямоугольной рамки, длина которой будет соответствовать ширине пандуса, а ширина составляет около полуметра.

Установив такую конструкцию в точке начала будущего пандуса, ее заливают под углом бетоном соответствующей консистенции и разравнивают. Когда смесь застынет, опалубка демонтируется и устанавливается далее по площади пандуса, затем операция повторяется. Таким способом можно обустроить площадку под уклоном практически любой длины без каких-либо серьезных объемов материала и оборудования.

Обширный ассортимент опалубки, позволяющей выполнять эти и другие работы, представлен в нашем каталоге. Мы предлагаем как одноразовую, так и надежную сборную опалубку, которую можно использовать многократно. При необходимости возможна аренда оснастки.

Пандусом называется специальная плоская конструкция, состоящая из одной сплошной или двух параллельных наклонных площадок, с помощью которой соединяются горизонтальные поверхности, расположенные на разных высотах относительно земли. Откидной пандус для детских колясок или инвалидных кресел удобен тем, что комфортное перемещение по нему достигается за счет наклона под определенным углом к земле. Для движения вверх помимо полозьев для колес обязательно монтируются перила, держась за которые человек в инвалидном кресле сможет подняться наверх.

Для чего нужен пандус?

Исходя из самого определения пандуса, можно понять, для чего он необходим.

Пандус из бетона

Основная цель соединения ступеней заключается в том, чтобы помочь людям с ограниченными возможностями самостоятельно преодолевать подъемы на тех участках, где этого возможно сделать только с помощью ступеней. В основном это крыльца и лестницы домов, где проживают инвалиды, крыльца перед общественными учреждениями и торговыми центрами, лестницы в подземных переходах, спусках в метро и т.п.

Также пандусы могут использоваться для перемещения детских колясок, которые достаточно тяжело поднимать по обычной лестнице.

Для изготовления пандусов в качестве основного материала применяют металл, бетон, асфальт либо иные компоненты, способные обеспечить достаточное сцепление с колесами детской или инвалидной коляски.

В зависимости от типа, пандусы подразделяются на:

  • Стационарные, которые можно установить как сплошным наклонное полотно с устройством для самостоятельного подъема, либо состоять из 2 площадок, между которых расположены площадки для подъема человека, транспортирующего коляску сзади;
  • Стационарные откидные, которые из-за дефицита пространства предусматривают использование одной и той же части как для людей, передвигающихся на инвалидной коляске, так и для обычного подъема;
  • Переносные ролл-пандусы, состоящие из соединенных между собой пластин, которые, благодаря скатыванию, не занимают много места, но позволяют быстро оборудовать участок лестницы для возможности передвижения инвалидов;
  • Телескопические и иные складные разновидности пандусов, которые выполняются из легкого, но прочного материала, способного выдержать нагрузку до 400 кг;
  • Небольшие рампа-пандусы, предназначенные для преодоления порогов.

Как установить пандус бесплатно?

Согласно действующему законодательству РФ, а также принятых конвенции ООН и разработанных программ доступности, лестницы всех строящихся жилых зданий должны быть оборудованы пандусами. В уже построенных домах установить пандусы должны в обязательном порядке во время капитального ремонта либо после требования жителей.

Согласно действующему законодательству РФ, а также принятых конвенции ООН и разработанных программ доступности, лестницы всех строящихся жилых зданий должны быть оборудованы пандусами. В уже построенных домах установить пандусы должны в обязательном порядке во время капитального ремонта либо после требования жителей.

При этом все работы должны быть выполнены с четким соблюдением строительных норм и правил (ГОСТ 35-01-2001), а в случае допущенных нарушений исполнитель обязан их устранять по первому требованию.

Если вы не хотите ждать проведения ремонта или исполнители по какой-либо причине проигнорировали работы по установке пандуса, то следует обратиться с заявлением на имя начальника ЖЭКа либо управляющей компании на балансе которого находится ваш дом.

При этом заявление пишется в 2 экземплярах — одно заявление отдается заявителю с отметкой о регистрации, а второе остается в принявшей его организации. Также в самом тексте необходимо помимо просьбы установить пандус, указать конкретное место (подъезд, этаж, крыльцо и т.д.) его размещения и желаемый тип конструкции (стационарный, откидной).

Через срок, который не превышает 30 дней, по заявлению должно быть принято решение о согласии или несогласии в проведении работ. Если же уполномоченная организация отказывает в установке пандуса, то необходимо обратиться в прокуратуру, администрацию либо в суд для обжалования этого решения.

При этом следует иметь в виду, что в случае установки пандуса своими руками, без согласования со строительной компанией или ЖЭКом, они могут демонтировать его самостоятельно либо потребовать это от самовольного установщика, что, с точки зрения закона, будет абсолютно правомерно.

Пандус собственными руками

Чтобы рассчитать, как сделать пандус своими руками в частном доме, необходимо сначала определиться с видом полотна, правильно рассчитать его параметры и подобрать материал.

Если наклонный спуск нужен не постоянно, а только изредка, можно остановить выбор на Прямогор компакт пандусе, который можно складывать и раскладывать при необходимости.

Подбор основных характеристик осуществляется в таком порядке:

  • Наклон, который измеряется в градусах, должен быть не более 8%. Этот параметр рассчитывается по формуле L/h, где L — это длина пандуса в горизонтальной проекции, а h — высота, на которую поднимется инвалидная коляска, преодолев этот путь, максимальная высота подъема при перемещении на 1 метр должна быть не больше 80 сантиметров. Единственное исключение из этого правила — ситуация, когда максимальная высота подъема составляет 20 см — в этом случае допустимый угол уклона — 10%;
  • Ширина колеи должна при устройстве спуска выбираться таким образом, чтобы на ней свободно размещалось колесо детской или инвалидной коляски без риска соскользнуть.При этом следует учитывать максимальный вес нагрузки и в зависимости от него с учетом характеристик материала выбирать тип конструкции — сплошной либо с двумя колеями;
  • Ширина наклонной конструкции должна быть не менее 0,9 метра для одностороннего и 1,8 — двустороннего движения. При этом в случае отсутствия возможности устройства поручней с обеих сторон, рекомендуется делать менее наклонный спуск;
  • Перед заездом на пандус следует обязательно оборудовать ровную площадку для свободного маневрирования.То же самое касается и площадок между пролетами;
  • Поручни для наклонных пандусов для инвалидных кресел должны быть круглые. По требованиям СНиП они должны превышать длину самого пандуса на 0,3 метра с каждой стороны.Диаметр поручней рекомендуется выбирать в пределах 30-50 мм. Желательно установить поручни на каждой стене.

Как сделать пандус?

Для самостоятельного изготовления металлического откидного пандуса необходимо приобрести 2 швеллера, крепежные петли и металлические распорки.

Для самостоятельного изготовления металлического откидного пандуса необходимо приобрести 2 швеллера, крепежные петли и металлические распорки.

Длина и толщина швеллеров выбирается в зависимости от длины лестничного марша и расчетной нагрузки. Распорки изготавливаются из листового металла, толщина которого составляет не менее 5 мм, а ширина — 50 мм.

Таким образом, параллельно соединив 2 швеллера с помощью приваривания к ним нескольких распорок и прикрепив эту конструкцию петлями с помощью удлиняющих пластин к перилам, необходимо с противоположной стороны к наружному швеллеру приварить замок для фиксации пандуса в поднятом положении.

При этом распорки необходимо располагать так, чтобы они не мешали человеку, который будет подниматься по ступенькам с инвалидным креслом, а ширину самих аппарелей выбирать в зависимости от расстояния между колесами инвалидной коляски.

Можно купить и готовую конструкцию, например, Прямогор компакт пандус, который выпускается разной длины и ширины, и соответствует строительным нормам и требованиям СНиП.

Его легко установить своими руками, а размеры, нескользящая поверхность и возможность выбрать угол наклона делают его универсальным и подходящим для марша любого типа и размера.

Пандус в многоквартирном доме. Требования к устройству, размерам и монтажу пандусов

В советское время пандусы у подъездов не строили: права, комфорт и безопасность инвалидов, молодых мам и детей в колясках никак не пересекались с архитектурной мыслью. Но вот уже несколько лет мы наблюдаем массовое строительство и монтаж пандусов везде, где это только возможно

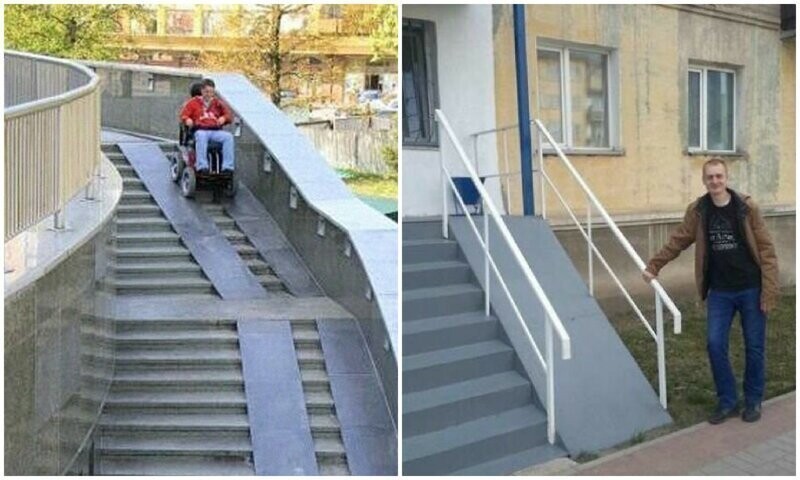

Иногда это выглядит курьезно, иногда  – издевательски, но чаще всего пандусы все же сделаны почти правильно. И вот это «почти» может доставить массу неприятностей тем, для кого пандусы предназначены, то есть самым уязвимым и маломобильным людям. О том, какими должны быть правильные пандусы какими законами регулируется их строительство, мы расскажем в этой статье.

Зачем нужны пандусы

Многие ваши соседи по подъезду имеют сложности с подъемом по ступенькам. Разумеется, в их числе люди, вынужденно передвигающиеся на коляске, с ходунками или с тростью. Молодые мамы, ежедневно гуляющие с младенцами, дополняют эту группу. Дети постарше пользуются пандусами, чтобы вывести самокат или велосипед, а отделочникам и доставщикам мебели, пандусы помогают заносить тяжелые грузы. И это только самые очевидные потребности.

Если совсем просто, то пандусы нужны, чтобы сделать комфортней жизнь всего населения многоквартирного дома. Это не прихоть жильцов или управляющей компании — требования к наличию и обустройству пандусов давно закреплены законодательно.

Общие требования к пандусам

Ниже в виде тезисов приведены основные требования к пандусам. Хотелось бы напомнить, что законодательство обновляется, поэтому перед монтажом пандуса стоит проконсультироваться с подрядчиком и убедиться в его компетентности.

Итак, в настоящий момент, пандусы должны соответствовать следующим параметрам:

Виды пандусов

Существует много разновидностей пандусов. Отличаются они по конструкции, материалам, назначению и другим параметрам. Вот несколько основных типов пандусов:

  • Стационарные неразборные пандусы — это конструкции из металла или бетона, установленные перед входом в здание и не имеющие возможности сборки-разборки
  • Откидные пандусы — зафиксированы стационарно, но могут быть откинуты и убраны к стене. Используются, как правило, в подъездах
  • Съемные пандусы — легкие, компактные переносные пандусы. Могут быть телескопическими, рамповыми, рулонными
Угол наклона пандуса
  • Угол наклона для движения инвалидных колясок не должен быть больше 5%
  • Перепад высот двух плоскостей (крыльцо-тротуар или тротуар-пешеходный переход) не должен превышать 4 см. Если больше – необходим пандус
  • Один марш (наклонная плоскость) не должен превышать 80 см в высоту и иметь угол наклона свыше 8% (или 5% в Своде правил).
  • При перепаде высот не больше 20 см допускается угол наклона до 10%
  • Поперечный уклон не более 2%
  • пандусы временных сооружений и общественных зданий могут иметь угол до 8%, если перепад высот не более 50 см, а длина спуска не более 6 метров
  • Максимально допустимый уклон — 18%, но только если нет возможности сделать уклон меньше
Размеры пандусов
  • Ширина пандуса при одностороннем движении должна быть не менее 1 метра (рекомендовано 1,5 м)
  • Длина марша не должна быть больше 9 метров, общая длина маршей (всего подъема) не более 36 метров
  • максимальная длина марша при уклоне, превышающем 10% – 7 метров
  • Высота пандуса не более 3 метров (длина подъема 36 метров)
  • Если предполагаемая высота пандуса превышает 3 метра, следует устанавливать подъемник
Конструкция пандусов
  • Пандусы должны быть изготовлены из негорючих материалов
  • Пандусы должны быть прямыми, винтовые конструкции допускаются в исключительных случаях
  • Перед наклонными плоскостями горизонтальную поверхность окрашивают контрастной краской и делают рифлеными (не менее 60 см от начала спуска)
  • Все наклонные спуски оборудуют бортиками высотой до 5 см (во избежание соскальзывания колес) или ограждениями
  • Каждый подъем должен завершаться горизонтальной площадкой не менее 150х150 см
  • Если предполагается высокая загрузка, то площадка должна быть 210х210 см
  • Горизонтальные площадки на винтовых пандусах не должна быть меньше 2х2 метров
  • Длина прямого подъема до горизонтальной площадки – до 9 метров
  • Пандус в подъезде жилого дома не должен начинаться сразу от входной двери квартиры, необходима горизонтальная площадка
  • Поверхности пандусов должны быть нескользящими
  • Начало и конец наклонных плоскостей маркируют текстурой или ярким цветом
  • Там, где меняется угол наклона, необходимо освещение яркостью не менее 100 лк
Поручни и ограждения пандусов
  • Пандусы для инвалидов, передвигающихся на колясках, при высоте больше 15 см и длины проекции марша более 180 см должны иметь поручни
  • Пандусы для инвалидов должны быть оборудованы ограждениями высотой 70 и 85-92 см
  • Расстояние между поручнями 90-100 см
  • На промежуточных площадках и съездах должны быть смонтированы колесоотбойные устройства высотой 10 см
  • Толщина поручней 4-6 см, форма округлая
  • Обязательны безопасные завершения поручней
  • При креплении к стене расстояние от поручня до гладкой стены – 4-5 см, до шероховатой – 6 см
  • На верхних или внешних поверхностях на концах перил должны быть рельефные знаки, означающие их окончание
Кнопки вызова

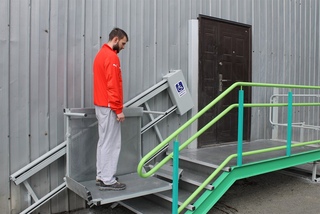

Там, где нет возможности смонтировать стационарный пандус, используют складные конструкции. Чаще всего это делают в подъездах, где ограничено пространство, а также в общественных местах. Такие пандусы следует оборудовать кнопкой вызова сотрудника, который разберет пандус и поможет попасть в помещение. К кнопкам вызова возле пандусов также предъявляются требования:

  • Высота размещения – 85-100 см
  • Расстояние от выступающих элементов крыльца и лестниц не менее 40 см
  • Обязательная маркировка специальным знаком
  • Наличие антивандального кожуха
  • Видимость вызывающего из здания
Исключения

Если по объективным причинам в жилом доме или общественном месте невозможно установить полноценный пандус, допускается отклонение от нормативов, с обязательным соблюдением следующих условий:

  • Ширина пандуса не менее 85-90 см
  • Обязательное наличие ограждений и поручней
  • Поручни прикрепляют с внутренней стороны марша. Не допускается их прерываний на участках подъема
Нормативная база, регламентирующая обустройство пандусов

Конвенция ООН по правам инвалидов — ратифицирована Россией в 2012 году. Гарантирует инвалидам беспрепятственный и равный доступ к инфраструктуре, транспорту и жилью.

Конституция Российской Федерации — гарантирует социальную защиту и достойные условия жизни малозащищенным слоям населения.

Федеральный закон №181-ФЗ «О социальной защите инвалидов» — гарантирует право людей с ограниченными возможностями на свободное посещение общественных мест. Дополнен в 2016 году положениями о создании комфортной среды для инвалидов, в том числе обустройство объектов недвижимости пандусами и перилами.

Постановление Правительства РФ от 09.07.2016 N 649 «О мерах по приспособлению жилых помещений и общего имущества в многоквартирном доме с учетом потребностей инвалидов» — содержит требования к доступности жилых помещений и общего имущества МКД для жильцов-инвалидов.

Программа «Доступная среда» 2009 г. — предполагает обеспечение к 2020 году безбарьерной среды ко всей городской инфраструктуре. Работает на уровне регионов, требует строительство пандусов, конструктивно соответствующих специально разработанным нормативам по размерам, уклону, покрытию, освещению и т.д.

ГОСТ Р 51261-99 «Устройства опорные стационарные реабилитационные» 1999 г. — описывает требования к поручням, стойкам, ручкам опоры в общественных местах (в том числе и к поручням, дополняющим пандусы).

СНиП 35-01-2001 «Доступность зданий и сооружений для маломобильных групп населения» — в числе прочих сведений содержит подробную информацию по видам, внешнему виду, размерам, уклону и оборудованию пандусов.

СП 59.13330.2012 Свод правил «Доступность зданий и сооружений для маломобильных групп населения» — дополненная версия названного выше СНиПа (не отменяющая его правомочности). Подробно описывает нормативы строительства пандусов перед подъездами, на пешеходных переходах, их маркировку текстурой и цветом и т.д.

Мы обозначили лишь основные документы и требования, но это не исчерпывающий список. В каждом регионе имеются свои документы, регламентирующие монтаж и обустройство пандусов, разработанные с учетом региональной специфики.


Если в вашем доме нужно установить пандус или появились вопросы об их конструкции и монтаже, звоните по телефону:

+7 (343) 268-30-61

Постройте пандус для своего сарая — Союз плотников BC

Если у вас есть сарай и вы когда-нибудь пытались затащить в него газонокосилку или другое тяжелое оборудование, вы знаете, как это ломает спину. Наверное, пора строить рампу. Это легко сделать и избавит вас от необходимости таскать тяжелые вещи в сарай. Вам нужно немного уметь обращаться с инструментами и немного материалов, чтобы вы могли построить рампу самостоятельно по дешевке.

Сделайте пандус достаточно широким, чтобы вместить оборудование, которое вы будете ввозить и вывозить из сарая.3 фута обычно достаточно, но я бы сделал его таким же большим, как ваша дверь в вашем сарае, или даже 6 дюймов или около того за пределами вашей двери.

Отрежьте 2×6 поперечины, равной ширине пандуса. Разорвите верхнюю часть, чтобы она была скошена под углом вашего пандуса. Выровняйте гроссбух так, чтобы он был на 5 дюймов ниже пола вашего сарая. Просверлите три отверстия в доске бухгалтерской книги и прикрепите ее к сараю болтами 3/8 x 3 дюйма. Если вы прикрепляете его к бетону, используйте красные головки размером ½ x 3 дюйма.

Измерьте высоту пола сарая до земли.Для правильного наклона, по которому легко подниматься и поднимать тяжелое оборудование, умножьте свое измерение на 8. Например, если высота от пола до земли составляет 10 дюймов, длина пандуса будет 80 дюймов. Отрежьте 3, 2×4 стрингера примерно на 6 дюймов или более длиннее, чем длина пандуса. Таким образом, у вас будет больше, когда вы будете делать окончательные разрезы, поэтому вы не обрежете свои стрингеры слишком коротко.

Положите 2×4 вдоль верхней части бухгалтерской доски. Используя угольник и поверочную линейку, плотно прижмите его к внешней стороне доски и к боковой стороне стрингера. Сделайте отметку по краю. Это будет угол, под которым вам нужно будет обрезать все стрингеры. Используйте тот же метод на земле с другой стороны стрингера. Разрежьте по линиям и проверьте соответствие. Как только тестовая доска станет точной, используйте ее в качестве шаблона, чтобы вырезать остальные стрингеры.

Прикрепите косоуры 2×4 к верхней части вашей бухгалтерской доски, по одному на каждом конце и один посередине. Прикрепите оцинкованными гвоздями 10d, забив их пальцами ног в стрингер внизу и по бокам вашего сарая. Если вы упираетесь в бетон, используйте тапконы для крепления к плите, завинчивая их.

Отрежьте доски 2×6 для верхней части пандуса. Измерьте ширину пандуса и отрежьте доски настила на 1 ½ дюйма больше, чем ширина пандуса. Например, если ваш пандус имеет ширину 3 фута, обрежьте доски настила 37 ½ дюймов. Таким образом, доски настила свисают с краев на ¾ дюйма по бокам пандуса.

Прикрепите доски настила от верхней части пандуса к нижней. Закрепите их с помощью оцинкованных гвоздей 8d или используйте №. 8 2-дюймовых шурупов для настила. Прикрепите каждую доску к другой, если вы используете доски, обработанные под давлением, или забейте гвоздем, если вы используете другие материалы, кроме обработанных под давлением, таких как кедр или другая устойчивая к гниению древесина.Последняя доска должна быть согнута по фаске, чтобы получился хороший переход между рампой и землей. Вы можете положить блоки патио перед пандусом или использовать гравий.

Хороший пандус для всего вашего транспорта и оборудования теперь должен быть готов. Вы можете морить или красить древесину, чтобы она соответствовала вашему сараю. Рампа должна прослужить долгие годы и сохранить вашу спину на долгие годы!

Схемы пандуса для инвалидных колясок Скачать бесплатно

Пандус для инвалидных колясок — самая важная функция, которую вы можете встроить в свой дом, чтобы сделать его более удобным для людей с ограниченными физическими возможностями . Дело в том, что пандус для инвалидных колясок должен быть построен правильно, чтобы он работал хорошо. Важно правильно подобрать уклон, конструкцию площадки и детали перил. Этого достаточно, как вы можете видеть в загружаемом пакете планов пандуса для инвалидных колясок ниже.

НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ СКАЧАТЬ ПЛАНЫ ПОДЪЕМА ДЛЯ ИНВАЛИДНЫХ КОЛЯСОК В ПЕЧАТИ

Загрузите планы здесь и посмотрите видеоролик о строительстве отличной конструкции пандуса для инвалидных колясок, который также подойдет всем, кому трудно подниматься по лестнице. Дизайн, который вы видите здесь, достаточно гибкий, чтобы его можно было адаптировать к любому дому или малому бизнесу, а планы включают детали конструкции, которые вы не часто видите в Интернете. Продолжайте читать, чтобы получить полезные советы, и обязательно посмотрите видеотур по планам, который появится ниже.

Полезны ли эти бесплатные планы и эта статья? Я Стив Максвелл, парень, который создает весь контент для этого сайта. Пожалуйста, помогите мне финансово, «купив мне кофе». Спасибо!



Продолжайте читать ниже для получения более подробной информации о строительстве безопасного, законного и эффективного пандуса для инвалидных колясок в доме.

НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ УЗНАТЬ БОЛЬШЕ О МОДИФИКАЦИИ ВАШЕГО ДОМА ДЛЯ ПРОЖИВАНИЯ ПОЖИЛЫХ

Планы доступа для инвалидных колясок Tour

В Интернете полно общих чертежей пандусов для инвалидных колясок, но очень мало планов, в которых указаны все детали, необходимые для того, чтобы правильно их построить.  Это то, о чем эта статья и планы. Все в дизайне продумано до мелочей, все части объединены логичным образом, и все, что вам нужно знать, чтобы настроить правильный пандус, прямо здесь.Эти планы также можно распечатать, так что вы можете иметь печатную копию и взять ее с собой на строительную площадку. Распечатайте планы, пока читаете эту статью, и вы лучше все поймете. Вы найдете подробности ниже, но сначала посмотрите видео здесь, чтобы представить ситуацию в перспективе.

Построить правильный фундамент для пандуса

Начиная с фундамента пандуса, на планах показаны два разных подхода. В одном из них используются бетонные опоры, что я и рекомендую для палуб в целом.Это также то, что вы хотели бы использовать, если ваша пандус доступа будет полностью постоянной. Не все пандусы. Иногда вы знаете, что человек, живущий в доме, может быть там еще четыре, пять, шесть лет, и вы не обязательно хотите, чтобы пандус был там все время после этого. Избавиться от бетонных пирсов постфактум сложно, но именно поэтому я включил еще один вариант, когда деревянный столб полностью уходит в землю. Он опирается на бетон, который был залит в яму после того, как ее выкопали, как прочное основание, может быть, пять или шесть дюймов толщиной, но без бетона вокруг столба.

Прелесть этого подхода в том, что вы можете извлечь эти сообщения позже, если захотите. Это может сделать машина, любая машина с погрузчиком может зацепиться за верхнюю часть стойки и вытащить ее. Заполните дыру, и она ушла. Что бы вы ни делали, не стройте пандус для инвалидных колясок на поверхности земли. Любое оседание или движение (а они обязательно будут при любом некачественном фундаменте) могут значительно затруднить использование пандуса.

Найдите правильный уклон

Одной из основных характеристик любой рампы является уклон, и вам нужно правильно его определить. Планы показывают, что самый крутой пандус может быть от 1 до 12. Это означает, что на каждые 12 единиц горизонтального участка может приходиться только одна единица вертикального подъема. Это настолько круто, насколько рампа может быть по закону в большинстве мест. Если у вас есть место, то лучше немного расширить его и сделать его еще более мелким, от 1 до 20 — очень хороший наклон и очень безопасный. Это критические соотношения, которые определяют все остальное, что вы делаете, когда строите свой пандус.



Построить надежную площадку

Другая важная часть большинства пандусов — это площадка. Большинству пандусов нужна площадка, потому что недостаточно места, чтобы расширить пандус без площадки в любом прямом направлении и получить правильный уклон. Посадки позволяют поворачивать за угол с помощью рампы. Это также делает его более безопасным, потому что склон разбит по крайней мере одной площадкой, что может сделать вещи более безопасными, если инвалидное кресло выйдет из-под контроля. Площадка очень важна, потому что она должна быть достаточно прочной, так как на нее опираются другие части рампы. На плане видно, что нисходящая рампа упирается в площадку.Верхняя сторона, которая опускается на уровень земли, также опирается на бок, поэтому вам нужно приложить некоторые усилия, чтобы сделать ее прочной.

Используйте опорные стойки 6×6 для пандусов для инвалидных колясок

На планах показаны столбы 6х6, именно их я и рекомендую везде на схеме. В некоторых случаях можно было бы обойтись чем-то меньшим, например, 4×4, но это большой прыжок вниз. Одна из причин, по которой необходимы 6 × 6, заключается в том, что вы можете вырезать в них выемки для поддержки. На планах видно, что на прилегающих гранях опорных стоек есть вырезы, позволяющие установить то, что я называю балками по периметру.Важно, чтобы балки не просто были прикручены болтами к боковой части столба, а фактически были вставлены в выемку. На планах видно, как они опираются на деревянный выступ, и это делает связь очень прочной. Обратитесь к планам, и вы увидите, как балки периметра опираются на выемки в столбах.

Детали нижней части рампы

Обратите внимание на нижнюю часть пандуса для инвалидных колясок. Это место, где пандус для инвалидных колясок опирается на землю. Здесь происходит несколько вещей, о которых вам нужно знать.Во-первых, вы не хотите, чтобы края балок пандуса для инвалидных колясок опирались непосредственно на почву. Поначалу это будет выглядеть хорошо, но пандус также будет медленно погружаться в землю, если вы сделаете это, становясь все круче. Вещи обычно тонут в почве, если у них нет подходящей основы, и в этом случае это плиты патио, показанные на планах. Вам понадобится как минимум два, а возможно, и три, чтобы получить нужную ширину.

Если бы я строил пандус, я бы использовал фундаментные плиты под нижним концом. Они толще, чем плиты для патио, примерно в два раза толще, и они усилены, поэтому они довольно прочные. Фундаментные плиты предназначены для размещения тяжелых вещей на почве, но есть хитрость, о которой вам нужно знать. Причина, по которой плиты патио не доходят до сужающегося конца пандуса на планах, заключается в том, что если бы они это сделали, вы не смогли бы вкрутить шурупы через доски настила в балки. Шурупы пройдут через тонкую часть балок пандуса, но не смогут пройти дальше, потому что ударятся о кладку.Вот почему террасные плиты не доходят до конца.

Я рекомендую проложить кусок обработанной под давлением древесины вдоль нижней части каркаса пандуса, чтобы связать все вместе.  Но оставьте самый конусообразный конец неподдерживаемым ничем, кроме земли, чтобы эти шурупы могли проходить вниз. Вам также, вероятно, придется использовать строительный клей, потому что там не так много дерева, в которое эти шурупы могут врезаться после того, как они прошли через доски настила.PL Premium — лучший строительный клей, который я когда-либо использовал. Он поставляется в герметизирующей трубке и высыхает твердо и крепко. Я бы не использовал ничего другого.

Облицовка пандуса для инвалидных колясок

Еще одна вещь, на которую следует обратить внимание на чертежах, — это лицевые панели. Это боковые доски, которые определяют сторону пандуса для инвалидных колясок. Если вы посмотрите на вид сверху, то увидите, что бордюры вытянуты в виде непрерывной линии. В данном случае это сторона пандуса, и она прекрасно сочетается с лицевой панелью на лестничной площадке.Это просто обертывает. Фризовые доски создают красивый окончательный край, а конструкция каркаса представляет собой непрерывный переход от стороны пандуса к стороне площадки.

Еще одна вещь, на которую следует обратить внимание, это то, что на чертежах оставлено место для подвесов балок, поддерживающих балки пандуса с обеих сторон. Подвески для балок — это металлические скобы, поддерживающие балки, как показано на чертеже. Если бы эта балка была полностью выдвинута к краю, вы не смогли бы закрепить эту сторону вешалок балки.Вставив его, вы получите поверхность для гвоздей с обеих сторон каждой вешалки. Так что все получается хорошо, и дров нет впустую. Это просто отлично работает, и вы получаете красивый, гладкий край.

Перила пандуса для инвалидных колясок

Еще одна вещь, на которую стоит обратить внимание, — это дизайн перил.  Опорные столбы для перил доходят до фундамента, либо до вершины бетонной опоры, либо до самой земли. И эти непрерывные столбы важны для прочного ограждения.Конструкция здесь имеет два горизонтальных элемента. Там есть верхний поручень, и многие пандусы просто заканчивают работу без каких-либо дополнительных действий. Но наличие среднего рельса делает вещи более безопасными. Не похоже, чтобы кто-то мог пройти через этот поручень, но зачем рисковать? За несколько дополнительных отрезков 2×4, прикрепленных к внешней стороне стоек, вы получите более привлекательный и безопасный пандус.

Пока вы смотрите на перила, взгляните на планы на верхнем краю бордюра 2×12. Обратите внимание, как они возвышаются над досками настила. Это образует своего рода выступ безопасности, который требуется во многих местах. Он предотвращает соскальзывание колеса инвалидной коляски, края костыля или ходунков. Необходимость приподнятого выступа является причиной того, что бордюрные доски должны быть такими же широкими, как они есть.

В планах много других деталей, и если вы собираетесь строить пандус, это по определению будет своего рода заказной работой. Каждый дом и участок под застройку немного разные.Если у вас возникнут какие-либо проблемы, просто свяжитесь со мной по адресу [email protected]. Мы вместе разберемся, следуя этим планам.

Эта информация была вам полезна? Пожалуйста, помогите мне создавать и размещать больше подобного контента, «купив мне кофе». Спасибо.

Stair Tool Advanced — Как создать пандус с помощью т…

Существует множество способов создания пандуса в ARCHICAD (например, объект пандуса), но в этой статье мы покажем вам, как создать его с помощью инструмента «Лестница».Вот что вам понадобится:
  • сложный профиль
  • Лестница с косоурами
  • это все

Структура

Создать пользовательский профиль

Откройте палитру диспетчера профилей и создайте профиль с нужной шириной и толщиной пандуса. Не забудьте отметить Объекты в разделе «Использовать с».

Отключение отделки в настройках лестницы по умолчанию

Активируйте лестницу и откройте ее настройки.На странице «Отделка» отключите все отделки (и проступи, и подступенки).

Установите косоур для конструкции и используйте пользовательский профиль в качестве стрингера

Используйте параметр «Только стрингер» как для конструкции полета, так и для конструкции посадки. «Stringer Right» — единственная структура, которая вам понадобится. (Используется правая сторона из-за расположения источника профиля).





Выберите пользовательский профиль для стрингера Убедитесь, что «Якорь профиля стрингера» установлен правильно.В этом примере опорная точка профиля (= исходная точка) находится в верхнем правом углу, поэтому стрингер выровнен с отделкой. Если точка привязки находится в другом месте, стрингер будет размещен рядом с финишем. В этом случае вы можете точно настроить его с помощью параметра «Якорь профиля косоура» в разделе «Настройки лестницы по умолчанию» / «Корусолы» — «Начало» / «Настройки компонента косоура».

Изменить соединения поддержки Если у нас есть посадка, мы должны настроить соединения поддержки и использовать биссектрису для соединений Посадка-Полет и Полет-Посадка.

Регулировка окончания опоры

Выберите стрингеры — пролет, затем отрегулируйте размеры конца опоры и соединения по желанию.


Наклон

Сделать видимым «Угол лестницы» В разделе «Параметры»/«Настройки проекта»/«Правила и стандарты лестницы» мы можем управлять тем, что отображается в диалоговом окне «Настройки лестницы». По умолчанию шаг лестницы может быть отключен здесь, убедитесь, что вы включили его.

Установите нужный шаг и ширину

Это можно сделать в настройках лестницы.Установите «Угол лестницы» в соответствии с местными стандартами или любым другим значением, которое вы предпочитаете. В случае, если это должно быть фиксированное значение, минимальное и максимальное значения должны совпадать.


Отображение плана этажа в ARCHICAD 21 Мы можем манипулировать отображением плана этажа лестницы, чтобы получить правильное представление пандуса на плане этажа. По сути, мы получаем полностью функционирующий Ramp.

Настройки В разделе «Компоненты символа плана этажа» снимите флажок «Вид модели» и выберите «Линия обхода», «Текст вверх/вниз» и «Структура».Настройте параметры «Соответствующий символ» и «Выше релевантного символа». Выберите «Сетка» и измените «Отображение сетки», чтобы отображались только границы для каждого параметра «История». Выберите «Структура» и обязательно отобразите стрингеры на видимых и скрытых частях.

Нарисуйте пандус в виде плана этажа или в 3D-виде В данном случае для «тела» пандуса использовался Stinger, но для этой цели можно использовать и Stair-Beam.

Отображение плана этажа в ARCHICAD 22 В ArchiCAD 22 в разделе «Отображение лестницы на плане этажа» вы найдете «Сетку» и «Конструкцию» на той же вкладке.Он изменился из-за новой функции отображения плана этажа, 2D-представления монолитных конструкций (узнайте больше о других новых функциях, связанных с инструментом лестницы: Инструмент лестницы — дополнительные улучшения ). Чтобы создать представление пандуса на плане этажа, мы Необходимо выполнить следующие настройки в диалоговом окне «Настройки лестницы»: Сделайте элемент независимым от настроек MVO ( Параметры вида модели ), сняв флажок «По параметрам вида модели» в разделе «Отображение плана этажа»: Включите отображение Goings на «none» как в сетке, так и в отображении структуры:
Хорошо, что после того, как мы выполнили все эти настройки и разместили рампу в нашем проекте, мы можем использовать ее снова и снова, если сохраним ее как Избранное.В этой статье мы рассмотрели, как сохранить одно и другое избранное для подэлементов.

11 надежных шагов по строительству временного пандуса над лестницей без опыта

Строительство пандуса над лестницей — один из тех проектов, который на самом деле выглядит более сложным, чем мы ожидали. В этой статье мы предоставим вам простое руководство по , как построить временный пандус над лестницей .

Правильно построенный пандус для инвалидных колясок будет прочным, надежным и прослужит долго. Выполните 11 шагов, описанных ниже, и вы быстро получите отличный пандус для инвалидных колясок.

11 шагов, чтобы построить превосходный пандус для инвалидных колясок

Шаг № 1  — Правильно замерьте

Измерьте длину от земли до верха порога. Это должно помочь вам определить угол подъема пандуса. Закон об американцах с ограниченными возможностями предполагает, что на каждый 1 фут подъема требуется 12 футов длины. Итак, вам нужно умножить высоту лестницы на 12, чтобы получить длину пандуса.

Если вы строите пандус для самостоятельного использования инвалидной коляской, угол наклона не должен превышать 4,8 градуса. Проще говоря, для высоты 2 фута вам понадобится пандус длиной 24 фута.

Для использования в инвалидной коляске угол наклона может составлять до 9,5 градусов. Это означает, что для высоты 2 фута вам понадобится пандус длиной 12 футов.

Шаг № 2 — Отрежьте фанеру до необходимого размера

Возьмите циркулярную пилу и отрежьте фанеру толщиной 6 x 3/4 дюйма до ранее измеренной длины пандуса.Их длина должна быть 5 футов, и они предназначены для размещения наверху лестницы. Их цель — служить своего рода приземлением, когда инвалидная коляска достигает вершины.

Идея посадочной рампы состоит в том, чтобы помочь маневрировать инвалидной коляске, чтобы изменить направление, как только инвалидная коляска достигнет вершины.

Если вы ищете инвалидную коляску хорошего качества, ознакомьтесь с нашим постом о лучших типах инвалидных колясок, представленных сегодня на рынке.

Шаг 3. Создайте стойки, поддерживающие пандус

С помощью ручной пилы вырежьте 4 деревянных столба размером с пандус.Стойки должны поддерживать посадку пандуса. В дополнение к этому вырежьте еще 2 стойки на каждые 2 фута длины пандуса, чтобы обеспечить поддержку пандуса.

Важно, чтобы пандус оставался прочным и не раскачивался. Убедитесь, что вы тщательно измерили высоту стоек и каждая пара имеет одинаковую высоту.

Шаг № 4. Определите правильный угол наклона пандуса

С помощью транспортира сформируйте угол в восемь градусов на вершинах стоек, который будет поддерживать сам пандус.Используйте циркулярную пилу, чтобы разрезать каждую стойку по отмеченной линии. Однако не делайте углов на посадочной опоре стойки.

Дважды проверьте, чтобы пандус стоял на стойках без зазоров и не качался. Нижняя часть стоек должна полностью соприкасаться с поверхностью пола.

Шаг № 5  — Подготовьте пандус

Найдите 3 одинаковых листа фанеры. Нанесите на них немного столярного клея, прежде чем ставить их друг на друга.Убедитесь, что они совпадают друг с другом, прежде чем закрепить их клеем.

Затем вставьте 2-дюймовые гвозди на каждый край фанеры, чтобы дополнительно закрепить ее. Гвозди должны быть на расстоянии шести-восьми дюймов друг от друга.

Эти листы образуют пандус. Использование трех 3/4-дюймовых фанерных листов усиливает прочность пандуса. Убедитесь, что между листами фанеры нет выпуклостей или пузырей, так как это может со временем ослабить пандус.

Этап № 6  — Посадочная платформа

Возьмите фанерные листы длиной 5 футов и склейте их друг на друга.После этого укрепите их гвоздями по краям листа.

Площадка должна быть абсолютно ровной. Вы также должны убедиться, что стык между краем пандуса и посадочной платформой гладкий и бесшовный. Вот как вы создадите площадку наверху лестницы.

Если строительство собственного временного пандуса кажется вам слишком трудоемким, ознакомьтесь с нашими рекомендуемыми пандусами для инвалидных колясок ниже.

  • Доступно в 4 размера
  • отделяется в двух разделах для легкого нести
  • имеет ручку, чтобы нести как чемодан
  • алюминиевый материал
  • максимальная емкость — 800 фунтов
  • 9 до $ 25025

Просмотр прерий WCR630

  • Доступно в 5 размеров
  • Перфорированные слоты на рампе, чтобы избежать объединения воды
  • поставляется с сумкой для переноски
  • Максимальная емкость — 600 фунтов
  • до $ 120

Drive Medical One Fold

  • Доступен в 5 размерах
  • из стекла армированные графитовые волокна
  • эргономично спроектированной ручкой
  • максимальная емкость — 660 фунтов
  • до $ 450

Шаг № 7 — Проверьте посты для поддержки посадки

Возьмите копатель отверстий для столбов и выкопайте две ямы по обеим сторонам верхней части лестницы. Каждое из отверстий должно быть 12 дюймов в глубину, с 38 дюймов между ними. Затем выкопайте еще одну пару ям на расстоянии 5 футов от первоначальных. Четыре отверстия должны поддерживать устойчивость посадочных стоек.

Измеряйте длину стоек после их вставки в отверстия, пока не убедитесь, что все стойки ровные и находятся на нужной высоте. Это гарантирует, что угол рампы останется в рекомендуемых пределах.

Этап №8 — Поддержка пандуса

Продолжайте копать другие ямы вдоль пролета пандуса.Их цель — обеспечить поддержку постов.

Снова измерьте высоту стоек и убедитесь, что каждая пара ровная, а наклон на их вершинах соответствует требуемому углу.

Шаг № 9  – Правильная установка стоек

Перед тем, как опускать стойки, добавьте немного бетона в отверстия. Не забывайте, что угловые концы стоек должны быть обращены вверх. Дайте время бетону застыть.

На каждом этапе измеряйте каждую пару, чтобы убедиться, что они совпадают по высоте.Используйте пандус, чтобы убедиться, что он хорошо сидит на всех стойках без каких-либо зазоров.

Шаг № 10  — Закрепите посадочную платформу

Опустите и отцентрируйте фанеру на четырех стойках. Используйте 4-дюймовые гвозди, чтобы прикрепить фанеру к стойкам. Вы создали лендинг! Убедитесь, что он ровный и прочный, а стойки не качаются.

Шаг №11 — Закрепите рампу и готово!

Поместите фанеру для пандуса на угловые стойки.Опять же, используйте четырехдюймовые гвозди, чтобы закрепить фанеру.

До и после закрепления гвоздей убедитесь, что пандус ровно сидит на стойках. Край пандуса, где он встречается с посадочной площадкой, должен быть без зазоров и хорошо сочетаться с горизонтальной посадочной площадкой.

Кроме того, проверьте край, где пандус соприкасается с полом, чтобы убедиться в отсутствии зазоров и в том, что нижний край сливается с полом. В противном случае кресло-коляска будет дергаться при трогании с пандуса.

Еще раз проверьте каждую часть пандуса, чтобы убедиться в его прочности и отсутствии незакрепленных соединений.Если все вещи проверить, вы сделали!

Это самый простой и быстрый способ как построить временный пандус над лестницей без опыта. Все, что для этого требуется, — это уверенность в себе и использование правильных электроинструментов. Самое главное, следуйте этому руководству, как описано в этом посте.

5 Важные сведения, которые необходимо знать перед строительством пандуса

Пандусы обычно делают в дополнение к ступеням, чтобы люди в инвалидных колясках или с трудом поднимаясь по лестнице могли войти внутрь здания или двигаться дальше во время путешествия. Таким образом, существуют пандусы для инвалидных колясок наряду с пандусами других типов.

Эти пандусы, как правило, предназначены для повышения доступности и минимизации стресса при входе или выходе из зала.

Успешный строительный проект, ориентированный на доступность, требует тщательного планирования. Это помогает обеспечить соответствие конструкции требованиям пользователей, а также местным правилам. Это применимо даже к пандусам.

Такие пандусы безопасны и прочны, выдерживают любую погоду и суровые условия.Чтобы сделать один такой пандус, нужно знать некоторые вещи. Давайте узнаем!

1) Какой длины должен быть пандус для 3 ступеней?

Это частый вопрос, который возникает у большинства людей при поиске пандуса, по которому инвалидная коляска может пройти более 3 ступеней.

Заставляет задуматься о том, насколько крутым должен быть уклон и как сделать его более удобным для наших близких.

Поход подъема на преодоление пропорционально определяет необходимую длину пандуса.Чтобы узнать высоту похода, просто отдельно измерьте каждый шаг и сложите эти измерения.

Честно говоря, помимо этого, есть еще несколько факторов, которые помогают определить правильную длину пандуса для 3-х ступеней.

В соответствии с Законом об американцах-инвалидах (ADA) на каждый дюйм подъема требуется один фут аппарели. ADA дает рекомендации по созданию легкодоступных пандусов.

Лестницы обычно имеют высоту около 7,5 дюймов. Таким образом, нормальный подъем на 3 ступеньки составит 22.5 дюймов. Итак, помня о правиле ADA, длина пандуса должна составлять 22 фута.

Некоторые другие факторы, которые следует учитывать, включают вес кресла-коляски, вес человека в кресле-коляске и силу помощника, перемещающего кресло, или (мощность кресла-коляски), если это происходит автоматически.

Для принятия правильного решения разумнее проконсультироваться со специалистом. Это поможет вам понять все варианты в соответствии с вашими потребностями, чтобы вы могли выбрать лучший.

2) Как сделать рампу, соответствующую требованиям ADA?

В настоящее время требуется несколько новых строительных проектов, чтобы построить пандус для инвалидных колясок или пандус для инвалидов, отвечающий минимальным требованиям ADA.Такие пандусы всегда обеспечивают безопасный доступ к своим пользователям. Чтобы сделать их, необходимо пройти через эти спецификации или рекомендации.

Основные спецификации ADA касаются длины пандуса, его наклона, поручня и размера площадки. Некоторые из этих спецификаций, помимо уже упомянутых в этом посте:

  • Ширина : Минимум 36 дюймов
  • Кромки : Противоскользящие
  • Посадки : Верх и низ длиной, минимум 60 дюймов в длину ; минимум 5 квадратных футов
  • Поручни : С обеих сторон, если длина более 72 дюймов и высота более шести дюймов
  • Крест Откосы : Ниже 1:50
  • Уровень Площадка : Сверху и снизу

3) Как рассчитать уклон пандуса?

Наклон пандуса является решающим фактором при определении легкости подъема и спуска по пандусу. Его размеры обычно зависят от доступной площади для создания пандуса. Для вычисления уклона вы просто используете прямое уравнение подъема за прогон. Чем выше знаменатель, тем менее крутой наклон.

Согласно ADA, наклон пандуса должен быть в пределах соотношения 1:12. Проще говоря, для подъема на 20 дюймов потребуется пандус длиной 20 футов. Кроме того, над пандусом должна быть ровная площадка размером 5×5 футов, на которой не должно быть препятствий.

Соотношение 1:12 слишком вертикально для некоторых людей.Кроме того, для нескольких общественных зданий требуется более низкий уклон.

Для расчета уклона вы начинаете с измерения горизонтального расстояния пандуса, а затем измеряете его основание (без угловой площади). Затем вы вычисляете подъем, измеряя расстояние от верхней части пандуса до земли.

В случае, если нижний конец не находится на земле, рассмотрите возможность измерения от самой высокой до самой низкой точки, которая называется подъемом. Убедитесь, что вы измеряете как горизонтальное расстояние, так и подъем, используя дюймы или футы.

Чтобы математически вычислить наклон, просто используйте деление. Поместите длину пандуса в числитель и высоту в знаменатель. Например, если длина пандуса составляет 14 футов, а подъем — 2 фута, просто разделите 14 на 2. Частное равно 7, и соотношение будет 1:7. Таким образом, на каждый фут, который вы поднимаетесь, требуется 7-футовый пандус, чтобы добраться туда.

Очень важно понимать, что два уникальных пандуса могут иметь одинаковый наклон. Например, 15-футовый пандус с подъемом на 1 фут будет иметь уклон 1:15, в то время как пандус длиной 150 футов и подъемом на 10 футов будет иметь такой же уклон.

4) Как далеко может пройти рампа без приземления?

Для пандусов для инвалидных колясок максимальное соотношение уклонов составляет 1:12. В этом случае может возникнуть один вопрос: как долго может пройти пандус до приземления. Если лестница более 12 футов в высоту, требуется площадка. Однако это не подходит для пандусов. Таким образом, без приземления пандус, вероятно, будет иметь длину 30 футов.

5) Нужны ли поручни для пандусов для инвалидных колясок?

Да! Если подъем пандуса для инвалидной коляски превышает 6 дюймов или длина превышает 72 дюйма, ADA предлагает установить поручни с обеих сторон.

Целесообразно разместить их по этим сторонам. Внутренний поручень должен быть устойчивым на пандусах с обратным ходом.

Верх поручня должен быть установлен на высоте от 34 до 38 дюймов над пандусом. Между любой твердой поверхностью и поручнем должен быть зазор не менее 1,5 дюймов. Шпиндели необходимы для пандусов, которые поднимаются выше 30 дюймов от уровня пола. Ну, это рекомендации ADA!

Заключение

Помните об этом при изготовлении пандуса, чтобы обеспечить вашу безопасность и прочность пандуса.В конце концов, каждый сможет получить к нему доступ без колебаний. Однако, если вы хотите избежать беспорядка при строительстве пандуса, ознакомьтесь с нашим постом о лучших пандусах для инвалидных колясок, где мы перечислили лучшие готовые пандусы на рынке сегодня.

Как вырезать угол наклона в нижней части (пошаговое руководство)

Пандусы улучшают доступность для тех, кто нуждается в менее напряженном способе входа или выхода или не может пользоваться лестницей. Пандус в большинстве случаев делается как в гараже, так и дома, чтобы можно было быстро въехать или переместить в гараже разные инструменты.У него также есть много других больших преимуществ, особенно сделать пандус для сарая — это относительно простой проект, который вы можете построить самостоятельно.

Но чтобы правильно создать пандус для инвалидных колясок или пандус для сарая, на начальном уровне нужно вырезать угол для пандуса. Вот почему вы должны знать, как правильно отрезать угол для пандуса. Особенно, если вы хотите построить пандус для инвалидных колясок, вам необходимо знать угол наклона пандуса для инвалидных колясок.

В любом случае, мы составили это полное руководство со всеми этими вещами: как отрезать угол для пандуса навеса, какой правильный угол для пандуса для инвалидной коляски, и другие вопросы, также подробно рассмотренные. Итак, не теряя времени, давайте начнем наше путешествие.

Как рассчитать длину рампы?

Во-первых, если вы хотите посчитать в градусах, вам нужно разделить на отношение, чтобы получить десятичную дробь. Затем возьмите результат тангенса ARC, используя научный калькулятор, чтобы получить угол. Чтобы было легче понять, приведем пример: рампа с наклоном от 1 до 12, а десятичная дробь равна 0,083. Соответственно, арктангенс этого числа составляет около 5 градусов.

Многие задаются вопросом, под каким углом должен быть пандус для инвалидных колясок? В этом случае, если мы посмотрим на рекомендации Закона об американцах с ограниченными возможностями (ADA), то увидим, что, согласно им, в сфере коммерческого использования пандуса должен быть уклон 1:12.Это означает, что вашему балкону понадобится пандус высотой 1 фут на каждый дюйм высоты.

Какой длины пандус я должен купить?

Если вы считаете, что процесс расчета рампы очень утомителен и сбивает с толку, то вам следует тщательно изучить эту часть.

Таблица длины рампы

Общие рекомендации для угла наклона

  • 8 степеней: В соответствии с Законом об американцах с ограниченными возможностями (ADC)
  • 7 степеней: Те, кто использует инвалидную коляску вручную и имеет ограниченные возможности для управления инвалидной коляской.
  • 10 градусов: Пользователям инвалидных колясок, но для тех, у кого меньше силы.
  • 12 градусов: Для тех, кто передвигается на скутере или инвалидной коляске с электроприводом, но под этим углом могут использовать достаточно крепкие сопровождающие инвалидные коляски.
  • 15 градусов: В области погрузки и разгрузки.

Определение длины рампы

  • 8 градусов : Разделить на 1 расстояние подъема
  • 7 градусов : Делится на 1.5 расстояние подъема
  • 10 градусов : Делить на 2 расстояния подъема
  • 12 градусов : Делить на 2,4 расстояния подъема
  • 15 градусов : Делить на 3 расстояния подъема

Например: для измерения желаемого уклона в 7 градусов с подъемом на 12 дюймов рассчитайте: 12 ÷ 1,5 = 8-футовый пандус.

ПОДРОБНЕЕ: 6 лучших погрузочных рамп для пикапов

Как получить угол для пандуса сарая?

Угол рампы действительно важная часть.В зависимости от вашего использования, важно рассчитать, а также вы должны иметь в виду в области расчета аспекты зимы и сезона дождей. Потому что если он станет слишком крутым, пандус будет очень скользким в разную паршивую погоду, а также очень рискованным в области движения. и станет непригодным. Но если вы планируете использовать какое-либо оборудование, угол/наклон действительно являются важным фактором.

Минимальная рекомендация для встроенной рампы: от 1 дюйма до 4 дюймов хода. Вы также увидите опубликованное соотношение от 1:4 до 1:8.Вы можете легко рассчитать угол, используя Тангенс (угол) = Противоположный/Смежный. Но имейте в виду, мы использовали соотношение 1:5,4.

Прочитайте, что hunker.com сказал о том, «Как мне сократить угол пандуса?»

Как отрезать угол для рампы?

Каркас пандуса обычно состоит из настила из обработанной древесины или фанеры размером 2 дюйма на 4 дюйма на 8 футов. Хотя многие люди думают, что резка под углом очень сложна, на самом деле это простой процесс; Вы можете легко создать пандус, следуя нашим шагам ниже.

Шаг 1:

Сначала возьмите лист фанеры, которого будет достаточно по длине, чтобы его можно было легко достать прямо с земли до нужного вам пункта назначения. Затем отложите в сторону. Возьмите с собой циркулярную пилу, чтобы вы могли легко разрезать кусок фанеры.

Шаг 2:

Затем возьмите карандаш, с его помощью отметьте фанеру, какая часть косоура будет соприкасаться с полом вашего дома.

Шаг 3:

Чтобы создать нужный наклон, выровняйте отмеченные прямые края.Также с помощью карандаша отметьте прямые края и создайте шаблон для наклонной и угловой резки.

Шаг 4:

Используйте регулируемые угловые квадраты для перемещения коротких углов стрингера на 2 дюйма на 4 дюйма. Вы также можете отпустить гайку, чтобы отрегулировать квадрат, затем отрегулировать угол, чтобы снова затянуть гайку.

Шаг 5:

С помощью пружинного зажима идеально прикрепите обработанную доску размером 2 дюйма на 4 дюйма на 8 футов к фанерному шаблону. Также отметьте длинный угол под шаблоном.

Повторите тот же процесс в поле всех стрингеров. После того, как процесс завершится, с помощью циркулярной пилы обрежьте стрингеры.

Как построить пандус для сарая | HowToSpecialist

Этот пошаговый проект по деревообработке своими руками примерно как построить пандус для сарая . Если вы хотите узнать больше о строительстве пандуса для сарая, рекомендуем вам обратить внимание на инструкцию, описанную в статье. Работайте внимательно и инвестируйте в высококачественные материалы (стойкие к атмосферным воздействиям пиломатериалы, обработанные под давлением), если вы хотите с самого начала получить профессиональный результат.

Пандус для сарая очень удобен для любого заднего двора, если вы используете тележку или хотите иметь лучший доступ к конструкции. Поэтому мы рекомендуем вам все спланировать и отрегулировать ширину и наклон пандуса в соответствии с вашими потребностями. Крайне важно залить бетонную плиту на концах балок, так как вам нужно правильно их поддерживать. Расположите балки на равном расстоянии друг от друга, чтобы правильно выдержать вес пандуса.

Существует так много проектов и планов, из которых можно выбирать при строительстве объектов для вашего двора, что мы действительно рекомендуем вам работать с вниманием и выбирать проекты, которые соответствуют вашим потребностям и вписываются в бюджет.Просмотрите связанные проекты и начните повышать ценность своей собственности. Попросите друга помочь вам при строительстве пандуса сарая, так как вам нужен кто-то, кто будет удерживать компоненты на месте. Посмотреть все мои Премиум-планы можно в Магазине .



Сделано по этому чертежу



Как построить пандус для сарая высотой 4 фута

Строительство пандуса сарая



Материалы

  • A — 1 шт. бруса 2×6 — длина 45″ ОПОРА
  • B — 4 бруса 2×6 — длина 50 1/2″ БАЛКИ
  • D  – 9 кусков бруса 2×6 – длина 45 ″ ПЛАНКИ
  • E – 2 бруска 2×4 – длина 13″, 1 брусок 2×6 – длина 13″ БЛОКИРОВКИ

  • 7 пиломатериалов 2×6 – 10 футов
  • 1 кусок пиломатериала 2×4 – 3 фута
  • Винты 2 1/2

Инструменты

Советы

  • Нанесите несколько слоев морилки на деревянные компоненты
  • Заполните отверстия шпатлевкой по дереву и выровняйте поверхность

Время

Связанные





Строительство пандуса сарая

Установка опоры



Первым этапом проекта по обработке дерева является прикрепление опоры к внешней стороне рамы, как показано на чертежах.Отрежьте опору нужного размера и закрепите ее на месте с помощью оцинкованных винтов. Убедитесь, что опора находится в горизонтальном положении, прежде чем закреплять ее винтами.



Изготовление балок



Изготовление балок для пандуса сарая — несложный процесс, если вы сделаете точные замеры и используете правильную пилу. Сгладьте края после выполнения надрезов и убедитесь, что все балки построены одинаково.



Монтаж балок



После сборки балок рекомендуем прикрепить их к опоре.Для создания жестких соединений рекомендуем использовать оцинкованные подвесы. Очень важно внимательно выровнять компоненты и разместить их на равном расстоянии друг от друга, если вы хотите выполнить работу профессионально.



Установка блокировок



Установите блокировку и закрепите ее между балками, если хотите выполнить работу профессионально. Просверлите направляющие отверстия в балках и закрепите оцинкованные винты 2 1/2″ в блокировках.Работайте внимательно, если хотите получить профессиональный результат.



Установка ламелей



Крепление настила 2×6 к опорам — простой процесс, но вам нужно работать внимательно. Начинайте монтировать планки настила с верхней части балок и двигайтесь к нижней. Прежде чем вставлять шурупы, просверлите направляющие отверстия в планках, чтобы предотвратить расщепление древесины. Держите планки на одинаковом расстоянии друг от друга, вставив между ними гвоздь.



Как построить пандус для сарая



План пандуса сарая

И последнее, но не менее важное: мы рекомендуем вам позаботиться о последних штрихах. Заполните отверстия наполнителем для дерева и дайте ему высохнуть в течение нескольких часов. После этого зачистите деревянную поверхность мелкозернистой наждачной бумагой и пропылесосьте остатки.

Умный совет:  Нанесите несколько слоев морилки или краски на деревянные детали, если хотите защитить их от гниения и улучшить внешний вид пандуса сарая.




Получить планы в формате PDF



Спасибо, что прочитали наш проект о том, как построить пандус сарая , и мы рекомендуем вам ознакомиться с остальными проектами. Не забудьте поделиться нашими проектами со своими друзьями и LIKE с нами, используя виджеты социальных сетей, если вы хотите получать наши последние статьи первыми.

Как построить пандус для сарая на заднем дворе своими руками » Денежная яма

Когда вы начинаете строить конструкции на заднем дворе, такие как сарай, легко забыть о простоте доступа, пока не придет время загрузить что-то тяжелое в сарай, особенно после долгого рабочего дня во дворе.Добавление пандуса может помочь предотвратить возможные боли в спине и облегчить доступ. Независимо от того, используете ли вы сарай для хранения вещей, в качестве мастерской или игрового домика для своих детей, безопасный доступ на колесах может быть невероятно полезным.

Хотя вы можете купить готовый пандус, вам, вероятно, потребуется настроить пандус для каждого использования. Вместо этого, почему бы не построить свой собственный бродячий сарай? Все, что вам нужно, это плоская плоскость с опорой, которая движется под небольшим углом от земли к верхней части вашего порога. При наличии подходящего оборудования даже новичок в столярном деле может сделать безопасный и привлекательный пандус менее чем за один день.

Начало работы

Чтобы сделать вашу рампу стабильной, важно понимать физику рампы. Это больше, чем просто кусок фанеры, уложенный на зазор между дверью и землей, пандус должен быть прочно прикреплен к навесу чуть ниже дверной рамы и надежно опираться на землю другим концом. После стабилизации вы можете выровнять поддерживающие балки и уложить доски пандуса. Обязательно приобретите доски, обработанные давлением, чтобы каждый шаг друга или члена семьи и каждый катящийся тяжелый предмет были надежно закреплены.Правильно построенный сарай будет вдвойне доступным и безопасным для входа.

Что вам понадобится:
  • Опоры (A)  – стабилизирующая доска торца дверного проема
  • Балки (B)  – Опорные поперечины, соединяющие опору и блокираторы балки
  • Блоки (E)  – стабилизирующая плита со стороны земли

Вам также потребуются:
  • Защитное снаряжение  – перчатки и защитные очки
  • Плотницкое оборудование  – металлические опоры, шурупы, мел, рулетка, уровень, карандаш
Фото: Woodworkingtalk. ком

Строительство пандуса для сарая на заднем дворе

Собрав все материалы и инструменты, вы готовы приступить к строительству. Прикрепите опорную доску к дверной раме, возможно, вам придется обрезать ее до нужного размера. Убедитесь, что он выровнен, и закрепите его оцинкованными шурупами.

Определите угол ската и обрежьте доски лаг. Они должны будут как поддерживаться под углом, так и ровно лежать на земле.
Выровняйте их по опоре и выровняйте в том месте, где угол «уходил бы в землю», чтобы сохранить наклон поверхности.Закрепите балки на опорной доске с помощью металлических опор. Это самая важная часть, потому что если упадут балки, упадет и пандус.

Отрежьте и закрепите блокировку между «ножками» ваших балок. Это стабилизирует их и предотвратит их раскачивание.
Вам также понадобится блокировка посередине, на расстоянии 6 дюймов и фут от опорной доски, чтобы стабилизировать центр вашего пандуса.
Наконец-то вы готовы к палубным доскам.

Оставить комментарий
