Рекуператор своими руками — пластинчатый, коаксиальный, из труб и поликарбоната

Рекуператор – неотъемлемая часть современной системы вентиляции. Его используют для осуществления теплообмена между приточным и исходящим воздушными потоками, что позволяет существенно поднять КПД отопительной системы.

Современный дом представляет собой герметичную конструкцию, огражденную от внешней среды эффективными теплоизолирующими материалами и конструкциями. В результате этого, внутрь дома необходимо обеспечить поступление свежего воздуха и удаление углекислого газа. Но если не использовать рекуперацию энергии – все усилия по утеплению дома будут бессмысленными.

Виды рекуператоров

В зависимости от конструктивного решения различают такие виды рекуператоров:

Роторный. Представляет собой конструкцию из двух воздуховодов, в поперечном сечении которых размещён воздухопроницаемый диск-теплообменник. Вращаемый двигателем, он служит для нагрева приточного и охлаждения исходящего потоков;
Пластинчатый. В качестве теплообменника используется набор пластин, между которыми циркулирует воздух. Сами пластины собираются таким образом, чтобы теплообмен осуществлялся по всей их площади;
Коаксиальный. Представляет собой систему из трубопроводов смонтированных, таким образом, чтобы обеспечить теплообмен между проходящими по ним воздушными потоками. Используется так называемая система «труба в трубе», когда магистрали коаксиально соединяются между собой;
Кожухотрубный. Является вариацией коаксиальной конструкции. Отличие заключается в том, что приточный воздушный поток движется по трубопроводам в двух различных направлениях в верхней и нижней части кожуха;

В соответствии со взаимной ориентацией воздушных потоков выделяют следующие виды рекуператоров:

Перекрёстноточные. В них воздушные потоки движутся навстречу друг другу и пересекаются под углом в 90°. Такая геометрия потоков свойственна пластинчатым рекуператорам;
Противоточные. Воздушные потоки движутся в противоположных направлениях параллельно друг другу. Так работают роторные рекуператоры;
Прямоточные. Приточный и вытяжной потоки движутся параллельно в одном направлении. Такая схема циркуляции характерна коаксиальным (трубчатым) рекуператорам.

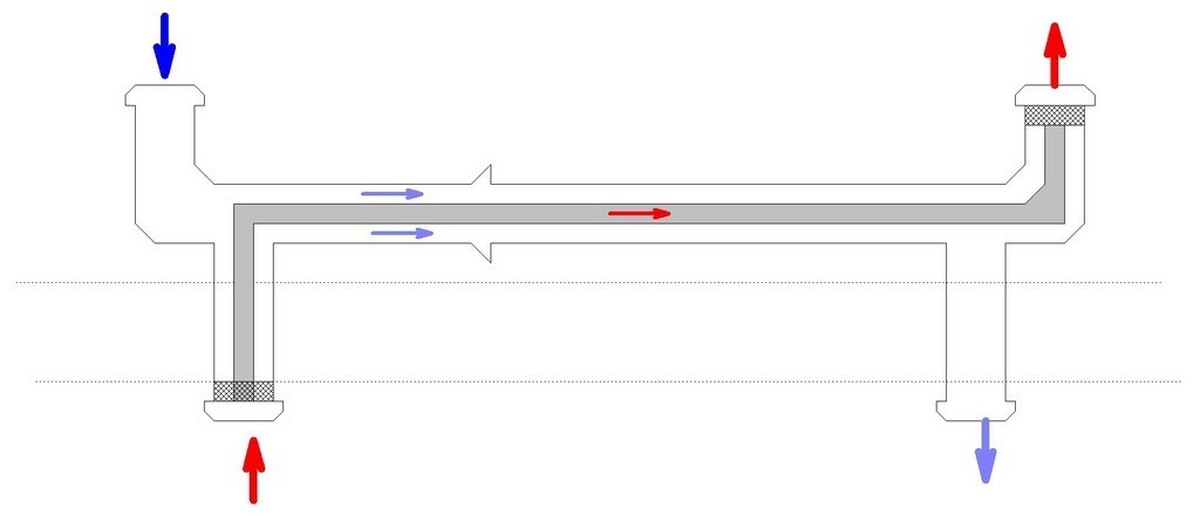

Коаксиальный рекуператор

Изготовление пластинчатого рекуператора

Потребуются следующие материалы и инструменты:

Материал для пластин: алюминиевый, медный или жестяной лист;
Утеплитель: пенопласт или минеральная вата;
Герметик, клей;
Ножницы по металлу;
Вентиляторы: 2 шт;
Листвой материал для корпуса: фанера, ДСП, ДВП, пластик;
Фланцевые патрубки;
Ножовка по дереву;
Материал для формирования каналов: планка квадратного сечения 1х1см, выполненная из дерева, защищенного антисептиком, или пластика.

Далее руководствуются следующей последовательностью шагов:

Из листового материала для теплообменника вырезаются квадраты, размером 60х60 см. Величина пластин может варьироваться в зависимости от того, какой по габаритам будет будущий рекуператор. Количество заготовок выбирается в диапазоне от 20 до 50 и более шт. Углы каждой пластины подрезают: по каждой из сторон откладывается 2 см, ставятся отметки; по линии между ними производится рез;
На каждой из пластин можно дополнительно закрепить ребра для придания турбулентности воздушным потокам. Так можно значительно увеличить эффективность теплообмена;
Из планки вырезаются бруски, по величине усеченных углов. Их устанавливают на клей, предварительно нанесенный на пластину. Далее, на две стороны по диагонали также приклеиваются бруски, но уже величиной в сторону квадратной заготовки, до примыкания к угловым ограничителям;
Сверху на получившуюся конструкцию приклеивают следующую металлическую пластину. Так получается один элемент канала. Последующий ряд, делается точно так же, только пластину поворачивают на 90° относительно предыдущей. Таким образом, формируется два перекрёстных канала. Далее теплообменник собирается послойно;
Следующий этап – изготовление корпуса рекуператора. Для этого берут приготовленный листовой материал. Из него вырезаются стороны будущего корпуса, в который должен поместиться теплообменник, установленный диагонально;
Напротив воздушных каналов вырезаются отверстия округлой формы, напротив которых устанавливаются фланцы для подключения воздуховодов. С внутренней стороны корпуса с примыканием к патрубкам монтируются приточный и вытяжной вентиляторы;
Далее вырезаются боковые стенки, которые крепятся к корпусу устройства с помощью шурупов или мебельных стяжек;
В корпусе следует предусмотреть отверстия для слива конденсата. В процессе работы, когда теплый воздух проходит через холодные каналы, на них конденсируется влага. Чтобы устройство работало нормально необходимо установить в нижней части корпуса специальный сливной патрубок, который впоследствии присоединяется к системе канализации;
Корпус рекуператора желательно покрыть слоем теплоизоляции, особенно, если устройство будет функционировать в неотапливаемом помещении. Для этого снаружи на корпус наклеивается листовой утеплитель: минеральная вата или пенопласт. Если этого не сделать, конденсат внутри корпуса может замерзнуть, что приведет к закупорке воздушных каналов: устройства выйдет из строя.

Рекуператор из поликарбоната

Поликарбонат – материал, обедающий низкой теплопроводностью и, казалось бы, совсем не подходит для изготовления теплообменника. Но это не так. Если для рекуператора использовать металлические пластины, есть риск того, что появляющийся в процессе работы конденсат будет замерзать, в силу быстрого охлаждения воздушных масс вытяжного канала.

Использование пластин из поликарбоната в таком случае позволяет:

Снизить разность температур, возникающих после прохождения через одну секцию теплообменника, что уменьшает количество образовавшегося конденсата;
Избежать охлаждения пластин теплообменника ниже температуры замерзания воды;
Поликарбонат обладает устойчивостью к коррозии, что позволяет продлить службу устройства.

В случае недостаточной эффективности, можно последовательно соединить несколько секций, чтобы получить высокий КПД установки. Для этого несколько теплообменников устанавливают в корпус один за другим, повернув их на 90° относительно друг друга. Таким образом, воздушные потоки будут двигаться от секции к секции по диагональной траектории.

Изготовление трубчатого рекуператора

Трубчатый рекуператор относительно прост в изготовлении, а сама система получается более компактной, нежели пластинчатый аналог. Готовое устройство отличается компактностью и легко может быть смонтировано внутри стены.

Для самостоятельного изготовления понадобятся следующие материалы и инструменты:

Трубы водопроводные, пластиковые, диаметром 110мм: 2м;
Тройники для подключения воздуховодов: 2шт;
Дрель;
Разметочный инструмент, керн, молоток, циркуль;
Вентиляторы: 2шт;
Трубка из алюминия или меди, диаметром 1см: 20 метров;
Фланцы металлические 100мм: 2шт;
Заглушки для водопроводных труб: 2шт.

Главным элементом трубчатого рекуператора является теплообменник, его собирают следующим образом:

Во фланцах, представляющих собой металлические диски, высверливаются отверстия, диаметром в 1 см. Расстояние между отверстиями должно быть 5мм. Разметку удобно делать в виде ряда концентрических окружностей, на которых отмечаются центры будущих отверстий;
Далее, металлическая труба малого диаметра нарезается на куски, длиной в одну секцию водопроводной трубы, или меньше, в зависимости от размеров будущего рекуператора. Чем больше протяженность теплообменника, тем выше его КПД;
Каждый кусок трубы подсоединятся к фланцам. Таким образом, получается приточный воздуховод. Места соединений герметизируются сваркой или клеем.

Далее приступают к окончательной сборке устройства, корпусом которого выступает водопроводная труба, диаметром 110мм:

На секцию корпусной трубы с двух сторон устанавливаются тройники. Внутрь вставляется трубчатый теплообменник, он должен выступать за обрез тройников с двух сторон;
Каждый тройник удлиняется отрезками, так, чтобы фланец примыкал к каждому продолжению. Стык между фланцем и трубой герметизируется. С одной стороны напротив фланца устанавливается приточный вентилятор;
К паре отводов тройников, присоединяется контур вытяжки. Напротив одного из отводов, внутри трубы, монтируется второй вентилятор;
В процессе работы, холодный воздух проходит по трубам теплообменника, которые обдуваются теплым исходящим потоком. На трубках внутри корпуса образуется конденсат; Для его удаления следует предусмотреть в корпусе устройства специальный патрубок, который подсоединяется к системе канализации.

Борьба с замерзанием конденсата

В зимний период разница в температуре на улице и в помещении может приводить к обледенению теплообменника. Одним из решения данной проблемы является использование земляного контура для предварительного подогрева приточного воздуха.

Для этого на глубине 2 м размещается труба, выполненная из меди, нержавейки или композитных материалов. Она заполняется водой и выступает в роли генератора тепла. Температура на глубине постоянна и составляет 10-12°С и не зависит от времени года.

К земляному контуру подключается радиатор, который устанавливается внутри приточного канала. При прохождении через него, воздух предварительно подогревается, после чего направляется на рекуператор. Это исключает образование наледи на пластинах теплообменника.

Конденсат на рекуператоре

Блиц-советы

Установка байпаса. Если нет возможности организовать земляной контур, в целях борьбы с замерзанием конденсата в корпус рекуператора устанавливают специальный клапан, который отсекает поступление холодного воздуха в систему. Клапан срабатывает, если температура теплообменника понижается ниже допустимого предела. В таком случае через систему проходит только теплый исходящий воздушный поток, который подогревает теплообменник;
Регулирование скорости вращения вентиляторов. Чтобы дополнительно контролировать систему вентиляции, ее нередко дополняют микропроцессорным блоком, который позволяет регулировать скорость вращения приточного и вытяжного вентиляторов. Это позволяет не только эффективно бороться с обледенением теплообменника, но и регулировать объем прокачиваемого через систему воздуха;
Земляной контур предварительного подогрева можно использовать в летнее время для охлаждения приточного воздуха. Для этого необходимо лишь организовать движение потоков в обход рекуператора.

Статья была полезна?

0,00 (оценок: 0)

чертежи самодельного рекуператора для частного дома. Как сделать пластинчатый или роторный рекуператор для квартиры?

Для создания здорового микроклимата в жилом помещении необходима вентиляция воздуха. Летом достаточно открыть форточку или окно. В холодное время года в таком случае придётся согревать поступающий воздух. С целью существенного снижения расходов на обогрев используются теплообменники рекуперативного типа. В статье разберем, как сделать рекуператор своими руками.

Инструменты и материалы

Примерный набор материалов и инструментов:

металл 0.5-1 мм, текстолит или сотовый поликарбонат 1-5 мм в количестве 5, 10 или 15 м2 в зависимости от типа рекуператора;
рейки 2-3 мм из дерева, технической пробки или оргстекла, шириной 1-1.5 см;

нержавейка, ДСП, фанера для корпуса согласно чертежам;
минеральная вата, пенополистирол для теплоизоляции;
4 фланца из пластика для воздуховодов на основе канализационных труб;
лобзики по дереву и металлу, желательно электрические;
силиконовый герметик;
алюминиевая трубка 2-5 мм, длина по проекту;
универсальный клей;
саморезы;
стальной уголок 20х20 мм, длина по проекту;
шуруповёрт, ножовка по металлу;
фильтры бумажные, автомобильные – сколько потребуется;
строительный нож;
молоток;
дрель, набор свёрл;
вентиляторы компьютерные или канальные в зависимости от проекта.

Фильтры заменяются или очищаются раз в 1-4 месяца.

Рекомендуются НЕРА-фильтры. Они недорогие, при этом выполняют очень глубокую очистку воздуха, в продаже есть разные типоразмеры.

Материалы заготавливаем соответственно выбранному типу рекуператора.

Схема изготовления

Прежде чем приступать к изготовлению, разберем, какие бывают рекуператоры.

Приведём основные виды:

собранные из тонких пластин;

с применением вращения ротора;

коаксиальные;

изготовленные из трубок;

с отдельным теплоносителем.

Общие параметры теплообменников:

пластинчатый – КПД 60-80%, компактный, легко подключается;
противоточный – КПД 80-90%, установка сложнее, более дорогой;
роторный – КПД 75-85%, подходит для одной квартиры.

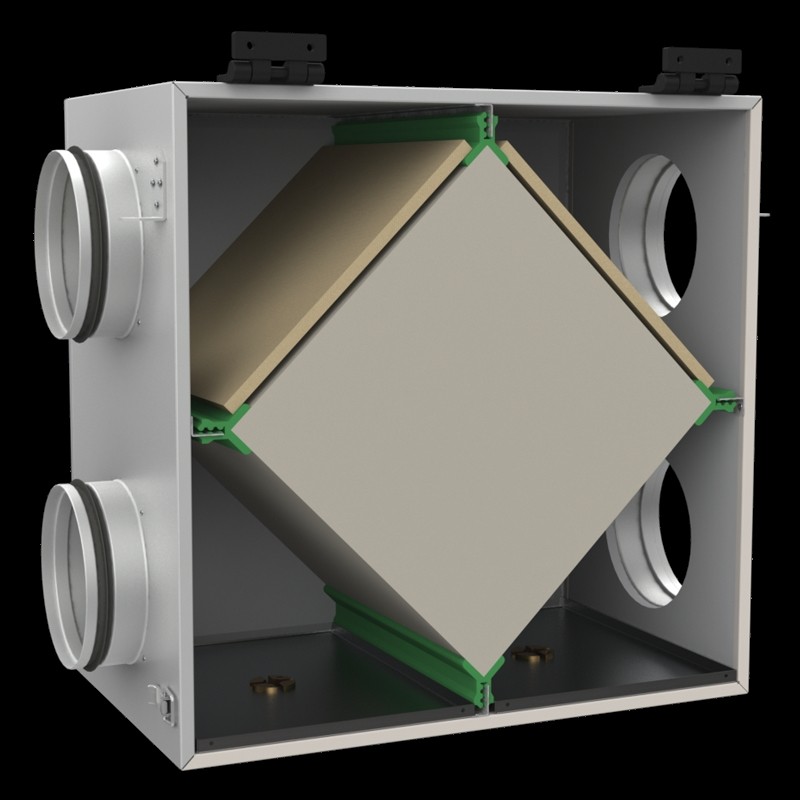

Квадратный теплообменник является основным узлом пластинчатого рекуператора. Пластины изготавливают из листов меди, алюминия толщиной 0.5-1.5 мм в зависимости от размера устройства. Можно использовать алюминиевую фольгу, но это дорого и сложно в изготовлении. Дешевле и проще в обработке полипропилен и поликарбонат 3-10 мм, практически без уменьшения КПД.

Из алюминиевых трубок можно собрать трубчатый рекуператор. От квадратного он отличается только формой в виде трубы, имея практически такой же КПД. Крепится в стене, то есть не требует системы крепления к потолку.

Из нескольких автомобильных радиаторов (обычно 2-4) можно сконструировать рекуператор с отдельным теплоносителем. Переносчиком тепла служит вода либо антифриз.

Для частного или загородного дома проще всего сделать своими руками

пластинчатый рекуператор воздуха. Принцип его работы: тёплый и холодный воздушные потоки проходят сквозь друг друга не перемешиваясь.

Имеет следующие преимущества:

простые конструкция и технология монтажа;
КПД до 80%;
большой срок службы;
минимальное потребление электроэнергии;
легко модернизировать.

Недостаток – образование водного конденсата при отрицательной температуре. Требуется как-то его удалять.

Разберем пошагово инструкцию его изготовления:

Из листов металла нарезаются квадраты 40х40, 50х50 мм в зависимости от желаемой мощности прибора в количестве 70-80 штук и площадью не меньше 3-5 м2. Плюс к этому 2 квадрата тех же размеров из фанеры или ДВП для обкладки батареи теплообменника.

Заметим, что элементы теплообменника можно изготовить из сотового поликарбоната, который дешевле и проще в обработке, а также не требует применения прокладок. Рекомендуется брать листы типа 2Н толщиной 4 мм.

Пожалуй, самая выгодная схема: для подачи тёплого воздуха использовать пластину из поликарбоната, а для холодного – металлическую.

Из рейки или пробки готовятся прокладки для металлических пластин по их размерам и шириной 1-1.5 см с расчётом 3 штуки на 1 пластину.

Рассчитывается приблизительная толщина стопки пластин по формуле Т= (тл х тп) х К + Д, где:

тл – толщина листа;
тп – толщина прокладки;
К – количество листов;
Д – допуск (сантиметров 10).

Отрезаем 4 уголка вычисленной длины, закрепляем на рабочем столе вертикально по углам 1 квадрата из дерева.

Это шаблон для сборки.

Наклеиваем на каждый металлический лист по три прокладки: 1 по центру и 2 на краях параллельно друг к другу.

Формируем теплообменник, укладывая на шаблон лист за листом, поворачивая каждый раз на 90 градусов. Так организован обмен теплом в этом устройстве.

Завершается сборка вторым квадратом из дерева. Сверху кладём груз 5-6 кг до полного высыхания клея. Затем, отметив высоту пачки на уголках, снимаем их, удаляем лишнее. Саморезами прикрепляем к обкладкам.

Изготавливаем корпус по размерам теплообменника: основной масштаб – это его диагональ и толщина.

В случае одного пакета его края могут крепиться на всех сторонах корпуса. Отверстия в боковых стенках выпиливаются под имеющиеся материалы, такие как вентиляторы, входные/выходные вентиляционные короба или трубы.

Следует иметь в виду, что теплообменник монтируется вертикально так, чтобы вентиляторы оказались вверху. Это важно для оттока конденсата: сливная трубка должна находиться в правой нижней части рекуператора.

Из помещения воздух подаётся ко входу левого на рисунке вентилятора, а правый – всасывает наружный воздух.

В случае если устройство будет работать в неотапливаемом помещении, теплоизолируйте его как можно лучше, например, минеральной ватой, пенополистиролом.

Один из вариантов установки пластинчатого рекуператора приведён на рисунке.

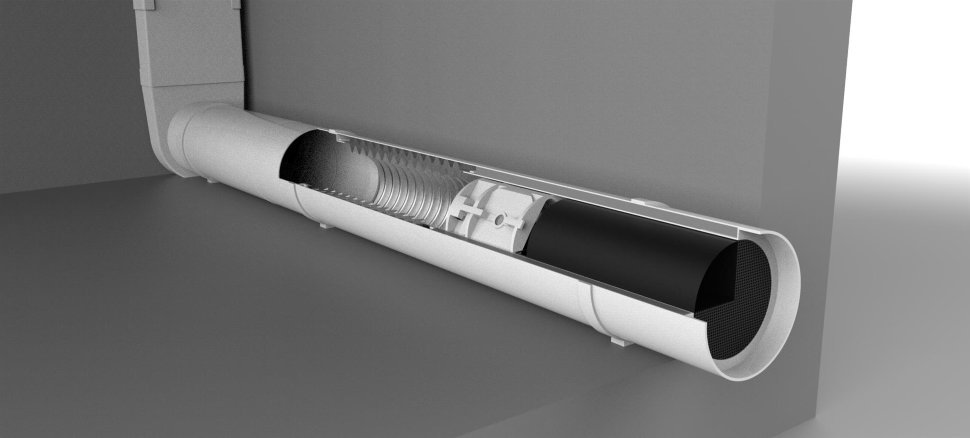

Далее рассмотрим, как в домашних условиях собрать самому коаксиальный рекуператор.

Преимущества рассматриваемого устройства:

не имеет движущихся частей;
хороший КПД до 65%;
простота конструкции;
автономность – монтируется непосредственно в стене.

Все необходимые материалы легко приобрести в хозяйственном магазине:

пластиковая канализационная труба диаметром 16 см;
тройники – 2 шт.;
соответствующие трубе и вентиляторам переходники – 3 шт.;
алюминиевая гофротруба диаметром 10 см, длина равна 1.5 длины пластиковой трубы.

Диаметры переходников, гофротрубы и вентиляторов одинаковые:

Определяемся с длиной трубы, помня, что КПД напрямую зависит от этого параметра. Отрезаем по размеру обе трубы.
Размещаем кольцами предельно растянутый гофр внутри пластиковой трубы.
После растяжки присоединяем тройники с обеих сторон так, чтобы гофр проходил в ответвления. Приклеиваем алюминий по диаметру к краям пластика, отрезаем лишнее.
Присоединяем третий переходник со стороны домашней части трубы. С этой же стороны устанавливаем вентиляторы: через гофротрубу воздух выдувается наружу.
Не забываем оба уличных отверстия закрыть фильтрами, чтобы мухи не летели.

В том случае, если рекуператор проходит через стену, вставьте его в канал стены и продолжайте с пункта 2.

Для небольших помещений и при наличии материала можете собрать трубчатый теплообменник рекуперации воздуха. Комплектующие те же, что в предыдущем случае, только надо заменить гофротрубу на трубки алюминиевые или стальные с диаметром 3-5 мм, взять немного листового металла либо пластика 2-4 мм и два Т-образных тройника:

Из листа по диаметру трубы вырезаем 2 круга. Разметив произвольно, одновременно в обоих высверливаем отверстия под внешний размер трубок. Чем больше отверстий, тем выше КПД.
Все трубки собираем между кругами, проклеивая соединения. Теплообменник готов.
Помещаем его в трубу. На обе стороны надеваем тройники так, чтобы край каждого был выше пластин теплообменника.
С одной стороны конструкции в оба раструба тройника укрепляем вентиляторы.

Противоположные следует закрыть фильтрами.

Представим интересное практическое решение: парный трубчатый реверсивный рекуператор для монтирования в стене.

Необходимые материалы:

2 отрезка канализационной трубы;
заглушки на них – 2 шт.;
схема управления.

Общий вид приведён ниже:

Как обычно, рисуем чертеж с учётом места эксплуатации прибора. Отрезаем кусок трубы и необходимое количество трубок.
Забиваем рабочий объём трубками вплотную.
Монтируем вентиляторы в заглушку «спинами» друг к другу. С другой стороны трубы клеим фильтр.
Повторяем операции для второго устройства.
Ответственный момент – изготовление электронной схемы управления. Принцип работы системы двух блоков «тяни-толкай»: один выталкивает воздух в течение, например, минуты, другой – засасывает, и наоборот.

Вместо трубок предлагается использовать пластмассовые шарики с диаметрами около 5 мм. Поверхность обмена теплом значительно увеличится, и КПД – тоже.

Роторный рекуператор воздуха имеет высокий КПД, однако считается малопригодным для установки в жилых помещениях из-за высоких массогабаритных показателей, сложности изготовления и сборки.

Принцип функционирования понятен из рисунка: в кожухе вращается барабан, состоящий из множества канальцев, образованных гофрированным тонким металлом или трубочками, в которых и происходит теплообмен. В состав кожуха входят 2 воздушных короба подачи и отвода.

Ясно, что в такой конструкции происходит смешение потоков и частичный возврат воздуха, что уменьшает эффективность прибора. Но есть и плюс – влажность практически не изменяется.

Представляем вариант самодельного роторного рекуператора воздуха.

Материалы:

длинный стальной стержень с резьбой, диаметр 5-10 мм;
щипцы для блоков-заклёпок;
G-образная струбцина.

Приведем примерный порядок действий:

Создаём чертежи всего устройства под роторный теплообменник, включая короба отвода-подвода воздуха, крепления моторчика, привод и прочее.
Нарезаем трубки в количестве, рассчитанном по формулам: К = (площадь барабана) / (площадь трубки) или [ (радиус барабана) / (радиус трубки) ]х2. Длина трубок меньше длины барабана сантиметра на 2, чтобы была возможность загнуть бортики сверху и снизу.
Если удалось найти трубу из металла или пластика с нужными диаметром и длиной, переходите к следующему пункту. В противном случае из металла сделайте барабан по своему эскизу. Для этого вначале выпилите круг из фанеры, затем металлический прямоугольник. Сверните его вокруг фанерного кружка с нахлёстом, скрепите струбциной. Действуя дрелью и щипцами, склепайте края цилиндра.
Из листа металла делаем 2 круга, и лобзиком вырезаем из них 2 торцевые крестовины.
Концы резьбового стержня зашлифовываем – это ось теплообменника.
Собираем каркас ротора: цилиндр + крестовины + ось. Туго набиваем цилиндр трубками.

Ротор рекуператора готов. Смонтируйте его в корпусе воздухообменника.

Как увеличить КПД

Для увеличения эффективности самодельного устройства следует тщательно исполнять технологические операции на всех этапах его проектирования и изготовления.

КПД – это доля энергии, которую при теплообмене тёплый воздух отдаёт холодному. Поэтому следует максимизировать эту долю:

увеличить габариты прибора – увеличивается время взаимодействия воздушных потоков, а значит, и теплообмен;
увеличить площадь рабочей поверхности рекуператора, используя гофрированные пластины с меньшими размерами профиля;
проектировать большие объёмы выходящего воздуха, чем входящего;
использовать теплоизолирующие материалы хорошего качества;
тщательно герметизировать все объёмы с движущимся воздухом, не допуская смешения потоков;
вовремя очищать или заменять входные/выходные фильтры, уменьшая этим сопротивление потоку воздуха и улучшая его качество;
если у вас неуправляемый рекуператор, в зимнюю пору время от времени отключайте входной вентилятор, чтобы удалить наледь внутри устройства.

После установки рекуператора в рабочее положение разумно и интересно узнать его КПД. Эта величина даёт отношение доли переданной холодному воздуху энергии от тёплого домашнего.

Порядок такой:

включаем прибор, выжидаем некоторое время;
градусником измеряем три температуры – с улицы на входе устройства, в доме, на выходе;
вычисляем по формуле КПД = (Тр-Ту) / (Тд-Ту) *100, где
- Тр – температура на выходе рекуператора;
- Ту – температура на входе, с улицы;
- Тд – температура дома.

Пример: Тр=17, Ту=5, Тд=24 градусов. КПД = (17-5) / (24-5) *100=63%.

Самодельный рекуператор для загородного дома с КПД 80% / Хабр

Наступила зима, и я решил усовершенствовать систему вентиляции в моем загородном доме. До этого момента ее практически не было, все вентилирование осуществлялось за счет открывания окон, выбрасывания теплого отработанного воздуха и впускания холодного свежего с улицы. Я что-то слышал о системах рекуперации (recuperatio — обратное получение, возвращение), позволяющих не просто выбрасывать тепло вместе с воздухом, а использовать его для нагревания входящего свежего воздуха с заметной экономией энергии на отоплении. Подумав — а почему бы и нет, я решил попробовать сделать такую систему самостоятельно.

Теоретическая часть очень проста.

Рекуператор — это ящик со слоями фольги или чего то подобного, находящимися на небольшом расстоянии друг от друга. По четным промежуткам между слоями из дома выходит теплый отработанный воздух, по нечетным заходит с улицы свежий холодный. Потоки идут навстречу друг другу, при этом теплый отработанный воздух из дома, проходя по промежуткам между фольгой, соприкасаясь через фольгу с холодным воздухом с улицы, постепенно отдает ему свое тепло и выходя из рекуператора остывает почти до температуры входящего. Входящий с улицы воздух, в свою очередь, поглотив тепло выходящего из дома воздуха, нагревается почти до температуры воздуха в помещении.

Расчетная экономия на отоплении входящего с улицы воздуха ожидалась в районе 1-2 квт, при объеме циркуляции через вентиляцию с рекуператором около 100-150м3/час, что делало проект теоретически рентабельным и окупаемым.

Подумав и порисовав

я приступил к закупкам материалов и изготовлению устройства.

Для создания слоев я использовал фольгу для утепления парилки в бане толщиной 50 мкм, для проставок между слоями — трехмиллиметровый линолеум, разрезанный на полоски шириной 10-15мм. Для склеивания и герметизации — обычный хороший силиконовый герметик под пистолет, для звуко- и гидроизоляции внутри рекуператора — пластиковые сэндвич панели, для внешней стенки ящика — фанеру 12мм, а в качестве вентиляторов — обычные канальные вентиляторы диаметром 125мм производительностью до 188м3/ч.

Процесс изготовления состоял из двух основных этапов — изготовления ящика с внутренним слоем из пластиковой сэндвич панели

и приклеивания слоев фольги с проставками на силиконовый герметик. На одно только приклеивание слоев фольги с их вырезанием ушло дня четыре, не меньше.

Слоев вышло 43 штуки, общая площадь фольги в рекуператоре около 17 м2.

Дальше идет монтаж ящика на стену в топочной и подключение его к системе вентиляции.

Запуск, измерение температур воздуха в помещении, на улице, на выходе из рекуператора в дом и на выходе рекуператора на улицу, а также дальнейший расчет КПД по формуле КПД=(t[рек]-t[внешн])/(t[внутр]-t[внешн]) показали очень неплохой КПД — около 80%, притом что для коммерческих рекуператоров нормальным является КПД в районе 65-80%.

В чем секрет? В огромной площади теплообмена и удачной конструкции. 17м2 фольги против 4-5м2 у магазинных рекуператоров. Призматическая форма теплообменника вместо 2-3 квадратных теплообменников позволяет более эффективно использовать площадь и объем внутри рекуператора. Расчеты тепловой «мощности» рекуператора показали около полутора киловатт экономии энергии на обогрев воздуха.

Видео процесса создания рекуператора:

Что такое рекуператор воздуха. Вентиляция с рекуперацией тепла

Что из себя представляет рекуператор воздуха и каковы его функции?

Рекуператор — это теплообменник специальной конструкции, используемый для вентилирования помещений. Во время проветривания большая часть тепла не теряется. Зимой снижается нагрузка на отопление.

При постоянной циркуляции оборудование работает сразу в двух направлениях. Отработанный теплый воздух удаляется. Приходящий с улицы холод нагревается, попадает в комнату, вместе с подогревом обеззараживается. Температурный режим можно регулировать.

Большинство моделей снабжаются автоматикой. Простое управление обеспечивает максимальный комфорт. Приточно-вытяжная система с рекуператором экономит деньги, сохраняет тепло, дарит свежий воздух, очищает от аллергенов.

Рекуператор для частного дома

Современные оконные рамы и двери выступают как герметики, препятствуя поступлению свежего воздуха. Чтобы обеспечить воздухообмен, как вариант, можно оснастить приточной вентиляцией оконную раму. Не нужно будет открывать окно для проветривания, но зимой постоянно поступающий холодный воздух будет снижать температуру в помещении, понадобится дополнительный обогрев. Поток жаркого воздуха летом потребует включения кондиционера и усложнит его работу. Применение рекуператора значительно экономит средства, направленные на поддержание оптимальной температуры воздуха.

Что такое рекуператор воздуха для частного дома

В жилых домах с повышенными теплоизоляционными свойствами оптимальной стала установка рекуператора – специального теплообменника поверхностного типа, в котором обмен энергией между потоками воздуха происходит непрерывно через разделяющую их стенку. Это энергосберегающая технология. Для чего нужен рекуператор? В нем, не смешиваясь, встречаются два воздушных потока – вытяжной и приточный. Из-за разницы температур эти воздушные потоки обмениваются тепловой энергией, то есть теплый воздух нагревается, а холодный охлаждается без дополнительных энергопотерь.

Как функционирует типовая установка:

повышение температуры наружного воздуха происходит за счет теплообмена с потоком вытяжного воздуха;
на входе размещается фильтр, который препятствует проникновению внешних загрязнений;
вентиляторы регулируются скорость воздушного потока и количество его циклов;
при необходимости подогрев потока воздуха можно осуществить калорифером.

Схема стандартного оборудования

Важно! Установка рекуператора в доме решит проблему сквозняков! Кроме того, при охлаждении из теплого воздуха удаляется влага, она оседает в виде конденсата на стенках устройства. Все это способствует поддержанию температуры и влажности внутреннего воздуха на требуемом уровне.

Рекуперация воздуха в частном доме должна осуществляться с учетом соблюдения безопасных для здоровья параметров СанПиНа. Согласно этим правилам, для помещения, в котором постоянно находятся люди, норма свежего воздуха должна составлять не менее 60 м³ в час.

Расчет производится по следующей формуле:
ПР = КПВ × 0,355 × (Тк-Тн)

ПР – производительность рекуператора, измерение идет в м³/сек.
КПВ – санитарная норма (60 м³), умноженная на количество человек.
0,355 – стандартный поправочный коэффициент.
Тк – температура комнаты, которую требуется получить.
Тн – температура наружного воздуха.

Чтобы рассчитать коэффициент полезного действия прибора, необходимо замерить температуру уличного воздуха (Ту), вытяжного воздуха из помещения (Твп), приточного (нагретого) воздуха в помещение (Тнв) и воспользоваться формулой:

КПД = (Тнв — Ту)/(Твп — Ту)

Рекуператор для частного дома: выбор и применение

Рассчитывая требуемую производительность и КПД, стоит учитывать максимальные и минимальные значения температур в месте установки прибора. При выборе рекуператора важно заострить внимание на следующих параметрах:

устранение конденсата, который образуется при охлаждении воздуха, должно происходить без особых усилий;
перемещение воздуха посредством вентиляторов требует дополнительных энергозатрат;
электропроводка должна соответствовать пропускной способности прибора;
размер рекуператора и особенности его крепления также имеют значение.

Что необходимо учитывать в работе различных моделей оборудования

Каждая система рекуперации воздуха для частного дома обладает своими сильными сторонами и сферами применения.

Система вентиляции в частном доме с рекуперацией предполагает не только поддержание показателей температуры и влажности, но и устранение неблагоприятных запахов. На рынке представлен разнообразный выбор моделей, отличающихся своими функциональными характеристиками и способами установки.

Например, вытяжка, установленная в вентиляцию, позволяет вывести копоть, запах и жир. При этом в помещение поступает чистый воздух, а жирная пыль не оседает на мебели. Такие условия благотворно сказываются на самочувствии, облегчают уборку помещения.

Пластинчатый теплообменник

Конструкция теплообменника такова, что за счет разделения металлическими пластинками потоки воздуха не смешиваются. Это простое инженерное решение обеспечивает более эффективный теплообмен. Для создания подобного оборудования не требуется больших вложений. Благодаря отсутствию подвижных частей, такой прибор прослужит сравнительно долго. В настоящее время КПД таких устройств доходит до 60-65%.

Элементы изготовлены из алюминиевых сплавов. Они не подвержены коррозийным изменениям и обладают высокими показателями теплопередачи.

Роторная система

В таком оборудовании смешивается незначительная часть воздушных потоков, так как изолятором потоков воздуха является щетка с мелкой щетиной. Роторная система занимает большую площадь, чем пластинчатая, но также обладает высоким КПД (до 86% в лучших моделях). Вращающийся ротор и ремень, который его крутит, снижают общую надежность прибора и повышают энергозатраты на рекуперацию.

Жидкостный рекуператор в офисном помещении

Схема жидкостной рекуперации в офисном помещении

Это дорогостоящие модели, при этом КПД у них не выше, чем у аналогичного оборудования. Основным положительным отличием является возможность размещения отдельных блоков на большом расстоянии друг от друга. Поэтому жидкостные рекуператоры применяются в основном в коммерческих зданиях большой площади. В частных жилых помещениях обычно используют пластинчатый или роторный рекуператор воздуха для дома.

Бризер

Система рекуперации воздуха для частного дома и бризер отличаются в своих назначениях. Прямое назначение бризера — нагревать воздух. В нем не происходит процесс теплообмена, поэтому для повышения температуры воздуха потребуется много электроэнергии.

Компактная модель рекуператора

Эта модель – локальная вентиляция с рекуператором в частном доме. Об ее использовании стоит задуматься. Компактные модели можно установить в стенах разных комнат. Они функционируют обособленно, поэтому не требуют подключения к централизованной установке, осуществляющей настройку и контроль работы всех устройств.

В таких моделях за счет встроенных вентиляторов происходит синхронное перемещение двух воздушных потоков. Продуктивность работы изменяется при помощи пульта дистанционного управления. В ночные часы устройство может быть переведено в режим тихой работы.

Чтобы не происходило обмерзание, предусмотрены специальные каналы, рядом с которыми проходит часть теплого воздуха. Но эффективность этой защиты сохраняется только до -15ºС. Активизация режима вытяжки способствует устранению изморози и льда с поверхности теплообменника. Также этот режим справится с очищением воздуха в комнате от удушливого дыма и других загрязнений.

От проникновения мусора с улицы защищает встроенный фильтр. Размер ячеек фильтра подобран таким образом, что не создает особых препятствий для воздушных потоков, но защищает от проникновения насекомых и пуха растений. Для осуществления технического обслуживания с внутренней стороны рекуператора прикреплена съемная крышка.

Виды, устройство и принцип работы рекуператоров

Какого бы вида он ни был, рекуператор по своей сути – это теплообменник. Это может быть один теплообменник, в котором приточный и вытяжной потоки воздуха обмениваются теплом через тонкие стенки, или два теплообменника. Во втором случае в первом теплообменнике вытяжной воздух отдаёт своё тепло некоторому промежуточному теплоносителю, а во втором теплообменнике этот промежуточный теплоноситель отдаёт своё тепло приточному воздуху.
Выделим основные виды рекуператоров и рассмотрим каждый из них в отдельности:

Роторный рекуператор
Пластинчатый перекрестно-точный рекуператор
Рекуператор с промежуточным теплоносителем
Камерный рекуператор
Фреоновый рекуператор

Роторный рекуператор

Роторные рекуператоры DANTEX имеют одни из самых высоких показателей эффективности на рынке. Они представляют собой большое колесо (ротор), ось вращения которого совпадает с линиями движения воздуха, а расположена она между потоками таким образом, что половина ротора находится в зоне вытяжного воздуха, а вторая половина – в зоне приточного воздуха.
Ротор не является сплошным и представляет собой набор соединенных между собой пластин. Воздух может свободно проходить между пластинами, в буквальном смысле, сквозь ротор.

Роторный рекуператор

Медленно вращаясь, некоторая часть ротора сначала контактирует с вытяжным воздухом, который её нагревает. Спустя некоторое время эта часть ротора переходит в зону приточного воздуха, где нагревает его, отдавая накопленное ранее тепло. Сразу после этого она вновь переходит в зону вытяжного воздуха и нагревается. Цикл замыкается.
Во время перехода из зоны вытяжного воздуха в зону приточного и обратно, ротор между пластинами увлекает за собой некоторое количество воздуха, то есть, наблюдается смешивание потоков. Однако на практике смешивание потоков в роторных рекуператорах DANTEX настолько мало, что им обычно пренебрегают (составляет около 5%).

Пластинчатый перекрестно-точный рекуператор

Ещё один вид рекуператоров, предназначенных для применения в моноблочных приточно-вытяжных установках – это перекрестно-точные рекуператоры на базе пластинчатого теплообменника.
В отличие от роторных, данные аппараты не имеют движущихся частей. Они представляют собой пластинчатый теплообменник, по каналам которого движется приточный и вытяжной потоки воздуха. Эти каналы чередуются. Таким образом, каждый поток вытяжного воздуха через стенки контактирует с двумя потоками приточного воздуха, а каждый поток приточного – с двумя потоками вытяжного.

Приточно-вытяжные установки с пластинчатым рекуператором

Перекрестно-точные рекуператоры DANTEX спроектированы таким образом, чтобы максимизировать площадь контакта между потоками. Именно этим и объясняется высокая эффективность теплообмена и, как следствие, высокая эффективность рекуперации тепла (до 70%).
Помимо обычных перекрестно-точных, в вентустановках DANTEX также применяются гексагональные рекуператоры. Они представляют собой смесь перекрестно-точного и противоточного теплообменников. Противоточные аппараты имеют более высокую эффективность, поэтому такой симбиоз идёт на пользу, и эффективность рекуперации вырастает до 77%.

Гексагональные пластинчатые рекуператоры в приточно-вытяжных установках

Рекуператор с промежуточным теплоносителем

Третий вид рекуператоров – аппараты с промежуточным теплоносителем. Такие установки имеют два ключевых преимущества. Во-первых, они позволяют реализовать принципы рекуперации для раздельных и даже удалённых друг от друга приточных и вытяжных установок. Во-вторых, ими могут быть дополнены существующие системы вентиляции, которые изначально не предполагали рекуперацию тепла.
Итак, рекуператор с промежуточным теплоносителем представляет собой два теплообменника, устанавливаемых, соответственно, в приточной и вытяжной системах вентиляции, которые соединены трубопроводами с теплоносителем.

Рекуператор с промежуточным теплоносителем

Зимой вытяжной воздух нагревает теплоноситель. Далее он при помощи насоса перекачивается в теплообменник приточной установки, где отдаёт своё тепло, нагревая приточный воздух. После этого он вновь направляется в теплообменник вытяжной установки.
Расстояние, на которое может перемещаться теплоноситель, практически не ограничено, поэтому вентустановки могут находиться на значительном удалении друг от друга, например, одна в подвале здания, а вторая – на кровле. Не стоит забывать, что увеличение трассы теплоносителя требует установки более мощного насоса, повышает стоимость трубопроводов и их монтажа, а также повышает потери тепла. Таким образом, чрезмерное увеличение трассы ведёт к удорожанию системы и снижению её эффективности. Тем не менее, в рамках здания такие системы достаточно широко распространены и окупают себя.

Камерный рекуператор

В рекуператорах камерного типа роль теплопередающей поверхности играет стенка камеры. При помощи специальной заслонки траектория движения вытяжного воздуха регулируется таким образом, что он проходит через одну половину камеры и нагревает её, а приточный воздух – через другую половину камеры.
Вскоре заслонка поворачивается, и теперь приточный воздух проходит через первую (нагретую) половину камеры, за счёт чего нагревается сам. В свою очередь вытяжной воздух проходит через вторую (остывшую) половину камеры и нагревает её. Далее заслонка возвращается в прежнее положение, и процессы повторяются.

Фреоновый рекуператор

Во фреоновых рекуператорах задействованы сразу два физических явления – смена агрегатного состояния вещества, и тот факт, что жидкость имеет более высокую плотность, нежели пар, вследствие чего жидкость всегда оказывается в нижней части ёмкости. Рассмотрим эти явления более подробно.
Во фреоновом рекуператоре между потоками вытяжного и приточного воздуха расположены кольцеобразные трубки с хладагентом. Поток вытяжного воздуха всегда должен быть ниже приточного и контактировать с нижней частью трубок. В них накапливается жидкий хладагент, который забирает тепло из вытяжного воздуха, выкипает и поднимается наверх, в зону приточного воздуха. Там он отдаёт своё тепло, конденсируется и опускается вниз.

Фреоновый рекуператор

Эффективность рекуператора

Важнейшей характеристикой рекуператора является его эффективность. Она показывает, как сильно рекуператор смог нагреть приточный воздух относительно идеального варианта. За идеальный вариант при этом принимается случай, когда приточный воздух нагрет до температуры вытяжного воздуха. На практике такой вариант недостижим, и нагрев происходит до некой промежуточной температуры Tп. Формула эффективности выглядит следующим образом:
K= (T_П-Т_Н)/(T_В-Т_Н ), где:

ТП – температура приточного воздуха после рекуператора, °С,
ТН – температура наружного воздуха (приточный воздух до рекуператора), °С,
ТВ – температура вытяжного воздуха до рекуператора, °С.

Данная формула учитывает изменение явного тепла в потоках воздуха. Однако у потоков может меняться и относительная влажность, и тогда лучше прибегать к расчёту эффективности рекуператора по полному теплу. Формула схожа по виду с предыдущей, но отталкивается от энтальпий потоков воздуха:
K= (I_П-I_Н)/(I_В-I_Н ), где:

IП – энтальпия приточного воздуха после рекуператора, °С,
IН – энтальпия наружного воздуха (приточный воздух до рекуператора), °С,
IВ – энтальпия вытяжного воздуха до рекуператора, °С.

Первая формула позволяет быстро оценить эффективность рекуперации. Для более точных результатов следует использовать вторую формулу.

Преимущества и недостатки рекуператоров разных типов

Преимущество рекуператоров очевидно – они позволяют существенно сэкономить на нагреве приточного воздуха зимой и охлаждении приточного воздуха летом.
Среди недостатков рекуператоров выделяют следующие:

Они создают дополнительное аэродинамическое сопротивление в сети. Действительно, как любой другой элемент в сети вентиляции, рекуператоры имеют некоторое сопротивление, которое следует учитывать при выборе вентилятора. Впрочем, это сопротивление не велико (обычно не более 100 Па), и к существенному увеличению мощности вентилятора не приводит.
Рекуператоры повышают как стоимость вентиляционной установки, так и стоимость её обслуживания. Как и любое другое решение, направленное на повышение энергоэффективности системы, рекуператоры стоят определенных денег и требуют регулярного технического обслуживания. Однако опыт многократно доказал, что затраты на рекуперацию тепла гораздо ниже получаемой выгоды.
Роторные, камерные и в гораздо меньшей степени пластинчатые рекуператоры имеют один недостаток, который может быть критичным на некоторых объектах – в них возможны перетечки потоков воздуха. В этом случае опасность представляет перетекание вытяжного воздуха в приточный. Такие перетечки нежелательны в системах вентиляции чистых помещений и не допустимы, например, в инфекционных отделениях больниц и операционных. Причиной служит опасность перетекания вирусов, которые попали в вытяжку из какого-либо помещения, в приточный поток воздуха с последующим распространением по всем помещениям объекта. Как результат, на таких объектах применяют рекуператоры с промежуточным теплоносителем или фреоновые рекуператоры.
Рекуператоры увеличивают габариты вентиляционной установки. В первую очередь это касается пластинчатых рекуператоров, так как они представляют собой воздухо-воздушные теплообменники и имеют достаточно крупные размеры. Кроме того, это касается рекуператоров с промежуточным теплоносителем ввиду наличия двух отдельных теплообменников, двух линий трубопроводов и узлов обвязки возле каждого из теплообменников

Технические характеристики, на которые следует обратить внимание при выборе

Металлические устройства эффективны в эксплуатации до -10ºС. При пониженных температурах работоспособность заметно снижается. Вследствие чего применяется электрические преднагревательные элементы;
При выборе следует изучить толщину корпуса, материал мостиков холода. Толщина 3 см подлежит дополнительной изоляции, когда температура на улице станет ниже -5ºС. Вдвойне придется использовать изоляционный материал, если каркас сделан из алюминия;
Следует обращать особое внимание на показатели свободного напора вентиляторов. Может случиться так, что на 500 м3 напор может полностью отсутствовать. Об этом потребители узнают, как правило, когда рекуператор выходит из строя;
Большой плюс, когда к автоматической системе можно подключить дополнительные функции. Благодаря усовершенствованной автоматике, снижаются издержки в эксплуатации и повышается работа всего прибора;
Основной показатель для принятия решения, на каком рекуператоре остановить свой выбор – это вентиляционный напор и мощность. Предварительно делается расчет, сколько воздуха должно поступать в дом за один час.

Какие преимущества имеет система вентиляции с рекуперацией

Как мы уже не раз отмечали, главное преимущество такой системы — это возможность управлять взаимодействием притока и отвода воздуха. За счёт этого мы значительного снижаем теплопотери вентиляции, хотя продолжаем насыщать помещение свежим воздухом.

Теперь поговорим подробнее о каждом из преимуществ систем вентиляции с рекуперацией.

Эффективность. Естественное удаление воздуха — это не всегда удобное решение, ведь мы становимся зависимыми от обстоятельств, условий окружающей среды, разницы в температурах. В связи с этим намного проще пользоваться системой вентиляции с рекуперацией, способной принудительно гонять воздух. Простой пример принудительной вентиляции — это кухонная вытяжка. Более сложные устройства способны, ко всему прочему, избавляться ещё и от лишней влаги. Но это простое вытяжное оборудование. В нашем же случае есть идёт о приточно-вытяжных системах, способных организовать движение воздушных потоков сразу в оба направления, смешивать их и образовывать нужные температуры для комфортного пребывания человека в помещении, то есть осуществлять рекуперацию воздуха.

Выгодность. Следует отметить, что системы с рекуперацией способны окупить свою стоимость за счёт экономии на отоплении и электроэнергии. Расходы ощутимо снижаются, иногда в 5 раз, то есть вы уже платите на 80% меньше, чем обычно. Поинтересуйтесь у знакомых, во сколько им обходится отопление загородного дома, если у вас такого нет. Цифры окажутся внушительными. Представьте, сколько средств способна сэкономить вентиляция с рекуперацией. В случае износа недорогих элементов можно их заменить без негативных последствий. В тёплое время года вы сможете экономить на климатическом оборудовании, попутно снижая выбросы в атмосферу вредных веществ. Да, даже с точки зрения экологии вы наносите природе уже значительно меньше ущерба, ведь, ко всему прочему, снижаете нагрузку на сеть. И пусть вам не кажется, что один человек это слишком мало. Во-первых, это довольно серьёзные объёмы энергии. Во-вторых, людей, которые переходят на вентиляцию с рекуперацией, с годами всё больше.

Практичность. Системы вентиляции с рекуперацией, как правило, малогабаритны, а значит, удобны при монтаже. Расположить такое оборудование можно в санузле, и в шкафу, и встроить в потолок. Моделей сегодня огромное множество, на все вкусы. Так что вам не придётся беспокоиться на счёт интерьера.

Изготовление пластинчатого рекуператора воздуха для дома своими руками

Изготовление пластинчатого рекуператора своими руками

Рекуператор воздуха — это дорогое оборудование, рассчитанное на длительный срок использования. Срок окупаемости может варьироваться от 3–8 лет, в зависимости от начальной стоимости агрегата. При возможности устройство для рекуперации воздуха можно изготовить самостоятельно. Для этого лучше всего подойдёт конструкция на основе металлических пластин.

Плюсы и минусы

К преимуществам пластинчатого рекуператора можно отнести:

простая и надёжная конструкция, не требующая замены рабочих элементов в ходе эксплуатации;
простая технология монтажа без применения специализированного инструмента;
КПД до 80% в зависимости от параметров воздуха;
минимальные затраты энергопотребления для работы приточного и вытяжного вентилятора;
высокий срок службы за счёт отсутствия движущихся частей и износа деталей;
возможность модернизации путём добавления большего количества пластин.
при отсутствии электроэнергии воздух транспортируется по системе вентиляции за счёт естественной тяги.

Главным недостатком пластинчатого рекуператора является образование конденсата на рабочих элементах. При низкой температуре воздуха влага замерзает, что приводит к падению пропускной способности вентиляции. Для решения проблемы применяются специальные устройства, которые прогревают конструкцию рекуператора.

Необходимые материалы

Материал для сборки пластинчатого теплообменника

Для изготовления пластинчатого рекуператора потребуется следующий материал:

оцинкованный металл толщиной 0,7–1,5 мм, текстолит, полипропилен или поликарбонат общей площадью 7–8 м2;
тонкие деревянные рейки, пробковая подложка или оргстекло толщиной 2–3 мм;
нержавеющий металл, пластик, фанера или древесно-стружечная плита;
пластиковый или металлический фланец для воздуховода в количестве 4 шт.;
стальной уголок 20×20 мм;
силиконовый герметик;
оцинкованные саморезы.

Для равномерной циркуляции воздуха потребуется приобрести 2 вентилятора нужной мощности. В качестве фильтров можно использовать специальные бумажные изделия для вентиляции, которые требуют замены раз в 3–4 месяца.

Технология изготовления

Проклейка изоляционной прокладки на металлическую пластинку

Перед изготовлением рекуператора потребуется подготовить электролобзик, ножовку по металлу, шуруповёрт, молоток, строительный нож, перчатки и защитные очки. Технология изготовления пластинчатого рекуператора состоит из следующего:

Листовой металл нарезается с помощью ножовки по металлу на пластины размером 20×30, 30×30 или 30×40 см. Размер пластин зависит от габаритов и расчётной мощности рекуператора. Желательно, чтобы общая площадь подготовленных пластин была не менее 3–4 м2.
Из тонкой деревянной рейки или пробковой подложки нарезаются прокладки шириной 1–1,5 см. Длина равна длине пластины. Далее, из фанеры или ДСП выпиливается 2 полотна такого же размера, как и пластины.
Сборка пластин в единый теплообменник
На каждую металлическую пластину приклеивается три прокладки — одна по центру и две по противоположным сторонам. После приклейки все пластины собираются в стопку. Для этого каждая полоса промазывается универсальным клеем, после чего панели укладываются друг на друга.
При укладке каждая последующая панель поворачивается на 90о. Полученная стопка панелей аккуратно прижимается грузом. Для этого сверху укладывается прокладка из дерева, на которую можно положить груз весом 5–7 кг.
Стальной уголок подгоняется по высоте стопки с панелями. Всего потребуется 4 заготовки, которые прикручиваются по углам стопки. Для крепления используются оцинкованные саморезы.
Установка теплообменника в корпус из дерева или металла
Приступают к сборке корпуса из фанеры, ДСП, пластика или металла. Высота и длина корпуса будет равна диагонали пластинчатого элемента, а ширина — высоте стопки с пластинами. После раскройки выполняется сборка корпуса с помощью шуруповёрта и саморезом.
После сборки корпуса на его боковые стенки наносится разметка под монтаж фланцев. Диаметр отверстия должен быть равен сечению воздуховода. Для пропила используется электролобзик. В завершение в отверстия устанавливаются фланцы.
Корпуса для пластинчатого теплообменника
Внутри корпуса монтируются направляющие под теплообменный короб. Направляющие можно изготовить из уголка. Для фиксации направляющей к коробу используются саморезы и силиконовый герметик. После производится сборка рекуператора. Теплообменный блок помещается в корпус.

Если в корпусе предусмотрено место, то на входе воздушных потоков закрепляются бумажные или тряпичные фильтры и вентиляторы. После сборки рекуператора можно переходить к монтажу в существующую систему вентиляции.

Как самостоятельно сделать трубчатый коаксиальный рекуператор

Трубчатый рекуператор из пластиковой трубы и алюминиевый трубок

По принципу работы трубчатый рекуператор аналогичен пластинчатому типу. Как и в предыдущем случае, при умении работать с электроинструментом системы можно собрать своими руками.

Преимущества и недостатки конструкции

К достоинствам устройства для рекуперации воздуха на основе трубок можно отнести:

простая конструкция без использования движущихся деталей;
простой монтаж и быстрое обслуживание в ходе эксплуатации;
КПД рекуператора до 65–70% в зависимости от условий;
небольшие размеры и низкий уровень шума.

К существенным недостаткам, как и у пластинчатого рекуператора, следует отнести риск обмерзания в зимний период. Вследствие чего нарушается естественный уровень тяги, и свежий воздух плохо поступает в помещение. Для предотвращения этого в системе должен быть установлен электрический или водяной калорифер.

Материалы для изготовления устройства

Материал для изготовления трубчатого рекуператора

Для сборки трубчатого рекуператора потребуется:

алюминиевые или стальные полые трубки диаметром 3–5 мм;
пластиковый канал для вентиляции;
пластиковый соединитель для воздуховода;
оцинкованный металл или пластик размером 50×50 см;
силиконовый герметик.

Сечение воздуховода и соединителей выбирается индивидуально. Оптимально, если сечение будет равно диаметру воздуховода в системе вентиляции. При необходимости возможна установка вентиляторов на приток и отвод воздуха.

Процесс изготовления

Алюминиевые трубки и заготовки для изготолвения теплообменника

Для изготовления рекуператора потребуется электрическая дрель, ножовка по металлу, штангенциркуль, рулетка и карандаш. Последовательность действий при изготовлении трубчатого рекуператора следующая:

Производится подгонка пластикового канала по длине. При этом учитывается, что длина рабочих элементов будет на 15–20 см короче, чем длина самого корпуса. На конец трубы надевается пластиковый соединитель.
Измеряется внутреннее сечение пластикового канала при помощи штангенциркуля. Далее, из пластика или металла выпиливаются две заготовки с учётом измеренного сечения. В заготовке просверливаются отверстия сечением равным внешнему диаметру металлической трубки.
Согласно длине корпуса выполняется подрезка стальных трубок. Количество трубок равно количеству отверстий в заготовке. Для сборки потребуется надставить трубу между двух заготовок. Зазор между отверстием и трубкой заполняется герметиком или эпоксидным клеем.
После сборки трубчатого теплообменника конструкция помещается в пластиковый корпус. Стык между заготовкой и корпусом заделывается эпоксидным клеем. После высыхания конструкция готова к установке.

В качестве вентилятора лучше использовать изделия канального типа, которые одеваются на один из монтажных концов рекуператора. Для установки описанной выше конструкции достаточно использовать соединитель соответствующего сечения, герметик и обжимной хомут.

Видео: трубчатый рекуператор своими руками

Плюсы и минусы роторных приборов

К основным преимуществам вращающегося оборудования относится:

более высокий КПД зимой;
снижение затрат на охлаждение летом;
полная автоматизация процесса рекуперации;
частичная нормализация влажности в помещении;
отсутствие циклов оттаивания, потребности в отводе конденсата.

Самое большое преимущество этих сложных устройств — эффективность. Чтобы понять и сравнить, необходимо познакомиться с цифрами. Если роторные приборы имеют КПД 70-85%, то пластинчатые «простачки» гарантируют меньшую отдачу — всего 50-65%.

Некоторые минусы этих рекуператоров-профессионалов незначительны, но упомянуть лучше сразу все претензии. В этом списке:

более высокая цена из-за сложности конструкции;
определенный уровень шума во время работы;
возможное смешивание встречных воздушных потоков;
необходимость обеспечить источник питания;
подвижные элементы — причина, по которой оборудованию необходимо частое, непростое техническое обслуживание;
массивность некоторых моделей приборов, она требует обустройства довольно просторной вентиляционной камеры.

Если говорить о минусах, то чаще самый последний недостаток (большие размеры) не дает возможности установить роторное устройство в бытовых условиях.

Советы, как выполнить монтаж приточно-вытяжной вентиляции с рекуперацией

Теперь поговорим о том, как выполнить монтаж приточно-вытяжной вентиляции с рекуперацией. Начнём с того, как выбрать наиболее подходящее место для установки.

Если у вас имеется частный дом, то лучше всего подобрать для монтажа нежилые помещения. Это подвал, чердак, подсобка. А котельная — вообще самый идеальный вариант для приточно-вытяжной вентиляции.
Обратите внимание на то, чтобы установка вентиляции с рекуперацией не противоречила требованиям, указанным в технической документации.
Лучше всего, чтобы разводки системы вентиляции с рекуперацией воздуха приходились на помещения, где есть отопление.
Вентиляция с рекуперацией воздуха, вполне вероятно, будет проходить по тем помещениям, где отопления нет. Эти отрезки необходимо основательно утеплять.
Необходимо утеплять уличные воздуховоды вентиляции с рекуперацией воздуха, как и те, что находятся в наружных стенах.
Желательно расположить оборудование вентиляции с рекуперацией воздуха таким образом, чтобы оно оказалось максимально удалено от жилых помещений, чтобы не мешал шум работы, который никогда не исключён.

Собственно, эти советы по монтажу вентиляции с рекуперацией воздуха не могут быть применены во всех без исключения случаях. Вполне возможно, что у вас имеются другие условия и места, где можно оборудовать подобную систему. Многое зависит от планировки здания и габаритов оборудования.

Забор воздуха для вентиляции с рекуперацией лучше оборудовать с той стороны, где ветер бывает реже. Это позволит избежать пыли и мусора, либо, как минимум, снизить их количество. При этом важно убедиться, что поблизости нет дымоходов, труб и любых других мест, откуда может выходить нежелательный воздух.

Установка. Крайне не рекомендуется производить монтаж вентиляции с рекуперацией воздуха самостоятельно. Это рискованное предприятие, которое может привести к неприятным последствиям. Если вы читаете данную статью, то вряд ли являетесь специалистом в области установки вентиляции с рекуперацией, так что мы рекомендуем обратиться за помощью к профессионалам.

Производители и популярные модели: рейтинг лучших и цены

Ниже представлены наиболее характерные модели роторных рекуператоров воздуха и приведены их характеристики:

Рекуператор воздуха Reventa RV-2

Роторный рекуператор с керамическим тепловым аккумулятором и необслуживаемым фильтром для жилых и офисных помещений небольшого объема.

Габариты (мм) 500х150
Потребляемая мощность (кВт) 1,6-2,6
Уровень шума (дБ) 16-36
Коэффициент рекуперации (%) 74-86
Частота вращения (об/мин) 825-2205
Объем вентиляции (куб.м/ч) 17-58
Кол-во скоростей 3
Кол-во режимов 11
Цена, руб 6400

АРКТОС RR 400X200

Рекуператор роторного типа с электронным блоком управления. Предназначен для систем вентиляции и канального кондиционирования

Габариты (мм) 850х880х480
Потребляемая мощность (кВт) 25
Коэффициент рекуперации (%) 75-85
Частота вращения (об/мин) Управляется электроникой
Объем вентиляции (куб.м/ч) 800-2950
Кол-во скоростей Управляется электроникой
Цена, руб 182000

Рекуператор роторного типа Swegon Gold PX 04

Установка для приточно-вытяжной вентиляционная с рекуперацией тепла. Энергосберегающая климатическая система, предназначенная для эффективной вентиляции жилых и производственных помещений.

Габариты (мм) 2000х905х1200
Уровень шума (дБ) 27
Объем вентиляции (куб.м/ч) 290-1620
Цена, руб По запросу

Рекуператор Salda RIRS 1200 HE EKO 3.0

Приточно-вытяжная вентиляционная установка для закрытых помещений. Оснащена электрическим нагревателем, системой фильтрации и электронным управлением с пультом ДУ.

Размеры, мм 900х855х1350
Потребляемая мощность (кВт) 4,9
Коэффициент рекуперации (%) 76
Объем вентиляции (куб.м/ч) 1200
Цена, руб 400000

Как видно из приведенной информации, цены и характеристики установок роторной рекуперации воздуха имеют существенные различия в зависимости от характеристики и объема помещения, условий работ и степени автоматизации.

Источники

https://ventilsystem.ru/klimaticheskaya-texnika/rekuperator/rekuperator-vozduxa.html
https://J.Etagi.com/ps/chto-takoe-recupator/
https://dantex.ru/articles/rekuperatory-vozdukha-vidy-i-printsip-raboty/
https://www.air-ventilation.ru/chto-takoe-rekuperatsiya.htm
https://kakpostroit.su/rekuperator-dlya-chastnogo-doma/
https://dom-i-remont.info/posts/ventiljacija/rotornyj-rekuperator-ustrojstvo-princzip-raboty-plyusy-i-minusy/
https://ventilsystem.ru/klimaticheskaya-texnika/rekuperator/rotornyj-rekuperator.html

[свернуть]

YANVENT » Как сделать рекуператор для частного дома своими руками

Рекуператор для частного дома — теплообменная вентиляционная установка, позволяющая обеспечить подогрев подаваемого в помещение свежего воздуха за счет повышенной температуры удаляемых из здания отработанных воздушных масс. Приточный вытяжной потоки обмениваются тепловой энергией не смешиваясь. Благодаря этому обеспечивается требуемый воздухообмен в помещении и дополнительно сокращается расход энергоносителей на отопление. Снижение разницы температур между наружным и внутренним воздухом даже на несколько градусов позволяет сэкономить до 25–30% тепловой энергии.

Отметим, что отдельные заводские модели устройств обладают коэффициентом полезного действия 85–90%. Конечно, самодельные устройства таким показателем не порадуют, но получить некоторую экономию можно и при их помощи. Поэтому давайте разбираться — как сделать рекуператор для частного дома своими руками.

Принцип работы простейших рекуператоров

Основная деталь рекуператора — теплообменник, состоящий из параллельных или пересекающихся каналов, по которым проходят вытяжной и приточный поток воздуха. Сами каналы изготовлены из материалов с хорошей теплопроводностью. Благодаря минимальной толщине стенок происходит их быстрый нагрев под воздействием теплого воздуха, выводимого из помещения. Холодный же воздушный поток нагревается при прохождении через такой простейший теплообменник.

Чтобы обеспечить высокий КПД установки и не допустить при этом смешивания потоков воздуха, необходимо решить несколько технических задач, а именно:

Максимально увеличить площадь соприкосновения теплой и холодной воздушной струи. С увеличением площади поверхности каналов возрастает количество переданной тепловой энергии. То есть в результате обмена с вытяжным потоком на улицу будет выброшено меньшее количество тепла, которое расходовалось на отопление помещения.
Чтобы предотвратить возможность смешивания теплого и холодного воздуха необходимо добиться максимально возможной герметизации каналов теплообменника. Если упустить из вида этот момент, то ни о каком притоке свежего, насыщенного кислородом, воздуха говорить нельзя.

Еще один момент, о котором следует помнить. Вытяжка удаляет из здания воздушный поток, который насыщен водяными парами. В результате быстрого охлаждения происходит их конденсация на стенках каналов, что приводит к появлению наледи на внутренних поверхностях рекуператора и снижает интенсивность теплообмена. Чтобы предотвратить такую возможность, следует предусмотреть установку клапана для переключения исходящей струи на обдув теплообменника, что будет способствовать удалению льда.

Изготовление пластинчатого рекуператора

Наиболее простая модель самодельного рекуператора, которая собирается из листового металла. Лучше использовать алюминий, у него выше теплопроводность, но в целях экономии в домашних условиях теплообменники делают в основном из оцинкованной стали. Схема сборки следующая:

Нарезают 40–70 квадратов со стороной 20–30 см.
Готовят прокладки из листовой технической пробки толщиной 3–5 мм — ширина полосы составляет 10-15 мм.
По кромке двух противоположных сторон приклеивают по полоске пробки. Теплообменник собирают, чередуя направление получившихся каналов — для этого укладывают квадраты так, что направление полос пробки было перпендикулярным в соседних слоях.
Теплообменник размещают по диагонали в подходящий по размеру корпус. Обычно его изготавливают из того же листового железа, фанеры или OSB.
В корпус врезают 4 фланца (ниппеля) для подключения вытяжной и приточной вентиляции (вход и выход для каждого).

Еще более простой вариант связан с применением гофрокартона для изготовления теплообменника. Квадраты из этого материала также располагают крест-накрест, причем воздух движется именно по ячеистой структуре каждого слоя. Конечно, у этого материала теплопроводность ниже, поэтому и КПД установки будет меньшим. Но следует отметить, что в этом случае удается существенно снизить себестоимость конструкции. Многие производители уже организовали выпуск бытовых рекуперационных установок именно на основе целлюлозных теплообменников.

Изготовление трубчатого рекуператора

Еще один вариант, который вполне можно собрать в домашних условиях. Для корпуса используют обычную ПВХ канализационную трубу диаметром 160 мм. Теплообменник формируют из алюминиевых или медных трубок диаметром 10–15 мм. Поступающий с улицы воздух подключают к канализационной трубе, а вытяжной поток пускают по теплообменнику. Коэффициент полезного действия установки зависит от количества использованных трубок из цветного металла.

Еще одна разновидность устройства — коаксиальный рекуператор. Также потребуется одна канализационная труба, а вот в качестве теплообменника применяют гофрированный воздуховод из алюминиевой фольги. Он максимально растягивается и просто вставляется внутрь трубы. По своему КПД такая версия не уступает трубчатому рекуператору.

Дополнительно в самодельные конструкции монтируют фильтры из простейших подручных материалов, вытяжные и приточные вентиляторы. Это позволяет обеспечить более высокую эффективность работы установки и предварительную очистку поступающего в квартиру воздуха от пыли. Но в этом случае существенно усложняется техническое обслуживание и чистка (дезинфекция) устройства.

Стоит отметить, если требуется гарантированный результат — стоит обратить внимание на заводские модели, тем более что для бытовых установок цена на текущий момент не так уж и высока, а эффективность существенно выше.

Рекуператор своими руками

Автор Юлия На чтение 6 мин. Просмотров 28 Опубликовано 05.04.2014 Обновлено 30.03.2014

Проблема энергосбережения ненова, в силу подорожания и истощения основных на сегодня источников энергии она приводит к росту стоимости последних. Безусловно, это может мало вас касаться, если вы парируете тем, что сами лично используете только энергосберегающее электрические приборы. Однако здесь есть небольшой подвох, ведь энергия нужна не только на то, чтобы вы читали эти строки, но и для того, чтобы в это время вам было комфортно находиться в окружающей вас среде. К примеру, зимой в вашей квартире, доме должно быть тепло, чтобы не мерзнуть, а это может обеспечить только отопление, если, конечно, речь не идет о тропических странах.

Так вот, забота о сохранении тепла в помещении — это тоже энергосбережение, при этом очень важное. Сегодня для этих целей существует много технологий, как в применяемых строительных конструкциях, так и в инженерных системах. Однако что же делать, если вы обитатель обычной квартиры, построенной еще в советские времена?

Большинство владельцев такого жилья правильно решают первоочередную проблему защиты от холода зимой, устанавливая герметичные пластиковые окна. Эффект от этого, уверен, не заставил себя долго ждать: ушли те жуткие холодные сквозняки и в помещении стало гораздо теплее.

Но одновременно возникла новая проблема, вызванная нарушением естественной вентиляции в помещениях, которая не менее важна для нашего с вами комфорта, чем сохранение тепла. А ведь практически все используемые ранее системы вентиляции в домах работали на том принципе, что свежий воздух попадал в помещения как раз через те самые неплотности в окнах, на которые многие так жаловались зимой, подробнее можно прочитать в статье вентиляция в частном доме.

Такая естественная система вентиляции, как показала практика, очень плохо соотносится с современными энергосберегающими технологиями. По этой причине наиболее эффективными системами становятся приточно-вытяжные системы вентиляции с принудительным побуждением. Кроме этого с целью энергосбережения в таких системах обязательным становиться повторное использование энергии (зимой − тепла). Согласитесь, расточительно будет просто выбрасывать согретый воздух наружу, а его замещать холодным, который предстоит еще нагреть, на что опять же придется затратить энергию.

Так вот, в качестве системы передачи энергии от выходящего воздуха входящему применяются рекуператоры тепла.

Что такое рекуператор?

Рекуператор представляет собой устройство, в котором происходит передача тепла через теплообменник (пластинчатый, трубчатый, роторного типа и др.) от потока исходящего воздуха входящему. Воздух в устройство при этом нагнетается при помощи электрических вентиляторов.

Рекуператоры воздуха всегда легко можно приобрести в фирмах, занимающихся поставками вентиляционного оборудования. Кроме того можно попробовать соорудить данный прибор самому.

При этом если вы хотите попробовать свои силы в данной стезе, вам следует понимать, что придется в первую очередь изучить все принципы работы рекуператора, а также практику его создания, и только потом можно будет браться за дело.

Помимо этого для достижения наилучших результатов рекуператор нужно будет оборудовать электронной автоматикой своей работы, поскольку, увы, такие комплекты автоматики отдельно от устройства вам вряд ли удастся приобрести. Так что изготовить их придется самостоятельно либо поручить это специалистам данного дела.

Как сделать рекуператор своими руками.

Если вы все же решили попробовать свои силы в создании рекуператора для дома своими руками, то рекомендую обратить свое внимание на следующие его виды.

1. Пластинчатый рекуператор своими руками.

Его главной и, пожалуй, самой сложной в изготовлении частью является пластинчатый теплообменник, основное предназначение которого — проводить потоки в разные стороны, передавая энергию от одного к другому посредством плоских пластин.

Чаще всего такой теплообменник выполняют из квадратных платин, склеенных таким образом, чтобы между ними в перпендикулярном друг другу направлении проходили воздушные потоки. В качестве материла для пластин можно использовать:

нетолстую оцинкованную жесть,
нетолстые медные и алюминиевые платины.

Также возможен вариант изготовления их из обычной кухонной фольги и даже паропроницаемой мембраны, применяемой в кровельных работах.

Важнейшая задача в изготовлении такого теплообменника — это расположить пластины относительно друг друга на расстоянии 3-4 мм. Большее и меньшее расстояние нежелательно, так как при уменьшении промежутков увеличивается скорость образования и выход конденсата, при обмерзании которого эти промежутки будут закупорены, а при больших промежутках снизится качество передачи энергии от одного потока другому.

Кстати, основная проблема такого вида рекуператора — это образование того самого конденсата. Для борьбы с ним придется либо подогревать входящий воздух при помощи мощных электрических калориферов, либо при помощи автоматики продувать аппарат только теплым воздухом (из помещения для растапливания льда).

2. Трубчатый коаксиальный рекуператор своими руками.

Это более простой, нежели предыдущий вариант, но он занимает гораздо больше места, поскольку его эффективность зависит непосредственно от его длины.

Для изготовления трубчатого коаксиального рекуператора тепла своими руками вам понадобятся:

пластиковая канализационная труба диаметром порядка 160 мм и длиной 2 м.,
алюминиевая воздушная гофра диаметром порядка 100 мм и длиной 4 м.

Кроме этого на оба конца пластиковой трубы необходимо будет одеть разветвители-переходники на 100 мм, так труба будет иметь с обеих сторон по два выхода с двумя отверстиями.

Внутрь пластиковой трубы спирально упаковывается полностью растянутая гофра, которая с обеих сторон герметично крепиться к одному из выходов разветвителей.

В результате мы получаем конструкцию через которую направляем при помощи вентилятора теплый отработанный воздух из помещения (через канал из алюминиевой гофры), а свежий воздух с улицы получаем через саму пластиковую трубу. При этом входящий воздух получит тепло, отдаваемое через нагретые теплым воздухом стенки гофры.

Из плюсов такой конструкции можно выделить основной — меньшая подверженность образованию конденсата, к тому же последний не приводит здесь к полной остановке действия системы, как в предыдущем варианте. Однако, как я уже отмечал выше, такому рекуператору требуется значительно больше места, что в условиях квартиры может послужить причиной отказа от данного варианта. Зато в условиях частного жилого дома такая установка имеет право на жизнь и применение.

Конечно, описанные конструкции далеки от совершенства и требуют испытания и доработок, но даже применение таких, довольно простых, рекуператоров позволит вам снизить траты на отопление помещений в зимний период, одновременно обеспечив нормально функционирующую вентиляцию.

Рекуператор своими руками видео

Рекуператоры VAKIO | Инстал-Сервис

В Европе приточно-вытяжные рекуператоры получили огромное распространение. А вот в России такие устройства только набирают популярность, но многие покупатели остаются довольными своим приобретением.

Незнание о том, что такое рекуператор — это существенное упущение, потому что это устройство способно выполнять две важные задачи для комфортного проживания.

Во-первых, оно наполняет помещение свежим, а главное, чистым воздухом.
Во-вторых, наблюдается существенное снижение затрат на отопление. Именно поэтому такие устройства и получили распространение в европейских государствах.

Принцип работы рекуператора VAKIO

Это вытяжная установка, главной целью которой является выведение из помещения уже отработанного воздуха. Но одновременно, рекуператор возвращает свежий поток с улицы, пропуская его через систему фильтрации. Внутри прибор оснащен специальным теплообменником, которой и аккумулирует тепло, находящееся в комнате, сравнивая его с потоком с улицы. Рекуператор в переводе с латыни обозначает «получающий обратное, возвращающий». Этот прибор был создан специально для того, чтобы экономить денежные средства при отоплении, при этом, всегда дышать чистым и свежим воздухом.

Система фильтрации VAKIO

Система фильтрации состоит из следующих составляющих.
Насос.
Фильтрующая алюминиевая решетка.
Угольный фильтр.
Вентилятор.
Резервуар для конденсата.
Применяются только многоразовые фильтры, которые выходят из строя в соответствии с заявленным соком эксплуатации.

Как заказать приточно-вытяжной рекуператор?

Приточно-вытяжной рекуператор Vakio купить дешево можно на сайте компании Инстал Сервис невысокая цена обозначает выгодную покупку, а не низкое качество. Для того, чтобы купить приточно-вытяжной комплекс необходимо:

зайти на сайт компании Инстал Сервис;
выбрать подходящий рекуператор. При возникновении вопросов можно связаться со специалистом по указанным на сайте телефонам и получить подробную информацию о продукции. Также специалист поможет подобрать именно ту модель, которая будет максимально комфортной в конкретном случае;
оформить заказ также можно по телефону или воспользовавшись электронной формой на сайте.

Рекуператор выхлопных газов — НИИ газа

Область

Данное изобретение относится к теплообменному устройству для приема выхлопного газа от двигателя в кожух с высокой температурой и подачи газа с существенно более низкой температурой в место, более удаленное от двигателя. Это особенно эффективно для использования энергии, которая в противном случае стала бы бесполезной в тепловых насосах, обычно в системах тепловых насосов со сжатием пара хладагента, которые приводятся в действие первичными двигателями двигателя внутреннего сгорания.

Патент США. № 5,003,788, выданный 2 апреля 1991 г. Роберту Д. Фишеру для системы теплового насоса с приводом от газового двигателя, и пат. Патент США № 5020320, выданный 4 июня 1991 г. Шервуду Г. Талберту и Фрэнку Э. Якобу, «Система теплового насоса с приводом от двигателя», направлен на устройство того типа, для которого настоящее изобретение является особенно выгодным. Изобретение может быть успешно использовано и в других типах систем; фактически для большинства систем, которые включают двигатель внутреннего сгорания и оборудование, которое может использовать тепло.

ИСТОРИЯ ВОПРОСА

Выхлопной газ, выпускаемый из двигателя внутреннего сгорания, имеет высокую температуру, обычно от 850 ° F до 1200 ° F. В некоторых применениях выхлопные газы необходимо охлаждать перед их выпуском в атмосферу, чтобы снизить опасность для безопасности. горячего выхлопа. Глушители с рекуперацией тепла использовались также для рекуперации энергии, которая в противном случае была бы потеряна в выхлопных газах. Рекуперированная энергия может использоваться непосредственно в виде тепла или может быть преобразована в механическую энергию, чтобы обеспечить дополнение к мощности привода главного двигателя.Некоторые системы рекуперации тепла включают глушитель выхлопных газов, который охлаждает выхлопные газы и может служить дополнительным источником нагретой воды.

В глушителе с рекуперацией тепла основная цель состоит в том, чтобы ослабить звуковую энергию и отвести тепло от выхлопных газов, поддерживая падение давления выхлопных газов в допустимых пределах.

Настоящий рекуператор выхлопных газов относится к типу, описанному в патенте США No. № 4450932, выданный 29 мая 1984 г. Мостафе М. Хосропуру и Томасу К.Узнайте, для глушителя с рекуперацией тепла. В типичных вариантах осуществления настоящего изобретения отсутствуют некоторые второстепенные характеристики указанного глушителя (хотя некоторые из них могут быть включены по желанию), и они включают другие особенности, делающие их полезными для определенных целей.

Глушитель с рекуперацией тепла от Khosropour and Learn (K&L) состоит из внешнего корпуса с расположенным в нем кольцевым теплообменником, разнесенным с каждого конца. Теплообменник имеет центральное отверстие, окружающее впускную трубу выхлопного газа, для обеспечения кольцевого прохода.Конец центрального отверстия, расположенный ниже по потоку, закрыт, так что поток выхлопных газов через впускную трубу меняется на противоположный и направляется обратно вверх по потоку. Множество трубок сообщаются между противоположными концами корпуса, так что выхлопной газ затем течет вниз по потоку через трубы в теплообменной связи с охлаждающей средой, такой как вода, для охлаждения выхлопного газа и нагрева охлаждающей среды. Охлажденный выхлопной газ выбрасывается в атмосферу через выпускную трубу в нижнем конце корпуса.

ОПИСАНИЕ

Типичные варианты осуществления настоящего изобретения, как показано на фиг. 2 и 3, включают компоненты и компоновку, описанные выше. Более простые варианты осуществления, показанные на фиг. 1, может не иметь трубок, сообщающихся между противоположными концами внешнего корпуса, а выход для охлажденного выхлопного газа может быть расположен на том же конце внешнего корпуса, что и вход для горячего выхлопного газа.

Теплообменный аппарат согласно настоящему изобретению отличается от аппарата K&L расположением входа и выхода выхлопного газа.В глушителе K&L впускная и выпускная трубы расположены на каждом конце цилиндрического внешнего корпуса и соосны с ним. В настоящем изобретении вход и выход находятся в боковой стенке цилиндрического корпуса, а выхлопной газ входит и выходит через трубопроводы, которые перпендикулярны боковой стенке на входе и выходе. Таким образом, на концах корпуса нет смежных препятствий, и по крайней мере один из концов является съемным, как на фиг. 4 или фиг. 5. Таким образом, рекуператор можно открывать и закрывать, чтобы сделать его внутреннее пространство доступным для осмотра, очистки или любой другой желаемой цели.

ЧЕРТЕЖИ

РИС. 1 представляет собой схематический вид в разрезе типичного простого варианта теплообменного устройства в соответствии с настоящим изобретением.

РИС. 2 представляет собой схематический вид в разрезе типичного умеренно более сложного варианта теплообменного устройства в соответствии с изобретением.

РИС. 3 — схематический разрез устройства, показанного на фиг. 2, снятое в плоскости 3–3 на фиг. 2.

РИС. 4 — покомпонентный вид, частично в разрезе и частично в перспективе с вырывом, типичного входного конца устройства, по существу, как на фиг.2 и 3.

РИС. 5 представляет собой вид спереди в разобранном виде, частично в разрезе и частично в разрезе, типичного выпускного конца устройства, по существу, как на фиг. 2 и 3.

ОСУЩЕСТВЛЕНИЕ ИЗОБРЕТЕНИЯ

Теперь обратимся к фиг. 1-3, типичное теплообменное устройство в соответствии с настоящим изобретением содержит рекуператор 10, включающий, как правило, цилиндрический кожух или корпус 12, который на концах окружен левой торцевой стенкой 41 и правой торцевой стенкой 42. Горячий выхлопной газ 11 из Двигатель внутреннего сгорания вводится в рекуператор 10 через вход 30 по трубопроводу 14.

Выхлопной газ 11 выпускается из рекуператора 10 через выпускное отверстие 31 по трубопроводу 19.

Внутри корпуса 12 установлен теплообменник 50, включающий внутренний трубчатый элемент 17, который расположен радиально наружу от проходящей в осевом направлении центральной части впускной канал 14 для обеспечения кольцевого прохода 18. Теплообменник 50 также включает в себя пару торцевых стенок 38 и 39, которые соединяют соответствующие концы трубчатого элемента 17 с корпусом 12. Таким образом, трубчатый элемент 17 вместе с стенки 38 и 39 и корпус 12 образуют закрытый теплообменный блок 50.

Нижний правый конец кольцевого канала 18 в теплообменнике 50 закрыт неперфорированной торцевой стенкой или затвором 35, а центральная часть впускной трубы 14 обычно поддерживается в трубчатом элементе 17 кольцевым фланцем 45 имеющий множество больших отверстий 46, как на фиг. 1, или спицами 47, как на фиг. 3.

Выхлопной газ 11, поступающий в рекуператор 10 через впускное отверстие 30 через впускной канал 14, проходит через внутреннюю область 15 в нем и проходит через открытый нижний правый конец 33 впускного патрубка 14.Затем газ 11 отклоняется назад по потоку через торцевую закрывающую стенку 35 в кольцевой канал 18 в трубчатом элементе 17 и через него. Затем выхлопной газ 11 вытекает из открытого левого конца канала 18 в область 32 впускного конца, как показано стрелками 48.

В типичных простых вариантах осуществления изобретения, как показано на фиг. 1, правая торцевая стенка 42 кожуха 12 служит также правой торцевой стенкой 39 теплообменника 50, а трубка 17 обычно поддерживается на своем правом конце кольцевым фланцем 51, имеющим множество больших отверстий 52, как на фиг.1, или спицами (не показаны). Как показано стрелками 48 и 49 на фиг. 1, выхлопной газ 11, выходящий через левый конец 36 кольцевого канала 18, проходит в область выхода 34 на верхнем левом конце кожуха 12, а затем выходит из рекуператора 10 через выход 31 и выходной канал 19.

В других типичных вариантах осуществления изобретения, как показано на фиг. 2-5, торцевые стенки 38, 39 теплообменника 50 отстоят от соответствующих торцевых стенок 41 и 42, и теплообменник 50 также включает в себя множество труб 37, проходящих через них в продольном направлении.Левый или расположенный выше по потоку концы труб сообщаются с входной областью 32 рекуператора 10, в то время как правый или нижний по потоку концы трубок 37 сообщаются с выходной областью 34 рекуператора 10. Как показано стрелками 48 и 49 на фиг. 2, выхлопной газ 11, выходящий через левый конец 36 кольцевого канала 18, затем течет слева направо через трубы 37 в выходную зону 34 на правом конце кожуха 12, а затем выходит из рекуператора 10 через выпуск 31 и выпускной патрубок 19.

Охлаждающая среда 22, такая как вода, подается в теплообменник 50 для охлаждения выхлопного газа 11, который течет внутри кольцевого канала 18 и через трубы 37. Жидкость из источника охлаждающей среды 22 течет через входное отверстие. трубопровод 20 в зону охлаждения 23 между торцевыми стенками 38, 39 теплообменника 50 и по существу окружающий трубы 17 и 37. Нагретая жидкость 22 выпускается через выпускной канал 21 для жидкости в то место, где она используется, или в свалка.С помощью этой системы охлаждения внешние поверхности рекуператора 10 охлаждаются таким образом, чтобы поддерживать их температуру в приемлемых пределах; и выхлопной газ 11 должным образом охлаждается.

РИС. 4 показаны детали типичной области 32 впускного конца и смежных компонентов в рекуператоре 10, как на фиг. 2 и 3. Он также иллюстрирует левую оконечную область типичного рекуператора 10, показанного на фиг. 1, за исключением того, что выпускное отверстие 31 для газа и выпускное отверстие 19 для газа отсутствуют.

На ФИГ. 4 скоба 55 в форме канала (квадратная U) надежно прикреплена к впускному каналу 14 любым удобным способом; обычно сварными соединениями, как показано позицией 56, и на противоположной стороне, где сварные швы здесь скрыты от глаз.

Резьбовая шпилька 57, надежно прикрепленная к левому концу кронштейна 55 любыми удобными средствами, такими как сварные швы (не показаны), выступает за отверстие 54 в центре левой торцевой стенки 41, когда левый конец кожух 12 собран так, чтобы торцевая стенка 41 могла удерживаться в герметичном контакте по всему периметру обода 58 на левом конце кожуха 12 за счет давления, оказываемого резьбовой гайкой 59 и уплотнительной шайбой 60 на стенку 41, когда гайка 59 затягивается на шпильке 57 до нужной степени.Между ободом 58 и торцевой стенкой 41 может быть предусмотрена прокладка (не показана), чтобы гарантировать герметичное уплотнение соединения.

РИС. 5 показаны детали типичной области 34 выпускного конца и смежных компонентов в рекуператоре 10, показанном на фиг. 2 и 3. Резьбовой стержень 62 надежно прикреплен к закрытой торцевой стенке 35 трубы 17 любым удобным способом, например сварными швами (не показаны). Конец шпильки 62 выступает за отверстие 66 в центре правой торцевой стенки 42, когда правый конец кожуха 12 собран, так что торцевая стенка 42 может удерживаться в плотном контакте для жидкости по всему ободу 63 при правый конец кожуха 12 за счет давления, оказываемого на стенку 42 резьбовой гайкой 64 и уплотнительной шайбой 65, когда гайка 64 затягивается до нужной степени на шпильке 62.Между ободом и торцевой стенкой 42 может быть предусмотрена прокладка (не показана), чтобы гарантировать непроницаемое для жидкости уплотнение соединения.

С приспособлениями для снятия и повторного прикрепления, как на фиг. 4 и 5, торцевые стенки 41 и 42 можно быстро снять для осмотра или очистки внутренней части рекуператора 10 или для любой другой цели, когда устройство не работает. Торцевые стенки 41 и 42 также могут быть повторно прикреплены при желании.

Обобщая формат и терминологию формулы изобретения, типичное теплообменное устройство 10 согласно настоящему изобретению для приема выхлопных газов 11 от двигателя в кожух 12 (имеющий боковую стенку 40 и противоположные торцевые стенки 41, 42) в при первой температуре и подаче газа 11 при более низкой второй температуре в место 13, удаленное от двигателя, обычно составляет

А.средство 14 для транспортировки газа 11 в камеру 12 через боковую стенку 40 вблизи первой торцевой стенки 41 и оттуда в продольном направлении к противоположной второй торцевой стенке 42 через первую ограниченную область 15, расположенную на расстоянии от внешней части 16 корпуса. корпус 12;

B. Средство 17 для дальнейшей транспортировки газа 11 в противоположном продольном направлении обратно к первой торцевой стенке 41 через вторую ограниченную область 18 в кожухе 12, отстоящую от внешней части 16 кожуха 12 и по существу окружающую первую ограниченную область 15;

С.средство 19 для дальнейшей транспортировки газа 11 из кожуха 12 через боковую стенку 40 в место 13, удаленное от двигателя;

D. средство 20,21 для подачи жидкости 22 в (20) и из (21) камеры 12 через боковую стенку 40 при температурах ниже первой температуры через третью ограниченную область 23 в камере 12, по существу окружающую вторая область 18, отстоящая от первой торцевой стенки 41; и

E. средство для снятия первой торцевой стенки 41 с боковой стенки 40 и ее повторного прикрепления к ней;

Ф.посредством чего температуры в жидкости 22 и на внешней стороне 16 кожуха 12 поддерживаются значительно ниже первой температуры, а внутренняя часть устройства может быть доступна для осмотра, очистки или других целей, когда она не работает, путем удаления первая торцевая стенка 41.

Обычно такое устройство содержит в целом и более подробно

A. непроницаемый для жидкости корпус 12, имеющий вход 30 для газа и выход 31 для газа;

B. Впускной трубопровод 14 для газа для приема выхлопного газа 11 из двигателя и транспортирования газа 11 через впускной участок 32 и далее через центральный участок 15 в кожухе 12 к открытому концу 33 впускного газового патрубка 14. ;

С.канал 17 большего размера, коаксиальный с основной частью входного канала 14 для газа и окружающий его, закрытый на одном конце 35, расположенный сразу за открытым концом 33 входного канала 14 для газа, для транспортировки газа 11 обратно через открытый противоположный конец 36 трубопровода 17 большего размера и сообщающегося с выпускной областью 34 в кожухе 12;

D. выпускной трубопровод 19 для газа для транспортировки газа 11 из камеры 12 из области выхода 34 в камере 12;

E. непроницаемая для жидкости стенка 38 в корпусе 12, рядом с открытым концом 36 большего канала 17, для удержания жидкости 22 в ограниченной области 23 вокруг большего канала 17 в корпусе 12;

Ф.впускной канал 20 для жидкости для приема охлаждающей жидкости 22 и подачи жидкости 22 в ограниченную область 23 в кожухе 12 в первом месте в ограниченной средней области 23; и

G. выпускной канал 21 для жидкости для транспортировки жидкости 22 из камеры 12 из второго места в ограниченной области 23;

H. впускной и выпускной каналы для жидкости 20, 21 и по меньшей мере один из впускных и выпускных каналов 14, 19 для газа, соединенных с боковой стенкой 40 кожуха 12, и

I.по меньшей мере, одна из торцевых стенок 41, 42 кожуха 12 снабжена средствами для ее снятия с боковой стенки 40 и ее повторного прикрепления к ней;

Дж., Посредством чего температуры охлаждающей жидкости 22 и температуры на внешней поверхности 16 кожуха 12 поддерживаются значительно ниже температуры поступающего выхлопного газа 11, а внутренняя часть устройства может быть доступна для осмотра и очистки. или для другой цели, когда он не используется, путем удаления по меньшей мере одной из торцевых стенок 41, 42.

Как показано на фиг. 2 и 3, предпочтительное в настоящее время теплообменное устройство 10 в соответствии с настоящим изобретением для приема отработавшего газа 11 от двигателя в камеру 12 при первой температуре и подачи газа 11 при более низкой второй температуре в место 13, удаленное от двигателя, обычно содержит

A. цилиндрический непроницаемый для жидкости корпус 12, имеющий впускное отверстие 30 для газа, примыкающее к одному концу, и выпускное отверстие 31 для газа, примыкающее к противоположному концу;

B. впускной канал 14 для газа для приема выхлопного газа 11 из двигателя и подачи газа 11 в кожух 12 через впускную область 32 кожуха 12 рядом с впускным концом 30 для газа, а затем вдоль оси кожух 12 к открытому концу 33 впускного канала 14 для газа, прилегающий к выпускной области 34 в кожухе 12, прилегающий к выпускному концу 31 для газа;

С.канал 17 большего размера, коаксиальный с осевой частью впускного канала 14 для газа и окружающий его, закрытый на одном конце 35, расположенный сразу за открытым концом 33 впускного канала 14 для газа, прилегающий к выпускной области 34 в кожухе 12, для транспортировки газ 11 возвращается через открытый противоположный конец 36 большего трубопровода 17 во впускную зону 32 кожуха 12;

D. Множество дополнительных трубопроводов 37, параллельных, разнесенных и по существу равномерно распределенных вокруг большего канала 17, открытых с каждого конца, идущих от впускной области 32 к выпускной области 34, для транспортировки газа 11 от большей трубы 17 к выпускной области 34 в кожухе 12;

E.выпускной трубопровод 19 для газа для транспортировки газа 11 из камеры 12 из области выхода 34 в камере 12;

F. Пара непроницаемых для жидкости стенок 38, 39 в корпусе 12, по одной рядом с каждым концом большего канала 17 и дополнительных каналов 37, для удержания жидкости 22 в ограниченной средней области 23, охватывающей все пространство. в кожухе 12 между входной областью 32 и выходной областью 34, за исключением пространства, занимаемого трубопроводами 14, 17, 37;

G. впускной канал 20 для жидкости для приема охлаждающей жидкости 22 и транспортировки жидкости 22 в ограниченную среднюю область 23 в кожухе 12 в месте на цилиндрической стенке 40 рядом с первым концом 39 ограниченной средней области 23; и

H.выпускной канал 21 для жидкости для транспортировки жидкости 22 из камеры 12 из места в цилиндрической стенке 40 рядом со вторым концом 38 ограниченной средней области 23, по существу, противоположным ее первому концу 39;

I. по меньшей мере один из входных и выходных газовых каналов 14, 19 соединен с цилиндрической стенкой 40 кожуха 12, и

J. по меньшей мере одна из торцевых стенок 41, 42 снабжена средствами для удаления его от цилиндрической стенки 40 и повторного прикрепления к ней;

К.посредством чего температуры по всей охлаждающей жидкости 22 и температуры на внешней поверхности 16 кожуха 12 поддерживаются значительно ниже температуры поступающего выхлопного газа 11, а внутренняя часть устройства может быть доступна для осмотра, очистки или других целей. в нерабочем состоянии, удалив по меньшей мере одну из торцевых стенок 41, 42.

Как показано на фиг. 4; в любом теплообменном аппарате, как указано выше; обычно боковая стенка 40 имеет по существу плоский обод 58 на своем конце, прилегающий к первой торцевой стенке 41, первая торцевая стенка 41 имеет отверстие 54 в центре, резьбовая шпилька 57 надежно прикреплена к неподвижному элементу 55 в корпусе. 12 и выступает через отверстие 54, когда первая торцевая стенка 41 приставлена к ободу 58, уплотнительная шайба 60 помещается на выступающий конец шпильки 57, а резьбовая гайка 59 затягивается на шпильке 57 напротив уплотнительной шайбы. 60 и торцевую стенку 41, чтобы прижимать прилегающую часть внешней поверхности торцевой стенки 41 к жидкостному контакту с ободом 58 боковой стенки 40; и средство для снятия первой торцевой стенки 41 и ее повторного прикрепления к боковой стенке 40 содержит резьбовую шпильку 57, уплотнительную шайбу 60 и резьбовую гайку 59.Устройство обычно также содержит прокладку между ободом 58 боковой стенки 40 и прилегающей частью торцевой стенки 41, чтобы гарантировать герметичное уплотнение соединения.

Как показано на фиг. 5; в теплообменном устройстве, как описано выше, кроме простых вариантов осуществления типа, показанного на фиг. 1; Вместо или в дополнение к средствам для снятия и повторного прикрепления первой торцевой стенки 41 могут быть включены в некотором роде аналогичные средства для удаления и повторного прикрепления второй торцевой стенки 42.В таком устройстве боковая стенка 40 имеет по существу плоский обод 63 на своем конце, прилегающий ко второй торцевой стенке 42, вторая торцевая стенка 42 имеет отверстие 66 в центре, резьбовая шпилька 62 надежно прикреплена к неподвижному элементу 35. в корпусе 12 и выступает через отверстие 66, когда вторая торцевая стенка 42 размещается напротив обода 63, на выступающем конце шпильки 62 помещается уплотнительная шайба 65, а на шпильке 62 затягивается резьбовая гайка 64, уплотнительную шайбу 65 и торцевую стенку 42 для прижатия прилегающей части внешней поверхности торцевой стенки 42 к жидкостному контакту с ободом 63 боковой стенки 40; и средство для удобного снятия второй торцевой стенки 42 с боковой стенки 40 и ее повторного прикрепления к ней содержит резьбовую шпильку 62, уплотнительную шайбу 65 и резьбовую гайку 64.Устройство обычно также содержит прокладку между ободом 63 боковой стенки 40 и прилегающей частью торцевой стенки 42, чтобы гарантировать непроницаемое для жидкости уплотнение соединения.

ПРИМЕНИМОСТЬ

Рекуператор выхлопных газов согласно настоящему изобретению может быть ключевым элементом в работе газового теплового насоса (GHP). Рекуператор предназначен для рекуперации отработанного тепла выхлопных газов двигателя, которые могут содержать до 40 процентов от общего количества потребляемого двигателем топлива.Рекуператор на GHP работает с охлаждающей жидкостью двигателя в качестве жидкости для рекуперации тепла. Поскольку температура охлаждающей жидкости двигателя обычно выше температуры конденсации выхлопных газов, рекуператор утилизирует только физическое тепло. Это ограничивает потенциальную рекуперацию тепла примерно до 60 процентов энергии выхлопных газов.

В типичной системе GHP охлаждающая жидкость двигателя нагревается двигателем, а также выхлопными газами. Во время работы в режиме обогрева тепло, отводимое от теплоносителя, направляется в помещение и используется для повышения эффективности обогрева.В зависимости от условий эксплуатации объем теплоносителя составляет от 25 до 35 процентов от общей теплопроизводительности. Из этой части примерно от 30 до 50 процентов тепла охлаждающей жидкости отбирается из выхлопных газов. Во время недавних полевых испытаний GHP тепло охлаждающей жидкости направлялось на наружный радиатор во время работы в режиме охлаждения. Производительность теплового насоса в режиме охлаждения можно повысить за счет использования тепла охлаждающей жидкости в дополнение к теплу, необходимому для горячего водоснабжения.

Снижение шума выхлопных газов двигателя было серьезной проблемой на этапах разработки GHP.Первоначальный анализ конструкции GHP показал, что снижение затрат и преимущества упаковки могут быть получены путем объединения рекуператора и глушителя двигателя. В результате такого рассмотрения конструкции снижение шума двигателя было включено в качестве критерия эффективности рекуператора. Другие критерии эффективности рекуператора включали эффективность, противодавление выхлопных газов двигателя и падение давления на стороне охлаждающей жидкости.

Эксплуатационные испытания имеющихся рекуператоров привели к выбору глушителя с рекуперацией тепла K&L.Устройство обеспечивало отличные характеристики теплопередачи и снижения шума, а также противодавление выхлопных газов и падение давления охлаждающей жидкости, которые были совместимы с двигателем и насосом охлаждающей жидкости.

После 6000 часов работы рекуператор был испытан и осмотрен. Результаты испытаний показали увеличение противодавления выхлопных газов. Осмотр рекуператора показал, что трубы теплообменника почти полностью забиты. Хотя проблема была связана с типом моторного масла и нормой расхода, она также оправдывала изменение конструкции рекуператора.Чтобы уменьшить вероятность засорения трубок теплообменника, внешний диаметр трубки был увеличен с 3/8 дюйма до 5/8 дюйма. Не было обнаружено доказательств того, что модифицированные блоки рекуператора забиты пробками, некоторые из которых представляют собой небольшие трубчатые блоки (внешний диаметр 3/8 дюйма) с таким же количеством часов работы, как и у другого блока. Положительный опыт использования модифицированных рекуператоров объясняется уменьшенным расходом меньшего количества остаточного масла наряду с большим диаметром трубы.

Оптимальная конструкция и условия использования могут снизить потребность в осмотре и очистке внутренних частей рекуператоров выхлопных газов, но доступность внутренней части, которая стала возможной благодаря настоящему изобретению, по-прежнему может быть выгодна там, где ожидается длительная работа и где условия не всегда идеальны.

Хотя раскрытые здесь формы изобретения составляют предпочтительные в настоящее время варианты осуществления, возможны многие другие. Здесь не предполагается упоминать все возможные эквивалентные формы или ответвления изобретения. Следует понимать, что используемые здесь термины являются просто описательными, а не ограничивающими, и что различные изменения могут быть сделаны без отступления от сущности или объема изобретения.

Сборка и процедура рекуператора (Патент)

Y — НОВЫЕ / МЕЖСЕКЦИОННЫЕ ТЕХНОЛОГИИ Y10 — ТЕХНИЧЕСКИЕ ПРЕДМЕТЫ, ОХВАТЫВАЕМЫЕ БЫВШИМ USPC Y10S — ТЕХНИЧЕСКИЕ ПРЕДМЕТЫ, КОТОРЫЕ ОХВАТЫВАЮТСЯ БЫВШИМИ КОЛЛЕКЦИЯМИ ИСКУССТВ КРОСС-ССЫЛКИ USPC [XRACs] И DIGESTS

F — МАШИНОСТРОЕНИЕ F05 — ИНДЕКСНЫЕ СХЕМЫ ДВИГАТЕЛЕЙ ИЛИ НАСОСОВ РАЗЛИЧНЫХ ПОДКЛАССОВ КЛАССОВ F01-F04 F05B — ИНДЕКСНАЯ СХЕМА МАШИН ИЛИ ДВИГАТЕЛЕЙ, ЗА ИСКЛЮЧЕНИЕМ НЕПОЛОЖИТЕЛЬНЫХ МАШИН ИЛИ ДВИГАТЕЛЕЙ, ДЛЯ ВЕТРОВЫХ ДВИГАТЕЛЕЙ, НЕПОЛОЖИТЕЛЬНЫХ ПЕРЕМЕЩЕНИЙ НАСОСОВ И ДЛЯ ГЕНЕРАЦИИ ПРОДУКТОВ СГОРАНИЯ ВЫСОКОГО ДАВЛЕНИЯ

ИЛИ 9014

Y10S165 / 906 — Арматура

F — МАШИНОСТРОЕНИЕ F05 — ИНДЕКСНЫЕ СХЕМЫ ДВИГАТЕЛЕЙ ИЛИ НАСОСОВ РАЗЛИЧНЫХ ПОДКЛАССОВ КЛАССОВ F01-F04 F05B — ИНДЕКСНАЯ СХЕМА МАШИН ИЛИ ДВИГАТЕЛЕЙ, ЗА ИСКЛЮЧЕНИЕМ НЕПОЛОЖИТЕЛЬНЫХ МАШИН ИЛИ ДВИГАТЕЛЕЙ, ДЛЯ ВЕТРОВЫХ ДВИГАТЕЛЕЙ, НЕПОЛОЖИТЕЛЬНЫХ НАСОСОВ И ДЛЯ ГЕНЕРАЦИИ ПРОДУКТОВ СГОРАНИЯ ВЫСОКОГО ДАВЛЕНИЯ ИЛИ ВЫСОКОГО ДАВЛЕНИЯ 9000 F05B2220 / 302 — в газовых турбинах

F — МАШИНОСТРОЕНИЕ F28 — ТЕПЛООБМЕН В ЦЕЛОМ F28D — ТЕПЛООБМЕННЫЙ АППАРАТ, НЕ ПРЕДНАЗНАЧЕН ДЛЯ ДРУГОГО ПОДКЛАССА, В КОТОРЫХ ТЕПЛООБМЕННЫЕ СРЕДСТВА НЕ ВХОДЯТ В ПРЯМОЙ КОНТАКТ

F28D9 / 0068 — {со средствами для изменения направления потока одного теплообменника, например.грамм. с использованием отклоняющих зон}
F28D21 / 001 — {для тепловых электростанций или промышленных процессов}

F — МАШИНОСТРОЕНИЕ F28 — ТЕПЛООБМЕН В ЦЕЛОМ F28F — ДЕТАЛИ ТЕПЛООБМЕННОГО И ТЕПЛООБМЕННОГО АППАРАТА ОБЩЕГО ПРИМЕНЕНИЯ

F28F3 / 025 — {означает гофрированные пластинчатые элементы}

F28D9 / 0018 — {без кольцевой циркуляции теплоносителя}

Y — НОВЫЕ / МЕЖСЕКЦИОННЫЕ ТЕХНОЛОГИИ Y10 — ТЕХНИЧЕСКИЕ ПРЕДМЕТЫ, ОХВАТЫВАЕМЫЕ БЫВШИМ USPC Y10T — ТЕХНИЧЕСКИЕ ПРЕДМЕТЫ, ОТПРАВЛЯЕМЫЕ БЫВШЕЙ КЛАССИФИКАЦИЕЙ США

Y10T29 / 49366 — Лист, соединенный с листом

koaxialwc3a4rmetauscher — Английский перевод — Язык

Das in die Klarsplzone zugef hrte Frischwasser wird be r W rmetauscher i n d er Vorsp lmzone vorgew. bartec.de	Пресная вода, подаваемая в зону ополаскивания, предварительно нагревается в зоне предварительной мойки с помощью теплообменников. bartec.de
Der schmalere -und leere- Wannenteil fa? Ngt das meiste Wasser auf, das in den Konvektor aus dem Schwimmbeckenbereich […] fliet und schu? Tzt damit den breiteren Teil mit […] Вентилятор und de n W a ? rmetauscher v o r einer u? Berma? Igen […] U? Berflutung. minib.com	Более узкая (пустая) часть желоба используется для сбора большей части воды, поступающей в конвектор из . […] зона бассейна, таким образом защищая широкую часть конвектора с помощью […] вентилятор и h ea t теплообменник f ro m чрезмерно […] флуд. minib.com
Fu? R diese Konvektoren ist kein Kabelanschluss erforderlich, weil elektrische Energie aus Warmwasser erzeugt wird, das eine m W a ? rmetauscher u ? быть r das PTG-System zugefu? Hrt wird. minib.com	Кабельное подключение к конвекторам не требуется, т.к. электрические. энергия вырабатывается из теплой воды, подаваемой в теплообменник через систему ПТГ. minib.com
Sichere thermische Produktbehandlung f? R Getr? Nke und Lebensmittel mit höchstmöglicher Energieeinsparung «das givet der neu entwickelte Röhr en w ? Rmetauscher 9017 Kescher Rmetauscher Rmetauscher krones-group.com	Надежная термическая обработка продуктов питания и напитков с максимальной экономией энергии — вот что обеспечивает недавно разработанный кожухотрубный теплообменник VarioAsept от Krones. krones-group.com
Фирменгруппа «Крона» bietet das Оборудование в России […] hergestellten — die Installation des Kessels […] Reinigungsanlage n, W ? rmetauscher — , ? B ertragungs-und […] Prozess-Rohrleitungen, Aufnahme Brunnen, […] Oberfl? Che flach und gebogen Hochdruck-Wasserstrahlen. propumps.ru	Группа компаний «Крона» предлагает оборудование российского производства […] — установка ti на очистное оборудование bo il er, […] теплообменники трансмиссионные и […] технологические трубопроводы, водозаборные колодцы, плоские и изогнутые водометы высокого давления. propumps.ru
Um diesen Anforderungen gerecht zu werden, muss das hydraulische Konzept sowohl eine Sp? Lung der Anlage und konstant hohe Flieþgeschwindigkeiten i m W ? rmetauscher g e w ? Hrleisten, als auch eine Temperaturbegrenzung des r? Ckgeleitenden Wassers von max. 20 ° C aufweisen, um das sensible ökologische Gleichgewicht in der Enns nicht zu stören. allplan.at	Для выполнения этих требований гидравлическая концепция должна гарантировать промывку установки и стабильно высокие скорости потока в теплообменнике. Кроме того, необходимо гарантировать, что вода, возвращаемая в реку Эннс, не превышает 20 ° C, чтобы избежать нарушения хрупкого экологического баланса в Энс. allplan.at
Deutlich reduziert den Energieverbrauch System Wiederverwendung von W? Rme, f? R die […] Wohnung durch eine Mechanische Versorgung […] vorgesehen ist und Entl? ftungsanlage mi t W ? rmetauscher w i rd durch die warme Luft verwendet? Bergeben. derevodom.com	Значительно снижает потребление энергии Повторное использование системы […] тепла, из которых […] В квартире предусмотрена механическая приточно-вытяжная вентиляция с ч теплообменник теплообменник р как сед через […] отработанный теплый воздух. derevodom.com
Neben der […] Entwicklung der Kunststo ff w ? rmetauscher u n d deren Unterschiede […] zu Alternativen Konzepten werden die verschiedenen […] Typen von Fluorkunststoffen dargestellt, insbesondere der Unterschied zwischen PFA und PTFE. vgb.org	В дополнение к развитию […] pl asti c he at теплообменники an d th e di ff erences […] по конструкции относительно альтернативных моделей, […] будут обсуждаться различные типы фторопластов и, в частности, разница между PFA и PTFE. vgb.org
Im Speicher eines Tank-in-Tank-Systems kann sich keine Tasche mit stehendem, lauwarmem Wasser bilden, da selbst der untere Teil des Innentanks al s W ? rmetauscher d i en t und auf Kesseltemperatur bleibt (in der Regel 60bis 80 ° C): Alle Tank-in-Tank-Systeme gew? Ohrleisten bei 60 ° C eine legion f? r den […] Verbraucher. acv.com	Система «Бак в баке» предотвращает образование теплых карманов, потому что даже основание внутреннего бака представляет собой теплообменник, который остается при температуре котла (обычно от 60 до 80 ° C): таким образом, любой Водонагреватель «в баке», работающий при температуре 60 ° C, гарантирует, что горячая вода не будет содержать легионелл и будет безопасной для потребителя. acv.com
Die erhitzte Solarfl? Ssigkeit transportiert die erzeugte W? Rme, mit Hilfe der Umw? Lzpumpe, vom Kollektor in de n W ? rmetauscher d e s Brauchwasserspeichers, durchl? Uft diesen und kehrt als abgek? Hlte Solarfl? Ssigkeit wieder zur? Ck zum Flachlischers. lanzarotesolar.es	Горячий жидкий теплоноситель переносит тепло, генерируемое с помощью циркуляционного насоса, из коллектора в теплообменник резервуара для горячей воды солнечной энергии, проходит через него и возвращается в виде охлажденной жидкости обратно в плоский коллектор солнечной батареи и закрывается. схема. lanzarotesolar.es
Der breitere Wannenteil mit Ventilator un d W a ? rmetauscher d i en t zur normalen Beheizung des Raumes. minib.com	Более широкая часть желоба с вентилятором и теплообменником используется для стандартного обогрева или частичного охлаждения салона. minib.com
Die mit einem Abg as w ? rmetauscher a u s Edelstahl ausgestatteten Gaskondensationskessel f? R die Wandmontage der Reihe Prestige stehen f? R 80 Jahre Erfahrung vonserbemen von der. acv.com	Серия настенных газовых конденсационных котлов Prestige с теплообменником с дымоходом из нержавеющей стали отражает 80-летний опыт ACV в использовании нержавеющей стали для отопления и производства горячей воды. acv.com
F? R das Jahr […] 2035 пересчитать MTU dann mit dem Erreichen der gesteckten Zielmarke von bis zu 30 Prozent: Schl? Ssel zum Erfolg ist die Ausstattung des gegenl? Ufigen Getriebefans mit eine m W ? rmetauscher . aircraft-engines.com	Наконец, к 2035 году MTU ожидает, что запланированное сокращение составит до 30 процентов. Путь к успеху здесь — это оснащение турбовентиляторного двигателя встречного вращения с редуктором рекуператором. aircraft-engines.com
wobei der erste Ausdruck der Wrmewiderstand der erhitzten Flüssigkeit ist, der zweite Ausdruck den […] Wrmewiderstand durch die W […] rmeleitung de s W rmetauschers d a rs tellt und der dritte Ausdruck der Wrmewiderstand ist, der wrme Wrme Wrme 9017 i n d ie Luft transportiert.К lytron.de	, где первый член — это тепловое сопротивление нагретой жидкости, второй член — термическое […] термическое сопротивление […] проводимость через теплообменник, а третий член — это тепловое сопротивление перемещению тепла из теплообменника i nt в воздух. lytron.com
Zentrale Elemente in dieser kompakten […] UHT-Anlage sind di e W ? rmetauscher z u r Temperierung […] und Sterilisierung, Entgaser und Homogenisator […] sowie das Kreislaufkonzept f? R das Heiþhaltewasser, das eine schonende und sichere Produkterhitzung gew? Hrleistet. krones.co	Основные элементы этой компактной UHT […] система he на теплообменниках fo r температура […] контроль и стерилизация, деаэратор […] и гомогенизатор, а также концепция рециркуляции теплоносителя, обеспечивающая щадящий и надежный нагрев продукта. krones.co
В erster Linie sind es Kondensatoren (alt wie neu), die mit dem kaltreaktiven Stoff langfristig vor Korrosion und Erosion gesch? Tzt werden.Aber auc h W ? rmetauscher , -l k? Hler, Pumpengeh? Use und K? Hlwasserleitungen lassen sich mit Plastocor beschichten und können von dessen Resistenz gesergen K? Hlschewasulsion, f. ? ssigkeiten bei […] […] Температура до +80 градусов по Цельсию. thyssenkrupp.com	Он в основном используется в конденсаторах (старых и новых), где его хладоактивные свойства обеспечивают многолетнюю защиту от коррозии и эрозии, а также для теплообменников, маслоохладителей, корпусов насосов и труб охлаждающей воды, которые после покрытия Plastocor устойчивы к охлаждающей воде. , морская вода, различные химические компоненты, твердые эмульсии и жидкости при температуре до 80 ° C. thyssenkrupp.com
Ob Sie Betriebsparameter wie Temperatur oder Luftfeuchte? Berwachen, L? Fter un d W ? rmetauscher s t eu ern, Rauch erkennen, auf einen Netzausfall reagieren oder das Schlieþsystem verwalten wollen «wer die Sicherchenbürzeitung? unsere Komponenten beste […] ýberwachungsmöglichkeiten. schroff.de	Если вам нужен монитор с по op Параметры измерения, такие как температура или влажность, управление вентиляторами или теплообменниками, обнаружение дыма, реагирование на сбой питания или управление системой блокировки, наши компоненты предлагают лучшие варианты мониторинга для людей. отвечает за безопасность и доступность вашего дата-центра. schroff.co.uk
Керстен Европа вальц Bleche f? R u.а. Fassadenverkleidungen und Br? Ckenteile , W ? rmetauscher u n d Druckbeh filter, -ltanks und Turbinen, aber auch f? R Kunstwerke und Treppenteile, wobei die Blechdicke von 0,5 до 100 мм. kersteneurope.com	Kersten Europe прокатывает листы для таких целей, как облицовка стен и секции мостов, теплообменники и сосуды высокого давления, резервуары для хранения нефти и турбины, а также в произведения искусства и секции лестниц, при этом толщина плиты варьируется от 0.От 5 мм до 100 мм. kersteneurope.com
Изготовитель фотоэлектрических модулей zeichnet sich durch starke […] […] параметрические функции моделирования, собственные расчеты и модели Entwicklung voll bearbeitungsfähiger 3D-Modelle von Druckbehältern und W & au m l ; rmetauschern e r m & ouml; glichen. ferncc.de ferncc.de	PV Fabricator использует мощные возможности параметрического моделирования, позволяющие быстро и точно разрабатывать полностью редактируемые 3D-модели сосудов под давлением и теплообменников. ferncc.com
Da der Innentank Bewegungsfreiheit hat, werden seine W? Nde durch die Druckschwankungen in leichte Schwingungen versetzt und verhindern auf diese Weise die […] Entstehung von Kalkablagerungen auf den […] Fl? Chen de s W ? rmetauschers : U mf assende Tests […] und eine Vielzahl von Anwenderberichten […] aus Regionen mit stark kalkhaltigem Wasser best? Tigen, dass die Warmwasserbereiter mit Tank-in-Tank-Technologie von ACV einen wirksamen Schutz vor der Bildung von Kalkablagerungen в F? Llen bieten. acv.com	Поскольку внутренний резервуар может свободно двигаться, его стенки очень незначительно расширяются и сжимаются под влиянием этих изменений давления […] и предотвратить образование известкового налета […] на exch и ger поверхность: th или ough тестирование […] и свидетельства многочисленных пользователей […] регионов с водой, насыщенной кальцием, подтверждают, что водонагреватели ACV Tank-in-Tank действительно эффективны в предотвращении образования известковых отложений в отличие от традиционных систем змеевиков, которые требуют частого удаления накипи. acv.com
Bei diesem Konvektor befindet sich de r W a ? rmetauscher v o r dem Ventilator (bei Einhaltung der u? Blichen Konvektortiefe von 125 mm) wird die Luft u? Ber die ganze Wa? Rmetauscherbregesite augt al. minib.com	Конструкция основана на расположении теплообменника над вентилятором (при сохранении стандартной глубины конвектора 125 мм).Воздух одновременно всасывается, а затем обдувается поверхностями теплообменника. minib.com
F? Hrt Design, установка и Wartung v на W ? rmetauschern , s ow ie Heizung und Warmwasser. propumps.ru	Выполняет проектирование, монтаж и сервисное обслуживание o f heat e xc вешалок, а также отопление и горячее водоснабжение. propumps.ru
Angesichts anspruchsvoller und manchmal untereinander gegenstzlicher Anforderungen an eine Anwendungen (z. B. Leistung, Druckverlust, Gewicht und Gröþe) ist die Zusammenarbeit mit einem erfahrenen Anbieter, der etwas […] Optimierung der […] Lamellengeometrie und der Lamellendichte vo n W rmetauschern u n d Kühlplatten versteht, wesentlich für d […] ie Leistungsmaximierung u […] nd für die Berücksichtigung der Anforderungen an die Anwendung. lytron.de	При столкновении с высокими, а иногда и противоречивыми требованиями приложения, включая производительность, падение давления, вес и размер, работа с опытным поставщиком, который понимает, как оптимизировать ребро […] геометрия и плавник […] плотность he на теплообменниках и d холодных пластинах необходима для обеспечения производительности xi mize и me et the […] Требования к приложению . lytron.com
Der Vorteil der Individualuellen Leistungsanpassung zeigt sich auch […] […] sehr deutlich bei der Warmwassererzeugung: die VARIOcomfort W? rmepumpe ist mit jedem Brauchwasserspeicher mit integrierte m W ? rmetauscher k o mb inierbar und erw? Rmt das Brauchwasser immer mit der energetisch optimierten Leistung auf die von Ihnen gew? Nschte Temperatur. frigopol.com	Преимущество индивидуальной настройки производительности наглядно демонстрируется при приготовлении теплой воды: тепловой насос VARIOcomfort может быть объединен с любым резервуаром для воды со встроенным теплообменником и нагревает воду до необходимой температуры. frigopol.com
-lfiltermodule, -L- унд Kraftstoffanschraubfilter, Kraftstofffiltermodule, Kraftstoff-Druckregler, рядный Kraftstofffilter, Automatisches Wasseraustragssystem, Getriebeölfiltermodule, -lwannenmodule, Hydraulikölfilter, Aktivkohlefiltermodule , Вт rmetauscher F г Motoren und Getriebe, Lufttrockner. mahle-aftermarket.com	Модули масляных фильтров, масляные и топливные навинчиваемые фильтры, модули топливных фильтров, регуляторы давления топлива, линейные топливные фильтры, автоматические системы водоотведения, модули масляных фильтров трансмиссии, модули масляного поддона, фильтры гидравлического масла, угольные канистры, теплообменники для двигателей и т. Д. трансмиссии, осушители воздуха. mahle-aftermarket.com
RAAL verf? Gt? Ber all nötigen technischen Ausstattungen und Einrichtungen zur Herstellung vo n W ? rmetauschern a u f 6 Lötlinien in der Nocolok Technologie, zur Herstellung von Edelstah l- W ? rmetauschern i m V akuumlötofen und zur Fertigung von Blech- und Stahlkomponenten, die als Bestandteile der Köhlsysteme benötigt werden. raal.ro	RAAL владеет необходимым оборудованием для производства алюминиевых теплообменников с использованием 6 линий пайки по технологии Nocolok, производства теплообменников из нержавеющей стали с использованием одной вакуумной печи для пайки нержавеющей стали и производства стальных конструкций, которые являются компонентами систем охлаждения RAAL. . raal.ro
Durch den (erforderlichen) Einsatz eines E rd w ? rmetauschers b l ei bt auch das Temperaturniveau der Abluft mit 5-10 ° C so hoch, dass diese noch vorhandene Energie mit Hilfe der Kleinumt nut? R. drexel-weiss.de	Благодаря (необходимому) теплообменнику из грунта, уровень температуры вытяжного воздуха также остается достаточно высоким на уровне 5-10º, чтобы эта еще доступная энергия могла быть использована с помощью мини-теплового насоса. drexel-weiss.de
Neben der MTU arbeiten 40 Partner (darunter Rolls-Royce, Snecma und Avio) и Weiterentwicklung Intelligent Verdichter, einer Optimierung der Brennkammer und der Integration vo n W ? rmetauschern f ? R neue, hoch effiziente Kerntriebwerkskonzepte. aircraft-engines.com	Помимо MTU, 40 партнеров (среди которых Rolls-Royce, Snecma и Avio) работают над ускорением разработки интеллектуальных компрессоров, оптимизацией камеры сгорания и интеграцией теплообменников для создания новых, высокоэффективных концепций основных двигателей. aircraft-engines.com

Заявка на патент США на КОАКСИАЛЬНЫЙ ВОЗДУШНО-ВОЗДУШНЫЙ ТЕПЛООБМЕННИК ДЛЯ УСТАНОВКИ ЦИРКУМФЕРЕНЦИАЛЬНОЙ ОКОННОЙ РАМЫ Заявка на патент (Заявка № 20120285666 от 15 ноября 2012 г.)

ПЕРЕКРЕСТНАЯ ССЫЛКА НА РОДСТВЕННЫЕ ЗАЯВКИ

Это национальный этап международной заявки PCT / PL2010 / 00033 с датой международной подачи апр.30, 2010, которая испрашивает приоритет польской патентной заявки P.3, поданной 18 января 2010 года.

ОБЛАСТЬ ИЗОБРЕТЕНИЯ
Изобретение относится к кольцевому и коаксиальному теплообменнику, в частности, используемому для стабилизации необходимого уровень температуры в отапливаемых и / или охлаждаемых помещениях.
ПРЕДПОСЫЛКИ ИЗОБРЕТЕНИЯ
В известных решениях необходимая тепловая энергия в отапливаемых помещениях обеспечивается четырьмя основными группами источников тепла:
расположенных в помещениях водяных, газовых и электрических радиаторов, печей и камины, кондиционеры с функцией дополнительного обогрева, а также воздух, нагретый снаружи помещения и подаваемый подходящими воздуховодами;
системы, составляющие жилое оборудование, эл.грамм. радио и телеаппаратура, плиты, утюги, освещение, водонагреватели и т.д .;
человек и животных,
солнечное излучение, в основном проникающее через окна.
В случае помещений с кондиционированием воздуха воздух охлаждается (кондиционируется) путем охлаждения воздуха в основном в двух типах кондиционеров: в последних решениях с помощью кондиционеров, охлаждающих воздух, который присутствует. в жилых помещениях (практически работающих в замкнутом воздушном цикле), в старых решениях кондиционерами, охлаждающими воздух, подаваемый извне помещения.
В обоих решениях для поддержания заданного уровня температуры в помещении отопительное и охлаждающее оборудование использует энергию извне эксплуатируемой системы. С увеличением разницы температур между помещением и окружающей средой потребление энергии становится выше, что является следствием принципа термодинамики, говорящего о выравнивании уровней энергии. В случае жилых помещений такой процесс происходит по сути за счет передачи тепловой энергии через стены, пол, потолок и через окна или двери (значение этого способа зависит от уровня теплоизоляции этих элементов), тепловой энергии излучение в основном через прозрачные элементы (т.е.грамм. оконные панели), а также в некоторой степени принудительно, путем замены нагретого / охлажденного воздуха в помещении на «свежий» воздух из окружающей среды, через открытые или полуоткрытые окна, всевозможные протечки (т.н. окон), гравитационные вентиляционные каналы, механическое оборудование, нагнетающее или откачивающее воздух из помещения (например, системы забора / вытяжки воздуха, вентиляторы или некоторые типы кондиционеров).
Конкретным решением являются так называемые системы приточно-вытяжной вентиляции с рекуперацией тепла, заключающиеся в использовании в существующих системах вентиляции так называемых теплообменников типа воздух-воздух.
Из польской полезной модели № 60658 известно решение теплообменника, работающего в принудительной системе механической приточно-вытяжной вентиляции, где в качестве среды, участвующей в теплообмене, используется теплый воздух, уносимый из помещения, и холодный воздух. втянутые снаружи. Поток воздуха, уносимого из помещения, осуществляется через тонкостенные гибкие воздуховоды, встроенные в кожух с теплоизоляционной рубашкой. Притягиваемый снаружи холодный воздух через патрубок всасываемого воздуха подается в теплообменник.Обмен тепла между двумя средами происходит через боковую поверхность гибких воздуховодов во всем объеме теплоизоляционного корпуса. Нагретый в теплообменнике всасываемый воздух, всасываемый извне, по патрубку выходного воздуха уносится в систему вентиляции, установленную в помещении. В то время как охлажденный воздух, подаваемый из помещения через впускную коллекторную трубу, после прохождения через теплообменник уносится через выпускную коллекторную трубу через воздушные трубы наружу.
Среди недостатков такого решения можно отметить: необходимость внедрения в здании дополнительной системы, требующей обслуживания и ремонта, значительное снижение эффективности в случае необходимости использования более длинных воздуховодов, затруднительный монтаж необходимых воздуховодов в помещении. новостройки, а зачастую и невозможность их установки в существующих зданиях, сложная регулировка системы и поддержание заданных параметров воздуха в индивидуальных помещениях, затруднительная эксплуатация и поддержание безопасного уровня гигиены системы.
Другим решением теплообменника типа воздух-воздух является система конвекционной вентиляции в виде рекуператора, расположенная в оконной раме или стеклянных дверях, известная из описания немецкого патента DE 3802583. В этом решении используется воздуховоды расположены параллельно друг другу, а отверстия для входа и выхода воздуха расположены бок о бок в верхней части рамы. Воздушному потоку могут дополнительно способствовать вентиляторы, расположенные на внешней части рамы, при этом весь теплообменник усилен специальной секцией.
Эта система отличается низкой производительностью, что связано с тем, что длина теплообменной части воздуховодов ограничена в основном вертикальной частью оконной или дверной рамы. Горизонтальные элементы каркаса служат местом расположения воздухозаборников и выходов, а также вентиляторов.
На низкую мощность обсуждаемой системы влияет взаимное расположение воздуховодов, значительно уменьшающее поверхность теплообмена. Другой недостаток — близкое расположение впускных и выпускных отверстий для воздуха, что приводит к частичному смешиванию втягиваемых и выбрасываемых воздушных потоков.Также металлическая секция, которая усиливает оконную раму, служит только внешней оболочкой теплообменной части и не участвует активно в желаемом теплообмене.
Известны также теплообменники воздух-воздух, как описано в заявке на патент EP1640552 или заявке на полезную модель DE 8337249, однако в обоих решениях воздуховоды подачи и выпуска воздуха также расположены рядом и параллельно по отношению друг к другу, прилегая друг к другу только одной стеной, что также ухудшает низкую производительность всей системы.
КРАТКОЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Кольцевой и коаксиальный теплообменник согласно изобретению, состоящий из рамы, каналов для подачи и выпуска воздуха, а также вентиляторов, отличается тем, что он состоит по крайней мере из одной внутренней диафрагмы. , расположенный коаксиально с внешним кожухом и разделяющий, по крайней мере, два плотно разделенных коаксиальных канала для приточного и выпускаемого воздуха.
Желательно, чтобы внутренняя диафрагма, разделяющая воздуховоды, была изготовлена из материала, сочетающего высокую теплопроводность, устойчивость к коррозии и соответствующие параметры прочности (предпочтительно алюминиевые сплавы), а форма ее поперечного сечения соответствовала форма внешней оболочки с учетом необходимости обеспечения герметичности, максимизации поверхности теплопроводности, а также продольной и поперечной жесткости диафрагмы, а также минимизация ее толщины с учетом эффективности теплопроводности.
В случае использования в теплообменнике более одной внешней диафрагмы предпочтительно, чтобы два вновь созданных воздуховода поочередно обслуживали воздух, подаваемый в помещение и выпускаемый из него.
К преимуществам теплообменника согласно изобретению относятся:
коаксиальных воздуховодов, обеспечивающих большой путь прохождения воздуха, а также использование 90% поверхности воздуховодов, служащих активной поверхностью. теплообменника, благодаря чему можно получить высокий тепловой КПД системы, при этом получить более 1 кв.м. активной поверхности на 1 погонный метр оконной рамы стандартных размеров, сохраняя при этом сопротивление воздушному потоку на низком уровне.
усиливающая функция диафрагмы вместе с ребрами, благодаря чему отпадает необходимость в использовании дополнительных усиливающих элементов,
возможность установки в качестве конструктивного элемента неподвижных и подвижных частей как в существующих, так и в планируемых оконных проемах и дверных проемов и оконных перегородок, сохраняя при этом свои основные функции, без необходимости их существенной модификации,
простой монтаж и контроль рабочих параметров, а также обслуживание с учетом экономических аспектов, и в то же время поддержание высоких эстетических достоинств, которые принимаются пользователями.
Кроме того, использование теплообменника, являющегося предметом настоящего изобретения, также позволяет значительно улучшить изоляцию помещения от внешних шумов по сравнению с ранее применявшимися решениями, например устранением использовавшихся до сих пор систем открывания окон для вентиляции, а также для снижения затрат на электроэнергию и обслуживания системы, благодаря устранению некоторых структурных и функциональных элементов, которые использовались до сих пор, таких как e.грамм. сложная открывающаяся и полуоткрывающаяся мебель, необходимость оконного проема — короба-створка, вертикальные и горизонтальные вентиляционные каналы в здании или уменьшение габаритов отопительно-кондиционирующей установки.
КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ
Предмет изобретения поясняется в варианте осуществления, как показано на чертеже, где фиг. 1 показан вертикальный разрез теплообменника; ИНЖИР. 2 показано сечение теплообменника по линии A-A, отмеченной на фиг.1; ИНЖИР. 3 показан разрез фрагмента теплообменника по линии C-C, отмеченной на фиг. 1; ИНЖИР. 4 показан разрез фрагмента теплообменника по линии Z-Z, отмеченной на фиг. 1; ИНЖИР. 5 показан вид в перспективе сечения фрагмента теплообменника по линии P-P, отмеченной на фиг. 1; в то время как фиг. 6 показано поперечное сечение воздуховодов в варианте с более чем одной внутренней диафрагмой.
Внутренняя диафрагма 1 , расположенная коаксиально с внешним кожухом 2 , разделяет два плотно разделенных коаксиальных канала 3 и 4 для подаваемого и выходящего воздуха, в то время как внутренняя диафрагма 1 разделяет поперечные поверхности внутренних сечений воздуховодов 3 , подающих воздух в жилое помещение, к поперечным поверхностям воздуховодов 4 , отводящих воздух из жилого помещения, в соотношении 1: 1.
Поверхность внутренней диафрагмы 1 гладкая или имеет как минимум односторонние продольные канавки или ступеньки.
Внутренняя диафрагма 1 оснащена четырьмя интегрированными с ее внешней поверхностью продольными ребрами 5 , которые служат для стабилизации внутренней диафрагмы 1 во внешнем корпусе 2 , одновременно увеличиваясь жесткость всего теплообменника, а также увеличение поверхности теплообмена.
Находится в секции внешнего корпуса 2 , отверстия 6 , 7 . 8 , 9 , которые заканчиваются соответствующими воздуховодами и подают и выводят воздух в / из теплообменника, расположены по отношению к жилому помещению, а также снаружи (со стороны жилого помещения). как на внешней (за пределами помещения) стороне теплообменника, в то время как отверстия 6 и 9 расположены на внутренней стороне теплообменника, с другой стороны, отверстия 7 и 8 расположены на внешней стороне теплообменника.
В каждом воздуховоде 3 и 4 , который используется для подачи и выпуска воздуха в каждом направлении воздушного потока, есть вентилятор 10 , используемый для принудительной циркуляции воздуха в этом воздуховоде.
Поверхность внутренней диафрагмы 1 может быть гладкой или, если это целесообразно, снабжена односторонними или двусторонними продольными канавками или ступенями. Такое решение также позволяет поддерживать жесткость внутренней диафрагмы 1 , что очень важно, учитывая ее функцию повышения жесткости теплообменника и, в то же время, уменьшения его толщины (веса) и увеличения поверхности теплопроводности, что позволяет повысить тепловой КПД теплообменника.
В предпочтительном варианте внутренняя диафрагма 1 , создает разделение поперечных поверхностей внутренних секций каналов 3 , подающих воздух в жилое помещение, к поперечным поверхностям каналов 4 , выводящих воздух из помещения, в соотношении 1: 1. Допуск этого соотношения может составлять до ± 30% с учетом конкретных условий использования теплообменника, например. перепад давления между жилым помещением и окружающей средой, возникающие ветры и другие методы воздухообмена, используемые в обслуживаемом жилом помещении.
Профиль внешнего ограждения 2 профилей может иметь любую геометрическую форму, преимущественно соответствующую стандартным контурам форм, используемых в типичных оконных и дверных профилях (например, прямоугольник, квадрат, шестиугольник, круг, овал), с учетом рассмотрение возможности крепления и / или замены оконных полотен дверных полотен, а также необходимой оконной фурнитуры. Он может быть изготовлен из любого материала, обеспечивающего надлежащие механические свойства (жесткость), устойчивость к погодным условиям (тепло, свет, влажность) и соответствующий уровень теплоизоляции (теплопроводность и герметичность).Предпочтительно использование древесины и ее производных, пластмасс, композиционных материалов, металлов и их соответствующих комбинаций.
Управление потоком воздуха в каналах 3 и 4 , в принципе, осуществляется с помощью управления соответствующими вентиляторами 10 : выполняется вручную пользователем или на основе автоматических показаний соответствующих датчиков (температура, скорость воздуха, влажность, химический анализ воздуха, механические примеси), с помощью переключателей, управляемых программируемым микропроцессором, с возможностью установки пользователем своих предпочтений для каждого теплообменника и / или группы теплообменников, для каждого оконного проема / дверного проема, и / или всего помещения, и / или всего здания.
Возможны следующие варианты управления расходом воздуха в каналах 3 и 4 с помощью вентилятора 10 :
включение / выключение вентилятора 10 для каждого воздуховода 3 и 4 ,
включение / выключение вентилятора 10 для каждого воздуховода 3 и 4 , с возможностью выбора направления потока воздуха в воздуховодах,
включение / выключение вентилятора 10 для каждого воздуховода 3 и 4 , с возможностью регулировки интенсивности воздушного потока в воздуховодах,
включение / выключение вентилятора 10 для каждого воздуха воздуховод 3 и 4 , с возможностью регулировки интенсивности и выбора направления потока воздуха в воздуховодах.
В случае использования более одной внутренней диафрагмы 1 , показанной в варианте осуществления, представленном на фиг. 6 в качестве диафрагм 1 a , 1 b и 1 c , созданные таким образом воздуховоды попеременно обслуживают воздух, подаваемый в помещение, и воздух, выходящий из помещения, где воздуховоды 3 a и 3 b служат для приточного воздуха, а воздуховоды 4 a и 4 b служат для выпуска воздуха.
Решение в соответствии с изобретением, очевидно, не ограничивается только описанными выше вариантами осуществления, но может быть изменено довольно свободно в пределах объема формулы изобретения.
В зависимости от местных условий, в которых используется теплообменник, вентиляторы могут быть адаптированы для работы только в одном направлении (более высокая эффективность вентилятора при меньшей гибкости управления теплообменником) или в двух направлениях (более низкая эффективность вентилятора и более высокая гибкость в управлении теплообменником).
Расположение двух отверстий должно учитывать особые условия эксплуатации теплообменника, такие как, например, распределения температуры внутри помещения и снаружи, в то же время оно должно в максимальной степени обеспечивать противоточный поток подаваемого и выбрасываемого воздуха в помещение и из него, учитывая возможность использования преимущества более высокой эффективности, обеспечиваемой противодействием. современные теплообменники, а также должны минимизировать возможность смешивания подаваемого и выбрасываемого воздуха в / из помещения.
В случае модульного использования более чем одного теплообменника, работающих последовательно, на стенках теплообменника должны быть расположены соответствующие отверстия, с помощью которых взаимодействующие теплообменники соединяются друг с другом.
Для оконного или дверного проема в стене жилого помещения теплообменник может использоваться в различных комбинациях в каждом сегменте и может быть расположен как во внешней части (оконная / дверная рама), так и во внутренней часть (сдвижное дверное полотно / створка).В случае использования теплообменников во внешней и внутренней части каждый теплообменник может работать независимо, либо при соответствующем соединении воздуховодов теплообменники могут также работать как один теплообменник с удлиненным путем теплообмена.
Любая комбинация сегментов, обусловленная эксплуатационными потребностями помещения, может применяться для каждого оконного / дверного проема.
Теплообменник можно легко дополнить фильтрами, регулирующими химический состав воздуха, устраняющими аллергенные или механические примеси.
Эффект параллельного рассогласования в открытом коаксиальном резонаторе 9 ГГц
[1] Чиен Лун Хунг и Ишенг Йе, Спектральный анализ коаксиальных резонаторов, Международный журнал инфракрасных и миллиметровых волн, том 24, № 12, декабрь (2003).
DOI: 10.1023 / b: ijim.0000009758.76835.1f
[2] С.L. Hung, Y.C. Цай, К. CHU, Исследование открытых полостей методом энергии поля., IEEE TRANSACTIONS ON PLASMA, VOL, 26, NO, 3. JUNE (1998).
[3] С.Ч. Чжан и М. Тумм: Влияние структурного эксцентриситета на выходную мощность гиротронного генератора с коаксиальным резонатором, Int. J. Инфракрасные и миллиметровые волны, т. 20, нет. 7, pp.1271-1276, (1999).
[4] С.Ч. Чжан и М. Тумм: Гирокинетическое описание влияния структурного эксцентриситета на пусковой ток гиротрона с коаксиальным резонатором, Physics of Plasmas, vol. 6, вып. 5, стр. 1622-1626, (1999).
DOI: 10.1063 / 1.873415
[5] С.Ч. Чжан и М. Тамм: уравнения собственных значений и численный анализ коаксиального резонатора с смещенным внутренним стержнем, IEEE Trans. Теория СВЧ, т. 48, нет. 1, стр. 8-14, (2000).
DOI: 10.1109 / 22.817466
[6] Ин-Синь Лай, Хуэй-Бо Чжан и Ши-Чанг Чжан, Подход к расчету распределения ВЧ-поля в эксцентрично-коаксиальной полости, APMC2005 Proceedings0-7803-9433.
DOI: 10.1109 / apmc.2005.1606606
[7] Хуэй-Бо Чжан, Ин-Синь Лай и Ши-Чанг Чжан, Анализ собственной частоты коаксиального резонатора с большим эксцентриситетом, APMC2005 Proceedings0-7803-9433.
DOI: 10.1109 / apmc.2005.1607017
[8] Технология компьютерного моделирования (CST), Руководство пользователя 5, inCST-Microwave.
[9] Piosczyk B, Dammertz G, Dumbrajs O, et al., Гиротрон с коаксиальным резонатором мощностью 2 МВт, 170 ГГц, IEEE Trans.Plasma Sci. Vol. 32, 413-417 (2004).
DOI: 10.1109 / tps.2004.827605
[10] Идехара Т., Огава И., Мицудо С. и др., Гиротрон с высокими гармониками с окружающим ось электронным пучком и постоянным магнитом, IEEE Trans.Plasma Sci, Vol. 32, № 3, 903-909 (2004).
DOI: 10.1109 / tps.2004.827614
[11] Чжан С. С., Линейное и нелинейное исследование мазерного усилителя на циклотронном авторезонансе с коаксиальным волноводом, Phys.Плазма, Vol. 11, НЕТ. 8, 3969-3975 (2004).
DOI: 10.1063 / 1.1771655
Численное моделирование сопряженной теплопередачи в рекуператоре с концентрическими трубками и продольными ребрами
[1] Т.К. Карнавос, Охлаждающий воздух в турбулентном потоке с трубками с внутренними ребрами, Heat Transfer Engineering Vol. 1 № 2, октябрь-декабрь (1979).

DOI: 10.1080/014576379557

[2] Т.К. Карнавос, Характеристики теплопередачи труб с внутренними ребрами в турбулентном потоке, Heat Transfer Engineering Vol. 1 № 4, апрель-июнь (1980 г.).

DOI: 10.1080/01457638008939566

[3] Ричард А.Proeschel, РЕКУПЕРАТОР PROE 90TM ДЛЯ МИКРОТУРБИННЫХ ПРИМЕНЕНИЙ, Труды ASME Turbo Expo 2002. 3-6 июня 2002 г., Амстердам, Нидерланды, 1-12.

DOI: 10.1115 / gt2002-30406

[4] Лю Минхуэй Ян Мо и др., Численное моделирование сопряженной теплопередачи в рекуператоре с концентрическими трубками с продольными ребрами, Журнал инженерной теплофизики, 2005 г., том.26, No. 1, pp.98-100 (на китайском языке).

DOI: 10.4028 / www.scientific.net / amr.753-755.948

[5] Лю Минхуэй Ян Мо и др., Численное моделирование сопряженной теплопередачи в рекуператоре с концентрическими трубками с продольными ребрами, Китайское общество тепломассообмена, 2004 Annual Academic, стр.96-99 (на китайском языке).

DOI: 10.4028 / www.scientific.net / amr.753-755.948

[6] Тао Вэньцюань, Численный перенос тепла (2-е издание), Сианьский университет Цзяотун, опубликованный ， 2001 г.5 (на китайском языке). 4.

Рекуператор тепла воздух-воздух, Рекуператор тепла воздух-воздух Поставщики и производители на Alibaba.com

Если вы пытаетесь приобрести. Рекуператор тепла воздух-воздух по самым конкурентоспособным ценам и бескомпромиссному качеству, Alibaba.com — идеальное место для вас. Отличные разновидности. Рекуператор тепла воздух-воздух , предлагаемый на сайте, отличается высоким качеством и изготовлен с использованием новейших технологий, обеспечивающих долговечное качество и долговечность.Представленные здесь товары продаются ведущими. Рекуператор тепла воздух-воздух Поставщики и оптовые торговцы обеспечивают превосходное качество и стабильную работу. Эти продукты можно использовать как в коммерческих, так и в домашних проектах, они легко устанавливаются и ремонтируются.

Многочисленные типы. Рекуператор тепла воздух-воздух , продаваемый здесь, изготовлен из прочных и жестких материалов, таких как металлы, АБС и т. Д., Которые обладают высокой прочностью и устойчивы к любым видам использования и внешним воздействиям.

Блог > Разное

Коаксиальный рекуператор: Что такое трубчатый коаксиальный рекуператор?

Рекуператор своими руками — пластинчатый, коаксиальный, из труб и поликарбоната

Виды рекуператоров

Изготовление пластинчатого рекуператора

Рекуператор из поликарбоната

Изготовление трубчатого рекуператора

Борьба с замерзанием конденсата

Блиц-советы

чертежи самодельного рекуператора для частного дома. Как сделать пластинчатый или роторный рекуператор для квартиры?

Инструменты и материалы

Схема изготовления

Как увеличить КПД

Рекомендации

Самодельный рекуператор для загородного дома с КПД 80% / Хабр

Что такое рекуператор воздуха. Вентиляция с рекуперацией тепла

Что из себя представляет рекуператор воздуха и каковы его функции?

Рекуператор для частного дома

Что такое рекуператор воздуха для частного дома

Рекуператор для частного дома: выбор и применение

Что необходимо учитывать в работе различных моделей оборудования

Пластинчатый теплообменник

Роторная система

Жидкостный рекуператор в офисном помещении

Бризер

Компактная модель рекуператора

Виды, устройство и принцип работы рекуператоров

Роторный рекуператор

Пластинчатый перекрестно-точный рекуператор

Рекуператор с промежуточным теплоносителем

Рекуператор с промежуточным теплоносителем

Камерный рекуператор

Фреоновый рекуператор

Эффективность рекуператора

Преимущества и недостатки рекуператоров разных типов

Технические характеристики, на которые следует обратить внимание при выборе

Какие преимущества имеет система вентиляции с рекуперацией

Изготовление пластинчатого рекуператора воздуха для дома своими руками

Плюсы и минусы

Необходимые материалы

Технология изготовления

Как самостоятельно сделать трубчатый коаксиальный рекуператор

Преимущества и недостатки конструкции

Материалы для изготовления устройства

Процесс изготовления

Видео: трубчатый рекуператор своими руками

Плюсы и минусы роторных приборов

Советы, как выполнить монтаж приточно-вытяжной вентиляции с рекуперацией

Производители и популярные модели: рейтинг лучших и цены

Рекуператор воздуха Reventa RV-2

АРКТОС RR 400X200

Рекуператор роторного типа Swegon Gold PX 04

Рекуператор Salda RIRS 1200 HE EKO 3.0

YANVENT » Как сделать рекуператор для частного дома своими руками

Принцип работы простейших рекуператоров

Изготовление пластинчатого рекуператора

Изготовление трубчатого рекуператора

Рекуператор своими руками

Что такое рекуператор?

Как сделать рекуператор своими руками.

1. Пластинчатый рекуператор своими руками.

2. Трубчатый коаксиальный рекуператор своими руками.

Рекомендую прочитать:

Рекуператоры VAKIO | Инстал-Сервис

Принцип работы рекуператора VAKIO

Как заказать приточно-вытяжной рекуператор?

Рекуператор выхлопных газов — НИИ газа

Сборка и процедура рекуператора (Патент)

koaxialwc3a4rmetauscher — Английский перевод — Язык

Эффект параллельного рассогласования в открытом коаксиальном резонаторе 9 ГГц

Численное моделирование сопряженной теплопередачи в рекуператоре с концентрическими трубками и продольными ребрами

Рекуператор тепла воздух-воздух, Рекуператор тепла воздух-воздух Поставщики и производители на Alibaba.com

Оставить комментарий
