Конструкция утюга: его электрическая схема и принцип работы

Опубликовано в Разное
/
17 Май 1989

Содержание

его электрическая схема и принцип работы

Принцип работы и внутреннее устройство утюга, на первый взгляд, не вызывают особых вопросов: электрический ток приводит к разогреву нихромовой спирали, которая, в свою очередь, передает тепло массивной металлической пластине — подошве. Но как происходит регулировка температуры нагрева, подача пара или разбрызгивание воды? Современные модели утюгов могут быть оборудованы разнообразными системами предотвращения образования накипи, электронными компонентами и регуляторами, наличие которых заметно усложняет конструкцию.

Самостоятельно разобраться в устройстве современного утюга достаточно непросто, однако владение подобной информацией может помочь в устранении мелких неисправностей. Учитывая высокую сложность конструкции утюга, для проведения серьезного ремонта (замены спирали или электронных компонентов, очистки подающих воду насосов, восстановления электрического провода) рекомендуют обращаться в специализированные мастерские, поскольку работоспособность устройства после несанкционированного вмешательства не гарантируется.

Виды утюгов и их устройство

Если говорить об электроутюгах, есть они трех типов:

  • Обычный, без отпаривания. В последнее время они непопулярны, но они — самые недорогие и компактные, могут приобретаться в качестве «походного» варианта. Для поездок, командировок и т.п.

    Утюг без пара и с паром

  • С отпаривателем. Внутри имеется встроенный резервуар для воды, в подошве многочисленные мелкие отверстия. Емкость расположена над нагревательным элементом утюга. Во время работы вода небольшими порциями (количество зависит от выставленного режима отпаривания) подается на нагревательный элемент, где превращается в пар и выходит через отверстия в платформе.
  • Утюги с парогенератором (гладильная система, паровая станция). У этих моделей есть отельная емкость для воды, в которую встроен свой нагревательный элемент. Емкость соединена с утюгом паропроводом и электрическим шнуром. Вода в емкости превращается в пар, он под определенным давление по паропроводу подается в подошву, выходит через отверстия.

    Паровая станция или утюг с парогенератором

Самые распространенные — утюги с отпаривателями, именно его ремонт и будем рассматривать дальше. Для начала стоит ознакомиться с его устройством. Так ремонт утюга своими руками будет проще. Зная состав устройства и назначение его частей можно назвать возможные причины проблем.

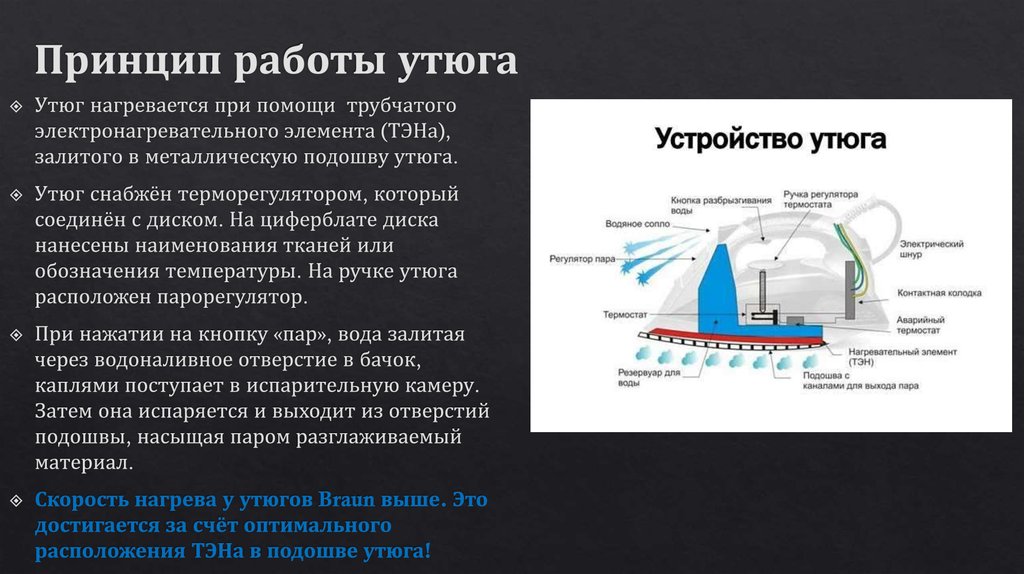

Если говорить в общих чертах, каждый утюг состоит из корпуса, ручки, терморегулятора и подошвы с отверстиями, через которые в зону глажки подается пар. Для поддержания режима отпаривания в корпус утюга встроена емкость для воды, также имеются регуляторы интенсивности режима отпаривания.

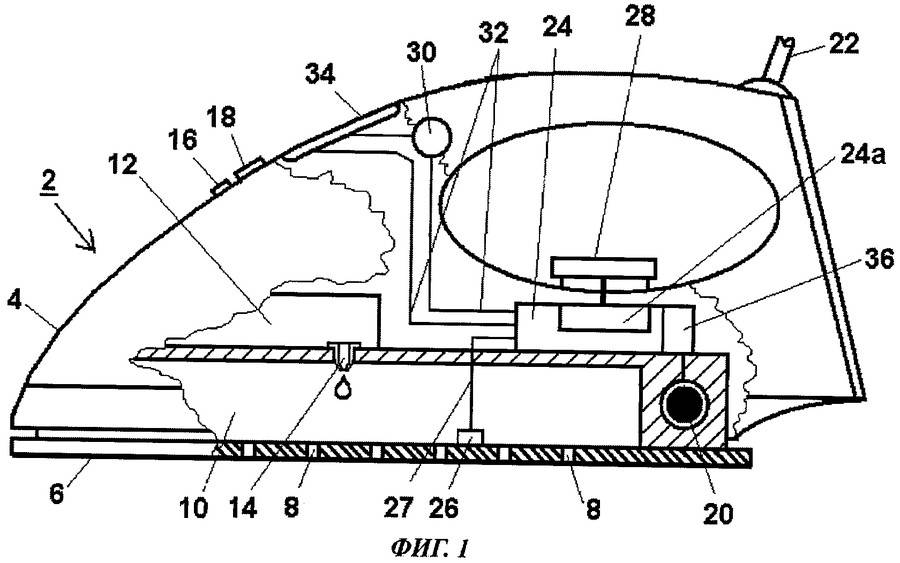

Общее устройство утюга с отпаривателем

Устройство системы отпаривания

Современные электрические утюги этого типа имеют несколько режимов отпаривания. Для понимания того, как все работает надо рассмотреть, как оно все устроено. Ведь часто ремонт утюга своими руками необходим не из-за того, что утюг не греется, а потому что не идет пар. И тут важно понимать в чем именно дело.

В современных моделях есть три режима отпаривания, которые имеют индивидуальные кнопки. Каждая кнопка приводит в действие свою помпу, которая, в зависимости от настроек подает, требуемое количество воды. Есть такие режимы и помпы:

Более простые модели (предыдущего поколения) имеют обычно разбрызгиватель и режим отпаривания. У них строение несколько иное. Первое отличие — регулятор нагрева подошвы перенесен на ручку (впрочем, не всегда), на ручке также находится регулятор пара, но выполнен он в виде поворотного диска.

Утюг с отпаривателем и разбрызгивателем (без парового удара)

Кнопка разбрызгивателя, в таких моделях утюгов, находится между регуляторами температуры и пара.

Электрическая схема утюга

Ремонт утюга своими руками невозможен без электрической схемы. Как видите, принципиальная схема электроутюга мало чем отличается от схемы чайника или бойлера. Основные отличия в форме нагревательных элементов и других «дополнительных» устройств.

Электрическая схема утюга

В схеме есть всего несколько элементов: соединительная колодка, нагревательный элемент, терморегулятор и термозащита. Термозащита может быть разной. В простейшем случае это предохранитель. В более сложных моделях это устройство отключения при перегреве. Так как элементов схемы немного, ремонт утюга своими руками — не самая сложная задача.


Утюги Braun 7 и 9 серии отвечают всем вышеперечисленным требованиям.

В числе причин, побуждающих купить утюг Braun TexStyle 7, доминируют:

• прочная и износостойкая подошва Saphire с множеством паровых отверстий для оптимального распределения пара;

• уникальная насадка Textile Protector – для безопасной глажки тонких и уязвимых тканей;

• высокая производительность и мощная подача пара – для легкого выравнивания проблемных складок;

• регулируемая подача пара – для установки оптимально подходящих параметров в зависимости от особенностей ткани;

• паровой носик Precision Tip – для удобной обработки мелких деталей и труднодоступных мест;

• функция «паровой удар» – для разглаживания самых жестких и капризных складок;

• возможность использования в вертикальном положении – для обработки штор и одежды на манекенах или вешалках;

• возможность выбора моделей с закрытыми или открытыми ручками.

Утюги Braun TexStyle 9 — новейшая разработка немецкой торговой марки.

Их выбирают за:

• подошву, закругленную и скошенную по краям, что обеспечивает безупречное скольжение в любом нужном направлении на 360 градусов;

• «умный» режим определения температуры, который защищает одежду, вне зависимости от вида тканевого материала;

• уникальной технологии тишины, отвечающей за бесшумную работу в любых условиях использования;

• резервуар для воды увеличенного объема, что обеспечивает бесперебойность и автономность процесса;

• лучшее покрытие подошвы Eloxal 3D Plus, позволяющее гладить ткань максимально быстро;

• программу как усиленной, так и уменьшенной подачи пара, которая дает возможность разглаживать синтетические вещи и при этом экономить электроэнергию;

• специальную светодиодную панель, сигнализирующую о том, что необходима очистка от накипи;

• эргономичность — легкий вес, компактные габариты, мягкую ручку для комфортной эксплуатации.

На что обратить внимание при покупке утюга

Станьте умным покупателем и просмотрите этот список характеристик, на которые нужно обратить внимание при покупке нового утюга. Если вы недавно уже приобрели утюг, он поможет вам подтвердить, что вы сделали правильный выбор. Независимо от ситуации: Имя Braun на утюге всегда очень хороший знак.

Подошвы

Материал подошвы важен по двум причинам:

  1. Насколько хорошо утюг скользит по ткани, что определяет скорость глажки.
  2. Насколько устойчива подошва к царапинам и, следовательно, сколько лет она будет сохранять рабочие характеристики.

Подача пара

Сколько пара генерирует утюг? Этот параметр измеряется в граммах за минуту (г/мин). Обычно, чем больше, тем лучше.

Паровой удар

Снабжен ли ваш утюг опцией парового удара, который, при необходимости, может обеспечить подачу большего количества пара для особенно трудных участков? Этот параметр измеряется в граммах за минуту (г/мин).

Распределение пара

Распределены ли отверстия на подошве равномерно? Подается ли пар также и на паровом носике для эффективного использования на труднодоступных участках?

Какая емкость резервуара для воды

Больший резервуар удобнее, поскольку его надо наполнять не столь часто.

Легкое наполнение

Убедитесь, что конструкция утюга позволяет легко наполнять резервуар для воды. Это спасет вас от лишних усилий и проблем.

Защита от капель

Имеет ли утюг систему для предотвращения попадания капель воды на ткани, что может привести к пятнам?

Вес

Меньший вес облегчает обращение и сокращает усилия.

Эргономика

Как вы ощущаете утюг в руке, насколько хорошо распределен его вес, и насколько легко достать до кнопок и нажимать их?

Удаление накипи

Вам будет необходимо время от времени удалять накипь с парового утюга. Убедитесь, что имеется эффективный механизм для этого.

Защита ткани

Для глажки особенно нежных тканей может потребоваться использование насадки Textile protector для уменьшения температуры при сохранении подачи полного пара.

Потребляемая мощность

Помогает поддерживать постоянную температуру в процессе глажки.

Электрический провод

Более длинный провод дает вам свободу движений Гибкое подключение провода к утюгу облегчает его использование, независимо от того, правша вы или левша.

Автоотключение с целью обеспечения безопасности

По соображениям безопасности, утюг должен автоматически отключаться, если он оставлен без внимания.
