Лопасти из ПВХ труб — расчет лопастей ветрогенератора

В мире самодельных горизонтальных винтов ПВХ трубы обрели большую популярность так-как доступны и есть в любом строительном магазине, прочные, и с ними легко работать. Можно сказать что практически все самодельные и не только ветрогенераторы с диаметром винта менее 2 м сделаны именно из ПВХ труб различного диаметра, ну а самый доступный диаметр это конечно 160-я труба, которая отлично подходит для винтов диаметром до 1,8м.

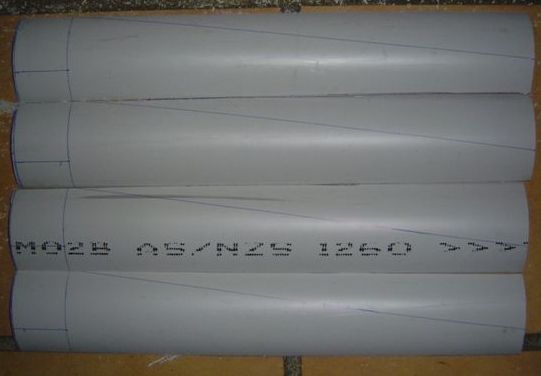

Расчеты самодельных лопастей из канализационных труб, ниже на фото показано как правильно обрабатывать кромки лопастей.

>
>

Ниже даны таблицы по которым можно рассчитать винт под свой генератор.

Метод расчета лопастей, фото и таблица взяты с замечательного форума
windpower-russia

Последняя версия таблицы расчетов лопастей из ПВХ трубы.

Скачать — Расчет параметров ветроколеса.

Все рассчитанные лопасти ниже на скриншотах имеют свой идентификатор в виде 3D1500Z5T160

где первая цифра отображает количество лопастей винта,

вторая — диаметр винта в мм,

третья — быстроходность винта ,

четвертая — диаметр трубы в мм,

D — диаметр винта

Z — быстроходность

T — диаметр трубы

Данная подборка винтов сделана для более быстрого поиска и выбора подходящего винта под свой ветрогенератор


Лопасть 2D1000Z7T110. >

Такой винт хорошо подойдет например для маломощных генераторов аксиального типа, которые собираются на маленьких магнитах типа 20*5мм, и их мощность не превышает 50 ватт. Для работы таких генераторов требуются высокие обороты, что как раз обеспечит такой винт.
Лопасть 2D1200Z8T110.
>
Немного увеличенный винт, так-же подойдет для маломощных генераторов, которым требуются большие обороты. Минус правда такой быстроходности это небольшой стартовый момент, поэтому генераторы с ощутимым залипанием не подойдут к этому винту, такие как шаговые крупные моторчики и прочее. Для аксиальных ветрогенераторов этот винт хорошо подойдет.
Лопасть 3D1200Z5T110.
>
Трех-лопастной винт имеет более низкие обороты, но более высокий стартовый момент страгивания. Этот винт подходит для высокооборотистых генераторов мощностью до 100ватт. К этому винту хорошо подойдут шаговые моторчики, аксиальные генераторы небольшой мощности, низковольтные двигатели малой мощности, авто-генераторы на слабых магнитах или перемотанные слишком толстым проводом, для зарядки с 200-300об/м.
Лопасть 3D1200Z5. 5T16.
>
Быстроходный винт с увеличенной разгонной зоной для быстрого набора оборотов и момента страгивания. Высокооборотистый винт специально для генераторов, которым для начала зарядки требуются высокие обороты. Хрошо подойдет для маломощных аксиальных генераторов, автогенераторов, и других высокооборотистых генераторов не большой мощности до 100 ватт на 12 вольт и 170ватт на 24 вольт систему.
Лопасть 3D1500Z5T160.
>
>
Оптимальный винт для генератора мощностью до 150 ватт на 12 вольт систему и до 300 ватт на 24 вольта. Винт сопровождается графиком зависимости мощности от оборотов и скорости ветра. Я на своем ветрогенераторе испольную именно этот винт, он быстроходный и имеет хороший стартовый момент.
Лопасть 3D1500Z6.5T160.
>
Этот винт рассчитан на очень высокую быстроходность, чем предыдущие трех-лопастные винты. Хорошо подходит без мультипликатора к низковольтовым двигателям постоянного тока небольшой мощности, ну и конечно для аксиальных генераторов, которые для начала зарядки требуют больших оборотов.
Лопасть 6D1500Z3.5T160.
>
Шести-лопастной винт с уменьшенной разгонной зоной, зато все шесть лопастей помешаются на трубе.
Лопасть 3D1700Z4T200.
>
Винт из 200-й трубы, стартовый момент 0,226Нм при скорости ветра 4,4м/с КИЭВ 0,39 на 5м/с.
Лопасть 5D1700Z4T160.
>
стартовый момент 0,210Нм при скорости ветра 4,0м/с КИЭВ 0,41 на 5м/с
Лопасть 6D1700Z3T160.
>
стартовый момент 0,225Нм при скорости ветра 3,1м/с КИЭВ 0,39 на 5м/с
Лопасть 3D1700Z5T200.
>
>

Лопасть 3D2000Z5T200.
>

Лопасть 3D2300Z5T250.
>

Лопасть 3D3000Z5T315.
>

Лопасть 3D3200Z5T400.
>

Изготовление лопастей для ветрогенератора из ПВХ труб, алюминия, стекловолокна

Ветрогенераторы, в том числе и самодельные, все чаще используются в качестве альтернативного источника получения энергии. Мачта, турбина, флюгер и ветряное колесо – все, что необходимо для изготовления ветряка. Из этого набора приобрести придется лишь электрический генератор для преобразования энергии ветра в электрическую энергию. Все остальные компоненты можно сделать самостоятельно из подручных материалов Сборка ветряного колеса и изготовление лопастей ветрогенератора будут рассмотрены в данной статье.

Асинхронный электродвигатель в качестве генератора для ветряка
Мачта для ветрогенератора: конструкция, установка и эксплуатация

Перед самостоятельной сборкой ветрогенератора стоит определиться с той мощностью, которую необходимо получать от ветряка. Эта мощность напрямую зависит от силы ветра в регионе, диаметр ветряного колеса и количество лопастей. И если на силу ветра человек никак повлиять не может, то определиться с требуемыми параметрами лопастей придется заранее. В таблице ниже приведены параметры ветряного колеса (диаметр колеса при определенном количестве лопастей) и вырабатываемая ветрогенератором мощность при скорости ветра 4 м/с.

Из таблицы видно, что ветрогенератор мощностью в 50…100 кВ вполне можно изготовить из подручных материалов.

После определения с требуемым количеством и размерами лопастей ветрогенератора можно переходить к их изготовлению. Для этого необходимо выбрать тип лопастей: лопасти парусного типа (как у ветряных мельниц) или лопасти крыльчатого профиля. Лопасти парусного типа имеют простую конструкцию, однако они способны преобразовывать лишь 10-12% энергии потока ветра, так как они не используют аэродинамические возможности ветровых потоков. Внутренняя и внешняя стороны лопасти крыльчатого профиля имеют разную площадь, благодаря чему создается разница давления воздуха на противоположные стороны крыла. Полученная аэродинамическая сила делает использование ветрового потока гораздо более эффективным, а коэффициент использования энергии ветра может достигать 0,4 (40% энергии ветра преобразуются в полезную работу).

В качестве материалов или заготовок для изготовления лопастей ветрогенератора можно использовать ПВХ трубы, алюминий или стекловолокно.

Лопасти ветрогенератора из ПВХ труб

ПВХ трубы уже обладают всеми необходимыми характеристиками для изготовления лопастей: они легкие, достаточно прочные, имеют изогнутую форму. При использовании ПВХ труб для изготовления лопастей стоит помнить, что пластик все-таки не имеет хороших характеристик при выдерживании нагрузки на разрыв. Поэтому из-за большой скорости вращения лопастей ветрогенератора (скорость движения конечной части лопасти двухлопастного колеса ветрогенератора исчисляется сотнями метров в секунду), необходимо уменьшать длину лопасти и, тем самым, увеличивать количество лопастей (в соответствии с таблицей). Кроме того, толщина стенки ПВХ трубы должна быть не менее 4мм.

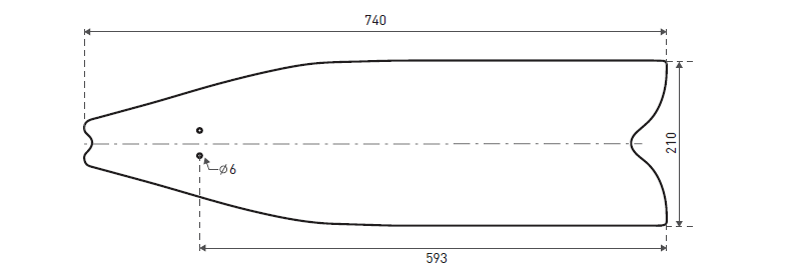

В качестве шаблона для лопастей можно использовать приведенный ниже рисунок, распечатав который необходимо приложить к стенке трубы, обвести маркером и вырезать лопасть из трубы. Места разрезов и края лопастей необходимо зашлифовать и округлить.

Для соединения лопастей необходимо подготовить металлическое основание, на котором и будут закреплены все лопасти ветрогенератора. Размеры диска необходимо подбирать индивидуально, учитывая параметры электрического генератора (диаметр выходного вала), который будет использоваться для ветряка.

Лопасти для ветрогенератора из алюминия

Алюминиевые лопасти, по сравнению с пластиковыми, обладают лучшими прочностными характеристиками, как на разрыв, так и на изгиб. Однако бОльшая масса лопастей потребует дополнительных усилителей в конструкции колеса и мачты ветрогенератора. Один из возможных вариантов изготовления алюминиевых лопастей приведен ниже.

Существенным недостатком алюминиевых лопастей можно назвать сложность в изготовлении, т.к. в любом случае для этого понадобятся алюминиевые заготовки и специальные инструменты для обработки металла и его сварки.

Лопасти ветрогенератора из стекловолокна

Стекловолокно можно назвать идеальным материалом для изготовления лопастей ветрогенератора из-за отличных характеристик по прочности, аэродинамическим показателям и массе. Однако изготовление лопастей из стекловолокна достаточно трудоемкий процесс, требующий особых навыков и опыта работы с деревом и стеклотканью.

Шаблоны матрицы лопасти ветряного колеса диаметром 2 метра приведен ниже.

Для изготовления лопастей из ветрогенератора необходимо подготовить деревянную матрицу, которая вытачивается из деревянного бруса по шаблону. После этого форма натирается воском и наносится слой эпоксидной смолы, на который укладывается лист стеклоткани. Затем поверх стеклоткани накладывается еще один слой эпоксидной смолы и снова слой стеклоткани. Одна лопасть состоит из 3-5 слоев стекловолокна. После высыхания мы получаем половину лопасти ветрогенератора. Получившиеся половинки лопастей склеиваются между собой эпоксидной смолой, а во внутренний торец вклеивается деревянная пробка, которая будет служить основой для крепления лопасти к ступице колеса.

Балансировка лопастей ветрогенератора

По завершении изготовления лопастей ветрогенератора и сборки колеса необходимо проводить его балансировку.

При балансировке колесо должно свободно вращаться на испытательном стенде, при этом плоскость соединительного узла колеса была строго параллельна вертикальному подвесу. Проверка балансировки заключается в следующем: колесо останавливается и отпускается. Затем проворачиваем колесо вручную примерно на угол, равный 360/число лопастей, снова останавливаем и отпускаем. Если остановленное и отпущенное колесо начинает вращаться, значит, та часть колеса, которая стремится вниз, тяжелее. Определив более тяжелую лопасть необходимо сточить одну из ее граней, дабы уменьшить ее вес.

После выравнивания масс всех лопастей ветрогенератора можно выполнить еще одно испытание: на расстоянии 2мм от лопастей по обе стороны устанавливаются планки, а затем следим, чтобы лопасти не задевали планки при вращении.

После этого можно приступать к окончательной сборке и подключению ветрогенератора.

Лопасти походного ветрогенератора

В предыдущих статьях о походном ветрогенераторе из динамо втулки я описал как можно сделать походный ветрогенератор из велосипедной динамо втулки, так-же изготовил щёточный узел поворотной оси ветрогенератора.Теперь немного о том, как я изготовил лопасти для этого ветряка.

Лопасти я вырезал полотном по металлу из метрового отрезка канализационной трубы.Трубу вдоль поделил на четыре части и распилил, пилится труба полотном по металлу отлично. Далее карандашом сделал наброски -черчёж лопасти и начертил контуры лопасти на всех четырёх заготовках, лопасти получились в длину у меня по 75 см.

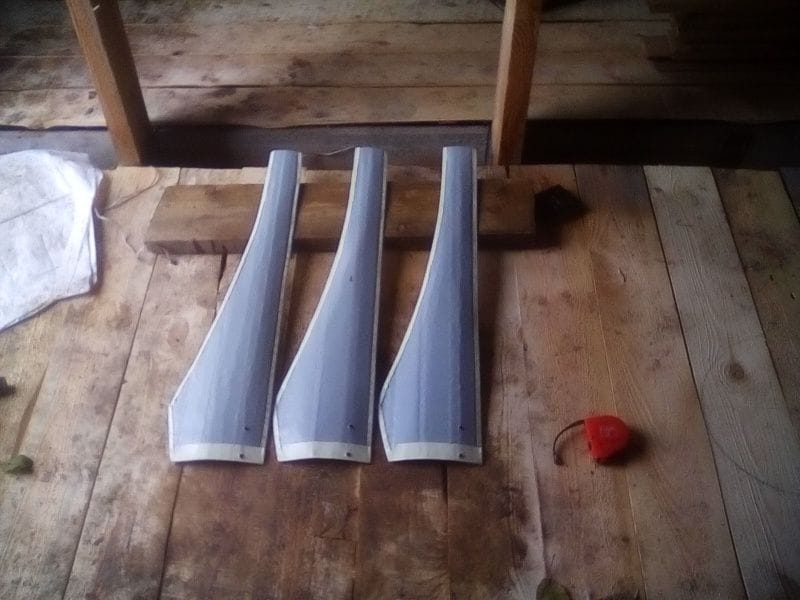

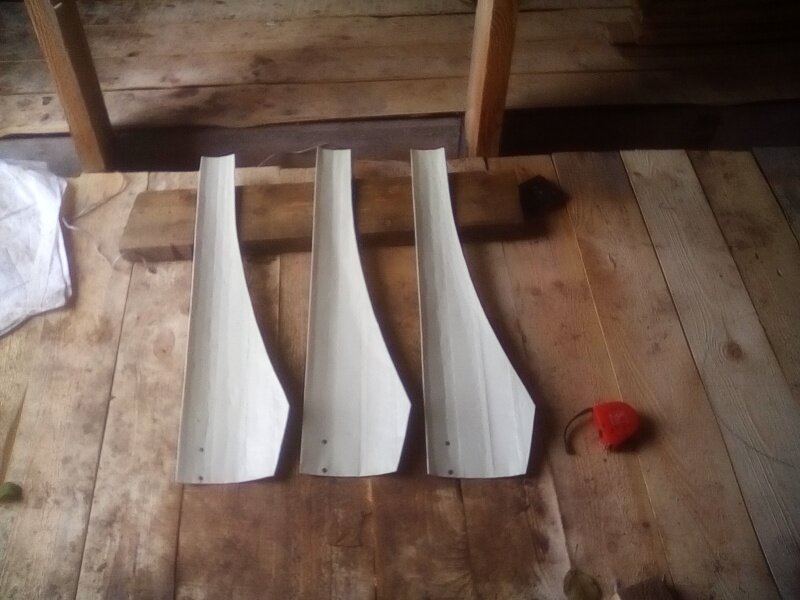

В изготовлении ничего сложного нет, для наглядности размещу пару фотографий (извините фото с древнего мобильного) готовых лопастей.

На момент изготовления лопастей и щёточного узла у меня не было самого генератора (динамо втулки) , и я все размеры прикидывал визуально и фотографий динамо втулки с интернета.Сейчас лопасти готовы и ждут своего часа, в следующей статье будут испытания готового мини ветрогенератора, а сейчас я думаю что лопасти у меня не совсем удались, они не совсем подходят под данный ветрячёк.

Они больше подходят для маленького шагового двигателя, так как они получились быстроходными , для среднего ветра 5-7 м/с. Лопасти получились узковатые,такие лопасти будут раскручиваются до больших оборотов и плохо будут стартовать на слабом ветре, а для данного генератора большие обороты даже вредны, так как он рассчитан на небольшие обороты 100-300об/м, а большие обороты влекут за собой сильное увеличение напряжения (до 20-30 вольт и более) и нагрев катушек статора.

Вообще надо было лопасти изготовить из листа жести, но на тот момент у меня жести не оказалось и был готовый кусок канализационной трубы.После теста, если лопасти с данным генератором (динамо втулка) будут плохо работать, то надо будет делать из жести.Из жести лопасти будут немного полегче чем из пластмассовой трубы, а так-же надёжнее, так как пластмассу можно нечаянно сломать, а жесть лишь погнётся.

Лопасти по длине примерно такие-же, только раза в полтора пошире, чтобы при старте легко преодолевать залипания магнитных полюсов генератора и стартовать при малейшем ветерке 2-3м/с. Так-же для походов металлические лопасти будут понадёжнее пластмассы и полегче, и ещё один минус пластмассы это хрупкость на морозе, и со временем пластмасса высыхает и становится хрупкой, 3-4 года и пластмасса на солнце высохнет и станет очень хрупкой, а так-же пластмассовую лопасть может сломать сильный ветер, а это значит что в походных условиях «смерть» для ветряка, а металлические лопасти в этом плане понадежнее будут.

Дополнение

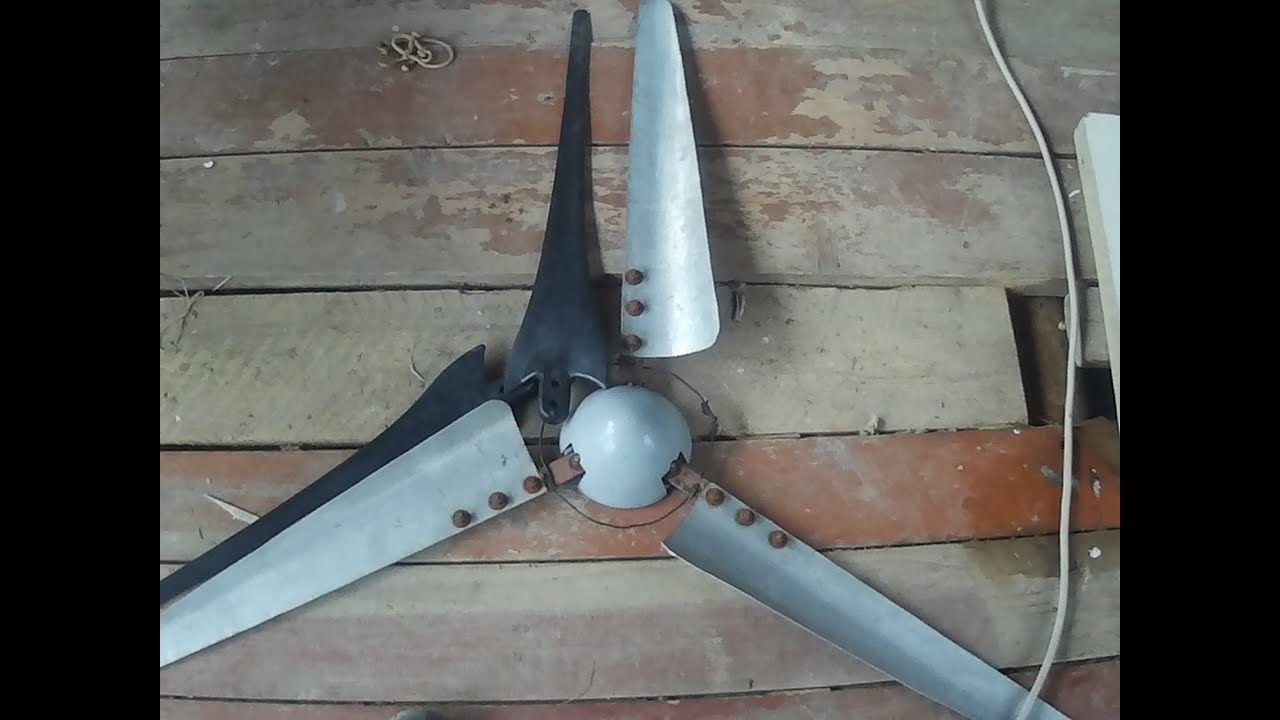

Всётаки как я решил не применять эти лопасти, которые я изготовил выше, так как они узкие и маленькие для этого ветряка , и генератор они на малом ветре крутить не будут. Я решил сделать металлические, широкие лопасти , и не четыре, а три. Нашел у себя кусок мятого оцинкованного листа и вырезал из него. Они конечно выглядят не очень, но зато они отлично как оказалось на испытаниях ветряка работают на малом ветре и крутятся при очень маленьком ветре.

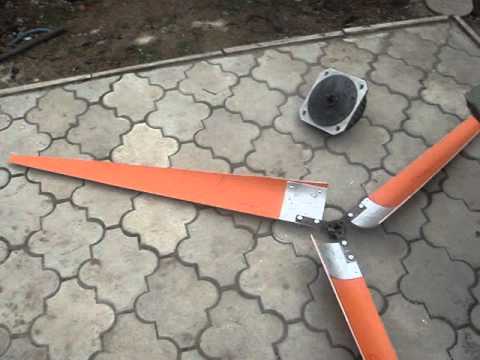

Ниже фотография готового ветрогенератора в разборном виде, тут нет ничего сложного, нижнюю часть лопастей, которой они будут крепится к динамо втулке я немного загнул, края для жёсткости. Так-же из жести я сделал и хвостовую часть ветряка. Вес ветряка значительно увеличился в связи с применением всех деталей из металла, но его прочность и надежность тоже.

Как изготовить ПВХ лопасти для ветровой турбины

ПВХ лопасти своими руками для ветровой турбины

Лопасти из ПВХ легкие, дешевые, быстрые и простые в изготовлении. Как вы их сделаете ?

Энергия ветра, альтернативная энергия, ветрогенератор, ветряк своими руками, турбина

Выберите правильный размер.

Сначала вы должны решить для себя, какого размера лопасти нужны. Затем можете отправляться в магазин. Само собой разумеется, вы должны купить отрезок трубы такой же длины, какими будут лопасти. Диаметр трубы должен быть в 5 раз меньше длины лопасти. Например, для лопастей 50 см надо купить трубу диаметром 10 см. Из одного отрезка трубы можно сделать 4 лопасти.

Итак, вы принесли домой ПВХ трубу. В моем примере, для лопастей 50 см, она выглядит так.

Разметьте ПВХ трубу.

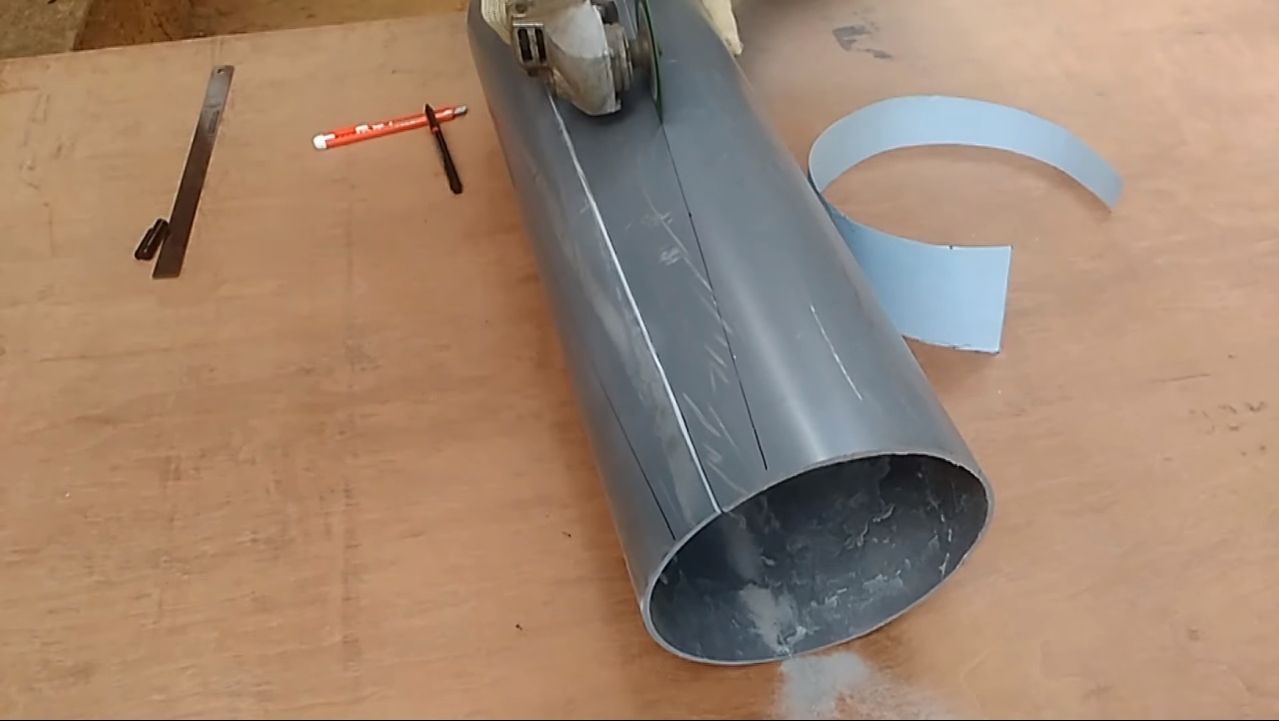

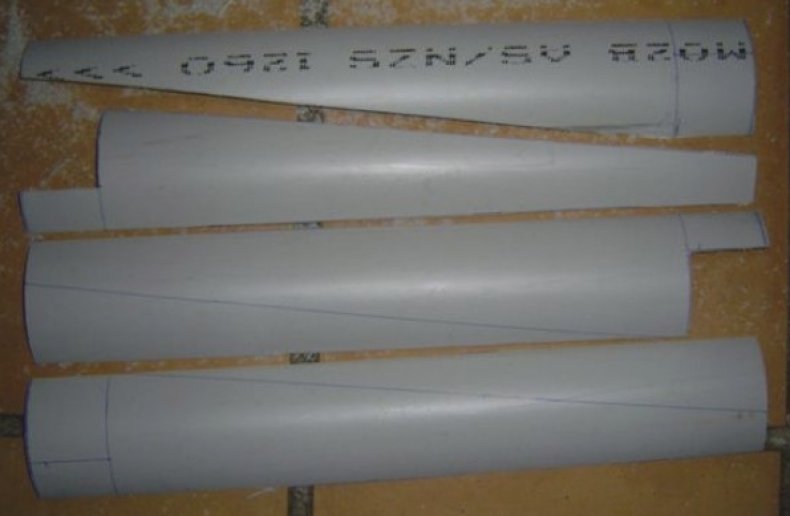

Первым делом надо разрезать трубу вдоль на четыре одинаковых секции. Размечать цилиндрическую поверхность трубы без каких-либо приспособлений сложно. Лучше всего взять большой лист бумаги и плотно обмотать его вокруг трубы. Край листа поможет провести прямую линию на трубе. Ширина листа будет равна длине окружности. Затем сложите лист бумаги пополам и отметьте половину окружности трубы. Наконец, сложите лист в четыре раза. Таким методом вы сможете аккуратно провести прямые линии по всей длине трубы. А теперь берите пилу, и разрезайте трубу на две половины.

(Альтернативная энергия,ветрогенератор,ПВХ лопасти своими руками, лопасти из ПВХ трубы,лопасти своими руками,Энергия ветра, ветряк своими руками)



Вот так:

А теперь каждую половину еще раз пополам:

Обработайте четыре заготовки.

Теперь, с каждой из четырех заготовок, мы должны проделать следующее:

1) Сделать прямоугольные вырезы длиной порядка 5 см у основания будущих лопастей. Прежде чем резать заготовки, надо просверлить в углах отверстия, чтобы не нарушать структурную целостность материала. Вырезы следует делать аккуратно, стараясь не задеть пилой просверленные отверстия.

2) Обрезать заготовки наискосок от конца к основанию.

Все готово.

Теперь все готово. У нас есть четыре лопасти.
