Ремонт балконных плит: укрепление и восстановление

Основанием балкона служит плита, чаще всего, изготовленная из железобетона. Как правило, монтаж балконных плит осуществляется на этапе строительства дома. Но поскольку условия эксплуатации конструкций разные, то балконные плиты выходят из строя раньше, чем само здание. В этом случае, необходимо восстановление и укрепление конструкций балкона. А при проведении ремонта балкона в хрущевке хозяева нередко стараются не только отремонтировать плиту, но и увеличить её размеры.

Балкон — это конструкция, которая задумана, как место для отдыха и элемент украшения фасада. Однако в малогабаритных квартирах (например, в хрущевке) на балкон нередко возлагаются и дополнительные функции. Если балконная плита нуждается в ремонте, то меры нужно предпринимать незамедлительно.

Чья зона ответственности?

Кто должен ремонтировать балконные плиты? К сожалению, четкого ответа на этот вопрос нет, так как не существует нормативного документа, в котором было бы указано, является ли территория балкона жилой площадью или это всего лишь часть несущей конструкции.

Если рассуждать логически, то ремонт балконной плиты – это задача управляющей компании, а в зону ответственности хозяев квартиры относят перила, решетки и прочие дополнительные конструкции. Однако на практике добиться не только активных действий, но и внятного ответа от коммунальщиков зачастую не удается.

Как поступить?

Заметив явные признаки разрушения балкона, не стоит тянуть с ремонтом. Необходимо сразу же подать соответствующее заявление в управляющую компанию и убедиться, что документ зарегистрирован.

Совет! По возможности, заявление о необходимости ремонта балкона стоит проиллюстрировать несколькими фотографиями разрушений.

Далее можно спокойно дожидаться, пока у коммунальщиков «дойдут руки» до ремонта. Однако этот вариант неприемлем в том случае, если плита находится в аварийном состоянии и может обрушиться.

Второй вариант развития событий – произвести ремонт за свой счет, а потом подать заявление на проведение перерасчета по квартирной плате. Если управляющая компания откажется выполнять перерасчет, можно будет обратиться в суд.

Какой может потребоваться ремонт?

В зависимости от степени разрушений могут потребоваться разные виды ремонта:

  • Если на поверхности есть только небольшие и, главное, неглубокие трещины, то ремонт требуется мелкий, его вполне можно провести своими руками.
  • Если трещины глубокие и есть признаки коррозии арматуры, необходим ремонт, который относится к категории средних по сложности. В этом случае, нужно не просто замазать трещины, но и произвести усиление арматуры.
  • Если значительная часть бетона разрушена и арматурная сетка выступает наружу, то речь уже идет о необходимости выполнение капитального ремонта. Это уже достаточно сложная работа, провести её своими руками невозможно, необходимо воспользоваться услугами строительных организаций, имеющих допуск к выполнению соответствующих работ.

Совет! В некоторых случаях усиление балконной плиты нужно провести даже при отсутствии явных признаков разрушения. Это необходимо, если планируется установить тяжелое остекление или каким-то другим способом увеличить нагрузку на конструкцию.

Не обойтись без услуг профессионалов и в том случае, если планируется увеличить размеры балконной плиты. В этом случае, требуется не только разработка проекта, но и его утверждение в соответствующих инстанциях.

Совет! Незначительно, но все же заметно увеличить размеры своего балкона можно и без изменения параметров балконной плиты. В этом случае, устанавливается остекление с выносом.

Как проводится ремонт?

Прежде чем приступить к ремонту, нужно оценить степень повреждений. Для этого необходимо полностью освободить балкон от находящихся на нем вещей, а также удалить старую отделку.

Далее нужно будет обследовать поверхности на предмет выявления дефектов. Нужно сказать, что самостоятельно произвести оценку вряд ли получится, так как трещины с виду могут быть небольшими, но уходить на большую глубину. Балкон признается аварийным, если при обследовании будут выявлены следующие моменты:

  • появление глубоких трещин в местах, где плита стыкуется с капитальной стеной;
  • разрушение бетона сверху или внизу плиты до обнажения арматуры.

В этом случае, восстановление бетонной плиты своими руками невозможно. Более того, в некоторых случаях целесообразнее осуществить выламывание аварийной плиты из стены, чем проведение ремонта. Конечно, при таких разрушениях потребуется применение разнообразной спецтехники, труд целой бригады квалифицированных строителей и, разумеется, весьма значительные финансовые вложения.

Поэтому, желательно, внимательно следить за состоянием балкона, своевременно проводить укрепление конструкций своими руками. Это позволит отодвинуть сроки проведения капитального ремонта.

Проведение мелкого ремонта

Если трещинки на балконной плите неглубокие, то можно будет провести мелкий ремонт своими руками. Для этого необходимо:

  • замазать трещинки цементным раствором;
  • залить новую стяжку, заливка производится после установки опалубки;
  • произвести укладку напольного покрытия. Если балкон не застеклен, то лучше положить керамическую плитку, которая будет обеспечивать дополнительную защиту от влаги;
  • если требуется, то нужно будет укрепить металлическое ограждение и окрасить его.

Средний ремонт

Это вид ремонта также может быть проведен своими руками, но он потребует больших вложений труда и средств. Необходимо:

  • произвести расширение глубоких трещин;
  • произвести зачистку оголенной арматуры от ржавчины и обработать металлические прутья специальным защитным составом;
  • для того чтобы укрепить плиту, поверх бетона укладывается арматурная сварная сетка, которая фиксируется дюбелями;
  • заливается новая стяжка, а после того, как бетон подсохнет, поверхность стяжки засыпается сухим цементом и затирается. Это позволит укрепить поверхность.

Итак, балконная плита зачастую разрушается раньше остальных конструкций дома, поэтому нужно ее периодически осматривать на предмет выявления дефектов.

Если своевременно проводить мелкий и средний ремонт, то сроки проведения капитального восстановления можно существенно отодвинуть.

Особенности конструкций балконов

Категория: Мансарды и балконы


Особенности конструкций балконов

Балконы и лоджии современных зданий большей частью представляют собой железобетонные плиты, так или иначе закрепленные на стеновой конструкции здания. При этом форма балконов может быть самой разнообразной: прямоугольной, треугольной, в виде овала или полуокружности и т. д. Стандартные балконные плиты (рис. 1) шириной 3275 мм выступают над плоскостью фасада на 800 мм. Для формирования лоджии обычно используют пустотные плиты перекрытия с габаритными размерами 1200 х 5800 мм.

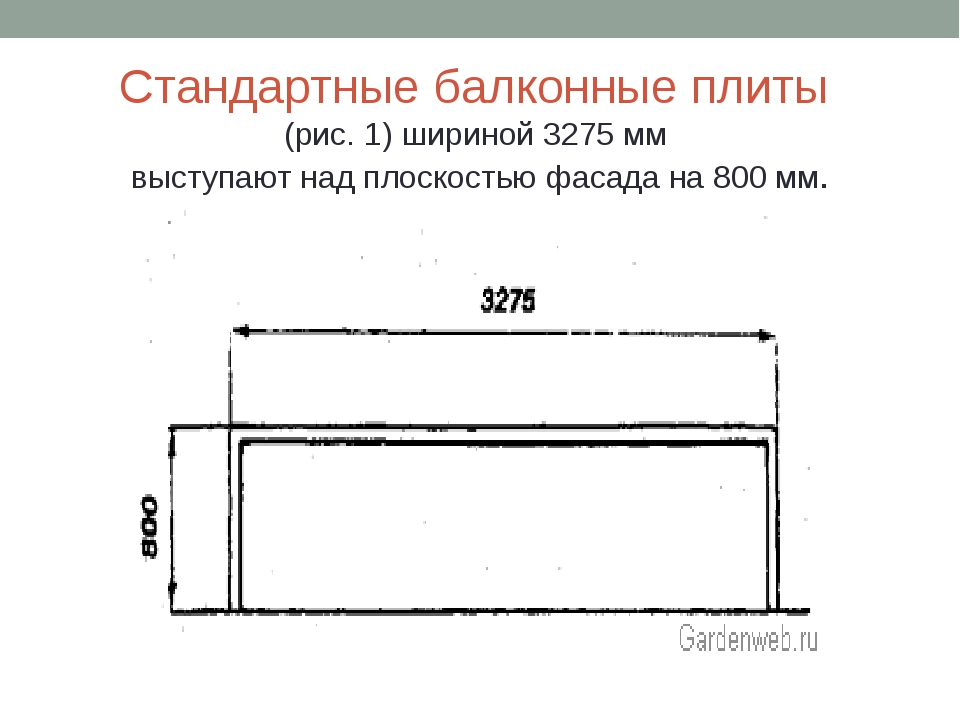

Рис. 1. Стандартная выступающая балконная плита (размеры в мм)

При этом плита лоджии в средних частях здания индустриальной постройки чаще всего делится пополам, так что лоджия одной квартиры получается длиной не более 2900 мм. В угловых квартирах индустриальных многоэтажек размеры балконов и лоджий могут увеличиваться за счет спаривания плит. Такой балкон одновременно выходит на две плоскости фасада. В зданиях старой постройки размеры балконных плит могут существенно отличаться от приведенных значений.

Расположение балконов в шахматном порядке на фасаде придает ему живописность, однако уменьшает зрительную изоляцию его внутренней части и степень защиты от ветра и солнца. Балконы, расположенные во входящих углах здания, изолированы и защищены от ветра лучше, чем открытые балконы, которые рекомендуется ограждать с наветренной стороны ветрозащитными экранами. При группировке балконов смежных квартир зрительную изоляцию обеспечивают специальными перегородками в виде экранов.

Балконы и лоджии должны удовлетворять следующим требованиям:
— удобная связь с примыкающими помещениями квартиры;
— нормальное эстетическое восприятие с улицы, без ухудшения архитектуры фасада;
— расположение балкона должно обеспечивать хороший обзор примыкающего к зданию природного ландшафта, при этом сама площадь балкона должна быть максимально зрительно изолирована;

— размеры балкона и лоджии должны быть достаточными для организации отдыха;
— балкон должен быть хорошо защищен от шума, ветра, дождя и перегрева солнечными лучами.

При этом, проектируя и сооружая балкон, нужно обеспечить его правильное расположение относительно соседних квартир и домов.

Конструктивное решение балконов зависит от схемы опирания балконной плиты, которых в строительной практике преобладает три вида: консольное, балочное опирание или угловое защемление.

В строительной практике применяются самые разнообразные схемы установки балконов:
— защемление в конструкции наружной стены;
— устройство консольной плиты перекрытия;
— опирание на приставные стойки, которыми могут служить железобетонные, стальные и деревянные конструкции;
— опирание на наружную стену и подвеска к внутренним поперечным несущим стенам, к покрытию или перекрытию;
— опирание на консоли внутренних стен или колонн в каркасных зданиях.

В кирпичных зданиях балконные плиты защемляются в кладке стен с приваркой стальными анкерами к закладным деталям железобетонных перемычек и настилов перекрытий.

На строительном рынке России появились новые технологические схемы балконов, которые позволяют не только устанавливать балконы в процессе нового строительства, но и заменять такие конструкции во время ремонта и реставрации зданий. Новые технологические схемы представляют собой системы комплексных балконов, которые состоят из металлического несущего каркаса, ограждающих балконных панелей, бетонных плит основания и сопутствующих аксессуаров. Преимущество таких систем заключается в возможности применения балконов любых форм и размеров, а при ремонте фасадов можно менять балконные плиты без отселения жильцов.

Приставные балконы могут быть любых конфигураций и размеров (рис. 2). С целью равномерного распределения нагрузки они крепятся к каркасу здания при помощи боковых опор, а лицевые стойки опираются на отдельно-стоящий “точечный” фундамент, устроенный на площадке непосредственно под балконом.

Рис. 2. Приставной балкон: 1 — боковые опоры; 2 — стойки, опирающиеся на “точечный” фундамент

Пристроенные балконы являются наиболее экономичными и выгодными (рис. 138.) Крепят их к фасаду при помощи несущих консолей, а часть нагрузки приходится на стойки, которые опираются на “точечный” фундамент.

Рис. 3. Пристроенный балкон: 1 – несущая консоль; 2 — стойка, опирающаяся на “точечный” фундамент

Навесные балконы можно монтировать независимо от наличия под балконом площади для установки фундаментов под опорные стойки (рис. 4). Балконные плиты фиксируют на фасадной стене при помощи специальных креплений в стене здания.

Встроенные лоджии опираются на внутренние несущие стены. При монтаже выносных лоджий опирание плит происходит на боковые стены, которые могут крепиться к несущим внутренним стенам или иметь отдельно стоящий фундамент. Боковые стены выносных лоджий могут быть несущими только при строительстве зданий малой и средней этажности. При этом нужно учитывать возможные осадки фундаментов. В многоэтажках боковые щеки лоджий не имеют своих фундаментов, а крепятся непосредственно к стенам зданий, что позволяет избежать разности осадок и возможных перекосов (рис. 5).

Рис. 4. Навесной балкон: 1 — специальные настенные крепления для фиксации балконной плиты

В индивидуальном домостроении возможно применение всех типов балконных систем, которые используются в индустриальном строительстве. Малоэтажное строительство обладает обширными возможностями использования балконных систем с широким диапазоном габаритных размеров, не ограничивающихся размерами стандартных балконных плит. На Руси балконы любят и при строительстве дома стараются сделать хотя бы маленький балкончик, куда можно выйти вечером и полюбоваться окружающим ландшафтом.

Рис. 5. Крепление плиты лоджии к стене здания: 1 — торцевые выступы стены здания; 2 — плита; 3 — верхнее перекрытие лоджии; 4 — блок “оконная дверь с окном”; 5 — ограждение лоджии; 6 — наружная стена здания: 7 — крепление плиты лождии к торцевым выступам стены здания

Балкон существенно украшает архитектурный облик всего дома, часто являясь той недостающей изюминкой, которая иногда так необходима строгой геометрии сруба. Балконы не только повышают уровень комфортности проживания, но и благодаря выразительности архитектурных деталей в сочетании с зеленью и цветами оживляют, украшают и обогащают фасады домов, задавая тон их стилю.

Балконы могут быть устроены в виде консольных плит или могут опираться на колонны крыльца и на другие элементы дома. Балкон может служить одновременно и навесом, который используется на уровне первого этажа. Под балконом можно расположить крыльцо или уютную террасу, установить скамейки, организовать зону отдыха.

В деревянных домах в основу балкона заложена все та же, что и для террас, балочно-стоечная или балочно-кон-сольная конструкция, когда несущие балки врубают в венцы сруба или в несущие брусья каркаса. При выборе ба-лочно-консольной конструкции под балконом следует предусмотреть подкосы, усиливающие консольную часть балкона. При этом все несущие балки должны иметь сечение достаточное для того, чтобы избежать обрушения балкона в процессе эксплуатации. Подкосы обычно делают деревянными (рис. 6), однако не исключен вариант использования для этой цели и металла (рис. 8). Металл (особенно кованый) хорошо гармонирует с древесиной и их сочетание является закономерным (рис. 6). Архитектурный облик здания от такого сочетания может только выиграть. Под балконными плитами существует возможность устроить крыльцо, веранду и т.п. Особенно широко такая возможность используется в деревянном домостроении. Технологичность древесины позволяет воплотить в жизнь самые разнообразные архитектурные замыслы
Не всегда над балконом делают навес, но его наличие защищает площадку от дождя и снега. Архитектура дома только выиграет, если навесом над балконом будет служить продолжение основной кровли, выполненное за счет удлинения конька (если балкон расположен во фронтонной части) или стропильных ног (если балкон размещен со стороны свесов крыши).

Рис. 6. Деревянный подкос: 1 — балконная плита; 2 — деревянный подкос; 3 — крепежные болты; 4 — стена здания

Поэтому кровля, пол и другие конструктивные элементы лоджии сооружаются в процессе возведения крыши и перекрытия. В качестве боковых стен у такой лоджии служат скаты кровли. Площадь лоджии в данном варианте не лимитируется и зависит от решения владельца дома. Ограждение лоджии выполняется,только то фронтальной прямой, так как с боковых сторон она ограждена свесами крыши.

Рис. 7. Металлический подкос: 1 — балконная плита; 2 — литой алюминиевый профиль; 3 — болты; 4 — стена здания; 5 — деревянная прокладка

Устройство лоджии за счет основных помещений дома возможно, но конструктивно гораздо сложнее, так как при этом требуются прорезные стены С экономической и технологической точки зрения это мало целесообразно и в книге не рассматривается.

Рис. 8. Конструкция балкона с подкосами, выполненными с применением элементов художественной ковки



Мансарды и балконы — Особенности конструкций балконов

Ремонт балконных плит

Основанием различных балконов служит плита, в старых постройках это – каменная плита, в новых или по крайней мере современных — это железобетонная. Также имеются проекты, где в качестве основы используют сборные балконные плиты —размеры лоджии определяются площадью установленных плит.

Балкон это открытая площадка , примыкающая к стене всего лишь одной стороной, по оставшимся же сторонам он замкнут ограждением.

В свою очередь балкон состоит из элементов — это обсуждаемая ранее плита железобетонная горизонтальная и обрамляющее ее ограждение,это гидроизоляция, пол, в некоторых случаях это и различные крепежные системы,но основа остается важнейшим элементом и на ее состояние стоит обращать большее внимание ,отслеживая нужду в начале ремонта.

Для сооружения и ремонта выносных конструкций ,те балконов используют специальные плиты — балконные – ГОСТ строго регламентирует качество материалов. Так для производства плит используют бетон, который отвечает требованием класса B10 по прочности на сжатие. Морозостойкость бетона может варьироваться в зависимости от климата в местности предполагаемого строительства, но не должно составлять менее класса F5. Сечение детали сплошное, толщина балконной плиты не менее 100 мм.

Монтаж балконных плит производится сразу после завершения возведение стен дома, и установки перекрытия над расположенным ниже этажом,но как и все различные материалы для строительства, плиты в основании балконов подвержены разрушениям. В этом случае требуется ремонт плиты или ее полная замена в случае полного износа.

Если в вашей квартире есть балкон,который требует ремонта или вызывает подозрение прочность его основания — плиты, компания «РеалСтройСервис» поможет Вам оценить риски на момент обращения ,подсчитать и выбрать материал и устранить разрушения или заменить плиту, если единственный способ — монтаж новой. Опытные специалисты с удовольствием проконсультируют Вас и помогут с ремонтом.

железобетонные балконные перекрытия от Монолит-Юг

При возведении жилых домов различной этажности, административных зданий, объектов общественного назначения используются различные железобетонные конструкции, в том числе и специальные плиты для обустройства балконов и лоджий. Эти дополнительные помещения настолько прочно вошли в жизнь человека, что невозможно представить себе жилое строение без них. Даже если подобное архитектурно-строительное решение будет реализовано, возникнут проблемы при продаже объекта, так как это вызовет опасения у покупателей, связанные с будущим дискомфортом при проживании в таком доме. Большинство застройщиков Ростова-на-Дону сотрудничают с нашей компанией, приобретая у нас изготовленные по ГОСТу балконные плиты. Их применение гарантирует Вам:

Балконная плита

  • прочность и надежность балконного основания;
  • безопасность в течение всего периода будущей эксплуатации;
  • правильную и удобную связь с примыкающими комнатами;
  • сохранение презентабельного внешнего вида фасада.

Качественный результат возможен только при соблюдении всех условий: производство строго по ГОСТу и тщательный контроль качества, корректность расчетов и правильный выбор размеров плиты, ее надежная фиксация с соблюдением технологии строительства.

Основные типы и их назначение

Балконная плита

Компания «Монолит-Юг» предлагает плиты для балконов, все параметры которых полностью соответствуют ГОСТу. К ним относятся размеры, физико-механические свойства, состав, допустимая нагрузка и т.д. Их габариты, объем и вес вы можете увидеть в таблице на сайте.

В зависимости от того, каким образом осуществляется опора на несущие конструкции выделяют консольные и балочные типы ЖБ-плит. Консольные (ПБК) защемляются в стене по одной или двум смежным сторонам, а балочные (ПБ) опираются по двум противоположным или трем сторонам.

Плиты могут быть также сплошными (они универсальны и используются в зданиях с любым количеством этаже) и пустотными — походят только для лоджий. И тот и другой вариант имеет плоскую поверхность, но встречается еще и третья разновидность – ребристые ЖБ-плиты (их маркировка – ПБР). Они закладываются во внутренние поперечные стены строения.

Обращайтесь в ООО «Монолит-Юг», чтобы заказать политы для лоджий по самым выгодным ценам в регионе. Мы предлагаем первоклассную продукцию и оперативно доставляем железобетонные изделия на строительные площадки Ростова-на-Дону и других южных городов России.

Балконное перекрытие

Плита п-образная для междуэтажных перекрытий, возведения крыш и чердачных конструкций, укрепления опорных элементов и фундаментов – компания Монолит-Юг.

Плиты ПТО и другие ЖБ изделия для лотков и каналов – производство, продажа, доставка от компании Монолит-Юг.



ЖБИ-6


РЯЗАНСКИЙ ЗАВОД ЖБИ-6 ведет свою историю с 1958 года, являясь одним из крупнейших предприятий отрасли в Рязанской области. За многие годы на рынке железобетонных изделий наше предприятие зарекомендовало себя как надежный партнер и стабильный поставщик высококачественных ЖБИ на строительные объекты различных регионов. За эти годы завод превратился в современное технически оснащенное предприятие с хорошо развитой инфраструктурой.

На сегодняшний день нашу продукцию знают на строительных площадках Рязанской, Московской, Тульской, Калужской , Ленинградской. Владимирской, Липецкой, Ярославской, Нижегородской областей и многих других регионов России.

Завод объединяет в своем составе бетоносмесительный, два формовочных, арматурный и известигасительный цеха, а также другие вспомогательные подразделения. Также в составе предприятия имеется свой цех по производству металлоформ (бортоснастки) для производства ЖБИ, что позволяет нам гарантировать покупателю 100% качество наших товаров.

— Качество — Надежность — Экономия средств — Экономия времени

— Временное хранение заказа — Квалифицированные консультации — Заказ индивидуальной продукции — Аренда спецтехники

— Точность исполнения заказа — Многолетний опыт — Индивидуальный подход к заказчику

На предприятии создан мощный автопарк — более 70 единиц автотранспорта. Завод осуществляет централизованную доставку железобетона, товарного бетона и раствора на строительные объекты Рязани, Рязанской области, Москвы и других регионов. Наш автотранспорт доставит необходимую Вам продукцию в удобное для Вас время в необходимом ассортименте и количестве на Ваш объект. Процесс технического перевооружения и модернизации производства является непрерывным. На сегодняшний день продукция предприятия производится на современном оборудовании таких всемирно известных фирм как SIMEM, CAMOZZI, SIMENS. На заводе произведена комплексная автоматизация производственного процесса бетоносмесительного цеха. Это повысило производительность производства, полностью исключив ошибки и сбои в технологическом процессе. Мы имеем большой опыт работы с крупными строительными компаниями и посредниками.

Какая нагрузка возможна на балконную плиту. Какой вес может выдержать балкон в панельном доме. Основные причины разрушения балкона

Жители многоэтажных домов часто интересуются такими вопросами: как правильно пользоваться балконом и какая существует допустимая нагрузка на лоджию? По правилам все работы, которые связанные с устройством или перепланировкой лоджии, обязаны соответствовать СНИП. Эти нормы предопределяют безопасную эксплуатацию сооружения и устанавливаются в зависимости от вида сооружения. В зависимости от состава постройки: кирпич или панели, балконные плиты могут различаться.

Правила эксплуатации

По установленным правилам не допускается хранение тяжелых предметов или завалы на балконе. Также запрещается самовольная застройка пространства между балконами. Чтобы не происходило протечек или промерзаний по коробу должны быть выполнены качественная герметизация и утепление. Произвести это можно при помощи поролона, войлока либо пакли. Для поддержания достаточной температуры и влажности следует проемы оборудовать специальными пенополиуретановыми прокладками, которые необходимо будет заменить не менее чем через 5 лет.

Внешний вид

Все, что служит в качестве декора: различные ограждения, сливы для воды, а также ящики для цветов, должны периодически обновляться. Окрашивать их стоит красками, которые имеют устойчивость к атмосферным явлениям. Цвет краски необходимо подбирать, таким образом, чтобы он подходил к оттенку фасада. Форма, а также расположение цветочника должны соответствовать узаконенному архитектурному проекту постройки. Устанавливать их надо на специальных поддонах, выдерживая зазор от стены приблизительно 0,5 м.

В некоторых многоквартирных домах лоджии имеют в наличии наружную лестницу, которая соединяет поэтапно балконы и является аварийной лазейкой.

Двери, ведущие на эти лестницы, не должны содержать снаружи никаких защелок. Лоджии, через которые будет производиться эвакуация, не следует застеклять.

Нагрузка на конструкцию

Как можно узнать, какой вес может выдержать лоджия в разных домах? Любое здание при постройке имеет специальные расчеты. В этих документах указано, насколько можно нагружать конструкцию, сколько людей может на ней находиться. Существуют определенные показатели по которым можно произвести расчеты и узнать необходимые нормы.

Отдельный СНИП имеет все расчеты нагрузок на определенные сооружения. При расчетах необходимо учитывать полное и пониженное значения требований.

Приняв к сведению первоначальное строительство всего дома, можно узнать, какая будет допустимая нагрузка на балкон:

Расчеты

Если граждане самостоятельно расширяют жилую площадь, тогда возникает еще один вопрос: какая может быть максимальная нагрузка на балкон? В этом случае стоит обратить внимание в какой год строился дом, а также качество постройки.

По стандартным правилам максимальная нагрузка на балконную плиту может составлять 220 кг/км2. Но, установлен законом другой показатель – 112 кг/м2.

Плита, которая имеет размер 0,8 х 3.2 м, рассчитана на 286 кило. При этом важно учитывать количество лет ее использования. Ведь если ей уже более 40 лет, тогда прочность потеряна примерно на 70%. Такие сооружения не следует перегружать, чтобы они не обвалились.

Остекление — это дополнительная нагрузка на балкон

Последнее время спасаясь от холодных зим, многие жильцы остекляют балконы, а это также дополнительная нагрузка. Чтобы произвести расчеты важно знать такие показатели:

  1. Вес наружной отделки балкона на 1 п/м.
  2. Витраж из пластика, высотой 1,5 м и двойной стеклопакет, весом 55 кг.
  3. Сайдинг с отделочными элементами с расчета на 1м2 – 5 кг.
  4. Пластиковая отделка – 5 кг.

Учитывая такие показатели получается итоговая нагрузка – 65 кило, а стандартная составляет 50 кило. Выходит, что 15 кило лишние. Поэтому перед тем, как проводить расчеты необходимо произвести предварительный осмотр балкона. Применять для отделки следует легкие материалы: сэндвич-панели либо сайдинг.

На лоджии, которые сами по себе имеют большой вес остекление выполнять крайне опасно.

Допустимые нагрузки

Для выполнения точных расчетов необходимо отталкиваться от уже существующих показателей. Узнать какую массу сможет удержать балкон килограмм отделки или утепления можно, если для порядка взять грузоподъемность лоджии – 1770 кг. Весовые нагрузки распределить на несколько пунктов:

  • в среднем три человека весом 80 кг – это 240 кг;
  • различные приборы и предметы – 175 кг;
  • нагрузка дождевой воды или снега – 200 кг.

Выходит, что балкон в незастекленном виде получает нагрузку – 615 кило в нашем случае. Учитывая показатель перед проведением остекления, масса равняется 922,5 кило. Значит на все материалы для того, чтобы выполнить отделку необходимо 847, 5 кило. Подробности грамотной отделки балкона смотрите в этом видео:

Материалы и их вес

Теперь необходимо узнать какой вес будет выдерживать балкон в панельном доме после остекления. Для этого надо высчитать вес материалов: блоки ПВХ вместе со стеклопакетами двухкамерными – 80 кг х 6 = 480 кг. Остается запас 367 кг. Но, в любом случае оставить в резерв 100 кг. На материалы для облицовки необходимо 267 кг.

Перед размещением каких-либо предметов на балконе и планирования функционала помещения следует точно высчитать необходимую нагрузку, которую он выдержит.

Балконная плита – это основа вашего балкона. Именно от ее прочностных характеристик и размеров, зависят эксплуатационные свойства балконной конструкции. Читайте .

Технические характеристики

Типы балконных плит, основные их параметры и размеры регулируются ГОСТ 25697-83.

Балконные плиты подразделяются на следующие типы:

  • ПБ – плоские сплошные балочные;
  • ПБК – плоские сплошные консольные;
  • ПБР – ребристые консольные.

Балконные плиты изготавливаются длиной от 1200 мм до 7200 мм, шириной от 1200 мм до 1800 мм. Стандартные размеры балконных плит: длина – 3275 мм, ширина 800 мм.

Толщина балконной плиты в кирпичном и панельном домах или в хрущевке варьируется в диапазоне от 150 мм до 220 мм, в зависимости от типа плиты, ее размеров и веса.

Серия балконной плиты состоит из нескольких групп цифр и букв, расшифровывается серия так: основная группа букв и цифр – это тип плиты, длина и ширина плиты в дециметрах. В дополнительных группах цифр и букв может указываться такая информация: если балконная плита оснащена эвакуационным выходом, то указывается, с какой стороны плиты он расположен, слева или справа; класс напрягаемой арматуры, вид бетона, если он легкий; для тяжелого бетона указывает вид отделки верхней лицевой поверхности.

Допустимые нагрузки на балконную плиту регулируются СНиП 2.01.07-85* «Нагрузки и воздействия»: на участке шириной 0,8 м вдоль балконного ограждения – 400 кгс/м2; по всей балконной площади – 200 кгс/м2. Стандартная расчетная нагрузка на балконную плиту в кирпичном доме составляет 112 кгс/м.п.

Виды

  • Плиты балконные ПБ – это железобетонные многопустотные плиты перекрытия. Размеры плиты балконной пб 1: длина изделия 3440 мм, ширина изделия 1400, толщина изделия 160 мм.
  • В монолитном варианте балконная плита может составлять одно целое с плитой перекрытия.
  • Балконная плита консольная крепится путем защемления в стенке с одной стороны, или двух противоположных. Подходит для зданий с тяжелыми стенами, например из кирпича с железобетонными перекрытиями.

Расчет и устройство

Балконная плита под кирпичные стены имеет специальный уступ, для обеспечения захода плиты в специальную нишу в стене, образованную замурованными в стену железобетонными подкладными. Несущие кирпичные стены, как правило, выполняют в два и более кирпича, поэтому заход балконной плиты в стену составляет 300 мм и больше.

Узел опирания балконной плиты на кирпичную стену, представляет собой стык горизонтальной и вертикальной плоскостей. Притом, что узел опирания может быть реализован только на несущую стену. Рассчитывается узел опирания, для определения допустимых нагрузок, согласно ГОСТ 956-91.

Устойчивость балконной плиты на опрокидывание рассчитывается методом сравнения опрокидывающего момента с удерживающим моментом от веса конструкции.

Технология монтажа

Технология крепления балконных плит зависит от материала, из которого построено здание.

При строительстве кирпичного дома балконная плита крепится в кладках стен.

В крупнопанельном здании балконные плиты зажимают между блоками здания. И в том, и в другом вариантах балконные плиты привариваются к железобетонным перемычкам и перекрытиям посредством анкеров, связанных с арматурным каркасом.

Расширение балкона по основанию плиты

Укрепление

Для армирования балконной плиты используется арматурная сетка, смонтированная из проволоки диаметром 5 мм, прутья которой соединяются сваркой или специальной мягкой проволокой. Сетка укладывается на плиту, и заливается бетоном.

Усиление балконной плиты в панельном доме можно выполнить методом цементной стяжки.

Ремонт балконных плит

Работы по восстановлению балконной плиты относятся к капитальному ремонту. Данный вид работ проводится, если разрушение плиты еще не дошло до основания, а арматура повреждена коррозией не более 10%. Процесс восстановления балконной плиты включает в себя: зачистку плиты, подновление арматурного каркаса, монтаж опалубки, проведение бетонной стяжки, усиление парапета. Плиты с более существенными разрушениями относятся к аварийным и подлежат замене. При обнаружении разрушения балконной плиты, необходимо обратиться в управляющую компанию с заявлением для создания комиссии и составления акта, о степени разрушения балкона и возможно признания его аварийным.

Жители многоэтажных домов часто интересуются такими вопросами: как правильно пользоваться балконом и какая существует допустимая нагрузка на лоджию? По правилам все работы, которые связанные с устройством или , обязаны соответствовать СНИП. Эти нормы предопределяют безопасную эксплуатацию сооружения и устанавливаются в зависимости от вида сооружения. В зависимости от состава постройки: кирпич или панели, могут различаться.

Правила эксплуатации

По установленным правилам не допускается хранение тяжелых предметов или завалы на балконе. Также запрещается самовольная застройка пространства между балконами. Чтобы не происходило протечек или промерзаний по коробу должны быть выполнены качественная герметизация и утепление. Произвести это можно при помощи поролона, войлока либо пакли. Для поддержания достаточной температуры и влажности следует проемы оборудовать специальными пенополиуретановыми прокладками, которые необходимо будет заменить не менее чем через 5 лет.

Внешний вид

Все, что служит в качестве декора: различные ограждения, сливы для воды, а также ящики для цветов, должны периодически обновляться. Окрашивать их стоит красками, которые имеют устойчивость к атмосферным явлениям. Цвет краски необходимо подбирать, таким образом, чтобы он подходил к оттенку фасада. Форма, а также расположение цветочника должны соответствовать узаконенному архитектурному проекту постройки. Устанавливать их надо на специальных поддонах, выдерживая зазор от стены приблизительно 0,5 м.

В некоторых многоквартирных домах лоджии имеют в наличии наружную лестницу, которая соединяет поэтапно балконы и является аварийной лазейкой.

Двери, ведущие на эти лестницы, не должны содержать снаружи никаких защелок. Лоджии, через которые будет производиться эвакуация, не следует застеклять.

Как можно узнать, какой вес может выдержать лоджия в разных домах? Любое здание при постройке имеет специальные расчеты. В этих документах указано, насколько можно нагружать конструкцию, сколько людей может на ней находиться. Существуют определенные показатели по которым можно произвести расчеты и узнать необходимые нормы.

Отдельный СНИП имеет все расчеты нагрузок на определенные сооружения. При расчетах необходимо учитывать полное и пониженное значения требований.

Приняв к сведению первоначальное строительство всего дома, можно узнать, какая будет допустимая нагрузка на балкон:

Расчеты

Если граждане самостоятельно расширяют жилую площадь, тогда возникает еще один вопрос: какая может быть максимальная нагрузка на балкон? В этом случае стоит обратить внимание в какой год строился дом, а также качество постройки.

По стандартным правилам максимальная нагрузка на балконную плиту может составлять 220 кг/км2. Но, установлен законом другой показатель – 112 кг/м2.

Плита, которая имеет размер 0,8 х 3.2 м, рассчитана на 286 кило. При этом важно учитывать количество лет ее использования. Ведь если ей уже более 40 лет, тогда прочность потеряна примерно на 70%. Такие сооружения не следует перегружать, чтобы они не обвалились.


Остекление — это дополнительная нагрузка на балкон

Последнее время спасаясь от холодных зим, многие жильцы остекляют балконы, а это также дополнительная нагрузка. Чтобы произвести расчеты важно знать такие показатели:

  1. Вес наружной отделки балкона на 1 п/м.
  2. Витраж из пластика, высотой 1,5 м и двойной стеклопакет, весом 55 кг.
  3. Сайдинг с отделочными элементами с расчета на 1м2 – 5 кг.
  4. Пластиковая отделка – 5 кг.

Учитывая такие показатели получается итоговая нагрузка – 65 кило, а стандартная составляет 50 кило. Выходит, что 15 кило лишние. Поэтому перед тем, как проводить расчеты необходимо произвести предварительный осмотр балкона. Применять для отделки следует легкие материалы: сэндвич-панели либо сайдинг.

На лоджии, которые сами по себе имеют большой вес остекление выполнять крайне опасно.

Допустимые нагрузки

Для выполнения точных расчетов необходимо отталкиваться от уже существующих показателей. Узнать какую массу сможет удержать балкон килограмм отделки или утепления можно, если для порядка взять грузоподъемность лоджии – 1770 кг. Весовые нагрузки распределить на несколько пунктов:

  • в среднем три человека весом 80 кг – это 240 кг;
  • различные приборы и предметы – 175 кг;
  • нагрузка дождевой воды или снега – 200 кг.

Выходит, что балкон в незастекленном виде получает нагрузку – 615 кило в нашем случае. Учитывая показатель перед проведением остекления, масса равняется 922,5 кило. Значит на все материалы для того, чтобы выполнить отделку необходимо 847, 5 кило. Подробности грамотной отделки балкона смотрите в этом видео:

Материалы и их вес

Теперь необходимо узнать какой вес будет выдерживать балкон в панельном доме после остекления. Для этого надо высчитать вес материалов: блоки ПВХ вместе со стеклопакетами двухкамерными – 80 кг х 6 = 480 кг. Остается запас 367 кг. Но, в любом случае оставить в резерв 100 кг. На материалы для облицовки необходимо 267 кг.

Перед размещением каких-либо предметов на балконе и планирования функционала помещения следует точно высчитать необходимую нагрузку, которую он выдержит.

Вопрос. Здравствуйте! Подскажите, пожалуйста, как правильно конструктивно должен выглядеть балкон без опор (консольный)? Дом двух этажный, кирпичный. Стена: облицовочный керамический пустотелый кирпич плюс керамический блок PAROMAX — 250. Монолитный армопояс, перекрытие — пустотные железобетонные плиты. Балкон должен крепиться к двум смежным стенам, вылет 1,2м, длина 2,5м.

Балкон будет открытым. Периметр балконной плиты будет облицовываться кирпичом вровень с фасадом. Как правильно установить (закрепить) консоли, завести арматуру, чтобы избежать мостика холода и чтобы был в одном уровне с плитами перекрытия? Спасибо. Олег.

Ответ.

Мостик холода на балконе

Здравствуйте Олег. Балконная тематика очень популярна среди застройщиков. Действительно, во время проектирования на балконы не особо обращают внимания, но в процессе строительства появляется множество вопросов. Давайте попробуем ответить на Ваши вопросы, хотя часть из них не совсем понятна.

При строительстве балкона полностью избежать мостика холода не получится. Стык конструкций в разных плоскостях, так или иначе, провоцирует разность теплопотерь здания. Лучшим способом избавиться от мостика холода является отсутствие балкона и проведение сплошной теплоизоляции по фасаду.

Следует понимать, что теплопотери через балконную дверь и окна будут намного больше, чем через стык балконной плиты. Поэтому никаких дополнительных мероприятий по избавлению от мостика холода предусматривать не нужно. Стандартная теплоизоляция согласно Вашей климатической зоне не допустит появления негативно разрушительных последствиях на конструкциях здания.

В Вашем случае правильно сформирован конструктив здания — пустотные плиты и балконная плита, которая не заходит внутрь помещения, а обрывается на срезе несущей стены. Этот вариант максимально снижает порог мостика холода. Мне встречались случаи, когда выполнялась монолитная плита перекрытия, которая сплошным периметром переходила в балкон. Такой вариант наиболее нежелательный.

Чтобы полностью убрать мостик холода, необходимо утеплять балкон и прилегающие стены во всех плоскостях и полностью по всему периметру — это основная проблема балконов.

Конструктивная схема балкона

Достаточно надежный и правильный конструктивный вариант балконной плиты указан на рисунке. Толщину балконной плиты следует принять не больше 120 мм, так как значительное утолщение, создает лишнюю нагрузку от собственного веса. При консольном варианте плиты это чревато большими усилиями.

Основная рабочая арматура балконной плиты укладывается в верхнем поясе, при этом ее в обязательном порядке необходимо загнуть и завести в монолитный пояс. Армирование монолитного пояса и балконной плиты лучше всего осуществлять вместе. Чем глубже будет заведена арматура — тем лучше. Минимальная длина анкера составляет 320 мм от низа балконной плиты. Если необходимый габарит выдержать не получается, на краях анкера необходимо наваривать квадратные шайбы.

Армирование необходимо выполнять согласно расчету, в идеальном случае, у Вас должен быть проект с рабочей документацией. Предварительно могу рекомендовать сетку с арматуры А400С ∅ 12 с шагом 200 мм. Нижняя арматура в балконной плите используется только для предотвращения появления трещин при затвердевании бетона. Здесь можно использовать сетку с арматуры А240С ∅ 6. Бетон для плиты возьмите класса С20/25 (В25).

В обязательном порядке балконная плита должны быть сверху пригружена кирпичной кладкой, не убирайте опалубку с плиты, пока не будет полностью выполнена кладка, и бетон не наберет своей проектной прочности. Не забывайте соблюдать надлежащие защитные слои.

Выход на одну отметку чистого пола помещения и балконной плиты достигается за счет создания конструктивного пирога пола по пустотным конструкциям и монолитной плите. Визуальная схема указана на рисунке конструктивного решения.

Я надеюсь, Ваш вопрос полностью освещен в этом материале. Хочу напомнить, что все наши рецензии несут рекомендательный характер, ввиду отсутствия полной информации по строению и условиям застройки. Если у Вас остались вопросы — прошу писать в комментарии или через обратную форму связи.

При необходимости, Вы можете заказать выполнение нашими специалистами полной рабочей документации с выполнением всех необходимых расчетов. Удачного Вам строительства.


. Использование материала разрешается только с установлением активной обратной ссылки

Между балконами и лоджиями есть принципиальные различия, которые сказываются на их функциональности. Дело в том, что основанием балкона обычно служит выступающая за пределы фасада железобетонная плита, у которой есть жесткие ограничения по допустимой нагрузке. К примеру, балконные плиты в «хрущевках» изначально рассчитаны на нагрузку не более 100 кг на погонный метр парапета. Но из-за воздействия увлажнения и перепадов температур с каждым годом прочность плит уменьшается. В частности, специалисты научно-исследовательского центра «Сейсмозащита» установили, что за 40 лет открытой эксплуатации сечение арматуры из-за коррозии уменьшается в четыре раза, а предел реальной допустимой нагрузки снижается вдвое – до 50 кг на погонный метр.

Еще хуже обстоит дело с балконами в «сталинках» постройки 1930-60-х гг. – там использовались стальные или железобетонные балки, срок службы которых уже подходит к концу. Так что в домах старше 40-50 лет балконы не рекомендуется перегружать ни дополнительными тяжелыми конструкциями, ни массивной мебелью. Увы, случаи обрушения ветхих балконных плит происходят довольно регулярно. Например, в 2012 году в Харькове балкон в «хрущевке» рухнул прямо во время проведения работ по остеклению

Достаточно позвонить в одну из множества фирм, которые за ваши деньги исполнят любой каприз. Проблема лишь в том, что желания владельцев квартиры порой могут пойти вразрез с правилами эксплуатации жилого фонда и даже с законами физики.

Несмотря на настораживающую статистику,бригады,занимающиеся остеклением балконов, довольно часто предлагают устройство так называемого «выноса», позволяющего расширить пространство. Эта конструкция собирается на основе стальных труб или уголков, которые крепятся между плитами, без расчета предварительного веса сварной конструкции. Причем в Мелитополе мало где используют эффективные методы перенесения нагрузки с плит на стены здания.Обращая внимание на такие конструкции балконов — догадываешься, что многие и не задумываются о превышении безопасной нагрузки на балконную плиту. «

Балконы многих домов старой постройки могут выдержать только достаточно легкие конструкции с одинарным или стеклопакетным остеклением, – При этом вынос сварной конструкции за пределы парапета, на чем настаивают многие клиенты, серьезно увеличивает нагрузку на плиту. Балконное, остекление должно быть достаточно легким, чтобы не перегружать балконную плиту. Обычно в таких случаях используются светопрозрачные конструкции на основе пвх балконных систем (со стандартным стеклом толщиной 4-6 мм).

Подведем итоги:

Остекление герметичными балконными системами оградит балконную плиту от влаги, а значит продлит срок ее безопасной эксплуатации

Вынос балкона возможен, однако следует внимательно рассчитать вес новой балконной конструкции, а не надеяться на то, что у других стоит и у нас все будет хорошо.

Надеюсь наша статья обратит Ваше внимание на такую важную составляющую безопасности навесных балконов как 210 кг/м2 по всей площади (нормативная).

Неужели балконная плита может…. ? В Рязани обрушился балкон вместе с женщиной и это произошло 31 августа 2013г. Рязань — конечно город в России, только вот дома, в которых мы проживаем, строились в одной стране и в одно время. «

Днем 31 августа 44-летняя Светлана вышла на балкон, чтобы снять белье. 3-летняя дочка увязалась за матерью, но женщина отогнала от себя неугомонное чадо: «Не ходи сюда, здесь сквозняк». Отправила ребенка и ступила на балкон. Все остальное женщина рассказывает со слов мужа, потому как сама ничего не помнит: балкон, полет, тапочки…

Средний размер патио, схема размеров

Одним из самых сложных аспектов проектирования хардскейпа является правильное размещение и размеры открытых террас. Хороший дизайн патио дает вам возможность создать внешнюю жилую зону — продолжение вашего дома — для развлечений и отдыха круглый год.

Найти плюсы: Подрядчики патио рядом со мной

Общая площадь патио

  • Маленький: 7 футов x 7 футов = 49 кв. футов
    Вмещает стол для бистро и два стула
  • Средний: 12 футов x 14 футов = 168 кв. футов
    Вмещает обеденный стол с 6-8 стульями
  • Большой: 16 футов x 18 футов = 288 кв. футов
    Вмещает шезлонги, диван и журнальный столик

Чтобы узнать, какой тип террасы лучше всего соответствует вашим потребностям, вы должны определить, как она будет использоваться больше всего и сколько места вам нужно для работы.В больших дворах открытая гостиная на открытом воздухе может быть идеальной. Если у вас есть небольшой внутренний двор или боковой двор, лучшим выбором может стать патио-бистро. Ниже приведены наиболее распространенные размеры хорошего размера патио.

Заливка собственного патио?
Сколько мне нужно бетона?
Как заливать бетон (8 шагов)

Патио какого размера мне нужно?

При принятии решения о планировке внутреннего дворика требуется небольшая домашняя работа. Если вам нужна помощь в планировании вашего проекта, обратитесь за консультацией к ближайшему подрядчику по патио.

Советы по размеру патио
Время: 04:18
Дизайнер Скотт Коэн показывает, как он спроектировал несколько проектов, учитывая мебель, развлечения и близость к дому.

Перед тем, как залить террасу, нужно продумать, как именно вы планируете ее использовать:

  • Любишь развлекаться? Тогда вы можете подумать о создании различных больших патио для размещения обеденных зон.
  • Или ваш задний двор — ваше личное убежище? Тогда вы можете предпочесть открытые комнаты размером с бистро с различными небольшими уютными зонами отдыха по всему двору.
  • У вас есть маленькие дети? Назначение игровых площадок может быть частью вашего плана.

Вариантов может быть бесконечное множество, но принцип один и тот же: «форма следует за функцией». По сути, определите, что вам нравится делать, и пусть ваш дизайн патио возникнет из этого мыслительного процесса.

Чтобы лучше понять «функции» пространства, задайте себе следующие вопросы:

  • Сколько людей вы регулярно развлекаете?

  • У вас тоже большие вечеринки? Сколько человек обычно требуется для размещения на таких вечеринках?

  • Какая ваша любимая отделка патио? Печатный бетон? Асфальтоукладчики? Кирпич или камень?

  • Какой стиль, размер и количество садовой мебели вы будете использовать во дворе?

Вооружившись ответами на эти основные вопросы, вы сможете надлежащим образом обустроить террасу.

ТОП 4 ТИПА ПАТИО

Стандартный размер 6-7 футов. Отлично подходит для боковых дворов и маленьких дальних уголков.

Бистро Патио

Бетонные патио в стиле бистро отлично подходят для боковых дворов, углов и небольших площадок на заднем дворе. Из-за своего миниатюрного размера они могут стать проблемой для дизайна. Необходимо уделить внимание тому, чтобы внутренний дворик был достаточно большим, чтобы быть функциональным, но достаточно маленьким, чтобы соответствовать пространству. Если внутренний дворик будет иметь штампованный дизайн, рисунок должен быть выбран тщательно, чтобы он хорошо вписался в тесную планировку.Вот несколько дополнительных советов по дизайну:

  • Сделайте внутренний дворик достаточно большим, чтобы в нем можно было разместить небольшой стол и как минимум два стула. Хороший размер патио для бистро составляет от 6 до 7 футов в диаметре.
  • Когда дело доходит до выбора шаблона штампа, чем меньше размер, тем лучше. Рассмотрите возможность использования булыжника или кирпича, а не крупного полевого камня или сланца. Крупные узоры будут загромождать пространство и будет сложно установить непрерывность узора на такой маленькой площади.
  • Другим вариантом является использование тисненой или текстурной кожи по всему внутреннему дворику для более тонкого вида. Примеры см. в разделе «Шаблоны и конструкции из штампованного бетона».
  • Поскольку внутренние дворики бистро обычно примыкают к дому, лучше всего использовать простые цвета и выбирать тона, которые дополняют фасад дома.

Дополнительные советы по планированию патио в бистро: идеи дизайна для небольших патио на заднем дворе

Стандартный размер 16-18 футов. Отлично подходит для глубокой садовой мебели.

Гостиная

Большая тенденция в бетонных патио состоит в том, чтобы сделать их функционирующими как гостиные на открытом воздухе, в комплекте со всей мебелью, которую вы найдете в помещении, такой как шезлонги, диваны и журнальные столики.Обычно большие по размеру, чем средний внутренний дворик, патио в гостиной часто включают открытый камин или яму для костра для тепла и ночной атмосферы. Они также могут включать в себя стенки сидений, водные объекты и наружное освещение. Поскольку внутренние дворики жилых комнат часто выполняют несколько функций, важен хороший план. Вот несколько советов по дизайну:

  • Составьте список мебели, которую вы хотите разместить во внутреннем дворике гостиной, вместе с примерными размерами, чтобы вы могли выбрать подходящий размер внутреннего дворика.Средний размер патио для гостиной составляет примерно 16 на 18 футов.
  • Чтобы разместить гостей, убедитесь, что у вас достаточно места для движения транспорта. Хорошее эмпирическое правило — оставлять зазор в 3 фута вокруг мебели.
  • Для большей интимности ваша гостиная на открытом воздухе должна иметь центральную зону для разговоров, спроектированную вокруг фокуса, например, камина или ямы для костра.
  • Чтобы защитить внутренний дворик гостиной от палящего солнца и дождя, рассмотрите возможность установки перголы, поддерживаемой декоративными бетонными колоннами или беседкой.См. этот проект: Патио из штампованного бетона и пергола преображают задний двор.
  • Используйте бетонные или каменные стены для сидения, чтобы создать зоны для различных занятий и придать декоративный вид.

Стандартный размер 12-14 футов. Отлично подходит для размещения круглого стола 48 дюймов.

Получите больше советов по планированию патио в гостиной: советы по планированию открытой комнаты

Столовая на открытом воздухе

За круглым столом 48 дюймов могут разместиться 6-8 человек в зависимости от размера стульев.Минимальный размер внутреннего дворика для размещения 48-дюймового круглого стола составляет 10 футов 6 дюймов. Это дает достаточно места для выдвижения стульев, но не так много места для прогулок. Используйте 12-14 футов в качестве минимального размера внутреннего дворика для каждого 48-дюймового круглого стола. вы намерены разместить. Размер вашего патио зависит от ваших потребностей в развлечениях и количества людей, которых вы планируете регулярно принимать.

Просмотрите эту таблицу размеров патио для стандартных круглых и прямоугольных интервалов.

Загрузите контрольный список, который поможет вам создать комнату на открытом воздухе (PDF)

Стандартный размер 2-6 футов. Отлично подходит для шезлонгов и коктейльных столов.

Патио на солнечной террасе

Если вы хотите включить солнечную террасу для шезлонгов, то спланируйте пространство, в котором разместятся 2-4 шезлонга (2 фута х 6 футов) со столиками для коктейлей между ними и 3 фута свободного пространства для ходьбы за изножьем стульев. Вокруг бассейнов вы можете увеличить минимальный зазор с 3 футов до 5 футов, чтобы избежать случайного погружения в бассейн.

СВЯЗАННЫЙ:
Удлинитель патио

Размеры и усиление (а) балконов и (б) козырьков.

Контекст 1

… как видно на рис. 1, на главном фасаде здания находились две одинаковые колонны подвесных балконов. Эти балконы имели трапециевидный формат с приблизительной площадью 2,00 м 2 , как показано на рис. 2а. В архитектурном проекте были указаны небольшое горшечное растение в углу балкона и стеклянная сетка. Однако не было спецификации покрытия, которое должно использоваться на балконах . ..

Контекст 2

… положительное и отрицательное армирование, использованное для консольных плит балконов, показано на рис. 2а. Анализ конструктивных чертежей показал, что плиты, предназначенные для балконов, должны иметь толщину 10 см, бетонное покрытие 1,5 см, бетон с нормативной прочностью на сжатие 15 МПа и стальные стержни с пределом текучести 600…

Контекст 3

… в навесах 15-го этажа также использовались консольные плиты, которые соединялись с соседними плитами террасы (L24), как показано на рис.2б. Консольные плиты навеса должны иметь толщину 7 см, бетонное покрытие 1,0 см, бетон с нормативной прочностью на сжатие 15 МПа и стальные стержни с нормативной прочностью 600 …

Контекст 4

.. , на рис. 3а. Как видно, наблюдалась тенденция отклонения свободно падающих обломков в правую часть колонн балконов, принимая за точку отсчета террасу здания. Такое отклонение обломков, вероятно, произошло из-за высокой жесткости, обеспечиваемой в соединении между плитами балконов и колоннами Р26, как видно на рис. 2а. Прогрессирующее разрушение привело к разрушению плиты над подземным гаражом в здании (рис. 3b), а также некоторых балок (рис. 3c) и колонн (рис. …

Контекст 5

… может быть реализовано, отрицательное армирование, указанное инженером-строителем на чертеже конструкции, т. е. стержнями диаметром 3,4 мм, расположенными через каждые 15 см (A s ffi 0,54 см 2 /м, как показано на рис. 2b) , практически в два раза превышает отрицательное армирование, рассчитанное на основании особенностей, представленных на архитектурном чертеже.Кроме того, количество отрицательного армирования, указанное инженером-строителем, удовлетворяет минимальному армированию, рекомендованному бразильскими строительными нормами в то время, т. Е. [1]. По моменту растрескивания …

Контекст 6

… проведенному на поврежденном здании, а именно в напоминающем навес, выявлено возникновение существенных изменений размеров конструкции без актуализации отрицательного армирование. Как видно на рис.2b, навес был впервые указан в конструктивных и архитектурных чертежах с пролетом 57,5 ​​см и длиной 189 см. На объекте удалось проверить напоминающий навес с пролетом 94 см и длиной 213 …

Контекст 7

… как видно на рис. 2а, балконы были указаны в архитектурном и структурные чертежи с пролетом 106,5 см и длиной 233 см. В проваленных балконах, а также в напоминающих балконах удалось проверить пролет 150 см и длину 254 см.Следует отметить, что даже с этой модификацией продольные …

Контекст 8

… напоминающие балконы были выполнены средней толщины 19,75 см, что составляет 10,27 см средней толщины железобетонных плит. Как видно на рис. 2б, указанная толщина составляла 10 см. На рис. 5а показаны преувеличенные слои материалов над плитами балконов, а на рис. 5б — неравномерность расстояния между отрицательными стержнями, а также его понижение….

Как рассчитать размер моего патио?

Как измерить патио?

Если у вас есть сад, где вы хотите уложить тротуарную плитку или брусчатку, но не совсем уверены, как определить, сколько вам нужно, то мы здесь, чтобы дать вам несколько советов.

Если у вас квадратный или прямоугольный внутренний дворик, рассчитать его площадь довольно просто. Вам просто нужно измерить ширину и длину области, которую вы хотите замостить, и перемножить два числа вместе.Это даст вам ваш участок для мощения.

При расчете площади сада более абстрактной формы первое, что вам нужно сделать, это разделить эту абстрактную форму на правильные формы, такие как треугольники, квадраты, прямоугольники и даже круги. Часто самый простой способ спланировать это — использовать бумагу и карандаш. Если вы затем найдете площадь этих отдельных фигур и сложите их, вы сможете рассчитать общую площадь, которую вам нужно покрыть.

Если вы боретесь с этим, не беспокойтесь, отправьте нам электронное письмо с изображением области, и мы сможем рассчитать размер области для вас.

После того, как вы измерили площадь, попробуйте ее на размер. Используйте веревки или маркеры, чтобы обозначить границы и имитировать размер участка, который нужно замостить. Разместите свою мебель, барбекю и кашпо в своих предполагаемых домах, чтобы проверить планировку, и вы на 100% довольны своим будущим пространством.

Измерять террасу в метрах или футах?

Все наши тротуарные плиты и плиты продаются в метрических единицах. Размеры отдельных брусчаток указаны в миллиметрах (мм), например, брусчатка Bradstone Natural Granite 600 x 600 мм серебристо-серого цвета.Площадь, которую покрывает тротуарная плитка, будь то по отдельности или в упаковке, указана в квадратных метрах (м 2 ). Тротуарная плитка Bradstone Ashbourne в цвете Weathered Grey продается в виде упаковки для патио площадью 9,72 м 2 . Схема укладки этого продукта использует рекомендуемую площадь с размерами 3,6 м (3600 мм) x 2,7 м (2700 мм).

Поэтому мы всегда рекомендуем измерять площадь в метрах, а не в футах. Не беспокойтесь, если вам удобнее работать с имперскими размерами, позвоните нам по телефону 0800 032 6306, и мы сможем преобразовать его для вас.



Как рассчитать необходимое количество асфальтоукладчиков?

Теперь, когда вы выполнили самое сложное, вы можете определить, сколько брусчатки вам нужно, чтобы покрыть вашу площадь. Мы стараемся максимально помочь вам, предоставляя покрытие наших продуктов, а также калькулятор покрытия на каждой странице продукта.

Как выбрать тротуарную плитку

Самое интересное — выбрать покрытие для патио! Если вы ищете традиционный стиль, почему бы не взглянуть на брусчатку из натурального песчаника Bradstone, доступную в шести различных цветовых вариантах, демонстрирующую естественные прожилки и расколотый профиль. С этим индийским песчаником вы обязательно найдете идеальную брусчатку. для вашей открытой площадки.

Если вы предпочитаете более однородный по цвету продукт, отличным выбором будет изготовленная из бетона тротуарная плитка, такая как Bradstone Old Town Paving. Традиционное очарование Старого города воссоздает внешний вид изношенных каменных плит, сохраняя при этом большую согласованность цвета от плиты к плите. Этот ассортимент был изготовлен из форм, копирующих полы хлопчатобумажной фабрики 19 века, включая следы от инструментов и выветренные края.

Использование круга для патио

Поскольку ваш внутренний дворик является фокусом вашего сада, круглое мощение станет идеальным центральным элементом! У нас есть выбор из 2 или 3 кругов для мощения как из натурального камня, так и из искусственного камня, поэтому доступен широкий выбор цветов и отделки.Вы можете использовать круг как отдельную функцию или даже включить его в основную зону внутреннего дворика, используя набор для квадратной формы.

Современная тротуарная плитка

Если вам больше по душе современные стили мощения, плитка из фарфора должна быть в верхней части вашего списка покупок. Сверхпрочные, долговечные и устойчивые к водопоглощению керамогранитные плиты практически не требуют ухода и устойчивы к царапинам. У нас есть широкий ассортимент керамогранита различных цветов и стилей. Фаворитом покупателей является керамическая плитка Bradstone Aspero. Aspero доступен в упаковке для патио, которая имеет три разных размера в 4 желаемых цветовых вариантах.

На что следует обратить внимание при выборе патио в саду

  • Убедитесь, что ваш внутренний дворик пропорционален вашему дому.
  • Рассмотрите положение вашего внутреннего дворика в вашем саду или по отношению к вашему дому.
  • Традиционные патио часто симметричны вашей собственности.
  • Изогнутые и геометрические формы выглядят очень современно и стильно.
  • Подумайте, где будет восходить и садиться солнце, особенно если вы хотите создать идеальную ловушку для солнца.
  • Оставьте место для садовой мебели и шезлонгов, а при использовании костров и барбекю убедитесь, что вокруг них есть свободное пространство для безопасности и комфорта.

Если у вас есть какие-либо вопросы о нашем прекрасном ассортименте тротуарной плитки для сада или вы хотите задать вопрос о вашем планируемом внутреннем дворике, пожалуйста, не стесняйтесь обращаться к нам. Позвоните нам по телефону 0800 032 6306 или начните онлайн-чат

.

Какой толщины должна быть бетонная плита для патио?

Определение толщины бетонной плиты вашего патио

Лучшая особенность внутреннего дворика в том, что за ним практически не требуется техническое обслуживание.Хотя вам нужно внести несколько тонких штрихов здесь и там, вам действительно не нужно много делать, чтобы поддерживать внешний вид вашей выходки на свежем воздухе.

Это варьируется от одного типа к другому.

Три из наиболее часто выбираемых типов патио включают патио из брусчатки, камня и бетонных плит. Среди трех самых простых в уходе — те, что сделаны из бетона. Хотя они бывают разных форм, бетонная плита — лучший вариант, когда вы ищете ровный, гладкий и устойчивый внутренний дворик, который обеспечивает тепловое отопление и лучший пол для работы.

Быть лучшим вариантом, естественно, имеет свои недостатки. Хотя это может показаться довольно простым, создание бетонной плиты для вашего внутреннего дворика может быть сложным само по себе. Даже не заставляйте меня рассказывать о составе бетона, его размещении и размерах, чтобы установить плиту на место. Кроме того, правильное время и правильная установка вашей бетонной плиты имеют важное значение для стабильности пола вашего патио. Тем не менее, давайте углубимся во все детали, прежде чем вы начнете.

Все, что вам нужно знать

Являясь самым прочным, прочным и надежным способом создания вашего патио, бетонная плита требует большой точности и аккуратности, когда речь идет о размерах и соотношении компонентов.Сверху может показаться, что верхний слой почвы залит цементом, но под всем этим скрывается целый новый мир строительства.

В то время как некоторые предпочитают просто укладывать бетонную плиту над неглубокой ямой, это не совсем разумный способ работы на террасе. Построение его только на почве не может гарантировать вам устойчивости. Даже если ваша плита идеально измерена, щель в земле, выступающая скала или просто слабый верхний слой почвы могут привести к тому, что она треснет под давлением. Особенно это касается внутренних двориков, расположенных при экстремально высоких или низких температурах.

Можно, конечно, отремонтировать, но в отличие от брусчатки и кирпичей, которые можно заменить сразу, треснувшую бетонную плиту не так просто залатать. Заполнение трещины возможно, однако, когда что-то выходит из-под контроля, например, сорняки пробиваются сквозь трещину или линии проходят дальше по линии, единственный вариант, который у вас есть, — это заменить всю плиту целиком.

Тем не менее, прежде чем вы начнете копаться на заднем дворе, было бы лучше с первого раза получить правильные цифры.

(Второе размышление, построить террасу или террасу? Прочтите эту статью, чтобы узнать, что дешевле построить террасу или террасу!)

Назад к основам

Хорошему зданию всегда нужен хороший фундамент. То же самое касается вашего строительства вашего бетонного патио. Даже если вы не можете предсказать, как почва будет перемещаться с течением времени, создание подушки для вашей бетонной плиты поможет уменьшить последствия любого движения.

Основание из гравия является наиболее распространенной и практичной опорой для работы.И хотя может показаться заманчивым просто залить все вокруг, это на самом деле определяет, насколько толстой должна быть ваша бетонная плита. Хотя вы можете использовать соотношение 1: 1 для дуэта плиты и гравия, вы всегда можете обратиться к калькулятору бетонных плит или профессионалу, чтобы разобраться в своих числах.

Однако в качестве основания рекомендуется использовать 4-6 дюймов гравия. Если вы выберете минимум 4 дюйма, вам нужно будет пройти через яму минимум 8 дюймов.

Значит ли это, что вы можете возиться со своей плитой? Насколько толстыми должны быть плиты для патио?

Несмотря на отличный фундамент, дом обречен рухнуть и развалиться, если он построен из некачественных материалов и с неточными размерами.Следуя этой логике, ваш внутренний дворик подвергнется тому же, если вы решите последовать примеру людей, которые забывают детали в своей спешке, чтобы построить внутренний дворик своей мечты.

Даже если у вас есть конкретные идеи патио для небольших дворов, каждая деталь должна быть тщательно спланирована, иначе вы получите патио, которое не прослужит вам и месяца, прежде чем вам придется начинать ремонт. Очень важно, чтобы толщина бетонной плиты не превышала шести (6) дюймов. Кроме того, было бы лучше поработать с числами, если вы хотите работать с любым меньшим, поскольку вы можете поместить только одну плиту.Если вы хотите положить новый бетон поверх старого бетона, сначала ознакомьтесь со всем, что вам нужно знать. Потому что не только плохо класть одну поверх другой, но и поставить две бетонные плиты на пол вашего патио обязательно потерпит неудачу. Подумайте об этом так: если бы две разные бетонные плиты были соединены вместе, смещение верхнего слоя почвы могло бы привести к тому, что они стирались бы друг с другом. Это может привести к преждевременному растрескиванию бетонных плит.

Кроме того, это действительно потребует много работы. (Хотите, чтобы кто-то другой сделал это за вас? Прочтите эту статью о подрядчиках по бетонированию патио!)

В заключение, если вы хотите обойти бетонную плиту для пола патио, вам лучше потратить свое время, усилия и внимание на детали, а не торопиться. Ведь ничего хорошего из спешки не выходит. И если у вас когда-нибудь возникнут проблемы с патио, All Pro Decks поможет вам!

Основное руководство по различным типам балконов — Midwest Stairs & Iron

Какие существуют типы балконов?

Для современных многоквартирных строительных проектов существует множество вариантов балконов. Используйте это руководство, чтобы определить правильный тип балкона для вашего архитектурного проекта.

Консольные балконы

Назначение консольного балкона состоит в том, чтобы обеспечить чистое пространство между пролетами без каких-либо колонн или раскосов.Другими словами, этот тип балкона не имеет видимых средств поддержки, для этих консольных балконов требуется опорная балка в стене. Таким образом, скорость установки типичного бетонного и деревянного консольного балкона составляет от 5 до 10 в день.

Допустимый размер зависит от размера балки и типа строительного материала. Как правило, консольный балкон имеет ограничение по размеру в 24 дюйма. Типичными строительными материалами для консольного стиля являются древесина, сталь и бетон. Использование бетона или стали популярно для конструкционного использования, но теплопроводность является проблемой.По этой причине консольный балкон требует знаний о тепловых мостах. Обычно соединители с терморазрывом должны быть залиты в здание во время строительства основной рамы. По этой причине деревянные балки популярны из-за низкой теплопроводности. Однако со временем древесина рискует сгнить. Таким образом, консольный стиль может испортиться незаметно для глаз, как показывают недавние новости. Важно понимать, что ошибки в конструкции консоли означают катастрофические последствия в будущем.

«Многоуровневые балконы»

Многоуровневый балкон имеет вертикальные опорные столбы или стойки.Этот метод балкона с колоннами является упрощенным с минимальными последствиями нагрузки на здание. Для этого столбы удерживают балконы на месте, а вес переносится на бетонные подушки на земле. Получившаяся вертикальная опорная конструкция придает балкону многоуровневый вид. Однако этот метод требует внимания к дизайну, чтобы избежать неприятного внешнего вида.

Самонесущие балконы с болтовым креплением

Балкон с болтовым креплением крепится к зданию без внутренних балок. Другими словами, балкон с подвесным или болтовым креплением является самонесущим.Для этого балконная система с болтовым креплением соединяется с болтами, натяжными стержнями и ножевыми пластинами к зданию. Балконы могут поставляться предварительно изготовленными и готовыми к болтовому креплению без сборки на месте. На самом деле это сборные средства, балконы могут подняться с грузовика на здание. Перед заселением балкона здание подготавливается с точками подключения. Затем кран поднимает собранный балкон, и он устанавливается на место болтами. В среднем установка балкона с болтовым креплением занимает около 20 минут на каждый балкон.Этот тип обычно ограничивается сталью или алюминием с опцией стеклянных перил. Напротив, алюминий является лучшим вариантом. В настоящее время древесина не вариант. С помощью этого метода крепления на болтах скорость установки составляет от 15 до 24 балконов в течение 4 часов. В целом быстрая установка и повышенная безопасность делают балконы с болтовым креплением популярным выбором.

Плиты для натяжения Балконы

В плитах для натяжения используется высокопрочная сталь для стабилизации и укрепления бетона. В результате повышается способность сопротивляться растягивающим усилиям.Это позволяет архитектору использовать более тонкие бетонные плиты и большие пролеты. Эта конструкция плиты после натяжения требует специальных навыков и знаний.

Балкон Джульетты

Балкон Джульетты представляет собой искусственный балкон с перилами и может иметь декоративный характер. Иногда на балконе Джульетты может быть очень маленькая стоячая зона.

Требуются ли распилы в моей плите? Часть 1 — Коммерческие плиты на земле

В первой части этой серии, состоящей из двух частей, мы обсудим разделы управляющих норм и руководства со ссылками на нормы, которые относятся к выпиливанию компенсационных швов в типичных коммерческих бетонных плитах на грунте. Вторая часть будет посвящена жилым бетонным плитам на земле.

Трещины в бетонных плитах перекрытий на грунте для новых коммерческих строительных проектов могут привести к претензиям по проектным и/или строительным дефектам к специалисту по проектированию и/или подрядчику проекта соответственно. Требования к компенсационным швам (CJ) в бетонных плитах прямо не указаны в коммерческих базовых нормах и, таким образом, могут быть пропущены профессиональным проектировщиком. Тем не менее, коммерческие базовые нормы проектирования отсылают профессиональных дизайнеров к рекомендациям ACI по требованиям к швам в бетонных плитах.Специалист по проектированию может либо указать относительно большой процент стальной арматуры в плите, чтобы исключить необходимость в CJ, либо указать CJ для контроля количества, размера и местоположения трещин высыхания и усадки. Поскольку количество стальной арматуры, необходимой для устранения CJ, обычно дороже, чем использование CJ, CJ обычно являются предпочтительной альтернативой. Одним из методов создания CJ является использование пропилов для создания ослабленного поперечного сечения, чтобы контролировать, где плита треснет.Критические параметры при определении пропилов включают расстояние между пропилами, тип пропила, передачу нагрузки по пропилу, глубину пропила и время пропила.

Трещина плиты при распиле

Коммерческие бетонные плиты на грунте

В этом блоге представлены разделы управляющих кодов и руководства со ссылками на коды, относящиеся к распиловке CJ в типичных коммерческих бетонных плитах на уровне грунта. Термин типичные бетонные плиты для этого блога относится к бетонным плитам перекрытия на земле, которые не передают вертикальные нагрузки или боковые силы от других частей конструкции на почву.Этот технический блог ссылается на Международные строительные нормы и правила (IBC) 2015 года как на базовые нормы проектирования для коммерческого строительства.

Контролирующие разделы IBC и ссылочного документа ACI следующие:

IBC Глава 19 – Бетон

IBC 1901. 2 – Обычный и железобетон

«Конструкционный бетон должен быть спроектирован и изготовлен в соответствии с требованиями настоящей главы и ACI 318 с поправками, внесенными в разделы 1905 настоящего Кодекса…»

Другие применимые разделы IBC:

МБК 1901.5 — Строительные документы
IBC 1904.1 — Категории экспозиции и классы
IBC 1904.2 — Бетонные свойства
IBC 1905 — Модификации ACI 318
IBC 1907 — Минимальные положения для плиты
IBC 1907,1 — General

Контролирующие разделы ACI 318-14 Строительные нормы и правила для конструкционного бетона (ACI 318), на которые ссылается IBC 1901.2, следующие:

АКИ 318 1.4.7 –

« Настоящий Кодекс не применяется к проектированию и строительству плит на грунте, за исключением случаев, когда плита передает вертикальные нагрузки или поперечные силы от других частей конструкции на грунт »

АКИ 318 Р1. 4.7 –

» Подробные рекомендации по проектированию и строительству плит на грунте… приведены в следующих публикациях: ACI 360R… »

Расстояние между усадочными швами

ACI 360R-10 (ACI 360), на который ссылается ACI 318, на который ссылается IBC, включает рисунок 6.6 для рекомендуемого расстояния CJ для неармированных бетонных плит на грунте следующим образом:

График расстояния между CJ из ACI 360 Рис. 6.6

Обратите внимание, что расстояние между CJ в 4-дюймовой плите должно составлять от 8 футов до 13 футов. Для CJ, расположенных на расстоянии до 20 футов, требуется плита толщиной 8 дюймов или толще. В ACI 360, раздел 6.1.3 — Усадочные швы , распиленные, термин «неармированный» относится как к простому бетону, так и к бетону, армированному только для предотвращения образования трещин (т. е. не для прочности на изгиб). Процент стальной арматуры, которая применяется только для предотвращения образования трещин (и считается «неармированной» для целей этого раздела правил), меньше или равна 0. 5% от общего сечения плиты.

Типы распилов

В ACI 360 обсуждаются два типа распиловки: обычный мокрый процесс и процесс сухой распиловки с ранним входом. Для традиционного мокрого процесса распиловки используется пила по бетону и полотно, предназначенное для резки затвердевшего бетона. Во время пропила добавляется вода, чтобы свести к минимуму образование пыли и охладить лезвие во время пропила. Глубина лезвия (или оправки) обычно может превышать 1 дюйм.

Традиционный процесс мокрой распиловки

Для процесса сухой распиловки с ранним входом распилы выполняются с использованием пилы определенного типа с вращением лезвия вверх, что оставляет свежие швы чистыми и удерживает пилу на месте.Лезвие предназначено для резки бетона до его затвердевания без добавления воды при распиле. Пилы с ранним входом обычно ограничиваются пропилом глубиной 1 дюйм. Пилы с ранним входом используются после того, как бетон станет достаточно твердым, чтобы бетонный заполнитель не рассыпался, но до затвердевания бетона.

Усиление плиты в местах стыков

В ACI 360, Раздел 6.2 – Механизмы передачи нагрузки , основным и наиболее эффективным методом передачи нагрузки через CJ является использование гладких дюбелей.

Деталь усиления с гладким дюбелем из ACI 360 Рис. 6.5

Чтобы сэкономить время и деньги, проектировщики иногда разрешают использование обычных (деформированных) стальных арматурных стержней (арматурных стержней) поперек стыков. ACI 360, раздел 6.2, ссылается на это следующим образом:

.

 “ Другим механизмом передачи нагрузки является усовершенствованная блокировка заполнителя. Улучшенная блокировка заполнителя зависит от комбинации эффекта небольшого количества деформированной арматуры, продолжающейся через шов, и неровной поверхности бетона с трещинами в швах для передачи нагрузки.Продолжение небольшого процента деформированной арматуры (0,1% площади поперечного сечения плиты) через распиленные усадочные швы в сочетании с расстоянием между швами (рис. 6.6) успешно используется некоторыми проектировщиками для обеспечения возможности передачи нагрузки без использования дюбели. Конструкция плиты, в которой используется это небольшое количество деформированной арматуры для улучшения сцепления заполнителя в стыках, должна соответствовать следующим требованиям:

– Распорные соединения, как показано на рис. 6.6;

– Расположите арматуру выше середины глубины, но достаточно низко, чтобы распил не разрезал арматуру;

– Разместите конструкционный или распиленный деформационный шов с устройством распределения нагрузки на расстоянии не более 125 футов (38 м). Это вызывает активацию в этих соединениях, когда другие соединения с деформированной арматурой не активируются;

– Используйте пилу раннего доступа, чтобы вырезать все усадочные швы ; и

– Плита должна быть одинаковой толщины.

Как правило, продолжение большего процента деформированных арматурных стержней не следует использовать через распиленные усадочные швы или конструкционные швы , поскольку они препятствуют раскрытию швов при усадке плиты во время сушки, и это увеличивает вероятность случайное растрескивание стыков . ” [Выделение добавлено]

Обычная спецификация для коммерческих плит заключается в том, чтобы обрезать (или обрезать) половину указанной арматуры поперек CJ.Оставшаяся сталь должна быть меньше или равна 0,1% от площади поперечного сечения плиты.

Расчет времени распиловки

Сроки распила часто не указываются в контрактных планах. Время распила имеет решающее значение для совместной работы. ACI 360, Раздел 6.3 – Усадочные швы с распилом, указывает следующее:

Как правило, соединения, выполненные с использованием обычных процессов, выполняются в течение 4–12 часов после того, как плита была закончена на участке – от 4 часов в жаркую погоду до 12 часов в холодную погоду.Для пил с ранним входом в сухую резку период ожидания обычно варьируется от 1 часа в жаркую погоду до 4 часов в холодную погоду после завершения отделки плиты в этом месте стыка… Во всех случаях распиловка должна быть завершена до бетонирования плиты. охлаждение происходит после пиковой теплоты гидратации ».

Глубина пропила

В планах часто указывается глубина пропила. Однако глубина пропила на самом деле зависит от средств и методов пропила подрядчика.ACI 360, Раздел 6.3 – Усадочные швы с распилом, указывает следующее:

Минимальная глубина пропила обычной мокрой пилой должна быть больше по крайней мере 1/4 глубины плиты или 1 дюйм (25 мм). Минимальная глубина пропила с использованием пилы для сухого реза с ранним входом должна составлять 1 дюйм (25 мм) для плиты толщиной до 9 дюймов (230 мм). Эта рекомендация предполагает, что пила для сухого распила с ранним входом используется в рамках временных ограничений, отмеченных ранее. Некоторые проектировщики плит требуют на следующий день обрезать плиту на 1/4 ее глубины, чтобы углубить 1 дюйм.(25 мм) распил с ранним входом и убедитесь, что соединение активируется.

Размер на детали распила не должен быть одним размером. Скорее, размер должен относиться к примечанию к плану, которое направляет подрядчика на основе выбранных средств и методов.

Требования к конструкции коммерческих бетонных плит на грунте

Специалист по проектированию для проекта, который включает типичные коммерческие бетонные плиты на грунте, должен указать достаточное количество стальной арматуры для устранения CJ (больше 0.5% от площади поперечного сечения плиты) или (чаще) укажите КС следующим образом:

  1. Расстояние между стыками – ACI 360 Рисунок 6-6
  2. Армирование плиты в местах стыков – Шпонки или ограниченное количество деформированных стержней поперек стыков
  3. Время распиловки
    1. Обычный процесс мокрой распиловки должен осуществляться через 4–12 часов после укладки плиты.
      1. 4 часа в жаркую погоду и 12 часов в холодную погоду
    2. Процесс предварительной сухой резки должен осуществляться через 1–4 часа после укладки плиты.
      1. 1 час в жаркую погоду и 4 часа в холодную погоду
  4. Глубина пропила
    1. Традиционная мокрая распиловка – 1 дюйм
    2. Процесс ранней сухой резки – ¼ толщины сляба

Профессионалы-проектировщики коммерческих бетонных плит на грунте, которые не включают вышеуказанные спецификации, могут быть подвержены заявленным ошибкам и/или упущениям при проектировании.Вышеупомянутая информация может быть включена в планы проекта и/или в спецификации проекта в разделе 03 81 13 Распиловка плоского бетона . Подрядчики, которые не следуют планам и/или спецификациям в отношении CJ, могут быть признаны виновными в строительных дефектах.

Во второй части мы обсудим управляющие разделы кода и руководства со ссылками на код, которые относятся к распиловке CJ в типичных жилых бетонных плитах на земле.

Чтобы узнать больше об услугах VERTEX по проектированию конструкций или поговорить с экспертом по проектированию конструкций, позвоните по номеру 888. 298.5162 или отправьте запрос.

Бетонные плиты для патио для домовладельцев и садоводов Wexford Ireland

Плиты для патио

18″ x 18″ сборная плита для патио с треснутым льдом

Это сборная плита для террасы с узором в виде треснувшего льда.

Размеры

18-дюймовый квадрат, 1,5-дюймовая глубина. (450 мм х 450 мм х 38 мм).


18″ x 18″ предварительно отлитая плита для патио с треснувшим льдом, древесный уголь

Это сборная плита для патио с рисунком треснувшего льда угольного цвета.

Размеры

18-дюймовый квадрат, 1,5-дюймовая глубина. (450 мм х 450 мм х 38 мм).


Предварительно отлитая плита для террасы из треснувшего льда размером 18″ x 18″ из песчаника

Это сборная плита для патио с рисунком треснувшего льда цвета песчаника.

Размеры

18-дюймовый квадрат, 1,5-дюймовая глубина. (450 мм х 450 мм х 38 мм).


Сборная плита из йоркского камня размером 18″ x 18″ для патио

Это сборная плита для патио с рисунком из йоркского камня.

Размеры

18-дюймовый квадрат, 1,5-дюймовая глубина. (450 мм х 450 мм х 38 мм).


18″ x 18″ сборная плита из йоркского камня, древесный уголь

Это сборная плита для патио с рисунком угольного камня.

Размеры

18-дюймовый квадрат, 1,5-дюймовая глубина. (450 мм х 450 мм х 38 мм).


Сборная плита из йоркского камня размером 18″ x 18″ из песчаника

Это сборная плита для патио с рисунком из йоркского камня цвета песчаника.

Размеры

18-дюймовый квадрат, 1,5-дюймовая глубина. (450 мм х 450 мм х 38 мм).


18″ x 18″ сборная тротуарная плитка для патио

Это сборная плита для террас с необычным рисунком мощения.

Размеры

18-дюймовый квадрат, 1,5-дюймовая глубина. (450 мм х 450 мм х 38 мм).


Готовая плита для патио из булыжника размером 18″ x 18″

Это сборная плита для патио с рисунком булыжника.

Размеры

18-дюймовый квадрат, 1,5-дюймовая глубина. (450 мм х 450 мм х 38 мм).


18″ x 18″ ярусная сборная плита для патио

Это квадратная сборная плита для террасы с ярусной отделкой.

Размеры

18-дюймовый квадрат, 2-дюймовая глубина. (450 мм х 450 мм х 50 мм).


2 фута x 2 фута 2 фута x 2 фута яруса предварительно отлитой плиты патио

Это сборная плита для террасы с ярусной отделкой.

Размеры

квадрат 2 фута, глубина 2 дюйма. (600 мм х 600 мм х 50 мм).


Гладкая сборная плита для патио 2 фута x 2 фута

Это сборная плита для патио с гладкой поверхностью.

Размеры

квадрат 2 фута, глубина 2 дюйма. (600 мм х 600 мм х 50 мм).


18″ x 18″ прессованная плита с шипами

Это гидравлически прессованная плита для патио с пупырчатой ​​лицевой поверхностью.

Размеры

18-дюймовый квадрат, 1,25-дюймовая глубина. (450 мм х 450 мм х 32 мм).


Прессованная плита 18″ x 18″ с закругленными краями

Гидравлически прессованная плита для патио с рифленой поверхностью.

Размеры

18-дюймовый квадрат, 1,25-дюймовая глубина. (450 мм х 450 мм х 32 мм).


Прессованная плита размером 2 фута x 2 фута с шипами

Это гидравлически прессованная плита для патио с пупырчатой ​​лицевой поверхностью. Он изготовлен в соответствии со стандартами BS EN 1339.

Размеры

квадрат 2 фута, глубина 2 дюйма. (600 мм х 600 мм х 50 мм).


Прессованная плита размером 2 х 2 фута с заостренными краями

Гидравлически прессованная плита для патио с рифленой поверхностью. Он изготовлен в соответствии со стандартами BS EN 1339

.
Размеры

Квадрат 12 футов, глубина 2 дюйма. (600 мм х 600 мм х 50 мм).


Прессованная плита под кирпич размером 2 фута x 2 фута

Гидравлически прессованная плита для патио с отделкой под кирпич.Он изготовлен в соответствии со стандартами BS EN 1339.

Размеры

квадрат 2 фута, глубина 2 дюйма. (600 мм х 600 мм х 50 мм).

Вернуться к началу

.

Оставить комментарий
