Расчет подпорной стены из бетона

Подпорные стены выполняются каменными, бетонными, железобетонными и смешанными (железобетон с камнем и пр.).

Применение металлических подпорных стен имеет место в редких случаях при временных сооружениях. Каменные и бетонные подпорные стены рациональны при сравнительно небольшой высоте насыпи (до 3—4,0 м).

При большей высоте более экономичными оказываются железобетонные подпорные стены, устойчивость которых достигается главным образом не за счет собственного веса конструкции. Обычная форма железобетонных подпорных стен — уголковая, в простейшем виде состоит (рис. 0) из вертикальной стенки (лицевой плиты), воспринимающей боковое давление грунта, и жестко соединенной с ней горизонтальной фундаментной плиты, распределяющей давление на основание.

При высоте стенки более 4—5 м вертикальная плита простой уголковой стенки получается очень большой толщины, и для улучшения условий ее работы вводятся вертикальные ребра — контрфорсы, расстояние между которыми принимается равным 3—5,0 м (рис. 1).

Здесь лицевая плита, воспринимая горизонтальное давление грунта, имеет в качестве опор: с боков контрфорсы, внизу фундаментную плиту и в некоторых случаях сверху продольную балку. Таким образом в зависимости от отношения расстояния между контрфорсами к высоте подпорной стены лицевая плита может рассматриваться балочной или опертой по контуру.

Контрфорс является консольной балкой, защемленной в фундаментной плите. Фундаментная плита воспринимает разность между вертикальным давлением земли и отпором грунта и опирается на лицевую плиту, контрфорсы и «шпору».

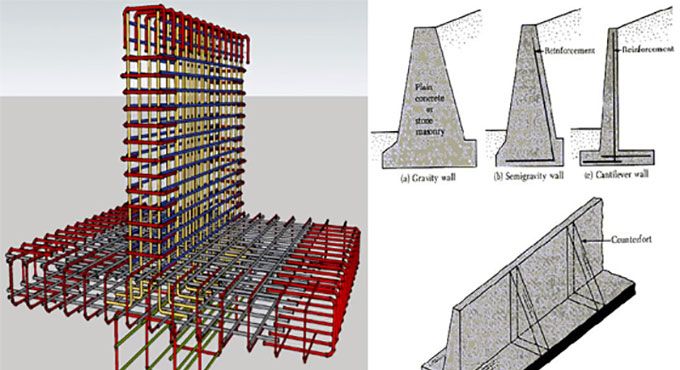

Расчет подпорных стен

Передняя часть фундаментной плиты работает как консоль. Кроме обычного расчета прочности при расчете подпорных стен необходимо производить проверку устойчивости от опрокидывания и скольжения. Обычно принимают условно основание жестким, и тогда при опрокидывании стенки вращение будет происходить вокруг крайней точки носка. Горизонтальные силы вызывают момент, стремящийся опрокинуть стенку, от чего ее удерживают вертикальные силы (вес стенки и земли, находящейся на фундаментной плите), создающие удерживающий момент. Коэффициент устойчивости от опрокидывания

Копр = Муд / Мопр — должно быть > 1,20—1,50 в зависимости от назначения подпорной стены. То же относится и к коэффициенту устойчивости от скольжения

Кск = Qсдв / Qyд

где Qсдв — сила, стремящаяся сдвинуть подпорную стенку, равная горизонтальному давлению грунта, и Qyд — сила, удерживающая стенку от скольжения, равная вертикальному давлению на подошву фундаментной плиты, умноженному на коэффициент трения между материалом плиты (бетоном) и грунтом.

Для увеличения устойчивости стенки на опрокидывание служит «носок» и против скольжения — «шпора». В некоторых случаях лицевая плита выполняется в виде железобетонного или каменного свода.

При большой высоте стенки устраиваются кроме фундаментной плиты дополнительные разгрузочные площадки. Подпорные стены применяются для ограждения насыпей (в железно-дорожных сооружениях, при планировке городов и территорий заводов и т. д.), в качестве набережных и др.

Подпорная стенка и ее основные функции

Подпорная стенка представляет собой один из самых практичных предметов во всем ландшафтном дизайне. Ее основная функция заключается в том, чтобы помочь почве не «сползать» вниз и уберечь неровный участок от деформаций. Но это далеко не все преимущества. Стенки в саду могут предоставить любому владельце дачи или загородного дома дополнительный элемент декора.


Иногда, подпорные стенки используются только для того, чтобы сделать сад более эстетичным и прекрасным. Больше об особенностях и видах подпорных стенок в нашей статье.

Содержание статьи

Для чего нужна подпорная стенка в саду

Уменьшение эрозии почвы, превращение крутых склонов в террасированные фоны, создание фокусных точек на ландшафте — подпорные стены служат многим целям. В самом деле, это одни из самых распространенных способов решения проблем, вызванных холмистой местностью. Хорошо построенные подпорные стены превращают труднопроходимые уклоны в полезное открытое пространство для сада. Их наличие в этом месте делает его более дорогим и солидным. Также подпорная стенка в ландшафтном дизайне может предоставлять человеку большое количество стилистических и архитектурных решений. Поэтому стоит подбирать их осторожно, учитывая все особенности своего сада.

Особенности конструкций подпорной стенки.


«Подпорка» в ландшафтном дизайне всегда занимала особенное место. Этот элемент зачастую очень недооценен, хотя выполняет сразу большое количество функций. Он может обладать более привлекательными качествами, чем клумбы и альпийские горки, если подобрать конструкцию действительно грамотно. Испортить ландшафт подпорной стенкой просто нереально, его можно только улучшить.

Даже простая бюджетная подпорная стенка из бетона или камня может решить сразу несколько проблем:

  • Сделать ваш сад более эстетичным и функциональным.
  • Стилистически сад или участок станет более полноценным и законченным.
  • Есть большое количество вариантов подпорных стенок, поэтому вы сможете подобрать именно ту, которая больше всех подходит вашему стилю сада.
  • Вопрос со стационарными декорациями будет решен сразу.
  • Решение проблемы со смещением почвы.
  • Теперь не нужно бояться излишней влажности почвы, а также вероятностей сползания.

Идеи подпорных стенок можно найти в интернете или придумать что-то самостоятельно. Вариантов просто тысячи! Вы сможете легко подобрать именно тот вариант, который идеально подходит под ваш сад. Помните, что отличия касаются не только визуальных характеристик, но и более важных параметров. Подпорные стенки отличаются материалами, это может простое дерево или камень.

Каждый вариант имеет свои преимущества и переносит их на ваш сад. Но не стоит забывать и о недостатках. Оформление или декорирование подпорных стенок – еще один нюанс, который нужно учитывать. В некоторых случаях им придется заниматься долго, в других он практически не нужен.

Разновидности подпорных стенок

Существует большое разнообразие этих функциональных элементов в зависимости от методов применения. Это могут быть чисто декоративные конструкции или эффективное средство для укрепления земли от сползания. Рассмотрим несколько основных видов подпорных стенок.

Монолитная подпорная стенка из бетона

Этот вид конструкции довольно распространен. Стенка получается путем заливки бетона в подготовленные формы. Поскольку бетон выглядит как единая монолитная конструкция, он лучше всего сочетается с современным интерьером. Способность бетона выдерживать нагрузку на грунт зависит от погодных условий и других факторов.

Плюсы монолита
  • Прочность — поскольку он имеет гораздо большую плотность, чем блочные стены или конструкции из дерева;
  • Разнообразие — бетон можно заливать в любые формы. Это дает вам множество вариантов дизайна на выбор;
  • Гибкость — заливка бетона позволяет легко интегрировать другие функциональные элементы, такие как дренажные системы.
Минусы бетонной подпорки
  • Склонность к растрескиванию — бетонные подпорные стенки обычно нуждаются в какой-либо структурной основе (например, арматуре). В противном случае они могут быстро треснуть.
  • Строительство требует большого мастерства — формы, в которые  вы собираетесь заливать бетон, должны быть безупречными и идеально подобранными.
  • Влага — при воздействии чрезмерного количества воды бетон становится очень влажным. Это может привести к повреждению обработки поверхности, например краски.
  • Уязвимость к химическим повреждениям — бетон может быть легко поврежден рядом химикатов, таких как хлориды, сульфаты и даже дистиллированная вода.

Кирпичная подпорная стенка

Кирпич — один из самых популярных строительных материалов. Во-первых, в отличие от бетона и даже камня, кирпичные стены имеет очень декоративный вид. Они прекрасно дополняют традиционные дома. У кирпичей есть много других полезных характеристик.

Плюсы подпорной стенки из кирпича:
  • Низкие эксплуатационные расходы – относительно недорогой строительный материал, не требующий в будущем особого ухода. Кроме того, он довольно хорошо сохраняет  свою структуру и цвет, поэтому вам не придется слишком часто возиться с декорированием.
  • Экологичность — кирпичи изготавливаются из самых распространенных и экологически чистых материалов  в мире — сланца и глины. Кроме того, позже кирпичи можно использовать для других ландшафтных проектов, например, для пешеходных дорожек.
  • Устойчивость к погодным условиям — кирпичи отлично сохраняются, невзирая на осадки и солнечные лучи. Они не повреждаются от сырости и могут выдерживать множество различных нагрузок. Кроме того, кирпичи негорючие и не способствуют распространению огня.
  • Долговечность — прочный, качественный кирпич может долго прослужить.
Минусы
  • Ограничения по цвету — хотя кирпичи бывают нескольких цветов по сравнению с другими материалами, все же кирпичи не предоставляют такого же разнообразия.
  • Вес. Кирпичи — довольно тяжелый материал. Вы должны обратить внимание на то, чтобы для подпорной стенки из кирпича надо создать прочное основание.
  • Отсутствие гибкости. Изменение внешнего вида проблематично, особенно когда нужно создавать изгибы в стенке.

Подпорная стенка из дерева


Дерево является прекрасным и очень эстетичным вариантом, который сделает ваш сад невероятно красивым. Если в вашем саду много деревянной мебели или плетеной, то вариант с такими подпорками будет прекрасным. Древесина всегда славилась своей декоративностью, ее часто использовали на протяжении веков.

Плюсы подпорной стенки из древесины
  • Естественный вид — деревянные стены имеют тенденцию отлично вписываться в ландшафт.
  • Стоимость — Деревянные подпорные стены являются недорогими в собестоимости.
  • Простота установки  — деревянные подпорные стены очень легко установить, что делает их идеальным проектом для ландшафтного дизайна своими руками.
  • Легкость. Несмотря на то, что древесина достаточно прочная, она является очень легким материалом, который легко разбирать, перемещать и использовать повторно.
Минусы подпорной стенки из дерева
  • Ограниченный срок службы — из всех материалов в списке древесина, вероятно, имеет самый короткий срок службы. Однако при правильном обслуживании вы сможете наслаждаться подпорной стенкой из цельной древесины до 20 лет .
  • Древесная гниль — при правильном обработке этот неблагоприятный исход можно оттянуть, но избежать его невозможно. Если вы живете в районе, где большая влажность и много осадков , вам, вероятно, следует не использовать этот материал.
  • Прочность — хотя их можно использовать как невысокая подпорная стенка, деревянные конструкции не рекомендуются для некоторых более высоких подпорок.
  • Восприимчивость к вредителям  — если вы не уделите достаточно внимания, короеды и другие паразитные насекомые  могут испортить вашу стенку.

Подпорная стенка из камня

Еще один отличный вариант, который имеет свои преимущества и минусы. Натуральный камень сохраняет все достоинства других типов камня (традиции, прочность, долговечность), но при этом предоставляет гораздо больше возможностей для дизайна, чем, например, валуны.

Плюсы
  • Внешний вид — камень красив и идеально вписывается в любую традиционную садовую обстановку. Поскольку вы работаете с множеством более мелких строительных блоков, у вас будет больше свободы экспериментировать с разными цветами и текстурами .
  • Гибкость  — натуральный камень подходит практически для любой ситуации, которая приходит вам в голову. Кроме того, вам не потребуется никаких специальных соединений или строительного раствора, чтобы сохранить целостность конструкции.
  • Традиция — натуральный камень — один из старейших и самых надежных материалов, используемых для перехода между слоями.
  • Долговечность — как и любое другое каменное сооружение, при хорошем строительстве натуральный камень прослужит вам долгие годы.
Минусы камня
  • Цена – декоративный камень всегда считался одним из самых дорогих строительных материалов.
  • Дренаж.  Если говорить о натуральном камне, то уже через пару лет дренаж может стать серьезной проблемой.
  • Сложность создания  — установка каменной стены довольно трудоемкий процесс.
  • Разнообразие строительных блоков  — соединение слишком большого количества разных по размеру камней  вместе может оказаться тяжелой задачей.

Каменные стенки также могут быть очень красивыми, но нужно подбирать этот вариант, отталкиваясь от внешнего вида вашего сада, дома, стиля сада.

Использование валунов

Стены из валунов, без сомнения, являются одними из старейших и самых прочных видов построек, созданных человеком. В отличие от обработанного камня или модульных блоков, валуны доступны и готовы к созданию стенки даже без дополнительной обработки. В то же время они сохраняют большинство положительных сторон обставленных камней и могут прослужить вам не меньше века. Каменные валуны идеально подходят для любого загородного участка.

Плюсы
  • Естественный вид — валуны отлично подходят для любого загородного дома или ландшафтного дизайна сада.
  • Простота использования  — стены из валуна чрезвычайно удобно строить. Некоторые проекты можно легко выполнить, просто сложив валуны друг на друга. Строительство такой стены не требует дорогостоящего оборудования.
  • Доступность — Валуны всех цветов и размеров очень легко получить по очень доступной цене.
  • Долговечность — конструкции из валунов используются с самого начала человечества. Некоторые из них еще живы и сейчас. Это должно служить достаточным свидетельством прочности валунов.
Минусы
  • Размер — валуны, как правило, довольно большие. Если у вас небольшой двор или участок, вам, вероятно, стоит отказаться от валунов — они отнимут вам много места.
  • Отсутствие гибкости — валуны очень мало поддаются изменению в расположении. Таким образом, их можно использовать для самых простых задач (подъем участка почвы), но не для более сложных проектов.
  • Транспортирование — если блоки недоступны на местном рынке, транспортировка может быть дорогостоящей.
  • Высота  — подпорные стены из валунов не могут быть такими же высокими, как бетонные.

Габионы

Габион — очень старый метод возведения стен. Габионные стены — это простые клетки, сделанные из проволоки или стальных прутьев и обычно заполненные камнем или щебнем. Их способность подыгрывать практически любому переработанному материалу (например, дробленому бетону) снискала им очень лояльных последователей. среди современной экологической аудитории.

Плюсы
  • Тяжелая основа — стены из габиона будут надежно стоять даже в случае сильнейших ливней, которые вы только можете себе представить.
  • Гибкость — конструкции и сами материалы гибкие и очень легко вписываются в любой вид в саду.
  • Возможность модернизации – стены из габионов являются модульными. Это означает, что каждый из их разделов можно легко заменить или обновить. Кроме того, промежутки между камнями или кусками бетона можно заполнить растительностью и мхом, которые должны дополнительно укрепить стену.
  • Простота использования — стены из габиона можно возводить даже при малейших познаниях в каменной кладке. Время сборки очень короткое, а транспортировка чрезвычайно проста.
Минусы габионов
  • Визуальная привлекательность — хотя габионовые стены могут сочетаться с широким спектром домов, они менее привлекательны.
  • Склонность к ржавчине металлических конструкций — если не уделять должного внимания техническому обслуживанию, проволочные корзины могут легко заржаветь и сделать всю стенку бесполезной.
  • Уязвимость к воде — воздействие воды может повредить железо и вызвать коррозию внутренних элементов.

В заключении


Вариантов подпорных стенок очень много и каждый обладает своими плюсами и минусами. Прежде всего, вам нужно решить какие цели вы преследуете – безопасность грунта и всего сада или его красота? Когда вы ответите на этот вопрос, то станет гораздо легче подобрать необходимую подпорную стенку для вашего сада.

Интересные статьи

Подпорные стенки в Саратове – цена строительства под ключ

Вид работед. изм.Стоимость, от
Консультации специалиста в офисебесплатно
Строительство фундамента подпорной стенки п.м.1450 руб
Строительство подпорной стенки из бетона до 1 метрам33450 руб
Устройство подпорной стенки кирпичной кладкой п. м.2350 руб
Устройство подпорной стенки из бутового камням32450 руб
Устройство подпорных стенок из натурального камня плитняка- песчаникам34850 руб
Облицовка подпорных стенокм21250 руб
Уборка строительного мусора после окончания работ бесплатно

Участки с неровным рельефом становятся проблемой при строительстве зданий, устройстве дорог и тротуаров, разбивке сада или ландшафтном оформлении дачных участков.

Предотвратить обрушение и сползание грунта, укрепить склоны, разделить перепады высот, свести к минимуму эрозию почвы помогут подпорные стенки.

 Ограждение из природного камня

Разновидности подпорных стенок

Подпорные стенки бывают укрепительными и декоративными. Укрепительные стенки используют в различных сферах:

  • закрепление стенок котлованов на строящихся объектах;
  • обустройство береговых линий и набережных;
  • монтаж гидротехнических сооружений;
  • защита магистральных линий газопроводов;
  • укрепление железнодорожных насыпей и автострад.

Такие сооружения могут выдерживать значительные нагрузки, не отличаясь внешней привлекательностью.

Декоративные конструкции широко используются в ландшафтном дизайне, как элементы оформления и зонирования участка:

  • создание террас в многоуровневых садах;
  • обрамление клумб и цветников;
  • разделение участка на функциональные зоны;
  • имитирование сложных рельефов;
  • создания малых архитектурных форм.

Декоративные ограждения гармонично вписываются в природный ландшафт, становясь украшением участка.

Декоративная стенка

Элементы подпорных стенок

Подпорные конструкции состоят из трех основных элементов:

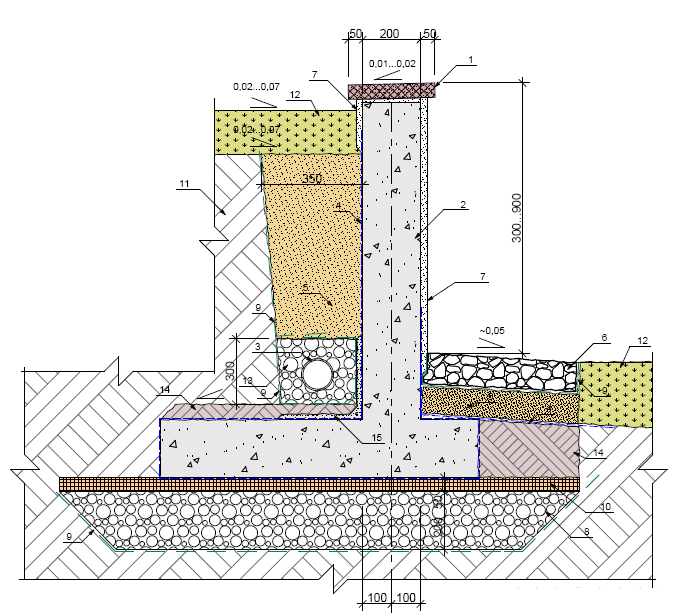

  1. Фундамент. Необходим для устройства стен высотой более 30 см. Глубина закладки рассчитывается в зависимости от перепадов рельефа и особенностей грунта, и составляет не менее ¼ высоты сооружения. От качества фундамента зависит устойчивость, несущая способность и долговечность всей конструкции. Под подпорную стенку обычно устраивают монолитные ленточные фундаменты. Сложные конструкции возводятся на свайных основаниях.
  1. Надземная часть стенки.Укрепительные конструкции строят из монолитного железобетона, шпунтовых или буронабивных свай, природного камня или керамического кирпича. Габариты подпорных сооружений определяются проектными расчетами с учетом геологического строения почвы, предстоящих нагрузок и давлений. Декоративные ограждения могут устраиваться из природного или искусственного камня, кирпича, дерева.
  1. Ливневая канализация и дренажная система. Своевременный отвод избыточной влаги уменьшит давление грунта на стену, предотвратит подмывание фундамента и разрушение подпорной конструкции.

Ливневую или грунтовую воду можно отводить через дренаж в стене, либо через перфорированную трубу, уложенную вдоль основания фундамента.

С внутренней стороны ограждающей стенки выполняется обмазочная или оклеечная гидроизоляция материалами на основе битума.

Устройство дренажных систем.

Материал

Главным критерием при выборе материала для подпорных стенок являются долговечность, устойчивость к давлению грунта и другим природным факторам.

Кроме того, учитываются:

  • перепады высот;
  • свойства грунта;
  • уровень грунтовых вод на участке;
  • требования к дизайну конструкции.

Бетон

Бетонные подпорные стенки являются самыми надежными, прочными и долговечными. Бетон заливается в опалубку с установленным в нее арматурным каркасом. Железобетонные конструкции используют в основном как укрепительные.

При изготовлении каменных подпорных стенок применяют колотый или пиленый базальт, гранит, кварцит, диабаз и др. Кладка из камня выполняется на цементном растворе, по предварительно залитому ленточному фундаменту из монолитного железобетона или фундаментных блоков.

Ширина фундамента должна быть в три раза больше толщины стены. Кладка из натурального камня обеспечивает подпорной конструкции прочность, долговечность и эстетическую привлекательность.

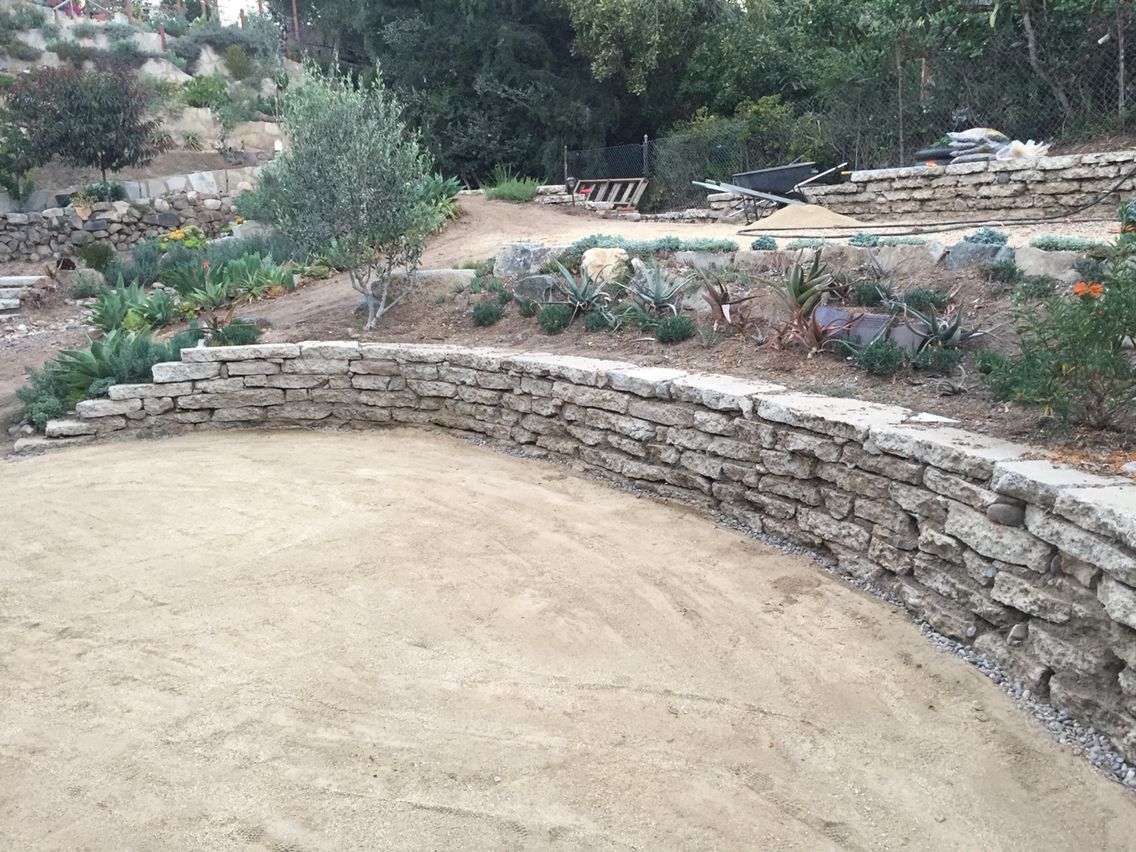

Подпорная стенка из камня.

ерамический кирпич

Один из самых распространенных материалов, используемых для возведения декоративных подпорных ограждений. Чтобы выдерживать давление грунта, толщина подпорной стены из кирпича должна быть не менее:

  • 120 мм — при высоте до 0,6 м;
  • 250 мм — при высоте до 1 м;
  • 370 мм — при высоте 1-1,5 м.

Подпорные ограждения из кирпича возводятся на монолитном ленточном фундаменте.

Устройство подпорной стенки из кирпича.

Габионы

Габион представляет собой контейнер из металлической сетки, заполненный камнями. При этом более декоративные камни укладываются вдоль лицевой стороны стенки, а остальной объём заполняется любым щебнем или галькой.Размер ячеек сетки зависит от выбранных камней.

При устройстве габионов особое внимание следует уделять плотности укладки камней и соединению между собой отдельных блоков.

Такой вариант подпорного ограждения является наиболее экономичным. Кроме того, конструкция не нуждается в устройстве дренажных систем.

Подпорная стенка-габион.

Блоки ФБС

Применяются для возведения укрепительных конструкций промышленных объектов. Блоки обычно укладываются в виде ступеней на выровненное основание. При этом толщина нижних опорных блоков составляет 600 мм, а верхних — 400 мм. При большой протяженности стены устраиваются контрфорсы с шагом 2-4 метра.

Металлический шпунт

Металлическое ограждение устраивается из шпунтовых свай с пазогребневыми замками, соединяющими элементы в единую конструкцию. Стальные шпунтовые конструкции имеют высокую прочность и сопротивляемость статистическим и изгибающим нагрузкам.

Металлические шпунты после завершения работ можно извлечь и использовать повторно.

Шпунтовое ограждение.

Этапы монтажа

Наиболее прочной, надежной и долговечной укрепляющей конструкцией является стенка из железобетона. Монтаж монолитных конструкций выполняется в несколько этапов:

  1. Разработка грунта в траншеях под фундамент подпорной стенки.
  2. Планировка и уплотнение днища траншеи щебнем.
  3. Устройство бетонной подготовки под ленточный фундамент.
  4. Монтаж армирующего каркаса из стали периодического профиля.

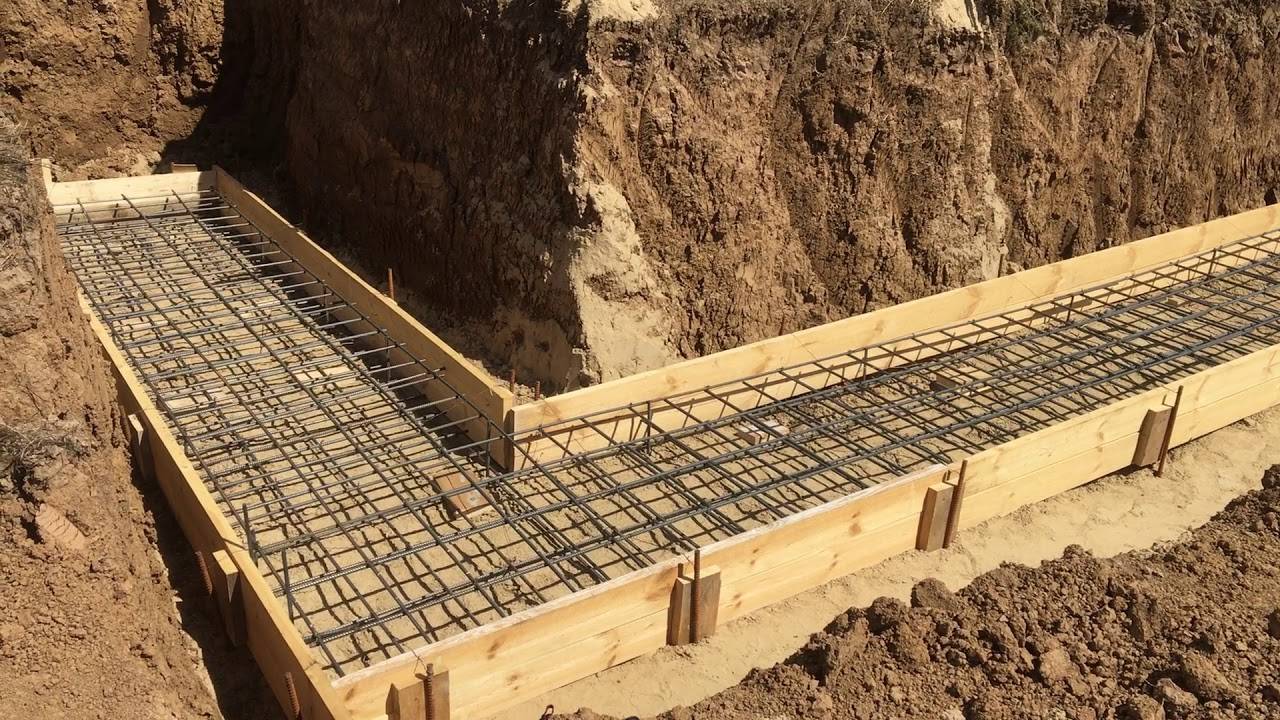

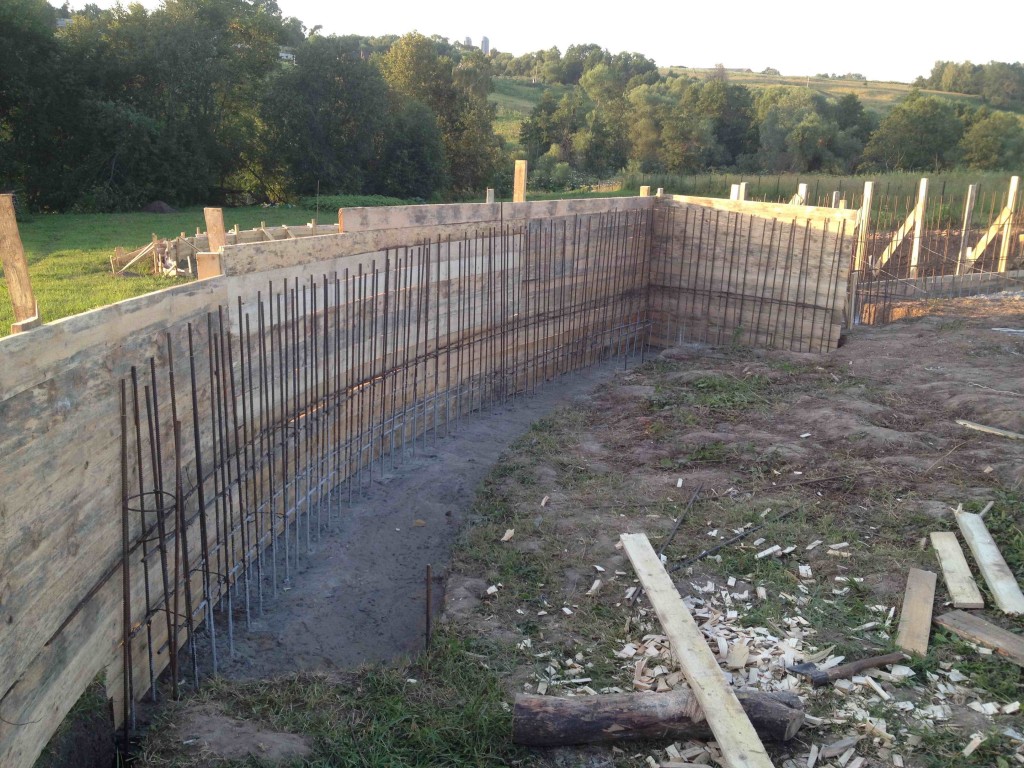

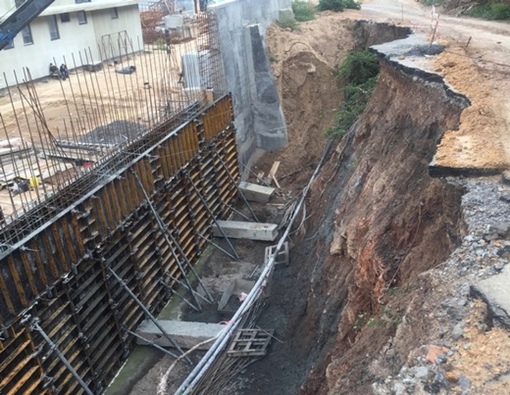

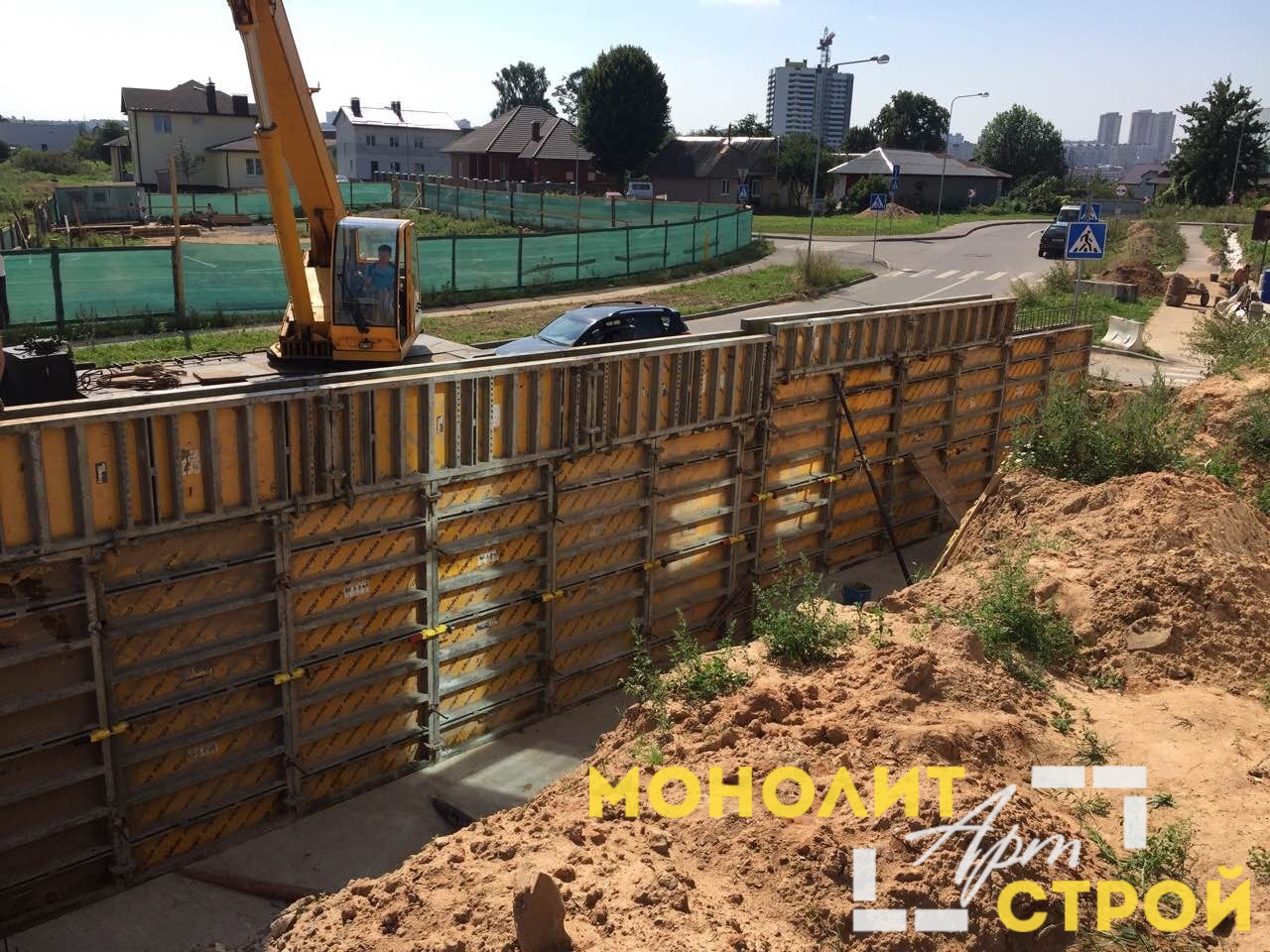

  5. Устройство опалубки фундамента и подпорной стены из досок или фанеры толщиной 16-18 мм.
  6. Заливка бетона в опалубку.

Для предотвращения образования пустот бетон уплотняется с помощью глубинных вибраторов. Конструкция набирает прочность в естественных условиях в течение 28 суток, после чего выполняется гидроизоляция внутренней поверхности стены, устройство дренажных систем и обратная засыпка грунта с послойным уплотнением.

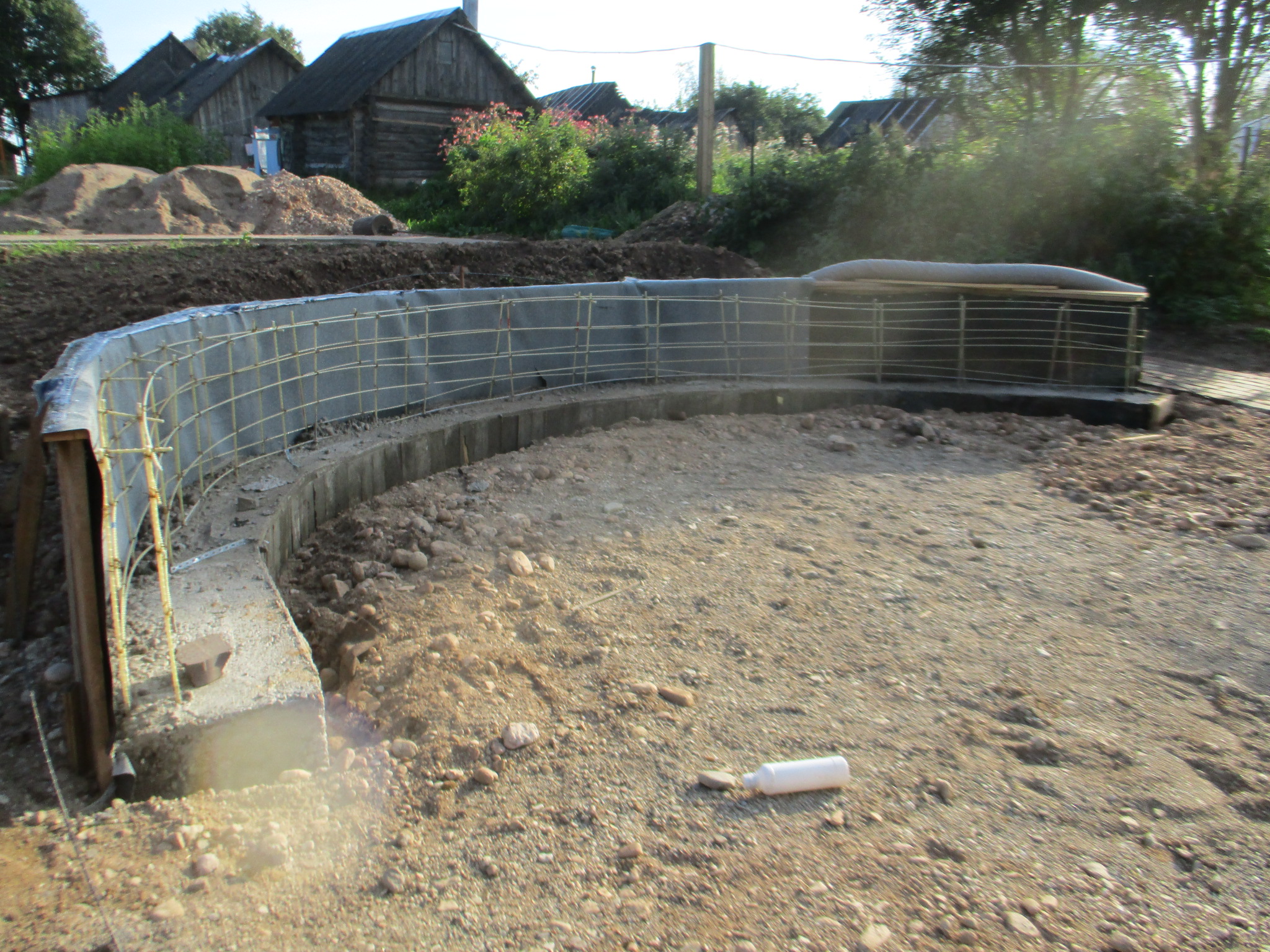

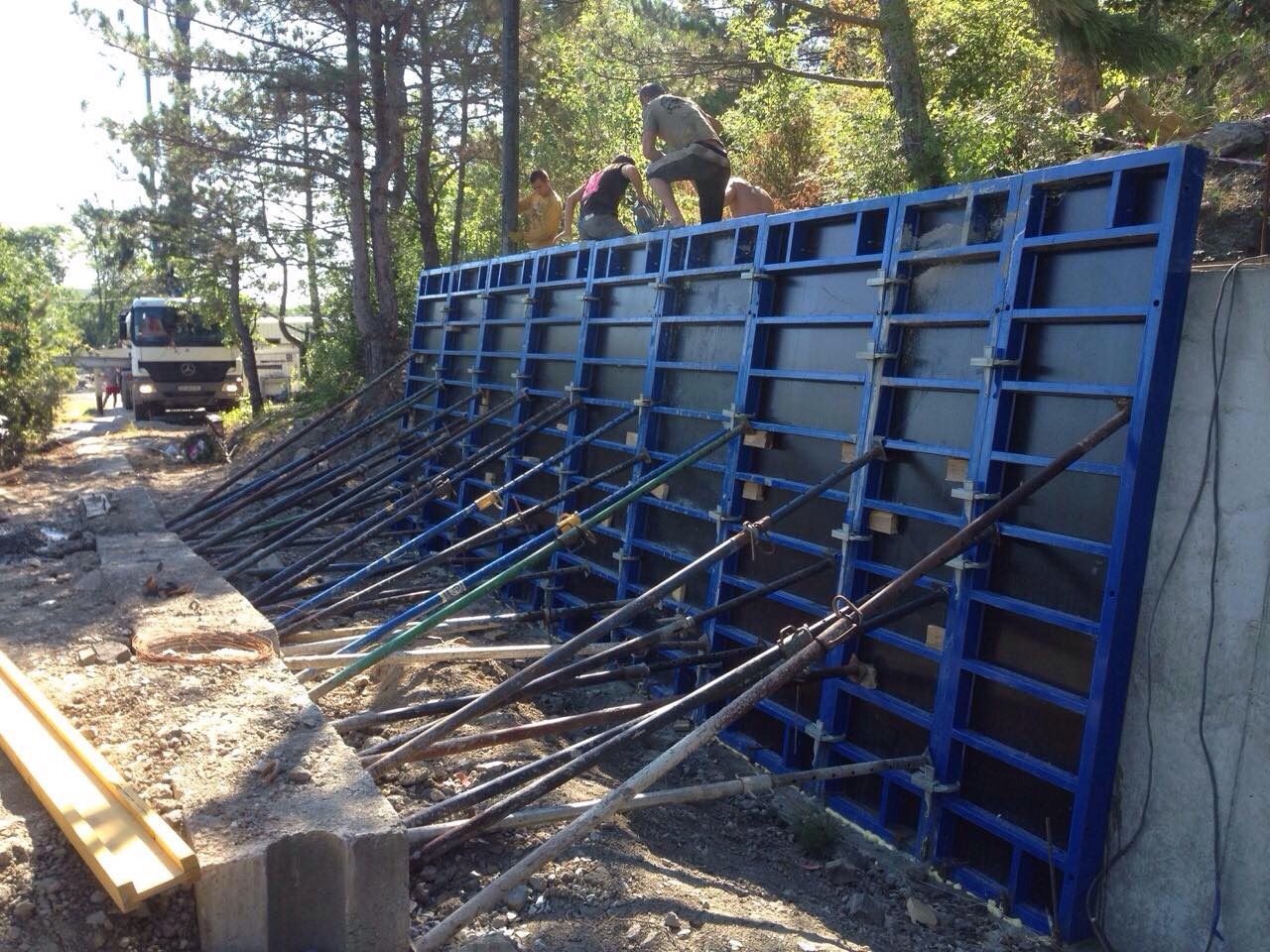

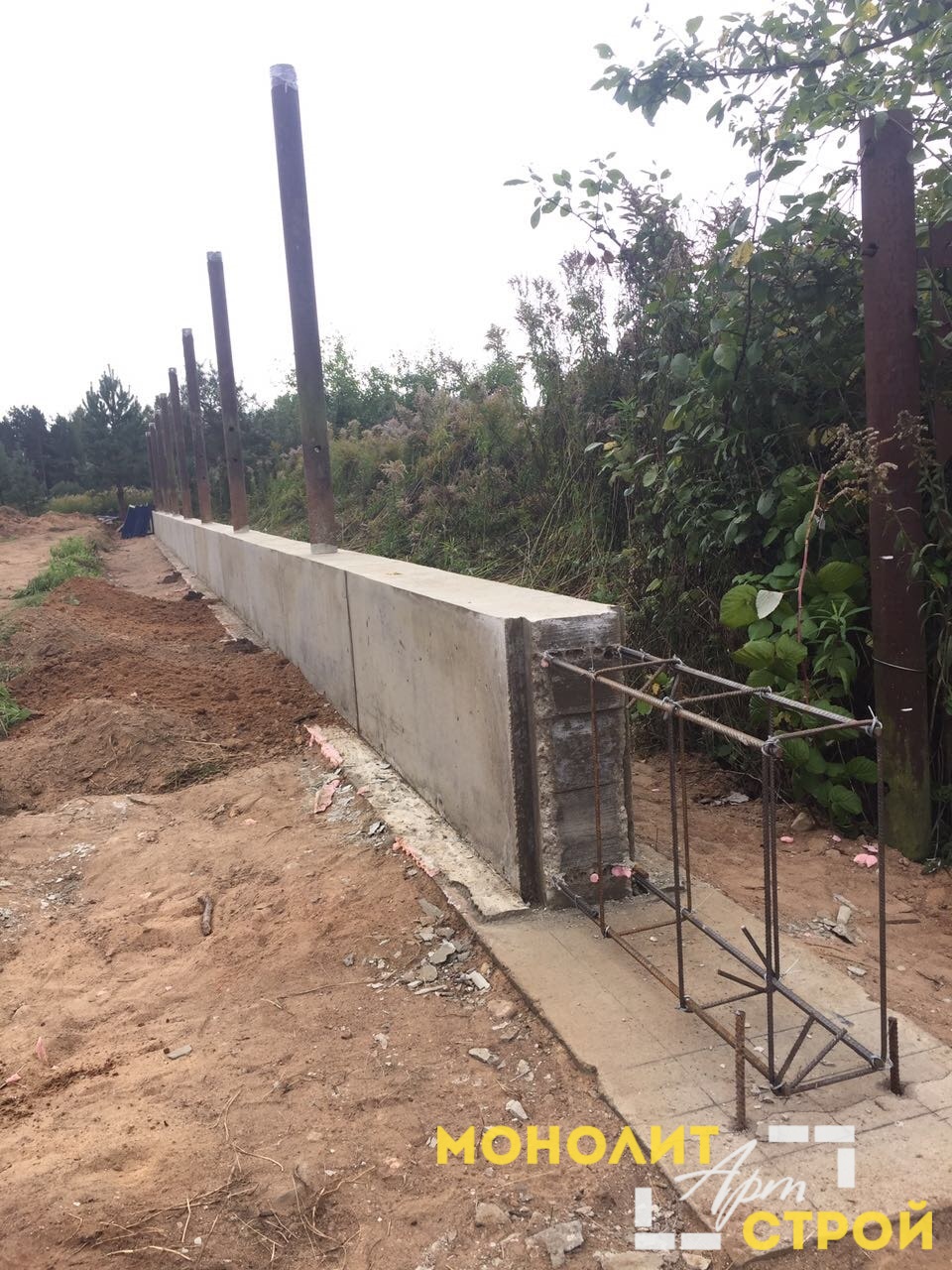

Если длина монолитной подпорной стенки более 10 метров, следует выполнять температурные осадочные швы на всю высоту конструкции.

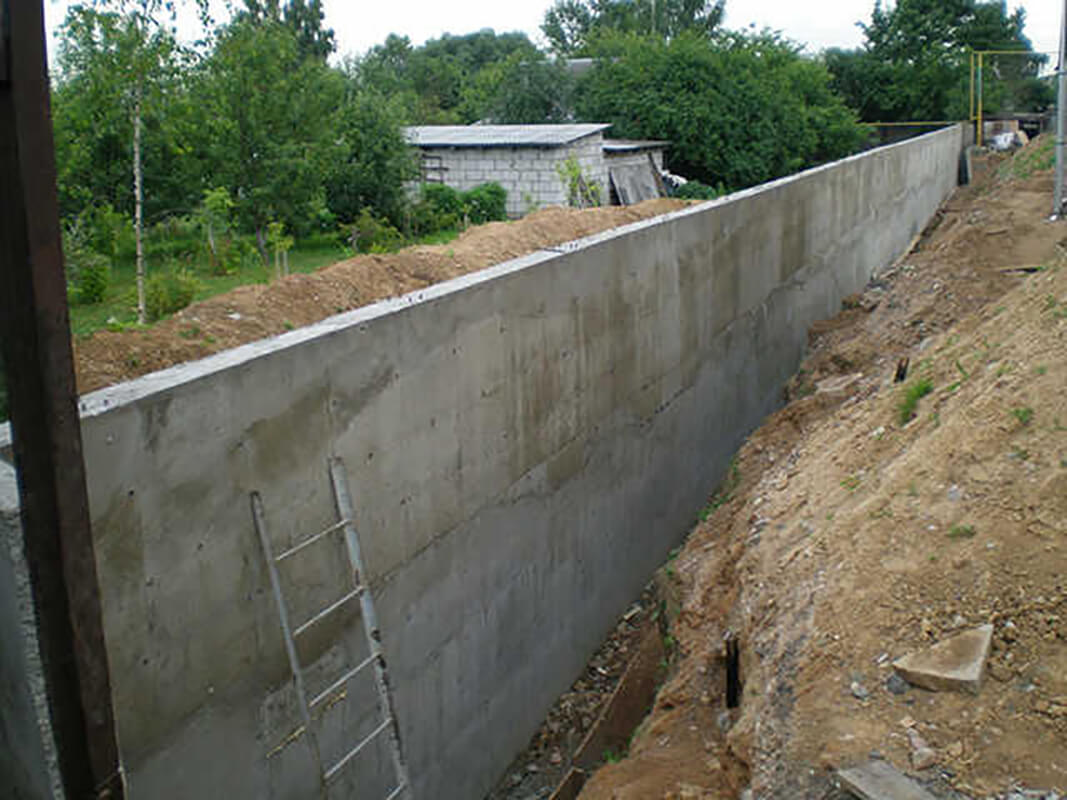

Устройство бетонной подпорной стены

От чего зависит стоимость

Стоимость подпорных стен зависит следующих факторов:

  • глубины заложения и габаритов конструкции;
  • используемых материалов;
  • технологии возведения.

Очевидно, что устройство подпорных стенок — удовольствие не дешёвое.Но средства, потраченные на укрепительные работы,повысят эффективность использования территории, предотвратят оползни и осыпание грунта, спасут постройки от разрушения. Декоративные подпорные стенки могут стать украшением загородного участка, гармонично вписавшись в архитектурный облик окружающей застройки и дополнив природный ландшафт.

Монолитная подпорная стена со спиральными опорами и подхватами в CA

Опубликовано: 9 марта 2018 Автор: Михаил А. Малина

Калифорния известна своими красивыми домами и зданиями на скалах, из которых открывается потрясающий вид. У них также есть проблемы со стабильностью, а также с сейсмической активностью и оползнями, вызывающими неустойчивость почвы. Очень часто требуются подпорные стены невероятных размеров, и этот пример из ФУНДАМЕНТА НА УРОВНЕ в Карлсбаде, Калифорния, не является исключением.

Инвесторам нужна помощь с недвижимостью на склоне холма в Сан-Клементе, Калифорния

ОСНОВЫ НА УРОВНЕ Владелец Питер Зощак рассказал о своей работе в Сан-Клементе, Калифорния. К нему обратились по поводу инвестиционной недвижимости на склоне холма, который находился очень близко к краю склона. Инвесторы получили много денег от собственности, но знали, что первоочередной задачей должно быть укрепление склона. Команда Питера предложила монолитную стену из заливаемого грунта шириной 16 дюймов.Он был 10 футов в высоту, 5 футов над землей и 5 футов под землей. Подпорная стенка была укомплектована арматурой и многочисленными спиральными растяжками ECP, анкерами и винтовыми опорами, встроенными в бетон. Это позволило обновить имущество, и теперь оно надежно поддерживается подпорной стеной.

Питер на самом деле рассказал нам о другой работе, которую он недавно выполнял в Дана-Пойнт, Калифорния, где домовладельцу нужна была похожая подпорная стена, но они не хотели ее видеть. Им удалось полностью засыпать подпорную стену, но при этом обеспечить поддержку, необходимую для склона.С помощью бетона, винтовых подпорок и винтовых опор эти типы собственности защищены от обычных условий, с которыми дома на склоне холма в Калифорнии могут столкнуться в течение многих лет.

ФУНДАМЕНТ НА ​​УРОВНЕ специализируется на ремонте фундаментов, ремонте трещин, выравнивании плит и подпорных стенах по всей территории Южной Калифорнии. Чтобы узнать больше о Питере и его компании, вы можете посетить их веб-сайт или связаться с Питером напрямую по телефону 760-889-8150 или по электронной почте peter@foundationsonthelevel.ком.

Можно ли построить подпорную стенку на бетоне? [Плюс практические советы]

Мы можем получать комиссионные за покупки, сделанные по ссылкам в этом посте.

Вы планируете построить подпорную стену для своего ландшафта? У вас уже есть бетонная плита? Если это так, вы, вероятно, задаетесь вопросом, можете ли вы использовать плиту в качестве основы для вашей подпорной стены. Мы немного покопались и нашли лучший ответ на этот вопрос. Смотрите наши выводы ниже.

Хотя вы можете построить подпорную стену на бетоне, это не так просто. Если у вас есть существующее бетонное основание, вы не можете просто построить стену поверх него. Без закрепления в бетоне ваша стена будет скользить из-за давления грунта на стену. Однако вы можете залить свой собственный бетонный фундамент или использовать отбойный молоток, чтобы создать канаву по бокам существующего бетонного фундамента.

Теперь, когда вы знаете основной ответ, пришло время научиться строить подпорную стенку поверх бетона.Продолжайте читать, чтобы узнать, какие материалы вы должны использовать для стены, лучший материал для фундамента и многое другое.

Можно ли построить подпорную стенку на бетоне?

Подпорная стена используется в ландшафтном дизайне для удержания почвы. Это позволяет почве за стеной быть выше, чем слои на противоположной стороне стены. Поскольку почва становится тяжелой, стена должна быть прочной и правильно построенной. В противном случае вес грязи, давит на стену, заставит ее сместиться или сломаться.

Существующая бетонная плита

Хотя вы можете построить подпорную стену на существующей бетонной плите, вы должны сначала внести некоторые коррективы. Никогда не кладите стену прямо на бетон. Это приведет к смещению стены поперек фундамента. Он также сломается или упадет со временем.

Вместо этого вам нужно будет найти нужное место для стены. Используя отбойный молоток, разбейте этот участок бетона, создав траншею. Удалите куски бетона.Теперь используйте лопату с плоским дном и выкопайте траншею. Он должен быть достаточно глубоким, чтобы пройти как минимум два слоя почвы. Когда у вас будет траншея, вы заполните ее смесью песка и мелких кусочков гравия.

Выбор фонда

Теперь, когда у вас есть ров для стены, вы должны выбрать материал для фундамента. Многие люди используют смесь песка и гравия.

Вы можете найти гравий на Амазонке.

Бетон также является хорошим вариантом.

Вы можете найти бетонную смесь на Amazon.

Использование смеси песка и гравия

Здесь мы познакомим вас с этапами строительства подпорной стены с фундаментом из песка и гравия. Сама стена будет из каменной брусчатки. Убедитесь, что вы получаете грубые поры вместо мягких пор. Обычно вы можете найти их в Home Depot и Lowe’s.

Перед засыпкой канавы накройте почву слоем ткани для ландшафтного дизайна. Убедитесь, что выбрали толстую ткань, которая будет хорошо держаться.Это позволит смеси фундамента впитать воду, а ткань предотвратит ее впитывание в почву, вызывающую эрозию. Пока у вас есть хорошая система канавы, вода будет стекать от стены.

Посмотрите на эту толстую ткань для ландшафтного дизайна на Amazon.

Когда ткань готова, пора закладывать основу. Смешайте песок и камень с водой, засыпав в траншею. Используя нивелир, убедитесь, что стена и основание выровнены.

Берите свои камни один за другим, кладя их на основу.Теперь используйте кувалду, чтобы вбить их на место. Когда смесь песка и гравия правильно утрамбована и выровнена, она станет основой для вашей стены.

Нижний слой должен быть чуть ниже линии травы. Самое сложное позади. Пришло время уложить оставшиеся камни рядами поверх нижнего слоя. Размещая оставшиеся камни, не кладите их ровно. Вместо этого выровняйте середину вашего камня прямо над линией, где встречаются два нижележащих камня.Это придаст ему ступенчатый вид.

Нанесите тонкий слой клея для ландшафтного дизайна на нижний кирпич. Позаботьтесь о том, чтобы положить верхний камень точно туда, куда вы хотите, плотно прижав его к месту. Старайтесь не ставить его вниз и не сдвигать. Продолжайте укладывать, пока ваша стена не станет достаточно высокой для ваших конкретных нужд.

Клей для ландшафтного дизайна можно найти на Amazon.

Для визуального руководства посмотрите это видео на YouTube:

https://www. youtube.com/watch?v=hk0QwLDa-ww

Бетонный фундамент

Если вы предпочитаете использовать бетонный фундамент, процесс немного отличается.После того, как вы оторвете часть существующей бетонной плиты и выкопаете траншею, вы уложите два горизонтальных ряда арматуры по всей длине канавы, связав концы вместе. Отметьте свое место через каждые 32 дюйма.

Вы будете вставлять второй комплект арматуры вертикально между шлакоблоками через каждые 32 дюйма. Используя инструмент для гибки, создайте 6-дюймовый изгиб на одном конце каждого из вертикальных стержней.

Возьмите один стержень и поместите изгиб под турник на первой 32-дюймовой отметке.Проделайте это с каждым куском арматуры, поворачивая трубы так, чтобы один загнутый конец был обращен внутрь, а другой — наружу. Привяжите вертикальные стержни к горизонтальным стержням.

Ознакомьтесь с этим инструментом для гибки арматуры на Amazon.

Теперь пришло время залить бетонной смесью арматуру. Как только это будет сделано, возьмите шлакоблоки и начните размещать их один за другим поверх влажного бетона.

Обязательно проденьте вертикальную арматуру через отверстия в шлакоблоках.Нанесите тонкий слой раствора на базовый блок, прижимая сверху следующий блок. Продолжайте укладывать таким образом, пока ваша стена не станет подходящей высоты.

На ходу рассыпьте лишнюю грязь по мокрому бетону вдоль краев блоков, утрамбовывая ее. Это избавит от комочков и поможет смеси быстрее застыть. По мере продвижения заливайте раствор в отверстия шлакоблоков. Как только вы дойдете до последнего ряда, после заполнения отверстий раствором, нанесите сверху тонкий слой бетона и разгладьте его.

Посмотрите этот готовый раствор на Amazon.

В качестве наглядного пособия посмотрите это видео на YouTube:

Самостоятельная укладка бетонной плиты

Если у вас нет существующей бетонной плиты, вы можете создать свою собственную. Вы будете использовать те же шаги, которые мы описали для строительства стены из шлакоблоков с бетонным фундаментом. Как только вы закончите эти шаги и ваша стена будет готова, вы создадите свою бетонную плиту.

Убедитесь, что нужная область ровная.Залейте бетонную смесь и разровняйте ее. Края плиты должны совпадать со стеной блока. Как только он станет гладким, дайте ему высохнуть в течение как минимум 24 часов, прежде чем ходить по нему. Он должен полностью вылечиться в течение примерно 30 дней.

Часто задаваемые вопросы

Какой глубины должна быть бетонная подпорная стена?

При строительстве бетонной подпорной стены не задана глубина. Тем не менее, вы должны убедиться, что вы прорыли как минимум два слоя почвы. Если вы предпочитаете, вы можете сделать канаву глубже.

Какое основание лучше всего подходит для подпорных стен?

Лучшим основанием для подпорных стен является бетон или смесь гравия и песка. Эти материалы создают прочную основу, которая при правильной установке прослужит долгие годы.

Нужна ли арматура для подпорных стен?

Не все подпорные стены нуждаются в арматуре. Если вы устанавливаете стену из шлакоблоков, вы должны разместить арматуру вдоль дна канавы, а также вертикально через отверстия в блоках через каждые 32 дюйма.Однако, если вы используете каменную брусчатку или другие материалы, в арматуре нет необходимости.

Как уберечь бетонную подпорную стену от наклона?

Если ваша бетонная подпорная стена построена неправильно, она начнет наклоняться и скользить по плите. Чтобы этого не произошло, убедитесь, что стена правильно скреплена раствором или клеем для ландшафтного дизайна.

Кроме того, вам необходимо убедиться, что ваше основание прочно и способно выдерживать давление почвы.Основание не должно быть ровным с травой или грязью. Вместо этого он должен быть немного ниже, чтобы блоки или камни не смещались.

В заключение

Независимо от того, готовы ли вы построить собственную подпорную стену или готовитесь к тому, чтобы подрядчик построил ее для вас, важно знать точное место, где вы хотите разместить подпорную стену.

Однако важно отметить, что вы не можете построить свою структуру даже на земле. Вместо этого он должен быть немного ниже высоты поверхности.По этой причине не следует возводить подпорную стенку поверх бетонной плиты. Следуйте приведенным выше рекомендациям, чтобы создать прочную стену, которая прослужит долгие годы.

Чтобы узнать больше о подпорных стенках, ознакомьтесь с другими статьями в нашем блоге. Не забудьте вернуться по всем вопросам о садоводстве!

Как остановить эрозию вокруг подпорной стены

Как интегрировать вертикальный сад в подпорную стену

Системы подпорных стен | LHV PrecastLHV Precast

LHV Precast, Inc.является поставщиком системы подпорных стен Stone Strong®, сборных модульных блоков и консольных подпорных стен L-образной формы. LHV предоставляет рабочие чертежи для этих систем, а также консультационные услуги по строительству.

Системы подпорных стенок Stone Strong®

LHV Precast — производитель каменных блоков в штате Нью-Йорк. Системы инженерных подпорных стен Stone Strong произвели революцию в технологии больших блоков, поскольку это самый быстрый и доступный способ построить самые прочные и высококачественные гравитационные подпорные стены.

Общие приложения

Рисунок Точеный гранит соответствует классическому виду натурального точеного камня.
Преимущества Stone Strong®
  • Блоки надежно и точно сцепляются без механической помощи.
  • Привлекательный, эстетичный
  • Прочный и универсальный
  • Полая конструкция создает встроенный дренаж, повышает прочность и максимально увеличивает площадь и высоту
  • Собирайте быстрее, чем продукты конкурентов
  • Может значительно снизить общую стоимость проекта
Пятна

Блоки могут быть окрашены в любой цвет, который только можно вообразить, поэтому они органично впишутся в ваш дизайн и естественное окружение ландшафта. Stone Strong Systems рекомендует пропитку для бетона, проникающую в бетон.

Сборный модульный блок



Сборный модульный блок LHV функционален, прост в установке и транспортировке. Идеальные области применения включают доступные подпорные стены, стены для ландшафтного дизайна, прочные стены для уединения, звуковые барьеры и входы в промышленные ворота.

Сборный модульный блок доступен с гладкой текстурированной отделкой и более эстетически приятной отделкой с текстурой булыжника.Модульный блок изготавливается компанией LHV Precast как изделие из мокрого бетона, допускающее некоторую индивидуализацию.

Модульный блок

доступен в следующих размерах:
Ссылка на чертежи САПР

Блок
Размер:        2’ x 2’ x 6’
Вес:     3800 фунтов

Замковые камни
Размер:          8 x 28 x 6 футов
Вес:    1500 фунтов.

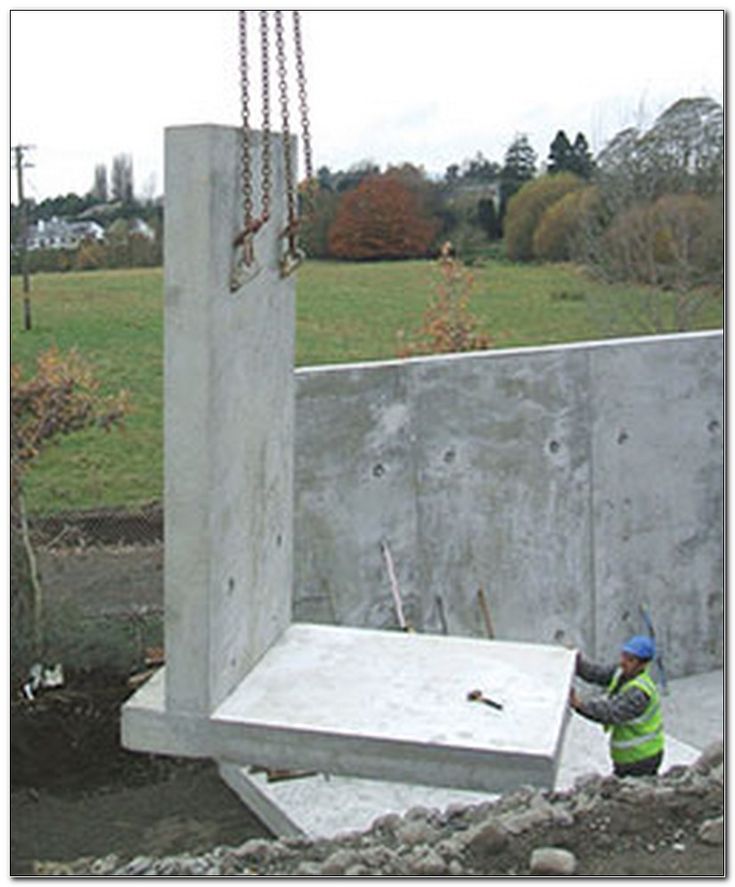

Сборная консольная стена

Консольные стеновые системы, как правило, представляют собой большие блоки L-типа с расширенным основанием на передней стороне стены. Фундамент помогает противостоять опрокидывающему моменту. Консольные стеновые системы удерживают почву благодаря своему размеру и весу. Дополнительного укрепления грунта не требуется.

LHV Precast может изготовить на заказ высококачественные консольные подпорные стены, предварительно отлитые из железобетона. Они состоят из относительно тонкого стебля и нижней пластины. Основание также разделено на две части: пятку и носок. Пятка – это часть основания под засыпку. Носок — это другая часть основания.

Преимущества

  • Используйте меньше бетона, чем монолитные гравитационные стены
  • Обычно экономичен при высоте до 25 футов.
  • Мокрое бетонное изделие с возможностью индивидуальной настройки

Строительство

  • Требуют тщательного проектирования и проектирования

Что такое подпорная стенка | Типы подпорных стен | Как работают подпорные стены | Деталь подпорной стенки

Что такое подпорная стена?

Подпорная стенка  – это конструкция, которая удерживает или удерживает за собой грунт. Существует много типов материалов, которые можно использовать для создания подпорных стен , таких как бетонные блоки, заливной бетон, обработанная древесина, камни или валуны. Некоторые из них просты в использовании, другие имеют более короткий срок службы, но все они могут удерживать почву.

Для чего нужна подпорная стена?

Назначение  всех подпорных стенок  – удерживать за собой грунт. Однако конкретные потребности будут варьироваться в зависимости от проекта. Стены  могут варьироваться от небольших пейзажных каменных стен  для окружения сада до огромных почвенных объектов, удерживающих проектов вдоль шоссе.

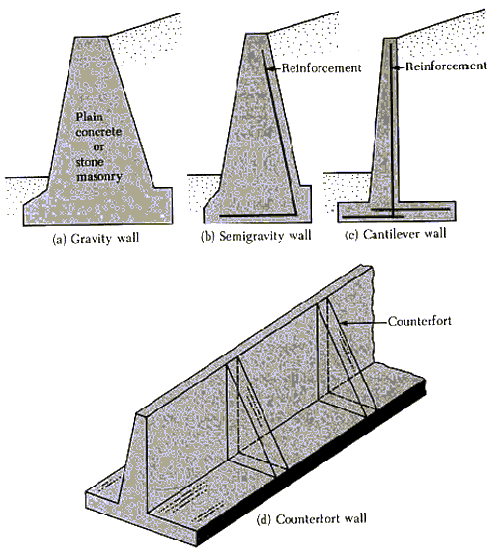

Типы подпорных стенок

  1. Консольные подпорные стенки.
  2. Подпорные стены.
  3. Подпорные стены из бетона, заливаемого самотеком.
  4. Полугравитационные подпорные стены.

Также прочтите: Растяжение и сжатие | Что такое напряжение & Сжатие

Конструкция подпорной стены

  1. Подготовьте первый ряд.
  2. Уровень первого блока.
  3. Укладка первого ряда.
  4. Настройка уровня.
  5. Приготовьтесь ко второму ряду.
  6. Разрежьте блок, чтобы начать второй ряд.
  7. Начать укладку второго ряда.
  8. Добавить ландшафтную ткань.

Как работают подпорные стены?

Консольные стены  подобны гравитационным стенам , но они также имеют опорную плиту, уходящую в землю. Базовая плита использует вес грунта и материала обратной засыпки для стабилизации стены .Анкерные стены используют растянутые опоры, которые крепятся к почве или камню для поддержки стены и сопротивления давлению.

Какой тип подпорной стенки самый дешевый?

  • Обработанная сосна  является наименее дорогим материалом .
  • Лиственные породы дороже, чем обработанная сосна.
  • Железнодорожные шпалы — еще один, немного более дорогой вариант, они сконструированы таким образом, чтобы выдерживать контакт с землей и водой.
  • Бетонные шпалы стоят дороже.

Также прочитайте: 21 Разница между гипсовой штукатуркой и цементной штукатуркой | Что такое гипсовая штукатурка | Что такое цементная штукатурка

Какие компоненты подпорной стены?

Типичная подпорная стена состоит из четырех основных компонентов: Стержень  – вертикальный элемент, удерживающий засыпку,  Носок  – часть фундамента в передней части стены,  Пятка  – часть фундамента на засыпка  сторона , а срезная шпонка выступает вниз под фундамент.

Системы подпорных стенок

  1. Гравитационная подпорная стена.
  2. Подпорная стенка детской кроватки.
  3. Габионные подпорные стены.
  4. Консольная подпорная стенка.
  5. Контрфорт / Подпорная стена с контрфорсом.
  6. Анкерная подпорная стенка.
  7. Свайная подпорная стена.
  8. Механически стабилизированный грунт (MSE) Подпорная стена.

Деталь подпорной стены

Подпорные стены  являются относительно жесткими  стены  используются для боковой поддержки грунта, чтобы его можно было удерживать на разных уровнях с двух сторон. Подпорные стены  – это конструкции, предназначенные для удержания грунта на склоне, которому он не будет соответствовать естественным образом (обычно это крутой, почти вертикальный или вертикальный склон).

Также прочтите: Плата WPC | Особенности доски WPC | Недостатки платы WPC | Использование WPC

Анкеровка подпорной стены

Стеновые анкеры представляют собой длинные стержни, пробитые через подпорную стену и прикрепленные к анкерам, вкопанным в землю за стеной .Затем стержни затягиваются и добавляется пластина стенки , возвращая стенку в желаемое положение

Варианты подпорной стенки

  • Гравитационная подпорная стена.
  • Подпорная стенка детской кроватки.
  • Габионные подпорные стены.
  • Консольная подпорная стенка.
  • Контрфорт / Подпорная стена с контрфорсом.
  • Анкерная подпорная стенка.
  • Свайная подпорная стена.
  • Механически стабилизированный грунт (MSE) Подпорная стена.

Стенка для детской кроватки

Concrib Стенки детской кроватки  являются подпорными стенками под действием силы тяжести , построенными из взаимосвязанных сборных железобетонных компонентов. Они заполняются свободным дренирующим материалом и земляной засыпкой для устранения опасности возникновения гидростатического давления за стеной . Комбинации размеров заголовков могут использоваться для различной высоты стены   .

Также прочтите: Что такое мелкий агрегат | Типы мелких заполнителей (классификация)

Подпорные стены здания

Подпорная стенка  – это конструкция, спроектированная и изготовленная таким образом, чтобы выдерживать боковое давление грунта или удерживать материалы грунта. Боковое давление также может быть вызвано засыпкой грунтом, давлением жидкости, песком и другими гранулированными материалами за конструкцией подпорной стены .

Бетонные подпорные стены

Подпорные стенки обеспечивают боковую поддержку вертикальных откосов грунта.Они удерживают почву, которая в противном случае разрушилась бы и приняла более естественную форму. Удерживаемый грунт иногда называют обратной засыпкой. При залитых бетонных подпорных стенках между стеной и откосом после возведения стены   укладывается обратная засыпка.

Гравитационная подпорная стенка

Подпорная стена , которая опирается исключительно на собственный вес, называется гравитационной стеной . Аллан Блок сочетает основные инженерные принципы отступа, рычага и общей массы единицы с простой механикой для создания высокоустойчивых гравитационных стен 90 254.

Каменная подпорная стенка

Подпорные стены используются для создания перехода с одного уровня земли на другой. Засыпка стены камнем способствует дренажу через стену и предотвращает просачивание грунта через трещины в камнях стены .

Также прочтите: Что такое консистенция цемента | Что такое начальное время схватывания цемента | Что такое окончательное время схватывания цемента

Композитная подпорная стенка

Композитные Деревянные подпорные стены привлекательные, прочные и многофункциональные.В них используется шпунт и паз, которые слегка смещены для использования в качестве строительного материала или в качестве подпорной стены . Композит  Безвредные для окружающей среды деревянные бруски изготовлены из прочного древесно-пластикового композитного материала , изготовленного из переработанной древесины и пластика.

Преимущества подпорных стенок

  • Защита от наводнений с помощью подпорной стенки.
  • Подпорные стены могут добавить привлекательный элемент.
  • Обеспечить твердый маркер границы собственности.
  • Замедлить эрозию почвы с помощью подпорной стены.
  • Лучше используйте имеющееся пространство для ландшафтного дизайна.
  • Уменьшите потенциальный ущерб и техническое обслуживание.

Недостатки подпорных стенок

Некоторые подпорные стены  не способны выдерживать высокое давление грунта, например кирпичные стены , что часто приводит к разрушению кирпича или разрушению фундамента. Термиты:  Подпорные стены  могут привлечь термитов на вашу территорию, если в качестве подпорной стены используется древесина .

Габионные подпорные стены, монолитные гравитационные массивные конструкции.

Габионные гравитационные подпорные стены Системы представляют собой монолитные гравитационные массивные конструкции и соответствуют стандартным методам проектирования гравитационных подпорных стен. Следующая информация предоставляется нами в качестве руководства по проектированию, чтобы помочь профессиональным инженерам, государственным учреждениям, застройщикам и подрядчикам в правильном проектировании, спецификации, строительстве и проверке гравитационных подпорных стен из габионов.

Стены наших габионов построены из натурального камня. По мере того, как происходит дренаж, частицы почвы оседают в небольших пустотах насыпи из природного камня внутри стены габиона, позволяя растительности укорениться.

Гибкий габион с двойной крученой сеткой предназначен для оседания без разрушения и прилипания к земле при размыве. Градиентный наполнитель размером от 4 до 8 дюймов для стандартных габионов и от 3 до 6 дюймов для матрацев рено обеспечит равномерную гибкость фартука и создаст новое состояние равновесия конструкции после ее осадки, обеспечивая постоянную устойчивость.Габионные фартуки обычно используются для защиты носка конструкции подпорной стены из габионов от размыва, который может привести к подмыву в каналах. Рекомендуется, чтобы фартук габиона имел глубину не менее 9–12 дюймов. Длина фартука габиона должна выходить за пределы основания конструкции как минимум в 2 раза от предполагаемой глубины размыва. Это гарантирует, что фартук из габиона выходит сразу за внешний предел ожидаемого размыва, который может образоваться.

Фартук из габиона потребует минимальных земляных и планировочных работ.Как правило, фартук из габиона размещается непосредственно на земле с использованием геотекстильной фильтрующей ткани между границей раздела фартука с грунтом для предотвращения вымывания почвы из-под фартука. Если фартук из габиона размещается на относительно глубокой воде, то эффективным методом крупномасштабной укладки является предварительное изготовление фартука на барже и последующий спуск его на воду. Размер габионного фартука, который можно уложить таким способом, ограничивается только площадью палубы баржи. Габионы или матрацы рено также могут быть соединены вместе заполненными, а затем помещены в воду с помощью стропы.Этот метод часто используется для создания устойчивых к размыву матов вокруг опор мостов и т. д. Фартуки из габионов могут быть изготовлены из стандартных габионов из ПВХ «терра-аква» или из матрацев из ПВХ рено.

По результатам исследования и анализа устойчивости может быть установлено, что может потребоваться дополнительная устойчивость габионной стены для достижения приемлемых коэффициентов запаса прочности при скольжении. Один из вариантов, который можно использовать перед увеличением поперечного сечения габионной стены для дополнительной устойчивости, — это разместить габионную гравитационную подпорную стену на 6-10-градусном откосе по направлению к оставшемуся откосу.Это потребует, чтобы грунты основания были выровнены и уплотнены, чтобы приспособиться к указанному тесту стены.

Хозяйственные постройки… — Глава 5 Элементы конструкции: Стены

Фермерские постройки… — Глава 5 Элементы конструкции: Стены
Стены

Содержимое Предыдущий Следующий

Стены можно разделить на два типа:

а Несущие стены, несущие нагрузки от полов и крыши в дополнение к собственному весу и которые сопротивляются боковому давлению от ветра и, в некоторых случаях, от хранимого материала или предметов в здании,

b Ненесущие стены, не несущие нагрузки на пол или крышу. Каждый тип может быть дополнительно разделен на внешние или ограждающие. стены и внутренние перегородки. Термин раздел применяется к стенам, несущим или ненесущим, разделяющим пространство внутри здания на помещения.

Стены хорошего качества обеспечивают прочность и устойчивость к атмосферным воздействиям. сопротивление, огнестойкость, теплоизоляция и звукоизоляция изоляция.

Типы строительных стен

Есть разные способы построить стену и много разных материалы могут быть использованы, но их можно разделить на четыре основных группы.

Кирпичная стена, при которой стена сложена из отдельных блоков таких материалов, как кирпич, глина или бетонные блоки или камень, обычно в горизонтальных рядах, связанных вместе какой-либо формой миномет. Некоторые продукты, полученные из земли, высушенные на воздухе или обожженные, разумны по стоимости и хорошо подходят для климата.

Монолитная стена, в которой стена построена из материала помещаются в формы во время строительства. Традиционная земля стена и современная бетонная стена являются примерами.Земляные стены недороги и долговечны, если они размещены на хорошем фундаменте и защищены от дождя штукатуркой или широкими свесами крыши.

Каркасная стена, в которой стена выполнена в виде каркаса из относительно небольшие элементы, обычно деревянные, с небольшими интервалами которые вместе с облицовкой или обшивкой с одной или обеих сторон образуют несущая система. Обрезки – недорогой материал для каркасное покрытие стен.

Мембранная стенка, в которой стенка выполнена в виде сэндвича из двух тонких шкур или листов армированного пластика, металла, асбестоцемент или другой подходящий материал, наклеенный на сердцевину пенопласта для изготовления тонкостенного элемента высокой прочности и малый вес.

Другая форма конструкции, приспособленная для каркасных или земляных здания состоят из относительно легких листов, прикрепленных к поверхность стены для формирования закрытого элемента. Эти обычно называют «оболочкой».

Факторы, определяющие тип используемой стены:

  • a Доступные материалы по разумной цене.
  • b Наличие мастеров, способных использовать материалы в лучшем виде.
  • c Климат
  • d Использование здания – функциональные требования.

Высота стен должна позволять людям свободно ходить и работать в помещении, не стуча головой о потолок, балки и т.д. В жилых домах с потолками 2,4м подходящая высота. Низкие крыши или потолки в доме создают угнетающую атмосферу и имеют тенденцию делать комнаты теплее в жаркую погоду.

Кирпичные стены

За исключением некоторых видов каменных стен, все виды каменной кладки состоит из прямоугольных блоков, построенных горизонтальными слоями называются курсы.Блоки укладываются раствором в определенных шаблоны, называемые склеиванием, чтобы распределять нагрузки и сопротивляться опрокидывание, а в случае более толстых стенок — коробление.

Материалом для кладочных блоков может быть сырцовый или сырцовый кирпич, кирпичи из обожженной глины, блоки грунта (стабилизированные или нестабилизированные), бетонные блоки, каменные блоки или щебень. Блоки могут быть цельными или пустой.

Рисунок 5.18 Примеры, показывающие зачем нужна привязка.

Рисунок 5.19 английский и Фламандская склейка кирпичных стен.

Кирпичи

В кирпичной кладке кирпичи, уложенные вдоль стены, называемые носилками и ход, в котором они происходят, курс растяжки. Кирпичи, укладываемые по толщине стены, называемые заголовки и курс, в котором они встречаются, заголовок курс.

Кирпичи могут располагаться самыми разными способами для получения удовлетворительная связь, и каждая договоренность идентифицируется рисунок перемычек и подрамников на лицевой стороне стены.Эти узоры различаются по внешнему виду, что приводит к характерным «текстуры» на стеновых поверхностях, и конкретная связь может быть используется из-за рисунка поверхности, а не из-за его прочности характеристики. Для того, чтобы сохранить связь, необходимо на каком-то указывает на использование кирпичей, вырезанных различными способами, каждый из которых имеет техническое название в зависимости от способа огранки.

Простейшие договоренности, или, как их называют, «облигации», связь растяжения и связь заголовка.В первом случае каждый курс полностью состоит из носилок, уложенных, как показано на рис. 5.20, и подходит только для стен в полкирпича типа перегородок, облицовки для блочные стены и листы полых стен. Построены более толстые стены полностью с носилками, скорее всего, деформируются, как показано на рисунке 5.18. Соединение заголовка обычно используется только для криволинейных стен.

Две связки, наиболее часто используемые для стен в один кирпич и более по толщине известны как английская облигация и фламандская облигация.А «толщина в один кирпич» равна длине кирпича. Эти связи включают в себя как коллекторы, так и носилки в стене, которые расположены с заголовком, расположенным по центру над каждым подрамником в курсе ниже, чтобы достичь связи и минимизировать прямые стыки. В обеих связках по 120 кирпичей типоразмера. требуется на м стены 23 см. Эта цифра позволяет от 1 5 до 20% обрыв и 1 см раствор швов. На рис. 5.19 показан английский язык. и фламандская связь.

Кирпич иногда используется при возведении полых стен. поскольку воздушное пространство улучшает тепловое сопротивление и устойчивость к проникновению дождя по сравнению со сплошной стеной одинаковая толщина. Такую стену обычно застраивают внутренней и внешний лист в растяжке, оставляя пространство или полость 50 до 90 мм между створками. Два листа соединены металлом стяжки на расстоянии 900 мм по горизонтали и 450 мм по вертикали, как показано на рисунке на рисунке 5.20.

Рисунок 5.20 Пустота в кирпиче стена.

Бетонные блоки

Большая часть процедуры строительства из бетонных блоков Стены обсуждались в разделе «Фундаменты». Однако следует учитывать несколько дополнительных факторов.

Лучше всего работать с сухими, хорошо отвержденными блоками, чтобы уменьшить усадка и трещины в стене сведены к минимуму. За исключением квойнов (углы), несущие стены из бетонных блоков склеивать не следует на стыках, как в кирпичной и каменной кладке.На стыках одна стена должен упираться в лицо другого, образуя вертикаль соединение, которое позволяет двигаться в стенах и, таким образом, контролирует растрескивание. Если боковая поддержка должна быть обеспечена пересекающаяся стена, их можно связать вместе на 5 мм x 30 мм металлические стяжки с раздвоенными концами, расположенные вертикально с интервалом около 1 200 мм. Деформационные швы должны быть разрешены с интервалами не более 2 1/2 высоты стены. Две секции стена должна быть соединена вместе или стабилизирована перекрывающимся косяком блоки, как показано на рисунке 5.21. Стыки герметизируются гибкая мастика, чтобы вода не проникала в стену.

Рисунок 5.21 Боковая опора для стен в деформационных швах.

Многие стены в тропиках должны пропускать свет и воздух действуя как солнцезащитные козырьки. Чтобы удовлетворить эту потребность, перфорированные стены популярны и имеют различные модели, некоторые нагрузки несущие, прочие легкой конструкции. Пустотелые бетонные блоки могут использоваться с пользой для этой цели.Горизонтальный или вертикальный железобетонные плиты (железобетонные пазы) могут использоваться в качестве солнцезащитные очки. Они обычно строятся под наклонным углом в чтобы максимально укрыться от солнца.

Камни

Каменные блоки, добытые в карьере, необработанные или обработанные до гладкости поверхность укладывается так же, как бетон или стабилизированный грунт блоки. Случайные бутовые стены строятся из камней случайного размера. и форму, как они найдены или приходят из карьера.Стены с использованием ламинированные разновидности камня, которые легко раскалываются до разумного прямые грани произвольного размера называются прямоугольными каменными стенами.

Рисунок 5.22 Блочные стены для вентиляция.

В этих стенах, как и во всех кладках, продольная связь достигается за счет перекрытия камней в соседних рядах, но количество перекрытий варьируется, потому что камни различаются по размеру. С бутовые стены по существу построены как две шкуры с пространство неправильной формы между плотно заполненными щебнем материалом (мелкие камешки), поперечная связка или связь обеспечивается применением длинные заголовочные камни, известные как бондеры.Они простираются не более чем на три четверти толщины стенки, чтобы избежать прохождения влаги на внутреннюю поверхность стены и, по крайней мере, один требуется на каждый м поверхности стены. Крупные камни, разумно квадратной формы или грубо квадратной формы, используются для углов и косяки дверных и оконных проемов для получения повышенной прочности и стабильность в этих точках.

Случайные стены из бутового камня могут быть построены как стены без бетона, в которых не предпринимается никаких попыток выровнять камни в горизонтальные ряды или его можно принести на курсы, на которых камни примерно выровнены с интервалом от 300 мм до 450 мм, чтобы сформировать ряды, различающиеся по глубина с камнями quoin и косяка.

Грубая обработка камней приводит к увеличению стабильность стены и повышение ее атмосферостойкости, так как камни прилегают друг к другу плотнее, швы тоньше и поэтому усадка швов меньше. Внешний толщина несущих каменных стен должна быть не менее 300 мм. одноэтажные строения.

Отверстия в кирпичных стенах

Проемы в кирпичных стенах необходимы для дверей и окон.Ширина проема, высота стены над проемом и прочность стены по обе стороны от проема является основной конструктивные факторы. Они особенно важны там, где много отверстий, которые довольно близко друг к другу в стене.

Опорой над проемом может быть перемычка из дерева, стали или железобетон или это может быть арка, построенная из кирпичной кладки блоки, аналогичные или такие же, как используются в соседней стене. Перемычки возлагают только вертикальные нагрузки на примыкающие секции. стены и сами подвергаются изгибающим и сдвиговым нагрузкам и сжимающие нагрузки в точках их опоры. Бетонные перемычки могут быть отлиты на месте или предварительно изготовлены и установлены как стена построена.

Рисунок 5.23 Курсовые и необработанные стены из случайного щебня.

Арки подвергаются тем же изгибающим и сдвигающим усилиям, но кроме того, есть силы тяги как против арки, так и против примыкающие участки стены.

Определить нагрузки и выбрать дерево или стальную перемычку для установки или проектирование арматуры для бетонная перемычка.Однако проектирование арки всегда предполагает предположения, а затем проверка этих предположений.

Деревянные перемычки подходят для легких нагрузок и короткого замыкания. пролеты. Деревянный пресс, обработанный консервантом, должен быть использовал.

Уголки стальные

подходят для небольших проемов и Таблица 5.8 представляет размер, пролет и информацию о нагрузке для нескольких размеров. Большие пролеты требуют универсального сечения 1 — балки и специфического анализ конструкции. Стальные перемычки должны быть защищены от коррозии с двумя и более слоями краски.

Таблица 5.8 Допускается Равномерно Распределенная нагрузка на стальные угловые перемычки (кг)

Размер уголка, мм Масса Сейф нагрузка (кг) при длине пролета, (м)
В х В х Т кг/м 1 1.5 2 2,5 3
90 х 90 х 8 10,7 1830 1200 900 710
125 х 90 х 8 13,0 3500 2350 1760 1420 1150
125 х 90 х 13 20. 3 5530 3700 2760 2220 1850
125 х 102 х 10 18,3 6100 4060 3050 2440 2032

V = вертикальная ножка. H = горизонтальная ножка, Th = толщина

Железобетон — очень распространенный материал, используемый для перемычки.

Бетонные перемычки изготавливаются из бетонной смеси 1:2:4 (с предел прочности 13,8 Н/мм) и обычно армируются один стальной стержень на каждые 100 мм ширины. Для достаточно коротких пролетов над дверными и оконными проемами, «выгибающее» действие обычных хорошо связанные кирпичи или блоки из-за перекрытия блоков можно принять во внимание. Можно предположить, что перемычка будет нести только ту часть стены, которая заключена в равностороннюю 45 треугольник с перемычкой в ​​основании.Для широких пролетов угол 60 используется. Для пролетов до 3 м размеры перемычек и количество и размеры арматурных стержней, указанные в таблице 5.9, могут быть использовал. Стальные стержни должны быть покрыты 40 мм бетона и опоры на стене должны быть предпочтительно 200 мм или не менее равна глубине перемычки. Перемычки с пролетом больше чем 3 м должны быть рассчитаны на конкретную ситуацию.

Длиннопролетные бетонные перемычки могут быть отлиты на месте в опалубке возводится во главе проема.Тем не менее, сборное производство обычно используется там, где есть подходящие подъемные приспособления или кран. доступны для подъема перемычки на место или в светлое место достаточно, чтобы его поставили на место двое мужчин.

Камень обычно используется в качестве облицовки для стальных или бетонных перемычка. Кирпич, если он не армирован стержнями из мягкой стали или сеткой. перемычки подходят только для коротких пролетов до Im, но как камень, кирпич также используются в качестве облицовки для стального или бетонного перемычка.

Арка представляет собой подконструкцию, используемую для перекрытия проема с элементы меньше по размеру, чем ширина проема. Это состоит из блоков, взаимно поддерживающих друг друга на отверстие между опорами с каждой стороны. Он оказывает нисходящее и внешнее усилие на опорах, которые должны быть достаточно сильными для обеспечения устойчивости арки.

Соединение и наведение

Железобетонные перемычки

Соединение и заострение — термины, используемые для обозначения данной отделки. к вертикальным и горизонтальным швам в кирпичной кладке, независимо от того, сделана ли стена из кирпича, блока или камня строительство.Соединение — это отделка, придаваемая стыкам в качестве работа продолжается. Покраска – это отделка, придаваемая стыкам выгребать раствор на глубину примерно 20 мм и заполнение лица твердым цементным раствором, который может имеют красящую добавку. Этот процесс может применяться как к новым и старые здания. Типичными примерами соединения и указания являются дано на рис. 5.25.

Рисунок 5.24 Отверстия в кирпичные стены.

Размер Перемычка (мм) Прозрачный диапазон Низ Усиление
Н Ш м Количество стержней Размер стержней
150 200 <2.0 2 10 мм, круглая, деформированная
200 200 2,0- 2,5 2 10 мм, круглая, деформированная
200 200 2,5 — 3,0 2 16 мм, круглая, деформированная
Раздельные перемычки с нагрузкой на стену Всего
150 200 <2. 0 1 шт. 10 мм, круглая, деформированная
200 200 2,0-2,5 1 шт. 10 мм, круглая, деформированная
200 200 2,5 -3,0 1 шт. 16 мм, круглая, деформированная

Безопасная опора на каждом конце, 200 мм

Рисунок 5.25 примеров соединение и указание.

Монолитные земляные стены

Строительство земляной стены широко используется, потому что это недорогой метод строительства и материалы, как правило, в изобилии доступны локально. Потому что земляная стена — единственный тип многих люди могут себе позволить, стоит использовать методы, которые повысить его износостойкость. Установлено, что восприимчивость к дождевая эрозия и общая потеря устойчивости из-за высоких влажность можно устранить, если следовать простым процедурам при выборе участка, строительстве и обслуживании здания.

Земляные стены в основном подвержены влиянию:

  • эрозия из-за прямого попадания дождя на стены или выплескивается из-под земли
  • насыщение нижней части стенки подъемом капиллярная вода
  • землетрясение

Для одноэтажных домов с земляными стенами, конструктивные особенности менее важны из-за обычно используемой легкой кровли. А плохо спроектированное или построенное здание с земляными стенами может треснуть или деформироваться, но внезапный коллапс маловероятен.Долговечность, не прочность, является основной проблемой и сохранением стен сухими после строительство является основным решением. Методы стабилизации земли можно найти в главе 3.

Ключевые факторы повышения долговечности земляных стен постройки включают:

  • Выбор места с адекватным дренажем и свободным дренирующая и не вспучивающаяся почва. Строительство земли постройки на набухающих грунтах могут привести к деформация фундамента и стен в сезон дождей.
  • Строительство фундаментной стены из блоков или камни в цементном или глиняном растворе. Основа сводит к минимуму последствия всех видов повреждений, вызванных водой к основанию стены.
  • Стабилизация грунта для возведения стен. Стабилизированные земляные стены прочнее и устойчивее к влага, дождь и насекомые, особенно термиты. Избегать использование чистого чернозема хлопчатника для строительства потому что он сильно садится при высыхании, что приводит к растрескиванию и искажение.Глинистые грунты следует стабилизировать извести, потому что цемент показал плохие результаты для этих почвы.
  • . Пропитка стабилизированной земляной стены гидроизоляционным составом покрытие.
  • Штукатурка для защиты стены от воды и насекомых.
  • Обеспечение достаточной ширины пещеры (выступа крыши) для уменьшить эрозию стенки. Однако ширина пещеры ограничена примерно 0,6 м или чуть больше из-за риска от ветрового урона.Включение веранды может быть полезно для защита стены.
  • Уход за стеной и защитным покрытием.
  • Обеспечение свободного испарения капиллярной влаги путем удаление любой низкой растительности возле стен здания.

Материал грунта можно использовать по-разному для стен строительство. Утрамбован вручную или машинно, уплотнен, стабилизирован земляные блоки и высушенные на солнце сырцовые (сырцовые) кирпичи используются в одном усадьба в виде каменных блоков из других материалов.В то время как кладка конструкции уже были описаны, следует отметить что несколько худшие прочностные характеристики и долговечность земляные блоки и сырцовые кирпичи могут сделать их менее подходящими для некоторых типы конструкции, напр. стены фундамента. Особый уход должен быть приняты при проектировании устоев перемычки, чтобы гарантировать, что напряжения смятия удерживаются в пределах допустимых.

Стены из утрамбованного грунта

Способ возведения монолитной земляной стены показано на рисунке 5.26. Использование почвы, смешанной с подходящим стабилизатор в правильном соотношении повысит прочность и долговечность стены при условии, что стена правильно вылечена. Однако самым важным фактором при построении утрамбованная земляная стена (с использованием стабилизированного или естественного грунта) возможно тщательное уплотнение каждого слоя грунта по мере его засыпки плесень. опалубка должна быть достаточно прочной, чтобы выдерживать боковые Силы, действующие на грунт во время этой операции.Расстояние расстояние между боковыми опорами (поперечными стенами и т.д.) не должно превышать 4 м для стены из утрамбованного грунта толщиной 300 мм.

Рисунок 5.26 Конструкция земляная стена

Покройте фундаментную стену крышкой из песчано-цементного раствора. Опирается на горизонтальные кронштейны, идущие поперек стены — a пресс-форма построена. Кронштейны, а также проволока выше пресс-форма выступает в роли завязок и должна вместе с остальными частями плесень должна быть достаточно прочной, чтобы противостоять давлению земли при трамбовочных работах.Насыпать землю тонкими слоями и тщательно уплотнить перед укладкой следующего слоя. После Форма заполнена, ее снимают и кладут сверху уже готовая стена. Хотя форма имеет глубину всего 500–700 мм, он будет перемещен несколько раз до конечной высоты стена достигнута. Надрезы секций увеличат устойчивость стены. Рабочая сила, которая достаточно велика, чтобы позволить несколько операций, таких как подготовка почвы, транспортировка, засыпка и таран, чтобы двигаться одновременно обеспечит быстрое строительство.

Скользящая опалубка для стен из утрамбованного грунта

Фундаментная стена возводится на высоте 50 см над уровнем земли. камнями и известковым раствором. Армирование в стенах состоит шестов или бамбука, которые устанавливаются в траншее, когда камни заложена фундаментная стена. Земная панель в планере опалубка утрамбовывается слой за слоем до полного заполнения формы. То Затем форма перемещается, и начинается новая панель. Наконец, верхняя кольцевая балка привязана к арматурным стержням.После завершения панели, швы заполняются земляным раствором.

Стены из глины и столбов

Строительство глиняных и столбовых стен рассматривается на конец раздела Земля как строительный материал вместе с некоторыми другими виды стеновых конструкций из глины. Стена каркаса столба может быть построена либо с толстой земляной конструкцией (25 см и более), либо с тонкой землей облицовка (10 см или меньше). В то время как стены блока почвы и утрамбованная земля стены обычно превосходят стены из грязи и столбов, это должно только использоваться при наличии запаса прочных опор и грунта не подходит для изготовления блоков. Независимо от типа стены. в основе всех улучшений лежит сохранение стены сухой после строительство.

Уложить гидроизоляционный слой поверх стены фундамента, около 50 см над уровнем земли. Сборные лестницы из зеленого бамбуковые или деревянные шесты диаметром около 5 см. Улица деревянные или расщепленные бамбуковые рейки прибиваются или привязываются к лестницам по мере засыпки грунта последовательными слоями. Углы должны быть скреплены по диагонали.Сопротивление землетрясению улучшается за счет крепления опорная рама к фундаменту со слоем извести или цемента грунтовый раствор.

Рисунок 5.27 Конструкция протараненный земляной волк с скользящей формой.

Рисунок 5.28 Конструкция глиняная и столбовая стена.

Каркасные стены

Каркасные стены состоят из вертикальных деревянных элементов, называемых шпильками. обрамляется горизонтальными элементами вверху и внизу.Вершина элемент называется пластиной, а нижний элемент — подошвой или подоконником. Используются простые стыковые соединения, которые прибиваются гвоздями на концах или пальцах. Таким образом, рама не очень жесткая и требует распорок. чтобы обеспечить достаточную жесткость.

Для этой цели можно использовать диагональные скобы

, но обычно метод, который быстрее и дешевле, состоит в том, чтобы использовать строительный картон или обшивка фанерой для придания жесткости конструкции. Шпильки обычно размещаются на расстоянии 400 или 600 мм, что связано с стандартная ширина 1200 мм многих типов строительных плит, используемых для обшивка.Так как несущие элементы стены этого типа являются деревянными, не рекомендуется для термитников, особенно если обе стороны рамы обработаны или покрыты, что делает ее трудно обнаружить атаку термитов.

Каркасная конструкция из дерева должна быть поднята без контакта с грунтовой влагой и защищенным от термитов. Это достигается путем возведения его на фундаментной стене или фундаментной балке подъем на влагонепроницаемый слой или на край бетонной плиты этаж. В качестве основания всей конструкции устанавливается подоконник и тщательно выровнена по влагонепроницаемому покрытию и надежно закреплена к фундаменту. Для поддержания эффективности влагозащиты Конечно, он должен быть тщательно загерметизирован во всех положениях болтов. А сплошной термитный экран должен быть установлен между влагонепроницаемый слой и подоконник и большое внимание к герметизации вокруг отверстий, необходимых для анкерных болтов. Подоконник может быть 100 мм на 50 мм при креплении к бетонному основанию, но должно быть увеличена по ширине до 150мм на кирпичной цокольной стене.

Вместо дерева можно использовать бамбуковые или круглые деревянные жерди. шпильки, которые затем покрывают бамбуковыми циновками, тростниковыми циновками, травой, пальмовые листья и т. д. Другой альтернативой является прикрепление ковриков к шпильки, а затем обмазать маты цементной штукатуркой или другим материал. Некоторые конструкции этого типа имеют короткий срок службы из-за поражения грибами и термитами. Их тоже сложно содержать чистыми и велика опасность возгорания. Рисунок 5.30 дает краткое описание информация о бамбуковых стеновых панелях, которые могут быть изготовлены опытными мастера.

Рисунок 5.29 Стенка каркаса строительство.

Облицовка и облицовка

Облицовка и облицовка – это панели или другие материалы, применяются в качестве наружных покрытий на стенах для защиты от элементов или для декоративных эффектов. Облицовка или облицовка особенно полезно для защиты и улучшения внешнего вида стен земляных сооружений, которые сами по себе могут быть размывается дождями и становится совсем неприглядным.

Облицовки, как правило, имеют небольшую структурную прочность или не имеют ее вообще. должны быть прикреплены к гладкой сплошной поверхности. Гипс или маленький размеры плитки являются примерами.

Облицовка отличается от облицовочной тем, что материалы имеют некоторые структурной прочности и способны перекрывать зазоры между рейки или планки обшивки, на которые они устанавливаются. Разные черепица, плитка большего размера, как вертикальная, так и горизонтальная древесина сайдинг и строительные плиты, такие как фанера и асбестоцемент плита подходит для облицовки.Гофрированная стальная кровля также удовлетворительный. Облицовочные материалы должны быть способны передавать ветровые нагрузки на конструкцию здания и поглощать некоторые злоупотребления от людей и животных. Расстояние между полосами обшивки будет влияют на сопротивление оболочки этим силам.

Расстояние между черепицей и плиткой определяется длина агрегатов. Расстояние для горизонтального деревянного сайдинга обычно должна быть около 400 мм, а вертикальный деревянный сайдинг можно смело мостить 600мм.Фанера толщиной не менее 12 мм может мост 1200 мм от края до края, если поддерживается с интервалом 800 мм в другое направление.

Металлическая кровля, используемая в качестве облицовки, может монтироваться на обрешетку полосы на расстоянии 600 мм друг от друга. Это обычное дело для производителей строительные материалы, чтобы предоставить инструкции по установке, включая частоту членов поддержки.


Содержимое Предыдущий Следующий

Режим разрушения монолитной стены с L/H=1.2 akh = 0, bkh =…

Всякий раз, когда возникает необходимость в строительстве высокой подпорной стены, строительство подпорной стены из механически укрепленного грунта (MSE) в многоярусной конфигурации является целесообразным подходом, чем строительство одноярусные (прямоугольная стенка). Однако поведение многоярусных стен МСЭ сложное, и, к сожалению, поведение таких стен при сейсмическом воздействии до сих пор полностью не исследовано. Таким образом, в этом исследовании проводится исчерпывающий сравнительный анализ многоярусных и прямоугольных стен MSE с помощью численного вычислительного инструмента на основе метода конечных элементов, чтобы изучить его характеристики при сейсмической нагрузке и их потенциальную зону разрушения, т.е.д., угол клина. Кроме того, в этом исследовании исследуется влияние на стены таких параметров, как количество ярусов, расстояние отступа (D) и коэффициент горизонтального сейсмического ускорения (kh). Исследуются возможные зоны разрушения различных моделей стен, которые указывают на сочетание разрушения при опрокидывании и скольжении, сопровождающееся деформацией выравнивающей подушки стен. Однако скольжение уменьшается по мере увеличения kh, и отказ от опрокидывания становится более заметным.В этом исследовании предлагается поправочный коэффициент угла клина (CΘ) для нормализации отклонения угла плоскости потенциального разрушения при сейсмической нагрузке, исходя из предположения, что стандартное значение плоскости потенциального разрушения, определенное Федеральным управлением автомобильных дорог (FHWA), является действительным. для всех многоярусных стен, поскольку ни в одном из руководств по проектированию не предложено четких указаний, которые могут продемонстрировать формирование и изменение угла клина в условиях сейсмической нагрузки для многоярусных стен.Коэффициент запаса прочности (FOS) различных моделей стен, смоделированных в настоящем исследовании, удовлетворяет рекомендациям FHWA, предлагая, таким образом, строительство многоуровневых стен в местах, где огромные земляные работы, необходимые для строительства прямоугольной стены, нецелесообразны.

Оставить комментарий
