Построить холодильную камеру: Как сделать холодильную камеру самостоятельно.

Опубликовано в Разное

23 Май 2018

Содержание

Как сделать холодильную камеру

Сегодня, благодаря современным технологиям изменились способы хранения продукции в торговых центрах, складах и других помещениях. Таким образом, на многих современных производствах, в магазинах, кафе, на складах используются холодильные помещения. Их применение обусловлено тем, что стандартные холодильники просто неспособны вместить достаточное количество продуктов. Кроме того, удельная стоимость пространства, охлаждаемого таким образом, существенно ниже в сравнении с обычными устройствами. Проще говоря, использовать холодильные камеры выгоднее. Сегодня мы узнаем, как сделать морозильную камеру своими руками, чтобы сэкономить на покупке столь дорогостоящего оборудования.

Ключевые способы самостоятельного строительства холодильных камер

Морозильную камеру для долгосрочного хранения овощей, мяса, фруктов, молочных продуктов можно сделать, не прибегая к помощи квалифицированных специалистов в трех простых случаях:

Приобрести в готовом виде холодильную камеру для сборки.
Изготовить из теплоизоляционных сэндвич-панелей камеру.
Произвести реконструкцию старого складского помещения.

Важно! Создавая камеру одним из этих способов, вам не обойтись без холодильного оборудования для установки внутри камеры с целью поддержания необходимого температурного режима. Монтаж такого оборудования без помощи квалифицированного персонала произвести непросто, но возможно, если использовать холодильные или морозильные моноблоки.

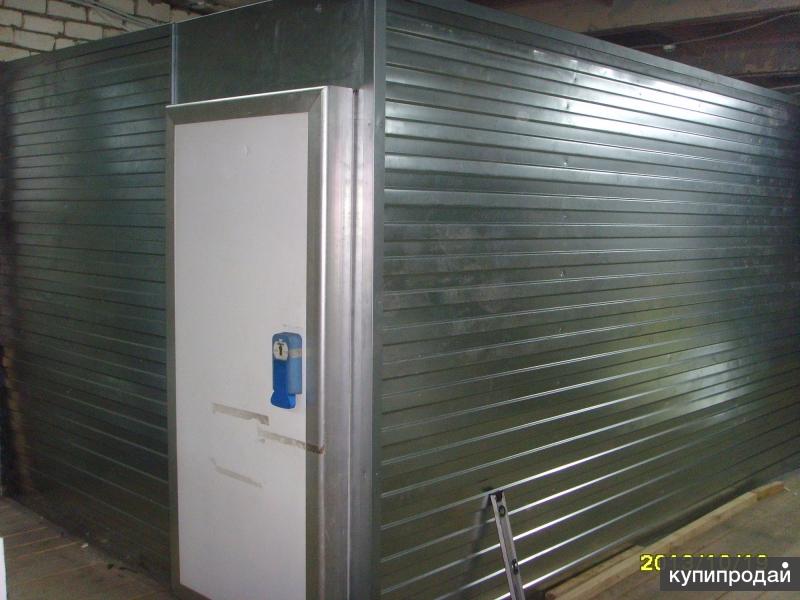

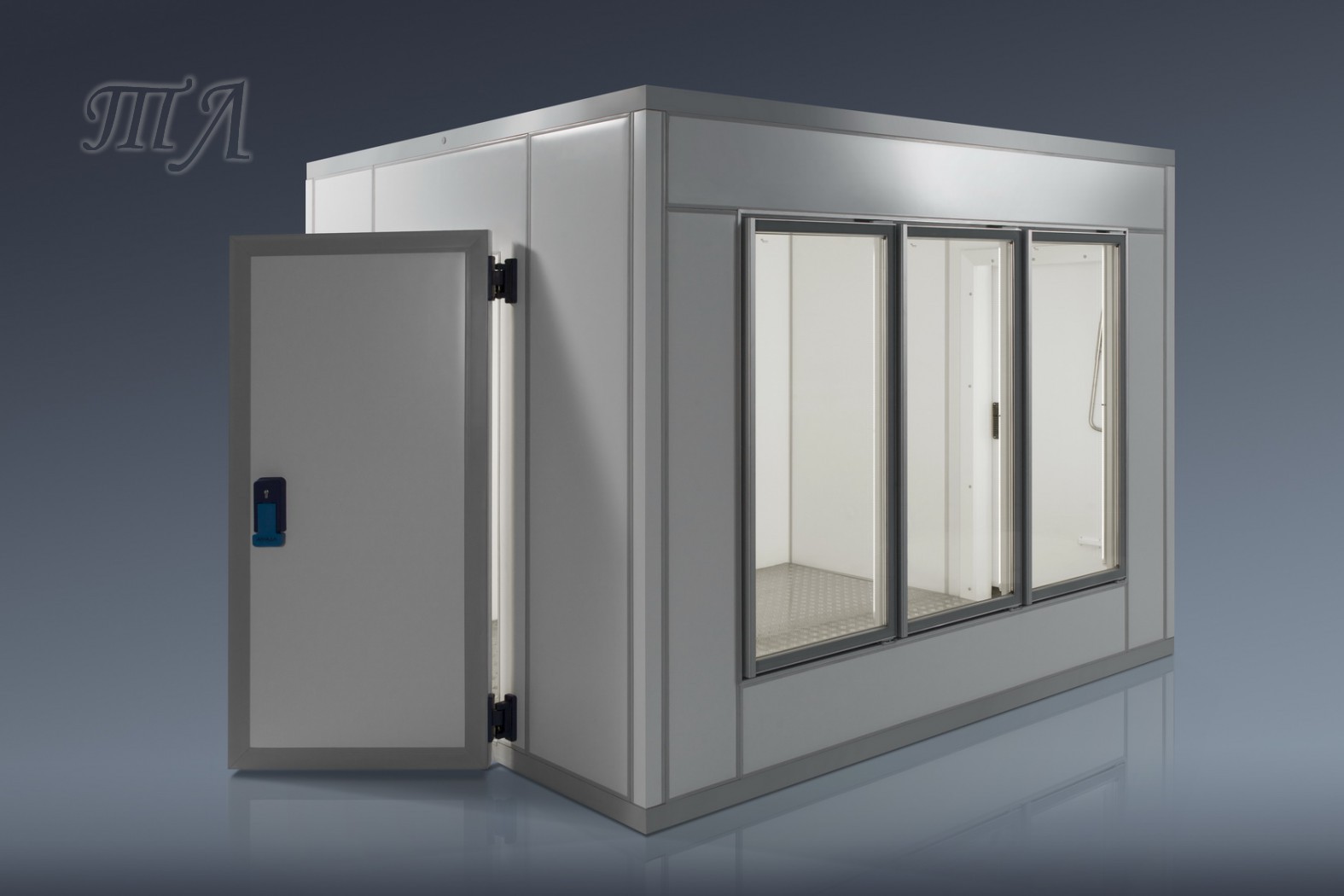

Быстровозводимые холодильные камеры сборно-разборного типа

Это — наиболее быстрый и простой способ получения готовой морозильной камеры. Сборные конструкции представляют собой набор уже готовых теплоизоляционных панелей, заполненных пенополиуретаном со специальными креплениями угловых и прямых стыков.

Такую камеру можно самостоятельно разобрать, потом установить на новом месте. В комплект входит распашная дверь. Даже не имея специальной квалификации, можно собрать такой морозильный шкаф своими руками. Конструкции делятся на два типа, которые отличаются по типу соединения панелей:

Замковые. Такие камеры имеют встроенные эксцентриковые замки, обеспечивающие жесткое и плотное соединение панелей между собой. Они выдерживают множественные сборки и разборки.
Шип-паз из пластикового профиля. Стоят они дешевле, чем собрать их с замками, но стыки в них необходимо обязательно герметизировать. Кроме того, пластиковые крепления не настолько жестко сцепляют панели.

Вам остается определиться с типом камеры, ее размером, объемом, заказать у поставщика, потом собрать на месте согласно инструкции.

Важно! Стоимость такой конструкции будет немного выше, чем в вариантах описанных ниже, но зато проще этого способа получения камеры вам не найти.

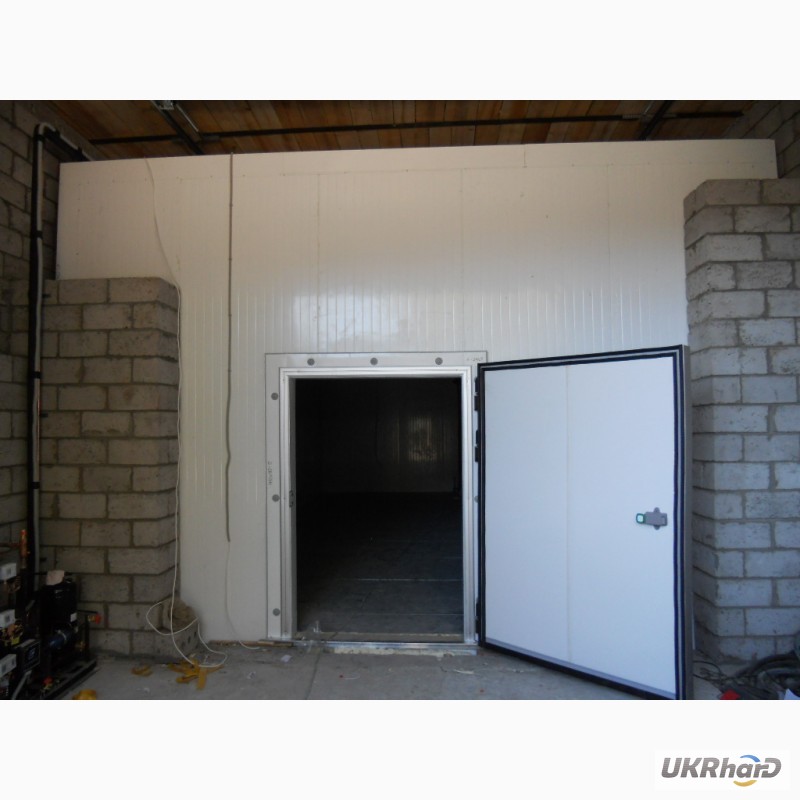

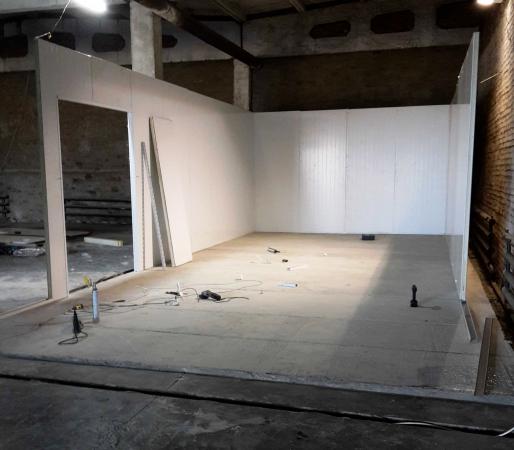

Сборка холодильной камеры из сэндвич-панелей

Если вам интересно, как сделать морозильную камеру бюджетного варианта, тогда этот способ вам точно подойдет. Но тут придется внимательно рассчитать, сколько потребуется панелей для изготовления конструкции, какой она должна быть длины.

Важно! Разные производители изготавливают панели разной ширины в диапазоне от 1100 до 1200 мм. Опираясь на это и принимая во внимание параметры будущей камеры, в первую очередь, рассчитайте длину и количество панелей, которые необходимо закупить.

Процесс сборки, схема крепления угловых и прямых стыков, как правило, подробно описаны в документации от производителя.

Основные рекомендации по сборке:

Монтируя панели, избегайте образования так называемых тепловых мостов на угловых стыках, которые соприкасаются с наружной и внутренней металлической обшивкой. Чтобы предотвратить тепловые мосты, необходимо выполнять их разрывы, то есть делать прорези внутри металлической обшивки угловых панелей, именно в тех местах, где они выходят наружу.

Важно! Аналогично поступают с угловыми стыками стеновых панелей с панелями потолка и пола.

Те камеры, в которых сохраняется температура выше нуля градусов, часто оставляют без теплоизоляционного пола. Это существенно упрощает заезд используемой для погрузки техники, экономит финансовые средства на закупку материалов для теплоизоляции. Но в таком случае рекомендуется устанавливать более мощное холодильное оборудование, что влияет на увеличение расхода электроэнергии.

Операции, связанные с разрывом теплового моста, выполнять также необходимо при монтаже многосекционных камер с разными температурными режимами. При этом прорезается металлическая внутренняя обшивка пола, стен, потолка непосредственно в месте установки перегородки. Таким образом, разрывается непосредственно между секциями тепловой мост.

Приобрести для сборки необходимо такие доборные элементы, как угловой профиль и нащельник, чтобы скрепить ими угловые стыки панелей, а также герметик и, естественно, требуемого размера дверь.

Дверь потребуется специальная холодильная с теплоизоляцией из пенополиуретана.

Как только будут закуплены все необходимые детали, конструкции, элементы можно приступать к сборке.

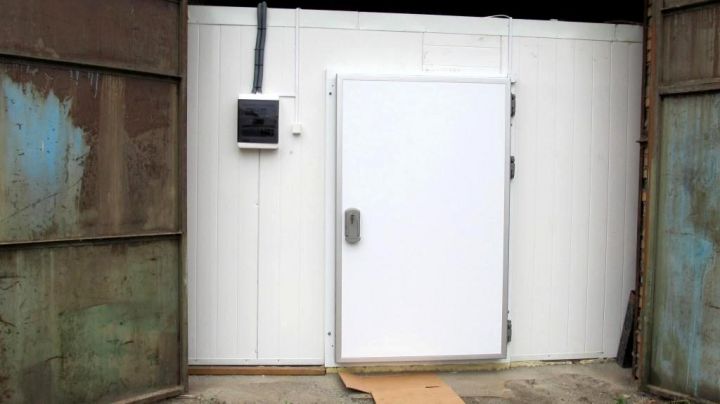

Реконструкция старого склада

Последний вариант, как сделать морозильную камеру, – переоборудовать имеющееся складское помещение:

Если сделать теплоизоляцию стен, то получится идеальная холодильная комната для хранения большого количества продуктов.
Выполнить теплоизоляцию можно с помощью тех же самых, описанных выше сэндвич-панелей. Только в этом варианте крепят их к потолку и стенам при помощи специальных крепежей.
Металлический крепеж создает множественные тепловые мосты, что часто приводит к образованию конденсата, вследствие чего может даже появиться ржавчина. Поэтому рекомендуется использовать крепежи из теплоизоляционных материалов, к примеру, полиамидных шпилек. Но стоить они будут дороже, чем металлические детали.

В данном случае необходимо также обшить стены металлом, чтобы обеспечить достойный уровень теплоизоляции.

Кроме морозильной камеры, самостоятельно можно еще сделать и современные предметы техники, такие как бойлер и телескоп. Главное — иметь огромное желание и терпение. В остальном, базовые знания вы сможете почерпнуть на нашем сайте, прочитав такие статьи:

Выбирая морозильные камеры для продуктов, учитывайте обязательно, при каких условиях они должны храниться. Если все подсчитать, собрать и использовать правильно, то вы существенно сэкономите на финансовых затратах.

Как купить или заказать под ключ

Вы всегда можете воспользоваться услугами команды наших профессионалов и заказать строительство холодильной камеры под ключ. Это обеспечит вам уверенность в успешном завершении монтажных работ и экономию на каждом этапе строительства порядка 15-20%.

Наши специалисты помогут определить наиболее оптимальный проект и подскажут ответы на все имеющиеся вопросы. Для того, чтобы оформить заказ или узнать подробности – звоните по телефону или пишите на электронную почту с пометкой в теме «заказ».

Холодильная камера из сэндвич панелей своими рукамиКак сделать холодильную камеру из сэндвич панелей своими руками? Устройство, характеристики, требования к материалам.

Вопрос хранения овощей, фруктов и продуктов питания имеет особое значение для фермерских хозяйств, небольших компаний, занимающихся бизнесом по реализации продуктов и даже для владельцев частных домов. Покупка продуктов оптом, да еще и в сезон приносит ощутимый экономический эффект, а для фермерских хозяйств решение вопроса с хранением это путь к повышению рентабельности бизнеса.

Сборно-разборные холодильные камеры

Существует как минимум два варианта для того, чтобы обзавестись местом для хранения продуктов: можно самостоятельно собрать холодильную камеру из сэндвич панелей или же купить готовую сборную конструкцию.

Разборные камеры самый простой вариант для обустройства хранилища овощей, фруктов, мясных, молочных и других продуктов. Большой выбор таких конструкций представлен в компании ООО «Петрохладотехника» на http://ooopht.ru/holodilnie-kameri.html. Здесь, в зависимости от вашей цели можно выбрать камеру объемом от трех, до ста кубических метров. Кроме того, специалисты компании помогут с выбором холодильного агрегата.

Собрать разборные модели можно как конструктор за короткое время. Они состоят пенополиуретановых сэндвич панелей. В комплекте идут различные виды дверей – откатные, распашные, одно или двух створчатые, а также все необходимые крепежи. Все материалы таких конструкций имеют документы подтверждающие возможность их применения для хранения продуктов. Еще одно преимущество таких конструкций — мобильность. В случае необходимости сборные холодильные камеры могут быть быстро разобраны и переустановлены в другом месте. Конечно, покупка готовой разборной холодильной камеры обойдется дороже, чем ее самостоятельное изготовление, но лишние затраты окупаются за счет сокращения времени на ее обустройство. В этом случае гарантировано качество конструкции и, следовательно, оптимальные условия для хранения продуктов.

Холодильная камера из сэндвич панелей

Самостоятельно построить холодильную камеру можно из сэндвич-панелей. Рынок строительных материалов предлагает широкий ассортимент этого материала.

Сэндвич панели становятся все более популярным материалом для сооружения быстровозводимых зданий и конструкций промышленного, коммерческого и жилого назначения. Они имеют трехслойную конструкцию, состоящую из двух листов твердого материала, между которыми расположен утеплитель. Для сооружения таких «холодильников» лучше выбирать панели из оцинкованных стальных листов и пенополиуретана в качестве теплоизоляционного материала. Можно купить и конструкции с утеплителем из пенопласта, но в этом случае толщина сэндвича должна быть на тридцать процентов большей. Категорически не подходят для холодильных камер строительные сэндвич панели с наполнителями типа минеральной ваты.

При расчете толщины панелей учитывается ориентировочный перепад температуры с наружи и внутри, предполагаемая влажность и, в случае размещения на улице, возможность попадания солнечных лучей. К примеру, для среднетемпературной холодильной камеры, которая будет установлена в помещении, следует выбирать пенополиуретановые панели толщиной восемьдесят миллиметров. Оптимальная толщина металлического листа сандвича от 0,5 до 0,8 миллиметров. Но, конечно лучше всего, для расчета параметров теплоизоляции обратиться к специалистам. Расчет габаритных размеров камеры следует производить исходя из потребностей по объему и размеров панелей. Многие компании производители сэндвич панелей предлагают при больших объемах заказа услуги по производству изделий с нужными размерами. Но знайте, сроки поставки заметно увеличатся.

Информацию об особенностях сооружения конструкций из сэндвич панелей можно найти на сайтах производителей. Для предотвращения образования мостиков холода, при сборке углов конструкции следует прорезать внутреннюю часть обшивки панели в месте соединения.

Кроме панелей понадобятся также нащельники, угловой профиль, герметик и дверная конструкция. Выбрать подходящую конструкцию двери от лучших производителей также можно на сайте компании «Петрохладотехника».

Изоляция и конструкция холодильных камер

Содержание:

Изоляция холодильных камер

Под изоляцией холодильной камеры понимается изоляция от теплопритоков во внутрь камеры и пароизоляция внутреннего объема камеры.

Если камеру не изолировать, то теплопритоки через ограждающие конструкции будут очень велики. Поэтому для не теплоизолированных камер необходимы очень мощные и очень дорогие холодильные машины, которые потребляют очень много электроэнергии. Качественная теплоизоляция позволяет использовать в камерах холодильные машины меньшей мощности (и стоимости), и позволяет постоянно экономить электричество.
Идеально изолированная камера, по сути, есть термос. Если камера изолирована с дефектами — то это уже термос с дырками. Дефекты термоизоляции называются мостиками холода (тепловыми мостиками). По этим мостикам тепло проникает в холодильную камеру и заставляет холодильную машину выполнять лишнюю работу, на которую тратится ресурс холодильной машины и множество киловатт/часов электроэнергии.
Теплоизоляция холодильных камер заключается в создании теплоизолирующего слоя, вокруг объема камеры. Теплоизолирующий слой может выполняться из различных материалов: минеральной ваты, пенополистирола (пенопласта), пенополиуретана (ППУ) и др.

Важнейшей характеристикой теплоизолятора является коэффициент теплопроводности — λ (Вт/(м·⁰С):

Материал	Плотность кг/м³	λ Вт/(м·⁰С)
Маты минераловатные	125 75 50	0,056 0,052 0,048
Плиты минераловатные	350 300 200 100 50	0,091 0,084 0,070 0,056 0,048
Пенополистирол (пенопласт)	150 100 40	0,05 0,041 0,038
Пенополиуретан (ППУ)	80 60 40	0,041 0,035 0,029
ППУ АСТРА	45	0,019

Чем больше коэффициент теплопроводности, тем толще потребуется слой теплоизолятора, и наоборот.

Например, слой обычного пенополиуретана толщиной в 100 мм, по теплоизоляции, эквивалентен:

слою пенополистирола толщиной 130 мм
слою минеральной ваты толщиной 170 мм

Эти данные верны для сухих материалов. В условиях холодильной камеры (для влажных материалов) разница в толщине будет гораздо больше.

1. Ограждающая конструкция
2. Внешний слой пароизоляции
3. Пенопласт
4. Штукатурка по сетке
5. Армированная стяжка

Простейший способ изоляции капитальных камер

Простейшим способом изоляции является непосредственное нанесение листового теплоизолятора на ограждающие конструкции будущей камеры. Почти каждому предпринимателю, впервые сталкивающемуся с задачей построения холодильной камеры, приходит в голову именно такой способ.

Идея проста — полуподвальное помещение обшить пенопластом:
Выбирается помещение, подходящее под холодильную камеру. На стены, пол и потолок этого помещения наносят слой пароизоляции — пергамин, толь и т.д., или просто все покрывают слоем гудронной мастики. Далее, все стены, пол и потолок закрывают листами пенопласта или плитами (или матами) из минеральной ваты. Пенопласт или вату укладывают в два слоя, внахлест. Дверной проем изолируют монтажной пеной. Кстати, на слой теплоизоляции необходимо нанести слой внутренней пароизоляции камеры (особенно это важно, если в качестве изолятора используется минеральная вата). По окончании изоляционных работ все стены и потолок штукатурят по сетке, а по полу настилают армированную бетонную стяжку, на которую укладывают керамическую плитку. Готовые стены и потолок — красят. Остается только навесить теплоизолированную дверь и все: камера готова.

Простейший способ изоляции холодильных камер имеет свои преимущества и свои недостатки:

Преимущества:
1.

Доступность материалов — все материалы можно найти быстро и по сходной цене;
2. Простота работы — всю работу могут выполнить обычные плотники и штукатуры;

Недостатки:
1. Холодильные камеры получаются капитальными. Капитальную камеру невозможно перевезти на другое место. В такой камере невозможно выполнить ремонт теплоизоляции или пароизоляции. При переезде или при необходимости ремонта камеру необходимо будет строить заново.
2. Камера не герметична: в пароизоляционном слое обязательно будут разрывы, а между плитами теплоизолятора обязательно будут щели. Поэтому внутри изоляционного слоя всегда будет находиться воздух — вот они: мостики холода. Водяные пары, содержащиеся в этом воздухе будут замерзать при работе камеры и оттаивать во время оттаивания камеры, при этом, регулярно образующаяся наледь, постепенно будет увеличивать разрывы и щели в изоляционном слое.
Со временем, количество и площадь мостиков холода в камере, будет непрерывно увеличиваться, а нагрузка на холодильную машину, будет, соответственно, увеличиваться.

Бороться с этим невозможно. Остается только через несколько лет работы все ломать и строить камеру заново.
3. Намокание теплоизолятора. Влажный воздух, содержащийся внутри изоляционного слоя, непременно будет увлажнять теплоизолятор. Минеральная вата состоит из волокон, поэтому она намокнет очень быстро. Пенопласт состоит, в основном, из закрытых пор. Однако и он намокает через поврежденные поры. Из-за наледи, количество разрушенных пор пенопласта неуклонно будет увеличивается.
4. Простая геометрия камеры. Простейший способ изоляции камеры является простым и доступным лишь при условии, что все поверхности ограждающих конструкций являются плоскими и ровными. Если на потолке или на стенах помещения камеры имеются неровности: ребра жесткости, выступающие балки, или если внутри камеры расположены опорные колонны и т.д., то обшивка камер плитным теплоизолятором существенно усложняется: увеличивается количество и длина резов изолятора, увеличивается потребный объем изолятора и увеличивается количество труда.

В итоге, простейший способ изоляции камер становится затратным, а количество возможных мостиков холода существенно увеличивается.

Вывод:
Холодильные камеры, изолированные описанным выше способом имеют ограниченную область применения: температура в камере должна быть всегда выше 0⁰С, а хранимые продукты должны быть в герметичной упаковке, препятствующей выходу влаги из продукта. Использование описанных камер для низкотемпературного хранения неупакованных продуктов и, тем более, для замораживания продуктов разрушит изоляцию камеры.

1. Ограждающая конструкция
2. ППУ
3. Штукатурка
4. Армированная стяжка

Профессиональный способ изоляции капитальных камер

Не редко используется профессиональный способ создания капитальной камеры – посредством напыления слоя пенополиуретана (ППУ) непосредственно на ограждающие конструкции камеры.

В помещение, предназначенное для создания холодильной камеры, приглашаются специалисты — изолировщики, со своими пеногенераторами ППУ. На очищенные поверхности стен, потолков и пола напыляется смесь компонентов ППУ. Компоненты ППУ вступают с друг другом в химическую реакцию, вспениваются, и плотно прилипают (адгезируют) к обработанным поверхностям. В итоге, по всем поверхностям холодильной камеры, создается слой ППУ, герметично и прочно прилипший к ограждающим конструкциям. После механической обработки (обрезка неровностей) этот слой ППУ красят, белят или штукатурят – не важно. Важно другое:

полученный изоляционный слой является прекрасным теплоизолятором и обладает надлежащими пароизоляционными свойствами, т.е. дополнительной пароизоляции не потребуется;
полностью отсутствуют мостики холода, даже при самой сложной геометрии камер – все герметично;
высокая скорость работ – даже очень большую камеру можно «запенить» ППУ за одну или две смены. При вспенивании ППУ сильно нагревается, так что «пенить» камеры можно и зимой.

Вывод:
Холодильные камеры, изолированные описанным выше способом не имеют ограничений по области использования. Единственным их недостатком является капитальность камер.

Сборные камеры и сэндвич-панели

Множество предпринимателей делают свой бизнес на арендованных площадях. В этих условиях, создание капитальных холодильных камер является экономически не выгодным. Наоборот, экономически выгодным является создание сборно-разборных камер, которые можно смонтировать в подходящем помещении, и, при необходимости, перевезти их в любое другое походящее помещение.

В настоящее время сборные холодильные камеры создают из сэндвич-панелей.

Сэндвич-панели – это трехслойные термоизолированные панели: внешние слои — оцинкованная и окрашенная сталь, внутренний слой — термоизолятор: минеральная вата, пенопласт, пенополиуретан. На кромках сэндвич-панелей сформированы замки (паз — гребень), для соединения панелей в шпунт.
Различают обычные строительные панели, предназначенные для строительства стен производственных зданий — стеновые сэндвич панели, и специальные сэндвич панели, предназначенные для строительства сборных холодильных камер — холодильные сэндвич панели. Холодильные панели различают по способу соединения между собой: соединение шип-паз («ласточкин хвост») — например камеры POLAIR и соединение панелей посредством эксцентриковых замков — например камеры ASTRA.

Сборные камеры из стеновых строительных панелей на металлическом каркасе

Строительные панели с изоляцией из ППУ стоят гораздо дешевле, чем холодильные сэндвич-панели, а коэффициент теплопроводности у них почти одинаковый.

Поэтому многим заказчикам приходит в голову очевидная идея — построить холодильную камеру из строительных панелей — и недорого и теплоизоляция хорошая. Разберемся, что будет на самом деле.

Каркас камеры
Строительные панели обязательно должны крепиться к несущим конструкциям. Чтобы построить холодильную камеру из стеновых панелей необходимо вначале построить прочный стальной каркас. Каркас должен быть с высокой точностью, т.к. не прямоугольность сторон каркаса обязательно будет приводить к щелям между панелями.

Стыковка
панелей

1. Сэндвич панель
2. Балка каркаса
3. Уплотнительная лента
4. Нащельник
5. Монтажная пена
6. Мастика, герметик
7. Самосверлящий шуруп
8. Самосверлящий шуруп

Пол камеры
Стеновые панели совсем не предназначены для устройства пола камеры.

Если пол камеры сложить из стеновых панелей, то сверху придется укладывать армированную бетонную стяжку. В любом случае камера получается не разборной.

Угловое соединение панелей

Размеры панелей
Строительные панели изготавливают на непрерывной линии под низким давлением. Вследствие этого, стеновые панели даже по ГОСТу могут иметь разброс своих геометрических размеров в единицы миллиметров. На практике может быть и так.
Да и о какой точности можно рассуждать, есть при угловом стыке панелей замки у них требуется отпиливать ножовкой (вручную!).
Непрямоугольность панелей складывается с непрямоугольностью каркаса, и, в итоге, потребуется много герметика и монтажной пены, чтобы закрыть все щели между сэндвич-панелями. По окончании монтажа камеры, все запененные щели деликатно закрывают нащельниками, наверное, чтобы не расстраивать заказчика.

Мостики холода
Шурупы, которым панели крепятся к каркасу являются прекрасными мостиками холода. Но это еще не все: никакие герметики и монтажные пены не смогут обеспечить полную герметичность стыка панелей: всегда найдется место для прохождения влажного воздуха (не сразу, так со временем). Водяные пары, содержащиеся в этом воздухе, будут замерзать при работе камеры и оттаивать во время оттаивания камеры, при этом, регулярно образующаяся наледь, постепенно будет уменьшать герметичность стыка.

Со временем, количество и площадь мостиков холода в камере, будет непрерывно увеличиваться, а нагрузка на холодильную машину, будет, соответственно, увеличиваться. Бороться с этим невозможно. Остается только через несколько лет работы все ломать и строить камеру заново.

Использование описанных камер для низкотемпературного хранения неупакованных продуктов и, тем более, для замораживания продуктов разрушит конструкцию камеры.

Сборные камеры из стеновых строительных панелей без металлического каркаса

Для удешевления, камеры собирают и вовсе без каркаса — при помощи нащельников и уголков. Герметизация «обеспечивается» монтажной пеной и герметиком.

См. рисунок:
1. Сэндвич-панели, толщиной 80 или 100 мм
2. Самосверлящий шуруп
3. Нащельник, шириной 60 мм
4. Монтажная пена
5. Герметик
6. Уголок — нащельник, 120 х 40 мм

Такая конструкция холодильных камер имеет все недостатки и ограничения, описанные выше для холодильных камер, построенных на основе каркаса.

Более того, бескаркасный способ сборки камер имеет свои собственные недостатки:

невысокая жесткость конструкций — камеры «дышат», любой удар телегой с товаром по стене и камера вполне может развалиться;
невозможность собирать камер большой длины или камер большой площади — длинные потолочные панели попросту начинают прогибаться под собственным весом;
о герметичности камер даже нечего и думать — через несколько месяцев эксплуатации шатающиеся панели выкрошат пену из стыков, герметик сгниет, поэтому каждый стык каждой панели станет прекрасным мостиком холода.

Вывод
Конструкции из строительных сэндвич панелей, собранные без каркаса при помощи уголков и нащельников, по сути холодильными камерами не являются. Называть эти конструкции холодильными камерами — является обманом.

Сборные камеры из холодильных сэндвич-панелей на соединении «шип — паз»

Разберемся в устройстве таких камер на примере замковых холодильных камер POLAIR

Холодильные сэндвич-панели POLAIR изготавливаются на стендовых прессах под высоким давлением.

Внутри панелей находится качественный ППУ с однородной плотностью, с коэффициентом теплопроводности 0,022 Вт/(м·⁰С).
Кромки панелей POLAIR обрамлены пластиковым ПВХ профилем, необходимым для соединения панелей типа «шип — паз». Когда панели вставляют друг в друга, профили защелкиваются в замок и надежно сцепляются между собой. Для соединения панелей между собой используют молоток и деревянный брусок.
Насколько просто сбить панели между собой, настолько трудно их разъединить при разборке камеры. Пластиковому профилю гораздо легче сломаться или оторваться от ППУ, чем разъединиться. Что бы не заявляли производители таких сэндвич панелей, разобрать их камеру без повреждения практически не возможно.
Профили, состыковывающие сэндвич панели, сконструированы по типу «папа» и «мама». На профиле «папа» предусматривается два паза, для закладки ленточного уплотнителя, который входит в комплект поставки. Изготовитель рекомендует обрабатывать этот ленточный уплотнитель герметиком, для повышения герметичности камеры.

На практике, ленточный уплотнитель не используют, т.к. в этом случае соединить панели между собой («защелкнуть») практически невозможно. Стыкуемые панели проще запенить монтажной пеной.
В итоге, сам ПВХ профиль и пространство между ним является мостиком холода, а камеры получаются не разборными.

Стеновые сэндвич панели сбиваются между собой достаточно просто, соединения получаются прочные и практически неразъемные.

Для угловой стыковки стеновых панелей поставляются специальные угловые столбики с ППУ внутри, обрамленные защелкивающимся профилем.

Половые и потолочные сэндвич панели по периметру так же снабжены пластиковым профилем, позволяющим защелкивать в них стеновые панели.

Вывод:
Камеры из холодильных сэндвич-панелей, соединяемых в «шип — паз» при помощи пластикового профиля являются простейшими конструкциями для холодильных камер с температурой более 0⁰С.
По сути, камеры являются не разборными — где их собрали, там они и будут стоять. Единственным достоинством таких камер является их невысокая стоимость.

Сборные камеры из холодильных сэндвич-панелей

Разберемся в устройстве таких камер на примере замковых холодильных камер ASTRA:
Множество предпринимателей делают свой бизнес на арендованных площадях. В этих условиях, создание капитальных холодильных камер является экономически не выгодным. Наоборот, экономически выгодным является создание сборно-разборных камер, которые можно смонтировать в подходящем помещении, и, при необходимости, перевезти их в любое другое походящее помещение.

Стены камер собираются из стеновых и угловых стеновых сэндвич-панелей (вертикальная раскладка). Пол и потолок камеры собираются из половых и потолочных панелей, а так же карнизных панелей. На месте дверей камеры устанавливаются дверные порталы из сэндвич панелей. (посмотреть фото панелей и еще одно фото панелей).

Угловой стык панелей (посмотреть фото)

Cтык панелей (посмотреть фото)
По кромкам панелей расположен глубокий лабиринтный профиль из ППУ – утопление 22 мм – в форме пазов и гребней. Каждая стеновая панель по периметру имеет паз и лишь на одной стороне – гребень. Половые и потолочные панели по горизонтали имеют пазы и гребни, по вертикали они снабжены только гребнями. В пазах и гребнях панелей установлены эксцентриковые замки, полностью залитые ППУ.

Соединение панелей

Сборка камеры представляет собой простое соединение готовых панелей и стягивание их при помощи обычного шестигранного ключа.

Точность изготовления панелей, плотное примыкание панелей друг к другу, конструкция стыков облицовки позволяют собирать прочные конструкции камер. Несущий каркас, монтажная пена, герметик, самонарезающие винты и нащельники – ничего это не требуется.

Эксцентриковые замки настолько плотно стягивают панели между собой, что мостиков холода попросту не образуется. Правильно собранная камера ASTRA представляет собой полный термос настолько, насколько это возможно.

Эксцентриковый замок

Как работает эксцентриковый замок

Панели ASTRA выпускаются разной ширины и длины, что позволяет получить большую и подробную сетку размеров камер объемом от 2,4 до 241 м³, с шагом по длине и ширине в 300 мм, с высотами от 2 до 6 м, при толщине панелей от 80 до 160 мм (см.

стандартный модельный ряд камер).

Вывод:
Холодильные камеры из сэндвич панелей ASTRA имеют неограниченную область применения, и, по нашему мнению, являются одними из самых лучших камер, производимых в России.

строительство Холодильных Камер любого температурного режима

Строим холодильные камеры для любых сфер применения, с любыми
габаритными размерами и формами, разных температурных режимов —
низкотемпературных (кхн), среднетемпературных, комбинированных,
воздушных холодильных камер для шоковой заморозки в Крыму и Севастополе.
Комплекс услуг при строительстве холодильных камер по техническому заданию заказчика:
проектирование, поставка необходимых материалов и холодильного
оборудования, монтаж на объекте заказчика, пусконаладочные работы, ввод в
эксплуатацию:
-помещение холодильной камеры строим из качественных сэндвич-панелей,
устанавливаем холодильное оборудование от надежных и проверенных
производителей.
-для каждого заказчика на строительство холодильной камеры, в зависимости от функционального назначения холодильной камеры, делаем индивидуальный
расчет по габаритам, мощности используемого холодильного оборудования,
необходимости дополнительного увлажнения или вентиляции воздуха, по
желанию заказчика холодильные камеры могут быть оснащены системами
автоматического мониторинга температурно-влажностного режима.
-цена строительства холодильной камеры известна на начальном этапе и далее
не меняется, оплата работ – поэтапная, предварительный расчет стоимости
строительства холодильной камеры, Вы получите в течение 5 часов после
обращения.
-срок строительства холодильной камеры зависит от объема работ и
оговаривается с каждым заказчиком индивидуально.
-даем гарантию на работы и оборудование.
-по желанию заказчика, мы готовы принять холодильную камеру на сервисное и техническое обслуживание.
-создание холодильной камеры на базе имеющегося у заказчика помещения:
не обязательно холодильная камера должна быть из сэндвич-панелей,
холодильную камеру можно создать в Вашем помещении, трюме судна и проч. ,
и мы знаем как это сделать, главное, чтобы помещение было пригодно для этого.

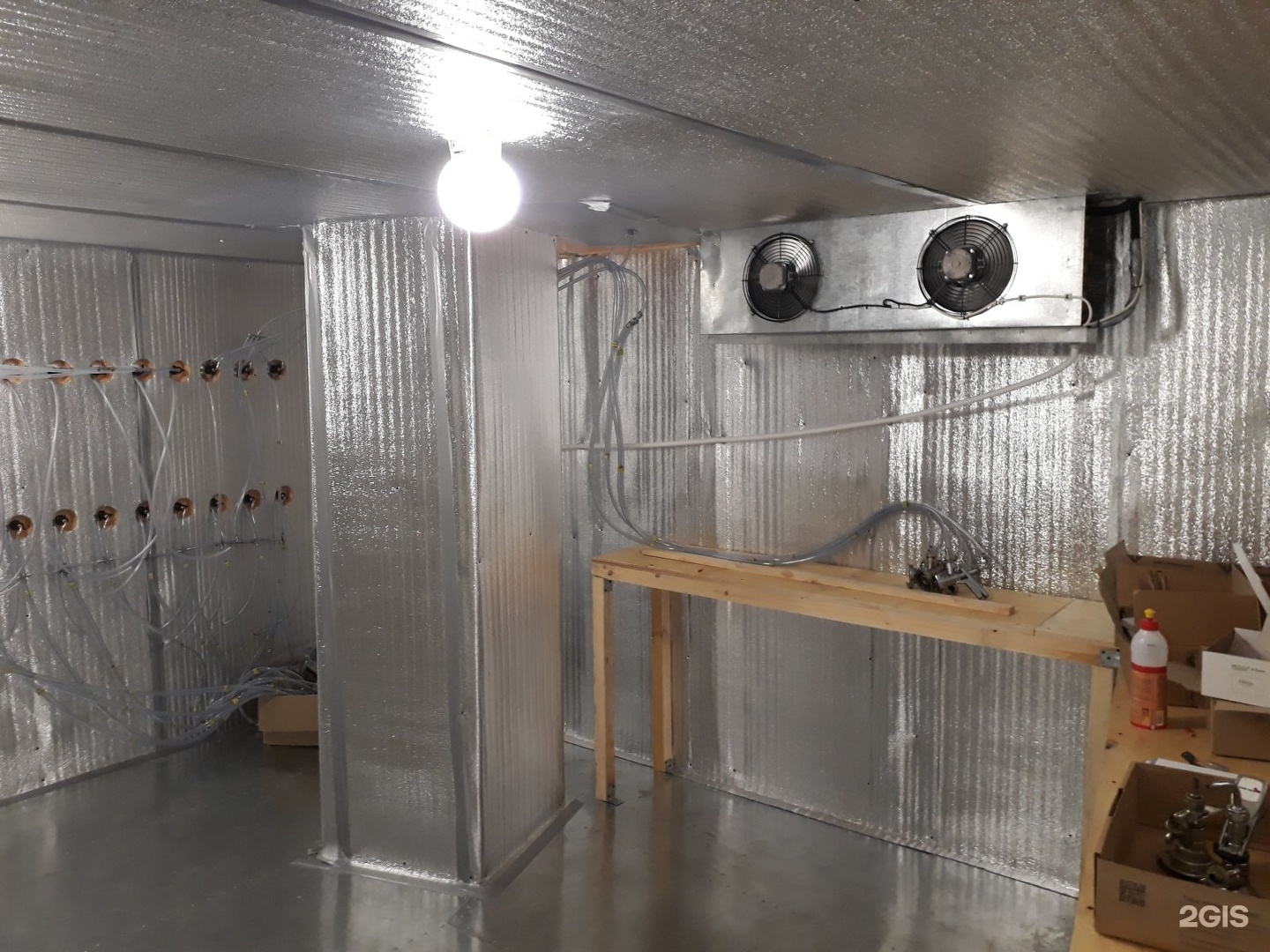

Камеры холодильные для пива — Проект Холод

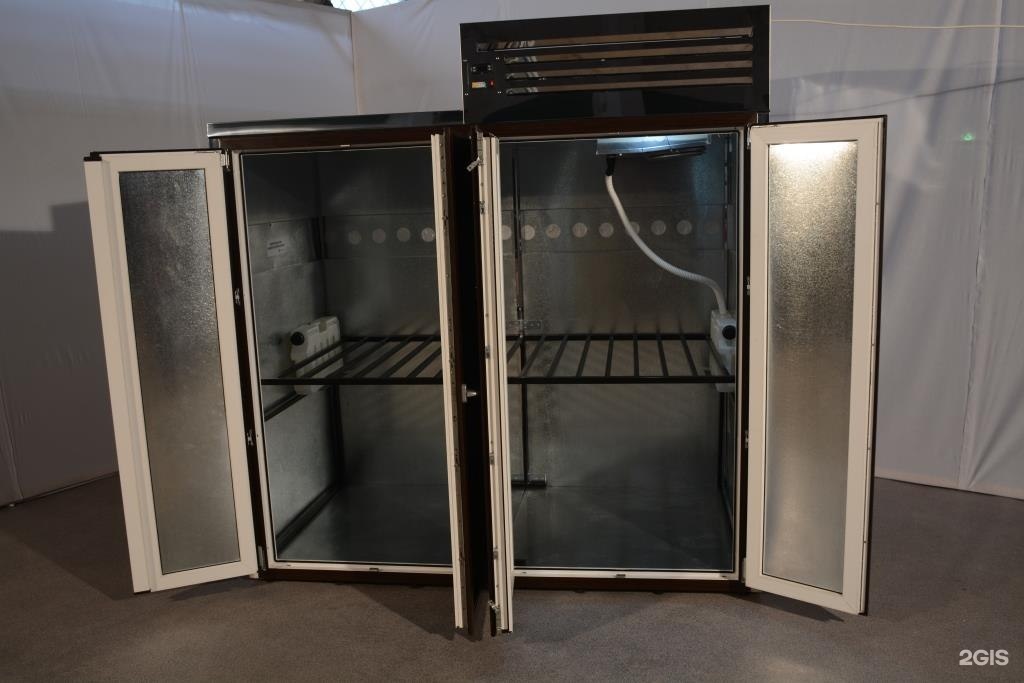

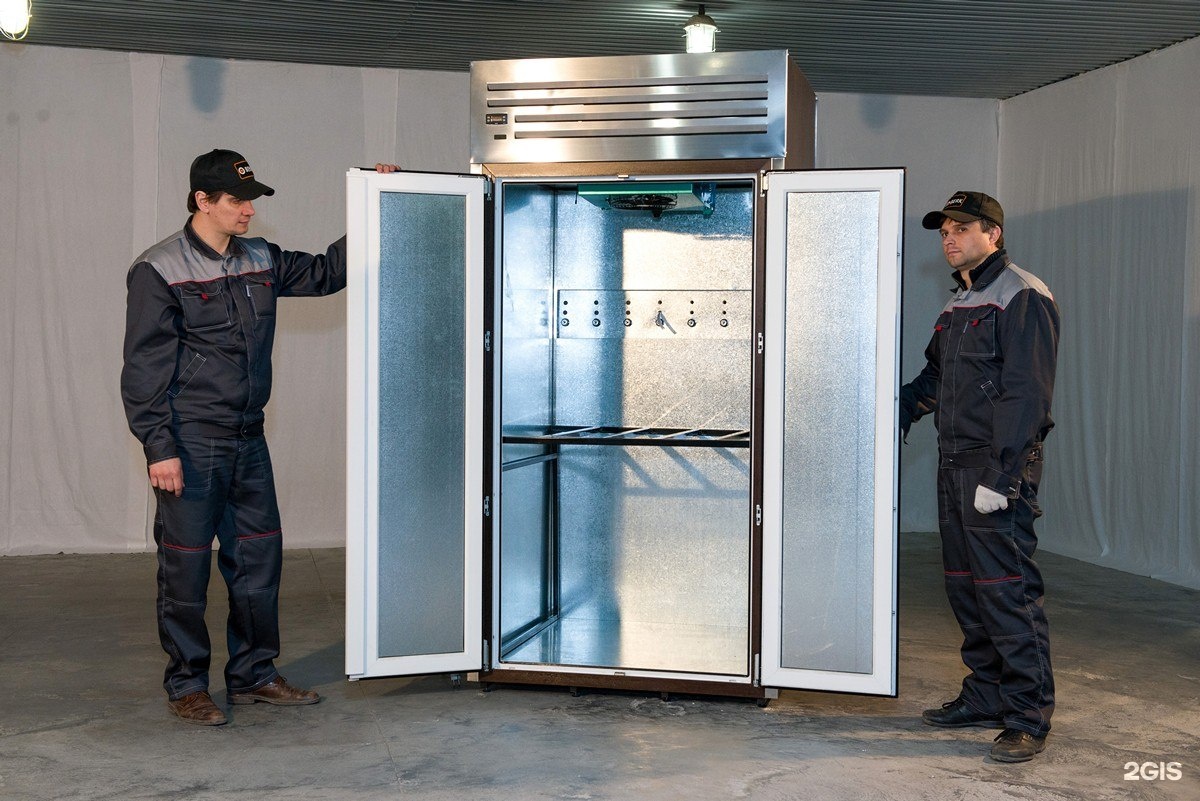

Холодильная камера для разливного пива и напитков.

Готовая сборная или на заказ по Вашим размерам.

Наиболее длительный срок хранения живого пива достигается при температуре +4°С…+7°С. Чаще всего для поддержания заданного температурного режима, используются специализированные холодильные камеры, “coldroom” и кегераторы.

Компания ООО «ПРОЕКТХОЛОД» выполняет проекты любой сложности, связанные с организацией условий хранения пива в кегах. Индивидуальные размеры холодильных камер из сэндвич-панелей, позволяют идеально вписываться в архитектуру любого помещения. Наши Заказчики самостоятельно (при консультационной поддержке персонального проект-менеджера) выбирают подходящий тип агрегата, размеры и расположение дверей, при необходимости комплектуют камеру стеклопакетами или распашными/раздвижными конструкциями со стеклом, мы предлагаем надежные камеры для пива «под ключ» по Вашему бюджету.

Если вы “близко знакомы” с пивом (не важно – как продавец или как потребитель), то вы отлично знаете, что хорошее пиво обязательно должно иметь правильную температуру. И дело здесь не только во вкусовых ощущениях (хотя отлично известно, каким именно эпитетом “одаривают” тёплое пиво): для долгосрочного хранения без потери качества и баночное/бутылочное, и кеговое пиво должно находиться в строго контролируемых температурных условиях. Таким образом, если вы задумалибизнес по продаже пива то без хорошей холодильной камеры вам никак не обойтись!

Особенности оборудования

Какими характеристиками должна обладать хорошая холодильная камера? Она как минимум должна быть экономична (иметь качественную теплоизоляцию, светодиодное внутреннее освещение), технологична в установке/эксплуатации (иметь гибкую настройку необходимых температурных режимов и соответствующую автоматику), не вызывать лишних вопросов у всевозможных контролирующих организаций – и при этом по возможности служить украшением вашего заведения.

Почему камеры на заказ лучше?

Разумеется, можно попытаться купить холодильную камеру в уже готовом виде – но где гарантия того, что она впишется как влитая именно в ваше помещение, со всеми его имеющимися нюансами и вашими пожеланиями? Поэтому в большинстве случаев наиболее разумный ход – это не брать готовые сборные камеры, а заказать холодильную камеру “под себя”, с учётом всей локальной специфики. Помимо собственно изготовления, также можно заказать и монтаж камеры под ключ.

Обратите внимание: вы не только получаете уже полностью готовую к работе и настроенную холодильную камеру, но также получаете закреплённые в договоре гарантии безотказной работы установленного оборудования в пределах гарантийного срока, включая полный пакет нормативно-технической документации, в соответствии с действующим законодательством РФ. По вашему желанию дополнительно может быть заключён специальный договор на послегарантийное обслуживание всего комплекса установленного оборудования.

Ценовая политика

Само собой, что у потенциального заказчика первым делом возникает вопрос – а сколько всё это удовольствие мне будет стоить? Желание сразу и без дополнительных затрат определиться со стоимостью очевидно и понятно – и поэтому мы предлагаем бесплатный выезд замерщика в пределах МО. Более того, вы можете также бесплатно получить прорисованный 3D-проект/визуализацию, а также перечни с точным расчётом количества и стоимости материалов, оборудования и услуг. Причём для получения основной информации вам совершенно не обязательно куда-то ехать: вы можете воспользоваться формой обратной связи для передачи ключевых параметров необходимой вам холодильной камеры – и затем узнать, во сколько обойдётся изготовление камеры на заказ по вашим размерам в заданные сроки.

Дополнительные опции:

ламинация или покраска панелей
cтеллажи из сборной/сварной металлоконструкции
освещение

Предлагаем сделать предварительный расчёт.

Реализованные проекты.

ПРОЕКТЫ — холодильных камер для пива в кегах, с моноблоком.

Ссылка на PDF	Размер камеры, и T °C	Тип дверей + дополнительно	Тип Моноблока
	3900х1900х2000	распашная	моноблок настенного типа
	4100х2300х2200	распашная	моноблок настенного типа

ПРОЕКТЫ — холодильных камер для пива, сплит-система.

Размер камеры, и T °C	Тип дверей + дополнительно	Сплит -система
1580х1500х2100	распашная	Projectholod SM111SF
2300х990х2200	распашная	Projectholod SM103
3000х2000х2200	распашная	Projectholod SM110
3000х2500х2200	распашная	Polair SМ222SF

Не нашли нужный проект?

Заполните эту форму и мы пришлём вам проект на почту.

Если у вас есть какие-либо дополнительные вопросы, вы легко сможете задать их нашему техническому персоналу – и будьте уверены, что получите на них чёткий и грамотный ответ. При первом обращении старайтесь излагать ваши мысли максимально подробно и точно – ведь мы получаем представление о потребностях клиента именно “вашими глазами”.

Нужна холодильная камера? Отправьте нам заявку на расчёт стоимости. Выезд замерщика и подготовка проекта – бесплатно!

Как выбрать хорошую морозильную камеру для дома

Содержание:

1. Типы бытовых морозильных камер

2. Основные технические параметры морозильных камер

3. Дополнительные технические параметры

К сожалению, очень многие продукты (грибы, ягоды, фрукты или овощи) доступны для потребления в свежем виде только в определенный промежуток времени (летом или осенью). А ведь именно зимой хочется побаловать себя, например, клубникой, хрустящими брокколи или ароматным супом из свежих белых грибов. Все это будет возможно в любое время года, если в вашем доме появится большая отдельная морозильная камера. При этом в ней на протяжении длительного срока хранения прекрасно сохраняют свою свежесть продукты не только растительного, но и животного происхождения, например, рыба или мясо.

Целью написания этой статьи, стало желание, помочь людям, впервые решившим приобрести подобную бытовую технику в дом, получить максимально возможную информацию о существующих типах морозильных камер. После прочтения данного материала вы сможете легко проконсультировать любого человека, который не знает, как выбрать хорошую морозильную камеру для дома среди большого разнообразия моделей различных производителей. Итак, сначала расскажу о том, какие типы морозильных камер вы сможете найти в торговых точках.

Типы бытовых морозильных камер

В настоящее время производители холодильного оборудования предлагают потребителю самые разнообразные бытовые морозильные камеры, которые принадлежат к одному из двух типов:

• с вертикальным расположением камеры;

• с горизонтальным расположением камеры.

Холодильное оборудование, относящееся к первому типу, по своему внешнему виду мало чем отличается от обычного бытового холодильника. Однако внутри такого холодильника отсутствует морозильная камера, а есть лишь морозильная камера, весь объем которой разделен на специальные отсеки-ящики, которые полностью изолированы друг от друга. Это очень удобно, поскольку вы сможете выделить персональный отсек для замораживания тех или иных продуктов. Например, в одном можно замораживать грибы, в другом – фрукты, в третьем – овощи, и так далее. Такое распределение продуктов не даст напитаться, например, фруктам запахом рыбы, мяса или грибов.

Высота морозильной камеры вертикального типа может быть самой разной: от 0,5 метра до 2 метров. Таким образом, каждый из вас сможет подобрать оптимальную высоту такого холодильного оборудования для установки у себя дома. Только учтите, что чем выше вертикальная морозильная камера, тем она будет дороже стоить. Хотя, если честно, то иметь дома морозилку – не очень дешевое удовольствие, поскольку ее цена на порядок выше цены обычного холодильника, да и расход электроэнергии в данном случае значительно превышает потребление электричества обычным холодильным шкафом.

Более дешевый вариант – морозильная камера горизонтальная или морозильный ларь. Выглядят такие камеры, как большие ящики с односекционным пространством внутри, в котором установлены решетчатые ящики-корзины, где собственно и хранятся замороженные продукты. Как вы уже поняли, хранить в такой морозилке можно только продукты одного типа, например, ягоды с фруктами, поскольку они не придадут друг другу неприятных запахов, в отличие от мяса или рыбы.

Чем конструкционно отличаются друг от друга оба типа морозильных камер, разобрались. Теперь, давайте поговорим о том, на что еще очень важно обращать внимание при выборе морозильной камеры, а именно, об их технических характеристиках.

Основные технические параметры морозильных камер

На что же в первую очередь вы обращаете внимание после того, как определились с типом морозильной камеры? Конечно же, на ее объем, который должен вместить желаемое количество продуктов, предназначенных для замораживания на длительный срок. Естественно, чем многочисленнее ваша семья, тем больше потребуется объем морозильной камеры. Производители предлагают на выбор изделия с объемом от 100 литров до 500 литров. Для обычной семьи, состоящей из 4 человек, специалисты рекомендуют выбирать «морозилку» с внутренним объемом от 200 литров до 250 литров. Если же ваша семья вегетарианская, то выбирать нужно камеру с максимально возможным объемом, то есть, пятисотлитровую.

Следующий очень важный параметр, на который следует обращать внимание, – скорость замораживания продуктов. Ведь качество замороженных продуктов напрямую зависит от того, как быстро они были заморожены. У современных моделей данный параметр варьируется от 5кг/сутки до 25кг/сутки. Если планируете закладывать в морозильную камеру большие объемы продуктов сразу (например, в период сбора урожая), то выбирайте оборудование с максимально возможной скоростью заморозки. Оптимальным же вариантом для стандартной семьи специалисты считают морозильную камеру, скорость замораживания у которой составляет от 5кг/сутки до 10кг/сутки.

Помимо скорости замораживания, очень важен и класс замораживания камеры, поскольку, чем он выше, тем ниже максимально возможная температура у такого холодильного оборудования. Обычно производители размещают данную информацию о своем изделии в верхней части морозильной камеры (там, где находится панель управления) в виде «снежинок», каждая из которых равна —6°С. То есть, если, например, на морозильной камере изображено 3 снежинки, то это значит, что данное оборудование сможет обеспечить внутри камеры мороз до -18°С.

И последний очень важный параметр холодильного оборудования такого типа, но не последний по значимости для потребителя, – класс энергопотребления морозильных камер. Ведь именно от этого параметра зависит, сколько вам придется платить ежемесячно за электричество, которое нынче уже стоит совсем недешево. Классификация в этом случае точно такая же, как и для обычных бытовых холодильников (смотри «Как выбрать холодильник для дома: полезные советы»). Поэтому мой вам совет: морозильное оборудование лучше всего брать то, которое будет потреблять незначительное количество электричества, то есть, как минимум, с классом энергопотребления «А» и выше («А+», или «А++»). Такая морозильная камера будет вас радовать не только свежими продуктами, но и небольшими суммами в счетах за электроэнергию.

Однако если вы хотите выбрать «правильную» морозильную камеру, то нужно обращать и на ее другие параметры, которые обеспечат не только комфортную эксплуатацию этого морозильного оборудования, но и защиту камеры от таких неприятных «сюрпризов», как временное отключение электроэнергии.

Дополнительные технические параметры

Очень важно, чтобы ваши продукты были надежно защищены от несанкционированного размораживания в случае отключения электроэнергии. Поэтому просто необходимо, чтобы морозильная камера была оснащена автосохранением холода, что гарантирует сохранение постоянной температуры в камере (при отсутствии электричества) на уровне —9°С до двух суток! Правда в этот промежуток времени нельзя открывать дверцу морозильной камеры, то есть вы не сможете доставать из нее продукты.

Я уже говорил выше о различных классах морозильных камер: замораживания и энергопотребления. Но это еще не все классы морозильной камеры, поскольку, как и у обычного бытового холодильника, она может принадлежать к тому или иному климатическому классу, определяющему оптимальные температурные пределы ее качественной работы. Например, указание, что данная камера имеет климатический класс SN, говорит о том, что она будет качественно работать лишь при температуре окружающего воздуха, не превышающей +32°С. Если же указан класс ST или Т, то максимальная температура воздуха не должна превышать +38°С или +43°С соответственно. Поэтому выбирать морозильную камеру для вашей местности нужно с учетом средней температуры самого жаркого сезона года – лета.

И наконец, последний параметр, который очень важен для каждой хозяйки дома – размораживание морозильной камеры, поскольку именно ей придется «бороться» с нарастающей снежной шубой внутри камеры, которая не только снижает эффективность эксплуатации холодильного оборудования, но и вызывает повышенное потребление электроэнергии. В настоящее время потребитель может выбирать между ручной или автоматической (No Frost) разморозкой морозильной камеры. Правда, морозильная камера с автоматически размораживанием будет стоить дороже. Зато ее не нужно размораживать, поскольку внутри камеры совершенно не образуется «шуба» из инея. Такие морозильные камеры нужно отключать от электропитания лишь при необходимости произвести влажную уборку в ней. Делать это лучше всего в зимние морозы, поскольку можно выложить все замороженные продукты, например, на балкон, где они не успеют разморозиться, пока вы моете морозильную камеру. Однако у морозильных камер с автоматическим размораживанием есть существенный недостаток – в них продукты, если они не упакованы герметично, просто обезвоживаются. Так что решать вам, будет ли в доме стоять морозильная камера No Frost или «морозилка» с ручной разморозкой.

Помимо вышеперечисленных параметров морозильных камер, производители предлагают еще и целый ряд дополнительных опций, которые сделают эксплуатацию холодильного оборудования более комфортной. Например, это может быть:

• замок от детей, который не позволит детям проникнуть в холодильник без помощи взрослого человека. Таким образом, вы можете быть уверенными, что ваши дети не съедят что-нибудь такое, от чего им будет плохо;

• защита от перепадов напряжения. Данная опция просто необходима, если в вашей местности очень часто отключают электричество, поскольку скачки напряжения приводят к выходу из строя дорогостоящего компрессора;

• антибактериальное покрытие камеры. В таких камерах продукты сохраняются свежими на протяжении очень длительного срока, поскольку любые гнилостные бактерии в них просто не выживают;

• звуковой сигнал при открытии дверцы. Данная опция напомнит вам о том, что происходит несанкционированное размораживание морозильной камеры, а значит, не даст испортиться продуктам, хранящимся в ней.

Естественно, что каждая дополнительная опция вашей морозильной камеры увеличивает ее стоимость. Так что постарайтесь, чтобы ваши желания совпали с вашими финансовыми возможностями.

Теперь вы владеете достаточным объемом информации, чтобы самостоятельно выбрать «правильную» морозильную камеру для дома.

В заключение хочу дать один практический совет: никогда не заполняйте весь объем морозильной камеры продуктами, поскольку это приведет к нарушению циркуляции воздуха внутри камеры, а значит, – к ее неэффективной работе.

Я же, как и всегда, желаю, чтобы у вас все и всегда получалось только на «отлично»!

сборка холодильных камер своими руками – фото и видео

Строительный материал с высоким уровнем теплоизоляции всегда вызывал повышенный интерес, а потому и новая продукция в этой категории немедленно привлекает к себе внимание. Причем сфера интереса не исчерпывается строительством разнообразных зданий, но включает в себя и другие области применения.

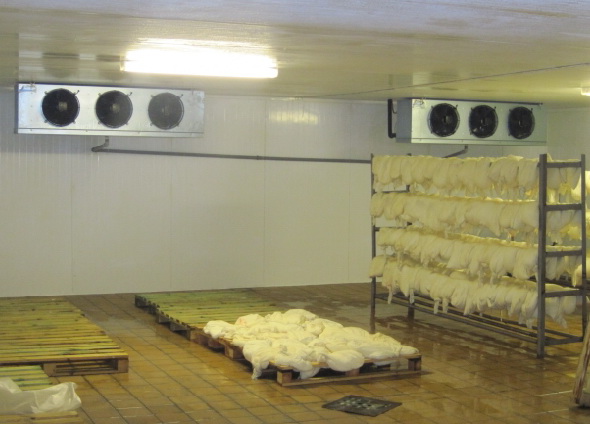

Холодильная камера

Например, сооружение холодильных камер требует материалов с очень высокой теплоизоляцией. Вполне удовлетворяют это требование сэндвич панели.

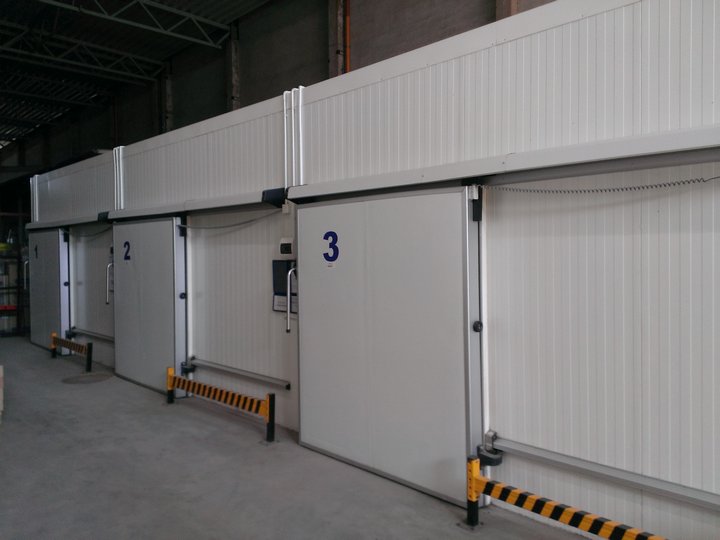

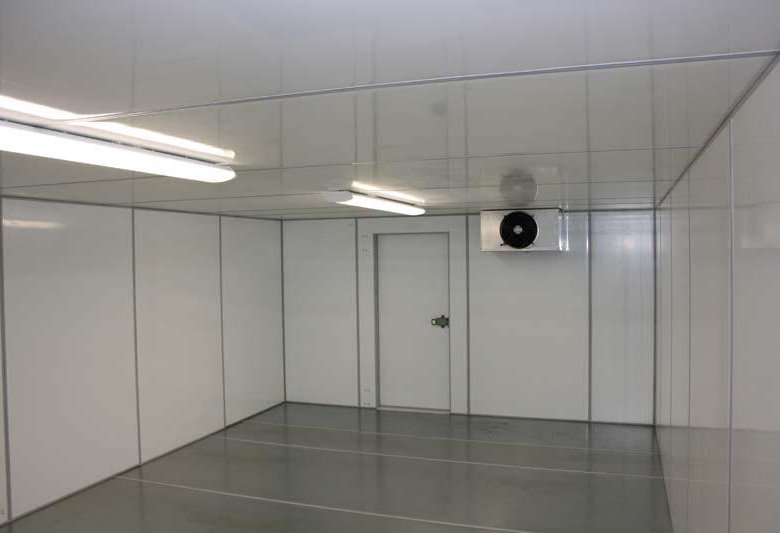

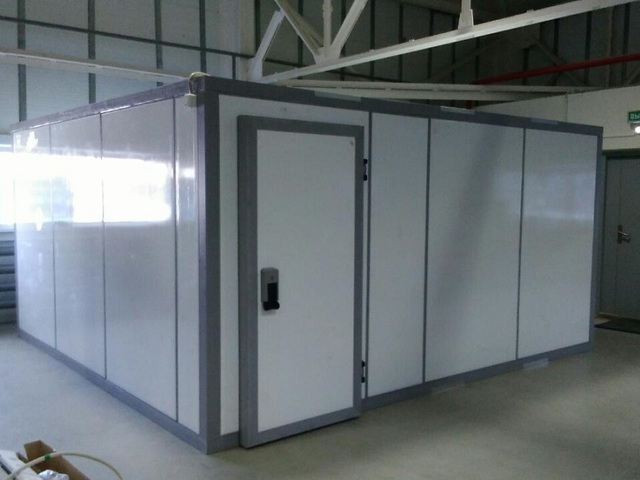

Холодильных камеры из сендвич панелей: требования к устройству

Промышленные и бытовые холодильники существенно отличаются друг от друга, прежде всего, объемами и применяемыми температурными режимами. И если для небольшого магазина достаточно камеры с объемом от 3 до 10 куб м, то говоря о холодильном складе, имеются в виду объемы на порядок выше.

Схема монтажа

Камеры классифицируются в зависимости от температурного режима.

Среднетемпературная – используется для хранения пищевых продуктов, ее пользовательский режим: 0 — +5 С.
Низкотемпературная – предназначена для глубокой заморозки и функционирует в диапазоне от -25 до -5 С.

Очевидно, что сэндвич панели для морозильных камер отличаются по характеристикам от изделий для среднетемпературных агрегатов.

Если речь идет об оборудовании промышленного склада с секциями для разных продуктов, без формирования и расчетов специального проекта обойтись нельзя: слишком большое количество факторов влияет на создание и поддержку теплового баланса, поэтому проводить расчеты без нужного опыта совершенно бессмысленно. При малых объемах следует учитывать три важнейших условия.

Максимальную разницу в значении температуры внутри и снаружи агрегата.
Уровень влажности – если он высок, то следует выбрать более толстые сэндвич панели, в противном случае риск выпадения конденсата очень велик.
Действие солнечных лучей, если холодильник размещен на улице или под оконным проемом. В этом случае уровень теплоизоляции также должен быть выше.

Характеристика сэндвич панелей

В общем виде изделие является композитным материалом, состоящим из слоя теплоизолятора между двумя слоями внешнего материала. Строительный рынок предлагает различные варианты продукции, однако для камер из сэндвич панелей подходят далеко не все.

В качестве теплоизолятора допускается применение пенополиуретана или его новой негорючей разновидности – полиизоцианата. Можно быть использован и полистирол, но его свойства ниже, поэтому толщина панели должна быть на 20–30% больше, чем показатель плиты с пенополиуретаном.

ППУ характеризуется чрезвычайно высокими теплоизоляционными свойствами, что для холодильных камер является главнейшим показателем – 0,0019–0,025 Вт*К/м. Вторым превосходным качеством выступает стойкость к действию влаги, а перепады температур в любом случае влекут за собой выпадение конденсата. Это главная причина, по которой нельзя использовать в роли наполнителя минеральную вату – она деформируется и теряет свои свойства под действием влаги.

Толщина SIP-панели зависит от температурного перепада, условий эксплуатации и так далее.

Материал внешнего слоя – для холодильной камеры необходимы плиты с металлической обшивкой толщиной не менее 0,5 мм. Последний является весьма бюджетным вариантом, поэтому если таковая возможность есть, то предпочтительнее металл 0,6–0,7 мм. При этом рекомендуется выбирать окрашенную сталь, так как влажность в холодильнике весьма высокая – около 70%, и оцинкованная неокрашенная сталь быстро придет в негодность. На фото – изделия с покрытием из окрашенной стали.

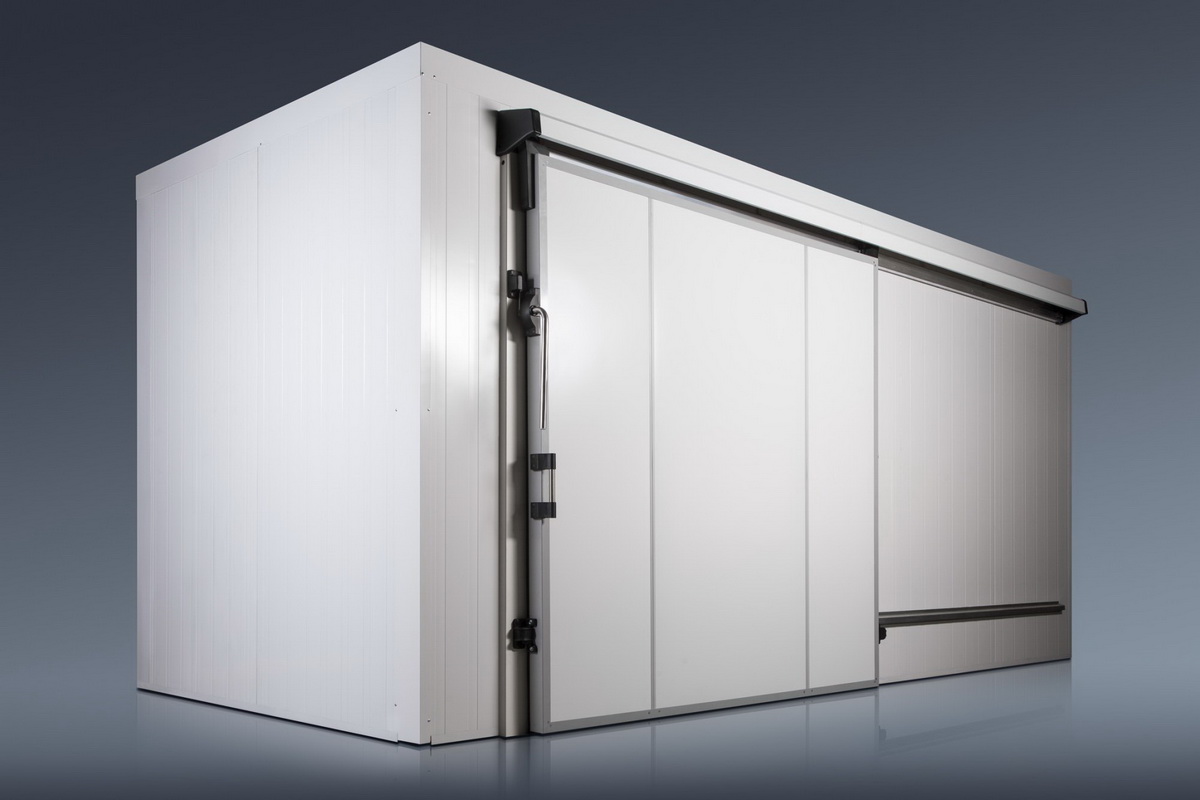

Дверца подбирается в зависимости от объемов секции или нужд потребителя. Может быть распашная или откатная конструкция, одно- или двухстворчатая. Но если сборку холодильной камеры из сэндвич панелей допустимо провести своими руками, то дверцу следует приобретать в готовом виде.

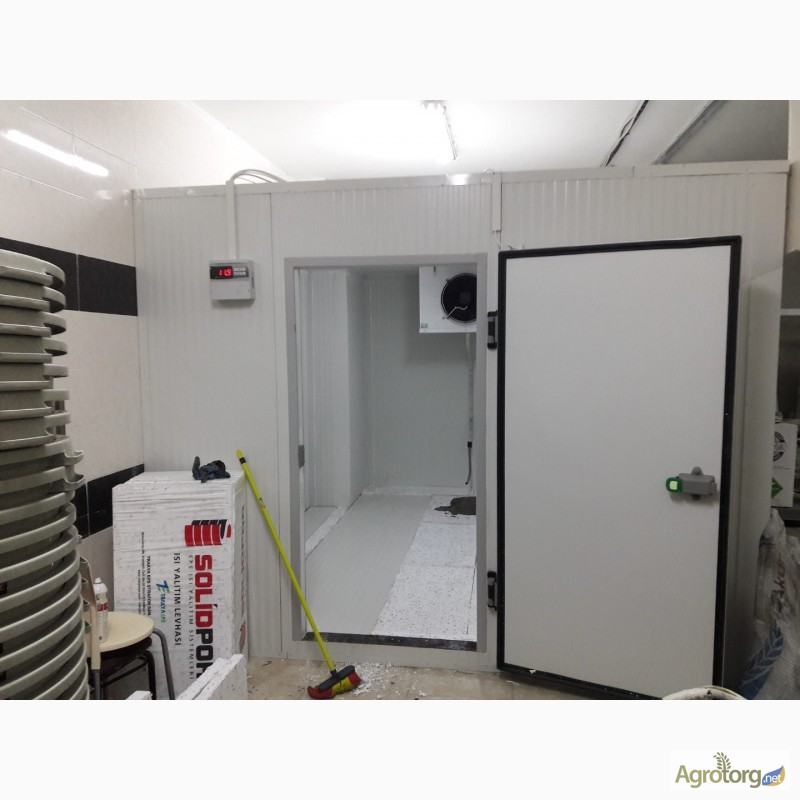

Способы установки холодильного моноблока из сэндвич панелей

Различают три основных метода сооружения агрегатов.

Сборно-разборные конструкции – несомненным их достоинством является простой монтаж, вполне осуществимый своими руками, полная комплектация всеми деталями – от двери до стыковых креплений, и возможность ее демонтажа и установки в любом другом месте. Камеры из сэндвич панелей нужного размера, приобретаются в разобранном виде и монтируются на месте установки. Сборка производится двумя способами: шип в паз или замковым методом. Первый дешевле, но требует использования герметика при стыковке и не позволяет сооружать камеры более чем 2–3 м в длину. Второй обеспечивает более жесткое крепление и легко переносит многоразовый демонтаж. На фото приводится образец.

Холодильник можно рассчитать и соорудить своими руками, если наличествует опыт. В этом случае все комплектующие подбираются самостоятельно, а также рассчитывается требуемая толщина сэндвич панелей и требуемое их количество. Следует учитывать, что плиты выпускаются стандартных размеров и при расчетах желательно корректировать размеры холодильника исходя из параметров плит, а не наоборот. Связано это с тем, что панели тяжело режутся, так как не обладают достаточной жесткостью.

Во время установки следует обратить внимание на одну особенность: на угловых стыках, там, где соприкасается внешняя и внутренняя отделка панели, возникают тепловые мостики. Чтобы их предотвратить, слой металла с наружной стороны необходимо прорезать. При сооружении многосекционных камер эту операцию повторяют не только на угловых стыках, но и на перегородках.

Реконструкция помещения – в холодильник можно превратить какое-либо помещение, требуемого объема, как это демонстрируется на фото. Для этого используется пенополиуретановое напыление или SIP-панели, которыми комната обшивается изнутри. В последнем случае нужно избегать металлического крепежа, так как он создает тепловые мостики, и применять теплоизоляционный, например, полиамидные шпильки.

На видео представлен процесс сборки холодильника их сэндвич панелей.

17 Самодельных холодильников, которые можно легко сделать своими руками

Если вы относитесь к тому типу людей, которые любят мастерить и мастерить вещи самостоятельно, создание собственного холодильника своими руками может показаться амбициозным проектом, который вам понравится.

Для всех, кто хочет попробовать, мы просмотрели в Интернете, что пробуют другие люди, и вот 17 лучших планов, которые мы нашли, как построить холодильник своими руками.

1. Портативный мини-холодильник своими руками

Если вам нравится этот блоггер и вы любите пить холодную газировку на ходу, вы можете скопировать его дизайн для мини-холодильника своими руками, который идеально подходит для того, чтобы брать с собой в машину.Вы найдете список всех материалов, которые вам понадобятся, подробные схемы и четкие инструкции, которым нужно следовать при сборке, поэтому, если вы хотите построить собственный холодильник своими руками, этот план — отличное место для начала.

Проверьте детали плана

2. Как работает охлаждение

Для всех, кто хочет построить холодильник своими руками, но не знает, как он работает, это информативное видео на YouTube будет быть бесценным источником информации.Хотя он может не объяснять подробно, как его построить, он дает вам отличный обзор того, как работают холодильники, помогая понять основные концепции, прежде чем создавать свой собственный. По этой причине мы считаем, что он более чем заслуживает места в нашем списке и рекомендуется к просмотру всем, кто заинтересован в его создании самостоятельно.

3. Как сделать самодельный холодильник

Никто не сказал, что создание работающего самодельного холодильника — простая задача, но если вы задумаетесь, с правильным планом следовать, это далеко не невозможно. И для всех, кто хочет попробовать, это план, который предоставит вам всю информацию, необходимую для попытки реализовать проект. Вам нужно будет купить несколько единиц специализированного оборудования, но все подробности включены в план, так что, если вам интересно, почему бы не проверить это?

4. DIY Холодильник, который почти не потребляет энергии

Холодильники — это важные приборы, без которых большинство людей будет бороться, но проблема в том, что даже самые энергоэффективные, как правило, сжигают электричество, так как они должны быть оставил включенным все время.Однако самодельный холодильник, который представляет этот блог, имеет гораздо более высокую энергоэффективность, что означает, что он может сэкономить деньги и в то же время помочь защитить планету. И если это звучит слишком хорошо, чтобы быть правдой, прочтите это, чтобы увидеть, как они это сделали.

Проверьте детали плана

5. Сборка DIY Walk-In Cooler

YouTuber в этом видео не просто делает самодельный холодильник, он создает полноценный холодильник. холодильная камера.Это может быть более масштабный проект, чем многие люди готовы попытаться, но если вы ищете что-то, что займет у вас большую часть недели, этот видеоплан должен вас заинтересовать.

6. Как построить свой собственный холодильник

Многим людям нравится строить самодельную мебель и другие вещи для своих домов, потому что это позволяет им экономить деньги, но, возможно, не многие из них подумают о самостоятельном изготовлении холодильника. Однако с учетом того, что цены на холодильники постоянно растут, все больше и больше людей могут захотеть попробовать — и если вы один из них, возможно, стоит взглянуть на этот блог.Вы найдете простое пошаговое руководство, в котором объясняется, что делать (хотя мы также были бы признательны за несколько фотографий), и если вы готовы потратить время и усилия, скопируйте этот план. отличный способ сэкономить много денег.

Проверьте детали плана

7. Сделайте свой собственный компрессорный холодильник / морозильник Danfoss по дешевке

Возможно, вы не захотите делать полный холодильник с нуля, но если хотите Чтобы узнать, как преобразовать холодильник Данфосс в холодильник, работающий в автономном режиме, этот план покажет вам, что делать.Как объясняет YouTube, он исследовал это в Интернете, но не смог найти никакой информации, поэтому просто пошел дальше и попробовал сам. Это видео — результат его экспериментов, и для всех, кто хочет попробовать что-то подобное, его необходимо просмотреть.

8. Холодильник DIY, потребляющий 0,1 кВтч в день

Вот план, если вы не хотите строить холодильник с нуля, но хотели бы модифицировать старый, чтобы сделать его в десять раз более эффективным. Это интересная идея, потому что, если сделать холодильники такими эффективными так просто, почему производители не делают это за нас? Мы предоставим вам ответ на этот вопрос, но, возможно, этот план поможет вам решить.

Проверьте детали плана

9. Изготовление холодильника на 12 В

Если вы похожи на этот ютубер, который часто отключен от сети, вам может понадобиться холодильник или кулер. который разряжается от батареи, и для всех, кто может иметь отношение к этой ситуации, это видео покажет вам умный способ что-то настроить.Это простой план, в котором используется изоляция из пенополистирола вместе с несколькими другими необходимыми элементами. Он не слишком усложняет ситуацию, поэтому, если вам понадобится что-то подобное, мы уверены, что вы оцените его идеи.

10. Создание собственного мини-холодильника

Для всех, кто любит создавать классные вещи — или, действительно, для тех, кому из практических соображений нужен относительно недорогой холодильник своими руками — вот отличный план для чтения. В нем показано, как сделать холодильник своими руками из пластины Пельтье, пенопласта и некоторых других кусочков — и это тоже выглядит потрясающе.Вся необходимая информация размещена на сайте, и ее несложно воссоздать дома, поэтому, если вы хотите попробовать, почему бы не попробовать?

Проверьте детали плана

11. Как покрасить холодильник и украсть вид на 2000 долларов

Этот план не говорит вам, как построить холодильник, но он знает расскажут, как сделать макияж своими руками, чтобы он выглядел как модель высшего класса за 2000 долларов за небольшую часть стоимости. Нам нравится, как он выглядит в конце, и есть много возможностей адаптировать его к вашему вкусу, что делает этот план достойным внимания.

12. 6 простых обновлений, чтобы превратить ваш старый холодильник в умный

В наши дни практически все может быть «умным», от телевизора до дверного звонка, и холодильники не исключение. Проблема в том, что умные приложения намного дороже, чем «глупые», если только вы не знаете, как их сделать своими руками. Если вы хотите сэкономить кучу денег, превратив свой глупый холодильник в умный, вот шесть хитростей, которые покажут вам, как это сделать, позволяя вам управлять своим холодильником со смартфона, не тратя тысячи долларов.

Проверьте детали плана

13. Создайте свой собственный холодильник

Это еще одно видео, которое мы хотели включить в наш список, потому что оно дает вам отличный обзор науки, лежащей в основе охлаждение. Как и в случае № 2, он не дает вам подробного плана по его созданию, но знание фактов, лежащих в основе его работы, поможет вам понять, что потребуется, если вы захотите попробовать построить собственный.

14. DIY Холодильник с солнцем и влажным полотенцем

Нам понравился этот план, потому что он основан на научных достижениях в области охлаждения и использует его для создания «холодильника», не требующего электричества! Это удивительный метод, и трудно поверить, что он работает, но с наукой не спорят, так почему бы не испытать его, чтобы убедиться в этом?

Проверьте детали плана

15. Прототип мини-холодильника Пельтье / TEC

В этом видео на YouTube показано, как построить самодельный холодильник с помощью пластины Пельтье.Одно можно сказать наверняка, когда дело доходит до DIY, и этот опыт — лучший учитель. Мы всегда должны учиться на своих ошибках, но также неплохо учиться на ошибках других, поэтому нам не нужно делать их самим — и если вы можете согласиться с этим мнением, посмотрите это видео, прежде чем начинать строить .

16. Самодельный холодильник «Горшок в горшке»

Это еще один гениальный план низко-технологичного холодильника, на этот раз сделанный из пары цветочных горшков. Он работает по тому же принципу, что и в №14, и способен охлаждать воздух внутри до 40 ° F, что примерно соответствует температуре купленного в магазине холодильника. Нам нравятся подобные планы, которые делают удивительные вещи с наукой, и их очень легко воспроизвести дома.

17. Как сделать холодильник дома

Если вы готовы потратить деньги на комплектующие, вполне возможно построить домашний холодильник за небольшую часть стоимости. покупки в магазине.Если вы хотите попробовать, это видео дает вам всю необходимую информацию, рассказывая о том, что вам нужно купить, и о том, как все это собрать. Это очаровательные часы, которые легко скопировать дома, что делает их еще одним планом, который нам очень понравился.

Множество интригующих планов попыток

Как видите, существует множество способов построить холодильник своими руками, от простых низкотехнологичных вариантов до более продвинутых моделей, которые могут соответствовать покупным в магазине машинам.

Мы надеемся, что вам понравилось читать и смотреть эти планы так же, как мы их для вас находили, и надеемся, что помогли вам найти вдохновение и попробовать создать один из них самостоятельно.

Как сделать натуральный холодильник | Сохраняйте еду холодной в условиях кризиса

Привет! Мы партнер. Надеемся, вам понравятся продукты, которые мы рекомендуем! Просто чтобы вы знали, мы можем получить часть продаж или другую компенсацию по ссылкам на этой странице без каких-либо дополнительных затрат для вас. Спасибо, что пользуетесь нашими ссылками, мы очень ценим это!

Как сделать натуральный холодильник

Не секрет, что до 1,3 миллиарда человек живут без электричества, пока мы говорим. Это означает, что такая необходимая вещь, как холодильник, для этого населения — всего лишь мечта. Означает ли это, что они совершенно не в состоянии сохранять пищу? Не за что. Вы можете обнаружить, что некоторые используют такие древние методы, как сушка и соление мяса.

Современный мир ожидает, что мы будем более творческими, чем это. И в этом контексте сегодня мы рассмотрим два самодельных холодильника, которым не нужно электричество. Один будет сделан из очень дешевых вещей. Предметы, которые у вас, вероятно, уже есть дома.А другой проверит вашу полезную работу.

Оба они применили концепцию испарительного охлаждения. Однако с точки зрения эффективности они не одинаковы. Один регистрирует температуру до 4,5 градусов Цельсия, а другой — до 17,3 градусов. Если у вас уже есть холодильник, эти два могут пригодиться вам во время отключения электроэнергии. Их тоже очень легко построить, особенно первый. Вы можете построить все это, не покупая ничего лишнего.

Природный холодильник с легко доступными материалами

Если вы усвоили концепцию испарения, когда учились в школе, это не должно быть сложно. Он работает по очень простому принципу — испарение вызывает охлаждающий эффект. Что, если задуматься, очень очевидно. Постарайтесь вспомнить, когда вы в последний раз соприкасались с клиническим духом. Благодаря более низкой температуре кипения он испаряется намного быстрее, чем когда-либо испарялась вода. Оставим позади тот охлаждающий эффект, о котором мы говорим. В качестве эксперимента налейте немного на кожу и наблюдайте. Вы должны почувствовать очень прохладное ощущение, когда жидкость испарится. Если нет, значит, вы инопланетянин.

Теперь о естественном холодильнике мы начнем с ведра с краской.

Это ведро будет нашим самым внешним слоем. Нет никаких предпочтений по цвету или размеру, просто любой, который вы можете найти. Однако убедитесь, что у вас есть глиняный горшок, который может поместиться в него. Затем мы добавляем песок в ведро до его заполнения на четверть.

Скриншоты взяты из видео CrazyIandianHacker https://youtu.be/280AlNuyasQ

Суть этого будет ясна в конце. Затем нам нужно будет поставить глиняный горшок, который мы выбрали, внутрь ведра.

После этого насыпьте еще песка в ведро, пока глиняный горшок полностью не погрузится в воду.Только убедитесь, что в горшок нет песка. Мы не хотим, чтобы вещи, которые мы туда кладем, засыпались песком.

Как только это будет сделано, нам понадобятся два полотенца. Один из них будет аккуратно размещен вокруг горшка поверх видимого песка. Будьте осторожны, не закрывайте верх глиняного горшка.

Следующим шагом будет накрытие кастрюли металлической крышкой. На этом этапе мы почти закончили с нашим естественным холодильником.

Затем налить полотенце водой.Это приведет к тому, что вода будет медленно стекать в песок под ней. И это именно то, чего мы хотим. Вы можете налить воду прямо в песок без полотенца. Но здесь мы пытаемся добиться постепенного охлаждения, которое длилось бы дольше, если бы вода испарялась медленно.

Сюда мы кладем в глиняный горшок все, что хотим, чтобы они оставались свежими.

Овощи в большинстве случаев хранятся дольше всего в указанных здесь условиях. Срок хранения очень скоропортящихся товаров составляет не более 24 часов.Наконец, накройте все ведро влажным полотенцем.

Когда эксперимент был завершен, на улице было 44 градуса по Цельсию. Через час температура внутри глиняного горшка составила 26,9 градуса по Цельсию. Через три часа температура упала до 17,3 градуса. По этим данным было достигнуто постепенное снижение температуры. Именно то, что мы хотели. Как только вода в пространстве исчезнет, нам придется добавить еще немного, чтобы процесс повторился.

Как это работает?

Испарительное охлаждение.Если вы никогда не слышали этого слова, это то, что происходит, когда клинический дух испаряется на наших руках, и мы чувствуем холод в этом месте. Это относится к эксперименту, о котором мы говорили ранее. Все мы знаем, что все состоит из крошечных молекул — даже вода. Итак, когда молекулы воды колеблются в процессе испарения. Некоторые молекулы отламываются, и, следовательно, кинетическая энергия воды уменьшается.

Это снижение кинетической энергии мы называем охлаждением проще. Эффект будет ощущаться на глиняном горшочке, поскольку молекулы воды находятся в песке.Это, в свою очередь, охладит внутреннюю часть кастрюли, что в конечном итоге приведет к охлаждению ее содержимого. Достаточно просто? Принимайтесь за работу!

Натуральный холодильник с оптимальной производительностью

Первоначально эта конструкция была изобретена группой студентов из Университета Калгари. Они назвали это подразделением по консервированию продуктов WindChill.

Создание этого натурального холодильника начинается с воронки. Его работа заключается в концентрации окружающего воздуха в трубе, проложенной под землей.Я уверен, что с первого взгляда вы можете себе представить, в чем причина этого. Затем эта труба выходит из-под земли и попадает в стеклянную испарительную камеру.

фото с сайта https://challenge.

biomimicry.org/en/custom/gallery/view/2576

Камера состоит из четырех стеклянных стен, скрепленных по углам деревянными блоками, покрытыми клеем. Очень креативно, правда? Внутри камеры находится витая медная проволока, погруженная в воду. Здесь происходит испарение. Чтобы повысить эффективность, был установлен вентилятор на солнечной энергии, чтобы помочь процессу.Это немного противоречит естественному закону, но нам это не нужно для работы естественного холодильника.

Нам это нужно только при попытке оптимизировать производительность. Так что, если у вас его нет, вам не нужно будет добавлять его, чтобы продолжить. Испаряющаяся вода вокруг труб заставляет воздух внутри становиться все холоднее и холоднее. Сразу после этого воздух вытесняется под землю через другую трубу. Труба снова выходит наружу и попадает в холодильную камеру.

Здесь происходит вся магия.Холодильная камера — это то место, где мы будем размещать предметы, которые хотим охладить. Этот процесс не так прост, как первый, поэтому внимательно следуйте инструкциям.

Без оптимизации температура в устройстве для консервирования продуктов Windchill понижается до 14 градусов Цельсия. Даже без оптимизации он по-прежнему работает лучше, чем песочный метод. После оптимизации температура достигает 4,5 градусов Цельсия. Подвиг, я уверен, вы даже не думали, что это возможно с естественным холодильником.

Как это работает?

Хорхе Сапоте объясняет, как работает WindChill.

Основные концепции остались такими же, как и в первом холодильнике, который мы создали. Однако в первом случае охлаждающий эффект оказывала вода прямо на глиняный горшок. Здесь охлаждающий эффект направлен на воздух и повторяется дважды. Неудивительно, что он может регистрировать более низкие температуры. Если вы не можете сделать этот естественный холодильник, утешитесь тем, что я тоже ужасно провалился. Но если вы не пытались его построить, не позволяйте мне останавливать вас. Моя ручная работа не самая лучшая.

Помните, что вы захотите построить его снаружи, так как трубы должны уходить под землю, а змеевику для работы нужен доступ к солнечному свету.

Требования для сборки холодильника

1. Cooper Wire

Эту деталь можно найти всего за 10 долларов на Amazon.

2. Воронка

На этом этапе вам сложно ошибиться. Подойдет практически любая воронка, и почти все они очень доступны по цене.Но на всякий случай, вот наша рекомендация:

3. Трубопровод

Этому естественному холодильнику не нужна длинная труба. 3 метра было бы даже слишком долго. Большинство людей могут отрезать это от существующей трубы, которая есть у них дома.

Этому естественному холодильнику не нужна длинная труба. Большинство людей могут отрезать это от существующей трубы, которая есть у них дома, но если вам нужна труба, вот она:

4. Стеклорез

Он будет использоваться при строительстве испарительной камеры.Количество необходимого стекла будет зависеть от того, насколько большой вы хотите, чтобы ваша камера была. Выбирайте с умом, зная, что размер прямо пропорционален эффективности. Вот наша рекомендация, какой из них купить:

5. Солнечный вентилятор

Если вы действительно собираетесь за золото, вам понадобится вентилятор на солнечной энергии, чтобы получить максимальную производительность, и мы нашли этот крошечный камень на солнечной энергии на AMAZON.

Заключение

Нам всем нужно найти лучшие способы выжить, поскольку электричество не становится дешевле.Из этих дизайнов вы можете придумать свой собственный, если у вас будет время. Наука проста, и, возможно, вы откроете для себя то, что я упустил. Естественный образ жизни также полезен для окружающей среды в целом.

Ваше изобретение может стать тем, что заменит холодильники в более экологичном мире, о котором мечтают некоторые из нас. Честно говоря, в ближайшее время кому-то будет сложно избавиться от холодильника. Но существует целый мир возможностей, все возможно, если вы приложите усилия.

Источники

1. https://www.sciencealert.com/this-clever-new-refrigerator-keeps-food-cold-without-electricity

2. https://youtu.be/280AlNuyasQ

Каким образом построить монитор холодильника / морозильника Raspberry Pi | Рик Кульман | Исходное состояние

примечания по устранению неполадок: (1) Если вы используете BME280 от Adafruit, вы должны припаять перемычку между CS и VIN, чтобы повысить надежность I²C. (2) Я подключил VIN к выводу 5V на Pi.Это не всегда так, потому что некоторые коммутационные платы BME280 используют 3,3 В.

Наша цель — запустить Raspberry Pi Zero W с новой операционной системой и включить I2C.

Загрузите Raspbian Lite на карту MicroSD с помощью устройства чтения карт SD для компьютера. Как только вы получите доступ к SD-карте с компьютера, используйте имиджеры, доступные в Raspberry Pi, чтобы установить свежий образ.

2. Включить SSH — после завершения работы имидж-сканера вы должны увидеть корень прямо на SD-карте с именем boot .Просто создайте пустой файл с именем ssh , чтобы включить ssh. Да вот и все.

3. Setup Wifi — создайте простой текстовый файл и назовите его wpa_supplicant.conf . Отредактируйте файл со своими собственными учетными данными Wi-Fi следующим образом:

country = us
update_config = 1
ctrl_interface = / var / run / wpa_supplicantnetwork = {
scan_ssid = 1
ssid = "MyNetworkSSID"
psk = "Myrd4 9055w0}

4. Переместите SD-карту с компьютера в разъем на raspberry pi и включите питание.Вам нужно подождать около 30 секунд, пока ваше устройство не подключится к Wi-Fi.

Чтобы войти в свое устройство, вам потребуется SSH. Однако сначала вам нужно найти свой IP-адрес Raspberry Pi в вашей локальной сети. Есть несколько способов сделать это с вашего компьютера:

Новый образ raspberryPi будет иметь имя хоста raspberrypi . Попробуйте поискать это в списке устройств вашего роутера.
Откройте терминал на своем компьютере и попробуйте проверить связь. ping raspberrypi.local
Если это не работает, посмотрите глубже на странице IP-адреса на raspberrypi.org

Как только вы получите свой IP-адрес, используйте SSH в терминале для входа на свое устройство. pi - это имя пользователя по умолчанию, а пароль по умолчанию - raspberrypi

 ssh [email protected]

I²C не включен по умолчанию, и новая установка Raspbian Lite не содержит всех драйверов.

Включите I²C в ОС, открыв меню конфигурации:

 sudo raspi-config

Выберите 5 Параметры интерфейса , P5 I2C и выберите , чтобы включить i2c.Выберите <Готово> для сохранения и выхода.

2. Установите smbus и i2c-tools

 sudo apt-get install -y python-smbus i2c-tools

3. Проверьте установку с помощью этой команды. Если вы видите что-то похожее на результат ниже, все в порядке.

 lsmod | grep i2c_

4. Настал момент истины! Проверьте подключение к шине I²C датчика BME280. Вы должны увидеть адрес 0x76 или 0x77, как показано ниже. Запомните адрес, он нам понадобится позже.

 sudo i2cdetect -y 1

Сначала давайте возьмем pip , чтобы все было проще. pip предустановлен на Raspbian full, но не на Raspbian lite.

 sudo apt install python3-pip

2. Установите предварительно созданный драйвер raspberry pi BME280, который дает нам быстрый доступ к показаниям датчика в нашем коде.

 sudo pip3 install RPi.bme280

3. Установите стримерную библиотеку начального состояния, которая создает простое соединение потока данных с начальным состоянием для мониторинга, сигнализации и панели мониторинга.

 sudo pip3 install ISStreamer

Теперь мы, наконец, готовы отказаться от кода. Чтобы запустить новую программу на Pi, используйте nano и скопируйте / вставьте код ниже:

nano freezer_monitor.py

Область User Settings предназначена для ввода желаемых имен и выборки. В этом случае рекомендуется использовать 10 минут в качестве предустановленного минимума.
Вам понадобится ключ доступа из начального состояния. Зарегистрируйтесь для получения бесплатной пробной версии без кредитной карты.Ключ доступа к учетной записи должен быть указан в строке 10. Скопируйте / вставьте этот ключ из настроек учетной записи начального состояния. (больше информации).
Вам также необходимо будет ввести адрес I²C, который мы нашли после настройки и тестирования шины. Отредактируйте строку 16. У меня было 0x77, у вас может быть что-то другое. Я видел 0x76 на других настройках датчика BME280.
ВО ВРЕМЯ ТЕСТИРОВАНИЯ: Раскомментируйте строки 36–37 и строку комментария 40. Я добавил немного кода внизу для более эффективного тестирования вашей реализации. Это сокращает время сна, поэтому вы видите более быстрое считывание показаний датчика и их вывод на консоль.

С кодом тестирования вы увидите выходные данные датчика, и вы должны видеть данные на панели управления в исходном состоянии.

КОНЕЧНЫЙ ПРОДУКТ: Строки комментариев 36–37 и раскомментировать строку 40.

 python3 freezer_monitor.py

Если хотите, вы можете проверить мой настоящий холодильник! Публичная ссылка - https://go.init.st/clht3qr

Перейдите в свою учетную запись начального состояния (https: //iot.app.initialstate.com), нажмите на название ведра «❄ Pantry Freezer» на полке для ведра и просмотрите данные, поступающие на панель управления. Теперь он доступен, так что сходите с ума ... настройте свою панель инструментов, добавив и изменив размер линейных графиков, датчиков, статистики, изображений и т. Д. (Подробнее). Используйте выражения для округления десятичных знаков и преобразования в градусы Фаренгейта, если хотите. Упростите чтение

Хотите увидеть общедоступную панель управления моим настоящим холодильником? https://go.init.st/clht3qr

Мониторинг на приборной панели - это одно, но реальная ценность приходит, когда мы превращаем его в интеллектуальный термометр , сигнализатор .Нам нужно установить оповещение, когда температура становится слишком высокой. SMS / текстовые сообщения и электронная почта в сочетании со смартфоном обеспечивают звуковые и визуальные сигналы тревоги. Это делается с помощью триггеров в начальном состоянии. Благодаря размещенной платформе IoT система может круглосуточно отслеживать температуру и отправлять вам электронное письмо и текстовое сообщение, если что-то пойдет не так.

Строительство холодильного шкафа - Remodelando la Casa

Просмотрев столько фотографий красивых кухонь, я решил заключить этого большого монстра, чтобы он выглядел немного меньше и в целом пространство выглядело более профессионально.

Моя идеальная кухня была оформлена в традиционном стиле с лепниной (я люблю их!), Но в современном стиле.

Я так хотел, чтобы он выглядел, но делал это сам:

Я начал с того, что снял шкаф, который был наверху холодильника, он был всего 12 дюймов в глубину, а мне вместо этого понадобилось 24 дюйма.

Самым доступным и быстрым решением было купить шкаф от Ikea, чтобы он поместился над ним, затем лист фанеры ¾ дюйма (размеры этих листов 8 футов на 4 дюйма) был разрезан пополам / вдоль в центре дома для создания боковые панели, так как края шероховатые, к краям панелей был приклеен деревянный карниз размером ¾ "x ½" (разделительный бус), забив несколько гвоздей, чтобы лучше закрепить этот небольшой каркас.

Здесь вы можете увидеть разделительный борт на краю фанеры

Когда стороны были готовы, их прикрепили к верхнему шкафу саморезами. Мы сделали это за пределами площадки, работая на полу, и мне и хабу было довольно сложно заставить его встать и принести на место всего в 5 футах от него.

Следующим шагом было прикрепить его к левому шкафу и к задним стойкам на стене, убедившись, что он ровный.Это было похоже на большой шкаф на шатких ножках! Левая ножка была прикреплена к основному шкафу слева винтами спереди и сзади, а правая ножка прикреплялась к стене сзади и к полу с помощью L-образных скоб.

Наконец, небольшой кусок дерева был помещен в нижнюю часть верхнего шкафа прямо на верхнюю часть холодильника, чтобы закрыть этот зазор и сделать всю конструкцию более прочной.

Опять же, после уплотнения, шлифовки и покраски это конечный результат:

Мой следующий проект: Как построить вытяжку.

Возможно, вам также будет интересно узнать, как организовать шкаф над холодильником с помощью разделителя для подносов.

Дополнительные идеи для самостоятельной кухни можно найти здесь:

Как покрасить шкафы.

Установите мраморный фартук.
Добавьте молдинги к кухонным шкафам
Закройте пространство над кухонными шкафами
Обновите кухонный остров
Советы по установке встраиваемых светильников
Окончательный вид кухни
Распределение затрат на кухню
1 ½ года спустя Как кухня держится
Встроенная плита Стойка
Выдвижные полки в кладовой
Техника LG. Отзыв и жалоба

Link Party at:

Интерьер в стиле фанк-барахло, Сделай сам, Похвастаться, Между дремотой на крыльце, Пристрастие к украшениям 2, Крыльцо фермерского дома, Сообразительный южный стиль, HOH, Французский загородный коттедж, Точка соприкосновения,

ПОДОБНЫЕ СТАТЬИ

Как построить в холодильнике шкаф наверху

На нашей первой кухне мы узнали, что постройка в холодильнике очень помогает в придании кухне необычного и элегантного вида.А сейчас наш плавающий холодильник выглядел прямо противоположным.

Вот здесь и пригодился шкафчик за 19 долларов из Habitat For Humanity ReStore (упомянутый вчера). Его высота 12 дюймов и ширина 36 дюймов, точная ширина нашего холодильника. А когда вы снимаете несовпадающие дверцы (мы надеемся модернизировать дополнительные существующие дверцы, чтобы они позже идеально подходили к другим шкафам), он начинает больше походить на рабочий кусок шкафа, который стоит на нашем холодильнике.

Для стенок нашего встроенного холодильника я взял два куска фанеры размером 4 на 8 футов, которые парень Лоу рекомендовал для столярных работ (он сказал, что это те же самые вещи, которые продают людям, которые встраивают в них профессионалы, как часть их процесса установки кухни). Они даже отрезали его до нужного мне размера прямо на лесопилке, что мне очень помогло. Доски все еще были слишком большими для нашей Алтимы, поэтому я арендовал грузовик Лоу за 19 долларов, чтобы отвезти его домой. Аренда грузовика, доски для холодильника и несколько кусков сосновой отделки размером 1 x 2 дюйма принесли мою общую сумму примерно в 90 долларов. Хорошо, что шкаф ReStore был дешевым (19 долларов).

Целью отделки из сосны было сделать передний край более законченным и немного более солидным. Так что я вытащил свой верный кондуктор Kreg и просверлил кучу отверстий по краю обеих частей фанеры.

Просверлив отверстия, я отшлифовал обе стороны фанеры, чтобы убедиться, что они гладкие. И пока я занимался этим, я отшлифовал отделку передней части шкафа, чтобы она была готова к грунтовке / краске (мы займемся этим, когда займемся остальными нашими существующими шкафами после установки счетчиков, чтобы ничего не сколотилось или не поцарапалось во время этот этап).

Затем я осторожно зажал и прикрутил к фанере сосновую обшивку так, чтобы края были на одном уровне. Побывав к настоящему времени с моим Kreg, я понял, что иногда полезно просверлить вторую дырку, просто чтобы вставить в нее специальный зажим Kreg. Это я пытаюсь думать наперед.

В конце концов (обратите внимание, что я не сказал «скоро» - эта часть заняла у меня около часа) я прикрепил накладку так, как я хотел, к обоим кускам фанеры.

Прикрепить шкаф тоже нужно было подумать. Поскольку мы хотели, чтобы шкаф располагался заподлицо с обшивкой (а не за ней), для и необходимо, чтобы отверстие было немного шире, чем у нашего холодильника (который был такой же ширины, как и шкаф) - мне пришлось добавить несколько деталей-заполнителей (также оставшиеся записки). Одна стопка лома поднималась вверх в передней части шкафа, а другая располагалась в задней части (ни того, ни другого не было бы вообще видно, когда все было установлено).

Вот тот же вид с расположенным на нем шкафом, чтобы вы лучше понимали, зачем нужен наполнитель (в итоге я добавил деревянную прокладку, чтобы убедиться, что шкаф стоит на 100% ровно).

На самом деле мы не прикрепляли шкаф, пока все не вернули внутрь, так как я не собирался пытаться все это перенести из своего рабочего места во внутреннем дворике через несколько дверей на кухню. Итак, мы на кухне, шкаф прикручен к одной из сторон фанеры. Вот где Шерри уложила Клару вздремнуть и пришла помочь.

Мы принесли вторую сторону и использовали штатив для камеры в качестве импровизированного домкрата, чтобы удерживать его на месте, пока мы скручивали все вместе, проверяя и дважды проверяя, чтобы все было ровно и ровно.

Перед тем, как поставить его, мы добавили запасную доску сзади, чтобы все было прямо и поддерживалось спереди назад. Это также доска, которую мы позже просверлили, чтобы вкрутить все это в стену (не хотелось, чтобы она ни на кого упала!). Мы также кладем такую же деревянную доску на дно (опять же, чтобы вещи оставались квадратными и чтобы мы могли прикрутить весь кусок к стене).

Затем мы подняли его до хорошей позиции стоя…

… и сдвинул его на место (предварительно сняв нижнюю опорную планку, чтобы мы могли надеть ее на холодильник, как защитный чехол).

Мы не говорим «та-да!» пока что еще многое предстоит сделать. Например, грунтование и покраска, грунтовка и покраска обшивки позади нее, добавление подходящих дверей, добавление лепнины вверху, добавление обрезки внизу и т. Д. Но пока мы наслаждаемся одним довольно заметным шагом к тому, чтобы кухня выглядела как побольше сплелось.

Это определенно апгрейд не встроенной версии, верно?

Да, и если вы вернетесь к встроенному рисунку над этим, вы заметите, что холодильник лишь немного выступает из деревянных стенок.Это просто функциональная вещь (она может скользить немного дальше, но двери не открываются так широко, как нам нужно, чтобы получить доступ к определенным выдвижным ящикам холодильника, не задев деревянную раму). Но это приятно, потому что новые встроенные стенки блокируют всю черную окраску с обеих сторон холодильника, поэтому все, что видно, - это нержавеющая передняя часть (и небольшая часть боковых сторон дверей, которые все еще из нержавеющей стали). Это определенно будет огромным обновлением, чтобы иметь нестандартную установку холодильника вместе с передним шкафом заподлицо наверху (наш старый шкаф над холодильником был установлен примерно на 6 дюймов назад, поэтому к нему было намного труднее получить доступ).

Итак, это последний медленный, но стабильный прогресс кухни. Следующим на повестке дня является попытка завершить размещение полуострова (нам все еще нужен еще один шкаф для завершения этой области) к концу этой недели, чтобы мы могли завершить размещение гигантского восьмифутового дверного проема в столовую, которую мы буду добавлять с помощью профессионалов (мы надеемся начать это где-то на следующей неделе!). Уже на следующей неделе? Должно быть интересно / страшно / захватывающе / пыльно. Как всегда, будем держать вас в курсе!

Psst - Мы закончили BabyCenter, чтобы поделиться свежей информацией о том, как мы организуем и храним выросшую одежду Клары.И мы хотели бы услышать ваши секреты хранения по этой теме.

Другие сообщения от Young House Love

Самодельный холодильник из деревянных бочонков: Luke Cyca Dot Calm

Я решил, что пора перейти к следующему этапу домашнего пивоварения: использовать кеги вместо бутылок. Бутылки - это так много работы, чтобы заполнить их, чтобы их опорожнить через короткое время!

Типичный проект «кегератора» включает в себя просверливание отверстия в маленьком холодильнике, установку крана и втыкание остальной части системы бочонка внутрь.Это довольно просто, но довольно громоздко, поскольку на самом деле вмещает только один или два бочонка. Обычные домашние холодильники не имеют плоского дна. У них есть ступенька сзади, где они прячут компрессорный насос, что хорошо для овощного чипса, но не подходит для кег. У них также есть морозильная камера, стеллажи в дверце и множество вещей, которые мешают.

Мой друг и приятель по пивоварению Хайден предложил мне создать собственный холодильник. Это могут быть именно те размеры кег, которые не требуют лишнего пространства.В квартире было бы компактнее (а возможно и эффективнее). Он подсластил сделку, предложив мне кучу красивых регенерированных досок из ели Дугласа для постройки.

План

Чтобы построить деревянный шкаф, изолируйте его жесткой розовой пеной и прикрепите охлаждающее устройство Пельтье, полученное из походного холодильника, которое подключается к автомобильной розетке на 12 В. Вот наброски, которые я сделал.

Я знаю - пельтье не очень эффективны и не очень хороши.Но они такие маленькие, у меня уже есть один, и, похоже, он сработал для этого парня.

Следующие пару месяцев я провел, работая день или два в неделю в цехе деревообработки в подвале моего друга Шона, изучая необходимые навыки работы с деревом и работая довольно медленно. Я отшлифовал его, как сумасшедший, и еще немного отшлифовал. Я наверное переусердствовал. В следующий раз я буду меньше шлифовать и сохранить больше патины от утилизированной древесины.

Во всяком случае, оказалось лучше, чем я предполагал.

Изоляция и охлаждение

Охлаждающее устройство Пельтье представляет собой электрический охладитель Coleman. Когда я снял его с кулера, это были всего лишь два огромных алюминиевых радиатора, помещенных между обычным кулером Пельтье на 12 В, вроде тех, которые можно купить на eBay за десять баксов. Была пластиковая сборка, в которую входили некоторые вентиляторы, которые также помогали пропускать воздух через ребра радиатора, поэтому я сохранил все это и тщательно спроектировал деревянный корпус, чтобы он вписался в него практически как есть.

Плохая производительность Пельтье

Когда я установил охлаждающий узел, я наполнил один бочонок водой, а другой - домашним пивом. Я подключил датчики температуры DS18B20 к Arduino, закрыл его и позволил ему работать. И беги. и бежать… и через 5 дней он был едва достаточно прохладным, чтобы быть почти приемлемым. Холодная сторона пельтье была ниже 5 ° C, но внутренняя температура была больше похожа на 12 ° C. Пиво из-под крана было где-то посередине.

Я потратил несколько недель на его настройку, чтобы попытаться повысить производительность. Внес незначительные изменения в изоляцию и уплотнитель. Я исследовал рабочие характеристики Пельтье, подумал о создании специализированного ШИМ-контроллера и посмотрел на покупку нового или большего модуля. Я попытался изменить напряжение, чтобы получить максимальную теплоотдачу (то есть охлаждение) с минимальным внутренним рассеиванием мощности (тепла). Я регистрировал все, что пробовал, и изучал графики.Это было примерно здесь, когда я заметил где-то в Интернете комментарий: все проекты, связанные с устройствами Пельтье, в конечном итоге заканчиваются разочарованием .

Ну шак. Меня соблазнили небольшие размеры и бесшумность пельтье. Я проигнорировал все признаки того, что он был полностью недостаточен для этого проекта.

Извлеченный урок: рассчитайте и изучите термодинамику, прежде чем заходить слишком далеко в проект отопления или охлаждения! На этом позднем этапе проекта я, наконец, начал действительно исследовать охлаждение.Например, вот интересная ссылка о самостоятельном размораживании.

Как построить открытый мини-бар

Измерьте холодильник

Используйте рулетку, чтобы определить габаритные размеры вашего мини-холодильника, так как это повлияет на общий дизайн бара. Добавьте пару дюймов к ширине и глубине, чтобы обеспечить надлежащую вентиляцию - в соответствии с инструкциями к холодильнику.Наш холодильник имеет высоту 18 x 18 x 34 дюйма, но вы можете легко изменить его дизайн, чтобы он соответствовал мини-холодильнику в форме куба.

Томас Эспиноза / Flynnside Out Productions

Эскизный дизайн

Всегда полезно сначала набросать свой дизайн, чтобы вы могли визуализировать панель и настраивать что-либо заранее.Это также отличное место, чтобы записать размеры каждой доски для вашего списка вырезок.

Томас Эспиноза / Flynnside Out Productions

Разделочные доски для рамы

Отмерьте, отметьте и вырежьте доску 2x4, чтобы построить каркас штанги. Наш дизайн предусматривал следующее: две 2x4 x 27 дюймов и две 2x4 x 19 дюймов для нижней полки и две 2x4 x 40 дюймов и 2x4 x 19 дюймов для столешницы.

Доска обрезная

Начните с измерения, разметки и резки досок 2х4, чтобы построить каркас бруска. Наш дизайн требовал следующего: Каркас нижней полки - два 2 дюйма x 4 дюйма x 27 дюймов + два 2 дюйма x 4 дюйма x 19 дюймов Рама столешницы - два 2 дюйма x 4 дюйма x 40 дюймов + три 2 дюйма x 4 дюйма x 19 дюймов (третья доска будет служить центральной распоркой)

Собрать раму

Соберите меньшую раму нижней полки с помощью угольника, столярного клея и шурупов (Изображение 1).Всегда предварительно просверливайте перед установкой шурупов, чтобы дерево не раскололо. Таким же способом соберите столешницу (Изображение 2). Наконец, добавьте 19-дюймовую центральную скобу (Изображение 3).

Отрезанные ножки

Отмерьте, отметьте и отрежьте четыре ножки 2x4 x 42 дюйма. Используя скоростной квадрат, отметьте 1/2 дюйма на конце каждой доски. Эти отметки понадобятся вам, когда вы прикрепите ножки к раме.

Томас Эспиноза / Flynnside Out Productions

Прикрепите ножки

На ровной поверхности разложите ножки и совместите метки 1/2 дюйма с рамой нижней полки.Закрепите столярным клеем и шурупами 2-1 / 3 дюйма (Изображение 1). Затем переверните планку вверх дном, совместите раму столешницы с ножками и закрепите. Убедитесь, что верхние части ножек находятся на одном уровне с рамой. (Изображение 2).

Прикрепите передний фартук

Переверните планку лицевой стороной вверх, затем измерьте и отметьте передние доски фартука. Передний фартук придаст передней части стойки приятную гладкую поверхность.Наши размеры 2x4 x 13 дюймов и 2x4 x 19-3 / 4 дюйма (Изображение 1). Прикрепите к раме столешницы шурупами по дереву (Изображение 2).

Прикрепите гвоздь

Прикрепите гвоздезабивную доску 2x4, чтобы было к чему прибить вертикальные планки нижнего шкафа. Наши размеры 22-1 / 2 "(Изображение 1). Закрепите с помощью шурупов (Изображение 2).

Нарезанные пикеты

Отмерьте, разметьте и обрежьте планки для нижней полки, задней части холодильного шкафа и боковых сторон.Вырежьте четыре нижних и семь задних досок размером 1x6 x 27 дюймов каждая. Вырежьте пять боковых досок размером 1x6 x 38 дюймов (нижняя сторона выступа) каждая и пять досок длиной 1x6 x 42 дюйма каждая. Вырежьте пять досок столешницы размером 1x6 x 43 дюйма каждый.

Томас Эспиноза / Flynnside Out Productions

Установить нижний и задний пикеты

С помощью шурупов 1-1 / 2 "для дерева прикрепите доски к раме в горизонтальном положении (Изображение 1).Оставьте место сзади, чтобы подключить шнур питания холодильника (Изображение 2).

Установить Top Pickets

Начните с передней панели и оставьте выступ 1-1 / 2 дюйма (Изображение 1). Закрепите винтами 1-1 / 2 дюйма (Изображение 2). В зависимости от ваших размеров вам может потребоваться разрезать последнюю доску.

Песок

Отшлифуйте вершину планки и любые шероховатые участки с помощью орбитальной шлифовальной машины и наждачной бумаги с зернистостью 220.

Томас Эспиноза / Flynnside Out Productions

Вставной мини-холодильник

Вставьте холодильник, оставив место для хорошей вентиляции и пропуска шнура питания через шкаф.

Томас Эспиноза / Flynnside Out Productions

Присоедините открывалку для бутылок и крючки

Прикрепите штангу для полотенец, открывалку для бутылок и крючки, чтобы аксессуары были под рукой.

Блог > Разное

Построить холодильную камеру: Как сделать холодильную камеру самостоятельно.

Как сделать холодильную камеру

Ключевые способы самостоятельного строительства холодильных камер

Быстровозводимые холодильные камеры сборно-разборного типа

Сборка холодильной камеры из сэндвич-панелей

Реконструкция старого склада

Как купить или заказать под ключ

Сборно-разборные холодильные камеры

Холодильная камера из сэндвич панелей

Изоляция и конструкция холодильных камер

строительство Холодильных Камер любого температурного режима

Камеры холодильные для пива — Проект Холод

Холодильная камера для разливного пива и напитков.

Готовая сборная или на заказ по Вашим размерам.

Особенности оборудования

Почему камеры на заказ лучше?

Ценовая политика

Дополнительные опции:

Предлагаем сделать предварительный расчёт.<img src='/800/600/https/www.ukrboard.com.ua/imgs/board/80/1317480-19.jpg' style='float: right;' />

Реализованные проекты.

ПРОЕКТЫ — холодильных камер для пива в кегах, с моноблоком.

ПРОЕКТЫ — холодильных камер для пива, сплит-система.

Не нашли нужный проект?

Заполните эту форму и мы пришлём вам проект на почту.<img src='/800/600/https/agrotorg.net/imgs/board/45/244745-13.jpg' style='float: right;' />

Нужна холодильная камера? Отправьте нам заявку на расчёт стоимости. Выезд замерщика и подготовка проекта – бесплатно!

Как выбрать хорошую морозильную камеру для дома

сборка холодильных камер своими руками – фото и видео

Холодильных камеры из сендвич панелей: требования к устройству

Характеристика сэндвич панелей

Способы установки холодильного моноблока из сэндвич панелей

17 Самодельных холодильников, которые можно легко сделать своими руками

1. Портативный мини-холодильник своими руками

2. Как работает охлаждение

3. Как сделать самодельный холодильник

4. DIY Холодильник, который почти не потребляет энергии

5. Сборка DIY Walk-In Cooler

6. Как построить свой собственный холодильник

7. Сделайте свой собственный компрессорный холодильник / морозильник Danfoss по дешевке

8. Холодильник DIY, потребляющий 0,1 кВтч в день

9. Изготовление холодильника на 12 В

10. Создание собственного мини-холодильника

11. Как покрасить холодильник и украсть вид на 2000 долларов

12. 6 простых обновлений, чтобы превратить ваш старый холодильник в умный

13. Создайте свой собственный холодильник

14. DIY Холодильник с солнцем и влажным полотенцем

15. Прототип мини-холодильника Пельтье / TEC

16. Самодельный холодильник «Горшок в горшке»

17. Как сделать холодильник дома

Множество интригующих планов попыток

Как сделать натуральный холодильник | Сохраняйте еду холодной в условиях кризиса

Как сделать натуральный холодильник

Природный холодильник с легко доступными материалами

Как это работает?

Натуральный холодильник с оптимальной производительностью

Как это работает?

Требования для сборки холодильника

1. Cooper Wire

2. Воронка

3. Трубопровод

4.<img src='/800/600/https/simferopol.promindex.ru/files/images/product/large_image/189/1894745/kholodilnie-morozilnie-kameri-polair-dlya-sklada-i-magazina_5b7531ee2aed0.jpg' style='float: right;' /> Стеклорез

5. Солнечный вентилятор

Заключение

Источники

Каким образом построить монитор холодильника / морозильника Raspberry Pi | Рик Кульман | Исходное состояние

Строительство холодильного шкафа - Remodelando la Casa

ПОДОБНЫЕ СТАТЬИ

Как построить в холодильнике шкаф наверху

Другие сообщения от Young House Love

Самодельный холодильник из деревянных бочонков: Luke Cyca Dot Calm

План

Изоляция и охлаждение

Плохая производительность Пельтье

Как построить открытый мини-бар

Измерьте холодильник

Эскизный дизайн

Разделочные доски для рамы

Доска обрезная

Собрать раму

Отрезанные ножки

Предлагаем сделать предварительный расчёт.

Заполните эту форму и мы пришлём вам проект на почту.

4. Стеклорез
