Конструктивные схемы зданий — Строительство зданий
Конструктивные схемы зданий
Основными несущими элементами зданий являются фундаменты, стены, отдельные опоры, элементы перекрытий и покрытий, составляющие несущий остов здания. Совокупность элементе несущего остова должна обеспечивать восприятие всех нагрузок, воздействующих на здание, и передачу их на основание, а также пространственную неизменяемость (жесткость) и устойчивость зданий.
По конструктивной схеме несущего остова здания подразделяются на бескаркасные, каркасные и с неполным каркасом. В бескаркасных зданиях основными вертикальными несущими элементами являются стены, в каркасных — отдельные опоры (колонны, столбы), в зданиях с неполным каркасом — и стены и отдельные опоры.
Бескаркасные здания получили широкое распространение в гражданском .одноэтажном, малоэтажном и многоэтажном строительстве. Имеются примеры возведения бескаркасных жилых зданий высотой в 25 этажей.
Несущий остов таких зданий, состоящий из несущих стен и перекрытий, представляет собой как бы коробку, пространственная жесткость которой создается совместной работой стен и дисков перекрытий.

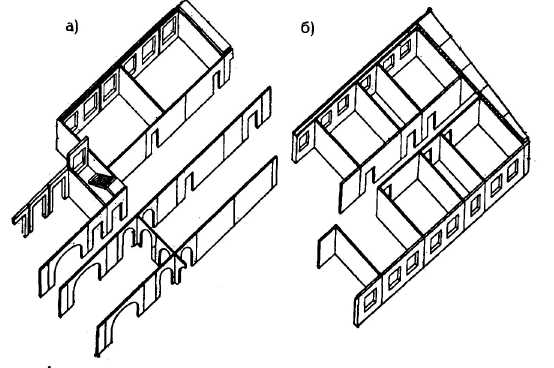

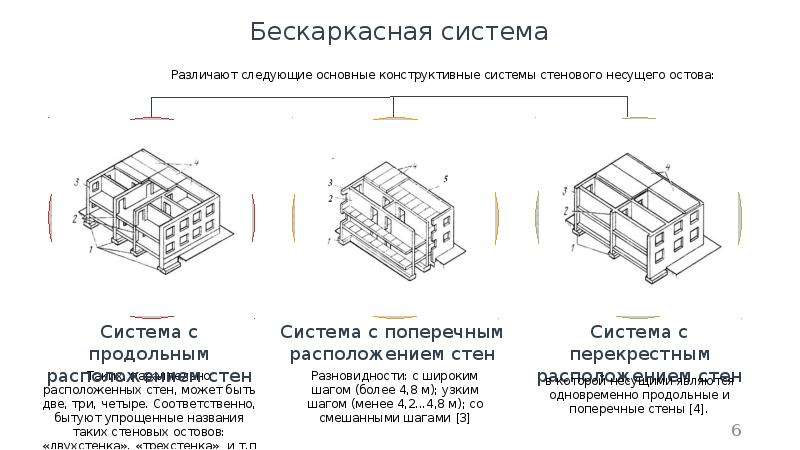

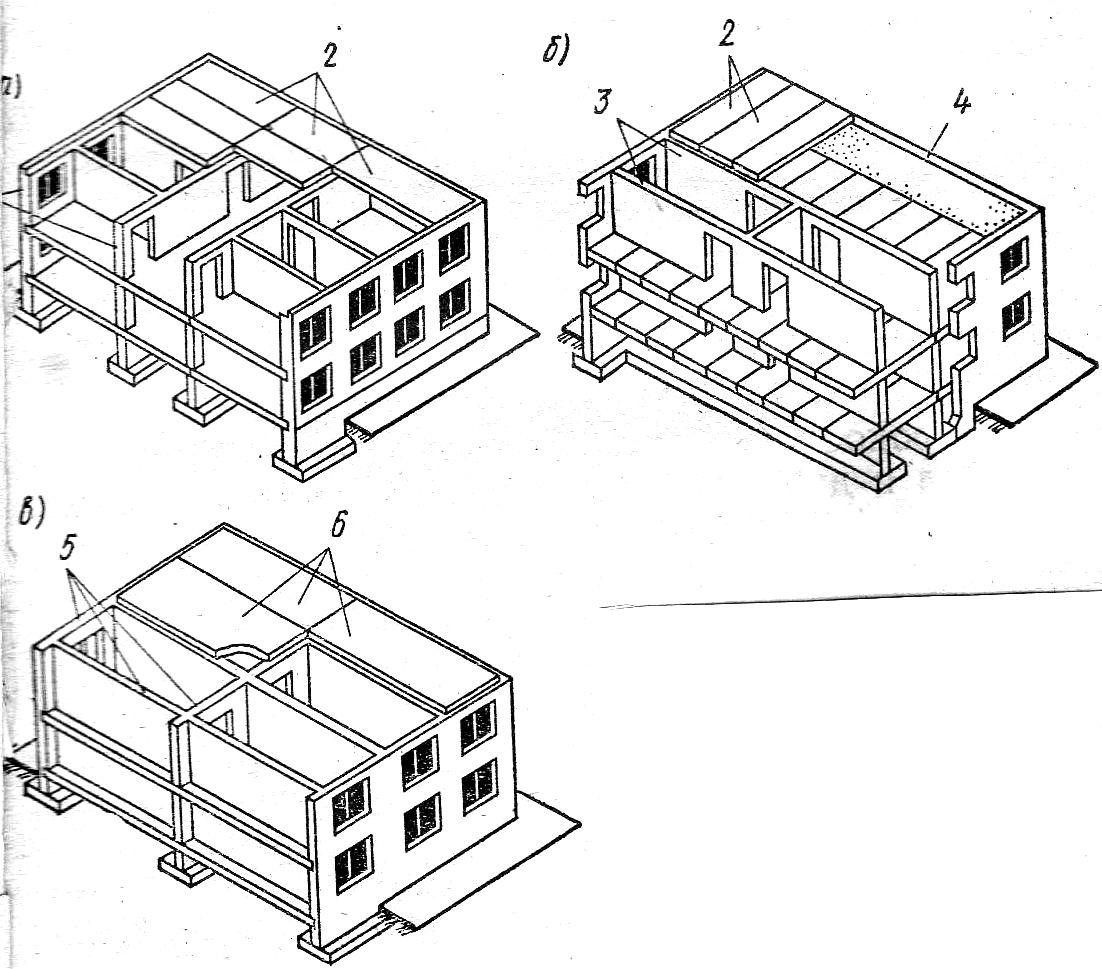

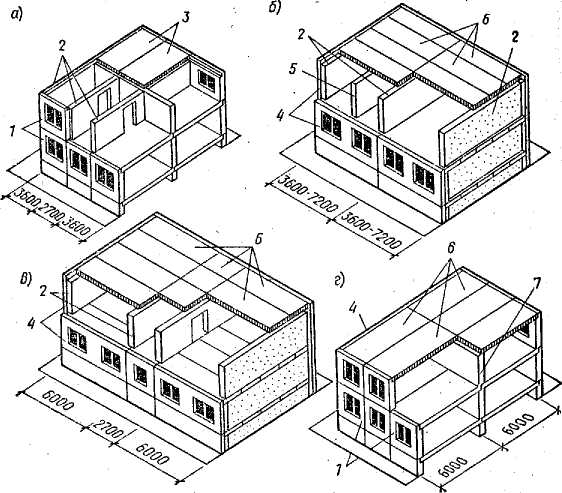

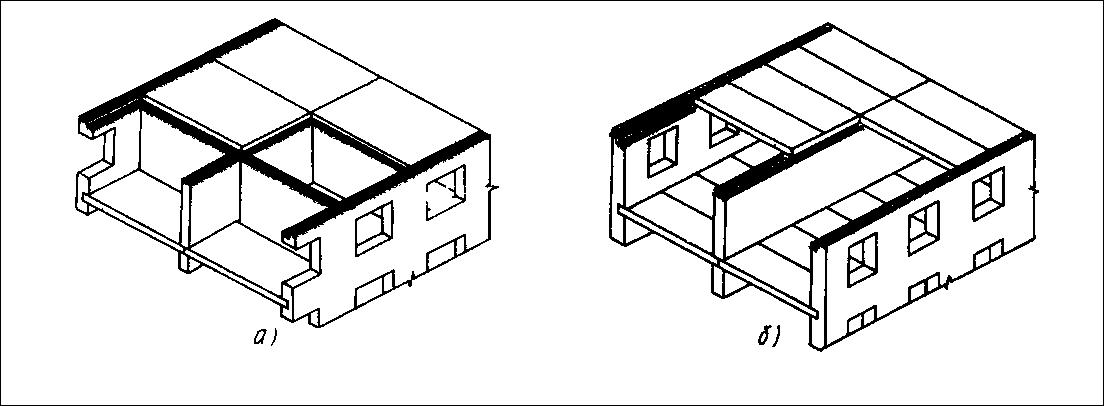

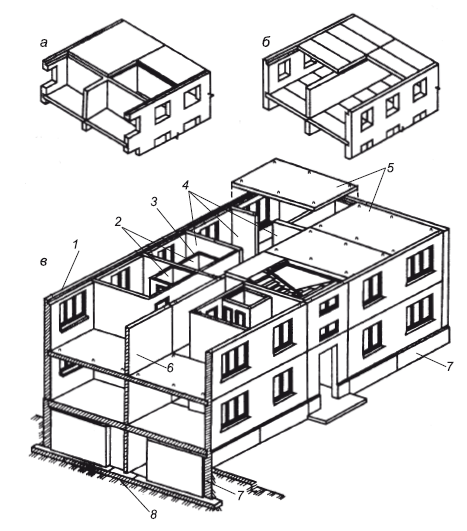

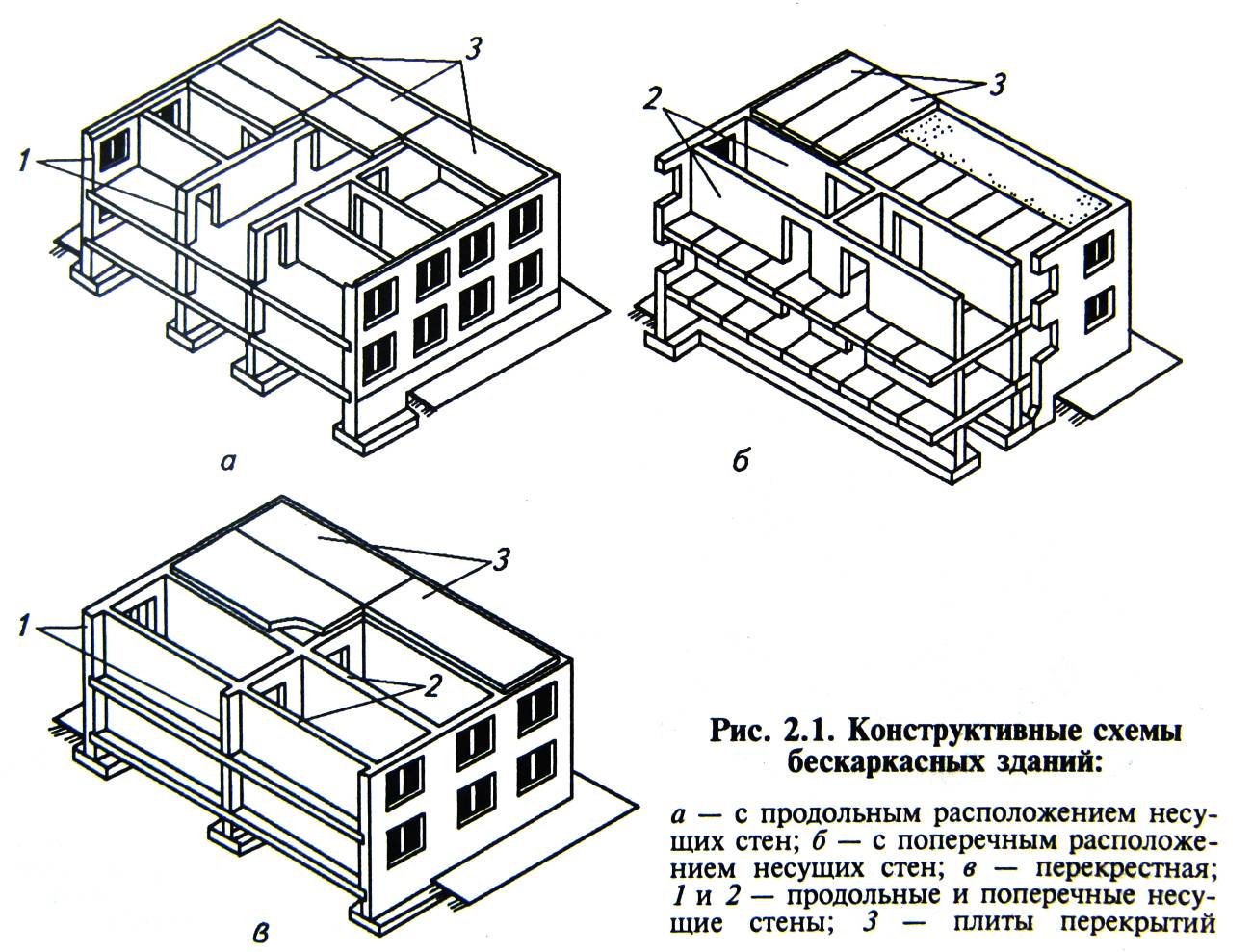

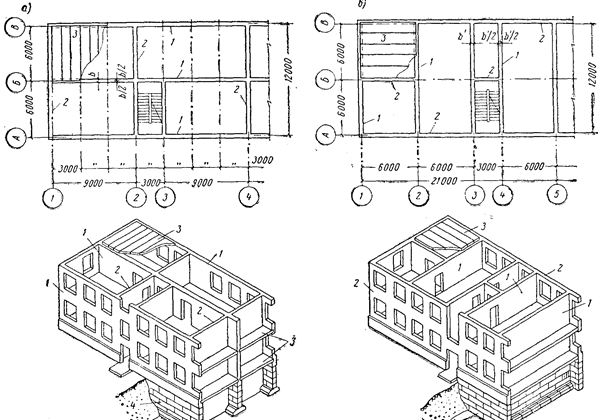

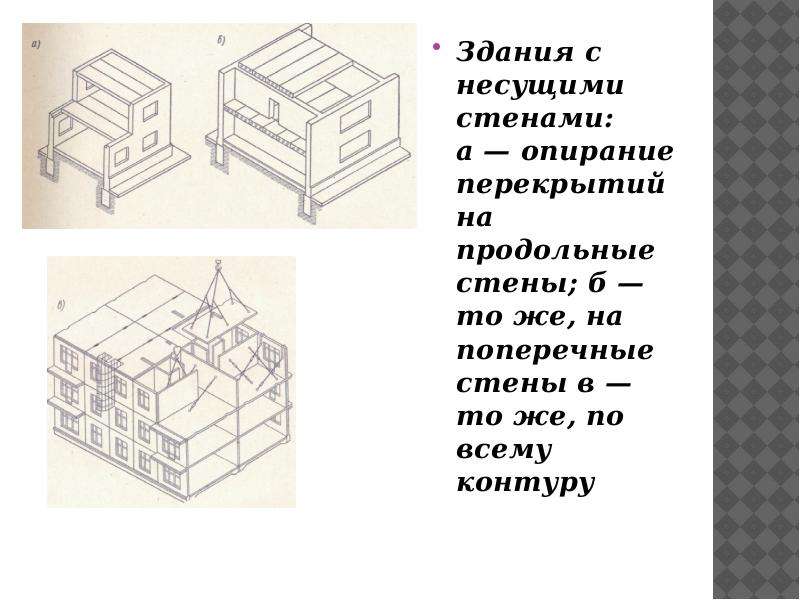

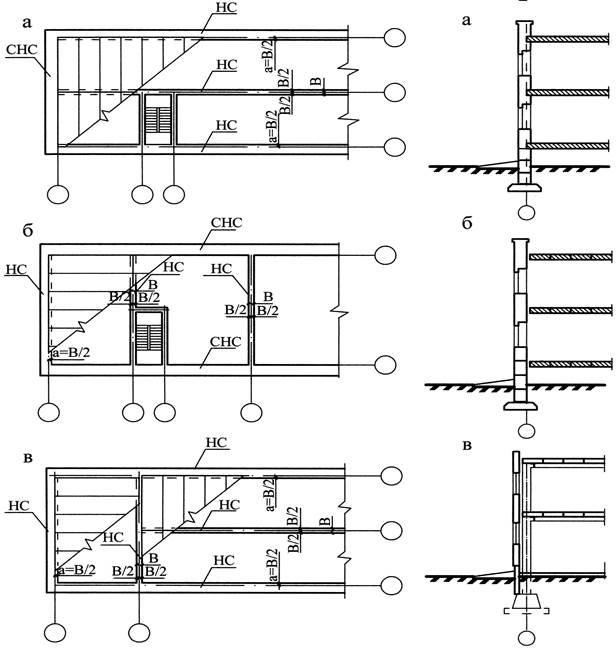

Рис. 1. Конструктивные схемы бескаркасных зданий: а — с продольными несущими стенами, б — с поперечными несущими стенами, в — с поперечными и продольными несущими стенами

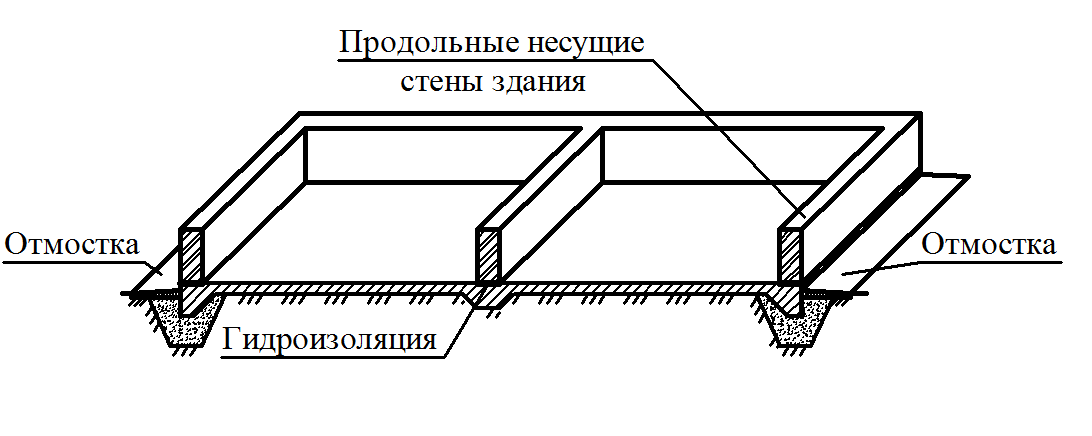

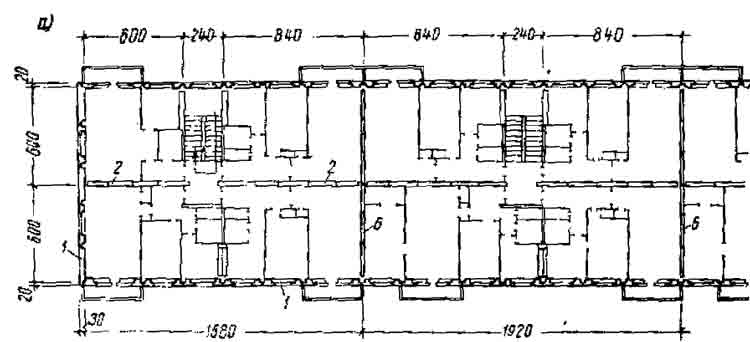

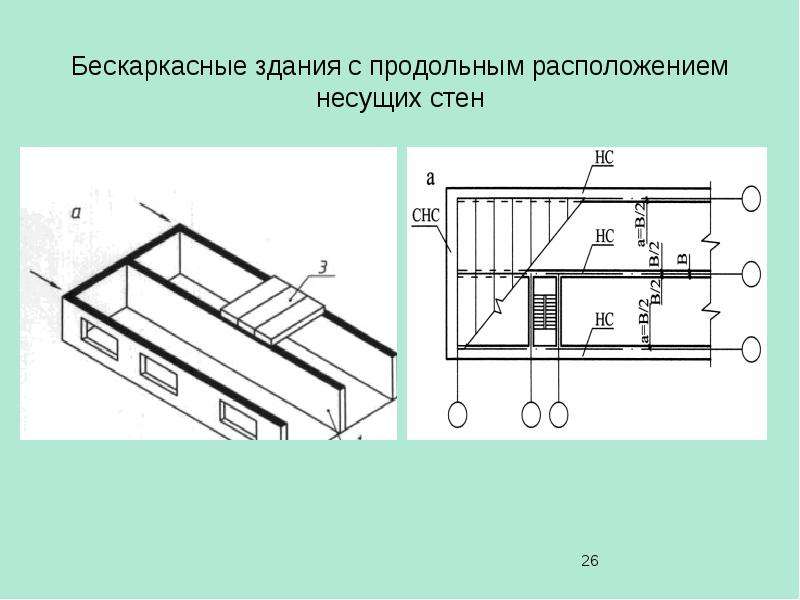

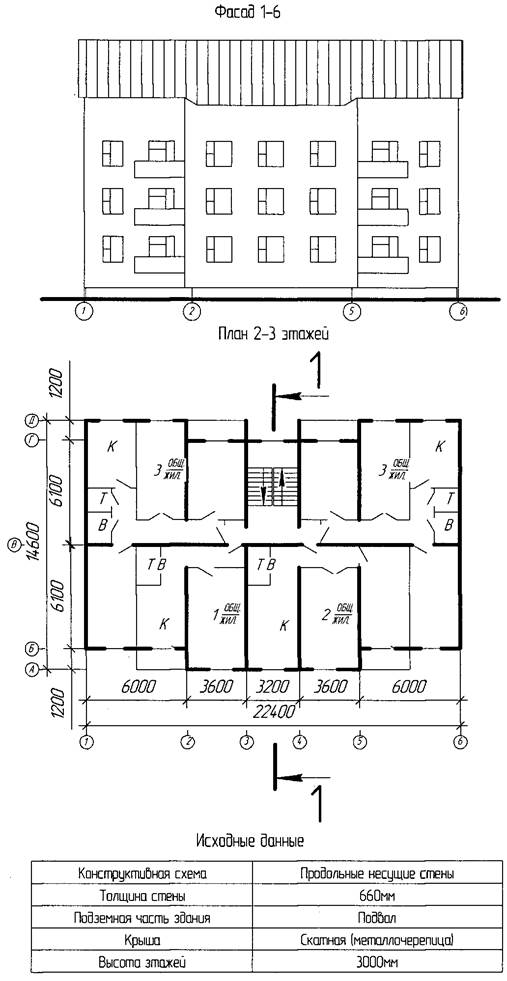

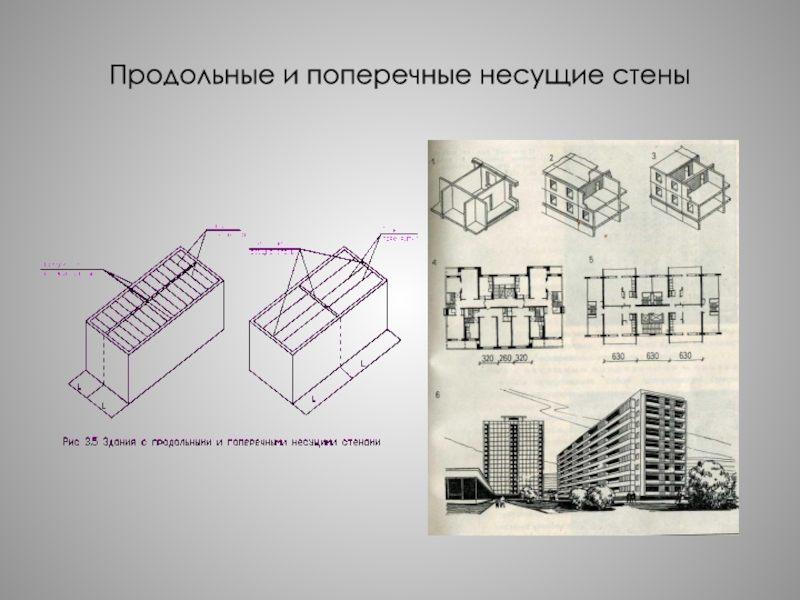

Бескаркасные здания могут возводиться с продольными несущими стенами. Поперечные стены в таких зданиях устраивают только в лестничных клетках, а также в промежутках между ними для придания большей устойчивости продольным стенам и, в тех местах, где должны; проходить дымовые и вентиляционные каналы. Ширина гражданских зданий обычно не превышает целесообразные величины пролетов констструкций перекрытий. В таких зданиях, помимо наружных несущих продольных стен, приходится возводить внутренние несущие продольные, стены.

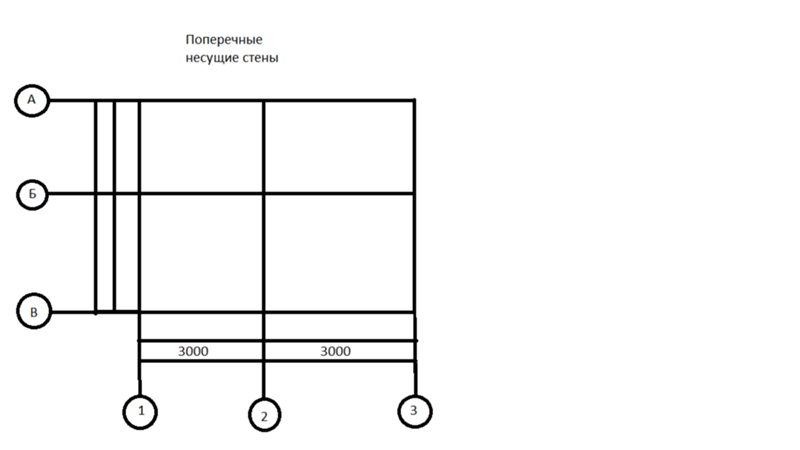

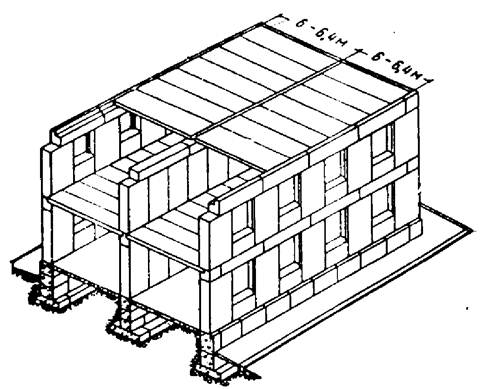

Гражданские бескаркасные здания часто возводят и с поперечными несущими стенами. В таких зданиях продольные наружные стены являются самонесущими. При возведении таких зданий из сборных железобетонных конструкций (панельных) поперечные несущие стены выполняются из железобетонных панелей, а ограждающие наружные стены — из легких панелей.

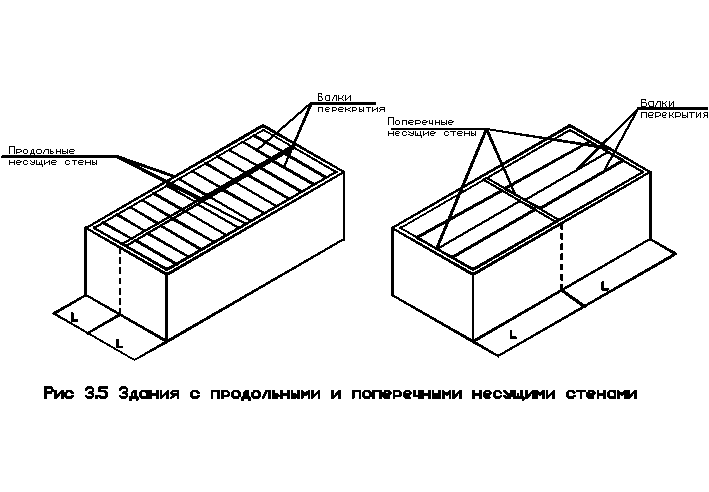

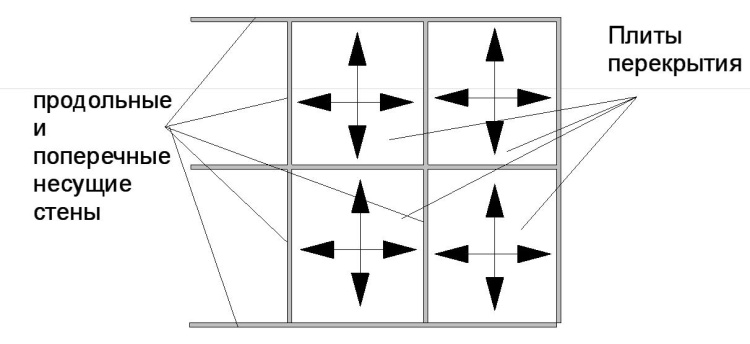

Возводятся также бескаркасные здания, где несущими являются как поперечные, так и продольные стены. В таких зданиях панели перекрытий размером на комнату опираются всеми четырьмя сторонами на поперечные и продольные стены.
Здания с неполным каркасом вместо внутренних продольных и внутренних поперечных стен, на которые должны опираться конструкции перекрытий, имеют отдельные опоры в виде столбов или колонн. На колонны в продольном или поперечном направлении укладывают прогоны, служащие опорами для плит перекрытий.
Каркасными в большинстве случаев строят одноэтажные, малоэтажные и многоэтажные промышленные здания, а также многоэтажные гражданские здания.

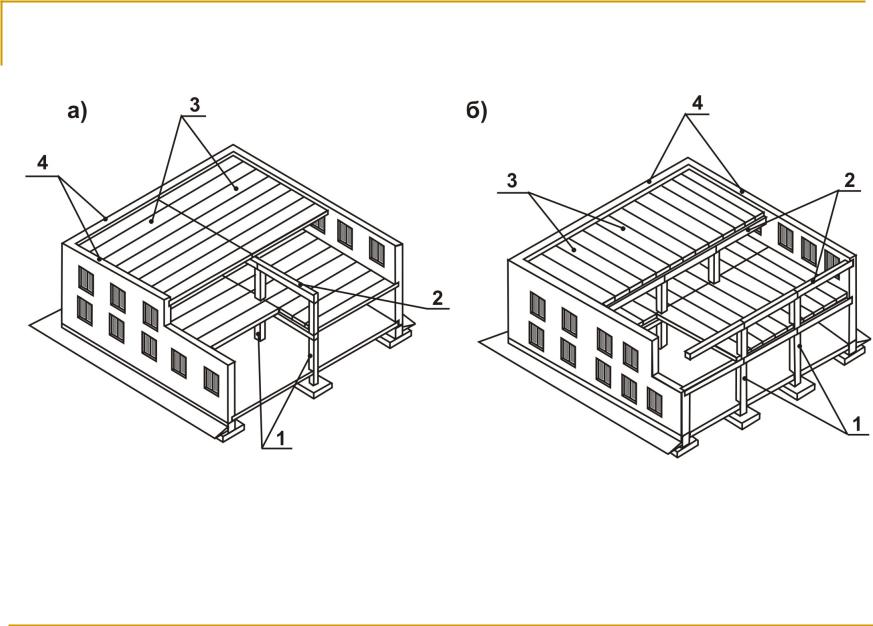

Рис. 2. Конструктивные схемы зданий с неполным каркасом: а — с продольными прогонами, б — с поперечными прогонами; 1 — прогон, 2 — колонна

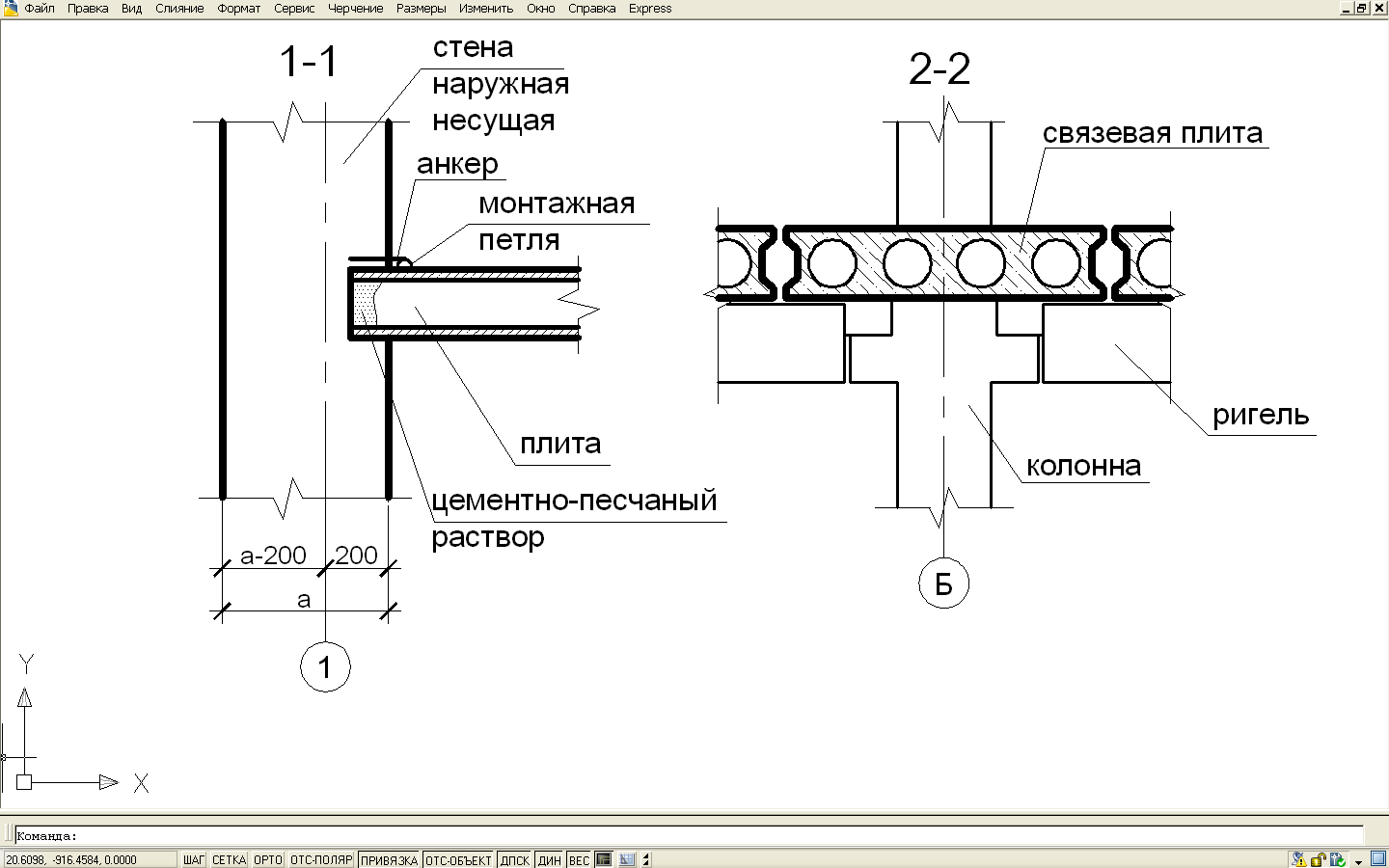

Несущий остов таких зданий состоит из колонн и горизонтальных ригелей, выполняемых в виде балок или ферм. Колонны и жестко или шарнирно скрепленные с ними ригели образуют рамы. В многоэтажных зданиях ригели иногда располагают в продольном направлении. При применении в многоэтажных зданиях безбалочных перекрытий ригелем рамы является безбалочная плита, жестко связанная с капителями колонн.

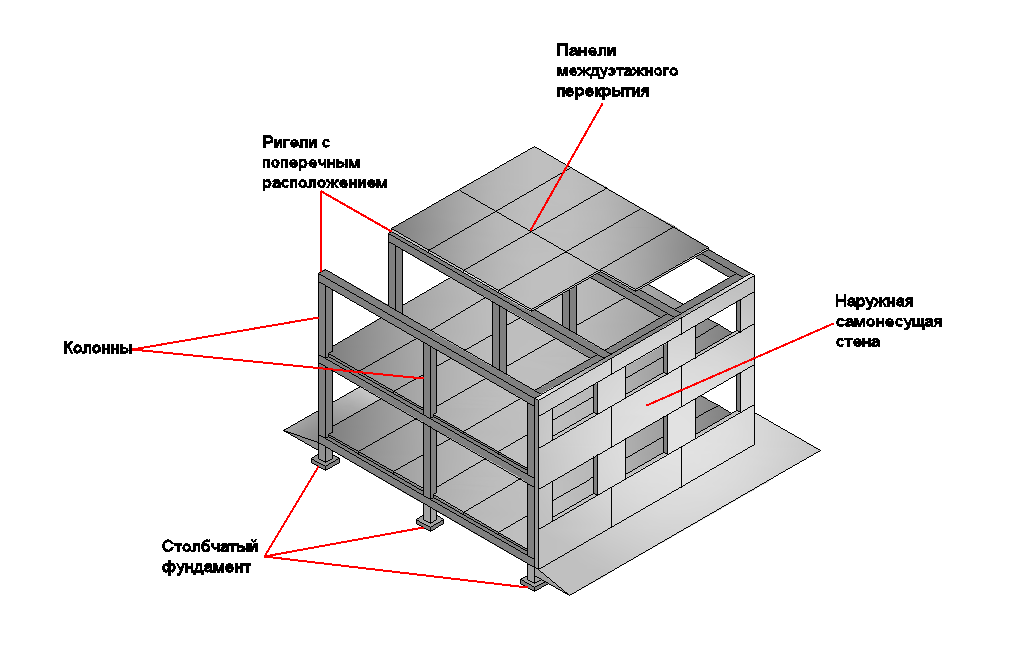

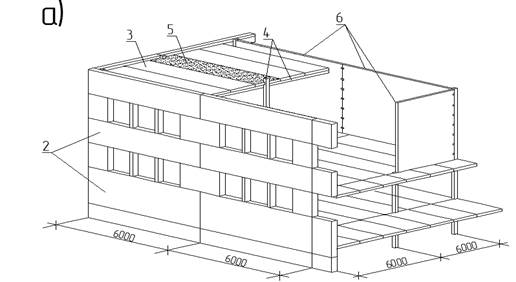

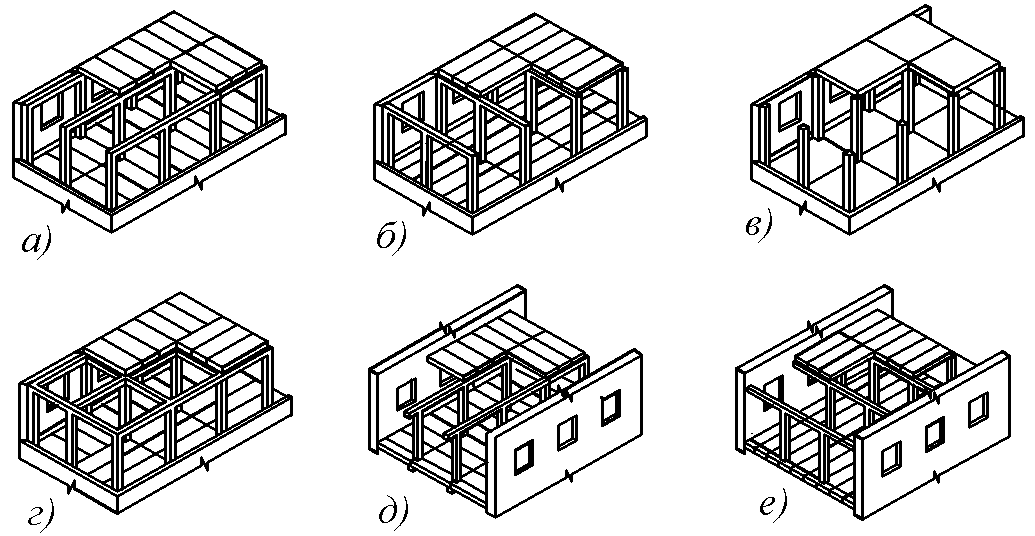

Рис. 3. Конструктивные схемы каркасных здачий: а — с самонесущими стенами, б — с несущими навесными стенами
Наружные стены каркасных зданий, выполняющие ограждающие функции, являются самонесущими или ненесущими, навесными. Самонесущие стены в этом случае опираются на фундаменты или фундаментные балки, ненесущие стены в каждом этаже — на бортовые балки или ригели рам (при продольном расположении ригелей), а навесные стены навешиваются на наружные колонны каркаса.
—
Несущие элементы здания в совокупности образуют пространственную систему, называемую его несущим остовом. Несущий остов должен иметь достаточную прочность и обеспечивать пространственную жесткость и устойчивость здания, тогда как ограждающие конструкции должны обладать стойкостью против атмосферных и других физико-химических воздействий, а также достаточными тепло- и звукоизоляционными свойствами.

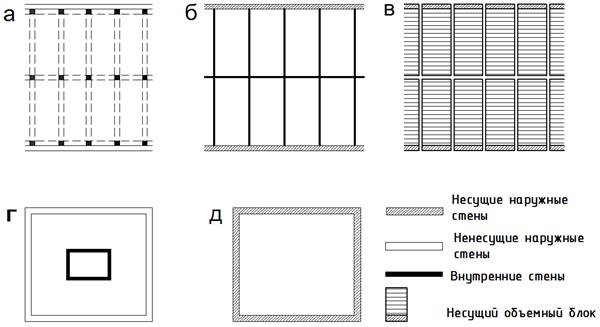

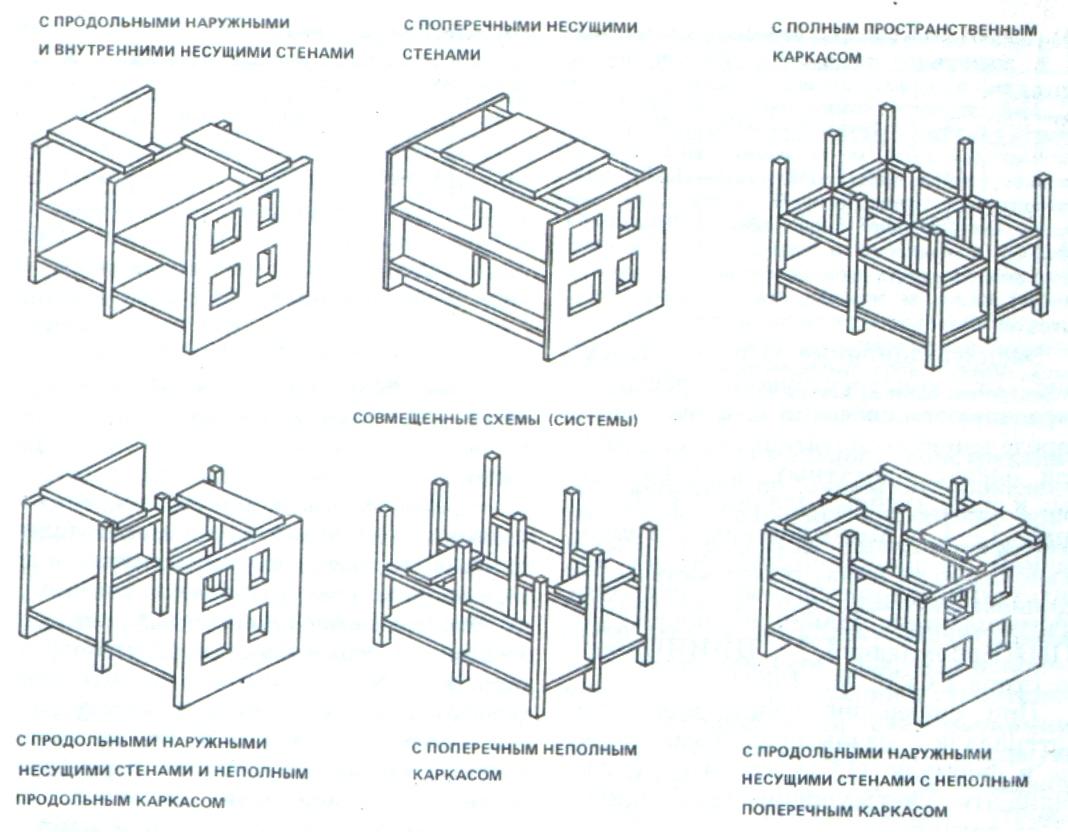

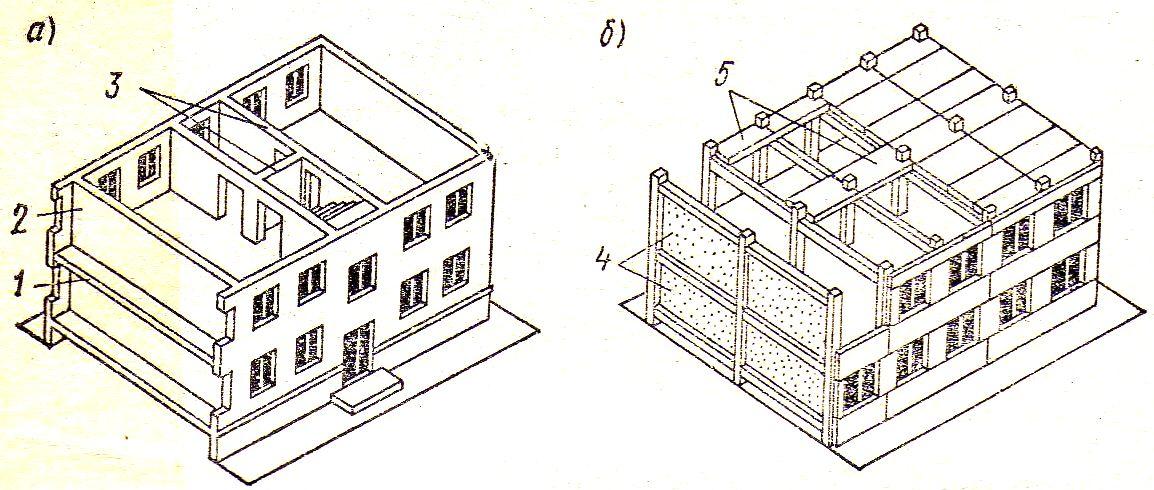

В зависимости от вида несущего остова различают две основные конструктивные схемы зданий — бескаркасную (с несущими стенами) икаркасную.
Остов бескаркасных одноэтажных и многоэтажных зданий с несущими наружными и внутренними (продольными или поперечными) стенами представляет собой коробку, пространственная жесткость которой обеспечивается перекрытиями и стенами, образующими жесткие горизонтальные и вертикальные диафрагмы. Устойчивость такого несущего остова зависит от надежности связи между стенами и перекрытиями, их жесткости и устойчивости.
В каркасных зданиях все нагрузки воспринимаются системой стоек (колонн), которые вместе с горизонтальными элементами (прогонами, ригелями) образуют каркас. Каркасные схемы зданий бывают с полным и неполным каркасами. Каркас называют полным, если его вертикальные элементы расположены как по периметру наружных стен, так и внутри здания.

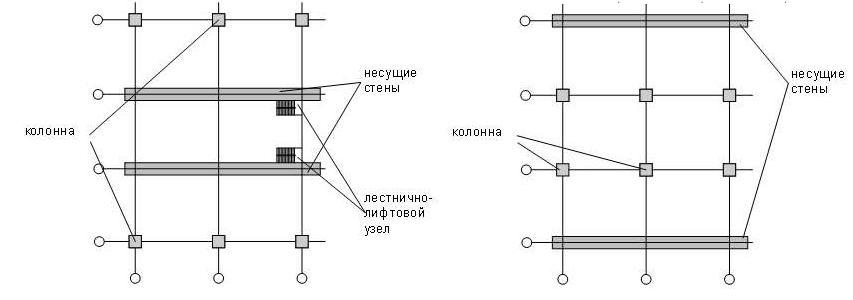

Возможна схема с несущими наружными стенами и внутренним каркасом, колонны которого заменяют внутренние несущие стены. Такие каркасы называют неполными. Устойчивость наружных стен в зданиях с неполным каркасом обеспечивают в основном элементы каркаса и перекрытия. Такую конструктивную схему применяют в многоэтажных гражданских и промышленных зданиях при отсутствии значительных динамических нагрузок.
Одноэтажные каркасные здания. Каркас одноэтажного промышленного здания состоит из железобетонных или стальных колонн, образующих вместе с несущими конструкциями покрытия поперечные рамы, и разного рода продольных элементов — фундаментных, обвязочных и подкрановых балок, подстропильных ферм, а также различного рода связей, которые придают каркасу в целом и отдельным элементам пространственную жесткость и устойчивость.
Рис. 4. Одноэтажные промышленные и сельскохозяйственные здания
а — промышленное здание с мостовыми кранами: б — сельскохозяйственное здание с несущими стенами; 1 — колонна; 2 — ригель; 3 — покрытие; 4— подкрановая балка
Каркас воспринимает все внешние нагрузки от покрытия и массы конструкций каркаса, вертикальные и горизонтальные крановые нагрузки’, а также горизонтальные нагрузки от ветра, воздействующего на стены.
В зданиях сельскохозяйственного назначения используют в основном каркасы из железобетонных конструкций.
В промышленных зданиях при пролетах 30 м и более каркас делают смешанным: колонны железобетонные, а фермы стальные.
Многоэтажные промышленные здания каркасного типа широко распространены в легкой, пищевой, химической, приборостроительной, электротехнической промышленности и аналогичных производствах.
Каркас зданий состоит из колонн и ригелей, образующих многоярусные рамы с жесткими узлами. Рамы располагают поперек здания, а в продольном направлении устойчивость здания обеспечивают стальными связями, которые устанавливают по каждому продольному ряду колонн в середине температурных отсеков. Число пролетов в каркасах бывает различным — от одного до трех-четырех, а иногда и больше. Размеры пролетов 6, 9 и 12 м. Верхние этажи шириной 12 и 18 м перекрывают стропильными балками или фермами и плитами аналогично покрытиям одноэтажных зданий. Этажи могут иметь высоту 3,6—7,2 м с градацией размеров через 0,6 м.
Рис. 5. Схема многоэтажного промышленного здания каркасного типа
1 — фундамент; 2 — колонна; 3 — ригель; 4 — связь; 5 — балка покрытия; 6 — плита покрытия; 7 — стеновая панель
Многоэтажные гражданские здания сооружают трех типов: кар-касно-панельными, бескаркасно-панельными и с несущими кирпичными стенами. Каркасно-панельные здания состоят из каркаса, плит перекрытий и покрытий, перегородок и панелей стен (рис. 22). Пролеты каркасов зданий приняты 5,6 и 6 м. Шаг колонн вдоль здания 3,2 и 3,6 м. Высота этажа в гражданских зданиях зависит от назначения зданий и принимают ее равной (м): 2,8 — для жилых домов и гостиниц; 3,3 — для административных зданий, учебных заведений, торговых предприятий; 3,6 и 4,2 — для зданий специального назначения (конструкторские бюро, лаборатории).
Широкое распространение, особенно в жилищном строительстве, получили бескаркасные крупнопанельные здания.
Пятиэтажные жилые дома и здания гостиничного типа строят с несущими наружными и внутренними поперечными и продольными перегородками, с самонесущими наружными стенами и несущими поперечными перегородками (рис. 23, б), а также с несущими наружными и внутренними стенами. Последнее решение допускает более свободную внутреннюю планировку зданий.
Панели несущих наружных стен изготовляют сплошными из бетонов на легких заполнителях, а при самонесущих стенах — также из двух- и трехслойных железобетонных панелей с утеплителем из минераловатных плит. Длина панелей наружных стен равна шагу поперечных панельных стен-перегородок и для различных зданий в зависимости от их типа бывает 2,5; 2,8; 3,2; 3,6 и 6 м, а длина панелей поперечных стен для различных типов зданий — 5,2; 5,6 и 6 м. Панели внутренних поперечных и продольных стен имеют толщину 14 и 16 см.
Междуэтажные перекрытия панельных зданий выполняют из панелей с различным опиранием в зависимости от расположения несущих стен (перегородок).
В настоящее время интенсивно развивается строительство панельных бескаркасных зданий высотой 12, 16 этажей и более. Конструктивное решение таких зданий имеет свою специфику и отличается от решения бескаркасных пятиэтажных зданий. Несущими элементами этих зданий являются поперечные стены, а наружные стены навесные. Толщина железобетонных панелей поперечных стен 16 см, внутренних продольных 14 см, наружных (сплошных керамзитобетонных) 30 см.
Рис. 6. Схемы многоэтажных гражданских зданий
а — с поперечными рамами каркаса; б — с пространственными рамами; в — с продольными рамами; г — с неполным каркасом (продольные рамы и несущие наружные панельные или кирпичные стены)

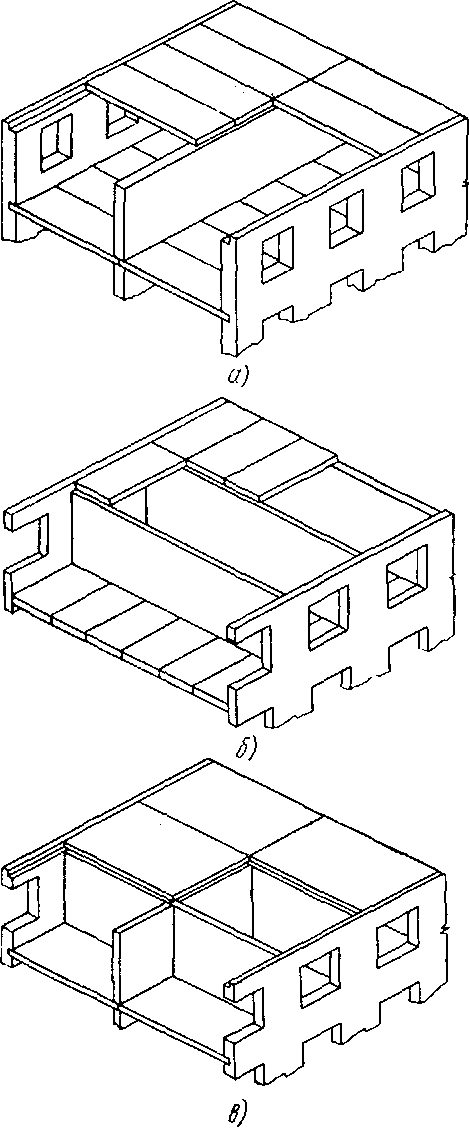

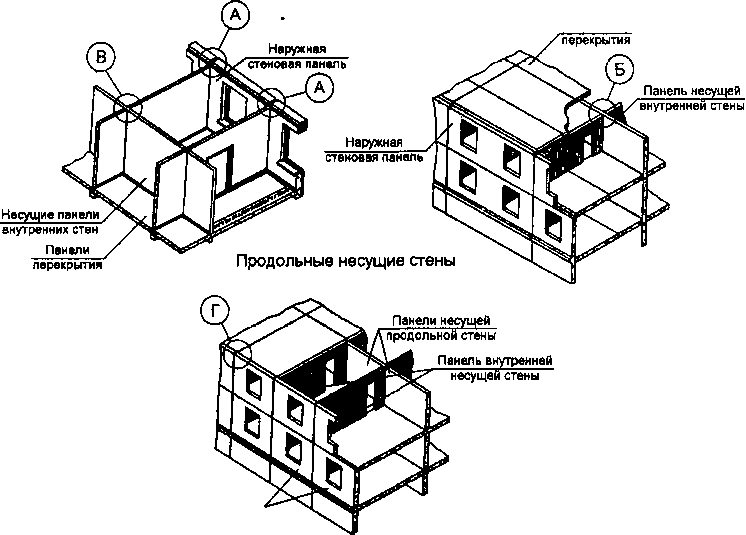

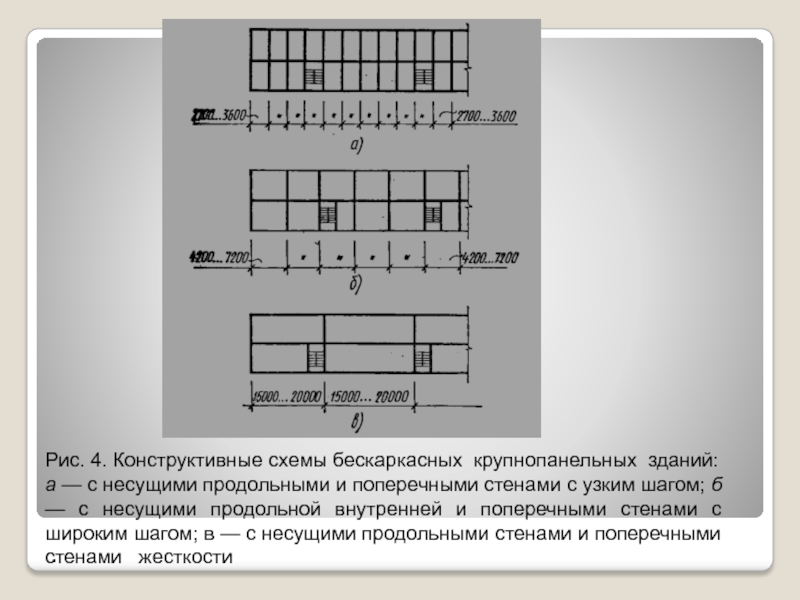

Рис. 7. Конируюивные схемы панельных бескаркасных зданий
Дальнейшим развитием крупнопанельного домостроения явились разработка и внедрение в практику жилищного строительства объемных железобетонных элементов, которые могут быть собраны из отдельных плоских панелей в порядке укрупнительной заводской сборки или изготовлены на заводе в виде цельного объемного элемента.
Читать далее:
Полы в здании
Каркасы многоэтажных зданий
Естественные и искусственные основания
Классификация зданий
Конструкции лестниц
Общие сведения о лестницах и лифтах
Ворота производственных и складских зданий
Двери гражданских и промышленных зданий
Окна гражданских и промышленных зданий
Заполнение оконных, дверных и воротных проемов
Конструктивные схемы зданий и сооружений
Эффективная эксплуатация зданий, т. Несмотря на большие отличия зданий различного назначения, обусловленные происходящими в них процессами, все они состоят из ограниченного числа конструктивных элементов, выполняющих в любых сооружениях одни и те же функции. Сочетание основных несущих элементов фундаментов, стен, опор, ригелей, перекрытий и покрытий можно свести в четыре основных конструктивных схемы (рис. 1.2): с продольными несущими стенами; с поперечными несущими стенами или смешанная— с продольными и поперечными стенами; с полным каркасом— каркасная; с неполным каркасом. Рис. 1.2. Конструктивные схемы зданий В конструктивной схеме с продольным несущими стенами нагрузки от крыши и перекрытий на фундаменты и основания передают продольные стены. При конструктивной схеме здания с поперечными несущими стенами пространственную жесткость и нагрузки от вышележащих частей на фундамент и основание передают поперечные внутренние стены, усиленные в случае необходимости увеличения жесткости и устойчивости перекрытиями, лестничными клетками, наружными продольными стенами. Главное преимущество такой схемы в том, что внутренние несущие стены, в отличие от наружных, не должны обладать теплозащитными качествами и поэтому могут быть возведены из высокопрочного материала, например железобетона, при малом его расходе. На практике часто осуществляется смешанная конструктивная схема, в которой несущими являются как продольные, так и поперечные стены. Каркасная схема (рис. 1.2, в) представляет собой систему, состоящую из фундаментов, колонн, горизонтальных элементов — ригелей, балок, перекрытий и связей жесткости. Пространственная жесткость здания с такой схемой определяется либо жесткой связью вертикальных и горизонтальных элементов, либо установкой специальных элементов связи, воспринимающих горизонтальные нагрузки, действующие на здание. Главное преимущество каркасной схемы состоит в том, что каркас воспринимает все виды нагрузок, а стены выполняют лишь функции ограждения, что позволяет рационально использовать для них наиболее эффективные строительные материалы: для каркаса — металл или железобетон, для стен — материалы с высокими теплозащитными качествами, например легкий бетон, слоистые конструкции. Каркасная схема широко применяется в производственных зданиях с большими пролетами и значительными крановыми нагрузками. Здания повышенной этажности жилого и служебного назначения также возводятся каркасными; их конструктивные элементы могут быть полностью унифицированы, что обеспечивает высокую индустриальность их возведения. Широко применяется также схема с неполным, или внутренним каркасом (рис. 1.2,г), который представляет собой систему, состоящую из фундаментов, продольных наружных стен, одного или нескольких продольных рядов внутренних колонн, связанных ригелями, перекрытиями и покрытием. Рис 1.3. Конструктивные схемы заглубленных сооружений (а) и их конструкции: сборные (6), сборно-монолитные (в) и монолитные (г) 1 — наружная гидроизоляция При проектировании зданий, в частности при выборе их несущей конструктивной схемы, исследуют все факторы, характеризующие строительство объекта: назначение и размеры здания в плане и по высоте, возможности производственной базы, климатические, гидрогеологические и другие (в том числе и долговечность) факторы, а также возможности модернизации при изменении технологического процесса. Общим требованием к упомянутым трем типам зданий и сооружений при использовании любой из указанных выше несущих конструктивных схем является максимальное внедрение заводских методов домостроения. Каждая из таких схем допускает высокую степень индустриальности и может быть полностью реализована при строительстве любого из трех типов сооружений. Строительство по индивидуальным проектам ведется только в порядке исключения.
|
Отличие несущей стены от ненесущей. Как определить несущую стену
Как определить несущая стена или нет?
Начинать согласование перепланировки квартиры или нежилого помещения, да и саму перепланировку в целом, следует с определения несущих стен, потому что их затрагивание может привести к плачевным последствиям, в том числе к обрушению здания. Перепланировка несущих стен (частичный демонтаж, устройство проёма и т. д.) согласно статье 26 ЖК РФ должна осуществляться на основании соответствующего проекта перепланировки. согласование его с автором дома и т.д. Несмотря на это в Интернете с каждым днём всё больше распространяются примеры перепланировок (к примеру ivd.ru). где дизайнеры играючи сносят несущие стены, не обращая внимание на то, что это не законно и более того может привести к нарушению прочности здания. В данной статье мы постараемся подробно ответить на вопросы «Как узнать несущая стена или нет?
» и «Как узнать какие стены в квартире несущие?
«
Определение несущих стен. Как узнать несущая стена или нет?
1. Несущие стены в панельном доме.
В большинстве случаев панельные и блочные дома имеют типовую серию, то есть шифр проекта, по которому они возводились. Для начала определите с помощью уже озвученного сайта nesprosta.ru серию Вашего дома по его адресу. Затем найдите описание вашей типовой серии в интернете, у нас на сайте, на сайте застройщика и т.д. В описаниях обычно приведена толщина несущих стен в панельном доме данной серии.
Итак, как определить несущую стену в панельном доме? Для начала Вы можете воспользоваться нашей базой несущих стен типовых серий домов. Там приведены планировки квартир каждой серии с выделением цветом несущих стен.
Второй способ узнать какие стены несущие в панельном доме- это померить их толщину. В общем случае в панельных зданиях толщина перегородок варьируется от 80 до 100 мм. толщина несущих стен- от 140 до 200мм. В 90% панельных домов внутренние перегородки- это гипсобетонные панели толщиной 80мм. внутренние стены- железобетонные несущие панели толщиной 140,180 или 200мм. В некоторых старых сериях панельных домов встречаются несущие панели толщиной 120мм. Таким образом, если толщина померенной стены окажется меньше 120мм. то это значит, что она является перегородкой, а если больше- то несущей.
Следует отметить, что отделочные слои стен (штукатурка, обои) могут вносить корректировки в её толщину, однако в панельных домах обычно они не превышают 50мм. и не оказывают существенного влияния. Правда, если есть возможность, для чистоты замеров штукатурный слой лучше удалить.

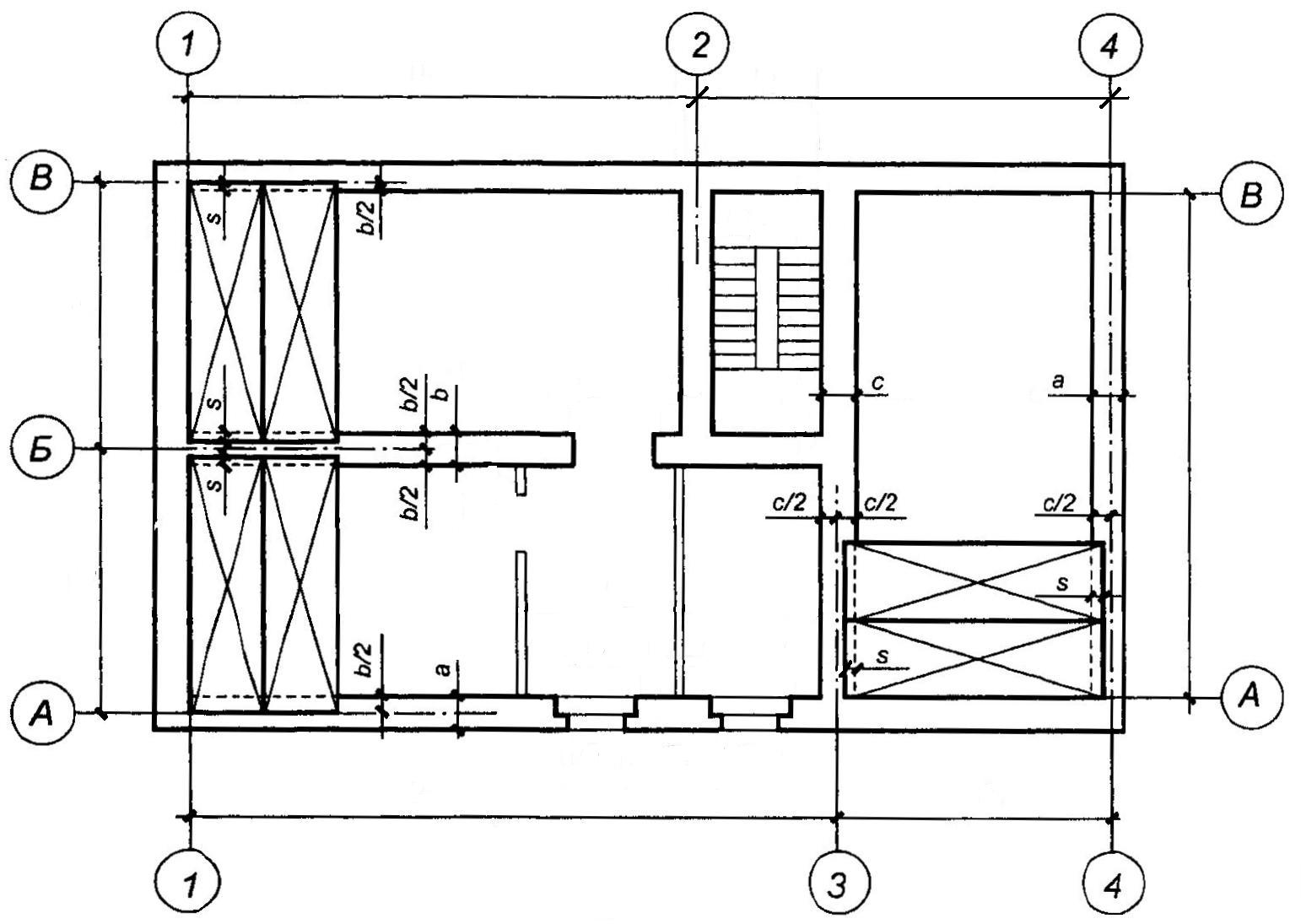

Если вы не можете померить толщину стены напрямую (допустим между комнатами), то можно её замерить через «третий размер»:
Толщина стены: s= c-a-b;
Следует отметить, что снос несущей стены в панельном доме недопустим. Это гарантированно приведёт к прогибу или обрушению перекрытия.
2. Как понять несущая стена или нет в кирпичном доме?
Толщина кирпичной стены кратна размеру кирпича (120мм.): 120мм.+10мм.(толщина вертикального шва раствора)+120мм. и так далее. Таким образом, кирпичные стены могут иметь следующие толщины: 120, 250, 380, 510, 640мм. и т.д. +отделочные слои. Толщина несущей стены из кирпича начинается от 380 миллиметров и выше. В 90% кирпичных жилых домов внутренние межкомнатные перегородки выполнены из кирпича или гипсобетонных панелей толщиной 120 и 80мм. соответственно, межквартирные- 250мм. из кирпича и 200мм. из двойных панелей с воздушным зазором. Несущая стена в кирпичном доме может иметь толщины 380, 510 и 640 мм. Таким образом если толщина померенной стены в квартире оказалась меньше 380мм. то она является перегородкой, и наоборот.
Кирпичных домов, строящихся по сериям, намного меньше чем панельных, а потому найти их описание гораздо труднее. Однако большинство кирпичных домов столицы- это хрущёвки и сталинки с очень схожими конструктивными решениями. Рассмотрим их поподробней.
Несущие стены в хрущевке и сталинке.
Итак, какие стены несущие в хрущевке? Все типы жилых хрущёвок представляют собой конструктивную схему с тремя продольными несущими стенами (выделены зелёным) и поперечными стенами-диафрагмами жесткости (выделены синим), которые обеспечивают устойчивость продольных несущих стен (не дают им опрокидываться). Поперечные стены лестничной клетки (выделены голубым) не только обеспечивают устойчивость продольных несущих стен, но и служат опорой для лестничных маршей, т.е. тоже являются несущими.
Междуэтажные плиты перекрытий опираются либо непосредственно на продольные несущие стены:
Либо на железобетонные поперечные стены и балки прямоугольного сечения (обычно 200х600(h)мм. ), которые в свою очередь опираются напродольные несущие стены:
В последнем варианте, а он встречается чаще чем первый, поперечные стены выступают уже не только как диафрагмы жесткости, но и как несущие, так как на них опираются междуэтажные перекрытия. Направление укладки плит бывает видно по рустам (стыкам плит). Обычно под железобетонными балками,чтобы они не бросались в глаза, установлены межквартирные и межкомнатные перегородки.
Планировки квартир, количество комнат, шаг балок и т.д. могут быть самыми различными, но сама конструктивная схема не меняется.
Всё что было сказано выше о хрущёвках, относится и к сталинкам . В сталинках преобладает такая же конструктивная схема с тремя продольными несущими стенами, однако они имеют бОльшую архитектурную выразительность и как следствие более сложные конструктивные схемы лестничных и лифтовых узлов, повороты стен.

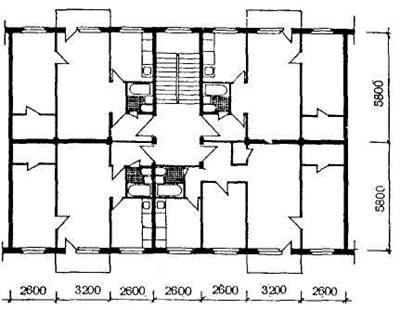

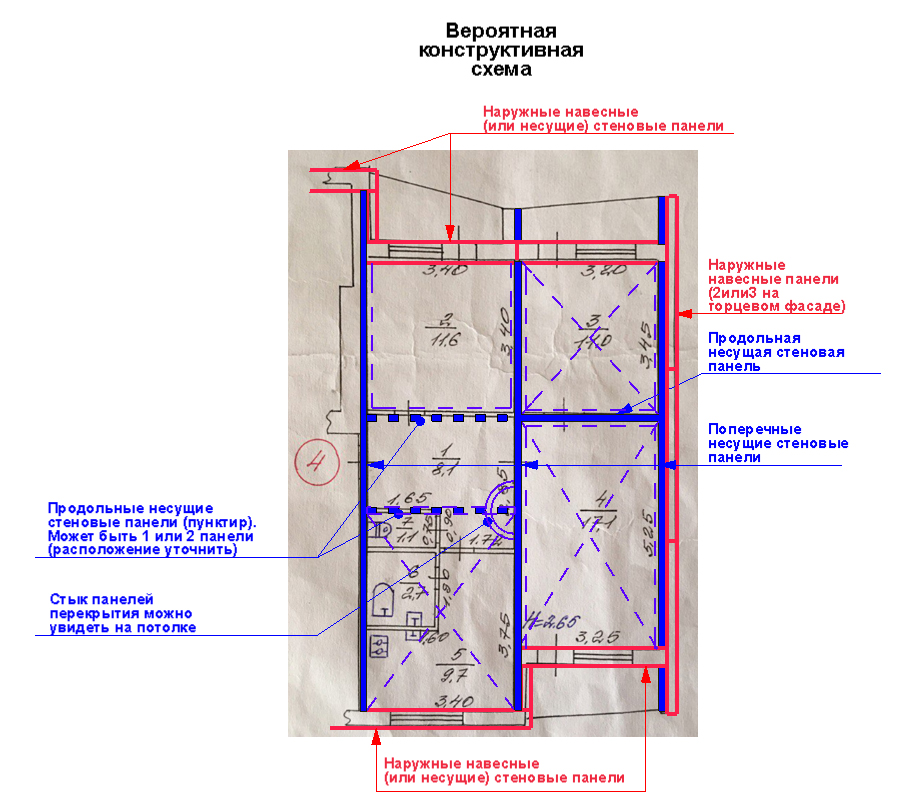

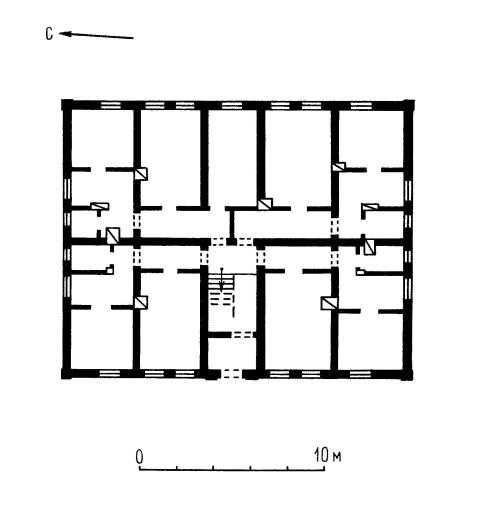

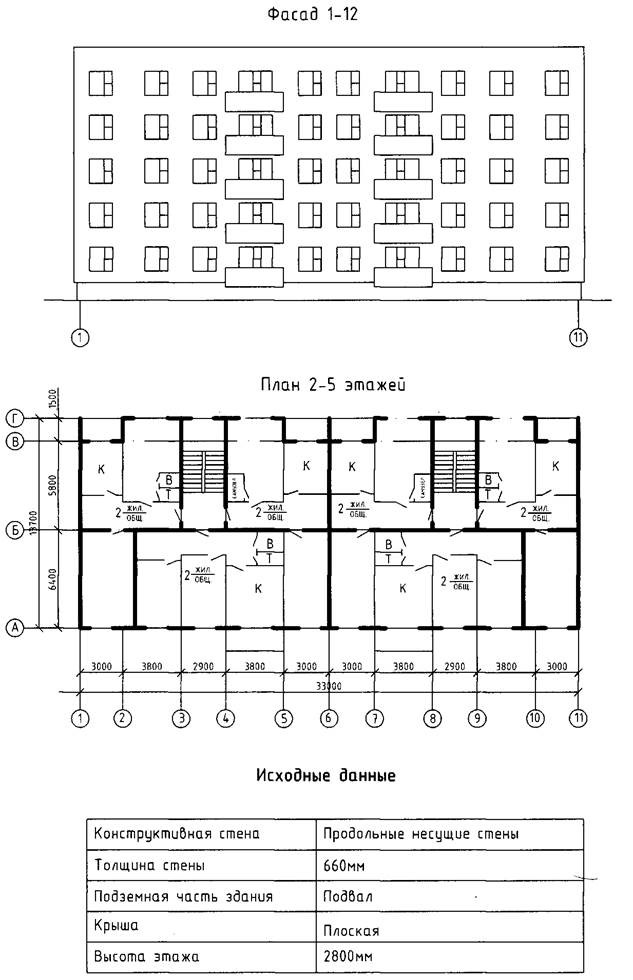

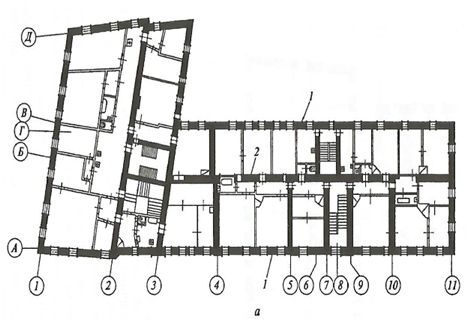

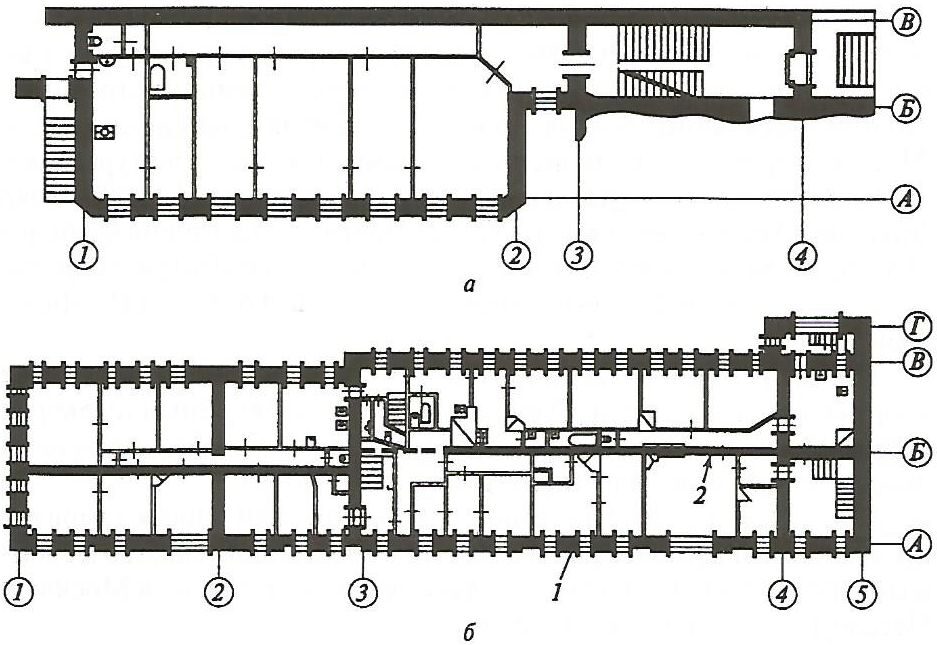

Ниже приведены планы квартир в хрущёвках и сталинках с указанием несущих стен и конструкций:
1.
Как видно из представленных материалов в сталинках и хрущёвках довольно часто все внутренние стены являются не несущими перегородками, что очень удобно для перепланировки и полёта дизайнерской мысли.
3. Несущие стены в монолитных домах.
Как определить несущую стену в квартире в монолитном доме? Монолитные дома наиболее разнообразны по своему архитектурному и конструктивному оформлению. В жилых монолитных домах обычно сочетаются и монолитные несущие стены, и колонны, и пилоны (колонны прямоугольного сечения). и балки и т.д. Часто пилоны бывают “утоплены” в наружных стенах и внутренних перегородках. Толщина несущих стен в монолитном доме обычно составляет 200,250 и 300мм. Размеры колонн бывают ещё больше. Таким образом, если вы померили толщину стены и она оказалась менее 200мм. то это перегородка
. Обратное к сожалению не верно. Если вы померили стену и её толщина составила к примеру 200мм. то это ещё не значит что она несущая, потому что в монолитных домах перегородки могут достигать толщины 200мм. и более (например из пеноблоков).
Если у Вас монолитная новостройка, то наиболее простой способ узнать исчерпывающую информацию о несущих стенах Вашей квартиры- это попросить в управляющей компании или отделе продаж план вашего этажа из архитектурного раздела проекта здания (“рабочку”):
Обычно это бывает не сложно, а на самом плане отчетливо видны внутренние несущие стены, перегородки, размеры. Несущие стены обычно выделяются отдельной штриховкой.
Если квартира находится в новостройке и её отделка ещё не выполнена, то какие стены являются несущими можно определить при визуальном осмотре. Несущие стены в таких зданиях выполняются из монолитного железобетона, который внешне легко отличим от кирпича, пеноблоков и других материалов, из которых выполняются перегородки и не несущие стены. Также на несущих стенах в таких домах отчетливо видны зачеканенные раствором отверстия, которые остались от стяжек опалубки при возведении стены.

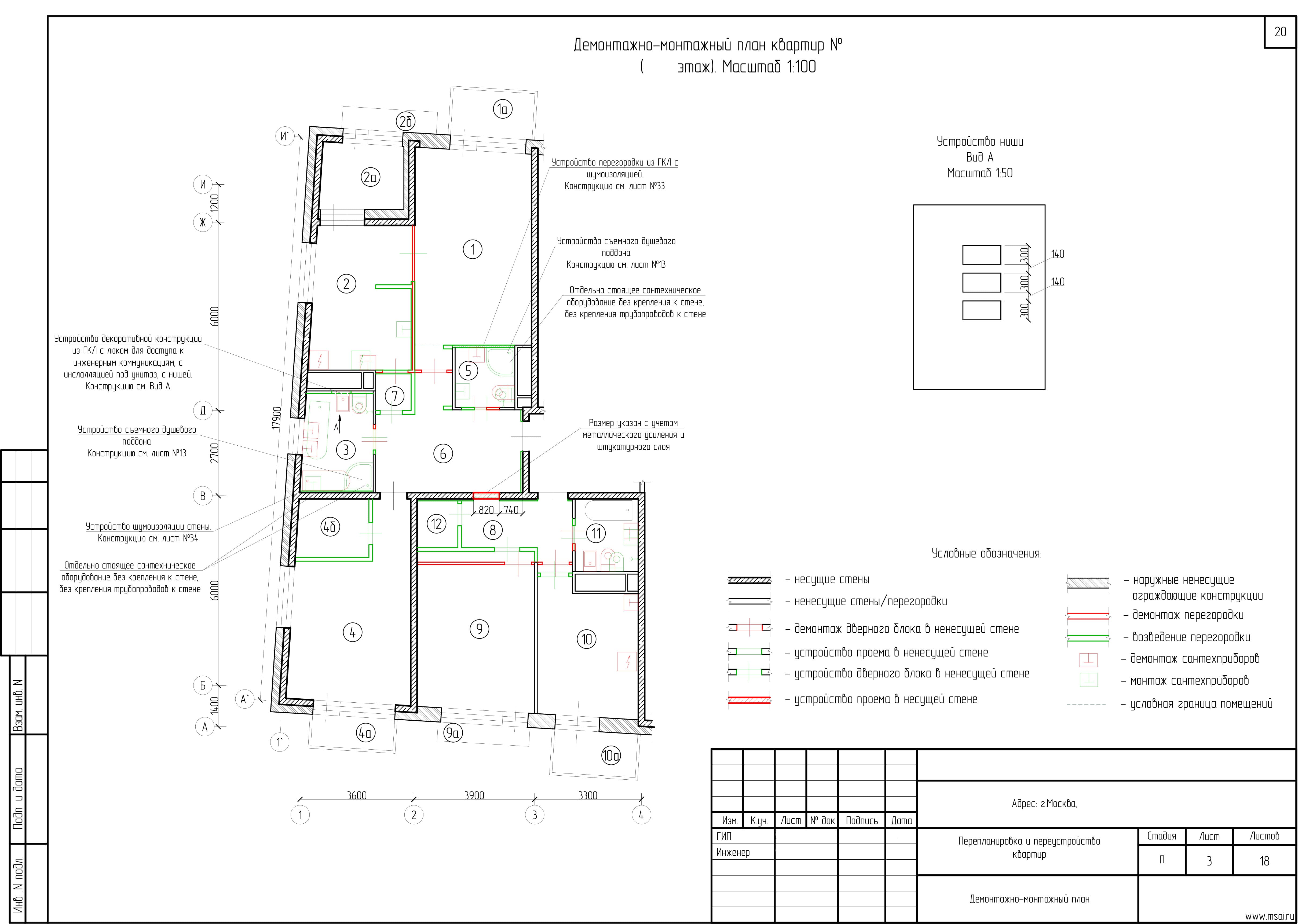

4. Как обозначаются несущие стены на плане?
Многие, задают нам вопрос: «Как определить несущие стены на плане?». К сожалению, не существует какого-то специального обозначения несущих стен на чертежах. Если это архитектурно-строительный план из рабочего проекта на здание (пример приведен на рисунке выше), то несущие стены выделяются одинаковой штриховкой. Несущие стены на плане БТИ или на обычных планах из интернета обычно показываются большей толщины, чем перегородки, но далеко не всегда. Стена в таких планах может быть нарисована тонкой, а по факту являться несущей. Поэтому не советуем Вам полагаться в этом вопросе на сомнительные планы. По плану квартиры определить несущие стены может только опытный специалист. который видел уже ни одно такую квартиру и знает их конструктивные особенности.
Безусловно, есть и другие признаки определения несущих конструкций, однако они требуют уже определенных знаний, опыта и навыков в строительстве, а потому здесь не приведены. Надеюсь, эта статья оказалась Вам полезной. Напомню, что Вы всегда можете задать нам свой вопрос в соответствующей рубрике.
5.

Ниже мы вкратце рассмотрим те работы, которые можно и нельзя проводить с несущими стенами при перепланировке.
5.1. Можно ли снести несущую стену в квартире?
Демонтировать целиком несущую стену в доме любого типа категорически нельзя в соответствии с пунктом 11.3 Приложения № 1 Постановления Правительства Москвы №508. Во-первых, такой демонтаж приведет к существенному нарушению прочности, устойчивости и безопасности использования всего здания целиком. Во-вторых, такую перепланировку невозможно согласовать, и в случае её выявления придется потратить очень много денег на разработку проектной документации по восстановлению несущей способности такой стены.
5.2. Можно ли перенести несущую стену?
Осуществлять перенос несущей стены запрещено по тем же причинам, что описаны в предыдущем пункте.
5.3. Можно ли сделать проход в несущей стене?
Проём в несущей стене выполнить возможно во многих случаях. Однако при этом необходимо соблюсти множество требований. Возможность такой перепланировки и требования, предъявляемые к ней, мы подробно рассмотрели в отдельной статье.
5.4. Штробление несущей стены.
Выполнять горизонтальные или вертикальные штробы в несущих стенах под электропроводку или трубы водоснабжения запрещено согласно пункту 11.1 Прложения 1 к Постановлению Правительства Москвы №508.
5.5. Сверление несущей стены.
Сверлить несущие стены под установку дюбелей или других элементов крепежа допускается. Допускается даже устройство небольших сквозных отверстий для проводки через стену вентиляции, канализационных труб и труб водоснабжения.
Надеемся, что наша статья ответила на вопрос: «Как узнать несущие стены в квартире?». Также рекомендуем Вам прочесть статью о том, как согласовать перепланировку квартиры или нежилого помещения.
Купив квартиру люди часто задумываются о ее перепланировке. Такие же мысли посещают и жильцов малогабаритных квартир, так называемых «хрущевок». И если в частном доме с перепланировкой проблемы возникают редко, то в квартире многоэтажек, где практически каждая стена несущая, это будет сделать не просто.
На них ложится нагрузка от потолочных перекрытий и верхних этажей. Поэтому, задумав расширить дверной проем или перенести перегородку следует правильно определить какая стена несущая. От этого будет зависеть безопасность вас и ваших соседей.
Как узнать что стена несущая
Самый простой способ — посмотреть проект дома. Там четко обозначены все стены. План должен храниться в администрации города, в отделе капитального строительства.
Кроме этого можно так же использовать план квартиры, который находится в тех. паспорте или домовой книге. Однако для этого нужно уметь читать чертежи или иметь опыт в строительстве.
Видео: Ольга Розина: как определить стену
Если план по каким то причинам найти не удается, то назначение можно понять по некоторым характерным признакам. Так например если за стенкой находится соседская квартира, подъезд или улица — это несущие.
Еще один способ узнать — по толщине. Если вы живете в кирпичном доме и толщина перегородки составляет 38 см, то она несущая. В панельном толщина несущих стен составляет 14 см и больше.
В кирпичном доме
В кирпичных домах толщина наружных начинается от 38 см, между квартирами от 25 см, межкомнатные — 8 — 12 см. Основным материалом при строительстве таких домов является силикатный и красный кирпич.
Для перегородок может использоваться плиты из гипса. Замерив стену, например в районе дверного проема, можно понять капитальная она или перегородка.
Однако, такой способ подходит не для всех домов. Так например в 90-х годах дома строились по индивидуальным проектам, поэтому если нет плана, то определить сможет только автор проекта.
В панельном
Так как панельный дом почти полностью состоит из несущих, то и реализовать задуманную перепланировку будет очень трудно. К несущим стенам относятся — межквартирные, наружные и примыкающие к наружным. Кроме того, несущими могут быть и стенки санузлов.
Межкомнатные перегородки имеют толщину 8 — 10 мм. Бывают перегородки и по 12 см, но это редкое исключение. Для определения назначения стен в этом случае лучше обращаться к специалистам, которые сделают вывод только после изучения конструктивных особенностей здания и решат можно ли .
В монолитных домах
Монолитный дом это здание, фундамент которого плавно переходит в стену. В таких строениях любая стена толщина которой более 20 см является несущей. Такие строения обычно делаются по индивидуальному проекту, определить с помощью ее размера не получится.
Бывает так, что обычная межкомнатная перегородка в монолитных зданиях имеет толщину более 20 см. Есть монолитные дома в которых несущие стены отсутствуют полностью. Их заменяют колонны из железобетона.
И в этом случае без чертежа и плана не обойтись. Если же они отсутствуют, придется обращаться в специализированные компании.
Допустим, вы увидели, как шикарно переделали квартиру ваши соседи, которые вот-вот в нее въедут, а ваше новое жилье еще не дошло до стадии ремонта. Так вот, первое, что вам обязательно надо сделать — это узнать, как определить несущая стена или нет.
Некоторые жильцы считают, что в новых домах такое понятие отсутствует, и это явление — несущая стена — всего лишь пережиток советского способа постройки жилых домов. Не верьте этому! Несущей является любая стена, которая принимает на себя вес какой-либо другой конструкции. Абсолютно не важно, какой она будет, ведь главное, чтобы она находилась над несущей.
В большинстве современных новостроек несущими являются все стены, которые находятся по периметру квартиры, так как потолок равномерно распределяет нагрузку на каждую из них. Но не стоит торопиться с выводами. Имеет более высокую вероятность то, что несущие стены были выбраны главным архитектором с расчетом на особенности коммуникаций, или какие-либо другие причины сформировали планировку здания.
Для начала давайте разберем способы отличить несущую стену от обыкновенной разделительной, опираясь на тип дома: кирпичный, монолитный, панельный.
Да, у меня точно кирпичный дом. Где тут несущая стена?
Если вы точно знаете, что ваш дом делался из кирпича, и у вас нет доступа, чтобы увидеть направление межэтажных плит, то определить несущую стену будет на порядок проще, опираясь на ее толщину. Она будет переваливать за отметку в 38 сантиметров. Такая стена является самой мощной в жилом помещении.
Не забывайте о том, что несущей может быть не только внутрикомнатная, но и наружная стена. Имеются ввиду сооружения, которые одной своей стороной смотрят на улицу. В них могут быть вмонтированы окна, и немного позже я объясню, как это возможно.
В монолитном доме есть несущая стена?
Естественно, даже в монолитном доме есть отдельные его части, на которые возложена более серьезная нагрузка, чем на остальные.
Из-за того, что монолитные дома не имеют каких-либо штамповых вариантов и во всех их ипостасях являются постройками уникальными, вы столкнетесь с проблемой, которую решить поможет только автор постройки. В любом случае, если вы задумаете перепланировку, необходимо разрешение определенных инстанций, которые дадут добро на снос или деформацию любых стен в вашей квартире.
Как быть с панельным домом?
Если вы счастливый владелец жилой недвижимости в панельном доме, который только что построен, вы упростили себе задачу в поиске несущих стен. Да, кто-то думает, что панельные дома — это не самое лучшее, что придумал мир, но их универсальность и практичность даст фору любому их собрату.
В домах подобного типа необходимую вам стену можно найти довольно просто. Несущими будут те, которые в толщине превысят размер в пятнадцать сантиметров, внешние стены постройки и их межквартирные аналоги.
Стены, которые в толщине меньше десятка сантиметров, смело могут подвергаться уничтожению или частичному сносу. Естественно, все зависит от ваших желаний и дизайнерских решений.
Универсально для всех типов домов
В любом типе дома, будь то панельный или кирпичный, несущими стенами будут те, которые расположились перпендикулярно положенной сверху на них плите. Именно поэтому они получают большую часть нагрузки на себя и ни в коем случае не могут быть уничтожены полностью. Можно ли частично? Да, но об этом еще рановато.
Нельзя просто так взять и снести половину квартиры
Теперь вы в курсе, как узнать то, что вам нужно. Но, уважаемый читатель, в том случае, если вы задумали перепланировку квартиры, этот процесс нужно обязательно узаконить. Объясню, почему. Видите ли, любая смена положения комнат и, соответственно, перегородок между ними влияет на квадратуру жилого помещения, что может в дальнейшем воздействовать на цену вашей недвижимости в случае продажи.
Говоря простым языком, вы просто можете потерять деньги из-за того, что вовремя не оформили перепланировку. Вдобавок, ни один покупатель не захочет оформлять договор купли-продажи на недвижимость, план которой не соответствует действительности. Более того, ни один нотариус не согласится оформлять эту сделку, так как, в принципе, вашей квартиры нет, а на ее месте стоит что-то, никому не известное.
Еще одной причиной запрета самодеятельности в плане решения этого вопроса является то, что по незнанию можно завалить не только стены собственной квартиры, но и весь дом целиком. Неоднократно бывали случаи, когда малейшая деформация несущей стены приводила к полному разрушению многоэтажных построек.
Почему так происходило? Это, как и многие проблемы человечества, случается от полнейшего незнания и безответственности. Безобидный процесс переноса входной двери на полметра в сторону может лишить людей не только крыши над головой, но и привести к человеческим жертвам.
А как быть с дверями и окнами?
У каждого в голове может возникнуть вопрос о том, почему же при такой большой нагрузке вполне адекватно и надежно можно устанавливать двери и окна. Тут в силу вступает всеми нелюбимый в университетах предмет «Сопротивление материалов». Это именно тот момент, когда вычисления и расчеты помогают человеку.
Точно так же, как при постройке моста, вес распределяется равномерно на все опоры. При воздвижении дома плиты укладываются с расчетом на то, что большой вес будет одинаково расходится по цельным частям сооружения, дабы сохранить полости, предназначенные для окон и дверей. Именно поэтому самостоятельное перемещение может привести к катастрофе.
Решение, естественно, существует
Выход из любой ситуации всегда можно найти, и эта проблема не стала исключением. Первое и единственное, что вам обязательно стоит проделать — это обратиться за помощью к опытным, а главное, квалифицированным специалистам. В этом вопросе мало того, что мастер скажет: «Мы сотню раз так делали». На сто первый может не получиться.
Ни в коем случае не начинайте самостоятельно делать полости или убирать несущие стены! Это может делать только специально обученный человек. Не забывайте о том, что только решение определенных инстанций может разрешить вам перепланировку своей квартиры, так как в этом случае вы получите новые документы, соответствующие новому плану.
Что же все-таки можно сделать с несущей стеной?
Есть несколько способов, которые приведут к отличным дизайнерским решениям и расширению жилой площади или ее более рациональному использованию.
Первое, что вы можете сделать — это установить декорированные колонны. Некоторые считают эту вещь слегка неудобной, опираясь на ненадобность «столба посреди комнаты». Однако правильно выбранный дизайн интерьера поможет вписаться колоннам в общий вид квартиры. Отдельный вопрос, если вы делаете колонны не дома, а в офисном помещении, создавая что-то подобное Open Space (открытого пространства) для своих сотрудников или отвлеченных от общего дела фрилансеров.
Если вам хочется просто расширить комнату, то лучше сделать это визуально. Увеличить пространство комнаты можно при помощи зеркал, светлых обоев или краски, уменьшению количества громоздкой мебели в виде бабушкиных шкафов и антресолей, которые выстраиваются в три, а то и в четыре ряда.
Рассматривайте также вариант декоративных арок, которые не создают закрытого пространства, как это делают двери, и визуально расширяют объем комнаты. Арка — это не обычное полукруглое сооружение, которое предназначено для того, чтобы через него просто ходили. В умелых руках и при участии опытного дизайнера даже самый безнадежный объект может превратиться в произведение искусства.
Вот что мы получили
Подведем черту под тем, что мы только что с вами обсудили. Самостоятельности мы говорим: «Баста!», и принимаем правильное решение. Неправильное расположение несущей стены — это не приговор, а лишь небольшая задачка для воображения и полета фантазии. Не бойтесь экспериментировать и рисковать. Только тогда вы вкусите шампанское победы в своей новой шикарной обители.
Как определить, является ли стена несущей
Многие люди, желая сделать свою квартиру просторнее, уютнее или функциональнее, решают устроить перепланировку. Это серьёзное решение, которое соответственно требует серьёзного подхода. Мало просто сделать проем в стене или, тем более, снести её объединив две смежные комнаты. Необходимо знать какие стены в доме являются несущими, можно ли делать в них проем или сносить, чтобы это не привело к нарушению прочности здания и не подвергло опасности его жителей. А для проведения работ лучше обратиться в специализированную организацию, которая занимается алмазной резкой бетона. В любом случае, перепланировку необходимо согласовывать с органом местного самоуправления. За самопроизвольную перепланировку предусматривается административное наказание.
Итак. Как же определить является ли стена несущей?
Несущими стенами принято называть стены, которые принимают на себя нагрузку от перекрытий и крыши здания и передают её фундаменту. Толщина стены зависит от материала из которого она сделана и какую нагрузку она несёт. Несущие стены могут быть внутренними и наружными. Внутренние несущие стены обычно имеют меньшую толщину, чем наружные — за счет отсутствия необходимости в теплоизолирующих слоях.

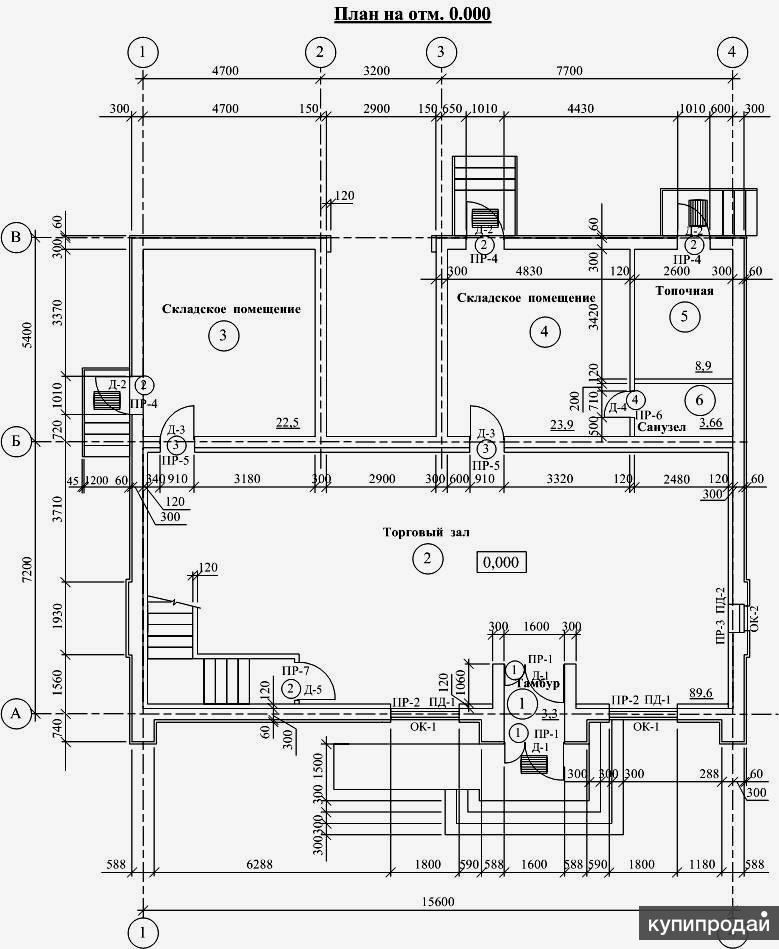

Обозначение несущих стен на плане
Первый способ определить какие стены несущие, это обратиться к плану здания. Это может быть архитектурно-строительный план рабочего проекта на здание или поэтажный план из паспорта БТИ. К сожалению, не существует стандарта на обозначение несущих стен на плане. Например, в архитектурно-строительном плане, несущие стены выделяются отдельной штриховкой, а на плане БТИ, более толстыми линиями, но не всегда. Стена может быть обозначена тонкой линией и при этом являться несущей.
Определение несущих стен по толщине
Второй способ узнать какая стена несущая, по её расположению и толщине.
Несущие стены в кирпичном доме
Толщина стен в кирпичных домах кратна размеру кирпича (120 мм), плюс толщина шва раствора (10 мм), если кладка не одна. Соответственно, кирпичные стены могут быть толщиной 120, 250, 380, 520, 640 мм и т.д. В основном, в кирпичных жилых домах внутренние перегородки выполнены из кирпича или гипсобетонных панелей толщиной 80 или 120 мм. Межквартирные перегородки толщиной 250 мм из кирпича или 200 мм из двойных панелей с воздушным зазором. Несущие стены в кирпичном доме имеют толщину от 380 мм.
Большинство кирпичных домов построенные по типовым сериям – это так называемые “сталинки” и “хрущёвки”. Оба этих типа имеют схожие конструктивные решения и выполнены в виде трех продольных несущих и поперечных стен, которые, поддерживают продольные и, в основном, тоже являются несущими.
Также, несущими являются стены, на которые опираются междуэтажные плиты перекрытия (короткой стороной). Обычно это продольные несущие стены. Встречается вариант, когда плита перекрытия опирается на железобетонную балку прямоугольного сечения. Которая, в свою очередь, опирается на несущие стены или кирпичные столбы. Под балками, обычно, устанавливается межкомнатные или межквартирные перегородки.
Несущие стены в панельном доме
В панельных домах толщина внутренних перегородок колеблется от 80 мм до 120 мм, выполненных из гипсобетонных панелей. А, внутренние несущие стены, это железобетонные панели толщиной 140, 180 или 200 мм. Наружные несущие стены в панельном доме имеют толщину от 200 мм. Чаще всего это однослойные панели из керамзитобетона толщиной 300-350 мм или многослойные состоящие из двух железобетонных панелей толщиной от 60 мм (внешняя) и 80-100 мм (внутренняя), разделённые утеплителем. В итоге, несущие стены в панельном доме имеют толщину от 120 мм.
Несущие стены в монолитном доме
С несущими стенами в монолитном доме не всё однозначно. Определить их удается не всегда. К тому же, их может и не быть (например, в монолитно-каркасных зданиях). В жилых монолитных домах встречаются разнообразные конструкции. Такие как, монолитные несущие стены, колонны, пилоны, балки т.д. Стандартная толщина стен и пилонов составляет 200, 250, 300 мм. Диаметр несущих колонн может быть более 300 мм. Толщина внутренних стен, сделанных, обычно, из газобетонных блоков, составляет от 200 мм. Таким образом, толщина не несущих перегородок составляет менее 200 мм . Но, обратное не обязательно верно для несущей стены. Так как, в монолитных домах перегородки могут быть толщиной более 200 мм (например, из пеноблоков).
Если любой из вышеперечисленных способов вызывает у вас затруднения, вам потребуется обратиться за помощью к специалистам проектных организаций для проведения инженерного обследования. Чаще всего это необходимо в случае нетиповой постройки, здания по индивидуальному проекту или старого здания.
Несущая стена — это основа здания, перепланировку делаем очень аккуратно
Несущие стены это опорные конструкции
Несущие стены – это опоры всего строения. Ведь именно на них держится весь каркас. Поэтому нарушение данной конструкции может привести к плачевному результату. Перепланировка требует особых знаний и квалификации.
Инженеры и строители — только эти люди могут правильно и грамотно провести перепланировку помещения. Поэтому если вы задумали снести стену или же просто сделать нишу, то нужно сразу же обращаться к профессионалам.
Не важно какой объем работы вам нужно сделать, даже если вы хотите всего на всего сделать углубление в стене, очень важно придерживаться советов и мнения профессионалов.
Начало перепланировки
О том, что несущие стены нельзя сносить и ломать, знают все. Но иногда перепланировка именно этого и требует. В первую очередь следует разобраться, какие стены являются несущими и уже после этого решать, что и как делать.
Все делаем в следующем порядке:
- Начать следует с приглашения специалистов из БТИ, которые выпишут вам соответствующее разрешение, если перепланировка возможна и безопасная. На выданном документе указаны стены, что могут быть снесены без ущерба для прочности квартиры и дома.
Уже после этих процедур можно обращаться к архитекторам и строителям, чтобы начать перепланировку и дальнейшие ремонтные работы.
- Кроме того, очень важно не забывать, что перепланировка должна быть узаконена, в противном же случае могут возникнуть проблемы с дальнейшей продажей квартиры. Однако, на то чтобы узаконить готовую перепланировку уйдет много времени и сил.
- Если вам интересно заранее знать какие стены в вашей квартире несущие, то существует несколько несложных способов, которые позволят это установить. Каждый человек может сам определить, какие стены квартиры являются несущими, для того, чтобы заранее продумать будущую перепланировку, а после получение официальных результатов, просто-напросто подкорректировать в соответствии с требованиями безопасности.
Решив заняться ремонтом и перестройкой несущих стен, или изготовлением арок (см. Арка в квартире: перевоплощение в декоративную конструкцию) или дверей, надо определиться, на сколько реально это делать. И понять, какие стены в квартире несущие, какова их функция и что с ними можно будет сделать. Давайте и разберемся с этими вопросами по порядку.
Каковы существуют требования к несущим стенам
Стены, потолок, пол — это несущие конструкции в принципе во всех зданиях. Именно стены, а не перегородки (см. Перегородки и стены – в чем отличие).
К ним предъявляются определенные требования и если изменить конструкцию, требования должны выдерживаться, и они следующие:
Они должны быть прочными, долговечными и устойчивыми, так как это опора всего здания. На них переходит вес и крыши и потолка.
Как определить несущую стену
Стены домов и квартир выполняют разные функции и испытывают неодинаковую нагрузку. Несущие стены принимают на себя нагрузку не только собственного веса, но и вес потолочных перекрытий. Задумав капитальный ремонт, связанный с перепланировкой, просто необходимо знать, как определить несущую стену.
Несущая стена установлена перпендикулярно по отношению к плите, которая на нее упирается. То есть плита лежит короткой стороной на стене, отдавая ей значительную часть своей массы. В постройках не всегда используются несущие стены. Иногда вместо них ставят колонны или балки. Но в основном, в жилых помещениях при строительстве устанавливают несущие стены, определить которые в одних случаях просто, в других — затруднительно.

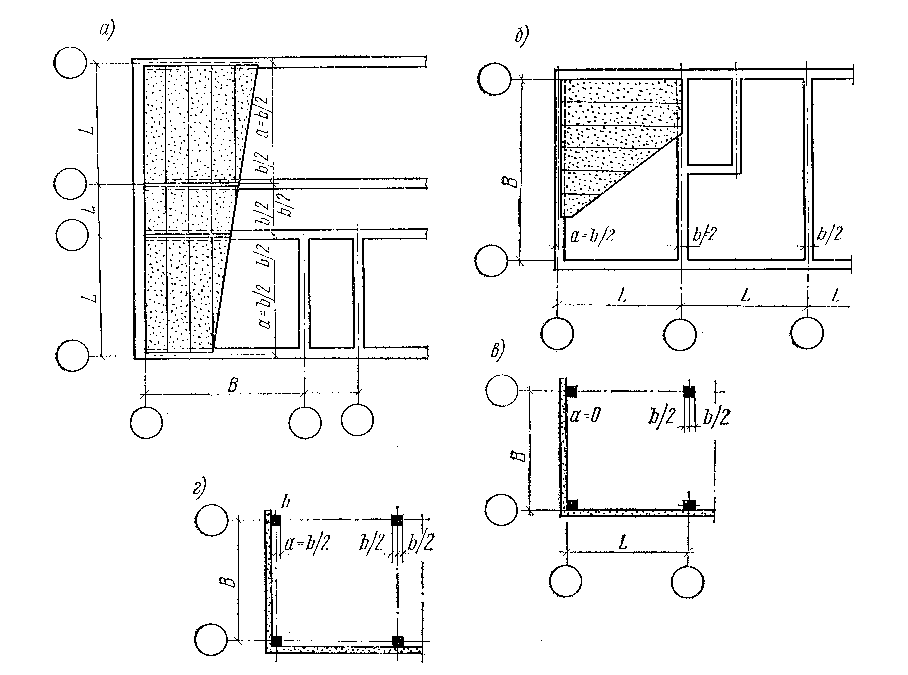

Несущая стена — опора для плит перекрытия
Заранее отметим, что операции, проводимые с несущими стенами, включая внутренний монтаж проводки, обустройство ниш и разных отверстий, не стоит проводить самостоятельно без профессиональных навыков. Об арках. дверных проемах, протяженных участках или частичном сносе и речи быть не может.
Как определить, какая стена несущая
Самый легкий способ найти несущую стену – ознакомиться с планом дома. На нем эта стена обозначена довольно понятно. План можно найти в местном исполкоме в отделе управления капитального строительства. Также можно использовать подробный план квартиры, находящийся в домовой книге или техпаспорте. Но в таком случае у владельца должен быть некоторый строительный опыт и навыки чтения чертежей.
На такой план можно взглянуть и вместе с соседями, проживающими этажом выше. В их проекте должно быть указано, на какую стену опирается конструкция их пола. Если квартира находится на верхнем этаже, можно залезть на чердак, и обратить внимание то, каким образом лежат плиты.
Обратите внимание! Если есть хоть малейшая капля неуверенности, ни в коем случае не трогайте стену, поскольку это может обойтись очень дорого.
Толщина кирпичной несущей стены
Если план добыть невозможно, будем определять несущую стену по характерным признакам. Расположение стены может многое сказать о ее предназначении. Стены, смотрящие на лестничный холл, а также внутренние стены, граничащие с квартирой соседей, являются несущими. Кроме того, некоторые наружные стены, граничащие с окружающей средой, тоже могут быть несущими. Они могут составлять коробку здания, и принимать на себя весь груз.
Следующий способ определить такую стену, обратить внимание на ее толщину. Если толщина кирпичной кладки составляет 38 сантиметров и больше, и если железобетонная панель имеет толщину более 14 см, то эти стены – несущие. Теперь об этом поподробнее.
Кирпичные дома
Ширина кирпича составляет 12 см. Цементный шов между кирпичами занимает в среднем 1 см. Простая математика подсказывает нам, что 38 см – это кладка из трех кирпичей, в которой присутствует два шва (12+1+12+1+12=38). 51 см – 4-кирпичная кладка; 64 см – 5-кирпичная и т. д. Межкомнатные стены обычно не толще 18 см. Толщина стен определяется без учета штукатурки. Поэтому перед замером, лучше очистить стены от старой отделки.
В кирпичных домах, построенных в 90-е годы и позднее, ситуация немного сложнее. Они, скорее всего, были построены по индивидуальному проекту, и определить несущую стену поможет автор планировки.
Панельные дома
Несущие стены в панельном доме
В панельном или блочном доме очень сложно реализовать свои строительные идеи, поскольку большинство стен в нем – несущие. К ним относятся и межквартирные, и наружные и перпендикулярные наружным стены. Также несущими являются стены сантехнических комнат.
Перегородки между комнатами составляют всего лишь 80–100 мм. Но бывают исключительные случаи, когда в подобных домах толщина стен составляет 12 сантиметров в ширину. Считать ли ее несущей, или это просто утолщенная перегородка? В этом случае, за помощью необходимо обратиться к компетентным людям, которые сделают заключение, опираясь на архитектурный проект здания. Они же и будут решать, можно проводить дальнейшие работы в доме или нет.
Монолитные дома
Как узнать несущую стену в монолитном доме? В домах, фундамент которых плавно переходит в каркас здания, любая стена толщиной более 20 см, считается несущей. Однако в таких домах, которые часто строятся не по стандарту, а по конструкторскому решению заказчика, для определения несущей стены, недостаточно руководствоваться одними размерами. Простая перегородка в монолитном доме может быть толще 20 см. А бывают дома, где вообще нет несущих стен. Вместо них используются надежные колонны. Поэтому помощью может послужить план здания и чертежа. Если по какой-то причине они недоступны, в таком случае не обойтись без вердикта уполномоченных лиц.
Разрешение соответствующих органов.
Многие не желают связываться с должностными лицами и предпочитают решать такие важные вопросы самостоятельно. Но это чревато грубыми ошибками. Не стоит бояться вызывать в свой дом специалистов для консультации и получения разрешения. Более того, если вы обнаружили на стене, пусть даже не несущей, малейшие трещины, отсыревший или раскрошившийся участок, пригласите инспектора, который оценит степень повреждения и даст советы.
Обратите внимание! Любая перепланировка независимо от типа квартиры, будь то хрущевка, или коттеджный дом, требует согласия и письменного разрешения БТИ или других соответствующих государственных служб. Работы с несущими стенами, даже если их выполняет профессионал, также требуют наличия разрешения.
Если все же придется проводить некоторые демонтажные работы несущих стен, их должен выполнять грамотный специалист, умеющий устанавливать временные колонны, берущие на себя вес плиты вместо стены. Следить за процессом и проводить расчеты таких колонн должны представители уполномоченных организаций, инженеры, имеющие лицензию на данную строительную деятельность.
Обратите внимание! Квартиру с неузаконенной перепланировкой невозможно продать, а получить проект уже переделанной квартиры будет очень тяжело и проблематично.
Не нужно думать, что планируемая работа является незначительной, и не стоит того, чтобы вызывать бригаду. Малейшая ошибка может стоить жизней многих людей, ведь незаметная микротрещина в несущей стене со временем может привести к обрушению здания.
Работы, проводимые на несущих стенах
Монтаж опоры при сносе несущей стены
Решившись проводить работы на несущих стенах, например, штробить канавы, делайте это с максимальной осторожностью. Если на стене есть розетки или выключатели. помните, что внутри стены прячется проводка. которая, если не обесточить помещение, может вывести из строя систему электроснабжения и нанести травму работнику. Если дом старый, в стене может даже находиться газовая труба. Работайте аккуратно и, если есть возможность, пользуйтесь проектом, где все эти нюансы отмечены.
Обратите внимание! Никогда не забывайте, что нельзя сносить несущую стену, оставляя перекрытие без опоры.
Если профессиональные навыки позволяют взяться за частичное удаление стены, не забудьте разместить в получившемся проеме подпору, которую со временем можно скрыть фальшбалками.
Дополнительные советы вы найдете ниже:
Многие люди, особенно проживающие в хрущевках, стараются переделать свои маломерные и неудобные квартиры, используя перепланировку. Но одно дело – выполнить ее в индивидуальном строении, и совсем другое – изменить дверной проем или передвинуть перегородку в многоэтажке, где – практически каждая из стен несущая. Все это обеспечивает безопасность жильцов в сочетании со всей технической конструкцией дома.
Что же такое перепланировка? Согласно жилищному кодексу – это понятие включает в себя все изменения конфигурации квартиры, которые требуют внесения их в технический паспорт. Это:
- изменение расположения несущих стен и перегородок,
- перенос проемов окон и дверей,
- переоборудование тамбуров и темных кладовок,
- обустройство внутренних ,
- переоборудование санузлов,
- разделение больших по площади комнат,
- расширением жилой площади за счет бытовых помещений,
- остекление балкона или лоджии,
- замена газовых плит на электрические,
- перенос ванной, кухни или туалета.
Все эти виды изменений в квартире относятся к перепланировке и в соответствующих органах.
То, что сносить нельзя: несущая стена
Чаще всего, перепланировка связана со сносом межкомнатных перегородок. А вот какие стены можно трогать, а какие нет – знают не все. Безрассудный снос конструкций приводит к изменению действия сил на оставшиеся поверхности и помещения расположенные ниже. Кроме этого, оставшиеся без опоры потолочные перекрытия могут не выдерживать нагрузки и в любой момент рухнуть. Так как, кроме разделения разных комнат, элементы стены служат в качестве опор потолочного перекрытия для всех выше расположенных, аналогичных конструктивных элементов.
Основные (несущие) стены на практике расположены перпендикулярно к балкам перекрытия. Если оно выполнено из бетонных плит, то их концы опираются на поверхность несущей конструкции. Обычно – это стены между квартирами и блоками, или наружные. Как правило, внутри квартиры обустроены только перегородки.
Как узнать какая стена несущая?
Можно ли назначение стены определить самостоятельно? Конечно. По ее толщине или материалу, из которого она возведена. В домах панельного типа внутренние блоки имеют толщину до 120 мм. Поэтому их можно считать перегородками (их толщина колеблется от 80-120 мм). Несущая поверхность должна иметь толщину не менее 140 мм. Чаще всего в таких домах наружные стены выполнены толщиной от 200 мм. В домах из кирпича – наружные, несущие конструкции имеют толщину от 380 мм и более, межквартирные – 250 мм, а перегородки 120 или 80 мм.
В качестве материала для несущих стен в панельных домах чаще всего используют стеновые или межквартирные блоки, выполненные из железобетона с различными добавками для облегчения конструкции и увеличения теплозащиты. Внутренние перегородки в 90% панельных домов выполнены из гипсобетонных панелей. В кирпичных строениях основным материалом для всех стен является красный и силикатный кирпич, отличающийся размерами. В качестве перегородок в них также могут быть использованы гипсобетонные панели.
Сносить наружные стены, конечно же, никто не собирается, а вот перегородки убрать можно, получив соответствующее разрешение. Чтобы точно определить которая из стен несущая, лучше всего воспользоваться данными БТИ – детальным планом по этажам. Там более жирными линиями отмечены все капитальные стены, а перегородки, у которых нет таких функций, отмечены более тонкими линиями.
Что необходимо для сноса?
В любом случае, прежде чем приступать к работам по сносу той или иной стены и переносу ее, нужна консультация квалифицированного специалиста. А также полный расчет, учитывающий распределения нагрузок, которые должны быть перенесены со старых конструкций на вновь возводимые. Кроме этого, возможно придется изменять схему электроснабжения. К тому же, надо иметь в виду, что несогласованный снос стен помещения, может помещать его продаже или оформлению документов дарения и пр. Но и это еще не все. Такие действия считаются незаконными и влекут за собой штрафные санкции, вызовы в суд и даже могут привести к конфискации квартиры.
Поэтому согласование проекта перепланировки необходимо в любом случае. Что для этого надо?
- План, разработанный службой БТИ, конкретно на данный вид перепланировки.
- Составление технического заключения на снос стены.
- Получение положительного заключения жилищной инспекции по месту регистрации.
Общие сведения о зданиях 4стр.
Классификация зданий. Архитектурно-конструктивные схемы. Противопожарные требования. Освещение, теплоизоляция и звукоизоляция
Основные конструктивные элементы зданий (прдолжение)
В зданиях с несущими стенами (рис. 6) нагрузку от перекрытий и крыши воспринимают продольные и поперечные стены; пространственную жесткость здания обеспечивают перекрытия, внутренние стены и лестничные клетки. Плиты перекрытий в зданиях с продольными несущими стенами располагают поперек зданий с передачей нагрузки на наружные и внутренние стены. В зданиях с поперечными несущими стенами плиты перекрытий размещают вдоль здания. Наружные стены в этом случае несут нагрузку от собственного веса, крыши и ветра.
В каркасных зданиях (рис. 7 и 8) несущий остов состоит из стоек-колонн, размещаемых по периметру и внутри здания, и горизонтальных связей (прогонов, балок, ригелей), на которые опираются перекрытия. Такой каркас называют полным, т. е. воспринимающим нагрузки. Наружные и внутренние стены, служащие заполнением каркаса, в этом случае являются только ограждением. Если стойки-колонны расположены только внутри здания с несущими наружными стенами, каркас называется неполным.

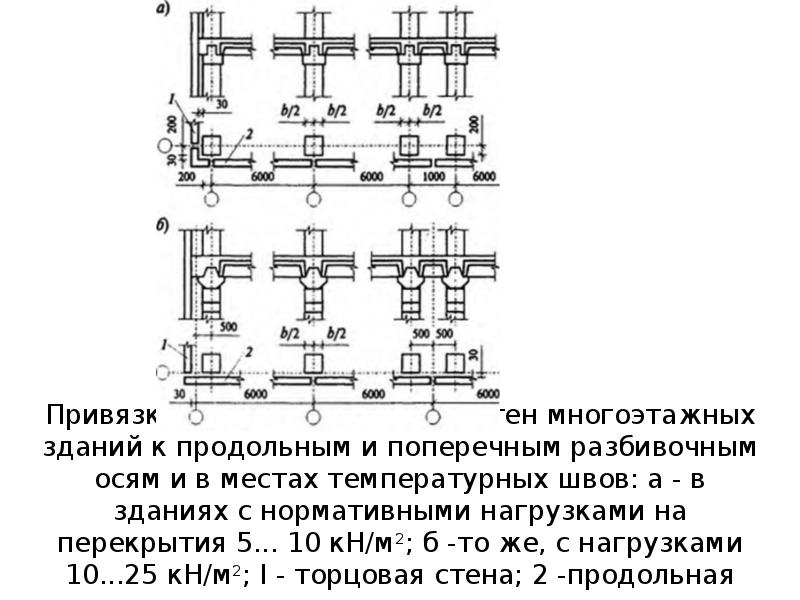

Расстояние между осями колонн в продольном направлении здания называют шагом, а поперек здания — пролетом.
В крупнопанельных зданиях иногда продольные и поперечные стены являются несущими, а вместе с перекрытиями, выполняемыми из крупных размером на комнату панелей, образуют коробчатый несущий остов здания.
Рис, 6. Части многоэтажного гражданского здания
1 — фундамент; 2 — стена подвала; 3 — наружная несущая стена; 4 — внутренняя несущая стена; 5 — перекрытия: а — междуэтажные, б — чердачные, в — подвальные; 6 — крыша; 7 — оконный проем; 8 — дверной проем;
9
— перегородки
Рис. 7. Одноэтажное промышленное здание с железобетонным каркасом и самонесущей стеной
1 — фундаменты под колоннами; 2 колонны наружного ряда; 3 — колонны внутреннего ряда; 4 — подкладка; 5 — фундаментная балка; 6 — гидроизоляция; 7 — подкрановая балка; 8 — консоли колонн; 9 — несущие элементы покрытия; 10 — бесчердачное покрытие; 11 — колонны торцовой стены; 12— самонесущая стена
При проектировании одноэтажных и многоэтажных промышленных зданий применяют, как правило, каркасную схему. Конструктивными элементами этих зданий являются колонны, подкрановые балки, подстропильные фермы, балки или фермы, прогоны и плиты покрытий и панели. Стойки (колонны) и несущие элементы покрытия (балки, фермы) образуют поперечные рамы каркаса, которые в продольном направлении связаны элементами покрытия — плитами и прогонами, а в плоскости наружных стен крепятся
с помощью подкрановых и обвязочных балок. В некоторых случаях преимущество отдается многопролетным зданиям с плоскими покрытиями, которые носят название блокированных. Малопролетные здания в основном бывают павильонного типа и только в отдельных случаях сблокированными.
Рис. 8. Одноэтажное промышленное здание со стальным каркасом
Здания должны прежде всего соответствовать своему назначению, а также удовлетворять требованиям прочности и устойчивости, необходимой капитальности, экономичности и архитектурной выразительности. Прочность здания определяется его пространственной жесткостью, т. е. прочностью совокупности его конструктивных элементов и надежностью связей между ними. Экономичность здания зависит в основном от соответствия его размеров заданной технологии и от применения рациональных конструкций и материалов, отвечающих эксплуатационным требованиям. Конструкции всех зданий должны быть индустриальными и обеспечивать возможность высокопроизводительных способов производства работ. Архитектурную выразительность современным зданиям придают простые и строгие архитектурные формы (без излишних декоративных украшений), пропорциональность отдельных частей и качественное выполнение работ.
стр.1 стр.2 стр.3 стр.4 стр.5
Технология возведения зданий и сооружений
1. Технология возведения зданий и сооружений
Конструктивную систему надземной частиостова гражданских зданий
характеризуют три основных признака:
1. тип основных вертикальных несущих
конструкций,
2. геометрическая схема их расположения в
плане,
3. статическая функция наружных стен.
1
Несущие элементы (колонны, балки,
ригели, фермы, стены, перекрытия)
воспринимают нагрузки,
возникающие в здании и
действующие на него извне
(нагрузки от массы конструкций
самого здания, оборудования, снега,
ветра, людей).
2
Ограждающие элементы (стены,
перегородки, перекрытия, окна,
двери, крыша) разделяют здание на
отдельные помещения и защищают
их и здание в целом от
атмосферных воздействий.
Ограждающие конструкции также
воспринимают передаваемые на них
нагрузки.

3
По конструктивной схеме несущего
остова здания подразделяют на
бескаркасные, каркасные и с
неполным каркасом.
4
В бескаркасных зданиях основными
вертикальными несущими
элементами служат стены, в
каркасных — отдельные опоры
(колонны, столбы), в зданиях с
неполным каркасом — и стены, и
отдельные опоры.
5
В зависимости от количества этажей
здания бывают одно-, двух-, трех,…,
многоэтажные.
Часть здания по высоте,
ограниченная полом и перекрытием
или полом и покрытием, составляет
этаж.
6
Жилые и общественные здания, у
которых все несущие конструкции
состоят из крупноразмерных деталей,
изготовленных на заводах, называют
полносборными.
Полносборными (из бетонных и
железобетонных изделий) строят почти
половину зданий. Процесс возведения их,
в основном, сводится к монтажу готовых
конструкций (деталей).
7
В зависимости от конструктивной
системы несущего остова
полносборные здания делятся на
бескаркасные крупноблочные,
бескаркасные крупнопанельные и
каркасные.

8

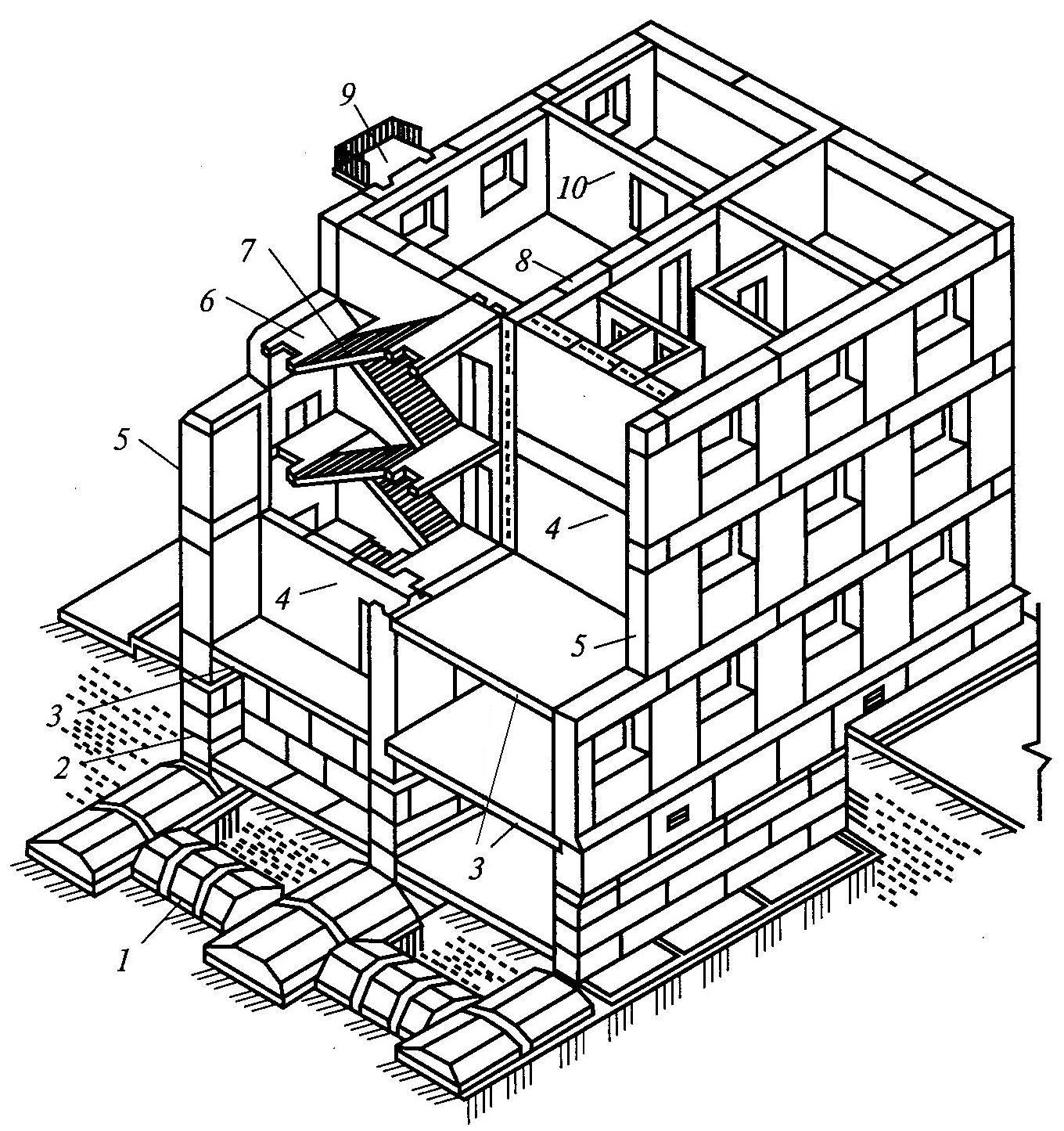

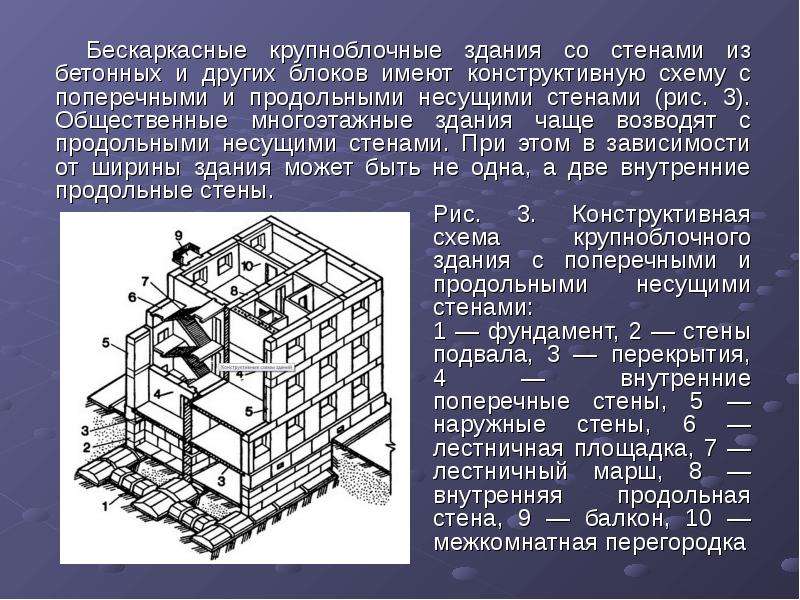

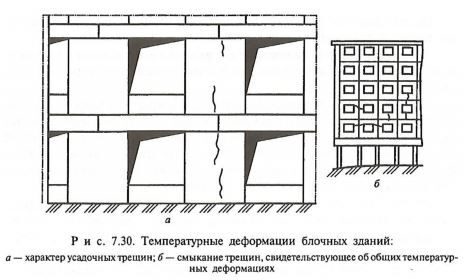

Бескаркасные крупноблочные здания и
сооружения со стенами из бетонных и
других блоков возводят с продольными и
поперечными несущими наружными и
внутренними стенами. В зданиях с

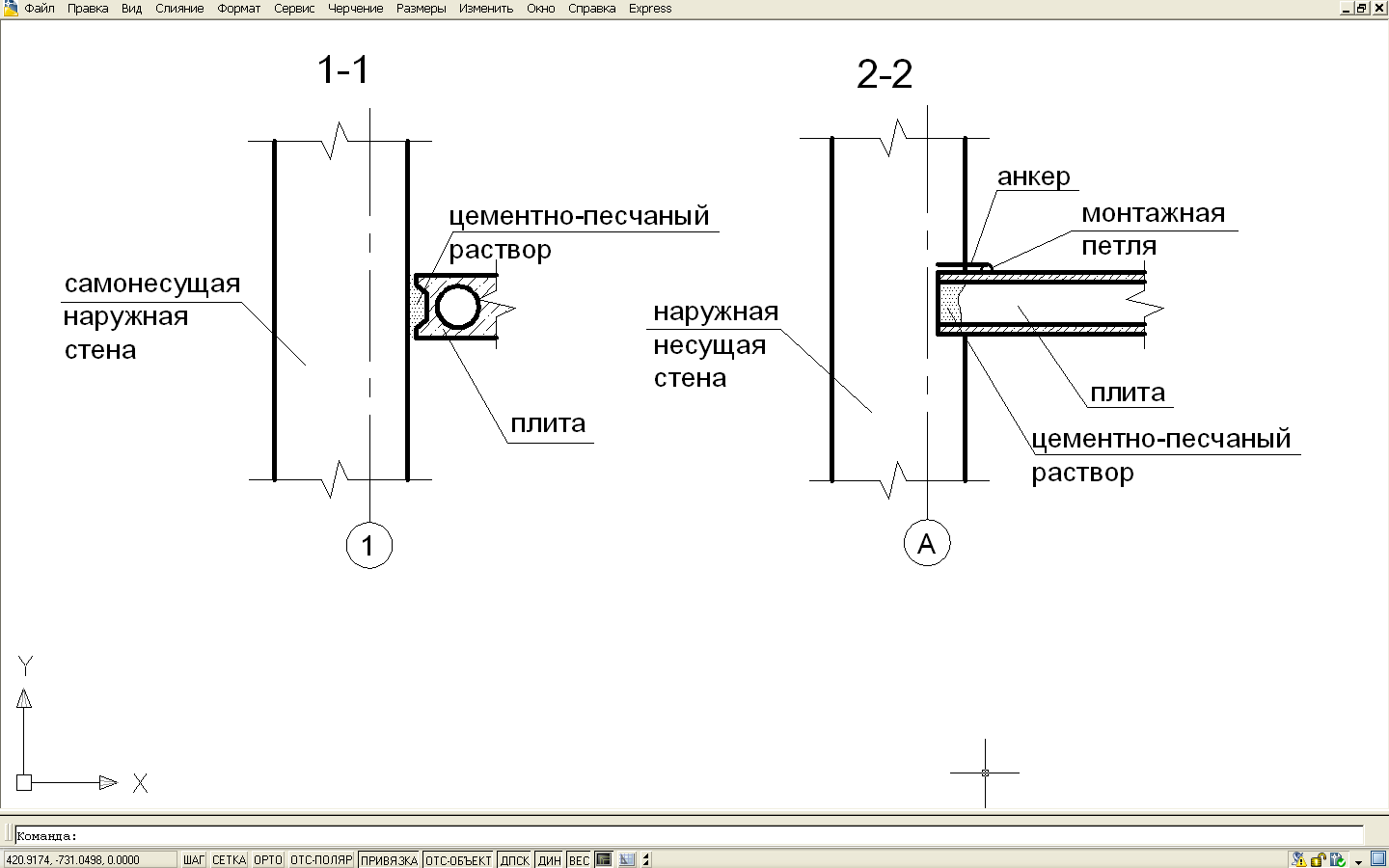

поперечными несущими стенами
продольные наружные стены
самонесущие, а плиты (панели)
перекрытия опираются на поперечные
стены.
9

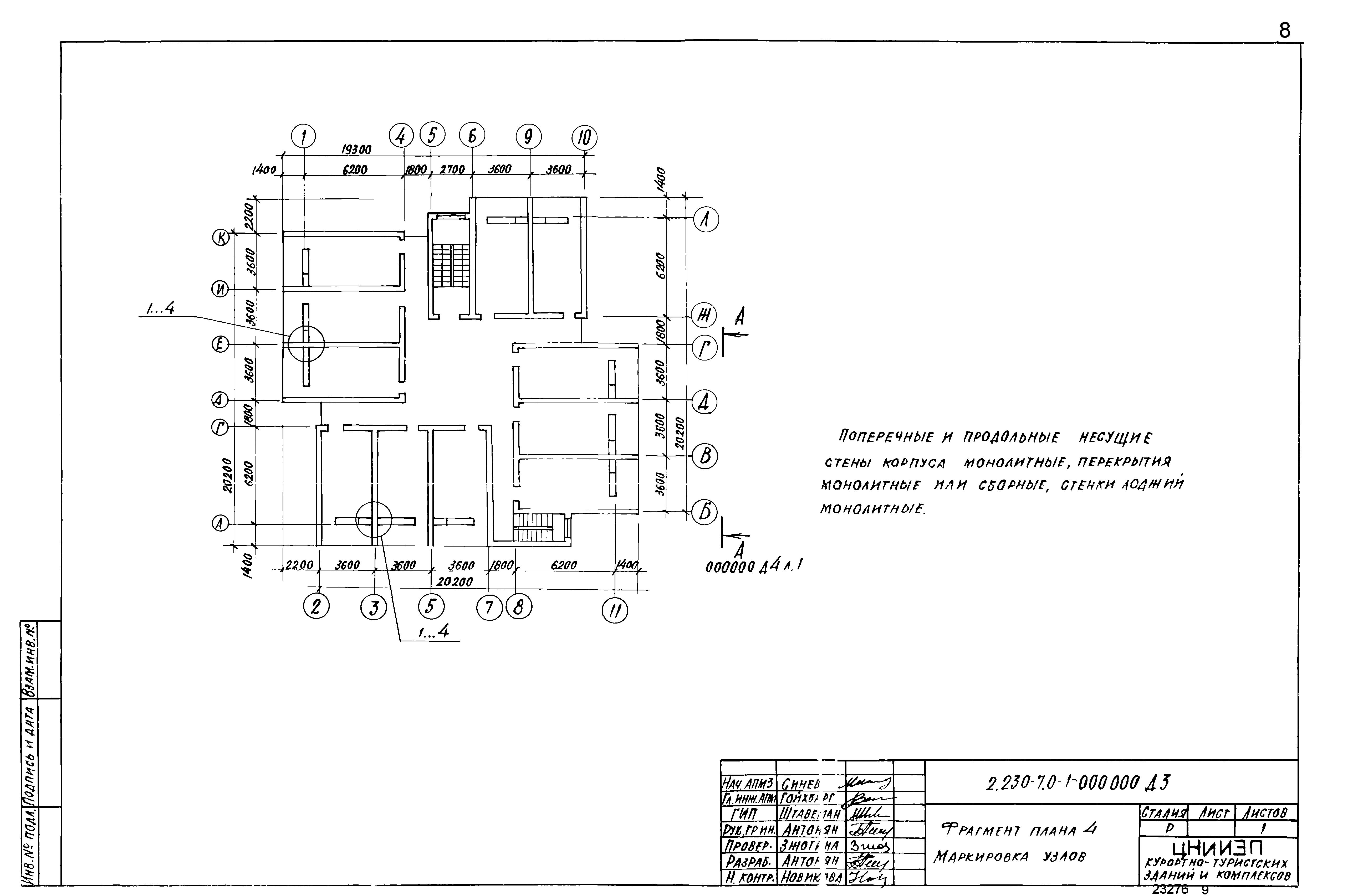

Здания, у которых несущими
являются как поперечные, так и
продольные стены, обычно имеют
панели перекрытий размером на
комнату, они опираются всеми
четырьмя сторонами на поперечные
и продольные стены.
10

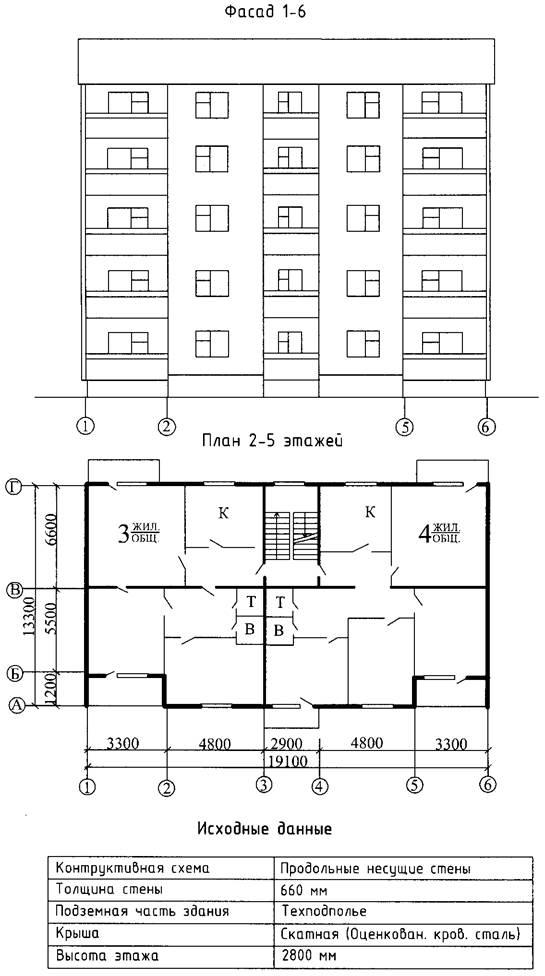

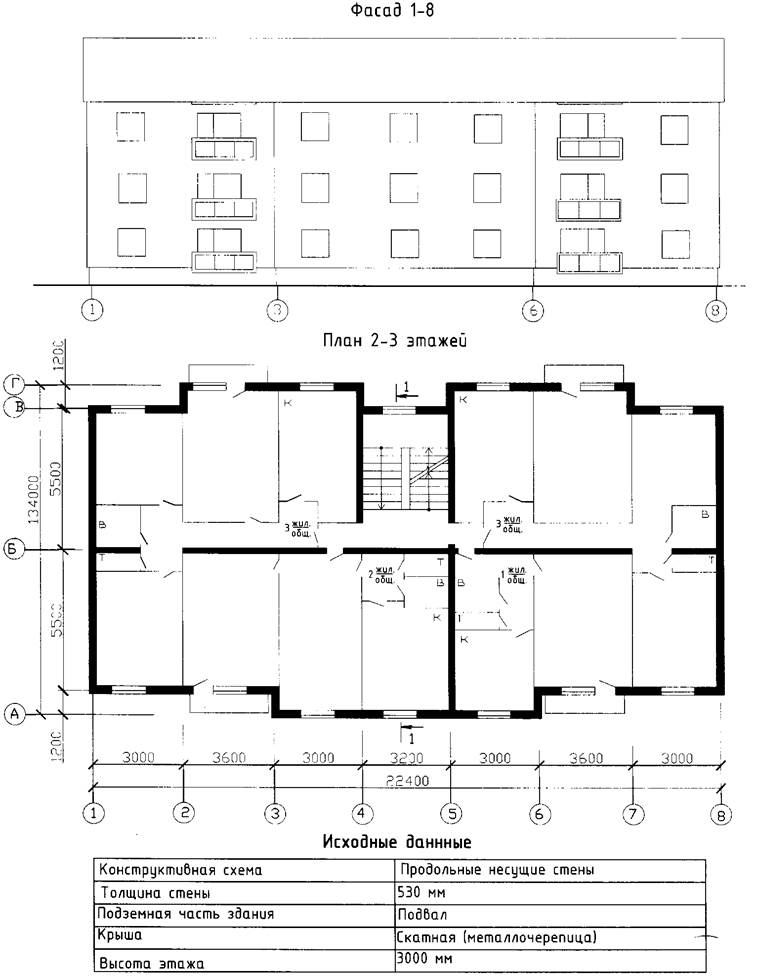

Общественные многоэтажные здания чаще
возводят с продольными несущими стенами.
В зависимости от ширины здания может
быть не одна, а две внутренние продольные
стены.
Поперечные стены в таких зданиях
устраивают преимущественно в лестничных
клетках, в местах, где должны проходить
дымовые и вентиляционные каналы, а также
в других местах, где по расчетам они нужны
для обеспечения жесткости всего здания или
отдельной его части.

11
Наружные стены крупноблочных зданий с
двухрядной разрезкой по высоте этажа
монтируют из основных блоков
следующих типов: простеночных,
образующих простенки между окнами,
толщиной 400, 500, 600 мм и шириной
990-1390 мм и рядовых такой же
конструкции, как и простеночные, но
устанавливаемых на глухих участках
стен;
12
подоконных шириной 790-1490 мм с
нишами для приборов отопления,
устанавливаемых между простеночными;
перемычечных с четвертью для опирания
плит перекрытия, перекрывающих
оконный проем; поярусных такой же
формы, как и перемычечные,
устанавливаемых на глухих участках стен
по верху рядовых блоков. Внутренние
стены монтируют из блоков однорядной
разрезки толщиной 200-300 мм.
13

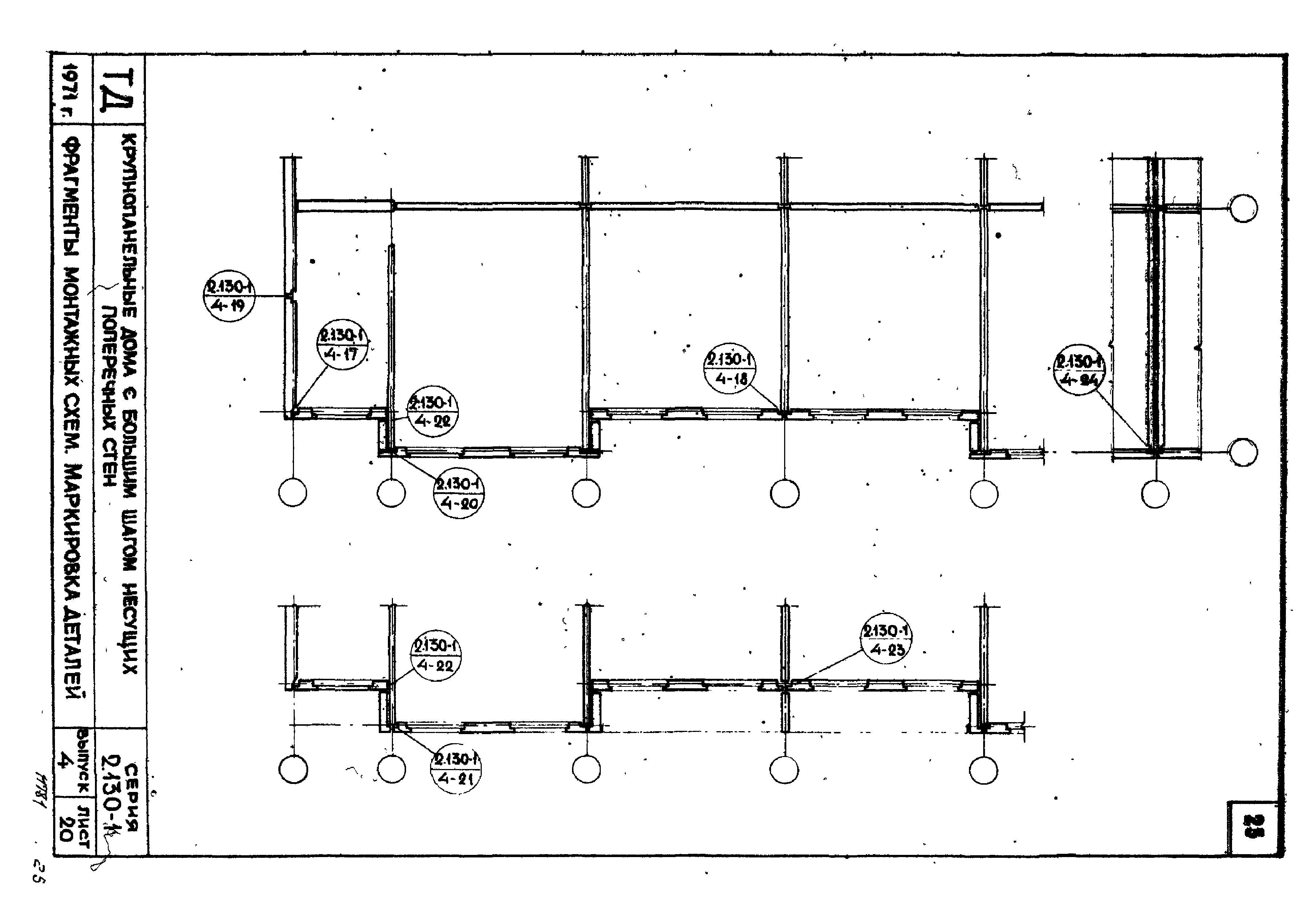

Бескаркасные крупнопанельные здания бывают
с тремя продольными несущими стенами и с
поперечными несущими стенами,
устанавливаемыми с малым или большим шагом
друг от друга.

В домах с тремя продольными несущими
стенами наружные стеновые панели делают
трехслойными из тяжелого бетона с
утеплителем и из легкого или ячеистого бетона.
Для внутренних стен в домах этого типа
используют сплошные железобетонные панели
высотой – в этаж и толщиной 120-160 мм.
14

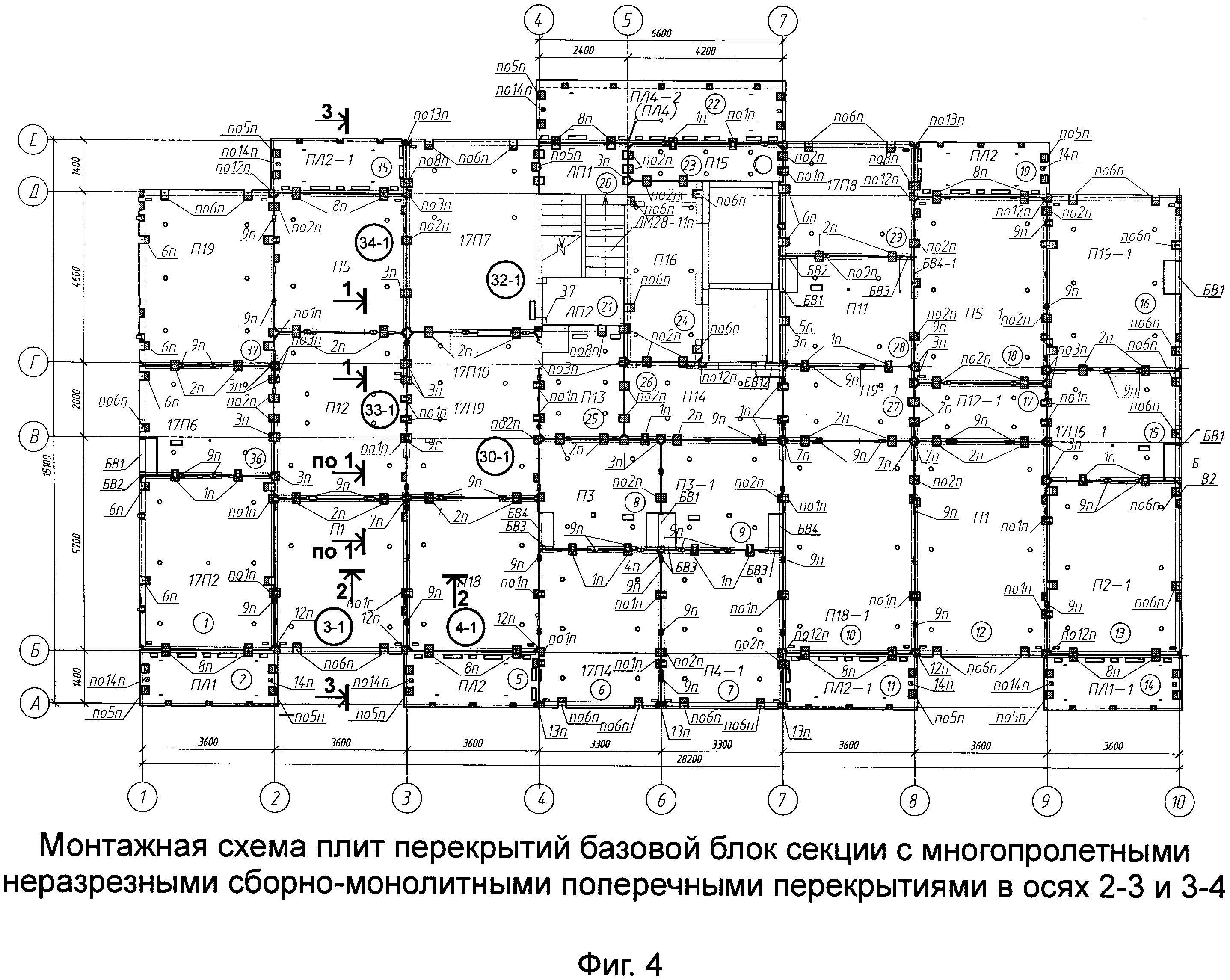

Междуэтажные перекрытия в этом
случае, как правило, делают из
многопустотных или сплошных плитпанелей шириной 1200-2400 мм,
опираются они на наружные и
внутренние несущие стены.
Перегородки устанавливают на
перекрытие.
Панели перегородок – самонесущие из
гипсобетона, гипсовых плит или других
материалов.
15
Каркасными сооружают многоэтажные
общественные и административные здания.
Каркасные здания бывают с полным каркасом,
когда колонны в здании устанавливают во всех
точках пересечения осей планировочной сетки,
и с неполным каркасом, когда колонны
располагаются лишь по внутренним осям, а
наружные стены несущие.

Каркас состоит из колонн и ригелей,
выполненных в виде балок с четвертями или
прямоугольных для опирания конструкций
перекрытий. Колонны и ригели образуют
несущие геометрически неизменяемые рамы,
воспринимающие вертикальные и
горизонтальные нагрузки здания.
16
Для обеспечения пространственной
устойчивости здания устанавливают ребра
жесткости. Наружные стены могут быть
самонесущими, опираться непосредственно на
фундаменты или фундаментные балки.
Самонесущие стены в виде навесных панелей
прикрепляют к наружным колоннам каркаса, в
этом случае здание называют каркаснопанельным.
Объемно-блочные здания возводят из
крупноразмерных элементов — объемных
блоков, которые представляют собой готовую
часть здания, например комнату.
17
Унификация и стандартизация элементов
сборных конструкций обеспечивается
единой модульной системой.
Этой системой взаимно увязывают
размеры элементов с размерами частей
зданий.

единый размер — модуль М100 мм.
18
Высота этажа устанавливается в жилых
зданиях 2,7-3,0 м, в школах, больницах —
3,6-3,9 м, на первых этажах зданий,
предназначенных для торговых
помещений, — 4,2-4,5 м.
Расстояние между комнатными
перегородками (шаг) в жилых домах 2,4;
2,8; 3,2; 3,6; 4,0 м, а расстояние (пролет)
между продольными стенами 4,4; 4,8;
5,2; 5,6; 6,0 м, в школах и больницах —
5,2; 5,6; 6,0; 6,4 м.
19
Выбор конструкций подземной части
остова в известной мере
определяется конструктивной
системой надземной части и
прочностной характеристикой
образующих его основание грунтов.
20
Для стержневых систем характерны
столбчатые фундаменты; для
плоскостных — ленточные; для
ствольных систем с монолитными
башенными элементами,
применяемыми в высотных зданиях,
— плитные.
21
При слабых грунтах все системы в
высотных зданиях могут опираться
на перекрестные ленты, сплошную
ребристую или полнотелую плиту,
охватывающую весь контур плана.

22
Свайные фундаменты позволяют
передать нагрузки здания на
залегающее на значительной
глубине естественное основание
(сваи-стойки) или уплотнить под
ним слабые грунты (висячие сваи).
23
Производственные здания
изготовляют из унифицированных
(взаимозаменяемых) стальных и
железобетонных конструкций,
строят эти здания одно-,
многоэтажными и смешанной
этажности, с одним или
несколькими пролетами.
24
Одноэтажные промздания по объемнопланировочным и конструктивным
решениям отличаются от общественных
большими размерами помещений
(крупными пролетами между рядами
опор), наличием кранового
оборудования, бесчердачными
покрытиями (плоскими или скатными).
25
При значительных нагрузках от
несущих элементов, покрытия и
кранового оборудования несущий
остов промышленного здания
должен обладать большой
пространственной жесткостью. Как
правило, его выполняют каркасным.

26
Несущие каркасы зданий высотой до
18 м при шаге колонн 6 и 12 м и
пролетах 6, 12, 18, 24 м в
большинстве случаев выполняют из
сборных железобетонных
конструкций или смешанных
конструкций: колонны
железобетонные; фермы —
стальные.
27
При пролетах большей высоты или при
величине пролетов 30, 36 м и более,
каркасы зданий возводят из стальных
конструкций.
Ограждающими конструкциями в обоих
случаях могут быть железобетонные
плиты покрытий и панели стен или
панели из стального листа с утепляющим
слоем из минераловолокнистых плит или
пенопластов.
28
Конструктивные схемы одноэтажных
зданий с металлическим каркасом,
со светоаэрационными П-образными
фонарями, с покрытием из
железобетонных плит, а также с
тяжелыми мостовыми кранами не
отличаются от схем с
железобетонным каркасом.
29
Многоэтажные промздания выполняют по
каркасной схеме аналогично
гражданским.

Сооружают их обычно с железобетонным
каркасом, реже со стальным, шириной от
18 до 36 м и высотой 16-30 м.
Высота этажей от 4,2 до 6,0 м, но бывает
и 7,2 м.
30
Шаг колонн в продольном и поперечном
направлении 6 м, иногда 9 м в
поперечном.
Они могут быть с полным каркасом,
воспринимающим все нагрузки, и
самонесущими наружными стенами, а
также с полным каркасом и стеновым
заполнением из каменной кладки или
навесными стеновыми панелями.
Кроме того, промышленные здания
бывают специального назначения.
31
Монтаж сборных элементов осуществляется
различными методами.
В зависимости от степени укрупнения
монтируемых элементов различают следующие
методы монтажа: поэлементный и блочный
монтаж, монтаж укрупненными модулями и в
целом виде.
Поэлементный монтаж осуществляется
отдельными элементами и не требует сложных
подготовительных работ и наиболее
распространен в строительстве.

32
Блочный монтаж – монтаж блоками из
нескольких элементов, позволяет
максимально механизировать монтажный
процесс, полностью использовать
грузоподъемность крана, сократить
количество работ на высоте, но при этом
требуются краны большой
грузоподъемности, площадки и
оборудование для сборки.
33
Монтаж укрупненными модулями и
монтаж в целом виде – сборка
сооружения осуществляется в
нижнем положении, подъем и
установка в полностью законченном
виде, исключаются работы на
высоте, но требуется наличие
необходимого оборудования.
34
Монтаж отдельных конструкций
осуществляют следующими способами:
наращиванием, подращиванием,
поворотом, скольжением, вертикальным
подъемом, надвижкой, с перемещением в
пространстве.
В зависимости от последовательности
установки конструкций различают
дифференцированный (раздельный) и
комплексный (смешанный) методы
монтажа, комбинированный (раздельнокомплексный) метод монтажа,
сочетающий элементы первых двух.

35
Дифференцированный метод
предусматривает предварительную
установку всех однотипных конструкций в
пределах всего здания или
определенного монтажного участка, а
затем монтаж конструкций другого типа.
Комплексный метод предусматривает
последовательный монтаж разнотипных
конструкций в пределах одной или
нескольких смежных ячеек здания,
образующих жесткую устойчивую
систему, открывающую фронт для
ведения последующих работ.
36
В зависимости от направления
развития монтажного процесса
различают продольный, когда
конструкции последовательно
монтируют вдоль здания или
пролета, и поперечный монтаж,
когда конструкции устанавливают
последовательно по поперечным
осям здания.
37
Возведение зданий и сооружений является
совокупностью отдельных частных и
комплексных технологических процессов,
протекающих в пространстве и времени.
Выполнение строительных процессов
представляет собой целенаправленные
действия, ритмичное осуществление которых
обеспечивается соответствующим выбором
пространственных параметров, связанных с
разделением объемного пространства
возводимого объекта в горизонтальной
плоскости на захватки и участки, а по вертикали
– на ярусы.

38
Временные параметры
строительного процесса определяют
его выполнение во времени и
общую продолжительность работ,
базируясь на максимальном
совмещении, ритмичности и
поточности выполнения отдельных
операций.
39
Основными временными параметрами
строительного процесса являются сроки
выполнения процесса, сменность работ,
длительность выполнения отдельных
операций.
Принятые решения оформляются в виде
календарного графика выполнения
процесса (графика производства работ).
Такой график состоит из двух частей:
расчетной и графической.
40
В расчетной части приводятся описание
выполняемых строительных процессов,
единицы измерения и объемы,
необходимые для выполнения работ,
рассчитанные на эти объемы
трудозатраты рабочих и машин, принятые
или рассчитанные сменность работ,
состав звена или бригады, полученная в
результате расчетов продолжительность
работ (в часах, сменах, днях) по каждому
процессу и в совокупности для всего
объема работ.

41
Стены из пеноблоков: наружные, несущие, в квартире и доме
Распространенные ошибки при строительстве домов из пеноблоков
Чтобы строительство коттеджа прошло успешно, нужно обратиться к квалифицированным специалистам, способным выполнить задачи любой сложности.
Компания ИнноваСтрой осуществляет не только строительство домов из кирпича, но и использует недорогие материалы, если это обусловлено проектом или пожеланием заказчика. В любом случае сооружение проводится специально подготовленными командами, знающими толк в возведении домов из пеноблока.
Ниже будут описаны наиболее распространенные ошибки строительства коттеджей из вспененного бетона. Часть из них вы, как застройщик, сможете проконтролировать, а часть объяснит наличие тех или иных пунктов в сметной документации.
Ведь все работы наших специалистов направлены на обеспечение вашей семьи надежным и долговечным жилым зданием.
Достаточно интересный вопрос, которым задается множество застройщиков, понадеявшихся на кустарных мастеров при строительстве домов.
До сих пор актуальна ситуация, когда покупаются готовые проекты домов и коттеджей у профессиональной компании, но сооружение доверяется случайным людям.
Иногда происходит самостоятельное изменение конструкции, что однозначно приводит к нарушению прочности всей конструкции.
Наиболее часто встречаемые ошибки при строительстве домов из пеноблоков возникают из-за желания сэкономить деньги на сооружении коттеджа.
Ошибочная уверенность в качестве дешевых услуг приводит к непоправимым последствиям и к еще большим тратам на исправление. Все ведь слышали поговорку про скупого, который вынужден платить дважды.
Так вот, с домом из пеноблоков – это аксиома, проверенная опытным путем нашими мастерами, исправляющими ошибки строителей-самоучек.
Еще одна немаловажная особенность кустарного строительства – полное игнорирование норм СНиПа, который регламентирует процесс сооружения коттеджа или частного дома.
Все прописанные в документе рекомендации созданы не на пустом месте, а на основании поврежденных и разрушившихся строений.
Так что пренебрегать нормами строительства не следует, чтобы не получить живописную свалку стройматериала вместо любимого коттеджа.
Сооружение коттеджа из вспененного материала очень похоже на строительство домов из газобетона, так как следует общим для этих видов правилам и нормам.
Нарушение технологического процесса приводит к серьезным последствиям, которые выливаются в капитальные ремонты или полную реконструкцию здания. Ниже представлены распространенные ошибки при строительстве домов из пеноблоков.
Они указаны в порядке важности, начиная от процесса проектирования и старта работ на участке.
Слишком слабый фундамент
Всем известно, что блоки из вспененного бетона изначально имеют меньший вес, чем аналогичный объем кирпича или обычного монолита. Поэтому существует поверье, что и фундамент нужен простой и легкий, что совершенно не соответствует действительности.
Вес всего дома при использовании пеноблоков, и правда, будет намного меньше, чем кирпичное сооружение, и будет оказывать меньшее давление на почву.
Однако тип фундамента подбирается, исходя из особенностей грунта, ведь его основное назначение – обеспечить устойчивость конструкции при любом внешнем воздействии.
Действительно, для домов и коттеджей из пеноблоков иногда достаточно мелкозаглубленного ленточного или плитного основания, но прочностные характеристики фундамента должны быть на высоте.
Обязательно следует проводить армирование бетона и обеспечивать главный принцип устройства основания – равномерность и четкое определение плоскости постройки.
Обязательно следует подождать усадку фундамента перед тем, как возводить на нем стены.
Зачем все это, если пеноблок такой легкий? Все очень просто – стройматериал очень плохо воспринимает нагрузки на разрыв. То есть, если начать строить после того, как высох бетон на фундаменте, можно ускорить сдачу объекта в эксплуатацию. Но малейшая усадка (даже порядка 2-3%) приведет к возникновению трещин в стенах и обрушению внешнего слоя отделки.
А если не соблюсти технологию строительства, то получится прочная коробка с точными геометрическими параметрами, и любое движение фундамента приведет к разрушениям.
Лучше подождать, когда фундамент окончательно станет на свое место и потом строить дом. Самый простой вариант – после весенних паводков и дождей.
За лето можно быстро возвести дом и приготовить его к заселению.
Промышленность сейчас выпускает два основных вида пеноблоков, с отличительными характеристиками и правилами использования. При покупке обязательно нужно обращать внимание на маркировку и целевое назначение стройматериала:
- Конструкционный – рассчитан именно на восприятие нагрузок и предназначен для возведения стен. Его плотность варьируется в диапазоне от 600 до 1000 кг/метр кубический. Исходя из важности стены и ее несущих способностей, нужно выбирать соответствующие пеноблоки. Например, для обычных межкомнатных перегородок, не предназначенных в качестве опор перекрытиям, подойдет пеноблок марки D600, а для внешних стен лучше брать материала с плотностью не менее 900 кг/метр кубический;
- Теплоизоляционный – используется в качестве дополнительной обшивки.
Такой материал не рассчитан на высокие нагрузки и может выдерживать только вес самой стены. Его назначение – создание преграды для теплообмена у бетонных или металлических зданий. Плотность таких пеноблоков не превышает показатель в 500 кг/метр кубический.
Исходя из описанного выше, не трудно понять, что правильный выбор пеноблоков напрямую влияет на качества будущего дома. Последствия ошибки предугадать не сложно, и они будут катастрофическими. Не стоит верить горе-мастерам, утверждающим, что все пеноблоки одинаковые, достаточно прочесть данные в СНиПе или ГОСТе, которые есть в свободном доступе в Интернете.
Распространенные ошибки строительства коттеджей из пеноблоков – пренебрежение усилением стен в горизонтальной и вертикальной плоскости, что приводит к разрушению и изменению геометрии здания.
Армирование должно производиться всегда, даже если ваш дом будет одноэтажным.
Даже строительство дома из керамических блоков и кирпича проводится с обязательной организацией поясов прочности, что уж говорить про более легкие материалы, вроде газобетона и пеноблоков.
Армирование осуществляется при помощи металлических прутов диаметром 10-15 миллиметров со связкой в виде сварки или скручивания металлической проволокой. Кроме несущих конструкций нужно армировать и внутренние перегородки.
Итак, два типа работ, для усиления конструкции стен:
- Армопояса – горизонтальные металлические системы, укладываемые в раствор для создания кругового усиления конструкции. При ширине пеноблока, в стену могут укладываться 4-6 прутов параллельно. Больше использовать не стоит, так как прироста в прочности не будет, а расходы увеличатся значительно. Профессионалами рекомендуется организовывать армопояса через каждые 1,5 метра стены, и обязательно под укладку перекрытий, чтобы равномерно распределить нагрузку на стены большого коттеджа.
Некоторые специалисты рекомендуют устройство нижнего пояса прочности между цоколем и стеной. Это дополнительно скрепит конструкцию, но не часто используется при строительстве на крепких почвах;
- Армостойки – вертикальные железобетонные конструкции, которые создают основу для стен, и позволяет переносить часть нагрузки непосредственно на фундамент. Они создаются из бетонных конструкций или монолита с внутренним расположением железной арматуры. При проектировании очень важно учитывать их наличие и соответственно проводить расчеты нагрузки верхних этажей и кровли. Специалистами рекомендуется возводить армостойки через каждые 4 метра стены, но все зависит от размера коттеджа. Часто их организовывают в особенно нагруженных местах, которые могут не совпадать с углами здания. Армостойки вместе с армопоясами создают контур прочности и перераспределения нагрузок любого типа.
Пеноблоки имеют определенные особенности по параметрам расширения и сжатия под воздействием внешних температур. Многие кустари при кладке используют обычный цементный раствор, как для кирпичной стены.
Это неправильно, так как параметры изменения структуры у пеноблока и цемента разные, что обязательно приведет к нарушению прочности стен и любых конструкций.
Чтобы возводимый дом стал надежным и долговечным, нужно соблюдать несколько правил, разработанных создателями пеноблоков, стандартизирующими организациями, и дополненные мастерами ИнноваСтрой:
- При укладке пеноблоков нужно использовать специальный клеевой раствор. Он создается таким же методом замешивания, что и обычная цементная смесь. Только его характеристики и эластичность точно подогнаны под требования стройматериала;
- Не превышать толщину раствора в вертикальных и горизонтальных швах, которая должна быть порядка 10-12 миллиметров. Некоторые производители заботливо указываю способ укладки и расход материала при работе;
- Проводить укладку нужно равномерно с использованием уровней и контрольных точек;
- Обязательное утепление швов.
Так как любой раствор является теплопроводным материалом, то нужно снизить выход тепла через эти своеобразные мостики. В стенах из пеноблоков это проводится так – сам клеевой раствор не наносится на последние 2 сантиметра плоскости. После монтажа ряда или всей стены пространство заполняется вспененным полиэтиленом, который и обеспечит преграду для выхода тепла.
Наряду с преимуществами, пеноблоки имеют один очень большой недостаток – гигроскопичность. Они способны впитывать в себя большие объемы воды и увеличивать свой собственный вес. Именно поэтому, материал всегда храниться в защищенном от дождя месте. Чтобы обеспечить долговечность будущего коттеджа, нужно соблюдать еще несколько правил:
- Обязательная гидроизоляция фундамента, между цоколем и стенами;
- Устройство вентилируемого фасада или влагонепроницаемой отделки;
- Защита стен паробарьерами и тонкими гидроизоляционными материалами;
- Строительство не проводить в дождь;
- Сразу проводить окончательную внешнюю отделку.
Создание гидроизоляционного слоя – очень важный момент, который позволит сохранить все положительные качества пеноблоков. Всего один пример – коробка дома без внешней отделки за осенне-зимний период прибавляет в весе практически 10%. Это существенный повод задуматься.
Это, в первую очередь, ошибка горе-архитекторов, которые не смогли рассчитать прочность конструкции и воздействующие нагрузки. Обращение к профессионалам ИнноваСтрой полностью исключает вероятность такой оплошности.
Использование компьютерной техники и проверенных алгоритмов расчетов, позволяет создавать несущие конструкции, которые в точности соответствуют будущим воздействиям. Примером может служить расчет веса кровельного пирога с возможной снеговой нагрузкой, которая может возникнуть зимой.
Собираясь строить дом из пеноблоков, позвоните нам, и мы вам поможем создать идеальный коттедж, который прослужит нескольким поколениям.
Как узнать несущая стена или нет
Приступая к капитальному ремонту или перепланировке дома, нужно сначала разобраться, что это такое, несущие стены. и правильно определить, где они размещаются в доме. Ведь даже неправильно выполненное небольшое отверстие в несущей стене грозит обернуться частичным или даже полным разрушением всей конструкции здания.
Чем несущие стены отличаются от обычных перегородок?
Главным отличием, по которому можно безошибочно определить, какая перед вами перегородка, является принятая ею на себя нагрузка.
Обычные межкомнатные перегородки ничего на себе не держат и несут нагрузку только от собственного веса, поэтому их так и называют — самонесущие стены.
Перегородки, которые берут на себя не только собственный вес, но и часть веса расположенных над ними конструкций: межэтажных плит перекрытия, потолочных балок или стен верхних этажей, являются несущими.
Поэтому резать проемы в несущих стенах настоятельно не рекомендуется, а полностью сносить их категорически запрещено — это может стать причиной разрушения дома.
Самонесущие стены выполняют исключительно разделяющую и декоративную функции, поэтому при необходимости их без проблем можно перестроить и даже полностью убрать — прочность и устойчивость здания от этого нисколько не пострадает. Но, имея представление, в чем отличие между стенами, нужно еще знать, как определить несущую стену.
Проще всего это можно увидеть на плане дома — достаточно иметь хотя бы минимальные навыки чтения подобных документов. Но чаще всего бывают случаи, что план найти не удается. В этом случае определить такую стену можно по следующим признакам: • местоположении;
Независимо от материала строительства практически все внешние стены являются несущими. Также ими будут перегородки, выходящие на лестничный марш. В подавляющем большинстве случаев перегородки, разделяющие соседние квартиры, тоже попадают под это определение.
Во многих случаях определить назначение стены можно по ее толщине, хотя здесь много нюансов. В кирпичных домах все стены толщиной 380 мм и более являются несущими. Расчет простой: ширина одного стандартного кирпича — 120 мм, укладочного шва — 10 мм. Итого 3х120 мм = 360 мм + 2 шва по 10 мм — еще 20 мм, а в итоге — 380 мм.
Стандартные межкомнатные перегородки в кирпичном доме сделаны в 1-1,5 кирпича, то есть их толщина не превышает 180 мм. Наиболее сложный вариант, если их толщина равна 250 мм (такое часто бывает в домах, построенных по индивидуальным проектам после 1990 года).
В этом случае без привлечения специалиста не обойтись, поскольку только он сможет разобраться, какие функции выполняет такая перегородка. Важный нюанс — толщина стен должна браться без отделочного слоя.
В панельных и блочных домах все стены толщиной в 140 мм и более — несущие. Толщина межкомнатных перегородок составляет всего 80-100 мм, но их в панельных квартирах очень мало.
Фактически в подобных домах почти все стены являются несущими, поэтому выполнять перепланировку таких квартир, тем более по своему усмотрению, очень сложно. Бывает, хотя и редко, что толщина межкомнатных перегородок в панельном доме составляет 120 мм.
В этом случае нет другого выхода, как узнать у специалистов, какие перегородки можно перестраивать, а какие нет.
Намного лучше ситуация с квартирами в «хрущевках».
При построении используется стандартная схема: несущими стенами в «хрущевке» являются все продольные, а перегородками — все поперечные. В таких домах стена, отделяющая балкон от жилой комнаты, не испытывает большой нагрузки и может быть демонтирована.
Как сделать отверстие в несущей стене?
В несущих внутренних перегородках обустройство любого отверстия нежелательно, но все же часто их приходится делать, например, чтобы установить межкомнатные двери. Однако количество, размер и расположение этих проемов рассчитывают специалисты еще на стадии проектирования дома.
В случае если при перепланировке возникла необходимость сделать отверстие в несущей стене, то ни в коем случае не стоит делать это самостоятельно.
Во-первых, это очень опасно, а во-вторых, в будущем квартиру с «левой», неузаконенной перепланировкой невозможно ни продать, ни подарить, ни оформить на нее наследство, а узаконить и получить проект практически невозможно.
Поэтому если вы решили выполнить перепланировку квартиры, то сначала оформите все необходимые разрешения и согласования в соответствующих государственных службах.
Если во время работ возникает необходимость в каких-то манипуляциях с несущей стеной, то для их выполнения обязательно необходимо привлечь специалистов.
А для выполнения частичного демонтажа (в том случае, если нужно сделать новый дверной или оконный проем в несущей стене) нужно пригласить инженера по специализации в такой работе.
Такие специалисты точно знают, как правильно демонтировать часть перегородки, как при этом усилить ее прочность, чтобы не допустить разрушения, в каких случаях нужно устанавливать дополнительную опору, а в каких можно обойтись горизонтальной металлической или железобетонной перемычкой. Поэтому шансы на то, что в итоге все будет в порядке, очень высоки. И важно то, что в случае некачественного выполнения работы у вас остается возможность потребовать через суд возмещение ущерба.
В качестве заключения
Решая, выполнять самостоятельно перепланировку дома или нет, помните, что малейшая ошибка при расчетах и выполнении такой работы подвергает риску не только вашу жизнь, но и жизнь ваших близких, а если дело касается многоэтажки, то и жизнь многих ваших соседей, ведь даже малозаметная микротрещина в несущей стене может стать причиной обрушения всего здания, а восстановить монолитность такой стены чаще всего стоит гораздо дороже всех работ по перепланировке дома.
Сносим стены при перепланировке: что можно рушить, а что нет?
Многие люди, особенно проживающие в хрущевках, стараются переделать свои маломерные и неудобные квартиры, используя перепланировку.
Но одно дело – выполнить ее в индивидуальном строении, и совсем другое – изменить дверной проем или передвинуть перегородку в многоэтажке, где – практически каждая из стен несущая.
Все это обеспечивает безопасность жильцов в сочетании со всей технической конструкцией дома.
Что же такое перепланировка? Согласно жилищному кодексу – это понятие включает в себя все изменения конфигурации квартиры, которые требуют внесения их в технический паспорт. Это:
- изменение расположения несущих стен и перегородок,
- перенос проемов окон и дверей,
- переоборудование тамбуров и темных кладовок,
- обустройство внутренних лестниц ,
- переоборудование санузлов,
- разделение больших по площади комнат,
- расширением жилой площади за счет бытовых помещений,
- остекление балкона или лоджии,
- замена газовых плит на электрические,
- перенос ванной, кухни или туалета.
Все эти виды изменений в квартире относятся к перепланировке и требуют согласования в соответствующих органах.
То, что сносить нельзя: несущая стена
Чаще всего, перепланировка связана со сносом межкомнатных перегородок. А вот какие стены можно трогать, а какие нет – знают не все. Безрассудный снос конструкций приводит к изменению действия сил на оставшиеся поверхности и помещения расположенные ниже.
Кроме этого, оставшиеся без опоры потолочные перекрытия могут не выдерживать нагрузки и в любой момент рухнуть.
Так как, кроме разделения разных комнат, элементы стены служат в качестве опор потолочного перекрытия для всех выше расположенных, аналогичных конструктивных элементов.
Основные (несущие) стены на практике расположены перпендикулярно к балкам перекрытия. Если оно выполнено из бетонных плит, то их концы опираются на поверхность несущей конструкции. Обычно – это стены между квартирами и блоками, или наружные. Как правило, внутри квартиры обустроены только перегородки.
Как узнать какая стена несущая?
Можно ли назначение стены определить самостоятельно? Конечно. По ее толщине или материалу, из которого она возведена. В домах панельного типа внутренние блоки имеют толщину до 120 мм. Поэтому их можно считать перегородками (их толщина колеблется от 80-120 мм).
Несущая поверхность должна иметь толщину не менее 140 мм. Чаще всего в таких домах наружные стены выполнены толщиной от 200 мм. В домах из кирпича – наружные, несущие конструкции имеют толщину от 380 мм и более, межквартирные – 250 мм, а перегородки 120 или 80 мм.
В качестве материала для несущих стен в панельных домах чаще всего используют стеновые или межквартирные блоки, выполненные из железобетона с различными добавками для облегчения конструкции и увеличения теплозащиты.
Внутренние перегородки в 90% панельных домов выполнены из гипсобетонных панелей. В кирпичных строениях основным материалом для всех стен является красный и силикатный кирпич, отличающийся размерами.
В качестве перегородок в них также могут быть использованы гипсобетонные панели.
Сносить наружные стены, конечно же, никто не собирается, а вот перегородки убрать можно, получив соответствующее разрешение. Чтобы точно определить которая из стен несущая, лучше всего воспользоваться данными БТИ — детальным планом по этажам. Там более жирными линиями отмечены все капитальные стены, а перегородки, у которых нет таких функций, отмечены более тонкими линиями.
Что необходимо для сноса?
В любом случае, прежде чем приступать к работам по сносу той или иной стены и переносу ее, нужна консультация квалифицированного специалиста. А также полный расчет, учитывающий распределения нагрузок, которые должны быть перенесены со старых конструкций на вновь возводимые.
Кроме этого, возможно придется изменять схему электроснабжения. К тому же, надо иметь в виду, что несогласованный снос стен помещения, может помещать его продаже или оформлению документов дарения и пр. Но и это еще не все.
Такие действия считаются незаконными и влекут за собой штрафные санкции, вызовы в суд и даже могут привести к конфискации квартиры.
Поэтому согласование проекта перепланировки необходимо в любом случае. Что для этого надо?
- План, разработанный службой БТИ, конкретно на данный вид перепланировки.
- Составление технического заключения на снос стены.
- Получение положительного заключения жилищной инспекции по месту регистрации.
Как определить, является ли стена несущей
Многие люди, желая сделать свою квартиру просторнее, уютнее или функциональнее, решают устроить перепланировку. Это серьёзное решение, которое соответственно требует серьёзного подхода. Мало просто сделать проем в стене или, тем более, снести её объединив две смежные комнаты.
Необходимо знать какие стены в доме являются несущими, можно ли делать в них проем или сносить, чтобы это не привело к нарушению прочности здания и не подвергло опасности его жителей. А для проведения работ лучше обратиться в специализированную организацию, которая занимается алмазной резкой бетона.
В любом случае, перепланировку необходимо согласовывать с органом местного самоуправления. За самопроизвольную перепланировку предусматривается административное наказание.
Итак. Как же определить является ли стена несущей?
Несущими стенами принято называть стены, которые принимают на себя нагрузку от перекрытий и крыши здания и передают её фундаменту.
Толщина стены зависит от материала из которого она сделана и какую нагрузку она несёт. Несущие стены могут быть внутренними и наружными.
Внутренние несущие стены обычно имеют меньшую толщину, чем наружные — за счет отсутствия необходимости в теплоизолирующих слоях.

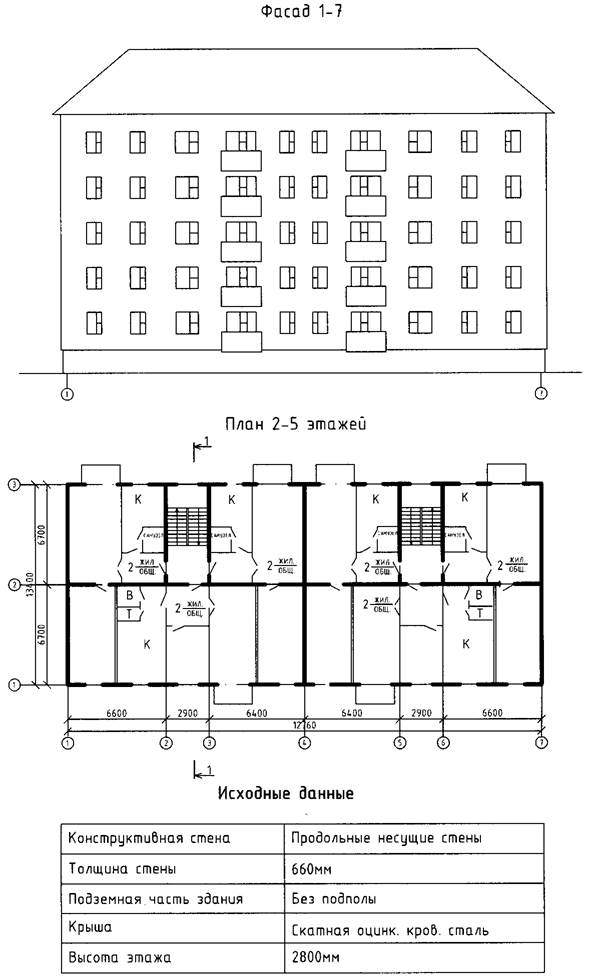

Обозначение несущих стен на плане
Первый способ определить какие стены несущие, это обратиться к плану здания. Это может быть архитектурно-строительный план рабочего проекта на здание или поэтажный план из паспорта БТИ.
К сожалению, не существует стандарта на обозначение несущих стен на плане. Например, в архитектурно-строительном плане, несущие стены выделяются отдельной штриховкой, а на плане БТИ, более толстыми линиями, но не всегда.
Стена может быть обозначена тонкой линией и при этом являться несущей.
Определение несущих стен по толщине
Второй способ узнать какая стена несущая, по её расположению и толщине.
Несущие стены в кирпичном доме
Толщина стен в кирпичных домах кратна размеру кирпича (120 мм), плюс толщина шва раствора (10 мм), если кладка не одна. Соответственно, кирпичные стены могут быть толщиной 120, 250, 380, 520, 640 мм и т.д.
В основном, в кирпичных жилых домах внутренние перегородки выполнены из кирпича или гипсобетонных панелей толщиной 80 или 120 мм. Межквартирные перегородки толщиной 250 мм из кирпича или 200 мм из двойных панелей с воздушным зазором.
Несущие стены в кирпичном доме имеют толщину от 380 мм.
Большинство кирпичных домов построенные по типовым сериям – это так называемые “сталинки” и “хрущёвки”. Оба этих типа имеют схожие конструктивные решения и выполнены в виде трех продольных несущих и поперечных стен, которые, поддерживают продольные и, в основном, тоже являются несущими.
Также, несущими являются стены, на которые опираются междуэтажные плиты перекрытия (короткой стороной). Обычно это продольные несущие стены.
Встречается вариант, когда плита перекрытия опирается на железобетонную балку прямоугольного сечения. Которая, в свою очередь, опирается на несущие стены или кирпичные столбы.
Под балками, обычно, устанавливается межкомнатные или межквартирные перегородки.
Несущие стены в панельном доме
В панельных домах толщина внутренних перегородок колеблется от 80 мм до 120 мм, выполненных из гипсобетонных панелей. А, внутренние несущие стены, это железобетонные панели толщиной 140, 180 или 200 мм. Наружные несущие стены в панельном доме имеют толщину от 200 мм.
Чаще всего это однослойные панели из керамзитобетона толщиной 300-350 мм или многослойные состоящие из двух железобетонных панелей толщиной от 60 мм (внешняя) и 80-100 мм (внутренняя), разделённые утеплителем. В итоге, несущие стены в панельном доме имеют толщину от 120 мм.
Несущие стены в монолитном доме
С несущими стенами в монолитном доме не всё однозначно. Определить их удается не всегда. К тому же, их может и не быть (например, в монолитно-каркасных зданиях). В жилых монолитных домах встречаются разнообразные конструкции. Такие как, монолитные несущие стены, колонны, пилоны, балки т. д. Стандартная толщина стен и пилонов составляет 200, 250, 300 мм.
Диаметр несущих колонн может быть более 300 мм. Толщина внутренних стен, сделанных, обычно, из газобетонных блоков, составляет от 200 мм. Таким образом, толщина не несущих перегородок составляет менее 200 мм. Но, обратное не обязательно верно для несущей стены.
Так как, в монолитных домах перегородки могут быть толщиной более 200 мм (например, из пеноблоков).
Если любой из вышеперечисленных способов вызывает у вас затруднения, вам потребуется обратиться за помощью к специалистам проектных организаций для проведения инженерного обследования. Чаще всего это необходимо в случае нетиповой постройки, здания по индивидуальному проекту или старого здания.
Источники: http://www.mislife.ru/stroitelstvo/kak-opredelit-nesushhie-steny.html, http://vopros-remont.ru/steny/snosim-steny-v-kvartire-pri-pereplanirovke-kakie-mozhno-trogat-a-kakie-net/, http://vse-sovety.ru/19-remont/27-kak-opredelit-yavlyaetsya-li-stena-nesushchej. html
Наружная и внутренняя отделка стены из пеноблоков
Итак, стены из пеноблоков (пенобетонных блоков) нашего дома уже построены и коробка накрыта крышей. Теперь можно приступать к следующим этапам: внутренняя отделка, а также наружная отделка стен — это так называемая облицовка дома.
Первый этап – стены надо внимательно осмотреть на наличие щелей. Если такие есть, используя шпатель, их необходимо заделать тем же клеем, на который монтировались блоки.
Второй этап – стены необходимо «затереть», то есть, обработать затирочной теркой с крупной сеткой. Это делается для того, чтобы повысить адгезию стен. При производстве блоков используются различные жирные растворы (чаще всего эмульсол), которыми смазывают опалубку, чтобы блоки можно было снять из форм без повреждений.
На блоках может оставаться часть этих растворов. Удалить их можно только механическим способом, путем затирки стен. После этого в проделанные шлицы можно закладывать электрическую проводку.
Если стены из пенобетона несущие, тогда старайтесь шлицевать их как можно меньше, для этого проводку следует собирать в пучки и укладывать в один глубокий проем.
Третий этап – стены из пеноблоков надо обработать грунтовыми растворами. Лучше это сделать в два захода. Первый раз стены покрываются антибактериальной грунтовкой. После ее высыхания (2 -3 часа), стены надо покрыть обычным грунтующим раствором. Причем, в отличие от газобетонных стен, за счет закрытой пористой структуры пенобетона, расход грунтовых смесей будет небольшой.
Этап четвертый – закрепление стен.
Чтобы на стенах предотвратить появление «паутинки», которая может появиться в результате осадки фундамента (новые дома «движутся» около года), необходимо, чтобы стены были обработаны синтетическими латексными покрытиями либо акриловыми эмульсиями.
Если же возникают трудности с этими материалами, тогда следует использовать растворы с высоким уровнем паропроницаемости. В противном случае стены не будут дышащими, что неизбежно приведет к образованию плесени или грибка.
Далее стены из пеноблоков можно отделывать традиционными способами. При внутренней отделке углов, лучше применять пластиковые уголки, дополненные сеточкой. Температура в помещении должна быть не ниже +8 градусов. Влажность ограничивается требованиями только тех материалов, которые применяются для отделки.
При наружной отделке стен, облицовке, следует помнить, что эти работы не следует производить зимой (кроме монтажа навесных фасадов). Наружные стены нужно обработать в той же последовательности, что и внутри помещения.
Если в дальнейшем стены будут окрашиваться, тогда следует применять готовые водоэмульсионные стиролбутадиеновые краски, обладающие хорошей паропроницаемостью.
Если же наружные стены из пеноблоков планируется покрывать шубой, тогда следует использовать поливинилацетатные краски различных модификаций и декоративные присыпки (гранитная крошка, отсев мрамора, стеклянный песок и др.) фракцией 1,0—1,7 мм. Слой шубы следует наносить толщиной не более 3 мм.
При монтаже навесных фасадов желательно пользоваться специальными дюбелями для ячеистых бетонов. Если нет возможности применять данные дюбеля, тогда следует использовать анкерные соединения.
Развитие технологий производства пенобетона, позволило наружные стены обрабатывать непосредственно самим пенобетоном, что значительно лучше, чем использование для наружной отделки материалов с различной теплопроводностью. Покрываться стены могут двумя способами:
- Пенотаркретирование – пенобетон накидывается на стены под небольшим давлением, затем он прижимается специальными формами. В итоге получается муляж плиточного покрытия, которое после высыхания окрашивается в нужный цвет. Этот способ позволяет обрабатывать как ровные стены, так и округлые. Его можно применять и для стен, выполненных из других материалов. Но для этого нужна специализированная мобильная установка.
- Покрытие готовыми навесными панелями, изготовленными из фибрированного пенобетона.
Они уже выкрашены и не требуют дальнейшей обработки.
В завершение, можно сказать, что пенобетон – «дышащий» материал, и, чтобы дом получился комфортным для проживания, во избежание избыточной влажности в помещении, его не следует закрывать плотной отделкой.
Стены несущие, самонесущие и не несущие — какая разница!?
Какие бывают стены?
Стены по расположению бывают внутренними и наружными, конструктивно — несущими, cамонесущими и ненесущими.

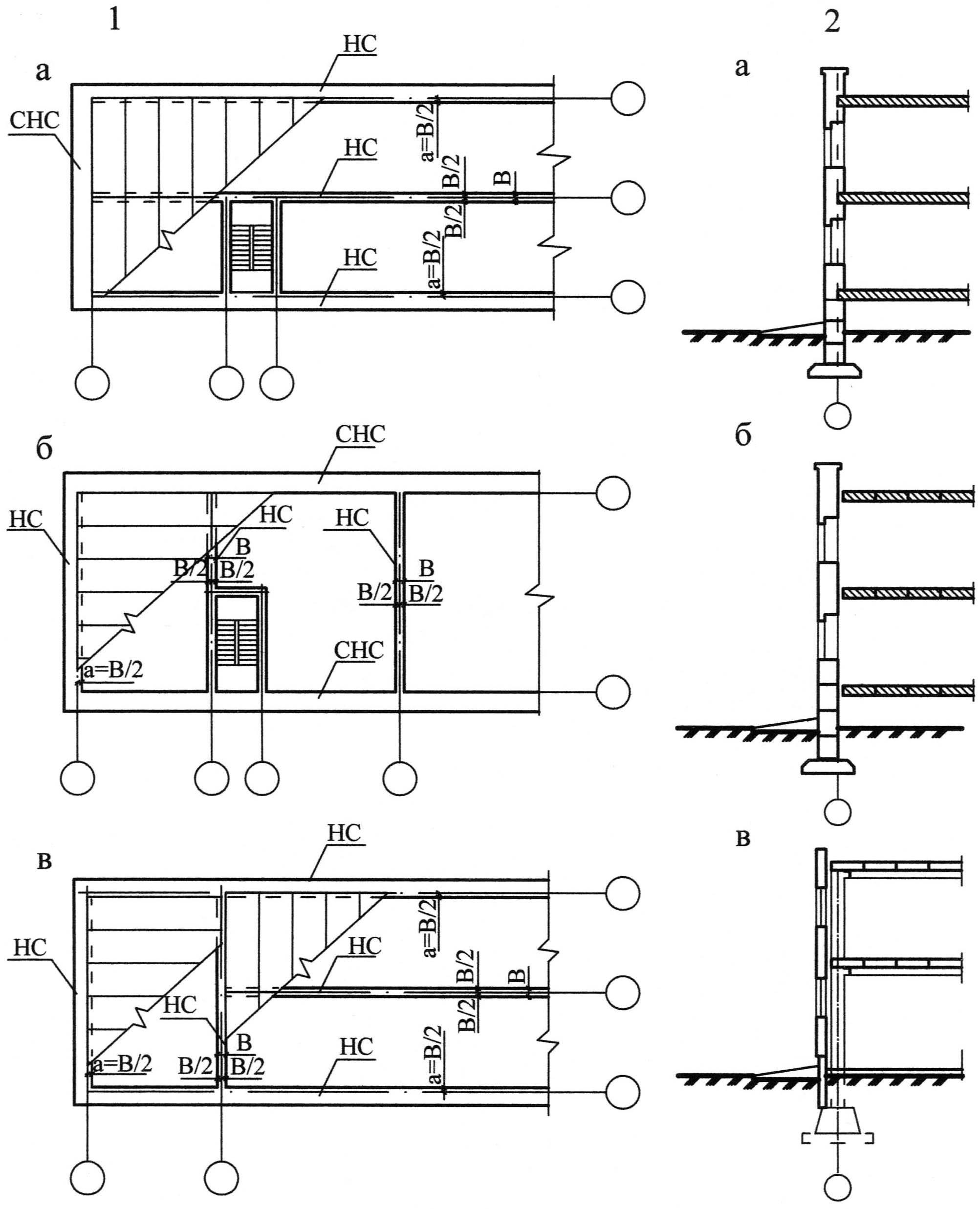

Рис1. Несущая стена(наружная стена опирается на фундамент, а перекрытие опирается на стену) |
Несущая стена (рис.1) – основная несуще-ограждающая вертикальная конструкция здания, опирающаяся и передающая на фундамент нагрузку от перекрытий и собственного веса стены, разделяющая смежные помещения в здании и защищающая их от воздействия внешней среды.
Самонесущая стена (рис.2) – наружная ограждающая вертикальная конструкция, защищающая внутренние помещения здания от воздействия внешней среды, опирающаяся и передающая на фундамент нагрузку от собственного веса.
Рис.2. Самонесущая стена(наружная стена опирается на фундамент, а перекрытие примыкает к стене) |
Ненесущая стена (рис.3) – наружная стена, опирающаяся на перекрытие в пределах одного этажа при высоте этажа не более 6м. (при большей высоте этажа эти стены относятся к самонесущим) и защищающая здание снаружи от воздействия внешней среды.
Перегородка – внутренняя вертикальная ограждающая ненесущая стена, опирающаяся на перекрытие, и разделяющая смежные помещения в здании.
В зданиях с самонесущими и ненесущими наружными стенами нагрузки от покрытий, перекрытий и т.п. передаются на каркас или поперечные конструкции зданий.
В доме стены, которые стоят на фундаменте и на которые опираются перекрытия будут несущими.
А стены, стоящие на фундаменте без опирания на них перекрытия будут самонесущими.
Рис.3. Ненесущая стена (наружная стена опирается на перекрытие этажа) |
Стены разного конструктивного назначения несут разную нагрузку. Для обеспечения необходимой несущей способности для разных стен выбирают определенную толщину стены и прочность используемых материалов.
Например, внутренние и наружные несущие стены зданий из газобетонных блоков высотой до 3-х этажей включительно рекомендуется изготавливать из блоков классов по прочности на сжатие не ниже В2,5, на клею или на растворе марки не ниже М75; при высоте до 2-х этажей включительно – не ниже В2 на клею или на растворе марки не ниже М50.
Для самонесущих стен зданий высотой до 3-х этажей класс блоков должен быть не ниже В2.
Допустимая ширина простенков и столбов, выполненных из газобетонных блоков, определяется расчетным путем, но не менее 600 мм. в несущих стенах и не менее 300 мм. в самонесущих (за вычетом углублений для опирания перемычек над проемами).
Утепление стен дома из пенобетона — идеи наружного и внутреннего утепления (100 фото)
Много, кто занимался возведением стен из пенобетона, задаются вопросом, следует ли утеплять в последующем готовый дом или нет. Пенобетон материал сам по себе легкий и теплый, но, тем не менее, вопрос необходимости утепления стен не дает покоя. Давайте попытаемся в этом разобраться.
Пенобетон является легким строительным материалом и к тому же прекрасным утеплителем.
Если вы решили использовать для возведения стен пенобетон, то первый и самый лучший способ сделать стены теплыми — это сделать их потолще.
Потому, что когда мы начинаем в конструкцию стены добавлять дополнительные слои материалов, то это ведет к изменению свойств гидроскопичности стен и образования конденсата влаги.
Дело в том, что устанавливая дополнительную теплоизоляцию из материалов, свойства которых вам не известны, очень легко можно допустить ошибку, которая в итоге может привести к неприятным последствиям для помещения в виде образования и конденсирования в стенах влаги.
Поэтому самый безошибочный способ — это сделать стену массивной, но из однородного материала. В данном случае, если вы решились возводить свой дом из пенобетона, то рекомендуемая толщина для стен должна быть не менее 50 см.
К примеру, если мы возьмем дом со стеной в один ряд пенобетона и облицованный снаружи кирпичом, то зимой, если произойдет отключение отопления, скажем ночью, то к утру вы очнетесь от ощущения дикого холода. Другое же дело, когда дом сооружен из стен толщиной 50-60 см — к утру при таких же условиях он еще сохранит тепло и вам будет достаточно комфортно!
Таким образом, не смотря на теплосберегающие свойства пенобетона (да и из кирпича тоже) следует понять простую истину — чем толще стены, тем будет теплее.
Но об утеплении поговорить все же необходимо – существует множество домов, хозяива которых хотели бы их утеплить. И здесь следуе учитывать основное правило – правильно устанавливать утепление стен дома снаружи и изнутри исходя из свойств утепляющих и изолирующих материалов.
Лучшее утепление всегда наружнее. Почему снаружи? Потому, что если мы имеем наружную стену из пеноблока в один ряд и утеплим ее любым, даже толстым утеплителем изнутри, то у нас дома будет ощущаться тепло, а вот этот блок (то есть вся стена) окажется промерзшим до основания. Утеплять дом можно и нужно стараться исключительно только снаружи.
Влагопроницаемыми утеплителями (такими, как миниральная вата, торфоблоки) можно утеплять стены снаружи любым слоем – маленьким, толстым, в несколько слоев.
От этого дом будет только теплее и вреда стены никакого не получат. Влагонепроницаемыми материалами (такими, как например пенопласт или вспененный полиэтилен) можно утеплять стены только изнутри.
То есть очень важно, чтобы влага из стены выводилась наружу.
Если, по ошибке установить влагонепроницаемый утеплитель снаружи стены и при этом не толстым слоем, то точка образования россы как раз установится за ним на поверхности пенобетона. И это может происходить даже в летнее время, при этом стена начинет разрушаться от накопления влаги.
Другими словами, недостаточная толщина влагонепроницаемого утеплителя принесет только вред зданию, потому что точка образования росы будет находиться в стене и не получит выход наружу.
Таким образом, утепляя стены снаружи влагонепронцаемыми утепляющими материалами, следует понимать, что точка образования росы должна находиться между слоями утеплителя, тогда стены вашего дома всегда будут сохранять тепло и оставаться сухими.
Несущие стены – типы, идентификация и характеристики
Что такое несущие и ненесущие стены?
Несущие стены
Несущие стены — это стены, которые выдерживают вес пола или крыши над ними. Они поддерживают вес балок перекрытия или ферм крыши, которые обычно проходят в противоположном направлении сверху.
Это стены, которые держат дом, и если вы их снесете, вам придется найти способ поддержать вес, который они держат, чем-то другим, часто балкой.
Ненесущие стены
Ненесущая стена – это стена, которая разделяет комнаты, не поддерживая нагрузку или вес крыши или пола над ней. Если вы уберете эти стены, дом не пострадает.
Большинство стен, идущих параллельно балкам пола наверху, редко несут вес. Сложная часть заключается в том, чтобы различать стены, которые проходят под углом 90 градусов к балкам пола, потому что некоторые из них могут быть несущими, а другие — нет.
Как определить, является ли стена несущей?
Итак, вы только что купили дом или прогуливаетесь по дому и хотите сделать его открытым.Но можно ли снести эти стены? Они несущие или не несущие? Откуда ты вообще знаешь?
К концу этого видео вы будете точно знать, как определить, является стена несущей или не несущей. Мы можем идентифицировать несущие стены с помощью другого процесса. Итак, начнем.
Один из самых простых способов определить, является ли стена несущей или не несущей, — это посмотреть на потолок и посмотреть, в каком направлении проходит балка. Поэтому, когда мы немного смотрим вверх, мы видим, что эта стена имеет перпендикулярные балки.Это означает, что он входит под углом 90 градусов. Если они идут параллельно, это означает, что стена точно не несущая.
Теперь вы можете не видеть. У вас может быть гипсокартон, у вас может быть потолок. Возможно, у вас есть что-то, что мешает вам видеть балки над вами.
Если это так, мы действительно можем посмотреть на структуру или размеры дома. Как и в этом случае, здесь мы короче, чем здесь. Как правило, это означает, что наши балки рассчитаны на самый короткий пролет.
Еще один способ определить, является стена несущей или не несущей, — это выйти на улицу и посмотреть на свою крышу. Теперь, если у нас двускатная крыша, а это значит, что у вас есть козырек, а ваша стена идет вверх, это означает, что ваши балки идут перпендикулярно этому.
Итак, на двускатной крыше мы теперь знаем, в какую сторону идут фермы крыши, и обычно несущая балка проходит перпендикулярно этому. Это означает, что стена однозначно является несущей.
Теперь вы знаете, как определить, является ли стена несущей или ненесущей, чтобы можно было снести стену и получить дом открытой планировки, о котором вы всегда мечтали.
Типы несущих стен и их примеры
Стена, которая несет нагрузку от конструктивных элементов, таких как балки, плиты крыши и т. д., а также другие элементы, такие как статическая нагрузка и временная нагрузка, называется несущими стенами.
Ниже приведены различные типы несущих стен:
1) Сборная железобетонная стена
- Сборная стена обладает превосходной прочностью и долговечностью.
- Стены такого типа гладкие и привлекательные.
- Имеет большую защитную способность и прост в установке.
2) Подпорная стена
- Подпорная стена обеспечивает боковую поддержку земли за пределами холмистой местности.
- Защищает от оползней и эрозии почвы.
- Обычно строится с помощью камней и раствора или проволоки для связывания.
3) Кирпичная стена
- Кирпичная стена является самым долговечным и прочным типом стены.
- Применяется в строительстве для регулирования температуры и влажности помещений.
- Стены этого типа строятся с помощью кирпичей, раствора и т.д.
- Более устойчивы к огню.
4) Стены из металлических стоек с панелями
- Используется для облицовки наружных стен зданий.
- Изготовлен из нержавеющих металлов, таких как нержавеющая сталь, медь и алюминий.
- Он также достаточно прочен, чтобы выдерживать сейсмическую нагрузку, ветровую нагрузку и т. д.
5) Каменная стена
- Эти типы камней строятся с помощью камней, связанных с помощью проволоки.
- Может выдерживать как боковые, так и вертикальные нагрузки.
- Stonewall — одна из самых прочных и долговечных стен среди всех вышеперечисленных.
Характеристики несущих стен
- Несут нагрузку, приходящуюся на крышу и верхний этаж здания или сооружения.
- Несущая стена передает приходящуюся на нее нагрузку на фундамент как колонна.
- Несущая стена может использоваться как снаружи, так и внутри здания.
Все наружные стены являются несущими?
Большинство наружных стен являются несущими, если в конструкции нет используемых балок и колонн. Если балки нет, то плита на внешних частях будет действовать как консольная плита. Таким образом, плита воспринимает начальный изгибающий момент. Если мы приложим к нему дополнительную нагрузку, то он может разрушиться.
Кроме того, это также зависит от размера комнаты. Если пролет комнаты или коридора меньше 1 метра, то несущую стену предусматривать не нужно.Следовательно, не обязательно, чтобы все наружные стены были несущими.
Я надеюсь, что эта статья « Несущие стены » останется для вас полезной.
Happy Learning – Civil Concept
Читайте также,
Типы перегородок | Требования и преимущества перегородки
Конструкция полой стены Детали | Процедура возведения полой стены
Консольная подпорная стена | Детали, типы и конструкция консольной стены
Стена из каменной кладки | Типы, преимущества, процесс строительства
Подпорная стена | Типы, детали и дизайн
Разделенные статьи: 417
СвязанныеЧто такое балки и колонны в конструкциях?
Вот несколько советов, как сделать так, чтобы онлайн-курс прошел гладко.
Балки и колонны представляют собой два важных типа конструктивных элементов, которые играют ключевую роль в создании безопасного пути передачи нагрузки для передачи веса и сил конструкции на фундамент и в землю. Балки и колонны могут быть построены с использованием одних и тех же форм и материалов, но каждая из них выполняет разные функции и спроектирована по-разному.
Балки обычно представляют собой горизонтальные конструктивные элементы, воспринимающие нагрузки, перпендикулярные их продольному направлению.Подумайте о балансирующем бревне в гимнастике. Это прямоугольный объект длиной 15 футов, поддерживаемый с обоих концов. Когда человек идет по балке около середины пролета, его вес представляет собой вертикальную направленную вниз силу, действующую перпендикулярно продольному направлению балки.
Балки используются для поддержки веса полов, потолков и крыш здания и для передачи нагрузки на вертикальный несущий элемент конструкции. Иногда более крупные и тяжелые балки, называемые передающими балками, используются для поддержки совокупного веса штабелированных стен или других балок и передачи нагрузки на опоры.
Проектирование или определение размеров балок требует понимания основных принципов физики и инженерной статики. Инженер-строитель обучен и полностью оснащен для проверки нагрузок, действующих на балку, расчета сил и напряжений на ней и выбора материала, размера и формы соответственно. Частью инженерно-консультационных работ, которые я предоставляю своим клиентам, является структурное проектирование балок в новых зданиях и восстановление или усиление существующих балок в конструкции.
В случае нового здания существует больше гибкости в выборе размера и типа материалов для балок, которые лучше всего подходят для конструкции. Наиболее распространенные типы материалов, которые я рекомендую своим клиентам, — это балки из стальных профилей, железобетона, кирпичной кладки и деревянные балки. Все материалы имеют свои плюсы и минусы, но обычно выбираются исходя из их стоимости, размера и огнестойкости.
При разработке конструкции новой балки или реставрации существующей я учитываю несколько факторов.К этим факторам относятся величина нагрузки, действующей на балку, длина или пролет балки, доступная высота в свету под балкой или любые ограничения по геометрии, пределы прогиба балки, прочность материала, а также класс огнестойкости и сопротивление. . Аналогичные коэффициенты используются при проектировании колонн.
Колонны представляют собой вертикальные конструктивные элементы, в которых нагрузка передается параллельно продольной оси в виде сжатия, а иногда и растяжения. Например, представьте себе прямоугольный стол с четырьмя ножками по углам.Вес стола и всех предметов на столе передается на пол через ножки, действующие на сжатие. В этом случае ножки можно рассматривать как столбцы.
Колонны используются для поддержки балок перекрытия/потолка и колонн верхнего этажа. Колонны нижнего этажа высотного здания должны нести совокупный вес всех этажей выше. Поэтому расположение колонн в идеале должно быть одинаковым на всех этажах.Это не всегда возможно, особенно при сложном архитектурном проекте, где каждый этаж имеет разную планировку. В таких случаях я часто рекомендую клиентам привлечь команду структурных дизайнеров на раннем этапе проекта, чтобы вместе с архитекторами провести мозговой штурм по наиболее идеальной компоновке колонн.
При проектировании колонны в новом здании я учитываю несколько факторов. Я начинаю с расчета веса полов/крыши, поддерживаемых колонной, затем выбираю материал и размер по мере необходимости.Высота столбца играет важную роль в общем размере столбца. Колонна, которая поддерживает 1000 фунтов и имеет высоту 10 футов, возможно, должна быть в два раза больше, чем колонна, поддерживающая 1000 фунтов и имеющая высоту 20 футов. Все зависит от геометрии колонн и свойств материала.
Надеюсь, это дало вам хорошее представление о том, что такое балки и колонны в структуре и здании, и почему они являются очень важными структурными элементами, которые нельзя упускать из виду. В следующий раз, когда вы войдете в здание или проедете по мосту, попробуйте осмотреться и выяснить, какие элементы, которые вы видите, используются в качестве балок, а какие — в качестве колонн.Если вы застряли или у вас есть какие-либо вопросы относительно структуры, на которую вы смотрите, не стесняйтесь оставлять комментарии ниже, и мы будем рады помочь вам!
Если вам нужна дополнительная информация об основах проектирования конструкций, не стесняйтесь взять наше Полное руководство здесь!
Ной — профессиональный инженер, работающий в Crosier Kilgour & Partners Ltd, консалтинговой фирме по проектированию конструкций в Виннипеге, Манитоба, Канада, и имеет более 8 лет опыта работы в инженерной сфере в качестве проектировщика конструкций и руководителя проекта.За время своего пребывания в инженерной сфере он работал над многими уникальными проектами, включая оценку состояния существующих сооружений, реконструкцию существующих зданий, пристройки к существующим зданиям и проектирование новых сооружений, которые он получает привилегией наблюдать за тем, как они строятся с нуля. в городе, в котором он вырос.
Мостовые подшипники — обзор
1 ИСТОРИЯ ВОПРОСА
Многослойные стальные резиновые подшипники были разработаны в 1950-х годах для компенсации теплового расширения мостовых настилов.Они состоят из сэндвича из нескольких относительно тонких слоев резины, соединенных между параллельными стальными армирующими пластинами. Относительная нерастяжимость стальных пластин и высокий объемный модуль упругости резины обеспечивают высокую жесткость в направлении, нормальном к пластинам, и несущую способность в этом направлении, достаточную для поддержки настила моста, в то время как конструкция сохраняет низкая сдвиговая жесткость резины в плоскости слоев, так что тепловое расширение настила можно компенсировать с минимальным усилием.Обычно вся многослойная структура и, по крайней мере, боковые стороны покрыты резиновым «покровным слоем» толщиной несколько миллиметров, чтобы обеспечить непроницаемый барьер для коррозии стали. Внедрение многослойных мостовых подшипников из резины и стали оказалось успешным. Единственные случаи замены, по-видимому, были вызваны соображениями, отличными от усталостного разрушения, такими как повышение грузоподъемности моста или удаление подшипника, чтобы определить, изменились ли его свойства после продолжительной службы.В последних случаях ответ обычно заключается в том, что для подшипников из натурального каучука (NR) жесткость остается близкой к исходной спецификации (Ab-Malek & Stevenson, 1984; Stevenson & Price, 1986; Fuller & Roberts, 1997). Подшипники из хлеропранового каучука (CR) со временем могут становиться жестче из-за «походного отверждения» (Tyler, 1988).
Успех концепции дизайна во многом можно отнести к авторам Технического меморандума , регулирующего их использование в Великобритании, BE1/76 (Dept.окружающей среды, 1976). Основные расчетные уравнения из этого стандарта были перенесены в BS5400, часть 9.1 (1983 г.), а позднее в prEN1337-3 и, в более замаскированной форме, в AASHTO (текущий метод проектирования эластомерных подшипников B). ограничение проектных перемещений и вертикальной нагрузки основано на ограничении, применяемом к максимальному локальному напряжению в резине. Это оценивается на основе теории линейной упругости для деформационного поведения подшипника. Хотя этот подход является упрощенным, опыт показывает, что он привел к консервативным проектам.
Время от времени возникает интерес к тому, чтобы подвергать многослойные подшипники большим нагрузкам и прогибам, чем обычно для подшипников мостов, например, в морских нефтяных месторождениях (Gunderson et al, 1992) или для сейсмоизолирующих подшипников (Muhr, 1996). Представленная здесь работа была вызвана потребностью в предварительно сжатой многослойной резиновой пружине с высоким вращением для предотвращения подъема сферического подшипника моста при динамической нагрузке. Сборка рассматривалась для моста с особенно высоким отношением динамической нагрузки к статической, и требовалась проверка того, что будет достигнута удовлетворительная усталостная долговечность, а не просто проверка того, что конструкция соответствует стандартным правилам.
В этой главе сначала рассматриваются уравнения для поля деформации и жесткости, полученные для многослойных подшипников из теории линейной упругости, затем обсуждается, как они применяются в стандартах на мостовые подшипники и как можно расширить рассмотрение, чтобы включить механику разрушения. Выводы обсуждаются в свете некоторых результатов усталости нагруженного многослойного подшипника при циклическом вращении.
Для простоты и в связи с тем, что подшипники с высокой скоростью вращения являются круглыми, внимание будет ограничено круглыми подшипниками, геометрия которых изначально не рассматривалась в стандартах на мостовые подшипники, хотя prEN1337-3 включает приложение по эллиптическим подшипникам.
Компоненты Детали моста
🕑 Время чтения: 1 минута
Обсуждаются различные компоненты и части моста, такие как пролетное строение, основание, опоры бетонных и стальных мостов, их типы, значение, функции. Основные компоненты и части мостовых конструкций Конструкция моста состоит из следующих компонентов:- Надстройка или элемент настила
- Подшипники
- Компоненты основания
Рис. Полупроходной участок автомобильного моста из бетонной плиты

- Пирс
- Абатменты
- Стены крыльев и возвращение
- Фонд

- Передача нагрузки на фундамент
- Сопротивление горизонтальным силам

- По конструктивной связности опора может быть классифицирована как монолитная или консольная.
- В зависимости от формы сечения опоры могут быть классифицированы как сплошные или полые, шестиугольные, круглые, восьмиугольные или прямоугольные.
- В зависимости от конфигурации каркаса пирс может быть классифицирован как одноколонный или многоколонный изогнутый, молотообразный или со стеной пирса.
- Выбранный тип абатмента
- Последовательность построения
Рис. Устои в конструкции моста – основные функции
Как видно из приведенного выше рисунка, к устоям предъявляются такие же требования к конструкции, как и к подпорным стенам, а также к конструкции опор.
Рис. Компоненты абатментов
Крылья и возвратные стенки Сооружения, построенные как продолжение устоев для удержания земли, присутствующей на подходном берегу, называются боковыми стенами.В противном случае эта часть будет иметь естественный угол естественного откоса. Это подпорные стены, сооруженные рядом с опорами. Эта стена может быть выполнена как единое целое с примыкающей стеной, так и независимо от нее. Задняя часть стены при проектировании должна учитывать три расчетные нагрузки. Это включает в себя:- Давление грунта от обратной засыпки
- Надбавка от динамических нагрузок или уплотняющей установки
- Гидравлические нагрузки от водонасыщенного грунта

Оценка внеплоскостной реакции граничных краев железобетонных стеновых конструкций, детализированная с максимальным коэффициентом продольного армирования, предписанным нормами | Международный журнал бетонных конструкций и материалов
Адебар, П. , Ибрагим, А.М.М., и Брайсон, М. (2007). Испытание основной стены высотного здания: эффективная жесткость для сейсмического анализа. Структурный журнал ACI, 104 (5), 549–559.
Google Scholar
Алмейда Дж. и др. (2017). Испытания тонких железобетонных стен на плоскостное и внеплоскостное циклическое нагружение. Спектры землетрясений, 33 (1), 323–345. https://doi.org/10.1193/101915EQS154DP.
Артикул Google Scholar
Бендито А. и др. (2009). Коэффициент неупругой расчетной длины некачающихся железобетонных колонн. Journal of Structural Engineering, 135 (9), 1034–1039. https://doi.org/10.1061/(asce)0733-9445(2009)135:9(1034).
MathSciNet Статья Google Scholar
Бертеро В.В. (1980). Сейсмические характеристики железобетонных стеновых конструкций . На 7-й всемирной конференции по сейсмостойкому делу (стр. 323–330).
Бейер, К. (2015). Будущие направления для зданий с железобетонными стенами в Еврокоде 8 . На конференции SECED 2015: Риск землетрясений и проектирование на пути к устойчивому миру, август (стр. 1–7).
Канадская ассоциация стандартов. (2007). CAN, CSA-A23.3-04, проектирование железобетонных конструкций (обновление №2 — июль 2007 г.) . Миссиссога, Онтарио, Канада: Канадская ассоциация стандартов.
Google Scholar
Чай, Ю. Х., и Элайер, Д. Т. (1999). Боковая устойчивость железобетонных колонн при осевом обратном циклическом растяжении и сжатии. ACI Structural Journal, 96 (5), 780–789.
Google Scholar
Чай, Ю. Х. и Куннат, С. К. (2005). Минимальная толщина стен из пластичных железобетонных конструкций. Инженерные сооружения, 27 (7), 1052–1063. https://doi.org/10.1016/j.engstruct.2005.02.004.
Артикул Google Scholar
Крисанидис, Т. (2019). Влияние степени удлинения на поперечную потерю устойчивости ограниченных граничных областей железобетонных сейсмических стен. Строительство и строительные материалы, 211, 703–720. https://doi.org/10.1016/J.CONBUILDMAT.2019.03.271.
Артикул Google Scholar
Эльнашай А.С., Пилакутас, К., и Амбрасейс, Н. Н. (1990). Экспериментальное поведение железобетонных стен при землетрясении. Землетрясение и динамика конструкций, 19 (3), 389–407. https://doi.org/10.1002/eqe.42308.
Артикул Google Scholar
Элвуд, К. Дж., и Эберхард, Миссури (2009). Эффективная жесткость железобетонных колонн. Структурный журнал ACI, 106 (4), 476–484.
Google Scholar
Европейский комитет по стандартизации. (2004а). EN 1992-1-1:2004, Еврокод 2: Проектирование бетонных конструкций. Часть 1-1: Общие нормы и правила для зданий . Бельгия, Брюссель: Европейский комитет по стандартизации.
Google Scholar
Европейский комитет по стандартизации. (2004б). EN 1998-1:2004, Еврокод 8: Проектирование сейсмостойких конструкций. Часть 1: Общие правила, сейсмические воздействия и правила для зданий .Бельгия, Брюссель: Европейский комитет по стандартизации.
Google Scholar
Фаррар, К.Р., и Бейкер, В.Е. (1993). Экспериментальная оценка жесткости железобетонной стены с малым удлинением. Землетрясение и динамика конструкций, 22 (5), 373–387. https://doi.org/10.1002/eqe.42502.
Артикул Google Scholar
Финтел, М.(1991). Стены жесткости — ответ на вопрос о сейсмостойкости? Concrete International, 13 (7), 48–53.
Google Scholar
Финтель, М. (2014). Стойкость зданий с поперечными стенками к землетрясениям последних тридцати лет. Журнал PCI . https://doi.org/10.15554/pcij.05011995.62.80.
Артикул Google Scholar
Гулд, Н.C. и Хармон, Т.Г. (2002). Замкнутые бетонные колонны, подверженные осевой нагрузке, циклическому сдвигу и циклическому изгибу — Часть II: Экспериментальная программа. Структурный журнал ACI, 99 (1), 42–50.
Google Scholar
Гран, Дж. К., и Сенсени, П. Е. (2002). Изгиб на сжатие железобетонных стен масштабной модели. Журнал инженерной механики, 122 (7), 660–668. https://дои.org/10.1061/(asce)0733-9399(1996)122:7(660).
Артикул Google Scholar
Хо, Дж. К. М. и Пэм, Х. Дж. (2003). Неупругий расчет низконагруженных высокопрочных железобетонных колонн. Инженерные сооружения, 25 (8), 1083–1096. https://doi.org/10.1016/S0141-0296(03)00050-6.
Артикул Google Scholar
Международная конференция строителей.(1997). Единые строительные нормы и правила — том 2: Положения по проектированию конструкций . Уиттиер, Калифорния, США: Международная конференция строительных чиновников.
Google Scholar
Кассем, В., и Эльшейх, А. (2010). Оценка прочности на сдвиг структурных стен на сдвиг. Journal of Structural Engineering, 136 (10), 1215–1224. https://doi.org/10.1061/(asce)st.1943-541x.0000218.
Артикул Google Scholar
Ли, Х.С. и Ко, Д. В. (2007). Характеристики сейсмостойкости высотных железобетонных стеновых зданий с различной неровностью нижних этажей. Инженерные сооружения, 29 (11), 3149–3167. https://doi.org/10.1016/j.engstruct.2007.02.014.
Артикул Google Scholar
Ли, QS (2001). Устойчивость высотных зданий со стеновыми конструкциями. Инженерные сооружения, 23 (9), 1177–1185.https://doi.org/10.1016/S0141-0296(00)00122-X.
Артикул Google Scholar
Лу, Ю. и др. (1999). Железобетонные масштабные колонны при циклических воздействиях. Динамика грунтов и сейсмостойкость, 18 (2), 151–167. https://doi.org/10.1016/S0267-7261(98)00037-2.
MathSciNet Статья Google Scholar
Мазар, Ж., Котронис, П., и Давенн, Л. (2002). Новая стратегия моделирования поведения стенок сдвига при динамической нагрузке. Землетрясение и динамика конструкций, 31 (4), 937–954. https://doi.org/10. 1002/eqe.131.
Артикул Google Scholar
Министерство экологического планирования и общественных работ. (2000). Греческий код для проектирования и строительства бетонных сооружений, Афины, Греция (на греческом языке) .
Мо, Ю. Л., Чжун, Дж., и Хсу, Т. Т. С. (2008). Сейсмическое моделирование железобетонных стеновых конструкций. Инженерные сооружения, 30 (11), 3167–3175. https://doi.org/10.1016/j.engstruct.2008.04.033.
Артикул Google Scholar
Мойер, М.Дж., и Ковальски, М.Дж. (2003). Влияние деформации растяжения на потерю устойчивости арматуры в бетонных колоннах. Структурный журнал ACI, 100 (1), 75–85.
Google Scholar
Ораккал, К., Уоллес, Дж. В., и Конте, Дж. П. (2014). Изгибное моделирование железобетонных стен-атрибуты модели. Структурный журнал ACI, 101 (5), 688–698. https://doi.org/10.14359/13391.
Артикул Google Scholar
Парра, П.Ф., и Мёле, Дж.П. (2014). Боковая потеря устойчивости в железобетонных стенах .На Десятой национальной конференции США по сейсмостойкому делу.
Paulay, T., & Priestley, MJN (1993). Устойчивость пластичных несущих стен. Структурный журнал ACI, 90 (4), 385–392.
Google Scholar
Пенелис Г.Г. и Каппос А.Дж. (1996). Сейсмостойкие бетонные конструкции . Лондон: Чепмен и Холл.
Google Scholar
Пенелис Г., и другие. (1995). Железобетонные конструкции . Салоники, Греция: AUTh. Нажмите.
Google Scholar
Пессики С. и Пьерони А. (1997). Осевая нагрузка крупномасштабных колонн из высокопрочного бетона со спиральным армированием. ACI Structural Journal, 94 (3), 304–314.
Google Scholar
Пилакутас К. и Эльнашай А.(1995). Циклическое поведение железобетонных консольных стен, часть I: экспериментальные результаты. Структурный журнал ACI, 92 (3), 271–281.
Google Scholar
Рад, Б. Р., и Адебар, П. (2009). Сейсмический расчет высотных бетонных стен: обратный сдвиг из-за диафрагм под изгибным шарниром. Journal of Structural Engineering, 135 (8), 916–924. https://doi.org/10.1061/(asce)0733-9445(2009)135:8(916).
Артикул Google Scholar
Раджу, Р. (2017). Поведение соединения колонны угловой балки с прямоугольной спиральной арматурой и продольными стержнями из стеклопластика. International Research Journal of Advanced Engineering and Science, 2 (2), 160–165.
Google Scholar
Россо, А., Алмейда, Дж. П., и Бейер, К. (2016a). Внеплоскостное поведение железобетонных элементов с одинарным армирующим слоем, подвергающихся циклической осевой нагрузке: моделирование элемента балка-колонна .В проц. конференции NZSEE 2016 года.
Россо, А., Алмейда, Дж. П., и Бейер, К. (2016b). Устойчивость тонких железобетонных стен при циклических нагрузках: современное состояние и новые экспериментальные данные. Bulletin of Earthquake Engineering, 14 (2), 455–484. https://doi.org/10.1007/s10518-015-9827-x.
Артикул Google Scholar
Россо А. и др. (2018). Циклические испытания на растяжение-сжатие тонких бетонных граничных элементов с одинарным слоем арматуры, подверженных внеплоскостной неустойчивости. Bulletin of Earthquake Engineering, 16 (2), 859–887. https://doi.org/10. 1007/s10518-017-0228-1.
Артикул Google Scholar
Россо А. и др. (2017). Экспериментальная кампания на тонких железобетонных колоннах, подверженных неустойчивости вне плоскости: численное моделирование с использованием моделей элементов оболочки . В VIII Congreso Nacional de Ingeniería Sísmica.
Россо А. и др. (2016). Экспериментальные испытания внеплоскостной реакции железобетонных колонн на циклическую нагрузку растяжения-сжатия .На 16-й всемирной конференции по сейсмостойкому делу.
Шейх С. и Хури С. (1993). Замкнутые бетонные колонны с заглушками. ACI Structural Journal, 90 (4), 414–431.
Google Scholar
Stability, BR, & Walls, SRC (2019). Оценка устойчивости пограничной области специальных железобетонных стен | SpringerLink Страница 1 из 3 оценка устойчивости пограничной зоны специальных железобетонных стен оценка устойчивости пограничной зоны специальных железобетонных стен | SpringerLink Страница 2 из 3 Личные данные. об. 1, стр. 13–15.
Стандарты Новой Зеландии. (2006). NZS 3101:2006, Стандарт на бетонные конструкции: Часть 1 — Проектирование бетонных конструкций, . Веллингтон, Новая Зеландия: Стандарты Новой Зеландии.
Google Scholar
Талеб Р., Тани М. и Коно С. (2016). Работа замкнутых граничных областей железобетонных стенок при циклических реверсивных нагрузках. Journal of Advanced Concrete Technology, 14 (4), 108–124.https://doi.org/10.3151/jact.14.108.
Артикул Google Scholar
Тан, Т. Х. и Йип, В. К. (1999). Поведение бетонных колонн с осевой нагрузкой, ограниченных эллиптическими обручами. Структурный журнал ACI, 96 (6), 967–971.
Google Scholar
Тейлор, К., и Уоллес, Дж. (1995). Проектирование стройных железобетонных стен с проемами.Отчет № CU/CEE-95/13, Департамент гражданских и
Экологическая инженерия, Университет Кларксона, Потсдам, Нью-Йорк.
Уоллес, Дж. В. (2010). Ориентированное на эксплуатационные характеристики проектирование высоких зданий с железобетонными каркасными стенами. Геотехника, геология и сейсморазведка, 17, 279–307. https://doi.org/10.1007/978-90-481-9544-2_12.
Артикул Google Scholar
Уоллес, Дж. В.(2012). Поведение, проектирование и моделирование несущих стен и соединительных балок — уроки недавних лабораторных испытаний и землетрясений. Международный журнал бетонных конструкций и материалов, 6 (1), 3–18. https://doi.org/10.1007/s40069-012-0001-4.
Артикул Google Scholar
Уоллес, Дж. В., и Мёле, Дж. П. (2007). Требования к пластичности и детализации несущих стен зданий. Journal of Structural Engineering, 118 (6), 1625–1644.https://doi.org/10.1061/(asce)0733-9445(1992)118:6(1625).
Артикул Google Scholar
Вуд, С. Л., Уайт, Дж.К., и Мёле, Дж.П. (1987). Землетрясение 1985 года в Чили: наблюдения за сейсмостойкой конструкцией в Винья-дель-Мар. ReportNo. UILU-ENG-87-2002, факультет гражданского строительства, Иллинойский университет в Урбана-Шампейн, Урбана, Иллинойс.
Чжан Ю. и Ван З. (2001). Сейсмические свойства стен жесткости из железобетона, подвергающихся высоким осевым нагрузкам. Structural Journal, 97, 739–750.
Google Scholar
Патент США на продольную планку багажника Патент (Патент № 4,901,902, выдан 20 февраля 1990 г.)
ПРЕДПОСЫЛКИ ИЗОБРЕТЕНИЯI. Область изобретения
Настоящее изобретение относится к продольным ламелям для багажников транспортных средств и, в частности, к изоляционной конструкции для продольных ламелей, предназначенной для размещения между несущим корпусом ламелей и поверхностью транспортного средства, чтобы предотвратить повреждение поверхности и обеспечить добавлена поддержка планки.
II. Описание предшествующего уровня техники
Продольные поддерживающие планки широко используются в багажниках для создания несущей поверхности внутри багажника и предотвращения повреждения лакокрасочного покрытия крыши или задней части автомобиля. Планки обычно устанавливаются параллельно, в продольном направлении, чтобы минимизировать сопротивление ветру, позволяя потоку воздуха проходить через поверхность автомобиля под багажом. Как правило, такие предкрылки включают удлиненный корпус предкрылка, изготовленный из хромированного металла, и изолятор, расположенный между металлическим корпусом и поверхностью транспортного средства.Изолятор может быть плоским, так что он проходит под всем корпусом пластины, или может просто повторять периферийную конфигурацию корпуса. Крепежные винты, проходящие через корпус планки и изолятор, крепят планку к поверхности.
В типичной конструкции изолятор обеспечивает водонепроницаемое уплотнение, предотвращая контакт металла с металлом между корпусом предкрылка и поверхностью автомобиля. Поддержка любой нагрузки обеспечивается строго конструктивной конфигурацией и прочностью корпуса планки.Многие различные конфигурации были адаптированы для улучшения прочности и аэродинамики, что привело к увеличению производственных затрат. Кроме того, известные в прошлом предкрылки были разработаны для установки, по существу, на плоские поверхности, такие как задняя часть пола или крыша транспортного средства. Таким образом, требуется продольная планка, имеющая простую конструкцию корпуса для простоты изготовления, но имеющую достаточную конструктивную прочность, чтобы выдерживать экстремальные нагрузки.
Настоящее изобретение устраняет недостатки известных продольных ламелей за счет создания конструкции ламелей и изоляторов с увеличенной несущей способностью.
Планка багажника в соответствии с настоящим изобретением содержит литой или экструдированный пластиковый изолятор с удлиненным корпусом планки, съемно прикрепленным к нему. Как в корпусе предкрылка, так и в изоляторе имеется множество монтажных отверстий, предназначенных для установки крепежных винтов для крепления предкрылка к поверхности транспортного средства. Как известно, тело предкрылка имеет простое поперечное сечение в форме усеченной пирамиды с сужающимися концевыми частями для простоты изготовления при минимизации аэродинамического сопротивления.В предпочтительном варианте корпус ламели выполнен из хромированного металла.
Пластиковый изолятор включает в себя центральную опорную часть, которая проходит по всей длине предкрылка, и выступающие наружу опорные фланцы, которые отделяют боковые края корпуса предкрылка от поверхности транспортного средства. Отходящие наружу фланцы содержат канавки, принимающие тело пластины для соединения двух компонентов, и внешние контактные площадки, которые соответствуют контуру поверхности транспортного средства, к которой крепится лонжерон.Центральная опорная часть изолятора имеет по существу Н-образное поперечное сечение и проходит между поверхностью транспортного средства и несущей стенкой корпуса предкрылка. Таким образом, изолятор повышает несущую способность продольной планки, поддерживая ее верхнюю несущую поверхность.
Кроме того, изолятор сконструирован таким образом, что он соответствует неровному контуру поверхности крыши автомобиля, характерному для совместимой конструкции автомобиля. Кроме того, конфигурация поперечного сечения изолятора предназначена для обеспечения равномерного потока материала во время экструзионного формования изолятора.Пространства в секции «H» облегчают конструкцию за счет уменьшения толщины материала и, следовательно, коробления из-за усадки пластика во время охлаждения.
Другие цели, особенности и преимущества настоящего изобретения станут очевидными из следующего подробного описания, взятого вместе с прилагаемыми чертежами.
КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖАНастоящее изобретение будет более полно понято при обращении к следующему подробному описанию предпочтительного варианта осуществления настоящего изобретения при чтении вместе с прилагаемыми чертежами, на которых одинаковые ссылочные позиции относятся к одинаковым частям на всех видах и на которых:
РИС.1 представляет собой вид в перспективе множества продольных планок, установленных на крыше транспортного средства в соответствии с настоящим изобретением;
РИС. 2 представляет собой продольную планку согласно настоящему изобретению в разобранном виде;
РИС. 3 представляет собой поперечное сечение продольной планки по настоящему изобретению;
РИС. 4 — перспективный вид в разобранном виде альтернативного варианта продольной планки; и
РИС. 5 представляет собой вид в поперечном сечении альтернативного варианта выполнения продольной планки по настоящему изобретению.
ПОДРОБНОЕ ОПИСАНИЕ ПРЕДПОЧТИТЕЛЬНОГО ВАРИАНТА НАСТОЯЩЕГО ИЗОБРЕТЕНИЯОбратимся сначала к ФИГ. 1 показан багажник 10, установленный на поверхности 12 транспортного средства 14. Багажник 10 может быть установлен либо на крыше транспортного средства 14, как показано на фиг. 1, или к задней поверхности платформы (не показана). Багажник 10 предпочтительно содержит периферийную полку 16, приподнятую над поверхностью 12 транспортного средства, чтобы вмещать хранящийся в ней груз, и множество проходящих в продольном направлении несущих планок 18, на которые опирается груз.Планки 18 установлены в продольном направлении, чтобы свести к минимуму сопротивление ветру, позволяя потоку воздуха проходить под грузом, хранящимся в багажнике 10.
Обратимся теперь к ФИГ. 2 и 3, предкрылок 18 обычно содержит удлиненный корпус 20, разъемно прикрепленный к изолятору 22. Корпус 20 имеет по существу форму усеченной пирамиды с верхней несущей стенкой 24. Несущая стена 24 ориентирована параллельно к поверхности 12 транспортного средства, чтобы образовать устойчивую поверхность для груза, расположенного внутри перевозчика 10.Вниз под углом от стены 24 отходят боковые стенки 26 и торцевые стенки 28, которые предназначены для уменьшения сопротивления воздуха планки 18. В нижней части стенок 26 и 28 сформирован периферийный край 30, имеющий выступающий внутрь выступ. 32, что облегчает крепление корпуса 20 пластины к изолятору 22, как будет описано ниже. Предпочтительно корпус ламели 20 выполнен из штампованной хромированной металлической конструкции.
Изолятор 22 по настоящему изобретению приспособлен для размещения под корпусом 20 предкрылка, чтобы защитить окрашенную поверхность 12 кузова транспортного средства и в то же время обеспечить опорную поверхность для периферийного края 30 и кромки 32 предкрылка. тело 20.В предпочтительном варианте осуществления изолятор 20 изготовлен методом экструзии из пластмассы, хотя для защиты поверхности 12 транспортного средства может использоваться любой неабразивный материал. Изолятор 22 содержит центральную опорную балку 34, выполненную за одно целое с отходящими наружу фланцами 36. Фланцы 36 по существу проходят по длине корпуса 20 пластины, тогда как центральная опора 34 проходит по длине несущей стены 24. Как лучше всего показано на фиг. 3, центральная опора 34 имеет Н-образное поперечное сечение с фланцами 36, отходящими наружу от нижних ножек 38 опорной балки 34.Такая конфигурация обеспечивает практически одинаковую толщину по всему изолятору 22, что облегчает производство за счет уменьшения коробления и других дефектов в процессе экструзионного формования.
Рядом с внешними концами фланцев 36 сформированы проходящие в продольном направлении канавки 40, приспособленные для приема периферийной кромки 32 корпуса пластины 20. Фланцы 36 имеют такую конфигурацию, что, когда выступ 32 входит в канавки 40, корпус пластины 20 и, в частности, , стена 30, опираются на монтажные прокладки 42, которые предотвращают контакт между корпусом 20 предкрылка и поверхностью 12 транспортного средства.
В варианте осуществления, показанном на фиг. 3, прокладки 42 выполнены с возможностью установки предкрылка 18 на гребень 50, образованный на поверхности 12 транспортного средства. Как правило, гребень 50 приспособлен для приема несущего предкрылка багажника 10 и включает в себя верхнюю поверхность 52. и боковые стенки 54. Соответственно, подкладки 42 включают нижнюю поверхность 44, которая расположена под углом для взаимодействия с наклонными стенками 54 гребня 50. Кроме того, Н-образная центральная опора 34 проходит между верхней поверхностью 52 гребня 50 и несущую стенку 24 корпуса пластины 20, чтобы обеспечить дополнительную поддержку корпуса пластины 20.
Альтернативный вариант осуществления, показанный на РИС. 4 показана планка 18, установленная на по существу плоской поверхности 12 транспортного средства 14. В этом варианте фланцы 36 проходят наружу от центральной опоры 34 параллельно поверхности 12 транспортного средства. Таким образом, Н-образная центральная опорная балка 34 проходит между поверхностью 12 транспортного средства и несущей стенкой 24 пластинчатого корпуса 20 для обеспечения его дополнительной поддержки. Кроме того, фланцы 36 полностью опираются на поверхность 12 транспортного средства.
Предкрылок 18 собирается для хранения или транспортировки перед установкой на транспортное средство 14 путем прикрепления корпуса 20 предкрылка к изолятору 22. Это достигается путем установки периферийной кромки 32 корпуса предкрылка 20 в пазы 40 изолятора. 22. Как в корпусе 20 предкрылка, так и в изоляторе 22 имеются совмещенные отверстия 60 и 62 соответственно, в которые вставлен крепежный винт 64 для крепления продольного предкрылка 18 к поверхности 12 транспортного средства. Предпочтительно, отверстие 60 имеет углубление 66 для приема головкой крепежного винта 64 и обеспечить ровную несущую поверхность 24.
Таким образом, настоящее изобретение обеспечивает изолятор 22, который включает в себя центральную часть 34 для обеспечения дополнительной опоры для несущей стенки 24 тела предкрылка 20 и выступающие наружу фланцы 36, которые съемно принимают и поддерживают периферийный край 30 тела предкрылка. 20. Таким образом предотвращается контакт между металлическим решетчатым корпусом 20 и поверхностью 12 транспортного средства, в то время как решетчатый корпус 20 дополнительно поддерживается для размещения увеличенных грузовых нагрузок. Более того, конфигурация изолятора 22, в частности Н-образная конфигурация центральной опоры 34, способствует эффективному изготовлению с использованием методов экструзионного формования за счет устранения коробления, вызванного различиями в толщине стенок.
Вышеприведенное подробное описание было дано только для ясности понимания, и из него не следует понимать никаких ненужных ограничений, поскольку некоторые модификации будут очевидны для специалистов в данной области техники без отклонения от объема и сущности прилагаемой формулы изобретения.
12 основных типов трещин в стенах
Эта статья проливает свет на двенадцать основных типов трещин в стенах. Типы: 1. Горизонтальная трещина на стыке плиты крыши и опоры каменной стены 2.Вертикальные трещины на стыке R.C.C. Кладка колонн и стен 3. Трещины вследствие химических реакций и профилактические меры 4. Трещины в фундаменте 5. Расширение существующего здания 6. Трещины в стене подворья и др.
Типы трещин в стенах:
- Горизонтальная трещина на стыке плиты кровли и крепи каменной стены
- Вертикальные трещины на стыке R.C.C. Кладка колонн и стен
- Трещины вследствие химических реакций и профилактические меры
- Трещины в фундаменте
- Расширение существующего здания
- Растрескивание составной стены
- Горизонтальные трещины на самом верхнем этаже
- Трещины в наружных и внутренних стенах несущих конструкций
- Случайные трещины во всех направлениях, затрагивающие как внешние, так и внутренние стены
- Перегородки в несущих конструкциях
- Вертикальные трещины в зданиях
- Железобетонные крыши на разных уровнях
Тип №1.
Горизонтальная трещина на стыке плиты крыши и опоры каменной стены:я. Трещина в несущей стене :
Горизонтальная трещина на уровне крыши самого верхнего этажа под плитой возникает по любой из следующих причин:
а. Плита испытывает попеременное расширение и сжатие из-за изменения температуры окружающей среды.
б. Неадекватное защитное покрытие от тепла на крыше и
в.Обеспечение большого пролета плиты внутри помещения, вызывающее чрезмерный прогиб и не имеющее большой вертикальной нагрузки над опорой для противодействия подъему плиты у опоры и ограничение движения плиты с одной стороны.
Термическое расширение плиты, вызывающее появление трещин, может вызвать изгиб из-за температурного градиента в плите. В таком случае трещины будут видны снаружи, на верхнем уровне плиты; при этом она будет видна на нижнем уровне плиты изнутри.
В качестве превентивной меры строительство опоры R.C.C. на каменной стене должно быть так, как подробно показано на рис. 3.8.
Предоставление L-образной балки с номинальной арматурой, объединенной с плитой, обеспечит жесткость на прогиб.
ii. Трещина в ненесущей стене. Облицовка и поперечные стены каркасной конструкции :
В случае каркасной конструкции плита крыши, балки и колонны перемещаются совместно, вызывая диагональные трещины в стенах, которые обычно параллельны движению, а горизонтальные трещины располагаются под балками.Степень смещения в каркасной конструкции сравнительно меньше, поскольку колонны из-за их жесткости и способности выдерживать изгибающие напряжения могут в некоторой степени сопротивляться и сдерживать движение.
Как в несущих, так и в каркасных конструкциях очень важно обеспечить адекватное или защитное покрытие на крыше, чтобы избежать трещин в стенах.
Тип №
2. Вертикальные трещины на стыке ЖБК. Кладка колонн и стен:Трещины появляются через несколько месяцев после строительства не только из-за дифференциальной деформации между R.CC и кирпичной кладки из-за упругой деформации, усадки и ползучести в R.C.C. колонка также действует.
В качестве превентивной меры на стыках могут быть предусмотрены затяжки-бабочки.
Тип №
3. Трещины вследствие химических реакций и профилактические меры:В случае конструкционного бетона в фундаменте, если содержание сульфата превышает 0,2 процента или содержание сульфата в грунтовых водах превышает 300 частей на миллион, следует использовать очень плотный бетон и либо бетонную смесь 1: 1½: 3, либо сульфатостойкий портландцемент / суперсульфатный цемент. или следует применять комбинацию двух методов в зависимости от содержания сульфатов в почве.
Аналогичным образом, в случае раствора для кладки, необходимо использовать смесь (1 ½: 4 ½: ¼: 3 – цемент, известь и песок), или специальный цемент, как указано выше, или комбинацию двух методов.
Гипсовая штукатурка содержит сульфат и химически реагирует с портландцементом в присутствии влаги. Поэтому гипсовую штукатурку ни в коем случае нельзя использовать с цементом. Его не следует использовать в местах, где стена может контактировать с влагой. Гипсовая штукатурка не подходит для наружных работ, которые подвержены намоканию.
Тип №
4. Трещины в фундаменте :Защита цоколя вокруг здания помогает предотвратить просачивание дождевых и поверхностных вод в фундамент; Таким образом, можно избежать возможности образования трещин.
Тип №
5. Расширение существующего здания:Если требуется расширение существующего здания, новое строительство не должно быть связано со старым. Две части должны быть разделены ступенькой или деформационным швом прямо от фундамента до верха.
Следует соблюдать осторожность при раскопках под фундаментом существующего здания. Если существующая конструкция имеет длину 20–25 м, старую и новую конструкцию следует разделить компенсационным швом с зазором примерно 25–40 мм, чтобы оставить место для беспрепятственного расширения двух частей.
При расширении каркасного строения сдвоенные колонны следует предусмотреть на комбинированном основании. При первоначальном строительстве должен быть предусмотрен комбинированный фундамент.
Тип #
6.Растрескивание составной стены :Растения укореняются и начинают расти в трещинах стен. Когда грунт под фундаментом здания представляет собой усадочную глину, могут возникнуть трещины в стенах и полах здания. Это происходит из-за обезвоживающего действия растущих корней на почву, которые могут сжиматься и вызывать осадку фундамента, или из-за направленной вверх части здания.
Когда старые деревья срезают, почва, обезвоженная корнями, разбухает, получая влагу из какого-то источника, например дождя.Это может привести к трещине в фундаменте. Трещины более широкие вверху и сужаются книзу. Трещины проходят через ДПК и доходят до фундамента.
Тип №
7. Горизонтальные трещины на верхнем этаже :Горизонтальные трещины в самом верхнем этаже здания на углу вызывают подъем углов плиты из-за прогиба плиты в обе стороны. В качестве превентивной меры следует предусмотреть надлежащее армирование углов в два слоя, чтобы противостоять подъему углов.
Тип №
8. Трещины в наружных и внутренних стенах несущих конструкций :я. Вертикальные трещины в стенах, построенных из бетонных блоков или силикатного кирпича. Трещины обычно возникают на слабых участках, т. е. в средних точках или через равные промежутки времени на длинных участках. Трещины могут быть прямыми или зубчатыми.
ii. Вертикальные трещины на стыках старой части здания и новой пристройки. Трещины следует заделывать, заполняя их слабым раствором, когда они еще не засохли, или оставляя вертикальную канавку в штукатурке на стыке.
III. Горизонтальные трещины в растворных швах, появляющиеся через два-три года после строительства. Обычно это происходит из-за сульфатной атаки.
ив. Отрывные трещины, возникающие на уровне потолка в поперечных стенах, как показано на рис. 3.9. Трещины возникают из-за относительного перемещения R.C.C. плита крыши и поперечная стена. Движение R.C.C. кровельная плита возникает из-за теплового расширения и сжатия из-за недостаточной теплоизоляции или защитного покрытия на кровельной плите.
об.Диагональные трещины сопровождаются наклоном наружных стен наружу. Внутренние стены подвергаются беспорядочному растрескиванию, а полы трескаются и становятся неровными. Трещины развиваются из-за движения влаги в усадочном грунте, например, в черноземе, при малом заглублении фундамента.
VI. Диагональные трещины над R.C.C. перемычки, перекрывающие большие проемы. Трещины возникают из-за усадки бетона при высыхании.
Трещин можно избежать, используя малоусадочный и малоподвижный бетон.
Тип #
9.Случайные трещины во всех направлениях, затрагивающие как внешние, так и внутренние стены :Эти трещины обычно образуются либо из-за осадки фундамента, либо из-за действия сульфатов в бетоне фундамента и кирпичной кладке в фундаменте и цоколе. Трещины могут быть тонкими, средними или широкими.
Тип №
10. Перегородки в несущих конструкциях:я. Перегородки, опирающиеся на R.C.C. плита или балка. Трещины могут возникать из-за чрезмерного прогиба опоры.В качестве превентивной меры необходимо предусмотреть горизонтальный компенсационный шов 10 мм поверх стены.
ii. Перегородки из бетонных блоков или силикатного кирпича.
Трещины обычно возникают из-за усадки каменной кладки при высыхании.
Если кладка строится из бетонных блоков, бетонные блоки должны быть из плотного и легкого бетона. Что касается кирпичей, то они должны быть хорошо обожжены. При соединении и оштукатуривании нельзя использовать крепкие строительные растворы.
Перегородки в р.CC каркасные конструкции.
Горизонтальные трещины в панельных стенах железобетонных конструкций Каркасные конструкции возникают, если панели встроены слишком плотно между балками каркаса.
Тип №
11. Вертикальные трещины в зданиях:
Вертикальные трещины в здании могут возникать из-за отсутствия деформационного шва в соответствии с IS 3414-1968, где вероятны неравномерные осадки в результате неравномерного давления грунта, а трещины могут возникать на стыке изменения давления грунта.
Профилактика:
Планирование — Должна быть выполнена правильная ориентация, затенение, изоляция на крыше.
Деформационный шов должен быть предусмотрен всякий раз, когда в соответствии с Кодексом IS происходят изменения при каждом возможном изменении формы и высоты конструкции, чтобы избежать вертикальной разделительной трещины. В соответствии с IS 456-1978 должно быть обеспечено соответствующее температурное армирование. Должна быть обеспечена возможность свободного перемещения плиты крыши.
Тип #
12. Железобетонные крыши на разных уровнях:Трещины вероятны в стенах, где расположены длинные крыши на разных уровнях, из-за расширения каждой плиты в противоположных направлениях.
