Разборка утюга braun: Freestyle, Texstyle 3, 5, 7

Опубликовано в Разное
/
28 Май 2018

Содержание

Freestyle, Texstyle 3, 5, 7

Паровые утюжки немецкого производителя Braun пользуются у россиян заслуженной популярностью благодаря высокой надежности. В то же время многие пользователи не знают, как разобрать утюг Braun, чтобы удалить накипь или отремонтировать данный прибор после длительной эксплуатации.

Стильный утюжок Braun серии TexStyle, модель 5Стильный утюжок Braun серии TexStyle, модель 5

Кроме образования накипи, одной из главных причин неисправностей является поломка в устройствах управления автоматическим отключением. Если нет желания возиться с прибором, его можно отнести в ближайший сервисный центр. Но за такой ремонт придется заплатить, и ждать готовый прибор придется как минимум несколько дней.

Есть другой вариант – выполнить ремонт утюга Braun своими руками (при наличии соответствующего инструмента). В данном случае электроутюг необходимо разобрать, что займет всего несколько минут. Как это сделать, расскажем дальше.

Процесс разбирания утюга Braun FreeStyle

Особенность немецких утюгов в том, что крепежные болты изготовлены со шляпками звездообразной формы. Для их откручивания можно изготовить инструмент из обычной плоской отвертки. Нужно подобрать размер рабочей лопатки, чтобы она входила в отверстие шляпки болта, а затем подпилить таким образом, как показано на рисунке ниже.

Наконечник отвертки необходимо слегка подпилить напильникомНаконечник отвертки необходимо слегка подпилить напильником

Порядок действий – таблица

Работать лучше всего в той последовательности, которая представлена в таблице (но могут быть и небольшие отклонения):

Иллюстрация

Описание

Отверткой с переделанным наконечником открутите болты, крепящие заднюю крышку. Снимите крышку

Используя плоскую отвертку, снимите верхнюю декоративную заглушку в корпусе. Для этого придется отогнуть защелки крепления

В передней части корпуса подденьте отверткой и снимите распылитель и крышку заливного отверстия. Детали вынимаются просто

Открутите отверткой крепежный винт в нише распылителя

Отогните отверткой защелки и выньте шаровой фиксатор сетевого провода

Подденьте отверткой и аккуратно извлеките регулятор температуры. После этого переверните утюг, при этом из отверстия в районе терморегулятора выпадет конусный фиксатор и пружинка трещотки. Не потеряйте их

Извлеките электронный управляющий блок с разъемом ТЭНа. В зависимости от модификации он может отличаться как внешним видом, так и количеством реализуемых функций



После этого отделите верхнюю часть корпуса от подошвы. На столе останется основание утюжка с надетой на него пластиковой крышкой



Поверните плоскогубцами фиксаторы в обозначенных на фотографии местах. Поворачивать нужно по часовой стрелке на 90 градусов, пока они не совпадут с пазами в корпусе

Откройте подошву, сняв пластиковую крышку. Теперь можно удалять накипь с металлического основания, в котором находится нагревательный элемент (далее также – ТЭН)

Предлагаем читателям видеосюжет, в котором показана разборка и сборка прибора Braun FreeStyle:

Как избавиться от накипи

Удалить известковый налет можно самостоятельно при помощи концентрированного раствора уксуса или лимонной кислоты. Для его приготовления используйте воду, подогретую до температуры +50…60 ℃. Пропорции: 10 г кислоты на 100 мл или 1 ст. л уксуса на 1 л воды. Погрузите подошву так, чтобы раствор оказался внутри нее. Спустя некоторое время накипь станет рыхлой и от нее легко можно будет избавиться. После удаления известкового налета тщательно промойте деталь проточной водой. Сборка утюга Braun выполняется в обратном порядке.

Решение проблемы с автоотключением

Если перестала действовать функция автоматического отключения, устройство уже не может корректно работать. Начинаются проблемы с включением, наблюдается самопроизвольное выключение устройства во время глажки. Очевидно, перестал работать датчик горизонтального положения в блоке управления.

На фото, с левой стороны управляющего блока, виден белый и коричневый проводНа фото, с левой стороны управляющего блока, виден белый и коричневый провод

Можно решить проблему самостоятельно, если функция автоотключения не является необходимой. Для этого достаточно соединить провода белого и коричневого цвета, идущие к управляющему блоку. Место соединения изолируется термоусадочной лентой. После этого прибор продолжит свою работу, но индикация включения не будет действовать (так же, как и функция автоотключения).

Процесс разбирания утюга Braun TexStyle

Электроутюги данной серии тоже несложно разобрать. Конструктивно они во многом похожи на изделия серии FreeStyle.

Модель TexStyle производства Braun, модификация 7Модель TexStyle производства Braun, модификация 7

Порядок действий – таблица

Разборка утюжка производится в последовательности, отраженной в таблице:

Иллюстрация

Порядок действий

Модель TexStyle производства Braun, модификация 7

Крепежные винты задней крышки расположены под резиновой заглушкой. Их шляпки тоже имеют звездообразную форму. Поэтому для того чтобы их открутить, следует изготовить отвертку такой же формы, как показано выше (для ремонта приборов серии FreeStyle)

После откручивания винтов и снятия задней крышки вы увидите блок управления с присоединенным к нему шнуром

Для того чтобы снять управляющий блок, потяните его на себя, немного покачивая из стороны в сторону. Если не будет сдвигаться, помогите отверткой, вставив ее снизу между корпусом и блоком управления

Блок управления, вид со стороны разъема. В отверстия, которые видны на переднем плане, входят контактные пластины подошвы. К пластинам подключен встроенный в подошву ТЭН

Дальнейшая разборка происходит аналогично порядку, который описан выше для Braun FreeStyle. То есть придется снять регулятор температуры, крышку заливного отверстия, распылитель, открутить под ним еще один крепежный винт в носовой части корпуса, а также повернуть плоскогубцами фиксаторы пластиковой крышки на подошве. В конце разборки полностью отделится основание утюга, изображенное на фото

Собирать утюг Braun TexStyle нужно в обратном порядке. В случае поломки управляющего блока, включая неполадки с автоотключением, его придется полностью менять, так как соединить проводники не получится. Они залиты компаундом, поэтому лучше отнести утюжок в сервисный центр для ремонта.

Сетевые провода, залитые компаундом для повышения надежностиСетевые провода, залитые компаундом для повышения надежности

Почистить от накипи корпус и металлическое основание можно способом, описанным выше.

Что делать, если сгорел электронагреватель в утюге Braun

К сожалению, в гладильных приборах Braun вышеописанных серий ТЭН меняется только вместе с подошвой. Если он сгорел, придется покупать новое основание электроутюга. Поскольку его стоимость ненамного меньше, чем цена утюжка, есть смысл подумать о приобретении нового бытового прибора.

Проверить целостность ТЭНа можно мультиметром, замерив сопротивление между двумя крайними пластинами, выходящими из основания. Сопротивление целого нагревателя от 50 до 60 Ом. Если измерительный прибор покажет очень большую величину или его табло начнет мигать, в цепи произошел обрыв.

В заключение хочется отметить, что пластиковые зажимы в корпусах гладильных приборов немецкого производства не отличаются большой прочностью. Поэтому будьте осторожны во время разборки.

Видео

Видеосюжет расскажет, как разобрать и собрать утюжок Braun TexStyle за несколько минут:

Об авторе: Егор Тараненко

Инженер-электронщик с многолетним опытом работы. Несколько лет занимался организацией ремонта бытовой техники, в том числе стиральных машин. Обожает спортивную рыбалку, водный туризм и путешествия.

Нашли ошибку? Выделите её и нажмите кнопки:

Ctrl + Enter Оцените статью: Интересно!

Первая официально запатентованная стиральная машина была изготовлена из дерева и представляла собой ящик с рамой, наполненный до половины деревянными шариками. Внутрь загружали белье для стирки, моющее средство и при помощи рычага передвигали раму, которая, в свою очередь, заставляла двигаться шарики и перетирать белье.

Существуют самые разные шарики, которые используются в стиральной машине. Антистатические не дадут ткани прилипать к телу после стирки, шарики со специальными петельками «причешут» ворсинки и предотвратят появление катышков, а силиконовые с пупырышками не дадут сваляться пуху при стирке верхней одежды.

Истории известен факт, когда котенок попал в барабан стиральной машины и, пройдя полный цикл стирки на программе «Шерстяные вещи», выбрался из агрегата целым и невредимым. Единственной неприятностью для домашнего питомца стала аллергия на стиральный порошок.

В XIX веке на стирку дамских туалетов уходила масса времени. Платья предварительно распарывали, а затем стирали и сушили каждую часть отдельно, чтобы ткань не деформировалась. После стирки одежду сшивали заново.

Космонавты, находясь на орбите Земли, решают проблему грязных вещей оригинальным методом. Одежду сбрасывают с космического корабля, и она сгорает в верхних слоях атмосферы.

Выражение «мыльная опера» («мыло») возникло не случайно. Самые первые сериалы и шоу, аудиторию которых составляли женщины, транслировались по телевидению в то время, когда домохозяйки выполняли уборку, глажку и стирку. К тому же для привлечения зрительниц к экранам в эфире часто прокручивали рекламные ролики моющих средств: мыла и порошков.

Для стирки небольших вещей в дороге или гостинице удобно использовать обычный полиэтиленовый пакет. Носки или колготки разминают внутри завязанного пакета вместе с водой и небольшим количеством моющего средства. Такой способ позволяет предварительно замочить вещи и выполнить стирку, не повредив ткань и не потратив много порошка и воды.

Стиральные машины, оснащенные функциями «Без глажения» или «Легкая глажка», могут стирать белье и при этом практически не мять его. Достигается такой эффект за счет особого подхода к отжиму – он выполняется на низких оборотах, с большими паузами, причем в баке сохраняется небольшое количество воды.

Существует стиральная машина «для холостяков». Белье, постиранное в таком агрегате, совсем не нужно гладить! Все дело в том, что устройство не имеет барабана: часть вещей можно разместить внутри контейнера прямо на вешалках (например, пиджаки и рубашки), а вещи поменьше (допустим, белье и носки) – на специальных полочках.

Разборка и удаление накипи в утюге на примере Braun FreeStyle

Накипь – бич паровых утюгов. Она не щадит ни одну модель. В результате возникает такая потребность, как удалить накипь в утюге. Можно, конечно, воспользоваться советами и залить внутрь устройства лимонную кислоту или что-то из этого рода. Но ни одно средство не даст такого эффекта, как разборка утюга braun в данном случае и его дальнейшая профилактическая чистка. Тем более, что подобную операцию выполнить своими силами не так уж и сложно. А также данная операция и проведение профилактических работ выполняется в таком виде, что в результате кроме накипи удаляется еще и ворс в утюге, скапливающийся под пластиковым корпусом на металлических частях.

Как разобрать утюг Браун Фристайл

Первым делом следует вывинтить болты, удерживающие заднюю крышку. Они под «звезду» и имеют в центре штырек. Если под рукой нет бит с отверстием в центре, то можно высверлить штырек дрелью, воспользовавшись обычной битой под «звезду».Задняя крышка вынимается без усилий и открывает доступ к электронному блоку управления и контактной колодке. Вынимаем всё электрическое хозяйство вместе с проводом и светодиодами-индикаторами.Для этого придется приложить некоторое усилие, но вывинчивать точно ничего не нужно. Достаточно разблокировать видимые глазу защелки.Когда электронный блок и контактная планка извлечены, то дальнейшая разборка утюга браун продолжается снятием декоративной накладки на верхней части устройства. Она крепится на двух защелках, которые хорошо видно в образовавшейся полости.Если её не снять на данном этапе, то сборка будет чрезвычайно затруднена.

Далее извлекается крышка заливного отверстия и распылитель на передней части утюга. Эти детали просто вынимаются, для чего нужно их аккуратно поддеть плоской отверткой. Под распылителем открывается доступ к еще одному болту. Это снова звездочка, но уже без штыря в центре. После его вывинчивания нижняя часть утюга просто и без особых усилий отделяется от верхней. Она имеет защелки, но они легко раскрываются.Затем следует отделить от нижней пластиковой части металлическую подошву. Для этого нужно повернуть против часовой стрелки металлические ушки-фиксаторы при помощи пассатижей.

Удаление накипи в утюге

Пол дела сделано. Как разобрать утюг браун – понятно! Можно приступать к его чистке. Раствор для удаления накипи можно приготовить самостоятельно. Для этого в пластиковую или металлическую ЭМАЛИРОВАННУЮ ёмкость, или ёмкость из НЕРЖАВЕЮЩЕЙ стали следует налить горячую воду, в нее добавить уксусную или лимонную кислоту. Концентрация должна быть такой, что при погружении подошвы утюга в раствор практически сразу должно начаться выделение пузырьков углекислого газа, что говорит о бурной реакции. Кислота растворяет известковый налет, он становится более пористым, хрупким. Такой же раствор следует залить в отверстие в верхней части подошвы утюга.Через пару часов можно слить раствор и тщательно промыть подошву утюга под проточной водой. Будет видно, как из отверстий вместе с водой удаляются хлопья известкового налета.

Разобрав утюг до такого состояния, следует в обязательном порядке избавиться от ворса, который скопился на металлических частях внутри утюга. Для этого детали следует промыть проточной водой, можно использовать щетку, но чаще всего в этом нет необходимости.

Сборка утюга производится в обратном порядке. Главное проследить, чтобы не осталось лишних деталей!

42,924 просмотров всего, 5 просмотров сегодня

Как разобрать утюг braun textyle 7

В этой статье я расскажу Вам как разобрать утюг Браун Texstyle 7, который перестал нагреваться. Проблема может быть в тэне, терморегуляторе, термопредохранителе или устройстве защитного отключения.

Пробуем разобрать. Снимаем резиновую заглушку, скрывающую два болта.

Видим «хитрые болтики PIN-Torx».  Как видно разобрать textyle 7 не так и просто.

У меня получилось открутить их тоненькой шлицевой отверткой. Подошла по размеру индикаторная отвертка.

Её нужно вставить в болтик таким образом как показано на картинке ниже.

И надавливая, пытаться выкрутить его против часовой стрелки, рано или поздно у Вас это получится. Есть более дорогой вариант — купить спец. инструмент. Но я считаю это не целесообразно ради одного раза. Откручиваем и снимаем заднюю крышку утюга.

Видим перед собой устройство защитного отключения, это фишка утюга braun texstyle 7. Как заявлено производителем у браун texstyle 7 есть функция автоматического отключения (в горизонтальном положении включенный утюг отключится через 30 секунд, в вертикальном положении отключение произойдёт через 8 минут). Снимаем его.

В носике тоже скрывается болтик.

Выкручиваем его.

Снимаем пластиковый верх с ручкой. Видим перед собой металлические зажимы, их надо выгнуть для того чтобы снять пластиковый кожух.

Снимаем его. Теперь всё видно и доступно.

Прозваниваем цепь термореле и терморегулятора при помощи мультиметра, обе они в исправном состоянии.  Теперь очередь тэна, прозваниваем 2 крайних контакта. Должно показывать небольшое сопротивление, примерно 50 Ом, всё зависит от мощности утюга. В моём случае тестер показывал единицу, это говорит от том, что тэн сгорел.

Новый тэн продаётся вместе с подошвой, и стоит не дешево. Стоит оценить надо ли его менять или проще купить новый утюг.

Купить утюг Braun Вы можете на Aliexpress МОЛЛ на Российском складе, дешевле чем в обычном магазине c доставкой от двух до четырех дней и ГАРАНТИЕЙ!

Утюг Braun — ремонт своими руками



Утюг Braun SI 6595 FreeStyle отлично себя зарекомендовал. Эта модель имеет функцию автоматического отключения (при без движении в вертикальном и горизонтальном положении). Так вот, это очень удобная и нужная вещь, однако именно этот блок автоматики, в основном, и является причиной неисправности утюга. Основные симптомы — сначала утюг выключаться при глажке, требуется постукивание по корпусу или усиленное встряхивание. Потом вообще перестает включаться, индикатор при этом просто моргает. Причиной тому — залипание датчика движения, возможно еще подгорание контактов рэле или неисправность элементов платы автоматики.

Выход первый — отнести в сервисный центр.
Замечу, что замена этого блока потянет, как минимум, на половину стоимости утюга, возможно и больше. Если утюг прослужил не один год — это довольно дорогое удовольствие, учитывая что и остальные детали (резиновые манжеты и др.) тоже поизносились и нет уверенности в том, как долго утюг Вам прослужит. Но сам утюг, если убрать блок автоматизации, будет нормально работать, отключаться по температуре и отпаривать, за исключением функций автоотключения. Если Вы готовы пожертвовать этим, тогда здесь инструкция как это сделать.

 Такая же модель, только BRAUN TexStyle 540 этой функции не имеет изначально (не 100% — сужу по информации из интернета). Принимая решение самостоятельного ремонта Вы должны понимать что делаете, так как безопасность использования данной модели уменьшается.

Итак, начинаем разборку (ремонт )  утюга Braun 540 SI 6595 FreeStyle

Вначале снимаем заднюю крышку, открутив два болта.


Потом необходимо снять белую накладку, которая идёт с задней стенки утюга до регулятора. Примерно на 3-4 сантиметра от задней стенки поддеваем отвёрткой (увидим там паз) и она легко снимается. Снимаем ручку регулятора температуры (поддеваем шлицевой отверткой,несильно). ВНИМАНИЕ! Там находится пружина (для трещотки), не потеряйте её при переворотах утюга. Вот теперь нам видно всё хозяйство сзади.






Далее снимаем блок управления и разъём на нагревательный элемент (он закрыт белым колпачком, за который, собственно, и держится блок управления. Придется приложить небольшое усилие, выдвигаем разъем нагревателя назад). Т.к. жилы питающего кабеля припаяны в блоке, то после того как немного стронули с места разъём, они тоже потянутся. Откручивать винты, удерживающие питающий кабель, не нужно.




Теперь надо снять индикатор вместе с кабелем питания. Если посмотреть внутрь, то прозрачный корпус индикатора держится двумя защёлками от корпуса утюга. Освобождаем поочерёдно защёлки (для этого в глубине отжимаем их длинной тонкой отвёрткой) и вытягиваем назад индикатор. Теперь можно вытаскивать всю электронную начинку.

Корпус, в принципе, можно дальше разбирать, для дальнейшего ознакомления (надо снять впереди заглушку брызгалки, снять трубку и выкрутить саморез TORX T20, далее сзади утюга есть 2 защелки корпуса, их освободить и корпус пластиковый снимается полностью от подошвы утюга). А можно и не разбирать.









Теперь почему отключается. Если посмотреть на блок управления (залит компаундом), то слева (если смотреть сзади утюга) будет виден белый параллелепипед. Вот его нужно вскрыть. Поковырять компаунд и увидеть, что там с торцов крышечка держится выступами. Внутри будет ролик, который СВОБОДНО должен перемещаться по полозьям контакта. Надо запомнить его положение после вскрытия. Затем почистить его и заодно контакты внутри корпуса (это датчик горизонтального положения).







Когда я его разбирал, оказалось, что весь ролик был в каком-то парафине и контакты были загрязнены. Самое главное — это его ПОДВИЖНОСТЬ в корпусе. После этого я всё поставил на место, собрал — и утюг стал продолжать работать дальше!!! Вот так у меня получилось его сделать. Ковырялся с ним долго, несколько часов. То ли дело не в датчике, а в блоке, то проще поставить новый в ремонте. Хотя я проковырялся дальше (очистил весь компаунд), нашёл там микросхему, реле, несколько транзисторов и т.д и т.п. Так что ковырять компаунд дальше лучше не советую, кроме как около датчика.

Этот способ — ковырять компаунд — не всем и не всегда удается. Есть способы проще

 —  перекусить белый провод поближе к блоку и соединить его с коричневым. Коричневый не откусывать, просто зачистить и соединить, потом можно обмотать термоусадочной лентой. В этом случае блок не выбрасываем — используем его для работы светодиода.

  — если светодиод не работает или в блоке слышны непонятные звуки — пробоя или реле дребезжит, откусываем его полностью. Соединяем белый и коричневый провода. Все будет работать, кроме индикатора. Выводы с платы индикатора подключаем к крайнему левому (если смотреть сверху сзади утюга) контакту через последовательный резистор   200-300 кОм и второй вывод к крайнему правому разъему. Без резистора светодиод сразу сгорит, так как мы подключаем его к 220В. Все, утюг работает, индикатор включения тоже. Резистор и соединения можно пропаять и упаковать в термоусадочную трубку. Сам блок автоматики больше не используем. Собираем утюг Braun SI 6595 FreeStyle после ремонта в обратном порядке. Утюг прекрасно работает дальше, за исключением фишки автоотключения при простое — этим жертвуем — не самое страшное и необходимое в функции утюга.


Разбираем утюг. Разборка и удаление накипи в утюге на примере Braun FreeStyle.

Утюг — вещь в хозяйстве необходимая и незаменимая. Но, как и любой прибор, который часто используют, он приходит в негодность. Что делать в таком случае? Нести в мастерскую или покупать новый? Не спешите делать ни то, ни другое. Устройство утюга довольно простое, и человек, обладающий даже небольшими навыками и знаниями, сможет справиться с этой задачей. Причины неполадок утюга обычно связаны с электричеством и очень редко с системой отпаривания. Руководствуйтесь нашими советами, и вы сможете быстро научиться ремонтировать утюг.

Для начала запаситесь инструментами. Приготовьте обязательно тестер и отвертки — простую и крестообразную. Также потребуются пассатижи, нож — и можете начинать ремонт. Неисправности мы будем рассматривать, двигаясь от простого к более сложному. Если утюг не греет и не горит контрольная лампочка, то откройте заднюю крышку и посмотрите, исправен ли питающий шнур. Для этого включите вилку в розетку и тестером проверьте, доходит ли ток до клеммной колодки. Если не доходит, то провод в шнуре наверняка обломан. Обычно он обламывается или в месте входа внутрь утюга, или возле штепсельной вилки. Если возле вилки, то обрежьте ее и поставьте новую разборную, а если возле самого утюга, то просто удалите сантиметров десять и подключите снова к клеммной колодке. Если же не хотите заморачиваться, то поменяйте шнур на новый. Кстати, он должен обязательно быть в нитяной оплетке.


Если шнур исправен, а утюг не работает, надо снять ручку и бачок для воды, чтобы открылся доступ к подошве утюга. Со старыми советскими утюгами проблем не было, а на современных все винтовые крепления скрыты заглушками для придания лучшего дизайна изделию. Отыщите и выньте их кончиком ножа, а под ними будут винты. Еще в некоторых местах используются пластиковые замки, чтобы их открыть — аккуратно отогните край детали, просуньте маленькую отвертку, и слегка надавливая, откройте замки. Там тоже будут винты. Открутите их, и ручка с бачком снимется без труда. Когда будете снимать бачок, следите, чтобы не потерялись резиновые уплотнители.


Когда у вас открылся доступ к подошве утюга, то нужно проверить сначала термопредохранитель, а потом термостат. Первый служит для того, чтобы не случилось возгорания. Когда по каким-то причинам температура в утюге начинает несанкционированно повышаться, предохранитель перегорает. Проверяют его тестером, и если предохранитель неисправен, его нужно заменить. Меняется он просто, стоит только открутить винт, который его фиксирует на корпусе, и два винта, которыми он подключается к цепи.


Термостат служит для поддержания рабочей температуры утюга в заданном режиме. На нем есть контакт, который постоянно смыкается и размыкается. От длительной работы на нем может образоваться нагар, и достаточно контакт аккуратно почистить мелкой абразивной бумагой, чтобы он стал нормально работать. Но бывает, он сгорает полностью, в таком случае нужно менять термостат. Чтобы его снять, открутите два провода, подключенных к нему, и винт, которым он крепится к

Как починить утюг браун

Хоть утюг и не самая дорогая бытовая техника, но при его поломке, можно не бежать сразу за новым. Сначала попытаемся отремонтировать его самостоятельно. Ремонт утюга своими руками — с этого можно начинать карьеру домашнего электрика. Простая схема, минимум элементов.

Виды утюгов и их устройство

Если говорить об электроутюгах, есть они трех типов:

    Обычный, без отпаривания. В последнее время они непопулярны, но они — самые недорогие и компактные, могут приобретаться в качестве «походного» варианта. Для поездок, командировок и т.п.

Утюг без пара и с паром

Паровая станция или утюг с парогенератором

Самые распространенные — утюги с отпаривателями, именно его ремонт и будем рассматривать дальше. Для начала стоит ознакомиться с его устройством. Так ремонт утюга своими руками будет проще. Зная состав устройства и назначение его частей можно назвать возможные причины проблем.

Если говорить в общих чертах, каждый утюг состоит из корпуса, ручки, терморегулятора и подошвы с отверстиями, через которые в зону глажки подается пар. Для поддержания режима отпаривания в корпус утюга встроена емкость для воды, также имеются регуляторы интенсивности режима отпаривания.

Общее устройство утюга с отпаривателем

Устройство системы отпаривания

Современные электрические утюги этого типа имеют несколько режимов отпаривания. Для понимания того, как все работает надо рассмотреть, как оно все устроено. Ведь часто ремонт утюга своими руками необходим не из-за того, что утюг не греется, а потому что не идет пар. И тут важно понимать в чем именно дело.

В современных моделях есть три режима отпаривания, которые имеют индивидуальные кнопки. Каждая кнопка приводит в действие свою помпу, которая, в зависимости от настроек подает, требуемое количество воды. Есть такие режимы и помпы:

  • Мягкое (нормальное) отпаривание с регулятором интенсивности пара. Выставляете регулятор в нужное положение (обычно режимов 4-5) и пар подается постоянно (пока не закончится вода) через определенные промежутки времени.
  • Паровой удар. Резкий разовый выброс пара, который происходит при нажатии на соответствующую кнопку.
  • Капельное орошение. Из маленького сопла, расположенного впереди на ручке, при нажатии кнопки распыляется небольшая порция воды.

Устройство современного утюга с отпаривателем

Более простые модели (предыдущего поколения) имеют обычно разбрызгиватель и режим отпаривания. У них строение несколько иное. Первое отличие — регулятор нагрева подошвы перенесен на ручку (впрочем, не всегда), на ручке также находится регулятор пара, но выполнен он в виде поворотного диска.

Утюг с отпаривателем и разбрызгивателем (без парового удара)

Кнопка разбрызгивателя, в таких моделях утюгов, находится между регуляторами температуры и пара.

Электрическая схема утюга

Ремонт утюга своими руками невозможен без электрической схемы. Как видите, принципиальная схема электроутюга мало чем отличается от схемы чайника или бойлера. Основные отличия в форме нагревательных элементов и других «дополнительных» устройств.

Электрическая схема утюга

В схеме есть всего несколько элементов: соединительная колодка, нагревательный элемент, терморегулятор и термозащита. Термозащита может быть разной. В простейшем случае это предохранитель. В более сложных моделях это устройство отключения при перегреве. Так как элементов схемы немного, ремонт утюга своими руками — не самая сложная задача.

Как разобрать утюг

Если не работает утюг, первое что предстоит сделать — разобрать его. Это не так просто как кажется — слишком много моделей, каждая из которых может иметь свои «фишки». Причем разные модели одного производителя могут разбираться по-разному. Тем не менее, есть общие принципы и правила:

    Снимаете заднюю крышку ручки. Это позволяет добраться до клеммной колодки. При некоторых повреждениях (проблемы со шнуром или выход из строя ТЭНа) этого достаточно и разбирать утюг дальше нет необходимости.

Далеко не все очевидно

Процесс разборки утюга не требует применения силы. Если «не идет» надо внимательно посмотреть что и где держит. И не стоит его разбирать сразу до конца — не всегда это необходимо.

Проверяем самое простое

Часто утюг не работает из-за проблем со шнуром. При эксплуатации он часто сгибается, в местах сгиба повреждается изоляция, могут даже появляться искры. Потому первый шаг при самостоятельном ремонте утюга — осмотр и прозвонка шнура. Для прозвонки нужен будет мультиметр (как с ним работать читайте тут).

Разобрать утюг — это самое начало

Проверка электрошнура

Иногда, чтобы удостовериться что проблема в шнуре, можно включить утюг в сеть. Если все исправно, загорается индикаторная лампа. Обычно это зеленый светодиод. По тому, горит он постоянно или периодически гаснет и будем отслеживать состояние шнура. Его крутим и изгибаем, обращая внимание на состояние сигнальной лампочки. Если она мигает, значит сетевой шнур действительно виноват. Его лучше заменить, но, при желании, можно найти проблемное место (часто оно визуально легко определяется) и исправить ситуацию.

Характерные проблемы со шнуром для утюга

Если это проблемы с изоляцией, а сам проводник целый, используя изоленту устраняют неисправность. Если повреждены провода, их разрезают, соединяют по-новому при помощи пайки, место соединения изолируют. Этот ремонт — временная мера, так как вскоре снова появятся проблемы — недалеко от «отреставрированного» места. Потому шнур все-таки лучше заменить.

Клеммы и контакты

Если внешних повреждений шнура нет, а он не работает, придется разобрать утюг. На первом этапе сложностей обычно не бывают — сзади есть один болт. Это, пожалуй, единственный крепеж, который не удается спрятать. Откручиваем его, снимаем крышку.

Снять заднюю крышку обычно труда не составляет — один болт

Под задней крышкой скрывается клеммная колодка, к которой подходят провода от терморегулятора и ТЭНа, с другой подключается наш сетевой шнур. Клеммная колодка может выглядеть по-разному. У некоторых производителей как у Bosch) она спрятана под пластиковой крышкой. Крышку надо снять. Как к ней подобраться — зависит от модели. Иногда достаточно просто поддеть и потянуть иногда приходится снимать какие-то детали. Важно — добраться до контактов.

Из-за перегрева может оплавиться колодка или шнур

Часто причина того, что не греется утюг скрыта не в ТЭНе, а в том, что засорились или окислились контакты. Иногда на контакты попадает вода (протекает емкость), иногда там спекается пыль, иногда просто ослабел контакт. Если есть одна из таких проблем — устраняйте ее. Возможно, ремонт утюга своими руками на этом закончится.

Если вы собираетесь снимать провода с контактов, сфотографируйте как все было. Меньше будет проблем при сборке. Человеческая память — ненадежная штука. Фото намного надежнее.

Проверка шнура на целостность проводов

Если контакты нормальные, чистые, прозваниваем шнур на целостность проводов. Берем тестер/мультиметр, ставим в режим прозвонки. Одним щупом прикасаемся к штырьку шнура, вторым «перебираем» провода на клеммной колодке. Если провод целый, одна из пар должна «зазвенеть» — вы должны услышать звуковой сигнал.

Прозвонка шнура утюга

Шнур утюга — трехпроводный, к штырькам шнура идет два провода, а третий — зеленого или желто-зеленого цвета — заземление. На вилке утюга это металлическая пластинка. Прикоснувшись к ней и зеленому проводу на колодке, вы должны услышать «писк» мультиметра. Если хоть один провод «не звонится», шнур меняем.

Регулятор температуры

Далее ремонт утюга своими руками — осмотр регулятора температуры. Отсоединив от подошвы утюга пластиковый корпус, получаем к нему доступ.

Как он работает? Состоит он из трех основных частей: стержня, прикрепленных к нему контактных пластин и биметаллической пластины. Биметаллическая пластина нагревается от подошвы утюга. При повышении температуры она нагревается, выгибается. При определенной температуре она выгнута настолько, что размыкает контакты, отключая питание. Когда утюг остывает, она принимает исходное состояние, контакты снова замыкаются, утюг снова начинает греться.

Сначала надо проверить, работает ли он вообще. Покрутите его из одного крайнего положения в другое. В одном из положений должен раздаться характерный щелчок, который издают замыкающиеся контакты. Именно через них подается питание на ТЭН утюга. Оставив терморегулятор в этом положении, проверим наличие электрического контакта.

От регулятора температуры отходят два контакта (к ним подключены провода, которые идут на ТЭН). К ним и прикасаемся щупами мультиметра (режим прозвонки). Если пищит — все нормально. Но, поставив регулятор в другое крайнее положение, вы должны получить «обрыв» — контакты должны разомкнуться. В таком случае этот узел работает нормально.

Регулятор температуры утюга

Не помешает и визуальный контроль — может они подгорели, окислились, ослабли. Если есть окалина, грязь, ржавчина, их можно аккуратно почистить. Для этого можно использовать полоску наждачной бумаги с очень мелким зерном или пилочку для ногтей. Сильно не усердствуйте — не спилите контакты полностью. Во время чистки старайтесь отгибать пластины по минимуму — чтобы не ослабить контакт.

Иногда регулятор поворачивается с трудом. Захватив его плоскогубцами или пассатижами, вращайте его туда-сюда, пока не добьетесь более плавного хода. После чего надо взять простой карандаш и натереть узел графитом. Он не спекается при высоких температурах и имеет хорошие смазывающие свойства.

После всех манипуляций снова проверьте наличие контакта в положении терморегулятора «включено». Если все нормально, Можно попробовать подключить утюг и проверить его работоспособность. Возможно, ремонт утюга своими руками закончен. Если нет — идем дальше.

Предохранитель

Термопредохранители бывают одноразовые и многоразовые. Одноразовые при превышении критической температуры перегорают. После этого утюг не включается и восстановить его работоспособность можно только заменив одноразовый предохранитель.

Виды предохранителей в утюге

Многоразовый сделан на основе все той же биметаллической пластины и работает также. Этот узел повышает надежность утюга — не дает ему перегореть, если, вдруг, не сработал терморегулятор. Чаще всего причина не работающего утюга — перегорание предохранителя. Это порядка 50% случаев выхода этого прибора из строя. Это случается, если и терморегулятор, и многоразовый предохранитель не отключили утюг.

Добраться до предохранителя можно лишь полностью сняв корпус. Находим его, прикасаемся щупами мультиметра с двух сторон. Если звуков нет, виноват именно он. Выпаиваем неисправный, ставим аналогичный. Можно еще вместо него поставить «жучок» — впаять кусок провода. Но при очередном сбое перегорит уже ТЭН, а не предохранитель. Тогда ремонт утюга своими руками закончится покупкой нового — цена на подошву сопоставима со стоимостью нового утюга.

Проблемы с подошвой утюга (ТЭН + емкость для воды)

Во многих моделях утюга ТЭН вместе с емкостью для воды запаян в едином корпусе. Проблемы с одной из этих частей ведут к одному — к покупке нового утюга. Замена подошвы нецелесообразна, так как стоит эта запчасть чуть меньше нового утюга. Даже если вы решите менять подошву, нет гарантии, что вы найдете нужную вам — рынок меняется быстро, модели снимаются с производства, запчасти на них не выпускаются. В общем, если вы в самостоятельном ремонте утюга добрались до этого этапа, скорее всего, отправитесь в магазин за новым.

Где находятся выходы нагревательного элемента утюга

Есть только небольшой процент случаев, когда работоспособность подошвы можно восстановить — если контакты окислились настолько сильно, что пропал контакт. Находим эти контакты, хорошенько их зачищаем и обжимаем. Далее проводим измерения.

Выставляем мультиметр в режим измерения сопротивления. В утюгах ТЭНы обычно имеют сопротивление порядка 250 Ом (точнее посмотрите в паспорте), так что предел измерений — 1000 Ом. Если сопротивление где-то в этих пределах — все нормально. Если показывает «бесконечность» — нагревательный элемент перегорел. Как уже говорили, замена смысла не имеет, практичнее купить новый утюг.

Измерение сопротивления ТЭНа в утюге

Тот же выход — поход за новым утюгом — может быть и в ситуации исправным нагревательным элементом. Такое случается, если деформировался резервуар для воды. Его может разорвать или раздуть. В любом случае утюг оказывается неработоспособным, хотя электрическая часть «в норме». Это повреждение — проблемы с емкостью для воды — происходит при большом количестве накипи. Его проще предотвратить, чем устранить. Надо в утюг заливать воду с малым количеством солей. Да, производители пишут, что можно лить воду из-под крана. Свой гарантийный срок он отработает. А дальше — покупайте новый.

Что делать если не выходит пар

Пар не выходит обычно если отверстия в подошве забиты солями. Этого не произойдет, если использовать дистиллированую воду (идеально), пропущенную через фильтры или хотя-бы кипяченую.

Очистить утюг от накипи несложно. Для этого берем металлическую или жаростойкую емкость, в которую его можно поставить на дно. В воде разводим лимонную кислоту (1 столовая ложка на стакан воды) или уксус (1 стакан на 1 литр). Регулятор пара выставляем на максимум, устанавливаем утюг так, чтобы его задняя часть была чуть выше носика. В качестве подставок можно использовать обычные монеты.

Ремонт утюга своими урками: чистим от налета

Наливаем раствор. Жидкость должна покрывать платформу примерно на 1-1,5 см. Переносим емкость с утюгом на плиту, доводим до кипения, выключаем на 20-30 минут, снова включаем. Такие циклы повторяем 3-4 раза. После этой процедуры все отверстия и емкость для воды очистятся. Правда, пока выйдет весь осадок, на белье могут оставаться следы.

На этом ремонт утюга своими руками закончен. Если он по-прежнему не работает, еще раз внимательно осмотрите все элементы системы. Их не так много — шнур и колодка, терморегулятор, предохранители, ТЭН.

Паровые утюжки немецкого производителя Braun пользуются у россиян заслуженной популярностью благодаря высокой надежности. В то же время многие пользователи не знают, как разобрать утюг Braun, чтобы удалить накипь или отремонтировать данный прибор после длительной эксплуатации.

Кроме образования накипи, одной из главных причин неисправностей является поломка в устройствах управления автоматическим отключением. Если нет желания возиться с прибором, его можно отнести в ближайший сервисный центр. Но за такой ремонт придется заплатить, и ждать готовый прибор придется как минимум несколько дней.

Есть другой вариант – выполнить ремонт утюга Braun своими руками (при наличии соответствующего инструмента). В данном случае электроутюг необходимо разобрать, что займет всего несколько минут. Как это сделать, расскажем дальше.

Процесс разбирания утюга Braun FreeStyle

Особенность немецких утюгов в том, что крепежные болты изготовлены со шляпками звездообразной формы. Для их откручивания можно изготовить инструмент из обычной плоской отвертки. Нужно подобрать размер рабочей лопатки, чтобы она входила в отверстие шляпки болта, а затем подпилить таким образом, как показано на рисунке ниже.

Порядок действий – таблица

Работать лучше всего в той последовательности, которая представлена в таблице (но могут быть и небольшие отклонения):

Отверткой с переделанным наконечником открутите болты, крепящие заднюю крышку. Снимите крышку

Используя плоскую отвертку, снимите верхнюю декоративную заглушку в корпусе. Для этого придется отогнуть защелки крепления

В передней части корпуса подденьте отверткой и снимите распылитель и крышку заливного отверстия. Детали вынимаются просто

Открутите отверткой крепежный винт в нише распылителя

Отогните отверткой защелки и выньте шаровой фиксатор сетевого провода

Подденьте отверткой и аккуратно извлеките регулятор температуры. После этого переверните утюг, при этом из отверстия в районе терморегулятора выпадет конусный фиксатор и пружинка трещотки. Не потеряйте их

Извлеките электронный управляющий блок с разъемом ТЭНа. В зависимости от модификации он может отличаться как внешним видом, так и количеством реализуемых функций

После этого отделите верхнюю часть корпуса от подошвы. На столе останется основание утюжка с надетой на него пластиковой крышкой

Поверните плоскогубцами фиксаторы в обозначенных на фотографии местах. Поворачивать нужно по часовой стрелке на 90 градусов, пока они не совпадут с пазами в корпусе

Откройте подошву, сняв пластиковую крышку. Теперь можно удалять накипь с металлического основания, в котором находится нагревательный элемент (далее также – ТЭН)

Предлагаем читателям видеосюжет, в котором показана разборка и сборка прибора Braun FreeStyle:

Как избавиться от накипи

Удалить известковый налет можно самостоятельно при помощи концентрированного раствора уксуса или лимонной кислоты. Для его приготовления используйте воду, подогретую до температуры +50…60 ℃. Пропорции: 10 г кислоты на 100 мл или 1 ст. л уксуса на 1 л воды. Погрузите подошву так, чтобы раствор оказался внутри нее. Спустя некоторое время накипь станет рыхлой и от нее легко можно будет избавиться. После удаления известкового налета тщательно промойте деталь проточной водой. Сборка утюга Braun выполняется в обратном порядке.

Решение проблемы с автоотключением

Если перестала действовать функция автоматического отключения, устройство уже не может корректно работать. Начинаются проблемы с включением, наблюдается самопроизвольное выключение устройства во время глажки. Очевидно, перестал работать датчик горизонтального положения в блоке управления.

Можно решить проблему самостоятельно, если функция автоотключения не является необходимой. Для этого достаточно соединить провода белого и коричневого цвета, идущие к управляющему блоку. Место соединения изолируется термоусадочной лентой. После этого прибор продолжит свою работу, но индикация включения не будет действовать (так же, как и функция автоотключения).

Процесс разбирания утюга Braun TexStyle

Электроутюги данной серии тоже несложно разобрать. Конструктивно они во многом похожи на изделия серии FreeStyle.

Порядок действий – таблица

Разборка утюжка производится в последовательности, отраженной в таблице:

Крепежные винты задней крышки расположены под резиновой заглушкой. Их шляпки тоже имеют звездообразную форму. Поэтому для того чтобы их открутить, следует изготовить отвертку такой же формы, как показано выше (для ремонта приборов серии FreeStyle)

После откручивания винтов и снятия задней крышки вы увидите блок управления с присоединенным к нему шнуром

Для того чтобы снять управляющий блок, потяните его на себя, немного покачивая из стороны в сторону. Если не будет сдвигаться, помогите отверткой, вставив ее снизу между корпусом и блоком управления

Блок управления, вид со стороны разъема. В отверстия, которые видны на переднем плане, входят контактные пластины подошвы. К пластинам подключен встроенный в подошву ТЭН

Дальнейшая разборка происходит аналогично порядку, который описан выше для Braun FreeStyle. То есть придется снять регулятор температуры, крышку заливного отверстия, распылитель, открутить под ним еще один крепежный винт в носовой части корпуса, а также повернуть плоскогубцами фиксаторы пластиковой крышки на подошве. В конце разборки полностью отделится основание утюга, изображенное на фото

Собирать утюг Braun TexStyle нужно в обратном порядке. В случае поломки управляющего блока, включая неполадки с автоотключением, его придется полностью менять, так как соединить проводники не получится. Они залиты компаундом, поэтому лучше отнести утюжок в сервисный центр для ремонта.

Почистить от накипи корпус и металлическое основание можно способом, описанным выше.

Что делать, если сгорел электронагреватель в утюге Braun

К сожалению, в гладильных приборах Braun вышеописанных серий ТЭН меняется только вместе с подошвой. Если он сгорел, придется покупать новое основание электроутюга. Поскольку его стоимость ненамного меньше, чем цена утюжка, есть смысл подумать о приобретении нового бытового прибора.

Проверить целостность ТЭНа можно мультиметром, замерив сопротивление между двумя крайними пластинами, выходящими из основания. Сопротивление целого нагревателя от 50 до 60 Ом. Если измерительный прибор покажет очень большую величину или его табло начнет мигать, в цепи произошел обрыв.

В заключение хочется отметить, что пластиковые зажимы в корпусах гладильных приборов немецкого производства не отличаются большой прочностью. Поэтому будьте осторожны во время разборки.

Видео

Видеосюжет расскажет, как разобрать и собрать утюжок Braun TexStyle за несколько минут:

Инженер-электронщик с многолетним опытом работы. Несколько лет занимался организацией ремонта бытовой техники, в том числе стиральных машин. Обожает спортивную рыбалку, водный туризм и путешествия.

Нашли ошибку? Выделите её и нажмите кнопки:

Космонавты, находясь на орбите Земли, решают проблему грязных вещей оригинальным методом. Одежду сбрасывают с космического корабля, и она сгорает в верхних слоях атмосферы.

Существует стиральная машина «для холостяков». Белье, постиранное в таком агрегате, совсем не нужно гладить! Все дело в том, что устройство не имеет барабана: часть вещей можно разместить внутри контейнера прямо на вешалках (например, пиджаки и рубашки), а вещи поменьше (допустим, белье и носки) – на специальных полочках.

Для стирки небольших вещей в дороге или гостинице удобно использовать обычный полиэтиленовый пакет. Носки или колготки разминают внутри завязанного пакета вместе с водой и небольшим количеством моющего средства. Такой способ позволяет предварительно замочить вещи и выполнить стирку, не повредив ткань и не потратив много порошка и воды.

Стиральные машины имеют отношение к возникновению выражения «отмывать деньги». В 30-е годы XX века американские гангстеры использовали сеть прачечных в качестве прикрытия своей нелегальной деятельности. Выдавая доходы от преступной деятельности за выручку, полученную от чистки одежды, они превращали «грязные» деньги в «чистые».

Существуют самые разные шарики, которые используются в стиральной машине. Антистатические не дадут ткани прилипать к телу после стирки, шарики со специальными петельками «причешут» ворсинки и предотвратят появление катышков, а силиконовые с пупырышками не дадут сваляться пуху при стирке верхней одежды.

Выражение «мыльная опера» («мыло») возникло не случайно. Самые первые сериалы и шоу, аудиторию которых составляли женщины, транслировались по телевидению в то время, когда домохозяйки выполняли уборку, глажку и стирку. К тому же для привлечения зрительниц к экранам в эфире часто прокручивали рекламные ролики моющих средств: мыла и порошков.

Истории известен факт, когда котенок попал в барабан стиральной машины и, пройдя полный цикл стирки на программе «Шерстяные вещи», выбрался из агрегата целым и невредимым. Единственной неприятностью для домашнего питомца стала аллергия на стиральный порошок.

В XIX веке на стирку дамских туалетов уходила масса времени. Платья предварительно распарывали, а затем стирали и сушили каждую часть отдельно, чтобы ткань не деформировалась. После стирки одежду сшивали заново.

Первая официально запатентованная стиральная машина была изготовлена из дерева и представляла собой ящик с рамой, наполненный до половины деревянными шариками. Внутрь загружали белье для стирки, моющее средство и при помощи рычага передвигали раму, которая, в свою очередь, заставляла двигаться шарики и перетирать белье.

Электрический утюг — один из самых главных и просто необходимых для жизни приборов в доме. Прогресс человеческого развития шагнул значительно вперед и теперь можно быстро и комфортно гладить любую одежду, вне зависимости от характера её материала.

Но вместе с этим бывает так, что возникают проблемы, поскольку техника может перестать работать. И поэтому нужно знать, в чем причина, как устранить неисправность самостоятельно. Специалисты считают, что 80 % проблем возможно устранить самостоятельно.

Основные узлы в утюге

Сначала рассмотрим и познакомимся с конструкцией утюгов.

Итак, основные элементы — это нагревательный тэн, подошва, индикатор включения и терморегулятор. Тэн представляет собой спираль, которая нагревается при подаче в утюг электричества. И уже эта спираль разогревает подошву. Индикатор светится и указывает что утюг подключено и он в рабочем состоянии.

Прибор нагревается до нужной температуры и индикатор автоматически отключается и тухнет свет лампочки. Бывает на утюге две лампочки: зеленая и красная.

Как выполнить ремонт утюга марки Philips

В этом случае зеленая говорит о том, что к прибору подключено питание. А красная указывает на работу тэна, горит — работает, не горит — выключен. Терморегулятор регулирует температуру глажки и его управление можно осуществлять на корпусе устройства.

Во всех приборах также имеется предохранитель, который отключает тэн, если случается такое что терморегулятор не срабатывает и температура не падает, а поднимается. Когда температура снижается до минимума, то терморегулятор снова включается и электрический ток поступит на спираль тэна.

Ремонт утюга

Когда ваш утюг дал сбой и перестал работать важно не спешить покупать новый, а проблемный выбрасывать за ненадобностью. Прибор в большинстве случаев можно привести к рабочему состоянию и исправить поломку. Только если сгорает нагревательный элемент утюга, то уже ничего не сделать и нужно покупать новый. Но такое случается совсем не часто.

Что нужно приготовить рядом занимаясь ремонтом утюга? Хорошо, если в доме имеется несколько отверток и прибор, который называется тестер, а также рабочая лампочка с хорошей батарейкой. Возможно понадобится разобрать корпус прибора.

Первым делом нужно найти винты, которые скрепляют корпус и подошву. Винты обычно находятся под специальными заглушками, емкостью где вода. Важно действовать аккуратно, не сломать защелки деталей.

Проблема — сетевой шнур

Первым делом нужно проверить горит ли лампочка на индикаторе. Если нет, то проблема в шнуре утюга. Чтобы отремонтировать его, надо снять заднюю крышку и проверить подключение кабеля питания, может быть, что какой-то контакт плохо подключен.

Дальше можно воспользоваться обычным тестером и проверить исправность кабеля. Один конец — к вилке шнура, а другой — к проводкам внутри корпуса. Если не работает, потом отрезать 4-6 сантиметров провода. Один конец тестера и лампочку приставить к вилке, а к другому концу — батарейку.

Если лампочка не светит, то что-то не так со шнуром. Можно еще отрезать и попробовать опять, подключив тестер. Может быть в итоге так, что шнур не пригоден и нужно его заменить. Если лампочка после проверки горит, то это означает что проблема не в шнуре и поэтому нужно будет разбирать утюг дальше, другие детали.

Еще одна популярная проблема, подстерегающая владельцев утюгов — неисправность терморегулятора. Основой регулятора температур является биметаллическая пластина. Эта пластина нужна для работы быстродействующего выключателя.

Температурный регулятор действует так: подошва утюга нагревает биметаллическую пластину; так как коэффициент расширения тепла двух металлов бывает разным, биметаллическая пластина изгибается и отжимает контактную пластину. Таким образом происходит размыкание цепи и отключения тэна.

Утюг начинает остывать

В этом видео, вам покажут как устранить проблему с остыванием утюга. Смотрим и запоминаем!

Когда же температура биметаллической пластины снижается до определенного уровня, она снова стает ровной и отпускает контактную пластину. Тогда тэн опять срабатывает. Очень важно обращать внимание на работу терморегулятора, не сломан ли он. Проверить это можно покрутив его ручку в крайние положения.

Если контактные пластины смыкаются и размыкаются, то он в порядке. Эти пластины являются основой регулятора температуры. В противном же случае, если не удается это сделать, нужно снять ручку регулятора, поддевая ее каким-нибудь острым предметом, ножом или плоской отверткой. Это совсем не трудно. Если такая тактика не удается, лучше вообще снять корпус утюга, выкручивая винты.

Когда это будет сделано, можно посмотреть на проблему изнутри, так легче найти поломку. Затем, используя прозвонку, посмотрите, срабатывает ли электрическая цепь. Одним концом прозвонку подключают к одному контакту, а другим концом — к другому. Теперь, если загорается лампочка, когда регулятор ставить в крайние положения, то терморегулятор исправен.

Но если нет, то нужно произвести зачистку контактов. Для этого можно применить мелкозернистую наждачную шкурку или даже пилочку для ногтей. Затем нужно сделать проверку целостности цепи терморегулятора пользуясь электрическим тестером.

Проблема — перегорел предохранитель

Тепловой предохранитель для утюга

Далее следует обратить внимание на термопредохранитель. Проверяя его, можно обнаружить ещё одну неисправность утюга. Для этого необходимо подключить к нему с обеих сторон провода прозвонки. Если с предохранителем всё в порядке, то зуммер тестера начнёт издавать звук, «пищать». Если зуммер всё же не «пищит», то значит термопредохранитель — неисправен.

В 50-60% случаев неисправности утюга, проблема возникает именно из-за перегорания термопредохранителя. Бывают два типа термопредохранителей: одноразовые и многоразовые. Многоразовые термопредохранители созданы по тому же принципу, что и биметалл (также как и основной регулятор утюга).

Когда установленная температура повышается контакт разрывается, и вследствие этого прерывается цепь питания нагревательного элемента. После того, как утюг остыл биметаллический контакт снова замыкает цепь питания нагревательного элемента. Так, многоразовый термопредохранитель оберегает утюг от перегрева (за исключением тех случаев, когда не сработал основной терморегулятор) и полностью сгореть.

В отличие от многоразового термопредохранителя, одноразовый своё предназначение может выполнить лишь единожды. Когда заданная температура превышается одноразовый термопредохранитель разрывает питание нагревательного элемента, таким образом утюг защищён от перегрева и от того, чтобы нагревательный элемент перегорел.

Как подключить Триколор к телевизору, подскажет наш сайт.

Здесь, можно просмотреть интересное видео по ремонту холодильников.

В этой статье, вы найдёте интересную информацию о том, какой фирмы лучше всего выбрать водонагреватель.

Если сработал одноразовый термопредохранитель, то утюг дальнейшей эксплуатации уже не подлежит, его необходимо ремонтировать.

Самый простой вариант решения данной проблемы будет заключаться в том, чтобы выбросить этот одноразовый термопредохранитель, а электрическую цепь в данном месте закоротить. Если основной регулятор температуры исправен, то отсутствие термопредохранителя никаким образом не отразится на работе и безопасности утюга.

Для того, чтобы закоротить электрическую цепь в том месте, где термопредохранитель отсутствует, необходимо припаять в это место другой предохранитель или просто провод.

Проблема — не работает тэн

Приложив немало труда и проверив основные элементы, приходим к тому, что перестал работать нагревательный тэн. Часто его просто невозможно или очень сложно изъять из прибора и заменить. Да и это может выйти очень даже не дешево. Поэтому лучше в таком случае утилизировать утюг. Части утюга, которые ещё рабочие, к примеру шнур, могут еще пригодится дома и можно это оставить.

Практичные советы

Лучше заливать в утюг только дистиллированную или кипяченную воду. Это убережет от образования накипи в системе отпаривания.

Braun Oral-B Тип 3754 и 3756 Руководство по замене батареи

В этом руководстве вы шаг за шагом расскажете, как разобрать электрическую зубную щетку Braun Oral-B Professional Care Type 3756 и заменить батарею. Учебное пособие основано на зубной щетке Тип 3756, но также применимо к зубным щеткам Тип 3754. К ним относятся названия моделей Professional Care, PRO и TriZone 600, 1000, 2000 и 3000 и другие. Номер типа вашей зубной щетки указан на нижней части ручки.

Для других моделей зубных щеток и номеров типов процедура замены батарейки немного отличается, поэтому, пожалуйста, см. Другие наши руководства по замене батарейки в зубной щетке.

Основной метод:

  • Демонтаж ручки
  • Отпаять старую батарею и другие соединения от печатной платы
  • Снимите зарядную катушку, сигнальную лампу давления, реле давления, печатную плату и батарею
  • Замените батарею
  • Замените печатную плату и другие детали
  • Припой в соединениях деталей и новой батареи
  • Соберите ручку

Это подробно описано ниже вместе с большим количеством изображений. Щелкните любое изображение, чтобы увеличить его.

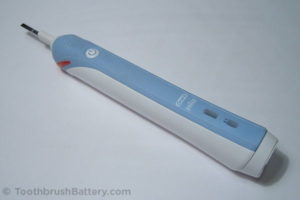

braun-oralb-professional-care-1000-3756

Видео

Мы также создали видео из этого руководства по замене батареи Braun Oral-B Professional Care Type 3754/3756, которое вы можете посмотреть ниже.

Заявление об ограничении ответственности

Это руководство предназначено только для образовательных целей и предлагается без каких-либо гарантий и обязательств. Только для профессионального использования. Любое действие, совершаемое вами, полностью на ваш страх и риск. Вы несете ответственность за любой ущерб себе, зубной щетке или чему-либо еще.

Инструменты / Детали / Оборудование

  • Зубная щетка Braun Oral-B Professional Care (Тип 3754 или 3756)
  • Оригинальное зарядное устройство
  • Паяльник: для электроники (около 18-25 Вт)
  • Припой: бессвинцовый серебряный припой отлично подходит для этого
  • Присоска для припоя (также известная как демонтажный насос) и / или демонтажная оплетка / фитиль
  • Ножницы
  • Ремесленный нож, например скальпель, откидной, выдвижной или типа Stanley
  • Маленькая отвертка с плоским лезвием: шириной от 2 до 4 мм
  • Накидной гаечный ключ на 10-11 мм или инструмент с отверстием аналогичного размера
  • Мгновенный клей (например.г. суперклей или другой цианоакрилатный клей)
  • Запасной аккумулятор. Либо:

How-To

Для начала снимите все головки щетки с верхней части ручки. Поставьте зубную щетку кончиком вперед в горячей воде (60 градусов C) на 5 минут, чтобы размягчить пластик и облегчить снятие кольца. С помощью отвертки подденьте пластиковое кольцо вокруг вала. Обратите внимание, что кольцо ступенчатое, поэтому вам, возможно, придется надавить на окружающий материал мягкого цвета, чтобы поднять кольцо снизу.В качестве альтернативы вы можете использовать плоскогубцы с лентой внутри губок, чтобы они не оставляли следов на кольце.

Установите щетку на зарядное устройство.

Удерживая зарядное устройство и зубную щетку, осторожно отогните ручку назад, чтобы основание начало открываться. Подержите этот конец щетки в горячей воде на 5 минут перед тем, как отогнуть ее назад, чтобы размягчить пластик, облегчить отсоединение зажима и снизить вероятность его поломки.

Снимите ручку с зарядного устройства, и основание ручки должно оторваться.Пружина может выпасть, не теряйте ее!

На этом этапе вы можете понять, что стали жертвой конструктивного устаревания и невозможности ремонта Braun, если пластиковый язычок на передней части основания сломался. Это затрудняет ремонт зубной щетки (см. Ниже).

Не беспокойтесь, если это сломается, так как мы можем использовать клей при повторной сборке.

Если она еще не выпала, извлеките пружину из спирали в основании ручки и положите ее в безопасное место.

Снимите внутреннюю часть зубной щетки, нажав на вал сверху.

Первой деталью, которую нужно удалить из внутреннего блока, является пластина выключателя питания. Он закреплен с обеих сторон в верхней части кисти, см. Стрелки ниже. Осторожно отсоедините его с одной стороны, затем с другой:

Пора разогреть паяльник! Начиная с отрицательной клеммы, используйте паяльник и насос для удаления припоя, чтобы аккуратно отпаять две клеммы аккумулятора на печатной плате (показаны стрелкой ниже) и согните металлические выступы вертикально и в сторону от платы с помощью ножа, чтобы не осталось припоя, соединяющего припаять бирку к плате.Для этого также может пригодиться распайка оплетки.

Если имеется, найдите место пайки реле предупреждения о давлении (показано стрелкой ниже) и снимите его. Затем отсоедините выключатель и отложите его в сторону.

Найдите две точки пайки двигателя (обозначенные стрелкой ниже) и снимите их, согнув ножом метки вертикально, чтобы они отсоединились от печатной платы.

Затем приступаем к точкам пайки медного провода для зарядной катушки (указаны стрелкой внизу справа) и сигнальной лампе давления (стрелкой внизу слева).Осторожно снимите их и снимите провода с печатной платы, стараясь не расплавить пластик вокруг них.

С помощью отвертки осторожно нажмите на белые зажимы с обеих сторон (одна стрелка внизу), которые удерживают черную опору катушки на месте, и отсоедините катушку, отложив ее в сторону.

Отсоедините держатель проводов сигнальной лампы давления и осторожно снимите держатель с верхнего вала (показано стрелкой внизу), затем отложите его в сторону.

Теперь вы можете отсоединить печатную плату со стороны двигателя, расположенной на плате, и выдвинуть ее.

Наконец, снимите аккумулятор с зубной щетки.

Измерьте батарею, и если ее длина составляет 42 мм, у вас может быть вариант установить вместо нее более длинную батарею. Поскольку он физически больше, более длинный аккумулятор будет иметь большую электрическую емкость (мАч) и будет дольше работать между подзарядками. Вы замечаете, как металлическая бирка на плюсовом выводе проходит горизонтально от батареи? Взгляните на рисунок ниже, чтобы увидеть, как тег проходит через пустое пространство внутри ручки.

Когда аккумулятор временно заменяется запасным или даже просто перевернут и вставлен задом наперед, вы можете увидеть, как аккумулятор упирается в пластиковые распорные заглушки (отмечены стрелкой ниже), которые предотвращают его скольжение вверх ближе к двигателю. .

Теперь у вас есть возможность либо заменить старую батарею на одну из тех же физических размеров, либо изменить пластиковый корпус, чтобы установить более длинную 49-миллиметровую батарею большей емкости. Поддержите нас в написании этих руководств по ремонту, купив сменный аккумулятор по указанным ссылкам в нашем безопасном интернет-магазине.Батареи оригинального размера 42 мм x 14 мм имеют емкость 1200 мАч, а более длинные батареи 49 мм x 14 мм — 2200 мАч, что более чем на 80% больше! Более высокая емкость означает, что ваша зубная щетка проработает дольше, прежде чем потребуется подзарядка. На рисунке ниже показаны (слева направо) замена 42-мм батареи, оригинальной 42-мм батареи и сменной 49-мм батареи.

Выберите нужный вариант, нажав на нужную ссылку ниже:

| или |

.

Демонтажное соединение из высокопрочного чугуна и нержавеющей стали отличного качества

Демонтажное соединение из высокопрочного чугуна с шаровидным графитом из нержавеющей стали

Подробная информация о продукте

(наш максимальный размер — DN2000, размеры ниже приведены только для справки)

9002

75

4

80

0

DN100 PN10 / 16

PN

D

K

L1

L2

L3

6

03

6

03

L5

DN40

PN10 / 16/25

145

110

110

110

185 9 0005

+/- 25

76

DN50

PN10 / 16/25

165

1

25 900

165

74

190

+/- 25

80

PN10 / 16/25

175

135

165

74

190

03 / -25

95

DN65 9 0004

PN10 / 16/25

185

145

165

74

74

+/- 25

95

DN80

PN10 / 16/25

200

200

165

100

200

+/- 25

123

220

180

170

100

200

+/- 25

143

9002

PN10 / 16

250

210

165

95

200

1/9002

2 900

170

DN150

PN10 / 16

285

240

05

240

1

2

0

100

200

900 26

+/- 25

197

DN200

PN10

339

339

339

175

100

220

+/- 25

247

PN16

03

03

295

175

100

220

+/- 25

40003

40003

DN250

PN10

900 26

399

350

183

100

230

+/- 25

03 +/- 25 900

PN16

399

355

183

100

14

100

14

0

.

Оставить комментарий
