Самодельный вакуумный насос — Мысли и идеи

Кому интересно, кстати, давайте кооперироваться

Я в насосах не силен, так что от меня вряд ли толк будет.

Я простенькие схемы спрашиваю, чтобы в теме про литье что-то народу посоветовать примитивное для начала.

Самый простой самодельный вакуумный насос, использованный первооткрывателями вакуума был похож на нынешний велосипедный или автомобильный, с перевернутым поршнем и обратным клапаном.

Это что-то типа того, что Desti посоветовал.

Велосипедным насосом мне удалось получить что-то около 0,5 атм.

Для вакуумирования слепка и формовочной массы вполне достаточно.

Потом перешли на ртутные насосы — очень простые и эффективные, вот только ртуть далеко не у всех есть даже в 21 веке. Надо попробовать вместо нее использовать сплав Вуда, а всю установку поместить в чан с кипятком 🙂

нее, это слишком сложно…

В наше время один астроном сделал вакуумный насос из отработанных жестких дисков. Там ролики пробегают по шлангу и перистальтически гонят воздух.

Такую систему знаю, даже помогал приятелю делать — там медицинский катетер по кругу выложен. Тоже не самая подходящая схема, потому что где всять старый винт — они на помойках кучами не валяются.
К тому же, трубочка довольно быстро от вакуума слипается и работать перестает.

купить готовый форвакуумный насос. Очень популярный отечественный 2НВР-5Д вместе с мотором стоит 600 уе притом обладает большой мощностью и создает хороший вакуум

Это для начинающего самодельщика слишком дорого. Есть тайваньские чуть меньше 3000 р. стоят, но это все-таки уже деньги, не у каждого найдутся. Хотя для моих целей — самое оно.

Себе как раз такой буду брать в скором времени.



Про все эти дела с нуля есть классная популярная книга «Вакуум для науки и техники» из «Библиотечки Квант» тоже где-то на просторах Сети.

Спасибо, попробую найти.



Тут еще одна мыслишка появилась, сделать навов из масляного пресс-шприца, которым солидол в штуцера загоняют. Как раз две штуки притащил из лома, чтобы показать народу, как из такого восковой инжектор сделать. Вот и попробую, а то автомобильного под рукой нету.

———-

Бредовая идея появилась — отшлифовать винт от мясорубки, притереть его к трубке и попробовать — будет воздух высасывать или нет?

—————

А крнструктивно самый простой — водоструйный. Он практически из одной детали.

Это да, но он завязан на проточную воду рядом. Не всегда удобно… Изменено
пользователем Treugolnik

устройство и принцип работы вакуумного насоса, как сделать помпу самостоятельно

Вакуумные насосы уже давно стали незаменимым атрибутом жизни. Их применяют не только в промышленности. Они повсеместно облегчают жизнь и в быту. Рассмотрим самые популярные модели, которые используют самодельный компрессор. Читайте до конца и будете знать, как сделать самостоятельно простейшую вакуумную помпу и оригинальную конструкцию, использующую силу прибоя.

Самодельный вакуумный насосИсточник sdelaysam-svoimirukami.ru

Для чего нужен вакуумный насос

Чтобы понять, где можно применять подобное оборудование, нужно всего лишь вспомнить продукты в вакуумной упаковке, которые продаются в гипермаркетах. Это самый популярный способ использования столь полезных свойств безвоздушного пространства.

Если из пластиковой упаковки откачать воздух, то срок хранения еды повышается в разы. Кислород имеет способность окислять все вокруг себя. Поэтому, если его убрать, то микроорганизмы, ответственные за брожение, гниение и плесневение не могут выполнять свои функции. Разносчики патогенных факторов просто прекращают свою жизнедеятельность.

Но список применения вакуумного насоса достаточно обширен:

  • Увеличивает срок эксплуатации тормозной системы в транспортных средствах и усиливает ее действие.
  • Стравливает смесь ненужных газов из трубопровода, по которому движется фреон. Это повышает срок службы кондиционера.
  • Удаляет воздух из упаковки с вещами (одеждой), тем самым снижает общий объем. При этом значительно экономится свободное пространство.
Упаковка одежды вакуумомИсточник la-house.ru
  • Помогает фильтрации различных растворов через мельчайшие сетки.
  • Производит консервацию продуктов в банках без воздуха.
  • Помогает отсосать масло при ремонте автомобильного двигателя.

Перечисления выше относятся к повседневной деятельности человека. Они облегчают быт и добавляют комфорта в ежедневное проживание. Но также вакуумные насосы нашли использование и в промышленности. И там сфера их применения значительно шире.

Принцип работы вакуумного насоса

Устройство вакуумного насоса можно разобрать на действии обычного медицинского шприца. Если потянуть поршень на себя, то гильза заполнится воздухом. А последний покинет какую-нибудь емкость, например, равную по объему с шприцом. И если соединение будет герметичным, то там образуется безвоздушное пространство.

Разберем вакуумное устройство для откачивания воды. Подобная конструкция может быть применена не только для жидкости, но для газов. А также для смеси газов с жидкостью. Такое оборудование применяется повсеместно в быту для автономного водоснабжения, а также откачки воды из резервуаров.

Насос для откачки водыИсточник podstarinu.ru

Принцип работы вакуумного насоса сводится к следующему:

  • Рабочее колесо с лопастями, которое установлено внутри камеры, начинает вращение и захватывает воду.
  • Этими действиями создается центробежная сила, в которую вовлекается жидкость, и она отталкивается к стенкам камеры.
  • В результате в центральной части емкости воздух разряжается.
  • Если устройство герметично, то вакуум втягивает во внутрь следующую порцию воды извне.

На этом примере можно понять, что основной принцип работы – это вытеснение. Другими словами, чтобы вода побежала по трубам, из последних необходимо удалить воздух.

Переделка компрессора

Существуют специализированные бытовые приборы по созданию вакуума. Они способны откачать воздух из упаковки и герметично запечатать ее. Но стоимость домашнего оборудования довольно высока. А между тем умельцы уже давно придумали, как сделать вполне продуктивный насос для откачки воздуха, используя вакуумный компрессор.

Компрессор для вакуумаИсточник ebayimg. com

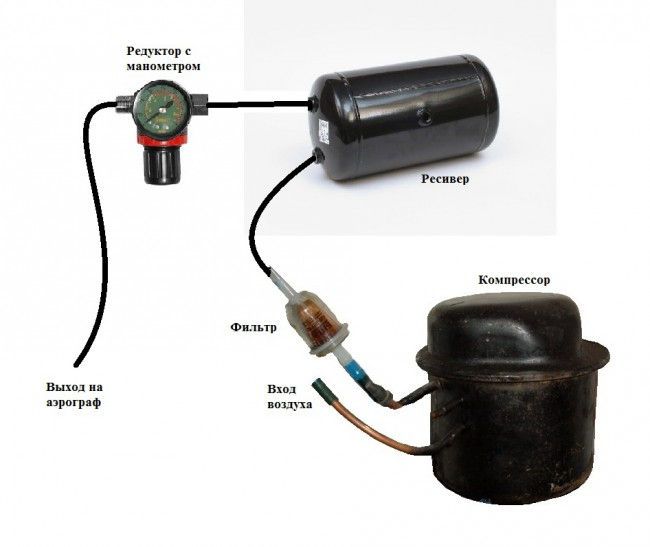

Из холодильника

Если под рукой оказался сломанный холодильник или кондиционер, но с еще действующим компрессором, то последний можно переделать под бытовые нужды, для создания вакуума. Конечно же, большие объемы устройство не переработает. Но откачать воздух из упаковки вполне пригодно. И не только.

Действия необходимо выполнить минимальные:

  • Нужно ножовкой по металлу отпилить медные трубки, которые подключали прибор к испарителю и конденсатору. Необходимо оставить концы не больше 3-5 см.
  • Компрессор закрепляется для устойчивости на широкой доске.
  • Далее для эффективного использования создается узел контроля и управления. Он состоит из двух латунных тройников, которые соединены последовательно. С обоих концов устанавливаются обычные штуцера. А на вертикальные отводы навинчивается манометр и запорный кран.
  • Узел контроля надежно закрепляется на подставке.
  • Дюритовым шлангом соединяют компрессор с первым штуцером. Для прочности применяют хомуты.
  • На второй штуцер надевают шланг, на котором будут закрепляться приспособления для решения задачи.
Вакуумник из холодильного компрессораИсточник usamodelkina.ru

Например, для стабилизации древесины шланг одевается на штуцер, который закреплен в обычной металлической крышке для закатывания консервации. В банку заливается полимер и помещается деревянная деталь. Необходимо, чтобы жидкость полностью покрыла древесину.

Крышка плотно навинчивается на банку, а компрессор включается в сеть. Прибор отсосет весь воздух из емкости и тогда во все поры древесины поступит полимер. Для продуктивной работы оборудования необходимо лишь грамотно подсоединить его к сети. А перед выключением прибора не забывать медленно приоткрывать запорный кран, чтобы сбросить вакуум.

Аквариумный компрессор

Можно сделать малопроизводительный вакуумный насос из компрессора от аквариума. В устройстве есть маленький электродвигатель, который приводит в действие мембранный микронасос. Вот с последним и нужно поработать.

Компрессор для аквариумаИсточник main-cdn.goods.ru

Необходимо проделать следующие действия:

  • С помощью отвертки снимается крышка с корпуса.
  • Пинцетом и ключом отсоединяется тяга от мембраны.
  • Насос вынимается из гнезда и от него отделяется клапанная группа.
  • Необходимо поменять клапана местами.
  • Поскольку после операции крышка плохо становится на место, то необходимо немного спилить один из ее углов.
  • Аппарат собирается в обратном порядке.

Прибор получается очень маломощный, способный решить лишь самые простейшие задачи. Но если решено приобщить его к делу, то лучше на подводящем шланге установить бензиновый фильтр от автомобиля. Он убережет мембранный узел от пыли и влаги.

Автомобильный

Немного повысить мощность прибора можно если применить китайский насос для подкачки шин у легкового автомобиля. Производительность поднимется совсем немного, поскольку поршневой узел слишком мал. Но переделать прибор в вакуумную помпу легко.

Насос для подкачки шинИсточник static3.car.ru

Достаточно приклеить к отверстию выпускного клапана трубку из пластика. Использовать можно клеевой пистолет. Далее на всасывающей стороне устанавливается фильтр и по желанию манометр. Но чтобы пользоваться прибором необходимо смонтировать двенадцативольтовый источник постоянного тока.

Намного лучше подойдет для переделки китайский компрессор с производительностью 350 л/мин. Агрегат можно использовать в качестве полноценного вакуумного упаковщика или формовщика. Потому что он способен почти мгновенно создавать вакуум на глубину до 1 Бар.

Чтобы сделать вакуумный насос для откачки воздуха, нужно:

  • На головке цилиндра открутить воздушный фильтр.
  • Вместо него необходимо собрать узел из последовательно подсоединенных ресивера, манометра и автомобильного бензинового фильтра.
  • Собранный узел шлангом подключается к головке цилиндра компрессора.
  • На штатном ресивере необходимо вывернуть пробку для слива конденсата.

В качестве последнего рекомендуется применять стандартный пропановый баллон, емкостью в 50 литров. Он будет осушивать откачиваемый воздух. А также в момент запуска агрегата сгладит скачок давления.

Компрессор с ресиверомИсточник gmautoservice.ru
Как красить краскопультом: виды инструмента, особенности работы

Простейшие самодельные ручные помпы

Но самое широкое распространение вакуумные насосы получили на приусадебных участках. Народные умельцы с успехом применяют полезные свойства создания безвоздушного пространства в небольших камерах для полива своих огородов. Ручные помпы заменили электрические аналоги, тем самым ощутимо сохраняя семейные бюджеты.

Для перелива жидкости

Самую простую помпу для откачки воды можно собрать из пластиковых бутылок. Понадобится клапан, который делается из горлышка и крышки. Также будет нужна еще одна бутылка, кусок пластиковый трубы (не более метра) и гибкий резиновый шланг.

Помпа из пластиковых бутылокИсточник usamodelkina.ru

Процесс изготовления следующий:

  • Из крышки удаляется пластиковая прокладка.
  • Диаметр последней уменьшают на 3 мм, но оставляют нетронутым небольшой выступ (лепесток).
  • В самой крышке по центру просверливается отверстие диаметром 8 мм.
  • У одной из бутылок срезается горлышко.
  • Последнее закручивается в подготовленную крышку. При этом не забыв установить обрезанную прокладку. Она должна прижиматься к внутренней стороне пробки оставленным лепестком. Остальная же часть остается подвижной.
  • Готовый клапан одевается на один конец пластиковой трубы, подходящей по диаметру.
  • От второй бутылки отрезается верхняя часть, в виде воронки.
  • Она плотно насаживается на трубу, чтобы конец с клапаном оказался внутри конуса.
  • На другой конец трубы насаживается гибкий шланг произвольной длины.

Для начала работы нужно поместить конец с клапаном в воду, и резкими движениями вверх-вниз нагнетать жидкость в трубу. Когда она польется из шланга, то необходимо опустить конец последнего, чтобы он находился ниже клапана. После этого вода будет поступать из источника самотеком.

Видео покажет, как сделать насос из двух пластиковых бутылок и куска трубки:

С прямым изливом

Можно сделать ручное приспособление для откачивания воды из шахтного колодца с высокой производительностью. Для этого понадобятся простые детали. В основном куски пластиковой трубы и их составляющие. Рассмотрим, как сделать помпу из этих материалов.

Сначала нужно собрать клапан из пластиковой заглушки ø 50 мм. Подбираем пару (винт-гайка) и по диаметру первого в центре высверливаем отверстие. Затем вокруг него проделываем несколько дырок ø 5-6 мм.

Из куска резины толщиной 3-4 мм вырезается прокладка, которая должна свободно входить во внутрь заглушки. Она обязана перекрыть все отверстия. В центре прокладки делается отверстие, и она прижимается к заглушке с помощью винта и гайки.

Из канализационных труб ø 50 мм собирается гильза насоса. Она должна быть равной глубине колодца. Обрезать трубу нужно только с узкого конца. Со стороны раструба вставляется заглушка-клапан. Для надежности его крепят с двух сторон на саморезы. Для узкого конца готовится заглушка с отверстием по центру ø 25 мм. В него будет вставляться шток и деталь выступает, как опора скольжения.

Помпа из канализационных трубИсточник vodaidom.ru

Самодельная помпа должна иметь поршень. Шток делают из трубы ø 24 мм, и он должен быть на полметра длиннее гильзы. Понадобится пустой баллон от силикона, у которого отрезается носик. А отверстие расширяют так, чтобы в него проходил шток. Баллон разрезается пополам. Диаметр детали должен плотно подходить к гильзе.

На конце штока нарезается резьба, на которую навинчивается гайка с прокладкой. Следом надевается половинка баллона. Его плотно закрепляют еще одной гайкой с прокладкой. После этого шток вставляется гильзу. На последнюю одевается заглушка, которая будет опорой для скольжения и сверху фиксируется муфтой.

При работе вода будет устремляться вверх по штоку, который плотно скользит по гильзе, благодаря баллончику из-под силикона. Поэтому для удобства на конце монтируется тройник. На одну сторону накручивается пластиковый отвод с уголком на конце. Из него будет литься вода. На другую сторону тройника прикручивается заглушка в виде обычной ручки.

Ручной вакуумный насос из пластикаИсточник westnews.info

С боковым изливом

Если на верхнюю часть гильзы одеть тройник с отводом 35 °, то вода начнет поступать через эту часть. Но для этого в штоке, возле самого поршня, необходимо проделать несколько отверстий. Чтобы вода могла поступать внутрь гильзы. Высверливая шток нужно постараться сохранить прочность у конструкции. Поэтому отверстия лучше расположить по спирали.


Краскопульт электрический для всех видов краски, его оптимальное применение в быту

Поршневая самодельная конструкция для скважины

Вакуумный насос для откачки воды из скважины прост по своей конструкции, но требует навыка в изготовлении. Понадобятся сварочные работы, поскольку помпу лучше делать из гильзы двигателя грузового автомобиля. Потому что ее внутренние стенки идеально гладкие и ровные.

Снизу приваривается днище, которое перекроет оголовок скважины. В его центре устанавливается обратный клапан. Последний можно изготовить самостоятельно, но лучше купить в магазине заводского производства.

Поршневая помпа для скважиныИсточник ytimg.com

Для штока нужно подобрать два стальных диска, диаметром чуть меньше гильзы. Между ними прокладывается резина толщиной в 1 см, и конструкция стягивается болтом с гайкой. Смысл в том, чтобы резина, немного выступая за края дисков, создавала уплотнение в гильзе. К болту приваривается сам шток. Для него можно взять подходящий стальной пруток.

Для удобства профилактических работ оголовок скважины и днище гильзы снабжаются резьбой. Она не только облегчит демонтаж конструкции по необходимости, но и сделает все соединение герметичным. В верхней части гильзы высверливается отверстие и к нему приваривается стальной патрубок для сброса воды.

Шток вставляется в гильзу и сверху закрывается крышкой с отверстием для скольжения. Для удобства стержень оборудуется ручкой. Устройство способно легко поднять воду с глубины в 7 метров.

Про то, как сделать вакуумную помпу для быстрой откачки воды, расскажет следующее видео:

Оригинальные самодельные конструкции

Если разобраться, то буквально все открытия пришли из прошлого. Люди веками отслеживали природные процессы и на их базе создавали приспособления, облегчающие жизнь. Даже еще не зная слова «вакуум», его использовали с древнейших времен, чтобы обеспечить водой засушливые районы.

Волновой насос

Оригинальную конструкцию имеет вакуумный насос для воды, использующий силу берегового прибоя. Поскольку по любому достаточно крупному водоему бегут волны, то это можно использовать для накачивания из него воды. Для этого понадобится бревно и полый цилиндр в виде гармошки (гофра).

Последний одной стороной привязывается к бревну, а другой к свае, которая вбивается в дно недалеко от берега. Принцип работы чрезвычайно прост. Когда набегающая волна поднимает плавающее бревно, натяжение заставляет гофру растягиваться. При опускании гармошка возвращается в исходное положение.

Гофра для вакуумного насосаИсточник remelle.ru

Если концы цилиндра снабдить втулками с клапанами и залить внутрь воду, то при набеге волн на берег, импровизированная помпа начнет выкачивать воду. Для гофрированной трубы диаметром до 60 мм бревно должно иметь массу не меньше 60 кг. А для гашения нежелательного крутящего момента, к свае крепят ограничитель.

Болт, зафиксированный на бревне, под накладной пластиной позволит вращаться поплавку в разные стороны. И это не позволит разрушить уникальный вакуум-насос при возникновении высокой волны.

Печная тяга

Не менее оригинально можно наполнить двухсотлитровую бочку для полива на участке. Последняя должна в нижней своей части имеет вмонтированный кран и быть установлена на постамент из кирпичей. В бочку наливается несколько литров воды.

Бочка для насосаИсточник sketchfab.com

Затем нужно подобрать резиновый шланг, достающий до водоема. Один его конец оборудуют штуцером с резьбой, которая подходит под верхнее отверстие бочки. Его герметично вкручивают в крышку. Другой конец шланга должен иметь сетчатый фильтр.

Далее проверяется, чтобы нижний кран был в закрытом положении, и под бочкой разводят костер. Шланг опускается в воду. Огонь нагреет воздух в бочке и заставит его уйти по трубе в водоем. Когда пузыри на поверхности перестанут выделяться, можно загасить костер.

При остывании металла, в бочке образуется безвоздушное пространство. И вакуум втянет воду в бочку из водоема.

Видео покажет, как работает вакуумный насос, состоящий из одной бочки:

Солнечная тяга

Можно заставить солнце выкачивать воду из колодца. Для этого необходимо собрать простую конструкцию, в которой в определенный момент будет создаваться вакуум. Последний и будет вытягивать воду в емкость. Причем самодельный водяной насос будет работать без вмешательства человека. Все действия будут происходить циклично, пока светит солнце.

Для реализации проекта необходимо проделать следующее:

  • Из металлических патрубков собирается решетка. Например, если используется медная трубка, то ее можно просто закрутить в спираль.
  • Когда в наличии только стальная труба, то конструкция собирается с помощью уголков и переходников. Главное, чтобы решетка имела только один выход.
  • Для повышения теплопроводности нужно покрасить трубы в черный цвет.
  • В нижней части бидона проделывается отверстие, куда заводится выход тепловой решетки. На его конец надевается резиновая груша (можно использовать автомобильную камеру).
  • Отверстие герметизируется.
  • В крышке бидона монтируются два клапана. Через один вода будет поступать из источника. Посредством другого поливать огород.
Насос для воды на солнечной энергииИсточник gelsonscorporate.com

Воздух, нагреваемый солнцем в решетке, начнет надувать резиновую грушу в бидоне. Этим самым вода будет вытесняться из емкости и поступать на огород. Когда контур остынет, то груша сдуется. Созданный вакуум в бидоне притянет новую порцию воды.


Как выбрать кондиционер для дома: функционал и рейтинг моделей

Коротко о главном

Использование вакуумного насоса в бытовых целях может быть реализовано двумя путями. В первом случае, на базе любого компрессора можно собрать прибор, который будет откачивать воздух. Его можно применить в разных сферах. И самая распространенная – это создание вакуумной упаковки для продуктов или вещей.

Во втором случае можно осуществлять условно бесплатный полив на приусадебном участке. Причем способов воплощения великое множество. Можно сделать ручную помпу, от самой простой и дешевой, но малоэффективной конструкции до вполне продуктивного насоса.

Для этого придется собрать устройство с поршнем, который будет создавать вакуум в камере. А отсутствие воздуха в системе позволит замещать его водой, которая сразу же начнет притягиваться, заполняя трубопровод.

Можно проявить смекалку и позволить природе работать вместо себя. Конструкции, использующие солнечную или тепловую энергии, сами заставят воду поступать в емкость. Также можно продуктивно найти применение для энергии набегающей на берег волны.

Вакуумный насос для откачки воздуха своими руками.

Вакуумная камера для дегазации своими руками Как сделать самодельный вакуумный насос

Насосное оборудование вакуумного типа нашло применение промышленностью и бытовыми условиями. Конструкция повсеместно используется для откачивания газообразных, парообразных веществ. Готовых изделий на рынке достаточно, однако цена чрезмерно завышена. Достаточно иметь смекалку и некоторые подручные средства, для сборки насоса своими руками.

Принцип работы вакуумного насоса

Перед сборкой конструкции необходимо разобрать, из каких частей она состоит и как работает. Принцип работы не сильно отличается от работы обычного насосного оборудования, при развороте клапанов обратной стороной, получается вакуумное устройство. Производительность насоса достигается путем герметизации системы, в противном случае, мощность падает.

Также следует следить за состоянием впускного тракта, т.к. при откачке может попасть мусор, что забивает каналы установки.

Существуют основные принципы работы вакуумного насоса:

  • Двигающий элемент, состоящий из поршня, мембраны, либо ротора создает разряжение в цилиндре режимом всасывания. В этот момент выпускной клапан находится закрытым состоянием, впускной максимально открыт.
  • В процессе обратного хода впускной клапан переходит к закрытому состоянию, при этом остается давление низкого уровня во впускной камере. Через отверстие выпуска стравливается газ, наполненность цилиндра приходит в минимальное состояние.

Работа устройства невозможна без применения электрического двигателя, установка оси лопастей не по центру, для реализации проталкивания газа в отверстия системы. Основным недостатком является перегрев воды, которую со временем нужно менять. Поделка снабжается отверстиями входа и выхода жидкостей, газов.

Эксплуатация механизма происходит на крупных производствах и сельских местностях, где в отводимом газу наблюдается большое содержание сажи и пыли.

Продолжительные действия происходят с системой отвода газа, охлаждения электродвигателя, постоянной подачи жидкости.

Простейший вакуумный насос

Ручная откачка воздуха может понадобится в любой момент при бытовых условиях. Эту функцию способна выдержать вакуумная помпа, изготовленная своими руками из пластиковых бутылок. Для изготовления понадобятся:

  • шланг, небольшого диметра, отлично подходит для этих целей велосипедный;
  • пластиковые бутылки разного диаметра;
  • дрель или другой ручной инструмент резки отверстий.

Подбор бутылок необходимо производить одинаковой формы, одна из них немного меньшего диаметра, выступает видом поршня. Вакуумный насос для откачки воздуха собирается следующим образом:

  • срезается верхняя часть большой бутылки;
  • по центру бутылки меньшего диаметра, в нижней части, прорезывается отверстие;
  • после примерки изготавливается уплотнительное кольцо их скотча или изоленты.

К крышке подсоединяется шланг, происходит опробование действия насоса. При движении малой бутылки создается вакуум, достаточный для бытовых нужд.

Вакуумный нагнетатель из велосипедного насоса

Конструкция велосипедного нагнетателя не отличается от автомобильного насоса. Важно отметить, что необходимо произвести установку дополнительного механизма, иначе изделие будет прорабатывать всего один цикл. Если не имеется специального обратного клапана, подойдет золотник, но необходимо установить герметичное соединение. Вакуумный насос для откачки воздуха действует на разряжение, поэтому клапан или золотник должен устанавливаться противоположным направлением.

Процесс происходит ручным способом, после переделки необходимо тянуть ручку с усилием на себя, что в некоторых ситуациях сделать трудно. Для модификации возможно не переворачивать манжету, а загерметизировать нижние отверстие выходного штуцера, изготовить отвод газа сверху изделия. Таким исполнением механизм будет работать в штатном режиме, но создавая вакуум. Реализация происходит сложнее, однако при наличии определенного инструмента, можно полностью изготовить своими руками.

Вакуумный насос из автомобильного компрессора

В качестве донора используется портативный нагнетать воздуха для поддержки давления в автомобильных шинах. Исполнение производится, если в гараже имеется доступный автомобильный аксессуар, если же приобретать ее на рынке, то лучше сразу купить готовый продукт. Самодельный вакуумный насос изготавливается по несложному принципу, достаточно переделать устройство с минимальным вмешательством.

Для изготовления понадобится поменять местами впускной и выпускной клапан, на место впускного ставиться запорный механизм другого образца. Монтируется шланг, к направлению забора воздуха, поршневой механизм тем самым создает разряжение. При использовании можно добавить манометр вакуумного типа, для контроля состояния разрежения. Полноценная камера может получиться с применением герметичной сковородки.

Модифицирование аквариумного компрессора

В случаях, когда требуются высокие показатели разреженности, возможно приметить более производительные технические элементы. Бытовые аквариумные компрессоры для откачки воздуха, способны выдерживать нагрузку продолжительное время, выдавать нужный показатель. Применяется модифицированное изделие во множестве экспериментов и бытовых деяний, где требуется повышенный показатель разрежённости. Изготовить самодельный вакуумный механизм достаточно легко, не требуется дополнительных инструментов или знаний.

Важно соблюдать последовательность действий, чтобы получить наиболее производительное изделие на выходе:

  • с помощью отвертки демонтируются крепления корпуса;
  • после снятия крышки, составом компрессора имеется узел с клапанами, его нужно демонтировать;
  • в углу корпуса отпиливается отверстие, для соединения подготовленного шланга;
  • в нижней стенке просверливается отверстие для удаления конденсата и влаги;
  • система отведения газов исполняется с помощью клея, подходящей трубки.

Сборка производится обратной последовательностью, на выходе должно получится устройство, изготовленное своими руками, способное откачивать воздух вместо нагнетания. Таким прибором можно уменьшать температуру кипения жидкостей при экспериментах, но следует контролировать уровень газов.

Низковакуумное оборудование применяется при необходимом долгосрочном обеспечении среды в производстве. Прибор имеет внутри корпус с пластинами, прикрепленными к ротору, погружаемыми в воду. Процесс подразумевает создание 90% вакуума, повысить показатель возможно с применением жидкости с более высокой температурой кипения. Преимущества данного прибора заключаются в том, что оно имеет повышенный ресурс, ввиду отсутствия трущихся частей и уплотнителей.

Водокольцевые агрегаты имеют несколько недостатков:

  • важно организовать устройство улавливания или рециркуляции жидкости, отвода отработанных газов;
  • необходимо следить за уровнем рабочей жидкости, иначе при вращении в «сухую» устройство перегреется, выйдет из строя;
  • сложное техническое решение не позволяет выполнить сборку своими руками при отсутствии особых навыков.

Однако, при подготовке специализированных деталей, можно произвести конструкцию на свет. Необходимо воспользоваться чертежом для сборки, подготовить корпус цилиндрической формы и подходящего размера. Вал, с лопастями, помещается к рабочей части, далее подается пробная порция воды. Жидкость подается под углом, для воздействия на лопасти.

Преобразование медицинского шприца

Создание простейшего инструмента из медицинского шприца не потребует специальных навыков. Данный прибор применяется к емкостям небольшого объема, из которых нужно откачать воздух. Понадобится обычный шприц, состоящий из сопла и ядра, а также пластиковый тройник, штуцер. Сборка не отличается повышенной сложностью, необходимо соблюдать последовательность шагов, чтобы получить качественный результат.

  1. Сопло вставляется в одну из сторон тройника, далее накручивается штуцер на резьбу, подсоединяется к шлангу длинной не более 15 см.
  2. К отводу тройника подсоединяется дополнительный шланг, опускается до требуемого уровня.
  3. В конец шланга устанавливается ядро, к противоположной стороне подводится короткий шланг отвода воды.

Сборка считается оконченной после проведения тестового запуска. Подается вода и создается разряжение, за счет которого откачивается газ или жидкость. Стоит подчеркнуть, что сделанный своими руками прибор может нарушить действие всей системы, он уступает по надежности покупным аналогам. Поэтому, для ответственных нужд подбираются более надежные конструкции.

Использование холодильного компрессора

Для работы в качестве вакуумного насоса может применяться старый компрессор от холодильника, основным требованием является его работоспособность. Изготовленная вакуумная помпа своими руками может продолжать действие как в качестве нагнетателя, так и вакуумного устройства. Перед сборкой понадобится несколько элементов, которые можно найти на разборах:

  • рама, на неё будут крепиться все детали, изготавливается из уголков методом сварки или болтовым креплением;
  • Вакуумный насос своими руками из компрессора от холодильника

    В случае построения универсальной конструкции, стоит предусмотреть реле давления, которое отключает нагнетатель по достижению определённого уровня. Перед сборкой удаляется отработанное масло, заливается новое, чтобы продлить долговечность прибора. Порядок сборки происходит следующим методом:

    • К раме прикручивается компрессор с ресивером, установка нагнетателя производится вертикальным положением, применяются антивибрационный материал или подушки.
    • Шлангами стыкуются все детали, фильтр.
    • Монтаж электропитания производится с обязательным включением в схему автомата, для избегания поломки результатом короткого замыкания.

    Когда необходим компрессор, просто меняются шланги местами. Универсальная конструкция позволяет использовать прибор во многих направлениях.

    Применение ресиверов

    Работа примитивных инструментов не требует поддержания постоянного давления системой. Ручной вакуумный насос для откачки воздуха эффективен только в процессе хода поршня, при этом возникают скачки.

    При выполнении точных действий не допускается наличие перерывов, для этого используется ресивер.

    Принцип действия ресивера состоит в поддержании буферного состояния при скачках давления, в качестве прибора может использоваться старый газовый баллон.

    Устройство подключается последовательно, оснащается манометром, расчет производится при соответствии с материалом и емкостью. Использование вакуумного ресивера может быть исполнено обычной стеклянной бутылкой.

    Особенности эксплуатации

    Вакуумные насосы имеют предназначение к созданию пространства разряжения отдельными объемами. Применяется бытовым назначением, автомобилестроением, производством. Эксплуатация прибора, приготовленного своими руками может значительно сократить время на откачку газа.

    Нагнетатель вакуумный не является первым бытовым устройством, большинство пользуется обычным пылесосом. Однако имеются задачи, с которыми не справиться без специального прибора. Наличие устройства поможет выполнить большинство задач своими руками, не прибегая к помощи специалистов.

Вакуумный насос, предназначенный для выкачивания воздуха или других газов из какого-либо объема, широко применяется — для хранения пищевых продуктов, вещей, маринования и др. Покупать такой предмет обихода не всегда выгодно, цена вакуумных насосов достаточно велика. Поэтому можно сделать насос самостоятельно.

Переделка манжетного насоса в вакуумный

Для работы понадобится обычный манжетный насос (велосипедный или автомобильный). Насос необходимо в первую очередь разобрать, то есть раскрутить. Затем следует снять манжет и повернуть его в обратную сторону и снова собрать насос.

В месте крепления шланга (на входе в насос) крепят обратный клапан (можно купить в магазине или снять с аквариумного компрессора), который будет пропускать воздух из объема, а обратно — нет. Таким образом, получается простейший маломощный бытовой вакуумный насос.

Более подробно о том, как сделать вакуумный насос, Вы можете узнать из статей на сайте ilovekiario.ru.

Вакуумный насос из компрессора

Компрессор лучше взять достаточно мощный — от любого бытового прибора, но лучше от холодильника или кондиционера. Из него необходимо извлечь конденсатор и испаритель, посредством перерезания трубок. На входе в компрессор крепят воздушный фильтр (можно приобрести в автомобильном магазине) и шланг. Вакуумный насос готов!

Единственный минус такого насоса будет в невозможности его использования для откачки паров жидкостей, это может привести к поломке компрессора (т. к. жидкость будет оседать внутри компрессора, но эта проблема решается установкой отстойника), а значит и насоса.

Можно сделать вакуумный насос и из аквариумного компрессора — достаточно просто поменять обратные клапаны внутри компрессора местами и компрессор вместо того, чтобы нагнетать воздух, будет его откачивать.

Вакуумный насос из медицинского шприца

Конечно, такой насос справится только с небольшими объемами газов, но для эксперимента и игры он подойдет отлично. К пластиковому тройнику необходимо присоединить одинаковые отрезы пластиковой трубки, по диаметру совпадающей с входным отверстием шприца. Н

осик шприца крепится к третьему выходу тройника (два других должны быть напротив друг друга), обратные клапаны (две штуки из аквариумного компрессора) крепят к оставшимся выходам тройника по типу указателя вход-выход (один клапан смотрит на тройник, другой от него). Насос готов!

Насос из пластиковых бутылок

Необходимо взять две пластиковые бутылки разного размера, чтобы одна из них без сопротивления входила в другую, но при этом свободного места оставалось в минимальном количестве (тогда не придется уплотнять внутренние стенки бутылки).

У большей бутылки срезается верх, а у меньшей делается несколько отверстий в дне. Меньшая бутылка помещается в большую, в которую вкручивается шланг от велосипедного насоса (в обратном направлении). Простейший насос-помпа готов. Меньшая бутылка работает как поршень.

Как видно, вакуумные насосы возможно сделать в домашних условиях своими руками, используя то, что есть под рукой. А найти им применение в быту не составит труда.

Вас может заинтересовать

Насос омывателя лобового стекла

Автомобильный насос от прикуривателя

Умер топливный насос ВАЗ 2110

Насос гидроусилителя руля Фольксваген

Топливный насос высокого давления и его особенности

Насос гидроусилителя руля Лачетти

Топливный насос высокого давления

© 2010-2017 гг. Все поедем! — При полном или частичном копировании материалов ссылка на Все поедем! обязательна.

Вакуумный насос может пригодиться в самых разных ситуациях, но не всегда разумно тратить деньги на приобретение той вещи, которую любой мужчина может сделать самостоятельно. Именно поэтому, прежде чем покупать такой нанос, прочитайте инструкцию, как сделать вакуумную помпу самостоятельно. Возможно, вам не придется тратить деньги на его приобретение. Ведь для создания такой помпы не потребуется закупать дорогостоящие материалы, все необходимое найдется у каждого мужчины в гараже или на полке с инструментами.

Как сделать вакуумную помпу своими руками?

Прежде чем начинать начитать делать вакуумную помпу самому, надо понять, как это совершить и что для этого потребуется. Такую вещь можно изготовить из автомобильного или велосипедного насоса манжетного типа, это самый простой способ сделать вакуумную помпу.

Возьмите обычный автомобильный или велосипедный насос и раскрутите его. Обязательно разверните манжету прибора в обратную сторону и соберите в обратной последовательности насос. После таких действий насос будет втягивать воздух, что и даст образование вакуума.

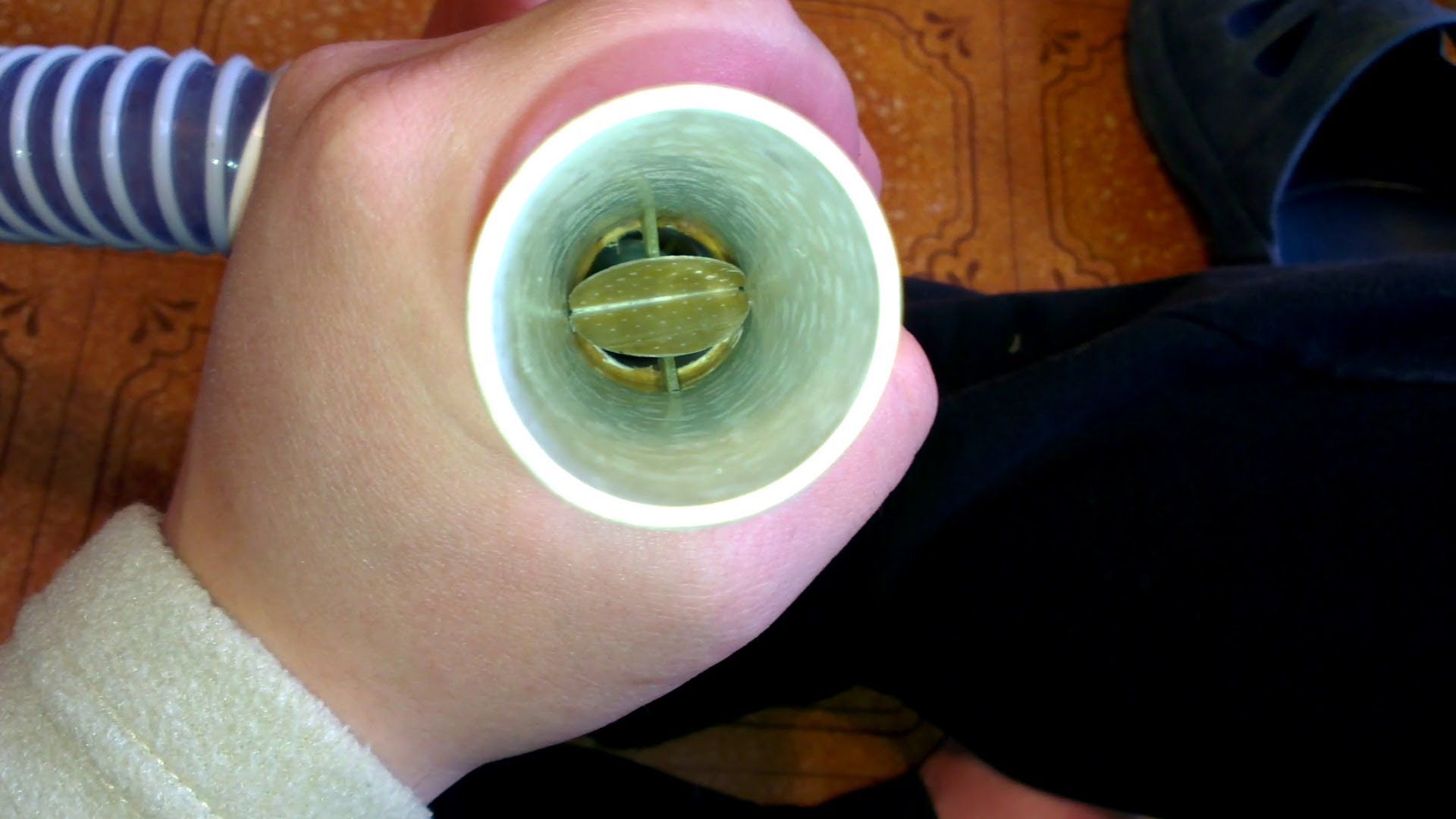

Теперь необходимо сделать самую сложную часть – монтаж обратного клапана. Его можно взять от компрессора аквариума, или найти похожий вариант. Клапан устанавливается в шланг насоса и препятствует обратному проникновению воздуха. Тщательная герметизация сделает помпу еще более эффективной.

Это самый просто способ, которым как можно сделать вакуумную помпу в домашних условиях, так и сэкономить деньги на приобретении специального прибора. Он подойдет, если вам не требуется создавать слишком глубокий вакуум. Примерная мощность такой помпы — 80% отсасывания воздуха. Если же образовавшегося безвоздушного пространства не достаточно, следует приобрести специальный насос для создания вакуума.

Среди популярных методик увеличения мужского полового органа есть несколько, наиболее эффективных, и при этом доступных для реализации в домашних условиях. Вакуумная помпа – приспособление, которое уже не первый год используется для достижения эффекта увеличения пениса. В ассортименте магазинов для взрослых представлены самые разнообразные варианты помп различной комплектации. Но, такое устройство без труда и особых затрат каждый мужчина может легко сделать своими руками.

Приспособление, эффективно увеличивающее мужское достоинство можно изготовить из подручных материалов, но для начала нужно узнать и понять в чем заключается принцип действия, и каков механизм помпы. На самом деле, устройство вакуумной помпы достаточно простое, но несоблюдение правил ее изготовления и использования может привести к трагическим последствиям.

Вакуумный увеличитель промышленного производства состоит из нескольких функциональных частей. Колба – емкость, в которой вакуум воздействует непосредственно на объект увеличения, а так же насос, обеспечивающий откачку воздуха из ее полости. Как правило, емкость и насос соединены переходником – пластиковой или резиновой трубкой, благодаря которому уменьшается интенсивность воздействия вакуума на мягкие ткани мужского достоинства, благодаря чему исключается травматический эффект.

Устройство предназначено для воздействия на ткани фаллоса вакуумом. За счет образовавшегося давления происходит усиление кровообращения и активируется дренаж лимфы. За счет такого воздействия возобновляется кровоснабжение мелких капилляров, а так же в мягких тканях образуются микротравмы, провоцирующие незначительную отечность, что и дает практически моментальный эффект роста в длину и в объеме.

Использование такого механизма для мужчины показано не только для увеличения физических параметров полового органа – длины и диаметра. Помпа для члена благотворно влияет и на здоровье репродуктивной системы.

  • За счет усиления кровообращения устраняется половая дисфункция, восстанавливается эрекция и снижается риск развития импотенции.
  • В долгосрочной перспективе улучшается качество сексуальной жизни и продолжительность полового акта за счет усиленного кровоснабжения тканей.
  • При правильном подходе к использованию приспособления процедуры будут оказывать профилактическое воздействие для предотвращения заболеваний мочеполовой системы.
  • Благодаря дренажному эффекту улучшается циркуляция лимфы, что позволяет активировать местный иммунитет и защитить здоровье репродуктивной системы.

Для изготовления устройства своими руками в домашних условиях необходимо изначально найти подходящие материалы. Важно понимать, что материалы должны быть безопасными. Итак, что же понадобиться для изготовления вакуумного устройства для увеличения члена?

  1. Прежде всего, необходимо подобрать подходящую колбу. Размер и объем рассчитываются на основании исходных параметров – длины и окружности полового органа. Для таких целей можно использовать баллон от аэрозольного дезодоранта, пластиковую бутылку, ненужный кондитерский шприц.
  2. Понадобиться так же небольшой отрезок пластиковой трубки, – приобрести такую деталь для изготавливаемого устройства можно в аптеке (система для капельницы).
  3. Так же необходим насос, который будет откачивать воздух из колбы. Для таких целей можно использовать объемный шприц, резиновую грушу (спринцовку), обычный насос для мячей или надувных шаров.
  4. Для скрепления и герметизации понадобиться герметик или силиконовый клей.
  5. Необходимо подобрать подходящий материал для манжета на отверстие колбы, который будет обеспечивать герметизацию и исключит травмы полового органа.

Описание сборки приспособления

Сборка приспособления, призванного увеличить пенис осуществляется в несколько этапов. В общей сложности на это уйдет не больше получаса, если все необходимые материалы окажутся под рукой. Итак, как сделать вакуумный увеличитель мужского достоинства?

  1. Для начала необходимо подготовить колбу. В ней проделывают 2 отверстия – одно небольшое, диаметр которого совпадает с окружностью переходника – резиновой, пластиковой или силиконовой трубки.
  2. С помощью герметика или клея необходимо присоединить к колбе трубку-переходник. В месте соединения переходника с колбой не должно быть даже микроскопических отверстий, так как это будет препятствовать откачке воздуха.
  3. На наружное отверстие колбы необходимо прикрепить манжет, который будет обеспечивать герметичность в месте входа полового органа в емкость и предотвратит травмы. Для надежности нужно зафиксировать его с помощью клея.
  4. Заключительный этап – соединение переходника с насосом или резиновой грушей. В месте соединения трубки с насосом так же не должно быть даже небольших отверстий – нужно использовать герметик, чтобы обеспечить целостность конструкции.

Распространенные ошибки при изготовлении

В сборке самодельного увеличителя пениса нет ничего сложного. Но, если будут допущены ошибки, полученный механизм не будет полноценно выполнять свои функции. Каковы самые распространенные ошибки в изготовлении изделия?

  • Слишком длинная трубка-переходник. Из-за этого снизится эффективность вакуумного воздействия.
  • Чрезмерно короткий переходник или его отсутствие так же нежелательно, так как воздействие вакуума может стать травмирующим.
  • Использование слишком большой емкости – это так же является типичной ошибкой. Чем больше ее объем, тем мощнее должен быть насос для откачки воздуха.
  • Негерметичное соединение составляющих механизма – ошибка, которая так же не позволит использовать устройство по назначению с максимальной эффективностью.

Основные правила использования

Принцип действия и правила использования механизма такие же, как и у увеличителя промышленного производства. Важно соблюдать рекомендации, чтобы избежать негативных последствий. Как правильно пользоваться увеличителем пениса?

  1. Во-первых, следует соблюдать гигиенические правила – приспособление необходимо содержать в чистоте и перед использованием промыть дезинфицирующим раствором, чтобы в случае получения микротравм не занести инфекцию.
  2. Для каждой процедуры следует использовать лубрикант – аптечную смазку или другие подходящие для этого масла. Например, вазелиновое или оливковое масло.
  3. В очищенную колбу вводится пенис так, чтобы манжет плотно соприкасался с кожей в области лобковой кости. Во время процедуры она примыкает к телу перпендикулярно.
  4. После этого с помощью насоса откачивают воздух. Максимальная длительность вакуумного воздействия на половой орган – от 30 до 60 секунд для одной процедуры. За 1 раз допустимо 10-15 повторов.

Преимущества самодельной помпы

Главным достоинством самодельного устройства является его доступность – приспособление, сделанное своими руками, обойдется в 10-15 раз дешевле готового аппарата. Кроме этого, это решение оптимально подходит для тех, кто испытывает стеснение в магазинах с подобными товарами. Ну и конечно же, самодельный инструмент можно максимально адаптировать под индивидуальные анатомические особенности.

Вакуумный массаж – не панацея!

Важно понимать это и не возлагать чрезмерных надежд на самодельное чудо-устройство. Не во всех случаях приспособление может помочь в решении проблемы. Для того, чтобы эффективно справиться с проблемами в сексуальной сфере лучше доверить это дело специалистам!

Вакуумные насосы предназначены для удаления воздуха и газов из больших объемов и в быту нашли применение сравнительно недавно. С их помощью можно организовать хранение продуктов и вещей в вакуумных упаковках, замариновать мясопродукты, откачивать газ и пар, а также жидкость. Такой интересный механизм можно купить, хотя он достаточно дорого стоит, а можно сделать самому. Рассмотрим второй вариант — как сделать вакуумный насос своими руками.

Подобные устройства в быту применяют для создания вакуума в полиэтиленовой упаковке для хранения продуктов и вещей. При отсасывании воздуха, происходит уменьшение объема тары, оболочка плотно облегает продукт. При таком хранении продукты питания долго не портятся, и некоторое время могут храниться без замораживания.

При хранении вещей или других мягких текстильных изделий (одеял, подушек, пледов), происходит заметное уплотнение, вещи становятся компактными, занимают меньше места. При таком способе хранения вещи становятся недоступны для моли или плесени.

С помощью вакуумного насоса можно покрывать ламинирующей пленкой детали из дерева, фанеры и других строительных материалов.

Вакуумный насос используют для бытового отвода газов, пара и жидкостей, для восстановления герметичности бытовых приборов. А также в сплит-системах кондиционеров и при работе тормозных систем в транспортных средствах.

Преобразование манжетного насоса


Для переделки пригодится любой манжетный насос, можно взять даже велосипедный. Однако предпочтительнее все же автомобильный, так как с его преобразованием будет меньше хлопот.

Последовательность действий по модернизации своими руками выглядит так:

  1. Автомобильный насос раскручивается.
  2. Снимается манжет и поворачивается наоборот.
  3. Далее прибор собирают, разница лишь в том, что манжет развернут в обратную сторону.
  4. На входе в насос, там, где прикручен шланг, через который будет производиться откачка воздуха, прикручивают обратный клапан. Клапан должен работать, пропуская воздух от емкости к прибору, но не обратно. Его можно купить или снять с компрессора для аквариума. Перед установкой подуйте в него. Сторона, которая не пропускает воздух, прикручивается к насосу, другая – к трубке.

Мощности такого механизма не хватит для получения глубоких вакуумных условий, однако, для бытовых нужд будет вполне достаточно.

Преобразование компрессора


Более масштабный вакуумный насос получается из компрессоров бытовых приборов, например, холодильника или кондиционера. Для правильной сборки аппарата своими руками необходимы такие шаги:

  1. Компрессор освобождают от конденсатора и испарителя. Для этого необходимо перекусить медные трубки, которые соединяют приборы.
  2. Обеспечить компрессору правильное подключение к сети.
  3. На входное отверстие компрессора крепится воздухофильтр тонкой очистки, его можно приобрести в автомагазине.
  4. Прикрепляем гибкий шланг соответствующего диаметра к входному отверстию прибора.
  5. Компрессор подключается в сеть и начинает функционировать как достаточно мощный вакуумный насос.

Нельзя таким насосом откачивать воздух с большим содержание паров воды, это чревато поломкой компрессора. Для таких целей аппарат снабжают дополнительно ресивером и отстойником, которые вместе будут выполнять функции осушительного прибора.

Точно так же своими руками, можно преобразовать простой аквариумный механизм – компрессор, разобрав его и демонтировав обратные клапаны, о которых уже упоминалось в связи с преобразованиями автомобильного насоса. Клапаны поменяйте местами, тогда вместо нагнетания воздуха, компрессор будет откачивать его.

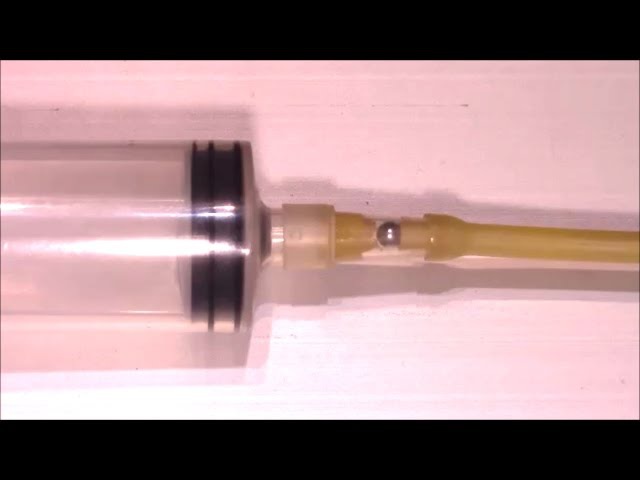

Преобразование медицинского шприца


Для подобного изобретения тоже есть основания – любопытные дети или малые объемы жидкости и газа, которые нужно откачать. Для изготовления прибора своими руками понадобится следующий набор деталей:

  1. Пластиковый тройник.
  2. Гибкая пластиковая трубка, по диаметру совпадающая с входным отверстием шприца и отверстиями тройника.
  3. Два аквариумных обратных клапана.
  4. Медицинский шприц, чем больше будет его объем, тем мощнее будет насос.

Нарезаем пластиковую трубку на отрезки, размером по 10 сантиметров и присоединяем к тройнику. Трубки должны герметично и плотно облегать носик тройника, чтобы не соскочить при работе под давлением. Две противоположные трубки оставляем в покое. К третьей, которая расположена под прямым углом, прикрепляем носик шприца. Таким образом, конструкция представляет собой тройник с двумя отрезками шлангов, отведенными в разные стороны и шприцем, расположенным под прямым углом к отведенным концам.

Следующий шаг – монтаж обратных клапанов. Обычно на них есть маркировка и указательная стрелка. Один из клапанов вставляем так, чтобы стрелка указывала от тройника, второй так. Чтобы стрелка указывала на тройник. В целом система будет напоминать указатель вход-выход.

Ручной насос готов. Им можно отвести воду из одного сосуда в другой, погрузив один клапан в воду, а другой в емкость, куда предполагается перекачать жидкость. При этом указательные стрелки являются направляющими. В жидкость погружается клапан с указателем на тройник. Движениями поршня шприца мы можем заставить систему работать.

Низковакуумный насос


Такой насос работает по центробежному принципу. Самому его сделать трудно, однако, если у вас есть знакомый сварщик и токарь, вполне возможно. Для его создания нужно иметь цилиндрический корпус, в который вставляется вал с лопастным колесом. При подаче жидкости начинается вращение лопастного колеса и, под влиянием центробежной силы, в центре прибора неизбежно создается вакуум.

Механизм приводится в движение электрическим двигателем. Колесо лопастного механизма устанавливается не совсем по центру, чтобы обеспечить нагнетание и проталкивание газа через систему. Недостаток системы, что жидкость, с помощью которой осуществляется процесс (чаще это вода) постоянно нагревается и ее приходится менять.

Такой насос снабжен вводными отверстиями, через которые поступает вода и выводные, через которые выводится газ.

Механизмы, функционирующие подобным образом, используют на больших предприятиях, а также в сельском хозяйстве для отвода газов с большим количеством взвеси в виде пыли и песка. Для непрерывного функционирования обеспечивается отвод газа, постоянная подача воды и система охлаждения мотора.

Простейший вакуумный насос


Так как простейший вакуумный насос может понадобиться в любой момент, сделать его можно самому элементарным образом из пластиковых бутылок разного диаметра. Это будет примитивная вакуумная помпа, самодельный ручной механизм.

Для изготовления понадобится:

  1. Две бутылки, которые легко входят друг в друга. Одна из них будет поршнем, поэтому нужно подобрать не слишком отличающиеся по диаметру бутылки, иначе на внутренней придется делать серьезный слой уплотнителя.
  2. Шланг от велосипедного насоса.

У бутылки большего диаметра срезаем верх. В дне бутылке меньшего диаметра поделываем отверстия. Вставляем бутылки друг в друга, на внутренней бутылке делаем уплотнитель из скотча, если необходимо. В большую бутылку ввинчиваем шланг велосипедного насоса, в обратном направлении. Так он будет откачивать воздух при движении поршня из маленькой бутылки.

Основные типы вакуумных насосов:

  1. Водокольцевые аппараты – работа обеспечивается за счет погружения в жидкость механизма, который вращаясь, создает вакуум в центре камеры лопастного механизма.
  2. Пластинчато-роторные вакуумные аппараты обычно двухкамерные, и работают по принципу нагнетания газов из одной камеры в другую, которое обеспечивается работой роторного механизма.
  3. Мембранно-поршневые вакуумные аппараты — нагнетание вакуума обеспечивается работой поршневой системы, при сжатии газ выводится за пределы камеры через клапан, что обеспечивает снижение давления в камере и поступление новой порции. Такие поршневые насосы являются одними из самых бесшумных и универсальных.

Вакуумный насос в быту


Вакуумные насосы предназначены для создания разреженного пространства в отдельных объемах. Это могут быть как полиэтиленовые пакеты, в которых вы собрались хранить продукты питания или теплые вещи, так и Сплит-системы кондиционеров. Система вакуумного усиления торможения в транспорте значительно увеличивает срок эксплуатации.

На первый взгляд кажется, что острой необходимости в вакуумных системах в быту нет. И это действительно так. Однако попробуйте собрать своими руками простейшую вакуумную помпу и вы будете удивлены, сколько ей найдется способов применения.

Вакуумные насосы изначально создавались для промышленного использования. Громоздкие, мощные и технически сложные в конструкции агрегаты стояли на заводах и предприятиях, а цена на них была попросту огромна.

В наше время вакуумные модели стали применятся и в быту. И хотя они намного дешевле своих промышленных версий, приобретение вакуумных насосов все равно проблемная вещь. К счастью, всегда имеется возможность сделать вакуумный насос своими руками, не потеряв при этом в качестве созданного прибора.

1 Как из автомобильного насоса сделать Вакуумный?

Легче всего самодельный вакуумный насос сделать из банального манжетного насоса, использующегося в автомобилях.

Более того, вполне подойдет и велосипедный насос, хотя для его модернизации в вакуумный образец бытового типа необходимо будет потратить больше времени и средств, поэтому преобразование автомобильного насоса является более предпочтительным вариантом.

Поэтапно процесс модернизации автомобильного насоса в необходимый вакуумный выглядит так:

  • Необходимо раскрутить автомобильный насос;
  • Далее манжет разворачивается на 180 градусов;
  • Остается лишь собрать механизм в обратной последовательности.

Разворачивать манжет на 180 градусов необходимо потому, что при таком его расположении самодельный агрегат сможет вытягивать воздух из емкости. Мощности вытягивания воздушных масс более чем достаточно, если, конечно же, такой ручной самодельный насос не будет применяться для получения глубокого вакуума.

Вторым этапом модернизации автомобильного насоса будет создание обратного клапана. Наиболее подходящим механизмом для подачи воздуха в емкость от компрессора является любая подходящая по параметрам пластиковая деталь. Ее следует установить между шлангом и насосом.

В целом на этом модернизация обычного автомобильного образца для получения на выходе вакуумного окончена. Казалось бы, что после этого задаться вопросом «как сделать ?» уже не получится.

Но на самом деле данный способ может подойти далеко не всем, поэтому существует еще несколько способов создания импровизированного вакуумного насоса своими руками.

1.1 Водокольцевой насос вакуумного типа

Ручной насос такого вида изготавливается с использование корпуса имеющего цилиндрическую форму. Сам корпус необходимо положить внутрь вала с рабочим колесом, который имеет небольшие лопасти.

Далее необходимо создать подачу воду в корпус устройства, которая, собственно, и заставит колесо с лопастями вращаться. Надо понимать, что жидкость при воздействии центробежной силы непременно устремится к стенкам устройства. А вот в центре устройства будет вакуум.

Такого рода устройства применяются не только в сельскохозяйственной технике, но и даже устанавливаются в заводское оборудование.

Следует заметить, что водокольцевой вид насоса имеет существенные недостатки, что ограничивают спектр его применения. Это такие недостатки, как:

  • Необходимость в постоянном улавливании и последующей утилизации, иногда даже и рециркуляции, так называемых теряющихся рабочих жидкостей, процесс утилизации которых должен проходить с включением отходящих газов;
  • Необходимость в постоянном пополнении объемов рабочих жидкостей в самом механизме;
  • Необходимость создания системы для охлаждения использующейся жидкости, что просто обязательно при работе вакуумного насоса такого типа, так как при отсутствии снижения давления образующихся паров выход из строя оборудования просто неизбежен.

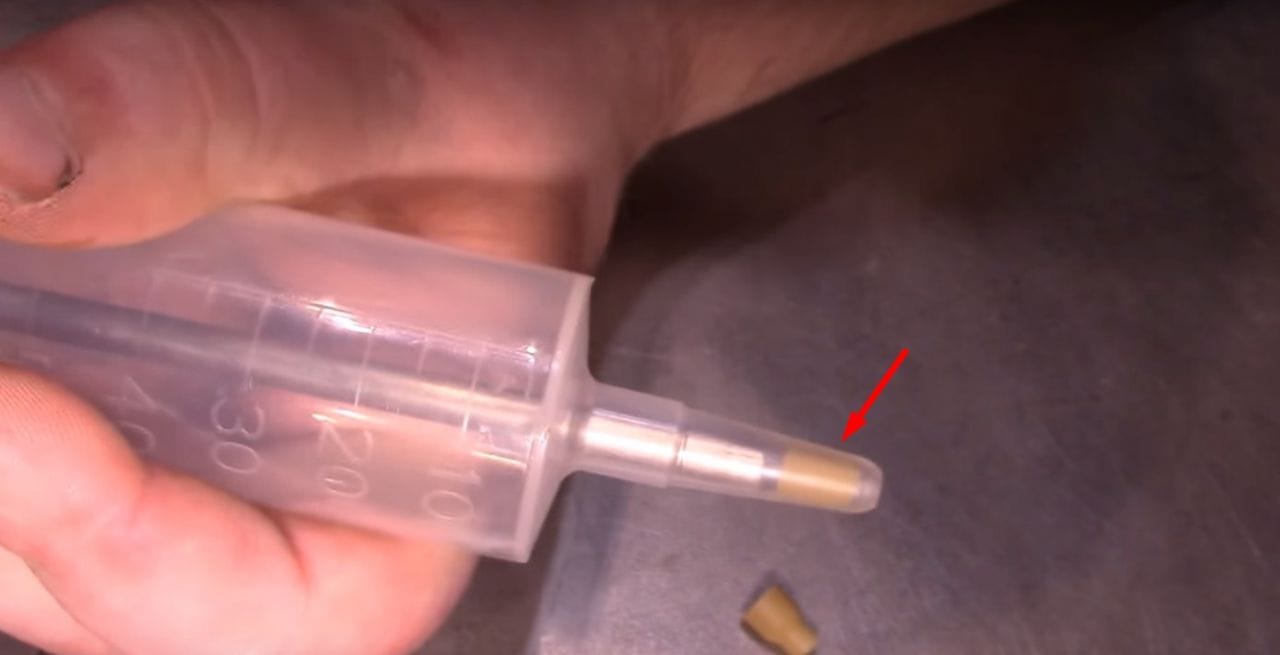

2 Как сделать вакуумный насос из больничного шприца?

Ручной насос из больничного шприца имеет достаточно простую конструкцию, и создать его можно даже не имея инженерных навыков. Такой механизм можно использовать в условиях, где необходимо откачивать воздух из какой-либо емкости.

Для того чтобы создать такой ручной насос из больничного шприца понадобятся:

  • Пластиковый тройник;
  • Один штуцер;
  • Сопло;
  • Ядро.

Для начала необходимо в одно из трех отверстий тройника вставить изготовленное предварительно из трубы сопло. Следующим шагом нужно штуцер накрутить аккуратно и медленно на кран с резьбой, а затем натянуть его уже на кусок шланга, длина которого не должна превышать десяти сантиметров.

В оставшийся свободный конец шланга затем следует вставить ядро насоса. С противоположной его стороны нужно состыковать короткий шланг, по которому соответственно и будет происходить вывод воды в канализационную или любую другую подобную систему.

Далее необходимо к главному отводу тройника прикрепить шланг, который затем нужно опустить в аквариум. Важно помнить, что при всей этой процедуре необходимо не забыть о том, что на конце шлага должен быть закреплен аквариумный сифон. Это необходимо для того, чтобы грунт из аквариума не затягивало в устройство насоса.

Собственно, на этом производство вакуумного насоса из больничного шприца можно назвать оконченным. Когда откроется кран и пойдет подача воды в произведенную систему в шланге создастся разряжение. За счет такой системы и будет достигнуто откачивание воды из необходимой емкости.

Как только работа насосного механизма окончится — необходимо перекрыть подачу воды из крана. Следует вытащить сифон из аквариума, что приведет к опустению шланга. Сам шланг необходимо скрутить и хранить в скрученном виде до следующего его использования.

Важно помнить, что самодельные вакуумные насосы уступают своим аналогам разрабатываемым специализирующимися компаниями. Более того, самодельные насосы чаще выходят из строя и в некоторых случаях могут привести к аварийной ситуации во всей системе, к которой подключены, а не только во внутреннем механизме.

Поэтому создание насоса из больничного шприца или велосипедных аналогов — это не выход. Однако в некоторых ситуациях можно обойтись применением и таких самодельных агрегатов. В любом случае решение остается за вами.

2.1 Пример создания самодельного вакуумного насоса из медицинского шприца (видео)

Вакуум давно перестал быть экзотикой, применяющейся лишь в исследовательских лабораториях и промышленности. Откачивать воздух можно для просушки, упаковки, а также решения многих производственных задач, в том числе и в быту.

Например, для ремонта автомобиля или проверки герметичности механизмов. Подобное оборудование имеется в свободной продаже, в разных ценовых категориях и для различных задач.

Для регулярного использования, можно потратить определенную сумму, и наслаждаться современным прибором. Однако самодельный вакуумный насос работает не хуже, а экономия получится существенная.

Сразу оговоримся: сделать вакуумный насос своими руками просто с нуля не получится. Электромотор, поршневая группа, клапана придется где-то искать. В любом случае, стоимость изделия будет на порядок ниже, чем у покупного аналога.

Принцип работы вакуумного насоса

По большому счету, технология не отличается от насоса нагнетательного. Если рассуждать примитивно – достаточно развернуть клапана в обратную сторону, и вместо давления получим вакуум.

Однако есть особенности. Вакуумный насос для откачки воздуха требует более тщательной герметизации, иначе производительность резко упадет. К тому же, если вы используете агрегат для откачки жидкостей, или в воздухе много мусора, необходимо позаботиться о чистоте впускного тракта.

Общие правила работы механизма:

  • поршень (ротор, мембрана) в режиме всасывания создает в камере разрежение. В этот момент впускной клапан открыт, выпускной – герметичен. Объем камеры в этот момент доходит до максимального;
  • при совершении обратного хода, впускной клапан закрывается (сохраняя низкое давление во впускном тракте), а через выпускной клапан вытесняется воздух. Объем камеры достигает минимального значения.

Подобный цикл характерен для поршневых или мембранных систем. Роторные насосы как бы перемещают лопатками камеру всасывания по кругу, попеременно соединяя объем со впускным или выпускным клапаном.

Как изготовить вакуумный насос, принцип работы

Множество различных устройств, порой незаметных, помогает значительно улучшить жизнь каждого из нас. И понимаем их важность мы порой уже тогда, когда эти помощники по той или иной причине выходят из строя. Приобретение нового прибора порой требует значительных затрат, что подталкивает гибкий человеческий ум к изобретению их заменителей, изготавливаемых с меньшими финансовыми затратами. Предлагаем инструкцию по изготовлению вакуумного насоса из различных материалов своими руками.

Принцип работы подобных агрегатов основан на создании внутренних разреженных областей с низким давлением (вакуума) посредством тех или иных приспособлений благодаря различным физическим законам. Принципиально все вакуумные насосы можно разделить на следующие группы.

В первую входят приборы водокольцевого принципа действия. Зона пониженного давления в них образуется при вращении лопастного колеса и захватывании воды, подаваемой в цилиндрический корпус насоса. Жидкость, благодаря действию на нее центробежной силы прижимается к стенкам рабочей камеры.

Вторая группа вакуумных насосов носит название роторных пластинчатых. Принцип их работы основан на вращении в замкнутой камере ротора, расположенного эксцентрично. В его пазы устанавливают одну или несколько пластин, которые при движении под действием упоминавшейся уже центробежной силы движутся в направлении стенок камеры и порционно перемещают газы от всасывающего патрубка к нагнетающему.

При наличии одной сквозной пластины образуется две камеры, при наличии четырех пластин количество рабочих камер так же равно четырем.

Возможна организация работы роторного  насоса бес центробежных пластин в его конструкции. В этом случае ацентрированный ротор вращается в камере насоса и перемещает порции перекачиваемого газа, ограничиваемые подвижной перегородкой, перемещающейся поступательно при вращении эксцентрика.

Следующую группу образуют насосы, действие которых основано на движении мембраны, которой сообщается возвратно-поступательное движение посредством штока, соединенного, как правило, с кривошипно-шатунным механизмом. Они имеют название мембранных и могут применяться как для работы с активными жидкостями и газами, так и с малоактивными. При небольшой амплитуде движения мембраны производительность насоса сравнительно невелика. Увеличение хода толкателя приводит к быстрому износу основного рабочего узла и необходимости его частой замены.

В том случае, если у вас возникла необходимость самостоятельного изготовления вакуумного насоса, предлагаем обратить внимание на роторную группу механизмов. Подберите соответствующий корпус от пришедшего в негодность другого механизма или устройства. В случае наличия в корпусе лишних отверстий их следует заварить, запаять или вставить на резьбе с уплотнителем заглушки из винтов подходящего диаметра.

Следующий этап – изготовление роторного узла. Его не сложно сделать из пластмассовой цилиндрической шайбы подходящего размера. Ее можно дополнительно проточить и зашлифовать на токарном станке по металлу для получения идеальной формы и высокой гладкости поверхности. Более сложным является изготовление полостей для установки подвижных пластин. Для этого следует изготовить шаблон и выполнить разметку пазов. Боковые части полостей можно пропилить слесарной ножовкой. Для удаления лишнего материала в глубине паза просверлите отверстие, диаметр которого равен ширине прорези под пластины. Для обеспечения минимальной шероховатости стенок посадочных камер их необходимо обработать напильником и тщательно зашлифовать наждачной бумагой.

Последний обязательный элемент конструкции – пластины. Их так же можно изготовить из подходящих по размеру пластмассовых полос, тщательно обработав все плоскости. Во избежание быстрой изнашиваемости деталей подбирайте более прочные заготовки. Кроме этого возможно предусмотреть периодическую подачу в области трения пластин с корпусом смазочных жидкостей.

Для удобства использование к входному и выходному отверстиям присоедините на резьбе штуцера, облегчающие крепление к насосу шлангов. Установите детали в корпус и проконтролируйте работу приспособления без привода. При отсутствии недостатков соберите корпус  и подсоедините его к источнику вращения.

Так же сравнительно не сложно изготовить и водокольцевой насос. Его недостатком является необходимость постоянного доступа к источнику воды – обязательному элементу работы подобных приспособлений. Крыльчатку, необходимую для работы устройства можно подобрать готовую, подходящую по размеру к найденному вами корпусу. Следует уделить особое внимание возможности установки уплотнителей, предохраняющих выход жидкости через места соединения деталей корпуса.

Таким образом, изучив боле подробно устройство и принцип действия тех или иных видов устройств, например, вакуумных насосов, можно изготовить некоторые их виды самостоятельно.

Уважаемые читатели, комментируйте статью, задавайте вопросы, подписывайтесь на новые публикации — нам интересно ваше мнение 🙂

Статьи, которые Вам будут интересны:

Вакуумный насос своими руками

Главная › Новости

Опубликовано: 03.09.2018

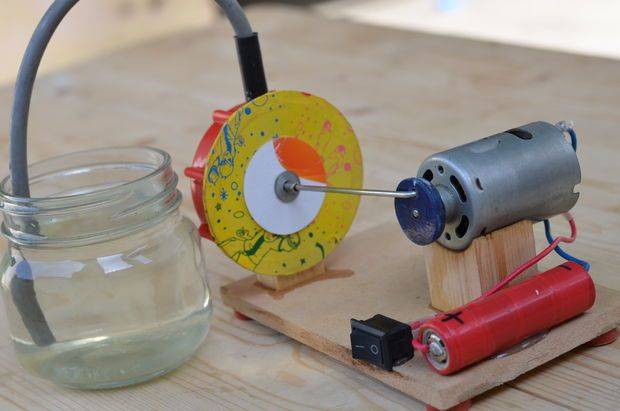

Делаем ВАКУУМНЫЙ НАСОС своими руками

Насосное оборудование вакуумного типа нашло применение промышленностью и бытовыми условиями. Конструкция повсеместно используется для откачивания газообразных, парообразных веществ. Готовых изделий на рынке достаточно, однако цена чрезмерно завышена. Достаточно иметь смекалку и некоторые подручные средства, для сборки насоса своими руками.


КАК СДЕЛАТЬ ВАКУУМНЫЙ НАСОС ЗА 2 МИНУТЫ / HOW TO MAKE A VACUUM PUMP FOR 2 MINUTES

Вакуумный насос своими руками

Принцип работы вакуумного насоса

Перед сборкой конструкции необходимо разобрать, из каких частей она состоит и как работает. Принцип работы не сильно отличается от работы обычного насосного оборудования, при развороте клапанов обратной стороной, получается вакуумное устройство. Производительность насоса достигается путем герметизации системы, в противном случае, мощность падает.


Самодельный вакуумный насос

Также следует следить за состоянием впускного тракта, т.к. при откачке может попасть мусор, что забивает каналы установки.

Существуют основные принципы работы вакуумного насоса:

Двигающий элемент, состоящий из поршня, мембраны, либо ротора создает разряжение в цилиндре режимом всасывания. В этот момент выпускной клапан находится закрытым состоянием, впускной максимально открыт. В процессе обратного хода впускной клапан переходит к закрытому состоянию, при этом остается давление низкого уровня во впускной камере. Через отверстие выпуска стравливается газ, наполненность цилиндра приходит в минимальное состояние.

Данный цикл работы применяется к поршневым установкам, роторными имеет расположение лопатка, которая переводит камеру всасывания по кругу, в определенных моментах соединяя с отверстиями впуска и выпуска. Принцип работы поможет разобраться, как грамотно изготовить вакуумный насос своими руками.

Изготовление вакуумника своими руками

Бытовая помпа, своими руками может быть изготовлена различными способами и установками. Простейшая конструкция состоит из частей, которые возможно соединить в домашних условиях. Бытовыми условиями вакуумные установки могут найти применение при упаковке вещей, продуктов и т. д.

Составляющие вакуумного насоса, изготовленного своими руками:

поршень с приводом; ручка; трубка сливная; гайка с шайбой; сальник из резины; впускной клапан штуцер фланцевого типа.

Модификация различных исполнений происходит с помощью велосипедного или автомобильного насоса, аквариумного нагнетателя, старого холодильного компрессора.

Преобразование манжетного насоса

Манжетные конструкции применяются ручными автомобильными насосными изделиями. Для изготовления требуемого прибора понадобиться сам механизм, несколько трубок и клапан. Переделка происходит несколькими шагами, самодельный вакуумный насос не требует применения сложных инструментов.

Разбирается механизм, для этого необходимо открутить контр гайку, вынуть содержимое. Внутри изделия располагается манжета, пружина, застопоренные шайбой и гайкой, которые нужно демонтировать. Далее нужно развернуть манжету противоположной стороной, решение подойдет для операций, не требующих мощного вакуума. Изделие собирается обратным порядком, перед установкой манжеты, ее можно смазать небольшим слоем солидола, это продлит срок службы, увеличит мягкость хода. Для сохранения состоянию вакуума понадобится обратный клапан. Его установка производится в подобранную трубку подходящего размера, к основанию модификации. Герметичность достигается установкой хомутов на соединениях, используется герметик при установке.

Готовое изделие, при соблюдении технических условий способно выдавать КПД до 85%. Достаточно соблюдать параметры герметичности, технического состояния манжеты.

Низковакуумный насос

Модификация работает по центробежной схеме, похожа на роторные конструкции. Готовые продукции имеют различные характеристики, самодельный вакуумный насос такого типа изготовить достаточно трудно. При изготовлении не обойтись без услуг токаря, с его помощью производится вал, ровный цилиндрический корпус. Продукт совершает всасывание путем применения лопастной конструкции, при подаче жидкости оно вращается, создается центробежная сила, нагнетающая вакуум.

Низковакуумный насос

Работа устройства невозможна без применения электрического двигателя, установка оси лопастей не по центру, для реализации проталкивания газа в отверстия системы. Основным недостатком является перегрев воды, которую со временем нужно менять. Поделка снабжается отверстиями входа и выхода жидкостей, газов.

Эксплуатация механизма происходит на крупных производствах и сельских местностях, где в отводимом газу наблюдается большое содержание сажи и пыли.

Продолжительные действия происходят с системой отвода газа, охлаждения электродвигателя, постоянной подачи жидкости.

Простейший вакуумный насос

Ручная откачка воздуха может понадобится в любой момент при бытовых условиях. Эту функцию способна выдержать вакуумная помпа, изготовленная своими руками из пластиковых бутылок. Для изготовления понадобятся:

шланг, небольшого диметра, отлично подходит для этих целей велосипедный; пластиковые бутылки разного диаметра; дрель или другой ручной инструмент резки отверстий.

Подбор бутылок необходимо производить одинаковой формы, одна из них немного меньшего диаметра, выступает видом поршня. Вакуумный насос для откачки воздуха собирается следующим образом:

срезается верхняя часть большой бутылки; по центру бутылки меньшего диаметра, в нижней части, прорезывается отверстие; после примерки изготавливается уплотнительное кольцо их скотча или изоленты.

К крышке подсоединяется шланг, происходит опробование действия насоса. При движении малой бутылки создается вакуум, достаточный для бытовых нужд.

Вакуумный нагнетатель из велосипедного насоса

Конструкция велосипедного нагнетателя не отличается от автомобильного насоса. Важно отметить, что необходимо произвести установку дополнительного механизма, иначе изделие будет прорабатывать всего один цикл. Если не имеется специального обратного клапана, подойдет золотник, но необходимо установить герметичное соединение. Вакуумный насос для откачки воздуха действует на разряжение, поэтому клапан или золотник должен устанавливаться противоположным направлением.

Процесс происходит ручным способом, после переделки необходимо тянуть ручку с усилием на себя, что в некоторых ситуациях сделать трудно. Для модификации возможно не переворачивать манжету, а загерметизировать нижние отверстие выходного штуцера, изготовить отвод газа сверху изделия. Таким исполнением механизм будет работать в штатном режиме, но создавая вакуум. Реализация происходит сложнее, однако при наличии определенного инструмента, можно полностью изготовить своими руками.

Вакуумный насос из автомобильного компрессора

В качестве донора используется портативный нагнетать воздуха для поддержки давления в автомобильных шинах. Исполнение производится, если в гараже имеется доступный автомобильный аксессуар, если же приобретать ее на рынке, то лучше сразу купить готовый продукт. Самодельный вакуумный насос изготавливается по несложному принципу, достаточно переделать устройство с минимальным вмешательством.

Вакуумный насос своими руками из автомобильного компрессора

Для изготовления понадобится поменять местами впускной и выпускной клапан, на место впускного ставиться запорный механизм другого образца. Монтируется шланг, к направлению забора воздуха, поршневой механизм тем самым создает разряжение. При использовании можно добавить манометр вакуумного типа, для контроля состояния разрежения. Полноценная камера может получиться с применением герметичной сковородки.

Модифицирование аквариумного компрессора

В случаях, когда требуются высокие показатели разреженности, возможно приметить более производительные технические элементы. Бытовые аквариумные компрессоры для откачки воздуха, способны выдерживать нагрузку продолжительное время, выдавать нужный показатель. Применяется модифицированное изделие во множестве экспериментов и бытовых деяний, где требуется повышенный показатель разрежённости. Изготовить самодельный вакуумный механизм достаточно легко, не требуется дополнительных инструментов или знаний.

Устройство аквариумного компрессора

Важно соблюдать последовательность действий, чтобы получить наиболее производительное изделие на выходе:

с помощью отвертки демонтируются крепления корпуса; после снятия крышки, составом компрессора имеется узел с клапанами, его нужно демонтировать; в углу корпуса отпиливается отверстие, для соединения подготовленного шланга; в нижней стенке просверливается отверстие для удаления конденсата и влаги; система отведения газов исполняется с помощью клея, подходящей трубки.

Сборка производится обратной последовательностью, на выходе должно получится устройство, изготовленное своими руками, способное откачивать воздух вместо нагнетания. Таким прибором можно уменьшать температуру кипения жидкостей при экспериментах, но следует контролировать уровень газов.

Водокольцевой насос

Низковакуумное оборудование применяется при необходимом долгосрочном обеспечении среды в производстве. Прибор имеет внутри корпус с пластинами, прикрепленными к ротору, погружаемыми в воду. Процесс подразумевает создание 90% вакуума, повысить показатель возможно с применением жидкости с более высокой температурой кипения. Преимущества данного прибора заключаются в том, что оно имеет повышенный ресурс, ввиду отсутствия трущихся частей и уплотнителей.

Водокольцевой насос

Водокольцевые агрегаты имеют несколько недостатков:

важно организовать устройство улавливания или рециркуляции жидкости, отвода отработанных газов; необходимо следить за уровнем рабочей жидкости, иначе при вращении в «сухую» устройство перегреется, выйдет из строя; сложное техническое решение не позволяет выполнить сборку своими руками при отсутствии особых навыков.

Однако, при подготовке специализированных деталей, можно произвести конструкцию на свет. Необходимо воспользоваться чертежом для сборки, подготовить корпус цилиндрической формы и подходящего размера. Вал, с лопастями, помещается к рабочей части, далее подается пробная порция воды. Жидкость подается под углом, для воздействия на лопасти.

Преобразование медицинского шприца

Создание простейшего инструмента из медицинского шприца не потребует специальных навыков. Данный прибор применяется к емкостям небольшого объема, из которых нужно откачать воздух. Понадобится обычный шприц, состоящий из сопла и ядра, а также пластиковый тройник, штуцер. Сборка не отличается повышенной сложностью, необходимо соблюдать последовательность шагов, чтобы получить качественный результат.

Сопло вставляется в одну из сторон тройника, далее накручивается штуцер на резьбу, подсоединяется к шлангу длинной не более 15 см. К отводу тройника подсоединяется дополнительный шланг, опускается до требуемого уровня. В конец шланга устанавливается ядро, к противоположной стороне подводится короткий шланг отвода воды.

Вакуумный насос своими руками из шприца

Сборка считается оконченной после проведения тестового запуска. Подается вода и создается разряжение, за счет которого откачивается газ или жидкость. Стоит подчеркнуть, что сделанный своими руками прибор может нарушить действие всей системы, он уступает по надежности покупным аналогам. Поэтому, для ответственных нужд подбираются более надежные конструкции.

Использование холодильного компрессора

Для работы в качестве вакуумного насоса может применяться старый компрессор от холодильника, основным требованием является его работоспособность. Изготовленная вакуумная помпа своими руками может продолжать действие как в качестве нагнетателя, так и вакуумного устройства. Перед сборкой понадобится несколько элементов, которые можно найти на разборах:

рама, на неё будут крепиться все детали, изготавливается из уголков методом сварки или болтовым креплением; в качестве ресивера допускается применить баллон от фреона или пропана небольших размеров; манометр; шланги для соединения; влагоотделительный фильтр; автомат и провода; крестовина, выступающая ролью коллектора.

Вакуумный насос своими руками из компрессора от холодильника

В случае построения универсальной конструкции, стоит предусмотреть реле давления, которое отключает нагнетатель по достижению определённого уровня. Перед сборкой удаляется отработанное масло, заливается новое, чтобы продлить долговечность прибора. Порядок сборки происходит следующим методом:

К раме прикручивается компрессор с ресивером, установка нагнетателя производится вертикальным положением, применяются антивибрационный материал или подушки. Шлангами стыкуются все детали, фильтр. Монтаж электропитания производится с обязательным включением в схему автомата, для избегания поломки результатом короткого замыкания.

Когда необходим компрессор, просто меняются шланги местами. Универсальная конструкция позволяет использовать прибор во многих направлениях.

Применение ресиверов

Работа примитивных инструментов не требует поддержания постоянного давления системой. Ручной вакуумный насос для откачки воздуха эффективен только в процессе хода поршня, при этом возникают скачки.

Ресивер из газового баллона

При выполнении точных действий не допускается наличие перерывов, для этого используется ресивер.

Принцип действия ресивера состоит в поддержании буферного состояния при скачках давления, в качестве прибора может использоваться старый газовый баллон.

Устройство подключается последовательно, оснащается манометром, расчет производится при соответствии с материалом и емкостью. Использование вакуумного ресивера может быть исполнено обычной стеклянной бутылкой.

Особенности эксплуатации

Вакуумные насосы имеют предназначение к созданию пространства разряжения отдельными объемами. Применяется бытовым назначением, автомобилестроением, производством. Эксплуатация прибора, приготовленного своими руками может значительно сократить время на откачку газа.

Нагнетатель вакуумный не является первым бытовым устройством, большинство пользуется обычным пылесосом. Однако имеются задачи, с которыми не справиться без специального прибора. Наличие устройства поможет выполнить большинство задач своими руками, не прибегая к помощи специалистов.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.



Как и из чего сделать вакуумный насос своими руками? Вакуумный насос своими руками из компрессора Что можно сделать из вакуумного насоса

До недавнего времени вообще мало кто задумывался что такое вакуумный насос и для чего он нужен. А ведь это незаменимая штука как в быту, так и при промышленном производстве, мелкосерийном изготовлении разных изделий, для упаковки и для решения многих технологических задач. Как правило, эти приборы изготавливаются только в условиях производства, но при наличии определенных навыков и комплектующих, его можно сделать своими руками.

Что такое вакуумный насос

Вакуумный насос, в принципе, довольно простая конструкция. Принцип его действия — из заданного объема. Для откачки, естественно, потребуется приспособление, которое может быть аналогом насоса или же сам обычный насос. Но для начала стоит рассмотреть сферы применения устройства в быту.

Мощные модели промышленных вакуумных насосов применяются в технологических процессах химической промышленности, для откачки больших объемов неагрессивных газов и жидкостей. Также без вакуумного насоса не обойтись при формовке пластиковых и полиуретановых изделий. Для этого применяют вакуумные контейнеры с насосом разных размеров и разных мощностей.

Для чего применяют вакуумные насосы

Чтобы понимать, для чего нужен вакуумный насос в быту, а не строить исключительно гипотетически полезное устройство, посмотрим на несколько примеров:


Принцип работы и простейший вакуумный насос

Простейший вакуумный насос — это медицинский шприц и обратный клапан от компрессора для аквариума. Не нужно объяснять принцип работы устройства — за несколько циклов высасывания шприцем можно откачать воздух из небольшого объема, не более небольшого пакета размером со спичечный коробок.

Для работы с более серьезными объемами необходимо пользоваться либо более производительными насосами с некоторыми переделками, либо компрессором. Мощность компрессора зависит от потребностей в применении вакууматора, а компрессор может быть как миниатюрный, от аквариума, так и более мощный — для накачки автомобильных шин, покрасочных работ. Но суть переделок от этого не меняется.

К примеру, для использования в качестве вакуумного насоса компрессора от аквариума с минимальной производительностью, достаточно доработать узел, в котором находятся клапана и встроить трубку для отвода конденсата и попавшей влаги.

Для этого необходимо поменять местами клапана, тогда мембранный насос будет не нагнетать воздух, а откачивать его из определенного объема. Конструкции мембранных насосов разные, но принцип модернизации один. Пример переделки небольшого аквариумного насоса в вакуумный показан на фото.

Для более серьезных задач нужно использовать компрессор мощнее. К примеру, можно использовать прибор от старого холодильника. Как правило, при помощи такого компрессора масляного типа, можно добиться давления около 5 атм, что вполне достаточно для бытовых нужд. Схема сборки устройства достаточно проста.

Масляные и безмасляные компрессоры высокой производительности

Масляный компрессор подсоединяется к ресиверу, в качестве которого можно использовать любой небольшой газовый баллон или подобный сосуд. Насос имеет три вывода:


Дальше все просто — в компрессор заливается обычное моторное масло через соответствующую трубку, к трубке для забора воздуха подключается пылеулавливающий фильтр, а к трубке подачи воздуха подсоединяется ресивер через разветвитель. Теперь устройство можно использовать и как компрессор с ресивером, и как вакуумный насос с довольно высокой производительностью. Для использования в качестве компрессора, достаточно подключить шланг подачи воздуха к разветвителю от ресивера. Если устройство необходимо в качестве вакуумного насоса, тогда шланг подключается к патрубку забора воздуха.

Это далеко не все способы и варианты переделки компрессоров в вакуумные насосы. В случае с безмасляным компрессором, нет необходимости устанавливать маслоотделитель, но фильтр на патрубке подачи воздуха должен быть установлен в обязательном порядке. Экспериментируйте, и для решения любых задач можно собрать вакуумный насос из подручных средств.

Что такое насос и для чего он служит, многие знают из личного опыта, но в отношении вакуумного прибора ситуация несколько иная. Это специфическое оборудование изготавливается промышленно и простому обывателю вовсе не интересно, где его применяют. Все же он способен хорошо послужить и для личных целей, но так как высокая стоимость такого оборудования будет неуместна для применения в домашних условиях, то мы рассмотрим, как сделать вакуумный насос самостоятельно, и для каких целей он может потребоваться домашнему умельцу.

Согласитесь, что эксперимент просто ради эксперимента не слишком хорошее занятие. Поэтому, конструируя такой прибор, нужно знать, для каких целей он потребуется вам лично. Итак, зачем нужно тратить время, силы и средства на создание этого агрегата:

  • Многим знакомо, что такое вакуумная упаковка. Этот целлофановый пакет с клапаном помогает хранить продукты, сохраняя свежесть пищи, и защищает от высыхания и бактерий. Самый примитивный пакет предусматривает, что воздух из него будет выдавлен, а более сложные идут в комплекте с насосом. Изготовив самодельный агрегат, можно откачивать воздух из любого пакета, только нужно будет вручную обеспечивать герметичность упаковки.

  • В вакуумной упаковке хорошо хранить одежду, так как она уменьшается в объеме. Этот метод особенно хорош, когда нужно много вещей утрамбовать в чемодан.

  • Те, кто работает с изделиями из дерева, для придания ему привлекательного вида пропитывают его маслом, однако этот процесс можно ускорить и сделать более эффективным, если держать емкость с маслом в вакуумной камере. В таком случае внутреннее давление древесины выдавит само из себя воздух, впитав масло.
  • Можно откачивать жидкость, но не прямо через насос, а используя для этого ресивер и емкость для жидкости.

Какие бывают самодельные насосы

В зависимости от предназначения, они могут быть самыми разными:

  • Самый простой насос, предназначенный для создания вакуума в небольших объемах, очень доступен, так как это обыкновенный медицинский шприц. Если его нет в наличии, то купить шприц можно в любой аптеке, подобрав необходимый размер.
  • Можно переделать обыкновенный автомобильный насос.
  • Достаточно большое разряжение можно получить, используя компрессор от холодильника.

Бывают случаи, когда необходима большая мощность, поэтому рассмотрим, как сделать вакуумное оборудование своими руками из подручных материалов.

Делаем вакуумный насос

С тем, как шприцом откачать воздух, проблем не возникает, поэтому перейдем сразу к переделке обыкновенного насоса в вакуумный.

Метод несложен, и необратимых действий делать не нужно. Открутив крышку цилиндра, извлеките из него шток, открутите манжету, разверните ее на 180 градусов и закрепите в таком положении. Таким образом, вместо накачивания он будет втягивать воздух. Однако нужна еще одна деталь – клапан. В автомобильных и велосипедных камерах в роли клапана служит золотник, препятствующий выходу воздуха из нее, так и в устройстве вакуумного насоса необходим клапан, который не даст воздуху вернуться в откачиваемый резервуар.

Эту деталь нужно приобрести, и разрезав шланг, вставить и хорошо закрепить, чтобы не было подсоса воздуха.

Клапан одностороннего действия и если его установить неправильно, то создать вакуум не получится.

Для того чтобы понять, как его ставить, подуйте в него. Та сторона, от которой воздух проходит, вставляется во вторую часть шланга, идущего туда, где нужно создать вакуум.

Если же качать насосом нет желания, или же нужно делать это продолжительное время, то можно использовать компрессор от старого холодильника. Для того чтобы извлечь такой компрессор правильным образом, аккуратно обрежьте идущие от него медные трубки ножовкой по металлу.

Обратите внимание на то, как он подключен к электросети – на самом компрессоре, или недалеко от него должно находиться реле. При его отключении запомните, как подключены провода.

Если с электричеством не дружите, тогда сфотографируйте, потому что при неправильном подключении компрессор работать не будет! Сделав все эти операции, включите его в сеть. На выход всасывающей трубки можно натянуть дюритовый шланг и пользоваться.

Если нужно достичь большего коэффициента разреженности, то можно немного переделать бытовой компрессор, который способен накачивать воздух под большим давлением. Для этого нужно вместо фильтра подключить шланг. Запустив компрессор, вы получите достаточно мощный отсос.

Такое сильное разряжение нужно для того, чтобы жидкости закипали при более низкой температуре, однако, нужно учитывать тот факт, что в таком случае через насос будет проходить пар, а это очень нежелательно. Поэтому нужно установить ресивер и отстойник – это поможет осушить воздух.

Всё! Вакуумный насос готов!

Видео

Предлагаем вам посмотреть ролик, который также посвящен переделке компрессора в вакуумник.

Вакуум давно перестал быть экзотикой, применяющейся лишь в исследовательских лабораториях и промышленности. Откачивать воздух можно для просушки, упаковки, а также решения многих производственных задач, в том числе и в быту.

Например, для ремонта автомобиля или проверки герметичности механизмов. Подобное оборудование имеется в свободной продаже, в разных ценовых категориях и для различных задач.

Для регулярного использования, можно потратить определенную сумму, и наслаждаться современным прибором. Однако самодельный вакуумный насос работает не хуже, а экономия получится существенная.

Сразу оговоримся: сделать вакуумный насос своими руками просто с нуля не получится. Электромотор, поршневая группа, клапана придется где-то искать. В любом случае, стоимость изделия будет на порядок ниже, чем у покупного аналога.

Принцип работы вакуумного насоса

По большому счету, технология не отличается от насоса нагнетательного. Если рассуждать примитивно – достаточно развернуть клапана в обратную сторону, и вместо давления получим вакуум.

Однако есть особенности. Вакуумный насос для откачки воздуха требует более тщательной герметизации, иначе производительность резко упадет. К тому же, если вы используете агрегат для откачки жидкостей, или в воздухе много мусора, необходимо позаботиться о чистоте впускного тракта.

Общие правила работы механизма:

  • поршень (ротор, мембрана) в режиме всасывания создает в камере разрежение. В этот момент впускной клапан открыт, выпускной – герметичен. Объем камеры в этот момент доходит до максимального;
  • при совершении обратного хода, впускной клапан закрывается (сохраняя низкое давление во впускном тракте), а через выпускной клапан вытесняется воздух. Объем камеры достигает минимального значения.

Подобный цикл характерен для поршневых или мембранных систем. Роторные насосы как бы перемещают лопатками камеру всасывания по кругу, попеременно соединяя объем со впускным или выпускным клапаном.

Насосное оборудование вакуумного типа нашло применение промышленностью и бытовыми условиями. Конструкция повсеместно используется для откачивания газообразных, парообразных веществ. Готовых изделий на рынке достаточно, однако цена чрезмерно завышена. Достаточно иметь смекалку и некоторые подручные средства, для сборки насоса своими руками.

Принцип работы вакуумного насоса

Перед сборкой конструкции необходимо разобрать, из каких частей она состоит и как работает. Принцип работы не сильно отличается от работы обычного насосного оборудования, при развороте клапанов обратной стороной, получается вакуумное устройство. Производительность насоса достигается путем герметизации системы, в противном случае, мощность падает.

Также следует следить за состоянием впускного тракта, т.к. при откачке может попасть мусор, что забивает каналы установки.

Существуют основные принципы работы вакуумного насоса:

  • Двигающий элемент, состоящий из поршня, мембраны, либо ротора создает разряжение в цилиндре режимом всасывания. В этот момент выпускной клапан находится закрытым состоянием, впускной максимально открыт.
  • В процессе обратного хода впускной клапан переходит к закрытому состоянию, при этом остается давление низкого уровня во впускной камере. Через отверстие выпуска стравливается газ, наполненность цилиндра приходит в минимальное состояние.

Работа устройства невозможна без применения электрического двигателя, установка оси лопастей не по центру, для реализации проталкивания газа в отверстия системы. Основным недостатком является перегрев воды, которую со временем нужно менять. Поделка снабжается отверстиями входа и выхода жидкостей, газов.

Эксплуатация механизма происходит на крупных производствах и сельских местностях, где в отводимом газу наблюдается большое содержание сажи и пыли.

Продолжительные действия происходят с системой отвода газа, охлаждения электродвигателя, постоянной подачи жидкости.

Простейший вакуумный насос

Ручная откачка воздуха может понадобится в любой момент при бытовых условиях. Эту функцию способна выдержать вакуумная помпа, изготовленная своими руками из пластиковых бутылок. Для изготовления понадобятся:

  • шланг, небольшого диметра, отлично подходит для этих целей велосипедный;
  • пластиковые бутылки разного диаметра;
  • дрель или другой ручной инструмент резки отверстий.

Подбор бутылок необходимо производить одинаковой формы, одна из них немного меньшего диаметра, выступает видом поршня. Вакуумный насос для откачки воздуха собирается следующим образом:

  • срезается верхняя часть большой бутылки;
  • по центру бутылки меньшего диаметра, в нижней части, прорезывается отверстие;
  • после примерки изготавливается уплотнительное кольцо их скотча или изоленты.

К крышке подсоединяется шланг, происходит опробование действия насоса. При движении малой бутылки создается вакуум, достаточный для бытовых нужд.

Вакуумный нагнетатель из велосипедного насоса

Конструкция велосипедного нагнетателя не отличается от автомобильного насоса. Важно отметить, что необходимо произвести установку дополнительного механизма, иначе изделие будет прорабатывать всего один цикл. Если не имеется специального обратного клапана, подойдет золотник, но необходимо установить герметичное соединение. Вакуумный насос для откачки воздуха действует на разряжение, поэтому клапан или золотник должен устанавливаться противоположным направлением.

Процесс происходит ручным способом, после переделки необходимо тянуть ручку с усилием на себя, что в некоторых ситуациях сделать трудно. Для модификации возможно не переворачивать манжету, а загерметизировать нижние отверстие выходного штуцера, изготовить отвод газа сверху изделия. Таким исполнением механизм будет работать в штатном режиме, но создавая вакуум. Реализация происходит сложнее, однако при наличии определенного инструмента, можно полностью изготовить своими руками.

Вакуумный насос из автомобильного компрессора

В качестве донора используется портативный нагнетать воздуха для поддержки давления в автомобильных шинах. Исполнение производится, если в гараже имеется доступный автомобильный аксессуар, если же приобретать ее на рынке, то лучше сразу купить готовый продукт. Самодельный вакуумный насос изготавливается по несложному принципу, достаточно переделать устройство с минимальным вмешательством.

Для изготовления понадобится поменять местами впускной и выпускной клапан, на место впускного ставиться запорный механизм другого образца. Монтируется шланг, к направлению забора воздуха, поршневой механизм тем самым создает разряжение. При использовании можно добавить манометр вакуумного типа, для контроля состояния разрежения. Полноценная камера может получиться с применением герметичной сковородки.

Модифицирование аквариумного компрессора

В случаях, когда требуются высокие показатели разреженности, возможно приметить более производительные технические элементы. Бытовые аквариумные компрессоры для откачки воздуха, способны выдерживать нагрузку продолжительное время, выдавать нужный показатель. Применяется модифицированное изделие во множестве экспериментов и бытовых деяний, где требуется повышенный показатель разрежённости. Изготовить самодельный вакуумный механизм достаточно легко, не требуется дополнительных инструментов или знаний.

Важно соблюдать последовательность действий, чтобы получить наиболее производительное изделие на выходе:

  • с помощью отвертки демонтируются крепления корпуса;
  • после снятия крышки, составом компрессора имеется узел с клапанами, его нужно демонтировать;
  • в углу корпуса отпиливается отверстие, для соединения подготовленного шланга;
  • в нижней стенке просверливается отверстие для удаления конденсата и влаги;
  • система отведения газов исполняется с помощью клея, подходящей трубки.

Сборка производится обратной последовательностью, на выходе должно получится устройство, изготовленное своими руками, способное откачивать воздух вместо нагнетания. Таким прибором можно уменьшать температуру кипения жидкостей при экспериментах, но следует контролировать уровень газов.

Низковакуумное оборудование применяется при необходимом долгосрочном обеспечении среды в производстве. Прибор имеет внутри корпус с пластинами, прикрепленными к ротору, погружаемыми в воду. Процесс подразумевает создание 90% вакуума, повысить показатель возможно с применением жидкости с более высокой температурой кипения. Преимущества данного прибора заключаются в том, что оно имеет повышенный ресурс, ввиду отсутствия трущихся частей и уплотнителей.

Водокольцевые агрегаты имеют несколько недостатков:

  • важно организовать устройство улавливания или рециркуляции жидкости, отвода отработанных газов;
  • необходимо следить за уровнем рабочей жидкости, иначе при вращении в «сухую» устройство перегреется, выйдет из строя;
  • сложное техническое решение не позволяет выполнить сборку своими руками при отсутствии особых навыков.

Однако, при подготовке специализированных деталей, можно произвести конструкцию на свет. Необходимо воспользоваться чертежом для сборки, подготовить корпус цилиндрической формы и подходящего размера. Вал, с лопастями, помещается к рабочей части, далее подается пробная порция воды. Жидкость подается под углом, для воздействия на лопасти.

Преобразование медицинского шприца

Создание простейшего инструмента из медицинского шприца не потребует специальных навыков. Данный прибор применяется к емкостям небольшого объема, из которых нужно откачать воздух. Понадобится обычный шприц, состоящий из сопла и ядра, а также пластиковый тройник, штуцер. Сборка не отличается повышенной сложностью, необходимо соблюдать последовательность шагов, чтобы получить качественный результат.

  1. Сопло вставляется в одну из сторон тройника, далее накручивается штуцер на резьбу, подсоединяется к шлангу длинной не более 15 см.
  2. К отводу тройника подсоединяется дополнительный шланг, опускается до требуемого уровня.
  3. В конец шланга устанавливается ядро, к противоположной стороне подводится короткий шланг отвода воды.

Сборка считается оконченной после проведения тестового запуска. Подается вода и создается разряжение, за счет которого откачивается газ или жидкость. Стоит подчеркнуть, что сделанный своими руками прибор может нарушить действие всей системы, он уступает по надежности покупным аналогам. Поэтому, для ответственных нужд подбираются более надежные конструкции.

Использование холодильного компрессора

Для работы в качестве вакуумного насоса может применяться старый компрессор от холодильника, основным требованием является его работоспособность. Изготовленная вакуумная помпа своими руками может продолжать действие как в качестве нагнетателя, так и вакуумного устройства. Перед сборкой понадобится несколько элементов, которые можно найти на разборах:

  • рама, на неё будут крепиться все детали, изготавливается из уголков методом сварки или болтовым креплением;
  • Вакуумный насос своими руками из компрессора от холодильника

    В случае построения универсальной конструкции, стоит предусмотреть реле давления, которое отключает нагнетатель по достижению определённого уровня. Перед сборкой удаляется отработанное масло, заливается новое, чтобы продлить долговечность прибора. Порядок сборки происходит следующим методом:

    • К раме прикручивается компрессор с ресивером, установка нагнетателя производится вертикальным положением, применяются антивибрационный материал или подушки.
    • Шлангами стыкуются все детали, фильтр.
    • Монтаж электропитания производится с обязательным включением в схему автомата, для избегания поломки результатом короткого замыкания.

    Когда необходим компрессор, просто меняются шланги местами. Универсальная конструкция позволяет использовать прибор во многих направлениях.

    Применение ресиверов

    Работа примитивных инструментов не требует поддержания постоянного давления системой. Ручной вакуумный насос для откачки воздуха эффективен только в процессе хода поршня, при этом возникают скачки.

    При выполнении точных действий не допускается наличие перерывов, для этого используется ресивер.

    Принцип действия ресивера состоит в поддержании буферного состояния при скачках давления, в качестве прибора может использоваться старый газовый баллон.

    Устройство подключается последовательно, оснащается манометром, расчет производится при соответствии с материалом и емкостью. Использование вакуумного ресивера может быть исполнено обычной стеклянной бутылкой.

    Особенности эксплуатации

    Вакуумные насосы имеют предназначение к созданию пространства разряжения отдельными объемами. Применяется бытовым назначением, автомобилестроением, производством. Эксплуатация прибора, приготовленного своими руками может значительно сократить время на откачку газа.

    Нагнетатель вакуумный не является первым бытовым устройством, большинство пользуется обычным пылесосом. Однако имеются задачи, с которыми не справиться без специального прибора. Наличие устройства поможет выполнить большинство задач своими руками, не прибегая к помощи специалистов.

Вакуумная помпа — самый простой и надежный прибор, предназначенный для увеличения мужского члена. Регулярное использование тренажера способствует улучшению кровообращения в паховой области, а также усилению эрекции. Благодаря достаточно простому принципу действия и конструкции, можно собрать вакуумную помпу для члена своими руками из подручных материалов.

Изготовить аналог медицинского тренажера в домашних условиях можно буквально в течение получаса.

Систематическое использование самодельных устройств позволяет увеличить не только обхват полового члена, но и сексуальную выносливость. Благодаря восстановлению нормального кровообращения в паху улучшается проводимость нервных импульсов от мягких тканей к коре головного мозга.

Если использовать вакуумную помпу не менее 20 минут в день, со временем это позволит справиться с преждевременной эякуляцией и эректильной дисфункцией.

Принцип действия вакуумной помпы

Чтобы понять, как сделать помпу для увеличения члена, необходимо рассмотреть принцип действия медицинского прибора. Увеличение размеров детородного органа происходит за счет растяжения микрокамер эректильной ткани, из которой состоят кавернозные тела. Вакуумная помпа способствует созданию отрицательного давления вокруг пениса, вследствие чего усиливает приток крови к тканям. Избыточное кровенаполнение пещеристых тел влечет за собой увеличение обхвата мужского члена и, соответственно, усиление эрекции.

Нельзя использовать вакуумную помпу более 20 минут в день, так как застой крови в пенисе может привести к повреждению сосудов и рубцеванию тканей.

Как правило, фабричные тренажеры оснащены манометрами, с помощью которого можно следить за степенью разряжения воздуха в колбе. Слишком сильное снижение атмосферного давления в приборе приводит к критическому расширению сосудов в пенисе и, как следствие, их разрыву. Чтобы предотвратить травмирование тканей в процесс использования самодельных устройств, рекомендуется проводить терапию только при отсутствии выраженных дискомфортных ощущений.

Типовая конструкция прибора

Как сделать вакуумную помпу? Классический тренажер состоит из нескольких частей, которые придется сконструировать самостоятельно из подручных материалов. Как правило, в комплектацию вакуумного насоса входят:

  • прозрачный пластиковый цилиндр;
  • уплотнительное кольцо;
  • небольшой шланг;
  • устройство для снижения давления (электронасос, резиновая груша).

Некоторые мужчины для откачивания воздуха из резервуара используют компрессоры из холодильника или автомобиля. Однако следует учесть, что переделанные под вакуумные насосы компрессы обладают очень большой мощностью. Отсутствие регулировки скорости откачивания воздуха может привести к стремительному падению атмосферного давления в колбе. В результате это может привести к чрезмерному заполнению эректильной ткани кровью и, как следствие, разрыву сосудов. Чтобы избежать травм, рекомендуется использовать в самодельных устройствах только механические вакуумные насосы.

Из чего сделать колбу?

Самодельная помпа для члена должна состоят из резервуара цилиндрической формы, диаметр которого составлял бы минимум 5-6 см. В качестве емкости некоторые нуперы используют баллончики из-под аэрозолей. По мнению специалистов, использовать непрозрачные резервуары опасно, так как во время откачивания воздуха вы не сможете следить за степенью расширения поверхностных сосудов и увеличения диаметра пениса.

В качестве помпы лучше всего использовать прозрачные емкости цилиндрической формы из прочного пластика:

  • кондитерский шприц;
  • аквариумный грунтоочиститель;
  • технический (автомобильный) шприц;
  • бутылка из плотного пластика.

Впоследствии к колбе нужно будет прикрепить тонкую трубку, которая будет соединяться с вакуумным насосом. Поэтому во время сборки устройства нужно следить за тем, чтобы соединение трубки с пластиковым резервуаром было герметичным. Чтобы избежать трудностей во время работы, рекомендуется отдать предпочтение техническому насосу. Он укомплектован гибким шлангом нужного диаметра, который идеально подходит к штоку шприца.

Фабричная вакуумная помпа дополнительно оснащается резиновым уплотнителем, благодаря которому во время прижимания колбы к лобковой области не возникает дискомфортных ощущений. Чтобы предотвратить травмирование тканей, кромку технического насоса (без поршня) рекомендуется обработать силиконом или герметиком, который будет играть роль смягчающего буфера.

Сборка вакуумного насоса

Сборка вакуумного насоса – один из самых непростых этапов конструирования самодельного тренажера. Чтобы создать вокруг полового члена достаточно высокое отрицательное давление, нужно будет откачать из помпы лишний воздух. Для сборки насоса потребуются небольшой пластмассовый шприц, 2 ниппеля от велосипедной камеры и гибкая трубка.

Сконструировать вакуумную помпу своими руками можно в несколько этапов:

  • с помощью раскаленной отвертки сделайте в поршне из-под шприца небольшое отверстие;
  • вставьте в отверстие ниппель той частью, на которую нанесена резьба;
  • подсоедините к штоку шприца гибкую трубку длиной не более 3-4 см;
  • к свободному краю трубки прикрепите второй ниппель так, чтобы часть с резьбой оставалась снаружи.

Важно! Если закрепить второй ниппель неправильно, возвратный клапан во время работы насоса будет впускать воздух в помпу.

Как показывает практика, самостоятельно сделанной помпой можно создать достаточно высокое отрицательное давление в колбе. Снижение атмосферного давления спровоцирует приток крови к фаллосу, вследствие чего кавернозные тела существенно расширятся. Нехитрое и достаточно простое устройство рекомендуется использовать для перманентного увеличения диаметра пениса непосредственно перед копуляцией (половым актом).

Любая вакуумная помпа работает по принципу медицинских банок, которые используют с целью усиления притока крови к определенным участкам тела. Чтобы увеличить пенис моментально без изобретения хитроумных устройств, воспользуйтесь длинной стеклянной банкой. Смочите в спиртовом растворе кусочек ваты и бросьте его на дно банки. С помощью спичек подпалите ватку, после чего введите в банку пенис, прижимая ее к лобку. Во время горения ватки часть воздуха из емкости улетучится, а после того, как фитиль потухнет, давление в банке станет существенно ниже, чем в окружающей среде.

Как сделать вакуумный насос

Этот проект «Сделай сам» предназначен для тех, кто хочет сделать вакуумный насос своими руками, а не покупать его. Его довольно легко построить, и это лучше, чем покупать его.

Работа вакуумного насоса заключается в создании и создании относительного вакуума в пределах заданной мощности. Он создает вакуум, втягивая молекулы газа определенного объема, оставляя после себя частичный вакуум.

Вакуумный насос требует технического обслуживания, поэтому этот проект «Сделай сам» научит вас не только тому, как сделать вакуумный насос, но и тому, как без особых усилий его обслуживать.Вакуумный насос, который вы сделаете с помощью этих руководств «Сделай сам», прослужит дольше, чем любой другой, который вы там купите, так что без лишних слов давайте начнем.

1. Самодельный диффузионный вакуумный насос

Этот насос легко собрать, вам просто нужно понять процесс изготовления, принцип его работы и детали, необходимые для его установки дома. Хотя этот проект потребует от вас определенного уровня знаний о вакуумных насосах, тем не менее, вы все равно можете попробовать, и я уверен, что результат вызовет у вас улыбку.В этом руководстве есть 7 простых шагов, и все они хорошо объяснены.

Щелкните для получения более подробной информации

2. Вакуумный насос своими руками

Этот вакуумный насос довольно дорогой, а также тяжелый, он весит около 200 фунтов, и его сборка не требует больших затрат с точки зрения материалов, необходимых для проекта. Создатель этого руководства потратил до 50 долларов, чтобы запустить насос.

Щелкните для получения более подробной информации

3. Вакуумный насос Easy DIY

Это самый крутой и маленький вакуумный насос, который я когда-либо видел.Это также супердешево в изготовлении и удивительно эффективно. Вам нужно будет пойти в магазин за доллар и купить баллонный насос, который стоит всего 1 доллар. Вам также понадобится ручка или тюбик, похожий на тюбик ручки, пистолет для горячего клея и крышка от бутылки с водой.

Щелкните для получения более подробной информации

4. Простая вакуумная камера и насос своими руками

Это сложная идея вакуумной камеры и насоса. Создатель, который сделал это, имеет опыт в этой области, и он проделал большую работу, объяснив, как это работает, но если у вас нет никаких знаний или понимания того, что он сказал, вам может быть трудно сделать этот вакуумный насос.

Итак, если вы ищете что-то более простое, вы можете проверить другое руководство. Хотя этот вакуумный насос, возможно, лучший в этом списке DIY.

Щелкните для получения более подробной информации

5. Как сделать вакуумный насос из старого компрессора

У вас дома есть старый компрессор, почему бы не использовать его для создания классного вакуумного насоса сегодня? Вам понадобятся плоскогубцы, кусачки, клей и некоторые другие материалы. Процесс приготовления быстрый и простой, а также довольно дешевый.

6. Вакуумный насос и камера своими руками

Этот проект довольно прост в исполнении, вам понадобится компрессор холодильника, стальной котел, пластиковая труба с хомутом, несколько стальных трубных соединителей и другое. запасы. Процесс изготовления прост и быстр в настройке.

7. Как сделать вакуумный насос на 12 В

Это уникальный вакуумный насос на 12 В, его не так-то просто настроить с нуля, но с расходными материалами и данным видео-руководством вам нечего делать. беспокоюсь о.

8. Самодельный вакуумный насос из велосипедного насоса

Вы также будете использовать велосипедный насос. сделать этот вакуумный насос сегодня. Это звучит по-другому, верно? Это довольно просто и работает отлично. Настройка проста, вам просто нужны правильные материалы и инструменты для работы.

9. Как сделать вакуумный насос

Вот еще один простой вакуумный насос, который можно сделать двумя способами. Первый метод в этом руководстве выполняется с использованием шприца и трубки.Это дешевая и маленькая помпа, которую каждый может сделать идеальной для начинающих.

Второй метод требует использования велосипедного насоса и трубки. Оба метода в этом руководстве удобны для начинающих, а также дешевы, потому что, если у вас уже есть шприц или велосипедный насос дома, все, что вам нужно купить, это трубка, если у вас ее тоже нет.

Щелкните для получения более подробной информации

10. Вакуумный насос своими руками

В этом руководстве вы будете делать вакуумный насос типа Вентури менее чем за 25 долларов.Этот насос является самым простым и дешевым в изготовлении. Он также прост и очень прост в использовании. Вам просто нужно получить в свои руки правильные материалы и внимательно следить за процессом изготовления.

Нажмите, чтобы узнать подробности

11. Как собрать вакуумный насос своими руками

Вот еще один простой вакуумный насос, который вы можете сделать с легкостью. Вам понадобится компрессор холодильника, микропереключатель напряжения, лист пластика, 2-х Т-образные воздушные фитинги, грубая натяжная пружина, один вакуумный блок, в котором используется старый карбюратор, и несколько пластиковых трубок.Этот проект стоит менее 50 долларов, и его очень легко сделать. Процесс изготовления прост.

Щелкните для получения более подробной информации

12. Самодельный вакуумный насос

Это идеальный самодельный вакуумный насос, который вам когда-либо понадобится. Стоимость материалов составляет менее 30 долларов, и это очень легко сделать. Все эти компоненты просты в установке, но вам нужно будет следовать инструкциям шаг за шагом, чтобы собрать все детали идеально.

Нажмите для получения более подробной информации

13.Вакуумный насос для шприцев своими руками

Это небольшой, но эффективный шприцевой вакуумный насос. Как небольшой шприцевой насос, он не может выполнять столько работы, сколько компрессор холодильника, поэтому, если вам нужно что-то, что может сделать тяжелую работу, вы можете попробовать другое руководство из этого списка.

14. Вакуумная камера и насос своими руками

Создание вакуумной камеры и насоса всегда отличная идея, лучше, чем просто изготовление вакуумного насоса.Таким образом, он служит дольше и выполняет гораздо больше работы, чем обычный вакуумный насос. Хотя это ничего не отнимает у обычного вакуумного насоса.

Создатель этого видеогида сначала объяснил, как работает этот насос и как он вам послужит. Поэтому посмотрите видео, чтобы узнать больше, прежде чем приступить к сборке.

15. Самодельный вакуумный насос

Это видео-руководство превратит обычный ножной воздушный насос в вакуумный насос всего за 2 простых шага. Вы будете реверсировать механизм воздушного насоса, чтобы получить то, что вы хотите.Посмотрите видео, чтобы узнать больше.

16. Вакуумный насос из компрессора холодильника своими руками

Вот еще один замечательный видео-учебник, в котором с помощью компрессора холодильника можно легко сделать вакуумный насос. Этот метод был опробован несколько раз, но это конкретное руководство имеет уникальный способ, который делает его привлекательным.

17. Вакуумный насос для компрессора холодильника своими руками

Это уникальный вакуумный насос, в котором используется компрессор холодильника, поскольку он является основным источником вакуума. Вам также понадобится выключатель питания, распределительная коробка, компрессорное масло, пластиковая трубка, медная трубка, медный манометр, шнур с вилкой и теннисный мяч.

Из инструментов вам понадобится большой шприц, паяльная горелка или припой, отвертка, небольшой труборез и пистолет для горячего клея.

Щелкните для получения более подробной информации

18. Простой вакуумный насос своими руками

Это простой вакуумный насос с простыми деталями. Это самая маленькая и простая установка вакуумного насоса, но она по-прежнему эффективна и может выполнять работу в небольших масштабах.Вам нужно выполнить всего 12 простых шагов, и вы закончите работу с этим вакуумным насосом.

Нажмите, чтобы узнать подробности

19. Вакуумный насос из холодильника своими руками

Вот еще один удивительный вакуумный насос, для сборки которого автор использовал компрессор холодильника. На корпусе есть счетчик, он отслеживает изменение температуры. Один из них — проверить, насколько он горячий, а другой — проверить, насколько он холодный.

Таким образом, вам необходимо правильно настроить этот вакуумный насос, чтобы счетчик работал идеально, давая вам правильные показания на каждом интервале.

Нажмите для получения более подробной информации

Заключение

Вот и мы, выше список лучших вакуумных насосов для этого DIY. В этом списке вы можете найти все виды вакуумных насосов, которые будут соответствовать вашим потребностям, от небольших и простых для мелкомасштабного плана до больших для крупномасштабного плана, все зависит от вас.

Итак, приятного времяпрепровождения с созданием вакуумного насоса без особых усилий, желаю вам всего наилучшего, ура!

Самодельный вакуумный насос и воздушный насос – Новости Матери-Земли

Большинство экономных людей не одобрят покупку продукта, который может использоваться только один или два раза в год.Но когда тот же самый инструмент можно спасти — почти без затрат — скорее всего, хмурые взгляды превратятся в улыбки, независимо от того, как часто используется устройство!

Так обстоит дело с самодельным вакуумным насосом и воздушным насосом MOTHER EARTH NEWS, который представляет собой не что иное, как слегка модифицированный компрессор холодильника, но все еще способен накачивать шины, наполнять воздушные резервуары, перезаряжать системы охлаждения или откачивать тепловые трубы, все с небольшой возни. Наша исследовательская группа обнаружила несколько лет назад, что многие люди буквально умоляли избавиться от старых холодильников, у большинства из которых были плохие дверные уплотнители или капризные термостаты, но идеально хорошие компрессоры , — так что мы нашли «сырье» для этого проекта. не должно быть проблем, даже если это требует поездки на местную свалку.

Собери за час

Переход от охладителя к насосу очень прост. Для работы потребуются труборез или ножовка, дрель с набором насадок, паяльник и припой общего назначения 50/50, ручная пила, гаечный ключ 9/16″ и пара плоскогубцев. Что касается крепежа, вам понадобятся шесть шурупов № 8 X 1″ с плоской головкой, резьбовой крепеж № 6 X 2″ для дерева, тройник 1/4″, труба 1/4″ на 1/4″. ″ трубное раструбное соединение, труба 1/4″ на штуцер шланга 1/4″, постоянное раструбное соединение 1/4″ с наружной резьбой 45° (можно приобрести у местного поставщика холодильного и теплоснабжения), 1/4″ X 2″ болт с гайкой и шайбой и 1/4-дюймовый шток 0-100 фунтов на квадратный дюйм манометр. Также потребуется лом 2 X 4 длиной около 32 дюймов и отрезок шланга велосипедного насоса.

Первым делом, конечно же, нужно исследовать один-два холодильника, пока не найдете автономный герметичный компрессор. (Имейте в виду, что не все канистровые компенсаторы давления одинаковы. Некоторые из них имеют постоянный масляный резервуар, в то время как другие используют циркулирующий хладагент в качестве смазки, и, следовательно, , а не , будут работать бесконечно долго после утилизации. Спросите своего местного механика по холодильной технике.Он или она может сказать вам, какой тип вы выбрали.) Снимите механизм, отвинтив его монтажную платформу от рамы холодильника и перерезав линии «подвода» хладагента как можно дальше от привода. (Важно: Всегда надевайте защитные очки и перчатки и работайте в хорошо проветриваемом помещении при сливе хладагента.)

Затем найдите наибольшую трубу диаметром (этот всасывающий «шланг» обычно выступает из нижней части канистры) и самую верхнюю трубу с наружным диаметром 3/16″ (которая является выпускным шлангом ). ) на корпусе.Обрежьте впускную линию примерно до 6 дюймов в длину, а выпускную линию до фута или около того… следя за тем, чтобы не сломать ни одну из стенок трубопровода при резке. Сделав это, удалите 8-дюймовую секцию с наружным диаметром 1/4 дюйма. Медная трубка с развальцовкой от одной из линий, оставленных в основном корпусе кулера (если вы не можете ее найти, просто разогните на 45° кончик согнутого прямого куска трубки) и отрежьте 2-дюймовый штуцер с «воронкообразного» конца.

Теперь наденьте накидную гайку на этот короткий отрезок и, взяв оставшийся 6-дюймовый кусок 1/4-дюймовой линии, приготовьте прикрепить малый участок к выходной трубе насоса, а более длинный участок к его «вытяжному» шлангу. .(Эта всасывающая труба будет «окружать» свою более узкую часть … в то время как напорная трубка должна соответствовать в пределах соответствующей половины.) Очистите все соединяемые поверхности с помощью стальной мочалки и кусочка мелкой наждачной бумаги, затем припаяйте соответствующие кусочки вместе. Когда изделие остынет, закрепите 1/4-дюймовую раструбную муфту на открытом конце вакуумной трубки. (Вы также можете воспользоваться этой возможностью, чтобы заглушить припоем любые дополнительные шланги, идущие от канистры, если они еще не загерметизированы.)

Соберите остальные фитинги, вкрутив раструбную муфту и штуцер шланга в тройник на «руках» напротив друг друга, а манометр — в третий выход соединения.(Возможно, вы захотите использовать герметик для резьбы, чтобы предотвратить утечку здесь.) Наконец, припаяйте болт 1/4″ X 2″ к задней части тройника (сторона к задней части манометра).

Завершите проект, измерив длину монтажной платформы компрессора и отрезав часть 2 X 4, чтобы она соответствовала этому размеру (оставшийся кусок дерева можно обрезать, чтобы он соответствовал ширине конструкции). Разорвите более длинную доску пополам (с широкой стороны), затем прикрепите пару деревянных полозьев к основанию рамы, а поперечину к ее верхней поверхности, вставив 1-дюймовые шурупы в имеющиеся отверстия в древесину. (В это время вы также можете просверлить отверстие диаметром 1/4″ в поперечной опоре, чтобы удерживать манометр и тройник на месте… но не забудьте затянуть накидную гайку на муфте перед установкой латунных компонентов.) сделано, все, что осталось, это прикрепить блок электрического реле двигателя (автоматический предохранительный выключатель) к 2 X 4 с помощью 2-дюймового шурупа и прикрепить воздушный шланг к его зазубренному ниппелю с помощью зажима.

Инструмент двойного назначения

Вы обнаружите, как и мы, что ваш самодельный компрессор/вакуумный насос является надежным и универсальным инструментом.Несмотря на то, что он не обладает мощностью 90 179 90 180, как некоторые более крупные модели, купленные в магазине (недостаток, из-за которого ему просто требуется больше времени для выполнения самых больших работ), он способен создавать более 100 фунтов давления воздуха… гораздо больше, чем вам когда-нибудь понадобится накачать шину, заправить колодезный резервуар или даже распылить краску (что, конечно, потребует добавления резервуара для хранения давления к насосу). И — если вы хотите перезарядить автоматические системы кондиционирования воздуха или холодильники — впускной патрубок совместим со стандартными вакуумметрами… и компрессор без особых проблем может потреблять около 24 дюймов ртутного столба.

Принимая во внимание тот факт, что коммерческое оборудование , необходимое для выполнения работ, с которыми может справиться наш насос, может стоить 400 долларов и более, мы готовы поспорить, что бережливые мастера сочтут это устройство стоящим часового времени и нескольких потраченных долларов. в хозяйственном магазине!

Самодельный вакуумный насос из шприцев —

Самодельный вакуумный насос Введение:

Самодельный вакуумный насос: воздух так близок к нам, что мы не ощущаем его существования.Мы можем обнаружить, что он имеет вес, а давление воздуха обусловлено его весом, только создав вакуум. Мы можем сделать наш собственный вакуумный насос, используя недорогие материалы. Существует три типа вакуумных насосов ручной работы. Один сделан из большого шприца, второй — из велосипедного насоса, а третий — из баллонного насоса

.


Самодельный вакуумный насос для установки большого шприца

Материалы для самодельного вакуумного насоса

  • Пластиковый шприц 50 мл/100 мл
  • супер клей
  • небольшой кусок резинового листа/резинового шарика
  • 2 стеклянные трубки (внешний диаметр 6 мм, длина 5 см)e) маленькая резиновая пробка для крепления A (НОМ.7)
  • большая резиновая пробка для насадки B (№ 11)
  • 2 пластиковые трубки (внутренний диаметр 6 мм, длина 1 м)

Изготовление самодельного вакуумного насоса

  • С помощью нагретого паяльника проделайте небольшое отверстие диаметром 3-5 мм на головке шприца
  • Вырежьте впускной клапан и выпускной клапан из резинового листа/резинового баллона и приклейте первый внутрь шприца, а второй снаружи шприца с помощью суперклея, как показано на рис.2.
  • Проверьте работу этих клапанов, перемещая поршень шприца внутрь и наружу.
  • (Изготовление приспособления A) Сделайте отверстие диаметром 5 мм в центре небольшой резиновой пробки с помощью сверла для пробок, протолкните стеклянную трубку через отверстие и наденьте на нее пластиковую трубку, как показано на рис.3.
  • (Изготовление приспособления B) Сделайте отверстие диаметром 5 мм в центре большой резиновой пробки с помощью сверла для пробки, сделайте углубление вокруг отверстия, проденьте стеклянную трубку через отверстие и наденьте на нее пластиковую трубку, как показано на рис. .3.
  • Наденьте один конец пластиковой трубки насадки (А или В) на выступ шприца.

Самодельный вакуумный насос

Как показано на рис.4, когда мы тянем поршень шприца, выпускной клапан закрывается, а впускной клапан открывается

с и в шприц поступает воздух. Когда мы нажимаем на поршень, впускной клапан закрывается, а выпускной открывается и воздух из шприца выходит. Таким образом, мы можем создать вакуум в контейнере, который мы хотим удалить, потянув и надавив на поршень шприца.

Смотреть видео Самодельный вакуумный насос своими руками из велосипедного насоса @pakscienceclub youtube

Вакуумный насос своими руками

Цель

Этот вакуумный насос я сконструировал для вакуумной упаковки композитов. Я использовал идею ЗДЕСЬ, но использовал другой, более надежный воздушный компрессор.

Если вы хотите купить насос, лучшим соотношением цены и качества является ECVP425:

Вакуумный насос ECVP425

Б/у воздушный компрессор 12В

Внимание : некоторые воздушные компрессоры теперь имеют поршень из пластика, этот тип непригоден для использования:

Воздушные компрессоры с пластиковым поршнем

Нельзя заранее знать, подходит ли насос, это авантюра. Так что не тратьте на это слишком много денег.

Воздушный компрессор на 12 В, который я использовал, продается под несколькими наименованиями по цене от 30 евро:

.
  • Электрический прибор Нинбо Линшэн ЛС4028
  • Компрессор Mannesmann 12 В
  • Воздушный компрессор CTO28395
  • Комплект воздушного компрессора RING AUTOMOTIVE 12 В для тяжелых условий эксплуатации

Бывший в употреблении воздушный компрессор 12 В

Факты о вакуумном насосе своими руками

  • Вакуум: 0,1 бар
  • Потребляемый ток: 5А

Вакуумный насос 0.1бар

Достигаемый вакуум составляет около 0,1 бар, профессиональные вакуумные насосы обеспечивают от 0,1 до 0,001 бар.
Вот фотографии вакуумного насоса. Радиатор взят от (старого) компьютера и обеспечивает дополнительное охлаждение, когда насос завернут в одеяло для снижения шума. Это предотвратит ссоры с соседями. Чтобы избежать потери вакуума из-за небольших утечек, насос может работать в прерывистом режиме с дополнительным таймером.

Превратить воздушный компрессор 12 В в вакуумный насос

Звукоизоляция за счет duvetВакуумный насос при работе

Вакуумный насос с таймеромКоленчатый вал и поршень

Необходимые детали

  • Удлинительный ниппель от Sclaverand до клапана Dunlop:

  • Винт с фланцем M3 и гайка M3.

Винт с фланцем M3

  • Армированный шланг из ПВХ, внутренний диаметр 6 мм. Специальные вакуумные шланги слишком жесткие, что может повредить удлинительный ниппель.
  • Таймер вакуумного насоса не является обязательным.

Модификации

  • Снимите пластину клапана и головку блока цилиндров.

Цилиндр с клапаномГоловка цилиндраКлапанная плита

  • Снимите клапан цилиндра; это будет выпускной клапан.
  • Заклейте два отверстия цилиндра эпоксидной смолой.

Поршневые отверстия загерметизированы

  • Снимите клапан пластины клапана; это будет впускной клапан.
  • Просверлите отверстие диаметром 6 мм в пластине клапана для выпускного клапана. Просверлите неглубокое отверстие диаметром 2 мм для кромки клапана:

Просверлить два отверстия

  • Выровняйте пластину клапана наждачной бумагой (с другой стороны резинового кольца).
  • Вклейте удлинительный ниппель эпоксидной смолой в отверстие впускного клапана (с другой стороны резинового кольца).

Выпускной клапан и приклеенный ниппель

  • Подпилите головку винта M3 до толщины 0,5 мм, см. рисунок.
  • Установите оба клапана с помощью винта M3. Впускной клапан снова становится на исходное место. Выпускной клапан находится с другой стороны.

Все деталиВпускной клапанВпускной клапан

  • Головку винта необходимо иногда сгибать, чтобы впускной клапан точно подходил к резиновому кольцу. Резиновое кольцо не должно протекать и должно поддерживать постоянный вакуум.

Головка винта изогнутаяКран подходит к резиновому кольцу

  • Установите пластину клапана и головку блока цилиндров на место. Примечание. Теперь пластина клапана перевернута.
  • Установите радиатор и используйте термопасту.

 Радиатор

Звукоизолированный корпус вакуумного насоса

Поскольку я не хочу войны с соседями, я сделал звуконепроницаемый корпус вакуумного насоса. Используйте насос не дольше нескольких минут, потому что насос больше не охлаждается.
Обратите внимание, что вакуумный насос выделяет значительное количество тепла и создает серьезную опасность возгорания. Так что не оставляйте его без присмотра, чтобы ваш дом не сгорел.

Звукоизоляционный корпус вакуумного насоса

Самодельный вакуумный демонтажный утюг

Дешевые инструменты для удаления припоя, такие как насосы для удаления припоя и паяльники с резиновой грушей, работают неудовлетворительно. Однако хорошие демонтажные станции стоят довольно дорого. Но если у нас есть вакуумный насос, мы можем заменить простой и дешевый паяльник с резиновой грушей на профессиональный вакуумный паяльник:

Паяльник с резиновой грушейВакуумный паяльник своими руками

Вакуумный фильтр используется для сбора олова припоя. Вакуумный насос управляется ножным переключателем.

Мой паяльник имеет мощность всего 30Вт, каждый раз после выпайки его приходится заново прогревать, это неудобно. Поэтому рекомендуется больше мощности.

Избегайте вибрации во время дегазации смолы

При дегазации смолы рабочий стол может вибрировать из-за вакуумного насоса. Это вызывает разбрызгивание смолы в вакуумной камере. Вибрационный вакуумный насос следует держать подальше от рабочего стола.

Вакуум и человек

  • Человек может прожить более 1 минуты в высоком вакууме и не взорвется!
  • Максимальный вакуум, который можно получить через рот, составляет около 0,3 бар.

Ссылки

Исследуйте эффект Вентури с помощью самодельного вакуумного насоса

Джованни Баттиста Вентури был итальянским эрудитом 18-го века, который чрезвычайно хорошо справлялся со многими вещами. Он был рукоположенным католическим священником, преподавателем математики университетского уровня, одним из ведущих инженеров-строителей своего времени, политиком и государственным деятелем (и любимцем Наполеона Бонапарта) и историком мирового уровня. На самом деле именно Вентури первым обратил внимание на научный вклад Леонардо да Винчи.

Возможно, наибольшее влияние на него оказали его новаторские исследования в области гидромеханики. Открытие им эффекта Вентури — одноименного физического явления, которое он первым описал, — сегодня лежит в основе различных важных приспособлений, от распылителей краски до устройств для внесения удобрений, от газовых грилей до регуляторов подводного плавания.

В своей книге 1797 года отец Вентури описывает, как движение одной жидкости может «отпечатывать свое движение на других жидкостях, увлекая их за собой в том, что я называю боковой связью движения в жидкостях». Вентури обнаружил, что воздух или вода, проходящие через сужение в трубе, могут более или менее волшебным образом увлечь за собой жидкость из второй трубы, если геометрия труб правильная.

Вентури действительно не понимал причин этого явления, теперь повсеместно известного как эффект Вентури.Но сегодня это легко объяснить, используя важный закон гидромеханики, известный как уравнение Бернулли. Не вдаваясь в математику, можно сказать в общих чертах, что жидкости, находящиеся под давлением и движущиеся по постепенно сужающейся трубе, набирают скорость. Это достаточно легко понять; поскольку количество молекул жидкости, входящих и выходящих из трубы, постоянно, молекулы жидкости должны ускоряться, чтобы пройти через сужение.

Идея Вентури заключалась в том, что когда скорость жидкости увеличивается, одновременно с этим падает давление жидкости.Если вы измерите давление в различных точках системы труб, вы обнаружите, что оно наименьшее там, где скорость и сужение трубы самые большие.

Этот маленький кусочек знаний на самом деле представляет собой огромное научное и технологическое сокровище. Оказывается, трубка Вентури (или просто Вентури) — это действительно удобный способ перемещать, толкать, перетаскивать или смешивать одну жидкость, используя только движение другой — «поперечная передача движения» Вентури.

Из бесчисленных применений того, что мы теперь называем эффектом Вентури, вероятно, наиболее известным является автомобильный карбюратор.В карбюраторе воздух проходит через канал Вентури, в результате чего бензин всасывается через небольшое отверстие в нем в нужной пропорции. Объединенная топливно-воздушная смесь поступает в цилиндры двигателя, где свечи зажигания воспламеняют ее и заставляют автомобиль двигаться.

Изготовление вакуумного насоса Вентури

Открытие

Вентури также можно использовать для создания простого, но эффективного вакуумного насоса. Хотя существует множество различных типов вакуумных насосов (читайте о магдебургских полушариях и о том, как их изготовить), насос с эффектом Вентури, безусловно, самый простой.

В этом выпуске «Истории переделки» вы соберете вакуумный насос на основе трубки Вентури менее чем за 25 долларов. Вакуумные насосы — отличные научные инструменты, с которыми можно проводить множество интересных экспериментов.

Осторожно:

Вам понадобится воздушный компрессор, чтобы ускорить воздух через трубку Вентури, а с воздухом под высоким давлением нужно обращаться осторожно. Используйте компрессор в соответствии с инструкциями производителя и надевайте защитные очки.

Когда вы создаете вакуум в контейнере, атмосферное давление может привести к его взрыву.Для пластиковых бутылок из-под газировки это довольно круто. Для других предметов это не так хорошо. Если вы применяете помпу к стеклянной колбе или бутылке, убедитесь, что она достаточно прочная, чтобы справиться с атмосферным вакуумом.

Шаг 1. Снимите тройник

.

Снимите вакуумный модуль с пластикового корпуса насоса. Начните с разводного ключа, чтобы снять штуцер воздушного патрубка, затем снимите тройник с латунного ниппеля.

Шаг 2: Снимите корпус

Используйте отвертку, чтобы открыть пластиковый корпус.Снимите корпус и выбросьте.

Шаг 3. Повторно подключите

Снова прикрепите тройник и соединитель промышленного воздуха к модулю Вентури. Нанесите резьбовую смазку на резьбу и затяните ее, чтобы предотвратить утечки.

Шаг 4. Накройте и закрепите

Аккуратно наденьте один конец мягкой пластиковой трубки диаметром ¼ дюйма на меньший из резьбовых фитингов, прикрепленных к трубному ниппелю. Надежно закройте больший фитинг прилагаемой крышкой.

Шаг 5: Вставьте штуцер для шланга

Вставьте наконечник шланга в другой конец мягкой трубки.

Операция

Для работы насоса подсоедините воздушный шланг к впускному отверстию насоса. Установите давление нагнетания вашего воздушного компрессора в диапазоне от 70 до 90 фунтов на квадратный дюйм. Чем выше давление, тем больший вакуум будет создавать ваш насос. При давлении 90 фунтов на квадратный дюйм я получил вакуум около 24 дюймов ртутного столба (дюйм ртутного столба), что эквивалентно 11,79 фунтов на квадратный дюйм или 0,8 атмосферы. Это много.

Развлечение с вакуумным насосом

Что вы будете делать со своим вакуумным насосом? Наука! Самый простой эксперимент — просверлить отверстие в крышке пластиковой бутылки из-под газировки и вставить туда штуцер шланга при работающем насосе. Странно приятно взрывать бутылки, а затем наблюдать, как они восстанавливают свою форму, когда вакуум удаляется.

Еще один простой трюк — поместить несколько зефирок или ложку крема для бритья в вакуумную колбу или банку. Включите вакуум и посмотрите, что происходит с веществом внутри, когда оно освобождается от атмосферного давления.

Классический эксперимент заключается в том, чтобы поместить зуммер внутрь контейнера, а затем эвакуировать его. Зуммер замолчит или почти замолчит, поскольку вакуум не может распространять звуковые волны.

На более практическом уровне вы можете использовать свой вакуумный насос для обслуживания кондиционеров, нанесения шпона на деревообрабатывающие проекты или даже вакуумировать пакеты для приготовления пищи по методу sous-vide. Вы найдете множество интересных способов исследовать изобретение отца Вентури!

Руководство по сборке вакуумного насоса на заказ…

Сообщение gjhinesjr от

16 декабря 2016 г. 20:57:36 GMT -5 Я проповедовал это некоторое время, но, наконец, я вложил свои деньги в то, что хочу, и построил себе вакуумный насос коммерческого качества.Но что еще более важно, я хочу задокументировать все это, чтобы показать, как это можно сделать, и показать, какой у них потенциал для экономии.

Несколько дней назад у меня был насос Sutorbilt 2MV-B, двигатель Leeson Farm Duty мощностью 2 л.с., пара шкивов TB Wood и основание для крепления двигателя, все в пути. Я попрошу местный сварочный цех сформировать для меня основу из шляпной секции, чтобы все это установить, и я буду готов собрать все это вместе.

Выложу фотки процесса и всей методики.

Надеюсь, это поможет и вдохновит.

Сообщение gjhinesjr от

13 января 2017 г. 8:37:00 GMT -5 от gjhinesjr

Сообщение от gjhinesjr на

18 декабря 2016 13:24:30 GMT -5 Хорошо, а теперь вторая часть: Мотор

Продолжаем с того места, на котором остановились. Помпа уже в пути, завтра буду здесь. Мне нужно было достать мотор.

Из таблицы насосов Sutorbilt мы знаем, что нам нужно 1,8 л.с., чтобы насос работал со скоростью 3560 об/мин, чтобы достичь 12-дюймового вакуума. Поскольку электродвигатели бывают только определенных размеров, нам нужен двигатель мощностью 2 л.с. Сейчас есть много разных типов электродвигателей и много разных производителей.Теперь вы можете легко пойти в местный TSC или другой сельскохозяйственный магазин и купить двигатель.Но есть определенные вещи, которые вам нужно искать.

Напряжение
Ваш дом работает от однофазного питания.Альтернативой является трехфазное питание, которое является промышленным. Так что ваш двигатель должен быть однофазным. Большую часть времени, когда у вас есть однофазный двигатель, он будет работать от напряжения 115/230. Когда вы переходите на двигатели с несколькими лошадиными силами, они будут рассчитаны на оба варианта или только на 230 В. Бытовая техника, например сушилка для белья, работает от сети 230 В. У них есть вилка с большим лезвием и специальный двухполюсный выключатель. Но убедитесь, что ваш двигатель однофазный и рассчитан на напряжение 115 или 230 В.

RPM
В целом большинство электродвигателей имеют скорость 17XX (1725-1750ish) об/мин.Вы можете купить двигатели на 3450-3600 об/мин, и они обычно будут немного дешевле. Но более быстрое вращение делает их громче и больше изнашивает их. Точно так же вы можете найти двигатели на 1200 и даже 800 об / мин, которые предлагают противоположные преимущества. Но они значительно дороже и их труднее найти. Кроме того, двигатель на 17XX об/мин отлично подойдет для наших задач.

Тип
Это философский выбор. Обычными двигателями являются такие вещи, как ODP (открытая защита от капель) или TEFC (полностью закрытое охлаждение с вентилятором) и так далее и тому подобное.Мне лично нравятся двигатели TEFC для этого приложения, потому что есть вероятность, что ваш вакуумный насос будет находиться в сарае, который будет подвергаться воздействию пыли, тепла и всего такого хорошего. И мотор TEFC создан для этих сложных мест. Теперь одна удобная часть об этом заключается в том, что производители обычно имеют свою собственную линейку двигателей, которые они называют «Farm Duty». Создан специально для питания насосов и всего такого, а также для работы в грязной среде. Это путь, который я выбрал.

*Примечание. Одна из вещей, которую вам нужно понять, это то, что разные двигатели имеют разную мощность.Я имею в виду, что в данном случае двигатель «Farm Duty» не обязательно является самым дешевым двигателем. Но что действительно приятно в нем, так это то, что он создан для грязной среды и имеет пусковой крутящий момент примерно на 200-300% больше, чем обычный рабочий крутящий момент. Крутящий момент — это количество силы, которую он может создать, чтобы вращаться. Это очень хорошо, потому что, если вы пытаетесь раскрутить свой относительно большой тяжелый насос, а на улице холодно, масло становится густым. Потребуется много сил, чтобы заставить эту присоску вращаться. Что вы заметите, если выберете двигатель более дешевого типа, так это то, что пусковой крутящий момент практически такой же, как и рабочий крутящий момент.Таким образом, он может нормально работать с насосом в холодную погоду, но у него может не хватить силы, чтобы заставить его вращаться, что означает, что вам придется вручную крутить его, чтобы он заработал, что неудобно и опасно. Так что имейте это в виду. Все эти цифры будут на информационных страницах по каждому мотору, на сайте производителей.

Теперь, когда мы знаем, что ищем, давайте приступим к выбору двигателя.

Самыми крупными производителями двигателей, вероятно, являются Baldor и Leeson.Есть много других, таких как Marathon, Dayton, Weg и множество более дешевых вещей, сделанных в Тайване. В целом, мне повезло с Leeson, они иногда производятся в США, и я считаю их более доступными и дешевыми, чем Baldor. Итак, я отправился на поиски двигателя Leeson Farm Duty мощностью 2 л.с. Все двигатели сельскохозяйственного назначения являются однофазными двигателями TEFC со скоростью вращения 1725 об/мин.

Проверив множество интернет-магазинов, я снова нашел самые выгодные предложения на eBay. Итак, я набрал «Leeson 2hp Farm Duty» и получил множество совпадений.Лучшее предложение, которое я нашел, было следующим: . Поскольку я нахожусь в Южной Дакоте, я выбираю этот, потому что он совершенно новый и привезен из Небраски. Конечно, он появился через 2 дня.

Итак, я купил 2 самые большие части моего вакуумного насоса на общую сумму 599 долларов. У нас будет коммерческая производительность пайплайна, и нам осталось сделать относительно небольшие детали.

Как оказалось, мой мотор появился вчера.

Если покрутить двигатель и посмотреть на паспортную табличку двигателя.Вы можете увидеть информацию, которую я упомянул при поиске, обведенную зеленым. Он всегда будет указан на паспортной табличке двигателя.

Вы также можете заметить такие вещи, как «Duty: Cont», что является его служебным рейтингом. Это означает, что он создан для непрерывной работы. Вы увидите «FLA 9.2», что означает потребляемую силу тока при 230 В, которая требуется для этого двигателя. Это определит, какой размер цепи и прерывателя вам понадобятся для запуска этого двигателя. Но мы вернемся к этому позже.

На этом ваш двигатель заканчивается.Как я сказал. Теперь у нас есть 2 самые большие части нашего вакуумного насоса, купленные примерно за 600 долларов. Нам нужна только металлическая основа для крепления этих двух частей. Нам понадобятся шкивы и ремень для их соединения. И, в конце концов, нам понадобится регулятор вакуума, чтобы контролировать уровень вакуума.

Просто для перспективы взгляните на сопоставимые насосные установки некоторых из наших любимых небольших поставщиков молочных продуктов, и вы поймете, почему я в восторге от этого проекта. Не поймите меня неправильно, мне нравятся эти мелкие поставщики, и я купил у них несколько вещей.Но есть значительная экономия, которую можно получить, сделав этот проект своими руками.

Пока это все.

Последнее редактирование: 18 декабря 2016 г. 13:32:30 GMT -5 от gjhinesjr

Сообщение gjhinesjr на

20 декабря 2016 г. 21:29:08 GMT -5 Итак, пришло время обновить и продвинуть этот проект.

Вчера пришел вакуумный насос, который я заказал. Прошлой ночью немного разобрал его и проверил кое-что. К сожалению фото поломки и первоначального состояния не сделал. Но достаточно сказать, что это выглядело так же, как на фотографиях в публикации на ebay. В целом он в хорошей форме. Подшипники в целом в хорошем состоянии. Передние два внутри корпуса приятные и гладкие, без песка, без заеданий и без колебаний. Так что я просто вытащил из них столько старой смазки, сколько смог, и застегнул их обратно.Передний подшипник на валу тоже в хорошем состоянии. У него очень тонкая палочка, которую вы можете почувствовать, медленно вращая ее рукой. Но в целом очень даже не плохо. Я его тоже почистил, и теперь он крутится очень хорошо. Собирался полностью заменить подшипники на приводе. Но после разговора с представителем Sutorbilt и их очистки я не думаю, что в этом есть необходимость. Плюс, единственный, который нужно было бы заменить, это самый передний на валу. Который относительно легко снять с помощью обычного съемника шкива мельницы, если в будущем возникнет необходимость.

Внутренняя часть корпуса насоса намочена жидкостью для чистки ковров. И я планировал вскрыть корпус, удалить лепестки и все высушить/отполировать. Но опять же, после разговора с представителем. Он сказал мне, что когда вы делаете это, вы путаете время и должны сбросить его. Что является деликатной процедурой. Поэтому он посоветовал мне оставить его в покое, если он крутится нормально, что он и делает. Я выпущу воздух изнутри и попытаюсь слить воду в течение следующих нескольких дней. И, надеюсь, когда он немного поработает с сухим воздухом, он высохнет.В общем мелкая проблема. Я чувствую, как насос тянет/выталкивает воздух рукой только во время вращения руки. Так что я уверен, что это будет хорошо работать для моего приложения.

Кроме того, я отнес ее на работу в пескоструйную очистку, а затем в покрасочную камеру и довел ее до блеска. Итак, вот как это выглядит на момент публикации: ,

Назад со стороны двигателя. Я купил сушильный шнур в местном магазине Menards за 11 долларов, чтобы протестировать двигатель и остальную часть установки. Это потому, что в настоящее время в моем магазине нет цепи 230 В (где я планирую использовать ее постоянно), а в субботу было -23F.Поэтому я решил использовать свою схему сушилки в подвале, чтобы протестировать ее. Типичная схема сушилки работает от сети 230 В, 30 ампер, чего более чем достаточно, чтобы справиться с 9,2 амперами, которые тянет мой 2-сильный двигатель. Я просто использую выключатель в качестве выключателя для тестирования. Что, по словам моего коллеги-электрика, на самом деле разрешено кодом, если насос находится на определенном расстоянии от панели.

Я также получил свою скользящую опору для двигателя. Это предмет роскоши, который просто позволяет вам защелкнуть болт и сдвинуть двигатель ближе/дальше от помпы, чтобы натянуть ремень.В этом нет необходимости, потому что основание двигателя также имеет овальные монтажные отверстия для этого. Так что, если вы строите свой собственный, вы можете сэкономить деньги. Но это было всего 17 долларов на Amazon. И храповик 1 легко добраться до болта, а 4 трудно добраться до них — хорошая функция за деньги.

Итак, я смоделировал его на кухонном столе, как он есть сейчас:

Я очень доволен тем, как продвигается дело. Завтра придут 2 шкива, так что я их надену, когда они придут.Тогда я буду ждать на своей металлической основе секции шляпы, чтобы установить этих парней. Затем он установит линию подачи воздуха с регулятором и манометром, и мы будем готовы испытать ее!

Учитывая, что этот насос должен производить 26 футов в минуту при 3350 об/мин моего текущего шкива, я планировал приобрести регулятор вакуума Sentinel Mark II. Они хороши для 150CFM. Это было в основном потому, что я не думал, что типичные латунные блоки 3/4 дюйма, которые обычно используются в наших установках, справятся с CFM. Но вчера вечером, просматривая некоторые веб-сайты, я нашел один, который был рассчитан на 60 CFM.Итак… У меня уже есть регулятор с латунной пружиной 3/4 дюйма, который я купил в отделе запчастей для своей текущей установки. И в интересах того, чтобы это была «бюджетная» сборка. Я собираюсь оснастить его этим новым насосом. и посмотреть, справится ли он с объемом. Если нет, я куплю устройство Sentinel. Но устройство Sentinel стоит 200 долларов против 20 долларов за маленькое латунное устройство. Таким образом, возможность использовать его соответствует теме проекта. говоря, если мне нужно больше регулирования, я всегда могу запустить 2 латунных устройства, чтобы сэкономить деньги.Это просто не будет выглядеть так чисто.

Это все, что у меня есть на сегодня. Я хорошо провожу время с этим проектом. А так как у меня здесь стоит совершенно новый Sutorbilt 3MR (я купил его некоторое время назад), я мог бы построить его следующим. По сути, увеличенная версия того, что я здесь делаю. Я также присматриваюсь к 3HP на eBay прямо сейчас, что позволило бы мне работать до 15 дюймов с двигателем 5 л.с. Очевидно, что мне не нужны 3 или 4 насоса, так что если есть интерес при покупке этой установки насоса, когда я закончу, просто напишите мне.Поскольку это моя первая полная сборка, и я просто развлекаюсь с ней, я был бы счастлив просто вернуть то, что у меня есть.

Хорошо, ребята. Это все на сегодня.

Сообщение gjhinesjr от

24 декабря 2016 г. 12:42:24 GMT -5 Что ж, прошлой ночью я добился значительного прогресса в своем новом специальном насосе и фактически заставил его качать воздух! Прежде чем я расскажу, как я дошел до этого момента, вот как она выглядит (пожалуйста, извините за грязный подвал):

Итак, как вы можете видеть, теперь я добавил шкивы, ремень и поместил их на макетную основу в чтобы протестировать его.

Когда я остановился в прошлый раз, насос и двигатель были готовы к работе. Пришлось собирать снопы. Итак, давайте поговорим о том, как мы выбрали этих двоих. Теперь очевидно, что это шкивы и ремень, которые соединяют два блока и передают мощность от двигателя к насосу, чтобы он мог перемещать воздух. Самое главное, что нам нужно сделать с нашими шкивами, — это выбрать соотношение размеров. Это очень просто сделать. Мы берем скорость, с которой нам нужно запустить наш насос (чтобы достичь наших уровней вакуума и CFM, которые мы выбрали ранее и составляют около 3500 об/мин) и делим ее на скорость вращения нашего двигателя.В этом случае, поскольку я хочу, чтобы помпа работала со скоростью около 3500 об/мин, 3500/1725 равняется 2,02. Это означает, что шкив на насосе должен быть в 2,02 раза меньше, чем на нашем двигателе. Кроме того, каждый шкив должен иметь диаметр отверстия, соответствующий диаметру вала детали, на которую он надевается. В моем случае у двигателя вал 7/8″, а у насоса вал 5/8″.

Сейчас не буду врать, выбирая габаритные размеры шкивов и все, что имеет налет технического. Но это быстро закончится, так что поехали.Есть справочники, подобные тому, что я использовал здесь: www.gates.com/~/media/files/gates/industrial/power-transmission/catalogs/heavy_duty_vbelt_drive_design_manual.pdf, которые проведут вас через весь процесс. В основном вы сначала смотрите на то, сколько лошадиных сил делает движение и на каких оборотах. Затем вы можете использовать график, чтобы определить, какой тип ремня вам нужен. В моем случае это был ремень «А» (разные ремни имеют разную форму). Затем вы переходите к таблице основных шкивов и ремней. Вы находите свой паек (тот 2.02), и у него есть 2 шкива разного размера, которые дадут вам это соотношение. Оттуда вы следуете по этой линии на диаграмме к используемому вами центральному расстоянию (расстояние между валом двигателя и насосом), и диаграмма покажет вам, какая длина ремня вам нужна и сколько лошадиных сил будет каждый ремень. ручка. Таким образом, вы знаете, нужно ли вам использовать шкивы, удерживающие несколько ремней, или нет. В моем случае 1 ремень работал нормально. Я мог бы еще многое объяснить о том, как я прошел через эту часть, но, как я уже сказал, руководство по ссылке объясняет все дело, и в конечном итоге вы просто пытаетесь выбрать шкивы, которые соответствуют вашему соотношению размеров.

Итак, в конце концов, было решено использовать передаточное число 2,05 (вам не нужно быть точным), используя шкив насоса с внешним диаметром 3,75 дюйма и шкив двигателя с наружным диаметром 7,25 дюйма. Мне довелось часто использовать на работе шкивы марки TB Woods, поэтому я зашел на их веб-страницу, чтобы посмотреть номера моделей их шкивов с ремнем A, одной канавкой и двух моих размеров. Получив номера моделей, я поискал в Интернете и нашел одну на Amazon, а другую на Zoro. Вы также можете проверить TSC и местный фермерский магазин, в большинстве случаев у них также есть небольшой выбор шкивов.

Наконец, прошлой ночью я поставил их на насос и мотор. Я придумал маленький трюк, чтобы их надеть. Обычно они просто не скользят, потому что они очень тугие. Поэтому, если вы поместите шкив в печь при низкой температуре на 5-10 минут, металл расширится настолько, что вы сможете легко надеть его на вал. Другой очень важный момент при установке шкивов заключается в том, что после установки насоса и двигателя шкивы должны быть очень хорошо выровнены. В противном случае вы сожрете свой ремень сейчас и со временем разрушите свои подшипники.Таким образом, установите насос и двигатель на любом расстоянии друг от друга (подробнее об этом далее) и наденьте шкивы на каждый насос и двигатель. Когда вы это сделаете, возьмите какую-нибудь линейку и поднесите ее к поверхности одного шкива и убедитесь, что она касается обоих краев другого шкива. Я постараюсь сфотографировать то, о чем я говорю, и разместить его здесь позже.

Ремень
После надевания шкивов. Затем я использовал ту же таблицу в руководстве, на которое я ссылался ранее, чтобы определить, что мне нужен ремень «A54», используя межосевое расстояние 20 дюймов.Я решил использовать межосевое расстояние 20 дюймов, потому что представитель Sutorbilt, с которым я разговаривал ранее, прислал мне спецификации для их типичных сборок, которые они делают. этот размер.

В общем, у меня были шкивы и ремень. Просто нужно было что-то, чтобы установить насос и двигатель, и я мог бы все это запустить. Так как моя металлическая база еще не построена в местном магазине металла. И мне не терпелось подышать воздухом. Я собрал временную установку с 2×8 на пару ног 4×4.Получил несколько болтов, просверлил несколько отверстий, натянул ремень, залил новое масло в насос. И ВУАЛЯ! Вакуумный насос готов к испытаниям! УУУУУ!

Спустился вниз к штепсельной вилке сушилки и зажег ее. ХО-ЛИ-МАКЕРАЛ, что ребенок двигает воздухом и… она ГРОМКАЯ. Так что хорошая новость в том, что эта штука чертовски двигает воздух. Стоя впереди, кажется, что ты стоишь перед вентилятором. Что довольно впечатляет от этого маленького насоса, тем более, что впускное/выпускное отверстие обращено ко мне перпендикулярно.Поскольку в моем насосе было немного старой жидкости для чистки ковров, а направление, в котором был подключен двигатель, располагало выход прямо на двигателе, он некоторое время распылял коричневую чистящую жидкость на двигатель. Но я просто накрыл двигатель парой бумажных полотенец и дал ему поработать несколько минут. К тому времени насос был полностью высушен и качал чистый воздух.

Итак, главный не столь неожиданный недостаток заключается в том, что он чертовски громкий. Я был в наушниках, и все равно было довольно громко. Но я был в закрытом подвале.Я говорю не так уж неожиданно, потому что в большинстве случаев, когда вы видите устройство с вращающимися лопастями, у них есть глушители (называемые глушителями) на нагнетательной стороне. Иногда такие можно найти и на ebay. Так что я мог бы взять один, если бы хотел получить один. Этот насос также работает на довольно высоких оборотах, что означает, что он будет издавать больше шума, чем более медленное вращающееся устройство. Это также еще одна причина, по которой я мог бы построить установку модели 3MR, потому что больший размер устройства позволит мне работать медленнее, что значительно снизит уровень шума.

С сегодняшнего дня я могу сбегать в город за поливинилхлоридом. Так что я могу подключить свой вакуумный регулятор, вакуумметр и кран и протестировать его с настоящим ведром. Как только это будет сделано, не останется ничего, кроме как перенести эту дырку на мою металлическую основу, как только мастерская закончит ее строить. И я должен сказать. Если бы я знал, насколько относительно стабильно все это было на куске дерева. Учитывая тот факт, что это немного «бюджетная» сборка, я бы, вероятно, просто оставил ее.Экономия затрат на металлическую основу в размере 100 долларов.

Итак, если вы посмотрите на все это прямо сейчас. Шкивы стоили около 45 долларов, насос — 310 долларов, двигатель — 289 долларов, шнур сушилки — 11 долларов, регулируемое основание для крепления двигателя — 17 долларов, ремень — 12 долларов и болты — 5 долларов. У вас есть работающий вакуумный насос, который производит тонну воздуха и, следовательно, производительность, на общую сумму около 689 долларов. И были способы сэкономить еще больше. Вы могли бы легко отказаться от регулируемой базы двигателя и выбрать более дешевый двигатель. Все это могло бы сэкономить еще 100-150 долларов.Мы также могли бы установить всю установку на старый бак компрессора или что-то подобное, если бы вы могли найти один из них.

Хорошо, ребята. Мы приближаемся к концу здесь. Я опубликую больше фотографий, как только сделаю макет датчика и регулятора. Я даже думал выложить видео его использования. Возможно, я скоро начну сборку модели 3MR. Я собираюсь использовать установку с прямым соединением для этого (никаких ремней или шкивов, просто соединение между ними, которое скрепляет их вместе) для другого вращения по другому способу.

Последнее редактирование: 24 декабря 2016 г. 13:02:00 GMT -5 от gjhinesjr

Сообщение gjhinesjr от

27 декабря 2016 г. 16:30:45 GMT -5 Хорошо, время для некоторых обновлений. На этих выходных я установил и прикрепил вакуумный коллектор, чтобы протестировать работу насоса с моим ведром.Итак, вот текущее изображение:

Итак, вы могли заметить на фотографиях, что я решил установить свой пульсатор удаленно. Я всегда стремился настроить свою систему как можно ближе к конвейеру, поэтому, чтобы проверить это, я поместил пульсатор поверх своего тестового заголовка. Когда я в конце концов установлю это по-настоящему рядом со своей стойкой, я закреплю пульсатор на самой стойке, вероятно, так, как он у меня здесь. Мой стойл и пульсатор рядом друг с другом.

Причина, по которой я хотел это сделать, была проста.Воздушный поток и, следовательно, производительность. Поместив пульсатор сверху ведра, вы заставляете весь воздух, приводящий в действие ваше ведро и пульсатор, проходить через полудюймовое соединение и шланг. Разделив его, я могу подключить молочное ведро к линии 5/8 дюйма, а пульсатор может работать от собственного соединения с вакуумной линией. Таким образом, значительно увеличивается поток воздуха в мою систему. Что должно работать лучше. Другое преимущество заключается в том, что без пульсатора, расположенного наверху ведра, я могу поставить ведро и крышку в посудомоечную машину или что-то еще, не опасаясь залить мой пульсатор во время очистки.Я просто куплю себе новую крышку, подобную вот этой:

hambydairysupply.com/xcart/product.php?productid=1693

Помимо этого, то, что вы видите, является уменьшенной версией того, что все здесь, вероятно, есть что-то вроде регулятора снаружи, манометра и крана, прикрепленного к молочному ведру. Теперь я мог легко оставить пульсатор наверху ведра и оставить только линию, идущую от крана к ведру, как это принято.И на самом деле я немного протестировал его, прежде чем переключиться.

Итак, есть несколько проблем, с которыми мне нужно разобраться. Во-первых, мой вакуумметр устарел и лежит снаружи без крышки. Излишне говорить, что я не уверен, что это точно. Это стало очевидно во время тестового запуска всей установки вчера. Когда я пытался настроить вакуум, манометр показывал все, от 17 дюймов до 7 дюймов, когда кран стойла был оставлен открытым. Я думал, что, наконец, все настроил правильно и набрал 12-13 дюймов, но нагнетаемый воздух на насосе становился очень горячим.Одна из особенностей этих насосов с роторным нагнетателем заключается в том, что нагнетаемый воздух не может стать слишком горячим, иначе лопасти набухают, и мы разрушаем наш насос. И если попросить насос создать слишком высокий вакуум, это сделает. Это заставило меня поверить, что вакуумметр не точен. Так что я должен заказать еще один здесь в ближайшее время.

Во-вторых, я не уверен, что меньший вакуумный регулятор выдержит. По какой-то причине, даже когда он был полностью набран, я все еще мог нажимать на поршень, а вакуумметр не опускался, как должен был.Так что, в конце концов, мне может понадобиться регулятор побольше. Но я подожду, пока не появится новый датчик. Я также мог бы попробовать просверлить несколько дополнительных отверстий для воздуха в регуляторе, просто чтобы посмотреть, смогу ли я заставить его работать.

Хорошо, больше нечего сказать, я не думаю.

Последнее редактирование: 27 декабря 2016 г. 20:27:29 GMT -5 от gjhinesjr

Сообщение gjhinesjr на

12 января 2017 г. 9:53:43 GMT -5 Наконец завернул.

Я почти ничего не делал с помпой примерно неделю. В итоге я отложил заказ дополнительного манометра и регулятора.

Прошлой ночью я спустился и возился с некоторыми настройками и, наконец, полностью настроил их. Настройка вакуума составляет 11–12 дюймов рт. 15-минутный рабочий цикл. И производительность кластера была действительно очень хорошей. ОГРОМНАЯ разница по сравнению с использованием моего воздушного компрессора, который у меня был раньше.Пульсации действительно зажимают мои пальцы, когда они находятся внутри ракушек. Кроме того, я засунул пальцы в скорлупу, вытащил одну из них и просто оставил ее висеть, в то время как остальные 3 пальца были внутри 3-х других скорлуп, и вся сборка осталась! Очень впечатляюще. Я даже позаботился о том, чтобы разъединить пальцы, чтобы раковины не соприкасались, и держал пальцы прямо и вниз. Больше не нужно 4 руки для надувания.

Несколько замечаний:

A) Мне нравится производительность дистанционно установленного пульсатора.Я понимаю, почему конвейер настроен именно так. Для такой простой модификации это стоящее изменение, на которое должны обратить внимание больше людей.

B) Я решил, что имеющийся у меня 1/2-дюймовый кран, который питает ведро, слишком мал, на мой вкус. Это типичный кран, который вы покупаете в PartsDept или Hamby. Поскольку я использую молочный шланг с внутренним диаметром 5/8 дюйма , я хочу полный поток 5/8″. Так что я заменю его на 3/4″ (действительно трудно найти клапан 5/8″, но очень легко найти 3/4″ на 5/ 8-дюймовый адаптер) шаровой кран с адаптером на конце.Это очень легко сделать, и это позволит мне получить еще больше воздуха в ведре для поддержания производительности. Я установлю это, когда установлю свой насос и шланги в последнем месте в моем магазине, рядом со стойкой.

C) Когда этот насос движется где-то около 35 кубических футов в минуту, мой регулятор 3/4 дюйма почти выведен из строя. Мне удалось заставить его работать, но он буквально на самой верхней резьбе, без резьбы.  Регулятор, который я речь идет об этом, который я купил в отделе запчастей: вакуумный регулятор.Я даже не могу установить стопорную гайку сверху. Так что в будущем мне понадобится регулятор побольше. Поскольку я все еще чувствую, что Sentinel Mark II слишком велик даже для моих негабаритных потребностей, я смотрю на эту версию здесь от Hamby: вакуумный регулятор. Я немного покопался в Интернете, и компания, которая его производит, называется CDI Control devices. Блок 3/4 дюйма — это модель VR75, и его можно купить примерно за 30 долларов США в любом месте в Интернете (grainger, zoro и т. д.) по сравнению с 59 долларами США в Hamby. На веб-сайте CDI они оценивают VR75 как 60 куб. строю.

D) Я решил закончить этот проект здесь, с насосом на деревянной подставке. В этот момент помпа работает громче, чем мне бы хотелось. Я мог легко купить глушитель на ebay. Но это несколько сотен. А так как у меня есть большой вентилятор, готовый к сборке, я чувствую, что он будет намного тише. Я решил закончить этот небольшой проект насоса здесь и больше не тратить на него деньги. Деревянная подставка не является предпочтительным способом оставить насос установленным. Но в конце дня.Этот проект был посвящен демонстрации того, как собрать насос, и сделать это с точки зрения бюджета. Так что я в порядке с этим. Я, вероятно, оставлю этот насос в качестве резервного, если я не смогу его продать.

Итак. Я собираюсь завершить эту тему и проект. Я очень доволен этим. Надеюсь, он показал всем, как перейти от стадии планирования к финальной стадии сборки, и развеял некоторые аспекты вакуумного насоса. Я подумал о том, чтобы снять видео о том, как это работает, и я был бы рад, если бы это было интересно.Но он такой громкий, что я не могу говорить и объяснять вещи, по крайней мере, пока он работает.

Моим следующим проектом будет Sutorbilt 3MR с прямым соединением (следующий размер по сравнению с двумя, которые я только что построил), который я надеюсь начать в следующем месяце или около того. Я планирую работать с большим насосом медленнее, что должно сделать его намного тише. Кроме того, даже при более низких оборотах больший насос обеспечивает в 1,6 раза больший расход воздуха, чем серия 2. Так что он должен работать … даже лучше. Я создам еще один поток сборки для этого, так что следите за глазами.

Ладно, ребята, это все, что у меня есть. Надеюсь, всем понравилось. Я знаю, что я сделал. Если есть вопросы. Не стесняйтесь спрашивать.

Последнее редактирование: 13 января 2017 г. 8:35:33 GMT -5 от gjhinesjr

Сообщение sdmilkmaid на

12 января 2017 г. 21:06:25 GMT -5 Действительно интересные вещи.
У меня есть некоторые мысли…
Во-первых, вы можете изменить Mg в своих сообщениях на Hg Mg — это магний. Hg — Меркурий.
У меня есть старый вакуумный насос BB2, который я использовал с газовым двигателем Briggs мощностью 3,5 л.с. Как правило, во время дойки я давал ему довольно много оборотов на холостом ходу, но этой осенью, когда стало холодно, у меня возникли проблемы с запуском двигателя, поэтому я запускал его на полную мощность. Затем я начал замечать, что моя корова не совсем правильно доится, и я избавился от повреждений, вызванных доением, на концах ее сосков. Я проверил уровень вакуума и даже немного понизил его.Когда я снова завел двигатель на холостые обороты, количество молока нормализовалось за несколько доений.
Я не специалист по машинному доению. Машинным доением занимаюсь всего несколько лет. Из этого наблюдения мне кажется, что чрезмерный CFM может быть таким же тяжелым для коровы, как и слишком большое количество In/Hg.
Рэйчел

Я, мой муженек и четверо малышей
Одна лошадь — Кэппи
Растущее стадо коз
35+ британских белых и ангусских матерей и несколько быков
Мои дойные коровы: Вера, Цыпленок и Веснушки
Подрастающие телки — Долли
Дикси РИП

Сообщение от gjhinesjr на

Сообщение sdmilkmaid на

13 января 2017 г. 13:29:01 GMT -5

Возможно, вы правы, я определенно вижу, как из открытого кулачка течет МНОГО CFM, но когда присоски закрыты, отверстие в верхней части кулачка (стандартный вид потока ДеЛаваль) не может, поэтому фактический вакуум увеличивается. на конце соска, хотя манометр и регулятор прямо на помпе показывали 10-12 дюймов/рт.ст.
Кроме того, поскольку вы упомянули, что вам нужен регулятор с большим потоком, чем 3/4-дюймовый латунный, который у меня есть на этой конкретной установке, это усугубит мою проблему!
Учитесь здесь интересным вещам!
В литературе, с которой я столкнулся, говорится, что регулятор нужно ставить на дальнем конце системы (на трубопроводе). Это может быть трудно сделать с насосом, к которому вы напрямую подключаете ведро доильного аппарата.
Спасибо!
Рэйчел

Я, мой муженек и четверо малышей
Одна лошадь — Кэппи
Растущее стадо коз
35+ британских белых и ангусских матерей и несколько быков
Мои дойные коровы: Вера, Цыпленок и Веснушки
Подрастающие телки — Долли
Дикси РИП

Сообщение от gjhinesjr на

3 февраля 2017 г. 9:26:43 GMT -5 …Угадайте, что? Я решил продолжить вместе с этим проектом, в интересах тщательности. Pluuusss Я придумал несколько довольно крутых идей, которые я хочу реализовать и поделиться ими.

Хорошо, поехали. На данный момент у нас есть полностью функциональная помпа на деревянной подставке, и она немного шумная. Так что на следующей неделе я собираюсь собрать детали, чтобы исправить эти две проблемы.

Стенд
Итак, после ДОЛГИХ размышлений, размышлений и множества телефонных звонков, у меня есть следующие варианты:

A) Поручить местной сварочной мастерской построить напольный стенд, подобный вот этому, оранжевого цвета.Стоимость $100-150:

B) Купите настольную подставку у поставщиков молочных продуктов, например, вот эту, в отделе запасных частей. Стоимость $700 с доставкой:

C) Настольную подставку сделайте в местном сварочном цеху. Стоимость $600+.

Мне не очень нравится ни один из этих вариантов. Так что я как раз собирался смириться с этим и приступить к установленной на полу подставке местного производства. Когда мне пришла в голову идея. СТРУТ КАНАЛ!! Теперь для тех из вас, кто не знаком, это используется в коммерческих/промышленных целях для подвешивания кабелепровода и проводки.

Вот картинка:

Это сверхмощный материал, и они делают кронштейны, которые делают его бесконечно конфигурируемым. Его также можно легко приобрести у местного поставщика электроэнергии, а также в Home Depot/Lowes/и т. д. И все просто зашкаливает.

Итак, я нашел парня на форуме по домашнему пивоварению, который сделал подставку для бочонка, которой я собираюсь подражать. В частности, вот этот:

Одна из проблем, которые мне не понравились в сварных металлических версиях, заключается в том, что если я куплю напольную подставку, мне негде будет установить глушитель насоса.И если бы я купил настольную версию, предназначенную для установки одного из них, это стоило бы целое состояние. Это основание канала стойки позволит мне установить глушитель, как я захочу.

Вторая проблема, с которой я столкнулся, заключалась в том, что я все еще хочу построить более крупную установку на основе 3MR. И идея купить сварную основу, которую можно подогнать и использовать только для одного насоса, меня убивала. Таким образом, я смогу построить эту базу и просто перенастроить ее для установки более крупного насоса.

Я очень взволнован. Я позвонил в свой местный Fastenal, и я должен быть в состоянии получить все детали, чтобы сделать подставку на картинке примерно за 120 долларов.Что прекрасно соответствует теме этого проекта. Дешево и своими руками.

Теперь о проблеме номер 2: Шум.

Так что я позвонил своему местному представителю Sutorbilt и разговаривал с ним несколько раз. Он сказал мне, какую модель глушителя (по сути глушителя) взять для моего агрегата. Он также прислал мне некоторую литературу, которая помогла мне выбрать, какая из них мне понадобится позже для других проектов. Как оказалось, поскольку мой насос такой маленький, глушитель, который мне нужен, стоит всего 100 долларов. И имеет рейтинг затухания на более высоких децибелах до 40 дБ! Так что само собой разумеется, что я решил попробовать это.

Глушитель выглядит так (это фото с сайта «greenvalleycompressor.com») (всего 3 дюйма в диаметре и около 1,5 футов в длину): говоря, что глушитель очень хорошо справляется с воздушным шумом, но у вас всегда будет вибрационный шум от работающего оборудования (как и на любом насосе) Он сказал, что если я сделаю трехстороннюю коробку, чтобы надеть дыру, и выровнять это с 2-дюймовой пеной, это ДЕЙСТВИТЕЛЬНО уменьшило бы шум.А с нашим каналом Strut! это было бы очень легко сделать. Очередная победа стойки.

Итак, вот оно. Жду запчасти, все должно быть на следующей неделе. И по мере продвижения буду выкладывать фото.

Последнее редактирование: 3 февраля 2017 г. 9:28:59 GMT -5 от gjhinesjr

Сообщение gjhinesjr на

8 февраля 2017 г. 20:44:36 GMT -5 Я не уверен, кто еще следит и интересуется этой темой.Но я хотел обновить тем не менее.

Итак, я взял швеллер и несколько кронштейнов и принялся за работу с ножовкой.

Вот как он выглядит на данный момент:

Я положил свой 3MR сверху, просто чтобы посмотреть, как он выглядит. Я жду больше кронштейнов, чтобы иметь возможность переместить насос ближе к середине и установить двигатель.

На данный момент я думаю, что это выглядит хорошо. Подставка имеет длину 40 дюймов, ширину 22 дюйма и высоту 33 дюйма. Однако есть пара вопросов. Во-первых, чтобы сэкономить себе часть работы, я оставил ножки высотой 30 дюймов.Таким образом, вся подставка имеет высоту около 33 дюймов. Я думаю, что это может быть немного высоко. Нет реальной причины, по которой она не может быть такой высокой, но она выглядит немного назад, и это связано со второй проблемой. Она сильно шатается. очень много.  Но то, как эти кронштейны и стойка соединены болтами, позволяет немного поворачиваться. Я думаю, что я собираюсь заменить угловые кронштейны на те, у которых догадки приварены во всех трех плоскостях. нашел другого человека на другом форуме, который сделал это, и он утверждает, что это сделало его надежным.

Завтра закажу остальные кронштейны. На данный момент стенд, который вы видите, стоил около 202 долларов в материалах. Немного больше, чем я думал, но что в жизни на самом деле дешево. Так что, если мне придется купить другие и более дорогие кронштейны, а также несколько дополнительных гаек и болтов. Это, вероятно, будет дополнительно $ 30-50. Все равно не плохо по сравнению с тем, что вам придется купить. И опять же, если бы вы строили что-то меньшее, это стоило бы вам меньше.

На полу можно увидеть глушитель.После некоторых расчетов в последнюю минуту я и представитель sutorbilt остановились на немного другой модели глушителя. Итак, тот, что на картинке, имеет длину 33 дюйма и диаметр 8 дюймов. Я буду накручивать оцинкованные трубы, чтобы соединить их с насосом наверху. И, конечно же, мне нужно сделать какую-нибудь распорку или что-то в этом роде, чтобы установить ее под верхним уровнем подставки. Представитель Sutorbilt действительно помог мне с глушителем. Он продается по цене 144 доллара. Но он пошел в магазин и нашел этот с одной поверхностной вмятиной, что делает его непригодным для коммерческой продажи.И продал мне его за 100 долларов. С доставкой я получил его за 122 доллара. И это та же модель и размер, что и для помпы 3MR. Поэтому, когда и если я обновлю его, этот глушитель будет хорошо работать с любым насосом.

В целом я очень доволен. Половина целей этого проекта состояла в том, чтобы дать мне что-то мысленно пожевать этой зимой. И это делает это.

Последнее редактирование: 8 февраля 2017 г. 20:46:16 GMT -5 от gjhinesjr

Сообщение gjhinesjr на

10 февраля 2017 г. 8:21:00 GMT -5 Ржу не могу…эм… один Но кто знает, я мечтаю сделать 2 или 3 за раз в будущем.

Эй, я был откровенен в том, что мне просто нравится строить вещи в соответствии с коммерческими стандартами. Я просто пытаюсь показать, «как» это можно сделать. Я не призываю вас делать это так масштабно, как я.

К тому же, все мы сталкивались с тем, что «нужно 4 руки, чтобы надуть воздух». И, говоря словами моего поколения… Homie, не играйте в

Хорошо, а теперь немного новостей. Как оказалось, более мощные угловые кронштейны стоят всего около 43 долларов за штуку.Из которых мне нужно 8. Оооо, само собой разумеется, что весь этот стенд будет стоить от 500 до 600 долларов. На этой части проекта не так много сбережений. Но я как бы думал, что это может случиться. Мне все еще нравится идея стойки, она более универсальна, чем сварная стойка, я смог сделать все сам, и это все равно сэкономит как минимум 100-200 долларов по сравнению с чем-то похожим, что было куплено.

Детали будут в понедельник. Должен быть очень быстрый переключатель, и я смогу установить насос и все такое.Я ожидаю, чтобы сделать с ним в понедельник или во вторник. Как всегда, я опубликую больше фотографий в этот момент.

Сообщение gjhinesjr от

2 марта 2017 г. 8:48:00 GMT -5 Хорошо, черт возьми, я НАКОНЕЦ-ТО закончил! Вуху.

После нескольких недель возни с этой подставкой для насоса. Наконец-то я все собрал, выровнял и закончил прошлой ночью.Итак, без лишних слов, вот он:

Из-за того, что глушитель крепится к стойке, а труба выровнена с насосом, мне пришлось переместить насос примерно на полтора дюйма ближе к мотор. Так что сегодня я должен подобрать новый, более короткий ремень. Что было бы последним, что нужно было бы сделать с ним… И технически мне все еще нужно провести вакуумную линию к стойке, а также провести проводку и выключатель насоса в его конечном месте. Но физическая помпа сделана!

По правде говоря, строительство этого стенда было трудным процессом.Кажется, это было 75% всего проекта. Мне нравится, как это получилось, но на данный момент я потратил на это более 650 долларов. А за $700+ можно было бы заказать уже готовую сварную подставку. Мой по-прежнему дает мне немного больше гибкости для монтирования других конфигураций. Но было проделано много работы, чтобы заказать кронштейны, вернуть их обратно, заказать другой стиль, установить глушитель и так далее.

Одна из самых раздражающих частей заключалась в том, что я хотел установить глушитель вокруг корпуса глушителя.Это дало бы мне гораздо больше гибкости в отношении выравнивания насоса с глушителем и всего этого с двигателем. Но в итоге мне пришлось использовать «хомуты для опорных труб» на впускных и выпускных трубах глушителя, потому что я не мог найти хомут для опорных труб нужного размера, чтобы он подходил к 8-дюймовому корпусу глушителя. если я заменю этот маленький насос на больший на предыдущем рисунке, мне нужно будет исправить эту проблему. На данный момент недостаточно места для установки большего насоса и подключения оцинкованной трубы к глушитель прямо под ним.Трудно описать словами, но было бы очевидно, если бы вы это увидели. Так что эта часть головоломки была большой головной болью.

Я тоже не хотел ставить глушитель так далеко ниже верхнего уровня, но ниппеля из оцинкованной трубы 2″х12″ ни у кого в городе не было. Это было либо 6 дюймов, либо 18 дюймов. И я не хотел делать 2, 6-дюймовые ниппели с муфтой. Поэтому я выбрал более низкую конфигурацию. Кроме того, я мог бы немного обрезать ножки, чтобы опустить все это. доволен всем.Он стал довольно тяжелым, что должно хорошо работать для устойчивости, но это затруднит его переноску и спуск по лестнице дома в магазин. Если я сниму все с него, мне придется все заново выравнивать, а я бы этого избегал.

Подытожим. Вот общая стоимость проекта:

Насос, бывший в употреблении с ebay: 310 долл. США
Мотор, новый с ebay: 290 долл. США
Шкивы: 45
долл. США Регулируемое монтажное основание двигателя: 17
долл. США Ремень 12
долл. США Стойка, включая монтажное оборудование:
долл. США
Глушитель: 122

долл. США

Общая стоимость: 1446 долларов США

Если вы посмотрите на сопоставимые готовые установки:

Parts Dept Online, 1.5hp Portable, 12 CFM — 1295 долл. США
Hamby Dairy, «Вакуумная система 2 HP для доения в малом трубопроводе или ведре», 23 CFM — 2650 долл. США
Hamby Dairy, «Вакуумная система 1,5 HP для доения из ведра», 12 CFM — 1495 долл. США

По сравнению с моя версия 2HP DIY, которая должна выдавать где-то около 30 кубических футов в минуту, я бы сказал, что мы сэкономили значительную сумму денег на производительности. Не говоря уже о том, что около половины стоимости моего было завернуто в подставку. Что можно было бы сделать по-другому за ЗНАЧИТЕЛЬНО меньшие деньги.Все 3 из трех других версий также являются масляными лопастными насосами, а не роторными (я считаю это недостатком по причинам, о которых я упоминал в предыдущих сообщениях), и моя установка также включает глушитель/глушитель. В готовых версиях есть регуляторы, датчики и уравнительные баки. Но это на 50 долларов за детали/пвх. Так что не принципиальная разница.

Ну хорошо во второй раз. Я завершаю этот проект. Как только я его смонтирую в магазине. Я взволнован, чтобы протестировать его с глушителем, чтобы увидеть, какая разница.Как только я это сделаю, я могу написать краткий пост об этом. Но для всех намерений и целей, я сделал.

Надеюсь, все что-то из этого вынесли. Увидел, что возможно и насколько относительно простым может быть этот процесс. Если у вас есть какие-либо вопросы по этому поводу, я буду рад ответить.

Кроме того, я знаю, что многие люди здесь перегружены, пытаясь сделать много всего этого. Если кто-нибудь когда-либо хотел, чтобы я собрал систему и просто отправил ее вам. Я был бы рад помочь сделать это тоже.

Ладно, парни и девчонки, удачи вам. Удачного доения!



Последнее редактирование: 2 марта 2017 г. 8:56:45 GMT -5 от gjhinesjr

Телефон для разговоров

AZAmy: Хотел бы я помочь вам с фотографиями. Я уверен, что скоро кто-нибудь откликнется. 23 января 2018 г. 11:49:44 GMT -5 Бризиридж: Здесь то же самое.Ищу фото самодельных кормушек для сена на 1-2 коровы. Фотографии, размещенные в старых письмах, не отображаются — очень грустно 24 февраля 2018 г. 13:35:09 GMT -5 musicmilking: Кто-нибудь хочет сделать предложение на двух моих голландских коров с поясом? Они в аукционном сарае. Я должен продать их в марте. 26 февраля 2018 г. 10:19:12 GMT -5 countrykrista: Если я разлучу двух коров, как ты думаешь, они успокоятся и не будут обвинять меня, как только узнают меня получше? 25 мая 2018 г. 17:15:36 GMT -5 Claytonpaul: В конце мая прошлого года к ее стаду подсадили быка, поэтому она должна была родить между 1 мая и августом.Они процитировали меня в августе, поэтому я не буду разочарован поздним прибытием. 23 мая 2019 г. 13:07:11 GMT -5 Трим: Я бааааакккккк! 31 августа 2019 г. 17:57:22 GMT -5 alpacalexi: Моя корова в мини-джерси беременна, однако за последние пару дней ее вымя сдулось. Мой ветеринар увидел ее 23 числа и сказал, что роды через пару недель. Есть ли причина, по которой она сдулась? 2 октября 2019 г. 17:17:00 GMT -5 Trim: Она, вероятно, прервалась какое-то время назад.Так случилось с одним из моих животных. Она собирала мешки, но вскоре после «даты родов» она начала сдуваться. Я понятия не имел, что произошло. Я был серьезно ошарашен. 8 февраля 2020 г. 20:46:23 GMT -5 * мамачерри10: добрый день! Меня давно не было на сайте. У вас есть новая дойная корова джерси, и я хочу узнать, как долго она должна быть высушена до отела? Она должна появиться на третьей неделе мая. 10 марта 2020 г. 14:33:11 GMT -5 steven888: Высушите ее сейчас, ей нужно 6 недель отдыха. 1 апреля 2020 г. 2:05:11 GMT -5 highlandteen: обычно рекомендуется от пяти до шести недель 7 мая 2020 г. 14:39:23 GMT -5 biubiu: Я думаю, что масло CBD будет более популярным. Потому что это хороший продукт для медицины и для простых парней. 15 сентября 2020 г. 14:31:42 GMT -5 guernseygirl: Кто-нибудь может сообщить мне, появляются ли мои фотографии в посте Auction Barn? Должно быть 5 фото 20 сентября 2020 г. 20:58:54 GMT -5 Вайатт: Когда я лечу коров, я обращаюсь с ними как с людьми. 15 декабря 2020 г. 22:54:52 GMT -5 ashlyn911: Это Ферн! Ей почти двухлетняя телка (джерси/коричневая швейцарская). Ее срок — воскресенье. 17 июня 2021 г. 00:49:56 GMT -5 hjp: Какие-нибудь советы о том, как добавить фото в сообщение? 24 августа 2021 г. 18:13:11 GMT -5 correll17: Мы только что купили декстера кокса, который родился в апреле. Мы привезли ее домой и ходили через забор, бодаясь головой о забор, так что у нас появился еще один декстер, теперь она постоянно ее бьет головой.Есть идеи? 20 сентября 2021 г. 10:14:56 GMT -5 Gentlepaw: В Gentle Paw мы хотим не только создавать товары для домашних животных, но и создавать безопасную и счастливую среду для всех наших пушистых друзей.
26 сентября 2021 г. 20:11:59 GMT -5

КНИГА!

Эта книга задумана как вдохновляющее руководство по содержанию дойной коровы в семье.Весь практический опыт собран в одном томе. Практические советы на каждый день и действия при неотложных состояниях коров. Кроме того, ответы на часто задаваемые вопросы типа «Должны ли вы завести корову?» и «Сколько места мне нужно?»

НОВОЕ ИЗДАНИЕ!

НАЖМИТЕ, ЧТОБЫ ЗАКАЗАТЬ

БЕЗ РЕКЛАМЫ БЛАГОДАРЯ:

Создание вакуума | Общественный колледж Нормандейла

Фила Дэниелсона

Хотя создание вакуума — невероятно сложная концепция, тему можно упростить до одного вопроса и одного правила:

ВОПРОС: Что ты пытаешься сделать?
ПРАВИЛО: Не делай ошибок!

В рамках этой упрощенной концепции скрывается множество ловушек, требующих тщательного обдумывания и осторожности, чтобы их избежать, но их можно успешно избежать, оставаясь в рамках этой концепции.Имейте в виду, что на практике никто в здравом уме не создает вакуум без причины. Прежде чем перейти к причинам, нам нужно простое определение. Вакуум — это любое давление ниже атмосферного, для которого требуется что-то, чтобы его поддерживать (камера) и средство для снижения давления (насос).

Итак, мы говорим об удалении молекул газа из камеры. На рис. 1 показано ошеломляющее количество вовлеченных молекул. Каким бы ни был процесс или продукт, требующий вакуума, в камере может существовать максимальное количество молекул, если продукт или процесс должны быть успешно произведены или осуществлены.Итак, первые этапы ответа на вопрос «Что вы пытаетесь сделать?» вопрос заключается в том, чтобы определить продукт/процесс и целевое давление. На этом этапе вступает в действие единственное правило, заключающееся в том, что каждый компонент и процедура, связанные с созданием вакуума, должны быть выбраны или выполнены правильно, иначе результатом будет невозможность достижения целевого давления.

Это можно переформулировать как дилемму Дэниелсона, потому что сложность вакуумной системы больше, чем сложность суммы ее частей.

Анатомия откачки

Как правило, вакуум создается путем запуска воздуха при атмосферном давлении в какой-либо камере.Вакуумный насос прикреплен к камере с целью удаления из камеры достаточного количества молекул газа для достижения максимально допустимого количества (давления) для удовлетворения целевого давления, установленного в ответ на вопрос: «Что я пытаюсь сделать?» Поскольку воздух представляет собой смесь газов, позже в этом обсуждении необходимо будет рассмотреть относительный состав газа, поэтому состав атмосферного воздуха показан на рисунке 2.

При атмосферном давлении молекулы газа расположены очень близко друг к другу; и поскольку они находятся в постоянном движении, расстояние между столкновениями молекул очень короткое.Это расстояние известно как средней длины свободного пробега .

По мере удаления молекул вакуумным насосом расстояние между столкновениями становится все больше и больше. На рис. 3 показана зависимость длины свободного пробега от давления. По мере того, как молекулы удаляются, остается меньше других молекул, с которыми сталкивается данная молекула, и расстояние становится все больше и больше по мере снижения давления. Эта концепция, хотя и довольно очевидная, важна для понимания вакуумной технологии, поскольку поведение и поток молекул составляют почти весь предмет.

Когда откачка начинается при атмосферном давлении, молекулы газа находятся в состоянии потока, называемом вязким потоком . Это означает, что постоянные столкновения молекул заставят популяцию молекул в заданном объеме немедленно выровняться, как только некоторые молекулы будут удалены. Это поведение является тем, что большинство людей считают эффектом перепада давления, поскольку, по-видимому, существует движущая сила, движущая молекулы.Это можно увидеть более отчетливо, когда мы начинаем удалять молекулы из камеры.

Начиная с атмосферного давления, молекулы чаще всего удаляются механическим поршневым насосом . Это может быть что угодно, от ротационного насоса с масляным уплотнением до безмасляного диафрагменного, поршневого или спирального насоса. Общая идея такая же, как в том, что газ в откачиваемой камере расширяется до фиксированного объема, где он изолируется, а затем механически сжимается до точки, где он выбрасывается на другую ступень или прямо в атмосферу.Воздействие и последующая изоляция молекул в камере до фиксированного объема продолжается с высокой скоростью, и удаляется все больше и больше молекул.

Однако происходят две вещи.

1. По мере того, как удаляется все больше и больше молекул, длина свободного пробега увеличивается, что приводит к все большему и большему времени для достижения равновесия в молекулярной популяции, так что кажущаяся движущая сила давления уменьшается, и

2. С каждым циклом насоса удаляется все меньше и меньше молекул, поскольку для перекачивания остается все меньше молекул.

Во время этого процесса молекулярного удаления состав воздуха как газовой смеси остается почти таким же с точки зрения относительных соотношений, как показано на рисунке 2, и полное молекулярное удаление продолжается, как указано выше, до тех пор, пока длина свободного пробега не станет достаточно большой, чтобы данная молекула с большей вероятностью ударится о стенку камеры, чем другая молекула. В этот момент меняется все поведение молекул, и процесс переходит на совершенно другой режим течения. Поскольку молекулярное поведение основано на эффекте длины свободного пробега, который является функцией концентрации молекул, начинает играть роль физический размер контейнера (камеры).В этот момент становится необходимым рассмотреть режимы потока, которые были и будут играть роль по мере продвижения откачки.

Режимы потока

По мере откачки от атмосферного давления до высокого вакуума на поведение молекул в камере влияют и контролируют три отдельных режима потока. Поскольку, как мы уже видели, в игру вступают и давление, и размеры камеры, на рис. 4 показаны границы различных параметров режима течения.

Вязкотекучий

Вязкий поток, как обсуждалось выше, возникает, когда длина свободного пробега короткая, а столкновения молекул с молекулами постоянны. Это дает стимул к равномерному распределению популяции молекул и приводит к условиям течения, очень похожим на жидкость.

Переходный поток

Переходное течение представляет собой чрезвычайно сложное состояние, возникающее в полосе между вязким и молекулярным течением. Поскольку он обычно быстро проходится при обычной откачке, в большинстве случаев его можно безопасно игнорировать.

Молекулярный поток

Молекулярный поток начинается, когда длина свободного пробега молекул, оставшихся внутри камеры, превышает внутренние размеры камеры. Это означает, что движущиеся молекулы статистически более вероятно столкнутся со стенкой камеры, чем с другой молекулой. Это означает, что больше нет никакого потока в обычном смысле, вызванного перепадом давления, потому что молекулы теперь прыгают совершенно случайным образом, а поток из камеры в насос полностью основан на случайной вероятности попадания молекулы в насос.

Как избежать ошибок

Относительно легко избежать фатальных ошибок процесса во время откачки через область вязкого течения, но эта относительная легкость исчезает и становится еще более неуловимой, как только входишь в область молекулярного течения и давление становится все ниже и ниже. Например, крошечная утечка, которую можно было бы легко проигнорировать с точки зрения времени откачки или способности достичь предельного давления, может внезапно стать слишком большой при падении давления.

В конечном счете, это может стать недопустимо большой утечкой, поскольку целевое давление падает до областей высокого или сверхвысокого вакуумного давления.То же самое можно сказать о конструкционных материалах, уплотнениях или другом оборудовании, где загрязнение (газ), исходящее от детали, может быть слишком большим при одном давлении и пренебрежимо малым при более высоком давлении.

Когда происходит переход от вязкого к молекулярному потоку, меняется весь мыслительный процесс газового потока. Рассмотрим проводимость , которую проще всего описать как объемный расход, проходящий через вакуумную линию.

Для каждого есть формула:

Вязкотекучий: C = FxP a D 4
Молекулярный поток C = FxD 3
C = проводимость в литрах/сек.
F = коэффициент в дюймах, 2950 для вязкого потока и 78 для молекулярного потока
L = длина линии в дюймах
D = Диаметр лески в дюймах
P a = среднее давление в торр (только для вязкого течения)
Если мы возьмем линию диаметром 1 дюйм и длиной 36 дюймов, мы вычислим C = 31 139 литров в секунду. для вязкого течения при среднем давлении (P a ) 380 торр и C=2.2 литра/сек. для молекулярного потока.

Это огромное несоответствие в потоке просто указывает на тот факт, что все части или компоненты, составляющие вакуумную систему, становятся все более и более важными по мере падения давления. Один плохой выбор или решение может легко свести на нет все правильные выборы и решения. Это, конечно, может иметь решающее значение между достижением поставленной цели или полным провалом.

Откачка молекулярным потоком

Хотя откачка через область вязкого течения обычно поддерживает те же соотношения газов, что и для воздуха, приведенные на рис. 2, оно начинает меняться, как только происходит вход в область молекулярного течения.По мере того, как откачка проходит через область высоких миллиторр (1000-1 миллиторр), общий состав парциальных давлений газов, остающихся в камере, претерпевает ряд важных изменений. В верхней части этой области отмечаются небольшие изменения; но когда давление приближается к 1 миллиторру, постоянные газы в воздухе, т. е. кислород, азот, углекислый газ и т. д., начинают резко исчезать, а водяной пар начинает преобладать. Фактически, полное давление примерно от 10 -4 до 10 -7 торр почти полностью состоит из водяного пара.

Водяной пар

Упомянутые выше постоянные газы — это все газы, которые существовали в объеме камеры, поэтому их удаление с помощью соответствующего насоса является довольно простым делом. Однако внезапно мы обнаруживаем, что они практически исчезли, а вместо них обнаруживаем водяной пар. Разница в том, что теперь мы перешли от состояния, в котором преобладает объемный газ, к состоянию, в котором преобладает поверхностный или пристеночный газ. Водяной пар все время присутствовал в виде небольшого процента от общего состава газа, но теперь то же самое количество воды стало важным в относительном смысле.

Источником всего этого водяного пара являются внутренние поверхности камеры, где он первоначально сорбировался, когда камера находилась при атмосферном давлении. Полярная природа молекулы воды приводит к прикреплению к поверхностям и к самой себе в виде довольно слабых связей вода-вода. Это означает, что водяной пар должен десорбироваться, прежде чем его можно будет откачать. Скорость десорбции водяного пара показана на рис. 5. Поскольку скорость десорбции снижается медленно, мы можем легко увидеть, что общее количество водяного пара, которое необходимо десорбировать, будет контролировать откачку.Единственный способ пересечь эту область с регулируемой скоростью десорбции — подождать достаточно долго, пока водяной пар не десорбируется, как показано на рисунке 5, или искусственно увеличить скорость его десорбции с помощью тепла или УФ-энергии.

Критерии камеры

По мере того, как откачка перешла в молекулярный поток, наше мышление должно измениться в нескольких направлениях в дополнение к критериям проводимости и газового потока, обсуждавшимся выше. В вязком потоке основным критерием был объем камеры, поскольку в этот момент задача заключалась в удалении объема газа внутри камеры; но в молекулярном потоке объем газа внутри камеры становится тривиальным по сравнению с площадью поверхности камеры, которая теперь является основным источником откачиваемого газа.Это, таким образом, требует существенного изменения режима в процессе «мышления о создании вакуума». Кроме того, мы можем видеть, как ранее тривиальный источник проблем с откачкой может внезапно стать контролирующим источником газа.

Ниже 10

-7 торр

Когда количество водяного пара окончательно уменьшится, давление можно снизить, продолжая откачку, при условии, что насос способен достигать более низкого давления и что скорость откачки достаточна для этого. Что касается парциальных давлений подпитки остаточного газа, водород постепенно станет доминирующим газом.Водород также зависит от площади поверхности, поскольку он возникает из сложной серии источников на поверхности камеры.

Выводы

Создание вакуума внутри камеры — довольно сложный процесс, который не позволяет одному мыслительному процессу доминировать во всем диапазоне давлений. Вместо этого он проходит через серию процессов, с которыми можно успешно справиться, разбив процесс мышления на этапы на основе обсуждаемой здесь разбивки.

Оставить комментарий
