Схема подключения магнетрона в микроволновке: Как работает и как устроен магнетрон микроволновой печи | Электронные схемы

Опубликовано в Разное
/
10 Дек 1990

Содержание

Типовые схемы микроволновых печей

Статьи

Типичная схема самой простой печи с механическими таймерами показана на рис. 10. Управление микроволновой печью производится через специальную схему в первичной цепи высоковольтного трансформатора «220 В». Именно там установлены:

•    сетевой фильтр, не пропускающий СВЧ излучение в электросеть;



•    механические таймер и регулятор мощности;

•    блокирующие выключатели дверцы;

•  термостат магнетрона, обесточивающее первичную обмотку трансформатора при достижении на магнетроне критической температуры 105… 135°С;

•    лампа освещения рабочей камеры;

•    вентилятор и электромотор вращения поддона печи.

При открывании дверцы зажигается лампа освещения. Запустить печь можно только при закрытой дверце, повороте механического регулятора мощности и механического таймера. При запуске печи включаются электромотор вращения поддона и вентилятор охлаждения магнетрона.

Применение в СВЧ печах механического таймера (рис.11) очень упрощает пользование печью: есть всего две ручки управления — регулятор мощности и таймер работы печи.

Типичная схема СВЧ печи с электронным управлением показана на рис. 12. Она составлена на основе микроволновой печи DAEWOO модели KOC-870TOS.

Такие печи дороже простых, но и возможности у них заметно больше. Эти модели имеют плату управления с процессором, на передней панели у них кнопки, посредством которых осуществляется выбор уровней мощности, времени приготовления пищи и производятся прочие операции по управлению печью. Эти печи имеют ЖК-дисплей и обилия функциональных возможностей, в них предусмотрено программируемое меню, где заложено определенное количество рецептов. В рабочей камере таких печей устанавливают один, а иногда и два нагревательных элемента, называемых ТЭНами (тепловыми электронагревателями). Они выполняются в виде металлической трубки диаметром 8… 10 мм, изогнутой особым образом или в виде кварцевой трубки диаметром 12.

.. 15 мм, внутри которых находится нагревательная спираль. Взаимодействие элементов в СВЧ печах с электронным управлением сложнее, чем в простых печах, хотя общий принцип их взaимодействия для всех микроволновых печей похож и указан выше.

Назначение основных элементов СВЧ печи

Высоковольтный анодно-накальный трансформатор-стабилизатор ТР1

Его мощность, в зависимости от мощности применяемого магнетрона, колеблется в пределах 850… 1000 Вт (рис.5, 6, 10). Первичная обмотка рассчитана на напряжение -220 В.
Номинальное эффективное напряжение на его вторичных обмотках: высоковольтной ~2100…2300 В, накальной ~3…3,2 В.

Особенностью трансформатора является значительная индуктивность рассеивания его высоковольтной обмотки (4,..6 Гн) и специальная конструкция магнитопровода с магнитными шунтами, обеспечивающая стабильность высоковольтного напряжения 1 …2%, при колебаниях напряжения сети 10% [2]. Для обеспечения бесшумности работы трансформатора отдельные элементы его магнитопровода свариваются.

Высоковольтный конденсатор C1. Он участвует в удвоении высокого напряжения (рис.8). Его назначение — накапливать заряд от положительной полуволны высоковольтного трансформатора и отдавать его (разряжаться) в отрицательный полупериод. Он все время работает в режиме, заряд — разряд — заряд — разряд.

Емкость С1, в зависимости от мощности применяемого магнетрона, составляет 0,9… мкФ 10 кВ. Перед проведением измерений в цепях этого конденсатора, необходимо снять с него остаточный заряд, т.е. разрядить. Величину его емкости можно проверить измерителями емкости, например, UT-70. При измерении сопротивления изоляции высоковольтного конденсатора следует помнить, что внутри импортных конденсаторов установлен резистор величиной 1… 10 МОм. Стоимость нового конденсатора — 6…8 долл. США.

Высоковольтный выпрямительный диод. Вместе с конденсатором С1 (рис. 12) он участвует в удвоении высокого напряжения, поступающего от трансформатора, путем периодического заряда конденсатора (рис.

5, 8). Диод VD1 работает при напряжении около 5 кВ и выдерживает напряжение до 10 кВ.

К началу статьи

Принцип работы и внутреннее устройство микроволновой печи

Если вам пришел в голову вопрос, как работает микроволновка, то ответить на него будет несложно, ведь это устройство присутствует на рынке бытовой техники достаточно давно, и его характеристики изучены вдоль и поперек. Принцип работы микроволновой печи основывается на воздействии микроволн на продукт, помещенный внутрь прибора. Подробно о том, что такое СВЧ-печь и микроволны, будет рассказано ниже.

Принцип работы СВЧ-волн

Для работы микроволн необходимы дипольные молекулы. Они заряжены одновременно и положительно, и отрицательно. Таких молекул более чем достаточно в овощах, фруктах и мясной продукции. Средняя концентрация, к примеру, в килограмме рыбы составляет несколько миллионов частиц. В обычной среде, без электрического поля, молекулы находится в хаотичном состоянии. Но как только начинает работать магнетрон в СВЧ-печке, то частицы выстраиваются в определённом порядке.

Положительно заряженные направляются в одну сторону, а отрицательно – в другую. В момент смены полярности молекулы меняет своё направление на противоположное, разворачиваясь на 180 градусов.

СВЧ волны вызывают разворот молекул

Микроволны в классических СВЧ-моделях двигаются на частоте в 2450 МГц, где каждый герц равен одному колебанию в секунду. Смена поля происходит 2 раза за период одной волны.

После включения печки частицы ускоряются, начинают тереться друг о друга, наращивая температуру в камере. Причём волны затрагивают только лишь поверхностный слой, проникая в пищу не глубже 3 см.

С оглядкой на физику теплопроводности можно сделать вывод, что если необходимо разогреть какой-то крупный объект, то гораздо практичнее выставить мощность устройства на средний уровень. Таким образом продукт прогреется заметно лучше, пусть и с бо́льшими временными затратами. Если же включить микроволновую печь на полную мощность, то внешняя оболочка объекта будет буквально кипеть, тогда как внутренности останутся прохладными.

Устройство СВЧ-техники

Все микроволновые печи без исключения включают в себя ряд обязательных элементов: камера, интерфейс управления, блок генерации СВЧ-волн и защитные системы. На функциональность, стоимость и другие эксплуатационные качества влияют уже отдельные конструкционные особенности. Разберём главные элементы оборудования.

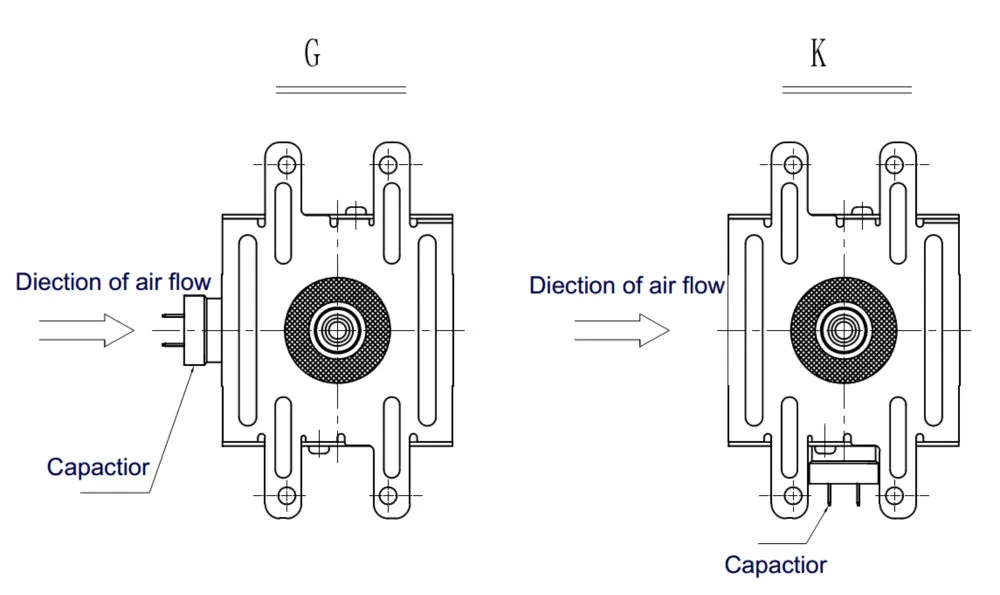

Магнетрон

Именно это устройство генерирует волны в камере, которые воздействуют на молекулы в пище, в следствие чего и происходит нагрев.

Причём для подогрева продуктов какая-то внешняя тепловая стимуляция не нужна. Поэтому внутри камеры температура никогда не превышает отметки в 100⁰С.

Анод устройства имеет форму цилиндра с отдельными плоскостями. Внутри конструкции находится катод с элементом накаливания. По краям магнетрона проходят магниты кольцевидной формы. Создаваемое поле мешает электронам передвигаться от катода к аноду, образуя эффект вращения.

В результате за счёт проволочной петли в камеру проникает сверхвысокочастотное поле (СВЧ). Магнетрон становится активным, как только получает достаточное напряжение, а это порядка 3000-4000 В. Такие показатели предполагают

наличие высоковольтного трансформатора.

Магнетрон и другие элементы микроволновки

Читайте также: каковы стандартные размеры микроволновки.

Защитные системы

Главная задача систем – не допустить выход из строя ключевых элементов СВЧ-печи, причём как электронных, так и аппаратных. Подобная техника снабжена многоуровневой защитой: предохранители первичные, вторичные и дополнительные. Последние могут быть самыми разными и зависят от конкретной модели.

Если один из этапов проверки не был пройден, то есть, сработает хотя бы один из предохранителей, то оборудование попросту выключится.

К примеру, при открытой дверце напрочь блокируется запуск магнетрона.

Блок управления

Интерфейс может быть либо механическим, либо электронным. Первый отличается повышенной надёжностью, потому как перегорать там нечему в принципе. Чаще всего механический интерфейс состоит всего из двух шайб, регулирующих время и мощность нагрева. Как такового функционала здесь нет.

Читайте также: что делать, если кнопки на микроволновке не работают.

Электронное управление предполагает обилие всевозможных режимов. Посредством кнопок или сенсорного дисплея можно задать желаемую температуру в камере, обозначить время на таймере, выбрать автоматическую программу готовки и многое другое.

СВЧ-печь с сенсорной панелью управления

Все выбранные параметры отображается на ЖК-экране. Модели с электронным управлением встречаются в среднебюджетном и премиальном секторах. Интерфейс отличается удобством, но электроника гораздо чаще выходит из строя, чем механика. К тому же, ремонт первой влетит в серьёзную сумму.

Электрическая схема

Все бытовые модели СВЧ-печей выполнены по одной и той же схеме, а основные блоки располагаются в штатных местах. Техника прошлых поколений отличается только исполнением интерфейса управления. Современные устройства оснащаются электронным блоком, а силовой трансформатор заменён на более эффективный инвертор.

Дополнительные элементы

В продаже можно встретить технику трёх видов: классическую, с грилем, с конвекцией и грилем. В обычной печке можно разогреть продукты, разморозить их, и только. Тогда как наличие гриля и/или конвекции расширяет возможности оборудования. Естественно, что дополнительные элементы заметно прибавляют стоимости печи и увеличивают расход электроэнергии.

Модели с конвекцией оснащаются вентилятором, позволяя качественно поджарить продукты. Пища равномерно запекается и в результате покрывается хрустящей корочкой. В печах с грилем можно поджарить курицу, пирожки и другие блюда. Такой тандем легко заменяет обычную духовку.

Вентилятор равномерно распределяет тепло по камере

Грили в СВЧ-печах могут быть трёх типов – кварцевые, угольные или на ТЭНе. В первом случае мы имеем скрытый за металлической сеткой элемент, который быстро нагревается, расходует заметно меньше энергии, чем остальные разновидности, и в обслуживании не нуждается.

Угольные грили хороши тем, что практически полностью копируют открытый огонь. Блюда на выходе получаются такими же сочными, как если бы их готовили на мангале или в газовой духовке. Нагревательный элемент выполнен из углеволокна и привередлив в обслуживании.

Грили на ТЭНе универсальны. Их сравнительно легко обслуживать – чистить и менять. Трубки могут располагаться либо сверху, либо снизу. Но есть модели с двумя нагревательными элементами и даже с подвижным грилем, где ТЭН опускается при готовке и встаёт на место, когда технику отключают.

Важная функция дверцы микроволновки

Не меньшее внимание во время производства уделяется дверце. В СВЧ-печах дверца является не только декоративным элементом, но еще и выполняет роль своего рода предохранителя. Принцип очень простой: если вы открываете дверцу, срабатывает блокировка и работа агрегатов останавливается. Несмотря на видимую простоту, устройство дверцы довольно непростое, ведь с ним связана безопасная эксплуатация всего аппарата.

Итак, рассмотрим несколько подробнее, как работает дверка микроволновой печи:

  1. Во-первых, производителю необходимо проследить, чтобы дверца и корпус устройства идеально прилегали друг к другу с минимальным углом. Большие зазоры не позволяют использовать устройство. Причина проста: дверь служит своего рода щитом от микроволнового излучения, и если зазор будет достаточно велик, излучение может проникнуть за пределы камеры для приготовления пищи. О том, что такое излучение и какова его опасность, уже давно известно.
  2. Во-вторых, периметр дверцы оснащают дроссельным заслоном высокой частоты. Этот аппарат служит для понижения излучения до приемлемого уровня.
  3. В-третьих, в момент отливки корпуса двери добавляется множество присадок, с помощью которых достигается высокий процент поглощения излучения. Разумеется, нельзя быть полностью уверенным в 100% поглощения излучения, но не стоит сомневаться, что остаточные волны не представляют опасности и значимого вреда для здоровья человека.

Опасны ли микроволны

Споры о вреде СВЧ-печей не утихают с момента запуска их в массовое производство. На сегодняшний день нет сколько-нибудь достоверной информации, подтверждающей вред от использования данного вида устройств.

Не стоит забывать, что микроволновка не излучает радиоактивные волны. Наоборот, микроволновка позволяет готовить продукты без потери их полезных свойств. Пища является более здоровой, т.к. в ней сохраняется до 80% витаминов и минералов.

Традиционные духовки и плиты не могут похвастаться таким результатом. Если эксплуатировать устройство четко по правилам, то никакой опасности от его работы нет. Данное заключение подтверждается  и тем, как устроена микроволновая печь, о чем было сказано выше.

Вред может приносить не полезная еда, приготовленная в СВЧ-печи (так называемый фаст-фуд), а термическое микроволновое воздействие здесь совершенно не при чем. Вред пирогов (и других мучных продуктов) заключается не в том, что они приготовлены в духовке, а в их повышенной калорийности и медленной усвояемости организмом.

Частота работы вашей микроволновки, о которой тоже упоминается, когда речь заходит о вреде, тоже не играет какой-то значимой роли. Она (частота) может меняться сколько угодно, но это (вопреки распространенному заблуждению) не приведет к увеличению или понижению излучения, фон остается одинаковым.

Заключение

Вывод, который напрашивается сам собой: микроволновка – очень простое, но при этом незаменимое на кухне устройство, которое каждый день облегчает нам жизнь. Она удобна и неприхотлива в использовании и обслуживании, легко чистится, занимает мало места и потребляет совсем немного энергии.  Надежность этой техники подтверждена на практике в течение нескольких десятилетий.

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ МИКРОВОЛНОВЫХ ПЕЧЕЙ — Ремонт СВЧ печей

Микроволновые печи с электромеханическим управлением обычно имеют стандартную электрическую схему. Отличия между различными моделями незначительны и не носят принципиального характера.





































Статьи собраны из различных открытых источников. При использовании материалов желательно поставить ссылку на сайт microwaveoven.narod.ru

Проявление дефекта Возможная причина поломки Методы устранения поломки
Печь не включается В одну розетку включено несколько вилок с мощными приборами, что вызывает перегрузку бытовой сети Отключить другие электроприборы из розетки, к той подключена печь
Нет контакта в штепсельном разъеме. Поврежден сетевой шнур Обеспечить плотный контакт между вилкой и розеткой. Проверить сопротивление всех жил сетевого шнура. Если оно отлично от нуля или меняется при изгибе шнура, его необходимо заменить
Неплотно закрыта дверца камеры Закрыть дверцу
Проявление дефекта Возможная причина поломки Методы устранения поломки

Сломан один из Для проверки микропереключателя

микропереключателей в системе необходимо отсоединить его

блокировки дверцы выводы. Проверку производить при отключенном напряжении сети. Неисправный микропереключатель требуется заменить
Плохо отрегулированы защелки в При закрытии дверцы

системе блокировки дверцы расположенные на ней защелки должны нажимать кнопки микропереключателей до появления характерного щелчка. Для их регулировки требуется отпустить винты, крепящие кронштейн с микропереключателями, и установить его в такое положение, при котором все микропереключатели срабатывают при закрытии дверцы. Поскольку после такой регулировки может измениться зазор между дверцей и камерой, по ее окончании необходимо проверить уровень наружного излучения
Вышло из строя термореле Заменить термореле
Сгорел сетевой предохранитель Заменить предохранитель
При установке времени на таймере Заменить таймер

его контакты не замыкаются
Разобрать таймер и устранить


неисправность. Вероятно,


потребуется зачистить контакты и


подогнуть одну из ламелей для


получения пружинящего контакта
Ручка таймера прокручивается на Заменить ручку

его оси
Закрепить ручку с помощью


эпоксидного клея или иным


способом
При закрытии или открытии дверцы перегорает сетевой предохранитель Не синхронизирована работа основного и страхующего микропереключателей Необходимо отрегулировать работу микропереключателей таким образом, чтобы при закрытии дверцы вначале размыкался страхующий микропереключатель, а затем замыкался основной. При открытии дверцы все должно происходить в обратной последовательности
Печь самопроизвольно отключается, и повторное ее включение возможно только по истечении нетого времени В результате перегрева отключилось термореле Если печь самопроизвольно отключилась во время работы, попробовать включить ее через 15–20 минут после отключения. В случае удачной попытки выяснить, отчего произошел перегрев. Это может быть длительная работа на максимальной мощности, высокая температура окружающей среды, отсутствие вентиляции воздуха и т.д.
Не освещается камера Перегорела лампа накаливания Заменить лампу
Не открывается дверца камеры Сломана нижняя защелка дверцы Снять кожух и отжать верхнюю защелку. Новую защелку можно изготовить самому, к примеру, из органического стекла. Чтобы снять сломанную защелку нужно предварительно вынуть пластмассовый вкладыш с внутренней стороны дверцы
Сломан механизм отпирания дверцы Починить сломанный механизм
При работе печи чувствуется запах гари, не связанный с продуктом Из-за включения печи при пониженной нагрузке произошел пробой диэлектрика, отделяющего камеру от волновода Заменить пробитую деталь. Для изготовления новой детали необходимо использовать материалы с низким коэффициентом диэлектрических потерь (см, табл. 1.1)
Снять пробитую деталь и зачистить обгоревшие места
Произошел пробой проходного конденсатора в магнетроне Заменить проходные конденсаторы


Возможно включение магнетрона без проходных конденсаторов, если при этом уровень наружного излучения не превышает допустимых пределов. Для этого нужно снять крышку с фильтра магнетрона, удалить пробитые конденсаторы и подпаять накальные выводы трансформатора к катушкам индуктивности фильтра. Провода должны быть хорошо изолированы от корпуса магнетрона
Витковое замыкание в высоковольтном трансформаторе Заменить трансформатор. Можно использовать любой трансформатор для микроволновой печи, рассчитанный на ту же мощность
Заменить вторичную обмотку трансформатора (см. раздел 2.3)
При включении нагрева перегорает сетевой предохранитель Повышенное напряжение питания в сети Заменить предохранитель. Включать печь только при номинальном напряжении 220 В±10%
Печь была включена без необходимой загрузки Заменить предохранитель. Следить, чтобы загрузка камеры была не менее 200 г влагосодержащих продуктов
Перегорел фьюз-диод Заменить фьюз-диод
Удалить фьюз-диод
Пробит высоковольтный диод Заменить диод
Пробит высоковольтный конденсатор Заменить конденсатор
Межвитковой пробой в трансформаторе Заменить трансформатор. Можно использовать любой трансформатор для микроволновой печи, рассчитанный на ту же мощность
Заменить вторичную обмотку трансформатора (см. раздел 2.3)

Дребезг контакта в цепи питания Найти и обезвредить

трансформатора. Наиболее

вероятными местами, где возможен

нестабильный контакт, являются:

реле, разъемы, таймер и

микропереключатели
Пробит проходной конденсатор на См. выше

магнетроне
Внутреннее замыкание магнетрона Заменить магнетрон. Новый


магнетрон должен соответствовать


старому по выходной мощности,


длине антенны, крепежным


отверстиям и их ориентации


относительно радиатора.
Нет нагрева Перегорел высоковольтный Некоторые печи имеют

предохранитель дополнительный предохранитель в высоковольтной цепи. Меры по его восстановлению рассмотрены в сайте 2.5.
Плохой контакт в накальной цепи Разъемы накальной обмотки должны

магнетрона быть плотно посажены на клеммы магнетрона и сниматься с усилием. Слабый разъем можно укрепить, обжав его пассатижами
Напряжение питания в сети менее Включать печь только при

200 В номинальном напряжении 220В±10%
Вышел из строя магнетрон Заменить магнетрон. Новый


магнетрон должен соответствовать


старому по выходной мощности,


длине антенны, крепежным


отверстиям и их ориентации


относительно радиатора
Сломан микропереключатель в Заменить микропереключатель

таймере, управляющий режимом

нагрева
Не включается промежуточное реле Проверить напряжение на катушке


реле. Если оно в пределах нормы,


заменить реле
Печь работает только в режиме максимальной мощности Сломан микропереключатель таймера, управляющий режимом нагрева Заменить микропереключатель

Не работает таймер Заменить таймер
Возможно залипание соответствующих контактов таймера. Для устранения поломки необходимо разобрать таймер и зачистить контакты
Работа печи сопровождается сильным гулом Витковое замыкание в высоковольтном трансформаторе См. выше
Вторичная обмотка высоковольтного трансформатора не плотно сидит на сердечнике Обычно такое встречается в старых печах российского производства. Устранить или уменьшить гул можно, вбив деревянный клинышек между катушкой высоковольтной обмотки и магнитокабелем, чтобы устранить имеющийся люфт
Перегревается корпус микроволновой печи Не работает или плохо вращается двигатель вентилятора Заменить двигатель
В большинстве случаев поломки вентилятора происходят из-за механических причин (перекос между ротором и статором, попадание грязи в зазор между ними, поломка подшипников и т.п.). Иногда достаточно разобрать и затем снова собрать вентилятор, чтобы он начал работать как новый
Лопасти вентилятора прокручиваются на валу Закрепить лопасти с помощью клея или иным образом
Печь не выключается после отработки установленного времени Сломана одна из шестерней в редукторе таймера Заменить таймер


Можно попробовать починить шестерню, как это отображено на рис. 2.10.
Слабый нагрев продукта Не работает двигатель таймера Если на двигатель таймера поступает напряжение 220 В, а он не вращается, таймер необходимо заменить
Слишком велика загрузка камеры Увеличить время рабочего цикла

Начальная температура продукта слишком низка
Мала эмиссия катода в магнетроне Заменить магнетрон
Добавить полвитка на накальной обмотке трансформатора. Иногда это на несколько лет продлевает срок службы магнетрона
Напряжение в электрической сети менее 200 В Включать печь только при номинальном напряжении 220В±10%
Очень неравномерный нагрев продукта Не вращается диссектор Обрыв пассика соединяющего диссектор с двигателем вентилятора
Не работает вентилятор (см. выше)
Не вращается поддон См. след. пункт
Не вращается поддон Обрыв обмотки двигателя Заменить двигатель
Перемотать обмотку
Сломана шестерня в редукторе двигателя Заменить двигатель
Попробовать починить шестерню, как это отображено на рис. 2.10.
Прокручивается муфта на валу двигателя Заменить муфту


Для того чтобы починить муфту, на нее прежде всего нужно надеть тонкое металлическое кольцо в том месте, где она насаживается на вал двигателя. Это предохранит ее от распирания. Затем с помощью эпоксидного клея можно закрепить ее на валу
Поддон вращается с трудом и шумом Велик вес продукта, или он неравномерно распределен на поддоне Правильно установить продукт
Продукт или посуда, в той он находится, выступает своими краями за площадь вращающегося поддона
Искрение в камере Используется посуда с металлизацией Не использовать металлической посуды или посуды с нанесенным металлическим покрытием
Пробой диэлектрического окна См. выше
Разрушение эмали на дверце камеры, в месте контакта с лицевой поверхностью Закрасить поврежденные места тонким слоем лака, краски или эмали
Загрязнение или пробой керамических держателей, фиксирующих инфракрасный излучатель гриля Очистить керамический держатель от грязи и копоти

Свч ремонт магнетрона своими руками

Самое подробное описание: свч ремонт магнетрона своими руками от профессионального мастера для своих читателей с фотографиями и видео из всех уголков сети на одном ресурсе.

Многие из нас забыли о различных плитах, варочных панелях и полностью доверяют процесс приготовления пищи микроволновым печам СВЧ. И это совсем неудивительно: микроволновки мало занимают места, имеют богатый набор разных функций и значительно экономят время. Естественно, мы бываем очень огорчены, когда наша микроволновка выходит из строя. Причины поломки и неисправности могут быть разными. Рассмотрим, что ломается в СВЧ печи чаще всего. Зачастую при поломке микроволновки необходимо обращаться к специализированному мастеру. Ведь это не самое простое устройство, поэтому ремонт довольно сложен. Но на самом деле конструкция микроволновой печи элементарна и включает лишь несколько основных элементов. Если предварительно ознакомиться с частыми поломками, то ремонт микроволновки самостоятельно не составит труда.

Хотя конструкция микроволновой печи содержит массу элементов, большинство из них не играет особой функциональной роли. Для ремонта этого устройства необходимо знать лишь основные элементы схемы, обеспечивающие ее работу. Среди них:

Нет видео.

Видео (кликните для воспроизведения).
  1. Магнетрон.
  2. Трансформатор.
  3. Высоковольтный предохранитель.
  4. Выпрямительный диод.
  5. Конденсатор.
  6. Блок управления.

Расположение элементов в микроволновке

Отличить их легко, ведь внешне конструкция не отличается высокой сложностью. Магнетрон всегда установлен посредине, направленный в блок подогрева пищи. Трансформатор расположен под ним, представляя собой массивную коробку с торчащей катушкой. Конденсатор, диод и предохранитель расположены справа от него, а блок управления зачастую размещается возле панели ввода.

При включении устройства напряжение в 220 В поступает в трансформатор. Проходя первичную и вторичную обмотки, на выходе из элемента уже идет ток в 2 кВ. Далее отрицательная полу-волна уходит на диод, а положительная заряжает конденсатор, что снова приводит к двукратному повышению напряжения. После чего начинается генерация микроволн посредством магнетрона. Мощность магнетрона регулирует блок управления.

Поэтому при поломке стоит обращать внимания именно на эти элементы. Они переносят наибольшую нагрузку, поэтому зачастую проблема возникает в них.

При разборке микроволновки обязательно отключите её от сети.

Поиск поломки в микроволновой печи осуществляется на основе «симптомов». Это позволяет постепенно исключить возможные причины и найти настоящую. Итак, если печь вовсе не включается, то стоит проверить следующие моменты:

  • Целостность сетевого шнура.
  • Положение дверцы и систему ее закрытия.
  • Состояние сетевого предохранителя и термореле.

В первом случае ситуация элементарна — нет питания из-за повреждения сетевого шнура. Схожая ситуация бывает при повреждении розетки или ее перегрузке. В таком случае достаточно заменить этот элемент, с самой микроволновкой все в порядке.

Далее стоит проверить работу и положение дверцы. Дело в том, что работа микроволновой печи при открытой дверце опасна для окружающих. Поэтому конструкция предусматривает возможность работы только при ее полном закрытии. Если же на дверце сломалась защелка, система блокировки или проверяющий элемент, то система защиты не даст запустить устройство.

Последние моменты также касаются защитных систем печи. Предохранитель предотвращает поломку устройства из-за скачков напряжения в сети, а термореле обеспечивает полное отключение системы при открытой дверце. Оба могут выйти из строя, заменить их довольно просто.

Также стоит проверить напряжение в сети и количество подключенных приборов в розетку. Микроволновка весьма требовательна к питанию, поэтому его незначительные отклонения могут помешать работе прибора.

Порядок действий если нет нагрева Неисправности предохранителя

Большинство моделей страдают от общих проблем и имеют схожие, типичные неисправности. Например, если микроволновка работает, но не греет, то это говорит о неисправности конденсатора, диода или магнетрона. Для самостоятельного ремонта микроволновой печи вам понадобится несложный набор инструментов: плоскогубцы, кусачки, отвёртка, разводной ключ и ключ гаечный на пять, а также паяльник с необходимым к нему инвентарём.

При самостоятельном ремонте микроволновой СВЧ следует помнить о мерах безопасности. Два самых главных фактора представляющих опасность при ремонте микроволновки это высокое напряжение в узлах печи и микроволновое излучение. Нельзя включать ее при неисправной блокировке дверцы или повреждённой сетки на смотровом окне. Нельзя делать самостоятельные отверстия в корпусе и вводить какие бы ни было токопроводящие предметы в узлы и элементы печи. Ни в коем случае не прикасаться к внутренним деталям и узлам во время работы микроволновки. Обязательно пользуйтесь тестером или другими электроизмерительными приборами для измерения постоянного и переменного тока.

Если же вышеперечисленные причины не подтвердились, то нужно разбирать устройство для поиска неполадок. Перед этим обязательно нужно выключить печь из сети и подождать пару минут.

Предохранитель

На что стоит обращать при поиске поломок? Есть несколько основных элементов, часто выходящих со строя:

  1. Предохранители.
  2. Конденсатор.
  3. Диод.
  4. Трансформатор.
  5. Магнетрон.

Фото конденсатора микроволновки

Эти элементы напрямую задействованы в работе устройства и упоминались ранее. Для начала нужно проверить исправность предохранителей. Их поломку видно сразу, ведь при сгорании проводник внутри разрушается. Если же такого не произошло, то стоит искать далее.

Для дальнейшей проверки нужно взять мультиметр, ведь внешне найти поломку на остальных деталях крайне трудно. Для проверки конденсатора нужно переключить устройство в режим омметра, после чего подключить к детали. Если сопротивление отсутствует, то деталь подлежит замене.

Высоковольтный диод

Высоковольтный диод проверить тестером невозможно. Рекомендуется заменить его при поломке других деталей, ведь нередко удар приходится и по нему. Его проверку можно осуществить немного другим методом — подключив в сеть на пути к лампочке. Если лампочка горит слабо или мигает, то деталь исправна. Если же она ярко горит или же вовсе не включается, то диод подлежит замене.

Далее проводится проверка трансформатора.

Фото трансформатора микроволновки

Важно соблюдать технику безопасности, ведь

Фото магнетрона микроволновки

этот элемент способен держать заряд на протяжении долгого времени. Для разрядки исправного трансформатора понадобится несколько минут, а при поломке разряжающего резистора — гораздо дольше. Стоит разрядить его о корпус или вовсе не дотрагиваться, если отсутствует опыт работы с подобной техникой.

Нет видео.
Видео (кликните для воспроизведения).

Далее проводится проверка обмоток трансформатора. Нужно снять клеммы и поочередно проверить выводы устройства омметром. Сначала проверяется первичная обмотка, для которой норма варьируется от 2 до 4,5 Ом. Для вторичной обмотки пределами являются 140 и 350 Ом. Также стоит проверить накальную обмотку, присоединив клеммы, ведущие к магнетрону, к мультиметру. Норма здесь варьируется от 3,5 до 8 Ом.

Все предыдущие тесты не дали результата, то проблема может заключаться в магнетроне.

Для проверки магнетрона достаточно подсоединить тестер к его клеммам питания. Тестер переключается в режим омметра. Если сопротивление равняется 2-3 Омам, то это означает поломку устройства. Та же ситуация, если на тестере значится бесконечность. В обоих случаях устройство подлежит замене.

Перечисленные элементы — наиболее частые виновники поломки микроволновой печи. Однако нередко выход устройства из строя связан с другими неполадками вроде проблем с электронным блоком управления, таймером и прочими электронными деталями. Здесь простые проверки посредством мультиметра не помогут, необходима помощь квалифицированного мастера. Хотя гораздо проще попросту заменить деталь, если вы уверены в ее поломке.

Нередки случаи поломки, связанные с разрушением колпачка на магнетроне. Тонкий алюминиевый корпус попросту не выдерживает нагрузок и разрушается под действием СВЧ волн. Такая проблема часто встречается в старых устройствах, возраст которых превышает несколько лет. Явными симптомами в таком случае является шум и искры в процессе работы устройства.

Для проверки достаточно снять трансформатор, ведь колпачок расположен по направлению к пищевой камере. Если колпачок разрушен, то есть 2 варианта:

  • Замена колпачка.
  • Переворот колпачка.

Первый вариант приоритетен, достаточно заказать замену или отдать магнетрон на ремонт. Второй вариант считается временной альтернативой, позволяющей продлить жизнь устройства на неопределенный срок. Достаточно лишь прокрутить колпачок на 180 градусов вокруг оси, ведь нагрузка приходится лишь на одну половину.

Ремонт микроволновки является посильной задачей для начинающего электрика. Если проблема заключается в поломке одного из составляющих элементов печи, то наиболее простое и верное решение – его замена. Суть в том, что большинство деталей этого устройства не подлежит ремонту, а лишь полной замене на новую. Особенно это относится к предохранителям, диодам и конденсаторам — главным причинам выхода устройства из строя.

Замена деталей осуществляется в несколько шагов:

  1. Микроволновка отключается от сети.
  2. Происходит разрядка трансформатора (5 минут).
  3. От дефектной детали отсоединяются клеммы, ее извлекают.
  4. Подключается работоспособная деталь на то же место.

При замене детали нужно учитывать два важных фактора. Первый из них — соответствие схеме. Важно помнить, что каждая деталь имеет свои характеристики, подобранные для работоспособности всей электрической схемы. Если после замены этот нюанс не учтен, то это приводит к новым поломкам. Это особенно касается трансформатора и конденсатора.

Второй важный фактор — подключение детали. Необходимо правильно подключить замену, сохранив прежнее расположение клемм. Если подсоединить устройство в обратном порядке, то это может вывести его из строя, а также несколько других деталей в системе.

Это позволит восстановить свою микроволновую печь в большинстве случаев. Если же поломка связана с электронной частью устройства, то стоит обратиться к профессионалам. Это обеспечит качественный ремонт и продлит работу устройства на долгий срок.

Самой распространённой неисправностью является выход из строя крышки волновода в камере микроволновой печи. Причиной этому становится попадание брызг от приготовления пищи. От этого начинается искрение между антенной магнетрона и защитной крышкой. Несвоевременное устранение пригоревших продуктов приводит к локальным прогарам крышки и к полному разрушению.

Локальный прогар слюдяной пластины крышки можно удалить при помощи спирта или растворителя 646. Достаточно аккуратно протереть место прогара.

Прогорание слюды

Если слюдяная пластина крышки находится в явно плохом состоянии, зажирена или стала раскрашиваться, то её следует заменить. Снять пластину-рассеиватель совсем несложно. Сделать это можно при помощи обычного остро заточенного ножа. Обычно слюдяная пластинка крепится на саморезе или на заклёпках. Аккуратно кладём старую пластинку на новый шаблон и вырезаем новую. Лучше всего сделать это ножом – ножницами можно надломить слюду. Отверстия в новой пластинке проделываем острой отвёрткой и обрабатываем кромки полей пластины наждачной бумагой. Новую пластину устанавливаем на место старой.

Часто возникает вопрос, чем заменить слюду для СВЧ? Для этих целей подойдёт любой диэлектрик со схожей характеристикой диэлектрической проницаемости. Например, фторопласт или тефлон.

Распространёнными поломками в микроволновке также являются неисправности связанные с другими элементами печи. Например, таких, как клавиатура блока управления печи, электронный блок управления микроволновкой и диссектор. Реже выходят из строя высоковольтный конденсатор и трансформатор, заглушка волновода СВЧ и вращающийся поддон. Подвержены износу источник питания и магнетрон микроволновой печи.

Зная способы устранения неполадок в микроволновой печи, вы значительно сэкономите на ремонте. Однако если вы не знаете, как самому отремонтировать СВЧ, то лучше всего обратитесь к специалистам. Отремонтировать микроволновую СВЧ помогут в специализированных сервисных центрах. В дополнение посмотрите видео по ремонту СВЧ, возможно найдется именно та поломка которая поможет починить любимого бытового помощника.




Ремонт микроволновки своими руками возможен, но только для тех пользователей, кто хоть немного разбирается в электротехнике и имеет опыт работы с ручным инструментом.

Ремонт микроволновой печи легче предотвратить. Для этого не следует использовать аппарат в условиях, которые вызывают критические режимы работы его узлов. В документации, которой снабжают микроволновую печь, достаточно подробно описаны правила эксплуатации и предостережения. Например, о том, что не следует разогревать пищу в металлической посуде, о том, что нельзя включать прибор с пустой камерой и т.д.

Перегоревшая слюдяная пластина

Необходимо следить за состоянием слюдяной пластины микроволновки, которая закрывает окно волновода, передающего излучение в пространство печи. Регулярная ее очистка позволит предотвратить ремонт микроволновых печей, причиной которого становится прогар, а также искрение и замыкания (о замене неисправной детали читайте в статье чем заменить прогоревшую слюдяную пластину в микроволновке).

Микроволновка не должна включаться, если внутри ничего нет. Это вызывает критический режим работы излучателя и снижает срок его службы. Негативно сказывается данное действие и на состоянии магнетрона, а стоит эта деталь почти как сама микроволновка.

Не стоит эксплуатировать устройство, если наблюдается искрение, нарушение целостности слюдяной пластины (это свидетельствует, что элементы магнетрона повреждены или он работает в нестандартном режиме), гудение трансформатора, сбои в работе управляющей электроники. В этом случае, если нет навыков работы с техникой, лучше вызвать квалифицированного специалиста.

Основные элементы микроволновой печи

Вышедший из строя магнетрон – причина большинства поломок. Для того чтобы выявить неисправность, необходимо провести следующие операции:

  1. Разобрать прибор. Разборка микроволновки начинается со снятия боковой крышки или полного демонтажа верхнего кожуха. Сделать это несложно. Элементы обшивки крепятся саморезами или болтами, обычно они даже не скрыты. Демонтаж корпуса для доступа к электронным компонентам можно увидеть на видео ниже. Однако если речь идет о микроволновках Панасоник, стоит помнить: на одном из элементов крепежа может находиться пломба, уничтожение которой приводит к прекращению гарантии.
  2. Снять блок магнетрона. Он крепится четырьмя шурупами и снимается без труда.
  3. Внимательно осмотреть состояние узла.

Не спешите выбрасывать сгоревший магнетрон, возможно, он подлежит ремонту.

Если прогорел или частично разрушен верхний колпачок, микроволна не может образовываться в контролируемом стабильном режиме, что приводит к возникновению аварийной ситуации и срабатыванию защиты. Установка нового элемента (колпачка) относится к стандартным действиям. Если после проведения этой операции сломанный магнетрон так и не заработал – значит, он окончательно вышел из строя или не образовывает достаточной эмиссии.

Полностью привести в порядок блок излучения СВЧ можно следующим образом:

  1. Приобрести новый магнетрон от соответствующей модели микроволновки. Есть разные форматы поставок. В одной комплектации приобретается только магнетрон, а в другой – к нему прилагается волновод.
  2. Установить магнетрон, подходящий по параметрам. Обращайте внимание на четкие геометрические размеры и мощность. К примеру, компания Redmond использует различные стандартизированные серии излучателей, поэтому замена главного, так сказать, нагревательного элемента не составляет труда.

Работа излучателя основана на эмиссии электронов. Это ламповая технология. Поэтому магнетрон постоянно истощается, уменьшается показатель эмиссии, скорость разогрева пищи падает. Продлить жизнь главного элемента печи можно вручную, добавив обмоток в обмотку трансформатора питания, что приведет к росту напряжения на излучателе. Делать это нужно осторожно. Максимальное напряжение, на которое рассчитываются магнетроны, составляет 6.3 вольта, минимальное – 3.15 В.

Для микроволновых печей Шарп и Редмонд превышать этот предел нужно с осторожностью, наматывая половину оборота обмотки. Изделия других брендов могут допускать повышение напряжения на магнетроне до 7 Вольт. Посредством такого способа можно не только отремонтировать микроволновку, возвратив ей прежние показатели, но и продлить срок службы системы излучения до 3-х лет.

Одна из самых распространенных проблем – повреждение или прогар слюдяной пластины, закрывающей окошко волновода. Такая неисправность может проявляться по-разному, начиная от искрения в камере или блоке электроники, до отказа микроволновки работать в заданном режиме из-за срабатывания автоматики защиты. Починить пластину очень просто. Достаточно снять поврежденную деталь и обратиться в сервисные центры или специализированные магазины. Там вам вырежут кусок подходящего размера от большого листа соответствующей толщины, останется только установить его на штатное место.

Другие проблемы и методы их нейтрализации выглядят так:

Плохая работа кнопок или панели управления устраняется двумя способами. В случае если печь оснащена контактными механическими переключателями, их необходимо почистить, проверить контакты присоединения. Если речь идет о пленочной панели управления – возможно, дорожки окислились и разрушились со временем. Ремонт пленочной панели управления микроволновой печи производится аналогично ремонту компьютерной клавиатуры. Есть различные токопроводящие, серебросодержащие лаки, карандаши для устранения неисправности. В простейшем случае, если дорожки повреждены очень слабо, можно воспользоваться простым графитовым карандашом (подробнее — в статье что делать, если кнопки на микроволновке не работают).

Прежде чем разобрать микроволновую печь и проверить состояние ее внутренних узлов, следует убедиться в наличии питания. Порядок действия стандартный. Осматривается вилка, проверяется предохранитель, нужно удостовериться, что на силовом кабеле нет заломов, потертостей, заметных на ощупь переломов жилы. Отдельно осматриваются места выхода провода из вилки и входа его в корпус.

Только после того, как наличие питания, целостность кабеля и предохранителя микроволновой печи проверены, можно приступать к дальнейшему осмотру и ремонту. При этом стоит помнить: аккуратность, внимательность и следование правилу «от простого к сложному» обязательно приведут к хорошему результату диагностики и ремонта.

Ремонт микроволновой печи требует особых профессиональных знаний и навыков. Но обладая небольшими знаниями основ электротехники и радиотехники, умея пользоваться электромонтажным инструментом и вы сможете попробовать справится с этой проблемой, даже если вы строитель, музыкант или врач. Чтобы сделать ремонт своими руками, просто вспомните, чему вас учили в школе на уроках труда. При этом надо соблюдать правила электробезопасности: не делать коротких замыканий, соединяя провода, и не совать пальцы в розетку. Если вы в себе не уверены, то лучше обратиться в сервисный центр к специалистам.

Перед тем, как разбираться в причинах поломки, для начала разберемся в конструкции микроволновой печи. Она очень проста и состоит из 4 базовых элементов:

  • Магнетрон;
  • Волновод;
  • Обмотка трансформатора;
  • Камера для подогрева пищи.

Именно этот набор элементов является двигателем микроволновки. И при ее неисправности искать причину следует в них.

После подключения микроволновки в сеть на первую обмотку трансформатора поступает напряжение 220В. Автоматически напряжение передается к вторичной обмотке. Запускается система нагрева камеры. За счет того, что эти две обмотки изолированы друг от друга, обеспечивается безопасная работа СВЧ-печи.
Микроволновая печь позволяет нагревать пищу на высоких скоростях за счет использования удвоенного напряжения. В этой цепи основную роль играет конденсатор, к которому путем параллельного подключения присоединяется диод. Длительность и величину температурного режима помогает контролировать температурный датчик и обычный таймер.
Для безопасного использования в печь встроено реле защиты питания, функция которого – останавливать работу микроволновки при высоких перепадах напряжения в сети или при открытой дверце. Если все это описание кажется вам сложным, то не беспокойтесь: сейчас мы во всем разберемся.

Чаще всего внешними признаками выхода микроволновки из строя является появление искр, клубов дыма, прекращение вращения тарелки, отсутствие нагрева пищи, помещенной в печь. Или же микроволновая печь просто не включается. В этом случае включать ее в сеть опасно!
Существует три основные причины выхода электроприбора из строя:

  • Перегорание предохранителей;
  • Неисправность магнетрона;
  • Прогорание слюдяной пластины.

При такого типа поломках вы сможете отремонтировать печь, если будете действовать строго по инструкции. Для начало рассмотрите функциональную схему СВЧ печи.


Берем функциональную схему т.к. по ней проще понять принцип работы СВЧ печи, она универсальная, независимо от марки печи, она более простая по сравнению с принципиальной схемой микроволновки.

А расположение элементов микроволновки видно по этому рисунку:

Если в печи подсветка работает, тарелка вращается, но пищу микроволновка не греет, то, скорее всего, причина неисправности — неисправность магнетрона. На вышеуказанной схеме магнетрон обозначен, как «magnetron».
Магнетрон – прибор, генерирующий микроволновые излучения. Именно поэтому в случае выхода из строя этой детали печь не греет.


Магнетрон расположен в небольшом прямоугольном металлическом корпусе. Для начала его нужно очистить, а затем произвести визуальный осмотр. Далее осмотрите сам магнетронный блок. А именно целостность проводов, соединяющих клемм и корпус. Часто причиной не работы магнетрона является выход из строя проходноого конденсатора. Ниже смотрите видео, как своими руками отремонтировать магнетрон микроволновой печи:


После этого обязательно проверьте блок управления микроволновки. Опять же, обращайте внимание на обгоревшие, закопченные и грязные места. Именно эти детали необходимо будет заменить для дальнейшей работы микроволновки.

Верный признак поломки слюдяной пластины – искры, которые появляются, при ее включении. Причина – неправильная эксплуатация печи, то есть разогрев пищи с открытой крышкой. При таком варианте капли еды разбрызгиваются, попадая на пластину. В результате она намокает и прогорает.


Слюдяная пластина стоит недорого и приобрести ее можно в специализированных электромагазинах. Если вы нашли слюдяную пластину других размеров, то из нее можно изготовить пластину нужных размеров своими руками.

Если же найти замену этой детали не удастся, можно использовать прогоревшую пластину повторно. Для этого необходимо пластину извлечь и аккуратно очистить от загрязнений. Далее перевернуть ее поврежденной стороной вовнутрь и аккуратно установить на место. Такой вариант ремонта, конечно, сложно назвать идеальным, но он вполне сгодится до того момента, когда вы найдете замену испорченной детали. Как заменить слюдяную пластину смотрите видео:


Процесс замены деталей вы можете детально изучить из нашего видео. Специалисты подробно рассказывают методику поиска неисправности, как и в какой последовательности необходимо менять детали. Причем эти рекомендации подойдут как к микроволновой печи Самсунг, так и к СВЧ печам других фирм. Ведь конструкция и принцип работы у них практически не отличаются.

Если же вам не удалось устранить неисправность даже с помощью нашего видео, и печь по прежнему не греет, вы можете отремонтировать микроволновую печь у специалистов или же вовсе приобрести новую. Здесь все зависит уровня поломки и количества средств, которых вы готовы потратить.

Чтобы выполнить ремонт микроволновки, необходимо иметь общее представление, о том, как она работает. Ремонт свч печи начинается со снятия верхней крышки. Перед этим следует позаботиться о полном отключении прибора от сети электропитания, только потом приступать к устранению поломок своими руками.

Когда эти действия будут успешно проделаны, для доступа откроется трансформатор с двумя предохранителями: один расположен непосредственно на самой детали, он является легкоплавким, второй находится неподалеку на самом корпусе СВЧ печи, изготовлен из керамики. Также рядом с трансформатором находится блок удвоителя, состоящий из толстого конденсатора и диод. Весь набор этих элементов является цепью электропитания магнетрона микроволновой печи.

Осторожно! Не следует сразу же прикасаться к конденсатору непосредственно после снятия верхней защитной панели. Этот элемент способен продолжительное время удерживать напряжение, что может легко привести к электрическому удару. При ремонте СВЧ печи своими руками следует учитывать этот фактор.

Особенность СВЧ печей в том, что все детали соединены последовательно. Сначала следует обратить внимание на указанный выше магнетрон и его цепь электропитания. После снятия защитного корпуса становится доступным трансформатор с расположенным рядом большим конденсатором. Так же тут будут расположены керамический, легкоплавкий предохранители, диод. По такой схеме высокого напряжения работает магнетрон. Ни при каких обстоятельствах не следует влезать туда руками, инструментами. После полного обесточивания конденсатор потеряет остаточное напряжение, вероятность электрического удара снизится.

  1. Первичная обмотка микро-трансформатора принимает на себя 220В. Как правило, ее расположение находится внизу. Узнать ее можно по виткам медной проволоки, которая по виду будет оголенной. Однако, это не так. Ее покрывает прозрачная изоляционная пленка. Расположение этой катушки находится под вторичной обмоткой.
  2. Микроволновая печь имеет две вторичных обмотки. На одной из них обычно в не аккуратном виде намотано несколько виточков простого провода. Этим подогревается катод. Тут переменное напряжение всего лишь 6,2В, чтобы электроны могли оторваться от поверхности. Но там, где находится хорошая изоляция, расположена обмотка с высоким напряжением. Около двух кВ, направленных к выходу.
  3. Зашунтированный диодом конденсатор располагается на выходе из цепи. Действие отрицательной полуволны приходится на катод, действием положительной полуволны заряжается емкость. Дальше электрод подвергается удвоенному напряжению, которое снимается с конденсатора и микро-трансформатора. В итоге создается примерно 3,5-4кВ. Такой мощности достаточно, чтобы начался процесс генерации.

Следует быть предельно внимательным, выходная обмотка всегда запараллеленна магнетроном, имеющим два варианта выхода. Но заземление анода выполняется отдельным образом.

Таким образом, вот что получается:

  • нагревательная спираль имеет 6,3В;
  • на катоде пребывает до 4,2кВ, заземленных анодом.

У всех микроволновых печей присутствует электрическое соединение катода, нагревательной спирали. Каждая СВЧ печь оснащена таймером, контролирующим магнетронную мощность. Использование пускового реле применяется с той целью, чтобы избежать возникновение искры. Далее следует обратить внимание на переднюю панель.

Наиболее вероятные поломки происходят в области слюдяной пластины. По стержню от магнетрона к волноводу подается энергия. Последний имеет высокую чувствительность на присутствие различных пищевых остатков. Все эти загрязнения начинают возгораться, выдавать искры, тем самым нарушать стабильную работу микроволновых печей. Во избежание непредвиденных ситуаций разработчики решили закрыть волновод слюдяной пластиной. Она имеет мягкие, гибкие свойства, относительно доступную расценку. Починить такую поломку своими руками не составит большого труда. Купить материал можно любых размеров, вырезать соответствующий отрезок. Особенность слюдяной пластины в том, что она без препятствий передает уровень частоты в 2,45Ггц. Именно на этой частоте функционирует СВЧ печь.

Также слюдяные пластины не промокают. Это очень важный фактор в том случае, если внутри микроволновых печей подогревается жидкость. Ведь вода очень быстро впитывает в себя излучающуюся частоту 2,45Ггц, возникает опасность серьезной поломки. Если вода достигнет до волновода, создается большая авария, отремонтировать которую своими руками будет не просто. Высоковольтный предохранитель мгновенно перегорает. Если все становится еще хуже, сгорает сам магнетрон, прочая электроника, которой заправлена СВЧ печь.

Какие факторы влияют на разрушение слюдяной пластины? Большинство разогреваемой пищи содержит множество жиров, масла, других подобных ингредиентов. Отличаются они тем, что вместо обычного кипения, они выстреливают жирные капли. Как только такая капля попала на слюдяную пластину, создается маленький проводной мост. Происходит образование электрической дуги: от волновода к слюдяной пластине, затем от нее на корпус СВЧ печи. Как только возникают нехарактерные для работы печей хлопки и искры – это верный признак того, что скоро печь потребует ремонт.

Каждый, кто пытался починить микроволновку своими руками, задавался вопросами относительно высоковольтного предохранителя. Механизм СВЧ печей такого рода запускает не менее двух предохранителей:

  1. Если взглянуть на электронную плату микроволновки, эта деталь представляется в виде белого или прозрачного цилиндра маленького размера. Его задача предохранять интегрированные, навесные элементы микроволновых печей. Так же этот маленький цилиндр является частью цепи электропитания. Его перегорание происходит в случае поломки конденсатора, замыкания резистора.
  2. Цепь, формирующая питание магнетрона, включает в себя диод, трансформатор, конденсатор. Через них к катоду подходит около двух, трех киловольт. Обнаружить эти детали не трудно. Внешний вид конденсатора сложно спутать с чем либо. Это огромная деталь в виде баночки весом до ста грамм. К нему крепится одна диодная ножка, другая закреплена на корпусе. Рядом располагается тоже небольшой бочонок, часто керамический, выкрашенный коричневым цветом. Именно этот бочонок содержит внутри себя высоковольтный предохранитель. Его задача не допустить перегревание магнетрона. Когда пробивается слюдяная пластина или в СВЧ печь будет положена металлическая ложка, сразу происходит перегорание высоковольтного предохранителя.

Лучше не пытаться собрать высоковольтный предохранитель своими руками или изъять его из электронной платы. Подобная практика является чрезвычайно опасной для людей. Микроволновая Печь может перестанет работать, возникает высокая вероятность возгорания и поражения электрическим током.

Перед тем, как начать разговор о ремонте вентилятора, охлаждающем магнетрон, грили или освещающей лампе в камере СВЧ печи следует еще обратить внимание на защитное реле. Их задача отключить все работающие системы в тот момент, когда дверца камеры находится в отрытом положении. Два реле как правило разрывают цепь электропитания. А одно реле будет контролироваться функциональную способность второго. Работа осуществляется следующим образом:

  1. В том случае, если дверь печи открыта, пусковой механизм реле отжат.
  2. При такой работе цепь электропитания имеет два места разрыва.
  3. Второе реле замыкает землю на фазе.
  4. Когда первое реле срабатывает, не произойдет ничего плохого, так как цепь электропитания находится в разорванном положении.
  5. Когда первое реле залипает, выбивается предохранитель. Это происходит по причине того, что землю закоротили фазой.

Под предохранителем подразумевается не тот, что расположен сверху магнетрона или внутри корпуса, а который находится на плате. Чтобы починить микроволновую печь своими руками, следует проверить работу защитного реле. Без этого функционала доступ электропитания к магнетрону практически невозможен. Задача силового предохранителя учитывать движение тока в магнетроне. В случае опасной ситуации происходит перегорание защитного элемента, поломка генератора исключена. Подобная ситуация происходит, когда микроволновая печь работает в холостую или в ее камере находится какая либо металлическая вещь.

Кухонная помощница не настолько сложна, чтобы при мелких неисправностях обращаться в мастерскую по ремонту микроволновок. Ремонт микроволновки Самсунг, MYSTERY MMW, Вирпул, LG, Панасоник и других популярных моделей несложно произвести самостоятельно. Для определения неисправности и замены деталей достаточно знаний полученных в школе и умения паять.

Чтобы сделать ремонт на дому микроволновок panasonic своими руками, нужно знать основные элементы, которые обеспечивают её работу. Микроволновая печь, будь это Мистери 2018g; или любая другая, состоит из следующих функциональных блоков:

  • магнетрона, соединённого с камерой волноводом;
  • трансформатора;
  • высоковольтного предохранителя;
  • высоковольтного диода;
  • конденсатора;
  • блока управления.

Магнетрон размещён в центре отсека. Трансформатор, состоящий из наборного металлического сердечника с катушкой, помещён ниже. С правой стороны от него находится плата с конденсатором, диодом и предохранителем. Блок управления обычно размещён рядом с панелью установки режимов работы.

При включении печи на вторичных обмотках трансформатора появляются 2 напряжения — 6,3 В и 2 кВ.

Низкое подаётся на нить накала магнетрона, а высокое на удвоитель напряжения, состоящий из диода и конденсатора, и затем на анод. В результате возникает свч-излучение, используемое печами для разогрева и приготовления пищи. Мощность микроволн регулируется с помощью блока управления микроволновки.

Каждая поломка сопровождается своими симптомами:

  1. Внутри печи что-то сверкает, трещит и стреляет. Это явление наблюдается при разрушении слюдяной накладки, закрывющей выход волновода в камеру. Тоже происходит при прогорании защитного колпачка магнетрона.
  2. Не разогревается пища, помещённая в камеру. Поддон вращается, подсветка работает. Проблема возникает из-за перегорания высоковольтного предохранителя или пробоя конденсатора.
  3. Микроволновая печь плохо греет. Это происходит из-за низкого напряжения в электросети или потери магнетроном эмиссии.
  4. Печь не включается. Сначала проверяется целостность шнура питания, предохранителя и наличие напряжения в розетке. Затем состояние блокировочных микропереключателей, включающихся при закрытии дверцы. Если всё исправно — причина в окислении контактов термореле, размещённого на корпусе магнетрона.
  5. Не вращается поддон. Срезана муфта, соединяющая вал двигателя с поддоном или неисправен мотор.
  6. При работе печь, в частности Mystery mmw, издаёт громкое гудение. Неисправен трансформатор или вентилятор.
  7. Не выполняются набранные команды. Возможно, из-за высокой температуры подгорели контакты блока управления.
  8. Не отображается индикация или таймер. Нарушена работа микропроцессора. В таком случае ремонт сенсорной панели управления стоит доверить мастеру.

Чтобы произвести ремонт своими руками, необходимо открыть доступ к элементам под кожухом на задней стенке. Для его снятия крестообразной отвёрткой откручиваются 6 болтов. При извлечении элементов следует учитывать, что они закреплены скрытыми замками, поэтому не нужно терять время на поиски винтов или болтов. Для снятия какого-либо элемента необходимо нажать на соответствующий выступ. Креплений может быть несколько, поэтому перед выемкой необходимо убедиться, что они все сняты.

Перед снятием кожуха шнур питания отключается от розетки.

Поскольку конденсаторы длительное время сохраняют заряд, необходимо сразу разрядить их, перемыкая выводы отрезком изолированного провода.

Отремонтировать СВЧ печь своими руками лучше с помощью функциональной схемы. Она универсальна для всех печей и достаточно подробно отражает все элементы. Ремонт микроволновки lg своими руками можно производить в соответствии с нижеприведёнными рекомендациями.

Электрическая принципиальная схема микроволновой печи.

Микроволновые печи оснащены 2 предохранителями. Первый в стеклянном корпусе установлен на вводе напряжения от розетки. Целостность проверяется визуально или омметром. Второй, высоковольтный, в трубчатом корпусе из пластика — размещён возле трансформатора. Сгорает при выходе из строя диода или конденсатора в высоковольтной цепи магнетрона. Не следует заменять их «жучками», так как это может привести к возгоранию. Перед установкой новых предохранителей полезно провести анализ причин приведших к перегоранию, чтобы ситуация не повторилась.

Так выглядит сгоревший предохранитель.

В процессе разогревания и приготовления пищи на слюдяную накладку неизбежно попадают капли жира и кусочки еды, из-за чего в камере возникают искры и треск. Магнетрону в этом случае приходится работать с перегрузкой, что приводит к выходу из строя. Листы слюды продаются в магазинах радиотоваров, а вырезать пластину нужного размера сможет каждый. Если нет возможности замены, то временно, после очистки, используется старая пластина, которую устанавливают испорченной стороной внутрь волновода.

Прогорание колпачка, сопровождаемое шумом и искрением, происходит из-за старости, или вследствие разрушения слюдяной пластины. Поэтому при замене накладки нужно обязательно проверять его состояние. Деталь копеечная и меняется легко. Но можно и отремонтировать, просто развернув колпачок на 180°. В новом положении он прослужит ещё долго.

Для диагностики этой детали обычный тестер не годится, так как не имеет достаточного диапазона измерения. Проверку можно провести с помощью обыкновенной лампочки, подключив её через проверяемый диод к сети 220 В. Если деталь исправна — лампочка светится не полным накалом. При ярком свечении или его отсутствии диод заменяется.

Конденсаторы, в том числе высоковольтный, проверяются путём замера омметром их сопротивления. Если прибор показывает бесконечность — всё в порядке. При показаниях 0 или несколько Ом — деталь заменяется. Если при проверке высоковольтного конденсатора сопротивление составляет 1 МОм, значит, в нём установлен разряжающий резистор и он пригоден к использованию.

Проверка производится омметром, которым замеряется сопротивление обмоток. У первичной, в зависимости от модели микроволновки, оно должно быть в диапазоне 2 — 4,5 Ом, Сопротивление высоковольтной обмотки составляет от 140 до 350 Ом. Нормой для накальной обмотки является диапазон значений 3,5 — 8 Ом.

Если неисправность не обнаружена, а микроволновка не греет, приступают к проверке магнетрона. Для этого снимают верхнюю крышку, отсоединяют клеммы с проводами и замеряют сопротивление между выводами.

Если омметр показывает несколько Ом — нить накала целая, при бесконечности — оборвана и магнетрон подлежит замене. Если накал цел, а магнетрон не работает, необходимо проверить исправность проходных конденсаторов, расположенных рядом с его выводами и при необходимости заменить эти конденсаторы.

Причиной может стать и нарушение контакта в местах пайки их выводов.

Чтобы извлечь неисправный магнетрон, придётся снять трансформатор и волновод и открутить 4 болта. Для замены необязательно использовать точно такой же тип, подойдёт любой другой (например, от микроволновки Mystery mmw) со схожими характеристиками по мощности.

Сначала определяется источник гудения. Если это трансформатор, то заменяется аналогичным. Исправный вентилятор обычно гудит из-за перегрева системы. Чтобы он замолчал, достаточно переставить печь подальше от стены или очистить лопасти.

Для определения причины неисправности снимают поддон. Если муфта, соединяющая его с валом двигателя, не свёрнута — проверяется провод, идущий от мотора. Возможно, он отсоединен или засорен контакт, который нужно почистить и закрепить на прежнем месте.

Приведённые методы позволят сделать ремонт микроволновок Whirlpool, ремонт микроволновок Panasonic, Samsung, или других печей. Но если что-то не понятно — следует посмотреть обучающее видео по ремонту. Видео учит по принципу — посмотри и отремонтируй.

На видео советы по ремонту в домашних условиях микроволновок Whirlpool:

Автор статьи: Антон Кислицын

Я Антон, имею большой стаж домашнего мастера и фрезеровщика. По специальности электрик. Являюсь профессионалом с многолетним стажем в области ремонта. Немного увлекаюсь сваркой. Данный блог был создан с целью структурирования информации по различным вопросам возникающим в процессе ремонта. Перед применением описанного, обязательно проконсультируйтесь с мастером. Сайт не несет ответственности за прямой или косвенный ущерб.

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 3.6 проголосовавших: 14

Электрическая схема микроволновки Samsung, LG, Daewoo, Panasonic

Ремонтировать микроволновую печь трудно, не имя ни малейшего представления даже о том, какие принципиальные отличия между таким прибором и электропечью. Ведь и та, и другая техника электрическая и предназначена для приготовления пищи. Потому пара слов об устройстве СВЧ не повредит, и более детальное описание строения и схем будет кстати.

Принцип работы

И начнем с самого главного – особенностей в работе микроволновки. Какой бы ни была ее схема, принципиальные моменты в работе будут присутствовать обязательно. Электромагнитная волна, используемая для разогрева, приводит в действие молекулы воды, которые от сильного движения и трения нагревают друг друга. Микроволновая печь работает с частотой 2,4 ГГц, управляющим напряжением в 4,2 кВ, на производимом генератором электромагнитном поле в 2,1 кВ. Не зря народные умельцы делают из микроволновки удачный сварочный аппарат. А сила тока в спирали может достигать до 20 Ампер. Тем более что напряжение на второй обмотке – не менее 2 кВ.

Паспорт, в котором приводится электрическая схема микроволновки, а также ее технические данные, показывает, что работа устройства возможна лишь при напряжении сети не более 230 В. Во многом этот параметр соответствует современным эл. сетям. Постоянная частота сети – 50 ГГц. Печь потребляет мощность в 1200 Вт. Однако на приготовление и разогрев пищи уходит всего 800 Вт. Куда деваются остальные 400? Их система тратит на то, чтобы компенсировать потери трансформатора и раскачать магнетрон.

Конструктивные особенности

Здесь стоит отметить, что у большинства моделей они схожие. И если схема микроволновки Самсунг и схема микроволновки Dewoo могут отличаться, то корпуса в основном имеют схожее строение.

Кожух всех микроволновок, как правило, закрепляется несколькими саморезами. Надежность крепления обеспечивается благодаря несимметричности крепежей.

Дверца, как правило, имеет специальные уплотнители, обеспечивающие герметичность камеры. У большинства машин есть регуляторы мощности и времени. И если в обычных бюджетных моделях это просто ручные держатели, которые перемещаются по окружности в соответствии с нанесенными метками, в сенсорных и цифровых моделях – это кнопки (программные или реальные, в зависимости от типа панели управления).

Схема

Схема микроволновой печи, вне зависимости от модели, будет состоять из управляющей и исполнительной частей. Управляющая часть – это мозговой центр техники, а вот исполнительная – сердце, остановка которого приведет к поломке техники.

Управляющая часть состоит из таких элементов, как:

  1. Сенсорная или кнопочная панель, которая контролирует весь процесс и обуздывает, так сказать, волны, которые на самом деле достаточно опасные и очень мощные.
  2. Комплекс блокировок. Сюда может входить блок двери, управление мощностью, вращение диска в камере. Важно отметить, что если хотя бы в одном из перечисленных элементов есть неисправность, микроволновая печь работать не будет. Важно отметить, что схема микроволновки LG, а также модели CE282DNR печей Panasonic, а также схема микроволновки Samsung, Dawoo и т. д. обязательно имеет обозначения конструктивных частей и мест блокировки.
  3. Электромагнитные реле.
  4. Микроконтроллер.

Естественно, на расположение некоторых элементов будет влиять модель и бренд. Однако основа строения остается неизменной.

Исполнительная часть техники невозможна без:

  1. Конденсатора в запаянном кожухе.
  2. Магнетрона.
  3. Фильтра и предохранителя. Эта делать служит для гашения высокочастотные волны, проникающие в эл. сеть из трансформатора.
  4. Первичной обмотки. Важно обращать внимание на состояние обмоток в том случае, если есть желание найти неисправность самостоятельно.
  5. Вторичной обмотки.
  6. Моторедуктора.
  7. Вентилятора.
  8. Трансформатора. Также нельзя не сказать, что современные модели вместо тяжелых трансформаторов оснащаются более легкими импульсными блоками питания. Они вмещает целую цепь, которая представляется генератором излучения.
  9. Лампы подсветки.

Чтобы лучше представить себе схему микроволновки разных производителей, стоит взглянуть на фото. Однако важно хотя бы приблизительно понимать, как выглядит «вживую» каждый элемент схемы.

Это интересно:

устройство и схема микроволновки, как работает СВЧ, действие физики, частота

Как именно работает микроволновая печь? Что заставляет нагреваться еду, воду и другие вещества, в то время как воздух или стекло в микроволновке почти не нагреваются? Как правильно обращаться с микроволновкой, чтобы не испортить ее саму и приготавливаемое блюдо? Ответы на эти вопросы вы найдете в нашей статье!

Принцип работы микроволновки

Правильное полное название микроволновки – печь с токами сверхвысокой частоты (СВЧ). Внутри нее (за приборной панелью) есть специальное устройство для излучения радиоволн – магнетрон, что можно увидеть из схемы:

Когда работает магнетрон, выделяемые им электромагнитные колебания определенной частоты заставляют дипольные молекулы внутри печи колебаться с той же частотой. Самой распространенной в природе дипольной молекулой является молекула воды (в продуктах – еще жиры и сахара). На молекулярном уровне высокая частота колебаний превращается в повышение температуры, поэтому любые продукты с высоким содержанием воды быстро разогреваются. Если же молекул воды внутри продуктов (или материалов) очень мало или нет совсем, нагрев почти не происходит.

Глубина проникновения микроволн небольшая – 2-3 сантиметра, однако поверхность приготовляемого блюда СВЧ-волны пронзают легко, а в глубине они встречают сопротивление молекул воды, поэтому продукт фактически прогревается изнутри.

Любые токопроводящие материалы внутри микроволновки нагреваются. Разная способность проводить ток в нашем случае обозначает разную скорость нагревания.

Чтобы нагрев продуктов происходил равномерно, используется несколько подходов:

  • Диск из жаропрочного стекла в нижней части СВЧ-печи . Он вращается вместе с блюдом, подставляя под излучение магнетрона все его стороны.
  • Микроволны . Они подаются по специальному волноводу (широкой трубке) от магнетрона на вращающийся отражатель, расположенный обычно в верхней части СВЧ-печи. В таких микроволновках можно разогревать неподвижные блюда большого размера и веса.

Еще бывают так называемые инверторные СВЧ-печи. Они отличаются от обычных моделей тем, что магнетрон работает непрерывно, но со снижением потребляемой мощности. Это достигается за счет использования в печи так называемого инвертора (преобразователя постоянного тока в переменный) вместо традиционного трансформатора.

В инверторных печах лучше сохраняются витамины, и меньше разрушается структура поверхности блюда, но принципиальной разницы нет.

Во многих моделях микроволновок магнетрон закрыт специальной полупрозрачной пластинкой. Она прозрачна для СВЧ-лучей, но не позволяет пару, брызгам жира и прочим посторонним веществам попадать внутрь микроволновки через отверстие в экранировании. Не вынимайте эту пластину, а если это требуется для чистки от жира, то после полного высыхания обязательно верните на место.

Всё о чистке микроволновой печи ищите в этой статье: .

Несмотря на распространенное мнение, СВЧ-излучение не убивает микробы. По крайней мере, научно это не доказано. С другой стороны, комплексное воздействие высокой температуры и микроволн на молекулы воды внутри бактерий и вирусов в течение нескольких минут уменьшает их количество многократно, а с теми, что остались, ваша иммунная система справляется самостоятельно.

Частота работы микроволновки

Большинство магнетронов излучает волны на частоте 2450 МГц (мегагерц, или миллионов колебаний в секунду). Это волны дециметровой длины (длиной в 12,25 см). Некоторые промышленные установки, например в США, работают с частотой 915 МГц. Вынужденные колебания молекул воды не являются резонансными колебаниями, так как для них резонансная частота на порядок выше – 22,24 ГГц (гигагерц, или миллиардов колебаний в секунду).

Бояться вредного излучения от микроволновки не надо. Первый массовый выпуск микроволновок был произведен в Японии фирмой «Sharp» в 1962 г. С тех пор прошло очень много лет, десятки миллионов японцев десятилетиями разогревают еду в СВЧ-печах и при этом средняя продолжительность жизни японцев является предметов зависти всего мира.

На дистанции в полметра от СВЧ-печи воздействие микроволн ослабевает в 100 раз, поэтому при опасении получить облучение достаточно держаться от микроволновки на расстоянии вытянутой руки.

Больше информации о влиянии микроволновой печи на человека вы можете найти . Только научные факты!

Как работает гриль в микроволновке?

Гриль позволяет вам жарить продукты в СВЧ-печи с помощью обычного жара, а не микроволн. Именно она делает на блюдах аппетитную корочку, которая при обычной СВЧ-обработке не появляется.

Спираль гриля находится в верхней части печи и бывают двух видов:

  • ТЭНы (теплоэлектронагреватели). ТЭН – это металлическая трубка, внутри которой находится тонкая спираль из сплава никеля и хрома. Через спираль проходит ток, и она нагревается.
  • Кварцевые . Кварцевый гриль – это тоже ТЭН, только вместо металлической трубки – стеклянная оболочка, между спиралью и трубкой – изолирующий кварцевый песок.

Обычные металлические ТЭНы часто можно регулировать – перемещать к задней стенке или опускать, зато стеклянную поверхность кварцевого гриля легче чистить (жир и нагар не въедается в стекло так, как в металл).

Бывают конструкции СВЧ-печей с грилем и конвекцией. Конвекция – это просто обдув горячим воздухом вашего блюда во время приготовления. Для такого обдува в микроволновке устанавливают вентилятор, сдувающий разогретый воздух от спирали гриля в сторону блюда.

Большинство моделей микроволновок позволяют одновременно использовать и ТЭН, и СВЧ. Однако имейте в виду, что такая комбинация может сильно нагревать розетку и провода в вашем помещении.

Читайте в следующей статье о принципах выбора микроволновой печи под свои запросы: .

Инструкция по работе с микроволновой печью

Чтобы правильно обращаться со своей микроволновой, нужно внимательно подходить ко всем пунктам – начиная с выбора посуды и заканчивая правильным выключением после применения.

Какую посуду использовать?

Лучший материал для разогрева в микроволновке – жаропрочная стеклянная посуда. Также хорошо подходят фарфор и другие керамические изделия, бумага (картон). Сквозь них микроволны проходят очень легко и почти не нагревают их. А вот от посуды из следующих материалов надо отказаться:

  • Пластика . Хорошо пропускает СВЧ-излучение, но из-за токсичных компонентов при изготовлении (например, пенополистирол) может представлять опасность для вашего здоровья.
  • Металла. Они проводят электрический ток, не пропуская микроволны. Так что приготовить или просто разогреть блюдо в алюминиевой кастрюле или чугунном горшке не получится. Металл просто не пропустит электромагнитные волны к продуктам, и они останутся холодными. Сам металл при этом, конечно, нагреется, и от его тепла могут нагреться и продукты. Но это может привести к поломке СВЧ-печи, да и ждать приготовления блюда придется долго. Инструкцию по ремонту микроволновых печей читайте .

Некоторые материалы могут содержать металлы, и об этом заранее бывает трудно догадаться. Например, это хрусталь. Так стоит внимательно на ярлыке прочитать, какие материалы использовались при производстве конкретной посуды.

  • Меламина . Это легкий и красивый материал для посуды, похожий на фарфор, но его нельзя ставить в СВЧ-печь. Дело в том, что при нагреве он выделяет токсины, опасные для вашего здоровья.

Что касается формы посуды, то она может быть любой, но не с узким горлом, поскольку при использовании для разогрева в микроволновке она может быть опасной. Дело в том, что некоторые жидкости нагреваются до температуры кипения, но бурного перемешивания внутри объема при этом не происходит. А вот когда вы достанете такой кувшин или колбу из СВЧ-печи, жидкость мгновенно взбурлит, кипящая пена выльется из емкости, и можно получить ожог. Например, так ведут себя при некоторых условиях дистиллированная вода и некоторые очищенные масла растительного происхождения.

Правильное обращение с продуктами

Изначально стоит точно определить, что нельзя размораживать в микроволновке:

  • Сливочное масло . Если его положить в микроволновку и оставить надолго, оно не просто растает, а еще и вскипит, испачкав всю печь изнутри. Так происходит потому, что внутри масла есть не только собственно масло, но и вода. Она вскипает при 100 градусах, а масло примерно при 120. Так что вода может перейти в пар еще до таяния масла, и водяной пар разнесет масло по всей печке.

Примерно то же самое может происходить с другими продуктами, которые иногда нужно растопить, например, с шоколадом, поэтому это лучше делать не в микроволновке, а на пару.

  • Продукты с плотной оболочкой . Например, это яйца, помидоры, цельная печень птицы. При нагреве некоторая часть воды не просто постепенно нагревается, а сразу превращается в пар. Если греть продукты долго, то еще больше пара образуется от прямого нагрева. Этому пару некуда выйти, поэтому давление внутри емкости растет и приводит к взрыву.
  • Герметично закрытую посуду . Например, консервы и бутылки. Причина та же, что и в предыдущих пунктах – высока вероятность взрыва.

  • Сосиски, плотно упакованные в оболочку, перед СВЧ-разогревом обязательно нужно проткнуть вилкой, чтобы создать отверстия для выхода пара, иначе он разворотит сосиски изнутри.
  • В яйцах и другие продуктах нужно разрушить все внешние и внутренние оболочки, например, сделать омлет или разрезать печень.
  • Для варки яиц и других продуктов в микроволновке используются специальные кастрюльки с экранированием. В нее наливается вода, она-то и греется от СВЧ-волн, а до яиц электромагнитное излучение не доходит – их закрывает экран.
  • Если в микроволновку ставится небольшое по объему блюдо, следует добавить к нему обычный стакан с водой. Так вы избежите перегрева магнетрона.
  • Любые жидкие блюда в микроволновке лучше посолить заранее, а не после приготовления. Так вы сэкономите время и электроэнергию. Дело в том, что дистиллированная (несоленая) вода в микроволновке греется и закипает, но дольше, чем обычная вода.
  • Очень сильно замороженный продукт (мясо, например) будет размораживаться в микроволновке довольно долго, и включать СВЧ-печь при этом нужно на минимальную мощность. Причина в том, что молекулы льда – не молекулы воды, СВЧ-волны не расшатывают их так интенсивно. Кроме того, молекулы льда образуют достаточно жесткую структуру и их не так легко «раскачать», как молекулы воды.

Сухой хлеб часто рекомендуют «размягчить» в микроволновке, но он может загореться при длительном воздействии и максимальной мощности СВЧ-излучения . Это же может произойти даже с попкорном, рассчитанным на приготовление именно в микроволновке. Следовательно, когда в микроволновую печь помещаются такие продукты, нужно быть бдительным.

Правила включения/выключения

Нельзя включать пустую микроволновку, тем более на полную мощность:

  1. Внутри печи все стенки (и даже дверца) являются специальным металлизированным экраном, отражающим микроволны обратно внутрь микроволновки. Единственное место, где нет экрана – отверстие для выхода электромагнитных волн из магнетрона.
  2. Когда на поддоне находятся продукты, микроволны расходуют свою энергию на нагрев этих продуктов. Если же энергию впитывать нечему, СВЧ-излучение отражается от стенок экранирующих поверхностей, при этом плотность волн возрастает все больше.
  3. СВЧ-излучение попадает обратно в магнетрон, и если он состоит из металла, то просто перегреется и может выйти из строя.

Считается, что после разогрева блюда в СВЧ-печи лучше дать ему постоять 3-5 минут. Тогда успевают нейтрализоваться так называемые «свободные радикалы», то есть части молекул, распавшихся на части под воздействием микроволн.

Видео: Как работает микроволновка?

Все вышесказанное о принципе работы устройства хорошо иллюстрируется в следующем видео:

После прочтения нашей статьи вы стали намного лучше разбираться в принципе работы СВЧ-печи. Теперь вы знаете, что она может делать лучше обычной духовки и электроплитки, а что не может, и какие действия вообще недопустимы при работе с микроволновкой.

Вконтакте

Главная деталь в любой СВЧ печи — это магнетрон. Магнетрон — это такая специальная вакуумная лампа, которая создаёт СВЧ-излучение. СВЧ-излучение весьма интересным образом воздействует на обычную воду, которая содержится в любой пище.

При облучении электромагнитными волнами частотой 2,45 ГГц молекулы воды начинают колебаться. В результате этих колебаний возникает трение. Да, обычное трение между молекулами. За счёт трения выделяться тепло. Оно то и разогревает пищу изнутри. Вот так вкратце можно объяснить принцип действия микроволновки.

Конструкция микроволновки.

Конструктивно микроволновая печь состоит из металлической камеры, в которой приготавливается пища. Камера снабжена дверцей, которая не позволяет излучению выйти наружу. Для равномерного разогрева пищи внутри камеры установлен вращающийся столик, который приводится в движение мото-редуктором (мотором), который сокращённо называется T.T.Motor (Turntable motor ).

СВЧ-излучение генерируется магнетроном и через прямоугольный волновод подаётся в камеру. Для охлаждения магнетрона во время работы служит вентилятор F.M (Fan motor ), который прогоняет холодный воздух через магнетрон. Далее нагретый воздух от магнетрона через воздуховод направляется в камеру и также используется для нагрева пищи. Через специальные неизлучающие отверстия часть нагретого воздуха и водяной пар выводится наружу.

В некоторых моделях СВЧ-печей для формирования равномерного нагрева пищи используется диссектор, который устанавливается в верхней части камеры микроволновки. Внешне диссектор напоминает вентилятор, но он предназначен для создания определённого типа СВЧ-волны в камере так, чтобы осуществлялся равномерный прогрев пищи.

Электрическая схема микроволновки.

Давайте взглянем на упрощённую электрическую схему рядовой микроволновки (кликните для увеличения).

Как видим, схема состоит из управляющей части и исполнительной. Управляющая часть, как правило, состоит из микроконтроллера, дисплея, кнопочной или сенсорной панели, электромагнитных реле, зуммера. Это «мозги» микроволновки. На схеме всё это изображено отдельной платой с надписью Power and Control Curcuit Board . Для питания управляющей части микроволновки используется небольшой понижающий трансформатор . На схеме он отмечен как L.V.Transformer (показана только первичная обмотка).

Микроконтроллер через буферные элементы (транзисторы) управляет электромагнитными реле : RELAY1 , RELAY2 , RELAY3 . Они включают/выключают исполнительные элементы СВЧ-печи в соответствии с заданным алгоритмом работы.

Исполнительные элементы и цепи — это магнетрон (Magnetron), мото-редуктор столика T.T.Motor (Turntable motor), охлаждающий вентилятор F.M (Fan Motor ), ТЭН гриля (Grill Heater ), лампа подсветки O.L (Oven Lamp ).

Особо отметим исполнительную цепь, которая является генератором СВЧ-излучения.

Начинается эта цепь с высоковольтного трансформатора (H.V.Transformer ). Он самый здоровый в микроволновке. Собственно, это и не удивительно, ведь через него нужно прокачать мощность в 1500 — 2000 Вт (1,5 — 2 kW), необходимых для магнетрона. Выходная же (полезная) мощность магнетрона 500 — 850 Вт.

К первичной обмотке трансформатора подводится переменное напряжение сети 220V. С одной из вторичных обмоток снимается переменное напряжение накала 3,15V. Оно подводится к накальной обмотке магнетрона. Накальная обмотка необходима для генерации (эмиссии) электронов. Стоит отметить, что ток, потребляемый этой обмоткой, может достигать 10A.

Другая вторичная обмотка высоковольтного трансформатора, а также схема удвоения напряжения на высоковольтном конденсаторе (H.V.Capacitor ) и диоде (H.V. Diode ) создаёт постоянное напряжение в 4kV для питания анода магнетрона. Ток анода небольшой и составляет где-то 300 мА (0,3A).

В результате электроны, эмитированные накальной обмоткой, начинают своё движение в вакууме.

Особая траектория движения электронов внутри магнетрона создаёт СВЧ-излучение, которое и нужно нам для нагрева пищи. СВЧ-излучение отводится из магнетрона с помощью антенны и поступает в камеру через отрезок прямоугольного волновода.

Вот такая несложная, но весьма изощрённая схема является неким СВЧ-нагревателем. Не стоит забывать, что сама камера СВЧ-печи является элементом данного СВЧ-нагревателя, так как представляет, по сути, резонатор, в котором возникает электромагнитное излучение.

Кроме этих элементов в схеме микроволновой печи есть множество защитных элементов (см. термовыключатели KSD и аналоги.). Так, например, термовыключатель контролирует температуру магнетрона. Его штатная температура при работе где-то 80 0 — 100 0 C. Этот термовыключатель крепится на магнетроне. По умолчанию он не показан на упрощённой схеме.

Другие защитные термовыключатели подписаны на схеме, как OVEN THERMAL CUT-OUT (устанавливается на воздуховоде), GRILL THERMAL CUT-OUT (контролирует температуру гриля).

При наличии нештатной ситуации и перегреве магнетрона термовыключатель размыкает цепь, и магнетрон перестаёт работать. При этом термовыключатель выбирается с небольшим запасом — на температуру отключения 120 — 145 0 С.

Весьма важными элементами микроволновой печи являются три переключателя, которые встроены в правый торец камеры СВЧ-печи. При закрытии передней дверцы два переключателя замыкают свои контакты (PRIMARY SWITCH — главный выключатель, SECONDARY SWITCH — вторичный выключатель). Третий — MONITOR SWITCH (контрольный выключатель) — размыкает свои контакты при закрытии дверцы.

Неисправность хотя бы одного из этих выключателей приводит к неработоспособности микроволновки и срабатыванию плавкого предохранителя (Fuse).

Чтобы снизить помехи, которые поступают в электросеть при работающей СВЧ-печи, имеется сетевой фильтр — NOISE FILTER .

Дополнительные элементы микроволновки.

Кроме базовых элементов конструкции, микроволновка может быть оснащена грилем и конвектором. Гриль может быть выполнен в виде нагревательного элемента (ТЭН»а) или инфракрасных кварцевых ламп. Эти элементы микроволновки очень надёжны и редко выходят из строя.

Нагревательные элементы гриля: металло-керамический (слева) и инфракрасный (справа).

Инфракрасный нагреватель представляет собой 2 последовательно включенные инфракрасные кварцевые лампы на 115V (500 — 600W).

В отличие от микроволнового нагрева, который происходит изнутри, гриль создаёт тепловое излучение, которое разогревает пищу снаружи внутрь. Гриль разогревает пищу медленнее, но без него невозможно приготовить поджаристую курочку .

Конвектор — это, не что иное, как вентилятор внутри камеры, который работает в паре с нагревателем (ТЭН»ом). Вращение вентилятора обеспечивает циркуляцию горячего воздуха в камере, что способствует равномерному прогреву пищи.

Про фьюз-диод, высоковольтный конденсатор и диод.

Элементы в цепи питания магнетрона обладают интересными свойствами, которые нужно учитывать при ремонте микроволновки.

Для тех, кто желает более детально разобраться в устройстве СВЧ-печей, подготовлен архив с сервисными инструкциями микроволновых печей (Daewoo, SANYO, Samsung, LG). В инструкции приведены принципиальные схемы, схемы разборки, рекомендации по проверке элементов, список комплектующих.

14.08.2013 29.04.2016 by gotovlyu v mikrovolnovke

Чтобы разобраться как работает микроволновка придется вспомнить базовый курс школьной физики. Но даже те, кто этот курс помнят не очень хорошо, после подробного объяснения будут точно знать принцип работы микроволновки и смогут ответить себе и другим о вреде самого прибора или пищи, которая в нем готовится.

Прибор назван микроволновой печью не случайно. В ней (и не только в ней, например в сотовых телефонах, спутниковом телевидении, а также имеются природные волны, которые создает Солнце) используется излучение сверхвысокой частоты или, как еще его называют, микроволновое излучение, состоящее из электромагнитных волн, длина которых составляет 1 миллиметр — 1 метр.

Помимо длины, волны характеризуются частотой. Для микроволновок, согласно международного соглашения, принята частота 2450 МГц (такая частота не создаст помех для работы других приборов с микроволнами).

Электромагнитные скорости, если кто не знал или забыл, напоминаю, распространяются со скоростью 300000 км за секунду. Правильно, это скорость света. Зная частоту микроволн печи можно получить длину. Для этот скорость нужно разделить на частоту, получаем 12,25 см. Вот такие волны обитают в вашей микроволновке.

Еще одна характеристика волн, чтобы принцип работы микроволновки был точно понятен. Волна — сочетание двух переменных полей (магнитного и электрического). В продуктах нет магнитных свойств, поэтому это поле не рассматриваем. А вот электрическое поле, которое создает волна, и есть основа.

Принцип работы микроволновой печи

Чтобы микроволны могли нагреть пищу в ней должны быть дипольные (разные заряды на разных концах, то есть в одной — положительный, с другой — отрицательный) молекулы. И, как оказывается, они есть. Это молекулы сахара, жира, но самое важное — воды, которая есть практически во всех продуктах.

В каждом, даже самом маленьком кусочке продукта есть огромное количество дипольных молекул, которые расположены как им вздумается, то есть хаотично. Но стоит им попасть под воздействие электрического поля, как тут же молекулы строятся ровными рядами на силовых линиях поля, причем в строгом порядке: плюс — в одну сторону, минус — в другую. Выстроились. Но как только поле поменяет полярность, вслед за ним подстраиваются и молекулы, поворачиваясь на сто восемьдесят градусов. А теперь представьте, что такое изменение поля происходит очень часто. А вернее, с частотой 2450 МГц. Напоминаю, 1 герц — 1 колебание в 1 секунду, значит несложно подсчитать, что 1 МГц — 1 млн. колебаний за 1 секунду. За 1 колебание поле меняется дважды. Можете вычислить сколько раз наши молекулы изменили своё положение за секунду. Для тех, кто верит на слово — 4900000000 раз.

Представили это бешенное движение молекул? И при этом движении молекулы соприкасаются друг с другом, выделяя тепло, которое и «греет» продукт.

Зная принцип работы СВЧ печи не составит приготовить множество блюд на скорую руку,

Немного о правилах пользования, которые помогут освоить процесс приготовления в СВЧ:

Как «приучить» свои рецепты к микроволновке. Это

Вкусная картошка с мясом в горшочке,

Для тех, кому физика оооочень далека предлагаю потереть ладошки друг о друга. Чувствуете как они становятся теплыми. Вот такой же принцип. И кстати, этот пример показывает, что, таким образом, то есть потирая интенсивно ладошки, мы не сможем нагреть ткани слишком глубоко. Так и микроволны не могут проникнуть глубже трёх сантиметров. Поэтому к действию микроволн подключается теплопроводность, за счет которой вырабатываемое тепло проникает глубже трёх сантиметров.

Что это значит практически и как соотносится к приготовлению пищи в микроволновке? Это значит, что не нужно готовить большой кусок на максимальной мощности. Лучше выставить среднюю и дать теплу спокойно проникнуть вглубь, хорошо проготавливая кусок и не обуглить внешнюю часть.

А жидкие продукты нужно периодически перемешивать, помогая теплу проникать в середину посуды.

Последнее время ходят слухи о том, что подогрев в микроволновке продуктов начинается с внутренней части продукта, что приводит к потере ценных микроэлементов в пище. Но это ошибочное мнение, как вы уже поняли. Проведите практический эксперимент: подогрейте варёный неочищенный картофель, а затем посмотрите на его подсохшую поджаристую корочку и нежную сердцевину.

Как устроена микроволновая печь

Требуемые продукты, помещаются внутрь микроволновки на вращающуюся подставку, благодаря которой разогрев происходит равномерно. Вырабатывает микроволны мощная электронная лампа – магнетрон. При выходе вашего бытового прибора из строя не спешите заниматься ремонтом самостоятельно, учтите, что на магнетрон подается очень высокое напряжение – не рискуйте собой и своими родными.

Защищает от излучения сеточка на двери прибора.

В комплектацию прибора входят:

  • шнур электропитания,
  • преобразователь энергии;
  • магнетрон;
  • устройства направляющие и распределяющие волны;
  • конденсатор;
  • выпрямитель;
  • дверца, оборудованная спец. уплотнителями;
  • камера печи с тарелкой;
  • вентилятор.

Микромир богат тайнами. Бодро рассуждаем об электронах, не зная в точности, что это такое. Удивителен принцип неопределенности Гейзенберга. Ученые, чем дальше, тем сильней начинают дивиться собственным открытиям. Теория Эйнштейна частью несостоятельна, значит, масса не растет с увеличением скорости, скорость света преодолима. Что недавно доказано экспериментально. Как работает микроволновая печь, если ничего не известно об элементарных частицах кроме непредсказуемости поведения? Попробуем заглянуть в мир удивительных и непонятных явлений.

Принцип действия активной СВЧ печи

Электроны и микроволновые печи

Технические характеристики микроволновых печей различны, в основе лежит общее явление — поглощение энергии электромагнитной волны молекулами воды. Принцип работы микроволновой печи остается прежним. Говорят, что концепция отобрана Америкой у разгромленной фашистской Германии. Пару слов о работе микроволновой печи.

В физике принята двойственная корпускулярно-волновая теория, согласно которой электромагнитная волна ведет себя, как частица. С понижением частоты всплывают эффекты, характерные для морей и рек: сложение волн не количественно, а с учетом фазы, в результате интерференционная картина примет причудливый вид. Свет ведет себя часто подобно частицам. Квант — кусочек света.

Однажды в лаборатории ученые решили проверить: что такое кванты. Взяли специальную пушку, испускающую элементарные частицы. Последовательность опытов:


Ученые выдвинули теории: частица проходит одновременно через обе щели, либо через единственную. В результате электрон словно ударяется сам о себя, образуя картину интерференции. Что касается волновой теории, известно нечто подобное. Стали говорить, что частица «знает» о наблюдении. Нам ближе теория комментатора видео на Ютуб, сказавшего, что телескоп забирает энергию фотона, потому нельзя продемонстрировать волновую картину. Экран не является аналогичным средством измерения, отсюда результат разный.

Магнетрон в микроволновой печи работает за счет упорядоченного (если корректно так говорить) движения электронов. Не видим противоречий в опыте, забавно, что ученые не хотят видеть дальнейших аналогий с волной. В магнетроне микроволновой печи процесс управляется иначе.

Вне зависимости от природы частиц установлено, что в магнитном поле испущенные термокатодом электроны начинают двигаться по кругу. Чтобы создать равномерное распределение напряженности, используется два постоянных магнита по обе стороны шайбообразной рабочей камеры магнетрона.

Внутри царит вакуум, чтобы не создавать помех движению элементарных частиц. В результате придумали сделать нечто наподобие револьверного барабана, где каждая камера соединяется с центральным каналом узкой щелью. Недолго думая, ученые рассчитали размеры и создали резонатор для магнетрона микроволновой печи. В результате, гонимые электричеством и управляемые магнитом, электроны стали порождать колебания разного толка. Но выживала лишь частота резонатора магнетрона микроволновой печи, прочие быстро затухали.

Поданное на катод напряжение 3 кВ со схемной землей на аноде магнетрона микроволновой печи вызывает вращающиеся колебания заданной частоты в камерах. Съем сигнала происходит через специальный штырь в одной из множества. Добавим, что для облегчения электронам процесса покидания поверхности анода пользуются двумя уловками:

  1. С умом выбирают материал катода: вольфрам и торий.
  2. Подают напряжение подогрева (6,3 В 50 Гц) на нить накала.

Подобным образом работает магнетрон микроволновой печи. Заметьте, о природе электронов ничего в точности не известно, физики-теоретики до сих пор бьются над решением задачи, практики уже давно пользуются результатом.

Как используются колебания высокой частоты в микроволновой печи

Колебания покидают магнетрон и немедленно попадают в волновод. Размеры круглого или прямоугольного сечения выбраны так, чтобы затухания оказались наименьшими. Волна, двигаясь под углом к оси волновода и постоянно отражаясь от верхней и нижней стенок, достигает рабочего отсека. Напряженность поля велика, посторонние предметы внутри приведут к возникновению электрических пробоев в виде молний. Исключая описанное, выход волновода в рабочую камеру прикрывается слюдяной тканью, в обиходе, слюдой.

Указанный диэлектрик прозрачен для волн, свободно проходящих в отсек. Размер рабочей камеры печи выбирается, исходя из частоты магнетрона. Но быстро стало замечено: если оставить неподвижное тело греться, температура на разных участках варьируется в широких пределах. Понятно, что людям не нравится факт: первый кусок горячее второго. Объясняется явление наличием стоячих волн. В узлах амплитуда колебания поля равна нулю, на горбах максимальна. В результате получается нечто вроде интерференционной картины.

Объясним происходящее. Энергия передается молекулам воды: атом кислорода, ближе к одному боку прилепились две частички водорода. Получается нечто вроде головы с двумя шишками на боковинах черепа. Электрический отрицательный момент находится в районе основания. Когда полем захватывается эта результирующая, молекула увлекается силовыми линиями. Напряженность волны постоянно меняется, конструкция начинает проворачиваться, заваливаться вперед. Потом назад. Получается неваляшка.

Скорость колебаний чрезвычайно высока.

Магнетрон генерирует на частоте 2,45 ГГц, происходит 2,45 млрд. движений в секунду. Образуется избыточная кинетическая энергия, быстро передаваемая окружающим молекулам. Почему выбрана частота 2,45 ГГц. Чтобы создавать побольше помех сотовым телефонам и домашней сети WiFi? Нет! Просто у любой системы собственная резонансная частота.

Усиленная многократно, волна приводит в негодность здания.

Аналогично происходит с молекулой воды. Есть частоты, не вызывающие колебаний. Район связных на 2,4 ГГц отлично передает энергию пару. Воду в любом агрегатном состоянии нагревает ударно. На факте и основан принцип действия микроволновой печи. Добавим, что эффект стоячей волны блокируется вращающимся столом. Пища постоянно двигается, различные участки попадают попеременно то в минимумы, то в максимумы волны. Что обеспечит равномерный нагрев.

Как реализуются режимы микроволновой печи

Поговорили о генерации, рассказали, как энергия ведет себя внутри рабочей камеры, раскрыли процесс передачи тепла еде. Рассмотрим, как варьируется интенсивность нагрева. Магнетрон не генерирует колебания постоянно, а возбуждается импульсами высоковольтного напряжения. В результате, регулируя скважность или периодичность, добиваются приемлемых режимов.

Инверторные микроволновые печи идут дальше. Стоящий в рабочем отсеке датчик температуры сообщает системе о состоянии пищи, в результате частота следования импульсов гибко регулируется, режим получается максимально плавным. Принцип действия датчика основан на приеме инфракрасных волн: чем выше частота, тем теплее в помещении. Если говорить еще точнее, принимается одна частота, но измеряется интенсивность. С повышением температуры спектр сдвигается вверх. Общая форма является горкой с единственной вершиной. Сам датчик сечет спектр постоянно на одной частоте. Сначала гора чуть наползает подошвой на эту линию, но по мере продвижения вправо больше и больше покрывает место. В результате фиксируется рост интенсивности. Холодная пища в инфракрасном диапазоне не излучает вообще.

Режим инвертора возможно выключить, в результате правильное использование микроволновой печи гарантирует положительный результат, если обрели опыт обращения с оборудованием. Надеемся, рассказ оказался интересен, несмотря на всеобщую неразбериху в физике. Возможно, читатели разгадают загадку наблюдателя и выложат ответ в комментариях. А мы походатайствуем о присвоении аудитории Нобелевской премии перед ответственным комитетом.

Устройство

Основные компоненты магнетронной микроволновой печи:

  • металлическая , с металлизированной дверцей, камера (в которой концентрируется высокочастотное излучение, например 2450 МГц), куда помещаются разогреваемые продукты;
  • трансформатор — источник высоковольтного питания магнетрона;
  • цепи управления и коммутации;
  • непосредственно СВЧ-излучатель — магнетрон ;
  • волновод для передачи излучения от магнетрона к камере;
  • вспомогательные элементы:
    • вращающийся столик — необходим для равномерного разогрева продукта со всех сторон;
    • схемы и цепи, обеспечивающие управление (таймер) и безопасность (блокировки режимов) устройства;
    • вентилятор , охлаждающий магнетрон и проветривающий камеру.

Разновидности

  • с конвекцией (означает, что МВП может обдувать продукт горячим воздухом таким же образом, как обычная духовка).

Принцип работы

Нагрев в печи основан на принципе так называемого «дипольного сдвига». Молекулярный дипольный сдвиг под действием электрического поля происходит в материалах, содержащих полярные молекулы . Энергия электромагнитных колебаний поля приводит к постоянному сдвигу молекул, выстраиванию их согласно силовым линиям поля, что и называется дипольным моментом . А так как поле переменное, то молекулы периодически меняют направление. Сдвигаясь, молекулы «раскачиваются», сталкиваются, ударяются друг о друга, передавая энергию соседним молекулам в этом материале. Так как температура прямо пропорциональна средней кинетической энергии движения атомов или молекул в материале, значит, такое перемешивание молекул по определению увеличивает температуру материала. Таким образом, дипольный сдвиг — это механизм преобразования энергии электромагнитного излучения в тепловую энергию материала.

Нагрев в микроволновой печи в результате дипольного сдвига под действием переменного электрического поля зависит от характеристик молекул и межмолекулярного взаимодействия в среде. Для лучшего нагрева частоту переменного электрического поля нужно установить таким образом, чтобы за полупериод молекулы успели полностью перестроиться. Так как вода содержится практически во всех продуктах, частоту СВЧ излучателя микроволновой печи подобрали для лучшего разогрева именно молекул воды в жидком состоянии, в то время как лёд, жир и сахар нагреваются гораздо хуже. У льда замороженные молекулы воды удерживаются в кристаллической решётке , требуют для дипольного сдвига более низкой частоты (килогерцы вместо гигагерц, например, для удаления льда с линий электропередачи используется частота 33 кГц), и частота излучения, используемая в микроволновой печи, оказывается не оптимальной.

Существует распространённое мнение о том, что микроволновая печь разогревает пищу «изнутри наружу». На самом деле микроволны идут снаружи внутрь, задерживаются в наружных слоях пищи, потому разогрев равномерно влажного продукта происходит приблизительно так же, как и в духовой печи (чтобы убедиться в этом — достаточно подогреть варёный картофель «в мундире», где тонкая кожура достаточно защищает продукт от высыхания). Неверное представление вызвано тем, что микроволны не воздействуют на сухие непроводящие материалы, которые обычно бывают на поверхности продуктов, и поэтому их нагревание в некоторых случаях начинается глубже, нежели при других способах нагрева (хлебные изделия, к примеру, разогреваются именно «изнутри», и именно по этой причине — хлеб и булочки снаружи имеют подсохшую корочку, а большинство влаги сосредоточено внутри).

Мощность печи

Мощность СВЧ-печей варьируется в диапазоне от 500 до 2500 Ватт и выше.
Практически все бытовые печи позволяют пользователю регулировать уровень излучаемой мощности. Для этого нагреватель (магнетрон) периодически включается и выключается, согласно установке регулятора мощности (т. е. сам магнетрон имеет только два состояния — вкл./выкл., но чем больше длительность включённого состояния, по отношению к выключенному — тем больше излучённая мощность печи в единицу времени — метод т. н. широтно-импульсной модуляции). Эти периоды включения/выключения можно наблюдать во время работы печи непосредственно (слышать это в виде изменений шума, производимого работающей печью, а также — по изменению внешнего вида некоторых продуктов (надувания некоторых воздушных продуктов, в том числе — пакетов) и т. п.) во время включения и выключения магнетрона.

Меры предосторожности

Советская микроволновая печь «Днепрянка-1»

Вопросы безопасности

Электромагнитная безопасность

Федеральные санитарные правила, нормы и гигиенические нормативы

Предельно допустимые уровни плотности потока энергии в диапазоне частот 300 МГц — 300 ГГц в зависимости от продолжительности воздействия. При воздействии излучения 8 и более часов предельно допустимый уровень (ПДУ) — 0,025 мВт/см², при воздействии 2 часа, ПДУ — 0,1 мВт/см², а при воздействии 10 минут и менее, ПДУ — 1 мВт/см².

Мифы о СВЧ-печах

В прессе встречаются утверждения, что микроволновые печи (со снятой дверцей) могут использоваться в военном деле для недорогой имитации радаров, с целью заставить противника истратить для их подавления дорогостоящие боеприпасы или ресурсы самолётов постановки помех. Обычно публикации ссылаются на опыт сербской армии в Косово .

См. также

Ссылки

  • Вода и микроволны (англ. )

%PDF-1.3 % 157 0 объект > эндообъект внешняя ссылка 157 98 0000000016 00000 н 0000002311 00000 н 0000002432 00000 н 0000002914 00000 н 0000003072 00000 н 0000003156 00000 н 0000003276 00000 н 0000003397 00000 н 0000003512 00000 н 0000003614 00000 н 0000003749 00000 н 0000003854 00000 н 0000003966 00000 н 0000004101 00000 н 0000004234 00000 н 0000004384 00000 н 0000004519 00000 н 0000004692 00000 н 0000004834 00000 н 0000004969 00000 н 0000005064 00000 н 0000005174 00000 н 0000005310 00000 н 0000005457 00000 н 0000005607 00000 н 0000005662 00000 н 0000005816 00000 н 0000005871 00000 н 0000006019 00000 н 0000006074 00000 н 0000006224 00000 н 0000006279 00000 н 0000006429 00000 н 0000006484 00000 н 0000006656 00000 н 0000006711 00000 н 0000006917 00000 н 0000006972 00000 н 0000007156 00000 н 0000007211 00000 н 0000007347 00000 н 0000007402 00000 н 0000007574 00000 н 0000007629 00000 н 0000007791 00000 н 0000007846 00000 н 0000008008 00000 н 0000008063 00000 н 0000008118 00000 н 0000008173 00000 н 0000008335 00000 н 0000008390 00000 н 0000008445 00000 н 0000008500 00000 н 0000008668 00000 н 0000008723 00000 н 0000008913 00000 н 0000008968 00000 н 0000009124 00000 н 0000009179 00000 н 0000009377 00000 н 0000009432 00000 н 0000009616 00000 н 0000009671 00000 н 0000009726 00000 н 0000009781 00000 н 0000009911 00000 н 0000009966 00000 н 0000010102 00000 н 0000010157 00000 н 0000010267 00000 н 0000010322 00000 н 0000010440 00000 н 0000010495 00000 н 0000010639 00000 н 0000010694 00000 н 0000010749 00000 н 0000010805 00000 н 0000010945 00000 н 0000011001 00000 н 0000011145 00000 н 0000011201 00000 н 0000011323 00000 н 0000011379 00000 н 0000011495 00000 н 0000011550 00000 н 0000011605 00000 н 0000011661 00000 н 0000011717 00000 н 0000011828 00000 н 0000011940 00000 н 0000011995 00000 н 0000012049 00000 н 0000012161 00000 н 0000012290 00000 н 0000046113 00000 н 0000002488 00000 н 0000002892 00000 н трейлер ] >> startxref 0 %%EOF 158 0 объект > эндообъект 159 0 объект > эндообъект 253 0 объект > поток Hb«a`- Ȁ

КАК РАЗБОРАТЬ МИКРОВОЛНОВУЮ ПЕЧЬ DAEWOO KOM-9F0CTS – ЭЛЕКТРИЧЕСКАЯ СХЕМА – ЭЛЕКТРИЧЕСКАЯ СХЕМА

КАК РАЗБОРИТЬ DAEWOO KOM-9F0CTS Микроволновая печь – ЭЛЕКТРИЧЕСКАЯ СХЕМА – ЭЛЕКТРИЧЕСКАЯ СХЕМА

Схема подключения_схема Диаграмма_Регулировка механизма блокировки_Разборка_DAEWOO KOM-9F0CKS _  KOM-9F0CTS _ Микроволновая печь

РАЗБОРКА И СБОРКА

В отличие от многих других бытовых приборов, микроволновая печь высоковольтное, сильноточное оборудование.
Полностью безопасен при нормальной работе.
Однако небрежное обслуживание печи может привести к поражению электрическим током или возможная опасность короткого замыкания.

1. Всегда вынимайте вилку шнура питания из розетки перед обслуживанием.
2. Используйте изолированную отвертку и надевайте резиновые перчатки при обслуживании сторона напряжения.
3. Разряжайте высоковольтный конденсатор, прежде чем прикасаться к каким-либо компонентам печи или проводка.

Проверьте заземление.
Не используйте двухжильный удлинитель.
Микроволновая печь предназначена для использования с заземлением.
Поэтому перед начало ремонтных работ.

Предупреждение об электрическом заряде высоковольтного конденсатора.
В течение примерно 30 секунд после прекращения работы и сохранения электрического заряда высоковольтный конденсатор.
При замене или проверке деталей короткое замыкание между корпусом печи и минусом высокий вывод высоковольтного конденсатора с помощью правильно изолированного отвертка для разрядки.

4. Когда предохранитель 20А перегорел из-за работы переключатель монитора; заменить первичный выключатель блокировки, вторичный выключатель блокировки и переключатель блокировки монитора.
5. После ремонта или замены деталей убедитесь, что винты правильно затянуты, и все электрические соединения затянуты.
6. Не работайте без шкафа.

[При обслуживании устройства, необходимо осторожно прикасаться к частям с высоким потенциалом или заменять их из-за поражения электрическим током или воздействия микроволновой печи.Эти детали следующие — HV Трансформатор, магнетрон, высоковольтный конденсатор, высоковольтный диод.]

Чтобы снять шкаф
1) Открутите двенадцать винтов на шкафу.
2) Потяните корпус назад.

Чтобы снять блок панели управления
1) Отверните три винта, которыми крепится передняя панель.
2) Снимите узел панели управления с передней панели полости.
3) Для повторной сборки выполните описанное выше в обратном порядке.

Чтобы снять дверцу в сборе
1) Откройте дверцу в сборе и поднимите дверцу в сборе.
2) Для повторной сборки выполните указанные выше действия в обратном порядке.

ДВЕРЬ В СБОРЕ [Для снятия деталей двери.]

1) Снимите дверную прокладку с дверного узла.
2) Выверните девять винтов из узла двери.
3) Снимите дверной узел с дверного узла.
4) Снимите стопорную петлю *t в сборе с узла окраски двери.
5) Снимите пружину и крючок.
6) Снимите защитную сетку *o с дверной рамы.
7) Выкрутите два винта из дверной рамы.
8) Снимите дверную ручку в сборе с дверной рамы.
9) Выверните винт из дверной ручки в сборе.
10) Повторите описанные выше шаги для сборки в обратном порядке.

Метод уменьшения разрыва между уплотнение дверцы и переднюю поверхность печи.

Для уменьшения зазора на детали «А»
• Ослабьте винты в верхней части замка, а затем закройте дверь с регулировочным зазором лицевая поверхность печи.
• Затяните винт.
(2) Для уменьшения зазора, расположенного на детали «B»
• Ослабьте винты под замком, а затем закройте дверь с регулировочным зазором лицевая поверхность печи.
• Затяните винт.

[Небольшой зазор может быть приемлемым, если утечка микроволн не превышать 4 мВт/см2.]

Снять высоковольтный конденсатор.

Удалите каждые два винта, которые крепят выпускные отверстия передней крышки.
2) Открутите четырнадцать винтов, которые крепят заднюю панель в сборе.
3) Удалите все винты, которые крепят две заземляющие кольцевые клеммы высоковольтной клеммы. диод и два держателя конденсаторов.
4) Снимите два H.V. диод из держателя конденсатора.
5) Повторите описанные выше шаги для повторной сборки.

Снять магнетрон.

1) Снимите каждые четыре гайки, крепящие магнетроны.
2) Снимите два магнетрона.
3) Повторите описанные выше шаги для повторной сборки.

[Никогда не устанавливайте магнетрон без металлической уплотнительной пластины, которая упакована с каждым магнетроном для предотвратить утечку микроволн. Всякий раз, когда проводятся ремонтные работы на магнетроне, проверьте утечку микроволн. Она не должна превышать 4 мВт/см2 для полностью собранного печь с нормально закрытой дверцей.]

Чтобы удалить основное руководство по печатной плате AS, фильтр шума.
1) Удалите шесть винтов основного руководства по печатной плате AS.
2) Открутите два винта шумоподавляющего фильтра.
3) Повторите описанные выше шаги для повторной сборки.

Чтобы снять высоковольтный трансформатор.
1) Удалите каждые четыре винта, удерживающие высоковольтный привод. трансформатор.
2) Снимите высоковольтный трансформатор.
3) Повторите описанные выше шаги для повторной сборки.

Снять лампу.
1) Удалите один винт, удерживающий рампу крышки.
2) Снимите фонарь поворота против часовой стрелки с кронштейна фонаря.
3) Повторите описанные выше шаги для повторной сборки.

Для удаления синхронизатора двигателя.
1) Вставьте левую часть пробки в центр крышки мешалки и отделите ее от полость.
2) Возьмитесь обеими руками за боковые фиксаторы потолочного покрытия и потяните вниз. Затем взять снимите потолочную крышку, извлеките из полости печи
3) Снимите три держателя держателя мешалки *t.
4) Извлеките мешалку *t из полости.
5) Вставьте передний аналог лотка для плоской отвертки прибл.
6) Осторожно поднимите напольный лоток с помощью отвертки, пока пол не полка приподнята над уровнем лицевой панели духового шкафа.
7) Извлеките лоток из полости.
8) Снимите три держателя мешалки, удерживающие мешалку *u.
9) Извлеките мешалку *u из полости.
10) Удалите два винта, удерживающие синхронизатор двигателя.
11) Извлеките синхронизатор двигателя из полости.
12) Повторите описанные выше шаги для повторной сборки.

[При замене подвижной антенны убедитесь, что пластик распорки мешалки правильно установлены.]

БЛОКИРОВКА МЕХАНИЗМ И РЕГУЛИРОВКА

Механизм дверного замка представляет собой устройство, специально предназначен для полного устранения микроволнового излучения при открытии дверцы во время работы и, таким образом, полностью предотвратить опасность, возникающую в результате утечка микроволновки.

Первичный переключатель блокировки и блокировка выключатель монитора
Когда дверца закрыта, крючок запирает дверцу духовки. Если дверь не закрыта должным образом, духовка работать не будет.
Когда дверь закрыта, крючок толкает рычаг замка вверх. Рычаг блокировки нажимает кнопку основного выключателя блокировки, чтобы перевести его в положение NO условие. Рычаг блокировки нажимает кнопку переключателя контроля блокировки, чтобы принесите его ни при каких условиях.

Переключатель D.O.M
Когда дверь закрыта, крюк толкает рычаг блокировки вверх. Рычаг блокировки нажимает кнопку основного выключателя блокировки, чтобы перевести его в состояние NO.

РЕГУЛИРОВКА
Выключатель контроля блокировки
Когда дверь закрыта, переключатель контроля блокировки должен быть изменен (НЕТ условие) до замыкания других переключателей.
Когда дверь открыта, переключатель контроля блокировки должен быть изменен (NC состояние) после размыкания других переключателей.

Этапы регулировки
a) Ослабьте два крепежных винта.
b) Отрегулируйте положение блока выключателя блокировки.
Расстояние срабатывания первичного и вторичного выключателя блокировки должно быть отрегулировано почти 0мм.
c) Убедитесь, что стопорный рычаг двигается плавно после завершения регулировки.
d) Полностью затяните два крепежных винта.

[Испытание на микроволновое излучение следует проводить после регулировки механизм блокировки.Если микроволновое излучение превышает 4 мВт/см2, отрегулируйте механизм блокировки.]

ПРОЦЕДУРА ТЕСТИРОВАНИЯ КОМПОНЕНТА
> Высокое напряжение присутствует на клемме высокого напряжения высоковольтной трансформатор во время любого цикла приготовления.
> Нет необходимости и нецелесообразно пытаться измерить Напряжение.
> Прежде чем прикасаться к каким-либо компонентам печи или проводке, всегда отключайте печь от сети. источник питания и разрядите конденсатор.
1. Трансформатор высокого напряжения
(1) Снимите соединения с клемм трансформатора и проверьте непрерывность.
(2) Нормальные показания должны быть следующими:
Вторичная обмотка ……. прибл. 100 Ом ± 10 % (110 Ом ± 10 %: KOM-9F0CTS)
Нить обмотка………………………………………………………… ………………….Прибл. 0 Ом
Начальный обмотка………………………………………………………… ………………….Прибл. 15 Ом
2. Высоковольтный конденсатор
(1) Проверьте целостность конденсатора с помощью измерителя по самой высокой шкале ОМ.
(2) Обычный конденсатор в течение короткого времени покажет непрерывность, а затем покажет 10 МОм после зарядки конденсатора.
(3) Закороченный конденсатор будет показывать непрерывность цепи.
(4) Открытый конденсатор будет показывать постоянное значение 10 МОм.
(5) Сопротивление между каждой клеммой и шасси должно быть бесконечным.
3. Высоковольтный диод
(1) Изолируйте диод от цепи, отсоединив провода.
(2) Установив омметр на самую высокую шкалу сопротивления, измерьте сопротивление на клеммах диода.
Поменяйте местами выводы измерителя и снова наблюдайте за показаниями сопротивления. метр с Батареи 6 В, 9 В или выше
следует использовать для проверки передне-заднего сопротивления диода, в противном случае бесконечное сопротивление можно прочитать в
оба направления.Сопротивление нормального диода будет бесконечно в одном направлении и несколько сотен кОм в остальных
направление.
4. Магнетрон
Для полной диагностики магнетрона см. «Измерение СВЧ-диапазона». Выходная мощность». Проверки непрерывности могут указывать только на обрыв нити накала или короткое замыкание магнетрона. нить накала или короткозамкнутый магнетрон,
(1) Изолируйте магнетрон от цепи, отсоединив провода.
(2) Проверка целостности цепи на клеммах накала магнетрона должна показывать 0.1Ωили меньше.
(3) Проверка непрерывности между каждой клеммой накала и корпусом магнетрона должна читать открытым.
5. Предохранитель
Если предохранитель в цепи основного и контрольного выключателя перегорел, когда дверь открыт, проверьте первичный и контрольный выключатель, прежде чем заменять перегоревший предохранитель.
Если предохранитель перегорел из-за неправильной работы переключателя, замените неисправный выключатель и предохранитель одновременно. Замените только предохранитель, если выключатели работают нормально.
6. Блокировочные выключатели
(1) Вы можете проверить целостность защитной блокировки и контрольного выключателя, используя омметр.
(2) Работа переключателя проверяется нулем/неограниченно. Счетчик должен указать нулевое сопротивление.
(3) Последовательность проверки следующая: переключатель монитора блокировки; первичный и вторичный выключатели блокировки проверить.

ИЗМЕРЕНИЕ МОЩНОСТИ СВЧ ВЫВОД
Выходную мощность микроволн можно проверить путем косвенного измерения температуры. подъем определенного количества воды, подвергшейся воздействию микроволн, как указано ниже.
ПРОЦЕДУРА
1. Измерение выходной мощности микроволн производится на прилагаемой микроволновой печи. при номинальном напряжении и работает на максимальной мощности микроволн с загрузка 1000 ± 5 мл питьевой воды.
2. Вода находится в цилиндрическом сосуде из боросиликатного стекла с максимальная толщина материала 3 мм и внешний диаметр приблизительно 190мм.
3. Перед запуском печь и пустой сосуд имеют температуру окружающей среды. теста. Начальная температура воды составляет 10±2˚C (50±3,6˚F). Если измеряется непосредственно перед подачей воды добавили в сосуд. После добавления воды в сосуд нагрузка сразу помещается в центр полки, которая находится в самом нижнем нормальном позиция.Он измеряется сразу до добавления воды в сосуд.
После добавления воды в сосуд сразу же помещается груз. центр полки, который находится в самом нижнем нормальном положении.
4. Питание микроволн включено.
5. Время нагрева должно быть ровно A секунд. Время нагрева измеряется при работе микроволнового генератора на полная мощность. Время нагрева нити накала магнетрона не включено.
6. Начальную и конечную температуру воды выбирают так, чтобы максимально разница между температурой окружающей и конечной воды составляет 5К.
7. Выходная мощность микроволн P в ваттах рассчитывается по следующей формуле: формула:

P=4187 X дельта T/t

> deltaT: разница между начальной и конечной температурой.
> t: время нагрева.
Измеренная мощность составляет B W±10,0 %.

ОСТОРОЖНО
1. Количество воды должно измеряться с точностью до 1 литра.
2. Входное напряжение питания должно точно соответствовать указанному напряжению
3. Температура окружающей среды должна быть 20±2°C (68±3,6°F)

ТЕСТ НА МИКРОВОЛНОВОЕ ИЗЛУЧЕНИЕ

1.Подготовьте счетчик энергии микроволн, стеклянный стакан на 600 мл и стеклянный термометр 100˚C (212˚F).
2. Налейте 275 мл ± 15 см водопроводной воды при температуре 20 ± 5°C (68 ± 9°F) в стакан емкостью 600 мл. стакан с внутренним диаметром ок. 85 мм (3,5 дюйма).
3. Поместите его в центр лотка и установите в углубление.
4. Закройте дверцу и включите печь.
5. Измерьте утечку с помощью измерителя микроволновой энергии с двумя диапазонами, установить на 2450МГц.
1) Измеренная утечка излучения не должна превышать указанное ниже значение.Утечка для полностью собранной печи с нормально закрытой дверцей должна быть менее 4 мВт/см2.
2) При измерении утечки всегда используйте пространственный конус 5 см (2 дюйма) с зонд. Держите датчик перпендикулярно шкафу и двери. Разместите пространство конус зонда на дверь, шкаф, дверной проем, дверной смотровой экран, вытяжные и всасывающие вентиляционные отверстия.
3) Измерение должно производиться против часовой стрелки со скоростью 1 дюйм/сек. Если утечка через дверцу шкафа кажется неизвестной, перемещайте датчик медленнее.
4) При измерении возле угла двери датчик держится перпендикулярно области, следящие за тем, чтобы конец зонда у основания конуса не приближался чем 2 дюйма из любого металла. В противном случае возможны ошибочные показания.

ЭЛЕКТРИЧЕСКАЯ СХЕМА

ПЕРЕЧЕНЬ ЭЛЕКТРОННЫХ СХЕМ И КОМПОНЕНТОВ

НАЖМИТЕ НА ФОТОГРАФИИ, ЧТОБЫ УВЕЛИЧИТЬ

Парень разбирает микроволновую печь, чтобы сделать из нее микроволновую пушку, а затем взрывает ею все подряд

Нельзя отрицать, что Россия стала одним из основных источников захватывающего контента в Интернете; смельчаков, автокатастроф, забавных обстоятельств и, конечно же, самодельной электроники. Видео ниже является ярким примером, объединяющим две из перечисленных выше категорий: сорвиголова и электроника. Он состоит из эксперимента, проведенного парой ученых на заднем дворе, которые разобрали микроволновую печь, чтобы использовать ее полость магнетрона, компонента, который генерирует микроволны, для создания микроволновой пушки.

* Не пытайтесь повторить это дома . Напряжение 4200 вольт, вырабатываемое блоком питания микроволновой печи, может выдавать более 1500 ватт нефильтрованного постоянного тока, что очень опасно.Это может убить вас мгновенно.

Пушка, похоже, была собрана из палки, банки из-под кофе и, конечно же, резонаторного магнетрона с присоединенным к нему источником питания. Пара, по-видимому, прикрепила блок питания к концу метлы, чтобы держать устройство как можно дальше от своего тела, чтобы избежать контакта с необработанным напряжением.

Конечные результаты эксперимента одинаково увлекательны и смертоносны. Направление источника питания на множество лампочек заставляло их спонтанно загораться, оставаясь включенными до тех пор, пока электрический разряд оставался в контакте.Однако нацеливание разряда на бумбокс привело к тому, что он мгновенно взорвался.

Микроволны опасны
Ни при каких обстоятельствах этот огромный объем радиации никогда не должен вступать в контакт с человеком, иначе это вызовет вред, а именно рак, ослабление иммунной системы, врожденные дефекты, катаракту и смерть. Но самым опасным аспектом микроволновой печи на сегодняшний день является ее источник питания. 4200 вольт, вырабатываемых источником питания микроволновой печи, могут выдавать более 1500 ватт нефильтрованного постоянного тока, что может привести к немедленной смерти при контакте с человеческой плотью.

Как это работает?
Объемные магнетроны представляют собой мощные вакуумные лампы, которые производят микроволны в результате взаимодействия между электронами и магнитными полями, когда электроны проходят через серию открытых металлических полостей, расположенных внутри устройства. Электроны, проходя через полости, возбуждали колебания радиоволн внутри полости почти так же, как перетягивание гитарной струны возбуждает звуковые волны в резонаторе. Резонирующие полости испускают микроволновое излучение, которое затем собирается и направляется в рабочую камеру микроволновой печи или, как в случае описанного выше эксперимента, направляется в воздух с помощью антенны.Конечно, процесс далеко не такой простой, но это основы.

Заявление об отказе от ответственности
Electronic Products не одобряет использование таких опасных экспериментов.

Оригинальное видео, а также множество того, что создатели описывают как множество «необычных экспериментов с электричеством, отличающихся от привычного для большинства мышления», можно найти на их YouTube-канале: Kreosan.

Через YouTube

Узнайте больше о журнале электронных продуктов

eSalvage: микроволновая печь Teka MW-170

Микроволновая печь
Экономический кризис, кажется, закончился (в Испании): это хорошо по многим причинам, но одна странность заключается в том, что домохозяйства обновляют свое оборудование, и один из них, я, могу найти старую электронную одежду среди мусорных контейнеров: настоящая шахта!

Одна из моих недавних находок — микроволновая печь модели Teka MW-170 производства Кореи. Конкретного изображения в инете я не нашел, а корпус разобрал, не сделав всех необходимых фото, как сейчас вижу.


Модель 170G, о которой имеется больше информации и которая кажется более поздней, похожа, но я заметил по крайней мере несколько отличий: у MW-170 есть одна кнопка для открытия двери и еще одна для запуска машины, и у нее нет поворотного стола. (закаленное стекло квадратное!), а у 170G нет кнопок открытия двери и включения питания (просто открыть и закрыть дверь), и есть поворотный стол.В документации MW-170G также упоминается пара нагревателей и дополнительных переключателей, которых нет в моей модели.

Характеристики: номинальная мощность 950 Вт, максимальная выходная мощность 500 Вт, работа на частоте 2450 МГц:


Схема подключения
Вот электрическая схема в комплекте с машиной:
И фото подач со стороны:

Я разобрал детали, электрическая схема в порядке:

Эксплуатация и компоненты

Предохранитель

Он имеет маркировку «BUSS MDA 7» и «250 ВОЛЬТ». Это предохранитель керамического типа, аналогичный этому.

Термовыключатель

Он установлен на одной стороне коробки магнетрона. На металлической циферблате маркируется: «CS-7SA», «2208», «150», а на пластиковой крышке «CLINAC», «CS 7».

Это биметаллический термостат, типичные области применения которого включают микроволновые печи, как указано на этой странице. Выключатель рассчитан на 7,5 А при 250 В.

Выключатель нормально включен и отключается, когда температура превышает установленное значение, вероятно, 150 ºC (не проверялось).


И предохранитель, и термовыключатель могут независимо размыкать цепь.

Лампа

Лампа накаливания, установлена ​​на пластиковый патрон с маркировкой «BOSUNG», «BS77», «2A 250V T180». Лампа 20 Вт, от Okusun, под цоколь Е12 (узкий винт, канделябровый тип) и форма колбы Т8 (трубчатая, диаметр 1 дюйм).

В соответствии со схемой подключения, как только таймер активируется, свет также загорится, независимо от любого другого выключателя (за исключением тепловой защиты).

Переключатели

Духовка имеет пять переключателей включения/выключения: два «ручных» (открыть/закрыть дверцу и включить/выключить питание), один элемент безопасности («контрольный переключатель») и два переключателя, относящиеся к селекторам (уровень мощности и таймер).

Три независимых переключателя производства Yamatake-Honeywell, серия micro:

.

— первичный выключатель модели V-5130D 2-88-P Y111, NO (нормально разомкнутый), номинал 16 А при 250 В переменного тока,

— вторичный выключатель модели V-5132D 12-87P Y111, также NO и того же номинала,

— контрольный выключатель модели V-5423D-049 8812J, T85, NC (нормально замкнутый), номинал 5 А при 250 В переменного тока.

Переключатель на регулируемом двигателе, устанавливающий уровень мощности, производства Matushita, модель AV53606 T105, нормально разомкнутый, номинальный ток 15 А при 250 В переменного тока. Он закреплен на двигателе.

Последний переключатель для таймера встроен в таймер.

Стоит еще раз взглянуть на схему подключения системы управления для функции «контрольный выключатель».

На диаграмме показано, что если таймер и первичные выключатели замкнуты, произойдет короткое замыкание через контрольный выключатель.Возникновение этого короткого замыкания является защитой, введенной после стандарта безопасности США, требующего в 1974 году контрольного выключателя блокировки (также называемого защитным выключателем, коротким выключателем, сенсорным выключателем или выключателем обнаружения отказа). Принцип заключается в том, что при нормальных условиях открытие двери должно отключить питание магнетрона. Защитная блокировка гарантирует, что если на магнетрон подается питание и дверь открыта, то есть в случае выхода из строя дверного выключателя, произойдет короткое замыкание, которое отключит прибор до того, как дверь будет открыта слишком сильно, и возникнет опасный уровень микроволнового излучения. побег.

Я не сохранил механическую часть выключателей, но предполагаю следующую детальную работу: первичный выключатель (дверной выключатель) работает обратно контрольному выключателю, с небольшой задержкой по времени, управляемой механически, поэтому они не находятся в замкнутом положении одновременно. кроме случаев аварийной ситуации: перед замыканием первичного выключателя предохранительный выключатель размыкается; и немного после размыкания главного выключателя предохранительный выключатель замыкается.

В любом случае, количество излучения, излучаемого протекающей микроволновой печью, очень мало, как указано на этих веб-страницах ВОЗ и FDA.

Таймер

Таймер устанавливается в прогрессивной шкале: 90° соответствует 3 мин, 180° — 10 мин, 270° — 30 мин, максимум до 35 мин, после прибл. логарифмическая шкала.

Таймер работает как нормально открытый; он замыкает переключатель, когда таймер включен, и остается замкнутым до тех пор, пока не достигнет установленного времени, после чего снова размыкается. По истечении времени механически ударяют в колокол. Если циферблат включен, то переключатель замкнут независимо от того, включен таймер или нет.

Таймер производства Korea Nakagawa Elec. Ind. Co. Ltd, модель «SE-35MF240IB» с мощностью выключателя 12 А и 250 В. Производитель, похоже, больше не выпускает эту модель, да и упоминаний о ней в инете я не нашел. Вентилятор
Вентилятор подключен параллельно таймеру. Его цель — охладить магнетрон.
Производитель Samsung, модель RP-0650TE(N) 220В 50Гц.
Корпус и крыльчатка выполнены из пластика. Диаметр рабочего колеса около 90 мм.Я не проверял скорость.
Двигатель кажется однофазным асинхронным с расщепленными полюсами.

Переключатель мощности
Селектор мощности моторизован.
Производитель также Корея Nakagawa Elec. Модель Ind. Co. Ltd. — DF-3CV24SI с номиналом 15 А при 250 В переменного тока.
Я не нашел информации об этом моторизованном переключателе.
Привод представляет собой небольшой синхронный двигатель. Рычаг-циферблат имеет 5 дискретных положений, а его поворот изменяет положение промежуточного пластикового колеса вдоль оси вала двигателя.Мотор вращает это колесо, которое находится в прерывистом контакте с переключателем через хлопающую пластину. Форма колеса и его положение, регулируемое циферблатом, определяют количество времени за цикл двигателя, в течение которого переключатель открыт/закрыт. Вот как регулируется мощность, просто изменяя количество времени, в течение которого магнетрон питается.


Трансформатор
Трансформатор производства Hankook Steel Works Co. Ltd. в Корее. Модель H-5220-5(55ВА) 220В 50Гц.Он помечен как «ОПАСНО ВЫСОКОЕ НАПРЯЖЕНИЕ», «РАЗРЯДИТЕ КОНДЕНСАТОР ПЕРЕД ОБСЛУЖИВАНИЕМ».
Трансформатор имеет две вторичные обмотки, но без индикации выходного напряжения. Ссылки в Интернете указывают на 3-4 кВ.

Магнетрон и высоковольтный конденсатор
Магнетрон, используемый в духовке, произведен Samsung, модель OM55A (20), многие из которых до сих пор можно найти на ebay и в других подобных местах.



Эта веб-страница, посвященная запчастям и запасным частям, определяет его со следующими характеристиками:
— напряжение: 4.1 кВ
— стандартный тип (антенна 30 мм, верхняя коробка 80*95 мм)
— Конфигурация J («вентиляционные отверстия и монтажные проушины напротив выводов накала»)
— 700-850 Вт
— Центр отверстия 35 мм.
С этой страницы:
Магнетрон — это ядро ​​машины, генератор микроволн, которые нагревают вещество.
Физика, стоящая за этим, умеренно продвинута, но здесь можно описать принципы, не вдаваясь в подробности.
На элемент анод/катод подается высокое напряжение.Катод — стержневой стержень — также нагревается, что облегчает эмиссию из него электродов. Анод имеет форму кольца вокруг катода. Магнитное поле приложено параллельно катоду. Электроны стремятся спрыгнуть с катода за счет дифференциального электрического напряжения, и, будучи заряженными частицами, движущимися в магнитном поле, на них возникают силы. Результатом действия как электрических, так и магнитных полей является то, что электроны следуют спиральным траекториям на своем пути от катода к аноду.
Анод имеет в своем теле несколько полостей (их называют «полостными магнетронами»). Интерференция движущихся электронов и полостей создает определенный электромагнитный резонанс, который проявляется в виде микроволнового излучения. Это излучение улавливается антенной и передается в печь по «волновому каналу».
Алюминиевое вращающееся колесо («вентилятор мешалки») в волноводе помогает распределять излучение во всех направлениях в печи.

Магнетрону требуется постоянное напряжение, и по этой причине предусмотрен большой высоковольтный конденсатор и диод: для выпрямления переменного тока, питающего магнетрон, в постоянный ток с низким уровнем пульсаций и высоким напряжением.
Промышленные устройства имеют другие источники питания, импульсные или импульсные, но для бытовых приборов используется обычное решение с конденсатором и диодом.
Конденсатор производства Samsung с маркировкой H.V. КОНДЕНСАТОР Щ-212904А1, 2100 Вт В переменного тока, 0,90 мкФ Т-70, ВНУТРЕННИЙ РЕЗИСТОР, БЕЗ печатных плат.
Конденсаторы снабжены внутренними резисторами, позволяющими разряжаться, когда они не используются. В любом случае, перед работой с конденсатором его следует разрядить с помощью подходящего резистора (см. здесь).
Диод имеет маркировку «HVR-1X 3», «SK 8120».

Readings
Если вам нужна дополнительная техническая информация о резонаторном магнетроне, см. здесь.
Хорошая и подробная страница о микроволновых печах здесь.

И пара книг, которые я не проверял:
— Дэвидсон, Гомер Л. Ремонт микроволновой печи, 2-е издание. Tab Books Inc., 1991.

— Галлава, Дж. Карлтон. Полное руководство по обслуживанию микроволновой печи: эксплуатация, техническое обслуживание. Прентис Холл, 1989 год.


Микроволновая печь Whirlpool 512 Руководство пользователя

AVM512 AVM512

AVM к Руководству 48FBAC0C-76F8-4C3A-ABD9-F96F8-4C3A-ABD9-F91EB0B8FFA3

2015-01-23

: Whirlpool Whirlpool-Whirlpool-Microwave-Open-512-Userpool-Manual-303455 Whirlpool-Whirlpool-Microwave- печь-512-руководство пользователя-303455 водоворот pdf

Откройте PDF напрямую: Просмотр PDF .
Количество страниц: 11

 СЕРВИС

Водоворот Европа
Обслуживание клиентов

АВМ 512

Руководство пользования
Микроволновая печь
АВМ 512
Модель
Версия

АВМ 512
8538 512 62291

Страница

Введение безопасность

2

Технические данные

3

Текст/Легенда

4-8

Список запасных частей

9

В разобранном виде

10

Схема подключения

11

Эта документация предназначена только для квалифицированных технических специалистов, знакомых с соответствующими правилами техники безопасности. Дата: 11.11.1998
Возможны изменения
Номер документа: 4812 714 12457

11.11.1998 / Страница 2
Док. №: 4812 714 12457

АВМ 512
8538 512 62291

Водоворот Европа
Обслуживание клиентов

ОКАЗАНИЕ УСЛУГ

Введение безопасность
ВВЕДЕНИЕ
Перед отправкой с завода каждая печь тщательно проверяется.
Однако его необходимо правильно установить и использовать.
Несмотря на все меры, предпринятые для обеспечения безопасности печи, безопасность зависит от правильной установки и факта
пользователь понимает, как использовать печь и обслуживать ее.
Информацию в этом разделе следует использовать как напоминание о том, что печь безопасна и что каждый, кто ее использует, должен
сначала прочтите инструкцию по эксплуатации, чтобы правильно пользоваться духовкой и получать наилучшие результаты.БЕЗОПАСНОСТЬ
Во избежание травм и повреждения прибора всегда соблюдайте следующие правила при обслуживании духового шкафа.
Перед началом работы всегда вынимайте вилку из сети.
При отсутствии вилки отключите электропитание на блоке управления.
Когда вы закончили обслуживание печи, прежде чем снова подключить ее к сети, убедитесь, что:
- все внутренние соединения исправны
- провода изолированы и не касаются двери, шкафа или чего-либо острого
- все соединения заземления электрически и механически исправны
- не модифицируйте и не вмешивайтесь ни в какие защитные устройства, встроенные в печь
- убедитесь, что каждая сменная деталь, которую вы используете, соответствует спецификациям производителя
Не приступайте к ремонту, если вы сомневаетесь в своих силах его завершить.ВНИМАНИЕ - МИКРОВОЛНОВОЕ ИЗЛУЧЕНИЕ
ПЕРСОНАЛ НЕ ДОЛЖЕН ПОДВЕРГАТЬСЯ ВОЗДЕЙСТВИЮ МИКРОВОЛНОВОЙ ЭНЕРГИИ, КОТОРАЯ МОЖЕТ ИЗЛУЧАТЬСЯ ОТ МАГНЕТРОНА,
ВОЛНОВОД ИЛИ АНТЕННА, ЕСЛИ ОНИ НЕПРАВИЛЬНО ИСПОЛЬЗУЮТСЯ ИЛИ ПОДКЛЮЧЕНЫ. ВСЕ ВХОД
ВЫХОДНЫЕ СОЕДИНЕНИЯ, ВОЛНОВОДЫ, ФЛАНЦЫ И ПРОКЛАДКИ ДОЛЖНЫ БЫТЬ НАДЕЖНЫ.
НИКОГДА НЕ ИСПОЛЬЗУЙТЕ УСТРОЙСТВО БЕЗ ПОДКЛЮЧЕННОЙ НАГРУЗКИ, ПОГЛОЩАЮЩЕЙ ЭНЕРГИЮ МИКРОВОЛНОВОЙ ПЕЧИ.
НИКОГДА НЕ СМОТРИТЕ В ОТКРЫТЫЙ ВОЛНОВОД ИЛИ АНТЕННУ, ПОКА УСТРОЙСТВО ПОДАЕТСЯ ЗА ЭЛЕКТРОПИТАНИЕМ.
НИКОГДА НЕ ИСПОЛЬЗУЙТЕ ПЕЧЬ С ВЫКЛЮЧЕННЫМ КОРПУСОМ БЕЗ ИЗМЕРЕНИЯ УТЕЧКИ МИКРОВОЛНОВОЙ ПЕЧИ
ВОКРУГ МАГНЕТРОННЫХ И ВИДИМЫХ СВЧ СОЕДИНЕНИЙ (СВАРОЧНЫХ СОЕДИНЕНИЙ).Не включайте печь, если существуют следующие условия:
- дверь не плотно прилегает к дверной опоре из-за перекоса двери или повреждения петель.
- Повреждены дверные накладки или уплотнители.
- При наличии видимых повреждений печи.
- если дверь не закрывается должным образом.
Избегайте эксплуатации печи, если известны компоненты системы блокировки, дверцы печи или микроволновой печи.
сборка генератора заведомо неисправна. Их необходимо заменить.
ВНИМАНИЕ - ВЫСОКОЕ НАПРЯЖЕНИЕ
ВОЗМОЖЕН КОНТАКТ С СМЕРТЕЛЬНЫМ ВЫСОКИМ НАПРЯЖЕНИЕМ ПРИ РАБОТЕ С
ТРАНСФОРМАТОР ВН, КОНДЕНСАТОР ВН И МАГНИТРОН.ПОЭТОМУ НИКОГДА НЕ ПЫТАЙТЕСЬ ИЗМЕРИТЬ
ВЫСОКОЕ НАПРЯЖЕНИЕ. ВСЕГДА БУДЬТЕ ПРЕДЕЛЬНО ОСТОРОЖНЫ ПРИ ВЫПОЛНЕНИИ ЭЛЕКТРИЧЕСКИХ
РАЗМЕРЫ ВНУТРИ ПЕЧИ.

ОКАЗАНИЕ УСЛУГ

Водоворот Европа
Обслуживание клиентов

АВМ 512
8538 512 62291

Технические данные
Электрический
Напряжение
Частота
Потребляемая мощность

230
50
1350

В
Гц
Вт

850
2450

Вт
МГц

Власть
Выходная мощность
Частота микроволн
Таймер
Электронный

99 мин.  99 сек.
10 уровней мощности микроволн
4-ступенчатая программа приготовления

11.11.1998 / Страница 3
Док. №: 4812 714 12457

11.11.1998 / Страница 4
Док. №: 4812 714 12457

АВМ 512
8538 512 62291

Водоворот Европа
Обслуживание клиентов

ОКАЗАНИЕ УСЛУГ

Текст/Легенда

ТРЕБОВАНИЯ К УСТАНОВКЕ
ОБЩАЯ
Печь должна быть установлена ​​на ровной и устойчивой поверхности.
Поместите печь вдали от источников высокой температуры и пара.Зазор не менее 5 см (2 дюйма) с каждой стороны должен обеспечивать достаточную вентиляцию.
Микроволновая печь должна быть подключена непосредственно к настенной розетке с 3 штырями, которая должным образом заземлена.
Источник питания должен быть 220 В, 50 Гц, 8 А, одна фаза.

ИНСТРУКЦИИ ПО ЗАЗЕМЛЕНИЮ
ВАЖНЫЙ:
ОТКЛЮЧИТЕ ПИТАНИЕ ПЕРЕД ОБСЛУЖИВАНИЕМ, ВНОВЬ ПОДКЛЮЧИТЕ ВСЕ ЗАЗЕМЛЯЮЩИЕ УСТРОЙСТВА.
Все механические части этого прибора, способные проводить электричество, заземлены. В случае
короткое замыкание, заземление снижает риск поражения электрическим током.Этот прибор оснащен шнуром
наличие заземляющего провода с заземляющей вилкой.  Вилка должна быть вставлена ​​в правильно установленную розетку.
и заземлен.
ПРЕДУПРЕЖДЕНИЕ:
НЕПРАВИЛЬНОЕ ИСПОЛЬЗОВАНИЕ ЗАЗЕМЛЯЮЩЕЙ ВИЛКИ МОЖЕТ ПРИВЕСТИ К ПОРАЖЕНИЮ ЭЛЕКТРИЧЕСКИМ ТОКОМ.
Если заземляющие провода, винты, ленты, зажимы, гайки или шайбы, используемые для завершения пути к земле, удалены для
обслуживания, они должны быть возвращены в исходное положение и должным образом закреплены.
СПЕЦИФИКАЦИЯ ЗАЗЕМЛЕНИЯ:
Ток утечки:
Сопротивление пути заземления:

0.5 мА макс.
0,1 Ом макс.

ЭКСПЛУАТАЦИОННОЕ ОПИСАНИЕ
Ниже описаны основные операции с устройством. Пожалуйста, обратитесь к схеме, когда
чтение:
Продукты помещаются внутрь духовки, а дверца закрывается. Кнопка «Старт» не нажата:
Первичный и вторичный выключатели блокировки замкнуты. Переключатель монитора открыт. Дверной выключатель замкнут. Реле 1
и реле 2 оба разомкнуты.
Когда таймер установлен на определенное время приготовления, установлена ​​мощность приготовления и нажата кнопка «Старт»:
Реле 1 замкнуто. Питание переменного тока подается на лампу полости, двигатель вентилятора и двигатель поворотного стола. В зависимости от
установка уровня мощности, мощность переменного тока подается на высоковольтный трансформатор через реле 2 с рабочим циклом
соответствует установленному уровню мощности. Таймер дисплея начнет обратный отсчет.
Когда таймер считает до нуля:
Реле 1 и реле 2 будут отключены, и все питание переменного тока двигателя, лампы и высоковольтного трансформатора будет отключено. Контроль
зуммер платы издаст звуковой сигнал, сигнализирующий о выключении.
Когда дверца открыта во время приготовления:
Первичный и вторичный блокираторы разомкнуты. Дверной выключатель разомкнут.Переключатель монитора замкнут. Все
Питание переменного тока будет отключено.
Чистое приготовление в микроволновой печи:
Для приготовления пищи в микроволновой печи доступно 10 уровней мощности. Это можно отрегулировать с помощью переключателя питания
на сенсорной фольге. Регулировка уровня мощности достигается периодическим включением и выключением магнетрона. То
печь работает по 15-секундному циклу, и следующее указывает правильное время включения/выключения.

ОКАЗАНИЕ УСЛУГ

Водоворот Европа
Обслуживание клиентов

Настройка мощности
10 (самый высокий)
9
8
7
6
5
4
3
2
1 (самый низкий)

АВМ 512
8538 512 62291

11.11.1998 / Страница 5
Док. №: 4812 714 12457

Вовремя
100%
около 93%
около 87%
около 80%
около 67%
около 60%
около 53%
около 40%
около 33%
около 27%

СВЧ И ИСПЫТАНИЯ НА УТЕЧКУ
МИКРОВОЛНОВЫЙ ТЕСТ
Ниже приведен простой тест, чтобы проверить, генерирует ли прибор микроволновую энергию. Этот тест не
предназначена для точного теста. Точное измерение выходной мощности должно выполняться в строгом
управления в соответствии со стандартом IEC. В полевых условиях точное измерение выходной мощности обычно не требуется.
требуется и необходимо.Подготовьте стеклянный стакан диаметром ок. 190 мм круглый. с макс. толщина стенки 3 мм.
Наполните стакан ровно 1 литром холодной воды с температурой 10-12 ˚C, измерьте температуру
воды перед помещением в духовку.
Запустите печь на 1 мин. на полной мощности (только микроволновая печь) проверьте время по часам после
магнетрон принимает полную мощность (амперметр).
Перед началом теста прибор следует прогреть 2-3 раза.
Проверьте температуру воды при перемешивании воды и рассчитайте разницу с начальной температурой.˚C x 70(множитель)=ватт
Пожалуйста, примите во внимание, что измеренная выходная мощность всегда на 15-20% ниже паспортной таблички.
показывает. 850 Вт = 720-680 Вт, если измеренная мощность ниже этого значения, повторите измерение.
ТЕСТ НА УТЕЧКУ
ИСПЫТАТЕЛЬНОЕ ОБОРУДОВАНИЕ
стакан 0,5л.
Микроволновый тестер высокого качества.

11.11.1998 / Страница 6
Док. №: 4812 714 12457

АВМ 512
8538 512 62291

Водоворот Европа
Обслуживание клиентов

ОКАЗАНИЕ УСЛУГ

ПРОЦЕДУРА ИСПЫТАНИЙ
Налейте в стакан 0,25 л воды и поставьте его в центр духовки.Включите микроволновую печь, установив агрегат на полную мощность.
Поднесите щуп микроволнового тестера к поверхности духовки и просканируйте ее со скоростью 2,5 см в секунду.
Проверьте следующие области на утечку микроволн:
- круглое и поперечное стекло двери и панель управления.
- все вентиляционные отверстия.
Утечка никогда не должна превышать 5 мВт/см2.
Запишите все данные.

РЕМОНТ УТЕЧКИ ПЕЧИ
Если значение утечки превышает 5 мВт/см2.
Устройство должно быть отключено до тех пор, пока оно не будет отремонтировано и окончательно не проверено на безопасность.Сервисный инженер должен немедленно уведомить руководство службы.

РУКОВОДСТВО ПО УСТРАНЕНИЮ НЕПОЛАДОК
ОСТОРОЖНО И ВАЖНО
Перед разборкой печи необходимо отключить питание печи. Выньте вилку питания духовки из
из розетки и подождите не менее 3 минут.
При разборке обслуживающий персонал должен снять с рук часы и металлические цепочки.
Никогда не прикасайтесь к компонентам и проводам, находящимся под высоким напряжением.
Перед проверкой или заменой разрядите высоковольтный конденсатор на корпус печи, заземленный с помощью изолированного
провод.Перед замыканием накоротко клеммы конденсатора убедитесь, что провод заземлен со стороны корпуса.
Не измеряйте высокое напряжение обычным вольтметром.

ОКАЗАНИЕ УСЛУГ

Водоворот Европа
Обслуживание клиентов

АВМ 512
8538 512 62291

11. 11.1998 / Страница 7
Док. №: 4812 714 12457

БЫСТРЫЕ РЕКОМЕНДАЦИИ ПО ОБСЛУЖИВАНИЮ

ПРОБЛЕМА
Лампа резонатора не горит, но
другие электрические компоненты
(например, поворотный стол) работают.
Лампа резонатора не горит, все
другие электрические компоненты
тоже не работают.

Духовка вроде работает, еда
не готовит

Духовка готовит недолго
и остановись.Поворотный стол не поворачивается.
Срабатывает автоматический выключатель пользователя.

ЧТО СЛЕДУЕТ ПРОВЕРИТЬ
Лампа сгорела.
Плохой контакт между лампой и патроном лампы.
Вилка питания плохо соединена с розеткой.
Нет источника питания.
Перегорел предохранитель.
Плохой контакт между предохранителем и держателем предохранителя/зажимом.
Ослабленная дверная петля, дверца плохо отрегулирована, плохо блокируется
скорректировано; вызывая перегорание предохранителя.
Короткое замыкание в электрической цепи. Короткое замыкание нити накала лампы,
Короткое замыкание высоковольтного трансформатора, что привело к перегоранию предохранителей.
Плохой контакт в контактах или выводах таймера,
первичный и вторичный блокировочный переключатель. Выход из строя высоковольтного диода.
Неисправный магнетрон (обрыв нити накала, короткое замыкание на
грунт и др.).
Обрыв провода заземления высоковольтного трансформатора.
Замыкание провода накала на массу.
Обрыв провода накаливания.
Плохой контакт в клеммах магнетрона.
Неисправные платы управления.
Диод высокого напряжения выходит из строя, издавая гудящий шум.
Заклинил вентилятор охлаждения.
Обрыв цепи электродвигателя вентилятора охлаждения.
Неисправно реле управления вентилятором охлаждения.
Неисправный двигатель поворотного стола.
Вал поворотного стола деформирован.
Высокая утечка в электрических компонентах (в основном в двигателе).

ИСПЫТАНИЯ ОСНОВНЫХ КОМПОНЕНТОВ
ТРАНСФОРМАТОР ВН
Удалите подводящий провод.Измерьте сопротивление обмотки с помощью омметра
Первичная обмотка 3 Ом (прибл.)
Вторичная обмотка 100 Ом (прибл.)
Накальная обмотка 0 Ом (прибл.)
КОНДЕНСАТОР ВН
Удалить подводящий провод
Измерьте сопротивление с помощью омметра, настроенного на R * 1000.
Клемма к клемме должна мгновенно показывать несколько ом, но постепенно увеличивается до бесконечности.
Терминал к делу должен показывать бесконечность.

11.11.1998 / Страница 8
Док. №: 4812 714 12457

АВМ 512
8538 512 62291

Водоворот Европа
Обслуживание клиентов

ОКАЗАНИЕ УСЛУГ

ВН ДИОД
Удалите подводящий провод.Измерьте прямое сопротивление, нормальный диод показывает непрерывность.
Измерьте обратное сопротивление, нормальный диод показывает бесконечное сопротивление.
МАГНИТРОН
Удалите подводящий провод.
Установите прокладку магнетрона в правильное положение. Убедитесь, что прокладка находится в хорошем состоянии.
Измерьте сопротивление клемм накала. Нормальный магнетрон должен быть менее 1 Ом.
Измерьте сопротивление между клеммой накала и шасси. Нормальный магнетрон должен быть бесконечным.
СИСТЕМА БЛОКИРОВКИ ВЫКЛЮЧАТЕЛЯ
ВАЖНО: Установка блокировочных и контрольных выключателей требуется в соответствии с федеральными нормами.Дверца духовки
положение дел
Открыть
Закрывать

Начальный
выключатель
Открыть
Закрывать

Среднее
выключатель
Открыть
Закрывать

Монитор
выключатель
Закрывать
Открыть

Положения переключателей блокировки и монитора не регулируются при обслуживании.  Если винты на петлях
дверца духовки ослаблена, возможно, дверца находится в неправильном положении. В этом случае блокировочные выключатели не могут быть
управляется штифтами защелки двери, когда дверь закрыта. Для ремонта двери переустановите дверь и закрепите
винты на дверных петлях.
Выключатель контроля предназначен для контроля работы основного выключателя блокировки.Если основной переключатель
не работает, когда дверь открыта, контрольный выключатель образует короткое замыкание между источником питания и
предохранитель в духовке сгорит. Электрическая дуга может образоваться на контактах выключателя основного выключателя блокировки,
вторичный переключатель и переключатель монитора. Переключатели могут быть повреждены. Если предохранитель перегорел из-за
неисправности основной блокировки, отремонтируйте неисправные механические части и замените все выключатели блокировки.
ВАЖНЫЙ
После замены любой части цепи блокировки и контроля:
Убедитесь, что микропереключатели включены и выключены защелками, как указано в таблице выше. Нанесите герметик на винты и гайки дверных петель.
Проверьте утечку микроволн.
Проверьте, выключается ли духовка мгновенно, когда кнопка дверцы нажата в положение, при котором дверца защелкивается.
оставить блокировочные выключатели.

ОКАЗАНИЕ УСЛУГ

Водоворот Европа
Обслуживание клиентов

АВМ512
8538 512 62291

11.11.1998 / Страница 9
Док. №: 4812 714 12457

Список запасных частей
Модель
Служба №
Версия

АВМ 512
853851262291
853851262291

Поз. Код № 12NC

Описание

002 0
002 2
002 3
002 4
011 0

4819 902 00561
4819 902 00568
4819 902 00571
4819 902 00569
4819 902 00694

крышка
Пластина
Приколоть
втулка
Ступня

011 1
040 0
040 1
121 0
121 1

4819 902 00566
4819 902 00445
4819 902 00444
4819 902 00326
4819 902 00599

Шапка
Петля верхняя
Петля нижняя
Дверь,внутренняя
Дверная рама внутренняя

130 0
130 9
131 0
131 1
131 2

4819 902 00579
4819 902 00597
4819 902 00596
4819 902 00595
4819 902 00594

Держатель
Крюк разъем
Запорный механизмверхний
Запорный механизм ниже
Поворотный дверной штифт

141 0
142 0
143 0
255 0
264 0

4819 902 00484
4819 450 58454
4819 459 48923
4819 902 00654
4819 902 00529

Стекло духовки внешнее
Стекло внутреннее (полиэтиленовая пластина)
Дверная рама
Стекло поворотного стола
Кольцевой поворотный стол

264 1
264 2
320 0
321 0
332 0

4819 902 00582
4819 902 00528
4819 902 00683
4819 902 00644
4819 902 00557

Рулевое колесо
Вал
Панель управления
Стекло дисплея
Кнопка двери

404 0
406 0
406 3
412 0
420 0

4819 902 00614
4819 902 00695
4819 902 00567
4819 902 00556
4819 902 00583

Магнетрон
Моторный поворотный стол
Прокладка
Трансформатор ВН
Конденсатор ВН 0. 95 мкФ

421 0
426 0
426 1
440 0
443 0

4819 902 00679
4819 218 38038
4819 902 00574
4819 902 00696
4819 902 00592

Фильтр
Диод ВН
Двойной диод
Пропеллер, двигатель
Колесо вентилятора

443 1
490 0
490 4
490 5
490 6

4819 902 00591
4819 902 00298
4819 902 00563
4819 902 00604
4819 404 79411

Поддержка вентилятора
Кабель, сетевой штекер SAA
Седло с клипсой
Снятие напряжения
Кронштейн для кабеля

500 0
561 0
562 0
620 0
632 0

4819 214 78684
4819 902 00586
4819 902 00636
4819 902 00682
4819 902 00609

Устройство управления
Магнетрон термостата
Термостат
Переключатель пластины
Переключить безопасность

632 1
633 0
651 0
743 0
900 5

4819 902 00447
4819 902 00611
4819 134 28051
4819 902 00575
4819 902 00585

Рычаг
Выключатель
Лампа
Воздушный гид
Держатель фильтрующей платы

904 0
910 9
930 0
930 1
930 3

4819 902 00589
4819 902 00565
4819 902 00581
4819 902 00598
4819 902 00601

Рукав
Приколоть
Пружина, натяжение
Весна
Весна, компресс.от

к

11.11.1998 / Страница 10
Док. №: 4812 714 12457

В разобранном виде

АВМ 512
8538 512 62291

Водоворот Европа
Обслуживание клиентов

ОКАЗАНИЕ УСЛУГ

ОКАЗАНИЕ УСЛУГ
Схема подключения

Водоворот Европа
Обслуживание клиентов

АВМ 512
8538 512 62291

11.

Оставить комментарий
