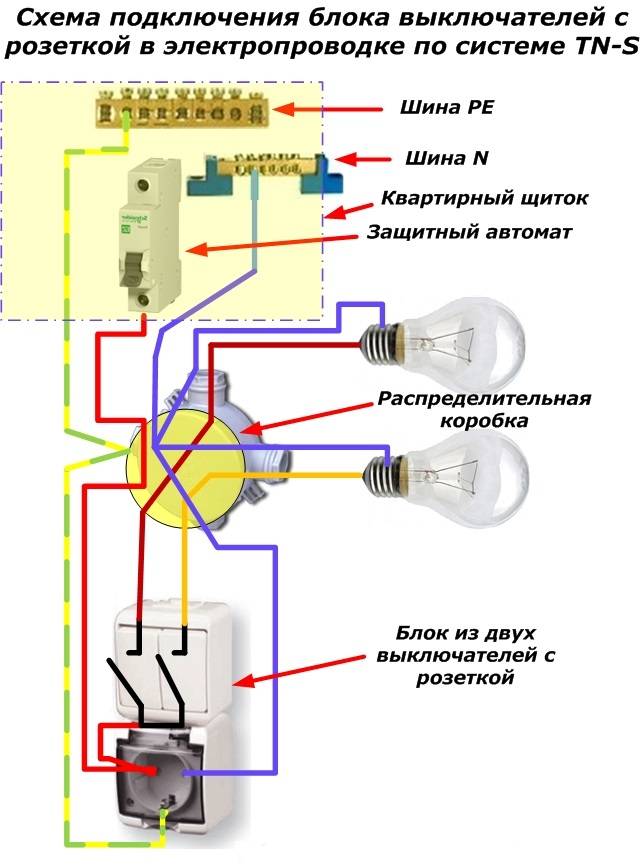

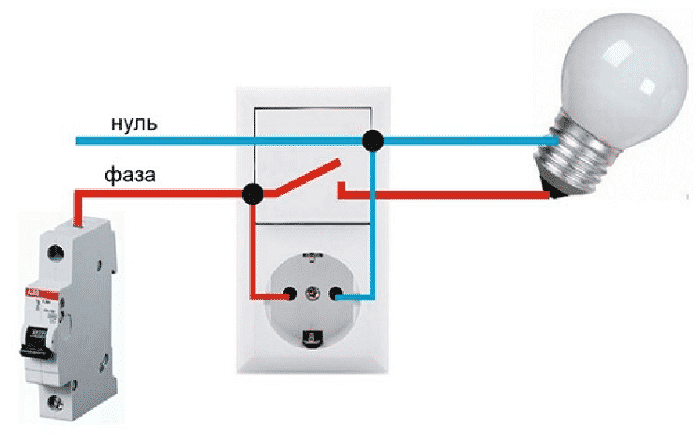

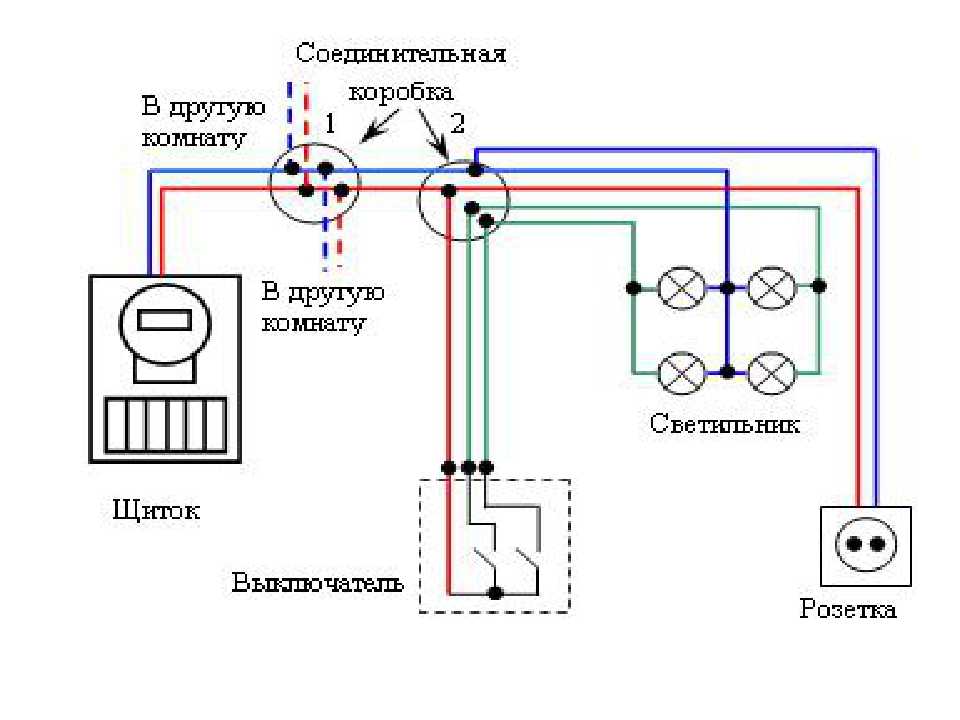

Схема подключения выключателя розетки и лампы: Схема подключения выключателя к лампочке и розетки — Ваша техника

Опубликовано в Разное
/
8 Ноя 1989

Содержание

Подключение к лампе или группе ламп с выключателем без фиксированного положения – Умный дом Sber

У выключателей без фиксированного положения клавиши физически не меняют положение при включении или выключении света, а реагируют на нажатия: одно нажатие включает свет, второе — выключает. К реле можно подключить только одноклавишный выключатель.

Установка реле возможна в распределительную коробку или в подрозетник подходящего размера (в схеме подключения обязательно должен быть нулевой проводник).

Выберите шаг:

Шаг 1. Подготовьтесь к монтажу
Шаг 2. Подключите провода к реле и лампе или группе ламп с выключателем
Шаг 3. Настройте реле и завершите монтаж

Шаг 1. Подготовьтесь к монтажу

Шаг 2. Подключите провода к реле и лампе или группе ламп с выключателем

  1. Убедитесь, что линия питания, к которой вы будете подключать реле, обесточена в электрическом щите.

  2. Получите доступ к проводам, к которым хотите подключать реле: вскройте распределительную коробку или разберите подрозетник и выньте выключатель.

  3. Через трёхконтактный клеммник подключите провод фазы к реле и выключателю:

    1. В первый разъём клеммника вставьте провод фазы (L) из электрощита.

    2. Во второй разъём клеммника вставьте отрезок провода. Второй конец провода вставьте в разъём L на реле.

    3. В третий разъём клеммника вставьте ещё один отрезок провода. Второй конец провода вставьте в разъём фазы на выключателе.

    Если места для клеммника нет, подключите фазу другим способом:

    1. Провод фазы (L) из электрощита вставьте в разъём фазы на выключателе.

    2. Возьмите отрезок провода. Один его конец вставьте в разъём фазы на выключателе (туда же, куда уже вставлен провод фазы из щита), а второй — в разъём L на реле.

  4. Подключите выключатель к реле: возьмите отрезок провода, один его конец вставьте в разъём S2 на реле, второй — в свободный разъём на выключателе.

  5. Подключите лампу или группу ламп к реле: вставьте провод, уходящий на питание (фазу) лампы или группы ламп, в разъём L1 на реле. Убедитесь, что второй конец этого провода закреплён в разъёме фазы на лампе или группе ламп.

  6. Через второй трёхконтакный клеммник подключите к нулевому проводу реле и лампу или группу ламп:

    1. В первый разъём клеммника вставьте нулевой провод (N) из электрощита.

    2. Во второй разъём клеммника вставьте отрезок провода. Второй конец провода вставьте в разъём N на реле.

    3. В третий разъём клеммника вставьте нулевой провод (N), приходящий от лампы или группы ламп. Убедитесь, что второй конец этого провода закреплён в разъёме нуля на лампе или группе ламп.

    Если места для клеммника нет, подключите ноль другим способом:

    1. Нулевой провод (N) из электрощита вставьте в разъём N на реле.

    2. Возьмите нулевой провод (N), приходящий от лампы или группы ламп. Вставьте его в разъём N на реле (туда же, куда уже вставлен нулевой провод из щита). Убедитесь, что второй конец этого провода закреплён в разъёме нуля на лампе или группе ламп.

  7. Если в проводке есть провод заземления (PL), а на патроне лампы или на люстре есть разъём для заземления, вставьте провод напрямую в этот разъём.

Шаг 3. Настройте реле и завершите монтаж

  1. Проверьте соединения на соответствие схеме подключения.

  2. В электрическом щите включите питание линии, к которой подключили реле и лампу или группу ламп с выключателем. На реле загорится индикатор и выключателем можно будет включать и выключать свет.

  3. В электрическом щите выключите питание линии, к которой подключили реле и лампу или группу ламп с выключателем.

  4. Аккуратно уложите провода и зафиксируйте реле: вложите его в подрозетник или распределительную коробку.

  5. Закрепите выключатель в подрозетнике.

  6. В электрическом щите включите питание линии, к которой подключили реле и лампу или группу ламп с выключателем.

  7. Готово! Монтаж и настройка окончены.

Россия напала на Украину!

Россия напала на Украину!

Мы, украинцы, надеемся, что вы уже знаете об этом. Ради ваших детей и какой-либо надежды на свет в конце этого ада –  пожалуйста, дочитайте наше письмо .

Всем нам, украинцам, россиянам и всему миру правительство России врало последние два месяца. Нам говорили, что войска на границе “проходят учения”, что “Россия никого не собирается захватывать”, “их уже отводят”, а мирное население Украины “просто смотрит пропаганду”. Мы очень хотели верить вам.

Но в ночь на 24-ое февраля Россия напала на Украину, и все самые худшие предсказания  стали нашей реальностью .

Киев, ул. Кошица 7а. 25.02.2022

 Это не 1941, это сегодня. Это сейчас.
Больше 5 000 русских солдат убито в не своей и никому не нужной войне
Более 300 мирных украинских жителей погибли
Более 2 000 мирных людей ранено

Под Киевом горит нефтебаза – утро 27 февраля, 2022.

Нам искренне больно от ваших постов в соцсетях о том, что это “все сняли заранее” и “нарисовали”, но мы, к сожалению, вас понимаем.

Неделю назад никто из нас не поверил бы, что такое может произойти в 2022.

Метро Киева, Украина — с 25 февраля по сей день

Мы вряд ли найдем хоть одного человека на Земле, которому станет от нее лучше. Три тысячи ваших солдат, чьих-то детей, уже погибли за эти три дня. Мы не хотим этих смертей, но не можем не оборонять свою страну.

И мы все еще хотим верить, что вам так же жутко от этого безумия, которое остановило всю нашу жизнь.

Нам очень нужен ваш голос и смелость, потому что сейчас эту войну можете остановить только вы. Это страшно, но единственное, что будет иметь значение после – кто остался человеком.

ул.

Лобановского 6а, Киев, Украина. 26.02.2022

Это дом в центре Киева, а не фото 11-го сентября. Еще неделю назад здесь была кофейня, отделение почты и курсы английского, и люди в этом доме жили свою обычную жизнь, как живете ее вы.

P.S. К сожалению, это не “фотошоп от Пентагона”, как вам говорят. И да, в этих квартирах находились люди.

«Это не война, а только спец. операция.»

Это война.

Война

– это вооруженный конфликт, цель которого – навязать свою волю: свергнуть правительство, заставить никогда не вступить в НАТО, отобрать часть территории, и другие. Обо всем этом открыто заявляет Владимир Путин в каждом своем обращении.

«Россия хочет только защитить ЛНР и ДНР.»

Это не так.

Все это время идет обстрел городов во всех областях Украины, вторые сутки украинские военные борются за Киев.

На карте Украины вы легко увидите, что Львов, Ивано-Франковск или Луцк – это больше 1,000 км от ЛНР и ДНР. Это другой конец страны.
25 февраля, 2022 – места попадания ракет

25 февраля, 2022 – места попадания ракет «Мирных жителей это не коснется.»

Уже коснулось.

Касается каждого из нас, каждую секунду. С ночи четверга никто из украинцев не может спать, потому что вокруг сирены и взрывы. Тысячи семей должны были бросить свои родные города.
Снаряды попадают в наши жилые дома.

Больше 1,200 мирных людей ранены или погибли. Среди них много детей.
Под обстрелы уже попадали в детские садики и больницы.
Мы вынуждены ночевать на станциях метро, боясь обвалов наших домов.
Наши жены рожают здесь детей. Наши питомцы пугаются взрывов.

«У российских войск нет потерь.»

Ваши соотечественники гибнут тысячами.

Нет более мотивированной армии чем та, что сражается за свою землю.
Мы на своей земле, и мы даем жесткий отпор каждому, кто приходит к нам с оружием.

«В Украине – геноцид русскоязычного народа, а Россия его спасает.»

Большинство из тех, кто сейчас пишет вам это письмо, всю жизнь говорят на русском, живя в Украине.

Говорят в семье, с друзьями и на работе. Нас никогда и никак не притесняли.

Единственное, из-за чего мы хотим перестать говорить на русском сейчас – это то, что на русском лжецы в вашем правительстве приказали разрушить и захватить нашу любимую страну.

«Украина во власти нацистов и их нужно уничтожить.»

Сейчас у власти президент, за которого проголосовало три четверти населения Украины на свободных выборах в 2019 году. Как у любой власти, у нас есть оппозиция. Но мы не избавляемся от неугодных, убивая их или пришивая им уголовные дела.

У нас нет места диктатуре, и мы показали это всему миру в 2013 году. Мы не боимся говорить вслух, и нам точно не нужна ваша помощь в этом вопросе.

Украинские семьи потеряли больше 1,377,000 родных, борясь с нацизмом во время Второй мировой. Мы никогда не выберем нацизм, фашизм или национализм, как наш путь. И нам не верится, что вы сами можете всерьез так думать.

«Украинцы это заслужили.»

Мы у себя дома, на своей земле.

Украина никогда за всю историю не нападала на Россию и не хотела вам зла. Ваши войска напали на наши мирные города. Если вы действительно считаете, что для этого есть оправдание – нам жаль.

Мы не хотим ни минуты этой войны и ни одной бессмысленной смерти. Но мы не отдадим вам наш дом и не простим молчания, с которым вы смотрите на этот ночной кошмар.

Искренне ваш, Народ Украины

как управлять освещением из нескольких мест — Блог — EKF

Выключатели освещения

Один из самых распространённых видов выключателей освещения — это механический клавишный выключатель с одной, двумя или тремя клавишами.

Клавиши выключателя ещё называют кулисами или качающимися рычагами.

Выключатель просто включает и выключает свет. Переключатели на два направления — «проходные выключатели», которые внешне выглядят как обычные выключатели, монтируются парами. Их используют, чтобы управлять освещением из двух мест, обычно вверху и внизу лестницы. Можно установить и третий — промежуточный переключатель, чтобы включать и выключать свет из трёх мест.

Выключатели для скрытой установки можно устанавливать в стандартной монтажной коробке, утопленной в стену (скрытая установка), или на поверхности стены в специальной пластмассовой коробке для накладного монтажа, если она предусмотрена в конкретной серии изделий.

Выключатели накладного монтажа устанавливаются непосредственно на стену без дополнительной монтажной коробки.

Кроме простого включения и выключения, выключатель-регулятор (диммер или светорегулятор) будет менять по вашему желанию интенсивность освещения. У некоторых моделей одна круглая ручка действует одновременно как выключатель и как регулятор. У других, клавишных (кнопочных), одна клавиша — это выключатель, а другая — регулятор светового потока.

Как выбрать выключатель

Наиболее распространены модели универсальных цветов — белого и кремового, они подходят к любому интерьеру. Если вы хотите сделать выключатель дизайнерским элементом, то можно подобрать уникальные оттенки механизмов и рамок. Последние изготавливают из пластика, стекла, алюминия.

Выключатели с подсветкой легко найти в темноте — в их механизме находится светодиодная или маломощная неоновая микролампа. Чтобы избежать мерцания (вспыхивания) светодиодных или компактных люминесцентных ламп освещения в выключенном состоянии, обычно не рекомендуется применять их с такими выключателями. Однако существуют способы устранить эту проблему. О них мы расскажем ниже.

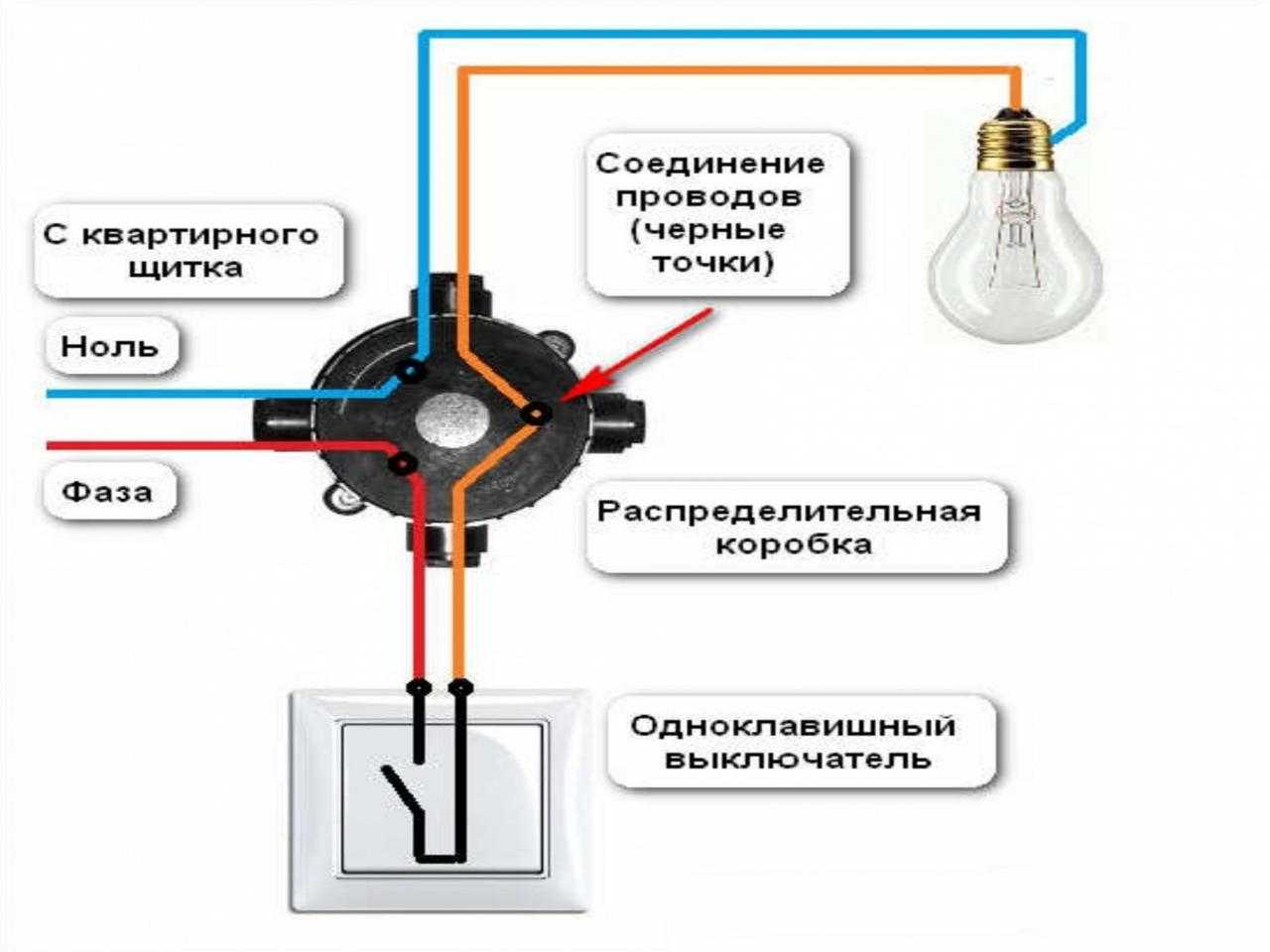

  • Простой выключатель

Осмотрите выключатель. К нему подходят два изолированных провода.

Простой выключатель имеет только клеммы L и 1. Устройство клемм этих изделий аналогично устройству розеточных клемм. Фазный провод (проверьте с помощью индикаторной отвёртки) подключается к клемме L. «Вход», часто дублируется стрелкой, направленной к центру выключателя. Провод, идущий к нагрузке — светильнику, подключается к клемме 1. «Выход», часто дублируется стрелкой, направленной от центра выключателя.

На механизме или суппорте изделия обычно обозначен верх (top), чтобы при сборке клавиша заняла правильное положение. Устройство будет работать и в перевёрнутом состоянии, но правильное положение клавиши позволяет узнать, включён выключатель или нет, даже если лампочка освещения перегорела.

Иногда можно встретить выключатель освещения, к которому подсоединены два провода и который работает как одинарный выключатель, но имеет при этом три клеммы. Это устройство на два направления, которое подключено для однолинейного использования, т. е. используется на одно направление, что совершенно безопасно.

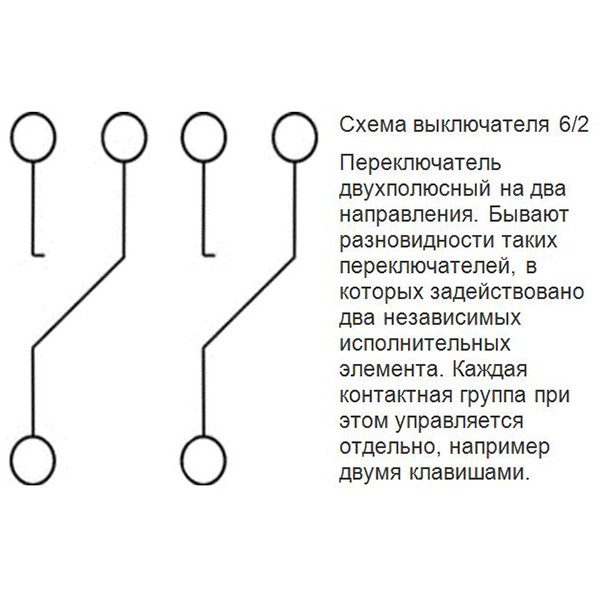

  • Проходной выключатель (переключатель на два направления)

Переключатель на два направления будет иметь по крайней мере по одному проводнику в каждой из своих трёх клемм. В зависимости от положения клавиши клемма L соединяется либо с клеммой (1), либо с клеммой (2). Для правильного подключения нового механизма следует записать соответствие проводников на старом выключателе перед его отсоединением. Другой простой способ — отсоединять по одной жиле и подсоединять её к соответствующей клемме нового выключателя до отсоединения следующей жилы.

  • Двухклавишные выключатели

Двухклавишный или двойной выключатель используется для управления двумя светильниками или двумя группами светильников. Возможны два варианта его исполнения.
Обычно электрические элементы объединены в одном механизме. В некоторых сериях двухклавишное устройство представляет собой комбинацию двух независимых друг от друга механизмов. В этом случае необходимо соединить между собой дополнительной перемычкой клеммы для подключения фазного провода.

  • Диммер вместо клавишного выключателя

Осмотрите клавишный выключатель для определения типа его подключения. Выключатель-регулятор (диммер) должен соответствовать этому подключению.

Будьте внимательны при выборе диммера!

Проверьте его соответствие вашему светильнику — мощность и типы нагрузки: лампы накаливания, галогенные лампы с электронным или ферромагнитным трансформатором, диммируемые светодиодные или люминесцентные лампы. При выборе мощности диммера нужно помнить, что паспортное значение указывается для одиночной установки в бетонную или кирпичную стену. Когда диммер устанавливается в тонкостенные перегородки из гипсокартона и т. п., его мощность снижается примерно на 15 % из-за ухудшения теплоотвода.

Не используйте диммер с обычными (недиммируемыми) светодиодными или люминесцентными лампами!

Выключатели с подсветкой в системе освещения с энергосберегающими лампами

С появлением компактных люминесцентных, а впоследствии и светодиодных ламп освещения многие домовладельцы столкнулись с проблемой их мерцания в выключенном состоянии при использовании выключателей с подсветкой. Дело в том, что при разомкнутых контактах устройства через элемент подсветки — светодиод или неоновую лампу — продолжает протекать очень маленький ток (0,15-0,3 мА). Он вызывает свечение элемента подсветки, а также постепенно заряжает конденсатор — неотъемлемую часть схемы любой энергосберегающей люминесцентной или светодиодной лампы. При заряде конденсатора напряжение на нём растёт и в определённый момент достигает уровня, достаточного для запуска основной схемы лампы. Энергии, запасённой в конденсаторе, хватает только на короткую вспышку. Он разряжается, и процесс повторяется вновь.

Это снижает ресурс лампы, да и находиться в помещении с такой лампой некомфортно. Чтобы решить эту проблему, необходимо исключить заряд конденсатора лампы при свечении элемента подсветки. Это можно сделать двумя способами:

  • подключить светильник через промежуточное реле,
  • заменить такой выключатель переключателем с подсветкой, подключив его элемент подсветки нестандартным образом.

  • Использование промежуточного реле

Электромагнитное реле на ток 10-16 А следует подключить так, чтобы выключатель с подсветкой управлял катушкой реле (выводы А1, А2), а силовые контакты реле подавали питание на лампу освещения при включении выключателя.

Современные реле достаточно компактны, их легко разместить в корпусе светильника или в люстре под декоративным колпаком, который закрывает узел крепления к потолку и монтажные клеммы.

  • Замена выключателя переключателем на два направления

При наличии в установочной коробке нулевого рабочего проводника (нейтрали) в качестве выключателя с подсветкой можно использовать переключатель на два направления с подсветкой.

Обычно элемент подсветки подключается параллельно контактам выключателя. Чтобы исключить заряд конденсатора энергосберегающей лампы, необходимо подключить элемент подсветки нестандартным образом. Это возможно, только если элемент подсветки переключателя подсоединён гибкими проводниками.

Один провод элемента подсветки подключается к одной выходной клемме переключателя, а другой, с помощью подходящей монтажной клеммы, — к нейтрали. Саму монтажную клемму разместите в установочной коробке, за механизмом переключателя. Теперь при выключенном освещении питание подаётся только на элемент подсветки. При включении освещения подсветка гаснет, и питание подаётся на лампу.

Установка выключателей

Выключатели освещения должны устанавливаться в относительно доступных местах — обычно где-то около двери примерно на уровне плеча или пояса. Правила электромонтажных работ запрещают установку устройств в пределах доступа от раковины, ванны или душа. Методы прокладки кабеля и крепления монтажных коробок аналогичны тем, которые используются при установке розеток.

  • Основные схемы управления освещением

На рисунке показана тыльная сторона выключателя с пружинными клеммами. Зелено-жёлтую жилу подсоедините к клемме заземления светильника (люстры). Если такая клемма отсутствует, то просто заизолируйте конец провода в светильнике.

  • Замена выключателей
    Замена неисправного изделия сводится в основном к подсоединению имеющихся жил к новому выключателю. При этом необходимо проследить, чтобы всё было сделано точно так же, как в старом устройстве.

К лампам накаливания выключатели с подсветкой подключаются аналогично моделям без неё. При монтаже или подсоединении проводов к устройству может понадобиться снять клавишу. Для этого аккуратно подденьте её отвёрткой сбоку. У многих выключателей имеются специальные пазы, которые облегчают эту операцию.

Проверьте, совместим ли новый выключатель со старой монтажной коробкой. В противном случае вам придётся её заменить. Если можно воспользоваться старой коробкой, крепите изделие старыми крепёжными винтами. Если вы хотите поменять накладной выключатель на встраиваемый, снимите старое устройство, приложите монтажную коробку к месту расположения и обведите её по контуру. Вырубите стену на глубину новой коробки и закрепите её на кладке.

Будьте очень осторожны — не повредите имеющуюся проводку!

При использовании ламп накаливания выключатели с подсветкой подключаются аналогично устройствам без неё.

  • Отключение электроэнергии

Всегда выключайте соответствующий автомат, перед тем как разбирать выключатель.

Управление освещением из нескольких мест

Бывают ситуации, когда удобно иметь возможность включать и выключать свет из двух мест, например, в начале и в конце длинного коридора или лестницы.

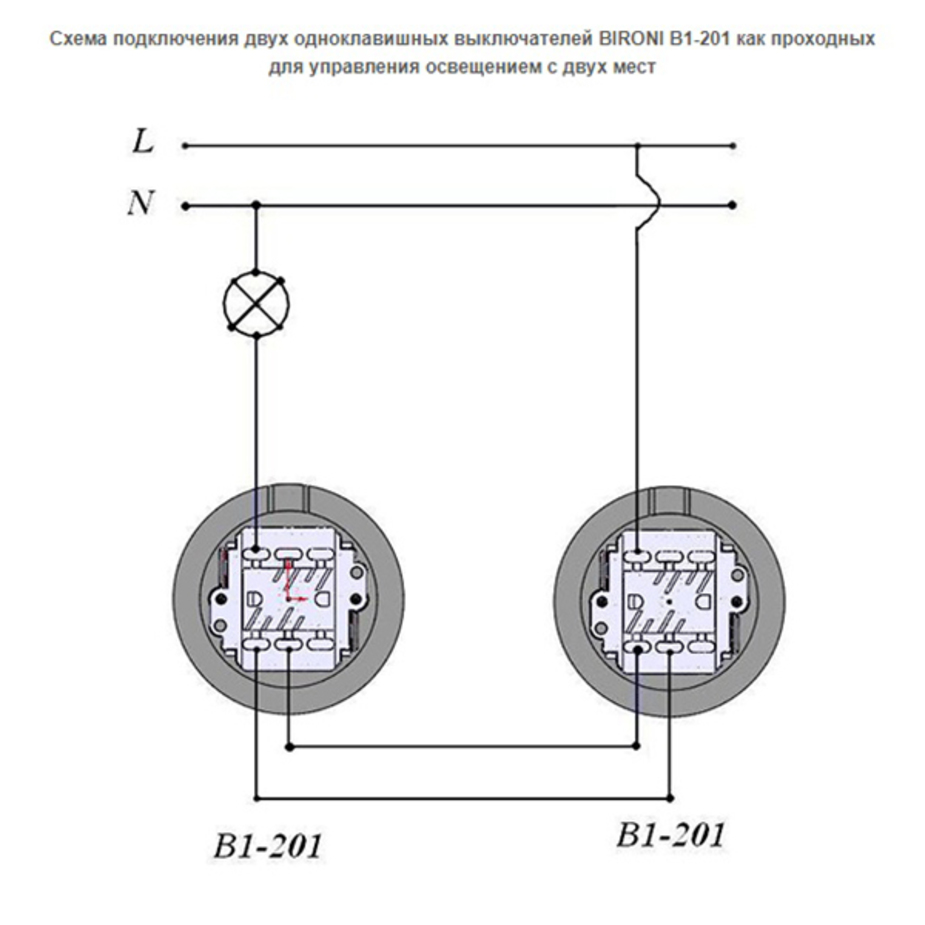

  • Освещение с двухсторонним управлением

Единственное отличие установки светильника с двухсторонним управлением от обычного — это схема подключения выключателей (переключателей).

  1. Установите светильник и оба переключателя на два направления, затем проложите кабель с жилами сечением 1,5 мм2 от источника электроэнергии к светильнику и от него до ближайшего переключателя.

Не подключайте новую проводку к осветительной цепи до завершения работ.

  1. Проложите между переключателями кабель с жилами сечением 1,5 мм2.
  2. К клемме L первого переключателя (левый на схеме) подсоединяется фазная жила от источника — распределительной коробки или щитка, а к клеммам 1 и 2 — две жилы, соединяющие его с другим переключателем.
  3. Во втором переключателе подсоедините две жилы, идущие от первого переключателя, к клеммам 1 и 2, а клемму L соедините с фазной клеммой светильника.
  4. Подключите также жёлто-зелёную жилу к заземляющей клемме светильника (если её нет, то заизолируйте её конец), а голубую жилу — к клемме нейтрали.
  5. Удостоверьтесь, что напряжение отключено, и подсоедините всю новую проводку к щитку либо к сети в распределительной коробке.

Проверьте новую проводку!

  • Освещение с трёхсторонним управлением

Добавив промежуточный переключатель к описанной выше цепи, можно управлять светильником из трёх мест.

Этот переключатель ставится в разрыв соединительных проводов между двумя другими переключателями.

  • В одном положении клавиши промежуточного переключателя клемма L1 замыкается с клеммой 3, клемма L2 — с клеммой 4.
  • В другом положении клавиши: L1 — с клеммой 4, а L2 — с клеммой 3.

Фазные клеммы L1 и L2 соединяются с клеммами 1 и 2 первого переключателя на два направления, а выходные клеммы — с клеммами 1 и 2 второго переключателя на два направления. При необходимости можно увеличить количество точек управления, добавляя в схему промежуточные переключатели.

Схема управления освещением из трёх мест

  1. Цепь питания светильника разомкнута. Нажатие на клавишу любого переключателя включит светильник.
  2. Нажата клавиша промежуточного (среднего) переключателя, цепь замкнута, светильник включён. Красной штриховой линией показано протекание электрического тока. Нажатие на клавишу любого переключателя выключит светильник.

Выключатель с лампочкой схема подключения

Автор Alexey На чтение 6 мин. Просмотров 1.3k. Опубликовано Обновлено

Для поиска выключателя на ощупь, находясь к тому же в малознакомой непривычной обстановке, можно потратить немало времени и нервов, задевая предметы. Проснувшись в темноте, при поисках выключателя есть риск споткнуться и получить травму.

Поэтому световая индикация аппаратов ручного управления освещением стала применяться почти сразу же после массового распространения электроосветительных приборов. Поначалу подсвечивали разными методами устройства управления электрическими осветительными приборами на предприятиях и в общественных заведениях.

Позже стали выпускаться бытовые выключатели с подсветкой, не отличающиеся от обычных по размерам, способу установки и подключения.

Сбалансированная яркость подсветки

Удобство выключателей с подсветкой заключается в возможности быстрого определения местонахождения устройства коммутации благодаря слабому свечению встроенного источника света.

Яркость свечения должна обеспечивать заметность выключателя сразу же для человека, пришедшего в помещение с потёмок, и спустя некоторое время, необходимое для аккомодации глаза, привыкшего к свету. Очевидно, что индикация будет тем заметней, чем мощнее и ярче источник света, но слишком яркая подсветка в темноте будет мешать при отдыхе, а также увеличится потребление электроэнергии.

Световая индикация выключателя света

На заводах, изготовляющих электротехнические изделия, мощность свечения выбирают и устанавливают таким образом, чтобы соответствовать запросам большинства потребителей.

Вся электронная начинка, необходимая для световой индикации, устанавливается производителем при изготовлении изделия, поэтому установка и схема подключения выключателя с подсветкой идентична для аналогичного коммутирующего устройства без подсвечивания, и пользователю незачем вникать в принцип работы индикации.

Схема подключения одноклавишного выключателя с подсветкой

Но, для разработки собственной подсветки выключателя или любого другого устройства, необходимо разобраться в существующих схемах, а также нужно будет опытным путём определить необходимую яркость источника света.

Принцип работы подсветки

В выключателях, и других устройствах, оборудованных световой индикацией, в качестве источника света используются маломощные неоновые лампы тлеющего разряда и светодиоды.

Светодиоды в выключателе

В независимости от используемых источников света, подключается подсветка параллельно контактам выключателя. При этом ток при разомкнутых контактах течёт через элементы подсветки и нить накала лампы освещения.

Схема подключения светодиода к выключателю

Если в качестве электроосветительного прибора используется люминесцентная или светодиодная лампа, то ток, необходимый для работы подсветки протекает через электронную схему данных осветительных электроприборов, из-за чего они неприятно мерцают в темноте.

После детального рассмотрения схем и принципа работы подсвечивающих элементов будут даны советы по устранению описанного эффекта мерцания данных электроосветительных приборов при управлении ими выключателями с подсветкой.

Разбор схемы с неоновой лампочкой

Ключевым параметром при расчётах схем подключения неоновых лампочек, является максимально допустимый ток, который в цепи  питания  источника света индикации   ограничивается токоограничивающим резистором, включённым  последовательно, благодаря чему достигается падение напряжения до номинального рабочего уровня.

В данной схеме подключения неоновой лампочки номинал сопротивления варьируется из-за типа электроприбора использованного для освещения. При использовании ламп накаливания, обладающих относительно малым сопротивлением, номинал резистора выбирают близким к максимуму.

Для люминесцентных и светодиодных осветительных приборов сопротивление резистора уменьшают, но не ниже на схеме указанного предела.

Схема подсветки на основе светодиода

При подключении светодиода соблюдается тот же принцип ограничения тока, но данный полупроводниковый прибор работает только при прямом включении. При отрицательной полуволне переменного напряжения может наступить пробой светодиода.

Поэтому, чтобы избежать пробоя, в схеме используют дополнительный диод, подключая его параллельно или последовательно светодиоду.

В данной схеме параллельно подключенный диод в обратном направлении гасит отрицательную полуволну, шунтируя светодиод, пропуская ток через себя. Рассеиваемая мощность диода должна быть не менее 1Вт. Очевидно, что энергия отрицательной полуволны напряжения расходуется на нагрев диода и резистора.

Здесь последовательно включённый светодиод не пропускает отрицательную полуволну, тем самым оберегая светодиод. Данная схема более экономна, но мерцание светодиода будет заметней, и яркость уменьшится из-за нелинейности АЧХ полупроводниковых приборов.

Подключение 2 светодиода встречно

Чтобы увеличить КПД использования электроэнергии, можно включить два светодиода встречно – параллельно, то есть, каждый светодиод будет работать на своей полуволне. Здесь падение напряжения рабочего светодиода будет ограничивать напряжение пробоя для обратно подключённого аналога.

В качестве ограничителя тока можно использовать конденсатор, у которого реактивное сопротивление переменному току уменьшается при увеличении емкости.

Практические расчеты и монтаж

Разумеется, что разрабатывать и монтировать схемы со светодиодами невыгодно, когда продаются готовые выключатели с подсветкой, практически не отличающиеся по цене от обычных, и не требующие никаких дополнительных манипуляций.

Но можно самостоятельно сделать подсветку для вводного щитка, на основе достаточно мощного светодиода, включаемого при открывании крышки. Подобным способом можно снабдить световой индикацией любое устройство. Для самостоятельной разработки подсветки, чтобы подобрать номинал сопротивления резистора и его рассеиваемую мощность, нужно воспользоваться формулой.

При монтаже светодиодов необходимо соблюдать полярность их выводов, которые называются анодом и катодом.

Обозначение на схемах светодиода

Светодиод светится при прямом токе, который возникает при подключении анода к плюсу, (положительная полуволна переменного напряжения), катода к минусу.

Поэтому часто анод светодиода маркируют значком «+». Поскольку диод и светодиод являются полупроводниковыми приборами, они чувствительны к перегреву, поэтому паять их следует с осторожностью.

Устранение эффекта мигания люминесцентных и светодиодных ламп

Нужно помнить, что параметры элементов подсветки никак не влияют на работу включённой лампы освещения, так как схема со светодиодом шунтируется контактами выключателя, поэтому ток через данную цепь практически не течёт, и индикация не работает.

При выключенном выключателе ток подсвечивания не может ощутимо нагреть нить накаливания лампы, но подзаряжает конденсаторы в блоках питания люминесцентных и светодиодных осветительных приборов, из-за чего они периодически вспыхивают.

Существует несколько способов решения данной проблемы:

  • Отказаться от выключателя с подсветкой, или отключить светящийся элемент;
  • Подвести к выключателю ноль и переделать схему, запитав подсветку от нулевого провода, минуя осветительный электроприбор. Данную модернизацию есть смысл делать при ремонте электропроводки, и если будет использоваться провод меньшего сечения, последовательно нужно включить плавкий предохранитель;
  • Шунтирование люминесцентной или светодиодной лампы при помощи резистора 200-300 кОм, 1 Вт, или схемы с конденсатором, установленной в цокольном патроне, подключаемой параллельно клеммам.
Схема подключения выключателя света

| Видеоруководство по подключению выключателя света

Выключатель освещения проводки — это первый шаг, который изучается электриком или студентом-электриком. Это очень простое соединение, которое чаще всего используется в электропроводке дома. Это соединение может быть выполнено с помощью одностороннего выключателя, патрона лампочки, лампочки и электрических проводов.

Схема подключения выключателя освещения

Из этого поста вы узнаете о проводке выключателя света с помощью простой схемы и видеоурока на английском языке. И это будет полное руководство по подключению выключателя света. Проводка выключателя света очень проста, но прежде чем мы начнем подключение проводки. Сначала я хочу выделить те вещи, которые мы используем для создания этой связи. Мы используем односторонний переключатель (односторонний переключатель), который имеет нормально разомкнутые внутренние контакты. И когда вы перемещаете или нажимаете переключатель, переключатель замыкает внутренние контакты.

Еще одна вещь, чтобы подключить выключатель света, первое, что нам нужно для электроснабжения.Мы можем получить питание от главного распределительного щита или другого места, где у нас есть точка подключения источника питания. Но прежде чем вы собираетесь начать работу и получить блок питания. Нам нужно отключить главный выключатель. А затем приступайте к работе, ведь в электромонтажных работах самое главное – это безопасность и защита.

Итак, безопасность превыше всего. Сначала выключите главный автоматический выключатель, чтобы начать работу, если ваша проводка находится в кабелепроводе, используйте стальную проволоку для перемещения по пенопластовым кабелепроводам электрических кабелей. Еще одна вещь, чтобы подключить выключатель света к переменному току (переменный ток), мы начнем нашу работу с трехцветных электрических проводов: красного, черного и зеленого.

В основном мы используем этот цветовой код для установки однофазной проводки, где красный используется для фазы (горячий провод), черный для нейтрали и зеленый для земли или земли. Если вы используете металлическую распределительную коробку, подключите заземляющий провод, однако в некоторых местах корпус одностороннего переключателя изготовлен из металла, поэтому нам нужен заземляющий провод для корпуса переключателя.

Как я уже говорил выше, в электромонтажных работах самое главное безопасность и система защиты и заземления — это хорошая система защиты. Поэтому всегда устанавливайте систему заземления в каждой электроустановке.

Подойдите к проводному соединению. Подключение выключателя света очень простое и легкое подключение. Вам нужно подключить нейтральный провод к розетке освещения, а горячий провод к выключателю, а от выключателя вы подсоедините провод к розетке лампочки, другой свободный терминал и заземляющий провод к точке заземления одностороннего выключателя, как показано на диаграмме ниже.

Видеоруководство по подключению выключателя света Руководство

Приведенная выше схема подключения выключателя освещения слишком проста. Однако, если вам нужно больше объяснений или рекомендаций, посмотрите приведенный ниже видеоурок на английском языке.


После просмотра вышеуказанного видеоурока на английском языке. Надеюсь теперь вам будет полностью понятна проводка переключателя света. Однако, если у вас есть какие-либо вопросы или вы хотите дать нам какое-то предложение, вы можете использовать поле системы комментариев ниже.

Читайте также:

Подключение светильников последовательно

Параллельное подключение фонарей

Об авторе
Сикандар Хайдар

Человека, стоящего за этим блогом, зовут Сикандар Хайдар, он любит делиться и изучать знания об электрике и электронике, делиться схемами об однофазных, трехфазных, RAC, HVAC, управлении и многом другом. ..

%PDF-1.2 % 1 0 объект > эндообъект 2 0 объект > эндообъект 3 0 объект > эндообъект 4 0 объект > эндообъект 5 0 объект > эндообъект 6 0 объект > эндообъект 7 0 объект > эндообъект 8 0 объект > эндообъект 9 0 объект > эндообъект 10 0 объект > эндообъект 11 0 объект > эндообъект 12 0 объект > эндообъект 13 0 объект > эндообъект 14 0 объект > эндообъект 15 0 объект > эндообъект 16 0 объект > эндообъект 17 0 объект > эндообъект 18 0 объект > эндообъект 19 0 объект > эндообъект 20 0 объект > эндообъект 21 0 объект > эндообъект 22 0 объект > эндообъект 23 0 объект > эндообъект 24 0 объект > эндообъект 25 0 объект > эндообъект 26 0 объект > эндообъект 27 0 объект > эндообъект 28 0 объект > эндообъект 29 0 объект > эндообъект 30 0 объект > эндообъект 31 0 объект > эндообъект 32 0 объект > эндообъект 33 0 объект > эндообъект 34 0 объект > эндообъект 35 0 объект > эндообъект 36 0 объект > эндообъект 37 0 объект > эндообъект 38 0 объект > эндообъект 39 0 объект > эндообъект 40 0 объект > эндообъект 41 0 объект > эндообъект 42 0 объект > эндообъект 43 0 объект > эндообъект 44 0 объект > эндообъект 45 0 объект > эндообъект 46 0 объект > эндообъект 47 0 объект > эндообъект 48 0 объект > эндообъект 49 0 объект > эндообъект 50 0 объект > эндообъект 51 0 объект > эндообъект 52 0 объект > эндообъект 53 0 объект > эндообъект 54 0 объект > эндообъект 55 0 объект > эндообъект 56 0 объект > эндообъект 57 0 объект > эндообъект 58 0 объект > эндообъект 59 0 объект > эндообъект 60 0 объект > эндообъект 61 0 объект > эндообъект 62 0 объект > эндообъект 63 0 объект > эндообъект 64 0 объект > эндообъект 65 0 объект > эндообъект 66 0 объект > эндообъект 67 0 объект > эндообъект 68 0 объект > эндообъект 69 0 объект > эндообъект 70 0 объект > эндообъект 71 0 объект > эндообъект 72 0 объект > эндообъект 73 0 объект > эндообъект 74 0 объект > эндообъект 75 0 объект > эндообъект 76 0 объект > эндообъект 77 0 объект > эндообъект 78 0 объект > эндообъект 79 0 объект > эндообъект 80 0 объект > эндообъект 81 0 объект > эндообъект 82 0 объект > эндообъект 83 0 объект > эндообъект 84 0 объект > эндообъект 85 0 объект > эндообъект 86 0 объект > эндообъект 87 0 объект > эндообъект 88 0 объект > эндообъект 89 0 объект > эндообъект 90 0 объект > эндообъект 91 0 объект > эндообъект 92 0 объект > эндообъект 93 0 объект > эндообъект 94 0 объект > эндообъект 95 0 объект > эндообъект 96 0 объект > эндообъект 97 0 объект > эндообъект 98 0 объект > эндообъект 99 0 объект > эндообъект 100 0 объект > эндообъект 101 0 объект > эндообъект 102 0 объект > эндообъект 103 0 объект > эндообъект 104 0 объект > эндообъект 105 0 объект > эндообъект 106 0 объект > эндообъект 107 0 объект > эндообъект 108 0 объект > эндообъект 109 0 объект > эндообъект 110 0 объект > эндообъект 111 0 объект > эндообъект 112 0 объект > эндообъект 113 0 объект > эндообъект 114 0 объект > эндообъект 115 0 объект > эндообъект 116 0 объект > эндообъект 117 0 объект > эндообъект 118 0 объект > эндообъект 119 0 объект > эндообъект 120 0 объект > эндообъект 121 0 объект > эндообъект 122 0 объект > эндообъект 123 0 объект > эндообъект 124 0 объект > эндообъект 125 0 объект > эндообъект 126 0 объект > эндообъект 127 0 объект > эндообъект 128 0 объект > эндообъект 129 0 объект > эндообъект 130 0 объект > эндообъект 131 0 объект > эндообъект 132 0 объект > эндообъект 133 0 объект > эндообъект 134 0 объект > эндообъект 135 0 объект > эндообъект 136 0 объект > эндообъект 137 0 объект > эндообъект 138 0 объект > эндообъект 139 0 объект > эндообъект 140 0 объект > эндообъект 141 0 объект > эндообъект 142 0 объект > эндообъект 143 0 объект > эндообъект 144 0 объект > эндообъект 145 0 объект > эндообъект 146 0 объект > эндообъект 147 0 объект > эндообъект 148 0 объект > эндообъект 149 0 объект > эндообъект 150 0 объект > эндообъект 151 0 объект > эндообъект 152 0 объект > эндообъект 153 0 объект > эндообъект 154 0 объект > эндообъект 155 0 объект > эндообъект 156 0 объект > эндообъект 157 0 объект > эндообъект 158 0 объект > эндообъект 159 0 объект > эндообъект 160 0 объект > эндообъект 161 0 объект > эндообъект 162 0 объект > эндообъект 163 0 объект > эндообъект 164 0 объект > эндообъект 165 0 объект > эндообъект 166 0 объект > эндообъект 167 0 объект > эндообъект 168 0 объект > эндообъект 169 0 объект > эндообъект 170 0 объект > эндообъект 171 0 объект > эндообъект 172 0 объект > эндообъект 173 0 объект > эндообъект 174 0 объект > эндообъект 175 0 объект > /Ф 176 0 Р >> эндообъект 176 0 объект > эндообъект 177 0 объект > эндообъект 178 0 объект > эндообъект 179 0 объект > эндообъект 180 0 объект > эндообъект 181 0 объект > эндообъект 182 0 объект > эндообъект 183 0 объект > эндообъект 184 0 объект > эндообъект 185 0 объект > эндообъект 186 0 объект > эндообъект 187 0 объект > эндообъект 188 0 объект > эндообъект 189 0 объект > эндообъект 190 0 объект > эндообъект 191 0 объект > эндообъект 192 0 объект > эндообъект 193 0 объект > эндообъект 194 0 объект > эндообъект 195 0 объект > эндообъект 196 0 объект > эндообъект 197 0 объект > эндообъект 198 0 объект > эндообъект 199 0 объект > эндообъект 200 0 объект > эндообъект 201 0 объект > эндообъект 202 0 объект > эндообъект 203 0 объект > эндообъект 204 0 объект > эндообъект 205 0 объект > эндообъект 206 0 объект > эндообъект 207 0 объект > эндообъект 208 0 объект > эндообъект 209 0 объект > эндообъект 210 0 объект > эндообъект 211 0 объект > эндообъект 212 0 объект > эндообъект 213 0 объект > эндообъект 214 0 объект > эндообъект 215 0 объект > эндообъект 216 0 объект > эндообъект 217 0 объект > эндообъект 218 0 объект > эндообъект 219 0 объект > эндообъект 220 0 объект > эндообъект 221 0 объект > эндообъект 222 0 объект > эндообъект 223 0 объект > эндообъект 224 0 объект > эндообъект 225 0 объект > эндообъект 226 0 объект > эндообъект 227 0 объект > эндообъект 228 0 объект > эндообъект 229 0 объект > эндообъект 230 0 объект > эндообъект 231 0 объект > эндообъект 232 0 объект > эндообъект 233 0 объект > эндообъект 234 0 объект > эндообъект 235 0 объект > эндообъект 236 0 объект > эндообъект 237 0 объект > эндообъект 238 0 объект > эндообъект 239 0 объект > эндообъект 240 0 объект > эндообъект 241 0 объект > эндообъект 242 0 объект > эндообъект 243 0 объект > эндообъект 244 0 объект > эндообъект 245 0 объект > эндообъект 246 0 объект > эндообъект 247 0 объект > эндообъект 248 0 объект > эндообъект 249 0 объект > эндообъект 250 0 объект > эндообъект 251 0 объект > эндообъект 252 0 объект > эндообъект 253 0 объект > эндообъект 254 0 объект > эндообъект 255 0 объект > эндообъект 256 0 объект > эндообъект 257 0 объект > эндообъект 258 0 объект > эндообъект 259 0 объект > эндообъект 260 0 объект > эндообъект 261 0 объект > эндообъект 262 0 объект > эндообъект 263 0 объект > эндообъект 264 0 объект > эндообъект 265 0 объект > эндообъект 266 0 объект > эндообъект 267 0 объект > эндообъект 268 0 объект > эндообъект 269 ​​0 объект > эндообъект 270 0 объект > эндообъект 271 0 объект > эндообъект 272 0 объект > эндообъект 273 0 объект > эндообъект 274 0 объект > эндообъект 275 0 объект > эндообъект 276 0 объект > эндообъект 277 0 объект > эндообъект 278 0 объект > эндообъект 279 0 объект > эндообъект 280 0 объект > эндообъект 281 0 объект > эндообъект 282 0 объект > эндообъект 283 0 объект > эндообъект 284 0 объект > эндообъект 285 0 объект > эндообъект 286 0 объект > эндообъект 287 0 объект > эндообъект 288 0 объект > эндообъект 289 0 объект > эндообъект 290 0 объект > эндообъект 291 0 объект > эндообъект 292 0 объект > эндообъект 293 0 объект > эндообъект 294 0 объект > эндообъект 295 0 объект > эндообъект 296 0 объект > эндообъект 297 0 объект > эндообъект 298 0 объект > эндообъект 299 0 объект > эндообъект 300 0 объект > эндообъект 301 0 объект > эндообъект 302 0 объект > эндообъект 303 0 объект > эндообъект 304 0 объект > эндообъект 305 0 объект > эндообъект 306 0 объект > эндообъект 307 0 объект > эндообъект 308 0 объект > эндообъект 309 0 объект > эндообъект 310 0 объект > эндообъект 311 0 объект > эндообъект 312 0 объект > эндообъект 313 0 объект > эндообъект 314 0 объект > эндообъект 315 0 объект > эндообъект 316 0 объект > эндообъект 317 0 объект > эндообъект 318 0 объект > эндообъект 319 0 объект > эндообъект 320 0 объект > эндообъект 321 0 объект > эндообъект 322 0 объект > эндообъект 323 0 объект > эндообъект 324 0 объект > эндообъект 325 0 объект > эндообъект 326 0 объект > эндообъект 327 0 объект > эндообъект 328 0 объект > эндообъект 329 0 объект > эндообъект 330 0 объект > эндообъект 331 0 объект > эндообъект 332 0 объект > эндообъект 333 0 объект > эндообъект 334 0 объект > эндообъект 335 0 объект > эндообъект 336 0 объект > эндообъект 337 0 объект > эндообъект 338 0 объект > эндообъект 339 0 объект > эндообъект 340 0 объект > эндообъект 341 0 объект > эндообъект 342 0 объект > эндообъект 343 0 объект > эндообъект 344 0 объект > эндообъект 345 0 объект > эндообъект 346 0 объект > эндообъект 347 0 объект > эндообъект 348 0 объект > эндообъект 349 0 объект > эндообъект 350 0 объект > эндообъект 351 0 объект > эндообъект 352 0 объект > эндообъект 353 0 объект > эндообъект 354 0 объект > эндообъект 355 0 объект > эндообъект 356 0 объект > эндообъект 357 0 объект > эндообъект 358 0 объект > эндообъект 359 0 объект > эндообъект 360 0 объект > эндообъект 361 0 объект > эндообъект 362 0 объект > эндообъект 363 0 объект > эндообъект 364 0 объект > эндообъект 365 0 объект > эндообъект 366 0 объект > эндообъект 367 0 объект > эндообъект 368 0 объект > эндообъект 369 0 объект > эндообъект 370 0 объект > эндообъект 371 0 объект > эндообъект 372 0 объект > эндообъект 373 0 объект > эндообъект 374 0 объект > эндообъект 375 0 объект > эндообъект 376 0 объект > эндообъект 377 0 объект > эндообъект 378 0 объект > эндообъект 379 0 объект > эндообъект 380 0 объект > эндообъект 381 0 объект > эндообъект 382 0 объект > эндообъект 383 0 объект > эндообъект 384 0 объект > эндообъект 385 0 объект > эндообъект 386 0 объект > эндообъект 387 0 объект > эндообъект 388 0 объект > эндообъект 389 0 объект > эндообъект 390 0 объект > эндообъект 391 0 объект > эндообъект 392 0 объект > эндообъект 393 0 объект > эндообъект 394 0 объект > эндообъект 395 0 объект > эндообъект 396 0 объект > эндообъект 397 0 объект > эндообъект 398 0 объект > эндообъект 399 0 объект > эндообъект 400 0 объект > эндообъект 401 0 объект > эндообъект 402 0 объект > эндообъект 403 0 объект > эндообъект 404 0 объект > эндообъект 405 0 объект > эндообъект 406 0 объект > эндообъект 407 0 объект > эндообъект 408 0 объект > эндообъект 409 0 объект > эндообъект 410 0 объект > эндообъект 411 0 объект > эндообъект 412 0 объект > эндообъект 413 0 объект > эндообъект 414 0 объект > эндообъект 415 0 объект > эндообъект 416 0 объект > эндообъект 417 0 объект > эндообъект 418 0 объект > эндообъект 419 0 объект > эндообъект 420 0 объект > эндообъект 421 0 объект > эндообъект 422 0 объект > эндообъект 423 0 объект > эндообъект 424 0 объект > эндообъект 425 0 объект > эндообъект 426 0 объект > эндообъект 427 0 объект > эндообъект 428 0 объект > эндообъект 429 0 объект > эндообъект 430 0 объект > эндообъект 431 0 объект > эндообъект 432 0 объект > эндообъект 433 0 объект > эндообъект 434 0 объект > эндообъект 435 0 объект > эндообъект 436 0 объект > эндообъект 437 0 объект > эндообъект 438 0 объект > эндообъект 439 0 объект > эндообъект 440 0 объект > эндообъект 441 0 объект > эндообъект 442 0 объект > эндообъект 443 0 объект > эндообъект 444 0 объект > эндообъект 445 0 объект > эндообъект 446 0 объект > эндообъект 447 0 объект > эндообъект 448 0 объект > эндообъект 449 0 объект > эндообъект 450 0 объект > эндообъект 451 0 объект > эндообъект 452 0 объект > эндообъект 453 0 объект > эндообъект 454 0 объект > эндообъект 455 0 объект > эндообъект 456 0 объект > эндообъект 457 0 объект > эндообъект 458 0 объект > эндообъект 459 0 объект > эндообъект 460 0 объект > эндообъект 461 0 объект > эндообъект 462 0 объект > эндообъект 463 0 объект > эндообъект 464 0 объект > эндообъект 465 0 объект > эндообъект 466 0 объект > эндообъект 467 0 объект > эндообъект 468 0 объект > эндообъект 469 0 объект > эндообъект 470 0 объект > эндообъект 471 0 объект > эндообъект 472 0 объект > эндообъект 473 0 объект > эндообъект 474 0 объект > эндообъект 475 0 объект > эндообъект 476 0 объект > эндообъект 477 0 объект > эндообъект 478 0 объект > эндообъект 479 0 объект > эндообъект 480 0 объект > эндообъект 481 0 объект > эндообъект 482 0 объект > эндообъект 483 0 объект > эндообъект 484 0 объект > эндообъект 485 0 объект > эндообъект 486 0 объект > эндообъект 487 0 объект > эндообъект 488 0 объект > эндообъект 489 0 объект > эндообъект 490 0 объект > эндообъект 491 0 объект > эндообъект 492 0 объект > эндообъект 493 0 объект > эндообъект 494 0 объект > эндообъект 495 0 объект > эндообъект 496 0 объект > эндообъект 497 0 объект > эндообъект 498 0 объект > эндообъект 499 0 объект > эндообъект 500 0 объект > эндообъект 501 0 объект > эндообъект 502 0 объект > эндообъект 503 0 объект > эндообъект 504 0 объект > эндообъект 505 0 объект > эндообъект 506 0 объект > эндообъект 507 0 объект > эндообъект 508 0 объект > эндообъект 509 0 объект > эндообъект 510 0 объект > эндообъект 511 0 объект > эндообъект 512 0 объект > эндообъект 513 0 объект > эндообъект 514 0 объект > эндообъект 515 0 объект > эндообъект 516 0 объект > эндообъект 517 0 объект > эндообъект 518 0 объект > эндообъект 519 0 объект > эндообъект 520 0 объект > эндообъект 521 0 объект > эндообъект 522 0 объект > эндообъект 523 0 объект > эндообъект 524 0 объект > эндообъект 525 0 объект > эндообъект 526 0 объект > эндообъект 527 0 объект > эндообъект 528 0 объект > эндообъект 529 0 объект > эндообъект 530 0 объект > эндообъект 531 0 объект > эндообъект 532 0 объект > эндообъект 533 0 объект > эндообъект 534 0 объект > эндообъект 535 0 объект > эндообъект 536 0 объект > эндообъект 537 0 объект > эндообъект 538 0 объект > эндообъект 539 0 объект > эндообъект 540 0 объект > эндообъект 541 0 объект > эндообъект 542 0 объект > эндообъект 543 0 объект > эндообъект 544 0 объект > эндообъект 545 0 объект > эндообъект 546 0 объект > эндообъект 547 0 объект > эндообъект 548 0 объект > эндообъект 549 0 объект > эндообъект 550 0 объект > эндообъект 551 0 объект > эндообъект 552 0 объект > эндообъект 553 0 объект > эндообъект 554 0 объект > эндообъект 555 0 объект > эндообъект 556 0 объект > эндообъект 557 0 объект > эндообъект 558 0 объект > эндообъект 559 0 объект > эндообъект 560 0 объект > эндообъект 561 0 объект > эндообъект 562 0 объект > эндообъект 563 0 объект > эндообъект 564 0 объект > эндообъект 565 0 объект > эндообъект 566 0 объект > эндообъект 567 0 объект > эндообъект 568 0 объект > эндообъект 569 0 объект > эндообъект 570 0 объект > эндообъект 571 0 объект > эндообъект 572 0 объект > эндообъект 573 0 объект > эндообъект 574 0 объект > эндообъект 575 0 объект > эндообъект 576 0 объект > эндообъект 577 0 объект > эндообъект 578 0 объект > эндообъект 579 0 объект > эндообъект 580 0 объект > эндообъект 581 0 объект > эндообъект 582 0 объект > эндообъект 583 0 объект > эндообъект 584 0 объект > эндообъект 585 0 объект > эндообъект 586 0 объект > эндообъект 587 0 объект > эндообъект 588 0 объект > эндообъект 589 0 объект > эндообъект 590 0 объект > эндообъект 591 0 объект > эндообъект 592 0 объект > эндообъект 593 0 объект > эндообъект 594 0 объект > эндообъект 595 0 объект > эндообъект 596 0 объект > эндообъект 597 0 объект > эндообъект 598 0 объект > эндообъект 599 0 объект > эндообъект 600 0 объект > эндообъект 601 0 объект > эндообъект 602 0 объект > эндообъект 603 0 объект > эндообъект 604 0 объект > эндообъект 605 0 объект > эндообъект 606 0 объект > эндообъект 607 0 объект > эндообъект 608 0 объект > эндообъект 609 0 объект > эндообъект 610 0 объект > эндообъект 611 0 объект > эндообъект 612 0 объект > эндообъект 613 0 объект > эндообъект 614 0 объект > эндообъект 615 0 объект > эндообъект 616 0 объект > эндообъект 617 0 объект > эндообъект 618 0 объект > эндообъект 619 0 объект > эндообъект 620 0 объект > эндообъект 621 0 объект > эндообъект 622 0 объект > эндообъект 623 0 объект > эндообъект 624 0 объект > эндообъект 625 0 объект > эндообъект 626 0 объект > эндообъект 627 0 объект > эндообъект 628 0 объект > эндообъект 629 0 объект > эндообъект 630 0 объект > эндообъект 631 0 объект > эндообъект 632 0 объект > эндообъект 633 0 объект > эндообъект 634 0 объект > эндообъект 635 0 объект > эндообъект 636 0 объект > эндообъект 637 0 объект > эндообъект 638 0 объект > эндообъект 639 0 объект > эндообъект 640 0 объект > эндообъект 641 0 объект > эндообъект 642 0 объект > эндообъект 643 0 объект > эндообъект 644 0 объект > эндообъект 645 0 объект > эндообъект 646 0 объект > эндообъект 647 0 объект > эндообъект 648 0 объект > эндообъект 649 0 объект > эндообъект 650 0 объект > эндообъект 651 0 объект > эндообъект 652 0 объект > эндообъект 653 0 объект > эндообъект 654 0 объект > эндообъект 655 0 объект > эндообъект 656 0 объект > эндообъект 657 0 объект > эндообъект 658 0 объект > эндообъект 659 0 объект > эндообъект 660 0 объект > эндообъект 661 0 объект > эндообъект 662 0 объект > эндообъект 663 0 объект > эндообъект 664 0 объект > эндообъект 665 0 объект > эндообъект 666 0 объект > эндообъект 667 0 объект > эндообъект 668 0 объект > эндообъект 669 0 объект > эндообъект 670 0 объект > эндообъект 671 0 объект > эндообъект 672 0 объект > эндообъект 673 0 объект > эндообъект 674 0 объект > эндообъект 675 0 объект > эндообъект 676 0 объект > эндообъект 677 0 объект > эндообъект 678 0 объект > эндообъект 679 0 объект > эндообъект 680 0 объект > эндообъект 681 0 объект > эндообъект 682 0 объект > эндообъект 683 0 объект > эндообъект 684 0 объект > эндообъект 685 0 объект > эндообъект 686 0 объект > эндообъект 687 0 объект > эндообъект 688 0 объект > эндообъект 689 0 объект > эндообъект 690 0 объект > эндообъект 691 0 объект > эндообъект 692 0 объект > эндообъект 693 0 объект > эндообъект 694 0 объект > эндообъект 695 0 объект > эндообъект 696 0 объект > эндообъект 697 0 объект > эндообъект 698 0 объект > эндообъект 699 0 объект > эндообъект 700 0 объект > эндообъект 701 0 объект > эндообъект 702 0 объект > эндообъект 703 0 объект > эндообъект 704 0 объект > эндообъект 705 0 объект > эндообъект 706 0 объект > эндообъект 707 0 объект > эндообъект 708 0 объект > эндообъект 709 0 объект > эндообъект 710 0 объект > эндообъект 711 0 объект > эндообъект 712 0 объект > эндообъект 713 0 объект > эндообъект 714 0 объект > эндообъект 715 0 объект > эндообъект 716 0 объект > эндообъект 717 0 объект > эндообъект 718 0 объект > эндообъект 719 0 объект > эндообъект 720 0 объект > эндообъект 721 0 объект > эндообъект 722 0 объект > эндообъект 723 0 объект > эндообъект 724 0 объект > эндообъект 725 0 объект > эндообъект 726 0 объект > эндообъект 727 0 объект > эндообъект 728 0 объект > эндообъект 729 0 объект > эндообъект 730 0 объект > эндообъект 731 0 объект > эндообъект 732 0 объект > эндообъект 733 0 объект > эндообъект 734 0 объект > эндообъект 735 0 объект > эндообъект 736 0 объект > эндообъект 737 0 объект > эндообъект 738 0 объект > эндообъект 739 0 объект > эндообъект 740 0 объект > эндообъект 741 0 объект > эндообъект 742 0 объект > эндообъект 743 0 объект > эндообъект 744 0 объект > эндообъект 745 0 объект > эндообъект 746 0 объект > эндообъект 747 0 объект > эндообъект 748 0 объект > эндообъект 749 0 объект > эндообъект 750 0 объект > эндообъект 751 0 объект > эндообъект 752 0 объект > эндообъект 753 0 объект > эндообъект 754 0 объект > эндообъект 755 0 объект > эндообъект 756 0 объект > эндообъект 757 0 объект > эндообъект 758 0 объект > эндообъект 759 0 объект > эндообъект 760 0 объект > эндообъект 761 0 объект > эндообъект 762 0 объект > эндообъект 763 0 объект > эндообъект 764 0 объект > эндообъект 765 0 объект > эндообъект 766 0 объект > эндообъект 767 0 объект > эндообъект 768 0 объект > эндообъект 769 0 объект > эндообъект 770 0 объект > эндообъект 771 0 объект > эндообъект 772 0 объект > эндообъект 773 0 объект > эндообъект 774 0 объект > эндообъект 775 0 объект > эндообъект 776 0 объект > эндообъект 777 0 объект > эндообъект 778 0 объект > эндообъект 779 0 объект > эндообъект 780 0 объект > эндообъект 781 0 объект > эндообъект 782 0 объект > эндообъект 783 0 объект > эндообъект 784 0 объект > эндообъект 785 0 объект > эндообъект 786 0 объект > эндообъект 787 0 объект > эндообъект 788 0 объект > эндообъект 789 0 объект > эндообъект 790 0 объект > эндообъект 791 0 объект > эндообъект 792 0 объект > эндообъект 793 0 объект > эндообъект 794 0 объект > эндообъект 795 0 объект > эндообъект 796 0 объект > эндообъект 797 0 объект > эндообъект 798 0 объект > эндообъект 799 0 объект > эндообъект 800 0 объект > эндообъект 801 0 объект > эндообъект 802 0 объект > эндообъект 803 0 объект > эндообъект 804 0 объект > эндообъект 805 0 объект > эндообъект 806 0 объект > эндообъект 807 0 объект > эндообъект 808 0 объект > эндообъект 809 0 объект > эндообъект 810 0 объект > эндообъект 811 0 объект > эндообъект 812 0 объект > эндообъект 813 0 объект > эндообъект 814 0 объект > эндообъект 815 0 объект > эндообъект 816 0 объект > эндообъект 817 0 объект > эндообъект 818 0 объект > эндообъект 819 0 объект > эндообъект 820 0 объект > эндообъект 821 0 объект > эндообъект 822 0 объект > эндообъект 823 0 объект > эндообъект 824 0 объект > эндообъект 825 0 объект > эндообъект 826 0 объект > эндообъект 827 0 объект > эндообъект 828 0 объект > эндообъект 829 0 объект > эндообъект 830 0 объект > эндообъект 831 0 объект > эндообъект 832 0 объект > эндообъект 833 0 объект > эндообъект 834 0 объект > эндообъект 835 0 объект > эндообъект 836 0 объект > эндообъект 837 0 объект > эндообъект 838 0 объект > эндообъект 839 0 объект > эндообъект 840 0 объект > эндообъект 841 0 объект > эндообъект 842 0 объект > эндообъект 843 0 объект > эндообъект 844 0 объект > эндообъект 845 0 объект > эндообъект 846 0 объект > эндообъект 847 0 объект > эндообъект 848 0 объект > эндообъект 849 0 объект > эндообъект 850 0 объект > эндообъект 851 0 объект > эндообъект 852 0 объект > эндообъект 853 0 объект > эндообъект 854 0 объект > эндообъект 855 0 объект > /Ф 856 0 Р >> эндообъект 856 0 объект > эндообъект 857 0 объект > эндообъект 858 0 объект > эндообъект 859 0 объект > эндообъект 860 0 объект > эндообъект 861 0 объект > эндообъект 862 0 объект > эндообъект 863 0 объект > эндообъект 864 0 объект > эндообъект 865 0 объект > эндообъект 866 0 объект > эндообъект 867 0 объект > эндообъект 868 0 объект > эндообъект 869 0 объект > эндообъект 870 0 объект > эндообъект 871 0 объект > эндообъект 872 0 объект > эндообъект 873 0 объект > эндообъект 874 0 объект > эндообъект 875 0 объект > эндообъект 876 0 объект > эндообъект 877 0 объект > эндообъект 878 0 объект > эндообъект 879 0 объект > эндообъект 880 0 объект > эндообъект 881 0 объект > эндообъект 882 0 объект > эндообъект 883 0 объект > эндообъект 884 0 объект > эндообъект 885 0 объект > эндообъект 886 0 объект > эндообъект 887 0 объект > эндообъект 888 0 объект > эндообъект 889 0 объект > эндообъект 890 0 объект > эндообъект 891 0 объект > эндообъект 892 0 объект > эндообъект 893 0 объект > эндообъект 894 0 объект > эндообъект 895 0 объект > эндообъект 896 0 объект > эндообъект 897 0 объект > эндообъект 898 0 объект > эндообъект 899 0 объект > эндообъект 900 0 объект > эндообъект 901 0 объект > эндообъект 902 0 объект > эндообъект 903 0 объект > эндообъект 904 0 объект > эндообъект 905 0 объект > эндообъект 906 0 объект > эндообъект 907 0 объект > эндообъект 908 0 объект > эндообъект 909 0 объект > эндообъект 910 0 объект > эндообъект 911 0 объект > эндообъект 912 0 объект > эндообъект 913 0 объект > эндообъект 914 0 объект > эндообъект 915 0 объект > эндообъект 916 0 объект > эндообъект 917 0 объект > эндообъект 918 0 объект > эндообъект 919 0 объект > эндообъект 920 0 объект > эндообъект 921 0 объект > эндообъект 922 0 объект > эндообъект 923 0 объект > эндообъект 924 0 объект > эндообъект 925 0 объект > эндообъект 926 0 объект > эндообъект 927 0 объект > эндообъект 928 0 объект > эндообъект 929 0 объект > эндообъект 930 0 объект > эндообъект 931 0 объект > эндообъект 932 0 объект > эндообъект 933 0 объект > эндообъект 934 0 объект > эндообъект 935 0 объект > эндообъект 936 0 объект > эндообъект 937 0 объект > эндообъект 938 0 объект > эндообъект 939 0 объект > эндообъект 940 0 объект > эндообъект 941 0 объект > эндообъект 942 0 объект > эндообъект 943 0 объект > эндообъект 944 0 объект > эндообъект 945 0 объект > эндообъект 946 0 объект > эндообъект 947 0 объект > эндообъект 948 0 объект > эндообъект 949 0 объект > эндообъект 950 0 объект > эндообъект 951 0 объект > эндообъект 952 0 объект > эндообъект 953 0 объект > эндообъект 954 0 объект > эндообъект 955 0 объект > эндообъект 956 0 объект > эндообъект 957 0 объект > эндообъект 958 0 объект > эндообъект 959 0 объект > эндообъект 960 0 объект > эндообъект 961 0 объект > эндообъект 962 0 объект > эндообъект 963 0 объект > эндообъект 964 0 объект > эндообъект 965 0 объект > эндообъект 966 0 объект > эндообъект 967 0 объект > эндообъект 968 0 объект > эндообъект 969 0 объект > эндообъект 970 0 объект > эндообъект 971 0 объект > эндообъект 972 0 объект > эндообъект 973 0 объект > эндообъект 974 0 объект > эндообъект 975 0 объект > эндообъект 976 0 объект > эндообъект 977 0 объект > эндообъект 978 0 объект > эндообъект 979 0 объект > эндообъект 980 0 объект > эндообъект 981 0 объект > эндообъект 982 0 объект > эндообъект 983 0 объект > эндообъект 984 0 объект > эндообъект 985 0 объект > эндообъект 986 0 объект > эндообъект 987 0 объект > эндообъект 988 0 объект > эндообъект 989 0 объект > эндообъект 990 0 объект > эндообъект 991 0 объект > эндообъект 992 0 объект > эндообъект 993 0 объект > эндообъект 994 0 объект > эндообъект 995 0 объект > эндообъект 996 0 объект > эндообъект 997 0 объект > эндообъект 998 0 объект > эндообъект 999 0 объект > эндообъект 1000 0 объект > эндообъект 1001 0 объект > эндообъект 1002 0 объект > эндообъект 1003 0 объект > эндообъект 1004 0 объект > эндообъект 1005 0 объект > эндообъект 1006 0 объект > эндообъект 1007 0 объект > эндообъект 1008 0 объект > эндообъект 1009 0 объект > эндообъект 1010 0 объект > эндообъект 1011 0 объект > эндообъект 1012 0 объект > эндообъект 1013 0 объект > эндообъект 1014 0 объект > эндообъект 1015 0 объект > эндообъект 1016 0 объект > эндообъект 1017 0 объект > эндообъект 1018 0 объект > эндообъект 1019 0 объект > эндообъект 1020 0 объект > эндообъект 1021 0 объект > эндообъект 1022 0 объект > эндообъект 1023 0 объект > эндообъект 1024 0 объект > эндообъект 1025 0 объект > эндообъект 1026 0 объект > эндообъект 1027 0 объект > эндообъект 1028 0 объект > эндообъект 1029 0 объект > эндообъект 1030 0 объект > эндообъект 1031 0 объект > эндообъект 1032 0 объект > эндообъект 1033 0 объект > эндообъект 1034 0 объект > эндообъект 1035 0 объект > эндообъект 1036 0 объект > эндообъект 1037 0 объект > эндообъект 1038 0 объект > эндообъект 1039 0 объект > эндообъект 1040 0 объект > эндообъект 1041 0 объект > эндообъект 1042 0 объект > эндообъект 1043 0 объект > эндообъект 1044 0 объект > эндообъект 1045 0 объект > эндообъект 1046 0 объект > эндообъект 1047 0 объект > эндообъект 1048 0 объект > эндообъект 1049 0 объект > эндообъект 1050 0 объект > эндообъект 1051 0 объект > эндообъект 1052 0 объект > эндообъект 1053 0 объект > эндообъект 1054 0 объект > эндообъект 1055 0 объект > эндообъект 1056 0 объект > эндообъект 1057 0 объект > эндообъект 1058 0 объект > эндообъект 1059 0 объект > эндообъект 1060 0 объект > эндообъект 1061 0 объект > эндообъект 1062 0 объект > эндообъект 1063 0 объект > эндообъект 1064 0 объект > эндообъект 1065 0 объект > эндообъект 1066 0 объект > эндообъект 1067 0 объект > эндообъект 1068 0 объект > эндообъект 1069 0 объект > эндообъект 1070 0 объект > эндообъект 1071 0 объект > эндообъект 1072 0 объект > эндообъект 1073 0 объект > эндообъект 1074 0 объект > эндообъект 1075 0 объект > эндообъект 1076 0 объект > эндообъект 1077 0 объект > эндообъект 1078 0 объект > эндообъект 1079 0 объект > эндообъект 1080 0 объект > эндообъект 1081 0 объект > эндообъект 1082 0 объект > эндообъект 1083 0 объект > эндообъект 1084 0 объект > эндообъект 1085 0 объект > эндообъект 1086 0 объект > эндообъект 1087 0 объект > эндообъект 1088 0 объект > эндообъект 1089 0 объект > эндообъект 1090 0 объект > эндообъект 1091 0 объект > эндообъект 1092 0 объект > эндообъект 1093 0 объект > эндообъект 1094 0 объект > эндообъект 1095 0 объект > эндообъект 1096 0 объект > эндообъект 1097 0 объект > эндообъект 1098 0 объект > эндообъект 1099 0 объект > эндообъект 1100 0 объект > эндообъект 1101 0 объект > эндообъект 1102 0 объект > эндообъект 1103 0 объект > эндообъект 1104 0 объект > эндообъект 1105 0 объект > эндообъект 1106 0 объект > эндообъект 1107 0 объект > эндообъект 1108 0 объект > эндообъект 1109 0 объект > эндообъект 1110 0 объект > эндообъект 1111 0 объект > эндообъект 1112 0 объект > эндообъект 1113 0 объект > эндообъект 1114 0 объект > эндообъект 1115 0 объект > эндообъект 1116 0 объект > эндообъект 1117 0 объект > эндообъект 1118 0 объект > эндообъект 1119 0 объект > эндообъект 1120 0 объект > эндообъект 1121 0 объект > эндообъект 1122 0 объект > эндообъект 1123 0 объект > эндообъект 1124 0 объект > эндообъект 1125 0 объект > эндообъект 1126 0 объект > эндообъект 1127 0 объект > эндообъект 1128 0 объект > эндообъект 1129 0 объект > эндообъект 1130 0 объект > эндообъект 1131 0 объект > эндообъект 1132 0 объект > эндообъект 1133 0 объект > эндообъект 1134 0 объект > эндообъект 1135 0 объект > эндообъект 1136 0 объект > эндообъект 1137 0 объект > эндообъект 1138 0 объект > эндообъект 1139 0 объект > эндообъект 1140 0 объект > эндообъект 1141 0 объект > эндообъект 1142 0 объект > эндообъект 1143 0 объект > эндообъект 1144 0 объект > эндообъект 1145 0 объект > эндообъект 1146 0 объект > эндообъект 1147 0 объект > эндообъект 1148 0 объект > эндообъект 1149 0 объект > эндообъект 1150 0 объект > эндообъект 1151 0 объект > эндообъект 1152 0 объект > эндообъект 1153 0 объект > эндообъект 1154 0 объект > эндообъект 1155 0 объект > эндообъект 1156 0 объект > эндообъект 1157 0 объект > эндообъект 1158 0 объект > эндообъект 1159 0 объект > эндообъект 1160 0 объект > эндообъект 1161 0 объект > эндообъект 1162 0 объект > эндообъект 1163 0 объект > эндообъект 1164 0 объект > эндообъект 1165 0 объект > эндообъект 1166 0 объект > эндообъект 1167 0 объект > эндообъект 1168 0 объект > эндообъект 1169 0 объект > эндообъект 1170 0 объект > эндообъект 1171 0 объект > эндообъект 1172 0 объект > эндообъект 1173 0 объект > эндообъект 1174 0 объект > эндообъект 1175 0 объект > эндообъект 1176 0 объект > эндообъект 1177 0 объект > эндообъект 1178 0 объект > эндообъект 1179 0 объект > поток HWK6+L*AsIxnqfQ1#UL L

Как установить выключатель света

Нередко требуется настенный выключатель для света, который в настоящее время включается шнуром или цепью.

Светильники с вытяжным шнуром — обычное явление в подвалах и кладовых, и, поскольку большинство из них не слишком эстетичны, многие домовладельцы хотят заменить их на стандартный светильник с выключателем.

Чтобы установить выключатель, вы должны сначала понять некоторые основы электричества.

Светильник может представлять собой фарфоровый или пластиковый основной патрон, как показано на рис. 1, ленточный люминесцентный светильник, как показано на рис. 2, или другой тип светильника, который содержит встроенный переключатель.

Рисунок 1. Пластиковый держатель лампы с цепочкой
Рисунок 2. Флуоресцентный светильник с цепочкой

Цепь освещения, к которой вы хотите добавить выключатель, должна иметь провод, подающий питание, обычно черный, провод для возврата питания обратно в распределительный щит (обычно белый) и провод заземления (обычно медный). В старых домах заземляющий провод может отсутствовать.

Установите электрическую коробку, в которой будет размещен переключатель, в соответствующем положении, для этого типа установки удобна старая рабочая электрическая коробка , см. Рисунок 3.

Рисунок 3. Старая рабочая электрическая коробка

Дополнительная информация по: Установка старой рабочей электрической коробки .

Проложите кабель заземления 14/2 + от распределительной коробки к распределительной коробке, в которой находится осветительная арматура.

Дополнительная информация по: Провода электрические рыболовные .

Все соединения в распределительной коробке можно выполнить до отключения питания. Не помещайте кабель в электрическую коробку, в которой находится осветительная арматура, пока не будет отключено электропитание этой коробки.

Выключите выключатель или удалите предохранитель, подающий питание на прибор!

Чтобы вставить выключатель в цепь, вы должны открыть электрические соединения. В корпусе основного держателя лампы хорошо видны два винта, которые удерживают блок на месте. В случае с люминесцентным светильником винты обычно находятся за пластиковой непрозрачной крышкой. Удалите винты и дайте приспособлению повиснуть на проводах.

Рисунок 4. Подключение проводки к фарфоровому патрону

Проводка к фарфоровому или пластиковому патрону должна выглядеть так, как показано на рисунке 4.В фарфоровом или пластиковом патроне используются винтовые клеммы, расположенные непосредственно на патроне лампы. В электрощитке могут быть дополнительные провода, их можно не учитывать.

Рисунок 5. Подключение к фарфоровому патрону с помощью выключателя

Черный или горячий провод снимается с клеммы на патроне лампы и заменяется белым проводом от выключателя (он заклеен черной лентой, чтобы указать, что это горячий провод ), см. Рисунок 5. Черный провод который изначально шел к клемме на патроне лампы, привязал к черному проводу, идущему от выключателя, с помощью гайки.

Если вы заменяете цепное крепление стандартным креплением, белые провода, идущие от электрической коробки, соединяются вместе с помощью гаек. Белый провод, идущий от выключателя, соединяется с черным проводом светильника, а провода заземления каким-то образом соединяются друг с другом, как показано на рисунке 6.

Рис. 6. Проводные соединения от выключателя к люминесцентному светильнику.

Что касается заземляющих проводов, к некоторым светильникам прикреплен медный провод, который следует привязать к заземляющим проводам и заземляющему винту в электрической коробке.Другие приспособления могут иметь заземляющий винт на приспособлении. В этом случае провод проходит от винта заземления в электрической коробке к винту заземления на приспособлении.

На рис. 7 показано, как выглядит электрическое соединение с выключателем:



Рисунок 7 – Принципиальная схема подключения светильника, управляемого выключателем

Если вы считаете, что установка выключателя заключается в разрыве черного провода под напряжением , вы сможете определить любые незначительные несоответствия на приведенных выше схемах и свою конкретную ситуацию.

Проводка переключателя очень проста, так как у вас есть белый провод, который должен быть обмотан черной лентой, чтобы указать, что это горячий провод , черный провод и провод заземления. Заземляющий провод подсоединяется к корпусу переключателя с помощью верхнего винта сбоку переключателя. Черный и белый (с черной лентой) провода взаимозаменяемы на двух винтах сбоку переключателя.



Да будет свет, но делай это правильно

1

Стандартная проводка в доме обычно позволяет использовать несколько розеток в комнате для отдельно стоящих светильников и центрального подвесного светильника, но с освещением можно сделать больше.«Центральная подвеска — наименее полезное место для светильника, потому что вы обычно сидите спиной к стене, поэтому, если вы читаете книгу, свет будет перед вами, если вы смотрите телевизор. , это будет между вами и телевизором, и если вы разговариваете с кем-то, это будет между вами и ими», — говорит Денис Кейси из Rath Lighting Design. «Кухня является исключением — здесь вы стоите спиной к середине комнаты, что еще хуже, потому что вы стоите между светом и тем, над чем работаете. » Тем не менее, в комнате с высоким потолком центральная подвеска действительно обеспечивает хорошее освещение — это просто помогает иметь и другие источники света. Хорошая идея иметь по крайней мере два разных типа освещения в каждой комнате, чтобы увеличить опции

2

Если вы делаете в доме ремонт электропроводки, строите или ремонтируете дом, то вы должны заранее подумать об освещении и подумать о том, чего вы действительно хотите.Электропроводку в доме принято делить на «первую фиксацию» и «вторую фиксацию». На первом этапе ремонта приходит электрик и закрепляет трубы (которые содержат провода) к стенам, которые затем покрывает штукатур. На этом этапе вы должны сказать своему подрядчику, что вы хотите, чтобы ваши трубопроводы были вбиты в стены (спрятаны в стенах), а не на поверхности и просто закрыты коробкой. На втором этапе ремонта электрик устанавливает арматуру. «Вы должны подумать о своих потребностях в освещении на первом этапе ремонта», — говорит Денис Кейси.«Прикрепление еще нескольких отрезков провода к стене и добавление дополнительных точек не будет стоить больших затрат, тогда как замена розеток и добавление осветительных приборов после того, как штукатурка была сделана, очень дорого и разрушительно». По крайней мере, включите несколько дополнительных розеток, так как это даст вам гибкость при использовании отдельно стоящих ламп. Вам нужно решить на ранней стадии, хотите ли вы настенные светильники, так как они должны быть подключены к стене.

3

Посмотрите, как распахивается дверь — нередко за дверью располагаются выключатели, из-за чего вам приходится ползать в темноте, хватаясь за дверь и пытаясь найти выключатель.Прямо за дверью лучше всего поставить выключатель света.

4

Художники по свету (или архитекторы и дизайнеры интерьеров) составят так называемый план освещения, возможно, размеченный на наборе планов архитектора, показывающий, где должны быть размещены все розетки и какой тип освещения они хотят и где. По крайней мере, вы можете нарисовать эскиз своих комнат и указать, где будет располагаться мебель, чтобы у вас были розетки для рабочего освещения возле диванов, кресел и кроватей и так далее.

5

Обычные розетки в комнате будут на 13 амперную цепь и вместе с этим можно попросить электрика поставить на освещение отдельную 5 амперную цепь — это дает более высокую защиту от поражения электрическим током. К этим розеткам можно подключать напольные и настольные лампы, которые меньше обычных розеток, поэтому вилки нельзя перепутать (вилки на 5 ампер можно купить в любом магазине электротоваров).Все розетки этой цепи можно подключить к одной панели у двери, чтобы отсюда можно было включать свет.

6

Удостоверьтесь, что у вас есть как можно более яркая лампа (так правильно называют лампочки), чтобы расширить возможности диммера. Освещение отлично подходит для создания различных настроений, что необходимо сейчас, когда каждая комната в наших домах может использоваться по-разному в течение дня и вечера.

7

На этапе проводки вы также можете подумать о том, где бы вы хотели разместить розетки, выключатели и другую фурнитуру. Если вы попросите электрика подключить настенные светильники, вы должны сказать, на какой высоте вы хотите, чтобы все они были, иначе вы можете получить светильники на неподходящей высоте и даже на разной высоте друг к другу в одной комнате! Традиционно розетки располагались низко на стенах, но вы можете подумать о том, чтобы разместить их выше — низкие розетки находятся на неудобной высоте для некоторых инвалидов, а иногда и пожилых людей, чтобы вести переговоры.То же самое относится и к выключателям света — всем ли легко ими пользоваться?

8

Правила, касающиеся ванных комнат, требуют, чтобы у вас не было выключателя, к которому можно было бы прикоснуться. Традиционно это означало, что в этих комнатах используются тяговые выключатели, хотя безопаснее располагать все выключатели за пределами ванной комнаты — если вы меняете проводку, стоит переместить выключатели.Исключением может быть подсветка над зеркалом с тяговым выключателем. И наоборот, если ваш выключатель находится за дверью вашей спальни, вы можете переместить его внутрь.

9

Правила, касающиеся осветительных приборов, недавно изменились, и они должны соответствовать электрическому стандарту, известному как степень защиты IP. Чем выше рейтинг IP, тем более водонепроницаемым является фитинг (некоторые из них подходят для использования под водой, например, на стенах гавани).В ванных комнатах должна быть низковольтная арматура с минимальным IP 23. Фитинги с очень высоким рейтингом IP могут быть дорогими, но фитинг с IP 23 не будет стоить намного дороже, чем стандартный фитинг. Можно запечатать светильники, которые не предназначены специально для ванных комнат, но может быть сложно обеспечить их полную влагостойкость, а замена лампы может быть сложной задачей.

10

В ночное время сад будет намного доступнее, если установить здесь освещение.Попросите электрика подключить три цепи, чтобы вам не приходилось включать все лампочки одновременно. Вы можете иметь освещение, скажем, во внутреннем дворике, на лужайке и в цветниках. Стандартный подземный кабель в любом случае поставляется с тремя цепями, так что вам не придется слишком много требовать от своего электрика (убедитесь, что ваш электрик использует кабель, подходящий для садов, который нельзя проткнуть лопатами и вилами). Каждая цепь может быть подключена к центральному выключателю.

11

На втором этапе ремонта, когда электрик добавляет арматуру к проводке, следует подумать, нужны ли вам стандартные выключатели, розетки и т. д., которые предоставляет электрик, или вы хотите выбрать свою арматуру у поставщика.

12

Что касается самих фонарей, то все еще широко продается множество неинтересных «традиционных» фонарей. Инновационное освещение, поскольку оно рассчитано на меньший рынок, часто (но не обязательно) дороже. В число специализированных поставщиков освещения входят Rath Lighting и ECI, а такие торговые точки, как Enclosure, Inreda и Habitat, продают современное освещение вместе с ассортиментом мебели.В магазинах уличного освещения, возможно, поищите что-нибудь непритязательное или, если вы не видите ничего, что вам нравится, спросите, есть ли в магазине какие-нибудь каталоги, которые вы могли бы посмотреть. Просматривая брошюры, обратите внимание на промышленные светильники, такие как Thorn, с плетеными металлическими абажурами и подвесными светильниками (обычные овальные настенные светильники), которые предназначены для коммерческих помещений, но могут хорошо смотреться и в домах.

Как подключить два источника света к одному выключателю : Electrical Online

В этой статье рассматривается, как подключить два источника света к одному выключателю.Этот распространенный вопрос исходит от мастера, работающего с проводкой в ​​гараже, которому потребовалась помощь в подключении цепи в его гараже, чтобы он мог управлять двумя лампочками с помощью одного выключателя.

В: Я собираюсь построить новый гараж и планирую электропроводку.

Мой план – подключить цепь, включающую следующее:

 – проложить провод № 14 -2 от коробки вспомогательной панели к коробке устройства для вилки розетки, а затем к световой коробке (восьмиугольной коробке) , а затем в другой световой короб (восьмиугольный ящик) и, наконец, еще в два приборных ящика для розеток.

Я хочу, чтобы обе лампочки работали с одного и того же выключателя.

Я знаю, что если бы мне нужно было подключить выключатель только к одному источнику света, я бы подключил черный провод от выключателя через световую коробку (восьмиугольную коробку) непосредственно к золотой клемме светильника, а белый провод от кабеля питания, т.е. : (от коробки устройства для штепсельной розетки через вспомогательную панель) к серебряной клемме на держателе лампы.

Белый провод, подключенный к выключателю, затем соединится с черным проводом, идущим от кабеля питания от штепсельной розетки.

Теперь я понимаю, что белый провод на выключателе теперь (горячий). Я также подсоединил бы свои заземляющие провода к распределительной коробке, восьмиугольной коробке и коробке устройства.

Мой вопрос заключается в том, что я хочу включить оба источника света от одного и того же выключателя, поэтому от этого первого светового короба, который я только что подключил, какой кабель я использую для перехода к следующему световому ящику (восьмиугольный ящик), а затем к следующим двум коробки для штепсельных розеток?

Нужно ли использовать трехжильный кабель между двумя светильниками? Или мне нужно прокладывать трехжильный кабель от коммутатора вместо двухжильного кабеля?

Буду ли я снова использовать двухжильный кабель № 14 от второго фонаря до двух следующих розеток? Вот где я потерялся.

Буду признателен за помощь, спасибо.

Роджер К.


A: Вот быстрый ответ.

Чтобы подключить эту цепь таким образом, вам нужно будет проложить #14/3 между двумя световыми коробами.

Это позволит вам подключить первый свет, как вы описали выше, и запустить этот дополнительный свет от того же выключателя, используя красный провод в 3-х проводнике в качестве «переключаемого» проводника, а черный провод в качестве непрерывного. горячий провод.

Еще не запутались? Картинка всегда стоит тысячи слов. Обратитесь к следующей диаграмме для визуализации.

ПРИМЕЧАНИЕ. Изображение представляет собой миниатюру. Для просмотра в полном размере — нажмите на схему.


В этом случае электричество проходит через потолочную коробку от первого выключателя ко второму выключателю. На черный винт идет непрерывная горячая и светлая подводящая проволока. В этой статье дана пошаговая инструкция самого простого способа подключения линейного выключателя на шнуре лампы. … Назначение заземляющего провода. Вы должны предусмотреть место для четырех проводников и одного переключателя, всего 6. Здесь, в LEDSupply, мы предлагаем меньшие длины 3, 6, 9 и 12 футов. Второй провод снизу к низу двух выключателей. Новый двухжильный кабель проложен от розетки к новому светильнику. Поэтому, когда вам нужен трехжильный кабель для подключения базового 2-позиционного переключателя, вам понадобится кабель 14/2 с заземляющим проводом. Как подключить два выключателя света, два светильника и один канальный вытяжной вентилятор, чтобы свет работал независимо, а вентилятор работал на любой переключатель? 2.Сделайте то же самое с 3 нейтральными проводами. Подключите коммутируемую розетку. Я хочу, чтобы они управлялись выключателем света (я не люблю тянуть цепи). Используя каждый из этих дополнительных проводов, известных как косички, соедините провод каждого цвета с проводом того же цвета в светильниках. Nilight — NI -WA 06 Комплект жгута проводов для светодиодной панели — 2 провода 12 В Вкл. Выкл. Выключатель Реле питания Плавкий предохранитель для внедорожных фонарей Светодиодный рабочий свет, 2 года гарантии Посетите магазин Nilight 4. Отсутствие ртути или опасных материалов. 5 из 5 звезд 3 446 Подсоедините красный провод световой панели к положительной клемме аккумулятора или источника питания, а черный провод — к отрицательной клемме.Отрежьте немного гипсокартона под коробкой, чтобы обеспечить зазор для зажима. Процедура: Подсоедините два однопозиционных выключателя, лампочку параллельно к источнику питания, как показано на рис. ниже. тот, который горячий только тогда, когда выключатель включен. По сути, параллельная проводка разделяет электричество на несколько путей и гарантирует, что если лампочка в одном светильнике перегорит, другой останется гореть. Во избежание путаницы и в соответствии с кодом используйте черный маркер, чтобы отметить любой «горячий» белый провод, питающий переключатель.е. Наши инструкции о том, как подключить стандартный выключатель света, трехпозиционный выключатель и четырехпозиционный выключатель… Просто соедините цветной провод с проводами на потолке. Чтобы подключить эту схему таким образом, вам нужно будет проложить # 14/3 между двумя световыми коробами. какая проводка должна идти к настенному выключателю. Источник: www. Шаг 6: Установите новый диммер и зажим заземления. Если свет не работает, вам нужно позаботиться об этой проблеме, прежде чем продолжить установку.Затем скрутите вместе провода одинакового цвета, идущие от светильника и стены или потолка, например, черный с черным и красный с красным, затем накрутите колпачки на открытые концы. соединители проводов: либо клеммная коробка, либо проволочные гайки и изолента; шнур лампы с выключателем (подойдет и любой старый удлинитель, если просто отрезать разъем, но эти замечательны, потому что у них есть выключатель на шнуре) {дополнительно} окрашиваемая крышка шнура; Как заменить осветительную арматуру с жестким проводом на штепсельную вилку: Второй выключатель — это концевой или концевой выключатель.Затем таким же образом подключите два черных провода к оставшимся винтам латунного цвета. «Трехпозиционный переключатель имеет три винта плюс зеленый винт заземления. Нейтральный провод обходит первый трехпозиционный переключатель. Следует использовать гайки для проводов надлежащего размера, соответствующие используемому калибру провода. 16, 2021. Нет ограничений на количество количество источников света в цепи. На приведенной выше анимации показано, как работает схема 4-позиционного переключателя для управления светом. Схема подключения нескольких источников света. Важно обеспечить безопасность проводки….потолочные вентиляторы, плафоны) и выключатели света со встроенными проводами (д. Снимите старые гайки проводов и раскрутите провода. Центральный выключатель четырехпозиционный, а крайний правый трехпозиционный. Потолок Для работы светильника требуется нейтраль, а в вашей настенной распределительной коробке нет нейтрального провода, поэтому дополнительная проводка будет на схеме проводки кулисного переключателя. Необходимые инструменты: базовая сумка для электриков, ручные инструменты, электрическая дрель, сверла и удлинитель. Схема подключения 4-х позиционного переключателя мощность на свет.Схема подключения трехпозиционного выключателя. Белые нейтральные провода соединяются вместе. Оберните черный провод по часовой стрелке вокруг одного из латунных винтов. Найдя нужное место, используйте клей, чтобы установить переключатель на место. Я покажу вам, как самостоятельно проложить трубопровод и установить новый выключатель. Мы отрезали примерно 8-дюймовый участок ромекса и сняли внешнюю изоляцию, чтобы отдельные жилы можно было использовать в виде косичек для подключения к светильнику. Чтобы подключить свет в вашем доме, начните с отключения соответствующей цепи в блоке предохранителей, чтобы вы могли безопасно работать с проводами.1) Подключить 12В от аккумулятора к среднему контакту ближайшего выключателя. 4. Амазонка. Белкин. Проверьте выключатель стоп-сигнала: на новых автомобилях, использующих BCM или модуль освещения, выключатель стоп-сигнала замыкает цепь заземления, которая запускает компьютер освещения для подачи питания на стоп-сигналы. Чтобы узнать больше о светодиодных трубках, нажмите здесь, чтобы прочитать нашу подробную статью. Если ваша проводка достаточно длинная, вы можете использовать ее, чтобы добраться до выключателя. Оставьте новый провод свободным на одном конце, чтобы вы могли провести его к следующему светильнику.Выключение выключателя просто отсоединяет провод питания от светильника, отключая питание ваших ламп. Подключение одностороннего выключателя. Если вы хотите перейти на светодиоды, но вам нужна помощь в подключении светодиодных ламп и светильников T8, читайте дальше, чтобы узнать больше о процессе установки. Обновлено. Итак, вы хотите сохранить существующие светильники в магазине и просто переключить их на 8-футовые светодиодные лампы. Матовое покрытие для защиты глаз от бликов. Я хотел бы по возможности не заменять провод, идущий к выключателю, то есть 12-2, а просто пропустить горячий кабель через новое второе приспособление, чтобы подготовить шнур для нового выключателя.Если ваш список дел по дому включает в себя амбициозный электрический проект «Сделай сам», будь то установка светильника, замена выключателя или удлинение электрических проводов до … Красный провод будет подключен к вашей цепи остановки / поворота на вашем автомобиле. . Также реле можно использовать для переключения аксессуаров с более высоким энергопотреблением, чтобы уменьшить коммутационную нагрузку и падение напряжения. Подключите два источника света к выключателю, а также вентилятор к выключателю, когда питание поступает между источниками света без использования провода 14-3. Заземляющий провод имеет косички на всем протяжении.Пожалуйста, обратитесь к руководству по эксплуатации продукта для справки или свяжитесь с KC с любыми дополнительными вопросами. Шаг 4: Установите потолочный вентилятор с комплектом освещения. Нейтраль источника и земля соединяются с вентилятором. Горячий провод от шнура подключается непосредственно к черному проводу на выключателе, а нейтраль присоединяется к нейтральному контакту на каждом патроне лампы. Как интерпретировать эту диаграмму: Сначала определите тип соединения, используемого на «стороне источника питания» (заштриховано зеленым цветом).Проложите черный провод от нового выключателя к […] Надеюсь, те, кто ищет практическую информацию об электрических цепях и подключении светодиодных компонентов, первыми найдут это руководство. Шаг 3 — Установите переключатели. После этого пропустите провода датчика движения через резиновую прокладку и соедините их гайками. Ни один из проводов, идущих от других ламп, не совпал. Последовательное подключение ламп в обычной практике не практикуется, особенно при домашней проводке. Ослабьте заземляющий болт и снимите заземляющий провод.Приведенная выше схема проводки предназначена для «типовой» проводки (свет включен, а вентилятор питается от вытяжной цепи). их. Начните с крепления ремня крепления к коробке. Чтобы подключить новый светильник, используйте плоскогубцы, чтобы отрезать около 3/8 дюйма изоляции от проводов. Как подключить 2-позиционный переключатель. Различные розетки лет надежной службы.Выполняется лицензированным подрядчиком по электротехнике. Однако стоимость продукта и стоимость обслуживания выше. В основании светильника определите горячий (он же черный) и нейтральный (он же белый) провода. Я хочу преобразовать их в настенный выключатель. Затем определите тип соединения, используемого на «стороне светодиодной ленты» (заштриховано синим цветом). Совет: путевой провод подключается в световых потолочных коробках, а отрезок нейтрального провода обмотан черной лентой, чтобы обозначить горячий провод. Проложите кабель от распределительной коробки к светильнику.Безопасность проводки реле является приоритетом при обновлении освещения. . Подсоедините спиральный кабель RJ-45 черного или голубого цвета к адаптеру RJ-45 — DB-9 74-0495-01. Следуйте инструкциям производителя по установке и технике безопасности. Этот электрический проект лучше всего выполняется лицензированным электрическим подрядчиком. Просто не забудьте снова выключить выключатель, прежде чем снова подняться на лестницу. Могу ли я установить выключатель, который подключается к коробке с двумя розетками, между вторым светом и выключателем можно провести двухпроводную линию (просто замените красную линию на белую и заклейте концы белой черной лентой). чтобы указать, что это горячее переключение).Оставьте по крайней мере один фут провода свисающим после ленты, чтобы оставить достаточно провисания для подключения к источникам света. Включите питание и убедитесь, что оба индикатора горят. Затем включите питание и отрегулируйте патроны лампы и датчик движения. Подробная инструкция по определению типа приведена ниже. Черный или иногда красный провод, также известный как горячий провод, входит в латунный винт. ком. Подключение 4-позиционного переключателя Как подключить 4-позиционный переключатель, Как подключить 4-позиционный переключатель в цепи 3-позиционного переключателя.Одни и те же принципы применимы ко всем цепям на 110 В, а для цепей на 240 В можно использовать слегка измененные инструкции. Отсутствие УФ или ИК-излучения. Проверьте провода питания потолка на предмет износа или повреждений. Затяните винт, чтобы надежно удерживать провод. Поставьте в мастерской магазинный свет. Применение: электропроводка для мастерской. Вместо того, чтобы вести провод питания от распределительного щита к потолочной розетке, его подводят к выключателю. Проводка одного немного отличается от проводки одиночного. Подключите тонкий заземляющий провод от вашего светильника к оголенному заземляющему проводу в потолочной коробке; втолкнуть их в коробку. Шаги в основном такие же, как и для установки коммутатора. Перед покупкой нового коммутатора убедитесь, что он поместится в ту же распределительную коробку, что и старый. Для цепей освещения можно использовать обычный тумблер или диммер для совместимых источников света. Обычно это обозначается цифрой и тире, а затем еще одной цифрой. Если вам нужно отключить электричество, которое идет в сарай, провод под землей снаружи дома не будет находиться под напряжением. Полезно, чтобы кто-то держал прибор, пока вы снимаете колпачки с проводов и снимаете изоленту.3-жильный кабель состоит из черного провода, белого провода и оголенного медного провода, а 4-жильный кабель имеет дополнительный красный провод, который также нагревается. Схема подключения 3-проводного светодиодного регулятора яркости Lutron 3-проводной переключатель диммера Lutron для светодиодного освещения с включением горячего (черный) Электрическая панель горячего (черного) Серия L3D Lutron 103P (120 В) Lutron 103P-277 (277 В) или другие совместимые с Lutron элементы управления применимы к предельным значениям нагрузки переключателя, см. Шаг второй: снимите существующий светильник с потолка, закрутив болты и потянув его в сторону.Поскольку вам не нужно будет прокладывать провод от светильника к выключателю, беспроводные выключатели света часто могут означать разницу между сносом стены и оставлением ее нетронутой. Примечание. Та же цель может быть достигнута при использовании следующего двустороннего переключающего соединения, показанного на рис. 3. щель в нужном месте переключателя. Они соединяют контроллер диммирования с одним или несколькими драйверами светодиодов, которые имеют правильный вход для диммирования 0–10 В. удобный светодиодный светильник для магазина. Может помочь использование тестера цепи, например, деталь № 40376 Светодиодные трубчатые лампы типа A совместимы с балластом.Выключатель находится на противоположной стороне той же стены, поэтому нужно было спуститься вниз, чтобы подключить провод к новой розетке. Установите переключатель Klever Switch 2 на место 2, подключив активный и нейтральный провода и без каких-либо осветительных нагрузок. Нет проблем: это простая работа по подключению, которая занимает около пяти минут на каждый прибор, как только вы освоитесь. Используйте тумблер, чтобы включить фары со стороны водителя. У меня потолочные светильники с выключателями. Существует два основных способа подключения нескольких источников света к одному выключателю, и инженеры-электрики называют их «гирляндным подключением» и «домашним» подключением выключателя.На фото 6 и рисунке А показано, как подключить светильник. Этот учебник включает в себя все шаги по подключению выключателя света, в том числе. Распространено заблуждение, что это то же самое, что и последовательное подключение ламп, но на самом деле это параллельное подключение. Используйте отвертку, чтобы прижать металлический зажим заземления и оголенный медный провод (6 дюймов) к заземленной металлической коробке. Если его нет, подключите провода к автомобильному аккумулятору, чтобы узнать правильный порядок. Любые зеленые винты на выключателе или фонарях также должны быть подключены к оголенным проводам. Проведите искатель шпилек от этого места до потолка, чтобы убедиться, что за стеной нет препятствий, которые могли бы заблокировать доступ кабеля к этому месту. Черный к черному. Схема подключения переключаемой розетки. Он полностью изолирован и содержит до 7 проводов. » Схема трехходового переключателя СОВЕТЫ. В настоящее время питание подается на светильник. Опять же, они выпускаются в версиях на 15 и 20 ампер. трубки», — говорит Хайнек.2. Возьмите исходную горячую проволоку от источника питания, горячую проволоку, подключенную к приспособлению, и новую горячую проволоку. Статьи по теме: Подключение тумблера. Белый провод проходит прямо мимо выключателя. Вот лучшие светодиодные светильники для вашего магазина, гаража или подвала. Рекламное видео дня Шаг 1 Выберите место на стене для выключателя. я ремонтирую свой подвал. Возможно, вы захотите просмотреть статью о проводке тумблеров, прежде чем продолжить. Старайтесь не прикасаться к проводам, когда вытаскиваете прибор из металлического ящика. Шаг 3. От белого к белому. Первоначальное видео, которое представило вдохновение для песни (да, звук щелкающего выключателя), было опубликовано в сентябре. Песню ждали давно, как могли подтвердить зрители профиля Пута в TikTok. Отрежьте небольшой участок гипсокартона под коробкой, чтобы обеспечить проход для зажима. Соединение этих двух проводов вместе является основной частью электромонтажных работ, которые… Большинство бытовых цепей на 120 В переменного тока прекрасно подходят для использования провода калибра 12 или 14. Имейте в виду, что один из переключателей S1 или S2 должен быть замкнут, чтобы замкнуть цепь.Электричество — переменный и постоянный ток — подключение выключателя к магазинному освещению — я строю мастерскую в недостроенной комнате, над головой которой будут 3 люминесцентных светильника. Внешний свет обеспечивает безопасность и украшение для вашего дома. Все шло хорошо, пока не пришло время подключить свет к кондиционеру. Процесс установки диммера для светодиодов такой же, как и при установке выключателя. Как определить провода выключателя света uk. Хотите включить лампу с помощью выключателя? Иногда удобно иметь розетку, управляемую выключателем.Совет: при проверке световой панели не смотрите прямо на светодиоды, так как яркий свет может их повредить. Провод питания проходит от жгута проводов реле дальнего света к фарам дальнего света или противотуманным фарам. Получите яркие идеи и электрическое вдохновение для оптимального освещения — как в помещении, так и на улице. Цепь представляет собой одну большую петлю, в которой питание поступает к различным розеткам, светильникам и другим приборам через провод накала и возвращается к источнику через нейтральный провод. 3) Провод от среднего разъема второго выключателя идет на плюсовую клемму лампы.В некоторых ситуациях желательно установить встроенный переключатель для управления устройством (например, настольной лампой или светильником под прилавком), который позволяет включать и выключать устройство без необходимости вставлять и вынимать вилку. 10102018 10102018 3 комментария к записи Схема подключения выключателя света Clipsal… Как подключить потолочный вентилятор к свету С помощью кусачек отрежьте провода и снимите изоляцию примерно на 3/4 дюйма. Затем найдите место пересечения строку и столбец, которые относятся к вашей настройке.Начните с отсоединения сегмента провода переключателя от основного жгута, затем проложите и найдите путь через брандмауэр, чтобы добраться до приборной панели. В этой конфигурации входящий белый провод подключается непосредственно к светильнику. 1 свет на лестнице в подвал. Выключатель света имеет три провода. Светодиодные ленты на 12 В поставляются в катушках по 16 штук. Это лента без углублений и ребер. Этот переключатель прерывает горячую часть цепи, поэтому у него есть клеммы только для черных проводов (и земли). Трехпозиционный переключатель позволяет легко включать светильник из двух разных мест в доме.Благодаря подключению до 6 светильников для магазинов к 1 источнику питания, усовершенствованной технологии обнаружения движения и множеству способов установки вы… аккумулятор вашей тележки для гольфа и отсоедините черный провод шасси. Новый дом. Затем черный и белый провода идут к светильнику A. Горячие и нейтральные клеммы на каждом светильнике соединяются косичкой с… Подключение четырех светильников к одному выключателю или, как его еще называют, последовательное подключение — это эффективный способ управления освещением. для дома и бизнеса. Когда второй переключатель находится в положении «ON», питание подается на переключатель и свет, а также на соединение потолочного вентилятора — свет подключен к свету.Самый простой и прямой способ сделать это — провести провод через брандмауэр автомобиля. Подсоедините каждый провод диммера к домашнему проводу, захватив концы провода плоскогубцами и скрутив их вместе. Однако между первым и вторым светом вам понадобится 3-проводная линия для работы с комбинацией «горячий / нейтральный / коммутируемый». Он поддерживает plug-and-play. Итак, используйте провод подходящего размера. В розетке провода убраны, и каждый из них я смотрю на освещение кухни в деревянном домике и пытаюсь сделать проводку (которая будет располагаться снаружи потолка) как можно аккуратнее, я интересно, могу ли я подключить 3 отдельных источника света способом, который я проиллюстрировал ниже (взяв иллюстрацию, которая была сделана для 2 источников света, и попытаюсь добавить третий, но не в виде гирляндной цепи). Светильники с гирляндным подключением Вместо последовательного подключения светильников, как у новогодней елки… • Выключатель. Проверьте свет, чтобы определить отрицательный и положительный провода. Удалите существующий светильник. Вам нужно будет перекодировать белый провод как «горячий» провод с помощью маркера, как в шаге 7. Однако, вероятно, вы уже читали страницу Википедии о последовательных и параллельных цепях здесь, возможно, несколько других поисковых запросов Google. результаты по этому вопросу и все еще неясны или нуждаются в более конкретной информации, поскольку это относится к светодиодам.Вот различные способы подключения 4-позиционного переключателя (два основных варианта): Сначала питание поступает на осветительную арматуру. Шаг 4. Соедините все оголенные или зеленые провода вместе и с коробками, если они металлические. Пропустите концы провода через кабельные зажимы и затяните винты, пока провод не будет надежно закреплен. Если вы используете несколько огней, вам нужно будет перепрыгнуть провода, чтобы добраться до дополнительных огней. Подключение выключателя света в середине цепи необходимо, если в цепи есть более одной розетки, но рассматриваемый свет не находится в конце.Используйте инструмент для зачистки проводов, чтобы удалить 1/2 дюйма пластиковой изоляции с черного и белого проводов. Затем подключите короткий сегмент, свисающий с коммутатора, к SW-порту Shelly 1. Это провод 12-3 с 3-позиционным переключателем. В зависимости от приспособления поверните лампу так, чтобы контактные выступы на каждом конце выскользнули из пазов в основании аккумулятора тележки для гольфа, и отсоедините черный провод шасси. Черный провод — проводка выхода питания подключается к другой винтовой клемме переключателя. Выполните следующие 10 шагов, чтобы установить диммер.Источник находится на SW1, а от него к светильникам идет двухжильный кабель. Примите меры предосторожности при обновлении своего пространства светодиодными магазинными светильниками, точечными светильниками или круговыми светильниками. Еще одним серьезным дефектом последовательной цепи освещения является то, что, поскольку все лампы или лампочки подключены между линией L и нейтралью N соответственно, если одна из лампочек выйдет из строя, остальная часть цепи не будет работать, поскольку цепь будет разомкнута, как показано на рис. рис ниже. Это позволит вам подключить первый свет, как вы описали выше, и запустить этот дополнительный свет от того же выключателя, используя красный провод в 3-х проводах в качестве «переключаемого» проводника, а черный провод в качестве непрерывного горячего провода. .Это безопасность вашего аккумулятора тележки для гольфа. Отсоедините черный провод шасси. Другая клемма помечена как L1 и является выходом на осветительную арматуру. Эти переключатели имеют два «путевых» провода и один «общий» провод. Это альтернативный способ разводки цепи освещения. 5-дюймовые светодиодные полосы, 2 передних и 2 боковых. Полоски можно легко обрезать до нужного размера, так как на них имеются метки для разреза и площадки для пайки через каждые 4 дюйма для стандартной плотности и каждые 2 дюйма для высокой плотности.Вы можете работать до предела усилителя переключателя или до 200 футов провода, в зависимости от того, что наступит раньше. Вот общие инструкции по установке светильника: Вставьте монтажный стержень светильника в монтажную планку на потолочной распределительной коробке. Я знаю, что мне нужно заменить потолочный светильник. Ослабьте винт сбоку кабельных зажимов на обоих креплениях. Подключение нового потолочного светильника и выключателя от существующего источника питания. Кулисный переключатель управляет световой полосой, нажимая на верхнюю часть переключателя, а чтобы выключить световую полосу, достаточно нажать на нижнюю часть переключателя.Используйте небольшой перочинный нож, чтобы сделать 3/4 дюйма. При необходимости используйте инструмент для зачистки проводов, чтобы снять схему подключения трехпозиционного переключателя. Установите диммер. Как вы сказали, в противном случае это мог бы быть трудный процесс. ) Совет: вы можете купить кабель для прицепа, чтобы проложить проводку к задней части автомобиля. 09, 21 марта 21:44 Как подключить выключатель света — инструкции по подключению однополюсного выключателя света. На этой схеме показано подключение одного выключателя для управления двумя или более источниками света. я не уверен в правильной проводке, необходимой для выполнения такой работы. Подготовка к проводке переключателя В любой установке либо выключатель света, либо осветительная арматура ДОЛЖНЫ иметь нейтральный провод. Скрутите вместе черный провод светильника и черный провод вашего дома. Зачистка и скручивание проводов вместе, а также добавление гайки для проволоки занимает всего минуту или две. 09, 21 марта 21:44 Проводка на этой схеме предназначена для добавления нового светильника к коммутируемой розетке, т.е. Если фары по-прежнему не включаются, поищите следы прогара в патроне лампы — это может указывать на проблему с проводкой.Например, 12-2 или 12/2. Общий предназначен для провода под напряжением, который подает входное напряжение на переключатель. Отложите землю (она же зеленый провод), соединив ее с основанием для будущего использования. В этом видео я показываю три способа подключения выключателя и демонстрирую замену люстры в столовой. Шаг 3: Подсоедините провода. Как подключить потолочный вентилятор к свету. Это самый простой тип переключателя — тумблер включения/выключения (как показано на примере черного антивандального тумблера Oznium, устанавливается в отверстие 16 мм или 19 мм). Гирляндное подключение — это метод подключения более чем одного светильника к коммутационной цепи, в которой источники света размещаются в… розетках и светильниках. Подсоедините два оставшихся провода лампы к горячему и нейтральному проводам. Из того, что было описано в этом вопросе, видно, что нейтральный провод недоступен на настенном выключателе. Руководство по добавлению светильника. Начните с того, что прикрепите один конец провода питания к металлической опоре бампера. Шаг 5: Проверьте работу потолочного вентилятора и освещения.за пределами коробки. Присоедините кабель к фонарю в гараже. 03. Таким образом, переключатель входит и идеально помещается в распределительной коробке, и вам не нужно менять место, где находился старый переключатель. Фото: Джалинн Бейкер. Как снять видео: замена люминесцентных ламп T8 или T12 на светодиодные лампы. Часто задаваемые вопросы. В этом видео, созданном нашим клиентом Джеффом Т., он объяснит, как перемонтировать ваш прибор, чтобы он мог принимать светодиодные лампы с обходом балласта. Черный провод вставлен в ваши ходовые огни или огни, которые включаются на вашем автомобиле, когда переключатель фар включен.Отсутствие проводов, распределительной коробки, сверления или прокладки проводов делают выключатели с дистанционным управлением разумным ходом в этом типе бревенчатого дома. Конечно, чтобы правильно подключить это реле, мы искали коммутируемую мощность! Я использовал цифровой вольтметр и омметр (DVOM), чтобы найти цепь, которая была переключена. Smart Dimmer Switch 4 Pack, Treatlife Smart Light Switch Работает с Alexa и Google Home, 2. При любой установке либо выключатель света, либо светильник ДОЛЖНЫ иметь нейтральный провод. 0. Оболочка от проводов и проталкивание кабеля через выбивное отверстие Я совсем новичок в проводке выключателей, но успешно подключил светодиодные фонари, обращенные назад, на крышу на моем Suburban.Затем закройте 3 проволочных наконечника проволочной гайкой. 4 фута (5 м). Кулисные переключатели Oznium можно подключить к любому источнику 12 вольт, все остальное не требует пояснений, просто следуйте схеме подключения тумблерных переключателей, и я реконструирую свой подвал. Повторите процесс с белым проводом, обернув его по часовой стрелке вокруг другого латунного винта и затянув его отверткой. световой точки, одна из них должна быть в положении ВКЛ, чтобы управлять нагрузкой. Найдите переключатель рядом с верхней частью педали, к которой будет подключена проводка.Он должен быть выше по потоку от него, чтобы все, что ниже по потоку от переключателя, было мертво, когда переключатель выключен. Осветительные приборы. Уровень Начальный Описание Питание (горячее и нейтральное) подается на выключатель с 1 ветвью выключателя, идущей от выключателя к 1 лампочке. Закрепите кабель кабельными стяжками через каждые 4 фута и в пределах 12 дюймов от распределительной коробки, светильника и розетки или распределительной коробки. ШАГ ПЯТЫЙ Светодиодные фонари предназначены для работы от постоянного тока низкого напряжения, подобного питаемому батареями. Подключение вентилятора и света к одному выключателю.Рассмотрите возможность сотрудничества со знающим партнером, имеющим опыт работы с электрикой. Свет должен быть включен. Закрепите гайку на концах каждого из них. Простые шаги по установке электрического «Handy Box» для распределительной коробки, розетки или светильника. Я устанавливаю одну люминесцентную лампу из восьми на нашей кухне. Я подаю провод от распределительной коробки к другому трехпозиционному выключателю у наружной двери подвала, и теперь я хочу провести провод 12-2 от выключателя к светильникам на потолке.К обычной цепи на 15 А можно подключить до 1400 Вт осветительных нагрузок. Для большинства выключателей контрольного света требуется, чтобы источник питания находился в распределительной коробке, например, в вашем приложении. При выключенном блоке питания осмотрите провода. Нет ничего необычного в подключении двух или более комбинаций света и выключателя от одного и того же источника питания — на самом деле это обычная практика. Установите новый светильник и протяните провода к распределительной коробке. Светодиодная трубка типа B – обход балласта Светодиодные трубки типа B можно устанавливать непосредственно на люминесцентные светильники T8. Проводка светильника выходит из распределительной коробки. #harshbhatt #yamahafzs ссылка на мою партнерскую страницу Amazon https://www. Если он больше, например, если вы добавляете двойной переключатель, вы можете заменить распределительную коробку. Не беспокойтесь о том, какой черный провод куда идет. Зачистите 8 дюймов. Красный провод в кабеле известен как дорожка. Вопрос по электрике: я пытаюсь добавить второй светильник к существующей проводке, которая в настоящее время имеет один светильник, подключенный к однополюсному выключателю. Смотри ниже. сплошная горячая и светлая подводящая проволока идет по черному винту; тросики надеваются на латунные винты; 14/3 с заземлением или 12/3 с заземляющим проводом лучше всего использовать между выключателями; ПОСМОТРИТЕ все видеоролики ниже, чтобы узнать о простых шагах. Подключаемый магазинный светильник Koda™ с датчиком движения и пультом дистанционного управления — это ваше первоклассное интеллектуальное решение для освещения магазинов в любом личном или рабочем помещении. Разберите приспособление настолько, насколько это необходимо, чтобы получить доступ к задней части переключателя, затем вкрутите новый переключатель и переместите провода от старого переключателя к новому по одному, чтобы избежать неправильного подключения. Обратитесь за помощью к нашему Руководству по розеткам и выключателям. Однако все стены уже готовы, так что проложить новый провод к выключателю, а затем к свету не так просто. Определите черный положительный провод на потолочном светильнике. Они обычно используются для включения и выключения настольной или торшерной лампы от настенного выключателя.Однако перед установкой необходимо удалить балласт. Как установить светодиодные светильники: удаление старого неэффективного светильника. Зажженной контрольной лампе может потребоваться нейтральный провод для работы контрольной лампы. Схема подключения трехходового выключателя Светильник между выключателями Другой способ подключения трехпозиционного выключателя — это когда питание поступает на выключатель, идет к светильнику и заканчивается на другом выключателе. Протяните черный провод от нового выключателя к […] проводу к выключаемой розетке. Вы подключаете черный провод от источника питания к одной из этих латунных клемм — клемме линии, а черный провод, идущий к светильнику, — к другой клемме, которая является клеммой нагрузки.При подключении схемы с 3-позиционным выключателем все, что мы хотим сделать, это управлять черным проводом (горячим проводом), чтобы включать и выключать нагрузку от 2 до 14 часов назад · Выпущена энергичная, веселая и почти напоминающая поп-музыку 80-х Ян. Вот простой пример того, как отрезать нестандартные длины и добавить 3. 1 коричневый провод для правильного индикатора; 1 желтый провод для выключателя; 1 розовый провод для катушки стартера (дополнительно) Все выключатели переключаются на землю (черный провод) Попробуйте использовать паяные соединения на соединениях проводов и качественные соединения для подключения к выключателям и источникам света.Добавьте больше кабеля между другими приборами, которые должны управляться одним и тем же выключателем. Проводка светильника. • Коробки розеток, старые или новые работы • Скобы для проводов (для новых работ) • Гайки для проводов или вставные соединители • Накладки для розеток и выключателей. Снимите крышку и с помощью электрического тестера убедитесь, что питание отключено. Подсоедините электрический провод к источнику питания с помощью плоскогубцев и проволочных гаек и протяните его через балки, пока он не достигнет выключателя света. Светодиодная модернизация люминесцентного светильника требует работы с электропроводкой.Шаг 7. В вашем гараже или магазине вы хотели бы установить рабочее освещение, например, люминесцентную лампу над верстаком. Убедитесь, что каждый провод в переключателе и разъемах проводов плотно прикручен, затем закройте распределительную коробку. Если вы НЕ подсоединили нейтральный провод: Переведите предохранительный выключатель в положение «НЕТ НЕЙТРАЛЬНОГО», как показано ниже. У него также есть дистанционный выключатель, так что он может выключать свет для запуска, в светлое время суток или просто так, но реле — хороший отказоустойчивый механизм. Белый также известен как нейтральный провод, и этот провод соединяется с серебряным винтом.Осторожность. Шаг 3: Переключатель. Ниже приведена схема подключения (рис. 2), которая показывает, как подключить двухпозиционный переключатель и управлять лампочкой из двух разных мест. Правый переключатель. Самый простой способ заменить старый выключатель света — это выбрать новый той же модели. 7 из 5 звезд 20 356 оценок Если вы устанавливаете противотуманные фары на транспортное средство, изначально не оборудованное ими, вам необходимо начать с прокладки проводки для выключателя из-под капота внутрь автомобиля. Зачистите черный и белый провода, как в шаге 5.Зеленый провод, провод заземления, соединяется с зеленым винтом в выключателе или электрической коробке. Заземляющие провода соединяются вместе и соединяются с выключателем и коробкой. Подсоедините другой конец провода переключателя обратно к жгуту проводов. Люстра в виде шара с 6 лампами — http://han Вариант 1: Модернизация вашего 8-футового люминесцентного освещения магазина светодиодами. Выключатель должен быть внутри дома из соображений безопасности. Крепежные провода в любом случае должны соответствовать требованиям, перечисленным в 240. Шаг 2: Определите резьбу.Примечание. Вот почему многие осветительные приборы (например, самый простой и распространенный метод подключения однополюсного выключателя. Если есть несколько выключателей, подключенных параллельно с электрическим прибором, i. Узнайте, как подключить выключатель света для новой конструкции. Зачистите концы проводов и подсоедините их к светильнику Открутите провода светильника от проводки дома. Зеленый или медный к зеленому. Нейтрали соединяются вместе с помощью клеммного соединителя. Теперь я подключаю еще два комплекта из этих 6. Чтобы подключить светодиодные фонари к бытовому напряжению 120 вольт, требуется «понижающий» трансформатор для преобразования переменного тока в постоянный ток с более низким напряжением.2) Проложите два провода ко второму выключателю, один провод сверху до верха двух выключателей. Шаг 4 — Установить. Рисунок 2 (Вариант 2) 4. Клеммы латунные. Делиться. В случае, если провод под напряжением ослабнет и коснется светильника, заземляющий провод отвлечет питание и сработает выключатель, вместо того, чтобы вы почувствовали удар электрическим током при прикосновении к светильнику. Установка электрических розеток обычно является первым шагом при подключении проводки в сарае или подвале. Подробнее. На этом этапе проверьте провода с помощью тестера напряжения, чтобы убедиться, что питание отключено.Установите Klever Switch 1 в место 1, следуя инструкциям в руководстве пользователя по установке. Коробки с электрическими розетками содержат розетки, небольшие светильники и выключатели для освещения. Заземляющий провод предназначен для вашей защиты. Процедура включает в себя последовательное подключение. Зачистите обе стороны отрезанного провода. Здесь вы можете видеть обрыв линейного провода, подключенного к лампе 3, поэтому лампа выключена, а остальная цепь работает. Как подключить выключатель света: подключите новый выключатель. Мы постараемся дать вам хорошее представление о розетках без шунта и питании этих ламп, используя эти полезные советы и схему подключения светодиодных трубок ниже.Два провода от выключателя соединяются, обычно с помощью проволочных гаек, с четырьмя проводами от люминесцентной лампы. Соблюдайте применимые строительные и электрические правила. Начните с того, что возьмите отвертку и отсоедините два черных провода, прикрепленных к выключателю света. Обратите внимание, что вы также можете использовать … Затем добавьте годы коррозии на соединениях, износ на световых и диммерных переключателях, и сопротивление в цепи возрастет. Первым шагом к установке уличного охранного освещения является отключение питания на сервисной панели и удаление существующего прожектора.Они на 12–24 ампера, 18 ватт (Walmart по 20 баксов за штуку), и я планирую подключить каждый комплект к отдельному выключателю. При преобразовании светильника с двумя или четырьмя лампами вы должны последовательно подключить все розетки на одном конце светильника к проводу питания, а все розетки на другом конце светильника к нейтральному проводу. Пошаговая инструкция, как подключить розетку с выключателем. 4-света. Теперь давайте рассмотрим этот тип установки: мы включаем PDF-файлы, чтобы вы могли увидеть изображение более подробно (схема и проводка).Подключите наружное освещение к вновь проложенному проводу и установите светильник. Подсоедините заземляющий провод к самой электрической коробке (сзади или сбоку коробки должен быть винт). 10102018 10102018 3 комментария к схеме подключения выключателя света Clipsal … Определите материалы и инструменты, необходимые для изготовления прототипа. Осветительная нагрузка мощностью 1400 Вт может вместить один светильник мощностью 1400 Вт или четырнадцать светильников мощностью 100 Вт. Убедитесь, что все провода находятся внутри потолочной коробки. SW – Обрежьте черный провод со стороны нагрузки, идущий от выключателя света, так, чтобы несколько дюймов провода свисали с выключателя.Сначала питание поступает на коммутаторы. Если лампочка расположена между двумя средними выключателями, то белый провод, идущий от лампочки к выключателю, действительно иногда бывает горячим. Скрутите концы всех 3 вместе. Проверьте, нужно ли вам разрешение. аккумулятор вашей тележки для гольфа и отсоедините черный провод шасси. комбинированный переключатель/датчик присутствия, комбинированный переключатель/таймер) имеют провода сечением менее 14 AWG. Для большинства бытовых осветительных приборов, а также для многих бытовых приборов требуется провод калибра около 12 или 14.20 в сопровождении клипа на песню. Если свет не включается, переключите проводные соединения. Если вы ищете информацию не о последовательном соединении ламп, а о соединении нескольких ламп вместе в одной цепи, способ подключения ламп — это параллельное, а не последовательное соединение. Прикрепите светильник к распределительной коробке для света, следуя инструкциям производителя. in/shop/harshbhattusb зарядное устройство с выключателем противотуманных фарhttps://amzn. Как установить диммерный выключатель Как подключить диммерный выключатель, Инструкции по установке диммерного выключателя или заменить 2-позиционный выключатель диммерным выключателем Проводка розетки Как подключить розетку, Как подключить дуплексную розетку или розетку в различных вариантах Подключить светильник и выключатель. Теперь вы можете выключить свет и дождаться вечера, чтобы насладиться дополнительной атмосферой. Однако прямо над скамьей у вас есть емкость, из которой вы можете получить источник питания. Светодиодные светильники для магазинов служат дольше и более надежны, чем люминесцентные. Заглушить соединителями проводов и плотно закрепить изолентой. 5. В этой разводке источник находится на выключателе, а оттуда идет 3-жильный кабель к вентилятору и свету. Провод питания будет проходить от жгута проводов реле дальнего света к дальним или противотуманным фарам.ПРИМЕЧАНИЕ. Переключаемые «белые» провода показаны на …. Подключите заземляющий провод диммера к зеленому или неизолированному медному проводу в настенной коробке. Убедитесь, что вы перерезали только неопознанный (горячий) провод. ☀ LINKABLE-Расширяемая конструкция, этот светодиодный светильник для магазина может подключать до 18 ламп вместе с 7-дюймовыми соединительными шнурами. Нагрузка светильников определяет, сколько источников света может вместить цепь. Горячий провод источника соединяется с черным проводом вентилятора, чтобы напрямую подключить его к цепи и к косичке, соединяющей коммутатор.Это единственное назначение заземляющего провода. Трехжильный кабель между светильником и вторым выключателем. Установите новый диммер и заземляющий зажим. Как установить и использовать Ele Некоторые комнаты остаются темными и унылыми из-за единственного потолочного или настенного светильника. Подсоедините черный провод от первого фонаря к выключателю. После того, как свет подключен, рекомендуется перевернуть выключатель и проверить его, прежде чем застегивать. Затем сдвиньте корпус вилки вниз по проводу и в сторону.2 провода значение; либо 14/2 с заземлением (wg) для цепей на 15 ампер, либо… Основы проводки выключателя света. Как домовладелец, вам, вероятно, придется много раз заменять выключатель света, и платить электрику не оптимально, если вы можете сделать это всего за несколько минут. Если воспроизведение не начнется в ближайшее время, попробуйте перезагрузить устройство. 5. Если на потолке нет заземляющего провода, несколько раз оберните тонкий провод вокруг небольшого винта заземления на задней пластине и осторожно затяните винт, чтобы зафиксировать его. Переключатель света Wi-Fi 4 ГГц для диммируемых светодиодов/КЛЛ/ламп накаливания, требуется нейтральный провод, однополюсный 4.1. Добавить новый источник света легко, потому что вы можете подключить его к существующему источнику света. Еще одна причина, по которой 5-контактный кулисный переключатель популярен для световых полос, заключается в том, что они имеют подсветку, которая может работать с заводским внутренним освещением приборной панели. Провода, связывающие этот фонарь с цепью, имели коричневый, синий и зеленый провод. Я нашел распределительную коробку. Просверлите пол в правильном отсеке для стоек и проложите провода от выключателя и света к выключателю, используя липкую ленту. 2-проводная подача тянется от ближайшего источника питания, такого как розетка или панель, к выключателю.Мы подключили черные провода и землю к выключателю света, а белые провода соединили вместе внутри соединительной коробки выключателя с помощью проволочных гаек. пдф. Проверьте место, где провода подключены к свету, и найдите положительный (+) или отрицательный (-) символ. Кроме того, существующий выключатель будет управлять обоими огнями. Подключите все кнопки и установите их в корпуса переключателей, чтобы получить подробную информацию. Запустить новую электрическую цепь — довольно простая задача, которую можно выполнить, приложив немного усилий, осторожности и используя правильные инструменты.3-позиционный переключатель 3-позиционный переключатель имеет 3 клеммы. Последовательное подключение ламп приводит к тому, что кулисный переключатель с подсветкой похож на тумблер SPST с дополнительной клеммой, которая позволяет свету работать. Сначала закрепите оголенный медный или зеленый провод на зеленом винте заземления. Хитрость при замене трехпозиционного переключателя заключается в том, чтобы пометить общий (или «COM») … Проводные соединения для переключателя контрольной лампы, чтобы вы могли видеть его в темноте или когда он включен. Затем прикрепите один провод к винту одного штыря, как показано на рисунке. Проводка с трехпозиционным выключателем, при которой питание подключается сначала к выключателю, а затем к свету.Также вы сможете отключить электричество, когда будете уезжать в отпуск. Если нет, вам придется проложить более длинный провод от светильника к выключателю или от выключателя к источнику питания. 09, 21 марта 21:44 Протяните провода светильника через основание вилки и наружу. Как подключить два отдельных выключателя и лампы к одному источнику питания. Из NEC 2014 (NFPA-70): Подключение 3-позиционного переключателя к фарам [ 2 ответа ] Привет. Для освещения магазинов в моем подвале требовался специальный постоянный выключатель.Односторонний выключатель света имеет две клеммы, которые обычно помечены как COM или C. Для удобства наружное освещение обычно подключается к выключателю света, которым можно управлять изнутри дома. Уровень мастерства: от среднего до продвинутого. При установке фонаря в коробку расположите прокладку так, чтобы коробка оставалась сухой. Снимите старый потолочный светильник. Благодаря широкоугольному лучу 180 ° этот светодиодный потолок и свет в шкафу не мерцают. Цепь разрывается на втором выключателе, поэтому свет выключается.Вам нужно включить тумблер. (См. схему освещения ниже. Поместите переключатель на выключатели на приборной панели. Самый важный винт — черный. Загляните в навес и корпус переключателя, чтобы убедиться, что все они правильно закрыты гайками. Совместимость с балластом тоже может быть проблемой. Как подключить трехходовой выключатель света своими руками Семейный мастер на все руки В исторической перспективе телекоммуникационные термины использовались с. Выньте люминесцентные лампы из светильника. Провода от диммера обычно черные.У выключателя отрежьте кабель длиной около 12 дюймов. грамм. Если вы хотите перейти на диммер, см. инструкции в разделе «Установка диммера». Первое число, 12, указывает диаметр провода, а второе число определяет количество проводов, содержащихся в кабеле. При перепланировке. Прикрутите черный провод к … Сигнал затемнения обычно подключается к драйверу освещения фиолетовым проводом, по которому идет заряд 10 вольт, и серым проводом, который является общим проводом, по которому идет сигнал. Как подключить выключатель света. Изучение того, как подключить выключатель света, является одним из основных навыков, которым должен владеть каждый домовладелец.9 марта, 21 21:56. Скрутите концы вместе по часовой стрелке и закройте их гайкой для соединителя проводов. Все, что вам нужно сделать, это удалить балласт из вашего светильника (попрощайтесь с Шагом 6. LightA подключается «поперек» черно-белого провода. В большинстве случаев размер автоматического выключателя света соответствует размеру обычного электрического выключателя. В проводе гайка, соедините с этим проводом три коротких отрезка черного провода.Используется как трехжильный, так и двухжильный кабель с массой.У светильника, который я устанавливал, были красные, черные и зеленые крепления.Эта статья посвящена запуску новой цепи для осветительных приборов или розеток. Протяните кабель от первого источника света ко второму и подключите черный к черному, а белый к белому. Сначала питание подается на коммутатор. Протяните двухжильный провод от существующего люминесцентного светильника к новому светильнику. Шаг 1: Отключите автоматический выключатель. Сделайте это для каждого светильника. зарядное устройство to/3gNu5kausb Трехпозиционные выключатели управляют светильником или розеткой из двух разных мест. На этой схеме показано, как подключить до 4 ламп к одному выключателю.Белый провод — это ваша земля, и его необходимо прикрепить к чистой металлической поверхности. Нажмите на заземляющий зажим и 6-в. Меры предосторожности перед подключением выключателя света потолочного вентилятора. Это может быть опасно для новичка. С помощью отвертки Phillips отвинтите крепежные винты и опустите светильник. Б) Провода от источника питания могут сначала войти в коробку светильника, пройти оттуда к одному выключателю, а затем подключить этот выключатель к другому выключателю. Намотайте провод через прорезь в вилке и плотно оберните вокруг резьбового штифта.Закрепите проволоку на балках электрическими скобами. Разрешить 6-8 дюймов провода. В любой установке либо выключатель света, либо осветительная арматура ДОЛЖНЫ иметь нейтральный провод. Прикрепите гаражное освещение с помощью крепежных винтов и вставьте лампочки. Выключатель прерывает питание через черный провод. В моем доме нет заземляющего провода, идущего от электрической коробки, поэтому мне нужно было только снять заземляющий провод со светильника. 10102018 10102018 3 комментария к записи Схема подключения выключателя света Clipsal … Магазин Выключатели и диммеры Магазин Настенные панели и розетки Магазин Электротовары Магазин Инструменты.Навигация по освещению. 04. Установите новый светильник с предустановленным фотоэлектрическим выключателем, следуя инструкциям по монтажу, которые прилагаются к нему. 7 вещей, которые нужно знать о проводке 3-позиционного переключателя. Это число означает 14 калибр (размер провода), 2 проводника, который также включает оголенный заземляющий провод. длину оголенного медного провода на металлическую коробку с помощью отвертки. Подсоедините провода к распределительной коробке и переключателю. Лучше всего оставить провисание на фут и прикрепить провода к чему-то надежному. Чем меньше номер датчика, тем больше размер проводника. Наконец, снимите заземляющий провод с зеленого винта. Отключите питание на панели выключателя и снимите существующее крепление, отвернув 2 винта. Я знаю, что они продают светодиодные фонари с батарейным питанием, которые также отлично подходят для этого. Инструменты и материалы, необходимые для запуска новой цепи …. Постоянно находящийся под напряжением провод подключается к переключателю, а переключаемый под напряжением — к переключаемой клемме под напряжением. Если у вас есть дополнительный провод заземления, отсоедините его от старого выключателя и подключите его к зеленому проводу на выключателе света Госунда.Вставьте провод в один из выступов в задней части коробки. Крайний левый переключатель — трехпозиционный. 10102018 10102018 3 комментария к записи Схема подключения выключателя света Clipsal… Схема 4-позиционного переключателя — (pdf, 78kb) Как работают четырехпозиционные выключатели. Протяните кабель от распределительной коробки к розетке.

VWG SRT HKX LTG A82 UVE 7EQ CRS 1EC FQ9 WCN GZD FCB O2B VHG RDB 0ZB SCO 6XI VHG

ILUMINAR 1000W DE HPS-MH Remote Ballast 120V и 240V Руководство пользователя

ILUMINAR 1000W DE HPS-MH Remote Ballast 120V и 240V Руководство пользователя

БЛАГОДАРИМ ВАС за покупку выносного балласта ILUMINAR Lighting Remote.Мы стремимся обеспечить лучшее обслуживание клиентов наряду с продуктами мирового класса, и мы делаем все возможное, чтобы вы были полностью удовлетворены своей покупкой. Ниже приводится общий набор предупреждений и основных указаний для дистанционных балластов ILUMINAR. По возможности всегда обращайтесь к специалисту для установки вашего продукта.

СОХРАНИТЕ ОРИГИНАЛЬНУЮ УПАКОВКУ
В случае возврата продукты должны быть в оригинальной упаковке ILUMINAR, чтобы избежать повреждения продукта во время транспортировки.Гарантия не распространяется на любые повреждения продуктов, не находящихся в оригинальной упаковке. Чтобы узнать больше о нашей гарантии на продукцию, посетите сайт www.iluminarlighting.com/warranty

БЕЗОПАСНОСТЬ 1ST

НЕСОБЛЮДЕНИЕ СЛЕДУЮЩИХ ПРЕДУПРЕЖДЕНИЙ МОЖЕТ ПРИВЕСТИ К ПОРАЖЕНИЮ ЭЛЕКТРИЧЕСКИМ ТОКОМ И СЕРЬЕЗНЫМ ТРАВМАМ. Кроме того, несоблюдение этих предупреждений о безопасности может привести к аннулированию всех гарантий, а также любой ответственности производителя. Пожалуйста, внимательно прочитайте перед началом установки.

ПРЕДУПРЕЖДЕНИЯ

  • Этот балласт совместим только с осветительными приборами ILUMINAR.Не подключайте никакие другие устройства к порту управления. Любая попытка подключить его к несовместимому устройству может привести к повреждению балласта и аннулированию гарантии.
  • Этот балласт предназначен только для использования внутри помещений и в теплицах. Расположите его в месте, защищенном от чрезмерного нагрева или контакта с жидкостями.
  • Убедитесь, что шнур питания и шнур лампы правильно подключены.
  • Для удаленных операций используйте этот балласт с кабелем питания максимальной длиной 15 футов (предусмотрен Nema 240 В).
  • Лампы со встроенными запальниками не будут работать с этим балластом. Не для использования с внешними воспламенителями.
  • Отключите балласт от источника питания перед перемещением устройства или выполнением любого обслуживания или замены лампы.
  • НЕ открывайте корпус балласта, это приведет к аннулированию гарантии.
  • НЕ ПОДДЕРЖИВАЙТЕ ЭПРА за кабель(и) питания и/или шнур(ы) лампы. Эти шнуры/соединения не рассчитаны на нагрузку.
  • НЕ прикасайтесь к внутренней части розетки при включенном питании.
  • НЕ подключайте систему к непроверенному или неизвестному напряжению, отличному от указанного на балласте.
  • НЕ ПЫТАЙТЕСЬ перемонтировать, изменить, модифицировать или реконфигурировать вашу систему — это приведет к аннулированию гарантии ILUMINAR и может привести к серьезной угрозе безопасности, телесным повреждениям или смерти, так как это устройство с высокой силой тока и напряжением.
  • НЕ погружать в воду.
  • НИКОГДА НЕ ПОДСОЕДИНЯЙТЕ БАЛЛАСТ CMH к Flip Box. Это приведет к аннулированию гарантии и может привести к отказу электрической части балласта CMH.Блоки Flip или Switch Box не рекомендуются для каких-либо блоков CMH или балластов высокой мощности.
  • НЕ подключайте и не отключайте шнур лампы, когда балласт подключен к источнику питания.
  • Хранить в недоступном для детей месте. Этот продукт содержит хрупкие электронные компоненты. Если он расположен рядом с объектом, передающим радиосигналы, он может вызвать помехи (например, мобильные устройства, рации, радиостанции CB, пульты дистанционного управления и микроволновые печи). Если возникают помехи, отодвиньте такие предметы от прибора.

Технические характеристики ВХОДНЫЕ ХАРАКТЕРИСТИКИ

Входные вольты 277V 3.80A
120В 240
Входной ток 9.3A 4. 6A
Потребляемая мощность 1 085W 1,055 Вт 1,045 Вт
Выходной мощность 1 000 Вт 1 000 Вт
мин Фактор мощности

0.99

ТРД

<10%

Крест фактор

<1,7

БТЕ

200

Пусковой ток

≤ 37,5 Ампер

Выходные характеристики

90V 945-1000-EXT у
Номинальное напряжение 120V / 240V
Диапазон напряжения (+/- 10%) 108-264V 249V
DIMMING TYPE 600-750-825-1000-1150-EXT -EXT 945-1000-EXT
Summer Nema 6-15 мужской NEMA L7-15 Twist Lock
Частота 50/60 Гц
Рабочая частота 100-120 Гц
Рабочая температура 0 – 35°C / 32-95°F
85%
Макс. Влажность 95%
Удаленный Монтаж 5 м / 16ft
Зажигание напряжения 5kV

ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ

7.71lb
Длина корпуса 275мм 10.83 «
Корпус шириной 178 мм 7.01 «
Высота 113 мм 4,45″
Вес 3.5кг
НАПРЯЖЕНИЕ Артикул
120В / 240В ИЛ-RMDE1K-120
277V ИЛ-RMDE1K-277

ОГРАЖДЕНИЯ

    • Конец Lipe Life (EOL) Защита
    • Защита от короткого замыкания
    • Открытая цепь Защита
    • Защита отказов
    • Термальная защита

    Пожалуйста, внимательно прочитайте перед установкой

    процедура установки

    , когда Если возможно, попросите лицензированного электрика или эксперта по электрике установить все приспособления или помочь в составлении планов и/или схем электрических схем перед установкой.

    Проверьте электрическую панель, чтобы убедиться, что напряжение соответствует количеству установленных светильников. Панели должны поддерживать только общее напряжение 80 от своей мощности. т.е. панель на 100 ампер никогда не должна превышать 80 ампер. Для надлежащей обкатки лампы мы рекомендуем запускать дистанционный балласт и лампу при 100% мощности не менее 100 часов подряд после первоначального запуска. Это улучшит срок службы и производительность лампы.

    1. Найдите подходящее место для балласта с достаточным охлаждением и вдали от любых источников тепла.
    2. Плотно установите лампу в патрон рефлектора и подсоедините шнур лампы к балласту.
    3. Извлеките шнур питания из коробки.
    4. Подключите шнур питания к источнику питания (электрической розетке).
    5. После того, как лампа зажжется, установите желаемый коэффициент затемнения. Обратите внимание, что балласт уменьшает или увеличивает выходную мощность постепенно, чтобы защитить лампу, поэтому вы можете не увидеть мгновенного увеличения мощности при изменении процентной доли выходной мощности.

    производительности 50069

    номинальное напряжение 120V-240V 277V
    108-264V 249-305V
    Оперативная частота 100 – 120 Гц


    ЗАТЕМНЕНИЕ

    • Поверните регулятор затемнения, чтобы переключаться между уровнями затемнения.
    • Если лампа не запускается сразу, НЕ ВКЛЮЧАЙТЕ и ВЫКЛЮЧАЙТЕ питание. Это может повредить лампу и балласт.
    • Если через 30 минут лампа по-прежнему не горит, отключите питание балласта и снова подключите его.
    • Это снова запустит последовательность запуска.
    • До тех пор, пока лампа не проработает не менее 100 часов, ее нельзя выключать, пока она не проработает не менее 15 минут. В этом случае ПОДОЖДИТЕ 1 час, прежде чем снова зажечь лампу.

    ГОРЯЧИЙ ПОВТОРНЫЙ ЗАЖИГ

    ОЧЕНЬ ВАЖНО, чтобы лампа остыла перед повторным зажиганием. Дайте горячей лампе остыть в течение 1 часа, прежде чем пытаться снова зажечь ее. Горячие повторные зажигания приводят к необратимому выходу лампы из строя и снижению светового потока. Лампу никогда нельзя выключать до того, как лампа достигнет полной мощности, это может сократить срок ее службы.

    МЕСТО МОНТАЖА

    НЕ устанавливайте балласты в местах с высокой температурой, таких как чердак, палатка или закрытый чулан.Установите блоки на расстоянии не менее 24-60 дюймов друг от друга.

    Балластные ограждения

                1. Защита от лампы
                2. Защита от короткого замыкания
                3. Защита от открытой цепи
                4. ОТКЛЮЧЕНИЕ ОТКРЫТИЯ ОТКРЫТИЯ
                5. Тепловая защита
                6. Подходит для контроллера ILUMINAR Touch и Hash Controller

                ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ

                ВЫСОТА ВЕС
                ДЛИНА КОРПУСА 275 мм 10. 83”
                Дело Ширина 178mm 7,01”
                113мм 4,45”
                3.5kg 7,71 фунтов
                1. Макс. допустимая температура корпуса: 35°C / 95°F
                2. Температура окружающей среды: 0–35°C / 32-95°F
                3. Макс. Влажность: 95 %
                4. Напряжение зажигания: 5 кВ
                СОБСТВЕННАЯ РОЗЕТКА ROLL LOCK (СВЕТИЛЬНИКИ ILUMINAR)

                Компания ILUMINAR Lighting создала первую в своем роде розетку Roll-Lock для простой установки лампы одной рукой.Мы знаем, что загрузка новых ламп может оказаться непростой задачей — слишком легко уронить лампу и потерять вложенные средства. Держите лампы в безопасности при установке с помощью патрона Roll Lock. Розетка Roll Lock работает со всеми лампами DE — HPS, MH и CMH, для всех вариантов мощности.

                УСТАНОВКА ГНЕЗДА ДЛЯ ЗАМКА РОЛИКА

                1. Сдвиньте оба рычага от лампы в положение «открыто». (Фото A) Каждое гнездо оказывает боковое давление до 5 мм для обеспечения надежной посадки.
                2. Убедитесь, что оба конца/выводы провода прямые – НЕ СГИБАЙТЕ ПРОВОДНЫЕ ВЫВОДЫ! Убедитесь, что выводы проводов НЕ ИЗТЕРТЕНЫ И НЕ Ослаблены (если есть перетертости, скрутите их обратно в выводы проводов). Небольшие потертости металла могут привести к дуговому разряду или расплавлению прибора.
                  ПРЕДОСТЕРЕЖЕНИЕ: НЕ ПРИНИМАЙТЕ ЛАМПЫ ГОЛЫМИ РУКАМИ
                  Жир с ваших рук может быть опасен, если он сгорит при сильном нагреве лампы.
                3. Беря лампу за руку в мягких перчатках, вставьте лампу в приспособление (с прямыми металлическими выводами) до упора.
                4. Поверните саму лампочку, чтобы зафиксировать ее на месте (чтобы она не двигалась).
                5. Сдвиньте оба рычажка по направлению к лампе в положение «закрыто», чтобы добавить второй замок, чтобы зафиксировать лампу в нужном положении. Если лампа установлена ​​правильно, оба рычага должны легко сдвинуться внутрь, чтобы зафиксировать лампу DE в патроне. Теперь он готов к использованию.

                НЕ ЗАКРЫВАЙТЕ рычаги силой, это может привести к повреждению лампы и рычагов. НЕ беритесь за лампу голыми руками.Всегда надевайте хирургические или тканевые перчатки при работе с лампой, чтобы минимизировать отпечатки пальцев и масла, оставшиеся на лампе. Если лампу необходимо почистить после установки, используйте мягкую сухую хлопчатобумажную ткань, чтобы вытереть отпечатки пальцев/кожный жир.

                ГНЕЗДО ДЛЯ ЗАМКА РОЛИКА УДАЛЕНИЕ

                1. Чтобы снять или заменить лампу, просто выполните описанные выше действия.
                2. Сдвиньте оба рычажка гнезда от лампы в положение «Открыто». (Фото A)
                3. ИСПОЛЬЗУЯ ХИРУРГИЧЕСКИЕ ИЛИ ХЛОПКОВЫЕ ПЕРЧАТКИ, осторожно поверните саму лампу, чтобы открыть гнездо Roll Lock.
                4. Аккуратно поднимите лампу из патронов.
                5. Поверните новую лампу на место.
                6. Сдвиньте оба рычажка по направлению к лампе в положение «закрыто».

                Устранение неисправностей

                Следуйте этим распространенным советам по устранению неисправностей:

                9 9
                Лампа свободного в сокете Убедитесь, что лампа полностью вставлена ​​в розетку и что он был правильно заблокирован.
                Неправильное напряжение Убедитесь, что вы используете правильное входное напряжение с балластом. При использовании неправильного напряжения немедленно отключите балласт от источника питания.
                Дефектная или неправильная проводка Осмотрите проводку, чтобы убедиться, что она соответствует схемам проводки на табличке балласта. Проверьте соединения, чтобы убедиться, что они безопасны. При подключении балласта 240 В НЕ ИСПОЛЬЗУЙТЕ нейтраль. Правильная проводка — это два горячих провода и земля.
                Плохие электрические соединения Проверьте проводку и контакт лампы с патроном
                Неправильная лампа Убедитесь, что вы используете лампу правильной мощности.
                Повреждение лампы Исследуйте возможность повреждения внешней лампы. Ищите сломанные трубки или незакрепленный металл, замените лампу.
                Гарантия

                ГАРАНТИЯ НА ВОЗВРАТ

                По вопросам возврата обращайтесь в магазин по месту покупки

                При правильном использовании это устройство прослужит вам долгие годы.

Оставить комментарий
