Как переделать аккумуляторный шуруповерт в сетевой для работы от сети 220 вольт: пошаговые инструкции + видео

Аккумуляторный шуруповёрт — прекрасный помощник в хозяйстве. Инструмент вместе с мастером работает в доме и в саду, трудится в гараже или в поле. До тех пор, пока не сядет аккумулятор. Количество циклов заряд-разряд у аккумулятора ограничено, батарея портится и от безделья: саморазряд разрушает элементы. В среднем аккумулятор живёт 3 года, после чего его приходится заменять. Спасти инструмент можно, переделав его в сетевой. Переделка выполняется разными способами.

Действительно ли стоит переделывать?

Без аккумуляторов шуруповёрт превращается в железку. Когда батареи перестают держать заряд, приходится искать новые элементы питания. Во-первых, это дорого — цена аккумуляторов составляет до 80% стоимости шуруповёрта, эффективнее купить новый инструмент. Во-вторых, батареи не всегда бывают в продаже, например, если модель снята с производства. В-третьих, рачительный хозяин стремится использовать все возможности для экономии средств.

Переделка аккумуляторного шуруповёрта для работы от электрической сети — хороший выход. Что это даёт:

  1. Инструмент получает новую жизнь.
  2. Больше не нужны батареи, требующие заряда.
  3. Крутящий момент инструмента не зависит от заряда батареи.

Недостаток переделанной конструкции — зависимость от розетки и длины сетевого кабеля.

Внимание! Работы на высоте, превышающей два метра, переделанным шуруповёртом не допускаются.

Как переделать аккумуляторный шуруповёрт для работы от сети 220 Вольт

Мастера придумали несколько способов, чтобы переделать шуруповёрт для работы от электрической сети. Все они заключаются в том, чтобы предоставить мотору требуемое напряжение питания с помощью промежуточного источника или преобразователя.

Таблица: варианты источников питания для сетевого шуруповёрта

Источник питанияДостоинстваНедостатки
Комплектное зарядное устройство шуруповёрта.
  • Несложная переделка.
  • Используется существующее зарядное устройство.
  • Не требуется подбирать напряжение блока питания.
  • Не требуется вмешательство в электрическую схему шуруповёрта.
Зарядное устройство занимает место на столе.
Готовый блок питания, помещённый в корпус старого аккумулятора.
  • Несложная переделка.
  • Красивое инженерное решение — из шуруповёрта выходит только сетевой шнур.
  • Нет потерь в кабеле с низким напряжением.
  • Не требуется вмешательство в электрическую схему шуруповёрта.
  • Поиск готового компактного блока питания на требуемое напряжение.
  • Блок питания греется в закрытом корпусе, надо делать перерывы в работе.
Самодельный блок питания, помещённый в корпус старого аккумулятора.
  • Красивое инженерное решение — из шуруповёрта выходит только сетевой шнур.
  • Нет потерь в кабеле с низким напряжением.
  • Не требуется вмешательство в электрическую схему шуруповёрта.
  • Требуется подобрать схему и найти радиодетали.
  • Мастер должен иметь опыт пайки, сборки и отладки электрических схем.
Внешний блок питанияНесложная переделка.
  • Требуется разбирать шуруповёрт и подключаться к его схеме.
  • Блок питания занимает место на столе.
  • Нужно найти походящий блок питания.
Блок питания от компьютера
  • Несложная переделка.
  • Компьютерный блок питания легко найти.
  • Подойдёт любой блок питания от 300 Вт.
  • Требуется разбирать шуруповёрт и подключаться к его схеме.
  • Блок питания занимает много места на столе.

Подключение шуруповёрта к зарядному устройству

Внимание! При низком напряжении велики потери в проводе, поэтому кабель между зарядным устройством и инструментом должен быть не длиннее 1 метра, сечением не менее 2,5 кв. мм.

Последовательность действий:

  1. Припаять или прицепить зажимами «крокодил» к клеммам зарядного устройства два провода.

  2. Разобрать старый аккумулятор и вынуть из него севшие элементы.

    Разбор старого аккумулятора

  3. Просверлить в корпусе аккумулятора отверстие для кабеля, продеть кабель в отверстие. Желательно уплотнить соединение изолентой или термоусадочной трубкой, чтобы провод не вырвался из корпуса.

    Нужно продеть в корпус провод и закрепить в отверстии

  4. Удалённые из аккумулятора элементы нарушат развесовку шуруповёрта — рука будет уставать. Чтобы восстановить баланс, в корпус следует поместить груз — это может быть плотное дерево или кусок резины.

    Балласт в корпусе

  5. Припаять кабель к клеммам бывшего аккумулятора, подключаемым к шуруповёрту.

    Необходимо припаять провод к клеммам аккумулятора

  6. Собрать корпус аккумулятора.

    Установить крышку аккумулятора на место

  7. Остаётся испытать обновлённый инструмент в работе.

Монтаж готового блока питания в корпусе старого аккумулятора

Внимание! В закрытом корпусе блок питания плохо охлаждается. Рекомендуется проделать отверстия в стенках корпуса. Не работайте инструментом без перерыва дольше 15 минут.

Порядок действий:

  1. Разобрать старый аккумулятор и вынуть из него неработающие элементы.

    Нужно удалить из корпуса старые элементы

  2. Установить блок питания в корпус аккумулятора. Подключить контакты высокого напряжения и клеммы низкого напряжения.

    Блок питания в корпусе аккумулятора

  3. Собрать и закрыть корпус аккумулятора.

    Сборка корпуса

  4. Установить аккумулятор в шуруповёрт.

    В конце нужно установить аккумулятор на место

  5. Включить вилку блока питания в розетку и проверить обновлённый сетевой инструмент в работе.

Самодельный блок питания

Внимание! Соблюдайте правила электробезопасности. Пайку и подключение проводите при обесточенном устройстве.

Пошаговая инструкция:

  1. Разобрать корпус старого аккумулятора, вынуть из него севшие батареи.

    Сначала потребуется вытащить батареи из корпуса аккумулятора

  2. Установить элементы электрической схемы блока питания на монтажную плату, припаять контакты.

    Нужно собрать плату блока питания

  3. Установить собранную плату в корпус. Проверить тестером наличие напряжения на выходе.

    Блок питания в корпусе

  4. Подключить провода низкого напряжения к клеммам старого аккумулятора. Собрать корпус.

    Останется только собрать корпус аккумулятора

  5. Подключить шуруповёрт к электрической сети и проверить его работу.

Видео: самодельный литиевый аккумулятор для шуруповёрта

Подключение к внешнему блоку питания

Внимание! В процессе доработки потребуется разобрать корпус шуруповёрта и вмешаться в электрическую схему. Запомните последовательность разборки, чтобы собрать все части в обратной последовательности.

Что делать:

  1. Разобрать шуруповёрт и найти внутри провода питания мотора. Установить в корпус разъём для источника питания и припаять провода к разъёму. Закрепить провода термоклеем.

    Нужно найти провода питания шуруповёрта

  2. Подобрать подходящий блок питания, например, от ноутбука. Подобрать к нему переходник для разъёма низкого напряжения.

    Блок питания ноутбука

  3. Подключить шуруповёрт к новому блоку питания и проверить его работу.

Подключение к блоку питания от компьютера

Инструкция:

  1. Найти или купить блок питания от компьютера, мощностью не менее 300 Вт.

    Необходимо подобрать компьютерный блок питания

  2. Разобрать корпус шуруповёрта. Найти внутри провода питания двигателя. Припаять к проводам разъёмы для компьютерного блока питания.

    Далее разобрать шуруповёрт и найти провода питания

  3. Вывести из корпуса разъёмы для подключения компьютерного блока питания.

    Разъёмы питания

  4. Подключить шуруповёрт к новому блоку питания.

    После подключить шуруповёрт к блоку питания

  5. Включить блок питания в сеть и проверить работу прибора.

Видео: блок питания для шуруповёрта из компьютерного БП

Как запитать шуруповёрт, сохранив его автономность

Если мастер работает в здании, к которому не подведено электричество, а аккумуляторы уже испортились, есть способы запитать шуруповёрт:

  • заменить старые банки аккумуляторов на новые;
  • подключить шуруповёрт к автомобильному аккумулятору;
  • подключить инструмент к другому аккумулятору, например, взятому от источника бесперебойного питания.

Замена старых элементов

Внимание! Заменяя батареи, обращайте внимание на правильную полярность подключения элементов.

Порядок действий:

  1. Раскрыть корпус аккумулятора.

    Необходимо открыть корпус аккумулятора

  2. Достать из корпуса старые элементы. Поместить на место новые батареи и перепаять их между собой.

    Требуется перепаять новые батареи между собой и собрать аккумулятор

  3. Собрать аккумулятор, закрыв крышку корпуса.
  4. Установить обновлённый аккумулятор в шуруповёрт. При необходимости зарядить батарею.

Внимание! Заряжать переделанный аккумулятор следует только специально подобранным зарядным устройством.

Видео: чем заменить отслужившие аккумуляторы для шуруповёрта

Подключение к автомобильному аккумулятору

Инструкция:

  1. Раскрыть корпус шуруповёрта.

    Необходимо снять с инструмента верхнюю крышку

  2. Найти контакты, через которые подаётся питание на двигатель.

    Контакты питания

  3. Взять автомобильные провода с зажимами «крокодил», которые используют для зарядки аккумуляторов. Зачистить провода и прикрепить их напрямую к контактам питания стяжками, а ещё лучше — припаять.

    Нужно прикрепить провода к контактам

  4. Замотать соединения изоляционной лентой и аккуратно уложить кабель в корпусе инструмента.

    Необходимо изолировать кабель

  5. Собрать шуруповёрт.

    Остаётся закрыть корпус шуруповёрта

  6. Подсоединить клеммы. Опробовать инструмент в работе.

Подключение к внешнему аккумулятору

Последовательность действий:

  1. Купить или найти внешний аккумулятор, например, взять от ненужного источника бесперебойного питания.

    Необходимо найти внешний аккумулятор

  2. Взять провод сечением не менее 2,5 кв. мм. Снять изоляцию и установить на медные концы зажимные клеммы, подходящие для крепления на аккумуляторе.

    Клеммы на кабеле

  3. Второй конец кабеля поместить в корпус старого аккумулятора и припаять к клеммам, вставляющимся в шуруповёрт.

    Кабель подключен к клеммам старого аккумулятора

  4. Вставить корпус аккумулятора в шуруповёрт, подключить кабель клеммами к аккумулятору.

    Необходимо собрать компоненты вместе

  5. Опробовать восстановленный инструмент в работе.

Электрический аккумуляторный инструмент служит в несколько раз дольше, чем питающие его батареи. Выбрасывать на помойку шуруповёрт с негодными элементами — неразумно. Настоящий хозяин сможет отремонтировать прибор, переведя его на другой источник питания, тем самым дав ему новую жизнь.

причины перехода на сетевое напряжение 220 В, схемы самоделок

Мобильный шуруповерт на аккумуляторной батарее получил широкое распространение в строительстве. Одним из существенных недостатков модели является износ аккумулятора, при износе которого приходится покупать новый шуруповерт или искать аккумулятор. Нестандартное решение предлагают радиолюбители — сделать своими руками блок питания для шуруповерта 18 В.

Простое восстановление инструмента

Основным преимуществом аккумуляторного шуруповерта является его мобильность. Применяется в таких инструментах литий-ионный аккумулятор, который защищен от перегрузки и полной разрядки. Кроме того, существует защита и от перезарядки в виде отдельной схемы, встроенной в сам элемент. Основным источником питания (первичным) является 220 В, выполняется и подзарядка аккумуляторной батареи.

В зависимости от модели шуруповерта на аккумулятор поступает напряжение зарядки от 14 В до 21 В. На выходе батареи получается напряжение питания от 12 до 18 В. Этот тип АКБ служит долго, но если инструментом не пользоваться продолжительное время, не поможет и встроенная защита от разрядки элементов батареи: разрядка происходит постоянно.

Для увеличения срока службы необходимо постоянно разряжать и заряжать батарею. Если по какой-то причине не удалось «уследить» за инструментом, часто выходит из строя какой-либо конкретный элемент аккумулятора. Существуют основные способы решения этой проблемы:

  1. Заменить батарею на новую.
  2. Приобрести новый инструмент.
  3. Переделать шуруповерт с питанием от сети.

При замене аккумулятора необходимо учесть, что новый достаточно сложно найти. Инструменты делают так, чтобы тяжело было найти для них запчасти. Фирме невыгодно производить свое изделие с высокой ремонтоспособностью, так как ей нужны доходы от покупки продукции. Найти новый аккумулятор возможно только у дилеров. Кроме того, возможен еще вариант: разобрать аккумуляторную батарею и поменять неисправный элемент питания.

При покупке нового инструмента пользователь стремится купить модель более качественного образца, забывая о правилах эксплуатации аккумуляторов литий-ионного типа. Основные правила, которые помогут надолго сохранить срок службы инструмента:

  1. При покупке в зимний период «запускать» инструмент сразу категорически запрещается. Нужно подождать около часа, пока он не «прогреется» до уровня комнатной температуры.
  2. Поставить батарею на зарядку.
  3. Цикл зарядки и разрядки АКБ выполнить около 3 раз.

Если ни один из вариантов решения проблемы не подходит, нужно приступить к переделке шуруповерта на сетевой своими руками. Сделать это просто. Существует множество простых и сложных способов. Изменение модели инструмента имеет несколько положительных сторон:

  1. Нет необходимости подзарядки батареи.
  2. Снижается нагрузка на механическую часть.
  3. Множество вариантов блоков питания.
  4. Увеличение качественных характеристик изделия.

Кроме того, мобильность возможно сохранить, переделав зарядное устройство в блоковый вариант для зарядки практически любого аккумулятора.

Другие способы модернизации

Радиолюбители предлагают много вариантов модернизации инструмента. Одни из них очень просты и сводятся к применению готовых блоков питания, а другие требуют знаний в области электротехники и придают устройству универсальность. Классификация способов:

  1. Адаптер питания для ноутбука.
  2. Подключение компьютерного импульсного БП (блок питания).
  3. Применение автомобильный аккумулятор на 12 В.
  4. Сборка самодельного источника питания.

Использование зарядника для ноутбука является оптимальным решением проблемы. Кроме того, необходимо знать параметры шуруповерта и зарядника (есть на 12 В и 19 В), а также учесть габариты последнего (для монтажа в аккумуляторный отсек). Нужно припаять выход адаптера питания ноута, к клеммам которого подсоединяется батарея.

При использовании импульсного БП (мощность от 350 Вт и выше) для персоналки (форм-фактор АТ) необходимо найти напряжение питания 12 В на разъемах, питающих винчестер или привод для чтения компакт-дисков. Вывести провода, а остальные аккуратно обрезать и заизолировать. Можно собрать корпус для БП, что позволит получить ток до 16 А. Кроме того, необходимо снять защиту от запуска. Для этого нужно соединить зеленый провод с черным из этого разъема. Эти два способа являются очень простыми и не требуют дополнительного описания.

Автомобильный аккумулятор является оптимальным источником электрической энергии. При модернизации модели ничего не изменилось, кроме подключения другой батареи. Существенным недостатком является его масса. Кроме того, нужно собрать зарядное устройство или приобрести в специализированном магазине.

Сборка своего БП является оптимальным решением для тех, кто поддерживает качество. Предыдущие варианты хороши, но не позволяют добиться гибкости применения. Например, они применимы только для шуруповертов с напряжением 12, а не 18 В. Есть зарядные устройства, рассчитанные на напряжение 19 В. Получение 18 В достигается путем последовательного соединения аккумуляторных батарей, например, 12 и 6 В. Следует учесть, что по характеристикам батареи должны отличаться только в плане напряжения. Именно поэтому часто и возникает необходимость собрать источник питания самостоятельно.

Схемы и их описание

Вариант самостоятельной сборки БП необходимо производить при условии знаний в области радиотехники. Кроме того, перед сборкой нужно хорошо все обдумать, найти корпус для монтажа и соответствующие радиоэлементы.

Простой вариант БП

Простая схема 1 БП (шуруповерта от сети 220 вольт), состоящая из трансформатора питания (вход диодного моста), выпрямителя и конденсаторного фильтра.

Схема 1 — Блок питания для шуруповерта 18 В

Трансформатор нужно подобрать с мощностью от 300 Вт и выше, напряжение на II обмотке должно быть в диапазоне от 20 до 24 В и силой тока свыше 15 А. Для диодного моста следует использовать мощные диоды, подобранные под ток вторичной обмотки. Сложнее будет подобрать соответствующее питание для шуруповерта. На выходе выпрямителя необходимо поставить конденсатор емкостью от 2000 мкФ (можно ограничиться емкостью на 470) и напряжением от 25 В и выше. Детали необходимо брать с запасом по току и напряжению. Все радиоэлементы монтируются на гетинаксовую плату, которая крепится в корпусе.

Универсальный адаптер питания

Предложенный вариант универсального БП обладает отличными характеристиками и выдерживает ток нагрузки до 10 А. Напряжение на выходе составляет 18 В, хотя можно произвести расчеты и сделать блок питания для шуруповерта 12 В. Этот БП можно применять в качестве зарядного устройства для аккумуляторной батареи (АКБ) и резервного источника питания при обесточивании сети (схема 2).

Адаптер собран на стабилизаторе напряжения, состоящего из транзистора VT3 и VD2-VD5 (стабилитроны). При помощи тумблера SB1 включается питание и замыкает свои контакты реле К1. Питание идет на трансформатор, который преобразует переменный ток до необходимого номинала. Выходной ток с трансформатора поступает на выпрямитель. Далее выпрямленное напряжение поступает на стабилизатор. Присутствует в схеме и усилитель тока, собранный на транзисторах VT1 и VT2. К этому усилителю подключается нагрузка. Режим подзарядки аккумулятора (резервный источник питания) осуществляется через VD6 и ограничитель в виде резистора R4. При помощи SB2 можно отключить подзарядку батареи.

Схема 2 — Универсальный БП для шуруповерта и зарядки АКБ

При отсутствии напряжения питания 220 В реле обесточивается, и напряжение с батареи подается на другие контакты реле (питание напрямую от АКБ). Для защиты от токов КЗ и перегрузок используются предохранители. Такую систему можно использовать без резервного источника питания. Дополнительная наладка не требуется.

Перечень радиодеталей указан на соответствующей схеме 2, однако возможны и замены аналогами, например:

  1. VT1 и VT2 можно заменить на КТ808 или КТ819 по таким же параметрам. Транзисторы требуют охлаждения, и поэтому наличие радиатора обязательно. Транзисторы можно посадить на термопасту для улучшения теплоотдачи. Аналогом VT3 являются КТ815 или КТ817. Допустимы любые буквенные индексы.
  2. Трансформатор следует использовать с выходной мощностью более 150 Вт и с напряжением под нагрузкой на II обмотке 14-16 В.
  3. АКБ является стандартной на 12 В.
  4. Реле К1 необходимо использовать переменного тока на напряжение от 220 В и током в 3 А.
  5. Предохранитель FU1 на 3А, FU2 должен быть на 10 А.
  6. Выпрямитель используют уже готовый (КЦ405А, в крайнем случае — КЦ407А) или собранный на диодах Д231 и Д242 (буквенный индекс любой). Диод VD6 можно заменить аналогичным, руководствуясь справочником или интернетом.
  7. Стабилитроны желательно оставить такие же: от них зависят выходные параметры напряжения, хотя возможно и последовательное соединение на необходимый показатель U.
  8. Конденсаторы меняются на любые аналоги согласно справочной документации. Следует учитывать U в цепочке, к которой подсоединен конденсатор.
  9. Резисторы R2 и R3 (МЛТ-0,5), R1 и R4 (тип ПЭВ-10 или ВЗР-10).

После сборки осуществляется монтаж и приведение изделия к соответствующему виду, дизайн выбирается самостоятельно.

Адаптер на 12 В

Адаптер собирается на микросхеме 7912 и представляет собой линейный регулятор. Транзистор увеличивает мощность БП (схема 3). Этой самоделкой можно запитать и шуруповерт на 18 В, для чего необходимо рассчитать трансформатор.

Схема 3 — Блок питания для шуруповерта 12 В

Вторичный источник питания представляет собой трансформатор, на выходе которого 16 В (для модели с питанием на 12 В постоянного тока) или 22 В (питание шуруповерта 18 В). Выпрямитель собирается из обычных диодов с обратным напряжением свыше 50 В (возможно использовать уже готовые варианты). Сглаживающий фильтр представляет собой конденсатор высокой емкости около 10000 мкФ, но чем больше эта величина, тем лучше.

Микросхему нужно приобрести в специализированном магазине радиодеталей. Кроме того, в схеме использованы светодиоды, позволяющие производить диагностику при неисправностях БП. Радиоэлемент 2N3055 является транзистором p-n-p структуры и его можно заменить любым (аналог нужно подбирать из справочной литературы с напряжением около 50 В и током более 5 А). Возможно применение ЛУТ для изготовления монтажной платы. В интернете подробно описан процесс изготовления печатной платы по лазерно-утюжной технологии (ЛУТ).

Регулируемая модификация

Регулируемый БП очень удобен в использовании и является универсальным. Благодаря регулируемым значениям напряжений можно запитать любую технику, использовать для зарядки аккумулятора. Основным элементом является микросхема типа LM317. Усиление происходит при помощи двух транзисторов типа 2N3055, но можно применять и более мощные, ведь от этого мощность БП возрастает и позволяет получить ток до 20 А. Транзисторы устанавливаются на радиатор, и желательно применить в конструкции еще и вентилятор для охлаждения (кулер с персонального компьютера на 12 В).

Схема 4 — Регулируемый БП

Перечень деталей:

  1. Трансформатор двухобмоточный на 15 В и током в 10 ампер.
  2. Диоды D1-D4 (диодный мост): MR750 или другой аналог.
  3. Вставки плавкие на 1 А и 10 А. Второй показатель выбирается согласно реальной нагрузке (потребляемый ток).
  4. Резисторы: R1 (2,2 к на 2,5 Вт), R2 (240), R3 и R4 (0,1 на 10 Вт), R7 (6,8 к), R8 (10к), R9 (47 на 0,5 Вт), R10 (8,2 к).
  5. Конденсаторы: C1, C7 и C9 (47n), C11 (22n), C2 (4700 мк на 50 В), C3 и C5 (10 мк на 50 В), C4 и C6 (100n), C8 (330 мк на 50 В), C10 (1мк на 25 В).
  6. Диоды (возможно применение аналогов): D5 (1N4148, 1N4448 или 1N4151), D6 (1N4001), D10 (1N5401), D7, D8 и D9 (1N4001).
  7. Микросхема: LM317.
  8. Транзисторы: 2N3055.
  9. Переменные сопротивления: P1 (5к), P2 (47 или 230 мощностью 1 Вт), P3 (10к).

При сборке нужно изолировать транзисторы применением теплопроводящих прокладок. Кроме того, при любых сборках мощных БП следует использовать толстые провода.

Правила эксплуатации

Если шуруповерт обладает сравнительно небольшой мощностью, нужно произвести монтаж самодельного БП в аккумуляторном отсеке. При отдельной сборке во всех БП нужно обеспечить охлаждение, использовав вентилятор или двигатель с крыльчаткой. Корпус не должен быть герметичным, так как произойдет перегрев (горячему воздуху некуда будет выходить). При готовности БП нужно проверить шуруповерт в комплексе с источником питания. Основные требования к использованию инструмента, позволяющие продлить эксплуатационный период:

  1. Время работы: 30-40 минут, после чего необходимо сделать паузу до полного остывания.
  2. Избегать работ на больших высотах.
  3. Следить за состоянием питающего кабеля, аккумулятора (если он используется), температурой инструмента и самодельного БП.

Таким образом, при выходе из строя аккумулятора шуруповерта на 18 В можно избежать лишних затрат. Если важна мобильность, то имеет смысл приобрести новый аккумулятор или сам инструмент. Существует множество вариантов, предложенных радиолюбителями для продления его срока службы . Необходимо выбрать оптимальный из них для конкретного случая применения устройства.

Originally posted 2018-04-18 12:15:52.

Дрель-шуруповерт аккумуляторный 18V (Topex 58G119 Graphite) с сетевым импульсным БП


У меня, вернее, у моего шуруповерта Topex случилась неприятность — «сдохли» обе аккумуляторные батареи.
Конечно, это произошло не вдруг, но симптомы начались чуть ли не через год после покупки (всего проработали около 3-х лет). Признаю – я и сам виноват – редко пользовался, соответственно и редко заряжал. Короче, факт налицо – общее напряжение на каждой батарее 0,000 В и, естественно, восстановлению они не подлежат, да еще и в зарядном сгорел транс.
Но сам-то шуруповерт хороший, а без питания превращается в рихтовочный инструмент.

Содержание / Contents

Простые подсчеты показали, что покупать новые аккумуляторы экономически очень нецелесообразно. Дешевле купить новый шуруповерт с подобными параметрами.
Ну ладно, а со старым-то что делать – он же хороший, исправный! Я решил, что нужно сделать сетевой блок питания, причем в аккумуляторном отсеке, чтобы не очень нарушать весовую и геометрическую балансировку инструмента.
Трансформатор 50 Гц я отмел сразу – Ш/ПЛ подходящей мощности (по моим прикидкам 120-150ВА) туда разместить проблематично, тор — слишком жирно – стОимость может приблизиться где-то к половине стримости вышеуказанного шуруповерта).
Значит, ИБП! И тут мне опять на глаза попалась «дохлая» энергосберегайка. Мощности явно недостаточно. А от чего в основном зависит мощность ИБП? Правильно, от активных элементов и «силового» трансформатора. Для начала делаем, как в статье LED-освещение на кухне и в ванной.
Извлекаем плату с деталями, производим следующую доработку (цитата):

Рис. 1


Обведенное красным – колба, она удаляется сматыванием выводов колбы с граненых стоек (обведено красным) – живой пример монтажа накруткой. Конденсатор С5 находится на плате – он нам тоже не нужен, убираем. Соединяем перемычкой – указано зеленым – дроссель L4 и точку соединения С4 и С6 – все

Транзисторы меняем на 13007, хотя встречаются энергосберегайки и с такими транзисторами. Будут, вероятно, работать 13005, но я не пробовал. Диоды моста 1N4007 оставим – думаю, одноамперных в сетевом питании достаточно. Дроссель D0 заменяем на АТХ – ский – не будем шуметь в электросеть.

Для этого в платке сверлим дополнительное отверстие.

Рис. 2

Дроссель L4 удаляем – слишком он маломощен для наших задач. А вместо него впаиваем (естессно монтажным проводом) АТХ – ский «силовой» трансформатор.

Рис. 3


Прямо «сетевой» обмоткой! АТХ – ские трансы не горят! (почти по Воланду).В качестве нагрузки и одновременно индикации на выходные выводы трансформатора напаял несколько лампочек на 12 и 26В небольшой мощности соответственно на 5-и 12-вольтовые.
Здесь схематическое изображение трансформатора со стороны выводов и схема. По крайней мере у меня такие («цоколевку» можно определить по плате, из которой трансформатор выпаян):

Рис. 4


In — «сетевая» обмотка, Gnd — «косичка», выходящая сверху трансформатора — средняя точка вторичных обмоток.

Рис. 5


5 — вольтовые обмотки намотаны двойным проводом и запараллелены на соответствующих парах выводов трансформатора.
Включил в сеть (поначалу последовательно с лампой накаливания 220×60). Все индикаторные лампочки зажглись, как елочная гирлянда! Лампа 220×60 даже не вспыхнула – там электролит малой емкости – 6,8 мкФ х 400 В.

Через пару минут выключил, пощупал элементы, соблюдая главное правило электрика – держать одну руку в кармане! – все элементы были холодные!
Далее увеличил нагрузку — припаял автомобильную лампу 10 вт и включил в сеть напрямую – работает! Выключив, пощупал элементы – холодные. Оставил на полчаса. Транзисторы и транс – чуть теплые.
Прикрепил к транзисторам небольшие алюминиевые радиаторы – вааще не греются. На один радиатор прикрепил полоску электрокартона — радиатор находился в опасной близости к выключателю сетевого напряжения.

Пробовал разные трансы (у меня их три шт) – чуть меняется яркость ламп. Это объяснимо – когда-то экспериментировал с ними по методике из датагорской статьи «Старому компьютерному БП – новую жизнь в аудио!» и обнаружил, что секции первичной обмотки имеют разное количество витков, причем разница существенна – до 40%! Простительная китайская рассеянность…

Рис. 6

Для выпрямления берем два диода ER302 из того же АТХ. Припаиваем анодами к 12 – вольтовым выводам трансформатора.

Рис. 7

Примечание. Для 12-14 вольтовых аккумуляторных батарей подключаемся к 5-вольтовым выводам.
Далее к катодам – дроссель выходных напряжений того же АТХ, на котором оставлена только 12-вольтовая обмотка. Без дросселя шуруповерт работает нестабильно. И завершают эту цепочку параллельно включенные электролит 100 мкФ х 63 В минусом на «косичку»
трансформатора и керамика 0,1 мкФ.

Рис. 8

Думал сделать платку, но потом решил сделать навесом – так проще и наглядней. Транс и дроссель прикреплены к днищу аккумуляторного контейнера, из которого удалены аккумуляторы, капроновыми стяжками плюс термоклеем – при работе возможны удары и падения. Да и вибрация.
Плату энергосберегайки привинчиваем винтом М3 с гайкой и пружинной шайбой к днищу контейнера. Радиаторы скрепляем между собой деревянной проставкой с мелкими саморезами. Концы проставки для укрепления обматываем суровой ниткой (нитка — ужас какая суровая — подойти страшно!) и пропитываем ПВА.

Подключаем шуруповерт, соблюдая полярность. Включаем – работает на обеих скоростях! Пытаемся остановить рукой – немного снижаются обороты, но остановить невозможно!
Собираем, устанавливаем выключатель.
Желтый светодиод установлен для…  да просто был он у меня! Да и индикация заметная, особенно при просадке напряжения под нагрузкой (можно, кстати, организовать локальное освещение рабочей зоны).

Рис 9

Напряжение на конденсаторах без нагрузки около 22,5 В – такое же, как Uх.х. батареи из 15-ти аккумуляторов. Балластный резистор 3 кОм припаиваем к выводу светодиода и заключаем в термоусадку. Светодиод подключаем параллельно конденсаторам.

Готов к дачному сезону!

Рис. 10

P.S. У меня есть сетевой шуруповерт. Все хорошо, но у него нет электротормоза вала! А у этого есть!

Думаю, подобный ИБП можно прикрутить и к другим девайсам. Если усилить проводники на плате и прочие элементы (не забыв заменить термистор на АТХ – ский), ватт 200, как минимум, можно из него качнуть.

Камрад, рассмотри датагорские рекомендации

🌻 Халва для своих! +1800.00₽ для новичка на Aliexpress

Камрад, регистрируйся на Али по этой нашей ссылке. Ты получишь купон на 1800.00₽ на первый заказ. Не тяни, время действия купона ограничено.

🌼 Полезные и проверенные железяки — можно брать!

Куплено и опробовано читателями или в лаборатории редакции.

Владимир (reper)

г. Николаев

Уже на пенсии. Работал в «ящике» мастером участка по производству печатных плат — от фотооригиналов до сборки и регулировки. Играл в музыкальных ансамблях.
Записываю песни и инструменталки на компьютере — под рукой громадный оркестр в любое время года и суток, никто не пьянствует, не прогуливает репетиции. Точнее, либо никто, либо все!!!

Паяльники у меня тоже под рукой, да и приборы кой-какие имеются. Руки-то свербят!
Занимаюсь несложной аналоговой техникой, был помоложе — паял всякие там усилители, примочки, светомузыки, даже изготовил один из первых в городе аналоговых синтезаторов.

Схемы, конечно, не сохранились, но кой-какие идеи помню. Ну, в общем вот так пока….



Как переделать аккумуляторный шуруповерт в сетевой (220в) своими руками

Шуруповерты, дрели и перфораторы

Когда аккумуляторы перестают работать, многие задаются вопросом, как можно переделать аккумуляторный шуруповерт в сетевой. Отремонтировать батареи с разрушенными элементами невозможно. Стоимость новых источников питания почти равна цене шуруповерта. Найти подходящие элементы не всегда удается, модели часто снимают с производства. Но для рачительных и умелых хозяев есть выход – запитать шуруповерт от сети.

1

Сетевое питание шуруповерта – 2 главных варианта

Недостаток у переделанного инструмента один: он привязан к розетке. Но для работы в помещении это не столь существенно. Зато достоинств больше. Теперь не придется заботиться о подзарядке аккумулятора, никаких простоев в работе не будет. Сила тока все время остается стабильной и не зависит от разряженности батареи, а это значит постоянство крутящего момента.

Разборка шуруповерта

Разборка шуруповерта

Прежде чем отправиться на поиски блока питания (дальше – БП), изучите параметры шуруповерта, которые указаны на корпусе или в паспорте. Обратите внимание на напряжение. Чаще встречается 12-вольтовый инструмент, найти к нему блок питания не составит труда. Если напряжение больше, поиски могут затянуться. Требуется выяснить потребляемый ток, который в технической характеристике не указан. Покупаемый блок должен выдавать среднее значение тока (между емкостью аккумулятора и штатным зарядным устройством). Данные можно узнать из маркировки.

Существует два главных варианта переделки аккумуляторного шуруповерта на 220 Вольт. Первый заключается в использовании внешнего БП. Подойдет любой выпрямитель, способный выдавать необходимое постоянное напряжение. Даже если он большой и громоздкий, нет никакой проблемы. Ведь его не придется носить по помещению. Блок устанавливают возле розетки, а шнур к инструменту делают необходимой длины.

Блок питания

Блок питания

Помните, что с уменьшением напряжения повышается сила тока, если мощность остается неизменной. Это значит, что сечение низковольтного шнура должно быть больше, чем от сети 220 В.

Второй вариант заключается в том, что БП монтируют в корпус от аккумулятора. Единственным препятствием при выборе такого способа могут быть размеры трансформатора. Сохраняется мобильность, радиус использования зависит от длины сетевого шнура. Важно помнить, что к инструменту подается питание 220 В, поэтому шнур должен быть надежным, а сам вход выполнен аккуратно, тщательно заизолирован.

2

Какие внешние блоки можно использовать – старый компьютер или зарядка от ноутбука?

В качестве внешнего источника можно использовать доступные блоки питания:

  • зарядное устройство для автомобильных аккумуляторов;
  • БП от старого компьютера;
  • зарядку от ноутбука;
  • самодельный БП.
Переделка шуруповерта в сетевой

Переделка шуруповерта в сетевой

На рынке можно недорого купить старое зарядное устройство. Теперь в основном применяются импульсные зарядники, а старые приборы часто продаются за ненадобностью. Именно такое зарядное устройство с возможностью ручной регулировки напряжения и тока идеально подходит для любого шуруповерта, независимо от его рабочего напряжения. Вся переделка заключается в подключении низковольтного шнура к выходным контактам зарядного устройства.

Блок питания компьютера приобретается от старых моделей, на нем должна быть кнопка выключения. Она не понадобится, но это именно тот вариант формата «АТ», который нужен. На радиорынке выбирается блок мощностью 300–350 Ватт, который обеспечит надежную работу маломощных и средних шуруповертов. Все технические характеристики указываются в наклейке на корпусе. Блок имеет вентилятор охлаждения и защиту от перегрузки. Чтобы переделать компьютерный БП своими руками на внешний для шуруповерта, выполняем несложные операции:

  • разбираем корпус;
  • на большом квадратном разъеме находим зеленый провод и любой черный;
  • оба провода соединяем между собой, изолируем;
  • на другом меньшем разъеме удаляем все провода, оставив желтый и черный;
  • к ним припаиваем кабельный шнур низкого напряжения.

Для соблюдения полярности следует знать: желтый провод – плюсовой, черный – минусовой. От компьютерного блока питания работает инструмент с напряжением до 14 Вольт.

Большинство зарядных устройств от ноутбука имеют характеристики, позволяющие использовать их, как источник питания шуруповерта. Подойдут зарядки с выходным напряжением 12–19 Вольт. Единственные изменения, которые потребуется внести, связаны с выходным штекером. Его следует отрезать, зачистить провода и припаять к ним кабель нужной длины.

Лица, имеющие представление об электротехнике, могут изготовить самодельный блок питания. Схема его довольно проста и включает понижающий трансформатор, диодный выпрямитель и два конденсатора. Все детали можно купить или взять из старой радиотехники. Подойдет трансформатор от лампового телевизора с выходом 24–30 В. Наличие выпрямляющего диодного моста обязательно. Конденсаторы применяются недефицитные, от старой техники: один на 0,1 мкф и другой электролитический на 4700 мкф.

Внимание! Конструкцию обязательно заключать в корпус. Для защиты от короткого замыкания обязательна установка предохранителей на входе и выходе.

3

Как разместить БП в корпусе – 3 разные возможности

Сетевой блок питания для шуруповерта можно разместить в корпусе аккумулятора или в ручке. Возможные варианты:

  • любой подходящий по характеристикам и размеру БП;
  • китайский БП на 24 В;
  • самодельный.

На радиорынке подбирается БП с нужными параметрами. Дома его следует аккуратно извлечь из корпуса и поместить в свой шуруповерт, надежно закрепив все компоненты. Если провода короткие, удлините их, чтобы они не прикасались к металлическим частям. Трансформатор и плату разместите по отдельности. На микросхемах для лучшего охлаждения установите дополнительные радиаторы. Также не лишними будут отверстия в корпусе, чтобы циркулировал воздух, и отводилось тепло при работе.

Переделка аккумуляторного шуруповерта в сетевой

Переделка аккумуляторного шуруповерта в сетевой

В магазине радиодеталей покупаем БП на 24 В, ток 9 А. Шуруповерты работают от 12 или 18 Вольт, поэтому стоит задача понижения напряжения до необходимого уровня. Чтобы выполнить такую работу, требуются минимальные знания радиотехники. Выходное напряжение поддерживается резистором R10 номиналом 2320 Ом. Вместо него следует установить подстроечный резистор на 10 кОм. Как сделать настройку блока питания, рассказано дальше:

  • выпаять постоянный резистор;
  • выставить по прибору сопротивление подстроечного резистора 2300 Ом;
  • подстроечный резистор впаять на место постоянного;
  • при включенном БП отрегулировать напряжение.

В основе конструкции самодельного БП будет лежать электронный трансформатор Feron или Taschibra на 60 Вт. Их можно купить в магазине электротоваров, предназначены они для галогенных ламп. Никакой переделки они не требуют. Отвод вторичной обмотки от средней точки позволил применить два диода Шоттки вместо обычных четырех. Работа БП контролируется по светодиоду HL1. На схеме видны все необходимые детали.

Трансформатор Т1 наматывается самостоятельно. Используется недефицитное ферритовое кольцо НМ2000 размером 28×16×9. Перед намоткой надфилем зачищают углы, кольцо обматывают ФУМ-лентой. Сделанный блок монтируется на алюминиевой пластине толщиной 3 мм и больше, помещенной в корпусе аккумулятора. Также она выполняет функцию общего провода.

4

Как правильно выполнить монтаж – нужен ли противовес?

От надежности монтажа электрической части зависит надежность в работе и безопасность. В качестве сетевого и низковольтного используется мягкий многожильный кабель. Если устройство внешнее, к его выводам следует подсоединить концы кабеля. Медную проводку и латунные контакты обрабатываем паяльной кислотой, после чего они легко спаиваются. На практике часто используются специальные зажимы – «крокодилы». В самом шуруповерте без пайки не обойтись, «крокодилы» держат не настолько сильно, чтобы контакты во время работы не разъединялись.

Изготовление блока питания на базе аккумулятора

Изготовление блока питания на базе аккумулятора

Идеальный вариант — использование корпуса старого аккумулятора. Его разбирают и удаляют всю внутреннюю часть. При этом выделяются вредные вещества, следует позаботиться о защите дыхательных путей и кожи. Корпус промывают содовым раствором, проточной водой и высушивают. С внутренней стороны контактов припаиваем концы кабеля с соблюдением полярности. Чтобы не гадать, временно подсоединяем кабель, включаем шуруповерт и смотрим, в какую сторону вращается шпиндель, помечаем провода. В нижней части корпуса делаем отверстие, пропускаем провода. Внутри корпуса шнур следует надежно зафиксировать, намотав на него изоляционную ленту. Такое утолщение не даст проводке натягиваться и обрываться. Затем концы припаиваем к контактам.

Внутрь корпуса помещаем противовес. Лучшим материалом будет прессованная резина. Она обладает необходимыми характеристиками: высокой плотностью, изоляционными свойствами. Чтобы резина не болталась внутри, ее вырезаем с небольшим напуском. Чтобы поместить противовес в корпус, материал немного изгибаем и помещаем так, что он не будет колебаться и послужит дополнительной изоляцией. Возможно, кому-то противовес покажется лишним, но это не так. Конструкция шуруповерта предусматривает, что центр тяжести находится в рукоятке. Это нагружает руку, но разгружает кисть. Когда из корпуса удаляют аккумуляторы, центр тяжести смещается, увеличивается нагрузка на кисть. Работать становится неудобно и тяжело. Самодельный противовес восстанавливает центр тяжести, близкий к заводскому.

5

Как пользоваться сетевым шуруповертом – простые правила

Вы убедились, как несложно переделать аккумуляторный шуруповерт в сетевой. Практика умельцев подсказала простые и полезные советы по эксплуатации:

  • после 20 минут работы следует дать шуруповерту пятиминутный отдых;
  • электрический кабель фиксируйте на руке, чтобы он не мешал в работе;
  • блок питания следует регулярно чистить от пыли;
  • не используйте удлинители для включения БП в сеть;
  • БП обязательно заземляют;
  • на высотных работах сетевыми шуруповертами пользоваться запрещается.

Соблюдение этих правил продлит жизнь обновленного инструмента. Немного потерялась мобильность, зато агрегат не требует подзарядки, работает ровно и уверенно.

Принцип работы шуруповерта и как пользоваться

Трудно представить арсенал домашнего мастера без шуруповерта. Этот инструмент способен заменить отвертки, гаечные ключи и дрели. Конструктивно он состоит из двух основных частей — электрической и механической, посредством которых происходит выполнение полезной работы. Многие владельцы не знают всех его возможностей, и тем более, как работает шуруповерт. Именно в вопросе принципа работы надо разобраться подробно, чтобы не только оценить способности прибора, но и облегчить выполнение его ремонта.

Как устроен шуруповерт или конструкция прибора

Рассматриваемый вид инструмента работает по принципу превращения электрической энергии в механическую, тем самым совершая полезную работу. Исходя из этого, шуруповерты классифицируются на сетевые и аккумуляторные. Популярностью пользуются аккумуляторные модели за счет их портативности, однако сетевые также имеют преимущество — это высокая мощность по сравнению с аккумуляторными. Сетевые шуруповерты еще называют дрелями, так как ими можно не только завинчивать крепежные изделия, но и сверлить дерево и металл.

Это интересно! Близким родственником аккумуляторных шуруповертов являются гайковерты, которые имеют не только одинаковое устройство, но и принцип работы.

шуруповертшуруповерт

Внешнее устройство сетевых и аккумуляторных моделей практически идентичное, за исключением незначительного отличия. Это отличие заключается в присутствии батареи на портативных инструментах, а также наличие провода для подключения в розетку на приборах сетевого типа. Внутреннее устройство имеет больше отличий, однако, принцип работы шуруповертов сетевого и аккумуляторного типа одинаковый. Главными конструктивными элементами рассматриваемых устройств являются:

  1. Корпус из ударопрочного пластика
  2. Патрон (обычно быстрозажимного типа)
  3. Кнопка, выключатель или курок для запуска инструмента
  4. Переключатель режимов направления движения исполнительного органа — реверс
  5. Регулятор скорости в виде переключателя
  6. Регулятор силы момента — более известен, как трещотка

Чтобы понимать устройство, ниже представлено фото с описанием каждого элемента. Работа прибора основывается на следующих деталях, которые находятся внутри корпуса:

  • Электромотор коллекторного или бесколлекторного типа
  • Шестеренчатый механизм в виде планетарного редуктора
  • Предохранительная муфта с регулятором усилия — исключает заклинивание и перегрев мотора, предотвращая тем самым выход его из строя

В зависимости от модели инструмента, они также дополнительно могут оснащаться подсветкой, индикацией заряда батареи или LED-дисплеем. В конструкции корпуса могут быть пазы для размещения сменных бит, что облегчает эксплуатацию прибора.

конструкция шуруповертаконструкция шуруповерта

Это интересно! В сетевых шуруповертах применяются коллекторные двигатели переменного тока 220В, а в аккумуляторных используются, как коллекторные, так и бесколлекторные моторы постоянного тока. Сразу надо отметить, что бесколлекторные модели встречаются реже, так как их стоимость в 2 раза выше моделей с графитовыми или медными щетками.

Принцип работы шуруповерта от А до Я разбираемся как работает инструмент

Популярными являются модели аккумуляторного типа, поэтому на их примере и разберем принцип работы шуруповертов. Зная устройство и конструкцию шуруповерта, не составит большого труда выяснить, как же работает этот прибор. Однако часто даже опытные мастера спотыкаются при ответах на вопросы — для чего нужна трещотка, как работает кнопка и почему на шуруповертах используются именно планетарные редукторы, а не обычные. Рассмотрим подробный принцип работы шуруповерта, и выясним все ответы.

  1. Начинает работать прибор при нажатии на кнопку, которую еще называют выключателем. Однако выключатели (не имеют опции регулирования скорости) обычно используют на болгарках, а на шуруповертах применяются кнопки со встроенным регулятором оборотов. Принцип работы регулятора простой — чем сильнее сила нажатия на курок, тем выше скорость вращения патронаКнопка шуруповертаКнопка шуруповерта
  2. Чтобы патрон начал вращаться при нажатии на пусковую кнопку, необходимо обеспечить подачу постоянного тока на электромотор. Для этого применяется аккумулятор, который выступает в качестве источника. Он состоит из набора банок, которые соединены последовательно, что в совокупности позволяет получать напряжение от 9 до 24ВАккумулятор шуруповертаАккумулятор шуруповерта
  3. Аккумулятор на шуруповертах является съемным, что позволяет не только подзаряжать его, но и менять при разрядке. От аккумулятора ток подается на кнопку включения. Если батарея разрядилась или испортилась, то шуруповерт может работать от автомобильного аккумулятора
  4. Кнопка имеет сложную конструкцию неразборного типа. В кнопке замыкаются контакты, а также меняется полярность напряжения, поступающего на контакты электромоторашуруповерт контактышуруповерт контакты
  5. На кнопку подведено два провода от аккумулятора, которые замыкаются, и отходят на контакты коллекторного мотора постоянного тока. В конструкции кнопки имеется элемент, который отвечает за регулировку вращения патрона в зависимости от силы нажатия на курок — так называемый плавный пускРегулятор скорости на кнопке шуруповертаРегулятор скорости на кнопке шуруповерта
  6. На коллекторный двигатель поступает постоянный ток, который подается на обмотку ротора. Роль статора в двигателе выполняют постоянные магниты, посредством которых и происходит вращение ротора. К валу ротора крепится шестерня, момент вращения от которой передается на редуктордвигатель шуруповертадвигатель шуруповерта
  7. Редуктор планетарного типа на шуруповерте состоит из набора шестерней с внутренним и наружным расположением звеньев. Посредством шестерней происходит передача крутящего момента от двигателя на патрон инструментаредуктор шуруповертаредуктор шуруповерта
  8. Редуктор соединен с валом, на который крепится патрон. В губках цангового устройства фиксируется рабочая насадка — сверло, бита и прочие
  9. Кроме этих элементов, в конструкции шуруповерта имеется трещотка или регулятор силы прижима с предохранительной муфтойрегулятор усилия затяжки шуруповертарегулятор усилия затяжки шуруповерта
  10. Предохранительная муфта исключает вероятность заклинивания вала, например, при сверлении или завинчивании шурупа. Отсутствие предохранительной муфты способствует тому, что может сгореть обмотка ротора вследствие увеличения нагрузки
  11. Регулятор силы момента служит для обеспечения эффективного воздействия на обрабатываемые поверхности. Он исключает проворачивание патрона относительно вала, исключая увеличение нагрузки. Наличие регулятора позволяет завинчивать крепления с определенным моментом

Все эти устройства являются составными элементами шуруповерта. Рассмотрим подробно каждый элемент инструмента, а также его конструктивные особенности, что позволит разобраться в вопросе о том, как работает шуруповерт. Ниже на видео показан подробный принцип работы шуруповерта-дрели.

Как работает аккумулятор на автономных шуруповертах

Аккумулятор является источником, посредством которого в движение приводится электромотор. В конструкции аккумулятора используются цилиндрические банки из никель-кадмиевым или литий-ионным заполнением (есть еще металл-гидридные). Каждая банка выдает напряжение от 1,5 до 4 Вольт, что зависит от типа ее заполнения. Каждая банка соединяется между собой последовательно, поэтому в итоге напряжение каждой банку суммируется. Это напряжение передается через контакты на инструмент.

аккумулятор шуруповертааккумулятор шуруповерта

В зависимости от количества банок внутри батареи шуруповерта, аккумуляторы способны выдавать напряжение от 9 до 24В. Наиболее популярными являются модели на 12В-14В. Маломощными являются 9-вольтовые шуруповерты, а к высокомощным принадлежат приборы с напряжением питания от 18В до 24В. Кроме напряжения, аккумуляторы имеют еще один важный параметр — это емкость. Емкостью называется количество заряда, которое способен выдавать аккумулятор за соответствующий промежуток времени. Чем больше емкость, тем дольше способен работать шуруповерт без подзарядки. Для зарядки АКБ применяются специальные зарядные устройства, принцип работы которых необходимо рассмотреть.

Как работает зарядное устройство и его схема

Зарядное устройство для шуруповерта представляет собой блок с микросхемой, сетевым проводом и выводными контактами. Принцип работы зарядного шуруповерта заключается в следующем:

  • Посредством сетевого провода подается напряжение на блок
  • В блоке происходит преобразование переменного напряжения в постоянное. Достигается за счет использования выпрямительного моста
  • Кроме преобразования напряжения, происходит также его понижение до соответствующего уровня в 9 — 24В. Реализуется за счет трансформатора или инвертора
  • Способность восполнения заряда АКБ зарядным устройством основывается на величине выходной силы тока
  • Именно от величины тока зависит не только возможность восполнения заряда батареи, но и продолжительность зарядки

Схема работы зарядки показана на фото ниже.

электрическая схема шуруповертаэлектрическая схема шуруповерта

Имея представление о том, как работает зарядное устройство на шуруповерте, не составит труда отремонтировать его.

Кнопка шуруповерта принцип работы и конструкция

Напряжение от АКБ подается на двигатель через кнопку. Кнопка используется не только в качестве устройства для замыкания контактов.

схема подключения кнопки шуруповертасхема подключения кнопки шуруповерта

На кнопку возлагаются следующие задачи:

  1. Замыкание контактов проводов «плюс» и «минус», за счет которых подается питание на двигатель
  2. Реверс — смена полярности контактов проводов, поступающих на двигатель. Это позволяет обеспечивать вращение вала двигателя в разных направлениях
  3. Регулировка скорости в зависимости от усилия нажатия на кнопку пуска

кнопка от шуруповертакнопка от шуруповерта

Задача кнопки в том, чтобы обеспечить плавную подачу напряжения на двигатель инструмента при нажатии пускового курка.

Двигатель на шуруповерте и как он работает

Принцип работы коллекторного и бесколлекторного (бесщеточного) двигателя отличаются. Наиболее популярны на шуруповертах моторы коллекторного типа. Их преимущество в невысокой стоимости, а недостаток в наличии расходного элемента — это щетки. С течением времени при эксплуатации прибора происходит износ щеток, поэтому в один момент можно обнаружить, что мотор перестает работать. Часто такая поломка владельцем инструмента воспринимается, как сгорание обмотки ротора, однако достаточно заменить щетки или почистить (обычно медные), чтобы прибор возобновил свою работу. Графитовые или угольные щетки применяются на сетевых электроинструментах.

Схема работы коллекторного мотораСхема работы коллекторного мотора

В коллекторном двигателе на обмотку ротора подается ток через щеточный узел. При протекании тока наводится электродвижущая сила, тем самым ротор из обмотки превращается в магнит. Вокруг ротора расположен статор в виде двух пластин из магнита. Противодействие двух магнитов (ротора и статора) способствуют возникновению силы отталкивания, что и приводит в итоге к тому, что ротор начинает вращаться. Силу вращения используют в полезных целях, чтобы привести в движение патрон инструмента с рабочими насадками. Так работают все коллекторные моторы, как сетевого, так и аккумуляторного типа. Отличие между ними лишь в том, что на сетевых приборах двигатель состоит из статора и ротора с обмотками.

Принцип работы бесколлекторного двигателя отличается тем, что вал соединяется со статором. Статор состоит из магнитов, и приводится в движение. Ротор при этом стоит на месте, и на него подается ток напрямую без щеток. В обмотке ротора наводится ЭДС, и теперь посредством силы противодействия происходит вращение подвижного элемента — статора. Бесщеточный мотор является более надежным и эффективным, так как в нем отсутствуют расходные элементы (щетки), а значит, он способен работать достаточно долго до момента перегорания обмотки. Есть у них недостаток — это высокая стоимость. Ниже схема, как работает бесколлекторный двигатель на шуруповерте.

Принцип работы бесколлекторного мотораПринцип работы бесколлекторного мотора

Дороговизна бесколлекторных моторов шуруповертов заключается в сложности их устройства. Чтобы обеспечить вращение статора из магнитов, на обмотку ротора следует подключить не два, а три провода. Это необходимо для обеспечения фазосдвигающего эффекта, посредством которого наводится ЭДС. Для достижения такого эффекта применяются специальные устройства, обеспечивающие подачу напряжения со сдвигом фаз.

Это интересно! На патрон инструмента вращательный момент от вала электродвигателя передается посредством редукторного узла. Он позволяет уменьшить скорость и повысить силу момента.

Как работает редуктор шуруповерта

Редукторный механизм планетарного типа предназначен для снижения скорости вращения и увеличения силы момента. Состоит редуктор из набора шестерней. Они имеют разное количество зубьев, за счет чего происходит снижение скорости вращения до соответствующих значений.

схема редуктора шуруповертасхема редуктора шуруповерта

В конструкции шуруповертов имеются переключатели, предназначенные для работы инструмента на разных скоростях:

  • Первая — медленная, используется для завинчивания саморезов, винтов, а также резьбовых соединений
  • Вторая — быстрая, при включении инструмента в режим «2» происходит вращение патрона со скоростью в 2 раза быстрее, чем на 1 скорости. В таком режиме прибор применяется для сверления металла и дерева. Сверлить бетон шуруповертом можно только в случае, если он имеет ударный режим. Обычно это ударные шуруповерты-дрели сетевого типа, обладающие высокой мощностью

Редуктор планетарного типаРедуктор планетарного типа

Это интересно! Если подключить к валу двигателя шуруповерта патрон напрямую, то мотор быстро выйдет из строя. Редуктор не только способствует снижению скорости, но и предохраняет мотор от выхода из строя.

Переключатель скорости шуруповертаПереключатель скорости шуруповерта

Редуктор состоит из ведущих и ведомых звеньев — шестерней. Ведущие шестерни называют «солнцем», а ведомые «водилом». Регулировка скорости происходит за счет механического переключения шестерней с большим количеством зубьев на малое. В итоге инструмент способен работать в двух режимах — сверление и завинчивание.

переключатель скорости на шуруповертепереключатель скорости на шуруповерте

Это интересно! Отвечая на вопрос, почему на шуруповертах применяются планетарные редукторы, надо отметить, что они позволяют повысить силу момента и снизить скорость. С этой задачей сможет справиться обычный редуктор, поэтому кроме увеличения силы момента и снижения скорости до необходимого диапазона, планетарный редуктор обеспечивает плавный переход от вала мотора на патрон.

Как работает механизм трещотки на шуруповерте

В конструкции инструмента кроме редукторного механизма применяется также такое устройство, как регулятор силы момента с предохранительной муфтой. Эти два устройства являются взаимосвязанными, но имеют схожую конструкцию. Для начала выясним, зачем нужна трещотка и механизм регулировки силы момента, который отсутствует на дрелях и шуруповертах.

Шуруповерт предназначен для выполнения работ по завинчиванию саморезов и прочих крепежный изделий. При завинчивании саморезов в древесину требуется прилагать разное усилие, что зависит от длины крепежного изделия, а также типа древесины (твердости).

Принцип работы трещотки шуруповертаПринцип работы трещотки шуруповерта

Для этого требуется прилагать усилие с разной степенью силы. В конструкции имеется механизм, который и называется трещоткой. Принцип работы этого механизма похож на моментный ключ. По достижению соответствующего усилия, которое устанавливается вручную, происходит проворачивание рукоятки относительно головки ключа. Рассмотрим, что собой представляет данный механизм на шуруповерте:

  • Одна большая пружина или комплект пружин, за счет которых регулируется усилие прижима
  • Штуцера или кулачки, которые служат для соединения с передаточным механизмом. В качестве штуцеров также применяются шарики с подшипников. На примере фото, которое расположено ниже, выступы размещены на пластинеРазновидность устройства трещотки шуруповертаРазновидность устройства трещотки шуруповерта
  • Канавки или пазы, посредством которых происходит соединение штуцера, с воздействующей на него пружинойРегулятор усилия шуруповерта пластина с пазамиРегулятор усилия шуруповерта пластина с пазами

Для удобства восприятия, на наружной части устройства имеются обозначения в виде цифр от 1 до 24 и более. Чем больше цифр на корпусе регулятора усилия, тем выше настроечный диапазон. Чем сильнее пружины воздействуют на штуцера, тем больше усилие прижима. Переключение регулятора в режим большого значения позволяет завинчивать длинные саморезы в твердые породы древесины.

Регулятор силы прижима одновременно выполняет защитную функцию, за счет которой исключается вероятность заклинивания статора. Если заклинивает насадка, закрепленная в патроне инструмента, то в регуляторе происходит проскальзывание штуцеров по канавкам. Ротор при этом преодолевает усилие, однако не заклинивает. Отсутствие такого механизма привело бы к перегоранию обмоток ротора, за счет увеличения тока.

С целью защиты двигателя инструмента от его сгорания, в конструкции также применяется предохранительная муфта фрикционного типа. Ниже она представлена на фото, и срабатывает при заклинивании насадки. К примеру, выставлено максимальное усилие на регуляторе, в таком случае, если заклинит сверло, то с высокой долей вероятностью произойдет вырывание прибора из рук. Чтобы этого не случилось, используется защитная муфта, которая исключает вырывание инструмента из рук, а также предотвращает сгорание обмотки на роторе.

Предохранительная муфта шуруповертаПредохранительная муфта шуруповерта

При заклинивании насадки в патроне происходит остановка ротора двигателя. Чтобы препятствовать такому заклиниванию, для этого в конструкции и применяется предохранительная муфта. Работает она только в одном режиме, когда исполнительный орган вращается в направлении направо. При вращении патрона налево муфта не срабатывает, что видно по фото выше. Обычно дополнительные предохранительные муфты используются на мощных шуруповертах от 14В. Ниже на фото разновидность регулятора усилия прижима шуруповерта, принцип работы которой аналогичен описанию.

Муфта усилия затяжки шуруповертаМуфта усилия затяжки шуруповерта

Это интересно! Не на всех шуруповертах присутствуют предохранительные муфты, как как их роль играют регуляторы усилия.

Принцип функционирования патрона

Патроны на шуруповертах бывают двух типов — быстрозажимные и ключевые. Быстрозажимные более популярны, и они бывают одно и двухмуфтовыми. Ключевые более надежные, так как в них исключается вероятность проворачивания насадки. Ключевые исполнительные органы применяются обычно на дрелях, которые исключают проворачивание сверл с цилиндрическими хвостовиками. На шуруповертах используются обычно быстрозажимные, так как они достаточно надежно фиксируют насадки в виде бит, имеющих шестигранную конструкцию хвостовиков.

Ключевые и быстрозажимные патроны на шуруповертах имеют схожую конструкцию и принцип работы, который основывается на перемещении зажимных губок. В конструкции имеется три губки, которыми и фиксируются хвостовики рабочих насадок — сверла, биты, полировальные насадки и прочее.

Принцип работы патрона шуруповертаПринцип работы патрона шуруповерта

Чтобы патрон служил долго, необходимо периодически вносить внутрь смазочные вещества, а также очищать рабочие органы от засорений. При выходе из строя губок, они не подлежат замене. При выборе патрона надо учитывать, что они отличаются по такому параметру, как диаметр хвостовиков насадок, которые можно закрепить в нем. Учитывать необходимо и диаметр отверстия для крепления на шуруповерте.

Патрон крепится к шуруповерту двумя резьбовыми зажимами. Первый зажим находится внутри, и представлен в виде четырехгранного (реже одногранного) винта, который имеет левую резьбу. Чтобы его выкрутить, необходимо крутить в правую сторону. После вывинчивания винта, необходимо открутить сам элемент, который закреплен на валу.

Принцип работы шуруповерта простой и незамысловатый, однако с ним следует разобраться всем, кто планирует произвести его ремонт, переделку, модернизацию и т.п. Зная принцип работы шуруповертови гайковертов, можно устранить любые поломки этих приборов, и вернуть инструмент в рабочее состояние.

Как правильно работать шуруповертом инструкция

Перед тем, как работать шуруповертом, надо изучить инструкцию и его назначение. Приборы отличаются по мощности, что говорит об их способностях. В инструкции указываются эксплуатационные способности агрегата. Шуруповерты от сети являются более мощными, поэтому их можно использовать для выполнения разных работ, и даже для сверление бетона.

Как работать шуруповертомКак работать шуруповертом

Если купили шуруповерт, то надо научиться сначала им пользоваться. Это позволит не только выполнять качественно работы шуруповертом, но и исключить вероятность быстрого его выхода из строя. Итак, рассмотрим особенности применения шуруповерта, что позволит научиться правильно им работать.

  1. Для сверления кирпича и бетона — сверлить обычным шуруповертом бетон или кирпич нельзя. Для этого в конструкции инструмента должна быть встроенная опция сверления с ударом, и если таковой нет, то прибор попросту бесполезен. Закрепить в патроне сверло с победитом не трудно, но вот при воздействии на бетон или кирпич, оно будет попросту ерзать, так как отсутствует ударная опция. Для таких целей применяются ударные дрели или перфораторыКак сверлить шуруповертом бетонКак сверлить шуруповертом бетон
  2. Для сверления древесины — чтобы просверлить отверстие в дереве шуруповертом, необходимо воспользоваться специальными сверлами с пикой на конце. Максимальный диаметр сверления шуруповертом древесины составляет 20 мм. Все зависит от мощности прибора. При сверлении надо удерживать сверло строго под углом 90 градусов по отношению к сверлимой поверхностиКак сверлить дерево шуруповертомКак сверлить дерево шуруповертом
  3. Для сверления металла — для этого также применяются специальные сверла. Качество сверления зависит от заточки кромки. Сверлить металл шуруповертом можно до 10 мм. При выполнении работ надо учитывать, как пользоваться шуруповертом. Сначала необходимо с помощью керна сделать углубление, по которому будет направляться сверло. Чтобы исключить перегрев режущей кромки сверла, следует в процессе работы смазывать насадку специальным составом или водой. При этом надо учитывать, что воду надо подавать в процессе сверления, а не после. Если опустить горячее сверло в воду, то произойдет его потеря прочностных свойств, и оно быстро затупится. Держать сверло надо также строго под углом 90 градусов по отношению к обрабатываемой поверхности во избежание заклинивания насадки или ее поломкиСверление металла шуруповертомСверление металла шуруповертом
  4. Завинчивание саморезов — для этого в патрон крепится бита или переходник для бит. Закручивать и выкручивать крепежные элементы следует на первой скорости, что предотвратит поломку не только инструмента, но еще и бит. Обязательно необходимо подбирать правильно биты, в зависимости от типа конструкции шляпки крепежа. Кромки биты должны плотно входить в пазы крепежа, иначе в процессе они будут скользить, и стирать грани крепежа

Завинчивание саморезов шуруповертомЗавинчивание саморезов шуруповертом

Если перфоратор и дрель — это чисто мужские инструменты, то работать шуруповертом сможет даже женщина, например, когда нужно подкрутить винт или шуруп на полочке. Перед применением инструмента следует проверить наличие заряда аккумулятора. Затем надо в патроне закрепить рабочую насадку, и приступать к работе. Подробное описание, как эксплуатировать шуруповерт правильно, рассказано в видео материале.

Особенности правильного хранения с целью увеличения срока службы

Зная, как работают шуруповерты сетевого и аккумуляторного типа, остается разобраться в вопросе о том, как же надо за ними ухаживать, чтобы продлить срок службы. Все также просто, как и принцип работы шуруповерта. При хранении учитываются следующие рекомендации:

  1. Исключить попадание воды в инструмент
  2. Нельзя упускать и ронять прибор, так как кроме повреждения корпуса, из строя могут выйти внутренние устройства
  3. Обеспечить регулярную смазку патрона, чтобы увеличить срок его службы
  4. Если внутрь попадают разные загрязнения, то перед последующим использованием прибора, следует его разобрать и прочистить
  5. Нельзя хранить инструмент с разряженными полностью аккумуляторами
  6. Хранить и эксплуатировать прибор следует в температурном диапазоне не ниже -5 и не выше +30 градусов
  7. При сверлении охлаждать насадку

Только при соблюдении всех вышеперечисленных рекомендаций можно обеспечить продолжительное применение инструмента без поломок. Срок службы прибора также зависит и от качества, так как дешевый китайский шуруповерт не сможет прослужить долго априори, ведь при его производстве применяются исключительно низкого качества комплектующие.

Шуруповерты принцип работыШуруповерты принцип работы

Подводя итог, стоит отметить, что о том, как работает шуруповерт, должен знать не только мастер, работа которого связана с эксплуатацией прибора, но еще и новички, пользующиеся инструментом впервые. Это позволит продлить срок службы шуруповерта, а также исключит необходимость сдавать прибор в сервисный центр, при возникновении неисправностей.

Публикации по теме

Установка и настройка ScrewDrivers Server v.4 на сервере терминалов RDP »Познавательный блог

Установка и настройка «triCerat ScrewDrivers v.4» на сервере терминалов RDP.

Совсем недавно я познакомился с очень полезной и просто незаменимой программкой под названием «triCerat ScrewDrivers v.4» . Программа предназначена для проброса пользовательских принтеров в терминальные сеансы. Имеет высокую надежность, гибкие настройки и очень простой интерфейс.Мне при первой установке не хватало такой инструкции, поэтому я решил сделать краткий мануальчик.

Состоит он из двух частей — клиент и сервер. Сервер устанавливается на машину под управлением Windows Server 2000/2003 с терминальными подключениями. И про его настройку я сегодня расскажу.

Установка «Сервер отверток» крайне проста. Вам не нужно указывать и настраивать никаких настроек. Нужно нажимать кнопку Далее и ОК. После завершения установки программа закроется и ни в пуске ни на рабочем столе вы ничего не увидите.

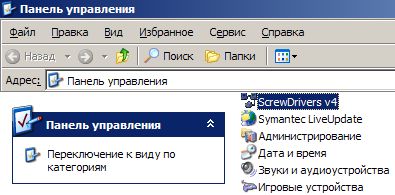

Для того, чтобы зайти в настройки сервера нужно пройтись в «Панель управления».

screw drivers server 1 - Установка и настройка ScrewDrivers Server v.4 на сервер терминалов RDP

И найти нам ярлык «Отвертки v.4» . Откройте его и перед собой все настройки.

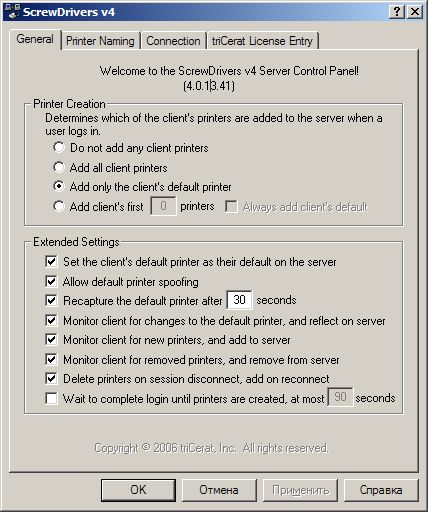

Страница Общая.

screw drivers server 2 - Установка и настройка ScrewDrivers Server v.4 на сервер терминалов RDP

Настроек много, но ничего сложного в них нет.

Я настраиваю сервер для проброса принтеров в сеансах RDP, то я и настройку свои. И опишу, что они означают.

Создание принтера
«Не добавлять клиентские принтеры» — Неские никакие принтеры клиента.
«Добавить все клиентские принтеры» — Добавлять все принтеры клиента.
«Добавить только клиентский принтер» — Добавлять только принтер пользователя выбранный как основной.
«Добавить первые # принтеры клиента» — Добавлять первые # принтеров.

Расширенные настройки
«Установить клиентский принтер по умолчанию в качестве своего на сервере» — Установить основной принтер клиента основным на сервере.
«Разрешить подмену принтера по умолчанию» — Разрешить проброс основного принтера.
«Восстановить принтер по умолчанию через 30 секунд» — Перепроверять соединение с принтером каждые 30 секунд.
«Наблюдать за клиентом на предмет изменений в принтере по умолчанию и отражать на сервере» — Следить за клиентом на предмет изменений основного принтера и также менять на сервере.
«Следить за клиентом на предмет новых принтеров и добавлять на сервер» — Следить за клиентом на предмет новых принтеров и добавлять их на сервер.
«Наблюдать за удаленными принтерами клиента и удалять с сервера» — Следить за клиентом на предмет удаления принтеров и удалять их также на сервере.
«Удалять принтеры при отключении сеанса, добавлять при повторном подключении» — Удалять принтеры при выходе из терминальной сессии и добавления обратно при входе.
«Подождите до завершения входа в систему, пока не будут созданы принтеры, максимум 90 секунд» — Ждать полного входа пользователя, прежде чем добавить принтеры 90 секунд.

Страница Название принтера.

screw drivers server 3 - Установка и настройка ScrewDrivers Server v.4 на сервер терминалов RDP

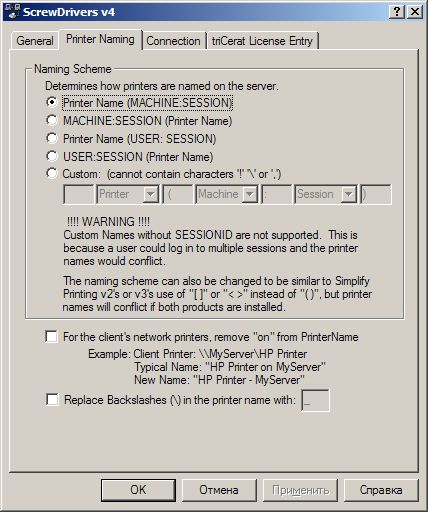

На этой странице выбирается как будет называться проброшенный в терминальный сеанс принтер.Оставил по умолчанию ибо нех.

Страница Подключение

screw drivers server 4 - Установка и настройка ScrewDrivers Server v.4 на сервер терминалов RDP

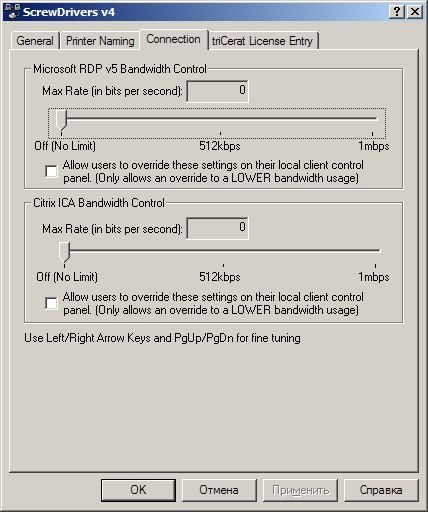

На этой вкладке можно регулировать ограничение на трафик потребляемой программой. Мне это также не интересно, так как особо не сэкономишь на безлимите.

На вступление в лицензию triCerat я не буду заходить из религиозных религиозений. Так что простите.

Вот и все настройки сервера. Далее необходимо настроить на каждую машину, которая подключается к терминалке ScrewDrivers Client.Но об этом уже в следующей статье.

.

triCerat ScrewDrivers — удобное решение для печати на терминальных серверах — О, MSBRO!

Терминальные серверы позволяют пользователям работать с программами, которые запущены не на их рабочем месте, а на компьютере, находящемся в соседнем здании, на другом конце города или даже на другом континенте. При этом современные терминальные среды делают процесс практически неотличимым от работы на локальном компьютере. Однако есть в организации терминальных систем одна задача, поиск приемлемого решения которой может стать ночным кошмаром для системного администратора.Такой протокол является администрированием печати на терминальных серверах под управлением Windows. Компания triCerat старается облегчить жизнь администратора терминального сервера и Citrix MetaFrame, предлагая программный продукт triCerat ScrewDrivers, который представляет собой простое упрощенное управление драйверами печатных устройств на терминальном сервере (сайт разработчика http://www.tricerat.com/)

Потребность получить электронный документ в виде бумажной копии естественна для человека, работающего с компьютером.В идеале печать в терминальном сеансе не должна отличаться от печати на локальном компьютере. Пользователи должны иметь возможность использовать кнопку печати в своем приложении, легко выбрать нужный принтер и быстро получить распечатку. Однако в серверной среде Windows Server с распечаткой связан ряд трудностей.

Это является следствием того, что обработка всех приложений выполняется на сервере, а следовательно, и пользовательские задания печати также на сервере. При этом принтеры обычно расположены рядом с ними и настраиваются на их рабочих местах.В результате, когда перед системным администратором терминального сервера встает задача обеспечения возможности печати, у него есть два пути: установить и настроить все используемые клиенты принтеры на терминальном сервере или отображать клиентские принтеры на сервере во время терминального сеанса.

Первый вариант может быть приемлемым, если принтеры, клиенты и терминальный сервер находятся в одной сети. При этом системный администратор будет вынужден вручную настроить принтер для принтеров или группы пользователей, согласовывая ее с физическим расположением пользователей.Большое число пользователей и принтеров (а следовательно, обилие драйверов принтеров на сервере и настроек доступа к принтеру) сделает поддержку подобной терминальной системы очень нелегким делом. Также такая организация терминальной среды неудобна клиентам из других городов и клиентам с низкоскоростным доступом к терминальному серверу.

Второй вариант позволяет пользователям видеть свои привычные принтеры. В этом случае задания печати переводятся в формат принтера на терминальном сервере.Системному администратору трудно контролировать правильную настройку локальных принтеров принтеров пользователей, при этом на этом терминальном системном сервере установить и сконфигурировать драйверы для используемых клиентов принтеров.

Процесс печати в том виде, в котором он организован в системе семейства Windows, содержит три фазы. Первая фаза — это формирование вывода на печать в приложении (форматирование страниц, добавление колонтитулов и тому подобное) и последующая обработка вывода приложения в подсистеме GDI.Подсистема GDI создает метафайл печати, данные и команды принтера, передает этот файл подсистеме Windows. Вторая фаза — это обработка данных для печати в подсистеме печати Windows. Подсистема печати задает принтер для данного задания. Если задание печати предназначено для локального принтера, подсистема печати Windows транслирует метафайл c данными печати в формате принтера (этот процесс в Windows называют визуализацией). При удаленной печати метафайл посылается на сервер печати.Третья фаза — это непосредственно распечатка визуализированного задания печати на принтере.

Программный продукт triCerat ScrewDrivers включается во вторую фазу процесса печати. Взаимодействуя с подсистемой печати Windows, он отображает в терминальном сеансе виртуальные принтеры, которые соответствуют локальным принтерам, установленным у пользователя на рабочем месте. Печать на эти виртуальные принтеры для пользователя выглядит не сложнее, чем печать на локальные принтеры. При этом использовании отвёрток не чрезмерной нагрузкой на канал связи — виртуальный принтер на терминальном сервере пересылает его «реальному прообразу» на рабочем месте клиента подготовленным образом сжатый метафайл.Отвертки освобождают от необходимости установить и настроить принтер драйверы для всех используемых устройств, а также за согласованностью настроек устройств на терминальном сервере и клиентском рабочем месте.

Программа triCerat ScrewDrivers состоит из двух компонентов: сервер ScrewDrivers и клиент ScrewDrivers.

Сервер отверток — это компонентный сервер, необходимо установить на сервере, который должен использоваться в терминальном сеансе.Процесс установки серверной части Отвертки очень прост. В ходе инсталляции мастер познакомит нас с лицензионным соглашением и покажет файл README, процесс номер версии, некоторые замечания к установке и истории изменений программы. Единственный параметр, который можно изменить при установке, — это целевой каталог установки. Естественно, инсталляцию и настройку Отвертки на терминальном сервере должен проводить администратор сервера. Этот программный продукт компании triCerat не только интегрируется с операционной системой сервера.

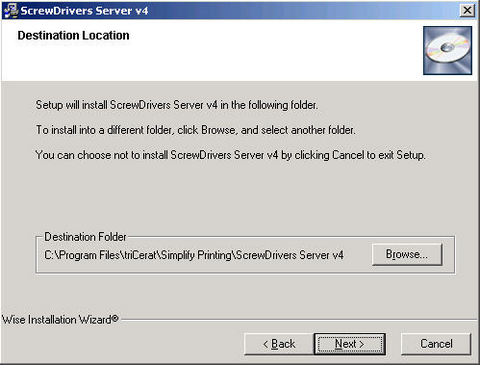

Мастер установки серверной части Отвертки

В результате установки ScrewDrivers на терминальном сервере в панели управления сервера появляется апплет ScrewDrivers v4, который служит для конфигурации серверной части ScrewDrivers.

Настройки серверной части ScrewDrivers

Настройки серверной части ScrewDrivers расположены на четырех вкладках апплета: General, Printer Naming, Connection, а также triCerat License Entry, которая содержит информацию о лицензировании и активации.

На встроенных общих блоках настроек, которые указывают отвертки, сколько принтеров из числа на локальном рабочем месте пользователя необходимо разместить в терминальном сеансе, должен ли сервер контролировать добавление, удаление или изменение настроек принтеров на рабочем месте пользователя.

Вкладка служит для задания ограничений на использование канала связи при взаимодействии клиентской и серверной частей Отвертки.Это позволяет достичь компромисса между скоростью печати и удобством работы в терминальном режиме при низкоскоростном доступе к терминальному серверу.

Вкладка Printer Naming позволяет задать формат имени виртуальных принтеров, создаваемых ScrewDrivers.

Клиент Отвертки должен быть установлен на рабочих станциях. Именно этот компонент позволяет создать на терминальном сервере виртуальные принтеры, которые соответствуют локальным принтерам пользователя. Установку клиента ScrewDrivers можно произвести в ручном режиме, запустить установочный пакет ScrewDrivers Client v4.msi на локальной машине пользователя. Если компьютеры пользователей входят в состав домена Active Directory, то клиенты ScrewDrivers могут устанавливать централизованно, используя групповые политики.

Мастер установки клиентской части Шуруповерты

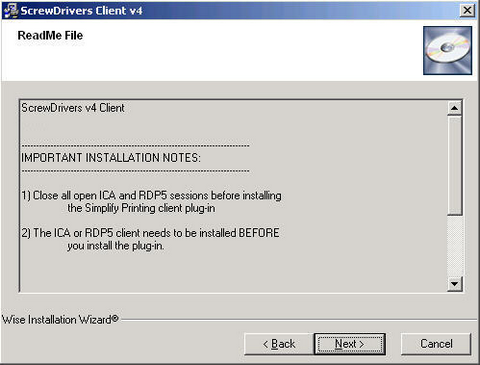

Как и в случае серверной части ScrewDrivers, процесс установки клиента ScrewDrivers не подразумевает задания большого числа настроек. Однако следует отнестись внимательно к сообщениям, которые показываются в ходе работы мастера установки.Первое, на что надо обратить внимание, — это выбор поддерживаемых терминальных клиентов. ScrewDrivers может работать с RDP-клиентом Microsoft и клиентом Citrix ICA. Инсталлятор позволяет сделать выбор: отвертки только для одного из типов или для обоих типов терминальных клиентов. Второй важный момент связан с тем, что терминальные клиенты Citrix и Microsoft должны быть установлены на компьютере пользователя до установки клиентской части ScrewDrivers. Необходимо отметить, что для корректной работы инсталлятора во время установки клиента Отвертки все терминальные сессии должны быть закрыты.

Обычному пользователю нет необходимости настраивать клиент ScrewDrivers. Печатать в терминальном сеансе можно сразу после установки клиентской части на локальном компьютере. Ведь в результате инсталляции Отвертки автоматически встраивается в терминальные клиенты, а затем установлен принтер на локальном компьютере и передает информацию о них при подключении к удаленному серверу.

Однако после установки компьютера пользователя клиентской части ScrewDrivers в панели управления появляется апплет ScrewDrivers Client v4.Этот апплет позволяет уточнить конфигурацию принтеров, которые пользователь будет использовать в терминальных сеансах.

Настройки клиентской части ScrewDrivers

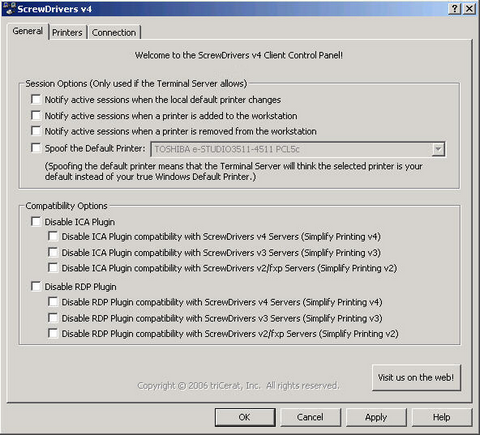

Настройки клиентской части Отвертки в апплете размещены на трех вкладках: Общие, Принтеры, Подключение. На вкладке General находятся два блока настроек: настройки сессии (Параметры сеанса) и настройки совместимости (Параметры совместимости). Блок настроек настройки позволяет указать клиенту отвертки, есть необходимость посылать на сервер уведомления при добавлении и удалении принтера на рабочей станции, а также при смене принтера, по умолчанию, либо использовать в терминальном определенном конкретном принтере.Настройки совместимости с установкой для установки совместимости с серверами Отвертки предыдущих версий.

Вкладка Принтеры позволяет указать отвертки, какие именно клиентские принтеры необходимо отображать на сервере.

Вкладка Соединение в апплете клиентской части, как и в апплете сервера Отвертки, служат для ограничения задания на использование канала связи Отвертки.

По текущим системным администраторам, использующим отвертки, по управлению печатью на его менее требовательно к ресурсам рабочих станций решения и терминального сервера, а также более эффективно использует канал, чем решения на основе встроенных в терминальные системы средств.triCerat ScrewDrivers — это простое в приложении приложение, требующее минимальной настройки параметров. Оно способно облегчить жизнь пользователям, которые могут помочь в работе терминальной среды на своих привычных принтерах, так и системным администраторам, которые получат в ScrewDrivers унифицированный инструмент для клиентских принтеров на терминальном сервере.

Системные требования

работать Программный продукт TriCerat ScrewDrivers может с терминальными средами: Citrix XenApp (Citrix Presentation Server), Citrix XenDesktop, VMware VDI, Microsoft Windows Terminal Services, а также удаленным рабочим столом Microsoft XP.Клиентская часть ScrewDrivers может быть установлена ​​на рабочих станциях под операционную систему Windows, начиная с Windows 98 и заканчивая Windows 2008 Server, а также на «тонких» клиентов, которые используют Windows XP Embedded.

Страница разработчика ПО здесь.

Источник SoftKey

От себя:

можно попробовать у кого XP, но легкое гугление показывает, что одни грабли уходят, другие приходят. Как сделать так чтобы нормально печатало на * nix тонких клиентов я пока не нашел 🙁

.

Оставить комментарий
