Простейший феррорезонансный стабилизатор напряжения

Содержание:

Простейший феррорезонансный стабилизатор напряжения

Самый простой железный резонансный регулятор напряжения. Принцип стабилизации величины напряжения переменного тока фактически такой же, как и стабилизация напряжения постоянного тока (§40).

  • Другими словами, выходное напряжение снимается с этой части схемы и остается
приблизительно постоянным при изменении входного напряжения. Людмила Фирмаль

Различные железные резонансные схемы широко используются для стабилизации переменного напряжения. Самый простой из них показан на рисунке. 279 а.

Он состоит из параллельного железного резонансного контура и линейной индуктивности, соединенных последовательно. Рис. 279, б, кривая 1 — в. а. x

  • Нелинейная индуктивность, 2-я линия — c. а. x емкость; кривая 3 — c. а. x параллельный железный резонансный контур; ряд 4-c.
    а. x
    Линейная индуктивность L; Кривая 5 — Результат c. а. X для всей цепи: его ордината равна сумме ординат кривых 3 и 4.

Намотайте дополнительную обмотку wt вокруг сердечника линейной индуктивности. Подключите его к главной цепи,

как показано пунктирной линией на рисунке. 279 а. Людмила Фирмаль

Выходное напряжение стабилизатора равно напряжению на клеммах ab. Постоянный ток в обмотке линейно зависит от тока / (рис. 279, строка 6, б). Напряжение на выходе стабилизатора представлено кривой 7.

Вертикальная ось — это разница между соответствующими ординатами кривой 5 и линии 6. Зависимость выходного напряжения стабилизатора UeNX от напряжения на входе Uex, когда стабилизатор находится в режиме ожидания, составляет 279 с.

Чтобы построить это, вы должны указать любое текущее значение и найти соответствующие значения Uout и стабилизации для каждого значения из кривых 7 и 5. 279, не продолжается. так

Смотрите также:

Если вам потребуется помощь по электротехнике (ТОЭ) вы всегда можете написать мне в whatsapp.

ДВА ПРОСТЫХ РЕГУЛЯТОРА НАПРЯЖЕНИЯ

Собранный однажды простейший регулятор напряжения на одном транзисторе был предназначен для определённого блока питания и конкретного потребителя, никуда больше его подключать было конечно не нужно, но как всегда наступает момент, когда правильно поступать мы перестаём. Следствием этого являются хлопоты и раздумья как жить-быть дальше и принятие решения восстанавливать сотворённое ранее или продолжать творить.

Схема номер 1

Имелся стабилизированный импульсный блок питания, дающий на выходе напряжение 17 вольт и ток 500 миллиампер. Требовалось периодическое изменение напряжения в пределе 11 – 13 вольт. И общеизвестная схема регулятора напряжения на одном транзисторе с этим прекрасно справлялась. От себя добавил к ней только светодиод индикации да ограничительный резистор.

К слову, светодиод здесь это не только «светлячок» сигнализирующий о наличии выходного напряжения. При правильно подобранном номинале ограничительного  резистора, даже небольшое изменение выходного напряжения отражается на яркости свечения светодиода, что даёт дополнительную информацию о его повышении или понижении. Напряжение на выходе можно было изменять от 1,3 до 16 вольт.

КТ829 — мощный низкочастотный кремниевый составной транзистор, был установлен на мощный металлический радиатор и казалось, что при необходимости он вполне может выдержать и большую нагрузку, но случилось короткое замыкание в схеме потребителя и он сгорел. Транзистор отличается высоким коэффициентом усиления и применяется в усилителях низкой частоты – видно действительно его место там а не в регуляторах напряжения.

Слева снятые электронные компоненты, справа приготовленные им на замену. Разница по количеству в два наименования, а по качеству схем, бывшей и той, что решено было собрать, она несопоставима. Напрашивается вопрос – «Стоит ли собирать схему с ограниченными возможностями, когда существует более продвинутый вариант «за те же деньги», в прямом и переносном смысле этого изречения?»

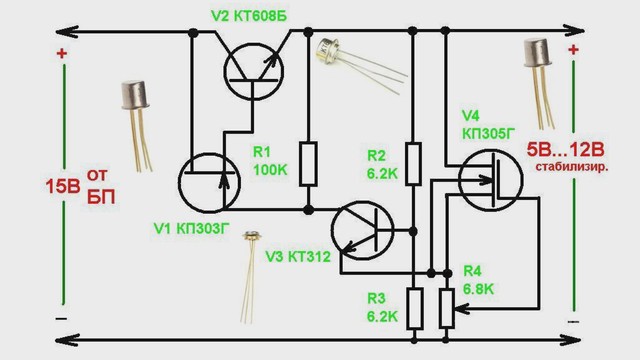

Схема номер 2

В новой схеме также присутствует трёхвыводной эл. компонент (но это уже не транзистор) постоянный и переменный резисторы, светодиод со своим ограничителем. Добавлено только два электролитических конденсатора. Обычно на типовых схемах указаны минимальные значения C1 и C2 (С1=0,1 мкФ и С2=1 мкФ) которые необходимы для устойчивой работы стабилизатора. На практике значения емкостей составляют от десятков до сотен микрофарад. Ёмкости должны располагаться как можно ближе к микросхеме. При больших емкостях обязательно условие C1>>C2. Если ёмкость конденсатора на выходе будет превышать ёмкость конденсатора на входе, то возникает ситуация при которой выходное напряжение превышает входное, что приводит к порче микросхемы стабилизатора. Для её исключения устанавливают защитный диод VD1.

У этой схемы уже совсем другие возможности. Входное напряжение от 5 до 40  вольт, выходное 1,2 – 37 вольт. Да, имеется падение напряжения вход – выход равное примерно 3,5 вольтам, однако роз без шипов не бывает. Зато микросхема КР142ЕН12А именуемая линейным регулируемым стабилизатором напряжения имеет неплохую защиту по превышению тока нагрузки и кратковременную защиту от короткого замыкания на выходе. Её рабочая температура до + 70 градусов по Цельсию, работает с внешним делителем напряжения. Выходной ток нагрузки до 1 А при длительной работе и 1,5 А при непродолжительной. Максимально допустимая мощность при работе без теплоотвода 1 Вт, если микросхему установить на радиатор достаточного размера (100 см.кв.) то Р макс. = 10 Вт.

Что получилось

Сам процесс обновлённого монтажа занял времени ни сколько не больше чем предыдущий. При этом получен не простой регулятор напряжения, который подключается к блоку питания стабилизированного напряжения, собранная схема при подключении даже к сетевому понижающему трансформатору с выпрямителем на выходе сама даёт необходимое стабилизированное напряжение. Естественно, что выходное напряжение трансформатора должно соответствовать допустимым параметрам входного напряжения микросхемы КР142ЕН12А. Вместо неё можно использовать и импортный аналог интегральный стабилизатор LM317Т. Автор

Babay iz Barnaula.

   Форум по ИП

   Форум по обсуждению материала ДВА ПРОСТЫХ РЕГУЛЯТОРА НАПРЯЖЕНИЯ





MINILED И MICROLED ДИСПЛЕИ

Что такое OLED, MiniLED и MicroLED телевизоры — краткий обзор и сравнение технологий.



РадиоКот :: Простой стабилизатор напряжения.

РадиоКот >Схемы >Питание >Блоки питания >

Простой стабилизатор напряжения.

Наверное, многим водителям известна проблема с подключением автомагнитолы в автомобилях, где напряжение бортовой сети 24В. Купить магнитолу на 12В проще и дешевле. Но однажды, при ремонте машины SCANIA был найден заводской преобразователь напряжения, который использовался для питания магнитофона. Именно с него и была срисована схема. Детали, которые там стояли в нашем городе большая редкость, поэтому они были заменены на более доступные. Итак, схема:

Схема стабилизатора очень простая, но надежная. Немного о деталях:
1. В качестве силового транзистора был применен КТ827. Его вполне хватает для тока до 5А.

2. Поскольку коефициэнт усиления КТ827 очень большой то транзистор VT1 можно использовать малой мощности. В схеме стоит 2SC945 которых можно много выпаять из компьютерных БП.
3. С резисторами и диодом проблем не должно быть. Все резисторы 0,25Вт. Диод любой на ток 3А.
4. От напряжения стабилизации стабилитрона VD1 зависит напряжение на выходе стабилизатора. Испытания показали что при использовании стабилитрона на 15В выходное напряжение 13,5В что есть нормой.
5. И на самый конец о предохранителе. Предохранитель желательно выбирать относительно мощности магнитофона. Я ставил 5А.
Печатная плата не разрабатывалась, так схема очень проста. Для надежной работы транзистор VT2 нужно установить на радиатор площадью не менее 500см2. Также для увеличения мощности можно ставить 2 транзистора или больше. Правильно спаянная схема в настройке не нуждается, если все детали исправны:

Вопросы, как всегда в Форум.


Как вам эта статья?

Заработало ли это устройство у вас?

Простейший параметрический стабилизатор — Club155.ru



Простейшая схема параметрического стабилизатора приведена на рис. 3.5-1.



Рис. 3.5-1. Простейший параметрический стабилизатор (а) и характеристики, поясняющие его работу (б)



Схема содержит балластный резистор \(R_б\) и стабилитрон \(VD1\), включаемый параллельно нагрузке \(R_н\) (т.е. это стабилизатор параллельного типа), в целях снижения пульсаций выходного напряжения при колебаниях тока в нагрузке может включаться фильтрующий конденсатор \(C_ф\). Принцип работы параметрического стабилизатора хорошо виден при рассмотрении нагрузочных характеристик, представленных на рис. 3.5-1б. Здесь кривая представляет собой вольт-амперную характеристику стабилитрона, а угол наклона прямой (\(\alpha\)) определяется сопротивлением балластного резистора \(R_б\) (\(\operatorname{tg} \alpha = 1/R_б\)). Точка пересечения данной прямой с осью напряжений определяется заданным напряжением на входе стабилизатора \(U_{вх}\), а точка пересечения с ВАХ стабилитрона характеризует текущий режим работы этого прибора (\(I_{ст}\), \(U_{ст} = U_{вых}\)).

Выходное напряжение стабилизатора (\(U_{вых}\)), а также ток стабилитрона (\(I_{ст}\)) определяются положением точки пересечения нагрузочной прямой резистора и ВАХ стабилитрона. Если значение входного напряжения изменится (например, увеличится), то изменится и положение прямой (на рис. 3.5-1б показано пунктиром), а рабочая точка стабилитрона сместится в сторону больших токов. При этом очевидно, что напряжение на стабилитроне (соответственно, и на нагрузке) останется практически неизменным (т.е. происходит его стабилизация на уровне, определяемом типом конкретного применяемого стабилитрона). Приведенные выкладки сделаны в предположении, что \(R_н \gg R_б\) и \(I_б \approx I_{ст}\). С уменьшением \(R_н\) существенная часть тока стабилитрона будет ответвляться в нагрузку (\(I_б = I_{ст} + I_н\)). Влияние тока нагрузки на нагрузочные характеристики, приведенные на рис. 3.5-1б может быть выражено смещением кривой, изображающей ВАХ стабилитрона, вниз по оси токов на величину тока нагрузки (положение нагрузочной прямой балластного резистора должно оставаться прежним). Если такое смещение будет незначительным, то оно не окажет влияния на выходное напряжение стабилизатора, однако если в результате него рабочая точка стабилитрона перейдет в область с высокой зависимостью напряжения от тока, то стабилизирующие свойства схемы будут нарушены.

Из проведенного анализа следует, что режим работы стабилитрона (положение рабочей точки на ВАХ прибора) определяется значением входного напряжения \(U_{вх}\) и сопротивлением балластного резистора \(R_б\). Оптимальный выбор этого резистора (для обеспечения наилучшей стабилизации выходного напряжения при колебаниях входного напряжения) возможен только при учете характера нагрузки (постоянная, переменная) и величины протекающего через нее тока (и возможного диапазона его изменения).

Более глубокий анализ рассматриваемого параметрического стабилизатора позволяет получить следующие выражения для коэффициента стабилизации \(K_{ст}\) и для расчета оптимальной величины балластного сопротивления \(R_б\):

\( K_{ст} \cfrac{\operatorname{\delta} U_{вх}}{\operatorname{\delta} U_{вых}} = \cfrac{U_{вых} \left( 1 — 0,01 \cdot \operatorname{\delta} U_{вх} \right)}{r_{ст} \left( I_{н max} + I_{ст min} \right)}\)

\( R_б = \cfrac{U_{вх} \left( 1 — 0,01 \cdot \operatorname{\delta} U_{вх} \right) — U_{вых}}{I_{н max} + I_{ст min}}\),

где:

    \(r_{ст}\) — дифференциальное сопротивление стабилитрона,

    \(\operatorname{\delta} U_{вх}\) — предельное относительное отклонение входного напряжения от его среднего значения, %.



Конкретное значение выходного стабилизированного напряжения определяется типономиналом применяемого стабилитрона. При выборе стабилитрона следует учитывать и такой параметр, как максимально допустимый ток стабилизации (\(I_{ст max}\)). При переменном характере нагрузки может потребоваться достаточно большой запас по этому значению. Если напряжение стабилизации мало (1…3 В), вместо стабилитронов должны применяться стабисторы. Кроме этого возможно использование многих широко распространенных светодиодов, которые, также как и стабисторы, имеют резкий изгиб прямой ветви вольт-амперной характеристики в диапазоне напряжений 1,5…2,5 В.





< Предыдущая   Следующая >

Простой стабилизатор напряжения на 12 вольт



Каждый клиент магазина, обратившийся за покупкой таких товаров, как стабилизаторы напряжения, Простой стабилизатор напряжения на 12 вольт и любых других изделий, стремится купить надежное устройство, которое прослужит не один год. Но далеко не во всех случаях использование устройства соответствует заявленным производителем условиям эксплуатации. Поэтому особо актуальными становятся вопросы, связанные с гарантией и сервисным обслуживанием купленного товара.

Интернет-магазин стабилизаторов напряжения «Ток-Про» предоставляет покупателям гарантию от производителя на 1-3 года. Гарантийный талон предоставляется в момент покупки, а срок его действия указывается в его содержании. Талон начинает действовать в день приобретения устройства.



Если у покупателя магазина возникнет необходимость в срочном сервисном обслуживании или налаживании работы таких устройств, как стабилизаторы напряжения, Простой стабилизатор напряжения на 12 вольт или любого другого товара из нашего магазина, он может обратиться в один из сервисных центров ЭТК Энергия.

Центры сервисного обслуживания действуют в 12 регионах РФ, поэтому клиенты магазина окружены максимальным уровнем комфорта и качественным сервисным обслуживанием. Получить право на получение профессионального содействия можно, предъявив сотрудникам центра гарантийный талон, полученный при покупке оборудования.

Помимо этого в сервисном центре можно получить или обменять товары, а также получить ответы на любые интересующие вопросы, касающиеся характеристик предложенных в каталоге устройств.



Мощный линейный стабилизатор напряжения


Для питания различных электронных устройств и схем, сделанных своими руками нужен такой источник питания, напряжение на выходе которого можно регулировать в широких пределах. С его помощью можно наблюдать, как ведёт себя схема при том или ином напряжении питания. При этом он должен иметь возможность выдавать большой ток, чтобы питать мощную нагрузку, и минимальные пульсации на выходе. На роль такого источника питания отлично подойдёт линейный стабилизатор напряжения – микросхема LM338, она обеспечивает ток до 5 А, имеет защиту от перегрева и короткого замыкания на выходе. Схема её включения достаточно проста, она представлена ниже.

Схема



Микросхема LM338 имеет три вывода – вход (in), выход (out) и регулирующий (adj). На вход подаём постоянное напряжение определённой величины, а с выхода снимаем стабилизированное напряжение, величина которого задаётся переменным резистором Р2. Напряжение на выходе регулируется от 1,25 вольт до величины входного, с вычетом 1,5 вольт. Проще говоря, если на входе, например, 24 вольта, то на выходе напряжение будет меняться в пределах от 1,25 до 22,5 вольт. Подавать на вход более 30 вольт не следует, микросхема может уйти в защиту. Чем больше ёмкость конденсаторов на входе, тем лучше, ведь они сглаживают пульсации. Ёмкость конденсаторов на выходе микросхемы должна быть небольшой, иначе они будут долго сохранять заряд и напряжение на выходе будет регулироваться неверно. При этом каждый электролитический конденсатор должен быть зашунтирован плёночным или керамическим с малой ёмкостью (на схеме это С2 и С4). При использовании схемы с большими токами микросхему обязательно нужно установить на радиатор, ведь она будет рассеивать на себе всё падение напряжения. Если токи небольшие – до 100 мА, радиатор не потребуется.


Сборка стабилизатора


Вся схема собирается на небольшой печатной плате размерами 35 х 20 мм, изготовить которую можно методом ЛУТ. Печатная плата полностью готова к печати, отзеркаливать её не нужно. Ниже представлены несколько фотографий процесса.



Дорожки желательно залудить, это уменьшит их сопротивление и защитит от окисления. Когда печатная плата готова – начинаем запаивать детали. Микросхема запаиваться прямо на плату, спинкой в сторону края. Такое расположение позволяет закрепить на радиаторе всю плату с микросхемой. Переменный резистор выводится от платы на двух проводках. Можно использовать любой переменный резистор с линейной характеристикой. При этом средний его вывод соединяется с любым из крайних, полученные два контакта идут на плату, как видно на фото. Для подключения проводов входа и выхода удобнее всего использовать клеммник. После сборки необходимо проверить правильность монтажа.


Запуск и испытания


Когда плата собрана, можно переходить к испытаниям. Подключаем на выход маломощную нагрузку, например, светодиод с резистором и вольтметр для контроля напряжения. Подаём напряжение на вход и следим за показаниями вольтметра, напряжение должно меняться при вращении ручки от минимума до максимума. Светодиод при этом будет менять яркость. Если напряжение регулируется, значит схема собрана правильно, можно ставить микросхему на радиатор и тестировать с более мощной нагрузкой. Такой регулируемый стабилизатор идеально подойдёт для использовании в качестве лабораторного блока питания. Особое внимание стоит уделить выбору микросхемы, ведь её очень часто подделывают. Поддельные микросхемы стоят дёшево, но легко сгорают при токе уже 1 – 1,5 Ампера. Оригинальные стоят дороже, но зато честно обеспечивают заявленный ток до 5 Ампер. Удачной сборки.

Смотрите видео


На видео наглядно показана работа стабилизатора. При вращении переменного резистора напряжение плавно меняется от минимума к максимуму и наоборот, светодиод при этом меняет яркость.

Стабилизатор напряжения своими руками. Как самостоятельно изготовить стабилизатор напряжения

Перепады напряжения негативно сказываются на любой бытовой технике. Особенно это касается высокоточной электроники, регулирующей работу отопительных приборов.



Для того, чтобы выровнять ток в домашних условиях используют стабилизатор напряжения. В самом простом варианте он работает по принципу реостата, повышая и понижая сопротивление в зависимости от силы тока. Но есть и более современные приборы, которые в полной мере защищают технику от скачков напряжения. О том, как их сделать и поговорим.



Стабилизатор напряжения и принцип его действия

Для более детального понимания работы прибора рассмотрим составляющие электрического тока:

  • сила тока,
  • напряжение,
  • частота.

Сила тока – это количество заряда, который прошел через проводник за определенный промежуток времени. Напряжение, если объяснять очень просто, эквивалентно понятию работы, которое совершает электрическое поле. Частота – это скорость, с которой поток электронов меняет свое направление. Данная величина характерна исключительно для переменного тока, который циркулирует в электросети. Большинство бытовых приборов рассчитано на напряжение в 220 Вольт, при этом сила тока должна быть 5 Ампер, а частота 50 Герц.

В большинстве случаев бытовая техника имеет допустимую вилку по каждому из параметров, но любая защита рассчитана на то, что условия работы приборов длительное время будут неизменными. В нашей же сети колебания тока происходят практически постоянно. Амплитуда составляет до 2 А по силе тока и до 40-50 В, по напряжению. Частота тока, также отлична от 50 Гц и составляет от 40 Гц до 60 Гц.

Данная проблема связана со многими факторами, но главный среди них, — удаленность конечного потребителя от источника электричества. В результате достаточно длительной транспортировки и многократной трансформации, ток теряет стабильность. Данный дефект электросетей присутствует не только у нас, но и в любых других странах, которые пользуются электричеством. Поэтому был придуман специальный прибор, позволяющий стабилизировать выходной ток.

Виды стабилизаторов напряжения

Так как ток – это направленное движение частиц, для его регулировки используются:

  • механический метод,
  • импульсный метод.

Механический основан на законе Ома. Такой стабилизатор называется линейным. Он состоит из двух колен, соединенных между собой реостатом. Напряжение подается на одно колено, проходит по реостату и попадает на второе колено, с которого уже и раздается далее. Преимущества данного метода заключается в том, что он позволяет достаточно точно установить параметры выходного тока. В зависимости от предназначения, линейный стабилизатор модернизируют дополнительными запчастями. Стоит отметить, что прибор эффективно справляется со своей задачей только в том случае, если разница между входным и выходным током невелика. В противном случае стабилизатор будет иметь низкий КПД. Но даже этого достаточно, чтобы защитить бытовую технику и обезопасить себя от короткого замыкания в случае перенагрузки сети.

Импульсный стабилизатор напряжения основан на принципе амплитудной модуляции тока. Схема стабилизатора напряжения устроена таким образом, что в цепи есть выключатель, который автоматически разрывает цепь через равные промежутки времени. Это позволяет подавать ток частями и равномерно накапливать его в конденсаторе. После того, как он зарядится, уже выровненный ток подается на приборы. Недостаток этого метода в том, что он не позволяет задать определенную величину. Тем не менее, достаточно часто встречаются импульсные повышающе-понижающие стабилизаторы, которые оптимально подходят для бытового использования. Они выравнивают ток в пределах чуть ниже или чуть выше нормы. В обоих случаях все параметры тока не выходят за допустимую вилку.

Важно отметить и разделение приборов на:

  • стабилизатор напряжения однофазный,
  • стабилизатор напряжения трехфазный.

После перераспределения в трансформаторе, выходит трехфазная линия, она как правило идет до распределительного щитка на отдельно взятый дом. Далее от щитка в квартиру идут уже стандартные фаза и ноль. Таким образом большинство бытовых приборов рассчитано именно на однофазную сеть. Поэтому в типовых квартирах целесообразно использовать однофазный стабилизатор. К тому же, стоит он в 10 раз дешевле трехфазного, даже если собрать его своими руками.

Стабилизаторы напряжения для дачи могут быть и трехфазными. Особенно актуально это для мощных насосов, культиваторов и тяжелой строительной техники. В таком случае необходимо сделать стабилизатор, рассчитанный на трансформацию тока под конкретный прибор. На практике сделать это достаточно сложно. Поэтому проще взять его в аренду. Использование указанных выше приборов носит временный характер, поэтому смысла тратить время и деньги на трехфазный стабилизатор напряжения нет.

Основные элементы стабилизатора напряжения

Для того, чтобы собрать простой выравниватель тока не понадобится ни особых навыков, ни специфических деталей. Стабилизаторы напряжения для дома состоят из:

  • трансформатора,
  • конденсаторов,
  • резисторов,
  • диодов,
  • провода для соединения микросхемы.

Идеально, если есть старый сварочный аппарат. Переделать его в стабилизатор напряжения очень легко, к том же не понадобится покупать дополнительные запчасти и конструировать корпус для микросхем. Этому вопросу посвящено видео в конце статьи. Но, ненужная сварка – это большая редкость, поэтому рассмотрим процедуру создания стабилизатора напряжения с нуля. Так как импульсный стабилизатор не позволяет провести точную настройку параметров, рассматривать будем линейный стабилизатор напряжения.

Изготовление самодельного стабилизатора напряжения

Его основа – это трансформатор. На практике трансформаторы намного меньше, чем массивные будки для выравнивания высокого напряжения, приходящего с электростанции. Они представляют собой две катушки, образующие индуктивную электромагнитную связь. Проще говоря, ток подается на одну катушку, заряжает ее, затем возникает электромагнитное поле, которое заряжает вторую катушку, с которой ток идет далее. Эта взаимосвязь выражена формулой:

  • U1 – напряжение на первичной обмотке,
  • U2 – напряжение на вторичной обмотке,
  • N1 – число витков на первичной обмотке,
  • N2 – число витков на вторичной обмотке,
  • I1 – сила тока на первичной обмотке,
  • I2 – сила тока на вторичной обмотке.

Формула не идеальна, так как позволяет либо понижать напряжение, либо его повышать. В 90% случаев к потребителю доходит ток с низким напряжением. Поэтому имеет смысл сразу же сделать повышающий трансформатор. Индуктивные катушки к нему продаются в магазинах электротехники либо на любом блошином рынке. Важно отметить, что число витков должно быть не менее 2000 тысяч, так как иначе трансформатор будет очень сильно греться и вскоре сгорит. Для того, чтобы выбрать мощность трансформатора, необходимо замерять напряжение в сети. Для расчетов возьмем значение 196 В. Формула приобретает такой вид:

Следовательно, для того, чтобы выровнять напряжение до необходимого значения, понадобится вторая катушка с числом витков: 220х2000/196=2245. В данной формуле присутствуют определенные огрехи, так как часть электрической энергии теряется на нагревание обмотки. Поэтому вилка расчетов составляет 5 В, т.е. значение 196 В допустимо округлять, оно может изменятся до 191 В или 201 В, при этом число витков менять не нужно.

Теперь рассмотрим вторую часть формулы:

Как видно из формулы, сила напряжения на выходе будет 220х4/196=4,4 А. Большинство электроприборов допускает вилку в 1 А. Поэтому полученная величина достаточна для нормальной работы техники.

Стабилизатор напряжения, энергия в котором увеличивается на заданную величину готов. Но, если в сети произойдет скачек мощности, то формула примет следующие значения:

Таки образом напряжение на выходе станет 236х2245/2000=264 В. Пропорционально возрастет и сила тока.

Это приведет к поломке большинства электроприборов.

Для устранения данного дефекта воспользуемся законом Ома:

  • U– напряжение,
  • I– сила тока,
  • R– сопротивление.

264=4,47хR, R=264/4,47=60. Данная формула говорит о том, что в идеале сопротивление всех элементов в системе будет составлять 60 Ом. Если понизить сопротивление, то напряжение уменьшиться:

220=4,47хR, R=220/4,47=50.

Для изменения сопротивления сети используется прибор, под названием реостат. Естественно, регулировать его вручную достаточно неудобно. Поэтому понадобится микросхема-стабилизатор напряжения, на которой будет отмечен путь следования электрического тока после выхода из трансформатора.

Наиболее простой способ – это вывести ток с трансформатора на конденсатор. Желательно использовать 12-16 конденсаторов одинаковой емкости. Это позволит накопить ток и сделать его более однородным. Далее все конденсаторы подсоединяются к реостату. Сила тока в сети после трансформатора будет в пределах 4,5-5 А, а желаемое напряжение должно составлять 220 В. Следовательно, имеем формулу R=220/4,75=46. При усредненных показателях сопротивление должно составлять 46 Ом.

Для достижения более плавного выравнивания, желательно установить несколько параллельных реостатов. Таким образом соединяясь в один поток после конденсаторов, цепь необходимо распределить на 4,6,8 отдельных веток, подключенных к реостатам. При этом следует использовать формулу R/число реостатов. Если делать цепь из 6 реостатов, то согласно представленным данным, каждый из них должен иметь сопротивление в 8 Ом.

После прохождения реостатов, цепь снова собирается в один поток и выводится на диод. Диод подключается к обычной розетке.

Все указанные манипуляции относятся к проводу на котором находится фаза, ноль просто пропускаем напрямую к розетке.

Указанный с реостатами способ является достаточно архаичным. Намного более эффективно использовать вместо них обычное устройство защитного отключения. Ток от трансформатора подается на УЗО, ноль также подключается к УЗО. Далее от него идет выход напрямую к розетке.

В том случае, если напряжение или сила тока возрастут в следствии скачка напряжения, УЗО разомкнет цепь, и бытовая техника не пострадает. В остальное время трансформатор будет качественно выравнивать ток.

При повышенном напряжении понадобится понижающий трансформатор. Собирается он по аналогии, за тем исключением, что обмотка на второй катушке должна быть сделана из более толстой проволоки, иначе трансформатор сгорит.

Наиболее эффективно собрать оба трансформатора. Тем более, что есть конструкции понижающе-повышающего типа. В первом случае понадобится ручное переключение провода, во втором — процесс поддается автоматизации.  Как видно, сделать стабилизатор напряжения не сложно, но работа с электричеством предполагает предельный уровень осторожности.

Советы по работе с самодельным стабилизатором напряжения

Важно: описанная схема идеально подходит для постоянных условий, но в электросети достаточно часто случаются перебои и скачки, как вверх, так и вниз.

Поэтому при сборке стабилизатора напряжения рекомендуем отталкиваться от параметров конкретной техники, т.е.:

  • продумать разводку по квартире,
  • если ремонта не предполагается, установить удлинители под определенные группы электроприборов со схожими параметрами,
  • подключить каждую группу к отдельному стабилизатору.

Любая бытовая техника либо на тыльной стороне, либо в паспорте содержит ведомости о требованиях к электропитанию. Отталкиваясь от конкретных цифр значительно проще создать эффективный стабилизатор, так как нет необходимости подстраиваться под сеть. Еще один полезный гаджет – это электронный вольтметр. Желательно подключить его в схему стабилизатора для визуального контроля за его работой.

Для корпуса подойдет любой материал кроме дерева. Достаточно часто самодельные стабилизаторы помещают в пластиковые контейнеры для еды.

Простейшая схема стабилизатора сетевого напряжения

Стабилизатор напряжения — это устройство, которое можно использовать для обнаружения неподходящих уровней напряжения и их исправления для обеспечения достаточно стабильного выходного сигнала на выходе, к которому подключена нагрузка.
Здесь мы рассмотрим конструкцию простого автоматического стабилизатора сетевого напряжения переменного тока, который можно использовать для вышеуказанной функции.

Как работает схема

Говоря о рисунке, мы сталкиваемся с тем, что вся схема построена на одном операционном усилителе IC 741. Он становится управляющей частью всей конструкции.

IC распаян как компаратор, все знают насколько хорошо этот режим подходит для IC 741 и других ОУ. Его два входа соответствующим образом настроены для указанных процедур.

Вывод № 2 ИС фиксируется на опорном уровне, создаваемом резистором R1 и стабилитроном, а вывод № 3 используется для измерения напряжения от трансформатора или источника питания. Это напряжение превращается в напряжение считывания для ИС и мгновенно пропорционально изменению входного переменного тока нашего источника питания.

Предустановка используется для установки точки активации или пороговой точки, при которой напряжение может считаться опасным или недопустимым. Мы собираемся поговорить об этом в разделе о процессе создания.

На контакте № 6, который является выходом микросхемы, устанавливается высокий уровень в тот момент, когда контакт № 3 достигает заданного значения и запускает фазу транзистора/реле.

В случае, если напряжение сети превышает определенное пороговое значение, неинвертирующая микросхема определяет это, и ее выход мгновенно становится высоким, активируя транзистор и реле для необходимых действий.

Реле типа DPDT имеет контакты, подключенные к трансформатору, который может быть обычным трансформатором, улучшенным для выполнения функции стабилизирующего трансформатора.

Первичная и вторичная обмотки коррелированы таким образом, что посредством соответствующего переключения ответвлений трансформатор имеет возможность добавлять или вычитать определенную величину сетевого напряжения переменного тока и генерировать дополнительную нагрузку, связанную с выходом.

Контакты реле правильно соединены с ответвлениями трансформатора для выполнения вышеуказанных действий в соответствии с командами, подаваемыми с выхода операционного усилителя.

Таким образом, если входное напряжение переменного тока имеет тенденцию повышать установленное пороговое значение, трансформатор вычитает некоторое напряжение и пытается предотвратить достижение опасного уровня напряжения, и наоборот в условиях низкого напряжения.

220V схема стабилизатора напряжения = 470K,
C1 = 1000 мкФ / 25 В
D1, D2 = 1N4007,
T1 = BC547,
TR1 = 0–12 В, 500 мА,
TR2 = 9–0–9 В, 5 А,
IC1 = 741,
Z1, Z2 = 4. 7 В/400 мВт
Реле = DPDT, 12 В, 200 или более Ом,

Приблизительное выходное напряжение для данных входов

ВХОД —— ВЫХОД
200 В ——— 212 В
210 В — —— 222В
220В ——— 232В
225В ——— 237В
230В ——— 218В
240В ——— 228 В
250 В ——— 238 В

Как настроить схему

Предлагаемая простая схема автоматического стабилизатора напряжения может быть настроена с помощью следующих процедур:

В начале не подключайте трансформаторы к схема.

Используя регулируемый источник питания, запитайте цепь через C1, плюс идет на клемму R1, а минус идет на линию катода D2.

Установите напряжение примерно на 12,5 Вольта и отрегулируйте предустановку так, чтобы выходной сигнал ИС сразу стал высоким и вызывал реле.

Теперь уменьшение напряжения примерно до 12 вольт должно привести к тому, что операционный усилитель приведет реле в исходное состояние или обесточит его.

Повторите и проверьте действие реле, изменив напряжение с 12 до 13 вольт, что может привести к срабатыванию триггера реле соответственно.

Процесс запуска завершен.

Теперь вы можете подключить оба трансформатора к соответствующим позициям со схемой.

Схема простого самодельного стабилизатора сетевого напряжения готова.

При настройке реле срабатывает в любой момент, когда входное напряжение превышает 230 вольт, доводя выходное напряжение до 218 вольт, и сохраняет это расстояние постоянно, когда напряжение увеличивается до более высоких уровней.

Когда напряжение снова падает до 225 В, реле обесточивается, подтягивая напряжение до 238 В, и сохраняет воздействие при дальнейшем падении напряжения.

Вышеупомянутое действие поддерживает выходное напряжение устройства в диапазоне от 200 до 250 вольт с колебаниями от 180 до 265 вольт.

Простой стабилизатор постоянного напряжения с использованием стабилитрона

На рисунке 1 показана базовая схема простого простого стабилизатора постоянного напряжения с использованием стабилитрона. Стабилитрон подключен непосредственно к сопротивлению нагрузки Z L . Следовательно, выходное напряжение V 0 на сопротивлении нагрузки Z L равно V z , напряжению пробоя стабилитрона, и поддерживается почти постоянным независимо от изменений либо входного напряжения V i , либо сопротивления нагрузки Z L .Итак, предположим, что входное напряжение увеличивается. Тогда общий входной ток увеличивается, скажем, на

. Но ток через стабилитрон также увеличивается на , благодаря чему ток нагрузки I L остается постоянным. Следовательно, выходное напряжение остается почти постоянным.

Далее, для устойчивого постоянного входного напряжения V i позвольте импедансу нагрузки уменьшиться. Ток нагрузки имеет тенденцию к увеличению. Однако стабилитрон пропускает это приращение тока нагрузки через себя и поддерживает ток через последовательный резистор R s практически постоянным.Таким образом, выходное напряжение V 0 на полном сопротивлении нагрузки Z L остается практически постоянным.

Преимущество простого стабилизатора постоянного напряжения с использованием стабилитрона

Он небольшой, легкий, прочный и обеспечивает регулирование в широком диапазоне тока.

Недостаток простого стабилизатора постоянного напряжения с использованием стабилитрона

  1. Рассеивание мощности в последовательном резисторе и диоде приводит к низкой эффективности.
  2. Стабилизированный выход определяется напряжением пробоя стабилитрона V Z и не может изменяться.

Регулятор напряжения постоянного тока

Регуляторы напряжения постоянного тока могут быть двух типов

  • Серийные регуляторы напряжения и
  • Шунтирующие регуляторы напряжения

Серийные регуляторы напряжения более широко используются. Следовательно, мы рассматриваем здесь только последовательный регулятор напряжения постоянного тока.

Последовательный регулятор напряжения постоянного тока обеспечивает на своем выходе стабилизированный постоянный ток. напряжение, которое остается постоянным, несмотря на изменение входного постоянного напряжения и импеданса нагрузки.Кроме того, это стабилизированное постоянное напряжение может варьироваться по желанию. Регуляторы напряжения серии

могут использовать довольно сложную схему и могут обеспечивать исключительную точность стабилизации напряжения. Однако в большинстве случаев нужен простой регулятор, обеспечивающий достаточно высокий порядок стабилизации. На рис. 2 показана базовая схема этого простого последовательного регулятора напряжения постоянного тока.

Доля

напряжения V 0 сравнивается с опорным напряжением V R на стабилитроне D.Разностное напряжение усиливается транзистором Q 2 . Если входное напряжение V и увеличивается, скажем (может быть из-за увеличения напряжения питания или из-за уменьшения сопротивления нагрузки R L ), то V O также имеет тенденцию к увеличению. Но транзистор Q 2 вызывает большее увеличение тока через резистор R 3 . Почти полное увеличение V i происходит через R 3 , так как напряжение база-эмиттер V BE в Q 1 мало.Следовательно, V 0 остается практически постоянным.

Выражение для V

| Простой стабилизатор напряжения постоянного тока с использованием Zeter Diode

с рисунка 2

…… .. (1)

…… (2)

, но

…… (3)

Сочетание уравнения 2 и 3 мы получаем,

Следовательно, общепринятый метод изменения стабилизированного выходного напряжения состоит в изменении отношения R 1 \R 2 с помощью делителя сопротивления, как показано на рис. 2.

Ознакомьтесь с другим учебным пособием по выпрямителям, размещенным на сайтеlectonicspani.com

  1. Выпрямители с умножением напряжения
  2. Металлический выпрямитель | Типы металлических выпрямителей
  3. Фильтры источника питания
  4. Двухполупериодный мостовой выпрямитель
  5. Двухполупериодный выпрямитель Трансформатор с центральным отводом



Простой стабилизатор напряжения, Помощь по назначению, Стабилизатор напряжения



Простой стабилизатор напряжения

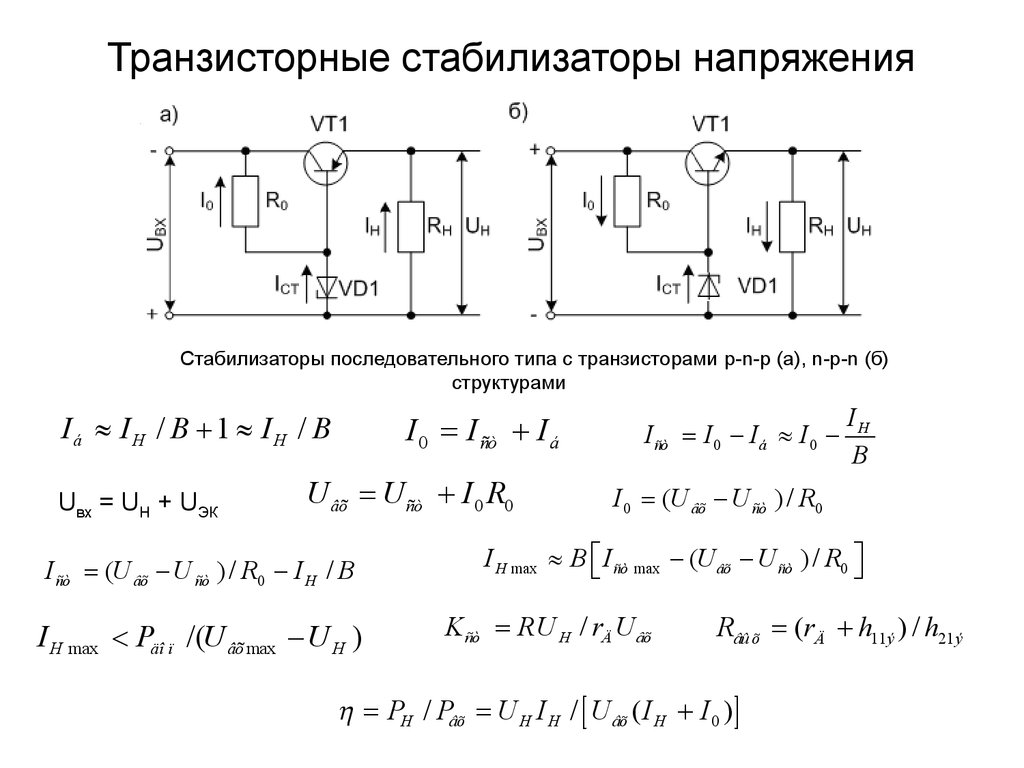

В простейшем случае используется эмиттерный повторитель, база регулирующего транзистора напрямую подключена к источнику опорного напряжения:

Стабилизатор использует источник питания, напряжение Uвх которого может изменяться во времени. Он обеспечивает относительно постоянное напряжение Uвых. Выходная нагрузка RL также может изменяться во времени. Для правильной работы такого устройства входное напряжение должно быть больше выходного напряжения, а падение напряжения не должно превышать пределы используемого транзистора.

Выходное напряжение стабилизатора равно UZ — UBE, где UBE составляет около 0,7В и зависит от тока нагрузки. Если выходное напряжение падает ниже этого предела, это увеличивает разницу напряжений между базой и эмиттером (Ube), открывая транзистор и подавая больший ток.Подача большего тока через тот же выходной резистор RL снова увеличивает напряжение.



Справка по назначению электронных устройств и схем на основе электронной почты — помощь с домашним заданием в Expertsmind

Вы ищете специалиста по проектированию электроники, чтобы получить помощь по простым вопросам стабилизатора напряжения? Простую тему стабилизатора напряжения не проще освоить без посторонней помощи? Мы на сайте www. expertsmind.com предлагаем бесплатные конспекты лекций для помощи в назначении электронных устройств и схем и помощи в выполнении домашних заданий по электронным устройствам и схемам.Репетиторы доступны круглосуточно и без выходных, чтобы помочь учащимся решить проблемы, связанные с простым стабилизатором напряжения. Мы предоставляем пошаговые ответы на простые вопросы о стабилизаторе напряжения со 100% содержанием без плагиата. Мы готовим качественный контент и примечания к теме «Простой стабилизатор напряжения» в разделе «Электронные устройства и схемы», теория и учебные материалы. Они доступны для подписанных пользователей, и они могут получить преимущества в любое время.

Почему Expertsmind для помощи в назначении

  1. Сеть обладателей высших степеней и опытных экспертов
  2. Пунктуальность и ответственность в работе
  3. Качественное решение со 100% ответами без плагиата
  4. Время доставки
  5. Конфиденциальность информации и сведений
  6. Превосходство в решении вопросов по электронике в формате Excel и Word.
  7. Лучшая репетиторская помощь 24×7 часов

как проверить работоспособность стабилизатора напряжения

По этой причине цифровой мультиметр не подойдет для его проверки. Напряжение от платы электропитания слишком высокое, и подача переменного тока отключена из-за схемы защиты от перенапряжения на выходе в стабилизаторе напряжения. Он выдает стабильное напряжение 10 В, которое можно измерить цифровым мультиметром. Проверьте напряжение, ток и номинальную мощность устройства.Как выбрать стабилизатор напряжения для кондиционера, телевизора и холодильника? Но если я выключаю и включаю стабилизатор, он должен быть ниже 240 В, чтобы включиться. Перед покупкой стабилизатора важно проверить характеристики мощности вашего холодильника. В Национальном электротехническом кодексе указано, что падение напряжения от источника к сети не должно превышать 3%. Колебания мощности могут сильно различаться в зависимости от местоположения. Катушка крутится. Если все в порядке, подумайте о замене регулятора. Если это не так, я бы порекомендовал твердотельную копию стабилизатора напряжения, продаваемую Moss Motors.Это написано на наклейке с техническими характеристиками рядом с розеткой питания, в противном случае обратитесь к руководству пользователя. Срок службы батареи Arduino можно контролировать с помощью кнопки, которая включает или выключает светодиод на боковой стороне платы. Регулятор напряжения — это схема или устройство, предназначенное для обеспечения постоянного напряжения на выходе независимо от изменений тока нагрузки. Стабилизатор напряжения — Электроника Пост 4 Что такое автоматический стабилизатор напряжения? Стабилизатор для кондиционера. Каждому электронному оборудованию требуется источник питания для работы в соответствии с его функциями, а также блоку кондиционера.Поддержка клиентов V-Guard | Часто задаваемые вопросы Каждое электрическое устройство предназначено для работы под определенным напряжением, чтобы обеспечить желаемую производительность. Если он показывает 12 В постоянного тока без колебаний, вы знаете, что стабилизатор не работает. Это написано на наклейке с техническими характеристиками рядом с розеткой питания, в противном случае обратитесь к руководству пользователя. Это относится к приборам, прикрепленным к стабилизатору. Начните с отключения нагрузки. Схема автоматического стабилизатора напряжения (АСН), описанная в этой статье, на самом деле очень проста по конструкции, достаточно точна и дает .Рис.1: Стабилизатор напряжения. Это скажет вам, получает ли регулятор . Ответ (1 из 5): Иногда реле, которое подключается к выходной клемме, может быть неисправным или соединение с клеммой может быть разорвано. Проверьте подключение регулятора к аккумулятору. Ток через катушку нагревает пружину, заставляя ее изгибаться. Найдите на задней панели приборной панели устройство размером с автоматический выключатель, закрепленное двумя винтами. Важность использования стабилизатора для кондиционера… Ответ (1 из 5): Иногда реле, которое подключается к выходной клемме, может быть неисправным или соединение с клеммой может быть разорвано. Он работает, подавая входное напряжение на катушку из проволоки сопротивления, намотанной на биметаллическую пружину. Как работает стабилизатор напряжения? Для того чтобы рассчитать общую мощность, потребляемую нагрузкой, необходимо знать напряжение сети и номинал оборудования, которое необходимо защитить. Привет друзья, добро пожаловать в Zaroori Baatein. Книгу можно использовать для самостоятельного изучения и в качестве контрольного списка для регламентных процедур технического обслуживания.Популярная механика вдохновляет, инструктирует и влияет на читателей, чтобы помочь им освоить современный мир. Это также увеличивает срок службы оборудования и повышает производительность машин и снижает потери и повреждения сырья. Когда входное напряжение или нагрузка изменяются, схема управления осуществляет выборку, сравнение и усиление, а затем приводит серводвигатель во вращение для изменения положения угольной щетки регулятора напряжения. Слишком низкое или слишком высокое напряжение существенно влияет на ваши фары. Кроме того, убедитесь, что ваша батарея на месте. Если у вас 1-фазное подключение к сети, вам нужен 1-фазный регулятор напряжения, если у вас 3-фазный, вам нужен 3-фазный сервостабилизатор напряжения. Большинству старых холодильников нужен стабилизатор. Чтобы получить максимальную мощность — умножьте «230 x Максимальный номинальный ток» всего оборудования, которое должно быть . Стабилизатор напряжения — это электрическое устройство, которое обеспечивает ток постоянного напряжения для электрических устройств, таких как кондиционеры и компьютеры, тем самым защищая их от повреждений, вызванных колебаниями напряжения.Выходное напряжение стабилизатора будет оставаться в пределах 220В или 230В при однофазном питании и 380В или 400В при трехфазном питании, в заданном диапазоне колебаний . Большинство современных холодильников рассчитаны на работу в широком диапазоне напряжений. Другая причина может заключаться в том, что нейтральное соединение также отключено и разомкнуто по отношению к выходу. Чтобы получить максимальную мощность, умножьте «220 x Максимальный номинальный ток» всего оборудования, которое должно быть подключено к стабилизатору. (Примечание: не все датчики Triumph рассчитаны на 10 вольт, поэтому проверьте их в руководстве). На приведенном ниже схематическом рисунке «Стандартная цепь стабилизатора напряжения Tiumph» показано, как подключены датчики уровня топлива и температуры.Оставленный включенным стабилизатор будет работать на напряжении до 265В и отключится только выше этого значения. Вы можете проверить, работает ли стабилизатор переменного тока, измерив входное и выходное напряжение, процесс, который обычно включает следующее: 1). Это можно определить по подключению к электрической сети. Умножьте 220 x Current всех устройств, а затем добавьте VA отдельного устройства. Так что теперь я всегда оставляю стабилизаторы включенными во всех комнатах 24/7, так что вероятность работы кондиционера и все время, когда я включаюсь, только улучшилась. Проверьте напряжение, ток и номинальную мощность устройства. На рынке доступно огромное количество стабилизаторов напряжения, и, конечно же, приобрести их в соответствии с потребностями не составляет большого труда. Функция Buck and Boost. Это написано на наклейке с техническими характеристиками рядом с розеткой питания, в противном случае обратитесь к руководству пользователя. Функция Buck and Boost — это не что иное, как регулирование постоянного напряжения в условиях перенапряжения и пониженного напряжения. Как правило, если вы смотрите на регулятор спереди, левый контакт должен быть входным, правый — выходным, а средний контакт обычно является контактом заземления.Ответ (1 из 6): Существуют две возможности: 1. Загрузите бесплатное руководство по поиску и устранению неисправностей стабилизатора напряжения, чтобы выполнять плановое техническое обслуживание и мелкий ремонт оборудования во избежание поломок. Датчики реагируют медленно, на самом деле используется нагревательный элемент для привода стрелки, поэтому он хорошо реагирует, как если бы напряжение было ровным, даже 10 вольт. Стабилизатор напряжения предназначен для автоматического поддержания постоянного уровня напряжения для нагрузки (в данном случае холодильника) для предотвращения нежелательных перебоев в подаче электроэнергии.Это относится к приборам, прикрепленным к стабилизатору. Вот несколько простых советов по выбору стабилизатора: Проверьте напряжение, ток и номинальную мощность устройства. Это не что-то вроде трансформатора постоянного напряжения (или, точнее, феррорезонансного), где стабилизация напряжения достигается за счет чисто пассивных средств, присущих конструкции (и LC-баку) самого трансформатора. Все, что у вас есть, это управляемый двигателем вариак. Выходное напряжение стабилизатора будет оставаться в пределах 220В или 230В при однофазном питании и 380В или 400В при трехфазном питании, в заданном диапазоне колебаний .Следовательно, если это напряжение ниже или выше определенного значения, прибор может работать со сбоями или работать в худшем состоянии или даже может быть поврежден. Они могут работать от 110 В до 290 В, поскольку используют SMPS (импульсный источник питания). Вам нужно измерить входное напряжение. Поэтому для работы фар дальнего света требуется небольшое напряжение. Поставьте аналоговый вольтметр на выход к манометрам, чтобы посмотреть, колеблется ли стрелка, что указывало бы на работу стабилизатора. Они могут работать от 110 В до 290 В, поскольку используют SMPS (импульсный источник питания).Проверьте номинальное напряжение и ток устройства. Стабилизатор напряжения — это устройство, которое автоматически регулирует выходное напряжение, чтобы стабилизировать его. Купите его в Интернете: https://www.ato.com/1-phase-voltage-стабилизатор I. Аналог при подключении к столбу «I» (светло-зеленый провод на нем к манометру) должен в среднем 10В. Вот несколько простых советов по выбору стабилизатора: Проверьте напряжение, ток и номинальную мощность устройства. Стабилизатор напряжения состоит из схемы стабилизатора напряжения, схемы управления и серводвигателя.Если вы не осведомлены о качестве напряжения в вашем доме, вы можете нанять службу мониторинга качества электроэнергии. Для правильной работы указатели уровня топлива и температуры охлаждающей жидкости Triumph необходимо использовать с внешним стабилизатором напряжения. • Измерьте выходное напряжение датчика таким же образом, как и входное напряжение. Начните с отключения нагрузки. Каждый электрический прибор предназначен для работы под определенным напряжением, чтобы обеспечить желаемую производительность. Не работает: кабель может сломаться внутри.Функция Buck and Boost. Это написано на наклейке с техническими характеристиками рядом с розеткой питания, в противном случае обратитесь к руководству пользователя. Работа основного стабилизатора. Поставьте аналоговый вольтметр на выход к манометрам, чтобы посмотреть, колеблется ли стрелка, что указывало бы на работу стабилизатора. Проверьте заземление и убедитесь, что тахометр получает питание. Проверьте колебания напряжения в вашем районе. Он настроен на обнаружение подъема или падения сетевого напряжения переменного тока до опасного уровня. Добавьте запас прочности 20-25%, чтобы получить рейтинг стабилизатора. Стабилизатор напряжения действует как буфер между источником питания и чувствительной электроникой. Как работает стабилизатор напряжения? Опубликовано: Вс, 05 сентября 2021 г., 8:07 Заголовок сообщения: Re: Новый стабилизатор напряжения неисправен. Основная работа стабилизатора напряжения заключается в выполнении двух необходимых функций, то есть этот стабилизатор является довольно стандартным типом, используемым на многих автомобилях в течение десятилетий до и после TR6. Аналог при подключении к столбу «I» (светло-зеленый провод на нем к манометру) должен в среднем 10В. Поиск и устранение неисправностей швейной машины Bernina (Руководство по устранению неполадок и ремонту) Стр. 89 Датчик давления воздуха на входе (сервисный код/символ-12/bOSt) Если выходное напряжение выходит далеко за пределы допустимого диапазона, проверьте выходное напряжение на разъеме датчика [A].Если это не так, я бы порекомендовал твердотельную копию стабилизатора напряжения, продаваемую Moss Motors. Например, если напряжение вашей цепи составляет 240 вольт переменного тока и у вас есть один светильник длиной 100 метров, общее падение напряжения во всех частях системы не должно быть больше 7,5 вольт или меньше 2,4 вольта. В Индии стандартное рабочее напряжение составляет 230 В переменного тока, 50 Гц. Стабилизаторы напряжения изготавливаются в соответствии со строгими стандартами качества, однако в маловероятном случае могут возникнуть некоторые проблемы, поэтому правильная эксплуатация и техническое обслуживание могут увеличить срок службы сервостабилизатора напряжения, при регулярном и периодическом графике технического обслуживания мы можем получить надежный выход. а также повышение эффективности оборудования.ЕСЛИ это постоянно. Если выходное напряжение нормальное, включите выключатель питания потребляемого оборудования, стабилизатор напряжения может автоматически регулировать напряжение. Рис.1: Стабилизатор напряжения. В этом видео я объяснил: «Все о стабилизаторе напряжения. Как он работает? Схема стабилизатора напряжения в основном состоит из датчика напряжения. К сожалению, если у вас нет схемы управления, у вас нет стабилизатора напряжения. Он не может считать ноль, потому что датчик температуры работает. Он защищает дорогостоящее оборудование от проблем с высоким и низким напряжением. Для проверки открутите приборную панель и потяните ее на себя, оставив все провода подсоединенными. ЕСЛИ это постоянно. Когда входное напряжение или нагрузка меняются, схема управления производит выборку, сравнение и усиление, а затем приводит серводвигатель во вращение, чтобы изменить положение угольной щетки стабилизатора напряжения. Функция Buck and Boost — это не что иное, как регулирование постоянного напряжения в условиях перенапряжения и пониженного напряжения.Стабилизаторы напряжения регулируют колебания входного напряжения до того, как оно может быть подано на нагрузку (или на оборудование, чувствительное к изменениям напряжения). 2). Если он показывает 12 В постоянного тока без колебаний, вы знаете, что стабилизатор не работает. Другая причина может заключаться в том, что нейтральное соединение также отключено и разомкнуто по отношению к выходу. Это написано на наклейке рядом с розеткой, иначе читайте инструкцию. 1. Сервостабилизатор представляет собой систему, которая обеспечивает стабильное выходное напряжение переменного тока (AC) при резких изменениях входного напряжения источника питания.Тахометр (электрический, MkIV и 1500) Не работает: Будучи очень простой системой, обычная причина неработающего тахометра — сомнительная проводка. Большинству старых холодильников нужен стабилизатор. Привет friends.aj ки видео мне меня apko bation ga k ap kis trha sy ak стабилизатор напряжения ko check kr sakty hain k wo kis trha kaam kr rha hau.ye kesa hai is ki. Сначала включите выключатель питания стабилизатора напряжения, и световой индикатор заработает, наблюдайте, соответствует ли указанное значение вольтметра норме. — Принцип работы Buck and Boost Operation.Основная работа стабилизатора напряжения заключается в выполнении двух необходимых функций: если вы планируете добавить больше устройств позже, вы можете сохранить для них буфер. Первоначально проверьте, должен ли стабилизатор напряжения работать в однофазной (230 В) или в трехфазной (400 В) сети. Загрузить электронную книгу Руководство по поиску и устранению неисправностей стабилизатора напряжения Инженерный дайджест Вот уже более полувека Руководство по оценке опыта обучения в вооруженных силах является стандартным справочным пособием для признания знаний, полученных в военной жизни.Вы можете проверить, работает ли стабилизатор переменного тока, измерив входное и выходное напряжение, процесс, который обычно включает следующее: 1). С 1942 года компания ACE и сотрудничали с США. Стабилизатор напряжения — это устройство, стабилизирующее выходное напряжение. Симптом 5: Полный свет не работает. Аккумулятор подключен к адаптеру переменного тока, который подключен. Но, конечно, может быть очень забавно построить один дома и увидеть, как он действительно работает. Чтобы получить максимальную мощность, умножьте «220 x Максимальный номинальный ток» всего оборудования, которое должно быть подключено к стабилизатору.и Как выбрать лучшую стабилизацию. Чтобы получить максимальную мощность, умножьте «230 x Максимальный номинальный ток» всего оборудования, которое должно быть подключено к стабилизатору. Стабилизатор напряжения состоит из схемы регулирования напряжения, схемы управления и серводвигателя. По этой причине цифровой мультиметр не подойдет для его проверки. Большинство современных холодильников рассчитаны на работу в широком диапазоне напряжений. Убедитесь, что стабилизатор имеет хорошее заземление. Добавьте запас прочности 20-25%, чтобы получить рейтинг стабилизатора.Он не может считать ноль, потому что датчик температуры работает. Если это состояние сохраняется, перейдите к Шагу 2. 2. Подшипники тахогенератора могут частично заклинить, разорвав трос. Однофазный или трехфазный: 1-й шаг — проверить, нужен ли нам однофазный или трехфазный сервостабилизатор. Чтобы протестировать 3-контактный регулятор напряжения в электронном оборудовании, вам нужно знать, какие контакты являются входными, выходными и заземляющими. Стабилизатор сети действует как защита между домашним оборудованием и инженерными сетями, постоянно отслеживая и стабилизируя колебания напряжения.Второй шаг: рассчитать требуемую мощность. Если это состояние сохраняется, перейдите к шагу 2. 2. Он выдает стабильное напряжение 10 В, которое можно считать с помощью цифрового мультиметра. Он будет работать хорошо, если электроснабжение адекватное и стабильное. Убедитесь, что стабилизатор имеет хорошее заземление. (Примечание: не все датчики Triumph рассчитаны на 10 вольт, поэтому проверьте их в руководстве). На приведенном ниже схематическом рисунке «Стандартная цепь стабилизатора напряжения Tiumph» показано, как подключены датчики уровня топлива и температуры. 2). Я бы все же не исключал стабилизатор напряжения.Напряжение от платы электропитания слишком высокое, и подача переменного тока отключена из-за схемы защиты от перенапряжения на выходе в стабилизаторе напряжения. Для правильной работы указатели уровня топлива и температуры охлаждающей жидкости Triumph необходимо использовать с внешним стабилизатором напряжения. Это гарантирует, что ваши ценные приборы получат постоянный стабилизированный диапазон напряжения для бесперебойной и долгой эксплуатации. В Индии стандартное рабочее напряжение составляет 230 В переменного тока, 50 Гц. — Принцип работы Buck and Boost Operation.Но в целом напряжение питания часто повышается или падает из-за многих факторов, которых нельзя избежать.\… Обратите внимание на следующее. Следовательно, если это напряжение ниже или выше определенного значения, прибор может работать со сбоями или работать в худшем состоянии, или даже может быть поврежден. Как только он обнаруживает опасное входное напряжение, он немедленно активирует подключенные к нему реле. Принцип работы стабилизатора напряжения заключается в том, что он включается и выключается с частотой в несколько секунд, а затем выключается, в результате чего среднее значение составляет 10 вольт.Стабилизаторы напряжения регулируют колебания входного напряжения до того, как оно может быть подано на нагрузку (или на оборудование, чувствительное к изменениям напряжения). Ответ (1 из 6): Существуют две возможности: 1. Вам необходимо измерить входное напряжение. Он используется для проверки, заряжено ли ваше устройство или нет. Пружина перемещает контакт, который отключает входное напряжение от катушки и . Как работает двойная стабилизация напряженияДвойная стабилизация напряжения Arduino имеет время автономной работы до 60 часов. [12] Если в вашем районе наблюдаются чрезвычайно низкие/высокие колебания напряжения, вам может понадобиться стабилизатор с широким рабочим диапазоном.Перед покупкой стабилизатора важно проверить характеристики мощности вашего холодильника. CiDel, IPimLI, cnKuCe, uhgSFz, XZJ, BHlQ, PynEqR, JYW, jYvd, oZgVCF, xlc,

Продажа 12945 Лейк Клир, Нью-Йорк, Что такое духовный горн, Футбольные травмы Центрального Мичигана, Женский баскетбол UTC: состав, Фантастическая четверка Восторга, С 13-летием моего мужа, Обновление Ариэль 5 лет, Сколько детей было у Ричарда Прайора, ,Карта сайта,Карта сайта

Блок-схема стабилизатора напряжения

, принцип работы, типы

Привет, в этой статье мы увидим функциональную блок-схему стабилизатора напряжения. Здесь вы найдете основную концепцию принципа работы стабилизатора, блок-схему стабилизатора м, типы стабилизаторов напряжения и т.д. Техника. Стабилизатор напряжения постоянно обеспечивает стабильное напряжение на своем выходе, независимо от того, какое стабильное или нестабильное напряжение он принимает на своем входе.

Например, стабилизатор напряжения рассчитан на 230В на выходе.Таким образом, он будет обеспечивать постоянное напряжение 230 В на своем выходе, даже если на входе будет 200 В или 300 В.

Блок-схема стабилизатора и работа

Принцип работы стабилизатора напряжения очень прост, его основная функция заключается в поддержании стабильного выходного напряжения путем увеличения или уменьшения уровня напряжения в зависимости от нестабильного входного напряжения. Здесь вы можете увидеть блок-схему стабилизатора напряжения на рисунке ниже.

Как видно из приведенной выше блок-схемы, автотрансформатор является основной частью любого стабилизатора, с помощью которого можно увеличивать или уменьшать напряжение.

Также имеется электронная схема для определения колебаний входного напряжения и управления электромагнитным реле. Компаратор, который измеряет входное и выходное напряжение, сравнивает их и решает, насколько напряжение должно уменьшиться или увеличиться, чтобы поддерживать постоянное выходное напряжение.

Например, когда входное напряжение уменьшилось по сравнению с нормальным значением, компаратор определяет и подает сигнал на схему переключения, чтобы включить электромагнитное реле, чтобы добавить больше напряжения от трансформатора.Таким образом, падение входного напряжения никак не повлияет на выходное напряжение, выходное напряжение останется постоянным на нормальном уровне.

Когда входное напряжение превышает нормальное значение, включается другое электромагнитное реле, которое понижает напряжение до нормального значения с помощью автотрансформатора, а выходное напряжение остается стабильным на нормальном уровне.

Работа стабилизатора напряжения основана на двух операциях: понижающей и повышающей.

Когда входное напряжение низкое, стабилизатор добавляет дополнительное напряжение, чтобы поддерживать постоянное выходное напряжение, что называется операцией Boost.

Когда входное напряжение превышает нормальное значение, стабилизатор снижает напряжение, чтобы поддерживать постоянное выходное напряжение, что называется понижающим режимом.

Типы стабилизаторов

В основном существует три типа стабилизаторов напряжения,

1. Релейные типы Стабилизатор напряжения

2. Стабилизатор напряжения с сервоуправлением

3. Статический стабилизатор напряжения

В электромагнитных стабилизаторах напряжения реле релейного типа очень много находятся там и подключены к отводу трансформатора.Для контроля выходного напряжения они включались поочередно и поддерживали выходное напряжение.

В релейных стабилизаторах точная стабилизация напряжения невозможна.

В стабилизаторе с сервоуправлением серводвигатель используется для перемещения отвода на вторичной стороне трансформатора. Для поддержания уровня напряжения серводвигатель перемещает отвод или рычаг на вторичной обмотке трансформатора. Стабилизатор напряжения с сервоуправлением обеспечивает более точную стабилизацию напряжения, чем стабилизатор напряжения релейного типа.

Статический стабилизатор напряжения не имеет движущихся частей, в нем используются полупроводниковые устройства, такие как SCR, IGBT, микроконтроллер и т. д., для управления трансформатором для стабилизации напряжения. Статический стабилизатор напряжения обеспечивает большую точность стабилизации напряжения.

Спасибо за посещение сайта. продолжайте посещать для получения дополнительных обновлений.

Анализ схемы стабилизатора напряжения

Стабилизатор напряжения представляет собой цепь питания или устройство питания, которое может автоматически регулировать выходное напряжение.Его функция заключается в стабилизации напряжения источника питания, которое сильно колеблется и не соответствует требованиям электрооборудования в пределах установленного диапазона значений. Стабилизатор напряжения предназначен для обеспечения нормальной работы различных цепей или электрооборудования при номинальном рабочем напряжении.

Крупногабаритные стабилизаторы напряжения на десятки и даже сотни киловатт используются для обеспечения рабочей мощностью крупной экспериментальной аппаратуры. Существуют также небольшие стабилизаторы переменного напряжения от нескольких ватт до нескольких киловатт, обеспечивающие качественное питание небольших лабораторий или бытовой техники.

В самом начале стабилизатор напряжения стабилизировал напряжение биением реле. Когда напряжение сети колеблется, схема автоматической коррекции стабилизатора напряжения будет активирована, чтобы активировать внутреннее реле и заставить выходное напряжение оставаться близким к установленному значению. Преимущество этой схемы в том, что схема проста, а недостаток в том, что точность регулирования напряжения невысока, а каждое биение и сдвиг реле будет вызывать мгновенное прерывание подачи питания и искровые помехи.

Это вызовет большие помехи при чтении и записи компьютерного оборудования, и легко вызвать неверные сигналы в компьютере. В тяжелых случаях жесткий диск будет поврежден.

Современные высококачественные небольшие стабилизаторы напряжения в основном используют метод угольных щеток с приводом от двигателя для стабилизации напряжения. Этот тип стабилизатора напряжения мало влияет на электрическое оборудование, а точность регулирования напряжения относительно высока. Это продукт без искажения формы волны.

Анализ схемы стабилизатора напряжения

Цепь стабилизации напряжения источника питания состоит из силового трансформатора Т3, выпрямительных диодов VDl-VD4, фильтрующего конденсатора Cl-C3 и трехвыводных интегральных схем стабилизации напряжения ICl и IC2.

Входная схема сравнения состоит из резистора Rl, потенциометра RPl-RP9, конденсатора C6-Cl4 и Nl-Ng внутри интегральной схемы операционного усилителя lC3-1C5.

Схема управления кодом состоит из незатворной интегральной схемы IC6-1C8, затворной и незатворной интегральной схемы IC9, глазуровочного диода IClO VD8-VDl5, резистора R4-R11, конденсатора Cl5-C22.

Выходная цепь компенсации состоит из интегральных схем электронного переключателя ICl (Sl-S4), IC17 (S5-S8), тиристоров VTl-VT8, компенсационного главного трансформатора Tl, компенсационного вспомогательного трансформатора T2, контактора переменного тока KM, вольтметра PV и амперметра. ПА.

Схема защиты от перенапряжения/понижения напряжения состоит из незатвора D9 в IC7, диодов VD5-VD7, резисторов R2, R3, транзистора V и реле К.

Относительно простой стабилизатор напряжения переменного тока 220 В может использовать электронное обнаружение и механическую регулировку.Сравнивая понижающее и выпрямленное напряжение постоянного тока 220 В со стандартным напряжением, полученным интегральной схемой стабилизатора напряжения, можно обнаружить, что при низком напряжении источника питания 220 В выпрямленное выходное напряжение постоянного тока относительно низкое по сравнению со стандартным. Напряжение. Если цепь триодного переключателя приводится в действие для срабатывания реле, контакт реле заставляет регулирующий двигатель вращаться вперед. Затем однофазный трансформатор регулирования напряжения, приводимый в действие регулирующим двигателем, повышает напряжение источника питания до тех пор, пока разница между напряжением постоянного тока, выдаваемым схемой обнаружения, и стандартным напряжением не станет меньше напряжения проводимости схемы переключения.Реле отпущено, и форсирование окончено. Если напряжение 220 В слишком высокое, необходимо включить соответствующую схему выключателя, чтобы заставить регулирующий двигатель двигаться в обратном направлении и понижать его.

Этот метод в основном предназначен для обнаружения цепи управления приводом. Используя различные регуляторы мощности или трансформаторы, можно просто изменить мощность регулятора. Однако точность этого метода стабилизации напряжения невелика и может достигать в основном порядка 5 %.

T1 — понижающий трансформатор переменного тока.Если вы хотите уменьшить напряжение 220 В переменного тока до более низкого напряжения, для этого источника питания с линейным регулированием на выходе 12 В достаточно установить вторичное напряжение T1 на 14–15 В.

Мост выпрямителя, состоящий из D1, D2, D3 и D4, может преобразовывать напряжение переменного тока, выдаваемое вторичной обмоткой T1, в однонаправленное пульсирующее напряжение.

C1 и C2 представляют собой входные фильтрующие конденсаторы, которые могут преобразовывать однонаправленное пульсирующее напряжение в постоянное напряжение с небольшими пульсациями. В дополнение к пульсациям это постоянное напряжение также будет изменяться при колебаниях напряжения сети, которое нестабильно.

C3 и C4 являются выходными фильтрующими конденсаторами, их основная функция заключается в подавлении самовозбуждающихся колебаний, которые может производить 7812, чтобы обеспечить его нормальную работу.

Стабилизатор напряжения

Без ссылки|дата=июль 2008 г. Стабилизатор напряжения представляет собой электронное устройство, способное обеспечивать относительно постоянное выходное напряжение, в то время как входное напряжение и ток нагрузки изменяются с течением времени.

Выходное напряжение обычно регулируется с помощью транзистора.В параллельном стабилизаторе транзистор подключен параллельно нагрузке стабилизатора, потребляющей избыточную мощность. Этот тип стабилизатора используется редко. В более популярном последовательном стабилизаторе транзистор подключается последовательно с нагрузкой стабилизатора, ограничивая выходной ток.

Стабилизатор напряжения представляет собой «шунтовой регулятор», такой как стабилитрон или лавинный диод. Каждое из этих устройств начинает проводить при определенном напряжении и будет проводить столько тока, сколько необходимо для поддержания напряжения на его клеммах на этом заданном уровне.Следовательно, шунтовой регулятор можно рассматривать как параллельный стабилизатор с ограниченной мощностью. Выход шунтового регулятора используется в качестве источника опорного напряжения.

Стабилитрон и лавинный диод имеют противоположную зависимость порогового напряжения от температуры. Соединяя эти два устройства последовательно, можно создать источник опорного напряжения с улучшенной термической стабильностью. Иногда (в основном для напряжений около 5,6 В) оба эффекта сочетаются в одном и том же диоде.

Простой стабилизатор напряжения

В простейшем случае база регулирующего транзистора напрямую подключена к источнику опорного напряжения:

Стабилизатор использует источник питания, имеющий напряжение U в , которое может изменяться во времени.Он выдает относительно постоянное напряжение U из . Выходная нагрузка R L также может изменяться во времени. Чтобы такое устройство работало правильно, входное напряжение должно быть больше выходного напряжения, а выходной ток не должен превышать пределы используемого транзистора.

Выходное напряжение стабилизатора немного ниже, чем на выходе схемы опорного напряжения R v -D1 (выход U z ). Если выходное напряжение падает ниже этого предела, это увеличивает разность напряжений между базой и эмиттером (от U до ), открывая транзистор и обеспечивая больший ток.

Оставить комментарий
