Станки и приспособления для заточки инструмента: Станки и приспособления для заточки инструмента

Опубликовано в Разное
/
14 Сен 1987

Содержание

Станок для заточки инструмента Proma ON-800 25100800

Ключи торцевые шестигранные 6; 5; 3 мм — 3 шт.
Поворотное устройство с электроприводом — 1 шт.
Набор крепежа для дополнительных устройств — 1 шт.
Заточной круг (тарельчатый 125 Х 32 Х 45 мм электрокорунд) — 1 шт.
Шайба для установки кругов — 2 шт.
Планка для линейки на приспособление для заточки свёрл — 1 шт.
Линейка для приспособления заточки свёрл — 1 шт.
Заточной круг (плоский 127 Х 32 Х 25 мм электрокорунд) — 1 шт.
Центр, не вращающийся 60°, с выточкой для выхода круга — 2 шт.
Патрон 3х кулачковый с ключом — 1 шт.
Кулачки обратные для 3х кулачкового патрона — 1 шт.
Заточной круг (конический 125 Х 32 Х 14 мм электрокорунд) — 1 шт.
Фланец для установки кругов — 2 шт.
Оправка с втулками для затачиваемого инструмента ? 32 мм — 1 шт.
Инструкция по эксплуатации — 1 шт.
Алмазный круг 125 Х 32 Х 31 мм — 1 шт.
Универсальное ручное поворотное устройство — 1 шт.
Оправка с втулками для затачиваемого инструмента ? 22 мм — 1 шт.
Ключи рожковые 22 Х 24; 17 Х 19; 8 Х 10 мм — 3 шт.
Рычаги для быстрой продольной подачи — 3 шт.
Оправка с втулками для затачиваемого инструмента ? 16 мм — 1 шт.
Кабель для подключения станка — 1 шт.
Приспособление для заточки токарных резцов — 1 шт.
Опора для инструмента — 1 шт.
Инструмент: — 1 шт.
Приспособление для заточки свёрл — 1 шт.
Наименование — 1 шт.

Приспособления и станки для заточки инструмента


Станок для заточки инструмента своими руками

Приветствую, Самоделкины!
Сегодня мы вместе с автором YouTube канала «TEXaS TV», сделаем одно полезное приспособление, которое пригодится не только ножеделам, но и каждому мастеру, и даже домохозяйке.

Это приспособление для заточки ножей и различного рода инструмента, так что, если вам эта тема интересна – погнали. За основу возьмем профильную трубу 20 на 20.
Инструмент должен быть не только красивым, но и прочным.


Отрезаем заготовки, всего 4 штуки, 2 из которых 250 мм и 2 по 130 мм. Размеры произвольные и могут быть любыми, здесь все на ваше усмотрение.

Примерно вот так будет выглядеть основание.

Снимаем заусенцы и свариваем все детали в одно целое. Для эстетики сварные швы автор решил немного окультурить, и лепестковый круг справляется с этим как нельзя лучше.

На противоположной стороне сверлим отверстия диаметром 8 мм для установки закладных под регулируемую опору.



Кстати, вот так она выглядит:


Так же на лицевой стороне нужно закрепить парочку закладных, которые автор сделал из удлиненных гаек М8.


Позже автор вспомнил, что у него есть резьбовые заклепки, но было уже поздно, гайки были приварены.


Получилось вот такое основание в виде прямоугольника.


Теперь нужно сделать площадку для фиксации. Ее будем делать и 63-го уголка. Отрезаем заготовку длиной 130 мм.


Теперь эту заготовку сжимаем в тиски и отрезаем одну полку уголка.

Получилась такая деталь.


Теперь ее необходимо приварить к основанию примерно вот так:


Автор сделал небольшой уклон, хотя этого можно было и не делать. Площадка приварена, и можно немного зачистить швы, как уже говорилось ранее, для большей эстетики.


Теперь в этой площадке делаем 2 отверстия и нарезаем резьбу м8. Сюда будет крепиться прижимная пластина.

Саму пластину автор решил сделать из нержавейки. При одинаковых равных с обычной сталью она будет гораздо жестче и не будет деформироваться. После всей проделанной работы получилась вот такая пластина:


Теперь основание можно покрасить.

А пока сохнет краска мы займемся изготовлением остальных комплектующих. В удлиненной гайке м10, отступив от края примерно 12 мм, сверлим отверстие диаметром 8 мм. Здесь желательно не закосить и сделать все аккуратно.


Затем с помощью ножовки по металлу делаем вырез в гайке в виде четверти.


Таких гаек необходимо сделать 2 штучки. В итоге должно получится как-то так:


Дальше защищаем пруток диаметром 8 мм. Эту процедуру можно проделать с помощью обычной дрели. Для этого просто зажимаем пруток в патрон дрели, берем кусочек наждачной бумаге и не прилагая особых усилий получаем необходимую заготовку. Это будет штанга для крепления абразивных брусков.

Пруток готов, и теперь на одной из сторон необходимо нарезать резьбу м8, примерно 5 см.

Кстати, таких прутков нам понадобится 2 штуки, один сантиметров 40-50, а второй 20-25. Резьба готова и можно установить рукоятку и окончательно собрать штангу.

Вот так все выглядит в сборе.

Ну что, очень даже ничего. Осталось сделать еще одну деталь. В удлиненной гайке сверлим отверстие, примерно также, как делали это немного ранее.

Затем в болте м10, в заранее просверленном отверстии, нарезаем резьбу м8.

В итоге у нас получается следующая деталь с кольцом от анкера.


Основание высохло и все комплектующие уже готовы, можно приступить к сборке.

Готово. Вот такая красота у нас получилась.

Все это сделано из того, что было в гараже автора. Ну а теперь можно что-нибудь и поточить. Начнем, пожалуй, вот с этого ножика.

Режущая кромка здесь не очень, поэтому попробуем это исправить. Для начала возьмём абразив покрупнее.

Видно, как начала формироваться режущая кромка. А теперь возьмем брусок с более мелкой фракцией.


В итоге получаем вот такую заточку с хорошо выраженной и ровно режущей кромкой.
Теперь давайте заточим вот этот нож от рубанка.


Он был весь в щербинах, поэтому автор его немного станцевал и теперь нужно его заточить. Все по старой схеме, сначала крупный камень, а потом мелкий.


Опять видим, как образуется четкая граница режущей кромки. Получилось вот так:


В общем результатом автор остался доволен. Также автор сточил нож и большего размера.


И здесь все получилось отлично.
Ну и напоследок автор решил попробовать наточить топорик. Брусок покрупнее и вперед.

Спустя буквально 10 минут работы и топорик приобрел правильную режущую кромку. Итак, точилка тест прошла, и автор остался доволен сегодняшний самоделкой. Ну а на этом все. Благодарю за внимание. До новых встреч!

Видео:


Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Заточные инструменты

Tormek T-8 Оригинальная система заточки

Цена: от $ 729,00

Система заточки Tormek T-4

Цена: от $ 415,00

Заточной центр Work Sharp 3000

Цена: 199 долларов.99

Руководство по хонингованию боковых зажимов Lie-Nielsen

Цена: от 100,00 $

Tormek SVD-186R Gouge Jig

Цена: $ 105,00

Tormek SVD-186 Gouge Jig

Цена: $ 101. 00

Galbert Drawsharp by Benchcrafted

Цена: $ 89,00

Veritas MK II Хонинговальный гид

Цена: от $ 69,99

Veritas Grinder Инструмент Отдых

Цена: 54 $.99

Veritas Grinder Инструмент для остекления и плоского утюга

Цена: 26,99 $

Вспомогательные кулачки для хонинговального станка Lie-Nielsen

Цена: от 25,00 $

Хонинговальная направляющая с боковым зажимом

Цена: $ 14.99

EZE-Lap Diamond Cards

Цена: от $ 11,99

Набор для заточки плоских утюгов

Цена: 59,99 $

Заточная станция Tormek TS-740

Цена: 725 $.00

Tormek TNT-808 Комплект Woodturner

Цена: $ 379,00

Приспособление для заточки сверл Tormek DBS-22

Цена: $ 293,00

Norton Портативная система Waterstone

Цена: $ 279. 99

Набор / 4 Нортона Waterstones

Цена: $ 249,99

Tormek HTK-806 Набор ручных инструментов

Цена: $ 235,00

Tormek SVH-320 Фуговально-рейсмусовый станок Jig

Цена: 200 долларов.00

DMT Плоская притирочная плита

Цена: 199,99 $

Приспособление для рубанков и рубанков

Цена: $ 249,99

Цена продажи: $ 199.74

Тормек СВП-80 Профильный нож Jig

Цена: 179 $.00

Norton Waterstone Стартовый набор

Цена: $ 169,99

JoolTool 3-дюймовый 4-слойный набор кистей для ниндзя

Цена: 159,99 $

Цена продажи: $ 127.83

DMT 8-дюймовый экстра-очень тонкий алмазный камень Dia-Sharp — 8000 зернистости

Цена: $ 109.99

Norton 8000x Waterstone

Цена: $ 109,99

DMT Duo-Sharp 8-дюймовые и 10-дюймовые алмазные камни

Цена: от 99,99 $

Sharp Быстрая заточка ножей для заточки ножей

Цена: $ 99. 99

.

Станки для заточки ножей и инструментов ADEMS

Компания ADEMS является признанным брендом в области производства машин для заточки парикмахерских и маникюрных инструментов. За почти десять лет работы удалось создать не только высококвалифицированную команду, но и накопить достаточный опыт и адаптировать услуги к российским технологиям. Сегодня точильные машины ADEMS покорили города России, ближнего и дальнего зарубежья. Основной упор делается на производство машин для заточки медицинских, стоматологических, столярных, садовых, парикмахерских инструментов, а также различных ножей и продажу комплектующих.

Заточные станки и аксессуары

Компания ADEMS широко известна не только как производитель заточных станков, но и как крупнейший в России центр по производству комплектующих. В нашем каталоге представлено более 200 наименований расходных материалов, предназначенных для продуктивной работы машин. В ассортимент всегда входят полировочные материалы, ленты, диски, камни, а также готовые комплекты.

Благодаря продуманному ассортименту продукции вы найдете необходимую машину для конкретной деятельности и дополнительное оборудование.Даже новичок может справиться с работой машин. Но для полной уверенности рекомендуем пройти специальные курсы, которые представлены в очной форме и в формате видеоуроков. Сотрудники ADEMS обеспечивают полную поддержку и постоянные поставки запчастей по всему миру.

Преимущества нашей компании:

  • Прочность и надежность машин — все оборудование изготовлено из высококачественных компонентов.

  • Станки подходят для работы дома и в офисе, а также для крупносерийного производства.

  • Разумная стоимость.

  • Современный дизайн и эргономика.

  • Широкий выбор оборудования и функциональности.

Заточное оборудование отличается функциональными особенностями и размерами. Все модели работают от электрической сети. Заточные станки способны обрабатывать большое количество инструментов. В то же время они могут выполнять различные функции. Благодаря своим компактным размерам устройства можно размещать в разных типах комнат.

Вы можете купить заточный станок в ADEMS от 200 долларов за ручную заточку и от 1000 долларов за профессиональную заточку. Наш менеджер поможет вам выбрать оптимальный вариант, в зависимости от ваших целей. Пройдите обучение в ADEMS, приобретите надежные станки и откройте собственный бизнес по заточке инструмента. Мастер нашей компании поможет вам освоить востребованную профессию.

Как заточить токарные инструменты

Если вы дровосек и еще не обнаружили Tormek, есть большой шанс, что вы будете удивлены, увидев, насколько велика разница, которую действительно хорошо заостренный край может повлиять на ваш конечный результат на токарном станке. Как вы знаете, чувство контроля и потока на токарном станке начинается с острых инструментов.

Оттачивай меньше — получай больше!

Способ заточки Tormek отличается от других методов шлифования, таких как высокоскоростные настольные шлифовальные и ленточные шлифовальные машины. Tormek проводит четкое различие между формованием и заточкой. Как только инструмент придет в нужную форму, при заточке вы удаляете только минимальное количество стали — вы просто подправляете край. Важным преимуществом минимального удаления стали является то, что заточка происходит быстро, кроме того, ваши драгоценные инструменты прослужат намного дольше.

Благодаря запатентованному инструменту для заточки токарных инструментов TTS-100 все аспекты настройки просты, и вы можете быть уверены, что каждый раз, когда будете точить, вы получаете точно такую ​​же форму инструмента, независимо от того, изменяется ли диаметр камня с годами.

Высокий уровень контроля в процессе заточки в сочетании с превосходным резким результатом заставили многих новых пользователей сообщать, что их поворот улучшился после перехода на систему заточки Tormek. Недавно заточенные токарные канавки и перекосы могут создавать самые деликатные детали и оставлять максимально чистые порезы практически без необходимости шлифования. И, что важно, вы можете быть уверены, что ваш инструмент будет постоянно вести себя на токарном станке одинаково, предсказуемо.Тонкая поверхность заточки, полученная с помощью точильного камня с водяным охлаждением Tormek в сочетании с кожаным шлифовальным кругом, делает кромку дольше острой. В итоге вы потратите меньше времени на заточку и получите больше времени для поворота!

Разница между формованием и заточкой

При формировании инструмента вы снимаете сталь, чтобы получить желаемую форму и угол кромки. При повышении резкости вы просто подправляете край существующей формы, чтобы обновить резкость. Сила метода Tormek в резкости, которая выполняется с точной копией как формы, так и угла кромки.Поскольку так мало стали удаляется — вы просто подправляете край — метод Тормека очень быстрый.

Если у вас есть новый инструмент и вам изначально необходимо значительно изменить форму, вы можете сэкономить время, используя высокоскоростной настольный шлифовальный станок вместе с монтажным комплектом Tormek Bench Grinder BGM-100. Это позволяет использовать одни и те же приспособления Tormek для обработки дерева на протяжении всего процесса заточки. После того, как вы создали желаемую форму на станке, держите инструмент в зажиме и просто переключитесь на заточный станок Tormek для окончательной заточки и заточки.После этого будущие заточки станут легкой работой, где вам просто нужно подправить край заточки с водяным охлаждением Tormek.

Видео: Заточка резьбы — От заводской заточки до превосходной резкости

Заточка с системой Tormek

Сколько времени нужно, чтобы заточить токарный станок?
Когда вы знаете свои настройки, это делается примерно за 30 секунд до минуты.

Почему кромка Tormek легче режется?
Заточка на камне Tormek и хонингование на кожаном хонинговальном круге создают очень тонкую поверхность по краю.Более тонкая кромочная поверхность означает более острый край, который легче режется в древесине.

Почему заостренный край Tormek оставляет более гладкий срез на дереве?
Поскольку кромка Tormek острее, она режет древесные волокна более аккуратно и оставляет более гладкую поверхность. Вам не нужно много шлифовать после заточки, в некоторых случаях вам вообще не нужно использовать наждачную бумагу!

Как край Tormek дольше оставаться острым?
Есть две причины. Край, полученный из высокоскоростной сухой шлифовальной машины, является шероховатым, в то время как заостренный край Tormek намного тоньше.Более тонкий край более устойчив к износу. Кроме того, край Tormek никогда не может перегреваться и терять свою твердость.

Что делает метод Tormek таким быстрым?
Ответ — быстрая настройка зажимов, и вы можете получить точную повторяемость. Вы просто подправляете существующий край, и только небольшая часть стали должна быть удалена. При правильном оборудовании для заточки вы можете сэкономить много времени. Это миф, что система Tormek медленная. Он возник, потому что токари не провели четкого различия между формованием и заточкой.Как только вы отшлифуете инструмент до нужной формы, что обычно требуется сделать только один раз, можно быстро подправить и отточить лезвие до превосходной резкости.

Как точильный камень Tormek может длиться так долго?
Так как вы просто подправляете кромку при каждой заточке, износ камня ограничен. А так как вы получаете длительную резкость, то в Tormek вы будете резать реже. Большой диаметр камня 250 мм (10 дюймов) и большая ширина 50 мм (2 дюйма) также значительно увеличили объем заточки по сравнению с меньшим шлифовальным кругом с ограниченным сроком службы.

Должен ли я использовать шлифовальные камни после заточки?
Нет. Тонкий точильный камень и кожаный шлифовальный круг обеспечивают превосходную резкость без скольжения. Внутренняя поверхность бороздок отшлифована и отполирована на профилированном кожаном хонинговальном круге LA-120.

Видео: Сколько времени потребуется, чтобы заточить выемку?

Видео: заточка черновой канавки

Формирование инструмента

Сколько времени нужно, чтобы сформировать борозду и перекос?
Формирование инструмента с помощью станка Tormek занимает от 10 до 20 минут в зависимости от первоначальной формы инструмента и количества стали, которое необходимо удалить.Дополнительные минуты, которые вы можете потратить на Tormek, — это инвестиции, чтобы обеспечить наилучшую производительность вашего дорогого инструмента; Вы можете быть уверены, что кромка не будет размягчена из-за перегрева и что это не повлияет на долговечность резкости. Помните, что вы обычно формируете инструмент только один раз.

Нужна ли быстрая настольная шлифовальная машина (сухая шлифовальная машина)?
Не обязательно. Если у вас уже есть доступ к нему, вы можете использовать его, чтобы сэкономить время шлифования при начальном черновом формовании.Если это так, шлифуйте аккуратно, чтобы край не обгорел. Переместитесь к камню с водяным охлаждением Tormek, чтобы сделать окончательную форму и кончик края.

С помощью комплекта для крепления настольного шлифовального станка BGM-100 теперь вы можете использовать токарные станки Tormek SVD-186, SVS-50 и SVD-110 для обработки инструментов на настольном шлифовальном станке. Поскольку запатентованный инструмент для заточки токарных инструментов TTS-100 работает на камнях любого диаметра, форма и угол кромки точно копируются даже при переходе от меньшего круглошлифовального станка к большому точильному камню Tormek.

Почему Tormek, пионер в области заточки с водяным охлаждением, представил свои приспособления и для настольных шлифовальных машин?
Мы считаем, что станок Tormek с водяным охлаждением превосходен в заточке практически каждого режущего инструмента в вашем магазине. Однако ни для кого не секрет, что когда дело доходит до инструментов для токарной обработки дерева, начальная обработка может быть выполнена быстрее на настольной шлифовальной машине. Мы знаем, что некоторые деревообрабатывающие станки, посвященные Tormek, также имеют доступ к настольному шлифовальному станку и используют его для первого грубого формования.Это трудно контролировать вручную и легко удалить больше стали, чем необходимо. Теперь вы можете использовать одни и те же точные зажимы Tormek на протяжении всего процесса заточки. Больше нет проб и ошибок в получении правильной формы на станке. Вы можете извлечь выгоду из быстрого удаления стали на настольном шлифовальном станке, а также получить самую тонкую поверхность на шлифованном камне Tormek с водяным охлаждением и кожаном хонинговальном круге — все в одной системе зажима.

Если у вас еще нет станка Tormek, вы все равно сможете воспользоваться точной системой зажима Tormek на станке и легко получить желаемую форму и угол наклона. Поскольку система Tormek управляет этими факторами, инструменты будут постоянно вести себя на токарном станке одинаково предсказуемо. Принцип настройки формы и угла кромки одинаков, независимо от того, какую машину вы используете. Если позже вы решите добавить Tormek в свой магазин, у вас уже есть приспособления, необходимые для ваших токарных инструментов.

Может ли кромка HSS подвергаться высокоскоростному сухому шлифованию?
Да. Хорошо известно, что на углеродистую сталь легко воздействовать при перегреве.Это также относится и к стали HSS, но критическая температура намного выше. Самый конец наконечника, который является очень тонким, может легко достичь температуры, которая повлияет на характер. Вы можете ограничить нагрев, охладив инструмент в воде, но при этом существует риск появления микротрещин, которые не видны глазу.

Устранит ли низкооборотный (4-полюсный) настольный шлифовальный станок риск перегрева кромки?
Нет. Эта кофемолка работает без водяного охлаждения, и ее скорость все еще слишком высока, даже если она составляет половину оборотов в минуту от обычной двухполюсной кофемолки.


«Я использую систему Tormek для всех своих инструментов. Мои кондукторы установлены постоянно, и заточка занимает около минуты.

Как производственный токарь, я ценю короткий период времени, который мне нужно потратить на заточку, что дает мне больше времени на токарную обработку. Края также держатся намного дольше, чем когда я использовал шлифовальную машину и шлифовальные камни. «

Курт Йоханссон
Профессиональный Woodturner, Швеция


«Я перешел на Tormek после нескольких лет использования обычной системы сухого шлифования для заточки моих токарных инструментов. Я обнаружил, что за меньшее время я получаю более острый край, при этом каждый раз, когда заточу, удаляю меньше металла.

С острым лезвием он длится дольше для любого инструмента. Кромка режет дерево быстрее и легче, и оставляет более гладкую поверхность на древесине. В качестве бонуса мне больше не нужно иметь дело с искрами или шлифовальной пылью в магазине ».

Bill Grumbine
Профессиональный Woodturner, США


Несколько советов при заточке станка Tormek

Если вы привыкли к заточке высокоскоростного шлифовального круга с сухим шлицем, есть некоторые отличия при использовании точильного камня с водяным охлаждением.Вот несколько простых, но полезных советов:

1. Подайте давление. Не бойтесь оказывать давление на камень, это ускорит заточку, и ничто не может повредить инструмент. Такое же высокое давление измельчения на высокоскоростной шлифовальной машине вызовет перегрев. Нажмите пальцами ближе к краю для лучшего контроля, и вы почувствуете, где будет происходить повышение резкости. Нет риска для ваших пальцев, так как камень работает на скорости 90 об / мин.

2. Переместите инструмент .Попробуйте использовать всю ширину камня, перемещая инструмент в сторону, и камень будет изнашиваться равномерно и без канавок. При перемещении к новому месту на камне ослабьте давление или поднимите инструмент для плавного перехода.

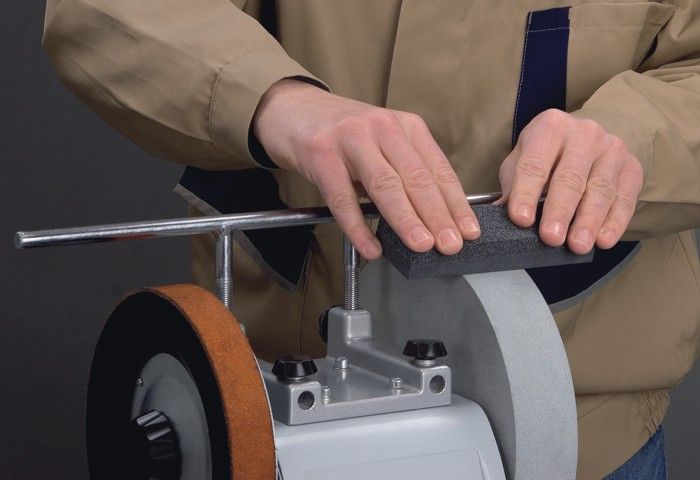

3. Обновите поверхность камня. При формировании инструмента с большой скошенной поверхностью низкое давление шлифования замедляет шлифование. Вы можете ускорить работу, повторно активировав камень во время шлифования с помощью Stone Grader SP-650.

,

Приспособление для заточки инструмента по спирали. Модель ВЗ-318.П26 — цена, отзывы, характеристики с фото, инструкция, видео

Назначение приспособления.

Приспособления предназначены для работы на универсально-заточных станках моделей ВЗ-318 и ВЗ-318Е с целью расширения их технологических возможностей.

Приспособления могут также применяться на выпускавшихся ранее универсально-заточных станках моделей 3А64Д, 3В642, 3М642, 3М642Е, 3Д642Е, 3Е642, 3Е642Е.

Приспособления ВЗ-318.П18, 3Е642Е.П22-01, 3Е642Е.П25-01, ВЗ-318.П26 применяются только на ВЗ-318, ВЗ-318Е.

Назначение:

Предназначено для заточки на универсально-заточном станке концевого инструмента с винтовыми зубьями, расположенными на цилиндре или конусе, по передним и задним поверхностям (с помощью синусной линейки). Возможна заточка червячных фрез.

Особенности:

  • Деление на зуб осуществляется по делительному диску;
  • Приспособление оснащено делительным механизмом, поводковым устройством, механизмом правки, механизмом круговой подачи, оправками для насадных инструментов;
  • Задняя бабка ВЗ-318.П3 входит в комплект.
Параметр Значение
Затачиваемый инструмент Концевые фрезы со спиральными канавками, червячные фрезы, цилиндрические фрезы со спиральными канавками
Заточная операция Заточка по передним и задним поверхностям
Совместное использование с ВЗ-318. П3 (для закрепления), 3Е642Е.П4 (заточка по задней поверхности)
Наибольшая длина затачиваемой поверхности, мм 160
Наибольшая глубина затачиваемой канавки, мм 30
Наибольший диаметр затачиваемого инструмента, мм. 160
Наибольший угол наклона винтовой стружечной канавки затачиваемого инструмента, град. 45
Конус шпинделя Морзе 5 АТ6
Габаритные размеры, мм. 830 х 530 х 485
Применяется на станках ВЗ-818 ( ВЗ-318 ), ВЗ-318Е

Гарантийные обязательства.

Гарантийный срок эксплуатации станка и приспособлений составляет 12 месяцев. Начало гарантийного срока исчисляется со дня ввода оборудования в эксплуатацию, но не позднее 1 месяца со дня передачи оборудования Покупателю.

Отзывы о ВЗ-318.

П26: Отзывов пока нет, но ваш может быть первым.
Оставить отзыв

Устройства для заточки режущего инструмента


Устройства для заточки режущего инструмента

Категория:

Деревообрабатывающие станки



Устройства для заточки режущего инструмента

Для заточки и фугования ножей непосредственно на ножевом валу (головке) предусмотрены съемные, а иногда и встроенные заточные устройства. Эти устройства позволяют не только точно выверять радиусы вращения режущих кромок, но и значительно экономить время. Устройства применяют также и для промежуточного фугования ножей в процессе работы, что позволяет значительно продлить время между заточками.

Одно из таких устройств показано на рис. 1. На двух кронштейнах закреплена горизонтальная направляющая суппорта. Суппорт перемещается вдоль оси вала винтом с приводом от реверсивного электродвигателя через редуктор. В более простых устройствах для этой цели предусмотрена рукоятка.

В постоянном зацеплении с винтом 6 находится закрепленная на суппорте гайка (на рисунке не показана). На валу электродвигателя, подвижно закрепленного на суппорте, установлен чашечный абразивный круг. Положение электродвигателя с чашечным кругом регулируют по высоте маховичком. В специальных пазах суппорта закреплено приспособление с оселком, которое передвигают по высоте вместе с суппортом маховичком. Точность установки оселка регулируют винтом. Для автоматического управления работой устройства установлены конечные выключатели.

При затуплении задние грани ножей вначале фугуют, затем шлифуют, не снимая их со станка. Станок должен быть остановлен. Для Фугования маховичком поднимают электродвигатель с чашечным кругом, а оселок опускают ниже чашечного круга. Включают двигатель ножевого вала и осторожно опускают оселок, устанавливая его так, чтобы он только касался режущих кромок ножей. Включают электродвигатель продольной подачи оселка (при ручном приводе перемещают оселок маховичком) и после каждого прохода постепенно опускают оселок. Когда оселок будет касаться кромок всех ножей по всей их длине, фугование считают законченным и отключают двигатели. Фиксируют ножевой вал и опускают чашечный круг с таким расчетом, чтобы он слегка касался задней кромки затачиваемого ножа. Включив электродвигатели, начинают затачивать и шлифовать заднюю грань очередного ножа.

Рис. 1. Схема универсального заточного устройства для широкопролетного рейсмусового станка: 1 — электродвигатель подачи, 2 — редуктор, 3, 8 — конечные выключатели, 4, 7 — кронштейны, 5 — горизонтальная направляющая, 6, 10 — винты, 9 — приспособления для оселка, 11 — суппорт, 12 — маховичок, 13 — электродвигатель абразивного круга, 14 — чашечный абразивный круг, 15 — оселок

Следует помнить, что при фуговании и заточке ножей выработка их может быть не одинаковой по длине ножа и настройка оселка или чашечного круга, сделанная по концу ножа, будет чрезмерно большой (или наоборот) для его середины. Во избежание ошибок оселок и круг нужно подводить до соприкосновения с ножом очень осторожно.

Заточку заканчивают, когда образованная фугованием фаска на режущей кромке ножа уменьшится до 0,15 — 0,20 мм. Мелкие заусенцы и шероховатости устраняют вручную оселком.


Реклама:

Читать далее:
Приемники станков для удаления отходов и ограждения

Статьи по теме:

Станки и приспособления для заточки и доводки режущих инструментов Станки

Для заточки и доводки режущего инструмента используют приспособления, входящие в комплект универсально-заточных станков или поставляемые по специальному заказу. Приспособления, применяемые для установки и закрепления затачиваемого инструмента, должны быть жесткими, точными и обеспечивающими высокое качество заточки при высокой степени механизации и автоматизации процесса заточки. Перечень оснастки, расширяющей технологические возможности универсальных заточных станков, приведен в табл. 6.  [c.668]
Универсальные станки применяются для заточки и доводки режущего инструмента всех видов и имеют комплект приспособлений, которые облегчают установку и закрепление обрабатываемого инструмента.[c.301]

Заточка и доводка режущего инструмента 5 анодно-механиче-ским способом осуществляется на универсальных заточных анодно-механических станках. Затачиваемый инструмент (рис. 137) закрепляется в приспособлении, установленном на столе станка и присоединенном к положительному полюсу генератора 1 постоянного тока. Приспособление настраивается на требуемый угол заточки. Электрод-инструмент (вращающийся диск 5) присоединяется к отрицательному полюсу генератора 1. В электрическую цепь включается сопротивление 2. Межэлектродный промежуток заполняется рабочей жидкостью, которая все время подается через сопло 4.  [c.213]

СТАНКИ И ПРИСПОСОБЛЕНИЯ ДЛЯ ЗАТОЧКИ И ДОВОДКИ РЕЖУЩИХ ИНСТРУМЕНТОВ  [c.87]

Универсально-заточные станки (табл. 37—38) применяют для заточки и доводки режущих инструментов всех видов. Характерны.ч для этих станков является определенное положение затачиваемых поверхностей при заточке или доводке инструмента, перемещение инструмента относительно шлифовального круга по трем взаимно перпендикулярным направлениям вертикальному — подъемом шлифовальной головки или стола, горизонтальному (продольному и поперечному) — движением стола. У этих станков шлифовальная головка и верхний стол могут вращаться вокруг вертикальной оси. Станки оснащены приспособлениями для установки и закрепления затачиваемых инструментов.  [c.88]

Для заточки и доводки режущего инструмента используют приспособления, входящие в комплект универсально-заточных станков или поставляемые к ним по особому заказу. Кроме того, при алмазной и эльборовой обработках режущего инструмента можно применять различные приспособления, получившие широкое применение в промышленности.  [c.126]

Для заточки и доводки режущих инструментов применяются точила, универсальные и специальные станки. Кроме того, для обработки режущих инструментов применяют кругло-, плоско- и профилешлифовальные станки. Точила предназначены в основном для заточки резцов всех типов. При отсутствии специальных заточных станков на точилах выполняют заточку сверл. Заточку передних поверхностей у резцов на точилах производят торцом круга, а задних поверхностей — периферией круга. Универсальные станки применяются для заточки и доводки всех видов режущего инструмента и имеют комплект приспособлений, которые облегчают установку и закрепление затачиваемого инструмента.  [c.210]


В книге изложены основы процесса абразивно-алмазной обработки при заточке и доводке режущего инструмента, рассмотрены геометрические и конструктивные особенности инструмента, методы и технология заточки его, описаны устройство, настройка и эксплуатация универсальных и специальных заточных станков и приспособлений.  [c.2]

Инструмент, применяемый на АЛ, должен отличаться от инструмента, применяемого на обычных станках, повышенной жесткостью благодаря минимальным вылетам или большим сечениям, повышенной точностью по диаметральным размерам и положению режущих кромок относительно оси вращения вследствие тщательной заточки и доводки, повышенной и стабильной стойкостью, взаимозаменяемостью и быстро-сменностью. Он должен быть максимально приспособлен для предварительной настройки его на размер вне станка и иметь устройства для дробления стружки. Инструмент для АЛ должен быть изготовлен по специальным техническим условиям (см. Организационно-технические основы эксплуатации автоматических линий. Вып. РМЭ-111-2. Технические требования на основные виды режущего инструмента, применяемого на автоматических линиях. М., НИИМАШ, 1975 Организационнотехнические основы эксплуатации автоматических линий. Вып. РМЭ-Ш-8. Организация системы инструментального хозяйства автоматических линий. Абразивный инструмент. М., НИИМАШ, 1975).  [c.519]

Заточка и доводка режущих инструментов. Заточка и доводка твердосплавных режущих инструментов должна производиться в централизованном порядке. Для заточки применяются заточные станки модели 3628 и универсально-заточные станки модели ЗА64, оснащенные соответствующими приспособлениями.  [c.294]

Для заточки и доводки режущих инструментов рекомендуются приспособления, входящие в комплект универсально-заточных станков модели ЗА64М, а именно для заточки и доводки резцов — двухповоротные и трехповоротные тиски и усовершенствованный подручник для заточки многолезвийных инструментов (торцовых фрез, зенкеров, сверл и т. п.) — универсальные четырехповоротные головки с использованием упорки или делительного механизма. Кроме того, для алмазной обработки режущих инструментов можно применять различные приспособления, нашедшие широкое применение в промышленности.  [c.111]

Пряспособленяя. Для заточки и доводки режущих инструментов рекомендуются приспособления, входящие в комплект универсально-заточных станков модели ЗА64М двухповоротные и трехповоротные тиски  [c.214]

Оборудо в а н и е. Абразивная доводка режущих инструментов осуществляется на специальных и универсально-заточных станках с применением тех же приспособлений, что и для заточки. К специальным станкам для доводки инструмента относим модели 3818М, МФ-81 (3674) и с-194.  [c.256]

Установка сложных деталей с точной выверкой в нескольких плоскостях с применением различных универсальных н спе-ивальных приспособлений и поверочного инструмента Должен знать. Устройство и кинематику токарных станков различных типов, конструкцию их основных узлов и правила проверки их на точность устройство и условия применения универсальных и специальных приспособлений геометрию, правила термообработки, заточки и доводки нормального и специального режущего инструмента правила определения режимов резания по справочникам и паспорту станка устройство и назначение сложного я точного контрольно-измерительного инструмента и приборов систему допусков и посадок классы точности н чистоты обработки  [c. 24]


Станки для заточки и подготовки инструмента

Заточка, подготовка инструмента необходима для того чтобы вернуть режущую способность иступившейся кромки инструмента. Для этой цели используется такое деревообрабатывающее оборудование, как заточной станок для дисковых и рамных пил, универсальный заточной станок, заточной станок для фрез, а также станок для заточки строгальных ножей. Каждый из этих станков обладает высокой точностью, особенностями применения, преимуществами использования.
В частности для заточки фрез понадобятся специальные высокоточные станки. Если рассматривать относительно недорогое импортное заточное оборудование, то хорошие показатели выдает заточной станок серии JF. Заточной станок для дисковых фрез имеет регулируемую скорость вращения заточного диска. В то же время универсальный заточной станок, также как и заточной станок для ножей оснащаются как правило линейными подшипниками.

Станки для заточки дисковых и рамных пил.

Заточка дисковых пил производится по задней поверхности. Передняя поверхность остается при этом неизменной. Заточной станок для дисковых пил предполагает оснащение диском. Кроме того, операцию точения можно осуществлять непосредственно в станке. Дабы получить высококачественный материал следует обратить внимание число зубьев дисковых пил. Следовательно, для распилки тонких материалов понадобятся пилы, имеющие большое количество зубьев, а для толстых – с меньшим.
Процедура заточки рамных пил осуществляется с учетом некоторых особенностей. Во-первых, в процессе эксплуатации на поверхности зубчатой кромки появляются микротрещины, вызванные воздействием сил сопротивления и воздействием растягивающего усилия. В итоге пильное полотно может оборваться. Дабы не допустить нежелательные последствия для заточки рамных пил следует использовать, лишь специальные заточные станки, а заточку осуществлять по всей поверхности зуба.
Во-вторых, необходимо правильно установить углы заточки. Учитывая породу древесины передний угол нужно выставить в пределе от 10 до 18 градусов, угол заострения – от 35 до 50 градусов, а задний угол приблизительно от 25 до 44 градусов. При заточке пил используется корундовые абразивные круги. В-третьих, относительно передней кромки зуба абразивный круг должен быть наклонен. Высота зуба должна быть неизменной на всем промежутке заточки. При уменьшении высоты зуба пильное полотно может перегреться, а опилки из пропила будут плохо удаляться.

Универсальные заточные станки

Для заточки инструмента одного вида используются специализированные заточные станки. Для заточки различных инструментов подойдут универсальные станки. Заточной станок для фрез позволяет осуществлять заточку режущего инструмента. Благодаря специализированным заточным станкам обработка получается более точной. Целесообразность применения такого оборудования, целесообразна в том случае, когда при использовании универсального оборудования невозможно получить необходимую точность инструмента и при загрузке времени станка не менее чем на 50%.
Универсальные заточные станки пользуются огромным спросом среди остальных типов деревообрабатывающего оборудования, обеспечивая качественную и точную обработку, заточку деталей на производстве.


Нужна консультация?

Рекомендуем также ознакомиться с каталогом Столярное оборудование.

настольный токарный станок   токарный станок   купить пресс ножницы   сверлильные станки по металлу   токарные станки по металлу   фрезерный станок с чпу по металлу   трубогибочный станок   резьбонарезной станок   купить токарный станок   пресс механический ручной   радиально сверлильный станок   купить отрезной станок по металлу   гидравлические прессы   фрезерный станок   шлифовальный станок   вертикально фрезерный станок   сверлильно фрезерный станок   токарный станок jet   токарно сверлильный станок   фрезерный станок по металлу jet   сверлильный станок купить   координатно расточной станок   круглошлифовальный станок   универсальный фрезерный станок   трубонарезной станок

Наши концевые фрезы / шлифовальные станки Архив

Машина для отрезания и шейки GS-13N

Наши концевые фрезы / шлифовальные станки $ 1635 (долларов США) + В корзину

5C Однолезвийный шлифовальный станок в стиле Deckel Идеально сконструирован (очень хорошая машина)

Специальные и комбинированные шлифовальные станки $ 1 655 (долл. США) + В корзину

Концевая шлифовальная машина 1/8″ до 1/2″ GS-6 Очень хорошо подходит для небольших инструментов

Наши концевые фрезы / шлифовальные станки 2 175 долларов США 2 570 долларов США (доллары США)

  • CAD : 2 718 долларов США.75 — $ 3 212,50
Выберите параметры

Кольцевой шлифовальный станок ACG1450 – ERM2

Наши концевые фрезы / шлифовальные станки $ 2475 (долларов США) + В корзину

Cuttermaster Professional CM-01 Заточной станок для концевых фрез

Наши концевые фрезы / шлифовальные станки 3 686 долл. США 3 386 долл. США (долл. США) + В корзину

1/8″ – 3/4″ Концевая фреза Концевая и радиусная шлифовальная машина ESR-520D

Специальные и комбинированные шлифовальные станки $ 3532 (долларов США) + В корзину

CUTTERMASTER Профессиональная базовая концевая фреза / шлифовальный станок CM01V — Регулируемая скорость

Наши концевые фрезы / шлифовальные станки 3886 долларов 3686 долларов (долл. США) + В корзину

CUTTERMASTER Professional Journeyman Башенная концевая фреза / Заточной станок JXT

Наши концевые фрезы / шлифовальные станки $ 5885 (долларов США) + В корзину

Башня подмастерья с Toycen Radius Air- Bull и сферическим концом радиусной концевой фрезой / шлифовальным станком, JXTR

Наши концевые фрезы / шлифовальные станки $ 7 545 (долларов США) + В корзину

CUTTERMASTER Professional Advanced Tool Maker CM-01P

Наши концевые фрезы / шлифовальные станки $ 7 745 (долларов США) + В корзину

Архивы шлифовальных кругов

— Cuttermasters

Товар добавлен!

Абразивные ленты 1.25″ в ширину

Ремень Шлифовальный пояс 4 долларов США

  • канадских долларов : 5,00 долларов США
Выберите параметры

Товар добавлен!

Абразивные ленты шириной 2″

Ремень Шлифовальный пояс 5 долларов США (долларов США)

  • канадских долларов : 6 долларов США. 25
Выберите параметры

Товар добавлен!

Абразивные ленты 3M Trizact шириной 2″

Ремень Шлифовальный пояс 14 долларов США (долларов США)

  • CAD : 17,81 долларов США
Выберите параметры

Товар добавлен!

Индикатор часового типа с магнитной задней панелью

Профессиональные аксессуары Cuttermaster 58 долларов США 73 долларов США (долларов США)

  • канадских долларов : 72 доллара США.50 — 91,25 долл. США
Выберите параметры

Товар добавлен!

Площадь Машинистов

Профессиональные аксессуары Cuttermaster 60 долларов США (долларов США)

  • Канадских долларов: 75 долларов США
+ В корзину

Товар добавлен!

Сменное колесо DAREX M3 или M5 — Diamond 100

Шлифовальные круги 195 долларов 126 долларов (долл. США)

  • CAD: 158 долларов
+ В корзину

Товар добавлен!

Точильный круг Unibit

Шлифовальные круги 140 долл. США (долл. США)

  • канадских долларов: 175 долларов США.00
Выберите параметры

Товар добавлен!

Рекомендуемое устройство для правки колес на полимерной связке

Профессиональные аксессуары Cuttermaster 145 долларов США (долларов США)

  • Канадских долларов: 181 долларов США
+ В корзину

Товар добавлен!

Плоский шлифовальный круг Weldon с установочным винтом – алмаз для карбида

Шлифовальные круги 145 долл. США  –  165 долл. США (долл. США)

  • канадских долларов: 181 долл. США.25 – 206,25 долл. США
Выберите параметры

Товар добавлен!

Плоский шлифовальный круг Weldon с установочным винтом – CBN для быстрорежущей стали

Шлифовальные круги 145 $ 165 $ (USD)

  • CAD : 181,25 $ — 206,25 $
Выберите параметры

Товар добавлен!

Обод колеса с покрытием для концов концевых фрез

Шлифовальные круги 155 долларов США (доллары США)

  • канадских долларов : 193 доллара США. 75
Выберите параметры

Товар добавлен!

Ролик с буртиком для изготовления фрез с Т-образными пазами, CBN

Шлифовальные круги 165 $ 205 $ (USD)

  • CAD : 206,25 $ — 256,25 $
Выберите параметры

Товар добавлен!

Шлифовальный круг Tradesman 8″ CBN с закруглением углов

Шлифовальные круги 175 долларов США (доллары США)

  • канадских долларов : 218 долларов США.75
Выберите параметры

Товар добавлен!

Шлифовальный круг Tradesman 8″ CBN

Шлифовальные круги 175 долларов США (доллары США)

  • CAD : 218,75 долларов США
Выберите параметры

Товар добавлен!

Кольцевой режущий диск CM-40

Шлифовальные круги 185 долларов США (долларов США)

  • Канадских долларов: 231 долларов США
+ В корзину

Товар добавлен!

Микрошейка, Алмазная шейка для мелких инструментов

Шлифовальные круги 185 долларов США (долларов США)

  • Канадских долларов: 231 долларов США
+ В корзину

Товар добавлен!

Угловой радиус / Угловая подготовка, двойной профиль радиуса, алмаз

Шлифовальные круги 185 долл. США (долл. США)

  • канадских долларов: 231 долларов США.25
Выберите параметры

Товар добавлен!

6″ x 3/4″ CBN 180 Зернистость Tradesman

Шлифовальные круги 195 долларов США (долларов США)

  • Канадских долларов: 244 доллара США
+ В корзину

Товар добавлен!

6″ Diamond 100 Grit Tradesman, T6-D100

Шлифовальные круги 195 долларов США (долларов США)

  • Канадских долларов: 244 доллара США
+ В корзину

Товар добавлен!

Сменный шлифовальный круг Baldor 7″ CBN

Шлифовальные круги 195 долларов США (долларов США)

  • канадских долларов : 243 доллара США.75
Выберите параметры

НОВЫЙ

Товар добавлен!

Tradesman 6″ Lathe-Master с закруглением углов для опалубочных инструментов (должно было быть сделано давно)

Шлифовальные круги 195 долларов США (долларов США)

  • Канадских долларов: 244 доллара США
+ В корзину

Товар добавлен!

Сменное колесо DAREx M3 или M5

Шлифовальные круги 195 долларов США (долларов США)

  • канадских долларов : 243 доллара США. 75
Выберите параметры

Товар добавлен!

Колесо с буртиком для твердосплавного редуктора, алмаз

Шлифовальные круги 195 долларов США (доллары США)

  • CAD : 243,75 долларов США
Выберите параметры

Товар добавлен!

11V9 Чашечное колесо 125 мм 5″

Шлифовальные круги 215 долларов США (доллары США)

  • канадских долларов : 268 долларов США.75
Выберите параметры

Товар добавлен!

Твердосплавный отрезной круг Алмазная смола

Шлифовальные круги 215 долларов США (доллары США)

  • Канадские доллары: 269 долларов США
+ В корзину

Товар добавлен!

Удлинитель вала шпинделя

Шлифовальные круги 215 долларов США 315 ​​долларов США (долларов США)

  • канадских долларов : 268 долларов США. 75 — $ 393,75
Выберите параметры

Товар добавлен!

11V9C 115 мм чашечный шлифовальный круг

Шлифовальные круги 215 долларов США (доллары США)

  • CAD : 268,75 долларов США
Выберите параметры

Товар добавлен!

11V9C 125 мм чашечные колеса с развальцовкой

Шлифовальные круги 215 долларов США (доллары США)

  • канадских долларов : 268 долларов США.75
Выберите параметры

Товар добавлен!

5-дюймовое переднее колесо с покрытием

Шлифовальные круги 215 долларов США (доллары США)

  • CAD : 268,75 долларов США
Выберите параметры

Товар добавлен!

Твердосплавный отрезной круг – быстрая резка, алмазное покрытие, зернистость 80, длительный срок службы

Шлифовальные круги 225 долларов США (долларов США)

  • Канадских долларов: 281 долларов США
+ В корзину

Архив принадлежностей для заточки инструментов — Cuttermasters

Товар добавлен!

Абразивные ленты 1.

25″ в ширину

Ремень Шлифовальный пояс 4 долларов США

  • канадских долларов : 5,00 долларов США
Выберите параметры

Товар добавлен!

Абразивные ленты шириной 2″

Ремень Шлифовальный пояс 5 долларов США (долларов США)

  • канадских долларов : 6 долларов США.25
Выберите параметры

Товар добавлен!

Втулка от 1-1/4″ до 5/8″

Профессиональные аксессуары Cuttermaster 8 долларов США (долларов США)

  • Канадских долларов: 10 долларов США
+ В корзину

Товар добавлен!

Колпак колеса CUTTERMASTER

Профессиональные аксессуары Cuttermaster 11 долларов США (долларов США)

  • Канадских долларов: 14 долларов США
+ В корзину

Товар добавлен!

Абразивные ленты 3M Trizact шириной 2″

Ремень Шлифовальный пояс 14 долл. США (долларов США)

  • канадских долларов: 17 долларов США.81
Выберите параметры

Товар добавлен!

Резиновая муфта

Профессиональные аксессуары Cuttermaster 20 долларов США (долларов США)

  • Канадских долларов: 25 долларов США
+ В корзину

Товар добавлен!

Колпачок CUTTERMASTER для толстых дисков

Профессиональные аксессуары Cuttermaster 31 долл. США (долл. США)

  • CAD: 39 долл. США
+ В корзину

Товар добавлен!

Универсальная опора

Аналогична Tormek

Принадлежности для заточки инструментов 55 долларов 33 доллара (долл. США)

  • CAD: 41 доллар
+ В корзину

Товар добавлен!

Крышка машины

Профессиональные аксессуары Cuttermaster 45 долларов США (долларов США)

  • Канадских долларов: 56 долларов США
+ В корзину

Товар добавлен!

Кулачки для заточки с зенковкой (по отдельности)

Профессиональные аксессуары Cuttermaster 45 долларов США (доллары США)

  • канадских долларов : 56 долларов США. 25
Выберите параметры

Товар добавлен!

Направляющая рычага оси x для рабочей станции делительной концевой фрезы T-ER32i

Принадлежности для заточки инструментов 45 долларов США (долларов США)

  • Канадских долларов: 56 долларов США
+ В корзину

Товар добавлен!

Заточной станок HubCM-h2.25

Профессиональные аксессуары Cuttermaster 48 долларов США (долларов США)

  • Канадских долларов: 60 долларов США
+ В корзину

Товар добавлен!

Втулка для заточного станка для TradesmanT-h2.25

Принадлежности для заточки инструментов 48 долларов США (долларов США)

  • Канадских долларов: 60 долларов США
+ В корзину

Товар добавлен!

Наборы цанг ER32 (британские и метрические)

Профессиональные аксессуары Cuttermaster 52 долл. США 152 долларов США (долларов США)

  • канадских долларов : 65 долларов США.00 – 190,00 долл. США
Выберите параметры

Товар добавлен!

Индикатор часового типа с магнитной задней панелью

Профессиональные аксессуары Cuttermaster 58 $ 73 $ (USD)

  • CAD : 72,50 $ — 91,25 $
Выберите параметры

Товар добавлен!

Площадь Машинистов

Профессиональные аксессуары Cuttermaster 60 долларов США (долларов США)

  • Канадских долларов: 75 долларов США
+ В корзину

Товар добавлен!

Пластина для упора под углом

Принадлежности для заточки инструментов 65 долларов США (доллары США)

  • канадских долларов : 81 доллар США.25
Выберите параметры

Товар добавлен!

Прижимная пластина для упора под углом – узкий радиус действия

Принадлежности для заточки инструментов 65 долларов США (долл. США)

  • CAD: 81 доллар США
+ В корзину

Товар добавлен!

Защитный кожух CUTTERMASTER

Профессиональные аксессуары Cuttermaster 65 долларов США (доллары США)

  • канадских долларов : 81 доллар США.25
Выберите параметры

Товар добавлен!

Магнитный индикатор оси Y 90°

Принадлежности для заточки инструментов 68 $ 83 $ (USD)

  • CAD : 85,00 $ — 103,75 $
Выберите параметры

Товар добавлен!

Индексная втулка CUTTERMASTER

Профессиональные аксессуары Cuttermaster 86 долл. США (долларов США)

  • канадских долларов: 107 долларов США.50
Выберите параметры

Товар добавлен!

Набор цанг 5C (дюймовая или метрическая система)

Профессиональные аксессуары Cuttermaster 90 долларов США (доллары США)

  • CAD : 112,50 долларов США
Выберите параметры

Товар добавлен!

Двойная универсальная опора Аналогично приспособлениям для заточки ножей Tormek (диаметр направляющей 12.

72 мм (1/2 дюйма)

Принадлежности для заточки инструментов 96 долларов США (долларов США)

  • Канадских долларов: 120 долларов США
+ В корзину

Товар добавлен!

Т-ТБ105

Принадлежности для шлифовальных машин Tradesman 195 долларов 100 долларов (долл. США)

  • CAD: 125 долларов
+ В корзину

СПЕЦИАЛЬНОЕ ПРЕДЛОЖЕНИЕ

Товар добавлен!

Пластина для упора под углом с микроподачей по оси Y

Принадлежности для заточки инструментов 118 долларов США (долларов США)

  • Канадских долларов: 148 долларов США
+ В корзину

Товар добавлен!

Дышло для CUTTERMASTER

Профессиональные аксессуары Cuttermaster 130 долларов США (долларов США)

  • Канадских долларов: 163 доллара США
+ В корзину

Товар добавлен!

Кронштейн Тормек

Принадлежности для заточки инструментов 135 долларов США (долларов США)

  • Канадских долларов: 169 долларов США
+ В корзину

Товар добавлен!

Кромка Tradesman Edge Tormek TE-TB

Принадлежности для заточки инструментов 135 долларов США (долларов США)

  • Канадских долларов: 169 долларов США
+ В корзину

Товар добавлен!

Большой держатель концевой фрезы 5C

Профессиональные аксессуары Cuttermaster 135 долларов США 155 долларов США (долларов США)

  • канадских долларов : 168 долларов США. 75 — $ 193,75
Выберите параметры

Товар добавлен!

Угловой радиусный напильник, алмазный

Профессиональные аксессуары Cuttermaster 140 долларов США (доллары США)

  • Канадские доллары: 175 долларов США
+ В корзину

Архив товаров — Cuttermasters

Товар добавлен!

Абразивные ленты 1.25″ в ширину

Ремень Шлифовальный пояс 4 долларов США

  • канадских долларов : 5,00 долларов США
Выберите параметры

Товар добавлен!

Абразивные ленты шириной 2″

Ремень Шлифовальный пояс 5 долларов США (долларов США)

  • канадских долларов : 6 долларов США.25
Выберите параметры

Товар добавлен!

Втулка от 1-1/4″ до 5/8″

Профессиональные аксессуары Cuttermaster 8 долларов США (долларов США)

  • Канадских долларов: 10 долларов США
+ В корзину

Товар добавлен!

Колпак колеса CUTTERMASTER

Профессиональные аксессуары Cuttermaster 11 долларов США (долларов США)

  • Канадских долларов: 14 долларов США
+ В корзину

Товар добавлен!

Абразивные ленты 3M Trizact шириной 2″

Ремень Шлифовальный пояс 14 долл. США (долларов США)

  • канадских долларов: 17 долларов США.81
Выберите параметры

Товар добавлен!

CUTTERMASTER CM-01, MG-30, HDT-30 Руководство по эксплуатации

Руководства оператора 18 долларов США (долларов США)

  • Канадских долларов: 23 доллара США
+ В корзину

Товар добавлен!

Резиновая муфта

Профессиональные аксессуары Cuttermaster 20 долларов США (долларов США)

  • Канадских долларов: 25 долларов США
+ В корзину

Товар добавлен!

Справочник по спиральным сверлам и геометрии вершины сверла Джеффа Тойсена

Справочные руководства 25 долларов США (долларов США)

  • Канадских долларов: 31 доллар США
+ В корзину

Товар добавлен!

Справочник по концевым фрезам и геометрии концевых фрез Джеффа Тойсена

Справочные руководства 25 долларов США (долларов США)

  • Канадских долларов: 31 доллар США
+ В корзину

Товар добавлен!

Колпачок CUTTERMASTER для толстых дисков

Профессиональные аксессуары Cuttermaster 31 долл.  США (долл. США)

  • CAD: 39 долл. США
+ В корзину

Товар добавлен!

Универсальная опора

Аналогична Tormek

Принадлежности для заточки инструментов 55 долларов 33 доллара (долл. США)

  • CAD: 41 доллар
+ В корзину

Товар добавлен!

Крышка машины

Профессиональные аксессуары Cuttermaster 45 долларов США (долларов США)

  • Канадских долларов: 56 долларов США
+ В корзину

Товар добавлен!

Кулачки для заточки с зенковкой (по отдельности)

Профессиональные аксессуары Cuttermaster 45 долларов США (доллары США)

  • канадских долларов : 56 долларов США.25
Выберите параметры

Товар добавлен!

Направляющая рычага оси x для рабочей станции делительной концевой фрезы T-ER32i

Принадлежности для заточки инструментов 45 долларов США (долларов США)

  • Канадских долларов: 56 долларов США
+ В корзину

Товар добавлен!

Заточной станок HubCM-h2.

25

Профессиональные аксессуары Cuttermaster 48 долларов США (долларов США)

  • Канадских долларов: 60 долларов США
+ В корзину

Товар добавлен!

Центроискатель для радиусной насадки

Без категории 48 долларов США (долларов США)

  • Канадских долларов: 60 долларов США
+ В корзину

Товар добавлен!

Ступица заточного станка для TradesmanT-h2.25

Принадлежности для заточки инструментов 48 долларов США (долларов США)

  • Канадских долларов: 60 долларов США
+ В корзину

Товар добавлен!

Наборы цанг ER32 (британские и метрические)

Профессиональные аксессуары Cuttermaster 52 долл. США 152 долларов США (долларов США)

  • канадских долларов : 65 долларов США. 00 – 190,00 долл. США
Выберите параметры

Товар добавлен!

Отрезной круг для GS-13

Без категории 58 долларов США (долларов США)

  • CAD : 72,50 долларов США
Выберите параметры

Товар добавлен!

Индикатор часового типа с магнитной задней панелью

Профессиональные аксессуары Cuttermaster 58 долларов США 73 долларов США (долларов США)

  • канадских долларов : 72 доллара США.50 — 91,25 долл. США
Выберите параметры

Товар добавлен!

Площадь Машинистов

Профессиональные аксессуары Cuttermaster 60 долларов США (долларов США)

  • Канадских долларов: 75 долларов США
+ В корзину

Товар добавлен!

Пластина для упора под углом

Принадлежности для заточки инструментов 65 долларов США (доллары США)

  • канадских долларов : 81 доллар США. 25
Выберите параметры

Товар добавлен!

Прижимная пластина для упора под углом – узкий радиус действия

Принадлежности для заточки инструментов 65 долларов США (долл. США)

  • CAD: 81 доллар США
+ В корзину

Товар добавлен!

Защитный кожух CUTTERMASTER

Профессиональные аксессуары Cuttermaster 65 долларов США (доллары США)

  • канадских долларов : 81 доллар США.25
Выберите параметры

Товар добавлен!

Магнитный индикатор оси Y 90°

Принадлежности для заточки инструментов 68 $ 83 $ (USD)

  • CAD : 85,00 $ — 103,75 $
Выберите параметры

Товар добавлен!

Индексная втулка CUTTERMASTER

Профессиональные аксессуары Cuttermaster 86 долл. США (долларов США)

  • канадских долларов: 107 долларов США.50
Выберите параметры

Товар добавлен!

Набор цанг 5C (дюймовая или метрическая система)

Профессиональные аксессуары Cuttermaster 90 долларов США (доллары США)

  • CAD : 112,50 долларов США
Выберите параметры

Товар добавлен!

Чашка 5″, белый оксид алюминия, зернистость 80, поверхность 3/4″

Без категории 90 долларов США (долларов США)

  • Канадских долларов: 113 долларов США
+ В корзину

Товар добавлен!

Двойная универсальная опора Аналогично приспособлениям для заточки ножей Tormek (диаметр направляющей 12.72 мм (1/2 дюйма)

Принадлежности для заточки инструментов 96 долларов США (долларов США)

  • Канадских долларов: 120 долларов США
+ В корзину

Товар добавлен!

Т-ТБ105

Принадлежности для шлифовальных машин Tradesman 195 долларов 100 долларов (долл. США)

  • CAD: 125 долларов
+ В корзину

СПЕЦИАЛЬНОЕ ПРЕДЛОЖЕНИЕ

Приспособления для заточки и заточки

Приспособления для заточки и заточки

Введение в заточку

С момента основания компании ONEWAY дизайнеры посвятили много времени исследованиям и разработке продуктов, позволяющих токарям легче затачивать и обслуживать свои инструменты.

Профессиональные токари имеют два явных преимущества перед токарями-любителями, когда дело доходит до заточки инструментов:

  • Профессиональные токари имеют гораздо больше опыта работы на шлифовальных станках, поэтому они более квалифицированы для заточки инструментов.
  • Профессиональные токари имеют больше опыта работы на токарных станках, поэтому они лучше подготовлены к работе с инструментами, которые ведут себя иначе. Если они не получат точно такую ​​же форму на своем инструменте после его заточки, они могут легко компенсировать это, в то время как у любителя может быть больше проблем со своими инструментами, если они не будут вести себя предсказуемым образом.

ONEWAY ПРЕДЛАГАЕТ ПРОСТУЮ ПРОГРАММУ ИЗ ЧЕТЫРЕХ ШАГОВ, ЧТОБЫ ПОВЫСИТЬ РАБОТУ ВАШЕЙ МАШИНЫ БОЛЕЕ ЭФФЕКТИВНО, А ВАШИ ИНСТРУМЕНТЫ ВЫГЛЯДЯТ И РАБОТАЮТ ТАК, КАК ОНИ ДОЛЖНЫ.

ШАГ 1 — КОЛЕСА

  • Выберите круги с подходящей связкой, зернистостью и структурой для ваших задач. Первый секрет быстрой и эффективной заточки инструмента — выбор правильных кругов. Колеса ONEWAY были выбраны с учетом потребностей токарных мастеров.

ЭТАП 2. БАЛАНСИРОВКА

  • Отбалансируйте колеса, чтобы устранить вибрацию.Вибрация приведет к ухудшению качества обработки ваших инструментов и, в конечном итоге, к разрушению подшипников и корпусов кофемолки.
  • Отбалансированные круги служат дольше, обеспечивают лучшую отделку и более просты в использовании. Приручите свои колеса с помощью нашей системы точной балансировки.
  • Компания ONEWAY приложила много усилий, чтобы помочь вам сделать так, чтобы ваш настольный шлифовальный станок работал плавно и бесшумно.

ЭТАП 3. СРЕДСТВО ДЛЯ ЗАТОЧКИ КОЛЕС

  • Для достижения наилучших результатов у вас должна быть возможность правки колес с помощью системы, способной удалять 0.001″ за проход правки с хорошим контролем и постоянством. Насадка для правки ONEWAY позволяет производить правку кругов с помощью поддерживаемого и регулируемого алмазного устройства для правки. Точно заправленный круг будет шлифовать с меньшим нагревом, дольше служить и обеспечивать более качественную отделку инструментов. Насадка для правки ONEWAY — это только один, который соответствует всем этим требованиям по низкой цене Надлежащий алмазный инструмент для правки сэкономит деньги и даст лучшую производительность

ШАГ 4 — ШЛИФОВАЛЬНЫЙ КОНСТРУКТОР

  • Шлифовальное приспособление или средство для подачи ваших инструментов на круг важно под правильным углом.Шлифовальная система ONEWAY WOLVERINE затачивает долота, скребки, перекосы, инструменты для резьбы и обычные стамески. Эта система обеспечивает повторяемость геометрии с минимальным износом шлифовального круга и инструмента.



СОВЕТ

Шлифовальная система ONEWAY образует очень мало пыли из-за износа круга. Мы убеждены, подтвержденном исследованиями, что стандартная настольная или стационарная шлифовальная машина мощностью от ½ до 1 л.с. со сбалансированными и зачищенными восьмидюймовыми (8) дюймовыми колесами из оксида алюминия — это самый быстрый и экономичный способ добиться абсолютно превосходных режущих кромок.

Сортировка с помощью систем заточки — Rockler

Сохранение остроты инструментов — один размер не подходит всем Насколько серьезно вы должны относиться к поддержанию остроты своих инструментов? Спросите вокруг, и вы получите целый ряд мнений. Для некоторых мастеров по дереву заточка в лучшем случае является необходимым злом, которым можно заняться только тогда, когда инструмент больше не будет успешно резать дерево. Для других практика содержания каждого стамески, рубанка, долота, пилы и карандаша в магазине в абсолютно остром состоянии имеет почти духовное значение.Однако большинство из них заняло бы более умеренную позицию. Они сказали бы, как и многие профессиональные столяры, что инструменты от умеренной до очень острой, а также система, позволяющая поддерживать их в таком состоянии, являются предпосылками для приятной, точной и безопасной работы.

Использование системы заточки, которая дает желаемые результаты и которую вы действительно используете, может стать настоящим поворотным моментом в вашей деревообработке. Острые инструменты режут быстрее и с меньшим сопротивлением, оставляют более гладкую поверхность и просто приятнее в использовании.Наличие постоянно острых инструментов, вероятно, улучшит вашу точность и ваше отношение к использованию ручных инструментов. Вы будете делать дела быстрее и лучше проводить время. Так какая же система заточки самая лучшая? По этому поводу тоже нет недостатка во мнениях. Тот, который подойдет вам лучше всего, зависит от типа деревообработки, которую вы выполняете больше всего, типа инструментов, которые вам нужно заточить, количества времени, которое вы хотите потратить на заточку, и суммы, которую вы хотите инвестировать в систему заточки. Ниже, чтобы помочь вам начать работу, мы рассмотрим несколько самых популярных доступных систем заточки.
Почтенный скамья

Одним из самых известных инструментов для заточки является старый добрый верстак. Скамейки бывают разных типов и материалов, каждый из которых имеет свои уникальные свойства. В целом точильные камни можно разделить на три основные группы: масляные камни, водные камни и алмазные камни.

Нет ничего плохого в методе верстачного камня для сохранения заточки ваших инструментов — до тех пор, пока вы не возражаете против того, чтобы добавить немного смазки для локтя.Фактически, системы заточки, в которых используются различные природные и искусственные абразивные материалы, по-прежнему являются одними из самых популярных.

Можно было бы посвятить несколько глав в книге трактату о технике заточки верстака — на самом деле это сделали несколько человек. Одно из наших любимых «Полное руководство по заточке» Леонарда Ли содержит подробную информацию практически о каждой задаче по заточке, с которой вы столкнетесь, и настоятельно рекомендуется к прочтению всем, кто только начинает серьезно относиться к заточке.Но вкратце, вот чем отличаются различные камни: нефтяные камни традиционно были фаворитами здесь, на Западе, и до сих пор остаются одними из самых популярных.

Нефтяные камни смазываются маслом в процессе резки и могут быть изготовлены из природных или искусственных материалов. Нефтяные камни доступны в различных степенях зернистости, начиная от камня Блэк Арканзас, который быстро обрабатывается. Нефтяные камни, как правило, хорошо изнашиваются и требуют меньше выравнивания, чем водные камни. В то время как встречающийся в природе нефтяной камень менее распространен и более дорог, чем в прошлом, единовременное вложение может хватить на всю жизнь.

Водяные камни родом из Японии, и режут их намного быстрее, чем нефтяные камни. Они также доступны в более тонких сортах, что делает их популярным выбором для любителей шлифовки и полировки. Водяные камни также изнашиваются намного быстрее, чем нефтяные камни, и их необходимо периодически выравнивать на притирочной платформе или выравнивающим камнем. Алмазные камни, напротив, изнашиваются, как железо. Алмазный камень, как следует из названия, состоит из кристаллов алмаза, прикрепленных к стальной пластине. Эти искусственные камни, как правило, дороже, чем другие виды камня, но имеют то преимущество, что они остаются идеально плоскими независимо от того, сколько раз они использовались.

Страшная острая (и очень доступная) система пугающая острая

Если вы бережливы и хотите поддерживать тесный контакт с процессом заточки, возможно, вы захотите изучить систему Scary Sharp ™. Что такое Страшный Шарп? Это метод, а не вещь. Scary Sharp означает использование более мелкой зернистости влажной/сухой наждачной бумаги и смазки для заточки инструментов. Есть некоторые споры о происхождении системы Scary Sharp; некоторые считают, что он появился еще до Второй мировой войны и передавался от мастера к ученику на протяжении поколений.Хотя этот ставший уже классическим отчет не является источником Scary Sharp, как многие считают, он является одним из лучших и, безусловно, самым интересным подтверждением доступной практики. Ключом к успеху с системой пугающей резкости является правильное «оборудование». Это означает наличие различных зернистостей влажной/сухой наждачной бумаги, хонинговальной направляющей для поддержания правильного угла скоса и идеально ровной поверхности для работы.

Вы можете собрать все материалы самостоятельно или сэкономить время, подобрав один из наборов Scary Sharp от Rockler.Они поставляются со всем необходимым, включая высококачественную самоклеящуюся наждачную бумагу из карбида кремния, направляющую для хонингования и гарантированно плоскую рабочую поверхность из листового стекла размером 12 дюймов и толщиной 1/4 дюйма.

Моторизованные системы

Система Scary Sharp ™, безусловно, является самой доступной из систем заточки, и многие столяры используют ее для заточки стамесок, рубанков и т.п. Резчики, токари и другие столяры, которые имеют (или планируют создать) большие коллекции режущих инструментов, могут предпочесть моторизованную систему из-за ее универсальности и расширенных функций.Оснащение себя надежной моторизованной системой — это значительный шаг вперед в затратах, но если вы серьезно пользуетесь ручными инструментами и хотите поддерживать все свои дорогие режущие инструменты в отличном состоянии, дополнительные затраты могут оказаться выгодной сделкой. долгосрочная перспектива. Моторизованную систему заточки не следует путать с настольной шлифовальной машиной. Типичная настольная шлифовальная машина лучше всего подходит для быстрого удаления материала с металлического предмета и не подходит для деликатной операции по заточке тонкого ручного инструмента.Точильный камень точильного станка движется намного медленнее, чем точильный станок, и он обычно подает охлаждающую жидкость на операцию шлифовки/заточки — чаще всего струю воды. Система охлаждения предотвращает перегрев, влияющий на твердость инструмента; более низкая скорость облегчает управление шлифовальной операцией, а также предотвращает центробежную силу, достаточную для обливания оператора охлаждающей жидкостью.

Заточные системы с водяным охлаждением

В мире систем для заточки с водяным охлаждением нет более уважаемого имени, чем Tormek.Есть несколько причин для этого давнего почетного положения. Прежде всего, система Tormek позволяет надежно и с повторяемостью заточить различные инструменты. Множество приспособлений, доступных для Tormek, означает, что вы можете снова и снова затачивать долота, косые долота, долота и множество других инструментов с одним и тем же углом наклона. Совсем недавно Jet Tools выпустила собственную моторизованную систему заточки: Jet Slow Speed ​​Wet Sharpener. Во многих отношениях сравнимый с Tormek, Jet предлагает впечатляющий список дополнительных приспособлений и аксессуаров, и в то же время немного проще в чековой книжке. Возможность сделать это является большим преимуществом: после того, как вы установили правильную геометрию режущей кромки для данного инструмента, вы можете надежно восстановить ее при последующих заточках и с минимальным удалением материала.

Другими словами, процесс заточки идет быстрее, ваши инструменты служат дольше, и вы знаете, что все время применяете наилучшую возможную геометрию резания. Tormek также использует удобную систему классификации камней, которая позволяет выполнять как грубую шлифовку, так и тонкую заточку одним и тем же камнем.Плюсы там, конечно же, в скорости, а главное, в возможности легко и точно повторить правильный угол заточки в режимах грубой и тонкой заточки.

Система для заточки Work Sharp

Существует бесчисленное множество преданных поклонников систем влажной заточки, таких как Tormek и Jet’s Slow Speed ​​Wet Sharpener. И, по мнению многих, нет смысла искать дальше. Несмотря на это, мы хотели бы упомянуть об одном относительном новичке: системе заточки Work Sharp. Доступный в двух моделях, Work Sharp представляет собой (в некотором смысле) гибрид системы Scary Sharp и моторизованной точилки; у него есть несколько функций, которые вы не видите каждый день. Во-первых, система заточки Work Sharp 3000 с воздушным охлаждением, удобство которой может понравиться тем, кто считает систему водяного охлаждения неудобной. Обе модели Work Sharp имеют уникальное отверстие для заточки под углом, ведущее к нижней стороне абразивного диска. Порт позволяет практически надежно затачивать прямые стамески и рубанки под нужным углом скоса равномерно и с повторяемостью.

Чтобы еще больше облегчить задачу, отверстие для заточки имеет встроенный запатентованный притирочный абразив на основе оксида керамики на своей поверхности. Несколькими быстрыми движениями вы затачиваете инструмент и удаляете образовавшийся заусенец с режущей кромки. Если угловой порт заточки умен и эффективен, система имеет еще одну совершенно гениальную функцию: запатентованный метод повышения резкости «Edge-Vision» Work Sharp. Обе модели Work Sharp поставляются со специальными точильными кругами с прорезями и соответствующими абразивными дисками с прорезями, которые позволяют вам затачивать выемки и другие инструменты с непрямыми краями на нижней стороне заточной круга, наблюдая за происходящим через верхнюю часть круга (в значительной степени так же, как вы можете «видеть сквозь» лопасти оконного вентилятора, когда он работает).Чем отличаются WS2000 и WS3000? WS3000 — роскошная модель; он поставляется со всеми описанными выше возможностями и включает в себя несколько заметных улучшений. Стамеска и порт для рубанка регулируются с шагом в пять градусов от 20 до 35 градусов, что дает вам больше возможностей для выбора угла скоса, а также возможность быстро и легко повторно затачивать микрофаску на 5 градусов. И не то чтобы вам нужно было сильно об этом беспокоиться, притирочный абразив сменный.

WS3000 вращается медленнее, чем WS2000, и, вероятно, работает более плавно.Он также поставляется с двумя колесами из закаленного стекла — традиционной гарантированно плоской подложкой для заточки наждачной бумаги. Стеклянный круг имеет две стороны, что дает дополнительное преимущество, заключающееся в возможности загрузки каждой из четырех шлифовальных поверхностей различной зернистостью для быстрой замены. Work Sharp WS2000 имеет одну выдающуюся особенность, отличающую его от WS3000: цена. При цене около 100 долларов мы с уверенностью можем сказать, что это лучшая точилка за такие деньги, которые вы когда-либо могли получить. Если вам в основном нужен инструмент, который быстро и с повторяемостью шлифует и затачивает прямые стамески до 1-5/8″ с идеальным углом скоса 25 градусов, то это довольно хороший выбор.И вдобавок ко всему, вы получите удобную функцию «Edge-Vision» и множество поверхностей для ручного шлифования с опорой для инструментов сверху для больших инструментов.

Нет неправильного ответа

В конце концов, практически любая система заточки сохранит ваши инструменты острыми. Лучший для вас может зависеть больше от вашего темперамента и бюджета, чем от чего-либо еще. Но одно верно для всех: как только вы достигли определенного уровня в деревообработке, вы понимаете, что поддержание остроты ваших инструментов — это не факультативное занятие, а (необходимая) часть работы.

Рекомендуемое оборудование для заточки — Turn A Wood Bowl

Станция заточки так же важна, как токарный станок в мастерской токарного станка. Без острых токарных инструментов мало что получится.

Еще одна особенность станка для заточки заключается в том, что его нужно создать только один раз. Хорошая станция для заточки — это инвестиция, и она прослужит долго.

Поскольку процесс заточки при точении деревянной чаши очень важен, я не хотел срезать углы.Я решил не использовать менее дорогие диски из белого оксида алюминия по нескольким причинам.

Оксидные колеса сделаны из материалов, спрессованных в форму колеса, они могут развалиться, иногда сильно. Их нужно «обработать» или отшлифовать, потому что они изнашиваются неравномерно и создают дополнительную токсичную пыль.

При всем при этом я выбрал более качественные, не требующие особого ухода диски из CBN, лежащие в основе моей станции заточки.

Пожалуйста, прочтите эти статьи о настройке зажимного приспособления Vari-Grind, методах заточки долбяка и углах заточки долбяка?

Вот краткое изложение моего рекомендуемого оборудования для заточки.У каждого товара есть ссылка на продукт Amazon, чтобы вы могли проверить текущую цену.

Низкоскоростная шлифовальная машина

 Малоскоростной шлифовальный станок является сердцем моей системы заточки. Потребность в низкоскоростном шлифовальном станке важна при шлифовке и заточке быстрорежущей и криогенной стали. Традиционные более быстрые шлифовальные станки не рекомендуются, поскольку они создают избыточное тепло и бесполезно расходуют материал токарного инструмента.

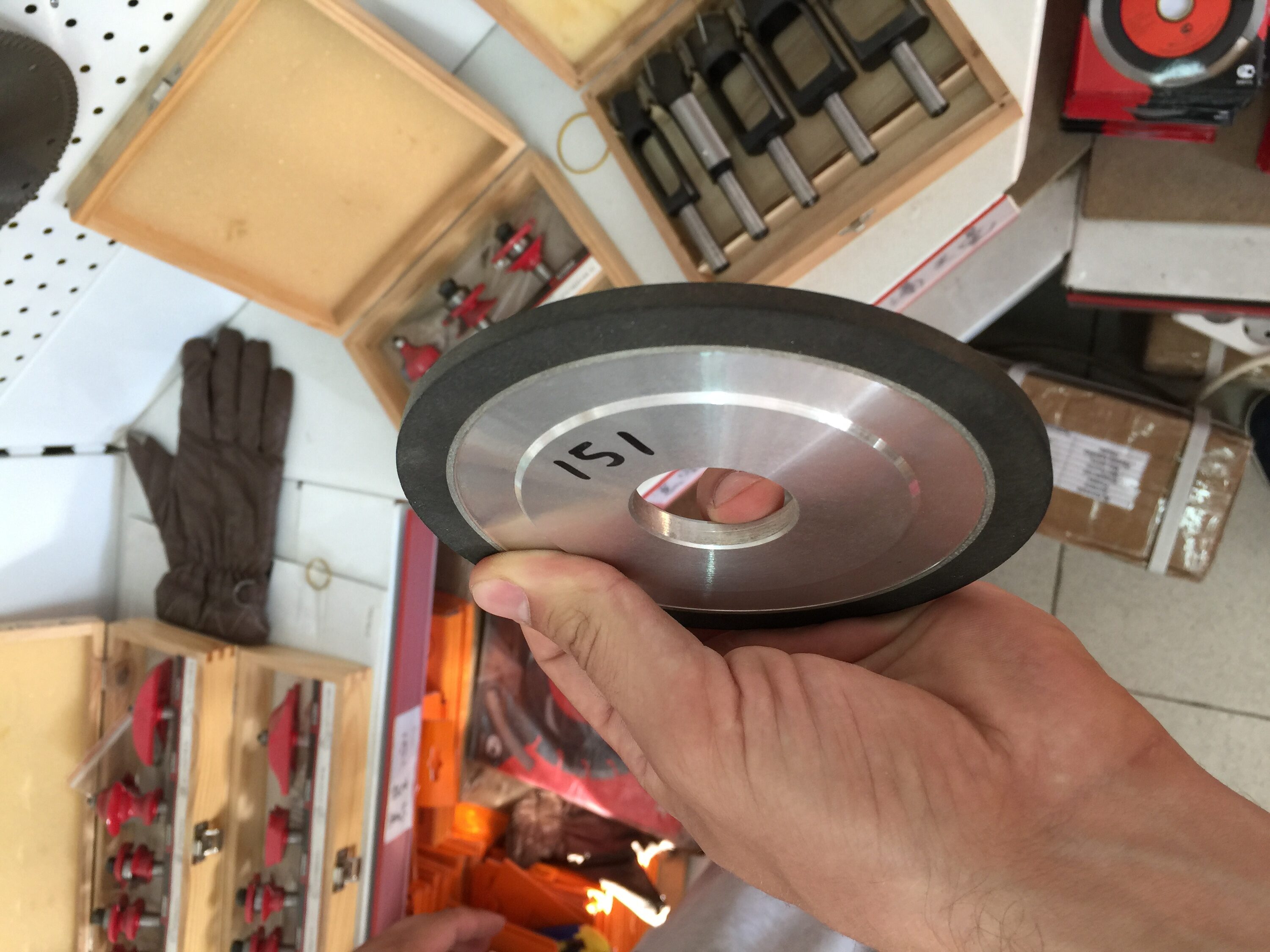

Колеса из КНБ

CBN означает кубический нитрид бора. Колеса CBN представляют собой сбалансированные круги, покрытые абразивом, которые служат очень долго. Я хотел сказать навсегда, но, наверное, это не так. Но даже при регулярном использовании они меня, скорее всего, переживут, в отличие от дешевых оксидных дисков, которые нужно часто менять.

У меня есть два заточных круга из CBN на низкоскоростной шлифовальной машине. Один круг представляет собой точильный круг из CBN с зернистостью 180, а другой — CBN с зернистостью 80 для шлифовального круга. Круг с зернистостью 80 используется для придания формы инструментам, а круг с зернистостью 180 используется для более тонкой заточки.

Как я отмечал в своей статье «Настройка системы заточки Vari-Grind», я рекомендую прикрепить резиновые ножки к основанию вашей системы заточки, если это мобильное устройство. Резиновые ножки уменьшат вибрацию и предотвратят перемещение системы.

Кроме того, отличным дополнением, облегчающим очистку металлических опилок, являются магниты. Эти сильные магниты могут быть прикреплены непосредственно к деревянной основе системы заточки. Оберните дополнительный магнит вощеной бумагой и прикрепите установленный магнит, чтобы потом легко удалить металлическую пыль над мусорным ведром.


Приспособление для заточки

Если вы овладели искусством ручной заточки зубьев чаши, я восхищаюсь вами. Это задача не для простых смертных. Когда я затачиваю свои инструменты, я хочу двух вещей; постоянно заточенный угол скоса и небольшой расход инструментального материала. Эта система очень хорошо справляется с обеими задачами. Я могу подойти к шлифовальному станку, и парой оборотов запястья моя чаша станет идеальной с минимальными усилиями и потерями.

Я использую систему Oneway Vari-Grind Sharpening System, состоящую из направляющих и направляющих, которые крепятся к точильному станку, чтобы поддерживать постоянный опыт каждый раз при заточке инструментов для токарной обработки деревянных чаш.

Наряду с системой Oneway, я использую насадку Oneway Wolverine Vari-Grind, чтобы получить идеальный угол заточки каждый раз, когда я подхожу к шлифовальному станку.

Вся система Oneway Vari-Grind Sharpening доступна в комплекте, который включает в себя все необходимое для установки приспособления для заточки.

Oneway также производит зажимное приспособление Wolverine большего диаметра для выдолбленных чаш большего диаметра. Это необходимо, если вы точите долблами диаметром 3/4 дюйма или больше.


Система для заточки Robert Sorby ProEdge Plus (Deluxe)

Система заточки Robert Sorby Proedge Plus является отличным вариантом системы заточки.Это устройство является автономным и очень простым в использовании.

Я рекомендую приобрести приспособление для заточки Long Grind Jig и направляющую Sorby Proset для заточки профилей долбежа со стреловидной чашей.

Кроме того, поскольку в этой системе используются ленты, которые необходимо будет заменить, я рекомендую приобрести по крайней мере одну дополнительную ленту для придания формы зернистостью 60 и одну дополнительную ленту для заточки 120.


Система для заточки Tormek

Еще одним вариантом токарно-заточной станции является Tormek T-8 Wood Turner’s Package.Эта система заточки включает в себя мокрый круг для точных и точных результатов заточки.

Хотя это более совершенная система, многие токарные станки получают хорошие результаты при заточке с помощью Tormek.


Ручная заточка

В дополнение к станку для заточки, ручные точильные станки необходимы для легкого придания формы заданному инструменту. Заточные точильные станки — отличная альтернатива, когда инструмент нужно слегка подточить, а не возвращать каждый раз к шлифовальному станку, который снимает больше стали с инструмента.Алмазный точильный камень

Еще один важный инструмент, который необходимо иметь под рукой, чтобы получить максимальную отдачу от ваших скребков, — это инструмент для полировки. Инструмент для полировки изготовлен из закаленной стали, и, просто «потянув заусенец» по краю круглого скребка, вы можете превратить скребок в режущий инструмент, который делает очень чистые гладкие срезы.

Приспособление для заточки фрез Oneway Easy-Core System

Наконечник одностороннего лезвия необходимо часто затачивать, и самый простой способ правильно удерживать малый наконечник резака и подносить его к заточному диску — это использовать специальное приспособление для заточки резака.

Если вам нужна дополнительная информация об оборудовании для отбора проб, обязательно ознакомьтесь со страницей «Рекомендуемое оборудование для отбора проб».


Твердосплавный наконечник для заточки

Алмазный камень с высокой зернистостью можно использовать для заточки твердосплавных наконечников фрез. Никогда не пытайтесь затачивать твердосплавные наконечники на точильном круге из эльбора, камня или оксида алюминия.

Притирочная жидкость

также необходима для смазки поверхности алмазного бруска при заточке твердосплавных наконечников фрез.

< Руководства по рекомендуемому оборудованию

.

Оставить комментарий
