Толщина пеноплекса для лоджии: Утепление лоджии в городской квартире, утепление балкона изнутри пошаговая инструкция

Опубликовано в Разное
/
5 Июл 1990

Содержание

Утепление лоджии в городской квартире, утепление балкона изнутри пошаговая инструкция

Содержание статьи:

Лоджии в городских квартирах нашей страны, как правило, используются нерационально. В условиях, когда несколько месяцев в году стоит минусовая температура, холодное помещение лоджии не просто становится бесполезным пространством, которое со временем захламляется, но и дополнительным источником теплопотерь. «Холодный склад» не только ворует квадратные метры, но и тепло из квартиры. Единственный способ прекратить отапливать улицу — это утеплить лоджию. Всем знакома ситуация, когда центральное отопление не справляется с суровыми зимами и в ход идут обогреватели, которые круглосуточно потребляют электроэнергию и сушат воздух. Постоянные проветривания и обогрев не лучший способ регулирования климата в квартире и зачастую становится причиной простудных заболеваний.

Существует ряд и других недостатков, которые влекут за собой открытые лоджии круглый год: постоянные сквозняки, пыль, шум машин и вредные выбросы – это неотъемлемый список раздражающих факторов, которые получает житель мегаполиса в довесок к лоджии.

Особенно актуальной эта проблема становится для владельцев квартир, окна которых выходят на проезжую часть загруженных улиц.

Задавая себе вопрос: «стоит ли утеплять лоджию?», необходимо помнить о главном – лоджия это дополнительные квадратные метры в вашей квартире, которые могут стать теплым и комфортным пространством для жизни. Обустройство совмещенной лоджии позволяет решить самые насущные проблемы именно вашей семьи. При утеплении лоджии вы можете получить расширение детской комнаты или кухонной зоны, рабочий кабинет или комнату отдыха, домашнюю мастерскую или даже зимний сайт – все зависит от ваших потребностей и фантазии.

Утепление часто путают с остеклением и внутренней отделкой, которое лишь на 5-7 градусов повышает температуру по-сравнению с улицей. Почему нужно утеплять стены, пол и потолок? Ответ прост: дело в том, что лоджия при проектировании дома не была предназначена для проживания и максимального сбережения тепла.

Парапет, боковые стены, плита пола и потолка существенно отличается по толщине и составу от фасада основного здания. Становясь частью квартиры, стены лоджии перестают удовлетворять «Строительным Нормам и Правилам» (СНиП 23-02-2003 «Тепловая защита зданий») по такому параметру как сопротивление теплопередаче. Зимой в такой комнате будет холодно, а на наружной стене лоджии может возникать конденсат и плесень.

Как раз для поддержания комфортной температуры и необходимо утепление современным теплоизоляционным материалом ПЕНОПЛЭКС®, который позволит превратить лоджию, в уютный и любимый уголок вашего дома.

Утепление лоджии совмещенной с внутренним помещением квартиры (утепление обычной не совмещенной лоджией отличается только толщиной утеплителя и наружной отделкой) состоит из нескольких этапов:

  1. Остекление и герметизация швов

    При выборе окон лучше отдавать предпочтение известным и уже зарекомендовавшим себя на рынке торговым маркам. Необходимо помнить, что стеклопакет должен быть двухкамерным, не меньше 32 мм. При оформлении заказа на остекление не забудьте о доборных расширительных профилях, которые устанавливаются сверху и по бокам (слева, справа) конструкций. Они необходимы для последующего монтажа утеплителей и отделки. Швы необходимо тщательно обработать монтажной пеной

    (фото 1). После установки пластиковых окон лоджия становится более привлекательной и комфортной, но не теплой. Поэтому после остекления самое время перейти ко второму этапу.

  2. Утепление ПЕНОПЛЭКС® 35.

    Теплоизоляция лоджии невозможна без качественного утеплителя, такого как ПЕНОПЛЭКС® 35. Небольшая толщина и превосходные теплоизоляционные свойства материала идеально подходят для утепления небольших пространств и позволяют сохранить желанные сантиметры.

    Кроме того, утеплитель ПЕНОПЛЭКС® отвечает всем требованиям пожарной безопасности, он абсолютно экологичен и рекомендован для утепления внутренних поверхностей здания.

    Для утепления совмещенной лоджии вам потребуется ПЕНОПЛЭКС® 35, толщиной 40-60 см. (для несовмещенной не менее 20-40 мм.). Для устройства совмещенной лоджии с пространством комнаты и для наиболее северных районов нашей страны, рекомендуется выбирать ПЕНОПЛЭКС® толщиной 50 мм. Утеплитель крепится при помощи пластиковых «грибов» к основным поверхностям: боковым стенам; фасадным стенам; полу и потолку, а стыки тщательно обрабатываются монтажной пеной. Для удобства можно использовать специальный пистолет, так как он оставляет меньше нежелательных пустот. Главное требование к составу пены — отсутствие толуола, который растворяет ПЕНОПЛЭКС®. Как правило, зимние пены и универсальные содержат толуол, а летние нет.

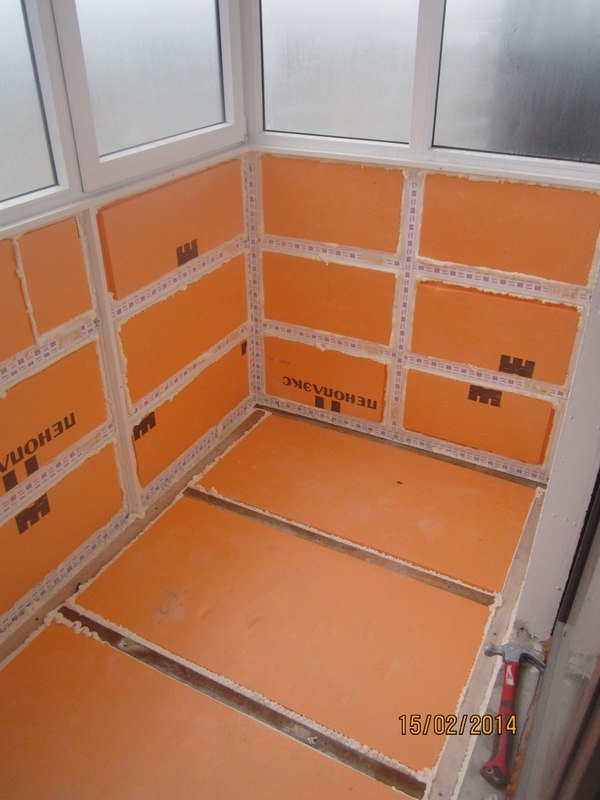

    Стыки между плитами теплоизоляции
    ПЕНОПЛЭКС
    ® проклеиваются обычным скотчем (фото 2).


  3. Пароизоляция

    Пароизоляция очень важный этап в утеплении лоджии, она предназначена для того, чтобы пары из воздуха помещения не проникали в зону соприкосновения утеплителя ПЕНОПЛЭКС® и бетонной или кирпичной стены. Кроме того, слой пароизоляции служит дополнительной теплоизоляцией. При внутреннем утеплении, ни в коем случае, нельзя устанавливать пароизоляцию с «холодной стороны» утеплителя, между теплоизоляцией и стеной – это может привести к образованию конденсата и влаги.

    Для создания наиболее эффективной конструкции, крепится пароизоляционный и фальгированный слой. Подойдет фольгированная ПЭ пленка или фольгированный вспененный ПЭ толщиной 3 мм. Пароизоляция крепится на все утепленные конструкции с помощью полиуретанового клея или на двухсторонний скотч. Пароизоляция ставится в стык, а стык между полотнами пароизоляциии конструкциями проклеивается металлическим скотчем. Такой «пирог» создает «эффект термоса»

    (фото 3) и прекрасно сохраняет заданный температурный режим. Зимой на такой лоджии всегда будет тепло и уютно, а в летнюю жару воцарится приятная прохлада.

  4. Утепление пола

    Утепление пола на лоджии заслуживает отдельного внимания. Существует несколько вариантов теплоизоляции: создание утепленного пола с деревянной основой, утепление с заливкой бетонной стяжки или заливка бетонной стяжки с электрическим обогревом.

    При теплоизоляции пола необходимо учитывать, что материалы, применяемые для этих целей, должны выдерживать повышенные нагрузки, а значит обладать высокой прочностью на сжатие и прочностью к деформации. Для теплоизоляции полов минераловатные утеплители не используются вообще, так как под давлением разрушаются и начинают проводить тепло. ПЕНОПЛЭКС® благодаря своей закрыто- ячеистой структуре способен выдержать любые нагрузки и идеально подходит для теплоизоляции полов.
    При монтаже пола нужно учитывать ряд рекомендации. Основание пола по плитам
    ПЕНОПЛЭКС®
    может быть:
    *из стяжки:
    Толщина стяжки 4 см. Между вертикальной стеной и стяжкой необходимо оставить температурный зазор 1 см. Для его устройства достаточно перед заливкой стяжки установить по периметру полосу из вспененного ПЭ толщиной 1 см. После затвердевания стяжки укладывается керамическая плитка на плиточный клей.
    * деревянные лаги;
    Укладываются лаги в продольном направлении и фиксируются монтажной пеной. По лагам устраивается сплошной настил из шпунтованной доски.
    *из стяжки с электрическим обогревом;
    Теплоизоляционные плиты ПЕНОПЛЭКС® укладываются на панель перекрытия. Непосредственно по ним выполняется конструктив «теплого пола» (согласно рекомендациям производителей).

    Нужно заметить, что пол с подогревом является одним из наиболее эффективных решений по обогреву лоджии. Системы теплого пола генерируют тепло, а ПЕНОПЛЭКС® отвечает за сохранение этого тепла в пространстве лоджии и предотвращает выход за её границы. С учетом того, что утеплитель только сохраняет тепло, а не генерирует его, вам нужно позаботится о появлении на лоджии источника энергии. Так как трубы центрального отопления выносить на лоджии категорически запрещено (см. Жилищный Кодекс РФ) существует ряд альтернативных решений. К ним можно отнести собственно системы «теплого пола», различные электронагреватели (электрокамины, масляные обогреватели, электрические конвекторы) или такой экзотический способ как «кондиционер», усовершенствованный для работы в зимний период.

    Важно помнить, что какой бы способ обогрева лоджии вы не выбрали, начинать нужно с правильного утепления. Только в таком случае лоджия сможет стать частью жилого пространства, а системы нагрева будут работать эффективно. Выбирая теплоизоляцию ПЕНОПЛЭКС®, вы навсегда избавитесь от дополнительного источника холода, пыли и шума в вашем доме, а новое пространство добавит всем домочадцам радости и простора для творчества.

Возврат к списку

Какая толщина пеноплекса для утепления лоджии: технология утепления

Данный материал – это вспененный полистирол в плитах, который создан методом экструзии. Он идеально подойдет, если необходимо произвести качественное и правильное утепление лоджи пеноплексом, при чем предполагается выполнение всех действий своими руками. В данном случае пригодятся его отличные изоляционные характеристики, сравнительная простота монтажных операций.

Что понадобится приобрести для теплоизоляции лоджии своими руками

Приведем список расходных материалов, которые понадобятся для производства работ:

  • Полистирол в плитах «Пеноплекс». Из него будет создан основной слой изоляции.
  • Гипсокартоном формируется внешняя ровная поверхность. Также допустимо использование гипсоволокнистых или стекломагнезитовых аналогов. Любые варианты листов должны выбираться с учетом обеспечения хорошей влагостойкости.
  • Готовая сухая строительная смесь для выравнивания пола.

  • Пленка пароизоляционная с фольгированным слоем.
  • Пена строительная монтажная. Рекомендуется приобретать только такое средство, которое не содержит толуол.
  • Направляющие (рейки) и крепежные (саморезы) элементы.

Технология утепления лоджии пеноплексом своими руками

В каждом конкретном случае набор методик будет отличным. Придется учитывать определенные варианты декоративного оформления, особенности строения. Но  следующий алгоритм можно использовать в качестве примера, с внесением в него необходимых изменений:

  • Производится удаление всех внешних слоев пола, стен.
  • Монтируются оконные блоки. Строительной пеной герметизируются все стыки.
  • С использованием дюбелей и пластиковых тарельчатых насадок к стенам и потолку крепится пеноплекс. Крупные стыки заливаются строительной пеной. Щели между плитами заклеиваются качественным скотчем.
  • Фольгированной стороной вовнутрь помещения к ним крепится пароизоляционная пленка. Для этой операции необходимо использовать клеящий состав на основе полиуретана, не способный повредить пеноплекс. Стыки между этими элементами закрываются металлизированным скотчем.
  • Стяжку для лоджии можно создать из сухой смеси с толщиной 4-5 см. Нужно оставить между ней и стенами технологический зазор 0,8-1 см. Он необходим для предотвращения появления трещин при колебаниях температуры.
  • На пароизоляционную пленку с креплением к основной части стены устанавливаются деревянные брусья. Они «зашиваются» гипсокартоном.

Как не трудно убедиться, все перечисленные операции вполне может сделать любой человек своими руками. Чтобы исключить возможные ошибки из-за отсутствия предыдущего опыта, надо использовать следующие рекомендации:

  • На лоджии могут устанавливаться разные отопительные и осветительные приборы, средства коммуникации. Соответствующие инженерные сети устанавливаются до производства отделочных работ.
  • Не надо создавать пароизоляционный слой между пеноплексом и основной стеной. Это решение будет стимулировать накопление конденсата в соответствующей скрытой области.
  • Если деревянные рейки, или другие элементы обрешетки скрыть в толще изоляционного слоя, то это ухудшит его эффективность.
  • Для таких каркасов не надо использовать металлические направляющие. Подобные варианты создадут благоприятные условия для проникновения холода внутрь помещений.

Как рассчитать толщину плит пеноплекса

Своими руками можно выполнить самые разные работы. В том числе доступен самостоятельный расчет толщины слоя изоляции из пеноплекса. Для конкретизации расчетов сделаем следующие допущения:

  • Расположение здания: Москва. По действующим нормам для этого города коэффициент теплового сопротивления стен в жилом здании должен быть не менее 3,14 м. кв. на гр. Цельсия/ Вт.
  • Основная стена: два кирпича. Сопротивление теплопередаче ее будет составлять 0,99 м. кв. на гр. Цельсия/ Вт.

Таким образом, для данных климатических условий необходимо улучшить имеющиеся изоляционные показатели на следующую величину: 3,14-0,99=2,15 м. кв. на гр. Цельсия/ Вт. При коэффициенте теплопроводности пеноплекса 0,028 потребуется следующая итоговая толщина плиты: (2,15*0,028)*100=6,02 см.

Если своими руками производить расчеты неудобно, или не хватает исходных данных, то можно использовать специальные программы, «калькуляторы». Они размещаются на специализированных сайтах продавцов пеноплекса.

Какой толщины взять утеплитель, чтобы на балконе было тепло в мороз: хватит ли «пятерочки Пеноплекса» | Фишки Ремонта

Не хочу вас расстраивать, но «пятерочка» и даже «десяточка» Пеноплекса плохой вариант для нормального утепления балкона. Ради своего здоровья и здоровья семьи, забудьте об использовании экструдированного пенополистирола в утеплении стен. У него другое назначение. Особенностям материалов я посвятил отдельную статью.

Для общего понимания вопроса начнем с теории, а потом определимся с конкретной толщиной утеплителя.

При недостаточном утеплении появляется плесень

При недостаточном утеплении появляется плесень

Для нормальной эксплуатации дома материалы стен должны обладать паропроницаемостью, иначе говоря «дышать». Бетон, кирпич, штукатурка — все они «дышат», а вот экструдированный пенополистирол «не дышит». Если вы уложили его слишком тонким слоем, вообще приходит беда.

Представьте себе на минуту такую ситуацию, вы утеплили балкон Пеноплексом. Решили сэкономить и взяли плиты, скажем, толщиной пять сантиметров. На самом деле не так важно сколько вы сэкономили. Важно то, что слой недостаточный для утепления.

Балкон закрыт. Пришла зима. Стены, с содержащимися в них парами влаги, промерзли. Когда вы выходите на лоджию, там уже некомфортно. Холодно. Чтобы прогреть ее, открыли дверь, а может поставили нагреватель.

Температура поднялась. Пеноплекс прогрелся на всю толщину. Начала нагреваться несущая стена. Присутствующие в ней пары жидкости растаяли. Влага не может уйти наружу — промерзшая с улицы стена не пускает. Уходить излишкам влаги внутрь не дает Пеноплекс. Жидкость конденсируется на границе стены и утеплителя. Один, второй, третий … десятый цикл и появляется плесень. Чтобы этого избежать, нужно выполнить как минимум два условия:

  • Утеплять лоджию паропроницаемыми материалами.
  • Выбирать толщину утеплителя так, чтобы избежать конденсации влаги в стене.

Универсальной толщины утепления нет и быть не может. Каждый случай индивидуален. Для расчета воспользуемся формулой из СНиПа по строительной теплотехнике. Я понимаю, что документ старый, а выдирать проверочную формулу из общего расчета не совсем корректно. Но при проектировании она всегда выручает, когда нужно быстро прикинуть теплотехнику. Поможет и вам в расчете утепления балкона. По крайней мере это лучше, чем делать, как «одна бабка сказала».

Воспользуемся формулой:

Пример расчета утепления стенки балкона

Пример расчета утепления стенки балкона

Все значения величин вы найдете в СНиПе. Но коэффициент теплопроводности утеплителя лучше брать из технических характеристик конкретного материала. Я показал пример расчета утепления бетонной стенки лоджии толщиной 16 см. Мы получили минимальную толщину утеплителя 13 см. Даже по этим цифрам видно, что о «пятерочке» Пеноплекса и речи не идет.

Если советчики рекомендуют взять «стандартную» толщину теплоизоляции, лучше проверьте этот «стандарт» сами.

Оцените пост и подпишитесь на КАНАЛ.

Вам также будут интересны материалы по теме:

Как комнате с балконом бесплатно и без последствий добавить квадратный метр полезной площади

Убираем оконные четверти: как расширить проем и не обрушить перекрытие

Стоит ли делать ремонт своими руками? Рассказываю почему я отказался от услуг строителей

Утепление балконов и лоджий: обзор и сравнение материалов

Утепление балконов и лоджий: обзор и сравнение материалов

В борьбе за полезную площадь квартиры, балкон и лоджия отошли от своего первичного назначения быть подсобными помещениями. Они давно превратились в полноценные квадратные метры, которые обеспечивают дополнительное жилое пространство. И сделать их таковыми позволяет установка стеклопакетов и, конечно, утепление.

Существует достаточно много теплоизоляционных материалов, позволяющих быстро и качественно утеплить балкон своими руками. Главная конкурентная борьба, все же, ведется между тремя. Это:

  • Обычный бесперессовой пенопласт ПСБ;
  • Экструдированный пенополистирол XPS;
  • Новый утеплитель ПИР или PIR-плиты.

Каждый из них имеет свои технологические и эксплуатационные особенности. Это и является главным ориентиром выбора того или иного утеплителя. Предлагаем вашему вниманию обзор самых популярных теплоизоляционных материалов для обустройства теплого и комфортного балкона или лоджии.

Пенопласт ПСБ: как выбрать для балкона

Пенопласт ПСБ — один из первых утеплителей, который начали использовать для утепления балконов и лоджий. По сути, он представляет собой полистирольные шарики с воздухом внутри, которые склеиваются между собой под небольшим давлением. В итоге получается плита с довольно хрупкой структурой, что ограничивает способ и место ее применения.

Лучшим образом пенопласт ПСБ подойдет для утепления лоджий или балконов снаружи. Это связанно не только с хрупкостью материала, но и с его увеличенной толщиной. Если утеплитель монтировать изнутри, то он «съедает» площадь, ради которой и проводится данное мероприятие.



Выбираем ПСБ пенопласт для утепления балкона

При выборе пенопласта для утепления жилых помещений (включая балконы и лоджии), обязательно стоит отдавать предпочтение плитам, в маркировке которых присутствует обозначение «С». Оно указывает на наличие в составе полистирола антипиренов. Эти добавки придают материалу свойства самозатухания. Хотя от пожара подобный состав не защитит, но и не сможет стать его первопричиной. А это главное.

Вторым критерием выбора является плотность. В маркировке она присутствует в виде цифирного обозначения и определяется в кг/м3. Обычно для балконов используются плиты плотностью 15-25 кг/м3. Чем больше плотность – тем ниже хрупкость плиты. Самые прочные плиты имеют плотность 35-50 кг/м3. Но и цена такого материла, соответственно, выше.

Толщина – важный параметр, исходя из которого и определяются теплоизоляционные свойства материала. Наиболее распространенный диапазон толщины пенопласта для утепления балкона – 20-50 мм. От толщины и плотности зависит и сфера применения той или иной плиты:

  • Пенопласт ПСБ-С-15 20 мм — это экономичное решение для внутреннего утепления балконов по лагам, где в качестве ограждающей конструкции используется бетонная плита. Материал монтируется при помощи монтажного клея или специализированной пены с использованием пластиковых дюбелей. Допускается монтаж на потолках, где материал не отнимает много полезной площади.
  • Пенопласт ПСБ-С-15 50 мм — используется для утепления балконов и лоджий снаружи. За счет повышенной толщины обеспечит хорошую теплоизоляции даже при тонких перегородках.
  • Пенопласт ПСБ-С-25 Фасадный 50 мм — характеризуется высокой изолирующей способностью и прочностью. Его можно использовать для монтажа на балконах первых этажей с высоким риском механических влияний.

Как утепляют пенопластом ПСБ снаружи?

Инструкция наружного утепления балконов плитами ПСБ не отличается от проведения фасадной теплоизоляции. Плиты крепятся к основанию перекрытия на специализированный клей. Дополнительно фиксируется пластиковыми дюбелями с увеличенной шляпкой. Перед монтажом на минеральные поверхности обязательно проводится гидроизоляция, предотвращающая проникновение влаги в структуру основания.

Для защиты от механических нагрузок и других внешних факторов, пенопласт ПСБ-С нуждается в дополнительной отделке. В качестве отделки может использоваться декоративная штукатурка с предварительной гидроизоляцией. Более высокая эстетичность достигается за счет обшивки теплоизолятора виниловым или акриловым сайдингом.

Экструдированный пенополистирол для балконов и лоджий

Экструдированный пенополистирол – это тот же пенопласт, но изготовленный по другой технологии. Сырье подают через формовочный аппарат (экструдер), который уплотняет плиту. Таким образом достигается однородная плотная структура с повышенной механической прочностью. Плиты экструдированного полистирола легко выдерживают нагрузки от ходьбы и других механических влияний, практически не дают усадку.

Преимущества экструдированного полистирола выражаются в следующем:

  • отличная изоляция даже при малых толщинах – 2-3 см.
  • нулевая гигроскопичность;
  • паронепроницаемость;
  • простота монтажа.

Благодаря таким особенностям, материал пригоден для теплоизоляции помещений изнутри. Часто именно такое утепление балконов и лоджий под ключ выполняют мастера. Хотя простая технология монтажа позволяет сделать это своими руками.

Существует довольно много производителей XPS-полистирола. Несмотря на это, провести утепление балкона Пеноплексом или Tехнониколем можно одинаково хорошо, если материал был приобретен у надежного поставщика и имеет сертификаты, подтверждающие качество. Мы же рекомендуем использовать для теплоизоляции:

  • ТЕХНОНИКОЛЬ CARBON ECO 1200х600х20 мм — для помещений с небольшой площадью. За счет малой толщины достигается качественное утепление стен без «съедания» площади. Данные плиты монтируется встык. Для более качественной теплоизоляции рекомендуется запенить место соединения.
  • ТЕХНОНИКОЛЬ Техноплекс 1180х580х50 мм– это хороший выбор для утепления как стен, так и полов с потолками изнутри балкона. Увеличенная толщина позволяет усилить теплоизолирующий эффект и дополнительно повысить шумопоглощение со стороны улицы. Наличие пазогребневого замка позволяет избежать мостиков холода через стыки.
  • ТЕХНОНИКОЛЬ CARBON ECO 1180х580х100 мм – выбор для просторных и отапливаемых помещений. Если у вас снесен блок, а балкон или лоджия являются частью комнаты или кухни – эта марка экструдированного пенопласта будет оптимальным вариантом. Такой пенопласт гарантирует отсутствие проникновения холода со стороны улицы и утечки тепла со стороны помещения. При соблюдении инструкции утепления балконов изнутри, он позволит получить гарантированно высокий результат.

PIR-плита – обзор и особенности утепления балкона

PIR-плита – представляет собой инновационный материал, используемый для эффективного утепления внутренних помещений. Производится он на основе полиизоцианурата. Этот химический реактопласт характеризуется достаточно высокой прочностью и безусадочностью за счет химически упрочненного молекулярного соединения структуры. Вместе с тем, плита ПИР характеризуется пористостью. Поры закрытые, что обеспечивает:

  • повышенную теплоизоляционную способность;
  • шумопоглощение;
  • отсутствие гигроскопичности;
  • отсутствие паропроницаемости.

Все эти критерии важны при утеплении балкона изнутри.

Некоторые компании выпускают специализированную линейку материалов для утепления лоджий или балконов. Одним из таковых является Технониколь. От этого бренда разработана PIR-плита LOGICPIR Балкон L. Конструктивно, такая плита представляет собой трехслойный материал. Сердцевина — реактопласт полиизоцианурат. Лицевые поверхности – алюминиевая фольга повышенной плотности. Рассмотреть можно этот утеплитель для балкона на фото.



Благодаря особенности сэндвич-конструкции, плита отлично отражает тепло вовнутрь помещения, а холод – наружу. Кроме того, плита по четырем сторонам имеет L-образную кромку. При монтаже достигается качественная состыковка без образования в последующем мостиков холода. Таким образом достигается уникальная до сегодня теплоэффективность с коэффициентом теплопроводности – 0,021 Вт/м2*К.

Монтаж ПИР-плит не отличается от крепления обычного или экструдированного пенополистирола. Крепление производят на предварительно выровненные стены. Для фиксации используются дюбели-грибки с увеличенной шляпкой и пластиковым гвоздем.

Придать форму такой плите можно легко, используя обычный режущий инструмент. После обустройства всех поверхностей, стыки рекомендуется дополнительно проклеить алюминизированным скотчем. Оставшиеся зазоры можно запенить. Для запенивания лучше использовать пистолетную монтажную пену SOUDAL. Она дает экономичный выход из баллона, имеет низкое вторичное расширение и качественно герметизирует зазоры.

Что лучше для утепления балкона: пенопласт, экструдированный пенополистирол или Пир-плита?

Так что лучше выбрать: ПСБ полистирол, экструдированный пенопласт или PIR плиту? Ответ на поставленный вопрос индивидуальный и зависит от комплекса критериев.

  1. Маленькая площадь балкона или лоджии. Для утепления небольших помещений наиболее рациональный выход – делать это снаружи. При этом обычный беспрессовый пенопласт справляется с поставленной задачей «на отлично». Вы можете выбрать оптимальный тип материала по толщине и плотности, за счет чего на балконе будет уютно и тепло.
  2. Нормальный размер балкона позволяет использовать метод внутреннего утепления. В целях экономии пространства подойдут плиты из экструдированного полистирола. Они без проблем могут использоваться на полах и не нуждаются в усиленной защите.
  3. Отапливаемые балконы и лоджии требуют от теплоизоляционного материала максимум эффективности. По этой причине выбор очевидно падает на PIR-плиту. Отражающая способность и невероятно низкий коэффициент теплопроводности позволяют сэкономить на отоплении дома. Особенно, если балкон является продолжением комнаты, кухни или обустроен под личный рабочий кабинет.

В целом, каждый для себя может выбрать теплоизоляцию, исходя из собственных соображений. Наиболее важные критерии оценки мы вынесли в таблицу.

Таблица. Сравнение утеплителей из пенопласта


Теплоизоляционный материал

Теплопроводность

(Вт/м2*К)

Прочность на сжатие

(кПа)

Паропроницаемость

(мг/м*ч*Па)

Водопоглощение (за сутки погружения в воду)

отражение ИК-излучения
Плиты ПСБ-С 0,04-0,05 от 50 до 300 (зависит от плотности) 0,023 2-4% нет
Экструдированный пенопласт 0,03-0,04 от 400 до 700 0,015 0,2% нет
Pir Плита 0,021-0,023 от 100-120 0 0,03% 96-98%



Говоря о цене утеплителей, то наиболее дорогими являются PIR-плиты. Но они обеспечивают небывалый комфорт в помещении и позволяют в последующем существенно сэкономить на отоплении. Если же балкон будет выполнять функцию подсобного помещения, то вполне можно обойтись и экструдированным или безпрессовым полистиролом. От себя можем добавить: даже за небольшие деньги всегда можно найти отличную альтернативу, которая сможет удовлетворить потребности хозяев дома в теплом балконе или лоджии.

Утепление балкона и лоджии пеноплексом своими руками

В последнее время очень популярно стало утеплять балконы или лоджии, делая их продолжением жилых помещений. И для этого вовсе не требуется приглашать специалистов, переплачивая деньги. Это совсем несложная процедура, которую осилит любой мужчина, умеющий держать в руках молоток и ножовку, ну, и еще пару инструментов.

Несмотря на огромный выбор утеплителей на современном рынке строительных материалов, для утепления балкона или лоджии лучше всего подходит пеноплекс – экструдированный пенополистирол. Это современный материал, обладающий низким коэффициентом теплопроводности, не испускающий токсичных веществ, не впитывающий влагу, хорошо сопротивляющийся деформации, не подверженный гниению, не разрушающийся со временем и не теряющий в процессе эксплуатации своих свойств. К тому же он имеет такой дополнительный бонус как хорошая звукоизоляция. Еще он легок, легко режется и, как следствие, очень удобен при работе.

Потолок

До начала работы приготовьте необходимый инструмент и материал. Не забудьте, что еще понадобится пароизоляция, металлизированный скотч, армированный или простой скотч, монтажная пена, монтажный клей или грибки для крепления утеплителя, саморезы, анкера и инструменты, которые обеспечат надежный результат.

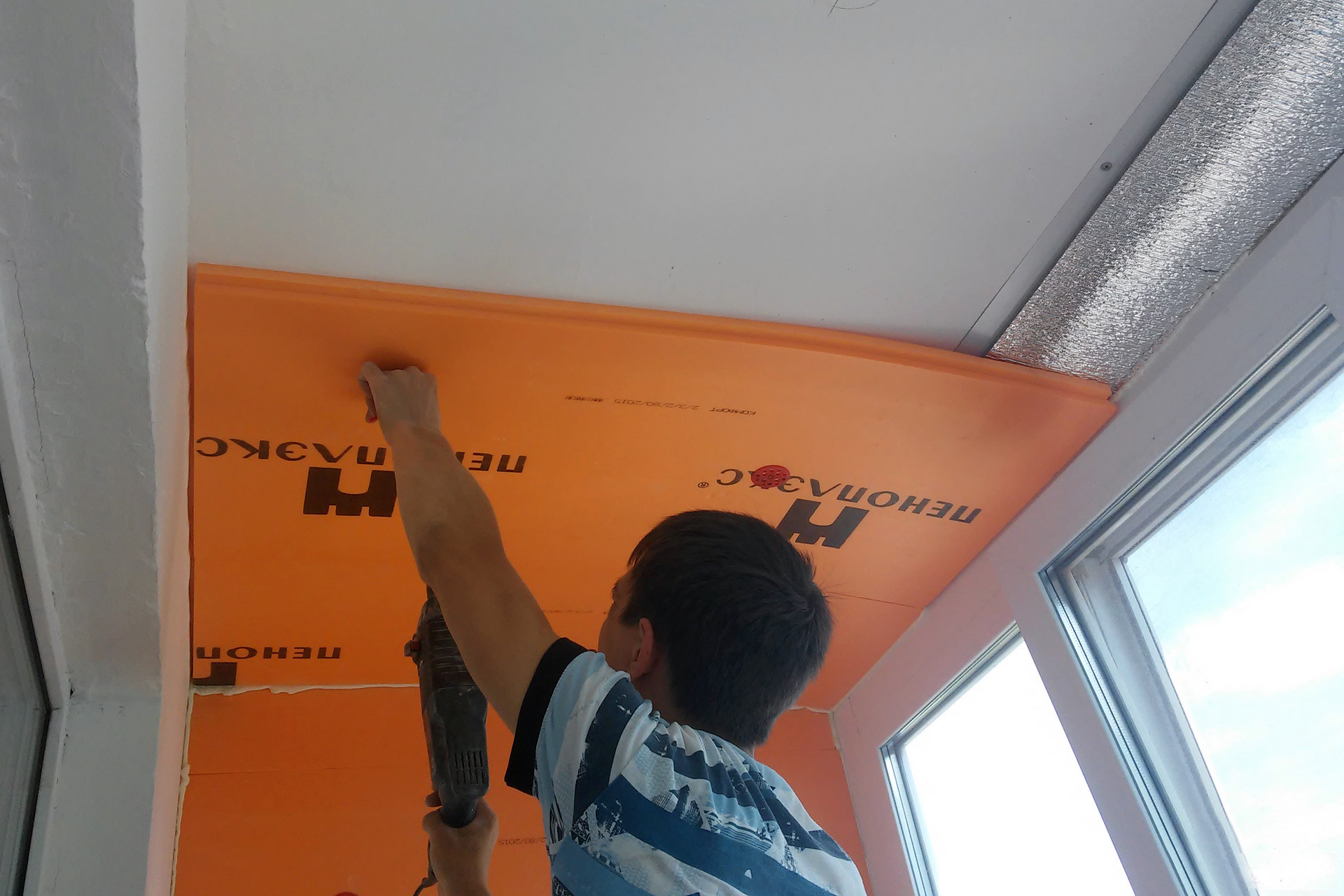

Начать утепление можно с потолка. Единственная сложность на этом этапе – то, что придется работать, задирая голову вверх. Листы к потолку крепятся либо с помощью монтажного клея, либо с помощью т.н. грибков – больших пластиковых креплений, похожих на кружок от старой лыжной палки, которая не давала палке глубоко проваливаться в снег. Под грибки сначала просверливают отверстие, а потом вгоняют штырь в центр грибка, фиксируя таким образом лист пеноплекса. На листах пеноплекса есть специальные монтажные выемки, листы как бы вставляются один в другой, и крепление получается более надежным.

Толщина пеноплекса варьируется от 20 до 100 мм. Для балкона или лоджии не достаточно 20 мм, лучше взять два листа по 20 мм и постелить их в шахматном порядке в два слоя, чтобы середина листа верхнего приходилась на стык нижних. Так мы уменьшим возможность образования мостиков холода и точно обеспечим хорошую теплоизоляцию. Сделав первый слой, пройдите пеной по стыкам, а потом, для надежности, проклейте их скотчем. То же самое следует повторить, уложив второй слой. Или же брать толщину 50 мм, что должно быть надежно, и по жесткости лучше.
Напомню, что пеноплекс прекрасно режется обычным офисным ножом, потому не должно возникнуть проблем с подгонкой по размерам. Ширина листов, как правило, 600 мм, длина может быть от 1200 до 2400 мм.

Утепление пола лоджии

После того, как потолок спрятан под листами утеплителя, приступаем к полу. Пол следует сделать до стен, в процессе рассказа сами поймете почему.

Иногда необходимо выровнять пол балкона или лоджии, прежде чем приступать к его утеплению. Для этого существует огромное количество специальных сухих смесей. Пол стал ровным (или был), и для начала на него необходимо уложить поперек бруски сечением 50х50 мм. Расстояние между брусками должно быть 600 мм для простоты монтажа пеноплекса на следующем этапе.

Итак, бруски отрезаны по длине, уложены, выровнены параллельно друг другу – теперь следует их прикрепить к полу. Делают это обычно анкерными болтами соответствующей длины. Для новостроек подойдут анкера в 120 мм. В старых домах следует брать более короткие, иначе попадете в гости к соседям.

Прежде, чем сверлить перфоратором пол, просверлите бруски сверлом по дереву или металлу (оно подойдет в данном случае). Расстояние между анкерами должно быть 70-80 см, т.е. для одного бруска, как правило, требуется сделать 2 отверстия. Если вам повезло и помещение шире 120 см – возможно, потребуется еще одно.

Помните, что необходимо сверху прикладывать усилие к бруску, закручивая анкер, поскольку такой вид болтов не является прижимным – он распорочный.

Когда кроткие бруски все прикреплены, пришло время заняться продольными, длинными брусками. Берем такого же сечения, отрезаем по длине, и кладем поверх поперечных. Обычно хватает трех (при стандартных размерах балконов или лоджий), поскольку оптимальное расстояние между ними – 40 см. Даже если крайние бруски не доходят до стены – не страшно, если остается 7-8 см, поскольку минимум 5 см заберет утепление стены, а затем еще отделка, не меньше 1 см, и остающиеся 1-2 см не критичны. Их не продавить, наступая на покрытие, даже человеку весом более 120 кг. Ведь поверх брусков будет еще лист ДСП. А затем еще отделочный слой чего-либо.

Бруски после укладки следует установить по уровню. Для этого будем работать с двумя крайними. Найдем самую высокую точку и закрепим этот брус к нижнему. Теперь с помощью клиньев, например для укладки ламината, выровняем второй продольный брусок относительно первого. Закрепляем и его. Теперь осталось произвести ту же самую процедуру с третьим, серединным. Только предварительно следует уложить утеплитель между коротких лаг, иначе потом сложно будет его просовывать между тремя верхними. Не забываем запенить стыки. Когда последняя продольная лага установлена как надо – крепим ее к нижним. Для крепления используем саморезы по дереву необходимой длины.

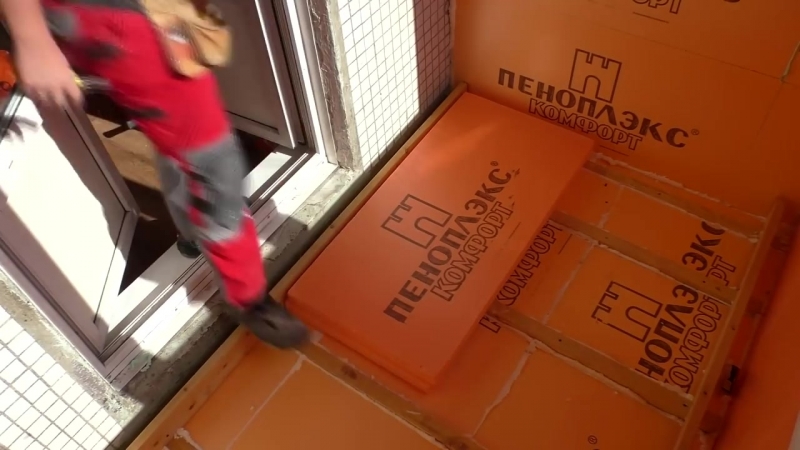

Теперь укладываем пеноплекс на верхний слой, он будет поперек нижнего. И так же проходимся пеной по стыкам. На каждый слой идут листы толщиной 50 мм, по толщине сечения лаг. Потом отрезаем листы ДСП нужного размера, стелим их на бруски и крепим к ним саморезами. Помним, что у нас есть некоторое расстояние(если это так) от стены до бруска, чтобы не попасть в пустоту. Следует оставить зазор в 2-3 мм между стенами и ДСП, в противном случае от влаги и перепадов температуры, что обычно для такого рода помещений, плита будет «играть» и тереться о стены, напоминая о себе неприятными звуками. Запениваем компенсационный зазор монтажной пеной и пол готов.

Стены

Теперь приступаем к стенам. Технология та же, что и с потолком. Когда утеплитель покрыл все намеченное пространство, не утепляем только смежную с квартирой стену для нормального теплообмена, следует поверх прикрепить пароизоляцию, которую лучше брать вспененную, с отражающей фольгированной поверхностью. Можно использовать пенофлекс. Ее следует приклеить к утеплителю, причем один кусок покрывает другой внахлест. В углах должны находится целые куски, пусть они у вас встретятся в 10-15 см от угла. Потом все места соединений пароизоляции проклеиваются специальным металлизированным скотчем, чтобы создать эффект термоса и предотвратить потери тепла. Отражающая сторона пароизоляции должна быть обращена внутрь, отражать тепло, возвращая его обратно в помещение.

Когда с пароизоляцией покончено, можно считать, что процесс утепления закончен. Дальше предстоит отделка, кому какая нравится – гипсокартон с любым покрытием поверх, панели ПВХ, вагонка. На пол, соответственно, можно стелить и ламинат, и линолеум, и паркет, и половую доску, и ковролин.

Теперь, когда вроде бы не очень сложный, но все же утомительный процесс позади, поздравьте себя с еще одним маленьким подвигом, результаты которого будут радовать вас и ваших близких долгие годы.

Видео «Утепление лоджии пеноплексом»

БАЛКОНЫ И ЛОДЖИИ: ОШИБКИ УТЕПЛЕНИЯ ИЗОЛОНОМ

Не первый год в сети продвигается опасная технология утепления лоджии изолоном толщиной 10 мм. Видео отзыв из Instagram о печальных последствиях этой технологии стал последней каплей, подтолкнувшей нас во всем разобраться. Мы проработали теорию и нормативы, выполнили теплорасчёты, изучили рекомендации производителей теплоизоляции и специалистов в строительной теплофизике. Выяснять причины проблем с утеплением балконов и лоджий нам помогал доктор технических наук Жучков Анатолий Витальевич. Выражаем ему особую благодарность за содержательные консультации.

Цель этой статьи: дать добрый совет и уберечь вас от ошибок, которые приводят не только к потере денег, но и к потере здоровья.

Аргумент №1. Утепление лоджии изолоном: отзыв из Инстаграм

Можно нажить немало проблем, если игнорировать законы теплотехники и указания производителей строительных материалов. Смотрите сами:

Такая теплозащита похожа на прогулку по морозу в лёгкой одежде. Согреет ли она? Также и со стенами. Если на них слишком тонкий утеплитель, то в помещении будет холодно. Кроме того, на отделке и под ней будет скапливаться конденсат. Из-за постоянной сырости со временем появятся гниль и плесень, которые могут стать причиной опасных заболеваний. О них мы расскажем чуть позже, а пока разбёрём, откуда к нам пришла технология утепления, показанная в Instagram.

Дилетантская технология

Истоки балконных катаклизмов берут начало в утверждениях:

  • «для нормального качественного утепления лоджии, для того, чтобы в ней было так же тепло, как в квартире, достаточно обычного изолона толщиной 10 миллиметров«;
  • использовать пенополистирол – «верх тупости и неэффективности«, так как изолон «обладает более высокими теплофизическими характеристиками«.
На основе этих бестолковых советов людям впаривается чудо-технология утепления балконов и лоджий, которая строится по такой схеме:

Автор приведённых утверждений и технологии теплоизоляции – человек, умеющий уверенно говорить на камеру, но не разбирающийся в стройке и ремонтах.

Мы назвали его технологию Дилетантской. Ведь любой грамотный строитель знает, что 1 см изолона крайне не достаточно для утепления балконов и лоджий. Далее по тексту мы подтвердим свои слова.

НАПОМНИМ. Для теплоизоляции строительных конструкций часто используют пенополистирол (пенопласт) или минеральную вату. Оба этих материала примерно одинаково сохраняют тепло, но главное: их кладут слоями не по 1 см, а в среднем по 10 см толщиной. Возможно это потому, что они действительно гораздо хуже суперутеплителя изолона и не способны при толщине в палец защитить балкон от морозов? Но так ли это на самом деле?

Аргумент № 2. Суперутеплитель – миф

Первым из индикаторов тепловой эффективности – способности материала удерживать тепло – служит коэффициент теплопроводности, который обозначают буквой «?» – лямбда.

? (Вт/м°C) – это количество тепла в ваттах (Вт), проходящее через слой материала толщиной 1 м (метр), если разница температур на его противоположных поверхностях 1 °C (градус Цельсия).

  • Чем ? меньше, тем лучше теплоизолятор.
  • ? зависит от природы материала и не зависит от его толщины. Коэффициент теплопроводности ? – это лабораторная величина, которая измеряется на образцах с одинаковыми размерами.

Поставьте на огонь две сковородки – с чугунной и пластмассовой ручками. Вскоре ручка первой сковородки станет обжигающе горячей, а ручка второй останется холодной. Это результат того, что у металла коэффициент теплопроводности намного больше, чем у пластмассы.

Сравним лямбды нескольких популярных утеплителей. Данные о них можно найти на сайтах производителей теплоизоляции, а также в нормативных документах (более высокие значения мы взяли из СП 50.13330.2012):

  • Изолон (вспененный полиэтилен) – 0,036-0,05;
  • ЭППС – экструдированный пенополистирол (Технониколь) – 0,030-0,034;
  • ППС – пенополистирол, пенопласт (ГОСТ 15588.2014) – 0,035-0,059;
  • Каменная вата (Rockwool) – 0,035-0,048.

ВЫВОД: Коэффициенты ? всех материалов примерно из одного диапазона. Утверждение, что изолон «обладает более высокими теплофизическими характеристиками» – безграмотное.

Когда толщина имеет значение

На практике, чтобы оценить способность строительной конструкции задерживать тепло, одного коэффициента ? мало. Например, наш опыт подсказывает, что из двух кирпичных стен «теплей» та, что толще. Поэтому теплоэффективность конкретного сооружения определяют по показателю сопротивления теплопередаче – теплосопротивления (обозначается «R»). В теплотехнических расчётах этот показатель помогает учесть как толщину, так и природу материала, используемого в конструкции.

R, (м2°C)/Вт – это количество тепла в ваттах (Вт), проходящее через 1 м2 (квадратный метр) поверхности конструкции, если разница температур на её противоположных поверхностях 1 °C (градус Цельсия).

Как видите, формулировка R напоминает формулировку ?. Однако, это взаимообратные величины – чем больше одна, тем меньше другая. Они связаны простой формулой:

R=S/ ?, где S (в метрах) – это и есть толщина слоя материала или толщина сделанной из него конструкции. Если стена многослойная, то складывают теплосопротивление всех её слоёв, получая общее теплосопротивление.

Сковородка с чугунной ручкой ещё на огне? Тогда поясним, что такое теплосопротивление на её примере. Если обернуть разогретую ручку куском газеты, то толку от неё будет мало. Намотаем газеты побольше – теперь нормально, не горячо. В обоих случаях материал один – бумага. Лямбда не изменилась, но толщина теплоизоляции увеличилась. Теплосопротивление повысилось, значит, тепло проходит хуже.

Повторим опыт, но уже с шерстяной тряпкой. Сама по себе шерсть лучше задерживает тепло, так как у неё коэффициент теплопроводности меньше, чем у бумаги (?=0,03 и 0,14 соответственно). Поэтому, чтобы не обжечь руку, особо наматывать тряпку уже не нужно. Такое же теплосопротивление R, как у прихватки из толстой газеты, дадут всего 1-2 слоя шерстяной ткани.

Другими словами:

  • Изменяя толщину или меняя количество слоёв, подбирая материалы по коэффициенту ?, можно получить то тепловое сопротивление, которое нужно.
  • Чем выше теплосопротивление R, тем лучше задерживается тепло. И наоборот.

Применяя результаты наших сковородочных экспериментов к утеплению балкона тонким слоем изолона можно сделать вывод:

Стены и потолки с низким сопротивлением теплопередаче остынут быстро – в квартире будет холодно.

Аргумент № 3. Нормативы и расчёты

Вернёмся от академических терминов и сковородок к Дилетантской технологии. В её основу положен «научный» аргумент её автора: «Поверьте мне, я знаю, что говорю«, мы же переходим к теплорасчётам.

УТОЧНИМ. Расчёты объёмные и сложные, поэтому в этой статье приводим только их результаты с пояснениями. Если же вас заинтересуют подробности наших вычислений, то о них читайте здесь.

1-й результат: Так делать нельзя!

В Дилетантской технологии утепления лоджии изолоном стена в разрезе имеет вот такую структуру:

На схеме указано все, что нужно для расчетов общего сопротивления теплопередаче стены: названия материалов в слоях и их толщина, коэффициенты теплопроводности ? (лямбда) слоёв и их теплосопротивление R. Получаем, что сопротивление теплопередаче стены – 1,337 м2°C/Вт. Аналогичные вычисления для потолка дают еще меньшие цифры – 0,804 м2°C/Вт. Разрез потолка на схеме ниже.

Смотрим нормативы. Странно. Видимо в них какая-то опечатка, ведь они требуют, чтобы у ограждающих конструкций в Москве (наружных стен и перекрытий) теплосопротивление было не ниже 2,99 м2°C/Вт.

ВЫВОД: Утверждение, что для качественного утепления балконов и лоджий достаточно изолона толщиной 10 мм – ошибочно. Это слишком тонкий слой, что является грубым нарушением правил строительной теплотехники.

2-й результат: Холодно и дорого

К чему приведёт такая бестолковая теплозащита, рассмотрим на примере квартиры, показанной на плане:

Здесь балкон присоединяют к жилой площади, демонтируя оконно-дверной блок. На плане он выделен красным. Применяют всю ту же Дилетантскую технологию утепления балконов и лоджий 1 см изолона, в которой также предусмотрена установка электроподогрева под напольное покрытие.

Теплорасчёт показывает, что если в квартире до реконструкции было +20°C, то после:

• без дополнительного подогрева, температура может опускаться до +15,8°C;

• с постоянно работающим элетрическим тёплым полом – до +17,6°C, что также далеко не курорт.

А что с оплатой за свет? С хорошей теплоизоляцией тёплый пол включается/отключается, работая 30-50% времени в течении суток. В рассматриваемом же случае утепление слабое, поэтому тёплый пол работает постоянно, пытаясь прогреть помещение.

Прикинем. На подобном балконе поместится электропол мощностью 400-500 Вт. За сутки он накрутит 9,6-12 кВт, за месяц 288-360 кВт. Если ценник в Москве в 2019 г 5,47 руб/кВт, то к оплате 1575-1969 руб. И это только за один небольшой балкончик три на метр!

ВЫВОД: Утепляя балкон изолоном в 1 см, вы получаете бодрящую свежесть и переплату за электричество.

3-й результат: Мокрые углы и плесень

Когда мы считали тепловое сопротивление стен и потолка, то не учли зоны, где такое сопротивление будет ещё ниже. Это так называемые мостики холода, проходящие через крепёж, обрешётку ПВХ панелей и углы. В этих местах стены и потолки остывают особенно интенсивно.

Теплорасчёт показывает, что в морозы температура в углах балкона утепленного тонким слоем изолона может опускаться до +5,9°C! И это только на ПВХ обшивке со стороны теплой комнаты. Под обшивкой температура еще ниже. Например, на потолке изолон промёрзнет до -2,8?С. В таких местах будет выпадать конденсат, а это сырость, которая приведёт к испорченной отделке, грибку или плесени.

ВЫВОД: Грамотные расчёты по утеплению избавят вас от сырости и плесени на балконе или лоджии.

АРГУМЕНТ № 4. ЗДОРОВЬЕ В ОПАСНОСТИ

Если вы внимательно смотрели видеоотзыв из Instagram, то наверняка заметили тёмный налёт на балконном ограждении. Это плесень или плесневый грибок, несущий гораздо большие проблемы, чем температурный дискомфорт или переплата за свет.

Даже небольшой заплесневелый участок распыляет миллионы ядовитых спор. Попадая в организм, они способны круто подорвать здоровье – вызвать развитие аллергии, головных болей, болезней кожи, лёгких, почек и печени. У человека снижается иммунитет, возрастает риск онкозаболеваний и, в целом, ускоряется старение организма.

Из множества видов плесени наиболее опасна чёрная плесень, которая часто прорастает в сырых углах, на оконных откосах и подоконниках. Это она служит причиной смертельного заболевания аспергиллёз.

Подробней о вреде плесневых грибов, а также о признаках их воздействия на человека, рассказано в этом видео:

Если балкон или лоджия утеплены неправильно, то с грибком предстоит бороться постоянно. Но даже подсушивая воздух тепловентилятором или электрическим тёплым полом и регулярно смывая плесень, вы не уберёте её полностью. Она все равно прорастёт не на отделке, так под ней либо внутри стены. Что дальше? Болезни, переходящие в хронические, и лечение без конца и края.

НАПОМНИМ. Согласно ГОСТ Р ИСО 16000-19-2014 «Воздух замкнутых помещений» все заражённые плесенью конструкции должны быть очищены, а при невозможности полной очистки – удалены. Поэтому Дилетантская технология в перспективе – это полная переделка балконного утепления и отделки. Уже представили цену вопроса? Демонтаж, покупка новых материалов, ремонт заново. Добавьте сюда поиск строителей и оплату их услуг, а также разруху и дискомфорт.

ВЫВОД: Дилетантское утепление балкона или лоджии из 1 см изолона – это способ сделать человека больным и бедным.

Аргумент № 5. Рекомендации производителя

Заглянем на сайт торговой марки Изолон® – АО Ижевский завод пластмасс. Производитель уж точно знает все нюансы применения своего материала.

Как использовать вспененный полиэтилен

Монтаж продукции Изолон® подробно прописан инженерами компании в альбоме технических решений. Смотрим. Из изолона 5-10 мм делают паро-, гидро-, ветробарьеры, однако нигде нет указаний использовать его в качестве полноценной теплоизоляции. Везде, где нужна надёжная защита от морозов, толщина основного утеплителя из вспененного полиэтилена должна быть 100-150 мм!

Рекомендации производителя совпадают с нашими теплорасчётами. Они также показывают, что с учётом углов и прочих холодных мест слой изолона при утеплении балконов или лоджий должен быть не менее 10 см.

ВЫВОД: Производитель подтверждает, что надёжная теплоизоляция строительных конструкций не бывает 1 см толщиной.

Подводим итоги

На основании пунктов 1, 2, 3, 4 и 5 нашей статьи теплоизоляция балконов и лоджий 1 см изолона – это крайне ошибочное решение. Не стоит доверять бестолковым заявлениям, если вы не хотите мерзнуть и болеть.

Кстати, пока мы работали над этой статьей, то решили подготовить ещё одну. Тема следующего материала: «Чем грозит плесень в квартире». А для того, чтоб было интереснее, мы решили привлечь доктора биологических наук Татьяну Александровну Снисаренко.

Подведем черту под идеей утепления 1 см изолона.

Используем фразу самого же автора Дилетантской технологии:

«Никогда, никогда, никогда, так не делай!»

____________________________

• Дизайн-проект

• Реализация

• Комплектация объекта под ключ

Присоединяйтесь к нам в соцсетях ВКонтакте и Instagram!

Оставьте заявку на ремонт или дизайн проект без переделок здесь!

Утепление балкона пеноплексом своими руками: важные аспекты

Содержание статьи:

Городской шум, загазованность улиц в крупных городах, пыль или неблагоприятное расположение розы ветров, в силу которой на балконе ветрено и холодно, заставляют многих остеклять свои балконы и утеплять балконы пеноплексом своими руками. Очень важно остекление и для тех, кто использует балкон в качестве «теплицы» для выращивания на нем рассады для своих дач и огородов либо оранжереи, в которой растут теплолюбивые комнатные или садовые растения.

В этой статье мы рассмотрим почему именно пеноплекс является наиболее распространенным и удобным в работе материалом для утепления балконов и как утеплить лоджию пеноплексом.

Что такое пеноплекс?

Пеноплекс (вспененный полистерол) — полимер, предназначенный для утепления помещений, как частного малоэтажного сектора, так и промышленных объектов. Некоторые виды пеноплекса применяются для утепления дорожного покрытия (например – взлетных полос аэродромов).

Чем же отличается пеноплекс от других, ставших давно традиционными и хорошо зарекомендовавших себя утеплителей?

Прежде всего, технологией изготовления. Если ранее, хорошо известный всем пенопласт, производили с применение фреонов – газов, которые придавали шарикам пенопласта объем и воздушность, а затем легко испарялись, то пеноплеск производится без применения фреонов. Для придания ему пористой структуры используется углекислый газ. Поэтому, в плане экологичности, он значительно превосходит пенопласт, как в процессе производства – в атмосферу не выбрасываются разрушающие озоновый слой атмосферы Земли вещества (фреоны), так и при эксплуатации – не содержится остаточных количеств фреонов, которые со временем, особенно при нагревании, могут испарятся и делать непригодным для проживания помещение.

Лишенный этих недостатков, пеноплекс, всё же, не рекомендуется применять для утепления жилых помещений изнутри вкруговую. Это связано с его паронепроницаемостью. Помещения, в которые потолок, стены и пол утеплены пеноплексом плохо вентилируются, в них трудно дышать и жить.

Но балкон или лоджия – совсем другое дело. Для непосредственного проживания эти помещения используются крайне редко, а естественная вентиляция обеспечивается самой конструкцией балкона и большой площадью остекления, через которое даже при надежных и герметичных пластиковых окнах все равно происходит циркуляция воздуха.

Плиты пеноплекса имеют различные показатели по плотности и теплопроводности и в зависимости от маркировки, используются для различных целей. Современная маркировка отечественных производителей включает в себя марки 31С, 35, 45.

Физико-механические свойстваТехнические нормыЕдиницы измеренияТип 31Тип 31 СТип 35Тип 45 СТип 45
ПлотностьГОСТ 17177-94кг/м3от 28,0 до 32,0от 28,0 до 32,0от 28,0 до 38,0от 35 до 40от 40,1 до 47,0
Прочность на сжатие при 10% линейной деформации, не менееГОСТ 17177-94МПа (кгс/см3)0,20 (2,0)0,20 (2,0)0,25 (2,5)0,41 (4,1)0,5 (5,0)
Модуль упругостиСОЮЗДОРНИИМПа151818
Предел прочности при статическом изгибеГОСТ 17177-94МПа0,250,250,4-0,70,4-0,70,4-0,7
Водопоглащение за 24 часа, не болееГОСТ 17177-94% по объему0,40,40,40,40,2
Категория стойкости ко огнюСНиП 21-01-97*группаГ1Г4Г1Г4Г4
Коэффициент теплопроводности при 25+5*СГОСТ 7076-99Вт/м*С0,0300,0300,0300,0300,030
Λ при условиях эксплуатации «А»СП 23-101-2004 ТУВт/м*С0,0310,0310,0310,0310,031
Λ при условиях эксплуатации «Б»Вт/м*С0,0320,0320,0320,0320,032
Удельная теплоемкость, с0кДж/кг*С1,451,451,451,401,40
Коэффициент паропроницаемостиГОСТ 25898-83мг/м*ч*Па0,0080,0080,0070,0070,007
Стандартные размерыширинаТУ 5767-006-56925804-2007мм600
длина12001200120024002400
толщина30, 40, 50, 60, 80 10030, 40, 50, 60, 80 10020, 30, 40, 50, 60, 80, 10040, 50, 60, 80, 10040, 50, 60, 80, 100
Звукоизоляция перегородки (ГКЛ-ПЕНОПЛЭКС 50 мм)ГОСТ 27296-87дБ414141
Температурный диапазон эксплуатацииТУ-50. ….. +75
Долговечность(НИИСФ, г. Москва, протокол испытаний №132-1 от 29 октября 2001 года)летболее 50

Пеноплекс марки 31С самый «мягкий» из всех видов пеноплекса. Он используется для утепления помещений как снаружи, так и внутри, при отсутствии сильных механических воздействий (потолок, стены, закрытые другими отделочными материалами). Именно эту марку пеноплекса целесообразно использовать для утепления потолка и стен балкона своими руками.

А вот для пола больше подойдет марка 35. Пеноплекс 35 спокойно выдерживает нагрузку равную весу человека или нетяжелой мебели. По нему можно устраивать своими руками бетонную стяжку и монтировать систему «теплый пол». Марка 45 находит применение в основном в промышленном и дорожном строительстве. Таким пеноплексом утепляют фундаменты зданий, лежащие ниже уровня земли или, облицовываю аэродромное покрытие в целях профилактики образования наледи на взлетно-посадочной полосе.

По толщине плиты пеноплекса могут варьироваться от 20 до 100 мм. При этом, все плиты, кроме 20 мм. имеют по краям выступы, посредством которых они плотно состыкуются между собой и не образуют «мостиков холода». Вследствие этого не требуется дополнительной герметизации и проклеивания стыков.

Порядок утепления балкона пеноплексом

Обычно на балконе сначала устанавливают остекление и уже после этого приступают к утеплению. Технологически это не совсем правильно. Желательно, сначала выполнить своими руками утепление потолка, а уже затем устанавливать пластиковые или деревянные рамы остекления. Связано это с тем, что ширина профиля пластиковых окон обычно составляет 50 мм.

Поэтому, если толщина плиты, используемой для утепления потолка балкона превышает 40 мм, потолок будет выходит на уровень остекления, что выглядит не красиво, а при большей толщине – вообще препятствовать открыванию створок окна.

Учтите эту особенность! И если вы задумали сделать балкон не только теплым, но еще красивым и функциональным, утеплите сначала потолок.

Монтаж плит пеноплекса своими руками можно осуществлять непосредственно на балконные плиты, без обустройства обрешетки из деревянного бруска, используя клеевые влагостойкие мастики, наносимые на поверхность всей плиты гребенчатым шпателем. Предварительно необходимо тщательно очистить поверхность потолочной плиты от старой краски или побелки. Плиты пеноплекса, после крепления, дополнительно фиксируются посредством дюбелей-«грибков». На одну плиту стандартного размера достаточно фиксации в 4 точках – по углам плиты.

Если укладка пеноплекса своими руками выполняется по деревянной обрешетке, то первым слоем, исключающим контакт древесины с плитой, будет являться пароизоляционная пленка, которая наклеивается на балконную плиту, а уже по ней фиксируются бруски обрешетки. В этом случае плиты пеноплекса непосредственно закрепляются дюбелями-«грибками» к бруску. Клей можно не использовать.

Технология утепления стен балкона аналогична по технологии утеплению потолка, с той лишь разницей, что для утепления наружной плиты или иного вида ограждения парапета балкона используется более толстый пеноплекс, толщиной не менее 50 мм.

Утепление пола балкона так же можно производить, как по обрешетке, так и непосредственно укладывая плиты на бетонное основание балконной плиты. В первом случае, во избежание прогиба или деформации пеноплекса, бруски обрешетки необходимо укладывать на расстоянии не более 400 мм, друг от друга так, чтобы получались квадраты 400х400 мм. Так же необходимо рассчитать расположение брусков таким образом, чтобы углы плит пеноплекса приходились обязательно на обрешетку.

После укладки плит пеноплекса на пол его можно, либо сразу же залить бетонной стяжкой, либо сначала смонтировать своими руками систему «теплый пол», а уже после этого заливать стяжку. Если в качестве дополнительного подогрева вы используете электронагревательную пленку, то заливать стяжку не обязательно, можно непосредственно на теплонагревательную пленку осуществлять укладку любого вида напольного покрытия (деревянные доски, ламинат, линолеум или керамическую плитку). В зависимости от того, какими отделочными материалами вы планируете выполнить потолок и стены, в качестве дополнительного утеплителя целесообразно поверх пеноплекса выложить теплоизолирующий фольгированный утеплитель (пенофол, изолон). Он значительно усилит эффект утепления. Этот утеплитель укладывается обязательно металлизированной поверхностью внутрь помещения. После укладки двух слоев утеплителя можно приступать к отделке поверхности балкона деревянной «вагонкой» или пластиковыми панелями.

Характерной отличительной чертой пеноплекса является то, что его можно непосредственно оштукатуривать, либо окрашивать не содержащими ацетона или других подобных растворителей красками.

Поэтому, если вы приверженец гладких окрашенных или побеленных стен, перед нанесением слоя штукатурки на поверхность пеноплекса на потолке и стенах надо наклеить армирующую пленку из стекловолокна. Она не только улучшить сцепление штукатурной смеси с плитой, но предотвратить растрескивание.

Выводы

Утепление балкона своими руками, конечно, кропотливая работа, требующая определенных навыков работы с электроинструментом, особенно перфоратором, во время сверления отверстий в потолке. Обязательно используйте защитные очки-«консервы» чтобы бетонная пыль не попала в глаза. Работа обычно занимает несколько дней, особенно если заливается бетонная стяжка. Альтернативой бетонной стяжки на пол могут явиться финишные эпоксидные полимерные покрытия на пол. Главным их достоинством является то, что некоторые финишные полимерные покрытия можно эксплуатировать уже через 6-8 часов после заливки.

Деталь примыкания стены лоджии к фасаду здания (Вариант 1)

Контекст 1

… несущая часть представлена ​​железобетонным слоем толщиной 145 мм. Теплоизоляционную функцию выполняют два слоя пенополистирола общей толщиной 80 мм, перекрытые железобетонной плитой толщиной 55 мм, дополненной слоем насыпного известнякового щебня толщиной 10 мм (рис. 2). Эта периферийная структура покрытия обеспечивает коэффициент теплопередачи U = 0.47 Вт/(м 2 . …

Контекст 2

… Стена лоджии состоит из несущей панели лестницы толщиной 140 мм, выполненной на месте лоджии с добавлением толщиной 150 мм теплоизоляция из пенополистирола, защищенная от атмосферных воздействий с сопряженной перегородкой толщиной 80 мм, обработанная слоем напыляемой известково-цементной штукатурки толщиной 15 мм (рис. 2).Коэффициент теплопередачи конструкции стены лоджии U = 0,30 Вт/(м 2 ….

Контекст 3

… периферийный слой первого дома на улице Витезна в Рожнов-под-Радгоштем не обработан (рис. 2). Внутренняя поверхность конструкций покрыта известково-цементной штукатуркой толщиной 15 мм. Выполненные измерения были предназначены для сравнения эффективности …

Context 4

… конструкции, обеспечивающей более высокие температуры поверхности, чем критическая температура внутренней поверхности при стандартных граничных условиях в точках вертикального угла.Расчетная температура поверхности в наиболее критической точке необработанного контакта стены лоджии и периферийной сэндвич-панели фасада здания составила T si = +14,87 °C [3] (рис. …

Контекст 5

… замеры проводились только в корпусе варианта 1 в детской комнате, непосредственно примыкающей к интересующей межплощадочной лоджии и примыкающему лестничному пространству На термограмме (рис. 12) видно слабое место в вертикальном углу (Sp1 = 14,0 °С), копируя форму прежней формованной внутренней поверхности конструкции [5]….

Контекст 6

… влияние проведенных строительных реконструкций видно из термограмм (рис. 18, рис. 19) при сравнении с термограммами тех же мест до обработки конструкции (рис. 12, рис. 13). Во внутреннем углу между стеной лоджии и фасадом здания еще виден недостаток сборного железобетона, но его влияние на температуру внутренней поверхности конструкции уже умеренное (Sp1 = 20,2 °С, Sp2 = 21,2 °С, Сп3 = 21.7…

Порядок работы и практические рекомендации. Создание конструкции теплого пола

Чтобы самостоятельно выполнить утепление балкона, не нужно быть опытным мастером или профессиональным строителем. Технология утепления довольно проста, поэтому нужно лишь ознакомиться с этапами работ и запастись необходимыми материалами. В качестве утеплителя лучше всего использовать Пеноплекс – легкий, прочный, удобный в эксплуатации материал, эффективно сохраняющий тепло в помещении. Даже при отсутствии опыта утепление балкона пеноплексом своими руками не вызовет особых затруднений.

Если балкон расположен не выше второго этажа, лучше всего утеплить его снаружи. Это сэкономит внутреннее пространство и облегчит весь процесс. На большей высоте установить утеплитель без специальных приспособлений не получится, поэтому придется нанимать специалистов. При проведении работ на первом и втором этажах будет достаточно надежной прочной лестницы.

Для внешней теплоизоляции вам понадобится:

  • пенопластовые плиты;
  • вспененный полиэтилен с фольгированным слоем;
  • брус
  • сечением 40х25 мм;
  • саморезы и дюбели;
  • отвертка
  • ;
  • строительная лента
  • ;
  • грунтовка
  • ;
  • клей
  • для пенопласта;
  • пенополиуретан
  • без толуола;
  • раствор песчано-цементный;
  • материалов для наружной отделки.

Качество теплоизоляции во многом зависит от подготовки поверхности, ведь даже небольшие погрешности могут снизить эффективность утепления в разы. Неплотно прилегающий материал, щели в местах стыков, непрочное основание под утеплителем – основные причины утечки тепла.

Итак, начинают работу с подготовки наружных стен балкона.

Шаг 1. Подготовка поверхности

Стены балкона необходимо сделать максимально ровными. Поверхность кирпича обрабатывают грунтовкой, цементным раствором или монтажной пеной заделывают все щели между полом и парапетом. Можно использовать мастику и полиуретановый герметик, главное, чтобы не осталось ни одного зазора.Если стены очень старые и кладка местами имеет сколы, эти участки следует выровнять цементно-песчаным раствором и загрунтовать.

Стены металлических решеток обшивают пластиком, листами гипсокартона или досками, которые предварительно обрабатывают антисептиком. Швы должны быть максимально плотными, обшивка очень плотно крепится к решеткам. Гипсокартон нужно выбирать влагостойкий. После выравнивания или обшивки стены балкона проверяют строительным уровнем, обнаруженные дефекты замазывают раствором или пеной, отрезают все лишнее.

Этап 2. Монтаж теплоизоляции

Укладка утеплителя начинается с угла. Участок стены покрывается клеем: на квадратный метр площади наносится от 5 до 7 точек клея или 2-3 полоски зигзагом. Плита пенопласта укладывается на поверхность, выравнивается и очень плотно прижимается к стене. По углам лист закрепляют дюбелями. Таким же образом крепятся следующие листы, при этом швы между ними должны быть максимально плотными.После обшивки балкона утеплителем стыки заделываются монтажной пеной.

Вспененный полиэтилен крепится поверх пенопласта слоем фольги наружу. Она также укладывается на клей, соседние полосы крепятся встык. Очень важно, чтобы стыки верхнего слоя не совпадали со швами на утеплителе и не попадали на угол балкона. Для герметизации стыки заделывают строительным скотчем. Фольгированный материал должен полностью закрывать пенопласт, но не выходить за пределы балкона.Не допускайте образования складок, мятых участков, зазоров.

Шаг 3.

Сборка ящика

Слой теплоизоляции должен быть закрыт; для закрепления отделки потребуется установить обрешетку. Если в качестве отделки используется сайдинг, бруски набиваются перпендикулярно расположению панелей. Влажность дерева не должна превышать 14%; перед сборкой брус пропитывают антисептиком и просушивают.

Сначала крепятся бруски по периметру балкона, вокруг окон и по каждому углу, затем через каждые 40 см прикручиваются промежуточные бруски.Если балкон часто подвергается сильным ветровым нагрузкам, шаг обрешетки уменьшают до 20 см. Саморезы вкручиваются на расстоянии 50-70 см друг от друга. Более частое крепление снижает герметичность внутреннего покрытия.

Шаг 4. Отделка

Крепление поверх обрешетки пластиковыми панелями или сайдингом – такие виды отделки наиболее практичны и привлекательны. Особое внимание при обшивке балкона уделяют углам и участкам, прилегающим к окнам.Все стыки должны быть тщательно закрыты специальными планками, панели армированы.

Самостоятельно утеплить балкон, расположенный на 3, 4 этаже и выше, не получится, поэтому следует монтировать теплоизоляцию изнутри. Внутренние работы занимают чуть больше времени, ведь придется дополнительно утеплять пол и потолок, прокладывать проводку. Во всем остальном процессы аналогичны наружной теплоизоляции. Утеплять лоджию или балкон рекомендуется при плюсовой температуре 5-25 градусов.

Для работы вам понадобится:

  • пенопластовые листы;
  • дюбелей и шурупов;
  • строительная лента
  • ;
  • герметик
  • ;
  • противогрибковая грунтовка
  • ;
  • монтажная пена
  • ;
  • клей
  • ;
  • нож или ножовка;
  • перфоратор
  • ;
  • сверло
  • .

Этап 1. Подготовка балкона

Пространство балкона должно быть полностью освобождено. Если требуется замена окон, ее проводят до начала утепления.С потолка, стен и пола снимается старое покрытие, тщательно заделываются щели, выравнивается поверхность. Слишком большие зазоры между потолками заполняют кусками пенопласта и задувают пеной, излишки обрезают. Забор из решеток обшивают водостойким гипсокартоном или плотной водостойкой фанерой. Чистые ровные поверхности покрывают слоем грунтовки, чтобы под утеплителем не развивалась плесень.

Шаг 2. Монтаж утеплителя на стены

Небольшие порции клея наносят на обратную сторону листа утеплителя, распределяя его по углам и в центре.Лист прикладывается к стене, начиная с угла. Плотно прижав пеноплекс к поверхности, зафиксируйте его тарельчатыми дюбелями в 6-7 местах на квадратный метр. Затем прикрепляют следующий лист, плотно стыкуя по шву. Возле оконного и дверного проема сначала примеряют утеплитель, карандашом отмечают линии среза и удаляют излишки. Когда стена полностью закрыта, швы заделываются монтажной пеной.

Следующий слой – пароизоляция.Для этого используется вспененный полиэтилен с фольгированным покрытием. На утеплитель наносят клей и прижимают полиэтилен фольгой наружу, тщательно расправляя материал. Чтобы было удобнее работать, рулон разматывают по мере склеивания или делят на отрезки по 2-3 метра. Пароизоляция укладывается встык, все швы заделываются строительным скотчем.

Шаг 3. Изоляция потолка

После стен наступает очередь потолка. Технология та же: пенопластовые плиты промазываются клеем, прижимаются к поверхности, выравниваются и фиксируются дюбелями.На стыках потолка со стенами не должны образовываться утолщения и складки материала, все лишнее сразу обрезается. Слой утеплителя закрывают фольгой, образовавшиеся стыки проклеивают скотчем.

Этап 4. Изоляция пола

Пеноплекс

также отлично подходит для теплоизоляции пола. на сухую и ровную землю постелите полиэтиленовую пленку; если целого куска не хватает, материал укладывают внахлест на 10 см и стыки заклеивают скотчем.Поверх гидроизоляции плотно укладывают пенопластовые плиты и швы между ними задувают пеной. Теперь теплоизоляцию покрывают бетонной стяжкой и оставляют сохнуть. На стяжку можно установить любое покрытие.

Шаг 5. Изготовление ящика

Если на балконе планируется освещение, на этом этапе прокладывается проводка. После отделки скрыть коммуникации не получится, поэтому сначала закрепляются провода, а затем собирается обрешетка под отделку. Для каркаса обрешетки берут деревянные рейки 40х25 мм, обрабатывают их противогрибковым средством, просушивают.

Первая рейка ставится вертикально в один из углов и наживляется саморезами. После вертикального выравнивания саморезы туго закручиваются. Отступив 40 см, установите следующую рейку и так до противоположного угла. Затем вертикальные бруски соединяют горизонтальными, между которыми оставляют 25-30 см. Если вы не можете выровнять отдельные планки, можно использовать деревянные клинья.

Шаг 6. Отделка

Гипсокартон, пластиковые панели или доски крепятся к обрешетке; в корпусе вырезаются отверстия для розеток и выключателей.Поверхность гипсокартона шпаклюется, грунтуется и красится, стыки в углах промазываются герметиком. Завершающий штрих – установка декоративных плинтусов на пол и потолок.

  1. При утеплении пенопластом нельзя использовать монтажную пену с толуолом: этот компонент разрушает структуру утеплителя.
  2. В холодных регионах для стен следует выбирать пенопласт толщиной 40 мм или укладывать два слоя утеплителя толщиной 20 мм, перекрывая швы нижнего слоя целыми плитами.
  3. Для утепления потолка достаточно одного слоя пенопластовых плит толщиной 20 мм.
  4. Пароизоляционный материал можно приклеить к утеплителю с помощью двустороннего скотча.

Соблюдение технологии и качественное выполнение каждого этапа позволит правильно и надолго утеплить балкон, сделать его более комфортным и функциональным.

Видео — Утепление балкона пеноплексом своими руками внутри помещения

Для утепления различных жилых помещений может использоваться большое количество материалов, как традиционных, так и современных.Это и стекловата, и минеральная вата, поролон, пенопласт. Они отличаются своими качествами, особенностями изготовления, технологией нанесения, воздействием на окружающую среду и, конечно же, ценой, которая сейчас часто ставится на одно из первых мест при выборе любого товара. Нас больше интересует продукт ЭППС, который в последнее время стал самым популярным и востребованным теплоизоляционным материалом.

Что это такое?

Пенополистирол экструдированный (ЭПС) — теплоизоляционный материал Высокого Качества, который получают методом экструзии под высоким давлением из экструдера полимера, нагретого до вязкого состояния с помощью пенообразователя.Суть метода экструзии заключается в получении на выходе из фильеры вспененной массы, которая, проходя через формы заданных размеров и охлаждаясь, превращается в готовые детали.

Пенообразователями являлись различные виды фреонов в смеси с диоксидом углерода (СО2). В последние годы применяют в основном безхладоновые пенообразователи, что связано с разрушительным действием фреона на стратосферный озоновый слой. Совершенствование технологий привело к созданию новой однородной структуры с закрытыми ячейками 0.1-0,2 мм. В готовом изделии ячейки освобождаются от пенообразователя и заполняются окружающим воздухом.

Преимущества и недостатки

Основные характеристики экструдированных плит:

  • Теплопроводность одна из самых низких у теплоизоляторов. Коэффициент теплопроводности при (25±5) °С 0,030 Вт/(м×°К) по ГОСТ 7076-99;
  • Отсутствие водопоглощения. Водопоглощение за 24 часа, не более 0.4% по объему по ГОСТ 15588-86. При низком водопоглощении ЭППС обеспечивается незначительное изменение теплопроводности. Поэтому возможно применение ЭППС при устройстве полов, фундаментов без устройства гидроизоляции;
  • Низкая паропроницаемость. Плита XPS толщиной 20 мм также устойчива к паропроницанию, как и один слой кровельного материала. Выдерживает сильное сжимающее напряжение;
  • Устойчивость к горению, развитию грибка и гниению;
  • Экологически чистый;
  • Пластины просты в использовании, легко поддаются механической обработке;
  • Прочность;
  • Высокая устойчивость к перепадам температур от -100 до +75 °С;
  • Недостатки экструдированного пенополистирола;
  • XPS при нагревании выше 75 градусов может плавиться и выделять вредные вещества;
  • Поддерживает горение;
  • Нет защиты от инфракрасных лучей;
  • Разрушается под воздействием растворителей, которые могут содержаться в битумной защите, поэтому XPS может не подойти для подвальных работ;
  • Высокая паропроницаемость при возведении деревянных конструкций задерживает влагу и может привести к гниению.

Технические характеристики и технологические возможности XPS-плат разных марок примерно одинаковы. Оптимальные характеристики определяются условиями нагрузки и способностью плит их выдерживать. Опыт многих мастеров, работавших с этими плитами, говорит о том, что лучше всего использовать пенопласт плотностью 35 кг/м. Можно использовать более плотный материал, но это уже зависит от вашего бюджета.

Как выбрать?

В зависимости от этажности, сопряжения с теплыми или холодными стенами, внутренней или внешней отделки толщина изоляционного слоя плит XPS будет от 50 мм до 140 мм.Принцип выбора только один – чем толще слой теплоизоляции с такими плитами, тем лучше сохраняется тепло как в помещении, так и на лоджии.

Итак, для Средней полосы России подойдет XPS толщиной 50 мм. Для выбора воспользуйтесь калькулятором на сайте пеноплекс.ру.

Проведение подготовительных работ

Перед началом работы необходимо убрать все предметы, которые находятся на балконе, перестановка их с места на место только усложнит дальнейшую работу. Далее уберите все полки, навесы, крючки, уберите все торчащие гвозди и всякие зацепки. Затем попытайтесь удалить все отделочные материалы, которые можно легко демонтировать (старые обои, отваливающуюся штукатурку, некоторые листы и прочий хлам).

Считаем, что работаем на застекленной лоджии с двойным или тройным остеклением, а так же выполнена разводка коммуникаций, и все провода заключены в гофротрубу. Стеклопакеты обычно снимают с рам с началом активных работ и ставят на место после отделки всех поверхностей лоджии.

Во избежание гниения и появления грибков все кирпичные и бетонные стены, потолок необходимо обработать защитными грунтовками и противогрибковыми составами, дать им высохнуть в течение 6 часов при комнатной температуре.

Для средних климатических зон России в качестве теплоизоляции достаточно использовать пенопластовые плиты толщиной 50 мм.

Покупаем количество плит исходя из замеренной площади пола, стен и парапета и прибавляем к ним еще 7 — 10% в качестве компенсации возможных погрешностей, которые неизбежны, особенно при утеплении лоджии своими руками осуществляется впервые.

При утеплении вам также понадобятся:

  • специальный клей для пеноплекса; жидкие гвозди;
  • монтажная пена
  • ;
  • фольгированный полиэтилен (пенофол) для гидроизоляции;
  • дюбель-гвозди;
  • саморезы;
  • застежки с широкими шляпками;
  • противогрибковая грунтовка и пропитка против гниения;
  • бруски, рейки, алюминиевый профиль, армированная лента;
  • перфоратор и отвертка;
  • инструмент для резки пенопластовых плит;
  • два уровня (100 см и 30 см).

Отделочный или отделочный материал выбирается в соответствии с общим видом. Необходимо помнить, что уровень пола на лоджии после завершения работ должен оставаться ниже уровня пола комнаты или кухни.

Технология изоляции изнутри

Когда лоджия полностью очищена и подготовлена, начинаются работы по утеплению. Сначала все щели, сколы и трещины заполняются монтажной пеной. Пена затвердевает через сутки, и ее можно обрабатывать ножом, создавая ровные углы и поверхности. Далее можно приступать к утеплению пола.

На полу лоджии выровненная бетонная стяжка перед укладкой плит XPS. При добавлении в стяжку керамзита получается дополнительная теплоизоляция, а листы пенопласта можно брать меньших размеров по толщине. Иногда под плиты не делают обрешетку на полу, а кладут плиты прямо на стяжку с помощью жидких гвоздей.При этом желательно использовать пластины с пазогребневым соединением. Но если поставить решетку, то будет проще крепить и плиты, и остальные детали пола.

Возможные трещины и стыки заполнены монтажной пеной. Плиты можно покрыть пенофолом, а стыки проклеить армированным скотчем. Поверх пенофола укладывают доски, фанеру или ДСП (20 мм), а сверху отделку.

Изоляция стен

Щели, щели, швы заделываем монтажной пеной.Стеновые и потолочные поверхности, в том числе граничащие с помещением, необходимо обработать гидроизоляционным материалом. Обрешетку делаем только вертикальными брусками с промежутками по ширине досок XPS. Закрепляем плиты на стенах лоджии жидкими гвоздями. Заполняем стыки и все щели монтажной пеной. Поверх утеплителя укладываем фольгированный пенофол фольгой внутрь лоджии. Прикрепите отделку.

Подойдем к потолку

Утеплителем будет тот же пенопласт толщиной 50 мм.Заделку изъянов мы уже закончили, теперь ставим обрешетку и приклеиваем подготовленные плиты на потолок жидкими гвоздями. После крепления пеноплекса закрываем потолок фольгированным пенополиэтиленом, используя саморезы, стыки проклеиваем строительным скотчем. Для дальнейших отделочных работ делаем еще одну обрешетку поверх пенопласта. Закрыть потолок лоджии последнего этажа на рулонную гидроизоляцию.

В следующем видео более подробно можно посмотреть как утеплить балкон изнутри пенопластом:

Как утеплить снаружи?

На лоджии снаружи можно утеплить парапет, но делать это самостоятельно только на первом этаже. Вышеуказанные работы выполняются специализированными бригадами с полным соблюдением техники безопасности. Пошаговая инструкция выглядит так:

  • Очистить наружные стены от старого покрытия;
  • Нанесите грунтовку для фасадов;
  • Нанести жидкий валиковый гидроизоляционный состав в два слоя;
  • Установить ящик;
  • Предварительно нарезанные по размеру обрешетки листы XPS приклейте железными гвоздями к парапету лоджии;
  • Зазоры заделать монтажной пеной, после застывания срезать заподлицо с пластинами.

Для отделки используем пластиковые панели.

Как видите, привести лоджию в соответствие со смежной комнатой и не потерять общую теплоту квартиры не так уж и сложно, если хорошо к этому подготовиться и не допустить ошибок. Старайтесь выполнять все этапы последовательно и полностью, особенно в тех местах, где требуется выдержать время закрепления или затвердевания материалов. После этого лоджия будет обшита со всех сторон теплоизоляцией и чистовой отделкой, а значит, вся квартира будет готова к переносу отопительного периода в комфортных условиях.

Многие арендаторы многоквартирных домов сталкиваются с проблемой нехватки квадратных метров. Отличным решением этого вопроса может стать самоизоляция лоджии. Это кропотливая работа, требующая от исполнителя определенных строительных навыков и времени. Однако конечный результат того стоит. теплый балкон расширяет возможности использования пространства, «облагораживает» жилое пространство и может стать предметом гордости домашнего хозяина.

Необходимость утепления лоджии

Каждый собственник квартиры сам решает, как использовать дополнительные квадратные метры лоджии.Одни обустраивают на балконе кладовку или мастерскую, другие эксплуатируют помещение более рационально – создают «зимний сад» или личную комнату. Утепленную лоджию можно превратить в уютное место для отдыха, работы, компактный спортзал или зону для детского творчества.

Кроме того, утепленный балкон решает ряд задач:

  • снижаются теплопотери помещения и затраты на отопление квартиры;
  • снижает риск образования плесени на стенах балкона.

Можно выполнить наружную или внутреннюю изоляцию. Очевидные преимущества на открытом воздухе:

Существенное преимущество внутреннего утепления- возможность выполнять работы самостоятельно, без найма наемных работников.

Выбор теплоизоляционного материала

В качестве утеплителя используются различные теплоизоляционные материалы, начиная от традиционных недорогих и заканчивая современными высокотехнологичными. Для утепления лоджии изнутри лучше использовать тонкие легкие материалы.Благодаря небольшой ширине они сэкономят полезную площадь.

Рассмотрим характеристики основных теплоизоляционных материалов для утепления лоджии/балкона.

Фольгированный вспененный полиэтилен — на одну сторону полиэтилена нанесен слой фольги, который отражает ПЧ излучение и «отбрасывает» тепловые потоки обратно. Характеристики изоляции:

  • ширина рулона — 1 м, толщина — 2-5 см;
  • простота монтажа — лист пенополиэтилена легко режется ножом;
  • способ укладки — встык или внахлест;
  • эффективность теплоизоляции увеличивается почти вдвое;
  • материал используется для утепления потолка и стен.

Утепление лоджии: пошаговая инструкция. Применение пенофола

Минеральная вата

обладает хорошими теплоизоляционными качествами и доступной стоимостью. Однако специалисты не рекомендуют использовать этот материал для утепления лоджии по ряду причин:

  • плохая влагостойкость – минеральная вата впитывает жидкость, поэтому гидроизоляцию придется дополнительно усиливать;
  • при использовании минеральной ваты требуется обустройство естественной вентиляции – над утеплителем необходимо оставить зазор, который немного «скрадывает» площадь балкона;
  • для облицовки лоджии потребуется усиление стены и проведение дополнительных мероприятий.

Styrofoam — пенопласт разной плотности. Основную часть материала составляет газ. Пенопласт имеет следующие характеристики:

    Размер плиты
  • — 1*1 м;
  • толщина утеплителя 2-10 см;
  • плотность пенопласта
  • – 15 или 25 кг/кв.см;
  • Прочность
  • .

Экструдированный пенополистирол (пеноплекс) – современный теплоизолятор, напоминающий пенопласт, но обладающий более прочной структурой и функциональностью. Характеристики пенополистирола:

  • плиты прямоугольной формы 1200*600мм;
  • толщина — 2-10 см;
  • плотность пены
  • — 35-45 кг/кв.см;
  • паронепроницаемость;
  • морозостойкость
  • ;
  • плиты
  • имеют фаску для более плотной укладки;
  • легкий вес и простота установки;
  • класс горючести — Г-1;
  • Материал
  • не используется на открытых местах, куда проникают УФ-лучи.

Утепление лоджии своими руками: пошаговая инструкция. Фото монтажа пеноплекса

Методы крепления изоляции

Выбор способа утепления, в первую очередь, зависит от используемого теплоизоляционного материала и дальнейшей отделки стен.

Изоляция под шпаклевку и штукатурку подходит при использовании пенопласта или пенополистирола. Теплоизоляционные панели приклеиваются на плиточный клей-основу. Плиты дополнительно фиксируются дюбель-грибками. Приступать к штукатурке/шпаклевке стен или потолка можно через сутки после монтажа утеплителя.

Под основание каркаса укладывается фольгированный пенополиэтилен

. Неважно, как крепятся профили — к стене или с помощью П-образных креплений. Листы пенофола прикладывают к потолку/стене лоджии и фиксируют рейками.В этом случае допускается наложение внахлест, а стыковочную полосу можно проклеить липкой лентой.

Утепление под основание каркаса возможно только при использовании тонкого утеплителя толщиной до 20 мм. Прессование более толстого теплоизолятора повлияет на жесткость реек и креплений

Если планируется отделка балкона гипсокартоном или панелями ПВХ, МДФ, то теплоизоляционный материал целесообразно закладывать в ячейки каркаса. В качестве утеплителя используется пенопласт 15-й плотности или минеральная вата. Недостатком этой технологии является увеличение толщины теплоизоляционного «пирога».

Варианты обустройства «теплого» пола

Технология утепления пола на лоджии несколько отличается от утепления сена и потолка. К этому элементу балкона предъявляются завышенные требования.

Существует несколько основных вариантов обустройства «теплого пола»:


Утепление лоджии своими руками: пошаговая инструкция

Ниже представлена ​​пошаговая инструкция утепления лоджии пеноплексом.

Инструменты и материалы

Для работы вам понадобится:

  • пенопластовые плиты;
  • строительный уровень
  • , канцелярский нож, маркер;
  • Трубы ПВХ для прокладки кабеля;
  • емкость для замешивания клея;
  • Миксер строительный;
  • мастерок
  • ;
  • пенополиуретан
  • ;
  • монтажный пистолет
  • ;
  • терка для шлифовки теплоизоляционных листов;
  • пластиковая гладкая терка для затирки полов;
  • металлическая сетка;
  • пескобетон М300 крупнозернистый;
  • Полиуретановый клей
  • .

Утепление лоджии: пошаговая инструкция. Фото – схема теплоизоляционного «пирога».

Подготовительные работы

В первую очередь на лоджии необходимо установить энергосберегающие металлопластиковые окна. На остеклении не стоит экономить – лучше выбирать стеклопакеты и фурнитуру от компаний, зарекомендовавших себя на «оконном» рынке.

Если на балконе уже установлены качественные окна, то можно приступать к утеплению балкона.

Подготовительные мероприятия:


Изоляция потолка

Установка теплоизолятора на стены и парапет

Утепление пола лоджии пеноплексом: пошаговая инструкция

Рассмотрим этапы создания «теплого пола» с использованием пенопласта и цементно-песчаной стяжки:


  1. При необходимости установки несущего каркаса лучше использовать металлический оцинкованный профиль. В отличие от дерева, он не гниет и не тяжелый.
  2. Теплоизоляционные работы следует проводить в сухую погоду. Многие клеевые смеси и грунтовки имеют особенности применения в условиях повышенной влажности.
  3. Щели на лоджии обработаны пенопластом, устойчивым к низким температурам.
  4. Используемая древесина должна быть высушена, а затем обработана средствами против возгорания и гниения.

Утепление лоджии своими руками: пошаговая инструкция. Видео.

Утепление балкона в квартире своими руками — отличный выбор для людей, которые любят что-то делать своими руками и хотят сэкономить на ремонте.После прочтения нашей статьи мы надеемся, что вы сможете выполнить эту работу.

Утеплить балкон несложно, для этого нужно приобрести специальные плиты и установить их особым образом, соблюдая технологию работы.

Раньше балконы утепляли пенопластом, но сейчас на рынке появился новый материал- пеноплекс. Это совершенно новый строительный материал, разработанный в США. Собственно пеноплекс – это вспененный полистирол с ярко выраженными теплоизоляционными свойствами. Изготавливается из полистирола путем вспенивания пластичных масс при высоких температурах. Сейчас пеноплекс начинают повсеместно использовать для утепления фасадов. различные постройки. Это экологически чистый материал, изготовленный из нефтепродуктов. Пеноплекс имеет и другое название – экструдированный пенополистирол.

При утеплении помещений можно прилично сэкономить, используя пеноплекс. Причина в том, что при использовании его для утепления пола на лоджии нет необходимости укладывать сверху еще один настил.Вы можете ходить прямо на этом этаже. Также этот строительный материал можно использовать для утепления стен и потолков на балконе и лоджии.

Критерии выбора пеноплекса

Пеноплекс

выпускается в виде плит различной толщины и прочности.

Рассмотрим, какую толщину плиты лучше выбрать для ремонта балкона. Производители маркируют этот материал, и самые распространенные марки – 31С, 35 и 45. Пеноплекс марки 31С – самый гибкий из всех своих видов, он как раз подходит для утепления потолка и стен на балконе. А вот для отделки пола подойдут сорта 35 и 45, такие материалы устойчивы к большим нагрузкам, пол выдержит тяжелую мебель.

Пенопласт

Плиты Пеноплэкс

представляют собой плоские листы оранжевого цвета толщиной от 20 до 50 мм. Для утепления балконов пенопластом специалисты рекомендуют устанавливать плиты толщиной от 20 до 30 мм, этого вполне достаточно. Обычно плотность плит варьируется от 30 до 53 кг/м³. Они доставляются потребителю в защитной пленке для возможности хранения на открытом воздухе.Рассмотрим основные преимущества пеноплекса:

  • низкая теплопроводность;
  • достаточно низкая паропроницаемость;
  • долгий срок службы;
  • легкий вес;
  • отсутствие проникновения жидкости
  • простота установки;
  • устойчивость к различным температурам.

Итак, можно сделать вывод, что для утепления балкона своими руками лучше всего приобрести пеноплекс марки 31 С толщиной 20-30 мм.

Инструменты, необходимые для утепления лоджии

Перед тем, как приступить к процессу утепления балкона самостоятельно, необходимо иметь следующие инструменты и материалы:

  • пенопластовые листы;
  • универсальная монтажная пена;
  • полиэтиленовая пленка
  • для гидроизоляции;
  • саморезы и дюбели;
  • клей
  • ;
  • монтажная лента
  • ;
  • мастика.

Чтобы утеплить пенопластом весь балкон, стены, пол и потолок, нужно еще помнить следующее:

  • перфоратор;
  • молоток
  • ;
  • уровень;
  • пылесос;
  • стремянка стремянка.

Теперь можно приступать к работе.

Пошаговая инструкция по утеплению балкона

Специалисты в области профессионального ремонта считают, что утеплять балкон необходимо в следующей последовательности:

  1. Стены.
  2. Потолок.

Работу следует начинать с утепления пола. Для начала нужно замазать все щели на полу монтажной пеной, а если нужно, то некоторые участки зацементировать. Затем пол следует очистить от строительного мусора и обработать противогрибковым средством. Уже потом нужно раскладывать листы пенопласта и закреплять их на полу специальным клеем. При желании можно установить систему «теплый пол» прямо поверх утеплителя, либо сразу постелить на него ламинат или линолеум.

Затем укладываем пенопластовые плиты на потолок и на стены.

Обязательно подготовьте стены, устранив трещины и всевозможные дефекты. После этого обработайте стены грунтовкой с помощью краскопульта или обычной кисти. После высыхания грунтовки можно приступать к укладке плит утеплителя на стены.

Пластины можно монтировать следующими способами:

  1. Приклеивание к стене с помощью клея.
  2. Крепление на специальный профиль.
  3. Крепление дюбелями-грибками.

Поверхность утеплителя будет ровной, если края его плитки ровно обрезать и заклеить монтажной лентой, либо заполнить стыки монтажной пеной. Срежьте после высыхания канцелярским ножом излишки поролона. Устанавливать пеноплекс на клей гораздо проще с помощью специального шпателя. Утеплитель фиксируется на пару минут на поверхности стены с помощью клея. Очень важно смотреть, чтобы не было больших зазоров и нахлестов. Особое внимание следует уделить стыку между стенами и полом.Во время этой процедуры не забывайте пользоваться строительным уровнем.

Утепление углов балкона производить более плотным утеплителем, толщиной не менее 30 мм. Роль пароизоляции может выполнять слой пенофола, который крепится фольгой внутри помещения.

Пенофол

– полиэтиленовый фольгированный материал, который также используется для теплоизоляции помещений. Используется для пароизоляции во влажных помещениях.

Затем можно переходить к завершающему этапу утепления лоджии – обработке потолка.Как мы говорили выше, трещины заделываются в первую очередь. Если ваш балкон находится на последнем этаже, следует позаботиться о гидроизоляции потолка, чтобы он не намок. Крепится пеноплекс к потолку чаще всего специальными гвоздями или приклеивается специальным клеем. Эта процедура облегчает задачу по оштукатуриванию потолка. Но если вы собираетесь обшивать потолок гипсокартоном, лучше сделать его обрешеткой.

После укладки плит на стены и потолок балкона специалисты советуют сверху монтировать армирующую сетку.Чтобы закрепить эту сетку, поверхность плит обрабатывают клеем, и прикатывают ее к плитам валиком. Когда стена высохнет от клея, ее грунтуют и окончательно штукатурят. Утеплив таким образом балкон, вы гарантированно получите сухие и ровные стены.

Важно! Стену балкона, примыкающую к квартире, утеплять не нужно. Это может нарушить пароизоляцию помещения.

Запрещается утепление стен лоджии путем установки брусков на стены, с дальнейшим заполнением оставшегося пространства пенопластом.Такой способ приведет к промерзанию стен зимой, и тогда вам придется переделывать всю работу.
В результате ваша лоджия должна иметь вид коробки, по всей внутренней поверхности монолитно отделанной оранжевым материалом.

Недостатком данного способа утепления является потеря жилой площади лоджии или балкона. Альтернативой является утепление балкона снаружи, но выполнить такую ​​процедуру самостоятельно невозможно; требуется специальное высотное снаряжение.Эта услуга не очень дорогая, но проводить ее можно только в сухую и безветренную погоду. Исключение составляют балконы на нижнем этаже.

Выводы по применению пеноплекса

Как видите, утепление балкона пеноплексом своими руками вполне осуществимый процесс. Цель утепления балкона – создать на балконе приемлемый микроклимат, сделать из него полноценное жилое помещение. Наша задача добиться оптимальной температуры на балконе, если не комнаты, то хоть бы и плюсовой, и сухости.Во многих домах старше 10 лет, если отделка не обновлена ​​бетонными плитами, уже возможно попадание влаги в помещения. Поэтому утепление балкона очень положительно влияет на состояние жилья.

Если балкон будет использоваться только для хранения предметов первой необходимости, можно утеплить его в один слой. Но если лоджия будет использоваться как жилая, можно утеплить стены пенопластом в два слоя.

И напоследок хотелось бы рассказать о производстве экструдированного пенополистирола в странах СНГ.

Сейчас в России достаточное количество заводов по производству этого нового строительного материала. Первое такое предприятие работает с 1998 года, когда в Санкт-Петербурге был открыт завод ООО «Пеноплэкс». Аналогичные заводы действуют в городах Кириши (Ленинградская область), Пермь, Таганрог, Новосибирск и Хабаровск.

Такое предприятие уже действует в Казахстане. Эти заводы обеспечивают все регионы России современными теплоизоляционными строительными материалами, их продукция экспортируется в Европу и страны СНГ.

Материал

Пеноплэкс продается в каждом строительном магазине, в самых разных упаковках, можно выбрать изделие любой толщины и плотности. Если вам нужно сделать ремонт в квартире, попробуйте утеплить балкон этим эффективным теплоизоляционным материалом.

Жильцы квартир с балконами и лоджиями имеют возможность увеличить свою полезную площадь. И очевидно, что расширение пространства нужно начинать с теплого остекления, а затем уже — утепления.

Стенам, полу и потолку лоджии должна быть обеспечена качественная теплоизоляция.

Спешим разочаровать тех, кто считает, что для утепления балкона/лоджии достаточно энергосберегающих стеклопакетов и дополнительной батареи. лоджия, да и застекленный балкон тем более в любом жилом доме не рассчитаны на комфортные условия для человека в холодное время года. Глубокая осень, зима и ранняя весна Там холодно.

Все эти неприятности устраняет отопление вместе с эффективным утеплением, которое обеспечит нормальную комнатную температуру воздуха в помещении балкона/лоджии и совмещенной с ним комнате или кухне в любое время года.Лучшим выбором утеплителя станут качественные и эффективные теплоизоляционные плиты марки из экструдированного пенополистирола.

Преимущества плит ПЕНОПЛЭКС КОМФОРТ® для утепления лоджии:

Низкий коэффициент теплопроводности до 0,034 Вт/м·К – обеспечивает качественную теплозащиту даже при небольшой толщине. Нулевое водопоглощение — не допустит сырости, развития грибка и плесени.

Утепление балкона/лоджии изнутри качественным ПЕНОПЛЭКС КОМФОРТ ® по силам любому человеку, который не боится труда.Не стоит бояться и неприятных последствий, которые иногда одолевают нас при контакте с некоторыми строительными материалами. Плиты ПЕНОПЛЭКС® являются экологически чистыми и безопасными для здоровья. Они изготовлены из полистирола. общего назначения, который также широко используется для производства пищевой и медицинской упаковки, детских игрушек, деталей холодильников.

ПЕНОПЛЭКС

в своем составе не содержит тонкодисперсных волокон, пыли, фенолформальдегидных смол, сажи, шлаков. Поэтому работа с ПЕНОПЛЭКС® не требует защиты органов дыхания и кожи.Фреоны при его изготовлении не используются.

Подтверждена безопасность применения теплоизоляции ПЕНОПЛЭКС® в квартире

С утеплением балкона/лоджии своими руками многие справятся даже больше, ведь ПЕНОПЛЭКС ® прост в монтаже. Пластины имеют оптимальную геометрию – со всех сторон имеются Г-образные ребра, что позволяет легко их стыковать.

Как утеплить балкон/лоджию с помощью ПЕНОПЛЭКС КОМФОРТ® своими руками

Для утепления балкона/лоджии своими руками потребуются следующие материалы:

  • Теплоизоляция ПЕНОПЛЭКС КОМФОРТ®.Необходимая толщина для совмещенной лоджии в центральных районах России – 100 мм. Толщину можно рассчитать с помощью нашего .
  • Влагостойкие гипсокартонные (ГКЛ) или гипсоволокнистые (ГВЛ) листы.
  • Для устройства стяжки по плитам ПЕНОПЛЭКС®, цементно-песчаная смесь с армирующей сеткой с «мокрым» покрытием; или плитные материалы с «сухим» покрытием – два слоя плитных материалов, таких как ГВЛ, ЦСП, ОСП или фанера, с перекрытием стыков.
  • Для создания пароизоляционного слоя часто используют фольгу.полиэтиленовая пленка.
  • Полиуретановый клей ПЕНОПЛЭКС® ФАСТФИКС®.
  • Саморезы для крепления листов ГКЛ, ГВЛ к направляющим.


  1. Остекление балкона/лоджии
  2. Стена балкона/лоджии
  3. Теплоизоляция ПЕНОПЛЭКС КОМФОРТ®
  4. пароизоляция
  5. ящик
  6. Отделка стен (пластиковые панели или влагостойкий гипсокартон)
  7. Застежка
  8. Стяжка для отделки пола
  9. Отделка пола
  10. Пол балкон/лоджия.

Последовательность утепления лоджии ПЕНОПЛЭКС КОМФОРТ®
  • Установленные оконные блоки. Лучшим средством для заделки швов будет монтажная пена.
  • Плиты ПЕНОПЛЭКС КОМФОРТ®
  • скрепляются полиуретановым клеем, которым также обрабатывают стыки между конструкциями.
  • Крепится пароизоляция — фольгированная полиэтиленовая пленка — с помощью двустороннего скотча. Пароизоляцию укладывают встык, а стык между полотнами и конструкциями проклеивают металлическим скотчем.
  • Монтируем пол балкона.

На фото — утепление лоджии плитами ПЕНОПЛЭКС ® в квартире актрисы Марины Дюжевой

На теплоизоляцию ПЕНОПЛЭКС® можно укладывать следующие основания:

Цементно-песчаная стяжка (толщина 4 см). Между вертикальной стеной и стяжкой необходимо оставить температурный зазор в 1 см. Для этого достаточно перед заливкой стяжки установить по периметру полосу вспененного полиэтилена толщиной 1 см.После застывания стяжки укладывается финишный слой.

Муфта ДСП с электрообогревом — по технологии системного устройства.

Сплошной настил из ГВЛ (гипсоволокнистых листов) — укладывается в два слоя с обязательным перекрытием стыков.

  • Обрешетка стен, потолка и парапета выполнена из сухих деревянных (обработанных антисептиком) реек и выставлена ​​в вертикальном и горизонтальном плоскостях. Крепится непосредственно к бетону с помощью дюбелей и саморезов.Рейки могут быть размером 40х20 мм.
  • Прикрепляется к отделке рамы. Обычно это пластиковые панели шириной 25 см или влагостойкий гипсокартон. Если используется гипсокартон, дополнительные отделочные работы, а именно: грунтовка, шпаклевка, обработка углов, выравнивание, поклейка обоев или покраска.
  • На лоджии могут быть установлены электрообогреватели, освещение и т. д. Электропроводка монтируется в интерьере в негорючих коробах.

Пенопластовые буквы с лицевой стороной из твердого акрила на HDU Foam

Дизайн, цена или заказ Ниже

  • Восемь толщин и 12 цветов лицевой стороны +окраска в любой цвет
  • Буквы и логотипы высотой от 1 до 24 дюймов
  • Может быть вырезан в любом стиле шрифта или из вашей работы!
  • Стандартное время изготовления от 5 до 7 дней
  • Глубина от 1/2″ до 3″

На слайдах показаны различные типы ламинированных букв, включая Gemleaf, Metal on Foam, Acrylic on Foam и Metal Face Acrylic


ЦЕНА И ЗАКАЗ ЗДЕСЬ

Создавайте однострочные или многострочные знаки с различными размерами, шрифтами и цветами и получайте мгновенный предварительный просмотр
Вы покупаете не вывеску, а только отдельные буквы и цифры, чтобы сделать вывеску


Этот продукт

В наших пенопластовых буквах для внутреннего использования используется жесткий пенопластовый сердечник HDU между двумя слоями жесткого пластика. Акриловые поверхности ламинируются на одну сторону буквы, чтобы придать качественной твердой поверхности законченный вид. Акрил может быть любого из наших стандартных цветов листа или окрашен в любой цвет. Обычно 5-7 рабочих дней.

НА ВСЕ НАШИ БУКВЫ И ЛОГОТИПЫ ИМЕЕТ НАША ПОЖИЗНЕННУЮ ГАРАНТИЮ!

Монтажное оборудование

ПРОСТАЯ КРЕПЛЕНИЕ

Вариант без крепления предназначен для случаев, когда вы хотите приклеить буквы непосредственно к плоской поверхности с помощью какого-либо клея, такого как силиконовый герметик или жидкие гвозди.Проблема с этим типом установки заключается в том, что клей имеет тенденцию выдавливать края, и он может стать очень грязным. Кроме того, пока клей не затвердеет, буквы могут двигаться, а для больших букв это означает, что вам нужно использовать длинные полоски малярной ленты, чтобы удерживать их на месте.

ДВУХСТОРОННЯЯ ЛЕНТА КРЕПЛЕНИЕ

Двусторонний скотч можно наклеивать только на буквы высотой до 24 дюймов.Если вы используете этот вариант, всегда используйте жидкий силиконовый герметик, чтобы защитить буквы на случай, если лента выйдет из строя

ПОДКЛАДКА

Пластиковая подкладка, выступающая за заднюю часть буквы, типичная для пластиковых букв, устанавливайте изделие непосредственно на стену без сверления отверстий. Устанавливается с использованием дистанционной направляющей. Силикон — обычный клей для таких букв.

ШПИЛЬКА В БЛОЧНОМ КРЕПЛЕНИИ

Это крепление по умолчанию. Этот вариант будет иметь блоки, приклеенные к обратной стороне букв, которые создают естественный зазор поверхности около 3/8 дюйма, который можно увеличить, выбрав длину зазора в параметрах форм. Блоки просверлены и нарезаны для установки шпилек (резьбовых стержней). ), которые вклеиваются в отверстия, просверленные в монтажной поверхности.Требуется схема крепления сверла.

КОМБИНИРОВАННОЕ КРЕПЛЕНИЕ

Комбинированное или комбинированное крепление отличается от комбинированного цельнометаллического крепления тем, что оно имеет только СКВОЗНЫЕ выступы на верхней части букв и стандартные крепления на нижней части. Это крепление полезно, когда вы хотите просверлить как можно меньше отверстий и по-прежнему иметь монтажные стержни (шпильки) в стене.Устанавливается путем просверливания отверстий для шпилек через подкладку и приклеивания подкладок без шпилек непосредственно к монтажной поверхности. Требуется схема крепления сверла.

КОМБИНИРОВАННОЕ КРЕПЛЕНИЕ

Комбинированное крепление со сквозными шипами во всех точках. Это дает вам возможность регулировки на каждой стойке и полезно для неровных поверхностей, таких как здания из гофрированного металла, сайдинг внахлест, каменные стены или в любом месте, где вам нужен зазор от стены, который можно регулировать во время установки.Требуется схема крепления сверла

УПОРНАЯ ШПИЛЬКА

Буквы должны быть толщиной не менее 3/8 дюйма, чтобы просверлить и нарезать отверстия, но это крепление очень надежно, поскольку оно не опирается на клеевой блок для удержания стойки. поставить под угрозу цель этого крепления, которое состоит в том, чтобы предотвратить кражу. Если вам нужен зазор, вы также можете выбрать его, но учтите длину стойки, которая должна составлять 2 дюйма в стене, плюс длину зазора. Требуется схема монтажа. См. раздел выше для монтажа на настоящий кирпич или для подробнее

Шепот в лоджии

прежде всего, особенно среди всех печалей, страхов, потерь и дезориентации жестокого года по всему миру,

– всем и каждому, Счастливого Рождества…. пусть весь его свет, надежда и богатство наполнят каждого из нас так, как мы никогда не знали.

Всегда самое популярное религиозное событие в мире, месса Папы в эту Святую ночь проходит при обстоятельствах, беспрецедентных для современности.

В отличие от обычной толпы, стекающейся на площадь Святого Петра, литургия в этот вечер начинается в рекордно ранний час — 19:30 по римскому времени (13:30 по восточному времени США) в знак уважения к месячному комендантскому часу в 22:00 в Италии — последней решительной попытке страны остановить вторую крупную волну вируса там.

Что касается самой обстановки, еще раз — сохраняя практику, начатую с урезанным соблюдением Страстной недели в первом раунде блокировок — Алтарь Исповеди (центральная ось Ватиканской базилики) заменяется гораздо меньшим Алтарем Кресло в апсиде, с посещаемостью около 100 человек.

Здесь видео в прямом эфире по запросу (с английским переводом)…

…и полный текст проповеди Папы — повторение проповеди Франциска призыв к христианам жить «путем умиления» среди многих человеческих жертв пандемии, тем более, что мы отмечаем рождение Спасителя: родился ребенок, дан нам сын» ( Ис  9:6).

Нам дан сын. Мы часто слышим, что самая большая радость в жизни — это рождение ребенка. Это нечто экстраординарное, и оно меняет все. Оно приносит волнение, которое не заставляет нас думать об усталости, дискомфорте и бессонных ночах, ибо наполняет неописуемым и ни с чем не сравнимым счастьем. Вот что такое Рождество: рождение Иисуса — это «новинка», которая позволяет нам возрождаться каждый год и находить в Нем силы, необходимые для преодоления любых испытаний.Почему? Потому что его рождение для нас — для меня, для вас, для всех. «Ибо» — это слово, которое вновь и вновь появляется в эту святую ночь: « Для нас младенец рождается», — пророчествовал Исайя. « Для нас ныне рожден Спаситель», — повторяли мы в Псалме. Иисус «отдал Себя за нас » ( Тит 2:14), говорит нам святой Павел, а в Евангелии ангел возвещает: « Ибо вам ныне родился Спаситель» ( Лк 2 :11).

Но что на самом деле означают эти слова — для нас ? Они означают, что Сын Божий, тот, кто свят по природе, пришел, чтобы сделать нас, детей Божьих, святыми по благодати. Да, Бог пришел в мир ребенком, чтобы сделать нас детьми Божьими. Какой великолепный подарок! В этот день Бог удивляет нас и говорит каждому из нас: «Ты удивительный». Дорогая сестра, дорогой брат, никогда не унывайте. У вас есть искушение почувствовать, что вы были ошибкой? Бог говорит вам: «Нет, ты Мое дитя!» Есть ли у вас чувство неудачи или неадекватности, страх, что вы никогда не выберетесь из темного туннеля испытаний? Бог говорит вам: «Мужайтесь, Я с вами». Он делает это не на словах, а делая себя ребенком с вами и для вас.Таким образом, он напоминает вам, что отправной точкой любого перерождения является признание того, что мы дети Бога. Это неугасающее сердце нашей надежды, раскаленное ядро, придающее тепло и смысл нашей жизни. В основе всех наших сил и слабостей, сильнее, чем все наши прошлые обиды и неудачи, или наши страхи и опасения по поводу будущего, лежит великая истина: мы любимые сыновья и дочери. Божья любовь к нам не зависит и никогда не будет зависеть от нас. Это совершенно свободная любовь , чистая благодать. Сегодня вечером, говорит нам святой Павел, «явилась благодать Божия» ( Тит 2:11). Нет ничего дороже этого.

Нам дан сын. Отец не дал нам ничего, предмета; он отдал Своего единородного Сына, Который является всей Его радостью. Тем не менее, если мы посмотрим на нашу неблагодарность по отношению к Богу и нашу несправедливость по отношению к столь многим нашим братьям и сестрам, могут возникнуть сомнения. Прав ли был Господь, дав нам так много? Прав ли он по-прежнему доверять нам? Не переоценивает ли он нас? Конечно, он нас переоценивает, и делает это потому, что безумно любит нас.Он не может не любить нас. Вот такой он, такой непохожий на нас. Бог всегда любит нас большей любовью, чем мы сами. Это его секрет проникновения в наши сердца. Бог знает, что мы становимся лучше, только принимая его неизменную любовь , неизменную любовь, которая меняет нас. Только любовь Иисуса может изменить нашу жизнь, исцелить наши самые глубокие раны и освободить нас от порочного круга разочарования, гнева и постоянных жалоб.

Нам дан сын. В скромных яслях затемненного хлева Сын Божий действительно присутствует. Но это поднимает еще один вопрос. Почему он родился ночью, без достойного жилья, в нищете и отвержении, когда он заслуживал рождения величайшим из королей в лучшем из дворцов? Почему? Чтобы мы поняли безмерность его любви к нашему человеческому состоянию: даже к тому, чтобы коснуться глубин нашей бедности своей конкретной любовью . Сын Божий родился изгоем, чтобы сказать нам, что каждый изгой есть дитя Божие.Он пришел в мир, как каждый ребенок приходит в мир слабым и уязвимым, чтобы мы могли научиться принимать свои слабости с нежной любовью. И открыть что-то важное. Как и в Вифлееме, так и с нами Бог любит творить чудеса через нашу бедность. Он поместил все наше спасение в ясли хлева. Он не боится нашей бедности, поэтому позволим Его милости полностью изменить ее!

Вот что значит сказать, что у нас родился сын . Однако слово «для» мы слышим и в другом месте.Ангел возвещает пастухам: «Вот вам знамение : младенец, лежащий в яслях» ( Лк 2:12). Этот знак, Младенец в яслях, также является для нас знаком, который ведет нас по жизни. В Вифлееме, имя, означающее «Дом хлеба», Бог лежит в яслях, как бы напоминая нам, что для того, чтобы жить, он нам нужен, как хлеб, который мы едим. Нам нужно наполниться его свободной, неизменной, и конкретной любовью. Как часто вместо этого, изголодавшись по развлечениям, успеху и мирским удовольствиям, мы питаем жизнь пищей, которая не насыщает и оставляет нас пустыми внутри! Господь через пророка Исаию жаловался, что если вол и осел знают ясли своего господина, то мы, его народ, не знаем его, источника своей жизни (ср. — это 1:2-3). Это правда: в нашем бесконечном стремлении к обладанию мы бежим за любым количеством яслей, наполненных эфемерными вещами, и забываем о яслях Вифлеема. Эти ясли, бедные всем, но богатые любовью, учат, что истинная пища в жизни приходит, когда мы позволяем Богу любить себя и в свою очередь любить других. Иисус дает нам пример. Он, Слово Божье, становится младенцем; он не говорит ни слова, но предлагает жизнь. Мы же, наоборот, полны слов, но часто так мало можем сказать о добре .

Нам дан сын. Родители маленьких детей знают, сколько любви и терпения они требуют. Мы должны кормить их, ухаживать за ними, купать их и заботиться об их уязвимости и их потребностях, которые часто трудно понять. Ребенок заставляет нас чувствовать себя любимыми, но также может научить нас любить. Бог родился ребенком, чтобы побудить нас заботиться о других. Его тихие слезы заставляют нас осознать бесполезность наших многочисленных нетерпеливых вспышек. Его обезоруживающая любовь напоминает нам, что мы должны тратить время не на жалость к себе, а на утешение слез страданий.Бог пришел к нам в бедности и нужде, чтобы сказать нам, что, служа бедным, мы проявим к Нему свою любовь. С этой ночи и далее, как писал поэт, «Обитель Бога рядом с моей, Его мебель — любовь» (ЭМИЛИ ДИКИНСОН, Стихи , XVII).

Нам дан сын. Иисус, ты младенец, который делает меня ребенком. Ты любишь меня такой, какая я есть, а не такой, какой я себя воображаю. Обнимая тебя, Дитя яслей, я еще раз обнимаю свою жизнь. Приветствуя тебя, Хлеб жизни, я тоже желаю отдать свою жизнь.Ты, мой Спаситель, научи меня служить. Вы, кто не оставил меня в покое, помогите мне утешить ваших братьев и сестер, ибо с этой ночи и далее все мои братья и сестры.

Утепление лоджии в квартире своими руками. Чем лучше утеплить лоджию внутри своими руками утепление балкона кирпичным парапетом

Вспененный полиэтилен — первый слой утепления балкона

Полистоиноолилен — тонкий, современный и негигроскопичный материал, который берет на себя первый слой изоляции.По сути, он служит влаго- и пароизоляцией для других материалов. Материал достаточно тонкий, экологически чистый и химически инертный. Из других свойств следует отметить: отличные звукоизоляционные показатели; простота и скорость работы; Широкий выбор материала; относительно низкая цена; износостойкость – более 50 лет эксплуатации; Не поражается грибками, плесенью и грызунами.

Пенопелекс — Легкий, практичный и современный материал

Экструдированный пенополистирол – еще один материал для утепления балконов.Активно используется в строительстве и в том числе при обустройстве лоджий. Важная особенность Материал — низкопаровые лопасти. С помощью полиплекса укладываются стены, парапет, пол, потолок.

Пенофол — гибкий пленочный материал для сохранения тепла внутри балкона

Пенофол

применяется для создания теплоизоляционных поверхностей с отражающим эффектом. Проще говоря, слой фольги отражает тепло изнутри и не выпускает его наружу. Главное требование – вся поверхность пенопласта должна быть без косточек, без отверстий, трещин и необработанных стыков.Пенофол – недорогой материал, прочный, износостойкий, обладает прекрасными звукоизоляционными характеристиками.


Материалы для изоляции Единицы Стоимость в руб.
Пенофол 0,3 см за 1 м.кв. из 225.
Пенофол 1 см за 1 м.кв. из 375.
Пенопласт 3 см за 1 м.кв. из 225.
Полиурекс 3 см за 1 м.кв. из 675.
Пеноплекс 5 см за 1 м.кв. из 825.

Трехслойное утепление — гарантия теплого балкона!

Комфортные условия для проживания на балконе можно обеспечить с помощью комплексного утепления. Наибольший эффект можно получить при трехслойном утеплении парапета, стен, потолка, кровли и пола.Кроме того, сделать балкон теплым поможет снятие батарей, подключение электрообогрева или монтаж теплого пола.

Для того, чтобы провести трехслойное утепление, необходимо заранее подготовить проект, выбрать материалы, подготовить их и тщательно провести процесс монтажа, чтобы исключить появление мостиков холода и промерзания. В результате даже во время сильного мороза можно с комфортом находиться на балконе, спать там или даже организовать для детей небольшую игровую комнату.Достаточно популярными проектами являются организация зимнего сада или личного кабинета.

Для утепления можно использовать один из видов современных материалов, в некоторых случаях комбинировать их для достижения максимального эффекта: Пенопласт (Изок), Пенопелекс, Пенофол.

Теплый балкон или лоджия – это не роскошь!

С помощью этих материалов и опыта мастера смогут в короткие сроки утеплить парапет, пол, потолок и стены. Утепление балкона – задача достаточно сложная, ответственная и даже сложная.Нужно знать большое количество нюансов, уметь работать с листами утеплителя и, конечно же, правильно его выбирать. Советуем обращаться к профессионалам из «Московской посевной компании», чтобы гарантировать качественный результат.

Каждый слой утеплителя после укладки дополнительно фиксируется, а стыки тщательно обрабатываются шипом. Для сохранения тепла внутри балкона используется специальный фольгированный материал – пенопласт. На вид и на ощупь он напоминает фольгу, но более гибкий и податливый.Фоофол укладывается слоем фольги внутрь, блестящей стороной внутрь балкона. Стыки также тщательно пробиваются металлическим скотчем, образуя замкнутую поверхность и эффект «термоса».

Энергосберегающий профиль ПВХ для остекления

Разумеется, для достижения максимального утепления рекомендуем выбирать теплый профиль ПВХ для остекления и многокамерные энергосберегающие стеклопакеты.

Детская комната на теплом балконе

Лаунж-зона. Зона отдыха на балконе

Балкон – идеальное место для встречи с друзьями и близкими На таком балконе комфортно в любое время суток Комфортное кресло, мягкий диван или кровать на балконе – это далеко не роскошь!

Детская игровая комната на балконе

Также поможем Вам в изготовлении и установке мебели на балкон.На балконе много света, чтобы делать уроки или заниматься любимым хобби Балкон может быть детским с удобным уголком для игр и учебы

Процесс утепления лоджии – занятие довольно сложное. Если вы решили отказаться от помощи профессионалов в этом вопросе и сделать все самостоятельно, следует досконально изучить порядок и технологию работ, иначе у вас могут возникнуть проблемы со сбором конденсата на потолке или завышенное расположение оконных ручек.Чтобы этого избежать, нужно учиться на других ошибках. В этой статье мы расскажем вам о самых распространенных ошибках при утеплении балконов и лоджий.

Ошибка №1. Нет разрешения

В первую очередь получите разрешение в БТИ на проведение работ по утеплению лоджии (балкона).

Глупо начинать какие-либо работы по обустройству лоджии или даже утеплению наружных стен без получения соответствующего разрешения в БТИ. В противном случае несоответствие фактического планировочного технического паспорта жилья может привести к серьезным проблемам при продаже квартиры.

Если вы хотите что-то сделать со стоигрушечными домиками, но не хотите или не можете получить разрешение, остекление балкона раздвижными стеклопакетами с алюминиевым профилем. Такое остекление не требует разрешения и утепления балкона.

Ошибка №2. Расположение радиатора на лоджии

Не брать боевую батарею.

Установка батареи на лоджии – крайне неразумное решение. Во-первых, большие теплопотери, во-вторых, трубы могут замерзнуть, в-третьих, сумма, которую вы заплатите по индивидуальному плану, будет внушительной.

Решением этой проблемы может стать теплый пол или электронагреватель.

Ошибка №3. Безрамное остекление

Бескаркасные створки смотрятся достаточно стильно, представляя собой гладкую поверхность в закрытом виде и движение гармонического ложа. Но, учитывая тот факт, что такое остекление подразумевает одиночные стеклопакеты, то остаются заметные щели, и назвать идеальным вариантом утепления воина нельзя.

По мнению большинства специалистов, оптимальный вариант окон ПВХ.Ведь подворачивающиеся створки занимают не так много места, как кажется, а открывать их нужно только для проветривания.

Ошибка №4. Дистанционное остекление на кронштейнах

Некоторые владельцы лоджии пытаются увеличить ее площадь за счет выноса каркаса под остекление на пару десятков сантиметров. Результатом является появление козырька сверху, который собирает снег и создает дополнительный шум, когда идет дождь.

Ошибка №5. Один слой изоляции

Создавая утепленную лоджию, мастера дублируют парапет и стены кладкой из пеноблоков толщиной около 100 мм. Выбор падает на этот материал, поскольку он обладает высоким уровнем морозостойкости и теплоизоляции. Но даже несмотря на это такая кладка может промерзнуть. Чтобы этого избежать, утеплите парапет, например, каменной ватой.

Ошибка №6. Отсутствие пароизоляции

Отсутствие пароизоляции может испортить пол и стены на вашей лоджии и привести к появлению конденсата на потолке у соседей снизу. Процесс образования конденсата на такой лоджии – вопрос времени, причем очень короткого.

Даже если использовать влагозащитный материал, пароизоляционная пленка не будет лишней. Это особенно важно, если в качестве утеплителя выбрана минеральная вата.

Ошибка №7. Злоупотребление герметиком

Швы, залитые пузырьками монтажной пены, выглядят нелепо. Более того, под воздействием прямых солнечных лучей и влаги пенопласт разрушается и образуются большие щели.

Обшивка швов между окнами, грамотно обработайте самой пеной. Аккуратно вырезав его, зачистите наждачной бумагой и отожмите шпаклевку или акриловую краску. В крайнем случае можно использовать монтажную ленту. Следует помнить, что этот вариант подходит только тогда, когда вы уверены, что вас не закрасят в этой области.

Ошибка №8. Неправильный настил

Даже не пытайтесь идеально выровнять пол на лоджии с помощью песчано-бетонной стяжки. Из-за того, что балконная печь не может похвастаться более-менее гладкой поверхностью, толщина стяжки в отдельных местах может достигать нескольких сантиметров. А если учесть, что на стяжку потом будет устанавливаться лишний вес в виде плитки и клея к ней, то это не совсем верное решение.Балконная плита не рассчитана на такие нагрузки.

Пол на лоджии необходимо утеплить мягким и легким утеплителем, установив на него гидроизоляцию. При желании потом можно положить слой фанеры, ламината или ковролина.

Ошибка №9. Снимите фасадное утепление стены между лоджией и комнатой

Многие мастера, стремясь добиться максимальной теплоизоляции, утепляют стену между комнатой и лоджией. Если лоджия уже утеплена, в этом нет необходимости, потому что эта стена автоматически становится внутриквартальной.

Безопасные деньги лучше потратить на стильную и грамотную отделку этой стены.

Ошибка №10. Негритерство мелкое

Этот недостаток встречается практически у всех начинающих мастеров. Чтобы избавиться от него, нужно уделить больше времени расчету материалов и планированию каждой детали, будь то высота ручек или толщина утеплителя.

Итак, мы разобрали топ-10 самых распространенных ошибок при утеплении лоджий и балконов. Учитывайте эти моменты при планировании работ по утеплению.Ведь, как говорится, лучше учиться на чужих ошибках, чем на своих.

А если у вас есть собственный опыт «потягивания шишек» в процессе утепления балкона или лоджии, поделитесь своими советами и рекомендациями с нашими читателями в комментариях ниже.

Законно ли утеплять балкон или лоджию? Конечно. Вы заплатили за него солидную сумму при покупке. Вы не собираетесь сносить стены? Нет, тогда с этой стороны все в порядке. Ну нельзя же выставлять батареи на лоджию.Раньше это было обычной практикой, но из-за того, что лезли все подряд: и утепление, и отопление, в 2005 году был запрещен вывод батарей. Так что — теперь вне конкуренции на балконе.

Но есть еще один технический момент. Так называемый «тепловой контур здания». Это что-то вроде норм на температуру всех его основных конструктивных элементов: стен, перекрытий, панелей и т. д. Ее необходимо рассчитать. Этот термин время от времени всплывает на строительных сайтах и ​​форумах.Особенно если речь идет об утеплении балкона. И этому вопросу мы посвятим несколько строк.

Может ли с технической точки зрения утепление балкона или лоджии влиять на этот самый «контур»? «Тепловой контур» здания — понятие эфемерное и не все инженеры-строители смогут его объяснить — что это даже вы сами (не путать с системой отопления, которую действительно надо рассчитывать и балансировать).

Итак, что имеется в виду под самим «контуром» и его нарушением? Если коротко, то на лоджиях и балконах должна быть температура окружающей среды, а отапливаемая часть здания – это что-то около помещения.Это проект. Хотя конструкторы тех лет не понятны. Лоджия большая по площади. Как не закрыть их от дождя и ветра? Ведь по проекту они все должны быть открыты! Парадокс.

Но дело было в другом. Здравый смысл взял свое. Все балконы в большинстве случаев были застеклены жильцами и закрывали зимой двери на них, особенно в неморозное время. И лоджии в результате утеплились, вернее, окружили их стены. И только потому, что они были не утеплены или очень неграмотно утеплены.

И эта ситуация сохраняется до сих пор. Все балконы застеклены и обшиты вагонкой, а зимой все двери на них держат приоткрытыми. Закрывать только в сильные морозы.

Так о каком «тепловом контуре здания» может идти речь в данном случае? Может быть, никакого «контура» вообще нет, так как с советскими домами уже много лет ничего не происходит? И не бывает с новостройками, где уже зависит только от застройщика, в каком доме — с застекленными или безбалочными балконами?

Да даже если он и есть, этот пресловутый контур, то грамотное утепление лоджии или балкона делает недоступными для общего тепла ограждающие конструкции дома. Все, что должно остыть, остынет и останется. Но это при правильном утеплении, а при неправильном (в большинстве случаев) стены на балконах точно утепляются. Правда, с домом тоже ничего не происходит, а вот комнатной температуры на балконе добиться уже сложно.

А ведь это и есть реальная цель грамотного утепления, верно. Для этого стоит потратить свои деньги, и вам никогда не навредит утепление вашего балкона. Только если он был плохо утеплен, а для повышения температуры на нем еще и подключали к центральному отоплению дома (отопительный контур).Да и неправильно. Тогда у ваших соседей могут возникнуть проблемы, а просто с остеклением и утеплением их балкона – никогда. Таких случаев не было.

Хорошо зимой в мороз иметь теплую шубку! Лучше до галочки. Ну, в крайнем случае, согреться. И не даст увидеть. Некоторые постройки или отдельно взятые помещения для создания в них зимой приятного климата также нуждались в хорошей «шубе». Какой материал для утепления лоджии предпочесть?

В последнее время все большую популярность приобретает такой строительный материал, как экструдированный пенополистирол, или, другое название пенплекс. Это прекрасный утеплитель нового поколения. Его свойства на порядок выше, чем у его предшественника – пенопласта. Интересно, что в США производство и использование пенопласта уже запрещено. Хотя эти два материала имеют своеобразный химический состав, но их эксплуатационные характеристики несопоставимы, ввиду разницы в технологии их производства.

Но нам теперь для правильной работы с этим материалом не нужны знания о его составе, технологии производства и прочего.Нам важно научиться работать с ним. Мы попробуем? Ну что, давайте.

Сейчас мы обсудим этот способ создания внутренней теплоизоляции из пенопласта, который строители называют «термос-эффектом». Например, мы обсудим, как утеплить этим методом лоджию.

Расчет количества материала для утепления лоджии

Для начала рассчитали какой толщины нам нужен утеплитель. Для этого воспользуйтесь таблицей расчета толщины такого слоя.Такие таблицы, дающие представление об этом вопросе с учетом материала стен и региона, приведены на сайтах производителей и поставщиков. Рассчитайте утепляемую площадь и сделайте расчет количества обшивочных плит, учитывая их размер 600*1200 миллиметров. Если стол выдали приличной толщины, то его можно набрать из двух слоев, например, два слоя по 50 миллиметров или один 50, другой 30. Вот так и получается. Но надо понимать, что мы округлены в большую сторону.

Например, при расчете по таблице слой утеплителя дал 60 миллиметров. Не стоит ограничиваться одним слоем плит плит 50 миллиметров. Используем схему «два слоя, 50 и 30». Когда мы узнали, что нас интересовало, вы можете купить материалы для утепления лоджии. Мы также приобретаем крепеж для этих пластин. Хорошо использовать крепление типа «Гриб».

Необходимая длина на 7-10 сантиметров больше толщины утеплителя, которую мы определили.

Приступаем к работе

Одеваем динамики на утеплитель, прикрепляя их крепежом к стенам, потолку и полу.

Кстати, особое внимание уделим той части лоджии, которая находится под остеклением.

Обычно это стена, толщиной в Поллипыче, то есть 12 сантиметров. А если это печь из железобетона — то и тоньше. Осторожность надо перекладывать, когда протыкаем в этой стене отверстие для крепежа. Если у нас перфоратор длиннее, чем нужно, то он просто пропустит эту стенку к выходному отверстию.И если дальше продолжать в том же духе, то часть фасада здания будет просто лишена эстетичного внешнего вида. Видимость снаружи будет такой, как будто этот фрагмент дома расстреляли из автомата. Ну это кстати. А теперь вернемся к утеплению. Когда все стены и пол ровно покрыты нашим замечательным утеплителем нужной толщины слоя, то можно приступать к следующему этапу.

Изготовление «Термоса»

Для этого эффекта нам понадобится фолгикон.

Также утеплитель в виде фольги наклеен на пенопластовую основу. Дело в том, что следующей нашей задачей является обернуть этим материалом все утепленные поверхности лоджии. Скатываем его из рулона, вырезаем нужного размера и крепим на пенопласт так, чтобы вспененная основа была скрыта от глаз, а фольга оставалась видимой. Для крепления можно использовать обычные саморезы или короткие гвозди с широкой шайбой. Просто продавите фолгизолон и приклейте эту застежку прямо к пенплексу.Удержаться будет. А стыки между стыками фольгированного утеплителя по плоскости и в углах прошиваем металлизированным алюминиевым скотчем.

Когда этот процесс завершен, наш термос практически готов.

Как он работает? Подвести вытачку к стене на расстояние 5-10 миллиметров. Вам тепло? А теперь коснитесь фольги рукой в ​​этом месте. Она крутая! То тепло, которое вы чувствовали, приближаясь лицом к стене, — тепло собственного тела, отраженного от нее! А это значит, что пенплекс не дает холоду проникнуть внутрь, а фолиоизолон отражает тепло, существующее в квартире, и не дает ему возможности покинуть ее.

Кстати, на полу фолиолон актуален на данном этапе, если вы делаете пол с подогревом или используете для покрытия пола плитку.

По этой поверхности пора укладывать нагревательный кабель, а поверх него заливать стяжку. Если такого пола или плитки не планировалось, процесс идет наоборот – сначала стяжка, потом «термос». В этом случае фольгированная изоляция сразу послужит подложкой для ламинированного паркета или паркетной доски. Ну вот и готов наш «термос».Теперь можно приступать к захвату стен и потолка из ранее выбранного материала. Листы ГВЛ или пластиковые панели — решать вам.

Экструдированный пенополистирол – прекрасный материал для утепления не только лоджии. Он очень широко используется для утепления во всех сферах строительства. Наружная теплоизоляция зданий, утепление полов, кровли, фундаментов, инженерных коммуникаций и т. д. Единственный миф, который можно упомянуть, заключается в том, что пенплекс служит хорошей звукоизоляцией.Определенную звукоизоляцию он, конечно, дает. Но использовать его специально для этой цели нет смысла. Только чрезмерная растрата и трата времени. Те, кто пытался это сделать, потом разбирали конструкцию и заменяли этот материал на другой, с лучшими звукоизоляционными свойствами. Ну, а сделать хороший «термос» из своей лоджии вы уже умеете. Удачи в ремонте!

Лоджии в городских квартирах обычно используются нерационально. В условиях, когда минусовая температура стоит минусовой температуры, холодное помещение лоджии становится не просто бесполезным пространством, которое со временем захламляется, но и дополнительным источником теплопотерь.«Холодный склад» крадет не только квадратные метры, но и тепло из квартиры. Единственный способ перестать давать улицу – утеплить лоджию. Всем знакомая ситуация, когда центральное отопление не справляется с суровыми зимами, а обогреватели идут круглосуточно, электричество и осушенный воздух круглосуточно. Постоянная вентиляция и отопление не лучшим образом регулируют климат в квартире и часто становятся причиной простудных заболеваний.

Есть ряд и других недостатков, которые влекут за собой открытую лоджию круглый год: Постоянные сквозняки, пыль, шум ветра и вредные выбросы – неотъемлемый перечень раздражающих факторов, которые жителю мегаполиса в довесок к лоджии. Особенно актуальной эта проблема становится для владельцев квартир, окна которых выходят на проезжую часть загруженных улиц.

Стоит вопрос: «Стоит ли утеплять лоджию?», необходимо помнить о главном – лоджия – это лишние квадратные метры в вашей квартире, способные стать теплым и комфортным пространством для жизни. Обустройство совмещенной лоджии позволяет решить самые насущные проблемы вашей семьи. При утеплении лоджии можно получить расширение детской комнаты или кухонной зоны, рабочего кабинета или комнаты отдыха, домашней мастерской или даже зимней площадки – все зависит от ваших потребностей и фантазии.

Утепление часто путают с остеклением и внутренней отделкой, которая всего на 5-7 градусов повышает температуру по сравнению с улицей. Зачем нужно утеплять стены, пол и потолок? Ответ прост: дело в том, что лоджия при проектировании дома не предназначалась для проживания и максимального сбережения тепла. Парапет, боковые стены, пол печи и потолок значительно отличаются по толщине и композиции от фасада основного здания. Став частью квартиры, стены лоджии перестают удовлетворять «строительным нормам и правилам» (СНиП 23-02-2003 «Тепловая защита зданий») по такому параметру, как сопротивление теплопередаче.Зимой в таком помещении будет холодно, а на наружной стене лоджии может появиться конденсат и плесень.

Именно для поддержания комфортной температуры и утепления необходим современный теплоизоляционный материал Пенопелекс®, который превратит лоджию в уютный и любимый уголок вашего дома.

Утепление лоджии, совмещенной с внутренним помещением квартиры (утепление обычной несовмещенной лоджии отличается только толщиной утеплителя и наружной отделкой) состоит из нескольких этапов:

  1. Остекление и герметизация швов

    При выборе окон лучше отдать предпочтение известным и уже зарекомендовавшим себя на рынке торговым маркам.Необходимо помнить, что стеклянный насос должен быть двухкамерным, не менее 32 мм. При заказе остекления не забывайте о хороших расширительных профилях, которые устанавливаются сверху и по бокам (слева, справа) конструкции. Они необходимы для последующего монтажа утеплителя и отделки. Швы необходимо тщательно обработать монтажной пеной (Фото 1). После установки металлопластиковых окон Лоджия становится более привлекательной и уютной, но не теплой. Поэтому после остекления пора переходить ко второму этапу.

  2. Изоляция Пенопелекс® 35.

    Теплоизоляция лоджии невозможна без качественного утеплителя, такого как Пеноплекс® 35. Небольшая толщина и отличные теплоизоляционные свойства материала идеально подходят для утепления небольших помещений и позволяют сохранить желаемые сантиметры . Кроме того, утеплитель Пенопелекс® отвечает всем требованиям пожарной безопасности, абсолютно экологичен и рекомендован для утепления внутренних поверхностей здания.

    Для утепления совмещенной лоджии понадобится Пеноплекс® 35 толщиной 40-60 см (для незаминированной не менее 20-40 мм). Для устройства совмещенной лоджии с площадью помещения и для самых северных районов нашей страны рекомендуется выбирать Пеноплекс® толщиной 50 мм. Утеплитель крепится с помощью пластиковых «грибков» к основным поверхностям: боковым стенкам; фасадные стены; Пол и потолок, а также стыки тщательно обрабатываются монтажной пеной. Для удобства можно использовать специальный пистолет, так как он оставляет меньше нежелательных пустот.Основное требование к составу пенопласта – отсутствие толуола, растворяющего Пенопелекс®. Как правило, зимние пены и универсальные содержат толуол, а летних нет. Стыки между плитами теплоизоляции Пенопелекс ® замеряются обычным скотчем (фото 2) .

  3. Пароизоляция
    Пароизоляция — очень важный этап утепления лоджии, он предназначен для того, чтобы пары воздуха помещения проникали в зону контакта утеплителя Пенопелекс® и бетонной или кирпичной стены .Кроме того, слой пароизоляции служит дополнительной теплоизоляцией. Для внутреннего утепления ни в коем случае нельзя устанавливать пароизоляцию с «холодной стороны» утеплителя, между теплоизоляцией и стеной – это может привести к образованию конденсата и влаги.

    Для создания максимально эффективной конструкции прилагается пароизоляционный и натяжной слой. Полиэтиленовая пленка с грибком или вспененный полиэтилен толщиной 3 мм. Пароизоляция крепится ко всем утепляемым конструкциям с помощью полиуретанового клея или двухстороннего скотча.В стык укладывается пароизоляция, а стык полотна пароизоляции с конструкциями пробивается металлическим скотчем. Такой «торт» создает «эффект термоса» (Фото 3. ) и прекрасно сохраняет заданный температурный режим . Зимой на такой лоджии всегда будет тепло и уютно, а в летний зной будет царить приятная прохлада.

  4. Изоляция пола

    Утепление пола на лоджии заслуживает отдельного внимания.Вариантов теплоизоляции несколько: создание утепленного пола с деревянным основанием, утепление с заливкой бетонной стяжкой или заливкой бетонной стяжки с электроподогревом. При теплоизоляции пола необходимо учитывать, что используемые для этих целей материалы должны выдерживать повышенные нагрузки, а значит иметь высокую прочность на сжатие и прочность на деформацию. Для утепления полов минераловатные утеплители вообще не используются, так как под давлением разрушаются и тепло выносятся. Пенопелекс® Благодаря своей закрытоячеистой структуре способен выдерживать любые нагрузки и идеально подходит для утепления.
    При монтаже пола необходимо учитывать ряд рекомендаций. Основание пола на плитах Пенопелекс® может быть:
    * Из стяжки:
    Толщина стяжки 4см. Между вертикальной стеной и стяжкой необходимо оставить температурный зазор 1 см. Для его устройства достаточно перед заливкой стяжки установить 1 см толщиной вспененного полиэтилена толщиной 1 см.После застывания стяжки укладывается керамическая плитка на плиточный клей.
    * Лаги деревянные;
    Лаги в продольном направлении укладываются и фиксируются монтажной пеной. По лагам устраивают сплошной настил из футболки.
    * из галстука с электрообогревом;
    Плиты теплоизоляционные Пенопелекс® Оставайтесь на панели перекрытия. Непосредственно на них выполняется устройство «теплого пола» (согласно рекомендациям производителей).

    Стоит отметить, что теплый пол является одним из самых эффективных решений по обогреву лоджии.Системы теплых полов выделяют тепло, а Пенопелекс® отвечает за сохранение этого тепла в пространстве лоджии и препятствует выходу за ее пределы. Принимая во внимание тот факт, что утеплитель только сохраняет тепло, а не вырабатывает его, нужно позаботиться о появлении на лоджии источника энергии. Так как трубы центрального отопления выводить на лоджию категорически запрещено (см. Жилищный кодекс РФ) существует ряд альтернативных решений.К ним относятся собственно система «теплый пол», различные электрические обогреватели (электрокамины, масляные обогреватели, электрические конвекторы) или такой экзотический способ, как «кондиционер», усовершенствованный для работы зимой.

    Важно помнить, что какой бы способ обогрева лоджии вы не выбрали, начинать нужно с правильного утепления. Только в этом случае лоджия сможет стать частью жилого пространства, а системы отопления будут работать эффективно. Выбрав теплоизоляцию Пенопелекс® Вы навсегда избавитесь от дополнительного источника холода, пыли и шума в своем доме, а новое помещение добавит всем домочадцам радости и простора для творчества.

Устойчивое развитие | Бесплатный полнотекстовый | Разработка стратегии реконструкции на основе информационного моделирования здания и параметрического рабочего процесса для образцового многоквартирного дома в Сеуле, Корея

1. Введение

В 2010 г. 47% населения Южной Кореи проживало в квартирах, построенных еще в 1960 г. ]. Около 8 миллионов зданий, в которых находится более 60% всех единиц жилья, являются квартирами [2]. Квартиры стали важным элементом корейского жилищного строительства и экономики, начиная с Национального закона о жилье 1972 года, амбициозного плана строительства 2.5 миллионов единиц жилья [3]. Реализация Национального закона о жилищном строительстве 1972 года и строительство огромного количества многоквартирных домов за короткое время оказали значительное влияние на методы строительства и разработку методов строительства с оптимизацией затрат. Растущий и конкурентный рынок недвижимости в 1980-х годах привел к строительство некачественных квартир. Причины заключались в основном в минимизации затрат на строительство и максимизации прибыли [4]. Строительные материалы были сравнительно низкого качества, а ограждающие конструкции имели минимальную теплоизоляцию.Кроме того, системы отопления и охлаждения были просты и едва удовлетворяли требованиям по комфортному микроклимату помещений в холодные зимние и жаркие летние месяцы [5]. Низкое качество здания в целом привело к сравнительно быстрому старению и высокой потребности в обслуживании в течение короткого периода времени. Поэтому срок эксплуатации квартир этого периода составляет в среднем около 20 лет [6]. К концу 1980-х гг. 23% городского населения все еще проживало в плохих жилищных условиях [7]. Чтобы удовлетворить постоянную потребность в доступном недорогом жилье, в 1988 году корейское правительство запустило план нового строительства дополнительных двух миллионов единиц жилья [8]. Поскольку доступное свободное городское пространство для строительства новых жилых массивов было ограничено, стоимость земли существующих старых многоквартирных районов и неблагоустроенных поселков увеличивалась [4]. Разрыв арендной платы [9] между фактической и потенциально более высокой стоимостью земли привлек бы интерес спекулянтов [10]. В 1984 году была введена программа совместных проектов реконструкции (JRP) [11]. JRP состояла из инициативы сотрудничества между застройщиками и жителями как формальных, так и неформальных деградировавших кварталов.Целью JRP было совместное планирование и строительство новых многоквартирных домов в существующих застроенных районах после завершения их сноса. Проекты JRP касались всех городских районов и старых жилых комплексов [12]. Строительство новых многоквартирных районов JRP было связано с увеличением предыдущего отношения площади к площади (FAR) примерно на 100%. Количество этажей было увеличено с максимума 15 в начале 1990-х годов до квартир башенного типа с 40–50 уровнями в 2000-х годах [13]. По состоянию на 2012 г. почти 42% многоквартирных домов достигли среднего срока службы 20 лет [2]. Значительное увеличение расходов на содержание старых многоквартирных домов [14] мотивировало жителей на поиск альтернативных решений плохим жилищным условиям. Альтернативой было переселение в другие районы или рассмотрение инициатив по редевелопменту [15]. Строительные компании были заинтересованы в получении максимальной прибыли за счет нового строительства, увеличения плотности застройки и продажи новых квартир. Поэтому старые жилые комплексы все чаще включались в программы JRP с целью их полного сноса и замены новыми жилыми домами [16].Инициативы JRP продолжали оставаться наиболее распространенной стратегией реконструкции корейских жилых кварталов. В 2002 году около 11 288 км 91 342 2 91 343 городских земель только в Сеуле были объектами проектов JRP, и было запланировано 125 новых проектов JRP общей площадью 6 070 91 342 2 91 343 км [17]. К 2008 г. в рамках проектов JRP было снесено 124 000 зданий [18]. В 2008 г. был объявлен национальный план, так называемая инициатива «Зеленый рост» [19,20]. Включены Рамочный закон о законе об углеродно-зеленом росте [21] и введение зеленой экономики [22].Основные цели заключались в сокращении выбросов парниковых газов (ПГ), [23] увеличении рынка возобновляемых технологий производства и снижении промышленного и городского загрязнения [24]. Для строительного сектора определена дорожная карта по сокращению выбросов CO 2 в период с 2015 по 2025 годы [25]. Закон о жилье был реформирован, и были введены более строгие требования по усилению теплоизоляции ограждающих конструкций и снижению энергопотребления новых жилых домов.Закон предусматривал постепенное снижение допустимых коэффициентов теплопередачи ограждающих конструкций зданий в указанный период, а также производство возобновляемой энергии [26]. К 2025 г. все новые строящиеся жилые здания должны иметь практически нулевую потребность в энергии для отопления и охлаждения, а потребность в энергии нового нежилого строительства должна быть снижена на 60% [27]. В период с 2000 по 2010 год в Южной Корее ежегодно строилось в среднем 3800 новых многоквартирных домов (рис. 1). существующих кварталов и строительство новых жилых комплексов в отличие от реконструкции существующих зданий [28].Строительным компаниям все же удалось убедить домовладельцев снести свои дома и построить новые квартиры, несмотря на то, что предложение жилья уже почти на 100% удовлетворяло спрос на национальном уровне [29]. Однако из-за регионального интереса постоянный спрос и строительство домов были сосредоточены в крупном мегаполисе Сеула, где так называемые проекты зеленого градостроительства также были связаны с разрушением естественных зеленых насаждений [30,31]. К жилым домам с наибольшей стоимостью перепланировки отнесены квартиры возрастом 20 лет и старше [32].Снос существующих жилых комплексов был связан с огромным образованием отходов от сноса [33] и огромным спросом на новые строительные материалы и выбросы CO 2 для новых строительных конструкций [34]. Процессы социального перемещения и джентрификации произошли после перепланировок в результате увеличения стоимости недвижимости для новых так называемых зеленых и умных новых жилых комплексов [35,36]. В отличие от таких новых девелоперских проектов, ремонт существующих квартир будет связан с меньшей прибылью строительных компаний, но также с меньшим потреблением ресурсов и меньшим воздействием на окружающую среду.Потребление энергии и выбросы CO 2 будут снижены, а срок службы многоквартирных домов увеличится. Можно было бы избежать процессов социального перемещения и джентрификации. Владельцы жилья могли бы оставаться в своих квартирах и участвовать в планировании и проектировании устойчивого ремонта своих квартир. Основная задача заключалась в количественной оценке денежных затрат и достижимого сокращения выбросов CO 2 и энергопотребления, связанных с реконструкцией зданий [37].Связанные с этим денежные затраты, а также результаты и последствия потенциальной реконструкции здания были основными факторами, влияющими на принятие решений в пользу или против реконструкции существующего здания как строительными компаниями, так и жителями [38,39]. Недавние исследования. сосредоточились на расчете средней потребности в энергии корейских многоквартирных домов в зависимости от конкретных свойств, таких как кубатура, ориентация и размер [40,41]. В расчете используются статистические данные о среднем потреблении первичной энергии зданиями, построенными до и после [42] введения новых норм энергосбережения.В результате установлено, что примерно 60–65 % [43] энергии, потребляемой на эксплуатацию квартир, расходуется на обогрев и охлаждение помещений [44]. Соответственно, были исследованы конкретные факторы, влияющие на потребность в отоплении и охлаждении, и были предложены решения по снижению потребления энергии, такие как усовершенствование корейской системы подогрева пола (корейский: Ondol) [45,46] и теплоизоляция оболочка здания [47,48]. Недавние исследования были сосредоточены на применении программных инструментов и методов моделирования энергопотребления для расчета потребности в энергии многоквартирных домов в соответствии с конкретными мерами по реконструкции, такими как снижение U-значений оболочки здания [49]. Результаты указывают на достижимое среднее снижение потребности в энергии для отопления и охлаждения примерно на 40% квартир с улучшенными ограждающими конструкциями по сравнению с существующими квартирами [50,51]. Для улучшения планирования процессов ремонта квартир были проведены исследования по применению программного обеспечения Building Information Modeling (BIM) [52]. Применение программного обеспечения BIM при планировании проектов реконструкции облегчает определение и сравнение различных вариантов реконструкции на основе количественных критериев и эффективности планирования конкретных мероприятий по реконструкции [53].Тем не менее, систематическая стратегия ремонта квартир в Корее пока отсутствует.

Таким образом, это исследование направлено на разработку стратегии реконструкции многоквартирного дома на основе BIM и программного обеспечения для параметрического анализа окружающей среды. Цель состоит в том, чтобы разработать параметрическую структуру для определения стратегий улучшения на основе нескольких мер оптимизации, таких как снижение потерь тепла при передаче за счет улучшения теплоизоляции оболочки здания и производства возобновляемой энергии с помощью встроенной фотоэлектрической системы здания (BIPV). Основой этого исследования является идентификация образцового многоквартирного дома в Сеуле и цифровая реконструкция существующего здания с помощью программного обеспечения BIM. Модель включает в себя полное здание с определенными свойствами материалов, слоев и компонентов. Информация из модели BIM импортируется в специальные параметрические программные инструменты, которые облегчают моделирование энергопотребления квартиры для отопления и охлаждения. Кроме того, комфорт в помещении рассчитывается на основе определения конкретных критериев и данных, определяющих местные основные условия за период в один год.Стратегия реконструкции включает в себя разработку оптимизированной модульной системы ограждающих конструкций для замены существующей ограждающей конструкции и установки на существующую конструкцию здания. Результаты моделирования зданий используются для определения и оптимизации свойств конкретных новых модулей ограждающих конструкций. Новая система ограждающих конструкций включена в BIM-модель оптимизированного здания, чтобы обеспечить полное представление о проекте реновируемого здания.

2.Инструменты и методы

Это исследование было основано на виртуальной реконструкции существующего типового корейского многоквартирного дома с использованием программного обеспечения BIM и анализе энергопотребления и комфортных условий жильцов.

Для построения виртуальной модели существующего многоквартирного дома использовалась программа BIM Autodesk Revit 2018 (Autodesk, Сан-Рафаэль, Калифорния, США) [54]. Revit упростил определение материалов и их расположение в трехмерной модели. Компоненты здания и определенные слои с соответствующими физическими свойствами были определены и собраны, например, в конструкции наружных стен, крыш, стен и перекрытий.Конкретные компоненты использовались для составления виртуальной модели здания. Состав конкретных компонентов, таких как окна, двери, элементы фасада и крыши, а также конструктивные элементы, определяется индивидуально. Определенные компоненты были умножены, изменены и использованы во всей модели здания. Компоненты также можно экспортировать в другие модели и использовать в других проектах. Определенные данные о строительных материалах и компонентах, а также план внутренних пространств были экспортированы из Revit и импортированы в программу автоматизированного проектирования (САПР) Rhinoceros SR5 (Robert McNeel & Associates, Сиэтл, Вашингтон, США) и ее параметрические параметры. модуль Кузнечик 0.9 [55]. Геометрия здания была экспортирована из Revit в Rhinoceros в твердотельном формате DWG (Drawing) ACIS и импортирована в параметрические инструменты как геометрия, на которую ссылаются. Данные построения из семейств Revit были экспортированы в электронные таблицы Microsoft Excel 2017 [56] и импортированы в параметрический инструмент через компонент Bumblebee [57]. Окончательная конструкция параметрического компонента, определенная в Grasshopper, была повторно импортирована в Revit в твердотельном формате DWG ACIS для определения отдельных семейств компонентов ограждающих конструкций.Экологический анализ виртуального многоквартирного дома был выполнен с помощью параметрических инструментов Ladybug и Honeybee для Grasshopper [58]. Божья коровка и медоносная пчела использовались для выполнения ряда параметрических анализов окружающей среды зданий, таких как расчеты солнечной радиации, скорости и силы ветра. Эти два инструмента также использовались для создания карт комфорта на открытом воздухе. Кроме того, Honeybee использовалась для предоставления различных компонентов для конкретных анализов, связанных с энергией и освещением, путем сопряжения параметрического модуля Grasshopper с внешним бесплатным программным обеспечением для моделирования окружающей среды.Для расчета тепловых и оптических свойств оконных систем использовалась программа WINDOW 7.6 [59]. Программное обеспечение THERM 7.5 (Национальная лаборатория Лоуренса Беркли, Беркли, Калифорния, США) [60] облегчило моделирование температурного градиента с помощью двумерных секций здания, которые были построены в Rhinoceros, и физических свойств слоев материала, параметрически определенных с помощью Honeybee. Программное обеспечение Radiance 5.2 (Booksurge LLC, Чарлстон, Южная Каролина, США) [61] позволяло моделировать освещение в помещениях и на открытом воздухе в зависимости от определения конкретных оптических свойств материалов. Программное обеспечение Energyplus 9.0.1 (Управление строительных технологий Министерства энергетики (DOE), Вашингтон, округ Колумбия, США) [62] использовалось для расчета U-значений строительных компонентов на основе физических свойств различных материалов. Основываясь на определенных характеристиках строительных компонентов здания, Energyplus использовался для моделирования зонального энергопотребления анализируемой эталонной квартиры, чтобы рассчитать потребность в энергии для отопления и охлаждения. Результаты, касающиеся энергопотребления и температуры в помещении, были повторно импортированы в программу Ladybug, которая использовалась для расчета условий комфорта для пассажиров в соответствии с моделью прогнозирования адаптивного комфорта [63].

Базовый метод анализа и моделирования зданий основывался на следующем содержании и порядке:

  • Виртуальная реконструкция здания с использованием BIM: Виртуальная реконструкция существующего многоквартирного дома и окружающих основных условий с использованием программного обеспечения BIM Revit. Здание состояло из горизонтального и вертикального повторения одной квартиры.

  • Анализ климата и солнечной радиации на строительной площадке: Анализ траектории движения солнца для климатической зоны Сеула и расчет падающей солнечной радиации на ограждающую оболочку здания 103 были выполнены путем разделения ограждающей оболочки здания на сенсорные зоны с максимальным 1 × 1 м.

  • Анализ ограждающих конструкций: расчет коэффициента теплопередачи для отдельных слоев материала и непрозрачных конструкций с помощью Energyplus; расчет g-значений остекления и совокупных значений U для оконных рам и стеклянных панелей с WINDOW.

  • Энергетический анализ: С помощью параметрического интерфейса программного обеспечения Energyplus был проведен зональный энергетический анализ эталонной квартиры в здании для оценки потребности в энергии для отопления и охлаждения.В анализ были включены внутренние и внешние притоки и потери тепла за счет инфильтрации и вентиляции в зависимости от существующих условий здания. Графики работы, вентиляции, отопления и охлаждения для квартиры были определены на основе поведения пользователей квартиры и моделирования занятости.

  • Анализ теплового комфорта: Расчет условий комфорта в помещении был выполнен в соответствии с адаптивной моделью комфорта (класс комфорта II EN 15251 [64]) на основе температурных результатов моделирования Energyplus и климатических данных для Сеула.Результаты моделирования Energyplus включали зональную температуру воздуха и среднюю радиационную температуру, а также относительную влажность. Адаптивная модель была скорректирована с целью учета технического отопления и охлаждения, естественной вентиляции в тепловом балансе квартиры. Для корректировки адаптивной модели был определен гибридный метод оценки с соотношением 0,3/0,7 между техническим отоплением и охлаждением и естественной вентиляцией. Использование моделей смешанного адаптивного комфорта [63] в настоящее время не указано в стандартах адаптивного комфорта (ASHRAE 55 2007 и EN 15251 2007). Тем не менее, различные исследования подошли к проблеме включения как активных, так и пассивных средств нагрева и охлаждения в имитационное моделирование зданий. Соответственно, недавно были предложены гибридные адаптивные модели комфорта [65,66]. Параметрический инструмент «Божья коровка» автоматически настраивает пороги комфорта в связи с введением в адаптивную модель активных систем обогрева и охлаждения. Определенное соотношение представляет собой соответствующее влияние с точки зрения изменения внутренней температуры между пассивными и активными средствами обогрева и охлаждения, с учетом использования переменных уставок нагрева и охлаждения и определяя нелинейный диапазон комфортной температуры в помещении, который варьируется в зависимости от внешней среды. температуры.Для оценки уровня комфорта для квартиры в помещении использовали постоянную скорость метаболизма 1,2 и различные уровни для одежды жильцов в диапазоне от 0,45 (легкая футболка и короткие штаны для лета) до 1 (костюм-тройка для зимы), определяли по часовым температурам. Временной порог для годового анализа комфорта определялся удовлетворенностью пользователей в течение 90% часов. Общая карта комфорта, которая количественно определяет количество комфортных часов в год для каждой комнаты, была рассчитана для разных периодов года.Расчет был основан на моделировании, которое было выполнено для частей 50 × 50 см горизонтальной сетки, покрывающей все комнаты квартиры.
  • Разработка стратегий улучшения: На основе результатов предыдущих симуляций были разработаны различные стратегии улучшения оболочки здания, комфорта в помещении и энергоэффективности. Потенциальные мероприятия, связанные с реконструкцией и оптимизацией ограждающих конструкций, включают:

    • Расширение помещений, примыкающих к существующим лоджиям, в лоджии за счет удаления разделяющих окон.

    • Достройка новых кладовок в средних внутренних зонах квартиры с целью компенсации ранее предусмотренных кладовых на лоджиях.

    • Улучшение теплоизоляции ограждающих конструкций.

    • Улучшение соотношения окон и стен ограждающих конструкций.

    • Улучшение окон и дверей ограждающих конструкций.

    • Интеграция внешних систем затенения для прозрачных компонентов ограждающих конструкций.

    • Интеграция модулей BIPV в оболочку здания для производства возобновляемой электроэнергии.

  • Количественная оценка улучшений: Сравнение результатов моделирования для существующего многоквартирного дома и результатов моделирования для отремонтированного многоквартирного дома с оптимизированной оболочкой здания способствовало количественной оценке снижения энергопотребления, улучшения комфорта в помещении по следующим показателям:

    Для существующей квартиры и отремонтированного многоквартирного дома были приняты одни и те же основные условия, такие как графики работы (занятость, вентиляция, отопление и охлаждение) и поведение пользователей.

  • Строительство реконструкции виртуального здания с использованием BIM: Модель BIM существующего здания была изменена и обновлена ​​для создания модели реконструкции виртуального здания, основанной на выбранных ранее описанных и количественно определенных мерах по реконструкции здания. Новые компоненты оболочки здания были определены, построены и собраны в виртуальной модели BIM с использованием экспортированных геометрий, параметрически сгенерированных в Rhinoceros в соответствии с улучшенными слоями конструкции оболочки здания, определенными с помощью инструментов Ladybug.Результатом стала полная BIM-модель отремонтированного многоквартирного дома.

  • Количественная оценка производства электроэнергии из возобновляемых источников: Потенциальное производство электроэнергии из возобновляемых источников с помощью BIPV было рассчитано в среднем за период в один год с использованием специального параметрического компонента от Ladybug. Результат был уравновешен среднегодовой конечной потребностью в энергии для отопления и охлаждения реконструированного многоквартирного дома.

Определение и выбор конкретных стратегий улучшения основывались на повторении циклов оптимизации между ранее описанными фазами 7.Разработка стратегий улучшения и 8. Количественная оценка улучшений с целью выбора оптимальной конструкции для системы реконструкции ограждающих конструкций, которая будет включена в 9. Виртуальное строительство реконструкции здания с использованием BIM. Этот итеративный процесс был основан на сравнении результатов моделирования существующих и оптимизированных ограждающих конструкций. Эффекты различных мер по улучшению были взвешены. Конкретные этапы исследования соответственно отнесены к конкретным подразделам.

3.Результаты

3.1. Описание существующего многоквартирного дома
Виртуально реконструированный многоквартирный дом расположен в северо-восточной части Сеула, в районе Гирым (рис. 2). Эталонным многоквартирным домом для данного исследования является дом 103, расположенный между Наэбу (корейский: центральный) развязка автомагистралей и станция метро Gireum. Это здание было выбрано из-за его типичного и образцового дизайна, конструкции и планировки квартир, построенных в период строительного бума с 1970-х по 1980-е годы [67]. Дом 103 был построен в 1992 году[68]. Возраст здания 26 лет превышает средний срок эксплуатации многоквартирных домов. Надземная 25-метровая скоростная автомагистраль Наэбу расположена непосредственно к югу от дома 103. Эта инфраструктура связана с сопоставимо высоким уровнем шума, выбросами газа и мелкой пыли и блокировкой солнечного излучения. Квартирные блоки отапливаются системами напольного отопления (корейский: Ондоль [45,69]. Отопление и горячее водоснабжение обеспечиваются индивидуальными газовыми котлами для каждой квартиры.Дом 103 входит в состав жилого района, состоящего из кластера плоской линейной застройки [70]. В здании 15 этажей, состоящих из одинаковых одноквартирных домов, расположенных друг над другом. Количество квартир, соединенных друг с другом, определяет длину здания. Квартирный блок (рис. 3) имеет общую площадь около 140 м 2 и представляет собой один из наиболее часто встречающихся вариантов планировки и размера квартиры в Южной Корее [68].
3.
2. BIM-модель многоквартирного дома 103 Информация о здании, необходимая для построения BIM-модели дома 103, была получена путем детального анализа аналогичных многоквартирных домов, построенных в тот же период.План этажа был основан на планах, предоставленных застройщиком [68]. Строительство ограждающих конструкций и конструкций основывалось на информации из недавних публикаций о обычном строительстве корейских квартир в указанный период строительства [71,72,73]. Кроме того, авторы выполнили полевые исследования для анализа внешнего вида здания. Сгенерированная модель BIM представляет собой детальную реконструкцию существующего здания. Модель не включает информацию о конкретных повреждениях здания и/или изношенных компонентах.Тем не менее, повреждения, влияющие на эксплуатационные характеристики здания, хорошо учитываются в параметрах моделирования энергопотребления и комфорта, выполняемых с помощью инструментов Ladybug. Виртуальная модель многоквартирного дома 103, реконструированная с помощью программного обеспечения BIM Revit, упростила создание иллюстраций, таких как кубатура и оболочка здания (рис. 4) и планы этажей (рис. 5). Планы этажей дома 103 состоят из трех кластеров с каждые две квартиры выровнены в ряд. Каждый кластер включает в себя одну лестничную клетку и одну лифтовую шахту для вертикального и горизонтального доступа к пристроенным квартирным единицам.Три башни основных блоков возвышаются примерно на два этажа над крышей здания. Первый этаж состоит из выхода на плоскую крышу, а на втором этаже находится машинное отделение лифта и резервуар для аварийного водоснабжения. Конструкция здания состоит из несущих стен из монолитного железобетона, соединенных через цокольный уровень с фундаментом. Уровень теплоизоляции ограждающих конструкций определяется в соответствии со строительным энергетическим кодексом от 1987 г. [74].Наружные стены изнутри утепляются пенополистиролом или пенополиуретаном, толщиной 50 мм.

Стены лоджии имеют отношение окна к стене (WWR) более 0,65. Здесь непрозрачные компоненты не имеют теплоизоляции. Однако внутренние стены, отделяющие лоджии от квартиры внутри помещения, также утеплены пенополистирольными панелями толщиной 50 мм. Восточный и западный фасады здания не имеют ни окон, ни других проемов и утеплены изнутри полистироловыми панелями толщиной 70 мм.Крыша утеплена изнутри слоем пенополистирола толщиной 80 мм. Наружные стены и фундаментная плита цокольного этажа утеплены изнутри пенополистирольными панелями толщиной 70 мм.

Вся соответствующая информация о здании хранится в базе данных BIM этой виртуальной модели и может использоваться соответствующим образом для анализа конкретных свойств здания и отдельных компонентов. Конкретные данные, такие как сводная общая информация о здании (таблица 1), были созданы в Revit.
3.3. Климат и анализ солнечной радиации
На диаграмме пути солнца (рис. 6) показана карта объекта с ориентацией здания 103 под углом 13° к юго-востоку. На диаграмме также показан годовой проход солнца по небу и почасовая температура по сухому термометру в градусах Цельсия. Согласно климатическим данным Energyplus для Сеула, средняя температура зимой составляет 1,68 ° C и достигает минимума -11 ° C 17 января. Летом средняя температура составляет 23,82 ° C, а максимальная достигает 31.2°C 20 августа. Весна и осень очень короткие, с переходными периодами менее 45 дней каждый, прежде чем температура понизится или повысится до средних зимних и летних значений. Распределение общего годового излучения, полученного ограждающей оболочкой здания, в кВтч/год, показано на Рисунке 7.

Южный фасад и поверхности крыши получили вместе 70% от общего количества солнечной радиации, излучаемой ограждающей оболочкой здания. Наличие надземной скоростной автомагистрали на юге ограничивает солнечное излучение, получаемое нижними 50% южного фасада в зимние месяцы.Ориентация здания и затенение от соседних зданий значительно ограничивали излучение на восточный, западный и северный фасады. Вертикальные продолжения трех ядер здания являются затеняющими частями площади крыши.

Общая радиация, полученная ограждающими конструкциями здания, составила приблизительно 1,80 ГВтч/год для южного фасада, 0,62 ГВтч/год для северного фасада и 0,92 ГВтч/год для крыши. Восточный и западный фасады получали 0,13 ГВтч/год и 0,18 ГВтч/год соответственно. Радиационный анализ позволил оценить количество часов солнечного света путем расчета полученного прямого излучения для каждого фасада здания.

3.4. Анализ существующей оболочки здания
Для определения коэффициентов теплопередачи различных компонентов здания и возможного наличия тепловых мостов был использован параметрический интерфейс Ladybug для программ Energyplus и THERM для определения характеристик материалов и тепловых характеристик. Energyplus рассчитал коэффициент теплопередачи для различных компонентов ограждающих конструкций на основе определения конкретных физических свойств отдельных слоев материала, таких как толщина, теплопроводность, плотность и удельная теплоемкость.THERM моделирует температурный градиент между температурой в помещении 21 °C и температурой наружного воздуха -18 °C через эталонное сечение определенных конструкций. Толщина и коэффициент теплопроводности различных компонентов ограждающих конструкций и внутренних компонентов приведены в таблице 2.

Различные оконные системы здания 103 были смоделированы с помощью программы LBNL WINDOW, и были рассчитаны совокупные значения коэффициента теплопередачи как для рамы, так и для систем остекления. Окна состояли из стеклопакетов в алюминиевых рамах без терморазрыва.При расчете значения g учитывалось среднее состояние окон, например, накопление грязи на стеклянных поверхностях из-за загрязнения воздуха.

Относительные размеры, коэффициенты солнечного усиления и коэффициенты теплопередачи для различных типов окон квартир приведены в таблице 3.

Тепловые мосты и температурные градиенты различных компонентов ограждающих конструкций были смоделированы с помощью программы THERM. Были выявлены тепловые мосты с низкой температурой поверхности внутри помещений: (i) между соединениями оконных рам и окружающих стен; (ii) соединение между плитами крыши и стенами; и (iii) соединения между плитой перекрытия и стенами на первом этаже подвержены риску образования конденсата и роста плесени.

3.5. Энергетический и тепловой комфортный анализ существующей планировки квартиры
3.5.1. Графики моделирования энергопотребления здания

Для моделирования потребности в энергии для отопления и охлаждения были определены специальные рабочие графики. Оперативные графики моделируют конкретное поведение жильцов, влияющее на энергоэффективность квартиры. Каждое оперативное расписание присваивает определенное контрольное значение каждому часу в течение одного года. Рабочие графики определяли присутствие пользователей в квартире, периоды, когда окна были открыты для проветривания, а также конкретные комфортные температуры в помещении, влияющие на потребность в отоплении и охлаждении.Для моделирования энергопотребления эталонной квартиры были определены графики работы, соответствующие распорядку дня жильцов корейской квартиры. Заполняемость определяла присутствие людей (человек) в квартире в течение всего дня. Значение 0,035 чел/м 2 было основано на среднем количестве примерно 3,5 человек, проживающих в каждой квартире. Количество 3,5 человек, определенное для этой модели здания, было основано на средней жилой площади в Корее, равной 28,5 м 2 на человека в 2010 году, и полезной площади квартиры примерно 100 м 2 .Графики отпусков были определены со средним значением 0,7 и учитывали отсутствие жителей в нерабочие дни и погодные условия

. Уставки температуры отопления и охлаждения были определены в соответствии как с температурными требованиями, определенными адаптивной моделью комфорта [63], так и с усреднением пользователя. — определенная комфортная температура для корейских квартир, экстраполированная из статистических исследований [75]. Графики отопления и охлаждения были определены для двух периодов: зимнего (с 1 января по 31 мая и с 1 октября по 31 декабря) и летнего (с 1 июня по 3 сентября).Из-за короткой продолжительности весны (апрель, май) и осени (сентябрь) переходные периоды в апреле и мае были включены в летний график, а сентябрь — в зимний график. Поверхностью нагрева в квартире была система напольного отопления, естественная вентиляция обеспечивалась через окна, а охлаждение обеспечивалось системой теплового насоса «воздух-воздух». Более низкие температуры нагрева и более высокие уставки охлаждения определяются в ночное время. Средняя заданная температура отопления 22 °C была определена для зимних каникул и 25 °C для летних отпусков.Графики проветривания определяли периоды, когда каждое окно квартиры открывалось до определенной степени. Степень открытия 50% была определена для одинарных раздвижных окон комнат, ориентированных на север и юг. Для окон между лоджиями и снаружи, а также для стеклянных дверей между лоджиями и внутри помещений определена степень открывания 30 %. Графики вентиляции были разработаны таким образом, чтобы свести к минимуму инфильтрацию холодного воздуха зимой, чтобы свести к минимуму инфильтрацию горячего воздуха в летние дни, но чтобы обеспечить охлаждение в летние ночи за счет интенсивной вентиляции.Минимальная скорость воздушного потока в дневное время была рассчитана со значением 0,002 м 3 /с воздуха на человека, что в два раза больше требуемой средней скорости воздушного потока 0,001 м 3 /с на человека, стандартной настройки, определенной в Energyplus. [76]. Повышенная скорость воздушного потока была определена для обеспечения достаточного качества воздуха в помещении, несмотря на сравнительно высокую концентрацию мелкодисперсной пыли [77]. Определенная минимальная скорость воздушного потока на человека включала инфильтрацию наружного воздуха с нулевой скоростью воздушного потока.00045 м 3 /с, за м 2 Фасад из-за трещин и зазоров. Средняя скорость инфильтрационного воздушного потока для новых зданий со средней и высокой воздухонепроницаемостью ограждающих конструкций составляет 0,0002 м 3 2 с. Соответственно, уровень герметичности многоквартирного дома 103 был сравнительно плохим [78]. При эксплуатации тепловых насосов типа «воздух-воздух» для активного охлаждения скорость естественного оконного проветривания была снижена. Значения для праздников основаны на среднем отсутствии людей в квартире в нерабочие дни.Отсутствие в среднем составляет 0,35 (21 мин/ч) для летнего и 0,03 (2 мин/ч) для зимнего периода.

В дополнение к графикам работы, нагрузки на оборудование, такие как внутреннее тепловыделение от электроосвещения и бытовых приборов, были определены на основе стандартных средних нагрузок, определенных в Energyplus: 2 Вт/м 2 для освещения и 6 Вт/м 2 для других приборов.

3.5.2. Имитационная модель
Для моделирования энергопотребления виртуальная модель эталонной квартиры была построена в Rhino и преобразована в зоны с помощью божьей коровки.Каждая внутренняя комната была построена как отдельная зона. С помощью Ladybug непрозрачные конструкции Energyplus, определенные в главе 3.3, были назначены поверхностям эталонной модели квартиры. Соответственно, значения g и кумулятивные значения U, рассчитанные с помощью программы WINDOW, были присвоены окнам в имитационной модели Energyplus эталонной квартиры (Рисунок 8). Существующие тепловые мосты в конструкции здания не учитываются при моделировании Energyplus для эталонной квартиры.Лоджии и шахты определялись как зоны, которые не нагревались и не охлаждались активно системой обогрева полов и системой охлаждения. Однако в гидродинамической модели лоджии и шахты являлись теплоотводами и зонами передачи тепловой энергии и влияли на тепловой баланс квартиры. Зоны Energyplus были названы в соответствии с назначением различных зон. Поскольку Energyplus давал погрешности аппроксимации при расчете внутреннего солнечного отражения для невыпуклых пространств, помещения с вогнутой многоугольной геометрией были разделены на подзоны.Подзоны были соединены через специальные воздушные стены, чтобы учесть отсутствие каких-либо физических барьеров в отдельных комнатах. Так как эталонная квартира находилась в середине дома 103, разделяющие стены и конструкции перекрытий от соседних квартир были определены как адиабатические поверхности.

В модели предполагалось, что состояние и физические свойства ограждающих конструкций здания были одинаковыми для всех квартир в доме 103. Квартиры, расположенные на том же этаже, что и эталонная единица, получали одинаковое количество солнечного излучения.Таким образом, у этих квартир была одинаковая потребность в энергии для отопления и охлаждения. Квартиры, расположенные выше и ниже эталонной квартиры, получали несколько большее или меньшее количество солнечного излучения. Переход интенсивности излучения солнечной энергии, получаемой квартирами по 15 этажам дома 103, предполагался квазистатическим. Расположение эталонной квартиры между другими многоквартирными домами было аналогичным состоянию 60% (52 из 90 квартир) квартир в доме 103.

3.5.3. Моделирование потребности в тепловой энергии
С помощью Energyplus моделировалась потребность в тепловой энергии существующей эталонной квартиры в разных комнатах в течение месяца. Результаты в кВтч для различных комнат в определенные месяцы и за год показаны в Таблице 4. Среднегодовая потребность в тепловой энергии составляет 130,13 кВтч/м 2 .

Потребность в тепловой энергии существующей эталонной квартиры составила 130,13 кВтч/м 2 a согласно результатам моделирования Energyplus.Кухня имела самый высокий спрос на тепловую энергию, за ней следуют коридор и гостиная. Помещения, ориентированные на юг, выигрывают от более высокой солнечной активности, что снижает средний спрос на тепловую энергию примерно на 12% по сравнению с помещениями, ориентированными на север. Однако сравнительно высокие значения U и WWR для помещений, ориентированных на юг, также приводят к сравнительно высоким потерям тепла при передаче. Потребность в тепловой энергии для помещений, ориентированных на север, зависела от конкретной ВВР. Северо-восточное помещение имеет самую низкую потребность в тепловой энергии из-за минимальных тепловых потерь при передаче.Наличие лоджий, ориентированных как на север, так и на юг, определяет теплоотводы для внутренней спальни, соединенной с этими некондиционируемыми помещениями. Потери тепла приводят к более низкой балансовой температуре между двумя помещениями и, следовательно, требуют более высокой потребности в тепловой энергии для поддержания заданных значений нагрева.

3.5.4. Моделирование потребности в энергии для охлаждения
С помощью Energyplus моделировалась потребность в энергии для охлаждения существующей эталонной квартиры в год и различных комнат в месяц.Результаты в кВтч для различных помещений в определенные месяцы и за год показаны в Таблице 5. Среднегодовая потребность в энергии для охлаждения составляет 18,14 кВтч/м 2 .

Потребность в энергии для охлаждения существующей эталонной квартиры составила 18,14 кВтч/м 2 a согласно результатам моделирования Energyplus. Эта сумма равнялась 14% годового спроса на тепловую энергию. Потребность в энергии для охлаждения была меньше, чем потребность в энергии для отопления из-за сравнительно короткого летнего периода с интенсивным потреблением в июле и августе и сокращенным временем работы системы охлаждения в июне и сентябре.Ночная вентиляция и более высокие заданные значения охлаждения в дневное и ночное время в эти месяцы снизили требуемую совокупную энергию охлаждения. Для комнат, ориентированных на юг, высокие коэффициенты U окон лоджий способствовали поступлению тепла снаружи, несмотря на относительно низкий коэффициент g остекления. Более длительные периоды вентиляции и соответствующие скорости воздушного потока летом по сравнению с зимой способствовали увеличению притока тепла в помещении.

Помещения, ориентированные на север, с более низкой WWR и площадью остекления, такие как кухня и комната на северо-западе, имели меньшую потребность в энергии для охлаждения из-за меньшего поступления солнечной энергии.Напротив, в северо-западных комнатах потребность в энергии для охлаждения была выше. Полученное солнечное излучение способствовало увеличению притока тепла из-за меньшей высоты солнца и большей площади остекления с более высоким коэффициентом g (0,72) по сравнению с южными помещениями с коэффициентом g 0,65.

3.5.5. Адаптивная карта комфортности многоквартирного дома
Процентное соотношение комфортных часов по отношению ко всем часам года было проиллюстрировано для всех комнат внутри эталонного многоквартирного дома с помощью упрощенных планов первого этажа на Рисунке 9 за весь год (Рисунок 9а), для зимнего и отопительного периода с 1 января по 31 мая (рис. 9б) и летнего и похолодательного периода с 1 июня по 30 сентября (рис. 9в).

Средний процент комфортных часов в течение одного года составлял от 80 до 90%. Однако разница в комфортных часах между зимним и летним периодами составила 35%. В зимний и отопительный период с 1 января по 31 мая процент комфортных часов в помещении во всех комнатах составлял 100%. Обеспечение этого комфорта было связано с высокой потребностью в отоплении, примерно 130 кВтч/м 2 a. Летом процент комфортных часов в помещении составлял в среднем 65% со значительной разницей в комфортных часах между одноместными номерами.Анализ летней комфортности показал связь между расположением каждой контрольной комнаты в квартире и процентом комфортных часов. Помещения, расположенные рядом с большими лоджиями или расположенные в центре квартиры, имеют более высокий процент дискомфорта в часах, чем помещения без лоджий или расположенные за меньшими лоджиями.

3.6. Определение мер по улучшению оболочки здания
На основе анализа существующей потребности в энергии и комфортности эталонной квартиры для здания 103 были разработаны две основные меры по реконструкции: (i) расширение внутренних помещений за счет интеграции лоджий и (ii) проектирование усовершенствованной системы ограждающих конструкций для монтажа на существующей конструкции здания.Развитие системы реновации в этом исследовании было основано на анализе корейских проектов реконструкции квартир, которые были реализованы в период с 2000 по 2014 год [79,80], и обзоре стратегий реновации жилых домов, которые были предпочтительны и приемлемы среди жильцов квартир [81]. ]. Такие реализованные проекты реконструкции предусматривали в первую очередь интеграцию лоджий в помещения. Некоторые проекты предусматривали строительство новых лоджий путем горизонтального расширения существующих квартир [82].Энергоэффективный ремонт квартир в Южной Корее был поддержан поправкой к Национальному жилищному закону, ст. 2 в 2012 г. [83]. Поправка позволила собственникам квартир и строительным компаниям создавать товарищества для ремонта многоквартирных домов. Допускается увеличение существующей полезной площади многоквартирных домов до 40 %, если реновация будет связана со значительным повышением энергоэффективности здания, в частности за счет снижения тепловых потерь ограждающих конструкций.Однако в рамках данного исследования и реконструкции корпуса 103 горизонтальная пристройка здания не рассматривалась. Горизонтальное удлинение многоквартирных домов ограничило бы сопоставимость характеристик многоквартирного дома до и после реконструкции, особенно в отношении дневного освещения. Горизонтальное расширение многоквартирного дома значительно уменьшит количество общего дневного света, получаемого помещениями в середине квартир. Чтобы компенсировать потерю площади для хранения из-за интеграции лоджий в смежные комнаты, две новые кладовые были включены в середине квартиры блок в северо-западной и юго-восточной спальнях.Из-за отсутствия кладовых в корейских квартирах лоджии часто использовались как места для хранения, например, бытовой техники и товаров, а также для сушки белья. Товары, хранящиеся на лоджиях, уменьшали количество дневного света, проникающего в помещения квартир. Таким образом, добавление двух новых кладовых в юго-западной и юго-восточной спальнях способствовало адаптированному использованию более темных квартир и улучшению общего дневного освещения за счет освобождения оконных зон от хранимых товаров.Дополнительные масштабные изменения внутренней планировки квартиры в плане реконструкции не предусматривались. За исключением установки панелей BIPV на фасаде для производства электроэнергии из возобновляемых источников, при реконструкции здания не рассматривались какие-либо серьезные модификации инженерной системы здания, включая отопление и охлаждение. Планы эталонных квартир до и после ремонта показаны на рис. 10. Существующая полезная площадь квартир была увеличена на 17% за счет расширения помещений на лоджии, ориентированные на юг и север.Модульная система ограждающих конструкций для предлагаемой реконструкции здания была основана на сборных компонентах. Каждый однокомпонентный модуль состоял из нескольких слоев материала. Параметрическое определение этой системы компонентов ограждающих конструкций включало материалы с хорошими структурными и атмосферостойкими свойствами. Окна были спроектированы со средним звукопоглощением 41 дБ, чтобы уменьшить воздействие уличного шума в помещении. Герметичная оболочка здания с оптимизированной конфигурацией и расположением окон способствовала контролируемой перекрестной вентиляции и улучшенному воздухообмену внутри помещения.Описание функциональных слоев и материалов компонентов системы реновации ограждающих конструкций, использованных в этом исследовании, представлено в таблице 6. Строительные слои примерного элемента фасада и отдельные слои показаны на рисунке 11. Конструкция примерного элемента крыши показано на рисунке 12. Номера слоев компонентов относятся к подробному описанию системы ограждающих конструкций в таблице 6. Оценка воздействия на окружающую среду ряда строительных материалов, включенных в базы данных wecobis [86] и oekobau [87]. были выполнены для поддержки выбора наиболее подходящих материалов для строительства компонентов ограждающих конструкций.Материалы сравнивались с точки зрения их влияния на выбросы парниковых газов, ресурсы, потребление первичной энергии и их средний срок службы. Оценка устойчивого развития и критерии сертификации Немецкого совета по экологическому строительству DGNB (нем. Deutsche Gesellschaft für nachhaltiges Bauen) ENV.1 (экологический след), ENV.2.1 (ресурсы и использование энергии) и TEC.1.6 (строительство/демонтаж, конфигурация и повторное использование) использовались в качестве базовых критериев оценки для сравнительного экологического анализа альтернативных строительных материалов и изделий [88] в рамках данного исследования.Сравнительный анализ воздействия альтернативных материалов на окружающую среду позволил выбрать конкретные строительные материалы, отвечающие требованиям по эксплуатационным характеристикам, но имеющие низкое воздействие на окружающую среду и средний срок службы не менее 40 лет.

Температурные градиенты в различных конструкциях усовершенствованной системы ограждающих конструкций были смоделированы с помощью THERM.

После ремонта сведено к минимуму образование существующих тепловых мостов между плитами перекрытия и стенами и соединениями между плитой перекрытия и стенами на первом этаже.Между окном и светонепроницаемым элементом реновации здания остается тепловой мост из-за разницы коэффициентов теплопередачи.

Для расчета суммарного коэффициента теплопередачи рамы и остекления окон, установленных в улучшенных элементах ограждающих конструкций, использовалась программа WINDOW. Моделирование U-значения WINDOW учитывает доступные в Южной Корее рамы и остекление для расчета минимального значения U-значения, которое может быть достигнуто с использованием местных материалов и компонентов. Несмотря на наличие передовых систем остекления с низким коэффициентом теплопередачи для жилых зданий, среднее значение коэффициента теплопередачи окон, доступных на рынке, составляло примерно 2.4 Вт/м 2 К [73]. Окна, составляющие оболочку, были построены с деревянными рамами и двойным прозрачным остеклением. Полученное среднее смоделированное значение U составляет 2,0 Вт/м 2 K, а значение g равно 0,8. Обзор различных окон, используемых в конструкции различных фасадных модулей, их размеров, типов проемов, U-значений и конкретных WWR, достигаемых при определенном количестве окон в разных помещениях, сведен в Таблицу 7.
3.7. Энергетический и тепловой комфортный анализ реконструированной планировки квартиры с улучшенной оболочкой
3.7.1. Моделирование потребности в тепловой энергии
Имитационная модель планировки отремонтированной квартиры Energyplus показана на Рисунке 13. Потребность в тепловой энергии для каждой комнаты отремонтированного жилого дома с улучшенной оболочкой представлена ​​в Таблице 8. Потребность в тепловой энергии для новых складских помещений на северо-западе и юго-востоке была включена в спрос северо-западная и юго-восточная спальни.

Улучшенная ограждающая конструкция здания и конфигурация помещений в отремонтированной эталонной квартире способствуют общему сокращению годовой потребности в тепловой энергии на 57% со 130.13 до реконструкции до 55,99 кВтч/м 2 а после реконструкции. Снижение коэффициента теплопередачи непрозрачной оболочки здания и окон способствует снижению тепловых потерь при передаче и связанной с этим потребности квартиры в тепловой энергии. Тем не менее, U-значения новых окон имели сравнительно высокое U-значение 2,0 Вт/м 2 К, что было лишь снижением примерно на -1 Вт/м 2 К по сравнению с существующими условиями. Таким образом, тепловые потери при передаче через остекление вносят значительный вклад в сопоставимую высокую потребность в тепловой энергии квартиры после ремонта.Кухня и гостиная после ремонта также имеют самую высокую удельную потребность в тепловой энергии помещения, потому что конфигурация внутренних помещений осталась такой же, как и до ремонта. Кухонный ВВР не мог быть существенно изменен из-за наличия сантехники и кухонной мебели, стационарно установленных вблизи наружной стены.

В мае и октябре улучшенная теплоизоляция ограждающих конструкций снижает потери тепла, а улучшенные значения g способствуют увеличению поступления солнечного тепла в помещения.Соответственно, потребность в тепловой энергии в мае и октябре значительно сократилась.

Стандартное отклонение месячной потребности в тепловой энергии для отдельных комнат составило 455,81 кВтч для отремонтированной квартиры и 669,88 кВтч для существующей квартиры. Меньшее стандартное отклонение было вызвано повышенным средним значением WWR комнат, ориентированных на север (+3 %), в отремонтированной квартире, что было вызвано снижением среднего WWR комнат, ориентированных на юг (-40 %), и низкие коэффициенты теплопередачи компонентов ограждающих конструкций здания.

3.7.2. Моделирование потребности в энергии для охлаждения
Потребность в энергии для охлаждения отремонтированной эталонной квартиры была смоделирована с помощью Energyplus. Годовая потребность в энергии для охлаждения всей квартиры составила 16,08 кВтч/м 2 a и указана в кВтч для разных месяцев для конкретных комнат в Таблице 9.

Среднегодовая потребность в энергии для охлаждения отремонтированной эталонной квартиры составила всего на 11 % меньше, поскольку потребность в энергии для охлаждения составляет 18,14 кВтч/м 2 a существующей квартиры.Более высокий месячный спрос на энергию для охлаждения был вызван расширением комнат в лоджии с непосредственным выходом окон на улицу, повышенным воздействием прямых солнечных лучей на окна в летние месяцы с июня по сентябрь, а также увеличением WWR и g-значения отремонтированной оболочки квартиры, особенно в гостиной и юго-восточной спальне.

Естественная вентиляция горячего наружного воздуха и солнечная радиация в летние дни были основными источниками тепла, которые увеличили потребность в охлаждающей энергии северо-восточной и юго-восточной спален, а также гостиной.Приблизительно 40% значений ежемесячной потребности в энергии для охлаждения комнат отремонтированных многоквартирных домов в июне, августе и сентябре были выше, чем значения существующих многоквартирных домов. Тем не менее, среднее увеличение потребности в энергии на охлаждение для этих месячных значений составило всего 3,73 кВтч/месяц, тогда как среднее снижение энергии на охлаждение за оставшиеся месяцы (60% от ежемесячных значений потребности в энергии на охлаждение в отремонтированных многоквартирных домах) составило 18,10. кВтч/мес. Общее снижение годовой потребности в энергии на охлаждение отремонтированного многоквартирного дома было вызвано более низкими значениями коэффициента теплопередачи ограждающих конструкций здания и работой внешней системы затенения.

3.7.3. Адаптивная карта комфорта отремонтированной эталонной квартиры
План этажа адаптивной карты комфорта отремонтированной эталонной квартиры показан на рисунке 14, дифференцированный по (рисунок 14а) годовому количеству комфортных часов, (рисунок 14b) комфортным часам с 1-го числа. с января по 31 мая и (рис. 14в) комфортные часы с 1 июня по 30 сентября. Среднегодовой процент комфортных часов в комнатах отремонтированных квартир (рис. 14а) по отношению к общему количеству часов составил 90–100%.Этот процент увеличился примерно на 10% по сравнению с процентом в существующих квартирах, составляющим 80–90%. В период с 1 января по 31 мая (Рисунок 14б) средний процент комфортных часов в комнатах отремонтированных квартирных блоков был минимально снижен со 100% в существующих комнатах до 97% комфортных часов. В частности, высокие тепловые потери через окна со сравнительно высокими коэффициентами теплопередачи способствуют некомфортно низким температурам в помещении вблизи фасада.В период с 1 июня по 30 сентября (Рисунок 14с) процент комфортных часов был значительно улучшен для всех комнат в отремонтированной квартире (Рисунок 14а) по сравнению с комнатами в существующей квартире. Комфортные часы увеличились на 10%, это самый высокий рост комфорта по сравнению с другими 9 месяцами, до среднего значения 82%. Сравнение комфортных часов в соответствии с адаптивной моделью между существующими и отремонтированными комнатами квартиры показано в таблице. 10.Согласно ежегодному анализу комфортных часов, только кухня достигла 90% годового порога комфортных часов. Причина заключалась в низкой WWR и глубине помещения кухни, что способствовало отводу тепла. Однако после ремонта комфортные часы на кухне увеличились примерно на 5%, что соответствует среднему увеличению комфортных часов в год во всех комнатах. В гостиной комфортные часы улучшаются примерно на 6%.
3.8. BIM-модель отремонтированного многоквартирного дома 103

Моделирование потребностей в энергии для комфорта, отопления и охлаждения определило конкретные материалы и размеры улучшенных компонентов ограждающих конструкций отремонтированной квартиры.Виртуальные геометрии, созданные в Grasshopper, были экспортированы в Revit и определили базовые геометрии для определения трех семейств компонентов с определенным количеством типов компонентов, которые были определены для модульной системы ограждающих конструкций многоквартирного дома 103:

(i)

Для категории элементов северного и южного фасада были разработаны 7 типов компонентов, как с окнами, так и без них. На южном фасаде применены элементы со звукопреломляющими модулями BIPV.На северном фасаде вместо модулей BIPV использовались панели из переработанного пластика. Панели этой категории также применялись на лестничных клетках трех основных блоков квартир и включали входные двери на крышу. Общее количество примененных компонентов составило 585.

(ii)

3 типа компонентов были разработаны для элементов крыши, которые также были оснащены панелями BIPV. Общее количество применяемых компонентов составило 211.

(iii)

Для восточного и западного фасада и категории соединительных элементов было разработано 6 типов компонентов.Компоненты были установлены на восточном и западном фасадах здания, а также в примыкающих зонах. Речь шла о соединениях между фасадами разной ориентации, между фасадами и крышей, а также между продолжением стены подвала и первым этажом. Общее количество примененных компонентов составило 632.

Всего в виртуальной модели реконструкции многоквартирного дома 103 было применено 1428 модулей. Новая система ограждающих конструкций покрыла весь объем здания, включая три вертикальные пристройки центральные ядра над крышей.Все соединения компонентов были спроектированы таким образом, чтобы избежать тепловых мостов. На рис. 15 показаны внешние виды отремонтированной квартиры с юга на юго-запад и с севера на северо-запад. На рис. 16 представлены планы первого (а) и второго (б) этажей реконструированного многоквартирного дома 103. Трансмиссионные тепловые потери между основным домом с жилыми помещениями и лестничными клетками над землей, подвалом, а также с тремя входными зонами на цокольный этаж северного фасада (рис. 15б) максимально уменьшен.Потолок цокольного этажа, а также внутренние и наружные поверхности стен цокольного этажа утеплены 20-сантиметровой минеральной стекловатой на глубину 70 см с целью уменьшения тепловых мостов, возникающих из-за соединения между восходящими несущими стенами цокольного этажа. и цокольный этаж. Три входных зоны также были изолированы снаружи элементами ограждающих конструкций.
3.9. Моделирование производства фотоэлектрической энергии
В рамках реконструкции многоквартирного дома 103 44 % от общей площади южного фасада и 57 % от общей площади поверхности крыши были покрыты PV-компонентами с КПД 16 % [89].Из-за сравнительно высокого процента > 30% от общего годового количества часов затенения было принято решение не устанавливать фотоэлектрические панели на оставшихся фасадах. Общая площадь установленных панелей BIPV составила 2389,50 м 2 и 26,55 м 2 в среднем на одну квартиру. Эта площадь была разделена на 14,55 м 2 PV фасада и 12 м 2 кровельных панелей. Моделирование производства фотоэлектрической энергии с помощью божьей коровки включало факторы снижения эффективности, такие как затенение, загрязнение [90], снежный покров [91], а также потери преобразования.

Для определения среднегодового производства фотоэлектрической энергии на квартирную единицу общее количество квартирных единиц разделили на общее годовое производство фотоэлектрической энергии. В имитационной модели здания произведенная фотоэлектрическая энергия была сбалансирована с конечной потребностью в энергии для отопления и охлаждения. Потери при преобразовании электрической энергии в тепловую были определены с учетом 1% для горячего водоснабжения и электрического отопления пола, а также теплового насоса воздух-воздух для охлаждения.

Отношение фотоэлектрической энергии, производимой фотоэлектрическими модулями, к солнечному излучению, полученному поверхностями фотоэлектрических модулей, за 10 лет эксплуатации достигло в среднем 9% в год.В основном загрязнение и затенение вызвали сравнительно низкую эффективность фотоэлектрических модулей. Среднегодовое производство фотоэлектрической энергии в квартирах составляло приблизительно 2233 кВтч/год. Это количество энергии примерно соответствует годовой потребности в охлаждении эталонного квартирного блока. В результате годовое производство фотоэлектрической энергии было примерно равно 22% совокупной потребности в энергии для отопления и охлаждения эталонной квартиры.

4. Обсуждение

Это исследование продемонстрировало возможности интегрированной BIM-параметрической структуры для определения критериев энергоэффективности и комфорта и моделирования характеристик здания в соответствии с определенными критериями и конкретными базовыми условиями для реконструкции старых многоквартирных домов в Корея.Реконструкция здания и моделирование потребностей в энергии отопления и охлаждения и комфортных условий потребовали использования и комбинации нескольких программных инструментов. Доступ к данным и информации, которые требовались для реконструкции старых старых зданий, часто был затруднен. Детальные планы зданий могли отсутствовать, поэтому подробный анализ многоквартирного дома и отдельных квартир был невозможен. Именно по этой причине была разработана эта BIM-параметрическая структура.Эта структура может быть адаптирована и улучшена с помощью обновленных данных без необходимости ручного изменения или реконструкции всего виртуального здания и имитационных моделей. Моделирование и расчеты потребности в энергии для охлаждения и обогрева и комфорта зависят от поведения жильцов и любых других пользователей здания. Требуемые данные включают график занятий и вентиляции, а также конкретные предпочтения в отношении комфортной температуры и заданных значений.

Потребность в энергии для отопления и охлаждения, смоделированная в рамках этого исследования, была подтверждена сравнительным анализом потребности в тепловой энергии существующей эталонной квартиры в доме 103 со статистическими данными по 189 многоквартирным домам, построенным в период с 1976 по 2000 год.Здания были проанализированы в рамках исследования по строительному моделированию корейских жилых домов [92,93]. Результаты предоставили статистические данные для сравнительного анализа спроса на тепловую энергию. Статистические данные о среднем годовом потреблении тепловой энергии на квадратный метр были отобраны для квартир, построенных в 1992 году, в том же году, что и дом 103. Сравнительный анализ показывает, что потребность в тепловой энергии, рассчитанная для эталонной квартиры, находится в верхнем 30-м процентиле статистическое распределение значений потребления тепловой энергии для квартир 1992 года постройки.Годовой спрос на тепловую энергию на квадратный метр базовой квартиры составляет примерно 130 кВтч/м 2 a, что на 22,13 кВтч/м 2 a (20%) выше рассчитанного среднегодового потребления тепловой энергии на квадратный метр для статистического квартирного пула примерно (108 кВтч/м 2 а). Годовая потребность в тепловой энергии эталонной квартирной единицы находится в диапазоне стандартных отклонений от +1 до +2σ от среднего потребления тепловой энергии статистическим многоквартирным домом.Конкретные потенциальные различия между зданием статистического многоквартирного дома и многоквартирным домом 103 включают в себя среднюю брутто-площадь квартир; состояние ограждающих конструкций (вентиляционные потери тепла через существующие ограждающие конструкции) и режимы работы. Кроме того, 20-процентная разница между результатами моделирования потребности в тепловой энергии и средним потреблением энергии может быть объяснена настройками программы для моделирования эталонной квартиры. Настройки основаны на определении целевых значений температуры и влажности в комфортных помещениях, в первую очередь, в соответствии с адаптивной моделью комфорта.Статистические значения уставки средней комфортной температуры в корейских квартирах для зимы и лета были скорректированы, чтобы соответствовать диапазону комфортных температур адаптивной модели. Однако было замечено, что жители и пользователи здания демонстрируют разные предпочтения в отношении комфортной температуры внутри помещений, которые могут отличаться от диапазонов комфортной температуры, определенных в адаптивной модели. Такие различия приводят к различиям в смоделированной потребности в энергии для отопления и охлаждения и в фактическом потреблении энергии.Это исследование было основано на моделировании теоретического поведения пассажиров с целью максимального комфорта в помещении. В соответствии с более строгими требованиями к комфорту, определенными в рамках этого исследования, результаты моделирования энергопотребления превышают опубликованные статистические значения. Несмотря на различия с точки зрения обоснования и охвата, результаты по спросу на отопление попадают в статистический диапазон различий между измеренными данными о потреблении энергии на отопление и охлаждение.

Окончательная конфигурация и определение строительного слоя отремонтированной оболочки многоквартирного дома 103 были основаны на моделировании различных вариантов оптимизации оболочки здания.Были сопоставлены результаты различных BIM-параметрических имитационных моделей, выполнена циклическая оптимизация ограждающих конструкций для оптимизации WWR, U-значений и площадей фотоэлектрических модулей, и соответственно была улучшена модульная система реконструкции ограждающих конструкций. Была разработана итерационная процедура для определения и оптимизации конкретных параметров, таких как U-значения, материалы, g-значения и оптические свойства. Материальные и геометрические параметры, определенные с помощью параметрического моделирования, использовались для создания улучшенных компонентов ограждающих конструкций, их импорта в программу BIM и определения модульных семейств, которые были включены в виртуальную модель отремонтированного многоквартирного дома.

Это исследование показало, что структура систем параметрического и экологического анализа BIM может постоянно и легко обновляться и оптимизироваться. Обновления, модификации и оптимизация могут выполняться на основе статистических данных о строительстве и эксплуатации зданий, а также информации, полученной путем прямого обследования существующих зданий. Строительные данные существующих зданий могут быть использованы для определения мер по улучшению. В этом исследовании усовершенствование касалось, например, ограждающих конструкций в соответствии с процессами циклической оптимизации переменных конструкции здания для модульной системы компонентов ограждающих конструкций.

Для оптимизации параметрической структуры BIM и включения дополнительных уровней анализа для разработки стратегий реновации старых многоквартирных домов разрабатываются различные улучшения, в частности, автоматизация циклов оптимизации и прямая передача данных между BIM, программным обеспечением САПР и инструментами параметрического анализа окружающей среды. [94]. С точки зрения управления информацией о здании, автоматическая передача данных о строительстве из модели BIM в параметрическое программное обеспечение может быть выполнена с использованием параметрического пакета Revit Dynamo [95].Dynamo облегчает передачу данных, таких как слои материала компонентов здания и их физические свойства здания, такие как коэффициент теплопередачи, непосредственно в Grasshopper.

Будущие исследования будут включать оценку жизненного цикла (LCA) и структурное моделирование улучшенной оболочки здания. LCA отдельных компонентов систем ограждающих конструкций облегчит количественную оценку экологических и экономических затрат на различные меры по реконструкции. ОЖЦ завершенных зданий до и после ремонта и в сравнении с новыми постройками также облегчит сравнение воздействия на окружающую среду и затрат на строительство различных мер по обновлению города.Структурный анализ многоквартирных домов до и после введения конкретных мер по реконструкции необходим для определения конкретных вмешательств и, в конечном счете, необходимых мер по усилению конструкции. Будущий процесс оптимизации для параметрической структуры BIM направлен на оптимизацию передачи данных и улучшение сравнения различных стратегий оптимизации зданий в отношении критериев устойчивости.

экструдированный пенополистирол — Перевод на французский — примеры русский

Эти примеры могут содержать нецензурные слова, основанные на вашем поиске.

Эти примеры могут содержать разговорные слова на основе вашего поиска.

Они изготовлены из экструдированного пенополистирола , вырезаны на станке с ЧПУ и окрашены краской, устойчивой к внешним воздействиям.

Изобретение относится к безгалогенным огнезащитным полимерным пенопластам, в частности к полистирольным дисперсным пенопластам, изготовленным из пенополистирола (EPS) или листам экструдированного пенополистирола (XPS), содержащим соединение фосфора в качестве антипирена общей формулы

Изобретение относится к полимерным муссам, зажигающим без галогена, в частности к муссам из частиц полистирола, составляющих пенополистирол (EPS) или пластинам , муссу из экструдированного полистирола (XPS), содержащему фосфорный зажигательный агент и общую формулу

экструдированный пенополистирол изоляция с высоким термическим сопротивлением

экструдированный пенополистирол , содержащий пропиленкарбонат, этиленкарбонат или бутиленкарбонат в качестве технологических добавок

Настоящее изобретение относится к пеноизоляционным изделиям, в частности к экструдированному пенополистиролу , содержащему нанографит в качестве технологической добавки для улучшения физических свойств пенопластовых изделий.

Настоящее изобретение касается продуктов, изолирующих мусс, в частности, мусса из экструдированного полистирола , содержащего нанографит, и дополнительных добавок для улучшения свойств физических свойств продуктов мусса.

Изобретение относится к способу изготовления декоративных планок, в частности декоративных угловых планок, состоящих из экструдированного пенополистирола .

Изобретение касается способа производства декоративных багетов, но не украшений для декоративных багетов под углом, частично мусса из экструдированного полистирола .

Пенополистирол экструдированный Планка (Styrofoam)

ОГНЕСТОЙКИЙ ЭКСТРУДИРОВАННЫЙ ПЕНОСТИРОЛ КОМПОЗИЦИИ

ОГНЕСТОЙКИЙ ЭКСТРУДИРОВАННЫЙ ПЕНОСТИРОЛ СОСТАВЫ

экструдированный пенополистирол с температурой по Вика свыше 100 ºС

Пенополистирол — это марка изоляции, изготовленная из экструдированного пенополистирола .

Раскрыт вспениватель для термопластичных пенопластов, таких как экструдированный пенополистирол .

La представляет собой изобретение, касающееся термопластичного пенообразователя для пенополистирола , экструдированного полистирола .

Податливая ткань преимущественно выполнена из микроволокна, а элемент нижнего колонтитула может содержать удлиненную вставку, такую ​​как трубка из экструдированного пенополистирола с закрытыми порами .

Мягкая структура отличается превосходным качеством микрозамши, а элемент пестрого песка состоит из вставки, расположенной в трубке мусс из полистирола, экструдированный в ячейках ферме.

Технические детали: Дополнительный душевой поддон плоский жесткий XPS экструдированный пенополистирол VALSTORM Специальное покрытие с обеих сторон Идеально подходит для итальянских душевых, турецких бань…

Характеристика Техники :Прием для душа с дополнительным покрытием Мусс Дюре XPS Экструдированный полистирол VALSTORM Специальное покрытие для двух лиц Идеально подходит для итальянского душа, хаммама…

Производство и использование гексабромциклододекана, особенно для пенополистирола или экструдированного пенополистирола ;

Лоджия подходит для производственных помещений, например, складов, выставочных залов и т.д.Верх панели утеплен экструдированным пенополистиролом .

Удобная лоджия для промышленных предприятий, например, перевалочных пунктов, демонстрационных залов и т. д. Высшая сторона панно представляет собой изоляцию из экструдированного полистирола .

EPS означает вспененный полистирол, а XPS — экструдированный пенополистирол .

Многослойная сэндвич-конструкция с сердцевиной из экструдированного пенополистирола и вкладышами, пропитанными смолой с обеих сторон.

THERMOCHIP TYH состоит из водостойкой древесно-стружечной плиты с внешней стороны, изолирующей сердцевины из экструдированного пенополистирола различной толщины в зависимости от потребности в изоляции и гипсокартона с внутренней стороны.

THERMOCHIP TYH представляет собой форму, состоящую из агломерированного гидрофуга на внешней стороне лица, изоляционного материала и мусса из экструдированного полистирола d’épaisseur Variable-selon les besoins de l’isolation- et une plate en plâtre sur la face intérieure. .

Композитные панели со специальной звукоизоляцией (dB38), состоящие из листового покрытия из чистого алюминия AlMg1 толщиной 1,0 мм и наполнителя из экструдированного пенополистирола (XPS).

Оставить комментарий
