Ворота поднимающиеся вверх: Статья — Обзор гаражных ворот.

Опубликовано в Разное
/
19 Сен 1986
Комментариев 0

Содержание

Статья — Обзор гаражных ворот.

Гаражными воротами мы будем называть конструкцию, закрывающую проем в стене помещения, предназначенного (чаще всего) для хранения автомобилей. Очевидно, что подобные ворота должны максимально герметизировать проем, а также, по возможности быть утепленными.

Традиционно, ворота в гаражи делались распашными. Однако уже с середины пошлого века в моду начали входить подъемные конструкции – как с цельным полотном (подъемно-поворотные), так и состоящие из соединенных между собой горизонтальных секций (секционные и рулонные).

Какой из этих типов ворот предпочесть? По традиции, отбрасывая эстетические нюансы рассмотрим плюсы и минусы каждого варианта.

Безусловным плюсом распашных ворот является их стоимость и возможность самостоятельного изготовления. Еще один плюс – широкий простор для дизайнерской фантазии. Только распашные ворота можно сделать максимально взломоустойчивыми и вандалостойкими. Однако есть и минусы. Самый серьезный из них – необходимость пространства (порой значительного) перед воротами для их открытия.

Зимой это пространство требует очистки от снега. Наконец, автоматика для таких ворот традиционно самая дорогая.

Если все эти минусы для Вас перевешивают плюсы и хочется чего-то современного и модного то Ваш выбор – ворота, поднимающиеся вверх.

Исторически, первым подобным типом ворот была подъемно-поворотная конструкция. Она состояла из цельного щита и, поворачиваясь вокруг своей оси, поднималась под потолок, принимая горизонтальное положение. Для облегчения подъема значительного веса на не менее значительную высоту использовались различные системы уравновешивающих пружин и/или грузов-противовесов. Именно несовершенство данной системы и послужило отказом от использования ворот данного типа и перехода на более практичную конструкцию секционных ворот.

Полотно секционных ворот состоит из нескольких горизонтальных частей (секций), соединенных между собой петлями. Это позволяет секциям быть подвижными друг по отношению к другу и двигаясь на роликах вдоль направляющих повторять своей траекторией их изгиб и форму. Более совершенная система компенсации веса полотна ворот при помощи скручивающихся (торсионных) пружин позволила делать такие ворот весьма значительных размеров (до полусотни кв.м.) и веса (добавлять внутрь панелей утеплитель – так называемая «сэндвич-панель»). В такие ворота без проблем устанавливаются калитки и даже делается остекление. Пожалуй, единственным недостатком таких ворот является необходимость в наличии свободного места над и за проемом для размещения там ворот в поднятом положении.

Именно это ограничение позволила обходить технология рулонных конструкций. Полотно таких ворот состоит из множества горизонтальных частей (полосок, так называемых «ламелей»). Соединенные между собой благодаря замкам особой формы непосредственно на ламелях. Они еще более подвижны друг относительно друга, по сравнению с панелями секционных ворот. Поднимаясь по направляющим вертикально вверх, полотно рулонных ворот буквально наматывается на вал, расположенный в коробе над проемом ворот. Более того, этот короб, как и направляющие, можно разместить не внутри гаража, а снаружи или в самом проеме! Таким образом рулонные ворота требуют минимум места и в открытом виде занимают минимум места.

Для компенсации веса полотна ворот, ламели чаще всего изготавливаются из алюминия – самая высоко-технологичная конструкция! При этом цена таких ворот не сильно выше секционных. Казалось бы, вот они идеальные ворота! Но не все так просто и радужно. Минусов более чем достаточно: во-первых, самая низкая вандалоустойчивость и едва ли не самая высокая стоимость ремонта; во-вторых, невозможность размещения в полотне ворот калитки или остекления; в-третьих, малый ресурс и, как следствие, низко интенсивная эксплуатация; в-четвертых, самая малая возможность утепления (не более 5мм утеплителя, да и то лишь по центру ламели).

Так какой же тип ворот устанавливать в гараж? Выбор, безусловно, за Вами, но, как показывает практика, ныне до 95% гаражных ворот – секционные, причем сразу оснащенные автоматикой. Однако, прежде чем делать заказ лучше проконсультируйтесь у специалиста о возможности размещения в Вашем гараже того или иного типа ворот.

Выбираем ворота для гаража | Строительный портал

Массивные, ржаво-скрипящие створки, покрытые шелушащейся масляной краской. Угрюмо-топорная тяжеловесная конструкция. Такими были ворота для гаража еще 10-15 лет назад. Отечественная промышленность того времени в большинстве случаев ничего лучше предложить, увы, не могла. С появлением на постсоветском пространстве изделий зарубежных производителей, ситуация в корне поменялась. Сегодня, кроме надежности, к гаражным воротам предъявляют еще целый ряд требований – функциональность, удобство, эстетичный внешний вид, безопасность в эксплуатации, надежная теплоизоляция.





Содержание:

  1. Ворота для гаража секционные
  2. Подъемные ворота для гаража
  3. Рулонные ворота для гаража
  4. Ворота для гаража распашные
  5. Металлические ворота для гаража
  6. Автоматические ворота для гаража



Главным критерием выбора гаражных ворот была и остается надежность защиты автомобиля от угона. При этом гаражные ворота не должны доставлять хозяину никаких неудобств, их конструкция должна быть надежной и удобной.

В рамках данной статьи мы рассмотрим разные виды и конструкции ворот, и, надеемся, поможем выбрать оптимальный вариант для вашего гаража.

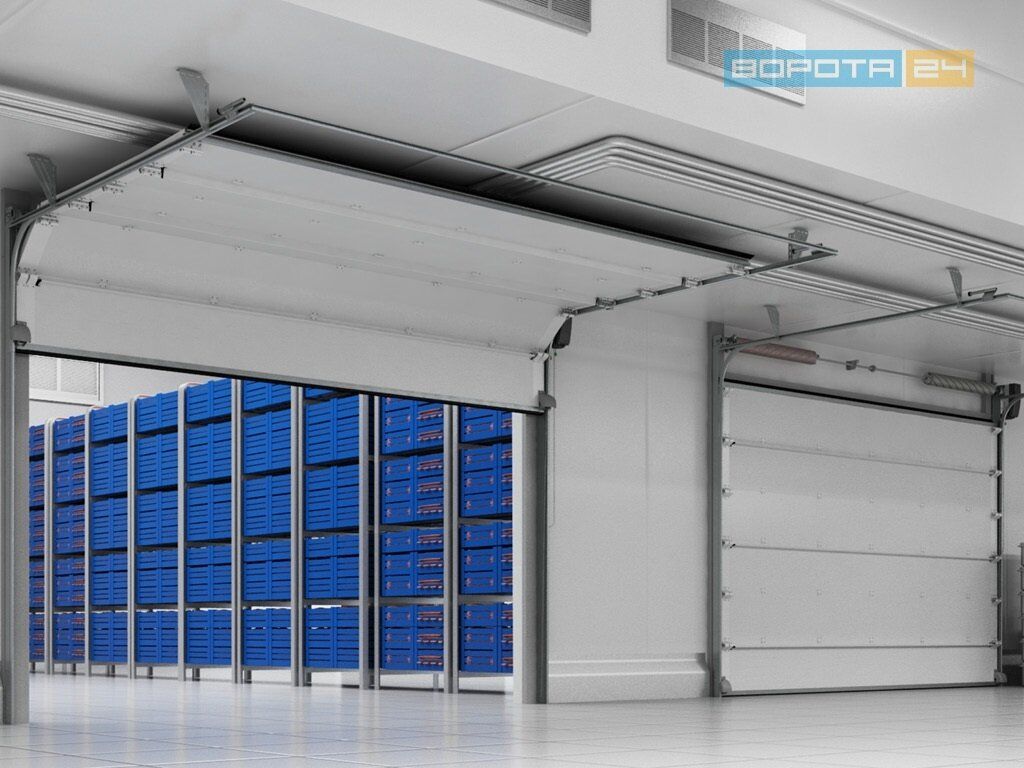

Ворота для гаража секционные

Секционные гаражные ворота пользуются довольно большой популярностью, и пока остаются наиболее распространенными. Полотно секционных ворот изготовлено из нескольких (от 4 до 6-ти) горизонтальных секций. Ширина секций варьируется от 35 до 61 сантиметров, а максимальная длина секции – около 5-ти метров. Высота полотна может быть произвольной – в зависимости от проема гаражных ворот. Материалом для изготовления секций чаще всего служит алюминий, грунтованная и оцинкованная листовая сталь толщиной до 1 миллиметра. Для самых дорогих элитных моделей секционных ворот может использоваться дерево.

Для повышения теплоизоляции изготавливаются двустенные секции толщиной 42 миллиметра, а по всему контуру ворот укладывают эластичный уплотнитель. Утеплитель между стенками секций должен обладать минимальным влагопоглощением. В противном случае внутри утеплителя будет образовываться конденсат, нарушающий функциональность ворот. Одним из лучших утеплителей для секционных ворот считается пенополиуретан.

Когда ворота открывают, все полотно сдвигается вертикально вверх, и укладывается под потолком. Все секции полотна ворот соединены шарнирными петлями. По обоим краям каждой секции есть ролики на подшипниках, которые двигаются по направляющим вверх, и разворачиваются под потолком. Для дополнительной защиты от взлома для самой верхней секции делают дополнительные боковые направляющие.

Конструкция секционных ворот позволяет устанавливать их в помещения самых разных размеров, с практически любой формой скатов крыши и видом проема. Проще говоря, секционные ворота наиболее универсальны с архитектурной точки зрения. Ворота можно открывать как вручную, так и с помощью встроенной автоматики.

Вариантов отделки секционных ворот достаточно много – секции могут быть покрыты краской, пластиком, алюминием, термостойким стеклом.

При желании можно заказать секционные ворота с встроенной калиткой. Правда, такой вариант обойдется заказчику намного дороже.



Преимущества секционных ворот:

  • Экономия места в гараже и на подъезде к гаражу;
  • При использовании утеплителя достаточно хорошая звуко – и теплоизоляция;
  • Универсальность, возможность установки в помещениях с высотой проема ворот до 6-ти метров, и шириной до 7-ми метров.



Недостатки секционных ворот:

  • Высокая стоимость;
  • Достаточно сложная конструкция;
  • Слабая защищенность от взлома.



Подъемные ворота для гаража



Подъемные ворота для гаража (полотно ворот поднимается вертикально вверх), особой популярностью не пользуются. Это обусловлено тем, что такая конструкция ворот требует наличия свободного пространства над проемом. Гораздо большее распространение получили подъемно-поворотные гаражные ворота.

Объем продаж подемно-поворотных ворот на территории России в последнее время сильно вырос. Данная конструкция ворот удачно сочетает прочность и легкость эксплуатации в ручном и автоматическом режиме с относительно низкой стоимостью. Ворота представляют собой плоское полотно, занимающее всю площадь проема. Максимальные допустимые размеры подъемно-поворотных ворот – 6 х 2.2 метра. Полотно ворот оснащено шарнирно-рычажным механизмом, с помощью которого оно поднимается и укладывается под потолком. Вес ворот уравновешен пружинами, которые установлены по обеим сторонам полотна, и защищены чехлами.

Благодаря отсутствию направляющих, вся конструкция работает практически бесшумно. Полотно плотно прижимается к раме, что улучшает герметичность подъемно-поворотных ворот. Но схема движения конструкции может причинить некоторые неудобства.

Так, автомобиль не может подъехать к воротам ближе, чем на один метр. В противном случае поднимающееся полотно может задеть авто. Со стороны необходимо устроить небольшой порожек для того, чтобы можно было плотно прижать к нему полотно. Порожек не должен быть высоким – около 3-х сантиметров, но толчок при переезде через него все равно чувствуется. Кроме того, полотно ворот не подлежит ремонту – при повреждении часть полотна заменить не получится, только все полотно целиком. Форма проема для данной конструкции ворот должна быть прямоугольной, и арочные и сегментные проемы применять невозможно.

Правда, широкие возможности в плане отделки и украшения полотна рисунками частично компенсируют данный недостаток. Кроме того, в полотно ворот можно встроить небольшие смотровые окна из прочного армированного стекла, или заказать дверь-калитку. Установка калитки потребует дополнительных трат (около 700 у.е.), но иногда возникает необходимость в дополнительном входе, диктуемая местными условиями размещения гаража.



Преимущества подъемно поворотной конструкции гаражных ворот:

  • Компактность, экономия места;
  • Удобство в монтаже;
  • Легко оснащаются автоматикой;
  • Не нужно расчищать снег перед гаражом.



Недостатки:

  • Недостаточная защищенность от взлома;
  • Высокая потеря тепла;
  • Ворота не рекомендуется поднимать/опускать более 10-ти раз в сутки;
  • Нельзя подъехать вплотную к гаражу;
  • Устанавливаются только в прямоугольный проем;
  • Невозможно заменить часть поврежденного полотна;



Рулонные ворота для гаража

Рулонные ворота – современная, сравнительно новая для России конструкция. Она состоит из профилированных горизонтальных полос – ламелей, имеющих максимальную ширину 1.5 сантиметра. Ламели соединяются между собой с помощью шарниров в одно гибкое полотно. Полотно наматывается на вал, который размещается над проемом ворот. Так как рулонные ворота поднимаются строго вертикально вверх, им не страшны снежные сугробы, и к таким воротам автомобиль может подъехать вплотную.

Существенный недостаток данной конструкции – толщина двустенного ламеля, наполненного теплоизолятором, не может превышать 2.5 сантиметра. Если ламель будет толще, то рулон, в который укладывается полотно ворот, станет слишком большим в диаметре, полотно будет изгибаться, и застрянет в боковых направляющих.

Обычно рулонные ворота устанавливают в проемы, имеющие высоту 2-2.5 метра. Производители поставляют рулонные ворота с автоматическим электрическим приводом, но если проем не превышает 3-х метров в ширину, то ворота можно легко открывать вручную.



Преимущества рулонных ворот:

  • Нет необходимости в свободном месте перед гаражом;
  • Легкость, удобство конструкции;
  • Возможность установки автоматики.



Недостатки:

  • Высокая цена;
  • Недостаточная теплоизоляция;
  • Низкая защищенность от взлома.



Ворота для гаража распашные

Данный вид гаражных ворот наиболее популярен и распространен из-за своей простоты и относительно низкой стоимости. Створки распашных ворот чаще всего открываются наружу – для экономии места внутри гаража. Распашные ворота в большинстве случаев делают двустворчатыми. Одностворчатые конструкции тоже есть, но они имеют большой недостаток – створка начинает провисать из-за большого веса и крутящего момента. Чтобы защитить конструкцию от зимнего пучения грунта, ворота ставят выше уровня земли приблизительно на 10 сантиметров.Для удобства в распашные ворота можно встроить небольшую дверь-калитку.

Основа створок распашных ворот представляет собой простой каркас из профиля или уголка, закрытый металлическими листами. Для  достижения большей теплоизоляции створки могут быть сделаны по типу сэндвич-панелей – с использованием минваты или пенопласта между листами металла.

Конструкция распашных ворот требует наличия жесткой рамы и сдвоенного привода. Также для нормальной работы распашных ворот необходимо довольно большое свободное пространство перед гаражом, очищенное от снега и мусора.



Преимущества распашной конструкции:

  • Простота в изготовлении;
  • Низкая стоимость;
  • Хорошая устойчивость к взлому.



Недостатки:

  • Непривлекательный внешний вид;
  • Большой вес конструкции, необходимость в жесткой раме;
  • Нужно большое свободное пространство перед гаражом.



Ворота металлические для гаража

По сути, самая простая и дешевая разновидность гаражных ворот, которые можно вынести в отдельную категорию – однолистовые металлические ворота. Их главные достоинства  — низкая цена и возможность установки в проем с тонкими стенами. Изготовление ворот для гаража – дело, требующее определенных навыков и опыта, но что касается данной конструкции, то ее осилит любой квалифицированный сварщик. При наличии опыта в сварном деле, гаражные однолистовые ворота вполне можно изготовить самостоятельно.



Автоматические ворота для гаража

Практически все вышеописанные виды гаражных ворот можно автоматизировать путем установки необходимого электрооборудования. Электропривод ворот можно включать как вручную, так и с помощью пульта управления на расстоянии до 50-ти метров, не выходя из автомобиля.

Что делать, если гараж закрыт с помощью пульта управления, а в доме внезапно пропало электричество? Кстати, фирмы, реализующие автоматику для гаражных ворот, о таких ситуациях деликатно помалкивают.

Выходов из таких ситуаций ровно три:

  • Наличие в гараже двери, которую можно открыть ключом;
  • Установка на автоматические ворота устройства, с помощью которого можно отсоединить тягу электропривода от полотна. Тогда ворота можно открыть ключом снаружи;
  • Ну и третий выход – банально подождать, когда появится электричество.



Устройство, и конструкция систем автоматического управления гаражными воротами сильно влияют на стоимость готовых ворот. Чаще всего продавец называет стоимость стандартного базового комплекта – рама, полотно, запоры и ручной привод. За каждый дополнительно установленный элемент придется заплатить отдельно.

Напоследок необходимо отметить, что установка ворот в гараже – довольно сложный технологический процесс. И какой бы тип гаражных ворот вы бы не выбрали, за помощью в установке обращайтесь только в проверенные специализированные фирмы.





ПОЧЕМУ ГАРАЖНЫЕ ВОРОТА, ПОДНИМАЮЩИЕСЯ ВВЕРХ, СТОИТ УСТАНОВИТЬ ВМЕСТО РАСПАШНЫХ В Г. ХАРЬКОВ, ОБЪЯСНЯЮТ КОНСУЛЬТАНТЫ VOROTA24.COM.UA

Секционные, щитовые и роллетные въездные системы давно заменили привычную двухстворчатую конструкцию. Этому есть ряд объяснений, но главное – экономия полезного пространства внутри и перед гаражом. Все три разновидности ворот, складывающихся вверх, имеют собственные преимущества и требования к монтажным условиям. Например, роллеты считаются универсальным вариантом для ограниченного места, в то время как подъемно-поворотные и секционные решения нуждаются в пространстве под потолком. «ВОРОТА 24 Харьков» изучили особенности различных въездных систем и определили, почему распашные модели уже неактуальны для монтажа в гараже. Хотя при наличии ограниченного бюджета и достаточном пространстве перед въездом все еще могут считаться альтернативой другим вариантам.

КАКИЕ СУЩЕСТВУЮТ ПОДЪЕМНЫЕ ВОРОТА С АВТОМАТИКОЙ?

Наиболее популярным решением традиционно считаются секционные конструкции. Они отличаются удобством и безопасностью эксплуатации, высоким уровнем теплоизоляции, стильным и гибким дизайном. Системы подъемно-складного типа могут подбираться под любой экстерьер и становиться гармоничным продолжением фасада. Например, ворота, которые открываются вверх, от бренда Wisniowski из Польши могут предложить самые высокие показатели теплоизоляции – это серии UniTherm и PRIME. Для производства используются теплые брендовые сэндвич-панели INNOVO, толщина которых составляет 60 мм. Системы выпускаются в любых размерах, но требуют дополнительного пространства под потолком, поэтому не подойдут для помещений с инженерными коммуникациями. Теплые секционные ворота поставляются с ручным управлением, которое по запросу может быть заменено на подходящий по мощности электропривод.

Еще один удачный вариант подъемной системы – щитовая модель. Это конструкция со сплошным полотном, которое при открытии поворачивается и размещается под потолком. Она может быть установлена практически в любых проемах и монтажных условиях. Разработкой и изготовлением подъемно-поворотных конструкций премиум-класса также занимается бренд Wisniowski. Их решения производятся с внедрением инновационных технологий и использованием высококачественных материалов.

Для помещений, где нет возможности размещения створки системы под потолком, предлагается установка защитных роллетов. Это наиболее простая и бюджетная конструкция, представляющая собой гибкое полотно, выполненное из металлических ламелей, и боковые направляющие. При открытии створка размещается в виде рулона в защитном корпусе. К сожалению, роллетные системы имеют низкий показатель теплоизоляции, поэтому предназначаются для неотапливаемых помещений.

ГАРАЖНЫЕ ВОРОТА ИЗ СЭНДВИЧ-ПАНЕЛЕЙ: В ЧЕМ ОСНОВНЫЕ ПРЕИМУЩЕСТВА?

Секционные решения, как и говорилось выше, считаются лучшей заменой распашных моделей. Это безопасные, легкоуправляемые и красивые ворота в гараж с высокими показателями тепло- и звукоизоляции. Срок службы их составляет около 10-15 лет в зависимости от эксплуатационных особенностей. Автоматические модели бесшумно и плавно открываются, а также позволяют освободить пространство внутри гаража и перед ним. Благодаря движению створки по направляющим к потолку владелец может подъехать к полотну практически вплотную. В соответствии с выбранной версией эксплуатационный ресурс может составлять от 25 до 100 тысяч открытий/закрытий. Большинство моделей из «сэндвичей» очень эстетичны и имеют привлекательные дизайны, которые подстраиваются под каждого заказчика. Это касается расцветки, декоративных элементов, функциональных деталей.

ЧЕМ ДОПОЛНИТЕЛЬНО ОСНАСТИТЬ И КАК ОФОРМИТЬ СОВРЕМЕННЫЕ ВОРОТА НА ГАРАЖ?

Поверхность может имитировать натуральное дерево или окрашиваться в один из 200 оттенков международной палитры RAL. Для оснащения створки доступно акриловое остекление. Можно врезать калитку или дверь для пешеходов. Есть разнообразие стильных декоративных элементов и технических устройств для улучшения эксплуатационных характеристик. Предлагается и автоматический контроль системами, которые в стандартной комплектации не имеют электропривода: https://vorota24.com.ua/products/category/avtomatika-dlya-garazhnykh-vorot-kiev. Устройства доступны в широком диапазоне мощностей и других технических характеристик.

ГДЕ ЗАКАЗАТЬ ВЫГОДНО ИЗГОТОВЛЕНИЕ ВОРОТ ДЛЯ ГАРАЖА С УСТАНОВКОЙ В ХАРЬКОВЕ?

Въездная система в каждом конкретном случае должна производиться индивидуально. Это касается параметров проема, требований клиента, внешнего вида и функциональности. Компания-производитель изготавливает рулонные, щитовые и секционные конструкции. Доступны как гаражные, так и уличные решения, есть распашные модели. Заказать продукцию по сниженной стоимости каждый клиент сможет в выставочном центре на ул. Кирилловской, 69-В, офис 127. Для связи с менеджерами обратитесь по номерам: 0676937077, 0504412175.

Гаражные ворота

История автомобильного гаража в том виде в каком мы привыкли его видеть насчитывает немногим более 100 лет. До того, как были изобретены автомобили, во многих домах была пристройка или отдельное здание для лошадей и повозок. На рубеже столетий лошади как транспортное средство постепенно уступали бразды правления автомобилям и приблизительно к 1912 году архитекторы начали называть пристройки для хранения автомобилей гаражом, от французского слова garer.

Совершенствовалась и оснастка гаражей, и в 1921 году некий C. G. Johnson изобрел первые overhead door, гаражные ворота, поднимающиеся вверх параллельно полу гаража с панелями, изгибающимися относительно друг друга при подъеме на специальных петлях. А еще через пять лет был изобретен электрический механизм, поднимающий ворота.

Интересно и то, что в США и Канаде до сих пор мощность электропривода гаражных ворот измеряется не в ваттах, а в лошадиных силах. Ближе к 1970 году дерево, как материал панелей ворот, стал постепенно заменяться такими современными материалами как оцинкованная сталь и алюминий. При значительно меньшем весе, панели, изготовленные из металла и пенополистирола, обеспечивают достаточную жесткость, а, также, намного более высокую теплоизоляцию.

В США и Канаде распространены в основном три вида панелей: без утепления, полуутепленные панели, имеющие 20 мм слой утепления и полноутепленная панель с толщиной утепления 40 мм. Существуют так же специальные панели толщиной 60 и 80 мм для крайнего севера и специальных холодильных установок. В центральном регионе нашей страны чаще всего можно встретить полноутепленные панели толщиной 40−42−45мм различных производителей как отечественных, так и производства Швеции, Германии, Швейцарии. История развития безопасности гаражных ворот с электроприводом имеет свою темную страницу. По данным статистики США, по меньшей мере 85 детей в период с 1974—1995 гг. погибли или получили черепно-мозговые травмы в результате несчастных случаев, связанных с гаражными воротами.

В 1993 году был принят закон, обязывающий установку на гаражные ворота с электроприводом фотодатчиков безопасности или использование энкодеров в самом электродвигателе, что позволяет при закрытии обнаруживать внезапно возникшее препятствие и немедленно включать реверсивное движение в обратную сторону, тем самым предотвращая увечья и повреждения. С тех пор количество несчастных случаев сошло на нет.

Подъемные ворота для вашего забора или гаража

Есть много разнообразных способов организации доступа в гараж, но наиболее красивый и удобный вариант использует подъемные ворота. Они могут открываться вручную, но чаще их применяют с электрическим приводом. Отличительной их чертой является створка, убирающаяся под потолок гаража. Она может быть сплошной или состоять из нескольких секций. Насколько эстетично выглядят поднимающиеся ворота, вы можете судить сами, взглянув на фото.

Такие ворота не занимают дополнительного пространства, что делает их незаменимыми при тесной компоновке гаража и прилегающих к нему объектов. Установка подобных устройств должна стоить немало денег. Попробуем разобраться в их конструкции и оценить возможность самостоятельного изготовления и монтажа.

Виды подъемных ворот

Различают секционные и подъемно-поворотные модели. Первые из них состоят из нескольких плоских панелей, соединенных между собой гибкими связями. Они образуют надежную преграду, перекрывая въезд в гараж, и легко скользят по изогнутым направляющим вверх и внутрь гаража при открытии проезда. Вторые представляют собой прочный прямоугольный щит, плавно поворачивающийся до горизонтального положения при подъеме. При этом его нижний край поднимается, а верхний уходит внутрь гаража.

Устройство подъемных секционных ворот

Секционные ворота обычно состоят из 4-6 секций шириной порядка 50 см. Их длина перекрывает весь проем, уходя в металлические направляющие конструкции, смонтированные по его бокам. Изготавливают панели из металла, пластика или дерева. При этом в их составе обязательно должен быть прочный материал, способный противостоять попытке взлома.

Сейчас стало популярным изготовление секций из сэндвич-панелей. Они состоят из нескольких слоев, включая металлическую оболочку и теплоизоляционные пластины. Конструкция стыков обеспечивает высокую степень герметичности для исключения появления сквозняков с неоправданной потерей тепла.

Направляющие профили обычно производят из нержавеющей стали. Для уменьшения теплопотерь на них устанавливают резиновые уплотнительные накладки.

Каждая панель с двух сторон оснащается роликами, которые вставляются внутрь профилей, обеспечивая плавность скольжения.Секционные ворота двигаются вдоль направляющих конструкций с использованием ручной силы или электрического мотора. Для облегчения движения их подвешивают на тросы, связанные с тщательно отрегулированными торсионными или растяжными пружинами.

Самостоятельно изготовить качественные секционные ворота в домашних условиях не представляется возможным из-за сложной конструкции изогнутого направляющего профиля. Поэтому проще купить готовый комплект деталей, отвечающий габаритам въездного проема вашего гаража, и установить его в соответствии с инструкцией производителя. Обычно фирмы-изготовители предлагают свои услуги по поставке моделей, выполненных по индивидуальным размерам. Но стоимость такого заказа будет намного выше, чем при покупке стандартного оборудования.

Самостоятельный монтаж секционных ворот

Если вы приобрели комплект подъемных ворот, то их монтаж не составит большого труда. Известные производители поставляют тщательно подогнанные друг к другу детали и подробную инструкцию сборки. У каждого из них есть свои особенности конструкции, но порядок монтажа будет примерно одинаковым.

Сначала готовится сам проем. Очищаются от старой штукатурки и выравниваются его поверхности. Еще раз проверяются расстояния до потолка и боковых стен, которые должны удовлетворять требованиям производителя устанавливаемого оборудования.

Собирается каркас рамы, которую закрепляют в проеме с помощью анкеров. Обязательно соблюдается строгое соответствие расположения элементов горизонтали и вертикали. Зазоры при необходимости заполняются монтажной пеной. На раме закрепляются вертикальные полозья. Производится их стыковка с изогнутыми потолочными направляющими, которые после выравнивания и проверки параллельности крепятся анкерами к потолку.

Секционные детали собираются с одновременной установкой их в вертикальные направляющие профили. Начинают сборку с нижней панели. На нее устанавливают боковые ролики, которые вводятся в зацепление с направляющими полозьями. Вторая панель также оснащается роликами и соединяется с первой с помощью петель. Так собирается все полотно.

Нижняя панель подвешивается на тросы, связанные с облегчающими подъем пружинами, закрепленными под потолком. Производится их настройка. На последнем этапе подъемно-складные ворота оснащаются запорным устройством, подъемным ручным или электрическим механизмом, ручками и другой фурнитурой.

Устройство подъемно-поворотных ворот

Конструкция ворот подъемно-поворотных предусматривает наличие прочного прямоугольного полотна, соответствующего габаритам проема, и особого способа открытия. Бывают ворота с калиткой, открывающейся наружу, либо сплошные.

В простейшем случае низ ворот, оснащенный роликами, поднимается по вертикальным боковым направляющим вверх. Одновременно их верхняя часть, опирающаяся своими роликами на горизонтальные направляющие, откатывается по ним во внутреннее пространство гаража.

Этот тип ворот может иметь большое количество разновидностей. Часто одну из пар роликов с соответствующими направляющими заменяет шарнирно-рычажный механизм, требующий точной установки. Для облегчения подъема используются пружины или система противовесов.

Изготовление подъемно-поворотных ворот не требует применения сложного оборудования и может быть выполнено с использованием стандартных деталей и подручных материалов. Поэтому и затраты на их установку окажутся совсем небольшими.

Особенности подъемно-поворотных ворот

  • Прочная конструкция цельного полотна, позволяющая успешно противостоять попыткам взлома.
  • Компактность. Не требуют дополнительного места перед гаражом или внутри него.
  • Возможность самостоятельного изготовления и установки.
  • Широкий выбор вариантов отделки и утепления.
  • Можно установить полотно с калиткой, что очень удобно в использовании.
  • В открытом положении створка уменьшает высоту проема на 20-25 см.
  • Требуют точной настройки поворотного механизма при установке.
  • Поддаются оснащению электроприводом с автоматическим управлением.
  • Длительный срок службы.
  • Эстетичный внешний вид.

Вне зависимости от того, секционные или подъемно-поворотные ворота вы установите в своем гараже, их эксплуатация доставит вам только положительные эмоции.

Подъемные секционные гаражные ворота — установка своими руками

Любой хозяин всегда старается защитить свой автомобиль всеми доступными ему способами. Это касается аварий, угона и краж из гаража. Поэтому проблема, как сделать подъемные секционные гаражные ворота, чтобы они были неприступными и удобными, одновременно интересует многих.

Защищают прежде всего гаражи, поэтому гаражные ворота или двери стараются сделать непреодолимыми для гаражных воров, устойчивыми к суровым погодным условиям, но кроме того, стараются сделать все для удобства их использования в любое время суток.

Опускающаяся гаражная штора из секций

Что собой представляют такие ворота

Поднимающиеся секционные ворота появились в эксплуатации не очень давно, и конструкция их такова, что полностью самостоятельно создать работающий подъёмный механизм проблематично, зато собрать воротную конструкцию из заводского комплекта и установить её в своём гараже — полнее возможно.

Воротная штора представляет собой секции из сэндвич-панелей, соединённых в полотно, которые при подъёме преломляются, и заезжают под потолок по направляющим.

Основой воротной конструкции является пружинный механизм, и жесткие и прочные направляющие с цепной передачей. У этих ворот есть огромное преимущество перед другими воротными устройствами — они занимают очень мало места.

Однако перед их установкой стоит хорошенько всё обдумать. Достоинства этих ворот можно оценить только в тех краях, где низкие температуры бывают редко. Можно так же устанавливать эту конструкцию без опасений, если помещение отапливается, и всё предпринято для сбережения тепла. Кстати, сэндвич-панели в этом отношении заслуживают высокой оценки.

Устройство секций из сендвич-панелей

Сэндвич-панель — это материал, который используется для создания секций, составляющих полотно ворот, великолепно сохраняющий тепло, он практически его не проводит. Между двух листов тонкого оцинкованного железа расположен слой пенополиуретана, имеющего большую плотность, и обладающего высокими теплоизоляционными качествами. Пенополиуретан является материалом экологически чистым. Толщина секций достигает 45 мм.

Место соединения секций в разрезе

Сэндвич-панели в местах соединений имеют уплотнитель из недавно появившегося пластичного материала энергофлекс.

Нижний край воротного полотна из соединенных секций имеет прикреплённый пустотелый уплотнительный профиль с двумя кромками, изготовленный из особой морозостойкой резины. Этот профиль компенсирует неровности пола, и герметизирует нижнюю часть периметра проёма. Кроме того, его задачей является предотвращение нанесения повреждений любым препятствиям, которые могут появиться перед закрывающимися воротами.

Изготовление воротной конструкции самостоятельно

Соединение направляющих в конструкции ворот

Изогнутые части направляющих шин выполнены из стальных оцинкованных и покрытых краской деталей, которые соединены контактной сваркой. Система подготовленных отверстий в изгибе процесс сборки направляющих делает более простым.

Снимок, расположенный перед описанием этапов установки, должен доказать еще мечтающим создать секционные подъёмные ворота своими руками, начиная с создания всех деталей, что эта затея не имеет смысла, так как выполнить такие детали кустарным способом невозможно.

Единственный вариант создать подобную воротную конструкцию — это приобретать же готовые детали, составляя комплект самостоятельно, но и это имеет свои трудности, потому что придётся детали подгонять. Из просто собранного набора деталей не получится слаженный механизм. Для установки подъёмных ворот самостоятельно, проще, и, пожалуй, дешевле, заказать комплектацию, а вот монтаж можно выполнить по сопровождающей детали инструкции.

Этапы создания каркаса ворот

При непреодолимом желании собрать подъёмно-секционные ворота самостоятельно воспользуйтесь предложенным ниже планом действий.

  1. Приступая к действиям, приобретите оригинальные сборочные чертежи. Соберите из не очень дорогих заводских запчастей комплект указанных в чертежах деталей. При этом следует учитывать вероятность их совместимости при сборке.
  2. Подготовка к сборке начинается с изготовления профильного сварного каркаса для перемещения полотна. Затем устанавливаются прочные направляющие. Из уголков сваривают вертикальные направляющие так, чтобы внутри могли свободно перемещаться ролики.
  3. Горизонтальную направляющую проще всего сделать из уголка, развернутого вверх. К раме приваривают кронштейны для роликов, а направляющие располагают под небольшим углом.
  4. Собирают механизм противовесов. От качества его устройства зависит легкость движения воротной панели.

Установка секционных ворот

Подготовка к работе

Монтаж ворот на постоянное место их пребывания начинают только после завершения строительной отделки стены помещения, в которой находится проезд в гараж, а лучше всего, если строительные работы будут полностью завершены, включая и поверхность пола.

Такой совет объясняется просто: строительные работы приведут к загрязнению механизма, его запылению и дополнительным хлопотам по устранению всего того, что осядет на деталях. К тому же подготовленную к установке воротную конструкцию во время строительных работ могут попросту украсть.

Для установки секционных ворот необходимо свободное пространство не только на полу, но и вокруг всего дверного проема.

Предлагается соблюдать такие размеры:

  • h — 300 мм от притолоки до потолка.
  • S — 450 мм по бокам проёма.
  • H – 1835 мм высота проёма от уровня пола.
  • L – 90 мм высота порога или «лежачего полицейского».
  • D — Глубина помещения зависит от величины помещения.

Ориентировочные размеры стены для установки ворот

Установка конструкции будет произведена успешно, если будут точно выставлены вертикальные и горизонтальные направления, а все детали и узлы будут прочно закреплены. Весь процесс монтажа производите строго пошагово, соблюдая инструкцию.

Процесс монтажа

Воротное полотно собирается с нижней секции, и после завершения сборки следует обратить особое внимание на плотность прилегания к нащельнику верха панели. Установив на место секционное полотно, на нём закрепляют ручки для управления движением панели, и запорные устройства – замки и задвижки.

Фурнитура

После завершения работ с воротным полотном, приступают к монтажу пружинного механизма, располагая его в зависимости от выбранного вами типа ворот. Установка и регулировка баланса в самодельной конструкции займет много времени, в отличие от комплекта промышленного изготовления.

Собирая стандартный комплект, вы уверены, что детали соответствуют чертежам, и не были ещё в эксплуатации, что у вас есть гарантия на определённый срок службы деталей.

Следует знать, что гарантия на эксплуатацию ворот дается только в случае установки их специалистами компании.

Завершается монтаж установкой ограничителя движения полотна. Подключение автоматики можно производить позже, на уже работающие ворота.

Секционные ворота с окнами

Установка автоматики на подъёмные ворота

Электропривод на подъёмные ворота можно устанавливать на уже эксплуатируемую вручную конструкцию. Управление электроприводом для секционного воротного полотна происходит при помощи брелока или карманного пульта ДУ. Кроме того, по желанию устанавливают выносную клавиатуру или одну кнопку управления.

Пример подключения автоматики

Все это зависит от типа выбранной автоматики. Существуют еще способы управления воротами с помощью магнитных карт и электронных ключей. Установка электронного оборудования также производится строго по прилагаемой инструкции.

В воротные проёмы фотоэлементы устанавливают при необходимости определения появления объектов в зоне движения секционной панели – это уровень защиты. Если такое может происходить очень редко, то от установки фотоэлементов можно отказаться.

Однако следует знать, что фотоэлементы могут выполнять и охранную функцию, так как реагируют на движение в гаражном проёме.

Инструкция по монтажу секционных гаражных ворот

Источник: http://rusograda.ru/vorota/podemnye-sekcionnye-garazhnye-vorota

Подъёмные ворота своими руками. Секционные ворота своими руками, советы по их установке Как сделать секционные гаражные ворота руками

Нет ничего проще – соединить петлями секции, вставить готовое полотно в проем, подключить автоматику и наслаждаться благами цивилизации. Они подразумевают управление воротами при помощи пульта, повышенную безопасность и дополнительную теплоизоляцию. При этом всё это не только просто озвучить, но и довольно несложно воплотить в жизнь. Важно только заранее всё правильно рассчитать и приобрести материалы нужных размеров и в необходимом количестве для .

Устройство секционных ворот

Стандартные секционные ворота стоят не менее 1 200 долларов. Установка может обойтись от 100 до 300 долларов. Если ворота смонтировать самостоятельно, то последнюю сумму можно сэкономить. Если же их полностью изготовить своими руками, то общая экономия может составить порядка 1 000 долларов.

Такие ворота могут быть

  • Во дворе
  • В гараже
  • На мойке
  • На станциях техобслуживания

Они могут быть разных размеров, главное, что открывая пространство, не занимают дополнительной площади рядом с собой.

Секционные ворота открываются плавно. При этом полотно, состоящее из панелей, движется по направляющим вверх. При монтаже конструкции очень важно выставить именно направляющие. Перекос даже в несколько миллиметров способен не только сломать панели, но и вывести из строя автоматику.

Направляющая устанавливается в проеме ворот, а верхняя часть под потолком или на самом потолке. Она должна быть равна высоте ворот. Другими словами, для того чтобы ворота открылись нужно пространство, как минимум равное их длине. Ещё одна важная деталь. В месте подъема будут установлены барабаны. Они выбираются исходя из размера ворот. Значит, над проемом нужно предусмотреть ещё и это расстояние.

Плавность бесперебойной работы всей системы обеспечивается за счет пружины, натяжение которой должно быть как раз таким, чтобы ворота не падали, а легко скользили при открытии. Ниже представлен самый простой и понятный чертеж секционных ворот своими руками.


Чертеж секционных ворот
  • Н – расстояние необходимое для установки барабана
  • Н 1 — высота ворот до начала их сгиба
  • Н 2 – функциональное пространство
  • Н 3 – расстояние от пола до ворот в верхнем положении

Предполагаемая ширина дверного проёма здесь на уровне 150 миллиметров.

Для того, чтобы сделать секционные для легкового автомобиля, высота ворот должна быть 2 метра. Поэтому высота каждой секции может быть 49 сантиметров. Ещё по сантиметру придется на соединительные элементы между панелями.

В общем, подготовительный этап самостоятельного производства секционных ворот должен начаться с чертежа. Для его правильного составления необходимо сделать все замеры. Затем соотнести их с готовым чертежом и можно покупать комплектующие.

Монтаж секционных ворот своими руками

Полотно ворот может быть изготовлено даже из дерева. Если делать их из стали, то её нужно прогрунтовать, а затем покрасить. Но всё-таки начинать процесс установки ворот стоит с установки направляющих . Их крепят в дверном проеме, выставляя по уровню, а верхнюю часть закрепляют над потолком. Длина верхней части направляющей должна быть равна высоте ворот плюс 30–50 сантиметров. Максимальный вес конструкции приходится именно на потолок и притолоку.

Все направляющие соединены с заплечниками. Притолока (расстояние для барабана) и заплечники находятся в одной плоскости. После того как установлен остов для ворот, можно приступать к их изготовлению.

Все элементы должны быть равны длине от одного до другого паза направляющих. Перекосы, даже минимальные, здесь недопустимы. Соединять панели нужно крепежными, подвижными элементами. Движение готовых панелей в пазах будет осуществляться при помощи роликов.

Эти ролики устанавливают по краям панелей. Чтобы они случайно не выехали за пределы направляющей, на её концы одевают специальные заглушки.

В конструкции обязательно наличие пружины, функциональные задачи которой – компенсация веса ворот и поддержка их в нужном положении при движении.

На заключительном этапе нужно вывести на потолке розетку, куда будет подключен электропривод. Если всё выполнено точно, то включение автоматики не должно занять много времени.

Вариант монтажа ворот, который не так трудоемок – это сборка конструкции, изготовленной по размерам гаража на заводе. Обычно он достаточно прост и позволяет сэкономить не только деньги, но и время. Хотя по большому счету монтаж самостоятельно и качественно сделанных секционных ворот, должен быть абсолютно не сложнее заводской конструкции.

На забор устанавливают разные типы ворот. Некоторые владельцы частных домов монтируют . При наличии навыков сварных работ, сооружение такой конструкции не должно составить труда.

Полотно для сдвижных ворот может быть выполнено из любого материала. Например, из профнастила с коваными элементами. Читайте подробнее о том, как сделать кованые ворота своими руками.

Видео о секционных воротах своими руками

Руководство по монтажу гаражных секционных ворот. На видео показан подробный процесс установки.

Удобство гаража для машины не в последнюю очередь определятся его въездными воротами, которые должны обеспечивать сохранность автомобиля и легко и надежно закрываться. В наше время можно заказать или сделать самостоятельно несколько вариантов автоматических конструкций. Далее будет рассмотрено, как сделать подъемные ворота для гаража своими руками.

Особенности

В отличие от распашных конструкций, имеющих в большинстве случаев 2 створки, которые распахиваются наружу, подъемные ворота имеют секции или роллеты, поднимающиеся вверх. Принцип действия у них различный в зависимости от вида – секционных, поворотных или роллетных. Сама конструкция, включающая различные элементы: коробку, направляющие, ролики, подъемный механизм, намного сложнее, чем у простых распашных ворот.

Но затраты на установку и материалы вполне компенсируют надежность и удобство при регулярном использовании такого гаража.

Имея готовый гараж с прямоугольным въездным проемом, можно легко возвести подъемные ворота своими руками. Для монтажа потребуется стандартный набор строительных инструментов, материалы для створок, направляющих и корпуса. Достаточно вооружиться терпением и включить немного смекалки, чтобы буквально за несколько дней, не торопясь, построить надежную и удобную конструкцию таких ворот для гаража.

Преимущества и недостатки

Прежде чем решиться возводить гаражные ворота с подъемным механизмом, надо взвесить все их плюсы и минусы.

Опытные мастера отмечают следующие достоинства таких систем:

  • Экономия свободного места. В отличие от распашных ворот, которым нужно внешнее пространство для открытых створок, подъемные используют место внутри под потолком.
  • Пользоваться ими намного удобнее, особенно если они снабжены подъемным механизмом, то вообще не надо прилагать никаких физических усилий.
  • Подъемно-поворотные и секционные ворота надежно защищают гараж от взлома.

  • Для таких конструкций можно использовать разные виды отделки и декора.
  • Подъемные ворота могут использоваться для одинарных и двойных гаражей.
  • Створки открываются и закрываются бесшумно.

Стоит обратить внимание и на недостатки подъемных ворот:

  • Главный минус – это сложность конструкции и монтажа. Если полностью заказать установку специалистам, то она будет дорогостоящей. Если же делать монтаж самостоятельно, то надо внимательно изучить чертежи, крепить все элементы аккуратно, под уровень, ведь даже небольшая погрешность может привести к тому, что весь механизм будет нерабочим.

  • Полностью открытые ворота забирают свободное пространство сверху проема и внутри гаража под потолком.
  • Механизмы таких ворот рассчитаны на определенную нагрузку, поэтому створки и корпус нельзя перегружать, например, при утеплении.
  • Подъемные ворота устанавливаются только в прямоугольный гаражный проем.

Если хозяин гаража учел все эти особенности, то можно приступать к установке. Но сначала надо определиться с видом подъемных ворот для гаража.

Виды

Наиболее распространены 3 вида самодельных подъемных конструкций:

  • подъемно-поворотные или щитовые:
  • секционные;
  • роллетные.

Подъемно-поворотные ворота для гаража наиболее защищены от взлома благодаря цельной конструкции створки. При открытии она поднимается вверх, разворачиваясь на 90 градусов и принимая горизонтальное положение. Их механизм может быть рычажно-шарнирным или противовесным. Первый вид на рычагах представляет собой наиболее простые конструкции, которые обеспечивают плавное и беспрепятственное перемещение створки в горизонтальное положение.

Противовесные ворота наиболее подходят для створок с большим весом.

Подъемно-поворотные конструкции состоят из рамы (обычно металлической), направляющих, вдоль которых перемещается рама, пружинного механизма или противовеса с лебедкой. Поднятие может быть ручным с помощью ручки в нижней части корпуса. Это делается легко благодаря растянутым пружинам встроенного механизма. Можно усовершенствовать этот механизм подключением электропривода, тогда поднятие-опускание створки происходит простым нажатием кнопки.

Створка подъемно-секционных ворот собрана из нескольких панелей шириной до 50 см, которые соединены между собой шарнирными петлями. При ее поднятии эти панели (их еще называют ламелями) двигаются по направляющим на роликах. Движение обеспечивает пружинный механизм, барабаны и тросы. Эта конструкция напоминает сэндвич панели, применяемые в строительстве.

Механизм роллетных ворот для гаража такой же, как у створок роллетов в торговых центрах. Складные ламели у них более узкие, чем у подъемно-секционных видов, при открытии они поднимаются и закручиваются в специальный короб небольшой ширины. Поэтому такой тип имеет явное преимущество – экономию места внутри гаража. При этом нет необходимости монтировать под потолком длинные направляющие.

Материалы для каркаса, коробки и направляющих рельс подъемных ворот обычно металлические, но лучше всего выбирать нержавеющую сталь. Коробка может быть выполнена из толстых деревянных брусьев или металлических уголков. Цельные створки подобной конструкции можно изготовить в виде полотна из досок в металлической раме. Снаружи их часто обшивают листовым металлом.

Для сохранения тепла в гараже зимой внутрь можно вшить теплоизолирующие материалы: листовой пенопласт или минеральную вату.

Коробка покрывается антикоррозийной грунтовкой, после этого красится в 2 слоя алкидной или водостойкой эмалью. Откидной щит лучше всего покрыть оцинкованной сталью или алюминием.

Ламели на секционных или роллетных воротах обычно тоже изготавливаются из оцинкованной стали или алюминия, внутри листов можно поместить теплоизоляционный материал. Поверхность таких панелей может быть с любой расцветкой – на вкус хозяина. Подвижные элементы конструкции – ролики, муфты, делаются из пластмассы или легких металлов, направляющие – из нержавеющей стали или других материалов, не подверженных коррозии.

Автоматика открываемых с помощью электропривода дверей поможет значительно упростить пользование гаражом. Многие водители не хотят возиться с тяжелыми створками, особенно когда на улице мороз или проливной дождь. Для любой конструкции и механизма есть возможность подобрать соответствующий по мощности электромотор, который будет использовать ток от бытовой электросети.

Автоматические подъемные ворота бывают нескольких видов.

Самые распространенные схемы, которые легко сделать самому, это:

  • механизмы, установленные на полотно ворот;
  • закрепленные на направляющих;
  • монтируемые на боковые стойки.

Есть возможность заказать готовую конструкцию, в комплект которой уже будет входить автоматический привод для поднятия, такими, например, снабжены многие роллеты с ламелями из оцинкованной стали.

В этом случае после покупки надо только правильно произвести их монтаж на гаражный проем и подключить электропривод к сети.

Изготовление

Для изготовления простых подъемных ворот для гаража можно воспользоваться уже готовыми эскизами и расчетами, только немного подогнав их размеры в соответствии со своим помещением. Есть много примеров решений для загородного дома, содержащих чертежи и подробный отчет, включающий необходимые инструменты и материалы.

Перед тем, как сделать саму конструкцию с подвижным механизмом, надо позаботиться о том, чтобы проем, прилегающие стены и потолок были способны выдержать ее вес. Для этого надо выбирать прочные и плотные перекрытия без пустот и надежные системы крепления. А само помещение должно быть защищено от проникновения влаги и других природных факторов, которые могут повредить работу ворот.

Выбрав подходящий тип и примерный проект будущих раздвижных ворот, делаем чертеж с точными размерами, исходя из них подсчитываем количество необходимых материалов.

Для прочной и долговечной рамы подъемных гаражных ворот наиболее удачно подойдут металлические профили размером 40х20 мм и толщиной не менее 2 мм. Поперечные и горизонтальные крепления для конструкции можно изготовить из профилей 20х20 мм. Направляющие ворот чаще всего делают из швеллеров шириной до 20 см, в зависимости от нее выбирают и размер роликов.

Коробку рычажно-шарнирного механизма можно изготовить из металлического уголка или бруса. По размерам на созданном чертеже вырезаются детали нужной длины.

Сами ролики, пружины и весь рычажно-шарнирный механизм обычно покупаются уже в готовом виде. Они выбираются в соответствии с размерами направляющих. Остальные детали можно без труда изготовить самому, используя сварочный аппарат и болгарку.

Для изготовления ворот и монтажа их в гаражном проеме потребуются следующие инструменты:

  • сварочный аппарат;
  • болгарка с обрезными кругами по металлу;
  • дрель со сверлами нужного диаметра;
  • шуруповерт;
  • молоток;
  • уровень;
  • рулетка, карандаш.

фотографий

Для крепления нужно использовать подходящие для данного веса конструкции металлические анкера или дюбель-шурупы. Если планируется применять для крепления металлического уголка анкерные болты, то надо подготовить набор соответствующих гаечных ключей.

Монтаж

Перед тем, как самому монтировать систему подъемных ворот надо убедиться, что проем, на который они устанавливаются, имеет идеально ровную поверхность: строго вертикальный и горизонтальный уровень, прямые углы. Несущая коробка – самый главный силовой элемент подобных ворот, поэтому надо максимально внимательно отнестись к ее изготовлению.

Если для коробки выбран металлический уголок, то ширина его полки должна быть в 1,5 раза больше толщины створки. После того, как все детали отмерены и отрезаны, они крепятся к проему гаража на анкерные болты и надежно затягиваются. Для изготовления коробки можно выбрать и деревянные брусья с размерами сечения 100х50 мм, которые необходимо закрепить на саморезы 100 мм.

Цельная рама откидных ворот должна собираться на ровной горизонтальной поверхности. После того, как металлические профили нужной длины отрезаны, они проверяются угольником и слегка прихватываются сваркой. Далее еще раз проверяют прямые углы и размеры, в том числе по диагонали, прикрепляют угловые косынки и поперечные рейки жесткости, затем полностью проваривают конструкцию.

После сварки рамы ее необходимо зачистить болгаркой в местах стыков от заусениц. Затем она покрывается антикоррозийным раствором и красится. Внутрь металлических профилей вшиваются доски с теплоизоляцией, снаружи она покрывается листовым металлом. На верхние углы рамы крепятся кронштейны с подвижными роликами.

После этого на потолок крепятся направляющие для будущей створки. Монтировать их тоже следует максимально ровно, перепроверив горизонтальный уровень, параллельность и перпендикулярность дверному проему. Затем створка временно устанавливается в проем для того, чтобы отметить место крепления рычажно-пружинного механизма.

После того, как проверена работа ворот и беспрепятственное движение створки по направляющим, она снимается, монтируются пружины, проводится их регулировка. В последнюю очередь на раму по периметру крепится резиновый уплотнитель для герметизации швов и мягкого закрытия, устанавливается дверной замок и ручка открытия.

При аккуратном и правильном монтаже, а также надежной защите от влаги ворота с подобной конструкцией могут прослужить не один десяток лет. А их ремонт может ограничиваться только смазкой подвижных деталей механизма, рычажной системы, опорных роликов и заменой резинового уплотнителя. Для профилактики смазку можно проводить каждый сезон, а внешнюю резиновую прокладку смазывать силиконом перед наступлением холодов для защиты от промерзания.

Для внутренней теплоизоляции таких ворот можно применять различные материалы, которые используются и для утепления стен: минеральную вату, пенопласт или пенополистирол. Последние два более эффективные, так как со временем не дают усадку, но могут быть пожароопасные, поэтому лучше выбирать негорючие виды.

Секционные гаражные ворота для гаражей набирают всё большей популярности благодаря своей функциональности, привлекательному внешнему виду, относительной простоте конструкции. К тому же они очень надёжные и совместимы с различными приводами для автоматизации их работы, хотя взаимодействовать с ними вручную также очень легко.

Устройство секционных конструкций

Принцип работы секционной створки очень простой. Передний лист, который состоит из отдельных секций плавно поднимается вверх постепенно поворачивая и каждая секция одна за другой располагаются под потолком. Движение происходит за счёт роликов, который установлены на специальных направляющих из алюминия, нержавейки или металла. Для облегчения взаимодействия устанавливается система противовесов из пружин. Она может быть как простой пружинной, так и торсионной, которая на порядок лучше, но и дороже.

Чтобы автоматизировать въезд в ваш гараж можно применять электрические приводы. Такое устройство монтируется на потолок, и помогает производить плавный подъем на расстоянии с помощью пульта управления. Это особенно удобно в зимний период и когда на улице идёт проливной дождь.

Пошаговая инструкция своими руками

Подготовительный процесс очень важный этап, так как он позволяет сделать дальнейшие этапы и монтаж секционных ворот плавными и без заминок. При подготовке вы тщательно всё планируете, собираете необходимые материалы, а также проводите разметку проёма под установку будущей конструкции.

Происходить подготовка будет по двум основным пунктам:

  • Сбор необходимых материалов, выбор автоматики и комплектации.
  • Согласно подобранных гаражных ворот, изучаем чертежи и производим разметку проёма.

Подбираем автоматику и комплектацию к воротам

Первым делом необходимо подобрать подходящий привод, так чтобы он без проблем смог работать с купленными вами воротами и был полностью с ними совместим. Также подбор необходимо осуществлять исходя из финансовых возможностей, есть разные модели и стоит они будут по-разному.

Особое внимание уделяйте массе секций и температуре, которая может быть в гараже зимой, отталкиваясь от этих основных показателей и подбирается качественная автоматика.

Комплектующие подирать необходимо исходя из ваших пожеланий. К примеру, ручку покупать обязательно так, как в случае отсутствия электричества или поломки автоматического привода, открыть секционную панель будет очень сложно. Вы дополнительно можете установить систему оповещения, задвижки для блокировки секций, замки, усилители конструкции, противовзломные системы и прочее.

Делаем разметку

Проделать разметку следует очень тщательно. Начинается это ещё в момент строительства гаража. Для секционных ворот необходимо оставить около двенадцати сантиметров с каждой стороны, а также примерно десять сантиметров сверху под потолком. Хотя оптимально оставлять значения в полтора-два раза больше.

Замеры должны быть проведены тщательно во время установки, потому что такая разновидность конструкции не должна иметь даже малейшего перекоса.

Монтаж необходимо проводить не спеша, чтобы не ошибиться и впоследствии не ломать голову как исправить ошибку, не переделывая всю конструкцию заново. Постоянно перемеряйте все размеры, отступы, уровень и параллельность направляющих и тогда никаких проблем у вас возникать не должно.

Монтируем раму (направляющие)

Это основной и самый трудоёмкий этап, который занимает больше всего времени и требует самых больших усилий. Связано это с тем что вы должны поднимать увесистые рейки, удерживать их и при этом прикручивать или приваривать. Сразу позаботьтесь о лишней паре рук, помощник значительно облегчит вам процесс.

Идеальным размером для притолоки считается 25-50 сантиметров. Если размер будет больше или меньше, то ворота должны быть установлены с соответствующим подъемом.

Начинаем сборку с закрепления боковых направляющих. Они монтируются прямо к стене с помощью анкерных болтов. Болты могут вкручиваться как насквозь, так и с помощью выведенных в стороны металлических пластин. Для надёжной фиксации требуется не меньше двух анкерных болтов на каждый метр направляющей. Проверьте их уровнем, чтобы они располагались строго вертикально.

Полукруглые рейки просто прикручиваем специальными креплениями к боковым направляющим, а после установки верхних реек прикручиваем и к ним. Для этого применяются простые болты с несколькими гайками.

Верхние рейки монтируются на пластинах, при этом они дожни быть строго параллельными и стоять под углом девяносто градусов к боковым. Пластины к рейкам закрепляем на болты или привариваем. К потолку они крепятся анкерными болтами. Для ужесточения конструкции, между дальними концами реек устанавливается перемычка, которая не даст им разъехаться в стороны.

Это самый простой этап так, как вам достаточно всего лишь установить полотно в вертикальном стоячем положении и зафиксировать блокирующей рейкой, которая не даст роликам выпасть с направляющих.

Посмотрите, хорошо ли резиновый уплотнитель прижимается к полу. Щелей быть не должно!

Делаем пружинный баланс

Данная составляющая необходима для того, чтобы поднять гаражные ворота было возможно руками, и дабы облегчить усилие привода. Состоит такая конструкции из пружин, на одном крае которых размещена петля, а на втором штырь с резьбой для регулировки натяжения.

Монтировать их мы будем на потолке рядом с направляющими. Для начала устанавливаем крепёж для пружин, который состоит из жёсткого крюка, к которому крепится специальная длинная гайка, затем в эту гайку вкручиваем резьбу пружины. Закрепляем на верхней секции трос, и надёжно фиксируем его на пружине.

При монтаже пружин, их оси необходимо располагать строго на одном уровне. Если этого не сделать, неравномерная нагрузка на пружины и подшипники выведет их из строя.

После этого регулируем натяжение пружины таким образом, чтобы в закрытом положении она была максимально натянута, но гаражные ворота поднять не могла.

Чтобы при открывании ворот трос не обвисал, устанавливаем специальную катушку, которая по мере его ослабления будет сматывать трос в рулон. В итоге вы получаете гаражные ворота, которые легко поднимаются и очень плавно опускаются.

Устанавливаем ручки

Как правило, ручку достаточно прикрутить болтами, но происходит это изнутри чтобы снять её не представлялось возможности. Разместить её вы можете в любом месте нижней панели, на расстоянии не меньше чем пятнадцать сантиметров от пола.

Закрываем всё кожухом

Чтобы спрятать некрасивую конструкцию направляющих на потолок монтируется пластиковый кожух, который может вкручиваться болтами или закрываться на защёлках. Боковые рейки также закрываются пластиковыми панелями и приобретают привлекательный внешний вид. После этого гаражные секционные ворота своими руками полностью готовы и могут активно использоваться.

Покупая секционные гаражные ворота, проверьте наличие всех креплений в комплекте. Если каких-то нету просите, чтобы вам их предоставили так, как найти аналогичные которые точно подойдут и смогут выдержать всю систему довольно сложно, а иногда и вовсе невозможно.

Секционно-подъемные ворота ставят в гаражах, хозблоках, других технических помещениях. Они удобны тем, что при открывании просто поднимаются вверх, не требуя свободного пространства перед полотном. Еще один плюс — есть утепленные модели, которые имеют такие же теплоизоляционные характеристики как кирпичная стена в полтора кирпича. И еще важное замечание — установка секционных ворот может производится самостоятельно, своими руками. Желательно — с помощником. «В одни руки» справиться будет тяжелее, но и это возможно. Только учтите: при самостоятельном монтаже потребуется не 4 часа, которые тратят профессиональные монтажники, а значительно больше…но за день справитесь точно.

Замеры и размеры

Секционные ворота называются еще подъемно-секционными. Такое название обусловлено строением и принципом действия. Полотно ворот состоит из отдельных секций, подвижно соединенных между собой. Отсюда в названии слово «секционные». При открывании секции движутся вверх по направляющим, плавно переходя на потолок. В открытом состоянии они удерживаются на потолке. А это — причина, по которой добавляют слово «подъемные» — они поднимаются вверх.

Это все необходимые замеры. Как видите, все несложно. Но при этом очень важно, чтобы проем ворот был ровным, без значительных отклонений. Также важно состояние пола и потолка (в районе установки ворот). Для потолка важно выровнять ту часть, на которой будут монтироваться потолочные направляющие. Пол должен тоже быть ровным чтобы раму не перекосило. Если есть неровности, придется проем ворот готовить, только потом проводить повторные измерения и заказывать ворота.

Требования к проему и его подготовка

Установка секционных ворот требует предварительной подготовки проема. Проем во-первых, должен иметь достаточную несущую способность, во-вторых, по сторонам и вверху должно быть достаточно места для установки направляющих, и в третьих, он должен быть ровным. Давайте разбираться по порядку.

Несущая способность и способы ее корректировки

Если стены, к которым будут крепится секционные ворота, сложены из полнотелого кирпича, бетона, шлакоблока, даже ракушняка, крепление направляющих возможно. Для этих материалов обычно используют анкера или дюбеля. Хуже, если стены сложены из пустотелого щелевого кирпича, пеноблока. В них тяжелую конструкцию без доработки не поставишь. Придется делать усиление проема. Есть два способа:

  • Сделать усиление проема из металлических уголков и крепить систему к ним. Все будет держаться, но затраты высоки.
  • Оштукатурить стены и попытаться закрепиться в штукатурный шов. Если что-то пойдет не так, можно еще использовать химические анкера. Этот вариант дешевле, но не самый надежный, так что лучше его не использовать.

К усилению несущей способности стены лучше подойти серьезно и сделать-таки каркас из уголков. Да, это недешево, но ворота ставятся не на один день, и не на один год, так что затраты оправданы.

Если гараж планируется отапливать, при усилении при помощи уголков, не забудьте под металл положить теплоизоляцию. В данном случае лучше всего подойдет картон из стекловолокна. При малой толщине он имеет хорошо предотвращает утечку тепла.

Если места для монтажа конструкции недостаточно

Бывает и так, что вверху или по бокам не хватает места для установки конструкции. Если слишком мала притолока, есть штатное решение — фальшпанель. Она сделана из того же материала, что и полотно ворот, крепится в проеме к несущей балке. Тем самым уменьшается высота ворот, но появляется возможность установить более удобную в монтаже систему стандартного подъема.

Бывает и так, что не хватает расстояния не только вверху, но и по бокам. Обычно этой болезнью страдают металлические гаражи.

Самый удобный метод коррекции размеров проема ворот в том случае — приварить по периметру профилированную трубу требуемого сечения. Сечение выбирается так, чтобы было достаточно места и вверху, и по бокам. Еще вариант — сделать как на фото выше — сделать ворота не на всю ширину гаража.

Выравнивание проема и потолка

Кроме несущей способности и параметрам проема, необходимо проверить, чтобы его поверхность была ровной и гладкой. Также должны быть выровнены стены вокруг проема и две полосы на потолке. К ним будет крепиться система направляющих, все они должны быть ровными, и лежать в одной плоскости.

Минимальная ширина полосы, на которой не должно быть отклонений — 210 мм. Это при монтаже стандартной комплектации и стандартного подъема. Для других систем требуется чуть больше. Так что можно вывести сразу около 300 мм. Точно не ошибетесь.

Для выравнивания стен из бетона, кирпича, строительных блоков используют . Поверхность проверяют во всех плоскостях. Установка секционных ворот начинается после того, как штукатурный раствор высохнет.

Установка секционных ворот с пружинами растяжения: последовательность действий с пошаговыми фото

Конструкции секционных подъемных ворот разных производителей имеют некоторые отличия, но в общем и целом порядок их сборки и монтажа похож. Может отличаться способ крепления, другие незначительные детали, но принципы очень похожи. Для примера будет описана установка секционных ворот белорусской фирмы Alutex (Алютех).

Белорусская фирма Alutex (Алютех) имеет неплохую репутацию. За вполне вменяемые деньги получаем хорошего качества секционные ворота. Все отверстия просверлены, в комплекте есть крепеж нужного размера, в необходимом количестве. При сборке все совпадает, установка секционных ворот этой фирмы обычно проходит без проблем.

Для начала надо все распаковать, разложить, поверить комплектность, прочесть инструкцию по сборке, внимательно рассмотреть конструкцию, сопроводительные рисунки и пояснения. Не пожалейте времени на детальное изучение инструкции. Легче будет в процессе монтажа, меньше потратите нервов.

Собираем и крепим вертикальные направляющие

Начинается установка секционных ворот с монтажа каркаса, по которым движутся секции — направляющих. От того, насколько ровно будут они стоять, зависит легкость и беспроблемность движения секций, плотность их прилегания друг к другу. При установке необходимо постоянно контролировать вертикаль и горизонталь. Можно это делать обычным строительным уровнем, но намного удобнее лазерным. Можно развернуть две плоскости, выставить их на необходимом уровне. Светящиеся яркие полосы будут служить ориентиром. Любое отклонение сразу заметно.

  • На высоте 1 м от уровня пола на стене возле проема ставим отметки.
  • Собираем раму из несущих, которые крепятся к дверному проему.
  • Крепим направляющие к проему.
  • Установка крепежа стоек.

Еще раз обращаем внимание на то, что стойки должны быть строго вертикальны и находится должны в одной плоскости.

Устанавливаем потолочные направляющие

Потолочные направляющие крепятся к перекрытию при помощи специальных телескопических подвесов. С ними удобно выставлять плоскость — высота подвеса регулируется винтом, который скользит в длинной прорези. Есть несколько типов подвесов под разную высоту притолоки. При стандартном/низком монтаже и притолоке до 300 мм используют повесы CS1. Есть еще CS2 — длиной 500 мм, CS3 — 800 мм, CS4 — 1000 мм, CS5 — 1500 мм. Их крепят к потолку, выставляют требуемую высоту. Если торчит слишком большой кусок подвеса, его отрезают, оставив пару сантиметров ниже установленного фиксирующего болта.

Потолочные направляющие имеют характерную форму — закругления с одной стороны.


Крепление потолочных направляющих к потолку описано в начале пункта. Важно выставить их ровно. Крепятся они парами. Первая — на расстоянии 900 мм от проема, вторая — на расстоянии 300 мм от противоположного края.

Перед тем как крепить, и после, проверяем диагонали (должны совпадать до миллиметра) и горизонтальность каждой из частей.

Монтаж секций (собираем полотно)

После сборки каркаса собираем полотно ворот. Понадобятся сами секции, петли/ролики и крепеж (6,3*16 мм). Отличительная черта секционных ворот Алютех, как раз вот эти самые петли, совмещенные с роликами. Монтаж с ними проще, скольжение полотна более плавное.


Все, установка секционных ворот почти закончена. Осталось собрать механизм подъема и органы управления.

Установка органов управления

Этим громким словосочетанием «органы управления» в модели с ручных открыванием обозначены ручка, пружинный запор и тросики, дернув за которые створку ворот опускаем вниз.


Остался последний шаг — установка пружины и сборка механизма подъема/опускания секционных ворот.

Сборка и монтаж механизм подъема

Полотно ворот аккуратно поднимаем и фиксируем чем-то в открытом положении. При этом нижняя кромка полотна должна открыть ролик, расположенный на самом верху направляющей.


Вот теперь точно все. Монтаж секционных ворот окончен, они готовы к эксплуатации.

Видео-инструкции сборки других моделей

У DoorHan и Hörmann монтаж отличается. Отличия смотрите в роликах.

Чуть по-другому устанавливаются секционные ворота с торсионной пружиной. Разницу можно увидеть в демонстрационном ролике.

За последние несколько десятков лет гараж претерпел кардинальные модернизации своей конструкции. Из простой «коробки», которая защищает автомобиль от влияния атмосферных осадков и от злоумышленников, он изменился в просторную и комфортабельную «квартиру».

Не малую роль в этих изменениях сыграли и гаражные ворота. На смену громоздким распашным моделям пришли разработанные специалистами компактные и оригинальные ворота: секционные, подъемно-поворотные, откатные, роллетные. Такие конструкции позволяют наиболее оптимально решить проблему с нехваткой свободного места и отлично вписать гараж в любое строение.

Особенности конструкции

Роллетные ворота довольно маневренные и компактные, но лишены теплоизоляции из-за наличия щелей в полотне, а подъемно-поворотные мощные, сохраняют тепло, но требуют дополнительного пространства. Ворота гаражные секционные могут решить одновременно все проблемы: при открытии/закрытии они плавно перемещаются под потолок, и не занимают дополнительное пространство.

Достижение таких результатов стало возможным благодаря применению специальных сэндвич-панелей. Ворота перемещаются вниз/вверх при помощи торсионной системы и балансируются пружинным механизмом. Фиксирование полотна происходит при помощи направляющих, которые расположены с обеих сторон и на потолке. Для уменьшения сопротивления по бокам панели прикреплены ролики, специально предназначенные для секционных ворот, которые позволяют полотну легко скользить по вертикальному профилю и плавно перемещаться в горизонтальное положение.

Ролики выполнены из прочной пластмассы, они обеспечивают бесшумный и мягкий ход двери. Пружины уравновешивания снижают вес полотна, поэтому его легко поднять даже вручную. Размещение ручного замка возможно на любой удобной для водителя высоте.

Специальные храповые муфты надежно защищают от падения полотна при обрыве троса (блокируют движение).

Кроме того, конструкция ворот предусматривает наличие автоматики. Электропривод приводит в движение полотно ворот при помощи специального ключа. Также ворота оборудованы дополнительными и довольно важными датчиками, которые расположены по периметру рамы. Они способны реагировать на движение предметов и в случае необходимости останавливают опускание ворот, что является составляющей общей безопасности.

При отключении электричества секционные ворота автоматические открываются вручную при помощи ключа, который разблокирует защитный механизм.

Автоматика от производителей обладает высоким уровнем надежности и приблизительно рассчитана на 25 тыс. открытий/закрытий дверей.

Конструкция сэндвич-панелей для секционных ворот

Панель состоит из пары листов оцинкованной стали, между ними размещают качественный утеплитель, затем наносится основное и декоративное покрытие. Для защиты секционных ворот от проникновения холода устанавливают эластичные пробки, которые способствуют плотному прилеганию панелей. Все эти процессы осуществляются в заводских условиях со строгим соблюдением технологий.

Допускается размер зазоров между панелями от 2 до 4 мм, но многие производители отдают предпочтение плотному контакту. Самая нижняя (пороговая) панель имеет эластичный уплотнитель, который устойчив к перепадам температур, а в зимний период не позволяет дверям примерзнуть к полу.

Несмотря на всю сложность данной конструкции, производители предусмотрели наличие калитки, но она имеет свои ограничения в размерах. Возможно установление калитки со стандартным и высоким порогами. Но следует учесть, что такое дополнение в секционных воротах прибавит к стоимости 35-40%.

Перед тем как установить гаражные секционные ворота следует ознакомиться с довольно важной информацией – это параметры сэндвич-панелей. Многие производители соблюдают такие стандарты: 385, 500 и 610 мм.

При этом их толщина:

  • от 35 до 45 мм – вариант с утеплителем. По теплоизоляционным показателям такие панели равны кладке толщиной в полтора кирпича.
  • 20 мм или холодное полотно. Эконом-вариант без утеплителя, который применяют для оборудования неотапливаемого гаража.

Лучше всего устанавливать в проем ворот панели, изготовленные по заводским стандартам, так как секционные ворота под заказ будут стоить гораздо выше, и не каждый примется за такую трудоемкую работу.

Стоимость гаражных секционных ворот

Важный вопрос, который интересует владельца гаража, который решил установить гаражные секционные ворота – это стоимость данного изделия. Основную роль в формировании цены сыграла популярность модели и большая конкуренция фирм-изготовителей.

Современный рынок предлагает большое количество секционных ворот с разнообразной отделкой: ручной ковкой, вставками ценных пород дерева, цветного акрила или стекла, авторским дизайном и т. д.

Наиболее доступные для широкого круга потребителей модели, окрашенные в разнообразные цвета, что позволяет подобрать их под любой дизайн и вид постройки. По желанию на поверхность можно нанести любой рисунок или замысловатый рельеф. Довольно популярно покрытие «под дерево», оно выполнено настолько качественно, что довольно сложно отличить его от оригинала.

Обратите внимание! Стоимость цветных секционных ворот на 30% дороже стоимости стандартного варианта.

При том, что секционные ворота широко представлены производителями, все же многие интересуются, как сделать секционные ворота для гаража своими руками и сохранить качество конструкции, ведь в этом случае экономия будет существенной.

Многие производители предлагают возможность сборки секционных гаражных ворот. Фирмы продают уже готовые комплекты для самостоятельного монтажа, что позволяет сэкономить покупателю до 25% от стоимости уже готовой подобной модели.

В комплекте к секционным воротам прилагается подробная инструкция монтажа. Она расписывает правильное расположение каждой детали устройства и очередность их крепления. Поэтому владелец гаража сможет точно собрать ворота и правильно разместить электрические механизмы. Перед началом установки следует подробно изучить пошаговую инструкцию, так как каждый производитель изготавливает секционные ворот по собственной технологии.

Обратите внимание! Несоблюдение правил в дальнейшем может очень сильно повлиять на эксплуатационные качества ворот.

Довольно осторожно следует относиться к рекламным лозунгам, которые призывают сделать секционные ворота из подручных средств. Скорее всего, в таком случае вам попытаются продать дешевые китайские подделки, которые ломаются в первые месяцы эксплуатации.

Установка

В этом пункте более подробно остановимся на важных моментах при монтаже ворот, для тех, кто решил для себя провести их установку самостоятельно.

Секционные ворота требуют наличия свободного пространства по всей ширине дверного проема:

  • расстояние до потолка 300 см;
  • расстояние по бокам 450 см.

Перечисленные размеры являются максимальными. Возможно их отклонение в меньшую сторону, но не превышающие параметры установленные производителем.

Монтирование гаражных секционных ворот необходимо начать с подготовки дверного проема. Прежде всего, его необходимо очистить от непрочного слоя облицовки. Если конструкция гаража выполнена из легких блоков, то его стены следует укрепить металлическим каркасом. Для выполнения работ вам понадобятся:

  • перфоратор;
  • дрель, со встроенной функций шуруповерта;
  • набор монтажных инструментов;
  • победитовые сверла;
  • измерительные приборы (рулетка и уровень).

Обратите внимание! В комплекте возможно отсутствие крепежных материалов, поэтому необходимо пред началом работ запастись ими. Особое внимание стоит обратить на список требуемых саморезов, дюбелей и анкеров, который прилагается к инструкции. Не следует приобретать более тонкие и дешевые материалы, так как это сильно может снизить эксплуатационные качества монтируемых ворот.

Все схемы секционных ворот, переносятся на дверной проем. На стенах требуется отметить места для крепления всех несущих элементов данной конструкции:

  1. Вертикальный профиль.
  2. Горизонтальный профиль.

Именно они выполняют роль фиксации движения панелей.

Как увеличить срок службы

Основным правилом монтажа считается хорошая фиксация необходимых деталей, а так же точность выставленной вертикали дверного проема. Если будет хотя бы маленький перекос, вся работа будет считаться испорченной, поскольку даже малейшее отклонение приведет к нарушению работы.

  • Ни в коем случае нельзя использовать монтажную пену, когда занимаетесь установкой несущих элементов. Многие совершают ошибку, используя монтажную пену, или старый дедовский метод – вбивание колышков, чтобы выровнять конструкцию. Это самая большая и распространенная ошибка. Если появилась такая необходимость, требуется использовать металлические подкладки разного калибра. Ими стоит запастись еще перед проведением всех монтажных работ.
  • Никогда не отклоняйтесь от инструкций(!), нельзя крепить несущие детали как вам хочется, у них есть своя последовательность, которая указана в инструкции. После идет сборка полотна, которая осуществляется с нижней панели. Когда работа с этим закончена, следует тщательно проверить плотность прилегания верхней створки к нащельнику. Чтобы достичь плотности, следует регулировать верхние кроштейны.
  • Следующим этапом является крепление механизмов управления воротами, а так же различных аксессуаров: замков, ручек, засовов. И уже потом следует заниматься монтажом уравновешивающих пружин. Они устанавливаются так, чтобы подъемные тросы всегда находились в натянутом состоянии.
  • И завершающим этапом является монтаж самих ворот крепежом ограничителя хода полотна и электропривода. Двери по несколько раз открывают и закрывают, проверяя ход полотна.

Данные этапы монтажа описаны в инструкции. От качества вашей работы будет зависеть работа ворот и их исправность. Если вы не уверенны в том, что сможете справиться с такой работой самостоятельно, стоит обратиться за помощью к специалистам. Пусть это и будет стоить порядком дороже, но вы будете знать, что работа выполнена так, как положено.

Подъезд, подъемные ворота и ограждение

Подъезд, подъемные ворота и ограждение — Fancy Fence

Откройте для себя преимущества

Система FANCY FENCE прекрасно работает в жилищном строительстве, как для односемейных, так и для многоквартирных жилых домов. Помимо своей эстетичности, это позволяет устанавливать ворота в нестандартных условиях, таких как узкий участок, наклонный подъезд, гараж вплотную к линии забора.Возможны любые ширины ворот.

В системе также предусмотрены ворота для пешеходов, которые в зависимости от предпочтений пользователя могут полностью сливаться с остальной частью ограждения или четко выделяться в нем. Ворота для пешеходов стандартно оснащены электрическим замком. Это позволяет дистанционно открывать/закрывать ворота с помощью домофона.

Основные преимущества:

  • возможна установка на узких или наклонных проездах
  • неограниченное количество конфигураций забора
  • может быть «невидимым»
  • очень короткое время открытия/закрытия, независимо от ширины ворот
  • ручной режим
  • очень быстрая установка всего забора



Знакомство с системой

  1. Съемные накладки
  2. Ревизионный люк с ручным режимом
  3. Противовес
  4. Привод
  5. Дренажный насос
  6. Подвижная створка ворот
  7. Бетонный свод
  8. Забор
  9. Фотоэлементы
  10. Сигнальные огни
Шаблоны

Клиенты могут создать любую конфигурацию забора, используя доступные размеры и стили расположения:

Накладки

Доступны различные варианты накладок:

  • стандартные стальные накладки с противоскользящим покрытием или без него
  • накладки, подходящие к любому расположению по вашему выбору
  • Накладки из нержавеющей стали
Заглушки для отверстий

Учитывая тот факт, что ворота в основном закрываются в жилых помещениях, нет необходимости использовать какие-либо заглушки для отверстий, через которые перемещается створка.

Подробная информация о доступных размерах, рисунках и типах накладок представлена ​​на сайте вашего дистрибьютора

Найдите своего дистрибьютора



Наши представители


FANCY FENCE Global

JP Novation Sp. о.о.
ул. Jaworowska 2
05-510 Konstancin-Jeziorna
ПОЛЬША

Регистрационный номер компании
KRS: 0000491803
Уставный капитал 50 000 злотых

Все права защищены | Copyright 2018

Дизайн: strony-piaseczno.номер

Эта новая система «Fancy Fence» втягивает ворота прямо в землю

Эта новая система «Fancy Fence» втягивает ворота прямо в землю

ShareShare

  • Facebook

  • 16

    Twitter

  • Pinterest

  • WhatsApp

    • Mail

или

HTTPS: //www. archdaily.com/7

/this-new-fancy-fence-system-retracts-gate-directly-to-ground

В новой системе ограждения используется то же испытанное оборудование, что и в стандартных раздвижных воротах, но с изюминкой; вертикальные планки погружаются в землю менее чем за пять секунд и полностью исчезают. Fancy Fence был создан для упрощения доступа, а также для улучшения визуального объема традиционных заборов за счет удаления всех горизонтальных элементов. Система может быть установлена ​​в бесконечном количестве конфигураций и включает в себя фиксированные планки элегантного дизайна, выдвижные ворота и «невидимые» проходные ворота.

Предоставлено Fancy Fence

Вертикальный механизм Fancy Fence уменьшает общую площадь, необходимую для раздвижных или распашных ворот, а это означает, что пространство, прилегающее к ограждению, может быть полностью функциональным. Невидимые ворота для прохода сохраняют шарнирное соединение для быстрого прохода пешеходов. Вся система может быть установлена ​​менее чем за 24 часа и позволяет полностью настроить ее под себя. Элементы ограждения доступны в различных размерах и вариантах отделки, некоторые из которых представлены в галерее ниже.

Fancy Fence был разработан с учетом требований безопасности и надежности, с использованием полностью готовых стандартных компонентов, которые прошли многолетние испытания. Механические элементы ограждения могут работать круглый год со встроенными средствами защиты от непредвиденных обстоятельств, таких как наводнение или снегопад. В раздвижных воротах используется та же сенсорная технология, что и в раздвижных воротах, и они поднимаются только в том случае, если область над воротами полностью свободна. Несмотря на свою механическую функциональность, систему по-прежнему можно использовать во время перебоев в подаче электроэнергии с помощью аварийной ручной операционной системы, которая достаточно легкая, чтобы ею могли пользоваться дети, как показано на видео ниже.

Для получения дополнительной информации посетите веб-сайт Fancy Fence.

Подъемная петля для распашных ворот или петля для подъема вверх Тип A для правой стороны

Добро пожаловать на наш веб-сайт. Если вы продолжаете просматривать и использовать этот веб-сайт, вы соглашаетесь соблюдать и соблюдать следующие условия использования, которые вместе с нашей политикой конфиденциальности регулируют отношения Tigerlink с вами в отношении этого веб-сайта.Если вы не согласны с какой-либо частью этих условий, пожалуйста, не используйте наш веб-сайт.

Условия продажи

Наши положения и условия, которые включают нашу Политику конфиденциальности, излагают условия соглашения между вами и Tigerlink. Используя наш веб-сайт, вы безоговорочно принимаете настоящие Условия, включая нашу Политику конфиденциальности, и соглашаетесь с тем, что использование вами нашего веб-сайта, включая любую покупку товаров у нас, регулируется их условиями.

Настоящие Положения и условия не могут быть изменены без нашего письменного согласия. Мы можем время от времени обновлять настоящие Положения и условия, и текущая версия всегда будет отображаться на странице Положений и условий нашего веб-сайта. Мы рекомендуем вам ознакомиться с настоящими Условиями, если у вас есть какие-либо конкретные вопросы. Если вы не согласны с настоящими Условиями, вы не должны каким-либо образом использовать наш веб-сайт.

Мы: Tigerlink наш адрес: 22-24 Beecher Street, Престон Виктория 3072, Австралия

Вы: посетитель нашего сайта/ наш клиент

1.Определения

В этом соглашении:

«Перевозчик» означает любое физическое или юридическое лицо, нанятое нами для перевозки Товаров от нас к вам, будь то на всем или частичном расстоянии.

«Клиент» означает любое физическое лицо, которое в связи с настоящим соглашением действует в целях, не связанных с его деятельностью.

«Наш веб-сайт» означает всю установку компьютерного оборудования и программного обеспечения, которая является или поддерживает наш веб-сайт.

«Товары» означает любые Товары, которые мы предлагаем для продажи на нашем Веб-сайте.

«Контент» означает любой материал в любой форме, опубликованный на Нашем веб-сайте нами или любой третьей стороной с нашего согласия.

Наш продукт

Мы стремимся к тому, чтобы все продукты на нашем веб-сайте были точно описаны, и мы полагаемся на информацию, предоставленную нам нашими поставщиками. К сожалению, в некоторых случаях наш веб-сайт может содержать ошибки, и мы оставляем за собой право исправлять любые ошибки или неточности в любое время, в том числе после того, как вы разместили заказ.В некоторых случаях продукты, которые мы предлагаем для продажи, изготавливаются вручную или из натуральных или органических материалов, и между изображением продукта и продуктом, который вы получаете, могут быть небольшие различия. Это всегда будет указано в описании отдельного продукта. Мы стремимся к тому, чтобы отображались все цвета и экраны. Оттенок цвета от экрана к экрану не является ошибкой. Это будет классифицироваться как изменение решения, и возврат товаров на основании изменения решения будет осуществляться за счет покупателя.

В той мере, в какой это разрешено применимым законодательством, мы не гарантируем, что описания продуктов, цвета, информация или другое содержимое, доступное или предлагаемое на нашем веб-сайте, является точным, полным, надежным, актуальным или безошибочным, а также мы не даем никаких гарантий относительно стандарт или качество любого из продуктов, предлагаемых через наш веб-сайт.

В редких случаях наши поставщики обнаруживают, что не могут доставить нам продукцию, или поставляемая продукция не имеет надлежащего качества или качества изготовления.Мы оставляем за собой право отозвать любые продукты с нашего веб-сайта в любое время и/или удалить или отредактировать любые материалы или контент на нашем веб-сайте. Хотя мы приложим все усилия для обработки всех заказов, могут быть исключительные обстоятельства, при которых мы приложим все усилия для обработки всех заказов, могут быть исключительные обстоятельства, которые означают, что нам может потребоваться отказаться от обработки заказа после того, как мы отправили вам подтверждение заказа, которое мы оставляем за собой право сделать в любое время, по нашему собственному усмотрению. Мы не несем ответственности перед вами или какой-либо третьей стороной по причине отзыва нами какого-либо продукта с нашего веб-сайта, независимо от того, был ли он продан или нет, удаления или редактирования каких-либо материалов или содержимого на нашем веб-сайте, а также за отказ обрабатывать или принимать заказ после того, как мы отправили вам подтверждение заказа.

Наш сайт регулярно обновляется

Мы стремимся регулярно обновлять наш веб-сайт и можем изменять его содержимое в любое время. При необходимости мы можем приостановить доступ к нашему веб-сайту или закрыть его на неопределенный срок.Мы приложим разумные усилия, чтобы наш веб-сайт содержал достоверную информацию и содержание, однако мы оставляем за собой право обновлять наш веб-сайт, как только нам станет известно о неточности или ошибке.

Ошибки рекламы

Мы делаем все возможное, чтобы указать точную и актуальную информацию о продуктах, ценах и другой информации. Иногда могут возникать ошибки. Мы не можем нести ответственность за такие ошибки. Мы оставляем за собой право отказать в выполнении заказа на основании любого недопонимания, связанного с такими типографскими ошибками.

Телефон поддержки

Tigerlink предлагает бесплатные технические консультации по телефону с понедельника по пятницу с 9:00 до 17:00 и с 9:30 до 13:00 по субботам, чтобы помочь монтажникам.

Ваш заказ

После того, как вы разместили свой заказ и мы обработали ваш платеж, мы отправим вам подтверждение заказа по электронной почте. Это электронное письмо не гарантирует, что заказанные вами продукты доступны. Это подтверждение того, что мы получили ваш заказ.Ваш заказ представляет собой предложение о покупке, которое мы принимаем, когда отправляем ваши товары и отправляем вам электронное письмо с подтверждением того, что ваши товары были отправлены. Как только это электронное письмо будет отправлено и товары будут переданы назначенному перевозчику, договор между вами и нами будет заключен. Таким образом, договор купли-продажи заключен в штате Виктория, Австралия.

Если доставка заказа приведет к неприемлемо высокой стоимости доставки для Tigerlink, мы оставляем за собой право связаться с вами, чтобы запросить дополнительную плату за доставку или отменить заказ до отправки.Если мы отменим ваш заказ в этих обстоятельствах, мы полностью вернем вам деньги.

В маловероятном случае отсутствия продукта мы оставляем за собой право отменить ваш заказ до его отправки. Мы свяжемся с вами по электронной почте как можно скорее, чтобы сообщить вам. Вы можете выбрать кредит магазина на свой счет или возмещение стоимости недоступного продукта. Мы оставляем за собой право не принять ваш заказ в случае, если мы не сможем получить разрешение на оплату, если мы подозреваем мошенническую деятельность или если вы не соответствуете критериям приемлемости, изложенным или иным образом предусмотренным в настоящих Условиях или наш сайт.Мы оставляем за собой право отказать в обработке или отказать в обслуживании кому-либо в любое время по нашему собственному усмотрению.

2. Наш договор с вами

Применяются данные положения и условия:

2.1 Насколько позволяет контекст, вам как посетителю Нашего веб-сайта; и

2.2 В любом случае вам как покупателю или потенциальному покупателю наших Товаров

2.3 Мы примем ваш заказ по электронной почте. Вот тогда и заключается наш контракт.

2.4 Мы можем время от времени изменять эти условия. К вам применяются условия, опубликованные здесь на Нашем веб-сайте в день заказа Товаров.

2.5 К сожалению, мы не можем гарантировать наличие Товаров, рекламируемых на нашем сайте.

2.6 Если у нас нет в наличии всех товаров, которые вы заказываете, мы предложим вам альтернативу. Если это произойдет, вы можете:

            2.6.1 Принять предлагаемые нами альтернативы;

            2.6.2 Отменить весь заказ или его часть;

2.7 Если в будущем вы купите у нас Товары по какому-либо соглашению, не связанному с вашей оплатой через Наш веб-сайт, эти условия остаются в силе.

2.8 Если мы должны вам деньги в связи с вашей отменой, мы зачислим средства на вашу кредитную или дебетовую карту, как только это будет практически возможно, но в любом случае не позднее 30 дней с даты отмены вашего заказа.

3. Ваш счет у нас

3.1 Вы соглашаетесь с тем, что предоставили и будете предоставлять точную, актуальную и полную информацию о себе.Нам нужна эта информация, чтобы предоставить вам товар.

3.2 Если вы пользуетесь веб-сайтом, вы несете ответственность за сохранение конфиденциальности своей учетной записи и пароля, а также за предотвращение использования ваших компьютеров посторонними лицами.

3.3 Вы соглашаетесь взять на себя ответственность за все действия, которые происходят под вашей учетной записью или паролем. Вы должны немедленно сообщить нам, если вы считаете, что кто-то получил доступ к вашей учетной записи без вашего разрешения, а также войти в свою учетную запись и изменить свой пароль.

3.4 Мы оставляем за собой право отказать вам в доступе к Нашему веб-сайту.

4. Цена и оплата

4.1 Все цены могут быть изменены без предварительного уведомления. Цены, установленные или указанные в прайс-листах Поставщика, применяются ко всем заказам, полученным в указанную дату вступления в силу текущих прайс-листов или после нее, если иное не указано поставщиком в письменной форме.

4.2 Мы прилагаем все усилия, чтобы цены на нашем веб-сайте и в каталоге были актуальными и точными, но возможно, что цена могла быть выше опубликованной.Если это произойдет, мы не отправим ваш заказ, пока вы не подтвердите, что хотите заказать по новой цене. Мы приложим разумные усилия, чтобы наш веб-сайт содержал достоверную информацию и содержание, однако мы оставляем за собой право обновлять наш веб-сайт, как только нам станет известно о неточности или ошибке.

4.3 Изменения цен. Мы прилагаем все усилия, чтобы всегда указывать точные и актуальные цены. Тем не менее, вы должны иметь в виду, что цены могут быть изменены без предварительного уведомления.Мы оставляем за собой право изменять любые цены без предварительного уведомления.

4.4 Банковские сборы банка-получателя по платежам в нашу пользу несем мы. Все другие расходы, связанные с оплатой в валюте, отличной от австралийских долларов, несете вы.

4.5 Любая информация, предоставляемая нами в отношении обменных курсов, является приблизительной и может время от времени меняться.

4.6 Цены включают австралийский налог на товары и услуги. Если по адресу доставки вы покажете, что проживаете за пределами Австралии, налог на товары и услуги будет вычтен в пункте оплаты.

4.7 Безопасность платежей. Мы используем стандартное шифрование для обеспечения безопасности вашей личной информации на протяжении всего процесса оплаты. Мы не храним вашу кредитную карту или банковскую информацию постоянно. Мы не несем ответственности за любой ущерб или убытки (будь то прямые или косвенные), вызванные мошенническим использованием карты участника.

5. Доставка

Доставка осуществляется по всей Австралии почтой Австралии или любым назначенным курьером нами или курьером, назначенным клиентом.

Почта Австралии eParcel или курьеры доставят по адресу, который вы указали в качестве «Адрес доставки» в вашем заказе. В случае, если Почта Австралии eParcel или курьеры прибудут в ваш офис или дом, и никто не сможет принять вашу посылку(-и), Почта Австралии eParcel или курьеры оставят карточку с инструкциями по организации доставки. из почтового отделения или курьерской службы. В случае, если вы даете разрешение на выезд из помещения, вы несете ответственность за оставленные вещи.

Мы прилагаем все усилия, чтобы доставить вашу посылку(-и) в пределах предполагаемого окна времени доставки, мы не можем гарантировать время доставки.

При доставке вы несете ответственность за название продукта и все риски потери, пожалуйста, немедленно проверьте состояние и содержимое доставленного продукта. Никакие претензии не будут признаны через 7 дней после доставки в отношении отсутствующих или поврежденных предметов.

Расчетное время доставки вашего продукта(ов)

Ваш заказ будет отправлен в кратчайшие сроки в течение 24 часов после оплаты заказа, пожалуйста, подождите 1-4 рабочих дня для большинства мест в штате Виктория, Новый Южный Уэльс и ЮАР и до 10 дней для других отдаленных частей Австралии.

5.1 Доставка будет осуществляться почтой/проинструктированным нами перевозчиком по адресу, указанному в вашем заказе. Вы должны убедиться, что кто-то присутствует, чтобы принять доставку.

5.2 Если мы не сможем доставить ваш заказ, мы уведомим вас, чтобы вы попытались договориться об альтернативной дате доставки, удобной для вас. Если мы не свяжемся с вами в течение 10 дней с момента первой попытки доставки, мы отменим ваш заказ и вернем деньги, уплаченные за товар. Мы сохраним любую плату, которую мы сделали для доставки.

5.3 Если мы сами не сможем доставить ваши Товары в течение 20 дней с даты вашего заказа, мы уведомим вас по электронной почте, чтобы договориться о более поздней дате доставки и предоставить вам возможность отменить ваш заказ.

5.4 Мы можем доставить Товары в рассрочку, если они не все доступны для доставки одновременно.

5.5 Товар пересылается почтой. Мы отправим вам сообщение по электронной почте, чтобы сообщить вам, когда мы отправили ваш заказ.

6.Отмена заказа

6.1 Вы можете отменить свой заказ в любое время до того, как мы отправим ваш заказ.

6.2 Подробная информация о нашем послепродажном обслуживании и гарантиях, если они указаны на нашем веб-сайте/в нашем каталоге.

6.3 Если вы отмените до того, как мы отправим Товар, мы возместим вам стоимость Товара и стоимость доставки, если таковая имеется 15%

6.4 Если вы отмените заказ после того, как мы отправили Товары, мы возместим только стоимость товаров.

6.5 Возможность отмены вашего заказа недоступна, если Товары:

6.6 Если вы отмените свой заказ после того, как мы отправили Товары, вы должны вернуть их нам в течение 7 дней в том же состоянии, в котором вы их получили. Мы не можем вернуть вам деньги, если Товар был использован, изношен или поврежден.

6.7 Вы несете ответственность за стоимость их возврата.

6.8 Чтобы помочь нам идентифицировать ваши Товары при получении нами, мы просим вас позвонить по телефону 03 9480 1210, чтобы получить ссылку на возврат, которая будет размещена под нашим адресом/наклейкой для возврата.

6.9 Если вы не вернете товар в течение 7 дней, мы имеем право организовать его вывоз. Если мы это сделаем, мы рассчитываем на то, что вы возместите нам стоимость сбора.

6.10 Мы вернем вам деньги в течение 30 дней.

7. Иностранные налоги, пошлины и ограничения на импорт

7.1 Если вы не находитесь в Австралии, мы не знаем и не несем ответственности за законы вашей страны.

7.2 Вы несете ответственность за покупку товаров, которые вы можете ввозить на законных основаниях, а также за уплату импортных пошлин и налогов любого рода, взимаемых в вашей стране.

8. Возврат товара

8.1 Если вы передумаете или ваш заказ окажется не совсем правильным, вы можете вернуть его нам в течение 7 дней с даты получения. Вы должны подать запрос на возврат через электронную страницу «Свяжитесь с нами». Кроме того, вы можете связаться с нами, сообщив свое имя и номер заказа, и наша служба поддержки клиентов посоветует следующий шаг. Вы несете ответственность за стоимость возврата товаров.

Возвращаемые товары должны быть в состоянии «как новые». Это означает, что вы не использовали, не повреждали, не стирали и не стирали какие-либо предметы.Пожалуйста, возвращайте товары в оригинальной упаковке, если это возможно.

После того, как мы получим ваш товар и подтвердим, что он находится в состоянии «как новый», мы предоставим вам возмещение за вычетом 20% комиссии за пополнение запасов или кредит магазина в размере покупной цены за вычетом первоначальных сборов за доставку. Если вы приобрели товар с платной доставкой и вернули его, потому что передумали, мы вычтем фактическую стоимость доставки из вашего возмещения. Если мы не можем быть удовлетворены тем, что вы приобрели продукт у нас, мы не примем ваш продукт к возврату.

8.2 Наша самая важная задача – обеспечить вам абсолютное удовлетворение. Мы всегда будем стремиться к достижению этой цели. Однако мы признаем, что ошибки иногда случаются. В этом параграфе рассматривается такая возможность. Если вы не полностью удовлетворены продуктом, пожалуйста, сообщите нам при первой же возможности:

            8.2.1 В чем именно заключается неисправность?

            8.2.2 Дата, если применимо, когда неисправность стала очевидной;

            8.2.3 Когда и как вы обнаружили неисправность;

            8.2.4 Как неисправность повлияла на использование вами Товаров;

8.3 Для этого необходимо следовать приведенным ниже инструкциям. Эти положения применяются в случае, если вы возвращаете нам Товары, потому что вы говорите, что они неисправны:

            8.3.1 Вы должны сообщить нам по электронной почте на адрес sales@tigerlink. com.au или письмом на наш наземный адрес, указанный в верхней части настоящего соглашения, о том, что вы хотите вернуть товар, указав, какие именно товары и когда они были приобретены, и предоставление полной информации о дефекте или другой причине возврата.Затем мы выдадим уведомление о возврате. Если вы отправляете нам товары без уведомления о возврате, мы не сможем определить достаточные детали, чтобы мы могли рассмотреть вашу жалобу.

            8.3.2 Товары должны быть возвращены нам, как только будет обнаружен какой-либо дефект.

            8.3.3 Товары должны быть возвращены, насколько это возможно:

            8.3.4 с товарами и всей упаковкой, насколько это возможно, в их первоначальном состоянии;

            8.3.5 Надежно завернутый;

            8.3.6 Включая нашу накладную;

            8.3.7 на ваш риск и за ваш счет. Или

Порядок возврата Товара изложен на нашем сайте. Если вы не выполните эту процедуру, мы не сможем идентифицировать вас как отправителя товара.

8.4 Недопустимый возврат продукта. Мы рекомендуем клиентам тщательно выбирать перед покупкой, поскольку возврат не допускается, если покупатель просто недоволен своей покупкой или передумал.

9.Отказ от ответственности

9.1 Мы или наши поставщики Контента можем вносить улучшения или изменения в наш Веб-сайт, Контент или любые Товары в любое время и без предварительного уведомления.

9.2 Информируем вас о том, что Контент может содержать технические неточности или опечатки. Это неизбежно на любом крупном сайте. Мы были бы благодарны, если бы вы обратили наше внимание на все, что найдете.

9.3 Мы не даем никаких гарантий и не делаем заявлений, явных или подразумеваемых, относительно:

            9.3.1 Адекватность или пригодность Товаров для ваших целей;

            9.3.2 Правдивость любого Контента на Нашем веб-сайте, опубликованного кем-либо, кроме нас;

            9.3.3 Любая подразумеваемая гарантия или условие относительно товарного состояния или пригодности Товаров для целей, отличных от тех, для которых Товары обычно используются;

            9. 3.4 Совместимость нашего веб-сайта с вашим оборудованием, программным обеспечением или телекоммуникационным соединением.

9.4 Наш веб-сайт содержит ссылки на другие интернет-сайты, находящиеся вне нашей власти и контроля.Вы признаете и соглашаетесь с тем, что мы никоим образом не несем ответственности за Контент любого такого связанного веб-сайта, а также за любые убытки или ущерб, возникающие в результате использования вами любого такого веб-сайта.

9.5 Мы ни при каких обстоятельствах не несем ответственности за особые, косвенные или косвенные убытки или любой ущерб, возникший в результате невозможности использования, потери данных или потери дохода или прибыли, будь то в результате действия контракта, небрежности или иным образом, вытекающих из или в связи с использованием вами нашего веб-сайта или покупкой Товаров.

9.6 В любом случае, в том числе в случае, если какое-либо условие или обязательство с нашей стороны («Подразумеваемый срок») подразумеваются в этих условиях по закону, наша ответственность ограничивается в максимальной степени, разрешенной законом, до стоимости товары или услуги, которые вы приобрели.

9.7 Вышеуказанные два подпункта не применяются к иску о телесных повреждениях.

10. Контент и права на интеллектуальную собственность

10.1 Мы будем защищать права интеллектуальной собственности в отношении наших Товаров и Нашего веб-сайта, включая авторские права на Контент, предоставленный нами или любым другим поставщиком контента (включая авторские права на: текст, графику, логотипы, значки, изображения, аудиоклипы). , цифровые загрузки, данные и программное обеспечение).

10.2 Мы также заявляем об авторских правах на дизайн и компиляцию всего Контента Нашего Веб-сайта. Название, права собственности и остаются исключительной собственностью нас и/или другого поставщика контента. Мы будем решительно защищать эти права во всех странах.

10.3 За исключением случаев, изложенных ниже, вы не можете копировать, изменять, публиковать, передавать, передавать или продавать, воспроизводить, создавать производные работы, распространять, выполнять, отображать или каким-либо образом использовать любой Контент, полностью или частично. часть.

10.4 Вы не можете использовать наше имя, логотипы, товарные знаки или любой другой Контент на любом своем веб-сайте или веб-сайте любого другого лица.

10.5 В соответствии с другими условиями настоящего соглашения вы можете загружать или копировать Контент только для личного использования при условии, что вы сохраняете все содержащиеся в нем уведомления об авторских правах и другие уведомления. Вы не можете хранить в электронном виде какую-либо значительную часть любого Контента.

11. Ваш адрес электронной почты

11.1 Вы заявляете, что любое имя пользователя или адрес электронной почты, выбранные вами, при использовании отдельно или в сочетании с доменным именем второго или третьего уровня не нарушают права какой-либо третьей стороны и не были выбраны для каких-либо незаконных целей.

11.2 Вы признаете и соглашаетесь с тем, что, если мы считаем, что такой выбор нарушает права какой-либо третьей стороны или выбирается для каких-либо незаконных целей, мы можем немедленно приостановить такое использование такого имени или адреса электронной почты, и вы возместите нам ущерб за любые претензия или требование, вытекающее из вашего выбора.

11.3 Вы признаете и соглашаетесь с тем, что мы не несем ответственности перед вами в случае, если суд или судебный орган прикажет или потребует от нас воздержаться от использования или разрешения использования определенного доменного имени как части имени или адреса электронной почты. адрес.

12. Ваш материал

12.1 Если вы размещаете какой-либо Материал на Нашем веб-сайте, вы гарантируете, что владеете авторскими правами на него, и принимаете на себя все риски и ответственность за него. Вы предоставляете нам право редактировать, копировать, публиковать, распространять, переводить и иным образом использовать его на любом носителе и в любых целях.

12.2 Вы соглашаетесь с тем, что если вы размещаете какие-либо Материалы на Нашем Веб-сайте, тем самым вы предоставляете нам неисключительное, безотзывное, безвозмездное право на вечное использование этого Материала любым способом, по всему миру и в любой средний. Вы соглашаетесь отказаться от своего права быть идентифицированным как автор и вашего права возражать против уничижительного отношения к вашему материалу.

12.3 Вы соглашаетесь выполнять все дальнейшие действия, необходимые для совершения любого из вышеуказанных прав, предоставленных вами нам, включая оформление актов и документов по нашему запросу.

12.4 Вы заявляете и гарантируете, что:

            12.4.1 Вы владеете правами на все публикуемые вами Материалы;

            12.4.2 Любой факт, изложенный в вашем Материале, является точным;

13. Безопасность системы

13.1 Мы сделаем все возможное, чтобы поддерживать наш веб-сайт, чтобы вы могли им пользоваться постоянно, но бывают случаи, когда ваше использование может прерываться.

13.2 Вы соглашаетесь с тем, что не будете и не позволите никакому другому лицу нарушать или пытаться нарушить какой-либо аспект безопасности Нашего Веб-сайта.

13.3 Вы не можете использовать какие-либо программные средства для извлечения данных с нашего веб-сайта.

13.4 Вы понимаете, что любое такое нарушение является незаконным во многих юрисдикциях и что любое нарушение закона может привести к уголовному преследованию.

14. Политика допустимого использования

В качестве условия использования вами Нашего веб-сайта вы соглашаетесь соблюдать это положение:

14.1 Вы не будете использовать или разрешать кому-либо использовать Веб-сайт для публикации или иной публикации:

            14.1.1 Авторские произведения;

            14.1.2 Коммерческие аудио-, видео- или музыкальные файлы;

            14.1.3 Любой Материал, нарушающий закон любой установленной юрисдикции;

            14.1.4 Нелицензионное программное обеспечение;

            14.1.5 Программное обеспечение, которое помогает или продвигает: эмуляторы, фишинг, взлом, взлом паролей, подделку IP;

            14.1.6 Ссылки на любой из материалов, указанных в настоящем пункте;

            14.1.7 Порнографические материалы;

            14.1.8 Любой материал, пропагандирующий дискриминацию или враждебность по отношению к любому лицу по признаку пола, расы или цвета кожи.

14.2 Вы не будете использовать услуги для рассылки спама. Спам включает, но не ограничивается:

            14.2.1 Массовая рассылка нежелательных сообщений или отправка нежелательных электронных писем, вызывающих жалобы со стороны получателей;

            14.2.2 Отправка нежелательной почты;

            14.2.3 Использование списков рассылки, включающих людей, не давших специального разрешения на включение в такой процесс рассылки;

            14.2.4 Чрезмерная и повторяющаяся публикация не по теме сообщений в группах новостей;

            14.2.5 Чрезмерный и повторяющийся кросспостинг;

            14.2.6 Притеснение по электронной почте другого пользователя Интернета, включая, помимо прочего, передачу любого угрожающего, клеветнического или непристойного Материала или Материала любого характера, который может быть сочтен оскорбительным;

            14.2.7 Отправка сообщений или контента, не соответствующих возрасту, по электронной почте лицам младше 18 лет.

15 Возмещение

Вы соглашаетесь освободить нас от любых претензий или требований, включая разумные гонорары адвокатов, предъявленных какой-либо третьей стороной в связи с использованием вами Нашего веб-сайта, публикацией вами любого Материала или нарушением вами прав, или любым другим лицом, использующим ваш компьютер, любой интеллектуальной собственности или других прав любого лица.

16.Прочие резервы

16.1 Когда мы общаемся с вами, мы делаем это по электронной почте. Вы соглашаетесь с тем, что сообщения электронной почты имеют обязательную силу по договору так же, как и надлежащим образом подписанные и датированные документы, отправленные по почте.

16.2 Если мы предоставляем вам товары или услуги бесплатно, считается, что они предоставляются бесплатно и не связаны с какими-либо другими товарами или услугами, за которые взимается плата. Соответственно, у нас нет никаких договорных или иных обязательств в отношении этих товаров и услуг.

16.3 Ничто в настоящем соглашении или на нашем веб-сайте не дает какой-либо третьей стороне каких-либо преимуществ или обязательств.

16.4 Если какое-либо из этих условий в какой-либо момент будет признано юрисдикцией недействительным, недействительным или не имеющим исковой силы, и тогда оно будет рассматриваться как измененное или сокращенное, только в той мере, в какой это минимально необходимо, чтобы привести его в соответствие с законами этой юрисдикции и предотвратить его недействительность, и он будет иметь обязательную силу в измененной или сокращенной форме. При этом каждое положение должно толковаться как отдельное и никоим образом не влияет на любое другое из этих условий.

16.5 Никакой отказ с нашей стороны при осуществлении каких-либо прав, полномочий или положений настоящего соглашения не будет действовать как отказ от любого другого права или того же самого права в будущем; и никакая задержка в осуществлении каких-либо полномочий или прав не может быть истолкована как отказ.

16.6 В случае возникновения спора, возникающего из или в связи с настоящими условиями или любым договором между вами и нами, вы соглашаетесь попытаться урегулировать спор, добросовестно участвуя в процессе посредничества перед началом арбитража или судебные разбирательства.

16.7 Мы не несем ответственности за любое нарушение наших обязательств по причинам, находящимся вне нашего разумного контроля, включая забастовки наших собственных сотрудников.

16.8 Настоящее Соглашение регулируется и толкуется в соответствии с законодательством Австралии. Настоящее соглашение не регулируется Конвенцией Организации Объединенных Наций о договорах международной купли-продажи товаров, применение которой настоящим прямо исключается.

(Отказ от ответственности: — Установщик несет ответственность за обеспечение того, что приобретенный предмет подходит для его предполагаемого использования, что он использует его так, как он был разработан, и в соответствии с любым действующим законодательством — мы не будем нести ответственность за любые травмы, повреждения или убытки, связанные с покупкой или использованием данного оборудования, независимо от того, чем они были вызваны.)

Поврежденные предметы: К сожалению, несмотря на все наши усилия, предметы иногда повреждаются при транспортировке. Если вы заметили, что товар поврежден, когда он доставлен вам, пожалуйста, свяжитесь с нами в течение 2 дней с момента доставки с четкими цифровыми фотографиями, показывающими повреждение. Наша команда по работе с клиентами сообщит вам о дальнейших шагах.

Тип предлагаемого нами средства правовой защиты будет зависеть от обстоятельств. Мы можем договориться о замене продукта (при наличии), предоставить вам частичный или полный возврат суммы покупки или сотрудничать с вами, чтобы организовать ремонт товара местным торговым представителем в вашем регионе.

Если мы потребуем, чтобы вы вернули нам продукт, мы оплатим стоимость возврата.

Наше право: мы оставляем за собой право отказать в возмещении в случаях, когда мы считаем, что повреждение продукта вызвано естественным износом, неправильным использованием, несоблюдением инструкций производителя или несоблюдением разумной осторожности.

Обмен: Пожалуйста, свяжитесь с нашей службой поддержки клиентов, сообщив номер вашего заказа и информацию об изделии, которое вы хотите обменять. Этот запрос зависит от доступности и не может быть гарантирован

Гарантия производителя

В некоторых случаях на товары, предлагаемые для продажи на нашем веб-сайте, может распространяться отдельная гарантия производителя.Об этом будет сообщено на соответствующей странице продукта. В этом случае мы просим вас связаться напрямую с производителем. Если производитель не может вам помочь или вы недовольны решением вашей проблемы, свяжитесь с нами для получения помощи. Мы будем рады связаться с производителем для вас, но наша ответственность будет ограничена возмещением вашей покупной цены.



Дата обновления Дата 20.03.2017







Задвижки | Группа клапанов Curtiss-Wright

Задвижки: назначение и функциональность

Задвижки

полезны для полностью открытых и полностью закрытых сервисных функций.Клапан идеально подходит для установки в трубопроводах в качестве изолирующих компонентов. Клапан открывается при поднятии затвора с пути жидкости и закрывается, когда затвор возвращается в исходное положение. Однако они не являются подходящим компонентом для контроля или регулирования потока в клапанах.

Компактная конструкция, задвижки занимают мало места вдоль оси трубы и не ограничивают поток при полном открытии затвора. Они также известны как многооборотные клапаны и работают либо по часовой стрелке, чтобы закрыть, либо по часовой стрелке, чтобы открыть вращательное движение резьбового штока.

ПРЕИМУЩЕСТВА:

  • Компактный дизайн
  • Более низкая стоимость по сравнению с шаровыми кранами
  • Доступны различные размеры, материалы, диапазоны температур и давлений, а также конструкции затворов и крышек
  • Малое сопротивление потоку

Применение задвижек

Подходящие для надземной и подземной установки, задвижки используются в самых разных областях. Выбор правильного клапана в зависимости от области его применения имеет жизненно важное значение, поэтому затраты на замену не высоки.Задвижки часто используются, когда необходимы минимальные потери давления и свободный проход.

Они подходят для следующих дисциплин:

  • Сельскохозяйственный
  • Общепромышленный
  • пар
  • ОВКВ
  • Котельная
  • Очистка и распределение воды (WRAS)
  • Сжатый воздух и масло
  • Морской

Типы задвижек

Задвижки

имеют различные характеристики, полезные для различных применений, но два основных типа — параллельные и клиновидные.

Параллельные задвижки

Компактный по своей конструкции, с надежными характеристиками закрытия и уплотнения, параллельный затвор использует плоский затвор между двумя параллельными седлами. В основном используемый в химической, нефтяной и газовой промышленности, это идеальный клапан, обеспечивающий изоляцию в закрытом состоянии.

Задвижки клиновые

Задвижки клиновые имеют диск в форме клина, который садится между двумя наклонными седлами. При использовании в средах с высоким расходом или в агрессивных средах он сводит к минимуму вибрацию и дребезжание клапана.

Задвижки с выдвижным и невыдвижным штоком

Изготовлены из различных материалов, их характеристики можно увидеть по их поднимающемуся или не поднимающемуся штоку . Задвижка с выдвижным штоком подходит только для надземной установки . Шток крепится к затвору и, поднимаясь и опускаясь во время работы, указывает на положение клапана и возможность смазки штока. Подходит как для наземной, так и для подземной установки, неподъемные штоки встроены в задвижку и вращаются вместе с клином, поднимающимся и опускающимся внутри клапана.Они идеально подходят для клапана с ограниченным пространством, поскольку имеют более компактную конструкцию.

Преимущества задвижки с выдвижным штоком

  • Легко открывается и закрывается.
  • Малое сопротивление жидкости.
  • Поток среды не ограничен.
  • Легко определить положение открытия клапана по размеру открытого штока.

Типы задвижек Материал:

Задвижки

изготавливаются из различных материалов в зависимости от окружающей среды и области применения.Вы можете выбрать один из следующих материалов:

  • Латунь
  • Бронза
  • Чугун
  • Ковкий чугун
  • Нержавеющая сталь
  • Дуплекс
  • Углеродистая сталь
  • Экзотические сплавы

Часто задаваемые вопросы:

Для чего используются задвижки?

Как правило, задвижки используются для полного перекрытия потока жидкости или обеспечения полного потока в трубопроводе .Они устанавливаются на трубопроводах в качестве запорной арматуры и выполняются перемещением по часовой стрелке для закрытия или по часовой стрелке для открытия вдоль штока. Они функционируют в полностью закрытом или полностью открытом положениях и состоят из корпуса клапана, седла и диска, шпинделя, сальника и колеса для управления клапаном.

Сколько существует типов задвижек?

Существует три способа классификации задвижек по типу диска, соединению корпуса с крышкой и перемещению штока.

Типы дисков включают:

  • Сплошной конический клин
  • Гибкий клин
  • Разрезной клин или параллельные диски Клапан

Типы соединения крышки корпуса включают:

  • Резьбовая крышка
  • Крышка с болтовым креплением
  • Сварная крышка
  • Герметичная крышка

Типы движения штока включают:

  • Поднимающийся стержень
  • Невыдвижной шток
В чем разница между шаровым краном и задвижкой?

По сути, они оба выполняют одну и ту же функцию, однако основное различие заключается в работе.В то время как задвижки открываются, поднимая круглый или прямоугольный затвор с пути жидкости, шаровые краны имеют шток и шар, которые поворачиваются горизонтально.

Почему задвижки выходят из строя?

Износ и коррозия являются наиболее частой причиной неисправности задвижки. Со временем они могут изнашиваться, а коррозия приводит к тому, что диск застревает в открытом или закрытом положении. Если рукоятку нажимают принудительно, это обычно приводит к поломке штока и выходу клапана из строя.

Как работает задвижка с выдвижным штоком?
Задвижки с выдвижным штоком

имеют наружную резьбу по отношению к корпусу клапана и обычно изготавливаются из литой или кованой стали. Они работают, толкая и вытягивая шток клапана. Они имеют резьбу и соответствуют гайке штока, которая преобразует вращательное движение в линейное движение штока клапана. Он работает за счет того, что шток задвижки движется вверх, когда клапан открывается.

Что такое невыдвижная задвижка?

Неподъемный шток затвора в задвижке означает, что шток будет поворачиваться для открытия и закрытия затвора, но шток не перемещается вверх или вниз при повороте.Задвижка с невыдвижным штоком занимает мало места для работы, а конструкция позволяет штоку задвижки полностью открываться при повороте рукоятки влево и полностью закрываться при повороте рукоятки вправо .

В чем разница между задвижкой с выдвижным штоком и задвижкой с невыдвижным штоком?

Существует два основных способа отличить задвижку с выдвижным штоком от задвижки с невыдвижным штоком. Во-первых, внешний вид; Задвижки с выдвижным штоком обычно изготавливаются из литой или кованой стали, а задвижки с невыдвижным штоком обычно изготавливаются из латуни, бронзы или чугуна.Также есть разница в размерах; не поднимающийся занимает меньше места, тогда как поднимающийся тип требует больше места. Второй – подъем штока клапана. Легко определить, закрыт или открыт клапан на задвижке с поднимающимся штоком, глядя на количество открытого штока; если много, то клапан открыт. В то время как шток задвижки с невыдвижным штоком только вращается, а не перемещается вверх-вниз.

Палестина поднимается от Иерусалима до Газы.Израиль не может скрыть своих преступлений

Прогуливаясь по улицам Иерусалима в этот Рамадан и видя протесты палестинцев, жестокость и репрессии Израиля, я мучился так же, как и вдохновлялся.

Я видел сотни вооруженных, готовых к бою израильских солдат устанавливающих металлические барьеры на въезде на площадь Дамасских ворот, чтобы не дать палестинцам собраться после долгих дней поста; Машины израильской полиции с включенными сиренами; бронетехника, оснащенная водяными пушками; и повсюду израильский аппарат наблюдения.Кроме того, банды мародерствующих поселенцев, охраняемые израильской полицией, вышли на улицы, скандируя «Смерть арабам».

Нас, остальных палестинцев на улицах, облили большим количеством скунсовой воды только за существующую

Иерусалим, город, в котором я родился и живу, стал военной базой, которой управляют расистские еврейские сторонники превосходства. Израильские силы регулярно пытают и запугивают палестинцев, пытаясь лишить нас воли продолжать противостоять израильскому угнетению.

Я был свидетелем того, как израильские оккупационные силы тащили палестинских молодых людей к Дамасским воротам, одному из главных входов в Старый город Иерусалима. Били без пощады. Эти сцены повторяются на въезде в палестинский квартал Шейх Джарра, где сотням палестинцев угрожают этнические чистки.

Нас, остальных палестинцев на улицах, опрыскивают большим количеством скунсовой воды только за то, что мы существуем. Израиль хотел использовать Рамадан, чтобы сделать еще один важный шаг к изгнанию нашего народа и захвату нашей земли.

Продолжающиеся этнические чистки

В эти выходные исполнилось 73 года со дня Накбы, когда начался процесс этнической чистки с изгнанием 750 000 палестинцев из их домов. Но наша Накба по-настоящему никогда не заканчивалась, поскольку этническая чистка в Израиле продолжается.

Насильственный захват поселенцами палестинских домов в Шейх-Джарре и нынешняя волна нападений на палестинские магазины и дома со стороны расистской толпы и полиции свидетельствуют о том, что Израиль придерживается той же политики, которую он начал, когда сионистские банды убивали и изгоняли палестинцев 73 года назад тому назад.

В основе сионистского поселенческого колониализма лежат попытки Израиля иудаизировать Иерусалим, вытеснив его палестинских жителей и заменив их еврейскими поселенцами, а также стереть палестинское культурное и религиозное наследие, напав на мечеть Аль-Акса, одно из наших самых святых мест.

Сотрудник израильских сил безопасности проходит мимо горящих баррикад в лагере беженцев Шуафат в оккупированном Восточном Иерусалиме 14 мая 2021 года (AFP)

Во время Рамадана, когда палестинцы сильнее, чем когда-либо, ощущают свою связь с Иерусалимом и его святынями, Израиль стремился разорвать эту связь, нанеся смертельный удар по праву палестинцев на свой город.

Но Иерусалим, и особенно Шейх-Джаррах, являются лишь наиболее заметным представлением — горячей точкой сионистского поселенческого колониального проекта. Эхо переселения разносится по всей Палестине, от общин бедуинов в долине реки Иордан до Накаба. Намерение Израиля ясно: уничтожить наше стремление к свободе, справедливости и равенству и показать миру наше уничтожение.

Израильский истеблишмент хотел выполнить обещания администрации Трампа, начиная с признания Иерусалима столицей Израиля.Их воодушевила серия соглашений о нормализации отношений с арабским миром, и они знали, что Палестинская автономия не готова защищать свой народ. Они считали нас безлидерными, разочарованными и побежденными.

Они сильно просчитались.

Несокрушимое сопротивление

За последние несколько недель наш народ преподал Израилю — да и всему миру — важный урок. Просто невозможно подавить человеческое стремление к свободе, справедливости и равенству.

Это написано на лицах молодых протестующих, которых арестовывают.В них нет ни страха, ни запугивания. Вернее, в их лицах я вижу только неподдельную, праведную ярость и решимость протестовать.

Атаки Аль-Аксы: как Израиль сеет семена нового восстания

Читать далее »

Палестинцам в Иерусалиме понадобилось две недели постоянных протестов, чрезмерного насилия со стороны Израиля и десятков арестов, пока им не удалось снять металлические барьеры, установленные израильскими оккупационными властями у Дамасских ворот. В то же время палестинские жители Шейх-Джарры, поддержанные поддержкой со всей страны, объединились, продемонстрировав беспрецедентное единство и неповиновение, чтобы защитить свои дома и самобытность.

Всплеск израильского насилия в отношении палестинских верующих в мечети Аль-Акса, где сотни палестинцев были ранены, был актом раздражения — одной из многих неудачных попыток расчистить путь для вторжения израильских поселенцев.

Сегодня палестинцы по обе стороны «зеленой линии», независимо от правовых рамок, подчиняющих их, едины. Их протесты больше не касаются только шейха Джарры или Иерусалима; скорее, они бросают вызов всей системе апартеида.Это восстание против нашей продолжающейся Накбы и отрицание нашего права на самоопределение. Это борьба за достоинство.

Привлечение Израиля к ответственности

Правительства по всему миру погрязли в риторике и политике, которые защищают Израиль от ответственности. Неоднократные призывы к «деэскалации» только укрепляют миф о том, что в этом конфликте есть две равные стороны. Это соучастие в сокрытии апартеида и поселенческого колониализма, это смешение угнетателя и угнетенного дает Израилю возможность для эскалации.

Сейчас важно то, что мы признаем Израиль таким, какой он есть — поселенческий колониальный режим апартеида — и привлекаем его к ответственности за его преступления.

В наших руках — в нашем коллективном мужестве и усилиях солидарности — сказать правду власти и положить конец израильскому апартеиду

Хорошая новость заключается в том, что люди во всем мире понимают пропаганду насквозь. Изображения жестоких бомбардировок Израиля в Газе, хаоса в мечети Аль-Акса, мародерства и жестокости полиции говорят слишком ясно.

Люди слышат наше стремление к свободе, справедливости и равенству, напоминая миру, что мы не могли дышать с 1948 года. Израиль больше не может скрывать леденящую душу реальность расизма, лежащего в основе его режима апартеида.

Люди выходят на улицы и высказываются в социальных сетях. Даже ведущие СМИ иногда позволяют услышать голоса палестинцев. В наших руках — благодаря нашему коллективному мужеству и солидарным усилиям — сказать правду властям и положить конец израильскому апартеиду и оккупации Палестины.

Мнения, выраженные в этой статье, принадлежат автору и не обязательно отражают редакционную политику Middle East Eye.

2 Царств 15:2 Он вставал рано и становился у дороги, ведущей к городским воротам. Всякий раз, когда у кого-то было недовольство, которое нужно было представить царю для решения, Авессалом кричал и спрашивал: «Из какого ты города?» И если он отвечал: «Твой раб из одного из колен Израилевых»,

New International Version
Он вставал рано и становился на обочине дороги, ведущей к городским воротам.Всякий раз, когда кто-нибудь приходил с жалобой, которую нужно было представить царю для решения, Авессалом кричал ему: «Из какого ты города?» Он отвечал: «Твой слуга из одного из колен Израилевых». New Living Translation
Каждое утро он вставал рано и выходил к городским воротам. Когда люди приносили дело царю на суд, Авессалом спрашивал, откуда они в Израиле, и они называли ему свое племя. English Standard Version
Авессалом вставал рано и становился у ворот.И когда у кого возникал спор, предстоял царю на суд, Авессалом звал его и говорил: из какого ты города? И когда он говорил: «Твой раб из такого-то колена в Израиле», он вставал рано и становился у дороги, ведущей к городским воротам. Всякий раз, когда у кого-либо было недовольство, которое нужно было представить царю для решения, Авессалом взывал и спрашивал: «Из какого ты города?» И если он отвечал: «Твой раб из одного из колен Израилевых», King James Bible
И Авессалом встал рано и стал у дороги у ворот: и было так , что всякий человек, спор пришел к царю на суд, тогда воззвал к нему Авессалом и сказал: из какого ты города ? И он сказал: Твой раб есть из одного из колен Израилевых.Новая версия короля Иакова
Теперь Авессалом вставал рано и становился у дороги к воротам. Итак, было, когда кто-нибудь, у кого был судебный процесс, приходил к царю для решения, Авессалом звал его и говорил: «Из какого ты города ?» И он говорил: «Твой слуга — это из такого-то и такого-то колена Израиля». New American Standard Bible
И Авессалом имел обыкновение вставать рано и стоять у дороги к воротам; и когда какой-нибудь человек, у которого было дело, должен был прийти к царю на суд, Авессалом звал его и говорил: из какого ты города? И он говорил: «Твой раб из одного из колен Израилевых.НАНБ 1995
Авессалом вставал рано и становился у дороги к воротам; и когда у кого было дело, чтобы прийти к царю на суд, Авессалом звал его и говорил: «Из какого ты города?» И он говорил: «Твой раб из одного из колен Израилевых». NASB 1977
Авессалом вставал рано и становился у дороги к воротам; и было так, что когда у кого-нибудь было дело, чтобы прийти к царю на суд, Авессалом звал его и говорил: «Из какого ты города?» И он говорил: «Твой раб из одного из колен Израилевых.” Расширенный перевод Библии
Он вставал рано и становился у дороги к воротам [города, где проходил суд]; и когда к царю приходил на суд какой-либо человек, у которого были споры, Авессалом спрашивал его: «Из какого ты города?» И он говорил: «Твой слуга из одного из колен Израилевых». Христианская стандартная библия
Он вставал рано и становился у дороги, ведущей к городским воротам. Всякий раз, когда у кого-либо было недовольство, которое нужно было принести к царю для решения, Авессалом звал его и спрашивал: «Из какого ты города? Если он отвечал: «Твой слуга из одного из колен Израилевых», он вставал рано и становился у дороги, ведущей к городским воротам.Всякий раз, когда у кого-либо было недовольство, которое нужно было принести к царю для решения, Авессалом звал его и спрашивал: «Из какого ты города?» Если он отвечал: «Твой раб из одного из колен Израилевых», American Standard Version
И Авессалом вставал рано и становился у ворот; должен был прийти к царю на суд, тогда воззвал к нему Авессалом и сказал: из какого ты города? И сказал: раб твой из одного из колен Израилевых.Арамейская Библия на простом английском языке
И Авишлум вставал рано и стоял у ворот Царя, и каждого человека, который имел право судить перед Царем, Авишлум звал его к себе, и он сказал ему: « Из какого ты города?» Он сказал ему: «Я твой слуга из одного из колен Израилевых». Брентон Септуагинта Перевод
И пришел к царю на суд, и воззвал к нему Авессалом и сказал ему: из какого ты города? И он сказал: Твой раб есть из одного из колен Израилевых.Contemporary English Version
Каждое утро он вставал рано и ждал на обочине дороги, ведущей к городским воротам. Всякий, у кого была жалоба к царю Давиду, должен был идти этой дорогой, и Авессалом спрашивал каждого из них: «Откуда вы?» Если бы они сказали: «Я из племени северного», Библия Дуэ-Реймса
И Авессалом, встав рано, стал у входа в ворота, и когда кто-либо имел дело прийти на суд царя, Авессалом призвал его к нему и сказал: из какого ты города? Он ответил и сказал: Твой раб из такого-то колена Израилева.English Revised Version
И встал Авессалом рано, и стал у дороги у ворот. И было так, что когда у кого было дело, которое должно было прийти к царю на суд, тогда Авессалом воззвал к нему и сказал: какой ты город? И он сказал: Твой раб из одного из колен Израилевых. Перевод Благая Весть
Он вставал рано, шел и становился у дороги, у городских ворот. Всякий раз, когда кто-нибудь приходил туда со спором, который он хотел, чтобы царь разрешил, Авессалом звал его и спрашивал, откуда он.И после того, как человек сказал ему, из какого он племени, Авессалом вставал рано и становился у дороги, ведущей к городским воротам. Когда у кого-нибудь было дело, которое должен был судить царь Давид, Авессалом спрашивал: «Из какого ты города?» После того, как человек говорил ему, из какого колена в Израиле он был, он вставал рано, становился у прохода к воротам дворца, и когда кто-либо приходил, чтобы подать юридическую жалобу для слушания перед царем, Авессалом звал его и спрашивал: «Ты из какого города?» Если он отвечал: «Твой раб из одного из колен Израилевых», JPS Tanakh 1917
И Авессалом вставал рано и становился на пути к воротам; и было так, что когда у кого-нибудь было дело, которое должно было прийти к царю на суд, тогда Авессалом воззвал к нему и сказал: «Из какого ты города?» И он сказал: «Твой раб из одного из колен Израилевых.«Буквальная стандартная версия
, и Авессалом встал рано и стал на пути у ворот, и бывает, что каждый человек, у которого есть просьба, приходит к царю на суд, что Авессалом зовет его и говорит , «Из какого ты города?» И он говорит: «Твой раб из одного из колен Израилевых». NET Bible
Авессалом вставал рано и становился у дороги, которая вела к городским воротам. Всякий раз, когда приходил кто-нибудь, у кого была жалоба, которую нужно было подать царю для третейского разбирательства, Авессалом кричал ему: «Из какого ты города?» Человек отвечал: «Я, твой слуга, из одного из колен Израилевых.»New Heart English Bible
И встал Авессалом рано и стал у дороги у ворот. Когда же у кого возникал спор, который должен был прийти к царю на суд, то Авессалом звал его и говорил: «Какой ты город? откуда?» Когда он сказал: «Твой раб из колена Израилева», World English Bible
Авессалом встал рано и стал у ворот. должен был прийти к царю на суд, то воззвал к нему Авессалом и сказал: «Из какого ты города?» Он сказал: «Твой раб из одного из колен Израилевых.«Буквальный перевод Янга
и Авессалом рано встал и стал на пути у ворот, и бывает, что каждый человек, имеющий прошение, приходит к царю на суд, что Авессалом зовет его, и сказал: из какого ты города? и он говорит: «Из одного колена Израилева раб твой». Дополнительные переводы …

Как повесить деревянные ворота

еще прикрутил петли к воротам, то это надо сделать в первую очередь – прикрутить петли к воротам.Ниже мы покажем вам, как установить петли на столбы и навесить ворота.

Установка петель на стойки ворот

hВ этом разделе предполагается, что вы будете устанавливать петли либо на переднюю, либо на заднюю поверхность стоек деревянных ворот, и можно проследить, если шарнирные штифты (цапфы) установлены на стойках внутри открытие; вам просто нужно принять во внимание различные требуемые зазоры и различные положения шарнирных штифтов по отношению к стойкам. Если вы устанавливаете шарнирные штифты непосредственно на кирпичную или каменную кладку, то, опять же, вам придется адаптировать это, чтобы учесть различные требуемые крепления (однако мы рекомендуем вам устанавливать их на какую-либо деревянную стойку ворот, а не прямо к кирпичной кладке, так как это даст более прочную фиксацию петель.).

Любой текст, выделенный зеленым цветом, относится исключительно к установке пары ворот и может не учитываться при установке одной пешеходной или садовой калитки.

1 – Поднимите ворота в свой проем и выберите зазор под вашими воротами (обычно используется и рекомендуется 50 мм / 2 дюйма, но вы можете немного уменьшить это значение – я бы не стал однако менее 25 мм) и упакуйте свои ворота в соответствии с требованиями; можно использовать либо плоские бруски, чтобы получить нужную высоту под воротами, либо использовать складные клинья – складные клинья облегчают регулировку высоты.

Если вы устанавливаете пару ворот, поместите одни ворота в проем и упакуйте ворота соответственно от пола и столба, на котором вы их подвешиваете.

Опять же, если пара ворот висит, а земля под ними имеет уклон от одной стороны проема к другой, начните с установки ворот с самой высокой стороны проема и минимизируйте зазоры в этой точке.
Если вы начнете с противоположного конца, вы можете обнаружить, что не оставили достаточно места под этими воротами, так что, когда вы придете вешать следующие ворота, они могут стоять на земле!

2a – При установке одиночных пешеходных ворот разделите зазоры между двумя стойками ворот так, чтобы они были равны; у вас должно быть всего 20 мм, что дает вам зазоры по 10 мм с каждой стороны ворот.Поместите уплотнители или клинья между воротами и стойкой, чтобы удерживать ворота, пока вы устанавливаете шарнирные штифты.

Установка одной пешеходной калитки в вашем проеме


2b – При установке пары въездных/въездных ворот зазор обычно составляет 30 мм; разделите 10 мм между каждыми воротами и стойкой ворот и 10 мм между двумя воротами в центре; упакуйте или подклиньте ворота к стойке ворот на 10 мм. Вам может понадобиться помощь в удерживании ворот, пока вы устанавливаете шарнирные штифты.

Установка пары ворот в вашем проеме перед их подвешиванием


3 – После того, как ворота заклинены или упакованы на место, проверьте уровень верхней части ворот и еще раз проверьте, чтобы стойка ворот была вертикальной (вертикальной). вертикальной части рамы ворот).Если что-либо не соответствует уровню/отвесу, отрегулируйте соответствующим образом клинья/уплотнители, а затем повторно проверьте уровень и отвес.

4 – Как только вы убедитесь, что все установлено по отвесу/уровню (в зависимости от того, где вы размещаете спиртовой уровень), возьмите штифт нижней петли и продвиньте его вверх через полосу нижней петли до упора, пока не шарнирный штифт соприкасается с основной частью шарнирной ленты. Оказавшись на месте, отметьте пару отверстий для винтов, которые необходимо предварительно просверлить, а затем предварительно просверлите.

5 – После того, как вы предварительно просверлите отверстия для винтов, вставьте пару винтов и затяните их; Опять же, не беспокойтесь о том, чтобы просверлить все отверстия для винтов на этом этапе, просто сделайте как минимум два.

6a – При установке штифта верхней петли в перевернутом положении (во избежание отрыва ворот меньшего размера от петель) проденьте штифт через ленту и надавите на него до упора вниз, пока он не соприкоснется с основным корпусом петли. . Отметьте, а затем предварительно просверлите пару отверстий для винтов, а затем закрутите винты.
ИЛИ
6b – При установке штифта верхней петли обычным способом вверх, затем продвиньте штифт шарнира вверх через ленту до упора. Разметьте отверстия, предварительно просверлите пару отверстий и прикрутите стержень петли к стойке ворот.

7a – Снимите уплотнители со стороны ворот снизу и проверьте уровень и отвес. Если ворота стоят не по отвесу/уровню, отрегулируйте их соответствующим образом, переместив штифт петли, а НЕ саму петлю (она будет стоять на милю!).

После того, как ворота выровнены и отвесны, снимите уплотнители и откройте и закройте ворота, чтобы проверить, не цепляются ли они за какие-либо препятствия, такие как возвышенности, которые вы не учли.

7b — Если вы подвешиваете пару деревянных ворот, то, как только вы будете довольны тем, что первые ворота установлены вертикально и правильно качаются, перейдите ко вторым воротам и упакуйте ворота над полом, чтобы они соответствовали высоте первых. ворота, которые вы только что повесили.
Поместите уплотнители между этими воротами и стойкой ворот, а также между этими воротами и теми, которые уже распахиваются.
На этом этапе лучше всего вбить клин под ворота, которые вы только что повесили, чтобы они не раскачивались во время работы.

Установка вторых въездных ворот перед подвеской

8 – Если все в порядке, просверлите все оставшиеся отверстия для винтов как в штифте петли, так и в ленте петли и плотно завинтите.

9 – Теперь вы можете просверлить шарнирный болт через шарнир.

Когда вы будете его высверливать, вам понадобится 10-миллиметровое сверло с выступом на конце; это заостренный кончик, выступающий из остальной части сверла; вы можете получить обычные спиральные сверла, подобные этому, или вы можете использовать плоское / лопаточное сверло.
(оба показаны слева: спиральное сверло с цилиндрической головкой обозначено буквой A, а плоское сверло — буквой B).

Вставьте сверло в квадратное отверстие под болт петли и сверлите ворота, пока вы или ваш гламурный помощник, если он у вас есть (!), не увидите выступ сверла, проходящий через другую сторону ворот.



Лучше делать это медленно, так как вы не хотите, чтобы сверло полностью проходило через ворота, так как есть риск вырвать/расколоть противоположную сторону ворот.

Если вы делаете это самостоятельно, то лучше использовать дрель с ограничителем глубины; или вы можете пометить сверло на необходимой глубине изоляционной лентой или чем-то подобным. Важно, чтобы вы не просверливали ворота прямо через ворота с одной стороны на другую, так как вы, скорее всего, в конечном итоге расколете противоположную сторону ворот, с которой сверлите.

10 – Как только зубец сверла станет виден на противоположной стороне (то есть на противоположной стороне ворот от того места, где вы просверлили), поменяйте сторону и вставьте зубец сверла в отверстие, которое только что было выполнено выступом. сделан, и просверлите обратно, очистив от опилок.

11 – Повторите процесс для всех оставшихся отверстий под болты, а затем вставьте болты в отверстия. Наденьте шайбы на болты, наденьте гайки и затяните их.



Необходимые инструменты

дрель,
плоское сверло 10 мм/плоское сверло (или любое сверло 10 мм с выступом на конце),
спиральное сверло 4 мм (для предварительного сверления отверстий под винты),
молоток,
отвертка,
Набор гаечных ключей или торцевых головок на 17 мм, уровень
, карандаш
,
Упаковщики для дерева/складные клинья
(при использовании складных клиньев вам потребуется четыре)



Почему бы сначала не разместить ворота внутри шлюза?

Вы сделаете больше работы для себя, если вам придется беспокоиться о падении ворот, либо от вас, либо к вам, поскольку вам придется собирать вещи и вклиниваться повсюду, чтобы остановить это.Для пары подъездных ворот снова установите петли на ворота, пока ворота прислонены к стене (или лежат — ворота, а не вы!), а затем переместите одни ворота к проему и прикрепите петли к стойке и повторите.

No related posts.

Оставить комментарий
