ГОСТ 3706-93 Задвижки. Строительные длины, ГОСТ от 21 октября 1993 года №3706-93

ГОСТ 3706-93

Группа Г18

МКС 23.060.30
ОКП 37 0000

Дата введения 1995-01-01

1 РАЗРАБОТАН Госстандартом России

ВНЕСЕН Техническим секретариатом Межгосударственного совета по стандартизации, метрологии и сертификации

2 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол N 4 от 21 октября 1993 г.)

За принятие проголосовали:


Наименование государства	Наименование национального органа по стандартизации
Республика Беларусь	Белстандарт
Республика Кыргызстан	Кыргызстандарт
Республика Молдова	Молдовастандарт
Российская Федерация	Госстандарт России
Республика Таджикистан	Таджикстандарт
Туркменистан	Туркменглавгосинспекция
Украина	Госстандарт Украины

3 Стандарт соответствует стандарту ИСО 5752-82 в части размеров строительных длин фланцевых задвижек и задвижек изоморфической серии

4 ВЗАМЕН ГОСТ 3706-83

5 ПЕРЕИЗДАНИЕ

1 Настоящий стандарт распространяется на задвижки фланцевые и под приварку из чугуна и стали и устанавливает размеры строительных длин.

Стандарт не распространяется на задвижки специального назначения.

Требования настоящего стандарта являются обязательными.

2 Строительные длины фланцевых задвижек на PN 0,6; 1,0; 1,6; 2,5 и 4,0 МПа (6; 10; 16; 25 и 40 кгс/см) должны соответствовать указанным на рисунке 1 и в таблице 1.

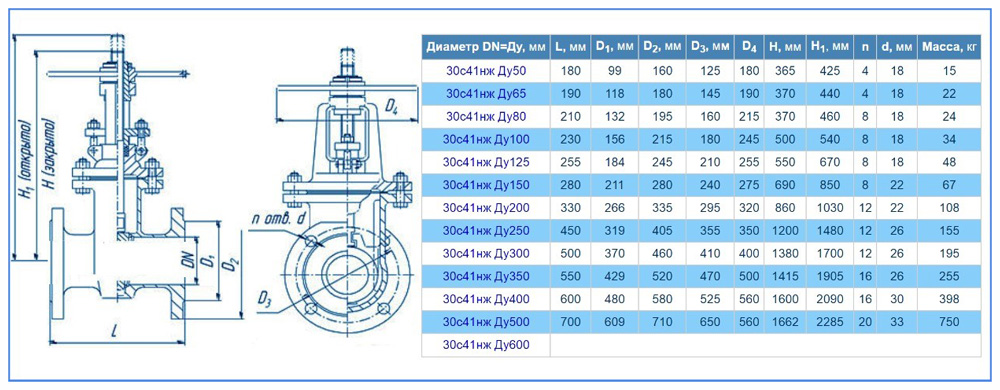

Рисунок 1. Строительные длины L фланцевых задвижек на PN 0,6; 1,0; 1,6; 2,5 и 4,0 МПа (6; 10; 16; 25 и 40 кгс/кв. см

Рисунок 1

Таблица 1

В миллиметрах


DN	Строительная длина при номинальном давлении PN, МПа (кгс/см)
	до 0,4 (до 4)	0,63 (6,3)	1 (10)	1,6 (16)		0,6-1,0-1,6 (6-10-16)			2,0 (20)		2,5 (25)			4,0 (40)		5,0 (50)			6,3-10,0 (63-100)			16 (160)			25 (250)		40 (400)
	*	*	*	ряд 1*	ряд 2*	ряд 1	ряд 2	ряд 3**	ряд 1	ряд 2	ряд 1*	ряд 2	ряд 3	ряд 1*	ряд 2	ряд 1	ряд 2	ряд 3	ряд 1	ряд 2	ряд 3*	ряд 1	ряд 2*	ряд 3	ряд 1	ряд 2	ряд 1	ряд 2
10	—	—	—	—	—	—	102	—	—	102	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
15	—	—	—	—	—	—	108	—	—	108	—	—	140	—	140	152	140	140	165	152	—	216	—	—	—	—	—	—
20	—	—	—	—	—	—	117	—	—	117	—	—	152	—	152	178	152	152	190	178	—	229	—	—	—	—	—	—
25	—	—	—	—	—	120	127	125	120	127	—	120	165	—	165	216	165	165	216	216	—	254	—	—	—	—	—	—
32	—	—	—	—	—	140	140	130	140	140	—	130	178	—	178	229	178	178	229	229	—	280	—	—	—	—	—	—
40	140	140	170	240	170	240	165	140	240	165	240	240	190	240	190	241	190	190	241	241	240	305	270	241	—	—	—	310
50	150	180	180	250	180	250	178	150	250	178	250	250	216	250	216	267	216	216	292	267	250	368	300	292	350	368	451	350
65	170	170	200	270	200	270	190	170	270	190	290	270	241	290	241	292	241	241	330	292	290	419	360	330	425	419	508	425
80	180	210	210	280	210	280	203	180	280	203	300	280	283	310	283	318	283	283	356	318	310	381	390	356	470	470	578	470
100	190	230	230	330	230	300	229	190	300	229	330	300	305	350	305	356	305	305	432	356	350	457	450	432	550	546	673	550
125	200	255	255	360	255	325	254	200	325	254	360	325	381	400	381	400	381	381	508	400	400	—	525	508	650	—	—	650
150	210	280	280	400	280	350	267	210	350	267	400	350	403	450	403	444	403	403	559	444	450	610	600	559	750	705	914	750
200	230	330	330	460	330	400	292	230	400	292	480	400	419	550	419	533	419	419	660	533	550	737	737	660	832	832	1022	832
250	250	450	—	530	—	450	330	250	450	330	550	450	457	650	457	622	457	457	787	622	650	838	838	787	991	991	1270	991
300	270	500	—	630	—	500	356	270	500	356	630	500	502	750	502	711	502	502	838	711	750	965	965	838	1130	1130	1422	1130
350	290	550	—	700	—	550	381	290	550	381	700	550	762	850	762	838	762	572	889	838	850	1029	1029	889	1257	1257	—	1257
400	310	600	—	750	—	600	406	310	600	406	780	600	838	950	838	864	838	610	991	864	950	1130	1130	991	1384	1384	—	—
450	—	—	—	—	—	650	432	330	650	432	—	650	914	—	914	978	914	660	1092	978	—	1219	—	1092	1537	1537	—	—
500	350	700	—	880	—	700	457	350	700	457	930	700	991	1150	991	1016	991	711	1194	1016	1150	1321	—	1194	1664	1664	—	—
600	390	800	—	1000	—	800	508	—	800	508	—	800	1143	1350	1143	1346	1143	787	1397	1346	1350	1549	—	1397	1943	1943	—	—
700	—	—	—	—	—	900	610	—	900	610	—	900	1346	1550	—	1499	1346	—	1549	1499	—	—	—	1549	—	—	—	—
800	470	1000	—	1250	—	1000	660	—	1000	660	—	1000	—	1750	—	1778	—	—	—	—	1750	—	—	—	—	—	—	—
900	—	—	—	—	—	1100	711	—	1100	711	—	1100	1727	—	—	2083	1727	—	—	—	—	—	—	—	—	—	—	—
1000	550	1200	—	1500	—	1200	813	—	1200	813	—	1200	1981	2150	—	—	1981	—	—	—	2150	—	—	—	—	—	—	—
1200	700	1400	—	—	—	1400	—	—	—		—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
1400	900	1600	—	—	—	1900	—	—	—		—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
1600	1000	1800	—	—	—	2200	—	—	—		—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
2000	1500	2200	—	—	—	2900	—	—	—		—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
* Ряды при новом проектировании не применять. Для задвижек с обрезиненным клином. Примечания: 1 Ряды 1, 3 для PN 0,6-1,0-1,6 МПа; ряд 1 для PN 2,0 МПа; ряд 2 для PN 2,5 МПа соответствуют стандарту DIN 3202. 2 Остальные ряды (за исключением рядов, отмеченных знаком *) соответствуют стандарту ASME/ANSI B16.10.

Строительные длины фланцевых задвижек на РN 2,0; 5,0; 6,3; 10,0 МПа (20, 50, 63, 100 кгс/см) и выше должны соответствовать указанным на рисунках 2, 3, 4 и в таблице 1.

Рисунок 2. Фланец с гладкой уплотнительной поверхностью; Фланец с соединительным выступом

Фланец с гладкой уплотнительной поверхностью

РN 2,0 МПа (20 кгс/см)
Серый чугун

Фланец с соединительным выступом



	PN 5,0 МПа (50 кгс/см) Серый чугун	PN 6,3; 10,0 МПа (63 и 100 кгс/см) и выше Сталь
	PN 2,0 и 5,0 МПа (20 и 50 кгс/см) Ковкий чугун и сталь

Рисунок 2

Рисунок 3. Фланец с выступом; Фланец с впадиной; Фланец с паром


PN 2,0 и 5,0 МПа (20 и 50 кгс/см)	PN 6,3; 10,0 МПа (63, 100 кгс/см) и выше

Фланец с выступом

Фланец с впадиной

Фланец с шипом

Фланец с паром

Рисунок 3

Рисунок 4. Фланец под овальную кольцевую прокладку

Фланец под овальную кольцевую прокладку

Рисунок 4

В миллиметрах


DN

ГОСТ 3706-93

Группа Г18

МКС 23.060.30
ОКП 37 0000

Дата введения 1995-01-01

2 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол N 4 от 21 октября 1993 г. )

За принятие проголосовали:


Наименование государства	Наименование национального органа по стандартизации
Республика Беларусь	Белстандарт
Республика Кыргызстан	Кыргызстандарт
Республика Молдова	Молдовастандарт
Российская Федерация	Госстандарт России
Республика Таджикистан	Таджикстандарт
Туркменистан	Туркменглавгосинспекция
Украина	Госстандарт Украины

4 ВЗАМЕН ГОСТ 3706-83

5 ПЕРЕИЗДАНИЕ

Рисунок 1. Строительные длины L фланцевых задвижек на PN 0,6; 1,0; 1,6; 2,5 и 4,0 МПа (6; 10; 16; 25 и 40 кгс/кв. см

Рисунок 1

Таблица 1

В миллиметрах


DN	Строительная длина при номинальном давлении PN, МПа (кгс/см)
	до 0,4 (до 4)	0,63 (6,3)	1 (10)	1,6 (16)		0,6-1,0-1,6 (6-10-16)			2,0 (20)		2,5 (25)			4,0 (40)		5,0 (50)			6,3-10,0 (63-100)			16 (160)			25 (250)		40 (400)
	*	*	*	ряд 1*	ряд 2*	ряд 1	ряд 2	ряд 3**	ряд 1	ряд 2	ряд 1*	ряд 2	ряд 3	ряд 1*	ряд 2	ряд 1	ряд 2	ряд 3	ряд 1	ряд 2	ряд 3*	ряд 1	ряд 2*	ряд 3	ряд 1	ряд 2	ряд 1	ряд 2
10	—	—	—	—	—	—	102	—	—	102	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
15	—	—	—	—	—	—	108	—	—	108	—	—	140	—	140	152	140	140	165	152	—	216	—	—	—	—	—	—
20	—	—	—	—	—	—	117	—	—	117	—	—	152	—	152	178	152	152	190	178	—	229	—	—	—	—	—	—
25	—	—	—	—	—	120	127	125	120	127	—	120	165	—	165	216	165	165	216	216	—	254	—	—	—	—	—	—
32	—	—	—	—	—	140	140	130	140	140	—	130	178	—	178	229	178	178	229	229	—	280	—	—	—	—	—	—
40	140	140	170	240	170	240	165	140	240	165	240	240	190	240	190	241	190	190	241	241	240	305	270	241	—	—	—	310
50	150	180	180	250	180	250	178	150	250	178	250	250	216	250	216	267	216	216	292	267	250	368	300	292	350	368	451	350
65	170	170	200	270	200	270	190	170	270	190	290	270	241	290	241	292	241	241	330	292	290	419	360	330	425	419	508	425
80	180	210	210	280	210	280	203	180	280	203	300	280	283	310	283	318	283	283	356	318	310	381	390	356	470	470	578	470
100	190	230	230	330	230	300	229	190	300	229	330	300	305	350	305	356	305	305	432	356	350	457	450	432	550	546	673	550
125	200	255	255	360	255	325	254	200	325	254	360	325	381	400	381	400	381	381	508	400	400	—	525	508	650	—	—	650
150	210	280	280	400	280	350	267	210	350	267	400	350	403	450	403	444	403	403	559	444	450	610	600	559	750	705	914	750
200	230	330	330	460	330	400	292	230	400	292	480	400	419	550	419	533	419	419	660	533	550	737	737	660	832	832	1022	832
250	250	450	—	530	—	450	330	250	450	330	550	450	457	650	457	622	457	457	787	622	650	838	838	787	991	991	1270	991
300	270	500	—	630	—	500	356	270	500	356	630	500	502	750	502	711	502	502	838	711	750	965	965	838	1130	1130	1422	1130
350	290	550	—	700	—	550	381	290	550	381	700	550	762	850	762	838	762	572	889	838	850	1029	1029	889	1257	1257	—	1257
400	310	600	—	750	—	600	406	310	600	406	780	600	838	950	838	864	838	610	991	864	950	1130	1130	991	1384	1384	—	—
450	—	—	—	—	—	650	432	330	650	432	—	650	914	—	914	978	914	660	1092	978	—	1219	—	1092	1537	1537	—	—
500	350	700	—	880	—	700	457	350	700	457	930	700	991	1150	991	1016	991	711	1194	1016	1150	1321	—	1194	1664	1664	—	—
600	390	800	—	1000	—	800	508	—	800	508	—	800	1143	1350	1143	1346	1143	787	1397	1346	1350	1549	—	1397	1943	1943	—	—
700	—	—	—	—	—	900	610	—	900	610	—	900	1346	1550	—	1499	1346	—	1549	1499	—	—	—	1549	—	—	—	—
800	470	1000	—	1250	—	1000	660	—	1000	660	—	1000	—	1750	—	1778	—	—	—	—	1750	—	—	—	—	—	—	—
900	—	—	—	—	—	1100	711	—	1100	711	—	1100	1727	—	—	2083	1727	—	—	—	—	—	—	—	—	—	—	—
1000	550	1200	—	1500	—	1200	813	—	1200	813	—	1200	1981	2150	—	—	1981	—	—	—	2150	—	—	—	—	—	—	—
1200	700	1400	—	—	—	1400	—	—	—		—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
1400	900	1600	—	—	—	1900	—	—	—		—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
1600	1000	1800	—	—	—	2200	—	—	—		—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
2000	1500	2200	—	—	—	2900	—	—	—		—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
* Ряды при новом проектировании не применять. Для задвижек с обрезиненным клином. Примечания: 1 Ряды 1, 3 для PN 0,6-1,0-1,6 МПа; ряд 1 для PN 2,0 МПа; ряд 2 для PN 2,5 МПа соответствуют стандарту DIN 3202. 2 Остальные ряды (за исключением рядов, отмеченных знаком *) соответствуют стандарту ASME/ANSI B16.10.

Рисунок 2. Фланец с гладкой уплотнительной поверхностью; Фланец с соединительным выступом

Фланец с гладкой уплотнительной поверхностью

РN 2,0 МПа (20 кгс/см)
Серый чугун

Фланец с соединительным выступом



	PN 5,0 МПа (50 кгс/см) Серый чугун	PN 6,3; 10,0 МПа (63 и 100 кгс/см) и выше Сталь
	PN 2,0 и 5,0 МПа (20 и 50 кгс/см) Ковкий чугун и сталь

Рисунок 2

Рисунок 3. Фланец с выступом; Фланец с впадиной; Фланец с паром


PN 2,0 и 5,0 МПа (20 и 50 кгс/см)	PN 6,3; 10,0 МПа (63, 100 кгс/см) и выше

Фланец с выступом

Фланец с впадиной

Фланец с шипом

Фланец с паром

Рисунок 3

Рисунок 4. Фланец под овальную кольцевую прокладку

Фланец под овальную кольцевую прокладку

Рисунок 4

В миллиметрах


DN

ГОСТ 3706-93 Задвижки. Строительные длины, ГОСТ от 21 октября 1993 года №3706-93

ГОСТ 3706-93

Группа Г18

МКС 23. 060.30
ОКП 37 0000

Дата введения 1995-01-01


Наименование государства	Наименование национального органа по стандартизации
Республика Беларусь	Белстандарт
Республика Кыргызстан	Кыргызстандарт
Республика Молдова	Молдовастандарт
Российская Федерация	Госстандарт России
Республика Таджикистан	Таджикстандарт
Туркменистан	Туркменглавгосинспекция
Украина	Госстандарт Украины

4 ВЗАМЕН ГОСТ 3706-83

5 ПЕРЕИЗДАНИЕ

Рисунок 1. Строительные длины L фланцевых задвижек на PN 0,6; 1,0; 1,6; 2,5 и 4,0 МПа (6; 10; 16; 25 и 40 кгс/кв. см

Рисунок 1

Таблица 1

В миллиметрах


DN	Строительная длина при номинальном давлении PN, МПа (кгс/см)
	до 0,4 (до 4)	0,63 (6,3)	1 (10)	1,6 (16)		0,6-1,0-1,6 (6-10-16)			2,0 (20)		2,5 (25)			4,0 (40)		5,0 (50)			6,3-10,0 (63-100)			16 (160)			25 (250)		40 (400)
	*	*	*	ряд 1*	ряд 2*	ряд 1	ряд 2	ряд 3**	ряд 1	ряд 2	ряд 1*	ряд 2	ряд 3	ряд 1*	ряд 2	ряд 1	ряд 2	ряд 3	ряд 1	ряд 2	ряд 3*	ряд 1	ряд 2*	ряд 3	ряд 1	ряд 2	ряд 1	ряд 2
10	—	—	—	—	—	—	102	—	—	102	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
15	—	—	—	—	—	—	108	—	—	108	—	—	140	—	140	152	140	140	165	152	—	216	—	—	—	—	—	—
20	—	—	—	—	—	—	117	—	—	117	—	—	152	—	152	178	152	152	190	178	—	229	—	—	—	—	—	—
25	—	—	—	—	—	120	127	125	120	127	—	120	165	—	165	216	165	165	216	216	—	254	—	—	—	—	—	—
32	—	—	—	—	—	140	140	130	140	140	—	130	178	—	178	229	178	178	229	229	—	280	—	—	—	—	—	—
40	140	140	170	240	170	240	165	140	240	165	240	240	190	240	190	241	190	190	241	241	240	305	270	241	—	—	—	310
50	150	180	180	250	180	250	178	150	250	178	250	250	216	250	216	267	216	216	292	267	250	368	300	292	350	368	451	350
65	170	170	200	270	200	270	190	170	270	190	290	270	241	290	241	292	241	241	330	292	290	419	360	330	425	419	508	425
80	180	210	210	280	210	280	203	180	280	203	300	280	283	310	283	318	283	283	356	318	310	381	390	356	470	470	578	470
100	190	230	230	330	230	300	229	190	300	229	330	300	305	350	305	356	305	305	432	356	350	457	450	432	550	546	673	550
125	200	255	255	360	255	325	254	200	325	254	360	325	381	400	381	400	381	381	508	400	400	—	525	508	650	—	—	650
150	210	280	280	400	280	350	267	210	350	267	400	350	403	450	403	444	403	403	559	444	450	610	600	559	750	705	914	750
200	230	330	330	460	330	400	292	230	400	292	480	400	419	550	419	533	419	419	660	533	550	737	737	660	832	832	1022	832
250	250	450	—	530	—	450	330	250	450	330	550	450	457	650	457	622	457	457	787	622	650	838	838	787	991	991	1270	991
300	270	500	—	630	—	500	356	270	500	356	630	500	502	750	502	711	502	502	838	711	750	965	965	838	1130	1130	1422	1130
350	290	550	—	700	—	550	381	290	550	381	700	550	762	850	762	838	762	572	889	838	850	1029	1029	889	1257	1257	—	1257
400	310	600	—	750	—	600	406	310	600	406	780	600	838	950	838	864	838	610	991	864	950	1130	1130	991	1384	1384	—	—
450	—	—	—	—	—	650	432	330	650	432	—	650	914	—	914	978	914	660	1092	978	—	1219	—	1092	1537	1537	—	—
500	350	700	—	880	—	700	457	350	700	457	930	700	991	1150	991	1016	991

ГОСТ 3706-93 Задвижки. Строительные длины armtorg.ru

ГОСТ 3706-93 Задвижки. Строительные длины

ГОСТ 3706-93 Задвижки. Строительные длины

1. РАЗРАБОТАН Госстандартом России
ВНЕСЕН Техническим секретариатом Межгосударственного Совета по стандартизации, метрологии и сертификации
2. ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации 21 октября 1993 г.
3. Стандарт соответствует стандарту ИСО 5752-82 в части разме¬ров строительных длин фланцевых задвижек и задвижек изоморфической серии
4. ВВЕДЕН ВЗАМЕН ГОСТ 3706-83

УДК 621.646.5:006.354. МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЗАДВИЖКИ

Строительные длинные

Дата введения 01.01.95

1. Настоящий стандарт распространяется на задвижки фланцевые и под приварку из чугуна и стали и устанавливает размеры строительных длин.
Стандарт не распространяется на задвижки специального назначения.
Требования настоящего стандарта являются обязательными.

2. Строительные длины L фланцевых задвижек на PN 0,6; 1,0; 1,6; 2,5 и 4,0 МПа(6; 10; 16; 25; 40 кгс/см?) должны соответствовать указанным на черт.1 в табл.1.

Черт. 1

Строительные длины L фланцевых задвижек на PN 2,0; 5,0; 6,3; 10,0 МПа (20, 50, 63, 100 кгс/см?) и выше должны соответствовать указанным на черт. 2, 3, 4 в табл. 1.

2. Строительные длины L задвижек изоморфической серии должны соответствовать указанным на черт. 1 и в табл. 2.
Примечания:

1. «Изоморфические» задвижки — это задвижки специального профиля, имеющие для каждого номинального размера минимальную толщину стенки, отвечающую требованиям литейной промышленности или требованиям производства (в противоположность «изобарическим» задвижкам, имеющим одинаковое максимальное рабочее давление при температуре 20 ?С, строительные длины которых указаны в табл. 1).

2. Размеры, указанные в табл. 2, применимы только для чугунных задвижек.

Фланец под овальную кольцевую прокладку

DN	Дополнительная длина для фланцевых задвижек под овальную кольцевую прокладку (Х)
DN	PN 20	PN 50	PN 63, 100
15	11	-2
20	13	13	0
25	13	13	0
32	13	13	0
40	13	13	0
50	13	16	3
65	13	16	3
80	13	16	3
100	13	16	3
125	13	16	3
150	13	16	3
200	13	16	3
250	13	16	3
300	13	16	3
350	13	16	3
400	13	16	3
450	13	16	3
500	13	19	3
600	13	22	6
700	13	25	10
800	—	29	16
900	—	29	16
1000	—	29	16

•Ряды при новом проектировании не применять. **
•Для задвижек с обрезиненным клином.

Примечания:

1. Ряды I, 3** для PN 0,6-1,0-1,6 МПа; ряд 1 для PN 2,0 МПа; ряд 2 для РN 2,5 МПа соответствуют стандарту DIN 3202.
2. Остальные ряды (за исключением рядов, отмеченных знаком *) соответствуют стандарту ASМE/ANSI В16.10. (Распространение стандартов АSME/ANSI В16.10 и DIN 3202 осуществляет ВИФС).

4. Строительные длины L задвижек под приварку должны соответствовать указанным на черт. 5 и в табл. 3

DN
	До 0,4 (до 4)	0,63 (6,3)	1 (10)	1,6 (16)		0,6-1,0-1,6 (6-10-16)			2,0 (20)		2,5 (25)			4,0 (40)
	*	*	*	Ряд1*	Ряд2*	Ряд1	Ряд2	ряд3**	Ряд1	Ряд2	Ряд1*	Ряд2	Ряд3	Ряд1	Ряд2
10	—	—	—	—	—	—	102	—	—	102	—	—	—	—	—
15	—	—	—	—	—	—	108	—	—	108	—	—	140	—	140
20	—	—	—	—	—	—	117	—	—	117	—	—	152	—	152
25	—	—	—	—	—	120	127	125	120	127	—	120	165	—	165
32	—	—	—	—	—	140	140	130	140	140	—	130	178	—	178
40	140	140	170	240	170	240	165	140	240	165	240	240	190	240	190
50	150	180	180	250	180	250	178	150	250	178	250	250	216	250	216
65	170	170	200	270	200	270	190	170	270	190	290	270	241	290	241
80	180	210	210	280

ГОСТ 3706-93 — Задвижки. Строительные длины

ГОСТ 3706-93
Группа Г18

МКС 23.060.30
ОКП 37 0000

Дата введения 1995-01-01

1 РАЗРАБОТАН Госстандартом России

ВНЕСЕН Техническим секретариатом Межгосударственного совета по стандартизации, метрологии и сертификации

2 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол N 4 от 21 октября 1993 г.)

За принятие проголосовали:

Наименование государства	Наименование национального органа по стандартизации
Республика Беларусь	Белстандарт
Республика Кыргызстан	Кыргызстандарт
Республика Молдова	Молдовастандарт
Российская Федерация	Госстандарт России
Республика Таджикистан	Таджикстандарт
Туркменистан	Туркменглавгосинспекция
Украина	Госстандарт Украины

4 ВЗАМЕН ГОСТ 3706-83

5 ПЕРЕИЗДАНИЕ

1 Настоящий стандарт распространяется на задвижки фланцевые и под приварку из чугуна и стали и устанавливает размеры строительных длин.

Стандарт не распространяется на задвижки специального назначения.

Требования настоящего стандарта являются обязательными.

Рисунок 1. Строительные длины L фланцевых задвижек на PN 0,6; 1,0; 1,6; 2,5 и 4,0 МПа (6; 10; 16; 25 и 40 кгс/кв. см

Рисунок 1

Таблица 1

В миллиметрах

DN	Строительная длина при номинальном давлении PN, МПа (кгс/см)
	до 0,4 (до 4)	0,63 (6,3)	1 (10)	1,6 (16)		0,6-1,0-1,6 (6-10-16)			2,0 (20)		2,5 (25)			4,0 (40)		5,0 (50)			6,3-10,0 (63-100)			16 (160)			25 (250)		40 (400)
	*	*	*	ряд 1*	ряд 2*	ряд 1	ряд 2	ряд 3**	ряд 1	ряд 2	ряд 1*	ряд 2	ряд 3	ряд 1*	ряд 2	ряд 1	ряд 2	ряд 3	ряд 1	ряд 2	ряд 3*	ряд 1	ряд 2*	ряд 3	ряд 1	ряд 2	ряд 1	ряд 2
10	—	—	—	—	—	—	102	—	—	102	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
15	—	—	—	—	—	—	108	—	—	108	—	—	140	—	140	152	140	140	165	152	—	216	—	—	—	—	—	—
20	—	—	—	—	—	—	117	—	—	117	—	—	152	—	152	178	152	152	190	178	—	229	—	—	—	—	—	—
25	—	—	—	—	—	120	127	125	120	127	—	120	165	—	165	216	165	165	216	216	—	254	—	—	—	—	—	—
32	—	—	—	—	—	140	140	130	140	140	—	130	178	—	178	229	178	178	229	229	—	280	—	—	—	—	—	—
40	140	140	170	240	170	240	165	140	240	165	240	240	190	240	190	241	190	190	241	241	240	305	270	241	—	—	—	310
50	150	180	180	250	180	250	178	150	250	178	250	250	216	250	216	267	216	216	292	267	250	368	300	292	350	368	451	350
65	170	170	200	270	200	270	190	170	270	190	290	270	241	290	241	292	241	241	330	292	290	419	360	330	425	419	508	425
80	180	210	210	280	210	280	203	180	280	203	300	280	283	310	283	318	283	283	356	318	310	381	390	356	470	470	578	470
100	190	230	230	330	230	300	229	190	300	229	330	300	305	350	305	356	305	305	432	356	350	457	450	432	550	546	673	550
125	200	255	255	360	255	325	254	200	325	254	360	325	381	400	381	400	381	381	508	400	400	—	525	508	650	—	—	650
150	210	280	280	400	280	350	267	210	350	267	400	350	403	450	403	444	403	403	559	444	450	610	600	559	750	705	914	750
200	230	330	330	460	330	400	292	230	400	292	480	400	419	550	419	533	419	419	660	533	550	737	737	660	832	832	1022	832
250	250	450	—	530	—	450	330	250	450	330	550	450	457	650	457	622	457	457	787	622	650	838	838	787	991	991	1270	991
300	270	500	—	630	—	500	356	270	500	356	630	500	502	750	502	711	502	502	838	711	750	965	965	838	1130	1130	1422	1130
350	290	550	—	700	—	550	381	290	550	381	700	550	762	850	762	838	762	572	889	838	850	1029	1029	889	1257	1257	—	1257
400	310	600	—	750	—	600	406	310	600	406	780	600	838	950	838	864	838	610	991	864	950	1130	1130	991	1384	1384	—	—
450	—	—	—	—	—	650	432	330	650	432	—	650	914	—	914	978	914	660	1092	978	—	1219	—	1092	1537	1537	—	—
500	350	700	—	880	—	700	457	350	700	457	930	700	991	1150	991	1016	991	711	1194	1016	1150	1321	—	1194	1664	1664	—	—
600	390	800	—	1000	—	800	508	—	800	508	—	800	1143	1350	1143	1346	1143	787	1397	1346	1350	1549	—	1397	1943	1943	—	—
700	—	—	—	—	—	900	610	—	900	610	—	900	1346	1550	—	1499	1346	—	1549	1499	—	—	—	1549	—	—	—	—
800	470	1000	—	1250	—	1000	660	—	1000	660	—	1000	—	1750	—	1778	—	—	—	—	1750	—	—	—	—	—	—	—
900	—	—	—	—	—	1100	711	—	1100	711	—	1100	1727	—	—	2083	1727	—	—	—	—	—	—	—	—	—	—	—
1000	550	1200	—	1500	—	1200	813	—	1200	813	—	1200	1981	2150	—	—	1981	—	—	—	2150	—	—	—	—	—	—	—
1200	700	1400	—	—	—	1400	—	—	—		—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
1400	900	1600	—	—	—	1900	—	—	—		—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
1600	1000	1800	—	—	—	2200	—	—	—		—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
2000	1500	2200	—	—	—	2900	—	—	—		—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
* Ряды при новом проектировании не применять. Для задвижек с обрезиненным клином. Примечания: 1 Ряды 1, 3 для PN 0,6-1,0-1,6 МПа; ряд 1 для PN 2,0 МПа; ряд 2 для PN 2,5 МПа соответствуют стандарту DIN 3202. 2 Остальные ряды (за исключением рядов, отмеченных знаком *) соответствуют стандарту ASME/ANSI B16.10.

Рисунок 2. Фланец с гладкой уплотнительной поверхностью; Фланец с соединительным выступом

Фланец с гладкой уплотнительной поверхностью

РN 2,0 МПа (20 кгс/см)
Серый чугун

Фланец с соединительным выступом


	PN 5,0 МПа (50 кгс/см) Серый чугун	PN 6,3; 10,0 МПа (63 и 100 кгс/см) и выше Сталь
	PN 2,0 и 5,0 МПа (20 и 50 кгс/см) Ковкий чугун и сталь

Рисунок 2

Рисунок 3. Фланец с выступом; Фланец с впадиной; Фланец с паром

PN 2,0 и 5,0 МПа (20 и 50 кгс/см)

PN 6,3; 10,0 МПа (63, 100 кгс/см) и выше

Фланец с выступом

Фланец с впадиной

Фланец с шипом

Фланец с паром

Рисунок 3

Рисунок 4. Фланец под овальную кольцевую прокладку

Фланец под овальную кольцевую прокладку

Рисунок 4

В миллиметрах

DN	Дополнительная длина для фланцевых задвижек под овальную кольцевую прокладку
	PN 20	PN 50	PN 63, 100
15	11	11	-2
20	13	13	0
25	13	13	0
32	13	13	0
40	13	13	0
50	13	16	3
65	13	16	3
80	13	16	3
100	13	16	3
125	13	16	3
150	13	16	3
200	13	16	3
250	13	16	3
300	13	16	3
350	13	16	3
400	13	16	3
450	13	16	3
500	13	19	6
600	13	22	10
700	13	25	13
800	—	29	16
900	—	29	16
1000	—	29	16

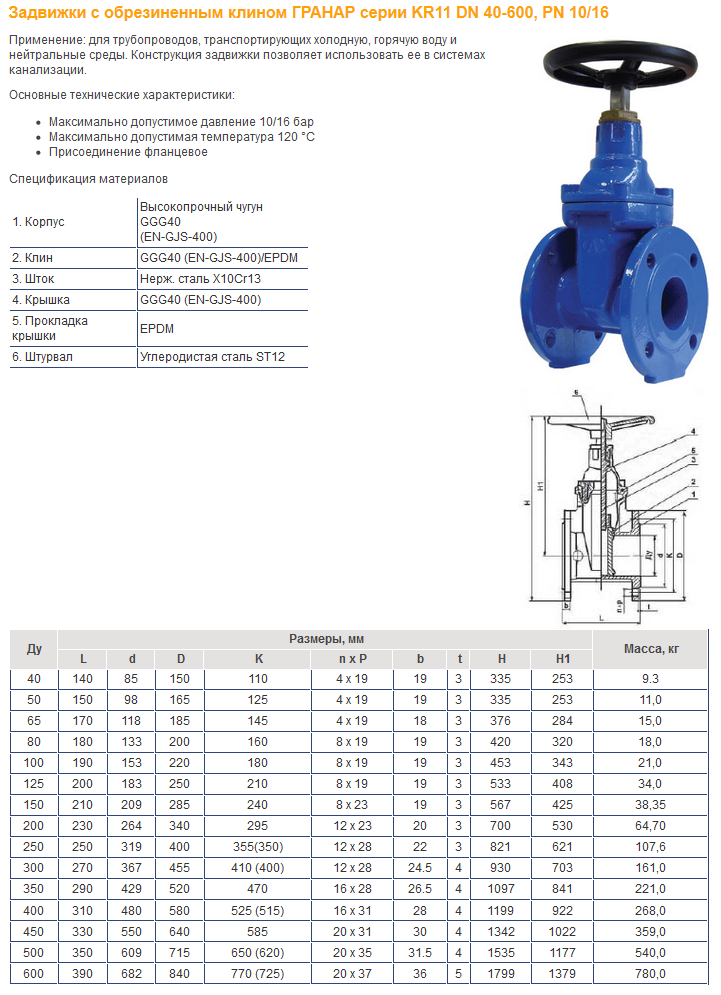

3 Строительные длины задвижек изоморфической серии должны соответствовать указанным на рисунке 1 и в таблице 2.

Таблица 2

В миллиметрах

DN	Строительная длина , мм	Максимально допустимое давление при 20 °С, МПа (кгс/см)
40	140	1,0 (10)
50	150
65	170
80	180
100	190
125	200
150	210
200	230	0,6 (6)
250	250
	270
350	290	0,4 (4)
400	310
450	330
	350
600	390	0,25 (2,5)
700	430
800	470	0,16 (1,6)
900	510	0,1 (1)
1000	550

Примечания:

1. «Изоморфические» задвижки — это задвижки специального профиля, имеющие для каждого номинального размера минимальную толщину стенки, отвечающую требованиям литейной промышленности или требованиям производства (в противоположность «изобарическим» задвижкам, имеющим одинаковое максимальное рабочее давление при температуре 20 °С, строительные длины которых указаны в таблице 1).

2. Размеры, указанные в таблице 2, применимы только для чугунных задвижек.

4. Строительные длины задвижек под приварку должны соответствовать указанным на рисунке 5 и в таблице 3.

Рисунок 5. Строительные длины L задвижек под приварку

Рисунок 5

Таблица 3

В миллиметрах

DN	Строительная длина при номинальном давлении PN, МПа (кгс/см)
	до 2,5 (до 25)		4,0-5,0 (40-50)		6,3-10,0 (63-100)		16 (160)			25 (250)			40 (400)
	ряд 1	ряд 2	ряд 1	ряд 2	ряд 1	ряд 2	ряд 1	ряд 2*	ряд 3	ряд 1	ряд 2*	ряд 3	ряд 1	ряд 2*	ряд 3
10	—	102	—	—	—	—	—	—	—	—	—	—	—	—	—
15	—	108	—	140	165	—	216	—	—	216	—	—	263	—	—
20	—	117	—	152	190	—	229	—	—	229	—	—	273	—	—
25	—	127	—	165	216	—	254	—	—	254	—	—	308	—	—
32	—	140	—	178	229	—	280	—	—	280	—	—	349	—	—
40	—	165	—	190	241	—	305	—	—	305	—	—	384	—	—
50	250	216	250	216	292	250	368	300	216	368	350	216	451	350	279
65	270	241	290	241	330	290	419	360	254	419	425	254	508	425	330
80	280	283	310	283	356	310	381	390	305	470	470	305	578	470	368
100	300	305	350	305	432	350	457	450	356	546	550	406	673	550	457
125	325	381	400	381	508	400	—	525	—	—	650	—	—	650	—
150	350	403	450	403	559	450	610	600	508	705	750	559	914	750	610
200	400	419	550	419	660	550	737	750	660	832	950	711	1022	950	762
250	450	457	650	457	787	650	838	900	787	991	1150	864	1270	1150	914
300	500	502	750	502	838	750	965	1050	914	1130	1350	991	1422	1350	1041
350	550	572	850	762	889	850	1029	1200	991	1257	1500	1067	—	—	1118
400	600	610	950	838	991	950	1130	1350	1092	1384	1750	1194	—	—	1245
450	—	660	—	914	1092	—	1219	—	1181	1537	—	1346	—	—	1397
500	700	711	1050	991	1194	1150	1321	—	1283	1664	—	1473	—	—	1525
600	800	813	1350	1143	1397	1350	1549	—	1511	1943	—	1626	—	—	1829
700	—	914	—	1346	1549	—	—	—	—	—	—	—	—	—	—
800	1000	965	—	—	—	—	—	—	—	—	—	—	—	—	—
900	—	1026	—	1727	—	—	—	—	—	—	—	—	—	—	—
1000	1200	1067	—	1981	—	—	—	—	—	—	—	—	—	—	—
* Ряды при новом проектировании не применять. Примечание — Ряд 2 для PN до 2,5 МПа; 4,0-5,0 МПа; ряд 1 для PN 6,3-10,0 МПа; ряды 1, 3 для PN 16,0-25,0-40,0 МПа соответствуют стандарту ASME/ANSI B16.10.

5 Предельные отклонения размеров строительных длин должны соответствовать указанным в таблице 4.

Таблица 4

В миллиметрах

Строительная длина				Предельные отклонения
				для фланцевых задвижек	для задвижек под приварку
До 250				±2	±4
Cв.	250	до	500	±3	±5
«	500	«	800	±4	±6
«	800	«	1000	±5	±8
«	1000	«	1600	±6	±10
«	1600	«	2250	±8	±12
«	2250			±10	±14

ГОСТ 3706-93 Задвижки. Строительные длины

Информация Скан-копия Текст документа Отзывы (0)

Страница 1 из 10

Страница 2 из 10

Страница 3 из 10

Страница 4 из 10

Страница 5 из 10

Страница 6 из 10

Страница 7 из 10

Страница 8 из 10

Страница 9 из 10

Страница 10 из 10

ГОСТ 3706-93

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЗАДВИЖКИ

СТРОИТЕЛЬНЫЕ ДЛИНЫ

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ
ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ

Минск

Предисловие

1 РАЗРАБОТАН Госстандартом России

ВНЕСЕН Техническим секретариатом Межгосударственного Совета по стандартизации, метрологии и сертификации

2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации 21 октября 1993 г.

За принятие проголосовали:

Наименование государства	Наименование национального органа по стандартизации
Республика Беларусь	Белстандарт
Республика Кыргызстан	Кыргызстандарт
Республика Молдова	Молдовастандарт
Российская Федерация	Госстандарт России
Республика Таджикистан	Таджикстандарт
Туркменистан	Туркменглавгосинспекция
Украина	Госстандарт Украины

3 Стандарт соответствует стандарту ИСО 5752-82 в части размеров строительных длин фланцевых задвижек и задвижек изоморфической серии

4 ВВЕДЕН ВЗАМЕН ГОСТ 3706-83

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЗАДВИЖКИ

Строительные длины

Gate valves.
End-to-end length

ГОСТ
3706-93

Дата введения 01.01.95

1. Настоящий стандарт распространяется на задвижки фланцевые и под приварку из чугуна и стали и устанавливает размеры строительных длин.

Стандарт не распространяется на задвижки специального назначения.

Требования настоящего стандарта являются обязательными.

2. Строительные длины L фланцевых задвижек на PN 0,6; 1,0; 1,6; 2,5 и 4,0 МПа (6; 10; 16; 25 и 40 кгс/см²) должны соответствовать указанным на черт. 1 и в табл. 1.

Черт. 1

Строительные длины L фланцевых задвижек на PN 2,0, 5,0; 6,3; 10,0 МПа (20, 50, 63, 100 кгс/см²) и выше должны соответствовать указанным на черт. 2, 3, 4 и в табл. 1.

3 Строительные длины L задвижек изоморфической серии должны соответствовать указанным на черт. 1 и в табл. 2.

Примечания

1. Изоморфические задвижки — это задвижки специального профиля, имеющие для каждого номинального размера минимальную толщину стенки, отвечающую требованиям литейной промышленности или требованиям производства (в противоположность «изобарическим» задвижкам, имеющим одинаковое максимальное рабочее давление при температуре 20 °С, строительные длины которых указаны в табл. 1).

2. Размеры, указанные в табл. 2, применимы только для чугунных задвижек.

Фланец с гладкой уплотнительной поверхностью

Фланец с соединительным выступом

PN 5,0 МПа (50 кг/см²)

Серый чугун

PN 2,0 и 5,0 МПа (20 и 50 кгс/см²)

Ковкий чугун и сталь

PN 6,3; 10,0 МПа (63 и 100 кгс/см²) и выше

Сталь

Черт. 2

PN 2,0 и 5,0 МПа (20 и 50 кгс/см²) PN 6,3; 10,0 МПа (63, 100 кгс/см²) и выше

Черт. 3

Фланец под овальную кольцевую прокладку

мм

DN_ном	Дополнительная длина для фланцевых задвижек под овальную кольцевую прокладку (X)
DN_ном	PN 20	PN 50	PN 63, 100
15	11	11	-2
20	13	13	0
25	13	13	0
32	13	13	0
40	13	13	0
50	13	16	3
65	13	16	3
80	13	16	3
100	13	16	3
125	13	16	3
150	13	16	3
200	13	16	3
250	13	16	3
300	13	16	3
350	13	16	3
400	13	16	3
450	13	16	3
500	13	19	6
600	13	22	10
700	13	25	13
800	—	29	16
900	—	29	16
1000	—	29	16

Черт. 4

Введение

Задвижки — одни из наиболее распространенных клапанов, используемых в настоящее время. К другим распространенным типам относятся клапаны типа plug , Butterfly , шаровые и шаровые .

Задвижка, поперечное сечение

Задвижки используются для запуска и остановки потока, но плохо подходят для регулирования (дросселирования) потока. Поток через задвижку не пропорционален степени открытия задвижки, что является основной причиной того, что задвижки плохо подходят для дросселирования.Если клапан дросселирован , поток через клапан имеет очень турбулентную и высокую скорость, это приводит к износу седла и диска .

Задвижки почти не оказывают сопротивления потоку в открытом положении; следовательно, перепад давления на клапане очень низкий, когда клапан открыт.

Как и большинство клапанов, задвижка названа в честь используемого диска.

Задвижки — это всегда клапана с линейным перемещением клапана, а не с поворотным механизмом i.е. им требуется более оборота, чтобы перейти из открытого в закрытое положение.

Как и в случае с другими конструкциями клапанов, конструкцию задвижек можно разделить на несколько подкатегорий. Первая категория основана на дискообразной форме , которая имеет клиновидную или параллельную форму. Вторая категория — это либо выдвижных штоков , либо невыдвижных штоков . Другие классификации основаны на типе используемого диска:

Цельный (клин)
Гибкий (клин)
Разъем (клин)
Параллельный (параллельный)

Строительство

Основные компоненты задвижки : крышка , диск , седло , уплотнение ( сальниковое уплотнение , сальник и т. Д.), шток , корпус и привод .

Какие преимущества личного общения?

В эпоху кибер-чатов и текстовых сообщений люди начинают отказываться от реальных человеческих контактов в общении. Электронная почта, мгновенные сообщения, социальные сети, телефонные звонки — все это используется. Хотя есть люди, которые не возражают и предпочитают не видеть собеседника во время разговора, они часто забывают о важности личного общения.Но каковы преимущества личного общения? Вот шесть различных преимуществ.

Лучшее коммуникационное программное обеспечение

Бесплатно до 100 участников
Плавное HD видео / аудио / чат
Совместное использование экрана и интерактивная доска
Интерактивные опросы и опрос
Запись и онлайн-воспроизведение

ЗАПИСАТЬСЯ БЕСПЛАТНО СЕЙЧАС
1.Показывает язык тела
Согласно исследованиям, более 90% человеческого общения состоит из языка тела. Когда вы видите, как человек, с которым вы разговариваете, реагирует, вы можете лучше понять, что он чувствует. Одно из преимуществ личного общения — это прямая обратная связь, транслируемая через язык тела и выражения лица. Другие формы общения никогда не дадут преимущества. Вы также можете услышать тон голоса, который облегчает понимание чувств человека.С другой стороны, вы умеете показывать собственные реакции и эмоции. Например, в качестве менеджера, общаясь лицом к лицу, вы можете показать своим сотрудникам, что вам не все равно, подтолкнув их к повышению эффективности.
фото через wallpapertip
Еще одно преимущество личного общения заключается в том, что оно помогает расширить вашу сеть и улучшить общение в будущем. Это дает чувство дружелюбия, которое, в свою очередь, способствует успеху ваших отношений, будь то личные или деловые отношения.Электронная почта или телефон не дадут вам возможности создать дух товарищества. Личное общение — отличная форма убеждения, участия и лидерства. Даже если у вас нет времени на личную встречу, использование платформ для корпоративных видеоконференций и веб-конференций, таких как ezTalks Meetings, предоставит вам преимущества личного общения, создавая позитивный климат и укрепляя связь между вами и другие люди.
3. Ценит другого человека
Когда вы прилагаете усилия, чтобы на самом деле увидеть другого человека и когда вы показываете ему своими выражениями, что вы слушаете, и вас волнует то, что он говорит, вы покажете другому, что цените его.Вы заставите их почувствовать, что то, что они говорят, важно и услышать, и убедитесь, что они тоже вас слушают. Например, если вы едете на встречу с клиентом, вы показываете ему, что он стоит потраченного времени, усилий и денег. Вы гарантируете, что они услышат ваше сообщение и их полное внимание будет к вам.
4. Повышает эффективность
Эффективность так важна, особенно в деловом мире. Представьте, что вам нужно объяснить весь проект по электронной почте, а затем провести целый день, отвечая на вопросы. Встреча с вашей командой позволит вам раскрыть все детали сразу, извлечь пользу из потока идей, которые могут предложить другие, и повысить общий творческий потенциал и энергию. Также вы сможете решить все проблемы сразу. Кроме того, это одно из ключевых преимуществ проведения вебинара с вашей командой.
5. Защищает конфиденциальность
Есть информация, предназначенная только для одного человека. При личном общении конфиденциальная информация раскрывается доверенному лицу в приватной обстановке.Кроме того, можно легче справляться с деликатными ситуациями, проявляя уважение к вовлеченным сторонам. Когда обсуждаются личные вопросы, личное общение приносит вам пользу, поскольку не ведёт записи того, что обсуждается. Некоторые проблемы не следует записывать.
6. Повышает доверие и авторитет
Этот момент слабо связан с языком тела и тоном голоса. Это правда, что личное общение приносит вам пользу, поскольку вы отправляете бессознательные сообщения другому человеку через язык тела. Кроме того, при личном общении вы можете четко объяснять и честно отвечать на вопросы. Если вы менеджер, ваши сотрудники могут четко видеть, как ваши слова и действия совпадают. Это повысит ваш авторитет и поможет укрепить доверие между вами и другим человеком.
Хотя преимущества личного общения многочисленны, некоторые недостатки все же необходимо устранить. Например, бывает сложно найти время для знакомства с людьми.Электронная почта и текстовые сообщения выполняются быстрее, особенно если другой человек, с которым вы хотите общаться, находится в другой стране. Более того, некоторым людям трудно общаться лицом к лицу. Кроме того, при личном общении может быть сложно передать одно и то же сообщение разным людям. Однако эти несколько недостатков можно преодолеть, установив видеоконференцию через платформу, например ezTalks Meetings.
В конце концов, усилия по общению лицом к лицу определенно того стоят.Преимуществ личного общения намного больше, чем недостатков. Пришло время освободиться от киберобщения и вернуться к эффективному общению лицом к лицу.
COVID-19: немедицинские маски и маски для лица
На этой странице
Носите немедицинскую маску или маску для лица для предотвращения распространения COVID-19
Для предотвращения распространения COVID-19 необходимы решительные меры общественного здравоохранения.
Чтобы защитить себя и других, надевайте немедицинскую маску или маску для лица в следующих случаях:
вы публичны и можете вступать в тесный контакт с другими
вы находитесь в общем помещении с людьми, не являющимися членами вашей семьи
по рекомендации местного органа здравоохранения
Обязательное использование масок или маскировок
Должностные лица общественного здравоохранения дают рекомендации по ношению масок с учетом ряда факторов.Эти факторы включают частоту инфицирования и / или передачи в обществе. В некоторых юрисдикциях использование масок теперь является обязательным во многих закрытых общественных местах и в общественном транспорте. Узнайте в местных органах здравоохранения, какие требования действуют в вашем регионе.
Правильный материал, структура и посадка
Хорошо продуманные и хорошо сидящие маски или маски для лица могут предотвратить распространение инфекционных респираторных капель. Они также могут помочь защитить вас от инфекционных респираторных капель других людей.
Насколько хорошо работает маска или маскировка для лица, зависит от используемых материалов, от способа изготовления маски и, самое главное, от того, насколько хорошо она подходит.
Маску или маску для лица можно сделать своими руками или купить, а следует :
состоять минимум из 3 слоев
2 слоя должны быть из плотно сплетенного материала, такого как хлопок или лен
третий (средний) слой должен быть тканевым фильтрующим, например нетканым полипропиленовым материалом
быть достаточно большим, чтобы полностью и удобно закрывать нос, рот и подбородок без зияния
позволяют легко дышать
надежно крепится к голове с помощью завязок или петель для ушей
быть удобными и не требовать частых регулировок
заменить как можно скорее, если он влажный или грязный
сохраняет форму после стирки и сушки
Фильтры
Фильтры добавляют дополнительный уровень защиты от COVID-19, задерживая мелкие инфекционные частицы.Подумайте о том, чтобы носить маску с фильтром или фильтрующим материалом в качестве одного из ее слоев, например:
нетканый полипропиленовый материал, который встречается как:
ткань для рукоделия
Нетканый материал, из которого делают сумки для покупок многоразового использования
Одноразовый фильтр, вставленный в карман на маске
Узнайте, как сделать маску для лица с помощью фильтра.
Маски многоразового использования с фильтрующим слоем из нетканого материала следует стирать ежедневно, и их можно стирать несколько раз.Одноразовые фильтры следует менять ежедневно или в соответствии с указаниями производителя.
Люди с повышенным риском заражения и более тяжелыми заболеваниями
Если вы подвергаетесь более высокому риску более серьезного заболевания, если вы заразились COVID-19 или подверглись воздействию COVID-19 из-за вашей работы или быта, вам следует надеть немедицинскую маску или маску для лица, которая включает слой фильтрующей ткани. или сменный фильтр.
Рассмотрите возможность ношения медицинской маски, если она у вас есть.
Медицинские маски — это маски для лица, которые содержат медицинские заявления об уменьшении или предотвращении COVID-19 для пользователя.Они относятся к медицинским устройствам класса I.
Дети и маски
Дети младше 2 лет не должны носить маски или маски для лица.
В возрасте от 2 до 5 лет дети могут носить маску под присмотром. Это будет зависеть от их способности переносить это, а также надевать и снимать.
Дети старше 5 лет должны носить их в тех ситуациях или условиях, где это рекомендуется.
Нарушения слуха и чистые маски
Если у вас слабый слух или вы общаетесь с людьми, которые читают по губам, подумайте о том, чтобы надеть прозрачную маску.
Если прозрачная маска недоступна:
Используйте письменное общение, скрытые субтитры или максимально уменьшайте фоновый шум
если пишете, не делитесь письменными предметами
соблюдайте дистанцию не менее 2 метров, если вы должны полагаться на чтение по губам для общения
Только говорящий должен снимать маску при общении
Прозрачные маски также можно использовать в условиях, когда выражение лица является важной частью общения.
Надлежащее использование и хранение
Маски и маски для лица эффективны только при правильном ношении. Открытие носа или рта во время ношения:
устраняет любую защиту, которую он может предложить
позволяет вдыхать и выдыхать потенциально инфекционные респираторные капли
Не вешайте маску или маску за уши и не кладите их под подбородок .
Важно содержать маску или маску в чистоте, когда они не используются, а также во время еды или питья.
Храните его в чистом бумажном или тканевом пакете, пока не наденете снова.
Загрязненные маски или маски для лица следует помещать в надежный водонепроницаемый мешок или контейнер до тех пор, пока их можно будет стирать в белье.
Соображения безопасности
При ношении немедицинской маски или маски:
не используйте немедицинские маски или маски для лица, которые невозможно быстро и безопасно снять при необходимости
не делитесь с другими немедицинскими масками или масками для лица
Не используйте немедицинские маски или маски для лица, которые ухудшают зрение или мешают выполнять задачи
Не надевайте немедицинскую маску или маску для лица на детей младше 2 лет
не используйте немедицинские маски или маски для лица из недышащих материалов
Не закрепляйте немедицинские маски или защитные маски с помощью ленты или других неподходящих материалов
не используйте немедицинские маски или защитные маски для лица из материалов, которые легко разваливаются, например, салфеток.
Запрещается надевать на кого-либо немедицинскую маску или маску:
, который не может удалить его без посторонней помощи
у кого проблемы с дыханием
Знайте, что можно и чего нельзя делать в отношении немедицинских масок и средств защиты лица (инструкции с плакатом для печати).
Маски
Маски для лица не заменяют , а маски или маски для лица.
Защитная маска используется для защиты глаз человека, который ее носит. Использование защитной маски без маски не защитит:
Вы от потенциально вдыхания инфекционных капель из дыхательных путей, выдыхаемых другими людьми
другие из ваших инфекционных респираторных капель, так как они могут выходить через защитную маску
Если вы не можете носить маску или маску для лица, вы можете носить маску для лица.Выберите ту, которая простирается по бокам лица и ниже подбородка. Вам по-прежнему потребуется:
поддерживать физическое расстояние 2 метра
соблюдайте правила гигиены рук, особенно если вы касаетесь лицевого щитка
Гетры (утеплители)
Шейные гетры (также известные как утеплители шеи) не рекомендуются, потому что они:
плохо закреплены на голове или ушах и могут сдвинуться или выскользнуть из своего места
трудно удалить, не загрязнив себя
Если воротник должен использоваться в качестве защитного покрытия лица:
он должен быть сложен, чтобы обеспечить как минимум 3 слоя ткани и должен включать фильтр или фильтровальную ткань, добавленную между слоями
поднимите его от лица, особенно когда снимаете
Мойте руки или используйте дезинфицирующее средство для рук на спиртовой основе в любое время, когда вам нужно отрегулировать его, особенно при надевании и снятии.
Маски с клапанами выдоха
Маски с клапанами выдоха или вентиляционными отверстиями — , а не .Эти маски не , а защищают других от COVID-19 или ограничивают распространение вируса. Это потому, что они позволяют инфекционным респираторным каплям распространяться за пределы маски.
Стигма и те, кто не может носить маски
Некоторые люди не могут носить маску или маску для лица. Будьте добры, а не строите предположений о тех, кого видите без них. Для тех, кто не может их носить, их показ на публике может изолировать от общества и вызвать беспокойство.
Маски не рекомендуются для:
люди, страдающие заболеваниями или ограниченными возможностями, которые затрудняют надевание или снятие маски
затрудненное дыхание
детей до 2 лет
Соображения по охране окружающей среды
Большинство одноразовых и одноразовых масок в основном изготавливаются из пластика.Растущее количество одноразовых и одноразовых масок выбрасывается вместе с обычным мусором, поскольку возможности для вторичной переработки практически отсутствуют. Это увеличивает количество:
Необработанные отходы отправляются на свалки
Загрязнение окружающей среды или источников воды пластиком
Выбирая многоразовые маски и маски для лица, вы можете помочь предотвратить распространение COVID-19, а также снизить воздействие на окружающую среду.
Если вам необходимо использовать одноразовую маску, всегда убирайте ее должным образом в контейнер для мусора.
Ссылки по теме
Спецификация. ДЛИНА ЛИЦА К ЛИЦУ В соотв. в строку EN PDF Скачать бесплатно
Псевдоожиженный слой Fließbett
»Обеспечьте свой успех« Zeppelin Systems GmbH Einsatzgebiete Pneumatisches Auflockerungssystem zur Austragung schwer fließfähiger aber gut fluidisierbarer Schüttgüter (mehlartig und pulverförmig),
Mehr Baureihe 915 тип 915
№№ Ventiltechnik & Engineering Dielmann Mehr
VI Auflockerungssysteme Системы аэрации
VI Auflockerungssysteme / Системы аэрации Seite / Страница 125 VI Auflockerungssysteme Системы аэрации Seite / page Auflockerungssysteme + Zubehör / Системы аэрации + аксессуары…126 Auflockerungssysteme
Mehr Впускной клапан турбины Turbineneinlauf-Klappe
Тип впускного клапана турбины Turbineneinlauf-Klappe: AKF T или KDG T DN: 200 2000 (8 80) PN: 6 25 (класс 125150) Температура: 0 C +80 C FALKNER Armaturenvertriebs GmbH Тел .: +43 (0) 7262 9396- 3320 А-4320 Перг / Технопарк
Mehr Auszug aus der netzbetriebenen Multimotor-Serie
Drehantrieb MU 010 Макс.zentrische Belastung 1 кг для 1 до 5 раз в минуту. Je größer das Objekt und je schneller der Motor desto geringer die mögliche Belastung. Вращающийся двигатель MU 010 Макс. центрическая нагрузка 1 кг /
Mehr Winkel + Flansche 9Углы + фланцы
Winkel + Flansche 9 углов + фланцы Winkel + Flansche / Angels + фланцы 367 Damit es sicher um die Ecke geht Безопасный поворот на повороте 1 2 368 Winkel + Flansche / Angels + фланцы Praktische Winkelverschraubungen
Mehr HF13-Programm Программа HF13
С.221 Заглушки HF13 S. 222 HF13-Адаптер Переходники HF13 S. 223 HF13-Buchsen s 2 HF13 — Programm Die HF-Steckverbindungen der Serie 13/4 werden in Anlagen der Nachrichtentechnik (DIN 47 283 и DIN 47 284),
Mehr Zubehör für mehrpolige Steckverbinder
für mehrpolige Steckverbinder Einfache Codierstifte für Codierungen Codierung mit einfachem Codierstift einfache Codierstifte aus Edelstahl aus Stahl, verzinkt (nicht für MIXO Einsätze) CR 20 CR
D einfache Mehr DATENBLATT / ИНФОРМАЦИОННЫЙ ЛИСТ
DATENBLATT / ТЕХНИЧЕСКИЕ ДАННЫЕ ART.-NR: FARBTEMPERATUR: 010-619 2700K 008-605 3000K 010-620 4000K WHISKEY SODA LED POLLERLEUCHTE / BOLLARD LUMINAIRE LED.next Pollerleuchte zur blendfreien Beleuchtung von Wegen
Mehr Zubehör Аксессуары Аксессуары
Seite Page Страница 14/2 DA 14/4 Allgemeine Merkmale Drehantrieb Общие параметры Поворотный привод Caractéristiques générales Servomoteur rotatif + 16 Zubehör Принадлежности Принадлежности 14/0 Drehantrieb Rotary
Mehr Referenzen Talsperren References Dam
Referenzen Talsperren Референции Dam 03/2006 Talsperre Eibenstock Projekt / Проект: Talsperre Eibenstock / Sachsen / dam Eibenstock / Sachsen Datum / Дата: 7/2000 Продукт / Продукт: 2 VAG EKN Absperrklappen DN 1200
Mehr Технологии соединения
Реестр технологий присоединения: 23 Дата: 25.05.99 Измерительные провода от Hirschmann Следующие измерительные провода заменяются на новое поколение. Дополнительно разъемы и розетки в том же дизайне
Mehr SB-Display für den Fachhandel
SB-Display für den Fachhandel präsentiert … презентация … SCHNEIDER SCHNEIDER Gut Отличный ассортимент … ассортимент … SB-дисплеи Отличная презентация, отличный ассортимент — отличные продажи! Это причина
Mehr DATENBLATT / ИНФОРМАЦИОННЫЙ ЛИСТ
DATENBLATT / ТЕХНИЧЕСКИЕ ДАННЫЕ ART.-NR: WHISKEY SODA LED WANDLEUCHTE / WALL LUMINAIRE LED.next Außenwandaufbauleuchte zur akzentuierten Beleuchtung von Fassaden und gebäudenahen Wegen. Gehäuse aus Aluminiumguss,
Mehr Saugfördergerät SFG Вакуумный бункерный погрузчик SFG
Produktinformation Информация о продукте Einsatzgebiete Universelles Gerät zur automatischen Beschickung von Extrudern, Ver arbeitungsmaschinen, Behältern und Lagersilos mit Pulvern und Granulaten mit Pulveranteil.
Mehr 2-компонентный шаровой кран Teiliger Kugelhahn, состоящий из 2 частей
15-200 DIN PN 1 / PN 40 Voller Durchgang ISO-Aufbauflansch Edel- und Kohlenstoffstahl Chemietaugliche und feuerfeste Ausführung Размер от 1/2 до 8 дюймов PN 1 / PN 40 Полнопроходной верхний фланец ISO Нержавеющая сталь и
Mehr 5-тейлиг 3-тейлиг 2-тейлиг
Alle mit einem A versehenen Artikel sind auch von AUJA lieferbar.Das kleine 1×1 der Fleischwolfscheiben Man unterscheidet die 3 Systeme Unger, Enterprise или Excelsior / Velati. Das gebräuchlichste System
Mehr Konvertierungstabellen Normen
Normen DIN EN ISO 1127 DIN 2391 DIN EN 13480-3 DIN 2559 Nichtrostende Stahlrohre Maße, Grenzabmaße und längenbezogen Masse Nahtlose Präzisionsstahlrohre (Diese Norm gilt an sich nur für unlegierte Stähle.
Mehr Flansch-Kugelhahn Typ AF90D
Flansch-Kugelhahn Typ AF90D DIN-Flanschkugelhahn mit Doppeldichtsystem zum Einbau zwischen Flanschen nach DIN EN 1092-1, antistatisch, mit ISO-Kopfflansch zur Direktmontage pneumatischer und elektrischer
Mehr
VDE Prüf- und Zertifizierungsinstitut Zeichengenehmigung Ausweis-Nr./ Сертификат № 40010145 Blatt / стр. 2 Name und Sitz des Genehmigungs-Inhabers / Имя и место нахождения держателя сертификата
Mehr LORENZ MESSTECHNIK GmbH
DR-2112, DR-2112-R DR-2412, DR-2412-R Датчик момента, вращающийся датчик крутящего момента, вращающийся датчик момента вращения, датчик вращающего момента, вращающийся Nenndrehmoment von 0,1 Н · м … 20000 Н · м — Номинальный крутящий момент от
Mehr ТАБЛИЦА УПАКОВКИ PACKTISCH
ТАБЛИЦА УПАКОВКИ PACKTISCH HÖHENVERSTELLBARER PACKTISCH Hochwertiger, ergonomischer Packtisch — hauptsächlich für die Verpackung von sterilen Instrumentensieben.ТАБЛИЦА УПАКОВКИ Качественная, эргономичная упаковка
Mehr PNEUMATISCHE PUMPEN ПНЕВМАТИЧЕСКИЕ НАСОСЫ
BVBA POMAC-LUB-SERVICES SPRL Korte Bruggestraat 28 B-8970 Poperinge Тел. 057/33 48 36 Факс 057/33 61 27 [email protected] Интернет: www.pomac.be EINLEITUNGSSCHMIERSYSTEM MIT VOLUMETRISCHEN DOSIERVENTILEN FÜR
Mehr Produktübersicht Ассортимент продукции
Produktübersicht Ассортимент продукции Unternehmensprofil Профиль компании Gegru ndet :… 1956, Familienunternehmen Основание: … 1956, семейное предприятие Geschäftsfu hrer: … Dr. Ing. Томас Бёмер Управляющий
Mehr RECKMANN GMBH MESS + REGELTECHNIK
REKMNN GMH MESS + REGELTEHNIK Messeinsätze für Widerstandsthermometer und für Thermoelemente Измерительные вставки для термометров сопротивления и узлов термопар 25 REKMNN GMH MESS + REGELTEHNIK erechnung
Mehr КАБЕЛЬНЫЙ ТЕСТЕР.Инструкция DN-14003
КАБЕЛЬНЫЙ ТЕСТЕР Руководство DN-14003 Примечание. Пожалуйста, прочтите и изучите инструкции по технике безопасности перед использованием или обслуживанием оборудования. Этот кабельный тестер не может тестировать любой электрифицированный продукт. В
используется дублированная батарея 9 В Mehr Raya Raya Net. Дизайн: Гжегож Олех
Raya Raya Net Design: Grzegorz Olech RAYA RAYA NET 3 RAYA 21S BLACK P52PA RAYA 21S BLACK P46PU RAYA 23SL BLACK P51PU + CHROME BASE 21 23 Две версии спинки Zwei Rückenvarianten 4 пластик Rücken Kunststoff
Mehr Unsere Leistungen im Überblick
Unsere Leistungen im Überblick Beschläge für Hobel- und Werkbänke Рабочие тиски Arbeitstische und Werkbänke Рабочие столы и верстаки Reinigungsgeräte Уборочное оборудование Anlagen für den Holzleimbau
Mehr 114-18867 09.
No related posts.

Оставить комментарий

Отменить ответ

Блог > Разное

Задвижки строительная длина гост: ГОСТ 3706-93 Задвижки. Строительные длины, ГОСТ от 21 октября 1993 года №3706-93

ГОСТ 3706-93 Задвижки. Строительные длины, ГОСТ от 21 октября 1993 года №3706-93

Рисунок 1. Строительные длины L фланцевых задвижек на PN 0,6; 1,0; 1,6; 2,5 и 4,0 МПа (6; 10; 16; 25 и 40 кгс/кв. см

Рисунок 2. Фланец с гладкой уплотнительной поверхностью; Фланец с соединительным выступом

Рисунок 3.<img src='/800/600/https/ohranatruda.ru/upload/iblock/558/299/17.gif' /> Фланец с выступом; Фланец с впадиной; Фланец с паром

Рисунок 4. Фланец под овальную кольцевую прокладку

ГОСТ 3706-93

Рисунок 1. Строительные длины L фланцевых задвижек на PN 0,6; 1,0; 1,6; 2,5 и 4,0 МПа (6; 10; 16; 25 и 40 кгс/кв. см

Рисунок 2. Фланец с гладкой уплотнительной поверхностью; Фланец с соединительным выступом

Рисунок 3.<img src='/800/600/https/ohranatruda.ru/upload/iblock/b18/45.gif' /> Фланец с выступом; Фланец с впадиной; Фланец с паром

Рисунок 4. Фланец под овальную кольцевую прокладку

ГОСТ 3706-93 Задвижки. Строительные длины, ГОСТ от 21 октября 1993 года №3706-93

Рисунок 1. Строительные длины L фланцевых задвижек на PN 0,6; 1,0; 1,6; 2,5 и 4,0 МПа (6; 10; 16; 25 и 40 кгс/кв. см

ГОСТ 3706-93 Задвижки.<img src='/800/600/http/www.tehako.ru/pic/3.5.3.png' /> Строительные длины armtorg.ru

ГОСТ 3706-93 — Задвижки.<img src='/800/600/https/st21.stblizko.ru/images/product/251/577/566_original.jpg' /> Строительные длины

Рисунок 1. Строительные длины L фланцевых задвижек на PN 0,6; 1,0; 1,6; 2,5 и 4,0 МПа (6; 10; 16; 25 и 40 кгс/кв. см

Рисунок 2. Фланец с гладкой уплотнительной поверхностью; Фланец с соединительным выступом

Рисунок 3.<img src='/800/600/http/www.tehako.ru/pic/1.4.3.png' /> Фланец с выступом; Фланец с впадиной; Фланец с паром

Рисунок 4. Фланец под овальную кольцевую прокладку

Рисунок 5. Строительные длины L задвижек под приварку

ГОСТ 3706-93 Задвижки.<img src='/800/600/https/valvegator.ru/upload/medialibrary/7ff/7ff5ed07148d779967c4f95953b73e57.jpg' /> Строительные длины

Введение

Строительство

Какие преимущества личного общения?

Лучшее коммуникационное программное обеспечение

1.Показывает язык тела

3. Ценит другого человека

4. Повышает эффективность

5. Защищает конфиденциальность

6. Повышает доверие и авторитет

COVID-19: немедицинские маски и маски для лица

На этой странице

Носите немедицинскую маску или маску для лица для предотвращения распространения COVID-19

Обязательное использование масок или маскировок

Правильный материал, структура и посадка

Фильтры

Люди с повышенным риском заражения и более тяжелыми заболеваниями

Дети и маски

Нарушения слуха и чистые маски

Надлежащее использование и хранение

Соображения безопасности

Маски

Гетры (утеплители)

Маски с клапанами выдоха

Стигма и те, кто не может носить маски

Соображения по охране окружающей среды

Ссылки по теме

Спецификация. ДЛИНА ЛИЦА К ЛИЦУ В соотв. в строку EN PDF Скачать бесплатно

Псевдоожиженный слой Fließbett

Baureihe 915 тип 915

VI Auflockerungssysteme Системы аэрации

Впускной клапан турбины Turbineneinlauf-Klappe

Auszug aus der netzbetriebenen Multimotor-Serie

Winkel + Flansche 9Углы + фланцы

HF13-Programm Программа HF13

Zubehör für mehrpolige Steckverbinder

DATENBLATT / ИНФОРМАЦИОННЫЙ ЛИСТ

Zubehör Аксессуары Аксессуары

Referenzen Talsperren References Dam

Технологии соединения

SB-Display für den Fachhandel

DATENBLATT / ИНФОРМАЦИОННЫЙ ЛИСТ

Saugfördergerät SFG Вакуумный бункерный погрузчик SFG

2-компонентный шаровой кран Teiliger Kugelhahn, состоящий из 2 частей

5-тейлиг 3-тейлиг 2-тейлиг

Konvertierungstabellen Normen

Flansch-Kugelhahn Typ AF90D

LORENZ MESSTECHNIK GmbH

ТАБЛИЦА УПАКОВКИ PACKTISCH

PNEUMATISCHE PUMPEN ПНЕВМАТИЧЕСКИЕ НАСОСЫ

Produktübersicht Ассортимент продукции

RECKMANN GMBH MESS + REGELTECHNIK

КАБЕЛЬНЫЙ ТЕСТЕР.Инструкция DN-14003

Raya Raya Net. Дизайн: Гжегож Олех

Unsere Leistungen im Überblick

114-18867 09.No related posts.

Оставить комментарий

Рубрики

Рисунок 3. Фланец с выступом; Фланец с впадиной; Фланец с паром

Рисунок 3. Фланец с выступом; Фланец с впадиной; Фланец с паром

ГОСТ 3706-93 Задвижки. Строительные длины armtorg.ru

ГОСТ 3706-93 — Задвижки. Строительные длины

Рисунок 3. Фланец с выступом; Фланец с впадиной; Фланец с паром

ГОСТ 3706-93 Задвижки. Строительные длины

114-18867 09.
No related posts.
