Простой антенный усилитель | Сделай сам своими руками

Чем больше я познаю современную элементную базу, тем больше удивляюсь тому, как просто сейчас делать такие электронные устройства, о которых раньше можно было только мечтать. К примеру, антенный усилитель, о котором пойдет речь, имеет рабочий диапазон частот от 50 МГц до 4000 МГц. Да, почти 4 ГГц! Во времена моей молодости о таком можно было просто мечтать, а сейчас такой усилитель на одной крохотной микросхеме может собрать даже начинающий радиолюбитель. Причем не имеющий опыта работы со сверх высокочастотной схемотехникой.
Представленный ниже антенный усилитель необычайно прост в изготовлении. Имеет хороший коэффициент усиления, низкий уровень шума и низкий ток потребления. Плюс очень широкий диапазон работы. Да, ещё и миниатюрный размер, благодаря которому его можно встроить куда угодно.

Где можно применить универсальный антенный усилитель?


Да практически где угодно в широком диапазоне 50МГц – 4000МГц.
  • Как усилитель сигналов телевизионной антенны для приема как цифровых, так и аналоговых каналов.
  • Как антенный усилитель для FM приемника.
  • — др.

Это что касается бытового использования, а в радиолюбительской сфере применения гораздо больше.

Характеристики антенного усилителя


  • Рабочий диапазон: 50 МГц – 4000 МГц.
  • Усиление: 22,8 дБ — 144 МГц, 20,5 дБ — 432 МГц, 12,1 дБ — 1296 МГц.
  • Коэффициент шума: 0,6 дБ — 144 МГц, 0,65 дБ — 432 МГц, 0,8 дБ — 1296 МГц.
  • Ток потребления порядка 25 мА.

Более подробные характеристики можно посмотреть в даташит SPF5043Z.
Малошумящий усилитель отлично себя зарекомендовал. Низкий ток потребления вполне себя оправдывает.
Так же микросхема отлично выдерживает высокочастотные перегрузки без потери характеристик.

Изготовление антенного усилителя


Схема



В схеме используется микросхема фирмы RFMD SPF5043Z, которую можно купить на — АлиЭкспресс.

По сути вся схема — это микросхема усилитель и фильтр для ее питания.

Плата усилителя



Плату можно сделать из фольгированного текстолита, даже без травления, как это сделал я.
Берем двух сторонний фольгированный текстолит и выпиливаем прямоугольник размером примерно 15х20 мм.

Затем, перманентным маркером рисуем по линейке разводку.


А дальше хотите травите, а хотите вырезайте дорожки механически.

Далее все залуживаем паяльником и припаиваем SMD элементы типоразмера 0603. Нижнюю сторону платы фольги замыкаем на общий провод, тем самым экранируем подложку.


Настройка и испытание


Настойка не требуется, можно конечно замерить входное напряжение, которое должно быть в пределах 3,3 В и потребляемый ток примерно равен 25 мА. Так же если вы работаете в диапазоне выше 1 ГГц, то возможно, потребуется согласовать входной контур, уменьшением конденсатора до 9 пФ.
Подключаем плату к антенне. Проверка показала хорошее усиление и низкий уровень шума.

Будет очень хорошо, если разместить плату в экранированном корпусе, типа такого.

Плату уже готового усилителя можно купить на АлиЭкспрес, но стоит она же в разы дороже, чем микросхема отдельно. Так что лучше заморочиться как мне кажется.

Дополнение схемы


Для питание схемы требуется напряжение 3,3 В. Это не совсем удобно, к примеру, если использовать усилитель в автомобиле с напряжением бортовой сети 12 В.

Для этих целей можно ввести в схему стабилизатор.

Подключение усилителя к антенне


По расположению, усилитель следует располагать в непосредственной близости у антенны.
Для защиты от статики и гроз желательно, чтобы антенна была бы замкнута по постоянному току, то есть нужно использовать петлевой или рамочный вибратор. Антенна типа «Биквадрат» будет отличным вариантом.

Смотрите видео испытания простого усилителя для антенны


Антенна биквадрат с усилителем для приёма DVB-T2 | Лучшие самоделки своими руками

Мы уже выкладывали статьи как сделать антенну биквадрат (антенна Харченко) для цифрового телевидения T2 но они в основном применяются для приёма сигнала в городе или недалеко от города. Для мест же отдалённых от телевизионных вышек на более чем 10 км нужно уже применять усилители сигнала. Сегодня покажу как сделать антенну биквадрат с усилителем для DVB-T2 приёмника своими руками, она способна уверенно принимать телепередачи на расстоянии от вышки даже более 30 км.

Для создании антенны биквадрат для Т2 нам понадобится:

  • Толстая медная или алюминиевая проволока;
  • Телевизионный кабель;

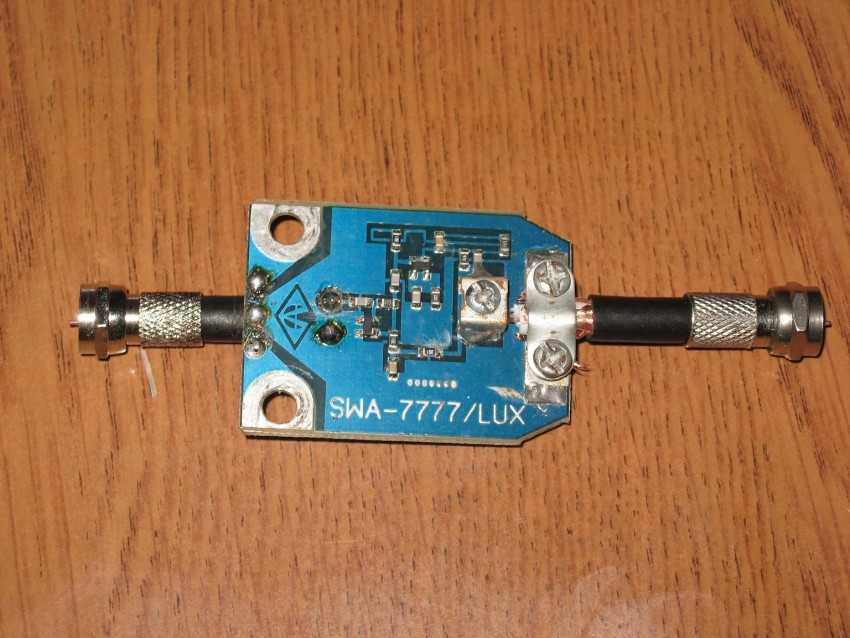

  • Усилитель от польской антенны;
  • Штекер антенный типа F, угловой.

Антенна биквадрат с усилителем для приёма DVB-T2

Как сделать антенну для приёма DVB-T2 с усилителем, пошаговая инструкция:

Антенна биквадрат состоит из 2 квадратов соединённых углами к друг-другу, мы будем сгибать её из толстой медной или алюминиевой проволоки, все стороны у этих квадратов равные и для частоты примерно 600-700 МГц одна сторона составляет 125 мм. Сгибаем, не забывая, что конец проволоки должен находится в центре антенны и оставить где-то 1 см чтобы его в будущем согнуть и припаять к контакту усилителя.

Антенна биквадрат с усилителем для приёма DVB-T2

Антенна биквадрат с усилителем для приёма DVB-T2

Как Вы поняли центральная часть антенны биквадрат подключается к контактам польского усилителя, для этого я сделал петли в этой решётке. Зачищаем эти петли от лака и припаиваем к контактам антенного усилителя, в случае если Вы использовали алюминиевый провод то можно припаять или с помощью кислоты или же взять 2 винтика с гайками и шайбами и прикрутить решётку к усилителю, через соответствующие в нём отверстия.

Антенна биквадрат с усилителем для приёма DVB-T2

Теперь нужно прикрутить телевизионный кабель к усилителю, центральную жилу к верхнему контакту, а оплётку к нижней зажимающей скобе, лавное чтобы при этом оплётка касалась оголённому контакту платы под скобой и проверьте, чтобы оплётка не касалась центральной жилы. Дале нужно к другому концу кабеля приделать антенный штекер, F-ку.

Антенна биквадрат с усилителем для приёма DVB-T2

Антенна биквадрат с усилителем для приёма DVB-T2

В итоге, если антенна без усилителя совсем у меня не принимает сигнал, так как телевизионная вышка находится на отделении около 30 км то с усилителем приём сигнала хороший, устойчивый, при этом антенна находится в комнате.

Как видите наша самодельная антенна биквадрат для приёма DVB-T2 с усилителем от польской антенны получилась довольно чувствительной и удачной, советую её для повторения.

Антенна биквадрат с усилителем для приёма DVB-T2

Как проверить усилитель польской антенны на работоспособность

Если у Вас антенна с усилителем уже довольно долго не использовалась и находилась на улице то есть шанс того, что когда Вы её будете использовать для данной конструкции он не заработает, для быстрой проверки усилителя нужно использовать мультиметр в режиме прозвонки диодов. При этом если поставить чёрный плюс на широкую скобу для зажима кабеля на усилителе, а красный щуп на второй (верхний меньший) зажимной контакт то должно показать значение около 800-980, а если подключить щупы наоборот то падение напряжения должно быть более 1000, если значения примерно совпадают с этими тогда есть шанс, что усилитель ещё живой. Таким же образом можно прозвонить усилитель удалённо, когда антенна находится на мачте, тогда прозваниваем просто в штекере.

Антенна биквадрат с усилителем для приёма DVB-T2

Питать антенну можно от самого приёмника DVB-T2, но для этого в настойках тюнера нужно указать включение питания на антенну, обычно этот пункт можно найти в разделе поиска каналов. На антенну пойдёт напряжение 5В, этого вполне достаточно для данного усилителя, так как он уже начинает работать начиная от 1,5В, а при 5В он работает уже где-то на 95%.

ТВ антенный усилитель — Своими руками » Паятель.Ру


Этот антенный усилитель предназначен для работы в метровом диапазоне. Принципиальная схема показана на рисунке 1. Усилитель состоит из двух каскадов, соединяемых между собой при помощи коаксиального кабеля. Первый каскад на транзисторе VT1 размещает непосредственно в корпусе телеантенны (если антенна комнатная) или отдельном герметичном металлическом корпусе в непосредственна близости от антенны.


Второй каскад собирается в таком-же металлическом корпусе, но на торце этого корпуса жестко закреплен контактный узел стандартного антенного штеккера. Каскад подключается к антенному гнезду телевизора через него. Питает усилитель от источника 10-15В, который всегда имеется полупроводниковом телевизоре. Питание поступает через отдельный провод от специально установленного разъема на задней панели телевизора или от отдельного источника питания 9-12V.

Сигнал от антенны через резистор R1 и разделительный конденсате С1 поступает на вход первого каскада. Режим работы транзистор устанавливается базовым резистором R2. Резистор R4 являете нагрузочным, но для упрощения связи между каскадами (условие использовать одножильный коаксиальный кабель как для передач) сигнала, так и для подачи напряжения питания) усиленный сигнал через конденсатор С2 поступает в цепь питания каскада.

Затем сигнал поступает через кабель на вход второго каскада. Поскольку напряжений питания и сигнал поступают по одному и тому-же проводу на вход( второго каскада установлена разделительная цепь, состоящая из индуктивности L1 и конденсатора С3.

Конденсатор препятствует! попаданию постоянного напряжения на базу VT2, а индуктивность разделяет сигнал и источник питания. Катушка L2 выполняет те-же функции что и L1.

Диоды VD1 и VD2 защищают транзисторы от пробоя атмосферным электричеством. Каскады монтируются объемным способом в корпусах, согнутых и спаянных из латуни. Корпус соединяется с общим проводом.

Транзисторы КТ382 можно заменить на ГТ311, но это приведет к существенному увеличению уровня шума. Катушки L1 и L2 намотаны на ферритовых кольцах диаметром 8 мм из феррита 400НН, они содержат по 20 витков ПЭВ 0,12. После намотки ферритовые кольца надевают на отрезок стержня от шариковой ручки и приклеивают. Все это крепится к корпусу при помощи проволок, в плавленых в отрезок стержня и припаянных к корпусу изнутри.

Настройка

Налаживание заключается в последовательном подборе номиналов R1, R3, R6, так чтобы обеспечивалось качественное изображение с минимумом шумов. После настройки верхние части корпусов каскадов закрывают латунной пластиной и запаивают.

Усилитель одинаково хорошо работает как при приеме телепередач, так и при приеме УКВ ЧМ радиовещания и УКВ ЧМ радиосвязи на диапазоне 144 МГЦ.

Самодельная тв антенна фото и описание конструкции

Если плохо работает заводская антенна или она вышла из строя, то ее можно заменить простой самодельной антенной. Если кто еще помнит, то раньше широко были распространены самодельные антенны типа «Ромбик», с двумя ромбообразными рамками. Эти антенны имели самый лучший прием и просты в изготовлении, но со временем в продаже появились китайские антенны, такие с усиками и прямоугольной отражающей решеткой сзади и встроенным усилителем. За счет усилителя они хорошо принимали сигнал, были дешевы и их можно сейчас видеть почти на каждом доме. Правда усилители в этих антеннах часто выходят из строя и люди обычно меняют антенну целиком, хотя плата усилителя продается в любом магазине и стоит совсем немного, связано это с сыростью и перепадом температур, попаданием влаги в корпус усилителя.

Если такой антенный усилитель поставить на » ромбик» то антенна просто отлично принимает ТВ сигнал, причем намного лучше чем китайские «с усиками». С антеннами я сталкивался уже давно и заметил что именно»ромбики» с усилителем принимают сигнал лучше чем заводские антенны. китайские антенны настолько неправильно сделаны, что их иногда приходится ставить боком к телевышке чтобы добиться более лучшего приема. Все началось просто с эксперимента , когда решил поставить усилитель на старую валявшуюся в чердаке антенну «ромбик» и разница просто удивила, китайская антенна показывала 9 каналов из 14-ти и при этом поворачивая одни каналы показывали лучше, а другие хуже, а поставив «ромбик» я обнаружил что все 14 каналов просто отлично принимаются.

Соседу по квартире я тоже так сделал, так как у него стояла старая антенна и внизу на трубе прикручена китайская, вынул оттуда усилитель и поставил на «ромбик» и он офигел от разницы. Потом так же делал и другим людям. В общем я убедился что простой «ромбик» с усилителем вне конкуренции, на крыше из двух десятков разных антенн, самый лучший прием у нас соседом на старые ромбики.

Сейчас на даче сделал новую антенну, тоже «ромбик» с усилителем, антенна всего пять метров от земли, а телевизор показывает отлично. Еще хочу заметить что 49-я плата усилителя работает лучше чем 777, 999, 9999, и прочие. 49-я плата самая мощная и предназначена для регионов со средним и слабым ТВ сигналом. Ниже сама антенна, уже установленная.

>

К сожалению самые первые фото где я делал ромбики из проволоки я по нечаянности удалил, поэтому просто расскажу что и как. В общем для изготовления нужны два отрезка проволоки длинной по 180см. Их нужно согнуть ромбиком, каждая сторона ромба по 45см. Если есть сварка, то конечно надо сварить, а если нет, то в помощь дрель. Места крепления на проволоке я расплющил молотком на железке и просверлил в них шуруповертом отверстия 5мм под болтики.

Проволоку желательно толщиной 6мм, можно и по тоньше, еще так же делают «ромбики» из сварочных электродов ил 4-ки, диаметр электродов 4мм и длинна как раз 45см. Стороны ромба нудно делать именно 45 см, я делал и по 50см и по 40 см, но прием немного хуже. Ниже фото где уже все сделано и покрашено вместе с усилителем, осталось только антенный провод подсоединить и поднять антенну. Как видите усилитель тоже прокрашен чтобы влага не портила плату и там от воды во время дождя не было замыканий и окисления-ржавения контактов и дорожек.

>

>

Сдесь уже подсоеденен антенный кабель

>

>

Как видите антенна очень проста в изготовлении, надежна и поверте принимает сигнал лучне чем заводские дешовые антенны, нужно лишь поставить уселитель. И хорошо изолируйте сам уселитель так как часто именно ранней весной, когда сильная влажность, снег с држдем и перепады тепмператур, эти уселители выходят из строя.

Антенный усилитель для передатчика квадрокоптера



DJI signal booster

Стоимость: 3.88 $

Вы так же можете найти этот товар на AliExpress


Не смотря на простейшую доработку пульта радиоуправления, реальная дальность полета увеличивается в 1.5-2 раза. Конкретная цифра зависит от местности где вы летаете.

Такой пассивный усилитель сигнала для передатчика квадрокоптера можно сделать и своими руками!

Начнем с самого простого — отражателя сигнала. Кстати, даже если устанавливать только его, дальность полета так же возрастает, только надо направлять пульт в сторону дрона,если летать «за спиной», то дальность наоборот упадет.

Причем, стоимость изготовления такого увеличителя дальности полета квадрокоптера будет на порядок ниже.

Для изготовления понадобится скотч, клеящий карандаш, ножницы и нож.



Так же потребуется пластиковая папка для бумаг. Можно использовать картон или потолочку, но тогда такой усилитель будет менее долговечным.



Распечатайте чертежи увеличителя дальности полетов (скачать их можно в конце статьи).

Намажте папку клеящим карандашом (не забудьте ее предварительно обезжирить — можно вымыть с мылом и просушить).

Приклейте на нее обычную фольгу для запекания продуктов в духовке.

Наклейте распечатки и вырежете по контуру.

Черные прочерки — это места прорезей для вставки центральной части. Если не хотите что бы ваш антенный усилитель для квадрокоптера марался — заклейте бумагу скотчем.

Остается только вставить и зафиксировать клеем выступы центральной детали в прорези рефлектора и антенный усилитель для квадрокоптера готов!

Посмотрите видео изготовления такого антенного усилителя, если у вас остались вопросы.



  • Скачать чертежи усилителя сигнала передатчика квадрокоптера можно тут.

Теперь о второй части антенны

Усилитель сигнала Yagi для дрона

Если пассивный отражатель фокусирует сигнал прошедший мимо антенны, то Yagi усилитель именно усиливает за счет эффекта резонанса.

С такой антенной дальность полета увеличивается в 2-3 раза, но направленность должна соблюдаться еще больше, чем с отражателем. Кстати, вы наверняка сталкивались с такими антеннами, только большего размера, они стоят на крышах домов для приема сигнала телевизора.

Собрать Yagi антенну усиливающую сигнал для дрона  полностью в ручную — сложновато, проще всего распечатать заготовку на 3D принтере и вставить в нее отрезки медной или алюминиевой проволоки.

По ссылке ниже можно скачать архив с STL файлами для распечатки, там 2 варианта — под плоскую антенну и под круглую.

Если нет 3D принтера, то можно открыть в любом 3D редакторе и экспортировать сечение по горизонтали в картинку, распечатать ее на бумажке, наклеить на фанеру или пластик толщиной 5-6 мм и вырезать вручную. Только учтите — сверлить отверстия надо очень точно! Ошибка в 0.5 мм приведет к тому, что такая антенна не будет работать.



— Скачать чертежи Yagi антенны можно тут.

Кто не верит в усиление сигнала, смотрите видео тестирования Yagi антенны на дроне.



Обзор квадрокоптеров


Похожие статьи:

Видеоподборки про RC моделизм → Обзор FPV Антенн Pagoda2 от Realacc

Видеоподборки про RC моделизм → Выбор мощности ФПВ передатчика, полеты группой, пайка антенны напрямую

Квадрокоптер своими руками → FPV-антенна своими руками

Инструкции для квадрокоптеров → Как увеличить дальность полета квадрокоптера

Инструкции для квадрокоптеров → Как увеличить дальность полета квадрокоптера

Как сделать антенну своими руками для телевизора

Автор Петр Грас На чтение 5 мин Просмотров 12. 4к. Опубликовано

Несмотря на быстрое развитие интернета, телевидение — ключевой источник важной информации для каждого из нас. Чтобы на экране отображалось качественное изображение, требуется мощная антенна. Ее можно приобрести или сделать самостоятельно и хорошо сэкономить. Как сделать антенну своими руками для телевизора, что для этого требуется — подробно разберем в этой статье.

Содержание статьи:

  1. Используем пивные банки
  2. Зигзагообразная антенна
  3. Коаксиальный кабель
  4. Антенный усилитель
  5. Несколько полезных рекомендаций
  6. В завершение

Используем пивные банки

Сегодня доступно множество схем, по которым можно собрать хорошую домашнюю антенну. Конструкция из пивных банок собирается очень быстро, причем все необходимые материалы есть под рукой. Конечно, такая антенна сверхустойчивый сигнал не гарантирует, но для дачи или дома в деревни — рабочее решение.

Что требуется для сборки:

  • банки алюминиевые из-под любого напитка, но одинакового объема;
  • антенный провод, длина определяется индивидуально;
  • штекеры;
  • изоляция или скотч;
  • деревянная или пластиковая планка для основания.

Если все эти элементы есть, пора выяснить, как быстро сделать антенну для телевизора:

  1. Подготавливаем провод. Отмеряем 10 см от конца кабеля. Делаем надрез и устраняем изоляционный слой. Скручиваем экран в единую жилу. Убираем изоляцию с медного провода. На другой конец провода необходимо надеть антенный штекер.
  2. Фиксируем контакты. К одной банке с помощью небольшого болта крепим медную проволоку, а к другой — скрученный экран. Для стабильного сигнала провода лучше припаять.
  3. Применяя скотч или изоляцию, фиксируем банки к подготовленной планке. Располагаться они должны строго по прямой. Любое отклонение приведет к тому, что самодельная конструкция работать не будет.

Остается только экспериментировать с расположением антенны и расстоянием между банками. Оптимальным считается 7.5 см между краями банок. Хотя в определенных ситуациях дистанция может быть уменьшена или увеличена.

Зигзагообразная антенна

Как сделать самодельную антенну для телевизора, еще в 1961 придумал Харченко К.П. Вот только на тот момент зигзагообразная форма мало кого заинтересовала. Однако с появлением цифрового телевидения ситуация поменялась, так как фигурная антенна демонстрирует отличный прием сигнала.

Для ее изготовления требуется:

  • медный кабель толщиной 5 мм;
  • кусок антенного провода;
  • паяльник и припой;
  • разъемы;
  • кусок фанеры для основания.

Первостепенно правильно изготавливаем раму. Отмеряем отрезок провода 109 см. Сгибаем его так, чтобы получилось два параллельных ромба, длина одной стенки должна быть 13.5 см. После всех манипуляций в центральной части должен остаться 1 см кабеля. Он будет применяться для окончательной фиксации конструкции.

В центральной части изделия углы ромбов не должны контактировать. К ним будет крепится антенный шнур. На верхний угол припаивается центральная жила, на нижний крепится экран. Промежуток между углами — 2 см.


Полученную конструкцию прикрепляем к основанию и устанавливаем на возвышенности для обеспечения стабильного сигнала.

Коаксиальный кабель

Многих интересует, как самому сделать антенну для телевизора из коаксиального кабеля. Такая комнатная конструкция создается из 75-омного коаксиального провода. Для такого способа требуется правильно рассчитать длину кабеля для эффективного приема сигнала. Для этого выясняем частоту вещания и делим ее в мегагерцах на 7500. Итоговое значение округляем до ровной цифры. Оптимальную длину антенны для своего региона можно найти в интернете.

Антенна из коаксиального кабеля

Определив длину провода, остается придерживаться следующих инструкций, как сделать уличную антенну для телевизора:

  • с одной стороны конца подготавливаем кабель и устанавливаем разъем для подсоединения к ТВ или цифровой приставке;
  • от установленного разъема отмеряем 2 см и делаем отметку — от нее необходимо будет отмерить требуемую длину антенны;
  • лишнее убираем плоскогубцами;
  • убираем верхний слой изоляции и оплетку;
  • зачищенную часть загибаем под 90 градусов;
  • выполняем поиск каналов на ТВ.

Этот способ — самый простой, но требуется соблюсти условия по длине антенны. Конструкция демонстрирует высокую эффективность, но при условии, что нет серьезных препятствий.

Антенный усилитель

В некоторых населенных пунктах, даже зная, как сделать самостоятельно комнатную антенну для телевизора, добиться стабильного сигнала не получается. Решается проблема установкой усилителя. Вот только устройство это имеет сложную конструкцию: без соответствующих навыков и знаний собрать его не получится.
Решить проблему можно двумя способами:

  • отправиться в магазин и приобрести готовый вариант;
  • воспользоваться обычным магнитом.

Магнит закрепляется максимально близко от антенны, предварительно он несколько раз обматывается антенным проводом. Хотя лучше все-таки обзавестись полноценным усилителем.

Несколько полезных рекомендаций

Чтобы понять, как сделать антенну для телевизора на даче, необходимо учитывать определенные моменты:

  1. Применяем хороший кабель. От качества провода зависит уровень сигнала. Идеально — вариант с сопротивлением 75 Ом и выполненный в силиконовой оплетке.
  2. Сводим количество соединений к минимуму. Советуем для антенны и усилителя применять единый кабель.
  3. Используем пайку. Сигнал чутко реагирует на любые помехи и мгновенно ухудшается, если присутствуют недостатки в конструкции. Если все контакты припаять, то изделие прослужит долго и будет надежным, а сигнал — стабильным.

В завершение

В статье представлены только самые простые способы по быстрой сборке антенны в домашних условиях. Самодельные конструкции обеспечивают стабильный сигнал и часто не уступают покупным моделям. Главное — в процессе сборки придерживаться инструкций и подбирать качественные материалы.

Усилитель для тв антенны своими руками

В местах с плохим телевизионным сигналом, чтобы при просмотре телевизора была четкая картинка, приходится устанавливать антенну на улице, при этом к ней необходимо подключать специальный усилитель. Это устройство позволяет предоставить качественное изображение на экране при расположение вышки до 100 км.

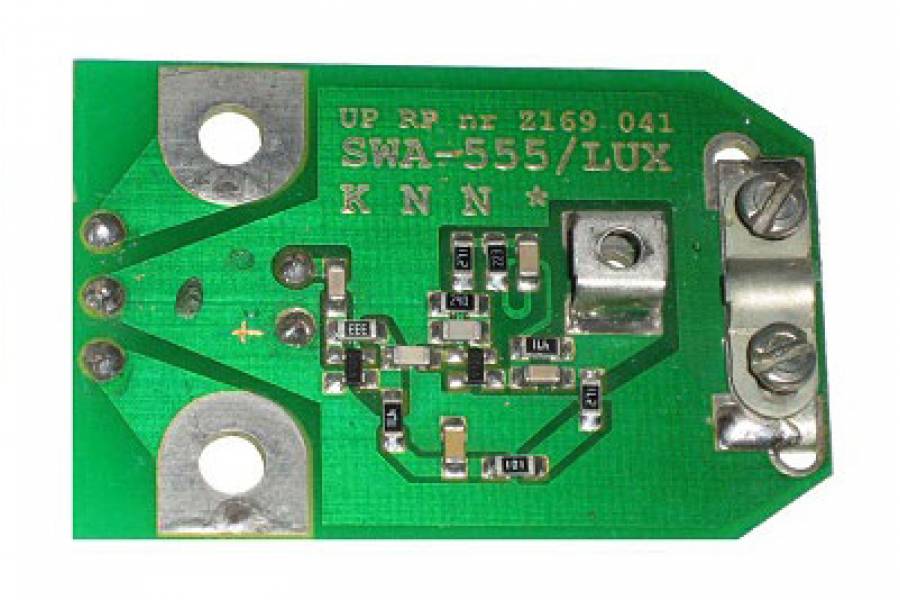

Такие антенные усилители существуют для разных диапазонов каналов и различаются по коэффициенту усиления. Для работы им требуется непрерывное питание с напряжением в 12 В. На сегодняшний день существует возможность запитывать антенные усилители через телевизионный провод. Для этого продаются специальные адаптеры и переходники, которые воплощают это в жизнь.

Подключение не составляет большого руда. В такой блок подсоединяется кабель, подходящий из антенны, а из адаптера идет коаксиальный провод в телевизор. Неправильное подключение исключено, так как выходные разъемы абсолютно разные.

Адаптер усилителя

В каждом блоке питания усилителя находится две пары диодов, два накопителя, трансформатор, стабилизатор напряжения. Все они вмонтированы в печатную плату.

Минусы блока питания

К отрицательным моментам можно такого адаптера отнести присутствие небольшой части центральной жилы без экрана. Он находится в месте припаивания его к печатной плате. Такая конструкция может передавать помехи на изображение от работающих рядом бытовых приборов. Этого можно избежать добавив в места пайки еще один экран.

Создание адаптера своими руками

Изготовить такой блок питания можно собственноручно, при этом увеличить его технические характеристики. Для этого понадобится обычный антенный разветвитель. При желании подключить несколько телевизоров и подвести питание к адаптеру, нужно добавить в блок несколько деталей.

Устройство разветвителя

Антенный тройник состоит из металлической коробки с разъемами. Внутри нее находятся трансформаторы, которые припаяны к выводам. Они имею форму кольца или трубки, которые состоят из феррита. На них намотано около 10 витков провода с сечением 0,3 мм.

Как сделать адаптер самостоятельно

Чтобы соорудить адаптер питания для усилителя антенны, в тройник можно не монтировать еще один разъем, а воспользоваться имеющимся.
При этом нужно будет удалить один трансформатор, тем самым подключение уменьшится до двух телевизоров. После чего нужно припаять LC-фильтр и адаптером можно пользоваться. Из-за того, что корпус разветвителя дюралюминиевый, соединение конденсатора нужно выполнять через латунную клемму. Ее можно прикрутить гайкой с шайбой.

Также в цепь необходимо добавить пару конденсаторов и дроссель. Также следует внедрить резистор на 150 Ом, что положительно скажется на работе адаптера. Монтаж этого блока можно выполнять в любом месте. Его можно разместить у телевизора или при входе кабеля в дом. При подсоединении одного телевизора, имеющийся трансформатор можно удалить, а контакт конденсатора подсоединить к разъему, к которому будет подключаться телевизор.

Подсоединение адаптера к блоку питания

Если подсоединение проходит через один из выходов, тогда необходимо смастерить переходник с проводов блока питания на телевизионный кабель. Для чего потребуется кусок коаксиального провода размером 5 см. На один конец установить F-накрутку, а ко второму подсоединить провода от блока питания, не перепутав полярность. Положительный провод должен прикрепляется к центральной жиле.

Ели нет желания проводить такую процедуру, можно в разветвитель вмонтировать специальный разъем, предназначенный для блоков питания. Он будет снабжать напряжением усилитель через самодельный адаптер.

3 способа сделать усилитель телевизионной антенны

Вы хотите усилить свои телевизионные сигналы и радиус действия? Научитесь делать усилитель телевизионной антенны вместе с нами. Если диапазон вашей антенны узкий, телевизионные сигналы ослабевают.

Итак, телеканалы не могут воспроизводиться четко. Вот почему мы решили написать руководство «Сделай сам», которое поможет вам сделать усилитель телевизионной антенны с помощью простых вещей.

Эту самодельную антенну можно использовать как на улице, так и в помещении. Вам не нужно быть экспертом в создании этого антенного усилителя.

Самым большим преимуществом этого усилителя является то, что он усиливает ваши телевизионные сигналы, не тратя денег на дорогостоящий усилитель сигнала. Итак, следуйте нашему руководству шаг за шагом.

Способ 1: Использование картона

Это простой и легкий способ создания усилителя телевизионной антенны. Вам понадобится толстый картон, ножницы или кусачки и алюминиевая фольга. Процесс выглядит следующим образом;

  1. Нарисуйте карандашом большой круг в центре картона.
  2. Затем нарисуйте два небольших полукруглых выступа по обеим сторонам картона. Они должны быть меньше центрального круга и располагаться выше и ниже середины круга.
  3. Возьмите еще один кусок картона и нарисуйте на нем прямоугольную форму. Он должен быть немного длиннее и менее широким, чем круг.
  4. Эти вырезки следует делать с учетом размера вашей телевизионной антенны.
  5. Оберните обе стороны картона алюминиевой фольгой. Равномерно закройте все края.Теперь сложите длинный кусок картона вокруг круглой части.
  6. Сложите круглый картон пополам. Вставьте прямоугольный картон в круглый.
  7. Используйте прорези, созданные на круглом картоне. Как только вы соберете оба картона, получится полукруг.
  8. Сложите внешние края круга, чтобы получилась форма губ. Он должен проходить по всей длине картона.
  9. В центре круга прорежьте небольшое отверстие, чтобы пройти антенну.Теперь подключите усилитель к антенне.
  10. Найдите лучшее место для размещения пары, чтобы получить максимум сигналов.

Способ 2: Использование вешалки

Существует еще один простой способ создания усилителя телевизионной антенны. Вам потребуются некоторые базовые вещи, которые присутствуют в каждом доме. Процесс выглядит следующим образом;

  1. Возьмите проволочную подвеску и полностью выпрямите ее плоскогубцами. Во избежание повреждений рекомендуется надевать резиновые перчатки.
  2. Теперь возьмите ферритовый магнит и плотно обмотайте выпрямленную проволочную подвеску вокруг его вогнутой части.
  3. Оставьте 6 дюймов подвесной проволоки на обоих концах магнита.
  4. Теперь туго обмотайте эту комбинацию изолентой. Отвод должен полностью покрывать как магнит, так и катушку. Оберните ленту несколько раз, чтобы получился толстый слой.
  5. Вам потребуются нарезанные куски изоляции проводов. Накройте три из 6 дюймов провода, выступающего с обоих концов магнита.
  6. Оберните изолентой кожух, чтобы зафиксировать его на месте. Кроме того, покройте остальные 3 дюйма торчащего провода лентой.
  7. Вот и все, усилитель вашей телевизионной антенны готов. Поместите его над телевизором и оцените улучшение качества сигнала.

Способ 3: Самый простой метод без конструкций

Это метод изготовления усилителя телевизионной антенны, не требующий строительных работ. Для его создания вам понадобится всего лишь металлическое ведро и банное полотенце. Выполните эти шаги правильно;

  1. Положите сухое и чистое банное полотенце рядом с телевизором. Теперь возьмите маленькое металлическое ведро и положите его лицевой стороной вниз на полотенце.
  2. Теперь поместите антенну цифрового телевидения на верх ведра.
  3. Воспроизведение на телевизоре различных каналов, особенно каналов со слабым сигналом. Вы заметите огромную разницу в четкости изображения.
  4. Если нет, немного переместите антенну в другую точку на ковше или переместите сам ковш.
  5. Придется приложить усилия, чтобы найти точное местонахождение антенны на ведре. Отрегулируйте антенну так, чтобы сигналы были более четкими.

Читайте также: Лучшие колонки для телевизора

Final Words

Мы надеемся, что наше руководство окажется для вас очень полезным.Мы рассказали вам о трех простых способах сделать усилитель для вашей антенны.

Также включен метод без строительства. Это самый простой и быстрый способ усилить сигнал телевизионной антенны. Однако для правильной настройки требуется некоторое усилие.

Поочередно можно попробовать еще два способа сделать постоянный усилитель телевизионной антенны в домашних условиях. Не забудьте рассказать нам, какой из способов вам понравился больше всего.

Привет!
Я Мемона Аман , редактор Speakersmag.ком . Я естественно склоняюсь к современным техническим гаджетам. Я люблю исследовать динамики и звуковые панели. Я пишу статьи в этом блоге, чтобы поделиться своими последними знаниями. Я рад помочь вам в поиске лучших аудиоустройств.

Как сделать усилитель телевизионной антенны

Вы все еще пользуетесь телевизионными антеннами и беспокоитесь о том, что каналов будет меньше? Нет необходимости беспокоиться об этой проблеме, потому что вы можете получить большое количество каналов, не переключаясь на кабельные системы или устройства.Все, что вам нужно сделать, это сделать усилитель телевизионной антенны, чтобы увеличить способность вашей антенны улавливать сигналы.

Антенные усилители

в основном представляют собой устройства для усиления сигнала, которые повышают уровень улавливания сигналов от радиовещательных вышек. Использование антенного усилителя хорошо подходит для наружных антенн, но если вы используете комнатную антенну, старайтесь избегать усилителей, поскольку они могут даже усиливать шум и искажения.

Как сделать усилитель телевизионной антенны — (обновлено в 2022 г.)

Вы также можете купить антенные усилители на рынке, но сделать антенный усилитель очень просто.Вы сами можете сделать этот усилитель у себя дома. Все, что вам нужно сделать, это взять необходимый материал для изготовления антенного усилителя, а также вы должны знать шаги, чтобы сделать усилитель телевизионной антенны. Вы также можете сделать телевизионную антенну из коаксиального кабеля. Статья была написана совершенно по-другому.

Вы также можете посмотреть это видео.
