Устройство четырехскатной крыши частного дома схема. Стропильная система четырехскатной крыши

Крыши частных домов, имеющие четыре, а не один или два ската, являются гораздо более серьезной конструкцией. Собрать ее не сложнее, чем двухскатную, но преимуществ четырёхскатная крыша стропильной системы имеет больше. Высокое качество кровли обеспечивается прочностью такой системы. На фото четырехскатная крыша своими руками

Особенности крыши из четырех скатов

  1. Главное преимущество – отсутствие щипцов и фронтонов. Нетрадиционная конструкция стропильной системы позволяет крыше без последствий переносить сильные ветра, минимизировать возможные разрушения в местах свесов карниза с течением времени, также отсутствие фронтона – это экономия на стройматериалах и трудозатратах.
  2. Концы стропил, которые пересекаются между собой и крепятся на балке конька, придают конструкции жесткость, препятствуют ее деформированию под весом осадков, стройматериалов кровли или оборудования, смонтированного на крыше.
  3. Конструкция и устройство вальмовой крыши предполагает возможность обустройства карнизных свесов по периметру всего дома, защищая фасад от атмосферных воздействий и перепадов температуры.
  4. В схеме архитектурного соответствия четырёхскатная крыша при пристройке веранды или мансарды к дому делает здание более устойчивым к неравномерно распределенным нагрузкам.
  5. Эстетичность крыши доказана практикой и временем – такие конструкции используются с тех лет, когда люди научились строить себе убежища, которые потом превращались в прочные и красивые дома.

Как будет конструироваться стропильная система четырехскатной крыши, зависит от типа крови – шатрового или вальмового. Поэтому стоит подробнее рассмотреть эти разновидности, их особенности и устройство.

Фото устройства вальмовой крыши

Вальмовая крыша

Крыша по вальмовому типу (см. фото выше) представляет собой сборку двух трапециевидных или треугольных деревянных узлов. Эти элементы скрепляются между собой плоскостями верхних поверхностей, а грани треугольников перекрываются коньковыми скатами.

На стропильный каркас вальмовой крыши монтируется кровельный пирог, состоящий из нескольких слоев: гидроизолятора, теплоизолятора, вентиляционного слоя стройматериалов и финишного декоративного и защитного покрытия (см. видео). По виду крепления система вальмовой крыши подразделяется на висячую и наслонного типа. Наслонная схема стропильной системы четырёхскатной крыши в исполнении более экономична, проще в монтаже и по конструкции.

Чертежи системы стропил

При наклоне вальмовой крыши ≤ 35° обязателен монтаж вспомогательных опорных балок, чтобы укрепить длинный пролет со стропилами наслонного типа. Дополнительные опоры предохраняют дом от атмосферной влаги, сильных ветров и перепадов температур.


  1. Стропила накосной конструкции – брус, монтирующийся по диагонали, одним торцом упирается в мауэрлат, вторым – крепится к следующей паре. Так как в развернутом виде накосные стропила имеют очень большие размеры, то на крыше их необходимо надежно фиксировать.
    Также накосные стропила исполняют роль опоры для нарожников.

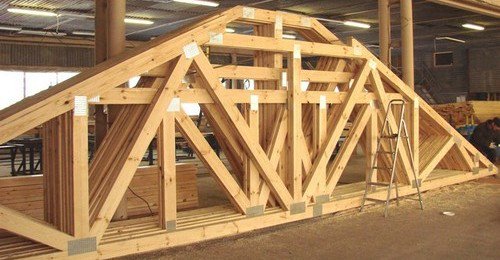

  2. Трапециевидные деревянные сборки для скатов кровли.
  3. Нарожники – конструкции небольшого размера из стропильных балок короткой длины, укрепляются на стропилах накосного типа. Если ширина стен дома составляет ≥ 4,5 м, то конструкцию соединяют в блок из нескольких элементов, чтобы потом из них сделать единую кровлю.
  4. Подкосы, ригели и стойки служат для минимизации размеров и применения нарожников. Использование этих элементов позволяет собрать кровлю практически без дополнительного укрепления.
  5. Лежни служат опорами для стоек и подкосов, нижним концом их упирают в подставки из кирпича на внутреннем стенном торце или подгоняют под размер подкладками деревянных брусков.
  6. Прогон представляет собой балку, уложенную параллельно нижней опорной балке. Служит для обеспечения прочности стропильной конструкции.
  7. Шпренгелями увеличивают жесткость по всем направлениям. Шпренгели должны иметь такое же сечение, как и стропила, и крепятся они по длине пролета.

Схема четырёхскатной кровли

Шатровая крыша

Крышу по типу шатра можно построить из треугольных деревянных конструкций. Неспециалисту совладать с построением такой крыши будет непросто, так как здесь важно абсолютно точно соблюдать все размеры и габариты, чтобы добиться полной симметрии шатровой кровли. Но благодаря такой крыше ваш дом выдержит ветер любой силы, даже ураган. Самодельная крыша, стропильная система которой выполнена в виде шатра, превосходно предохраняет жилье от проникновения холода и влаги даже в чердачное или мансардное пространство.

По конструкции чертежи вальмовой и шатровой системы стропил похожи, так как состоят из одинаковых узлов и элементов. Разница – только в длине стропил и вариантах монтажа. В шатровой конструкции также хорошо работают стропила висячего или наслонного типа, но висячие элементы закрепить своими силами дилетанту очень сложно – потребуется помощь профессионала. Шатровую крышу часто обустраивают над площадями без внутренних перекрытий, перегородок и стен, и балки для опор укладываются на несущие стены.

Детали наслонной конструкции изготовить дешевле и легче, но, чтобы с ними можно было работать, необходимо наличие внутренней несущей стены и/или бетонных колонн.

  1. Перед началом работ с любыми изделиями из дерева их необходимо обработать антисептическими и антипиреновыми средствами.
  2. Древесина для любых элементов должна быть хорошо высушена в естественных условиях. Влажность материала должна быть ≤ 22%.
  3. Мауэрлат делается из бруса с квадратным сечением 150 мм или прямоугольным 150 х 100 мм.
  4. Стропила должны иметь в длину ≥ 50 мм и в ширину ≥ 150 мм.
  5. Для всех изделий используется одна порода дерева, и желательно – хвойная.
  6. Чтобы изготовить большое количество ригелей, стоек и прогонов с одним углом среза, используется заранее заготовленный шаблон.

В вальмовой системе стропил сначала делается опора в виде мауэрлата. От ровного его устройства зависит не только прочность конструкции, но и эстетичность всей крыши, поэтому опорные балки должны быть уложены строго по горизонтали.

Облегчить выравнивание мауэрлата может заливка небольшого ростверка (опалубки) по всему периметру стен дома. Подробнее об этом смотрите видео ниже.

Для крепления ростверка используются арматурные штыри, вбитые или вставленные в стену. Через отверстия в этих стержнях мауэрлат крепится резьбовыми соединениями к стенам и ростверку.

Как собирать и монтировать на месте систему вальмовой крыши:

  1. Верхние плоскости несущих стен дома необходимо перед установкой вскрыть гидроизоляторами – мастикой, битумом, гудроном. Сверху на слой гидроизоляции укладывается рубероид.
  2. Опорный брус, из которого будет собираться мауэрлат, насаживается на штыри в стенах, притягивается гайками с шайбами. При монтаже мауэрлата нужно постоянно проверять его горизонтальность при помощи уровня.
  3. Следующей устанавливается центральная опора – к ней будут прикрепляться стойки с коньком. Опорная балка укладывается или на боковые балки мауэрлата, или на поверхности внутренних несущих стен.
  4. Для главной опоры конька устанавливаются вертикальные балки. Коньковые опоры не нужно сразу крепить жестко – только после полной сборки системы стропил. Жесткость можно придать стальными уголками, деревянными распорками или металлическими шпильками.
  5. Чтобы крыша была идеально симметричной, стропила треугольных вальмовых конструкций опирают на мауэрлат в расчетных местах. Разметку под каждое из них нужно делать заранее, чтобы балка не попала на крепежный стержень. Промежуточные балки нужны, чтобы соединить конек со стенами.
  6. Дальше устанавливаются накосные стропильные балки, которые будут соединять каждый угол дома с концом коньковой балки.

Между свесом и стеной выдерживается расстояние ≥ 50 см. Если участок выбран в регионе с сильными ветрами, то это расстояние увеличивается в 2 раза. Таким образом обеспечивается защита крыши и стен от осадков, которые могут задуваться и увлажнять поверхность вплоть до фундамента.


  1. Теперь можно крепить рядовые стропильные брусья, чтобы соединить мауэрлат с коньком. Расстояние между стропилами рассчитывается исходя из общих размеров крыши и длины промежуточных стропил. Некоторые кровельные стройматериалы нужно укладывать на часто смонтированную обрешетку, поэтому общих рекомендаций по соблюдению расстояний нет. Рядовые стропила в стандартном решении устанавливаются в паз через 0,4-0,5 м, также место крепления можно усилить гвоздями или стальными накладными пластинами.
  2. Если крыша имеет небольшой угол наклона, то стропила нужно усилить шпренгелями из-за дополнительного давления снега зимой.
  3. Для укрепления верхнего торца накосных брусьев монтируется ферма из шпренгелей. Она состоит из двух подкосин, выходящих из одной точки.
  4. Последний шаг в строительстве стропильной системы – обрешетка. Материал для каркаса обрешетки выбирается исходя из кровельного материала. Чаще всего это квадратные рейки сечением 5 см, а если обрешетка будет сплошной, то можно использовать доски или пятислойную фанеру.

Четырехскатная крыша (вальмовая) – это одна из наиболее популярных кровельных конструкций в области частного домостроения. Крыша четырехскатного типа в отличие от двускатных кровельных конструкций имеет дополнительные треугольные скаты. Как сделать самостоятельно четырехскатную крышу? Для этого предварительно нужно изучить ее конструктивные особенности, технологию возведения. После создать проект крыши: рассчитать необходимое количество строительного материала, создать чертежи с точным размещением всех элементов конструкции, обозначить прочие моменты.

В этой статье

Виды четырехскатных кровельных конструкций

  • Вальмовая кровля – это классический вариант четырехскатной крыши с двумя трапециевидными и двумя треугольными скатами.
  • Полувальмовая конструкция крыши – вальмовая кровля, у которой скаты треугольной формы укорочены. Такой вариант используется при наличии мансарды.
  • Шатровая крыша – конструкция кровли напоминает пирамиду, все четыре ската треугольной формы. Используется для перекрытия зданий квадратной конструкции, можно сделать четырехскатную крышу для беседки.

Преимущества применения четырехскатной (вальмовой) крыши

Конструкция четырехскатной кровли состоит из прямоугольного основания, четырех наклонных плоскостей, скатов, два из которых трапециевидной формы, а два треугольной, расположенные на том участке, где у двускатной кровельной конструкции размещены фронтоны. На скатах устанавливают мансардные, слуховые окна, эркеры, кукушки. Это придает кровле особый вид.

Основные достоинства применения четырехскатной конструкции кровли

  • В связи с отсутствием фронтонов такая кровля более устойчива в отличие двускатной крыши перед сильными ветровыми нагрузками, поэтому рекомендуется для возведения в регионах, где преобладают сильные порывистые ветры.
  • Большее число скатов эффективнее помогает в плане отвода талых, дождевых вод и снега. На таких конструкциях снег практически не удерживается.
  • Под такой конструкцией можно обустроить достаточно просторное мансардное помещение.
  • Еще один немаловажный плюс четырехскатной крыши – это доступная стоимость конструкции благодаря использованию для обустройства стропильной системы строительного материала из древесины, на которую можно класть кровельное покрытие по любой цене.

Создание проекта вальмовой кровли

Как построить четырехскатную крышу своими руками? Для этого необходимо предварительно подготовить проект конструкции с чертежами и подробно расписанными деталями ее монтажа. Чтобы правильно определить оптимальный угол наклона скатов, нужно внимательно изучить рекомендации производителя кровельного покрытия, климатических условий. Например, для шифера рекомендованный угол уклона может быть от 15 до 60 градусов, для рулонной мягкой кровли — до 18 градусов, для черепицы – 30-60 градусов.

Важно! Огромное значение представляет количество осадков в зимний период. При интенсивном выпадении снега скаты лучше делать более крутым, чтобы снег спокойно скатывался с крыши.

Подобрав оптимальный скатный угол кровли для своего региона, необходимо произвести расчет высоты конька, прочих его параметров. При расчете системы стропил обязательно нужно учесть длину стропил, сечение деревянного бруса, величину прогона, шаг монтажа.

При создании проекта четырехскатной кровли также нужно учесть следующие нагрузки:

  • массу используемого кровельного материала, покрытия в целом;
  • вес гидроизоляционного, утеплительного покрытия;
  • количество годовых атмосферных осадков;
  • ветровую, снеговую нагрузку;
  • обустройство на кровле дополнительных элементов: мансардные окна, фонари, антенны и т. д.

Важно! Рассчитав все возможные нагрузки на кровельную конструкцию, необходимо добавить некоторый запас прочности, который будет гарантировать устойчивость кровли в непредвиденных обстоятельствах.

Также все приобретенные пиломатериалы для возведения стропильной системы необходимо предварительно обработать антисептиком.

Стропильная система

Конструкция четырехскатной крыши предполагает выбор определенного сечения составляющих стропильной системы. Сечение подбирается в зависимости от расчета предполагаемых нагрузок на систему стропил в эксплуатационный период. В данном случае обязательно учитываются ветровые, снеговые нагрузки, используемый угол наклона кровельных скатов.

Обязательно необходимо предусмотреть запас прочности стропил, рассчитать шаг, учитывая их несущую способность. Конструкция системы стропил подбирается относительно параметров здания: рекомендуется применять наклонные стропила, если присутствуют столбчатые опоры, внутренняя несущая стена. Если возможность формирования такой опорной конструкции отсутствует, тогда необходимо обустраивать стропильную систему висячего типа. Для некоторых типов зданий применяются оба варианта стропильных систем.

При создании проекта нужно не только лишь правильно подобрать систему стропил, но и определить необходимость в дополнительных элементах крепления, к примеру, затяжек, раскосов, которые конструкции придают большей жесткости, не допускают ее расшатывания после длительной эксплуатации, а также уменьшают процент нагрузки на сами стропила.

Расчет нагрузок

Подробно рассматривая, как сделать четырехскатную крышу самостоятельно, рекомендуется уделить особое внимание расчетам возможных нагрузок на кровельную конструкцию.

Виды возможных нагрузок на кровлю:

  • нагрузки, которые воздействуют на кровлю постоянно – это масса обрешетки, защитных материалов (гидроизоляция, утеплитель), кровельный материал;
  • временные (непостоянные) нагрузки – масса снега, скопившегося на крыше в зимний период, ветровые нагрузки, прочие воздействия природной среды;
  • дополнительные нагрузки – это дополнительные элементы, закрепляемые на стропилах, к примеру, емкость для воды, камеры вентиляционной системы и т. д. (дополнительные элементы также следует обязательно учитывать в процессе создания проекта, расчета стропильной системы).

При проектировании системы стропил производится два расчета, один из которых направлен на анализ прочности (нужно убедиться, что система способна выдержать предполагаемые нагрузки). Другой расчет направлен на анализ возможной деформации всех элементов кровли.

После произведения всех предусмотренных расчетов выполняются чертежи стропильной системы четырехскатной (мансардной) кровли. Подробная схема должна содержать размеры каждой составляющей, а также метод их крепежа.

Существенно упростить выполнение расчетов для стропильной системы четырехскатной кровельной конструкции сегодня можно с помощью компьютерной программы, которая также поможет не допустить случайных ошибок.

Завершающим этапом обустройства четырехскатной (мансардной) кровли является ее утепление. Для этого рекомендуется использовать пенополистирол или базальтовую вату. Утеплительный материал размещается между стропилами. Также обязательно нужно положить слой гидроизоляции, чтобы защитить крышу от попадания влаги.

В итоге

Четырехскатная крыша – достаточно сложная конструкция для возведения своими руками. Поэтому перед тем как начать самостоятельно накрывать свой дом кровельным материалом, стоит досконально изучить технологию возведения подобной конструкции, проконсультироваться у специалистов в этой области. От того, насколько правильно и качественно будут проведены все этапы возведения кровли, будет зависеть в дальнейшем продолжительность срока ее эксплуатации.

Вальмовая или четырехскатная крыша – один из самых популярных вариантов кровли в строительстве индивидуального жилья во всем мире.

В отличие от двускатной крыши дома, по бокам которой монтируются фронтоны, четырехскатная имеет дополнительные скаты в форме треугольника.

Четырехскатная крыша своими руками очень сложна в исполнении, и если вас интересует, как сделать четырехскатную крышу, вначале непременно стоит ознакомиться с теоретической частью.

Перед началом работы следует тщательно все рассчитать, составить чертежи и проект, в котором нужно указать размещение различных элементов и другие особенности конструкции.

Расчет четырехскатной крыши и проект должен учитывать все нагрузки, которые будут оказывать влияние на постройку.

Конструкция должна быть очень прочной, противостоять сильному ветру, снегопаду и другим погодным условиям. От того, насколько правильно будет подобран материал крыши, зависит и срок ее службы.

Именно поэтому, создавая проект и чертежи, очень важно правильно все рассчитать. Проект четырехскатной кровли на фото:

Перед созданием проекта и чертежа четырехскатной крыши дома, нужно сначала выяснить угол наклона скатов, который зависит от многих факторов, таких как целевое назначение чердака, выбор материала крыши, а также особенности атмосферных влияний.

Чаще всего угол наклона кровли индивидуальных домов равен от 5 до 60 градусов.

Если в вашем регионе осадки и ветра не отличаются большой силой, то угол наклона конструкции при этом может быть незначительным.

Если же в вашей местности идут частенько сильные дожди, а зимой снегопады, то угол наклона четырехскатной кровли домов должен составлять от 40-45 и до 60 градусов.

От варианта, какой же угол наклона будет у конструкции, зависит также и материал отделки, а также особенности монтажа:

  • если угол наклона составляет меньше 18 градусов, для кровли используют волнистый и плоский шифер, а также рулонные материалы для кровли;
  • когда угол наклона до 30 градусов, используют обычно разновидности черепицы;
  • для крыши, угол уклона которой составляет не меньше 30 градусов, используют обычно штучный материал.

Расчет уклона кровли на фото.

Проект и расчет конструкции должны учитывать, где будут расположены все элементы кровельной системы. Когда вы определили угол уклона четырехскатной крыши, нужно также рассчитать высоту конька.

Стропильная система четырехскатной кровли

Устройство кровли данного типа частных домов подразумевает осуществление расчета нужного сечения стропил. Расчет производят основываясь на нагрузки, получать которые будет ваша четырехскатная крыша.

Расчеты, а также проект конструкции должны включать ветровую нагрузку, максимально возможную массу снега зимой, угол наклона кровли.

При расчете расстояния между стропилами нужно оценить их способность выдерживать нагрузки, а также запас их прочности, который должен равняться 1,4 и больше.

Тип устройства стропильной системы зависит от особенностей постройки, а потому может быть разным.

Если в доме есть несущая стена или опоры из столбов, то обычно используют наслонные стропила, если же устройство опоры невозможно, то в таком случае делают висячие стропила.

В некоторых постройках применяют оба вида стропил одновременно.

Осуществляя чертеж и проект будущей постройки, важно не только определиться с типом стропильной системы, но также учесть дополнительные элементы крепежа, которые придадут конструкции прочность и снизят нагрузку на балки.

Расчет нагрузок кровли

Разрабатывая чертеж и проект кровли индивидуальных домов, важно правильно рассчитать нагрузки.

Нагрузки бывают таких типов:

  • постоянные – вес утепляющего материала, различных материалов отделки и изоляции, вес материалов
  • для кровли и вес обрешетки;
  • временные – вес снега зимой, негативное влияние ветра;
  • дополнительные – различные конструкции, которые крепят к кровле.

Создавая проект и чертеж кровли вашего дома, следует придерживаться среднего значения снеговой нагрузки, которая равняется 180 кг на м.кв.

Но если угол наклона равняется 60 градусам и больше, то снеговую нагрузку не учитывают.

Что касается ветровых нагрузок, их среднее значения обычно составляет 35 кг на м.кв, но если наклон кровли меньше 30 градусов, эту поправку не учитывают.

После произведения всех расчетов можно приступать к выбору материала для устройства кровли.

На фото ниже представлена схема строения четырехскатной крыши и название всех элементов конструкции.

Выбор материалов для возведения кровли

Когда площадь четырехскатной крыши покрывается кровельным материалом, остается очень много отходов.

Поэтому, чтобы покрыть площадь четырехскатной кровли, обычно выбирают такие кровельные материалы, элементы которых имеют небольшие размеры.

Наиболее распространенными материалами для покрытия площади кровли являются гибкая или обычная черепица, шиферный лист, ондулин, металлочерепица.

Чтобы построить крышу, которая прослужит несколько десятков лет, необходимо особое внимание уделить подбору материалов для устройства стропильной системы.

Обычно для возведения четырехскатной крыши используют пиломатериалы из дерева хвойных пород.

Не стоит пренебрегать качеством древесины, выбирайте материал без дефектов, которые могут в дальнейшем снизить качество и долговечность конструкции.

Важным критерием для выбора пиломатериала является его влажность, которая должна составлять не более 15 – 20%.

Если этот показатель превышен, брус следует просушить перед использованием, то чтобы в процессе службы четырехскатная кровля не исказилась и не деформировалась.

Устройство стропил для крыши дома обычно осуществляют с помощью прямоугольного бруса, сечение которого для каждого отдельного случая следует рассчитать.

Чтобы построить такую конструкцию, обычно используют доски с прямоугольным сечением размером 50 на 100, 50 на 200, 100 на 150 и другие.

Если возникла необходимость, то в процессе работы можно сдваивать доски для получения нужного диаметра.

Чтобы построить четырехскатную кровлю, часто используют специальные стальные элементы, которые крепко удерживают стропила в одном положении на протяжении многих лет.

Кроме того, опоры для коньковых прогонов также часто делают металлическими.

Возведение четырехскатной крыши

Все деревянные детали для каркаса кровли обрабатывают специальным составом, который убережет дерево от пожара. В местах, где брус будет прилегать к кирпичу или камню, его нужно обвернуть в гидроизоляцию.

Начинают устройство четырехскатной кровли с укладки по периметру площади крыши здания мауэрлата.

Крепят его с помощью проволочных петель или шпилек, которые заделывают в стену или в плиты перекрытия. Далее устанавливают центральную балку, которая располагается на центральной оси дома.

Она должна опираться на плиту перекрытия или внутреннюю стену.

Чтобы конструкция была абсолютно симметрична, важно правильно рассчитать и разметить расположение диагональных стропил, а также опоры конька.

Высота конька также должна быть размечена с максимальной точностью.

Четкая симметричная разметка конструкции сделает распределение нагрузки равномерным и предотвратит искажение кровли в дальнейшем.

После того как по периметру площади крыши был установлен мауэрлат, ставят балки под коньковый прогон. Высота конька должна строго соответствовать проектным чертежам.

Диагональные балки выдерживают высокую нагрузку во время службы, поэтому они должны быть установлены очень качественно.

Если длины бруса или доски не хватает, диагональные опоры делают из двух частей. Для того, чтобы место стыка не испытывало предельную нагрузку, под него устанавливают опорный брус.

Наиболее жесткой можно сделать конструкцию, если расположить стык с опорой на таком расстоянии, которое равно четвертой части длины стропильной балки от ее верхнего края, который присоединяют к коньку.

Лучше всего устройство диагональных стропил осуществить с помощью сборных ног для стропил, которые удобно монтировать. Процесс установки диагональных стропил вы можете посмотреть на видео.

Устройство данной крыши подразумевает установку не только стропил полной длины, которые соединяют с коньком, но и таких, которые крепятся к диагональным балкам – нарожников.

Чем ближе к углу дома, тем короче нарожники.

Расстояние между стропилами определяется еще в процессе разработки проекта крыши, но следует учитывать, что каждый скат должен иметь как минимум три центральных стропильных балки.

Для придания конструкции максимальной жесткости в необходимых местах крепят опоры, раскосы и затяжки. Схему крепления стропил можно видеть на фото.

Завершающим этапом устройства крыши является монтаж обрешетки стропил. Обычно для обрешетки используют брус размером 50 на 50 мм. Шаг обрешетки зависит от того, какой материал кровли вы выбрали.

Если площадь чердачного помещения будет использоваться в качестве жилой комнаты, то следует установить также вентиляцию.

На сегодняшний день все производители кровельных материалов предлагают также коньковые детали тех же фактур и цветов.

На четырехскатную крышу устанавливают основной конек, и коньки, которые прикрывают зазоры между основными скатами и вальмами.

Завершают монтаж четырехскатной крыши установкой карнизов и водосточных желобов. Весь процесс показан на видео.

После опубликования статьи о строительстве двухскатной крыши своими руками, мне на почту стало приходить много писем с просьбой показать, как возводится четырехскатная вальмовая крыша. Действительно, такой вариант стропильной системы довольно популярен, но строительство её более сложно, чем той же двухскатной крыши или даже ломаной.

Сложность эта связана с наличием в конструкции угловых стропил. В разных источниках их называют по разному — диагональные, накосные, вальмовые… Я буду использовать термин угловые для простоты.

При описании строительства двухскатной крыши и я использовал конструкцию, в которой стропила опираютсся на балки перекрытия расположенного ниже этажа. Сейчас для разнообразия мы рассмотрим пример, когда стропила опираются непосредственно на мауэрлат.

Итак, допустим мы имеем стопу дома размером 7х11 метров. Высота её 3,5 метра. Под крышей у нас будет неотапливаемый чердак. На рисунках ниже показано, как мы установили чердачное перекрытие и мауэрлат (для увеличения изображений кликайте на рисунок).

Расчет сечения балок перекрытия был сделан в программе описанной Я выбрал сечение 100х200 мм.

Балки рассчитывались как нагруженные распределённой нагрузкой. Шаг балок — максимально возможный при таком сечении 0,7 метров. При расчете чердачных перекрытий я всегда использую нормативную распределенную нагрузку в 300 кг/м². Здесь 200 кг/м² приходится на вес самого перекрытия с утеплителем и 100 кг/м² добавлено как временная нагрузка от людей, которые будут передвигаться по перекрытиям в процессе строительства крыши и возможно в процессе эксплуатации (некоторые хранят на чердаке различные вещи).

Расчетная нагрузка «Нагр.(расч.)» определяется увеличением нормативной нагрузки (в данном случае на 10%) для обеспечения большего запаса прочности.

Балки перекрытия, с целью равномерного распределения нагрузки, мы установили на доску сечением 50х150 мм. Особенно это важно для несущей перегородки, ведь помимо самих перекрытий, на неё будет приходиться ещё часть нагрузки от крыши. В качестве используется брус 100х150 мм.

Любая четырехскатная вальмовая крыша начинается с установки конькового бруса. Соответственно нам его нужно на что-то опирать. Если под коньковым брусом расположена несущая перегородка, тогда всё просто — опираемся на неё.

В нашем же примере несущая перегородка в доме расположена перпендикулярно будущему коньку. Опирать конёк на балки перекрытия нельзя, т.к. сечение их на это не рассчитывалось. Поэтому поступаем следующим образом. На мауэрлат строго по середине устанавливаем несущую балку. Она состоит из двух досок сечением 50х200 мм (см. рисунки). Промежуток между ними 50 мм. Почему именно две доски — будет понятно ниже.

Обратите внимание, где находятся вставки между досками (правый рисунок — размер 676 см замерен рулеткой; разделив это значение на 2 и отняв от него 2,5 см — получим искомый размер). Вставки эти сделаны из обрезков доски 50х150 мм и крепко пришиты гвоздями.

Теперь собираем так называемую «скамью». Стойки из досок 50х150 мм, коньковый брус из доски 50х200 мм. Стойки ставим строго вертикально по уровню (либо отвесу) на показанные выше вставки. Каждая стойка фиксируется временными раскосами (на рисунке показаны раскосы только на одной стойке). Все соединения делаются на саморезы, чтобы их можно было легко разобрать. Зачем — будет ясно далее.

Высота стоек определяется способом, о котором говорилось в статье про ломаную мансардную крышу. Т.е. прежде чем приступать к строительству, необходимо на бумаге нарисовать в масштабе эскиз коробки дома и будущей крыши (чем крупнее будет рисунок, тем более он наглядный). Эскиз рисуется исходя из личных эстетических предпочтений.

Из полученной схемы мы и определяем высоту стоек. В данном примере меня вполне устраивают стойки высотой 2,5 метра.

Следующим шагом будет изготовление и установка стропил упирающихся в коньковый брус. Чтобы не путаться, назовём их рядовыми стропилами. Расчёт показал, что в качестве рядовых стропил в нашем примере (регион — Нижегородская обл., кровля — металлочерепица) можно использовать доски сечением 50х150 мм с шагом 0,6 метра.

Для начала изготовим шаблон из дюймовой доски 25х150 мм. Порядок его разметки показан на рисунках ниже:

Немного поясню. Берём дюймовую доску подходящей длины. Прикладываем её как показано на левом рисунке. Верхний запил отчеркиваем как показано на среднем рисунке с помощью любого бруска высотой 5 см. Эта высота равна глубине запила стропила в месте его соединения с мауэрлатом. Обычно я эту глубину беру равной примерно одной трети от высоты сечения стропила. Т.е., например, если бы стропила были из доски 50х200 мм, тогда запил бы был глубиной 7 см.

Нижняя часть шаблона размечается в соответствии с правым рисунком. Запил стропила на мауэрлате рисуем снова используя любой брусок высотой 5 см. Затем, отмерив от наружной поверхности стены 40 см (такой ширины будет наш карнизный свес), рисуем вертикальную линию по уровню или отвесу.

На правом рисунке можно заметить, что при разметке шаблона, оказалось, что верхний ряд облицовочного кирпича нам мешается. Поэтому мы его просто сняли. Можно было выбить отдельные кирпичи в местах установки стропил. Я уже писал ранее, что не стоит нагружать крышей облицовочную кладку.

Итак, шаблон рядовых стропил готов. Конечно построить коробку дома, а также установить мауэрлат и коньковый брус с соблюдением идеальной геометрии очень сложно. Погрешности всегда будут. Поэтому прежде чем делать заготовку очередного стропила, возьмите шаблон и приложите его в том месте, где это стропило будет ставиться. Если Вы видите какие-то несостыковки, сразу учтите их при изготовлении стропила. Возможно его нужно будет на несколько миллиметров удлинить или наоборот укоротить. В общем в процессе работы всё станет понятно.

После того как все рядовые стропила установлены и закреплены, в данном примере, перед установкой угловых стропил, я бы разгрузил нашу среднюю несущую балку (которая из 2-х досок 50х200). Для этого мы снимаем стойки, на которые ставили коньковый брус. В этот момент нагрузка полностью распределится на стены коробки дома. А теперь наши стойки мы немного укорачиваем и ставим их на место. Они должны войти между коньком и балкой свободно с минимальными усилиями (забивать их здоровым молотком не надо).

Если бы у нас стойки опирались не на балку, а на несущую перегородку, этот шаг мы бы пропустили.

Теперь переходим к самому интересному — изготовление и установка угловых стропил. Угловое стропило должно одновременно находиться сразу в 2-х смежных плоскостях скатов. Это является обязательным условием того, что обрешётка и кровля будут ровными без прогибов. Разные строители делают это по разному. Расскажу, как делаем мы.

Расчет сечения угловых стропил довольно сложный, углубляться в него смысла нет. Мы всегда делаем их из 2-х сшитых между собой досок того же сечения, что и рядовые стропила. Эта практика проверена многолетним опытом многих строителей. За надёжность я могу поручиться, конечно с установкой необходимых подпорок (о них мы поговорим ниже).

Для начала на каждом углу непосредственно к мауэрлату прикрепляем по два запиленных (см. рис.) обрезка доски (50х100 мм) длиной около 30 см. Запилы сделаны под углом 45º.

Далее на любой угол, с которого решили начать, крепим обрезок доски (в данном случае 50х150 мм) согласно рисунку. Обратите внимание — плоскость бруска обращённая к нам совпадает с линией соединяющей внутренний и наружный углы мауэрлата. Короче говоря, брусок стоит в том месте, где будет стоять правая доска будущего углового стропила.

Теперь на рядовом стропиле замеряем с помощью угольника размер показанный на рисунке и отмечаем его на установленном бруске. Назовём полученную точку — точка 1. Вкрутим в неё саморез.

Вверху согласно рисунку делаем разметку. Размер 10 см — это толщина углового стропила. Главное, чтобы треугольник был равнобедренный. Назовём точку справа (на рисунке помечена маленьким штрихом) — точкой 2. В неё также вкручиваем саморез.

Между точками 1 и 2 натягиваем шнурку (показана синим цветом). Затем берём любой небольшой обрезок доски шириной 15 см (такая же как и у стропил) и, совмещая его верхнюю грань со шнуркой (см.рис), упираем этот обрезок в мауэрлат. В точке касания рисуем карандашом отметку и замеряем размер опирания углового стропила (в данном случае 11 см). Эту отметку назовём — точка 3.

Теперь нам нужно замерить угол наклона углового стропила. Для этого мы используем малку. Лучше приобретать малку с транспортиром в сборе (левый рисунок). Если такую найти не удалось, можно пользоваться и простой малкой плюс обычный школьный транспортир (средний рисунок). Какой угол мы замеряем показано на правом рисунке:

Полученную заготовку прикладываем вверху (см. левый рисунок) к нашей точке 2 и совмещая её со шнуркой, карандашом рисуем линии параллельные рядовому стропилу справа. По этим линиям делаем новый запил. Что должно получиться видно на правом рисунке. Так же на рисунке видно, что в нижней точке соприкосновения шаблона и рядового стропила, мы поставили ещё одну отметку. Назовём её — точка 4.

Наконец мы снимаем шнурку, замеряем рулеткой расстояние между точками 3 и 4 и изготавливаем угловое стропило. Последовательность такая: замеряем свес рядового стропила. Выше на рисунке, где показано рядовое стропило с размерами, нужный нам размер 0,67 метра. Умножим это значение на 1,5. К полученной цифре прибавим расстояние между точками 3 и 4. Так мы получим длину заготовки углового стропила. Длина эта сделана с достаточным запасом. Свес получится больше необходимого, его подрезают уже по месту, когда делают карниз.

Теперь сшиваем две доски 50х150 . При большой длине заготовки доски стыкуем — стыки делаем в разных местах. Думаю тут всё очевидно. С помощью шаблона размечаем и запиливаем верхний конец правой доски. Затем как бы делая зеркальное отображение запиливаем левую доску. Откладываем на заготовке расстояние между точками 3 и 4 (откуда откладывать должно быть понятно из рисунков выше). Делаем нижний запил выдерживая угол α и наш размер опирания углового стропила — 11 см. Теперь стропило можно ставить на место и закреплять.

Для других угловых стропил все запилы делаем такими же. Единственное что можно уточнить — это расстояние между точками 3 и4.

Самая нагруженная точка углового стропила находится на расстоянии 1/4 пролёта от верхней точки. Поэтому здесь нужно поставить дополнительные стойки. Как я уже говорил, в нашем примере на балки перекрытия ставить стойки нельзя, поэтому кладём под них дополнительные балки сечением 100х200 мм.

Теперь нам нужно изготовить и установить так называемые «нарожники». Здесь в принципе всё не так сложно, как может показаться. Для начала на мауэрлате карандашом делаем разметку с необходимым шагом (0,6 метра) и отмечаем места где будут стоять нарожники. Теперь мы прямо по месту делаем самый короткий крайний нарожник. Его нижние запилы и длина свеса отмечаются по оставшемуся у нас шаблону рядовых стропил. Они одинаковые. Верхний запил можно сделать прямо по месту без каких либо сложных построений. Нарожник не тяжёлый. Взяли, покрутили, прикинули, пару раз бензопилой поправили верхний запил и всё получится. Если нарожник на несколько сантиметров сдвинется влево или вправо вдоль мауэрлата — это не страшно. Главное добейтесь, чтобы при взгляде сверху угол между ним и мауэрлатом был 90º. Думаю это понятно.

Теперь мы можем использовать этот короткий нарожник как шаблон для всех остальных. Запилы все одинаковые, разная только длина. Смотрите рисунок: мы замеряем длину рядового стропила и вычитаем из неё длину сделанного короткого нарожника. Полученную цифру делим на общее число нарожников в углу. Мы ведь сделали разметку на мауэрлате и знаем сколько их будет. В нашем случае пять. Итак, мы получили расстояние, на которое будет отличаться длина каждого последующего нарожника. Т.е. короткий у нас есть, прибавляем к нему это расстояние, получаем длину следующего и так далее. Уверен, что если Вы сами будете строить крышу и дойдёте до этого этапа, то здесь проблем у Вас уже не возникнет.

Теперь небольшое отступление. Если величина пролёта перекрываемого угловым стропилом больше 7,5 метров, помимо установленной нами стойки нужно поставить дополнительную стойку на расстоянии 1/4 пролёта от нижней точки опоры. Если перекрытия позволяют ставим стойку на них, либо делаем так называемый «шпренгель» (см. рис.).

Если же величина пролёта более 9 метров, ставим ещё стойки по середине. Ну здесь соответственно нужно будет усиливать и рядовые стропила. В процессе их расчёта это станет очевидно.

Итак, возвращаемся к нашей крыше. Теперь нужно сделать карнизный свес. В этой статье я углубляться в процесс не буду. Устал уже писать. Приведу лишь несколько рисунков, из которых думаю и так всё будет понятно.

На этом хотелось бы закончить. Конечно, чем сложнее процесс, тем сложнее его описать в понятной и доступной форме. Всё же я надеюсь, что люди, которые решат строить вальмовую крышу собственными руками, разберутся и у них обязательно всё получится. Какие-либо вопросы либо дополнения по теме пишите в комментариях. Обсудим.

И ещё одно наблюдение. По моему личному предубеждению вальмовая крыша в чистом виде, как мы строили ей в этой статье, выглядит как то скучновато. Она просто преображается, если сделать хотя бы одно слуховое окно.

Строительство каркаса для крыши с четырьмя скатами – непростой процесс с характерными технологическими особенностями. При возведении используются собственные конструктивные составляющие, отличается последовательность производства работ. Зато результат поразит эффектной формой и стойкостью при отражении атмосферных атак. И домашний мастер сможет гордиться личными достижениями на поприще кровельщика.

Однако прежде чем решиться на устройство подобной конструкции, стоит ознакомиться с алгоритмом, согласно которому сооружается стропильная система четырехскатной крыши и со спецификой ее устройства.

Класс четырехскатных крыш объединяет два вида конструкций, напоминающих в плане квадратный и прямоугольный конверт. Первая разновидность называется шатровой, вторая – вальмовой. На фоне скатных аналогов их выделяет отсутствие фронтонов, именуемых в кровельном деле щипцами. В сооружении обоих вариантов четырехскатных конструкций используются наслонные и висячие стропила, установка которых производится в соответствии со стандартными технологиями сооружения скатных стропильных систем.

Характерные отличия в рамках четырехскатного класса:

  • У шатровой крыши все четыре ската имеют форму равнобедренных треугольников, вершины которых сходятся в одной наивысшей точке. Конька как такового в шатровой конструкции нет, его функцию выполняет центральная опора в наслонных системах или вершина висячей фермы.
  • У вальмовой крыши пара основных скатов имеет трапециевидную конфигурацию, а вторая пара треугольную. От шатрового собрата вальмовая конструкция отличается обязательным присутствием конька, к которому примыкают трапеции верхними основаниями. Треугольные скаты, они же вальмы, примыкают к коньку вершиной, а их стороны состыкованы с наклонными сторонами трапеций.

Исходя из конфигурации крыш в плане, ясно, что шатровые конструкции принято водружать над квадратными строениями, а вальмовые над прямоугольными домами. В качестве покрытия подходят как мягкие, так и . Характерную квадратную или прямоугольную форму повторяют чертежи стропильной системы четырехскатной крыши с четко обозначенным расположением элементов в плане и вертикальными проекциями скатов.

Нередко вальмовые и шатровые системы вкупе используются в строительстве одного объекта или эффектно дополняют двускатные, односкатные, ломаные и другие крыши.

Опираться конструкции с четырьмя скатами могут непосредственно на верхний венец деревянного дома или на мауэрлат, служащий верхней обвязкой кирпичных или бетонных стен. Если под каждую стропилину можно найти верхнюю и нижнюю опоры, кровельный каркас сооружается по наслонной технологии.

Установка наслонных стропильных ног проще и доступней для неопытного домашнего кровельщика, которому необходимо учесть, что:

  • При жестком креплении верхней и нижней пятки стропилин металлическими уголками или с помощью опорной деревянной накладки потребуется усиленное крепление мауэрлата, потому что на него будет передаваться распор.
  • При жесткой фиксации верхней пятки и шарнирном креплении низа стропилины усиливать крепление мауэрлате не нужно, т.к. при превышении нагрузки на кровлю шарнирное крепление, например на ползунах, позволит стропилине слегка сместиться, не создавая давления на мауэрлат.
  • При шарнирном креплении верха стропилин и жесткой фиксации низа распор и давление на мауэрлат также исключено.

Вопросы крепления мауэрлата и тесно связанного с ним способа установки стропильных ног по правилам решаются на стадии проектирования дома. Если у строения нет внутренней несущей стены или нет возможности соорудить надежные опоры под центральную часть крыши, кроме висячей схемы сборки стропильной системы ничего не подойдет. Правда в большинстве случаев применяется наслонный метод сооружения, для реализации которого надо заранее предусмотреть несущую опору внутри строения.

В устройстве стропильных систем для шатровых и вальмовых четырехскатных крыш используются специфические конструктивные элементы, это:

  • Диагональные стропильные ноги, формирующие хребтовые соединения скатов. В вальмовых конструкциях диагонали, они же накосные стропила, соединяют консоли конькового прогона с углами крыши. В шатровых системах накосные ноги соединяют вершину с углами.
  • Нарожники, или стропильные полуноги, устанавливаемые перпендикулярно карнизам. Опираются они на диагональные стропилины, располагаются параллельно друг дружке, потому отличаются разновеликой длиной. Нарожники формируют плоскости шатровых и вальмовых скатов.

Диагональными стропилинами и нарожниками пользуются также для сооружения ендов, только устраиваются тогда вогнутые углы крыши, а не выпуклые как вальмовые.

Вся сложность сооружения каркасов для крыш с четырьмя скатами заключается в установке диагональных стропилин, определяющих результат формирования конструкции. Кроме того накосы обязаны стойко держать нагрузку в полтора раза большую, чем рядовые стропильные ноги скатных крыш. Потому что они по совместительству работают коньком, т.е. опорой для верхней пятки нарожников.

Если вкратце описать процедуру строительства наслонного каркаса для четырехскатной крыши, то уложиться можно в несколько этапов:

  • Устройство мауэрлата по кирпичным или бетонным стенам. Процесс устройства мауэрлата по стенам из бревна или бруса можно упразднить, т.к. его с успехом может заменить верхний венец.
  • Установка центральной опоры для шатровой конструкции или опорного каркаса основной части вальмовой крыши.
  • Монтаж обычных наслонных стропилин: пары для шатровой крыши и определенного проектным решением ряда для вальмовой конструкции.
  • Установка диагональных стропильных ног, соединяющих углы систем с вершиной опоры или крайними точками конька.
  • Изготовление по размеру и крепление нарожников.

В случае применения висячей схемы каркаса стартом строительства шатрового каркаса будет установка треугольной стропильной фермы по центру. Началом монтажа четырехскатной вальмовой стропильной системы станет установка ряда стропильных ферм.

Строительство вальмовой стропильной системы

Разберем один из распространенных примеров устройства вальмовой крыши с наслонными стропильными ногами. Опираться им предстоит на балки перекрытия, уложенные поверх мауэрлата. Жесткое крепление врубкой будет использовано только для фиксации верха стропильных ног на коньковом прогоне, благодаря чему в усилении крепежа мауэрлата необходимости нет. Габариты коробки приведенного в примере дома 8,4×10,8м. Реальные размеры крыши в плане увеличатся с каждой из сторон на величину карнизного свеса, на 40-50см.


Устройство основания по мауэрлату

Мауэрлат – элемент сугубо индивидуальный, метод его установки зависит от материала стен и архитектурных особенностей постройки. Способ укладки мауэрлата планируется по правилам в период проектирования, потому что для надежной фиксации мауэрлата рекомендовано:

  • Легкие пенобетонные, газосиликатные и подобные стены оборудовать армированным ж/б поясом, залитым по периметру, с установленными в период заливки анкерами для крепления мауэрлата.
  • Кирпичные стены окантовывать бортиком в один-два кирпича по наружному краю так, чтобы вдоль внутреннего края образовался уступ под укладку деревянной рамы. Во время кладки между кирпичами закладываются деревянные пробки для крепления мауэрлата скобами к стене.

Изготавливается мауэрлат из бруса размером 150×150 или 100×150мм. Если предполагается эксплуатация подкрышного пространства, брусья желательно взять потолще. В единую раму брус соединяют косыми врубками. Затем участки соединения усиливают саморезами, обычными гвоздями или глухарями, а углы укрепляют скобами.

Поверх выровненного в горизонт мауэрлата, сооруженного оптимальным для конкретного здания способом, производится укладка балок перекрытия. Используется брус сечением 100×200мм. Первым делом укладывается балка, проходящая точно вдоль центральной оси постройки. В примере длины бруса для сооружения цельных балок не хватает, потому они собираются из двух брусьев. Место состыковки должно располагаться над надежной опорой. В примере опорой служит внутренняя несущая стена.

Шаг между балками перекрытия 60см. Если обустраиваемая коробка не отличается идеальными параметрами, как это и бывает в большинстве ситуаций, расстояние между балками можно немного менять. Подобная корректировка позволяет слегка «загладить» огрехи строительства. Между крайними балками с обеих сторон и стенками дома должен остаться просвет шириной 90см, необходимый для установки выносóв.


Т.к. балки перекрытия самостоятельно смогут сформировать только два карнизных свеса, к их торцам присоединяются короткие полубалки перекрытия – выносá. Устанавливают их сначала только в районе основной части вальмовой крыши, точно там, где предстоит монтировать стропильные ноги. К мауэрлату выносá прибивают гвоздями, к балке крепят винтами, крупнокалиберными гвоздями, нагелями, усиливают крепеж уголками.

Сооружение коньковой части

Центральная часть вальмовой крыши представляет собой обыкновенную двускатную конструкцию. Стропильную систему для нее устраивают согласно правилам, которые диктует . В примере есть некоторые отступления от классической трактовки скатного принципа: не используется лежень, на который по традиции устанавливают опоры для конькового прогона. Работу лежня придется выполнять центральной балке перекрытия.

Для того чтобы построить коньковую часть стропильной системы вальмовой крыши надо:

  • Соорудить опорный каркас для стропильных ног, верх которых будет опираться на коньковый прогон. Прогон опираться будет на три опоры, центральная из которых устанавливается прямо на центральную балку перекрытия. Для установки двух крайних опор сначала укладываются два поперечных бруска, перекрывающих не менее пяти балок перекрытия. Устойчивость повышена с помощью двух подкосов. Для изготовления горизонтальных и вертикальных деталей опорного каркаса использовался брусок сечением 100×150мм, подкосы сделаны из доски 50×150мм.
  • Изготовить стропильные ноги, для которых нужно сначала сделать шаблон. Доска подходящих размеров прикладывается к месту установки, на ней прочерчиваются линии будущих запилов. Она-то и будет шаблоном для поточного производства стропилин.
  • Установить стропильные ноги, оперев их врубкой на коньковый прогон, а нижней пяткой на расположенный напротив вынос.

Если бы балки перекрытия укладывались поперек коробки, то стропила основной части крыши опирались бы на балки перекрытия, что гораздо надежней. Однако в примере они опираются на выноса, потому под них необходимо устроить дополнительные мини-опоры. Подпорки эти следует расположить так, чтобы нагрузка от них и расположенных выше стропилин передавалась на стены.

Затем монтируются по три ряда выносов с каждой из четырех сторон. Для удобства реализации дальнейших действий контур крыши оформляется карнизной доской. Прибить к балкам перекрытия и выносам ее нужно строго горизонтально.

Установка угловых выносов

В ограниченном карнизной доской пространстве остались угловые участки, незаполненные деталями стропильной системы. Здесь потребуются угловые выноса, для монтаж которых осуществляется следующим образом:

  • С целью обозначения направления установки натягиваем шнурку. Натягиваем от точки условного пересечения крайней опоры каркаса с балкой перекрытия до угла.
  • Сверху по шнурке прикладываем брусок на положенное ему место. Придерживая брусок, снизу очерчиваем линии спилов в месте пересечения бруском балки перекрытия и углового соединения карнизных досок.
  • Готовый вынос с отпиленными излишками прикрепляем к мауэрлату и к балке перекрытия уголками.

Аналогично изготавливаются и монтируются оставшиеся три угловых выноса.

Монтаж диагональных стропилин

Диагональные, они же накосные, стропильные ноги делают из двух сшитых между собой досок с сечением равным размерам рядовых стропилин. В примере одна из досок будет расположена слега выше второй из-за разницы в углах наклона вальм и трапециевидных скатов.

Последовательность работ по изготовлению и установки накосов:

  • От высшей точки конька натягиваем шнурку к углам и к центральной точке ската. Это вспомогательные линии, по которым мы будем отмечать предстоящие запилы.
  • Плотницким угломером – малкой замеряем угол между шнуркой и верхним боком углового выноса. Так определяется угол нижнего запила. Предположим, он равен α. Угол верхнего запила вычисляем по формуле β = 90º – α.
  • Под углом β спиливаем один край произвольного обрезка доски. Прикладываем его к месту верхнего крепления, совместив ребро этой заготовки со шнуркой. Очерчиваем излишки, мешающие плотной установке. По намеченным линиям нужно снова пилить.
  • Под углом α отпиливаем нижнюю пятку на еще одном обрезке доски.
  • Изготавливаем первую половинку диагональной стропилины, используя шаблоны верхнего и нижнего опирания. Если цельной доски не хватает по длине, можно срастить два отрезка. Срастить их можно посаженным на саморезы метровым куском дюймовки, расположить его следует с наружной стороны сооружаемой накосной ноги. Устанавливаем готовую первую часть.
  • Вторую часть накосной стропилины делаем аналогично, но учитываем, что она должна быть чуть ниже первой своей половины. Участок соединения досок в один элемент не должен совпадать с участком сращивания досок первой половины накоса.
  • Сшиваем две доски гвоздями в разбежку с шагом 40-50 см.
  • По шнурке, протянутой к центру ската, чертим линию, по которой нужно будет скорректировать запил для состыковки его со смежной накосной стропилиной.

Следуя описанному алгоритму, надо установить и еще три диагональные ноги. Под каждую из них следует установить опоры в месте присоединения угловых выносов к балкам. Если пролет более 7,5м, ближе к коньку по диагональ устанавливается еще одна опора.

Изготовление и монтаж вальмовых стропил

Шнурка между вершиной конька и центром ската уже натянута. Она служила осью для очерчивания запилов, а сейчас по ней нужно отмерить угол γ и вычислить угол δ = 90º – γ. Не отступая от проверенного пути, заготавливаем шаблоны для верхнего и нижнего опирания. Верхний обрезок прикладываем к предназначенному ему месту и отмечаем на нем линии запилов для плотного вхождения между диагональных стропилин. По заготовкам делаем центральную ногу вальмы и фиксируем ее, где полагается.

В пространство между угловыми выносами и карнизной доской устанавливаем короткие выноса для придания жесткости конструкции и для обеспечения прочной фиксации крайних, самых коротких нарожников. Далее следует заняться изготовлением шаблонов для самих нарожников:

  • Обрезок доски запилим под углом δ и приложим его к месту крепления к диагональной стропилине.
  • Очерчиваем по факту излишки, которые нужно еще раз спилить. Полученный шаблон используется в изготовлении всех нарожников, например правой части вальмы. Для левой части верхний шаблон будет подпиливаться с противоположной стороны.
  • В качестве шаблона для нижней пятки нарожников используем обрезок доски, отпиленный под углом γ. Если все предыдущие действия выполнялись правильно, то этот шаблон применяется для изготовления нижних узлов крепления всех остальных нарожников.

В соответствии с фактической длиной и «показаниями» шаблонов изготавливаются нарожники, необходимые для формирования плоскостей вальм и незаполненной рядовыми стропильными ногами частей основных скатов. Устанавливают их так, чтобы верхние узлы крепления нарожников к диагональным стропилинам располагались в разбежку, т.е. верхним соединительным узлам смежных скатов не следует сходиться в одном месте. Крепятся нарожники к накосной стропильной ноге уголками, к балкам перекрытия и выносам так, как разумнее и удобнее: уголками или металлическими зубчатыми пластинами.


В основе технологии устройства шатровой крыши заложены уже знакомые вальмовые принципы. Правда, коньковой части стропильной системы в их конструкции нет. Начинается сооружение с установки центральной опоры, к которой присоединяются накосные стропилины, а следом уже и нарожники. Если в сооружении крыши конвертом используется висячая технология, то первой устанавливается готовая стропильная ферма.

Предлагаем вам воспользоваться нашим бесплатным онлайн калькулятором для расчетов стройматериала при устройстве вальмовой крыши – и следуйте инструкциям.

Полезные видео-инструкции

Кратко с последовательностью и правилами монтажа стропильной системы четырехскатной крыши шатровой и вальмовой категорий ознакомит видео:

Ознакомившись со спецификой устройства и усвоив тонкости монтажа крыш с четырьмя скатами, можно смело приступать к реализации планов по ее сооружению.

Система стропил для четырехскатной крыши

Сравнительная характеристика видов каркаса: шатрового и вальмового

В категорию крыши с четырьмя скатами входят 2 типа каркасных систем, которые схематично выглядят как квадратный (шатровая конструкция) и прямоугольный (вальмовая кровля) конверты. В нашей стране крыша конверт достаточно популярна. Главной особенностью четырехскатных крыш является отсутствие фронтонов. Для сооружения стропильной системы четырехскатной крыши в обоих случаях применяются висячие и наслонные стропила. Методы их сборки являются стандартными для крыш с любым количеством скатов.

Отличительные черты четырехскатных кровель различной конструкции:

  • В случае с шатровым каркасом, кровля состоит из четырех равнобедренных треугольников, которые соприкасаются вершинами в одной точке. В данном случае функции конька возложены на центральную опорную балку в наслонных конструкциях, либо на верхнюю точку фермы висячих стропил.
  • Крыша вальмового типа предполагает наличие двух треугольных и двух скатов в форме трапеции. В данном случае трапециевидные скаты примыкают к коньковой балке верхними ребрами, а треугольные – вершинами. При этом все четыре ската соприкасаются друг с другом боковыми ребрами.

Изучая план стропильной системы четырехскатной крыши, можно сделать вывод, что выбор конфигурации четырехскатной кровли зависит от формы строения. То есть, квадратные дома перекрывают шатровыми конструкциями, а прямоугольные – вальмовыми кровлями. При этом можно использовать любые кровельные материалы, как жесткие, так и мягкие.

При составлении чертежей стропильной системы четырехскатной крыши следует четко обозначить геометрическую форму, а также указать положение отдельных элементов и проекции скатов с точными размерами.

Как правило, системы стропил вальмового и шатрового типа комбинируют с традиционными – односкатными, двускатными и ломаными крышами в рамках одного объекта.

Для опоры четырехскатной конструкции можно использовать мауэрлат, являющийся верхней обвязкой на бетонных или кирпичных стенах, а также верхний венец бревенчатого сруба. Наслонную технологию применяют в тех случаях, когда есть возможность установить верхнюю и нижнюю опору под каждую стропильную ногу.

Некоторые рекомендации по монтажу наслонных стропил:

  • Мауэрлат должен быть закреплен с усилением, чтобы выдержать распирающие усилия в случае жесткой фиксации стропильных ног деревянными накладками или металлическими уголками.
  • Если же верхняя часть ноги будет зафиксирована жестко, а нижняя – на шарнирном креплении, производить фиксацию мауэрлата можно обычным способом. В таком случае при усилении нагрузок на каркас стропила смогут слегка сдвинуться.
  • Распирающая нагрузка и давление на мауэрлат будут нивелированы при использовании жестких креплений нижней части стропил и шарнирных – на верхних пятках.

Обратите внимание, что способ укладки мауэрлата и всей стропильной системы следует предусмотреть на этапе проектирования здания. При отсутствии внутренних несущих стен и невозможности размещения опорных элементов для центральной части крыши, применяется технология висячих стропил. Однако чаще всего устанавливают все-таки наклонный тип стабильного каркаса, предусмотрев заранее наличие несущих конструкций.

При сооружении вальмовых и шатровых каркасов используются такие специфические узлы стропильной системы четырехскатной крыши:

  • Диагональные ноги, из которых выполняются хребты скатов. В каркасах шатрового типа такие накосные ноги совмещают углы крыши с ее верхней точкой. Вальмовые каркасы предполагают стыковку консолей коньковой балки с углами посредством диагональных стропил.
  • Нарожники (полуноги) – элементы, монтируемые под углом 90 градусов к карнизам. Поскольку они стыкуются с диагональными стропилами и располагаются параллельно друг другу, их длина будет отличаться. Из таких элементов создаются скаты крыши.

Эти же конструктивные элементы применяются для создания ендов, с той лишь разницей, что углы делаются вогнутыми.

Именно установка накосных стропил представляет наибольшую сложность. Более того, на эти элементы будет приходиться повышенная нагрузка, поскольку они служат опорным элементом для крепления в верхней части нарожников, то есть выполняют функции конька. Поэтому перед началом работ необходимо выполнить расчет стропильной системы четырехскатной крыши.

В целом процесс возведения крыши с четырьмя скатами включает такие этапы:

  1. Укладка мауэрлата на стены из кирпича или бетона. В бревенчатых домах этим элементом служит верхний венец.
  2. Монтаж центральной опорной балки под шатровый каркас или сборка опорных конструкций для вальмовой крыши.
  3. Установка наслонных стропильных ног под ту или иную конструкцию.
  4. Крепление диагональных стропилин, которые совмещают углы крыши с центральной вершиной или торцами конька.
  5. Разметка и монтаж нарожников.

Если предполагается висячий тип стропильной системы, то первым этапом создания шатровой конструкции станет размещение центральной фермы в форме треугольника. При создании конструкции вальмового типа на стартовом этапе крепят несколько стропильных ферм.

Стропильная система четырехскатной крыши вальмового типа

Если делают четырехскатную крышу, чаще всего это вальмовая кровля. О ней и поговорим для начала. Центральная часть стропильной системы один в один повторяет систему двускатной кровли. Система также может быть с наслонными или висячими стропилами. Висячие стропила устанавливаются «по месту» — на крыше, для такой работы достаточно двух человек. Наслонные стропильные фермы, в виде треугольников, можно собрать на земле, а затем, готовые, поднять и установить. В этом случае работы на высоте меньше, но, чтобы поднять и установить готовые фермы, нужна либо техника (кран), либо бригада из четырех и более человек.

Стропильная система вальмовой крыши с наслонными стропилами

Основные отличия стропильной системы вальмовой крыши в тех местах, где стропила укорачиваются (стропильные полуноги) и формируются вальма — треугольные скаты. Тут устанавливаются диагональные стропила, которые также называют накосными. Они опираются на наружные или внутренние углы здания, имеют большую длину, чем обычные стропильные ноги. На диагональные стропила надо обратить особое внимание, так как на них приходится полуторная нагрузка (если сравнивать с соседними стропилами). Поэтому угловые стропильные ноги делают усиленными — собирают из двух досок, срастив их по ширине при помощи гвоздей. Также для поддержки диагональных стропильных ног устанавливаются дополнительные стойки и укосы, которые называют шпренгельным блоком.

Стропильная система четырехскатной крыши: устройство вальмовой кровли

Еще стропильная система четырехскатной крыши вальмового типа отличается тем, что мауэрлат укладывается по периметру здания, а не только по длинным сторонам коробки. Это понятно — стропила располагаются по периметру, а не только по двум сторонам, как в двускатной кровле.

Мауэрлат — элемент кровельной системы здания. Представляет собой брус или бревно, уложенное сверху по периметру наружной стены. Служит крайней нижней опорой для стропил.

Диагональные стропила

Как уже говорили, накосные (угловые) стропила несут повышенную нагрузку: от укороченных стропил боковых скатов и от вальм. К тому же, длина диагональных стропил вальмовой крыши обычно превышает стандартную длину пиломатериалов — она больше 6 метров, поэтому их делают срощенными и сдвоенными (спаренными). Этим решается сразу две задачи: получаем балку нужной длины, увеличиваем ее несущую способность. Две спаренные доски выдерживают большие нагрузки, чем цельный брус того же сечения. И еще один момент: срощенные балки для накосных стропил делают из того же материала, что и обычные стропильные ноги. Это дешевле, да и вам не нужно искать специальный материал.

Как спаривать стропила из досок

Если используются срощенные балки, диагональные стропила, как правило, страхуют установкой подкосов и/или шпренгелей (стоек).

  • Если длина балки до 7,5 м, достаточно одного подкоса, который упирается в верхнюю часть балки.
  • При длине от 7,5 м до 9 м, устанавливают дополнительную стойку или шпренгель. Эти подпорки ставят внизу, на 1/4 длины стропила.
  • При длине наклонного стропила более 9 метров, нужна третья, промежуточная опора — стойка, которая подпирает середину прогона.

Шпренгель — особая система, которая состоит из балки, опирающейся на две примыкающие наружные стены. На эту балку опирается стойка, подпертая с двух сторон укосами (укосы ставят при необходимости).

Шпренгельные балки поддерживают диагональные стропила

Шпренгельную ферму обычно не считают, а делают из тех же материалов, что и стропильную систему. Для самой балки 150*100 мм, стоек — 100*100 мм, для укосов — 50*100 мм. Это может быть брус подходящего сечения или срощенные балки.

Опирание накосной стропильной ноги

Диагональные строплиьные ноги верхним концом опираются на коньковый брус. Точное исполнение этого узла зависит от типа системы и количества прогонов.

Если прогон один, консоли делают длиннее подстропильной рамы на 10-15 см. Если такой выпуск слишком большой, его затем подрезают. Но делать короче не стоит — доращивать намного сложнее и дороже. В эту точку будут опираться накосные диагональные ноги.

Узел опирания диагональных стропильных ног с одним коньковым прогоном

Стропила подрезают под нужным углом, стыкуют на консоли. Крепят при помощи гвоздей. Усилить соединение можно при помощи металлических накладных пластин.

Если коньковых пролетов два (делают, если планируется жилое помещение мансардного типа), способ соединения зависит от материала, из которого делают стропила:

  • Если используется срощенные доски, необходим шпренгель, который опирается на выносы коньковых прогонов. Диагональные стропила подрезаются и опираются на шпренгельную стойку.
  • Если использован брус, в месте опирания устанавливается прибоина — кусок доски толщиной не менее 50 мм. Доску крепят при помощи гвоздей к двум прогонам, а к этой доске уже — стропильные ноги, которые будут образовывать вальма.

При наличии двух коньковых балок

Нижняя часть накосных стропильных ног подрезается горизонтально и крепится к мауэрлату или доске обвязки. Для большей надежности узла можно установить дополнительную косую балку и к ней зафиксировать угловую балку (на рисунке ниже).

Крепление накосного стропила к мауэрлату

Крепление — гвоздями с двух сторон, при необходимости можно дополнительно зафиксировать проволочными скрутками или хомутами.

Как крепить нарожники и полуноги

К установленным диагональным стропильным ногам с одной стороны крепятся укороченные стропила боковых скатов (называют еще полуноги), с другой — нарожники — стропила, образующие вальма. Их надо располагать с таким расчетом, чтобы места стыков не совпадали. Иногда для этого приходится менять расстояние между нарожными стропилами (лучше — в сторону уменьшения шага).

Чтобы не считать размеры балок, можно воспользоваться таблицей

Обычно укороченные стропила подрезают и крепят 2-3 гвоздями с двух сторон. Такого крепления достаточно в большинстве случаев. Но, если хотите сделать «правильно», под каждую стропилину надо делать «врубку» — выемку не более чем на половину толщины балки. Стропила подрезают, устанавливают в нужное положение, обводят на балке нужный контур (получается неровная трапеция из-за разных углов соединения). По полученному контуру вырезают выемку, в которую заводят полуногу, после чего крепят гвоздями с двух сторон. Это сложный узел, да и делать его долго. Зато несущая способность такого соединения намного выше. Есть и другой вариант, который по исполнению в разы проще, а по надежности мало отличается.

Способы крепления

Оптимальным способом крепления нарожников и полуног к накосной балке можно считать их крепление на гвозди с дополнительной установкой черепных брусков (см. рисунок выше). Для этого используется брус сечением 50*50 мм, который прибивается по нижнему краю балки между закрепленными стропилами. В таком варианте балка становится двутавровой, что намного повышает ее упругость, увеличивается несущая способность.

Как крепить нижние концы стропил

Способ крепления нижних концов стропил зависит от того, какого типа стропильная система четырехскатной крыши выбрана — с висящими или наслонными стропилами, какая именно схема использована. Система со скользящими стропилами (обычно применяется для зданий, которым противопоказаны распорные нагрузки — деревянным, каркасным, из легкого бетона) реализуется при помощи специальных металлических креплений. Они состоят из двух частей. Одна устанавливается на закладную доску, вторая — на стропила. Между собой они соединяются подвижно — при помощи длинной прорези или пластины.

Скользящее крепление для стропил

При таком устройстве, при изменении нагрузки, кровля «отыгрывает» — стропила движутся относительно стен. Распорные нагрузки отсутствуют, вся масса кровли и осадков передается на стены вертикально вниз. Такое крепление позволяет компенсировать неравномерные нагрузки, которые возникают при сложном устройстве кровли (с примыканиями в виде буквы Г или Т).

Жесткое крепление может быть сделано по-разному — с вырезом под мауэрлат/обвязочную доску или с подшивным опорным бруском. Крепление обычно при помощи гвоздей, усиливать его можно металлическими пластинами и уголками.

Несколько вариантов крепления стропил к мауэрлату

Соединение с вырезом делают если четырехскатная крыша с выпуском — свесами. Обычно свесы довольно большие и, чтобы не покупать длинные балки, их доращивают — добавляют доски, которые прибивают гвоздями насквозь к нижней части балок. Это позволяет сделать свесы настолько длинными, насколько вам хочется без большого перерасхода на материалы.



Строительство вальмовой крыши

Поскольку в частном строительстве используются преимущественно вальмовые крыши с наслонными стропилами, рассмотрим подробнее процесс монтажа четырехскатной стропильной системы такой конструкции. Опорой для конструкций будут служить перекрытия, размещенные на мауэрлате.

Фиксация методом врубки будет выполняться лишь в месте стыковки конька со стропилами, поэтому мауэрлат можно устанавливать на обычных креплениях. В рассматриваемом здании коробка дома имеет размеры 8,4×10,8 м. Крыша на плане будет превосходить размеры дома на 40-50 см с каждой стороны – это ширина карнизного свеса.


Разновидности четырехскатной кровли

Четырехскатная кровля может быть шатровой, полувальмовой или вальмовой. Чтобы правильно выбрать вариант кровли нужно рассмотреть особенности каждого из этих трех типов.

Шатровая кровля

Шатровая кровля имеет форму пирамиды. Она состоит из четырех одинаковых треугольных скатов, вершины которых соединены в одной точке. В такой конструкции отсутствует конек. Шатровая кровля может быть использована только в качестве покрытия для квадратных сооружений. Если беседка имеет прямоугольную форму, данный вариант крыши для нее не пригоден.

Вальмовая кровля

Самый универсальный вариант кровли для построек квадратной или прямоугольной формы. Конструкция состоит из различных по конфигурации скатов. В торцах кровли располагаются треугольные скаты, они называются вальмами. Еще два ската трапециевидные. Вершины трапеций соединяются между собой, и линия их соединения называется коньком.


Схема вальмовой кровли Источник pinterest.com

Полувальмовая кровля

Это вариант вальмовой конструкции, у которой треугольные скаты укорочены. Такая кровля идеальна для мансардных коттеджей, но для беседок ее обычно не применяют.

Из вышесказанного можно сделать вывод, что лучший вариант для беседки, это вальмовая кровля. Она подходит для беседок любого размера и любых пропорций, достаточно быстро монтируется и хорошо защищает постройку.

Плюсы четырехскатной вальмовой кровли

Беседку можно накрыть плоской, односкатной, двускатной или шатровой крышей. Но многие домовладельцы предпочитают ставить на своих участках беседки именно с вальмовой кровлей. Это объясняется тем, что вальмовый вариант отличается целым рядом преимуществ:

  • хорошая зашита постройки от ветра и осадков;
  • на крутых скатах не скапливаются осадки;
  • такая кровля сама по себе имеет эстетичный внешний вид;
  • беседка с четырехскатной кровлей выглядит более солидной;
  • скатная кровля не закрывает обзор из беседки;
  • для ее обустройства можно применять любые кровельные материалы;
  • если несколько видоизменить стропильную конструкцию, можно получить крышу оригинальной формы;
  • высокая прочность;
  • низкая парусность.


Оригинальный вариант вальмовой крыши для беседки Источник dekoriko.ru
Однако для того, чтобы крыша получилась прочной и долговечной, ее нужно правильно рассчитать и запроектировать. Собирать стропильную систему и укладывать кровельное покрытие должны высококвалифицированные специалисты.

Смотрите также: Каталог компаний, что специализируются на ремонте и проектировании кровли.



План укладки опор на мауэрлат

В зависимости от материала, использованного для возведения стен здания, укладка мауэрлата может производиться различными способами.

Общие рекомендации таковы:

  • В верхней части стен из газосиликатных или пенобетонных блоков нужно залить армированный бетонный пояс, в котором разместить анкеры для последующей фиксации мауэрлата.
  • При сооружении кирпичных стен в верхней их части выполняют бортик в 1-2 кирпича таким образом, чтобы в центре стены образовалось углубление для деревянного каркаса. По мере кладки между кирпичами размещают деревянные пробки, к которым мауэрлат будет фиксироваться скобами.

Для мауэрлата понадобится брус сечением 100×150 или 150×150 мм. При планировании использования пространства под крышей следует применять более толстые балки. Элементы каркаса стыкуют косыми врубками с последующим усилением – гвоздями, глухарями или саморезами, а по углам – скобами.

Далее на мауэрлат нужно разместить элементы перекрытия. Их делают из брусков сечением 100×200 мм. Первой укладывается центральная балка. Если длины пиломатериалов недостаточно, ее изготавливают из двух кусков бруса. Причем место соединения должно приходиться на опорный элемент, например, несущую стену.

В данном случае балки уложены с шагом в 60 см. Как правило, коробка имеет неидеальные размеры, поэтому шаг между балками можно слегка подкорректировать, чтобы сгладить несовершенства. Отступ от стен дома до крайних балок, расположенных по обеим сторонам, должен составлять 90 см. Он требуется для монтажа выносов.

К торцевым частям балок перекрытия крепятся выноса. Для удобства сначала их размещают лишь в тех местах, где далее будут установлены стропила. К поверхности мауэрлата выноса крепятся гвоздями, а к балкам – нагелями, гвоздями крупного сечения, саморезами, после чего крепление усиливается уголками.


Чертеж стропильной системы конструкции

Проект четырехскатной вальмовой крыши стоит начинать с эскиза фасада и схемы расположения балок каркаса на чертеже. Необходимо отметить несущие стены. На них будут опираться концы стропилин. Отложим от края стен дома расстояние 0,6 – 1 м в масштабе чертежа. Полученный контур является свесами, которые будут защищать фасады от дождя.

Чтобы самостоятельно сделать чертеж кровли, необходимо знать основные термины, применяемые проектировщиками и архитекторами. Перечислим главные элементы стропильной системы четырехскатной вальмовой крыши:

  1. Конек – брус с сечением 50х150 мм, к которому крепятся стропила. Он расположен в центре двух трапециевидных скатов.
  2. Диагональное стропило – балка, которая служит опорой для вальм. В некоторых источниках она также называется накосной ногой. Верхняя пятка диагональной стропилины опирается на один из концов балки конька.
  3. Центральные промежуточные стропила. В шатровой вальмовой крыше их четыре. Центральные балки сходятся в центре конструкции, образуя крест.
  4. Нарожники – короткие доски, опирающиеся на каркас вальм.
  5. Промежуточные стропила – балки, которые образуют плоскость трапециевидных скатов на чертеже четырехскатной вальмовой крыши.

Вам будет интересно: Важные моменты при проектировании двухскатной крыши: создание чертежа

Кровельные материалы укладываются на обрешетку. Она крепится к стропилам под углом 90 градусов. Разреженную обрешетку используют под шифер и металлическую кровлю. Шаг укладки досок – несколько сантиметров. Под все остальные виды материала кровли обрешетку делают сплошной.

Вспомогательная конструкция четырехскатной вальмовой крыши состоит из следующих элементов:

  1. Стойка. Служит опорой для конька. Стойки упраздняются, если планируется использовать пространство под вальмовой крышей.
  2. Затяжка – важная часть стропильной системы. По совместительству является балкой перекрытия.
  3. Кобылка. Деревянный брусок, который используется для устройства свеса при недостаточной длине стропильной ноги.
  4. Ветровая балка. Благодаря этому элементу, кровельная конструкция имеет высокую устойчивость к плохим погодным условиям. Ветровая доска соединяет несколько стропил в одной плоскости ската.
  5. Мауэрлат – основа для монтажа стропильной системы. Его назначение – привязка каркаса крыши к стенам дома. Мауэрлат представляет собой брус с сечением 100х100 или 150х150.
  6. Шпренгель. Задача этого структурного элемента – усилить основную несущую конструкцию. Шпренгель крепится по углам к мауэрлату и диагональным балкам.
  7. Подкосы. Располагаются под наклоном к стропильным ногам.

Расстояние между стропилами и нарожниками на чертеже называют прогонами. Эта величина рассчитывается по специальным формулам. Зависит от веса элементов кровли, максимально возможного количества осадков в регионе строительства и силы ветра. Также рассчитывать необходимо высоту конька, угол наклона стропильных ног и их длину. Самой сложной для вычислений является ломаная вальмовая схема крыш.

Наиболее распространенные виды креплений деревянных балок между собой – пластины и уголки. Реже используют вязальную проволоку, саморезы и кронштейны. Чтобы предотвратить деформацию деревянных балок из-за усадки, следует выбрать скользящую систему в креплениях уголков.

Сборка конькового участка четырехскатной крыши

Центральный отрезок крыши вальмового типа является не чем иным, как традиционной двухскатной конструкцией. Следовательно, ее сборка выполняется по технологии для скатных кровель. Хотя подобная конструкция обычно предусматривает наличие лежня, на котором размещаются опоры под конек, в данном примере функции такого элемента возложены на центральную балку перекрытия.

Коньковый участок крыши выполняют так:

  • Сначала собирают опорную конструкцию под стропила, которые верхними пятками будут упираться в коньковую балку. Сам конек будет поддерживаться тремя опорными столбами, из которых средний монтируется непосредственно на центральном брусе перекрытия. Чтобы правильно установить два крайних столба, под них поверх перекрытия размещают поперечные бруски, по длине охватывающие не менее 5 балок. Подкосы обеспечивают дополнительную устойчивость конструкции. Опорные элементы каркаса изготавливают из бруса сечением 100×150 мм, а подкосы – из досок 50×150 мм.
  • Чтобы все стропила были одинаковыми, для их нарезки изготавливают шаблон. Для этого доску нужной длины примеряют на месте монтажа, делают разметку запилов, после чего по ней выполняют нарезку всех стропилин.
  • Готовые стропила опирают на коньковую балку местом врубки, а нижнюю часть закрепляют на выносе.

Обычно балки перекрытий размещают перпендикулярно коробке, чтобы упор стропильных ног в центральной части крыши приходился именно на них. Поскольку в рассматриваемом примере стропила стыкуются с выносом, необходим монтаж дополнительных опор. Их размещают таким образом, чтобы перераспределить нагрузку со стропил и опор на стены.

В конце нужно установить с каждой стороны по три ряда выносов. После этого к балкам перекрытий и выносам строго горизонтально крепится карниз, облегчающий дальнейшие работы с крышей.

Четырехскатная крыша – расчет конструкции

Основой любой кровли с уклоном являются стропильные конструкции. Чем меньше величина уклона, тем жестче требования к несущей способности стропил. Малый угол кровельного наклона невыгоден, он потребует мощных балок основы, их частого расположения, взаимной обвязки перемычками и прочих конструктивных сложностей. С другой стороны, слишком «крутые» углы возвышения приведут к значительным расходам на кровельный материал, а для крыш жилых домов используются очень даже недешевые металлочерепица или композитный шифер.

Поэтому угол для наклонной кровли к горизонту чаще всего принимают за 20˚-40˚. Такое значение наклона позволяет использовать стандартные балки для стропил, выполнить утепление и шумоизоляцию крыши дома, гарантировать надежный сток атмосферных осадков. Можно облегчить математический этап подготовки с помощью современных сетевых коммуникаций.

Расчет четырехскатной крыши онлайн-калькулятор на сайте выполнит быстро и бесплатно. Только учтите, что результат программного расчета напрямую зависит от достоверности вводимых данных, а именно:

  • Длины и ширины кровельного проема;
  • Выбранного угла наклона кровли к горизонту;
  • Величины свесов кровли за линией стен:
  • Типа кровельного материала, массы единицы площади и размера нахлеста одного листа на другой;
  • Монтажных расходов на обрезку как стропил, так и самой металлочерепицы, профнастила и т. п.

Результат расчетов можно выполнить в нескольких вариантах – с различной величиной сечения стропил, шага между ними и других подробностей. Вообще, возведение новой стропильной конструкции своими руками не рекомендуется, лучше выполнить этот этап силами профессиональных мастеров.

При гарантированной надежности стропил, при их качественном монтаже дальнейшие работы по утеплению крыши, созданию акустического барьера, пароизоляции, сооружению самой кровли вполне выполнимы самостоятельно. В крайнем случае, доверьте мастерам выставить «скелет» стропильной конструкции – то есть угловые балки, идущие к углам дома, и определитесь с шагом между лагами. Дальнейшие кровельные работы допустимы в самостоятельном режиме.

Конструкция чердачной крыши

Схема кровли такого типа составляется с учетом большого количества факторов.

В первую очередь учитывается величина перекрываемых пролетов. Перекрытие большого пролета подразумевает максимальное сечение стропильной ноги. Для того чтобы перекрыть односкатную крышу дома, пролет которой имеет величину в пять метров, необходимо использовать стропильную ногу сечением 150х50 мм. При этом шаг расположения стропил составляет 1 м. Если перекрытие имеет длину в 10 м, применяются две доски сечением 150х50 мм, а шаг в этом случае составляет около 0,6 м.

Конструкция чердачной крыши: 1 – стропильные ноги; 2 – конковый брус; 3 – стойки; 4 – подкосы; 5 – обрешетка; 6 – кровельный материал; 7 – мауэрлат; 8 – металлические соединительные элементы; 9 – внутреняя несущая стена.

Во-вторых, во внимание берется уклон крыши. Как правило, кровля, имеющая крутой склон, меньше всего подвержена скоплению снега. Именно по этой причине сечение стропил при уклоне выше 500 градусов, выбирается с меньшим показателем, нежели при наклоне скатов около 200.

В-третьих, необходимо учитывать долговечность конструкции крыши строения. Срок эксплуатации несущих конструкций, изготовленных из дерева, равен 30 годам без ремонта, а из дерева и железобетона – 50 годам. Эти данные являются приблизительными. При грамотном выполнении установки, а также правильном уходе, деревянная крыша способна прослужить более века.

В-четвертых, особое внимание стоит уделить огнестойкости конструкции. Чтобы повысить данный показатель, необходимо увеличить сечение несущих элементов, а это, как правило, приведет к росту стоимости. Увеличить огнестойкость можно за счет использования цементно-песчаной штукатурки, защитной краски и негорючих матов.

В-пятых, составление схемы невозможно без учета теплотехнических характеристик крыши.

Вес изоляционных материалов в обязательном порядке учитывается во время расчета сечения стропил.

Как сделать четырехскатную крышу для беседки своими руками?

Четырехскатная крыша для беседки привлекательно выглядит, надежна и долговечна в эксплуатации, при условии, что расчет и монтаж выполнены правильно. Данную кровельную конструкцию можно выполнить своими руками.

Преимущества и недостатки четырехскатной крыши

Кровля, имеющая 4 ската, идеально подходит для беседок прямоугольной или квадратной формы. В первом случае выполняется монтаж вальмовой крыши, которая имеет два треугольных ската и два трапециевидных. Во втором реализуется шатровый вариант вальмовой кровли, такая крыша состоит из четырех скатов, представляющих собой одинаковые равнобедренные треугольники.

Четырехскатная конструкция выглядит привлекательно, позволяет использовать любые виды кровельного покрытия, не мешает свободному обзору из беседки. Крышу именно такого типа можно стилизовать под китайскую кровлю, увеличив свесы и установив изогнутые внутрь диагональные стропила.

Следует отметить надежность и практичность крыши, имеющей 4 ската. Такая кровля беседки способна выдерживать высокие ветровые нагрузки за счет низкой парусности. Чтобы избежать скопления снега в зимний период, достаточно выбрать оптимальный угол наклона скатов. В процессе эксплуатации беседки данный вид крыши практически не требует серьезного ремонта.

Под вальмовой крышей с большими свесами долго удерживается тепло в беседке, что особенно актуально для прохладных вечеров.

К недостаткам кровли с 4 скатами можно отнести высокие требования к точности расчетов и замеров. Если предполагается вести строительство своими руками, на этапе проектирования рекомендуется обратиться к профессионалам или использовать специализированные программы для расчета конструкции. Чтобы избежать типичных ошибок при монтаже, рекомендуется ознакомиться с тематическим видео.

Проектирование, замеры и подготовка материалов

В процессе подготовки к возведению своими руками кровельной конструкции для беседки, необходимо выполнить эскизы (чертежи) строения, на основании которых ведутся расчеты нагрузки на стропильную систему. При расчетах следует учитывать:

  • суммарный вес элементов стропильной системы;
  • вес кровельного и гидроизоляционного материала;
  • снеговую и ветровую нагрузку, характерную для конкретного региона;
  • вес людей, ведущих строительство, выполняющих обслуживание или ремонт крыши;
  • вес оборудования, которое предполагается прикрепить к стропильной системе.

Особое внимание следует уделить выбору угла наклона скатов и кровельного материала. Это взаимосвязанные вопросы, так как каждый вид материала для кровли беседки имеет определенные требования к монтажу, в том числе к шагу установке обрешетки и стропил, что влияет на общий вес конструкции.

Определившись с углом наклона скатов и кровельным материалом, рассчитав нагрузки на крышу с 4 скатами, можно заняться расчетами параметров стропильной конструкции. Следует сделать расчет длины и сечения стропил, определить размеры и конфигурацию опорного каркаса. Чтобы обеспечить жесткость конструкции, необходимо предусмотреть установку затяжек и подкосов. Схема крыши должна включать всю информацию о расположении элементов, их параметров и принципах монтажа узлов.

Устройство данного типа крыши предполагает использования стропил нескольких типов:

  • диагональные (накосные) стропила задают форму кровли беседки и несут повышенную нагрузку, для их монтажа рекомендуется применять сдвоенные балки;
  • центральные промежуточные стропила – соединяют коньковую часть с опорным каркасом крыши беседки, выполняющим функцию мауэрлата;
  • короткие стропила (нарожники), опирающиеся на опорный каркас и накосные стропила, монтируются параллельно промежуточным.

Крыша 4 скатная требует выполнения замеров, для чего используется мерная рейка длиной около 2-3 метров. Замеры проводятся своими руками в несколько этапов:

  • на верхней обвязке (опорном каркасе из горизонтальных балок) определяется осевая линия;
  • вычисляется половина толщины конькового бруса;
  • выполняется отметка расположения первого промежуточного стропила;
  • рейка совмещается с предыдущей отметкой и определяется расположение второго промежуточного стропила.

Замеры следует сделать для каждого угла четырехскатной крыши. Подробная схема стропильной системы и правильно выполненные замеры существенно упрощают монтажные работы.

Каркас деревянной беседки и ее стропильной системы следует монтировать из качественного пиломатериала, прошедшего специальную обработку. Если строительство ведется своими руками, необходимо сделать специальную емкость для пропитки антисептиками стропил и других элементов, либо нанести состав при помощи валика или кисти. Помимо пропитки антисептиком деревянный каркас следует обработать огнезащитным составом. Данные меры позволят существенно продлить срок службы беседки, защитив древесину от гниения и повреждения огнем.

Строительство крыши: основные этапы

При возведении беседки 4 скатная крыша может опираться на стены из дерева, кирпича или других материалов, либо на опорный каркас, смонтированный на стойках. В первом случае строительные конструкции являются достаточно капитальными, установленными на прочный фундамент, рассчитанными на высокие нагрузки. Устройство своими руками кровли на надежных стенах беседки в целом не отличается от строительства крыши дома или другой постройки.

Особого внимания требует беседка с крышей на деревянных столбах. Следует убедиться, что опоры прочно закреплены в строго вертикальном положении, в нижней части их необходимо связать перемычками, чтобы сделать каркас более жестким и устойчивым. Верхние перемычки служат обвязкой, на которой будет монтироваться скатная крыша. Чтобы опоры не «разъехались» под высокой нагрузкой, их верхние концы дополнительно скрепляют между собой попарно диагональными перемычками, причем место стыковки брусков усиливают деревянными или металлическими накладками. Такая конструкция обладает необходимой жесткостью и способна выдерживать эксплуатационные нагрузки.

Строительство вальмовой крыши начинается с установки конькового бруса на специальных подкосах и вертикальных опорах. Затем под заданным углом монтируются диагональные стропила, которые формируют скаты кровли. На данном этапе можно варьировать длину свесов, при необходимости для увеличения свеса накосные стропильные ноги можно удлинить накладными досками-«кобылками».

Далее монтируются центральные и промежуточные стропила, затем – нарожники. На стропила укладывается гидроизоляционная мембрана для защиты конструкции от влаги. Обрешетку допускается монтировать непосредственно поверх гидроизоляции, но можно предварительно выполнить устройство контробрешетки, если кровельный материал требует дополнительной вентиляции. Следующий этап строительства – монтаж кровельного материала, технология зависит от его типа. Шатровая крыша выполняется по тому же принципу, но без установки конькового бруса – диагональные стропила связываются в коньковый узел.

О том, как сделать самостоятельно надежную четырехскатную крышу на дачной беседке, подробно расскажут специалисты в специально подготовленном видео.

Четырехскатная крыша для беседки: преимущества, проектирование, монтаж

На участках загородных домов все чаще устанавливают всевозможные по форме, типу и размеру беседки. Наиболее надежный вариант кровли для беседки – это традиционная четырехскатная конструкция с коньком в вершине. В этой статье мы расскажем о том, как проектируется четырехскатная вальмовая крыша для беседки в чем ее преимущества, как ее нужно рассчитывать, каковы правила ее монтажа.

Беседка для дачного участкаИсточник bristolurnu.org

Разновидности четырехскатной кровли

Четырехскатная кровля может быть шатровой, полувальмовой или вальмовой. Чтобы правильно выбрать вариант кровли нужно рассмотреть особенности каждого из этих трех типов.

Шатровая кровля

Шатровая кровля имеет форму пирамиды. Она состоит из четырех одинаковых треугольных скатов, вершины которых соединены в одной точке. В такой конструкции отсутствует конек. Шатровая кровля может быть использована только в качестве покрытия для квадратных сооружений. Если беседка имеет прямоугольную форму, данный вариант крыши для нее не пригоден.

Вальмовая кровля

Самый универсальный вариант кровли для построек квадратной или прямоугольной формы. Конструкция состоит из различных по конфигурации скатов. В торцах кровли располагаются треугольные скаты, они называются вальмами. Еще два ската трапециевидные. Вершины трапеций соединяются между собой, и линия их соединения называется коньком.

Схема вальмовой кровлиИсточник pinterest.com

Полувальмовая кровля

Это вариант вальмовой конструкции, у которой треугольные скаты укорочены. Такая кровля идеальна для мансардных коттеджей, но для беседок ее обычно не применяют.

Из вышесказанного можно сделать вывод, что лучший вариант для беседки, это вальмовая кровля. Она подходит для беседок любого размера и любых пропорций, достаточно быстро монтируется и хорошо защищает постройку.

Плюсы четырехскатной вальмовой кровли

Беседку можно накрыть плоской, односкатной, двускатной или шатровой крышей. Но многие домовладельцы предпочитают ставить на своих участках беседки именно с вальмовой кровлей. Это объясняется тем, что вальмовый вариант отличается целым рядом преимуществ:

  • хорошая зашита постройки от ветра и осадков;
  • на крутых скатах не скапливаются осадки;
  • такая кровля сама по себе имеет эстетичный внешний вид;
  • беседка с четырехскатной кровлей выглядит более солидной;
  • скатная кровля не закрывает обзор из беседки;
  • для ее обустройства можно применять любые кровельные материалы;
  • если несколько видоизменить стропильную конструкцию, можно получить крышу оригинальной формы;
  • высокая прочность;
  • низкая парусность.
Оригинальный вариант вальмовой крыши для беседкиИсточник dekoriko.ru

Однако для того, чтобы крыша получилась прочной и долговечной, ее нужно правильно рассчитать и запроектировать. Собирать стропильную систему и укладывать кровельное покрытие должны высококвалифицированные специалисты.

Элементы конструкции

Вальмовая кровля состоит из сложного набора элементов, которые собираются в единую прочную и надежную конструкцию.

  • Скаты. 4 кровельные плоскости, начинающиеся у конькового прогона и образующие нижней частью свесы кровли. В вальмовой крыше есть 2 треугольных и 2 трапециевидных ската.
  • Вальмы. Это треугольные скаты. Располагаются над торцевыми фасадами постройки и выполняют функцию фронтона.
  • Коньковый прогон. Балка в вершине кровли, расположенная между верхними углами треугольных скатов.
  • Затяжки. Балки перекрытия, которые устанавливаются внизу, в основании кровли.
  • Ригель. Еще одна затяжка, расположенная непосредственно под коньком.
  • Мауэрлат. Нижняя опора для стропил. Представляет собой брус с широким сечением, уложенный по периметру стен постройки.
Элементы конструкции вальмовой кровлиИсточник krovlya-mp.ru
  • Перемычка. Брусовая затяжка, делящая стропильный дуэт пополам.
  • Нарожники. Короткие стропильные ноги, которые крепятся к диагональным стропилам.
  • Стропила центральные. Стыкуются с диагональными стропилами и вершиной конька. Таких элементов в конструкции предусматривается обычно 6 штук. Их монтаж должен быть выполнен с особой тщательностью.
  • Промежуточные стропила. Внизу крепятся к мауэрлату, а вверху к коньковому прогону.
  • Диагональные стропила. Формируют ребра вальм. Соединяются с углами мауэрлата и завершением конька. Они длиннее промежуточных стропил, их сечение более широкое, а расположение более пологое.
  • Балки перекрытия. Установленные у основания стропил затяжки.
  • Подкосы. Опоры, необходимые для того, чтобы стропила не провисали. Если длина крыши менее 4,5 метра, подкосы можно не применять.
  • Шпренгель. Элемент, состоящий из двух балок, необходимый для поддержки диагонально уложенных стропил.
  • Стойка. Вертикально установленный в центре кровли брус. На него опирается конек. Служит для распределения веса стропильной системы на несущие элементы.

Соединяются элементы конструкции при помощи крепких метизов. На некоторых деталях для правильной стыковки нужно делать пропилы.

Стропильная система вальмовой крышиИсточник derevyannyydom.ru

Расчеты

Чтобы рассчитать материалы для крыши вальмового типа применяется целый ряд формул и таблиц. Основные данные, на которых базируются расчеты – это параметры постройки и проектные решения самой кровли. Даже в тех случаях, когда требуется самая простая вальмовая крыша для беседки, рассчитать ее должен квалифицированный специалист.

Составление чертежей

Сооружать крышу нужно только при наличии предварительно подготовленных чертежей с указанием размеров и расположения каждого элемента конструкции. Четырехскатная крыша для беседки, чертежи которой правильно разработаны, прослужит не одно десятилетие без ремонта и реконструкции.

Чертеж беседки с вальмовой кровлейИсточник pinterest.com

Проектирование осуществляется с учетом многих факторов:

  • вес стропильной системы;
  • вес кровельных и изоляционных материалов;
  • нагрузку осадков;
  • вес оборудования, которое будет установлено на крыше.

Прочность конструкции рассчитывается с некоторым запасом. Крыша должна выдержать дополнительные нагрузки, например, вес человека, который поднимется на нее для осмотра или очистки.

После окончания расчетов прочности определяется наклон скатов. На этом этапе принимаются во внимания климатические особенности региона и задуманный дизайн будущей беседки. В регионах с сильными ветрами не рекомендуется делать высокую кровлю. Дело в том, что чем выше конструкция, тем больше показатели ее парусности. Ветрам лучше противостоят пологие скаты, покрытые поликарбонатным или битумным материалом.

Чертеж беседки с пологими скатамиИсточник centermira.ru

Если для местности, в которой расположен участок характерно выпадение большого количества осадков, беседку лучше строить с высокой крышей. Подойдет наклон 50-60 градусов. В качестве покрытия в этом случае лучше выбрать металлочерепицу.

При проектировании крыши необходимо помнить о том, что для каждого отдельного кровельного материала существуют свои ограничения по наклону скатов. Кроме того, для разных покрытий есть свои рекомендации относительно шага стропильных ног.

Монтаж

Вальмовую кровлю можно монтировать на беседку из любого материала. В случае с беседкой из дерева перед началом кровельных работ следует сделать усиление обвязки всей конструкции с применением балки-затяжки. После этого можно приступать к сооружению стропильной системы.

Верхняя обвязка деревянной беседкиИсточник kak-sdelat-kryshu.ru

От центра затяжки в обе стороны отступают одинаковое расстояние и ставят 2 стойки. Стойки вертикально фиксируются в вертикальном положении подкосами, которые устанавливаются временно. Верхние части стоек соединяют коньковым прогоном.

После этого закрепляют рядовые стропильные ноги. Количество стропил для беседки зависит от запланированного в чертежах шага и размера крыши. На следующем этапе крепятся стропила диагональные.

Далее при помощи пропилов делают так, чтобы стропила стали продолжением конька. После этого ноги прибивают к коньку.

Следующий шаг – установка нарожников. Они крепятся одной стороной к верхней обвязке стен, а второй к диагональным стропилам.

На стропила укладывается гидроизоляционная пленка. Листы пленки кладут в нахлест и крепят степлером. Внизу изоляционный материал прижимается рейками.

Монтаж вальмовой крыши беседки:

Обрешетка крыши под кровельное покрытиеИсточник morfest.ru
Беседка с односкатной крышей: расчет сметы, оптимальные характеристики, примеры популярных проектов

Варианты беседок с четырехскатной кровлей

Дачная беседка может быть полностью закрытой, остекленной, открытой, в классическом или современном стиле, совмещенной с летней кухней или бильярдной и т. д.

Беседка-летняя кухня:
