Как отрегулировать давление насосная станция для частного дома?

Для стабильной поставки воды с необходимыми значениями давления недостаточно просто купить насосную станцию. Оборудование для автономного водоснабжения надо еще настроить, запустить и грамотно эксплуатировать. Признайтесь, не все из нас знакомы с тонкостями настройки. А перспектива испортить приборы некорректными действиями не слишком прельщает, согласны?

Мы готовы поделиться с вами ценной информацией о том, как производится регулировка насосной станции. В нашей статье приведены приемы и правила устранения нарушений в работе, связанных с недостаточно высоким напором. Ее автор делится личным опытом по исправлению подобных ситуаций.

Вы узнаете о причинах падения давления и ознакомитесь с методами их устранения. Графические и фото приложения пояснят, как нужно правильно настраивать насосную систему. В освоении материала действенную помощь окажут видео.

Особенности устройства насосной станции

Готовая, укомплектованная производителем насосная станция представляет собой механизм для принудительной подачи воды. Схема работы ее до предела проста. Насос качает воду в эластичную емкость, расположенную внутри гидроаккумулятора. При заполнении водой она растягивается и давит на ту часть гидробака, которая заполнена воздухом или газом. Давление, достигая определенного уровня, становиться причиной выключения насоса.

Во время забора воды давление в системе падает, и в определенный момент, при достижении заданных владельцем значений, насос снова начинает работать. За выключение и включение устройства отвечает реле, контроль уровня давления осуществляется с помощью манометра.

Нарушения в работе бытовой насосной станции могут стать причиной поломок сантехнического оборудования

Причины неполадок оборудования

Статистика неполадок в работе бытовых насосных станций говорит, что чаще всего проблемы возникают из-за нарушения целостности бака гидроаккумулятора, трубопровода, утечки воды или воздуха, а также из-за различных загрязнений в системе.

Необходимость во вмешательстве в ее работу может возникать вследствие многих причин:

• Песок и различные вещества, растворенные в воде, способны вызывать коррозию, приводят к неполадкам и снижению производительности оборудования. Для предотвращения засорения устройства необходимо использовать фильтры, очищающие воду.
• Снижение воздушного давления в станции становится причиной частого срабатывания насоса и его преждевременного износа. Рекомендуется время от времени проводить измерение давления воздуха и регулировать его, если необходимо.
• Отсутствие герметичности стыков всасывающего трубопровода причина того, что двигатель работает без выключения, но жидкость перекачивать не может.
• Неправильная регулировка напора насосной станции также может стать причиной неудобств и даже поломок в системе.

Чтобы продлить срок эксплуатации станции рекомендуется периодически проводить ревизию. Любые работы по регулировке нужно начинать с отключения от электросети и слива воды.

Следует периодически проверять расход энергии и максимальный напор. Повышение расхода энергии сигнализирует о трение в насосе. Если без обнаруженных в системе протечек упал напор, то оборудование изношено

Исправление погрешности в работе

Прежде чем приступать к более серьезному вмешательству в работу оборудования необходимо принять самые простые меры — прочистить фильтры, устранить протечки. Если они не дали результатов, тогда приступают к дальнейшим шагам, пытаясь выявить первопричину. Следующее, что необходимо предпринять — настроить давление в баке гидроаккумулятора и отрегулировать реле давления.

Галерея изображений

Фото из

Условия для нормальной работы насосной станции

Заполнение водой всасывающей трубы и рабочей полости

Запрет на использование без расхода воды

Исключение попадания воздуха во встасывающую трубу

Насосное оборудование в сухом подвале

Установка агрегата в подсобном помещении

Откачка из открытого водоема

Эксплуатация станции в зимний период

Ниже приводятся самые распространенные отклонения в работе бытовой насосной станции, которые пользователь может попытаться решить самостоятельно. При более серьезных проблемах необходимо обращаться в сервисный центр.

Нарушение правил эксплуатации

Если станция беспрерывно работает, не выключаясь, вероятной причиной является неправильная регулировка реле — выставлено высокое давление выключения. А также случается, что двигатель работает, но станция воду не качает. Причина может крыться в следующем:

• При первом запуске насос не был заполнен водой. Необходимо исправить ситуацию, залив воду через специальную воронку.
• Нарушена целостность трубопровода или образовалась воздушная пробка в трубе или во всасывающем клапане. Для обнаружения конкретной причины необходимо убедиться, что: приемный клапан и все соединения герметичны, по всей длине всасывающей трубы нет изгибов, сужений, гидравлических затворов. Все неисправности устраняют, при необходимости заменяют поврежденные участки.
• Оборудование работает, не имея доступа к воде (на сухую). Необходимо проверить, почему его нет или выявить и устранить иные причины.
• Засорен трубопровод — необходимо очистить систему от загрязнений.

Бывает, что станция очень часто срабатывает и выключается. Скорее всего, это происходит из-за поврежденной мембраны (тогда необходимо заменить ее), или же в системе отсутствует необходимое давление. В последнем случае необходимо измерять наличие воздуха, проверить бак на наличие трещин и повреждений.

Перед каждым запуском необходимо через специальную воронку залить воду в насосную станцию. Она не должна работать без воды. Если есть вероятность работы помпы без воды, следует приобретать насосы-автоматы, оборудованные контролером потока

С меньшей вероятностью, но может случиться, что открыт и заблокирован обратный клапан из-за попадания мусора или постороннего предмета. В такой ситуации придется разобрать трубопровод в районе возможного засорения и устранить проблему.

Неполадки в действии двигателя

Двигатель бытовой станции не работает и не издает шума, возможно, по следующим причинам:

• Оборудование отключено от питания или отсутствует напряжение в сети. Необходимо проверить схему подключения.
• Перегорел предохранитель. В таком случае нужно заменить элемент.
• Если не удается провернуть крыльчатку вентилятора — значит, ее заклинило. Необходимо выяснить почему.
• Повреждено реле. Его нужно попытаться отрегулировать или, если не удастся, заменить новым.

Неполадки в работе двигателя чаще всего вынуждают пользователя воспользоваться услугами сервисного центра.

Проблемы с напором воды в системе

Недостаточный напор воды в системе можно объяснить несколькими причинами:

• Давление воды или воздуха в системе выставлено на недопустимо-низкое значение. Тогда необходимо настроить работу реле в соответствии с рекомендуемыми параметрами.
• Трубопровод или рабочее колесо насоса заблокировано. Очистка элементов насосной станции от загрязнений, возможно, поможет решить проблему.
• В трубопровод попадает воздух. Проверка элементов трубопровода и их соединений на герметичность сможет подтвердить или опровергнуть эту версию.

Плохая подача воды бывает также обусловлена тем, что происходит втягивание воздуха из-за неплотных соединений водопроводных труб или уровень воды упал настолько, что при ее заборе закачивается воздух в систему.

Плохой напор воды может создавать ощутимый дискомфорт при использовании водопроводной системы

Ревизия накопительного бака

Начиная работы по регулировке оборудования, отключают систему от сети, закрывают напорный вентиль со стороны забора воды. Откручивают кран и сливают воду, а остатки спускают через напорный рукав, отсоединив его от мембранного бака. Сначала проверяют воздушное давление в емкости гидроаккумулятора.

Роль гидроаккумулятора в работе системы

Мембранный бак насосной станции является, по сути, металлической емкостью с расположенной внутри резиновой грушей, которая предназначена для сбора воды. В свободное пространство между резиновой грушей и стенками бака накачивается воздух. В некоторых моделях гидроаккумуляторов бак разделен пополам мембраной, которая размежевывает емкость на два отделения — для воды и воздуха.

Бак гидроаккумулятора поддерживает давление в системе и создает небольшой запас воды. Раз в месяц следует проводить проверку давления в гидропневматическом баке при отключенном насосе и слитой из подающей трубы воды

Чем больше воды поступает в устройство, тем больше она сжимает воздух, увеличивая его давление, которое стремится вытолкнуть воду из емкости. Это позволяет поддерживать стабильный напор воды даже во время бездействия насоса.

Гидроаккумулятор требует регулярного обслуживания, удаления из груши воздуха, который попадает в нее вместе с водой в виде маленьких пузырьков и постепенно накапливается там, уменьшая полезный объем. Для этого сверху на больших баках предусмотрен специальный клапан. С маленькими емкостями приходится ухищряться, чтобы удалить воздух: обесточивать систему и несколько раз сливать и наполнять бак.

Подбор гидробака по объему производится с учетом наибольшего значения потребления воды для конкретного потребителя. Учитывается допустимое количество включений в час, указанное производителем, а также номинальные показатели давления включения, давления выключения и заданное пользователем давления в гидробаке

Контроль давления воздуха

Хоть производитель и проводит регулировку всех элементов насосной станции еще на этапе производства, перепроверять давление нужно даже в новом оборудовании, так как на момент продажи оно может несколько снизиться. Устройство, которое эксплуатируется, осматривают до двух раз за год.

Для измерений используют как можно более точный манометр, ведь даже небольшая погрешность в 0,5 бар может повлиять на работу оборудования. Если есть возможность воспользоваться автомобильным манометром, со шкалой, с наименьшей градуировкой — это обеспечит более достоверные результаты.

Показатель давления воздуха в мембранном баке должен соответствовать 0,9-кратному давлению включения насосной станции (выставляется с помощью реле). Для баков с различным объемом показатель может составлять от одного до двух бар. Регулировку осуществляют через ниппель, накачивая или стравливая лишний воздух.

Для нормальной работы станцию оснащают обязательными контрольно-регулирующими приборами:

Галерея изображений

Фото из

Обязательными компонентами насосной станции являются реле давления, позволяющее регулировать значения давления в системе, и манометр, необходимый для его контроля

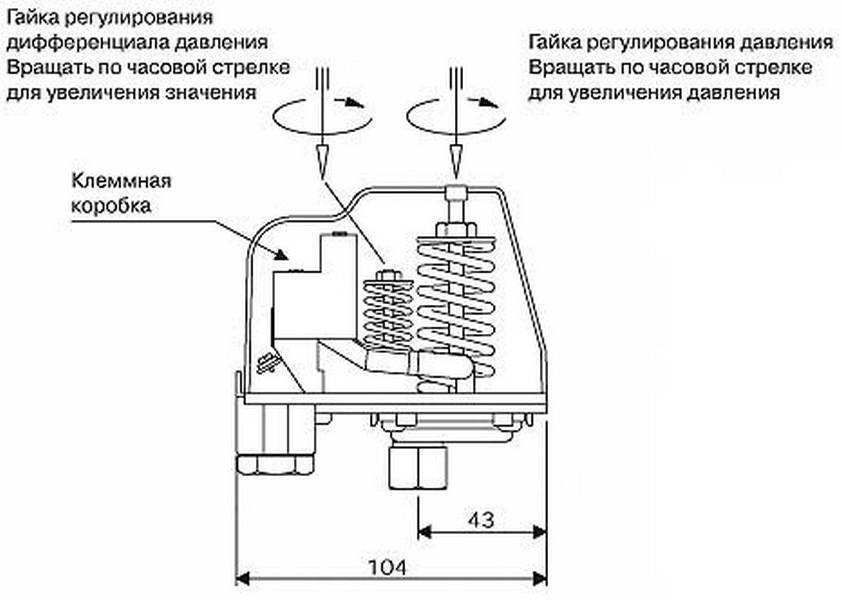

Для настройки параметров давления в системе реле оснащено двумя пружинами, позволяющими задавать верхний и нижний пределы давления в контуре водоснабжения

Для того чтобы повысить верхний предел параметров давления, при котором автоматически прерывается работа помпы, гайку 1 вращают по часовой стрелке. При этом гайку 2, отвечающую за нижний предел, нужно поднять на такую же величину

Все действия по настройке реле давления необходимо проводить с параллельным контролем изменений манометром. Перепад верхнего и нижнего пределов давления рекомендован в интервале 1,2 — 1,6 бар

Обязательные составляющие насосной станции

Пружины для настройки реле давления

Специфика изменения давления с помощью реле

Использование манометра при настройке реле

Чем меньше воздуха закачано в систему, тем больше воды она способна аккумулировать. Напор воды будет сильным при наполненном баке, и все более ослабляться при заборе воды. Если такие перепады являются комфортными для потребителя, то можно оставить давление на наименьшем допустимом уровне, но не меньше 1 бар. Меньшее значение может привести к трению наполненной водой груши об стенки бака и ее повреждению.

Чтобы установить в системе водоснабжения сильный напор воды, необходимо зафиксировать давление воздуха в пределах около 1,5 бар. Так, разница напора при наполненном и пустом баке будет менее ощутимой, обеспечивая ровный и сильный поток воды.

Использование реле для регулировки давления

За автоматизацию системы отвечает реле давления — прибор, который управляет насосной станцией, выполняя функцию включения и отключения устройства. Оно также предохраняет систему от создания излишнего давления.

Реле давления управляет циклами включение/выключение при достижении заданного пользователем значения рабочего давления. Работоспособность реле давления контролируется с помощью манометра

#1: Принцип работы датчика давления

Главный элемент реле — группа контактов, которая закреплена на металлическом основании и отвечает за включение и отключение устройства. Рядом находится две пружины разных размеров для регулировки давления внутри системы. Снизу к металлическому основанию крепится крышка мембраны, под которой размещена сама мембрана и поршень из металла. Сверху все закрыто пластиковым колпаком.

Продукция разных производителей и принцип ее действия практически идентичны, отличаться могут лишь в незначительных деталях

В процессе работы действующего устройства можно выделить несколько этапов:

1. При включении крана, вода некоторое время поступает к сантехнической точке из наполненного бака. При этом давление, присутствующее в системе, постепенно начинает падать, и мембрана перестает давить на поршень. Происходит замыкание контактов, насос включается.
2. Насос работает, качая воду к потребителю, а когда все краны выключены, наполняет бак с водой.
3. При постепенном наполнении бака гидроаккумулятора происходит усиление давления, и оно начинает действовать на мембрану, а та давит на поршень. В результате, происходит размыкание контактов, и работа насоса останавливается.

От того, как настроено реле, зависит частота включения станции, напор воды и даже время службы оборудования. При неправильно выставленных параметрах насос не будет срабатывать вовсе или будет работать непрерывно.

Поршень реле давления и чувствительная металлическая пластина, реагирующая на созданный мембраной гидробака напор, скрыты под корпусом — доступ к ним полностью закрыт

#2: Регулировка и расчет необходимого давления

Новое устройство уже имеет заводские настройки реле, но, все же, лучше дополнительно их проверить. Приступая к настройке, необходимо выяснить рекомендованные производителем значения для установки допустимого порога давления (для смыкания и размыкания контактов).

В случае поломки насосной станции, по причине неправильной регулировки, производитель имеет полное право отказаться от своих гарантийных обязательств.

Расчет допустимого давления, при включении-выключении устройства, производитель проводит с учетом предполагаемых особенностей эксплуатации. Они учитываются в разработке рабочих параметров для разных моделей насосных станций.

Значение включения равно сумме:

• Необходимого давления в наиболее высокой точке водопроводной системы, где производится отбор воды;
• Разницы, между высотой самой верхней точки отбора воды и насосом;
• Потери в трубопроводе водного давления.

Показатель выключения рассчитывается следующим образом: к давлению выключения плюсуют один и отнимают полтора бар. При этом нельзя допускать, чтобы давление выключения превышало максимально допустимое давление, которое возникает на участке выхода трубопровода из насоса.

Нередкой ошибкой, влияющей на работу насосной станции, является не учет всей суммы горизонтальных и вертикальных участков, а также гидравлических потерь при транспортировке воды к точкам водоразбора

#3: Настройка рекомендуемых параметров

Прежде чем изменять настройки, необходимо зафиксировать прежние показатели с помощью манометра. Включив насос, записывают значения давления в момент выключения и включения. Это поможет определить, в какую сторону проводить регулировку — в сторону уменьшения или увеличения.

Необходимо помнить, что любое изменение установленного порога давления в реле требует также соответствующих изменений и в воздушном отделении гидроаккумулятора

Дальнейшие действия имеют следующую очередность:

1. Отключают станцию от питания, спускают воду и открывают крышку реле гаечным ключом.
2. Давление включения насоса регулируют путем вращения гайки, которая держит большую пружину (Р). Закручивая ее по направлению хода часовой стрелки, добиваются сжатия пружины и установки необходимого давления включения. В различных моделях устройства допустимые показатели могут колебаться от 1,1 до 2,2 бар.
3. Вращением маленькой гайки (∆Р) по направлению движения часовой стрелки можно увеличить разрыв между значением давления отключения и включения устройства, который обычно равен 1 бар. Таким образом давление выключение удается зафиксировать на значениях в диапазоне от 2,2 бар до 3,3 бар.

Важным нюансом является то, что малая пружина не регулирует порог отключения, как некоторые ошибочно понимают. Она задает именно дельту между значениями включения станции, и ее отключением. То есть, полностью ослабленная пружина не создаст разности — дельта будет равна нулю и значения включения и выключения будут одинаковыми. Но, чем больше ее затягивать, тем большей будет разница между ними.

Малая пружина реле давления отличается большей чувствительностью, и сжимать ее нужно крайне осторожно

Проверяют правильность выставленных показателей с помощью манометра. Если не удалось достигнуть требуемых значений с первой попытки, регулировку продолжают.

#4: Выбор нестандартных значений давления

Можно установить иной уровень давления в приборе, отличный от рекомендаций производителя, подстроив оборудование под индивидуальные запросы пользователя. Увеличивая диапазон при включении-отключении, добиваются более редких срабатываний станции.

Это делает службу устройства продолжительней, но придает напору воды неравномерный характер. Уменьшая разницу, добиваются стабильного напора, но так насос будет срабатывать чаще.

Выводы и полезное видео по теме

Как отрегулировать давление станции, продемонстрирует видео:

Видеоролик о том, что делать, если станция часто срабатывает:

Проводя самостоятельную регулировку насосной станции, необходимо учитывать, что иногда изменения заводских рекомендаций могут ухудшить работу водопроводной системы. Насос, шланги, сантехнические приборы — все имеют предельные значения давления, нарушение которых, приведет к поломкам. Поэтому прежде, чем приступать к самостоятельным действиям, лучше попросить совета у опытного специалиста.

Чтобы сделать в небольшом частном доме автономную систему водоснабжения, будет достаточно обычного насоса, скважинного или поверхностного, с подходящими характеристиками производительности. Но для дома, в котором проживает больше 4 человек, или для 2-3 этажного жилища потребуется устанавливать насосную станцию. Это оборудование уже имеет заводские настройки давления, но иногда их необходимо корректировать. Когда требуется регулировка насосной станции, и как это делать, будет рассказано ниже.

Устройство насосной станции

Чтобы правильно отрегулировать данное насосное оборудование, необходимо иметь хотя бы минимальное представление о том, как оно устроено и по какому принципу работает. Главное предназначение насосных станций, состоящих из нескольких модулей – это обеспечение питьевой водой всех точек водозабора в доме. Также данным агрегатам под силу автоматически повышать и поддерживать давление в системе на необходимом уровне.

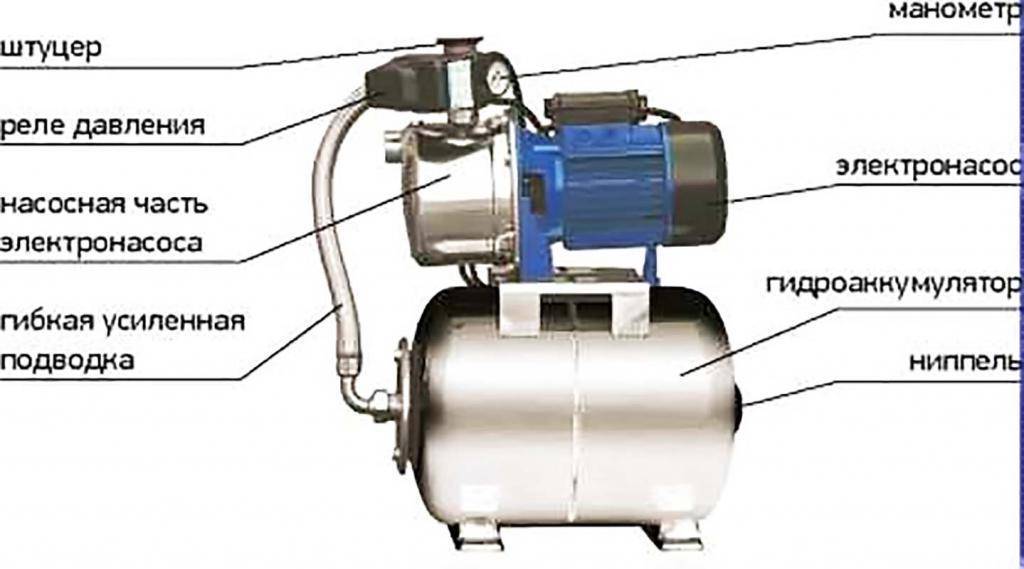

Ниже приведена схема насосной станции с гидроаккумулятором.

В состав насосной станции входят следующие элементы (см. рисунок выше).

1. Гидроаккумулятор. Выполнен в виде герметичного бака, внутри которого находится эластичная мембрана. В некоторых емкостях вместо мембраны установлена резиновая груша. Благодаря мембране (груше) гидробак делится на 2 отсека: для воздуха и для воды. Последняя закачивается в грушу или в часть бака, предназначенную для жидкости. Подключение гидроаккумулятора происходит на отрезке между насосом и трубой, ведущей к точкам водозабора.
2. Насос. Может быть поверхностным или скважинным. Тип насоса должен быть либо центробежным, либо вихревым. Вибрационный насос для станции использовать нельзя.
3. Реле давления. Датчик давления автоматизирует весь процесс, при котором вода подается из скважины в расширительный бак. Реле отвечает за включение и выключение двигателя насоса при достижении в баке необходимой силы сжатия.
4. Обратный клапан. Препятствует вытеканию жидкости из гидроаккумулятора при отключении насоса.
5. Электропитание. Чтобы подключить оборудование к электрической сети, для него требуется протянуть отдельную проводку с сечением, соответствующим мощности агрегата. Также в электрической цепи должна быть установлена система защиты в виде автоматов.

Данное оборудование работает по следующему принципу. После открытия крана в точке водозабора вода из гидроаккумулятора начинает поступать в систему. Одновременно в баке происходит снижение сжатия. Когда сила сжатия снизится до величины, установленной на датчике, происходит замыкание его контактов, и двигатель насоса начинает работать. После прекращения потребления воды в точке водозабора, или при повышении силы сжатия в гидроаккумуляторе до необходимого уровня, происходит срабатывание реле на отключение насоса.

Устройство и принцип работы реле давления

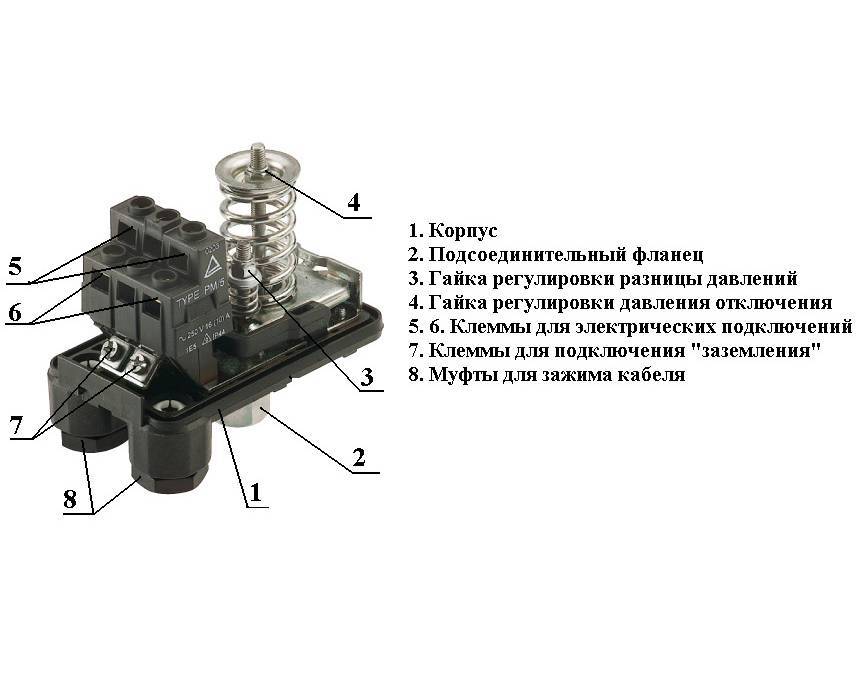

Устройство реле давления насосной станции не отличается сложностью. В конструкцию реле входят следующие элементы.

1. Корпус (см рисунок ниже).

1. Фланец для подсоединения модуля к системе.
2. Гайка, предназначенная для регулировки отключения аппарата.
3. Гайка, регулирующая силу сжатия в баке, при которой агрегат будет включаться.
4. Клеммы, к которым подключаются провода, идущие от насоса.
5. Место для подключения проводов от электросети.
6. Клеммы заземления.
7. Муфты для закрепления электрических кабелей.

Снизу реле имеется металлическая крышка. Если ее открыть, то можно увидеть мембрану и поршень.

Принцип работы реле давления следующий. При увеличении силы сжатия в камере гидробака, предназначенной для воздуха, мембрана реле выгибается и воздействует на поршень. Он приходит в движение и задействует контактную группу реле. Контактная группа, имеющая 2 шарнира, в зависимости от положения поршня либо замыкает, либо размыкает контакты, через которые происходит электропитания насоса. В итоге, при замыкании контактов происходит запуск оборудования, а при их размыкании — остановка агрегата.

Когда требуется регулировать реле

Как было сказано выше, реле автоматизирует процесс закачивания жидкости в систему водопровода и в расширительный бак. Чаще всего насосное оборудование, купленное в готовом виде, уже имеет базовые настройки реле. Но возникают ситуации, когда требуется срочная регулировка давления насосной станции. Выполнять данные действия придется в случаях, если:

• после запуска двигателя насоса, он сразу же отключается;
• после отключения станции наблюдается слабый напор в системе;
• при работе станции в гидробаке создается чрезмерная сила сжатия, о чем свидетельствуют показания манометра, но аппарат при этом не отключается;
• не срабатывает реле давления, и насос не включается.

Чаше всего, если у агрегата появляются вышеперечисленные симптомы, то ремонт реле не требуется. Нужно всего лишь правильно настроить данный модуль.

Подготовка гидробака и его регулировка

Перед поступлением гидроаккумуляторов в продажу в них на заводе закачивают воздух под определенным давлением. Закачка воздуха происходит через золотник, установленный на данной емкости.

В среднем, давление в насосной станции должно быть таким: в гидробаках объемом до 150 л. — 1,5 бар, в расширительных баках от 200 до 500 л. — 2 бар.

Под каким давлением находится воздух в гидробаке, можно узнать из этикетки, приклеенной к нему. На следующем рисунке красной стрелкой указана строка, в которой обозначено давление воздуха в накопителе.

Также данные замеры силы сжатия в баке можно произвести, используя автомобильный манометр. Измерительный прибор подключается к золотнику бака.

Чтобы начать регулировать силу сжатия в гидробаке, необходимо его подготовить:

1. Отключите оборудование от электросети.
2. Откройте любой кран, установленный в системе, и дождитесь момента, когда жидкость перестанет течь из него. Конечно же, будет лучше, если кран будет находиться недалеко от накопителя или на одном этаже с ним.
3. Далее, замерьте силу сжатия в емкости, используя манометр, и запомните это значение. Для накопителей небольших объемов показатель должен быть около 1,5 бар.

Чтобы правильно отрегулировать накопитель, следует учитывать правило: давление, вызывающее срабатывание реле на включение агрегата, должно превышать силу сжатия в накопителе на 10%. Например, реле насоса включает двигатель при 1,6 бар. Значит, необходимо создать и соответствующую силу сжатия воздуха в накопителе, а именно 1,4-1,5 бар. Кстати, совпадение с заводскими настройками здесь не случайно.

Если датчик настраивается для запуска двигателя станции при большем, чем 1,6 бар силе сжатия, то, соответственно, и настройки накопителя меняются. Увеличить давление в последнем, то есть накачать воздух, можно, если воспользоваться насосом для накачки автомобильных шин.

Совет! Коррекцию силы сжатия воздуха в накопителе рекомендуется проводить хотя бы 1 раз в год, поскольку за зиму она может снижаться на несколько десятых бар.

Настройка реле давления

Бывают случаи, когда настройки датчика по умолчанию не устраивают пользователей насосного оборудования. Например, если открыть кран на каком-либо этаже здания, то можно заметить, что напор воды в нем быстро снижается. Также установка некоторых систем, очищающих воду, невозможна, если сила сжатия в системе находится на уровне меньше 2,5 бар. Если станция настроена на включение при 1,6-1,8 бар, то фильтры в данном случае работать не будут.

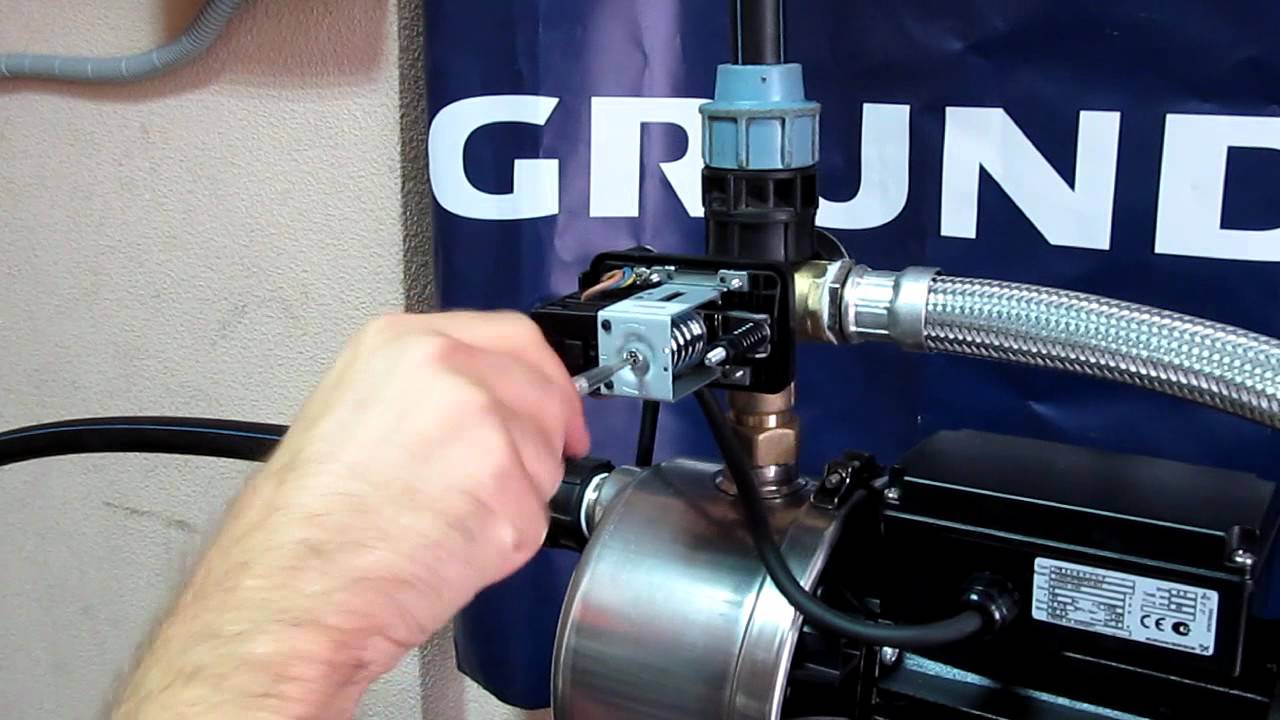

Обычно настройка реле давления своими руками не вызывает затруднений и выполняется по следующему алгоритму.

1. Запишите показатели манометра при включении и отключении агрегата.
2. Выдерните шнур питания станции из розетки или отключите автоматы.
3. Снимите крышку с датчика. Обычно она закреплена 1 шурупом. Под крышкой можно увидеть 2 винта с пружинами. Тот, что больше, отвечает за давление, при котором происходит запуск двигателя станции. Обычно возле него стоит маркировка в виде буквы “Р” и нарисованы стрелки с нанесенными возле них знаками “+” и “-”.
4. Чтобы увеличить силу сжатия, вращайте гайку по направлению к знаку “+”. И наоборот, чтобы снизить ее, нужно крутить винт к знаку “-”. Сделайте один оборот гайки в требуемом направлении и запустите аппарат.
5. Дождитесь, пока станция отключится. Если показания манометра вас не устраивают, то продолжайте вращать гайку и включать аппарат до тех пор, пока давление в накопителе не достигнет требуемого значения.
6. На следующем этапе следует настроить момент выключения станции. Для этого предназначен винт меньшего размера с пружиной вокруг. Возле него находится маркировка “ΔP”, а также нарисованы стрелки со знаками “+” и “-”. Настройка регулятора давления на включение устройства проводится так же, как и на отключение аппарата.

В среднем, интервал между силой сжатия, при которой датчик включает двигатель станции, и значением силы сжатия, когда агрегат останавливается, находится в пределах 1-1,5 бар. При этом интервал может увеличиваться, если выключение будет происходить при больших значениях.

Например, агрегат имеет заводские настройки, при которых Рвкл = 1,6 бар, а Рвыкл = 2,6 бар. Из этого следует, что разница не выходит за пределы стандартного значения и равна 1 бар. Если требуется по каким-либо причинам увеличить Рвыкл до 4 бар, то следует увеличить и интервал до 1,5 бар. То есть, Рвкл должно быть около 2,5 бар.

Но при увеличении данного интервала увеличится и перепад давления в системе водоснабжения. Иногда это может вызывать дискомфорт, поскольку придется израсходовать большее количество воды из бака, чтобы станция включилась. Но благодаря большому интервалу между Рвкл и Рвыкл включение насоса будет происходить реже, что увеличит его ресурс.

Вышеописанные манипуляции с настройками силы сжатия возможны только при наличии оборудования соответствующей мощности. К примеру, в тех. паспорте к аппарату указано, что он может выдать не более 3,5 бар. Значит, настраивать на нем Рвыкл = 4 бар не имеет смысла, поскольку станция будет работать без остановки, а давление в баке так и не сможет подняться до необходимого значения. Поэтому, чтобы получить давление в ресивере 4 бар и выше, необходимо приобрести насос соответствующей мощности.

Реле давления – это часть насосной станции, которая отвечает за пуск и отключение насосного оборудования при достижении определённого давления в гидробаке. Как правило, при покупке насосной станции на датчиках давления выставлены заводские настройки. В итоге агрегат, отрегулированный производителем, реагирует на определённые показатели для пуска и остановки насоса. Обычно заводские настройки включения устанавливаются в переделах 1,5-1,8 атм., а настройки на отключения прибора срабатывают при попадании давления в диапазон от 2,5 до 3 атм.

Но иногда для более эффективной эксплуатации станции в определённых условиях требуется изменить настройки прибора. В этом случае проводится регулировка реле давления насосной станции. Из нашей статьи вы узнаете, как это сделать своими руками, а видео в конце статьи поможет более наглядно разобраться в процессе.

Особенности конструкции и принцип работы

Реле давления насосной станции – это металлическая основа, на верхней части которой зафиксирована контактная группа, два пружинных разно размерных регулятора и клеммная колодка

Чтобы вы могли правильно отрегулировать данное реле своими руками, вам стоит разобраться в особенностях его конструкции и понять принцип действия агрегата.

Реле давления насосной станции – это металлическая основа, на верхней части которой зафиксирована контактная группа, два пружинных разно размерных регулятора и клеммная колодка. В нижней части стальной пластины прикреплена крышка мембраны, под которой находится стальной поршень и сама мембрана, а также быстросъёмная гайка для фиксации к переходнику, установленному на насосном оборудовании.  Все эти детали накрываются крышкой из пластика. Она в свою очередь крепится к винтовой части большого регулятора. Эта крышка при необходимости легко снимается при помощи гаечного ключа или отвёртки.

Как правило, реле в насосных станциях водоснабжения могут отличаться конфигурацией, формой и расположением отдельных элементов, но обычно они имеют такую конструкцию, как мы описали выше. Иногда реле может укомплектовываться дополнительными элементами, позволяющими защищать агрегат от работы «на сухую» и оберегать мотор от перегрева, для этого прибор будет измерять температуру перекачиваемой  жидкости.

Принцип действия этого прибора следующий:

1. Под действием давления воды, поступающей из насосного оборудования, мембрана за счёт увеличения давления воздуха во второй камере давит на поршень, приводящий в действие контактную группу.
2. Эта группа крепится на стальной платформе, укомплектованной двумя шарнирами. В зависимости от того, какое положение она займёт, контакты, через которые идёт напряжение 220 V на насосный агрегат, могут замыкаться или размыкаться, вызывая тем самым запуск или остановку насоса.
3. Чтобы уравновесить давление поршня, используется пружина регулятора, воздействующая на платформу для установки контактной группы. Сила сжатия пружины регулируется посредством соответствующей гайки.
4. По мере уменьшения количества воды в системе из-за расхода потребителем давление воздуха в баке водоснабжения падает. В итоге пружина, преодолевая воздействие поршня, замыкает контактную группу, что приводит к запуску насоса.
5. По мере того, как воды в баке становится больше, давление воздуха возрастает. Это приводит к тому, что поршень постепенно смещает платформу с контактами, несмотря на противодействие пружины. Однако размыкание контактов происходит не сразу, а после смещения платформы на определённое расстояние. Эта величина зависит от того, насколько вторая малая пружина будет сжата. Она так же, как и большая пружина, находится на штоке с гайкой. Как только происходит размыкание контактов, насосный агрегат прекращает работать.

Отсюда получается что, для того чтобы отрегулировать давление включения агрегата водоснабжения, необходимо правильно настроить силу сжатия большой пружины. Давление, регулируемое этим элементом, ещё называют нижним. Чтобы отрегулировать верхнее давление в системе водоснабжения, необходимо настроить срабатывание малой пружины. Сила сжатия этого элемента позволяет установить разницу между давлением отключения и включения.

Настройка реле давления насосной станции может понадобиться в том случае, если заводские настройки хозяина не устаивают либо они сбились. Однако прежде чем приступить к регулировке, необходимо правильно подготовить накопительный бак.

Подготовка гидробака

Гидробак, накопительная ёмкость или гидроаккумулятор – это герметичный резервуар, состоящий из двух частей. В одной части в виде резиновой груши происходит накопление воды

Гидробак, накопительная ёмкость или гидроаккумулятор – это герметичный резервуар, состоящий из двух частей. В одной части в виде резиновой груши происходит накопление воды. А другая часть – это пространство между стенками груши и внутренней поверхностью гидробака, в которую закачано определённое количество воздуха.

Поскольку в груше происходит накопление воды, она подключается к системе водоснабжения. Закачивание воздуха во вторую камеру можно выполнить при помощи обычного автомобильного насоса. Благодаря этому воздуху происходит сжатие груши с водой, что способствует поддержанию определённого давления в трубах водоснабжения. Благодаря этому после открывания крана движение воды по трубопроводу происходит под напором без включения насоса.

Внимание: если неправильно подобрать давление воздуха в гидробаке, не получится достичь работы системы в оптимальном режиме.

Слишком высокий или низкий показатель может привести к частому пуску и остановке насоса, что негативно скажется на сроке эксплуатации прибора. Пониженное значение может приводить к чрезмерному растяжению груши и быстрому выходу её из строя.

Последовательность подготовки гидробака:

1. Перед тем как закачивать воздух в гидробак или перед проверкой показателей, необходимо произвести слив воды из трубопровода. Для этого нужно открыть нижний кран. В итоге груша в накопительном баке опустеет.
2. Теперь можно производить закачку воздуха и проверку давления. Оно должно быть на 10 процентов меньше, чем нижний показатель. Если вы ещё не настраивали систему и не знаете, какое должно быть нижнее значение, то регулировку делают так:

• если объём гидробака равен 20-25 л, то ставим давление в пределах 1,4-1,7 бар;
• при вместительности накопительного бака в пределах 50-100 л показатель требуется выставить в районе 1,7-1,9 бар.

Важно: не стоит надолго оставлять грушу гидроаккумулятора без воды. От этого её стенки могут рассохнуться или склеиться.  Давление воздуха в гидробаке необходимо проверять каждый месяц.

Настройка реле

При правильном давлении воздуха в накопителе и чистых фильтрах можно приступать к настройке реле воды в насосной установке

При правильном давлении воздуха в накопителе и чистых фильтрах можно приступать к настройке реле воды  в насосной установке. Работу по регулировке ведём в такой последовательности:

1. После отключения насоса производим слив воды из трубопровода. Для этого открываем нижний кран в системе. При помощи отвёртки или гаечного ключа снимаем крышку с реле.
2. Включаем насос, который произведёт закачку воды в систему.
3. В момент выключения насосного агрегата необходимо записать показания манометра. Так вы узнаете текущее верхнее давление.
4. После этого стоит немножко приоткрыть кран, который находится в наивысшей точке системы. Если у вас одноуровневая система, то откройте кран, наиболее удалённый от насоса. Когда давление понизится до определённого значения, насосный агрегат снова запустится. Вам стоит засечь показания манометра в момент запуска и снова их записать. Так вы найдёте текущее нижнее давление. Отняв полученные результаты, вы получите разницу давлений, на которую и настроено ваше реле. Кроме записи показаний оцените напор из открытого крана (самого дальнего в системе).
5. Если напор оказался недостаточным, то нижнее давление необходимо увеличить. Для этого агрегат нужно отключить от электропитания и поджать гайку на большой пружине. Если вам нужно уменьшить напор, то пружину стоит ослабить.
6. Переходим к настройке разности давлений, которую вы уже узнали, отняв найденные показатели. Оптимальные показатели должны быть в пределах 1,4 атм. Если ваш результат меньше, то это может вам дать более равномерную подачу воды, но более частый запуск насоса. Это может привести к преждевременному износу агрегата. Если ваш результат превышает оптимальные показатели, то работа будет проходить в более щадящем режиме, но станет ощутимой разница между предельно высоким и низким напором. Чтобы настроить этот параметр, нужно поворачивать гайку на малой пружине. Чтобы увеличить разность давлений, необходимо повысить силу сжатия. Ослабление пружины вызовет обратное действие.
7. После проведения регулировки стоит проверить её эффективность. Для этого воду из системы снова сливают, к насосному оборудованию подключается электропитание и агрегат запускается. Дальнейшие действия повторяют, пока настройки реле не будут вас устраивать.

Внимание: вторая (малая) пружина очень чувствительная, поэтому её регулировку стоит проводить очень осторожно, подкручивая гайку на небольшой оборот.

Первичная настройка

Если на вашем реле пружины полностью ослаблены, придётся произвести настройку с нуля

Если на вашем реле пружины полностью ослаблены, придётся произвести настройку с нуля. В этом случае работу проводят в такой последовательности:

1. Производят запуск насосного оборудования и нагнетают давление в системе до того уровня, когда напор воды из самого удалённого от насоса крана не станет более-менее приемлемым для вас. Допустим, что измерительный прибор показал в этот момент значение 1,5 бар. Производим выключение насоса.
2. Теперь необходимо отключить насосную станцию от питания, открыть крышку на реле и начать подтягивать гайку на большой пружине, пока не раздастся характерный щелчок, указывающий на замыкание контактов.
3. Крышку реле устанавливают на место и производят запуск насосного оборудования. При этом давление нужно довести до 2,9 бар.
4. Теперь агрегат нужно снова отключить от питания, крышку на реле опять открываем и поджимаем гайку малой пружины, пока не прозвучит щелчок размыкания контактов.
5. После произведённых настроек реле будет срабатывать при нижнем показателе в 1,5 бар и выключать насос при верхнем давлении в 2,9 бар. Крышку на реле возвращаем на место, а станцию подключаем к электросети.

Видео инструкция по регулировке реле давления агрегата водоснабжения своими руками:

Дата публикации:Дом

Как настроить реле давления водопровода — Построй свой дом



Одним из важнейших элементов управления водяной насосной станцией является реле давления. Оно обеспечивает автоматическое включение и выключение насоса, управляя подачей воды в водопроводную систему дома. Этот прибор требуется настройки для того, чтобы система водоснабжения функционировала в заданном режиме. О том из чего состоит реле давления водопроводной системы и как настроить реле давления в водопроводной системе, мы поговорим в этой статье.



Устройство и принцип работы реле давления



Конструктивно реле выполняется в виде компактного блока с пружинами максимального и минимального давления, натяжение которых регулируется гайками. Мембрана, связанная с пружинами, реагирует на изменение силы давления. При достижении минимального значения пружина ослабевает, при максимальном уровне – сжимается сильнее. Воздействие, оказываемое на пружины, вызывает размыкание (замыкание) контактов реле, выключая или включая насос.





Наличие в водопроводе реле давления, позволяет обеспечивать в системе постоянное давление и необходимый напор воды. При этом насос управляется автоматически. Правильно выставленные значения минимального и максимального давления обеспечивают его периодическое отключение, что способствует значительному увеличению срока службы.



Последовательность работы насосной станции под управлением реле давления:

• Насос закачивает воду в бак.
• Давление воды постепенно увеличивается, что можно отследить по манометру.
• При достижении установленного предельного верхнего уровня давления срабатывает реле и насос отключается.
• По мере расходования воды, закаченной в гидроаккумулятор, происходит снижение давления. Когда оно достигнет нижнего уровня, насос вновь включится и цикл повторится.



Настройка реле давления водопровода



На первом этапе нужно проверить давление, которое было установлено при изготовлении насосной станции. Обычно давление в системе водоснабжения частного дома с гидроаккумулятором устанавливется в следующих пределах: верхнее 1,5 атмосферы, при этом давлении происходит включение насоса, и нижнее  — 2,8 атмосферы, это давление отключения насоса.



Для того, чтобы, при ремонтных работах в гидроаккумуляторе не оставалось воды, в полость бака закачивается воздух. Для проверки давления воздуха в баке необходимо открутить колпачок, закрывающий золотник, подсоединить манометр и снять по его шкале показание. Величина давления должна быть чуть меньше значения давления включения насоса. В данном случае меньше 1,5 атмосферы. Давление воздуха следует и в дальнейшем периодически проверять, например, один раз в месяц. Воду при этом нужно полностью удалить из бака, отключив насос и открыв все краны.



Настройка давления включения и выключения насоса



В насосных станциях, которые поставляются в собранном виде, реле давления заранее настроено на оптимальную работу. Но при её монтаже из различных элементов на месте эксплуатации, настройку реле нужно проводить самостоятельно. Это вызвано необходимостью обеспечить эффективную взаимосвязь настроек реле с объёмом гидроаккумулятора и напором насоса. Кроме того, бывает необходимость изменить исходную настройку реле давления. Порядок действий при этом должен быть следующим:



После того, как будет отрегулировано давление воздуха в баке, нужно подключить насосную станцию к электрической сети. Вода начнёт закачиваться насосом. Отключение его произойдёт после достижения установленного максимального давления. Это – верхний уровень. Обычно верхний уровень давления в водопроводной системе частного дома настраивается в пределах 2.8 – 4 атмосферы. Все зависит от используемого насосного оборудования. Стоит помнить, что надо обязательно оставить задел между рабочим максимальным давлением и максимальным давлением, которое может обеспечить насос. Мы уже говорили, как посчитать необходимый напор насоса. Если сказать вкратце то, все начинается с расстояния, на которое вы опускаете насос в скважину. Каждые 10 метров равны 1 атмосфере. К этой величине прибавьте давление, на которое вы хотите настроить водопроводную систему дома. В результате получится необходимы напор насоса.



Аналогичным образом измеряется нижнее давление. Для этого надо открыть кран и сливать воду из гидроаккумулятора, наблюдая за показаниями манометра. Постепенно давление будет падать, и при достижении им нижнего предела насос снова включится. Это – нижний уровень, величину его тоже показывает манометр. Вращением гайки большой  пружины доведите давление до рекомендуемого уровня. Оно должно быть примерно на 10% больше давления воздуха в баке иначе ваш насос никогда не включится. Как правило, нижний порог давления настраивается в пределах 1,5 – 2 атмосферы. Стоит помнить, что система имеет некоторую инерцию, так как насос не сразу может выйти на рабочий режим, при этом давление может опуститься ниже 1,5 атмосфер. Поэтому при настройке минимального давления надо учитывать этот фактор.



Инструкция по регулировке реле давления водопроводной системы



Регулировку реле давления практикуют в тех случаях, когда необходимо выставить уровни верхнего и нижнего давлений в заданных значениях. Например, требуется установить верхнее давление в 3 атмосферы, нижнее – 1,7 атмосферы. Процесс регулировки будет следующим:

• Включите насос и закачайте воду в гидроаккумулятор до значения давления на манометре, при котором насос отключится.
• Отключите насос.
• Откройте крышку реле и медленно вращайте гайку малой пружины. Вращение гайки по часовой стрелке означает увеличение давления, в обратную сторону уменьшение давления.
• Откройте кран и слейте воду до момента включения насоса.
• Отключите насос.
• Медленно вращайте гайку большой пружины. По часовой стрелке для увеличения давления, в обратную сторону для уменьшения давления.



Стоит помнить, что:

• Сразу точно настроить давление в системе вряд ли получится. Поэтому операцию настройки придется повторить несколько раз.
• Чем больше разница между нижним и верхним пределами давления, тем реже будет включаться насос.



Вот теперь мы знаем, как настроить реле давления в водопроводной системе частного дома. В следующей статье я расскажу о неисправностях насосной станции водопровода.



РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:

Как отрегулировать давление насосной станции (безбашенки)

Если вы приобрели насосную станцию, то изначально она уже имеет так называемые заводские установки давления включения (нижнее) и выключения (верхнее) её насоса, которые и определяют давление воды в системе водоснабжения дома. Но иногда они не устраивают – их необходимо увеличить или уменьшить. Поэтому, в данной статье мы рассмотрим, как отрегулировать давление насосной станции своими руками.           Содержание статьи: >Чем регулировать >Регулировка реле своими руками >Воздух в гидроаккумуляторном баке >Регулировка реле видео         Стандартная насосная станция для водоснабжения дома или дачи (по другому её еще называют «безбашенка») состоит из нескольких основных узлов: насос, гидроаккумуляторный бак, манометр, реле, соединительные элементы (переходники, патрубки). Кроме этого, она может быть укомплектована дополнительными опциями: защитой от «сухого хода», защитой от перегрева, фильтром. Чем регулировать?   Давление воды регулируется специальным реле, которое так и называется – «реле давления» и обязательно входит в комплект любой насосной станции. С помощью него насос отключается при достижении максимального заданного его значения и включается при его снижении до определенного уровня. Большинство реле, которыми снабжены современные бытовые насосные станции представляют собой металлическое основание на котором смонтированы два пружинных регулятора: большой — с обозначением «–Р+» и меньший — с обозначением «-∆Р+». Кроме регуляторов там установлены клеммы для подсоединения насоса, сети 220 V и заземления, а также контактная группа. Все это сверху закрывается пластиковой крышкой. Снизу в основании реле установлена мембрана, которая закрыта фланцем соединительного патрубка, обычно выполненного в виде быстросъемного соединения («американки») и с помощью которого оно крепится к переходнику насосной станции. Большинство реле имеют отрегулированные заводские установки давления в пределах: «нижнее» (включения) – 1,4-1,6 бар (атм. ) и «верхнее» (выключения) 2,8-3,2 бар. Максимальное, на которые рассчитаны большинство реле, составляет 5-5,5 бар (атм.). Эти данные можно найти в его инструкции по эксплуатации, паспорте или на упаковке. Как отрегулировать самому?   Но иногда заводские установки по тем или иным причинам не устраивают. Как отрегулировать реле давления насосной станции самому, уменьшить или увеличить его? Ничего сложного здесь нет. Первое, что необходимо сделать — отключить безбашенку от питания. После этого нужно снять пластиковую крышку с реле. В зависимости от модели и производителя, для этого может понадобиться отвертка или ключ 8х10. Сняв крышку, мы увидим два пружинных регулятора. На фото: 1 — корпус реле; 2 — крышка; 3 — винт крепления крышки; 4 — регулятор «-Р+»; 5 — регулятор «-∆Р+»; 6 — клеммы подключения насоса; 7 — клеммы 220V; 8 — заземление. Как уменьшить или увеличить «нижнее» и «верхнее»   Если необходимо увеличить давление насосной станции, то гайку регулятора с обозначением «-Р+» (обычно он больше) закручиваем по часовой стрелке. Сначала будет достаточно закрутить на один оборот. После этого закрыть реле крышкой, включить станцию и по манометру определить давление в момент отключения насоса. Если давление увеличилось на достаточную величину, то регулировка на этом может быть закончена, если же оно меньше или больше, чем планировалось, то повторяем регулировку еще. Соответственно, для того, чтобы уменьшить давление насосной станции необходимо поворачивать гайку регулятора против часовой стрелки (в сторону «-«). Стоит отметить, что при таком регулировании будет одновременно увеличиваться как давление включения, так и давление отключения насоса. Как изменить «верхнее» не изменяя «нижнее»   Для того чтобы изменить разницу между «верхним» и «нижним» давлением служит другой регулятор (-∆Р+). Здесь тоже все просто: если необходимо увеличить разницу, то гайку необходимо закрутить, а если уменьшить – открутить. При этом «нижнее» будет оставаться неизменным, а будет изменяться только «верхнее» (отключения насоса). Момент отключения и включения также контролируется по манометру. Если разница между давлениями включения и выключения будет больше, то насос будет включаться реже, а если меньше – то чаще. Хотя это еще зависит и от объема гидроаккумуляторного бака. На что следует обратить внимание   Следует обратить внимание на то, что нельзя закручивать очень сильно или до упора оба или один из регуляторов – реле может перестать срабатывать. К тому же, не желательно увеличивать давление больше чем 80% максимального, на которое рассчитано реле по паспорту, это тоже может привести к его поломке. Так, если реле рассчитано на максимальное 5 бар, то наибольшее давление (отключения насоса), которое можно устанавливать в системе: 5Х0,8=4 бар. Если в вашей системе водоснабжения вы намерены установить большее давление, то придется поискать реле с более высоким максимальным давлением. Кроме того, собираясь увеличить давление насосной станции с помощью регулировки ее реле, необходимо проверить по графику ее характеристик сможет ли она развивать такое давление при определенном расходе и уровне поднятия воды (приблизительно 10 м водяного столба равняется 1 бар (атм.). Если, например, насос станции может развить давление только 3 атм. (30 м вод.ст.), то нет смысла регулировать реле на большее давление, потому что в этом случае он будет работать не выключаясь и все равно такого давления не достигнет. Необходимо также учесть еще один момент. Если вы отрегулировали реле на отключение насоса на 3,5 атм. (бар), то такое давление будет на уровне расположения станции, а если точка забора (сантехническое устройство) находится выше, например, на втором этаже, то там оно будет меньше на разницу высоты из расчета: 1 м высоты — 0,1 бар. После того, как вы отрегулировали давление насосной станции, необходимо подкорректировать и величину его в её гидроаккумуляторном баке. Давление воздуха в гидроаккумуляторе насосной станции   Обычно давление воздуха в новом гидроаккумуляторном баке находится на уровне 1,5 бар (атм.). Оптимальным считается такое, которое на 5-10% ниже давления включения насоса. Если оно будет меньшим, то будет сильно растягиваться мембрана («груша»), если большим, то в баке будет меньший запас воды. То есть, если вы увеличили давление включения до 2 бар, то и в баке его необходимо увеличить, подкачав до 1,8 бар, и наоборот. Как замерить и подкачать воздух? Если безбашенка уже установлена и работает, то перед замерами и при накачивании воздуха необходимо обязательно выключить её и снизить до 0 давление в системе водоснабжения —  открыть кран и подождать пока вода не перестанет вытекать. Замерить давление воздуха в гидроаккумуляторе можно с помощью обычного автомобильного манометра, через штуцер с золотником, который находится на торце бака под пластиковой крышкой. Подкачивать воздух удобнее всего насосом или компрессором с манометром, чтобы сразу контролировать процесс. Периодически необходимо проверять давление воздуха в баке, так как оно может уходить через золотник. Свидетельством падения или отсутствия его может быть более частое, чем раньше включение насоса или включение его сразу же после открывании крана. Иногда случается, что при нажатии на золотник, из него начинает идти вода. Это свидетельствует о том, что повреждена резиновая мембрана – «груша» и ее необходимо заменить. Видео по теме   Читайте также Как выбрать насосную станцию для частного дома < Предыдущая   Следующая >

как отрегулировать своими руками, настройка напора воды в системе водоснабжения

Реле давления является одной из важных частей насосной станции. Оно отвечает за работу насоса при определенных значениях давления. Периодически реле нуждается в правильной настройке. Для этого следует знать, как оно устроено, его принцип работы и технические характеристики.

Вне зависимости от своих незначительных размеров, реле значительно продлевает срок службы насоса, а также обеспечивает качественную работу насосной станции.

Особенности

Покупая насосную станцию, многие хотят сразу ознакомиться с ее устройством. Немалое значение имеет каждый ее элемент. Непосредственно за отключение и включение насоса при достижении определенных значений давления в гидробаке отвечает реле давления.

Реле давления – элемент, который регулирует подачу воды в системе. За счет реле включается и выключается вся насосная система. Именно реле регулируется напор воды.

По принципу работы реле разделяются на электронные и механические. Использовать электронные реле проще в плане эксплуатации, зато срок службы механических больше. Поэтому механические реле пользуются большим спросом.

Реле могут быть как изначально встроены внутрь насосной станции, так и идти отдельно. Таким образом, по характеристикам можно легко подобрать реле для эффективной работы насосной системы.

В воде неизбежно содержатся сторонние частицы, и они являются основной причиной выхода из строя электронных реле. Поэтому лучше использовать специальный отдельный фильтр для очистки воды. Основное преимущество использования электронного реле состоит в том, что оно не дает насосной станции работать вхолостую. После отключения подачи воды электронное устройство продолжает работать еще на протяжении некоторого времени. К тому же такие реле проще в настройке и установке.

Зачастую датчики давления сразу имеют заводские настройки. Как правило, они установлены на 1,5-1,8 атмосфер для включения, и на 2,5-3 атмосферы для выключения. Максимально допустимое значение давления для реле — это 5 атмосфер. Однако его не каждая система сможет выдержать. Если давление будет слишком высоким, то это может вызвать протечки, износ мембраны насоса и другие неисправности.

Изначальная регулировка не всегда подходит для определенных условий работы станции, и тогда приходится самостоятельно настраивать реле. Конечно, для правильной регулировки лучше всего детальнее ознакомиться с тем, что из себя представляет этот небольшой прибор, и как он работает.

Принцип устройства

Наиболее распространенное механическое реле давления насосной станции представляет собой металлическую пластину, на которой сверху имеется контактная группа, два подпружиненных регулятора и клеммы подключения. На нижней части металлической пластины установлена крышка мембраны. Она прикрывает непосредственно мембрану и прикрепленный к ней поршень. А также на крышке есть резьбовое соединение для установки на переходнике, который находится на насосном оборудовании. Все выше перечисленные детали конструкции накрыты пластиковой крышкой.

На рабочей части регулятора данная крышка закреплена винтами.

Ее можно в случае необходимости снять, используя гаечный ключ или отвертку.

Реле могут иметь различную конфигурацию, форму, и даже различаться расположением некоторых элементов или схемой подключения. Бывают реле, имеющие дополнительные защитные элементы, которые сохраняют устройство при работе «всухую» и позволяют обезопасить мотор от перегрева.

Для водоснабжения частного дома используются конструкции станций, в которых регулятором давления выступает РМ-5 или его зарубежные аналоги. Такая модель реле давления внутри имеет подвижную пластину и две пружины с противоположных ее сторон. Пластину перемещает давление воды в системе при помощи мембраны. Вращением прижимной гайки того или иного пружинного блока можно изменять в большую или меньшую сторону пределы, при которых срабатывает реле. Пружины как бы содействуют тому, чтобы давление воды смещало пластину.

Механизм сделан так, что при смещении пластины происходит размыкание или замыкание нескольких групп контактов. Если рассмотреть схему работы, то она будет следующей. При включении насос подает воду в гидроаккумулятор. Через замкнутые контакты реле на двигатель поступает питание. При этом в баке повышается давление воды.

Когда давление достигнет значения, которое задано пружинами верхнего предела, механизм срабатывает, контакт размыкается, и происходит выключение насоса. Жидкость из трубопровода не стекает снова в колодец за счет обратного клапана. По мере того как вода используется, груша становится пустой, давление понижается, и тут срабатывает пружина нижнего параметра, которая замыкает контакты, включая насос. Затем цикл повторяется.

В процессе работы всей насосной станции работа реле давления выглядит следующим образом:

• открывается кран с водой, и она поступает из наполненного гидробака;
• в системе давление начинает снижаться, а мембрана давить на поршень;
• замыкаются контакты и включается насос;
• вода поступает потребителю, а когда кран закроется, наполнит гидробак;
• при наборе воды в гидробак происходит рост давления, оно действует на мембрану, а она, в свою очередь, на поршень, и контакты размыкаются,
• насос перестает работать.

От настроек реле зависит и то, насколько часто будет включаться насос, и напор воды, и срок службы всей системы в целом. Если параметры установлены неправильно, то насос будет работать некорректно.

Подготовка

Реле нужно регулировать только после проверки давления воздуха в гидроаккумуляторе. Для этого стоит лучше понимать, как устроен этот самый гидроаккумулятор (гидробак). Он представляет собой герметичную составную емкость. Основная рабочая часть емкости — резиновая груша, в которую набирается вода. Другая часть — металлический корпус гидроаккумулятора. Пространство между корпусом и грушей заполнено воздухом под давлением.

Груша, в которой накапливается вода, подключена к системе водоснабжения. За счет воздуха в гидробаке груша с водой сжимается, что позволяет поддерживать давление в системе на определенном уровне. Таким образом, когда открывается кран с водой, она движется по трубопроводу под напором, при этом насос не включается.

Перед тем как проверить давление воздуха в гидробаке, надо насосную станцию отключить от сети, а из бака гидроаккумулятора спустить всю воду. Далее следует открыть боковую крышку на баке, найти ниппель и при помощи велосипедного или автомобильного насоса с манометром измерять давление. Хорошо, если его значение составляет около 1,5 атмосферы.

В том случае если полученный результат имеет меньшее значение, то давление при помощи того же насоса поднимают до нужного. Стоит напомнить, что в баке воздух всегда должен быть под давлением.

Для гидробака объемом 20-25 литров давление лучше выставить в диапазоне 1,4-1,7 атмосферы, объемом 50-100 литров — 1,7-1,9 атмосферы.

Важно при использовании насосной станции периодически проверять давление воздуха в гидробаке (примерно раз в месяц или хотя бы в три месяца), и если есть необходимость, то подкачивать его. Эти манипуляции позволят мембране гидроаккумулятора проработать дольше. Но также не следует, чтобы гидробак слишком долго был пустым без воды, так как это может привести к рассыханию стенок.

После проведения регулировки давления в гидроаккумуляторе бывает, что насосная станция перестает работать в обычном режиме. Это значит, что следует отрегулировать непосредственно реле давления.

Как настроить своими руками?

При запуске скважинного насоса и станции очень важна настройка реле. Причем сделана она должна быть правильно.

Несмотря на то что реле давления сразу уже идет с заводскими настройками, лучшим вариантом будет дополнительная их проверка и регулировка. Перед тем как начать регулировать реле, стоит узнать, каковы значения, которые рекомендует производитель, чтобы установить допустимые значения давления. Однако надо учитывать, что выход из строя насосной станции из-за неправильной настройки является негарантийным случаем.

При произведении расчетов допустимых значений давления срабатывания и отключения автоматики, производитель делает учет возможных особенностей эксплуатации. Причем это делается при разработке параметров для работ.

При их подборе учитываются следующие данные:

• необходимое давление в наивысшем участке водопровода;
• разница высот между насосом и наивысшим участком отбора воды;
• возможное падение давления при передаче воды.

Перед тем как регулировать, надо подготовить инструменты в виде набора отверток и гаечных ключей. Обычно крышку реле делают черного цвета, чтобы она не сливалась со всем гидроаккумулятором. Под крышкой находятся две пружины, которые выступают в роли регулятора. На каждой пружине есть по гайке.

Следует заметить, что размер верхней пружины больший, и гайка на ней регулирует давление на выключение. Ее еще иногда обозначают буквой «Р». Малая гайка на нижней пружине позволяет отрегулировать разницу давлений. Обозначение малой гайки бывает в виде «ΔР» (дельта Р).

Стоит помнить, что точность произведенных настроек лучше всего проверять по манометру, который встроен в систему. Чтобы обеспечить более точные настройки, важно сверять полученные значения с теми, что указаны в паспорте насосной станции. Следите за тем, чтобы не превышать максимальные значения.

Для поднятия значения давления, при котором станция будет отключаться, гайку «Р» затягивают по часовой стрелке, а для снижения — против часовой. Нередко рядом с гайкой проставлены обозначения в виде «+» и «-». Вращение гайки необходимо проводить не спеша, менее оборота за один раз. Полезно запомнить, что при большем значении «Р» воды в груше будет больше, а значит насос будет включаться реже.

До того как переходить непосредственно к настройке реле, следует хотя бы немного разобраться, как работает насосная станция в целом. Гидроаккумулятор содержит в себе резиновую грушу и воздух. Насос качает воду из скважины в грушу. Она наполняется водой, происходит сжатие воздуха, и создается давление на стенки.

Регулировка реле давления позволяет самостоятельно провести установку предела заполнения емкости, то есть момента, когда насос должен отключиться. Давление в системе отображается на манометре. Стоит заметить, что вода в колодец поступать не будет за счет обратного клапана.

Когда кран в доме открывается, вода из груши уходит с напором, который равен выставленному давлению. Вода из груши расходуется, и давление снижается, а когда оно достигнет нижнего порогового значения, насос включится.

При сборке насосной станции реле давления подключается между выходным штуцером гидробака и обратным клапаном на трубопроводе. При сборке лучше всего использовать пятиконечный штуцер, у которого есть резьба под основные детали, в том числе и манометр. Очень важно в правильном порядке установить обратный клапан и штуцер. Иначе будет затруднительно регулировать реле давления.

Стоит заметить, что в состав насосной станции, помимо реле, может еще входить датчик «сухого хода», а также частотный преобразователь при необходимости.

Давление воздуха в гидробаке проверено и имеет оптимальное значение, все фильтры в системе новые или заменены, значит, можно приступить к настройке реле давления. Вначале необходимо отключить насос, затем слить воду из трубопровода, открыв по возможности самый нижний кран. После, используя гаечный ключ или отвертку, необходимо снять пластиковый корпус с реле. Включить насос, и дать системе заполниться водой.

После срабатывания реле и отключения насоса следует записать значение, отображаемое на манометре. Именно это значение и является верхним пределом давления. Далее необходимо частично открыть кран, находящийся на максимально высоком участке системы. В случае одноуровневой системы отбора воды надо открыть кран, наиболее удаленный от насоса.

При понижении давления до определенного показания произойдет запуск насоса. В этот момент необходимо зафиксировать данные при помощи манометра. Получаем значение нижнего давления. Если отнять его от верхнего давления, зафиксированного ранее, то получим значение текущей разницы давлений реле.

Однако, помимо значения давления, нужно проконтролировать, достаточный ли напор воды создается в наивысшем и наиболее удаленном кране системы. Если он слабый, то надо увеличить значение нижнего давления. Вначале устройство отключают от электросети, а затем поджимают гайку, которая находится на большей пружине. В случае сильного напора гайку послабляют, чтобы его убавить.

Теперь можно отрегулировать разницу давлений реле, найденную выше. Обычно оптимальным значением считается 1,4 атмосферы. При меньшем подача воды будет более равномерной, но насос чаще будет включаться, что снижает срок службы системы.

При значении разности давлений реле более 1,4 атмосферы система будет работать не в таком сильном режиме износа, но станет весьма заметной разница между наибольшим и наименьшим напором. Для его настройки следует повернуть гайку на меньшей пружине. Для увеличения значения разности давлений необходимо закрутить гайку по часовой стрелке. При послаблении пружины результат получится противоположным.

При полностью ослабленных пружинах настройку реле производят несколько другим способом. Сперва запускают насосную станцию, чтобы произвести нагнетание давления в системе. Его производят до уровня, пока из наиболее удаленного от насоса крана вода не будет течь приемлемым напором. Например, в данный момент манометр показывал 1,5 атмосферы. Такое давление фиксируют, отключив насос и насосную станцию от электропитания.

Затем снимают с реле пластиковый корпус и подтягивают гайку, которая находится на большей пружине до характерного щелчка, который свидетельствует о срабатывании контактов. Далее корпус реле устанавливают на место, а насосное оборудование запускают. Давление нагнетают на 1,4 атмосферы больше.

После чего устройство снова отключают от электропитания, снимают корпус реле и затягивают гайку меньшей пружины до щелчка. Это щелчок размыкания контактов. Получаем реле давления, настроенное на срабатывание при верхнем давлении в 2,9 атмосферы и нижнем давлении в 1,5 атмосферы. После окончания настройки следует вернуть пластиковый корпус реле на место и подключить насосную станцию к электросети.

Настройка реле при наполненной груше водой не производится. Это обусловлено тем, что верхнее значение давления реле настраивается как сумма давлений воды и воздуха. Получается, что если гидроаккумулятор заполнен, то точно нельзя сказать, сколько в нем атмосфер воды, а сколько воздуха.

Советы

Чтобы вода в вашей системе всегда радовала своим напором, стоит прислушаться к советам, которые касаются настройки реле давления. Особенно важно учитывать некоторые моменты, на которые многие даже не обращают внимания.

Не следует выставлять максимальное значение давления (более 5 атмосфер). А также не следует гайки, которыми осуществляется регулировка давления, закручивать до упора. Иначе реле, вообще, не будет работать.

В ходе эксплуатации насосной станции нужно смотреть за наличием и давлением воздуха в корпусе гидробака. Отдельные неполадки можно определить на слух. Например, если в емкости гидроаккумулятора сниженное давление воздуха, то будет заметно чрезмерно частое включение насоса. Причем автоматика будет включать его практически сразу при открытии крана и выключать при закрытии. В данном случае, когда кран открыт, стрелка манометра будет достигать нижнего значения.

Чтобы мембрана или груша работала как можно дольше, давление воздуха следует установить на 10 процентов ниже, чем значение давления на включение при регулировании реле.

Следует учитывать, что проверка воздушного давления в гидробаке производится, только когда вода слита из водопровода, а насос отключен от электропитания.

Если при регулировании верхнего значения не происходит выключения насоса, а манометр показывает какую-то одну и ту же цифру, то это свидетельствует о малой мощности насоса. Ее просто не хватает, чтобы закачивать воду в установленных пределах.

Ремонтировать реле можно, но это не всегда уместно. Лучше приобрести новое исправное реле, так как оно защищает грушу от повреждений, а насос – от чрезмерной перегрузки. Реле нуждается в постоянном обслуживании, например, можно смазывать внутренние детали, которые трутся. Это позволит снизить сопротивление, и реле будет срабатывать более точно.

Достижение оптимального режима работы насосной станции важно, и он во многом зависит от правильно подобранного давления в гидробаке и правильной настройки реле.

Проверять давление лучше всего автомобильным насосом, в котором менее градуированная шкала. Это позволит обеспечить более точные измерения. В некоторых моделях насосных станций имеются пластиковые манометры, но они не отличаются надежностью и точными показателями. Что касается электронных манометров, то их показания зачастую зависят от окружающей температуры и уровня заряда батареи. Именно поэтому специалисты советуют остановить выбор на обычном механическом манометре в металлическом корпусе.

О том, как правильно настроить реле давления насосной станции, смотрите в следующем видео.

как установить и настроить, инструкция со схемами, фото и видео

В комплекте с насосной станцией владелец дома или дачи получает реле давления воды для насоса. Оно позволяет наполнять гидробак автоматически, избавляя хозяев от лишних хлопот, но требует самого внимательного отношения. Дело в том, что этот ключ необходимо, во-первых, правильно подключить, а во-вторых — выполнить регулировку для потребностей конкретного дома и его водопроводной системы. Пренебрежени этими важными моментами может привести к поломке всей насосной станции, а также к снижению сроков ее эксплуатации. Перед подключением и настройкой оборудования необходимо разобраться в принципах работы устройства и гидроаккумулятора.

Назначение, устройство и принцип работы

Реле — это основной элемент для регулировки подачи воды в насосной системе. Благодаря ему осуществляется включение и выключение всей системы насосного оборудования.

Именно этот узел в системе водоснабжения отвечает за напор воды. Благодаря реле, происходит баланс между большой ее подачей и слабой.

Реле устроено на принципе размыкания контактной группы при изменении напора воды. Оно непосредственно соединяется с насосом с помощью выходных контактов. На схеме, представленной ниже, показаны основные узлы устройства реле подачи давления воды.

Схема реле давления воды

Два сетевых контакта служат для электрического запуска устройства. С помощью насосной контактной группы срабатывает включение и выключение реле. На верхней части устройства располагаются две гайки. Они предназначены для регулировки подачи давления. Каждая гайка отвечает за силу давления воды в системе. При регулировании реле всегда следует помнить, что отключение устройства должно срабатывать при среднем давлении подачи воды в насосе. Гайка настройки дифференциала регулирует подачу воды между большим и малым давлением.

С помощью реле автоматически регулируется включение и отключение устройства, подающего воду в гидробак. При этом специалисты используют ряд понятий, таких как:

1. Давление включения или нижнее давление (Рвкл), при котором контакты реле для погружного или скважинного насоса замыкаются, устройство включается и в бак начинает поступать вода. Стандартные настройки производителя — 1,5 бар.
2. Давление выключения или нижнее давление (Рвыкл), при котором контакты устройства размыкаются и насос выключается. Стандартные настройки производителя — 2,5-3 бар.
3. Перепад давления (ΔР) — разница предыдущих двух показателей.
4. Максимально допустимый показатель выключения, при котором насосная станция может быть отключена. Стандартные настройки производителя — 5 бар.

Гидроаккумулятор же представляет собой бак, в который встроена дополнительная резиновая ёмкость, именуемая «грушей». В эту «грушу» через самый обычный автомобильный ниппель накачивают некоторое количество воздуха. Чем выше давление в «груше», тем сильнее она давит на скопившуюся в баке воду, выталкивая её в водопроводную систему. Таким образом обеспечивается напор воды, достаточный для комфортного использования.

Несколько иначе устроены мембранные гидроаккумуляторы, однако их принцип работы примерно такой же. Бак разделяют на две части специальной мембраной, по одну сторону которой находится вода, по другую — воздух, который давит на воду и т. д.

Классификация реле

Реле бывает двух видов по принципу работы — механическое и автоматическое. При покупке этого механизма нужно учесть, какие функции должен выполнять этот прибор.

Кроме этого, автоматические реле хоть и более легки в эксплуатации, но менее долговечны, чем механические. Поэтому большинство покупателей останавливаются именно на механическом варианте.

Кроме этого, реле продаются как встроенными внутрь насосной станции или отдельно от него. Поэтому можно по индивидуальным характеристикам подобрать реле, которое улучшит работу всего оборудования.

Механического типа

• Механическое реле давления SQUARE с защитой сухого хода. Давление, вырабатываемое этим устройством, составляет от 1.3 до 5 бар. Необходимая сила тока для эффективной работы реле составляет 10 А.
• Реле давления Cristal. Сила тока, необходимая для работы данного устройства, 16 А. Допустимый предел давления в водопроводной системе составляет 4.5 бар.

Электронные

Электронные реле более подвержены поломкам из-за того, что при подаче воды в ней появляются разные мелкие частицы, которые и выводят из строя оборудование. Чтобы этого не случилось, на входе подачи ставится специальный фильтр, которые очищает воду и не предотвращает поломку прибора. Электронное устройство лучше механического тем, что оно не допускает холостой работы насосной станции.

Электронные реле после нажатия кнопки для отключения подачи воды работает еще в течение 16 секунд. Эта функция необходима для того, чтобы устройство работало более продолжительное время.

Электронное реле проще установить и настроить. Чтобы перенастроить его работу, всю систему не нужно разбирать, требуется просто настроить на электронном табло при помощи соответствующих кнопок необходимые параметры.

• Реле давления PS-15A с сухим ходом. Этот электронный прибор работает в диапазоне давления от 1 до 5 бар. Сила тока составляет 12 А. Кроме перечисленных характеристик, устройство имеет встроенные заводские настройки и полную защиту от сухого хода.
• Реле давления PS-2-15. Имеет заводские настройки и защиту от сухого хода. Возможный предел давления в водопроводной системе 5.6 бар, сила тока 10 А.

Установка и подключение реле: инструкция

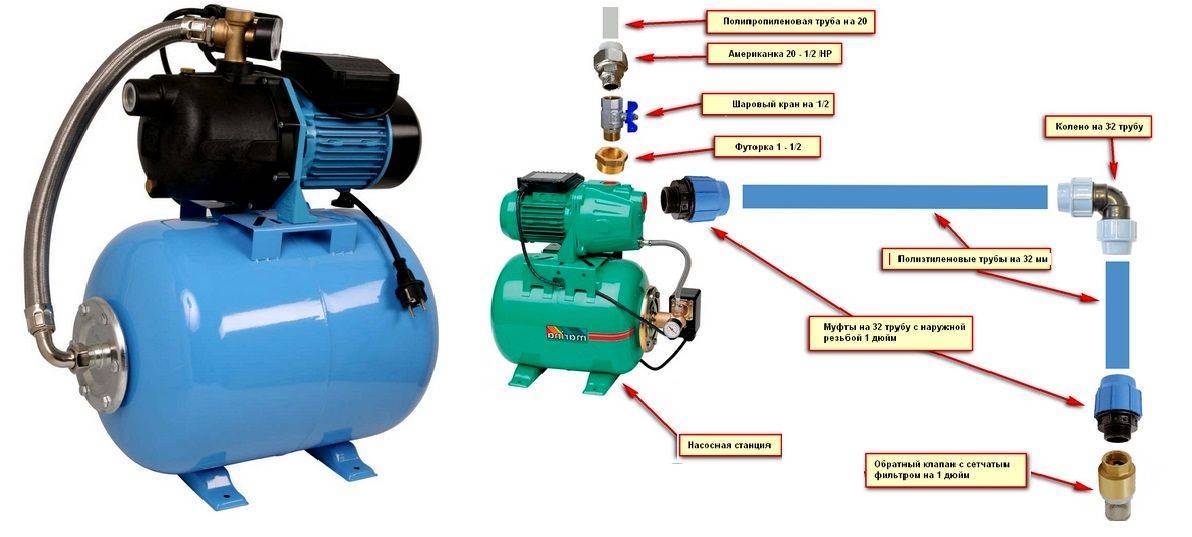

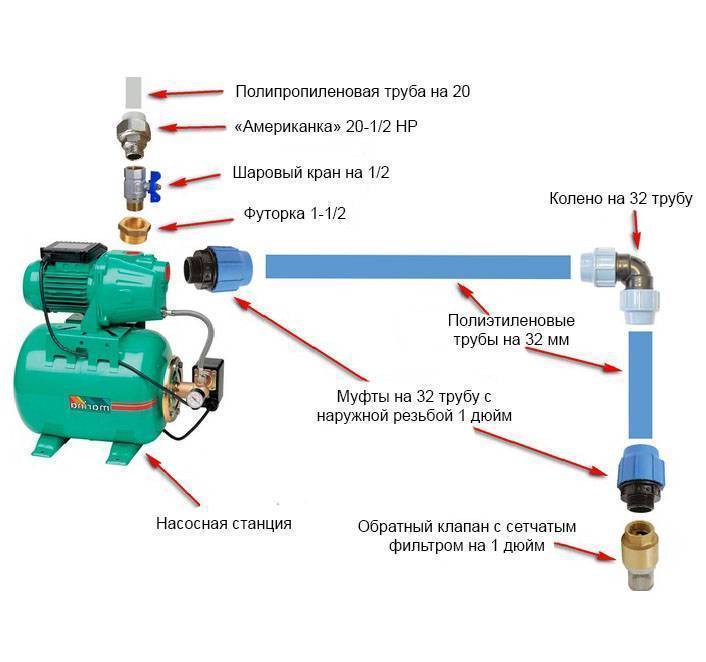

Чтобы установить реле, нужно произвести вначале механическую сборку всей системы, затем следует подключить эти устройства к электрической сети.

Электрическая часть

По данной схеме подключить к клеммам Л1 и Л2 электрические провода к общей сети. К клеммам М подключить клеммы насоса, и к соответствующим клеммам подсоединить заземление.

Провода нужно подсоединить к специальным клеммам

Затем выполнить работы по представленной ниже схеме подключения электрической и механической части данного соединения.

После подключения механической части нужно подключить электрику

Но такая система подключения не спасает насосную станцию от режима сухого хода. Поэтому следует установить насос в правильном положении, т. е. на порядок выше расположенного обратного клапана.

Система, подключенная по такому принципу, будет работать в защищённом режиме

Это немного другой вариант установки домашнего агрегата. Но если всю установку осуществить в соответствии с этой схемой, насос будет работать в защищенном режиме, то есть будет исключен режим работы насоса без поступления воды.

Этот принцип работы насосной станции спасет всю водопроводную систему от быстрого износа и полного выхода из строя.

Надо соблюдать все правила и инструкции по подключению насосного оборудования. В первую очередь нужно определить требуемый напор воды и на основе этого показателя подбирать реле.

1. От щитка подходит кабель с цельной жилой сечением не менее 2,5 кв. мм или ПВС 3х1,5. Параметры зависят от характеристик насоса и могут подбираться по току.

   Реле давления подключается к двум системам: электрической и механической

2. Провода заводите в специальные вводы на обратной стороне корпуса. Внутри расположена клеммная колодка с контактами: заземление — подключаются проводники от щитка и насоса; клеммы line — к ним подключается фазный и нулевой провод от щитка; клеммы для таких же проводов от насоса.

   Внутри расположена клеммная колодка

3. Подведите провода и зафиксируйте в клеммах.

   Прижмите провода в клеммах

4. Закройте крышку реле. Установка завершена, при необходимости проведите регулировку.

   Закройте реле крышкой и зафиксируйте болтами

Видео: как установить контроллер давления

Проверка давления в системе водоснабжения с помощью манометра

Сразу же после покупки насосной станции необходимо проверить показатели, которые заданы в гидробаке производителем. Обычно этот показатель равен 1,5 атмосферы. Однако в процессе хранения и транспортировки утечка из бака части воздуха — явление совершенно обычное.

Для проверки рекомендуется использовать автомобильный манометр с как можно менее градуированной шкалой, чтобы обеспечить точность измерения. Некоторые модели насосных станций комплектуются пластиковыми манометрами, но практика показала, что они ненадежны и точных показателей давления в гидробаке не дают. Ещё один вариант — электронные манометры, показания которых во многом зависят от уровня заряда батареи и окружающей температуры. Учитывая высокую стоимость электронных манометров и крайнюю ненадежность китайских пластиковых изделий, специалисты рекомендуют выбрать обычный механический автомобильный манометр, заключенный в металлический корпус.

Для настройки реле давления насоса лучше всего использовать механический манометр

Чтобы проверить давление в гидроаккумуляторе, необходимо снять декоративный колпачок, под которым срыт ниппель, подсоединить к нему манометр и снять показания. Чем меньше давление, тем больше запас воды можно в нем создать. Для создания достаточно большого напора воды приемлемым показателем считается давление в 1,5 атм. Но и одной атмосферы вполне хватит для того, чтобы обеспечить бытовые нужны небольшого дома.

При высоком давлении насос включается чаще, а значит, изнашивается быстрее, однако напор воды в системе создается примерно такой же, как в городской водопроводной системе. Это позволяет, например, использовать душ с гидромассажем. При низком давлении насос изнашивается меньше, но максимальный комфорт, который можно себе позволить — обычная ванна, наполненная горячей водой, но никак не прелести джакузи.

Обратите внимание, что специалисты не советуют чрезмерно перекачивать гидробак или снижать давление до показателя менее одной атмосферы. Это может привести к недостаточному запасу воды в гидроаккумуляторе, либо к повреждению резиновой «груши».

После того, как выяснены эти нюансы, воздух в гидробак либо подкачивают, либо стравливают его, пока не будет достигнут необходимый показатель.

Как правильно отрегулировать (с гидроаккумулятором)

Перед настройкой реле необходимо снять крышку, под которой имеются две пружины с гайками: большая и малая. Поворотом большой гайки регулируется нижнее давление в гидроаккумуляторе (Р). Вращая малую гайку, выставляют разницу давлений (ΔР). Точкой отсчёта считается положение большой пружины, с помощью которой выставляется предел нижнего давления.

Перед тем, как начать настройку реле давления для насоса, необходимо снять с устройства верхнюю крышку, которая скрывает большую и малую пружины

После того как в гидроаккумуляторе достигнут необходимый параметр воздуха, бак следует подключить к системе и включить, наблюдая за показаниями водяного манометра. Заметим, что в технической документации для каждого насоса указаны показатели давления рабочего и предельного, а также допустимая норма расхода воды. Не допускается превышение этих значений при настройке реле. Если при работе системы достигнуто рабочее давление гидроаккумулятора или предельное значение насоса, необходимо отключить насос вручную. Предельный напор считается достигнутым в тот момент, когда давление перестает расти.

К счастью, обычные бытовые модели насосов не настолько мощные, чтобы закачать бак до предельных значений. Чаще всего разница между установленными показателями давления включения и отключения составляет 1-2 атмосферы, что полностью обеспечивает оптимальное использование техники.

После того, как водяной манометр покажет необходимое нижнее давление, насос следует отключить. Далее регулировка производится таким образом:

1. Осторожно вращают малую гайку (ΔР) до тех пор, пока механизм не начнёт работать.
2. Открывают воду, чтобы полностью освободить систему от воды.
3. Когда произойдёт включение реле, будет достигнуто значение нижнего показателя. Обратите внимание, что давление включения насоса должно быть примерно на 0,1-0,3 атмосферы выше, чем показания давления в пустом гидробаке. Это предохранить «грушу» от преждевременного повреждения.
4. Теперь нужно вращать большую гайку (Р), чтобы выставить нижний предел давления.
5. После этого насос снова включают и ожидают, когда показатель в системе поднимется до нужного уровня.
6. Остается подстроить малую гайку (ΔР), после чего гидроаккумулятор можно считать настроенным.

Схема регулировки

Вот схема, которая подойдёт для большинства устройств:

Регулировка реле давления для насоса осуществляется с помощью двух гаек: большой и малой. Обращаться с ними нужно очень осторожно, чтобы не повредить прибор

Видео: как отрегулировать реле для насоса

Помимо первичной настройки при подключении реле к насосу, владельцу дома необходимо периодически проверять работу системы и корректировать настройки. Не реже, чем раз в три месяца специалисты рекомендуют полностью сливать воду из гидробака и проверять давление воздуха, подкачивая необходимое количество или стравливая излишки.

Оцените статью: Поделитесь с друзьями!

Настраиваем реле давления с двумя пружинами.Пошаговая инструкция для абсолютных чайников

Настройка реле давления — процесс простой, но не очень адекватный. Надо помнить всегда, что когда мы закручиваем пружины, мы увеличиваем и давление отключения и давление включения одновременно.

Дмитрий Белкин

Автор: Дмитрий Белкин

Что необходимо иметь ввиду перед началом работы?

Давайте условимся о терминах.

Большая пружина и малая пружина. Пружины очевидным образом отличаются по размеру. Если в вашем реле не две пружины и если их нельзя явно различить по размеру, то эта инструкция, возможно, не будет вам полезна! Имейте это ввиду при дальнейшем чтении

Реле давления со снятой крышкой

Закручивание пружины (большой или малой). Это закручивание гайки, которая сжимает пружину. В процессе закручивания пружина сжимается

Откручивание пружины (большой или малой). Это действие, обратное закручиванию.

Ваша система должна быть оснащена манометром. Это важно. Мы будем им пользоваться при настройке.

Бак гидроаккумулятор должен быть накачан. Давление в баке (при полностью слитой системе) должно составлять величину, на 1-2 десятые атмосферы ниже желаемого давления включения.

Фильтры, имеющиеся в системе, должны быть прочищены.

В этой инструкции мы не касаемся вопросов сборки станции и заливки ее водой. Считаем, что у нас все подключено и работает правильно. Только реле надо настроить и все.

Если насосная станция работала нормально, но внезапно что-то разладилось

Всегда в таких случаях проверяем утечки, прочищаем фильтры, проверяем давление в баке аккумуляторе. Без этих простейших мер в реле не лазим.

Если насосная станция работала нормально, но постепенно стала работать все хуже и хуже, и наконец, перестала включаться или выключаться.

Все то же самое! Проверяем фильтры, утечки, давление в баке. Если станция стала включаться и выключаться неадекватно, то это явно давление воздуха в баке виновато. Если давление воды в системе достигает максимума, насос работает еще довольно долго и только потом выключается, то это типичный случай засора. Засоры бывают либо в фильтрах (чаще всего), либо в самых узких местах. Например, на входе в реле давления. Тогда прежде чем регулировать давление, надо найти и прочистить засор.

Случай первый. Новое реле из коробки, или тонкая регулировка реле давления

Подготовительный этап

1. Выключаем насос из розетки (если есть выключатель, то выключаем его)
2. Спускаем всю воду из системы. Открываем кран, ждем, пока вода перестанет течь. На манометре должен быть ноль. Закрываем кран.
3. Включаем насос. Он начинает работать. Смотрим на манометр. Давление в процессе работы насоса должно расти. Бары на манометре — можно считать за атмосферы.
4. Насос должен выключиться. Смотрим на манометр. Запоминаем или записываем это давление отключения.
5. Открываем кран и спускаем воду не слишком большой струей. Запоминаем показание манометра, на котором насос включается.

Регулируем давление включения насоса

1. Чтобы увеличить давление включения насоса ЗАКРУЧИВАЕМ БОЛЬШУЮ пружину.
2. Сразу проверяем. Для этого спускаем воду до включения насоса. Обращаем внимание на давление отключения. Оно тоже должно увеличиться
3. Повторяем операции с БОЛЬШОЙ пружиной до тех пор, пока нас не устроит давление ВКЛЮЧЕНИЯ насоса.

Для уменьшения давления включения мы действуем по вышеприведенной схеме, только пружину откручиваем, а не закручиваем.

Для чего мы в подготовительном этапе запоминали или записывали показания манометра? Только чтобы понимать ситуацию. Для представления о текущем положении дел. Мы же поставили новое реле и включаем его в первый раз! Нам надо иметь представление, что как работает и работает ли вообще.

Регулируем давление отключения насоса

1. Чтобы увеличить давление отключения насоса ЗАКРУЧИВАЕМ МАЛУЮ пружину. Закручивать ее нужно значительно менее активно, чем большую. Она куда более чувствительна.
2. Помним, что малая пружина задает не конкретное давление отключения, а разницу, между давлением включения и отключения. Разница только в том, что при закручивании (откручивании) большой пружины давление отключения будет изменяться синхронно с давлением включения.
3. Сразу проверяем, что получается.
4. Повторяем операции с МАЛОЙ пружиной до тех пор, пока нас не устроит давление ВЫКЛЮЧЕНИЯ насоса.

Случай второй. Насос включается нормально, на нужном давлении, но не выключается.

1. Даем насосу поработать. Смотрим на манометр. Давление не должно расти вечно. Оно остановится на каком-то максимуме и выше не поднимется. Например, 3.8 атмосфер (бар)
2. Выключаем насос и спускаем немного давление (открывая кран воды) до нужного давления выключения. Например, 3.2 атмосфер (бар). Понятно, что это давление должно быть выше давления включения (например, наше давление включения 2 атмосферы)
3. ОТКРУЧИВАЕМ МАЛУЮ пружину, пока реле не перещелкнется.
4. Переходим к регулировке давления отключения и тонкой настройке из первого случая выше.

Случай третий. Насос не включается.

1. Выключаем насос. Открываем краны, даем воде вытечь. Реле до сих пор не включилось?
2. Реле неисправно. Меняем его

Случай четвертый. Реле полностью разрегулировано. Мы не знаем ни давления включения, ни выключения. Пружины полностью раскручены или полностью закручены и мы уже ничего не можем сообразить.

1. Раскручиваем малую и большую пружины. Не полностью, конечно! Просто откручиваем значительно. Гайку, которая держит ту или иную пружину не снимаем.
2. Устанавливаем давление в системе на необходимое давление включения (1.5 атмосферы, например). Для этого накачиваем больше, выключаем мотор из розетки и спускаем воду до нужного давления по манометру.
3. ЗАКРУЧИВАЕМ БОЛЬШУЮ пружину до тех пор, пока реле не выключится. Таким образом, мы настроили давление ВКЛЮЧЕНИЯ насоса на 1.5 атмосферы. Если давление опустится менее этого значения, реле должно включиться.
4. Закручиваем большую пружину, чтобы она была только чуть-чуть закручена. Просто выбираем слабину.
5. Далее переходим к инструкции по случаю 2. Выполняем ее с первого пункта и до последнего.

Надеюсь, материал был полезен.
Дмитрий Белкин

Статья создана 28.06.2014

Гидроаккумулятор и реле давления. Настраиваем правильно

Рис1. Гидроаккумулятор

    При сборке насосной станции важнейшим вопросом является настройка реле давления и гидроаккумулятора (Рис.1). От правильно выставленных пределов зависит не только удобство пользования системой водоснабжения, но и продолжительность эксплуатации некоторых элементов насосной станции.

    Часто возникает впечатление, что все те советы, которые можно найти в сети Интернет по настройке давлений, не просто далеки от реальности, но и вредны, так как не соответствуют действительности. Вот и приходится каждому разбираться в принципах работы и настройке самостоятельно. В данной статье приводится порядок действий по настройке давлений, следуя которым удалось отрегулировать работу насосной станции, активно эксплуатируемой уже пятый год.

Рис2. Крышка золотника

Гидроаккумулятор – не только вода. Немного теории

    Внутри металлического бака гидроаккумулятора (ГА) находится резиновая емкость (груша). Насос нагнетает воду именно в грушу. В пространство между стенками бака и емкостью через золотник закачивается воздух. Чем больше воды в груше, тем сильнее сжат воздух и тем выше его давление, стремящееся вытолкнуть воду обратно. Также существуют мембранные модели ГА, в которых металлический бак разделен пополам мембраной, с одной стороны которой находится воздух, а с другой вода.

Рис3. Проверка давления

Практика. Воздух

    Итак, вот он – купленный гидроаккумулятор. Прежде всего, необходимо определить давление воздуха в нем. Несмотря на то, что производитель, обычно, накачивает 1,5 Атмосферы, бывают случаи, когда из-за утечки к моменту продажи это значение намного ниже. Обыкновенный автомобильный золотник закрыт декоративным колпачком (Рис.2). Откручиваем его и проверяем давление в баке (Рис.3). Чем проверять? Так как погрешность даже в 0,5 атм. существенно влияет на работу всей системы, то чем выше точность используемого для проверки манометра, тем лучше. На рынке представлены три вида таких манометров: электронные, механические автомобильные (корпус металлический) и пластиковые, идущие в комплекте с некоторыми насосами. Последние дают огромную погрешность, поэтому для ГА их лучше не использовать. Обычно они китайского происхождения, в непрочном пластиковом корпусе. На показания электронных влияют температура и заряд батареи, к тому же их стоимость довольно высока. Поэтому используем обычный автомобильный манометр, желательно прошедший поверку. Чем на меньшее значение градуирована шкала, тем лучше. Например, если шкала рассчитана на 20 атм., а измерить нужно всего 1-2, то высокой точности измерения ждать не стоит.

Рис4. Реле давления

    Меньшее количество воздуха в баке означает больший запас воды, но разброс давления при закачанном и почти опустошенном баке будет довольно велик. Тут все зависит от предпочтений. Если необходимо, чтобы давление воды в водопроводе постоянно было высоким (городским), то воздуха в баке должно быть не менее 1,5 атм. Соответственно, кто-то может решить, что напор даже в одну атмосферу для бытовых нужд вполне достаточен. В первом случае ГА запасает меньше воды, что означает частое включение подкачивающего насоса и потенциальные проблемы при отсутствии электричества, так как нет запаса воды. А во втором жертвовать приходится давлением: при заполненном баке можно принять душ с массажем, а по мере уменьшения воды удобна будет только ванна.

    Определившись с желаемым режимом работы, следует либо стравить лишний воздух, либо подкачать. Не рекомендуется уменьшать давление ниже 1 атм., а также слишком перекачивать. Недостаточное количество воздуха означает, что наполненная водой груша может локально тереться о стенки бака, постепенно повреждаясь. В то же время, избыток воздуха не позволит закачать много воды, так как существенная часть объема ГА будет занята им.

Реле давления

    Открываем крышку реле давления (Рис.4). Здесь доступна настройка верхнего и нижнего пределов срабатывания, то есть, значений давления, при которых насос будет отключаться и включаться. Две гайки и две пружины: большая (P) и малая (дельта P). Большая пружина отвечает за нижний предел или за давление включения насоса, что одно и то же. Из конструкции видно, что ее действие словно помогает воде замкнуть контакты.

    Малая позволяет выставить разницу давлений. Кстати, это говорится во всех инструкциях, однако не указывается, что является точкой отсчета. Так вот, основным является нижний предел, то есть гайка пружины «P». Пружина разницы давлений, конструктивно, сопротивляется давлению воды: она отталкивает подвижную пластину вниз, от контактов.

Практика. Вода

    После выставления нужного значения давления воздуха, подключаем ГА к системе и включаем в работу, внимательно следя за водяным манометром. На каждом ГА указаны значения рабочего и предельного давлений – их превышения недопустимо. Также в техническом паспорте к насосу указывается его напор (в метрах): 10 м соответствует 1 атмосфере. Насос должен быть вручную отключен от сети при:

• достижении рабочего давления ГА;
• достижении предельного значения напора насоса. Это просто определить – рост давления прекращается.

    Обычно, мощности насосов не позволяют накачать бак до предела, да и необходимости в этом нет, так как снижается ресурс, как насоса, так и груши. В большинстве случае значение давления отключения выбирается на 1-2 атм. выше, чем включения.

    Например, манометр показывает 3 атм., что, по мнению владельца насосной станции, достаточно для его нужд. Отключаем насос и медленно вращаем гайку «дельта P» на уменьшение, пока механизм не сработает.

    Открываем кран и сливаем воду из системы. При этом наблюдаем за манометром и значением, при котором реле включится – это давление включения насоса (нижний предел). Оно должно быть немного больше (на 0,1-0,3 атм.) давления воздуха в пустом ГА. Благодаря этому груша прослужит дольше. Вращая «P», выставляем нижний предел, снова включаем насос в сеть и ждем, пока не будет достигнуто нужное давление. Подстраиваем гайку «дельта P». Гидроаккумулятор настроен.

    Раз в 1 — 3 месяца необходимо в обязательном порядке проверять давление воздуха. Вода из бака при этом должна быть слита (отключаем насос от сети и открываем краны).



Рекомендуемая продукция нами

насосы grundfos sq, grundfos sqe

частных насосных станций — пострадает ли ваша собственность?

Частные насосные станции отвечают за удаление сточных вод с жилых домов, не имеющих доступа к основным канализационным системам. Если в вашей собственности есть крышки люков со шкафами, в которых находится электрическое оборудование, это указывает на то, что насосная станция в какой-то момент перешла в собственность канализации.

Некоторые дома уже подключены к частной насосной станции до того, как они подключатся к основной канализационной системе.Примеры такой собственности включают небольшие жилые дома, фермы в сельской местности или бизнес-парки. Таким образом, насосная станция обязана обслуживать более одного объекта недвижимости на этих территориях.

Преимущества

Как домовладельцы страдают от переноса частных канализационных сетей, зависит от типа собственности, в которой они живут, и от способа подключения канализации. Подключение к частной насосной станции дает множество преимуществ.

Помимо удобства, вокруг вашей собственности отсутствует неприятный запах или риск заражения животными.В результате считается, что это не представляет большого риска для здоровья пассажиров, а затраты на техническое обслуживание несколько ниже.

Недостатки

Но, как и все остальное, подключение к частной насосной станции имеет ряд недостатков. Вам понадобится надежный поставщик водопроводной воды, не говоря уже о том, насколько сложно и дорого будет строительство в районах с высокой плотностью населения. Кроме того, рециркуляция энергии будет проблемой, и есть проблемы, связанные с поломкой и блокировкой насосного оборудования.

Что говорит закон

Закон, вступивший в силу 1 октября 2011 года, гласил, что любая частная канализационная система, расположенная в канализационной сети Темзы, должна соединяться с общественной канализацией, а также с любым частным боковым стоком. Сюда не входят насосные станции, что является хорошей новостью для домовладельцев, поскольку закон означает, что право собственности на частные коллекторы может быть передано насосной станции. Благодаря этому новому закону многие клиенты больше не озадачены правом собственности на их канализационную систему, поскольку вокруг циркулирует множество листовок от компаний водоснабжения и информационных ресурсов.Некоторые коммунальные предприятия приглашают клиентов искать частные канализационные насосные станции в своем районе, чтобы сэкономить на счетах за воду.

Новое законодательство

С октября 2016 года в соответствии с новым государственным законодательством ряд частных канализационных насосных станций будет передан компаниям водоснабжения. Эти станции в настоящее время находятся в ведении владельцев бизнеса или жителей, и они должны подключиться к своей канализационной сети, но все это изменится в следующем году.

В течение следующих двух лет компании водоснабжения должны убедиться, что они обнаруживают и обследуют все насосные станции, чтобы определить их право на получение помощи в регионе. По оценкам, в Великобритании около 700 частных насосных станций, но на данный момент выявлено 560 участков. По этой причине компании водоснабжения просят своих клиентов найти и обследовать все насосные станции в их районе, чтобы потенциально сэкономить деньги на счетах за воду.

–

Express Drainage Solutions — ведущие поставщики дренажных услуг в Лондоне и на Юго-Востоке.Специализируясь на ремонте канализации, видеонаблюдении, очистке канализационных труб под высоким давлением и многом другом, наша команда экспертов готова оказать круглосуточный экстренный ремонт, если это необходимо.

Водяная насосная станция | Город Эванстон

(Изображение / рендеринг водяной насосной станции. Нажмите, чтобы увеличить.)

Водонасосная станция на Черч-стрит, 2525,

Зачем городу насосная станция
13 февраля 2017 года город Эванстон принял Постановление 5-O-17 о заключении Соглашения о водоснабжении с деревнями Мортон-Гроув и Найлс.Первоначальный срок соглашения составляет 40 лет с двумя положениями о продлении на 10 лет. Давление, которое производит Городская водопроводная станция, недостаточно, чтобы заставить воду проходить через водопровод на все расстояние до этих деревень. Водонасосная станция необходима для приема воды и ее откачки под более высоким давлением в эти общины. Существующий водопровод большого диаметра, способный обеспечить необходимое количество воды, расположен на пересечении улиц Emerson и McCormick, что делает его хорошим местом для насосной станции.Вода из насосной станции никому из жителей Эванстона не пойдет.

Что будет на насосной станции
В насосной станции будут три электродвигателя насоса. Обычно будут работать 2 насоса, а третий будет резервным. Насосная станция будет безлюдной. Еженедельно кто-нибудь будет посещать насосную станцию ​​для проведения физического осмотра. Каждые 6 месяцев будет проводиться плановое техническое обслуживание насосов и двигателей. В случае сбоя в электроснабжении есть генератор, который будет работать во время отключения электроэнергии для поддержания потока воды в два населенных пункта.Генератор будет проверяться один час каждый месяц. На выхлопе этого генератора установлен глушитель, а выхлопные газы выходят на западную сторону здания, вдали от домов на МакДэниел. Насосы насосной станции будут дистанционно управляться операторами водозаборной станции Evanston Water Plant. Дополнительную информацию о звуке, создаваемом резервным генератором, см. В техническом меморандуме Stanley Consultants.

Помимо перекачки воды, что еще будет происходить на станции
Насосная станция также будет оборудована возможностью добавления гипохлорита натрия (т.е.е. отбеливатель) в водопровод, если необходимо, для поддержания уровня хлора в воде. В настоящее время городские власти поддерживают в среднем 0,44 мг / л свободного хлора в своей системе распределения, и городской персонал уверен, что остаточный хлор, доставляемый в точку подключения Комиссии по водоснабжению Мортон-Гроув-Найлс (MGNWC) перед насосной станцией, будет на уровне соответствующий уровень. Насосная станция была спроектирована с помещением для оборудования подачи химикатов, но первоначально она не будет установлена. Оборудование будет установлено только в том случае, если MGNWC обнаружит, что ему необходимо повысить уровни.Отбеливатель будет храниться только в случае его использования; он не будет храниться как резервный.

В том маловероятном случае, когда потребуется добавить гипохлорит (который в два-три раза сильнее бытового отбеливателя), он будет храниться на месте. Он будет храниться в резервуарах в резервуарах для хранения разливов. Если бы они протекали, отбеливатель остался бы в химической комнате и не достигал бы дверей или сточных вод. Альтернативой является газообразный хлор, но из-за повышенного риска для безопасности он не используется на этом предприятии.

Что такое MGNWC

После утверждения Соглашения о водоснабжении Межправительственным соглашением была учреждена Водная комиссия Мортон-Гроув-Найлс (MGNWC) для целей строительства и эксплуатации общественной системы водоснабжения, состоящей из магистральных водопроводов, насосов, накопителей и других связанных систем водоснабжения. и принимающая инфраструктура между точкой подключения на водопроводной системе Эванстона и существующими водоприемными точками Найлса и Мортон-Гроув.Решение 4-Р-18 принято горсоветом 22 января 2018 года.

MGNWC получила выгодные заявки на строительство предполагаемого подключения и находится в очереди на получение ссуды под низкие проценты от IEPA для строительства своей инфраструктуры. MGNWC надеется начать строительство весной и получить воду к концу 2018 — началу 2019 года. Предлагаемая городскими властями ставка на 2018 год составляет 0,78 доллара за тысячу галлонов.

Кто владеет недвижимостью
Городские власти недавно заключили 50-летний договор аренды с владельцем собственности, муниципальным округом мелиорации воды.MGNWC будет заниматься строительством и обслуживанием насосной станции, но она будет эксплуатироваться городскими властями.

Каковы планы в отношении собственности и кто покрывает расходы?
В рамках Плана капитального ремонта Эванстона были выделены средства для сноса существующей структуры, бывшего здания школы на берегу. Эванстон намеревается развивать собственность на берегу с предложенными улучшениями парка. MGNWC заключит контракт и оплатит инженерные услуги и строительные работы по сносу и удалению существующего школьного здания и северной парковки из бывшей прибрежной собственности.MGNWC несет полную ответственность за средства и методы этой работы. Evanston возместит MGNWC разумные расходы, связанные с этой работой.

Южная парковка будет оставаться в своем существующем состоянии до тех пор, пока компания Evanston не построит предлагаемые улучшения парка. MGNWC за свой счет установит электрические и сантехнические соединения и приспособления, соответствующие нормам, для двух общественных туалетов, а также предусмотрит место для потенциального помещения для оборудования, если оно потребуется в рамках проекта благоустройства парка.Дренажные и канализационные отводы в туалетах будут подключены к системе отвода сточных вод IPS, которая будет состоять из насосной станции измельчителя. MGNWC несет полную ответственность за средства и методы этой работы. Evanston возместит MGNWC расходы на покупку и установку сантехники. Эванстон намеревается в ближайшее время построить парк улучшений. Эванстон обеспечит водоснабжение и электроэнергию, необходимые для благоустройства парка.

Когда это обсуждалось / будет обсуждаться с сообществом
В дополнение к собраниям городского совета / комитета, перечисленным ниже в истории законодательства, олдермен Робин Рю Симмонс обсудила предложения MGNWC на ​​своем 5-м собрании прихода 18 января 2018 года. была внесена в повестку дня, отправленную ее жильцам.

членов сообщества были приглашены присоединиться к сотрудникам Alderman Rue Simmons и City для экскурсии по одной из городских водонасосных станций на 2520 Gross Point Road.Экскурсия состоялась в четверг, 8 марта, в 17:30. Жители смогли увидеть и услышать, как работает насосная станция, и задать вопросы.

История законодательства
MGNWC представила разрешение на строительство и освобождение от муниципального использования для строительства новой водонасосной станции площадью 3260 кв. Футов, соединительных труб и общественных туалетов на заседании Комитета по рассмотрению дизайна и проектов (DAPR) 7 февраля 2018 г. . Были представлены предлагаемый план участка, ландшафтный план и фасады зданий.Исключение для муниципального использования и план по минимизации неблагоприятных воздействий получили единодушную положительную рекомендацию. Комитет запросил дополнительную информацию, и 28 февраля 2018 г. вопрос был возвращен для дальнейшего обсуждения. DAPR рекомендовало окончательное одобрение.

12 февраля 2018 г. Комитет администрации и общественных работ и городской совет одобрили Постановление 9-R-18, утверждающее Меморандум о взаимопонимании между городом и MGNWC по строительству и эксплуатации промежуточной дожимной насосной станции, расположенной по адресу 2525 Черч-стрит.Кроме того, 12 февраля 2018 года Комитет по планированию и развитию и городской совет одобрили Постановление 10-R-18, предоставляющее исключение для муниципального использования коммунальных услуг (насосная станция) на 2525 Church Street. Это позволяет построить насосную станцию ​​в районе открытого пространства OS, где коммунальные услуги не являются разрешенным или специальным использованием.

Будет ли здание охраняться?
Насосная станция — это охраняемый объект с камерами и незаконной сигнализацией проникновения, которая будет передаваться обратно на завод.Общественные объекты будут регулироваться, как это обычно делается для парков в других местах.

Будет ли чрезмерное освещение
Территория вокруг здания будет освещена так же, как любое здание в городском парке. В здании не будет прожекторов или чрезмерного освещения.

Какие исключения предоставляются для этого проекта?
Хотя общественное коммунальное предприятие не является разрешенным для использования в районе зонирования открытого пространства ОС, Постановление о зонировании (6-7-4) гласит, что любая государственная или частная функция, принадлежащая или управляемая Город разрешается использовать в любом районе.Городской совет может утверждать здания и сооружения, которые не соответствуют всем требованиям соответствующего района, если они необходимы для предоставления желаемых городских услуг и если неблагоприятное воздействие на окружающую собственность в результате такого несоблюдения минимизировано. Неблагоприятные воздействия могут быть минимизированы за счет дизайна, архитектурной обработки, экранирования, ландшафтного дизайна и / или размещения на участке. Такой план по снижению негативного воздействия был рассмотрен Комитетом по проектированию и анализу проектов.

Есть ли другие насосные станции в Эванстоне?
В Эванстоне есть аналогичная насосная станция меньшего размера, расположенная рядом с водохранилищем на 2350 Гросс-Пойнт-роуд. Эта насосная станция используется Evanston для увеличения давления в северо-западной части города во время высоких потребностей в воде и для рециркуляции воды, которая хранится в хранилище объемом 7,5 миллионов галлонов. Он не обслуживается людьми и управляется операторами водной станции на заводе.

Проект улучшения водоснабжения в районе Этова | Город Хендерсонвилл, Северная Каролина

Город Хендерсонвилль совершенствует систему водоснабжения в районе Этова, чтобы поддерживать безопасное и надежное водоснабжение.Эта работа началась осенью 2019 года и должна быть завершена весной 2021 года.

Какие изменения происходят?

Существующее давление воды в районе Этова колеблется от 20 до 85 фунтов на квадратный дюйм (psi). После завершения проекта весной 2021 года давление может увеличиться примерно на 40 фунтов на квадратный дюйм по сравнению с текущим давлением воды.

Как узнать, находится ли моя собственность в зоне изменения зоны давления?

Недвижимость в рамках предстоящей модификации давления в районе Этова получит следующее:

• Письмо о первоначальном изменении зоны давления, отправленное по почте не менее чем за 4 месяца до изменения
• Второе письмо с уведомлением, отправленное примерно за 4 недели до изменения
• Напоминание за 1-2 недели до внедрения

Что мне делать, если моя собственность находится в зоне модификации?

Обратите внимание на дату изменения давления для вашего региона в сообщениях, которые вы получаете, и рассмотрите возможность выполнения следующих действий перед внедрением:

Убедитесь, что в вашей водопроводной системе установлен редукционный клапан (PRV)

PRV — это устройство который снижает и стабилизирует давление воды, поступающей на территорию, обычно составляет от 50 до 80 фунтов на квадратный дюйм, помогая защитить водопровод, когда давление в городских водопроводах выше.Сантехнический кодекс штата Северная Каролина требует, чтобы PRV был установлен в частных водопроводных системах, где давление в муниципальных водопроводных линиях, обслуживающих это имущество, превышает 80 фунтов на квадратный дюйм.

В то время как внутренние водопроводные трубы и фитинги обычно рассчитаны на давление выше 80 фунтов на квадратный дюйм, домашние сантехнические материалы, как правило, служат дольше и имеют меньше утечек при использовании при более низком давлении. PRV обычно располагаются внутри здания перед любыми другими соединениями на входящей линии водоснабжения. Если у вас есть пространство для обхода, PRV может быть установлен прямо внутри фундаментной стены.Если нет места для обхода, PRV может находиться в туалете в передней части жилого дома. В бизнесе это обычно в аппаратной. Однако следует отметить, что установка PRV внутри здания не защищает находящиеся в частной собственности трубопроводы за пределами здания от повышенного давления воды.

Город Хендерсонвилль не несет ответственности за повреждение вашего имущества в результате описанных выше модификаций зоны давления. Поэтому до предполагаемой даты завершения проекта (весна 2021 г.) мы настоятельно рекомендуем вам проверить наличие, расположение и надлежащую работу предохранительного клапана на вашем трубопроводе водоснабжения.Если вам требуется помощь, обратитесь к лицензированному сантехнику, чтобы он предоставил вам эту услугу.

Оцените свою автоматическую систему полива

Автоматические системы полива могут быть оборудованы PRV и, как и PRV вашей собственности, проверять, установлен ли он, работает или нужен. Предотвращение обратного потока не означает, что ваша ирригационная система защищена от высокого давления. При необходимости проконсультируйтесь со своим подрядчиком по ирригации.

The Sewer Battle: Gravity vs.Напорный

Заинтересованы в реабилитации / замене облицовки?

Получайте статьи, новости и видео по реабилитации / замене облицовки прямо на почту! Войти Сейчас.

Реабилитация / релайнинг + Получать оповещения

Задолго до того, как яблоко впервые упало на голову сэру Исааку Ньютону, отходы текли вниз. Во многих случаях так и остается.Но по мере того, как население разветвлялось на более низкие высоты, сила тяжести больше не могла выполнять эту работу, и для восстановления потока требовались подъемные станции.

Сегодня не все отходы идут под откос. Закон всемирного тяготения не изменился, но технологии — особенно канализационные системы низкого давления — позволяют перемещать муниципальные отходы туда, где раньше не уходили никакие отходы: через холмистую породу, через заболоченные земли и через обширные сельские районы. Это достигается с помощью насоса-измельчителя, который превращает твердые частицы в суспензию, которую можно транспортировать по трубопроводу, независимо от уклона или глубины грунтовых вод.

Напорные канализационные системы также менее инвазивны и менее дороги в установке. Техническое обслуживание минимально, электричество для питания насоса является первичной стоимостью. Так зачем же муниципалитету устанавливать самотечную канализационную систему, а не напорную?

«Комфорт», — говорит Кеннет Лигман, старший менеджер проекта Becher-Hoppe Engineers and Architects в Ваузау, штат Висконсин.

«Большинство людей привыкли к гравитационной системе. Домовладельцу, у которого есть гравитационная система, действительно нечего делать, если только он не сливает жир в канализацию и не забивает трубы.С насосной станцией измельчителя через пять-десять лет фрезы будут нуждаться в техническом обслуживании ».

Сравнивая яблоки с яблоками, Лигман говорит, что канализационная система низкого давления дешевле, чем самотечная канализационная система.

«Гравитационные коллекторы необходимо чистить, их нужно промывать», — говорит он. «В канализационной системе давления, труба всегда полна воды. Он рассчитывает на то, что несколько насосов будут работать одновременно, чтобы получить достаточную скорость, чтобы очистить все, что могло осесть в этой трубе.”

Также существуют гибриды, использующие как силу тяжести, так и давление. Итак, какая система лучше всего подходит для вас?

Требования к электрооборудованию
Помимо подъемников, Мать-природа приводит в действие гравитационные канализационные системы. Для насосных систем измельчителя низкого давления требуется насосная станция в каждом доме или на предприятии; отходы проходят через боковую трубку диаметром 1 1/4 дюйма в магистраль диаметром от 2 до 6 дюймов. Затраты на электроэнергию для насосных станций составляют около 12 долларов в год, обычно оплачиваются потребителем, хотя некоторые муниципалитеты предпочитают владеть и обслуживать насосы.

«Если есть недостаток в системе давления, то, что у него есть насос и насосы используют электричество,» говорит Ligman. «Электричества не так много, но это насос, а у насосов есть детали, которые изнашиваются и нуждаются в замене».

Стоимость установки
Установка самотечных канализационных систем — труб, люков и отводов — стоит от 50 до 60 долларов за фут, говорит он. В гравитационных коллекторах также используются раскопки открытым способом, разрушающие улицы и ландшафт. По словам Лигмана, восстановление асфальтированной улицы может стоить от 40 до 50 долларов за фут.С учетом этих затрат гравитационная канализация стоит около 100 долларов за фут в городских условиях.

В напорных канализационных системах используются трубы из полиэтилена высокой плотности (HDPE), которые можно просверливать по направлению, что снижает затраты на восстановление. Лигман говорит, что установка насосных станций с измельчителем стоит около 10 000 долларов; труба около 20 долларов за фут. Вместе, стоимость установки системы давления составляет около $ 80 до $ 90 фута.

Глубина почвы
«Самотечные канализационные трубы обычно имеют глубину от 10 до 12 футов, поэтому мы можем предоставить услуги в подвале: слив в полу или стиральные машины», — говорит он.«Чрезвычайно дорого становится, когда глубина канализации составляет около 20 футов».

На этом этапе устанавливаются подъемники и запускается другой, более мелкий коллектор.

«Прелесть системы канализации давление является основным на улице нужно только быть достаточно глубоко, чтобы предотвратить морозостойкость воздействие, как правило, 7 1/2 футов,» говорит Ligman.

«Если мы идем вдоль реки или озера, вам придется осушить траншею, так что вам нужно больше долларов. Если мы находимся на холмах, где у нас неглубокая коренная порода, вам нужно взорвать скалу.Это увеличивает стоимость самотечной канализационной системы », — говорит он. «Напорные канализационные системы обычно находятся над большинством грунтовых вод и коренных пород. Так что вы избежите этих затрат ».

Плотность населения
Гравитационные системы также менее рентабельны на удаленных сельских участках.

«Вам нужны люди, чтобы заплатить за трубку», — говорит Лигман. «В сельской местности труба и восстановление обходятся дороже».

Приток и проникновение
Системы гравитационной канализации имеют репутацию из-за утечек и роста корней, особенно в старой инфраструктуре.

«Трубы самотечной канализации обычно имеют длину 13 футов», — говорит Лигман. «Резиновое уплотнительное кольцо закрывает трубу. После установки трубы проходят испытания под давлением, чтобы показать, что утечки нет, но со временем что-то происходит: земля смещается, происходит столкновение с дорожным движением, канализационные трубы могут осесть и потрескаться ».

В напорных системах труба ПНД оплавляется.

«В итоге получается то, что я называю длинной лапшой», — говорит он. «Вероятность утечки в систему ниже. Почти единственное место, где она может протечь, — это насосная станция и сервисная сторона.”

Звонок
«Обычно вы сравниваете затраты на обе системы в том, что мы называем оценкой общей текущей стоимости, где вы принимаете во внимание стоимость энергии для каждого дома, стоимость замены насосов на 7-10- годовая база, и вы посмотрите на это через 20 лет », — говорит Лигман. «Если это район, где дорога в любом случае нуждается в ремонте, на самом деле это не расходы на канализацию, поскольку это часть вашей обычной программы содержания дороги. Так что это повлияет на мою оценку того, какой тип системы установить.”

Что вызывает низкое давление воды?

Вы можете не осознавать, насколько сильно вы полагаетесь на воду для выполнения всех видов задач, пока не столкнетесь с проблемой с водоснабжением. В худшем случае из-за некоторых проблем вы на какое-то время вообще лишитесь доступа к воде. Однако даже когда вода работает, вы все равно можете испытывать проблемы из-за низкого давления воды. Низкое давление воды — это когда вода, выходящая из сантехники, такой как смесители или насадки для душа, слабо капает, а не разбрызгивается со скоростью и объемом, как это обычно бывает.

Низкое давление воды может сильно повлиять на качество жизни в вашем доме. Все, от принятия душа до мытья посуды, стирки и многого другого, превратится в более длительные и утомительные задачи, когда давление воды уменьшится. Чтобы устранить проблему, необходимо понять причину. В этом посте мы рассмотрим несколько возможных причин потери давления воды в вашем доме и рассмотрим, что вы можете сделать, чтобы решить эту проблему.

Давление воды

Если ваша вода поступает от муниципального поставщика воды, она перекачивается из природного источника воды в водоочистные сооружения, откуда затем поступает в напорные резервуары на больших высотах.Типичный пример этого — водонапорная башня. Гравитация создает давление естественным образом, поэтому, когда вода поступает к вам, она уже находится под давлением. В некоторых случаях бустерные станции помогают поддерживать давление в водопроводах города. Если ваша вода поступает из частного колодца, то ваша вода находится под давлением через резервуар, который поддерживает определенный диапазон давления.

Давление бытовой воды в идеале должно быть в диапазоне от 45 до 55 фунтов на квадратный дюйм (фунт / кв. Дюйм), но обычно оно находится в диапазоне от 45 до 80 фунт / кв.Значение ниже 40 считается низким, а значение ниже 30 — слишком низким.

Краткое руководство по диагностике низкого давления воды

Прежде чем мы подробно обсудим несколько различных потенциальных причин низкого давления воды, мы сделаем небольшой обзор, который поможет вам начать работу. Вот несколько причин, по которым вы можете столкнуться с потерей давления воды в вашем доме:

• Слишком высокая потребность в воде: В некоторых домах одновременное включение нескольких сантехнических приборов может привести к слишком высокой потребности в водоснабжении. для поддержания надлежащего давления воды в каждом приспособлении.Если немного скоординировать действия, обычно можно избежать этой проблемы.
• Неисправные приспособления: Сами приспособления, такие как насадки для душа или смесители, со временем могут выйти из строя или забиться. В некоторых случаях для устранения проблемы достаточно простой очистки экрана или аэратора, но в других случаях может потребоваться замена всего приспособления.
• Регулятор сломанного давления: Регуляторы давления воды предназначены для стабилизации давления воды в вашем доме, поддерживая его в определенном диапазоне.Когда эти регуляторы выходят из строя, давление воды может стать слишком высоким или слишком низким.
• Закрытые клапаны: Подачу воды в ваш дом можно перекрыть двумя разными клапанами. Вы можете проверить оба этих клапана самостоятельно. Если какой-либо из этих клапанов не полностью открыт, это может повлиять на давление воды в вашем доме.
• Засоренные трубы: Если трубы засоряются, эти засоры могут нарушить поток воды по вашим трубам. При нарушении потока давление воды также упадет.Чтобы решить эту проблему, необходимо очистить или заменить трубы.
• Корродированная сантехника: Засорение можно устранить, очистив или заменив небольшие участки трубопровода. Однако со временем вся ваша система трубопроводов может подвергнуться коррозии, что может отрицательно повлиять на давление воды.

Продолжайте читать, чтобы получить более подробные объяснения каждой из этих проблем и способов их устранения. Помните, что в большинстве случаев вы значительно упростите себе жизнь и избежите дальнейших осложнений, обратившись к профессионалу для решения проблемы.

Сколько мест в вашем доме имеет низкое давление воды?

Когда вы исследуете проблему низкого давления воды в вашем доме, первое, на что следует обратить внимание, — это масштаб проблемы. Другими словами, вам нужно знать, сколько сантехники испытывают пониженное давление воды. Вы можете обнаружить, что проблема касается только одного приспособления, всех приспособлений в определенной комнате или каждого приспособления в вашем доме.

Это важная информация, поскольку она может помочь вам отследить, в чем может быть проблема.Если только одно приспособление испытывает низкое давление воды, тогда ему может потребоваться простое исправление, связанное только с этим приспособлением. В других случаях, когда давление воды в доме низкое, это может указывать на более серьезную проблему с водопроводом.

Пройдитесь по дому и снаружи, чтобы проверить все сантехнические устройства, в том числе:

• Посудомоечная машина
• Смесители для раковины
• Туалет
• Душ
• Ванна
• Стиральная машина
• Смеситель для улицы

По мере того, как вы подходите к каждому прибору, включайте его и проверяйте как горячие, так и низкие температуры.Давление воды низкое только на горячем режиме? Это только на холоде или мало на обоих? Если вы обнаружите, что давление воды низкое только тогда, когда прибор находится на настройке горячей воды, например, проблема может заключаться в вашем водонагревателе.

Наиболее частая причина низкого давления воды

Часто падение давления воды происходит из-за того, что одновременно включены два разных сантехнических устройства. Например, вы можете включить душ во время работы посудомоечной машины и заметить, что вода, выходящая из насадки для душа, не находится под таким давлением, как обычно.Или вы можете заметить, что ваша стиральная машина заполняется дольше, чем обычно, когда кто-то запускает шланг снаружи.

Это происходит потому, что ваша система водоснабжения может предложить не так много в любой момент времени. Когда вам нужен поток воды в двух или более местах одновременно, вода должна делиться, а не вся течь в одно место, и это снижает давление. Если разделение потока воды является причиной низкого давления воды, тогда давление воды должно вернуться к норме, когда вы больше не будете предъявлять такие высокие требования к потоку воды.

В случае слабого душа дождитесь окончания работы посудомоечной машины и попробуйте снова включить душевую лейку. В случае стиральной машины отключите шланг снаружи и посмотрите, не начнет ли стиральная машина наполняться быстрее. Если все вернется в норму, когда вы используете только одну сантехническую арматуру, тогда вы снова сможете наслаждаться хорошим напором воды. Тем не менее, вы все равно должны следить за своим давлением воды, чтобы увидеть, не упадет ли оно в конечном итоге слишком низко, поскольку это может указывать на проблему, которую необходимо устранить.

Дополнительные причины низкого давления воды

В некоторых случаях это не так просто, как ограничить количество одновременно включенных сантехнических приборов. Если вы испытываете плохое давление воды при одновременном использовании только одного сантехнического оборудования, вы можете предположить, что существует проблема, которую необходимо устранить, чтобы восстановить надлежащее давление воды. Вот пять дополнительных причин низкого давления воды, которые следует учитывать.

1. Устаревшие приспособления

В некоторых случаях низкое давление воды может быть вызвано приспособлениями, которые со временем вышли из строя.Накопление минеральных отложений, включая ржавчину, известняк или осадок, может засорить приспособление и препятствовать свободному течению воды. Это не только снижает давление воды, но также может повлиять на качество выходящей воды. Если вы заметили, что давление воды низкое только в одном или двух светильниках, возможно, дело в этом.

Проверьте все свои приспособления по очереди, включив их и наблюдая за давлением выходящей воды. Убедитесь, что все экраны или аэраторы на ваших смесителях чистые и не закрыты.Если засорился экран или аэратор, вам может потребоваться только заменить эту деталь, чтобы устранить проблему. Если эта деталь чистая, возможно, засорился сам крепеж. Если да, вы можете очистить его или заменить самостоятельно.

Если вы заменяете все приспособление целиком, обязательно купите новый, который будет подходить правильно. Для смесителей, вынув старый, измерьте расстояние между двумя внешними отверстиями. Расстояние в шесть дюймов или больше означает, что вам нужен смеситель с широким углом наклона. Этот тип смесителя требует, чтобы вы вручную подключили два клапана к смесительному тройнику.

Расстояние всего в четыре дюйма означает, что вам нужен мини-смеситель с широким или центральным распределением. Смесители этого типа уже объединены в единый блок, охватывающий все части. Вы можете определить разницу между смесителем с широким мини-краном и смесителем с центральным расположением, просто посмотрев на раковину. Мини-смеситель с широким распределением выглядит как три отдельные части, а центральный смеситель — как единое целое. Работая над заменой светильника, обязательно перекрывайте подачу воды.

2.Регуляторы давления

В некоторых случаях неисправный регулятор давления может быть причиной низкого давления воды. Это также может стать причиной слишком высокого давления воды. Если вы обнаружите, что при включении крана в вашем доме нет золотой середины между низким и высоким давлением воды, то это признак того, что вы, вероятно, имеете дело с неисправным регулятором давления воды.

Не все дома оборудованы регулятором давления, но если он есть у вас, вы, вероятно, найдете это устройство в форме колокола под штуцером переднего шланга вашего дома.После того, как производитель установит регулятор давления — обычно от 45 до 60 фунтов на квадратный дюйм — регулировка не требуется. Однако регулятор давления можно отрегулировать, повернув винт на его кончике. Постепенно поворачивайте винт по часовой стрелке, чтобы затянуть его, или против часовой стрелки, чтобы ослабить. Затягивание винта должно привести к увеличению давления воды, а ослабление винта должно вызвать уменьшение давления воды.

Если раньше давление воды регулировалось хорошо, но теперь оно слишком высокое, слишком низкое или и то, и другое, то, возможно, ваш регулятор давления необходимо отремонтировать или заменить, а не просто отрегулировать.Регуляторы давления могут выйти из строя, и когда это произойдет, не следует пытаться исправить или заменить их самостоятельно, так как это может усугубить проблемы. В этом случае вам лучше обратиться к лицензированному сантехнику, который оценит ситуацию и либо отремонтирует текущий регулятор давления, либо установит новый.

3. Водяные клапаны

Два основных запорных клапана регулируют поток воды в вашем доме — один на или в вашем доме и один на счетчике. Если по какой-либо причине один из этих клапанов частично или полностью отключен, это может привести к значительному снижению давления воды.Это может произойти, когда вода временно отключена, а затем снова включена — клапан может быть случайно оставлен частично закрытым, а не полностью открытым. Если вы думаете, что закрытый или частично закрытый клапан может быть причиной низкого давления воды, проверьте оба основных клапана, чтобы убедиться, что они полностью открыты.

Чтобы проверить клапан на счетчике воды, подойдите к счетчику воды, который может быть расположен внутри или за пределами вашего дома, и загляните внутрь коробки. Многие предприятия водоснабжения устанавливают счетчики воды на окраине вашего участка рядом с улицей.Если вы живете в районе с суровыми зимами, ваш счетчик может быть расположен в помещении, возможно, в подвале, для защиты. Иногда только городские служащие имеют полный доступ к вашему счетчику, хотя вы все равно можете наблюдать, находится ли клапан полностью во включенном или открытом положении.

Чтобы проверить домашний клапан, посмотрите рядом с нагрудником шланга вашего дома. Хотя это основное отключение обычно находится снаружи вашего дома, иногда оно может находиться в подсобном помещении или в подвале. Запорная арматура обычно бывает шаровой или задвижкой.Шаровые краны имеют четкое открытое и закрытое положение, тогда как задвижки необходимо повернуть, как винт, и может потребоваться несколько оборотов, чтобы полностью открыть или закрыть поток воды. Если кажется, что клапан сломан, обратитесь к специалисту, который определит, нужно ли заменить клапан.

4. Забитые водопроводные трубы

Другой потенциальной причиной низкого давления воды являются засоренные трубы. Одним из признаков того, что проблема может быть в забитых трубах, является то, что когда вы впервые открываете кран, вода разбрызгивается при нормальном давлении, но затем сразу же начинает течь с заметно меньшим давлением.Со временем трубы могут забиваться из-за того, что на внутренней стороне труб накапливаются минеральные отложения, ржавчина или другой мусор, ограничивающие поток воды. Это особенно актуально для оцинкованных труб. По этой причине оцинкованная сталь больше не является предпочтительным материалом для новых труб. Однако раньше он был очень распространенным материалом и до сих пор встречается во многих домах.

Если вы не уверены, из чего сделаны трубы в вашем доме, найдите трубу и поцарапайте поверхность никелем, чтобы увидеть исходный цвет материала.Если поверхность трубы похожа на пенни, то, скорее всего, она сделана из меди, очень распространенного материала для труб. Пластиковые трубы тоже довольно распространены. Обычно они черные, и их легко идентифицировать по видимым зажимам. Поверхность стальных оцинкованных труб будет иметь стальной серый цвет.

Вы можете видеть, из чего сделаны ваши трубы, но на этом ваше расследование должно закончиться. В отличие от некоторых других проблем, которые могут вызвать снижение давления воды, вы не можете проверить это самостоятельно.Если вы подозреваете, что ваши трубы могут быть забиты, вызовите лицензированного сантехника, чтобы он осмотрел их и определил, нужно ли очистить трубы или заменить их. В таком случае об этом должен позаботиться сантехник. Вы не должны пытаться работать с трубами самостоятельно. Попытка прочистить забитые трубы, когда у вас нет необходимого опыта, не только сложно, но также может быть опасно — например, вы можете случайно заразить источник питьевой воды.

5. Корродированная сантехника

Одно дело, если у вас есть только часть трубопровода, которую нужно прочистить или заменить, но в некоторых ситуациях вся система трубопроводов дома может подвергнуться коррозии и, возможно, потребуется полностью заменить .Оцинкованные стальные трубы имеют средний срок службы от 20 до 50 лет. Такие материалы, как латунь, медь и железо, могут служить намного дольше, но даже эти трубы нужно будет заменить, скорее всего, где-то между 40 и 100 годами. Если вы живете в старом доме, возможно, ваша сантехника стояла там много десятилетий и сильно корродировала.

Замена всей сантехники в вашем доме — дело крупное и дорогостоящее, но результат стоит затраченных усилий. При установке новой сантехники вы можете выбрать прочный материал, поэтому вам, скорее всего, не придется беспокоиться о замене трубопровода когда-либо еще в вашей жизни.Конечно, это работа профессионалов. Убедитесь, что вы наняли лицензированного сантехника, чтобы перенаправить трубы в ваш дом.

Еще нужно проверить, нужно ли увеличивать ответвления. Если вы добавили в свой дом новую сантехнику, старые ответвления могут оказаться слишком маленькими. Таким образом, даже если в данном случае коррозия не является проблемой, вы все равно можете испытать такое же влияние на давление воды. Узкая внутренняя часть линии ограничивает количество воды, которая может протекать через нее.

Проконсультируйтесь со специалистом

Многие из описанных выше проблем и многие другие должны быть решены профессионалом.Когда дело доходит до сантехники, вы не хотите упускать из виду проблему или усугублять ее, пытаясь исправить ее самостоятельно. Если у вас возникнут проблемы с водопроводом любого рода или если вы хотите проверить сантехнику, чтобы убедиться, что она в хорошем состоянии, позвоните г-ну Рутеру Сантехнику из Больших Сиракуз по телефону (315) 472-1203.

Мы предлагаем комплексные услуги по бытовому, коммерческому и аварийному водопроводу, чтобы решить любые проблемы, с которыми вы сталкиваетесь, в том числе те, которые снижают давление воды в вашем доме. Когда вы вызываете одного из наших сантехников, чтобы решить проблему, вы также можете воспользоваться бесплатным осмотром сантехники, чтобы диагностировать любые другие потенциальные проблемы с вашей сантехникой.

Наши услуги не имеют себе равных в сантехнической отрасли. Мы понимаем, что решение проблем с водопроводом может вызывать стресс, но мы можем сразу же снять стресс. Мы составим график обслуживания как можно быстрее и предоставим вам фиксированную ставку аванса, чтобы вы могли расслабиться и не беспокоиться о том, сколько времени займет выполнение работы, ваша стоимость не изменится. Для наших сантехников приоритетом является качественное выполнение работы, чего бы это ни стоило. Вы также можете рассчитывать на то, что наши сантехники будут вежливыми и бережно относятся к вашему дому.

Свяжитесь с нами сегодня, чтобы узнать больше о том, как мы можем помочь вам насладиться отличным напором воды по всему дому!

Как определить, что ваш скважинный насос неисправен, и советы по поиску и устранению неисправностей

Содержание

1. Что делать, если вода перестала течь
2. Устранение неисправностей скважинного насоса
3. Факторы, влияющие на срок службы вашего резервуара для воды
4. Техническое обслуживание скважинной воды и проверки, которые вы можете сделать самостоятельно
5. Как ваш водяной насос и давление Резервуары работают вместе
6. Как работают резервуары для воды под давлением

Наличие собственного колодца дает вам несколько преимуществ по сравнению с использованием городского водоснабжения, особенно более низкие ежемесячные затраты на доступ к свежей чистой воде в вашем доме.Но у вас также есть больше технологий для водоснабжения, которые нужно обслуживать и ремонтировать, чтобы обеспечить бесперебойную подачу воды через ваши краны. От основных проблем низкопродуктивной скважины до более распространенных проблем, которые могут возникнуть с напорным баком, переключателями и насосами, есть разные вещи, о которых следует знать о вашей системе водоснабжения скважины.

Как определить, что ваш скважинный насос выходит из строя:

• Нет потока воды из кранов
• Плохое давление воды
• Постоянно работающий насос

Теперь, когда вы знаете признаки, г-н.Компания Rooter Plumbing составила исчерпывающее руководство по поиску и устранению неисправностей и устранению проблемы, а также о том, как узнать, когда пора вызывать подкрепление.

Нужна дополнительная информация или помощь? Звоните профессионалам в Mr. Rooter Plumbing!

Что делать, если вода перестала течь

Скорее всего, вам потребуется вызвать сантехника для тщательной проверки, но есть несколько простых проверок, которые вы можете выполнить, чтобы определить, не вызывает ли небольшая проблема прекращение подачи воды . Некоторые люди сразу думают, что их колодезный насос перестал работать, но с помощью нескольких различных компонентов, которые подают воду из колодца в ваш дом, как узнать, сломан ли колодезный насос? Насос обязательно перестанет работать в какой-то момент, но давайте рассмотрим некоторые другие проблемы, на которых вам также следует сосредоточиться.

Есть три возможности, которые могут остановить вашу воду:

• Отказ колодца (низкий запас воды в земле)
• Отказ оборудования (оборудования для водозабора колодцев или из-за сбоя питания, влияющего на оборудование)
• Поломка водопровода (забитые или сломанные трубы)

Когда вы обнаружите, что у вас нет воды, первое, что нужно проверить, — это электрическая панель. Смотрите, если схема для скважинного насоса и давления в баллоне находится в положении «включено».Если нет, переведите его в положение «включено» и посмотрите, запустит ли это ваша система. Если это, казалось, решило вашу проблему, это мог быть одноразовый сбой, и у вас может не быть других проблем — по крайней мере, какое-то время. Но если прерыватель снова сработает, вызовите специалиста, чтобы диагностировать проблему, так как он будет знать, как определить, что ваш скважинный насос неисправен.

Следующей проверкой, если потребуется, станет ваш напорный бак. Посмотрите на манометр и посмотрите, показывает ли он значение выше 20 фунтов на квадратный дюйм. В зависимости от типа резервуара под давлением, это может быть указание на более высокий пси, но если ваш танк показывает давление, то проблема, скорее всего, в вашем доме, а не проблемы с насосом скважины или скважиной.Никакого давления? Тогда ваша проблема — это скважинный насос, скважина, напорный бак или выключатель. Позвоните поставщику услуг и расскажите уже обнаруженную вами информацию, и попросите специалиста диагностировать проблему.

Если одна из ваших линий оборвалась, вы можете заметить затопление в той части вашей собственности, где трубы идут от колодца к дому. Ваш скважинный насос будет перегружен, и особенно важно как можно скорее вызвать помощь, чтобы помпа не откачивала воду неконтролируемым образом.

Если вы склонны заняться ремонтом своими руками и ваша проверка показала, что у вас могут быть проблемы с напорным баком или реле, следуйте приведенному ниже разделу по обслуживанию и замене реле давления.

Устранение неисправностей колодезного насоса

Возможно, вы читаете эту статью, чтобы лучше узнать о системах колодцев или потому, что вы имеете дело с реальной проблемой с водоснабжением вашего дома. По любой причине мы расскажем, на что следует обратить внимание, а также о возможных проблемах, с которыми вы можете столкнуться.Неисправный водяной насос может быть источником проблем с водой в вашем доме, но также могут быть проблемы с другими компонентами вашей системы водоснабжения, которые могут быть виноваты. Ниже приведены некоторые из проблем, которые могут повлиять на ваш колодец или насос для колодца , а в следующих разделах мы рассмотрим другие проблемы, которые могут вызывать проблемы с водоснабжением.

• Потеря мощности — Если у вас пропадет электричество, у вас будет ровно столько воды, сколько вмещает ваш напорный бак, поскольку для работы реле давления на вашем баке и насосе требуется электричество.Однако, даже если вы не испытываете полного отключения электроэнергии, возможно, вы только что взорвали прерыватель насоса. Как описано выше, проверьте свою электрическую коробку, чтобы увидеть, не сработал ли прерыватель, и если да, переведите прерыватель обратно в положение «включено». Если проблема не связана с потерей мощности, снова переключите прерыватель в положение «выключено», чтобы предотвратить дальнейшее повреждение, и либо ознакомьтесь с нашими советами, приведенными ниже, чтобы узнать, является ли реле давления вашей проблемой, либо обратитесь к местному специалисту.
• Таблица низкого уровня воды — Если вы пережили засуху или засуху, возможно, в вашем колодце не хватает воды.Основными признаками этого являются разбрызгивание или плевание воды из-под крана, мутная или мутная вода или заметно неприятный привкус воды. Это может быть временное явление, или может потребоваться, чтобы помпа находилась глубже под землей, чтобы выкачать воду из грунтовых вод.
• Несоответствующий размер насоса — Размер водяного насоса должен соответствовать расходу воды в вашем доме. Размер насоса определяется размером вашей водопроводной системы, например, количеством кранов и количеством приборов, использующих воду.
• Перегруженный водяной насос — Ваш напорный бак также должен быть рассчитан на использование воды в вашем доме, чтобы снизить нагрузку на водяной насос.Насос, который перекачивает воду всего несколько раз в день, будет работать значительно дольше, чем насос, который включается и выключается несколько раз в день.
• Водные отложения — Отложения в воде могут вызвать значительный износ насоса в сборе, действуя как абразив, который медленно повреждает подшипники и другие компоненты насоса. Грязь, минералы жесткой воды, мелкие камни или другой мусор могут уменьшить поток воды или привести к полной остановке насоса.

Может быть трудно понять, сломан ли у вас скважинный насос или другая часть вашей водной системы не работает должным образом.Наиболее распространенный ремонт также системы водоснабжений заменяет бак давления и / или реле давления, которые оба стоит намного меньше, чем счет для замены водяного насоса.

Факторы, влияющие на срок службы вашего резервуара для воды

Напорный резервуар для воды является жизненно важной частью вашей системы водозабора и сильно повлияет на состояние вашего колодезного насоса. Вот некоторые факторы, которые могут повлиять на срок службы вашего резервуара:

• Материал резервуара для воды — Стальные резервуары без облицовки могут довольно быстро корродировать, особенно если они находятся во влажной среде, такой как подвал, как большинство из них.Внутренние резервуары для воды баллонного типа являются лучшим выбором, поскольку они удерживают воду отдельно от воздуха в баллоне резервуара.
• Установки — с числом переменных, которые вступают в игру при установке бака давления, есть несколько различных ошибок, которые резко сокращают срок службы вашего танка, как и соединение оцинкованного железа фитингов медных фитингов.
• Состояние воды — В зависимости от химического состава вашей системы водоснабжения сама вода может вызывать коррозию всех компонентов вашей системы водоснабжения колодца.
• Частоты обслуживания и проверок — Игнорирование вашего бака давления и даже не делать простую проверку для незначительных утечек и правильной работы, скорее всего, приведет к дорогостоящему ремонту или ненужной ранней замене вашего аквариума.

Уход за водой в колодце и проверки, которые вы можете сделать самостоятельно

Если вы относитесь к тому типу людей, которые любят много заниматься обслуживанием и ремонтом своего дома, этот раздел для вас. Для тех из вас, у кого нет желания или механических способностей к общему ремонту дома, позвоните нам, если возникнут даже самые незначительные проблемы, или для планового технического осмотра.

Потратьте немного времени, чтобы проверить работоспособность колодезного насоса и всех частей, которые доставляют воду с земли в ваш дом. Вы, вероятно, сэкономите на ненужном ремонте и замене, когда заметите элементы, которые не работают должным образом, или проблемы, которые могут стать серьезными расходами.

Вот некоторые из наиболее распространенных проблем, с которыми сталкиваются домовладельцы с резервуарами высокого давления, которые вы можете легко решить самостоятельно, а также некоторые идеи, которые помогут вам понять более сложные проблемы, для решения которых вам потребуются расширенные знания водопроводчика.

Датчик давления Техническое обслуживание

Реле давления находится в нижней части резервуара под давлением требует периодического технического обслуживания и является наиболее распространенной причиной проблем с вакуумированием вашей колодезной воды. Устранение проблем с водой из колодца лучше всего начинать с реле давления.

Как и все в вашем доме, который имеет власть, проходящей через него, вы должны отключить выключатель в вашей электрической коробке в напорном резервуаре и скважинный насос перед началом работы на нем. Он может быть установлен как один большой выключатель на 30 ампер или более или как двойной автоматический выключатель с двумя более низкими токами, соединенными тандемом на щитке.Напорный бак и скважинный насос должны быть подключены на одном выключателе, так что если вы находите ярлык для «хорошо» или «водяного насоса», который должен быть выключением питания для напорного бака, тоже.

Убедившись, что питание резервуара под давлением отключено — вы можете проверить с помощью бесконтактного тестера напряжения — выполните следующие действия, чтобы выполнить базовое обслуживание реле давления:

• Возьмите пластиковую или металлическую крышку выключить реле давления — может понадобиться вывернуть пару винтов.
• Если ваш насос вообще не работал, раздвиньте контакты реле переключателя и проверьте, нет ли на контактах точечной коррозии или прожигания. Глубокая точечная коррозия и заметное повреждение от прожога, вероятно, потребуют замены всего реле давления. В противном случае очищайте контакты мелкозернистой наждачной бумагой или наждачной бумагой, пока не увидите блестящий металл на всех контактах — обычно их восемь: четыре контакта с точками контакта на каждой стороне.
• Найдите гайку регулировки давления, которая должна находиться перед отсеком, в котором расположены контакты реле переключения.Используя гаечный ключ, отрегулируйте гайку в соответствии с инструкциями производителя, которые обычно напечатаны на внутренней стороне крышки переключателя.

Это отличная задача по техническому обслуживанию, которую нужно выполнять раз в два года, особенно если ваш нагнетательный насос находится в зоне с высокой влажностью, например в подвале. Если вы пытались восстановить подачу воды в свой дом с помощью технического обслуживания реле давления, и это не помогло, вам может потребоваться новое реле давления.

Замена реле давления

Переключатели доступны в трех различных диапазонах давления: от 40 до 60 фунтов на квадратный дюйм, от 30 до 50 фунтов на квадратный дюйм и от 20 до 40 фунтов на квадратный дюйм.Ваш напорный бак был разработан для правильной работы только с одним из этих диапазонов, поэтому обязательно проверьте, какой диапазон подходит для вашего бака. Обычно эту информацию можно найти на внутренней стороне крышки переключателя.

Вот направление, шаг за шагом, чтобы заменить ваш датчик давления:

• Выключите питание в резервуар высокого давления, как описано выше.
• Пометьте каждый провод, выходящий из реле переключателя, и снимите их с неисправного переключателя.
• перекрывающего клапана, который выходит из бака под давлением к водопроводному вашему дому.
• Слейте всю воду из бака.
• Снимите старый переключатель и манометр. Новый манометр будет стоить всего около 10 долларов, и его легко заменить, когда вы уже меняете реле давления, чтобы гарантировать, что ни один из них не станет проблемой в ближайшем будущем.
• Оберните трубную резьбу тефлоновой лентой и установите новый датчик давления и манометр.
• Подсоедините проводку к новому переключателю в том же порядке, в котором вы их снимали, и закрепите крышку переключателя.
• Снова включите питание бака.

Если ни одно из этих быстрых исправлений не помогло вашей системе снова заработать, у вас может быть проблема с напорным баком или водяным насосом. Неисправность бака или насоса может быть вызвана рядом факторов: возрастом, некачественными компонентами, работой без воды, постоянным циклом или засорением впускного клапана. Водяные насосы и напорные резервуары не требуют особого обслуживания, но им необходимы подходящие условия для достижения ожидаемого срока службы.

Даже самый опытный мастер откажется от замены водяного насоса или проблем с напорным баком.Погружной насос нужно поднять на большом расстоянии от колодца, и, когда он встанет, вы можете быть не совсем уверены, что собираетесь с ним делать. Кто-то, обученный технологии водяных насосов, сможет отремонтировать или признать, что пришло время для замены. Даже наземные струйные насосы содержат ряд компонентов, которые нелегко устранить без обучения и опыта.

Как водяной насос и напорный бак работают вместе

Давление воды — это фактор, который может создать или испортить принятие душа, дать вам возможность вспенить воду для мытья посуды или быстро ополоснуть мыльные руки.В муниципальном водоснабжении давление воды в основном контролируется городом или поселком, хотя есть несколько внутренних проблем с водопроводом, которые могут снизить давление. Если у вас есть колодец для водоснабжения вашего дома, технология вашего танка давления даст вам давление через ваши трубы.

Ваш колодец, водяной насос и напорный бак работают вместе, чтобы доставлять воду с уровня грунтовых вод в ваш дом. Колодезный насос вытягивает или толкает — в зависимости от типа насоса — воду из колодца, отправляя ее в напорный бак, который удерживает воду под давлением до тех пор, пока что-то в вашей водопроводной системе не включится.Резервуар высокого давления создает давление, часть его резервуара заполнена сжатым воздухом.

Когда в водопроводе вашего дома открывается водяной клапан, бак выталкивает воду по трубопроводу и затем снова наполняется только тогда, когда давление в баке падает ниже определенного номинального давления. При наличии трюме давление в баллоне значительное количество воды, есть меньше износа на скважинного насоса, поскольку он не должен включаться и выключаться, как часто. Поскольку для ремонта и замены скважинных насосов требуется немного больше работы, напорный резервуар, особенно подходящий по размеру резервуар высокого давления, является важным компонентом системы водоснабжения из скважины.

Как работают напорные баки с водой

Как только вода попадает в напорный бак, как она узнает, когда получить больше? Работающим реле давления. Когда бак выталкивает достаточно воды для срабатывания реле давления, он пропускает больше воды из скважинного насоса. Бак наполняется до максимальной емкости, измеряемой манометром на баке, а затем снова отключается. Реле давления настроены на диапазон давлений запуска и останова 20 фунтов на кв. Дюйм. Таким образом, если реле давления установлено на 40-60 фунтов на квадратный дюйм, когда из резервуара сливается достаточно воды, чтобы снизить давление до 40 фунтов на квадратный дюйм, резервуар высокого давления включится для сбора воды из колодца через водяной насос и выключится, когда давление в резервуаре достигает 60 фунтов на квадратный дюйм.

Имея правильный размер напорного бака для вашего дома имеет важное значение для долгой жизни вашего водяного насоса и напорного бака. Большинство производителей предоставляют удобную таблицу для выбора подходящего резервуара для вашего дома, но получение нового резервуара высокого давления — одна из тех установок, которые лучше всего доверить профессионалу, который знает только правильный резервуар для вашего дома и гарантирует, что все подключено правильно.

Подробнее о скважинных насосах

Тип водяного насоса для вашей скважины — струйный или погружной.Струйные насосы могут быть насосами для неглубоких или глубоких скважин, способными поднимать воду с высоты 25 или 100 футов. Погружные насосы устанавливаются глубоко внутри колодца и могут выталкивать воду из колодца с расстояния в сотни футов.

При правильном уходе погружной скважинный насос может прослужить до 15 лет, хотя может быть трудно узнать, сколько лет вашему скважинному насосу, если его устанавливал предыдущий домовладелец. Наземные струйные насосы, которые чаще используются в неглубоких скважинах, имеют средний срок службы 10 лет.

Будьте защищены с помощью ежегодной проверки водозаборной скважины

Проведение ежегодной проверки водозаборной скважины может показаться ненужными расходами, если в настоящее время у вас нет проблем. Если расходы в размере 100-150 долларов не кажутся оправданными, когда ваша вода хорошо течет из колодца в ваш дом, подумайте о времени, которое вы экономите на устранении проблем с насосом в скважине, и об экономии на ремонте насоса в среднем более 700 долларов. Если сантехник осмотрит все ваши системы и трубопроводы колодцев, он предупредит вас о любых потенциальных проблемах и предоставит вам идеи и рекомендации того, кто прошел обучение по поддержанию качественной системы водоснабжения.Регулярный осмотр у профессионала — это ваше время, чтобы задать вопросы, получить информацию, узнать что-то из первых рук и обрести душевное спокойствие, зная, что вы предприняли шаги по уходу за своим домом.

Время от времени потребуется ремонт или замена водяного насоса. Обладая правильными знаниями, вы можете сделать все возможное, чтобы продлить срок службы вашей техники для водоснабжения и поддерживать ее в хорошем рабочем состоянии — и даже сделать некоторые мелкие ремонтные работы самостоятельно. По тем вопросам, которые требуют навыков профессионала, звоните Mr.Rooter of Greater Syracuse для любых работ по установке, ремонту или проверке вашей сантехники и колодцев.

Как настроить реле насосной станции. Реле давления воды для помпы: виды, установка, регулировка

Может потребоваться регулировка — отрегулируйте давление включения и выключения. По умолчанию на нем выставлены заводские настройки, их можно указать в паспорте устройства, обычно они задаются так: включение насоса при давлении ниже 1,4-1,8 бар и отключение при давлении выше 2.5-3 бар.

Чтобы настроить реле давления, вы должны сначала знать желаемые настройки для его работы. Их следует определять еще на этапе расчета водопровода и выбора насоса и гидроаккумулятора. Для настройки нужно снять корпус реле.

За регулировку отвечают две пружины:

• Большая регулирует давление срабатывания и обозначается на самом реле как P
• Маленькая регулирует разницу между давлением включения и выключения и обозначается ΔP

Регуляторы представляют собой две гайки, которые определяют степень сжатия каждой пружины: вращение гайки по часовой стрелке (затягивание) сжимает пружину и увеличивает значение.Для увеличения давления переключения нужно затянуть гайку большой пружины, а для уменьшения — ослабить. Чтобы увеличить разницу между давлением включения и выключения, затяните гайки маленькой пружины, а для уменьшения — ослабьте ее.

Для контроля давления, полученного в результате регулировки, используется манометр.

Как настроить реле давления?

1. Откройте кран, чтобы начать потребление воды. Давление постепенно падает, пока насос не запустится.Давление пуска насоса можно зафиксировать с помощью манометра.
2. Закройте кран и дождитесь выключения насоса. Реле давления выключит насос, когда давление достигнет максимума. Это значение можно определить с помощью манометра.
3. Если окажется, что давление реле настроено на неправильное давление переключения, необходимо отрегулировать его, повернув гайку большой пружины. Надо увеличить — закрутить, нужно уменьшить — ослабить. За один раз гайку лучше не поворачивать более одного оборота.
4. Повторяйте шаги 1, 2 и 3, пока не будет установлено желаемое давление переключения.
5. Если окажется, что давление отключения не соответствует желаемому, отрегулируйте его, повернув гайку маленькой пружины. Для увеличения давления отключения затяните гайку; уменьшить, ослабить.
6. Повторяйте шаги 1,2 и 5, пока не будет установлено желаемое давление отключения.

После завершения настройки наденьте корпус реле.

Читайте также:

• Датчик сухого хода необходим в автономных системах водоснабжения для защиты насоса от работы без воды.Работа всухую происходит, когда всасывающий трубопровод насоса находится выше уровня воды. Датчики обнаруживают работу всухую и отключают насос до того, как он выйдет из строя.
• Реле давления воды — это устройство автоматизации водоснабжения, которое автоматически включает насос при падении давления и выключает его при достижении желаемого давления.
• Реле давления используется для автоматизации работы водопроводных систем и обеспечивает управление включением и выключением насоса. Для этого реле необходимо подключить к водопроводу, к электросети и к насосу.В этой статье будет рассмотрен простейший пример подключения.

Датчик давления — это механическое устройство, которое отвечает за управление работой блока давления. Устройство измеряет изменения давления жидкости, включает или выключает оборудование, работающее под давлением. Когда гидроаккумулятор начинает наполняться водой, давление падает, срабатывает датчик на включение и приводит в движение сам насос.

Насосная станция (гидрофор) — сложное сооружение для перекачки воды из одного места в другое.Неважно, есть ли у вас колодец или скважина, вы используете насос или скважину, установка насосных станций значительно облегчает водоснабжение частных домовладений. Насосные агрегаты принято комплектовать дополнительным оборудованием, позволяющим регулировать напор воды по своему усмотрению.

1 Назначение и функции частей блока давления

Правильно настроенный и регулируемый насос (или насосная станция) с реле давления, тепловым датчиком, манометром и таймером — это гидрофор, т.е.е. комплексная установка полного давления. В комплект входят:

• насос;
• датчик температуры;
• манометр;
• систем обратных клапанов;
• трубопроводных систем;
• таймер;
• и, собственно, сам реле давления к помпе.

Тепловое реле защищает электронасос от перегрева. Сигнал о перегреве механизмов исходит от деформации металлических пластин предохранителей после достижения максимально допустимой температуры, заданной системе изначально.

Изготавливают термодатчики из нержавеющей стали и антикоррозионных материалов. Корпус у них герметичный, все соединительные механизмы и детали выполнены на резьбе. Термодатчики крепятся через разъемы типа Dean 43-650.

Реле времени (таймер) — это механизм, с помощью которого вы можете настроить интервалы времени, необходимые для включения и выключения оборудования.

Манометр — механическое или автоматическое устройство для измерения давления в закрытых системах.Различные его модификации используются для воды, газа, пара и других веществ.

2 Устройство и принцип действия реле

Реле давления насоса при заводских настройках по умолчанию настроено на полторы атмосферы. Реле давления воды для насоса «нормально замкнутого типа» означает, что при нулевом давлении контакт в аппарате замкнут.

Чтобы настроить реле давления для управления насосом, необходимо сначала разобрать устройство. Чтобы снять корпус, используйте шлицевую отвертку, открутите нижний винт.Расположение внутреннего устройства предельно простое:

• пружина большого диаметра;
• маленькая пружина
• клеммы для подключения проводов.

2.1 Как подключить реле насосной станции?

Реле давления подключается следующим образом. В две широкие розетки нужно подключить провода от сети и само устройство давления. Схема запуска насоса всегда указана в руководстве по эксплуатации. Реле подключается к системе через соединительную трубку.Сами трубы в конструкциях бывают с наружной резьбой или внутренней. Стандартный размер резьбы (диаметр) 14 дюймов.

Обратная сторона регулятора (так называемый узел подключения к трубопроводу) выглядит так: металлическая пластина с отверстием на резьбу (большая гайка) на четырех винтах, под которой закреплен поршень с мембраной.

Когда вода вызывает срабатывание поршня, она, поднимая мембрану, заставляет пружину действовать (сжиматься и расширяться). Поэтому, если ваш регулятор проработал какое-то время, под ним могут скапливаться различные виды грязи, песка, ржавчины, взвеси и так далее, в зависимости от типа почвы, на которой установлен гидрофор.

2.2 Как настроить реле протока воды для насосной станции?

Регулировка реле давления насосной станции начинается с установки правильных подключений самого контроллера к месту гидроаккумулятора или рядом с ним. Настраивать насосную станцию ​​необходимо исходя из четкого знания параметров гидрофоров. Опять же, заводская настройка по умолчанию следующая:

• 1,5 бар для включения;
• 3 бара — отключение;
• Максимально допустимое давление 5 бар.

Весь цикл установки выглядит так. При полном баке воды подключенная установка начинает подавать воду в трубопроводную систему, давление в трубах постепенно снижается. Наблюдаем этот процесс по манометру. В момент, когда уровень воды упадет до нижнего предельного значения, контакты внутри устройства должны замкнуться. В этот момент насос начинает запускаться.

Пока краны не будут закрыты, вода поступает в дом из-за работу механизма давления насоса.Когда краны закрыты, насос перекачивает полный гидравлический бак воды и должен остановиться. Давление в установке снова повышается, и когда оно достигает заданного уровня, контакты регулятора снова размыкаются и насос отключается.

Как видите, процесс достаточно прост, и разобраться в нем не сможет даже профессионал. Однако следует напомнить: внимательно посмотрите на конфигурацию вашего блока давления и модель оборудования, которое вы используете. В инструкции всегда есть рекомендации, какие установки сочетаются с тем или иным оборудованием.

Например, для скважинного насоса стоит просто подобрать реле давления воды для насоса диаметром 9 см (это так называемая девятка). Варианты таких струйных напорных установок производятся компаниями Aquarius, Grundfus и Aquaria. Для винтовых напорных аппаратов многие производители поставляют собственную панель управления, так что при желании можно обойтись без установки датчика.

Последствия выхода из строя датчика могут быть самыми разнообразными. От безостановочной работы гидрофоров до закипания воды в установке, что приведет не только к дополнительным затратам на электроэнергию, но и к выходу из строя внутренних деталей.Сальники, например, в случае кипячения воды в помпе придется менять. Если проблему вовремя не заметить и не решить, можно вообще остаться без гидрофора.

2.3 Регулировка реле давления насосной станции (видео)

Реле давления воды для насоса В настоящее время повсеместно применяется в системах водоснабжения частного дома, коттеджа или других объектов, где требуется автоматическая подача воды к точкам водозабора.На сегодняшний день реле давления воды является необходимым атрибутом насосного оборудования для территорий, где отсутствует централизованная система водоснабжения: приусадебные участки, дачные дома, коттеджи и т. Д.

Сегодня мы разберем устройство и принцип работы, технические характеристики и настройки реле давления, рассмотрим отличия и их применение, а также основные неисправности, их причины и способы устранения.

Особенности применения и цена

Реле давления воды предназначено для совместного использования с электрическими водяными насосами с однофазным подключением 220 В в системе водоснабжения:

— насосные станции водоснабжения и гидроаккумулятора;
— насосы центробежные поверхностные;
— скважинные насосы;
— погружной;
— погружные вибрационные насосы типа «Малыш» или «Трикл».»

Реле давления для насоса

Как правило, реле давления уже входит в комплект поставки, иногда и погружные насосы. В остальных случаях это устройство приобретается отдельно. Подключение к магистрали осуществляется через пятиконтактный штуцер. . Реле доступно либо с внешней резьбой («папа»), либо с гайкой с внутренней резьбой («внутренняя»). Диаметр резьбы обычно составляет 1/4 фута.

Стоит отметить, что цена реле давления воды напрямую зависит от производителя, например, датские реле давления Grundfos или итальянские Speroni — от 1000-2000 рублей, а китайские можно купить за 200-300 рублей.Российский «Джилекс» РДМ-5 или РД-5 — от 700 руб. Но, если вы выбираете качество, лучше покупать автоматику под европейским брендом.

Кроме того, реле давления может иметь встроенный манометр или может быть частью блока автоматизации насоса в сочетании с реле защиты от сухого хода. Соответственно, это также влияет на цену в сторону ее роста.

Устройство и принцип действия реле давления воды в водопроводе

Реле давления состоит из пластикового корпуса, под которым «прячется» мембрана, контролирующая работу нормально замкнутой группы контактов.Эта мембрана соединена с линией давления системы водоснабжения.

В работе реле есть такие понятия, как давление для включения насоса и давление для его выключения. При покупке реле давления необходимо помнить, что этот механизм имеет заводскую настройку параметров включения и выключения.

Насос включается при превышении порога давления включения в водопроводе (2,6 атм) и выключается при выходе индикатора давления отключения (1.3 атм) уменьшается. Как правило, включение происходит при 2,6 атм, а выключение при падении давления воды в системе до 1,3 атм, но эти параметры можно настроить своими руками.

На фото и схеме подключения хорошо видно устройство реле давления для помпы.

Устройство реле давления для воды: схема подключения

1 — гайка для регулировки нижнего предела давления;
2 — гайка регулировки разницы нижнего и верхнего пределов давления;
3 — клеммы для подключения проводов от помпы;
4 — клеммы для подключения к однофазной электросети;
5 — клеммы для заземления.

Фактически реле давления воды для помпы представляет собой реле связки электрических цепей, которое имеет два контакта и реагирует на изменение параметров давления в системе водоснабжения. Насос качает воду, пока контакты в электрической цепи замкнуты, но когда они размыкаются, питание насоса отключается, и он выключается.

Работа контактов в электрической цепи напрямую зависит от установленных пределов давления включения и давления насоса.По прошествии определенного времени эти контакты могут окислиться, что потребует очистки.

Настройка реле давления воды для гидроаккумулятора и насоса

Как мы уже отмечали выше, реле изначально имеет свои заводские настройки. Но мы можем самостоятельно настроить работу этого механизма в соответствии с удобными для нас значениями. Как это сделать?

1. Чтобы увеличить нижний предел давления, нам нужно повернуть гайку, регулирующую этот предел, по часовой стрелке (см. Диаграмму выше) или против часовой стрелки, чтобы уменьшить этот предел.

2. Обе эти гайки механически воздействуют на пружину регулировки давления в реле. С помощью первого мы устанавливаем нижнюю границу, а вторым — выставляем необходимый перепад пределов давления.

Технические характеристики реле давления

Технические характеристики и настройки реле

Неисправности реле давления помпы и способы их устранения

1. Насос не включается.

Необходимо проверить наличие воды на всасывающем участке трубопровода и напряжение в сети.Выключите питание и снова включите его через некоторое время.

2. Насос часто включается и выключается.

Попробуйте снизить порог давления отключения, возможно, его значение слишком велико.

3. Насос не выключается.

Проверить максимальное рабочее давление насоса. В норме оно должно быть выше давления включения реле на 0,8 атмосферы. Также стоит проверить линию на герметичность и скопление воздуха в водопроводе.

Сегодня мы разобрали устройство и принцип действия реле давления воды для насоса , его особенности, характеристики и применение в быту.Это удобный, современный и недорогой механизм, позволяющий автоматизировать работу всей сантехнической системы частного дома. Смотреть видео.

Часто владельцы приусадебных участков и домов, где есть индивидуальное водоснабжение, не придают значения реле давления насосной станции. Они думают, что насос, гидробак и трубопроводы — единственные важные элементы, от которых зависит стабильная и комфортная подача воды. Это неправда.Реле давления — небольшая, но важная деталь. С одной стороны, это экономит ресурс оборудования, а с другой — позволяет иметь нормальный напор воды, не включая ее.

Смысл реле в том, что специальные пружины регулируют диапазон давления, при котором насос включается и выключается. Нижний порог — это давление воды в гидробаке, при котором замыкаются контакты включения устройства. Среднее значение для большинства насосных станций равно 0.9-1,8 атм. То есть, если давление в системе падает ниже этого значения, она включается.

Верхний порог, он же «дельта P», ΔP — такое значение, при достижении которого автоматика дает команду на выключение насоса.

Для бытовых нужд обычно достаточно 2,4 атм, но никто не запрещает повышать давление отключения до более высоких значений. Главное, чтобы прибор давал такое давление, а трубопроводы его выдерживали.

На примере действие реле может быть показано следующим образом:

• Вы открыли кран для мытья посуды.Давление в системе позволяет некоторое время обходиться без включения насоса. Если промываю одну чашку, или у гидроаккумулятора большой объем, или реле настроено на высокий порог включения насосной станции, то без электричества можно обойтись.
• Далее давление в баке падает ниже R. Автоматика включает насос, он подает нам воду и наполняет гидробак.
• Закрываем кран. Давление в системе повышается и при достижении заданного значения ΔP насос выключается.Наше оборудование снова в режиме ожидания.

Устройство

Релейное устройство для бытовой или садовой насосной станции не сложно. Когда вы покупаете полную насосную станцию, реле уже имеет заданный диапазон значений. Это зависит от емкости аккумулятора (бака). Имеет специальную мембрану, отделяющую воду от воздуха. Реле подключено к полости, заполненной воздухом. Для измерения начального давления в этой полости обычный автомобильный манометр подсоединяется к ниппелю, который находится на каждом гидроаккумуляторе.

Пружина, регулирующая нижний порог (включение насоса) замыкает контакты, когда давление падает ниже установленного значения. Обычно это небольшая пружина, которую можно отпустить или затянуть с помощью простой отвертки или гаечного ключа.

Еще одна пружина регулирует диапазон значений ΔP. Установив его на наиболее комфортное для нас значение, мы задаем режим работы оборудования.

Электрическая часть реле имеет силовой кабель и кабель, ведущий к насосу.Пружина замыкает или размыкает контакты, в результате сигнал подается или перестает поступать на насос.

Как установить и настроить

Требуемое значение отключения насоса устанавливается отверткой в ​​специальном месте в корпусе реле. Поворачивая его по или против часовой стрелки, мы устанавливаем давление, при достижении которого контакты размыкаются и выключается насос.

Не пытайтесь установить максимальное значение. Нам будет просто неудобно иметь огромное давление в кране и в других потребителях воды.Также трубопроводы и арматура (клапаны, прокладки, шаровые краны, арматура) не всегда способны выдерживать высокое давление.

Достаточным для комфортного использования душа, раковины, унитаза и садовой поливочной машины можно назвать давление 2-2,4 атм.

Также есть возможность более глубокой настройки. Для этого откройте верхнюю крышку. Мы видим, что большая пружина управляет верхним порогом, или отключением помпы. Также есть небольшая пружина, сжимающая или ослабляющая которую, мы увеличиваем или уменьшаем нижнее значение, т.е.е. включение насоса. Нормальным считается около 1 атм.

Но поскольку мы все разные и по-разному смотрим на комфорт и удобство нашего водоснабжения, то порог включения можно повышать или понижать. Все это делается экспериментальным путем. Одни модели нужно повернуть на пол-оборота, другие — несколько, чтобы добиться комфортного давления для включения помпы.

На видео — подробная инструкция по настройке:

В каких случаях может потребоваться ремонт

Бывает, что не соблюдаются установленные верхний и нижний диапазоны давления. Насос запускается, когда давление падает значительно ниже установленного значения до нуля. И отключается, когда показатель превышает установленный порог. Или вообще не выключается. В первом случае у нас в доме неудобно пользоваться водой, потому что из крана течет тонкая струйка. Во втором — риск выхода из строя насоса, отходы электрической энергии и перспективы прорыва трубопроводов и выхода из строя запорной арматуры.

Причиной неисправности часто бывает грязная вода.. Гидравлический бак соединен с реле трубопроводом, который «информирует» наш датчик о текущем давлении в системе. Этот трубопровод со временем забивается и не может передавать точную информацию о давлении в гидробаке.

Этот момент исправляется простой чисткой. Снимаем реле, разбираем и зачищаем забитое ржавчиной или другим мусором отверстие. Во время разборки реле нужно помнить, в каком положении находится каждая деталь, чтобы потом собрать все как было.

Еще проблема — прожигание контактов аппарата . Эта неисправность устраняется наждачной бумагой или напильником. Рекомендуется чистить контакты раз в один-три года, в зависимости от частоты работ и качества материала.

Цена

Устройство с защитой от сухого хода стоит около 500 руб.
