Проводка и развод электрики в квартире своими руками

Менять старую внутриквартирную проводку на новую принято при капремонте жилья. Этот электромонтаж сопряжен со штроблением стен и обилием строительной грязи. После него все равно приходится полностью обновлять интерьерную отделку. Проложить электропроводку в квартире своими руками при наличии даже минимальных навыков в обращении с обычным инструментом не составит особого труда. Главное при монтаже проводов соблюдать меры безопасности, а при разработке проекта разводки четко придерживаться норм ПУЭ.

Содержание

  1. Особенности
  2. Планирование и схема
  3. Группировка
  • Способы прокладки
  • План работ
  • Меры безопасности
  • Варианты схем
  • Заключение
  • Особенности современной электрической разводки

    Раньше электропроводка в городских квартирах прокладывалась по упрощенной двухжильной схеме TN-C из алюминиевых проводов.

    Этот вариант был дешев и прост в исполнении, поэтому в советское время применялся практически повсеместно. Однако при такой разводке УЗО и автоматы функционируют не всегда корректно. Они нередко просто не срабатывают в аварийных ситуациях.

    В панельных домах чаще всего проводку прокладывают по диагонали в специальных каналах

    Сейчас принято использовать схему с заземлением TN-S либо TN-C-S и медные провода. Такую электропроводку отличает большая безопасность. Плюс она рассчитана на более высокие мощности потребления и стабильней работает при сбоях в электросети.

    Планирование и схема

    Прежде чем отправляться в магазин за электропроводами и иными расходными материалами, следует правильно распланировать схему разводку внутриквартирной электросети. Необходимо сделать план жилища с потребителями электроэнергии и разбивкой их на группы (каждая со своей выделенной мощностью). Сегодня на квартиру выделяется лимит порядка 5–10 кВт, в старых домах он и того ниже – от 1,3 до 2,5 кВт.

    И вот эти киловатты надо грамотно разделить на освещение и бытовые электроприборы, чтобы всем хватало энергии.

    Как рассчитать количество потребляемой электроэнергии в квартире

    Группировка потребителей

    Группировать потребителей рекомендуется по комнатам и типу потребления. Если квартира большая (трехкомнатная и более), то освещение стоит разбивать на пару групп с раздельными устройствами защиты. Однако чаще всего все осветительные приборы запитываются от одной линии со щитка, а вот комнатные розетки уже разделяются на несколько веток. Плюс еще две обычно формируют для электроплиты на кухне и на санузел.

    Группировка потребителей электроэнергии в квартире

    Линия для стационарной домашней техники и розетки

    В отдельную группу также принято выделять стиральную и посудомоечную машины. Если они сломаются или перегорят идущие на них провода, то эту линию электропроводки можно будет отключить на время ремонта без обесточивания всей квартиры.

    Варианты группировки осветительных приборов

    По освещению группирование следует производить исходя из мощностей осветительных приборов.

    Большую зальную люстру на 5–7 лампочек лучше подключить через отдельный провод. Также выделить в свой контур можно настенные бра и освещение ванной комнаты с туалетом. А вот светодиодную подсветку стоит запитать от розеток. В проекте квартирной электропроводки выделять ее отдельно не рекомендуется, так как такие приборы потребляют сравнительно мало электроэнергии.

    Линия для кухни

    Особый момент – кухня, в нее отдельно должны идти линии проводки на:

    • электрическую плиту;
    • освещение;
    • розетки для чайника, миксеров и другой бытовой техники;
    • розетки для посудомойки и стиральной машинки.

    Объединять эти электроприборы в одну общую кухонную группу нельзя. Включенные одновременно они будут потреблять слишком много электричества. Если в кухню прокладывать один провод, то его придется подбирать с большим сечением. А это приведет к совершенно ненужному удорожанию электропроводки в квартире и сложностям в ее монтаже.

    Основные потребители электроэнергии на кухне

    Специальные линии электропроводки

    Отдельно делать линии в проекте электрики рекомендуется также для:

    • системы теплого пола;
    • электрического полотенцесушителя;
    • водонагревателя с ТЭНом и т.
      п.

    Для этих электроприборов характерно высокое энергопотребление, поэтому их лучше подключать через специальную выделенную ветку и собственное УЗО. Причем выбирать в квартиру провод по сечению здесь придется с особым вниманием. Жилы кабеля должны будут выдерживать длительный по времени и повышенный в амперах электроток.

    Электропроводка в помещениях с повышенной влажностью

    Ванную и туалет либо совмещенный санузел также следует выделять на схеме в отдельную группу. Эти помещения отличает повышенная влажность. Электропроводку, розетки и освещение в них необходимо подбирать в исполнении с защитой по IP 44 или 54. Экономить здесь не рекомендуется.

    Группы потребителей и разметка электропроводки в ванной комнате

    Жилые помещения

    В каждую жилую комнату в проекте внутриквартирной электрики рекомендуется закладывать три линии – основную и дополнительную с розетками на разных стенах плюс еще одну на освещение. Чтобы сэкономить, дополнительную ветку можно подцепить на основную в соседнем за перегородкой помещении. Не зря отверстия для смежных подрозетников обычно в стенах делают сквозными. Так пару розеток в разных комнатах удается без проблем подключить на общий провод от одной группы.
    Главное здесь с нагрузкой потом подключаемых электроприборов не прогадать.

    В качестве примера неправильно спроектированной схемы можно привести достаточно распространенную ситуацию с включением кондиционера в существующую старую розетку. Так делать нельзя, для сплит-систем следует прокладывать от щитка в квартиру отдельную обособленную линию электропитания.

    Способы прокладки

    Прокладку своими руками электрических проводов в помещениях можно осуществить открытым либо закрытым способом. Но если проводку в деревянном доме рекомендуется монтировать по первому варианту, то в квартире практически всегда используется второй. Для этого стены в комнатах придется штробить перфоратором либо прорезать каналы для кабелей в бетоне или кирпиче болгаркой. Зато потом вся электропроводка оказывается укрытой от глаз отделкой, что выглядит даже на фото более эстетично.

    Варианты прокладки проводки в квартире по потолку и по полу

    Открытый

    У наружного способа преимущества следующие:

    1. Дешевизна монтажных работ.
    2. Простота самостоятельного монтажа.
    3. Упрощенная возможность переделки разводки и формирования новых линий.

    Но при таком варианте электромонтажа провода остаются на виду и могут быть по неосторожности повреждены. В квартире разводку электропроводки открытым вариантом рекомендуется делать только в крайнем случае. Лучше потратить время и силы на штробление бетонных и кирпичных стен, но сделать все более красиво и безопасно.

    Скрытый

    Среди достоинств скрытого электромонтажа проводов числятся:

    1. Более высокая безопасность и долговечность проводки.
    2. Меньший риск возникновения пожара при перегреве и оплавлении проводов.
    3. Эстетичный вид интерьера.

    Однако за эти плюсы приходится платить большой трудоемкостью и увеличением цены монтажа электропроводки, а также сложностями при ремонте.

    Размер сечения проводов для открытого и закрытого монтажа электропроводки

    План работ

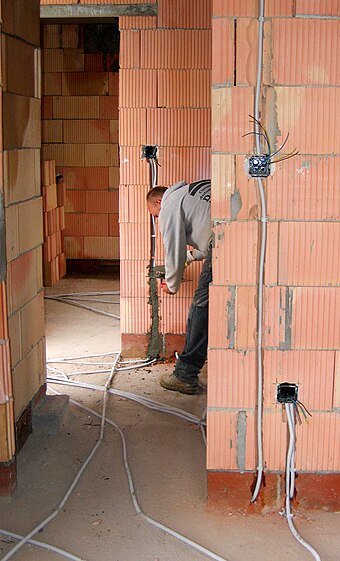

    Независимо от сложности схемы электропроводку в квартире практически всегда можно выполнить самостоятельно. Провода проложить в стенах или по ним в состоянии любой хозяин, обладающий минимальными навыками строительно-отделочных работ. Однако проектирование электрики с расчетами и подбором материалов и устройств защиты лучше доверить профессионалу.

    Общая пошаговая инструкция монтажа электропроводки выглядит следующим образом:

    1. Выполняется разметка с указанием на стенах линий укладки проводов и мест установки выключателей с розетками.
    2. В созданные каналы (штробы) укладываются электрические кабели.
    3. Устанавливаются и подключаются электротехнические изделия (розетки, распределительные коробки для электропроводки, выключатели).
    4. Производится монтаж защитных устройств в этажном электрощите и подсоединение к ним проводов из квартиры.
    5. Осуществляется проверка электросети на предмет коротких замыканий.

    Разметка, подготовка стен

    При разметке на стенах мест укладки проводов штробы и кабель-каналы следует делать прямыми и с изгибами только под прямым углом. Это облегчает поиск электропроводки в квартире впоследствии при необходимости выполнения ремонта, а также позволяет избежать по ошибке пробоя жил гвоздями или саморезами во время последующей отделки.

    Правила разметки электропроводки в квартире

    Монтаж и прокладка проводов

    Соединять жилы рекомендуется при помощи клемм. Паять их долго и сложно. А скрутку использовать следует только в крайнем случае, это самый ненадежный способ монтажа. При этом места таких соединений должны располагаться в распределительных коробках для электропроводки, чтобы до них можно было легко добраться при необходимости.

    Подключение автоматов и УЗО

    При наличии грамотно разработанной схемы электропроводки автоматы и УЗО по ней смонтировать в щитке можно без привлечения электрика. Однако для проверки, насколько правильной получилась в итоге сборка, все же стоит привлечь профессионала.

    По правилам окончательное подсоединение вводного кабеля должен производить электромонтер обслуживающей дом организации или сотрудник энергокомпании. А они при выявлении несоответствия защитной автоматики в электрощитке на этаже нормам ПУЭ подсоединять квартиру к электросети просто откажутся. И придется все заново переделывать.

    Как распределить УЗО в квартире по группам

    Подключение осветительных приборов и фурнитуры

    Самым простым этапом электромонтажа является подключение приборов освещения и фурнитуры. Для этого на каждом электротехническом устройстве имеются винтовые либо пружинные зажимы. Достаточно вставить в них оголенную жилу и зажать ее в такой клемме.

    Меры безопасности

    И главное – меры безопасности. Не стоит брать пример с горе-мастеров, которые начиная прокладывать проводку в доме своими руками, забыли проверить наличие напряжения в электросети и получили удар током. Лучше перед началом работ все несколько раз перепроверить, чем потом оказаться в больнице. И использовать при электромонтаже инструмент следует только тот, что имеет защитные резиновые ручки.

    Варианты схем для квартиры

    Многое при выборе схемы разводки проводов по квартире зависит от ее площади и количества комнат. Однако разбивку на группы потребителей осуществлять следует в любом случае. Даже для небольшой студии надо делать минимум три линии – одна на освещение, вторая на розетки, третья для санузла.

    Примерная схема электропроводки для однокомнатной квартиры

    В двух- и трехкомнатных квартирах групп придется выделять гораздо больше. Здесь электроприборов в разы будет больше. И запитывать их лучше всего по отдельным линиям, чтобы гарантировать себе безопасность и стабильности работы внутриквартирной электросети.

    Заключение

    При наличии опыта электромонтажа самостоятельно проложить в своей квартире электрические провода не составит проблем. На этом можно немало сэкономить при ремонте. Однако если навыков подобных работ нет, то лучше пригласить профессионального электрика. От правильности выполнения расчетов в проекте электрики и последующего ее монтажа зависит не только комфортность проживания в доме, но и общая электробезопасность. Ошибки здесь недопустимы.

    Смотрите также видео как сделать электропроводку в квартире:

    Читайте про другие наши материалы:

    Электропроводка в доме своими руками. Пошаговое руководство

    Любой хозяин частного дома рано или поздно, но, точно, – хотя бы раз в своей жизни столкнется с необходимостью ремонта, замены или создания «с нуля» электрической проводки. Конечно, при всяком ремонте или строительстве хочется сэкономить и определенную часть работ взять на себя, но то, что касается электропроводки без базовых знаний и навыков в этом вопросе все равно не обойтись. Электрики – это особая каста мастеров, от которых зависит наша комфортная, долгая и безопасная жизнь. Как говорится в анекдоте: «Кода Бог сказал «Да будет Свет— проводка была уже смонтирована». И в споре о том, какая профессия самая древняя – все аргументы находятся на стороне электриков, а не представителей или представительниц других древнейших профессий.

    Электропроводка в доме своими руками вполне возможна, но только при том условии, что хозяин понимает все принципы создания электропроводки, доверяет нормативным документам и готов сам окунуться в сложный, но в то же самое время увлекательный процесс. Поэтому коллектив авторов предлагает хотя бы дочитать эту статью до конца и в случае, если вы ничего не поняли, то есть смысл обратиться к специалистам (про их идентификацию на категории хороший – плохой будет сказано позже). А если все понятно, то почему бы и нет?

    Электропроводка в доме своими руками

    Небольшое философское отступление об электрической энергии

    Электрическая энергия начала входить в человеческий быт только во второй половине XIX века и за сравнительно короткое время (меньше 200 лет) она «задвинула» на второй, третий и другие планы всех своих конкурентов. Без электроэнергии существование человеческой цивилизации в современном виде просто немыслимо. Все то, что раньше делали руками — сейчас возложено на очень умные устройства, питающиеся электричеством. Пока мы спим, они стирают, моют посуду, нагревают воду, следят за нашей безопасностью и выполняют еще другие важные функции. Энерговооруженность жилья человека с каждым годом растет. По сравнению с 1950 годом производство электроэнергии в мире выросло более, чем в 25 раз и эта тенденция будет сохраняться и дальше.

    В чем же замечательность электрической энергии? Какие она имеет преимущества?

    • Первое преимущество – электрическую энергию легко передавать, не нужно строить трубопроводы, перекачивающие углеводороды, а достаточно построить более дешевые ЛЭП.
    • Второе преимущество – электроэнергией очень легко управлять.
    • Третье преимущество – электроэнергия может легко преобразовываться в любой вид энергии: световую, механическую, тепловую.

    Главный недостаток электроэнергии это то, что она дорогая, так как 67% ее получают за счет сжигания углеводородов на ТЭС, только 19% на ГЭС и ничтожных 14% на АЭС. Именно поэтому электроэнергия очень мало используется в целях отопления, гораздо дешевле сжигать углеводороды в газовых и твердотопливных котлах.

    Что такое кабель и что такое провод?

    Для среднестатистического обывателя, которыми мы в большинстве и являемся, не существует никакой разницы между кабелем и проводом. Но в вопросе организации электропроводки следует разобраться с этим вопросом подробнее.

    1. Провод – это многожильный или одножильный проводник, который может иметь изоляцию или быть без нее (например, в ЛЭП). Провода в основном предназначены для прокладки внутри помещений. Одним из разновидностей проводов являются шнуры, которые всегда состоят из многопроволочных жил и поэтому обладающие повышенной гибкостью. Шнуры используют для подключения различной бытовой техники, а также для изготовления удлинителей.
    2. Кабель представляет собой систему изолированных проводов, имеющих общую защитную оболочку, для защиты от неблагоприятных факторов окружающей среды. Кабели могут прокладываться, в зависимости от назначения, в земле, под водой, внутри строительных конструкций. Они имеют гораздо лучшую защиту и изоляцию, нежели провод, и именно поэтому рекомендованы для прокладки электропроводки.

    Авторы статьи не будут отвлекать внимание читателя на многообразие проводов и кабелей, их маркировку и другое, что будет неинтересно неспециалисту. Будет сказано только про то, какие провода и кабели необходимо применять в обустройстве электропроводки, и какой площади поперечного сечения они должны быть.

    В таком ассортименте кабелей и проводов новичку сложно разобраться

    Для подключения вводного электрощита частного дома в настоящее время используют самонесущие изолированные провода – СИП, которые заменили неизолированные воздушные провода. Помимо того, что эти провода имеют фазные алюминиевые изолированные жилы, они еще снабжены стальным или в комбинации с алюминием нулевым проводом, который еще выполняет несущую функцию. Для их прокладки, в том числе и по воздуху не требуются дополнительно предусматривать специальные тросы или подвесы, провода надежно защищены полиэтиленовой изоляцией, не боящейся ни перепадов температур, ни ультрафиолетового излучения. Помимо этого, применение этих проводов или исключает, или сильно затрудняет несанкционированное подключение для хищения электрической энергии. Для этого энергоснабжающие организации монтируют щитки с электрическими счётчиками на улице и подключают их цельным куском провода СИП, причем место подключения провода к автоматическому выключателю пломбируется, что исключает свободный доступ. Все эти действия – прерогатива электроснабжающих компаний и нас, как потребителей электроэнергии это должно мало касаться. Вот то, что идет дальше вводного щитка со счетчиком, то, что заходит в дом и там распределяется – это должно волновать больше всего, так как это уже зона нашей ответственности.

    Трехфазный самонесущий изолированный провод

    Алюминий vs медь

    В электрических проводах и кабелях в качестве токопроводящей жилы используются два основных металла: алюминий и медь. Эти металлы имеют хорошую проводимость: 1 километр медного провода сечением 1 мм2 имеет сопротивление 17,5 Ом, а алюминиевого – 28,5 Ом. Но физико-химические свойства этих двух металлов отличаются очень сильно, причем далеко не в пользу алюминия.

    • И медь, а алюминий являются химическими активными металлами, которые легко окисляются на воздухе. Но пленка из оксида алюминия, которая неизбежно образуется на его поверхности, обладает гораздо худшей проводимостью, чем сам металл и пленка из оксида меди. То есть в месте контакта алюминия всегда есть область повышенного электрического сопротивления.
    такое нередко случается в проводках из алюминия
    • Механические свойства алюминиевого провода гораздо хуже, чем медного. Достаточно несколько раз согнуть — разогнуть провод, чтобы он сломался, в то же самое время медная жила сможет выдержать очень большое количество сгибаний. Именно поэтому в гибких проводах и шнурах применяются только медные многопроволочные жилы.
    • В электротехнике существует такое понятие, как плотность тока, которая отражает какой ток можно пропустить в 1 мм2 площади поперечного сечения провода или кабеля, при этом такой ток не должен привести к излишнему нагреву, которое может спровоцировать возгорание как самого провода, так и близлежащих предметов. У меди плотность тока может быть от 6 Ампер (А) для скрытой проводки и до 10 А для открытой проводки. Естественно, при проектировании электропроводки сечение выбирают с запасом, чтобы не «загонять» кабель в такие режимы, которые будут на пределе его возможностей. У алюминия плотность тока на 1 мм2 в 1,5 раза меньше чем у меди и составляет от 4 А для скрытой проводки и до 6 А для открытой. Опять алюминий проигрывает меди!
    • Алюминий обладает еще одним неприятным для электропроводки физическим свойством. Под воздействием механической нагрузки он легко сжимается, или как говорят электрики, – «течет». Через некоторое время контакт ослабевает, соединение начинает искрить, а при образовании зазора может загореться электрическая дуга, температура которой составляет несколько тысяч градусов. Именно поэтому все места коммутации, где используется алюминиевый провод должны время от времени подтягиваться либо стоит использовать пружинные клеммы, которые обеспечивают постоянный контакт с нужным усилием.

    Единственное преимущество алюминиевой проводки – это ее более низкая стоимость. Недаром во время массового жилищного строительства в СССР широко применялись именно алюминиевые провода. Во-первых, промышленность не могла обеспечить все потребности именно в медной проводке, а во-вторых, применение алюминия сильно удешевляло строительство. Читателям нашего портала мы намерены дать один дельный совет: если у вас проводка из алюминия, то считайте, что нет у вас проводки! Срочно и при первой возможности переделайте и замените ее на медную! Применение алюминия оправдано только в силовых кабелях, но пусть это будет зона ответственности не ваша, а организаций, занимающихся электроснабжением. Хотите жить комфортно и спать спокойно – делайте медную проводку. Пусть дороже, но безопаснее, долговечнее и разумнее. Кстати, в США (стране с наиболее развитой экономикой) применение алюминиевых проводов в электроснабжении домов и квартир вообще не рассматривается. Жесткий, но с точки зрения инженерной науки, – абсолютно правильный подход.

    кабель медный

    Про контакт меди и алюминия

    Если можно было вести статистику о причинах пожаров из-за электропроводки, то одно из ведущих мест занял бы некорректный контакт меди с алюминием. Самый главный бич – это скрутка медного и алюминиевого провода. Чем же опасно такое соединение?

    Это даже не моветон, а просто кощунство
    • Во-первых, медь и алюминий при прохождении через них электрического тока будут нагреваться, а они имеют совершенно различное температурное расширение. Другими словами – место контакта будет подвергаться значительным механическим воздействиям, что ослабляет контакт.
    • Во-вторых, разные электрохимические свойства меди и алюминия всегда приводят к образованию на их поверхности оксидных пленок, причем проводимость оксида алюминия гораздо меньше, чем оксида меди, а это тоже нарушение контакта.
    • И, наконец, если контакт медного и алюминиевого провода неизбежен, то его надо делать только через «посредника» — стальную клемму. И лучшим выходом из этой ситуации является применение пружинных клемм от известного производителя – фирмы Wago (о них будет отдельный пункт в нашей статье). Помимо того, что в изделиях этой фирмы применяются пружинные контакты, которые обеспечивают постоянство хорошего контакта, в них еще есть и специальная паста, которая предотвращает окисление алюминия и меди.

    А лучше всего принять простое правило – отсутствие контакта между медью и алюминием. Если он и существует, то пусть за него отвечают другие, но не вы. И все эти контакты пусть лучше происходят за пределами стен вашего дома.

    Моножильный vs многожильный провод

    Очень часто возникают споры о том, какой кабель или провод прокладывать при организации электропроводки в доме: моножильный или многожильный. Приведем несколько утверждений, которые помогут понять преимущества и недостатки одного и другого подхода.

    • Для стационарной проводки однозначно надо выбирать одножильный кабель, так как он имеет более высокую механическую прочность.
    • Площадь контакта с многопроволочными проводами и однопроволочными отличается в разы. Поэтому, многопроволочные провода больше подвержены воздействию атмосферного кислорода и влажности. Из-за этого образуются оксидные пленки, нарушающие контакт.
    • Применение многожильных гибких проводов оправдано только тогда, когда требуется подключить светильники, в которых периодически надо будет менять лампы, тогда гибкость провода будет полезной.
    • Все соединения многожильных проводов должны производиться только после того, как на них одет и обжат клещами специальный наконечник, который приведет в порядок конец многожильного провода для его последующего соединения с электроустановками или с другими проводами.

    В современном электротехническом мире выросла целая когорта электриков, которые ведут монтаж стационарной электропроводки гибким проводом, в большинстве случаев которым выступает популярный провод ПВС. Давайте прочитаем с технической документации назначение этого провода, о котором написали инженеры-разработчики, среди которых дураков мало. Итак, провод ПВС предназначен для присоединения установок бытового назначения: стиральных машин, холодильников, электроприборов, электроинструментов, средств малой механизации для садоводства, а также для изготовления различных удлинителей. Ни одного слова о стационарной прокладке его нет, так как он был задуман не для этого.

    В клеммах многожильные провода просто плющит

    Этот провод имеет двойную и хорошую изоляцию, очень удобен в работе, так как легко сгибается и укладывается в штробы. С ним работать комфортно. Но давайте разберемся с главным вопросом. Что главнее? Удобство работы электриков или долговечность и безопасность проводки? Электрики, работающие для прокладки магистралей с ПВС, могут даже дать гарантию в 10 лет на свою проводку. Но подвох в том, что проводка должна служить не 10 лет, а гораздо больше 30 и даже 50 лет. После того, как проводка смонтирована, пройдет пару лет, и хозяин дома забудет про гарантии электриков, а места соединения гибкого провода будут продолжать разрушаться под воздействием кислорода и влажности.

    Авторы статьи требуют от читателей уяснить очень простое правило – стационарная прокладка электропроводки должна осуществляться только кабелем и только с цельной жилой (моножилой). Применение гибких проводов (типа ПВС) допустимо только для подключения светильников, например за подвесными потолками. О том, какие следуют применять кабели и провода в обустройстве электропроводки, будет сказано в следующей отдельной главе нашей статьи.

    О сечении кабелей и проводов и их цветовой маркировке

    Каждый провод или кабель имеет важнейшую характеристику – площадь поперечного сечения токопроводящей жилы, которая измеряется в квадратных миллиметрах. В зависимости от площади сечения провод или кабель способен пропустить определенный ток (ранее мы уже упоминали о плотности тока), допустимые токи для различных проводов указаны в следующей таблице.

    Таблица соответствия сечений медных проводов и допустимых токовых нагрузок

    Мы намеренно указали сечения только для медных проводов и кабелей, так как не рассматриваем алюминий вообще. Из таблицы видно, что значения допустимых токов зависят от того, одиночно проложен провод или группой. Это объясняется тем, что при совместной прокладке кабели и провода могут взаимно нагревать друг друга при протекании через них больших токов. Сразу хочется предостеречь читателя в том, что в таблице указаны допустимые токи, но это вовсе не означает, что именно в этих режимах должна эксплуатироваться электропроводка. Лучше всегда все делать с запасом и инженерная наука дает следующие рекомендации:

    • При сечении провода в 1,5 мм2 допустимой токовой нагрузкой принимают 10 А, что позволяет подключить электроустановки суммарной мощностью в 2,2 кВт. Как известно мощность в электротехнике для однофазных сетей вычисляется по формуле P=U*I, где U – это напряжение, а I – электрический ток В нашем случае P=220 В*10 А=2200 Вт=2,2 кВт. Провода и кабели такого сечения применяют в цепях освещения. В электрощите их защищают автоматическим выключателем на 10 Ампер. Одной такой линии будет достаточно для освещения нескольких комнат, а при применении энергосберегающих или светодиодных ламп, то и всего дома.
    • При сечении провода в 2,5 мм2 допустимой токовой нагрузкой принимают 16 А, что позволяет подключить группу потребителей суммарной мощностью 3,5 кВт. Это может быть группа розеток в какой-либо комнате или подключенные отдельной линией мощные потребители электрической энергии: стиральные и посудомоечные машины, электробойлеры, кондиционеры и духовые шкафы, потребляемая мощность которых не больше 3,5 кВт. В электрощите провод такого сечения защищают автоматом на 16 А.
    • При сечении провода в 4 мм2 допустимой токовой нагрузкой будет 25 А, что позволяет подключать отдельными линиями (и только отдельными) электроплиты, мощные кондиционеры, электропечи в саунах, отопительные электрические котлы. Потребляемая мощность каждого из этих устройств не должна превышать 5,5 кВт, в электрощитке каждый такой кабель должен защищаться автоматическим выключателем на 25 А.
    • Кабели сечением в 6 мм2, 10 мм2 и выше используются в основном для ввода в дом от уличного щитка. Защищаются они автоматическими выключателями в 32 и 40 Ампер соответственно.

    Любой качественный кабель объединяет в себе группу проводов, имеющих свою цветовую маркировку, которая принята во всем мире. О том как это делается очень наглядно показано на рисунке.

    Принятая во все мире цветовая маркировка

    Авторы статьи, естественно, призывают читателей придерживаться международных стандартов и не стараться «усовершенствовать» их.

    Какие выбирать кабели и провода?

    В любом магазине, продающем электротовары, у неопытного покупателя, который намерен сделать электропроводку в доме своими руками, будут разбегаться глаза от обилия ассортимента кабельной продукции. И, совершенно естественно, что он обратится за советом к продавцу. И что сделает продавец? Хорошо, если у него имеется инженерное образование, и он порекомендует именно тот кабель, который лучше всего подойдет для проводки. Но если на первом месте у него будет желание продать залежавшийся товар, то он «впарит» его покупателю под любым предлогом. Чтобы не окунать читателей статьи в муки выбора, коллектив авторов статьи решил сказать конкретно о том, какие кабеля и провода следует приобретать.

    Кабель ВВГ

    Этот кабель является самым применяемым в настоящее время для прокладки электрической проводки в домах и квартирах и совершенно не зря. Кабель ВВГ предназначен для передачи и распределения электрической энергии как внутри помещений, так и на улице. Он рассчитан на номинальное напряжение 600 или 1000 Вольт и частоту в 50 Гц. Выпускается он двух, трех, четырех и пятижильным (для трехфазных сетей). Стандартные площади поперечного сечения 1,5, 2,5, 4, 6, 10, 16, 25, 35 и 50 мм2. Для электропроводки в доме следует применять кабель ВВГ со следующими сечениями:

    • С сечением 1,5 мм2 — для линий освещения и систем безопасности.
    • С сечением 2,5 мм2 — для розеточных линий и отельных линий мощных потребителей электроэнергии потребляемой мощностью не более 3,5 кВт.
    • С сечением 4 мм2 – для питания потребителей электроэнергии мощностью т 3,5 до 5,5 кВт.
    • С сечением 6 и 10 мм2 кабель ВВГ может использоваться для ввода электропроводки в дом.
    Кабель ВВГ

    Аббревиатура ВВГ (винил, винил, голый) означает, что кабель имеет два слоя изоляции – каждого проводника в отдельности и дополнительно общий слой изоляции из поливинилхлорида, а голый – значит без дополнительной брони. Отсутствие буквы А в начале маркировки говорит о том, что кабель медный. После марки кабеля ставится цифровой код, означающий количество жил и площадь их поперечного сечения. Например, кабель ВВГ 3*2,5 означает 3 жилы (фазную, нулевую рабочую и нулевую защитную) каждая из которых имеет площадь поперечного сечения 2,5 мм2. Срок службы кабеля ВВГ по заверениям производителей может составлять не менее 30 лет, а при правильно спроектированной и смонтированной электропроводке и гораздо больше.

    Кроме стандартного кабеля ВВГ, существуют еще его разновидности для разных условий эксплуатации:

    • Кабель ВВГ-П — такой же как и его «собрат», но имеющий плоскую форму.
    • ВВГнг(А) – оболочка кабеля сделана из ПВХ пластиката пониженной горючести.
    • ВВГ-Пнг(А) – плоский кабель с ПВХ оболочкой пониженной горючести.
    • ВВГнг(А)-LS – кабель с оболочкой пониженной горючести и не выделяющий при горении токсичного дыма (Low Smoke – LS).

    Все вышеперечисленные кабели могут применяться для электропроводки дома.

    Кабель NYM

    Этот кабель является отличной альтернативой ВВГ и совершенно спокойно может использоваться как вместе с ним, так и вместо него. NYM – это немецкое название кабеля, означающее изготовление по стандартам (Normenleitung), материал оболочки из ПВХ буква Y и обозначение, что кабель обшит защитной оболочкой (Mantelleitung). Кабель NYM предназначен для стационарной прокладки силовых и осветительных сетей как открыто, так и внутри строительных конструкций (штробы, за поверхностью подвесных потолков, бетонная кладка). Номинальное напряжение кабеля 660 Вольт, частота 50 Гц. Строение кабеля NYM показано на рисунке.

    Кабель NYM во всей своей красе

    Видно, что каждая жила имеет свою изоляцию из ПВХ, причем цветовая маркировка сделана по международным стандартам. Между верхней изоляцией из ПВХ и изоляцией самых проводов еще дополнительно применено специальное наполнение из мелонаполненной резины, которая имеет высокий кислородный индекс (КИ), что говорит о том, что этот кабель не поддерживает горение. Кроме этого, наполнение придает NYM круглую форму, что очень полезно при прокладке, особенно в местах герметизации прохода кабеля через строительные конструкции. Разделка NYM гораздо проще, чем ВВГ, что упрощает монтаж. Изоляция настолько плотно «обхватывает» проводящие жилы, что позволяет прокладывать этот кабель даже во влажных помещениях без дополнительной защиты. Единственное чего следует избегать – это прокладка NYM без дополнительной защиты в земле и там, где на него будут воздействовать прямые солнечные лучи, ПВХ не «любит» ультрафиолетовое излучение и быстро от него «стареет».

    В обозначении кабеля NYM также присутствует цифровой код, означающий количество жил и площадь их поперечного сечения. Например, NYM 3*2.5 или NYM 3*4. Выбор сечения провода аналогичное, как и для кабеля ВВГ.

    Провод ПВС

    Иногда этот провод ошибочно называют кабелем. Про назначение этого провода мы указали ранее. В электропроводке он должен занять единственно верное свое место – подключение светильников в конструкции потолка. Там будет полезна гибкость ПВС. Для целей освещения могут использоваться ПВС 2*1,5 или ПВС 3*1,5. Для подключения люстр, имеющих несколько групп отдельно включаемых ламп, можно применять ПВС 4*1,5 или даже ПВС 5*1,5. Применение наконечников обязательно!

    ПВС — хороший провод, но до кабеля не дотягивает

    Провод ПВ1

    Этот провод электрики часто называют установочным или монтажным, так как его используют в основном для монтажа внутри электрических щитов. П – означает провод, В – изоляция их поливинилхлорида, цифра 1 – то, что провод имеет медную моножилу. После обозначения провода указывается площадь его поперечного сечения, например, ПВ1 4 означает, что площадь поперечного сечения 4 мм2. Изоляция провода может иметь разный цвет, но в большинстве случаев она белая.

    ПВ1 самых разных диаметров и «модных» в этом сезоне расцветок

    Самыми распространенными диаметрами этого провода для монтажа оборудования внутри электрических щитов – это 4 мм2 и 6 мм2. Все зависит от того какие токи будут по нему проходить.

    Провод ПВ3

    ПВ3 также является монтажным или установочным проводом, только токопроводящая жила в нем не однопроволочная, а многопроволочная, что облегчает монтаж. Провод укрыт изоляцией из ПВХ. Единственное назначение этого изделия – это прокладка системы уравнивания потенциалов (СУП). О ней будет рассказано позже в отдельном разделе. Для этих целей следует применять ПВ3 с площадью поперечного сечения жилы 6 мм2. Цвет изоляции лучше всего выбрать желто-зеленый, что характерно для проводов защитного заземления.

    Провод ПВ3 широко применяется в СУП (системе уравнивания потенциалов)

    Кабели и провода для слаботочных систем

    Практически всегда при монтаже электропроводки в доме параллельно проводят и слаботочные сети. Что они в себя включают?

    • Во-первых, это коаксиальные кабели от телевизионных и спутниковых антенн. Лучше всего выбирать кабели с центральной жилой и экраном из меди.
    • Во-вторых, это телефонные кабели. От стандартной во времена СССР «лапши» лучше отказаться в пользу многожильных медных телефонных проводов.
    • В-третьих – это сетевые компьютерные кабели (LAN кабели), которые прокладываются между компьютерами и различными устройствами (роутеры, точки доступа Wi Fi и другие). На них тоже экономить не стоит, сразу надо подумать о приобретении экранированного кабеля 5-й категории, предназначенного для наружной прокладки.
    • В-четвертых, это провода и кабели, ведущие к датчикам системы сигнализации. Здесь надо прислушиваться к советам специалистов и рекомендациям производителей оборудования.
    • И, наконец, — это кабели системы видеонаблюдения, если таковая будет предусмотрена. В этом случае тоже лучше обратиться к специалистам.

    Все трассы слаботочных систем должны быть проложены отдельно, на расстоянии не менее 50 см от силовых и осветительных сетей, чтобы исключить взаимные помехи.

    О заземлении

    Любая электропроводка, в квартире или доме, кроме выполнения своих прямых функций, должна еще быть и безопасной. И одна из главных систем безопасности – это заземление. Некоторые электрики «старой закалки» вспоминают времена СССР, когда использовалась двухпроводная система электроснабжения и в целях экономии они готовы сделать так же и сейчас. Как только такой «горе-электрик» появится и предложит свои услуги, сразу надо гнать его в шею подальше и еще рассказать максимальному количеству людей о том, что не стоит связываться с таким «специалистом».

    Определимся с терминологией в вопросе заземления, введем некоторые понятия и определения.

    • Согласно ПУЭ заземлением называют преднамеренное электрическое соединение оборудования, электроустановки, какого-либо участка электросети с заземляющим устройством.
    • Заземляющее устройство – это совокупность заземлителя и заземляющих проводников.
    • Заземлитель – проводящая часть или комплекс проводящих частей, которые находятся в прямом (или через промежуточную среду) электрическом контакте с землей.
    • Заземляющий проводник – проводник, который соединяет заземляемую часть электропроводки с заземлителем.
    • Защитный (PE) проводник – проводник в системе электроснабжения специально предназначенный для целей электробезопасности.
    • Защитный проводник уравнивания потенциалов – специальный проводник, предназначенный для уравнивания потенциалов.

    Задачи заземления. Физические принципы его работы

    Заземление подразделяется на рабочее и защитное.

    • Рабочее заземление предназначено для нормальной работы каких-либо электроустановок. Это могут быть электрические машины, трансформаторы, различные устройства измерения и контроля. В бытовых электропроводках рабочее заземление не применяется.
    • Защитное заземление делается только для обеспечения электробезопасности и его применение в бытовых электропроводках обязательно.

    Главная задача защитного заземления – это обезопасить человека от поражения электрическим током. Известно, что начиная с тока 0,6—1,5 мА начинает ощущаться воздействие электричества на организм, при значении 2—4 мА начинается дрожание пальцев, а при 5—7 мА уже могут произойти судороги кистей рук. Если ток достигает значений в 10—15 мА, то руку, зажавшую проводник, уже трудно разжать будет разжать без посторонней помощи, а при 20—25 мА затрудняется дыхание, ощущаются сильные боли и руку оторвать от проводников просто невозможно. Когда сила тока, проходящего через человеческое тело, достигает 50—80 мА, происходит паралич дыхания, начинаются сбои в работе сердца. Критичным является ток в 100 мА, когда идет фибрилляция сердца и прекращение дыхания всего после нескольких секунд воздействия электрическим током.

    Авторы статьи привели эти устрашающие данные для того, чтобы люди понимали всю серьезность организации правильной системы заземления и защиты. Стоит только представить, что в бытовой электропроводке могут протекать токи в несколько десятков Ампер, тогда как для смертельного поражения человека достаточно кратковременного протекания всего 100 мА, то есть 1/10 Ампера.

    Земля известна своей способностью «впитывать» любой электрический ток, который в ней растекается. По отношению к любому фазному проводнику или проводнику постоянного тока, земля всегда будет иметь нулевой потенциал. Ее способность воспринимать любые токи и заряды практически бесконечна, поэтому это используется для заземления.

    Существует понятие – сопротивление заземляющего устройства, которое является отношением напряжением на заземляющем устройстве к току, который «стекает» по заземлителю в землю. По требованиям, прописанным в ПУЭ, это сопротивление в электропроводках домов и квартир не должно быть более 4 Ом. Сопротивление заземления зависит от конструкции заземлителя, а также характеристик грунта. Измеряется оно специальными приборами, которые есть у электроизмерительных лабораторий. По результатам измерения составляется протокол с указанием всех величин сопротивления. Только если сопротивление заземления входит в нормы, прописанные в ПУЭ, электропроводка может быть допущенной к эксплуатации (наряду с другими требованиями). Во всех других случаях заземление придется переделывать.

    Рассмотрим физику процесса, при котором заземление выполняет свои защитные функции. В современных электропроводках помимо фазного (L), нулевого рабочего (N) всегда присутствует защитный ноль (PE), подключенный к заземляющему устройству. Как известно, сопротивление заземления не должно превышать 4 Ом. Сопротивление человеческого тела не является константой и может меняться в зависимости от факторов окружающей среды и от физического состояния человека тоже. Например, человек волнуется и потеет, а ток является прекрасным электролитом, проводящим электрический ток. Для расчетов специалисты принимают значение сопротивления человеческого тела всего в 1 кОм, хотя на самом деле оно составляет десятки и сотни кОм. Но специально берется наихудший случай.

    Все металлические корпуса электроприборов всегда соединены с PE проводником в розетке. Допустим, что во влажном помещении – санузле стоит стиральная машина, у которой по какой-либо причине произошел пробой изоляции, и на ее корпусе оказалось линейное напряжение в 220 Вольт. При этом сразу начнется протекание электрического тока через PE проводник в землю. Учитывая, что контур заземления имеет низкое сопротивление, ток этот достигнет больших величин, что приведет к срабатыванию автомата защиты в электрощите.

    Современные электропроводки делаются только с применением УЗО (устройств защитного отключения, о которых подробнее расскажем позже), которые срабатывают практически мгновенно на любую несанкционированную утечку тока. Время их срабатывания – десятые доли секунды. За это время даже при прикосновении к корпусу стиральной машины человек даже не успеет испугаться.

    Ток по заземляющему контуру будет в сотни раз больше, так как сопротивление заземления меньше, чем человеческого тела

    Предположим, что произошел худший случай – человек коснулся рукой до стиральной машины с напряжением на корпусе в 220 Вольт и до другого металлического предмета, имеющего связь или с землей, или с нулевым проводником. УЗО при этом либо отсутствует, либо неисправно, а автомат защиты реагирует на высокие токи не сразу, а с задержкой. Как известно из закона Ома, ток обратно пропорционален сопротивлению и прямо пропорционален напряжению, то есть I=U/R. Электрический ток будет утекать двумя путями: через корпус устройства на PE проводник розетки и далее к заземляющему устройству и в землю; другой путь – через тело человека к другим проводникам или металлическим частям и в землю или на рабочий ноль. По первому пути ток будет равен I=220 В/4 Ом=55 Ампер (автоматический выключатель должен быстро сработать), а по второму I=220 В/1000 Ом=220 мА. И это при самом худшем варианте. Учитывая, что сопротивление человеческого тела в реальности гораздо больше, чем 1 кОм, то значение тока, проходящего через, тело будет в разы меньше и вряд ли достигнет опасных для жизни величин. Но все равно пренебрегать устройствами защиты не следует и периодически надо проверять их техническую исправность.

    Какие разновидности систем заземления существуют, и какие применимы в частном доме?

    Система заземления может быть выполнена по различным схемам, каждая из которых применяется в зависимости от технических требований и конкретных условий. Различают три основных вида систем (и три подвида в системе TN), которые обозначаются буквами латинского алфавита, в соответствии с требованиями Международной электротехнической комиссии (МЭК). Эти же требования прописаны в Правилах устройств электроустановок (ПУЭ) последней редакции.

    Первая буква в обозначении определяет характер заземления источника питания, в качестве которого может выступать электрогенератор или трансформаторная подстанция.

    Вторая буква определяет, как именно соединены открытые токопроводящие части различных электроустановок и приборов с заземлением.

    Приведем значения этих букв:

    • Буква T (от французского слова Terre – земля) означает, что нейтраль источника питания наглухо заземлена.
    • Буква I означает, что все токоведущие части (в том числе и нулевой рабочий провод – N) оборудования изолированы от земли.
    • Буква N на второй позиции (от французского Neutre – нейтраль) означает, что открытые токопроводящие части заземляемых устройств связаны с нейтралью источника питания.
    • Буква T на второй позиции означает, что проводящие части электроустановок и приборов заземлены отдельным контуром независимо от того как соединен источник питания с землей.

    Далее, после двух букв кода через дефис могут быть указаны другие буквы, которые отражают разновидности систем заземления типа TN. Какие это буквы и что они означают?

    • Буква C означает, что функции нулевого рабочего (N) проводника и нулевого защитного (PE) объединены в одном (PEN) проводнике.
    • Буква S означает, что функции рабочего нуля (N) и защитного обеспечиваются разными проводниками, начиная от источника питания (генератора или трансформаторной подстанции) и до последней точки подключения заземления к токопроводящим частям электроустановок и приборов.

    Рассмотрим кратко несколько самых применяемых систем заземления и определимся какая именно подойдет для частного дома.

    Система TN-C

    В такой системе производится заземление нейтрали источника питания, а в дальнейшем функции нулевого рабочего (N) и нулевого защитного (PE) объединяются в одном общем PEN проводнике, к которому подключается и ноль, и токопроводящие части электроустановок. Это самая простая система и при кажущейся простоте и экономии она может преподнести сюрпризы – при отгорании нуля на корпусах устройств может появиться опасное для жизни напряжение. ПУЭ и здравый смысл не рекомендуют использовать такую систему.

    Организация заземления по системе TN-C
    Система TN-S

    Аналогично предыдущей системе, глухо заземляется нейтраль источника питания, а защитный нулевой провод идет отдельной линией от места заземления и до самого последнего потребителя электрической энергии. Такая система является наиболее технически совершенной и современной, но все равно применяется ограничено, так как стоимость ее ощутимо выше. В этой системе (как и в предыдущей) применяется повторное заземление на пути от трансформатора (генератора) до ввода в дом. Это делается на столбах через 100 метров, а также на последнем столбе перед вводом или перед вводным электрощитом.

    Система заземления TN-S более совершенна
    Система TN-C-S

    Эта система является определенным компромиссом между двумя предыдущими. Нейтраль источника питания заземляется, а в дальнейшем прокладывается одним проводником (PEN). Но, перед вводным щитком, после повторного заземления проводник разделяется на два отдельных N и PE, которые уже отдельно прокладываются в электропроводке. Такой способ организации заземления является самым экономически оправданным, его легко исполнить и он обеспечивает требуемую безопасность. Именно этот вариант следует рассматривать.

    Система заземления TN-C-S
    Система TT

    В этой системе нейтраль источника питания также глухо заземляется и проходит отдельным проводником к потребителям энергии, а токопроводящие части электроустановок в доме заземлены отдельным проводником, связанным с собственным заземляющим контуром, который не имеет ни в каком месте контакта с рабочим нулем. В этом случае очень высокие требования предъявляются к заземляющему устройству. Лучший способ создания хорошего контура – это организация модульно-штыревого заземления. В частных домах эта система применяется только тогда, когда невозможно обеспечить требуемый уровень электробезопасности системами типа TN. Обычно Энергонадзор запрещает ее применение.

    Система TT
    Система IT

    В этой очень специфичной системе нейтраль источника питания или полностью изолирована от земли, или подключена через какие-либо устройства? имеющие высокое сопротивление. Токопроводящие части электроустановок заземляются через свой контур – подобно системе TT. Защитный провод (PE) не соединяется с рабочим нулем (N) нигде. В жилищном строительстве эта система не применяется никогда, а только в лабораториях и медицинских учреждениях при работе с высокочувствительной аппаратурой.

    Система IT очень специфична
    Как сделать заземляющий контур в частном доме?

    Допустим, требуется сделать повторной искусственное заземление при вводе в частный дом. Выбирается система TN-C-S. Эту работу обычно выполняют тогда когда монтируют щит учета электроэнергии (ЩУЭ), который делается энергоснабжающей компанией. И лучше всего, если эту ответственную операцию выполнят специалисты. Приведем несколько аргументов в пользу такого подхода.

    • Специалисты знают характеристику грунтов в месте, где построен дом и выберут правильную конструкцию заземляющего устройства.
    • Работы будут проведены в полном соответствии с нормативной документацией (ПУЭ).
    • После выполнения работ обязательно будут проведены замеры сопротивления растеканию электрического тока и в случае невыполнения требований ПУЭ, характеристики контура заземления будут доведены до нужных показателей.
    • Очень часто при строительстве частного дома его еще оборудуют системами молниезащиты, которые монтируют вместе с системой заземления. Эти работы уже точно должны передаваться в руки специалистов.
    • После испытаний обязательно будет составлен протокол замера сопротивления и акт о выполненных работах. Часть ответственности за электробезопасность дома будет нести энергоснабжающая компания.
    • При самостоятельной организации заземления все равно придется вызывать специалистов для замера сопротивления. В противном случае могут не допустить к эксплуатации электропроводку дома.

    Это вовсе не значит, что эту операцию нельзя сделать самому. Тем более что ничего запредельно сложного в этом нет. Опишем этот процесс.

    ИллюстрацияОписание процесса
    Щиток учета электроэнергии (ЩУЭ) обычно располагают на улице, на стене дома возле крыльца или на кирпичном заборе. Лучше всего, если контур заземления будет находиться возле щитка.
    Прокапывается траншея в виде равностороннего треугольника со стороной в 1,2—1,5 метра. Глубина траншеи 50—60 см, а ширина – на ширину штыка лопаты. Если в районе дома песчаные почвы с высоким удельным сопротивлением, то сторона треугольника должна быть 3 метра. Траншея такой же глубины прокапывается до места монтажа ЩУЭ.
    Подготавливаются вертикальные электроды контура. Для этого берется стальной уголок не менее 50*50 мм и толщиной стенки не менее 4 мм и нарезается на 3 отрезка по 2 метра. Концы уголков, которые будут забиваться в землю, подрезаются болгаркой. Для грунта с высоким удельным сопротивлением количество уголков увеличивают до 6, а длину берут 3 метра.
    Уголки забиваются кувалдой по углам треугольника так, чтобы верхние их концы находились от дна траншеи на расстоянии 10—15 см.
    К верхней части уголков приваривается стальная полоса 40*4 мм. Все вершины треугольника соединяются. Такая же полоса приваривается к одной из вершин треугольника и укладывается в траншею, ведущую к ЩУЭ. Полоса загибается и подводится на расстояние 10—15 см к нижней части щитка и закрепляется на стене. В верхней части полосы вваривается шпилька М10 длиной 4—5 см. все места сварки зачищаются и покрываются антикоррозийным составом (Кузбасс лаком).
    Проверяется сопротивление контура заземления и в случае его несоответствия нормам ПУЭ, производится монтаж дополнительных штырей.
    Траншея засыпается грунтом и утрамбовывается.
    В ЩУЭ устанавливаются три шины: главная заземляющая шина (ГЗШ), нулевая рабочая (N) и нулевая защитная. На провод ПВ1 или ПВ3 с площадью поперечного сечения не менее 10  мм2 надевается и опрессовывается наконечник, который соединяется со шпилькой на металлической полосе и надежно закручивается. Этот провод подводится к ГЗШ в щитке и соединяется с ней. С этой же шиной соединяется совмещенный проводник PEN, идущий от трансформаторной подстанции. Делаются перемычки, соединяющие ГЗШ, с шиной N и шиной PE. С этого момента два проводника N и PE на всем протяжении электропроводки идут отдельно и не соединяются нигде.

    Штыри контура заземления могут быть расположены как треугольником, так и линейно, например, в траншее, выкопанной вдоль отмостки дома. Но тогда любое нарушение хотя бы одной верхней стальной полосы приведет к потери контуром части своих заземлителей, а это скажется на характеристиках системы не лучшим образом. Треугольная схема же сохранит свои заземляющие свойства.

    О системе уравнивания потенциалов

    Для того, чтобы электропроводка дома была по настоящему безопасна, просто наличия PE проводника в розетках и хорошего повторного заземления будет недостаточно. Необходимо предусмотреть систему уравнивания потенциалов (СУП) физический смысл которого в том, что все проводящие части должны быть соединены в общую систему, чтобы разность потенциалов между ними либо отсутствовал вовсе, либо была минимальной. Что должно быть включено в основную СУП (ОСУП)?

    • Во-первых, это заземляющее устройство.
    • Во-вторых, это главная заземляющая шина (ГЗШ), смонтированная во вводном щите или щите учета электроэнергии (ЩУЭ).
    • И, наконец, это все металлические элементы конструкции дома: арматурные каркасы железобетонных конструкций, арматурные или проволочные сетки стяжки пола, короба вентиляционных систем, металлические крыши, элементы систем молниезащиты, металлические трубопроводы и другие части.

    Если элементы инженерных систем дома имеют большую протяженность, то на них возможно появление опасного потенциала. Протекающие токи создают на различных инженерных коммуникациях падение напряжения, ведь любой трубопровод, или вентиляционный короб имеет электрическое сопротивление, зависящее от протекающего тока и сопротивления U=I*R. Кроме этого в системах заземления могут возникать опасные токи и напряжение по другим причинам. Это и банальный пробой изоляции фазного провода, блуждающие и циркулирующие тока, статическое электричество, токи, возникающие под воздействием сильных переменных магнитных полей, атмосферное перенапряжение и другое.

    Для того, чтобы избежать этого вводят еще дополнительную систему уравнивания потенциалов – ДСУП. Ее задача в потенциально опасных помещениях: ванные, душевые, кухни, бытовки, сауны, мастерские, — сделать дополнительное заземление объемных металлических предметов, которыми могут быть металлические ванны или каркасы акриловых ванн, душевые поддоны и кабины, мойки и раковины, трубопроводы, электрические печи для саун и другие предметы. Также не будет абсолютно лишним еще дополнительно заземлить корпуса стиральных и посудомоечных машин, для этого у них есть специальные клеммы.

    Лист из проекта электроснабжения с ДСУП

    Монтаж ОСУП и ДСУП обычно не представляет сильных трудностей, мы познакомим читателей портала только с основными принципами построения этих важных систем.

    • Во всей системе СУП монтаж должен вестись проводом, которое имеет одинаковое сечение на всех участках. Обычно применяют ПВ3 с площадью поперечного сечения жилы в 6 мм2.
    • Подключение металлоконструкций к СУП начинается еще на этапе строительства, когда еще не залиты бетоном арматурные каркасы и армирующие сетки. Для этого ПВ3 прикручивается хомутами к металлоконструкции, а место соединения тщательно изолируется от попадания бетона.
    • Подключение шлейфом заземления и проводов системы СУП недопустимо. Ни в одном месте, ни защитный проводник PE, ни провод СУП не должен прерываться какой-либо коммутационной аппаратурой. Все соединения должны происходить только на клеммниках
    • В потенциально опасных помещениях, чтобы не тянуть от электрического щита целый пучок провода ПВ3-6, нужно предусмотреть поместить клеммную коробку уравнивания потенциалов (КУП), в которой разместить шину дополнительного уравнивания потенциалов (ШДУП). Площадь поперечного сечения шины – не менее 10 мм2, а количество мест – не менее 6. Уже от ШДУП тянутся провода ПВ3 к каждому месту, где требуется применение СУП.
    ДСУП включает КУП и ШДУП. Напоминалка, что это такое и заодно хорошее упражнение для развития дикции и красноречия

     Нужно ли УЗО?

    Одним из самых главных вопросов, который однозначно идентифицирует электрика на хороший — плохой — это вопрос о целесообразности применения устройства защитного отключения (УЗО). Некоторые представители «старой гвардии» электриков, особенно работающих в ЖЭКах, до сих пор живут теми временами, когда УЗО необязательно было применять в бытовых электропроводках, но, уже начиная с 2001 года, – его применение стало обязательным. Однако старая «закалка» дает о себе знать и этот полезный прибор по-прежнему игнорируется. Таких электриков надо сразу определять во «вражеский» лагерь, вносить в черный список и предложить им, вооружившись кремниевым топором, идти охотиться на давно вымерших мамонтов.

    УЗО и автоматические выключатели только с певого взгляда похожи друг друга. Кнопка «Test» однозначно говорит, что это УЗО

    Итак, что такое УЗО? Научное и правильное название этого устройства – выключатель дифференциального тока. На каких принципах построена работа УЗО?

    • УЗО подключается к фазному проводнику (L) (в трехфазных к трем фазным L1, L2, L3) и рабочему нулю (N). Причем в электронных УЗО обязательно соблюдается полярность подключения!
    • Известно, что в замкнутой цепи переменного тока электрический ток, уходящий от источника питания и приходящий к нему должен быть равным. УЗО измеряет эти токи и в случае несоответствия срабатывают при определенном пороге. Точнее сказать, эти умные устройства измеряют не сами токи, а только их разницу.
    • В однофазных (двухполюсных ) УЗО сравнивается ток, уходящий по фазному проводнику (L) и приходящий по рабочему нулевому (N), а в трехфазных (четырехполюсных) УЗО идет сравнения суммы токов всех фазных (L1, L2, L3) и рабочего нуля (N).
    • Разница уходящего и приходящего тока очень часто может происходить при утечке электрического тока через тело человека или животных, хотя есть и другие варианты.
    • Порог срабатывания УЗО почти всегда меньше, чем опасные величины тока, проходящие через человеческое тело. Чаще всего применяют УЗО с порогом срабатывания в 30 мА, а в помещениях с повышенной влажностью 15 или даже 10 мА.
    • УЗО с дифференциальными токами срабатывания от 100 до 500 мА не предназначены для защиты людей от поражающих факторов электрического тока, а нужны для защиты электропроводки. Их часто называют противопожарными УЗО. Ток утечки в 300—500 мА, возникший в электропроводке, может привести к выделению мощности в 65—110 Вт, что при определенных условиях может привести к возгоранию.
    Принцип работы УЗО в «комиксах»

    Работа УЗО очень наглядно показана на рисунке. Главным измерительным элементом является тороидальный трансформатор тока, через центр которого встречно проходят «уходящий» фазный проводник с током I1 и «приходящий» нулевой с током I2. При штатной и нормальной работе электропроводки эти токи равны, а соответственно и магнитные потоки, создаваемые ими в тороидальном сердечнике, тоже будут равны по модулю, но противоположны по направлению. Ф12=0. На сердечнике трансформатора находится измерительная обмотка, в которой при нормальных условиях не возбуждается ЭДС (электродвижущая сила).

    Как только токи не будут равны, а это может происходить при пробое фазного провода на корпус электроустановки и касании его человеком, может возникнуть ток утечки, показанный на схеме оранжевым цветом. Тогда токи I1 и I2 перестают быть равными, соответственно суммарный магнитный поток в сердечнике Ф12≠0, пропорционально своему значению будет возбуждать в измерительной обмотке ЭДС, которая при определенном пороге приведет в действие магнитоэлектрическое реле, которое расщепит контакты УЗО.

    Узнайте, что лучше дифавтомат или УЗО, из нашей новой статьи на нашем портале.

    Про УЗО можно еще рассказывать очень много, только коллектив авторов нашего портала опасается за то, что излишняя техническая информация может сбить с толку читателя, не имеющего инженерного образования. Именно поэтому приведем несколько тезисов и утверждений, основанных на многолетнем опыте, но которые помогут принять правильное решение:

    • Использование УЗО в электропроводке дома или квартиры – обязательно. Каждое срабатывание УЗО может спасти человеческую жизнь.
    • В характеристиках УЗО главное – это величина дифференциального тока, при котором гарантированно происходит его срабатывание. Она может быть различных номиналов: I=10, 30, 100, 300 мА.
    • Другой характеристикой УЗО является предельная величина номинального тока, которое УЗО может через себя пропустить. Обычно производятся УЗО с In=10, 16, 32, 40, 50, 63, 80, 100 А. Этот показатель ни в коем случае не указывает на то, что УЗО будет отключаться при превышении токовых нагрузок. Оно для этого не предназначено. При сильном превышении номинального тока УЗО просто-напросто сгорит.
    • УЗО не всегда сможет спасти человека от поражения электрическим током. Если в трансформаторе не будет «замечен» дифференциальный ток, то УЗО не сработает. Приводим очень плохой пример: человек стоит на изолированном основании и схватил фазный и нулевой рабочий провод. Тока утечки нет, УЗО не срабатывает! Поэтому применение этого устройства является не панацеей, а мощным подспорьем в вопросах безопасности. Правила техники безопасности УЗО не отменяет!
    • Для домашней электропроводки лучше использовать электромеханические УЗО, они более надежные и точные, но и более дорогие.
    Вскрытие электромеханического УЗО показывает его «богатый внутренний мир»
    • На всех УЗО имеется кнопка «Тест», которая позволяет проверять их работоспособность. При нажатии кнопки должно произойти срабатывание УЗО, что позволяет судить о его исправности. В противном случае – срочная замена.
    • Подбор номиналов УЗО и автоматических выключателей в электрощитке лучше доверить специалистам.

    Что такое автоматический выключатель? В чем его отличие от УЗО?

    Внешнее сходство для неспециалиста устройства защитного отключения автоматического выключателя (АВ) на самом деле обманчиво. Эти два устройства отличаются прежде всего своим предназначением. Если про назначение УЗО мы сказали выше, то пора сказать об АВ или как их называют электрики «автоматах».

    Одно, двух и трехполюсный автоматические выключатели известного прозводителя

    Автоматический выключатель предназначен для защиты электрической цепи и электроустановок от токов короткого замыкания (ТКЗ) и перегрузок. Главным достоинством АВ является возможность их многократного использования, они заменили собой плавкие предохранители (пробки), которые должны были заменяться после каждого срабатывания. В самом назначении этих устройств сразу можно увидеть их отличие от УЗО. Если УЗО предназначены, прежде всего, для защиты человека и животных, то АВ защищают провода и кабели и частично электроустановки от возникновения нештатных ситуаций.

    Какие характеристики есть у автоматических выключателей? Все их рассматривать не будем, так как это займет очень много внимания читателей, перечислим основные.

    • Номинальный ток нагрузки – In. Этот показатель характеризует максимальную величину тока, при которой АВ может длительно эксплуатироваться и при этом не будет защитных срабатываний, то есть он не будет расщеплять электрическую цепь. Номинальный ток имеет ряд стандартных значений: 6, 10, 16, 20, 25, 32, 40, 50, 63, 80, 100 А. именно это значение указывается на корпусе прибора. При этом учитывается, что АВ эксплуатируется при температуре окружающей среды не более +30°C. В электрических щитах модульные устройства расположены очень плотно, поэтому влияют друг на друга. Температура может подняться до гораздо больших значений, что влияет на номинальный ток в сторону уменьшения.
    • Некоторые бытовые электроприборы в момент их пуска приводят к «броскам» тока, но когда выходят в рабочий режим, ток опять становится номинальным. Это характерно для тех устройств, у которых есть электродвигатели: холодильники, пылесосы, компрессоры, различный электроинструмент. Кабели и провода за время броска не успевают сильно нагреться, поэтому кратковременные нагрузки им не страшны, но на такую нагрузку может быть не рассчитан автоматический выключатель. Именно поэтому чувствительность всех автоматических выключателей несколько «загрублена». Мало кому будет приятно, когда при каждом включении пылесоса в электрическом щите сработает мгновенно соответствующий АВ.
    • Важнейшей характеристикой автоматических выключателей является так называемая время-токовая характеристика срабатывания, которая отражает зависимость времени срабатывания в минутах и секундах от кратности превышения рабочего тока над номинальным. В зависимости от кратности автоматические выключатели делятся на несколько групп: Тип А (2–3 значения от номинального тока), тип B (3–5 значений), тип C (5–10 значений), тип D (10–20 значений), тип K (8–12 значений) и тип Z (2,5–3,5 значений).
    Время-токовая характеристика автоматических выключателей
    • В бытовых электропроводках используются АВ типа В (для целей освещения лампами накаливания, пользования нагрузками с активной нагрузкой) и типа C (розеточные цепи, холодильники, кондиционеры, стиральные машины, люминесцентные лампы, компьютеры). Автоматические выключатели типа D оправдано использовать только тогда в доме есть мастерская со станками, компрессорами, имеются мощные скважинные насосы и другое оборудование, имеющие высокие пусковые токи. АВ с характеристиками типа A, K и Z в бытовых проводках не используются и их очень трудно найти в продаже.
    • Подбор автоматических выключателей нужных время-токовых типов и номиналов делается еще на стадии проектирования и лучше, если это сделает инженер-электрик.

    Про полезность бюрократии в вопросе электропроводки

    Электрическая проводка выполняет свою главную функцию — доставка в определенное место нужного количества энергии. Но при этом это должно быть сделано безопасно и этим процессом можно было бы легко управлять. И это вполне возможно, но при соблюдении определенных правил, которые очень подробно описаны в нормативных актах, из которых главным является ПУЭ (Правила устройства электроустановок). Это довольно объемный документ, написанный сухим бюрократическим стилем, при прочтении его неспециалистом он будет вызывать только раздражение, но надо признать то, что абсолютно все пункты в нем оправданы, так как за каждым из них стоит какой-то конкретный трагический случай. Именно поэтому эти Правила и написаны, чтобы в дальнейшем использование электроэнергии было безопасным.

    Традиционная Библия в электротехнике не действует, поэтому у электриков она своя, а священнослужителями являются инспектора Энергонадзора

    Любого инспектора Энергонадзора надо рассматривать не как «вредного очкарика» (а так часто и бывает), который вроде бы за «несущественные» нарушения хочет выманить у вас какую-то сумму, а как ангела-хранителя, потому что его требования помогут не допустить поражения человека электрическим током, что, возможно, поможет сохранить кому-то жизнь.

    Давайте проведем определенную аналогию, которая поможет понять важность серьезного и вдумчивого подхода к электропроводке. Допустим, в какой-то части помещения существует розетка, которая готова выдать за сутки такое количество энергии, которое даст сжигание бочки бензина. А теперь представьте количество розеток и мысленно расставьте бочки с бензином возле них. Это потенциальная энергия, которая, в случае ее неправильного использования и управления ею, может привести к плачевным результатам. Задача нашего портала и этой конкретной статьи – рассказать людям правду, перевести сухой бюрократический язык ПУЭ в конкретные рекомендации, при соблюдении которых любой, даже самый вредный инспектор, не смог бы ничего сказать плохого о вашей электропроводке, выполненной самостоятельно.

    С чего начать?

    «Семь раз отмерь, один раз отрежь», — эта старинная русская пословица доказывает, что ремонты жилья в Древней Руси тоже были. Не было тогда электрики, но это неважно, главное — правильный подход к любым действиям. Прежде чем что-то сделать надо минимум семь раз подумать. В нашем случае – это составление плана помещений дома, в котором требуется сделать электропроводку, и отметка мест, где электроэнергия может понадобиться.

    При строительстве дома всегда существует проект, в котором в том числе указаны планировки помещений, которые очень помогут при составлении плана электроснабжения. Но, вначале на копиях этих самых планировок надо отметить, как в дальнейшем будет стоять мебель, как будет организован интерьер, где будет располагаться бытовая техника, как будут открываться двери во все комнаты. От этого во многом зависит план электропроводки. И именно на этом этапе авторы статьи намерены дать несколько советов:

    кабель алюминиевый

    • На ксерокопиях планов помещений следует отдельно сделать план освещения и план расположения розеток, так как это будут две отдельные линии электроснабжения.
    • Прежде всего, надо отметить места, где будут расположены мощные потребители электроэнергии: стиральная машина, посудомоечная машина, электроплита, электродуховка, кондиционеры, электрические бойлеры для нагрева воды или проточные водонагреватели. На каждый вышеперечисленный прибор надо будет тянуть отдельную линию.
    Предварительный план освещения будет хорошим подспорьем для проектировщика
    • Розетки принято по евростандартам располагать в 30 см от пола, но иногда оправдано их смонтировать и выше – в общих рамках с выключателями. Например, для уборки дома нужно подключить пылесос, и чтобы не кланяться, можно их расположить на уровне 90—100 см от пола.
    • Существует правило – розеток много не бывает. Кстати, по стандартам, принятым в США, на каждые 6 метров стены помещения должна приходиться хотя бы одна розетка. Чтобы в дальнейшем не пользоваться удлинителями, лучше предусмотреть на плане помещения такое количество розеток, чтобы даже при перестановке мебели их было достаточно. В местах расположения телевизора, различных проигрывателей, компьютерной техники сразу надо запланировать несколько розеток – не менее 5, чтобы подключать различные устройства без удлинителя или тройника. В качестве этих устройств могут выступать принтеры, Wi Fi роутеры, зарядки для планшетов и смартфонов, DVD проигрыватели, музыкальные центры, усилители, проекторы и другие устройства, которых с каждым годом становится все больше.
    «Розеток много не бывает», — так гласит народная мудрость. поэтому не надо умерять аппетиты
    • Выключатели следует располагать на уровне 90—100 см от пола, чтобы и взрослый и ребенок мог легко воспользоваться им. При этом следует учесть удобство управления светом. При входе в какую-либо комнату при открывании двери выключатель должен быть расположен со стороны ручки двери на расстоянии 15—20 см от косяка, чтобы рукой сразу его нащупать и включить свет.
    • Выключатели освещения в санузлах, кладовках, котельных лучше располагать снаружи, возле входной двери.
    • В некоторых местах: длинные коридоры, лестницы, спальни, — надо предусмотреть проходные выключатели, чтобы можно было управлять освещением с нескольких мест. О том, как это правильно организовать их будет сказано позже.
    • Все слаботочные системы: антенные кабели, сетевые компьютерные кабели, кабели датчиков сигнализации и другие, — должны быть проложены отдельно, на расстоянии не менее 50 см от силовых и осветительных, во избежание взаимных помех.

    Разметка трасс электропроводки в плане и принципы ее прокладки

    Экономия не всегда сочетается со здравым смыслом, особенно в вопросах организации электропроводки. Казалось бы, что проще, взять и соединить все точки размещения розеток, выключателей и распределительных коробок прямыми линиями. И пусть они будут проходить как угодно: по горизонтали, вертикали и диагонали. Экономия в расходе кабеля тогда будет вполне ощутима  но в вопросах организации электропроводки экономия не главное. Главными являются два принципа:

    1. Первый принцип – это доставка в нужное место необходимого количества электроэнергии для целей освещения или питания каких-либо устройств.
    2. Второй принцип – это организация трасс электропроводки так, чтобы они не мешали другим инженерным системам и отделке помещения.
    В элетропроводке все должно быть параллельно, перпендикулярно и на своем месте

    Именно поэтому существуют определенные правила, которые приняты во всем мире и которые помогают ужиться в одном помещении всем инженерным системам и даже дизайнерам, а с ними часто бывает очень сложно договориться. Какие эти принципы прокладки электропроводки?

    • Для прокладки электрической проводки существуют только две линии – горизонталь и вертикаль.
    • От всех точек подключения (выключатели и розетки) трассы подключения должны идти строго вертикально вверх, до горизонтали, где будут проходить трассы и размещены распределительные коробки.
    • Если в доме планируются подвесные или натяжные потолки, то лучший выход для прокладки магистралей и размещения распределительных коробок – это за поверхностью потолка.
    • На всех этапах прокладки электропроводки следует фотографировать процесс и сохранять эти фотографии.
    • Принципы организации трасс для прокладки электропроводки очень понятно показаны на рисунке.

    При организации инженерных систем в строящихся домах нередко существуют конфликты, когда после сантехников приходят электрики или наоборот. При всех инженерных или отделочных работах у исполнителей должна быть полная информация о том, что была сделано ранее, чтобы не нарушить уже смонтированные системы. Разметка и прокладка по правилам очень в этом помогает.

    Приведем простой пример – после электриков в дом пришли сантехники и, не зная трассы электропроводок, они начинают штробить стены для прокладки трубопроводов. И нарушают ранее организованную электропроводку. Этот описанный случай вовсе не редкий, а происходящий с определенной периодичностью. Именно поэтому не принято замуровывать штробы до этапа окончательной отделки, чтобы воочию было видно прохождение трасс инженерных систем.

    Оценка мощности потребителей электрической энергии

    Естественно, что кроме расстановки на плане помещения светильников, розеток, стационарных бытовых приборов, надо оценить потребляемые мощности, чтобы запросить у энергоснабжающей организации нужную выделенную мощность. Примерные потребляемые мощности указаны в следующей таблице.

    Примерные мощности основных электроприборов

    Следует отметить, что это примерные данные, а точные написаны в паспорте на каждый электроприбор. Если выбрать из таблицы все потребители электроэнергии, которые планируется эксплуатировать в доме и просто сложить их мощности, то получится цифра в несколько десятков киловатт, если даже за сотню не перевалит.

    Дело в том, что никогда и ни при каких условиях сразу все приборы в сеть включены не будут, поэтому инженеры-электрики при расчетах пользуется таким показателем, как коэффициент одновременности. Например, для штепсельных розеток, куда подключаются потребители электрической энергии он составляет всего то 0,1—0,2, а это означает, что возможности розеток обычно одновременно используются на 10—20%. Сложно представить себе ситуацию, когда в доме работают одновременно стиральная и посудомоечная машина, кондиционер, электрический бойлер, пылесос, утюг, фен, электрочайник и еще сварочный аппарат. Тем более что в цивилизованном мире принято использовать посудомоечные и стиральные машины, бойлеры в ночное время (когда нет часа пик в потреблении электроэнергии).

    Кто должен составлять проект?

    В этом авторы статьи будут единодушны – проект электроснабжения должен составлять только специалист или какая-либо организация, имеющая на это право. Что должно быть в проекте электроснабжения дома и почему требуется привлечение специалистов?

    • Во-первых, опытные специалисты знают требования ПУЭ, составят проект в соответствии с ними, поэтому утвердить проект перед монтажом и сдать готовую электропроводку инспектору при вводе дома в эксплуатацию будет и проще, и дешевле. Хороший проектировщик будет хорошим проводником по бюрократическим «кругам ада», которые должен пройти хозяин дома.
    • Во-вторых, проектировщики всегда учтут пожелания хозяев по размещению розеток, светильников и различного оборудования. В случае необходимости, будет предложено какое-то другое решение, которое поможет избежать ошибок, которые очень часто типичны.
    • В-третьих, составление проектов электроснабжения ведется в основном с использованием современного программного обеспечения, где учитывается все: и планы помещения, и размещение электроприборов, и трассы прокладки, и даже подробная монтажная схема электрического щита. Это позволит сделать закупку необходимых электротехнических изделий без ненужных трат. Известно, что купить кабель очень легко, гораздо трудней его продать, если его окажется слишком много.
    Одна из страниц проекта электроснабжения дома
    • В-четвертых, неискушенному в вопросах электроснабжения человеку будет очень сложно сориентироваться в правильном выборе электротехнических изделий. Рынок наводнен контрафактной продукцией, подделками известных брендовых марок. Хороший проектировщик всегда подскажет какой фирмы, какое изделие следует приобрести и у кого.
    • В-пятых, часть ответственности за правильность исполнения электрической проводки ложится на плечи проектировщика.
    • И, наконец, проектировщик должен осуществлять авторский надзор даже если хозяин решился сам сделать монтаж электропроводки.

    Если после этих аргументов хозяин дома все-таки решится сделать проект самостоятельно, то что ж, тогда и ответственность будет единоличная и за дальнейший результат авторы статьи никакой ответственности не несут.

    Про технические условия, выделенную мощность и трехфазное подключение

    Для того чтобы узнать истинное лицо российской бюрократии, надо просто попытаться самостоятельно получить технические условия на подключение к электросетям, а потом еще и пройти бесконечные утверждения и согласования, побегать с пухлой папкой документов по кабинетам, где одну подпись или печать можно ждать месяцами. Мы не будем описывать этот очень утомительный процесс, так как даже перечень необходимых документов займет очень много места, а лучше дадим несколько советов:

    • В России поставкой электроэнергии занимается монополист – РАО ЕЭС. В различных регионах есть государственные предприятия типа ОАО «Мосэнерго», ОАО «Ростовэнерго» и другие, которые занимаются сбытом электроэнергии на местах, но на самом деле все равно представляют интересы главного монополиста. Именно поэтому все «круги ада» по получению необходимых документов и разрешений все равно придется пройти.
    Одна такая печать может ставиться несколько месяцев
    • Заниматься вопросом о получении технических условий и выделения нужной мощности надо как можно раньше, даже перед строительством нового дома. Перед покупкой участка следует поинтересоваться возможно ли в принципе подключение будущего дома к электросетям. Возможно, что придется прокладывать ЛЭП или строить трансформаторную подстанцию. В условиях России это часто предлагается сделать за счет абонентов, а не «бедного» монополиста.
    • Выделенная мощность «нерезиновая», она определяется возможностями трансформаторной подстанции (ТП), которая может обслужить ограниченное количество абонентов. Если она расположена более чем на 1 км от дома, то качество электроэнергии будет нестабильным.
    • Иногда лучшим решением будет договориться с соседями и построить свою ТП на несколько домов или разместить на столбе с линией 6 или 10 киловольт компактную трансформаторную подстанцию (КТП), которые могут выдать примерно от 20 до 100 кВА мощности. Самыми лучшими считаются КТП американского производителя Howard. Средняя стоимость столбовой КТП от Howard составляет 3500—4500 долларов США (в зависимости от выдаваемой мощности), что вполне приемлемо для 2—3 домов. Но зато электроэнергия будет всегда высокого качества и не возникнет необходимости «выбивать» у электроснабжающей организации дополнительные киловатты.
    КТП от Howard
    • Для среднестатистического дома, площадью 100—150 м2 будет достаточно однофазного подключения, которое теоретически возможно до 15 кВт. В электрическом освещении сейчас все больше применяют чрезвычайно экономичные светодиодные или компактные люминесцентные лампа, а производители электрооборудования помещены в жесткие рамки энергосбережения. Если проводка будет грамотно спроектирована и смонтирована, а у домочадцев будет выработана энергетическая дисциплина, то зачем тратится на более дорогую трехфазную проводку.
    • Трехфазная проводка оправдана, только если аппетиты хозяина «зашкаливают» за 15 кВт или есть потребность подключения трехфазных потребителей электроэнергии: мощные варочные поверхности, станки с приводом от асинхронных двигателей и другие. Конечно, людям, строящим коттеджи на несколько тысяч «квадратов», однозначно потребуется трехфазный ввод, но статья рассчитана не на них (да и читать они ее не будут), а на среднего россиянина.
    • Все бюрократические процедуры с оформлением, согласованием, проектированием лучше возложить на одну организацию или одного человека специалиста. Естественно, что это будет не бесплатно, но дешевле и лучше и быстрее, чем сделать самому.

    Ввод электричества в дом. Возможные варианты

    Ввод электричества в дом раньше выполнялся у всех одинаково. Ставилась трубостойка в верхней части фасада или на крыше, которая имела загиб в верхней его части и потому ее называли «гусаком». Через «гусак» протягивались провода внутрь и далее они шли уже на счетчик и электрический щиток. Провода от воздушной линии электропередачи, неизолированным проводом подводились к фасаду здания, где крепились на два предварительно установленных изолятора на кронштейнах. Главными недостатками такого подхода являлись:

    Так делали раньше
    • Участок от ответвления на воздушных ЛЭП, до электрощита в доме оставался абсолютно неконтролируемым с точки зрения защиты, причем провода проходили через строительные конструкции и по пути могли встретить такие материалы, которые могли бы стать причиной возгорания. Особенно это критично для деревянных домов.
    • Неизолированные воздушные линии при сильном ветре могли «коротить».
    • Так как счетчики находились внутри дома, то было много возможностей для хищения электроэнергии, причем за этими «услугами» за вознаграждение обращались именно к представителям энергоснабжающей организации.

    Сейчас подход изменился коренным образом, причем в лучшую сторону как для потребителей, так и для тех, кто продает нам электроэнергию.

    • Во-первых, подвод электроэнергии ведется современными проводами СИП, которые имеют срок службы в 25 лет и не боятся атмосферных воздействий.
    • Во-вторых, провод СИП самонесущий и на расстоянии до 25 метров может протягиваться без всяких промежуточных опор, закрепляясь на анкерных зажимах, которые монтируются на столбе ЛЭП и на месте ввода.
    • В-третьих, для СИП разработана и успешно применяется разнообразная арматура, которая позволяет подключать дома как к воздушным неизолированным ЛЭП, так и к изолированным. Причем все места соединений заизолированы и защищены от природных воздействий.

    пошаговая инструкция разработки схемы и рекомендации по подключению

    Работы, связанные с электричеством, требуют внимания, соблюдения правил и аккуратности. А электропроводка в деревянном доме своими руками требует еще большего внимания: материал очень пожароопасен. Потому, при планировании и монтаже обращайте внимание на требования и рекомендации нормативных документов. Если опыта у вас недостаточно, очень желательно перед подключением, а еще лучше также и перед началом монтажа, пригласить на консультацию грамотного электрика. Он сможет указать вам на недоработки и просчеты.

    Содержание статьи

    Схема электропроводки в доме

    По действующим нормам при подключении электричества без трансформатора потребляемая мощность для частного дома не должна превышать 15 кВт. Ее находят, сложив мощность всех электроприборов, которые могут быть включены одновременно. Если найденная цифра меньше 15 кВт, вводный автомат ставят на 50 А. Если мощность больше, необходим еще трансформатор. Его параметры вам укажут в проекте, так как в этом случае, без него не обойтись.

    Надо продумать проводку так чтобы было удобно пользоваться и чтобы одинаковые потребители были на одном автомате

    Где ставить вводный щит, требования к корпусу

    В последнее время представители организаций энергоснабжения требуют устанавливать счетчики (и вводные автоматы, соответственно) на улице. Это делается для того, чтобы была возможность проконтролировать потребление даже в том случае, если хозяев нет дома. Но это требование ничем не подкреплено, и, если вы желаете, можете все устанавливать внутри дома. Но чаще, чтобы не препираться с контролерами, требования выполняют, и устанавливают автомат и счетчик на улице.

    Вариант построения схемы электроснабжения дома

    Для установки на улице автомат защиты (АЗ) и счетчик должны быть в герметичном корпусе, защищенном от попадания пыли, грязи и влаги. Класс защиты для установки  должен быть не ниже IP-55. Для удобства контроля показаний в дверце бокса для электросчетчика должно быть окошко. Для установки внутри деревянного дома требования несколько ниже:  IP-44, но корпус обязательно должен быть металлический.

    Организация ввода в дом

    После вводного автомата устанавливается электрический счетчик, затем устанавливается еще УЗО — для аварийного отключения электропитания при наличии короткого замыкания, а потом кабель заводится на электрощит внутри дома. Номинал автомата внутри дома должен быть на одну ступень ниже, чем установленный снаружи. В этом случае при наличии проблем, первым сработает автомат в доме и вам не придется каждый раз карабкаться на стену к установленному там вводному автомату.

    Схема электропроводки в деревянном доме при однофазном подключении (220 В)

    В щитке установлены однополюсные автоматы, к которым подключены провода, расходящиеся по помещениям. Они крепятся на DIN-рейки, их количество набирается в зависимости от того, сколько потребуется отдельных «веток»  электроснабжения. Чтобы узнать, сколько автоматов должно стоять в вашем щитке, считаете количество необходимых  групп, добавляется «на развитие» два-три свободных автомата. Это и будут «ветки». По полученному количеству подбираете электрощит по размерам.

    Разбиваем потребителей на группы

    При планировании схемы электропроводки в деревянном доме, все точки подключения разбиваются на отдельные группы (их часто называют группами потребления). Например, все розетки на первом этаже запитываются от одного автомата, отдельное устройство ставят на осветительные приборы в доме, еще один — на освещение улицы. Если будет использоваться какое-то мощное электрооборудование — бойлер, электрокотел, электроплита и т.п.  — для них желательно провести отдельные ветки электроснабжения и установить персональные автоматы. Отдельные устройства защиты устанавливаются и для электропитания хозяйственных построек (если не хотите тянуть к ним отдельные вводы и устанавливать отдельный счетчик, но только при условии, что мощность всех электроприборов не превышает 15 кВт).

    Можно представить схему проводки в деревянном доме в таком виде. Так проще понять, какие устройства и кабели потребуются. Если дописать длину кабелей, можно будет высчитать и метраж кабелей/проводов

    С точки зрения безопасности, лучше сделать как можно больше отдельных ветвей электропитания. Это увеличит количество автоматов и увеличит стоимость проекта, но уменьшит количество потенциально опасных мест соединения. Именно в местах отвода проводников чаще всего возникают проблемы: контакты окисляются, нагреваются, затем начинают искрить. Потому лучше количество соединений сделать как можно меньше.

    Пример нарисованной на плане схема электропроводки в деревянном доме

    И, на последнем этапе, желательно на плане дома нарисовать схему разводки электричества по помещениям. Группы потребителей при этом проще рисовать разными цветами. Так вы сможете более полно представить себе, как будет выглядеть схема электропроводки в деревянном доме, ее будет проще делать своими руками. Например, все может выглядеть так, как на фото ниже.

    Виды электропроводки в деревянном доме

    После установки щитка и монтажа всех необходимых автоматов можно приступать к разводке электрических кабелей в доме. В деревянном доме есть три способа проложить электрокабель:

    • Открытая или наружная электропроводка — на специальных изоляторах. Этот способ был очень популярен  в начале прошлого века, а сегодня снова входит в моду в помещениях, оформленных в стиле ретро.

      Открытая проводка на изоляторах становится снова популярной в интерьерах в стиле ретро

    • Проводка в кабель-каналах или специальных проводах. По сути, это тоже открытая проводка — она доступна в любой момент времени, только провода уложены с специальные лотки. Одна из разновидностей этого типа проводки — в плинтусах.

      Проводка в кабель-каналах

    • Закрытая (скрытая) проводка. В деревянном доме возможна, если предусматривается обшивка стен или потолка. В этом случае кабели укладываются в гофрированный металлический рукав (не пластиковый) или в металлические трубы и в таком виде разводятся по дому. Причем углы сгиба должны быть 90°,120° или 135°: так обеспечивается возможность перетяжки — замены поврежденных участков кабеля без разрушения отделки. Потом вся проводка прячется за отделочными материалами.

      Скрытая проводка должна прокладываться в трубах или металлической гофре

    Особенности закрытой проводки в деревянном доме

    Как вы поняли, закрытую проводку можно делать на этапе строительства или капитального ремонта. Причем при ее прокладке есть особенности: все узлы соединений должны быть смонтированы в специальных металлических коробках, к которым должен быть свободный доступ. Их нельзя прятать под отделкой, потому их крышки подбирают в тон и/или стараются расположить в местах, не привлекающих внимания.

    При устройстве скрытой проводки в деревянном доме обязательно все соединения делают в металлических монтажных коробках

    Если скрытая проводка в деревянном доме ведется не кабелем, а изолированными проводами, толщина стенок металлических труб регламентирована:

    • для медного провода сечением до 2,5 мм2 толщина стенок может быть любой;
    • при сечении до 4 мм2 толщина металлической стенки должна быть не менее 2,8 мм;
    • если жилы имеют сечение от 4,5 до 10 мм2 труба должна иметь стенку не менее 3,2 мм;
    • при сечении от 10,2 до 16 мм2 стенка должна быть не тоньше, чем 3,5 мм.

    При прокладке электрических кабелей требований к толщине стенок металлической трубы нет, потому допустимо кабели (они имеют двойную и тройную изоляцию)  укладывать в металлическую гофру или, как еще говорят, в металлорукав. Это намного удобнее и быстрее.

    Прокладка кабеля в гофрированном металлическом шланге (металлорукаве) намного удобнее и требует меньших затрат времени и денег

    Но в любом случае, так как провода будут спрятаны, доступ к ним крайне ограничен. Вносить изменения в существующую сеть — хлопотно и дорого. Потому, перед тем как приступить к установке закрытой электропроводки в деревянном доме, внимательно проверьте схему и делайте все очень тщательно и скрупулезно.

    Правила установки электропроводки кабель-каналах

    При устройстве открытой электропроводки или прокладке ее в кабель-каналах тоже есть свои правила. Они касаются того, на каком расстоянии от пола, потолка, углов и других конструкция можно их располагать. Все эти нормы для большей наглядности отображены на фото.

    Как можно устанавливать открытую проводку на изоляторах или кабель-каналах

    Выбор сечения кабеля и его подключение

    Сечение жил кабеля выбирают в зависимости от плановой нагрузки (в кВт) и материала жилы. Совсем необязательно делать всю разводку кабелем с одинаковой жилой. Можно сэкономить без ущерба для безопасности. Для этого на каждый участок подобирают сечение в зависимости от мощности приборов, которые будут сюда подключаться. Их потребляемая мощность суммируется, добавляется около 20% запаса и по этой величине в таблице подбирается сечение.

    Таблица выбора сечения электрокабеля в зависимости от нагрузки

    Для подключения электропитания в деревянном доме добавляются еще требования по пожарной безопасности. Основное — оболочка провода должна быть негорючей. В таких проводах в наименовании есть буквы «нг». Для обеспечения требуемой степени защиты также необходима двойная (ВВГ) или тройная (NYM) изоляция кабелей.

    Чтобы электропроводка в деревянном доме своими руками была сделана правильно, лучше всего использовать кабели с разноцветными жилами. Тогда вы точно не перепутаете ноль с фазой или заземлением. Обычно цвета распределяются таким образом:

    • «земля» — желто-зеленый;
    • «ноль» — голубой;
    • «фаза» — коричневый.

      Один из вариантов электрического кабеля в тройной изоляции (NYM)

    Если покупать будете кабель европейского производства, там цвета другие:

    • «земля» — желто-зеленый;
    • «ноль» — белый;
    • «фаза» — красный.

    Выбор розеток и выключателей

    Для обеспечения пожарной безопасности в деревянном доме устанавливаться должны розетки и выключатели, имеющие металлическую монтажную пластину. Сначала на стену монтируется она, затем устанавливается внешняя панель. Допускается использование пластиковых пластин, но пластик должен быть негорючим и иметь соответствующий сертификат пожарного надзора.

    Розетки и выключатели в деревянном доме должны иметь негорючие монтажные пластины

    Причем, для безопасного подключения большинства современной аппаратуры требуется трехпроводные розетки с заземляющим проводом. Требуется заземление и при подключении освещения, но внутри помещения это часто не выполняется. А вот для освещения на улице наличие заземления необходимо: тут условия эксплуатации намного сложнее.

    Электропроводка в деревянном доме своими руками: правила монтажа

    В деревянном доме нужно постоянно помнить, что материал горюч и в данном случае лучше перестраховаться. Электропроводка в деревянном доме своими руками делается с соблюдением основных правил:

    • Сначала собирается вся схема, проверяется работоспособность каждой ветки (тестером). Каждую из линий электропитания проверяем на отсутствие  короткого замыкания, «на землю». Только потом провода подключаются к автомату. Рекомендуем сразу подписывать что подключено. Потом проще искать неисправности. Подключив одну линию, включаете электропитание, подключаете нагрузку. Если сработок нет, отлично — можно продолжать. Выключаете автоматы (который идет на проверенную уже линию и вводный), работаете со следующей линией. После того как все линии проверены и подключены (подписаны), врубается вводный автомат. Затем, постепенно, по одному, включаются линии.
    • Монтаж электропроводки в деревянном доме ведется только целыми кусками кабеля без соединений и скруток.
    • Прокладка проводки проходит поэтапно. Уложив кусок кабеля, обязательно проверяем целостность изоляции уложенного куска кабеля. Для этого жилы и изоляцию «прозванивают» относительно земли и жил.
    • При разделке кабеля оставляют запас длинны  — не менее 15-20 см. Если при неправильном соединении можно будет перезаделать не перетягивая кабели.
    • Обязательно следят за цветами проводов.

    С соблюдением этих правил электропроводка в деревянном доме, сделанная самостоятельно, будет безопасной и надежной.

    схема электропроводки в квартире, монтаж, выбор типа защиты

    Разводка электрики в квартире — это один из основных этапов ремонтно-строительных работ, который позволяет обеспечить надежное и бесперебойное электроснабжение всего помещения в соответствии с действующими требованиям ПУЭ, ПТБ и ПТЭЭП.

    Поскольку от качества выполнения проводки в квартире своими руками зависит не только ваша личная безопасность, но и сохранность вашего имущества, лучше поручить выполнение данной услуги узкоспециализированной электромонтажной организации с многолетним опытом. Если же Вы считаете, что справитесь с данным делом самостоятельно, рекомендуем полностью прочитать данную статью, в которой будет подробно описано:

    1. Тип кабельно-проводниковой продукции под каждую задачу.
    2. Рекомендуемое расстояние до розеток и выключателей от пола.
    3. Количество автоматических выключателей или устройств защитного отключения для защиты потребителей.
    4. Нюансы при штроблении стен.
    5. Способ прокладки кабельно-проводниковой продукции.
    6. Рекомендуемое количество розеток в каждой комнате.
    7. Наилучших производителей электротехнической продукции и еще многое, и многое другое.

    С чего лучше начать электромонтажные работы в квартире

    Как правило, электрика в квартире начинается с этапа планирования. Что это значит? Для того чтоб выполнить грамотно замену электропроводки, протянуть новые провода недостаточно. Первостепенно необходимо определить места установки розеток, выключателей, бытовой техники и так далее.

    Если не выполнить грамотную расстановку коммуникаций будет очень неприятно, когда после завершения строительных или ремонтно-отделочных работ какие-то розетки будут находится за шкафами или кроватью, а выключатели будут расположены или слишком высоко, или слишком низко.

    Конечно в таких ситуациях есть выход! Это подключение удлинителей, однако возникает естественный вопрос — зачем тогда нужна была замена электропроводки если Вы постоянно будете спотыкаться об них?

    Первое что необходимо выполнить перед началом ремонта — разработать план или заказать дизайн-проект. В этом плане нужно расчертить где Вы планируете расположить шкафы, диваны, кресла, кровати, шкафы, бытовую технику и так далее.

    Основные правила хорошего плана

    1. Все розетки должны располагаться на высоте 30 см от чистого пола.
    2. Выключатели должны располагаться не ниже чем 90 см от пола.
    3. Розетки над рабочей поверхностью в кухне располагаются на высоте 80–100 см от пола.
    4. На рабочей поверхности необходимо минимум 4–5 розеток для подключения бытовой техники (комбайны, миксеры, блендеры и так далее).
    5. На кухне необходимо дополнительно предусмотреть розетки под вытяжку, холодильник, стиральную машинку, газовую или электроплиту, вытяжку, теплый пол (при наличии).
    6. В ванной комнате возле зеркала рекомендуется устанавливать 2–3 розетки герметичного исполнения для подключения фена, электрической бритвы, эпилятора и так далее.
    7. Также в ванной комнате необходимо предусмотреть розетки для подключения бойлера, теплого пола, стиральной машинки, фильтров для очистки воды.
    8. В местах где будет установлен телевизор (гостиная, спальня, детская и так далее) рекомендуется монтировать 4–5 розеток, 2–3 из которых будут снабжать оборудование (телевизор, тюнер, игровые приставки и так далее) 1 будет служить для подключения кабеля «Интернет» и еще 1-а для подключения антенного кабеля.
    9. Розетки в спальной комнате необходимо располагать по 2 штуки с каждой стороны кровати для удобства подключения зарядки мобильного телевизора или лампы на тумбочке.
    10. Также в спальнях рекомендуется монтировать с каждой стороны кровати бра с выключателем возле розетки для создания удобств при чтении книг.
    11. Выключатели лучше располагать с правой стороны от двери если Вы правша и с левой — если левша.

    И так с планом расстановки розеток и выключателей разорались. Что же делать дальше? Дальше нам необходимо выбрать тип защиты.

    Выбор типа защиты

    Согласно современным требованиям электробезопасности каждый монтаж электропроводки в квартире должен быть выполнен таким образом, чтоб каждый провод в электрическом щитке защищал отдельный автомат или УЗО (об этом поговорим немного позже). Что это значит? Разберем на конкретном примере.

    Пример расчета защит для однокомнатной квартиры

    Допустим у Вас есть схема электропроводки в однокомнатной квартире. Согласно этой схеме:

    • В комнате: 5 розеток под телевизор, 4 розетки (по 2 штуки) возле кровати, 1 выключатель и 1 кондиционер.
    • В кухне: 1 электрическая плита, 1 кондиционер, 4 розетки на рабочей поверхности, 1 розетка под вытяжку, 4 розетки под телевизор (2 электрические и 2 для интернета и антенны) и 1 розетка под холодильник и 1 выключатель (двухклавишный или одноклавишный).
    • В санузле: 2 розетки возле умывальника, 1 розетка под стиральную машинку, 1 розетка под бойлер, 1 розетка (вернее просто фаза и ноль) под теплый пол и 1 выключатель.
    • В коридоре: одна розетка и 2 проходных выключателя.

    Согласно требованиям ДБН и ПТЭЭП каждый кабель должен иметь свою защиту с помощью УЗО (иногда их заменяют автоматическими выключателями). Исходя из этих норм, в электрическом щитке должна быть установлено следующее количество УЗО (АВ):

    • В комнате: 2 УЗО на 16 А, один из которых будет защищать кондиционер, а второй розеточную группу и один автоматический выключатель на 10 А для защиты цепей освещения.
    • В кухне: одно УЗО на 16–32 А (в зависимости от мощности потребителя) для защиты электроплиты и духового шкафа, одно УЗО на 16 А для розеточной группы, одно УЗО под кондиционер, один автоматический выключатель на 10 А для цепей освещения.
    • В санузле: одно УЗО под стиральную машину, одно УЗО под бойлер, одно УЗО под розеточную группу, одно УЗО под теплый пол, один АВ под цепи освещения.
    • В коридоре: одно УЗО под розеточную группу и 1 АВ для цепей освещения.

    Исходя из вышеприведенных расчетов, нам потребуется электрический щиток на 24 модуля 20 из которых будут заняты УЗО и 4 АВ освещения (если вводной автомат будет устанавливаться в щитовой на лестничном марше и в электрическом щитке не будет монтироваться защита от перенапряжения (Барьер, ZUBR и так далее). Если же вводной АВ и защита от перенапряжения будут монтироваться в данном щитке, тогда он должен быть на 36 модулей (7 модулей будут резервными).

    В чем различие между УЗО (устройство защитного отключения) и АВ (автоматический выключатель)

    Основное различие между данными устройствами — это способ срабатывания. Что это значит? Чтоб детально не рассматривать принцип работы и характеристики каждого из устройств, хотелось бы сказать одно: автоматические выключатели срабатывают только в случае короткого замыкания на контролируемом участке электропроводки, а УЗО срабатывают при нарушении изоляции проводов или возникновения тока утечки на металлический корпус различного бытового оборудования.

    Чтоб было более понятно, устройство защитного отключения служит для защиты человека от поражения электрическим током, а АВ просто защищают бытовое оборудование.

    Почему стоит подключать стиральную машинку и бойлер на отдельное УЗО

    Поскольку основной потребитель электроэнергии и в бойлере, и в стиральной машинке — это электронагревательный тэн, который контактирует с водой, рано или поздно он пробьет на корпус, и если он не будет запитан от отдельного УЗО, то пропадет свет во всей квартире.

    Выбор кабельно-проводниковой продукции

    Согласно требованиям нормативной документации ДБН, ПТЭЭП, ПУЭ и ПТБ:

    1. Для запитки розеточных групп, бойлера, стиральной машины, кондиционера, вытяжек необходимо монтировать кабель ВВГнг 3х2.5 мм или ПВСнг 3х2.5 мм.
    2. Для подключения электроплиты и духового шкафа необходим кабель ВВГнг 3х4 мм или ПВСнг 3х4 мм.
    3. Для цепей освещения будет достаточно ВВГнг 3х1.5 мм или ПВСнг 3х1.5 мм.
    4. Если выполняется замена проводки в хрущевке, вводной кабель с силового электрощита на лестничном марше в электрический распределительный щит квартиры должен быть выполнен кабелем ВВГнг (ПВСнг) 3х4 при условии, что у Вас нет электрической плиты, или кабелем ВВГнг (ПВСнг) 3х6 если на кухне установлен духовой шкаф или электроплита.

    В чем различие между ПВСнг и ВВГнг

    Единственное различие между данными марками — это способ исполнения. Кабель ВВГнг (например 3х2.5 мм) представляет собой 3 монолитных жили с сечением 2.5 мм, а кабель ПВС представляет собой 3 жили, которые сплетены из множества мелких медных проволок.

    Что означает маркировка «нг» в названии кабеля

    Приписка «нг» означает что кабель не поддерживает горение. Таким образом при возникновении короткого замыкания в электропроводке, она сама потухнет тем самым защитит вашу квартиру от пожара.

    Как необходимо монтировать кабельно-проводниковую продукцию (электрические кабеля)

    Профессиональные электрики рекомендуют монтировать электропроводку исключительно в гофре. Естественно возникает вопрос почему? Ответ очень прост. При прокладке кабеля в гофре, Вы получите следующие преимущества:

    1. При возникновении короткого замыкания в электропроводке поврежденный кабель Вы сможете заменить, не осуществляя демонтаж отделки, поскольку из гофры легко будет достать кабель и заменить его на новый.
    2. Если разводка электропроводки в квартире выполнена в гофре, то у кабеля появляется дополнительная защита, и даже в случае, если Вас затопят соседи, то электропроводка останется не поврежденной поскольку гофра герметична.
    3. При протяжке кабеля через металлические профиля на которых крепится гипсокартон, может повредится только гофра, а защитная оболочка кабеля станется без повреждений.

    Как расключить электропроводку в отдельных комнатах

    Рассмотрим пример, когда выполняется электропроводка в квартире своими руками. Допустим Вы уже собрали электрический щиток и провели от него кабеля в комнаты. Однако что делать дальше, если в комнату приходит 2 или 3 кабеля (освещение, розетки и кондиционер), а с розеток выходит 3–6 кабелей (в зависимости от количества розеток)?

    Для этого необходимо монтировать распределительную коробку. В данном электротехническом изделии все кабеля соединяются между собой с помощью сварки, пайки или специальных зажимов (например, WAGO).

    Важно! Если Вы подключаете розеточную группу, то согласно маркировке и правильной коммутации в электрическом шкафу коричневый провод — это фаза, синий провод — это общий ноль и зеленый с желтым — это земля.

    Что запрещено делать при замене электропроводки в квартире

    1. Соединять провода вне распределительной проводки.
    2. Соединять провода по средствам скруток (поскольку со временем контакт в скрутках ухудшится и может произойти пожар).
    3. Срывать пломбы с счетчика электроэнергии (если он установлен внутри квартиры).
    4. Штробить стены в панельных домах. Допускается делать только вертикальные штробы в штукатурном слое или же прокладывать электропроводку в гофре за фальш-стеной из гипсокартона.
    5. Выполнять ремонт электропроводки в квартире с помощью усеченного кабеля (маркировка ТУ). Для примера если на кабеле с маркой ТУ написано, что сечение кабеля 3х2.5 мм то в реальности оно может быть сечение может быть в пределах 1.5–1.8 мм.
    6. Монтировать кабельно-проводниковую продукцию ближе чем 10–15 см к оконным и дверным проемам.
    7. Использовать не влагозащищённое оборудование в ванных комнатах. Для установки в ванных комнатах степень защиты розеток должна быть не менее чем IP54.
    8. Монтировать электропроводку вблизи газопровода или труб водоснабжения.
    9. Подключать к АВ 16 А кабеля с сечением менее чем 2.5 мм², поскольку кабель будет греться и терять изоляцию, а автоматический выключатель не сработает.
    10. Делать горизонтальные штробы.
    11. Подключать оборудование на прямую без какой-либо защиты (АВ, УЗО и так далее).
    12. Нарушать целостность конструкции несущей стены.

    Выводы

    Замена электропроводки в хрущевке — это ответственный процесс, который требует определенных навыков и знаний, поскольку от качества его выполнения, зависит безопасность не только Вас и вашей семьи, но а также всего бытового оборудования и приспособлений. И если Вы хотите, чтоб электропроводка в однокомнатной квартире прослужила как минимум 20–25 лет то лучше доверить данной дело проверенным электромонтажным организациям.

    Видео по теме

    Электропроводка в квартире своими руками

    Расчеты и схема


    Однолинейная схема по ГОСТу

    Для начала вам необходимо нарисовать схему электропроводки вашей квартиры. Для этого не нужно быть инженером, ведь вам не нужна замудрённая линейная схема по ГОСТу. Достаточно нарисовать схематический рисунок «от руки». Схема электропроводки нужна для того, чтобы правильно раскидать кабель по квартире, и посчитать его примерное количество, а также определить нагрузку на каждую будущую линию.


    Схема электропроводки

    Нарисуйте где у Вас будут находиться розетки и выключатели. При этом учтите какие бытовые электроприборы вы будете в них включать, сколько и каких светильников вы будете использовать.

    Не рекомендуется вешать на одну линию больше 8-10 розеток. Так как все розетки в линии проходные, то с каждой последующей розеткой есть вероятность ослабления контакта. Особенно не делайте много розеток на одной загруженной линии например на кухне, лучше не экономьте и протяните на кухню две линии.

    Определите необходимое количество линий и предполагаемую нагрузку на них. Лучше разделить линии по зонам, например: розетки кухня, розетки коридор, розетки ванна, розетки комната 1, освещение и т.д.

    Выбор кабеля

    Чтобы электроприборы работали не перегружая сеть, кабель каждой линии должен быть соответствующего сечения. И если, на одной линии (например на кухню), будет находится несколько потребителей (а так и будет), то необходимо посчитать их суммарную мощность и оставить запас «прочности» кабеля, то есть подобрать нужное сечение (толщину провода). Мощность всех бытовых приборов всегда указывается производителем. Например: лампа накаливания 40W, а варочная панель 6000W и т.д.

    Чтобы не заморачиваться с расчетами, следуйте одному простому правилу. — Для розеточных линий используйте медный кабель с сечением 2,5 кв.мм., для всего освещения 1,5 кв.мм, а для варочной панели или проточного водонагревателя 4 кв.мм — и все будет у вас хорошо!

    Сечение провода (кв.мм) Сила тока (А) Мощность (Вт) Номинал автомата
    1,5 15 3300 16
    2,5 21 4600 20
    4 27 5900 25
    6 34 7400 32

    У каждого прибора (потребителя) есть своя заявленная максимальная мощность, измеряемая в Ваттах.


    Упрощенная формула мощности

    Кабель должен быть трех жильным (фаза, ноль, земля). Ноль всегда синий, земля — желтый или желто-зеленый, фаза любой другой цвет. Если меняете проводку, не экономьте на материале, — берите всегда кабель с третьей жилой (с заземлением), потому что все современные приборы имеют дополнительный защитный вывод, а защитная автоматика работает, только с использованием заземления.

    Для замены электропроводки лучше всего использовать кабель ВВГ-нг. Можно конечно использовать NYM или ПВС, но преимущества кабеля ВВГ перед другими очевидны. Во-первых, ВВГ не нужно обжимать гильзами (мягкий нужно обжать). А во-вторых, он меньше и он плоский, что позволяет делать штробы меньшего размера, и есть возможность просунуть кабель в тонкую щель (3мм для трехжильного кабеля с сечением 1,5 мм)


    Необжатый провод с гильзой

    Всегда берите только кабель по ГОСТу! Например отличный кабель это гостовский ВВГ нг. Это очень важный момент в подготовке к замене проводки! Вы можете сэкономить на автоматике или розетках (их всегда можно поменять), но не экономьте на кабеле — берите хороший.

    Разметка

    Определите на какой высоте будут находится розетки и выключатели, проще всего отмерять линии розеток и выключателей от потолка, потому что полы в квартирах чаще всего кривые. Например, если высота от пола до потолка после ремонта будет 250 см, а розетки вы хотите поднять на 30 см, отмеряйте от потолка 220 см. Если в одной группе будет несколько розеток и выключателей, начертите горизонтальную линию по уровню и поставьте через каждые 7см метку (размер подрозетника 71мм), тоже самое касается и вертикальных групп.

    Для любителей стандартов, чтобы было «как у всех» или «как делают», — запомните их не существует! Есть требования для детских учреждений, садиков и школ, где розетки и выключатели устанавливаются на высоте не ниже 160 см.. Все остальное, тем более у вас дома вы можете делать как вам удобно. Например некоторые делают розетки в откосах окон или даже в полу.

    Подготовка к штроблению

    Обычно укладка проводки в квартирах, осуществляется либо по полу, либо по потолку. Существуют и другие варианты, например прокладка кабеля под плинтусами или коробах.

    Линии освещения, в любом случае прокладываются за натяжным или подвесным потолком, если таковые делать не планируется, то необходимо штробление потолка. А так как, монолит потолков штробить категорически запрещено, нужно нанести на потолок слой штукатурки, который позволит спрятать кабель без порчи монолита. Самостоятельно штробить потолок мы крайне не рекомендуем, так как необходимо знать технологию правильного штробления, чтобы потом весь дом когда-нибудь не рухнул.

    В случаях когда штукатурка потолка не планируется, опытные мастера находят пустоты в плите монолита со старым кабелем, и на его место затягивают новый.

    Коронкой по бетону на 70мм или 68мм (насадка на перфоратор), просверливаются отверстия для подрозетников. Штроборезом или болгаркой выпиливаются штробы для укладки кабеля. Штробы в стенах должны быть строго вертикальными, а не горизонтальными или по диагонали. Линии от розеток к щитку укладываются в стяжке пола или по потолку.

    Если потолки не деревянные, то по ПУЭ (библии электрика), разрешается укладка кабеля без гофры! В стяжке пола в гофре также нет необходимости, самое главное это качественный кабель с хорошей изоляцией по ГОСТу! Сэкономьте на гофре, если у вас не гипсокартон и не дерево (или не другие легковоспламеняющиеся материалы) — то гофра не нужна!

    Подробное описание правильного штробления лунок под подрозетники.
    Почему можно укладывать кабель без гофры

    Шумные работы

    Когда начнете долбить стены — не забывайте о законе. Шуметь перфоратором в многоквартирных домах можно только в строго определенное время, в каждом регионе РФ свои порядки. Например, в Дагестане необходимо получить разрешение старейшины, в Москве без разговоров просто вызывают полицию, а в Таганроге начинают долбить в ответ. Лучше начинать работы в будни с 9 и до 19, с перерывом на обед с 13 до 15.

    Штробление

    Перед тем как начать штробить, очень желательно чтобы стены и потолки были отштукатурены выравнивающим слоем штукатурки. Во-первых, у Вас не возникнет дальнейших проблем с завершающим монтажом розеток, так как все подрозетнички будут заподлицо со стеной, а не утоплены в ней (что бывает когда их устанавливают раньше, чем штукатурят стены). И во-вторых, штробление будет происходить гораздо быстрее, так как в некоторых местах не нужно будет пилить монолит.

    Заранее проверьте места где будете штробить, чтобы не задеть коммуникации, — старую проводку и сантехнические трубы. Если не можете определить где идет старая проводка, вызовите электрика, или просто отключите ее в щите (если собираетесь менять её всю). Для удобства работы — сделайте себе временную переноску (удлинитель).

    Отверстие под подрозетники штробятся на полную глубину коронки. Чтобы быстрее проштробить отверстие в бетоне, наметьте коронкой окружность, после чего любым буром, длиною не менее глубины коронки, просверлите максимально возможное количество отверстий по окружности. После чего штробление коронкой пойдет заметно быстрее, можно сказать – как по маслу пойдет. При попадании на арматуру, лучше всего использовать другую коронку, в крайнем случае, можно сбить ей лопаткой. Лучше использовать перфоратор помощьнее (не забываем про соседей и полицию).

    Работа с штроборезом или болгаркой

    Штробы для укладки кабеля, идут от подрозетника до пола или потолка. Спускать штробу вниз нужно так, чтобы кабель спокойно лег в стяжку и не торчал в углу, поэтому нужно знать толщину будущей стяжки, тоже самое и с потолками. Лучше всего для этих дел иметь штроборез с пылесосом, но в крайних случаях можно обойтись и болгаркой, с алмазным диском по камню. В случае с болгаркой — позаботьтесь о своем здоровье, наденьте респиратор и очки. Закройте все окна и двери, чтобы изолировать попадание пыли в соседние помещения.

    Укладка кабеля

    Укладывать кабель по полу не сложно, достаточно прихватить его к полу любым способом, чтобы он не всплывал когда будут делать стяжку. Обычно укладывают кабель вдоль стен (на расстоянии 10-15 см от стены), чтобы потом точно знать где кабель идет.

    Стоит отметить, что прокладку кабеля под дверными проемами лучше не делать! Для укладки кабеля по полу, лучше проделать сквозные отверстия между помещениями. Иначе есть вероятность повредить кабель при монтаже межкомнатных порожков.

    Укладка кабеля в штробе также не представляет особой сложности. Закрепить кабель в штробе можно с помощью дюбель-хомутов или обычного алебастра (строительного гипса). Алебастр быстро застывает, поэтому его также удобно использовать для монтажа подрозетников. Но прежде чем мазать им штробы, необходимо удалить из них пыль и смочить водой.

    Если кабель надежно закреплен в штробе и нигде не выпирает, штробы можно замазывать обычной штукатурной смесью это сэкономит кучу времени.

    Как правильно устанавливать подрозетники, подробно написано здесь

    Про распаячные коробки

    Распаячные (или распределительные коробки) необходимы для коммутации (соединения) в них проводов и разветвления линий, например для выключателя.

    Сегодня профессиональные электрики скажут вам, что устанавливать распаячные коробки в своременных квартирах не нужно! Они могут сыграть с вашей проводкой злую шутку. В случае замыкания, оторания, залили соседи и т.д, вам будет необходим доступ к этой самой распаечной коробке. Отказаться от распаечных коробок просто — делайте всю коммутацию в подрозетниках! Для этого нужны ГЛУБОКИЕ подрозетники, в которых будет происходить вся коммутация для освещения. Обычно глубокие подрозетники делают под выключатели света, если же необходима коммутация для разветвления розеточных линий, то и под розетки также устанавливаются глубокие подрозетники.

    Установка электрического щита

    Самый бюджетный вариант — это установка всех автоматов защиты на лестничной клетке в общем щите, там где уже стоят ваши старые автоматы и счетчик. Для этого необходимо вывести все кабеля в подъездный щит. Если хотите щит у себя в квартире, то нужно выбрать подходящее для него место.

    Встроенный или накладной щиток решать вам. Встроенный выгдядит эстэтичней, накладной же проще смонтировать. Все линии из квартиры идут в щиток, а уже от него идет один толстый кабель в подъездный щит, сечение такого кабеля должно быть не менее 6 мм, то есть трехжильный кабель например ВВГ 3*6.

    Установка автоматов защиты

    На каждую отдельную линию устанавливается свой автомат защтиты, с номиналом в зависимости от сечения кабеля. Вставлять в один автомат более двух линий нельзя по правилам, если вы пытаетесь запитать более трех линий с одного автомата, необходимо устанавливать специальную разветвляяющую шину.

    Сегодня существует много способов защиты электропроводки, даже на бытовом уровне. Самые необходимое условие — это установка автоматов защиты от перегрузок и токов короткого замыкания (обычные однополюсные автоматы). Также рекомендуется устанваливать дополнительное устройство защитного отключения — УЗО (защита от утечек тока).

    УЗО лучше всего устанавливать на линии зон повышенной опасности: влажные помещения, детские комнаты. Устанавливать одно общее УЗО на всю квартиру не нужно! Устанавливают одно общее УЗО только с в целбю экономии. Послдедсствия такой экономии — это сложная диагностика неисправности при утечке, + вся квартира остается без света при его срабатывании. На некоторых линиях, например на освещение или уличные линии — УЗО не ставится.

    Установка дополнительных видов защиты, это уже роскошь: термореле (защита от нагрева кабеля), молниезащита, стабилизатор или защита от перепадов напряжения (спасает от 380В), пожарная сигнализация и т.п.

    Сборка щита

    Один из самых ответственных моментов — это сборка щита. Если вы используете мягкий кабель, то перед вставкой провода в автомат его необходимо обжать (для увеличения площади контакта). В одномодульные автоматы вставляются только фазные провода (маркировка фазы L — могут быть любого цвета кроме синего и желтого), все остальные (ноль N синий цвет, земля PEN желто-зеленый) вставляются в свои шины. При использовании УЗО или дифавтоматов (автомат и УЗО «в одном флаконе»), нулевой провод вставляется в свой паз (маркировка N – нейтраль, синий цвет. Общая фаза соединяет все автоматы между собой, для этого вместо перемычек из проводов, лучше и надежнее использовать специальные гребенки.

    Для всех соединений в щите, очень важно использовать провода соответствующего сечения, то есть разводить фазы и нули по автоматам лучше всего кабелем с сечением 4кв.мм.или 6кв.мм. Также после затяжки всех кабелей и гребенок в автоматах, необходимо проверять надежность их зажима. Так как очень часто бывает такое, что провод просто не попадает в зажим, или плохо в нём дердиться.

    Заключительный монтаж. Розетки и выключатели

    Розетки и выключатели устанавливаются в самую последнюю очередь, после чистой отделки (покраски или поклейки обоев). Самое главное правило хорошего монтажа – это хороший контакт!

    Большинство розеток в вашей квартире проходные, то есть через них шлейфом кабель идет к каждой последующей розетке. Чтобы в будущем избежать проблем с проводкой во-первых, не покупайте дешевых розеток (например ИЕК), у них очень плохой (мягко говоря) зажим и в последствии такие розетки и выключатели могут просто сгореть. И во-вторых, протягивайте все соединения по второму разу! Проверяйте каждый зажатый или закрученный провод подёргав его. Если провод выскочил из зажима, значит вы плохо его зажали или зажим оказался бракованным.

    Среди профессионалов считается, что лучшими зажимами в розетках обладает продукция фирмы LeGrande, и Шнайдер.

    Про качественную установку розеток можно прочитать здесь.

    Чтобы рамки ложились ровно и плотно, устанавливайте группу розеток или выключателей по уровню, стык в стык, и прикручивайте их к подрозетникам маленькими саморезами с двух противоположных сторон вплотную к стене. После чего закручивайте распорки внутри розетки (при их наличии). Важно не задеть распорками или саморезами провода внути подрозетника!

    Отлеживайте положение кабеля в подрозетнике, чтобы он не попадал на распорки. Такж не используйте слишком длинные саморезы, которые могут задеть провода.

    На каждом этапе ремонта необходимо проверять линии на работоспособность, так как после конечной отделки исправить что-либо без порчи отделки будет невозможно.

    Выполняем монтаж электропроводки в частном деревянном доме своими руками: Пошаговая инструкция и схема как развести- Обзор +Видео

    В случае, когда электропроводку монтировать в вашем доме будет специалист, данная информация для Вас не станет бесполезной.

    Подобные знания вам понадобятся  для того, чтобы контролировать правильно и качественно ли осуществляется монтаж, а также помогут понять, что необходимо для проведения  таких работ: материалы, инструменты и оборудование.

    [contents]

    Помимо всего прочего, при проживании в доме, происходят ситуации, при которых требуется ремонт или замена отдельных звеньев электропроводки в доме, но ведь не всегда есть  возможность вызвать электрика. Именно в этом случае вам понадобится эта информация. Зная, как осуществлялся монтаж электропроводки, у вас обязательно сложится образ, путь, где она проложена, из какого материала, какое сечение проводов, на какую нагрузку они рассчитаны.

    Как провести подготовительные работы для устройства электропроводки?

    Чтобы приступить к монтажу, необходимо начать с подготовительных работ: составить схемы электропроводки, разметить, заготовить  осуществить пробивочные работы.

    Во-первых, требуется определиться с местами введения питающего кабеля в дом и местом установки распределительного щитка. Зачастую его установку производят недалеко от ввода в дом, на высоте 1500-1700 мм в теплом помещении.

    Потом можно составлять электрическую и монтажную схему электропроводки, на основании которых можно будет выполнить разметку тех мест, где будут установлены розетки,  выключатели, электроприборы, бра, светильники, соединительные коробки и т.п.

    По завершении разметки расположения электрооборудования можно выполнять разметку линий, по которым потом пройдет электропроводка к таковому.

    Схемы разводки

    Итак, в частном доме требуется составление  двух схем: электрической и монтажной.

    1. Первая схема предназначена для определения необходимого количества энергопотребителей, электротехнических устройств, и метода их подключения.
    2. Вторая схема требуется для определения места монтирования всех устройств, расстояния между ними и необходимого количества провода и дополнительного материала.

    Такие схемы можно составить огульно, не придерживаясь  никаких требований, достаточную для понятия самому.

    При этом, полезно придерживаться нижеуказанных советов:

    1.Для розеток, в которые будут включаться бытовые приборы с большой мощностью, к примеру, стиральная машинка, электрический водонагреватель,  электрическая плита и т.п требуются проработать потенциал подключения заземления и установки для этого электропроводки из  проводов («фаза», «ноль», «земля»).

    Как правило, не требуется  монтирование заземления светильников, исключение составляют помещения с повышенной влажностью, например ванная комната.
    1. При подключении розеток и осветительных приборов требуется разделение линий электропроводки. Помимо этого, светильники и розетки предпочтительно разбить по группам по следующим соображениям:
    •   медный провод сечением 2,5 мм2 используют при подключении групп розеток, при этом общая мощность не может превысить 4,6 кВт;
    • провод с сечением 1,5 мм2 для осветительных приборов — мощность одной такой группы не может превысить 3, 3 кВт;
    • приборы с большой мощностью должны подключаться в отдельную розетку, которая не соединена ни с какой группой;
    • не стоит планировать установку и подсоединять розетки «шлейфом», особенно розетки с заземлением.

    Все линии электропроводки подсоединения осветительных групп, отдельных и групп розеток нужно привести к распределительному щитку с автоматами. Для  каждой группы или индивидуальной розетки будет правильным предусмотреть отдельный автомат.

    Необходимое требование: соответствие мощности автомата сечению проводки, это значит, что автомат должен сработать раньше, чем начнется процесс плавки изоляции или горения провода. Как правило, для групп освещения  эта мощность равна 10 -16 А, для группы либо индивидуальной розетки — 16, 25 и даже 40 А.

    Допустимая величина электрического тока для проводника будет зависеть от сечения, материала и условий охлаждения. Допустимая  плотность тока  — это отношение max допустимого тока к сечению провода.  Для медных проводов  разных видов она варьирует  в границах 7-15 А/мм2,  для алюминиевых – 5-10 А/мм2.

    Как узнать общую мощность приборов?

    Чтобы узнать силу тока, необходимо  разделить общую мощность потребителей, которые подсоединены на этот провод, в ваттах, на 220 (однофазная сеть). Т.е., при максимальной мощности группы 5 кВт, сила тока равна 5000:220=22,7 А.

    Определить подходящее сечение провода можно путём деления максимального тока нагрузки на определённом участке  электропроводки на плотность тока для этого вида проводника, а можно выбрать его по специальной таблице. Т.е. при силе тока равной 22,7 А, а плотности проводника 9 А/мм2 подойдёт сечение 2,5 мм2.

    Подсчитывая общую мощность энергопотребителей по всему дому нужно учитывать тот факт, что обычно одновременно всё не включается. В этом случае используют поправочный коэффициент спроса. В случае, когда общая мощность менее либо равна 14 кВт он равен 0,8, до 20 кВт – 0,65, до 50 – 0,5.

    Рассчет мощности

    Как правильно провести разметку?

    Работу по разметке для монтажа электропроводки начинают, с разметки основного пути проводов от электро-щитка, а также всех их поворотов, ответвлений и проходов сквозь стены. При разметке соблюдаем следующие правила:

    Разметка проводки с отступами
    • провода на стене должны монтироваться либо параллельно, либо перпендикулярно полу;
    • разметка пути горизонтальных участков должна быть на 0,2 м ниже потолока, что снизит вероятность повреждения электропроводки;
    • при поворотах электропроводки, вертикальных или горизонтальных, должен соблюдаться угол 90°;
    • при монтаже трассы по междуэтажным или чердачным перекрытиям путь до осветительных устройств размечается кратчайший от соединительной коробки.

    Чтобы разметить трассу, можно прибегнуть к помощи специального разметочного шнура, его можно купить , а можно изготовить самому, путём окрашивания обычного шнура краской, углём либо мелом.

    Размечая, один конец шнура закрепляется в начальной пункте, а другой натягивается параллельно стене либо потолку, прижимая к конечной точке отрезка. Другой рукой средину шнура отводят и бросают. Ударяясь о стену или потолка, шнур оставляет четкий след.

    После того как разметка закончена, не спешите выбрасывать монтажную схему электропроводки, она может пригодиться в случае ремонта.

    Соединительная коробка

    Установку соединительных коробок размечают в местах разветвлений электропроводки, спуска к розеткам или выключателям.

    Если вы планируете монтировать скрытую электропроводку, в этом случае размечают точки для установочных коробок, куда будут помещены выключатели и розетки скрытого исполнения.

    Выключатели, как правило, помещают у  входа в комнату со стороны нахождения дверной ручки, можно внутри, а можно и снаружи её.

    Выключатели монтируют на высоте 1,5 м либо 0,5-0,8 м от пола- это стандарт. Наиболее популярный вариант номер два. Размечая путь проводов к выключателю, следует помнить, что расстояние до косяка двери не может  быть менее 0,1м.

    • В настоящее время высота монтажа розеток не регламентирована. Главным аргументом здесь будут удобство.
    • Когда вы планируете установить в комнате письменный стол, то монтаж розетки необходимо осуществлять так, чтобы она находилась выше крышки стола.
    • На кухне розетки размещают выше столешницы кухни на высоте 0,9 м. Зачастую имеет смысл установить двойные или тройные розетки.

    Расчёт розеток в жилой комнате проводиться,  как правило, следующим образом, на каждые 400 см периметра, как минимум одна розетка, рассчитанная на ток 10(16)А.

    На кухне, как правило, требуется установка примерно четырех розеток, которые рассчитаны на ток 10(16)А.

    В стене между смежными комнатами возможна планировка установки внутренних (скрытых) выключателей либо розеток, которые будут находится на одной оси по разным сторонам стены.

    Осуществляя разметку установки розеток стоит учитывать правила техники безопасности, которые гласят следующее:  расстояние до заземленных металлических приборов может быть не менее 0,5 м. Запрещено устанавливать розетки в кладовках. При возникновении такой необходимости, и выключатель и розетку можно установить на стене перед кладовой.

    Для стиральной машины, электроплиты, кондиционера, электро-водонагревателя, душевой кабины и электро-котла необходимо предусмотреть индивидуальные розетки, с отдельной проводкой от распределительного щитка.

    Проводя разметку установки розеток и выключателей в ванной комнате, санузле, душевой либо сауне, не забывайте, что эти помещения имеют повышенную влажность.

    Они имеют 4 зоны по электробезопасности:

    К 0-ой зоне относят зону размещения кранов или смесителей;

    К 1-ой зоне относят зону, где установлены сами ванна, душ, умывальник, раковина, сауна;

    Вторая зона определяет пространство в радиусе 60 см вокруг самих ванной, душа, умывальника, раковины, даже если они имеют стационарные перегородки; третьей зоной называют пространство в радиусе 240 см вокруг второй зоны.

    Устанавливать выключатели и розетки можно только в третьей зоне, они должны быть  защищены УЗО на ток до 30 мА.

    Разметка светильников

    Светильник на потолке, как правило, монтируется по центру комнаты.

    Чтобы определить местоположения светильника на полу комнаты размечаем две диагонали, место их пересечения и есть центр. При помощи отвеса переносим центральную  точку на потолок и затем размечаем к ней путь монтирования  электропроводки от соединительной коробки.

    Если вы решили  установить на потолке данной комнаты несколько светильников , то первым делом  определяют осевую линию на центре в длину комнаты, а затем на этой линии отмечают пункты размещения светильников, которые затем переносятся на потолок.

    Заготовка и резка проводов

    До начала монтажа электропроводки, стоит провести нарезку провода на куски, длина их будет равна пространству между соединительной и установочной коробками, светильниками и другими устройствами. Провод нарезать на куски нужно с небольшим запасом 0,1-0,15 м, который необходим для того, чтобы соединить их между собой и подключить к электроприборам.

    В том случае, при котором расстояние между пунктами монтажа больше, чем имеющиеся куски провода, то возникает необходимость установки промежуточной соединительной коробки, что не очень хорошо. Наилучший вариант — целые куски провода.

    Как правильно осуществить монтирование открытой и скрытой электропроводки в частном доме?

    При завершении подготовительных работ приступают  к монтажу электропроводки, пользуясь ранее составленной монтажной схемой.

    Для монтажа в частном доме желательно применяя медную проводку с сечением 1,5 – 2,5 мм2. Провод большего сечения используется при подключении больших потребителей электроэнергии, тем самым уменьшив сопротивление электропроводки и увеличив надежность таковой.

    Способ монтажа электропроводки может быть открытым либо скрытым. Это определяет материал, из которого сооружены стены, и некоторые другие факторы.

    Открытая электропроводка

    Монтаж электропроводки открытым способом выполняется, как правило, в деревянных домах либо когда в помещении выполнены отделочные работы. В этом случае электропроводка проводка монтируется по асбестовой подкладке, в также в гофрорукаве или кабель-каналах (электрокоробах) либо в пластиковых плинтусах.

    Открытая проводка

    В настоящее время при открытом способе монтажа используется гофрорукав или электрокороб.

    Так как вид гофрорукава на эстетический не претендует, его используют при монтаже проводки подсобных и хозяйственных помещений, а для жилых комнат используют  электрокороба (кабель-каналы) либо полости пластиковых плинтусов.

    Закрепить гофрорукав к стене или потолку можно при помощи пластиковых держателей, которые крепятся при помощи  шурупов, саморезов или дюбелей — это зависит от материала потолка или стены.

    Чтобы прикрепить кабель-канал, необходимо сразу закрепить  нижнюю часть, затем уложить в неё  электропроводку и закрыть верхней частью короба, путем прижатия к нижней до щелчка замка. При возникновении необходимости проверить провода верхняя часть короба легко отщёлкивается.

    В местах разветвления электропроводки, устанавливают специальные соединительные коробки.

    Открытый способ

    Монтаж розеток и выключателей, при открытом способе, производится на «подрозетниках» из изоляционного материала, коим может служить сухое дерево, оргстекло, текстолит или пластик.

    Подрозетник вырезается в форме круга, диаметром 6-7 см и толщиной примерно 10 см. Сначала к стене прикрепляют подрозетник при помощи шурупов с потайной шляпкой либо клея, а потом на него крепят розетку или выключатель, не имеющие наружного пластмассового корпуса.

    После этого к розетке подсоединяют «фазу» и «ноль», а в защищенных розетках и «заземление».

    Выключатель подсоединяют в разрыв «фазы», это значит, что из соединительной коробки к нему ведут лишь «фазу», которая проходя через выключатель, опять вернётся к  соединительной коробке по другому проводу и в ней соединяется с «фазой», которая идёт к светильнику, а «ноль» подводят прямо к светильнику, обходя выключатель.

    Определить «фазу» можно обозначив проводки биркой либо запомнить цвета изоляции проводов. Когда электропроводка смонтирована и подключена, определить «фазу» поможет индикатор.

    Скрытая электропроводка

    Выполнение монтажа скрытой электропроводки производится в монолитных домах, домах из кирпича,а также искусственных и природных камней и т.д.

    Скрытая проводка в каркасном доме

    В домах из камня или кирпича монтаж скрытой электропроводки производят в специальных каналах, так называемые штробы, их прорезают по пути будущей проводки, по окончанию монтажа заделывают штукатуркой.

    Следует учитывать, что в местах будущего расположения установочных либо разветвительных коробок для розеток, выключателей или регуляторов делают проемы  глубиной примерно 6-7 см (это зависит от  размера коробок). Установить и зафиксировать коробки в таких выемках можно с помощью  раствора цемента или гипса.

    Монтаж скрытой электропроводки отличается  большой трудоемкостью. И когда возникает необходимость провести ревизию проводов, придётся портить стены. но при этом она не портит вид в доме, т.е. эстетична. Как правило, если монтаж осуществлён правильно, проблем в эксплуатации таковой не возникает.

    Для монтажа скрытой электропроводки все соединения проводов  необходимо выполнять только в соединительных коробках, все выключатели и розетки монтируют в установочных коробках, которые предварительно уже  установлены и закреплёны в  местах разметки.

    При завершении монтажа и отделки требуется обеспечение свободного доступа к разветвительным коробкам, чтобы контролировать соединения в будущем, при эксплуатации электропроводки.

    При покупке тех или иных коробок, стоит отдать пререимущество качественным приборам, которые имеют сертификат качества.

    Ввод проводки

    Ввод электропроводки в коробки осуществляют с помощью втулок из изолирующего материала либо отрезков поливинилхлоридных трубок. Это чрезвычайно необходимо для металлических установочных и соединительных коробок, по той причине, что кромка в таких коробках часто острая, что может стать причиной повреждения изоляции электропроводки при монтаже.

    В соединительных коробках соединять провода нужно сваркой (пайкой), опрессовкой в гильзах либо зажимами.

    Выключатели и розетки монтируют после окончания монтажа установочных коробок либо подрозетников (при открытой электропроводке) и подведения к ним собственно электропроводки. В зависимости от того, какой способ монтажа был выбран, выключатели и розетки могут быть открытого и скрытого исполнения.

    Монтаж розеток и выключателей скрытого исполнения осуществляют в установочные коробки. Первым делом из розетки либо выключателя снимают верхнюю пластиковую крышку. К клеммам их внутренней части подсоединяют электропроводку, точно также как и при открытом. Затем внутреннюю часть розетки или выключателя прикрепляют в коробке при помощи распорных фиксаторов, т.е закрутить до упора фиксирующие винты.

    По завершению прикручивают пластмассовую защитную крышку корпуса.

    Чем занимается электрик? (с фотографиями)

    Электрик специализируется на установке, эксплуатации, ремонте и обслуживании электрических систем. Эти системы включают в себя проводку, печатные платы и электронику. Эта профессия невероятно разнообразна, и в некоторых частях мира она может быть очень хорошо оплачиваемой из-за периода обучения от трех до пяти лет, необходимого для успешной работы электрика. Потребители ежедневно взаимодействуют с работой электриков в общинах, где есть электричество, и многие люди предпочитают электрика для ремонта электричества в домах и на предприятиях.

    Бытовая розетка.

    Некоторые люди любят различать электрика и линейного мастера в зависимости от региональной номенклатуры. В этом смысле электрик работает с внутренней электропроводкой в ​​домах и других зданиях, а линейный электромеханик работает с внешними электрическими линиями и на объектах производства электроэнергии.Из-за гораздо более высоких токов, задействованных в этой работе, работа линейным монтером может быть очень опасной, особенно когда линейные монтеры отправляются реагировать на обрушенные линии электропередач и другие чрезвычайные ситуации, которые могут возникнуть в ненастную погоду.

    Жилой электросчетчик.

    При возведении здания электрик является важной частью строительной бригады. Он или она устанавливает трубы в стенах, поскольку они построены для прокладки электропроводки, а если устанавливаются встроенные системы отопления и охлаждения, электрик также установит вентиляционные отверстия и трубопроводы для этих систем.По окончании строительства электрик устанавливает электрические розетки для подключения электрооборудования и установки лампочек. Для оборудования, отводящего электроэнергию, такого как печи и обогреватели, также могут быть установлены специальные цепи.

    Цифровой мультиметр — это инструмент, который позволяет электрику измерять токи, вольты и омы.

    Электрики также могут устанавливать сложное электрическое оборудование, и они знакомы с работой электроники и различными инструментами своего дела, от распределительных коробок до измерителей напряжения. Профессиональные электрики также предлагают услуги по техническому обслуживанию и ремонту, начиная от устранения неисправностей электрических плит и заканчивая заменой устаревшей проводки. Многие электрики работают фрилансерами, перевозя свое оборудование в фургонах или грузовиках и по мере необходимости выезжая на места.

    Монтажники работают на ЛЭП и трансформаторах.

    Тот, кто хочет стать электриком, должен пойти в профессиональное училище или пройти профессиональную практику. Во время обучения он узнает, как безопасно обращаться с электричеством и как устанавливать электрические компоненты.Обучение также включает ознакомление с действующими местными правилами, и наставник может также предложить обучение работе с различными другими профессиональными профессиями в качестве электрика. После завершения обучения электрик-подмастерье может пройти профессиональную сертификацию или лицензирование, если это требуется в его или ее регионе.

    Электрики работают с внутренней разводкой в ​​домах и других постройках.Большинство электриков могут устранить проблемы с электроприборами, такими как электроплиты. Проблема с домашней электропроводкой может быстро превратиться в аварийную ситуацию, если ее не устранить. Линейщики часто используют автовышки для доступа к линиям электропередач.

    10 самых распространенных вопросов и ответов при собеседовании с электриком

    Последнее обновление 5 мая 2020 г., 20:05

    У людей блестящее будущее .Спрос на электриков растет с каждым годом, и, если искусственный интеллект не заменит место квалифицированных мастеров, вы всегда найдете несколько вакансий, чтобы подать заявку на .

    Более того, собеседование для электриков относится к легким собеседованиям . предприятий по-прежнему доверяют школам (по крайней мере, торговым школам).

    После того, как вы получите сертификат или степень младшего специалиста, или после успешного завершения программы ученичества , они не будут сомневаться в вашей готовности к работе .

    Имея это в виду, вам следует подготовиться в основном к вопросам личного и поведенческого интервью. — вопросы, которые касаются вашей личности, мотивации, целей и отношения к работе. Вы также можете получить несколько простых технических вопросов, а также краткую проверку своих навыков электрика … Давайте взглянем на некоторые вопросы.

    Почему электрик, а не какая-то другая работа?

    Вы подаете заявление, потому что вам нравится делать то, что обычно делают электрики. Вспомните свой прошлый опыт или даже свое детство, когда вам нравилось чинить вещи и делать собственные игрушки.

    Проявите некоторую страсть к работе и убедитесь, что менеджер по найму не подает заявку на эту работу только потому, что вы прошли программу обучения. Вы подаете заявку, потому что действительно хотите работать электриком (по крайней мере, такое впечатление они должны произвести на собеседовании с вами).

    Как вы представляете себе обычный рабочий день?

    Сидеть в красивом офисе, пить кофе, слушать радио и ждать, пока что-нибудь сломается.Звучит неплохо, но ответ на интервью не будет хорошим …

    Напротив, следует сказать, что вы планируете обойти здание в поисках дефектов , а также участков для улучшения . Вы даже можете сказать, что когда больше нечего будет делать, вы изучите новейшие тенденции и оборудование, пытаясь узнать, как повысить безопасность рабочих или как повысить экономическую эффективность электрических систем на месте. .

    На самом деле, в вашей работе могут проявиться два сценария: либо будет много работы каждый день, и вы просто устраните дефекты и установите новое силовое оборудование на ходу, либо вы действительно будете сидеть в своем офисе и пить кофе — так как делать особо нечего.

    Однако после собеседования для приема на работу вы должны сказать им, что они хотят услышать .

    Расскажите нам о трех последних устраненных вами дефектах / последних трех выполненных вами установках.

    Будь то письменный стол или система освещения, большой двигатель или простой выключатель, должен рассказывать о своей работе с энтузиазмом .

    Ваш ответ на этот вопрос поможет им понять ваш реальный уровень опыта, и не имеет особого значения, ремонтировали ли вы вещи на работе, в школе или дома.

    Постарайтесь говорить простым языком, чтобы они поняли, что вы на самом деле сделали, и объяснили, почему было важно выполнить ремонт / установку / проверку. Покажите им, что вы видите в своей работе значимую цель, а не просто тупую рутину .

    * Не забудьте также проверить: Каковы ваши слабые стороны? Отличные ответы на ужасный вопрос интервью.

    Где вы видите себя через пять лет?

    Когда компания нанимает хорошего электрика, надеется, что он будет работать еще много лет. .И, как вы точно знаете, возможностей карьерного роста немного, если только вы не работаете в большой компании (где вы можете стать ведущим электриком).

    Так или иначе, постарайтесь убедить интервьюеров, что не планируете в ближайшее время менять карьеру . Скажите им, что через пять лет вы будете счастливы получить работу электриком. Вы можете уточнить это, сказав, что вы надеетесь, что станет еще лучше в том, чем вы занимаетесь .

    В качестве альтернативы вы можете поговорить о направлении, по которому вы хотите следовать в своей личной жизни — например, создать семью через три или пять лет.

    Специальный совет: загрузите список вопросов в виде одностраничного PDF-файла (распечатайте его) и потренируйтесь отвечать на собеседовании в любое время позже:

    вопросов для собеседования с электриком, PDF

    Если мы наймем вас на эту должность электрика, что вы будете делать в первую очередь на новой работе?

    Этот вопрос — еще одна проверка вашего отношения к работе. Будете ли вы работать самостоятельно, или нам всегда придется вам указывать, что делать?

    Говоря о среде малого бизнеса, обычно состоит только из одного человека в компании, который понимает, как проектировать, устанавливать, обслуживать и ремонтировать электрические системы.Это будете вы — электрик.

    Поэтому они хотят знать, что вы не будете ждать их заказов, а будете активно искать способы улучшения. Вы можете сказать, что пройдете по зданию, проверите все электрические системы, поговорите с другими сотрудниками и составите список вещей, которые нужно отремонтировать / улучшить.

    Такому ответу будет доволен каждый кадровик.

    Простые технические вопросы

    Как я уже говорил в начале, большинство компаний доверяют профессиональным школам , и они не зададут вам много технических вопросов.Тем не менее, они могут дать вам несколько, просто чтобы увидеть , как вы реагируете на , и если вы действительно что-то помните из своих исследований. Вы можете получить один из следующих вопросов:

    Примечание: В некоторых случаях сами интервьюеры не знают правильных ответов на эти вопросы — или они будут знать только очень простой ответ, который они нашли в Интернете.

    Имея это в виду, вам не нужно придумывать каких-либо специальных и технических ответов. Краткое объяснение проблемы или действия, которые вы предпримете в данном сценарии (например, поражение электрическим током), помогут.

    * Могут также вас заинтересовать: Советы по переговорам о зарплате — Получите как можно больше, рассказывая о своей зарплате на собеседовании.

    Практическое задание на собеседовании

    Один из лучших способов проверить свои навыки — позволить вам поработать прямо на собеседовании. Умные менеджеры по найму будут применять эту технику собеседования.

    Например, они могут отвезти вас в комнату с неисправной системой освещения и попросить определить дефект и отремонтировать его (или, по крайней мере, предложить способ его устранения).

    Хотя это, пожалуй, лучший способ оценить ваши реальные технические навыки и готовность к работе, он все же встречается редко, и шансы, что вы пройдете практический тест на собеседовании, составляют менее 10%.

    Заключение и следующие шаги

    Собеседование на должность электрика не относится к сложным собеседованиям . Более того, вы обычно будете конкурировать только с несколькими людьми за вакансию, и в некоторых случаях вы можете быть единственным соискателем .

    Если вам удастся продемонстрировать правильное отношение к работе , мотивацию и технические навыки, вас примут на работу. По крайней мере, большую часть времени. Практикуйте ответы на собеседовании и оттачивайте свои технические знания. И не забудьте принести на собеседование свой диплом или аттестат. Желаем удачи!

    Не забудьте также прочитать :

    Мэтью работает в сфере международного найма с 2008 года. Он помогает соискателям из всех слоев общества в достижении их карьерных целей и в подготовке к собеседованиям.Он является основателем сайта InterviewPenguin.com.

    Последние сообщения Мэтью Чулоу (посмотреть все)

    Должностные обязанности электрика, обязанности и работа

    Должностные обязанности и задачи для: «Электрик»

    1) Собирать, устанавливать, тестировать и обслуживать электрическую или электронную проводку, оборудование, приборы, аппаратуру и приспособления, используя ручные и электроинструменты.

    2) Диагностируйте неисправные системы, аппаратуру и компоненты, используя испытательное оборудование и ручные инструменты, чтобы определить причину поломки и устранить проблему.

    3) Подключите провода к автоматическим выключателям, трансформаторам или другим компонентам.

    4) Осмотрите электрические системы, оборудование и компоненты для выявления опасностей, дефектов и необходимости регулировки или ремонта, а также для обеспечения соответствия нормам.

    5) Сообщите руководству о том, может ли дальнейшая эксплуатация оборудования быть опасной.



    6) Проверьте электрические системы и целостность цепей в электропроводке, оборудовании и приспособлениях, используя испытательные устройства, такие как омметры, вольтметры и осциллографы, чтобы гарантировать совместимость и безопасность системы.

    7) У вас должна быть действующая лицензия или удостоверение личности электрика в соответствии с государственными постановлениями.

    8) Планирование и установка электропроводки, оборудования и приспособлений в соответствии с рабочими спецификациями и местными правилами.

    9) Направлять и обучать рабочих установке, обслуживанию или ремонту электропроводки, оборудования и приспособлений.

    10) Подготовьте эскизы или следуйте чертежам, чтобы определить расположение проводки и оборудования, а также обеспечить соответствие строительным нормам и правилам безопасности.

    11) Используйте различные инструменты и оборудование, такие как силовое строительное оборудование, измерительные приборы, электроинструменты и испытательное оборудование, включая осциллографы, амперметры и контрольные лампы.

    Быть «Электрик» — ваш лучший выбор в карьере?

    Наш тест на интерес к карьере покажет вам, какая карьера соответствует вашим интересам.

    Наш бесплатный тест личности покажет вам, какая профессия соответствует вашей личности и почему.

    12) Установите заземляющие провода и подключите силовые кабели к оборудованию, например к двигателям.

    13) Выполнять обязанности по управлению бизнесом, такие как ведение записей и файлов, подготовка отчетов и заказ расходных материалов и оборудования.

    14) Отремонтируйте или замените электропроводку, оборудование и приспособления, используя ручной и электроинструмент.

    15) Работы на лестницах, строительных лесах и крышах по установке, обслуживанию или ремонту электропроводки, оборудования и приспособлений.

    16) Поместите кабелепровод (трубы или трубки) внутри определенных перегородок, стен или других скрытых областей и протяните изолированные провода или кабели через канал, чтобы замкнуть цепи между коробками.

    17) Конструирование и изготовление деталей с использованием ручных инструментов и спецификаций.

    18) Прикрепите небольшие металлические или пластиковые коробки к стенам для размещения электрических выключателей или розеток.

    19) Выполняйте сложные физические задачи, например рытье траншей для прокладки трубопроводов, а также перемещать и поднимать тяжелые предметы.

    20) Предоставить предварительные эскизы и смету расходов на материалы и услуги.

    21) Оказывать помощь во время чрезвычайных ситуаций, используя прожекторы и генераторы, устанавливая сигнальные ракеты и управляя необходимыми транспортными средствами.

    Продолжение описания работы для «Электрик» …

    Часть 1
    Обязанности / Задачи Часть 2
    мероприятия Часть 3
    Навыки и умения Часть 4
    Способности Часть 5
    Знания


    «Электрик» Голландия / RIASEC Карьерный код: R-I-C SOC: 47-2111.00


    Нажмите здесь, чтобы увидеть вакансию «Электрик»

    См. Перспективы на будущее и требования к образованию для «Электрика»





    Какова почасовая оплата электрика в 2020 году?

    Руководства по ценам

    Стоимость электриков в этой статье верна по состоянию на 2020

    Электрики обеспечивают подачу электричества в наши дома и означают, что мы можем наслаждаться всем, от телевизоров до тостеров.

    Поддержание исправной работы электрики в нашем доме — это вопрос безопасности, и если вам нужно обновить что-либо в своем доме или внести какие-либо изменения, тогда важно, чтобы вы наняли правильного человека и все сделали правильно.

    Работы всех размеров

    Если вы думаете о выполнении некоторых электромонтажных работ, будь то установка новой розетки или замена блока предохранителей, вы захотите узнать, какие расходы будут связаны.

    Это руководство разработано, чтобы помочь вам дать вам ряд типичных цен, чтобы вы знали, что будет задействовано, прежде чем вы начнете.

    Какова почасовая оплата электрика?

    Электрики могут взимать плату одним из двух способов — фиксированной оплатой за конкретную работу или почасовой оплатой, покрывающей все, что они должны делать в течение определенного периода времени.

    Как правило, большинство электриков предпочитают устанавливать цену за конкретную работу, но почасовая оплата дает хороший ориентир затрат.

    • По всей Великобритании, мы обнаружили, что средняя почасовая ставка составляет около 40 фунтов стерлингов в час , хотя в разных частях страны она может быть более или менее высокой, причем в Лондоне и на юго-востоке, как правило, дороже.

    Другие факторы, такие как опыт торговца, если он работает с учеником и т. Д., Также будут иметь значение.

    Суточный курс

    Если работа, вероятно, займет целый день или больше, электрик может предпочесть установить дневную ставку, которая может составлять около 200 фунтов стерлингов или 250 фунтов стерлингов. Первый час часто будет дороже, чем последующие часы, так как при этом будут учтены время в пути и налоги.

    Получить расценки на электрика

    Мы можем помочь вам встретиться с профессиональным электриком рядом с вами, чтобы получить реальные расценки сегодня.

    Аварийный электрик цены

    Как и в случае с другими работами, такими как слесарное дело, могут быть случаи, когда вам может понадобиться электрик в очень короткие сроки или в необычные часы, например, поздно ночью или во время праздников.

    В этом случае вам, возможно, придется заплатить премию за аварийного электрика, причем первый час, в частности, будет оплачиваться по более высокой ставке, чем традиционная работа, потенциально в два раза дороже, по 80 фунтов стерлингов час или больше.

    Общие электротехнические работы

    Существует ряд относительно обычных электромонтажных работ, к выполнению которых будут привыкать все опытные электрики.

    Поскольку они, как правило, просты, и электрики знают, сколько времени на них потребуется, их можно установить довольно просто. Вот некоторые из наиболее распространенных профессий.

    Стоимость электроосвещения

    Замена потолочного светильника — это быстрая работа, которая редко занимает больше часа и может стоить около £ 40 или любой другой стандартной почасовой ставки, плюс все, что вы платите за сам новый светильник.

    Затраты на единицу потребления

    Блок потребителей, более известный как блок предохранителей, помогает контролировать поток электричества в доме. Стоимость замены блока предохранителей обычно составляет от 400 фунтов стерлингов до 500 фунтов стерлингов фунтов стерлингов, и это займет день.

    Стоимость установки электрического душа

    Другая работа, на выполнение которой может уйти до дня, установка электрического душа обычно стоит от 250 до 400 фунтов стерлингов.Вам также может понадобиться сантехник для завершения установки.

    Стоимость установки электроплиты

    Относительно небольшая работа, если электричество уже есть, это будет стоить около 50 фунтов стерлингов от до 80 фунтов стерлингов, не считая стоимости самой печи.

    Стоимость установки розетки

    Установка новой двойной розетки в стене обычно стоит от £ 100 до £ 130 . Установка наружной розетки имеет такую ​​же цену, как и стоимость установки двойной розетки.

    Затраты на электроосмотр

    Стоимость электрического осмотра зависит от размера вашей собственности и количества проверяемых комнат и цепей, но цены начинаются от £ 80 до 100 и могут доходить примерно до £ 300 .

    Другие советы

    Многие электрические работы в доме необходимо выполнять в соответствии с правилами Части P строительных стандартов, то есть они должны быть проверены строительным инспектором или выполнены электриком, который зарегистрирован в схеме компетентного лица и может самостоятельно сертифицировать свою работу.

    Чтобы узнать больше о найме квалифицированного электрика и обеспечении безопасного выполнения электромонтажных работ, ознакомьтесь с нашей страницей с советами по безопасности и руководством по найму электрика.

    Как стать электриком

    Как и многие профессионалы, электрики делятся на две категории: универсалы и специалисты. Последняя категория включает коммерческие, промышленные и обслуживающие.Независимо от категории, электрики должны уметь проводить ремонт и обслуживание электрики как в коммерческих, так и в жилых домах. Электрики обучены работе по оценке зданий, подключению, отоплению и системам безопасности [источник: ulinks].

    Чтобы стать электриком, необходимо пройти сертифицированную программу ученичества. Но прежде чем вы это сделаете, вам необходимо выполнить следующие минимальные требования:

    Объявление

    • Вам исполнилось 18 лет.
    • У вас есть аттестат об окончании средней школы или аттестат зрелости.
    • Вы выучили год алгебры в средней школе.
    • Вы в отличной физической форме.
    • Вы не принимаете наркотики [источник: стал электриком].

    Вот как стать электриком:

    • Решите, каким электриком вы хотите стать (универсал или специалист).
    • Присоединяйтесь к программе ученичества электриков, спонсируемой Международным братством электромонтажников (IBEW), Национальной ассоциацией электрических подрядчиков (NECA) или Независимыми электрическими подрядчиками (IEC).Эти программы включают как аудиторные курсы, так и обучение на рабочем месте, и их прохождение занимает около 4 лет.
    • Получите аттестат профессионального училища или академии. Если вы пойдете по этому пути, вы изучите теорию обучения в классе в профессионально-техническом училище, а затем вам придется искать место ученичества, чтобы развивать навыки на рабочем месте.
    • Продолжайте образование. Электрики должны быть в курсе последних достижений в области технологий, изменений в Национальном электротехническом кодексе и, если вы специалист, последних разработок в своей области.
    • Получить лицензию. Некоторые государственные и местные органы власти требуют, чтобы электрики имели лицензию. Кроме того, если вы планируете быть независимым подрядчиком, вам может потребоваться дополнительная лицензия.
    • Обучитесь на руководителя или менеджера. По мере продвижения по карьерной лестнице вы, возможно, захотите стать руководителем или менеджером или даже начать собственное дело [источник: bls].

    Фонд электрика | Оканаган Колледж

    Перейти к основному содержанию
    • myOkanagan
    • Moodle
    • Веб-почта сотрудника
    • Библиотека
    • ИТ-служба поддержки
    • Стоянка
    • Книжные магазины
    • Карты кампуса
    • Каталог людей
    • Выпускников
    • Отдел кадров
    • Финансовые услуги
    • Связи с общественностью
    • Институциональные исследования
    • Услуги и бизнес-услуги
    Меню
    • Программ
      Найдите программу Найдите программу
    .

    Оставить комментарий
