Какой провод использовать для заземления в частном доме: Провод для заземления какого сечения, качества и вида выбрать для квартиры и дома.

Заземление – это система, обеспечивающая подключение электрооборудования к элементу, называемому заземлителем. При наличии такого подключения на корпусе электрического прибора оказывается потенциал земли. А это является действенным средством для предотвращения поражения электричеством, которое может случиться вследствие касания электроприбора, где имеются неисправности электрического характера.

Что вы узнаете

Я надеюсь, что прочитав данный материал, а также следующую статью по этой теме, вы сможете грамотно определять, какой именно провод следует применять для монтажа заземления, сумеете правильно подобрать его сечение, марку и другие параметры.

Подробную информацию о порядке обустройства заземления вы можете узнать вот из этой статьи.

Основные понятия, которые следует знать

Если вы собираетесь заняться обустройством заземления, но далеки от вопросов электрики, то, чтобы разобраться в теме, вам необходимо понимать основные термины, относящиеся к этой тематике.

Основным элементом системы заземления является заземлитель, зачастую представленный металлическими штырями. Штыри – при заземлении частного дома чаще всего их бывает три – вгоняются в землю так, чтобы быть равноудаленными между собой и находиться в вершинах воображаемого треугольника.

Металлическая полоса, охватывающая заземляемый объект, называется контуром заземления, который обязательно соединяется с главной заземляющей шиной (ГЗШ).

Последняя может быть установлена около или внутри устройства или прибора, тем самым соединяя все его проводники с заземлителями.

Заземление и его надежность: какого сечения должен быть проводник

Чтобы выполнить полноценное и надёжное заземление и защититься от удара электрическим током, следует внимательно подойти к вопросу выбора сечения кабельных изделий.

Для правильного выбора сечения заземляющего проводника необходимо учесть сечение каждого питающего прибор фазного провода: только в этом случае проводник не перегорит, а действительно выполнит стоящую перед ним задачу, обеспечив защиту человека от поражения электрическим током.

Определяясь с сечением провода для заземления, следует исходить из следующих установок:

• если питающий фазный провод имеет сечение до 16 мм², толщина заземляющего проводника должна быть аналогичной;
• при наличии фазных проводов сечением 16÷35 мм², сечение заземляющего проводника – 16 мм²;
• если сечение фазного провода превышает 35 мм², сечение заземлителя не должно быть менее половины сечения фазы.

Для пояснения сказанного приведу два конкретных примера:

1. Если электрическая плита подключена кабелем, сечение жил которого составляет 4 мм², следует использовать заземление 4 мм².
2. Если каждая из жил питающего кабеля электрического шкафа имеет сечение 50 мм², следовательно, сечение заземления должно составлять 25 мм² и более.

Требования к проводникам и их марки

Заземляющий кабель может быть одно- или многожильным. В этом вопросе следует исходить из назначения и сферы применения электроприбора. Зачастую приходится учитывать и гибкость этого кабеля. К примеру, если он подсоединен к крышке электрощитка, то, с одной стороны, он не должен препятствовать ее открыванию, а с другой – быть достаточно гибким, чтобы не переломиться. В подобных случаях используются провода с классом гибкости три и выше.

Если же требуется, например, произвести заземление корпуса насосной станции, то о гибкости провода здесь речи совсем не идет, поскольку это оборудование является неподвижным. В данном случае можно использовать даже очень жёсткие жилы.

Проводники, используемые для заземления, могут быть:

1. изолированными и неизолированными;
2. входящими в состав кабеля;
3. одножильными;
4. алюминиевыми и медными.

Итак, я изложил общие моменты, касающиеся проводов, используемых для того, чтобы обеспечить заземление. В следующем своем материале я намерен рассказать о применяемых  типах кабелей и об особенностях выполнения монтажных операций.

Автор статьи: Сергей Минеев

Я вкладываю в написанные мной материалы всю свою душу и все свои знания в надежде, что это будет полезно посетителям нашего сайта. Буду очень признателен всем, кто решит написать свое мнение о моей работе, свои замечания и предложения в форме для комментариев, имеющейся после каждой из опубликованных мной статей.

Какой кабель использовать для заземления в частном доме | ОБЩЕСТВО

Для защиты людей от удара электротоком важно правильно выбрать кабель для заземления в частном доме. В случае возникновения пробоя изоляции или попадания фазы на детали из металла такой проводник позволит избежать травм, если человек попадет под напряжение. В нашей статье мы рассмотрим, какие провода подходят для электромонтажных работ и какой вариант лучше использовать для ванной и жилых комнат.

Разновидности заземления

Исходя из особенностей линии электропередач, которая подходит к зданию, применяются разные типы заземления. Наиболее распространенными являются такие разновидности:

• Рабочее – предназначено для обеспечения полноценной работы электроустановок. В частности, оно подходит для нейтрали силовых трансформаторов с целью повышения чувствительности релейной защиты или увеличения тока короткого замыкания.
• Защитное – обеспечивает безопасность человека от удара электрическим током при бытовом использовании электропроводки или при техобслуживании сетей. Его часто предусматривают для предохранения в случае удара молнии либо от импульсного напряжения, которое может возникать на корпусах домашней техники.

В жилых домах обычно предусматривается защитное заземление, поэтому кабель следует подбирать согласно особенностям и характеристикам этой системы.

Назначение и особенности заземления

Принцип устройства защитного заземления базируется на подключении проводника к нетоковедущему элементу из металла согласно выбранной схеме. Далее «земля», которая подключается к оборудованию, соединяется и следует отдельной линией к заземляющему устройству. Если происходит пробой напряжения, то в случае прикосновения человеком к технике потенциал проходит не через его туловище, а сквозь землю.

Основываясь на принципах построения системы, можно сказать, что заземление призвано решать две важные задачи – отводить электроток в землю и снижать разницу потенциалов для защиты людей. Но при прокладке проводов необходимо побеспокоиться об установке защитных устройств, которые смогут моментально реагировать на высокие токи или утечку с отсечением поврежденного участка.

Выбор сечения и цвета кабеля

Выбор сечения базируется на том, что в частных домах обычно монтируется стационарное заземление, то есть без возможности перемещения. Согласно этому, при покупке стоит учитывать следующие рекомендации:

• Если фазный провод имеет сечение до 16 мм2, то и заземляющий подбирается аналогичных размеров.
• Для фазы от 16 до 35 мм2 нужно отдавать предпочтение изделиям на 16 мм2.
• При фазном кабеле свыше 35 мм2 заземляющий провод должен иметь сечение, которое составляет не менее половины толщины фазы.

Проводники могут различаться по цвету изоляцию. Стандартное решение для домашней установки – желто-зеленый оттенок. Как правило, он применяется для маркировки нулевых и защитных проводников PE.

Маркировка проводов

В устройстве электросети можно применять как одножильные, так и многожильные провода. Они могут быть медными или алюминиевыми, поставляться отдельными отрезами или в бухтах. Объясняя, какой кабель использовать для заземления в частном доме, упомянем про марки проводников, которые подходят для домашнего соединения:

• ВВГ – одножильный или многожильный с изоляцией из поливинилклорида. Не имеет брони, подходит для использования в качестве заземлителя при напряжении до 660 В.
• NYM – изделие с медными жилами под напряжение до 660 В. Может иметь от 1 до 5 жил, которые варьируются по сечению от 1,5 до 6 мм2.
• ESUY – медный повышенной гибкости с прочной оплеткой и оболочкой из резины.
• ПВ3 – гибкий медный с ПВХ-изоляцией. Отличается универсальностью, поскольку может применяться как для жилых комнат, так и для ванной и даже бани.
• ПВ6 – рассчитан на напряжение до 1000 В. Представляет собой медный проводник в прозрачной оболочке.

Что выбрать для частного дома?

Чтобы сделать качественное заземление, лучше применять стальную арматуру сечением от 16 мм2. Как вариант, допустимо использовать уголок из стали со стороной от 50 мм. В большинстве случаев для дома берут проводники на 4 мм2 и более. Если будет прокладываться кабель на 6 мм2 без изоляции, рекомендуется выбирать изделие в многожильном исполнении. Важно, чтобы его сопротивление составляло не больше 4 Ом.

При устройстве заземляющего контура в ванной комнате кабель должен иметь сечение не меньше 2,5 мм. Если применяются более толстые фазные провода, используют «землю» на 4 мм2. Необходимым условием является их устойчивость к повышенной влажности и колебаниям температур, которые часто присущи для ванных.

При правильном подходе к подбору проводника можно избежать рисков удара электротоком. Ошибки в выборе способны привести к нарушению целостности заземлителя, что не позволит ему полноценно справляться со своими задачами.

Реклама.

Юридический адрес:125481, г. Москва, ул. Планерная, д. 6, корп. 2ЗАО «МПО Электромонтаж»    ОГРН: 1037700089052

Кабель для заземления — обзор марок NYM, ПВ-3, ПВ-6-3, ESUY, H00V3-D

Заземление необходимо для обеспечения защиты человека от поражения током. в процессе заземления происходит преднамеренное соединение электрической сети, электрооборудования с землей, так как почва является средой, способной гасить ток.

Сеть или электрооборудование соединяют с помощью заземлителя с землей. В качестве заземлителя может выступать любой токопроводящий элемент: металлическая труба, полоса, штырь, кабель для заземления и т.д. В кабельных линиях чаще всего приходится заземлять оболочку из металла, броню, экраны, корпуса муфт. Рассмотрим подходящие марки кабеля для заземления, допускаемые нормами ПУЭ.

Обзор марок кабеля для заземления

Марка кабеля заземления выбирается в зависимости от типа заземления: стационарное или нестационарное. К стационарному, установленному постоянно заземлению можно отнести следующие примеры — заземление зданий, электропроводки в квартире, неподвижное электрооборудование и т.д. При стационарном заземлении допустимо использовать медные трехжильные провода ВВГ, NYM, ПВГ имеющие заземляющую желто-зеленую жилу. Бывают случаи, когда применяют более дешевый трехжильный кабель марки ППВ без желто-зеленой изоляции изоляции заземляющей жилы, в качестве которой идет средняя жила. Однако при использовании такого кабеля высока вероятность путаницы при подключении или ремонте линии.

При нестационарном (переносном) заземлении лучше использовать гибкие провода для заземления типа ПВ6-3, ПВ6-3п, МГКзВ, ПВ-3. Переносные заземления необходимы для защиты во время работы на отключенных участках электрических сетей для предотвращения случайной подачи напряжения на линию или возникновения наведенного напряжения. Кабели для заземления переносного типа обладают повышенной гибкостью и дольше служат.

Конструктивно кабели для заземления ПВ6-3 и ПВ6-3п представляют собой многопроволочные медные жил, изолированные прозрачным ПВХ пластикатом.

Провод ПВ-3 помимо заземления используют в качестве установочного провода. ПВ-3 изготавливают различных расцветок, однако для кабеля заземления должна использоваться только желто-зеленая изоляция. Конструктивно ПВ3 представляет собой тоже многопроволочную жилу (более низкий класс гибкости) в ПВХ изоляции.

Приведем также и европейские аналоги кабелей заземления: заземляющие кабели ESUY, H00V3-D немецкого производства. Эти провода могут использоваться для заземления установок под большим напряжением, для заземления железнодорожных систем, а также для систем обработки данных. Высокая степень нагрузоустойчивости (напряжение до 2000 В) обеспечивается дополнительным защитным плетеным экраном из медной проволоки.

Если вы хотите подробнее ознакомиться, как сделать заземление в доме, то рекомендуем просмотреть видео ниже.

Какой провод лучше использовать для заземления

Кроме очевидной пользы электричество несёт в себе смертельную опасность. Многие несчастные случаи происходят из-за того, что люди пользуются незаземлёнными электроприборами. В старых жилых постройках к розеткам подводили только фазу и ноль. Сегодня, согласно требованиям Правил устройства электроустановок (ПУЭ), кроме фазы и нуля, обязательно должен быть заведен провод заземления.

Содержание страницы

Действующие системы заземления

По согласованию с Международной электротехнической комиссией (МЭК), Госстандарт России установил общепринятые виды заземляющих систем, обязательных к установке в зданиях и сооружениях. Для жилых построек должны применяться разновидности системы TN. Сегодня ПУЭ определяет, что варианты TN-S и TN-C-S являются наиболее приемлемыми в плане безопасности. Раньше в жилых зданиях применяли TN-C, где роль заземляющего и нулевого выполнял один проводник по всей цепи.

Во избежание разногласий приняты единые обозначения проводников, использующихся при разводке электропитания.

L1, L2, L3 – фазовые провода
N –нейтральный, или нулевой, провод;
РЕ – нулевой защитный, или заземляющий;
PEN – нейтраль и заземление, объединённые в один провод.

Каждая из букв в названии заземляющей системы несёт определённый смысл. В буквосочетании TN буква Т даёт информацию о том, что заземляющий провод соединяется с нулевым (нейтральным) в источнике электроэнергии. То есть создаётся глухозаземлённая нейтраль. Таковым, например, служит трансформатор подстанции, от которого питаются жилые дома. Его заземляют, вбивая рядом три штыря в землю по форме вершин треугольника. Глубина их проникновения может быть значительной, так как они должны достичь водоносного слоя. Штыри заземления соединяет провод или металлическая полоса, образуя треугольный контур.

Вторая буква сочетания TN обозначает защитное зануление, то есть подсоединение открытых проводящих частей к глухозаземлённой нейтрали. Как видно из рисунка, в системе TN-C-S глухозаземлённая нейтраль расщепляется на два проводника – нейтральный и заземляющий. Это расщепление происходит на входе в жилые постройки. То есть от подстанции к постройкам трёхфазное напряжение передаётся по 4 проводам. В жилых помещениях к розеткам подключаются: провод заземления, нейтральный и один из фазных. К трёхфазным розеткам подсоединяются 5 проводников.

Чтобы сделать систему TN-S, нейтраль и заземление ведут отдельно, начиная с места, где образуется глухозаземлённая нейтраль. То есть – от трансформатора подстанции. Электричество подводится к постройкам таким образом, что заземление силового кабеля и зануление идут по разным жилам. Для этого потребуется 5-жильный силовой кабель. Разводка внутри здания производится так же, как в TN-C-S.

Выбор заземлителей и сечения заземляющих проводов

Кроме вышеописанных заземляющих контуров, ПУЭ допускают использование других естественных заземлителей. Ими могут быть:

элементы зданий, выполненные из металла или железобетона;
водопроводные трубы из металла – при условии, что они проложены в земле;
металлические оболочки проложенных под землёй кабелей.

Категорически запрещено использование в качестве заземлителей труб отопления, газовых и канализационных систем. Нельзя заземляться от алюминиевых конструкций и оболочек кабелей, а также от железобетонной арматуры, если она была предварительно напряжена.

Сечение провода для заземления выбирается, исходя из определения ПУЭ. Если поперечная площадь фазного проводника однофазной сети меньше 16 мм2 – заземляющий провод должен иметь такое же сечение. К примеру, если к блоку розеток подключается кабель сечением 2,5 мм2, то изолированный проводник заземления должен иметь такую же поперечную площадь – 2,5 мм2. При использовании провода заземления, не имеющего изоляции, его сечение должно быть не менее 4 мм2.

При поперечной площади фазных жил от 16 до 35 мм2 кабель заземления должен иметь сечение 16 мм2. При использовании схем заземления TN-C и TN-C-S проводник PEN должен иметь минимальную поперечную площадь 10 мм2 с медной проволокой. Для алюминиевых проводов эта величина составляет 16 мм2.

Цветная маркировка

Чтобы во время монтажных работ не путать проводники, их изоляцию окрашивают разным цветами. К фазным жилам не предъявляется жёстких требований, поэтому их цвета могут отличаться. Заземляющий (PE), нулевой (N), а также объединяющий два предыдущих (PEN) окрашены только такими цветами:

РЕ – жёлто-зелёным;
N –голубым или синим;
PEN – жёлто-зелёным с синими полосами.

Гамма фазных жил может быть довольно широкой.

Заземление дачи, частного дома

Для частных малоэтажных построек обязательно требуется выполнять монтаж заземления. Оно позволит обезопасить проживающих там людей. В сельской местности по большей части построены линии электропередач (ЛЭП) старого образца. Поэтому о заземлении придётся позаботиться самостоятельно.

Корпусы таких бытовых приборов, как стиральная машина, электроплита, микроволновка, для безопасности лучше всего заземлить напрямую. В этом случае заземляющего провода в розетке может быть недостаточно. В дачных посёлках и сёлах заземляющие системы выполняют ещё одну важнейшую функцию – предотвращают пожары при попадании в постройку молнии. Только для этого к заземлению достаточно подключить громоотвод. Его нужно обязательно установить рядом с постройками.

Для заземления в частном доме лучше всего подходит система TN-C-S. Она предпочтительна в том случае, если ЛЭП от подстанции к дому удовлетворяет требованиям ПУЭ. Это – защита проводника PEN от механических повреждений и обрыва, а также резервное заземление через каждые 100-200 метров. К сожалению, большинство линий электропередач не соответствуют этим требованиям. Поэтому используется система ТТ (см. рис.). Вот для чего нужен заземляющий контур рядом с домом или дачей. Таким способом подключают большинство частных малоэтажных построек. Только в этом случае кроме защитных автоматов требуется устанавливать устройства защитного отключения (УЗО).

Для штырей контура заземления используются металлические штыри диаметром от 16 мм или уголок. Нельзя использовать для этой цели арматуру – её калёная поверхность будет менять распределение тока утечки. Также нельзя красить штыри и места сварки – лучше использовать для предотвращения коррозии антикоррозионные смеси.

Какие марки проводов использовать

Каким проводом делать заземление? Этот вопрос многих ставит в тупик. Самое главное – для этого годятся только медные провода, поскольку их сопротивление электрическому току минимально. Второе обязательное условие – наличие минимум 3 жил. Они обеспечат подвод нуля, фазы и заземления. По поводу сечения жил – наиболее распространены 1,5 мм2 для разводки освещения и 2,5 мм2 для подсоединения блоков розеток. Если придётся отдельно проводить питание к духовому шкафу, электроплите или стиральной машине, следует согласовать сечение с мощностью этих устройств.

Лучше всего для этих целей подойдут такие кабели, как ВВГ, NYM или ПВС. Все они имеют изолированные жилы, а также внешнюю оболочку, изготовленную из изолирующего материала. Для проводки лучше использовать жилы с одной проволокой, так как многопроволочные с тем же полезным сечением имеют больший диаметр. С другой стороны, эти провода имеют большую надёжность и гибкость, чем кабели с монолитными жилами.

Вышеуказанные марки имеют довольно широкий ассортимент, но у каждой есть свои особенности. Например, NYM более гибок, чем ВВГ. Это свойство довольно важно, если требуется вести проводку в специфических условиях. ВВГ, в свою очередь, выделяется разновидностями, которые безопасны, в пожарном отношении – это ВВГнг, ВВГнг-LS и другие. Такое преимущество немаловажно, если приходится разводить электричество и заземление в деревянных постройках.

Провод заземления. Какой провод использовать для заземления Как подключить контур заземления к щитку

Эксплуатация современной бытовой и компьютерной техники без заземления чревата ее выходом из строя. На значительной части нашей страны, особенно в сельской местности, системы электропередач старого образца. В них наличие защитного заземления не предусмотрено или они находятся в таком состоянии, что просто не удовлетворяют требованиям электробезопасности. Потому приходится владельцам делать самим заземление частного дома или дачи.

Что оно дает

Защитное заземление необходимо для обеспечения электробезопасности в доме. Правильно выполненное, появлении тока утечки оно ведет к немедленному срабатыванию УЗО (повреждение электроизоляции или при прикосновение к токоведущим частям). Это — главная и основная задача этой системы.

Вторая функция заземления — обеспечение нормальной работы электрооборудования. Для некоторых электроприборов наличия защитного провода в розетке (если он есть) недостаточно. Необходимо подключение к заземляющей шине напрямую. Для этого обычно есть специальные зажимы на корпусе. Если говорить о бытовой технике, то это микроволновая печь, духовка и стиральная машина.

Основная задача заземления — обеспечить электробезопасность частого дома

Мало кто знает, но микроволновка без прямого подключения к «земле» во время работы может существенно фонить, прием уровень излучения может быть опасным для жизни. В некоторых моделях на задней стенке можно увидеть специальную клемму, хотя в инструкции обычно только одна фраза: «необходимо заземление» без уточнения как именно его желательно сделать.

При прикосновении мокрыми руками к корпусу стиральной машины часто ощущается пощипывание. Оно неопасно, но неприятно. Избавиться можно подключив «землю» напрямую на корпус. В случае с духовкой ситуация аналогична. Даже если она не «щиплет», прямое подключение более безопасно, так как проводка внутри установки работает в очень тяжелых условиях.

С компьютерами дело обстоит еще интереснее. Подключив напрямую «земляной» провод к корпусу, вы можете разы поднять скорость работы Интернета и свести к минимуму количество «зависаний». Вот так просто из-за наличия прямого соединения с заземляющей шиной.

Нужно ли заземление на даче или в деревянном доме

В дачных поселках делать заземление надо обязательно. Особенно, если дом построен из горючего материала — деревянный или каркасный. Дело в грозах. На дачах очень много элементов, притягивающих молнии. Это колодцы, скважины, трубопроводы, лежащие на поверхности или закопанные на минимальную глубину. Все эти объекты притягивают молнии.

Если громоотвода и заземления нет, попадание молнии почти равнозначно пожару. Пожарной части поблизости нет, так что огонь распространится очень быстро. Потому в паре с заземлением делайте еще и молниеотвод — хоть пару стержней метровой длины, прикрепленных к коньку и соединенных при помощи стальной проволоки с заземлением.

Системы заземления частного дома

Всего систем шесть, но в индивидуальной застройке применяется, в основном, только две: TN-S-C и TT. В последние годы рекомендована система TN-S-C. В этой схеме нейтраль на подстанции глухозаземлена, а оборудование имеет непосредственный контакт с землей. К потребителю земля (PE) и нейтраль/ноль (N) ведется одним проводником (PEN), а на входе в дом снова разделяется на два отдельных.

При такой системе достаточная степень защиты обеспечивается автоматами (УЗО не обязательны). Недостаток — при отгорании или повреждении провода PEN на участке между домом и подстанцией на земляной шине в доме появляется фазное напряжение, которое ничем не отключается. Потому ПУЭ предъявляет жесткие требования к такой линии: должна быть обязательная механическая защита провода PEN, а также периодическое резервное заземление на столбах через 200 м или 100 м.

Тем не менее, многие линии электропередачи в сельской местности этим условиям не удовлетворяют. В этом случае рекомендована к использованию система TT. Также эта схема должна использоваться в отдельно стоящих открытых хозяйственных пристройках с земляным полом. В них есть риск прикоснуться одновременно к заземлению и грунту, что может быть опасным при системе TN-S-C.

Разница в том, что «земляной» провод на щиток идет от индивидуального контура заземления, а не от трансформаторной подстанции, как в предыдущей схеме. Такая система устойчива к повреждениям защитного провода, но требует обязательной установки УЗО. Без них защиты от поражения электрическим током нет. Поэтому ПУЭ определяет ее только как резервную, если имеющаяся линия не удовлетворяет требованиям системы TN-S-C.

Устройство заземления частного дома

Некоторые старые линии электропередачи вообще не имеют защитного заземления. Все они должны меняться, но когда это произойдет — вопрос открытый. Если у вас именно такой случай, необходимо сделать отдельный контур. Варианта два — сделать заземление в частном доме или на даче самостоятельно, своими руками или доверить исполнение кампании. Услуги кампаний дороги, но имеется важный плюс: если в процессе эксплуатации возникнут проблемы, вызванные неправильным функционированием системы заземления, возмещает ущерб кампания, которая производила монтаж (должно быть прописано в договоре, внимательно читайте). В случае самостоятельного исполнения все на вас.

Состоит система заземления частного дома из:

• заземлителей-штырей,
• металлических полос, их объединяющих в одну систему;
• линии от контура заземления до .

Из чего делать заземлители

В качестве штырей можно использовать металлический прут диаметром 16 мм и больше. Причем брать арматуру нельзя: поверхность у нее каленая, что меняет распределение тока. Также каленый слой в земле быстрее разрушается. Второй вариант — металлический уголок с полочками 50 мм. Эти материалы хороши тем, что в мягкий грунт их можно забить кувалдой. Чтобы это было легче делать, один конец заостряют, на второй приваривают площадку, по которой проще бить.

Иногда используют металлические трубы, один край которых сплющен (заварен) в конус. В нижней их части (около полуметра от края) сверлятся отверстия. При пересыхании грунтов распределение тока утечки значительно ухудшается, а в такие стержни можно заливать соляной раствор, восстанавливая работу заземления. Минус этого способа — приходится под каждый стержень копать/бурить скважины — забить их кувалдой на нужную глубину не получится.

Глубина забивания штырей

Штыри-заземлители должны уходить в грунт ниже глубины промерзания как минимум на 60-100 см. В регионах с засушливым летом желательно чтобы штыри находились хотя бы частично во влажном грунте. Потому используются в основном уголки или прут длиной 2-3 м. Такие размеры обеспечивают достаточную площадь соприкосновения с грунтом, создающую нормальные условия для рассеивания токов утечки.

Чего делать нельзя

Работа защитного заземления состоит в том, чтобы рассеивать по большой площади токи утечки. Происходит это за счет плотного контакта металлических заземлителей — штырей и полос — с грунтом. Поэтому элементы заземления никогда не красят. Это очень сильно снижает токопроводимость между металлом и землей, защита становится неэффективной. Предотвратить коррозию в местах сварки можно антикоррозионными составами но не краской.

Второй важный момент: заземление должно иметь маленькое сопротивление, а для этого очень важен хороший контакт. Он обеспечивается сваркой. Все соединения провариваются, причем качество шва должно быть высоким, без трещин, каверн и других дефектов. Еще раз обращаем внимание: заземление в частном доме нельзя делать на резьбовых соединениях. Со временем металл окисляется, разрушается, сопротивление многократно возрастает, защита ухудшается или вообще не работает.

Очень неразумно использовать в качестве заземлителя трубопроводы или других металлические конструкции, находящиеся в земле. Какое-то время такое заземление в частном доме работает. Но со временем стыки труб из-за электрохимической коррозии, активизированной токами утечки, окисляются и разрушаются, заземление оказывается нерабочим, как и трубопровод. Потому такие виды заземлителей лучше не использовать.

Как правильно сделать

Сначала разберемся с формой заземлителя. Наиболее популярный — в виде равностороннего треугольника, в вершинах которого забиты штыри. Есть еще линейное расположение (те же три штуки, только в линию) и в виде контура — штыри забиваются вокруг дома с шагом около 1 метр (для домов площадью более 100 кв. м). Штыри между собой соединены металлическими полосами — металлосвязью.

Порядок действий

От края дома до места установки штыре должно быть не менее 1,5 метров. На выбранном участке копают траншею в виде равностороннего треугольника со стороной 3 м. Глубина траншеи 70 см, ширина — 50-60 см — чтобы было удобно варить. Одну из вершин, как правило, расположенную ближе к дому, соединяют с домом траншеей имеющей глубину не менее 50 см.

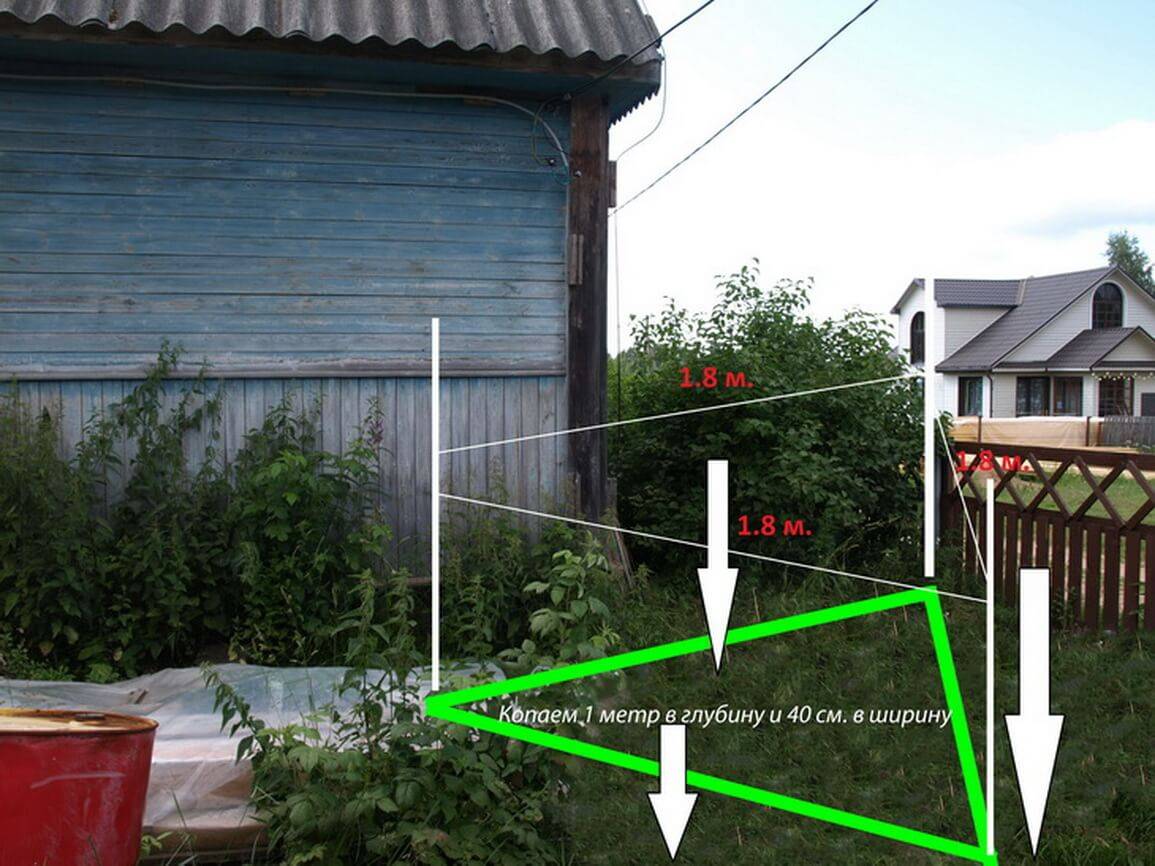

В вершинах треугольника забивают штыри (круглый пруток или уголок длиной по 3 м). Над дном котлована оставляют около 10 см. Обратите внимание, заземлитель на выводят на поверхность земли. Он находится ниже уровня грунта на 50-60 см.

К выступающим частям стержней/уголков приваривают металлосвязь — полосу 40*4 мм. Созданный заземлитель с домом соединяют металлической полосой (40*4 мм) или круглым проводником (сечением 10-16 мм 2). Полосу с созданным треугольником из металла тоже сваривают. Когда все готово, места сварки очищают от шлака, покрывают антикоррозионным составом (не краской).

После проверки сопротивления заземления (в общем случае оно не должно превышать 4 Ом), траншеи засыпают землей. В грунте не должно быть крупных камней или строительного мусора, земля послойно утрамбовывается.

На входе в дом к металлической полосе от заземлителя приваривают болт, к которому крепится медный проводник в изоляции (традиционно окраска заземляющих проводов — желтая с зеленой полосой) сечением жилы не менее 4 мм 2 .

Выход заземления у стены дома с приваренным на конце болтом

В электрощитке заземление подключается к специальной шине. Причем, только на специальную площадку, начищенную до блеска и смазанную консистентной смазкой. От этой шины «земля» подключается к каждой линии, которая разводится по дому. Причем разводка «земли» отдельным проводником по ПУЭ недопустима — только в составе общего кабеля. Это значит, что если у вас проводка разведена двухжильными проводами, вам придется ее полностью менять.

Почему нельзя делать отдельные заземления

Переделывать проводку во всем доме, конечно долго и дорого, но если вы хотите без проблем эксплуатировать современные электроприборы и бытовую технику, это необходимо. Отдельное заземление определенных розеток неэффективно и даже опасно. И вот почему. Наличие двух или более таких устройств рано или поздно приводит к выходу включенного в эти розетки оборудования. Все дело в том, что сопротивление контуров зависит от состояния почвы в каждом конкретном месте. В какой-то ситуации между двумя устройствами заземления возникает разница потенциалов, которая приводит к поломке оборудования или электротравме.

Модульная штырьевая система

Все описываемые ранее устройства — из забиваемых уголков, труб и стрежней — называют традиционными. Их недостаток — большой объем земельных работ и большая площадь, которая требуется при устройстве заземлителя. Все потому, что необходима определенная площадь контакта штырей с грунтом, достаточная для того чтобы обеспечить нормальное «растекание» тока. Сложность может вызвать и необходимость сварки — по другому соединять элементы заземления нельзя. Зато плюс этой системы — относительно небольшие затраты. Если делать традиционное заземление в частном доме своими руками, оно по-максимуму обойдется в 100$. Это если покупать весь металл и платить за сварку, а остальные работы проводить самостоятельно

Несколько лет назад появились модульные штыревые (штырьевые) системы. Это комплект штырей, которые забиваются на глубину до 40 м. То есть получается очень длинный заземлитель, который уходит на глубину. Фрагменты штыря соединяются друг с другом при помощи специальных хомутов, которые не только фиксируют их, но и обеспечивают качественное электрическое соединение.

Плюс модульного заземления — малая площадь и меньший объем работ, которые необходимы. Требуется небольшой приямок со сторонами 60*60 см и глубиной 70 см, траншея, соединяющая заземлитель с домом. Штыри длинные и тонкие, забивать их в подходящий грунт несложно. Вот тут и подошли к основному минусу: глубина большая, и если на пути встретиться, например, камень, придется начинать сначала. А вынуть стержни — это проблема. Они не сварены, а выдержит или нет хомут — вопрос.

Второй минус — высокая цена. Вместе с установкой обойдется вам такое заземление в 300-500$. Самостоятельная установка проблематична, так как забивать эти стержни кувалдой не получится. Нужен специальный пневматический инструмент, который научились заменять перфоратором с ударным режимом. Еще необходима проверка сопротивления после каждого забитого стержня. Но если вы не хотите связываться со сваркой и земельными работами, модульное штыревое заземление — неплохой вариант.

Мой горький опыт электрика позволяет мне утверждать: Если у Вас «заземление» сделано как надо — то есть в щитке есть место присоединения «заземляющих» проводников, и все вилки и розетки имеют «заземляющие» контакты — я вам завидую, и вам не о чем беспокоиться.

Правила подключения заземления

В чем же состоит проблема, почему нельзя подключать провод заземления на трубы отопления или водоснабжения?

Реально в городских условиях блуждающие токи и пр. мешающие факторы столь велики, что на батарее отопления может оказаться что угодно. Однако основная проблема, в том, что ток срабатывания автоматов защиты достаточно велик. Соответственно один из вариантов возможной аварии — пробой накоротко фазы на корпус с током утечки как раз где-то на границе срабатывания автомата, то есть, в лучшем случае 16 ампер. Итого, делим 220в на 16А — получаем 15 ом. Всего каких-то тридцать метров труб, и получите 15 ом. И потек ток куда-то, в сторону не пиленого леса. Но это уже не важно. Важно то, что в соседней квартире (до которой 3 метра, а не 30, напряжение на кране почти те же 220.), а вот на, скажем, канализационной трубе — реальный ноль, или около того.

А теперь вопрос — что будет с соседом, если он, сидя в ванной (соединившись с канализацией посредством открывания пробки) коснется крана? Угадали?

Приз — тюрьма. По статье о нарушении правил электробезопасности повлекшем жертвы.

Не надо забывать, что нельзя делать имитацию схемы «заземления» , соединяя в евророзетке «нулевой рабочий» и «нулевой защитный» проводники, как иногда практикуют некоторые «умельцы». Такая замена крайне опасна. Не редки случаи отгорания «рабочего нуля» в щите. После этого на корпусе Вашего холодильника, компьютера и т.д. очень прочно размещается 220В.

Последствия будут примерно такими же, как и с соседом, с той разницей, что за это ни кто ответственности нести не будет, кроме того, кто сделал такое соединение. А как показывает практика, это делают сами же хозяева, т.к. считают себя достаточными специалистами, чтобы не вызывать электриков.

«Заземление» и «зануление»

Одним из вариантов «заземления» является . Но только не как в случае описанном выше. Дело в том, что на корпусе распределительного щита, на Вашем этаже имеется нулевой потенциал, а если точнее, нулевой провод, проходящий через этот самый щиток, просто-напросто имеет контакт с корпусом щита посредством болтового соединения. Нулевые проводники с расположенных на этом этаже квартир, тоже присоединяются к корпусу щита. Давайте рассмотрим этот момент поподробнее. Что мы видим, каждый из этих концов заведен под свой болт (на практике правда часто встречается по парное соединение этих концов). Вот как раз туда и надо подсоединять наш новоиспеченный проводник, который в последствии будет называться «заземлением».

В этой ситуации тоже есть свои нюансы. Что мешает «нулю» отгореть на входе в дом. Собственно говоря, ни чего. Остается лишь надеяться, что домов в городе меньше чем квартир, а значит и процент возникновения такой проблемы значительно меньше. Но это опять же русский «авось», который проблему не решает.

Единственно правильное решение, в этой ситуации. Взять металлический уголок 40х40 или 50х50, длинной метра 3, забить его в землю, чтобы за него не запинались, а именно, копаем яму на два штыка лопаты в глубину и максимально забиваем туда наш уголок, а от него провести провод ПВ-3 (гибкий, многожильный), сечением не менее 6 мм. кв. до, Вашего распределительного щита.

В идеале должен состоять из 3х — 4х уголков, которые свариваются металлической полосой той же ширины. Расстояние между уголками должно составлять 2 м.

Только не надо сверлить в земле дыру метровым буром и опускать туда штырь. Это не правильно. Да и КПД такого заземления близко к нулю.

Но, как и в любом способе здесь есть свои минусы. Вам, конечно, повезло, если Вы живете в частном доме, или хотя бы, на первом этаже. А как быть тем, кто живет этаже на 7-8? Запастись 30-ти метровым проводом?

Так как же найти выход из создавшейся ситуации? Боюсь, что ответ на этот вопрос Вам не дадут даже самые опытные электромонтажники.

Что требуется для разводки по дому

Для разводки по дому Вам понадобится медный провод заземления, соответствующей длины, и сечением не менее 1,5 мм. кв. и, конечно, розетка с «заземляющим» контактом. Короб, плинтус, скоба — дело эстетики. Идеальный вариант, это когда Вы делаете ремонт. В этом случае я рекомендую выбрать кабель с тремя жилами в двойной изоляции, лучше ВВГ. Один конец провода заводится под свободный болт шины распределительного щита, соединенной с корпусом щита, а второй — на «заземляющий» контакт розетки. При наличии в щите УЗО заземляющий проводник не должен нигде на линии иметь контакта с N проводником (в противном случае будет срабатывать УЗО).

Не надо так же забывать, что «земля» не имеет права разрываться, посредством каких либо выключателей.

Абсолютно безопасная проводка, с помощью которой происходит соединение всех имеющихся мощных электроприборов с заземляющими устройствами, обязательна и необходима в каждом жилом помещении. Заземление обеспечивает безопасную эксплуатацию электроприборов. При пробое фазного проводника или при нарушении изоляции заземление защищает человека от поражения электрическим током в случае соприкосновения с корпусом электроустройств а.

Заземление не только сохраняет жизнь и здоровье человека, но и защищает электрические приборы от поломки. Некоторая техника (бойлеры, стиральные машины, посудомойки) должна подключаться только к заземленным розеткам, это указывается производителем в инструкции по эксплуатации. В случае поломки или несчастных случаев из-за неправильного подключения, производитель не несет никакой ответственности.

Стоит знать, что заземление розеток в квартирах и частных домах значительно отличается.

Стоит знать, что новые правила укладки электрической проводки при возведении жилых домов , принятые в 2003 году, подразумевают монтаж 5-ти жильного стояка, в котором один из проводов играет роль заземляющего проводника.

Что же касается наших квартир, то металлическая шина или кругляк, конечно же, могут быть проложены и во всех их помещениях, но даже при имеющейся надежности совершения этого дела говорить в данном случае хоть о какой-то эстетичности не приходится. Этим и объясняется необходимость применения розеток с заземлением .

Чтобы узнать, имеется ли заземление в электрощите, который расположен на лестничной площадке , надо обратиться к электрику, обслуживающему ваш дом. Но предположим, что это уже так.

Разумеется, наличие отдельной линии розеток в вашей квартире, которая запитывалась бы от отдельного автовыключателя в электрическом щите , является наилучшим вариантом.

Ведь в таком случае следует просто проложить третий заземляющий провод от электрощита к каждой розетке в квартире (то есть, превратить двухпроводную электропроводку в трехпроводную – фаза, ноль и земля). При вводе же новой линии для розеток осуществлять установку необходимо сразу трехжильным кабелем – фаза, ноль и провод заземляющий.

При отсутствии в вашей квартире отдельной линии розеток нужно от электрощита провести к каждой по отдельности розетке (к электроплите, к стиральной машине и так далее) заземляющий проводник. Заземляющий проводник является медным изолированным проводом, минимальный размер сечения которого составляет 2,5 квадратных миллиметров (ПУЭ 1.7.127).

Как подключить розетку с заземлением в новостройках

Перед установкой розетки с заземлением в гнездо, необходимо развести и подготовить концы торчащих из нее проводов. Кстати, согласно современным требованиям , из такого гнезда в новых квартирах должны выступать три разноцветных провода.

Помните, что перед выполнением всех работ с электропроводкой необходимо обязательно выключить автомат в электрощитовой. В случае разноцветности проводов предварительно нужно определить фазный, нулевой и заземляющий провод и запомнить цвет каждого.

Для проверки фазного и нулевого провода можно использовать электрический щуп с неоновым индикатором. Маркировка проводов в квартире определяется в соответствии с местом подключения заземляющего провода к корпусу электрощита.

В каких случаях можно подключать заземление к розетке? Подключайте заземление к розетке только в том случае, если оно у вас действительно имеется.

Как запрещено подключать заземление к розеткам!

В некоторых случаях можно встретить посредством использования нулевого проводника двухпроводной сети и в качестве рабочего нуля, и в качестве защитного, то есть посредством перемычки в розетке с клеммы рабочего нуля на защитный контакт. Однако такой вариант «заземления» нарушает требования определенных пунктов ПУЭ.

Также, на вводе в квартире обычно имеется двухполюсный автомат, пакетник или другой аппарат, производящий коммутацию как фазы, так и ноля. Но необходимо знать о запрещенности коммутации в случае использования нулевого проводника в качестве защитного.

То есть, формальная сторона вопроса состоит в том, что в качестве защитного не может быть использован проводник, в цепи которого имеется коммутационный аппарат.

Необходимо учитывать опасность такой розетки с заземлением, которая объясняется некоторыми факторами.

Во-первых, в случае нарушения целостности нулевого проводника, в любом месте, под фазным напряжением окажутся корпуса электроприборов. Ситуация усложняется и тем, что работа электроприемника при обрыве нулевого провода прекращается и он выглядит обесточенным, то есть безопасным.

Во-вторых, опасность такого подключения розетки с заземлением обусловлена тем, что жилы проводов в щитке в домах с двухпроводкой не отличаются какой-нибудь окраской и любой специалист по электрооборудованиям, осуществляющий работы в щитке, может переключить местами ноль и фазу, вследствие чего корпуса электрических приборов тоже окажутся под фазным напряжением.

Мой горький опыт электрика позволяет мне утверждать: Если у Вас «заземление» сделано как надо – то есть в щитке есть место присоединения «заземляющих» проводников, и все вилки и розетки имеют «заземляющие» контакты – я вам завидую, и вам не о чем беспокоиться.

Правила подключения заземления

Реально в городских условиях блуждающие токи и пр. мешающие факторы столь велики, что на батарее отопления может оказаться что угодно. Однако основная проблема, в том, что ток срабатывания автоматов защиты достаточно велик. Соответственно один из вариантов возможной аварии — пробой накоротко фазы на корпус с током утечки как раз где-то на границе срабатывания автомата, то есть, в лучшем случае 16 ампер. Итого, делим 220в на 16А – получаем 15 ом. Всего каких-то тридцать метров труб, и получите 15 ом. И потек ток куда-то, в сторону не пиленого леса. Но это уже не важно. Важно то, что в соседней квартире (до которой 3 метра, а не 30, напряжение на кране почти те же 220.), а вот на, скажем, канализационной трубе – реальный ноль, или около того.

А теперь вопрос – что будет с соседом, если он, сидя в ванной (соединившись с канализацией посредством открывания пробки) коснется крана? Угадали?

Приз — тюрьма. По статье о нарушении правил электробезопасности повлекшем жертвы.

Не надо забывать, что нельзя делать имитацию схемы «заземления» , соединяя в евророзетке «нулевой рабочий» и «нулевой защитный» проводники, как иногда практикуют некоторые «умельцы». Такая замена крайне опасна. Не редки случаи отгорания «рабочего нуля» в щите. После этого на корпусе Вашего холодильника, компьютера и т.д. очень прочно размещается 220В. Последствия будут примерно такими же, как и с соседом, с той разницей, что за это ни кто ответственности нести не будет, кроме того, кто сделал такое соединение. А как показывает практика, это делают сами же хозяева, т.к. считают себя достаточными специалистами, чтобы не вызывать электриков.

«Заземление» и «зануление»

В этой ситуации тоже есть свои нюансы. Что мешает «нулю» отгореть на входе в дом. Собственно говоря, ни чего. Остается лишь надеяться, что домов в городе меньше чем квартир, а значит и процент возникновения такой проблемы значительно меньше. Но это опять же русский «авось», который проблему не решает.

Контур заземления

Но, как и в любом способе здесь есть свои минусы. Вам, конечно, повезло, если Вы живете в частном доме, или хотя бы, на первом этаже. А как быть тем, кто живет этаже на 7-8? Запастись 30-ти метровым проводом?

Так как же найти выход из создавшейся ситуации? Боюсь, что ответ на этот вопрос Вам не дадут даже самые опытные электромонтажники.

Что требуется для разводки по дому

Не надо так же забывать, что «земля» не имеет права разрываться, посредством каких либо выключателей.

Заземление розеток в доме или квартире является гарантией безопасности для домочадцев и необходимым условием для долгой службы установленных электроприборов. Как подключить розетку с заземлением, и какие нюансы учитывать при выборе изделия и его монтаже, изучим более подробно.

В инструкции к любому электроприбору четко прописано, что использовать его без заземления запрещено. Основное предназначение заземления – обеспечивать стабильность работы сложных бытовых устройств и защищать от поражения электрическим током.

Согласно ПУЭ п. 1.7.6 заземление представляет собой преднамеренное соединение одного из элементов электроустановки с контуром заземления. Сооружают его с целью отвода токов поражающих и не поражающих человека значений по заземляющему защитному проводнику в землю.

Определение типа проводки

Установку розетки с заземлением осуществляют в тех домах, где проложена трехжильная проводка. В жилищах с проводкой, включающей только две жилы, нет смысла монтировать такую заземляющую розетку, поскольку она не будет выполнять возложенную на нее задачу.

Поэтому первое, что следует выполнить – определить, какой тип проводки в квартире. Если электропроводка в доме устаревшая двухжильная, ее придется заменить на трехжильный аналог. Современная трехжильная проводка по всем параметрам соответствуют всем стандартам безопасности.

Замена проводки – дополнительная статья расходов, но затраты непременно окупятся долгой «жизнью» электроприборов и безопасностью домочадцев

Узнать, имеется ли в электрическом щите шина заземления, можно у электрика, обслуживающего ваш подъезд или дом. Тип проводки определяют и по количеству проводов. Если к точке подключения подведен двухжильный кабель, значит в наличии только «фаза» и «нейтраль».

Если розеточная линия проложена от щита двухпроводным кабелем, нужно лишь к каждой точке подвести от электрощитка третий заземляющий провод. Но эту процедуру можно выполнить только при условии, что щиток освещения оснащен заземляющей шиной.

В пункте 1.7.127 действующего ПУЭ четко прописано, что заземляющий проводник должен быть выполнен из медного изолированного провода сечением не менее 2,5 кв.мм.

Чтобы ввести новую линию розеток, стоит воспользоваться готовым трехжильным кабелем, уже оснащенным заземляющим проводом

Прокладывать кабель сечением в 1,5 мм 2 от распределительной коробки к розетке не целесообразно. Ведь в этом случае «запитать» мощный прибор от нее невозможно. Для однофазной сети лучше брать сечение с запасом – 2,5 мм 2 .

Для проводки под розеточную группу в квартирах и частных домах выбирают кабель маркировки ВВГ , для деревянных построек и пожароопасных помещений – ВВГнг.

Главное требование к защитному проводу – в его цепи не должно присутствовать отключающих устройств. Поэтому его монтируют помимо любых предохранителей, автоматов и рубильников.

Согласно пункту СНиПа 3.247 запрещено выполнять последовательное соединение защитных проводников; каждую новую точку следует подключать своим кабелем

Последовательное заземление чревато тем, что при возникновении аварийной ситуации может произойти электромагнитная несовместимость. Подключенные электроустановки будут создавать помехи, которые могут привести к нежелательным последствиям, при которых защитный контур не справится с возложенной на него задачей.

Технология монтажа точки подключения

Подключение розетки с заземлением не предполагает никаких сложных манипуляций. С поставленной задачей сможет любой желающий, владеющий лишь базовыми навыками электромонтажных работ.

Установка накладного варианта

Для начала разберем процесс подключения накладной розетки к кабелю, скрыто проложенному в плинтусном коробе.

Галерея изображений

После выполнения подготовительных действий можем смело приступать к подключению механизма розетки к проводке с заземлением.

Галерея изображений

Подготовка необходимых материалов

Помимо самой розетки, необходимо также заранее приобрести подрозетник для установки «сердцевины». Подрозетник для будущей точки подключения выбирают исходя из типа строительных материалов , с которыми придется работать.

Встречаются модели как для открытого, так и закрытого монтажа ; первые в основном применяют для крепления на плинтус, вторые – для фиксации в нишу стены

Главное отличие между моделями, созданными для установки в гипсокартонные стены , и их аналогами под монтаж в кирпичные и бетонные поверхности – наличие распорок.

Фиксацию стандартных подрозетников в полость бетонной стены осуществляют за счет наложения гипсового или строительного алебастрового раствора в подготовленное отверстие.

Стандартный «стакан» габаритами 68х45 см оснащен специальными прижимными лапками, которые позволяют надежно зафиксировать его в гипсокартоне

Монтаж и подключение заземляющей розетки невозможно выполнить без набора инструментов. Для монтажа потребуется:

• тестерная отвертка или мультиметр;
• перфоратор, оснащенный коронкой;
• бокорез или кроссировочный нож;
• зубило.

Для установки подрозетника в стене с помощью коронки D70 мм просверливают отверстие. Пространство под «стакан» зачищают от остатков строительного материала.

В подготовленную зачищенную нишу заглубляют подрозетник, наружные стенки которого предварительно покрыты слоем гипсового раствора

После того, как подрозетник установлен, приступают к разводке проводов.

Перед тем, как установить и заземлить розетку, первым делом отключают питание на электрощите. Задача мастера – снять напряжение с распределительной коробки, запитывающую линии с подлежащей замене розеткой.

Проложенные от электрощитка открытым или закрытым способом провода заводят в полость подрозетника. С помощью электрического тестера определяют, где «фаза», а где «0».

Работу следует выполнять максимально аккуратно, поскольку малейшее повреждение изоляции нейтральной жилы способно спровоцировать замыкание «фазы» на корпус прибора. Как результат, при обрыве нулевого провода подключенные к точке электроприборы не работают, а розетка выглядит обесточенной и кажется на первый взгляд безопасной.

Защитный провод подключают к дополнительным контактам, расположенным отдельно от силовых. Нулевой и фазный провода подводят к силовым контактам. Очередность их монтажа не играет существенную роль.

При состыковке контактов руководствуются правилом: заземление подводят к центральной клемме, «нейтраль» — к левой, в «фазу» — к правой

При соединении всех трех проводников важно обеспечить высокую надежность контактов. Это объясняется тем, что слабый контакт способен вызвать увеличение тока, как следствие – разогрев кабелей. Возникновение такой ситуации может привести к чрезвычайной ситуации.

Проверка правильности подключения

Убедиться в качестве заземления позволяет проверка. Ее выполняют, применяя все те же мультиметр или тестерную отвертку. Конец тестера поочередно погружают в отверстия розетки и наблюдают: при касании к «фазе» он должен загореться. Если же тестер реагирует и при касании с «землей» — это указывает на неправильное подключение розетки.

Проверяя правильность соединений, ни в коем случае не касайтесь пальцами никаких металлических частей розетки и тестерной отвертки

Отсутствие напряжения может обозначать:

• между «фазой» и «N» указывает на наличие обрыва последней;
• между «землей» и «фазой» свидетельствует об отсутствии напряжения;
• между «землей» и «N» указывает, что произошло объединение проводов через установленную в розетке перемычку.

Выполняя измерения с помощью мультиметра, одним щупом прикладываются к «земле» — верх или центр розетки. Параллельно с этим второй щуп поочередно погружают в отверстия.

При обнаружении неправильного заземления, не стоит спешить самостоятельно исправлять ошибку. Лучше проконсультироваться с квалифицированным электриком.

Заземление и зануление: в чем разница

Одна из распространенных ошибок монтажа – когда подключение розетки с заземлением выполняют посредством задействования «0» двухпроводной сети. Этот способ на языке электриков именуют как «зануление». При его реализации «0»применяют в качестве и защитного и нулевого рабочего контакта.

Желаемого эффекта добиваются, устанавливая перемычку с «нейтрали» на «землю»; но такой способ монтажа противоречит требованиям ПУЭ

Но зануление не является равноценной альтернативой заземлению. Ведь линия не может защитить сама от себя.

Так, к примеру, в случае пропадания «0» в результате того же обрыва кабеля на вводном щитке или необдуманных действий неквалифицированного «умельца» в момент включения прибора цепь замыкается. Но при этом на нулевом проводе, который по сути не связан с землей, возникает такое напряжение, как и на фазном.

Как следствие: электроустановка, заземленная посредством зануления и оказавшаяся под напряжением, передает его человеку. Самый благоприятный исход в этой ситуации – если произойдет замыкание, которое спровоцирует «выбивание автомата». Иначе цена такого зануления может стать плачевной.

Стоит учитывать и тот момент, что согласно технологии монтажа внутриквартирной электропроводки на вводе устанавливают пакетники или двухполюсные автоматы, которые производят коммутацию как «фазы», так и «0». Согласно принятым нормам в цепи, где имеется коммутационный аппарат, запрещено использовать нулевой проводник в качестве защитного.

Видео: особенности монтажа устройства

Руководство по подключению:

Как выполнить заземление для розетки в стене:

Где взять заземление в этажном щитке:

Зная, как сделать заземление в розетке, вы сможете повысить безопасность электрической системы в своем доме и свести к минимуму вероятность несчастных случаев.

В данной статье речь пойдет о подключении заземления в электрическом щите частного дома при наличии контура заземления.

Стоит отметить, что электроснабжение в частных домах чаще всего осуществляется воздушными линиями с TN-C. В данной системе нейтраль уже заземлена на подстанции (КТП), а к дому подходят два провода — фазный провод L и совмещенные в одном нулевой защитный и рабочий провод — PEN. Т.е. заземляющего защитного проводника нет, он совмещен с нулевым рабочим.

После того как в частном доме смонтировали собственный, завели заземляющий проводник в здание, осталось подключить его к электрооборудованию и бытовым электроприборам . Но не все так просто. Мы не можем «лезть» в систему TN-C со своим заземлением. Это чревато большими неприятностями! Но ничего невозможно нет и осуществить данный процесс можно двумя вариантами:

После всего этого необходимо соединить наш контур заземления с электрощитом, т.е. шиной РЕ. Это делается с помощью медного многожильного провода , один конец провода соединяете с электрощитом, другой конец крепите к заземляющему проводнику, который мы ввели в дом.

Подключение электрооборудования к контуру заземления в системе TТ

Для данного случая нет надобности разделять PEN проводник на защитный РЕ и нулевой N.Совмещенный PEN проводник, пришедший к нам в дом от подстанции подключаем к шине, которая изолирована от корпуса электрощита. В дальнейшем нужно считать совмещенный PEN провод просто рабочим нулевым проводом N. Фазный провод также подключаете к изолированной от электрощита шине или сразу в автомат. Затем подключаем контур дома к корпусу электрического щитка , либо устанавливаем в нем еще одну шину, контактирующую с корпусом, и подключаем заземляющий провод к этой шине.

Как видно из схемы, наше заземление дома никак не взаимосвязано с совмещенным PEN проводником. Т.е. мы со своим заземлением «не лезем» в электрическую сеть , пришедшую от подстанции.

В случае отгорания PEN проводника со стороны подстанции, все потребители (ваши соседи) будут подключены к вашему заземлению, как к альтернативному рабочему нулю N. А это чревато многими нехорошими последствиями. А в системе ТТ ваше заземление не имеет никакой связи с PEN проводником, а это гарантирует нулевой потенциал на корпусе ваших электроприборов.

Иногда встречается, что на нулевом проводнике N из-за неравномерной нагрузки по фазам (перекос фаз) появляется напряжение, которое может быть от 5 до 40 Вольт. А когда имеется связь между рабочим нулем сети N и защитным проводником РЕ, то на корпусах электрооборудования и приборов может появиться небольшой потенциал, что тоже не очень приятно.

Конечно, при появлении данной нештатной ситуации должно сработать, но зачем надеяться на УЗО, тем более если оно вообще установлено. Лучше и правильнее будет заранее предупредить появления такой небезопасной ситуации.

Из рассмотренных способов подключения контура заземления дома можно сделать вывод, что система ТТ в частном доме более безопасна по сравнению с системой TN-C-S . Недостатком использования системы заземления ТТ является ее дороговизна. То есть, при применении системы ТТ обязательно должны устанавливаться такие защитные устройства как УЗО и реле напряжения.

Общие требования

Заземление является одной из основных мер защиты от поражения электрическим током.

В данной статье приведена подробная, пошаговая инструкция о том как сделать заземление в частном доме своими руками.

Для начала определимся с тем, что такое заземление?

Согласно ПУЭ Заземление — это преднамеренное электрическое соединение какой-либо точки сети, электроустановки или оборудования с заземляющим устройством. (пункт 1.7.28.)

В качестве заземляющего устройства используют металлические стержни или уголки которые вбиваются вертикально в землю (так назымаемые вертикальные заземлители ) и металлические стержни либо металлические полосы которые посредством сварки соединяют между собой вертикальные заземлители (так назымаемые горизонтальные заземлители ).

Вертикальные и горизонтальные заземлители вместе образуют конур заземления , данный контур может быть замкнутый (рисунок 1) или линейный (рисунок 2):

Контур заземления должен быть присоединен к главной заземляющей шине во вводном электрическом щитке дома с помощью заземляющего проводника в качестве которого, как правило, используется та же металлическая полоса или стержень которые применены в качестве горизонтального заземлителя.

Защитное заземление частного дома будет иметь следующий общий вид:

В свою очередь совокупность контура заземления и заземляющего проводника называют заземляющим устройством.

Замкнутый контур заземления обычно выполняют в форме треугольника со сторонами от 2 до 3 метров (в зависимости от длины вертикальных заземлителей) важно что бы расстояние между вертикальными заземлителями было не менее их длины (см. рис. 1). Замкнутый контур так же может выполняться и в других формах, например овал, квадрат и т.д. В свою очередь линейный контур представляет из себя ряд вертикальных заземлителей в количестве 3-4 штуки выстроеных в линию, при этом так же как и в случае с замкнутым контуром расстояние между ними в линейном контуре должно быть не менее их длины, т.е. от 2 до 3 метров (см. рис. 2).

Примечание: Замкнутый контур заземления считается более надежным, т.к. даже при повреждении одного из горизонтальных заземлителей данный контур сохраняет свою работоспособность.

Горизонтальные и вертикальные заземлители должны выполняться из черной или оцинкованной стали либо из меди (пункт 1.7.111. ПУЭ). Ввиду своей дороговизны медные заземлители, как правило, не применяются. Так же не следует выполнять заземлители из арматуры — наружный слой арматуры каленый из-за чего нарушается распределение тока по ее сечению, кроме того она сильнее подвержена коррозии.

Вертикальные заземлители выполняют из:

• круглых стальных стержней диаметром минимум 16мм (рекомендуется: 20-22мм)
• стальных уголков размерами минимум 4х40х40 (рекомендуется: 5х50х50)

Длина вертикальных заземлителей должна составлять 2-3 метра (рекомендуется не менее 2,5 м)

Горизонтальные заземлители выполняют из:

• круглых стальных стержней диаметром минимум 10мм (рекомендуется: 16-20мм)
• стальной полосы размерами 4х40

Заземляющий проводник выполняют из:

• круглого стального стержня диаметром минимум 10мм
• стальной полосы размерами минимум 4х25 (рекомендуется 4х40)

2. Порядок монтажа заземления:

ШАГ 1 — Выбираем место для монтажа

Место для монтажа выбирается как можно ближе к главному электрощитку (вводному щиту) дома в котором находится главная заземляющая шина (ГЗШ), она же PE шина.

В случае если вводной электрощиток находится внутри дома или на его наружной стене заземляющий контур монтируется около стены на которой находится электрощиток, на расстоянии примерно 1-2 метра от фундамента дома. Если же электрический щиток находится на опоре воздушной линии электропередач или на выносной стойке контур заземления можно монтировать прямо под ним.

При этом не следует располагать (использовать) заземлители в местах, где земля подсушивается под действием тепла трубопроводов и т.п. (п. 1.7.112 ПУЭ)

ШАГ 2 — Земляные работы

Выкапываем траншею в форме треугольника — для монтажа замкнутого конура заземления, либо прямую — для линейного:

Глубина траншеи должна составлять 0,8 — 1 метра

Ширина траншеи должна составлять 0,5 — 0,7 метра (для удобства проведения сварочных работ в дальнейшем)

Длина траншеи — в зависимости от выбранного количества вертикальных заземлителей и расстояний между ними. (Для треугольника используется 3 вертикальных заземлителя, для линейного контура, как правило, 3 или 4 вертикальных заземлителя)

ШАГ 3 — Монтаж вертикальных заземлителей

Расставляем в траншеи вертикальные заземлители на необходимом расстоянии друг от друга (1,5-2 метра) после чего забиваем их в землю при помощи перфоратора со специальной насадкой либо обычной кувалдой:

Предварительно концы заземлителей необходимо заострить для более легкого вхождения в грунт:

Как уже было написано выше длина вертикальных заземлителей должна составлять примерно 2-3 метра (рекомендуется минимум 2,5 метра), при этом необходимо вбить их в землю на всю длину, так что бы над дном траншеи выступала верхняя часть заземлителя на 20-25 см:

Когда все вертикальные заземлители забиты в землю можно переходить к следующему шагу.

ШАГ 4 — Монтаж горизонтальных заземлителей и заземляющего проводника:

На данном этапе необходимо соединить между собой все вертикальные заземлители с помощью горизонтальных заземлителей и к получившемуся контуру заземления приварить заземляющий проводник который будет выходить из земли на поверхность и предназначен для соединения заземляющего контура с главной заземляющей шиной вводного электрощита.

Горизонтальные и вертикальные заземлители соединяются между собой посредством сварки, при этом место соединения необходимо обварить со всех сторон для лучшего контакта.

ВАЖНО! Не допускается использование болтовых соединений! Вертикальные и горизонтальные заземлители образующие заземляющий контур, а так же заземляющий проводник в месте его присоединения к заземляющему контуру должны быть соединены при помощи сварки.

Сварные швы необходимо защитить от коррозии, для чего места сварки можно обработать битумной мастикой.

ВАЖНО! Сам заземляющий контур не должен иметь окраски! (пункт 1.7.111. ПУЭ)

В результате должно получится примерно следующее:

ШАГ 5 — Засыпаем грунтом траншею.

Здесь все просто, засыпаем траншею со смонтированным заземляющим контуром землей, так что бы над контуром было не менее 50 см грунта, как уже было указано выше.

Однако и здесь есть свои тонкости:

ВАЖНО! Траншеи для горизонтальных заземлителей должны заполняться однородным грунтом, не содержащим щебня и строительного мусора (п. 1.7.112. ПУЭ).

ШАГ 6 — Подключение заземляющего проводника к ГЗШ вводного электрощитка (вводного устройства).

Наконец мы подошли к завершающему этапу — заземлению электрощитка дома, для этого выполняем следующие работы:

Подводим заземляющий проводник к электрощитку, так что бы до электрощитка оставалось около 1 метра, если вводной щиток находится в доме, желательно завести заземляющий проводник в здание. При этом у мест ввода заземляющих проводников в здания должен быть предусмотрен следующий опознавательный знак (п.1.7.118. ПУЭ):

Сам заземляющий проводник находящийся над поверхностью земли необходимо покрасить, он должен иметь цветовое обозначение чередующимися продольными или поперечными полосами одинаковой ширины (от 15 до 100 мм) желтого и зеленого цветов. (п.1.1.29. ПУЭ).

К концу заземляющего проводника со стороны электрощитка привариваем болт, на который подсоединяем гибкий медный провод сечением не менее 10 мм 2 , который так же должен иметь желто-зеленую окраску. Второй конец этого провода подключаем к главной заземляющей шине, в качестве которой внутри вводного устройства (вводного электрощитка дома) следует использовать шину РЕ (п.1.7.119. ПУЭ).

ВАЖНО! Главная заземляющая шина должна быть, как правило, медной. Допускается применение главной заземляющей шины из стали. Применение алюминиевых шин не допускается. (п.1.7.119. ПУЭ).

В итоге схема заземления щитка дома должна иметь следующий вид:

Заземление – обязательный элемент организации электропроводки частного дома. Ведь при непредвиденном пробое электричества именно заземление защищает от удара током. Да и те, кто пробовал взяться за включенную в сеть стиральную машинку сзади, знают, как ощутимо «щипаются» её открытые металлические части.

Кроме стиральной машинки напрямую, а не через евророзетку, желательно заземлять:

• микроволновые печи – при плохом контакте с розеткой она способна довольно ощутимо биться током, поэтому практически у всех моделей сзади есть винтовая клемма отдельного заземления;
• электроплиты (духовки и варочные поверхности) – из-за высокой мощности очень велика вероятность пробоя, поэтому заземления через розетку недостаточно;
• персональные компьютеры – заземляются за любой крепежный винт сзади на корпусе, что позволяет убрать плавающие потенциалы и улучшить скорость работы беспроводного интернета.

Кроме того, на один заземляющий контур можно подсоединять электроприборы и молниезащиту (при наличии УЗИП), что сэкономит время и силы при строительстве.

Что нужно знать о заземлении

Перед тем, как начать собирать своими руками контур заземления, необходимо разобраться в терминологии. Сам контур состоит из заземлителей и металлосвязи. Заземлители – металлические штыри длиной 2-3 м, полностью, погружаемые в землю. А металлосвязь соединяет между собой эти штыри и распределительный щит в доме.

Категорически запрещается использовать арматуру для заземляющего контура – недостаточный диаметр сечения и ребристая поверхность быстро приводят к проржавению конструкции и потере заземляющих свойств.

Поэтому при выборе металлосвязи нужно заранее определиться со схемой контура и способом ввода заземляющего проводника в дом.

Схемы заземляющего контура – их преимущества и недостатки

От выбранной схемы будет зависеть надежность и долговечность всей конструкции. Так, условно контуры делятся на:

• линейные – когда заземлители уложены в ряд и соединяются друг с другом последовательно;
• с замкнутым контуром (треугольные, квадратные, овальные) – когда все заземлители соединены в замкнутый круг.

Линейная схема немного проще в исполнении – нужно на одно соединение меньше и не требуется много места. Монтаж уложенных в ряд заземлителей можно производить даже вдоль отмостки фундамента (но не ближе 1,2 м от края). Зато замкнутый контур надежнее – даже при выходе из строя одного соединения контур будет работать, ведь цепь не разомкнется.

Типы подключения заземления к распределительному щитку

Подключение к линии электропередач, в основной своей массе, происходит воздушными линиями. Заземление линий в этом случае выполнено по системе TN-C, когда в дом подводятся два провода – фаза (L) и ноль (совмещенный защитный и рабочий провод PEN), а нейтраль самого источник питания заземлена.

Чтобы в этом случае подключить контур заземления дома или дачи к электрическому щиту, необходимо самостоятельно переделать систему заземления:

В первом варианте провод PEN разделяется и подключается на две отдельные шины N и PE, которые обязательно маркируются. Ноль – синей изолентой, заземление – желтым знаком заземления. Шина N должна крепиться в щитке специальными изоляторами, чтобы не контактировать с коррусом. А шина заземления PE крепится прямо на корпус. Обе шины соединяются с собой токопроводящей перемычкой.

При разделении PEN проводника ни в коем случае в дальнейшем нельзя соединять провода N и PE – это приведет к короткому замыканию!

Во втором варианте провод PEN не разделяется, а крепится к шине N и в дальнейшем считается нулем. К шине PE будут крепиться только провода заземления электроприборов. Этот способ предпочтительнее, так как при отгорании PEN-проводника все пользователи линии электропередач будут подключены на шины заземления в домах. И если заземление есть не у всех жителей, то это может привести к поломке техники у тех пользователей, кто всё же озаботился его устройством.

Единственный недостаток системы ТТ – необходимость установки УЗО или реле напряжения, что ведет за собой увеличение затрат на организацию электропроводки.

Как сделать заземление – детальная инструкция с фото

Устройство заземления делится на два этапа – монтаж заземлителей и подключение контура к щитку. Учитывая трудоемкость процесса, всю работу можно разделить на два дня. Главное, дождаться сухой погоды.

Устройство заземляющего контура

Единственное требование к работнику – физическая сила, так как придется хорошенько помахать кувалдой.

1. Очень важно выбрать место для контура – в случае пробоя электричества над ним не должны находиться люди и животные. Идеальный вариант – спрятать заземление под огражденной клумбой или заасфальтированной дорожкой.
2. Размечается место под контур. Самой популярной схемой является треугольник, так как для улучшения токопроводящих свойств минимальное количество заземлителей в контуре – три. Оптимальное расстояние между ними – 1,2 м, но может варьироваться от 1 м до 1,5 м. Важно соблюдать одинаковый шаг между заземлителями.
3. Хотя размещать контур нужно не ближе 1 м от дома, максимальное расстояние не должно превышать 10 м.
4. По разметке равнобедренного треугольника и по направлению к дому выкапывается траншея глубиной 50-70 см. В вершинах мощными ударами кувалды вбиваются металлические уголки или трубы на глубину ниже промерзания грунта (в среднем 2-3 м). Чем тяжелее кувалда – тем быстрее идет работа. А заземлители из медных труб очень удобно забивать обычным перфоратором.
5. Верхние концы заземлителей не забивают до конца, но с таким расчетом, чтобы после засыпания траншеи над ними было еще 50 см земли.
6. Соединяются вершины треугольника металлическими полосами или прутами. Очень важно места соединения сваривать – это позволит избежать регулярного подкручивания болтов при использовании крепежей. Если же контакта заземлителя с металлосвязью не будет, то вся работа по устройству контура бессмысленна. (13)
7. Заземляющий проводник, идущий к дому, также приваривается к контуру. На конце, расположенном на стене дома, приваривается болт, к которому и будет идти заземляющий провод от шины в щитке.
8. Все сварочные стыки после остывания замазываются битумной мастикой в несколько слоев. Это предотвратит коррозию и, как результат, потерю контакта.
9. Траншея засыпается землей, а часть заземляющего проводника, находящегося на поверхности («земляная» шина), красится – для защиты металла от влаги. Традиционная краска для проводника заземления – красного цвета. Но ни в коем случае нельзя красить весь проводник – он должен контактировать с землей для рассеивания напряжения.

Работы по подключению заземления к щитку можно отложить на любой другой день – если всё сделано правильно, контур прослужит без ремонта 50-70 лет, поэтому спешить с подключением нужно только при наличии уже подключенных к сети электроприборов.

Правильное подключение заземления – залог безопасности и долгой службы техники

Очень важно правильно подключить «земляную» шину к щитку. Для этого используются медные, алюминиевые или стальные проводники. Для медных изделий сечение не должно быть меньше 10 кв. мм, для алюминиевых – 16 кв.мм, а для стальных – 75 кв.мм. Использоваться могут как металлические полосы, так и витые провода.

Для крепления металлических полос делается отверстие по диаметру болта и фиксируется гайкой с шайбой. Провода к болтам должны крепиться специальными клеммами, а ни в коем случае не накручиваться на них.

Место соединения должно быть зачищено до блеска и покрыто консистентной смазкой – она защищает металл от окисления и электрокоррозии.
К щиту заземляющий проводник крепится на корпус также винтовым соединением. Если дверца щита не заземлена, необходимо заземлить и её – еще одним проводником. Важно заранее подобрать шины заземления в щитке с достаточным количеством отверстий для разных приборов – крепить два провода в одну точку категорически запрещается.

Существует распространенное заблуждение, что электроприборы лучше заземлять «чисто», а не через общий контур заземления. Но в этом случае большое количество «индивидуальных» заземлителей создают свой контур, при этом при пробое электричества на одном приборе вполне вероятно появление напряжения на другом.

Проверка заземления

Очень важно не пренебрегать проверкой заземления. В идеале, проводить её нужно раз в несколько лет, чтобы удостовериться, что контакты в месте сварки не отошли. Проверка проводится специальными измерительными приборами, которые для одноразового пользования покупать нецелесообразно. Без специального же омметра проверять сопротивление контура бесполезно и даже опасно.

Так, при подключении обыкновенной лампочки к фазе и контуру она будет гореть, даже если вместо контура воткнуть в землю лом – из-за маленького электропотребления. Если же использовать мощный прибор, например, обогреватель, это может быть опасно для здоровья. К тому же нужно точно измерить сопротивление контура – оно не должно превышать 4 Ом.

Можно использовать трехэлектродный метод с амперметром и вольтметром, а в качестве источника тока взять понижающий трансформатор на 12-16 вольт, но ведь и эти приборы есть не у каждого. Поэтому лучше пригласить один раз электрика и быть уверенным в качественно выполненной работе!

Заземление в квартире или доме: как сделать собственными силами.

Заземление в квартире и доме необходимо, чтобы была гарантирована электробезопасность. Заземляющая система исключает удары током людей и животных и выход из строя электроприборов во время скачков напряжения. Все современные приборы использовать без заземления запрещено. В домах, построенных позже 1997 года, эта проблема решается просто. В старом жилом фонде устроить качественный заземляющий контур бывает достаточно сложно.

Типы заземления

Чтобы сделать заземляющий контур в квартире или доме, необходимо обладать хотя бы минимальными знаниями.
Согласно ГОСТу в нашей стране существует 5 типов заземления:

• ТN-С –два нулевых проводника (защитный и рабочий) соединены на протяжении всего контура.
• ТN-С-S – самый распространенный тип. Два нулевых проводника (защитный и рабочий) соединяются в какой-то точке контура (чаще всего в щитке). На такую систему чаще всего перестаивается ТN-С путем модернизации стояков в подъездах и объединения двух нулевых проводников (защитного и рабочего).
• ТN-S – самая современная (но и самая дорогая) система, хорошо защищает здание, квартиру, людей, два нулевых проводника (защитный и рабочий) разделены по всему контуру;
• ТТ – используется в частных домах сельской местности, фазы и рабочий проводник не соединяются с защитным проводником;
• IТ – используется для чувствительной аппаратуры в организациях, полностью исключает возникновение блуждающих токов и электромагнитных полей.

Чтобы определить вид заземляющей системы в многоквартирном доме, достаточно заглянуть в распределительный щит. Например, для контура TN–C–S используется пятижильный кабель, провода которого окрашены в разные цвета: L1, L2, L3 (фазы) – желтый, зеленый, коричневый или красный, N (ноль) – синий или голубой, РЕ (заземляющий) – зеленый или желтый с зеленой полосой.

Внимание! PE – шина в щите является отдельным заземляющим (нулевым защитным) проводником.

Устройство заземляющей системы в квартире «советского» дома

Для домов старого фонда характерны системы ТN-С с двухжильной алюминиевой или медной проводкой. К щиту подведены 3 провода L и один провод С (РЕN). Такую систему заземления в многоквартирных домах по-другому называют занулением.

Важно! PEN – это шина (металлическая рама), соединяющая два нулевых проводника (защитный и рабочий). Цвет провода голубой, на концах желто-зеленые полоски.

В такой системе корпус любого электрооборудования соединяется с РЕN, что не исключает поражения людей и животных током. В 2003 году был принят новый стандарт, в соответствии с которым заземляющие системы типа ТN-С должны заменяться контурами TN-C-S или TN-S. Из-за недостаточного финансирования чаще всего повторно заземляется нулевой проводник, то есть, PEN разделяется на PE и N.
В старом многоквартирном доме устроить заземление для отдельной квартиры достаточно сложно. Во первых, необходимо заменить проводку в квартире в соответствии с тщательно разработанной схемой и требованиями правил техники безопасности. Во вторых, для подключения к щитку в подъезде придется вызывать электриков, которые могут провести все работы по одному из двух вариантов: сделать зануление или создать полноценную заземляющую систему.
Если выбирается первый вариант, то новый нулевой проводник будет присоединен к корпусу щитка при помощи отдельного болтового соединения (общедомовой нулевой потенциал проходит через щиток). При выборе второго варианта (более сложного) создается отдельное заземление: в подвале закапываются электроды, к ним протягивается заземляющий провод из квартиры, проведенный по стояку.

Важно! Нельзя:

1. В старом доме присоединять заземляющий провод к трубам или радиаторам! Это вызывает появление напряжения, что может повлечь за собой пожар или опасное поражение людей током. Причем в опасной зоне окажутся и соседи.
2. Запрещено соединять в розетке рабочий нулевой провод с защитным нулевым. Если в Щитке отгорит нулевой проводник, на корпусе электроприборов образуется напряжение 220 В.

Устройство заземления в современной многоэтажке

В домах с ТN-С-S и ТN-S в квартирах проведена трехжильная проводка, в щитках для подключения каждого проводника предусмотрено отдельное место. В такой ситуации уместно говорить о том, что можно создать заземление в квартире своими руками.
В квартирах новостроек с ТN-С-S может потребоваться прокладка заземляющего кабель (медного провода). Потом можно присоединять все провода к квартирному щиту, оснащенному установками УЗО (устройствами защитного отключения), и присоединять квартирный щит к общему на лестничной клетке.
В первую очередь нужно сделать отверстие на лестничную клетку, провести входящий кабель и подключить его к квартирному щитку:

• N (синий/голубой провод) – к нулевой шине.
• РЕ (желто-зеленый провод) – к заземляющей шине.
• Несколько L (красные/коричневые провода) – к нескольким УЗО.

Подключение проводов из квартиры происходит таким же образом.
Важно! Самостоятельно подключать к общему щиту щиток, расположенный в квартире, запрещено!
В домах с TN-S вопрос как сделать заземление в квартире решается проще всего: нужно каждый элемент проводки подключить к соответствующей шине в щите.

Важно! Не стоит забывать, что от качества заземления зависит безопасность всех, проживающих в квартире! Если нет нужных знаний и навыков, лучше всего обратиться к специалистам.

Заземляющая система в частном доме

В загородном доме и на даче заземления TN-C-S достаточно, если электроэнергия подается по кабелю, размещенному под землей. В таком случае повредить PEN проводник почти невозможно (чаще разрывается весь кабель). TN-C-S так же допустима, если воздушная линия создана из провода СИП со стальной жилой. Но лучше все-таки сделать дополнительное заземление с сопротивлением 30 Ом или больше.
В нашей стране к частным домам и дачам электричество чаще всего подается по воздушным линиям, устроенным из голых проводов. Это значит, что потребители вынуждены жить с заземлением ТN-С или создавать собственную, более совершенную защиту.
Если на линии электропередачи с голыми проводами обрывается нулевой провод, в домах с TN-C-S на корпусах электрооборудования возникает напряжение 220 В. УЗО и автоматические выключатели в подобных ситуациях неэффективны. Поэтому оптимальным вариантом считается заземление типа TT, которое обеспечивает безопасность за счет отдельного нулевого проводника, выведенного за пределы здания и исключающего попадание напряжения на шинку PE.
Устройство повторного защитного контура в загородном доме или на даче:
Выбрать три заземлителя (штыри, трубки или уголки).

1. Выбрать 3 заземлителя (штыри, трубки или уголки).
2. Вырыть  траншею глубиной 50 см.
3. Забить заземлители на глубину не менее двух метров и на расстоянии 1-2-х метров друг от друга так, чтобы они образовали треугольник.
4. Уложить в траншею соединители (металлические полосы) для соединения заземлителей в контур, приварить их.
5. Вырыть траншею от контура к дому и уложить заземляющий проводник.
6. Второй конец проводника присоединить к соответствующей шине в щитке.

Особое внимание следует обратить на качество сварки. Все элементы следует тщательно зачистить, полосы приваривать внахлест. Контакты должны быть очень прочными. Исправить что-то будет трудно т.к. заземлители необходимо будет закопать.

Внимание! В магазинах можно купить готовые контуры для заземления, что может облегчить устройство дополнительной системы.

Если в доме используется система TN-S, то повторный контур устраивается для защиты от молнии.
Всегда следует помнить, что от правильно выполненного заземления зависит не только исправность и срок службы электроприборов, но и жизни людей. Ошибки могут стоить очень дорого.

Функция и важность систем заземления – часть первая

Электричество достаточно запутанно, когда мы имеем дело с проводами, по которым должен проходить ток. Еще больше сбивает с толку, когда мы говорим о проводах, которые обычно вообще ничего не делают. У большинства людей есть некоторые трудности с концепцией , заземляющей , и его родственной группы, , соединяющей . Мы постараемся не усложнять и раскрыть тайну.

Как домашние инспекторы, важно, чтобы мы четко понимали эти системы, чтобы проводить более качественные проверки для наших клиентов.Если вы заинтересованы в том, чтобы стать домашним инспектором, или просто хотите обновить свои знания, потратьте некоторое время на обучение домашних инспекторов — это отличный способ убедиться, что ваши услуги являются лучшими, какими они могут быть.

Хорошей новостью является то, что это не очень сложная или трудоемкая часть вашей проверки. Хорошая новость заключается в том, что ремонт или замена, как правило, обходятся недорого.

Два типа систем заземления

В домах существует два типа заземления с разными функциями.Система заземления оборудования   представляет собой сеть неизолированных неизолированных проводов, проходящих через дом как часть ответвленной электропроводки, установленной с 1960-х годов. Системы заземления оборудования подключаются к трансформатору на улице и защищают домовладельцев от поражения электрическим током от паразитного электричества в доме. Система заземления   соединяет электрическую систему дома с землей. В рамках данного обсуждения мы сосредоточимся на последнем.

Способ подключения сервисного блока к земле

В системе заземления используется провод для подключения сервисного блока к земле с водопроводными трубами, заземляющими стержнями и т. д.Это путь для молнии или статического электричества. Он не предназначен для передачи аварийного тока от системы заземления оборудования на землю. Единственный случай, когда эта система заземления будет передавать электричество из дома, будет в случае неисправности дома, из-за которой ток будет протекать через заземляющие провода в системе распределения и , а нейтральный служебный провод, выходящий на улицу, будет оборван.

Молния

Системы заземления помогают безопасно отводить неожиданные электрические разряды от других источников. Например, удары молнии могут вызвать возбуждение компонентов в домах. Система заземления иногда может безопасно рассеивать электричество от молнии. Однако большие удары молнии не будут рассеяны системой заземления дома.

Статические заряды

Системы заземления также помогают снимать статические электрические заряды. Накопление статического электричества внутри электронного оборудования, такого как домашние компьютеры, может создать проблемы в работе. Это гораздо менее важная функция заземляющего провода, защищающая скорее оборудование, чем людей.

Провода заземления/проводники заземления

Провода заземления обычно медные и могут быть неизолированными или изолированными. Обычно они имеют калибр 8 для сетей на 100 ампер и калибр 6 для сетей на 200 ампер. Лучше всего избегать стыков в заземляющем проводе, так как каждый стык является потенциальным плохим соединением.

Где заканчивается система заземления?

Цель состоит в том, чтобы электричество текло к земле. Это делается путем подключения заземляющего провода к заземляющему электроду.Это можно сделать несколькими способами, в том числе:

• По металлическим водопроводным трубам
• По металлическим стержням, вбитым в землю
• По проволоке (часто 1/2-дюймовой арматуры), закопанной в фундаменты зданий (УФЭР грунт)
• Заглубленные заземляющие пластины или кольца
• Каркасы металлических зданий (чаще в коммерческом, чем в жилом строительстве)
• Металлические кожухи частных колодцев водоснабжения

На приведенном ниже рисунке показаны наиболее часто используемые заземляющие электроды.

Типичное соединение с заземляющим стержнем (хотя часть зажима на переднем плане установлена ​​задом наперед).

Вы не сможете увидеть всю систему заземления. Тем не менее, есть несколько вещей, которые нужно искать, в основном вокруг того, что отсутствует или плохо связано.

Во второй части этого поста мы рассмотрим общие проблемы, которые могут пойти не так с системами заземления, и их решения. До встречи во второй части!

Дом 50-х годов — необходимо правильное заземление для некоторых розеток — как? | Страница 2

Из простого веб-поиска:

Многие старые дома не имеют заземляющих проводников в старых romex и подключаются к розеткам с двумя штырьками. Так что же происходит, когда вы живете в одном из этих мест и хотите подключить свой компьютер и принтеры? Вряд ли целесообразно срезать с вилок заземлитель и подавать питание на оборудование стоимостью 3-4 тысячи долларов без заземлителя. Есть ли способ выполнить эту задачу, не выезжая? NEC 1996 года содержит множество изменений по замене розеток незаземляющего типа, и мы могли бы также повторить этот трактат здесь, просто в память о старых временах.В статье 210-7(d) сказано: теперь я надеюсь, что вы готовы к этому, потому что это слишком много слов: замените розетку незаземленного типа на заземляющую, если имеется заземляющий провод оборудования, и подключите заземляющий проводник. Если заземляющий проводник оборудования отсутствует, замените его розеткой незаземленного типа или розеткой типа GFCI с маркировкой «Заземление без оборудования» или заземляющим типом, если он защищен GFCI и помечен как «Защита GFCI» и помечен как «Без оборудования». Земля.»

Заземляющий провод оборудования не должен подключаться от розетки УЗО, не имеющей заземляющего проводника оборудования, к любой другой розетке, питаемой розеткой УЗО, а заземляющий провод оборудования не должен подключаться между розетками заземляющего типа, защищенными розетка типа GFCI, не имеющая заземляющего проводника оборудования.

Понял! Хорошо. И удивляются, почему электрикам столько платят. После всего этого у нас все еще нет заземляющего проводника для нашего компьютера, если он вообще отсутствует. Но подождите, все, что нам нужно сделать, это пойти в другую группу по созданию кода и посмотреть, что они скажут по этому поводу. Комиссия № 2 пишет статью 210, а комиссия № 5 пишет статью 250. И в 250-50 (a) и (b) Исключение говорится: «Для замены незаземляющих розеток розетками с заземлением и для ответвлений- расширения цепи только в существующих установках, которые не имеют заземляющего проводника оборудования в ответвленной цепи, заземляющий провод розетки с заземлением разрешается заземлять в любой доступной точке системы заземляющих электродов, как описано в 250- 81.» И… Кодекс 1996 г. разрешает это соединение в любой доступной точке на проводнике заземляющего электрода.

Таким образом, мы можем добавить розетку с заземлением к существующей системе, которая не имеет заземляющего проводника оборудования, и заземлить заземляющий проводник. терминал к первым 5 футам водопроводной трубы, которая входит в здание, если эта труба металлическая и является частью заземляющего электрода, или подсоедините ее к любой доступной точке на проводе заземляющего электрода (после принятия NEC 1996 г.).

Теперь кто-нибудь знает, вы просто больше не протянете провод, не выяснив все применимые правила. Установка этого заземляющего провода не является исключением. Есть правила по цвету, размеру, правильному способу подключения, физической защите и даже качеству изготовления.

Начнем с цвета. NEC сообщает нам в двух местах (310-12(b) и 250-57(b)) о цвете заземляющих проводников. Заземляющий проводник должен быть зеленым, оголенным или зеленым с одной или несколькими желтыми полосами, за исключением изолированных проводников, размер которых превышает №.6 и жилы в многожильных кабелях.

Далее, давайте размер адреса. Размер основан на устройстве перегрузки по току, защищающем цепь. Для этого используем таблицу 250-95. Для устройства защиты от перегрузки по току на 15 ампер требуется медный провод № 14 или алюминиевый провод № 12. Для устройства максимального тока на 20 ампер требуется медный провод № 12 или алюминиевый провод № 10.

Как насчет метода подключения? Как правило, проводники должны быть проложены в кабелях или желобах. Открытые проводники разрешены с использованием нескольких методов проводки, таких как кабельные лотки, скрытая ручка и трубка, а также открытая проводка на изоляторах.Но ни один из них не будет применяться здесь. В нескольких местах были сделаны исключения, чтобы позволить проводу заземления оборудования для розетки с заземлением, которая была добавлена ​​в цепь, где отсутствует провод заземления оборудования, прокладывать отдельно от других проводников цепи и прокладывать отдельно без кабеля. или гоночная трасса. Если вы хотите следовать Кодексу о том, почему этот заземляющий проводник оборудования может быть проложен отдельно от проводников цепи, перейдите к исключениям 300-3 (a) и (b), а затем к исключению № 250-57 (b).3. Чтобы следовать Кодексу о том, почему этот проводник может быть проложен сам по себе без кабеля или кабелепровода, перейдите к 250-92 (c) (2) и исключению.

Подводя итог тому, что мы имеем на данный момент: Для цепи на 15 или 20 ампер мы можем использовать медный провод № 12, который будет голым, зеленым или зеленым с одной или несколькими желтыми полосами, чтобы не подвергаться физическому повреждению от клемму заземления розетки к заземляющему электроду, как описано в 250-81, или, после принятия NEC 1996 года, к любой доступной точке на проводе заземления заземляющего электрода.Мы также можем использовать алюминиевый заземляющий провод № 10 с некоторыми ограничениями, указанными в 250-92 (a). Одно ограничение заключается в том, что алюминиевые заземляющие проводники, используемые снаружи, не могут быть установлены в пределах 18 дюймов от земли.

Далее у нас есть мастерство. Раздел 110-12 NEC требует, чтобы электромонтажные работы выполнялись аккуратно и профессионально. Существует так много различных типов конструкции, что трудно дать какие-либо точные инструкции о том, как сделать работу аккуратной и качественной.Здесь опытный электрик должен сам судить о том, как сделать работу аккуратной. Для некоторых работ это потребует, чтобы заземляющий провод был скрыт внутри дома или офиса. В некоторых случаях это можно сделать, установив его за швабрами в канавках, прощупывая внутри стен отверстие, просверленное в ящике для приемника, и прикрепив скобами вдоль ферм фундамента. Но каждая установка должна быть оценена в полевых условиях, чтобы гарантировать, что выполненная работа будет аккуратной и качественной и удовлетворит клиента.

Остался один вопрос. Мы назвали эту статью «Как заземлить незаземляющую розетку». Но мы действительно не говорили вам, как это сделать. Любой знает, что вы не можете заземлить розетку незаземляющего типа.

Если вы не готовы выполнять всю эту работу, в Национальном электротехническом кодексе 1996 года есть положения о простой замене розетки незаземляющего типа на розетку типа GFCI, что обеспечивает дополнительную безопасность. Чтобы увидеть, как это сделать, перейдите на иллюстрацию изменений NEC 1996 года, нажав здесь.Вам придется использовать кнопку «Назад», чтобы вернуться сюда.

%PDF-1.5 % 496 0 объект > эндообъект внешняя ссылка 496 109 0000000016 00000 н 0000003926 00000 н 0000004160 00000 н 0000002531 00000 н 0000004321 00000 н 0000004468 00000 н 0000004667 00000 н 0000005185 00000 н 0000006254 00000 н 0000006290 00000 н 0000006490 00000 н 0000006672 00000 н 0000006749 00000 н 0000007479 00000 н 0000008518 00000 н 0000008689 00000 н 0000008869 00000 н 0000009384 00000 н 0000009575 00000 н 0000009732 00000 н 0000010224 00000 н 0000012917 00000 н 0000013107 00000 н 0000013300 00000 н 0000029699 00000 н 0000029756 00000 н 0000029863 00000 н 0000029950 00000 н 0000030064 00000 н 0000030279 00000 н 0000030425 00000 н 0000030521 00000 н 0000030749 00000 н 0000030885 00000 н 0000031038 00000 н 0000031142 00000 н 0000031256 00000 н 0000031411 00000 н 0000031501 00000 н 0000031633 00000 н 0000031772 00000 н 0000031876 00000 н 0000031981 00000 н 0000032081 00000 н 0000032185 00000 н 0000032285 00000 н 0000032394 00000 н 0000032607 00000 н 0000032714 00000 н 0000032866 00000 н 0000033060 00000 н 0000033167 00000 н 0000033336 00000 н 0000033512 00000 н 0000033615 00000 н 0000033763 00000 н 0000033906 00000 н 0000034025 00000 н 0000034179 00000 н 0000034285 00000 н 0000034402 00000 н 0000034530 00000 н 0000034676 00000 н 0000034806 00000 н 0000034941 00000 н 0000035108 00000 н 0000035233 00000 н 0000035339 00000 н 0000035507 00000 н 0000035668 00000 н 0000035799 00000 н 0000035943 00000 н 0000036066 00000 н 0000036198 00000 н 0000036315 00000 н 0000036432 00000 н 0000036548 00000 н 0000036639 00000 н 0000036733 00000 н 0000036839 00000 н 0000036984 00000 н 0000037089 00000 н 0000037200 00000 н 0000037353 00000 н 0000037502 00000 н 0000037603 00000 н 0000037709 00000 н 0000037820 00000 н 0000037933 00000 н 0000038113 00000 н 0000038230 00000 н 0000038369 00000 н 0000038466 00000 н 0000038639 00000 н 0000038731 00000 н 0000038859 00000 н 0000038973 00000 н 0000039117 00000 н 0000039258 00000 н 0000039388 00000 н 0000039549 00000 н 0000039657 00000 н 0000039759 00000 н 0000039901 00000 н 0000040058 00000 н 0000040224 00000 н 0000040389 00000 н 0000040511 00000 н 0000040647 00000 н трейлер ]>> startxref 0 %%EOF 499 0 объект>поток g5UggOcǺ?zW[1v/Wㅙ[toUX~—Z3~~ܱ&%grxsl԰ne]vDhI1e/ ґc۵zv+̄9!d~[&. хм ф p1+E-6&\2ȺmoMǢ!nۅ$

Стерлинг Лукас из Южной Каролины взялся за дело, рекрутируя

Шейн Бимер из Южной Каролины избаловал Стерлинга Лукаса в первый день его вербовки.

Недавно нанятый помощник по защите совершил обход с Шейном Бимером и Клейтоном Уайтом в свой «тренировочный день», возил его на частном школьном самолете.

На следующий день ему не повезло.

«В первый день меня отправили на частном самолете.Я был с главным тренером, и это было потрясающе. На следующий день я в дороге, и в тот день я проехал около шести часов. Я довольно быстро смирился», — сказал он, смеясь.

Но для Лукаса это не имело значения. Он был просто счастлив вернуться в свой родной штат с новым приключением.

из Южной Каролины никогда не занимался рекрутингом, хотя всю свою профессиональную карьеру провел в НФЛ, где рекрутинг не является необходимой частью работы.

Ему пришлось быстро с ней ознакомиться, он был принят на работу в январе, прежде чем с головой окунуться в студенческие городки, а затем в выездной набор, но для него в этом нет ничего нового.

Будучи игроком в штате Северная Каролина, Лукас всегда хотел помочь в наборе сотрудников.

«Скажу тебе, чувак, это было круто. Для меня человек, набирающий, как игрок я должен был это сделать. при каждом официальном визите я принимал ребят», — сказал он. «Для меня это отношения. Это значит быть самим собой и быть искренним, и игроки и игроки могут видеть это насквозь, когда вы искренни».

Лукас родом из Оринджбурга, и вполне логично, что он сосредоточится на некоторых аспектах рекрутинга в штате, а также расширится и будет искать потенциальных клиентов EDGE по всей стране.

Стерлинг до сих пор наслаждается этим и знает, что он ищет в игроке, несмотря на то, что он новичок в рекрутинге в колледже.

«Нам нужны игроки, которые, по нашему мнению, могут помочь нам победить на этом уровне: парни, у которых есть грим, парни, у которых есть мышление, чтобы выйти наружу», — сказал Лукас. «Главное на моей должности — мне нужны усилия. Все остальное я могу почистить. Явно отрываясь от футбола в качестве защитника, взрывоопасность. Это лишь некоторые из многих вещей, которые мы ищем».

Лукас приезжает в Южную Каролину после игр в Балтиморе и совсем недавно в Джексонвилле в НФЛ.Лукас был аспирантом координатора защиты Gamecock Клейтона Уайта. Он сказал, что вернуться в колледж было легким решением.

«Очевидно, мои отношения с тренером Уайтом и то, что в первый год они увидели, на что способны эти ребята. Для меня это было легкой задачей», — сказал Лукас. «Тренер Уайт и тренер Бимер, тренер Бимер. Я знал его, когда ему было 18 лет, но я уважаю его, наблюдая за его карьерой издалека, это было несложно и отличная возможность вернуться домой».

Поскольку до марта рекрутинг приостановлен, у Лукаса есть время изучить игроков, которых он тренирует в этом году.

«Я прыгнул прямо по дороге вербовки. Так что я просматриваю весь сезон и делаю более качественные записи одной или двух вещей, над которыми каждый парень должен работать и оттачивать эту весну», — сказал Лукас. «Я скажу тебе что. На днях у меня была возможность увидеть этих парней в тренажерном зале, и они очень усердно работают. (Джордан) Берч, (Джордан) Страчан — большие, спортивные парни».

Почему это происходит?: Обсуждение состояния талибов с Анандом Гопалом: подкаст и стенограмма

С тех пор как США.S. вывела свои последние войска из Афганистана прошлым летом, охват страны США также резко сократился, даже несмотря на то, что страна столкнулась с ужасной гуманитарной чрезвычайной ситуацией. Поэтому мы подумали, что пришло время провести проверку с одним из самых плодовитых репортеров по этой теме. Удостоенный наград журналист и автор книги «Нет хороших людей среди живых» Ананд Гопал уже более десяти лет освещает глобальные конфликты и Ближний Восток. В 2021 году его репортаж привел его в провинцию Гильменд, эпицентр конфликта в раздираемой войной стране.Пережитое там побудило его написать «Другие афганские женщины» — один из самых полных отчетов о бедственном положении афганских женщин. Работы Гопала публиковались во многих изданиях, включая The New York Times, The Atlantic, Harpers и The New Yorker, где он в настоящее время освещает войну, революцию и демократию. Он присоединяется к WITHpod, чтобы обсудить свои последние репортажи с мест, быстрый приход талибов к власти, как и где продолжается война с терроризмом, а также долгосрочные перспективы афганского народа под властью талибов.

Примечание. Это грубая стенограмма — извините за возможные опечатки.

Ананд Гопал: Мы, американцы, долгое время особо не обращали внимания на Афганистан. Я думаю, что отчасти причина в том, что нас приучили думать о войне в Афганистане или Ираке, когда что-то действительно идет не так, когда происходит массовая резня, когда совершается военное преступление. Фактически, большая часть войны в Афганистане не была военным преступлением.

Крис Хейс: Привет и добро пожаловать на 200-й выпуск «Почему это происходит?» со мной ваш хозяин, Крис Хейс.

Очень трудно поверить, что мы опубликовали 200 выпусков, что мы делаем это уже более трех лет, и я должен сказать, что этот подкаст начался немного забавно, своего рода побочный проект, способ почесывая определенный интеллектуальный зуд, который развивался с течением времени, и способность глубоко читать по темам, глубоко заниматься темами, и я только что узнал так много. Последние три года это было таким удовольствием для меня.

Теперь я знаю гораздо больше, так много тем, которые всплывают в новостях, что я думаю про себя: «О, точно», как будто я немного ориентируюсь в этом, потому что мы со стручком на нем.Так что обязательно следите за лентой WITH pod сегодня позже, потому что мы попросили всех вас помочь нам отпраздновать, и вы, безусловно, сделали, и позже у нас будет небольшой специальный бонус, который появится в вашей ленте позже.

Мы несколько раз говорили об Афганистане в сериале. Если вы позволите себе на секунду немного критики со стороны кого-то из СМИ, то в освещении Афганистана есть что-то сводящее с ума, а именно — и я собираюсь вмешаться в это, потому что я, конечно, не освещал это так много, как я, вероятно, должен был за эти годы — но, в основном, война продолжалась на заднем плане в течение 20 лет.Он очень редко появлялся на первых полосах. Были невероятные репортеры, которые работали со всеми крупными газетами и основными телеграфными агентствами и делали потрясающую работу.

Дело не в том, что журналистов не было, они были. Но с точки зрения акцента на телевизионных новостях, новостях кабельного телевидения, сетевых новостях, новостном цикле, это, как правило, было довольно далеко от американского обсуждения политики. Это было огромным источником разочарования для ветеранов войны, людей из Афганистана, гражданского общества, иммигрантов и беженцев, приехавших из этой страны, а также для журналистов, которые рисковали своими жизнями и усердно работали, чтобы донести эту историю до конца. было очень трудно привлечь внимание американцев.

Ситуация изменилась в августе прошлого года, когда США при администрации Байдена, наконец, спустя 20 лет, выполнили обещание, которое они дали, которое дала администрация Трампа, которое, откровенно говоря, дал Барак Обама, которое должен был положить конец войне в Афганистане, и они это сделали. И это было предметом круглосуточного освещения от стены до стены гуманитарной катастрофы, которой стал уход США.

Теперь, чтобы быть ясным, было много аспектов отъезда, несомненно, гуманитарной катастрофы.Мы видели, как ребенка перебрасывали через колючую проволоку. Мы видели, как мужчина выпал из самолета, так как он отчаянно пытался выбраться. Были люди, которые сотрудничали с американскими войсками или помогали им, которым угрожала опасность, что они или их семьи будут заключены в тюрьму или еще хуже талибами. Репрессии действительно были. Нахождение под властью Талибана — это то, чего я бы никогда не выбрал ни для себя, ни для своих близких.

Вся эта подобная моральная ценность того или иного является катастрофой и злом для этих людей, и все же, я думаю, было два аспекта этого, которые действительно разочаровали меня из-за освещения.Во-первых, было очень мало информации о том, что люди за пределами Кабула и особенно за пределами внутреннего святилища иностранных или соседних афганских жителей думали и чувствовали о Талибане. Я имею в виду, что была причина, по которой талибы смогли захватить страну так легко, как только могли, и большая часть этого заключалась в симпатиях, которые испытывали к ним многие обычные афганцы, или, по крайней мере, в их полном разочаровании и презрении к 20 годам. по существу американского марионеточного правления с этими невероятно коррумпированными и хищными силами.Мы уже говорили об этом в программе.

Был также тот факт, что как только США вышли, это было похоже на «Готово». Афганистана больше нет, и он практически исчез с первых полос. Тем не менее, прямо сейчас страна переживает, вероятно, худший гуманитарный кризис во всем мире. По оценкам групп помощи, до 22 миллионов человек — две трети населения находятся под угрозой голодной смерти, и это не та ситуация, когда люди говорят: «Ну, да, талибы ужасны». Да, опять же, я не собираюсь с этим спорить.

Но это не совсем та ситуация, что была в те дни с Саддамом Хусейном и вопросом о санкциях и о том, были ли страдания иракского народа следствием санкций или ошибкой Саддама Хусейна. В этом случае, я думаю, было и то, и другое, но также и то, что, как и Саддам Хусейн, накопил огромные нефтяные богатства на этом участке.

Афганистан действительно беден, хорошо, и талибы не притворяются, что Афганистан действительно беден, а на самом деле очень беден.Фактически, большая часть полного ВВП страны поступала из источников иностранной помощи. Если вы прекратите это, как это произошло, как это произошло во главе с США после прихода к власти талибов, то вполне естественно, что вы ввергнете страну в нечто гораздо худшее, чем даже наша депрессия 1930-х годов, которая затянулась. государственной экономики США на 25% до 30%.

Вы сократите экономику страны на 70%, люди умрут от голода. Это просто математика. Неважно, что у них лучшее правительство в мире, хорошо.Математика здесь довольно неумолима, неумолима, когда дело доходит до Афганистана с точки зрения того, с чем они сталкиваются, и поэтому я подумал, что было бы неплохо, и мы немного освещали это в программе, чтобы привлечь кого-то, кто Я думаю, что он сделал лучший репортаж об Афганистане за последнее десятилетие.

Ананд Гопал, журналист The New Yorker. Он освещает войну, революцию, демократию. Он также является доцентом Центра будущего войны в Школе политики и глобальных исследований Центра изучения религии и конфликтов в Университете штата Аризона.Его книга «Нет хороших людей среди живых: Америка, талибы и война глазами афганцев», вышедшая в 2014 году, является одним из лучших репортажей о войне, которые я когда-либо читал. Кабула и выхода США под названием «Другие афганские женщины», который, если честно, вошел в пятерку лучших журналистских статей, которые я когда-либо читал в своей жизни. Я бы преподавал это на каждом курсе, который я когда-либо преподавал в журналистике, если бы я когда-либо находился в этом положении. Это шедевр репортажа, ясного письма, чуткого, но аналитически критического слушания в синтезе, и это невероятная вещь, которую вам обязательно стоит проверить.

Я давно хотел поговорить с Анандом. Был за границей, иногда в Афганистане. Нам было трудно найти общий язык, но я очень рад приветствовать Ананда в программе.

Ананд Гопал: Спасибо, Крис. Здесь здорово.

Крис Хейс: Во-первых, давайте начнем, когда вы в последний раз были в Афганистане?

Ананд Гопал: Я был там в конце сентября, начале октября, то есть примерно через шесть недель после того, как талибы пришли к власти.

Крис Хейс: Пожалуй, начнем с этого.Сначала мы можем как бы вернуться назад, но я думаю, что Афганистан под властью Талибана, только что под властью Талибана, выглядел прошлой осенью.

Ананд Гопал: Ну, я прибыл в страну после того, как провел с некоторыми из моих коллег в средствах массовой информации недели, пытаясь вывезти или помочь вывезти наших коллег, афганских коллег, друзей и других из страны в действительно резком и опасная ситуация. Поэтому, когда я туда попал, я не знал, чего ожидать.

Однако, когда я спустился на землю, первое, что меня поразило, был Кабул, там была в основном обычная жизнь, было движение, люди шумели возле правительственных учреждений и так далее.Затем, когда вы начинаете озираться, вы замечаете, что женщин, по большей части, не хватает. В тот момент, это снова середина сентября, это было не из-за чего-то, что сказали талибы, а из-за воспоминаний о предыдущем правлении талибов в 1990-х, самых разных женщин, моих друзей, других с кем я общался в ходе моих репортажей за последнее десятилетие, которые были просто напуганы и по понятным причинам оставались в своих домах. Для меня это было действительно отрезвляющим и обескураживающим зрелищем.

Я провел, кажется, неделю в Кабуле, а затем отправился во внутренние районы, в провинцию Кандагар, провинцию Гильменд. Это районы, где за последние два десятилетия война действительно была сосредоточена, и поэтому я отправился туда, чтобы увидеть некоторых из моих друзей и коллег. Что меня поразило, так это то, насколько иным было настроение в то время по сравнению с Кабулом, в то время как все мы были прикованы к нашим телевизорам, я думаю, в августе и сентябре и видели, как люди мчатся в кабульский аэропорт и пытаются выбраться. страны.

Что происходило в одно и то же время в Кандагаре и Гильменде, где люди фактически возвращались в страну. Это люди, которые были перемещены из-за конфликта, у многих из них были разрушены дома или пропали без вести или были убиты их близкие, и они жили в лагерях, в палатках в Пакистане или где-либо еще. Они впервые посмотрели на ситуацию и сказали, что война наконец-то закончилась, и, может быть, я смогу вернуться в свою деревню и начать новую жизнь.

Итак, я видел деревню за деревней, где тысячи людей возвращались домой.Так что обе эти реальности были правдой одновременно, и я думаю, важно это понимать.

Крис Хейс: Да. Это важно, и в некотором смысле, я думаю, было понятно, какая перспектива была приоритетной в американском освещении, отчасти потому, что, по вашему мнению, я лично знаю людей, которые не спали 24 часа, четыре дня подряд, пытаясь вывести переводчиков. Было бы странно и почти бесчеловечно, если бы это не окрасило ваше освещение, очевидно, как люди, которых я люблю, люди, о которых я забочусь, находятся в опасности, и мне нужно вытащить их, и это покроет ваше освещение.

Но другая часть этого касается чего-то глубокого о жертвах войны во «внутренних землях», и, может быть, вы могли бы немного рассказать о повседневной реальности, уровне насилия и разрушения, которые я знаю. сказать, что я читал об этом десятилетиями и нашел в вашей статье в The New Yorker больше, чем когда-либо раньше. Расскажите немного о том, какой была жизнь во внутренних районах во время американской войны в Афганистане.

Ананд Гопал: Что ж, Крис, вы упомянули ранее, что мы, американцы, долгое время не обращали внимания на Афганистан.Я думаю, что отчасти причина в том, что нас приучили думать о войне в Афганистане или Ираке, когда что-то действительно идет не так, когда происходит массовая резня, когда совершается военное преступление. Фактически, большая часть войны в Афганистане не была военным преступлением.

Под военными преступлениями я подразумеваю действия различных военных субъектов, нарушающие законы войны. Большинство убийств, которые произошли за последние 20 лет, были похожи на людей, которые умирали поодиночке и по двое, кто-то, кто просто забрел в самый разгар перестрелки, кто-то, кто оказался не в том месте не в то время.О таких вещах обычно не сообщается, но в совокупности они складываются.

Когда я отправился в провинцию Гильменд, где на самом деле из всех провинций — 34 провинций страны — война велась наиболее интенсивно. Я взял интервью у нескольких женщин, чтобы попытаться понять, что они думали о последних двух десятилетиях. Я снова и снова обнаруживал, что потери, потери, свидетелями которых они были или которые они понесли, были экстраординарными. Но не то чтобы они знали кого-то, кто был убит в результате крупного авиаудара на свадьбе, унесшей жизни сотни или 200 человек.Что-то, что попало бы в новости.

Вернее, у них был дядя, который однажды утром работал в поле, и там был патруль, патруль увидел этого человека, не знал, талиб он или нет, потому что они все одинаковые, и они застрелили его. Или был удар беспилотника по машине, а в машине было всего четыре мирных жителя, и двое из них погибли, а двое нет.

Это была своего рода повседневная реальность, когда люди просыпались, а мужчины в доме шли работать в поле, а женщины и дети не знали, вернутся ли они этой ночью.Или было какое-то мероприятие, например, свадьба или что-то в этом роде, небольшое собрание, они шли в мечеть. Никто не знал, вернутся ли они, отправившись туда, в конце дня.

Представьте, что каждый божий день мне приходится просыпаться и думать, что мой муж пойдет сегодня на работу. Не знаю, увижу ли я его когда-нибудь снова. Это было реальностью в течение двух десятилетий.

Крис Хейс: Да. Вы же рассказываете историю просто постоянных вывихов. Я имею в виду людей, переезжающих, вынужденных выкорчевывать свою жизнь, свои дома и свои деревни, и эвакуировать их, потому что определенный район становится горячей точкой конфликта.Итак, вы должны взять все, что хотите, на спину и уйти за 12 миль, а потом это просто постоянная война. Это постоянная война, и я думаю, что американские гражданские лица, особенно те, кто там служил, не полностью считались с тем, что это был повседневный опыт. Это не было задним числом, это было постоянно, и одна из вещей, которая прослеживается в ваших репортажах, заключается в том, что Талибан получил народную поддержку в их невероятно быстром захвате страны.Он родился в значительной степени из-за истощения войной и обещанием стабильности тому, кто мог бы это сделать.

Ананд Гопал: Да, именно так. Никто из тех, у кого я брал интервью, на самом деле не поддерживал Талибан. Потому что талибы, будучи повстанческим движением, на самом деле ничего не предлагали населению, в которое они были встроены. Они не предоставляли социальных услуг. Как вы сказали, Афганистан — одна из, если не самая бедная страна в мире, и Талибан ничего не сделал для решения этой проблемы. Но единственное, что смогли сделать талибы, и это, пожалуй, самое важное для человека, живущего в деревне в разгар войны, — обеспечить подобие защиты.

Ваш муж уходит, может потому, что в деревне есть талибы, они чуть чаще возвращаются домой ночью. На самом деле это не поддержка, а своего рода согласие, говорящее: «Ладно, есть много плохих вариантов, но это, по крайней мере, позволит моей семье дожить до следующего дня».

Крис Хейс: Другое дело, что вы разговариваете со многими женщинами и рассказываете о трудностях в этих отдаленных районах. Это было до того, как талибы захватили власть, и мужчина, не являющийся членом семьи, создал условия, при которых вы можете поговорить с женщиной в этих чрезвычайно традиционных консервативных районах Афганистана.Одна вещь, которая стала ясной, о которой, возможно, вы можете поговорить, — это гендер, политика талибов, которые жестоки, репрессивны и крайне изолированы в общественном пространстве, а роль женщин не так уж далека от общего социального порядка гендерного разделения и патриархальных традиций, которые были существующие, независимые от талибов в тех областях, о которых вы писали.

Ананд Гопал: Да, верно. Я думаю, иногда у нас возникает упрощенное понимание того, что Афганистан был либо чистым листом, либо неким либеральным обществом, в котором откуда-то взялись талибы и навязали обществу свои чуждые убеждения.Но на самом деле все наоборот: районы, о которых я сообщал, которые опять-таки являются районами, где война была наиболее концентрированной, действительно являются одними из самых социально консервативных мест на Земле, и тому есть множество причин, почему это так. но это факт.

Дело в том, что в этих деревнях существуют социальные нормы, согласно которым мужчины и женщины, не являющиеся родственниками, не смешиваются. Так что для меня, как человека, не состоящего в родстве с этими женщинами, было чрезвычайно сложно получить к ним доступ, и так было на протяжении сотен лет.Талибы во многом являются выражением этого социального консерватизма. На самом деле то, что они представляли, было попыткой навязать этот консерватизм остальной части страны, стране очень разнообразной.

Это было бы как в нашей стране, если бы люди из Канзаса, которые являются южными баптистами, решили наложить этот закон на остальных из нас. Это не означает, что южное крещение не является чем-то вроде местного явления в Канзасе или где-либо еще, но это означает, что именно это в некотором смысле делает его сложным.При репортажах на юге Афганистана приходилось ориентироваться в этих дивизиях.

Крис Хейс: Да. Я думаю, что эти подразделения явно любят не говорить, что, типа, вот чем похожи США и Афганистан. Просто полезно просто проанализировать свое собственное общество, потому что это было одной из вещей, которые, я думаю, были потеряны, и освещение Афганистана похоже на то, что я говорю это в подкасте все время, если вы когда-нибудь разговариваете с кем-то из другой страны, например если вы путешествуете за границей, и вы находитесь в баре или что-то в этом роде, и они говорят типа: «Ну, что американцы думают об этом?» Это как: «Ну, я должен тебе сказать, мы не согласны во многом. Типа, каких американцев вы имеете в виду, типа им нравится Трамп? Не нравится? Нравится ли им вакцина? вещи и эти основные разногласия в обществе, которые, судя по вашему отчету, казалось, что война действительно усугубила те самые расколы, которые были там до войны

Ананд Гопал: Точно, война усугубила и помогла увековечить их. вернуться в 2001 год, когда талибы потерпели поражение, и в тот момент они не были народной силой.Даже в консервативных глубинках они не были силой, на стороне которой стояло большинство людей. На самом деле они смотрели на США как на источник надежды. Они думали, что, возможно, США смогут обеспечить экономическое развитие и большую степень демократии в этих областях.

Когда США не смогли этого сделать, все были вынуждены встать на чью-то сторону, и те, кто жил в Кабуле и некоторых крупных городах, извлекших выгоду из американского присутствия, естественно, встали на сторону американского присутствия.Но те, кто был не на той стороне, видели американское присутствие только через ночные рейды, авиаудары, удары беспилотников и так далее. Они повернулись против американцев.

Крис Хейс: Американский проект был обречен с самого начала или стал жертвой собственной некомпетентности и неудач?

Ананд Гопал: Ну, это не было обречено с самого начала. Просто если смотреть в широком смысле, я имею в виду, что Соединенные Штаты оккупировали страны и улучшили их. Таким образом, Германия и Япония являются примерами этого.Но то, что произошло после 11 сентября, заключалось в том, что мы культурно и политически находились в совершенно ином моменте, чем США в 1945 или 1946 году. большая часть американского военного потенциала будет передана частным лицам или самолетам. Идея заключалась в том, что у США должны быть очень небольшие силы на земле, чтобы большинству американцев не приходилось иметь дело с тем фактом, что идет война.

Итак, когда США вторглись, они победили талибов. Как я уже сказал, Талибан вообще не был популярной силой, поэтому афганцы приветствовали американское присутствие. Но затем США объединились с группой акторов и уполномочили ряд акторов, которые вызывали глубокие разногласия и действительно угнетали, а это полевые командиры. Это не те люди, которые уже существовали, и США просто их нашли.

Американцы на самом деле привезли их из-за границы. Это афганцы, изгнанные в ходе предыдущих вспышек насилия, лишенные легитимности и не пользующиеся популярностью внутри страны.США нашли их, привезли из Пакистана или Ирана и фактически наделили их полномочиями, дали им огромные суммы денег и дали им оружие и сказали, что вы, ребята, здесь самые важные действующие лица, и нам нужно, чтобы вы нашли нас, плохих парней или террористов.

Таким образом, эти люди были заинтересованы в поиске террористов, даже когда террористов не было, потому что, как я уже сказал, талибы в основном рухнули. В этот момент не было талибов, и поэтому эти полевые командиры начали арестовывать невинных людей.Они начали собирать разных людей, которые не имели никакого отношения к талибам, и многие из этих людей были замучены американцами, отправлены в Гуантанамо, отправлены в тюрьму Баграм, которая является главной тюрьмой в Афганистане. Таким образом, за несколько лет Талибан, который когда-то был очень непопулярным движением, смог воссоздать себя как повстанческое движение.

Крис Хейс: Да. Я имею в виду, что, прочитав репортаж об этом и поговорив с репортерами, которые были там, и людьми, которые были там в афганском гражданском обществе, я имею в виду, что созданная структура стимулов настолько больна и порочна.В контексте американской полиции, когда вы должны были остановить и обыскать в Нью-Йорке, и у вас были квоты, по которым они должны были поразить определенные числа, и это привело к этому астрономическому уровню, своего рода мелкому преследованию. У вас есть такая ситуация, которая похожа на то, что у вас, по сути, есть система вознаграждения для этих людей, которые должны сдать вам террористов, и они хотят набрать эти цифры как по денежным, так и по родственным причинам, независимо от того, находят ли они кого-либо или нет, и поэтому вы просто создаете стимулы для похищения, заключения в тюрьму, пыток, изгнания, обнищания всех вокруг, и это просто продолжается и продолжается, и люди наблюдают, как это происходит, по сути, благодаря набору стимулов, созданных американскими оккупантами.

Ананд Гопал: Да, и на самом деле между этими процессами есть замечательная параллель. Если вы посмотрите на массовые заключения, у вас была великая миграция, в ходе которой миллионы чернокожих американцев переехали в города одновременно с сокращением государства всеобщего благосостояния и нищетой рабочего класса, и ответом на это было усиление полиции. , а не для увеличения средств рабочего класса для получения работы или улучшения их жизни, поэтому все бюрократические и политические усилия были направлены на охрану правопорядка.

На самом деле то же самое произошло в Афганистане, где, когда США вторглись, они могли попытаться построить государство, отвечающее потребностям своих граждан, создав, среди прочего, государство всеобщего благосостояния и создав государство, которое фактически инвестировало в свою общину путем строительства дорог, строительства арыков и так далее. Вместо этого они использовали тот же такт, который заключался в том, чтобы приватизировать все, как это произошло в Соединенных Штатах в 70-х, передать все на аутсорсинг частным лицам, полевым командирам, частным охранным подрядчикам. Результатом стал полный хаос и неподчинение в лице талибов.

Крис Хейс: Итак, теперь Афганистан контролируется Талибаном, это афганское правительство. Я читал кое-что интересное как в ваших репортажах, так и в других о различиях между этим Талибаном и последним. А также у них, как у любого учреждения или человеческой организации, есть своя собственная критика, внутренние дебаты и уроки, которые, как они думают, они извлекли из того, что произошло. И мне любопытно услышать ваши мысли о том, чем этот Талибан отличается или не отличается от группы, захватившей страну 25 лет назад.

Ананд Гопал: Да. Талибы в 90-е были в основном религиозными студентами в медресе.

Крис Хейс: Вот что значит талиб, верно?

Ананд Гопал: Точно. Талиб изучает религию, а явления талибов существуют в Афганистане веками. Они просто политизировались, милитаризировались в войнах 80-х и 90-х. Да, талибы в основном были учениками медресе. Большинство из них были довольно уединенными. Они никогда по-настоящему не встречались с внешним миром, и поэтому внезапно вы берете этих людей, которые, вероятно, являются самыми замкнутыми из всех групп в мире. Я имею в виду, что Афганистан во многом находится под влиянием современности, рынка и так далее в 90-е годы. Итак, эта группа внезапно пришла к власти в 90-х.

Отличие сегодняшнего дня в том, что большинство Талибана сегодня не обязательно просто студенты семинарии. Есть фермеры, есть бизнесмены, есть люди из всех слоев общества, и они присоединились к движению не потому, что обязательно верили в его религиозную идею, а потому, что они были из сообществ, которые были исключены по той или иной причине. другой в заказе после 2001 года.Некоторое племя было исключено из контрактов, поэтому целью было другое племя, потому что мы поддерживали военачальников, которые нападали на это сообщество. Еще одно племя стало жертвой авиаударов.

Итак, все эти разные сообщества по разным причинам объединились под брендом «Талибан», и поэтому это гораздо более разнообразное, менее монолитное движение, чем в 90-е годы. Одним из последствий этого является то, что многие элементы жесткой линии, появившиеся в 90-е годы, например, девочкам был полностью запрещен доступ к образованию, что сейчас оспаривается.

Есть сторонники жесткой линии, которые говорят, что мы должны это сделать, и есть другие, которые говорят, что это безумие, если мы это сделаем, мы изолируем себя от международного сообщества. Мы видим, как такие дебаты разыгрываются по всей стране, где от деревни к деревне правила различаются. В некоторых местах девочкам разрешено ходить в школу, девочки даже поступают в университет. В других местах девушки полностью запрещены.

Крис Хейс: Да. Эти дебаты, я имею в виду, я читал некоторые сообщения о том, что одной из причин падения правительства было сочетание народного недовольства, я говорю о первом правительстве Талибана, народного недовольства, а также полной международной изоляции.И международная изоляция, порожденная тем фактом, что отношение к девочкам, особенно к девочкам, учащимся в школе, и к женщинам было таким угнетающим и так не соответствовало, по сути, тому, что делала любая нация в мире, что это создавало реальное тактическое невыгодное положение и что в Талибане есть люди, которые — будь то моральное обязательство или нет — думают, что нам, вероятно, следует постараться не быть такими изолированными на этот раз, как в прошлый раз.

Ананд Гопал: Точно. Я имею в виду, что есть люди, которые разбираются в реальной политике.Они знают, что если будут придерживаться той же линии, что и в прошлый раз, их уничтожат. Есть и другие, кто не согласен, но это живая дискуссия внутри движения «Талибан», и международное сообщество действительно может оказать влияние на эту дискуссию. Чем дальше будет изолировано это движение, тем больше, я думаю, оно приободрит сторонников жесткой линии и скажет им: «Послушайте, мы все время были правы, независимо от того, что мы делаем, международное сообщество против нас, и поэтому мы должны сыграть свою роль». играть в это.

Крис Хейс: Да. Давайте немного поговорим об этом, потому что это подводит нас к тому, что я сказал во вступлении. Опять же, это не моя область особых знаний, но я следил за ней достаточно, чтобы математика здесь казалась довольно ясной: это страна, которая находится на границе полной гуманитарной катастрофы и свободного падения. которые совпадают с тем, что вы слышите от людей, с которыми вы общаетесь там?

Ананд Гопал: Да, даже не вникая, уже внутри. Я имею в виду, коллапс произошел, и сейчас он находится в свободном падении. Эти истории, которые я слышу, я говорил сегодня со своим коллегой в провинции Гильменд на юге, и мы наблюдаем тяжелое острое недоедание среди детей. Мы видим людей на улицах в такой степени, какой никогда раньше не видели. Есть изображения из страны, которые были просто ужасны. Вспомните истории об Эфиопии середины 1980-х годов. Это голод, и, как и большинство голодовок, это антропогенная катастрофа.

Крис Хейс: Как человек, который писал об этой стране на протяжении десятилетий, каково решение?

Ананд Гопал: Ну, немедленное решение — не наказывать простых афганцев за то, что талибы захватывают страну, а это, собственно, то, что сейчас происходит. В отношении страны действуют санкции, санкции в отношении лиц, входящих в движение «Талибан», из-за чего многие международные доноры не решаются вкладывать деньги в страну, так что это серьезная проблема. Вторая проблема гораздо глубже, и она заключается в том, что можно задаться вопросом, почему так происходит, когда войска внезапно уходят, экономика рушится.

Я имею в виду, что это не нормальное обстоятельство. В нормальной экономике есть свои отрасли, есть правительство, которое собирает налоги, есть все эти вещи, чего не произошло, потому что два десятилетия назад Соединенные Штаты создали афганское правительство для удовлетворения своих контртеррористических интересов, а не для удовлетворения интересов простых афганцев. Это означает, что когда дорога должна была быть проложена, как правило, в нашей стране, когда дорога заасфальтирована или, по крайней мере, когда-то была заасфальтирована, правительство проложило бы дорогу, и это было бы сделано за счет налоговых поступлений.

В Афганистане это было передано на аутсорсинг частным лицам, или это был контракт Пентагона, который был передан кому-то, кто был в Вашингтоне, округ Колумбия, который затем передал его на аутсорсинг другой компании, а затем по цепочке, пока в конечном итоге какая-то компания в Афганистане не сделала вероятно, ужасная работа в нем. Это что-то вроде либертарианского кошмара, в котором Афганистан находился в течение последних двух десятилетий, и все это сейчас берет верх.

Таким образом, США несут моральную и политическую ответственность за то, чтобы попытаться решить то, что они вызвали с самого начала, что означает попытку помочь создать институты, поддерживающие режим, даже если нам не нравятся талибы, мы должны подумайте о том, кого это затронет, что обычно, поддержать их в виде финансирования, в виде прекращения режима санкций.Если вы хотите ввести санкции, они должны быть направлены против конкретных лиц, а не против целых классов людей, что затрагивает всех афганцев.

Крис Хейс: Да. Это поразительно, потому что я брал интервью у нескольких людей из этой программы и других источников, которые освещали деятельность ИГИЛ в Ираке и Сирии. В тех ситуациях в Мосуле, например, и в некоторых частях Сирии, которые они оккупировали, опять же, у вас есть аналогичная ситуация. Я имею в виду, я думаю, что яблоки и апельсины, я думаю, что они, вероятно, являются более коварным и жестоким движением, чем даже Талибан, ИГИЛ.

Но то, что у вас было, было в таком месте, как Мосул, как будто там была какая-то функционирующая экономика и система, которую нужно было захватить, которая затем была взята под их контроль, но продолжала функционировать до тех пор, пока люди выращивали еду, а потом они привозили его на рынок, а потом продавали, и было огромное количество угнетения, хищничества и лишений, но он не просто рухнул как город.

А мне кажется, что из-за того, как за 20 лет устроено это государство и экономика, как будто по системе не течет кровь, как будто нормальная механика экономики сейчас просто не работает.

Ананд Гопал: Да. Ну, мы два десятилетия создавали фиктивную экономику, а потом решили, что она нам больше не интересна, потому что вся экономика рухнула. В стране нет ликвидности, у банков нет денег. Буквально раньше, при предыдущем режиме, США каждый месяц доставляли в страну купюры, наличные деньги, и это единственный способ, которым у центрального банка были резервы, чтобы иметь возможность гарантировать нижестоящим банкам возможность кредитовать деньги или счета людей. .Все это остановлено, поэтому у центрального банка практически нет реальных резервов наличности. Так что есть ограничения на то, сколько люди могут снять.

Вдобавок ко всему, большая часть экономики за последние два десятилетия была организована вокруг войны, поддержки подрядчиков, поддержки людей, прокладывающих дороги, или частных охранников, всего этого больше нет. Вот где корень беды. Но какая трагедия, так это выбор, который делают международное сообщество и Соединенные Штаты. Это не что-то похожее на стихийное бедствие.США решили изолировать эту страну и эффективно наказать 30 миллионов человек за то, что у них неправильное правительство.

Крис Хейс: Мы вернемся после небольшого перерыва.

Я знаю, что США были в авангарде этого. Где другие международные акторы по этому вопросу? Я знаю, что есть некая заявка на официальное признание со стороны Талибана. Я думаю, что в прошлый раз только Пакистан и Саудовская Аравия впервые признали их в ОАЭ, и на этот раз они ищут более широкого признания.Очевидно, что это крайне важно как для их легитимности, так и для того, чтобы избежать худшей из возможных гуманитарных катастроф, и для того, чтобы страна снова функционировала.

Какова позиция «международного сообщества» на этот раз?

Ананд Гопал: Ну, на этот раз люди в разных штатах гораздо более колеблются, и никто не хочет быть первым, никто не хочет быть первым, кто признает Талибан. Так что даже Пакистан, который исторически был очень близок к Талибану, не признал это движение.Был интересный пример, когда «Пакистанские международные авиалинии», являющиеся национальным перевозчиком, пару месяцев назад, когда я был в стране, начали летать по маршрутам в Афганистан, и вдруг кто-то из правительства или ISI сказал: секундочку, похоже, мы их узнали де-факто, поэтому они прекратили полеты.

На данный момент коммерческих рейсов в страну практически нет. Она более изолирована, чем Северная Корея, что удивительно.Никто не готов сделать этот первый шаг к признанию страны, но вам нужно признание, чтобы иметь возможность начать открывать все эти виды бюрократических механизмов для получения финансирования в стране. Так что это ситуация с курицей и яйцом, но на самом деле первопроходцем здесь, тем, кто будет определять повестку дня, являются Соединенные Штаты. Все, от европейских союзников до стран Персидского залива, рассчитывают на то, что США сделают первый шаг.

Крис Хейс: Я имею в виду, мне кажется маловероятным, что США признают правительство талибов по целому ряду причин, политических, геополитических и тому подобное. Но похоже, что между признанием Талибана и словами «эй, типа, мы крутые» есть много общего. Вы нормальная страна и перемалываете их в пыль нищеты и международной изоляции. Мне действительно кажется, что есть куча вещей, которые вы можете сделать, которые не являются полным признанием, но которые улучшают жизнь среднего афганца.

Ананд Гопал: Ну, есть dejour (ph) признание, которое, конечно, является (неразборчиво), но есть признание de facto, которого не происходит, что было бы, например, допуском некоторых представителей талибов в международные таких пространств, как Организация Объединенных Наций, или было бы финансирование, и U.S. выделил несколько сотен миллионов долларов финансирования, но это как капля в море, потому что мы наблюдаем огромную экономику, которая быстро сокращается.

Конечно, он будет сокращаться, потому что невозможно сохранить прежний статус-кво, потому что сейчас идет война. Но иметь возможность сузить его таким образом и помочь нарастить потенциал афганского правительства по сбору доходов и налогов было бы действительно важным делом. Все это маленькие шаги, которые можно было бы предпринять.

Талибы, со своей стороны, сделали жесты в этом направлении, заявив, что мы готовы обсуждать эти вещи с международным сообществом. Все, что представляет собой Талибан, что продвигалось в 90-х годах, сейчас как бы вынесено на обсуждение, даже вопрос женского образования. И, по крайней мере, Соединенным Штатам следует активизировать свою дипломатию и переговоры, чтобы попытаться добраться до этой точки.

Крис Хейс: Я собираюсь привести вам аргумент, который попал в мой почтовый ящик прошлой ночью, когда я сделал комментарий в прямом эфире, в котором говорилось, что это просто неоправданный, непростительный моральный скандал — позволить этой стране погрузиться в голод, о чем люди сказали: ну ты не знаешь талибов.Вы наивны, если даете талибам деньги. На самом деле это не дойдет до людей, которым вы пытаетесь помочь, и это правительство жестоко и угнетает, и вы просто поддержите их.

Ананд Гопал: Это правда, ты бы их поддержал. Но давайте поговорим о двух предостережениях. Одним из них является предыдущий режим, который нынешняя администрация и каждый американский чиновник, участвовавший в конфликте, признали бы чрезвычайно коррумпированным. И огромные суммы денег, которые шли в страну, которые фактически поддерживали жизнь афганцев, также частично захватывались этим авторитарным классом людей.Так что в худшем случае, если бы это повторилось сейчас, мы сохранили бы людям жизнь, в худшем случае — номер один.

Во-вторых, это правда, что, поддерживая или поддерживая афганскую экономику и поддерживая жизнь людей, Талибан будет поддерживать жизнь, но давайте посмотрим, какова альтернатива. Прямо сейчас в Афганистане Талибан ведет довольно жестокую битву против ИГКП, которая является франшизой ИГИЛ внутри страны. Настоящая альтернатива, с которой мы сталкиваемся, — это либо талибы, либо гражданская война «все за всех», либо захват власти ИГИЛ.Это единственные альтернативы. Если посмотреть на это таким образом, Талибан — меньшее из трех зол.

Крис Хейс: Да. Я имею в виду, просто еще раз, как человек, который не является экспертом в этом, но это просто похоже на то, что вы их наказываете. Вы оказываете все эти точки давления на Талибан, каков конец игры, например, хотите ли вы, чтобы правительство Талибана пало, например, что будет после этого. Мы буквально обошли это. Мы взяли всю эту поездку за 20 лет. Итак, в чем именно заключается смысл — особенно при чтении вашей работы о важности для людей некоторого подобия стабильности, кажется, что это не похоже на U.Правительство С. не способно превыше всего этого ценить стабильность. Я имею в виду, они годами поддерживали Мубарака. Они подпирали десятки одиозных режимов во имя стабильности и часто под громкую критику, но это просто похоже на одну из тех реальных политических ситуаций, когда стабильность, какая-то стабильность, какое-то функционирующее государство действительно важнее любого другая забота.

Ананд Гопал: Абсолютно. Это вам не Сирия или Египет, где была альтернатива. Произошла революция.Было другое представление о том, как могло бы выглядеть государство. Это тот случай, когда вы смотрите либо на Талибан, либо на какую-то нигилистическую гражданскую войну, либо на ИГИЛ. К сожалению, это то, где мы находимся, и это то, что выбор стоит перед нами, а затем нам нужно подвергнуть сомнению выбор и решения, которые мы приняли за последние два десятилетия, но это то, где мы находимся.

Если это сползание вниз продолжится, талибы будут еще больше лишены легитимности, а ИГКП получит еще больше смелости, и это станет катастрофой не только для стабильности, но и для потоков беженцев и для всего региона.

Крис Хейс: Давайте на секунду поговорим об ИГИЛ-КП, ИГИЛ на полуострове Хорасан, это то, что оно означает? И это название той части мира, которая уходит в прошлое на годы, века.

Ананд Гопал: Это имя использовалось однажды в Коране или что-то, что не воспринималось всерьез, пока оно не было реабилитировано ИГИЛ.

Крис Хейс: Давайте немного поговорим об этой группе. Я имею в виду, что меня, конечно, поразило, когда мы наблюдали за всем этим в августе, и просто для того, чтобы обнулить память людей об этом, сложилась странная ситуация, при которой талибы берут Кабул быстрее, чем это понимают американцы.Затем США должны использовать аэропорт. США и талибы создают, по сути, задний канал, который затем становится передним каналом, в котором они, по сути, сотрудничают в обеспечении безопасности аэропортов. США предлагают талибам заверения, будто мы действительно полностью убираемся. Затем талибы в ответ говорят, что у нас, по сути, будут контрольно-пропускные пункты, и мы пропустим ваших людей, и, опять же, многое из этого соблюдается при прорыве. Многое становится очень грязным.

Но, по сути, это перемирие между двумя сторонами в последние дни войны, чтобы обеспечить функционирование аэропорта.В это вступает ИГИЛ-КП, которые несут ответственность за этот просто ужасающий теракт смертника в толпе, убивший, я думаю, более дюжины военнослужащих США и, возможно, от ста до 150 афганцев. Помню, я подумал о двух вещах: во-первых, какой это был чудовищный поступок на человеческом уровне, как это было ужасно и огорчающе. Но два типа, чувак, всегда есть кто-то на твоем фланге, не так ли, в жизни.

Это как если бы вы думали, что вы самый радикальный MFR (тел.) в округе, а там есть кто-то еще, и это похоже на то, что вот талибы, и у них есть кто-то на их фланге, говорящий, что вы, ребята, предатели, а мы реальная сделка.Мы настоящие радикалы здесь, и это было похоже на умопомрачительную мысль, чтобы развлечь.

Ананд Гопал: Да. Хороший способ подумать об этом — вы должны думать о Талибане как о консерваторах, таких как ультраконсерваторы, а ИГИЛ или ИСКП — это радикалы, и в этом есть разница. Ультраконсерваторы используют то, что скрыто в некоторых сельских общинах на юге. Это своего рода дискурс, который существует в этих сообществах, есть и другие. Это не единственное, но они говорят, что мы жили так раньше, и мы хотим жить так снова, поэтому мы являемся архиконсерваторами.

ИСКП, они радикалы в смысле. Они проецируют мировоззрение, которое на самом деле никоим образом не свойственно Афганистану, так что на самом деле речь идет об ультраконсерватизме или чем-то вроде инопланетного радикализма.

Крис Хейс: Да, как гораздо более чистый лист утопического фашистского видения, мы создадим новую утопию, новое царство бога на земле, авторитарную фантазию.

Ананд Гопал: Точно. Точно, как красные кхмеры, что-то в этом роде. Вы просто привносите идеи, которые не имели распространения, и важно понимать различие, потому что Талибан смог появиться потому, что они использовали то, что, по крайней мере, в некоторых сообществах было заклеймено.Там, где талибы появились из-за насилия, они смогли создать повествование о насилии. Американцы убивали людей, а талибы сказали, вот почему они убивают людей.

Это те люди, которые противостоят нашему традиционному образу жизни, тогда как у ИСКП нет повествования, поэтому то, что они делают, навязывает все это каким-то чужеродным способом. Единственный способ, которым они могут процветать, — это хаос в гражданской войне. Вот почему так важно, чтобы мы избежали гражданской войны прямо сейчас.

Крис Хейс: Одно из последних действий правительства США в войне в Афганистане последовало за жестоким массовым убийством, которое произошло за пределами аэропорта Кабула. США наносят авиаудар, все официальные лица США, я думаю, вплоть до президента включительно, говорят, что на основе разведывательных данных он был нанесен против какой-то стороны, ответственной за его заговор. Из-за того, что в Кабуле так много репортеров, и поскольку Кабул в каком-то смысле так близок к репортерам, это не относится к областям, о которых вы писали ранее, эта история очень быстро распутывается.Расскажите немного о том, что мы узнали об этом авиаударе, а также о более важном уроке, который заключается в том, что многое из этого происходило в течение очень долгого времени вне поля зрения людей.

Ананд Гопал: Да. Я думаю, что из того, что мы увидели, мы узнали для тех из нас, кто видит это впервые в реальном времени, то, что разведка США ужасна, не очень точна и точна, и что мы должны относиться к заявлениям разведки США с осторожностью. с известной долей скептицизма. Люди видели репортаж Азмата Хана в The New York Times.Она действительно показывает это в гораздо большем масштабе.

Но да, именно так, я думаю, Крис, стоит подчеркнуть вашу точку зрения, а именно то, что, поскольку мы все обращаем внимание, и это было в центре страны, в самом густонаселенном районе, что мы мог видеть, как разворачивается такая трагедия. Такого рода вещи происходили все время в течение 20 лет. Это был удар беспилотника, в большинстве случаев это были пилотируемые самолеты, старомодные B-52 или что-то еще, бомбившие людей.Или, если это были не авиаудары, то наземные силы вышибали двери, и все это было основано на очень ненадежных разведданных, где вы понимаете, если вы посмотрите на схему этого типа разведки, вы действительно поймете, что то, что происходит, там разыгрывался какой-то разведывательный театр, где люди как бы двигались, ставили галочки, но все как бы знали, подмигивая и кивая, что это война, и им просто придется делать то, что они нужно сделать.

Вот почему в моем репортаже в Гильменде все, каждый человек, которого я встречал, потерял кого-то таким образом, будь то удар беспилотника, ночной рейд или придорожная бомба, каждый человек, и это реальность, что большинство людей в южных губерниях приходилось жить по 10, 15 лет.

Крис Хейс: Да. Я должен сказать, что вы проделали такую ​​тщательную работу по освещению и документированию этих историй, опять же, потому что это очень сложный вопрос для репортажа в провинции Гильменд, когда кто-то говорит, что этот человек был убит американцами, чтобы затем сопоставить это, а затем поговорить с два или три других человека, которые видели забастовку, и вы делаете все это. Обо всем этом сообщается с невероятной точностью, что не означает, что есть какие-то причины не верить в то, что люди говорят вам правду.Просто, если вы собираетесь быть репортером в такой ситуации, вы должны все это проследить.

В этом репортаже поражает только его масштаб. Я имею в виду, я чувствовал, что знал, прежде чем я прочитал, что это намек на масштабы этого, и я понятия не имел, пока я не прочитал ту часть, что все потеряли кого-то, и что это было обычным явлением. Это люди, которые не являются бойцами, просто для ясности. То, что они были мужчинами, в основном, было тем, что делало их мишенями в этой среде, независимо от того, что они делали, и каждый потерял члена семьи мужского пола.

Ананд Гопал: То есть даже я был удивлен. Я пишу об этом конфликте с 2008 года. В каком-то общем смысле я знал, что в сельской местности люди сильно пострадали. Я взял интервью у этой женщины по имени Шакира, которая в итоге стала чем-то вроде главного героя этой статьи. Меня больше интересовала ее повседневная жизнь, а затем вроде переломные моменты ее жизни, когда она решила бежать из своей деревни, и так далее.

Она начала мимоходом упоминать, о, это мой двоюродный брат такой-то, и он погиб в этом инциденте, или другой мой двоюродный брат такой-то, который погиб в результате удара беспилотника.В какой-то момент я подумал: «Подождите секунду, вы уже упомянули мне около девяти человек. Можем ли мы просто остановиться на минуту, и вы просто просмотрите список и назовите мне имя каждого и ситуацию, в которой каждый человек умер?»

В ее случае было 16 человек, 16 членов семьи. Мы говорим, что война действительно началась в 2004, 2005 годах, а я брал у нее интервью в 2021 году, так что мы говорим о 16 членах семьи за 16 лет. Представьте трагедию каждый год. Когда я брал у нее интервью, я сказал: «Ну, это должно быть sui generis.Этого не может быть везде». Но мне нужно было выяснить, поэтому я начал ходить по домам в деревне и просто начал опрашивать людей и расспрашивать их.

Сначала я не спрашивал их, что была причина смерти.Я просто сказал,скажите кто умер в вашей семье и дайте мне документы.Тогда вы бы получили по 10,15 человек на каждую семью.Потом я вернулся и попытался разглядеть кто был причиной и получилось из того, что большая часть из них была из-за американцев, и я был ошеломлен, я просто не ожидал этого.

Крис Хейс: Это соответствует репортажу, который вы только что упомянули об Азмате Хане, который был в New York Times, о более широкой машине смерти, гражданской смерти, которую американцы создают в Афганистане, и за которую не было ничего, никакой ответственности. Я имею в виду, иногда, я думаю, есть истории о том, что американские войска выплачивали репарации, появлялись с деньгами, иногда с домашним скотом или другими формами оплаты, чтобы сказать: «Извините, это был несчастный случай».

Но это кажется очень небольшим процентом смертей, и действительно кажется, что есть уровень церковного комитета, рассчитывающего сделать то, что американская машина смерти построила за последние 20 лет, которая просто проходит через каждый удар и кого она получает, и что это была за разведка, и какая система ее произвела, и кто несет ответственность и почему мы никогда больше не сможем этого делать, потому что это просто полная моральная и тактическая катастрофа, насколько я мог судить по чтению вас и других людей .

Ананд Гопал: Это моральная катастрофа, Крис. Я не знаю, обязательно ли это тактическая катастрофа, это в Афганистане. Но давайте посмотрим на Сирию и Ирак, где США практически сравняли с землей города. Я имею в виду город Ракку; 300 000, 400 000 человек были практически стерты с лица земли по мере разрушения. Когда я был в Ракке, это выглядело как картинки, которые я видел в (неразборчиво), но США выиграли войну, и они смогли не допустить в американское сознание образы войны и идею войны, и я думаю, что это действительно что движет всем этим, так это то, что мы, американцы, застрахованы от реалий конфликта.Это рассматривается как победа военных или политиков.

Я не говорю, что кто-то сознательно так думает. Это не то, что кто-то говорит, что мы должны сделать это и убить этих мирных жителей, и поэтому американцы дома не поймут, что мы воюем уже 20 лет. Скорее, есть стимулы, встроенные в правила, бюрократические правила, где все в цепочке управления просто следуют приказам, просто придерживаются правил, а сами правила приводят к невероятному количеству смертей и разрушений.

Крис Хейс: Оставил меня уточнять, потому что это действительно интересный момент, если люди не отследили это, Ракка была городом в Сирии, который был по сути столицей ИГИЛ, и это было, я думаю, первое большое место, которое они взяли как большой город, они затем управляли им как управляющей властью. У них была санитарная бригада, как будто они были муниципальными властями Ракки. Я имею в виду, опять же, может быть, это наивная точка зрения, и я даже не обязательно ее придерживаюсь, но позвольте мне просто сказать, и я хотел бы, чтобы вы выступили против меня.

Нет никаких сомнений в том, что кампания против Ракки была жестокой, а воздушная кампания против ИГИЛ в Ираке была невероятно жестокой. Бои между домами, которые в конечном итоге происходят в Мосуле, мы взяли интервью у автора о книге, которую он написал об этом в этом шоу. Это был, наверное, самый жестокий бой, самый жестокий рукопашный бой в городских условиях со времен Второй мировой войны, который произошел на планете Земля. Что все это было целью кровавой войны против самой злобной силы на земле того времени.Я не говорю это как какой-то комикс. Я думаю, что их ненавидят во всех проявлениях всевозможные деятели, люди, которые находятся под их контролем, ближайшие правительства, другие группы джихадистов, я имею в виду, что есть целый ряд людей, которые хотели избавиться от ИГИЛ. В конце концов, США на самом деле выиграли это сражение, явно рекламируемое, чего они никогда не делали в Афганистане по целому ряду других причин.

Ананд Гопал: Я думаю, что это правда, но я думаю, что когда мы судим о конфликтах, мы должны оценивать их по двум осям.Одна из них — мораль цели конфликта, а вторая — мораль поведения в конфликте. Да, цель войны против ИГИЛ была только одна, потому что это ужасная группировка, которую никто в регионе и никто не хочет видеть вокруг себя. Тогда есть мораль поведения, и Соединенные Штаты (неразборчиво) во-вторых, Соединенные Штаты в Ираке и Сирии сделали выбор, когда они решили вести этот конфликт исключительно с помощью авиации и исключительно для уничтожения или поддержки наземных войск в ближнем бою, что привело к чрезвычайным разрушениям, вместо того, чтобы на самом деле, если бы мы, как американцы, думали, что это война, в которой стоит участвовать, и ИГИЛ необходимо победить, то американцы должны были подвергнуться опасности, чтобы бороться с этим.

В противном случае перекладывать насилие и риск на сирийских гражданских лиц, я думаю, несправедливо. Теперь, когда Афганистан немного отличается, так это то, что не ясно, что Талибан не то же самое, что ИГИЛ. Талибан возник благодаря нашему присутствию и нашей деятельности. ИГИЛ не возникло, по крайней мере, в прямом смысле этого слова, в Сирии, потому что Соединенные Штаты находятся на земле. Он возник из-за революции против диктатора в Сирии.

В Афганистане войска США находились на местах после 2001 года, и это были преступления, совершенные США.С. и наших союзников, что привело к тому, что люди, у которых не было лучших вариантов, обратились к талибам. Таким образом, в этом случае сама цель войны даже не является справедливой, в отличие от Сирии и Ирака, где от нас требуется только увидеть, как мы можем закончить войну, потому что мы те, кто, по сути, вызвал эту войну. начать в первую очередь.

Крис Хейс: У нас был Спенсер Акерман в программе о его книге «Власть террора». Он связывает войну с терроризмом с американским отступлением от демократии, своего рода преемственность между языком, действиями и нелиберальным поворотом, который требует постоянного чрезвычайного положения, ведущего к Трампу, и, в конечном счете, с той реальной непосредственной угрозой американской либеральной демократии, какой мы ее знаем. Это.

Считаете ли вы, что война с терроризмом окончена или может ли она когда-нибудь закончиться? Например, как бы это выглядело, если бы это действительно закончилось?

Ананд Гопал: Да. Я имею в виду, что война с террором еще не окончена, я думаю. Одно в самом прямом смысле, я имею в виду парадигму войны с террором, которая заключается в том, что Соединенные Штаты имеют право иметь возможность развертывать беспилотники или что-то еще в любом конфликте, который они сочтут необходимым, что все еще очень важно. дело. В этом смысле в контексте войны с терроризмом Афганистан — это тактическое или, самое большее, стратегическое поражение. Это не поражение из принципа.

Итак, война с терроризмом все еще ведется в некоторых частях Западной Африки, Восточной Африки и Северной Африки, а также в Афганистане. США обратились к талибам, чтобы спросить у талибов, могут ли они объединиться для борьбы с ИГКП в преемственности войны с террором. Ходят слухи о том, что в США…

Крис Хейс: Это действительно похоже на вечный двигатель.

Ананд Гопал: — это вечная машина.

Крис Хейс: Я имею в виду, это похоже на «Уловку-22» Джозефа Хеллера, это выглядит абсурдно, как «О, привет, ребята.О, вы, ребята, новенькие здесь. Интересно, сможем ли мы объединиться против новых…

Ананд Гопал: Да, новых парней.

Крис Хейс: — ребята поновее». Это как «о, мой господин».

Ананд Гопал: Точно. Именно. Никакого расчета нет. Но я думаю, что есть другой способ, и гораздо более глубокий. в котором они все еще были с нами, вот так, я думаю, наверное, Спенсер говорил об этом, как это трансформировало американскую демократию. В примерах была эта стрельба в Мичигане, ужасная стрельба.Очевидно, что лицо, совершившее преступление, должно быть привлечено к ответственности, но прокуроры хотели предъявить обвинение в терроризме. И есть вопрос: если мы определяем терроризм так широко, он просто становится способом, с помощью которого прокуратура может выносить суровые приговоры людям, и это может быть использовано против всех людей, это использовалось против активистов Black Lives Matter, это был использован против участников акции протеста, которые действительно не совершали актов насилия. Так что это действительно опасный способ, при котором война с террором все еще с нами и все еще постоянно разрушает нашу демократию.

Крис Хейс: Над чем вы сейчас работаете?

Ананд Гопал: Я пишу книгу о городе, который сверг правительство, это город в Сирии, который сверг свое правительство и в течение 18 месяцев проводил массовый демократический эксперимент, который в конечном итоге был захвачен ИГИЛ, но захвачен политически, не без выстрела. Другими словами, ИГИЛ завоевало лояльность улицы, и оно проводит проверку либерализма в наше время, и каковы сильные и слабые стороны либерализма и почему экстремистские или ультраправые группы, такие как ИГИЛ, могут завоевать лояльность простые люди против либералов.

Крис Хейс: Вау. Это звучит невероятно. Я имею в виду, что есть истории, которые произошли в Сирии в разгар революции и, в частности, в некоторых районах, контролируемых курдами, которые немного напоминают оруэлловскую Барселону. Я имею в виду такой революционный дух и коллективную солидарность, а также коллективное принятие решений, а также неизбежные фракционные споры и конфликты, которые следуют за этим, и это звучит как действительно удивительная история.

Ананд Гопал: Спасибо.да. Я имею в виду, что меня очень вдохновила Каталония (тел.), потому что многое из этого произошло в Сирии, а это стотысячный город, в котором до 2011 года была единственная государственная газета. Они свергают правительство, и у них есть 11 газет, либеральных, левых, исламистских, правых, есть собрания, такие как Французская революция, которые создаются. Люди обсуждают это. Лекции на улице. Вы идете на городскую площадь, и люди обсуждают Джона Локка.Это то, что происходило в разгар гражданской войны, одной из самых жестоких гражданских войн в мире.

Крис Хейс: Ананд Гопал — писатель The New Yorker. Он охватывает войну, революцию, демократию. Он также является доцентом в Центре изучения религии и конфликтов в Университете штата Аризона. Его книга «Нет хороших людей среди живых: Америка, талибы и война глазами афганцев» невероятна, и похоже, что его следующая книга будет, и мы вернемся к вам, чтобы поговорить о книге, когда она выйдет. как насчет этого?

Ананд Гопал: Было бы здорово.

Крис Хейс: Отлично. Спасибо чувак.

Ананд Гопал: Большое спасибо.

Крис Хейс: Еще раз огромное спасибо Ананду Гопалу. Если вам интересно узнать больше о разговоре об Афганистане, мы провели этот разговор со Спенсером Акерманом о войне с терроризмом и Сарой Чейес об Афганистане, особенно о коррупции.

«Почему это происходит?» представлен MSNBC и NBC News, спродюсирован командой All In и включает музыку Эдди Купера. Вы можете увидеть больше наших работ, включая ссылки на вещи, которые мы здесь упомянули, перейдя на nbcnews.com/whyisthishappening.

Напишите нам в Твиттере с хэштегом #WITHpod, напишите по адресу [email protected]. «Почему это происходит?» представлен MSNBC и NBC News, спродюсирован командой All In и включает музыку Эдди Купера. Вы можете увидеть больше наших работ, включая ссылки на вещи, которые мы здесь упомянули, перейдя на nbcnews.com/whyisthishappening.

Какой провод использовать для заземления. Что дает заземление в частном доме.Куда подключать заземляющие провода, если в доме старая система заземления TN-C. Заземлитель изготовлен из стали

В этой статье мы разберемся с вами как подключить массу . Тема эта довольно обширная и имеет много нюансов, и тут не так просто сказать — делай так или подключай сюда. Поэтому для того, чтобы вы меня поняли, а мне было проще вам объяснить, будет и теория, и практика.

в нашей современной жизни является неотъемлемой частью. Конечно, можно обойтись и без заземления, ведь как долго мы жили без него. Но, с появлением современной бытовой техники, заземление просто является обязательным условием защиты человека от поражения электрическим током.

Общие понятия.

заземление — преднамеренное электрическое соединение любой точки сети, электроустановки или оборудования с заземляющим устройством.

Заземление предназначено для снятия токов утечки , возникающих на корпусе электрооборудования при аварийной работе этого оборудования, и обеспечения условий к немедленному отключению напряжения от поврежденного участка сети путем срабатывания устройств защитного и автоматического отключения.

Например: произошел пробой изоляции между фазой и корпусом электрооборудования — на корпусе появился определенный фазный потенциал. Если оборудование заземлено, то это напряжение будет протекать через низкоомное защитное заземление, и даже если устройство защитного отключения не сработает, то при прикосновении человека к корпусу оставшийся на корпусе ток не будет опасен для люди. Если оборудование не заземлено, весь ток будет течь через человека.

Заземление состоит из заземляющего электрода и заземляющего проводника , соединяющего заземляющее устройство с заземляющей частью .

Заземлитель представляет собой металлический стержень, чаще всего стальной, или другой металлический предмет, имеющий контакт с землей непосредственно или через промежуточную проводящую среду.

Заземлитель — это провод, соединяющий заземляемую часть (корпус оборудования) с заземлителем.

Заземляющее устройство — это комбинация заземлителя и заземляющих проводников.

Немного теории.

Все, что вы видели во дворах, это небольшие кирпичные сооружения, в которые входят и выходят силовые кабели — это трансформаторные подстанции (электроустановки). Трансформаторные подстанции используются для приема, преобразования и распределения электрической энергии. Любая подстанция имеет силовой трансформатор, используемый для преобразования напряжения, распределительное устройство и устройства автоматического управления и защиты.

Приемная сеть высокого напряжения 6 – 10 кВ (киловольт) подстанция преобразует ее и передает потребителю – то есть нам. Прием и преобразование напряжения обеспечивает силовой трансформатор, с выхода которого к потребителю поступает трехфазное переменное напряжение 0,4кВ или 400 вольт .

Одна из трех фаз используется для питания бытовой однофазной техники (телевизор, холодильник, утюг, компьютер и т. д.) L1 ; L2 ; L3 и нулевой рабочий проводник « N ».

Настоящая типовая схема обеспечения потребителей электрической энергией, на основании которой разработаны дополнительные схемы, отличающиеся способом подключения защитного заземления, подключения и защиты электрооборудования , а также приняты меры по защите людей от поражения электрическим током .

Трансформаторная подстанция имеет собственный контур заземления , к которому подключаются все металлические корпуса оборудования подстанции. Контур заземления представляет собой вбитый в землю металлический стержень, соединенный между собой металлической шиной с помощью сварки.Эта шина называется наземной шины .

Заземляющая шина заведена в здание подстанции и проложена по периметру здания. К нему привариваются болты, к которым уже через заземлителей подключается все оборудование подстанции.

Согласно ПУЭ (Правил устройства электроустановок) заземляющая жила ( нулевая защитная ) на электрических схемах имеет буквенное обозначение « РЭ » и цветовую маркировку с чередованием поперечных или продольных полос желтого и зеленого цвета.

Системы заземления.

Системы заземления различаются по способу заземления нулевой рабочий «N» проводник на вторичной обмотке силового трансформатора и потребители электрической энергии (двигатель, телевизор, холодильник, компьютер и т.п.), питаемые от этого трансформатора.

Рассмотрим на примере трансформаторной подстанции.
Вторичная обмотка силового трансформатора подстанции имеет три витка, соединенные « звезда », где начала витков соединены в общую точку, называемую нейтралью « N », которая непосредственно соединена с заземляющее устройство .

Свободные концы катушек присоединяют к проводам трехфазной сети, идущей к потребителям трехфазной или однофазной электрической энергии. Это соединение нейтрали называется глухозаземленным и применяется в системах заземления типа ТН .

Вот нейтральный N «, или его еще называют рабочий ноль , выполняет две функции:

1. Вместе с одной из трех фаз образует напряжение 220 вольт.
2. Выполняет защитную функцию, так как имеет непосредственный контакт с землей.

На данный момент существует 3 типа систем заземления:

1. ТН – система, в которой нейтраль трансформатора заземлена и открытые токопроводящие части соединены с нейтралью;
2. ТТ — система, в которой нейтраль трансформатора заземлена, а открытые проводящие части заземлены с помощью заземляющего устройства, электрически независимого от заземленной нейтрали трансформатора;
3. ИТ — система, в которой нейтраль трансформатора изолирована от земли или заземлена через высокоомные устройства, а открытые проводящие части заземлены.

Все три системы заземления предназначены для защиты людей и электрооборудования от электрического тока. Эти системы заземления считаются равноценными для защиты людей, но не являются равноценными по способу обеспечения надежности (надежности, ремонтопригодности) электроснабжения потребителей электрической энергии.

Системы заземления обозначаются двумя буквами.
Первая буква определяет соединение нейтрали трансформатора с землей:

T – нейтраль заземлена;
I – нейтраль изолирована от земли.

Вторая буква определяет соединение открытых токопроводящих частей с землей:

T – открытые токопроводящие части заземляются непосредственно;
N – открытые токопроводящие части подключаются к глухозаземленной нейтрали трансформатора.

Теперь рассмотрим все системы по порядку.

1. Система заземления TN.

Система « ТН » представляет собой систему, в которой нейтраль трансформатор заземлен , а открытые токопроводящие части подключены к нейтрали через нулевые защитные проводники .

открытая токопроводящая часть — доступная на ощупь токопроводящая часть электроустановки (например: корпус бытовых приборов), которая при нормальной работе электроустановки не находится под напряжением , но может находиться под напряжением в случае нарушения изоляции.

Как правило, повреждение изоляции может быть вызвано многими факторами: старением оборудования, механическими повреждениями, длительной эксплуатацией при максимальных нагрузках, скоплением пыли между корпусом оборудования и токоведущими частями, образованием влаги на запыленной поверхности, расположенной рядом с токоведущими частями, климатическими воздействиями, заводским браком и т. п.

Итак, в свою очередь, система TN дополнительно делится на три подсистемы:

1. TN-C — система, в которой нулевая защитная «РЕ» и нулевая рабочая «N» жилы объединены в одну жилу «PEN» по всей системе;
2. TN-S — система, в которой нулевая защитная «PE» и нулевая рабочая «N» жилы разделены по всей системе;
3. TN-C-S — система, в которой функции нулевого защитного «РЕ» и нулевого рабочего «N» проводника совмещены в одном проводнике на каком-то его участке, начиная от силового трансформатора.

TN-C.

Система TN-C – это одна из первых систем заземления, которая до сих пор встречается в старом жилом фонде постройки до середины 90-х, но, несмотря на это, до сих пор существует и работает.В данной системе прокладывается четырехжильный кабель , содержащий 3 фазных провода и 1 нулевой .

Здесь нулевой защитный « РЭ » и нулевой рабочий « Н » проводники объединены в один провод по всей системе. То есть один « PEN » проводник, и это на сегодняшний день главный недостаток системы ТН-С .

В то время электрооборудования, требующего трехпроводного подключения, практически не было, а потому к защитному заземлению не предъявлялось особых требований, и такая система считалась надежной.Но с появлением в нашем быту современного трехпроводного оборудования, где предусмотрен заземлитель «PE», система TN-C перестала обеспечивать желаемый уровень электробезопасности.

На сегодняшний день практически все современное оборудование питается через импульсные блоки питания не имеющие гальванической развязки с сетью 220 Вольт.

Это связано с тем, что импульсные блоки питания имеют фильтры помех , которые предназначены для подавления высокочастотных помех питающей сети 220 В, и которые подключаются к корпусу оборудования через развязывающие конденсаторы.

Высокочастотные помехи от питающей сети поступают через развязывающие конденсаторы, защитный провод заземления «PE», трехполюсную вилку и розетку на «землю». Именно поэтому возникает опасность появления фазного напряжения на корпусе оборудования при пробое изоляции между фазой и корпусом или исчезновения рабочего нуля «N» при питании современной техники с использованием системы заземления TN-C. не имеет отдельного защитного провода заземления «PE».

Например: если ваш рабочий ноль «N» оборвался или перегорел между полом и квартирным щитом, то есть опасность появления фазного напряжения на корпусе работающей в данный момент бытовой техники.А если он не заземлен, то при прикосновении голой рукой к металлическому неокрашенному корпусу через вас потечет ток и вы получите заряд.

Хотя благодаря импульсным блокам питания современная техника стала меньше, дешевле и легче, но, безусловно, требования к уровню электробезопасности стали выше.

Но, как говорится, спасение утопающих — дело рук самих утопающих, и поэтому некоторые умельцы, чтобы обезопасить себя, дергают землю самостоятельно.Одни работают от батарей центрального отопления, другие подключаются к корпусу щитка пола, ставят перемычку в розетку, устанавливают УЗО, а некоторые даже делают собственный контур заземления.

Например: Вы подключили третьим проводником к корпусу щитка пола и считаете, что заземлили. Это большое заблуждение. вы сделали обнулением — и не более того.

Защитное зануление — это преднамеренное электрическое соединение открытых токопроводящих частей электроустановки (например, корпуса оборудования) с глухозаземленной нейтралью генератора или силового трансформатора, выполняемое в целях электробезопасности.

Глухозаземленная нейтраль — это нейтраль трансформатора, подключенная непосредственно к заземляющему устройству.

Так вот он обнуление на корпусе этажного щитка опасно тем, что в случае обрыва вашего рабочего нуля «N» питание бытовых приборов которые в данный момент включены в розетку будет проходить через защитный проводник «ПЭ».

А это уже неправильная схема питания бытовых приборов, что приведет к короткому замыканию и выходу из строя всего оборудования.Автоматический выключатель сработает, но только от тока короткого замыкания, который создаст ваше уже сгоревшее оборудование. А если в этот момент взяться за неокрашенный металлический корпус, то вдобавок на мгновение вы получите заряд бодрости.

Хотя в ПУЭ №7 обнуление разрешено и считается дополнительной мерой защиты. Но опять возникает вопрос: где делать обнуление . Здесь вы решаете.

Другой пример.
Вы подключились к батарее центрального отопления , пытаясь таким образом обмануть счетчик или заземлить.На вашем стояке сосед снизу делает ремонт и замену старых ржавых труб на пластиковые. В результате вы были отрезаны от своей воображаемой земли. Теперь вы и соседи сверху будете в постоянной опасности.

Или другой пример.
Вы учли все нюансы и решили заземлиться по-другому. Выкопали яму в подвале дома или возле дома, вбили штыри, сделали по всем правилам контур заземления , и заземлитель «РЕ» подвели к его квартире.Все сделано, теперь можно спать спокойно. А здесь нет.

Вдруг ваш сосед решил подшутить над вами назло или просто из зависти, что у вас есть заземление, а у него нет. Возьмите и отрежьте заземляющий проводник. Или ответственный за дом увидит не проложенный по проекту провод и уберет его, а вы живете и не знаете, что остались без заземления. Кроме того, следует периодически проверять заземление.специальные устройства. Вы сделаете это? У вас есть такие устройства?

В качестве варианта защиты вы установили в двухпроводную линию УЗО . В принципе, это не такой уж и плохой вариант, но и тут есть свои нюансы .

УЗО работает на токи утечки 10 мА, 30 мА и 300 мА, но для этого ему нужен защитный проводник «РЕ», относительно которого УЗО эти токи видит. В системе TN-C защитный провод «PE» № , но он есть в системе TN-S , для которой было разработано УЗО.На двухпроводной линии УЗО тоже сработает, но через ток утечки, который вы своим корпусом создадите .

Возьмем, к примеру, тот же пробой изоляции на корпусе, и в то же время одновременное прикосновение к оголенной батарее центрального отопления.

В системе ТН-С возникший на корпус ток утечки сразу пойдет по защитному проводнику « РЭ », и при превышении его порога уставки УЗО произойдет срабатывание и отключение питания.И даже когда порог для УЗО маленький и он не срабатывает, вы ничего не почувствуете, или вас просто немного защемит.

В системе TN-C другой корпус. При одновременном прикосновении к телу и открытой батарее центрального отопления через вас потечет ток к батарее. Если есть обычная машина, то вы, в зависимости от силы тока , так и останетесь висеть между двух огней, так как проходящий через вас ток не будет током короткого замыкания .Если будет стоять УЗО , то по достижении порога уставки сработает и отключит питание.

И вот наступает момент истины: УЗО, в системе TN-C, не спасет от поражения электрическим током . Вы получите свой заряд бодрости. Вопрос только в времени нахождения под воздействием электрического тока .

В ПУЭ №7 по поводу установки УЗО в системе TN-C сказано:

1.7.80. Не допускается применение УЗО, реагирующих на дифференциальный ток, в четырехпроводных, трехфазных цепях (система TN-C). При необходимости применения УЗО для защиты отдельных электроприемников, питаемых по системе TN-C, защитный РЕ-проводник электроприемника должен быть присоединен к PEN-проводнику цепи, питающей электроприемник, к защитно-коммутационному устройству.

Опять возникает вопрос: куда тянуть защитный проводник. Итак, здесь опять же, это зависит от вас.

Поэтому, если вы живете в старых домах и у вас двухпроводная сеть, то обезопасив свою квартиру заземлением, как вы думаете, проблема не решится, а только усугубится для вас или ваших соседей. Проблему двухпроводной сети решать коллективно — всем домом:

1. Переделка или изменение системы электроснабжения дома с четырехпроводной на пятипроводную линию.
2. Замена старых половиц на новые, предназначенные для пятипроводной линии.

Но не думайте, что все так страшно. В этой части статьи я рассказал о возможных ситуациях, которые могут возникнуть у нас при неправильном подключении и использовании защитного заземления. В статье мы продолжим разбираться с остальными системами заземления.
Удачи!

Заземляющий механизм – это способность уменьшить или полностью исключить поражение электрическим током при любой неисправности в электрической сети. Однако это условие соблюдается только при качественном подключении к системе специальных заземлителей.

Чтобы грамотно и безопасно организовать электропроводку, необходимо знать, как определить в том числе и провод заземления, подключить или выбрать новый для замены. Каждый пункт подробно описан ниже.

Для чего нужно заземление?

Слово «заземление» в электротехнике можно смело заменить на «безопасность» и «защита», поскольку эта система предполагает подключение токоведущих устройств к проводам, которые, в свою очередь, подключаются к железной цепи, погруженной в землю.

В случае утечки тока, из-за неисправности оборудования или повреждения изоляционного корпуса, в недра земли уйдут смертельные вольты, а здоровье человека будет сохранено.

Как узнать заземление

Среди множества жил в проводе важно правильно выделить заземляющую, чтобы ошибка впоследствии не привела к печальным последствиям. Существует несколько способов определения защитного провода:

• По порядку расположения в проводе;
• По цвету изоляционной оболочки;
• По буквенной маркировке;
• Степень стресса.

Заземление состоит из заземляющего электрода и заземляющего проводника , соединяющего заземляющее устройство с заземляющей частью .

Заземлитель представляет собой металлический стержень, чаще всего стальной, или другой металлический предмет, имеющий контакт с землей непосредственно или через промежуточную проводящую среду.

Заземлитель — это провод, соединяющий заземляемую часть (корпус оборудования) с заземлителем.

Заземляющее устройство — это комбинация заземлителя и заземляющих проводников.

Немного теории.

Все вы видели во дворах небольшие кирпичные сооружения, в которые входят и выходят силовые кабели — это трансформаторные подстанции (электроустановки). Трансформаторные подстанции используются для приема, преобразования и распределения электрической энергии. Любая подстанция имеет силовой трансформатор, используемый для преобразования напряжения, распределительное устройство и устройства автоматического управления и защиты.

Приемная сеть высокого напряжения 6 – 10 кВ (киловольт) подстанция преобразует ее и передает потребителю – то есть нам. Прием и преобразование напряжения обеспечивает силовой трансформатор, с выхода которого к потребителю поступает трехфазное переменное напряжение 0,4кВ или 400 вольт . Одна из трех фаз используется для питания бытовой однофазной техники (телевизор, холодильник, утюг, компьютер и др.) L1 ; L2 ; L3 и нулевой рабочий проводник « N ».

Это типовая схема обеспечения потребителей электрической энергией, на основании которой разработаны дополнительные схемы, отличающиеся способом подключения защитного заземления, подключения и защиты электрооборудования, а также принимаемыми мерами по защите людей от поражения электрическим током. шок .

Трансформаторная подстанция имеет собственный контур заземления , к которому подключаются все металлические корпуса оборудования подстанции. Контур заземления представляет собой вбитый в землю металлический стержень, соединенный между собой металлической шиной с помощью сварки.Эта шина называется наземной шины .

Заземляющая шина заведена в здание подстанции и проложена по периметру здания. К нему привариваются болты, к которым уже через заземлителей подключается все оборудование подстанции.

Согласно ПУЭ (Правилам устройства электроустановок) заземляющая жила ( нулевой защитный ) на электрических схемах имеет буквенное обозначение « РЭ » и цветовую маркировку с чередованием поперечных или продольных полос желтого и зеленого цвета.

Системы заземления.

Системы заземления различаются по способу заземления нулевой рабочий «N» проводник на вторичной обмотке силового трансформатора и потребители электрической энергии (двигатель, телевизор, холодильник, компьютер и т.п.), питаемые от этого трансформатора.

Рассмотрим на примере трансформаторной подстанции.
Вторичная обмотка силового трансформатора подстанции имеет три витка, соединенные « звезда », где начала витков соединены в общую точку, называемую нейтралью « N », которая непосредственно соединена с заземляющее устройство .Свободные концы катушек присоединяют к проводам трехфазной сети, оставляя для потребителей трехфазной или однофазной электрической энергии. Это соединение нейтрали называется глухозаземленным и применяется в системах заземления типа ТН .

Вот нейтральный N «, или его еще называют рабочий ноль , выполняет две функции:

1. Вместе с одной из трех фаз образует напряжение 220 вольт.
2.Работает, потому что имеет прямой контакт с землей.

На данный момент существует 3 вида систем заземления:

1. ТН – система, в которой нейтраль трансформатора заземлена и открытые токопроводящие части соединены с нейтралью;
2. ТТ — система, в которой нейтраль трансформатора заземлена, а открытые проводящие части заземлены посредством заземляющего устройства, электрически независимого от заземленной нейтрали трансформатора;
3. ИТ — система, в которой нейтраль трансформатора изолирована от земли или заземлена через высокоомные устройства, а открытые проводящие части заземлены.

Все три системы заземления предназначены для защиты людей и электрооборудования от электрического тока. Эти системы заземления считаются равноценными для защиты людей, но не являются равноценными по способу обеспечения надежности (надежности, ремонтопригодности) электроснабжения потребителей электрической энергии.

Системы заземления обозначаются двумя буквами.
Первая буква определяет соединение нейтрали трансформатора с землей:

T – нейтраль заземлена;
I – нейтраль изолирована от земли.

Вторая буква определяет соединение открытых токопроводящих частей с землей:

T – открытые токопроводящие части заземляются непосредственно;
N – открытые токопроводящие части подключаются к глухозаземленной нейтрали трансформатора.

Теперь рассмотрим все системы по порядку.

1. Система заземления TN.

Система « ТН » представляет собой систему, в которой нейтраль трансформатор заземлен , а открытые токопроводящие части подключены к нейтрали через нулевые защитные проводники .

открытая токопроводящая часть — доступная на ощупь токопроводящая часть электроустановки (например: корпус бытовых приборов), которая при нормальной работе электроустановки не находится под напряжением , но может находиться под напряжением в случае нарушения изоляции.

Как правило, повреждение изоляции может быть вызвано многими факторами: старением оборудования, механическими повреждениями, длительной эксплуатацией при максимальных нагрузках, скоплением пыли между корпусом оборудования и токоведущими частями, образованием влаги на запыленной поверхности, расположенной рядом с током. -несущие части, климатические воздействия, заводской брак и т.д.

Итак, в свою очередь, система TN дополнительно делится на три подсистемы:

1. TN-C — система, в которой нулевая защитная «PE» и нулевая рабочая «N» жилы объединены в одну жилу «PEN» по всей системе;
2. TN-S — система, в которой нулевая защитная «PE» и нулевая рабочая «N» жилы разделены по всей системе;
3. TN-C-S — система, в которой функции нулевого защитного «РЕ» и нулевого рабочего «N» проводника совмещены в одном проводнике на каком-то его участке, начиная от силового трансформатора.

TN-C.

Система TN-C – это одна из первых систем заземления, которая до сих пор встречается в старом жилом фонде постройки до середины 90-х, но, несмотря на это, до сих пор существует и работает. В данной системе прокладывается четырехжильный кабель , содержащий 3 фазных провода и 1 нулевой .

Здесь нулевой защитный « РЭ » и нулевой рабочий « N » жилы объединены в одну жилу по всей системе.То есть один « PEN » проводник, и это на сегодняшний день главный недостаток системы TN-C .

В то время электрооборудования, требующего трехпроводного подключения, практически не было, а потому к защитному заземлению не предъявлялось особых требований, и такая система считалась надежной. Но с появлением в нашем быту современного трехпроводного оборудования, где предусмотрен заземляющий проводник «РЕ», система TN-C перестала обеспечивать требуемый уровень электробезопасности.

На сегодняшний день практически все современное оборудование питается через импульсные блоки питания не имеющие гальванической развязки с сетью 220 Вольт. Это связано с тем, что импульсные блоки питания имеют фильтры помех , которые предназначены для подавления высокочастотных помех питающей сети 220 В, и которые подключаются к корпусу оборудования через развязывающие конденсаторы.

Высокочастотные помехи от питающей сети поступают через развязывающие конденсаторы, защитный провод заземления «PE», трехполюсную вилку и розетку на «землю».Именно поэтому существует опасность появления фазного напряжения на корпусе оборудования при пробое изоляции между фазой и корпусом или исчезновении рабочего нуля «N» при питании современного оборудования по системе заземления TN-C, не иметь отдельный защитный заземляющий провод «РЕ».

Например: если у вас оборвался или перегорел рабочий ноль «N» между полом и квартирными щитками, то есть опасность появления фазного напряжения на корпусе работающей в данный момент бытовой техники.А если он не заземлен, то при прикосновении голой рукой к металлическому неокрашенному корпусу через вас потечет ток и вы получите заряд.

Другими словами, токопроводы от дома и от крыши ведут к одной закопанной в землю цепи. Достаточно каркаса из 3-х электродов. Так называются проводники 1-го типа, контактирующие с ионным проводником.

Электроды для контура заземления должны быть «голыми», то есть без антикоррозионных диэлектриков.Ограничился лаком в местах сварки.

Необходимо учитывать постепенное утонение стали под действием коррозии. Поэтому электроды берут с запасом по сечению. Есть минимальные требования. Так, ширина оцинкованного прута должна быть 6 миллиметров и более. Минимум для стержней из черных металлов – сантиметр.

Электроды в контуре заземления соединены стальной лентой. Это называется трипсы.Сваривается электродами. Можно сделать заземление своими руками. Важно отвести контур в метре от стен и в 5 метрах от прогулочных дорожек и крыльца дома.

Соответственно удобно вести проводники к задним стенам здания и скатам крыши. Однако есть дома с несколькими подъездами. Важно удалить контур на 5 метров от каждого.

В частных домах удобно делать систему естественного заземления.Он заключается в использовании уже имеющихся в конструкции элементов для проведения тока. На фундаменте, например, арматура может проводить напряжение. В целом можно сэкономить на покупке проволоки и сохранить естественный вид здания. Проволока, кстати, называется искусственным заземлителем.

В многоквартирном доме система заземления подключается к щиткам. Они должны быть включены в цепь системы. Подключение осуществляется через шину заземления . К нему подключено много проводников.Шина позволяет уравнять потенциалы сети.

Сделать элемент из железа. На самом деле медь и алюминий будут работать лучше, но они дороги и есть риск вырезать металл для того, чтобы сдать его в пункты приема. Можно даже сделать шину из золота, что тоже нелогично при наличии дешевых и неинтересных сборщиков сплавов железа.

Провод заземления хоть в квартире, хоть в доме должен быть включен в основную проводку и совпадать по сечению с фазным проводом в проводке по дому.Это стандарт. Соответственно проводка делается трехжильной.

Один «жил» в нем ноль, второй фаза, а третий заземление. Розетка с снабжена контактами. Они связаны с телом. Его включение автоматически «запускает» не только текущий прогон, но и работу системы заземлителей.

Износ изоляции приводит не только к коротким замыканиям. Они реагируют на автоматы защиты.Чаще из системы «утекают» малые токи. Они установлены на УЗО. Аббревиатура расшифровывается как «устройство безопасного отключения». Однако оба устройства направляют избыточный ток на заземляющий провод, который уводит напряжение на землю.

Кроме стационарного заземления, есть переносное. Применяется, как правило, на предприятиях при отключении от тока участков сети вблизи электроустановок. Существует риск неправильной подачи напряжения или индуцированного тока.Под последним понимается своеобразный перенос электронов с соседней линии, которая остается проводящей.

Переносной заземлитель — это носимый с собой проводник, желательно из меди. У нее минимальное сопротивление. Провод подключается к токоведущей линии. Предварительно обесточивается. Другой конец переносного проводника подключается к заземлителям. Речь хоть о естественных, хоть об искусственных выходах для потока электронов.

Какой инструмент нужен

Для искусственного заземления возьмите стальные прутья, уголки и трубы. Последняя может быть как круглого, так и прямоугольного сечения. Бетон тоже подойдет. Он имеет электропроводящий тип. Использование бетона выгодно с точки зрения устойчивости материала к коррозии.

Электроды забиваются в землю кувалдой. С заводскими комплектами работают с отбойниками. Для соединения штифтов берутся латунные резьбовые муфты.Соединение токопроводящего провода с электродом осуществляется через зажим. Бери сталь.

Специальная паста помогает уменьшить сопротивление в суставах. Продается в магазинах электротоваров. Сварить конструкцию, разумеется, сварочным аппаратом или по старинке паяльником. Стремянка при монтаже тоже пригодится.

Не забываем о стальной, медной муфте, если делаем заземление в многоквартирном доме. В целом точный набор инвентаря зависит от типа здания, его этажности и пропускной способности сети.

Не секрет, что огромное количество домов в нашей стране имеют старую систему заземления TN-C. Это когда в квартирах разводятся двухжильные электрические провода. Один провод – фаза «L», а второй провод – проводник «PEN» (объединенные нулевой рабочий и нулевой защитный проводники).

Сегодня постепенно, но очень медленно идет модернизация блока питания. многоквартирных домов, т.е. переход на более современную и безопасную систему заземления TN-C-S. Если такое уже было в вашем доме, то это для вас просто счастье)))

Вот ремонт старой проводки в квартирах ложится на плечи самих хозяев.Здесь многие здраво рассуждают и меняют всю электропроводку при капитальном ремонте. Если в вашем доме новая система заземления TN-S или уже модернизированная TN-C-S, то вы просто обязаны соединить все розетки трехжильным кабелем, т.е. жилы N и PE должны быть отдельными жилами.

Если в вашем доме до сих пор используется старая система заземления TN-C, то при перемонтаже также используйте трехжильные кабели. Смотрите вперед в будущее. И вдруг в ближайшее время к вам в дом придут электрики и модернизируют электроснабжение всего дома.В этой ситуации вам нужно будет только подключить нейтральные защитные проводники к заземляющей шине щита пола. Если не позаботиться о будущем, накопить денег и проложить двухжильные кабели, то для того, чтобы перевести свою квартиру на систему безопасного заземления, вам нужно будет снова делать капитальный ремонт с заменой всех кабелей.

Итак, теперь постепенно перехожу к самому главному смыслу самой статьи.

Ваш дом со старой системой заземления TN-C, и вы проложили везде трехжильные кабели при перекладке проводки.Это правильное решение. Куда подключать два провода — это «фаза» и «ноль» понятно. В такой ситуации у людей часто возникает другой вопрос: куда подключать третьи желто-зеленые жилы кабелей, которые призваны выполнять функции нулевых защитных проводников? В таком доме еще нет отдельного главного защитного проводника.

Очень часто слышу следующие ответы на вопрос куда подключать провода заземления если дома старая система заземления TN-C:

1. Заземляющие проводники необходимо подключать к стоякам и батареям отопления и водоснабжения, так как они заземлены.

Лично я считаю все эти ответы неверными, ошибочными и опасными для самих владельцев квартир. Ниже я попытаюсь объяснить свою точку зрения. В комментариях вы можете высказать свое мнение по этому поводу.

Рассмотрим сначала ситуацию в доме с новой системой заземления TN-S. Ниже приведена элементарная схема распределительного щита. Аналогичная схема будет и в квартирном щитке в доме с модернизированной системой заземления TN-C-S.

Теперь представим аварийную ситуацию, когда на заземляющий контакт розетки попало опасное напряжение. Это может произойти из-за выхода из строя самой розетки, из-за поломки бытовой техники и т. д. Я изобразил эту ситуацию на схеме ниже для третьей розетки. Предположим, что фаза «L» попала на контакт розетки «PE». Поверьте, такое случается довольно часто. Так как у нас все заземляющие контакты подключены к контуру заземления здания и потенциал земли считается нулевым, то этот «аварийный» ток будет протекать по пути наименьшего сопротивления.

А именно его путь будет следующим: заземляющий контакт розетки — нулевой защитный проводник в квартире — шина заземления квартирного щитка — нулевой защитный проводник от квартирного щитка к этажному щиту — заземляющая шина этажного щитка — основная нулевой защитный проводник — контур заземления здания.

Таким образом, получается, что потенциально опасное для человека «побежит» по пути наименьшего сопротивления и уйдет в землю. Если эта розетка защищена УЗО или дифавтоматом, то эти защитные устройства сразу сработают и обесточат неисправную линию.Так человек будет защищен.

На диаграмме ниже я показал путь прохождения тока стрелками.

Теперь ниже аналогичная схема элементарного щита для дома со старой системой заземления TN-C. Здесь в щиток заходят два провода «L» и «PEN», а к розеткам идет новая трехжильная электропроводка. На этой диаграмме показана наиболее распространенная ситуация. Это когда все нулевые защитные проводники подключены к контактам розетки с одной стороны и подключены к общей шине заземления с другой стороны, но сама шина заземления не соединена с корпусом щита пола.

Давайте теперь представим аналогичную аварийную ситуацию здесь и посмотрим, что произойдет. В третьей розетке фаза «L» попала на заземляющий контакт розетки. Куда она побежит дальше?

Ответ здесь логичен — никуда не денется, а просто опасный потенциал сначала попадет на общую шину заземления, а затем перекинется с нее на все заземляющие контакты всех остальных розеток, а через них на металлические корпуса электроприборы (холодильник, стиральная машина, микроволновая печь и т.д.). В этой системе заземления нет связи между шиной РЕ и контуром заземления и нет точки нулевого потенциала, к которой стремился бы ток. Вывод из этого можно сделать такой, что в данной ситуации человек может получить удар током и бытовая техника может выйти из строя.

Теперь давайте рассмотрим все ответы, которые я уже перечислил выше на вопрос, куда подключать провода заземления, если в доме старая система заземления TN-C?

Все заземляющие проводники необходимо вывести на домашний щит, соединить в нем с общей заземляющей шиной, а затем эту самую заземляющую шину соединить с корпусом этажного щита.

Мой ответ: Этого делать нельзя, так как напольный щиток может быть не заземлен и на его корпусе и на металлических корпусах вашей бытовой техники может появиться опасный потенциал. Это будет представлять большую опасность для вас и для других жителей дома.

Все заземлители должны быть выведены на домашний щит, соединены в нем с общей шиной заземления, а сама эта шина заземления не должна быть соединена с корпусом этажного щита.

Мой ответ: Вы не можете этого сделать.Эту ситуацию я уже рассматривал выше в описанной аварийной ситуации для дома с системой заземления TN-C.

Все заземлители необходимо вывести на домашний щит, соединить в нем с общей заземляющей шиной и затем соединить перемычкой с нулевой шиной, т.е. сделать переход с TN-C на TN-C-S в квартирном щитке.

Мой ответ: Вы не можете этого сделать. Суть перехода на систему заземления TN-C-S заключается в повторном заземлении PEN-проводника в месте его отрыва, чтобы опасный потенциал ушел в землю.В квартирном щитке это сделать невозможно. Если при таком соединении проводников произойдет аварийная ситуация и фаза попадет на заземляющий контакт розетки, то это будет просто короткое замыкание. РЕ-проводник соединен перемычкой с N-проводником, и поэтому получается, что «фаза» сразу переходит в «ноль». А мы знаем, что короткое замыкание происходит с искрами и перегоранием контактов. «Взрыв» может произойти в вашей розетке или приборах, что может быть очень опасно.

Все контакты заземления в самих розетках необходимо соединить перемычками с контактами нулевых рабочих проводников.

Мой ответ: Этого тоже нельзя. Эта ситуация аналогична ситуации из ответа №3.

Заземляющие проводники необходимо подключать к стоякам и радиаторам отопления, так как они заземлены.

Мой ответ: Вы не можете этого сделать. Заземление стояков отопления и водоснабжения может быть нарушено. Например, кто-то этажом ниже во время ремонта вырезал старые металлические трубы и поставил новые полипропиленовые. Соединение металлических труб верхних этажей с «землей» будет нарушено.В такой ситуации при попадании опасного потенциала на заземляющий контакт розетки, то стояки и трубы отопления и водоснабжения окажутся под напряжением. Это очень опасно и для вас, и для других жителей дома.

Теперь я перехожу от своего ответа к вопросу, куда подключать провода заземления, если в доме старая система заземления TN-C.

Лично я считаю, что нулевые защитные проводники нужно подключать так:

• В квартирном щитке нужно установить общую шину заземления и подключить к ней все третьи желто-зеленые жилы кабеля, идущие от розеток.
• При ремонте прокладывать отдельный провод, например, ПУГВ, для организации заземления шины РЕ квартирного щитка от шины РЕ этажного щита, или использовать для этой цели трехжильный вводной кабель. В домашнем щитке нулевой защитный проводник можно подключить к шине заземления. Не подключайте его в доску пола, а просто аккуратно скрутите и спрячьте от посторонних лиц.
• В самих розетках не подключать нулевые защитные проводники к заземляющим контактам розеток.Их просто нужно аккуратно скрутить и спрятать вглубь розетки.

Кто-то скажет, что нулевые защитные проводники лучше подключать в самих розетках, а не подключать их только к шине РЕ в квартирном щитке. Также потом, при переводе дома на систему заземления TN-C-S, будет проще просто поставить их на шину РЕ и не открывать все розетки, которых может быть несколько десятков.

Отвечаю, почему не стоит этого делать. Как правило, в одну группу розеток (линию) может входить несколько розеток.Если подключить в них нулевые защитные проводники и не подключать их общую жилу PE в щитке, то получится следующая ситуация. Все желто-зеленые жилы одной группы розеток на пути к щиту всегда объединяются в одну линию (жилу), например, в распределительной коробке. В щиток заходит только один кабель из нескольких розеток. Следовательно, все розетки из одной группы розеток будут иметь хорошее соединение между заземляющими контактами. Если «фаза» в одной из этих розеток попадет на свой заземляющий контакт, то эта «фаза» попадет и на заземляющие контакты других розеток.Так что будет опасная ситуация в нескольких торговых точках.

Итак, если подключить заземляющие провода по предложенной схеме, то будет исключена опасная ситуация с попаданием фазы на заземляющие контакты всех розеток и на металлические корпуса бытовой техники. Здесь фаза, попавшая на заземление контакта розетки, дальше нее никуда не пойдет и аварийка будет только в одной точке, а не во всей квартире.

Ниже приведена правильная схема подключения заземляющих проводов в доме со старой системой заземления TN-C.Красные кресты означают, что сюда приходит нулевой защитный проводник, но он не подключен.

Надеюсь, мои рассуждения и доводы по этому вопросу вам понятны. Если у вас другое мнение и вы считаете, что я ошибаюсь и ошибаюсь, то обязательно напишите его ниже в комментариях. Поиск правильного и безопасного решения для подключения заземляющих проводов в домах с системой заземления TN-C будет очень полезен для вас и для меня. Спасибо!

Давайте улыбнемся:

Высокое напряжение опасно для здоровья, а низкое приятно или полезно)))

Для безопасной работы людей и надежной защиты самих электроустановок предусмотрено заземление.Это обязательный процесс согласованного подключения электрооборудования к земле, которая является хорошей гасящей средой в случае утечки тока. Для такого соединения используется заземляющий проводник. Это может быть любой элемент, проводящий ток (стальная полоса, металлическая труба, кабель или грозозащитный провод).

Все электроприборы имеют общедоступную токопроводящую часть для прикосновения человека. Например, при нормальной работе на корпусе нет напряжения, но при повреждении изоляции прикосновение к нему может быть опасным.

Существуют следующие факторы, приводящие к таким повреждениям:

• физический износ;
• механическая неисправность;
• длительная истощающая операция;
• производственный брак;
• скопление токопроводящей пыли и влаги между корпусом оборудования и токоведущими частями.

Поэтому при работе в электроустановках всегда существует риск поражения электрическим током из-за неисправности оборудования или скачков напряжения.

Кабели заземления и рабочие выбираются по назначению заземления, которое может быть рабочим (функциональным) и защитным.

Для нормального функционирования электроустановок согласно ПУЭ применяют рабочее заземление их токоведущих частей.

Устройство защитное предназначено для защиты электрооборудования и людей от воздействия опасных токов, которое возможно при ударах молнии, при поломках и неправильной эксплуатации оборудования, т.е.е. в экстренном случае.

Такое заземление также способствует защите оборудования от помех при переключении на электропитание, а также от электромагнитных колебаний, возникающих при совместной работе электрооборудования.

В жилых помещениях (квартирах, домах) выполняется только защитное заземление, при этом используется доступный заземляющий проводник — провод или отдельная часть многожильного кабеля. Этот проводник бывает разного сечения, но всегда из меди.

Разновидности систем заземления

Заземление устанавливается самостоятельно только в частных домах, загородных домах, а также в многоквартирных домах постройки до 1998 года. В наши дни в домах уже есть полноценная система заземления.

По правилам ПУЭ таких систем 3:

1. TN-система, здесь нейтраль трансформатора заземляется, и к ней присоединяются открытые токопроводящие части;
2. ТТ-система, в которой нейтраль трансформатора заземлена, а открытые токоведущие элементы заземлены отдельным заземляющим устройством, независимым от нейтрали;
3. IT-система, в которой для заземления нейтрали используются устройства с высоким импедансом, или нейтраль обычно изолирована от земли, а открытые проводящие части заземляются отдельно.

Рассматриваемые системы одинаково защищают людей от случайного поражения электрическим током, но имеют разную степень надежности в отношении защиты электрооборудования.

Подсистема TN-S подразумевает, что в сети переменного тока заземление выполнено из отдельного провода и нейтрали.

Устаревшая подсистема TN-C — нулевой и земляной кабели объединены в один провод с отдельной нейтралью (характерно для старых зданий).

Маркировка проводов

Провод заземления обозначается определенной буквенной маркировкой и цветовым оформлением.

Согласно требованиям ПУЭ, в трехжильном проводе заземление обозначается прописными буквами РЕ, не обязательно с указанием сечения, желто-зеленым цветом.

Также маркируются кабели с большим количеством жил. Зарубежные производители иногда обозначают провод заземления желтым или зеленым цветом.

Внимание! Толщина такого провода меньше фазного — это еще одно отличие от нуля.

Список используемых кабелей для заземления

Выбор кабеля определяется типом заземления: стационарное или нестационарное.Заземление всех зданий, промышленного электрооборудования, электропроводки в квартире являются примерами стационарного типа. Для него применяют медные трехжильные провода марки ПВГ, ППВ, ВВГ, NYM.

Заземление нестационарное (переносное) применяется для защиты людей от случайного включения напряжения при работах на электрооборудовании при отключении от основного источника питания.

В этом случае лучше использовать гибкие провода из поливинилхлорида: ПВ6-3, ПВ-3, МГКзВ.

Кабель ПВ6-3 и ПВ6-3п по конструкции представляет собой набор медных жил, изоляция которых выполнена из прозрачной поливинилхлоридной оболочки. Хорошо видна токопроводящая жила, что позволяет легко наблюдать целостность провода по всей его длине.

Рассчитан на температуру от -40 до +55 градусов Цельсия.
Кабель ВВг имеет жилы из медной проволоки первого и второго класса крутки, его изоляция и наружная оболочка из поливинилхлорида придают кабелю стойкость к горению.

Кабели ESUY, H00V3-D от немецкого производителя наземных установок под высоким напряжением, железнодорожных линий, систем обработки важной информации. Этот надежный кабель, устойчивый к нагрузкам и перепадам температур, имеет экран из медной проволоки, что дополнительно защищает от физических и химических воздействий.

Важно! Сечение кабеля для заземления выбирают строго по таблицам Правил устройства электроустановок.

Как отличить кабель заземления

В период подключения нагрузки нулевой провод пропускает электричество, но не по проводу заземления.Роль так называемой «Земли» — защита от поражения электрическим током, который по этому проводнику не протекает, поэтому его прикрепляют к корпусам приборов.

Чтобы выяснить, где какой провод, выполните следующие действия:

• Измерение сопротивления заземления омметром. Значение измеряемой величины обычно не превышает 4 Ом;
• Когда нужно узнать напряжение между проводом заземления и другим устройством, вольтметр не покажет никаких показаний, а с нулевым проводом будет небольшое напряжение.

Соединение

Рассмотрим правила устройства заземления в помещениях. Для квартирного варианта нужно понять, где находится провод заземления в щитке. Для частного дома сначала придется сделать еще один контур заземления.

Практически все современные розетки и люстры оснащены специальной клеммой заземления, куда подключается защитный кабель. Как обсуждалось ранее, в многоквартирных домах следует подключаться к системе заземления TN-C, где уже существуют трубопроводы с четырехпроводными проводниками.Все стояки снабжаются «фазой», «нулем» и «землей». В новостройках уже применяется система TN-S с пятижильным проводом: 3 фазы, защитный ноль РЕ и рабочий ноль Н.

Перечень действий по заземлению в сети TN-S:

1. фазный кабель подключается к «фазе»;
2. нулевой провод подключается к нулевой шине с помощью зажима;

Важно! Совместное соединение нулевого и заземляющего проводов не допускается.

1. Заземляющий провод РЕ подключается к корпусу электрощита.

Дополнительная информация. Нельзя «посадить» все провода заземления на одну клемму. Для этих целей рекомендуется использовать шину.

Нагрузку на проводку желательно распределить следующим образом: приборы освещения, крупная бытовая техника, силовое оборудование — все заземляется отдельно.

б/у варочная панель должна быть подключена трехфазно, элементы санузла из металла (санузел, трубы, экран теплого пола и заземлитель розетки) — подключены к шине РСУ в санузле.

Питание розеток осуществляется по трехпроводной схеме. Все РЕ-проводники, имеющие механическую защиту, должны быть сечением 2,5 мм2, без нее — 4 мм2.

Заземление в сети TN-C осуществляется несколькими способами:

1. На первых этажах многоквартирного дома возможно построение собственного контура путем вбивания и сварки металлических стержней;
2. На верхних этажах нужно протянуть «землю» от подвала до электрощита в квартире.Для этого выбирается гибкий заземляющий провод;
3. Устройство «земли» в квартирах с использованием металлических сетчатых лотков, но сначала нужно рассчитать сопротивление.

Важно! Бывает, что используется электрика для группировки систем защиты с газопроводом, трубами, батареями в квартире. Такая схема опасна для жизни, так как при возможной утечке тока под напряжение может попасть как ваша квартира, так и ваши соседи по дому.

Видео

Использование розеток с заземлением обеспечивает безопасность домохозяйств при использовании электроприборов. Но домашние мастера не спешат обновлять проводку, считая процесс установки заземляющих розеток сложным. Хотя стандартная схема работы достаточно проста.

Мы поможем вам разобраться в этом вопросе. Прежде чем подключить розетку с заземлением, необходимо изучить ее конструктивные особенности и узнать тип проводки в доме. Информация в статье дополнена наглядными фото и видеоинструкциями для лучшего понимания процесса.электрические работы.

В инструкциях к любому электроприбору четко указано, что пользоваться им без заземления запрещается. Основное назначение заземления – обеспечение устойчивости сложных бытовых приборов и защита от поражения электрическим током.

Согласно ПУЭ п.1.7.6 заземление – это преднамеренное соединение одного из элементов электроустановки с контуром заземления. Сооружается с целью отведения токов повреждающих и неповреждающих значений через заземляющий защитный проводник на землю.

Если раньше в многоквартирных домах прокладывали двухжильные электрические кабели, то сегодня обязательно применение проводки, состоящей из трех жил

В устаревшей системе «нейтраль» частично выполняла функцию заземления. Ноль подключался к металлическому корпусу устройства и в случае перегрузки брал на себя управление.

Расчет был на то, что при превышении нагрузки по одной из фаз потечет ток, в результате чего произойдет короткое замыкание и, как следствие, участок сети будет отключен автоматом или предохранитель.

Это решение упрощало проведение электромонтажных работ, но влекло за собой риск поражения электрическим током.

При выборе изделий обратите внимание на размер входных отверстий для вилки и расстояние между ними. У моделей европейских производителей диаметр и расстояние между отверстиями немного больше. Чтобы не ошибиться, выбирайте универсальные модели, которые идут в комплекте с разъемами для разных типов вилок.

Определение типа электропроводки

Установка розетки с заземлением производится в тех домах, где проложена трехпроводная электропроводка.В жилищах с проводкой, включающей только две жилы, такую ​​заземляющую розетку монтировать нет смысла, так как она не будет выполнять возложенную на нее задачу.

Поэтому первым делом нужно определить, какой тип проводки в квартире. Если проводка в доме устаревшая двухпроводная, ее придется заменить на трехжильный аналог. Современная трехпроводная проводка отвечает всем нормам безопасности по всем параметрам.

Замена электропроводки – дополнительная статья расходов, но затраты обязательно окупятся долгой «жизнью» электроприборов и безопасностью домочадцев

Узнайте, есть ли шина заземления электрощита, можно вызвать электрика, обслуживающего ваш крыльцо или дом.Тип проводки определяется количеством проводов. Если к точке подключения подключен двухжильный кабель, то доступны только «фаза» и «ноль».

Если отводящая линия проложена от щитка двухжильным кабелем, то в каждую точку необходимо подвести только третий провод заземления от электрощита. Но эту процедуру можно выполнить только в том случае, если щит оснащен шиной заземления.

В пункте 1.7.127 действующего ПУЭ четко указано, что заземляющая жила должна быть выполнена из медного изолированного провода сечением не менее 2.5 кв. мм.

Для внедрения новой линейки розеток следует использовать готовый трехжильный кабель, уже оснащенный грозозащитным проводом

Прокладка кабеля сечением 1,5 мм 2 от распределительной коробки к розетке не целесообразна . Ведь в этом случае от него невозможно «запитать» мощное устройство. Для однофазной сети сечение лучше брать с запасом 2,5 мм 2 .

Для организации электропроводки выбирают кабель маркировки ВВГ, а для пожароопасных помещений — ВВГнг.

Основное требование к защитному проводнику – отсутствие в его цепи отключающих устройств. Поэтому его монтируют дополнительно к любым предохранителям, автоматическим выключателям и рубильникам.

Перед установкой и заземлением розетки первое, что нужно сделать, это отключить питание электрощита. Задача мастера – снять напряжение с распределительной коробки, питающей линии с заменяемой розеткой.

Проложенные от электрощита открытым или закрытым способом провода уводят в полость розетки.С помощью электрического тестера определяют, где «фаза», а где «0».

Конец индикаторной отвертки поочередно погружают в отверстия для вилки: если при контакте с сердечником загорается лампа на рукоятке отвертки, это «фаза»

Но при работе с электропроводкой, оборудованной с заземляющим проводом все же лучше.
