Коллекторная система отопления частного дома своими руками: Как сделать коллекторную систему отопления частного дома своими руками: схема и описание монтажа

Опубликовано в Дом
/
5 Ноя 2021
Комментариев 0

Содержание

принцип работы, правила установки и подключения

Одним из действенных вариантов модернизации системы отопления, позволяющих сделать ее более производительной и надежной, является установка коллекторного блока. Устройство, пришедшее на смену традиционным конструкциям линейной структуры, призвано повышать удобство эксплуатирования и ремонтопригодность системы.

Как функционирует коллектор для отопления и какие особенности монтажа следует учитывать, рассмотрим подробнее.

Содержание статьи:

Принцип функционирования распределителя

Основное предназначение – равномерно раздавать тепловые потоки, поступающие из основной магистрали, по контурам системы и за счет циркуляционного оборота возвращать остывшую жидкость к котлу.

При этом отдельные ветки системы, подключенные к коллектору, становятся независимыми друг от друга.

Прибор являет собой промежуточный распределительный узел, ключевыми элементами которого выступают две взаимосвязанные части:

  • подающая гребенка – отвечает за подачу теплоносителя;
  • обратная – выполняет функцию отвода остывшего теплоносителя к генератору тепла.

Вместе они образуют коллекторную группу. От каждой гребенки отходит по несколько выводов для подключения контуров, ведущим к отопительным приборам.

Галерея изображений

Фото из

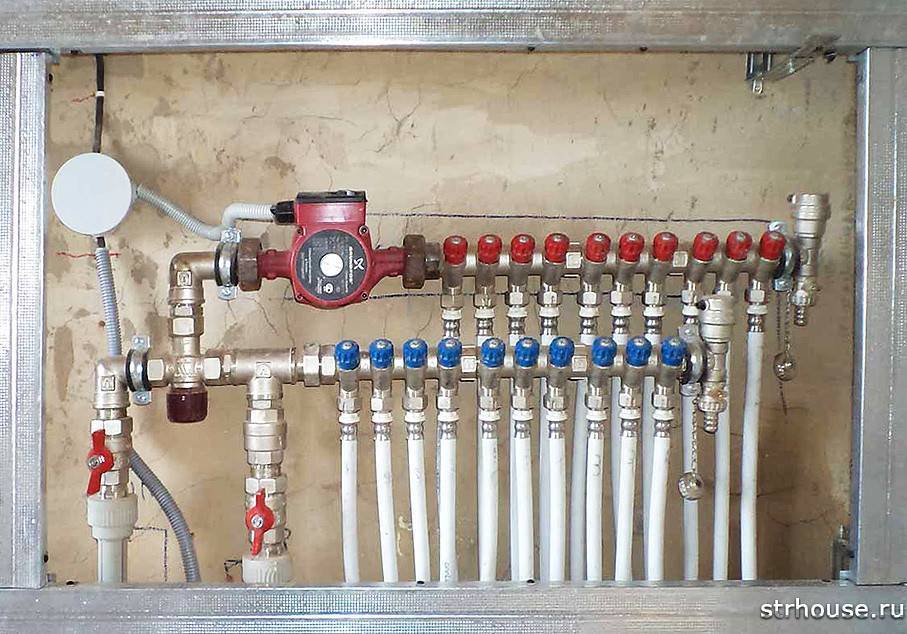

Коллектор в системе отопления

Коллектор заводского исполнения

Распределительная гребенка из ПП труб

Коллекторная разводка в доме

Составляющие коллекторного узла

Комбинация коллектора с двухтрубной схемой

Техническое оснащение лучевых схем

Дешламаторы и шаровые краны

Каждый вывод устройства может быть оснащен выпускными вентилями и отсекающим либо регулировочным краном.

Их наличие дает возможность регулировать давление внутри каждого контура и в случае надобности отсоединения ветки для ремонта, например, перекрывать поток теплоносителя.

Чтобы повысить производительность системы и получить возможность контролировать все отопительные процессы в каждой комнате обогреваемого дома, корпус задействуют также в качестве платформы под установку:

  • воздуховыпускных клапанов;
  • водосливных клапанов;
  • расходомеров;
  • счетчиков тепла.

Принцип работы коллекторной системы довольно прост. Разогретая теплогенератором жидкость поступает в подающую гребенку.

Внутри промежуточного сборного узла скорость движения жидкости замедляется благодаря увеличенному внутреннему диаметру устройства, она перераспределяется между всеми отводами.

Количество выводов на распределителе может быть любым, а в случае надобности конструкцию всегда можно нарастить дополнительными отводами

Зная расход теплоносителя, равный мощности теплогенератора, и скорость движения воды, несложно найти необходимую площадь сечения. Только предварительно следует перевести литры в удобную для расчетов единицу мм3.

Через соединительные патрубки, сечение которых меньше диаметра трубы коллекторного узла, теплоноситель поступает в отдельно проложенные контуры и двигается к радиаторам или к .

Благодаря такому распределению должным образом прогревается каждый элемент, снабжаемый теплоносителем равной температуры.

Внутренний диаметр коллектора определяется расчетным путем так, чтобы скорость передвижения теплоносителя внутри него была не больше 0,7 м/с

Достигнув батареи и отдав полученное при нагреве тепло, жидкость направляется по другой трубе в противоположном направлении к распределительному блоку. Там она поступает на обратную гребенку, откуда перенаправляется к теплогенератору.

Для загородного коттеджа  по праву считается самой эффективной и надежной.

Единственное, что может останавливать рачительного хозяина– стоимость. Ведь обустройство такой системы обойдется дороже, чем устройство обычной системы тройникового типа.

Такое конструктивное решение, предполагающее обустройство отдельных подающих труб, создает условия для равномерного разогрева радиаторов

Типы коллекторов в системах отопления

Коллекторные установки, применяемые при проектировании закрытых циркуляционных отопительных систем, бывают трех разновидностей.

В зависимости от назначения конструкции на рынке представлены: радиаторные и солнечные системы, а также устройства, оснащенные гидрострелкой.

Тип #1 — радиаторное коллекторное отопление

Какой бы тип отопления не был запроектирован в доме, радиаторы в нем присутствуют всегда. А потому коллекторы, распределяющие потоки теплоносителя непосредственно к установленным в комнатах батареям, являются самым востребованным типом.

Распределительный узел состоит из двух взаимосвязанных гребенок: первая направляет теплоноситель к установленным в комнатах приборам, вторая – отводит его обратно к котлу

Коллекторы, применяемые при радиаторном отоплении, в зависимости от архитектурных и интерьерных особенностей помещения можно подключать различными способами.

По способу подключения радиаторная система отопления может быть выполнена в любом из перечисленных ниже вариантах исполнения:

  • верхнее подключение;
  • нижнее присоединение;
  • установка сбоку;
  • ведение по диагонали.

Наибольшее распространение получил все же нижний способ соединения. При такой разводке контуры, скрытые под поверхностью плинтуса или пола, не так бросаются в глаза.

Да и расчеты подтверждают, что при нижнем присоединении все преимущества частного отопления проявляются в полной мере.

Коллектором для радиаторов оснащают каждый этаж дома. Устанавливают его в центре, маскируя устройство в нише или в устроенном специально для него шкафчике на стене.

Место для установки должно быть выбрано так, чтобы по возможности ко всем приборам подводились ветки равной длины.

Если невозможно достичь равенства подключенных к коллектору колец, то каждый отвод снабжается собственным циркуляционным насосом.

По сути, все подключенные к распределительному узлу ветки представляют собой самостоятельный контур с собственной запорной арматурой, а иногда и автоматикой.

Ярким примером коллекторной схемы отопления являются .

Коллекторная схема разводки обеспечивает равномерную поставку тепла во все кольца системы водяных “Теплых полов”

Трубопроводы теплых полов собирают из медных труб или их пластиковых аналогов, для соединений используют неразъемные фитинги.

В отопительные кольца монтируют вентили, с помощью которых регулируют подачу теплоносителя, а в случае необходимости отключают «теплые полы» от общедомовой отопительной сети.

Коллектор для «теплого пола» представляет собой конструкцию, включающую ряд трубных колец, которая прокладывается под напольным покрытием

Такие системы всегда оснащают . Его располагают в промежуточный коллекторный узел на входе в трубу обратного направления.

Число патрубков на распределительном узле зависит от количества помещений, зацикленных на одной гребенке.

Количество коллекторных групп определяют, ориентируясь на длину контуров. За основу расчетов берут соотношение, при котором на одну коллекторную группу отводится 120 метров трубопровода.

Тип #2 — гидравлическая стрелка

При обустройстве мощных и разветвленных систем отопления, которые проектируют в жилых постройках большой площадью, применяют распределительные коллекторы, оборудованные термогидравлическим распределителем или гидрострелкой.

При монтаже связующего звена с одной стороны к нему подключают контур отопительного котла, а с другой – радиаторное отопление или «теплые полы».

Гидравлическая стрелка представляет собой вертикальная полая труба, оснащенная по торцам эллиптическими заглушками, основное предназначение которой – выравнивать оказываемое на теплоноситель давление

Наличие распределительной гидравлической стрелки позволяет решить сразу несколько задач:

  • избежать резких перепадов температуры в трубах, губительно сказывающихся на эксплуатационном сроке системы;
  • за счет подмеса и вторичной циркуляции части теплоносителя сохранить постоянный объем котловой воды, а также сэкономить топливо и электроэнергию;
  • в случае необходимости компенсировать во второстепенном контуре дефицит расхода.

Поддержание температурного баланса достигается за счет того, что устройство позволяет отделить гидравлический контур котла от вторичной цепи.

Вариант изготовления самодельного коллекторного распределителя, оснащенного гидрострелкой, которая изготовлена из стальной квадратной трубы и оборудована штуцерами

Оптимальную работу системы, оснащенной гидрострелкой, можно обеспечить при условии, если каждый контур оборудован собственным циркуляционным насосом.

Тип #3 — солнечные коллекторные установки

Устройства этого типа выбирают при обустройстве автономного водопровода в негазифицированных областях, где уровень солнечного излучения достаточно высок.

Воздушные гребенки, функционирующие на солнечной энергии, работают за счет парникового эффекта, преобразовывая солнечный свет в тепловую энергию

Конструкция солнечных установок немного отличается от традиционных аналогов. По сути, они представляют собой своего рода теплицы, накапливающие солнечную энергии.

Естественная циркуляция теплоносителя в них осуществляется за счет конвекционных потоков и под действием присоединенных к поглощающей пластине вентиляторов.

Распределитель, поглощающий солнечные лучи, представляет собой небольшой плоский ящик, покрытый черной адсорбирующей пластиной. Эта тепловоспринимающая пластина и аккумулирует тепло.

Накопленное тепло передается теплоносителю, в роли которого может выступать циркулирующий по трубам воздух или жидкость.

Основное предназначение солнечного коллектора – направлять и перераспределять энергию Светила на бытовые потребности и нужды

В продаже можно встретить подвижные коллекторные системы, работающие на солнечной энергии. Их конструкция устроена так, что зеркала и нагревательные элементы «следят» за передвижением солнца, благодаря чему его энергию поглощают по максимуму.

Но из-за высокой стоимости оборудования в качестве основного источника обогрева в условиях климата даже южных регионов нашей страны невыгодно.

А потому их больше задействуют в качестве дополнительного источника тепла при обустройстве систем отопления с исполльзованием твердотопливных и газовых котлов.

Модификации распределительных гребенок

Сегодня на рынке оборудования представлено множество разновидностей коллекторов для отопительных систем.

Производители предлагают как связующие звенья самого простого исполнения, конструкция которых не предусматривает наличие вспомогательной арматуры для регулирования оборудования, так и коллекторные блоки с полным комплектом вмонтированных элементов.

Коллекторный блок, включающий все необходимые функциональные элементы для создания условий бесперебойной и высокопроизводительной работы отопительной системы

Простые в исполнении устройства являют собой латунные модели с дюймовым проходом ответвлений, оснащенных двумя соединительными отверстиями по бокам.

На обратном коллекторе такие устройства имеют заглушки, вместо которых в случае «наращивания» системы всегда можно установить дополнительные приборы.

Более сложные в конструктивном решении промежуточные сборные узлы оснащены шаровыми кранами. Под каждый отвод в них предусмотрена установка запорной регулировочной арматуры. Навороченные дорогостоящие модели могут быть оснащены:

  • расходомерами, основное предназначение которых – регулировать поток теплоносителя в каждой петле;
  • термодатчиками, призванными контролировать температуру каждого отопительного прибора;
  • воздуховыпускными клапанами автоматического типа для слива воды;
  • электронными клапанами и смесителями, направленными на поддержание запрограммированной температуры.

Количество контуров в зависимости от подсоединяемых потребителей может варьироваться в пределах от 2 до 10 штук.

Независимо от сложности и многофункциональности оборудования при изготовлении гребенок коллекторных блоков используют материалы, устойчивые к внешним факторам

Если за основу брать материал изготовления, то промежуточные сборные коллекторы бывают:

  1. Латунные – отличаются высокими эксплуатационными параметрами при доступной цене.
  2. Нержавеющие – стальные конструкции чрезвычайно долговечны. Они могут с легкостью выдерживать большое давление.
  3. Полипропиленовые – модели из полимерных материалов, хоть и отличаются невысокой ценой, но по всем характеристикам уступают металлическим «собратьям».

Модели, выполненные из металла, для продления срока службы и повышения эксплуатационных параметров обрабатывают антикоррозионными составами и покрывают теплоизоляцией.

Разделительные конструкции, выполненные из полимеров, применяют при обустройстве систем, отапливаемых котлами мощностью от 13 до 35 кВт

Детали устройства могут быть литого исполнения либо же оснащены цанговыми зажимами, позволяющих осуществлять соединение с металлопластиковыми трубами.

Но специалисты не советуют выбирать гребенки с цанговыми зажимами, поскольку те часто «грешат» подтеканием теплоносителя в местах соединения вентиля. Это возникает вследствие быстрого выхода из строя уплотнителя. И заменить его не всегда представляется возможным.

Коллекторы используются в схемах одно- и двухтрубного отопления. В однотрубных системах одна гребенка поставляет нагретый теплоноситель и принимает остывший

Рекомендации грамотного выбора

Основная сложность заключается не только в самом монтаже коллектора, но и в правильном выборе оборудования.

При выборе модели гребенки следует ориентироваться на такие параметры:

  1. Предельно допустимое давление для этой модели. Оно определяет тип материала, из которого может выполнен гидрораспределитель.
  2. Пропускная способность узла.
  3. Наличие вспомогательных устройств.
  4. Количество выходных патрубков гребенки. Оно должно соответствовать количеству контуров охлаждения.
  5. Возможность дополнительного присоединения элементов.

Все эксплуатационные параметры указываются в паспорте к изделию.

Для обустройства поэтажных независимых обогревательных контуров, оснащенных автономным управлением, гребенки необходимо монтировать на каждом этаже дома.

При выборе и установке поэтажных распределителей ориентируются на параметры «подсистемы», которую они призваны обслуживать.

Благодаря поэтажному размещению гребенок в случае надобности всегда можно отключать отопление как нескольких отдельных приборов, так и всего этажа

Это значительно упрощает обслуживание отопительной системы и ее ремонт.

Поскольку коллекторный блок – недешевое удовольствие, чтобы обезопасить себя от разочарований при быстром выходе системы из строе при выборе модели стоит ориентироваться на продукцию проверенных производителей.

Смело можно доверять таким производителям, как «GREENoneTEC», «Rehau», «Soletrol», «Oventrop» и «Meibes». В каждой серии ведущих европейских производителей можно подобрать полный комплект необходимого дополнительного оборудования.

Вспомогательные элементы и арматура к коллекторному блоку также должна соответствовать ГОСТу и ТУ.

В качестве дополнительных устройств для подключения коллектора могут понадобиться: 1 – автоматический воздухоотводчик, 2 – переходник, 3 – уголок, 4 – кран, 5 –сгон, 6 – еще уголок, 7 – выводы труб

Каждый из дополнительных элементов конструкции выполняет свою функцию:

  • автоматический воздухоотводчик – монтируется, если блок и радиаторы расположены на одном этаже;
  • переходник – потребуется при монтаже воздухоотводчика, диаметр которого равен ½ дюйма, при условии что резьба коллектора составляет ¾ дюйма.
  • уголок – позволит подсоединить трубы и направить воздухоотводчик вверх.
  • кран – необходим для подключения к устройству идущей от котла трубы;
  • сгон, оборудованный накидкой гайкой – позволит в случае необходимости перекрыть подачу теплоносителя и, открутив накидную гайку, отсоединить устройство.

Если предполагается подключать , дополнительно потребуется установить кран для подпитки.

Для фиксации коллектора к стене потребуются также хомуты, «посаженные» на пластиковые дюбеля. При монтаже конструкции допустимо также применять специальные кронштейны.

Такие конструкции удобны тем, что верхний коллектор в них выдвинут вперед, благодаря чему трубы узла не мешают подводу трубопровода к нижнему коллектору.

Правила установки и подключения

Выбирать и устанавливать коллектор лучше всего еще на этапе проектирования и монтажа отопительной системы.

Устанавливают такие промежуточные конструкции в помещениях, защищенных от избыточной влажности. Чаще всего для этих целей отводят место в коридоре, кладовой или гардеробной.

Коллекторный блок желательно размещать в специально предназначенном для этого металлическом шкафу, оснащенным в боковых стенках отверстиями под выведение труб

В продаже встречаются накладные и встраиваемые модели металлических шкафов. Каждая модель оснащена дверцей и выштамповкой по боковым сторонам.

За неимением возможности установить металлический шкафчик, поступают проще, фиксируя устройство прямо на стену. Нишу под обустройство коллекторного блока размещают на небольшой высоте относительно пола.

Общепринятой инструкции по монтажу коллекторных распределительных схем по сути нет. Но есть ряд основных моментов, относительно которых специалисты пришли к единому знаменателю:

  1. Наличие расширительного бака. Объем конструктивного элемента должен составлять не менее 10% от общего количества воды в системе.
  2. Наличие циркуляционного насоса для каждого проложенного контура. Относительно этого элемента не все специалисты едины во мнении. Но все же, если планируется задействовать несколько независимых контуров, для каждого из них стоит установить отдельный агрегат.

Перед циркуляционным насосом на магистрали обратной подачи размещают . Благодаря этому он становится менее уязвимым к турбулентности потоков воды, часто возникающих в этом месте.

Если же используется гидрострелка – бак монтируют перед основным насосом, основная задача которого состоит в том, чтобы обеспечивать циркуляцию на малом контуре.

Место расположения циркуляционного насоса не принципиально. Но, как показывает практика, ресурс устройства несколько выше именно на «обратке».

Главное при монтаже – расположить вал строго горизонтально. При несоблюдении этого условия первый же пузырь скопившегося воздуха оставит агрегат без охлаждения и смазки.

Сам процесс сборки и подключения коллекторной системы наглядно представлен в видео-блоке.

Выводы и полезное видео по теме

Видео-руководство по последовательной сборке коллекторного блока:

Видео-обзор установки и работы модульного пластикового коллектора:

Распределительный узел для «теплого пола»:

Грамотно выбранная и смонтированная коллекторная разводка гарантирует эффективность и надежность системы отопления.

Благодаря малому количеству соединений и тройников вероятность протечек таких конструкций сводится к минимуму. Ну а возможность регулировать температуру нагрева каждого отопительного радиатора делает эксплуатацию отопительной системой особенно комфортной.

Если обладаете необходимыми знаниями или есть опыт подключения коллекторной системы отопления, пожалуйста, поделитесь им с нашими читателями. Сделать это можно оставив комментарий внизу статьи.

принцип работы, типы, модификации гребёнок, схема монтажа

Содержание статьи:

Эффективная система теплоснабжения – это производительная и надежная магистраль. Для ее модернизации применяется коллектор отопления в виде специального блока. Гребенка обеспечивает распределение тепла по контуру, что способствует комфортной температуре в доме.

Специфика работы распределителя

Конструкция коллектора

Коллектор – устройство распределительного типа для системы отопления, который способствует равномерной раздаче тепла. Остывшая вода под воздействием циркуляционного оборота поступает обратно в котел. Ветки магистрали, подкинутые на распределитель, функционируют независимо.

Конструкция прибора

Промежуточный узел состоит из двух частей. Подающая гребенка подводит теплоноситель к коммуникациям, а обратная – выводит его на генератор тепла при остывании. Две гребенки являются коллекторной группой, причем на каждую из них можно подключить один контур или несколько разводок на отопительные устройства.

Давление внутри каждого из контуров регулируется.

Особенности работы

Принцип действия коллекторного отопления заключается в разогревании воды тепловым генератором и поступлении ее на гребенку подачи. За счет большого внутреннего диаметра узла жидкость, находящаяся в нем, замедляет скорость и распределяется по всем отводам.

Теплоноситель двигается к индивидуальному контуру через соединительные патрубки с меньшим диаметром, чем распределитель. Нагретую воду можно направить в радиаторы, систему теплый пол, обеспечивая равномерный прогрев каждого элемента.

После попадания в контур и отдачи тепла вода двигается по другому трубопроводу к распределителю. Направление при этом будет противоположным. Достигнув обратной гребенки, теплоноситель отправляется на тепловой генератор.

Коллекторный тип отопления подойдет, если у вас загородный дом или двухэтажный коттедж.

Разновидности коллекторов

Коллектор для радиаторного отопления

Коллектор предназначен для закрытой системы циркуляционного отопления. Устройство бывает нескольких модификаций.

Радиаторные коллекторы

Водяной прибор ставится на батарею и способствует равномерному распределению воды в каждой секции. Его можно подключать вверху, сбоку, внизу или ввести по диагонали. Если у вас квартира, оптимальным будет нижняя установка – контуры скрываются под плинтусом или напольным покрытием.

Частный дом оснащается радиаторными распределителями на каждом этаже. Они ставятся по центру разводки, скрываются в нишах или специальных шкафах. Если на коллекторные устройства не выводится одинаковое количество колец, для каждого отвода используется индивидуальный циркуляционный насос.

Радиаторный тип механизмов имеет несколько особенностей подсоединения:

  • ветки распредузла формируют отдельные контуры с запорной арматурой;
  • для теплых полов используется медный или полипропиленовый вид труб;
  • соединение осуществляется при помощи неразъемных фитингов;
  • для регулировки количества теплоносителя ставятся вентили;
  • циркуляционный нанос находится в промежуточном узле на входе в патрубок обратки;
  • количество труб зависит от числа комнат, подсоединенных к одной гребенке.

На одну коллекторную группу должно приходиться 120 м трубы.

Термогидравлический распределитель

Гидрострелка

Гидрострелка применяется в производительной или разветвленной системе теплоснабжения, к которой подключается многоэтажный тип зданий. На одну сторону звена-связки выводится контур под отопительный котел, на вторую – батареи отопления или теплые полы.

Распределительный гидроколлектор обеспечивает:

  • устранение резких скачков температуры воды;
  • повышение эксплуатационных ресурсов в системе;
  • экономию топлива и электричества;
  • сохранение постоянного объема воды в резервуаре посредством подмеса и вторичной циркуляции;
  • компенсацию затрат теплоносителя второстепенного контура;
  • отделение гидравлического контура котла от вторичной разводки;
  • поддержку температурного баланса отопительных коммуникаций.

Нормальную работу магистрали с гидрострелой в зимний сезон обеспечивает циркуляционный насос каждого контура.

Солнечные коллекторные устройства

Схема солнечного коллектора

В регионах без автономной водоподачи или негазифицированных местностях можно реализовать отопление при помощи солнечных коллекторов. Конструкционно приборы выполняются как теплицы, способные накапливать солнечную энергию. Теплоноситель циркулирует естественным образом – циркуляционные потоки создают вентиляторы поглощающей пластины.

Солнечные лучи принимает распределитель в виде плоского ящика. Черная тепловоспринимающая пластина аккумулирует тепловые потоки и передает их на носитель тепла, в качестве которого задействуется воздушный поток или вода. Инновационные системы работают по направлению движения солнца.

Солнечные установки отличаются дорогой ценой, и даже в южных областях задействуются как вспомогательный отопительный прибор.

Коллектор распределительный для отопления выпускается с 2-12 контурами. При установке дополнительных устройств количество контуров можно увеличивать.

Классификация по сложности конструкции, материалам, оснащению

Элементы модернизированного коллектора

При подборе гребенок необходимо учитывать несколько параметров. В зависимости от сложности конструкции приборы бывают простыми и модернизированными. Первая группа исполняется без регулировочных деталей и является железным патрубком с несколькими ответвлениями и боковыми отверстиями для подключения к системе.

Модернизированные варианты оснащаются:

  • контроллерами параметров давления и температуры;
  • датчиками, регулирующими подачу теплового носителя;
  • термостатами автоматического типа – отслеживают и автоматически понижают давление системы;
  • электронными смесителями и клапанами для поддержки выставленного температурного режима;
  • расходомерами для регулировки количества теплоносителя в петлях;
  • воздухоотводчиками автоматического типа и сливными автоматизированными клапанами.

Для изготовления промежуточных узлов используются следующие материалы:

  • латунь, рассчитанная на долгую эксплуатацию;
  • нержавейка, способная выдерживать большое давление и отличающаяся долговечностью;
  • полипропилен, являющийся бюджетным материалом.

Модернизированные коллекторы изготавливаются с шаровыми кранами, в которые вставляется регулировочная арматура. Металлические модели имеют антикоррозионное и теплоизоляционное покрытие.

Рекомендации по выбору устройств

Циркуляционный насос для отопления

При покупке гребенок на отопление необходимо учитывать несколько нюансов:

  • Модели с цанговыми зажимами подвержены протечкам на участках подключения к вентилю. Их уплотнитель быстрее выходит из строя и не подвергается замене.
  • Система нормально функционирует только при наличии циркуляционного насоса.
  • Чтобы спрятать коллектор, понадобится специальный шкаф или ниша.
  • От материала блока зависит максимальный показатель давления.
  • Пропускная способность распределителя определяет количество теплоносителя, движущегося по трубам за определенное время.
  • Вспомогательные элементы улучшают функционал устройства.
  • Количество выходных патрубков должно равняться количеству охладительных контуров.

Технические параметры прописываются в паспорте изделия.

Вспомогательные элементы

Коллекторная система отопления организуется с использованием дополнительных элементов:

  • воздухоотводчик – ставится при расположении радиаторов и блока на одном этаже;
  • переходник – нужен при установке спускника воздуха с диаметром ½ дюйма на коллектор с резьбой ¾ дюйма;
  • уголки – обеспечивают подключение трубопровода и направление воздухоотводчика наверх;
  • краник – нужен для подсоединения трубы от котла на распределитель;
  • сгон с накидной гайкой – используется для перекрытия подачи воды или газа и отсоединения неисправного прибора;
  • хомуты с пластиковыми дюбелями или кронштейны – понадобятся для фиксации узла.

Коллектор, подключенный к теплым полам, оснащается краном подпитки.

Требования к подключению и установке

Схема коллектора для теплого пола

Монтаж и подсоединение коллекторов производятся во время установки системы отопления. Промежуточные приборы ставятся в коридорах, гардеробных или кладовых. Для этого подходят накладные или встроенные шкафы. Если их нет, обустраивается специальная ниша на высоте 20-30 см от пола.

Унифицированная схема подсоединения коллекторной системы не разработана, но специалисты приводят несколько рекомендаций:

  • Расширительный бак должен быть объемом от 10 % общего количества теплоносителя.
  • Установка индивидуального насоса на каждый контур.
  • Расширительный резервуар ставится перед насосом на линии обратной подачи.
  • При наличии гидрострелы бак ставят перед основным насосом, обеспечивающим циркуляцию малого контура.
  • Ресурс насоса повышается при расположении выше обратки.

Коллекторный вал ставится горизонтально, что предотвращает завоздушивание системы и проблемы с его охлаждением.

Выбор места монтажа

Для коллекторной системы характерен поэтажный монтаж труб с организацией независимого автономного контура. Распределитель допускается ставить в любом месте, скрыв в шкафу с отверстиями под трубы на торцевых стенках.

В помещении должна поддерживаться оптимальная влажность, поэтому идеально подойдет кладовая, гардеробная или коридор. Если коллектор устанавливается на даче, его крепят в открытом виде на хомуты или кронштейны.

Самостоятельная сборка коллекторной установки

Полипропиленовый коллекторный узел

Своими руками можно изготовить распределительный коллектор из нескольких материалов. Понадобится подобрать нужные инструменты, сделать расчеты, создать чертеж. Для расчета учитывается число контуров, наличие теплых полов, помещения с максимальной и минимальной температурой, типа отопления на каждом этаже.

Отвязка коллектора должна иметь расстояние 10-15 см, гребенки подачи и обратки удаляются друг от друга на 25-30 см. Диаметр устройства зависит от типа котла, но 25,4-38,1 мм будет достаточно.

Прибор из полипропилена

Изготовить полипропиленовый коллекторный механизм можно из трубы 32 мм в диаметре и тройников на 32/32/16 мм. На одну сторону прибора ставится тройник, которому вверху подключается спускник воздуха, а внизу – сливной кран. На другой стороне находится труба отвода/подачи и вентиль. Подачу направляют на котел.

Отвод 16 мм в диаметре оснащается вентилем. Вся конструкция крепится на стене кронтштейнами.

Узел из латуни

Самодельный распределитель можно сделать на основе латунных фитингов и тройников. Подкладочным материалом будет льняная пакля или греметик. После сборки устройство тестируют. При неправильном соединении он будет протекать.

Коллектор из профтрубы

При наличии сварочных навыков можно сделать модель для большого дома, где есть многотрубная разводка. Система с гидрострелой изготавливается из профтрубы 8х8 или 10х10 см и круглой трубы. Их сечение рассчитывается на основании тепловой мощности системы, скорости воды, разницы показателей температуры в момент подачи и возврата.

Разводки отдаляются на 15 см, коллекторы – на 20 см. Труба ставится согласно эскизу, а отверстия для разводки делаются газовым резаком. Небольшие части трубок заранее привариваются к блоку. После сборки к прибору сваркой крепятся установочные кронштейны.

Коллекторный тип отопления обеспечивает эффективный и равномерный прогрев жилища. Система затратна и сложна в монтаже, но окупается за первый сезон эксплуатации. При желании сэкономить мастера могут изготовить распределитель самостоятельно.

описание, что необходимо, сварка отопительного коллектора

Для создания коллектора отопления нужны базовые навыки мастера, свободное время и желание. В процессе сварки сохраняйте внимание, чтобы не испортить результат. Смастерить собственный коллектор вместо покупки заводского продукта – хорошее решение, когда сварщик ограничен в средствах и хочет испытать свои навыки.

Особенности коллектора

Содержание статьи

На качество изделия влияют три параметра:

  • размеры;
  • металл;
  • отделочные детали.

Перед началом работы нужно изучить теорию. Коллектор, сделанный самостоятельно, заметно отличается от собранного на заводе. Устройство выглядит как гребешок, выполненный методом сварки. По этой причине его называют «гребенка». Обычно это горизонтальная конструкция, имеющая отводы. Они бывают направлены в две стороны или одну, направление определяет место расположения котельной. Если котел стоит на цокольном этаже, патрубки располагаются вверху. Выше котла находятся вентиляционные установки, батареи, система теплых полов.

Патрубки снизу важны для систем, расположенных ниже котельного уровня. «Отопительные гребенки» бывают смешанного типа, поддерживающие оба варианта расположения патрубков.

Коллектор выполненный самостоятельно

Как подготовиться к сварке

Проще всего сварить устройство по готовому чертежу. В сети существует множество схем, сопровождаемых инструкциями. Чертеж выбирают индивидуально, универсального способа сварки не существует, каждый мастер снабжает свои схемы рекомендациями, которые считает идеальными. После выбора чертежа сварщик определяется с материалом профиля. Распространены следующие варианты:

  1. Нержавеющая сталь.
  2. Черная сталь – ее выбирают за надежность, доступность и устойчивость к коррозии.
  3. Полипропилен. Неоднозначный материал, подходящий для изготовления коллектора, но готовые изделия выходят не дешевыми и часто получаются дефективными.

Выбранный материал обязательно должен выдерживать высокие температуры, быть стойким к ржавчине. Назвать лучший материал среди доступных затруднительно, поскольку решающую роль играет качество сварки и конкретные условия, в которых работает изделие. Работа коллектора однозначно связана с экстремально высокими температурами, этот факт нужно держать в уме во время покупки профиля.

Место, где для расположения коллектора изучают до изготовления прибора. Чтобы смастерить качественный коллектор, понадобится учесть некоторые условия – место нахождения котла, удаленность стен от установки, мощность всей системы. Опираясь на эти переменные мастер понимает, какое в итоге получит готовое изделие. Если все параметры учтены верно, коллектор, сваренный собственноручно – выполнен без дефектов. Для улучшения результата работы предварительно получите консультацию мастера. Он произведет замеры и расскажет, какие технические нюансы имеют значение в данном конкретном случае.

Компоненты, составляющие коллектор

Отопительная гребенка – это конструкция из сварки, оснащенная отводами. Последние являются распределительными элементами, передающие тепло к батареям, бойлерам и т. д. Скорость движения жидкости по отопительным контурам определяет циркуляционный насос, а смешивание производится в самом коллекторе. Этот процесс держит температуру в балансе, что благоприятно влияет на сохранение целостности всей отопительной системы. Благодаря коллектору сохраняется оптимальный уровень давления. Без патрубков система не смогла бы функционировать правильно.

Вторым ключевым параметром является размер гребенки. Дальность расположения осей коллектора влияет на скорость монтирования, а для правильной работы важно сохранить равное расстояние между патрубками.

Не последнее значение имеет дюймовка коллектора и ее выходы. Все это зависит от арматуры, применяемой для создания коллектора. Правильная резьба не только приварена, но и отшлифована. Для нормального функционирования после шлифовки идет обработка.

Перед созданием изделия проводят точные расчеты и неукоснительно следовать схеме. Ошибка на 1-2 миллиметра значительно усложнит процесс установки арматуры запора или сделать ее невозможной. В этом случае лишние траты неизбежны, а чтобы исправить ошибку придется звать человека со стороны, обученного работе с такими установками. Всесторонняя подготовка к сварке позволит избежать неприятностей.

Пример чертежа коллектора отопления

Сварка отопительного коллектора

После выбора металла и всех расчетов приступают к работе. Сварка прибора зависит от схемы и проводится по следующему алгоритму:

  1. В зависимости от указанных в инструкции размеров, мастер производит закупку достаточного количества материалов.
  2. Трубы соединяют по указаниям из схемы при помощи сварочного инвентаря, подключают между собой.
  3. Области контакта труб зачищают, обрабатывают герметиком.
  4. Гребенку отопления проверяют на герметичность. Для этого оставляют открытым только один патрубок. Правильно собранный коллектор после подачи воды не имеет протечек в закрытых отводах.
  5. Готовую конструкцию окрашивают. После просушивания она готов к установке.

Надежность коллектора, при условии правильной реализации схемы мастером, определяет качество чертежа, на котором основана сборка. Выбирают неспешно, изучив все детали.

Предлагаем к просмотру видео по сварке коллектора:

Заводской или самодельный коллектор

Есть разница между коллектором с завода и изделием, выполненным своими руками. Но при хорошем исполнении грамотного чертежа разница бывает незначительной. Конечно, самодельная гребенка лишена гарантии, сертификата и т. д. Тем не менее, качественно собранный прибор способен работать без нареканий не менее 3 лет.

Серийный прибор сопровождается сертификатом и гарантией, продукт проходит многочисленные тестирования перед реализацией. Заводской прибор имеет хорошую отделку, полноценно защищен от коррозии, хорошо противостоит деформации.

Собирать коллектор самостоятельно стоит лишь будучи полностью уверенным в своих силах. Когда возникают сомнения, лучше потратить чуть больше средств, но быть уверенным в качестве гребенки и отсутствии дефектов. Любая конструкция, собранная своими руками – проигрывает серийному изделию. Реализовывать проект по стороннему чертежу можно лишь на свой страх и риск.

Сборка коллектора отопления своими руками – непростое дело, в котором есть свои нюансы и подводные камни. Качество исполнения проекта зависит не только от сварщика, но и от автора проекта. Плохой чертеж сведет на «нет» любые старания. Поэтому, когда было твердо решено делать гребенку самостоятельно, важно сначала запастись терпением и найти схему, которая подходит по всем параметрам.

Видео по теме: Коллектор отопления своими руками

Коллекторная (лучевая) система отопления | ГрейПей

Коллекторная система отопления, также известная как лучевая, применяется обычно для обогрева помещений частных домов. Коллекторно-лучевая схема обладает простотой в управлении, несложна в монтаже, но сооружение ее требует большее количество материала по сравнению с однотрубной и двухтрубной конфигурациями комплекса водяного отопления.

Материал статьи рассказывает об устройстве системы этого вида, оценивает преимущества и недостатки схемы.

Устройство и принцип работы коллекторной системы

Общая схема коллекторной системы водяного отопления

Классический вид коллекторной системы представляет из себя 2 коллектора (прямой и обратный), к которым отдельными линиями подключаются отопительные приборы – радиаторы, конвекторы и так далее. Линии подключения также называют лучами из-за специфики прокладки труб к радиаторам – по кратчайшему пути.

Главные элементы системы – распределительные коллекторы – оснащаются регулирующей и запорной арматурой, то есть управление радиатором осуществляется непосредственно с гребенки. Прямой и обратный коллекторы лучевой системы отопления

Коллекторы заводского изготовления обычно выполнены из латуни, зачастую их можно собрать (спаять) самостоятельно из полипропилена или меди.

На входе в коллектор устанавливают шаровые краны, гребенки подсоединяют непосредственно к котлу или гидравлическому разделителю (гидрострелке). Каждый коллектор обычно оборудуется автоматическим воздухоотводчиком для стравливания воздуха из системы.

К арматуре коллекторов подключают трубы, обладающие необходимыми механическими характеристиками — прежде пластичностью и гибкостью. Чаще всего используются трубопроводы из сшитого полиэтилена, металлопластика, реже – из меди или гофрированной нержавеющей стали.

 Гибкость труб необходима по условиям прокладки – обычно она производится скрытым способом в конструкции пола, а создание соединений здесь неразумно. Любой стык является потенциальным местом утечки, для устранения потребуется вскрывать стяжку. Трубопроводы в изоляции прокладываются по кратчайшему пути к отопительным приборам и подключаются непосредственно к радиаторам (без вентилей и кранов).

Прокладка труб по короткому пути снижает количество трубы для монтажа, укладка труб вдоль стен (по периметру) невыгодна. При этом увеличится количество труб, прокладка довольно крупного пучка вдоль стен вызовет неудобства при отделочных работах. Кроме того, длина отдельных линий будет разной (иногда разница будет значительной) – это осложнит балансировку системы на коллекторе. Поэтому в крупных системах отопления коллекторные группы рекомендуется размещать по центру помещений, на равном удалении от отопительных приборов.

По сути своей коллекторно-лучевая схема является модификацией двухтрубной системы – коллекторы здесь выполняют роль магистралей. Но в отличие от двухтрубной системы управление системой в лучевой схеме расположено в одном месте, а не на каждом приборе.

Авторы статей на рассматриваемую нами тему часто утверждают о необходимости установки около коллекторов расширительного бака, о нетерпимости экспанзомата к явлениям турбулентности. Подобные заявления «тружеников пера от копирайта» нелепы. Расширительный бак системы отопления подбирается по общему объему теплоносителя, устанавливается для всего комплекса – котла, трубопроводов и радиаторов. Установка отдельного экспанзомата для коллекторной схемы не требуется.

О нетерпимости расширительных бачков к турбулентности. Какой, простите, турбулентности? Нормативная скорость теплоносителя в сети подразумевает только один режим – ламинарный, вода в системе не движется со скоростью самолета.

Устройство коллекторной системы отопления – большая протяженность и малый диаметр труб – значительно повышают гидравлическое сопротивление схемы. Поэтому для качественной работы комплекса зачастую требуется установка циркуляционного насоса. Его рекомендуется устанавливать перед обратным коллектором – в зоне сниженной температуры. Щадящий температурный режим продлит срок службы устройства. Способ установки насоса вытекает из его конструкции – при «мокрой» вал насоса ориентирован строго горизонтально, при «сухой» — произвольно.

При строительстве систем отопления коллекторную схему часто комбинируют с однотрубной и двухтрубной конфигурациями, то есть к коллекторам подключают однотрубные или двухтрубные контура. В этом случае коллекторы служат дополнительной ступенью регулирования, удобство прямой регулировки при этом теряется – приборы отопления приходится балансировать.

Коллекторно-лучевая схема применяется обычно в индивидуальных автономных системах отопления частных домов. Применение ее в многоэтажных домах со сквозным прохождением стояков через квартиры запрещено, да и не имеет смысла.

Подключение коллектора к одному стояку создает значительное гидравлическое сопротивление – это препятствует качественному отоплению смежных квартир. Да и мало смысла создавать коллекторную конфигурацию на 2 – 4 радиатора – их отдельная регулировка не займет много времени.

В домах современной застройки часто встречается конфигурация отопления с общими стояками большого диаметра и отдельными вводами на каждую отдельную квартиру (с установкой теплосчетчика). В этом случае коллекторы в квартире устанавливать можно – центральные стояки большого диаметра имеют выгодную гидравлическую характеристику.

Коллекторная схема является удобной в регулировании, но все имеет разумные пределы. При расчете системы нужно правильно подобрать диаметр коллектора и количество подключаемых к нему радиаторов.

Разделение системы отопления на две коллекторных группы

Подсоединение числа приборов отопления больше 8 – 10 не рекомендуется. Лучшим решением будет разбить систему на 2 коллектора.

Достоинства и недостатки коллекторной схемы

Коллекторная схема системы отопления обладает следующими достоинствами:

  1. Простота удобства и управления;
  2. Малый диаметр трубопроводов;
  3. Простота монтажа.

Коллекторно-лучевая система отопления является самой удобной для регулирования. Все операции производятся в одном месте – на коллекторе, не требуется взаимной балансировки радиаторов.

Для работы отдельного отопительного прибора требуется небольшое количество теплоносителя, поэтому трубопроводы подводок имеют минимальный диаметр. Малый диаметр труб позволяет сократить толщину конструкции пола.

Простота монтажа коллекторной системы обусловлена минимальным количеством соединений и гибкостью применяемых трубопроводов. Прокладка труб проводится по кратчайшему пути, без организации стыков, трубопроводы подключаются только к радиаторам и коллекторам.

Кроме достоинств, коллекторная схема отопления имеет и недостатки:

  1. Большая протяженность труб;
  2. Повышенное гидравлическое сопротивление.

Подключение каждого радиатора отдельными линиями увеличивает количество труб, необходимых для монтажа. По протяженности трубопроводов лучевая система превосходит однотрубную и двухтрубную схемы более чем в 2 раза.

Малый диаметр трубопроводов, их общая протяженность увеличивают сопротивление системы. Для качественной работы комплекса часто требуется установка циркуляционного насоса. Кроме того, система коллекторной конфигурации может работать только в закрытой схеме отопления, естественная циркуляция невозможна.

Коллекторная система отопления – выгодная с точки зрения управления компоновка отопительного комплекса. Сооружение ее обходится дороже других главных схем, но этот недостаток компенсируется удобством управления.

(Просмотров 888 , 1 сегодня)

Рекомендуем прочитать:

IELTS Academic Reading Sample 181

IELTS Academic Reading Sample 181 — Частные школы

Подробности
Последнее обновление: 28 мая 2017 г., воскресенье, 14:05
Написано наставником IELTS
Хиты: 31792

Вы должны потратить около 20 минут на вопросы 14–26, которые основаны на отрывке для чтения 181 ниже.


ЧАСТНЫЕ ШКОЛЫ


Системы образования большинства стран пережили то, что можно назвать образовательными катастрофами, но, к сожалению, во многих областях некоторых стран эти катастрофы все еще очевидны.Английская система образования уникальна тем, что до сих пор существуют десятки школ, которые известны как частные школы и увековечивают привилегии и социальное разделение. В большинстве стран есть несколько частных школ для детей богатых; Англия может более чем в три раза превышать среднее число в мире. В Англии около 3000 частных школ, в которых обучается чуть менее полумиллиона детей, в то время как около девяти миллионов детей обучаются в государственных школах. Подавляющее большинство учеников частных школ также происходят из семей среднего класса.

Результат этой системы очевиден, и в нее встроено много английской истории. Факты, кажется, говорят сами за себя. В частной системе почти половина студентов поступает в университеты, в то время как в государственной системе только около восьми процентов продолжают обучение. Однако подобная статистика может быть обманчива из-за того, что дети из среднего класса лучше сдают экзамены, чем дети из рабочего класса, и большинство из них остаются в школе после 16 лет. Таким образом, частные школы имеют преимущество перед государственными школами, поскольку они полностью принадлежат к «среднему классу», и это создает среду успеха, в которой учащиеся усерднее работают и более усердно относятся к учебе.

Частные школы являются грабительски дорогими, их стоимость достигает 18 000 фунтов стерлингов в год в таких местах, как Харроу или Итон, где учились принцы Уильям и Гарри, и не менее 8 000 фунтов стерлингов в год почти везде. Есть много родителей, которые небогаты или даже небогаты, но готовы многим пожертвовать ради обучения своих детей. Многих сбивает с толку, зачем им тратить такие огромные суммы, когда существуют вполне приемлемые государственные школы, не стоящие ни гроша.Один отец объяснил причину отправки сына в частную школу: «Если у моего сына на пять процентов больше шансов поступить в университет, то, возможно, в этом разница между успехом и неудачей». Среднестатистическому человеку может показаться, что минимальная общая стоимость образования второго уровня в 50 000 фунтов стерлингов — это большая сумма, которую нужно заплатить за повышение шансов на пять процентов. Большинство детей, если бы у них был выбор, брали деньги и тратили их на более приятные вещи, вместо того, чтобы тратить их на школу, которая слишком шикарна для собственного блага. это предубеждение: они не хотят, чтобы их маленькие дети смешивались с «рабочими» или приобретали нежелательный акцент.Вдобавок к этому было бы не годиться, если бы на следующем обеде все гости хвастались тем, что отправили своих детей в то же место, куда идет сын троюродного брата принца Чарльза, а вы сказали, что ваш ребенок собирается туда. государственная школа в будущем, даже если вы могли бы вместо этого положить деньги себе в карман и, как следствие, иметь возможность подавать лучшее шампанское с копченым лососем и уткой.

Однако факт, что во многих лучших частных школах за ваши деньги что-то можно купить.В одной школе на 500 учеников 11 научных лабораторий; еще одна школа на 800 учеников, имеет 30 музыкальных кабинетов; в другом есть 16 кортов для игры в сквош, а у третьего есть собственный пляж. Частные школы тратят 300 фунтов стерлингов на ученика в год на инвестиции в здания и сооружения; государственная система тратит менее 50 фунтов стерлингов. По учебникам это соотношение составляет 3 к 1.

Одна из вещей, которую вы покупаете за деньги, которую трудно измерить количественно, — это внешний вид школы, то, как она выглядит. Большинство частных школ, которые вы найдете, расположены в красивых, ухоженных загородных домах с обширной территорией и садами.По сравнению с государственными школами они обычно выглядят как замки, а худшие из государственных школ выглядят как общественные туалеты, возможно, даже выложенные плиткой или покрытые граффити. Многие из них могут даже иметь архитектурный дизайн, близкий к промышленному сараю.

Вопрос 14 — 20:

Выберите правильную букву A, B, C или D. Напишите правильный ответ (A, B, C или D) в графах 14-20 на листе для ответов.

14. Английская образовательная система отличается от других, потому что

A.он пытается уравнять государство и частное.
B. В частных школах обучается больше учеников, чем в государственных.
C. Это способствует созданию классовой системы в обществе.
D. Бег дороже.

15. Больше детей из частных школ поступают в университеты, потому что

A. Уроки и учителя в частных школах намного лучше.
B. их родители часто отправляют своих детей в частные школы
C.у них больше часов обучения
D. В школе создается успешная среда.

16. Многие родители часто отправляют своих детей в частные школы

A. потому что они недостаточно информированы.
B. Чтобы показать своим друзьям, сколько денег у них есть.
C. Чтобы повысить их шансы на успешную сдачу университетских экзаменов.
D. из-за лучшей спортивной базы.

17. Предполагается, что некоторые родители детей в частных школах являются

A.предвзято и поверхностно.
Б. умнее тех, у кого есть дети в государственных школах.
С. Хорошо выращивается и культивируется.
D. излишне защитный.

18. Частные школы

A. Всегда есть свои пляжи.
B. Преподают спорт, чего в государственных школах нет.
C. тратить больше денег на ученика, чем в государственных школах.
Д. тратить больше денег на найм хороших учителей.

19. Писатель считает, что здания частной школы

А.очень привлекательны и роскошны.
Б. вообще выглядят не очень красиво.
C. слишком велики для количества учеников, посещающих школу.
D. не созданы для нужд учащихся.

20. Как вы думаете, вообще как писатель относится к частной школе?

A. Это несправедливо, что те, у кого нет денег, не могут посещать их.
B. Они разделяют социальные классы, но предлагают лучшие условия и более творческую среду.
C. Между частными и государственными школами мало различий.
D. У них лучшие учителя.

Вопросы 21–26:

Завершите предложения, приведенные ниже. Напишите правильный ответ в графах 21–26 на листе для ответов.

Выберите ТОЛЬКО ОДНО СЛОВО из отрывка для каждого ответа.

Тот факт, что в Англии так много частных школ, по сравнению с другими странами, делает английскую систему образования 21__________. Большинство учащихся в этих школах — из 22 __________ семей.Эти ученики, кажется, лучше справляются с экзаменами, хотя статистика может быть 23__________. Одним из преимуществ частных школ является то, что они, кажется, создают для учащихся более благоприятную и позитивную среду, которая побуждает их с большим энтузиазмом заниматься школьной работой. Многие не очень обеспеченные родители приносят огромные жертвы ради 25 __________ года своих детей, чтобы помочь им поступить в респектабельные университеты. К сожалению, многие здания государственных школ иногда имеют вид промышленных 26__________.

Нажмите кнопку, чтобы показать / скрыть ответы.

Ответ:
14. C
15. D
16. C
17. A
18. C
19. A
20. B
21. уникальный
22. средний класс
23. обманчивый
24 .diligent
25. школьное обучение
26. сарай

Показать / Скрыть ответы

Плюсы и минусы бесканальной системы отопления и охлаждения

В прямом эфире
Помогите! Я разрушил свой дом
В прямом эфире
Помогите! Я разрушил свой дом
В прямом эфире
Помогите! Я разрушил свой дом
В прямом эфире
Помогите! Я разрушил свой дом
В прямом эфире
Помогите! Я разрушил свой дом
В прямом эфире
Помогите! Я разрушил свой дом
В прямом эфире
Город ветров реабилитации
В прямом эфире
Город ветров реабилитации
В прямом эфире
Город ветров реабилитации
В прямом эфире
Город ветров реабилитации
В прямом эфире
Город ветров реабилитации
В прямом эфире
Город ветров реабилитации
В прямом эфире
Город ветров реабилитации
В прямом эфире
Город ветров реабилитации
В прямом эфире
Флип или флоп
В прямом эфире
Флип или флоп
В прямом эфире
Флип или флоп
В прямом эфире
Флип или флоп
В прямом эфире
Охотники за домом
В прямом эфире
House Hunters International
В прямом эфире
Охотники за домом
В прямом эфире
House Hunters International
В прямом эфире
Флип или флоп
В прямом эфире
Флип или флоп
В прямом эфире
Охотники за домом
В прямом эфире
House Hunters International
В прямом эфире
Охотники за домом
В прямом эфире
House Hunters International
В прямом эфире
Флип или флоп
В прямом эфире
Флип или флоп
В прямом эфире
Флип или флоп
В прямом эфире
Флип или флоп
В прямом эфире
Флип или флоп
В прямом эфире
Флип или флоп

Типы жилья.Дом моей мечты

Есть много типов жилья: особняки, двухквартирные дома, таунхаусы и квартиры. Некоторые особняки представляют собой коттеджи и бунгало.

Особняк может иметь любую форму и стиль. Неважно, дом это бунгало, коттедж или особняк. Пока он не соединен с другим домом, это отдельный дом. Одним из преимуществ отдельно стоящего дома является то, что свободное пространство вокруг дома принадлежит семье.Вы можете делать все, что хотите, в своем доме. Недостаток в том, что весь ремонт в доме должен делать хозяин.

Парный дом — это пара домов, которые имеют одну общую стену. Два дома построены так, чтобы отражать друг друга. Одно из преимуществ проживания в двухквартирном доме состоит в том, что сохраняется некоторая конфиденциальность, даже если одна стена разделяет два дома. Недостатком является то, что вы несете ответственность за содержание своей части дома. Другой недостаток заключается в том, что вы не можете просто планировать ремонт или реконструкцию, поскольку вам нужно продумать свой дом-близнец.

Таунхаусы также называют таунхаусами. Происхождение этого типа жилища относится к 17 веку в Европе. Ряд одинаково выглядящих домов разделяют боковые стены. В прошлом жилье на террасе ассоциировалось только с рабочим классом, так как этот тип жилья был дешевым, маленьким и имел очень мало уединения. Со временем террасные дома стали называть таунхаусами, которые больше ассоциировались с богатыми.

Квартира или апартаменты — это часть большого дома. Такой дом называется многоквартирным домом или многоквартирным домом.Квартира может быть студией, однокомнатной, двухкомнатной или трехкомнатной квартирой.

У нас хорошая квартира в новом многоквартирном доме. Наша квартира находится на четвертом этаже. Имеются все современные удобства: центральное отопление, газ, электричество, холодная и горячая вода, лифт и желоб для вывоза мусора. В нашей квартире три комнаты, кухня, ванная и холл. Гостиная — самая большая и уютная комната в квартире. Действительно замечательно иметь комнату для себя.Моя комната небольшая, но очень уютная. Мебели там немного, только самое необходимое. Самым теплым местом в нашей квартире, я считаю, является кухня — место, где каждый вечер собирается вся семья не только для совместного ужина, но и для общения и отдыха. Мне нравится английская пословица: «Мой дом — моя крепость», потому что моя квартира — это действительно моя крепость.

Я мечтаю иметь двухэтажный дом с бассейном за ним. Хотел бы я иметь свою комнату, и мы могли бы видеть море из окна гостиной.Если бы у нас был такой дом, я был бы самым счастливым человеком. Я очень люблю читать и рисовать, поэтому хочу иметь библиотеку, а по вечерам рисовала бы красивые виды, окружающие наш дом. Хотелось бы, чтобы в нашем доме была большая кухня, где могла бы обедать вся моя семья. Еще хотелось бы иметь в гостиной большой телевизор и огромный камин. Надеюсь скоро моя мечта сбудется.

A. Прочтите текст и выполните упражнения после него

Покупка дома

Есть два типа организаций, которые занимаются покупкой домов и квартир.

Первый — агент по недвижимости. Агентство недвижимости — это, по сути, магазин, который занимается продажей домов.

Представим, что мистер и миссис Смит хотят продать свой дом. Сначала они просят одного или нескольких местных агентов по недвижимости посетить дом и затем сообщить, сколько агент будет взимать за свои услуги (обычно от 1% до 2% от продажной цены). Если Смиты довольны его предложениями, агент опубликует подробную информацию о доме в форме бесплатных листовок и, возможно, в местных или даже национальных газетах.В листовке будет подробно описан дом с описанием расположения, количества и размеров комнат, сада и ближайшего будущего.

Затем мистер и миссис Смит ждут прибытия потенциальных покупателей.

Представьте, что мистер и миссис Джонсон хотят купить дом в одном районе. Они идут в агентство недвижимости и изучают детали предлагаемых домов. Если их привлечет описание дома Смитов, они посетят его, чтобы посмотреть на него. Если они по-прежнему заинтересованы после просмотра дома, они могут сделать предложение Смитам через агента по недвижимости.Часто предложение будет немного ниже официальной цены продажи. Если Смиты согласны, дом можно продать.

Но у Джонсонов, вероятно, нет достаточно денег, чтобы заплатить за дом немедленно, так что они делают? Они обращаются в учреждения второго типа, занимающиеся куплей-продажей домов в строительном кооперативе.

Основная функция строительного общества — ссужать людям вроде Джонсонов деньги на покупку дома. Банки также предлагают аналогичную услугу.

Строительные общества зарабатывают деньги, занимая деньги у одних представителей общества, их вкладчиков, и ссужая их другим.Многие британцы имеют сберегательные счета строительных обществ. Они экономят свои деньги в строительном кооперативе, который платит им проценты. Затем общество ссужает эти деньги людям, которые хотят купить дом или квартиру, и взимает с них более высокую процентную ставку на взятую сумму. Такой долгосрочный заем называется ипотекой.



Итак, мистер и миссис Джонсон идут в местное строительное общество, где им задают ряд вопросов, на какой работе они работают? Сколько они зарабатывают? Каковы их ежемесячные расходы? И так далее.Общество также осмотрит дом, чтобы узнать, стоит ли он денег, которые их просят ссудить. Если все в порядке, он предложит предоставить Джонсонам ссуду примерно до 90% стоимости дома с выплатой процентов в течение 25 лет, а иногда и меньше. Когда все согласовано и документы подписаны, деньги выплачиваются Смитам или их законному представителю, обычно солиситору, и Джонсоны могут въезжать.

В течение 25 лет Джонсоны из-за процентов по ссуде будут платить намного больше, чем первоначальная цена дома, но, поскольку они платят ее довольно небольшими суммами раз в месяц, они, по крайней мере, могут себе позволить Это.

Задачи к тексту

Задание 1. Составьте вопросы, ответами на которые могут быть следующие предложения :

1. Обычно агент по недвижимости взимает от 1% до 2% от продажной цены собственности за свои услуги.

2. В объявлении (рекламе) будет подробно описан дом, с указанием расположения, количества и размеров его комнат, сада и так далее.

3. Затем мистер и миссис Смит будут ждать прибытия потенциальных покупателей.



4. Если Джонсонов привлечет описание дома Смитов, они посетят его, чтобы посмотреть на него.

5. Предложение будет немного ниже официальной цены предложения.

6. Многие британцы экономят деньги в строительном обществе, которое платит им проценты.

7. Общество осмотрит дом, чтобы узнать, стоит ли он денег, которые их просят дать в долг.

8. Джонсон может въехать в дом, когда документы будут подписаны и деньги будут выплачены Смитам или их адвокату.

9. В течение 25 лет Джонсоны из-за процентов по ссуде заплатят намного больше, чем первоначальная цена дома.

10. Они могут позволить себе купить дом, потому что они возвращают деньги довольно небольшими суммами раз в месяц.

Задача 2. Сравните слова и фразы в столбце A со словами в столбце B .

А B
, чтобы разделить квартиру с другом
ночлег и завтрак (B&B)
ипотека
отставать с одним
годовая арендная плата
агентство недвижимости, г.
Дом продается
предоплата
позволить себе купить что-л. —
меблированная комната

Задача 3. Представьте, что у вас достаточно денег, чтобы купить дом. Расскажите, какие формальности вам придется пройти с агентством недвижимости в вашей стране. Какой дом вы бы предпочли?

ЗАДАЧИ ДЛЯ ОБСУЖДЕНИЯ

A. Прочтите следующие объявления о продаже домов. Выбери себе дом. Обоснуйте свой выбор .

.

No related posts.

Оставить комментарий
