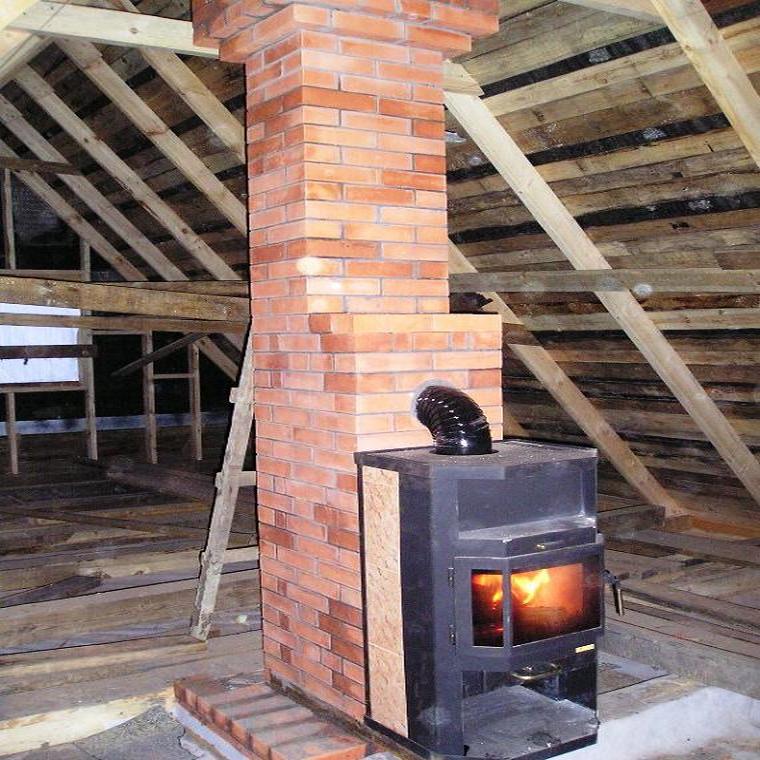

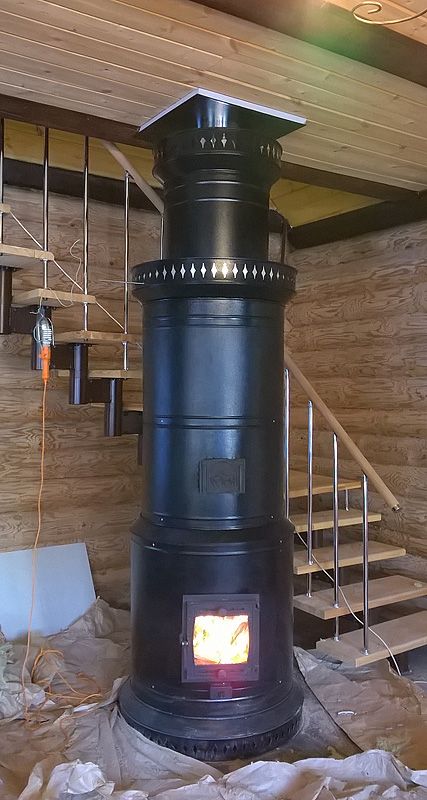

Металлическая печь с кирпичным дымоходом: Стандартные дымоходы для печей из кирпича

Опубликовано в Дом
/
13 Мар 2021

Содержание

создание проекта и постройка своими руками

Баня является не просто санитарно-гигиеническим сооружением. Современная баня на загородном участке – это своеобразный клуб, предполагающий не только «чистое тело», но и неторопливое общение. «Сердцем» бани является печь.

Красивый дымоход банной печи из красного кирпича

Хорошая печь в бане выполняет две функции – нагревает каменку в парной и является камином, возле которого приятно собраться с компанией. Чтобы каменка нагревалась докрасна, а огонь в каминной топке весело плясал, а вы не кашляли от дыма и не морщились от угара – необходимо построить хороший дымоход для банной печи.

Для чего нужен дымоход

Дымоходная система банной (да и любой другой печи) предназначена для эффективного удаления продуктов сгорания. В противном случае газ и угар будут поступать в помещение и получится «банька по-черному», которая, конечно же, воспета в песнях, но в реальности никакого удовольствия не приносит.

принципиальная схема

Дымовую трубу для банной печи вполне можно установить самостоятельно, руководствуясь приведенными нами инструкциями.

Из чего состоит дымоход?

Перед тем, как приступить к монтажу дымохода для бани давайте разберемся, из чего же состоит эта конструкция, и каковы принципы его работы.

По месту расположения дымоходные системы можно разделить на внутренние и наружные.

Внутренняя дымовая труба устанавливается очень легко, однако близость горячей поверхности такой трубы с деревянными элементами бани серьезно повышает уровень пожарной опасности.

Внешняя дымовая труба быстрее теряет тепло, что может отрицательно сказаться на уровне тяги в банной печи. Вы будете добавлять дополнительное топливо в печь, для создания в бане нормальной температуры.

Таким образом и тот и другой вариант установки имеет свои недостатки, но все они могут быть компенсированы надежной изоляцией дымовой трубы. Но создание внутренней системы дымохода, с точки зрения технологии, гораздо проще.

Материал, используемые для строительства дымохода для бани

Существует три основных метода строительства внутреннего дымохода из различных материалов:

  1. Металлические трубы. Этот материал довольно доступен, но обладает очень большой теплопередачей. Вследствие этого ему требуется очень хорошая теплоизоляция. Не один и не два пожара возникли из-за прогорания трубы.
  2. Керамические трубы. Наиболее разумным вариантом будет использование асбестоцементной трубы. Асбестоцемент обладает отличными теплоизолирующими свойствами и строительство из него дымоходов не потребует множества дополнительных работ.
  3. Трубы из кирпичной кладки. Это традиционный метод строительства для русских печей. Кирпич медленно набирает тепло и медленно его отдает – это разумный выбор.

Строим кирпичный дымоход для бани

Рассмотрим процеcс строительства классического кирпичного дымохода для банной печи. Он будет разделен на несколько последовательных этапов?

Расположение дымохода на крыше здания

Этап I. Готовимся к работе

Прежде всего нужно составить проект. Для дровяной печи будет достаточно обычной кирпичной трубы. Но вот, если у вас в бане имеется газовый котел, для компенсации высокой температуры продуктов сгорания – внутрь кирпичного дымохода необходимо разместить еще и металлическую трубу. В ходе проектирования рассчитывается необходимое количество материалом. Для классического кирпичного дымохода вам потребуется:

  1. полнотелый красный кирпич или специальный огнеупорный кирпич для кладки,
  2. бетонный раствор для заливки фундамента,
  3. металлическая арматура для силового пояса,
  4. доски или обрезки ДСП для опалубки фундамента,
  5. глиняный раствор для фиксации кирпичной кладки,
  6. флюгарка для монтажа оконечности дымохода.

Готовые проекты дымоходов вы можете легко найти в интернете, вот фото некоторых из них:

Схема кирпичной кладки дымохода банной печи

Начальной стадией строительства кирпичного дымохода станет изготовление фундаментного основания прямоугольной или квадратной формы. Материалом для такого фундамента может стать бетонная плита или кирпичная кладка из полнотелого кирпича.

Для того, чтобы изготовить фундаментное основание прежде всего необходимо сделать опалубку. Она изготавливается из деревянных досок или листов ДСП. Внутри все пространство армируется металлической арматурой. В местах пересечения арматура фиксируется вязальной проволокой. Примерные размеры основания под дымоход – около 30 сантиметров по вертикали, также края фундамента должны выступать не менее 15 сантиметров от наружных краев кирпичной кладки.

Этап II. Формируем кирпичную кладку дымохода

Формирование кирпичной кладки вы можете производить по предоставленной в данной статье схеме.

последовательность строительства

Вне зависимости от высоты здания бани рекомендуем вам закладывать высоту самого дымохода не менее пяти метров. Это обеспечит уверенную тягу и эффективное удаление продуктов сгорания.

Как и для кладки самой конструкции печи – для формирования дымохода рекомендуется использовать специальную глиняную смесь, а не обычный цементно-песчаный раствор. Для того, чтобы изготовить такой раствор, необходимо соединить глину и просеянный строительный песок. Перед смешиванием глину необходимо замочить в воде.

Получившаяся смесь не должна растекаться по поверхности кирпичной кладки с одной стороны, но и не должна липнуть к мастерку. Чтобы уменьшить растекание – в раствор добавляется глина, а чтобы предотвратить прилипание добавляется порция размоченной глины.

Обратите внимание, что для кладки вам могут потребоваться и неполные кирпичи. Если вы не обладаете достаточными навыками, чтобы разбить полнотелый кирпич одним ударом кельмы – используйте углошлифовальную машинку – это позволит вам сделать ровный и точный отрез.

Шов между кирпичами при кладке должен быть не более 15 миллиметров, но оптимальная толщина должна составлять около 5 миллиметров. Для укрепления конструкции можно использовать армирующие стальные прутья. Они укладываются непосредственно между кирпичами, в толщу шва, но не пересекают дымовой проход. Толщина стенок из кирпича при кладке не может быть менее 10 сантиметров – таким образом обеспечится требуемая теплоизоляция.

Через каждые несколько метров в кирпичной стенке можно оставлять отверстия для последующей регламентной прочистки. Впрочем, такие отверстия нужны только на тех участках, которые нельзя достать из верхнего отверстия трубы, например на горизонтальных участках, устраиваемых для дополнительного отопления помещения.

При строительстве банного дымохода следите за тем, чтобы его внутренняя поверхность была максимально гладкой. Наличие уступов или ниш приведет в скапливанию в них продуктов сгорания, которые не только уменьшаю тягу внутри трубы, но и могут самопроизвольно загореться при очередной растопке и стать причиной пожара.

Многие опытные печники рекомендуют после укладки отштукатурить и побелить дымоход. Это связано не только с приданием ему эстетических качеств, но и для выявления мест возможной протечки продуктов сгорания. На отштукатуренной побеленной поверхности такие места будет легко выявить и исправить недостатки.

проход через крышу

Верхний край кирпичного дымохода должен возвышаться над поверхностью крыши не менее, чем на полметра. Также высота края должна варьироваться в зависимости от близости к коньку крыши. По общему правилу от верха конька нужно провести линии со снижение в 10 градусов в земле. Эта воображаемая линия и будет обозначать минимальную высоту края трубы.

Этап III. Крепим и изолируем дымоход

Желательно, чтобы труба дымохода не примыкала непосредственно к деревянным стенам. Ее можно построить возле кирпичной стены и для надежности прикрепить к ней металлическими анкерами. Расстояние между крепежными элементами должно состоять не более 300 сантиметром. В целях противопожарной безопасности наружная стена должна отступить от легковозгораемых конструкций (например, от стен деревянного сруба или от стропил) не менее, чем на 15 сантиметров. А местах прохождения дымохода через деревянные перекрытия необходимо изолировать дополнительными листами из асбеста или стеклоткани. Для надежности сверните теплоизолятор в несколько слоев.

Наружную часть трубы, возвышающуюся над крышей можно обложить декоративным облицовочным кирпичом.

Для более надежной изоляции внутрь кирпичного квадрата дымохода можно вставить круглую в сечении асбестоцементную трубу. При таком подходе пространство между трубой и внутренней поверхностью кирпича заливается цементно-песчаной смесью.

Видео: Правила построения кирпичного дымохода

Часто встречающиеся ошибки при кладке бытовых печей, установке печных труб и водяного отопления

1. Кладка кирпичей «насухую».
Предварительно вымоченный в воде кирпич обладает следующими свойствами: а) держится в кладке немного крепче, чем сухой, потому что вода является транспортной средой для печного раствора и дает ему глубже проникать в поры материала;
б) позволяет достигать более тонких печных швов, что также значительно повышает надежность и долговечность печной кладки.

Предварительно вымоченными должны быть обе поверхности, участвующие в кладке (доставать кирпич из воды нужно непосредственно перед самым моментом укладки на печной раствор). Кирпич, предназначенный для укладки, стоит некоторое время (не менее 1-2 минут) выдерживать в широком ведре с водой, периодически подливая туда воду. Для удобного смачивания верхних поверхностей кирпичей, уже закрепленных в кладке, можно сделать «мини-лейку», проколов 5-8 отверстий в пробке из-под пластиковой бутылки.

В старых изданиях рекомендуют вымачивать кирпич в воде непосредственно перед кладкой в течение 15 минут. Но мне думается, что и одной-двух минут будет вполне достаточно. Шамотный кирпич в воде не вымачивают, а только ополаскивают непосредственно перед его укладкой.

2. Сужение поперечных сечений дымовых каналов менее одного кирпича на плашку «300 см2. Сужение поперечного сечения дымового канала, более рекомендуемого мной («300 см2) заметно снизит тягу. Сырые дрова в такой печи гореть будут слабо.

Возникнут неизбежные проблемы и с достижением равномерной теплоотдачи. 3. Неправильный крепеж рамки топочной дверки — часто встречающаяся ошибка печника.

4. Отсутствие теплового зазора при установке рамки топочной дверки. Тепловой зазор должен быть 0,5 см по всему периметру рамки топочной дверки. Он заполняется шнуровым асбестом. При невозможности укладки асбеста по тем или иным причинам можно посоветовать проверенный способ установки рамки топочной дверки «на раствор», когда в рекомендуемые зазоры впрессовывается обычный печной раствор. Если печной раствор качественно подобран и протестирован, то он вполне может заменить шнуровой асбест, а в чем-то оказаться даже и надежнее. Практика печных работ показывает, что печной раствор, уложенный в тепловые зазоры по периметру рамки топочной дверки, служит надежно, долговечно и никогда не является причиной растрескивания печной кладки из-за теплового расширения рамки топочной дверки.

5. Проволочная обвязка.
Проволочная обвязка создает лишь видимость добросовестно проделанной работы. Прочности кладке она не только не придает, но и придать не может. Просто потому, что коэффициент теплового расширения металла в 6 раз больше, чем у кирпичной кладки. Однако этот технически безграмотный обычай настолько укоренился в некоторых регионах России, что лучше, руководствуясь желанием не портить отношения с заказчиками, делать то, о чем они просят. Можно порекомендовать располагать проволочную обвязку ближе к внешнему краю печной стенки, где она будет меньше нагреваться.

Иногда на сводах классических русских печей разумно (для придания им дополнительной прочности) укладывать прутковую обвязку из прутка диаметром 1 см или из железных полосок подходящего сечения. Однако при этом магистрали обвязки необходимо укладывать на расстоянии не более 1,5-2 см от внешних краев стенок печи.

6. Несоблюдение других тепловых зазоров.
Тепловые зазоры колосников по всему периметру на 0,5 см засыпаются песком или золой. Плита также не должна устанавливаться впритык или закладываться сверху кирпичной кладкой. Ей необходимы тепловые зазоры около 0,5-1 см.
Тепловые зазоры поддувальных дверок могут быть самыми незначительными. О тепловых зазорах задвижек тяги в литературе о печном деле не упоминается.

Иногда на практике приходится видеть кухонные плиты, наглухо заложенные кирпичной кладкой по всему их периметру (кроме одной стороны, разумеется). И при этом на стенках печи не обнаруживается ни малейших разрушительных следов от теплового расширения плиты. Явление это очень редкое, и как его объяснить, я не знаю. Обычно плиты, наглухо заложенные кирпичной кладкой, заставляют ее в период отопительного сезона ощутимо «дышать» и соответственно активно растрескиваться.

7. Металлические полосы внутри кладки.
При необходимости обустройства подпорок под вертикальные внутренние перегородки дымовых каналов нужно использовать поставленные торцом вверх кирпичи — это будет намного надежнее и долговечнее, чем применение металла внутри кладки.

Рис. 13. Схема установки первого нижнего кирпича внутренней стенки межколодцевой перегородки (внутренний разрез)

А. Нижний кирпич вертикальной перегородки
Б. Проходное отверстие
В. Опорный кирпич

8. Установка духового шкафа впритык к топке печи.
Горячие тепловые потоки разумнее подводить к духовому шкафу снизу и потом направлять их вверх, через колодцы равного сечения, огибающие духовой шкаф с обеих сторон. В таком случае хлеб, выпекаемый в правильно установленном духовом шкафу, будет равномерно пропекаться со всех сторон.

В случае, когда переустановка неправильно расположенного духового шкафа затруднительна, можно выложить дополнительную жарозащитную стенку со стороны топки. Но это, конечно же, не лучший вариант.

9. Кладка дымовой трубы выше кровли на печной (глиняно-песчаный) раствор. Кирпичная дымовая труба выше кровли ложится на цементный раствор.

10. Изготовление печных труб из оцинкованной жести. Печные трубы, изготовленные из оцинкованной жести, прогорают в несколько раз быстрее, чем трубы из неоцинкованной.

11. Установка промышленных двустенных дымовых труб вне отапливаемого помещения.
Правильно сложенная печь не нуждается в двустенных утепленных трубах, которые стоят значительно дороже одностенных.

12. Выпускаемые для установки на бытовые промышленные котлы тонкостенные (одинарные) трубы из нержавеющей стали с зольником в нижней части и задвижкой тяги, выполненные в цельносварной конструкции, ни по медицинским нормам, ни по правилам пожарной безопасности ставить внутри жилых помещений категорически нельзя.

Раскаленные газы, доходящие до 1300 С, будут нещадно пережигать воздух, нанося серьезный вред здоровью даже кратковременно пребывающих в этом помещении людей. А все, что будет находиться ближе полутора-двух метров около этого «огнедышащего монстра», может легко вспыхнуть и вызвать пожар в доме. Вместо тонкостенных труб из нержавеющей стали к выходному отверстию бытовых промышленных котлов надо выкладывать зольник и (желательно) искрогасительный зуб (см. главу 22) из шамотного кирпича, уложенного на специальной жароупорной шамотной глине. Это, конечно, хлопотнее и дороже, зато благоразумнее и надежнее.

13. Расширительный бак в отопительных системах иногда бывает разумно вваривать в самую холодную точку отопительной магистрали, а не в самую горячую, куда его нередко традиционно помещают и где в период активного прогрева печи он почти постоянно кипит. Находящуюся в таком расширительном баке воду приходится доливать едва ли не ежедневно. Но делать подобную переустановку можно только при условии, что расширительный бак будет находиться в помещении, а не на чердаке. В противном случае он утратит свойство быть одним из наиболее горячих технологических узлов в тепловой водной магистрали и станет просто-напросто перемерзать при наступлении значительных зимних морозов.
При необходимости переустановки точки вваривания расширительного бака трубка, связывающая расширительный бак со всеми остальными технологическими узлами водяного отопления, должна привариваться к одной из наиболее низких горизонтальных точек водной тепловой магистрали. В верхней же точке отопительной системы надо вварить трубку для свободного выхода воздуха, образующегося в процессе активного кипения воды и ни в коем случае не устанавливать на эту трубку кран. Если кто-нибудь по недоразумению его закроет, то может возникнуть аварийная ситуация в тепловой магистрали.

14. Установка тепловых батарей из толстых водяных труб может очень сильно снижать КПД системы водяного отопления. Большинство домов с водяным отоплением доперестроечного периода именно так и устроено. Но прежде чем приступить к переделке своей старой отопительной системы, надо обязательно получить подробную консультацию у опытного теплотехника. Пусть он сделает расчет, сколько дров вы ежегодно могли бы экономить, установив более совершенную систему отопления. Исходя из конкретных цифр, переведенных на рубли, вы сможете принять то или иное обоснованное и продуманное решение.

Дымоход из кирпича своими руками: пошаговая инструкция

Кирпич – основной материал, из которого выполняется дымоход для печи. Этот выбор обусловлен несколькими причинами:

  • обеспечением хорошей тяги;
  • внешней эстетикой;
  • длительным сроком службы, особенно если сравнивать с металлом или трубами.

Обустраивая дымоход из кирпича, нужно знать секреты его качественной кладки, о которых и пойдет речь в этой статье.



Выбор кирпича

При газовом отоплении для отводящей конструкции рекомендуется выбирать красный полнотелый (то есть монолитный с объемом пустот, не превышающим 13%) керамический или шамотный кирпич.



Они отличаются степенью термоустойчивости: для керамического кирпича предел составляет 800 °С, для шамотного – 1000 °С.

Остальные виды материала – облегченный, пористый, пустотный – использовать можно только в том случае, если пространство заполнено раствором. Кроме того, в кирпичных дымоотводах разных типов запрещено применять внутреннее оштукатуривание.

Использование силикатного материала недопустимо, поскольку он не выдерживает перепадов температур и начинает крошиться.

Обустройство разных частей дымохода связано с применением неодинакового состава цементного раствора. Так, для участка конструкции, расположенного выше кровли, нужно взять смесь цемента и песка, а для той части, которая располагается ниже, – известь с добавлением цемента или без него.

Дымоход из кирпича – одностенный, что отличает его от других конструкций. Так, сэндвич-дымоход, например, представляет собой две трубы разного диаметра.

Дымоход из кирпича: за и против

Большая распространенность подобных каналов связана со следующими их характеристиками:

  • хорошая термоустойчивость, о которой уже шла речь; во время эксплуатации печи или камина температура продуктов горения достигает 750 °С, поэтому, выбирая материал для их возведения, лучше остановиться на шамотном кирпиче: он способен выдержать температуру до 1000 °С;
  • высокий КПД, обусловленный хорошей теплопроводностью;
  • привлекательный внешний вид законченного дымохода, что особенно важно при желании сохранить единый стиль строения.

Тем не менее у обустройства кирпичом есть и свои минусы:

  1. За счет того, что углы конструкции создают вихревые потоки, выведение продуктов горения оказывается затруднено.
  2. Постоянное влияние коррозионно-активных сред и колебания температур является причиной образования конденсата, который со временем может разрушить дымоход, сложенный из красных брусков.
  3. Несовершенство стенок отводящей конструкции обуславливает оседание сажи на неровной поверхности, а значит, сокращается рабочее пространство. Постепенно это ухудшает тягу.

У кирпича, как и у любого другого материала, есть как сильные, так и слабые стороны, без учета которых приступать к работе не стоит. Тем не менее на сегодняшний день именно этот материал выбирают чаще других.

Разложить на составляющие

Кирпичный дымоход – это не просто труба, а определенное количество связанных между собой составных частей, каждая из которых заслуживает внимания. Итак, эта конструкция состоит из следующих элементов:

  1. Надставная труба, помещенная в саму печь. Как правило, она имеет задвижку. Нужно следить за тем, чтобы это устройство не доходило до перекрытия между этажами на 6 кирпичных рядах.
  2. Распушка, которая начинается за несколько уровней до горизонтальной несущей конструкции. При кладке уширение должно составлять примерно 30 см без изменений в сечении канала.
  3. Стояк – ровная часть трубы, находящаяся на чердаке.
  4. Выдра, препятствующая проникновению осадков в дом. Представляет собой равномерное расширение трубы примерно на 10 см.
  5. Шейка, которая расположена непосредственно над выдрой по тому же принципу, что и стояк.
  6. Оголовок – следующее за шейкой расширение, на окончании которого нередко устанавливают металлический дефлектор или флюгарку, предотвращающий проникновение осадков внутрь помещения. Кроме того, эти элементы способствуют улучшению тяги канала.
