Обязательно ли заземление в частном доме: Заземление в частном доме: зачем нужно, как проверить и как сделать заземление правильно

Зачем необходимо делать заземление: основы электробезопасности

Каждый человек знаком с таким понятием как электричество, и каждый судит об этом по-разному и относится соответствующе. Многие воспринимают его как отдельный элемент, к примеру, холодильник, телевизор или выключатель, для других это в целом источник энергии. В любом случае электричество опасно для каждого человека, и поражение электрическим током может повлечь за собой серьезные последствия.

Организм каждого человека состоит из большого количества воды и солей, растворенных в ней, и это все говорит о том, что человек электропроводен.

То есть через человеческое тело с легкостью проходит ток. И тут уже стоит понимать, что чем выше сила тока, тем серьезнее могут быть последствия для человеческого тела, некоторые процессы в таком случае и вовсе могут привести к гибели. Отталкиваясь от этого, в процессе работы с электричеством многие инженеры делают защитные системы, которые и позволяют избежать поражения электричеством.

Многие наверняка слышали о таком слове, как заземление. Конечно, любой специалист знаком с термином, и знает его значение и уже понимает, какие работы стоит проводить в таком случае. Что касается среднестатистического человека, то для большинства это загадка, и на вопрос – зачем нужно заземление многие попросту не могут дать ответ.

Давайте же разберемся с этим вопросом по подробнее и как всегда для Вас дорогие читатели и гости сайта «Электрик в доме» я приготовил наглядную иллюстрацию.

Зачем нужно заземление в частном доме?

В любой ситуации, удар током это неприятно, но в некоторых ситуациях даже смертельно, так что стоит уделить должное внимание такому важному вопросу: зачем нужно заземление?

Если человек коснется оголенного проводника, находящегося под напряжением, то исход может быть разным. Конечно, опытным специалистам знакомо правило, если нет цепи то нет и тока, но на практике все происходит совершенно по-другому. Например, человек находится босыми ногами на мокрой земле, и по случайности или неосторожности хватается за оголенный провод. Данная ситуация создает цепь: трансформатор – провод – человек – земля – трансформатор. Обмотки трансформатора зачастую заземлены, а вот что касается земли, то это великолепный проводник.

В таком случае совсем не важно, босые ли ноги, мокрая или сухая поверхность под ними. Обувь это также проводник, бетонный пол или кафельная плитка, никаких гарантий даже слой гидроизоляции дать не может. По такой замкнутой цепи бродят электроны, и хорошо, если человек отцепился от провода, это счастье, но на практике все совсем не так, рука сжимается еще сильнее, и нет возможности убрать ее от провода. В целом картина просто ужасная, и ситуация хуже не придумаешь.

Любой электрик, по технике безопасности обязан носить не только диэлектрические перчатки, но и также изолированный инвентарь, лучше чтобы был диэлектрический коврик и ботинки. Это все выступает в качестве дополнительной защиты, и таким образом риск замкнутой цепи полностью исключается при случайном касании. То есть, если отсутствует замкнутая цепь, то нет никакого тока.

Защита от удара электрическим током

Перед тем как дать ответ на главный вопрос, зачем нужно заземление, нужно разобраться с конструкцией. Заземление — это кусок электрического провода определенного размера, где один конец присоединяется к электрооборудованию, а второй запускается под землю.

И вот именно монтаж заземляющего устройства дает возможность предотвратить поражение электрическим током или минимизировать его воздействие на человека. Также нередко возникает вопрос,

для чего требуется контур заземления? Он нужен для бытового электрического оборудования, выполненного из металла, это может быть:

1. 1. Стиральная машина.
2. 2. Холодильник.
3. 3. Плита.

Наводя потенциал на корпус из металла, ток в обязательном порядке должен уходить в землю. Но в данном случае требуется создание устройства в виде металлической конструкции, которое создает контакт непосредственно с землей.

Таким образом, при наведении потенциала на электрический корпус бытового прибора электрический ток будет полностью уходить в землю, и для человека подобная ситуации не влечет никакой опасности.

Разумеется, часть все равно пройдет через тело человека, но опять же, ситуация безопасна и никаких пагубных воздействий не будет.

В каких случаях необходимо заземление?

Так зачем нужно заземление? Для наглядности стоит рассмотреть несколько примеров:

1. К примеру, в квартире установлена посудомоечная машина. Но по какой-то причине в определенный момент на корпусе появилась фаза, и корпус не заземлен. Но нейтраль линии электропередачи, которая ведет к дому и дает электричество — заземлена, также под заземлением краны и батареи.

Если надеты резиновые тапочки, то при соприкосновении никаких неприятных ощущений и даже малейшего удара не будет. Но вот если нет обуви, и при этом человек еще и схватился за кран, а вторая рука расположена на корпусе, то он становится проводником электрического тока, который подается через корпус на человека, и далее в землю на нейтраль, и на подстанцию.

2. Если посудомоечная машина заземлена? Что произойдет в такой ситуации? Если по каким-то причинам на корпусе появится ноль, то ток сразу уйдет в грунт. Хоть человек босой, хоть в тапочках, ничего не произойдет, заземление сработало, никакого поражения электрическим током все целы и невредимы. Один недостаток, посудомоечную машину нужно будет ремонтировать, но все равно это будет дешевле и лучше.

3. В помещении поломалась стиральная машина, и корпус оборудования находится под напряжением. При соприкосновении с корпусом в таком случае человек получит удар током. Вот зачем нужно заземление, тогда ток уходит в землю и с человеком все хорошо.

Дело в том, что сопротивление человеческой кожи намного выше, чем сопротивление провода, и тогда ток идет по пути наименьшего сопротивления, попадает в землю, и человек остается в целостности. Это один из наиболее простых примеров, который и показывает, зачем нужно заземление в доме или другой постройке. Без такой системы риск получить удар электрическим током возрастает.

Стоит брать в расчет еще один момент, особенно для владельца частного дома это крайне важная информация. Даже если сооружение построено из натурального материала, количество электрической проводки остается тем же что и в многоэтажном жилом здании, но натуральный материал отлично воспламеняется. Именно исходя из этого, система заземления в частном доме может предотвратить возникновение неприятных ситуаций и пагубных последствий.

Наиболее страшным событием, которое может произойти – это пожар, он возникает вследствие короткого замыкания или выхода из строя электрооборудования. То есть если возникает сомнения и вопросы по поводу того, зачем нужно заземление в частном доме, нужно осознавать, что подобная система защищает не только от возгораний, но и предотвращает от удара электрическим током каждого члена семьи.

Ситуации могут быть довольно жуткими, но они являются наглядным примером того, к чему может привести халатность и пренебрежение техникой безопасности. Как видно, иногда последствия могут быть действительно самыми серьезными и пагубными.

Зачем нужно заземление в розетке

В современном мире обычная розетка используется каждый день и весьма активно, но не каждый человек знает, зачем нужно заземление в розетке.

 В процессе эксплуатации любого электрооборудования может произойти пробой, таким образом, напряжение пройдет уже на корпус изделия. Исходя из этого, многие электрики рекомендуют делать заземление в розетке, так как в подобном случае можно избежать поражения электрическим током.

Также это затрагивает и металлические элементы осветительного оборудования. В частном доме заземляющий проводник прокладывается от каждой розетки, диаметра 2,5 миллиметра будет вполне достаточно.

Так зачем же требуется заземление в розетке? Это нужно для того чтобы подключить землю через ее контакт к бытовому оборудованию. В другом бы случае потребовалось прокладывать шину, и уже от нее соединяться с корпусом каждого отдельного бытового прибора, работающего от электрической сети.

Если на вилке того или иного прибора предусмотрено заземление, то лучше его сделать. Заземляющие контакты устроены таким образом, что они подключаются первыми. Если розетки подключаются шлейфом, то непосредственно от распределительной коробки проводится заземление к каждой из них.

Современные электрические щитки имеют специальное защитное устройство — УЗО, так что при срабатывании заземления розетка будет обесточена, и не произойдет ни возгорания, ни повреждения электрооборудования.

Запрещено в качестве заземления использовать водопроводные трубы, трубы и системы канализации, трубопроводы централизованного отопления. Запрет регламентируется правилами ПУЭ 1.7.110. Это может быть опасным не только для каждого жильца, но и стать причиной ускоренного старение и износа труб за счет высокой коррозии.

Необходимо ли заземлять ванную?

В ванной комнате электроприборы постоянно находятся в условиях высокой влажности. Это делает помещение одним из наиболее опасных для размещения бытовой техники. Абсолютно любое оборудование может стать причиной утечки электрического тока. И в такой ситуации, при соприкосновении с предметом могут быть самые серьезные последствия. И таким образом стоит понимать, зачем заземление в ванной комнате нужно проводить в первую очередь?

В целом, заземление электрооборудования это просто мера предосторожности, обязательная процедура для каждого человека. В современных помещениях данному вопросу даже на этапе строительства уделяют минимум внимания.

Ранее в качестве основного материала для трубопровода выступал металл, и вопрос с заземлением не возникал ни у кого. Все ванны подключались к трубопроводу так или иначе, и весь ток уходил под землю. На данный же момент стальные трубы практически не используются, и на смену им пришел пластик. Даже если сегодня установлена металлическая труба стоит перестраховаться, так как нет уверенности в том, что все соседи снизу также выбрали металл, а не пластик.

Также стоит отметить, что ранее даже обычная розетка в ванной комнате не размещалась, что уж говорить об электрооборудования. Сейчас же в помещеии имеется несколько бытовых приборов, питающихся от электрической сети, и любой из них может быть причиной появления напряжения на корпусе.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Можно ли обойтись без заземления? В каких случаях?

Если Вы имеете в виду квартирную электропроводку в многоквартирном доме или в частном доме, на даче, то раньше не предусматривалось заземление. Заземлены были электрощитовые в домах и силовые подстанции. В квартирах же применялась двухпроводная схема распределения электричества 220 вольт: ноль и фаза, и соответствующее было оборудование и розетки и выключатели и светильники. И вся бытовая электротехника подключалась к сети переменного тока — ноль и фаза.

И в настоящее время обходятся без заземления.

Но прогресс движется вперед, меняются требования к обеспечению безопасности при использовании электричества.

И если у Вас есть возможность сделать заземление в своем доме, на даче, в мастерской или гараже, то надо воспользоваться такой возможностью.

Вы использовали в своем вопросе тэги:

заземление защита, зачем нужно заземление, как сделать заземление

поэтому я продолжу ответ.

Заземление — преднамеренное электрическое соединение какой-либо точки сети, электроустановки или оборудования с заземляющим устройством.

Заземление предназначается для защиты

людей и животных от поражения электрическим током как в нормальном режиме работы электроустановки, так и при повреждении изоляции.

Заземляющее устройство, выполненное по данной схеме на рисунке считается классическим и применяется на протяжении многих лет.

Изготовить заземление можно и самому, имея навыки сварочного дела и сварочный аппарат, все необходимые материалы можно приобрести на металлобазе и в магазинах.

Если Вы выбрали размеры по 2,5 метра, заказываете материал нужных размеров, размечаете площадку, выкапываете в почве траншеи под каркас, забиваете электроды, свариваете контур, делаете ввод в дом.

Можно заказать устройство заземления в фирме.

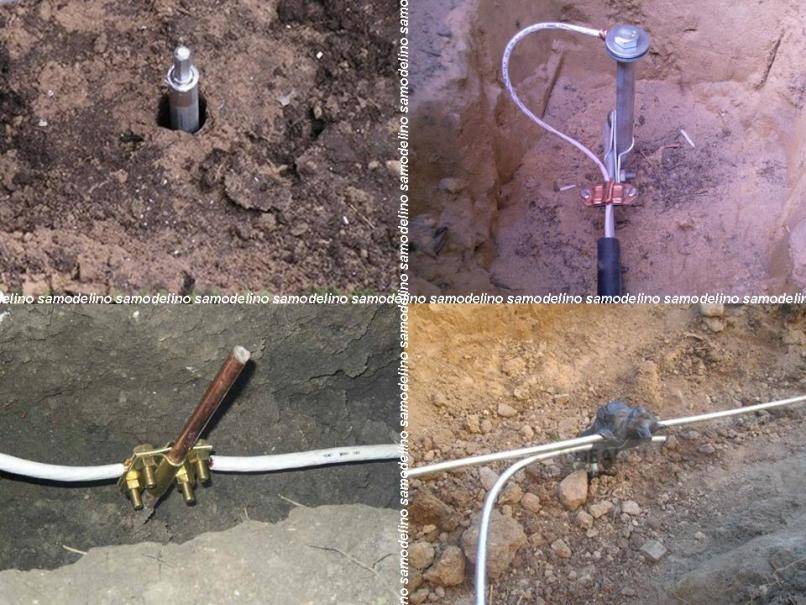

В наш век достижений был разработан новый способ устройства заземления — модульное заземление.

Специальные стальные штыри длиной 1,5 метра с медным покрытием с резьбой по краям загоняются в грунт отбойным молотком. Когда первый штырь забит, к нему через муфту прикручивают второй и забивают, потом третий. Глубина забивания заявлена до 30 метров.

Большая глубина позволяет получать очень эффективное заземление.

Модульное заземление предназначено для монтажа заземляющих устройств (заземлителей) на жилых объектах (дом, дача), на телекоммуникационных и энергетических объектах операторов мобильной и стационарной связи, на промышленных предприятиях.

Большинство современной бытовой электротехники подключается к электросети кабелем с вилкой по трехпроводной схеме: фаза, ноль и заземление. Постоянно увеличивается количество электроприборов и увеличивается опасность поражения электрическим током.

По возможности, создайте безопасные условия пользования электроприборами для себя и своих близких.

Успехов Вам! Да прибудет с Вами умение!

МОНТАЖ И УСТАНОВКА заземления в частном доме Санкт-Петербург (СПб)

Обратившись в нашу компанию Услуги Электрика в СПБ, вам будет оказана полноценная помощь по монтажу заземления в городе Санкт-Петербург. Люди, проживающие в Ленинградской Области – также смело обращайтесь к нам. Если у вас запланирован переезд в новый дом, дачный участок, или может быть вы уже занимаетесь ремонтом жилой площади, тогда вызывайте наших электриков, мы оперативно выполним все виды работы по заземлению.

Если потребуется, скроем проводку в стене, сделав аккуратные штробы. Розетки перестанут биться током, и будет подготовлена полная схема контура заземления.

Наша компания с удовольствием работает с постоянными клиентами, которые могут рассчитывать на хорошие скидочные предложения от нас. Чаще всего, такими клиентами являются юридические лица, занимающиеся продажей дачных участков и частных коттеджей. Мы всегда готовы выслать сразу несколько электриков, чтобы максимально быстро решить любой вопрос по осуществлению безопасного монтажа заземления.

Когда вы в первый раз ощутили на себе разряд тока, значит пора срочно вызывать мастера-электрика и решать этот вопрос. Бытовая техника не должна бить вас током – это ненормальная ситуация, не стоит думать, что это случайность.

Лучше лишний раз перестраховаться и ни в коем случае не лезть ничего проверять самому, тем более, если нет опыта в электромонтаже.

Главные преимущества обращения в нашу фирму:

• Составляем четкий и честный договор по оказанию услуг с перечислением полного списка видов работ и их стоимости. Цена никогда не будет выходить за рамки договоренности;
• Не опаздываем на вызовы и выполняем работу в назначенные сроки. Не переносим и не откладываем выезд специалиста, только если вы сами об этом не попросите;
• С нами работает самая опытная бригада инженеров-электриков, настоящих мастеров своего дела, имеющих законченное профессиональное образование и наличие допуска для работы с электрооборудованием;
• Работаем не только по Санкт-Петербургу, но и за его пределами, охватывая всю Ленинградскую область. Не бросим вас в беде даже в самых отдаленных районах.

Стоимость заземления в Санкт-Петербурге

Стоимость будет рассчитана индивидуально, все зависит от объема, который будет необходимо выполнить. Мы также предлагаем осуществить монтаж заземления под ключ в частных домах, коттеджах и дачных участках.

В этапы работ входит:

• Ознакомление с участком. (впоследствии, составление полной сметы)
• Составление технического плана. (определим оптимальное место для копки земли под контур)
• Закупка оборудования. (если его у вас нет, сможем выбрать и купить сами)
• Осуществление монтажных работ в соответствии с требованиями ПУЭ. (обязательное условие)

На весь спектр услуг мы выдаем гарантию, за которую не требуем дополнительной платы.



Классическое заземление

Технология классического заземления незамысловата, но осуществить её без практических знаний будет довольно тяжело. Помимо практики, нужно хорошо знать теорию, а именно то, как правильно выполнить этот тип заземления.

Итак, любой контур заземления, любое заземляющее устройство состоит из серии вертикальных заземлителей, заглубленных в землю так, чтобы их верх находился примерно на глубине полметра относительно поверхности земли. Соединяются они друг с другом горизонтальным соединителем, который, помимо всего прочего, используется для вывода от этого контура к потребителю. К нему подключается заземляющий проводник, который идет в щиток на шину PEN или PE.

Конструкция простая, но есть некоторые особенности. Почему нельзя обойтись одним вертикальным заземлителем, спросит новичок. Что ещё надо, если контакт с землей обеспечен?

Отвечаем: у контура есть такой параметр, как сопротивление растеканию. Этот, и прочие нюансы объясняются на профессиональных курсах электриков и в специализированных учебных заведениях. Вникать нужно с умом, так что это дело точно не для новичков.

Проще говоря, берется стальная арматура, обрезается и утапливается в землю, на заранее выверенный участок. Это все дело обтекается еще одной полоской из стали. Затем, все это дело подводится к вашему дому. В монтаже, также важно понимать, что за грунт находится у вас на участке. Стоимость на классическое заземление может быть рассчитана только мастером, с учетом всех нюансов.

Наша команда сделает все от и до, включая земляные работы, необходимую сварку, построения конструкции и подведения проводника. Можете не волноваться за безопасное исполнение – это мы гарантируем.

Модульно-штыревое заземление

В это способе используется несколько заземлителей, обычно где-то по полтора метра. Материал – металл с медным покрытием наконечника. Могут вбиваться в землю, если грунт позволяет это сделать.

Монтаж модульно-штыревого заземления обычно обходится дешевле, но если нужно получить заземление меньше четырех ОМ, то такой способ выйдет раза в четыре дороже, чем классический метод. Поэтому, рекомендуем обратиться за консультацией к нашим специалистам по монтажу заземления в Санкт-Петербурге и Ленинградской области.



Вызвать электрика для заземления под ключ в Санкт-Петербурге

Рассчитаем и изготовим контур заземления согласно нормам, ссылаясь на пункты ПУЭ. Вызывая электрика для заземления под ключ в Санкт-Петербурге или Ленинградской области, вы можете рассчитывать на бесплатные консультации от наших лучших электромонтеров, а также, на бесплатное проведение диагностики и подсчет сметы по вашему участку.

Чтобы вызвать электрика для монтажа заземления, вы можете прямо сейчас позвонить нам, или отправить письменную заявку. Отклик оператора не заставит вас ждать. Направим к вам сотрудника, чтобы он провел первичный осмотр объекта.

По итогу осмотра, подводится окончательная сумма, включая закупочные материалы и физическую работу. Затем, намечается план работ, который согласуется с клиентом. После согласования, приступаем к реализации проекта. По окончанию, проводим необходимое тестирование и сдаем объект. Подписываем бумаги и принимаем оплату. Выдаем гарантию.

Реализуем самый сложный и нетиповой монтаж заземления. Опыт мастеров компании Услуги Электрика в Спб, позволяют нам браться за любой проект. С нами легко работать. Поможем сэкономить ваши деньги и время.

Для чего нужно заземление, и как его подключить в частном доме

Практически на всех объектах, связанных с электричеством, необходима защита людей от удара электрическим током. Каждый знает, зачем нужно заземление, но мало кто представляет, как его правильно установить, чтобы оно в полной мере выполняло свои функции.

Если соединить с заземляющим устройством все металлические части оборудования, то при наведении на них потенциала электрический ток будет уходить в грунт. Тогда при прикосновении к металлу через человека пройдет значительно меньший ток, не представляющий для него опасности.

Как передается электроэнергия потребителям?

Электроэнергия поступает от источника по линиям электропередач сначала на подстанции, а затем — потребителям. Для ее передачи применяются три фазных провода. Четвертым проводником является земля. В трехфазной сети обмотки трансформатора подстанции соединяются по схеме «звезда». Общая точка (нейтраль) с нулевым потенциалом заземляется. Это необходимо для нормальной работы электрооборудования. Такое заземление называется рабочим, а не защитным.

В квартиру обычно подается напряжение 220 В между проводниками фазы и нейтрали к общему электрическому щитку. В частный дом ввод может быть на 380 В — три фазы и нейтраль. Затем провода расходятся к розеткам и приборам освещения по всем помещениям. Здесь также не следует забывать о том, зачем нужно заземление. Для защиты от поражения током вместе с фазным и нейтральным проводниками прокладывается еще один — заземляющий.

Как защитить себя от удара электрическим током?

Одним из способов, исключающим удар электрическим током или значительно уменьшающим его, является установка заземляющего устройства. Зачем нужен контур заземления? Он необходим для бытовых приборов с металлическими корпусами: стиральных машин, электроплит, холодильников и др.

При наведении потенциала на металлические корпуса домашнего оборудования ток должен уходить в землю. Но для этого сначала необходимо сделать устройство в виде металлоконструкции, создающей электрический контакт с землей. Он может быть цельным или состоять из токопроводящих элементов, погруженных в землю.

Заземление в розетке

Зачем нужно заземление электроприборов при наличии металлических корпусов или других элементов? Этот вопрос понятен многим. На них может быть случайно подано напряжение при разрушении изоляции проводов или от короткого замыкания, что представляет опасность для человека в момент прикосновения.

Это также относится к металлическим деталям светильников и люстр. В жилом доме заземляющий проводник сечением от 2,5 мм² прокладывается от электрощита к каждой розетке. Зачем нужно заземление в розетке? Это необходимо для подключения земли через ее контакт к бытовому прибору. В противном случае пришлось бы прокладывать шину по всей квартире и делать от нее соединения с корпусом каждого прибора, что не очень эстетично.

Заземляющие контакты устроены так, что они подключаются первыми, как только вилка от шнура бытового прибора вставляется в розетку. Если розетки подключены шлейфом, заземление подводится отдельно к каждой из них от распределительной коробки.

Установка заземления

Итак, зачем нужно заземление в индивидуальном доме? Его делают в виде замкнутого контура. Форма может быть любая, но меньше всего материалов расходуется на треугольную. По периметру равностороннего треугольника в земле выкапывается траншея на глубину 1 м, и в вершинах забиваются стальные трубы или уголки длиной 2,5 м. Для защиты от коррозии лучше применять материалы с цинковым или медным покрытием. Красить электроды нельзя. Можно только покрывать лаком места сварки.

Электроды должны выступать на 20 см от дна траншеи. Контур обваривается штрипсом, и от него отводится заземляющий проводник из такого же материала к дому. На свободный конец приваривается болт, и делается ввод в электрощиток провода РЕ сечением 6 мм² или больше. Омметром проверяется величина электрического сопротивления контура. По требованиям ПУЭ для жилых домов оно должно быть не более 30 Ом.

Если показатель превышает положенный предел, около контура забиваются дополнительные уголки, и делается перемычка. Таким путем увеличивают площадь соприкосновения конструкции с грунтом. Для снижения сопротивления контура провод от него заменяют медным, обладающим большей проводимостью. После траншея засыпается грунтом. Щебень, отсев или строительный мусор применять для этого не допускается. Следует использовать материал, удерживающий влагу: глину, торф, суглинок.

Выравнивание потенциалов

Сегодня даже дети знают, зачем нужно заземление. Важно обеспечить снижение разности потенциалов на поверхности земли, чтобы на человека не действовали напряжения прикосновения и шаговое. На площадке, расположенной над замкнутым контуром, потенциал изменяется плавно, а за его пределами спад возникает резко. Чтобы этого не происходило, снаружи закапывают горизонтальные стальные полосы, соединенные с электродами.

По требованиям ПУЭ защитное заземление выполняется из меди. В продаже есть специальные наборы, но они имеют высокую стоимость. Для заземляющих конструкций частных домов обычно применяют стальные детали.

Заключение

Подведем итоги. Итак, зачем нужно заземление в частном доме? Прежде всего это связано с защитой людей от опасных ударов электрическим током. Важно правильно обустроить заземляющий контур и сделать необходимые подключения электроприборов. От того, как выполнен его монтаж, и выбраны материалы, зависит здоровье и безопасность жильцов.

Зачем нужно заземление на даче?

На сегодняшний день практически любой жилой частный дом оснащен множеством электрических приборов. При повреждении изоляции фазное напряжение на токопроводящем корпусе электроприбора может представлять большую опасность для жизни и здоровья человека. Обеспечить сохранность и работоспособность электрооборудования в загородном доме, в коттедже или на даче помогает заземление. Благодаря заземлению можно минимизировать помехи в электрической сети и значительно снизить вероятность поражения электрическим током в момент контакта человека с бытовой техникой. Для этого корпус электроустановки или оборудования, или какая-либо иная точка электрической сети соединяется с заземляющим устройством.

Систему заземления для частного дома следует предусмотреть еще на этапе проектирования электрики. Защитное заземление предполагает соединение электрического оборудования с землей и необходимо для обеспечения электробезопасности. Электроприбор при помощи вилки соединяется с трехконтактной розеткой, далее через клеммник в электрощите подключается к заземляющей шине, которая, в свою очередь, подключена к контуру заземления. Рабочее заземление предназначено непосредственно для отвода электрического тока и предотвращает скачки напряжения.

Заземление газового котла, бойлера, стиральной машины, электрической плиты, компьютера и другой техники необходимо для их стабильной работы. К тому же, эксплуатация такого оборудования благодаря заземлению становится гораздо более безопасной для человека. В случае нарушения изоляции корпус электрического прибора может находиться под напряжением. Человеку, прикоснувшемуся к такому прибору, грозит удар электрическим током. Помимо необходимости защиты электрического оборудования, причиной для установки заземления в дачном доме может стать организация системы молниезащиты. Заземление молниезащиты отводит в грунт электрический разряд, который получает через токоотвод от молниеприемника. Необходимое сопротивление заземления зависит от его назначения и условий установки.

Перед домовладельцем, заинтересованным в безопасной работе электрических устройств, стоит выбор между двумя вариантами: купить заземление или сделать заземление на даче своими руками. Применение устаревших технологий организации заземления в частном доме может поставить под вопрос эффективность этой защитной системы. Современный комплект модульно-штыревого заземления, разработанный специально для обеспечения электробезопасности в частном доме и на даче, облегчит работы по монтажу и прослужит долгие годы.

Контур заземления частного дома формируется с помощью различных токопроводящих элементов. К ним относятся заземляющие стержни, погруженные в грунт, и расположенные горизонтально полоса или пруток, которые соединяют стержни. Проводники выполняются из стали с медным или цинковым покрытием, защищающим металл от коррозии и механических повреждений, или из нержавеющей стали. Стержни заземления объединяются в единый контур, который подключается к заземляющей шине. Система заземления защищает от пожара, короткого замыкания и от выхода из строя электроприборов, отводит от системы молниезащиты в землю электрический ток при прямом ударе молнии. Своевременная установка системы заземления позволяет безопасно использовать электричество на даче, исключая риск удара электрическим током.

Нужно ли заземление в частном доме?

ЭЛЕКТРОПРИБОРЫ

Плита, микроволновка, холодильник, а еще стиральная машина, сушильная машина…

Что еще есть в доме современного человека? Бытового оборудования  для комфортного проживания сегодня столько в доме , что порой задаешься вопросом — как люди жили буквально пару десятков лет назад?!

Жизнь сегодня без всяких устройств, приборов  и гаджетов не представляется возможной.

Как это связано с темой «заземления» спросите — напрямую! Вся техника в доме, а точнее ее работоспособность зависит от электричества, а электричество и заземление это звенья одной цепи.

ПОЛЕЗНО —

VS  — ОПАСНО

Электричество сочетает в себе два свойства — может приносить пользу и быть источником угрозы жизни и здоровью человека одновременно. С каким свойством электрического тока  столкнется человек  зависит от его отношения к использованию электроэнергии.

Управление — именно это слово поможет нам понять как правильно использовать электрический ток в доме.

Воткнуть вилку прибора в розетку для нас является действием машинальным, «на автомате». Сегодня никто из нас даже не задумывается о том как он остается целым и невредимым соприкасаясь с такой мощью и силой как электрический ток.

Почему не задумывается? Потому, что это результат управляемого использования электрического тока.

Управляемое использование обеспечит безопасность здоровью и жизни человека, его имуществу, а это самое главное. Когда в нашем доме ток управляем, тогда он полезен и безопасен в использовании.

Управлять электрическим током — это значит направлять либо ограничивать его силу, его потенциал.

Например направлять — это значит пустить ток по предназначенному пути,  если просто то  привести ток в розетку  чтобы пользоваться всеми бытовыми электроприборами и это полезно. Ограничивать — это значит  за счет изоляционных свойств корпуса розетки или выключателя, оболочки кабеля и провода, которые  не пропускают ток через себя,  не позволить току причинить нам вред. Или пресекать его действие в момент неисправности электропроводки или оборудования  с помощью автоматического срабатывания устройств защиты. И это тоже полезно.

Другой пример — многие бытовые приборы в нашем доме изготовлены так, что имеют внешний корпус из проводящих ток металлических материалов и при определенных условиях (аварийных) на корпусе прибора может оказаться ток от которого мы не защищены — это опасно.

Наверное не ошибусь если скажу,  что многие сталкивались с тем, что прикасаясь  например к привычным нам холодильнику или стиральной машине (или к чему то еще металлическому в доме) ощущал пощипывание. Хуже если кто-то испытал удар от которого трясет, сводит мышцы.. или получил ожоги. Это свойство и действие электрического тока на человека и это опасно.

Почему полезное вдруг становится опасным? Потому что в данном случае электрический ток в Вашем доме не управляем! Это опасно!

С появлением электричества в жизни человека появились  и правила (методики, технологии) обращения с ним. Пренебрежение этими правилами влечет за собой опасность.

Одной из таких технологий является  заземление. Для безопасного использования бытовой техники в доме должно быть обязательно  смонтировано заземление.

ЗАЗЕМЛЕНИЕ

Заземление -это тоже управление электроэнергией. Если точнее, то это технология которая позволяет защитить человека от поражения электрическим током.

На языке нормативной документации,  это звучит так : Заземление — преднамеренное электрическое соединение какой-либо точки сети, электроустановки или оборудования с заземляющим устройством. Заземление защитное — заземление, выполняемое в целях электробезопасности (ТКП 339-22011).

Перевести это на простой, доступный для понимания язык я попробую ниже с помощью примеров и иллюстраций.

Ситуация при отсутствии  заземления

Итак, проиллюстрируем аварийную ситуацию:

Например утечка тока на корпус стиральной машины. Утечка тока это когда ток течет не по предназначенному для него пути.

Причина — провод (фазный) оказался оголенным и попал на корпус прибора. Это происходит из-за ослабления контакта, старения изоляции, оплавления изоляции по причине частых перегрузок или провод поврежден механически.

Либо вторая причина — нагревательный элемент (тэн), ввиду изношенности диэлектрической оболочки начал пробивать на воду, а так как вода отличный проводник электрического тока и имеет прямой контакт с прибором, то под напряжением окажется и сама машинка и весь трубопровод и все что с ним связано. В этом случае,  через воду,  током может стукнуть даже если Вы захотели помыть руки или  принять душ.

Но вернемся к стиральной машине.

Прикоснувшись к корпусу стиральной машины, где имеет место утечка тока через поврежденную изоляцию, человек может сильно пострадать и даже погибнуть.

Избегая профессиональной терминологии постараюсь донести информацию простым языком о том что в этот момент происходит.

Что «делает» ток  в ситуации  когда в доме нет системы заземления.

Попав на корпус прибора, ток «сидит на корпусе» прибора и «ждет» своего часа когда ему предоставится возможность течь дальше.  При этом сам прибор не подаст никаких признаков и будет нормально функционировать и человек ничего не заподозрит.

Дальше немного затронем тему электротехники.

В электрической сети присутствуют два проводника фаза и ноль. Их соединение между собой вызывает короткое замыкание.

Результат короткого замыкания в домашней сети — мощнейший электрический разряд. Ток становится такой силы что разрушает все,  что находится в непосредственной близости от него. Образовывается электрическая дуга температура которой достигает 2000-7000 градусов по Цельсию (для понимания — температура поверхности Солнца 5262 градуса). Металл плавится и разрушается во мгновение ока!

Теперь, учитывая это, от электротехники вернемся к нашему примеру.

В нашем случае земля под нашими ногами имеет функцию ноля.

А теперь представим следующее — на корпусе стиральной машины «сидит» фаза, на полу ноль. а человек своим касанием их замыкает на себе.  То есть оказывается в самом эпицентре короткого замыкания. Становится точкой разрядки. Если металл плавится за доли секунды, то что представьте произойдет с телом человека.

Чтобы этого не происходило проводником должен быть не человек, а специально выделенный провод.

И более того через этот проводник ток должен найти точку разрядки. Такой точкой является специальное устройство — заземлитель. Заземлитель находится в земле и посредством его, при утечке, «аварийный» ток безопасно растечется по земле.

Аварийного случая к сожалению не избежишь (все стареет, все ломается и нет на этой земле ничего совершенного), но им можно и нужно управлять.

Для этого и предусмотрено защитное заземление которое обеспечивает безопасность человека при поломках оборудования или авариях. Задача заземления — пустить ток в обход человека.

Состав системы заземления

Защитное заземление является обязательной составной частью электросети жилого дома и  обеспечивает безопасность человека и электрооборудования при поломках или авариях.

Это комплекс решений и устройств для защиты от поражения электрическим током и обеспечения работы защитной автоматики.   В состав системы заземления входит:

• заземляющее устройство (контур заземления)
• защитные проводники
• защитная автоматика (АВДТ)
• электросеть жилого дома (розетки, светильники)
• открытые, доступные прикосновению, токопроводящие части приборов и коммуникаций (трубопроводов, сантехприборов)

Ситуация с наличием заземления.

Теперь снова проиллюстрируем аварийную ситуацию, но теперь в условиях когда в  доме сформирована система защитного заземления. Сразу хочу обратить внимание на то, что все происходящее будет проходить без участия человека. Что и является основной задачей заземления. В этом случае функцию прикосновения человеком выполнит присоединенный к корпусу машинки защитный проводник (кстати он должен быть присоеденен еще заводом-производителем).

При правильно сформированной системе заземления процесс защиты человека от поражения электрическим током будет следующим.

Попавший на корпус машинки ток, из-за повреждения фазного проводника,  вызовет короткое замыкание и разность токов в фазном и нулевом проводнике.  Ведь защитный проводник, по цепи,  в конечном итоге связан с контуром заземления который находится в земле (а земля мы помним это ноль). На создавшийся режим короткого замыкания и дифференциального тока, практически мгновенно,  среагирует защитная автоматика, а именно АВДТ (автоматический выключатель дифференциального тока). АВДТ отключит питание неисправного прибора, то есть прекратит подачу электричества в розетку в которую воткнута вилка от стиральной машины, а на ее примере и любого другого устройства в доме.

В какое-то время, вы обнаружите что машинка или другой прибор не работает, отсутствует электричество в его розетке, защитный автомат в щитке находится в отключенном состоянии -это признаки неисправности электропроводки в электросети дома или электросети в самом приборе, а заземление сделало свое дело. И слава Богу без Вашего участия.

А теперь вопрос  — нужно ли заземление в частном доме? ))





Вопрос:

84.Если медные проводники ответвленной цепи размером 6 AWG THWN питают однофазное устройство с напряжением 240 В, мощностью 5000 ВА без двигателя, автоматический выключатель МАКСИМАЛЬНОГО стандартного размера, разрешенный для защиты от перегрузки по току в этой цепи, имеет номинал _____.

Ответ:

35 ампер такие бытовые приборы, как электрические плиты, варочные панели, духовки и водонагреватели, указаны в Разделе 422.11(E). Используя формулу однофазного тока, сначала найдите нагрузку прибора в амперах и умножьте нагрузку на 150 %: I = мощность I = 5000 ВА = 20.8 ампер x 150% = 31,2 ампера Вольт 240 вольт Поскольку это значение не соответствует стандартному номинальному току устройства перегрузки по току, согласно разделу 422.11(E)(3), допускается следующее более высокое стандартное номинальное значение. Как показано в Разделе 240.6(A), следует выбрать автоматический выключатель следующего стандартного размера с номиналом 35 ампер.

Два инспектора, два мнения… вопрос заземления. [Архив]

Гэри,

Ответ на ваш вопрос очень зависит от AHJ (органа, обладающего юрисдикцией) в вашем регионе.

Здесь, на Аляске, нам необходимо провести заземление подпанели обратно к главной панели, где она соединяется с нейтралью и заземляющим электродом, заземляя нейтральную ветвь. Заземление и нейтраль должны соединяться в одном и только в одном месте, на главной панели, а заземление должно быть расширено для обеспечения эквипотенциальности. Также необходимы системы заземления для каждой конструкции.

Это может варьироваться в зависимости от региона, поскольку даже в регионах, работающих в соответствии с NEC, часто существуют местные исключения, которые могут быть более или менее строгими.

FWIW, соответствующие разделы NEC: 250.32(B), цитируется без комментариев и дополнений:

(B) Заземленные системы.

Для заземленной системы в отдельном здании или сооружении

заземляющий проводник оборудования
, как описано в 250.118, должен быть проложен с питающими проводами
и соединен со средством отключения здания или сооружения
и с заземляющим электродом (электродами). ).Проводник заземления оборудования
должен использоваться для заземления
или соединения оборудования, конструкций или рам, требующих заземления или соединения
. Провод заземления оборудования
должен иметь размеры в соответствии с 250.122.
Любой установленный заземляющий проводник не должен быть подсоединен
к заземляющему проводнику оборудования или к заземляющему
электроду(ам).

Далее в Справочнике NEC 2008 г. поясняется следующее:

Подобно положениям 250.30(A)(3), требование к 250.32(B) исключает создание параллельных путей для нормального тока нейтрали на заземляющих проводниках, металлических желобах, металлических трубопроводах и других металлических конструкциях. В 1999 г. и предыдущих редакциях Кодекса заземлитель и проводник и заземлители оборудования разрешалось присоединять к заземлителю на отдельном здании или сооружении. Такое многоточечное заземление может обеспечить параллельные пути для тока нейтрали вдоль электрической системы, а также вдоль других непрерывных трубопроводов и механических систем.
Если установка не является частью существующей системы электропроводки в помещении и не соблюдены все условия, указанные в исключении 250. 32(b), заземляющий проводник (нейтраль) не разрешается подключать к заземляющему проводнику оборудования или к заземляющему электроду. системы в поставляемом здании или сооружении, как показано на Приложении 250.19.

Исключение:

Исключение: Только для существующих систем электропроводки помещений допускается подключение заземляющего провода
с подводом к зданию или сооружению
к средствам отключения здания
или сооружения и к заземлению
электрод(ы) и должны использоваться для заземления или соединения

оборудования, конструкций или рам, требующих заземления
или соединения, если соблюдены все требования (1), (2) и (3)
:
(1) Заземляющий провод оборудования не проложен с питанием
к зданию или сооружению.
(2) В каждом задействованном здании или сооружении нет непрерывных металлических дорожек, соединенных с системой заземления
.
(3) Защита оборудования от замыканий на землю не установлена ​​
на стороне питания фидера(ов).
Если заземляющий проводник используется для заземления в
в соответствии с положением об этом исключении, размер
заземляющего проводника не должен быть меньше, чем больший
из одного из следующих:
(1) Требуемый 220.61
( 2) То, что требуется к 250.122

Возможно, ваш первый инспектор все еще думал в рамках кодекса 1999 года. Опять же, каждая юрисдикция самостоятельно решает, когда и следует ли принимать определенную версию Кодекса, так что у вас может быть что-то там???

С уважением,

Джим Нили, EE (и производитель опилок) 🙂

Руководство для арендаторов: стандарты электробезопасности в частном арендованном секторе

Это руководство предназначено для арендаторов частных домовладельцев, сдающих жилье в Англии.

Это руководство относится к Правилам Стандартов электробезопасности в частном арендованном секторе (Англия) 2020 .

Настоящие Правила означают, что:

• Электрическая проводка, розетки, потребители (блоки предохранителей) и другие стационарные электрические детали в арендованных домах должны проверяться и проверяться каждые 5 лет или чаще, если инспектор сочтет это необходимым.
• На протяжении всего времени проживания арендатора в помещении должны соблюдаться национальные стандарты электробезопасности.
• Ваш арендодатель должен предоставить вам отчет, в котором показано состояние электроустановок в доме.Они также должны передать это в местный совет, если они попросят об этом.

Настоящие Правила не распространяются на социальное жилье. Жильцы муниципальных образований или жильцы жилищных ассоциаций должны обращаться к поставщику жилья, если их беспокоит электричество в доме. Настоящие Правила также не распространяются на арендаторов, проживающих со своим арендодателем (квартирантами).

1. Глоссарий

EICR: Отчет о состоянии электроустановки. Это наиболее распространенный тип отчета, который вам предоставит ваш арендодатель после проверки.

Электроустановка: «Стационарные» электрические части имущества, такие как проводка, штепсельные розетки, осветительные приборы и распределительный блок (иногда называемый блоком предохранителей). Сюда не входят бытовые приборы, которые не являются «стационарными», такие как плиты, холодильники и телевизоры.

Местный совет: В этом справочнике местное жилищное управление называется вашим местным советом. Местный жилищный орган имеет право требовать от арендодателей соблюдения Правил и может быть городским советом, районным советом, городским советом или «унитарным органом власти».

Правила: Стандарты электробезопасности в частном арендованном секторе (Англия) Правила 2020 г.

Ремонтные работы / ремонтные работы: Работы, которые должен выполнить домовладелец для обеспечения безопасности электроустановки.

Аренда: Договор, который вы подписываете с арендодателем на проживание в арендованном жилье.

2. Введение

Это правительство стремится к тому, чтобы арендованные дома были безопасными, надежными и высококачественными местами для жизни, работы и создания семей.

Мы очень ценим вклад хороших арендодателей. Большинство арендодателей предоставляют своим арендаторам благоустроенное и качественное жилье. Однако значительное меньшинство не делает этого, и это может поставить под угрозу безопасность арендаторов.

Арендодатели уже по закону обязаны содержать электроустановки – электропроводку, штепсельные розетки, потребители, осветительные приборы – в их собственности в целости и надлежащем рабочем состоянии. Лучшей практикой для всех арендодателей является организация периодических проверок и испытаний и предоставление отчета арендатору.

Стандарты электробезопасности в частном арендованном секторе (Англия) 2020 г. основаны на этом и помогают еще больше снизить смертность и травмы в результате поражения электрическим током и пожаров, вызванных неисправностями в электросети. Они будут делать это, не возлагая чрезмерного бремени на электротестеров и инспекторов, арендодателей, агентов по аренде и местные органы власти.

Правила следуют рекомендациям Рабочей группы по электробезопасности, в состав которой входят представители отрасли и эксперты в области общественной безопасности. В ходе общественных консультаций были изучены мнения по рекомендациям рабочей группы и выявлена ​​широкая поддержка обязательных проверок электробезопасности.

Прочтите Правила.

Прочитать пояснительную записку к Регламенту.

Мы понимаем, что меры по снижению риска заражения COVID-19 могут означать, что соблюдать правила, касающиеся частного арендованного жилья, будет сложнее.

По этой причине мы подготовили письменные инструкции для арендодателей, арендаторов и местных органов власти, чтобы решить проблемы, которые могут возникнуть у людей по поводу выполнения работ, чтобы обеспечить содержание имущества в хорошем состоянии и отсутствие опасностей.

3. Что эти Правила значат для меня?

Арендодатели уже должны содержать электроустановки в своих арендованных объектах в безопасности и в рабочем состоянии. Большинство арендодателей уже делают это.

В соответствии с этими правилами домовладельцы теперь должны проверять электроустановку не реже одного раза в 5 лет квалифицированным специалистом. Электрическая установка должна быть безопасной, и ваш арендодатель должен предоставить вам подтверждение этого.

Это похоже на то, как арендодатели должны ежегодно проводить проверки газовой безопасности.

4. Подпадает ли мой дом под эти требования?

Если ваш арендованный дом является вашим единственным или основным местом жительства и вы платите арендную плату, то на ваш дом распространяются эти требования

.

Если вы планируете арендовать недвижимость, арендодатель должен предоставить вам как потенциальному арендатору копию самого последнего отчета в течение 28 дней с момента вашего запроса на это.

Существуют некоторые исключения, перечисленные в Приложении 1 Правил.

Настоящие Правила не распространяются на социальное жилье.Жильцы муниципальных образований или жильцы жилищных ассоциаций должны обращаться к поставщику жилья, если их беспокоит электричество в доме. Эти Правила также не распространяются на арендаторов, проживающих со своим арендодателем, которых иногда называют квартиросъемщиками.

5. Что будет проверяться и тестироваться?

Будут проверены «неподвижные» электрические части объекта, такие как проводка, розетки, осветительные приборы и блок потребителей (блок предохранителей).

6. Что будет при проверке?

Ваш арендодатель направит квалифицированного инспектора для осмотра стационарных электрических установок в вашей собственности.Время, которое займет проверка, зависит от размера объекта и качества проверяемых электроустановок.

Инспекция выяснит, если:

• любая из ваших электроустановок перегружена
• существуют потенциальные риски поражения электрическим током и пожара
• есть какие-либо дефекты электромонтажных работ
• отсутствует заземление или соединение – это 2 способа предотвращения поражения электрическим током, встроенные в электроустановки

7.А как насчет электроприборов, таких как плиты, холодильники, телевизоры и т. д.?

Правила не распространяются на электроприборы, а только на стационарные электроустановки.

Мы рекомендуем арендодателям регулярно проводить испытания портативных устройств (PAT) на всех предоставленных ими электроприборах, а затем предоставлять вам отчеты о любых проведенных электрических проверках в качестве передовой практики.

Вы несете ответственность за обеспечение безопасности ваших собственных электроприборов.

См. руководство по тестированию портативных устройств (PAT).

Вы также можете рассмотреть возможность регистрации собственных электроприборов по схеме регистрации продуктов.

8. Что происходит после осмотра?

Если не выявлено серьезных опасностей?

Инспектор напишет отчет и передаст его вашему домовладельцу. Ваш арендодатель должен отправить вам копию отчета (обычно Отчет о состоянии электроустановки или EICR) в течение 28 дней, и никаких дальнейших действий предприниматься не будет.

Если выявлены серьезные опасности?

Они будут подробно описаны в отчете. В отчете будет указано, существует ли риск получения травмы, является ли электрическая установка потенциально опасной или требуется без промедления провести дальнейшее расследование.

Инспектор может сразу же провести работы по обеспечению безопасности, если это необходимо.

Если мой арендодатель не устраняет серьезные опасности?

Если ваш арендодатель не выполняет необходимые работы, ваш местный совет имеет сильные юридические полномочия.Они могут потребовать от арендодателя выполнения работ по обеспечению безопасности или даже выполнить их самостоятельно, если это необходимо.

Если вы обеспокоены тем, что ваш арендодатель не выполнил необходимые работы, вам следует сообщить об этом в местный совет. Вы можете узнать, как связаться с вашим местным советом, на странице https://www.gov.uk/find-local-council.

Ваш арендодатель должен уведомить вас не менее чем за 24 часа, чтобы организовать доступ в ваш дом, и если ваш местный совет организует выполнение работ, вы должны быть уведомлены не менее чем за 48 часов.

Местные власти также имеют право штрафовать домовладельцев на сумму до 30 000 фунтов стерлингов, если они не выполняют свои юридические обязательства в соответствии с Правилами.

9. Что мне делать, если я беспокоюсь?

Если вас беспокоит электробезопасность в вашем доме или вы не уверены, что для обеспечения безопасности вашего дома был сделан правильный ремонт, вам следует обратиться в местный совет.

Вы можете узнать, как связаться с местным советом, перейдя по ссылке https://www.gov.uk/find-local-council.

10. Дополнительные вопросы

В этом разделе руководства более подробно рассматриваются технические части Правил.

Кто будет проводить осмотр?

Проверку проводит компетентное и квалифицированное лицо. Ваш арендодатель обязан убедиться, что он компетентен и квалифицирован, и он должен уведомить вас не менее чем за 24 часа. Вы можете попросить человека предъявить удостоверение личности по прибытии и уточнить это у своего арендодателя.

Если вы обеспокоены тем, что человек не является квалифицированным и компетентным, вы не должны впускать его в свой дом. Если вы беспокоитесь, вам следует обратиться в местный совет.

Что делать, если я боюсь пускать людей в свой дом?

Если арендатор не хочет, чтобы люди входили в его собственность, чтобы соблюдать социальную дистанцию, он может не захотеть позволять арендодателям или их подрядчикам входить в свои дома. В этих случаях арендодатели должны стремиться к тому, чтобы арендаторы понимали, почему работа необходима, каковы риски невыполнения работы, и попытаться найти способ безопасного выполнения работы, если это возможно.

Мы также уведомили местные советы о том, что ожидаем от них применения здравого смысла к обеспечению соблюдения этих правил и других стандартов в частном арендованном секторе.

См. последнее руководство по безопасной работе в домах людей.

Как мой арендодатель найдет «квалифицированного и компетентного» человека?

Правила требуют, чтобы арендодатели проверяли и тестировали электрические установки в своих владениях квалифицированным и компетентным лицом не реже одного раза в 5 лет.

Руководство

, выпущенное отраслью электробезопасности, описывает, как арендодатели могут выбрать квалифицированного и компетентного инспектора и тестировщика. Это включает, но не ограничивается:

При назначении проверки для установления компетентности лица арендодатели могут:

• проверить, является ли инспектор членом схемы компетентных лиц; или
• требует от инспектора подписать контрольный список, удостоверяющий его компетентность, в том числе его опыт, наличие у него надлежащей страховки и квалификации, охватывающей текущую версию Правил электромонтажных работ и периодические проверки, испытания и сертификацию электроустановок.

Что будут делать электрические инспекторы и испытатели?

Они проведут проверку электрических установок в доме с использованием специального оборудования. Им может потребоваться отключить электроустановки от сети на время их проверки.

Они составят отчет, иногда обычно Отчет о состоянии электроустановки (EICR). В этом отчете подробно описывается состояние электроустановок и любые ремонтные работы или дополнительные исследования, которые могут потребоваться.

Что будет в отчете?

Инспекторы используют следующие классификационные коды, чтобы указать, где арендодатель должен провести ремонтные работы.

• Код 1 (C1): Присутствует опасность. Риск получения травмы. Перед тем, как покинуть территорию, инспектор по электрике может устранить любые опасности класса C1.
• Код 2 (C2): Потенциально опасен.
• Дальнейшее расследование (FI): Необходимо немедленно провести дальнейшее расследование.
• Код 3 (C3): рекомендуется улучшение. Для признания отчета удовлетворительным требуется дальнейшая работа по исправлению , а не .

Если отчет содержит код C1, C2 или FI, то ваш арендодатель должен обеспечить проведение дальнейших следственных или восстановительных работ квалифицированным лицом в течение 28 дней или менее, если это указано в отчете.

Классификационный код C3 не указывает на то, что требуются восстановительные работы, но рекомендуется только это улучшение.Арендодателям не нужно делать улучшения, но если они это сделают, это повысит безопасность установки.

Благотворительная организация «Электробезопасность прежде всего» составила набор руководств, объясняющих, что может быть сказано в отчете:

Что будет после проверки?

Копия отчета будет передана вашему арендодателю. Они должны принять меры по любому из вопросов, поднятых в отчете, которые имеют классификацию C1, C2 или F1, в течение 28 дней или раньше, если это указано в отчете.

Если они этого не сделают, местный совет может выполнить работу от их имени и может подать в суд на вашего арендодателя.

Если вы обеспокоены безопасностью электроустановок в вашем доме или тем, что ваш арендодатель не проводит необходимый ремонт, вы должны сообщить об этом в местный совет, чтобы они могли определить, следует ли предпринять дальнейшие действия.

На какие виды аренды распространяются новые правила?

Если частный арендатор имеет право занимать недвижимость в качестве своего единственного или основного места жительства и выплачивает арендную плату, применяются Правила.Это включает в себя гарантированную краткосрочную аренду и лицензии на занятие.

Кто освобождается от этих правил?

Некоторые виды аренды не подпадают под действие настоящих Правил. Они изложены в Приложении 1 Правил и включают частных зарегистрированных провайдеров социального жилья, совместное проживание с арендодателем или семьей арендодателя (например, жильцы), сданные в долгосрочную аренду на 7 лет и более, студенческие общежития, общежития. и убежища, дома престарелых, больницы и хосписы, а также другие помещения, относящиеся к медицинскому обслуживанию.

Что делать, если у арендодателя уже есть отчет?

Если арендодатель провел проверку до вступления в силу Правил и выполнил все соответствующие требования, следующая проверка не должна проводиться до истечения 5 лет с даты отчета или меньше, если в отчете указан более короткий период. .

Что мне делать, если мой арендодатель не предоставит мне копию отчета, не организует проверку или не проведет никаких ремонтных работ, указанных в отчете?

Местные советы обладают сильными правоприменительными полномочиями.Вам следует обратиться в местный совет, если ваш арендодатель не выполнил какую-либо часть Правил, например, не организовал проверку или не выполнил работу, требуемую отчетом.

Что может сделать мой местный совет, если мой арендодатель не соблюдает Правила?

Если местный совет считает, что арендодатель нарушает одну или несколько своих обязанностей, изложенных в Правилах, он должен направить арендодателю исправительное уведомление с требованием принять меры в течение 28 дней.У арендодателей будет 21 день, чтобы подать письменное заявление и обжаловать уведомление в местный совет.

Уведомление об исправлении приостанавливается до тех пор, пока местный орган власти не рассмотрит представления. Если арендатор беспокоится о безопасности электричества в своем доме, пока действие уведомления приостановлено, он все равно может обратиться в местный совет, у которого есть другие полномочия для решения опасных или опасных условий в арендованной недвижимости.

Если в отчете указано, что требуются срочные ремонтные работы, а арендодатель не выполнил их в течение срока, указанного в отчете, местный орган власти может с согласия арендатора организовать проведение ремонтных работ.Местные власти должны уполномочить квалифицированное и компетентное лицо в письменной форме предпринять корректирующие действия и уведомить арендатора не менее чем за 48 часов.

Это повысит мою арендную плату?

По нашим оценкам, среднегодовые затраты на недвижимость скромны — около 31 фунта стерлингов в год, что составляет 2,58 фунта стерлингов в месяц для арендодателей.

Для получения информации об оплате арендной платы и о том, когда арендодатели могут изменить арендную плату, которую вы платите, см. наше руководство по аренде.

Как долго мой арендодатель должен будет выполнять ремонтные работы, указанные в отчете?

У арендодателей будет 28 дней (или меньше, если инспектор считает, что работы должны быть выполнены раньше) для выполнения необходимых работ.

Ваш арендодатель должен написать вам и вашему местному совету подтверждение того, что эти работы были выполнены.

Могу ли я получить компенсацию, если я жил в доме с неисправной электрикой?

Некоторые арендаторы могут использовать Закон о домах (пригодных для проживания людей) 2018 года, чтобы подать в суд на своих арендодателей, если их имущество непригодно, что может включать в себя небезопасность из-за неисправных электрических установок. Затем суды могут приказать арендодателю выплатить арендаторам компенсацию за период времени, когда имущество не было в безопасности.

У нас есть письменное руководство для жильцов по использованию Закона о домах (пригодных для проживания людей) 2018 года.

Что делать, если меня беспокоят другие проблемы с арендованным жильем?

Если вы обеспокоены тем, что ваш дом не содержится в надлежащем состоянии, вам следует обратиться к домовладельцу. Если вам неудобно обращаться к своему арендодателю или ваш арендодатель не может провести необходимый ремонт после того, как ему сообщили об этом, вы всегда можете обратиться в местный совет.

Для более общей помощи мы подготовили наше руководство по аренде.Это помогает арендаторам понять свои права и обязанности. Он содержит контрольный список и более подробную информацию о каждом этапе процесса, в том числе:

• на что обратить внимание перед арендой
• проживание в арендованном доме
• что происходит по окончании аренды
• что делать, если что-то пойдет не так

Схема заземления в частном доме своими руками: схема, расчет, монтаж

Современный частный дом оснащен большим количеством бытовых электроприборов.Для подключения их к электросети необходимо выполнить заземление из соображений безопасности. Из этой статьи вы сможете узнать, как правильно сделать контур заземления в частном доме своими руками.

Что такое заземление?

Так называется специально выполненное соединение с землей элементов электрооборудования. Его основное назначение – гарантировать защиту от воздействия электрического тока при поломке бытового прибора.

Комплект заземления

В продаже можно найти специальные комплекты заземления, цена которых составляет около 4 600 руб.Также можно приобрести отдельные компоненты для установки, стоят они недорого. Например, стальной стержень (электрод) длиной 1,5 м будет стоить 500 рублей, муфта — 200 рублей, соединительная линия — 850 рублей. Каждый комплект заземления имеет соответствующую инструкцию по монтажу, учитывающую специфику всех изделий.

Однако большинство необходимых элементов можно изготовить самостоятельно. Кроме того, выбор материалов достаточно широк. Просто нужно знать требования, которые к ним предъявляются.

Заземлитель вертикальный

• Уголок 50х50х5 мм.
• Трубопровод диаметром не менее 32 мм, с толщиной стенки 3,5 мм и более.

Данные электроды могут применяться при объемах потребления электроэнергии не более 15 кВт.

Заземлитель горизонтальный

• Проволока стальная сечением не менее 10 мм ² .
• Многожильная сталь 40×4 мм.

Проводники

В качестве проводников можно использовать металлическую полосу, стальную проволоку или медную проволоку.Например, провод СИП с жилами соответствующего сечения и без изоляции. При прокладке в траншее — не менее 25 мм ² , при открытой прокладке — не менее 16 мм ² .

Схематические характеристики

• Углубление электрода — не менее 1,5 м.
• Расстояние между отмосткой здания и контуром заземления не менее 1 м.
• Расстояние между вертикальными стержнями не менее 1,5 м.

Планировка и выбор места

Монтаж контура заземления должен производиться ближе к дому с учетом указанных выше расстояний.Длина соединительной «линии» в этом случае будет минимальной, что уменьшит расход материала. А главное, в дальнейшем он не будет мешать ведению хозяйственной деятельности – прокладке коммуникаций, разбивке клумб.

Расчет

Сделать точный расчет не под силу человеку, обладающему глубокими знаниями. Потому что в расчете используется комплексная форма, которая содержит множество факторов, характеризующих свойства почвы, влажность почвы, а также климатические условия зоны.Эти коэффициенты можно получить только путем сложных дополнительных анализов и расчетов, что требует определенной квалификации и поэтому будет стоить недешево.

По этой причине рассмотрим, как сделать контурное заземление в частном доме своими руками попроще. С учетом того, что бытовая техника работает в определенном диапазоне сопротивлений шлейфа, при котором она будет функционировать нормально.

Монтаж

Контур заземления в частном доме своими руками сделать не так просто.Процесс этот достаточно трудоемкий и включает в себя следующие этапы:

• Начинать работу следует с рытья траншей. Необходимо отступить от стены здания на 1 м и приступить непосредственно к процессу. Глубина траншеи должна быть 0,5-0,75 м, иметь вид треугольника, большая сторона которого 2,5-3 м.
• При покупке уголка не стоит экономить, как уже было сказано ранее, следует выбирать уголок 50х50х5 мм. Так как более мелкие конструкции долго не прослужат.Всего уходит 3 метра угла. Чтобы легче было входить в землю, болгарке необходимо срезать один из ее концов. Затем уголки с помощью кувалды почти на всю длину по вершинам треугольника, они должны выступать над землей на 10 см.
• Выполнение контура заземления в частном доме своими руками, следующим этапом является объединение в единую цепь трех электродов. Для этого потребуется металлическая полоса шириной 50 мм и толщиной 5 мм, а также электросварка.Эта полоса соединит углы, которые стоят на вершинах треугольника. Его необходимо приварить к ним в доступных местах. Швы должны быть проварены по всей длине. Очень важно покрыть эти места краской, чтобы в результате воздействия блуждающих токов и ржавчины сварной шов не разрушился.
• Устройство контура заземления на этом этапе завершено, осталось только занести его внутрь помещения и проверить.

Как попасть в дом?

Контур заземления подключается к электрощиту с помощью металлической полосы, которая использовалась для соединения электродов, следующим образом:

• Необходимо будет вырыть траншею.
• Цепь заземления (цепь ниже) и полоса приварены друг к другу.
• После этого полосу следует притянуть к электрощитку.
• Для дальнейшего подключения заземляющего провода к электрощиту можно использовать медную жилу.
• Затем к заземляющей шине приваривается винт и соединяется с медным сердечником. К винту при помощи двух шайб и гаек подсоединяется медный кабель, который собирает все провода заземления дома.

Проверка контура заземления

Для точного измерения сопротивления контура потребуется специальное оборудование.При его отсутствии можно воспользоваться народным способом, что позволит определить работоспособность полученного контура.

Нужно взять мощный потребитель (от 2кВт) и присоединить его так: к фазе в квартире — один конец питающего провода, к земле — другой, и прибор должен заработать. Затем следует в этой сети измерить напряжение при выключенном и включенном оборудовании. Небольшая разница напряжения (5-10В) говорит о том, что вы сделали правильный контур заземления, который полностью готов к работе.

Если тест покажет значительную разницу в напряжении, вам потребуется добавить дополнительные электроды. От вершины треугольника в любую сторону бурят еще одну траншею длиной 2,5 м и на ее конце забивают в землю дополнительный уголок, который соединяется с полосой, и снова проводят проверку. Если все нормально, то контур заземления (схема выше) можно считать готовым.

Не допускается

• Присоединение проводников к металлическим трубопроводам любых инженерных коммуникаций.
• Покрыть элементы схемы лакокрасочными составами.
• Используйте «нулевой» провод для заземления.
• Горизонтальные заземляющие выключатели и разъемы располагать вверху (в редких случаях используется заземляющая прокладка).

Полезные советы

1. Перед тем, как приступить к работе, рекомендуется создать временную схему схемы, которую желательно сохранить. Ведь со временем многое забывается, и чтобы не гадать, где проходит разъем и где находятся электроды, всегда под рукой будет контурная схема.

2. Электроды можно располагать не только по вершинам треугольника. Их можно расположить по дуге, по линии. Важно, чтобы общее сопротивление системы заземления не превышало 3 Ом (диапазон напряжения до 500 В) и 4 Ом (до 1 кВт). При необходимости этот показатель уменьшают, устанавливая еще 1-2 стержня.

3. Если нет возможности замерить самостоятельно, желательно пригласить специалиста для абсолютной уверенности в качестве монтажа схемы. Эта услуга будет стоить в среднем 400-500 рублей.

Очень часто данную энергоуслугу буквально навязывают, убеждая, что данный вид работ имеют право выполнять только лицензированные организации. Однако ни в одной нормативной документации нет указаний на запрет самостоятельной установки схемы.

Естественно, установку можно заказать у энергетиков, принять готовую работу и оплатить ее. Но если вы уверены в собственных силах, почему бы не смонтировать контур заземления самостоятельно.

р>

Заземление | Гавайский Электрик

Надлежащее заземление гарантирует, что защитные устройства, установленные для обеспечения личной безопасности и защиты оборудования, будут работать надлежащим образом. Заземление также является важным аспектом для вашего электроснабжения, поскольку оно обеспечивает стабильную электрическую точку отсчета.

Ниже приводится краткий список некоторых важных особенностей эффективной системы заземления.

• Постоянный и непрерывный заземляющий провод.
• Способность проводить максимальный ток короткого замыкания в цепи.
• Обеспечивает путь к земле с низким импедансом для правильной работы устройств защиты цепи.
• В качестве заземляющего проводника оборудования используется не только земля.
• Заземляющий стержень должен иметь низкое сопротивление 5 Ом или меньше.>
• Нейтральная точка вашей электросети должна быть подключена к заземляющему проводу на служебном входе. Эта точка также должна быть соединена с заземляющим проводом через соединительную перемычку.
• Заземлитель должен быть подключен к заземлителю здания через заземлитель на служебном вводе.
• Отдельные параллельные цепи используются для питания чувствительного оборудования.
Кабелепроводы
• не используются в качестве единственного источника для заземления чувствительного оборудования.
• Заземление зеленого провода должно быть того же размера, что и токоведущие жилы.
• Кабелепровод отдельного контура должен быть соединен с обоих концов.
В качестве опорного заземления с низким импедансом следует использовать строительную сталь
• .
• Строительная сталь должна быть хорошо скреплена, а основные вертикальные колонны также должны быть заземлены.

Ниже приведена схема, на которой показаны основные элементы правильно заземленной электрической системы.

(Ссылка: Национальный электротехнический кодекс, раздел 250) (Фото любезно предоставлено Kansas City Power and Light)

Распространенной проблемой качества электроэнергии, возникающей из-за плохо спроектированной или установленной системы заземления, являются электрические шумы или электромагнитные помехи (ЭМП). Шум может вызвать сбои в цепях системы управления, что может привести к остановке или нарушению правильной работы оборудования на вашем объекте. Электромагнитные помехи также могут вызывать перезапуск освещения в системах освещения с разрядом высокой интенсивности (HID) и мерцание света в флуоресцентном освещении с использованием электронных балластов.

Следующие общие рекомендации по заземлению предоставят вам средства для снижения электрических помех в помещении:

• Для улучшения шумовых характеристик электрических цепей с чувствительными нагрузками используйте изолированные розетки с заземлением. Вы можете определить изолированные заземленные розетки по их оранжевому цвету, или у некоторых может быть оранжевый треугольник, расположенный на лицевой стороне розетки (согласно NEC, раздел 410-56c).
• Если частотная характеристика системы заземления очень важна (т.е. компьютерный зал), установите опорную сетку сигнала под фальшполом или используйте фальшпол в качестве опорной сетки сигнала. (ПРИМЕЧАНИЕ: это не замена защитного заземления, а дополнение к защитному заземлению для снижения шума).

Для длинных ответвлений электрических цепей часто бывает трудно ограничить напряжение между нейтралью и землей. В этом случае рассмотрим отдельно производную систему, имеющую опорную точку на землю, независимую от других систем. Типичным примером является изолирующий трансформатор, который позволяет соединить нейтраль и землю вместе, чтобы установить новую опорную землю.Помните, что в любой отдельно взятой системе должно быть только одно соединение нейтрали с землей. Пример отдельно полученной системы показан ниже.

(Ссылка: Национальный электротехнический кодекс, раздел 250-26) (Фото любезно предоставлено Kansas City Power and Light)
Обратите внимание, что действующее издание Национального электротехнического кодекса (NEC) всегда является лучшим справочным материалом для ответов на любые вопросы, связанные с заземлением. ты можешь иметь.

Требования к защитному заземлению для линий передачи и распределения

Введение в защитное заземление

В этой технической статье рассматриваются требования к защитному заземлению для линий передачи и распределения, поддерживаемых стальными опорами и деревянными опорами, а также изолированных силовых кабелей. Защитное заземление должно быть установлено таким образом, чтобы все фазы линий или кабеля были визуально и эффективно соединены вместе в многофазном «коротком замыкании» и соединены с землей (землей) на рабочей площадке.

Требования к защитному заземлению для линий передачи и распределения

Однофазное заземление многофазных цепей запрещено. Токопроводящие объекты в пределах досягаемости любого работника, будь то в воздухе или на земле, должны быть подключены к этой системе заземления. Поэтому на рабочем месте должно быть установлено достаточное количество защитных ограждений таким образом, чтобы они находились в непосредственном шунтировании со всеми точками контакта рабочих.

Заземление НЕ ДОЛЖНО использоваться в качестве проводника защитного заземления или как часть цепи между защитными заземлениями в этом отношении.

Устройство защитных ограждений на сооружениях ЛЭП создает на сооружении эквипотенциальную безопасную рабочую зону . Тем не менее, без использования установленных заземляющих матов опасные шаги, прикосновения и передаваемые потенциалы прикосновения могут существовать на земле вблизи фундаментов конструкций и объектов, связанных с системой заземления рабочей площадки, во время случайного включения линии.

Взгляните на рисунок 1 ниже.

Рисунок 1 – График, изображающий напряжение ступенчатого и контактного воздействия, создаваемое на поверхности земли током, протекающим в землю от заземленных предметов

Имейте в виду, что при протекании тока замыкания на землю напряжение будет повышаться при каждом соединении с землей. Никто не должен приближаться к ближе чем на 10 футов к защитно заземленной конструкции или любому другому токопроводящему объекту, подключенному к системе заземления на рабочем месте, если не приняты защитные меры для снижения опасности шагового напряжения и напряжения прикосновения.

В противном случае, только когда необходимо получить доступ к конструкции с земли, лайнсмен должен быстро приближаться и садиться/спешиваться у основания конструкции.

Таблица контента:

1. 1. 1. Заземление на металлические структуры трансмиссии
         5
      2. Структура решетки Сталь
      3. Slip Steel Steel Cructures
      4. Увеличение сталью полюса
      5. Окрашенная сталь
      6. Нарушенные наземные провода
   2. Заземление на деревянных полюсах передачи.
   3. линии передачи клемм клеммы наземных коммутаторов
   4. Заземление на распределительных линиях
   5. Оборудование для поверхностных и транспортных средств
   6. Контакты с заземленными транспортными средствами на рабочем месте
   1. Заземляющий силовой кабель

1.Заземление на металлических конструкциях ЛЭП

1.1 Стальные решетчатые конструкции

Предпочтительным методом установки заземления на конструкциях одноцепных решетчатых стальных линий электропередачи высокого напряжения, где проводники находятся на большем расстоянии от конструкции, чем на конструкциях более низкого напряжения, является метод . устанавливать их с перемычки над проводниками (см. рис. 2).

Эта конфигурация сводит к минимуму индукционную заземляющую петлю, образованную линейным рабочим, контактирующим со сталью башенного моста и линейным проводом (вдоль боковой колонны изоляторов).Это также снижает напряжение воздействия обходчика.

В двухцепных решетчатых стальных ЛЭП фазные проводники должны быть заземлены к их плечам выше, аналогично тому, как это показано на рисунке 2. Защитные заземления должны быть присоединены от нижней фазы вверх и удалены от верхней фазы вниз.

Обратите внимание, что OGW означает Воздушная наземная линия .

Рисунок 2 – Предпочтительный метод заземления проводников на стальных конструкциях одноцепных высоковольтных линий

Пунктирными линиями показана альтернативная ориентация защитного заземления на меньших (более низковольтных) конструкциях.OGW обозначает воздушный заземляющий провод. OGW должны быть подключены к системе заземления рабочей площадки, если они находятся в пределах досягаемости линейных монтажников.

Вернуться к оглавлению ↑

1.2 Стальные опорные конструкции с скользящими соединениями

В конструкциях с скользящими соединениями к каждому стыку должны быть постоянно прикреплены соединительные кабели, либо сопротивление соединения должно измеряться на выбранных конструкциях после установки и периодически, если ремонтный персонал сочтет это необходимым.

Поверхности, к которым должно быть прикреплено защитное заземление, должны быть очищены перед креплением кабеля, чтобы обеспечить надлежащий электрический контакт.

Рисунок 3 – Стальная опорная конструкция с скользящим соединением 110 кВ

Вернуться к таблице содержания ↑

1.3 Атмосферостойкие стальные опорные конструкции

Не следует удалять защитный оксид с высоким сопротивлением на атмосферостойкой стали. Защитное заземление лучше всего выполнять путем приваривания медного или стального стержня или гайки из нержавеющей стали, в которую можно вставить медную шпильку с резьбой в каждом месте заземления.

Стальные опоры, устойчивые к атмосферным воздействиям, должны быть изготовлены с соединениями между траверсами и опорами, а также между шлицевыми соединениями для обеспечения электрической непрерывности.Если соединительные ленты не являются частью конструкции, защитное заземление должно быть расширено до заземляющего стержня и до грозозащитного троса.

Рис. 4. Стальной столб, подверженный атмосферным воздействиям, на линии где-то в Тусоне, США

Вернуться к таблице содержания ↑

1.4 Окрашенная сталь

Заземление лучше всего выполнять путем создания точки крепления к земле , аналогичной описанной выше в разделе 1.3. Соскребание краски редко обеспечивает адекватное электрическое соединение и впоследствии требует перекраски.

Вернуться к оглавлению ↑

1.5 Воздушные заземляющие провода

Воздушные заземляющие провода должны быть соединены с системой заземления на рабочем месте (конструкционная сталь) с защитным заземлением, если рабочие находятся в пределах досягаемости линейных рабочих.

На опоры стационарной конструкции для воздушных заземляющих проводов нельзя положиться в плане надежного электрического соединения с точки зрения безопасности.

Преднамеренное соединение воздушных заземляющих проводов с конструкцией рабочей площадки также помогает отвести ток замыкания на землю от фундаментов конструкции к соседним конструкциям, если линия случайно снова окажется под напряжением, уменьшая шаговое и контактное напряжение на земле на рабочей площадке.

Тем не менее, необходимо принять меры предосторожности, чтобы избежать воздействия возможного опасного потенциала ступеней и прикосновения к соседним конструкциям.

При выполнении работ вблизи изолированных грозозащитных тросов необходимо соблюдать указанный рабочий зазор для цепи 15 кВ (таблица 1) или применять защитное заземление.

Таблица 1 – Минимальное расстояние для электромонтажных работ по переменному току

Примечание: Все расстояния указаны в футах-дюймах, фаза-земля. Для межфазного воздействия см. OSHA CFR 29 1910.269, таблица R-6 .

Важность соединения воздушных заземляющих проводов с конструкцией рабочей площадки для обеспечения электробезопасности невозможно переоценить. В противном случае между конструкционной сталью и проводом может возникнуть летальное передаваемое напряжение прикосновения во время случайного включения заземленной линии или, в некоторых случаях, из-за соединения с соседней линией под напряжением.

Вернуться к оглавлению ↑

1.6 Заземление фундамента конструкции

Перед установкой защитного заземления необходимо проверить постоянное заземление фундамента здания на наличие повреждений, упущений или других признаков плохой непрерывности между электродом заземления конструкции и фундамента.

При необходимости временный заземляющий стержень должен быть установлен рядом с фундаментом и соединен с системой заземления на рабочем месте (сталь).

Вернуться к оглавлению ↑

2.

Заземление на деревянных опорах ЛЭП

Предпочтительные варианты трехфазного заземления на деревянных опорах с использованием заземляющих стержней показаны на рисунках 6 и 7. Заземляющие стержни должны быть расположены точно ниже самой низкой отметки ног регулировщика рабочей зоны (приблизительно на высоте фазных проводов) и должны быть соединены с заземляющими проводами опорной конструкции, если они предусмотрены.

Рисунок 5 – Заземляющая панель, прикрепленная к деревянной опоре

Эта планка обеспечивает удобную точку крепления для защитного заземления и соединения с заземляющим проводом конструкции опоры, если он предусмотрен.

Положение кластерного стержня определяет нижнюю границу эквипотенциальной рабочей зоны на опоре. На рис. 5 показан пример установленной заземляющей шины.

Рисунок 6 – Установка перемычки защитного заземления для двухполюсных и трехполюсных сооружений (заземляющих сооружений)

ОГВ – грозозащитный трос.OGW должны быть подключены к системе заземления рабочей площадки, если они находятся в пределах досягаемости линейных монтажников. ОГТ могут быть присоединены к сборным стержням или к заземленным фазным проводам с защитным заземлением.

Перед установкой защитного заземления необходимо проверить постоянное заземление опор опор на наличие повреждений, упущений или других признаков плохой непрерывности между конструкционным оборудованием и заземлителем опоры.

При необходимости временный заземляющий стержень должен быть установлен рядом со столбом и соединен с системой заземления рабочей площадки (см. рис. 5).

Рисунок 7 – Пример установки перемычки защитного заземления, показывающий использование заземляющего стержня для незаземленных конструкций или конструкций с сомнительной целостностью заземления параллельно со средствами индивидуальной защиты на рабочем месте. Выключатели заземления клемм замкнутой линии могут помочь гарантировать, что защитные устройства (реле, предохранители) сработают в заданном соотношении время/ток, чтобы быстро изолировать источник случайного включения электропитания.

Кроме того, во многих случаях выключатели заземления с замкнутыми контактами снижают ток короткого замыкания в защитном заземлении на рабочем месте, что снижает воздействие напряжения на рабочих.

Однако, в зависимости от конфигурации системы и условий нагрузки, заземляющие переключатели с закрытыми клеммами могут увеличить наведенный циркулирующий ток в линии и несколько заземлений из-за связи с близлежащими линиями под напряжением. Этот циркулирующий ток может быть нежелательным при установке или удалении защитного заземления или создавать постоянные опасные уровни шагового напряжения и напряжения прикосновения на заземленной рабочей площадке.

Таким образом, использование заземляющих выключателей на клеммах линии остается на усмотрение экипажа и региональной политики. Выключатели заземления на клеммах линии не могут заменить защитное заземление на рабочей площадке.

Вернуться к оглавлению ↑

4. Заземление распределительных линий

Защитное заземление распределительных линий и окончаний воздушных кабелей должно быть выполнено, как показано на рис. 6.

Рис. 6. Предпочтительный метод защитного заземления при более низком напряжении распределительные линии

Заземляющая шина (см. фото, рис. 3) должна располагаться чуть ниже самой низкой отметки ног регулировщика рабочей зоны и должна быть соединена с нейтральным проводником и заземляющим проводом (не показан), если он предусмотрен. .

Положение сборной шины определяет нижнюю границу эквипотенциальной рабочей зоны на опоре.

Подключение индивидуальных защитных заземлений от сборной шины к каждому фазному проводу является допустимой альтернативой, но может привести к несколько более высокому напряжению воздействия.

Провода заземления опор, используемые для защитного заземления , должны быть осмотрены перед использованием, чтобы убедиться, что они не были обрезаны, повреждены или удалены . Если заземление полюса отсутствует, временный заземляющий стержень следует вбить или вкрутить в землю рядом с полюсом и соединить с панелью кластера с помощью защитного заземления.

Любые оттяжки в пределах досягаемости линейного рабочего должны быть соединены с системой заземления на рабочем месте (групповой шиной). Наземная бригада должна держаться подальше (не менее 10 футов) от заземления опор, заземляющих стержней и растяжек.

Вернуться к оглавлению ↑

5. Заземление наземного оборудования и транспортных средств

Этот параграф относится к заземлению и соединению оборудования и транспортных средств, участвующих в техническом обслуживании на линиях электропередач или рядом с ними. К транспортным средствам относятся, помимо прочего, воздушные устройства, пассажирские грузовики, копатели и краны.

Целью соединения оборудования и транспортных средств с системой заземления рабочей площадки (во время работы без напряжения) является контроль и минимизация передаваемых потенциалов прикосновения между конструкцией, оборудованием и транспортным средством при случайном включении линии.

Площадки для транспортных средств и оборудования должны использоваться вместе с правильно установленными площадками индивидуальной защиты. Ни в коем случае нельзя использовать площадки для транспортных средств и оборудования вместо площадок для индивидуальной защиты.

Вернуться к оглавлению ↑

5.1 Подъемные устройства

Подъемные устройства с изолированной или неизолированной стрелой, а также другие транспортные средства или оборудование для технического обслуживания, которые могут контактировать с заземленной рабочей площадкой или позволять рабочему контактировать с рабочей площадкой, должны быть подключены к системе заземления рабочего места.

Они должны быть соединены (заземлены) со структурой в качестве первого шага в создании системы заземления.

Вернуться к таблице содержания ↑

5.2 Контакт с заземленными транспортными средствами на рабочей площадке

Транспортные средства и оборудование, подключенные к системе заземления на рабочей площадке, могут создавать опасное передаваемое напряжение прикосновения к окружающей поверхности земли (земли).

Таким образом, любое транспортное средство или оборудование, подключенное к системе заземления рабочей площадки (включая токопроводящие линии лебедки) и требующее постоянного контакта при стоянии на земле, должно быть оборудовано изолированной платформой или проводящим ковриком , прикрепленным к транспортному средству или оборудованию для оператор стоять на.

См. рис. 7 ниже.

Рисунок 7. Применение токопроводящего мата для обеспечения безопасной рабочей зоны рядом с транспортным средством технического обслуживания (фото предоставлено: idube.net)

Матовое покрытие и транспортное средство соединены с системой заземления рабочей площадки, создавая эквипотенциальную зону между руками оператора (рамой транспортного средства) и ноги.

Рисунок 8 – Пример использования токопроводящего мата для обеспечения безопасной рабочей зоны рядом с ремонтной машиной (фото предоставлено: idube.net)

Вернуться к таблице содержания ↑

6.Заземление изолированного силового кабеля

Защитное заземление изолированных концевых кабелей силового кабеля на рабочей площадке должно выполняться аналогично заземлению на конструкциях линий электропередач. Наконечники фаз кабеля (терминаторы, муфты и т. д.) и жилы экрана должны быть соединены с системой заземления рабочей площадки.

Удаленный (незаземленный) конец кабеля ДОЛЖЕН рассматриваться как находящийся под напряжением . Хотя фазные жилы кабеля незаземлены (изолированы) на удаленном (за пределами рабочей площадки) конце кабеля, экраны кабеля там заземлены.

Поэтому рабочие должны принять необходимые меры предосторожности против опасного шага или прикосновения, которые могут возникнуть на рабочем месте из-за системного замыкания на землю на удаленном конце .

Вернуться к оглавлению руководство Western Power Network

Субпанели: когда заземление и нейтраль должны быть разделены

Когда заземляющий и нулевой провода должны быть разделены на субпанели? По-разному.

Во-первых, что такое субпанель? Другими словами, подпанель — это электрический щит, подключенный к сервисному оборудованию, более известному как главный щит. Подробное обсуждение определения субпанели можно найти в статье Брюса Баркера 2009 года в журнале ASHI Reporter о субпанелях.

Далее, что делать с соединением земли и нейтрали вместе? По-моему, если заземление и нейтраль соединены вместе на субпанели, у них не будет отдельных путей обратно к служебному оборудованию. Это означает, что у вас будет ток на заземляющем проводнике, что может быть плохой новостью для любого, кто работает с цепью. Для подробного обсуждения этого вопроса ознакомьтесь с записью в блоге Чарльза Бьюэлла и видео о соединении оснований и нейтралов вместе на субпанелях.

до 2008 г.

Вплоть до версии 2008 года Национального электротехнического кодекса существовало два способа подключения подпанели.

Первый был с четырехпроводным питанием; две горячие точки, нейтраль и земля. Заземления и нейтрали были изолированы, чтобы обеспечить отдельные пути обратно к панели.

Другим способом подключения подпанели был трехпроводной ввод; две горячие точки и нейтраль, с заземлением и нейтралью, соединенными вместе на вспомогательной панели. В этом случае заземление и нейтраль должны быть соединены вместе . Однако для этого метода существовало несколько правил. Это разрешалось только в отдельно стоящих зданиях, и отдельно стоящее здание должно было иметь собственную систему заземляющих электродов.
