Отопление частного дома газом из баллонов: Отопление частного дома газовыми баллонами и расход сжиженного пропана

Отопление частного дома газовыми баллонами и расход сжиженного пропана

Для устройства отопительной системы понадобится источник тепловой энергии. Это может быть магистральный или сжиженный газ, дрова, электричество или жидкое топливо. Наиболее выгодным вариантом является газ. Но не во всех населенных пунктах есть магистральный газ. В таком случае используют его сжиженную разновидность. Если вы решили сделать отопление от газового баллона, нужно заранее ознакомиться с преимуществами и недостатками таких систем, а также разобраться в нюансах их устройства.

Отопление на баллонном газе и что это?

Отопительные системы, в которых для подогрева теплоносителя используется сжиженный газ, и являются описываемой нами разновидностью. Если в центральной магистрали циркулирует газ метан, то в баллоны заправляют пропан либо смесь бутана и пропана. Отопление газовыми баллонами в частном доме делают, если нет возможности подключиться к централизованному газоснабжению.

Такие системы используют в домах площадью в пределах 70-100 квадратов. При этом постройка должна быть хорошо утеплена, чтобы свести к минимуму расходы горючего. Также для экономии газа рекомендуется применять не только котел, работающий на этом топливе, но и отопительные электроприборы.

Важно! Горючее находится в баллонах под высоким давлением, поэтому разбирать и повреждать емкости запрещено.

Плюсы и минусы баллонного отопления

Газовое отопление от баллонного газа имеет следующие преимущества:

1. В баллонах находится полностью очищенное топливо, что способствует полному сгоранию в камере котла. В итоге никаких шлаков или золы не остается.
2. Нагревательное оборудование, работающее на газе, не нуждается в подключении к системам электроснабжения, поэтому такое отопление можно назвать энергонезависимым.
3. Отопительная система работает стабильно и бесперебойно, а ее работой легко управлять.
4. Простота эксплуатации – дополнительное преимущество баллонного газового отопления.
5. Цена газа самая низкая в сравнении с другими видами топлива.
6. КПД такой системы достаточно высокий и доходит до 90-95%.
7. При необходимости нагревательное оборудование можно переделать, чтобы оно работало на магистральном газе.
8. Внушительный срок службы также можно отнести к числу достоинств такого отопления.

Использованные баллоны можно продать на вторичном рынке, чтобы компенсировать часть расходов. В случае установки двухконтурного котла, работающего на сжиженном газе, можно не только отапливать дом, но и обеспечить его горячим водоснабжением.

Недостатки отопления пропаном или смесью пропана и бутана заключаются в необходимости регулярной заправки емкостей для хранения газа. Кроме этого, для правильной и бесперебойной работы системы нужно создать определенные условия.

Схема подключения баллонов с газом к отопительному котлу

Для подключения баллона к котлу используется особый редуктор, преобразующий сжиженное топливо в газообразное состояние. Именно в таком виде оно подается в нагревательное оборудование. Если используется сразу несколько емкостей, то понадобится столько же редукторов для подключения к каждому баллону. Это намного безопасней, чем подключать сразу несколько емкостей через один общий редуктор.

Важно! В случае использования нескольких баллонов можно увеличить интервал работы оборудования на одной заправке топлива.

Для сборки всей конструкции используется двухплечевой коллектор. Это специальная рампа, которая делит все емкости на две группы. Одна группа является основной. Из нее газ поступает в котел в первую очередь. Вторая группа – резервная. Она используется после того, как заканчивается газ в основной группе. Переключение с одной группы на другую происходит автоматически. При этом раздается характерный сигнал. После заправки и подключения емкостей основной группы коллектор начинает потреблять топливо из этих баллонов.

Рекомендуем к прочтению:

Все емкости с горючим устанавливаются от котла на расстоянии не ближе 200 см. Лучше всего для этих целей выделить отдельное помещение или отгородить отсек в топочной. Запрещено устанавливать баллоны в незакрытом месте, куда попадает солнечный свет.

Для подключения емкостей используются металлические трубопроводы с толщиной стенок на менее 2-х мм. В месте, где трубы проходят через стены, устанавливаются защитные футляры, а все отверстия заполняются пеной. Для соединения трубопровода с нагревателем применяется дюритовый шланг.

Комплектующие системы отопления на баллонах

Отопление на сжиженном газе делается с использованием следующих комплектующих элементов:

• нагревательное оборудование с газовой горелкой;
• редукторы для подключения баллонов;
• емкости с топливом вместительностью 50 литров;
• рампа;
• резинотканевый рукав для присоединения трубопровода к котлу;
• запорная арматура.

Схема подключения очень простая, поэтому может быть реализована собственноручно. Выбирая подходящий газовый котел, отдайте предпочтение агрегатам, работающим при минимальном давлении и при максимальном КПД. Учитывайте, для какого вида топлива предназначен котел. Есть агрегаты, работающие только на сжиженном газе. Но если в будущем планируется подключить магистральное газоснабжение, то лучше предпочесть универсальные модели, которые могут работать на разных видах топлива.

Горелка газового котла должна иметь узкие форсунки, которые предназначены для работы в условиях высокого давления баллонного газа. Агрегаты, рассчитанные на использование магистрального газа, имеют широкие форсунки. Если через такие приборы подавать сжиженное топливо, может произойти авария.

Котлы, предназначенные для работы на СУГ (сжиженном углеводородном газе), имеют специальные форсунки и газовый клапан. Чтобы самостоятельно переоборудовать обычный котел на работу с использованием сжиженного топлива, понадобится докупать необходимые детали.

Как рассчитать расход газа?

Для расчета расхода топлива нужно знать мощность нагревательного оборудования. При его определении пользуются правилом, что на каждые 10 квадратов отапливаемой площади необходима мощность котла в 1 кВт.

Рекомендуем к прочтению:

Таким образом, для обогрева дома площадью 100 квадратов нужен котел с мощностью 10 кВт. На выработку 1 кВт тепловой энергии расходуется примерно 0,12 кубометров газа в час. Для отопления такого дома в течение одного часа понадобится 1,2 м³ топлива. Зная это число, несложно подсчитать суточный расход горючего. Он составит 28,8 кубометров.

На первый взгляд кажется, что расход газа довольно большой. Но эти величины справедливы только для непрерывной работы котла при первом прогреве системы сразу после ее запуска. В дальнейшем оборудование будет работать в автоматическом режиме и расход топлива снизится.

Как правило, для поддержания температуры в доме площадью 100 квадратов в пределах 22°С при минусовой температуре на улице понадобится около трех баллонов топлива в неделю. Если в ночные часы поддерживать температуру на 4-6 градусов ниже дневной, то расход горючего сократится на целый баллон.

Если емкости используются для обогрева дачи сезонного проживания, то работу котла можно настроить так, чтобы во время отсутствия хозяев в постройке поддерживалась температура в пределах +5°С. Это обеспечит экономный расход горючего. В итоге для обогрева небольшого домика в течение 7-10 суток понадобится только один баллон сжиженного топлива.

Техника безопасности при эксплуатации газовых баллонов

Если используется сжиженный газ для отопления дома, то необходимо придерживаться требований безопасности:

1. При замерзании системы запрещено использовать для разогрева баллонов открытое пламя. При любом возгорании в пределах дома емкости с топливом нужно убрать как можно дальше от огня.
2. Если для емкостей с топливом нельзя выделить отдельное помещение, то устанавливать баллоны рядом с погребом или подвалом нельзя, потому что газ может опускаться вниз. Если он попадает в подвал, то это может привести к взрывоопасной ситуации или отравлению людей, спустившихся в помещение.
3. При подключении емкостей обязательно устанавливается счетчик утечки, чтобы минимизировать вероятность взрыва и возгорания.
4. Запрещено хранить пустые баллоны в доме. Для этих целей должна быть выделена отдельная постройка, располагающаяся не ближе 10 метров от дома.

Внимание! Для обеспечения безопасности раз в 4 года проводится осмотр системы и профилактические работы.

Нюансы использования баллонов зимой

Если для отопления загородного дома используется баллонный газ, то в зимний период нужно позаботиться о защите топлива от замерзания. Особенно это касается построек сезонного использования, например, дач, когда хозяева приезжают в дом только на выходные.

Если емкости с топливом хранятся за пределами дома, то при минусовых температурах давление в них уменьшается. При существенном снижении давления нагревательное оборудование может перестать работать. Чтобы избежать такой ситуации, тару с горючим на время холодов устанавливают в специальном шкафу со встроенной системой вентиляции. Для теплоизоляции шкафа используют негорючий утеплитель.

Если нет такого шкафа, то тару с горючим лучше хранить в пристройке к дому, в которой нет отопления, но постоянно поддерживается плюсовая температура за счет хорошего утепления. Не стоит забывать о других требованиях безопасности при выборе подходящего места для установки баллонов на зимний период.

Отопление баллонным газом (особенности, стоимость эксплуатации)

Каждый сталкивается с проблемой, чем обогреть дом, если нет возможности сделать подключение к центральному газопроводу. Выход из этой ситуации есть — отопление газом из баллонов. Газ из баллона не отличается от магистрального трубопровода. Запретов по использованию такого вида нагрева комнат нет. Он набирает все большей популярности. Цена твердого топлива постоянно поднимается. Не каждый имеет время заготавливать дрова на зиму, ведь их нужно рубать, складывать. Это трудоемкий процесс. Гораздо легче заправить несколько емкостей и привезти в загородный дом.

Плюсы и минусы баллонного отопления

Отопление дачи газовым баллоном считается автономным отоплением. Сосуды можно легко доставить машиной в самые отдаленные поселки решив этим проблему нагрева комнат. Стоимость такого вида обогрева требует существенных финансовых затрат. Использование газобаллонного отопления будет выгодным при учете следующих факторов:

• Помещение площадью до 100 м. кв.
• Уменьшения теплопотерь (дом должен быть утеплен).
• Есть другие обогревательные устройства.
• Этот вид отопки временный, через некоторое время будет подключение к газопроводу с природным газом.

Преимущество использования такого нагревания в том, что при подключении к центральному газопроводу не нужно будет покупать еще один котел. Такие котлы работают как на сжиженном, так и на природном газе. Поменяйте форсунки и перепрограммируйте систему. Покупая одно оборудование, вы сможете использовать два вида отопки.

Подключение дома к газобаллонам не потребует значительных подготовительных работ.  Чтобы подключится к центральному газопроводу необходимо сделать много работы в здании.

Обогрев баллонным газом

Для отопления дачи газовым баллоном емкости необходимо возить на заправку. На это будут тратиться дополнительные деньги и время. Использование такого топлива требует соблюдения техники безопасности, сжижений газ взрывоопасен. Индивидуальное нагревание помещения с помощью газобаллонов необходимо правильно установить.

Недостатком такого способа нагрева зданий являться его цена. В разных регионах страны цена на топливо отличается. В одной области газ будет стоить дороже, а в другой дешевле. Покупка некачественного сжиженного газа увеличится расход топлива. Такой способ отопки комнат недешевый. Придерживаясь всех возможный способов экономии топлива понадобиться не меньше десяти сосудов на месяц.

Специфика обустройства баллонного отопления

Для обогрева дома баллонным сжиженным газом выбирайте правильный котел. Не каждое отопительное оборудование может работать на таком виде топлива. В устройстве должна быть вмонтирована горелка. Оборудование покупайте мощностью 10-20 кВт, обращайте внимание на отапливаемую площадь.

Соблюдайте техники безопасности, выбирайте проверенные качественные газобаллоны. Размещайте их на улице. Зимой при понижении температуры воздуха сосуд может замерзнуть, что приведет к понижению давления в нем, газ не будет испаряться. Прекращается его подача в котел. Поэтому газовый шкаф, где находится оборудование, нужно утеплить и установить на северной стороне дома. Газовый шкаф должен быть максимально затемнен.

Чтобы утеплить газовый шкаф проведите специальный рукав с котельной, по которому с помощью вентиляторов подается нагретый воздух. Производить обогрев газового щитка греющими кабелями запрещено. Для отопки газом используйте не менее четырех сосудов.

Чтобы по зданию равномерно распределялось тепло, правильно произведите расчет необходимого количества секций радиатора. В среднем, для одна секция стандартного алюминиевого радиатора может выделить от 200 Вт тепла. Если взять площадь дома 100 кв. м. и высоту потолков 2.5 м., то потребуется котел мощностью от 10 киловатт. Следовательно, потребуется от 50 секций радиатора. Точный расчет можно провести с учетом теплопотерь через окна,стены и кровлю. Если сомневаетесь у правильности подсчётов, обратитесь к специалистам.

Принципы выбора котла

Форсунки для сжиженного газа

Для обогрева загородного дома газовыми баллонами купите надежный котел. Чтобы использовать сжиженный газ в качестве топлива покупайте котлы со специальным водяным контуром. Обратите внимание на устройства, предназначенные к использованию природного газа. Купив оборудование для природного газа достаточно поменять горелку или форсунки, и его можно будет использовать для сниженных газов. Когда необходимость отопления баллонным газом отпала, поставьте другие форсунки и обогревайте здание природным газом. Используя автономное отопление сжиженным газом подбирайте котлы с большим КПД.

В магазинах очень большой выбор котлов. Вы найдете оборудование не только отечественных производителей. Есть много моделей разработанных заграничными изготовителями. Поэтому цена на такое оборудование может отличаться. Все будет зависеть от производителя и технических характеристик устройств. Чтобы нагревание здания пропаном было экономичным, правильно выберите оборудование.

Схема подключения к котлу

Категорически запрещено использование газовых котлов без их перевода на использование сжиженного газа. Подача природного газа производится через большие форсунки, для сжиженного газа ставятся форсунки меньшего диаметра.

Для правильного подключения сосудов к газовой системе купите редуктор. С помощью этого устройства газ переходит с жидкого состояния в газообразное, а потом подается на котел.

Можно купить редуктор, который подходит всем поставленным баллонам или купить такое оборудование для каждого. По стоимости дешевле приобрести одно общее устройство, но такое оборудование менее безопасное. Чтобы подключить нескольких емкостей к отопительному оборудованию установите рампу. Рампа выбирает газ с одних сосудов, а когда газ заканчивается котел переключается на запасные емкости.

Подключение к рампе

Трубы газопровода выбирайте толщиной не меньше двух миллиметров. Труба, которая проходит через стену, должна находиться в запененном футляре. Чтобы подключить редуктор к газопроводу, купите резинотканевый рукав. Если вы не знаете, как правильно сделать подключение газовой системы, обратитесь к специалистам.

Газобаллоны размещаются на улице в специальном проветриваемом газовом шкафу. Нельзя чтобы они стояли на солнце. Если собираетесь устанавливать емкости в котельной, они должны находится не ближе чем два метра от котла.

Использование редуктора

Удобный редуктор с манометром

Обязательной частью газобаллонной системы есть редуктор — это устройство, которое используют для понижения давления. Установка редуктора обязательная, потому что давление в емкостях постоянно меняется через разную температуру воздуха на улице и количество оставшегося газа в баллонах. Относитесь к выбору редуктора очень внимательно. Подберите правильную производительность этого устройства. Редукторы, которые переключаются с помощью автоматики используются со специальной защитой. При большом поднятии уровня давления, защита открывает сбросной клапан.

Принципы заправки баллонов

Баллоны для отопления дома газом наполняют смесью газа пропана и бутана.  Газы находится в жидком виде. На вид смеси, которая заправляется в сосуд влияет сезон ее использования: лето или зима. Зимой температура воздуха понижается, поэтому емкости заправляют зимней технической смесью с пропана и бутана.

Сосуды заправляют на восемьдесят процентов. Если его полностью наполнить при повышении температуры воздуха сосуд разорвет. Используются газобаллоны объёмом 50 литров. Емкости заправляются на заправке. Если у вас нет своего транспорта, закажите доставку специальной машиной, которая развозит заправленные сосуды по селам.

Расход газа с баллонов

Многих интересует вопрос, выгодно отопление баллонным газом или нет. Прежде чем установить его, рассчитайте количество необходимого топлива чтобы нагреть комнаты. Может вам будет выгоднее поставить твердотопливный котел. Если дом большой, плохо утеплен, то лучше используйте другие способы нагрева дома.

Для отопления баллонным газом здания до ста метров квадратных необходимо два или три сосуда в неделю, ёмкостью пятьдесят литров. Когда уезжаете, выставьте температуру нагрева здания меньше, тогда на неделю понадобиться один газобаллон. Для экономии топлива специалисты рекомендуют использовать автоматические устройства для отопительной системы. Вы сможете выставить температуру, при которой включается отопительная система. Не нужно бегать самому регулировать ее. При понижении температуры в комнатах отопительная система включится, а при нормальной температуре отопление будет выключено. Не будет лишнего расхода топлива. Для экономии топлива рекомендуется делать подачу газа ночью меньше.

Такой обогрев по стоимости обойдется дороже центрального газового снабжения, но будет дешевле эклектического обогрева помещения. При большом морозе расход топлива будет намного больше. Контролируйте сколько газа остается в сосуде, чтобы вовремя его заправить. Всегда имейте несколько запасных заправленных баллонов, чтобы не остаться зимой без отопления дома, в случаи использования только такого способа обогрева зданий.

Что лучше использовать для хранения газа: газгольдер или баллоны

Необязательно использовать баллоны чтобы хранить сжиженный газ. Можно применять газгольдеры – это большие резервуары, сделанные и стали. Одного заправленного резервуара будет достаточно, чтобы обогреть комнаты в холодное время.

Недостаток газгольдера в том, что могут возникнуть проблемы с его доставкой и хранением. Чтобы его заправить, нужно вызывать машину с газом. Понадобятся дополнительные затраты для помещения газгольдера под землю.

Неплохим компромиссом будет использование мобильного газгольдера, объединяющего в себе как емкость около 600 литров, так и возможность отбуксировать его на заправку. При среднем расходе газа это придется сделать всего 2-3 раза в год.

Мобильный газгольдер

Газобаллоны легче заправлять. Их можно отвести на заправку в любое время, а машину с газом нужно сначала заказать, а потом ждать, когда она приедет. Чтобы отопить дом сжиженным газом в баллонах, устанавливайте несколько сосудов. Одного будет недостаточно.

Способы снижения расхода газа

Утепление окон может снизить расход топлива, потому что здание будет меньше отдавать тепла. Используйте также другие элементы чтобы снизить затраты газа.

1. Нужно контролировать температуру комнаты, в которой находится газовый котел. Если в помещении, где находиться газовые устройства будет низкая температура, появятся проблемы с работой котла. В котельной и обогреваемых помещениях должна поддерживаться одинаковая температура воздуха.
2. Нужно заправлять баллоны качественным газом на проверенных заправках. Разные примеси увеличат расход топлива.
3. В газовой системе используйте автоматику. Ее использование уменьшит затраты на отопление.
4. В газовой системе может происходить утечка. От этого расход газа на отопление дома увеличится. Купите и вмонтируйте датчики, которые будут подавать сигналы при появлении газа в помещении.

 Использование газобаллонов и соблюдение всех мер безопасности

Газ в баллонах для отопления зданий должен находиться в специальных подготовленных железных ёмкостях на улице. Если не знаете, как правильно сделать газовый шкаф для баллонов, купите готовый в магазине. Этот вид газа при утечке собирается внизу. Вы можете вовремя не почувствовать его накопление. А если баллоны будут находиться в помещении, большая концентрация газа может привести к взрыву. Баллоны нельзя устанавливать в подвальных помещениях, погребах.

Шкаф для баллонов

Баллоны устанавливаются вертикально. При оборудовании места для их хранения нужно предусмотреть отверстия для вентиляции. Чтобы при его утечке, он не собирался. Внимательно проверяйте разъёмные соединения на газопроводе. Такие соединения устанавливаются в местах, где нельзя использовать другие соединения.

Если решили сделать котельную, чтобы хранить газобаллоны, делайте стены с негорючих материалов. Сделайте вентиляцию. Рядом с сосудами не размещайте легковоспламеняющиеся материалы.

Газобаллоны запрещено заправлять более чем восьмидесяти процентов. Если при морозе его полностью заправить, а потом внести в теплое помещение, сосуд взорвется. При появлении на емкости коррозии, не используйте ее. От соблюдения всех мер безопасности по использованию газобаллонного оборудования, зависит жизнь жильцов дома.

Использовать для нагрева дачи или дома баллонный газ выгодно в качестве временной альтернативы, с дальнейшим переоборудованием его для применения природного газа. Самыми удобными в использовании есть сосуды объёмом пятьдесят литров. Преимущества газобаллонного отопления в том, что емкости легко доставляются машиной даже в самый отдаленный поселок. Для их заправки достаточно поехать на ближайшую заправку. В средней для нагревания дома площадью до ста метров квадратных в неделю понадобится два газобаллона.

Такой вид нагревания здания экологически чистый, меньше загрязняется окружающая среда. А при использовании твердого топлива появляется много дыма.

Поделитесь своим опытом использования сжиженного газа для обогрева дачи и напишите комментарии на какой период вам хватает одного газобаллона.



Как правильно отапливать загородный дом газовым баллоном?

Отопление загородного дома баллонным газом обычно применяется при невозможности использовать другие виды обогрева. Топливом в этом случае служит бутан или же, пропан. Газовые баллоны подключаются к системе обогрева при помощи редуктора – специального приспособления служащего для уменьшения давления.

Так как газ занимает солидный объем лишь, находясь в газообразном состоянии, то жидком он занимает места значительно меньшим. Из этого следует, что в баллонах его помещается довольно много. Газ, который выходит через редуктор из баллона, из-за происходящего быстрого понижения давления, вновь переходит в газообразное состояние, после чего происходит его сгорание в котле. Во время этого процесса, происходит выделение большого количество тепла.

Достоинства

Внимание: Благодаря применению баллонного газа, можно не только качественно отопить дом, но и нагреть для каких-либо бытовых нужд воду.

Но в последнем случае будет необходим теплообменник. Однако подобная система обогрева, обычно используется лишь тогда, когда отсутствует возможность подключить отопительный котел к газовой магистрали. Но с другой стороны, такое отопление частного дома позволяет добиться полной автономности. Благодаря ему, тепло в вашем доме не будет зависеть от различных внешних факторов.

Также среди достоинств обогрева частного или загородного дома при помощи газового баллона можно выделить следующие:

• небольшой расход топлива, который можно регулировать;
• полная автономность;
• применение экологически чистого топлива;
• легкость управления и простота эксплуатации;
• постоянное давление в трубах.

Установить подобное отопление можно как в новом, так и в старом доме. Для этого понадобится провести лишь минимальные работы. Кроме того, это значительно проще, чем подключиться к газовой магистрали. Ведь для этого нет нужды прокладывать трубы к зданию, составлять и утверждать проект.

Но несмотря на все преимущества этого вида отопления, производить обогрев здания газовыми баллонами желательно лишь в том случае, если использовать другие варианты отопления не представляется возможным по тем или иным причинам. Например, при отсутствии электричества.

Недостатки

Отопление дома газовыми баллонами имеет не только многочисленные достоинства, но и некоторые недостатки. Среди них можно назвать следующие:

• невозможность размещения емкостей в помещениях без наличия устойчивой вентиляции;
• при утечке, газ может опуститься, к примеру, в подвал и там скопится, что может быть чревато серьезными последствиями;
• они должны находиться в помещении, так как при сильных морозах если они располагаются на улице, может произойти замерзание конденсата, и система отключится.

При использовании для обогрева здания газовых баллонов, следует уделять большое внимание технике безопасности. В частности, рекомендуется их размещать вне дома, в отдельной утепленной постройке. Или же установить их в металлическом или пластмассовом ящике нужного размера. В его крышке обязательно должно иметься отверстие для вентиляции.

В качестве утеплителя можно применять пенопласт, толщиной примерно 5 сантиметров. За время использования, он отлично себя зарекомендовал. Им следует обшить стенки короба, в котором располагаются газовые баллоны. В крайнем случае они могут размещаться в жилом здании, но под ними не должен находиться подвал или аналогичное ему помещение.

Организация отопления

Если вы намереваетесь производить отопление дома сжиженным газом, следует помнить, что не всякий котел подходит для этих нужд. Ведь в этом случае потребуется особая горелка, способная функционировать от баллонов. Ее мощность должна составлять примерно 10-20кВт. Этот показатель напрямую связан с площадью отапливаемого помещения.

Внимание: Котел должен подключаться к газовому баллону при помощи особого редуктора, который позволяет существенно снизить расход газа, затрачиваемого на отопление дома.

К примеру, с редуктором он составляет 0,8 м³ в час, а без него 1,8-2,0 м³ в час. Как видите, разница достаточно существенная.

Горелку можно применять ту, которая предназначена для функционирования котла, работающего от газовой магистрали. Но в этом случае придется отрегулировать ее клапан для пропорциональной подачи газа. Ведь давление в магистрали несколько ниже. Нельзя забывать и о том, что каждая горелка должна регулироваться индивидуально.

Расход

Если вы намереваетесь производить отопление загородного дома газовыми баллонами, следует провести подсчет расхода газа. Обычно котел для получения 1кВт энергии тепла, требует 0,12 кг/час газа. Если здание имеет площадь в 100 м², тогда требуемая мощность котла должна составлять 10кВт, а расход газа для отопления дома равняется 1,2 кг/час. Как можно видеть, расход газа достаточно солидный и если котел будет потреблять такое количество газа круглые сутки, то подобный способ отопления будет нерентабельным.

Но если котел настроить правильно, можно значительно сократить использование газа, поддерживая при этом в доме нужную температуру в которой вам будет комфортно находиться. Максимальный расход топлива в этом случае, будет наблюдаться лишь при разогреве отопительной системы.

Также многое зависит от качества утепления дома. Ведь если здание утеплено плохо, то отопление придется включать на большую мощность, чтобы добиться температуры, при которой можно будет чувствовать себя комфортно. А это значит, что и газ будет расходоваться значительно быстрее. Как правильно утеплить здание, вы можете увидеть на представленном ниже видео.

Добиться неплохого сокращения расхода сниженного газа, можно оснастив котел автоматикой. Она отвечает за регулирование потребления топлива в зависимости от температуры в доме. Также многое зависит от времени суток. Благодаря установленной автоматики, расход можно снизить примерно на 30%. В среднем одна емкость будет расходоваться примерно за 5 дней, а на месяц потребуется около 7 единиц. То есть, благодаря наличии автоматического управления появится возможность неплохо сэкономить.

Если баллонами с газом отапливать на частный, а дачный дом, в котором люди живут лишь время от времени, то потребление газа будет и вовсе не большим. Если люди в нем отсутствуют, можно выставить котел на температуру в +8 градусов. Можно и немного ниже. Главное, чтобы температура в здании была положительной. При такой температуре расход газа в неделю может составлять менее одного баллона.

Заправка

Чтобы отопление газовыми баллонами в загородном или частном доме было эффективным, требуется иметь постоянный, неснижаемый запас топлива. В этом вопросе, эта система обогрева проигрывает другим отопительным системам. К примеру, если в доме установлен электрический котел, то для его бесперебойной работы требуется лишь доступ к источнику электроэнергии. А вот если, обогрев происходит посредством газовых баллонов, то их потребуется регулярно заправлять или покупать новые. А это подразумевает под собой лишние хлопоты и является одним из основных минусов данной системы отопления.

Достаточно часто продажей и доставкой емкостей со сниженным газом для отопления, занимаются специальные организации. Разумеется, можно сделать это и самостоятельно. Если вы намереваетесь произвести заправку газового баллона, потребуется найти ГЗС, которая имеет возможность сжижать газ.

Внимание: Как показывает практика, сэкономить на этом виде обогрева можно в том случае, если баллоны именно заправлять, а не покупать новые.

«]

Но тут следует учитывать и то, что некоторые ГЗС желая сэкономить, заправляют их лишь наполовину, мотивируя это тем, что в баллонах не должно быть много газа, так как это опасно и существует риск что он может закипеть даже при температуре в 40 градусов. Это может спровоцировать разрыв емкости. Но верить в подобное объяснение не следует, так как если вы покупаете баллон, то он будет заправлен до предела и его разрыв не происходит. Но многие люди, которые не слишком разбираются в этом вопросе, верят, и покупают баллоны, заправленные лишь на половину.

Чтобы добиться меньшего расхода газа, рекомендуется установить автоматическую систему управления работой котлом. Она будет автоматически повышать или понижать мощность его работы в зависимости от температуры в здании. Кроме того, если вы хотите сэкономить, следует выключать котел на ночь. Оснащен он автоматикой или нет, в данном случае значения не имеет.

Причины обогрева газом из баллонов

Главной причиной спроса на этот вид обогрева, является небольшая стоимость газа по сравнению с электрическими и другими системами. В то же время можно добиться эффективного отопления даже при небольшом его расходе, что позволяет существенно сэкономить на газовых баллонах.

Еще одним достоинством отопления сниженным газом является возможность подключения системы в любое время. В том числе, если до этого применялся другой вид котла. К примеру, если вначале отопление осуществлялось при помощи угля или дров, то установить газовый баллон можно в любой момент, без проведения каких-либо существенных изменений. В то время как подключение к газовой магистрали потребует проведения некоторых дополнительных работ.

Несмотря на наличие большого количества различных видов систем обогрева, отопление частного или загородного дома баллонным газом по-прежнему является популярным и спрос на него не снижается. Это связано с разумной стоимостью газа и возможностью установить систему обогрева в доме, который находится в любой местности. Особенно это удобно если альтернативные виды отопления по тем или иным причинам не могут быть установлены.

Отопление газовыми баллонами в частном доме: расход, схема подключения

Содержание статьи:

Отопление газовыми баллонами в частном доме пользуется спросом в тех местах, где нет возможности подключиться к центральному газопроводу или наблюдается нестабильная подача электроэнергии для установки электрического оборудования.

Обустройство отопления в частном доме газом из баллонов

Использование газовых баллонов – эффективный способ обогрева частного дома

Россия – невероятно большое государство, в котором есть еще много поселений, расположенных вдали от благ цивилизации и основных дорог. Чтобы упростить жизнь люди, устанавливают газовый котел от баллона.

Какие-либо запреты или ограничения на автономную систему газового отопления от баллонного газа отсутствуют. Но есть весомый недостаток – для обогрева помещения требуется большое количество топлива, поскольку оно отличается от газа из центральной магистрали.

Обогрев жилплощади сжиженным газом целесообразен в следующих случаях:

• минимальные теплопотери;
• площадь строения до 100 кв.м.;
• эффективная теплоизоляция сооружения.

Отопление дома осуществляется с помощью баллонов на 50 литров

Отопление баллонным газом можно рассматривать как временное решение проблемы, поскольку в будущем можно модернизировать уже имеющийся котел для питания из центрального газопровода.

Отопление частного дома сжиженным газом осуществляется с помощью стандартных баллонов емкостью в 50 литров.

Обогрев помещений выполняется комбинациями следующих горючих веществ:

• СПБТЗ – зимний вариант смеси;
• СПБТЛ – летний вариант.

В зимний период баллоны требуют постоянного наблюдения. Даже при аномально низких температурах газовые смеси не замерзают, но перебои с их поступлением в котел возможны. Чтобы уменьшить вероятность поломок, на зимний период рекомендуется организовывать обогрев короба трубами по принципу теплого пола.

Какой котел использовать

Для отопления газовыми баллонами используют любые модификации котлов, предназначенных для сжигания газа

Газовое отопление загородных домов из баллонов осуществляется с применением теплогенератора для котла с водяным контуром. Использовать можно любые модификации и модели отопительных котлов, которые предназначены для сжигания природного газа. Для оптимального его функционирования достаточно заменить горелку или заменить/отрегулировать форсунки. Многие производители в поставку включают специальный комплект для сжиженных газов.

Аналогичным образом выбирают прибора и его мощность. Однако с учетом больших эксплуатационных затрат на газобаллонное отопление нужно приобретать котел с высоким коэффициентом полезного действия, например, газовый конденсационный теплогенератор.

Схема подключения к котлу

Запорная арматура для газа

Если дома будут устанавливаться баллоны, система дополнительно должна быть оснащена следующими деталями:

• запорная арматура;
• котел;
• рампа;
• специальные форсунки для газа, если они не идут в комплекте с котлом;
• редуктор.

Устанавливать баллоны в подвальных или цокольных помещениях не рекомендуется, наиболее оптимальное место для них – специально изготовленный металлический короб, сверху и снизу фронтальной части которого есть вентиляционные отверстия.

Полные баллоны нужно хранить строго в горизонтальном положении, вертикальное недопустимо. Устанавливают металлический короб с северной стороны здания в наиболее затененном месте. Для оптимальной работы теплообменника нужно подключить его к 4-5 баллонам для отопления. Перед их соединением предварительно нужно ознакомиться со всеми особенностями монтажа.

Схема подключения газовых баллонов к котлу

Для установки выводящего газопровода нужно применять трубы, толщина стенок которых не менее 2 мм. В стене в месте ее пропуска монтируется гильза с диаметром, превышающим диаметр трубы на 15-25 мм. Интервал между трубой и окружностью гильзы заполняется монтажной пеной.

Общий редуктор подсоединяют одновременно к нескольким баллонам при помощи рампы – двухплечевого коллектора, который разделяет их на основную и запасную связки.

Система может оснащаться газгольдерами, осуществляется это с использованием редуктора, который возвращает газ из жидкости в парообразное состояние, для его вторичной подачи в котел. Однако такая установка потребует больших финансовых затрат.

При монтаже все соединения выполняются с помощью шлангов и труб, их герметичность проверяется обмыливанием места стыка.

Характеристики редуктора

Устройство газового редуктора

Давление в баллонах – это переменная величина, которая зависит от целого ряда условий. Например:

• расстояние от короба с баллонами до котла;
• число баллонов;
• температура и состав газовой смеси;
• остаток топлива.

Редуктор – это деталь, предназначенная для поддержания и преобразования давления в стабильном состоянии.

Выбирают подходящий редуктор по двум характеристикам:

• рабочее давление;
• производительность.

Технические характеристики редукторов

Энергоэффективность отопительной системы дома газовыми баллонами зависит во многом от расходования топлива. Продуктивность работы редуктора должна быть не меньше приемистости котла.

Прибор по величине рабочего давления подбирается в соответствии с параметрами отопителя. Если же показатели давления, подающегося в редуктор, слишком высоки, автоматика котла может выйти из строя или горелка попросту затухнет.

Редукторы имеют разные модификации, выпускаются с параметрами давления в 30, 37, 42 и 50 мбар. Существуют модели, в которых есть возможность этот параметр регулировать в промежутке между 20 и 60 мбар.

При подсоединении баллонов при помощи гибких шлангов понадобится редуктор, оснащенный «елочным» штуцером, при коммутации с помощью жестких труб и гребенок штуцеры понадобятся с резьбовыми выходами.

Редукторы, переключаемые автоматикой, оснащены защитными элементами. Если давление системы достигает критических отметок, автоматика срабатывает и открывает сбросной клапан.

Расход на отопление дома газовыми баллонами

Датчик пропана позволит своевременно выявить утечку газа, тем самым уменьшить его расход

Если площадь дома около 100 кв.м., мощность котла должна быть не менее 10 кВт. Для получения 1 кВт тепла потребуется около 100-120 г/мин топлива при 100% загруженности котла. Если, например, продолжительность холодов в году достигает 7 месяцев, на весь сезон потребуется приблизительно 5 тонн сжиженного газа.

На практике расход несколько меньше, так как при потеплении автоматика переводит систему в экономный режим. Если сравнивать затраты с магистральным трубопроводом, они будут приблизительно в 5-6 раз выше. Но это значительно дешевле, нежели отапливать помещение электричеством.

Расход топлива можно уменьшить благодаря следующим правилам:

• установить автоматику;
• приобретать топливо у постоянных и проверенных поставщиков, состав газа должен быть отменным;
• монтировать датчики пропана в помещении с баллонами, что позволит сразу выявлять утечки;
• обязательно соблюдать оптимальный температурный режим.

Если выполнять эти простые рекомендации, расход газа можно уменьшить приблизительно на 20-40%.

Как работает газовый котел на баллонном газе, особенности эксплуатации

При монтаже автономного газоснабжения дома, приходится учитывать множество нюансов, связанных с обслуживанием и точным расчетом мощности отопительного оборудования. Чтобы обеспечить максимальную теплоотдачу и эффективность, необходимо правильно выбрать и подключить газовый котел на баллонном газе.

Можно ли подключать газовый котел к баллону

Газовый котел для отопления дома от баллона предлагают многие европейские и отечественные производители. Немецкие Buderus, Viessmann и некоторые другие европейские модели, являются универсальными и могут работать как на магистральном, так и баллоном газе.

Но, в основном потребителю предлагают котлы, предназначенные для работы исключительно на магистральном газе. В таком случае потребуется произвести переоборудование системы: заменить форсунки или полностью поменять горелку, чтобы сделать возможным использование сжиженного газа.

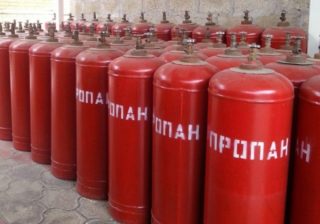

Баллоны, как основной источник пропана

Автономный газовый котёл на газовых баллонах устанавливается достаточно просто. Схема подключения такая же, как и в случае с магистральной трубой. Единственное, что необходимо учитывать во время установки, это правила пожарной безопасности, которые несколько отличаются от тех, что предусмотрены при эксплуатации природного газа.

Существенным недостатком использования бытовых баллонов является необходимость их регулярной дозаправки. В среднем, емкости хватает не более чем на два дня, после чего требуется отсоединить ее и отвезти на АГЗС для заправки. Снизить частоту поездок можно при подключении в единую сеть сразу нескольких баллонов. Современные котлы позволяют подключение от двух до шести емкостей одновременно.

Баллоны подключаются не напрямую, а через специальный редуктор, позволяющий поддерживать стабильное давление, достаточное для бесперебойной работы газовых отопительных котлов, работающих на баллонном газе.

Рампа спаривания пропановых баллонов позволяет увеличить одновременное количество подключаемых емкостей до 10 шт.

Подключение баллонов в резерв

Еще одним недостатком системы отопления, работающей на сжиженном газе, является необходимость постоянного контроля над заполненностью баллонов. Бывают ситуации, когда газ заканчивается прямо ночью, система отопления быстро остывает, что доставляет неудобства хозяевам дома.

Чтобы этого не произошло, питание котла от пропанового баллона подключают через специальную рампу, позволяющую установить 1-10 баллонов в резерв. Схема работы узла заключается в следующем:

• Рампа представляет двухплечевой коллектор, делящий емкости на две группы.
• Первоначальный забор газа идет с основной группы.
• После окончания пропана, рампа автоматически переключает работу котла на резервные емкости и выдает механический сигнал.
• После заправки и подключения ёмкостей к коллектору, автоматически включается основная рабочая группа баллонов.

Рядная газобаллонная установка достаточно удобна в эксплуатации и позволяет максимально автоматизировать процесс работы котла, увеличивая время его автономной работы.

Как подключить газовый котел к баллону с пропаном

Установить газовый котёл для автономного отопления с использованием баллонного газа намного проще, чем при использовании магистрального топлива. Существует несколько правил, относительно пожарной безопасности, перенастройки оборудования и расчета мощности, требующих неукоснительного соблюдения.

Не рекомендуется самовольная установка. Лучше пригласить специалиста. При условии грамотного подключения и квалифицированного переоборудования котла, работы по монтажу займут всего несколько часов.

Можно ли установить баллоны с газом в котельной

Нормы и правила установки баллона регулируются требованиями ПБ. В частности, там указывается, что емкости со сжиженным газом не могут находиться в одном помещении с отопительными приборами.

• Баллоны следует вывести в смежное помещение или на улицу, установив в специальный шкаф.
• Хранить пустые газовые баллоны надо вне здания. Оптимально, если емкости будут сразу же дозаправляться.
• Если замерзают баллоны, установленные в шкаф на улице, следует утеплить стенки хранилища с помощью негорючей теплоизоляции. Греть емкости или шкаф с помощью открытого огня категорически запрещается.
• Газовый баллон можно установить от котла отопления на расстоянии как минимум 2 м.
• Хранить баллоны с сжатым газом вблизи котельной запрещается. Складировать емкости можно только в специально оборудованном помещении, расположенном не ближе чем 10 метров, а также снабженным вентиляцией и не имеющем приямков, и подвального помещения. Это требование связано с тем, что пропан тяжелее воздуха и при утечке скапливается на уровне пола. При наличии приямков или подвала, концентрация газа станет критичной, что достаточно для взрыва.
• Эксплуатация баллонов – не допускается полная выработка СУГ из емкости. Каждые 4 года требуется провести аттестацию герметичности баллонов и целостности их стенок.

Нужно ли перенастраивать котёл под пропан?

Обычный котел от газовых баллонов работает, только если соблюдены определенные условия и выполнено переоборудование. Перенастраивать оборудование не нужно, но потребуется установить дополнительные фитинги для стабилизации давления газа.

Не каждый котел в состоянии работать на СУГ. Следует обратить внимание на техническую документацию. Неотъемлемым требованием считается способность агрегата работать при пониженном давлении газа 3-4 мБар.

Что требуется для переключения котла на газ из баллона

Для нормальной работы котла от СУГ потребуется соблюсти несколько важных условий:

• Замена форсунок или горелки. Газобаллонное водогрейное оборудование, предназначенное для работы исключительно на СУГ, не выпускается. Некоторые производители делают универсальные агрегаты, снабженные электронным процессором.
  Для перехода с магистрального газа на баллоны, потребуется попросту поменять картридж. Но чаще, для переоборудования потребуется замена форсунок или всей горелки целиком.
• Установка редуктора. Сжиженный газ закачивают в баллоны под давлением, что приводит к преобразованию из газообразного в жидкое состояние. Чтобы трансформировать его обратно, потребуется понизить давление. Для этой цели предназначен редуктор.
• Газовый клапан – в некоторых моделях, подключение и работа бытового газового котла на баллонном газе возможна только при замене данного узла.

Обычный газовый редуктор для переоборудования не подходит. Газовый котел отопления может работать от обычного баллонного газа только при монтаже узла с расходом 1,8-2 м³/час.

Как рассчитать объем и количество баллонов для котла

Как показывает практика, на дом в 100 м², расход газа составит приблизительно 2 баллона в неделю. Соответственно, для дома в 200 м² расход увеличится до 4 ед. В месяц газовый котел отопления расходует 9 (100 м²) -18 (200 м²) баллонов пропана, в зависимости от общей отапливаемой площади. Расчет необходимого количества емкостей выполняют с учетом этого коэффициента.

Так, установка газовой котельной в доме на баллонах с пропаном на 100 м², потребует одновременно подключить как минимум 4 баллона (2 рабочих и 2 резервных), на 200 м² 8-10. Для обеспечения максимального удобства эксплуатации, комплект оборудования для подключения должен включать рампу.

Точно рассчитать потребность котла, работающего на баллонном газе, можно с помощью технической документации, предоставленной заводом изготовителем. По крайней мере, европейские концерны в инструкции к оборудованию указывают расход СУГ, после переоборудования агрегата.

Заправку газовых баллонов пропаном необходимо выполнять после опорожнения емкости на 90%. Выработка газа полностью не допускается.

Какой котел лучше выбрать, при отоплении пропановыми баллонами?

Опыт использования котлов от баллонов с газом показал, что не все оборудование одинаково успешно работает на СУГ после переоборудования. Увеличить КПД в процессе эксплуатации достаточно проблематично. Поэтому, необходимо правильно подобрать отопительное оборудование.

• Принцип работы – наиболее экономично и приспособлено к эксплуатации на СУГ конденсационное оборудование. Время работы котла от баллона увеличивается в среднем на 15-20%. Конденсационное оборудование предназначено для эксплуатации при низком давлении газа и зачастую замена горелки и форсунки не требуется.
• Количество контуров – исключительно для обогрева помещений следует выбрать одноконтурный котел, для нагрева воды двухконтурный.
• Предназначение – оптимальным вариантом является оборудование, в инструкции по эксплуатации которого есть разрешение на подключение котла к баллону. Переоборудование обычных водогрейных агрегатов, как правило, приводит к перерасходу топлива и экономически невыгодно. Производители котлов предлагают всю необходимую арматуру для подключения баллонов, она идет в комплекте, либо приобретается отдельно.

Конденсационный котел – это оптимальный вариант для постоянного обогрева дома на СУГ. Для временного отопления, с целью дальнейшего перехода на магистральный газ, можно использовать и другие виды котлов, при условии возможности работы при пониженном давлении газа.

Перевод котла с природного на баллонный газ должен выполнять исключительно специалист. Самостоятельное переоборудование приводит к быстрому выходу техники из строя и увеличивает вероятность возникновения пожаро и взрывоопасных ситуаций.

Плюсы и минусы работы котла на баллонах с пропаном

Главным преимуществом подключения к СУГ является скорость монтажа и отсутствие жестких норм, связанных с эксплуатацией. Отсутствует необходимость в получении разрешения на эксплуатацию, а также выполнения проектной документации, что требуется при магистральном подключении.

Судя по отзывам потребителей, у отопления сжиженным газом есть и свои недостатки:

• Необходимость в контроле над наполненностью баллонов. Для нормальной работы газового котла нужно 3-4 газовых баллона. Проследить за тем, когда именно закончится газ, без дополнительного оборудования достаточно проблематично. Если планируется постоянная эксплуатация системы, лучше потратиться и сделать подключение котла к нескольким баллонам через рампу и редуктор.
• Стоимость газа – по сравнению с магистральным подключением, расходы на отопление СУГ несколько выше, но меньше, чем при использовании электрокотла.
• Особенности при подключении к баллону с пропаном. Согласно ПБ, потребуется вынести емкости в другое вентилируемое помещение или на улицу, что не всегда удобно. Необходимо отдельно приобрести устройство для подсоединения как минимум четырех газовых баллонов к котлу, а также регулирующую и контролирующую арматуру.
• Переоборудование – не все котлы можно перевести на СУГ с одинаковой эффективностью. Замена горелки обойдется приблизительно в 30-40% от общей стоимости котла.
• Необходимость в привлечении квалифицированных специалистов. Связать несколько пропановых баллонов в единую сеть, поменять горелку и правильно выполнить подключение, может только лицензированный специалист.

Некоторые из вышеперечисленных минусов в одинаковой степени относятся и к подключению к магистральному газопроводу.

плюсы и минусы, техника безопасности

Содержание статьи:

Современная газовая печка для дома используется для обогрева частных строений, коттеджей и дач. У отопления с помощью газовых емкостей много преимуществ. Это выгодный вариант для тех, кто не планирует тратить большие средства на топливо. Идеально подходит для владельцев домов, которые не имеют возможности подключить отопительный прибор к единой магистрали. Стоит заранее изучить преимущества и недостатки баллонного отопления, схему его подключения и технику безопасности.

Плюсы и минусы отопления газовыми баллонами

Инфракрасный обогреватель, работающий на баллонном газу

Газовая печь для отопления дома от баллона работает при помощи пропана либо бутана. Основной рабочий компонент сжижается в процессе производства и загоняется в емкости. Перевод газового вещества в жидкую форму необходим, поскольку для хранения в обычном состоянии ему потребуются емкости гораздо большего объема. Сжижение газа позволяет хранить его в баллонах в максимальном количестве.

Готовые баллоны подключают к редуктору, снижающему давление, за счет чего газ снова возвращается в первичное состояние. Тепло выделяется в процессе сжигания газа внутри котла.

В список преимуществ газового отопления с помощью баллонов входит:

• полная автономность отопительной системы;
• низкий расход сырья и минимум затрат на топливо;
• стабильное давление внутри труб;
• отсутствие проблем во время эксплуатации и при монтаже.

У печного отопления этого типа есть и свои минусы. Баллоны нельзя оставлять на улице в зимний период, при низкой температуре они выделяют быстро замерзающий конденсат, препятствующий стабильному потоку газа. В этом случае отопительная система не будет получать достаточно топлива и отключится автоматически.

Подключать и хранить баллоны необходимо с учетом техники безопасности, так как в случае утечки газ создает угрозу жизни и здоровью.

В частном доме

Баллоны можно подключать к котлу отопления – достаточно для небольшого дома до 100 кв. м

Газовая печь подходит для отопления дома площадью до 100 кв.м. С ее помощью можно создать удобную и эффективную систему прогрева любого здания. Для дома стоит выбирать стандартные 50-литровые баллоны со сжиженным пропаном, бутаном либо смесями с горючими веществами для летнего и зимнего периодов.

Для сауны и бани

Газовая банная печь способна нагревать парную до нужного уровня не хуже стандартного дровяного аналога. Она отличается простотой в эксплуатации, достаточно безопасна и не требует больших расходов. Если речь идет о небольшой бане или сауне, в ней устанавливают два либо три конвектора, которые работают на газе из баллонов. Для большой бани площадью до 150-200 кв.м. целесообразно создавать отдельную газовую котельную и ставить котел.

Способ подключения баллонов с газом к котлу отопления

Снижение давления газа происходит с помощью редуктора

Подключение емкостей осуществляется с помощью специального редуктора, преобразующего газ из стандартной формы в газообразную. В процессе подключения плиты либо печки можно применять единственный редуктор для всех емкостей либо отдельный редуктор для каждого. Первый вариант будет менее дорогостоящим. К одному котлу подключают сразу несколько емкостей для увеличения времени между заправками, с этой целью используют рампу.

Толщина стенок газопроводных труб не может быть меньше 2 мм. В участках прохождения сквозь стенки трубы запенивают после помещения в отдельные футляры. Котел соединяют с газопроводом с помощью гибкой подводки. Для редуктора можно использовать рукав из резиновой ткани либо дюритовый шланг.

Газовые баллоны нужно устанавливать на расстоянии как минимум в 2 метра от котла в отдельном помещении или в особом газовом шкафу с утеплением.

Комплектующие системы

С целью подключения банной или домашней печи на газу нужно выбирать котел с пониженным показателем рабочего давления и повышенным КПД. При необходимости подключать устройство к газопроводу от магистрали дополнительно приобретают газовую горелку либо форсунки дымохода для нее. В список основных комплектующих входят:

• водяной или стандартный котел из газа с горелкой;
• газовые емкости объемом по 50 л;
• редукторы;
• рампа для подключения одного-двух баллонов;
• арматура запорного типа;
• газопровод в комплекте с трубами и шлангами.

Затраты газа с помощью редуктора не должен превышать 1,8-2,0 м.куб/час. Для такой системы не подойдет стандартный редуктор газа с расходом в 0,8 м.куб/час.

Заправка емкостей газом

Все баллоны заправляют на 85%, чтобы не произошло взрыва

Газовая печка для здания или бани требует своевременной заправки топливом емкостей. Баки не наполняют больше 85% от общего объема, поскольку газ может расширяться и прорывать стенки баллонов, если они заполнены на морозе и сразу внесены в теплое помещение. Запасы газа можно пополнять на заправочных станциях или в автономных пунктах. Перед тем как выбрать и закачивать вещество тару ставят на весы, чтобы вовремя отключить подачу газа и предотвратить повышение давления.

Даже если заправка будет выполнена по правилам, риск переливов остается. Маленькие баллоны по 5 литров заполняют до 2 кг, большие по 12 литров до 6 кг. Этого количества будет достаточно, чтобы обогреть дом либо баню. Закачка происходит с большой скоростью, при превышении критической отметки нужно сразу откачать излишки. Лучше заправлять баллоны в местах, где присутствуют электронные весы с отсекателем, повышающие уровень безопасности.

Техника безопасности

Чтобы предотвратить аварийные ситуации для нагрева не используют электрические нагреватели, ТЭНы, греющие коаксиальные кабели и прочие элементы. Баллоны с топливом хранят только внутри отдельных шкафов, в верхних частях которых делают отверстия для вентиляции. Их рекомендуют утеплять изнутри по бокам и в нижней части при помощи пенопласта. Баллоны следует заправлять по правилам во избежание возможного взрыва оборудования дома. После сборки отопительный узел обязательно проверяют на наличие возможных утечек.

Особенности работы зимой

Утепление шкафа для газового баллона

Напольные или настенные емкости с газом лучше хранить в утепленных шкафах в зимний период. При этом сами баллоны нельзя нагревать или утеплять, их можно располагать внутри отдельных сооружений с минимальным обогревом. Нельзя хранить пустые баллоны, полные разрешается ставить не менее чем на 10 метров от ближайшего жилого помещения. Перед проведением расчетов нужно учесть, что в зимний период затраты на потребление энергии сильно возрастают, а летом снижаются.

Осенью рекомендуется предварительно сделать запас топлива и собрать специальный стеллаж для хранения емкостей вне дома. Стеллаж утепляют и размещают баллоны в горизонтальном положении.

Переставлять баллоны по вертикали можно только после подключения к единой системе. Это требование необходимо соблюдать, потому газ изнутри давит на стенки и воздействует на верхнюю часть. В горизонтальном положении риск протечки будет сведен к минимуму.

Отопление дома газовыми баллонами – расход топлива, плюсы и минусы

Без отопления невозможно себе представить любой дом или квартиру. Не всегда систему обогрева можно подключить к единой магистрали. Тогда стоит воспользоваться имеющимся газовым оборудованием, подключив баллоны с топливом. Лучше заранее просчитать расход материала, чтобы понять, подойдет ли этот способ.

Конвектор и газовый баллон

Что выбрать – конвектор или баллон?

Конвектор – это разновидность радиатора с самостоятельной системой, не требующей подключения к основному котлу. Автономное оборудование, которое, располагают под оконными проемами, то есть в местах потерь тепла.

Безопасность достигается за счет того, что газ, продукты горения выводятся наружу, не проникая в помещение.

Устройство удобно использовать для отдельных небольших помещений, которые нужно быстро прогреть. Это отличный вариант для маленькой дачи.

Аппарат автоматически регулирует силу горения пламени в зависимости от степени нагрева, разогревая поверхность не более, чем у обычной батареи.

Баллонное отопление иногда используют в сочетании с конвектором, но также оно подходит для подключения к целой системе с целью обогрева нескольких комнат.

Преимущества и недостатки такой формы обогрева

Обогрев газом из баллона предполагает автономность системы, низкий расход сырья, стабильное внутритрубное давление, а также несложную эксплуатацию.

Если требуется проведение горячей воды, водяной контур можно подключить к общей системе обогрева и котел будет осуществлять нагрев не только отопительной жидкости, но также воды для бытовых целей.

Баллон эффективен в использовании ввиду легкости перехода газа от жидкого состояния к агрегатному, обеспечивается нормальный прогрев жилья, воды.

Такой формат удобно транспортировать: относительно небольшие тары возможно перевезти на грузовой технике при соблюдении требований безопасности.

Установка оборудования, работающего от бака не требует объемных работ или специфических навыков: монтаж осуществляется внутри новостроя или старого дома с одинаковым успехом. Отпадает необходимость прокладывания труб к общей магистрали, что часто требует частичного разбора пола, стен.

Когда иные варианты отопления неудобны, недоступны, сжиженный газ исправно выполнит поставленные задачи.

Существует несколько недостатков методики. Нельзя оставлять резервуары на улице зимой, так как во время сильных морозов выделяется конденсат, который быстро замерзает, препятствуя нормальному газовому потоку. Отопительная система не получает требуемое количество топлива даже для минимальной нагрузки и выполняет автоматическое аварийное отключение.

Запрещено размещать источник газа в непроветриваемых комнатах на случай появления протечки.

Газ тяжелее обычного воздуха, поэтому в случае утечки будет спускаться и стелиться по полу, что может повлечь скопление большого количества. Это опасно для здоровья.

Важно выполнять все условия подключения, хранения, чтобы обеспечить безопасность.

Хранение подключенных баллонов

Хранение баллонов также должно осуществляться в хорошо вентилируемых комнатах без пролегания подвала под ними, желательно внутри отдельных пристроек. Если речь идет о выделенной пристройке, то потребуется выполнить дополнительное утепление, чтобы предотвратить зимние внезапные отключения.

Теплоизоляцию делают из пенопласта, толщиной 5 см, а верх оборудуют вентиляционными отверстиями.

Общую информацию о газобаллонном отоплении, принципах подключения и эксплуатации можно посмотреть в следующем видео:

Особенности конструкции

Чтобы правильно организовать данный вид отопления частного дома, необходимо выбрать котел: не всякое оборудование работает от жидкого газа. Требуется, чтобы установленная горелка была рассчитана на подачу топлива из баллона.

Как выбрать котел

Главный котел должен обладать мощностью от 10 до 20 кВт. Более конкретная цифра зависит от того, каков размер отапливаемой комнаты.

Если планируется одновременно осуществлять нагрев воды, то выбирают модели с водяным контуром.

Одинаково хорошо подходят любые приборы, способные работать на сжиженном газу.

Чтобы оборудование функционировало исправно, достаточно поменять горелку, либо форсунки. Последние бывает достаточно просто отрегулировать.

Многие изготовители сразу докладывают в общий комплект специальные детали для подключения к газовым баллонам. Это особенно удобно в случае прорыва магистрали, достаточно заменить горелку и подвести баллон, чтобы не остаться без обогрева.

Общая сумма эксплуатационных расходов достаточно велика, поэтому рекомендуется брать котел с наибольшим КПД.

Как подключить к котлу

Осуществлять отопление от газового железного баллона невозможно до тех пор, пока не будет должным образом оборудовано котельное помещение.

Чтобы правильно сформировать основной узел котельной, потребуется несколько дополнительных элементов помимо котла.

Не всегда сменные форсунки идут в комплекте. В этом случае их надо докупать. Также нужны редукторы, рампы и запорная арматура.

Баки с газом нельзя ставить в подвале или на цокольном этаже, их размещают внутри металлического шкафа с вентиляционными отверстиями сверху. Хранение запасных резервуаров всегда должно осуществляться строго горизонтально.

Шкаф следует поставить на северной стороне дома, при этом, чем темнее место монтажа, тем лучше.

Труба для отведения продуктов горения должна быть со стенками 2 мм или толще, а в месте ее проведения внутри стены ставят специальную гильзу, сечение которой на 2-3 мм больше прокладываемого патрубка. Свободное пространство между обеими окружностями заполняют монтажной пеной.

Пример подключения газобаллонного отопления

Чтобы снизить интервалы между заправкой газом, рекомендуется подключить сразу несколько резервуаров при помощи рампы, представляющей собой двухплечевой коллектор. Данный элемент разделяет сосуды на основные и запасные.

Сперва газ забирается из основного резервуара, а когда там топливо заканчивается, производится переключение на резервный запас. После того, как основные баллоны будут заменены на новые, система переключится обратно к ним.

Все стыки, соединения скрепляются соединительными элементами, трубами, затем выполняется проверка на наличие протечек.

Баллоны должны стоять не ближе, чем на 2 метра от отопительного котла.

Применение редуктора

Подключение оборудования к единой системе осуществляется с помощью редукторов, которые переводят сжиженный газ в парообразное состояние перед тем, как направить топливо к горелке.

Монтаж возможен двумя путями. В первом случае ставят единый редуктор для всех резервуаров, а во втором на каждый бак ставят индивидуальный прибор.

Отдельные редукторы увеличат общий расход на подключение, но повысит уровень безопасности до максимального.

Выбранное устройство должно соотноситься по параметрам производительности и рабочего давления с потребностями главного котла. Допускается чуть большее значение, но не меньшее.

Редуктор общий для нескольких баллонов

Большая разница между возможностями редуктора и котла, то возникает риск повреждения автоматики последнего.

Регулируемые модели можно настроить на любое значение в интервале от 20 до 60 мБар.

Если подключение выполняется посредством гибких шлангов, то требуется взять редуктор с елочным типом штуцера. Когда берут для соединения гребенки, жесткие трубы, то нужны штуцеры с резьбой по краям.

В точке монтажа данного прибора ставят кран аварийного сброса пара для регуляции внутритрубного давления.

Заправляем баллоны

Первое, что необходимо запомнить раз и навсегда, это то, что баки нельзя заправлять более, чем на 85% от всего объема, так как вещество имеет свойство расширяться. Стенки любой толщины прорывает при заполнении более, чем на 93%, когда заправку выполняют на морозе, а потом вносят в теплое помещение.

Пополнить запасы можно на пунктах подачи газа – заправочных станциях, либо в автономных пунктах. Перед закачкой сжиженного вещества пустую тару ставят на весы, чтобы вовремя отключить подачу газа, предотвращая превышение давления.

Заправка баллона

Даже в условиях правильной заправки не исключается риск переливов. Например, если используются малые баллоны на 5 л, то их наполняют на 2 кг, а 12 л – на 6 кг.

Скорость закачки довольно велика, но в случае утери контроля и превышения критического значения можно попросить откачать излишки газа.

Рекомендуется заправляться там, где установлены специальные электронные весы с отсекателем, который по достижении определенной массы отключает дальнейшую подачу жидкости, что существенно повышает уровень безопасности.

Средний расход сырья

Отопление дома газовыми баллонами предполагает расход топлива, объем которого высчитывается на основании нормативных показателей.

В доме площадью 100 кв. м устанавливается котел мощностью 10 кВт. Чтобы устройство выработало 1 кВт тепловой энергии, потребуется сжечь около 110 г жидкого газа за минуту.

Когда достигается оптимальная температура воздуха, автоматическая «начинка» снижает объем сжигаемого топлива, что частично уменьшает расходы.

Можно вычислить только примерные данные, но на практике постоянно происходит корректировка итогового результата в зависимости от погодных условий.

Общий расход в принципе не превышает схожих объемов энергопотребления у жидкотопливных или электрических аналогов.

Для дома в 100 кв. м требуется один-два баллона газа в неделю.

Газгольдер или баллоны в качестве хранилища?

Для многих домовладельцев удобнее хранить запасы баллонами, которые представляют собой потенциально большую опасность. Из-за отсутствия клапана безопасности возрастает риск разрыва резервуара.

То есть, происходит взрыв не газа внутри, а самого баллона.

Газгольдер для хранения

Газгольдер считается более безопасным способом хранения, не требующим сборки изолирующего шкафа, а также в комплекте идет электромагнитных безопасный клапан.

Агрегат размещают под землей, закапывают песком, оставляя под давлением. Таким образом сохраняется целостность стенок, полностью исключается шанс попадания огня.

На практике известны случаи, когда во время горения торфяников газгольдер, который начал нагреваться, полностью вывел имеющийся газ в окружающее пространство и стал полностью безопасным. Контур установки накаляется до красного состояния, но взрыва не происходит.

Как уменьшить расход топлива

Главное, что можно сделать, чтобы снизить уровень потребления энергии при отоплении дома баллонным газом, это качественно утеплить дом. Когда теплоизоляция отсутствует или ее недостаточно, охлаждение здания происходит гораздо быстрее, что очень критично зимой.

В местах тепловой потери под окнами можно поставить отражающий фольгированный экран, который ощутимо сократит затраты.

Утепление точки теплопотери

Исправно работающее оборудование будет потреблять только требуемое количество топливной жидкости без перерасхода.

У автономной аппаратуры с программатором можно настроить отключение отопления в установленное время, когда в доме никого нет, что также снижает объем расхода.

Декоративные экраны, за которыми часто прячут батареи, задерживают до 20% тепла. Их снятие станет действительно ощутимым действием.

Не стоит заграждать трубопровод мебелью, тяжелыми шторами, чтобы тепловая энергия свободно проходила по всему помещению.

Эксплуатация с соблюдением безопасности

Запрещается использовать в качестве средства нагрева отопительных баллонов тены, электронагреватели, греющие кабели, тому подобное.

Резервуары с запасом топлива можно хранить только внутри отдельных шкафов, верхнюю часть которых просверливают для формирования вентиляции. Рекомендуется утеплить сооружение изнутри по бокам, снизу пенопластом, не закрывая вентиляционные отверстия. Не допускается утепление самих баллонов, разогрев извне, даже если они частично покрылись инеем.

Обмерзшие баллоны

Важно соблюдать правила заправки резервуаров, чтобы не произошел взрыв оборудования уже дома.

Сразу после сборки отопительного узла требуется провести проверку на наличие утечек.

Газопроводные трубы должны иметь стенки, толщиной 2 мм или более, а в местах проведения сквозь стену перед протягиваением трубопровода размещают особый футляр с мягким наполнением или отрезок трубы чуть большего диаметра. В последнем случае пустоты заполняют строительной пеной.

Баллонное отопление зимой

Зимой баллоны, размещенные снаружи дома, могут подмерзать, отчего газ сжимается, ухудшается подача топлива, гаснет горелка.

На зиму производят утепление шкафа-хранилища, но сами резервуары нельзя утеплять или нагревать.

Допускается расположение внутри отдельных построек с минимальным обогревом.

Полные запасы можно ставить не ближе, чем на 10 м от ближайшей жилой комнаты, а пустые хранить запрещено.

При проведении предварительных расчетов предположительных затрат топлива необходимо учитывать, что в холодное время энергопотребление сильно возрастает, а летом практически не требуется.

Значит, перед зимой нужно сделать подготовительную закупку запасов, собрать стеллаж для хранения вне дома, утеплить его, разместить все резервуары строго горизонтально. В вертикальное положение баллоны переводят только во время непосредственного подключения к общей системе.

Такое требование связано с тем, что находящийся внутри газ осуществляет давление на стенки тары, но больше всего воздействует на верхнюю часть. Горизонтальное положение сводит риск протечки к минимуму, так как давление оказывается не на закрывающий вентиль, а на боковую стенку бака.

Каждые 4 года проводят обязательную проверку на герметичность тары.

Отопление газом из железных баллонов – отличный выход при отсутствии иных альтернатив. Необходимо максимально точно следовать требованиям и мерам безопасности при работе с газовым оборудованием, чтобы дома было тепло.

Подробный обзор в результате опытного использования данного вида обогрева можно увидеть в нижеследующем видео:

Вконтакте

Facebook

Twitter

Google+

Средняя оценка оценок более 0 Поделиться ссылкой

вариантов отопления дома газом | Home Guides

По данным Министерства энергетики США, на отопление и охлаждение приходится до 54 процентов потребления энергии в среднем доме. Чтобы держать расходы на электроэнергию под контролем, более 57 процентов домов в США отапливают энергоэффективным природным газом. Если у вас есть доступ к природному газу, существует множество систем отопления дома, работающих на газе, от систем, предназначенных для обогрева всего дома, до различных вариантов отопления для обогрева одной комнаты.

Печи

Печи, работающие на природном газе, отапливают весь дом, используя сеть воздуховодов для распределения тепла, подаваемого воздухом, в каждую комнату. Хотя эти системы работают аналогично масляным или электрическим печам, они обеспечивают значительную экономию затрат по сравнению с этими вариантами топлива. Например, по данным Управления энергетической информации США, на момент публикации генерация одного миллиона британских тепловых единиц тепловой энергии с использованием газовой печи с КПД 82% стоила 8,79 долларов. Тот же самый миллион британских тепловых единиц стоит 34 доллара.97 с электрической печью, или 37,11 доллара с масляной печью. Газовые печи имеют КПД от 80 до 97 процентов, и чем выше рейтинг, тем больше тепла вы можете произвести при том же количестве топлива.

Котлы

Газовые котлы сжигают природный газ для нагрева воды или выработки пара, который затем транспортируется по ряду труб или трубок для обогрева дома. Эти системы можно использовать с радиаторами или системами лучистого отопления в полу, которые обогревают комнату с нуля.Если горячая вода или пар перекачиваются через теплообменник, их также можно использовать для создания воздушного отопления, как в печи.

Камины

Традиционные дровяные камины крайне неэффективны и могут фактически иметь отрицательный рейтинг энергоэффективности, поскольку они пропускают больше тепла из других источников, чем они способны генерировать. Газовые камины имеют особую конструкцию, которая дает им гораздо более высокую эффективность, чем старинные дровяные камины.Они бывают в виде вставок, которые подходят к существующему камину, или встроенных, которые могут быть размещены в любом месте комнаты, но должны вентилироваться через стену или потолок. Газовые камины варьируются от 7000 до 60 000 БТЕ. Меньшие блоки могут обогреть отдельную комнату, а большие могут заменить системы центрального отопления. В 2012 году компания Heat & Glo представила первый газовый камин для всего дома с КПД 93% и подключением к воздуховодам для распределения воздуха по дому, как печи.Имейте в виду, что газовые камины отличаются от газовых поленьев, которые предназначены в первую очередь для украшения и выделяют очень мало тепла.

Обогреватели

Газовые обогреватели бывают самых разных форм и размеров: от моделей, напоминающих дровяные печи, до устройств, которые выглядят как портативные электрические обогреватели. Хотя производители выпускают как вентилируемые, так и невентилируемые разновидности, невентилируемые газовые обогреватели запрещены в Калифорнии и многих других штатах. Без вентиляции газовый обогреватель отправляет в ваш дом окись углерода и другие побочные продукты сгорания, что приводит к ухудшению качества воздуха и негативным последствиям для здоровья.Эти обогреватели требуют постоянной вентиляции или дымохода на улицу для безопасности, и часто имеют вентилятор или вентилятор для распределения тепла по комнате. Невентилируемые газовые обогреватели можно использовать на открытом воздухе для обогрева вашего патио или террасы во время вечеринок или барбекю.

.

Электроэнергетика, промышленность, автомобили, дома

На главную »Нефть и газ» Использование природного газа

Природный газ является важным топливом и сырьем для производства.

Автор статьи: Хобарт М. Кинг, доктор философии, RPG

Конечное использование природного газа в Соединенных Штатах: Производство электроэнергии, промышленность, жилые дома и коммерческие здания были основными потребителями природного газа в Соединенных Штатах в течение 2013 календарного года.Только 0,14% пошло на использование в качестве автомобильного топлива. Изображение предоставлено Geology.com с использованием данных Управления энергетической информации США.

Природный газ: топливо и сырье

Природный газ используется невероятным количеством способов. Хотя природный газ широко используется в качестве топлива для приготовления пищи и обогрева в большинстве домашних хозяйств США, у природного газа есть много других источников энергии и сырья, которые являются неожиданностью для большинства людей, которые о нем узнают.

В Соединенных Штатах в качестве топлива используется большая часть природного газа.В 2012 году около 30% энергии потребляемый по всей стране был получен из природного газа [1]. Его использовали для выработки электроэнергии, обогревайте здания, заправляйте транспортные средства, нагревайте воду, выпекайте продукты, заряжайте промышленные печи и даже запускайте кондиционеры!

Потребление природного газа бытовыми и коммерческими потребителями: Бытовой и коммерческий спрос на природный газ наиболее высок зимой, когда люди сжигают газ для обогрева своих домов и предприятий.Поскольку мало кто охлаждает летом свой дом или бизнес с помощью кондиционеров на природном газе, летний спрос намного ниже. Изображение предоставлено Управлением энергетической информации США.

22 триллиона кубических футов

В 2009 году Соединенные Штаты потребили около 22,8 триллиона кубических футов природного газа. Достаточно газа, чтобы заполните комнату следом размером с Пенсильванию и высотой около 18 футов. Большая часть этого газа была доставлена ​​почти в 70 миллионов домов и офисов через более миллиона миль газопроводов [2].

Использование природного газа в домах в США

Более половины домов в США снабжены природным газом. Около 21% природного газа, потребленного в США в 2013 году, было потрачено на дома [1]. Этот газ доставляется в дома по трубопроводам или в резервуарах как CNG (сжатый природный газ). Большая часть природного газа, потребляемого в домах, используется для отопления помещений и нагрева воды. Он также используется в печах, духовках, сушилках для одежды, осветительных приборах и других приборах.

Неожиданные способы использования природного газа: Природный газ используется для производства самых разных продуктов. Удобрение, разбрасываемое на верхнем левом изображении, могло быть сделано из аммиака, произведенного из природного газа; пластиковые части разбрасывателя и одежда оператора, скорее всего, были произведены с помощью природного газа в качестве ингредиента или топлива на заводе. Большинство кирпичей и цемента производятся с использованием природного газа в качестве источника тепла. Многие фармацевтические препараты и пластиковые бутылки изготавливаются из природного газа в качестве ингредиента.Зерновые и фрукты часто выпекают или сушат, используя природный газ в качестве источника тепла. Авторские права на изображения принадлежат iStockphoto и (по часовой стрелке) Биллу Гроуву, Джону Люнгу, Кристине Слипсон и Аманде Роде.

Использование природного газа в коммерческих зданиях

В 2013 году около 14% природного газа, потребляемого в США, приходилось на коммерческие здания. Использование природный газ в коммерческих зданиях аналогичен его использованию в жилых домах. Он используется в основном для отопления помещений, нагрева воды и иногда для кондиционирования воздуха.

Спрос на природный газ со стороны потребителей электроэнергии и промышленности: Спрос на природный газ со стороны электроэнергетики в Соединенных Штатах достигает пика летом, когда дома и предприятия используют кондиционеры. Поскольку очень немногие дома и предприятия имеют кондиционеры на природном газе, спрос идет на электричество. Изображение предоставлено Управлением энергетической информации США.

Производство электроэнергии

Электроэнергетика была крупнейшим потребителем природного газа в США в 2013 году.Около 34% потребление природного газа использовалось для производства электроэнергии.

Из трех ископаемых видов топлива, используемых для производства электроэнергии (уголь, нефть, природный газ), природный газ выделяет наименьшее количество двуокиси углерода на единицу произведенной энергии. Он выделяет на 30% меньше углекислого газа, чем сжигание нефти, и на 45% меньше углекислого газа, чем сжигание угля. При сжигании природного газа также выделяется меньшее количество оксидов азота, диоксида серы, твердых частиц и ртути по сравнению с углем и нефтью [3].

Поскольку Соединенные Штаты все больше обеспокоены изменением климата, выбросами углекислого газа и качеством воздуха, ожидается увеличение использования природного газа для производства электроэнергии.

График цен на природный газ: Цены на природный газ со временем меняются. Цены на устье определяются спросом, предложением и общими экономическими условиями. Цены для потребителей определяются аналогичными факторами. Изображение предоставлено Управлением энергетической информации США.

Использование природного газа в промышленности

Природный газ используется в самых разных производственных процессах. Около 31% потребления природного газа в 2013 г. Соединенные Штаты были по отраслям. Природный газ используется как сырье и как источник тепла.

Природный газ — это ингредиент, используемый для производства удобрений, антифриза, пластмасс, фармацевтических препаратов и тканей. Он также используется для производства широкого ассортимента химических веществ, таких как аммиак, метанол, бутан, этан, пропан и уксусная кислота.

Многие производственные процессы требуют тепла для плавления, сушки, запекания или глазирования продукта. Природный газ используется в качестве источника тепла при производстве стекла, стали, цемента, кирпича, керамика, плитка, бумага, продукты питания и многие другие товары. Природный газ также используется на многих промышленных объектах для сжигания.

Карта цен на природный газ: Цена на природный газ неодинакова в Соединенных Штатах. Вместо этого цена определяется предложением, спросом, близостью к поставке, нормативной средой и стоимостью природного газа, который течет в местной системе распределения.Исторически сложилось так, что жители восточного побережья платили одни из самых высоких цен. Это может измениться по мере разработки новых нетрадиционных ресурсов, таких как сланец Марцеллус, и по мере поступления большего количества СПГ от производителей с низкими издержками. Изображение предоставлено Geology.com с использованием данных о ценах на природный газ за 2008 календарный год, предоставленных Управлением энергетической информации США.

Использование в нефтегазовой и трубопроводной промышленности

Компании, производящие и транспортирующие природный газ, также являются потребителями.Транспортировка природного газа по трубопроводам требует компрессорных станций для поддержания давления газа и его протекания по трубопроводу. Многие из этих Компрессорные станции используют в качестве топлива природный газ. Многие нефтеперерабатывающие заводы используют природный газ для отопления и выработки электроэнергии.

Природный газ как моторное топливо

Природный газ имеет огромный потенциал для более широкого использования в качестве автомобильного топлива. Основные препятствия на пути это был небольшой радиус действия транспортных средств, ограниченные возможности дозаправки и медленное время дозаправки.Однако за последние несколько лет цены на АЗС упали до нескольких сотен долларов, и они могут быть размещены в жилых домах, где автомобили можно заправлять на ночь или между поездками.

Поскольку около половины всех жилых домов в США снабжены природным газом, потенциальный увеличить количество автомобилей на природном газе на дороге очень велико. Кроме того, открытие природного газа в сланцевых месторождениях по всей стране увеличило доступность газ и снизилась цена.

Природный газ имеет значительные преимущества перед бензином и дизельным топливом. Выбросы автомобилей на природном газе На 60-90% меньше загрязняющих веществ, образующих смог, и на 30-40% меньше выбросов парниковых газов. Это также стоит меньше на милю при эксплуатации автомобиля на природном газе по сравнению с автомобилем на бензине или дизельном топливе [4]. А также, природный газ производится на месте, а не импортируется.

Исследования парка природного газа: Правительство Соединенных Штатов провело множество совместных исследований с предприятиями, местными органами власти и государственными учреждениями, связанных с использованием природного газа в качестве топлива для транспортных средств.Результаты этих исследований в подавляющем большинстве отдали предпочтение природному газу. Резюме этих исследований и многие полные отчеты можно загрузить с веб-сайта Министерства энергетики США [5].

Найдите другие темы на Geology.com:

Скалы: Галереи фотографий вулканических, осадочных и метаморфических пород с описаниями.	Минералы: Информация о рудных минералах, драгоценных камнях и породообразующих минералах.
Вулканы: Статьи о вулканах, вулканических опасностях и извержениях прошлого и настоящего.	Драгоценные камни: Красочные изображения и статьи об алмазах и цветных камнях.
Общая геология: Статьи о гейзерах, маарах, дельтах, перекатах, соляных куполах, воде и многом другом!	Магазин геологии: Молотки, полевые сумки, ручные линзы, карты, книги, кирки твердости, золотые кастрюли.
	Алмазы: Узнайте о свойствах алмаза, его разнообразных применениях и открытиях.

.

ТЕПЛООБМЕННИКИ

Теплообменник — это устройство, используемое для передачи тепла между двумя или более жидкостями. Жидкости могут быть одно- или двухфазными и, в зависимости от типа теплообменника, могут быть разделены или находиться в прямом контакте. Устройства, в которых используются источники энергии, такие как стержни ядерного топлива или огневые нагреватели, обычно не считаются теплообменниками, хотя многие принципы, заложенные в их конструкции, одинаковы.

Чтобы обсудить теплообменники, необходимо дать некоторую форму категоризации.Обычно используются два подхода. Первый рассматривает конфигурацию потока в теплообменнике, а второй основан на классификации типа оборудования, прежде всего, по конструкции. Оба рассмотрены здесь.

Классификация теплообменников по конфигурации потока

Существует четыре основных конфигурации потока:

На рисунке 1 показан идеализированный противоточный теплообменник, в котором две жидкости текут параллельно друг другу, но в противоположных направлениях.Этот тип устройства потока позволяет максимально изменить температуру обеих жидкостей и, следовательно, является наиболее эффективным (где эффективность — это количество фактически переданного тепла по сравнению с теоретическим максимальным количеством тепла, которое может быть передано).

Рисунок 1. Противоток.

В теплообменниках с прямоточным потоком потоки текут параллельно друг другу и в том же направлении, как показано на рисунке 2. Это менее эффективно, чем противоток, но обеспечивает более однородную температуру стенок.

Рисунок 2. Попутный поток.

По эффективности теплообменники с перекрестным потоком занимают промежуточное положение между противоточными и параллельными теплообменниками. В этих установках потоки текут под прямым углом друг к другу, как показано на рисунке 3.

Рисунок 3. Поперечный поток.

В промышленных теплообменниках часто встречаются гибриды вышеуказанных проточных типов. Примерами являются комбинированные теплообменники с поперечным / противотоком и многоходовые теплообменники.(См., Например, рисунок 4.)

Рис. 4. Поперечный / противоточный поток.

Классификация теплообменников по конструкции

В этом разделе теплообменники классифицируются в основном по их конструкции, Garland (1990) (см. Рисунок 5). Первый уровень классификации — разделение типов теплообменников на рекуперативные и регенеративные. Рекуперативный теплообменник имеет отдельные пути потока для каждой жидкости, и жидкости протекают одновременно через теплообменник, обмениваясь теплом через стенку, разделяющую пути потока.Рекуперативный теплообменник имеет единственный путь потока, по которому попеременно проходят горячие и холодные жидкости.

Рисунок 5. Классификация теплообменников.

Регенеративные теплообменники

В регенеративном теплообменнике путь потока обычно состоит из матрицы, которая нагревается, когда горячая жидкость проходит через нее (это известно как «горячий удар»). Это тепло затем передается холодной жидкости, когда она протекает через матрицу («холодный удар»).Регенеративные теплообменники иногда называют емкостными теплообменниками . Хороший обзор регенераторов дает Walker (1982).

Регенераторы в основном используются для рекуперации тепла газа / газа на электростанциях и в других энергоемких отраслях. Два основных типа регенераторов — статические и динамические. Оба типа регенераторов являются кратковременными в эксплуатации, и, если при их проектировании не уделить должного внимания, обычно происходит перекрестное загрязнение горячего и холодного потоков.Однако использование регенераторов, вероятно, расширится в будущем, поскольку предпринимаются попытки повысить энергоэффективность и утилизировать больше низкопотенциального тепла. Однако, поскольку регенеративные теплообменники, как правило, используются для специальных применений, рекуперативные теплообменники более распространены.

Рекуперативные теплообменники

Существует много типов рекуперативных теплообменников, которые можно в широком смысле сгруппировать в непрямой контакт, прямой контакт и специальные. В теплообменниках непрямого контакта теплоносители разделяются с помощью трубок, пластин и т. Д.. Теплообменники с прямым контактом не разделяют жидкости, обмениваясь теплом, и фактически полагаются на то, что жидкости находятся в тесном контакте.

В этом разделе кратко описаны некоторые из наиболее распространенных типов теплообменников, и они расположены в соответствии с классификацией, приведенной на рисунке 5.

В этом типе пары разделены стенкой, обычно металлической. Примерами являются трубчатые теплообменники, см. Рисунок 6, и пластинчатые теплообменники, см. Рисунок 7.

Трубчатые теплообменники очень популярны из-за гибкости, которую проектировщик должен учитывать в широком диапазоне давлений и температур.Трубчатые теплообменники можно разделить на несколько категорий, из которых кожухотрубный теплообменник является наиболее распространенным.

Кожухотрубный теплообменник состоит из ряда трубок, установленных внутри цилиндрической оболочки. На рисунке 8 показан типичный блок, который можно найти на нефтехимическом заводе. Две жидкости могут обмениваться теплом, одна жидкость течет по внешней стороне трубок, а вторая жидкость течет по трубкам. Жидкости могут быть одно- или двухфазными и могут течь в параллельном или перекрестном / противотоке.Кожухотрубный теплообменник состоит из четырех основных частей:

• Передняя часть — это место, где жидкость попадает в трубную часть теплообменника.

• Задний конец — это то место, где жидкость со стороны трубы выходит из теплообменника или где она возвращается в передний коллектор в теплообменниках с несколькими проходами со стороны трубы.

• Пучок труб — состоит из трубок, трубных решеток, перегородок, анкерных стержней и т. Д. Для удержания пучка вместе.

• Кожух — содержит пучок труб.

Популярность кожухотрубных теплообменников привела к разработке стандарта для их обозначения и использования. Это стандарт ассоциации производителей трубчатых теплообменников (TEMA). Обычно кожухотрубные теплообменники изготавливаются из металла, но для специальных применений (например, с использованием сильных кислот в фармацевтических препаратах) могут использоваться другие материалы, такие как графит, пластик и стекло. Также нормально, чтобы трубки были прямыми, но в некоторых криогенных применениях используются спиральные катушки или катушки Хэмпсона .Простая форма кожухотрубного теплообменника — это двухтрубный теплообменник. Этот теплообменник состоит из одной или нескольких трубок, содержащихся внутри трубы большего размера. В наиболее сложной форме многотрубный двухтрубный теплообменник мало отличается от кожухотрубного теплообменника. Однако двухтрубные теплообменники, как правило, имеют модульную конструкцию, поэтому несколько блоков могут быть соединены болтами для достижения требуемой нагрузки. Книга Э.А.Д. Сондерс [Saunders (1988)] дает хороший обзор трубчатых теплообменников.

К другим типам трубчатых теплообменников относятся:

• Печи — технологическая жидкость проходит через печь в прямых или спирально намотанных трубах, а нагрев осуществляется горелками или электрическими нагревателями.

• Пластинчатые трубы — в основном используются в системах рекуперации тепла и кондиционирования воздуха. Трубки обычно монтируются в какой-либо форме воздуховода, а пластины действуют как опоры и обеспечивают дополнительную площадь поверхности в виде ребер.

• С электрическим нагревом — в этом случае жидкость обычно течет по внешней стороне электрически нагреваемых трубок (см. Джоулев нагрев).

• Теплообменники с воздушным охлаждением состоят из пучка труб, вентиляторной системы и несущей конструкции. Трубки могут иметь ребра различного типа, чтобы обеспечить дополнительную площадь поверхности со стороны воздуха. Воздух либо всасывается через трубы вентилятором, установленным над пучком (принудительная тяга), либо продувается через трубы вентилятором, установленным под пучком (принудительная тяга). Как правило, они используются в местах, где есть проблемы с получением достаточного количества охлаждающей воды.

• Тепловые трубы, сосуды с мешалкой и теплообменники из графитовых блоков можно рассматривать как трубчатые или помещать в Рекуперативные «Особые предложения». Тепловая труба состоит из трубы, материала фитиля и рабочей жидкости. Рабочая жидкость поглощает тепло, испаряется и переходит на другой конец тепловой трубки, где она конденсируется и выделяет тепло. Затем жидкость под действием капилляров возвращается к горячему концу тепловой трубы для повторного испарения. Сосуды с мешалкой в ​​основном используются для нагрева вязких жидкостей.Они состоят из емкости с трубками внутри и мешалки, такой как пропеллер или ленточный винтовой импеллер. Трубки несут горячую жидкость, а мешалка вводится для обеспечения равномерного нагрева холодной жидкости. Теплообменники с угольным блоком обычно используются при необходимости нагрева или охлаждения агрессивных жидкостей. Они состоят из твердых блоков углерода, в которых просверлены отверстия для прохождения жидкости. Затем блоки скрепляются болтами вместе с коллекторами, образуя теплообменник.

Пластинчатые теплообменники отделяют жидкости, обменивающиеся теплом, с помощью пластин.Обычно они имеют улучшенные поверхности, такие как ребра или тиснение, и скрепляются вместе болтами, припаяны или свариваются. Пластинчатые теплообменники в основном используются в криогенной и пищевой промышленности. Однако из-за высокого отношения площади поверхности к объему, малого количества жидкостей и способности обрабатывать более двух паров они также начинают использоваться в химической промышленности.

Пластинчатые и рамные теплообменники состоят из двух прямоугольных концевых элементов, которые удерживают вместе несколько рельефных прямоугольных пластин с отверстиями на углу для прохождения жидкостей.Каждая из пластин разделена прокладкой, которая герметизирует пластины и обеспечивает поток жидкости между пластинами, см. Рис. 9. Этот тип теплообменника широко используется в пищевой промышленности, поскольку его можно легко разобрать для очистки. Если утечка в окружающую среду вызывает беспокойство, можно сварить две пластины вместе, чтобы гарантировать, что жидкость, протекающая между сваренными пластинами, не сможет протечь. Однако, поскольку некоторые прокладки все еще присутствуют, утечка все еще возможна. Паяные пластинчатые теплообменники предотвращают возможность утечки за счет пайки всех пластин вместе, а затем приваривания входных и выходных отверстий.

Рисунок 6. Классификация трубчатых теплообменников.

Рисунок 7. Классификация пластинчатого теплообменника.

Рисунок 8. Кожухотрубный теплообменник.

Рисунок 9. Пластинчато-рамный теплообменник.

Пластинчато-ребристые теплообменники состоят из ребер или прокладок, зажатых между параллельными пластинами. Ребра могут быть расположены так, чтобы допускать любую комбинацию поперечного или параллельного потока между соседними пластинами. Также возможно пропустить до 12 потоков жидкости через один теплообменник за счет тщательного расположения коллекторов.Обычно они изготавливаются из алюминия или нержавеющей стали и спаяны вместе. Их основное применение — сжижение газа из-за их способности работать с близкими температурами.

Пластинчатые теплообменники в некоторых отношениях аналогичны кожухотрубным. Прямоугольные трубы со скругленными углами уложены друг на друга, образуя пучок, который помещается внутри оболочки. Одна жидкость проходит через трубки, тогда как жидкость течет параллельно через промежутки между трубками.Они, как правило, используются в целлюлозно-бумажной промышленности, где требуются проточные каналы большего размера.

Спиральные пластинчатые теплообменники образуются путем наматывания двух плоских параллельных пластин вместе в змеевик. Затем концы уплотняются прокладками или свариваются. Они в основном используются с вязкими, сильно загрязняющими жидкостями или жидкостями, содержащими частицы или волокна.

В этой категории теплообменников не используется поверхность теплопередачи, из-за чего она часто дешевле, чем косвенные теплообменники.Однако, чтобы использовать теплообменник прямого контакта с двумя жидкостями, они должны быть несмешиваемыми, или, если будет использоваться одна жидкость, она должна претерпеть фазовый переход. (См. Прямая контактная теплопередача.)

Наиболее легко узнаваемая форма теплообменника с прямым контактом — градирня с естественной тягой, которая используется на многих электростанциях. Эти агрегаты состоят из большой примерно цилиндрической оболочки (обычно более 100 м в высоту) и насадки внизу для увеличения площади поверхности. Охлаждаемая вода распыляется на набивку сверху, в то время как воздух проходит через дно набивки и поднимается вверх через башню за счет естественной плавучести.Основная проблема с этим и другими типами градирен с прямым контактом — это постоянная необходимость восполнения подачи охлаждающей воды за счет испарения.

Конденсаторы прямого контакта иногда используются вместо трубчатых конденсаторов из-за их низких капитальных затрат и затрат на обслуживание. Есть много вариантов конденсатора прямого контакта. В простейшей форме охлаждающая жидкость разбрызгивается сверху емкости над паром, поступающим сбоку емкости. Затем конденсат и охлаждающая жидкость собираются внизу.Большая площадь поверхности распылителя гарантирует, что они являются достаточно эффективными теплообменниками.

Закачка пара используется для нагрева жидкости в резервуарах или в трубопроводах. Пар способствует передаче тепла за счет турбулентности, создаваемой впрыском, и передает тепло за счет конденсации. Обычно конденсат не собирается.

Прямой нагрев в основном используется в сушилках, где влажное твердое вещество сушится путем пропускания его через поток горячего воздуха. Другой вид прямого нагрева — это горение под водой.Он был разработан в основном для концентрирования и кристаллизации коррозионных растворов. Жидкость испаряется пламенем, и выхлопные газы направляются вниз в жидкость, которая находится в резервуаре.

Воздухоохладитель с мокрой поверхностью в некоторых отношениях похож на теплообменник с воздушным охлаждением. Однако в этом типе устройства вода распыляется по трубкам, а вентилятор всасывает воздух и воду через пучок труб. Вся система закрыта, и теплый влажный воздух обычно выбрасывается в атмосферу.

Скребковые теплообменники состоят из емкости с рубашкой, через которую проходит жидкость, и вращающегося скребка, который непрерывно удаляет отложения с внутренних стенок емкости. Эти агрегаты используются в пищевой и фармацевтической промышленности в процессе образования отложений на нагретых стенках сосуда с рубашкой.

Статические регенераторы или регенераторы с неподвижным слоем не имеют движущихся частей, кроме клапанов. В этом случае горячий газ проходит через матрицу в течение фиксированного периода времени, в конце которого происходит реверсирование, горячий газ отключается, а холодный газ проходит через матрицу.Основная проблема с этим типом агрегатов заключается в том, что и горячий, и холодный поток прерывистый. Чтобы преодолеть это и обеспечить непрерывную работу, требуются по крайней мере два статических регенератора или можно использовать роторный регенератор.

В роторном регенераторе насадка цилиндрической формы вращается вокруг оси цилиндра между парой газовых уплотнений. Горячий и холодный газ протекает одновременно через воздуховоды с обеих сторон газовых уплотнений и через вращающуюся насадку. (См. Рекуперативные теплообменники.)

Термический анализ любого теплообменника включает решение основного уравнения теплопередачи.

(1)

Это уравнение вычисляет количество тепла, передаваемого через область dA, где T _h и T _c — локальные температуры горячей и холодной жидкости, α — местный коэффициент теплопередачи, а dA — локальная дополнительная площадь, на которой α основано. Для плоской стены

(2)

где δ _w — толщина стенки, а λ _w — ее теплопроводность.

Для однофазного обтекания стенки α для каждого из потоков является функцией Re и Pr. Когда происходит конденсация или кипение, α также может зависеть от разницы температур. Как только коэффициент теплопередачи для каждого потока и стены известен, общий коэффициент теплопередачи U определяется как

(3)

где сопротивление стенки r _w равно 1 / α _w . Общая скорость теплопередачи между горячей и холодной текучими средами тогда определяется выражением

(4)

Это уравнение предназначено для постоянных температур и коэффициентов теплопередачи.В большинстве теплообменников это не так, поэтому используется другая форма уравнения

(5)

где — общая тепловая нагрузка, U — средний общий коэффициент теплопередачи, а ΔT _M — средняя разница температур. Расчет ΔT _M и отказ от предположения о постоянном коэффициенте теплопередачи описаны в разделе «Средняя разница температур».

Расчет U и ΔT _M требует информации о типе теплообменника, геометрии (например,g., размер проходов в пластине или диаметр трубы), ориентация потока, чистый противоток или поперечный поток и т. д. Затем можно рассчитать общую нагрузку с использованием предполагаемого значения AT и сравнить с требуемой нагрузкой. Затем можно внести изменения в предполагаемую геометрию и U, ΔT _M и пересчитать, чтобы в конечном итоге перейти к решению, которое равно требуемой нагрузке. Однако при выполнении термического анализа на каждой итерации также следует проверять, не превышен ли допустимый перепад давления.Компьютерные программы, такие как TASC от HTFS (Heat Transfer and Fluid Flow Service), автоматически выполняют эти вычисления и оптимизируют конструкцию.

Механические аспекты

Все типы теплообменников должны подвергаться механической конструкции в той или иной форме. Любой теплообменник, работающий при давлении выше атмосферного, должен быть спроектирован в соответствии с местным кодом конструкции сосуда под давлением , например ASME VIII (Американское общество инженеров-механиков) или BS 5500 (Британский стандарт).Эти нормы определяют требования к резервуару высокого давления, но не касаются каких-либо специфических особенностей конкретного типа теплообменника. В некоторых случаях для определенных типов теплообменников существуют специальные стандарты. Два из них перечислены ниже, но в целом отдельные производители определяют свои собственные стандарты.

ССЫЛКИ

Гарланд, У. Дж. (1990) Частное сообщение.

Уокер, Г. (1982) Industrial Heat Exchangers-A Basic Guide , Hemisphere Publishing Corporation.

Rohsenow, W. M. и Hartnett, J. P. (1973) Handbook of Heat Transfer , New York: McGraw-Hill Book Company. DOI: 10.1016 / 0017-9310 (75)

-9

Сондерс, Э. А. Д. (1988) Теплообменники — выбор, проектирование и строительство, Longman Scientific and Technical. DOI: 10.1016 / 0378-3820 (89)

-5

Ассоциация производителей трубчатых теплообменников, (1988 г.) (ТЕМА), седьмое издание. Кожухотрубные теплообменники .

Американский институт нефти (API) 661: Теплообменники с воздушным охлаждением для нефтяной промышленности .

.

No related posts.
