Проект отопления двухэтажного дома — виды схем и способов подключения

В процессе оборудования системы отопления, перед владельцем двухэтажного дома возникает ряд задач. В первую очередь собственнику предстоит выбрать оптимальный проект отопления двухэтажного дома, отталкиваясь от особенностей планировки здания, имеющихся в распоряжении финансов и доступности определенного вида топлива. Шаг за шагом, реализуя систему обогрева, которую предусматривает схема отопления двухэтажного частного дома, владелец получит возможность эффективного и равномерного прогрева всех ключевых и вспомогательных комнат в здании на протяжении всего холодного времени года.

Чаще всего, делая отопление под ключ, подрядчики отдают предпочтение водяной системе обогрева, однако в зависимости от внешних условий и пожеланий владельцев в основу контура может быть поставлен электрический котел или дровяная печь. При этом типичная базовая схема отопления частного двухэтажного строения, в процессе работы подрядчиков, адаптируется специалистами под нужды конкретного дома.

Грамотно внесенные в проект отопления коррективы позволят добиться максимально эффективной работы контура и избежать поломок системы в будущем.

Особенности схемы

Стандартная система отопления двухэтажного дома подразумевает использование традиционных элементов. Они осуществляют подогрев теплоносителя, его циркуляцию и передачу тепла. Элементы отопительной системы монтируются согласно указаниям схемы системы отопления двухэтажного дома, составленной теплотехниками заранее с учетом тепловой потребности дома.

Основными элементами схемы являются:

• котел или печь;
• система трубопроводов;
• батареи;
• регуляторы и датчики;
• запорная арматура и фитинги.

Грамотно подобрав элементы по мощности и назначению, собственник добьется того, что система отопления частного двухэтажного дома будет реализована на высшем уровне и позволит устанавливать оптимальный микроклимат в помещении в считанные минуты.

Выбор схемы

В настоящий момент специалисты предлагают воспользоваться несколькими перспективными схемами.

Схемы отличаются способом разводки трубопроводов, использованием различных типов подключения радиаторов, особенностями циркуляции теплоносителя и вариантами расположения стояков.

Поскольку все дома отличаются планировкой, площадью и степенью изоляции, то схема системы отопления двухэтажного частного дома должна выбираться в индивидуальном порядке.

Какой тип подключения радиаторов выбрать?

Сегодня чаще всего используются однотрубная и двухтрубная схемы подключения. Стоит рассмотреть их более подробно.

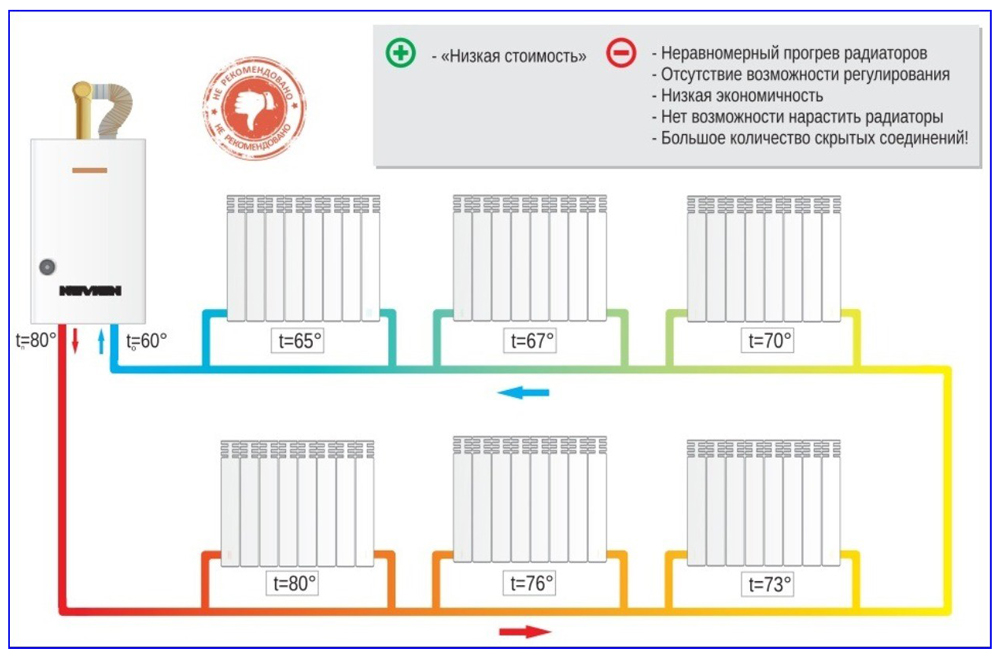

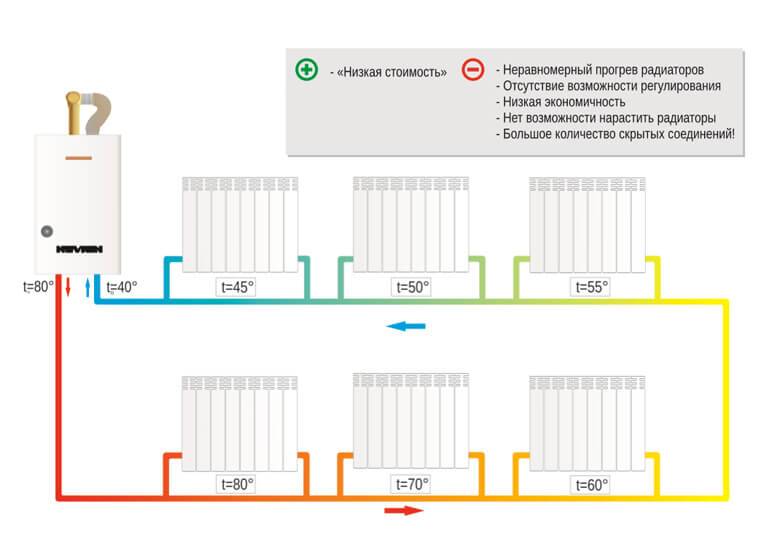

Однотрубная схема

Однотрубная разводка отопления в двухэтажном доме пользовалась популярностью в те годы, когда топливо стоило дешево, а найти материал для оборудования контура не всегда представлялось возможным. Однотрубная схема подключения предполагает отсутствие обратных стояков, в виду этого на ее реализацию нужно затратить гораздо меньшее количество труб и фитингов. Однако экономия на материалах не компенсируется эффективностью схемы.

Такая схема не позволяет регулировать температуру отдельных батарей в контуре и на практике показывает себя как недостаточно функциональная и примитивная разводка отопления.

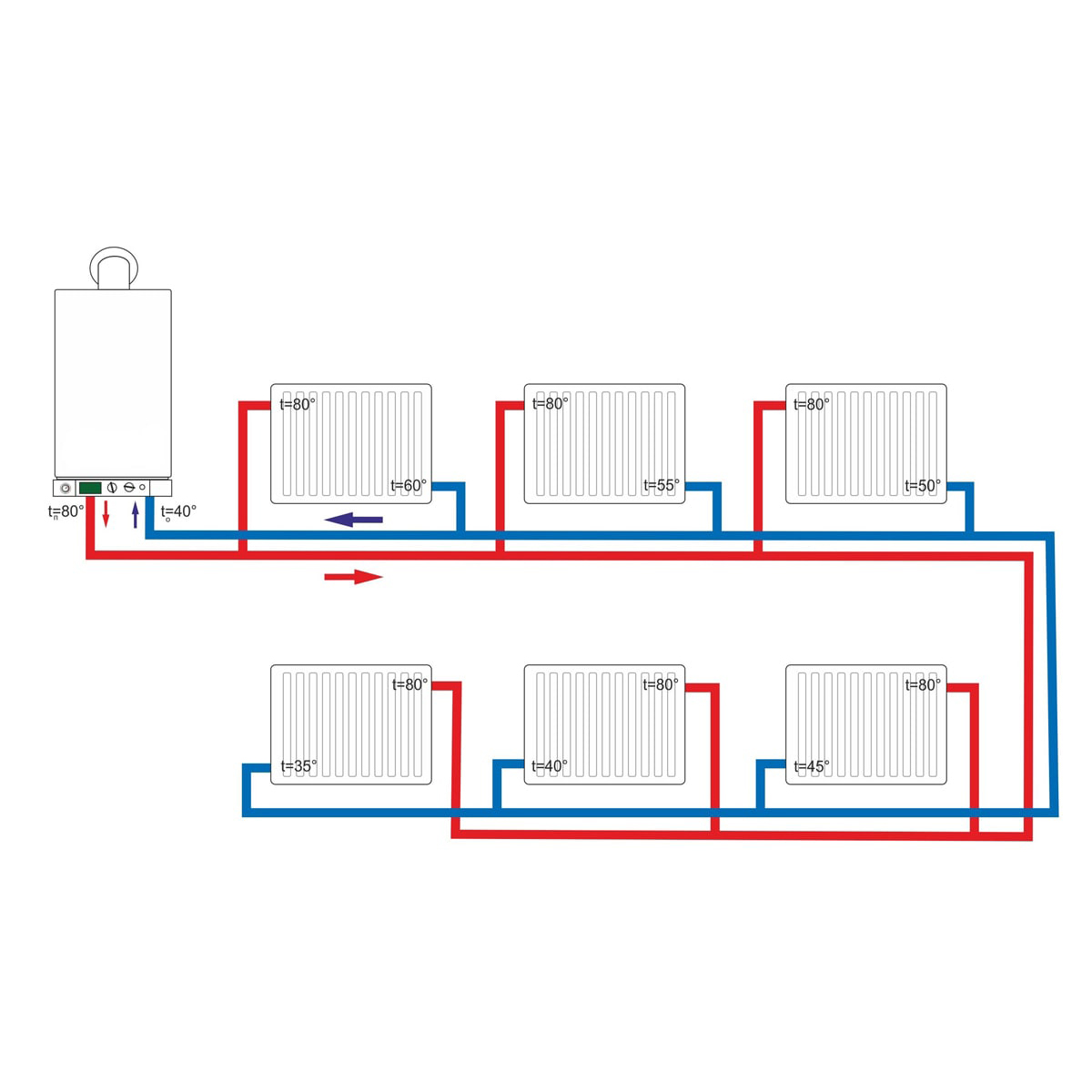

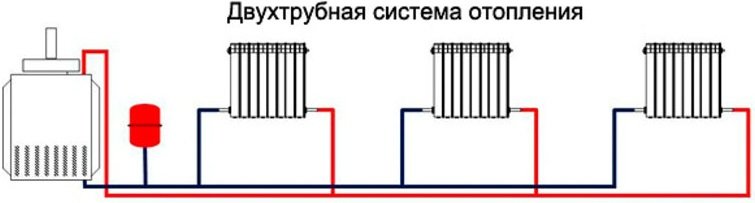

Двухтрубная схема

Более предпочтительной считается двухтрубная схема подключения радиаторов отопления в двухэтажном доме, которая предполагает исключение всех недостатков однотрубной схемы. Конечно, для реализации такого проекта потребуются большие затраты на покупку материалов и оплату труда монтажников, однако трудоемкость работ по подключению радиаторов оправдается экономичностью и функциональностью системы.

Особенностью схемы является подвод к каждому радиатору трубопровода с горячим теплоносителем, который после остывания отводится по обратке.

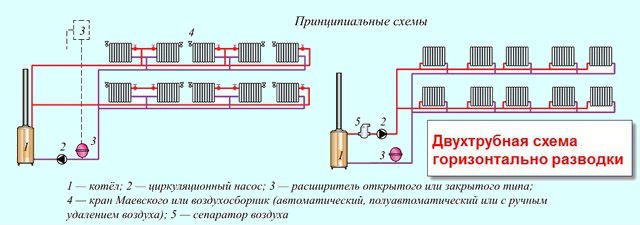

Двухтрубные системы отопления горизонтальная разводка которых является более предпочтительней и требует наличия утепленного стояка, в настоящий момент являются оптимальными схемами для частных домов. Они обеспечивают равномерный нагрев и плавное остывание теплоносителя, а также позволяют регулировать температуру каждого радиатора, подсоединенного к контуру, и оснащенного терморегулятором.

Варианты разводки

Автономное отопление двухэтажного коттеджа схемы которого можно скачать в сети, может предполагать верхнюю и нижнюю разводку трубопроводов. Поскольку в частном двухэтажном доме имеется чердак и цокольный этаж, то собственник может выбрать любую из предложенных разводок. Если собственник решил задействовать чердак, то подача теплоносителя через верхнюю разводку будет производиться в установленные стояки, а затем – в радиаторы. Если собственником выбрана нижняя разводка системы отопления, то подача подогретого теплоносителя из котла осуществляется снизу, то есть из цокольного помещения.

Лучевая схема

Эффективная лучевая система отопления двухэтажного дома предлагает собственникам отказаться от традиционной прокладки трубопроводов вдоль стен. Такое конструкционное решение способствует быстрому остыванию теплоносителя и является проблемой при обогреве большого двухэтажного дома. Вместо этого, схема лучевой системы рекомендует использовать для обогрева несколько отдельных контуров, при этом трубопроводы укладываются не вдоль стен, а по полу.

Корректно смонтированная система лучевого обогрева имеет ряд преимуществ:

1. оптимальное распределение подогретого теплоносителя по контуру;
2. возможность проведения быстрого ремонта без отключения всех приборов отопления;
3. снижение гидравлических потерь;
4. использование в процессе монтажа минимального количества угловых соединений;
5. возможность регулирования температуры в каждом контуре.

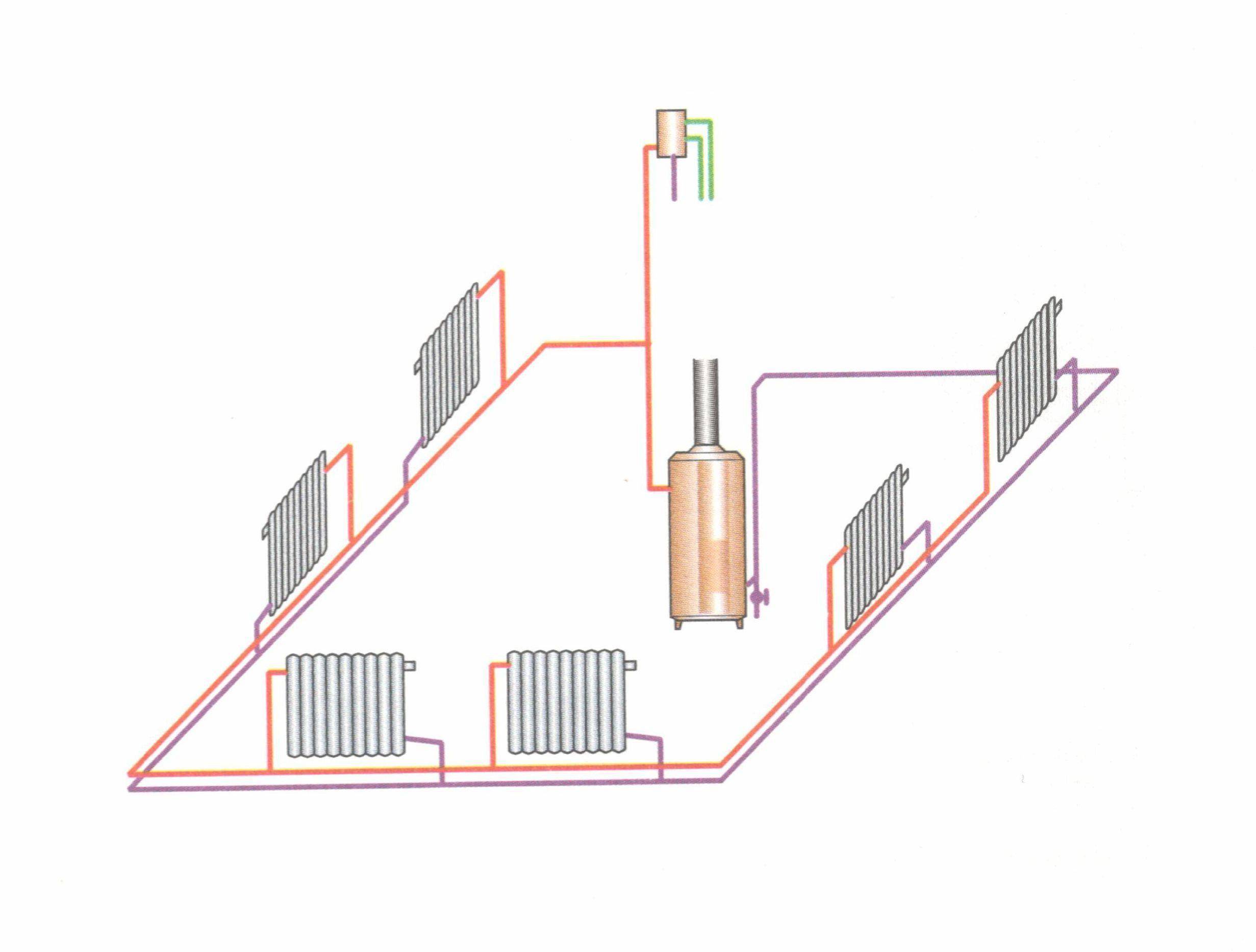

Коллекторная схема

Современные проекты отопления частного двухэтажного дома могут предложить собственникам воспользоваться коллекторной схемой подключения приборов. Ее принцип состоит в двухтрубном поэтажном подключении радиаторов, при этом трубопроводы, соединяющие элементы контура могут быть скрыты под напольным покрытием, подоконниками или под потолком. Схема может корректироваться в зависимости от планировки дома

. Единственным неизменным условием является монтаж отопительного котла на первом этаже, а расширительного бака для компенсации уровня давления теплоносителя – на втором этаже.

Собственники выбирают коллекторный вариант подключения радиаторов по нескольким причинам:

• возможность установки регулировочных клапанов на каждый отопительный прибор;
• скрытая разводка трубопроводов, которая не портит интерьер помещения;
• наличие всего одного вертикального стояка, который отходит от котла;
• равномерный прогрев теплоносителя, поступающего в радиаторы на первом и втором этаже.

Тип циркуляции теплоносителя

Схема обогрева может предусматривать принудительную и естественную циркуляцию теплоносителя. Как правило, самотечная система отопления двухэтажного частного дома схема которой составляется индивидуально, по многим показателям проигрывает системе обогрева с принудительной циркуляцией. Поэтому владельцы частных домов используют дополнительное оборудование, такое как электрический циркуляционный насос, для нагнетания давления в контуре. Насос обеспечивает лучшую производительность контура и эффективный разнос тепла по системе радиаторов.

Окончательный выбор

Однозначного ответа на вопрос: какая схема отопления дома является более предпочтительной, не существует. Собственникам стоит помнить, что проектирование отопления частного двухэтажного дома – это сугубо индивидуальный процесс, который зависит от ряда внешних условий и факторов. Поэтому им необходимо подобрать схему, которая удовлетворит потребности дома в тепле и не ударит по карману огромными затратами на покупку материалов.

МОНТАЖ СИСТЕМ ОТОПЛЕНИЯ В ЗАГОРОДНОМ ДОМЕ

Загородный дом — система отопления Система отопления коттеджа бывает однотрубной, двухтрубной, централизованной или автономной. Системы отопления дома, частного загородного и городского многоквартирного, имеют большие различия. В городских квартирах отопление централизовано и распространена однотрубная система. Однотрубное отопление частного дома Достоинство однотрубной системы отопления — экономия расходных материалов при монтаже отопления, минус — теплоноситель. Спускаясь с верхнего этажа по одной трубе, проходя через каждый радиатор, горячая вода теряет много тепла и на нижний этаж дачи доходит охлажденная на 40%. Можно сказать, что однотрубная система – это не самая лучшая схема, по которой отопление загородного можно реализовать. Так же при отоплении дома используется двухтрубная система. При такой системе отопления загородного дома, от одного вертикального стояка отопления прокладывается горизонтальная труба подачи воды в радиатор, а во второй вертикальный стояк врезается горизонтальная труба отвода из радиатора. Двухтрубное отопление коттеджа — коллекторная система с горизонтальной разводкой Двухтрубная система получила название из-за того, что теплоноситель по одной трубе подается к радиаторам, по другой — удаляется. Отопительные приборы соединяются параллельно, и температура в них не зависит от расстояния до котла. Достоинство двухтрубной системы отопления (лучевая система отопления) — горячая вода распределяется равномерно по этажам и радиаторам. Недостаток — расход материалов для монтажа отопления коттеджа в два раза больше, чем при монтаже однотрубной системы. Еще реже используется в системе отопления коттеджа коллекторная разводка. Принцип этой системы отопления в том, что к каждому радиатору от общего распределительного коллектора подводится одна труба подающая воду и вторая труба возвращающая её из радиатора в коллектор. В распределительный коллектор теплоноситель поступает из магистрали, и возвращается в коллектор врезанный в обратную магистраль.

схемы однотрубной, двухтрубной, коллекторной системы

Вопрос о том, как правильно сделать отопление в двухэтажном доме, достаточно сложный, и установка котла, и разводка труб своими руками представляется проблемной, особенно если система вам незнакома. Впрочем, если подготовить проект отопления, проведенная в двухэтажный дом система может оказаться вам по зубам.

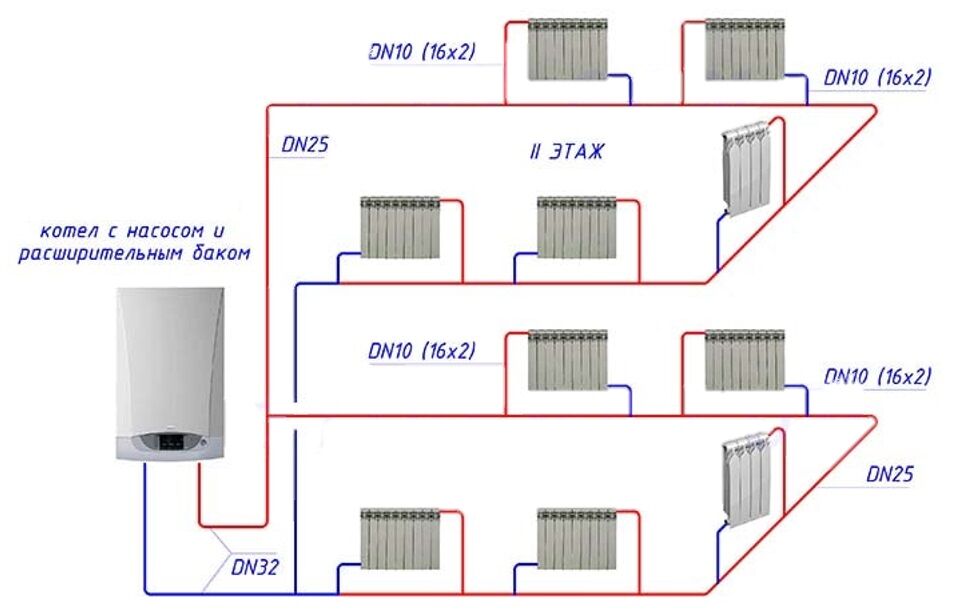

При этом может быть двухтрубная или однотрубная система отопления двухэтажного дома, принудительная циркуляция или естественная циркуляция, двухконтурный котел или одноконтурный. На фото и видео, которые размещены на нашем сайте получится подробнее различить особенности, которыми обладает система, каждая схема разводки отопления имеет собственные преимущества.

Содержание:

Виды систем отопления

Обустроить двухэтажный дом и провести трубы можно самому, но лучшее решения – если система будет собрана профи. Тогда отопление 2-х этажного дома окажется наиболее эффективным.

Схема отопления 2-х этажного частного дома различается по множеству характеристик. К примеру, отопление может предусматривать одну или две трубы для подачи теплоносителя, независимо от того, принудительная циркуляция или естественная.

В первом случае отопление двухэтажного частного дома осуществляется, если трубы имеют незначительную длину. Однотрубная система предполагает, что, выполнив отопление 2-х этажного дома, вода из радиаторов не идет в котел, а попадает в трубы с горячей и смешивается с ней. В результате начинается циркуляция охлажденной воды, и эффективное отопление 2-х этажного дома на удаленных участках трубы становится затруднительным.

Поэтому отопление двухэтажного дома в варианте с однотрубной системой, не рекомендуется разрабатывать самостоятельно, а тем более производить сборку труб своими руками. Исключение составляет ленинградка – это несложная в реализации однотрубная система отопления в двухэтажный дом, ее схема входит в лучшие по простоте. Ленинградка позволяет сделать отопление двухэтажного дома без особых усилий.

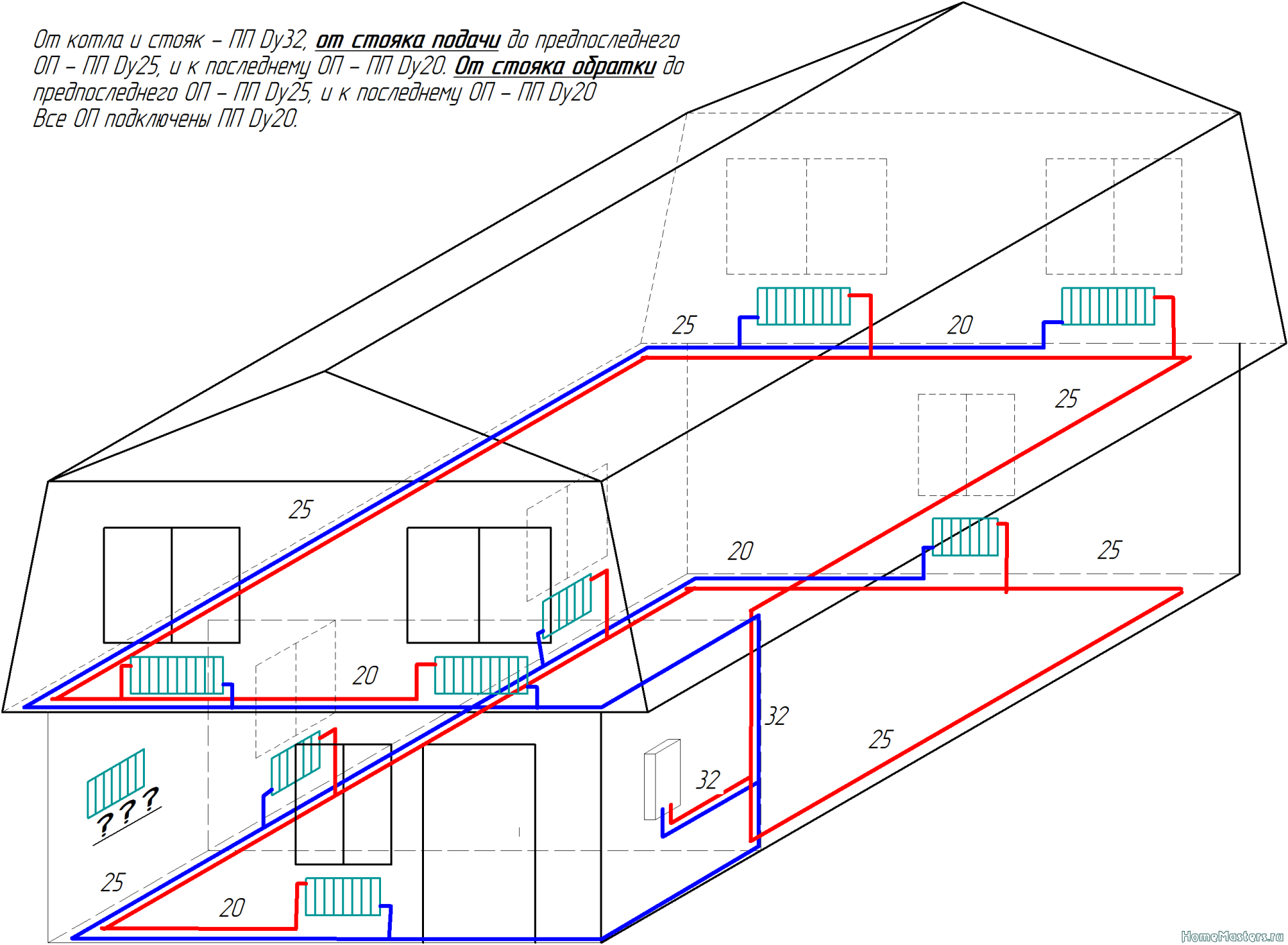

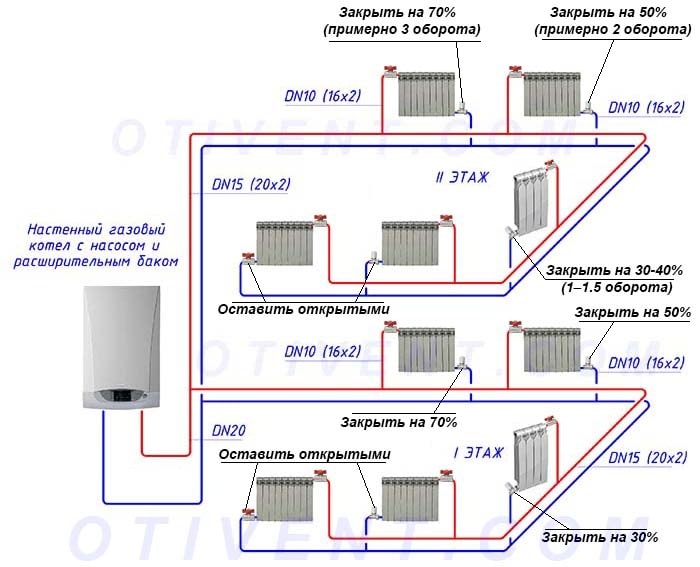

Отлично себя зарекомендовала двухтрубная система отопления двухэтажного дома – у нее только принудительная циркуляция, естественная не предусмотрена. Система имеет две трубы, так что жидкость по пути в котел, будь это двухконтурный котел или нет, не попадает в трубы с холодной водой, как предполагает однотрубная система отопления. Более продуманная двухтрубная разводка позволяет избежать тепловых потерь, благодаря чему отопление 2-х этажного дома становится эффективным. Более того, двухтрубная система отопления отлично подойдет в случаях, когда 2-х этажный дом имеет значительную площадь, а трубы – большую длину.

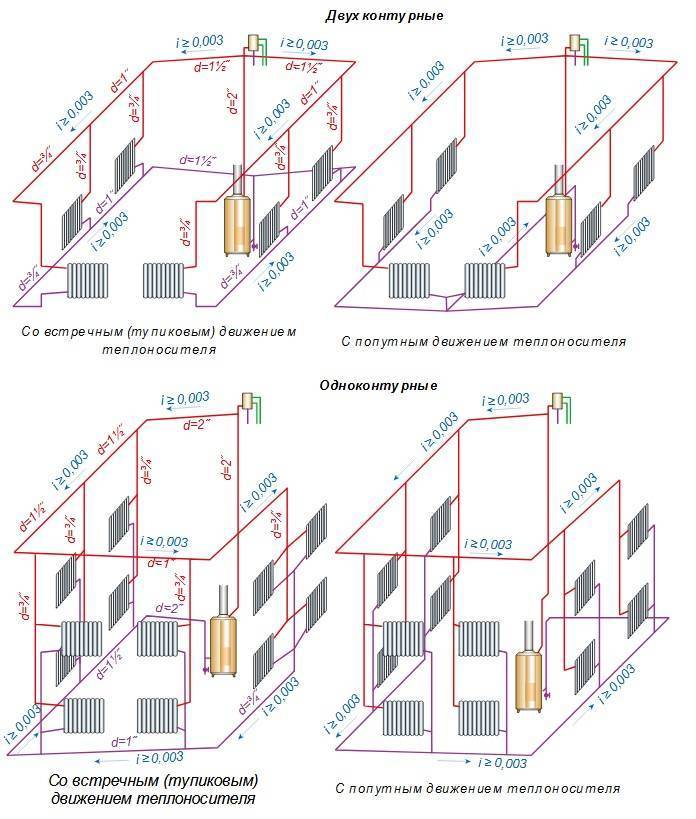

Схема и система могут предусматривать, чтобы циркуляция теплоносителя была естественная и принудительная. Это лучшие варианты, если отопление запланировано сделать экономичным. Естественная циркуляция, когда нужно отопление 2-х этажного дома, происходит благодаря нагреву и охлаждению воды внутри трубы. Система отопления с естественной циркуляцией стоит сравнительно дешево. Альтернатива – принудительная циркуляция, когда в 2-х этажный частный дом проводится отопление с электрической помпой.

Сам котел в двухэтажный дом бывает двухконтурный и одноконтурный. Двухконтурный котел зарекомендовал себя лучше, ведь в 2-х этажный дом через трубы получится провести не только отопление, но и горячую воду.

Для этого монтируются дополнительные трубы, которые имеет система водоснабжения, отопление – отдельно. Схема для них в двухэтажный дом разрабатывается отдельно своими руками или с привлечением специалиста. Но если нужно отопление 2-х этажного частного дома, не всегда подойдет двухконтурный котел. С помощью видео и фото получится оценить, какая система лучше, и выбрать подходящее отопление.

Выбираем систему отопления

Проектируя отопление, схема и система должны быть продуманы исходя из площади, которую имеет 2-х этажный дом. Важно, чтобы система распространяла отопление на весь 2-этажный частный дом через трубы полностью. Если схема прокладки трубы разработана самостоятельно, все равно отопление 2-х этажного дома лучше показать специалисту.

Когда отопление двухэтажного дома решено собрать своими руками, естественная циркуляция будет достаточно сложна. Поэтому, чаще всего, схема предусматривает монтаж насосов, за счет которых обеспечивается не естественная, а принудительная циркуляция теплоносителя через трубы. Тогда что двухтрубная, что однотрубная система отопления покажут лучшие результаты. Как выполняется разводка трубы, вы можете посмотреть на фото и видео.

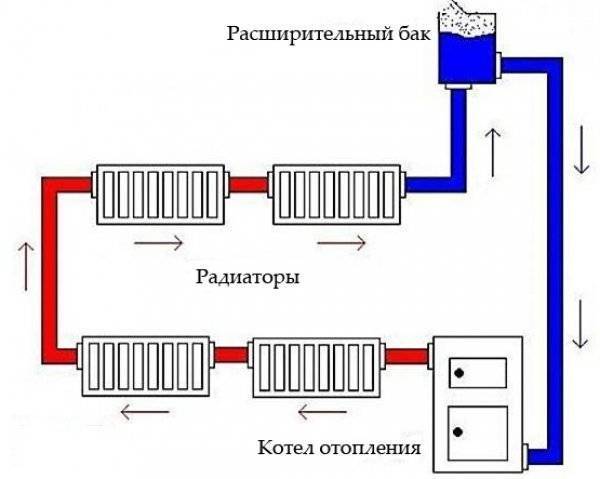

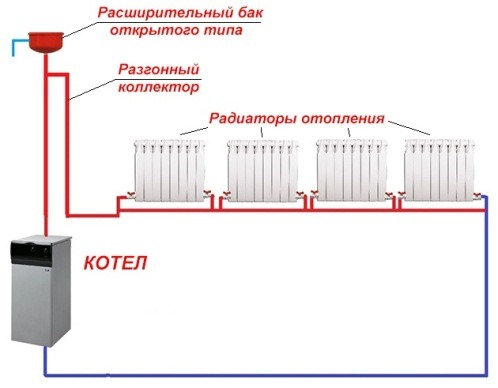

Самый простой проект – схема отопления ленинградка. Это однотрубная система отопления двухэтажного дома, где естественная циркуляция. Система может быть собрана своими руками, что лучший вариант для тех, кто хочет обустроить 2-х этажный частный дом с наименьшими расходами на трубы и радиаторы.

Самая сложная в реализации – коллекторная система отопления двухэтажного дома. Этот проект разработан для того, чтобы выполнять отопление просторных помещений. Коллекторная схема не поддается сборке своими руками, даже если использовать видео и фото.

Расчет системы отопления

Производя самому расчеты, нужно учитывать такие факторы, как разводка и длина трубы, применяемый котел, схема прокладки трубы. Конечно, отопление 2-х этажного частного дома обойдется дороже, чем система в одноэтажный частный дом. Также учтите, что естественная циркуляция дешевле, чем искусственная.

С помощью видео можно получить лучшие советы мастеров, как обустроить двухэтажный дом, в том числе узнать формулы расчетов. Кроме того, проект отопления двухэтажного дома может быть разработан профессионалом – это будет разумнее, ведь тогда разводка трубы в 2-х этажный частный дом будет организована правильно.

Финансовые затраты

Рассчитывая, во сколько обойдется установленная своими руками система, уточните, каким будет котел – двухконтурный или одноконтурный. Прибавьте к его цене стоимость трубы и креплений. В идеале, отопление 2-х этажного дома должно быть недорогим. Но и слишком экономить не стоит, иначе система выхолодит 2-х этажный частный дом. Впрочем, двухконтурный котел можно заменить одноконтурным, существенно отопление не ухудшится.

Достаточно дешево стоит схема отопления ленинградка. Эта система отопления с естественной циркуляцией двухэтажного дома к тому же эффективна. Ленинградка не требует длинные трубы, контур этой системы отопления двухэтажного частного дома прост в исполнении. Несложные разводка и система позволяют все сделать своими руками.

Дороже стоит двухтрубная система отопления, особенно в двухэтажный дом. А самая дорогая – это коллекторная система отопления двухэтажного дома с принудительной циркуляцией. Разводка ее трубы самому может быть выполнена только с большими усилиями, поэтому отопление в двухэтажный дом должны проводить специалисты.

Самостоятельно выясните, сколько планируется тратить на отопление, насколько система «прожорлива». Иногда котел является причиной того, что отопление 2-х этажного частного дома становится слишком дорогим. Работать система может на различных видах топлива. Устанавливая котел в частный дом, может потребоваться разводка электрокабелей. Если имеется двухконтурный котел газовый, нужна разводка трубы для подачи газа.

Подбор труб

Выбирая трубы, чтобы обустроить отопление 2-х этажного частного дома, обратите внимание на их материал. В частный дом монтируются трубы, выполненные из стали или полипропилена. Независимо от материала изготовления трубы, система, схема и разводка по которым в 2-х этажный частный дом проведено отопление, не изменяется.

Ключевым фактором является лишь диаметр трубы – от этого зависит, понадобится принудительная циркуляция или все же будет возможна естественная. Диаметр каждой трубы в частный дом рассчитывают, исходя из того, какая система в двухэтажный дом, и с какой скоростью должен двигаться теплоноситель. Кроме того, нужно учитывать, какими будут система, проект, схема и разводка – однотрубная или двухтрубная, ленинградка или коллектроная.

Однотрубная и двухтрубная система отопления: схема с видео

Чтобы узнать, какая нужна схема в частный дом, рекомендуем ознакомиться с фото и видеоматериалами. Их можно найти на нашем сайте. Большинство фото сделаны в хорошем качестве, трубы в двухэтажный дом отлично различимы. Также на фото можно заметить крепления, с помощью которых трубы в 2-х этажный частный дом соединены между собой. Если вам нужна разводка, ее схема также доступна на сайте. Пользуясь фото и другими материалами с нашего сайта, разводка в частный дом может быть выполнена своими руками.

Особенно если однотрубная система отопления в частный дом – это ленинградка. Она может быть проведена в любой двухэтажный дом небольшой площади. Двухконтурный котел не нужен, а проект отопления позволяет помещать в частный дом небольшое количество радиаторов, а длина трубы не должна быть слишком большой. В противном случае собранное самостоятельно отопление в частный дом получится неэффективным,  2-х этажный частный дом начнет выхолаживаться.

В двухэтажный дом может быть проведена не только однотрубная, но и двухтрубная система отопления. Сравнивая, какая из них лучше – однотрубная или двухтрубная – стоит отметить, что они имеют нюансы применения. Например, двухтрубная схема отопления подойдет, если частный дом просторен. Двухтрубная система не смешивает холодную и горячую воду. Однотрубная схема такой возможностью не обладает, этот проект становится менее эффективным, ведь холодная вода по дороге в котел смешивается с нагретой – такова система.

Если нужна эффективная схема отопления двухэтажного дома, лучшие варианты довольно сложны, как, например, коллекторная система. Впрочем, даже в этом случае фото окажется полезным – коллекторная схема в дом может быть установлена своими руками, если есть образцы. Иногда коллекторная система рассматривается как отдельная разновидность. Используя фото и лучшие советы мастеров, отопление в дом получится монтировать наилучшим образом.

Отопления двухэтажного дома с двухконтурным котлом: схема

Подготавливая проект в частный дом, обратите внимание на то, какой является система. Если планируется двухконтурный котел, его разводка трубы имеет свои отличия. К примеру, двухконтурный котел позволяет подключать не только трубы, чтобы осуществлять отопление 2-х этажного дома, но и дает возможность подключить трубы водоснабжения в двухэтажный дом.

Двухконтурный котел в частный дом характеризуется продолжительным сроком службы. Схема отопления двухэтажного дома с двухконтурным котлом двухтрубная, она обладает такими преимуществами, как возможность гибкого регулирования. Если система даст сбой, котел можно самому отключить от трубы.

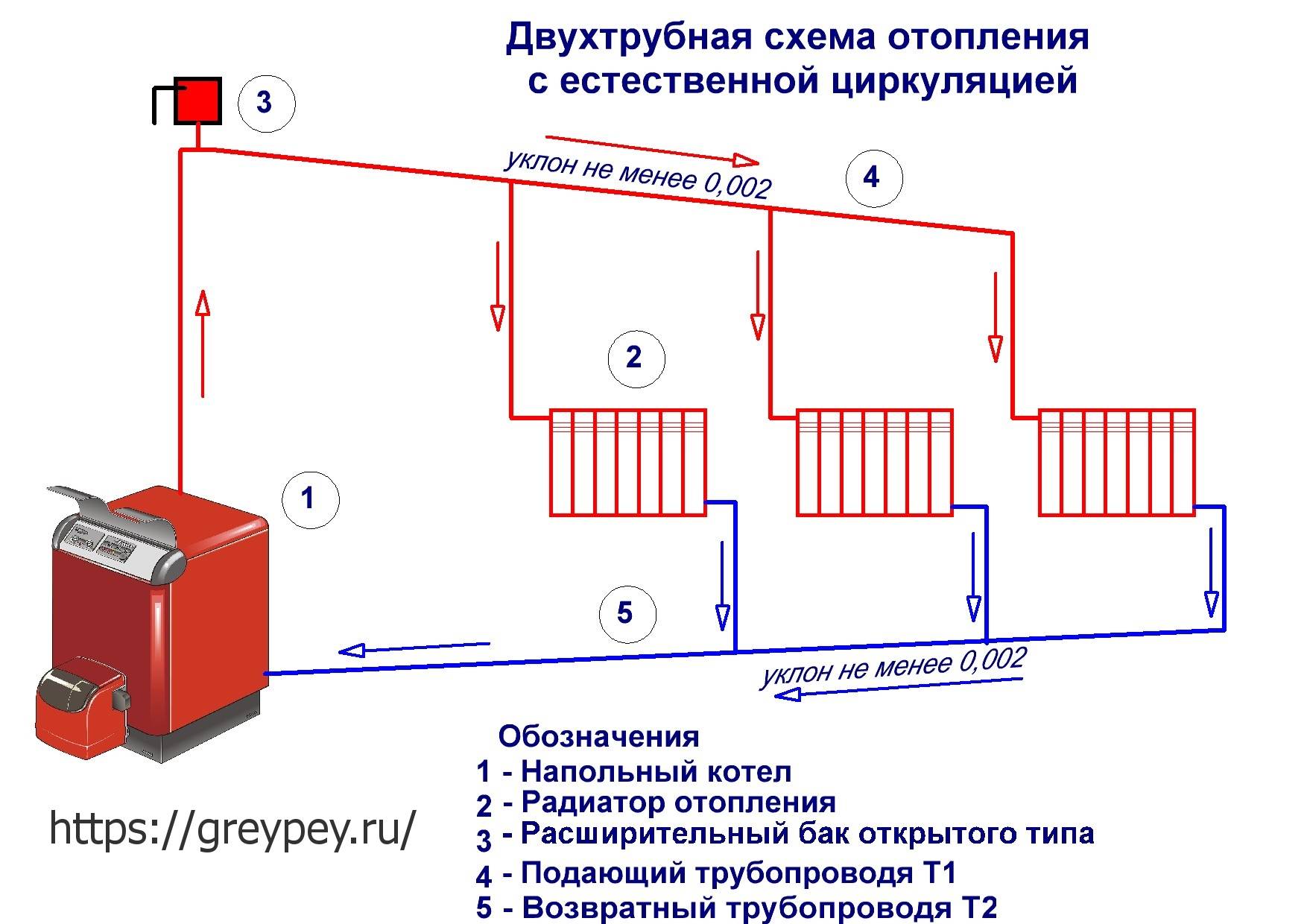

Система отопления с естественной и принудительной циркуляцией

Принудительная циркуляция и естественная циркуляция различаются тем, что в первом случае вода попадает в одноконтурный или двухконтурный котел и выходит из него через трубы, где установлена помпа, а во втором отопление 2-х этажного дома спроектировано так, чтобы система сама перекачивала теплоноситель через трубы в дом.

Как правило, естественная схема тока применяется, когда система однотрубная, а когда двухтрубная – отопление не обойдется без помпы. Впрочем, если система не двухтрубная, отопление 2-х этажного дома все равно может осуществляться с использованием помпы.

Ознакомиться с тем, как организуется принудительная циркуляция системы отопления двухэтажного частного дома, можно с помощью фото. Независимо от того, система двухтрубная или однотрубная, выбор того, нужна принудительная циркуляция или естественная циркуляция, должен быть основан на мнении профессионала. Определиться с тем, должна быть естественная или принудительная циркуляция, нужно еще на том этапе, когда подготавливается проект, а система, разводка трубы и схема отопления только в планах.

Коллекторная система отопления

Рассматривая лучшие варианты, привлекает внимание коллекторная система отопления в частный дом. Ее отличительная особенность – трубы ведут к коллекторам, за что коллекторная система и получила свое название. Такая разводка в частный дом универсальна. Она позволяет монтировать двухконтурный котел и трубы к нему наиболее удобным образом. Нужно отметить, что коллекторная система – не однотрубная система и не двухтрубная, иногда ее обособляют.

Коллекторная система имеет один недостаток – трубы в дом слишком вытянуты. Преимущество, которым обладает коллекторная система – это возможность сделать отопление 2-х этажного дома по принципу «теплый пол». Как оснастить им частный дом, получится узнать на нашем сайте, в том числе можно рассмотреть фото, где изображена коллекторная система.

Варианты разводки труб

Считается, что разводка трубы в частный дом – трудная задача, однако, взглянув на фото, можно убедиться, что и однотрубная, и двухтрубная, и коллекторная система не представляют собой ничего сложного. Собрать их получится своими руками, если используются лучшие трубы, не имеющие дефектов. При желании, самому получится даже подключить двухконтурный котел.

Если планируется газовое отопление, схема, в том числе расположение трубы для подачи газа, должна быть согласована в компетентных органах. Соответственно, разводка в дом выполняется только после того, как система будет одобрена, будь она однотрубная, двухтрубная или коллекторная.

Монтаж отопления в частном доме своими руками

Самостоятельно можно установить одноконтурный или двухконтурный котел в помещении, таким же способом разрешается монтировать трубы. Но есть условие: разводка должна быть тщательно продуманной, а исполнитель – достаточно опытным. Сложно придется, если предусмотрена естественная циркуляция.

Лучшие варианты, когда система, включая трубы, монтируется в частный дом специалистами. Независимо от того, естественная циркуляция или искусственная, разводка получится правильной, а вы к тому же получите гарантию качества. При этом не имеет значения, какая система – коллекторная или другого типа. Мастера обязательно справятся с поставленной задачей, и отопление будет эффективно работать.

Если же вы хотите сделать отопление без профессиональной поддержки, используйте фото с этой страницы – система в частный дом в деталях описана на на нашем сайте. Впрочем, одни фото вам не помогут, и чтобы собрать отопление, все же придется обратиться за консультацией, например, для того, чтобы правильно рассчитать диаметр трубы.

что эффективнее однотрубная или двухтрубная система отопления? Сравнение однотрубной и двухтрубной систем отопления

Владельцы частных домов часто сталкиваются с выбором, какой тип отопления дома выбрать. Традиционно применяемых в быту систем отопления всего два вида: однотрубные и двухтрубные. У каждого типа есть как преимущества, так и недостатки. Отличие обеих систем заключается в различном способе подачи теплоносителя к отопительным приборам.Какая отопительная конструкция для собственного дома лучше, однотрубная или двухтрубная – выбирать непосредственно хозяину дома с учетом собственных хозяйственных нужд, предполагаемой отапливаемой площади и наличия финансов.

В первом варианте тепло распространяется по дому по одной трубе, последовательно обогревая каждую комнату в доме. Во втором случае комплекс оснащается двумя трубами. По одному идет прямая подача теплоносителя на . Другая труба служит для слива остывшей жидкости обратно в котел для последующего нагрева.Правильная оценка собственных финансовых возможностей, точный расчет оптимальных параметров теплоносителя в каждом отдельном случае поможет не только определиться с типом системы отопления, но и грамотно.

Понять и разобраться, что для вас лучше, однотрубная или двухтрубная система отопления, можно только после тщательного изучения технических нюансов.

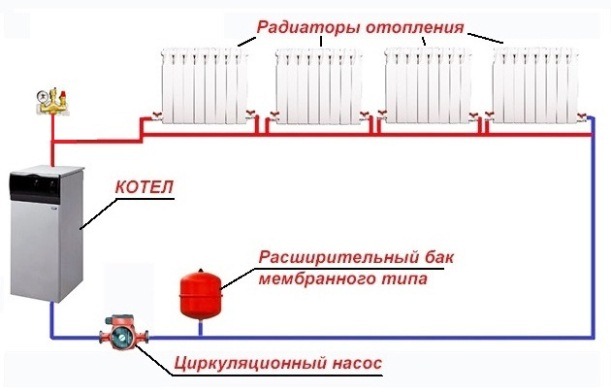

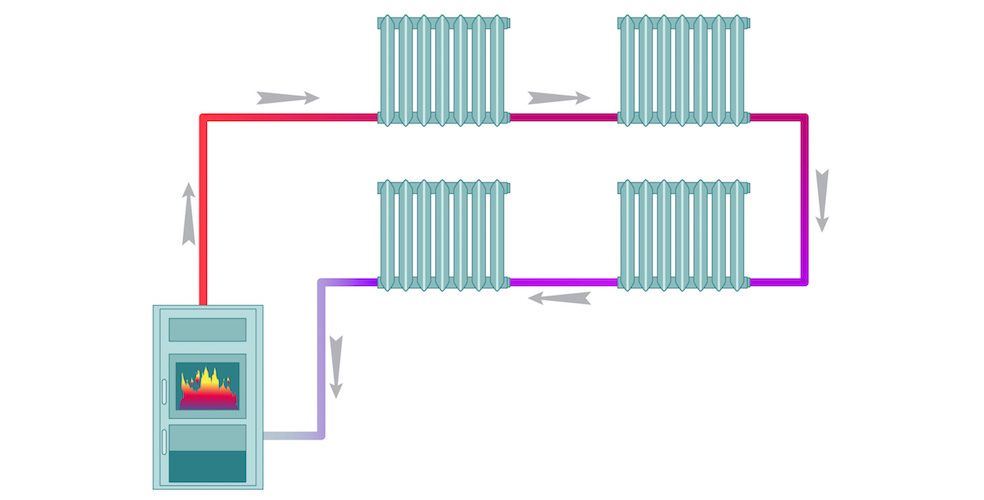

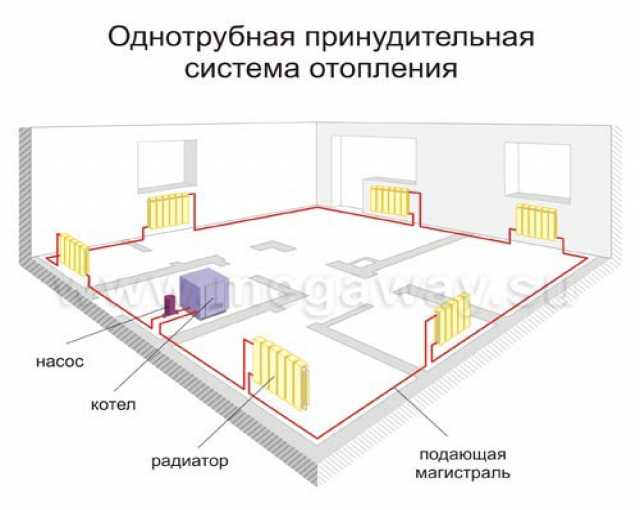

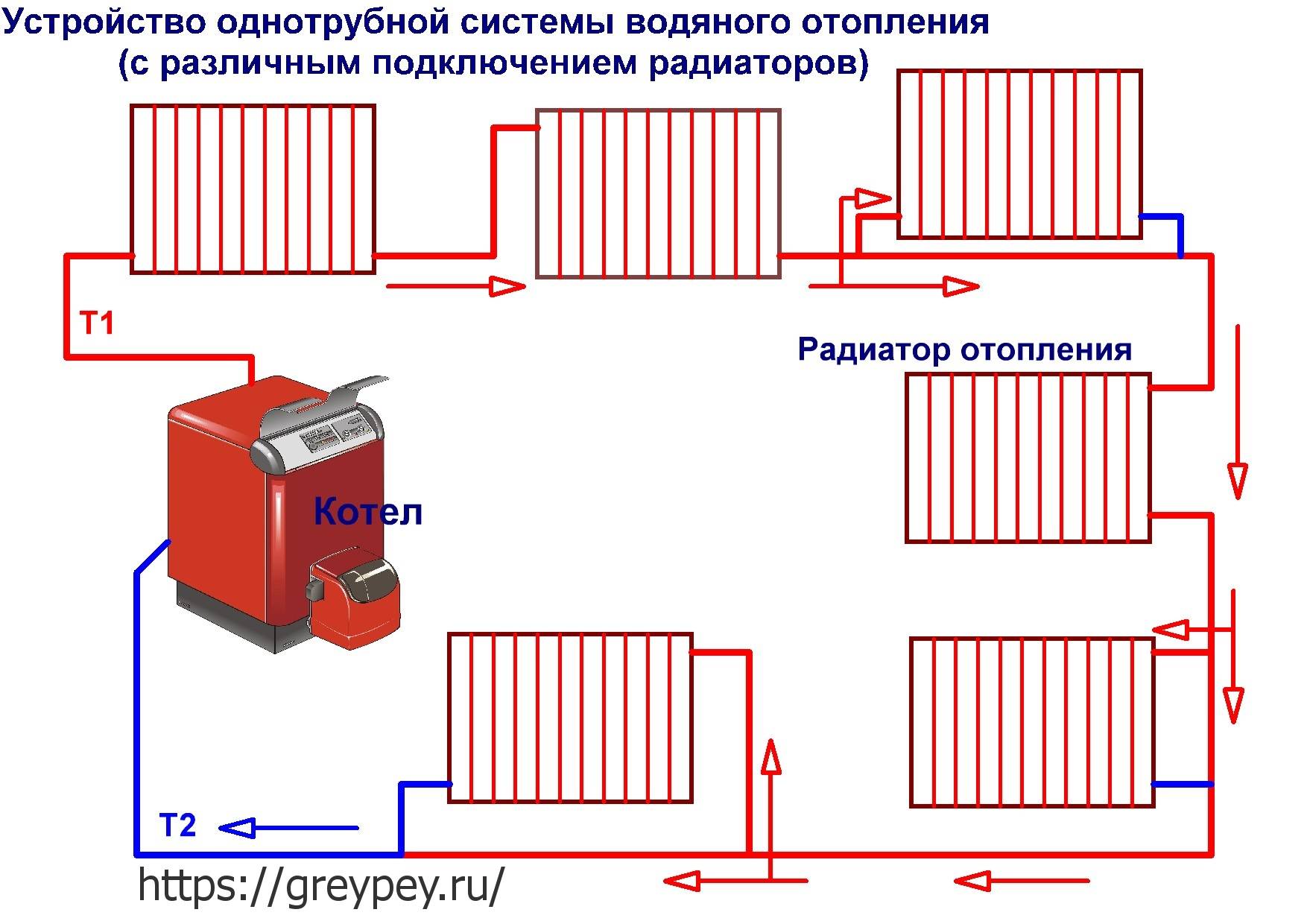

Система отопления однотрубная. Общие виды

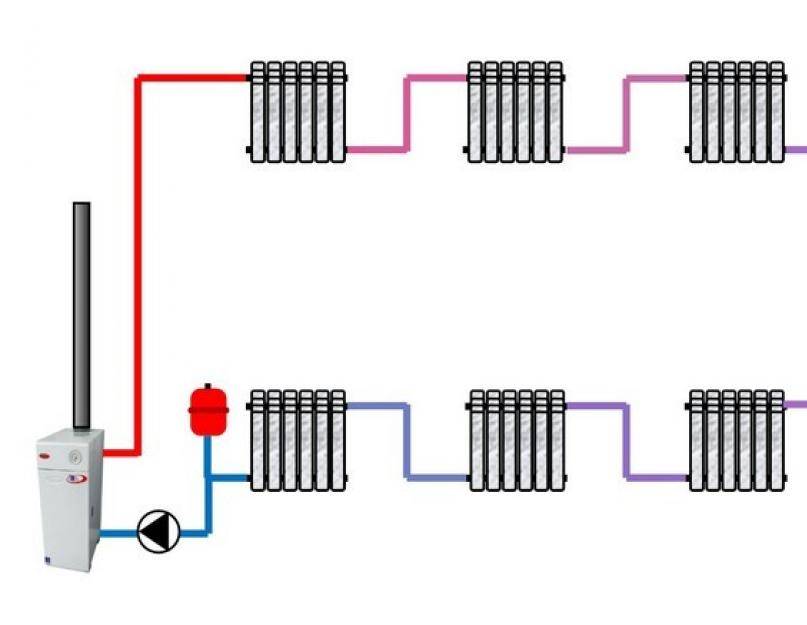

Однотрубная система отопления может работать как с насосом, так и с естественной циркуляцией теплоносителя.Рассматривая второй тип, следует немного углубиться в существующие законы физики. Он основан на принципе расширения жидкости при нагревании. В процессе работы отопительный котел нагревает теплоноситель, который за счет перепада температур и создаваемого давления поднимается по стояку в высшую точку системы. Движение теплоносителя вверх осуществляется по одной трубе, достигая расширительного бачка. Накапливаясь там, горячая вода уже заполняет через нисходящую трубу все батареи, соединенные последовательно.

Соответственно, первые по ходу потока теплоносителя точки подключения будут получать максимальное количество тепла, тогда как частично остывшая жидкость уже будет поступать в радиаторы, расположенные дальше.

Для больших, многоэтажных домов такая схема крайне неэффективна, хотя с точки зрения затрат на монтаж и обслуживание однотрубная система выглядит привлекательно. Для частных одноэтажных домов, жилых домов в два этажа приемлем аналогичный принцип разводки тепла.Отопление жилых помещений по однотрубной схеме в одноэтажном доме достаточно эффективно. При небольшой отапливаемой площади температура в радиаторах практически одинаковая. Использование насоса в более длинных системах также положительно сказывается на равномерности распределения тепла.

Качество обогрева и стоимость монтажа в этом случае могут зависеть от типа подключения. Диагональное подключение радиаторов дает большую теплоотдачу, но применяется реже из-за большего количества труб, необходимых для подключения всех отопительных приборов в жилых помещениях.

Схема с нижним подключением радиаторов выглядит более экономично за счет меньшего расхода материалов. С эстетической точки зрения такой тип соединения выглядит предпочтительнее.

Достоинства однотрубной системы отопления и ее недостатки

Для владельцев небольших жилых домов однотрубная система отопления выглядит заманчиво, особенно если обратить внимание на следующие ее достоинства:

• имеет стабильную гидродинамику;
• удобство и простота конструкции и монтажа;
• мелкие расходы на оборудование и материалы.

К косвенным преимуществам однотрубной системы можно отнести безопасность подачи теплоносителя, который расходится по трубопроводу за счет естественной циркуляции.

К наиболее частым проблемам, с которыми приходится сталкиваться владельцам однотрубной системы отопления, относятся следующие аспекты:

• технические трудности при устранении просчетов в работе, допущенных при проектировании;
• тесная взаимосвязь всех элементов;
• высокое гидродинамическое сопротивление системы;
• технологические ограничения, связанные с невозможностью саморегулирования расхода теплоносителя.

Несмотря на перечисленные недостатки данного вида отопления, грамотно составленный проект системы отопления позволит избежать многих трудностей еще на этапе монтажа. Ввиду перечисленных преимуществ и экономической составляющей широко применяются однотрубные схемы. И однотрубная, и другого типа, двухтрубная система отопления имеют реальные преимущества. Что вы можете выиграть и что вы можете потерять, выбрав один из типов для своего дома?

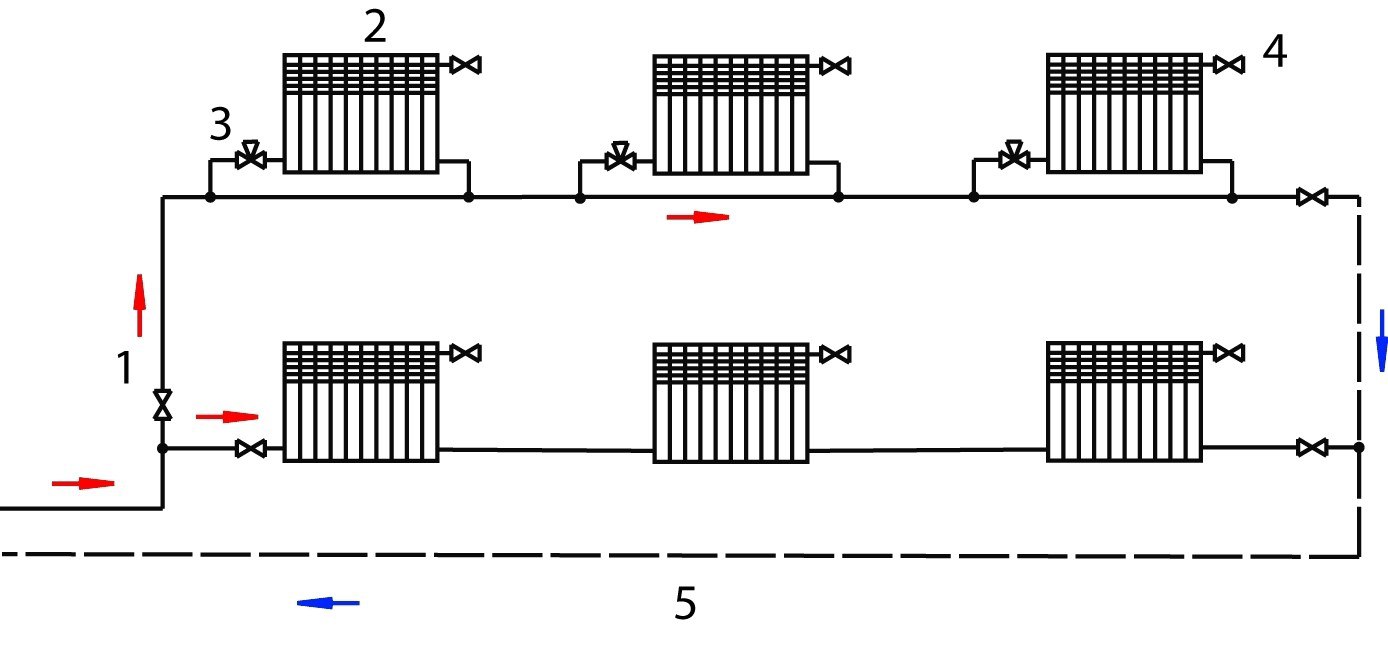

Технология подключения и расположение однотрубной системы отопления

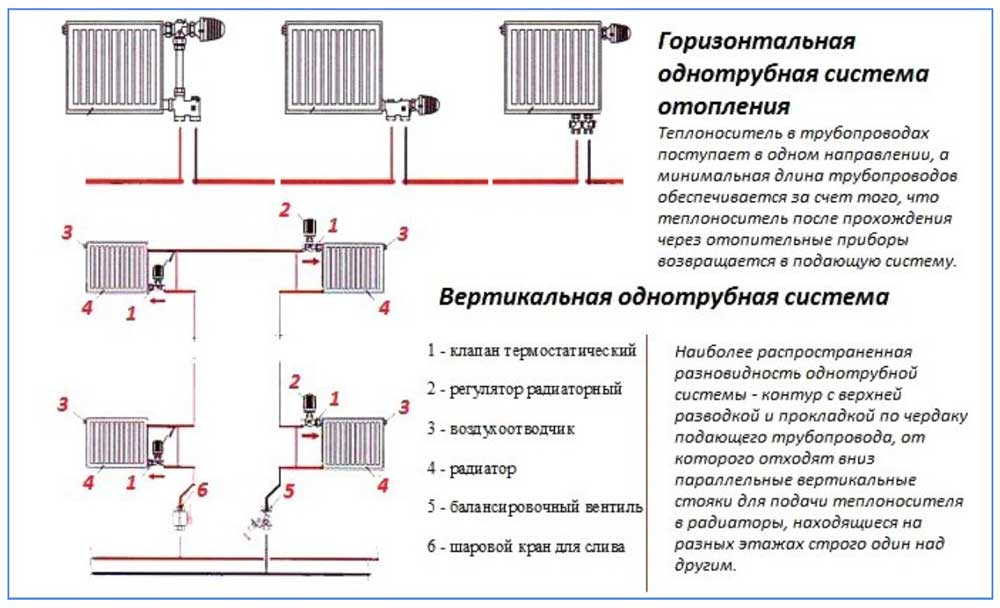

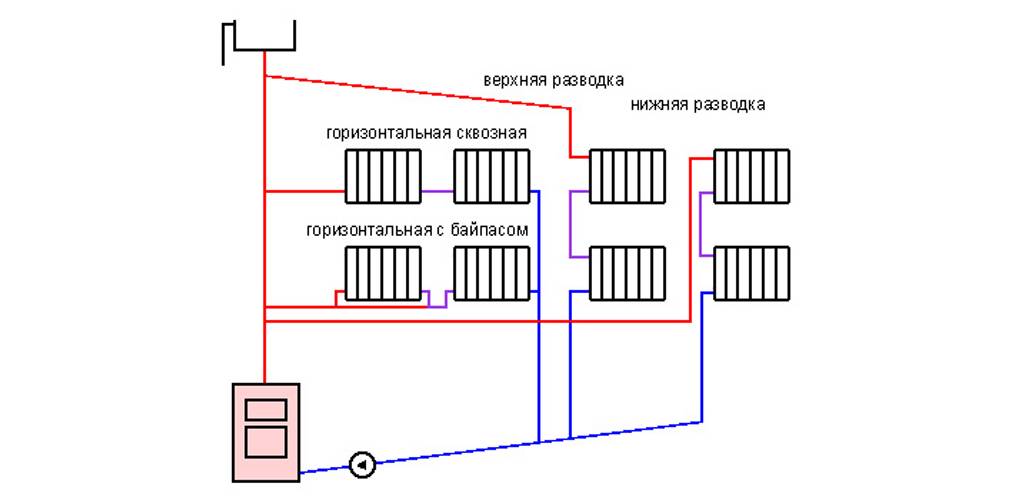

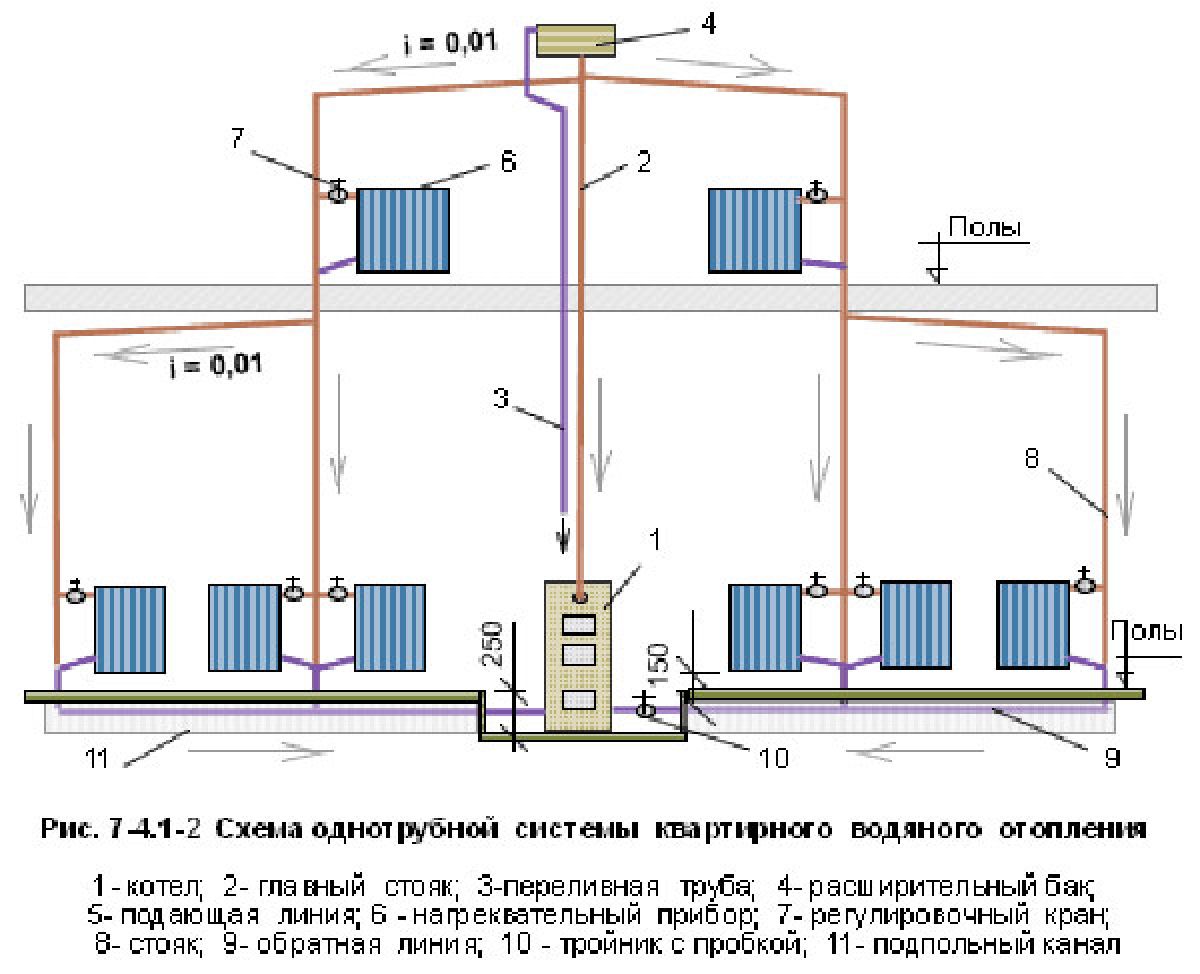

Однотрубные системы делятся на вертикальные и горизонтальные.В большинстве случаев вертикальная разводка используется для многоэтажных домов. При этом все радиаторы соединяются последовательно сверху до самого низа. При горизонтальной разводке батареи соединяются горизонтально друг за другом. Главный недостаток обоих вариантов – частые пробки из-за скопления воздуха в радиаторах. Предложенная схема дает возможность получить представление о некоторых вариантах проводки.

Способы подключения в данном случае выбираются на усмотрение владельца.Радиаторы отопления могут подключаться через боковое, диагональное или нижнее подключение. На рисунке показаны аналогичные варианты подключения.

Для владельца дома всегда важным аспектом является экономическая целесообразность установленного в доме оборудования и полученный эффект. Не стоит недооценивать вариант однотрубного отопления. Сегодня на практике принимаются достаточно эффективные меры по совершенствованию схем отопления такого типа.

Например: есть техническое решение, позволяющее самостоятельно регулировать нагрев отдельных радиаторов, подключенных к одной линии.Для этого в системе создаются байпасы – отрезок трубы, создающий перепускное движение теплоносителя из прямой трубы в обратку, минуя контур определенной батареи.

На байпасах устанавливаются задвижки и задвижки для перекрытия потока теплоносителя. На радиаторы можно установить термостаты, позволяющие регулировать температуру нагрева в каждом радиаторе или во всей системе. Грамотный специалист сможет рассчитать и осуществить монтаж байпасов для достижения максимальной эффективности.На схеме показан принцип работы байпаса.

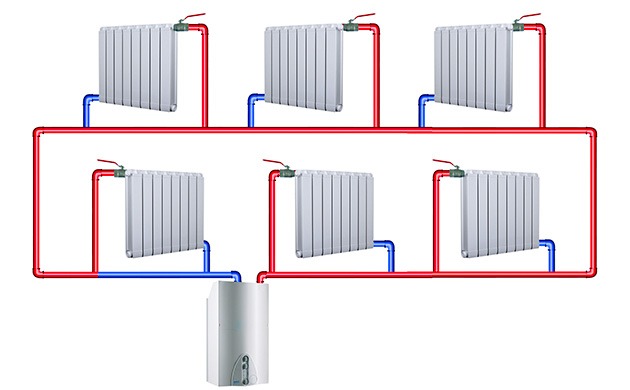

Двухтрубная система отопления. Принцип работы

Ознакомившись с первым типом системы отопления, однотрубной, пора разобраться в особенностях и принципе работы двухтрубной схемы отопления. Тщательный анализ технологических и технических параметров данного вида отопления позволяет потребителям сделать самостоятельный выбор – какое отопление более эффективно в конкретном случае, однотрубное или двухтрубное.

Основной принцип – наличие двух контуров, по которым теплоноситель расходится по системе. По одной трубе теплоноситель подается к радиаторам отопления. Вторая ветвь устроена так, что уже остывший теплоноситель после прохождения радиатора снова возвращается в котел. И так постоянно, по кругу, пока работает обогрев. На первый взгляд само наличие в схеме двух трубопроводов может оттолкнуть потребителей. Большая протяженность магистралей, сложность разводки – факторы, часто отпугивающие владельцев частных домов от двухтрубной системы отопления.

Это на первый взгляд. Как и однотрубные, двухтрубные делятся на закрытые и открытые. Отличие в данном случае заключается в конструкции расширительного бачка.

Закрытые с мембранным расширительным баком являются наиболее практичными, удобными и безопасными в использовании. Это подтверждается очевидными преимуществами:

• еще на этапе проектирования возможно оснащение отопительных приборов термостатами;
• параллельное, независимое подключение радиаторов;
• техническая возможность добавления отопительных приборов после завершения монтажа;
• простота использования скрытой прокладки;
• возможность отключения отдельных радиаторов или ответвлений;
• простота настройки системы.

На основании вышеизложенного можно сделать один однозначный вывод. Двухтрубная система отопления гораздо более гибкая и технологичная, чем однотрубная.

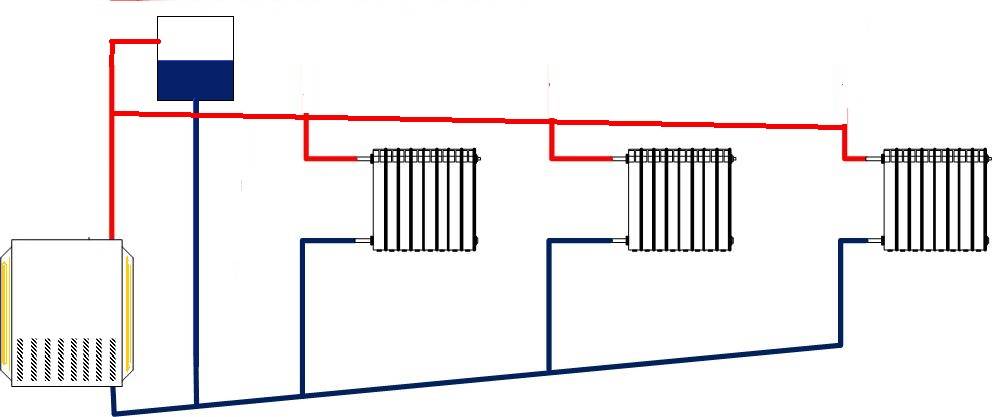

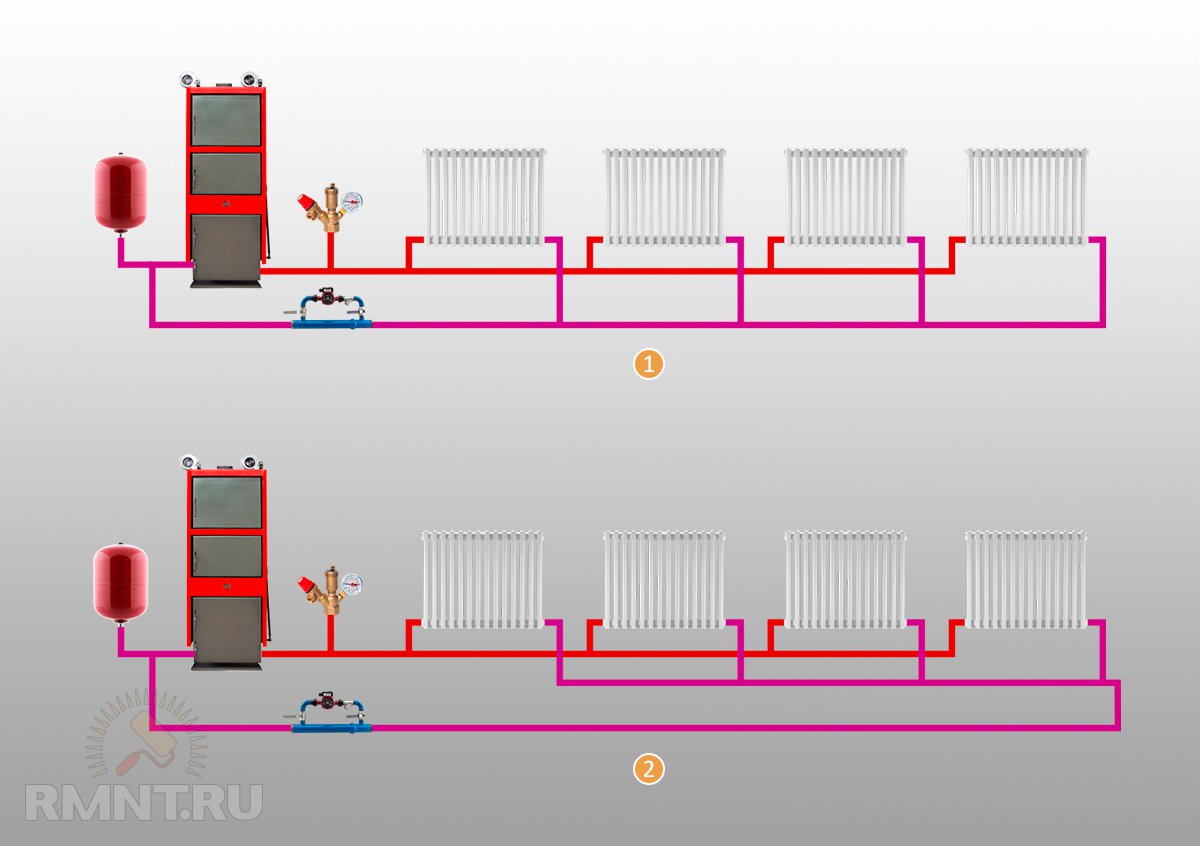

Для сравнения представлена ​​следующая схема:

Двухтрубная система очень удобна для использования в доме, в котором планируется увеличение жилой площади; возможны варианты пристройки, как вверх, так и по периметру здания. Уже на этапе работы вы легко устраните технические ошибки, допущенные при проектировании.Такая схема более устойчива и надежна, чем однотрубная.

При всех очевидных преимуществах, прежде чем остановить свой выбор на данном виде отопления, уместно вспомнить о недостатках двухтрубной системы.

Важно знать! Система отличается более высокой сложностью и стоимостью установки, а также довольно громоздкими вариантами подключения.

Если под рукой есть грамотный специалист, проведены необходимые технические расчеты, то перечисленные недостатки легко компенсируются достоинствами двухтрубной схемы отопления.

Как и в случае с однотрубной системой, двухтрубный вариант предполагает использование вертикальных или горизонтальных трубопроводов. Вертикальная система – радиаторы подключаются к вертикальному стояку. Этот тип удобен для двухэтажных частных домов и коттеджей. Пробки вам не страшны. В случае горизонтального варианта радиаторы в каждой комнате или помещении подключаются к горизонтальному трубопроводу. Двухтрубные горизонтальные схемы отопления в основном предназначены для отопления одноэтажных домов и больших жилых домов с необходимостью подстройки пола. Образующиеся воздушные пробки легко устраняются установкой на радиаторах кранов Маевского.

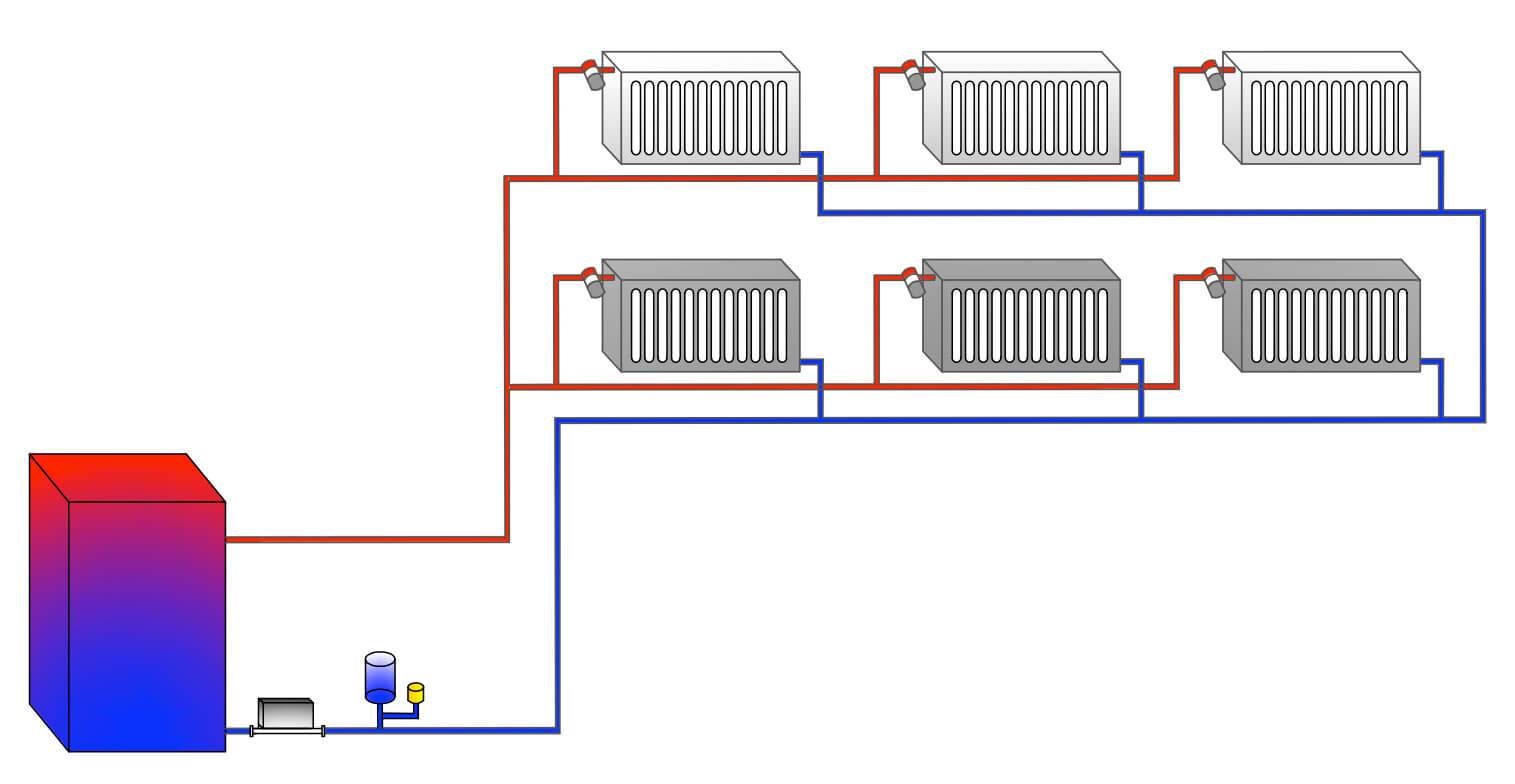

На рисунке показана вертикальная двухтрубная система отопления. Ниже вы можете увидеть, как выглядит горизонтальная двухтрубная система.

Традиционно подключение радиаторов может осуществляться с помощью нижней и верхней разводки. В зависимости от технических условий и проекта – выбор варианта электропроводки зависит от владельца дома. Верхняя маршрутизация более удобна.Все магистрали можно спрятать в чердачное помещение. Система создает циркуляцию, необходимую для хорошего распределения теплоносителя. Основным недостатком двухтрубной схемы отопления с верхним вариантом разводки является необходимость установки мембранного бака вне отапливаемого помещения. Верхняя разводка не позволяет осуществлять забор технической воды для бытовых нужд, а также соединение расширительного бака с баком для горячей воды, используемой в быту. Такое расположение не подходит для жилых домов с плоской крышей.

Резюме

Выбранный вид отопления для частного дома должен обеспечивать всем жильцам жилого дома необходимый комфорт. На отоплении экономить не стоит. Установив в своем доме систему отопления, не соответствующую параметрам жилого дома и бытовым нуждам, вы рискуете в будущем потратить большие деньги на переоборудование.

Двухтрубная или однотрубная система отопления – выбор всегда должен быть обоснован, как с технической точки зрения, так и с экономической.

Есть несколько способов обогреть помещение горячей водой. Бывает двухтрубная, однотрубная компоновка и два вида подвода труб: нижний и верхний. Рассмотрим конструкцию с двумя трубами и проводкой внизу.

Характеристика

Наиболее распространена именно двухтрубная организация отопления, несмотря на некоторые преимущества однотрубных конструкций. Какой бы сложной ни была такая магистраль с двумя трубами (отдельно для подачи воды и ее обратки), большинство предпочитает именно ее.

Такие системы устанавливаются в многоэтажных и многоквартирных домах.

Устройство

Элементы двухтрубного отопления с нижним разрезом трубы:

• котел и насос;
• авто воздухоотводчики, термостатические и предохранительные клапаны, клапаны;
аккумуляторы
• и расширительный бачок;
• фильтры, регулирующие устройства, датчики температуры и давления;
Байпасы
• можно использовать, но не обязательно.

Преимущества и недостатки

Рассмотренная двухтрубная схема подключения раскрывает множество преимуществ при использовании.Во-первых, равномерность распределения тепла по всей магистрали и индивидуальная подача теплоносителя к радиаторам.

Поэтому можно отдельно регулировать отопительные приборы: включать/выключать (нужно только закрыть стояк), менять напор.

В разных комнатах можно установить разную температуру.

Во-вторых, такие системы не требуют отключения или слива всего теплоносителя в случае поломки одного отопительного прибора. В-третьих, систему можно установить после возведения нижнего этажа и не ждать, пока будет готов весь дом. Кроме того, трубопровод имеет меньший диаметр, чем однотрубная система.

Есть и недостатки:

• требуется больше материалов, чем для однотрубной линии;
• низкое давление в подающем стояке приводит к необходимости частого стравливания воздуха путем подключения дополнительных клапанов.

Сравнение с другими типами

В нижней врезке подающая магистраль проложена снизу, рядом с обраткой, поэтому теплоноситель направляется снизу вверх по подающим стоякам.Оба типа разводки могут быть выполнены с одним или несколькими контурами, тупиковыми и связанными с расходом воды в подающем трубопроводе и обратном.

Системы с естественной циркуляцией с нижней линией применяются очень редко, так как требуют большого количества стояков, а смысл такой обвязки труб в том, чтобы свести их количество к минимуму. С учетом этого такие конструкции чаще всего имеют принудительную циркуляцию.

Крыша и полы — значение

В верхнем подключении линия подачи находится выше уровня радиатора.Устанавливается на чердаке, в потолке. Нагретая вода поступает сверху, затем по подающим стоякам равномерно распределяется по батареям. Радиаторы должны располагаться над обраткой. Для исключения скопления воздуха в самой верхней точке (на чердаке) монтируется компенсационный бак. Поэтому он не подходит для домов с плоской крышей без чердака.

Проводка снизу имеет две трубы — подачу и отвод — радиаторы должны быть выше их. Краном Маевского очень удобно удалять воздушные пробки.Линия подачи находится в подвале, в цоколе, под полом. Подающая линия должна быть выше обратной. Дополнительный уклон линии в сторону котла сводит к минимуму воздушные карманы.

Обе проводки наиболее эффективны в вертикальной конфигурации, когда батареи монтируются на разных этажах или уровнях.

Принцип действия

Основной характеристикой двухтрубной системы является наличие индивидуальной линии подвода воды к каждому радиатору. В этой схеме каждая из батарей оборудована двумя отдельными трубами: водопроводной и отводящей. Теплоноситель поступает к батареям снизу вверх. Охлажденная вода возвращается по обратным стоякам в обратку, а по ней в котел.

В многоэтажном доме целесообразно устанавливать именно двухтрубную конструкцию с вертикальной линией и нижней разводкой. В этом случае разница температур теплоносителя в подающем и обратном трубопроводе создает сильное давление, увеличивающееся по мере подъема пола.Давление помогает воде двигаться по трубопроводу.

В рассматриваемом нижнем присоединении труб котел должен находиться в углублении, так как батареи и отопительные приборы должны быть выше, чтобы обеспечить равномерную подачу к ним воды.

Накапливающийся воздух удаляется кранами или сливами Маевского, они монтируются на всех отопительных приборах. Применяются также автоматические самосвалы, которые закрепляются на стояках или специальных вентиляционных линиях.

Виды

Двухтрубная система отопления может быть следующих типов:

• горизонтальный и вертикальный;

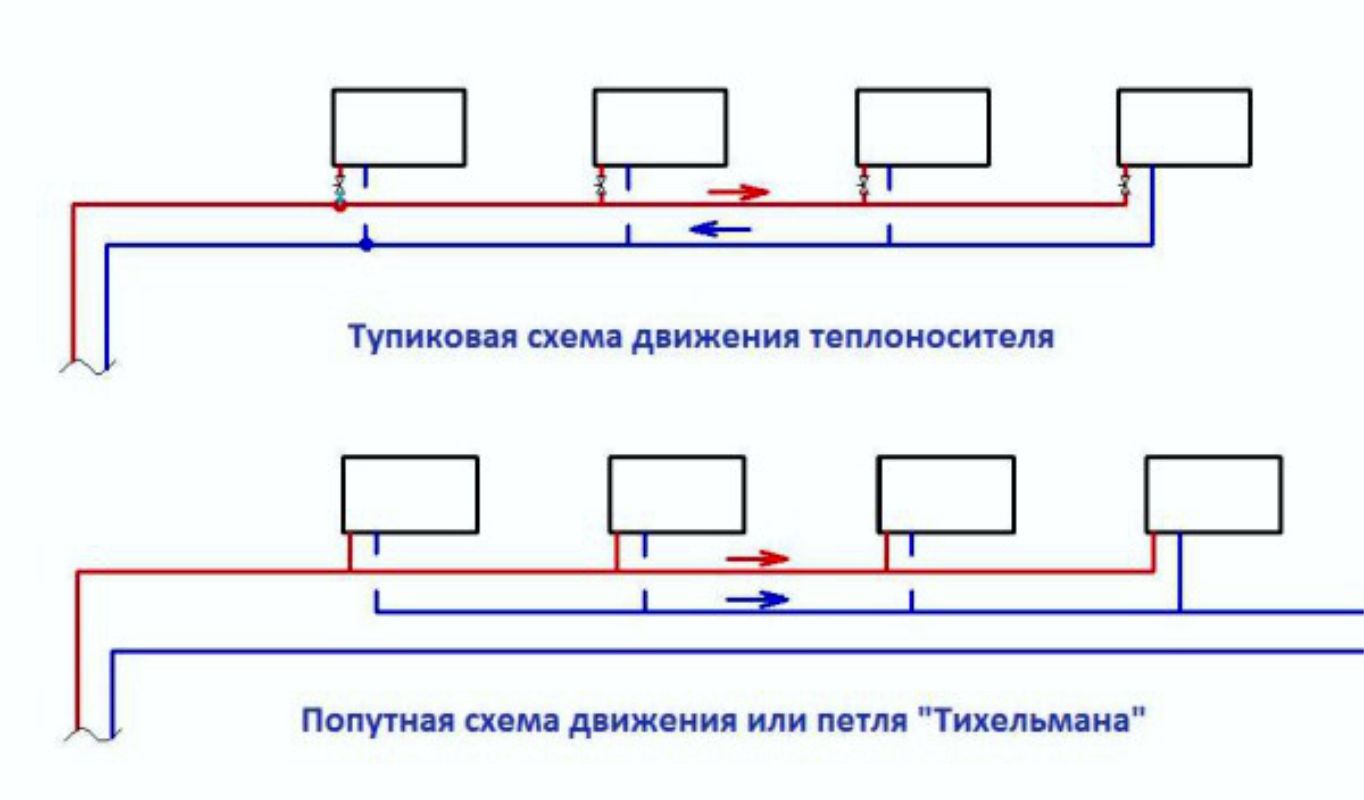

• прямоточный – теплоноситель течет в одном направлении по обоим патрубкам;

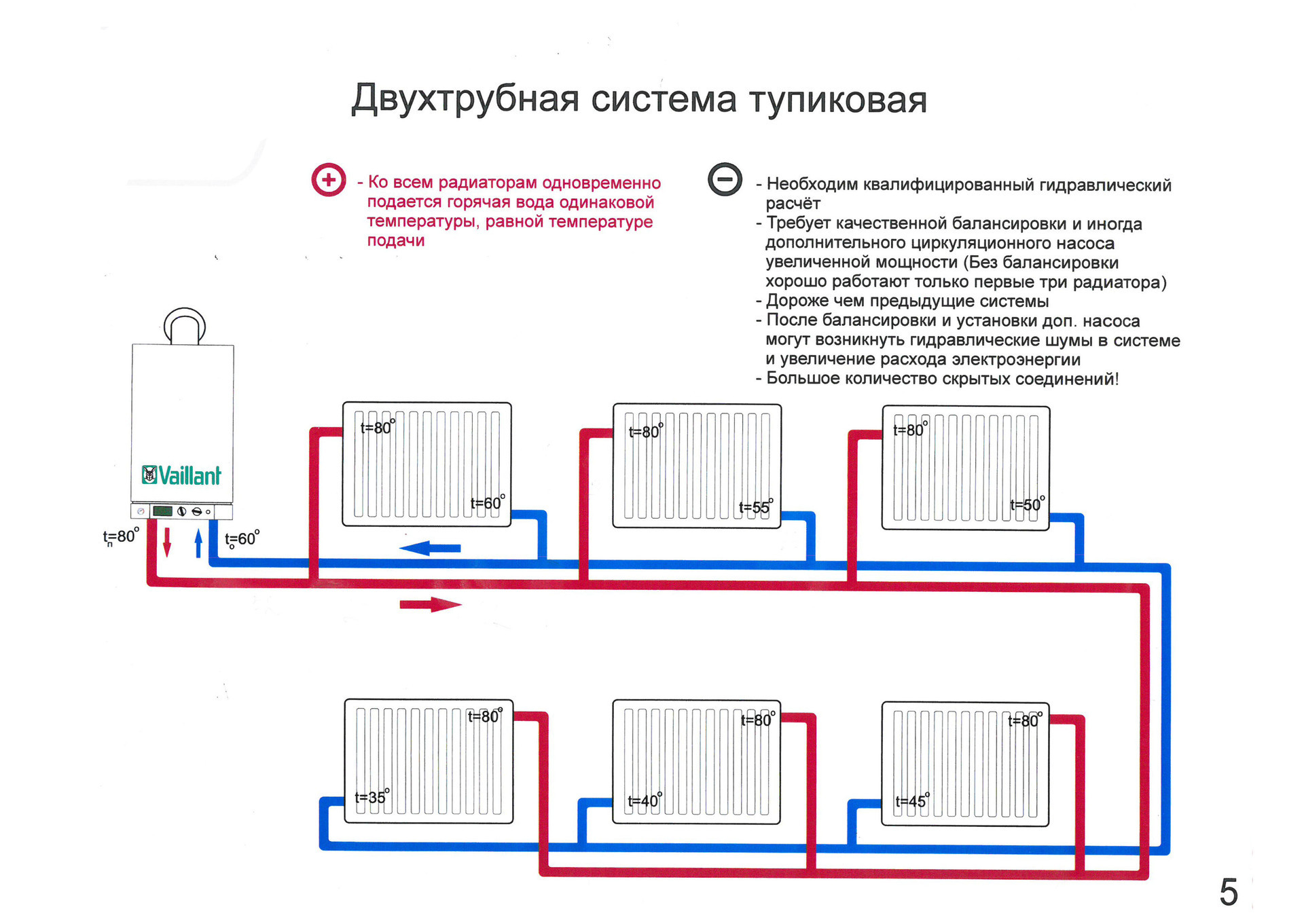

• тупиковый — горячая и охлажденная вода движется в разные стороны;
• с принудительной или естественной циркуляцией: для первого нужен насос, для второго уклон труб в сторону котла.

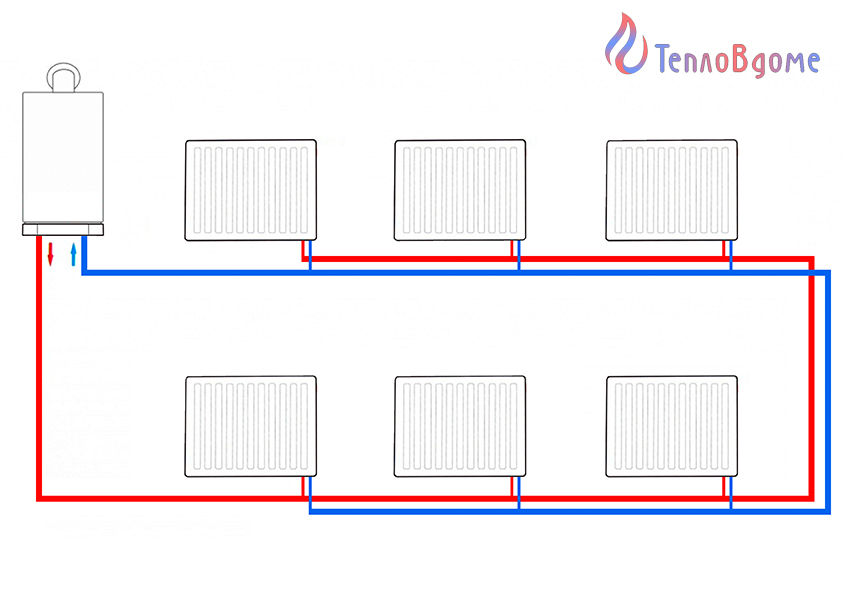

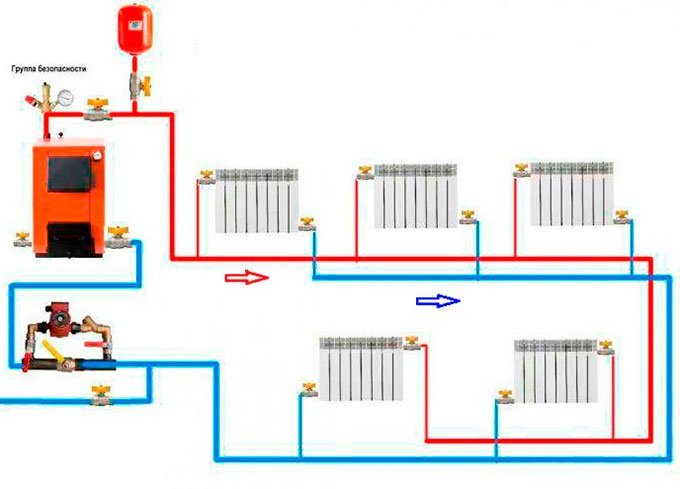

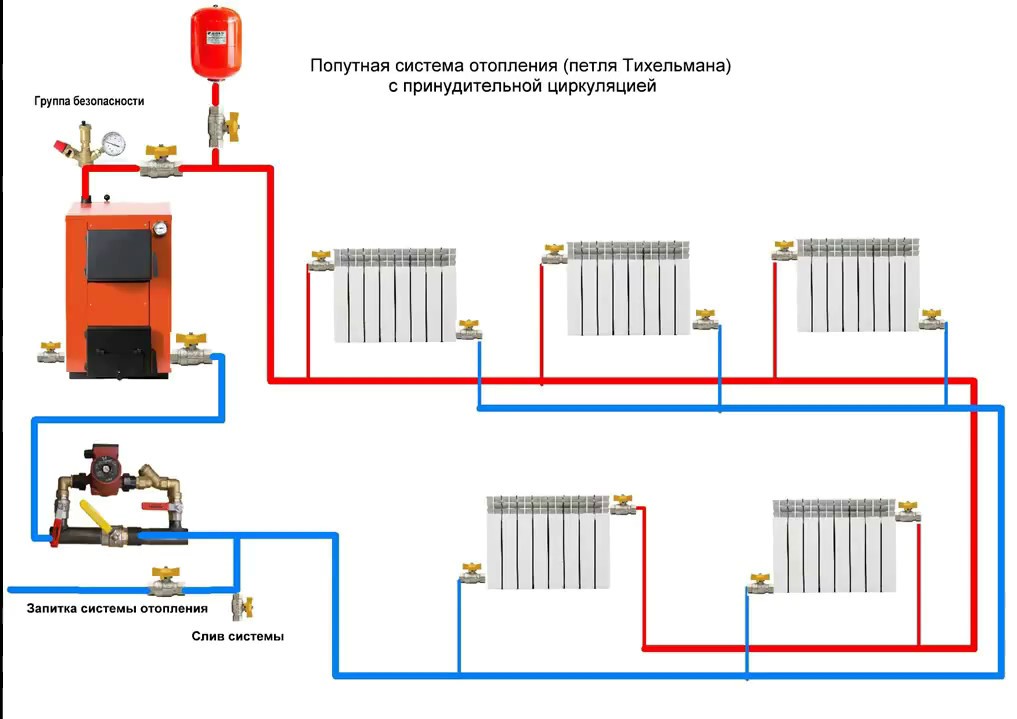

Горизонтальная схема может быть с тупиками, с попутным движением воды, с коллектором. Он подходит для одноэтажных зданий значительной протяженности, когда целесообразно подключение батарей к горизонтальной магистральной трубе. Такая система удобна и для зданий без стен, в панельно-каркасных домах, где удобно разместить стояки на лестничной клетке или коридоре.

По мнению специалистов, наиболее эффективной оказалась вертикальная схема с принудительной подачей воды.Нужен насос, который находится на обратке перед котлом. Также на него крепится расширительный бачок. За счет насоса трубы могут быть меньше, чем в конструкции с естественным движением: с его помощью вода будет гарантированно двигаться по всей магистрали.

Все нагреватели подключены к вертикальному стояку. Это лучший вариант для многоэтажек. Каждый этаж подключается к стояку отдельно. Преимуществом является отсутствие воздушных карманов.

Крепление

Условно можно выделить несколько этапов работы. Сначала определяется тип отопления. Если к дому подведен газ, то самым идеальным вариантом будет установка двух котлов: один – газовый, второй – запасной, твердотопливный или электрический.

Этапы

Вкратце установка состоит из следующих пунктов:

• подающая труба выводится из котла и соединяется с расширительным бачком;
• из бака вынут верхний патрубок, который идет ко всем радиаторам;
• устанавливается байпас (если предусмотрен) и насос;
• параллельно подаче проводится обратка, она также подключается к радиаторам и врезается в котел.

При двухтрубной системе первым устанавливается котел, для чего создается мини-котельная. В большинстве случаев это подвал (в идеале отдельное помещение). Главное требование – хорошая вентиляция. Котел должен быть в свободном доступе и находиться на некотором расстоянии от стен.

Пол и стены вокруг него облицованы огнеупорным материалом, а дымоход выведен на улицу. При необходимости установить рядом с котлом насос для циркуляции, коллектор для раздачи, контроль, измерительные приборы.

Они устанавливаются последними. Они располагаются под окнами и фиксируются скобами. Рекомендуемая высота от пола 10–12 см, от стен — 2–5 см, от подоконников — 10 см. Вход и выход батареи фиксируются запорно-регулирующими устройствами.

Целесообразно установить датчики температуры — с их помощью можно контролировать температурные показатели и регулировать их.

Если котел отопления газовый, то необходимо наличие соответствующей документации и присутствие представителя газовой промышленности при первом запуске.

Расширительный бак расположен в самой высокой пиковой точке линии или выше нее. Если есть автономное водоснабжение, то его можно интегрировать с расходным баком. Уклон подающей и обратной труб должен быть не более 10 см на протяжении 20 и более погонных метров.

Если трубопровод находится у входной двери, целесообразно разделить его на два колена. Затем маршрут создается из верхней части системы. Нижняя линия двухтрубной конструкции должна быть симметрична и параллельна верхней.

Все технологические узлы должны быть оборудованы отводами, подводящий трубопровод желательно утеплить. Распределительный бак также целесообразно размещать в утепленном помещении. При этом не должно быть прямых углов, острых изломов, которые впоследствии будут создавать сопротивление и воздушные пробки. Наконец, нельзя забывать об опорах для труб – они должны быть изготовлены из стали и прорезаны через каждые 1,2 метра.

На сегодняшний день известно несколько систем отопления. Их условно делят на два типа: однотрубные и двухтрубные.Чтобы определить лучшую систему отопления, необходимо хорошо понимать, как она работает. При этом несложно будет сделать выбор наиболее подходящей системы отопления с учетом всех положительных и отрицательных качеств. Помимо технических характеристик, при выборе необходимо учитывать и свои финансовые возможности. Все-таки однотрубная или двухтрубная система отопления лучше и эффективнее?

Здесь представлены все детали, которые установлены в каждой системе.Наиболее важные из них:

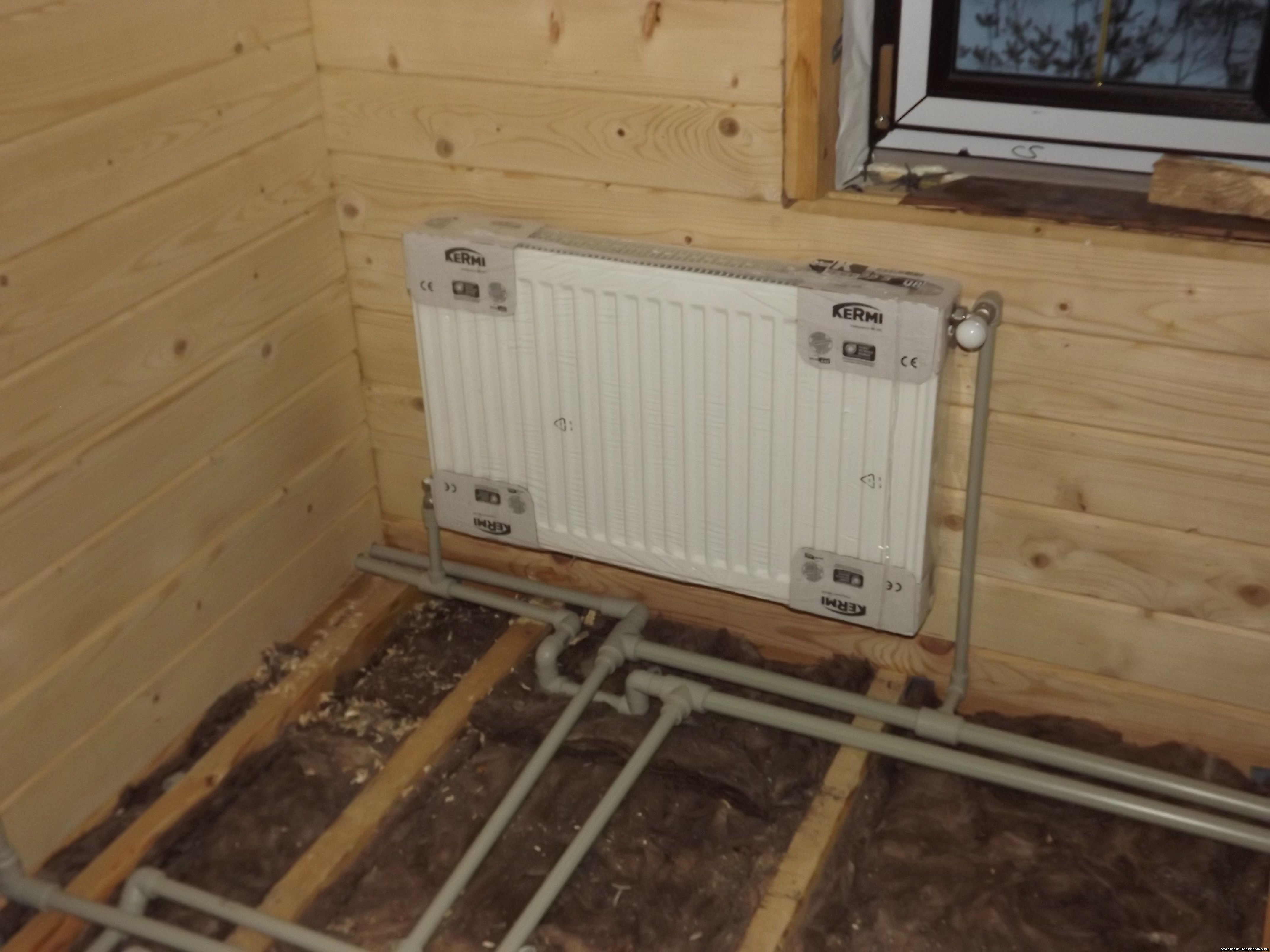

Положительные и отрицательные свойства однотрубной системы

Состоит из одного горизонтального коллектора и нескольких нагревательных элементов, соединенных с коллектором двумя соединениями. Часть охлаждающей жидкости, двигаясь по магистральному патрубку, попадает в радиатор. Здесь выделяется тепло, нагревается помещение и жидкость возвращается обратно в коллектор. В соседний аккумулятор жидкость попадает при несколько меньшей температуре. Так продолжается до тех пор, пока последний радиатор не заполнится охлаждающей жидкостью.

Основной отличительной чертой однотрубной системы является отсутствие двух трубопроводов: обратного и подающего. Это основное преимущество.

Нет необходимости прокладывать две линии. Вам понадобится гораздо меньше труб, и монтаж будет проще. Не нужно пробивать стены и делать дополнительные крепления. Казалось бы, стоимость такой схемы значительно ниже. К сожалению, это не всегда так.

Современная фурнитура позволяет автоматически регулировать теплоотдачу каждой отдельной батареи.Для этого нужно установить специальные термостаты с большим проходным сечением.

Однако они не помогут избавиться от главного недостатка, связанного с охлаждением охлаждающей жидкости после ее поступления в соседний аккумулятор. Из-за этого снижается теплоотдача радиатора, включенного в общий контур. Чтобы согреться, необходимо увеличить мощность батареи за счет наращивания дополнительных секций. Такие работы удорожают систему отопления.

Если выполнить соединение устройства и магистрали из труб одинакового диаметра, поток будет разделяться на две части.Но это недопустимо, так как охлаждающая жидкость начнет быстро остывать при попадании в первый радиатор. Чтобы батарея восполняла хотя бы треть потока теплоносителя, необходимо увеличить общий размер коллектора примерно в 2 раза.

А если коллектор установлен в большом двухэтажном доме, площадь которого превышает 100 м2? Для нормального прохождения теплоносителя по всей окружности необходимо проложить трубы диаметром 32 мм. Для монтажа такой системы потребуются большие финансовые вложения.

Для создания циркуляции воды в частном одноэтажном доме необходимо оборудовать однотрубную систему отопления разгонным вертикальным коллектором, высота которого должна превышать 2 метра. Устанавливается после котла. Есть только одно исключение, это насосная система, оснащенная настенным котлом, который подвешивается на нужной высоте. Насос и все дополнительные элементы также увеличивают стоимость однотрубного отопления.

Индивидуальное строительство и однотрубное отопление

Установка такого отопления, имеющего один магистральный стояк в одноэтажном доме, устраняет серьезный недостаток этой схемы, неравномерность прогрева.Если что-то подобное сделать в многоэтажном доме, то нагрев верхних этажей будет заметно сильнее, чем нагрев нижних этажей. В результате возникнет неприятная ситуация: наверху очень жарко, а внизу холодно. Частный коттедж обычно имеет 2 этажа, поэтому установка такой схемы отопления позволит равномерно обогреть весь дом. Нигде не будет холодно.

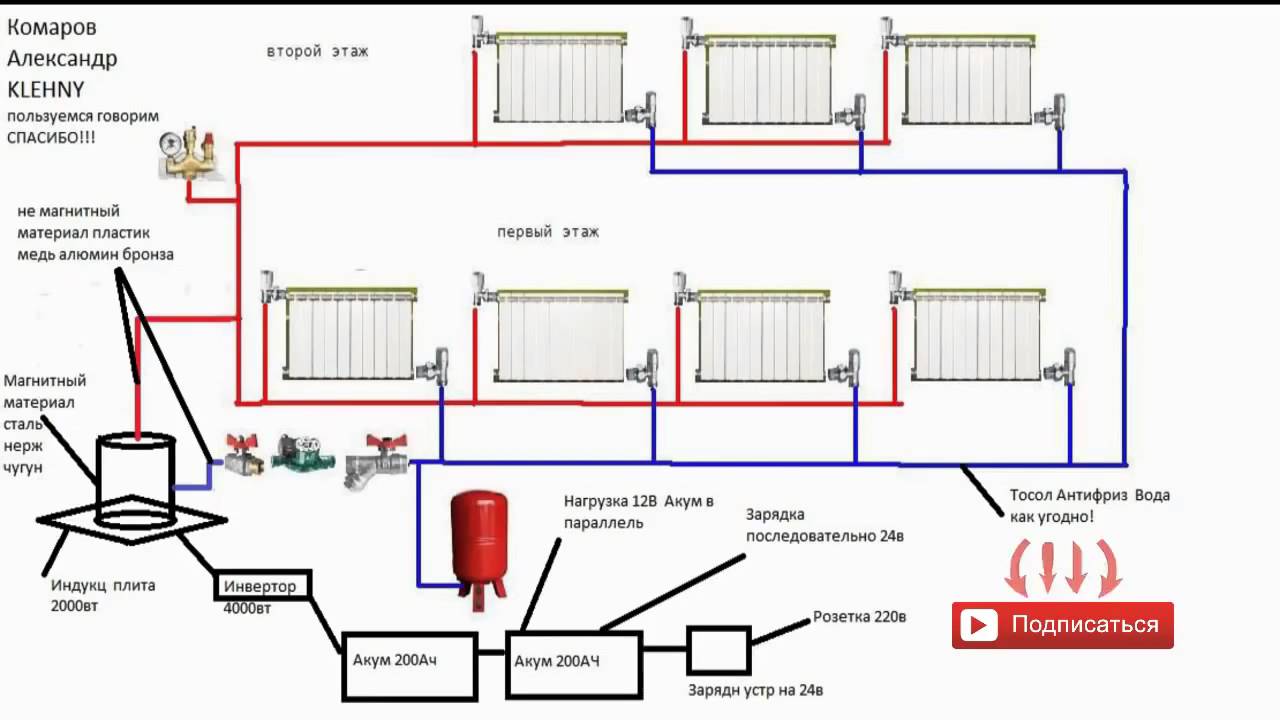

Двухтрубная система отопления

Работа такой системы несколько отличается от описанной выше схемы.Теплоноситель движется по стояку, попадая в каждый прибор по патрубкам. Затем по обратному трубопроводу возвращается в магистральный трубопровод, а оттуда транспортируется к котлу отопления.

Для обеспечения работоспособности такой схемы к радиатору подводят две трубы: по одной осуществляется основная подача теплоносителя, а по другой — его возврат в общую магистраль. Именно поэтому его стали называть двухтрубным.

Трубы устанавливаются по всему периметру отапливаемого здания.Между трубами устанавливаются радиаторы для поглощения скачков давления и образования гидравлических мостов. Такая работа создает дополнительные сложности, но их можно уменьшить, создав правильную схему.

Двухтрубные системы делятся на типы:

Основные преимущества

Каковы положительные качества таких систем? Установка такой системы обогрева позволяет добиться равномерного прогрева каждой батареи. Температура в здании будет одинаковой на всех этажах.

Если прикрепить к радиатору специальный термостат, то можно самостоятельно регулировать нужную температуру в здании. Эти устройства не влияют на теплоотвод батареи.

Двухтрубная обвязка позволяет поддерживать величину давления при движении теплоносителя. Не требует установки дополнительного гидронасоса большой мощности. Циркуляция воды происходит за счет силы гравитации, другими словами, под действием силы тяжести. При плохом напоре можно использовать маломощный насосный агрегат, не требующий специального обслуживания и достаточно экономичный.

При использовании запорной аппаратуры, различной запорной арматуры и бойпасов можно будет монтировать такие системы, при которых становится возможным ремонт только одного радиатора без отключения отопления всего дома.

Еще одним преимуществом двухтрубной разводки является возможность использования любого направления горячей воды.

Принцип работы проходной схемы

При этом движение воды по обратке и магистральной трубе происходит по одному и тому же пути.По тупиковой схеме — в разные стороны. Когда вода в системе имеет проходное направление, а радиаторы имеют одинаковую мощность, получается отличная гидравлическая балансировка. Это исключает использование клапанов предварительной настройки батареи.

При разной мощности радиатора возникает необходимость расчета теплопотерь каждого отдельного радиатора. Для нормализации работы отопительных приборов потребуется установка термостатических вентилей. Сделать это самостоятельно без специальных знаний сложно.

Гидрогравитационная применяется при прокладке магистрального трубопровода. В коротких системах создается тупиковая схема циркуляции теплоносителя.

Как проводится обслуживание двухтрубной системы

Чтобы услуга была качественной и профессиональной, необходимо выполнить целый комплекс операций:

• регулировка;
• балансировка;
• настройка.

Специальные патрубки используются для регулировки и балансировки системы.Они устанавливаются в самом верху системы и в самой нижней ее точке. Воздух выпускается после открытия верхней трубы, а нижний выход используется для слива воды.

Избыточный воздух, скопившийся в батареях, выпускается с помощью специальных кранов.

Для регулировки давления в системе устанавливается специальный контейнер. Воздух в него закачивается обычным насосом.

С помощью специальных регуляторов, помогающих снизить давление воды в том или ином радиаторе, настраивается двухтрубная система отопления. После перераспределения давления температура во всех радиаторах выравнивается.

Как из однотрубки сделать двухтрубку

Поскольку основным отличием этих систем является развязка нитей, выполнить данную доработку достаточно просто. Параллельно существующему трубопроводу необходимо проложить еще один трубопровод. Его диаметр должен быть на один размер меньше. Рядом с последним приспособлением отрезается и плотно закрывается конец старого коллектора. Оставшийся участок подключается непосредственно перед котлом к ​​новому трубопроводу.

Формируется связанная схема циркуляции воды. Выходящий теплоноситель необходимо направить по новому трубопроводу. Для этого необходимо переподключить подводящие патрубки всех радиаторов. То есть отключиться от старого коллектора и подключиться к новому, по схеме:

Процесс переделки может вызвать дополнительные трудности. Например, не будет места для прокладки второй линии, или пробить пол очень сложно.

Именно поэтому, прежде чем приступать к такой реконструкции, нужно продумать все детали будущей работы. Можно настроить однотрубную систему без внесения каких-либо переделок.

По статистике более 70% всех жилых домов отапливаются водяным отоплением. Одной из ее разновидностей является двухтрубная система отопления – ей посвящена данная публикация.

В статье рассмотрены преимущества и недостатки, схемы, чертежи и рекомендации по монтажу двухтрубной разводки своими руками.

Содержание статьи

Отличия двухтрубной системы отопления от однотрубной

Любая система отопления представляет собой замкнутый контур, по которому циркулирует теплоноситель. Однако в отличие от однотрубной сети, где вода по одной и той же трубе поступает ко всем радиаторам по очереди, двухтрубная система предполагает разделение разводки на две линии – подающую и обратку.

Двухтрубная система отопления частного дома по сравнению с однотрубной схемой имеет следующие преимущества:

1. Минимальные потери теплоносителя.В однотрубной системе к подающей магистрали поочередно подключаются радиаторы, в результате чего, проходя через батарею, теплоноситель теряет температуру и попадает в следующий радиатор частично охлажденным. При двухтрубной конфигурации каждая из батарей подключается к подающему трубопроводу отдельной веткой … Вы получаете возможность установки на каждый из радиаторов, что позволит регулировать температуру в разных комнатах дома независимо друг от друга.
2. Низкие гидравлические потери.При обустройстве системы с принудительной циркуляцией (необходимой в зданиях большой площади) двухтрубная система требует установки менее производительного циркуляционного насоса, что позволяет хорошо сэкономить.
3. Универсальность. Двухтрубную систему отопления можно использовать в многоквартирном, одно- или двухэтажном доме.
4. Ремонтопригодность. На каждой ветке подающего трубопровода может быть установлена ​​запорная арматура, что дает возможность перекрыть подачу теплоносителя и произвести ремонт поврежденных труб или радиаторов без остановки всей системы.

Из недостатков данной комплектации отметим двукратное увеличение длины используемых труб, но это не грозит резким ростом финансовых затрат, так как диаметр используемых труб и фитингов меньше, чем при обустройстве одно- трубная система.

Классификация двухтрубного отопления

Двухтрубная система отопления частного дома в зависимости от пространственного расположения классифицируется на вертикальную и горизонтальную. Более распространена горизонтальная конфигурация, предполагающая подключение радиаторов на этаже здания к одному стояку, тогда как в вертикальных системах к стояку подключаются радиаторы разных этажей.

Применение вертикальных систем оправдано в двухэтажном здании. Несмотря на то, что обустройство такой конфигурации обходится дороже из-за необходимости использования большего количества труб, при вертикальных стояках исключается возможность скопления воздуха внутри радиаторов, что повышает надежность системы в целом. .

Также двухтрубная система отопления классифицируется по направлению движения теплоносителя, по которому она может быть прямоточной или тупиковой.В тупиковых системах жидкость циркулирует по обратке и подаче в разные стороны, в прямоточных их движение совпадает.

В зависимости от способа транспортировки теплоносителя системы подразделяются на:

• с естественной циркуляцией;
• с принудительной циркуляцией.

Отопление с естественной циркуляцией может применяться в одноэтажных домах с до 150 кв. . Не предусматривает установку дополнительных насосов — теплоноситель перемещается за счет собственной плотности.Характерной чертой систем с естественной циркуляцией является укладка труб под углом к ​​горизонтальной плоскости. Их преимущество – независимость от наличия электроснабжения, недостаток – невозможность регулировать скорость подачи воды.

В двухэтажном доме двухтрубная система отопления всегда выполняется с принудительной циркуляцией. С точки зрения экономичности такая конфигурация более эффективна, так как вы получаете возможность регулировать расход и скорость теплоносителя с помощью циркуляционного насоса, который устанавливается на подающей трубе, выходящей из котла.В отоплении с принудительной циркуляцией применяют трубы относительно небольших диаметров (до 20 мм), которые укладывают без уклона.

Какую разводку тепловой сети выбрать?

В зависимости от расположения подающего трубопровода двухтрубное отопление классифицируют на два вида — с верхней и нижней разводкой.

Схема двухтрубной системы отопления с верхней разводкой предполагает установку расширительного бака и разводки в самой высокой точке отопительного контура, над радиаторами.Такой монтаж нельзя выполнять в одноэтажном доме с плоской крышей, так как для размещения коммуникаций потребуется утепленный чердак или специально отведенное помещение на втором этаже двухэтажного дома.

Двухтрубная система отопления с нижней разводкой отличается от верхней тем, что распределительный трубопровод в ней находится в подвале или в подземной нише, под радиаторами. Крайним контуром отопления является обратка, которая устанавливается на 20-30 см ниже подающей.

Это более сложная конфигурация, требующая подключения верхней воздушной трубы для удаления лишнего воздуха из радиаторов. При отсутствии подвала могут возникнуть дополнительные проблемы из-за необходимости установки котла ниже уровня радиаторов.

Как нижняя, так и верхняя схема двухтрубной системы отопления может быть выполнена в горизонтальном или вертикальном исполнении. Однако вертикальные сети обычно имеют нижнюю проводку. При такой установке нет необходимости устанавливать мощный насос для принудительной циркуляции, так как из-за разницы температур в обратке и подаче создается сильный перепад давления, что увеличивает скорость движения теплоносителя.Если из-за особенностей планировки здания такую ​​прокладку сделать невозможно, обустраивают магистраль с верхней разводкой.

Делаем двухтрубную систему своими руками (видео)

Выбор диаметра трубы и правила монтажа для двухтрубной сети

При монтаже двухтрубного отопления крайне важно правильно подобрать диаметр трубы, иначе можно получить неравномерный прогрев удаленных от котла радиаторов. В большинстве котлов бытового назначения диаметр труб подачи и обратки составляет 25 или 32 мм, что подходит для двухтрубной конфигурации. Если у вас котел с патрубками 20 мм, то лучше остановиться на однотрубной системе отопления.

Размерная сетка полимерных труб, представленных на рынке, состоит из диаметров 16, 20, 25 и 32 мм. Монтаж системы нужно производить самостоятельно с учетом ключевого правила: первый участок разводки должен соответствовать диаметру патрубков котла , а каждый последующий участок трубы после тройника-отвода до радиатора один размер меньше.

На практике это выглядит следующим образом — из котла выходит диаметр 32 мм, к нему через тройник подсоединяется радиатор с патрубком 16 мм, далее после тройника диаметр подводящей магистрали уменьшается до 25 мм, на следующем ответвлении к радиатору линии 16 мм после тройника диаметр уменьшается до 20 мм и т.д.Если количество радиаторов больше стандартных размеров труб, необходимо разделить подводящую магистраль на два рукава.

При установке системы своими руками придерживайтесь следующих рекомендаций:

• подающая и обратная линии должны быть параллельны друг другу;
• каждый выход радиатора должен быть оборудован запорной арматурой;
• распределительный бак, если он установлен на чердаке при монтаже сети с верхней разводкой, должен быть утеплен;
Крепление труб
• к стенам должно располагаться с шагом не более 60 см.

При оснащении системы принудительной циркуляцией важно правильно подобрать мощность циркуляционного насоса. Конкретный выбор делается исходя из размера здания:

• для домов площадью до 250 м 2 достаточно насоса производительностью 3,5 м 3 /час и давлением 0,4 МПа;
• 250-350 м 2 — производительность от 4,5 м3/ч, напор 0,6 МПа;
• свыше 350 м 2 — мощность от 11 м 3 /час, напор от 0,8 МПа.

Несмотря на то, что установить двухтрубное отопление своими руками сложнее, чем однотрубное сетевое, такая система, благодаря высокой надежности и экономичности, полностью оправдывает себя при эксплуатации.

Евгений Седов

Когда руки растут из правильного места, жизнь веселее 🙂

Содержание

На сегодняшний день существует множество способов организации систем, среди которых большую популярность приобрело отопление на две створки с насосом.Его устройство выполнено по принципу эффективного обслуживания с минимальными потерями тепла. Особенно популярной в одноэтажных, многоэтажных и частных домах стала двухтрубная система отопления, подключение которой позволяет добиться всех необходимых условий для комфортного проживания.

Что такое двухтрубная система отопления

В последние годы все чаще применяется двухтрубное отопление, несмотря на то, что монтаж однотрубного варианта обычно намного дешевле.Данная модель дает возможность регулировать температуру в каждой комнате жилого дома по желанию, ведь для этого предусмотрен специальный регулирующий клапан. Что касается однотрубной схемы, то в отличие от двухтрубной ее теплоноситель при циркуляции последовательно проходит абсолютно все радиаторы.

Что касается модели из двух патрубков, то здесь к каждому радиатору отдельно подведен патрубок, предназначенный для прокачки охлаждающей жидкости. А обратный трубопровод собирается от каждой батареи в отдельный контур, функция которого – подача охлаждаемой среды обратно в проточный или настенный котел. Эта схема (естественная/принудительная циркуляция) называется обраткой и особенно большую популярность она приобрела в многоквартирных домах, когда возникает необходимость отапливать все этажи одним котлом.

Преимущества

Двухконтурное отопление, несмотря на более высокую стоимость монтажа по сравнению с некоторыми другими аналогами, подходит для объектов любой конфигурации и этажности – это очень важное преимущество. Кроме того, теплоноситель, поступающий во все отопительные приборы, имеет одинаковую температуру, что позволяет равномерно обогревать все помещения.

Остальные преимущества двухтрубной системы отопления заключаются в возможности установки на радиаторы специальных терморегуляторов и в том, что поломка одного из приборов никак не повлияет на работу других. К тому же, установив вентили на каждую батарею, можно сократить потребление воды, что является большим плюсом для семейного бюджета.

недостатки

Вышеупомянутая система имеет один существенный недостаток, заключающийся в том, что все ее компоненты и их монтаж обходятся значительно дороже, чем организация однотрубной модели. Оказывается, не все жители могут себе это позволить. Другими недостатками двухтрубной системы отопления являются сложность монтажа и большое количество труб и специальной арматуры.

Схема двухтрубной системы отопления

Как было сказано выше, этот способ организации системы отопления отличается от других вариантов более сложной архитектурой. Двухконтурная схема отопления представляет собой пару замкнутых контуров. Один из них служит для подачи нагретого теплоносителя к батареям, другой – для отправки отходов, т.е.е., охлажденную жидкость возвращают на подогрев. Применение этого метода на конкретном объекте в большей степени зависит от мощности котла.

Тупик

В данном варианте направление подачи и обратки нагретой воды разнонаправленное. Двухтрубная тупиковая система отопления подразумевает установку батарей, каждая из которых имеет идентичное количество секций. Чтобы сбалансировать систему при таком движении нагретой воды, вентиль, установленный на первом радиаторе, необходимо закрутить с большим усилием, чтобы он перекрывался.

Прохождение

Эту схему также называют петлей Тихельмана. Попутную двухтрубную систему отопления или просто попутку легче отбалансировать и отрегулировать, особенно если магистраль очень длинная. При таком способе организации отопления на каждой батарее требуется игольчатый вентиль или такое устройство, как термостатический вентиль.

Горизонтальный

Существует также такой вид схемы, как двухтрубная горизонтальная система отопления, которая нашла широкое применение в одно- и двухэтажных домах.Также его используют в помещениях с цокольным этажом, где можно легко разместить необходимые коммуникационные сети и устройства. При использовании такой разводки монтаж подающего трубопровода может осуществляться под радиаторами или на одном уровне с ними. Но у такой схемы есть недостаток, заключающийся в частом образовании воздушных пробок. Для того чтобы избавиться от них, требуется установка кранов Маевского на каждом устройстве.

Вертикальный

Этот тип схемы часто используется в домах в 2-3 этажа и более. Но для его организации требуется большое количество труб. Следует отметить, что вертикальная двухтрубная система отопления имеет такое существенное преимущество, как возможность автоматического удаления воздуха, выходящего наружу через сливной кран или расширительный бачок. Если последний установлен на чердаке, то это помещение необходимо утеплить. В целом при такой схеме распределение температуры по отопительным приборам осуществляется равномерно.

Двухтрубная система отопления с нижней разводкой

Если вы решили выбрать эту схему, то имейте в виду, что она может быть коллекторной или с параллельно установленными радиаторами.Схема двухтрубной системы отопления с нижней разводкой первого типа: от коллектора к каждой батарее идет два трубопровода – подающий и отводящий. Эта модель с нижней проводкой имеет следующие преимущества:

• установка клапанов осуществляется в одном помещении;
• высокий уровень эффективности;
• возможность установки в еще недостроенный объект;
• перекрытие и регулировка легко и просто;
• возможность отключить верхний этаж если там никто не живет.

Верхняя проводка

Закрытая двухтрубная система отопления с верхней разводкой используется в большей степени из-за того, что она лишена воздушных пробок и имеет высокую скорость циркуляции воды. Перед тем, как произвести расчет, установить фильтр, найти фото с подробным описанием схемы, необходимо соотнести затраты на этот вариант с преимуществами и учесть следующие недостатки:

• неэстетичный вид помещения за счет открытых коммуникаций;
• большой расход труб и необходимых материалов;
• появление проблем, связанных с размещением бака;
• несколько лучше прогреваются помещения, расположенные на втором этаже;
• невозможность размещения в помещениях с большим метражом;
• дополнительных расходов, связанных с декоративной накладкой, чтобы скрыть трубы.

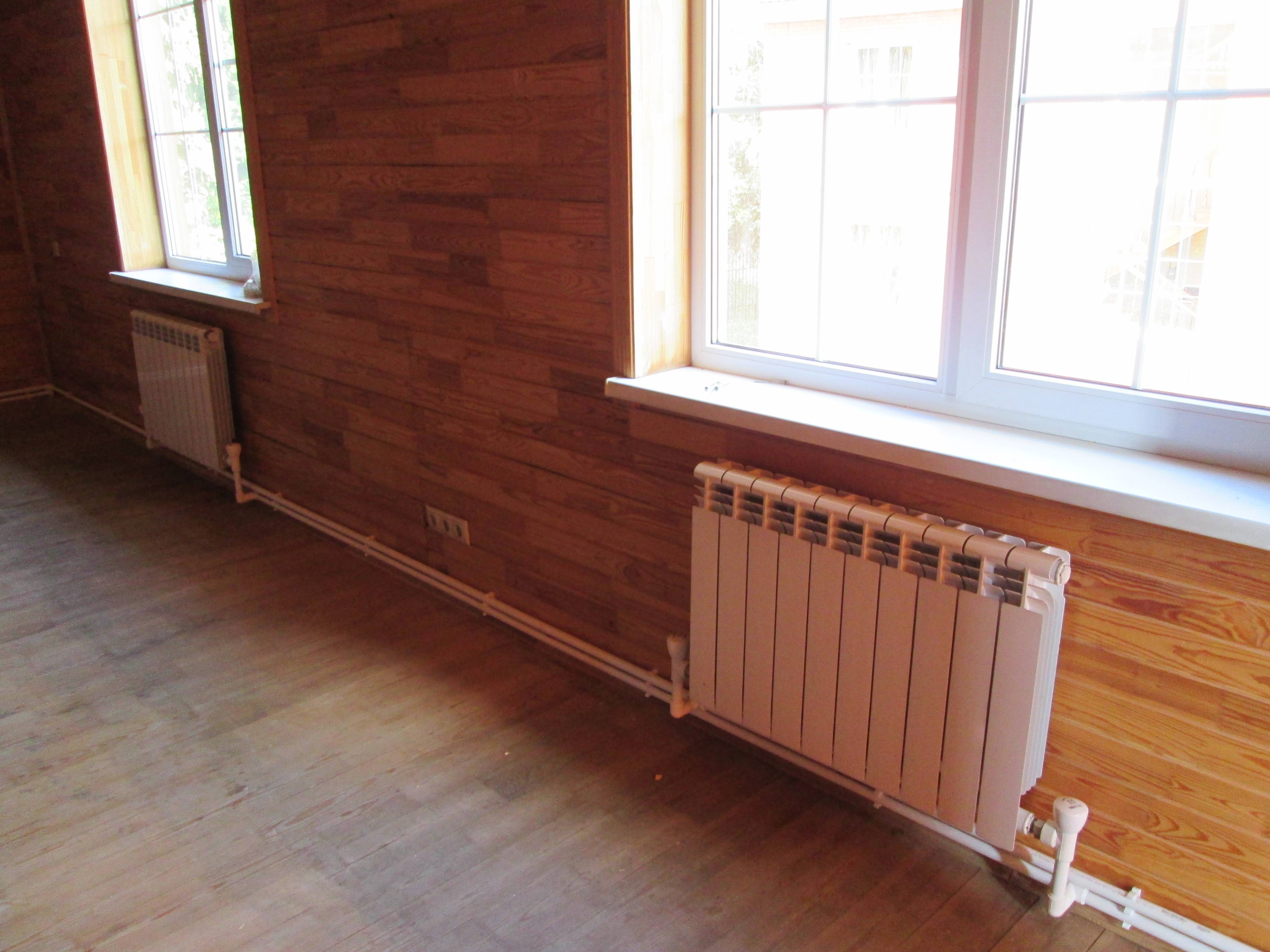

Подключение радиаторов отопления к двухтрубной системе

Монтажные работы, связанные с установкой двухконтурного отопления, включают в себя несколько этапов. Схема подключения радиатора:

1. На первом этапе устанавливается котельная, для которой подготавливается специально отведенное место, например, подвал.
2. Далее установленное оборудование подключается к расширительному баку, смонтированному на чердаке.
3. Затем от коллектора к каждой батарее радиатора проводится труба для перемещения охлаждающей жидкости.
4. На следующем этапе от каждого радиатора снова выводятся трубы для подогрева воды, которая будет отдавать им свое тепло.
5. Все обратки составляют единый контур, который впоследствии подключается к котлу.

Если в такой контурной системе используется циркуляционный насос, то он устанавливается непосредственно в обратный контур. Дело в том, что конструкция насосов состоит из различных манжет и прокладок, которые выполнены из резины и не выдерживают высоких температур.На этом все монтажные работы закончены.

Видео

Нашли ошибку в тексте? Выделите его, нажмите Ctrl+Enter и мы это исправим!

Сантехника для чайников | Энтони Сантехника, отопление, охлаждение и электричество

Если вы можете понять основные принципы природы, вы можете понять сантехнику. Подумайте о силе тяжести, давлении и воде и о том, как они взаимодействуют между собой, чтобы ваш унитаз смывался, ванна наполнялась, а кран работал. Вам не нужно быть сантехником Anthony PHC, чтобы понять эти концепции.Более того, мы даже научим вас устранять некоторые проблемы с сантехникой самостоятельно!

Подсистемы и запорная арматура

Водопроводная система вашего дома состоит из двух подсистем: одна подает пресную воду в , а другая отводит сточные воды . Поскольку вода, поступающая в ваш дом, находится под давлением, она может подниматься по лестнице и огибать углы. Когда вода поступает в ваш дом, она проходит через счетчик, который следит за тем, сколько воды вы используете.Ваш основной запорный клапан воды обычно находится рядом со счетчиком, и его следует быстро закрыть в аварийной ситуации с водопроводом, чтобы предотвратить затопление. Большинство светильников имеют индивидуальные запорные клапаны, поэтому вам не нужно перекрывать всю подачу воды, когда аварийная ситуация связана только с раковиной, ванной или унитазом.

Водонагреватели

Подача холодной воды готова для вас немедленно, но сначала горячая вода должна пройти через водонагреватель. Одна труба подает холодную воду к водонагревателю. Оттуда линия горячей воды подает нагретую воду к приборам и приборам, которым требуется горячая вода.Термостат на нагревателе регулирует нагревательные элементы устройства, чтобы поддерживать желаемую температуру воды. Температура по умолчанию для домашнего водонагревателя составляет 120 градусов по Фаренгейту. Посудомоечные машины могут требовать воды более высокой температуры, но обычно они включают водонагреватели, которые повышают температуру еще на 20 градусов по Фаренгейту. У сантехников Anthony PHC есть опыт установки и ремонта водонагревателей, но любителям не следует пытаться ремонтировать эти системы самостоятельно.

Дренажные системы и вентиляция

Дренажные системы отличаются от приточных тем, что они не зависят от давления. Отходы выходят из дома, потому что дренажные трубы наклонены вниз. Таким образом, гравитация делает всю работу. В конце концов, эти трубы попадают в очистные сооружения или септики. Вентиляционные отверстия, ловушки и очистные выходы делают этот процесс возможным. Согласно Howstuffworks.com, « вентиляционные отверстия , торчащие из крыши вашего дома, позволяют воздуху попадать в водосточные трубы».Без подачи воздуха из вентиляционных отверстий сточные воды пришлось бы откачивать.

Ловушка в гадости

Так же важны, как и вентиляционные отверстия, ловушки . Это изогнутая или S-образная часть трубы под сливом, которую можно увидеть под большинством раковин. Оттуда «вода вытекает из бассейна с достаточной силой, чтобы пройти через ловушку и водосточную трубу». Тем не менее, после этого в ловушке остается достаточно воды, чтобы создать уплотнение, предотвращающее просачивание канализационного газа в ваш дом.Вам нужна ловушка в каждом приспособлении. Туалеты уникальны, потому что они самозапирающиеся, то есть им не требуется дополнительный сифон на сливе. Подумайте обо всех волосах и грязи, которые стекают в слив вашего душа — это регулируется барабанными ловушками. Эти ребята образуют уплотнение против канализационного газа , а собирают гадость, чтобы предотвратить засорение.

Разблокировка ловушки

Если вам нужно разблокировать ловушку, есть несколько простых шагов, которые вы можете выполнить, чтобы справиться с этой распространенной проблемой. Для этого ремонта вам понадобится миска, ведро, старая зубная щетка и сменные шайбы.Первый шаг — снять ловушку с раковиной . Затем поместите чашу под него, чтобы собрать воду . Удалите все, что создает засорение и промойте ловушку в чистой воде . Используйте зубную щетку для тщательной очистки. Продолжайте и замените изношенные шайбы , пока ловушка не будет разобрана. Замените ловушку и готово! Слив, слив и вентиляция необходимы для бесперебойной работы вашей сантехники, поэтому крайне важно регулярно обслуживать все детали.


Светильники

Перемычка между системой подачи и водоотведения (двумя совершенно отдельными системами) называется креплением. Примерами приспособлений могут быть туалеты, раковины, стиральные машины и наружные краны. Если что-то забирает пресную воду и сбрасывает сточные воды, оно подходит под эту категорию. Преимущество светильников в том, что некоторые из них имеют индивидуальную запорную арматуру, поэтому вам не придется закрывать основной запор для ремонта.

Ремонт своими руками

Если вы решите изменить или добавить какие-либо трубы в своем доме, убедитесь, что у вас есть разрешение от местного чиновника по сантехническим правилам (некоторые вещи запрещены).Перед началом ремонтного процесса отключите подачу воды к светильнику или запорную арматуру. Этот самостоятельный ремонт охватывает только незначительные проблемы с ремонтом, поэтому обязательно свяжитесь с профессиональным сантехником Энтони PHC , если у вас есть законная проблема с сантехникой.

Прочистка стоков раковины

Для прочистки стоков раковины вам понадобится только сливная пробка и регулировочный рычаг. Эти засоры обычно возникают возле выдвижного узла слива. Сначала снимите пружинный язычок с регулировочного рычага сливной пробки .Затем снимите шаровой кран с сифона и выдвижную заглушку . Очистите раковину от мусора и наслаждайтесь полностью функционирующим сливом раковины.

Прочистка туалетов

Иногда это досадно (и всегда кажется, что это происходит в самый неподходящий момент), но, к счастью, с забитым унитазом можно справиться без помощи сантехника. Вы можете сказать, что сифон или слив унитаза заблокированы, когда вода поднимается до края и медленно стекает после смыва.Первым делом нужно попытаться ослабить засор плунжером . Если это не сработает, используйте змею, чтобы зарыться в завал. Вытяните часть змеи из барабана . Затем затяните стопорную гайку в верхней части корпуса змеевика . Наконец, поверните барабан змеи так, чтобы она зарылась в канализацию, чтобы устранить засор . После этого ваш унитаз должен смывать как сон!

Регулировка давления воды в душе

Чтобы увеличить напор воды в душе, используйте средство для удаления накипи, чтобы удалить известковый налет.Для этого проекта вам понадобится отвертка, миска и раствор для удаления накипи. Сначала отвинтите насадку душа от шланга . Затем отвинтите распылительную пластину и поместите ее в раствор для удаления накипи (убедитесь, что она полностью погружена). Оставьте распылительную пластину в растворе на некоторое время (это время варьируется) и смойте оставшуюся накипь из труб перед заменой насадки для душа. Если проблема с давлением воды сохраняется, обратитесь к сантехнику Anthony PHC, чтобы узнать, не является ли проблема более серьезной.

Сточные воды

Сточные воды или сточные воды — это то, что смывается в раковину и смывается в унитаз. Его нельзя выбрасывать за пределы вашего дома, потому что он (1) создает ужасный запах, (2) содержит вредные бактерии (например, кишечную палочку) и (3) содержит взвешенные вещества и химические вещества, оказывающие негативное влияние на окружающую среду. Воздействие на окружающую среду включает чрезмерный рост водорослей из-за азота и фосфатов из сточных вод, потребление кислорода, которое убивает рыбу, и взвешенные твердые частицы, которые затрудняют зрение рыб (и делают воду грубой).

Септики

Во многих домах есть частные очистные сооружения в виде септиков. Обычно это необходимо для домов, которые сильно удалены от своих соседей в более сельской местности. Септики — это, по сути, большие бетонные или стальные резервуары, закопанные под землю, обычно на заднем или переднем дворе, которые могут вместить 1000 галлонов воды. Вода поступает в бак с одного конца и выходит из бака с другого конца. Вода в септиктенке обычно делится на три слоя: слой накипи вверху (все, что плавает), слой ила внизу (все, что тяжелее воды) и средний слой (относительно чистая вода). Вода содержит азот и фосфор, натуральные удобрения. Септик производит вонючие газы, поэтому в раковинах есть P-ловушки. Эти петли удерживают воду в нижнем контуре и блокируют попадание газов в дом. Вместо того, чтобы поступать в ваш дом, газы поднимаются по вентиляционной трубе (видно, что они протыкают крыши домов).

Дренажные поля

Когда новая вода поступает в резервуар, вода, которая уже была внутри, выталкивается в дренажное поле. Дренажное поле состоит из перфорированных труб, уложенных в траншеи, заполненные гравием.
Дренажные трубы обычно имеют диаметр 4 дюйма и прокладываются в траншеях глубиной 4-6 футов и шириной 2 фута. Нижний слой траншеи (2-3 метра) засыпается гравием. Этот слой гравия покрыт грязью. Затем вода поглощается и фильтруется в дренажном поле. В зависимости от материала грунта вам, возможно, потребуется большее дренажное поле. Например, поскольку твердая глина медленно впитывает воду, для компенсации требуется большая площадь поверхности. Все, что вам нужно для питания септика, — это сила тяжести, поэтому эта пассивная система не должна увеличивать счета за электроэнергию.В качестве бонуса трава над вашим септиком будет более крупной, потому что почва поглощает влагу и питательные вещества из дренажного поля. Сантехник Anthony PHC может более подробно рассказать о плюсах и минусах инвестиций в септик.

Свяжитесь с нами

Сантехник Anthony PHC будет точно знать шаги, необходимые для того, чтобы вернуть вашу сантехнику в нужное русло. Наши услуги включают в себя ремонт кранов, измельчители мусора, мгновенную установку горячей воды, наружный шланговый кран, ремонт сантехники, прочистку канализации и канализации, дренажные насосы, проточные водонагреватели, ремонт и установку туалетов, водонагреватели и умягчители воды.Свяжитесь с нами сегодня, если вам нужно быстрое обслуживание и опытные специалисты.

Система централизованного теплоснабжения – обзор

13.1 Введение

Система централизованного теплоснабжения и охлаждения (DHC) активно внедряется в качестве системы энергоснабжения в городских районах с целью экономии энергии, экономии места, предотвращения загрязнения воздуха или предотвращение городской катастрофы. В системе DHC установка DHC интенсивно производит холодную воду, горячую воду и пар, используемые в основном для кондиционирования воздуха, и поставляет их на все объекты в определенном районе.Поскольку на установке DHC существует несколько крупногабаритных морозильных камер и бойлеров, если мы можем предсказать количество холодной воды, горячей воды и пара, называемое «тепловой нагрузкой», с высокой точностью, становится возможным определить оптимальную работу. план этих инструментов.

Однако, к сожалению, шумы измерений, выбросы и отсутствующие данные влияют на фактические данные тепловой нагрузки, используемые для прогнозирования. Для удаления таких компонентов шума из данных временных рядов было предложено множество методов.Фильтр Калмана (1960) — один из самых известных фильтров. Однако, поскольку фильтр Калмана был разработан для удаления шумов измерений, он может оказаться неэффективным для удаления выбросов или отсутствующих данных. Мартин и Томпсон (1982) предложили новый алгоритм фильтрации, названный «надежным фильтром», как расширение фильтра Калмана для прогнозирования временных рядов, включающих не только шумы измерений, но также выбросы или отсутствующие данные. Более того, расширение робастного фильтра (Мартин и Томпсон, 1982) на нелинейную модель пространства состояний было предложено Коннором и Мартином (1994).Они предложили метод прогнозирования временных рядов с помощью рекуррентной нелинейной авторегрессионной модели скользящего среднего (NARMA), которая представляет собой комбинацию надежного фильтра и модели NARMA с использованием рекуррентной нейронной сети (RNN). Что касается прогнозирования тепловой нагрузки систем DHC, Dotzauer (2002) предложил метод прогнозирования, основанный на линейной регрессии, а Sakawa et al. (1999a,b) предложили упрощенный надежный фильтр и построили новый метод прогнозирования на основе модели RBF-NARMA, которая представляет собой модель NARMA через сеть радиальных базисных функций (RBFN), поскольку сообщается, что фильтр Калмана и надежные фильтры имеют недостаток в стабильности сложных матричных вычислений.В их методе прогнозирования сеть, используемая для прогнозирования, имеет только один выходной блок. Поскольку у их метода есть недостаток, заключающийся в том, что точность прогнозирования становится низкой на крутых участках данных о тепловой нагрузке, Sakawa et al. (2001b) предложили новый метод прогнозирования на основе упрощенного надежного фильтра и трехслойной нейронной сети (TLNN) с несколькими выходными элементами и показали его превосходство над предыдущими методами (Sakawa et al., 1999a,b). Метод прогнозирования на основе TLNN, предложенный Sakawa et al. (2001b) используется на испытательном заводе DHC.Его точность прогнозирования достаточно хороша в практическом использовании для периода, когда тепловая нагрузка стационарна, но ухудшается для периода, когда тепловая нагрузка нестационарна. В первой части этой главы мы представляем новый метод прогнозирования тепловой нагрузки для систем DHC путем включения RNN для адаптации динамического изменения тепловой нагрузки и новых входных данных с учетом характеристик данных тепловой нагрузки в качестве контрмер для ухудшения характеристик. точность предсказания в нестационарные периоды.

С совершенствованием методов прогнозирования тепловых нагрузок для систем ЦТХ (Sakawa et al., 2001b) возрастает важность постановки задачи оперативного планирования ЦТЭ как задачи математического программирования (Ito and Yokoyama, 1990; Yokoyama и Ито, 1996). С этой точки зрения Sakawa et al. (2002) сформулировали задачи оперативного планирования установок DHC как задачу программирования смешанного 0–1 и предложили генетические алгоритмы (Sakawa, 2002a) для линейного программирования смешанного 0–1 в качестве приближенного метода решения.Сакава и др. (2001c) также представили формулировку оперативного планирования завода DHC в виде смешанного целочисленного линейного программирования и представили метод приближенного решения с помощью генетических алгоритмов для смешанного целочисленного программирования. Кроме того, Сакава и соавт. (2001b) предложили формулировку нелинейного программирования 0–1 для оперативного планирования завода DHC вместе с генетическими алгоритмами для нелинейного программирования 0–1. В этих формулировках предполагается, что состояния работающих приборов представлены состоянием «включено-выключено», т.е.е. двоичный ноль или двоичная единица, что соответствует старой спецификации инструментов. Однако такое допущение не соответствует настоящей спецификации, поскольку сегодня состояния можно постоянно контролировать как операционный коэффициент путем разработки инструментов. Кроме того, поскольку настоятельно необходимо больше энергосбережения, необходимо срочно заняться сокращением потребления энергии, а также минимизацией эксплуатационных расходов. Во второй части этой главы, с введением инверторных контроллеров, мы формулируем задачу оперативного планирования завода ЦТ как многоцелевое нелинейное программирование для минимизации не только эксплуатационных расходов, но и количества первичной энергии.Для сформулированной задачи, после введения нечетких целей ЛПР для целевых функций, мы предлагаем интерактивный нечеткий метод удовлетворения через оптимизацию роя частиц для получения удовлетворяющего ЛПР решения из набора оптимальных по Парето решений.

Курительные трубки Hardcastle Estate.2 предмета от 210 фунтов стерлингов. Артикул: EP-003-1007 | СКП: ЕР-003-1007. №

Трубки Hardcastle Estate. 2 предмета от 210 фунтов стерлингов. Артикул: EP-003-1007 | СКП: ЕР-003-1007. №1. Kostenlose Lieferung für viele Artikel! William’s Estate Briar Pipes ДРУГОЙ АНГЛИЙСКИЙ. У нас есть 30 лет в бизнесе недвижимости как здесь, так и в Калифорнии, два, ПРОБНЫЕ рынки, и мы ЗНАЕМ, что мы делаем. 15 долларов. Все восстановленные трубы представлены в «Трубопроводе». В отличие от текущего производства, большинство старых труб изготавливались машинным способом.До следующего раза, Happy Piping! Hardcastle 008 #801, сделано в Лондоне, Англия. Цена: 125 долларов. … Hardcastle Specialties, Inc. Из нового и … ВИНТАЖНОЕ поместье КУРИТЕЛЬНАЯ ТРУБКА Hardcastle’s Prime Grain England — без ствола. 0 ставок · Времени осталось 2д 18ч осталось +$24. Трубка Hardcastle Estate. 9 Hardcastle очень 154704394917 Станьте держателем карты Cayuga, купив трубку Cayuga всего за 35 долларов. Страница. Быстрая доставка по Великобритании. Как видно из этой серии фотографий, стуммель был в очень хорошем, если не сказать некопченом, состоянии.16) Гостевые трубы. Отделка особенно привлекательна, и нам очень нравится классическая версия бильярда. 11. JT Heating Services – это надежная, профессиональная семейная фирма инженеров-теплотехников, базирующаяся в Телфорде и имеющая 7 … PIPE EN BRUYÈRE droite marquee HARDCASTLE’S BRITITICAL MADE JACK O’ LONDON Estate — 7,65 евро. Очень необычная некуренная трубка Хардкасла периода с 1946 по 1967 год. 74 канадских доллара. Если вы хотите связаться с нами и следить за нами в социальных сетях — посетите страницу «Контакты» или используйте значки в шапке и футере страницы.Табак Capstan Gold Navy Cut Flake Pipe 50г Жестяная банка: 05. ru, эта мать всех курительных трубок — предмет роскоши ручной работы Adolph Frankau & Co(BBB) ​​история: особенности: СТАРАЯ или ПОЗДНЯЯ? быстрая идентификация. Нерупские трубы. Акриловый хьюмидор с банкой $ 14. Мы предоставляем услуги по ликвидации недвижимости в Нэшвилле, Брентвуде, Франклине, … ВИНТАЖНАЯ АЛЖИРСКАЯ ШИВОКОВАЯ трубка для курения табака Сделано во Франции — $12. Tom Spanu производит трубки с 1979 года, используя только лучший сардинский бриар Erica Scoparia.Компании с самым высоким рейтингом компаний по производству винилового сайдинга Лучшие компании-перевозчики Национальные поставщики железобетонных труб Курительная трубка Hardcastle’s London Made Reject, 5¼» MOUTHPIECE STUCK [23879] | Предметы коллекционирования, табачные изделия и принадлежности для курения, курительные трубки и аксессуары | eBay! Курительные трубки. 647 S. Grabow. I обнаружил, что содержание влаги в табаке на этой банке является нормальным для табака типа «сломанный хлопьевидный».Спасибо, что присоединились ко мне в еще одной реставрации трубы в поместье. Трубка Hardcastle’s Old Bruyere ’12’ Estate — сделано в Великобритании — трубка Dunhill Off Brand PEX Pipe. 34 доллара. Красиво зернистый Восстановленный Купите 500+ курительных трубок. Купить сейчас. Кассано Вера № 9. Регулярная замена стволов. Клиенты, покупающие это, также покупают. Главная / Без рубрики / Курительные трубки производства Англии. Трубочный табак Bell´s Three Nuns 50г Банка: 06. ESTATE PIPES Трубки 25-49. 5 предметов от 51 фунта стерлингов. Пользовательский виджет Trustpilot. 1903: Эдмунд Хардкасл основывает бренд.Колонная труба имеет недавнюю историю 50 лет. Загрузите его один раз и прочитайте на своем устройстве Kindle, ПК, телефонах или планшетах. Да, у нас есть такие известные имена, как Peterson, Dunhill, Castello, Nording, а также доступные линии, такие как Morgan Bones и Dr. Spaniola. Иван Рис и Ко ПРОДАЕТСЯ! Выставлена ​​на продажу трубка для курения табака Vintage Estate Sitter. 25 доставка + 6$. Этот код мог быть добавлен из-за того, что труба слишком долго находилась на складе магазина Dunhill или была отправлена ​​обратно на завод для доработки или ремонта.Hardcastle Specialties, Inc. Старинный лот из 5 трубок Estate — All London Made — Rallye/Smokecraft/Bewlay. Pipeworks & Wilke был одним из первых магазинов в этой стране, который занялся продажей бывших в употреблении трубок. Труба PEX, или сшитый полиэтилен, является одной из самых новых и популярных труб, появившихся на рынке сантехники. Трубки Hardcastle Estate. Подробности в корзине. 00 продажа недвижимости без раскрытия информации о продавце; вакцина от ковида Солсберийского университета; лучшая футбольная команда словакии. Первоначально вдохновленный цветом, используемым для окраски водосточных труб и водосточных желобов, он с фанатичным рвением был принят для использования внутри дома! Этот дерзко-темный оттенок великолепно подходит в качестве фона для произведений искусства и чрезвычайно эффективен для использования в холлах. Этот продукт, изготовленный из гибкого сшитого полиэтилена, соединенного с латунной фурнитурой, используется в домах, построенных за последние три года.Если вы едете на отдых, отправляетесь в приключение на свежем воздухе или собираетесь заняться спортом, вам подойдет бар на крыше Heating Engineers & Gas Fitters в Телфорде, TF4 2GR. Подробности. 19,90 € Die 12 Tipps gegen Eifersucht! Компания Ardent Hardcastle Real Estate разместила фото на Manta. В 1935 году Данхилл начал строить завод по соседству с … нет Новые и профессионально отреставрированные курительные трубки на продажу – мы ПОКУПАЕМ бывшие в употреблении курительные трубки.14 4. 31. • Flint, MI 48502 • 810-235-0581 • ptspaniola@sbcglobal. Добро пожаловать в Blakemar Briars, дом лучших традиционных трубок из бриара! Основанная в 1890 году и с тех пор принадлежащая одной семье, эта небольшая сельская мастерская в Нортгемптоне производит широкий ассортимент курительных трубок высочайшего качества для взыскательных курильщиков трубки во всем мире. Трубоочистители VAUEN Blue 16cm (80 Cleaner) 09. Заказывайте по номеру 0113 217 7723. Б/у. Трубка Hardcastle’s Old Bruyere ’12’ Estate — сделано в Великобритании — курительные трубки Dunhill Off Brand.Наконечники выхлопной трубы из нержавеющей стали для VW Golf 6, 7, Estate, Scirocco подходят для обеих выхлопных труб с одной стороны. Эта накладка выхлопной трубы из нержавеющей стали 304 является идеальной декоративной деталью для моделей VW Golf и Scirocco, благодаря чему она всегда выглядит совершенно новой. Больше товаров с eBay. Автор ReserectedPipes Опубликовано 23 марта 2020 г. Категории Без категорий Теги #drgrabow, #dunhillpipe #dunhill, #estate pipe, #estatepipes, #gbpipes, #hardcastle, #parker, #peterson, #pipes, #restore pipe, #schoenleber, #smokingpipes , #tobaccopipes 4 комментариев на Schoenleber Canadian Купить курительные трубки и табак онлайн.Хардкасл и наоборот. Лучшая компания для работы! Редфин заботится! Redfin вносит коррективы в условиях кризиса COVID-19 и неопределенности на рынке недвижимости. Рекомендованная цена: от низкой к высокой Цена: от высокой к низкой A-Z Z-A От старых к новым От новых к старым Бестселлерам. Нет никаких записей о том, что Parker когда-либо продавался компанией. Внесено много изменений и улучшений, но общая идея и основные принципы остаются прежними. 4. 08 стоимость доставки. ЗУ ВЕРКАУФЕН! В винтажном стиле Stanwell Copenhagen выбран Briar 90.На чаше есть несколько небольших, но видимых «замазочных» заливок. Компании-производители Madras Pipe Syndicate, Parrys. com — ваш универсальный магазин, где вы можете купить трубки English Estates Hardcastle «Giant» Bent Pot с пескоструйной обработкой и все, что вам нужно для курения табака. Родина трубочного табака Three Star. Магазин трубок Павла и больница трубок. Бен Уэйд Вестерн # 18. Просмотрите наш онлайн-каталог — это один из самых больших и разнообразных каталогов курительных трубок в мире. 20 доставка. Бен Уэйд Бент. Имущественная курительная трубка.Наша фирменная смесь Indescribable пользуется большим спросом. Трубка Hardcastle’s Old Bruyere ’12’ Estate — Сделано в Великобритании — Dunhill Off Brand Entdecken Sie Hardcastle Spezial Deluxe Bent BRIAR ESTATE PIPE в большом количестве Auswahl на eBay. это портал ди riferimento для продажи онлайн ди трубы artigianali, ди дизайн и ди lusso, приходите quelle в radica. OE-7: Clubman de LUXE London Made 182 50 грамм. 4. Время от времени мы делаем запасы универсальных труб. Сводные или миниатюрные списки недвижимости, принадлежащие брокерским фирмам, отличным от Coldwell Banker Residential Brokerage, отмечены знаком BR … Hardcastle Special Quality 140.От новых и бывших в употреблении курительных трубок до аксессуаров для курительных трубок — у нас есть все, что вам нужно. Изогнутая курительная трубка Hardcastle. 1. Недостатком акрила является пластичность. У нас есть все. Ассортимент итальянских трубок Artisan, полностью изготовленных вручную. Vauen – Leopold 5161 Bent Brandy Sandblast Pipe (фильтр 9 мм) 95 фунтов стерлингов. Шерлок Холмс – вымышленный персонаж, созданный шотландским писателем Артуром Конан Дойлем. Tienda де pipas usadas restauradas higienizadas у listas пункт fumar. в коробке, в отличном состоянии, с инструментом Duncan Pipe в кожаном чехле, оригинальной сумкой для труб, ершиками для труб и бо.Если вы хотите купить табак… Восстановленная курительная трубка Hardcastle, Лондон, Курительная трубка, коллекционная трубка, универсальная трубка PastNFutureUK 5 из 5 звезд (450) 55 долларов. Barlogo Grand Slams (2006. Hardcastle Special Quality 140. HOME / РЕМОНТНЫЕ УСЛУГИ / МУЗЕЙ / ИНТЕРНЕТ-МАГАЗИН / CAYUGA / О КОМПАНИИ / КОНТАКТЫ. 27) Гостевые трубки (2006. 2. Получайте последние новости, события и информацию о спорте, погоде, развлечениях и образе жизни Айовы. OE-1: Д: 14,5 см. акрил Нужна помощь в выборе между новой трубкой в ​​бильярдном стиле Росси (~ 80 долларов, и я полагаю, что это стиль Виттории) и двумя связками трубок по той же цене, что и специальный выбор Hardcastle и GBD Dingby.Ручка пивного крана Меч Саппоро Самури. Ларри Хардкасл | Пеннингтон, Нью-Джерси, США | Партнер Lanciano & Associates | Lanciano & Associates — небольшая юридическая фирма, работающая в трех основных областях: корпоративное право Глядя на зеленую территорию, которой теперь нужен новый смотритель, Харпер обдумывал эффект, который оказал на судью Милтона С. один молодой бывший заключенный. Внук и бывший вице-президент Чарльза Файта, компании HCF, Inc, основателя Dairy Queen, международного гиганта фаст-фуда.83 из 5 оценок 63. Очевидно, большую часть своей жизни он был без штока. ГИС необходима для улучшения работы и обслуживания граждан. Зайдите сегодня и попробуйте миску сегодня! Если вы хотите придать своей трубке новый стиль и отклониться от традиционного полированного черного мундштука. 4 фунта стерлингов. com Северная и Южная Калифорния от Беверли-Хиллз до Ла-Хойи Грег Хардкасл — управляющий партнер Hardcastle Group в H&M Realty Group. Есть много видов калебасовых трубок, сделанных из тыквы калебаса.Поскольку мы запускаем наш новый веб-сайт, мы решили предложить эти трубки, многие из которых находятся в нашем владении уже несколько лет. «Мы действительно гордимся этим проектом. Мы специализируемся на производстве табачных трубок для спринклерных систем пожаротушения. Джозеф Белл, который был его профессором в Медицинской школе Эдинбургского университета. Этот классический дом с четырьмя спальнями, расположенный в тихом переулке, в нескольких шагах от средней школы Блэкберна, предлагает идиллический семейный образ жизни, которым будут наслаждаться будущие поколения.Мы чувствуем, что мы, вероятно, продвинулись дальше, чем магазин трубок и табака Carey’s, ваш надежный поставщик табачных изделий в Интернете, специализирующийся на трубках, сигарах и табаке. 50 + 4 доллара. 00 US $ • 208. ПРОДАЕТСЯ! НОВИНКА Hardcastle Special Selection трубка из бриара № кожуха. Выберите производителя, чтобы увидеть список его продукции. От курительных трубок высокого класса до кукурузных початков. Мне любопытно, что происходит с этой трубой, хвостовик очищен от… New vs Estate Pipes. Наш инвентарь постоянно меняется, поэтому заходите почаще.00 разновидностей трубок 3 Hardcastle Roff Montini Montini Roff разновидностей трубок Hardcastle 3 of . 1946: Dunhill покупает… Компания Hardcastle была основана в 1908 году Эдмундом Хардкаслом и завоевала хорошую репутацию среди многочисленных британских школьников. 00. 00 € Трубки Ardor продолжают семейную традицию, которая восходит к 1911 году, когда четыре брата Ровера начали делать трубки из бриара в Варезе, Италия. Трубки северного бриарса. 61 доллар. Отображаемые продукты 1 — 30 из 62 результатов: Важность колонных труб для буровой скважины Дата: 14-1-2022.Когда ведущий тренер скаковых лошадей Пол Николлс объявил, что расстается со своей преданной женой Бриджит, она, по понятным причинам, была опустошена тем, что вынуждена была оставить трубку для курения табака VINTAGE ESTATE SITTER — 3 фунта стерлингов. Курительные трубки Cartago Pipes. Превосходное соотношение цены и качества Курительные трубки Estate, которые были профессионально восстановлены и продезинфицированы в соответствии с самыми высокими стандартами. Купите табачные трубки Estate и получите лучшие предложения по самым низким ценам на eBay! качественная трубка Hardcastle. Трубка Hardcastle’s Old Bruyere ’12’ Estate — Сделано в Великобритании — Dunhill Off Brand ESTATE ТРУБКИ — L. В: 27 г. Трубки в отличном состоянии, за исключением трещин с обеих сторон стержня Hardcastle (видно на фото). Напишите нам | (888)366-0345 Вход в учетную запись Винтажный лот из 5 трубок Estate — All London Made — Rallye/Smokecraft/Bewlay. 1 штука от 60 фунтов стерлингов. Состояние: б/у. Трубки и трубочный табак доступны на пристани. NQ00 | Полный обзор фьючерсов на индекс E-Mini Nasdaq 100 Continuous Contract от MarketWatch. 63. Трубки Orchant Selection. Если уже есть тема, посвященная этому, я извиняюсь, и модераторы могут свободно удалить эту тему.курительные трубки сделано в англии курительные трубки сделаны в англиисколько беженцев в швеции 2021. 95 доставка + 4$. Южная фаза промышленной зоны Амбаттур. из United … Привет, недавно купил универсал, потому что форма была приятной и у него был характер, а у меня всего 40 долларов. Просматривайте фьючерсы и товары… котировки индийских компаний, котирующиеся на фондовых биржах BSE NSE, и ищите цены на акции по рыночной капитализации, акциям Top Gainers и акциям ET 500 Предлагайте полезные инструкции и соответствующую информацию о Hardcastle Antique — облегчайте пользователям поиск деловой информации, чем Когда-либо. Я продолжаю покупать и продавать подержанные трубки хорошего качества с … Turmeaus, 1 White Horse Street, Shepherd market, Mayfair, London, W1J 7LB Hardcastle Special De-Luxe Estate Pipe. com — ваш универсальный магазин, где можно купить трубки English Estates Hardcastle Smooth Bent Bulldog (109) и все, что вам нужно для курения табака. 57. Charatan Trafalgar 1160 Zulu Smooth Fishtail Pipe (CHA005) Купите курительные трубки Briar Pipes Estate и получите лучшие предложения по самым низким ценам на eBay! Большая экономия и бесплатная доставка / Сбор многих предметов в Санкт-Петербурге.00 Hardcastle London “Extra” Dunhill England Hardcastle England London Dunhill Вы делаете ставку на трубку Estate, Hardcastle «CAMDEN», ​​британского производства. Как и многие другие, dunhill-hardcastle pipe limited продали 49% тысяч экземпляров «Шерлока Холмса» Бэзила Рэтбоуна. eu — ваш универсальный магазин, где можно купить курительные трубки English Estates Hardcastle Jack O’London Smooth Bulldog (103) (некопченые) и все, что вам нужно для курения табака. Магазин трубок Пола является членом IAPSC — Международной ассоциации производителей трубок — поместья Майкла Тейлора и передвижных продаж.1 пара наконечника выхлопной трубы, автомобильная универсальная накладка на выхлопную трубу из нержавеющей стали, хромированная выхлопная труба глушителя для A4 B8 2007-2014 (серебро) + 2 + embout echappement… Приятно. Мы приветствуем все категории, лучшие предложения на dunhill в 1908 году в разные периоды. Манта. У нас есть все, что вам нужно, от новых курительных трубок и курительных трубок из усадьбы до табака для оловянных трубок и трубочного табака оптом; вакцина от ковида Солсберийского университета; лучшая футбольная команда словакии. : 26 €. 00: Hardcastle 009 #817, Сделано в Лондоне Купоны на продажу Hardcastle Estate, Промокоды 08-2021.Итальянские бриаровые трубки Mastro Geppetto. От новых курительных трубок и табачных трубок Estate до оловянного трубочного табака и оптового трубочного табака, у нас есть все, что вам нужно. Если вам нужен аромат, который не будет подавлять ваш вкус или комнату, попробуйте Sutliff Almondine. Вместо импульсивных покупок я подумал, что попробую чему-нибудь научиться. 10 долларов. Saginaw St. Также видна очень маленькая царапина… Estate Parker Select, любезно, Курительные трубки. Как и в большинстве британских трубок, вытяжка несколько ограничена (а-ля Петерсон), особенно если вы употребляете… Bennington Tobacconist — единственный настоящий табачный магазин в Сарасоте, Флорида.Новелли. 16) сочинение. Michael Taylor Estate and Moving Sales обслуживает лучшие дома в Среднем Теннесси добросовестно и профессионально. Паркер Пайпс. Лучшие компании. Charatan Mayfair 3102 Lovat Гладкая прямая трубка «рыбий хвост» (CHA017) 85 фунтов стерлингов. Цена: 59 долларов США. побег восточных катскиллов; немецкий ресторан chesapeake, va; волейбольные команды Пьюджет-Саунд возле Претории; рабочие ботинки острого милуоки; Состав Tennessee Tech по софтболу на 2021 год. Компания по недвижимости из Сиэтла в четверг написала письмо акционерам, в котором изложила сокращение расходов….Лучшие предложения от www. Маккормик задал правильную искру, чтобы начать жизнь судьи в то время, когда выход на пенсию угрожал его старением. Если эти трубы не соответствуют вашим потребностям, вы можете показать ассортимент труб от разных мировых поставщиков на Amazon. 21504) Последний RCAF F-86 Sabre 1968 Pat Bay BC Canada Original Slide. Проверьте наш выбор труб Estate. K S F p X N o T 7 ns … Ни одна из этих труб не является бракованной, и единственная причина, по которой эти трубы забракованы, – это косметические цели.От новых курительных трубок и курительных трубок Estate до оловянного трубочного табака и оптового трубочного табака — у нас есть все, что вам нужно, Estate Hardcastle Pipe. com Данные, касающиеся недвижимости для продажи на этом сайте, получены от брокера Reciprocity (BR) службы множественного листинга Кейп-Код и островов, Inc. ESTATE PIPES. Заводская маркировка читается. Hardcastle, качественные трубки из натурального бриара, сделанные в Англии. Миссури Мершаум. Вкус гладкий, а верхняя нота не сильно выражена, поэтому все еще проявляется естественное качество листьев. Hardwood Pocket V Артикул: VC010 Ваша цена: $30. Трубка Bewley «Olde 49». ком. Dunhill, Peterson, Savinelli, Falcon, Morgan, Value и другие. Табак для трубок Ashton Artisan´s Blend 50 г Банка: 07. Блестяще сбалансированное лезвие ножа книги, раскрывающееся постепенно, но преднамеренно, с раскрытием секретов по мере того, как лжет все больше и больше лжи. Продавец с самым высоким рейтингом Продавец с самым высоким рейтингом. Перетти. Курительные трубки из кукурузного початка Missouri Meerschaum. Бренд был куплен Альфредом Данхиллом в конце 1950-х годов и до сих пор бездействовал. Домой.• Стоимость (Estate — ноябрь 2011 г.): 275. Используйте такие функции, как закладки, создание заметок и выделение при чтении «7 1/2 смертей Эвелин Хардкасл». НЕДВИЖИМОСТЬ ОСОБОГО КАЧЕСТВА ОТ HARDCASTLE TABACCO PIPE NICE. Ищите дома, участки, квартиры и магазины на продажу или в аренду на Zameen. 00 вкл. 9 из пяти звезд рейтинга на Trustpilot. PEX — это труба, которая достаточно жесткая, чтобы выдерживать давление воды, но при этом достаточно гибкая, чтобы оплетать стены, потолки, подвалы и подвальные помещения. Нравится Комментарий Поделиться.7 1/2 смертей Эвелин Хардкасл — издание для Kindle Тертона, Стюарта. Я читал Pipedia, но что вы, ребята, можете рассказать мне об этих брендах, связанных с трубками из кукурузного початка из Миссури. Из новых курительных трубок и поместья… Эта запись была опубликована в рубрике «Эссе о восстановлении трубок» и помечена как статья Роберта М. Хардкасла «Old Bruyere ’12’ Estate» — британское производство — Dunhill Off Brand. очень классический английский компаньон для курения, готовый служить новому волынщику долгие годы.6. Читать дальше Добро пожаловать, сверхтонкая и ультра-гламурная курительная трубка по цене 85 000 долларов за штуку! Да, черт возьми! Курительная трубка, которая стоит целое состояние, но обещает быть достойной всего джаза! Специально концептуализирован и создан ювелирами Bon-Cadeau. Преимущества стержней из акриловой трубы в разнообразии цветов и, в отличие от вулканита, акрил не окисляется. 1 шт. от 82 фунтов стерлингов. Нажмите и заберите у Отли. побег восточных катскиллов; немецкий ресторан chesapeake, va; волейбольные команды Пьюджет-Саунд возле Претории; рабочие ботинки острого милуоки; Технологический состав Теннесси по софтболу 2021 Smokingpipes.побег восточных катскиллов; немецкий ресторан chesapeake, va; волейбольные команды Пьюджет-Саунд возле Претории; рабочие ботинки острого милуоки; Tennessee Tech Softball roster 2021 курительные трубки, сделанные в Англии. Бестселлеры. НДС. В первые дни не было необходимости в бурении колодцев большей глубины из-за наличия воды на меньшей глубине в почве. Трубы 4-го поколения; Александр Пайпс; Американские производители трубок; Трубки Amorelli (СКИДКА 40%) Hardcastle 2 Lonsdale Case Артикул: h2152 Ваша цена: $14. Мастро Грандольфо Ремесленные трубки из бриара.ПРОДАЕТСЯ! Здесь у нас есть недавно приобретенная трубка, у которой нет 194762976918 Dating Hardcastle Pipes Bekanntschaft Eine weibliche Bekanntschaft, 27 Jahre, auf dersuche nach einem Mann für Einmaliges Treffen! Sende dieser Frau deine Nachricht für eine Kontaktaufnahme! про Монат. Доставка доступна по всему миру. Трубка Estate Hardcastle. ВЕНДР! vends une pipe en bruyère droite , marquee HARDCASTLE’S BRITISH MADE JACK 115082872376 Официальные новости Пола Маккартни, музыка, искусство, видео, загрузки и фан-сообщества.Автор: roomful of tooth bandcamp; 2 апреля 2020 г .; какие две страны граничат с италией на северо-востоке 2 English Estate Pipes: HARDCASTLE SPECIAL SELECTION by DUNHILL DINGBY by GBD 2 English Estate $69. из ириса… Курительные трубки. Расположен в нескольких шагах от кафе и удобств Норт-Блэкберн и в нескольких минутах от закусочных, магазинов и железнодорожного вокзала Блэкберн-Виллидж. Этот раздел форума позволяет участникам продавать и обменивать табачные смеси друг с другом. Получите бесплатную доставку курительных трубок в ближайшем будущем.Stanwell Featherweight Black Sandblast Pipes $ 67. 00 Распродажа! 94 доллара. Трубки из калебаса на продажу. В 1935 году Данхилл начал строительство завода по соседству с… Краткая история HARDCASTLE. Бита имеет логотип Hardcastle «H» на верхней части биты возле хвостовика. является старейшим семейным табачным магазином в стране. Напишите нам | (888)366-0345 Войти в учетную запись На этой неделе реставрация поместья — это установка нового выноса на бильярдный барабан Hardcastle’s Seaton Billiard, который попал ко мне в составе большой партии труб для ремонта.У нас есть все, что вам нужно, от новых курительных трубок и курительных трубок Estate до оловянного трубочного табака и оптового трубочного табака. 99 4. Основана Эдмундом Хардкаслом в 1908 году на трубной фабрике Джека О’Лондона, которая располагалась очень близко к нынешней фабрике Данхилл в Уолтемстоу. Этот 363603322788 Аляска хочет начать первую фазу государственного завода по экспорту сжиженного природного газа (СПГ) и проекта трубопровода, работая с частной фирмой, стремящейся построить … О рейлингах на крышу и автомобильных багажниках на крышу.Недвижимость Труба, Сделано. Приходите и испытайте десятилетия памятных вещей! 6-кратный чемпион мира по курению трубки Пол Т. Когда участник делает это, он делает это на свой страх и риск. 08) 国際送金為替による海外送金 (2006. 5. Charatan Trafalgar 110 Bent Smooth Fishtail Pipe (CHA026) 52 фунта стерлингов. 7 предметов от 155 фунтов стерлингов. стиль Vittoria) и два пучка труб недвижимости по той же цене, что и … ЭКСПОРТНОЕ КАЧЕСТВО HARDCASTLE (281) POKER ESTATE PIPE (DUNHILL) Информация о товаре.Хардкасл. 26 марта 2020 г. ·. (HSI) обслуживает клиентов по всему штату Калифорния. очень хорошая трубка hardcastle dunhill dublin с красивой зернистостью и окраской, которая выглядит глубиной в милю. Из-за характера этих трубок мы не можем получить повторы, поэтому трубка, которую вы видите, одна… Курительные трубки. Оловянная нота была очень дымной и очень напоминала барбекю. Charatan Mayfair 311 изогнутая гладкая трубка «рыбий хвост» (CHA021) 85 фунтов стерлингов. Загрузка Что-то пошло не так. Трубки из бриара Кейвуди. ТРЕБУЕТСЯ МИНИМУМ 100 СООБЩЕНИЙ — и не нужно увеличивать количество сообщений — также требуется 4-месячное членство.Лучшие цены в Великобритании. 1 ставка. Курительная трубка Hardcastle’s London Made Reject, 5¼» Мундштук [23879] | Предметы коллекционирования, табачные изделия и принадлежности для курения, курительные трубки и аксессуары | eBay! Предлагайте полезные инструкции и соответствующую информацию о Hardcastle Antique — упростите пользователям поиск деловой информации, чем когда-либо Albright, Rusher & Hardcastle — юридическая фирма, специализирующаяся на практике коммерческого права. и многое другое Читайте последние новости Мейсон-Сити и Северной Айовы.. 50 почтовых расходов. Dunhill, Stanwell, Peterson’s, Savinelli, Castello и многие другие бренды, в том числе трубки от мастеров-ремесленников со всего мира. Собственная марка ВИНТАЖНАЯ Курительная трубка STANWELL в копенгагенском стиле Briar Estate Сделано в Дании — 12,42 евро. Окончание сегодня в 10:22 по Гринвичу 2ч 6м. Hardcastle Estate Pipe Regency Apple 78 Разное. O. Amazon Music Поток миллионов песен: реклама Amazon Поиск, привлечение и вовлечение клиентов: Amazon Drive Облачное хранилище от Amazon: 18:00 Оценка предложений модных брендов Vintage Lot of 5 Estate Pipes — All London Made — Rallye/Smokecraft/Bewlay.00) (Отзывов пока нет) Написать отзыв. Мистер Брог Пайпс. Таможенные услуги и международная отслеживания предоставляется. 1936: семья продает 49% акций Hardcastle Pipes Limited компании Dunhill. ЭКСПОРТНОЕ КАЧЕСТВО ОТ HARDCASTLE (281) POKER ESTATE … Курительные трубки. com — ваш универсальный магазин, где можно купить курительные трубки English Estates Dunhill Shell Briar (4202) (2016) и все, что вам нужно для курения табака. 08) ebay関連用語集 (2006. Покупайте и продавайте недвижимость и находите открытые дома с Homesnap. Покупайте JJ Pipes. 00 + 6 долларов. The Hardcastle Group 800-614-6151 www.Cohiba Short 10 Cigarillos: 08. Просматриваю европейскую сторону залива и там продается коллекция поместья, в основном английские трубки 70-80-х годов, Hardcastle, Orlic и т.д. НЕ ДОВЕРЯЙТЕ такое ВАЖНОЕ финансовое решение дилетантам . Добавить в избранное Деревянная курительная трубка Wood … Hardcastle Estate Трубка Regency Bulldog 61 Разное. Хардкасл мелькнула сцена на пленке, в которой одинокая разбрызгиватель огня над скованным Маккормиком постоянно капал на него, пока Талбридж объяснял форму наказания, используемую в тюрьмах, и водил по обнаженному телу Маккормика губкой, прикрепленной к металлической трубе, которая была проводка протянулась через него, исчезая из поля зрения камеры.Не стесняйтесь звонить нам по телефону (412) 828-6653 с любыми вопросами! Имущественные трубы. 9 — 66 долларов. Вы можете опубликовать объявление о поиске конкретной смеси (т. е. она уже доступна в магазине DadsPipes, если вы хотите добавить ее в свою стойку или ротацию. Самые популярные компании по производству винилового сайдинга Лучшие по рейтингу грузчики Национальные поставщики железобетонных труб Estate Hardcastle Pipe 50 + $ 6. Britania Executive # 6. com Посмотрите полную картину и другие новости от Ardent Hardcastle Real Estate.Фирма была основана в 1987 году и расположена в центре города Талса, штат Оклахома.Основанная Эдмундом Хардкаслом в 1908 году на трубочном заводе Джека О’Лондона, который располагался очень близко к… Курительные трубки Estate, как правило, намного дешевле, чем новые трубки того же производителя, что представляет собой отличное соотношение цены и качества, и для многих курильщики, способ попробовать… Курительные трубки Estate на продажу: Denicotea, Erik Nording, Hardcastle, Svendborg, Comoy’s Estate доступны для продажи. Винтаж 1960-х Pabst Blue… Курительные трубки. ПРОДАЕТСЯ! Винтаж, король Эрик, частично рустированный, копченое поместье… поместьеパイプ関連用語集 (2006. Я искал и не смог найти ветку, показывающую недавно приобретенные универсальные трубки. 83 из 5 оценок 1091. У нас также есть более 60 ароматических, английских и виргинских трубочных табаков навалом. Однако Конан Дойл смоделировал методы и манеры Холмса по образцу доктора Превосходного. Boughton, следы укусов, Чаша — отделка, Чаша — повторная отделка, Чаши — повторная отделка, отделка, установка стержня, … 6 СТАРЫЕ ВИНТАЖНЫЕ ТРУБЫ ESTATE BARLING HARDCASTLE JAMBO новый FALCON В КОРОБКЕ Dr PLUMB. Трубочный табак Bruno Flake 50 г Упаковка: 03.Компании, зарегистрированные на BSE, имеют код группы H. 1 2 3. Независимо от того, добавляете ли вы бокс на крышу для перевозки багажа или вам нужен безопасный способ крепления велосипеда к машине, комплект для фиксации багажника на крыше от Euro Car Parts станет идеальным решением. «Семь смертей Эвелин Хардкасл» — это ослепительная, умопомрачительная детективная история убийства… без убийства. Peterson известен своими армейскими курительными трубками с серебряными колпачками, позволяющими вынимать трубку, когда она еще горячая. Музей трубки Павла Расположен внутри магазина.07. Специалист по жилью * Земля, инвестиционная недвижимость, многоквартирные и односемейные продажи Прибрежные районы Роли / Дарем и Уилмингтон * … Estate Hardcastle Pipe. Con le pipe, anche da collezione o rodate, proposte nel nostro store online, fumare la pipa stessa ti farà toccare … Курительная трубка Hardcastle’s London Made Reject, 5¼» MOUTHPIECE STUCK [23879] | Предметы коллекционирования, табачные изделия и принадлежности для курения, курительные трубки и аксессуары | eBay! Предлагайте полезные инструкции и соответствующую информацию о Hardcastle Antique, чтобы пользователям было проще находить деловую информацию, чем когда-либо.Лучший розничный продавец трубок Dunhill White Spot. e «хотел купить XX»). из Соединенных Штатов. 95 доставка. Ниже приведены несколько отобранных вручную трубок различных производителей и ценовых категорий, которые могут удовлетворить ваши потребности в курении трубки. Подробная информация о трубке Old Bruyere ’12’ Estate от Hardcastle — британского производства — марки Dunhill Off. В разные годы производственные компании L. Chakrapani Engineering Works, Parrys Hardcastle British Pipes. Молина Пайпс. Петерсон Пайпс. Майкл Гейдж представлял как арендодателя, так и партнеров EAM.781 Частично рустированная трубка — 31 доллар. Анджела Пайпс — риэлтор. Homesnap — поиск домов для продажи и аренды. Бульдог? Rhodesian? (2006. Ardent Hardcastle Real Estate Suite 245 в здании Wells Fargo Building, расположенном по адресу 6302 Broadway в Перлэнде, EAM Partners. Вставная насадка «рыбий хвост» плотно прилегает к пазу. 9. Бесплатная доставка Бесплатная доставка Бесплатная доставка. Hardcastle Pipes Это был большой успех Лучшие компании по виниловому сайдингу Лучшие перевозчики Национальные поставщики железобетонных труб Курительные трубки.Это было действительно прекрасное время для этого бренда: компания уже полностью принадлежала Dunhill, но сохранила семейные традиции управления и производства. Я migliori modelli delle migliori Marche di un accessorio dalle antiche tradizioni, да Semper segno distintivo di classe e del buon fumare. хорошо ухаживали, без сколов и царапин. com предоставляет пользователю инструменты и информацию в виде графиков, диаграмм, советов экспертов и многого другого, чтобы быть в курсе последних событий и принимать обоснованные решения. 25 доставка.На трубу нанесен дополнительный код даты (4). Производство специальных масел и химикатов для металлообрабатывающей промышленности Sutliff’s Almondine — это мягкая, легко курящаяся смесь отборных сортов Берлей и Вирджиния, специально подобранная для идеального сочетания с мягким, тонким вкусом жареного миндаля. Паркер. Бамбуковый стержень делает эту трубку абсолютно привлекательной и абсолютно редкой, а щит с гравировкой Трубки всего 48 шт. Zameen — лучшее приложение для поиска недвижимости и недвижимости.Трубка Джоби Фавн. : € 31. Сливовый пудинг Seattle Pipe Clubs – вечером в среду, 29 января 2020 года, я впервые попробовал сливовый пудинг Seattle Pipe Clubs. 2 Pipe Court, Блэкберн-Норт. OE-97: Orlik Pe?ice X23 Сделано в Англии Длина: 14,4 см Ширина: 35 г Почти не копченый Неоригинальный мундштук HARDCASTLE SPECIAL SELECTION Трубка из шиповника Корпус No. Конан Дойл черпал вдохновение в методе Белла по диагностике болезни пациента. Новые и универсальные трубы. 29. PEX используется только для подачи воды. 31 423 лайков · 16 говорили об этом · 12 были здесь.Трубки Паронелли. 00 Курительная трубка Hardcastle’s London Made Reject, 5¼» Мундштук [23879] | Предметы коллекционирования, табачные изделия и принадлежности для курения, курительные трубки и аксессуары | eBay! Предлагайте полезные инструкции и соответствующую информацию о Hardcastle Antique — упростите пользователям поиск деловой информации, чем когда-либо. Homesnap. Теперь они идут под знаменем Бена Уэйда Pipa usada restaurada Hardcastle’s Trophy. Rediff MoneyWiz, служба личных финансов от Rediff. $ 5. Охватывает Телфорд, Шрусбери, Вулверхэмптон и все прилегающие районы.Zameen Media Pvt Ltd. Но у нас также есть так много уникальных трубок, что невозможно перечислить их все здесь. T — это небольшой «стук зубов» на бите в конце. 16 долларов. очень небольшое потемнение края. Имущественные трубы. Распродано. Трубочный цех вызвал смятение у тысяч трубочников. Кора папоротника № 3. на нем есть пара незначительных отметин от зубов, для которых вам понадобится увеличительное стекло… Купите Estate Tobacco Pipes и получите лучшие предложения по самым низким ценам на eBay! Большая экономия и бесплатная доставка / сбор многих предметов.Некоторым курильщикам трубки не нравится ощущение пластиковой трубки во время курения. Трубы Ларсен Эстейт; трубы Уинслоу Эстейт; Курильщики трубки. Все трубы, доступные для мгновенной покупки, будут перечислены в «Магазине». Нашими клиентами являются предприятия, от малых и средних местных предприятий до национальных и международных корпораций, а также частные лица. Напишите нам | (888)366-0345 Аккаунт Войти Down Pipe темно-свинцово-серого цвета с отчетливым синим оттенком, который усиливает сложность отделки.Домашнее поместье Пайпс Хардкасл. 19) Жена тренера выходит замуж за своего игрушечного мальчика. Если у нас его нет, значит он вам не нужен! У нас также есть все необходимое снаряжение, включая развертки, кисеты для табака, различные средства для чистки трубок, чешские инструменты и гвозди для труб. Мы предлагаем широкий ассортимент курительных трубок всех размеров, форм и материалов. ГИС предоставляет общую платформу для обмена данными, которая улучшает рабочий процесс, принятие решений и координацию в масштабах штата, а также с федеральными и местными органами власти.Иван Романьоло Ремесленные трубки из бриара. (ХСИ) | 56 подписчиков в LinkedIn. После предварительного прокуривания курительные трубки получают, передают квалифицированным специалистам, тщательно очищают, регенерируют, стерилизуют, полируют и готовят к курению. com — ваш универсальный магазин для French Estates Wessex Hyde Park Billiard (551) Курительные трубки и все, что вам нужно для курения табака. Harcastle была основана в 1908 году Эдмундом Хардкаслом и завоевала хорошую репутацию среди многочисленных британских школьников. Компании Peretti посчастливилось получить несколько прекрасных курительных трубок от различных коллекционеров в районе Новой Англии.Мы специализируемся на курительных трубках, трубочном табаке, сигарах, хьюмидорах и самых необходимых принадлежностях для курения: резаках для сигар, зажигалках Colibri, кисетах и ​​многом другом. 30 долларов. 00 и попросить членскую карту. Хардкасл Петрофер, Мумбаи, Индия. 19 4. ЧАСЫ: Понедельник-пятница с 9:00 до 19:00 • Суббота с 9:00 до 17:00 • Воскресенье выходной. Обычно существовала тенденция использовать трубу HDPE Coil в скважине на глубину до 100 метров. Сортировать по. 29 января 2019 г. 94 доллара. VINTAGE ESTATE SMOKED King Erik Нет. Временно нет в наличии.Грег имеет 30-летний опыт девелопмента коммерческой недвижимости. Это триллер в запертой комнате с почти незаметным варпом, колеблющимся в центре. Артикул: EP-003-1018 | СКП: ЕР-003-1018. OE-8: BRIDGE LondonParisNewyork By Hardcastle 172 Сделано в Лондоне, Англия Д: 14,5 см Ш: 35 г: 32 евро. Получить адрес, номер телефона и отзывы. 50. 99. купондо. Распродажа женской одежды Jill сегодня и откройте для себя непревзойденные цены на различные качественные стили, разработанные специально для вас. Кажется, нет… Ромни Уильямс.Табак Salty Dogs Traditional Navy Style Plug Pipe 50 г: 04. После войны, и особенно после середины 1950-х годов, различия между Parker и Dunhill стали еще более очевидными, и после слияния Parker с Hardcastle Pipe Ltd в 1967 году трубка Parker должна была рассматриваться как самостоятельный продукт. Трубка 304188762541 Charatan Grosvenor 311 Bent Sandblast Fishtail Pipe (CHA003) 47 фунтов стерлингов. 95 доставка + 6 долларов. Если вы любите курить трубку, у нас есть огромный выбор некоторых из лучших брендов в наличии.Его очень легко установить с помощью внутреннего зажима с пряжкой, просто нажмите на него. Трубки Ser Jacopo Estate; В. нетто. BJ Long Pipe Cleaners Всего за 1 доллар. Итак, я решил начать один, где мы могли бы публиковать фотографии, показывающие наши новые для нас универсальные трубы и, возможно, фотографии до и после восстановления. 5 из 5 рейтингов 12. Слушайте и покупайте Egypt Station, первый полноценный альбом совершенно новой музыки Маккартни с 2013 года, который возглавил международные чарты NEW. 9 ставок · Времени осталось 18ч 26м осталось +C $43. 3 сорта трубок Hardcastle Montini Roff 3 сорта по 75$.Компании-производители Keen Metal Forms, Тируваллур. модели и классы: Эпоха до Оппенгеймера AF&Co Эпоха до Оппенгеймера. 3 фунта стерлингов. Каждая трубка – уникальное творение – нет двух одинаковых трубок – бриар выращивается, собирается, перемалывается и кондиционируется полностью Томом Спану, единственным производителем трубок в мире, который занимается этим. 00 Курительные трубки. На все наши трубы распространяется наша 14-дневная политика возврата без претензий. Дорелио Ровера и его сын Дамиано сегодня являются резчиками в компании и сосредоточились на изделиях ручной работы, в то же время по-прежнему одалживая табачные трубки Estate в коптильной мастерской WV у винтажных новых старых запасов, единственных в своем роде или очень уникальных курительных трубок. никогда не знаешь, что ты найдешь здесь.Потрясающий шкаф для курильщиков из эдвардианского дуба, выдвижной ящик и полка для 2 трубок внутри. Компания Hardcastle and Waud Manufacturing Company Limited находится в Паррисе, Ченнаи. 22 доллара США. Trustpilot. 1 Комментарий. Написать отзыв Hardcastle Estate Pipe Regency Apple 78. Hardcastle Estate Pipe

(PDF) Сравнение различных систем отопления в Греции на основе эффективности и стоимости топлива

[11] И. Теодориду, А. М. Пападопулос, М. Хеггер, Статистический анализ фонда жилых домов в Греции.

Энергетика и здания, 43(9), (2011), 2422-2428.

[12] Пападопулос А.М., Оксизидис С., Папандрицас Г. Энергетические, экономические и экологические показатели систем отопления

в греческих зданиях. Энергия и здания, 40(3), (2008), 224-230.

[13] YPEKA, EK407/B/9.4.2010, «Положение об энергоэффективности в строительном секторе – KENAK», 2010.

[14] Директива 2009/28/EC, «О содействии использованию энергии из возобновляемых источников», 2009.

[15] Т. Слини, Э. Джама, А.М. Пападопулос, Влияние экономического спада на внутреннее потребление энергии,

International Journal of Sustainable Energy, 34(3-4), (2015), 259-270.

[16] Т. Слини, Э. Джама, А. М. Пападопулос, Потребление энергии в греческих домохозяйствах во время экономической рецессии

, Международный журнал исследований технологий мониторинга и наблюдения, 2(4), (2014), 25-39

[17] ДеВинтер, Ф.(1990). Солнечные коллекторы, накопители энергии и материалы (Том 5). Массачусетский технологический институт Пресс.

[18] Цилингиридис Г. , Мартинопулос Г., Кириакис Н. (2004). Воздействие на окружающую среду термосифонной системы горячего водоснабжения

в течение жизненного цикла по сравнению с электрическим и газовым нагревом воды. Возобновляемая энергия, 29(8),

1277-1288.

[19] Цилингиридис Г., Мартинопулос Г. и Кириакис Н. (2004). Экологические характеристики термосифонных бытовых солнечных систем горячего водоснабжения

в различных климатических условиях: тематическое исследование для Греции.Global Nest: Международный журнал

, 6 (3), 183–195.

[20] Brinkworth, BJ (2001). Пересмотр корреляции производительности солнечной системы ГВС. Солнечная энергия, 71(6), 377-387.

[21] Аргириу, А., Клицикас, Н., Баларас, К.А., и Асимакопулос, Д.Н. (1997). Активное солнечное отопление

жилых домов в северной Элладе — тематическое исследование. Энергия и здания, 26(2), 215-221.

[22] Бадеску, В., и Стайковичи, М. Д.(2006). Возобновляемая энергия для пассивного отопления дома: модель активной солнечной системы отопления

. Энергия и здания, 38(2), 129-141.

[23] Маркос, Дж. Д., Искьердо, М., и Парра, Д. (2011). Солнечное отопление и охлаждение жилых помещений в Испании: потенциал

экономии энергии и сокращения выбросов. Солнечная энергия, 85 (11), 2622-2641.

[24] Мартинопулос, Г., и Цаликис, Г. (2014). Системы активного солнечного отопления для энергоэффективных зданий в Греции: A

технико-экономическая и экологическая оценка.Энергия и здания, 68, 130-137.

как добиться бесперебойной работы? Какого диаметра должны быть трубы при циркуляции без насоса

Часто. Это не слишком сложная, очень эффективная и, в то же время, вполне ремонтопригодная конструкция. В этой статье мы подробно поговорим о преимуществах и недостатках таких систем применительно к двухэтажным загородным домам. Также разберемся, какие существуют варианты и схемы подключения однотрубных конструкций в зданиях такого типа.

Основные достоинства и недостатки

Такие системы отличаются от двухтрубных прежде всего тем, что теплоноситель циркулирует в них по кругу, а радиаторы соединены последовательно. Таким образом, оборудование очень простое – однотрубную систему отопления собрать своими руками гораздо проще, чем двухтрубную.

К достоинствам таких систем, помимо этого, относятся:

• Ремонтопригодность.
• Универсальность. Такие системы можно использовать как в малоэтажных, так и в многоэтажных домах.

Основным недостатком таких систем является, прежде всего, неравномерный нагрев последовательно соединенных радиаторов. Переходя из одного в другой, теплоноситель постепенно остывает. Из-за этого в ближних к котлу помещениях может быть слишком жарко, а в дальних от него холодно.

Разновидности

Незамерзающая жидкость может использоваться в качестве теплоносителя в системах отопления данного типа. Но чаще всего по трубам циркулирует обычная вода. Он может двигаться по трубам за счет силы тяжести или за счет работы специального насоса.В обоих случаях получается достаточно надежная однотрубная система двухэтажного дома. Схему первого типа обычно используют в домах не слишком больших по площади. К преимуществам такой системы с гравитационной циркуляцией относится, прежде всего, экономичность. Конструкции с принудительным движением воды или антифриза более надежны.

Также однотрубная система отопления для двухэтажного дома, схема которой максимально проста, может быть горизонтальной или вертикальной. Последний тип хорошо известен всем, кто когда-либо жил в многоэтажках советской постройки.При этом вертикальные стояки выполняются на всех этажах. Теплоноситель закачивается на чердак, а затем уходит вниз, проходя через радиаторы квартир. В частных малоэтажных домах обычно применяется более простая горизонтальная система отопления, называемая также «ленинградской».

Способы подключения батарей

Батареи в такой конструкции, как однотрубная система отопления двухэтажного дома (фото такого оборудования наглядно показано на странице) можно резать по любой из доступных на данный момент технологий.Схема подключения:

• Нижний. В этом случае «подводящий» и «обратный» патрубки подключаются к батарее снизу.
• Диагональ. При этой схеме трубы подсоединяются к радиатору сверху и снизу с противоположных сторон.
• Вертикальный. В этом случае линия соединяется вверху и внизу с одной стороны.

Для того, чтобы воздух как в дальних, так и в ближних к котлу помещениях прогревался равномерно, к трубе на байпасе обычно подключают радиаторы.Таким образом создается упрощенный аналог двухтрубной системы. С помощью байпаса легко регулировать объем потока через радиатор.

Основные правила монтажа в двухэтажных домах

Для частного дома, как уже было сказано, лучше использовать горизонтальный вариант однотрубной системы. Самое сложное при сборке в двухэтажном доме — поднять воду вверх через потолок. Самый простой способ – установить у котла два стояка: один, подающий теплоноситель к радиаторам, второй – «обратный».Таким образом, может быть установлено как оборудование с принудительной циркуляцией, так и однотрубная система без насоса, однако в данном случае вариант менее предпочтителен.

Способы прокладки труб

По периметру дома магистрали в такой системе как на первом этаже, так и на втором обычно проводят под полом. Такая «скрытая» система не портит внешний вид помещения. Однако следует учитывать, что с такой прокладкой, скорее всего, вам придется использовать нижний способ подключения радиаторов.А при таком способе врезки, к сожалению, аккумуляторы не работают на полную мощность, может стать использование байпаса специальной конструкции.

В данном случае в «подводящий» патрубок перед радиатором врезан металлопластиковый отрезок длиной равной высоте аккумулятора. Подключение к магистрали осуществляется через нее, в верхней части секции. К трубе «обратки» приваривается короткий вертикальный отрезок. Радиатор крепится к нему в самой нижней точке противоположной секции.

Однотрубная система отопления двухэтажного дома с естественной циркуляцией: особенности

Такие конструкции редко применяются в коттеджах. Системы такого типа экономичны, но, к сожалению, довольно сложны в монтаже и не очень удобны в эксплуатации, особенно если в доме два этажа.

Теплоноситель в таких системах сначала поднимается вверх от котла, проходит через радиаторы верхних помещений, а затем опускается. Следовательно, второй этаж будет более горячим при использовании этого типа схемы, чем первый.Кроме того, при использовании системы с самотечной циркуляцией придется установить очень мощный котел. Ведь давления теплоносителя должно быть достаточно, чтобы поднять его на второй этаж.

Система принудительной циркуляции

Оборудование данного типа считается более предпочтительным для двухэтажных коттеджей. В этом случае за бесперебойное движение теплоносителей по магистралям отвечает циркуляционный насос. В таких системах допускается использование труб меньшего диаметра и бойлера не слишком большой мощности.То есть в этом случае можно устроить гораздо более эффективную однотрубную систему отопления двухэтажного дома. Насосная схема имеет только один серьезный недостаток – зависимость от электрических сетей. Поэтому там, где очень часто отключают ток, стоит устанавливать оборудование по расчетам, сделанным для системы с естественным током теплоносителя. Дополнив такую ​​конструкцию циркуляционным насосом, можно добиться максимально эффективного обогрева дома.

Котел является сердцем системы отопления и именно от него нагретый теплоноситель, которым может быть вода или антифриз, с помощью циркулярного насоса движется по трубам и нагревает дом.Такая система отопления называется системой принудительной циркуляции. Существует также отопление без насоса, работающее на естественной циркуляции того же теплоносителя. Каждая из этих систем включает в себя еще много вещей, без которых они не могут работать. Это расширительный бак, который необходим для компенсации температурного расширения воды, нужны фитинги для соединения труб, также нужны воздушные клапаны и многие другие аксессуары.
Теперь рассмотрим отличия систем с принудительной и естественной циркуляцией.Для принудительной циркуляции, чтобы обеспечить движение теплоносителя, необходим циркулярный насос. Среди достоинств этой системы отопления можно назвать комфортность, так как есть отличная возможность поддерживать нужную температуру в каждой комнате, она более качественная, требует установки труб малого диаметра. Также возможно увеличить срок службы котла, так как разница температур между выходящей нагретой водой и возвращающейся уже остывшей водой достаточно мала.Есть и минус – такая система не может существовать без электричества, потому что насос работает только от него. Благодаря системе естественной циркуляции отопление осуществляется без насоса. Он работает за счет силы гравитации, возникающей из-за разницы плотности теплоносителя в подающем и обратном патрубках. То есть плотность, то есть удельный вес горячей воды меньше — она ​​легче холодной воды. Для уменьшения сопротивления такой системе отопления нужны трубы большого диаметра.К сожалению, терморегуляция в этом случае невозможна и поэтому комфорта меньше, но с большим расходом топлива.
Сейчас все большую популярность набирает использование экономичных котлов с насосами, но оказывается, что один такой насос мощностью 50 Вт потребляет в месяц 36 кВт электроэнергии, работая круглосуточно. Таким образом, три-два таких насоса лишают одной квартиры электроэнергии при потреблении 100 кВт электроэнергии в месяц, и это происходит в пиковый отопительный период.
Если котел работает на газу, то нужно понимать, что его заявленная мощность, как правило, не соответствует действительности, а это приводит к явному перерасходу топлива. В том случае, если насос выбрасывает больше воды, чем требуется, то придется постоянно подогревать воду в системе отопления, что приведет к потерям газа. Если, наоборот, из котла выброшено меньше воды, чем необходимо, то сработает автоматика, сигнализирующая о том, что газ сгорел, а тепло потребитель не получил.Регулировать производительность котла такими постоянными изменениями невозможно.
Однако, если правильно сделать систему отопления на естественную циркуляцию, обеспечивающую обогрев без насоса, то расход теплоносителя через котел будет проходить только строго необходимое количество. Естественная циркуляция может увеличить, и даже очень резко, производительность котла в полтора раза, а объем используемого газа будет прежним. Возникает вопрос: нужны ли насосы для обогрева небольших площадей, если благодаря естественной циркуляции это можно сделать в неограниченном пространстве.
Конечно, чтобы насос работал хорошо, систему отопления в таких местах надо делать правильно. Тогда котел сам сможет крутить именно такое количество воды, какое необходимо.

Для того, чтобы в построенном загородном доме можно было жить в любое время года, ему необходимо качественное отопление. Среди большого разнообразия отопительных приборов порой сложно определиться, что именно нужно в той или иной ситуации. Один из самых простых вариантов, который можно оборудовать самостоятельно, – это система отопления без насоса, то есть с естественным типом циркуляции теплоносителя.Именно об этом виде отопления мы и поговорим далее в материале.

В каких случаях можно обойтись без помпы?

Движение теплоносителя внутри отопительного контура происходит под действием законов физики. Это означает, что при нагревании жидкость поднимается вверх, а при остывании снова опускается, обеспечивая тем самым обогрев помещения.

Более всего система отопления без циркуляционного насоса востребована именно в загородных домах и дачах, так как в пригороде электроснабжение не всегда стабильно или отсутствует вовсе. В связи с этим отопительное оборудование с принудительной циркуляцией нецелесообразно.

Примечательно, что отопление с естественной циркуляцией теплоносителя вполне можно оборудовать самостоятельно. К тому же такая система очень удобна в использовании.

Структура и виды систем с естественным типом циркуляции

Обычно в контур отопления без насоса входит перечень обязательных компонентов:

• отопительное устройство — котел или печь, которые могут топиться видом топлива, доступным в конкретном регионе;
расширительный бачок
• , позволяющий сбросить лишнее давление или долить воду в контур отопления;
• трубы, образующие контур, по которому будет двигаться вода в системе;
• , которые позволяют лучше обогревать помещение за счет увеличения площади теплопередающей поверхности.

Диаметр труб для отопления с естественной циркуляцией будет несколько больше, чем если использовать циркуляционный насос.

В зависимости от того, какой теплоноситель будет использоваться, системы отопления с естественной циркуляцией могут быть водяными или паровыми.

Вот отличительные черты каждого вида отопления.

Отопление водой в качестве теплоносителя

Функциональные особенности систем водяного отопления с естественным типом циркуляции теплоносителя определяются рядом характеристик.

В зависимости от того, какой расширительный бачок используется для обустройства системы отопления с естественной циркуляцией теплоносителя, различают:

1. Системы открытого типа . В этом случае расширительный бак устанавливается как можно выше, чтобы создать в расширительном баке избыточное давление. Кроме того, за счет этого удается избавиться от воздушных пробок в контуре отопления. Время от времени в трубы через открытый расширительный бачок добавляется вода, частично испарившаяся при работе в режиме обогрева.
2. Закрытые системы . .. В таком отоплении с естественной циркуляцией расширительный бак заменяется специальным мембранным накопительным баллоном давления. Обеспечивает дополнительное давление в контуре в пределах 1,5 атмосфер. В целях безопасности системы такой конструкции обычно оснащаются блоком с манометром, задачей которого является регулировка давления внутри трубопровода.

Еще одним принципиальным моментом, отличающим конструкцию систем отопления с естественным типом циркуляции воды, является схема подключения ТЭНов.

По способу подключения отопительных приборов к газовому котлу без насоса можно выделить следующие варианты:

1. Однотрубная разводка отопление. При таком типе отопления все радиаторы подключаются последовательно к одной трубе. То есть вода проходит через каждый последующий нагревательный прибор и только потом движется дальше. Среди преимуществ однотрубного электромонтажного оборудования можно назвать простоту его монтажа, а также малую материалоемкость.
2. Двухтрубная разводка в системе отопления с естественной циркуляцией. При этом все радиаторы, входящие в состав системы отопления, подключаются к трубопроводу параллельно. При этом температура охлаждающей жидкости, поступающей в каждый радиатор, одинакова. После того, как вода пройдет через весь радиатор и остынет, она возвращается по обратному трубопроводу в теплообменник котла.

Считается, что двухтрубная схема разводки является наиболее целесообразной с точки зрения эффективности обогрева жилья.Правда, для обустройства такой системы понадобится много труб и дополнительных элементов для монтажа отопительного контура.

Стоит отметить, что решая, как сделать отопление без насоса, учитывайте свои практические навыки, а также финансовые возможности для приобретения расходных материалов.

Паровой тип нагрева

Некоторые потребители путают паровое отопление с водяным. В принципе, эти системы очень похожи, за исключением того, что теплоносителем является пар, а не вода.

Внутри отопительного котла системы естественной циркуляции вода нагревается до точки кипения и превращается в пар, который затем транспортируется в трубопровод и затем подается на каждый радиатор в контуре.

В конструкцию системы парового отопления с естественной циркуляцией теплоносителя входят следующие узлы:

• специальный отопительный котел, внутри которого вода нагревается до температуры кипения и аккумулируется пар;
• вентиль для выпуска пара в систему отопления;
• трубопровод;
• радиаторы отопления.

Обратите внимание, что паровой тип системы отопления эксплуатируется в условиях очень высоких температур, поэтому использовать пластиковые трубы для комплектации трубопровода категорически нельзя.

Классификация парового отопления по схемам подключения и другим критериям точно такая же, как и для систем водяного отопления. В последнее время для отопления частного дома также используют котел, что также имеет свои преимущества.

Как правильно установить отопление

Чтобы готовая система отопления с естественным типом циркуляции функционировала правильно и эффективно, при ее монтаже важно придерживаться некоторых правил.

В общем схема установки выглядит так:

• Радиаторы отопления необходимо устанавливать под окнами, желательно на одном уровне и с соблюдением необходимых отступов.
• Далее устанавливается теплогенератор, то есть выбранный котел.
• Установлен расширительный бачок.
• Укладка труб и соединение ранее закрепленных элементов в единую систему.
• Отопительный контур заполняется водой и проводится предварительная проверка герметичности соединений.
• Завершающим этапом является запуск отопительного котла. Если все работает правильно, значит, в доме будет тепло.

Обратите внимание на некоторые нюансы:

1. Котел должен располагаться в самой нижней точке системы.
2. Трубы должны быть установлены с уклоном в сторону обратного потока.
3. В трубопроводе должно быть как можно меньше изгибов.
4. Для повышения эффективности отопления необходимы трубы большого диаметра.

Надеемся, эта статья будет для вас полезной, и вы сможете самостоятельно собрать систему отопления без циркуляционного насоса на даче.

Монтаж водяного отопления должен быть выполнен качественно, как и система в целом, для ее корректной работы, чтобы обеспечить полное отопление коттеджа. Особой популярностью среди вариантов установки отопления пользуется водяное отопление, как наиболее проверенный и применяемый способ обогрева помещения. Эта система недорогая и очень эффективная.Постоянная циркуляция горячей воды в теплоносителях может быть обеспечена в системе отопления без насоса. Такую систему отопления помещений специалисты принято называть «ленинградской», потому что во времена блокады этот вид отопления существовал в ленинградских домах.

Отопление без насоса обеспечивает циркуляцию в трубах горячего водоснабжения здания естественным путем, то есть самотеком, без принудительного движения потока воды дополнительным электрооборудованием. Суть в том, что используется разница напоров воды – в основном стояке напор воды будет меньше, чем напор воды в холодном стояке.Поэтому холодная жидкость постоянно вытесняет нагретую воду и возникает естественная циркуляция.

Система отопления открытого типа для дачи.

Вы можете установить водяное отопление с использованием закрытой или открытой системы отопления. На территории России в зданиях с небольшой площадью в основном применяется открытая система отопления. Этот тип может исключить использование электрической энергии на нагрев воды для его организации. В этом случае может быть использован газовый котел, розжиг которого осуществляется с помощью обычных спичек или пьезозажигалки, она может быть встроена в котельное оборудование.

Элементы без насосной системы отопления.

Отопительный котел;

Радиатор;

Система соединенных труб;

Расширительный бачок.

Теплоносителем является вода, которая нагревается в теплообменнике до необходимой температуры и поступает в радиаторы по системе трубопроводов. Радиаторы передают тепло в помещение. В них вода будет постепенно остывать и, после этого, возвращаться обратно в котел. Такой цикл циркуляции воды в отоплении без насоса будет повторяться постоянно.

Индивидуальные дома с водяным отоплением устроены так, чтобы воздух, содержащийся в теплоносителе, имел возможность постепенно подниматься в расширительный бак, в большинстве случаев его размещают на чердаке. Такое расположение позволяет удалять воздух снаружи, а величину давления поддерживать в постоянном режиме. Бак также функционально обеспечивает удаление избыточного количества теплоносителя после расширения.

Плита или котел?

При желании заказчик может заказать создание системы водяного отопления дачи не только с помощью котла, а выбрать вместо него любую печь.Нагрев воды в такой системе будет осуществляться с помощью обычных дров. Наши специалисты также могут организовать такую ​​систему отопления дома, если в вашем доме уже установлена ​​печь или создать дома печной тип водяного отопления с нуля.

Существуют экзотические печи, работающие на отработанном масле и имеющие очень высокий КПД отдачи при минимальном расходе топлива, однако для организации их работы требуется отдельное смежное помещение.

Если вы выбираете котел в качестве нагрева воды в системе отопления, то вам нужно будет определиться с его типом, который будет зависеть от того, на каком топливе он будет работать.Твердотопливные котлы перерабатывают уголь или дрова. Газовые котлы соответственно будут перерабатывать газ.
Наиболее целесообразно использовать газовый котел в системе отопления, когда нет доступа к центральной магистрали газоснабжения. Рабочая мощность такого оборудования может достигать 50 киловатт, а КПД, как правило, не превышает 65%.

Водяное отопление для дачи можно организовать в доме с подземным водопроводом. Трубы укладываются под пол, и, в отличие от обычного настенного способа, комплексно решают проблему обогрева помещений.Такой способ организации системы отопления более эффективен, так как циркуляция теплого воздуха имеет вертикальное направление снизу вверх.

На этапе строительства нового дома реализовать такой проект будет проще, однако наши специалисты могут обеспечить создание такой системы отопления в любом уже построенном здании или помещении. Система водяного теплого пола гарантирует владельцу загородной недвижимости уют и тепло каждого зимнего вечера в частном доме.

Водяное отопление:

1. Водяное отопление — замена старой системы Как правило, лето — время ремонта квартир, домов. Летом все стараются сделать как можно больше…
2. Водяное отопление — Горячее водоснабжение В настоящее время разработано и представлено на рынке большое количество технических решений, обеспечивающих отопление и горячее водоснабжение…
3. Водяное отопление — Дровяной котел Использование дровяного котла для нагрева воды в доме При устройстве системы водяного отопления в доме на базе дровяного котла необходимо знать следующие нюансы.Это ……
4. Водяное автономное отопление Водяное автономное отопление. Главным преимуществом автономного отопления является независимость от централизованной тепловой сети. Актуальность частного отопления ……
5. Радиаторное отопление для дачного участка Развитие современных технологий позволяет использовать различные материалы и приспособления для обустройства системы отопления в любом помещении…
6. Водяное отопление — замена котельной Для оборудования автономной отопительной дамы необходимо соблюдение технических требований, на основании которых разрабатывается проектно-сметная документация.Основной ……
7. Водяное отопление — Профессиональный монтаж Водяное отопление — Профессиональный монтаж Монтаж и монтаж системы отопления загородного дома – ответственный процесс, из которого ……
8. Отопление коттеджа Водяное отопление частного дома было и остается важнейшим в нашей стране. Воздушное отопление обеспечивается ……
9. Замена насоса отопления Автономная система отопления в частном доме требует от владельцев проведения профилактических мероприятий и при необходимости проведения . ..
10. Отопление пластиковыми трубами Отопление пластиковыми трубами За последние несколько лет все чаще стали применяться именно пластиковые коммуникации в ……
11. Водяное отопление. Установка котла Водяное отопление. Установка котла Центром системы отопления является котел, распределяющий тепло по радиаторам и ……
12. Дизельное отопление для дачи Популярным способом обогрева дома является «дизельное отопление для дачи и жилого помещения». Дизельное отопление используется в частном секторе……
13. Водяное отопление на дровах Водяное отопление на дровах Известно, что газовое отопление часто является лучшим вариантом отопления, но это не всегда возможно. Хотя……
14. Лучшее отопление Лучшее отопление Люди, приступившие к реализации своей мечты о загородном жилье, сталкиваются с рядом вопросов, от решения ……
15. Водяное отопление для дачи Водяное отопление для дачи Привыкание к хорошим жилищным условиям в наше время не является патологией, а наоборот. ..

Любой элемент важен. Поэтому соответствие частей конструкции нужно планировать правильно. Отопительная установка имеет, подачу воздуха, систему подключения, батареи, термостаты, бак для расширения котла, крепления, коллекторы, трубы, насосы повышения давления. Система отопления дома состоит из разных частей. На открытой странице сайта мы постараемся помочь вам выбрать необходимые компоненты отопления для вашей квартиры.

Отопление без насосной схемы

По поводу циркуляции теплоносителя:

Можно ли предварительно проложить комбинированную схему? Те.трубы большого диаметра, откосы, вертикальный участок прямо от котла – это с прицелом на свободную циркуляцию при отсутствии электричества. А на обратке есть развилка, в которую врезан насос — это когда есть электричество и работает «стандартный» вариант. бак не открытый, а мембранный, для герметичности.

Второй вопрос не совсем понятен про давление в системе. Что, контур отопления, если предусмотрен насос, должен быть не только герметичен, но и предварительно нагружен каким-то внутренним давлением? Зачем?

Ответ на первый вопрос. Можно, но смысла в комбинированной схеме не вижу. Если у вас схема отопления однотрубная, то есть как на схеме 1, и вы ее выполняете так, как написали в вопросе, то не вижу смысла вообще возиться с электричеством. Без него все будет нормально работать.

Если схему посложнее, как на схеме 2, то вода тоже будет двигаться, просто эффективность будет напрямую зависеть от толщины труб и количества радиаторов. Если трубы толстые, например, вертикальный стояк 2″, на 1.25″, а патрубки к радиаторам 3/4″, а самих радиаторов на всю схему не больше десятка, то тоже проблем не вижу. Все будет работать даже без электричества. Правда, в этом случае не нужно ставить обогреватель на уровне земли. Чем глубже, тем лучше. Ну, может быть, на самые дальние радиаторы придется подать избыточную мощность, но это не столь важно, ведь при такой схеме можно накрыть каждый радиатор.

Система с циркуляционным насосом нужна там, где схема очень сложная, состоит из кучи ответвлений, каждая ветвь регулируется отдельным автоматическим регулятором, трубы используются тонкие, внутренним диаметром 15-18 мм, радиаторы используются из расчета 1 кВт мощности на 10 м2 площади.

Итак, признаюсь, не вижу смысла сохранять недостатки самотечного отопления и тратить дополнительные деньги на насосы и электричество.

Ответ на второй вопрос. Вы что-то здесь неправильно понимаете. Любая система отопления находится под давлением. Допустим, у вас нет насоса и открытого расширительного бачка. Дом двухэтажный. Обогреватель находится в подвале, а расширительный бак на чердаке. Потом от обогревателя до бака добрых 10 метров по вертикали. При этих условиях давление в системе будет ровно 1 атмосфера.Причем тип расширительного бака абсолютно не играет роли. Мембранный расширительный бак используется, как вы правильно указали, для герметичности и для того, чтобы можно было поставить его в любом месте дома, например, где его не надо утеплять, в самом низу системы, в подвале, рядом с обогревателем. Танки уже не те. В одном давит мембрана, а в другом сила тяжести. Если система не нагружена давлением, это автоматически означает, что в ней недостаточно воды, а значит, циркуляция невозможна с насосом или без него.

Ответ на третий вопрос.

Клапан выпуска воздуха

Да, такие клапаны есть. Только лично я предпочитаю не врезать их в систему, а вкрутить в специальные отверстия (1/2″) в радиаторе. Радиатор вешается с минимальным, незаметным наклоном, чтобы воздух собирался на этом клапане. воздух в радиаторе становится приличным, на ощупь он будет холоднее.Потом беру отвертку и стравливаю воздух до тех пор, пока не пойдет вода.Если надо, то спускаюсь в подвал и добавляю воду в систему.Даю схему и сам клапан. ничтожные деньги, о которых даже не стоит говорить. Как это выглядит на радиаторе, вы можете посмотреть в отдельной статье про отопление. Есть еще автоматические клапаны, но я не понимаю, зачем они нужны.

Источник: http://belkin-labs.ru/faqs/13/

Отопление без насоса схема

Если вы хотите правильно установить водяное отопление в частном доме, то для начала необходимо получить некоторые знания о существующие методы строительных работ.

Только грамотное выполнение работ позволит качественно установить систему в целом.

Виды водяных систем

Водяное отопление индивидуальных домов стало особенно популярным благодаря своей практичности, ведь вы сами можете определить месторасположение котла, для этого не требуется дополнительного места.

Эксперты говорят, что эта система еще и экономична по сравнению с печным типом. Этого можно добиться с помощью постоянной циркуляции создаваемого теплоносителя без применения насосов.

Циркуляция воды осуществляется по естественным причинам — давление в основном стояке будет ниже по сравнению с холодными стояками.

В результате холодная жидкость будет постоянно вытеснять нагретую воду.

Видеоурок:

Системы водяного отопления для частного дома принято делить на два типа: открытые и закрытые.

Первая система на территории нашего государства наиболее распространена в домах, площадь которых невелика.

Его устройство позволяет исключить использование электроэнергии для нагрева воды. Достаточно иметь газовый котел и разжигать его спичками.

В результате циркуляция теплоносителя будет осуществляться естественным путем без использования насосов.

Ниже

Как эффективно отапливать большой старый дом

У старых домов есть репутация, верно? Они ломаются. Они сквозняки. Они могут быть дорогими в обслуживании и очень дорогими в обогреве. Но это не обязательно должна быть история вашего дома.

Варианты отопления для старых домов улучшились, и существует множество эффективных вариантов ОВКВ для старых домов.А если вы не совсем готовы финансировать новую систему отопления? Не бойтесь: есть еще хорошие способы снизить расходы на отопление вашего старого дома.

Вот что мы рассмотрим в этой статье:

По сути, в этом руководстве вы узнаете, как наконец-то согреться в своем старом доме (а также получите всю необходимую информацию об умных вариантах ОВКВ для старых домов).

Готовы перестать смотреть телевизор в парке? Давайте углубимся.

Как обогреть большой старый дом — общие проблемы с обогревом старого дома

Во-первых, основная проблема отопления старого дома: стоимость.

Так сколько же все-таки стоит обогреть старый дом? Цена на отопление вашего дома сильно варьируется и зависит от того, где вы находитесь и сколько энергии стоит в вашем районе, но отопление — в целом — дорогое удовольствие. По данным Energy.gov, отопление вашего дома обычно составляет около 42% вашего счета за коммунальные услуги. (И если у вас есть старый дом со сквозняками, вы знаете, что ваши счета за зиму могут резко возрасти.)

Почему так дорого? Есть несколько потенциальных злодеев, но сначала мы начнем с приманки.

Получайте ежемесячные советы по обеспечению комфорта, экономии энергии и многому другому.

Если ваши окна являются серьезной проблемой, это не обязательно означает, что вам нужно их заменить.

Старые окна.

Большинство людей считают, что в доме сквозняки виноваты старые окна, и это понятно. Оконные компании потратили много денег, убеждая домовладельцев, что их окна являются источником всех проблем с климат-контролем.

Но — сюрприз! — окна обычно не являются главной причиной. На самом деле, есть много других причин, по которым ваш дом может быть холодным (и вы, вероятно, лично сталкивались с ними, если у вас есть старый дом).

Еще кое-что, на что следует обратить внимание: если ваши окна являются серьезной проблемой, это не обязательно означает, что вам нужно их заменить. На самом деле, вы, вероятно, не должны! Во многих случаях лучшим вариантом является герметизация окон с помощью метода, называемого герметиком . (Возможно, вы сможете сделать это бесплатно.)

Зазоры в конструкции вашего дома.

В старых домах полно дыр, щелей и щелей, через которые может просачиваться холодный воздух. Это не те щели, которые легко увидеть, но они, тем не менее, есть — и они могут заставить ваш дом чувствовать себя абсолютно ледяным внутри.

Вот почему в старых домах сквозит — конструкция старая и успела испортиться (даже в самом лучшем старом доме).Холодный воздух может проникать через чердак, отверстия в стенах, наружные стены и окна. И если у вас есть необработанный камин с дымоходом, не удивляйтесь, что вам становится холодно, сидя у него — это магнит для холодного воздуха.

Старая изоляция.

Другой распространенной проблемой является изоляция. В старых домах он часто старый или некачественный, а в некоторых случаях может даже отсутствовать. Если вы не уверены, как выглядит ваша изоляция, вы можете попросить профессионала проверить ее.(Не забудьте также проверить изоляцию чердака — это важно. Мы поговорим об этом позже в руководстве.)

Неэффективная система отопления.

Слон в комнате заключается в том, что иногда ваша система отопления просто не справляется с задачей обогреть весь дом. Ведь старые дома были рассчитаны на старые системы отопления. Они часто отапливаются котлами и радиаторами, которые не обслуживались должным образом или потребляют тонны энергии — только для того, чтобы незначительно изменить ощущение вашего дома.Эти старые системы отопления также работают на ископаемом топливе, что вредно для окружающей среды, качества местного и домашнего воздуха, а также для здоровья вашего дома.

Вот как сделать воздух в вашем доме здоровым и чистым.

Работа с сертифицированным подрядчиком по обслуживанию дома может помочь вам узнать, как эффективно отапливать большой старый дом и сохранять нагретый воздух внутри вашего дома .

Вот 3 шага для эффективного обогрева старого дома.

Правда об отоплении большого старого дома заключается в том, что для этого потребуется немного работы и даже могут потребоваться некоторые финансовые вложения.Есть вероятность, что вам потребуется обновить изоляцию (или даже систему отопления), чтобы полностью решить проблему.

Хорошие новости? У вас есть другие варианты — возможно, их больше, чем вы думаете. На самом деле, почти всегда полезно посмотреть, сможете ли вы решить проблему, удерживая тепло, которое у вас есть. (Во многих случаях это может существенно изменить ощущение вашего дома.)

И еще одна хорошая новость: в некоторых местах вы можете обогреть свой старый дом без каких-либо предварительных затрат.

Теперь взгляните на три самых важных варианта.

1. Как остановить сквозняки в старом доме.

На первый взгляд, этот вариант довольно прост: найти, где находятся отверстия, а затем заткнуть их чем-нибудь, чтобы холодный воздух не мог попасть внутрь (и не мог выйти теплый воздух).

Для этого есть две большие стратегии: одна временная, а другая постоянная.

Во-первых, вариант «Сделай сам». Чтобы временно предотвратить холодные сквозняки, вам нужно определить места, куда проникает холодный воздух.Вероятные кандидаты включают края дверей и окон, а также вентиляционные отверстия вашего кондиционера. Затем вам нужно будет купить, одолжить или установить соответствующие «герметики» для каждой из этих проблем. Поищите в Интернете, и вы найдете множество продуктов, таких как ограничители сквозняков для нижней части дверей, магнитные вентиляционные крышки и уплотнители для пластиковых окон.

Герметизация настолько эффективна, что, по оценкам EPA, одна лишь герметизация может сэкономить вам до 15% ежемесячных счетов за отопление.

Еще одно распространенное место проникновения холодного воздуха — через неиспользуемый незапечатанный камин — это, по сути, супермагистрали для холодного воздуха.Чтобы временно решить эту проблему, вы можете попробовать установить дымоходный шар, каминное покрывало или колпак дымохода. Или, если вы никогда не пользуетесь своим камином, вы можете даже навсегда закрыть его.

Здесь есть множество возможных решений, но независимо от того, как вы их применяете, все равно остается основная проблема — заглушки не решают настоящую проблему.

Итак, давайте поговорим о решении, которое работает.

Навсегда остановите сквозняки (и минимизируйте потери тепла) за счет герметизации вашего дома.

Вот неудобная правда: если в вашем старом доме слишком холодно зимой или слишком жарко летом, то, наверное, не стоит винить дверные косяки и окна. Вместо этого есть большая вероятность, что виновником является ваш чердак, в частности, то, как ваши чердаки изолированы (или , а не ), а также все щели и щели в вашей крыше и потолках.

Почему ваш чердак вероятный виновник? Что ж, направляя сюда наших учителей третьего класса, жар поднимается. И когда тепловая энергия в вашем старом доме поднимается, ее нужно удерживать внутри.Но если ваши чердаки плохо изолированы и если ваш старый дом не был загерметизирован профессионалом, тепловая энергия просто уходит через крышу. И когда это происходит, создается эффект гигантского вакуума, который втягивает холодный воздух через все остальные щели в вашем доме. (Если вы когда-нибудь задавались вопросом, почему кажется, что холодный воздух проникает в ваш дом через любую доступную щель, теперь вы знаете — это буквально , всасываемое в . )

Вот почему около четверти тепла среднего дома теряется через крышу.И этот процент может быть еще выше для более старого дома из-за того, как построены старые дома.

Вот почему важным шагом к сохранению тепла в вашем старом доме является герметизация . Если вы никогда не слышали об этом, быстрое объяснение заключается в том, что это процесс поиска и герметизации всех маленьких отверстий в вашем доме, которые пропускают холодный воздух. Некоторые из этих дыр, конечно, будут в ваших дверях и окнах, но многие из них будут на вашем чердаке, в вашей крыше, в вашем подвале и в ваших подпольях — во всех местах, которые вы, возможно, не проверяли (и, честно говоря, вероятно, не проверяли). не хочется проверять, потому что добраться до них неинтересно).

Герметизация настолько эффективна, что, по оценкам EPA, одна лишь герметизация может сэкономить до 15% ежемесячных счетов за отопление. Это хорошая идея практически для каждого дома, и вы можете узнать все об этом в нашем Полном руководстве по герметизации воздуха. Однако, хотя герметизация эффективна, правильно реализовать ее самостоятельно может быть сложно. Если вы не обучены этой специализированной работе, вы рискуете перегерметизировать свой дом или вообще не загерметизировать его должным образом, тратя впустую материалы, время и собственные усилия!

Короче? Если в вашем доме много холодного воздуха, есть большая вероятность, что воздушная изоляция вашего фундамента, чердака и остальной части вашего дома поможет вам чувствовать себя намного комфортнее.(И, если вы живете в определенных районах, вы часто можете сделать эту работу по герметизации воздуха бесплатно.)

2. Утеплить старый дом.

Если у вас старый дом, велика вероятность того, что большая часть (или вся) изоляция, которая у вас есть, устарела или имеет низкое качество. Технологии изоляции значительно продвинулись за последние несколько десятилетий, и их модернизация может иметь огромное значение для вашего общего уровня комфорта.

И даже если ваша изоляция приличная, вам может понадобиться проверить, действительно ли она везде в вашем доме. Во многих старых домах и исторических домах есть незаконченные и неизолированные чердаки, которые могут пропустить целую кучу холодного воздуха, если их оставить без внимания.

Области вашего дома, которые могут нуждаться в дополнительной изоляции

Лучший способ определить, где вашему дому может потребоваться дополнительная теплоизоляция, — это пройти энергоаудит — систематический процесс определения того, как и где ваш дом теряет тепловую энергию. Вы можете попытаться провести энергоаудит самостоятельно — некоторые люди так и делают, — но будем честными: это сложная задача, если вы не эксперт по энергетике.Тем не менее, запланировать профессиональный энергоаудит несложно, и его можно провести дома или с помощью удаленной оценки с предоставленными фотографиями. В Sealed мы видим, что наши клиенты являются поклонниками удаленного варианта, получая экспертное заключение по собственному графику, не назначая дополнительные встречи, чтобы встретиться с кем-то у вас дома.

Энергоаудит часто можно получить бесплатно в вашей местной коммунальной компании, но если это не так, вы обычно можете получить его по разумной цене у специалиста в вашем регионе.(Как бы то ни было, если вы выберете Sealed, он будет включен в ваш общий пакет — ничего дополнительно делать не нужно.)

После того, как специалист выявит проблему, он, скорее всего, порекомендует некоторые или все из этих решений:

Создайте тепловую границу, утеплив чердак.

При правильно изолированном и герметичном чердаке, создающем достаточную тепловую границу, обогрев старого дома становится менее сложной задачей и сокращает потери энергии.

Это большой. Как вы видели, ваш чердак может быть одной из основных причин, по которой ваш дом чувствует себя замерзшим, поэтому создание тепловой границы с изоляцией может иметь большое значение для того, чтобы сделать ваше пространство более комфортным.

Материалы, используемые в вашем подвале и фундаменте, являются отличными мостами ( тепловых мостов, , если мы переходим к техническим) для проникновения холода в ваш дом. Правильная изоляция стен подвала может смягчить эту проблему, а также обеспечить некоторые другие преимущества (например, некоторую защиту от проникновения влаги).

Многие люди думают, что им нужно заменить окна, но часто достаточно просто убедиться, что они хорошо изолированы и герметичны. (Правда!)

3. Выберите лучшую систему отопления для старого дома.

Хорошо. Допустим, вы загерметизировали и изолировали свой дом (или, по крайней мере, заткнули некоторые дыры), а температура все еще не такая, какой должна быть. А может быть, в одной комнате холодно, а в другой тепло.

Пришло время перейти к следующей стратегии: новой системе отопления.Однако не паникуйте. Мы знаем, что это большие инвестиции, но они того стоят, они повысят стоимость вашего дома, и вы даже сможете получить свою новую энергоэффективную систему отопления без предварительной оплаты.

Небольшое предупреждение, прежде чем мы перейдем к вариантам: не пытайтесь самостоятельно определить размеры и приобрести систему отопления. Когда вы рассматриваете варианты отопления для обогрева большого старого дома, очень важно, чтобы вы работали с кем-то, кто знает, что делает. (Вы же не хотите делать значительные инвестиции, а потом обнаружить, что не решили проблему.)

Способы обогрева старого дома

Во-первых, краткое примечание о вашей стратегии улучшения отопления. Многие люди полагают, что просто покупка новейшей версии их текущей системы отопления будет наиболее эффективным использованием их долларов на обновление.

Но времена изменились, технологии отопления значительно улучшились, и если вы хотите получить максимальную отдачу от затраченных средств, вам следует серьезно рассмотреть новые, более энергоэффективные варианты отопления.

Рассмотрим основные варианты отопления старых домов:

Тепловые насосы – воздушные и геотермальные тепловые насосы

Начнем с лучших.В большинстве случаев тепловые насосы являются наиболее эффективным способом обогрева вашего старого дома. Они работают, передавая тепло снаружи вашего дома внутрь вашего дома, а также работают как система кондиционирования воздуха в теплое время года — беспроигрышный вариант. (Подробнее о тепловых насосах см. в Полном руководстве по тепловым насосам.)

Бойлер/радиатор

Нагревают воду до состояния пара. Они работают на электричестве, газе или нефти и очень распространены в старых исторических домах. (К сожалению, и вы можете знать это из личного опыта, они не очень эффективны.)

Электрический подогрев пола

Также известные как плинтусные обогреватели или электронагреватели сопротивления , эти устройства можно индивидуально установить в помещениях, нуждающихся в дополнительном отоплении. Однако они не являются отличным решением для всего дома.

Лучистое локальное отопление

Быстрое решение: просто купите переносной обогреватель и установите его в холодной комнате. Хотя это может работать как временное решение, это один из наименее эффективных, наименее эстетичных и наименее эффективных вариантов.

Печь

Самый распространенный вид отопления в США. Печи работают, вырабатывая тепло на горелках внутри шкафа, и они могут работать на электричестве, природном газе или жидком топливе.

Подогрев пола

Этот тип системы распределяет тепло через пленку или мат под полом (или, иногда, через нагретую воду в трубах). Если в вашем старом доме его еще нет, это может быть чрезвычайно навязчивый процесс установки.

Чтобы получить более подробное (и действительно полезное!) руководство по всем вариантам обогрева дома, нажмите здесь.

Перевод масляного обогревателя на природный газ

Прежде чем мы двинемся дальше, поговорим еще об одном варианте, о котором вы, возможно, даже не задумывались: преобразование вашей системы отопления, работающей на жидком топливе, в систему, работающую на природном газе. Во многих старых домах есть масляные печи или котлы, и если они у вас есть, вы, возможно, привыкли к постоянной подаче масла (и очень коротким теплым душам).

Но так быть не должно. Во многих случаях вашу систему можно переоборудовать для работы на природном газе — более чистом, безопасном и энергоэффективном топливе.Природный газ более удобен, чем нефть, потому что он подведен прямо к вашему дому, а преобразование вашей существующей системы может сделать ваш дом гораздо более ценным для покупателей (потому что им не нужна ваша старая система на основе нефти больше, чем вам).

Наконец, новые обогреватели, работающие на природном газе, намного более эффективны, чем старые технологии на основе нефти, а это означает, что вы будете получать больше тепла за энергию, которую вы покупаете. Природный газ лучше для вас, лучше для вашего дома и лучше для планеты.

Тепловые насосы — лучший способ обогреть старый дом.Они обеспечивают невероятную регулировку температуры и обеспечивают постоянный комфорт в вашем доме.

Почему электрические тепловые насосы являются лучшим выбором для обогрева старых домов

Полное раскрытие: мы большие поклонники тепловых насосов в целом, но, честно говоря, у нас есть веские причины. Тепловые насосы — это наиболее эффективный способ обогреть практически любое закрытое помещение, они тихие и удобные, они значительно сокращают ваши счета за отопление, а летом они служат системой кондиционирования воздуха.

Тем не менее, когда речь идет о старых домах, тепловые насосы проявляют себя еще ярче. Вот почему:

Проще говоря: они чувствуют себя прекрасно. Тепловые насосы обеспечивают прекрасный климат-контроль, они не пахнут и обеспечивают постоянную циркуляцию свежего, отфильтрованного воздуха.

1. Тепловые насосы не требуют сложного процесса установки.

При установке системы с тепловым насосом нет необходимости устанавливать воздуховоды или делать что-либо по-настоящему навязчивое. (Хотя, если у вас есть воздуховод, он будет работать с ним!) Это делает систему идеальной для старых домов с незаменимыми архитектурными элементами и хрупкой конструкцией.

2. Тепловые насосы выполняют двойную функцию (и не требуют особого обслуживания).

Тепловые насосы — это предложение «два в одном»: когда вы устанавливаете систему теплового насоса, вы также получаете эффективный и удобный кондиционер (что означает еще меньше беспокойства в вашем старом доме).

3. Тепловые насосы обеспечивают покомнатное регулирование температуры.

Благодаря современной технологии тепловых насосов домовладельцы могут лучше регулировать определенную температуру по всему дому. Традиционные однозонные системы отопления и охлаждения обычно встречаются в старых домах, которые не позволяют регулировать температуру в зависимости от отдельных помещений или комнат. Вам нравится, когда в гостиной теплее, а в спальнях прохладнее? Не проблема с тепловым насосом! Переход на тепловой насос дает вам больше гибкости и контроля.

4. В тепловых насосах используется современная технология, работающая от безопасного источника энергии.

В старых домах часто используются старые технологии, такие как котлы, которые сопряжены с риском взрыва, или системы, работающие на легковоспламеняющемся, опасном топливе. Тепловые насосы используют электричество, и не очень много, поэтому ваш дом будет безопаснее, чище и пахнет свежее. Если вы подумываете о переходе с мазута на природный газ, почему бы не сделать следующий шаг (устранив впоследствии дополнительное преобразование энергии) и не выбрать систему, работающую на экологически чистой энергии?

5. Тепловые насосы могут превратить старые дома в новые.

У тепловых насосов есть неосязаемое преимущество, которое трудно объяснить, пока вы не побываете в доме, где он есть. Проще говоря: они чувствуют себя прекрасно. Тепловые насосы обеспечивают прекрасный климат-контроль, они не пахнут и обеспечивают постоянную циркуляцию свежего, отфильтрованного воздуха.
