Провода для заземления | Электрика в квартире, ремонт бытовых электроприборов

Автор DUNDUK На чтение 5 мин. Опубликовано

Заземление в квартире и частном доме необходимо для обеспечения защиты человека от поражения электрическим током. Защитное заземление — это преднамеренное соединение электрической проводки, электрооборудования и электрических приемников с землей, так как почва является средой, способной принять на себя ток. Электропроводка, оборудование и электроприемники соединяются с землей с помощью заземляющих проводников. В их качестве могут выступать как жила многожильного кабеля, так и одножильный провод. Более подробно можно прочесть в статьях: «Заземление» и «Заземление квартиры и частного дома».

При этом заземляющий провод в любом случае должен быть медным, многопроволочным или одинарным. Сечение провода заземления зависит от характеристик электросети, т.

е. от мощности электроприемников и электрооборудования, которые он защищает. Главное — сечение заземляющего провода должно быть не менее сечения жил кабеля электропроводки.
Рассмотрим подходящие марки кабеля и провода, используемого для заземления, которые допускаются нормами ПУЭ (Правила Устройства Электрооборудования).

Марка кабеля с заземляющим проводником выбирается в зависимости от типа заземления: стационарное или нестационарное (переносное). К стационарному (т.е. неподвижному) заземлению можно отнести следующие примеры — заземление зданий, электропроводки в квартире и частном доме, неподвижное электрооборудование, электрощиты и т.д.

При стационарном заземлении допустимо использовать как многопроволочные (гибкие) медные трехжильные кабеля марок ВВГ, ПВГ, так и многожильные однопроволочные — например, марки NYM. Они должны иметь заземляющую жилу с желто-зеленой окраской изоляции. Бывают случаи, когда применяют более дешевый трехжильный кабель марки ППВ без желто-зеленой изоляции заземляющей жилы, в качестве которой используется средняя жила. Однако при использовании такого кабеля высока вероятность путаницы при подключении или последующем ремонте электропроводки.

Также для заземляющего проводника в квартире и частном доме могут быть использованы отдельные медные одножильные многопроволочный (гибкие) провода. Например, провод марки ESUY (Германия). В таком случае электропроводка (фаза + ноль) выполняется двухжильным медным кабелем, плюс сюда же прокладывается и заземляющий одножильный провод, например, ESUY.

Краткая характеристика некоторых марок кабеля и провода для заземления

Кабель для электропроводки и заземления NYM

Кабель предназначен для передачи и распределения электрической энергии в стационарных установках
на переменное напряжение до 0,66 кВ частотой 50 Гц, в том числе в электроустановках зданий и сооружений для безопасного применения электрооборудования класса защиты 1 по электробезопасности. Кабель может применяться для прокладки силовых и осветительных сетей даже во взрывоопасных зонах классов В1 б, В1 г, ВПа, а также для осветительных сетей во взрывоопасных зонах класса В1а.

Отличительные особенности NYM:
  • медная жила;
  • промежуточная оболочка;
  • расцветка жил в соответствии с нормами ПУЭ;
  • удобство разделки и монтажа.

Кабель ВВГ

Материал: жилы — медь I или II класса скрутки, изоляция — поливинилхлорид, оболочка — поливинилхлорид, броня — две стальные ленты, наружный покров — обмотка стекловолокном с поливкой битумным составом.

Используйте на своих сайтах и блогах или на YouTube кликер для adsense

Оболочка кабеля устойчива к солнечному излучению и не распространяет горение.
Кабели изготавливают 1-, 2-, 3-, 4-и 5-жильные, с нулевой жилой или жилой заземления.

Изолированные жилы многожильного кабеля имеют отличительную расцветку. Изоляция нулевых жил выполняется голубой или светло-синей, изоляция жил заземления выполняется двухцветной — зелено-желтой.

Провод ПВ-3

Кабель ПВ-3 – это, по конструкции, одна жила из сплетенных проволочек мягкой меди. В сечениях 0,5 … 1,5 мм квадратных – класс жилы № 2, 3 или 4; для сечений в пределах 2,5… 4 мм кв. – класс жилы – №4; для сечений в пределах 6… 95 мм кВ.- класс жилы — №3. Жила кабеля покрыта изоляцией из одного слоя поливинилхлоридного пластиката. Когда происходит монтаж кабеля, и приступают к разделке концов, то эта оболочка должна без разрыва отрываться от скрученной жилы. Если наблюдаются разрывы изоляции, т. е. она прилипла к жиле, это значит, что при хранении или производстве были нарушены сроки, условия или технология. Выпускаемые сечения кабеля в мм кв.: 0,5; 0,75; 1; 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120; 185; 240. Кабель окрашивают в 11 различных цветов: белый, синий, черный, красный, зеленый, желтый и т. д. Если кабель применяется для заземления оборудования или установок, тогда цвет изолирующей оболочки должен быть только жёлто-зелёного цвета.

Провод ПВ-6

Токопроводящая жила — медная, многопроволочная, класса 6 по ГОСТ 22483.
Изоляция — из прозрачного ПВХ пластиката, обеспечивающая возможность визуального контроля за целостностью и качеством токопроводящей жилы.

ПВ 6-Зп — Провод с медной жилой высокой гибкости с изоляцией из прозрачного ПВХ пластиката для переносных заземлений.

Провода стойки к воздействию температуры окружающей среды: от -40°С до +50°С
Изоляция стойка: к деформации при температуре (50±2)°С; к растрескиванию при температуре (120±2)°С. Провода стойки к воздействию знакопеременных изгибов на угол не более 180° при радиусе изгиба (50±5) мм.

Провод марки ESUY

Кабель заземления ESUY используется для заземления системах защиты от короткого замыкания. Специальное применение кабеля заземления при ремонтных работах в системах с большими токами EVU, железнодорожных установках, в распределительных системах, системах переменного тока, системы передачи и распределения энергии как защита в установках.

Для этого кабеля имеются специальные требования, например, небольшой вес, повышенная гибкость в широком диапазоне температур и температуростойкость. Оболочка кабеля имеет важную функцию защиты от механических и химических воздействий.

Особенность: для этого кабеля не нормируется номинальное напряжение, потому что этот кабель применяется как кабель заземления.

цвет в трехжильном проводе, требования к заземляющим проводникам

Содержание статьи:

Заземление – это комплекс мероприятий, направленных на подсоединение токоведущих частей электрических приборов к заземлителю. Этот не хлопотный процесс позволяет обеспечить потенциал земли на корпусах бытовой техники, чтобы предотвратить поражение электрическим разрядом при касании корпусов приборов, а также других деталей поврежденного оборудования. Подсоединение к заземляющей шине происходит с помощью кабеля или провода.

Для чего нужен заземляющий провод, принцип работы

Присоединение заземляющего провода к шине

Основная задача заземления – предотвратить поражение человека или животного электрическим током. Исправный электрический прибор имеет целостный корпус с надежно изолированными деталями, которые находятся под напряжением. Если бытовая техника выходит из строя, токоведущие части могут коснуться корпуса и это приведет к тому, что он тоже будет под напряжением. Прикоснувшись к такому устройству, человека неизбежно ударит током.

В данном случае эксплуатация автоматического выключателя нецелесообразна, поскольку силы тока, протекающей по телу человека, будет недостаточно для отключения подачи электроэнергии. Но этой силы, к сожалению, бывает достаточно, чтобы лишить человека здоровья или даже жизни.

Чтобы исключить вероятность развития подобных событий, нужно заземлить все электрические приборы через проводники. Заземление бытовой техники в домашних условиях возможно лишь в том случае, если дом оснащен контуром заземления. К сожалению, дома старых построек подобными новшествами не оснащены. Обусловлено это тем, что еще десятилетия назад люди в домах практически не имели бытовых приборов, следовательно, нагрузка на сеть была минимальной.

Теперь к двухфазной проводке добавляют еще одну жилу – заземляющий провод. В результате проводка уже трехфазная – два провода – это ноль и фаза, а третий – защитное заземление. Таким образом, подключая вилку бытовой техники в розетку, металлический корпус прибора автоматически соединяется с защитным заземлением.

Критерии выбора кабеля для заземления

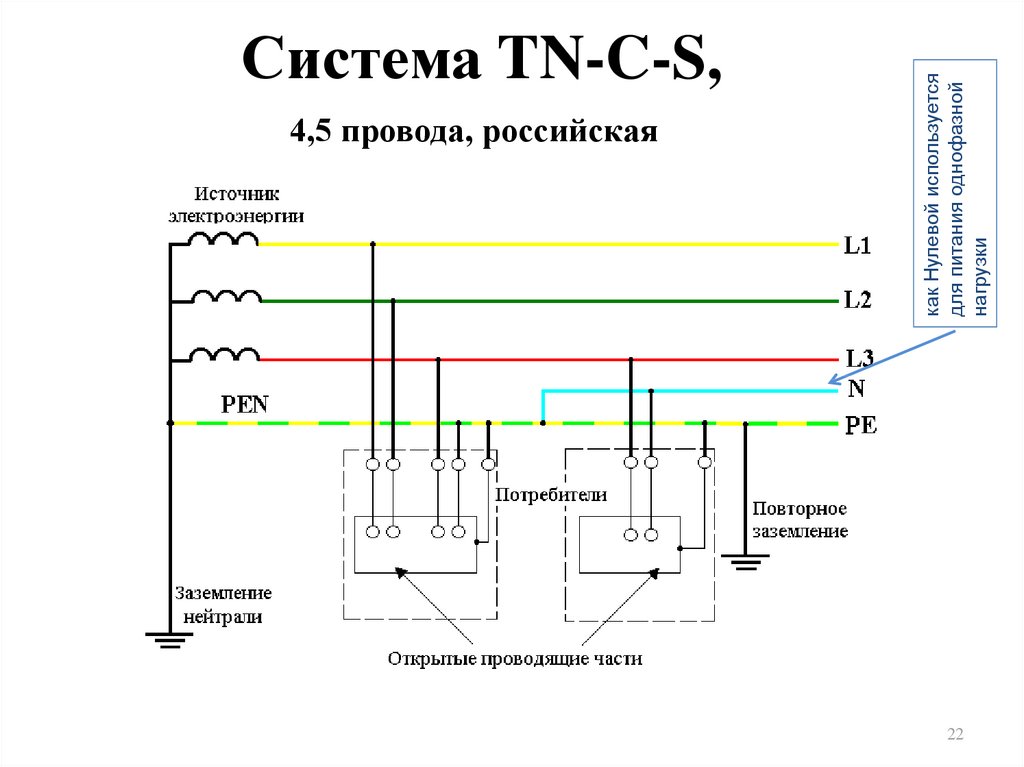

Схемы заземления

Прежде чем выбирать заземляющий проводник, нужно разобраться с несколькими важными моментами.

Владельцы частных домов и загородных построек 1998 года и ранее вынуждены самостоятельно проводить заземление. Современные сооружения еще в процессе строительства оснащаются готовой системой.

Чтобы правильно выбрать провод заземления и его сечение, нужно выяснить, какая система установлена в доме. Согласно Правилам Устройства Электроустановок их может быть использовано 4 вида:

  • TN-S – в системе переменного тока дополнительно произведено заземление с использованием нейтрали и отдельного провода.
  • TN-C характеризуется объединением проводов ноль и земля, нейтраль выводится отдельно. Самый распространенный способ защиты, который применялся в Европе несколько десятилетий назад.
  • TT – оснащение электрооборудования прямым защитным заземлением.
  • IT – работа непосредственно с корпусами бытовой техники через полную изоляцию всех токопроводящих кабелей и сам корпус.

На используемой схеме заземления всегда должна быть указана маркировка. В России их можно встретить две:

  • PE – заземление;
  • PEN – в одном кабеле объединены ноль и земля.

Следующий важный критерий выбора – используемый тип заземления. В зависимости от предназначения они делятся на два вида – переносное и стационарное. В бытовых условиях достаточно стационарного вида, который допускает эксплуатацию как одножильных, так и трехжильных кабелей.

У многих малоосведомленных в этих опросах людей возникают сложности в том, какого цвета провод заземления. Согласно требованиям ПУЭ, провод должен быть изготовлен в желто-зеленом цвете изоляции.

После определения типа кабеля и материала системы можно приступать к следующему основному шагу – подбор подходящего сечения.

Как правильно выбрать сечение заземляющего проводника

Пример кабеля с меньшим сечением PEN жилы

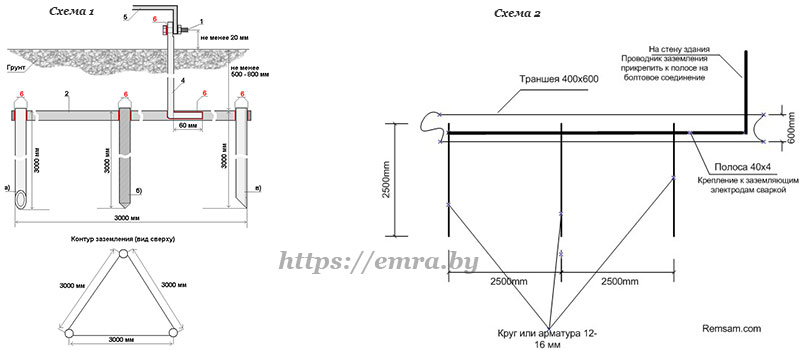

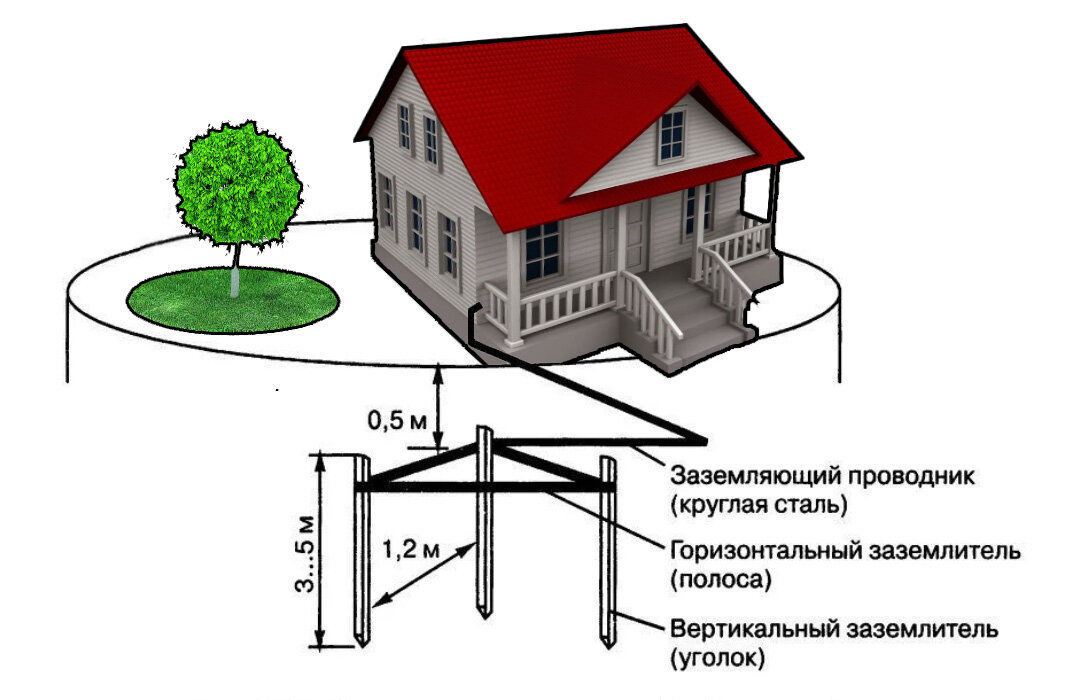

Для подключения системы защиты могут использоваться не только естественные заземлители, но и искусственные. Правила подбора в каждом случае отличаются друг от друга и имеют свои технические особенности.

Искусственными оснащаются сети мощностью свыше 1 кВт, в остальных случаях допустима эксплуатация естественных.

Искусственный сегмент изготавливают из оцинкованных сплавов, стали и меди. Сечение подбирается согласно Правилам Установки Электрооборудования в специальных таблицах.

МатериалПрофиль сеченияДиаметр(мм)/площадь поперечного сечения(мм.кв)
Медь
  • Круглый
  • Прямоугольный
  • Трубный
  • Канат многопроволочный
  • 12 мм
  • 50 мм.кв
  • 20 мм
  • 1,8 мм/35 мм.кв
Оцинкованная сталь
  • Круглый для вертикальных
  • Круглый для горизонтальных
  • Прямоугольный
  • Трубный
  • 12 мм
  • 10 мм
  • 75 мм. кв
  • 25 мм
Черная сталь
  • Круглый для вертикальных
  • Круглый для горизонтальных
  • Прямоугольный
  • Угловой
  • Трубный
  • 16 мм
  • 10 мм
  • 100 мм.кв
  • 100 мм.кв
  • 32

Одно простое, но важное правило – проводник должен иметь сечение, которое равно сечению фазового провода при условии, что проводник не менее 16 мм.кв.  В других случаях сечение вычисляется с помощью таблицы, приведенной в ПУЭ.
Сечение фазных проводников, мм.кв.Наименьшее сечение защищенных проводников, мм.кв.
S>35S/2
35>S>1616
S<16S

В обычной квартире, которая оснащена всем необходимым оборудованием, достаточно устанавливать систему защиты с одножильным проводом с желто-зеленой изоляцией.

Маркировка проводов

Провода заземления имеют еще одну характеристическую особенность – маркировку.

Цвет заземления

Заземление, согласно правилам ПУЭ, должно быть окрашено в желто-зеленый цвет. Однако редко встречаются светло-зеленые или полностью желтые провода. Также кабель может быть оснащен оплеткой синего окраса в местах фиксации, что свидетельствует о заземлении вместе с нулем.

В распределительном щитке его соединяют с шиной, корпусом и дверцей щита, изготовленной из металла. В коробке подключение стремится к проводам земли. Заземлительный проводник нельзя соединять с устройством защитного отключения.

Условные обозначения на электросхемах: для постоянного тока, стандартное заземление, к корпусу электрооборудования, чистое и защитное.

Цвет нейтрали

Пример внешнего вида нейтрального провода

Нулевой проводник имеет строго синий окрас. В распределительном щитке его необходимо подключать к шине нейтрали, которая обозначается буквой N. К ней же подсоединяют все оставшиеся проводники синего окраса. Через электрический счетчик или напрямую без установки автомата шина стыкуется к вводу. В распределительной коробке все провода, за исключением синего цвета, не должны быть задействованы в коммутации. Нулевые проводники в розетках подключают к контакту, обозначающемуся N – находится на тыльной ее стороне.

Цвет фазы

В сравнении с заземлением и нейтралью фаза имеет более обширный спектр цветов. Для обозначения провода могут быть использованы любые цвета кроме синего, желтого и зеленого. Самые распространенные – черный, красный и коричневый.

В распределительной коробке фазу, которая отходит от потребителя, подсоединяют к контакту автоматического переключателя, расположенного в самом низу, или оборудования защитного отключения. В выключателях проводят коммутацию фазы.

Самостоятельное обозначение проводов

Периодически встречаются проводники с несвойственными для них окрасами. Такие решения не соответствуют стандартам, изложенным в ПУЭ. Для облегчения поставленной задачи рекомендуется самостоятельно промаркировать провода необходимыми цветами. Используется для этого цветная изолента, а также термоусадочная трубка.

Еще одна задача мастера – записать отдельно на листочке значения цветов.

Основные марки кабеля заземления

Варианты цветовой маркировки провода заземления

Выбирая марку кабеля, необходимо изучать его тип: мобильное или стационарное использование. Стационарная предназначена для защиты оборудования, распределительных щитков и сооружений. Оптимальный вариант – многожильные многопроволочные кабели (ВВГ, ПВГ) и однопроволочные модификации (NYM). Если кабель заземления бесцветный, на жилу направлена земля.

  • Кабель NYM – оболочка окрашена в соответствии со всеми правилами и предписаниями, внутри оснащен медными жилами. Также имеет промежуточную дополнительную оболочку, которая повышает эксплуатационный срок кабеля даже при продолжительном его использовании. Не вызывает сложностей при установке.
  • ВВг – оснащен жилами, изготовленными из меди первого и второго класса скрутки. Имеет необычную окраску, на которую стоит обратить внимание. Земля – желто-зеленая, а ноль – голубая. Внешняя оболочка и изоляция изготовлена из поливинилхлорида, благодаря этому кабель даже в случае пожара гореть не будет.
  • ПВ-6 – медный провод, оболочка изготовлена из прозрачного ПВХ. Есть возможность созерцать работу токопроводящей жилы. Рабочий температурный диапазон -40 – +50 градусов Цельсия, очень гибкий материал.
  • ESUY имеет одно стандартное применение – защита от короткого замыкания системы. Способен выдерживать огромные нагрузки, часто используются в распределительных коробках и на железных дорогах.
  • ПВ-3 может выпускаться в 11 цветовых гаммах, состоит из большого количества медных нитей, которые помещены в поливинилхлоридную оболочку. Особенность внешней оболочки – хрупкость при неправильном хранении или использовании.

Вопрос выбора кабеля заземления чрезвычайно важен, поскольку неправильно подобранная жила будет неспособна выполнять все технические задачи, поставленные перед ней. Если возникают трудности при самостоятельном выборе, лучше проконсультироваться со специалистом.

Какой кабель нужен для подключения дома к электросети: параметры

В процессе подключения дома к электросети возникает много условий, которые надо учитывать, чтобы снабжение электроэнергией было стабильное и долговременное. Одним из важнейших элементов является правильный выбор типа кабеля от линии электропередачи до распределительного щита в доме. Рассмотрим в статье, какой кабель нужен для подключения дома к электросети.

Параметры, которые надо учитывать при выборе кабеля

В первую очередь  определится с токовыми нагрузками, которые будут проходить через этот кабель, чтобы определить толщину проводов, профессионалы этот параметр называют сечением проводов. Непосвященные люди иногда путают сечение с диаметром, это принципиально разные показатели.

Сечением считается S – площадь круга обрезанного провода.

Обычно частные жилые дома, дачные постройки потребляют 3-5 кВт. Но рекомендуется использовать более точную методику расчетов, она заключается в суммировании потребляемой мощности всех электроприборов в доме.

Таблица суммарной потребляемой мощности

Название бытовой техникиПотребляемая мощность в Вт
Осветительные приборы800
Телевизор150
Холодильник700
Компьютер50
Котел для нагрева воды1500
Теплые полы1800
Утюг700
Сумма5700

Сложив мощность всех приборов бытовой техники, получим максимальную мощность, которая может потребляться в данном доме 5,7 кВт. Зная напряжение и мощность, просчитываем возможный максимальный ток нагрузки на проводах кабеля.

I(ток) = P(мощность)\U(напряжение) = 5700Вт/220В = 25,9 А. Чтобы не тратить время на изучение сложной методики расчета сечения проводов при известных параметрах мощности, тока и напряжения, надо воспользоваться таблицами.

Исходя из стандартов сечения проводов, которые делают производители, были произведены расчеты и сведены в таблицы, которые есть в специальной литературе и на интернет ресурсах. Воспользуемся одной из таких таблиц, для кабелей с  медными проводами с одной фазой, так как большинство потребителей в частных домах используют эту схему подключения.

Р – мощность в кВт1233,5468
Потребляемый ток в I, в Aмперах4,59,113,615,918,227,336,4
Сечение проводников, в мм2111,52,52,546
допустимая длина кабеля в м*34,617,317,324,721,62327

25А – по таблице соответствует сечению провода 4 мм2.

Совет №1. Мудрые потребители всегда делают расчет на перспективу возможного увеличения бытовых приборов в доме. Поэтому берется следующее значение в таблице в сторону увеличения, это 36А с проводом 6 мм2.

Существуют различные таблицы определения сечений проводов:

  • для медных проводов;
  • для алюминиевых проводов;
  • по напряжению 220 или 380 В;
  • по току или мощности.

В наше время обычному человеку, чтобы не вдаваться в подробности физических процессов и математических расчетов, проще воспользоваться онлайн калькулятором на этом сайте http://ydoma.info/electricity-vybor-secheniya-provoda.html.

Варианты с алюминиевыми проводами:

 Токовые нагрузки проводов и кабелей
Сечение проводников в мм2Для одного проводаС двумя проводамиС тремя проводами
(алюминий)Способ прокладки прокладки
 воздушный воздушныйпод землейпо воздухупод землей
2,52321341929
43129422738
63838553246
106055804270
1675701056090
251059013575115
3513010516090140
50165135205110175
70210165245140210
95250200295170255
120295230340200295
150340270390235335
185390310440270385
240465

ПУЭ (Правила устройства электроустановок) определяет, что электропроводка в жилых домах выполняется медными проводами. Читайте также статью: → «Монтаж электропроводки в доме: правила». Они обладают большей проводимостью, устойчивее к окружающей среде и долговечнее. Как недостаток можно отметить больший вес, но при большой проводимости сечение, соответственно и масса, уменьшается.

Однако так как ЛЭП прокладываются алюминиевыми проводами, чтобы избежать нагрева и лишних потерь от переходного сопротивления на контактах с разными металлами, допускается использовать кабель с алюминиевым проводом только на участках от линии электропередачи до РЩ, приборов учета расхода электроэнергии (счетчиков).

Определившись с необходимым сечением проводов в кабеле, надо уточнить маршрут и способ его прокладки. Существуют разные методы коммуникаций:

  • по воздуху;
  • под землей;
  • по стенам зданий;
  • вдоль поверхности заградительных сооружений (заборов).

Кабели для воздушных линий

Кабели, предназначенные для воздушных линий, существенно отличаются от подземных вариантов по многим параметрам. На подземных моделях более высокая прочность герметичность изоляции, они отличаются конструктивным исполнением и изоляционными материалами, поэтому дороже. Прокладка линии электроснабжения к дому воздушным путем считается самой простой и дешевой. Поэтому в первую очередь рассматривается возможность подключения по воздуху, производится несколько видов такого кабеля:

  • АВК – с виниловой изоляцией и коаксиальной конструкцией;
  • СИП – повышенной прочности с самонесущей конструкцией;
  • АВВГ – алюминиевые жилы с полихлрвиниловой обольчкой;
  • ВВГ – медные жилы в полихлорвиниловой оболочке.

Все эти марки кабелей хорошо зарекомендовали себя, каждый из них имеет свои достоинства и недостатки. При выборе надо учитывать индивидуальные особенности объекта и свои финансовые возможности.

Обзор характеристик кабеля АВК

Расшифровка буквенного обозначения проста, А — алюминиевая жила, В – виниловая изоляции, К – оплетка коаксиального типа, цифровые обозначения после буквенных указывают сечение проводов, например – АВК – 6. Это означает что кабель имеет алюминиевую жилу с сечением 6 мм2. Используется в цепях с напряжением не более 380 В, очень устойчив к резкому изменению температуры окружающей среды в диапазоне от + 45  ̊С до – 45  ̊С. Коаксиальная оплетка из более тонких медных проводников обычно используется в качестве нулевого провода, а центральная жила как фаза. Недостатком этой модели считаю сложность разделки и подключения к проводам ЛЭП, надо использовать специальные муфты.

Так как по современным требованиям монтаж электропроводки выполняется по трехпроводной схеме, фаза, ноль + заземление. На практике при подключении используют два таких кабеля один фазный, другой нулевой, коаксиальные оболочки закорачивают между собой и используют как заземляющий проводник. Читайте также статью: → «Монтаж электропроводки в квартире».

Основные особенности кабеля СИП-4

Самонесущий изолированный проводник, цифра обозначает количество проводов в кабеле. Эта модель СИП кабеля используется на воздушных линиях электропередачи с напряжением до 1000 В. Провода алюминиевые, это очень практичный кабель, который в эксплуатации не менее 20 лет, показал отличные  качества прочность и долговечность, надежную передачу электроэнергии. Во многом этому способствует технология выполнения изолирующего слоя, оболочка состоит из сшитого полиэтилена обладающего свойствами светостабилизации.

Она позволяет кабелю выдерживать широкий температурный диапазон от -60  ̊с до + 50  ̊С., успешно используется в условиях крайнего севера. Производители предоставляют широкий выбор по сечению, для дома будет вполне достаточно 6 -16 мм2 в зависимости от потребляемой нагрузки. Четыре провода позволяют использовать кабель как для сетей с напряжением 220 В, так и осуществлять подключения к сети в 380В.

Для подключения к ЛЭП применяются специальные прокалывающие изоляцию муфты, процесс безопасный и не требует отключения линии. Бывают организационные проблемы с подключением, по требованиям ПУЭ от ЛЭП до РЩ кабель не должен иметь отводов и соединений, должен быть целый. В этом случае жесткость и толщина кабеля не всегда позволяет завести его в распределительный щит, приходится добавлять на конце более гибкие провода через дополнительный РЩ.

Некоторые инспекторы ростехнадзора  придираются, поэтому прежде чем устанавливать СИП проверьте все технические возможности для ввода и какова вероятность договорится с органами надзора, если это понадобится.

Кабель АВВГ: характеристики и применение

Эта марка кабеля имеет универсальные свойства благодаря надежной полихлолвиниловой изоляции каждого провода в отдельности и общей оболочке. Его используют в тропическом и холодном климате в сооружениях с высокими температурами и повышенной влажности, в затапливаемых траншеях. Для воздушного варианта используется тросовая подвязка. Кабель может обслуживать сети с напряжением до 1000В, подключается в схемы однофазного и трехфазного питания.

АВВГ – 066 (3Х25) – расшифровывается как А — алюминиевые провода, В – виниловая изоляция проводников, В – виниловая общая оболочка и Г — голый, без дополнительной бронированной защиты. Цифры 0,66 указывают на максимально расчитанное рабочее напряжение в кВт, а 3Х25 обозначают количество проводов и размер поперечного сечения.

Алюминиевые жилы в кабелях могут быть различного исполнения, один толстый провод или плетенные из нескольких проводов малого диаметра.  Производители делают АВВГ с разным количеством жил от 1 до 6, в трех и четырехжильных кабелях один провод может быть меньшим диаметром, в шестижильных два провода они используются в качестве нейтрали или заземления.

Сечение этих проводов не может быть меньше 4 мм2. Цвет изоляции соответствует ГОСТам. Синим цветом обозначают нулевой проводник, желто-зеленым заземление, остальные  фазные. Рабочее напряжение проводников зависит от сечения от 660В до 1000В, при 2,5 – 240 мм2, эксплуатация допускается при температурах от -50  ̊С  до +50  ̊С, допускается нагрев проводников до 70  ̊С. Монтажные работы с кабелем можно проводить при температурах -7  ̊С — +50  ̊С при минимальном радиусе изгиба 7,5 его диаметров.

Кабель марки ВВГ — где используется

Фактически этот вид кабеля является аналогом АВВГ, только имеет медные проводники, за счет этого он обладает большей проводимостью при меньшем сечении жил.

Используется для прокладки в воздухе с применением тросовой подвязки, на промежутках между опорами не более 15 м, рабочее напряжение до 1000В.

Кабели для прокладки в земле

Если на вашем участке не остается возможностей проложить кабель от линии электропередачи к дому по воздуху, надо рассматривать возможность прокладки под землей. Эта технология более трудоемкая, приходится рыть траншею и цена кабелей существенно дороже.

Почти все модели, предназначенные для укладки в землю, имеют бронированную оболочку, которая выполняется из металлической ленты. Несмотря на это, в руководящих документах ПУЭ и ПТЭЭП (правила эксплуатации электроустановок потребителей) рекомендуют для надежности уложить кабель в пластиковых или асбестовых трубах. Эта мера снизит вероятность деформации кабеля при оседании грунта.

Не допускается пересечение кабельных линий с коммуникациями газовых водопроводных магистралей, под фундаментом зданий. Траншея должна проходить параллельно фундаменту на расстоянии не менее 0,6 м. В обычных местах глубина траншеи должна быть 0.8 -09 м, под дорогой автотранспорта 1, 25 м кабель должен быть в трубе.

Совет №2. Сделайте фото или видео прокладки траншеи, где будут видны долговременные ориентиры (дерево, лучше угол здания, и другие), желательно измерить расстояние до них и нанести на фото.

Материалы сохраните в электронном виде на флешке или на облаке в соцсетях. При необходимости через много лет вы безошибочно сможете определить, где лежит кабель. Для прокладки кабеля от ЛЭП к РЩ дома чаще всего используют два вида АВБбШв – алюминиевые провода и ВБбШв медные провода.

Основные технические характеристики кабеля АВБбШв

Кабель с алюминиевыми проводами в ПВХ изоляции, бронирован оцинкованной лентой, внешняя оболочка из полихлорвинила. Жилы могут быть выполнены из одного цельного провода или скрутка проводов меньшего диаметра. Используется для сетей с напряжением до 3кВт. При правильной эксплуатации производители гарантируют работу в течении 30 лет. Структура кабеля устойчива к грунтовым водам и механическим повреждениям.

Расшифровка маркировки:

  • А – алюминиевые провода;
  • В – термостойкая ПВХ изоляция на жилах;
  • Б – наличие защиты, две стальные ленты;
  • Б – указывает на отсутствие защитной подушки между жилами и бронированной лентой.
  • Шв – материал внешней оболочки шланг поливинилхлорид.

Такая структура надежно защищает изделие от жестких элементов грунта и грызунов.

Конструкция и технические характеристики кабеля ВБбШв

Этот кабель по конструкции аналогичен структуре АВБбШв за исключением того, что жилы проводников медные. Его применяют для наружной проводки по стенам зданий и бетонных ограждений, по другим сооружениям. Читайте также статью: → «Как сделать разметку под штробление стен и потолка под проводку?».

Часто задаваемые вопросы

Вопрос №1. Можно прокладывать кабели намного большего сечения, чем рассчитаны по таблицам?

Да можно, если они вам достались бесплатно или очень дешево, в противном случае это лишние финансовые затраты. При этом учитывайте возможность завести концы в РЩ и закрепить на контакты.

Вопрос №2. Если есть кабель для прокладки в земле, могу его проложить по воздуху?

Можете, но при этом надо учитывать его повышенный вес, обязательно используйте тросовую подвеску и расстояние между опорами желательно до 10 м.

Вопрос №3. Допускается прокладка кабеля АВВГ в земле?

Да этот кабель имеет надежную гидроизоляцию, но без бронированной ленты, поэтому обязательно прокладывать надо в трубах.

Вопрос №4. Для сети 380 В можно использовать два кабеля АВК?

Для этого понадобится коаксиальную оболочку одного кабеля пустить на третью фазу, а оболочку второго кабеля на заземленную нейтраль, такая схема допускается.

Вопрос №5. Под фундаментом прокладывать кабель запрещается, до щита по стене проложить можно, чтобы не капать вокруг здания?

Все зависит от конкретных условий на объекте, при выходе из земли кабель до высоты 1,8 м должен быть в защитном коробе или трубе. От окон и дверей проходить на расстоянии 90 см, если эти условия выполняются, делайте.

Оцените качество статьи:

Заземление в частном доме своими руками 220в, как сделать

Чтобы обеспечить свой собственный частный дом безопасной системой электроснабжения, необходимо в процессе его реконструкции или при проведении новой схемы электрической разводки учесть систему заземления. При этом необходимо отметить, что монтаж заземления в частном доме своими руками 220в – процесс не очень сложный. Особенно, если сравнивать с монтажом в многоквартирном доме. И хотя все понимают, зачем нужно защитное заземление, не всего его делают. Поэтому рассмотрим конструкцию полностью, а заодно ответим на вопрос, как сделать контур заземления загородного дома.

Устройство заземления на улице у дома

Устройство контура заземления в частном доме – это штыри, вбитые в грунт вертикально, которые обвязываются между собой проводниками. И вся эта конструкция соединяется с распределительным щитком в доме. Перед тем как сделать заземление в частном доме, необходимо подготовить необходимые инструменты и материалы.

Из инструментов понадобятся лопаты, лом, кувалда, молоток, сварочный аппарат с электродами, болгарка, гаечные ключи. Из материалов:

  • металлический уголок размерами 50х50х5 мм;
  • стальная лента шириною 40 мм и толщиною 4 мм;
  • металлическая проволока катанка диаметром 8-10 мм.

Чисто в конструктивном исполнении домовый контур заземления представляет собой равносторонний треугольник, в углы которого вбиваются металлические заземлители. Для этого и используется металлический уголок. Глубина вбивания – 2,5-3,0 м. Сделать это можно самостоятельно обычной кувалдой. Если грунт на участке твердый, то можно сначала провести углубление при помощи бура на глубину 1,5 м, после чего добить уголки кувалдой.

Монтажный процесс необходимо начать с нанесения на грунт размеров и формы заземляющего контура. После чего по всему периметру выкапывается траншея шириною до 60 см, чтобы было удобно проводить сварку, и глубиною 80-100 см. Вбиваются заземлители. Чтобы процесс вхождения в грунт уголков проходил без проблем, рекомендуется их концы заострить под конус. До упора забивать не надо, нужно чтобы над дном траншей остались торчать края штырей, приблизительно 20-30 см.

Теперь необходимо уголки состыковать между собой горизонтальными элементами контура заземления. Для этого используется металлическая лента. Соединение производится только электрической сваркой. Никаких болтов, которые под землей покроются коррозией, а это частичное или полное отсутствие контакта, что приведет к неэффективности заземления в загородном доме.

Следующий этап – это соединение сделанного контура с распределительным щитком в доме. Для этого можно использовать или катанку, или ту же металлическую полосу. По двору соединительный контур проводится в траншее, внутри дома по стене или плинтусу. На конце проводника, который вошел в дом, приваривается болт М6 или М8. На него будет надеваться кольцо провода, отвечающего за внутреннее заземление частного дома. Крепление производится аналогичной гайкой. Может понадобиться изоляция стыков.

Внимание! В качестве элементов заземляющего контура нельзя применять металлическую арматуру. Ее внешний слой является каленым, что нарушает равномерное распределение тока по всему сечению профиля. К тому же арматура в земле быстрее ржавеет.

Места сварки надо обязательно обработать антикоррозийными составами. Но весь контур окрашивать или покрывать каким-то защитными составами запрещено. Потому что в системе необходим полный контакт с землей, куда будут уходить блуждающие токи.

На этом монтаж контура заземления для частного дома можно считать законченным. Поэтому убедитесь, что сварочные стыки прочные, после чего лопатами надо закопать траншеи. Кстати, эту технологию можно использовать и для сооружения системы молниеотвода (громоотвода). Вот такое устройство заземления в частном доме можно сделать своими руками.

Необходимо отметить, что правильная форма заземления частного дома – это необязательно треугольник. Можно использовать квадрат, окружность, линию и другие фигуры. Важно, чтобы сам контур не создавал сопротивления, поэтому максимальное количество вбитых вглубь земли заземлителей и их горизонтальных собратьев было как можно больше. Хотя треугольник – проверенный временем вариант. И еще один немаловажный момент – расстояние от домашнего контура системы заземления до фундамента дома не должно быть меньше одного метра.

Подключение в электрическом щите

Обычно питание частных домов электрическим током осуществляется воздушными линиями электропередач. Поэтому ввод в дом делают двумя проводами: фаза и ноль. Их система заземления основана на схеме TN-C, в которой установленный нулевой контур – он же и заземляющий, подключен к общей нейтрали в трансформаторной подстанции.

Так как свой дом оборудуется заземляющей системой, то подключение может быть проведено по двум разным схемам:

  1. TN-C на TN-C-S;
  2. TN-C на TT.

Подключение контура по схеме TN-C-S

Система заземления частного дома своими руками по схеме TN-C – это, как правило, двухпроводная разводка, в которой один провод является фазой, второй нулевой выполняет сразу две функции: рабочего проводника N и защитного PE. Чтобы перевести на схему TN-C-S, необходимо внутри распределительного щитка установить дополнительную шину. Она должна иметь металлический контакт с корпусом электрощита. К ней будут присоединены нулевой провод питающей сети и проводник от нового заземляющего контура, собранного своими руками.

Новую шину нужно соединить с шиной, к которой был соединен нулевой провод N, выходящий из дома. При этом контакта шины N с щитком не должно быть. По сути, так и получится, потому что в щитке на шине устанавливается диэлектрический клеммник, через который и проводится соединение. Кстати, фазный провод также изолирован от элементов распределительного щита и его корпуса.

Последний этап, как правильно сделать заземление в частном доме по системе TN-C-S, это соединить между собой новую шину и заземлительный контур. Обычно для этого используется медный многожильный кабель сечением не меньше 4 мм², один конец которого крепится к щитку, второй к болту, приваренному на конец заземляющего проводника на вводе в дом.

Подключение по схеме TT

Схема похожа на заземление дома по системе TN-C-S, но есть у нее и разительные отличия. В системе подключения TT входящий проводник PEN, несущий двойную нагрузку (нуля и земля), подключается к шине, которая изолирована от контакта с распределительным щитком. Как, в принципе, и фазный проводник. К ней будет подключаться нулевой провод, выходящий из дома.

К не заизолированной шине, которая с другими шинами ничем не связана, подключается заземляющий провод, выходящий из дома. Сюда же подсоединяется и заземлитель, идущий от уличного контура заземления. Соединение производится медным кабелем с минимальным сечением 10 мм². То есть, получается, что все провода проходят по разным контурам и друг с другом соединяются лишь в бытовых приборах.

Отличительной особенностью системы заземления TT, ее положительная сторона – это разделение двух контуров: нуля и заземления. В системе TN-C-S есть один негативный момент – при отгорании провода PEN, электричество пойдет по наименьшему сопротивлению, то есть, по самому защитному заземлению. А это чревато большими неприятностями. Минимально, что может случиться, произойдет короткое замыкание в проводке, могут сгореть бытовые приборы. Максимально – здесь и до пожара не так далеко.

Заземления в частном доме по системе TT гарантирует полную безопасность при любых нестандартных ситуациях. И даже если проводник PEN отгорит, то просто в доме не будет электричества, потому что заземляющая сеть проходит отдельным контуром. И ничем с нулем она не связана. Поэтому, выбирая систему заземления для дома ТТ (своими руками смонтированную), можно быть уверенным в полной ее безопасности.

Проверка заземления

Заземление в деревянном доме или кирпичном готово, необходимо его проверить. Что для этого нужно сделать?

  • Разбираем любую розетку в доме.
  • Берем мультиметр и выставляем его в режим напряжения.
  • Соединяем щупами прибора провода фазы и нуля. Должно появиться значение напряжения в сети.
  • Затем соединяются фаза и заземление. Прибор должен показать немного отличающееся (сниженное) значение напряжения, чем в предыдущем пункте.

Все это можно сделать и при помощи контрольной лампочки. Все те же манипуляции, при которых лампочка должна гореть ярко при соединении фазы с нулем, и тусклее при соединении фазы с землей. Вот так можно ответить на вопрос, как проверить заземление в частном доме.

Полезные советы

В связи с устройством заземления дома своими руками частные владельцы домов и новоиспеченные застройщики часто сталкиваются с некоторыми проблемами, которые сами решить не могут. К примеру, заземление в частном доме своими руками (380в подводимого напряжения). Есть ли какие-то особенности в проведении монтажа? Никаких особенностей нет, потому что трехфазное подключение внутри дома разбивается по однофазным контурам, которые равномерно разбрасываются по всему зданию. К примеру, одна фаза идет на освещение, вторая на розетки, третья замыкается, к примеру, на бойлер. Заземлить же дом приходится по одному контуру. Тот есть, провод заземления, выходящий из дома, соединяется с шиной, куда был подсоединен заземлитель с улицы. При этом внутри помещений заземляющий контур соединяет между собой все розетки и мощные бытовые приборы, как отдельно стоящие потребители.

Можно ли сделать заземление в доме, используя для этого подвал или погреб? Никаких проблем и здесь нет. Главное, чтобы заземление в подвале (погребе) полностью находилось в земле, чтобы сопротивление конструкции было минимальным. При этом погреб будет идеальным местом (влажный пол и грунт, хорошо проводящие ток), единственное к нему требование – это закрыть место установки контура защитными приспособлениями, к примеру, уложить деревянные решетки на пол.

Заключение по теме

Устанавливая схему заземления в частном доме своими руками на 220в, необходимо осознавать, что это мера безопасности. И какие бы затраты не пришлось делать, не стоит переживать, что семейный бюджет несет убытки. Это окупится сторицей, ведь здоровье и жизнь стоят дороже. Поэтому не стоит раздумывать, делать заземление в частном доме или нет. Ответ положительный – нужно заземление делать, не откладывая. Для заземления не стоит скупиться, а как оно делается, подробно описано.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

что потребуется, виды кабеля и розеток, заземление

При постройке собственного необходимо его электрифицировать. Проводка в частном доме – это не слишком сложная работа. Ее можно монтировать самостоятельно, если вы хоть немного знакомы с электромонтажными работами. Главное, правильно выбрать материалы и запастись нужным инструментом.

Что потребуется

Для организации проводки в загородном доме делают проект, который необходимо согласовать с управляющей компанией, ответственной за эксплуатацию электрических сетей в вашей местности. За несанкционированное подключение к электросетям накладывается штраф. В проекте должна быть выполнена схема проводки в частном доме, предусмотрена информация о размещении электрооборудования, а также указаны все используемые материалы.

Расходные материалы

Перед началом работ нужно выбрать составляющие элементы для проводки. Обязательно потребуются:

  • выключатели;
  • подрозетники;
  • уличный вводной щит;
  • распределительный щиток с автоматическими выключателями;
  • распределительные коробки;
  • медная проводка;
  • кабель канал;
  • счетчик;
  • УЗО.

Некачественная продукция быстро ломается и иногда приводит к аварийным ситуациям, поэтому при покупке материалов лучше не экономить деньги. Перед покупкой нужно рассчитать длину выбранных материалов для монтажа проводки во всем доме. Лучше покупать длину с запасом.

Необходимые инструменты

Монтаж проводки в частном доме требует наличия следующих инструментов:

  • Угловая шлиф-машинка (болгарка) с алмазным диском;
  • Перфоратор;
  • Набор твердосплавных сверл;
  • Зубило;
  • Нож;
  • Шуруповерт;
  • Молоток;
  • Саморезы.

Также потребуются штукатурные инструменты: мастерок и терка, если проводка будет прокладываться внутри стен дома.

Что такое кабель и что такое провод

Кабель – это совокупность изолированных проводов скрученных вместе и заключенных в общую оболочку. Их прокладывают внутри конструкций, в земле, под водой. Без кабеля проводка в загородном доме будет некачественной.

Провод не всегда имеет изоляцию. Существует множество разновидностей проводов для дома, они могут быть многожильными или одножильными. Часто электрическая проводка в частном доме выполняется из проводов с защитными оболочками (ПВС, ПуВВ).

Высокую надежность в обеспечении электрической энергией обеспечивают самонесущие изолированные провода – СИП. Их важное преимущество – простота монтажных работ. Для прокладки СИП не нужны специальные тросы или подвесы.

Алюминий vs медь? Этот вопрос уже давно решен. В любом случае проводка должна быть медной, так как правильно сделать проводку в частном доме с алюминиевыми жилами не получится.

Моножильный и многожильный провод

Многожильный провод состоит из переплетенных между собой жил меньшего сечения, их общее сечение соответствует указанному в паспорте. В моножильном (одножильном) проводе токонесущая жила является монолитной, ее диаметр соответствует сечению в паспорте. Моножильный не подходит для частых изгибов, так как токопроводящая жила легко переламывается.

Для электрической проводки в частном доме нужен моножильный кабель, имеющий высокую механическую прочность. Жизнь проводов с многопроволочной жилой менее короткая, так как они интенсивно окисляются. Многожильные гибкие провода нужны для подключения светильников, в которых приходится периодически менять лампы. Для соединения жил используют специальные наконечники.

О сечении и цветовой маркировке кабелей и проводов

Ассортимент проводки широкий. При их выборе обращайте внимание на маркировку. Числа в маркировке указывают на количество жил и их диаметр. Так маркировка 3×4, указывает на то, что это трехжильный кабель с сечением в 4 квадрата.

По цветовой маркировке можно узнать о назначении жилы:

  • черный – фазный;
  • желто-зеленый – заземляющий;
  • желто-зеленый с нанесенными на него голубыми метками – заземляющий, совмещенный с нулевым;
  • голубой – нулевой;

Некоторые производители делают свою цветовую маркировку, которая не соответствует общепринятым нормам. Это не влияет на качество, но перед монтажом нужно определиться с соответствием цветов.

Какие выбирать кабели и провода

Проводка электрики в загородном доме берет начало с вводного кабеля, на который будет приходиться основная нагрузка. В продаже можно встретить алюминиевые и медные кабели. Алюминиевые дешевле, но их свойства намного отстают от медных.

Также обращают внимание на плотность тока. Чем она выше, тем меньше вероятности возгорания проводки из-за перегрева. Для скрытой проводки нужно покупать кабель с плотностью тока от 6 А, для открытой проводки – до 10 А.

О заземлении

Чтобы обезопасить от поражения электрическим током делают заземление. Оно не только гарантирует безопасность, но и защищает от короткого замыкания.

Популярная схема заземления состоит из следующих элементов:

  • вбивают в грунт 3 вертикальных заземлителя в форме уголка;
  • объединяют их тремя горизонтальными стальными полосами;
  • соединяют стальной полосой.

Контур заземления должен находиться возле щитка учета электроэнергии. Желательно купить устройство защитного отключения (УЗО), оно за десятые доли секунды сработает при любой утечке тока.

Выбор кабелей и комплектующих

Для сборки электрощита потребуются следующие комплектующие:

  • вводной автомат с рубильником, его вставляют в пластиковый бокс, который при приеме пломбируют;
  • электросчетчик;
  • небольшой электрощит для установки внутри дома;
  • автоматы для отходящих линий на 16 А.

Покупать части для щитка необходимо в специализированных магазинах.

Выбор кабелей

Проводку в частном доме делают с использованием кабелей. Они более безопасны, поэтому требования по прокладке к ним не такие жесткие, как к проводам. Эти материалы для проводки отличаются видом оболочки и названиями. Оболочка позволяет прокладывать их в неблагоприятных условиях окружающей среды.

При выборе обратите внимание:

  • сертификат на продукцию;
  • конструкцию;
  • маркировку.

Не следует экономить на материалах для проводки, они должны быть максимально безопасными.

Выбор розеток и выключателей

Для электроплит, водонагревателя и других мощных приборов розетки выбирают по максимальному току. Для остальных приборов подойдут стандартные.

Двойные или тройные розетки с тремя полюсами более практичны, так как в современных домах множество электроприборов. Тройные розетки позволят обойтись без удлинителей.

Наружные розетки намного проще устанавливать. Но так как они выглядят не очень привлекательно, многие предпочитают внутренние. Их вставляют в углубление в стене, в которое замурована монтажная коробка. Розетки можно располагать на любой высоте

Выключатели по нормам располагают на высоте 0,9—1,0 м от пола и на расстоянии 0,15 м от косяка.

Ввод электропитания

Подключить проводку к линии электропередач можно следующими способами:

  • ввод кабеля по воздуху;
  • ввод под землёй.

Для подведения проводки к щитку в стене дома просверливают отверстия и вставляют в него трубу, по которой будет идти проводка. Перед вводом в трубу на кабеле делают прогиб ниже трубы. Оставшееся свободное пространство заливают цементным раствором, чтобы вода не попадала на проводку.

Ввод по воздуху

Ввод по воздуху осуществляется от опоры ЛЭП. Трасса пролегания к дому должна быть свободна от деревьев. Правильная проводка в частном доме требует соблюдения следующих параметров:

  • Если расстояние от ЛЭП до дома свыше 20 метров, нужна установка дополнительной опоры.
  • Для неизолированных проводов высота ввода в дом предусматривается выше 2,75 м.
  • Для изолированных – 2,5 метра.
  • Если кабель проходит над дорогой, его расположение должно составлять не менее 6 м над дорогой.

Электрический ввод по воздуху наиболее простой и менее затратный способ подключения к энергосети. Но протянутая по воздуху проводка портит эстетику участка, при сильном ветре она может оборваться.

Подземный ввод

Подземная прокладка значительно дороже воздушного способа, так как придется копать траншею глубиной свыше 0,7 м и прокладывать дорогостоящий кабель в бронированной оболочке. Зато он на все сто процентов защищен от обрыва и пожаростоек.

Выбор вида электромонтажа

Проводка в частном доме может быть открытого и скрытого типа. Открытую проводку проводят поверх стен, закрытую – монтируют в штробы (специальные канавки). Это намного сложнее, но долговечнее и эстетичнее.

Основной процесс

Как провести проводку в частном доме. До начала отделочных работ выполняется разводка. Согласно схеме:

  • монтируют распределительные коробки;
  • определяют место крепления розеток и выключателей;
  • прокладывают кабель без изгибов и диагоналей, точно соблюдая вертикали и горизонтали;
  • монтируют проводку к розеткам и выключателям;
  • устанавливают вводный автомат после счетчика;
  • автоматические выключатели и УЗО монтируют в электрощите на специальном профиле;
  • делают заземление;
  • тестируют системы;
  • подключают электричество.

Это только общий план как сделать проводку в частном доме, везде могут быть нюансы и особенности.

Штробление стен

Используя болгарку, вырезают по разметке специальные канавки, шириной и глубиной по 2 см, в них будут укладывать провод. Для установки распределительных коробок, внутренних розеток и выключателей с помощью перфоратора штробят стены.

Закладка линии

Чтобы закрепить проводку внутри штроба, его замазывают штукатурным раствором. С использованием раствора также выравнивают стены. Для этого мастерком накидывают раствор, дают немного подсохнуть, и выравнивают теркой.

Подключение розеток и выключателей

Монтаж открытых розеток и выключателей выполняют на «подрозетниках», их можно сделать самостоятельно из фанеры или оргстекла. Их закрепляют на стене шурупами, а затем крепят розетку или выключатель и соединяют их с проводкой.

Затем вызывают представителей энергосбыта для поверки и опломбировки электросчетчика, и получения разрешения на эксплуатацию проводки в частном доме.

Читайте также: Что такое энергоэффективные дома

7 советов по выбору силового кабеля для частного дома

Содержание статьи

Сложно представить себе жизнь современного человека без электричества. Большинство бытовых и рабочих процессов без него было бы выполнить очень сложно или вообще невозможно. Для обеспечения всех нас электричеством сооружаются мощные электростанции и прокладываются километры линий электропередач. Чтобы подключить собственное жилище к электричеству, остается дело за малым – выбрать силовой кабель для частного дома, по нему электроэнергия и будет попадать к конечному потребителю. Электричество – это не только благо, но и источник повышенной опасности, так что процессу выбору стоит уделять максимум внимания. Разбираемся с основными моментами.

№1. Строение силового кабеля

Силовые кабели низкого напряжения рассчитаны на 10-35 кВ, а кабели высокого напряжения —  на 110-750 кВ и более. Понятно, что при таком диапазоне возможных значений, кабель не может иметь унифицированную структуру, но кое-какие общие элементы есть во всех образцах. Речь идет о токопроводящих жилах (ТПЖ), их защитной оболочке и общей (поясной) изоляции. Как правило, строение кабеля намного более сложное и включает массу дополнительных элементов.

Обычно в кабеле от 3 до 5 токопроводящих жил, каждая из них может быть выполнена из одной (монолитные, однопроволочные кабели) или нескольких переплетенных проволок (многопроволочные). Между проволоками в одной жиле изоляции нет. Чем больше проволок в одной жиле, тем более гибким будет кабель, что важно для некоторых участков.

Жилы заточены в индивидуальную изоляцию, находятся в кабеле параллельно или в скрученном виде. Выполняются они из алюминия или меди, второй вариант лучше по всем параметрам. Алюминиевые жилы с площадью сечения менее 35 кв. мм и медные с площадью до 16 кв. мм делают из одной проволоки. При площади сечения 300-800 кв. мм для алюминиевых жил и 120-800 кв. мм для медных используют несколько проволок. Для промежуточных значений могут использоваться как монопроволочные жилы, так и многопроволочные. Также в кабеле часто присутствует нулевая жила и провод заземления. Площадь сечения нулевой жилы меньше, чем токоведущих.

Жилы заточены в общую изоляцию, поверх нее может располагаться экран, который дополнительно укрепляет изоляцию, но его основная задача – ослабление электромагнитных лучей. Если прокладка кабеля будет осуществляться в сложных условиях, то может использоваться броня или оплетка.

Структура кабеля, используемые материалы для изоляции и защиты существенно отличаются в зависимости от того, как производится монтаж – в земле, в помещении, на открытом воздухе. Сечение кабеля будет зависеть от потребляемой мощности электроприборов в доме. Все эти параметры подбираются и рассчитываются индивидуально. Общими требованиями остаются максимальное качество, долговечность и надежность. Наверное, нет смысла объяснять, что может случиться при использовании некачественного кабеля. Чтобы быть уверенным в собственной безопасности и комфорте, используйте продукцию проверенных производителей. Компания РКБ уже сделала такой отбор за нас – поставщик предлагает широчайший ассортимент кабельной продукции от зарекомендовавших себя производителей. Благодаря наличию многочисленных филиалов и собственных складов, доставка осуществляется в предельно короткие сроки. В случае чего, сотрудники помогут подобрать кабель необходимой марки.

№2. Материал жил

Жилы делают из алюминия или меди.

К преимуществам медных жил стоит отнести:

  • более высокий уровень проводимости тока (в 1,7 раз выше) и более низкое сопротивление, чем у алюминия. При одном и том же сечении медная жила выдерживает более серьёзные нагрузки;
  • более высокая коррозионная стойкость, чем у алюминия;
  • более высокая прочность;
  • более высокая пластичность меди позволяет ей оставаться неповрежденной даже при сильных перегибах. Даже одножильные провода выдерживают значительные деформации. Что уж говорить о многожильных;
  • простота пайки и сварки – дополнительные материалы не потребуются.

Главный минус кабеля с медными жилами – его цена. Более того, медь тяжелее алюминия почти в 3 раза. Даже несмотря на эти недостатки, медь считается более приемлемым вариантом, а высокая цена с лихвой окупается долговечностью и надежностью.

Алюминий до недавнего времени был фаворитом в сфере производства кабелей и проводов. Среди всех металлов он четвёртый по электропроводности. Уступает алюминий золоту, серебру и меди.

К плюсам алюминиевых жил отнесем:

  • низкая стоимость;
  • минимальный вес;
  • химическая устойчивость.

Этого хватило, чтобы алюминий стал массово использоваться при электрификации. Сегодня правилами ПУЭ в быту запрещено использовать кабель с алюминиевыми жилами сечением менее 16 кв. мм, так как он не обладает достаточной гибкостью, чтобы его можно было согнуть под прямым углом. Алюминий при контакте с воздухом образует тугоплавкую непроводящую ток пленку, которая может нагреться до такой степени, что начнет искрить. Низкий предел текучести приводит к тому, что со временем крепления винтовыми зажимами могут ослабевать. Силовой кабель с жилами более 16 кв. мм более гибкий, но его используют только тогда, когда надо сэкономить. Срок службы меньше, чем у аналогов с медными жилами.

Соединять напрямую медь и алюминий нельзя – в такой паре постепенно начнет окисляться алюминий.

№3. Тип изоляции

В силовых кабелях каждая жила получает индивидуальную изоляцию, плюс есть еще и общая, или поясная изоляция. Внутренняя изоляция необходима для предотвращения контакта между жилами, наружная дает дополнительную защиту и удерживает все жилы вместе.

Выбор изоляционного материала зависит от того, каким образом будет эксплуатироваться кабель. Оценивать необходимо следующие параметры:

  • механическая прочность особенно важна, когда речь идет о надземном монтаже кабеля;
  • устойчивость к ультрафиолетовым лучам. Есть материалы, которые под воздействием солнца постепенно становятся хрупкими. Такие кабели без дополнительной защиты нельзя использовать для надземного монтажа;
  • устойчивость к высоким температурам. Жила при прохождении через нее тока нагревается. Надо, чтобы изоляция могла выдерживать как стандартный нагрев, так кратковременные перегрузки;
  • устойчивость к низким температурам. На холоде некоторые материалы становятся очень хрупкими и теряют свои основные свойства;
  • максимально допустимое напряжение. Практически все изоляционные материалы выдерживают напряжение до 1000 В, поэтому когда речь идет о частном доме, на этот параметр можно не обращать внимания.

Изоляция может быть выполнена из следующих материалов:

  • бумага с пропиткой из вязких смол, или канифоли с маслом, — один из наиболее старых вариантов изоляции. Она выдерживает экстремальные условия эксплуатации, высокое напряжение, стоит недорого, но такой кабель нельзя прокладывать на участках с большим уклоном. При перепаде высот более 25 м используют кабель с нестекающими пропитками. Изоляция боится влаги, поэтому ее необходимо заключать в защитную оболочку;
  • резиновая изоляция хорошо себя показывает в сетях с постоянным током до 10 кВ и с переменным током до 1 кВ. Позволяет получить максимально гибкий кабель, устойчивый к отрицательным температурам;
  • изоляция из поливинилхлорида (ПВХ) выдерживает низкие и высокие температуры, вплоть до +900С, устойчива к влаге и агрессивным веществам. На солнце материал постепенно портится, но благодаря специальным добавкам удалось создать изоляцию с повышенной устойчивостью к морозу, горению и солнцу;
  • изоляция из сшитого полиэтилена (СПЭ). В такой изоляции кабели получаются легкими и гибкими. Покрытие не боится влаги.

Кроме внешней изоляции, может присутствовать слой металла. Это т.н. бронирование, которое позволяет сделать кабель максимально устойчивым к механическим нагрузкам. Бронированный кабель укладывают в подвижных грунтах и под автодорогами.

№4. Сечение силового кабеля

Выбор сечения кабеля зависит от того, какую мощность будут потреблять все приборы и осветительная техника в доме. Чем выше мощность, тем толще должен быть кабель, чтобы выдерживать пропускаемый ток без значительного нагрева. Когда говорят о сечении силового кабеля, имеют в виду сечение токопроводящих жил, а не диаметр всего кабеля вместе с защитными оболочками.

Расчет необходимого сечения можно выполнить по следующей упрощенной схеме:

  • составить схему будущей или существующей проводки, отметить все точки потребления электроэнергии, определить их мощность;
  • суммировать мощность всех приборов. Таким образом мы получаем максимальную внутреннюю нагрузку;
  • не забывайте учесть, что в будущем может быть куплена новая техника. Также старая техника может быть заменена на новую и более мощную;
  • когда расчет потребляемой мощности произведен, остается поделить это значение на напряжение сети (220 или 380 В), чтобы в итоге получить силу тока, которую должен будет выдерживать силовой кабель;
  • электропроводность медной жилы выше, чем алюминиевой, поэтому при том же сечении она может проводить ток более высокой силы. Специальные таблицы помогают найти оптимальное значение сечения для медных и алюминиевых жил при разном способе монтажа.

Отдавайте предпочтение кабелю с заземлением. Если в доме планируется установка электрической плиты, то лучше брать кабель с сечением более 10 кв. мм. Если сомневаетесь в правильности выполненных подсчетов, лучше сразу посоветоваться с профессионалами, которые подскажут и оптимальное сечение, и тип кабеля, основываясь на особенностях потребления электроэнергии.

Эксперты рекомендуют проверять соответствие заявленного сечения действительному. Часто малоизвестные производители обманывают покупателя, причем все это в рамках закона. ГОСТом предусмотрен допуск, а для некоторых кабелей он достигает 15-30%.

№5. Маркировка силовых кабелей

Взглянув на маркировку кабеля, опытный человек сразу скажет, из чего его сделали, и в каких условиях его лучше всего применять. Согласно отечественному ГОСТу, предусмотрена буквенная маркировка:

  • первая буква указывает на то, из какого металла выполнены токоведущие жилы: для алюминия – А, для меди обозначение отсутствует;
  • вторая буква – это материал исполнения изоляции. Если это пропитанная смолами бумага – Ц (иногда маркировка может отсутствовать вовсе), если негорючая резина – НР, если ПВХ – В, если полиэтилен – П, сшитый полиэтилен — Пв;
  • третья буква – особенности внешней оболочки жил: А – алюминий, С – свинец, П – полиэтилен, В – поливинилхлорид;
  • четвертая буква указывает на тип брони при ее наличии: К – оцинкованная проволока круглая, П – оцинкованная проволока плоская, БбГ – стальная лента профилированная, Б – ленты из стали, Бн – ленты из стали с негорючим покрытием;
  • пятая буква – это материал исполнения наружного покрова, например, полиэтиленовый шланг (Шп), или негорючий состав (Н). При его отсутствии наружного покрова в маркировке ставят Г;
  • шестая буква указывает на различные дополнительные характеристики. Например, есть кабель, который не горит (нг).

Кабель может быть без брони, тогда и в маркировке не будет соответствующего символа. Выше приведены часто встречающиеся варианты исполнения ключевых элементов, но в маркировке можно увидеть и другие буквы, значение которых представлено в таблице.   Маркировка наносится на кабель с шагом 1 м.

В маркировке есть и цифровые обозначения, которые указывают на количество жил и площадь сечения, а также на наличие нулевой жилы и ее сечение. Например, кабель с тремя жилами сечением по 1,5 кв. мм маркируют, как 3*1,5, а при наличии нулевой жилы вы увидите знак плюса, после которого в точно таком же виде, что и для токоведущего кабеля, обозначается количество и сечение для нулевой жилы.

Силовой кабель иностранного производства маркируется иначе. Так, например, буквой Y обозначают изоляцию из ПВХ, С – медный экран, НХ – изоляцию из сшитого полиэтилена, RG – наличие брони.

Допустим, перед нами силовой кабель ВВГ. Это значит, что он медный, так как отсутствует первая буква А. Жилы в нем изолированы поливинилхлоридом, из него же выполнена и общая изоляция, а наружного покрова тут нет.

№6. Популярные виды силовых кабелей

Различных модификаций силовых кабелей огромное множество, но в частном строительстве особенным спросом пользуются лишь некоторые типы изделий. Их и рассмотрим.

ВВГ

Жилы могут состоять из одной проволоки или из нескольких, всего в кабеле от 1 до 5 жил, сечение жилы – 1,5-260 кв. мм. Продается в бухтах длиной по 100-200 м, окрашен, как правило, в черный цвет, реже – в белый.

ВВГ выдерживает от -50 до +500С, может работать в условиях повышенной влажности, он прочный, стойкий к воздействию агрессивных химических веществ. Кабель не очень гибкий. Чтобы повернуть его под прямым углом, необходимо предусмотреть плавный изгиб, равный 10 диаметрам сечения.

У этого популярного вида кабеля есть несколько модификаций:

  • ВВГнг – кабель в защитном кожухе, который обеспечивает максимальную стойкость перед огнем;
  • АВВГ – тот же ВВГ, только с алюминиевыми жилами;
  • ВВГп отличается плоским сечением кабеля, в некоторых случаях такой вариант более удобен в плане монтажа;
  • ВВГз – кабель с дополнительным слоем ПВХ или резины между изоляцией и защитным кожухом.

Кабель данного типа подходит для монтажа сетей до 1000 В и частотой до 50 Гц, часто используется для наземного и подземного подвода электричества к дому.

NYM

Это зарубежный аналог отечественного кабеля ВВГ. Для его производства используют только медные жилы, профиль только круглый. Между индивидуальной и общей изоляцией находится слой из мелованной резины, благодаря чему кабель получает дополнительную огнестойкость.

Кабель состоит из 2-5 жил, рассчитан на напряжение до 660 В, выдерживает нагрев до +700С и отличается еще более высокой гибкостью, чем кабель ВВГ: радиус изгиба NYM – всего 4 диаметра кабеля.

NYM можно укладывать под землей, но лучше использовать гофротрубу. Солнечных лучей кабель боится.

ВБбШв

Кабель с 1-5 медными жилами сечением 1,5-240 кв. мм. Внутренняя и внешняя изоляция выполнены из ПВХ, полость между ними также заполнена ПВХ. Для усиления используются две стальные ленты, которые обматывают кабель и прячутся под наружной оболочкой. Зазоры между витками первой ленты скрываются под витками второй ленты. Кабель рассчитан максимум на 1000 В, может эксплуатироваться в широком диапазоне температур, как и ВВГ. Радиус изгиба равен 10 диаметрам.

К модификациям данного кабеля относятся:

  • АВБбШв с алюминиевыми жилами;
  • ВБбШвнг с негорючей изоляцией;
  • ВБбШвнг-LS – кабель, изоляция которого не горит, а при тлении выделяет минимум дыма.

Кабель можно монтировать под землей, в районах с повышенной взрывоопасностью, также он подходит для наземного монтажа при использовании защиты от солнца.

КГ

Кабель с общей резиновой изоляцией и резиновой изоляцией каждой жилы. Жилы медные, гибкость высокая, внутри находится от 1 до 6 жил. Максимальное напряжение – 660 В, частота – 400 Гц. Кабель стоит дорого, поэтому предпочтение многие отдают ВВГ. КГ хорошо подходит для подключения очень мощного оборудования, например, сварочных аппаратов, генераторов и прочих переносных устройств. Модификация – КГнг.

СИП

Это отдельная категория силовых кабелей. СИП – это самонесущий изолированный провод, жилы выполнены только из алюминия, поясного изолирующего слоя нет. Возможное сечение жил – от 16 до 150 кв. мм. Маркировка для данного типа кабеля специфическая. Так, например, СИП-1 – это кабель с тремя жилами, одна из которых нулевая и одновременно несущая.

Изоляция кабеля сделана из сшитого полиэтилена, благодаря чему он может выдерживать серьезные механические нагрузки, воздействие солнечных лучей и высокой влажности. СИП отлично подходит для электрификации частных домов наземным способом. Производить монтаж необходимо с использованием специальной арматуры.

ЦАСБп

Жилы алюминиевые, одна или несколько проволок. Кабель отличается бумажной изоляцией и оболочкой из свинцового сплава, может выдерживать до 10 кВ. Допускается использование на наклонных участках.

АПвПу

Кабель с алюминиевыми жилами и оболочкой из сшитого полиэтилена, подходит для монтажа в сырой грунт.

№7. Особенности монтажа силового кабеля

Кабель может прокладываться:

  • по воздуху;
  • под землей.

Воздушный способ монтажа более простой в реализации и более дешевый. В этих целях используют кабель СИП, АВК, а также АВВГ и ВВГ с тросовой подвязкой.

Под землей на кабель не действуют порывы ветра, дождь и прочие погодные факторы, но там есть давление почвы и влажность. Прокладывать кабель лучше подальше от деревьев, чтобы их корни не повредили линию. Пользуются при этом кабелем ВБбШв и АВБбШв. Несмотря на стойкость этих изделий, лучше использовать пластиковую трубу для защиты кабеля от повреждений при просадке грунта.

Если есть хотя бы небольшое сомнение в правильности собственного выбора, лучше лишний раз задать вопрос специалистам, нежели потом все переделывать.

Статья написана для сайта remstroiblog.ru.

Заземление в частном доме — как сделать заземление электросети в частном доме


В настоящее время система TN-S в России в частном секторе практически не встречается. От трансформаторов подстанции не протянут отдельный проводник заземления (РЕ) к потребителю. Значит, остается провести заземление самостоятельно по системе TN-C-S или ТТ. В частном доме это сделать намного легче, нежели в многоквартирном.

ПРИМЕЧАНИЕ

Система заземления ТТ используется только в том случае, если выполнены все установленные к ней требования и приведена причина отказа от системы TN-C-S.

Отличие частного дома от многоквартирного в том, что в частном доме действительно есть «земля», а в многоэтажке ее просто не достать и подключение заземления ограничивается щитком на этаже.

Вариантов подключения заземления в частном доме 2: по системе ТТ и TNC-S.

Второй вариант встречается наиболее часто, поскольку требует меньше усилий при установке.

Заземление начинается от ГЗШ, установленной в ВУ или в щитке дома. На схемах, приведенных на рис, 11.11 — 11.13, видна разница между проведением заземления от ВУ или домашнего щитка.

Наилучшим вариантом все-таки является тот, когда заземление делается на опоре, с которой идет линия к дому.

Если заземление сделано непосредственно в доме, то при отгорании ноля на линии, например где-нибудь возле подстанции, нолем окажется провод, который ведет от столба к дому, и вообще вся нейтраль в доме (рис, 11. 14). «Ну и что? Ноль он и есть ноль», — скажете вы. Не следует забывать, что на линии, ведущей от подстанции до вашего частного дома, есть еще подключения к другим домам. Вся нагрузка, которая ложилась на нолевой провод ЛЭП, ляжет в этом случае на ноль, находящийся в вашем доме. Если же заземление установлено от шины в ВУ, нагрузка ляжет на провод, который ведет от линии к шине, а он, как правило, по сечению соответствует проводу на линии.

Рис. 11.14. Ситуация, когда на подстанции отгорает ноль и нагрузка ложится на нейтраль дома. Исправить ее можно, проведя кабель (от ЛЭП к дому) с сечением жилы, аналогичной проводу ЛЭП, чтобы нолевой провод в случае аварии выдержал нагрузку от нескольких домов

Система ТТ используется только в частных домах. Ее установка сопряжена с некоторыми трудностями, в частности урегулированием такой системы в организации электроснабжения. Дело в том, что система ТТ должна пройти апробацию и быть заверена специалистом из технадзора. Чаще всего многие организации предлагают такую систему заземления без вмешательства со стороны владельца дома, конечно, не забыв при этом взять плату за ее монтаж. Если постараться, то можно выполнить эту работу самостоятельно, но после окончания придется ее проверить при помощи все той же организации и заверить документально.

Если вспомнить систему TN-S, то ТТ очень на нее похожа. Отличие в том, что проводник заземления не уходит на подстанцию к заземлителю, а располагается непосредственно на участке рядом с домом. На подстанции система заземления сделана специалистами по всем нормам ПУЭ. На личном участке придется сделать то же самое (рис, 11.15).

Рис. 11.15. Подключение электроприборов по системе ТТ: заземление не зависит от источника электропитания

Очевидно сходство с системой TN-S — провод заземления не контактирует с нолевым и фазовым, а существует сам по себе (рис, 11. 16).

Рис. 11.16. Использование УЗО при системе заземления ТТ

ВНИМАНИЕ!

Использование УЗО при системе заземления ТТ является обязательным.

Теперь следует разобраться, куда ведет провод, который уходит в землю от шины заземления, расположенной в домашнем щитке. Заземление — это вовсе не пруток арматуры, воткнутый в землю, с привязанным к нему в виде изящного бантика проводом заземления. Чтобы создать полноценный контур заземления, нужно приложить гораздо больше усилий.

Есть всего 2 варианта, как это сделать. Первый из них трудоемкий, но его можно выполнить самостоятельно. Второй выполнят специалисты, но, конечно, не бесплатно. Выбор за вами.

Рассмотрим такой вариант: заземление состоит из заземляющего провода и заземлителя.

Заземляющий провод должен быть с сечением жилы не меньше сечения фазовой жилы кабеля, проложенного в доме, но и не больше. Этот провод подключается к шине заземления в распределительном домашнем щитке. К данной шине сходятся все провода заземления от электроприборов.

Заземлитель — это стальная конструкция, которая выравнивает потенциалы в случае появления в заземляющем контуре напряжения. Именно поэтому она должна иметь достаточно большой контакт с грунтом. Далее производятся очень сложные расчеты: определяется сопротивление грунта, какая конструкция и на какую глубину должна быть установлена. Совершенно разные случаи, когда грунт — сухой песок и влажный чернозем. При первом варианте понадобится очень массивная конструкция, при втором — небольшой арматурный прут, вбитый неглубоко. Чтобы не возиться с расчетами, преодолевая сложнейшие электротехнические формулы, можно сделать конструкцию, которая удовлетворяет всем требованиям практически при любых условиях. Монтировать такой заземлитель надо так: взять 3 уголка, каждый длиной не меньше 3 м и размерами полок не менее 50 х 50 мм. В качестве замены уголка подойдет обычная труба диаметром 16 мм и толщиной стенки не меньше 3 мм (чтобы не разбить вершину трубы кувалдой). Еще понадобятся 3 куска уголка по 3 м, с размерами полок 40 х 40 мм.

Далее нужно прокопать траншею от дома до места, где будет вкопан заземлитель. Эта траншея должна быть глубиной не менее 0,5 м и примерно такой же ширины — так удобнее. Затем в местах, где будут вбиты штыри, выкапываются ямки одинаковой с траншеей глубины — по 0,5 м. Эти ямки необходимо соединить между собой канавками, по которым пройдет соединяющий штыри уголок.

После этого надо сделать самое трудное — вбить трехметровый уголок в землю так, чтобы над дном ямки его конец возвышался не больше чем на 15-20 см (рис, 11.17).

Рис. 11.17. Размеры при монтаже очага заземления

Чтобы легче это сделать, концы уголка затачиваются в острие. Понадобится широкая устойчивая стремянка или козлы, чтобы забивать с них уголок. После того как он вбит на нужную глубину, все 3 отрезка размерами 40 х 40 мм соединяются между собой уголком при помощи сварки. В итоге получается равносторонний треугольник размером 3 х 3 х 3 м (рис, 11.18).

Рис. 11.18. Заземлитель и его соединение с проводником (вид сверху)

Вершина одного из уголков заранее просверливается для соединения с заземляющим проводником. Такое соединение выполняется при помощи болтового зажима. Для этого конец оголенной

жилы заземляющего проводника надо запрессовать в наконечник с подходящим под болт отверстием. Затем закопайте траншею и ямки и поставьте знак, обозначающий место, где спрятан заземлитель и проводник до дома, чтобы в дальнейшем не нарушить его при каких-либо работах.

ВНИМАНИЕ!

При выполнении работ нанятым электриком необходимо проследить, чтобы в грунт рядом с заземлителем не добавлялась пищевая соль. Это делается для того, чтобы снизить сопротивление заземлителя, улучшив его контакт с почвой. Якобы заземлитель должен пройти испытание на замер сопротивления. Не следует так делать! Солевой раствор за несколько лет разъест металл заземлителя, который потеряет свои свойства.

ПРИМЕЧАНИЕ

Необязательно выполнять заземлитель в виде треугольника, можно забить уголок и линией в ряд. Необходимо лишь соблюдать расстояние между уголками — оно должно быть не меньше 3 м.

После того как заземлитель установлен на место, его засыпают грунтом, лучше — песком, чтобы в дальнейшем облегчить доступ к кабелю (рис, 11.19).

Рис. 11.19. Заземлитель и соединение его с ГЗШ в здании

Теперь рассмотрим другой вариант — при этом способе не придется копать землю и вбивать уголок в грунт.

Здесь используется модульная штырьевая система. Это недавнее изобретение, и, следует признать, очень удачное. Чтобы создать наибольшую площадь для соприкосновения грунта с заземлителем, стальной штырь, покрытый медью, забивают на глубину 20-40 м (рис, 11.20).

Для условий средней полосы России это означает, что практически в любом случае данный штырь соприкасается с грунтовыми водами, что резко снижает его сопротивление. Для заземлителя это один из важнейших показателей. Удобство такого типа заземления налицо: не надо копать траншеи, достаточно небольшой ямки 50 х 50 х 40 см (рис, 11.21). Единственное «но» — вбить такой заземлитель молодецкими ударами кувалды не получится. Для этого используется перфоратор со специальной насадкой.

Рис. 11.21. Чтобы забить штырь, необходимо выкопать небольшую ямку глубиной 40-50 см

Перфоратор — ударная дрель не подойдет, поскольку нужна работа именно в ударном режиме без вращения головки (рис, 11.22).

Рис. 11.22. Устройство штырьевого заземлителя

Провод заземления монтируется на стержень при помощи специального зажима, который идет в комплекте с остальным оборудованием.

На вопрос о том, на какую глубину придется забивать заземление, можно ответить, только замеряя сопротивление при помощи мультиметра. Это достаточно сложные расчеты, выполнить которые может только квалифицированный специалист. Самостоятельно производить их не следует, поскольку сопротивление все равно придет замерять техник из организации со своим оборудованием — никто не поверит вам на слово, что глубина заземлителя достаточна. Следует знать лишь цифры, которые являются нормативом. Для трехфазной сети с напряжением 380 В сопротивление заземлителя должно быть не более 2 Ом, для однофазной с напряжением 220 В — не более 4 Ом (рис, 11.23).

Впрочем, если можно сделать заземление без оглядки на технадзор, то необходимо узнать уровень залегания грунтовых вод. Заземлитель, достающий до этой отметки, наверняка удовлетворит условиям нормативов.

При варианте, когда система заземления дома TN-C-S по устройству заземлителя аналогична системе ТТ, к нему не такие строгие требования, поскольку заземленный ноль находится на подстанции и соединен с ГЗШ в ВУ или ВРУ.

ВНИМАНИЕ!

Если ГЗШ находится на ВУ, то соединять в дальнейшем ноль и заземление нельзя! Такое соединение должно быть единственным на одном участке, по принципу «либо одно, либо другое», ВУ на столбе или ВРУ возле дома или внутри него.

Как правильно заземлить частный дом. Зачем нужно заземление в доме

Заземление частного дома или квартиры. Многие задаются вопросом, стоит ли заземлить частный дом или можно обойтись без него? Ответ однозначен — заземление частного дома необходимо, более того, согласно ПУЭ, при строительстве новых и капитальном ремонте старых домов заземление частного дома обязательно. Монтаж заземления частного дома — важный этап монтажа системы электроснабжения вашего частного дома, коттеджа или квартиры.Грамотно спроектированное заземление частного дома — это электробезопасность вашего дома, электроприборов, а главное здоровье и жизнь.

Для начала обратимся к электротехнической литературе, в частности к Правилам устройства электроустановок, согласно п. 1.7.28, заземление частного дома:

«Это преднамеренное электрическое подключение точки в сети, электроустановке или оборудовании к заземляющему устройству.”

Я не буду вдаваться в заумные формулировки учебников или спец. литературе, постараюсь простым доступным языком объяснить, зачем нужно заземлять частный дом.

Проще говоря, заземление частного дома — это проводное соединение между корпусом оборудования и контуром заземления. Заземление частного дома — это обычная мягкая конструкция, установленная заданных размеров из определенных материалов и «спрятанная» в земле.


Заземление частного дома (металлоконструкции) медью сечение провода не менее 10 кв.мм . или стальной лист


подключается к тому, в котором заземляющий провод через клеммную колодку подключается к заземляющим проводам кабелей, проложенных в доме или квартире, к розеткам, лампам и другим электрическим приборам.


Розетки, которые должны быть трехконтактными (фаза-ноль-земля), через специальный третий «заземляющий» контакт соединяются вилкой с нашими бытовыми электроприборами.

То есть получается следующая «трасса» заземляющего провода PE: электроприбор — вилка — розетка — клеммная колодка в электрощите — провод заземления (шина) — контур заземления — земля.

Заземление частного дома делается, прежде всего, для электробезопасности людей. Наверняка многим знакома такая ситуация, когда прикасаясь к старому холодильнику или стиральной машине, это слегка, но иногда очень заметно, шокирует. Это происходит в старом жилом фонде, где заземление частного дома отсутствует, т.е. для розеток подходят только два провода: фазный и нулевой, без третьего защитного провода PE. Его поражает плохая изоляция холодильника или стиральной машины (изоляция электрического провода, мотора, компрессора и т. Д.поврежден), а на их корпусе появляется напряжение (потенциал). А когда вы касаетесь корпуса холодильника или стиральной машины, например рукой, особенно если он влажный, вы просто «заземляете» холодильник или стиральную машину, и тогда небольшой ток «проходит» через вас в «Земля».

Если в электросети вашего дома, коттеджа или квартиры стоит третий защитный провод PE, то при нарушении изоляции холодильника или автомата ток по нему «убежит» в контур заземления.А прикоснувшись к корпусу электрооборудования, которое заземлено, но с плохой изоляцией, вы ничего не почувствуете, потому что ток всегда «бежит» по пути наименьшего сопротивления. В нашем случае сопротивление человека ( около 1000, , Ом, ) будет намного больше, чем само сопротивление защитных проводов + сопротивление контура заземления, что составит примерно несколько десятков Ом.

Заземление частного дома необходимо для защиты наших бытовых электроприборов.Человек часто является «носителем» статического заряда, который зависит от многих факторов, от одежды до влажности в помещении, ток очень мал, но напряжение достигает нескольких тысяч вольт, что может повредить хрупкую электронику в электроприборах.

Но заземление частного дома этого не допустит и будет «отводить» статическое электричество на землю. Также заземление частного дома не дает статическому заряду накапливаться до значительных величин уже на самих постройках электроприборов, в этом случае заряд постоянно «стекает» в землю.

Это простое и, надеюсь, понятное объяснение, по которому необходимо заземлить частный дом, дачу или квартиру. Электрический заряд, будь то повреждение изоляции электроприбора или накопленный статически при заземлении, постоянно «уходит» в землю, потому что электрический шкаф и контур заземления частного дома, образно говоря, составляют одно целое.

Как правильно смонтировать заземление частного дома самостоятельно, читайте в отдельной статье ««.

Спасибо за внимание.

Практически на всех объектах, связанных с электричеством, необходимо защищать людей от поражения электрическим током. Все знают, зачем нужно заземление, но мало кто знает, как его правильно установить, чтобы оно полностью выполняло свои функции.

Если подключить все металлические части оборудования к заземляющему устройству, то при наведении на них потенциала электрический ток уйдет в землю. Тогда при прикосновении к металлу через человека пройдет гораздо меньший ток, который не представляет для него опасности.

Как электроэнергия передается потребителям?

Электроэнергия от источника поступает по линиям электропередачи сначала на подстанции, а затем к потребителям. Для его передачи используются трехфазные провода. Четвертое транспортное средство — земля. В трехфазной сети обмотки трансформатора подстанции соединены по схеме звезды. Общая точка (нейтраль) с нулевым потенциалом заземлена. Это необходимо для нормальной работы электрооборудования. Такое заземление называется рабочим, а не защитным.

Напряжение 220 В обычно подается в квартиру между фазным и нулевым проводниками в общую. В частном доме ввод может быть 380 В — три фазы и нейтраль. Затем провода расходятся к розеткам и осветительным приборам по всему помещению. Здесь не следует забывать о том, зачем нужно заземление. Для защиты от поражения электрическим током вместе с фазным и нулевым проводниками прокладывается еще один — заземляющий.

Как защитить себя от поражения электрическим током?

Одним из методов, исключающих поражение электрическим током или существенно сокращающих его, является монтаж.Зачем это нужно? Это необходимо для бытовой техники с металлическими корпусами: стиральных машин, электроплит, холодильников и др.


При наращивании потенциала на металлических корпусах бытовой техники ток должен уходить в землю. Но для этого сначала нужно сделать прибор в виде металла, создающего электрический контакт с землей. Он может быть сплошным или состоять из проводящих элементов, погруженных в землю.

Заземление в розетке

Зачем нужно заземлять электроприборы при наличии металлических корпусов или других элементов? Этот вопрос многим понятен.К ним может быть случайно приложено напряжение при нарушении изоляции проводов или от короткого замыкания, опасного для человека в момент соприкосновения.

Это касается и металлических частей светильников и люстр. В жилом доме от электрощита к каждой розетке прокладывают заземляющий провод сечением 2,5 мм 2. Зачем нужно заземление в розетке? Это необходимо для того, чтобы заземлить через ее контакт с бытовым прибором.В противном случае пришлось бы по всей квартире прокладывать покрышку и производить от нее соединения с корпусом каждого устройства, что не очень эстетично.


Контакты заземления расположены так, что они подключаются первыми, как только вилка от шнура электроприбора вставляется в розетку. Если розетки соединены шлейфом, заземление подключается к каждой из них отдельно от распределительной коробки.

Установка заземления

Итак, зачем вам заземление в индивидуальном доме? Он выполнен в виде замкнутого контура.Форма может быть любой, но меньше всего расходуются материалы на треугольник. По периметру равностороннего треугольника в земле выкапывается траншея на глубину 1 м, а на вершинах забиваются стальные трубы или уголки длиной 2,5 м. Для защиты от коррозии лучше использовать материалы с цинковым или медным покрытием. Электроды нельзя красить. Можно только покрыть лаком места сварки.


Электроды должны выступать на 20 см от дна траншеи.Схема ошпаривается полосой, и от нее в дом отводится заземлитель из того же материала. К свободному концу приваривается болт, а в распределительный щит вставляется провод ПЭ сечением 6 мм 2 и более. Омметром проверяется значение электрического сопротивления цепи. Согласно требованиям ПУЭ для жилых домов оно должно быть не более 30 Ом.

Если показатель превышает установленный предел, по контуру забиваются дополнительные уголки, и делается перемычка.Таким способом увеличивается площадь контакта конструкции с грунтом. Для уменьшения сопротивления цепи провод от нее заменяют медным с большей проводимостью. После траншея засыпается землей. Щебень, просеивание или строительный мусор для этого не допускается. Следует использовать влагоудерживающий материал: глина, торф, суглинок.

Выравнивание потенциалов

Сегодня даже дети знают, зачем нужно заземление. Важно обеспечить уменьшение разности потенциалов на поверхности земли, чтобы не влиять на контакт с человеком и ступенчатое напряжение.На участке, расположенном выше замкнутого контура, потенциал меняется плавно, а вне его — резко происходит спад. Чтобы этого не произошло, снаружи закапывают соединенные с электродами горизонтальные стальные полосы.


Согласно требованиям ПУЭ изготавливается из меди. В продаже есть специальные наборы, но они имеют высокую стоимость. Для заземляющих конструкций частных домов обычно используют стальные детали.

Заключение

Подвести итоги.Итак, зачем вам это нужно? В первую очередь это связано с защитой людей от опасного поражения электрическим током. Важно правильно оборудовать контур заземления и произвести необходимые подключения электроприборов. Здоровье и безопасность жителей зависит от того, как он был установлен, и от выбранных материалов.

Рано или поздно любой из вас столкнется с тем, что ему сообщат о необходимости заземления цифровой техники или прочтут это в инструкции по эксплуатации. Но немногие понимают важность наличия земли.Поэтому они думают об этом, когда уже поздно. Многие из вас слышали о том, что такое статическое электричество, а также о его влиянии на электронику. Не забывайте, что помимо статики есть еще блуждающие токи. Часто они возникают во время грозы или сильного электромагнитного импульса. Все эти разряды должны идти в землю, не создавая разности потенциалов. Есть только одна проблема, куда девать накопившийся заряд, если выхода из системы нет, то есть заземление? Все правильно, заряд либо идет на внутренние компоненты цифровых устройств, либо на вас, при прикосновении к системному блоку.

При работе с электрическими сетями позаботьтесь о своей безопасности, неправильное подключение грозит коротким замыканием с вытекающими отсюда последствиями. Приступая к прокладке локальных сетей или протягиванию линии электропередачи, убедитесь, что кабель исправен, используя тестовые наборы. Устройства этого класса помогут комплексно протестировать линию и исключить незащищенные участки.

Если ваше оборудование не заземлено, то помимо перечисленных проблем еще есть. Один из них — это подключение цифровой техники, а второй — срабатывание средств защиты в цепях питания.Что касается первого, то для нормальной работы оборудования требуется заземление. Например, блок питания ATX заземляется на его корпус, откуда заземление идет на корпус компьютера, с которого необходимо снять избыточное напряжение. Во второй ситуации проблема в том, что какой бы идеальный и дорогой сетевой фильтр или блок бесперебойного питания вы ни включили в сеть питания компьютера, он превратится в обычный удлинитель без заземления, то есть никакие функции защиты работать не будут. .

Типичные ошибки заземления:

  • Первый и самый распространенный способ — заземлить сеть на систему отопления или трубопровод. Преимущество этого метода в том, что очень легко получить надежный контакт с землей, и вам не придется выполнять никаких сложных работ, кроме как проложить провод к трубе. Недостатком является то, что любой, кто коснется трубы или струи воды, может получить удар электрическим током. Поэтому использовать этот метод категорически нельзя!
  • Второй распространенный способ — «заземлить» до нуля, то есть уменьшить ноль и землю до одного провода.Решение в основном работает, но если произойдет смена фазы и нуля, то все ваше оборудование немедленно превратится в фейерверк. В этом случае в лучшем случае сгорит только электроника. В худшем случае через вас пройдет фаза. Поэтому и этим методом пользоваться нельзя.
  • Еще можно увидеть такой способ реализации, как подключение к другим системам заземления. Например, подключите нулевой провод к земле газопровода или молниеотвода. В принципе, этот способ сработает, но если молниеотвод сработает, то все оборудование, которое будет контактировать с отводной линией, сгорит.Вероятность такого события хоть и невелика, но есть. Что касается газопровода, то вы можете получить либо штраф от газовой службы, либо поражение электрическим током на кухне (в худшем случае — взрыв!).

Если вы не остановились на одном из вышеперечисленных способов, значит, вы сделали правильный выбор.

Для организации заземления отдельной электрической цепи следует сделать отдельное заземление. Возможны два варианта: первый — организация заземления в квартире, второй — в частном доме:

Заземление в квартире

Организация заземления в квартире — вопрос сложный, так как обычно каждая квартира подключается к общей земле.Если у вас его нет, то сначала нужно уточнить в местной электросети, как устроена наземная сеть, и только потом что-то делать самостоятельно.

Чаще всего возле электросчетчиков прокладывают общий заземляющий провод. Именно оттуда нужно тянуть заземление по всей квартире. Если нет провода заземления и сеть общего заземления также не горит, то остается только одно: убрать заземление. То есть отдельно организовать заземляющий контур снизу дома и протянуть от него «землю» в квартиру.

Заземление в частном доме

Заземление в частном доме осуществляется несколькими способами. Самый простой способ — протянуть заземляющий провод до естественного контура заземления. Это может быть канализация (сам железный резервуар!) Или труба колодца (а именно наружная труба, которая в основном отвечает за то, чтобы колодец не был засыпан песком и не соприкасался с водопроводом!) .

Заземление

Если на участке нет естественных контуров заземления, то нужно построить свои собственные.Для этого нужно выбрать на участке место для установки заземления, а также материал для схемы. Место для установки контура выбирается исходя из состава почвы. Именно состав почвы влияет на качество заземления, а также на его эффективность. Что касается грунта, то предпочтение отдается торфяно-суглинистому составу, так как его стойкость во много раз меньше песчаной. Если вокруг есть песчаник, установка будет осложнена тем, что цепь должна контактировать как минимум с двумя электродами с влажным слоем земли.

Пошаговая инструкция:

  1. На месте установки контура заземления нужно выкопать траншею глубиной до метра и шириной не более полуметра, в которую будет уложена сама петля. Траншея может иметь форму треугольника или продолжаться в одну сплошную линию. Разницы практически нет.
  2. Теперь нужно забить вертикальные заземляющие электроды на глубину не менее 1,5 метра в углах траншеи или на расстоянии, равном длине вертикального заземляющего электрода пополам.
  3. В качестве заземлителей можно использовать стальные трубы диаметром 16 мм для вертикальных заземлителей или 32 мм для горизонтальных, а также стальной уголок с толщиной стенки не менее 4 мм (40х40х4) или армирование с поперечным площадь сечения не менее 10 мм кв.
  4. Как только вертикальные заземляющие электроды вбиваются в землю, они соединяются между собой стальными полосами. Их размер должен быть не менее 40 × 4 мм. Крепятся к заземлению сваркой.Это необходимо для надежного контакта, но можно использовать и болтовое соединение — это не будет большой ошибкой!
  5. Когда основной контур заземления готов, от него к распределительному устройству подводится заземляющий провод. То есть подключите заземляющий выход электросчетчика к заземляющему контуру через толстый провод, а лучше — стальную полосу.
  6. После того, как петля будет полностью установлена ​​и подключена к сети, ее следует проверить. Правда, это не так просто, так как для этого потребуется специальное оборудование, либо нужно будет вызвать электриков, которые конкретно этими измерениями занимаются.
  • Вертикальные электроды цепи заглублены с большим запасом и также касаются влажного слоя почвы.
  • Сеть заземления надежно закреплена сварными швами.
  • Сеть заземления имеет низкое сопротивление, а также очень высокую проводимость и площадь сечения проводников.
  • Касание земли происходит непосредственно металлическим проводом и почвой.
  • Конструкция не имеет сильных коррозионных характеристик.
  • Для отвода лишнего электрического тока от системного блока достаточно закрепить заземляющий провод на корпусе, предварительно отключив оборудование!
  • Будьте осторожны при подключении получившейся цепи к электрической цепи; возможна разрядка.
  • Используйте резиновые перчатки и инструмент, изолированный от электрического тока.
  • Если вы не уверены в своих силах, откажитесь, доверив создание специалисту — электрику!

Таким образом, правильно установленный контур заземления всегда может защитить вас от поражения электрическим током, а также защитить компьютер от коротких замыканий и перегорания элементов в цепи.

Многие «продвинутые» обыватели устанавливают заземление в своей квартире или частном доме (чаще всего), зачастую плохо понимая, что это такое и зачем оно нужно. При этом они забывают, что незнание в этом вопросе может привести к более серьезным негативным последствиям, чем полное отсутствие заземления. В этой статье мы рассмотрим вопрос -.

Есть два типа электрического заземления: рабочее и защитное.

Рабочая площадка необходим для правильного функционирования электроприборов и устройств.Рабочее (функциональное) заземление — заземление точки или точек токоведущих частей электроустановки, выполняемое для обеспечения работы электроустановки (не в целях электробезопасности) (ПУЭ). Примером такого типа заземления является преднамеренное соединение с землей разрядников, нейтрали трансформаторов или генераторов. Рабочее заземление — это также соединение с заземлением молниеотводов, которые защищают электроустановки от прямых ударов молнии и от индуцированных перенапряжений.Они изолированы особым классом заземления молниезащиты.
Данный вид заземления используется в производстве. Нас больше всего интересует другой вид заземления — защитное.

Защитное заземление Предназначен для защиты человека от поражения электрическим током. О том, как этот вид заземления обеспечивает безопасность человека, мы рассмотрим подробнее на примере квартиры или частного дома.

Основным элементом всей бытовой системы является контур заземления.Это конструкция, состоящая из металлических электродов (заземлителей) — уголков, стержней, труб, находящихся в земле (грунте). Эффективность заземления определяется способностью заземляющих проводников рассеивать ток. При установке защитного заземления следует учитывать многие факторы, определяющие эффективность рассеивания: состав почвы и климатические условия.
Почва состоит из земли, песка, глины и т. Д. Каждый компонент имеет свою удельную проводимость, поэтому знание состава грунта позволяет рассчитать удельную проводимость, необходимую для правильного проектирования заземления.

Внутреннюю электропроводку квартиры или частного дома по современным стандартам следует выполнять трехжильным проводом (фаза + ноль + заземление). Все электроприборы, электроприборы и электроустановочные изделия подключаются к контуру заземления с помощью проводов (проводников) защитного заземления.

Наверняка многие обратили внимание на то, что современные электрические розетки и вилки электроприборов оснащены заземляющими контактами. Провод защитного заземления подключается к заземляющему контакту в розетке, а контакт на вилке соединяется с корпусом прибора.При включении в розетку подключаем контур заземления (заземление) к металлическому корпусу устройства.

Если фазный провод в электрической цепи или в приборе начинает контактировать с нулевым или заземляющим проводом, или с металлическим корпусом прибора, это происходит. При коротком замыкании появляется очень большой ток — порядка 150-300 ампер. При таком электрическом токе используется автоматический выключатель и УЗО, т.е. отключают электрическую цепь от источника питания. Это убережет проводку от пожара, а ваш дом и имущество — от пожара.

В обоих случаях как при больших токах, так и при малых токах заземление выполняет функцию «загораться на себе». Те. электрический ток, попадая на корпус прибора, устремляется через проводники защитного заземления к. И чем лучше электрические характеристики схемы, тем быстрее распространяется ток по земле (почве), тем самым защищая нас от «удара» тока.

Правильная работа системы защитного заземления в квартире или частном доме обеспечивается только при правильно установленном заземляющем устройстве.В процессе эксплуатации необходимо периодически проверять заземлитель, что включает в себя визуальный осмотр с частичной перекопкой грунта и замером сопротивления заземляющего устройства. Также следует регулярно проверять состояние контактных соединений между корпусами электроприбора и заземляющим устройством — эта проверка называется испытанием металлических соединений и включает в себя проверку состояния контактных соединений в цепи защитного заземления и проверку. состояния соответствующих проводников.

Многие не понимают, зачем вообще нужно заземление в частном доме, поэтому игнорируют его создание. Раньше в частном доме создавать заземление электропроводки просто не было необходимости.

Это связано с тем, что бытовая техника была не так распространена. На сегодняшний день без электроприборов не обходится практически ни один жилой дом. Если вы используете сеть без заземления, то существует очень высокий риск поражения электрическим током при контакте человека с телом любого оборудования.

Правильное заземление в частном доме минимизирует количество помех, возникающих внутри электрической сети. Кроме того, значительно снизится уровень электромагнитного излучения, негативно влияющего на физическое состояние и самочувствие человека.

Система заземления в частном доме обеспечивает безопасную жизнь. Раньше для его создания использовались водопроводные трубы. Однако этот метод был небезопасен, так как внутри труб была вода, которая является прекрасным проводником тока.

На самом деле заземлить розетки в частном доме несложно, для этого даже не нужно иметь никаких специальных знаний. Достаточно строго следовать инструкции, которая будет описана ниже.

На первом этапе необходимо создать контур заземления частного дома. Под ним подразумевается система проводников из металла, которая погружается в землю. Есть определенные правила, по которым проводится этот этап. Например, это касается геометрической формы.Это должен быть треугольник с равными сторонами.

Для соединения элементов схемы используются болты, а также используются. Самый популярный материал при создании заземления — сталь. Он может быть покрыт медной оболочкой, но этот вариант часто исключается из-за высокой стоимости. Кроме того, пригодятся угловые и прямоугольные профили и стержни. Длина электродов должна быть не менее двух метров, а их количество — не менее трех.

После того, как все необходимые материалы будут в наличии, можно проводить монтаж заземления в частном доме. Для этого выламывается яма треугольной формы, глубина которой составляет около полуметра. Затем от одной из вершин треугольника выкапывается траншея, ведущая к дому. Каждый угол выкопанного треугольника снабжен электродом, соединение которого осуществляется с помощью сварочного аппарата и металлической полосы.

По окончании монтажа переходим к заземлению в частном доме. Для этого к краю металлической полосы, используемой для соединения электродов, приваривается болт (желательно использовать марку М8).Это необходимо для того, чтобы обеспечить крепление провода, идущего в дом. Проволока должна иметь сечение не менее шести квадратов. Он прикрепляется к болту, а затем вводится в электрический экран.

Так как заземление в частном доме мы делаем своими руками, нужно убедиться, что оно установлено правильно. Для проверки исправности системы используются специальные устройства. Если все вышеперечисленные действия выполнены правильно, то устройства будут показывать нормальные данные. В противном случае что-то пошло не так и необходимо перепроверить заземление, так как его надежность и исправность оставляет вопросы.

Проверка заземления систем стальных и алюминиевых кабельных лотков

Важно, чтобы заземление систем кабельных лотков, включая кабели в системах лотков, проверялось на соответствие требованиям к заземлению в Национальном электротехническом кодексе (NEC) ДО подачи питания на кабели в лотке и ДО кабеля. установлен. Если кабель установлен, то перед проверкой заземления на него можно подать напряжение. Также легче выполнить осмотр заземления кабельного лотка, если в систему лотка не проложен кабель.Электрическое заземление необходимо для личной безопасности и защиты от искрения, которое может возникнуть в любой части системы электропроводки, кожухах двигателя, кабелепроводах и т. Д. Владелец, инженерная фирма или их назначенные представители должны предоставить одобрение проверки.
Из соображений безопасности заземление должно быть прямо перед подачей напряжения на провод. Это верно для кабельного лотка, кабелепровода, кабеля или любой электрической системы. Проверка заземления должна начинаться с установки и продолжаться до тех пор, пока все секции лотка не будут соединены друг с другом болтовыми соединениями или перемычками.

Стальные и алюминиевые кабельные лотки являются отличными заземляющими проводниками оборудования, если они правильно спроектированы, указаны, установлены и проверены. Требования NEC к заземлению кабельного лотка приведены в разделах NEC 318-3c, 318-7 и в таблице 318-7 (b) (2).

Чтобы кабельный лоток использовался в качестве заземляющего провода оборудования, лоток должен использоваться там, где постоянное техническое обслуживание и контроль гарантируют, что квалифицированный персонал будет обслуживать установленную систему кабельного лотка, и что секция кабельного лотка должна быть:

1.Помечено как «Классифицировано U.L. относительно его пригодности в качестве проводника заземления оборудования ».
2. Маркируется минимальная площадь поперечного сечения лотка.

Это легко сделать, если установить каждую часть системы лотков. Если система кабельных лотков не указана или не отмечена как заземляющие провода оборудования, то в лотке должен быть установлен одножильный заземляющий провод оборудования, либо в кабелях, установленных в системе лотков, должны быть предусмотрены заземляющие провода оборудования.

Заземляющий провод оборудования настолько важен, что некоторые компании используют заземляющие проводники в кабеле и кабельном лотке в качестве EGC. Многие компании переходят к заземляющим проводам в кабелях для повышения надежности.

Одножильный заземляющий провод может быть установлен в секциях кабельного лотка и прикреплен к ним. Раздел 318-3 (b) (1) NEC, исключение 2, разрешает использование одножильных кабелей сечением № 4 AWG или более изолированными, закрытыми или неизолированными в качестве заземляющих проводов оборудования.Минимальный размер основан на Таблице 250-95 NEC на основе максимального номинала предохранителя или автоматического выключателя для любой цепи в системе лотков.

Во влажной среде, где используется алюминиевый поддон, не следует использовать неизолированный медный провод, чтобы избежать гальванической коррозии; Для соединения секций лотка необходимо использовать алюминиевый провод с соответствующими перечисленными разъемами.

Заземляющие провода оборудования в кабелях TC имеют размер, соответствующий таблице 250-95 NEC. В медных кабелях №8 или больше они являются отдельными проводниками, либо неизолированными, либо изолированными.В медных кабелях №10 четвертый провод такого же размера, что и фазовый провод, может использоваться или маркироваться как заземляющий провод на промышленных объектах.

Независимо от того, какой тип системы заземления оборудования используется, системы кабельных лотков должны быть электрически непрерывными и эффективно соединены и заземлены в соответствии с Разделом 250-75 NEC.

Самая важная перемычка — это соединение системы лотков с источником питания на MCC или распределительном устройстве. Хорошей практикой является установка перемычек для соединения с обеих боковых направляющих секции кабельного лотка в MCC или распределительном устройстве с шиной заземления в оборудовании. Убедитесь в наличии этих перемычек. Соединение также может быть выполнено прямым болтовым соединением с секциями кабельного лотка.

Соединительные перемычки не требуются для стандартных соединительных пластин , потому что болтовые соединения обеспечивают адекватное соединение. Клеящие перемычки требуются на регулируемых стыковых пластинах, расширительных стыковых пластинах или на прерывистых участках лотка.

Кабельные отводы от системы лотков к различным типам шкафов должны обеспечивать соединение с системой лотков либо посредством болтовых соединений с отводами каналов (используйте не менее двух болтов), заземляющих проводов в кабеле или перемычек для перемычек для отводов кабелей или кабелепровода к кабелю. — переходники кабельных лотков, как показано на рисунках 4. 48–4.5 для NEMA VE-2. Примечание: если адаптеров для заземления нет в списке, необходимы перемычки.

Практика хорошего заземления и соединения домашней электропроводки

Соединение и заземление

Все домашние электрические системы должны быть соединены и заземлены в соответствии со стандартами кодов. Это влечет за собой две задачи: Во-первых, металлические трубы для воды и газа должны быть электрически соединены, чтобы создать непрерывный путь с низким сопротивлением обратно к главной электрической панели.

Хорошая практика для заземления и подключения домашней электропроводки (фото предоставлено: Inspectionnews.net)

Во-вторых, главная электрическая панель должна быть заземлена на заземляющий электрод, такой как заземляющий стержень или стержни, вбитые в землю возле фундамента вашего дома. .

Хотя система трубопроводов соединена с землей через вашу главную электрическую сервисную панель, заземление панели и соединение трубопроводов не связаны с функцией . Заземляющий провод, идущий от вашей электрической панели к заземляющему электроду, помогает выровнять повышение напряжения, которое часто происходит из-за молнии и других причин.

Провода, которые соединяют ваши металлические трубы, являются профилактическими, и они становятся важными только в том маловероятном случае, когда электрический проводник подает напряжение на трубу. В этом случае правильное соединение трубопроводной системы гарантирует, что ток не останется в системе, что может привести к поражению электрическим током любого, кто коснется части системы, например ручки крана.

Склеивание на водонагревателе выполняется относительно эффективно, так как газопровод и водопровод обычно там.

Газовая труба в старых домах обычно стальная или медная. Точка соединения этих труб может находиться в любом доступном месте, например, у водонагревателя или газового счетчика. Газовая труба в некоторых новых домах представляет собой гибкий материал, называемый гофрированной трубкой из нержавеющей стали (CSST) .

Точка соединения для CSST должна быть на первом отрезке стальной или медной трубы, через которую газопровод входит в дом.Это потому, что молния может пробить дыры в CSST, что приведет к утечке газа.

Пара металлических стержней заземления длиной 8 футов вбивается в землю рядом с вашим домом, чтобы обеспечить заземление для домашней электропроводки.

Как склеить металлические трубы | 6 шагов

Step # 1

Определите номинальную силу тока вашей электросети, посмотрев на ваши главные выключатели. Сила тока системы (обычно 100 или 200 ампер) определяет необходимый калибр соединительного провода, который вам нужен. # 4 медного провода достаточно для работы, не превышающей 200 ампер .

Меньшие и менее дорогие медные провода разрешены для обслуживания от 100 до 175 ампер . Посоветуйтесь со своим электриком, если вы хотите использовать провод меньше №4.

Определите номинальную силу тока

Шаг № 2

Пропустите соединительный провод от точки рядом с водонагревателем (удобное место, если у вас работает газовый водонагреватель) до точки выхода, где провод можно соединить с заземляющим проводом. что ведет к внешним заземляющим электродам. Это часто делается на панели обслуживания.

Проложите этот провод так же, как и любой другой кабель, оставив примерно от 6 до 8 футов провода у водонагревателя . Если вы пропустите этот провод через балки потолка, просверлите отверстие 1⁄2 дюйма как можно ближе к центру, чтобы не ослабить балку. Скрепите провод через каждые 2 фута, если проводите его параллельно балкам.

Пропустите соединительный провод

Шаг № 3

Установите зажимы заземления на каждую трубу (горячее водоснабжение, подача холодной воды, газ), примерно в 30 см выше водонагревателя.Не устанавливайте зажимы рядом с штуцером или коленом, потому что затягивание зажимов может сломать или ослабить паяные соединения. Также убедитесь, что на трубах нет краски, ржавчины или любых других загрязнений, которые могут помешать хорошему чистому соединению.

Не перетягивайте зажимы. Используйте зажимы, совместимые с трубой, во избежание коррозии. Используйте медные или латунные зажимы на медной трубе. Используйте латунные или стальные зажимы на стальной трубе.

Установите зажимы заземления трубы

Шаг № 4

Пропустите провод заземления через каждое отверстие для провода зажима и затем затяните зажимы на проводе. Не разрезайте и не сращивайте провод: один и тот же провод должен проходить через все зажимы.

Проложите провод заземления

Шаг № 5

На панели отключите главный выключатель. Откройте крышку, открутив винты, и отложите крышку в сторону. Пропустите провод заземления через небольшое отверстие диаметром 3⁄8 дюйма в направлении задней части панели сверху или снизу.

Обычно вам приходится выбивать заглушку из этого отверстия, поместив на нее отвертку с внешней стороны и постучав молотком. Убедитесь, что заземляющий провод не соприкасается с шинами в середине панели или какими-либо клеммами нагрузки на выключателях .

Пропустите провод заземления через небольшое отверстие диаметром 3⁄8 дюйма в направлении задней части панели сверху или снизу.

Шаг № 6

Найдите открытое отверстие на шине заземления и нейтрали и вставьте провод заземления. Эти отверстия достаточно велики, чтобы вместить до # 4 AWG провода , но иногда это может быть сложно. Если вам не удается протолкнуть проволоку, обрежьте ее конец и попробуйте использовать чистый отрезанный кусок.Закрепите установочный винт на проушине.

Установите крышку панели и снова включите главный выключатель.

Найдите открытое отверстие на шине заземления и нейтрали и вставьте провод заземления.

Советы по заземлению главной сервисной панели

Нейтральный и заземляющий провода не должны подключаться к одной и той же шине в большинстве субпанелей. Шину заземления следует подключить к шкафу дополнительной панели.

Нейтральная шина не должна быть подключена к шкафу дополнительной панели.

Наконечник № 1 для заземления главной сервисной панели

Металлический кабелепровод должен быть физически и электрически подсоединен к шкафу панели. Соединительная втулка может потребоваться в некоторых случаях, когда не вся выбивка удалена.

Совет № 2 для заземления главной сервисной панели

Установка заземляющего стержня

Заземляющий стержень является важной частью системы заземления. Его основная функция состоит в создании пути к земле для электрического тока, такого как молния, скачки напряжения в сети и непреднамеренный контакт с линиями высокого напряжения. Если вы обновите свою электрическую службу , вам, вероятно, потребуется обновить заземляющий провод и стержни, чтобы они соответствовали коду .

Примечание! В разных муниципалитетах разные требования к заземлению, поэтому обязательно проверьте их, прежде чем пытаться сделать это самостоятельно. Звоните, прежде чем копать! Убедитесь, что зона, где вы будете устанавливать заземляющие стержни, свободна и свободна от любых подземных коммуникаций.


Тренируйте своих нарушителей!

Ваши выключатели (включая главный) следует «проверять» один раз в год для обеспечения надлежащего механического функционирования. Просто выключите их, а затем снова включите. Удобное время для выполнения упражнения — летнее время, когда вам все равно придется сбросить все часы.


Как установить систему заземляющих электродов

Шаг № 1

Начните с покупки двух стальных заземляющих стержней с медным покрытием диаметром 5/8 ″ и длиной 8 футов . У заземляющих стержней на одном конце есть забивная точка, а на другом — ударная поверхность.

Начните с покупки двух стальных заземляющих стержней с медным покрытием.

Шаг № 2

Просверлите отверстие 5⁄16 ″ в балке обода вашего дома как можно ближе к главной панели обслуживания снаружи дома выше уровень земли не менее 6 ″ .

Просверлите 5⁄16 ″ отверстие в балке обода вашего дома

Step # 3

Примерно в футе от фундамента дома забейте один стержень заземления в землю с помощью пятифунтовой булавы . Если вы наткнулись на камень или другое препятствие, вы можете ударить заземляющий стержень под углом, если он не превышает 45 °.

Двигайтесь до только 3 или 4 дюйма стержня над землей . Отмерьте не менее в 6 футах от первого стержня заземления и вставьте другой.

Примерно в футе от фундамента дома воткните один заземляющий стержень в землю с помощью пятифунтовой булавы.

Шаг № 4

Пропустите неизолированный медный провод №4 от шины заземления на главной панели обслуживания через отверстие в балки обода и снаружи дома, оставив достаточно провода для соединения двух заземляющих стержней.

Проложите неизолированный медный провод №4 от шины заземления на главной сервисной панели.

Шаг №5

С помощью латунного зажима, обычно называемого желудь, подключите провод к первому заземляющему стержню, натягивая провод, чтобы не провисать. существует . Продолжайте тянуть за провод, чтобы добраться до второго заземляющего стержня, создавая непрерывное соединение.

Используя латунный зажим, обычно называемый желудь, подсоедините провод к первому заземляющему стержню

Шаг № 6

Соедините второй заземляющий стержень с другим желудь с неразрезанным заземляющим проводом, предварительно протянутым через первый желудь.Обрежьте лишнюю проволоку.

Соедините второй заземляющий стержень с другим желудь с неразрезанным заземляющим проводом.

Шаг № 7

Выкопайте несколько дюймов вокруг каждого стержня, чтобы создать зазор для пятифунтовой молоты. Создание неглубокой траншеи под заземляющим проводом между стержнями также является хорошей идеей. Забейте каждую удочку молотком, пока вершина удочки не окажется на несколько дюймов ниже уровня земли.

Забейте каждую штангу молотком, пока верхняя часть штанги не окажется на несколько дюймов ниже уровня

Шаг № 8

Введите герметик в отверстие в балке обода как с внутренней, так и с внешней стороны.

Введите герметик в отверстие в балке обода как с внутренней, так и с внешней стороны.

Советы по заземлению

Перечисленный металлический браслет можно использовать для заземления проводов внутренней связи, таких как телефон и кабельное телевидение, если клемма межсистемного соединения недоступна.

Советы по заземлению # 1

Кусок арматурного стержня, заключенный в бетонное основание, является обычным заземляющим электродом в новом строительстве. Электрод, называемый ufer, должен быть арматурным стержнем № 4 или больше и иметь длину не менее 20 футов.длинная. (Показано перед заливкой бетона.)

Советы по заземлению # 2

Ссылка // Полное руководство по электромонтажу от Black + Decker

% PDF-1.5 % 4487 0 obj> endobj xref 4487 236 0000000016 00000 н. 0000011196 00000 п. 0000005016 00000 н. 0000011380 00000 п. 0000011417 00000 п. 0000012028 00000 п. 0000012166 00000 п. 0000012309 00000 п. 0000012452 00000 п. 0000012590 00000 н. 0000012733 00000 п. 0000012871 00000 п. 0000013014 00000 п. 0000013156 00000 п. 0000013293 00000 п. 0000013435 00000 п. 0000013577 00000 п. 0000013715 00000 п. 0000013855 00000 п. 0000013993 00000 п. 0000014136 00000 п. 0000014274 00000 п. 0000014417 00000 п. 0000014560 00000 п. 0000014698 00000 п. 0000014841 00000 п. 0000014979 00000 п. 0000015122 00000 п. 0000015265 00000 п. 0000015408 00000 п. 0000015544 00000 п. 0000015679 00000 п. 0000015822 00000 п. 0000015965 00000 п. 0000016107 00000 п. 0000016249 00000 п. 0000016392 00000 п. 0000016535 00000 п. 0000016678 00000 п. 0000016820 00000 н. 0000016963 00000 п. 0000017106 00000 п. 0000017249 00000 п. 0000017392 00000 п. 0000017535 00000 п. 0000017678 00000 п. 0000017821 00000 п. 0000017964 00000 п. 0000018106 00000 п. 0000018207 00000 п. 0000018931 00000 п. 0000019740 00000 п. 0000019912 00000 п. 0000020528 00000 п. 0000021240 00000 п. 0000021354 00000 п. 0000022087 00000 п. 0000022888 00000 п. 0000023602 00000 п. 0000024380 00000 п. 0000025151 00000 п. 0000025991 00000 п. 0000026739 00000 п. 0000027538 00000 п. 0000035450 00000 п. 0000044439 00000 п. 0000044499 00000 п. 0000044607 00000 п. 0000044716 00000 п. 0000044859 00000 н. 0000044914 00000 п. 0000045188 00000 п. 0000045243 00000 п. 0000045357 00000 п. 0000045412 00000 п. 0000045513 00000 п. 0000045568 00000 п. 0000045734 00000 п. 0000045789 00000 п. 0000045930 00000 п. 0000045985 00000 п. 0000046102 00000 п. 0000046157 00000 п. 0000046258 00000 п. 0000046313 00000 п. 0000046491 00000 п. 0000046546 00000 п. 0000046667 00000 п. 0000046813 00000 п. 0000046987 00000 п. 0000047102 00000 п. 0000047233 00000 п. 0000047407 00000 п. 0000047540 00000 п. 0000047649 00000 п. 0000047825 00000 п. 0000048000 00000 н. 0000048121 00000 п. 0000048303 00000 п. 0000048426 00000 п. 0000048558 00000 п. 0000048743 00000 п. 0000048854 00000 п. 0000048977 00000 п. 0000049155 00000 п. 0000049297 00000 п. 0000049453 00000 п. 0000049615 00000 п. 0000049723 00000 п. 0000049861 00000 п. 0000050010 00000 п. 0000050142 00000 п. 0000050275 00000 п. 0000050394 00000 п. 0000050540 00000 п. 0000050699 00000 н. 0000050817 00000 п. 0000050943 00000 п. 0000051081 00000 п. 0000051223 00000 п. 0000051346 00000 п. 0000051477 00000 п. 0000051617 00000 п. 0000051751 00000 п. 0000051889 00000 п. 0000052023 00000 п. 0000052155 00000 п. 0000052287 00000 п. 0000052413 00000 п. 0000052554 00000 п. 0000052698 00000 п. 0000052818 00000 п. 0000052937 00000 п. 0000053065 00000 п. 0000053215 00000 п. 0000053360 00000 п. 0000053507 00000 п. 0000053669 00000 п. 0000053840 00000 п. 0000054009 00000 п. 0000054172 00000 п. 0000054336 00000 п. 0000054492 00000 п. 0000054635 00000 п. 0000054775 00000 п. 0000054922 00000 п. 0000055085 00000 п. 0000055236 00000 п. 0000055384 00000 п. 0000055545 00000 п. 0000055704 00000 п. 0000055840 00000 п. 0000055980 00000 п. 0000056128 00000 п. 0000056269 00000 п. 0000056410 00000 п. 0000056543 00000 п. 0000056745 00000 п. 0000056907 00000 п. 0000057047 00000 п. 0000057176 00000 п. 0000057310 00000 п. 0000057432 00000 п. 0000057560 00000 п. 0000057736 00000 п. 0000057858 00000 п. 0000058014 00000 п. 0000058165 00000 п. 0000058335 00000 п. 0000058504 00000 п. 0000058654 00000 п. 0000058776 00000 п. 0000058934 00000 п. 0000059080 00000 п. 0000059217 00000 п. 0000059357 00000 п. 0000059528 00000 п. 0000059648 00000 н. 0000059773 00000 п. 0000059938 00000 н. 0000060071 00000 п. 0000060201 00000 п. 0000060326 00000 п. 0000060490 00000 п. 0000060657 00000 п. 0000060791 00000 п. 0000060925 00000 п. 0000061068 00000 п. 0000061239 00000 п. 0000061397 00000 п. 0000061616 00000 п. 0000061779 00000 п. 0000061911 00000 п. 0000062045 00000 п. 0000062206 00000 п. 0000062337 00000 п. 0000062481 00000 п. 0000062609 00000 п. 0000062759 00000 п. 0000062916 00000 п. 0000063119 00000 п. 0000063266 00000 п. 0000063404 00000 п. 0000063535 00000 п. 0000063665 00000 п. 0000063794 00000 п. 0000063923 00000 п. 0000064061 00000 п. 0000064202 00000 п. 0000064359 00000 п. 0000064523 00000 п. 0000064688 00000 п. 0000064820 00000 н. 0000064946 00000 п. 0000065076 00000 п. 0000065230 00000 п. 0000065357 00000 п. 0000065480 00000 п. 0000065622 00000 п. 0000065766 00000 п. 0000065944 00000 п. 0000066072 00000 п. 0000066237 00000 п. 0000066381 00000 п. 0000066594 00000 п. 0000066723 00000 п. 0000066913 00000 п. 0000067052 00000 п. 0000067182 00000 п. 0000067330 00000 п. 0000067525 00000 п. 0000067691 00000 п. 0000067865 00000 п. 0000068001 00000 п. 0000068145 00000 п. 0000068316 00000 п. трейлер ] >> startxref 0 %% EOF 4489 0 obj> поток xW!

Microsoft Word — Руководство по проводной связи.doc x-default

% PDF-1.4 % 52 0 объект > endobj 80 0 объект > поток application / pdf2014-01-02T10: 44: 03.831-06: 00

  • tpitzen
  • Microsoft Word — Проводное руководство.doc
  • x-по умолчанию
  • 2007-09-10T13: 09: 19-05: 002007-09-10T13: 09: 19-05: 002007-09-10T13: 07: 06-05: 00PScript5.dll Версия 5.2tpitzenPScript5.dll Версия 5.22007-09-10T13 : 09: 19.195ZMicrosoft Word — Руководство по проводному подключению.docAcrobat Distiller 6.0.1 (Windows) 2007-09-10T13: 07: 06.195ZAcrobat Distiller 6.0.1 (Windows) uuid: 73b70622-1ef1-478c-a978-0aeadc7c16c7uuid: b3a8a209-8ba4-4d98-8210-27eb45b4cf5b конечный поток endobj 44 0 объект > endobj 46 0 объект > endobj 47 0 объект > endobj 48 0 объект > endobj 31 0 объект > endobj 33 0 объект > поток HlI0st5 ^ «8% NHb; gl9, ͸> | pr7U 2_qQ [т ч ~.: 7 @ m ~ 4vB

    go 95 правило 54.8

    go 95 правило 54.8

    Общий заказ 95

    Подробные требования к строительству линий снабжения
    (цепи классов H, L и T)

    54,8 Рабочие падения, 0-750 В

    А.Материал и размер

    Падения напряжения 0-750 вольт должны быть из материала. и размер, как указано в таблице 8 и Правило 49.4C7a .

    Примечание: Постановление № E756 вступило в силу 29 мая 1951 г. разрешено использование многожильного служебного ответвительного кабеля с неизолированный нейтральный проводник для рабочих падений 0-750 вольт при условии, что Крепление такого кабеля к опоре и концам здания должно производиться средствами изолятора.

    B. Зазоры над землей, зданиями и т. Д.

    Вертикальные зазоры службы снабжения снижаются выше земля, здания и т. д. должны быть не менее минимальных расстояний указано в Правиле 37 , Таблица 1, столбец B , со следующими модификациями:

    (1) Над общественными автомагистралями: иметь высоту не менее 18 футов над проезжей частью по вертикали, за исключением того, что этот просвет может быть понижен с 18 футов в позиции не более более 12 футов по горизонтали от линии бордюра на расстояние не менее более 16 футов по линии обочины при условии зазора по средней линии Длина любой общественной проезжей части ни в коем случае не должна быть меньше 18 футов.Где там не являются бордюрами, вышеизложенные положения применяются с использованием внешних границ возможного движения автотранспорта вместо обочины.

    (2) Над частными автострадами и прочей частной собственностью:

    a) Промышленные или коммерческие помещения: Над частными проездами, переулки или другие участки частной собственности, доступные для транспортных средств на территории используемые в промышленных или коммерческих целях, сервисные линии должны иметь вертикальный зазор не менее 16 футов.

    b) Жилые помещения: Над частными проездами или переулками, или другие участки частной собственности, доступные для автомобилей на территории, используемые для только в жилых помещениях, рабочие отводы должны иметь вертикальный зазор не менее 12 футов.

    ИСКЛЮЧЕНИЕ: Это зазор может быть уменьшен для изолированных служб, соответствующих Правилу 20.9-G в не менее 10 футов

    Примечание: Пересмотрен 21 января 1992 г. Постановлением SU-10.

    (3) Над землей в зонах, доступных только для пешеходов:

    Над зонами, доступными только для пешеходов только для пешеходов сервисные сбросы должны выдерживаться на вертикальном клиренс не менее 12 футов.

    ИСКЛЮЧЕНИЕ: Этот зазор может быть уменьшен для изолированных служб, соответствующих требованиям. с Правилом 54.8A , до не менее 8 футов 6 дюймов.

    Примечание: Изменено 21 января 1992 г. в соответствии с Постановлением SU10 . и № от 13 января 2006 г.05-01-030

    (4) Из зданий и сооружений: Должны быть организованы точки обслуживания. чтобы не мешать и не подвергать опасности рабочих и пожарных при выполнении свои обязанности.

    a) Вертикальные зазоры: Вертикальные зазоры при перегрузке поддерживаться во всех частях зданий и сооружений по мере необходимости по таблице 10 .

    Примечание: Пересмотрено 2 октября 1951 г. Постановлением № E762. ; 6 января 1968 г. Постановлением № 73455; и 21 января 1992 г. Постановлением SU10.

    b) Горизонтальные зазоры: Сервисные отводы не требуются для очистить здания на любом определенном расстоянии по горизонтали.

    ИСКЛЮЧЕНИЕ: Горизонтальное расстояние не менее 3 футов должно поддерживаться около пожарных лестниц, выходов, окон или дверей.

    Примечание: изменено постановлением от 21 января 1992 г. SU10.

    Таблица 10: Минимально допустимый зазор при падении напряжения 0-750 вольт из корпусов

    Минимальное расстояние от зданий

    Атмосферостойкость
    Крытый
    Проводники
    0-750 В

    Сверху вертикальные зазоры:

    1) Все части зданий, включая металлические или неметаллические карниз, декоративный придаток, карниз, крыша или парапетная стена здания служил.

    8 футов

    (а) (б)

    2) Металлический или неметаллический непроходимый навес, патио крышка или другая конструкция.

    8 футов

    (а) (б)

    3) Другие здания в том же помещении.

    8 футов

    2 фута

    4) Прочие постройки.

    8 футов

    8 футов (c)

    Горизонтальные и радиальные зазоры:

    1) От пожарных лестниц, выходов, окон и дверей.

    3 фута

    3 фута

    a) Минимальный зазор из 0.5 дюймов.

    б) Точка присоединения сервисного дропа для промышленных и коммерческие помещения не должны располагаться на расстоянии более 18 дюймов от лицевая сторона стены здания лицом к полюсной линии, от которой происходит отключение обслуживания.

    c) Уменьшить до 2 футов для неметаллических крыш, когда уклон крыши превышает 9 дюймов подъема на 12 дюймов пробега (см. Рисунок ).

    Примечание: Изменено Решением от 18 сентября 1967 г. № 72984; 6 января 1968 г. Постановлением № 73455; Решением от 22 июля 1968 г. № 74342; 21 января 1992 г. Постановлением SU10; 6 ноября 1992 г. Постановлением SU15 и № от 13 января 2006 г.05-01-030


    (5) над плавательными бассейнами: (см. Правило 54.4A3 и Рисунок 541 ).

    Примечание: добавлено 2 января 1962 г. E1109 и пересмотрено 21 ноября 1990 г. резолюцией SU6.

    C. Зазоры между пунктами службы снабжения и Другие дирижеры

    Зазоры между проводниками линии питания и другими проводниками должны быть не менее минимальных зазоров, указанных в Правило 38 , Таблица 2, столбец D , со следующими модификациями:

    (1) От проводов линии пожарной сигнализации или другой линии связи:

    a) Переходы в пролетах: На переходах в пролетах прекращается снабжение проводники могут иметь зазор менее 48 дюймов ( Таблица 2, Случай 3, Столбец D; и случай 4, столбец C ), но не менее чем на 24 дюйма над проводниками линии связи или ниже проводников линии связи, не поддерживаемых на мессенджере, при условии пересечение находится на расстоянии 6 футов или более от любого столба, который не поддерживает оба проводники, задействованные в переходе (см. Приложение.G, рисунок 42 ).

    b) Поддерживается на одном полюсе: Отводные провода для линий питания, кроме тех, которые установлены на стойке с зазором, могут иметь зазор менее 48 дюймов (Таблица 2, дело 8, столбец D; и Случай 9, столбец C ) над или под проводниками линии связи, поддерживаемыми одним и тем же шест, а не на посыльном при условии, что зазор составляет 6 футов или более с любого полюса, который не поддерживает оба задействованных проводника, и зазоры как минимум равные указанным в таблице 11 поддерживаются.

    Таблица 11: Минимальное радиальное Зазор между проводниками линии подачи и линией связи Дирижеры не в вестниках

    Радиальное расстояние перехода от Опорный столб (ноги)

    Минимальный радиальный зазор (дюймы)

    От полицейских и пожарных сигнализаций

    От других проводников связи

    5 или менее

    10 и менее, но более 5

    15 или менее, но более 10

    20 и менее, но более 15

    Отводные проводники питания могут иметь зазор менее 48 дюймов (как указано в Таблица 2, случай 8, столбец D; и Случай 9, столбец C ) но не менее чем на 24 дюйма выше и сбоку от сообщения линейные проводники, поддерживаемые на посыльном на одном столбе, при условии, что расстояние не менее 6 футов от любого столба, который не поддерживает оба проводники.Вертикальные зазоры не менее 24 дюймов над или На 48 дюймов ниже проводники связи, поддерживаемые мессенджерами, не Требуется, если длина подводящих проводников службы питания составляет 24 дюйма или более по горизонтали от вертикальной плоскости коммуникационного мессенджера (см. Приложение. G, рисунок 42 ).

    (2) На перекрестке очистки: Может поддерживаться сброс службы снабжения на траверсе с зазором на вертикальном расстоянии менее 48 дюймов (указано в таблице 2, случай 8, столбец D, и случай 9, столбец C) но не менее чем на 24 дюйма выше или ниже любой цепи питания 0-750 вольт или схемы связи, не поддерживаемые мессенджером, или над цепями связи или питания, которые поддерживаются на мессенджере, при условии, что незащищенные проводники линии электроснабжения не менее 25 дюймов по горизонтали от центральной линии вехи или прикреплены к подходящим кронштейнам (не менее 25 дюймов от центральной линии опоры) на каждый конец рычага зазора и переносится на нижней стороне зазора рука из конца в конец в волокнистом или пластиковом кабелепроводе или под защитой древесины покрытие, как указано в Правиле 54.6C . Установка сервисных дропов в соответствии с этим правилом будет не влечет за собой изменение проводов связи, поддерживаемых на опоре (см. приложение G, рисунок 40 ).

    Примечание: Пересмотрено Решением № 69071 от 7 июня 1965 г.

    (3) На удлинителях полюса: Допускается транспортировка сбрасываемого оборудования. в пересечении с зазором на удлинителях полюсов или кронштейнах над любым цепи питания 0-750 вольт или цепи связи, с вертикальным зазор между проводниками менее 48 дюймов ( Таблица 2, случай 8, столбец D; Случай 9, столбец C ), но не менее чем на 2 фута при условии, что рабочие проводники свободны осевая линия столба (в проекции) не менее 25 дюймов по горизонтали, а также при условии, что проводники служебного отвода очищают внешний контакт расположите проводники другой цепи не менее чем на 2 фута.Куда, в дополнение к кронштейну или удлинителю столба, служба снабжения капельные проводники поддерживаются на кронштейне на конце другой линии поперечина, допускается зазор не менее 12 дюймов на точки пересечения линейных проводов во внешних положениях контактов. В такой конструкции поперечина надставки должна быть деревянной. В установка сервисных дропов в соответствии с этим правилом не повлечет любое изменение проводов связи, поддерживаемых на опоре (см. Приложение G, рисунок 41 ).

    (4) От службы связи Сброс: Радиальный зазор между проводниками линии электроснабжения и цепью линии связи проводники могут быть менее 48 дюймов, как указано в Таблица 2, столбец C, случаи 4 и 9; Колонка D, случаи 3 и 8 , но должно быть не менее 24 дюймов. Где в пределах 15 футов от точка крепления любой сервисной капли на здании, этот зазор может быть дополнительно уменьшен, но должен быть не менее 12 дюймов.

    (5) Контактные провода над тележкой : устанавливаются над контактными проводниками тележки, включая курьер в контактной сети конструкция, на расстоянии не менее 4 футов по вертикали, при условии служебные опускания очищают верхнюю часть рельсов на вертикальное расстояние не менее более 26 футов на пересечении железной дороги перевозят стандартные грузовые вагоны, или не менее 23 футов, если железная дорога не перевозит стандартные пугает автомобили (см. Правило 74.4B1 ).

    (6) От проводников 750 — 7500 вольт: пересечение проводов 750 — 7500 вольт над или под линией, поддерживаемых на тот же полюс с зазорами меньше указанных в Таблица 2, случай 10, столбец D при условии, что такие падения должны быть не менее 2 футов по вертикали или 1 ногой горизонтально от проводов питающей сети.

    Д.Зазор от других полюсов

    Зазор между рабочими проводниками и осевой линией длина любого столба, не поддерживающего их, должна быть не менее 22 1/2 дюймов (Правило 32.3 ). Если столб, задействованный в этом зазоре, находится в пределах 10 футов от столба, поддерживающего рабочее падение, этот зазор может быть менее 22 1/2 дюймов, но не менее 15 дюймов.

    ( 1) От непроходимых столбов уличного освещения или светофоров или Стандарты: Падение напряжения питания от 0 до 750 вольт (без подключения) Невходное уличное освещение и столбы или стандарты светофоров, включая мачты, кронштейны и осветительные приборы должны находиться на радиальном расстоянии 12 дюймов, как указано в Таблица 1, случай 10, столбец B , кроме случаев, когда капли механически защищены от истирания материалы, указанные в Правиле 22.8 . Такая механическая защита должна простираться не менее чем на 15 дюймов в каждое направление по капле от осевой линии шеста, стандартное, крепление мачта или приспособление, проходящие сверху, снизу или сбоку. Капли должен быть установлен таким образом, чтобы не мешать распространению света от осветительных приборов и не должны мешать рабочим при замене ламп или обслуживание оборудования.

    Примечание: добавлено 8 января 1980 г. и изменен 9 марта 1988 г. Постановлением E3076.

    E.Отстранения от проводников при совмещении Плечи

    В конструкции комбинированного рычага требуются следующие зазоры между рабочими проводниками от 0 до 750 вольт и проводниками 750 — 7500 вольт:

    (1) Минимальное расстояние между полюсными выводами 36 дюймов: Где проводники двух категорий напряжения поддерживаются на противоположных концах траверса с минимальным горизонтальным расстоянием 36 дюймов между полюсами положения штифтов, служебные сбросы, запускаемые непосредственно с такого траверса не должны пересекать проводники класса 750 — 7500 вольт на та же рука.

    (2) 42 дюйма Минимальное расстояние между полюсными штифтами:

    a) Услуги Line Arms: Где проводники двух напряжений классификации поддерживаются на противоположных концах траверсы с минимальное горизонтальное расстояние 42 дюйма между положениями полюсных штифтов, сервисные сбросы могут запускаться непосредственно от участка линии 0-750 вольт рука и может пересекать ниже проводники 750 — 7500 вольт на той же руке.В этих условиях вертикальное разделение в точке пересечения должен быть не менее 2 футов, а точка пересечения должна быть не менее чем на 6 футов в радиальном направлении от средней линии вехи.

    б) Услуги от Buck Arms: Где проводники двух напряжений классификации поддерживаются на противоположных концах плеча компенсатора с минимальное горизонтальное расстояние 42 дюйма между положениями полюсных штифтов и не менее 2 футов вертикального расстояния между проводниками линейного плеча уровень и уровень проводника рычага, сервисные капли могут быть запущены с линии опорные рычаги или сервисные рычаги, в комплекте:

    Такие рабочие линии должны отключать проводники с напряжением 750 — 7500 вольт. не менее чем на 2 фута по вертикали в месте пересечения;

    Такие служебные падения не должны проходить через указанное пространство для лазания. в Правиле 54.7A3c ;

    Такие сервисные падения не должны пересекать напряжение ниже 750 — 7500 вольт. линейного рычага в третьей позиции штифта; и;

    Если такие служебные сбросы выполняются с двойных рычагов или с одинарные опорные рычаги, установленные сбоку на опоре ниже 750 — 7500 часть напряжения соответствующего линейного плеча, положение штыря на 750 — Конец линейного плеча с напряжением 7500 В должен оставаться свободным.

    F. Из стоек

    Сервисные отводы можно запускать непосредственно с низковольтных стоек на опорах. Если используется многожильный служебный кабель, кабельный зажим должен крепиться к нейтральному изолятору стойки на опоре или подходящем следует использовать изоляцию между точками крепления на стойке или полюс и поверхность кабеля, за исключением случаев, когда оборудование стойки эффективно заземлен через металлический столб.

    G. Столбы обслуживания / очистки (см. Правило 22.6-F Для определения)

    (1) Службы обслуживания / очистки должны поддерживать только:

    а) 0-750 вольт проводники (см. Правило 54.8G2 )

    б) Сервисные службы


    в) Связанные подступенки и прогоны

    г) Связанные ребята

    е) Освещение и сопутствующее оборудование


    е) Средства связи

    (2) Строительные требования:

    а) Могут применяться все требования к прочности при падении к проводникам 0-750 вольт (вторичным), установленным в соответствии с этим Правилом.

    b) Длина пролета не должна превышать 150 футов.

    c) Провода питания (вторичные), проложенные между сервисом / зазором полюса должны соответствовать требованиям к зазору проводов 0-750 вольт, указанным в Правило 37 , Таблица 1, столбец D и Правило 38 , Таблица 2, столбец D

    d) Возможность обслуживания нескольких точек обслуживания, стояков и уличных фонарей от 0 до 750 вольт проводника (вторичного), установленного в соответствии с данным Правилом.

    Примечание: 54,8G добавлено 6 ноября 1992 г. Разрешение SU15

    Проверка заземления и соединения в жилых плавательных бассейнах

    Ник Громико, CMI® и Кэти Макбрайд

    По данным внутренней инспекции InterNACHI Стандарты практики, инспектор не требуется для проверки бассейнов или спа.Однако изучение основных компонентов и функций жилых бассейнов с упором на постоянные подземные бассейны поможет инспекторам выявить дефекты в их состоянии и установке. Одним из важных аспектов электробезопасности является правильное заземление и подключение электрического и металлического оборудования бассейнов и спа.

    Безопасность прежде всего

    Важно помните, что вода и электричество несовместимы. Домашние инспекторы должны посоветовать домовладельцам проконсультироваться или нанять электрика вместо того, чтобы заниматься электричеством работают сами.Всегда соблюдайте осторожность и используйте средства индивидуальной защиты. оборудование. Будьте внимательны при проведении осмотра, особенно когда поблизости находятся электрические компоненты и вода. близость друг к другу.

    Никогда не беритесь за провода или компоненты, не отключая их от источника питания. Носить обувь на резиновой подошве и резиновые перчатки. Не стойте в воде при работе с или осмотр электрооборудования. Обязательно укажите все цепи, относящиеся к оборудование для бассейнов.При осмотре бассейна или спа-салона проверьте, нет ли незаконченного или плохого качество изготовления, особенно электрических компонентов, проводки и установка.

    При проведении только визуальный осмотр, используйте только глаза, а не руки. Не открывать все, что не требуется открывать, особенно электрические комплектующие, коробки и панели.

    Проверить провод заземления соединения, ослабленные провода и кабелепроводы, а также утечки воды. Помните, что вода эффективный проводник электричества.Если есть электрическая проблема с оборудование бассейна, может произойти неисправность и зарядить весь бассейн или спа, что делает его смертельно опасным.


    Заземление

    Электрический оборудование для бассейнов должно быть заземлено и подключено методами электропроводки в соответствии с NFPA 70 National Electric Code® (NEC®).

    Следующие должны быть заземленным:

    • все электрооборудование, связанное с циркуляционной системой;
    • все электрическое оборудование, расположенное в пределах 5 футов от внутренней стены бассейна;
    • все светильники сквозные и подводные светильники;
    • щитовые панели, обеспечивающие электроснабжение оборудования, связанного с бассейном;
    • GFCIs:
    • корпуса трансформаторов и источников питания;
    • коробки распределительные; и
    • бассейновые двигатели.

    Заземляющие и соединительные клеммы должны быть определены как используемые для влажных и агрессивных сред. Заземление и Клеящие соединения должны быть выполнены из меди, медного сплава или нержавеющей стали. Их также следует перечислить для непосредственного захоронения.

    Светильники и соответствующее оборудование также должно быть заземлено. Все узлы освещения и светильники необходимо подключать к изолированному медному заземлению провод не менее 12 AWG. Где неметаллический трубопровод установка изолированной медной перемычки 8 AWG может быть требуется в трубопроводе.Светильники для влажных ниш с гибким шнуром должны все открытые нетоковедущие металлические части должны быть заземлены.

    Заземляющий провод оборудования должен быть проложен с фидерами между клемма заземления щитка оборудования бассейна и клемма заземления применимого сервисного оборудования.

    Соединение
    Требуется соединение получить все металлические части электрооборудования и неэлектрический металл части конструкции бассейна / спа для достижения равного электрического потенциала.Склеивание металлических частей электрооборудования образует низкоомный путь для короткого замыкания ток обратно в цепь источника для отключения устройства защиты от перегрузки по току. Для заземления оборудования, следует провести отдельный изолированный медный заземлитель. подвести к клемме заземления оборудования на главной сервисной панели. Листовой металл Винты нельзя использовать для соединения заземляющих проводов.

    Следующие части бассейнов, спа и гидромассажных ванн должны быть соединены между собой проводниками не менее 8 AWG, или с использованием жесткого металлического кабелепровода, в том числе:

    • токопроводящих стенок бассейнов, включая заливной бетон, напыленный бетон и бетонные блоки с окрашенными или оштукатуренными покрытиями;
    • Сталь
    • конструкционная арматурная;
    • сетка медная жила;
    • поверхности по периметру, выступающие на 3 фута по горизонтали за внутренние стены бассейна, спа или гидромассажной ванны.Поверхность периметра, которая простирается менее чем на 3 фута и отделена от бассейна перегородкой, должна требовать эквипотенциального соединения на стороне бассейна от перегородки. Должно быть обеспечено соединение с поверхностями по периметру, которое должно быть прикреплено к бассейну, спа и гидромассажной ванне, армируя стальную или медную проволочную сетку как минимум в четырех точках вокруг бассейна, спа или гидромассажной ванны. Есть некоторые исключения;
    • металлические детали;
    • подводное освещение;
    • металлическая фурнитура;
    • электрооборудование; и
    • все фиксированные металлические детали.

    Склейка стыковочная металлические части для образования токопроводящей дорожки, которая приведет к электрическая непрерывность между компонентами, чтобы гарантировать, что потенциал будет одинаковым во всем. Это называется эквипотенциальным склеивание. Сохранение электрического потенциала на одном уровне снижает опасность создается блуждающими токами в бассейне или в земле вокруг бассейна. Соединение (или склеивание) всего металлического в бассейне и вокруг него поможет устранить градиенты напряжения (или различия в электрическом потенциале) с одного часть бассейна в другую и от металлического оборудования в бассейн воды.

    Ниже приводится общий список элементов, требующих уравнивания потенциалов:

    • все металлические части бассейна и спа;
    • металлическая арматура бассейна, спа, бортика, рамы, каркаса и т.д .;
    • кожухи и кронштейны навесных светильников;
    • цельнометаллическая фурнитура;
    • металлических частей оборудования;
    • приборы и органы управления электрические;
    • металлические кабели и кабельные каналы, металлические трубы и все металлические части; и
    • водонагревателей с номиналом более 50 ампер.

    Соединительный провод должен быть не менее 8 AWG. или более крупная твердая медь.

    Скрепленные детали

    Все металлические детали конструкции бассейна, включая арматурный металл, должны быть соединены между собой с использованием одножильных медных проводов (изолированных, покрытых или неизолированных) и не менее 8 AWG, или с жестким металлическим трубопроводом из латуни или другого коррозионно-стойкого металла. Соединения склеиваемых частей должны выполняться в соответствии с NEC® (см. Разделу 250.8).

    Все подводные металлические кожухи осветительных приборов должны быть скреплены, а также все металлические детали внутри или пристроен к конструкции бассейна. Металлические части электрооборудования, относящиеся к система циркуляции воды — включая насосы, моторы, металлические части бассейна крышки и сопутствующее оборудование — должны быть приклеены. Все неподвижные металлические части должны быть склеены, включая кабели в металлической оболочке и кабельные каналы, металлические трубы, металлические навесы, металлические заборы, металлические двери и металлические оконные рамы.

    Корпуса бассейнов

    Приклеивание к требуется токопроводящая оболочка бассейна. Заливной бетон, напыленный бетон и бетонный блок с покрытиями следует считать проводящими материалами.

    Неинкапсулированный конструкционная арматурная сталь должна быть соединена между собой стяжками. Инкапсулированный конструкционная арматурная сталь должна быть установлена ​​с медью 12×12 дюймов проводная сетка. Сеть должна быть изготовлена ​​из неизолированного твердого материала минимум 8 AWG. медные проводники, соединенные друг с другом во всех точках пересечения, и сетка должны соответствовать форме бассейна, а также быть закреплены внутри или под бассейном. более 6 дюймов от внешнего контура корпуса бассейна.

    Поверхности по периметру

    По периметру поверхность, которая считается склеенной, — это площадь, простирающаяся на 3 фута горизонтально за внутренними стенами бассейна, включая грунтовые поверхности и другие виды мощения. Приклеивание к периметру поверхности могут быть прикреплены к арматурной стальной или медной сетке бассейна минимум 4 точки, расположенные по периметру бассейна.

    Сводка

    электрооборудование для бассейнов должно быть заземлено и подключено методы подключения в соответствии с NFPA 70 National Electric Code®.

    Оставить комментарий
