Схема подключения заземления в частном доме: Заземление в частном доме своими руками: схема, устройство, подключение

Опубликовано в Дом
/
31 Дек 2018

Содержание

Схема подключения заземления в загородном доме

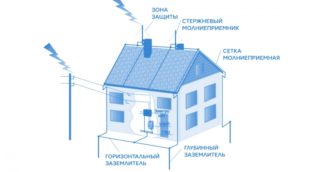

Полную инструкцию по заземлению и молниезащите для частного дома (в картинках) смотрите на отдельной странице.

Сегодня практически каждый загородный дом оснащен электрическими приборами. Безопасность их эксплуатации обеспечивается соединением установленного в помещениях электрооборудования с заземляющим устройством. Грамотно выполненное защитное заземление исключит вероятность поражения людей электрическим током и предотвратит выход из строя бытовой техники и сложных технических устройств от воздействия перенапряжений, если они защищаются УЗИП. Выбор схемы подключения зависит от различных факторов. В частном доме, в отличие многоквартирного, заземление можно сделать самостоятельно. Разобраться в вопросе его подключения поможет данная инструкция.

Основные элементы схемы подключения заземления загородного дома и правила по их выполнению

Схема подключения заземления в загородном доме выглядит следующим образом: электроприбор— розетка — электрический щит — заземляющий проводник — контур заземления — земля.

Подключение начинается с выполнения на придомовом участке заземляющего устройства в соответствие с правилами, определенными в главе 1.7 ПУЭ 7-го издания. Заземлитель представляет собой металлическую конструкцию, имеющую большую площадь контакта с землей. Предназначен для выравнивания разности потенциалов и уменьшения потенциала заземленного оборудования, в случае замыкания на корпус или появления избыточного напряжения в электросети. Конструкция и глубина его установки определяется исходя из сопротивления грунта на участке (например, сухой песок или влажный чернозем).

От выполненного на участке заземляющего устройства (заземления) прокладываем заземляющий проводник, который подключаем к главной заземляющей шине, с использованием болтового соединения, зажима или сварки. Выбираем проводник сечением не менее 6 мм2 для меди и 50 мм2 для стали, при этом он должен соответствовать требованиям к защитным проводникам, указанным в таблице 54.2 ГОСТ Р 50571.5.54-2013, а для системы ТТ иметь сечение не менее 25 мм

2 для меди. Если проводник голый и прокладывается в земле, то его сечение должно соответствовать приведенному в таблице 54.1 ГОСТ Р ГОСТ Р 50571.5.54-2013.

В электрощитке заземляющий проводник через шину заземления соединяется с защитными проводниками, проложенными к розеткам, имеющим заземляющий контакт и остальным электроприемникам в доме. В результате чего, каждый электроприбор оказывается подключенным к системе заземления.

Зависимость схемы подключения заземления от контура заземления

Если у столба линии электропередач выполнено повторное заземление, то схема подключения заземления в загородном доме выполняется по системам TN-C-S или TT. Когда состояние сетей не вызывает опасений, в качестве заземляющего устройства дома следует использовать повторное заземление линии и подключать дом в соответствии с системой заземления TN-C-S. Если воздушная линия старая, либо качество выполнения повторных заземлений подлежит сомнению, лучше выбрать систему ТТ и оборудовать индивидуальное заземляющее устройство на придомовом участке.

Для заземляющего устройства в первую очередь следует использовать естественные заземлители — сторонние проводящие части, имеющие непосредственный контакт с грунтом (водопроводы, трубы скважин, металлические и железобетонные конструкции загородного дома и прочее). (см. п.1.7.54, 1.7.109 ПУЭ 7-го издания).

При отсутствии таковых, выполняем искусственное заземляющее устройство, используя вертикальные или горизонтальные электроды, которые вкапываем в землю. Выбор конфигурации заземлителя главным образом от требуемого сопротивления и особенностей придомового участка.

При отсутствии таковых, выполняем искусственное заземляющее устройство, используя вертикальные или горизонтальные электроды, которые вкапываем в землю. Выбор конфигурации заземлителя главным образом от требуемого сопротивления и особенностей придомового участка.

Наиболее эффективен в использовании, если на вашем участке почва представлена суглинком, торфом, насыщенным водой песком, обводненной глиной. Стандартная длина стержней составляет от 1,5‑х до 3‑х м. Выбирая длину вертикальных электродов, исходим из водонасыщенности вмещающих пород на участке. Заглубленные грунт вертикальные заземлители объединяются горизонтальным электродом, например, полосой, а для минимизации экранирования располагаются на расстоянии, соразмерном длине самих штырей.

Конструкцию заземляющего устройства рекомендуют располагать на расстоянии одного метра от фундамента строения (см. п. 1.7.94 ПУЭ 7-го издания).

Зависимость схемы подключения от типа системы заземления

Заземление объектов жилого фонда выполняют по следующим системам: ТN (подсистемы TN-C, TN-S, TN-C-S) или ТТ. Первая буква в названии обозначает заземление источника питания, вторая – заземление открытых частей электрооборудования.

Последующие буквы после N указывают на совмещение в одном проводнике или разделение функций нулевого рабочего и нулевого защитного проводников. S — нулевой рабочий (N) и нулевой защитный (РЕ) проводники разделены. С — функции нулевого защитного и нулевого рабочего проводников совмещены в одном проводнике (РЕN-проводник).

Электробезопасность обеспечивается полноценно, когда уменьшение сопротивления заземлителя не влечет за собой увеличения показателей тока замыкания на землю. Рассмотрим, как схема подключения заземления зависит от выполненной на объекте системы электрической сети.

Система заземления TN-S


Рисунок 1. Система TN-S

На объектах, оборудованных электросетью по системе TN-S, нулевые рабочий и защитный проводники разделены по всей длине, и в случае пробоя изоляции фазы, аварийный ток отводится по защитному РЕ-проводнику. Устройства УЗО и дифавтоматы, реагирующие на появление утечки тока через защитный ноль, отключают сеть с нагрузкой.

Достоинством подсистемы заземления TN-S является надежная защита электрооборудования и человека от поражения аварийным током при пользовании электросетями. За счет чего данную систему относят к наиболее современной и безопасной.

Для выполнения заземления по системе TN-S, требуется прокладка от трансформаторной подстанции отдельного провода заземления к своему строению, что приведет к значительному удорожанию проекта. По этой причине, для заземления объектов частного сектора, подсистема заземления TN-S практически не используется.

Система заземления TN-C. Необходимость перехода на ТN-C-S


Рисунок 2. Система TN-S

Заземление по системе TN-C наиболее распространено для старых построек жилого фонда. Преимуществом является экономичность и проста ее выполнения. Существенным недостатком — отсутствие отдельного проводника РЕ, что исключает наличие в розетках загородного дома заземления и возможности уравнивания потенциалов в ванной.

К загородным постройкам электрических ток подводится по воздушным линиям. К самому строению подходят два проводника: фазный L и совмещенный PEN. Подключить заземление можно, только при наличии в частном доме трехжильной проводки, что требует переделки системы TN-C на TN-C-S, путем разделения нулевого рабочего и нулевого защитного проводника в электрическом щите (см. п. 1.7.132 ПУЭ 7-го издания).

Подключение заземления по системе TN-C-S

Для подсистемы заземления TN-C-S характерно объединение нулевого рабочего и нулевого защитного проводников на участке от линий электропередач до ввода в здание. Заземление по данной системе достаточно простое в техническом исполнении, за счет чего рекомендуется для широкого применения. К недостатку можно отнести потребность в постоянной модернизации, во избежание обрыва PEN проводника, в результате чего электроприборы могут оказаться под опасным потенциалом.

Рассмотрим схему подключения заземления в загородном доме по системе TN-C-S на примере перехода к ней от системы TN-C.


Рисунок 3. Схема главного распределительного щита

Как уже отмечалось, для получения трехжильной проводки, необходимо произвести правильное разделение PEN проводника в распределительном щитке дома. Начинаем с того, что в электрощит устанавливаем шину с обеспечением прочной металлической связи с ним, и подключаем к этой шине идущий со стороны линии электропередач объединенный проводник PEN. Шину PEN соединяем перемычкой со следующей установленной шиной РЕ. Теперь шина PEN выступает в качестве шины нулевого рабочего проводника N.


Рисунок 4. Схема подключения заземления (переход с TN-C на TN-C-S)


Рисунок 5. Схема подключения заземления TN-C-S

Выполнив указанные подключения, соединяем распределительный щиток с заземлителем: от заземляющего устройства заводим проводна шину РЕ. Таким образом, в результате несложной модернизации, мы оснастили дом тремя отдельными проводами (фазным, нулевым защитным и нулевым рабочим).

Правилами устройства электроустановок требуется выполнение повторного заземления для РЕ — и РEN-проводников на вводе в электроустановки, с использованием, в первую очередь, естественных заземлителей, сопротивление которых при напряжении электросети 380/220 В должно быть не более 30 Ом (см. п. 1.7.103 ПУЭ 7-го издания).

Подключение заземления по системе TТ


Рисунок 6. Система TT

Другим вариантом схемы является подключения заземления загородного дома по системе ТТ с глухозаземленной нейтралью источника тока. Открытые токопроводящие элементы электрооборудования такой системы подсоединены к заземляющему устройству, не имеющему электрической связи с заземлителем нейтрали источника питания.

При этом должно соблюдаться следующее условие: значение произведения величины тока срабатывания устройства защиты (Iа) и суммарного сопротивления заземляющего проводника и заземлителя (Rа) не должно превышать 50 В (см. п.1.7.59 ПУЭ). Rа Iа ≤ 50 В.

Для соблюдения этого условия “Инструкция по устройству защитного заземления и уравнивания потенциалов в электроустановках” И 1.03-08 рекомендует выполнять заземляющее устройство с сопротивлением 30 Ом. Данная система достаточно востребована на сегодняшний день и применяется для частных, преимущественно мобильных построек, при невозможности обеспечения достаточного уровня электробезопасности системой TN.

Заземление по системе TТ не требует разделения совмещенного PEN проводника. Каждый из подходящих к дому отдельных проводов подсоединяем к изолированной от электрощита шине. А сам PEN проводник, в таком случае, считаем нулевым проводов (нулем).


Рисунок 7. Схема подключения заземления по системе TT


Рисунок 8. Схема подключения заземления и УЗО по системе TT

Как следует из схемы, системы TN-S и ТТ очень похожи между собой. Отличие состоит в полном отсутствии у ТТ электрической связи между заземляющим устройством и PEN проводником, что, в случае отгорания последнего со стороны источника питания, гарантирует отсутствие избыточного напряжения на корпусе электрических приборов. В этом и состоит очевидное преимущество системы ТТ, обеспечивающее более высокий уровень безопасности и надежности в эксплуатации. Недостатком ее использования можно назвать лишь дороговизну, поскольку для защиты пользователей при косвенном прикосновении, обязательна установка дополнительных устройств защитного отключения питания (УЗО и реле напряжения), что, в свою очередь, требует прохождение апробации и заверение специалистом энергонадзора.

Заключение

Схема заземления в общем виде представляет собой соединение ее элементов: электрооборудования, вводно-распределительного щита, заземляющего проводника РЕ, заземлителя.

Для установки заземляющего устройства в загородном доме необходимо разобраться в особенностях его подключения, в зависимости от следующих факторов:

  • способ питания электрической сети (воздушными линиями или кабелем от трансформаторной подстанции)
  • тип грунта на придомовом участке, где выполняется контур заземления.
  • наличие системы молниезащиты, дополнительных источников питания или специфического оборудования.

Выполняя подключение заземления самостоятельно, необходимо руководствоваться положениями раздела 1.7 Правил устройства электроустановок. При невозможности использования естественных заземлителей, выполняем заземляющее устройство с применением искусственных заземлителей.. Заземление частного дома может быть выполнено по двум системам: TN-C-S или ТТ. Наиболее широкое применение получила модернизированная система TN-C — TN-C-S, за счет простоты ее технического исполнения. Для обеспечения электробезопасности загородного дома по системе TN-C-S, требуется разделение PEN проводника, на нулевой рабочий и нулевой защитный проводники.

Выполнив контур заземления, необходимо проверить качество его монтажа, и произвести замеры сопротивления на соответствие нормам ПУЭ при помощи специальных приборов, для чего может потребоваться привлечение специалистов.

Полную инструкцию по заземлению и молниезащите для частного дома (в картинках) смотрите на отдельной странице.

Требуется консультация по организации заземления и молниезащиты для вашего объекта? Обратитесь в Технический центр ZANDZ.ru!


Смотрите также:


Смотрите также:

Заземление частного дома своими руками — устройство, контур и схема заземления

Одним из защитных методов людей от ударов током в жилом доме считается осуществление заземления. Практика показывает, что монтаж автовыключателей или УЗО во многих случаях бывает попросту не достаточно.

Именно поэтому специалисты не рекомендуют полагаться только лишь на данные приспособления. Лучше всего отдать свое предпочтение надежному заземлению, которое можно сделать в домашних условиях собственноручно.

Данная система позволит в итоге не переживать за жизнь постояльцев в случае возникновения чрезвычайного происшествия.

Содержание статьи

Рабочее (защитное) заземление частного дома: его устройство и назначение

Рабочее заземление предназначается для спасения людей от электрического тока. К тому же оно позволяет защитить бытовую технику от выхода из строя при возникновении его корпусного пробоя.

Также такое заземление является весьма полезным для уменьшения последствий удара молнии. Это касается лишь тех случаев, если у дома предусмотрен соответствующим молниеотвод.

Назначение заземления

Рабочее заземление при электрическом чрезвычайном происшествии выполняет роль защитного. Главные его задачи заключаются в следующем:

  • спасение людей от поражения током;
  • защита бытовой техники при корпусном пробое;
  • поддержка нормальной работы оборудования.

Постоянно действующее рабочее заземление требуется только для промоборудования. Если речь идет о бытовой техники, достаточно всего лишь заземление через евророзетку.

Несмотря на это, специалисты рекомендуют все же наглухо заземлить ряд приборов в доме. Среди них стоит выделить стиральную машину, микроволновую печь, электродуховку, индукционную плиту (варочную поверхность), а также настольный компьютер.

Устройство заземления

Применение искусственных систем заземления обусловлено тем, что естественные системы нередко не соответствуют всем правилам и нормам. Это может привести к их плохому срабатыванию и низкой эффективности.

К естественным заземлителям можно отнести водопроводные трубы из стали, что соприкасаются с почвой.

Также к этой категории относятся действующие артезианские скважины или же некоторые другие элементы сооружений, выполненные из металла. При этом в обязательном порядке они должны быть соединены с землей.

При самодельном создании заземления специалисты рекомендуют применять уголки из стали размером 50х50 миллиметров, длина которых составляет 3 метра. Их следует забить в землю в траншее.

Ее глубина должна достигать 70 сантиметров. При этом около 10 сантиметров должно находиться над дном. К этой части уголков стоит приварить проложенный в траншее пруток из стали диаметром в пределах от 10 до 16 миллиметров. Вместо него разрешается использовать полосу размером 40х3 или 40х4, расположенную по всему периметру сооружения.

В соответствии с действующими правилами, если имеется электрическая установка до 1000 Вольт, сопротивление заземления не должно превышать 4 Ом.

Системы заземления

Существует 6 отличающихся между собой заземляющих систем. Несмотря на такое разнообразие, в жилых домах применяется преимущественно только 2 из них, такие как:

  • TN – C – S. Главной особенностью данной системы считается то, что подача тока происходит с использованием нуля PEN, который обязательно дополнительно подключается к глухо заземленной нейтрале.

В здании, в распредустройстве провод расходится на две части РЕ и N. Одна – PE – представляет собой ноль защитный (заземление), вторая – проводник – выполняет роль рабочего поля N. Для того чтобы данная система надежно работала, очень важно обеспечить ей соответствующую защиту.

Это обусловлено возможностью возникновения опасного напряжения на корпусах электроприборов.

Это касается тех приспособлений, которые связаны с проводником PE. Такая ситуация возникает в случае механического повреждения нуля PEN между непосредственно самой подстанцией и сооружением.

  • TT. Эта система применяется в селах и деревнях. В загородных условиях сложно обеспечить безопасность нуля PEN. Эта схема требует выполнения «глухого» заземления по отношению к нейтрали. Осуществление передачи напряжения при этом происходит посредством 4 проводов.



Четвертый из них применяется в качестве функционального нуля N. Со стороны потребителя в данной ситуации необходимо создать штыревой заземлитель. Именно к нему следует подсоединить все проводники от PE. С ними следует связать корпуса приборов.

Система TT применяется преимущественно в отдаленных от городов районах. В крупных населенных пунктах предпочтение отдают TN – C – S.

Схема заземления

Все же большей популярностью пользуется система заземления TN – C – S. Отличительной ее особенностью является наличие глухо заземленной нейтрали.

В системе TN – C – S шина РЕ и нейтраль N проводятся при помощи всего лишь одного провода PEN. На входе в дом конструкция должна разделяться на несколько отдельных веток. Данная схема подразумевает защиту посредством автоматических выключателей. Можно использовать УЗО.

В схеме TT «земля» должна выходить на щит от отдельного заземления, а не от конкретной подстанции.

Данная система считается более надежной и безопасной. Она лучше устойчива к повреждению защитного проводника. В данном случае не требуется монтаж устройства отключения.

Контурное заземление своими руками 380 и 220В

Под контурным заземлением подразумевает размещение одиночных заземлителей по периметру площадки. Последняя используется в свою очередь для размещения необходимого заземляющего оборудования. Таким образом, элементы подобной конструкции могут быть расположены вокруг частного дома равномерно.

Применение контурного заземления напрямую связано с тем, что оно обеспечивает хороший уровень безопасности.

Это достигается за счет того, что выравнивается потенциал основания. Некоторые его значения при этом могут быть повышены. Такая особенность связано с тем, что подобным образом можно уравнять эти характеристики с параметрами непосредственно самого оборудования.

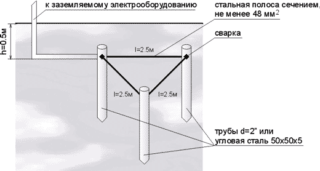

Треугольник – замкнутый контур

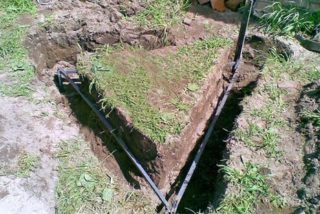

Чаще всего контурное заземление в жилых домах собственноручно создают при помощи контура в виде треугольника, имеющего равные стороны. Это обусловлено тем, что таким образом на относительно небольшой площади можно обеспечить максимальный участок рассеивания тока. При этом с обеспечением всех необходимых параметров затраты на такую систему минимальны.

Для монтажа контурного заземления нужно учитывать то, что глубина забивания стержней треугольника должна быть примерно в два раза меньше расстояния между ними. Таким образом можно получить необходимые характеристики сопротивления.

Если штыри забиваются на глубину 2,5 метра, их следует расставлять на расстоянии от 2,5 до 5 метров между собой. Если вследствие особенностей почвы не удается создать треугольник с равными сторонами, можно немного отойти от этой формы.

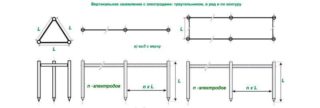

Линейный контур

Вместо треугольного контура в некоторых ситуациях используется контур в виде половины круга или же цепочки штырей. Они должны быть находиться на одной линии. В такой ситуации следует обеспечить равное расстояние между стержнями. Оно должно равняться или же быть больше, чем их высота.

Для оптимального уровня рассеивания тока важно обеспечить использование большого количества вертикальных стержней. В ином случае система будет неэффективной.

Основной недостаток линейного контура заземления заключается в том, что получение нужных параметров выполнить довольно сложно.

Это возможно только в случае применения достаточно существенного количества электродов. Именно поэтому при наличии места на площадке вокруг частного дома специалисты рекомендуют все же использовать контур в виде треугольника.

Штыревое модульное заземление

Под модульно-штыревым заземлением подразумевается тип устройства, при котором владелец здания может самостоятельно варьировать количество как общую длину, так и количество точек монтажа в почву вертикальных заземлителей. Таким образом, речь идет о сборной конструкции. Данная особенность системы является очень удобной в тех случаях, если характеристики грунтов на площадке постепенно способы меняться. К тому же такая схема подходит тем, кому сложно использовать другие системы заземления.

Модульно-штыревое заземление позволяет организовать глубинную схему контура. Она отличается своим вертикальным заглублением. В основе данной схемы используются круглые стержни, диаметром от 14 до 20 миллиметров. При этом их длина варьируется от 1,2 до 1,5 метра.

Основное предназначение модульно-штыревого заземления заключается регулировке направления тока, который продуцирует молния. Система позволяет его отводить и рассеивать. Для этого используется конструкция внешней защиты. Она подразумевает монтаж молниеприемников и токоотводов. Таким образом создаются оптимальные условия для эксплуатации электрического оборудования.

Требования к сопротивлению заземляющего устройства

В соответствии с ПУЭ, в электроустановках напряжением до 1000 В для их безопасной работы следует создать специальные условия. Они подразумевают, что сопротивление заземления не должно превышать 4 Ом. Это касается систем, которые отличаются своей изолированной нейтралью.

Если суммарная мощность всех использующихся источников тока достигает 100 кВА, заземляющие устройства должны иметь сопротивление, не превышающее 10 Ом.

Заключение

Правильная организация заземления– это гарантия безопасности для жильцов. К тому же таким образом можно предотвратить выход из строя домашних бытовых приборов, таких как холодильники, микроволновые печи, компьютеры, электрические плиты и т. д. Главное – следовать всем правилам и нормам, а также рекомендациям опытных специалистов.

Заземление в частном доме 🔌 своими руками 220в и 380в

Сегодня в каждом доме есть холодильник, печь СВЧ и телевизор. Другие добавят к этому списку стиральную машину, водонагреватель, пылесос, кондиционер и т. п. Все эти приборы требуют много качественной электроэнергии. При этом и домашняя техника, и система защиты людей от поражения электрическим током будут функционировать нормально только при наличии надежного заземления.

Заземление домаЗаземление дома Согласитесь: с заземлением дом становится надежнее!

Почему необходимо качественное заземление

Заземление – это электрическое соединение металлических поверхностей приборов с землей. Физически оно состоит из ряда последовательно соединенных конструктивных элементов, которые называют системой заземления.

Заземление домаЗаземление дома

Его электрическое сопротивление в сетях 220В, 380В не должно быть выше 4 Ом.

Многим известно, что правила организации рабочего места на предприятии требуют заземления металлических корпусов компьютеров. Конечно, это делается для повышения электробезопасности. Однако при этом улучшается и помехоустойчивость электроники, что увеличивает скорость работы компьютера. Так почему бы не провести в дом заземление, чтобы обеспечить лучшие условия для работы и себе, и технике?

Так бывает, что при касании металлического корпуса водонагревателя или стиральной машины ощущается пощипывание током. Неприятность данного вида также устраняется при заземлении корпуса агрегата.

Контакты заземленияКонтакты заземления Так выглядят заземляющие контакты защитного провода

Известно, что исправная микроволновая печь не создает опасного излучения для людей, находящихся рядом. При этом действительно надежная защита обеспечивается только при надежном заземлении ее корпуса. Если же в доме установлен газовый котел, его эксплуатация без заземления вообще не допускается из соображений безопасности.

Во вновь строящемся жилье всегда устанавливается устройство защитного отключения, которое предотвращает возгорание проводки и поражение людей электричеством. Его полноценная работа возможна только при наличии контура защитного заземления. Читайте о подключении УЗО в статье «Схема подключения автоматов и УЗО в однофазной и трехфазной сети с заземлением в частном доме и квартире».

Как известно, громоотвод защищает строения от пожара, а электроприборы — от повышенного напряжения. Монтаж молниеотвода у деревянного дома выполняется только при наличии контура заземлителей.

Защита человекаЗащита человека Защита человека от поражения электрическим током

Приведенная иллюстрация наглядно демонстрирует механизм защиты людей от поражения электрическим током при наличии заземления. Суть его заключается в том, чтобы тело человека не подвергалось воздействию недопустимого напряжения и тока.

Системы энергоснабжения и контур заземления в частном доме

Всем известно, что далеко не в каждом жилье имеется защитный проводник. Может показаться, что в существующих линиях электропередачи уже заложено решение всех вопросов безопасности. Однако зачастую системы подачи электроэнергии либо устарели, либо находятся не в должном состоянии.

TN-CTN-C Система электроснабжения TN-C

В настоящее время огромное количество жилья получает электроэнергию по двухпроводной линии системы TN-C. В данной схеме защитный проводник PE и нулевой N объединены на подстанции в провод PEN.

На производстве с целью защиты применяют так называемое зануление, то есть корпус оборудования соединяют с проводом PEN. В жилых помещениях так делать нельзя, так как в ряде аварийных ситуаций поверхность прибора может оказаться под напряжением. Вывод: для надежной защиты людей и техники необходимо заземление.

TN-C-STN-C-S Система электроснабжения TN-C-S

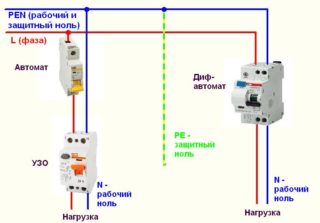

Эффективное и правильное решение – это преобразовать систему TN-C в TN-C-S. В этом случае на входе в здание проводник PEN расщепляют на PE и нулевой N, и в этом месте производят подключение местного заземления (снова!) Для практического осуществления на вводном щите устанавливают шину заземления, контактирующую со щитком и шину зануления, изолированную от его корпуса.

К шине нуля подключают проводник PEN линии электропередачи, а к шине земли подключают местный защитный контур. Между шинами устанавливают перемычку. Со стороны внутренней электропроводки к шине нуля подключают проводники N, а к шине — провод PE.

Данный способ обеспечения защиты имеет недостаток: при плохом контакте или обрыве общего проводника PEN все подключенные к данной линии электроснабжения объекты будут соединены с Вашим контуром. Это может привести к появлению опасного напряжения на проводнике PE, или он перегорит.

ТТТТ Система электроснабжения ТТ

Подобных неприятностей можно избежать, если использовать еще один метод защиты – преобразовать систему TN-C в TT. Такое решение чаще применяют в производственных условиях. В этом случае проводник PEN считают нулевым N, а корпуса потребителей заземляют отдельно.

В практическом плане преобразование сети следует выполнить так же, как и в предыдущем случае, однако перемычку между шинами не ставят. В этом случае корпуса приборов будут всегда под потенциалом земли, однако в данной схеме обязательно применение УЗО и реле напряжения.

Заметим, что в двухпроводной схеме отсутствует защитный провод и возникает вопрос: какой можно применить? При этом, по правилам устройства электроустановок он должен быть в составе общего кабеля, и электропроводку в доме следует заменить. Иногда его все же прокладывают отдельно в кабель-канале. Конечно, сечение защитного провода должно быть не меньше, чем у проводников нуля и фазы.

TN-STN-S Система электроснабжения TN-S

Самая надежная система электроснабжения — TN-S. В этом случае от подстанции идут отдельно защитный проводник PE, нулевой N и провода фазы L (один или три). Однако и в этом случае надежность линии электропередачи может вызывать сомнение, так что лучше на входе в дом проводник PE соединить с контуром местного заземления. Как видите, практически в любом случае, если речь идет о частном доме, полноценную защиту можно обустроить только при наличии собственного защитного контура.

Варианты устройства заземляющего контура

Далеко не всегда необходимо обустраивать так называемое искусственное заземление. Возможно, в Вашем случае уже существует естественный заземлитель, который и нужно использовать. В качестве естественного заземлителя могут выступать:

  • труба водопроводной скважины;
  • заложенный в грунт трубопровод из металла;
  • сваи и другие железобетонные элементы;
  • стальные рельсы, трубы и другой профиль, заглубленный в грунт.
БолтБолт Стандартный вариант подключения защитного провода

Разумеется, в случае использования естественного заземлителя следует обеспечить его надежное электрическое соединение с шиной РЕ вводного щита. Лучше всего в качестве соединителя подойдет стальная полоса сечением 40х5мм, которую необходимо приварить к конструкции в грунте.

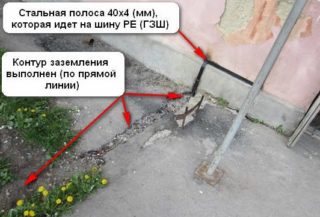

Ее прокладывают до цоколя здания. Здесь к полосе приваривают болт диаметром 10мм, на который наворачивают две гайки с двумя шайбами между ними. Между шайбами зажимают медный провод сечением не менее 10мм2, который подключается к шине РЕ входного щита. Не допускается использовать в качестве заземлителей:

  • трубы отопительной системы;
  • водопровод;
  • канализационные трубы;
  • трубопроводы горючих и токсичных веществ.

Один из вариантов естественного заземления – железобетонный фундамент здания. При этом необходимо соблюсти ряд условий:

  • отдельные металлические элементы фундамента должны быть соединены с помощью сварки;
  • его поверхности не должны быть обработаны изолирующими гидроизоляционными материалами;
  • фундамент не должен находиться в агрессивной среде;
  • влажность грунта должна быть не более 3%.
Конструкции заземленияКонструкции заземления Основные варианты заземления частного дома

Если нет ничего, что можно использовать в качестве естественного заземлителя, придется сделать искусственный своими руками. Схему контура заземления можно выполнить в виде:

  • контура вокруг здания из большого количества элементов, забитых на небольшую глубину;
  • конструкции из трех и более штырей, забитых на глубину порядка 2-3м в виде треугольника, квадрата и т. п;
  • одного электрода, заглубленного на несколько метров.

Теоретически все варианты имеют право на существование. Практически, наиболее популярна схема из трех штырей, размещенных в углах треугольника. Заметим, если сделать своими руками конструкцию в цокольном этаже здания, можно не опасаться увеличения сопротивления растеканию тока в результате промерзания грунта.

Расчет параметров заземляющего контура

Как мы уже отмечали, в сети 220 В и 380 В сопротивление заземления не должно превышать 4 Ом. Данная величина зависит от целого ряда параметров:

  • глубины заложения, количества и площади электродов;
  • проводимости поверхности заземлителей;
  • глубины заложения и размеров горизонтальных элементов;
  • состава грунта и его увлажненности.
Схема заземленияСхема заземления Общая схема исполнения заземления

Кроме того, сопротивление грунта заметно увеличивается при его замерзании, так что необходимо принимать во внимание климатическую зону. Исходя из необходимых электрических характеристик, а также перечисленных параметров, и происходит расчет заземления. При этом, расчетные формулы имеют немало составляющих и достаточно громоздки.

Разумеется, сложные расчеты необходимо производить в промышленных условиях, когда речь идет о большом количестве материалов и значительных размерах конструкций. В условиях частного дома заметно проще выполнить оценочные расчеты, проконсультироваться в местной организации электроснабжения и у соседей. Мы же подготовили для Вас справочную таблицу расчета количества заземлителей.

Таблица расчета параметров заземления
Тип грунтаУдельное сопротивление грунта, Ом*мКоличество заземлителей
Солончаковые почвы252
Торф503
Садовая земля403
Чернозем503
Песок сильно увлажненный604
Глина604
Песок умеренно увлажненный13010
Супесь влажная15012

Данная таблица составлена для условий 3-й климатической зоны с возможными температурами до -40°С. Состав грунта условно принят одинаковым по всей глубине закладки контура. При этом выбраны следующие параметры конструкции:

  • штыри из стального уголка сечением 50х50х5мм и длиной 3м;
  • расстояние между заземлителями 2м;
  • горизонтальная соединительная полоса из стали сечением 40х4мм;
  • глубина закладки горизонтальных элементов 0,5м.

Из таблицы следует, что соль и влага способствую растеканию тока в грунте, тогда как сухой песок имеет большое сопротивление. Следовательно, правильно обустроить заземление в сухой сезон, тогда в другие периоды его параметры только улучшатся. На практике следует выполнить заземляющий контур в соответствии с таблицей, предусматривая возможность добавления штырей. После завершения работ его сопротивление измеряют и, при необходимости, монтируют дополнительные заземлители.

Обустройство зхаземленияОбустройство зхаземления Земляные работы при обустройстве заземления

Инструкция обустройства треугольного контура заземления

На практике наиболее популярна схема выполнения заземляющего контура в виде треугольника, хотя возможны любые другие варианты его геометрии. Три штыря одинаковой длины забивают в грунт в углах равностороннего треугольника и соединяют их горизонтальной шиной.

В замкнутой системе при нарушении одного из контактов контур продолжает работать. В случае последовательного размещения заземлителей при разрыве горизонтального соединителя сопротивление контура заметно возрастает. В таком варианте для увеличения надежности можно подключить горизонтальный соединитель в середине конструкции и выполнить несколько линий.

Детали заземленияДетали заземления Элементы заземляющего контура

Чтобы обустроить контур защитного заземления, потребуются следующие материалы:

    • уголок стальной 50х50х5мм, длина каждого штыря 3-5м;
    • полоса из стали сечением 40х4мм;
    • комплект оцинкованных метизов М10 из болта, двух гаек и двух шайб;
    • антикоррозийный состав или краска для наружных работ.

В качестве штырей может также выступать пруток диаметром не менее 12мм. При этом использование арматуры не приветствуется, так как она имеет повышенное сопротивление поверхности. Уголок, напротив, подходит очень хорошо, так как имеет большую площадь контактной поверхности, не изгибается при забивании в землю, обладает небольшим сечением и легко входит в грунт.

Перечень инструментаПеречень инструмента

Выше представлен перечень основного инструмента, необходимого для выполнения работ. Сначала необходимо вырыть траншею глубиной 0,7м в виде треугольника со стороной 2,5м на расстоянии 1-2м от здания. Одна из вершин треугольника должна быть соединена канавкой той же глубины со стеной дома. При этом необходимо предусмотреть возможность размещения дополнительных стержней, если сопротивление контура заземления окажется больше 4Ом.

Размеры заземленияРазмеры заземления Размеры контура заземления в виде треугольника

Его следует измерить по мере готовности конструкции.Стальной профиль длиной 3-5м обрезают болгаркой под углом для облегчения забивания в грунт. Отметим, что для уменьшения сопротивления растекания тока следует выбрать максимально длинные стержни, которые удастся загнать в землю. В любом случае они должны заходить ниже глубины промерзания не менее, чем на 1м. Для облегчения работы можно предварительно пробурить отверстия в земле на длину бура.

Уголки забивают в грунт кувалдой, разместив их в вершинах треугольника со стороной 2м. В итоге, верхний срез уголков должен выступать над дном траншеи на 20см. Учтите, при увеличении или уменьшении расстояния между штырями на 1м, общая эффективность контура соответственно возрастает или падает на 10-20%.

Обустройство заземленияОбустройство заземления Этапы обустройства треугольного контура заземления

Выступающие части уголка соединяются полосой 40х4мм с помощью сварки. Далее горизонтальный соединитель выводится на цоколь здания, где к нему приваривается болт. Надежность конструкции будет выше, если соединительная полоса является единым куском. Места сварки следует обработать антикором или покрыть краской.

Заземление домаЗаземление дома

Больше ничего красить не следует, так как это ухудшит электрический контакт заземления с грунтом.

После выполнения монтажных работ рекомендуется сфотографировать конструкцию, а затем траншеи засыпают грунтом без камней и мусора. Места бурения земли уплотняют.На приваренный к полосе болт наворачивают две гайки с двумя шайбами между ними. Между шайбами зажимают кольцо медного провода сечением не менее 10мм2, который подключается к шине заземления входного щита.Подключение заземленияПодключение заземления Варианты ввода заземления в здание

Как вариант, в цоколе здания можно просверлить отверстие, в которое вставляется металлический штырь или шпилька, приваренный к полосе заземляющего контура. В этом случае медный проводник подсоединяется с внутренней стороны здания.

Монтируем заземление промышленного изготовления

Рассмотренная выше система защиты хороша тем, что ее можно обустроить из стандартных материалов самостоятельно. Придется повозиться с земляными работами и сваркой, зато результат достигается сравнительно небольшими средствами. Альтернативный вариант – приобрести специальный комплект для обустройства заземления.

Набор заземленияНабор заземления Фабричный набор для монтажа заземления

Комплекты, один из которых представлен на фото, рассчитаны на суммарную длину от 6 до 45м и состоят из различного количества следующих элементов:

  • штырь стальной омедненный длиной 1,5м;
  • муфта соединительная;
  • наконечник стартовый;
  • головка направляющая для насадки перфоратора;
  • зажим для подключения провода;
  • смазка токопроводящая;
  • лента гидроизоляционная;
  • насадка на перфоратор.

Рассматриваемая система защиты хороша тем, что не требует сварочных работ и занимает минимальную площадь. Покрытые медью стержни имеют очень хороший контакт с землей. В этом случае в небольшой ямке можно установить всего один достаточно длинный заземлитель (до 40м).

Однако стоит такой комплект немало. Кроме того, забивая стержни в грунт, можно попасть на камень. Извлечь детали из земли без повреждения проблематично. Кроме того, при устройстве заземления нужно проверять его сопротивление после забивания очередного штыря.

Этапы монтажа модульного заземления своими руками

Монтаж модульного заземлителя производится в следующем порядке:

  • резьбовые части стержня покрывают токопроводящей смазкой;
  • наворачивают на стержень наконечник стартовый и муфту соединительную;
  • в муфту закручивают головку направляющую;
  • в перфоратор зажимают специальную насадку, которую устанавливают в гнездо направляющей головки;
  • один человек удерживает штырь в вертикальном положении, другой включает перфоратор и забивает штырь в землю;
  • резьбовые части следующего стержня покрывают токопроводящей смазкой;
  • наворачивают на стержень муфту соединительную;
  • направляющую головку переставляют на новый стержень, а его вкручивают в муфту предыдущего;
  • проверяют сопротивление растеканию тока измерителем Ф4103-М1;
  • по достижении значения менее 4Ом на стержень закрепляют зажим для подключения провода;
  • детали зажима предварительно смазывают токопроводящей смазкой и подсоединяют медный провод сечением не менее 10мм2;
  • зажим вместе с проводом плотно обматывают лентой гидроизоляционной.

Проверка характеристик заземляющего контура своими руками

Наиболее просто и правильно проверить результаты своего труда, пригласив специалиста с измерителем сопротивления заземления. Необходимый для этого прибор Ф4103-М1 стоит дороже, чем конструкция контура, так что покупать его Вы не будете.

Этапы монтажаЭтапы монтажа

Если не удалось получить значения менее 4 Ом, необходимо забивать и приваривать дополнительные штыри.

Возможно, Вам посоветуют добавить в почву соль или подлить воды для улучшения растекания тока. Прокомментируем такие идеи в стихах: соль и вода ведут в никуда. Вода скоро высохнет, и заземление уже не будет обеспечивать должную защиту Вашей семьи. Соль вызовет коррозию стали, и работу придется переделывать через непродолжительное время.

Прибор проверки заземленияПрибор проверки заземления Стандартный прибор для измерения сопротивления заземления

Проверить защитный контур в частном доме можно и самостоятельно, подключив нагрузку к проводнику фазы и заземлению. Так, при мощности нагрузки 1000 Вт и сопротивлении заземляющего контура 4 Ом разница напряжения составит 18 В при включении и отключении потребителя. Соответственно, если получается больше 18 В, сопротивление растеканию тока выше нормы.

Заземление домаЗаземление дома

Отметим, что нестандартные эксперименты с высоким напряжением опасны для жизни. Производить проверку сопротивления защитного заземления не следует, не имея соответствующих знаний. Во время измерения сопротивления заземления рядом с ним не должно быть людей. Не допускается прикосновение к оголенным проводам и заземлению. Нельзя выполнять электрические соединения, не отключив напряжение в сети.

ЗнакЗнак Знак заземления по нашей версии

Надеемся, что приведенные рекомендации помогут Вам надежно заземлить собственный дом, обеспечив защиту людей, жилья и бытовой техники. Заметим, что внешний осмотр видимых частей заземляющего контура рекомендуется два раза в год, а выборочный контроль элементов в земле — раз в десять лет.

Следующий видеоролик иллюстрирует опыт самостоятельного обустройства заземления для частного дома.

Поделитесь с друьями!

заземление и молниезащита для частного дома, дачи, коттеджа

Уважаемые читатели! Инструкция объёмная, поэтому специально для вашего удобства мы сделали навигацию по её разделам (см. ниже). Если у вас имеются вопросы по выбору, расчётам и проектированию систем заземления и молниезащиты, пожалуйста, напишите или позвоните техническим специалистам ZANDZ.ru, они с удовольствием помогут!

Дом только что построен или куплен — перед вами именно то заветное жилище, которое вы ещё недавно видели на эскизе или фотографии в объявлении. А может быть вы живёте в собственном доме уже не первый год, и каждый уголок в нём стал родным. Обладать своим личным домом замечательно, но вместе с ощущением свободы, в довесок вы получаете и ряд обязанностей. И сейчас мы не будем говорить о домашних хлопотах, речь пойдёт о такой необходимости, как заземление для частного дома. Любой частный дом включает в себя следующие системы: электрическую сеть, водопровод и канализацию, газовую или электрическую систему обогрева. Дополнительно устанавливаются система охраны и сигнализации, вентиляции, система «умный дом» и др. Благодаря этим элементам, частный дом становится комфортной средой жизни современного человека. Но по-настоящему он оживает благодаря электрической энергии, которая приводит в работу оборудование всех указанных выше систем.

К сожалению, электричество имеет и обратную сторону. У всего оборудования есть срок службы, в каждый прибор заложена определенная надёжность, поэтому работать они будут не вечно. Кроме того, при проектировании или монтаже самого дома, электрики, коммуникаций или оборудования также могут быть допущены ошибки, которые способны сказаться на электробезопасности. В силу этих причин часть электрической сети может оказаться повреждённой. Характер аварий бывает разный: могут произойти короткие замыкания, которые отключаются автоматическими выключатели, а могут случиться пробои на корпус. Сложность в том, что проблема пробоя носит скрытый характер. Произошло повреждение проводки, поэтому корпус электрической плиты оказался под напряжением. При неправильных мерах заземления, повреждение никак себя не проявит, пока человек не прикоснется к плите и не получит удар током. Поражение электричеством случится из-за того, что ток ищет путь в землю, а единственным подходящим проводником послужит тело человека. Допускать этого нельзя.

Такие повреждения представляют наибольшую угрозу для безопасности людей, потому что для их раннего обнаружения, а, следовательно, чтобы защититься от них, обязательно нужно иметь заземление. В рамках данной статьи рассматривается, какие действия нужно предпринять по организации заземления для частного дома или дачи.

Необходимость установки заземления в частном доме определяется системой заземления, т.е. режимом нейтрали источника питания и способом прокладки нулевого защитного (PE) и нулевого рабочего (N) проводников. Также может быть важен тип питающей сети — воздушная линия или кабельная. Конструктивные различия систем заземления позволяют выделить три варианта электроснабжения частного дома:

Система TN-S

Основная система уравнивания потенциалов (ОСУП) объединяет все крупные токопроводящие части здания, в обычном состоянии не имеющие электрического потенциала, в единый контур с главной заземляющей шиной. Рассмотрим графический пример выполнения СУП в электроустановке жилого дома.

Вначале рассмотрим самый прогрессивный подход к электрическому питанию дома – систему TN-S. В этой системе PE и N проводники разделены на всем протяжении, и необходимости в установке заземления у потребителя нет. Нужно только завести PE-проводник на главную шину заземления, и далее развести с нее проводники заземления к электроприборам. Реализуется такая система как кабельной, так воздушной линией, в случае последней прокладывается ВЛИ (воздушная линия изолированная) с помощью самонесущих проводов (СИП).

Но такое счастье выпадает далеко не всем потому, что старые воздушные линии передачи используют старую систему заземления – TN-C. В чём же её особенность? В данном случае PE и N на всём протяжении линии прокладываются одним проводником, в котором совмещены функции и нулевого защитного и нулевого рабочего проводников — так называемый PEN-проводник. Если раньше использовать такую систему разрешалось, то с введением в 2002 году ПУЭ 7 изд., а именно пункта 1.7.80 применение УЗО в системе TN-C оказалось под запретом. Без использования УЗО ни о какой электробезопасности не может быть речи. Именно УЗО отключает питание при повреждении изоляции, как только оно произошло, а не в тот момент, когда человек прикоснется к аварийному прибору. Чтобы соблюсти все необходимые требования, систему TN-C необходимо модернизировать до TN-C-S.



Система TN-C-S

В системе TN-C-S по линии так же прокладывается PEN-проводник. Но, теперь уже, пункт 1.7.102 ПУЭ 7 изд. говорит, что на вводах ВЛ к электроустановкам должны быть выполнены повторные заземления PEN-проводника. Выполняются они, как правило, у электрического столба, с которого выполняется ввод. При повторном заземлении производится разделение PEN-проводника на отдельные PE и N, которые и заводятся в дом. Норма повторного заземления содержится в пункте 1.7.103 ПУЭ 7 изд. и составляет 30 Ом, либо 10 Ом (при наличии в доме газового котла). Если заземление у столба не выполнено, необходимо обратиться в Энергосбыт, в чьём ведомстве находится электрический столб, распределительный щит и ввод в дом потребителя, и указать на нарушение, которое должно быть исправлено. Если распределительный щит находится в доме, разделение PEN нужно выполнить в этом щите, а повторное заземление сделать возле дома.



В таком виде TN-C-S успешно эксплуатируется, но с некоторыми оговорками:

  • если состояние ВЛ вызывает серьезные опасения: старые провода находятся не в лучшем состоянии, из-за чего возникает риск обрыва или перегорания PEN-проводника. Это чревато тем, что на заземленных корпусах электроприборов окажется повышенное напряжение, т.к. путь тока в линию через рабочий ноль прервется, и ток вернется с шины, на которой выполнялось разделение, через нулевой защитный проводник на корпус прибора;
  • если на линии не выполнены повторные заземления, то есть опасность, что ток повреждения перетечёт в единственное повторное заземление, что также приведёт к повышению напряжения на корпусе.

В обоих случаях электробезопасность оставляет желать лучшего. Решением этих проблем является система ТТ.

Система ТТ

В системе ТТ PEN-проводник линии используется в качестве рабочего нуля, а отдельно выполняется индивидуальное заземление, которое можно установить возле дома. Пункт 1.7.59 ПУЭ 7 изд. оговаривает такой случай, когда невозможно обеспечить электробезопасность, и разрешает использовать систему ТТ. Обязательно должно быть установлено УЗО, а его правильная работа должна обеспечиваться условием Rа*Iа<=50 В (где Iа — ток срабатывания защитного устройства; Ra — суммарное сопротивление заземлителя). «Инструкция по устройству защитного заземления» 1.03-08 уточняет, что для соблюдения этого условия сопротивление заземляющего устройства должно быть не более 30 Ом, а в грунтах с высоким удельным сопротивлением – не более 300 Ом.



Цель заземления для частного дома состоит в том, чтобы получить необходимое сопротивление заземления. Для этого используются вертикальные и горизонтальные электроды, которые в совокупности должны обеспечить необходимое растекание тока. Вертикальные заземлители подходят для монтажа в мягком грунте, тогда как в каменистом их заглубление связано с большими трудностями. В таком грунте подойдут горизонтальные электроды.

Защитное заземление и заземление молниезащиты выполняются общими, один заземлитель будет универсальным и выполнять оба назначения, об этом говорится в пункте 1.7.55 ПУЭ 7 изд. Поэтому полезно будет узнать, как унифицировать молниезащиту и заземление. Чтобы наглядно увидеть процесс монтажа этих систем, описание процесса заземления для частного дома будет разделено на этапы.

Этап 1. Установка защитного заземления

Отдельным пунктом следует выделить защитное заземление в системе TN-S. Исходной точкой для установки заземления будет тип системы питания. Различия систем питания были рассмотрены в предыдущем пункте, поэтому мы знаем, что для системы TN-S заземление монтировать не нужно, нулевой защитный (заземляющий) проводник приходит с линии – требуется только присоединить его к главной заземляющей шине, и в доме будет заземление. Но нельзя говорить, что дому не нужна молниезащита. Значит это лишь то, что мы, не обращая внимание на этапы 1 и 2, сразу можем перейти к этапам 3-5, см. ниже
Системы TN-C и TT всегда требуют установку заземления, поэтому перейдём к самому главному.

Защитное заземление устанавливается у столба, либо у стены дома, в зависимости от того в каком месте выполняется разделение PEN-проводника. Желательно располагать заземлитель в непосредственной близости от главной заземляющей шины. Отличия TN-C от TT лишь в том, что в TN-C место заземления привязано к месту разделения PEN. Сопротивление заземления в обоих случаях должно быть не более 30 Ом в грунте с удельным сопротивлением 100 Ом*м, например суглинке, и 300 Ом в грунте с удельным сопротивлением более 1000 Ом*м. Значения одинаковые, хоть и опираемся мы на разные нормативы: для системы TN-C 1.7.103 ПУЭ 7 изд., а для системы ТТ — на пункт 1.7.59 ПУЭ и 3.4.8. Инструкции И 1.03-08. Так как отличий в необходимых мероприятиях нет, будем рассматривать общие решения для этих двух систем.

Для заземления достаточно забить шестиметровый вертикальный электрод.

Такое заземление получается очень компактным, установить его можно даже в подвале, никакие нормативные документы этому не противоречат. Необходимые действия для заземления описаны для мягкого грунта с удельным сопротивлением 100 Ом*м. Если грунт имеет сопротивление выше, требуются дополнительные расчёты, обратитесь к техническим специалистам ZANDZ.ru за помощью в расчётах и подборе материалов.

Этап 2. Заземление для газового котла

Если в доме установлен газовый котел, тогда, газовая служба может потребовать заземление с сопротивлением не более 10 Ом, руководствуясь пунктом 1.7.103 ПУЭ 7 изд. Данное требование должно быть отражено в проекте газификации.

Тогда для достижения нормы необходимо установить 15-ти метровый вертикальный заземлитель, который устанавливается в одну точку.

Установить можно и в несколько точек, например, в две или три, соединив затем горизонтальным электродом в виде полосы вдоль стены дома на расстоянии 1 м и на глубине 0,5-0,7 м. Установка заземлителя в несколько точек послужит также для цели молниезащиты, чтобы понять каким образом, перейдём к её рассмотрению.

Этап 3. Заземление для молниезащиты

Перед тем как монтировать заземление, нужно сразу решить, будет ли выполняться защита дома от молнии. Так, если конфигурация заземлителя для защитного заземления может быть любой, то заземление для молниезащиты должно быть определенного типа. Устанавливаются минимум 2 вертикальных электрода длиной 3 метра, объединённые горизонтальным электродом такой длины, чтобы между штырями было не менее 5 метров. Данное требование содержится в пункте 2.26 РД 34.21.122-87. Монтироваться такое заземление должно вдоль одной из стен дома, оно будет являться своего рода соединением в земле двух спущенных с крыши токоотводов. Если токоотводов несколько, правильным решением выглядит прокладка контура заземления для дома на расстоянии 1 м от стен на глубине 0,5-0,7 м, а в месте соединения с токоотводом установка вертикального электрода длиной 3 м.

Теперь настало время узнать, как сделать молниезащиту частного дома. Состоит она из двух частей: внешней и внутренней.

Этап 4. Внешняя молниезащита

Выполняется в соответствии СО 153-34.21.122-2003 «Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» (далее СО) и РД 34.21.122-87 «Инструкция по устройству молниезащиты зданий и сооружений» (далее РД).

Защита зданий от разрядов молнии осуществляется с помощью молниеотводов. Молниеотвод представляет собой возвышающееся над защищаемым объектом устройство, через которое ток молнии, минуя защищаемый объект, отводится в землю. Оно состоит из молниеприёмника, непосредственно воспринимающего на себя разряд молнии, токоотвода и заземлителя.

Молниеотводы устанавливаются на кровлю таким образом, чтобы обеспечивалась надёжность защиты более 0,9 по СО, т.е. вероятность прорыва через молниеприёмную систему должна быть не более 10%. Более подробно о том, что такое надёжность защиты читайте в статье «Молниезащита частного дома». Как правило, они устанавливаются по краям конька кровли, если крыша двускатная. Когда крыша мансардная, четырёхскатная или ещё боле сложной формы, молниеприёмники могут быть закреплены на дымовых трубах.
Все молниеприёмники соединяются между собой токоотводами, спуски токоотводов выполняются к заземляющему устройству, которое у нас уже имеется.

Установка всех этих элементов обеспечит защиту дома от молнии, а точнее от опасности, которую несёт её прямой удар.

Этап 5. Внутренняя молниезащита

Защита дома от перенапряжений выполняется с помощью УЗИП. Для их установки необходимо заземление, потому что ток отводится в землю с помощью нулевых защитных проводников, присоединяемых к контактам этих устройств. Варианты установки зависят от наличия или отсутствия внешней молниезащиты.

  1. Имеется внешняя молниезащита
    В таком случае устанавливается классический защитный каскад из расположенных последовательно устройств классов 1, 2 и 3. УЗИП класса 1 монтируется на вводе и ограничивает ток прямого удара молнии. УЗИП класса 2 устанавливается либо также в вводном щитке, либо в распределительном, если дом большой, и расстояние между щитами больше 10 м. Предназначен он для защиты от наведенных перенапряжений, их он ограничивает до уровня 2500 В. Если в доме есть чувствительная электроника, то желательно установить и УЗИП класса 3, ограничивающий перенапряжения до уровня 1500 В, такое напряжение может выдержать большинство устройств. Устанавливается УЗИП класса 3 непосредственно у таких приборов.
  2. Внешняя молниезащита отсутствует
    Прямое попадание молнии в дом не берётся в расчёт, поэтому необходимости в УЗИП класса 1 нет. Остальные УЗИП устанавливаются так же, как описано в пункте 1. Выбор УЗИП также зависит от системы заземления, чтобы быть уверенным в правильности выбора, обратитесь за помощью к техническим специалистам ZANDZ.ru.

На рисунке показан дом с установленными защитным заземлением, системой внешней молниезащиты и и комбинированным УЗИП класса 1+2+3, предназначенным для установки в системе ТТ.

Перечень оборудования для заземления и молниезащиты:

В таблице учтено устройство защиты от импульсного перенапряжения (УЗИП) комбинированного типа класса 1+2+3 для системы ТТ. Выбор подходящей модели УЗИП зависит от системы заземления и других факторов, которые были учтены в приведённом примере Чтобы быть уверенным в правильности выбора, обратитесь за помощью к техническим специалистам ZANDZ.ru.

Этап 6. Измерение сопротивления заземления

После установки системы заземления необходимо произвести замеры и получить протокол измерения сопротивления. Право оформлять и выдавать протокол имеют специалисты зарегистрированной в Ростехнадзоре электротехнической лаборатории. Найти уполномоченных специалистов можно в нашем Клубе Экспертов, который работает на всей территории России.

Протокол нужен для приёма газового оборудования в эксплуатацию, для газовой службы это будет подтверждением, что заземление соответствует норме 10 Ом. Понадобится протокол и для того, чтобы быть уверенным, что обеспечивается электробезопасность частного дома. Соблюдение требований нормативов будет гарантией безопасной эксплуатации электрической системы.

Рассмотрев поэтапно необходимые мероприятия, вы уже знаете, что нужно делать, чтобы обеспечить частный дом надёжными заземлением и молниезащитой. Если в процессе изучения инструкции у вас возникли вопросы, задайте их техническим специалистам ZANDZ.ru. Вы можете поручить нам любой этап или проектирование всей системы в целом.




Смотрите также:


Смотрите также:

Заземление в доме своими руками: схема контура земли для сети 220В

Заземление является одним из важнейших элементов в области электротехники. В заземляющих проводниках нет напряжения, и в них не должно быть электрического тока, но все же важность их ещё более высока чем у фазных линий. В каждой квартире и частном доме пропускаются сотни метров заземляющих проводников. С какой целью это делают и что означает сама суть заземления? Каковы риски, связанные с отсутствием заземления и как электрическая сеть 220V может быть заземлена без привлечения опытных электриков (своими руками)? Эти и многие другие вопросы будут подробно рассмотрены в этой статье-инструкции.

Что означает заземление сети?

Представьте себе дом, в котором каждая розетка, каждая лампа, помимо фазных и нейтральных проводов, через которые подключают электрические компоненты сети, подключена к проводам заземления. Эти кабели обычно не влияют на работу устройств.

Соединение заземляющих (защитных) проводов обычно выполняется в домашнем коммутационном (распределительном) щитке, а оттуда через один кабель идёт напрямую к металлическому элементу, подключенному к земле.

Какова цель заземления в доме?

Заземление осуществляется по двум причинам:

  1. защита — основная причина использования заземления в домашних сетях.
  2. работа — для правильного функционирования электрических устройств (в домах всего несколько устройств требуют заземления для правильной работы, например, источники питания компьютера).

Нас в основном интересует безопасность, что порождает другой вопрос: как штырь из железа закопанный в земле защищает нас от чего-либо?

Предположим что земля (почва, грунт) имеет электрический потенциал на уровне 0V (это верно в 99,99% случаев). Поэтому, если закопать провод в землю, тогда не будет никакого электрического потенциала во всех заземленных проводах проложенных в доме и присоединённых к нему.

Далее через электрические разъемы подключаем эти провода к устройствам. Внутри этих устройств защитные (заземленные) проводники обычно соединены с корпусом (металлом) или с любым другим металлическим элементом, который при работе прибора легко доступен для человека и, следовательно, не должен ни в коем случае находиться под напряжением.

Поскольку подключили корпус к земле, потенциал которой равен 0V, корпус будет иметь такой же потенциал. Если корпус имеет нулевой потенциал и подходит к нему нулевой потенциал — ток не течет, то есть электрический удар не будет угрожать человеку.

Если корпус аппарата не подключен к заземляющему проводу и внутри по неизвестным причинам будет пробой — возникнет электрический потенциал, и так как он не связан каким-либо образом с землей (прямо или косвенно), ему не некуда «убежать». Поэтому риск очевиден: человек, у которого есть электрический потенциал на уровне 0 В, касаясь корпуса который имеет потенциал 220 В, фактически становится проводником тока с этим напряжением, со всеми вытекающими последствиями.

Итого, в результате соединение всех устройств с землей предотвращается долгосрочное поддержание электрического потенциала на корпусах (и других элементах), которые доступны человеку при нормальной работе устройства. В случае электрического пробоя в корпусе где последний заземлен, формирование короткого замыкания приведет к отключению автоматического выключателя (не говоря уже о дифференциальном выключателе тока, если таковые имеются) на домашнем распределительном щитке и отключит питание прежде чем кто-то коснется корпуса.

Символы и обозначения на схемах

В случае маркировки проводов сети можно встретить два основных признака массы:

  • PE — маркировка защитного проводника (желто-зеленый цвет)
  • PEN — обозначение нейтрального проводника, который одновременно действует как защитный проводник (синий)

В случае обозначения заземления на принципиальных схемах вы столкнетесь с двумя:

Общий символ массы (заземления)
Символ обозначающий заземляющий зажим, имеющий защитную функцию от поражения током

Во многих устройствах вместо вилки питания с заземлением видна вилка, в которой нет отверстия для заземляющего штыря (лепестка). Это не означает что устройство не имеет защиты от поражения электрическим током. Корпус прибора обычно имеет так называемую паспортную табличку, на которой можно встретить символ двух квадратов (один внутри другого).

Это означает что устройство не имеет доступных внешних токопроводящих элементов (корпус выполнен из пластика), и поэтому нет необходимости его заземлять.

Внимание! Наличие штепселя без отверстия на штыре заземления не является признаком того, что устройство имеет надлежащую защиту от поражения электрическим током. Об этом свидетельствует только указанный выше символ.

Электрические сети и схемы заземления

Когда речь заходит о домашних электроустановках, есть четыре основных схемы разводки сети. И основное различие между ними заключается как раз в способе заземления:

  1. Сеть питания без заземления (TN-C).
  2. Сеть с отдельной заземляющей установкой в ??квартире / доме. В домашнем щитке нейтральные и защитные проводники соединены друг с другом (TN-CS).
  3. Сеть питания с отдельной заземляющей установкой, заземленной в том же месте что и нейтральная точка трансформатора (TN-S).
  4. Сеть с отдельной заземляющей установкой заземленной в другом месте, чем нейтральная точка трансформатора (TT).

Подробнее объясним это на базе первой обсуждаемой сетевой системе.

Сеть без заземления TN-C

Вот схема, на которой будем базироваться во всех последующих примерах. Допустим есть трансформатор, то есть элемент, расположенный рядом с квартирой дома, который снабжает электроэнергией этот и соседние дома. Для простоты установим здесь однофазный трансформатор вместо трехфазного.

Через обмотку трансформатора напряжение подается на фазовый провод (коричневый). Синий — нейтральный провод — подключен с другой стороны обмотки и также заземлен на трансформаторе (это так называемая нейтральная точка). В результате электрический потенциал на нейтральном проводнике равен 0V, а напряжение между фазным и нейтральным проводами зависит только от электрического потенциала создаваемого трансформатором.

Мы упростили чертеж до максимума и удалили все элементы, которые расположены между трансформатором и бытовым прибором (прямоугольник это стиралка), то есть предохранители, выключатели тока, разъемы и так далее. Поскольку нейтральный проводник (N) также имеет защитную функцию (PE), здесь он обозначается аббревиатурой PEN.

Имеется стиральная машина из которой выводятся три провода:

  • фазный и нейтральный проводники, используемые для питания двигателя и электроники устройства
  • защитный проводник, подключенный внутри стиральной машины к её корпусу

Почему же из стиральной машины выходят 3 провода, а в этом сетевом подключении всего два? Вы найдете ответ на рисунке подключения проводов в гнезде и более подробно в статье об электрической розетке.

Система сети 220V TN-C чаще всего встречается в старых советских домах, где концепция защитного элемента была неактуальна.

Сначала можете подумать, что поскольку нейтральный проводник заземлен, зачем ещё защитный проводник который также должен быть заземлен? Потому что если нейтральный проводник будет оборван по какой-либо причине, например из-за перегрева и сгорания, само устройство отключится, так как электрическая цепь будет прервана, но из-за отсутствия заземления нейтрального проводника есть вероятность, что через стиральную машину (или любое включенное в 220V устройство) напряжение на фазовом проводе появится и на нейтральном проводнике. Поскольку фаза появится на нейтральном проводе, оно будет и на защитном кабеле, подключенном к корпусу стиральной машины, что является смертельной угрозой.

Сети с отдельной заземляющей линией TN-CS

Тут в домашнем коммутаторе щитке нейтральные и защитные проводники соединены друг с другом (TN-CS).

Некоторое улучшение — это внедрение электрической схемы по системе TN-CS. Допустим имеется всего два провода к квартире, но в домашнем коммутаторе нейтрально-защитный проводник (PEN) можно разделить на два (так называемая точка разделения), нейтральный провод и защитный. Что это дает с точки безопасности?

Прежде чем ответить на данный вопрос, на приведенном выше рисунке посмотрите на две клеммные колодки в домашнем электрощитке. Все защитные проводники подключены к одной, а все нейтральные — к другой. В системе TN-CS именно тут провода PE подключены к N проводникам.

Если обрыв нейтрального проводника происходит до точки разделения, то напряжение через фазный проводник и устройство, входит в нейтральный, а оттуда — к защитному проводнику.

Но если повреждение нейтрального проводника происходит после точки разделения, то есть где-то в квартире / доме, независимо от того где происходит сбой на защитном проводнике и, следовательно, на корпусах устройств не будет опасного электрического напряжения.

Лучшее решение при использовании этого типа схемы — это заземление точек разделения. Независимо от места повреждения нейтрального проводника, на PE-проводнике не появится напряжение. Проблема в том, что заземление точки соединения клеммного блока PE и N иногда сложно реализовать, особенно в многоэтажных жилых зданиях.

Сеть с отдельным заземляющим контуром TN-S

Эта сеть заземлена в том же месте, что и нейтральная точка трансформатора (TN-S).

Такая сетевая система имеет три провода идущие от самого трансформатора к устройству. Нейтральные и защитные проводники заземлены в одном месте на трансформаторе. При этом электрический ток протекает в нейтральном проводнике во время нормальной работы. Однако в защитном проводнике (когда все в порядке) кроме нулевого потенциала ток не течет по всей длине.

Повреждение нейтрального проводника в любом месте никак не влияет на защитный провод, за исключением того, что электрооборудование перестает работать. Людям ничего не грозит.

Сеть питания с отдельным заземлением TT

Сеть с отдельной линией, заземленной в месте отличном от нейтральной точки трансформатора (TT).

Схема электрической сети TT с точки зрения безопасности очень похожа на систему TN-S. Разница лишь в том, что защитный проводник (с синей втулкой) выводится из защитной клеммной колодки, которая заземлена в совершенно другом месте, чем нейтральная точка трансформатора. Эта сетевая система часто используется в домах с одной семьей, где заземление делается для каждого дома отдельно.

Для примера разомкнем нейтральный проводник. Это не оказывает ни малейшего влияния на защитную линию.

Как быстро проверить качество заземления

Допустим вы недавно купили квартиру в старом доме и хотите заменить лампу в люстре с металлическим корпусом, который помнит времена Великой Отечественной. У вас нет (или вы не знаете о ней) контура заземления. Как узнать нет ли на корпусе лампы опасного электрического потенциала?

Сначала коснитесь корпуса люстры ладонью в течение секунды. Если есть даже небольшой электрический потенциал, вы почувствуете это, но доля секунды не представляет угрозы для здоровья человека.

В общем нужно быть осторожным в таких делах. Устройства с металлическим корпусом есть повсюду (например, холодильники, стиральные машины, бойлеры), независимо от года постройки здания в котором мы находимся.

Способы создания заземления

Все электрические компоненты заземлены таким образом, что они физически связаны с землей (почвой). Сразу предупредим, что выводить заземляющий провод из дома и втыкать прямо на землю не является хорошим и эффективным решением. Провод заземления должен быть соединен с чем-то, что будет иметь гораздо большую площадь контакта с землей и устойчиво к изменениям влажности и температуры на протяжении десятилетий. Этот элемент называется электрод заземления.

Поверхность контакта с грунтом важна когда дело доходит до сопротивления заземления. Чем ниже сопротивление — тем лучше (быстрее электрический потенциал при проблемах будет равен нулю).

В настоящее время существует несколько популярных решений для изготовления земляных электродов, упомянем несколько из них:

  • Железный стержень на несколько метровый засунутый в землю, оканчивающийся сверху соединением для подключения заземляющего проводника. Длина стержня зависит от типа почвы. Чем ниже электрическое сопротивление земли, тем короче может быть стержень. Во многих случаях использование такого типа заземляющего электрода может быть недостаточным из-за слишком малой поверхности контакта с землей и, как следствие, высокого электрического сопротивления.
  • Использование ленты из стали. Оберните вокруг дома около 80-100 см под землей. В одном месте она соединяется с основным заземляющим проводником, выведенным из электрической системы с помощью разъема.
  • Подключение заземляющего проводника к стержню, который выходит от железобетонного основания здания. То есть соединение земли с фундаментом, который имеет большую площадь контакта с землей и, кроме того, не требует дополнительных затрат на установку. Просто нужно подумать об этом на стадии постройки дома.

Итоги и пожелания

Конечно на этом тема не исчерпана. Мы не упомянули поперечные сечения защитных проводников, основных стержней заземления, уравнения и формулы… Но для начала этого достаточно и в копилку ваших знаний уже поступило немало полезной информации.

устройство контура, схема монтажа, материалы и порядок работ

Содержание статьи:

При обустройстве домашней электросети УЗО и автоматические выключатели не могут в должной мере обеспечить защиту системы и жильцов. Оптимальный вариант предотвращения аварийной ситуации – заземление в частном доме. Данная линия организуется по нескольким схемам, четко регламентированным нормативами.

Что дает заземление

Заземление в частном доме своими руками

Частицы электрического тока (электроны) направляются к положительным зарядам или контакту заземленных устройств при их наличии. Если не заземлить электрическую сеть, электроны начинают накапливаться в кабелях, повреждая чувствительные части электроприборов. При касании контура питания человек становится точкой отвода электронов. Это приводит к травмам или летальному исходу.

В частном или загородном доме сделать линию заземления необходимо с целью:

  • устранения рисков поражения электротоками;
  • автоматического выключения питания в помещении;
  • изоляции оборудования 2 класса;
  • уравнивания потенциалов заряда;
  • защиты электролинии, системы малого напряжения;
  • изоляции помещений, площадок, рекреационных зон.

Правила устройства электроустановок называют заземление обязательной частью электросети.

Нужно ли заземление на даче и в деревянном доме

Если в доме заземления нет, в аварийной ситуации последствия могут быть печальными и даже трагическими

Обилие бытовых приборов и законодательное регулирование электробезопасности объясняют необходимость защиты проводки от электротока. Особенно это актуально для дач и зданий из дерева.

В дачном поселке чаще всего строят деревянный или каркасный дом. Основными коммуникациями участка являются трубопроводы на поверхности или минимальной глубине, скважины, колодцы. Во время гроз эти коммуникации могут притягивать молнию.

Если загородный коттедж не оборудован громоотводом либо заземлением, риски возгораний увеличиваются в разы. При отсутствии пожарной службы поблизости огонь распространяется быстро. Владельцы могут лишиться имущества или получить серьезные травмы.

Заземляющего контура на даче недостаточно – нужен молниеотвод.

Системы заземления частного дома

На объектах частного строительства можно сделать заземление на основании систем TN-C-S и TT.

Применение TN-C-S

Основной прибор защиты – автоматы с глухозаземленными нейтралями. Они соединяются с землей общим PEN-кабелем, разделяясь на входе в здание. Опасность системы – возникновение фазного напряжения при обгорании провода PEN и одновременное касание земли и фазы. По этой причине ПУЭ регламентируют строительство линии:

  • использование PEN-проводника с механической защитой;
  • резервные заземленные столбики через каждые 100-200 м.

Реализовать TN-C-S в сельской местности проблематично.

Особенности системы ТТ

Провод земли подается на распредщиток от индивидуального заземляющего контура. Система отличается устойчивостью к разрывам кабеля, но не функционирует без УЗО. Последний элемент устраняет риски поражения электротокам.

Схема заземления TT

ТТ – резервный вариант, который используется в случаях невозможности организации TN-C-S.

Устройство заземления

Схемы контура заземления

Домашний контур заземления является устройством с внутренней и наружной подсистемами. Две из его трасс соединяются в распредщитке, остальная часть находится на улице. Она представляет собой электроды, скрепленные пластинами из металла и вкопанные в грунт. На главный щиток от конструкции протягивается металлическая шина. Устройство работает по принципу отвода электротока в локальный грунт при касании человека к технике.

Из чего делать заземление

Металлический уголок для заземления

Своими руками можно выполнить заземление из металлических прутов 16 мм в диаметре. Один конец элемента затачивают до острого состояния, а на второй прикрепляют сваркой плоскую площадку.

Также используют металлический уголок с выступами в виде полочек длиной 50 мм, которые быстро забиваются кувалдой в мягкую почву.

Трубы со сплющенным или заваренным в конус краем также подойдут для обустройства защиты. Понадобится проделать отверстия с отступом 50 см от края, чтобы система функционировала в условиях пересохшего грунта. Для восстановления работы в элементы заливают раствор соли с водой. Недостаток технологии – необходимость выкапывания или бурения скважины.

Из арматуры заземление делать нельзя – каленый слой изменяет направление тока и быстро расщепляется в почве.

Модульно-штыревое заземление

Конструкция представляет собой стальные штыри длиной 1,5 м с медным покрытием. Готовый комплект модульно-штыревого заземления для дома и дачи соединяется муфтами. Вертикальные и горизонтальные элементы скрепляются латунным зажимом.

Сборка и монтаж осуществляются последовательно:

  1. Штырь обрабатывается антикоррозийным средством.
  2. На верхнюю часть устанавливается насадка-наконечник для удобства работы с вибромолотком.
  3. На второй конец прута надевается заостренный наконечник и покрывается антикоррозийным средством.
  4. Наверх штыря надевается плоская площадка.
  5. Выкапывается углубление в грунте.
  6. Набор для заземления в сборке помещается в яму и ввинчивается на максимальную глубину.
  7. Вибромолотом конструкцию погружают в почву, оставляя 20 см для присоединения другого стержня.

Готовый модульный прибор занимает небольшую территорию, не требует проведения сварочных работ. Все части конструкции изготавливаются заводским способом, поэтому собираются без усилий.

Контур из черного металла

Заземляющим электродом являются любые стержни из черного металлопроката – стальные уголки, трубы, гладкая арматура, двутавры. Оптимальное сечение металла для эксплуатации на протяжении 20-30 лет – не меньше 1,5 см2.

Популярный вариант, по которому может делаться защитный контур – в виде треугольника, где электроды являются вершинами. Штыри соединяются полосами из металла, аналогичный элемент протягивается на распределительный щит. В зависимости от сопротивления почвы стержни устанавливаются на расстоянии 1,2 – 3 м.

МЭК 60364.5.54 отмечает, что в условиях песчаников, щелочных грунтов с низким УГВ можно использовать чернометаллические штыри с оцинковкой.

Глубина забивания штырей

Схема контура заземления

Допускается забивание металлических стержней на глубину:

  • от 80 до 100 см, но не менее 60 см ниже уровня промерзания почвы;
  • от 100 до 200 см при наличии пластичных, подвижных грунтов на участке;
  • с выступом на 1/3 во влажных почвах.

Замерзший или пересохший верхний слой увеличивает сопротивление почвы в 10 раз.

Чего делать нельзя

Неправильное соединение заземляющего провода

Чтобы безопасно заземлять участок и дом, стоит обращать внимание на запреты ПУЭ. Согласно документу нельзя:

  • применять металл с корродированием – существуют риски коротких замыканий;
  • использовать арматуру в качестве заземлителя и проводника – ток разрушает каленый слой и прут быстро ржавеет;
  • прокладывать контур на расстоянии от жилого здания не более 1 м – система будет неэффективной;
  • использовать в качестве контура трубы отопления или подачи воды – система не будет целостной;
  • объединять РЕ-проводник с рабочим нулем за участком разделения – защитный автомат начнет срабатывать постоянно;
  • ставить перемычку на ноль и РЕ-проводник розетки – при разрыве нуля на корпус бытовой техники будет подаваться фаза.

Подробные рекомендации указаны в Правилах устройства электроустановок.

Как правильно сделать

Подготовка к заземлению в частном доме

Для правильного выполнения монтажа на участке защитного заземления и ввода его в дом стоит подобрать материал и форму заземлителей.

Конструкция изготавливается из стальных или медных металлических элементов:

  • вертикальных прутьев от 16 мм;
  • горизонтальных стержней от 10 мм;
  • стальных изделий толщиной от 4 мм;
  • стальных труб диаметром от 32 мм.

По форме заземлитель может иметь вид равностороннего треугольника со штырями-вершинами. Второй вариант – линия с 3-мя элементами, расположенными ровно. Третий способ – контур, при котором стержни забиваются с шагом 1 м и соединяются металлосвязями.

Шаг в 1 м подходит для строений с квадратурой от 100 м2.

Порядок действий

Земельная подготовка к прокладке контура заземления

Монтаж заземления стоит рассмотреть на примере треугольника. Работают по следующей схеме:

  1. Делают разметку в виде треугольников с отступом от начала отмостки до участка монтажа не меньше 150 см.
  2. Выкапывают траншеи в виде треугольника. Размер сторон – 300 см, глубина канавок – 70 см, ширина – от 50 до 60 см.
  3. Вершину ближе к строению соединяют траншеей 50 см в глубину.
  4. На кончиках вершин забивают элементы (круглый штырь или угол) длиной 3 м.
  5. Заземлитель опускают ниже уровня почвы на 50-60 см. Над поверхностью дна он возвышается на 10 см.
  6. К видимым участям элементов приваривают металлосвязи – полосы 40х4 мм.
  7. Треугольник подводят к дому при помощи металлических полос или круглых проводников с сечением от 10 до 16 мм2 и сваривают.
  8. Убирают шлак с точек соединения, покрывают конструкцию антикоррозийным средством.
  9. Проверяют сопротивление (должно быть до 4 Ом) и делают засыпку канавок почвой без крупных примесей. Каждый слой утрамбовывают.
  10. На ввод в дом к полосе приваривают болт с изолированным медным проводником сечением 4 мм2.
  11. Подкидывают заземление в щиток. Подключение осуществляется на специальный узел, покрытый консистентным составом.
  12. Землю подсоединяют на каждую линию, разведенную по дому.

Согласно ПУЭ, нельзя развести «землю» одним проводником – только в общем кабеле.

Ввод контура заземления в дом

Ввод контура заземления в дом

Для ввода контура в дом стоит использовать стальную полосу 24х4 мм, медную проволоку сечением 10 мм2, алюминиевый провод сечением 16 мм2:

  • Проводники с изоляцией. На контур следует приварить болт, а на конец проводника – надеть гильзу с круглой бесконтактной площадкой. Далее собрать устройство, накрутив на болт гайку, на нее – шайбу, потом – кабель, шайбу и затянуть все гайкой.
  • Стальная полоса. В помещение заводится шина или проводник. Чтобы обеспечить аккуратность выполнения, проводят медную шину с небольшими размерами.
  • Переход с металлической шины к медному проводу. На шину приваривают два болта с удалением на 5-10 см. Вокруг элементов обкручивают проводник, прижимают болты шайбами.

Последний метод удобнее для разводки сквозь стену.

Почему нельзя делать отдельные заземления

Установка отдельных заземлений не обеспечит эффективности эксплуатации бытовой техники. Электрический ток может стать причиной поражения человека. Если в доме 2 и больше розетки с отдельными заземлениями, оборудование может выйти из строя. Причина заключается в зависимости сопротивления контуров от состояния грунта на отдельном участке. Между конструкциями может появится разница потенциалов, что выведет технику из строя или причинит электротравму.

Какую систему выбрать

В частном секторе на сегодня применяются только две схемы – TN-C-S и TT. Чаще всего к строению подводится двухжильный проводник на 220 В или четырехжильный – на 380 В.

Устройство системы заземления TN-C-S

Схема подключения заземления

Схема заземления TN-C-S  обеспечит качественную защиту только при наличии дифавтомата и УЗО. Подключать все системы на основе проводников тока (водоподачу, армирование фундамента, канализацию, отопление) на земляную шину нужно отдельными проводами:

  1. Выбор шин для разводки PEN-кабеля. Понадобится «земля» (PE) с металлическим основанием, нейтраль (N) с диэлектрическим основанием и расщепитель на 4 точки.
  2. Подключение металлической шины к металлическому корпусу щитка для образования контактов. Краску на точках крепления удаляют полностью.
  3. Монтаж нулевой шины на дин-рейке.
  4. Проверка расположения шин – они не пересекаются.
  5. Заведение PEN-проводника на расцепитель.
  6. Подключение к расцепителю контура заземления.
  7. Установка перемычки на земляную шину от одного гнезда при помощи медного провода с сечением 10 мм2.
  8. Монтаж перемычки со свободного гнезда на шину нуля или нейтрали – применяется аналогичный провод из меди.

Потребители подсоединяются по принципу протягивания фазы от вводного провода, нуля – от шины нейтрали, земли – от шины РЕ.

Заземление по системе TT

Систему TN-C в старых домах можно преобразовать в ТТ. Фазный кабель от столба используется в качестве фазы, а защитный – фиксируется на нулевую шину и остается нейтралью. Проводник от готового контура сразу выводится на шину заземления.

Минус системы ТТ заключается в защите исключительно оборудования, подкинутого на провод земли. Оставшиеся приборы, подключенные по двухпроводному способу будут под напряжением. В случае заземления корпусов дополнительными проводниками напряжение при скачках остается нулевым, и автомат может разорвать фазу.

Зачем при наличии заземления нужно УЗО

Принцип действия УЗО

Устройство защитного отключения необходимо для выравнивания фазного и нулевого тока. При вероятности утечки УЗО обесточит линию и даже при касании к корпусу прибора электричество уйдет в грунт.

Схема без заземления и УЗО

Если в доме нет заземления, монтаж защитного устройства осуществляется двумя способами.

На входе. Прибор является единственным средством защиты для всей домашней проводки. Напряжение будет подаваться через кабель ввода на распределительный щит, потом – на двухполюсный автомат, а после – на УЗО. После этого можно подключать автоматы к отходящим линиям.

Схема практически не требует финансовых затрат, обеспечивает компактное расположение всех приборов. Ее минус – срабатывание устройства в режиме токовой утечки и обесточивание всего здания.

На входе и линиях отвода. Вводное приспособление монтируется на входе, а вспомогательные – около автоматов линий отвода. Количество УЗО определяется разветвлением электросети. К защите допускается подсоединять бойлеры, стиралки, электрические плиты и посудомоечные машинки. По такому принципу удобно подключать гараж, погреб или подсобные постройки.

В момент утечки тока срабатывает конкретный прибор, останавливается один вид техники, остальные работают в стандартном режиме. Недостаток системы – заземление долго устанавливается в габаритном щитке, который стоит недешево.

УЗО в системе без защитного проводника TN-C

Подключение УЗО и дифавтомата в однофазной системе TN-C

Система включает трехфазный (4 шт.) или однофазный (2 шт.) провод. Первые состоят из 3-х фаз и одного нуля, вторые – из 2-х фаз и одного нуля. В случаях повреждения изоляционного слоя аппарат не сразу реагирует, поскольку ток утечки не появляется.

При касании к поврежденной технике часть напряжения поступит в тело человека. Только тогда УЗО начнет срабатывать. За 1/10 секунду может произойти многое – от неприятных покалываний до электроожогов.

Схема с защитным проводником (TN-S и TN-C-S) и УЗО

При контакте оборудования, подключенного через УЗО с заземляющим контуром, сразу возникает утечка тока. Она происходит при замыкании фазы на корпусе техники. Автомат активируется, разрывает соединение, ток отводится в грунт.

Газовый котел и УЗО

Заземлять газовый котел следует обязательно, одновременно с установкой УЗО. Необходимость работ обусловлена образованием поверхностного напряжения на корпусе котла при работе. Заземление в данном случае предотвратит выход оборудования из строя, устранит риски воспламенения от статического электричества. Обустройство линии также обеспечит дополнительную пожарозащиту, поскольку газ взрывоопасен.

Заземление электросети – универсальный способ защиты человеческой жизни, предотвращения пробоев изоляции, поломок бытовой техники. Электролинии без заземления являются пожароопасными, но устанавливать защитную систему стоит в соответствии со схемой подключения нейтрали, фазы, земли.

Схема электрических соединений и подключения автоматического ИБП / инвертора к дому

Схема электрических соединений автоматической системы ИБП (один провод под напряжением и обычная проводка)

Автоматические подключения ИБП / инвертора

В случае аварийного сбоя при подаче электроэнергии недоступен на электростанции, мы можем использовать автоматический инвертор / ИБП и батареи для бесперебойного подключения питания.

Мы покажем два основных ИБП / инвертора с подключением батарей к домашнему распределительному щиту.

  • Автоматический ИБП / инвертор с двумя проводами
  • Автоматическая разводка USP / инвертора с одним проводом под напряжением

Примечание. Для безопасного режима используйте 6 AWG ( 7/064 ″ или 16 мм 2 ) и сечение провода к для подключения ИБП к главной панели управления .

Автоматическая двухпроводная разводка ИБП / инвертора.

Здесь нет ракетостроения. Просто подключите исходящие провода нейтрали и напряжения к ИБП. Теперь подключите два исходящих провода нейтрали и фазы от ИБП / инвертора (в качестве выхода) к приборам, как показано на рис.1.

Automatic UPS Inverter System Wiring Diagram Automatic UPS Inverter System Wiring Diagram

Проводка ИБП / инвертора с одним дополнительным проводом под напряжением

Как правило, мы знаем, что каждая точка нагрузки должна быть подключена через провод под напряжением (фаза) и нейтраль для нормальной работы. В приведенном ниже примере мы уже подключили фазу и нейтраль (от электростанции к силовому столбу и распределительному щиту) к каждому электроприбору, то есть к вентиляторам, точкам освещения и т. Д. Это то, что мы делаем в нашем распределительном щите для домашней электропроводки.

Теперь, в соответствии со схемой подключения ИБП ниже, подключите дополнительный провод (фазу) к тем приборам, к которым мы уже подключили фазный и нейтральный провода от (Power house и DB) (i.е., два провода в качестве фазы (под напряжением), как показано на рисунке ниже). И нет необходимости подключать дополнительный нейтральный провод от ИБП, поскольку он уже установлен и подключен ранее. Проще говоря, вам нужен только провод под напряжением для подключения к приборам, как показано на рис. 2. Теперь возникает вопрос: «Почему дополнительный фазный провод, а не нейтраль? … Да .. Прочтите следующую работу и работу схемы, чтобы получить представление.

Вы также можете прочитать:

Щелкните изображение, чтобы увеличить

Automatic UPS Inverter System Wiring Diagram (One Live Wire) Automatic UPS Inverter System Wiring Diagram (One Live Wire) Схема электрических соединений системы автоматического инвертора ИБП (один провод под напряжением)

Работа и эксплуатация подключения ИБП

(1) Когда электроснабжение отсутствует от электростанции

В этом случае электропитание будет продолжаться через фазный провод (выход ИБП), который подключен к батареям и ИБП, а затем к электрическим приборам (обратите внимание, что нейтраль уже подключена).Таким образом, первый однофазный провод, который уже был подключен перед установкой ИБП (т. Е. Провод под напряжением от главной платы к ИБП), будет неактивным, потому что источник питания от электростанции недоступен. В этом случае электрические приборы, подключенные через провод под напряжением от ИБП / инвертора, непрерывно потребляют накопленную электрическую энергию в батареях.

Связанные руководства:

(2) При восстановлении электропитания от электросети

Затем электропитание будет продолжаться через фазный провод (обратите внимание, что нейтраль уже подключена), который подключен к ИБП от главной платы (это будет заряжать вашу батарею), а затем от ИБП к подключенным электроприборам.Таким образом, второй провод (фаза или провод под напряжением), который подключается после установки ИБП (т. Е. Один провод под напряжением от ИБП), будет неактивным, потому что источник питания недоступен от ИБП и батарей (потому что это автоматическая система ИБП).

Как подключить ИБП / инвертор к распределительной плате?

На рисунке 3 ниже показано, как подключить ИБП / инвертор с батареями к главному распределительному устройству для непрерывного электроснабжения в случае сбоя в электросети.

Дополнительная проводка подключения к подключенной нагрузке и технике на две комнаты в доме. Как подключить автоматический ИБП / инвертор к домашней системе электроснабжения?

Щелкните изображение, чтобы увеличить

How to Wire UPS Inverter to the Home Supply How to Wire UPS Inverter to the Home Supply Как подключить ИБП / инвертор к распределительному щиту?

Цветовой код проводки:

Мы использовали Red для Live или Phase , Black для Neutral и Green для заземляющего провода в одной фазе.Вы можете использовать коды конкретных регионов, например, IEC — Международная электротехническая комиссия (Великобритания, ЕС и т. Д.) Или NEC (Национальный электротехнический кодекс [США и Канада], где:

NEC:

Однофазный 120 В переменного тока :

Черный = Фаза или Линия , Белый = Нейтраль и Зеленый / Желтый = Заземляющий провод

МЭК:

3 Фаза Одиночный AC:

Коричневый = Фаза или Линия , Синий = Нейтраль и Зеленый = заземляющий провод.

Общие меры предосторожности при игре с электричеством.

  • Отключите источник питания перед обслуживанием, ремонтом или установкой электрического оборудования.
  • Используйте кабель подходящего размера с помощью этого простого метода расчета (Как определить подходящий размер кабеля для электромонтажа)
  • Никогда не пытайтесь работать от электричества без надлежащего руководства и ухода.
  • Работать с электричеством только в присутствии лиц, обладающих хорошими знаниями и практической работой и опытом, умеющих обращаться с электричеством.
  • Прочтите все инструкции, руководства пользователя, предупреждения и строго следуйте им.
  • Самостоятельное выполнение электромонтажных работ опасно, а также незаконно в некоторых регионах. Прежде чем вносить какие-либо изменения в подключение электропроводки, обратитесь к лицензированному электрику или в энергоснабжающую компанию.
  • Автор не несет ответственности за какие-либо убытки, травмы или повреждения в результате отображения или использования этой информации, или если вы попробуете какую-либо схему в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Связанные сообщения:

Теперь, если вы все еще сталкиваетесь с трудностями или не понимаете схему подключения, не стесняйтесь оставлять комментарий или просто просмотрите другие соответствующие пошаговые руководства по схемам подключения ИБП / инвертора и подключению с помощью описание и работа.

Вы также можете прочитать другие Руководства по установке электропроводки.

.

Что такое парниковый эффект?

Краткий ответ:

Парниковый эффект — это процесс, который происходит, когда газы в атмосфере Земли задерживают тепло Солнца. Этот процесс делает Землю намного теплее, чем она была бы без атмосферы. Парниковый эффект — одна из вещей, которые делают Землю комфортным местом для жизни.

Посмотрите это видео, чтобы узнать о парниковом эффекте!

Как работает парниковый эффект?

Как можно догадаться из названия, парниковый эффект работает… как оранжерея! Теплица — это здание со стеклянными стенами и стеклянной крышей.Теплицы используются для выращивания растений, таких как помидоры и тропические цветы.

Внутри теплицы остается тепло даже зимой. Днем в теплицу попадает солнечный свет, который согревает растения и воздух внутри. Ночью на улице холоднее, но внутри теплицы остается довольно тепло. Это потому, что стеклянные стены теплицы задерживают солнечное тепло.

Теплица улавливает солнечное тепло в течение дня. Его стеклянные стены задерживают солнечное тепло, благодаря чему растения в теплице остаются в тепле — даже в холодные ночи.Предоставлено: NASA / JPL-Caltech

.

Парниковый эффект действует на Земле примерно так же. Газы в атмосфере, такие как углекислый газ, улавливают тепло, как стеклянная крыша теплицы. Эти удерживающие тепло газы называются парниковыми газами.

Днем сквозь атмосферу просвечивает Солнце. Поверхность Земли нагревается на солнце. Ночью поверхность Земли охлаждается, возвращая тепло в воздух. Но часть тепла удерживается парниковыми газами в атмосфере.Это то, что поддерживает на нашей Земле тепло и уют в среднем 14 градусов по Цельсию.

Атмосфера Земли улавливает часть солнечного тепла, не позволяя ему уйти обратно в космос ночью. Предоставлено: NASA / JPL-Caltech

.

Как люди влияют на парниковый эффект?

Человеческая деятельность меняет естественный парниковый эффект Земли. При сжигании ископаемого топлива, такого как уголь и нефть, в нашу атмосферу попадает больше углекислого газа.

НАСА наблюдало увеличение количества углекислого газа и некоторых других парниковых газов в нашей атмосфере.Слишком много этих парниковых газов может привести к тому, что атмосфера Земли будет улавливать все больше и больше тепла. Это заставляет Землю нагреваться.

Что снижает парниковый эффект на Земле?

Как и стеклянная оранжерея, земная оранжерея полна растений! Растения могут помочь сбалансировать парниковый эффект на Земле. Все растения — от гигантских деревьев до крошечного фитопланктона в океане — поглощают углекислый газ и выделяют кислород.

Океан также поглощает из воздуха много избыточного углекислого газа.К сожалению, увеличение содержания углекислого газа в океане изменяет воду, делая ее более кислой. Это называется закислением океана.

Более кислая вода может быть вредной для многих морских обитателей, например, некоторых моллюсков и кораллов. Потепление океанов из-за слишком большого количества парниковых газов в атмосфере также может быть вредным для этих организмов. Более теплая вода — основная причина обесцвечивания кораллов.

На этой фотографии изображен обесцвеченный мозговой коралл. Основная причина обесцвечивания кораллов — потепление океанов.Подкисление океана также отрицательно сказывается на сообществах коралловых рифов. Кредит: NOAA

. .

Парниковый эффект — Energy Education

В общем, парниковый эффект относится к любой ситуации, когда короткие волны света проходят через некоторую среду (это может быть стекло или атмосфера) и поглощаются, тогда как более длинные волны инфракрасного излучения проходят через нее. повторно излучаются объектами и затем не могут проходить через среду. Это приводит к улавливанию более длинных волн и более высокой температуре внутри среды. [1]

Что касается климата Земли, парниковый эффект — это нагрев поверхности планеты из-за поглощения уходящего инфракрасного или теплового излучения парниковыми газами в атмосфере, такими как метан, углекислый газ и водяной пар. . [2] Это происходит естественным путем, без каких-либо выбросов человека; наличие парникового эффекта является жизненно важным компонентом пригодной для обитания Земли, так как он поддерживает температуру поверхности, приемлемую для жизни — без него Земля была бы намного холоднее, со средней температурой около -18 ° C (см. Температура Земли без парниковых газов ). [3] На рисунке 1 показана диаграмма, иллюстрирующая, как естественный парниковый эффект работает на Земле для поддержания комфортной температуры.

Рис. 1. Схема, показывающая, как парниковый эффект работает на Земле. [4]

Хотя парниковый эффект является естественным явлением, существуют опасения по поводу того, что известно как усиленный парниковый эффект . Когда люди говорят о парниковом эффекте и изменении климата, обычно говорят о повышенном парниковом эффекте. Этот эффект относится к повышенному нагреву поверхности Земли в результате большего количества парниковых газов, выбрасываемых в атмосферу в результате деятельности человека. [5] Эти парниковые газы улавливают больше исходящей радиации с поверхности Земли, а это означает, что меньше уходит в космос и планета нагревается.

Парниковые газы

Рисунок 2. Двуокись углерода может взаимодействовать с инфракрасным излучением, что приводит к дисбалансу излучения, входящего и выходящего из атмосферы. [6]
основная статья

Природная атмосфера состоит из 78% азота, 21% кислорода, 0,9% аргона и только около 0,1% природных парниковых газов. [5] Несмотря на небольшое количество, эти парниковые газы имеют большое значение — это газы, которые позволяют существовать парниковому эффекту, удерживая некоторое количество тепла, которое в противном случае могло бы уйти в космос.

Однако, присутствуя в более высоких концентрациях в верхних слоях атмосферы, эти парниковые газы способствуют глобальному изменению климата. Причина этого вклада связана с поглощением и повторным испусканием излучения в инфракрасном диапазоне. Люди вводят в атмосферу парниковые газы, которые иначе не попали бы туда, что влияет на естественный баланс; см. антропогенные выбросы углерода для получения дополнительной информации.

Уровень вреда, который могут нанести парниковые газы, измеряется их потенциалом глобального потепления.

Температуры

Хотя парниковый эффект обычно связан с негативными последствиями глобального потепления и изменения климата, естественный парниковый эффект фактически необходим для жизни на Земле. Комфортная температура Земли определяется тем, сколько энергии парниковый эффект улавливает на поверхности планеты и сколько он позволяет уйти в космос. Кроме того, температура других планет, которая может сильно различаться, определяется тем, как работают их парниковые эффекты.Температура планеты сильно зависит от состава атмосферы. Это связано с тем, что парниковый эффект оказывает столь значительное влияние.

Температура Земли

основная статья

На Земле температура поддерживается на комфортном уровне, поскольку атмосфера улавливает часть лучистого тепла от Солнца, нагревая поверхность и поддерживая жизнь. Этот захват осуществляется парниковыми газами в нашей атмосфере, которые поглощают часть инфракрасного теплового излучения и повторно излучают на поверхность Земли, нагревая ее. [2] Этот процесс, как объяснено выше, является естественным парниковым эффектом и полностью необходим для нашей жизни на этой планете. НАСА сообщило, что средняя температура Земли в результате потепления от парникового эффекта составляет 15 ° C. [7] Это повышение средней температуры начинает наносить вред различным средам.

Температура Земли без парникового эффекта

основная статья

Без влияния парникового эффекта на нашу планету средняя температура поверхности составила бы 255 Кельвинов, что также можно выразить как -18 ° C или 0 ° F. [2] Если бы это было так, вода на Земле замерзла бы и жизнь в том виде, в каком мы ее знаем, не существовала бы. Средняя температура Земли на самом деле составляет примерно 15 ° C, разница значительная! [8]

Парниковый эффект на других планетах

основная статья

Парниковый эффект не одинаков на всех планетах и ​​сильно различается в зависимости от толщины и состава атмосферы.Три планеты, которые показывают, насколько резко условия на планете могут меняться при разных уровнях парникового эффекта, — это Венера, Земля и Марс. Эти планеты иллюстрируют своего рода «эффект Златовласки», означающий, что влияние парникового эффекта на Венеру слишком велико, что делает планету слишком горячей для жизни. И наоборот, парниковый эффект на Марсе слишком мал, и он становится слишком холодным. Земля существует как «подходящая» планета, с парниковым эффектом, оказывающим достаточно влияния, чтобы сделать планету пригодной для жизни.

Глобальное потепление

основная статья

Быстрый рост человеческой деятельности в новейшей истории привел к продолжающимся выбросам большого количества парниковых газов. Хотя они необходимы в атмосфере в меньших концентрациях, повышенное количество углекислого газа, метана и других газов в атмосфере ведет к усилению глобального потепления. Никогда прежде на Земле не наблюдалось такого большого увеличения количества парниковых газов в атмосфере за такое короткое время, и это приводит к значительным изменениям климата Земли. [5]

Усиленный парниковый эффект нарушает климатическое равновесие Земли и приводит к увеличению средних глобальных температур поверхности. Прогнозируется, что это повышение температуры Земли будет иметь серьезные постоянные последствия, такие как изменения количества осадков, циркуляции океана, увеличения числа экстремальных погодных явлений и повышения уровня моря. Эти изменения могут иметь дальнейшие последствия для сельского хозяйства, биоразнообразия и здоровья человека. [5]

Список литературы

  1. ↑ HyperPhysics.(1 мая 2015 г.). Парниковый эффект [Интернет]. Доступно: http://hyperphysics.phy-astr.gsu.edu/hbase/thermo/grnhse.html
  2. 2,0 2,1 2,2 Ричард Вольфсон. (26 апреля 2015 г.). Энергия, окружающая среда и климат , 2-е издание. W.W. Нортон и компания. Ошибка цитирования: недопустимый тег ; имя «RE1» определено несколько раз с разным содержанием
  3. ↑ Джон Кук, Хайден Вашингтон. (1 мая 2015 г.). Отрицание изменения климата , 1-е издание.Earthscan.
  4. ↑ Wikimedia Commons. (6 августа 2015 г.). Парниковый эффект Земли [Онлайн]. Доступно: https://upload.wikimedia.org/wikipedia/commons/8/8e/Earth’s_greenhouse_effect_(US_EPA,_2012).png
  5. 5,0 5,1 5,2 5,3 NOVA. (6 августа 2015 г.). Усиленный парниковый эффект [Интернет]. Доступно: http://www.nova.org.au/earth-environment/enhanced-greenhouse-effect
  6. ↑ PhET Simulations, Molecules and Light [Online], Доступно: https: // phet.colorado.edu/en/simulation/molecules-and-light
  7. ↑ Джерри Коффи. (7 мая 2015 г.). Температура Земли [Онлайн]. Доступно: http://www.universetoday.com/14516/temperature-of-earth/
  8. ↑ Энциклопедия Земли. (7 мая 2015 г.). Парниковый эффект [Онлайн]. Доступно: http://www.eoearth.org/view/article/153146/
.

15 традиционных типов жилья со всего мира

Автор: Эмбер Париона, 14 июня 2019 года, Общество

Дома из газона — это традиционный тип жилья, который встречается только в Исландии.

15. Дома во дворе — Сирия

Двор дворца в Сирии.

Традиционная жилищная структура Сирии — дом во внутреннем дворе, построенный в 3000 году до нашей эры. Идея состоит в том, что дом построен вокруг центрального двора, в который можно попасть из разных комнат дома. Эта концепция была впервые использована кочевниками, которые разместили свои палатки круглой формы, оставив в центре защищенное пространство, которое давало убежище животным. Постоянные дома с внутренним двором обычно состоят из 3 этажей: цокольный уровень, обеспечивающий комфортную температуру в экстремальных климатических условиях, нижний уровень, на котором расположены основные жилые помещения, и второй уровень, на котором расположены отдельные комнаты.

14. Капская голландская архитектура — Южная Африка

Типичный дом капских голландцев.

Капская голландская архитектура описывает уникальный строительный стиль, характерный прежде всего для Западной Капской провинции Южной Африки. Эти дома в капско-голландском стиле были построены в стиле таунхаусов Амстердама в голландском стиле и характеризуются замысловатыми закругленными фронтонами над входом и по бокам. Еще одной уникальной особенностью этого архитектурного стиля является то, что в доме есть 1 основная зона и 2 перпендикулярных крыла, которые создают своего рода трехсторонний сад или патио сзади. Обычно дома кейп-голландских отделываются побелкой и имеют соломенные крыши.

13. Архитектура в скалах — Древний Египет

Древний храм высеченный в скале в Египте.

Архитектура, высеченная в скалах, — это древняя форма создания зданий и памятников путем соскабливания твердых пород в их естественной среде. Одно из самых известных построек, высеченных в скале, — Великий храм Рамзеса II в Египте. Он был завершен около 1280 г. до н.э., когда он был высечен в скале. Фасад храма стоит там, где когда-то была скала, а внутренняя часть уходит в гору. Его высота составляет 98 футов, а длина — 115 футов. Вдоль входа с обеих сторон высечены 2 статуи, изображающие Рамзеса II, восседающего на троне, и его побежденных врагов (ливийцев, хеттов и нубийцев) у его ног.

12. Мар-дель-Плата — Аргентина

Традиционный дом в Тафи-дель-Валле, Аргентина.

Архитектурный стиль Мар-дель-Плата впервые зародился в одноименном городе Мар-дель-Плата в Аргентине. В этой стране эти дома также называют калифорнийским стилем из-за их сходства с архитектурой возрождения миссии, которая была распространена в конце 1800-х годов в США. Оба стиля напоминают испанские миссии, построенные в Калифорнии. Дома в Мар-дель-Плата пользовались большим спросом в период с 1935 по 1950 годы, и их даже можно найти в аналогичных приморских городах Некочеа и Мирамар.Некоторые из общих черт этого архитектурного стиля включают использование каменных фасадов и декоративных деревянных рам. Кроме того, эти дома, как известно, имеют треугольные фронтоны, черепичные крыши, дымоходы и клумбы перед домом.

11.Ханок — Корея

Традиционные корейские дома в Сеуле, Южная Корея.

Дома в стиле ханок являются традиционными для всего Корейского полуострова и примечательны тем, что в них используются натуральные материалы местного производства. Одной из наиболее отличительных черт этих домов является слегка изогнутая линия крыши, которая обычно проходит вдоль, если смотреть на вход. Кроме того, полы в этих домах выполнены в стиле ондоль, что позволяет нагревать полы дымом.Особое внимание архитекторы уделяют размещению дома ханок на природе. Например, ханок всегда должен быть построен с горой сзади и рекой впереди.

10.Изба — Россия

Старая избушка в России.

Изба — самый традиционный тип жилья, который можно найти в сельской местности России. Эти бревна обычно режут и придают им форму с помощью ручных инструментов, чтобы древесина плотно прилегала друг к другу. Любые щели между бревнами заполняются глиной, найденной в соседней реке. Этот особый дизайн использовался, чтобы избежать использования гвоздей или других металлических деталей из-за больших затрат.Крыша избы имеет две наклонные стороны с рядом окон под фронтоном. Эти окна — просто проемы в стене, закрытые деревянными ставнями или висящими шкурами животных, чтобы защитить себя от дождя или холода. Сегодня избушки XIX века можно осмотреть в музеях под открытым небом. Для более старых изб характерны соломенная крыша и голова лошади, высеченная в длинной балке крыши.

9.Adobe house — Регионы Северной Америки

Классический кирпичный дом на юго-западе США.

домов Adobe можно найти в некоторых регионах Северной Америки, таких как Мексика и юго-западный регион США, где климат жаркий и сухой. Adobe относится к любому виду кирпича или насыпи строительного материала, сделанного из высушенной на солнце земли (например, глины).Эта практика насчитывает более 4000 лет. Глиняные конструкции очень прочные, а толстые стены помогают сохранять прохладу в доме жарким летом. Коренные народы первыми использовали эту конструкцию в Северной Америке, складывая глину и влажную землю в насыпи, чтобы сушить на солнце. Когда прибыли испанские колонисты, они ввели метод изготовления кирпича.

8.Каменный коттедж — Ирландия,

Ирландский коттедж.

Самым распространенным традиционным домом в Ирландии является каменный коттедж, построенный в 18 веке. Историки считают, что эти каменные коттеджи сначала были построены как средство копирования больших домов более богатых семей. Для строительства домов использовался камень местного производства, привезенный вьючными животными с расстояния 5 миль.Полы в этом коттедже были либо из утрамбованной земли, либо из камня, в зависимости от наличия материалов. Каменные интерьеры коттеджа похожи тем, что в центре дома находится большой камин, или очаг. Такое размещение позволило расположить спальню за камином, чтобы использовать источник тепла.

7.Длинный дом — Регионы Северной Америки

Внешний вид длинного дома ирокезов.

Длинные дома — это традиционные дома, которые традиционно строились коренными американцами ирокезами в Северной Америке. Длинные дома считались долгосрочными жилищами и строились из каркаса столбов, покрытого корой вяза. Эти сооружения могут достигать 200 футов в длину, 20 футов в ширину и 20 футов в высоту.Этого размера будет достаточно, чтобы вместить целый клан или семью из нескольких поколений. Внутри часто вешали соломенные циновки, чтобы создать отдельные пространства, а платформы строили на приподнятых сваях, чтобы использовать высокие потолки в качестве спальных чердаков. Историки считают, что в одном длинном доме могло жить до 60 человек.

6.Соломенный коттедж — Англия,

Типичный коттеджный домик в Англии.

Английские коттеджи с соломенными крышами отличаются уникальными крышами, которые сделаны из соломы, пальмовых листьев, тростника или другого высушенного растительного материала. Этот материал укладывается так, чтобы дождь и сырость скатывались с внешнего слоя, сохраняя внутреннюю часть дома сухой. Кроме того, такая конструкция помогает утеплить дом.Коттеджи с соломенными крышами были популярны в сельских районах Англии на протяжении 19 века из-за отсутствия других кровельных материалов. Этот тип крыши когда-то считался признаком бедности, однако за последние 3 десятилетия он снова стал популярным и теперь является признаком богатства.

5.Домики с газоном — Исландия

Дома с газоном в Исландии.

Исландия известна своими уникальными домами из газона, которые можно найти по всей стране. Эти конструкции развивались за последние 1000 лет и стали популярными из-за отсутствия других строительных материалов. Дома из газона состоят из каменного фундамента и деревянного каркаса. Каркас заполнен блоками дерна, представляющего собой траву и грязь, удерживаемую ее корнями (также известную как дерн).Единственная открытая древесина, которую можно найти в доме из дерна, — это входная дверь, которая часто имеет богато украшенный дизайн. В более ранних стилях домов из газона центральный камин располагался в центре длинного холла, а ванные комнаты располагались в том же здании. Полы могут быть выложены камнем, деревом или утрамбованной землей.

4.Бревенчатый дом — Северная Европа

Бревенчатый домик, найденный в Северной Европе.

Бревенчатые дома, также известные как бревенчатые хижины, возникли по всей Северной Европе, в Швеции, Финляндии, Норвегии и России, где леса и древесина были в изобилии. Эти дома характеризуются внешним видом, который состоит из бревен, расположенных горизонтально и вставленных по углам путем тщательной надрезания в древесине.Практика строительства бревенчатых домов восходит к временам викингов и средневековья. В начале 17 века шведские поселенцы представили этот домашний стиль в Северной Америке, где его скопировали другие колонисты и индейские племена.

3.Дом Джима Томпсона — Таиланд

Дома Джима Томпсона в Таиланде.

Джим Томпсон был архитектором и бизнес-инвестором, который жил в Таиланде сразу после окончания Второй мировой войны в качестве военнослужащего и гражданского лица США. Он спроектировал большой дом для демонстрации своей обширной коллекции азиатского искусства, которую он приобрел на прибыль от своего шелкового обмена.Сегодня этот дом является музеем и продолжает хранить его художественную коллекцию. Он был спроектирован путем объединения 6 традиционных тайских домов, которые были принесены вниз по реке из Аюттхая и Бангкруа. Некоторые из этих домов были размещены на возвышенных платформах, и все они были соединены лестницей, расположенной в центре дома. Один из домов стал центральной гостиной дома Джима Томпсона. Когда в 1967 году таинственным образом исчез Джим Томпсон, его дом перешел в ведение Фонда Джеймса Томпсона.

2. Дом Сихэюань — Китай

Древний дом Сихэюань в Китае.

Дома в стиле Сихэюань состоят из четырех зданий, расположенных в прямоугольной форме с внутренним двором или садом в центре. Два из этих зданий расположены с севера на юг и считаются частью основного дома, а два других расположены вдоль оси восток-запад и считаются боковыми домами. Вход расположен в юго-восточном углу и традиционно охраняется двумя статуями львов с обеих сторон. Планировка двора спроектирована с учетом природных элементов.Например, северное здание расположено по направлению к водной стихии, которая, как считается, помогает защитить его от огня. Этот традиционный дом находится по всему Китаю, особенно в Пекине, и используется уже более 2000 лет. Фактически, именно этот дизайн используется для монастырей, предприятий, храмов, правительственных зданий и дворцов.

1.Юрта — Средняя Азия

Юрта в Монголии.

юрты можно найти по всей Средней Азии. Этот круглый дом обычно ассоциируется с кочевыми племенами Монголии, хотя сегодня они также используются в качестве постоянных построек и в пределах города. Юрты строятся из разборного деревянного каркаса, который традиционно покрывается шерстяным войлоком или шкурами животных.Современные юрты могут быть покрыты дополнительным слоем брезента для защиты от непогоды. Эта конструкция использовалась тысячи лет. Одной из самых важных особенностей является крутоскатная крыша с отверстием в центре, через которое дым выходит из дома.

.

Отправить ответ

avatar
  Подписаться
Уведомление о
