Сколько должна быть квадратных метров котельная в частном доме: Требования к газовой котельной в частном доме, площадь котельной в частном доме, размер котельной в частном доме, требования к помещению топочной, требования к встроенным котельным, требования к окну в котельной, требования к котельной в подвале, требования к освещению котельной, дверь в котельную требования, требования к вентиляции котельной, требования к помещению газовой котельной, требования к котельной в доме, требования к помещению котельной, требования к котельному помещению, котельная в частном доме требования, газовая котельная требования, требования к котельным,

Опубликовано в Дом

6 Фев 1985

Содержание

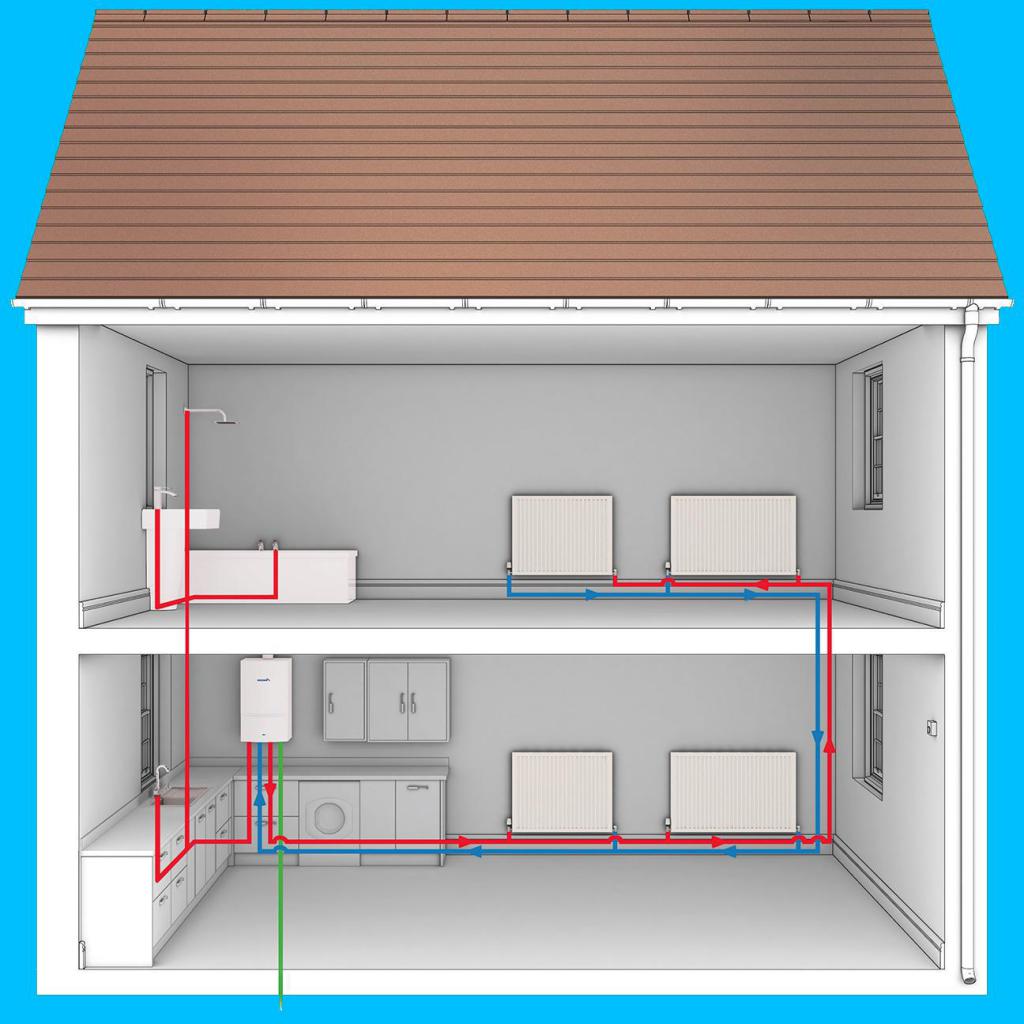

Какой должна быть система отопления дома на 100 кв. м.

В первую очередь система отопления дома с такой небольшой площадью в 100 квадратных метров. Должна быть компактной и не требующей больших усилий на обслуживание. Разместить такую систему отоплени можно буквально под лестницей или на кухне. не выделяя отдельное помещение под котельню.

Конечно то что площадь маленькая и система отпления должна быть простой и компактной это вопрос болше филосовский а не технический. Но для того что бы более точно отвечать на вопрос о том какая же все таки должна быть система отопления дома на сто квадратных метров можно сказать точно что котел отопления должен быть около 15 киловат. Из расчета по формуле которая зависит от региона, где располагается дом. Для средней части России данное значение равно 1,5. Также на 100 м² помещения требуется 10 кВт. Если площадь равна 200 м², то мощность котла = 200*1,5/10 =30 кВт. ну а соответственно дому в сто квадратных метров достаточно котла в два раза меньше по мощности.

Однако важно знать вид топлива для будущего котла ведь котельная работающая на газу будет очень отличаться от котельной работающей на твердом топливе. И сами котлы будут разными. Конечно удобнее и дешевле всего топить природным газом и хорошо когда он подведен. Однако если к вашему дому не подключен газ то придется все таки выделить отдельное помещение для установки твердотопливного котла и его спутника – тепловой накопитель (танк) литров на 500 ну чем больше тем лучше.

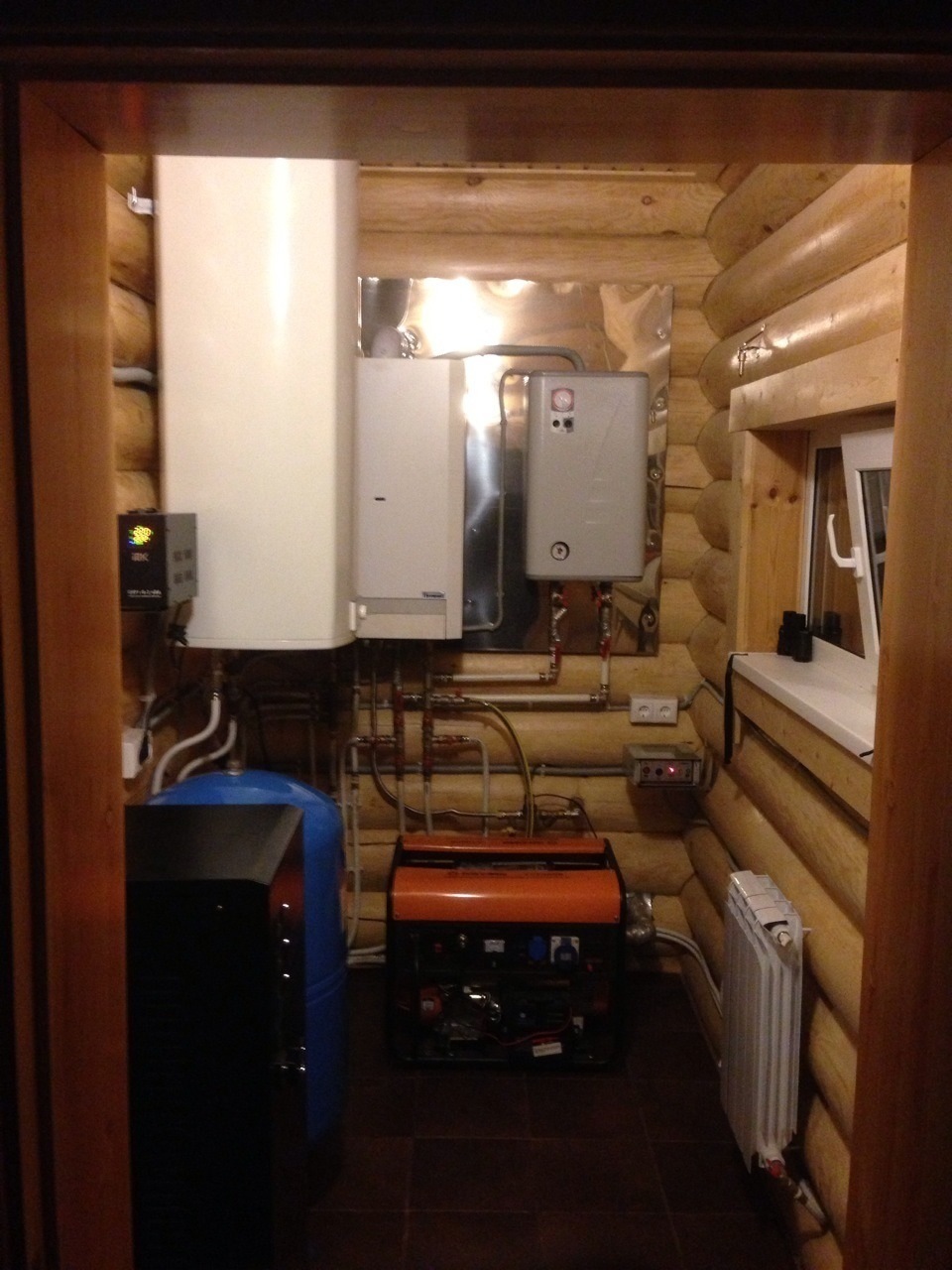

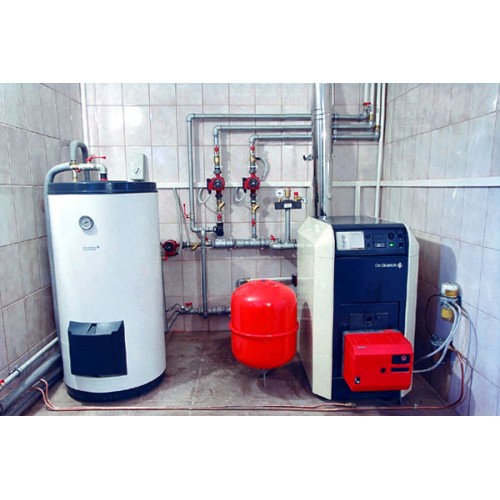

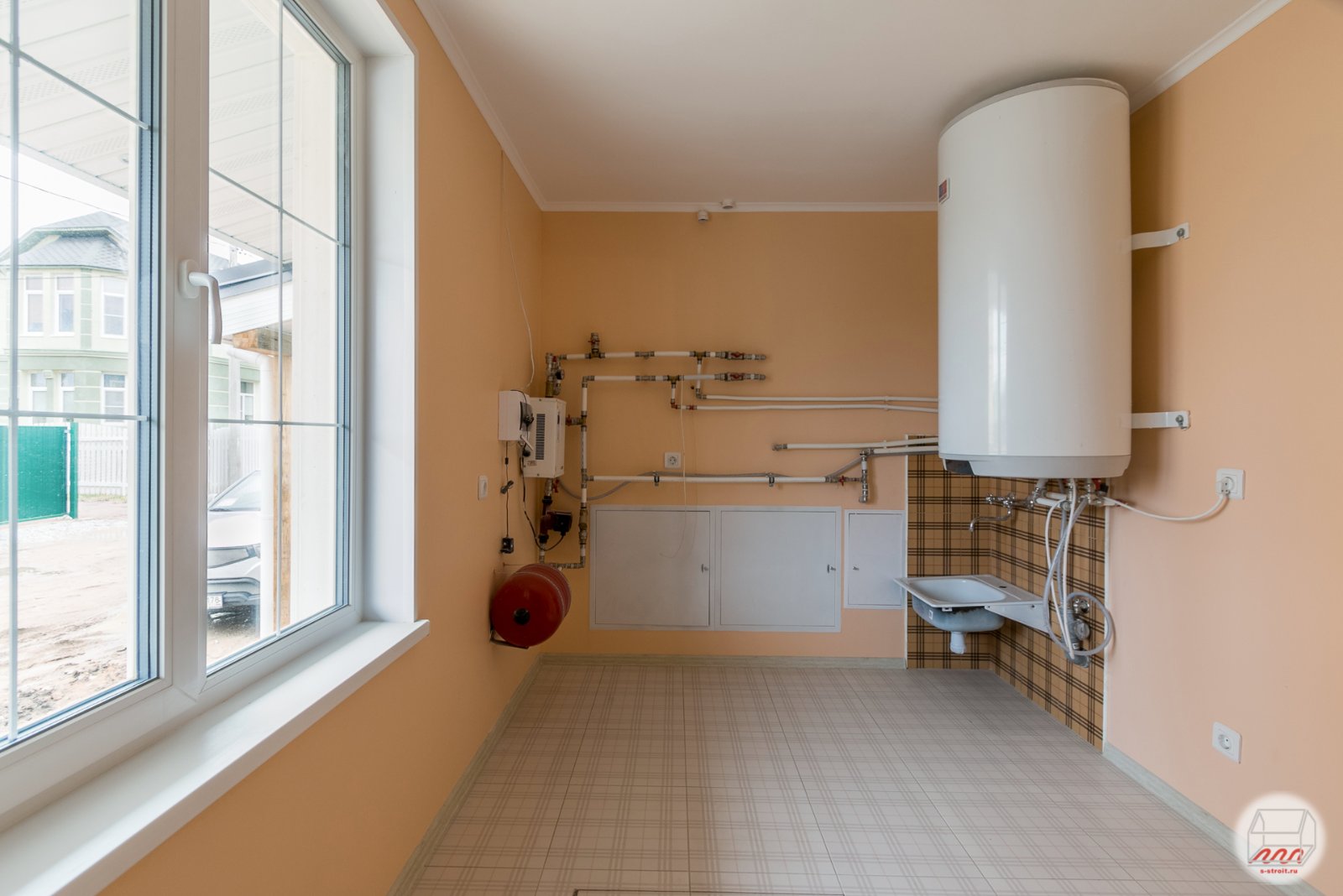

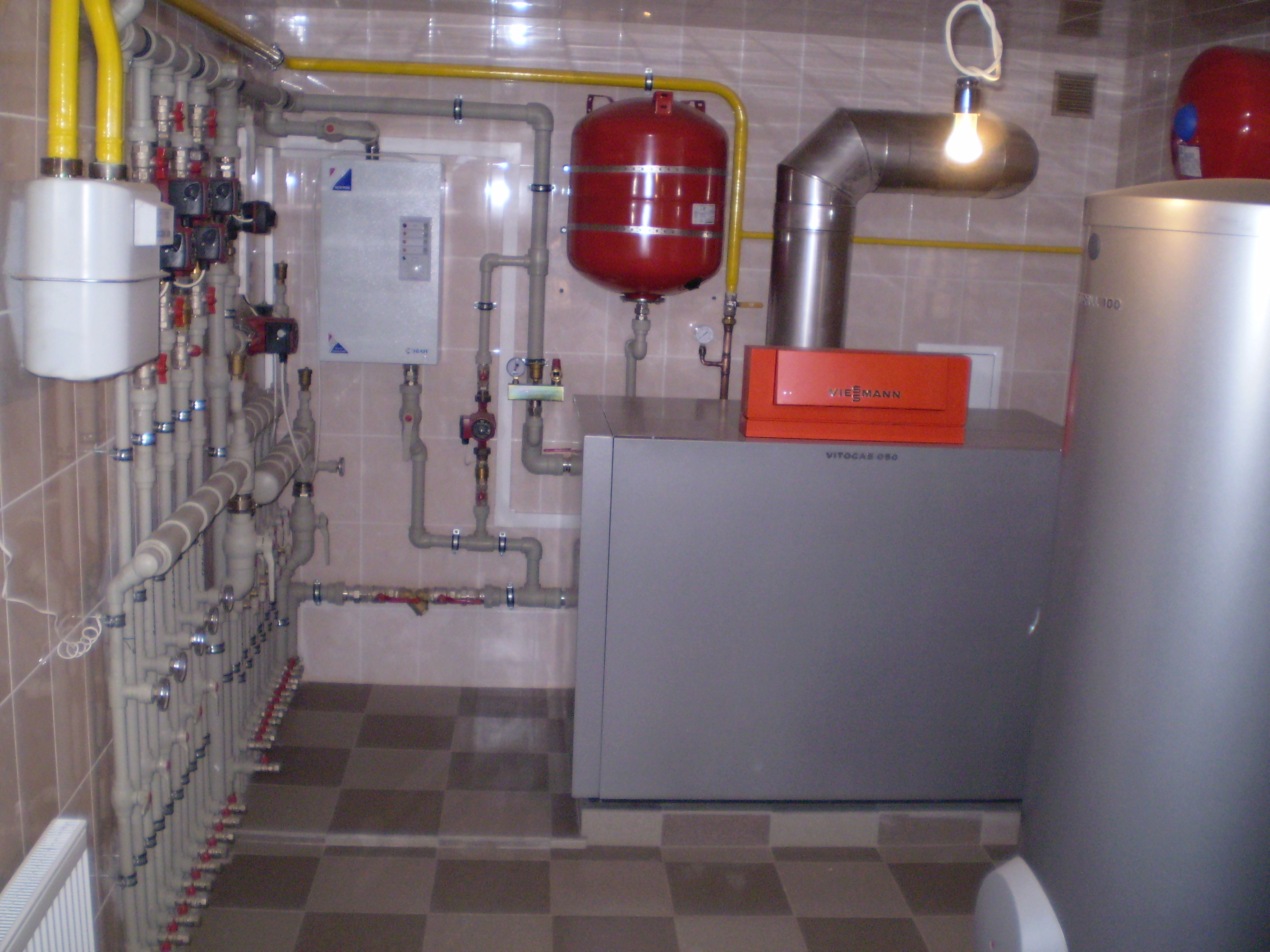

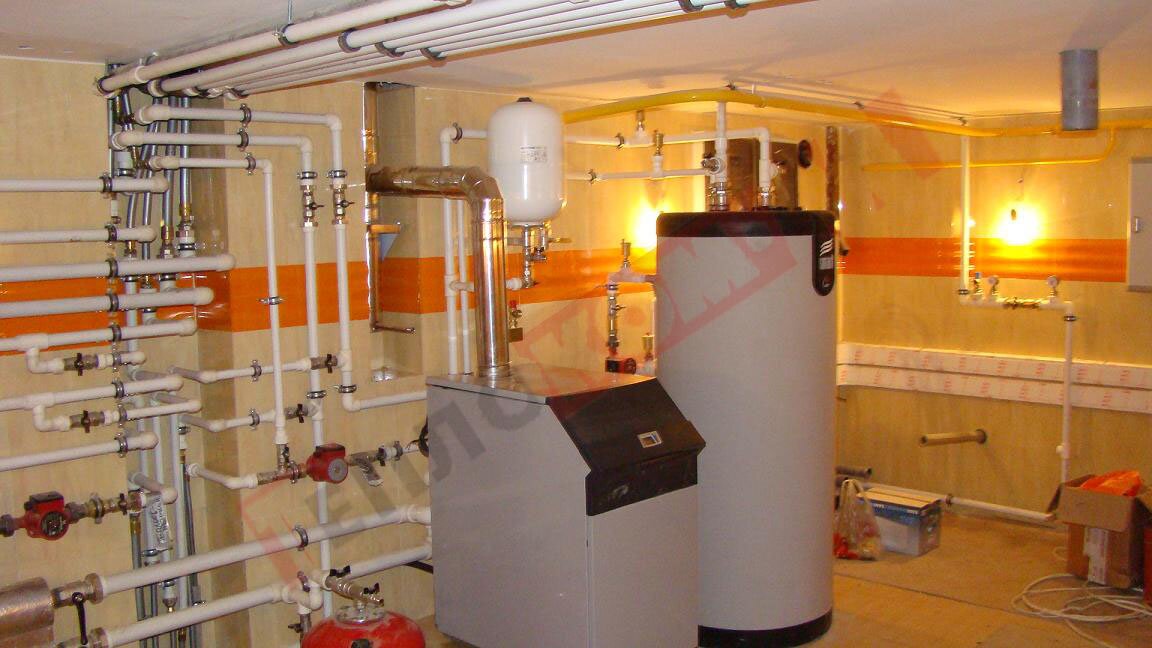

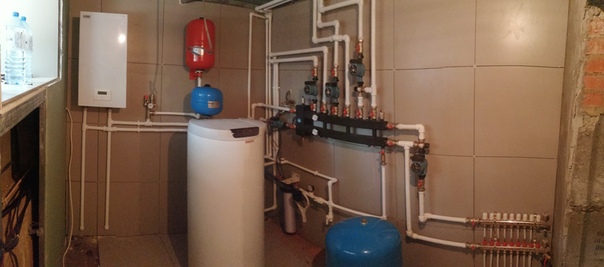

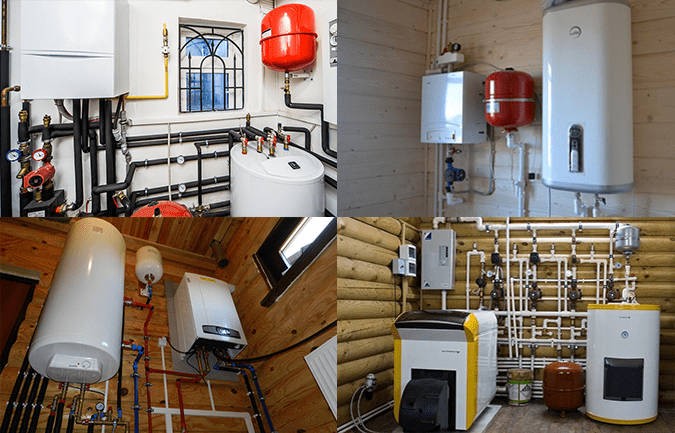

Примерно такой и должна быть современная котельная в небольшом частном доме на сто квадратных метров. В обвязке самого котла и бойлера тоже все примерно просто достаточно одного слабенького насоса который прокачает весь дом. И обязательно предусмотреть возможность естественной циркуляции теплоносителя термосифонным или гравитационным способом за счет разности температур. Хотя бы по контуру связывающему твердотопливный котел с бойлером – накопителем. Для того что бы при отключении электричества котел мог спокойно сбрасывать остатки накопленного жара в камере сгорания в виде нагретого теплоносителя в накопительную емкость специально для этого предназначенную.

Простейшая схема самотечной обвязки твердотопливного котла с подключением минимума запорно регулирующей арматуры (трех ходовых и двухходовых клапанов) на рисунке ниже. При такой обвязке можно установить очень слабый насос который может понадобится для обратного коллектора собирающего охлажденный теплоноситель со всех контуров теплого пола. По радиаторной сети из однотрубного контура при такой схеме теплоноситель будет двигаться даже в отсутствии электроэнергии самотеком. Это придумано так же с целью повышения энергоэффективности и стрессоустойчивости системы в случаях аварийного характера. Например отключение электричества от дома на сутки.

Выше прведенная схема обвязки котла, которая поможет понять принцип обвязки твердотопливного котла с перемычкой на котловом контуре. Ставится она для защиты котла от непрогрева, что часто возникает из за ее отсутствия. В результате и как следствие приводит к конденсату в камере сгорания, саже как внутри котла так и внутри трубы дымохода. Проблема эта очень распространенная и легко устранима при правильном ее понимании.

Следует подчеркнуть о том что вышеперечисленная идея выла изложен в обобщенном виде с целью донесения до читателя главных моментов в схеме и идее простой и надежной системы отопления частного дома небольшого размера до ста квадратных метров.

нормативы и габариты окон, минимальная площадь и оптимальный вариант. Где размещать котельную при строительстве?

Существует два способа обогреть частный дом – централизованно и индивидуально. Сегодня многие собственники склоняются ко второму варианту. Чтобы обогревать дом своими силами, понадобится специальное оборудование и помещение, в котором оно будет находиться. Газ и другие топливные продукты при неправильном использовании могут создавать опасные ситуации. Чтобы их избежать, разработаны определенные технические правила обустройства котельных, они касаются и размеров помещения.

Основные требования

Комната для установки котла называется бойлерной, котельной или топочной. О ней необходимо позаботиться еще при строительстве дома, иначе в дальнейшем придется изыскивать подходящую площадь для установки котла. В зависимости от возможностей дома, топочная имеет разное расположение – на площади цокольного этажа, оборудованная в помещении подвала или выстроенная непосредственно у здания.

На требования к отделке и устройству помещения влияют следующие факторы:

месторасположение котельной;
количество котлов;
их объем;
виды используемого топлива.

Рассмотрим общие нормы для содержания всех видов частных бойлерных, а в дальнейшем поговорим о правилах обустройства котельных под разные виды топлива.

При содержании горючих материалов важно обеспечить в помещении безопасность от возможных возгораний, для этого разработаны строгие требования.

Стены и пол должны быть защищены от возгорания, их заливают бетоном или выкладывают плиткой.
Дополнительно пол можно обшить алюминиевыми листами, но это необязательный пункт, достаточно бетонного основания.
Дверь выполняют из огнестойких материалов, особенно если топочная находится в самом доме.

Комнате необходимо иметь естественное освещение. Расчёт остекления окна зависит от объемов помещения – на 1 куб. м 0,03 кв. м стекла.
Для котельной хорошо рассчитывается и выполняется вентиляционная система.
В помещении одновременно может находиться не более 2 бойлеров.
Важно предусмотреть свободный доступ к обслуживанию и ремонту оборудования.
Может понадобиться подвод канализации для отвода отработанных стоков и конденсата.
Минимальные параметры топочной комнаты составляет 7,5 куб. м.

Допустимая высота – 2,5 м.

К топочной, расположенной не в жилом здании, а в отдельно стоящем, добавляются еще несколько требований.

Выстраивать ее следует из материалов, не подверженных горению – шлакоблока, газобетона, керамзитобетона, кирпича.
Пристройка выполняется на индивидуальном фундаменте и имеет собственные стены, не связанные с домом, даже если они подходят вплотную к зданию.
Бойлерная не должна находиться ближе, чем на 100 см от входной двери дома или от окон жилых комнат.

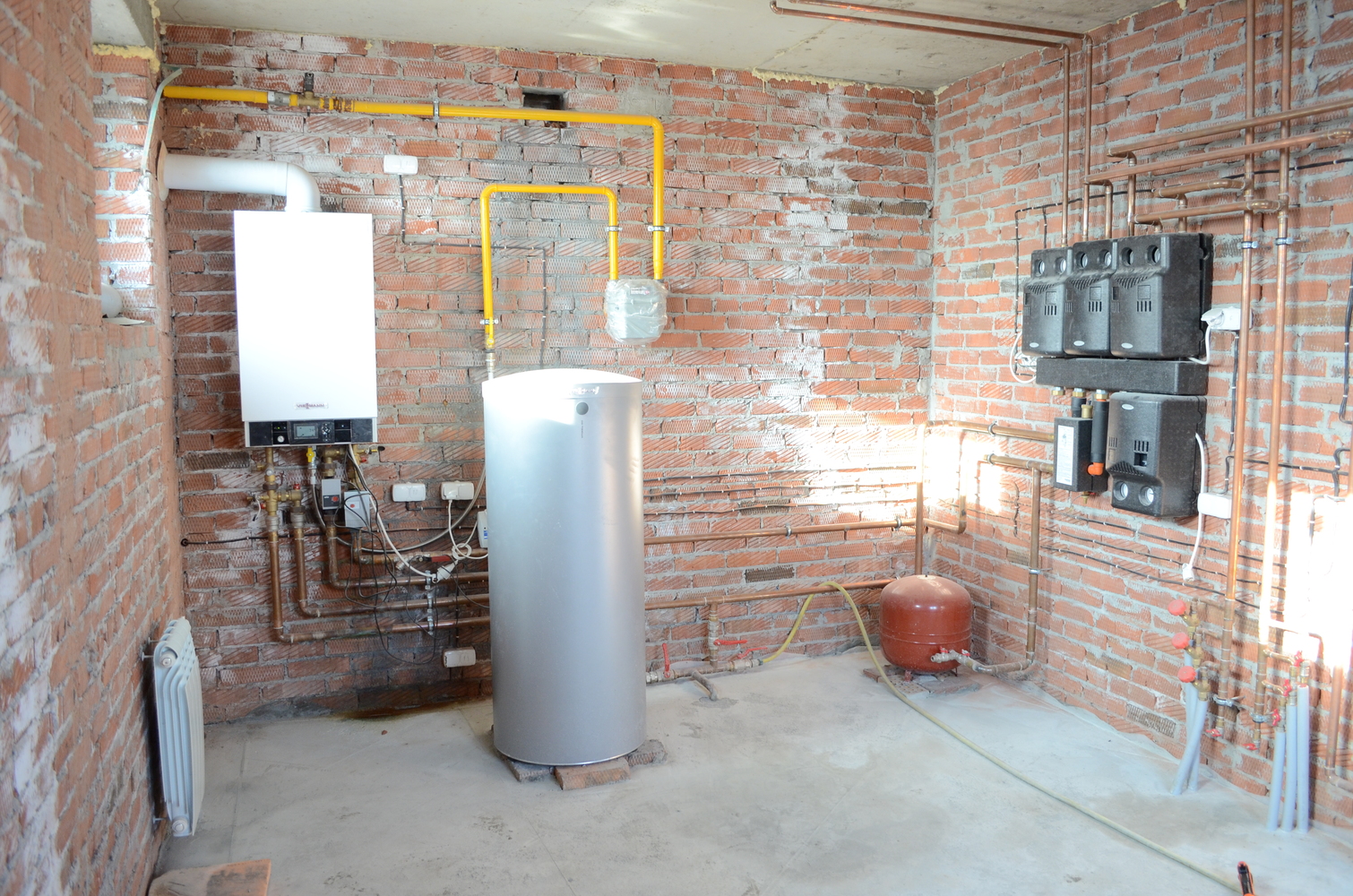

Нормативы для газовой котельной

Прежде чем начинать оборудовать домашнюю газовую котельную, следует разобраться с нормативной базой. Рекомендации и требования по ее устройству изложены в материалах СНиП 42-01-2002 от 1.07.2003 года. План топочного помещения разрабатывается с проектным отделом Управляющей газовой компании, все спорные вопросы следует обговаривать с ними же.

Размеры бойлерной комнаты зависят от места ее нахождения и мощности котлов, в большинстве случаев оба эти фактора взаимосвязаны.

Обустройство бойлерных из расчета мощности котла

Чем мощнее котел, тем больше помещение для него потребуется. При обустройстве бойлерной нужно учитывать следующие нормативные показатели.

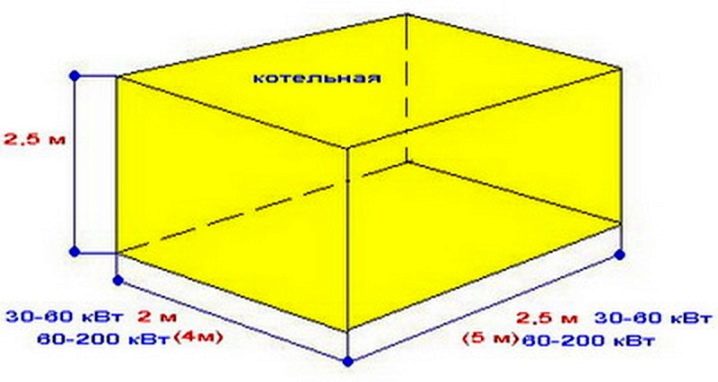

Котел с мощностью до 30 кВт может располагаться в помещении минимальных размеров – 7,3 куб. м с высотой потолков 2,1 м. Вполне подойдет кухня, ванная комната или коридор.
Котел от 30 до 60 кВт также может размещаться в кухне, но минимальный объем помещения должен быть не менее 12,5 куб.

м, а в высоту – 2,5 м.
Котлам от 60 до 150 кВт необходима обособленная комната. В помещениях ниже уровня 1 этажа, к оптимальным 15,1 куб. м добавляется площадь по 0,2 кв. м на 1 кВт мощности. При этом стены комнаты защищаются покрытием от паро- и газообразования. Использование сжиженного газа в подвале запрещается, для такого типа топлива понадобится комната на первом этаже здания или в отдельной пристройке с высотой потолков более 2,5 м.
Котлы от 155 до 355 кВт могут располагаться в отдельно выстроенном здании или на уровне ниже 1 этажа. Но где бы топочная с оборудованием такой мощности ни находилась, она должна иметь собственный выход во двор.

Дополнительные требования

Кроме вышеперечисленных нормативов, при оборудовании домашней котельной учитываются и другие правила.

В топочной продумывается оптимальный способ удаления продуктов горения. Если котел имеет мощность свыше 30 кВт, комнату придется снабдить дымоходом, выходящим за уровень крыши. Для маломощного оборудования достаточно будет вентиляционного отверстия в стене.
Окно в помещении обустраивается таким образом, чтобы его можно было свободно открыть, это поможет избавиться от скопления газа при его утечке.
К бойлерной комнате обеспечивают подвод водоснабжения и канализационной системы. Они потребуются для питания оборудования и вывода отработанных тепловых стоков.
В бойлерной с котлом более 65 кВт устанавливается система контроля за уровнем газа.

С помощью датчиков система следит за уровнем газа в помещении и своевременно перекрывает его подачу.

Габариты для помещений с другими котлами

Кроме газового оборудования, существуют и другие приборы, работающие на электричестве, твердом или жидком виде топлива. Для бойлерных, обслуживающих разные типы оборудования, разработаны свои стандартные правила.

На жидком топливе

Котлы подобной категории используют для работы мазут, масло, дизельное топливо. Они издают сильный шум и специфический запах. Из-за этих факторов жидкотопливную котельную лучше разместить в отдельном строении, можно в гараже. Для удобства следует позаботиться о звукоизоляции, а металлические двери дополнить уплотнителем, он в какой-то степени поможет удерживать шум и запах.

Производя расчет параметров комнаты, учитывается 4,5 кв. м для установки котла и место для хранения топлива. В крайнем случае топливный бак можно определить вне помещения. В котельной нужна хорошая вентиляция, внизу стены предусматривается окно с возможностью проветривания.

Жидкотопливные бойлерные оборудуют крайне редко из-за жестких требований пожарной безопасности.

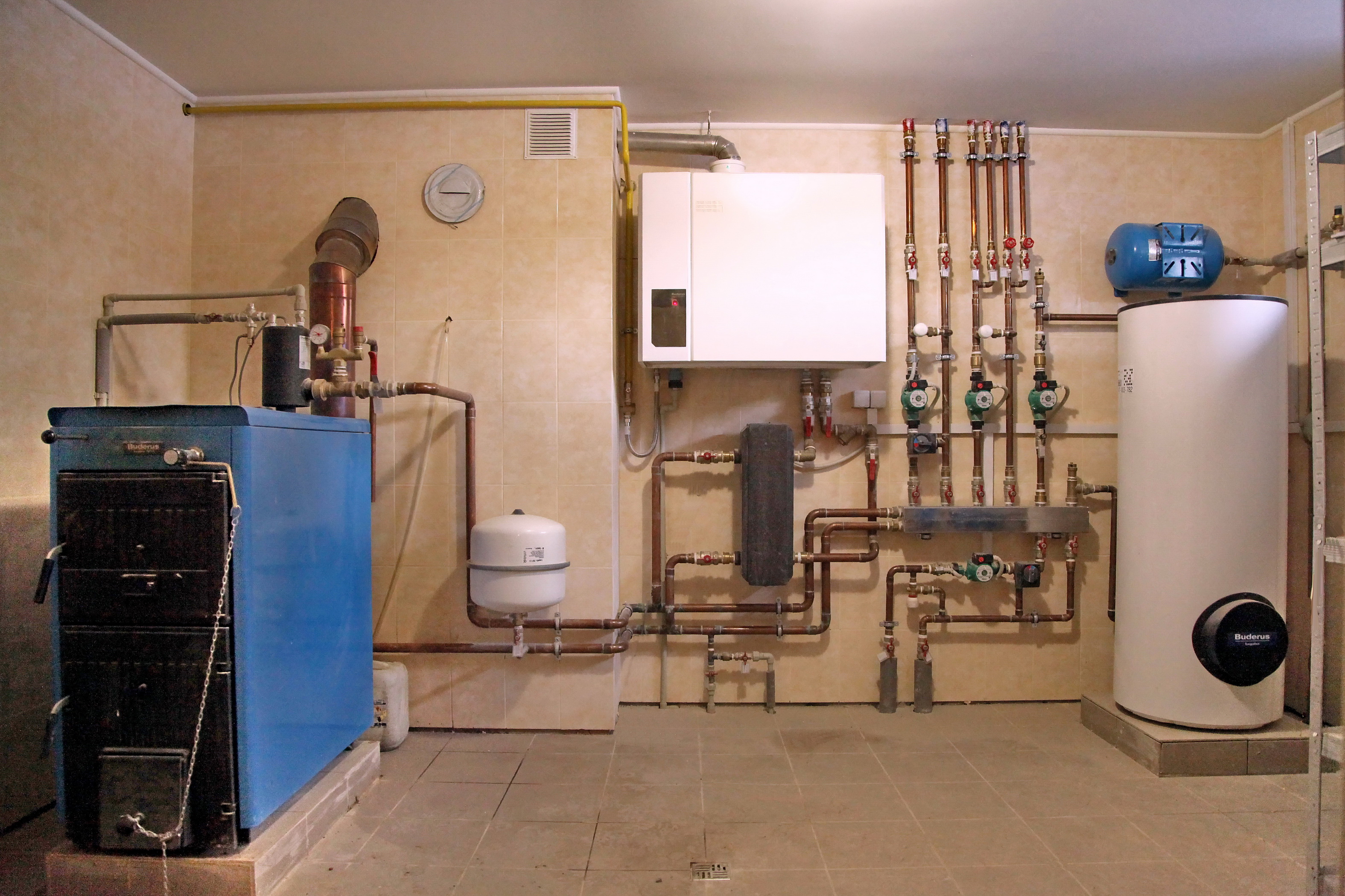

На твердом топливе

К твердым видам топлива относятся дрова, всевозможные евродрова, пеллеты, топливные брикеты, уголь и торф. Весь этот ассортимент не взрывоопасен и стоит дешевле газа, но уступает ему в комфортности.

К тому же такие котлы имеют низкий КПД, всего 75%. Требования по ГОСТу для твердотопливной бойлерной менее жесткие, чем для газового оборудования. Комната должна располагать размерами 8 кв. м и находиться в отдельном строении. Но иногда ее обустраивают в помещении ниже жилого уровня.

Проводка в комнате должна быть скрытой, лучше, если она проходит внутри огнеустойчивых труб, и иметь пониженное напряжение (42 В) для питания розеток. Для оборудования выключателей применяется максимальная герметичность.

Такая предосторожность убережет от возгорания угольной пыли, присутствующей в воздухе.

Для твердотопливных котельных важна приточно-вытяжная вентиляция, поступление свежего воздуха дает возможность топливу лучше разгораться. Сечение вытяжки для цокольного этажа рассчитывается по схеме – 1 киловатт мощности котла на 8 кв. см. Для подвального помещения размеры сечения увеличиваются до 24 кв. см на кВт мощности. В нижней части стены устанавливают приточное окно.

Дымоход должен быть прямым, в крайнем случае иметь минимум колен. Хорошо, если сечение трубы совпадает с диаметром входного отверстия, но не сужается переходником. Вывод трубы наружу производится благодаря узлу из огнестойкого материала, установленного на выходе дымохода через крышу или стену. Топочные комнаты с твердым топливом необходимо оборудовать противопожарным щитом и огнетушителем.

На электричестве

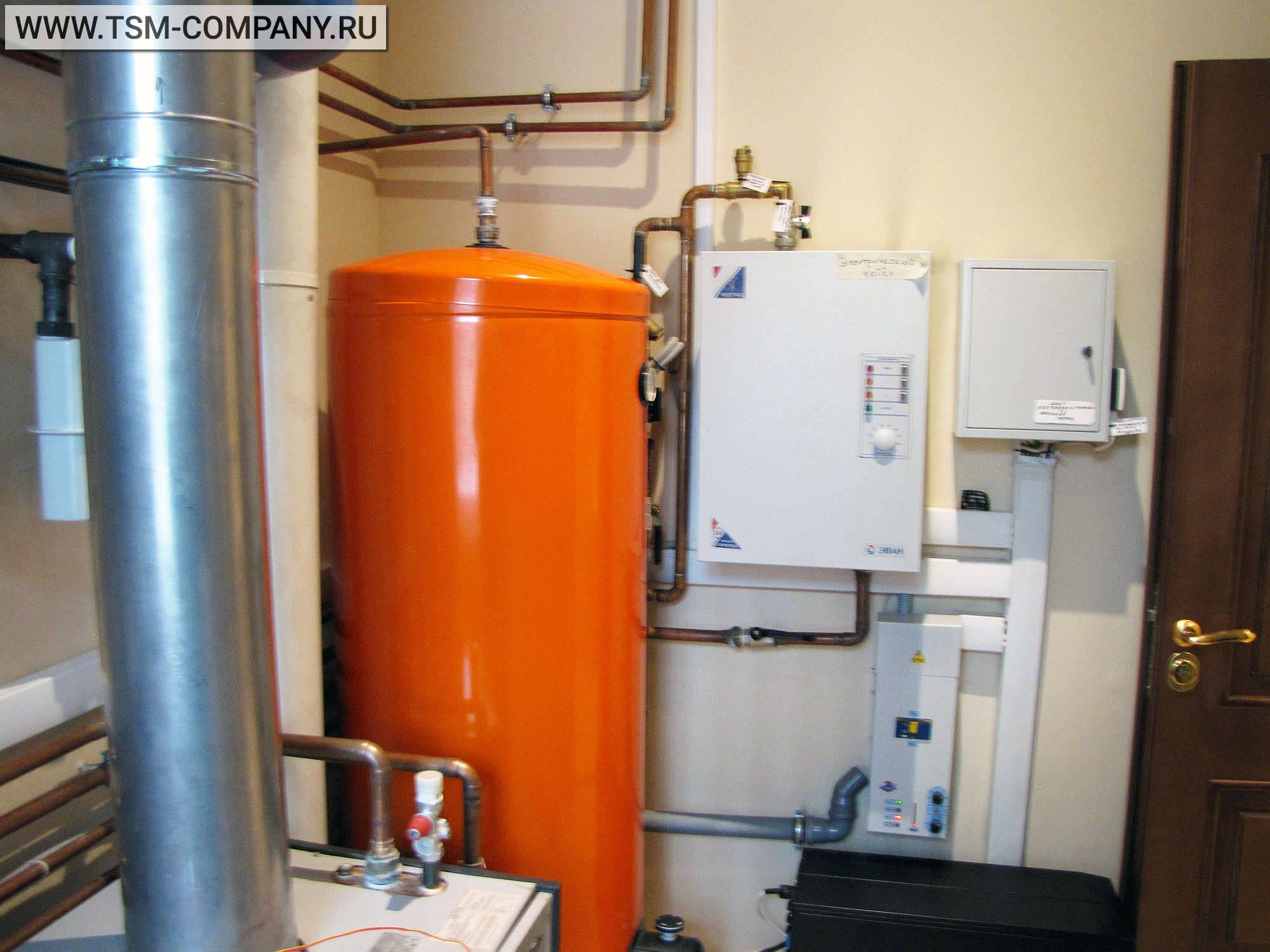

Котлы, работающие на электричестве, наиболее безопасны и комфортны. Но прежде чем решиться на их установку, следует взвесить все «за» и «против», каждый из аргументов достаточно весом и может повлиять на выбор владельца. Начнем с положительных моментов.

Обогревательный котел такого типа опасен не более любого бытового электроприбора, находящегося в доме.
Для него не нужна специальная комната, для установки вполне подойдет кухня, санузел, прихожая.
Нет необходимости оборудовать специальную вентиляционную систему.
Котел не имеет опасных продуктов горения.
Не издает шума и запаха.
Его КПД приближается к 99%.

Основным минусом данного вида оборудования является полная зависимость от внешней подачи электроэнергии. Установка котлов в районах с частым перебоем электричества нецелесообразна. Для зданий с площадью около 300 кв. м понадобится котел мощностью 30 кВт. Отопительную систему необходимо оборудовать стабилизатором, предохранительными автоматами. Проводка в доме должна быть новой и усиленной.

Есть еще один существенный минус обогрева дома с помощью электроэнергии – это стоимость такого отопления, она самая высокая среди всех известных способов. Какой бы вид отопительной системы ни был выбран, необходимо соблюдать рекомендации по ее установке и эксплуатации.

Кроме обозначенных нормативами размеров, котельную следует увеличить до уровня собственного удобства, позволяющего беспрепятственно обслуживать и ремонтировать оборудование.

Котельная в частном доме — требования и нормы — СК «КапиталДом»

Если вы решили самостоятельно заняться планировкой строительства частного дома, уделите должное внимание обустройству котельной. Часто решение этого вопроса оставляют напоследок, формируя пространство по остаточному принципу. Однако обустройство котельной регламентировано определенными стандартами и СНИПами — в этой статье кратко рассмотрим основные требования.

Как установить оборудование

Бойлерная в частном доме используется для отопления помещения и нагревания воды. Для этого устанавливают специальные аппараты, работающие на разном топливе: дизеле, газе, дровах.

Место установки оборудования зависит от мощности котлов:

до 60 кВт— допустимо размещение на любом этаже, в любом помещении;
60-150 кВт — такие установки размещают отдельно, чаще всего на первом или цокольном этаже, а также в подвале;
до 350 кВт — котлы такой мощности необходимо размещать на цокольном этаже или в подвале, а еще лучше — в отдельно стоящем техническом здании.

В нормативных документах также обозначены размеры помещения, где можно установить котел. Так, его высота должна быть не меньше 2,5 метров, площадь — больше 6 м2, а объем — от 15 м3.

Устанавливая газовое отопительное оборудование, помните, что оно относится к взрыво- и пожароопасному. При оформлении внутренней отделки не используйте горючие материалы, а оборудование располагайте на расстоянии от стен или используйте защитные перегородки. Так, в деревянных домах, относящихся к объектам повышенной пожароопасности, отопительные установки необходимо располагать на расстоянии больше 40 см от стен. Установив защиту из асбестового картона, можно сократить это расстояние в два раза.

Также нормативами продиктовано правило, относящееся к основным стандартам — наличие естественного света. Не ограничивается ни форма окон, ни их количество, только площадь: 0,03 м3 на каждый кубический метр помещения. Окно обязательно должно быть распашным и открываться наружу. Это правило касается и дверей — они тоже должны открываться наружу. Это необходимо, чтобы сократить потери при возможном пожаре или взрыве: так взрывная волна вырвется на улицу, нанеся помещению и всему дому меньший ущерб.

Вне зависимости от модели оборудования, необходимо обустроить вентиляцию — естественную или принудительную, а также подачу воды и ее слив из котельной.

Требования к помещению

В зависимости от мощности оборудования и характера эксплуатации, бойлерные оформляют по-разному. Котельные бывают:

встроенными — располагаются внутри дома;
пристроенными — находятся на едином фундаменте с основной постройкой;
отдельно стоящими — дополнительные технические постройки, которые находятся на расстояния от здания.

Для их строительства используют огнеупорные материалы, такие как кирпич, шлакоблоки, а также легкий и тяжелый бетон.

Пристроенные топочные должны соответствовать особым требованиям:

должны располагаться на сплошной стене, на расстоянии 1 метра от окон или дверей;
при возведении пристройки нужно строить четыре стены, а не три для этого нужен отдельный фундамент;
у пристройки должен быть отдельный вход с открывающейся наружу дверью.

Оборудование мощностью свыше 200 кВт нужно располагать в отдельно стоящем здании. Его возводят из несгораемых материалов, используя огнестойкие кровельные и отделочные материалы. Котлы высокой мощности отличаются большим весом, поэтому для них возводят дополнительный фундамент, выше пола на 15 см. Что касается высоты, площади, объема — к отдельно стоящим бойлерным применимы те же требования, что и к другим котельным.

В заключение еще раз напомним о важности тщательного планирования котельной: необходимо учесть множество нюансов перед тем, как устанавливать оборудование.

Прежде чем подвести вашу котельную к центральному газопроводу, сотрудники газовой службы проведут тщательную приемку, проверят соответствие помещения актуальным нормам и стандартам. Подходите к вопросу обустройства котельной ответственно, а если боитесь упустить важные детали — закажите составление подробного проекта в нашей компании. Специалисты грамотно составят проект с учетом вышеуказанных требований и ваших пожеланий.

Требования к помещению газовой котельной частного дома

27.05.2014 21:11

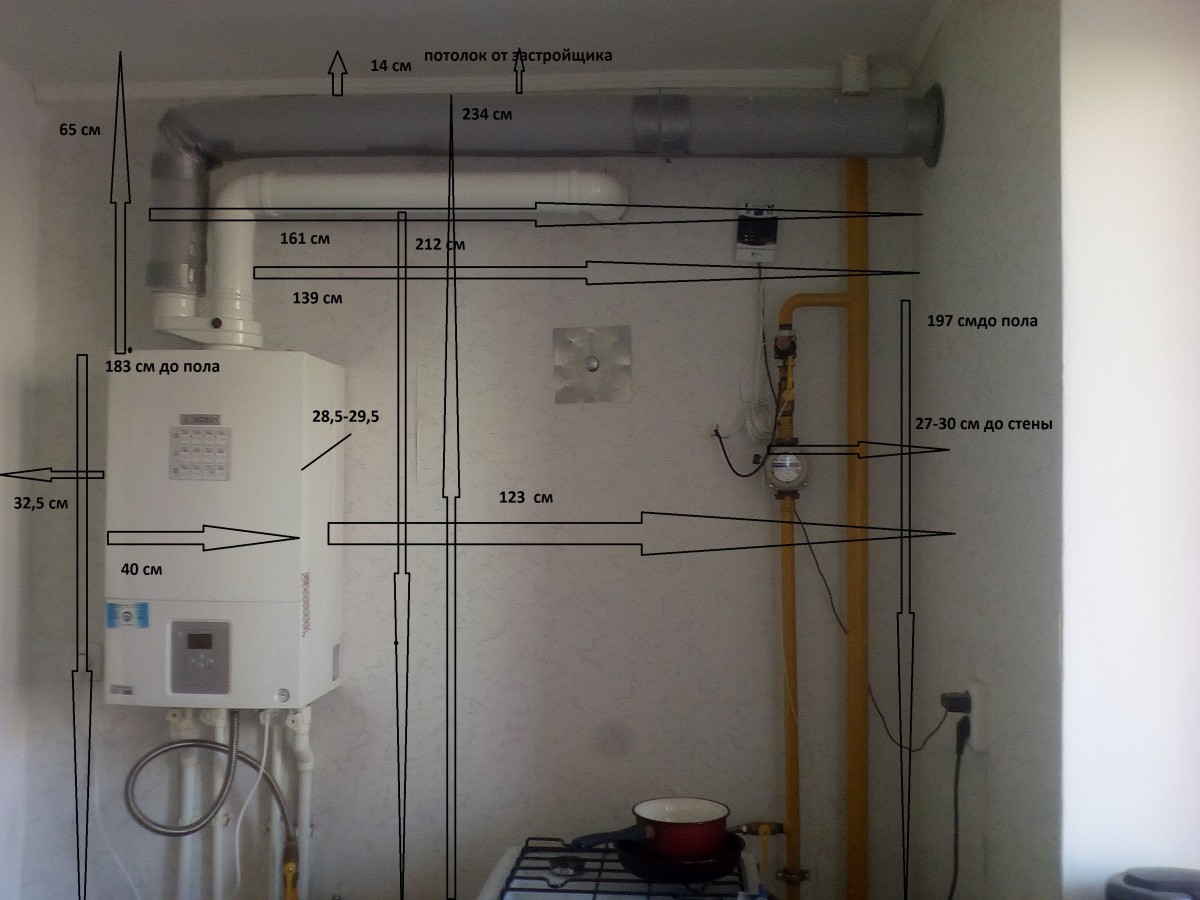

Отопительный газовый котел разрешено устанавливать как в отдельном помещении, так и на кухне. Конкретные требования, предъявляемые к помещению, можно узнать из свода правил по проектированию и строительству СП 42-101-2003 «Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб».

Согласно нормативным документам, размещение тепловых агрегатов предусматривается:

на кухне при мощности теплового агрегата для отопления до 60 кВт включительно, независимо от наличия газовой плиты и газового водонагревателя;
в отдельном помещении на любом этаже (в том числе в цокольном или подвальном) при суммарной мощности для систем отопления и горячего водоснабжения до 150 кВт включительно;
в отдельном помещении первого, цокольного или подвального этажа, а также в помещении, пристроенном к жилому дому, при их суммарной мощности для системы отопления и горячего водоснабжения до 350 кВт включительно.

Высота потолка помещения не должна быть меньше 2,5 метров (2 метров — для оборудования мощностью менее 60 кВт).

Помещение должно иметь оконные проемы с площадью остекления из расчета 0,03 кв.м на 1 куб.м объема помещения. Площадь отдельного стекла должна быть не менее 0,8 кв.м при толщине стекла 3 мм, 1,0 кв.м при — 4 мм и 1,5 кв.м при — 5 мм.

Естественная вентиляция помещения должна обеспечивать вытяжку в объеме 3-кратного воздухообмена в час и приток — в объеме вытяжки и дополнительного количества воздуха на горение газа.

Объем помещения должен быть не менее 15 куб.м плюс 0,2 куб.м на 1 кВт мощности теплового агрегата для отопления. При размещении отопительного котла в отдельном помещении жилого дома или в пристройке к зданию, помещение должно быть отделено от смежных помещений ограждающими стенами с пределом огнестойкости 0,75 ч, а предел распространения огня по конструкции равен нулю.

Если планируется организовать газовую котельную в подвальном или цокольном этаже, то такое помещение должно иметь дверь с выходом непосредственно наружу.

7 советов по обустройству котельной в частном доме: требования и нормы

№1.Типы котельных по расположению
№2.Основные элементы котельной в частном доме
№3.Типы котлов для котельной
№4.Котельная в частном доме: требования безопасности

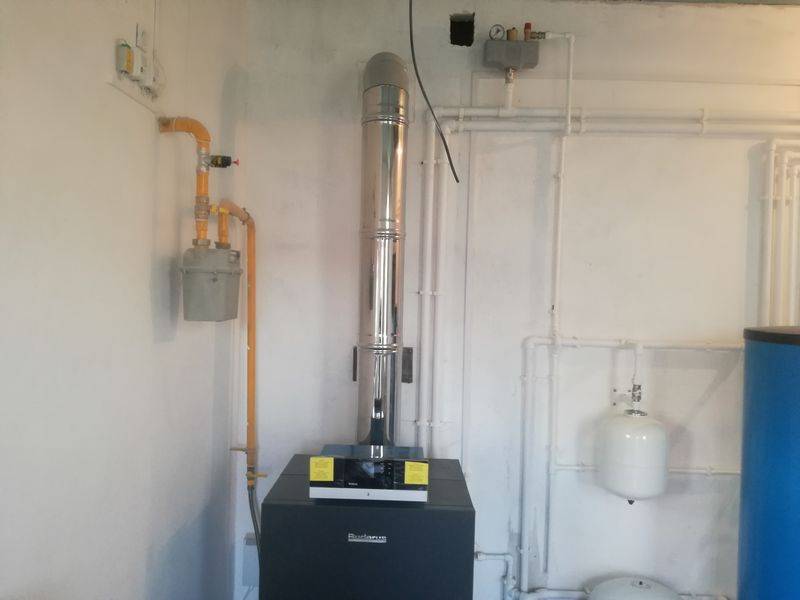

Котельные с газовым котлом
Котельные с топливным котлом
Котельная с дизельным котлом
Котельная с электрическим котлом

№5.Требования к дымоходному котлу

№6. Требования к вентиляционному котлу

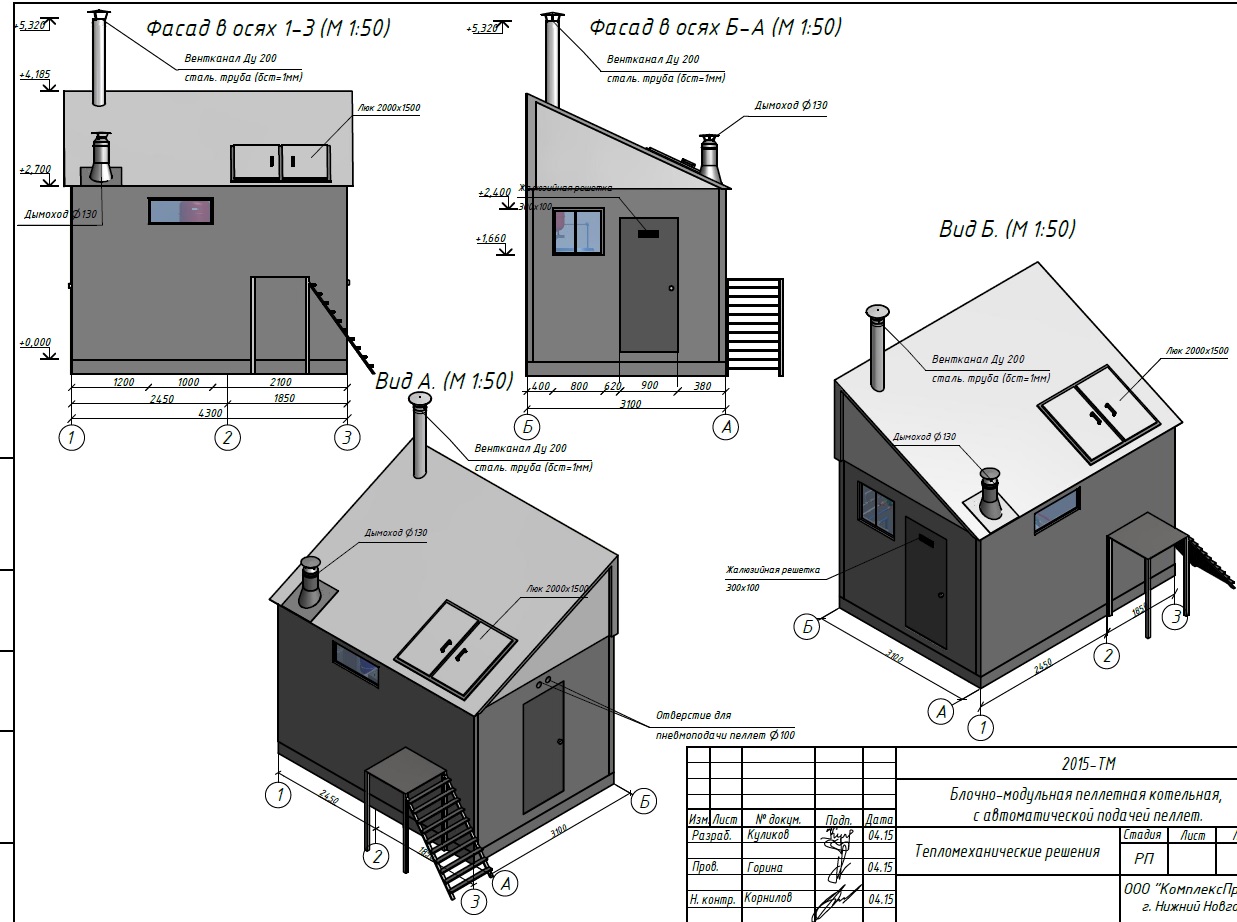

№7. Блочные котельные

В заключение

Кто умеет подключаться к системе централизованного теплоснабжения и не знает лишних проблем, тому повезло. Если дом находится в районе, где нет централизованного отопления, необходимо будет выбраться наружу. Необходимо будет оборудовать индивидуальную котельную, а какая она будет, где будет располагаться, и на каком топливе будет работать, зависит от очень многих факторов.Попробуем разобраться со всеми нюансами и понять, как правильно обустроить котельную в частном доме и какие требования предъявляются к таким помещениям.

№1. Виды котельных по расположению

Конечно, существуют требования безопасности, которые необходимо соблюдать при обустройстве такого помещения, как котельная, но все же они дают нам право выбора в плане вида топлива, размер и расположение печи.

По типу размещения в частном доме котельная :

встроенная в дом .В этом случае вся техника размещается в одной из комнат дома (как правило, это кухня или коридор). С точки зрения простоты и дешевизны обустройства это оптимальный вариант, но подходит только если вы планируете использовать маломощный компактный котел. Газовый котел с надувной горелкой в данном случае не рекомендуется из-за высокого уровня шума, а оборудование, работающее на дизеле, может доставить массу неудобств из-за резкого неприятного запаха;
в пристройке или отдельной комнате дома . Все котельное оборудование находится в отдельном помещении, которое соединено с домом одной или несколькими стенами. Дверь в такую котельную обшивают негорючими материалами. Это лучший вариант с точки зрения удобства и безопасности. Если котельная будет соседствовать с жилыми помещениями, то желательно произвести дополнительную шумоизоляцию: в СНиПах об этом ничего не сказано, но так будет намного комфортнее;
это отдельно стоящее здание .Всё оборудование можно полностью убрать в отдельное небольшое здание, оборудованное по всем нормам и правилам.Он будет подключаться к дому через отопление. В этом случае у вас развязаны руки: вы можете пользоваться любым типом оборудования и не беспокоиться о шуме или запахах. Часто такие котельные оборудуют, когда используется газовый котел большой мощности. Минус – стоимость строительства отдельного здания и прокладки коммуникаций;
Котел модульный .Все оборудование в данном случае размещено в контейнере, который можно относительно легко перемещать с места на место. Используется как резервный или временный вид отопления на предприятиях и промышленных объектах, но может использоваться и в частном доме.

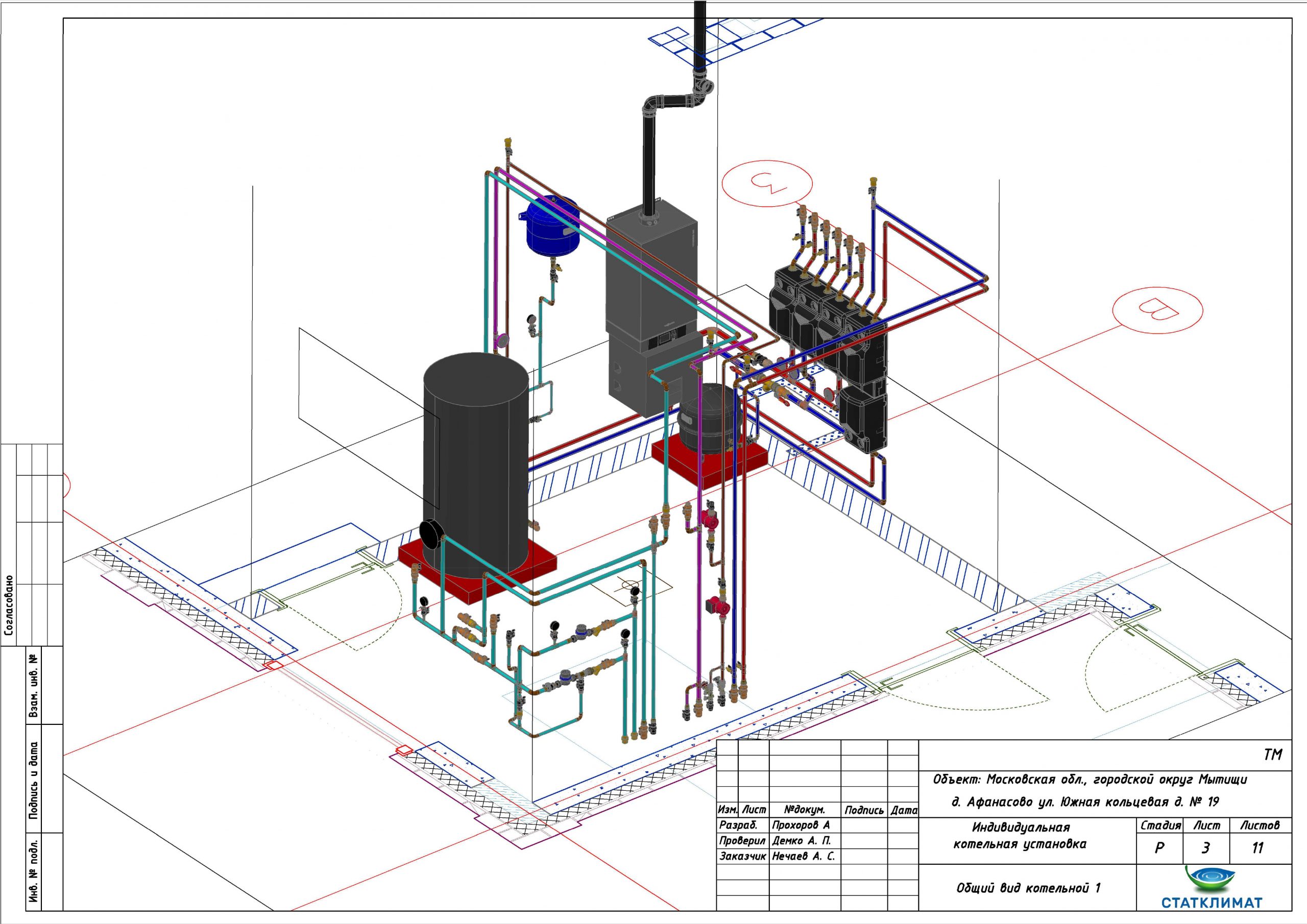

В идеале планировка котельной должна быть продумана до на этапе проектирования дома . Если дом уже построен, количество возможных вариантов расположения сокращается, и из-за этого вы можете столкнуться с тем, что выбор отопительного оборудования будет существенно ограничен. В любом случае, приступая к обустройству котельной, лучше обратиться за помощью к профессионалам. В Москве, области и ближнем зарубежье «Миг-Плюс» занимается монтажом котельных: с 1997 года специалисты компании сдали в эксплуатацию более двухсот бытовых и промышленных объектов.Специалисты сопровождают каждый объект от проектирования до сдачи в эксплуатацию. С примерами работ и другими подробностями можно ознакомиться на странице http://migplus.ru/ montazh-kotelnyh.html.

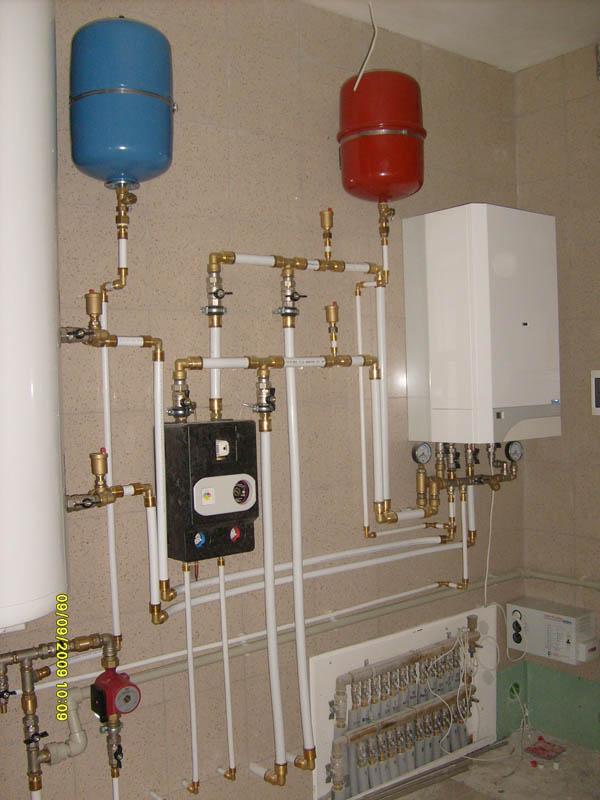

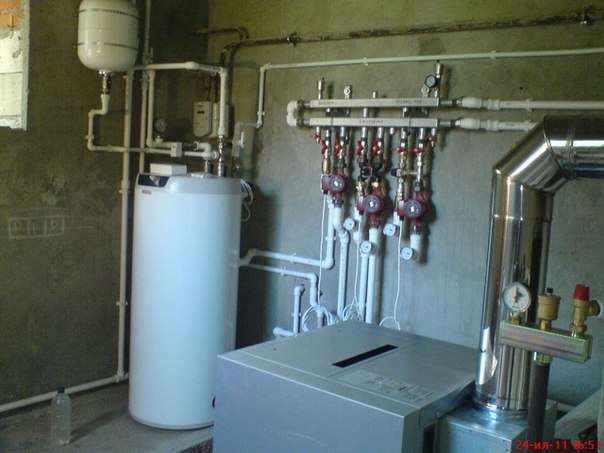

№2. Основные элементы котельной в частном доме

Хорошо, если дом небольшой, и проблемы с отоплением и горячей водой можно решить одним небольшим двухконтурным газовым котлом. Но в большинстве случаев этого будет недостаточно — нужен целый комплекс оборудования , который может состоять из набора следующих элементов:

котел — сердце всей котельной.Он будет отвечать за нагрев воды для системы отопления. Тепло можно получить, сжигая разные виды топлива: жидкое, газообразное или твердое. Частный случай — электрические котлы. В некоторых случаях устанавливают сразу два котла для обеспечения полной энергонезависимости частного дома;
котел .Если используется одноконтурный котел, то для нагрева воды для ГВС необходимо будет использовать бойлер;
расширительный бачок .В этот бак будет попадать вода из системы отопления, если давление в нем возрастет. Таким образом трубы и радиаторы защищены от прорыва;
батарея тепла .Не всегда устанавливается, несмотря на то, что это очень полезная вещь. В этом баке скапливается перегретый теплоноситель, «избыточное тепло», которое затем подается в систему отопления. Таким образом, значительно экономятся ресурсы и повышается безопасность. Особенно важно наличие этого элемента для твердотопливных котлов и при наличии двух котлов разного типа;
распределительный коллектор .Необходим для правильного распределения теплоносителя по системе, регулирует температуру;
циркуляционный насос. Нужен только в системах, где теплоноситель циркулирует принудительно;

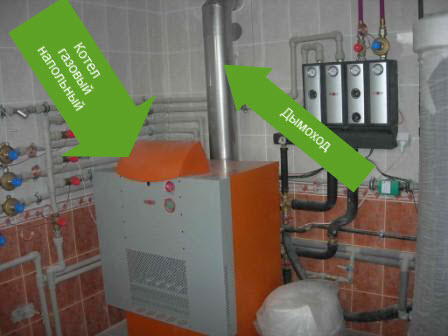

дымоход .Необходим для отвода продуктов горения за пределы дома. Дымоход не нужен только для электрокотла;
группа охраны и контроля — комплект приборов, контролирующих температуру и давление в котле и системе.Сюда же могут входить датчики, следящие за состоянием воздуха в котельной;
автоматика принимает команды от пользователя о необходимой температуре, собирает данные от группы безопасности и позволяет корректно настроить основные параметры системы;
запорная арматура необходима для того, чтобы регулировать расход теплоносителя;
трубы, по которым вода от котла поступает к радиаторам;
фильтр необходим для очистки воды перед поступлением в бойлер и бойлер. Если вода в регионе насыщена солями и содержит механические примеси, то без фильтра не обойтись – иначе техника вскоре может отказать.

Использовать все эти элементы не обязательно — их набор зависит от многих факторов. В первую очередь это площадь дома и вид топлива.

№3. Виды котлов для котельной

От того какой тип котла будет использоваться много нюансов обустройства котельной.

По виду топлива котлы бывают :

газовые , работающие на природном или сжиженном газе, отличаются высоким КПД, простотой управления. Их можно переводить с одного вида газа на другой. Оптимальный выбор для большинства частных домов;
твердотопливный (уголь, дрова, торф, брикеты) в плане эксплуатации экономичнее, но придется постоянно следить за системой и подбрасывать топливо;
на жидком топливе (дизель).Такие котлы обычно ставят там, где нет возможности использовать природный газ или транспортировать сжиженный газ. Если со временем на участке появится газопровод, то такой котел можно переоборудовать на работу с газом;
электрические котлы самые безопасные, удобные и бесшумные, но и самые дорогие. Обогревать ими весь дом невыгодно, но в качестве резервного источника тепла они годятся.

По способу установки котлы бывают:

Настенные котлы в компактном корпусе содержат такие необходимые элементы, как автоматика, датчики, расширительный бак и т.д.В таком исполнении выпускаются котлы мощностью до 60 кВт. Если мощность котла не превышает 35 кВт, допускается установка его на кухне или в прихожей. Настенные модели зачастую более чувствительны к состоянию воды. Напольные модели могут быть любой мощности, они незаменимы для обогрева больших площадей.

Какой мощности нужен котел? Расчет лучше доверить специалистам, которые знают, что нужно учитывать множество параметров.Чтобы примерно понять, какая мощность потребуется оборудованию, можно воспользоваться правилом, что на каждые 10 квадратных метров дома вам потребуется 1 кВт мощности котла. Если он будет использоваться в системе горячего водоснабжения, нужно добавить еще 10% к мощности. Чтобы котел не работал на пределе своих возможностей, к полученному значению добавляют еще 20%.

№4.Котельная в частном доме: требования безопасности

То, что котельная является объектом повышенной опасности, пояснять не нужно.Вопрос в другом. Как обустроить помещение так, чтобы обеспечить максимальную безопасность, комфорт и удобство доступа к оборудованию?

Общие требования к котельной в частном доме. :

Стены должны быть из бетона или строительного кирпича. Допускается использование керамической плитки или штукатурки – это негорючие материалы;
при установке котла на пол обязательна бетонная стяжка, пол также можно покрыть листом металла;
при установке настенного котла стена должна быть облицована плиткой или покрыта листом металла;
В котельной нельзя хранить взрывоопасные и легковоспламеняющиеся вещества. Это не относится только к топливу, которое будет храниться особым образом;
возле котла следует оставить с достаточным пространством, чтобы к нему был свободный доступ для эксплуатации, обслуживания и ремонта. Если под котельную отведено небольшое помещение, то разместить все оборудование будет непросто – лучше предварительно сделать макет для котла и других элементов;
Дверь, ведущая из котельной в дом, должна быть противопожарной.

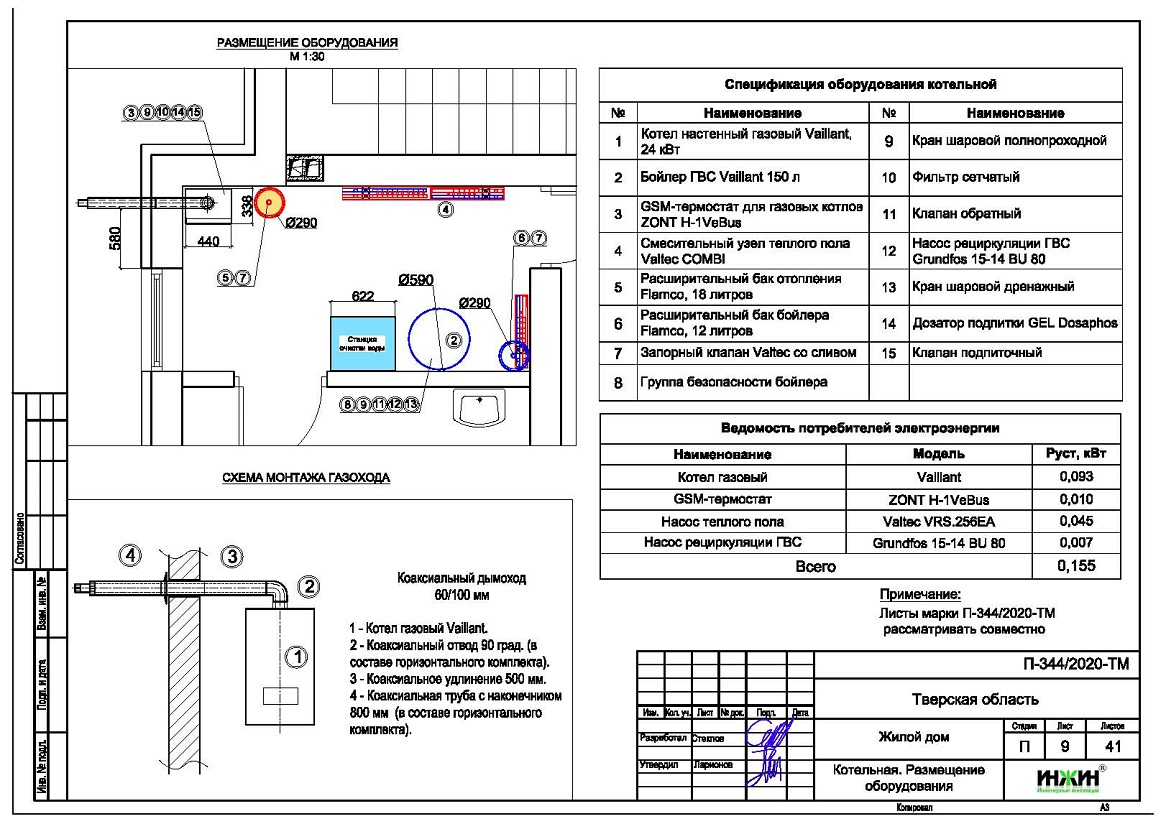

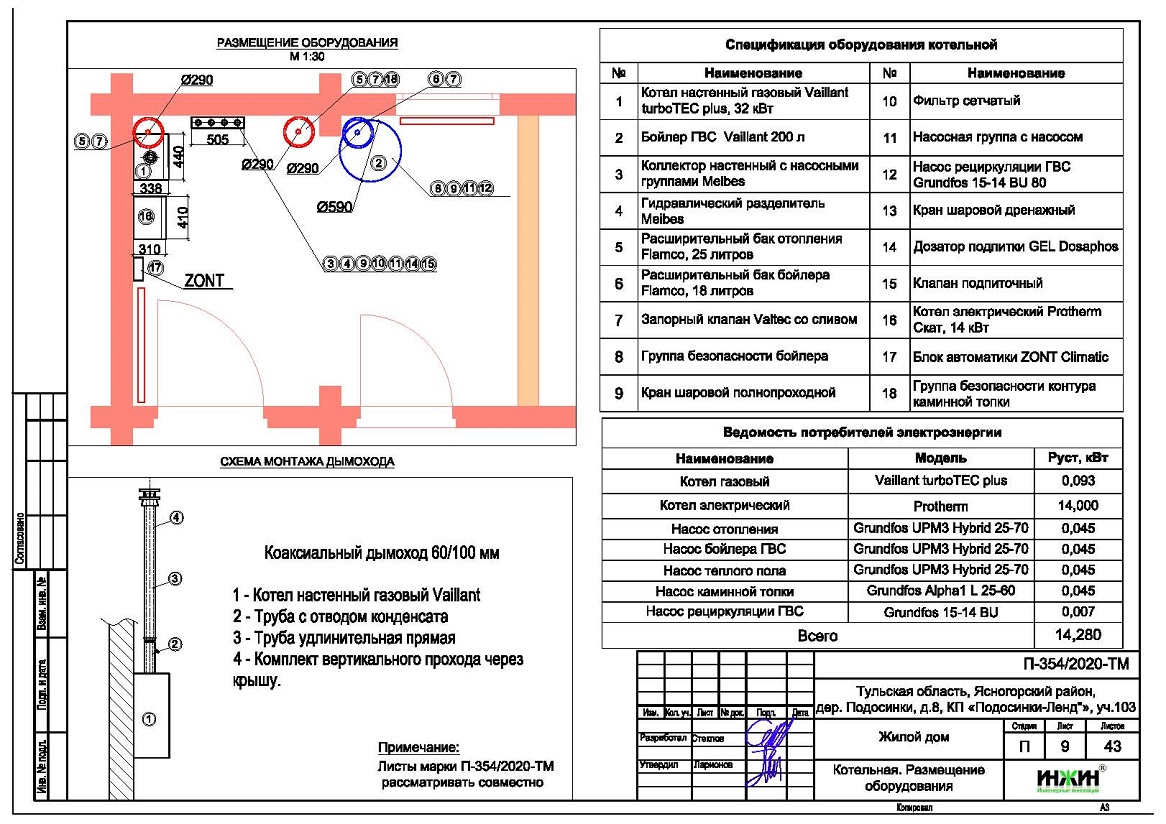

В идеале еще до строительства котельной лучше составить проект размещения оборудования и учесть все требования, выдвигаемые такими нормативными документами, как СНиП на котельные установки II-35-67 , Правила проектирования автономных систем теплоснабжения СП-41-104-2000 и Инструкция по размещению теплогенераторов МДС 41-2.2000.

Котлы с газовым котлом

Газовые котлы при неправильной установке и эксплуатации могут стать причиной пожара или даже взрыва.

высота помещения не менее 2,5 м;

объем помещения — 15 м3 и более;

Стены котельной, примыкающие к жилым помещениям, должны иметь предел огнестойкости не менее 0,75 ч;

минимальный размер оконного проема — 0,03 м2/1 м3 помещения;

наличие подиума для напольного котла высотой не менее 5 см;

перед котлом должно оставаться свободное пространство 1 м2, между оборудованием, стенами и другими предметами должен быть проход шириной не менее 70 см, иначе доступ к котлу будет затруднен;

принудительная вентиляция и канализация;

ширина дверного проема не менее 80 см, дверь открывается наружу;

для котлов мощностью более 350 кВт необходимо строительство отдельного здания;

если котельная находится в пристройке, то необходимо, чтобы она находилась у глухой стены.

Минимальное расстояние до ближайшего окна – 1 м.

Помимо того, что необходимо выполнить все общие требования.

Котлы с топливным котлом

При этом необходимо учитывать следующие требования:

расстояние от котла до ближайших стен и предметов — от 10 см;
на каждый 1 кВт мощности необходимо предусмотреть 8 см2 оконного проема;
дымоход по всей длине должен иметь одинаковый диаметр и возможно меньшее количество витков;
можно оштукатурить внутреннюю поверхность дымохода, но это по желанию;
в дымоходе должно быть специальное отверстие для его обслуживания;
для котлов, которые будут работать на угле или дровах, площадь котельной должна быть не менее 8 м2;
, при использовании угольного котла необходимо производить проводку скрытого типа, так как угольная пыль отличается повышенной взрывоопасностью;
пространство перед котлом должно быть свободным, чтобы можно было подбрасывать топливо и чистить зольник;
стены из недостаточно огнестойких материалов обшивают 2. Стальные листы толщиной 5 мм.

Котельная с дизельным котлом

Перечень требований следующий:

в котельной, а лучше снаружи, необходимо разместить толстостенный металлический бак объемом не менее 1,5 м3. Из него топливо будет поступать в бак котла. К баку должен быть обеспечен свободный доступ;
От горелки котла до противоположной стены должно быть не менее 1 м пространства.

Котельная с электрокотлом

Электрокотел топливо не сжигает, не шумит, не пахнет.Для него не нужно выделять отдельное помещение, а к вентиляции особых требований нет. Единственное, что нужно помнить, это то, что токопроводящие клеммы котла должны быть заземлены.

№5.Требования к дымовой трубе котельной

. Продукты сгорания газового, жидкотопливного и твердотопливного котла должны выводиться за пределы котельной посредством дымохода. При его проектировании и обустройстве учитывайте такие нюансы:

дымоход должен быть выше уровня крыши . Это обязательное условие нормальной тяги;
в качестве материала для дымохода можно использовать кирпич, одностенные и двустенные стальные трубы, керамические, асбестоцементные и вермикулитовые трубы. Самым популярным вариантом по-прежнему остается сталь, за ней следует кирпич. Иногда в кирпичный дымоход укладывают стальные одностенные трубы;
Каким бы ни был материал, необходимо предусмотреть отверстие для ревизии и очистки;
если дымоход идет вдоль стены дома, то он должен быть прочно закреплен;
рекомендовал, чтобы диаметр отверстия котла, предназначенного для отвода дымовых газов, был меньше диаметра дымовой трубы.

№6.Требования к вентиляции котельной

Для электрокотла вентиляция особо не нужна, в остальных случаях необходимо будет внимательно изучить существующие требования:

вентиляция котельной может быть совмещенная с общей вентиляцией дома;
необходимо обеспечить 3-х кратный воздухообмен за 1 час, т. е. если объем котельной 15 м3, то за час в нее должно подаваться 45 м3 воздуха.Необходимо поддерживать процесс горения, часть его приходится на выхлоп;
для организации естественной вытяжной вентиляции в противоположной от котла стене сделать отверстие диаметром 13-15 см при мощности котла до 40 кВт и 17 см при большей мощности. В отверстие помещается специальная вентиляционная труба с заслонкой и сеткой;
Если котельная представляет собой отдельное помещение, то вентиляцию можно организовать благодаря наличию жалюзийных решеток в нижней части входной двери.При 1 кВт мощности котла обеспечивает 8 см2 площади вентиляционного отверстия;
с применением общедомовой вентиляции размер отверстия рассчитывается исходя из пропорции: на 1 кВт мощности котла 30 см2 отверстия;
принудительная вентиляция должна работать более эффективно, не будет зависеть от различных погодных факторов, но будет потреблять электроэнергию. Чтобы немного сэкономить, можно синхронизировать работу котла и вентиляции, чтобы вентилятор включался только при работающем котле. При использовании газовых и дизельных котлов вентилятор размещают в корпусе для предотвращения воспламенения.

№7. Блочные котельные

Если в доме не нашлось подходящего помещения для котельной, пристройка кажется неэстетичной, а построить отдельное здание нет возможности, можно использовать специальные модульные котлы. Они производятся в готовом виде, имеют все необходимые элементы, поэтому установка занимает минимум времени.

Модульная котельная представляет собой металлический контейнер длиной не более 2 м.5 м. Стены в нем двойные, между ними находится специальный войлочный утеплитель. Мощность может быть разной, но обычно такие котельные используются для отопления помещений объемом до 1300 м3 (при высоте потолков 2,7 м это около 480 м2). В зависимости от того, какой тип котла используется, дизельный , уголь, дрова и т.д. используются в качестве топлива.

От модульной котельной к дому ведет трехслойная металлическая труба с изоляцией. Стандартная длина – 6 м, но ее можно увеличить. Монтаж такого оборудования прост.Его просто нужно установить рядом с домом (при необходимости то котельную можно перевезти в другое место), подключить к электричеству и заполнить систему отопления водой. Как правило, в таком оборудовании предусмотрено резервное оборудование.

В заключение,

Приступая к проектированию котельной, внимательно изучите всю законодательную базу. Если вы планируете использовать мощное оборудование, составление проекта лучше доверить специалистам. Если оборудование не особо мощное, то составленный собственноручно проект желательно показать профессионалу.Консультация надзорных служб не будет лишней.

Теги: Отопительный котел

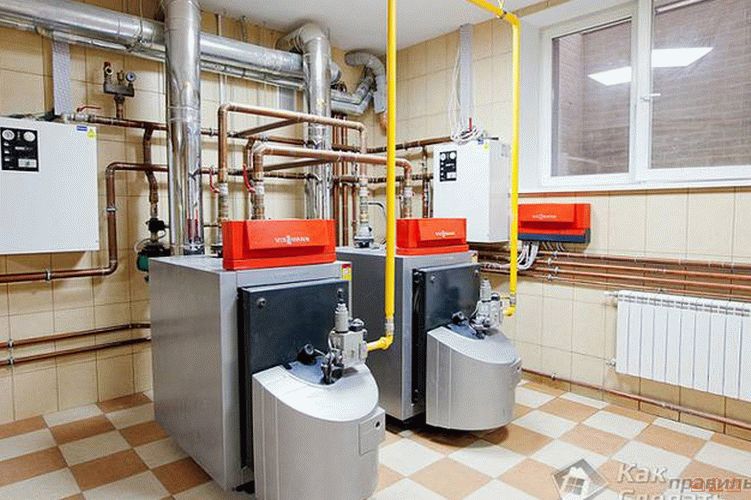

Отдельная котельная в частном доме фото. Правильная котельная для частного дома

Котельная в частном доме своими руками возможна. Но такую работу нужно делать строго поэтапно. Во-первых, вам предстоит определиться с местом расположения котельной. Он может стоять отдельно, внутри дома или под крышей на чердаке.

Котлы бывают нескольких типов, в зависимости от топлива, на котором они работают.

необходимо спрятать электропроводку;
освещение должно быть опломбировано;
хорошая вентиляция.

Электрические котлы не позволят вам экономить на электроэнергии. Зато оборудование не занимает много места и безопасно по сравнению с другими типами устройств.

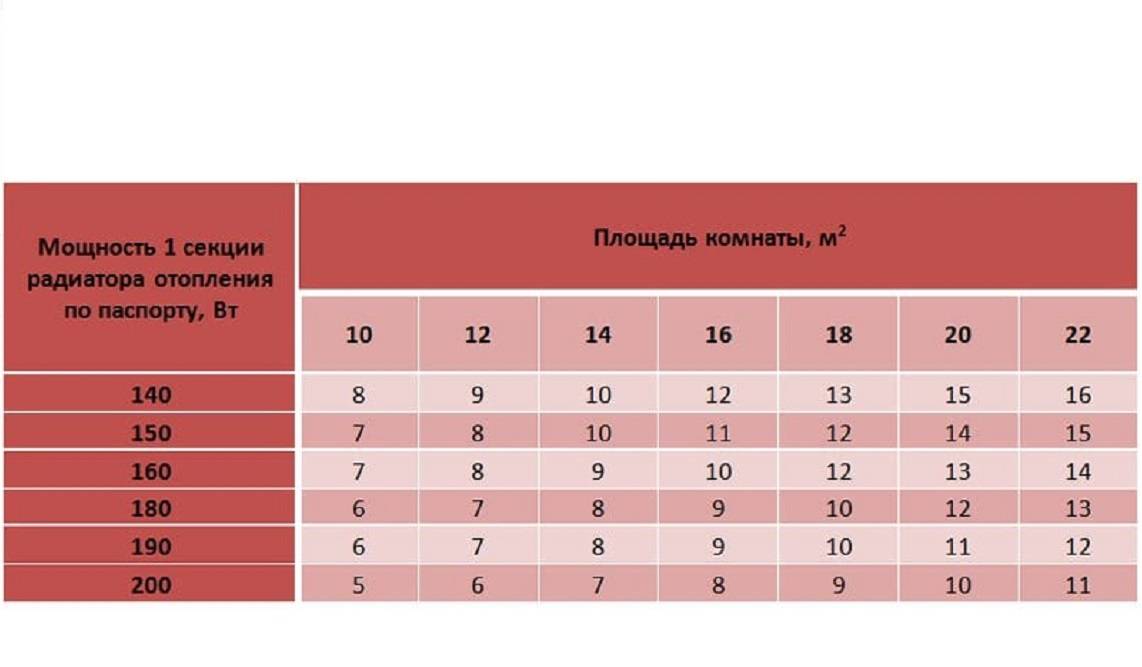

Выбрать радиатор тоже несложно. Радиаторы различаются по материалу, из которого они изготовлены. Они могут быть:

сталь;
;
биметаллический;
алюминий.

Чугун, например, долго сохраняют тепло, но и нагреваются тоже долго. Стальные радиаторы подходят для использования антифриза. Вы можете регулировать температуру его нагрева. Но, естественно, такой тип радиатора подвержен коррозии. Алюминиевые требовательны к воде, которая в них циркулирует. Плюсы их использования – доступность и хорошая теплоотдача. Биметаллические устройства прочны, устойчивы, но отличаются низкой теплоотдачей.Радиаторы устанавливаются под окнами на кронштейны строго горизонтально. Сначала делается разметка, необходимо соблюдать расстояние до пола от 7 до 15 см.

В системах отопления используются трубы из таких материалов, как металл, медь и металлопластик. Обратите внимание, что самостоятельно установить металлические и медные трубы сложно; для этого требуется специальное оборудование.

Первым этапом строительства котельной в вашем частном доме будет обустройство для этой цели отдельного помещения.Это помещение должно быть 15 кубометров и 2,5 метра в высоту. Она должна быть отделена от смежных помещений перегородкой из огнеупорных материалов, таких как бетон, природный камень, керамогранит или другие.

При планировании следует учитывать расположение всех устройств, чтобы обеспечить свободный и быстрый доступ. Пол должен быть выложен плиткой.

Под котел делается стяжка толщиной около 5-6 см. Также потребуется позаботиться о гидроизоляции для защиты от перепадов температур.Потолок лучше всего покрасить. Исходя из мер безопасности, в этом помещении необходимо окно, а стены утеплены термостойкими материалами. Котельная должна быть оборудована вытяжкой. Для хорошей вентиляции некоторые прорезают отверстия в нижней части двери. Обратите внимание, что движение воздуха необходимо для стабильной работы котла. Обратите внимание на монтаж дымохода: труба, входящая в дымоход, не должна быть меньше выхода из котла. Не забудьте продумать и заземлить все электрооборудование.

Котельная в отдельном от дома помещении должна также отвечать следующим требованиям: фундаменты котельной и дома не соприкасаются. Помещение нельзя строить из легковоспламеняющихся материалов. Наличие канализационной трубы, необходимой для слива теплоносителя. Многие владельцы домов отдают предпочтение этому типу котельной, поскольку для нее не нужно выделять площадь, она более безопасна в случае возникновения проблем.

Монтаж системы отопления – дело ответственное и сложное, требующее определенных навыков и профессионализма.Система газового котла отопления может быть двухконтурной или одноконтурной. Один контур отопительный, а для получения горячей воды нужна колонка или бойлер. Котел подбирается в соответствии с требуемым объемом. Так что придется произвести точный расчет системы отопления.

Схема установки системы отопления

Важно! Монтаж газового оборудования должен производиться только соответствующей организацией, при наличии разрешений и определенных условий помещения!

Крепление котла на опоре.
Подключение к дымоходу.
Монтаж радиаторов отопления.
Монтаж патрубков, место для слива теплоносителя.
Установка расширительного бака и теплового насоса.

Первый запуск системы осуществляется только в присутствии специалиста. Создать котельную в доме своими силами возможно, но только при наличии технических знаний, инженерных навыков и золотых рук. Эта работа требует серьезных расчетов и учета всех мер безопасности.Если вы не уверены в своих силах, обратитесь за помощью в специализированную службу по установке котельных в частных домах.

При строительстве загородного дома тщательно продумывается планировка каждой комнаты, в том числе размещение туалета, и с учетом размера окна в котельной. Без котельной не обходится ни один коттедж. Топочная или котельная должна быть оборудована, согласно определенным требованиям, не только СНиПом, но и правилами техники безопасности, иначе вы рискуете получить штраф или спровоцировать пожар, особенно если котельная находится в деревянном доме, расположенном.

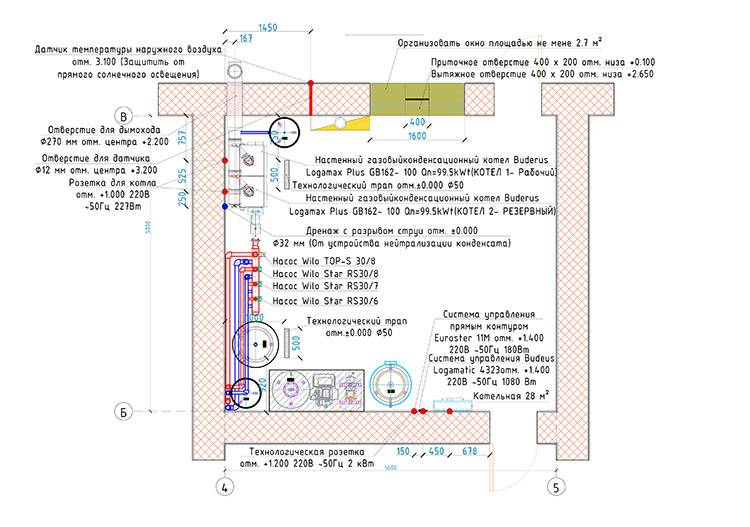

Зачем нужен проект котельной?

Котельная в частном доме предусматривает определенные строительные нормы проектирования. Сделать проект самостоятельно невозможно – его должны разрабатывать специалисты, имеющие допуск к данному виду деятельности.

Проектировщики производят теплотехнический расчет помещения, подбирают оборудование для хозяйственных нужд, делают рабочие чертежи. Все технические решения и стандарты описаны в пояснительной записке.Результат работы специалистов предоставляется на согласование в соответствующие организации.

На этапе проектирования учитываются следующие критерии:

Тип энергоносителя: выбирается по условиям объекта. Где-то можно использовать газ, а где-то только дрова. Лучше всего выбрать двухконтурный котел.
Режим отопления: учитывается режим проживания жильцов — постоянный или периодический. В последнем случае целесообразно установить программу управления системой отопления на усмотрение владельца.

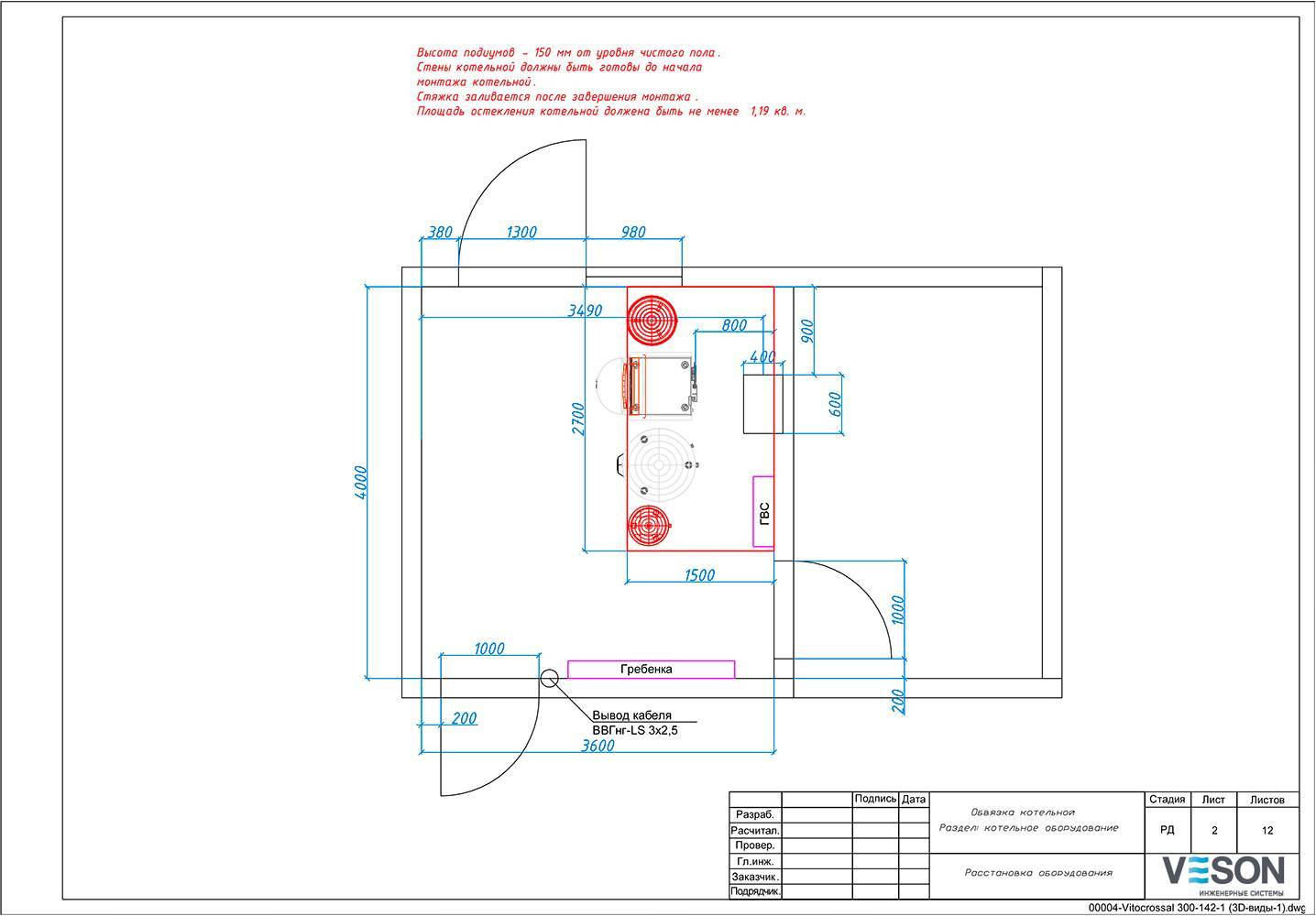

Расположение котельной или котельной с учетом объема котла и размеров помещения.

Проект печи необходимо предоставить на согласование в газовую службу, приложив к нему пакет дополнительных документов:

технический паспорт котельного оборудования;
санитарно-гигиеническое заключение;
инструкция по эксплуатации котла и сертификат его соответствия техническим требованиям.

Процесс согласования может длиться не более трех месяцев.Если у регулятора нет претензий к проектной документации, то она заверяется печатью и передается заказчику. Только сейчас можно приступать к обустройству котельной в частном доме. Если к проекту есть замечания, то он возвращается на доработку с последующей повторной процедурой согласования.

Где разместить котельную?

В значительной степени требования зависят от технических характеристик оборудования. Например, для электрокотлов нет необходимости оборудовать отдельное помещение, такое оборудование можно встроить где угодно, лишь бы не испортился дизайн помещения.Что касается других видов котлов, то для них нужно оборудовать отдельные помещения или приспособить помещение внутри дома:

отдельно стоящая котельная;
на чердаке;
в малогабаритном автономном модуле;
очень распространена котельная в подвале частного дома;
в самом доме, если предварительно обустроить комнату;
в приложении.

Итак, если места для новостроек не хватает, топку можно оборудовать прямо в доме, не забывая о правилах установки котла в жилом помещении.Однако лучше еще на этапе строительства разместить оборудование в подвале или чердаке. Идеальным вариантом станет пристройка или отдельно стоящее здание.

Газовое отопление самое экономичное, поэтому далее рассмотрим требования к газовой котельной в частном доме.

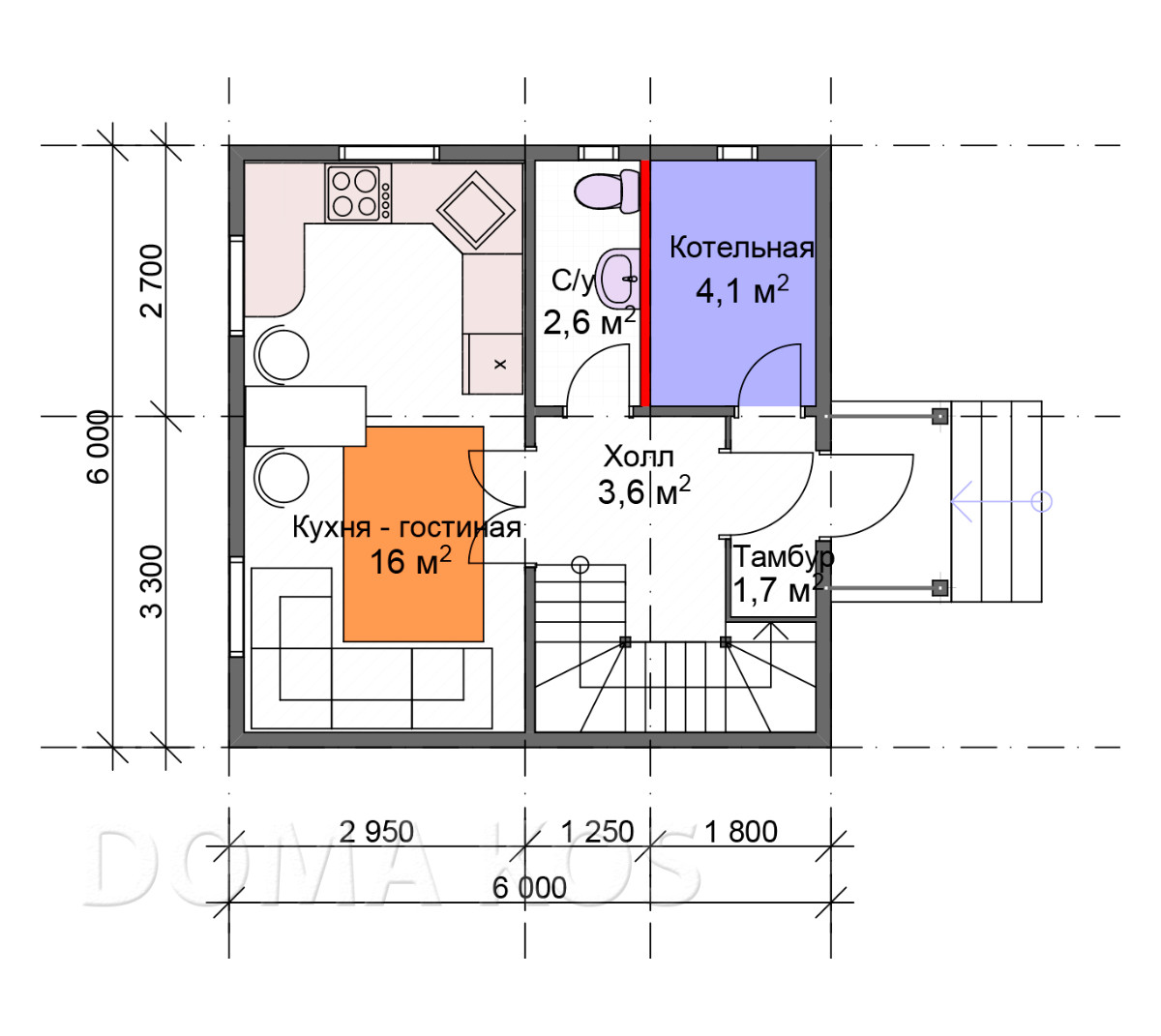

Какой размер нужен для котельной в доме?

Газ достаточно взрывоопасный вид топлива, поэтому оборудование помещения для газового котла должно соответствовать ряду требований и правил СНиП.При мощности котла не более 30 киловатт оборудовать отдельное помещение не нужно, его можно установить на кухне. Однако минимальная площадь котельной, то есть кухни, не должна быть меньше 15 кв.м.

Размещение отопительного оборудования на кухне допускается только при соблюдении следующих требований:

стены должны быть отделаны огнеупорными материалами;
площадь помещения должна быть не менее 15 кв. м.;
потолки высотой не менее 2,5 метров;
ближе к полу необходимо оборудовать отверстие для забора воздуха, чтобы обеспечить его постоянную циркуляцию;
необходимо установить систему вентиляции;
наличие окон с окном обязательно;
площадь окна также регламентируется требованиями: на каждый кубический метр кухни должно приходиться 30 сантиметров площади остекления, то есть окно в котельной площадью 15 квадратных метров должно иметь площадь не менее 1.5 квадратных метров. м.

Таким образом, чем больше объем котла, тем больше должна быть площадь топки.

Требования к топочной в отдельном помещении

Если вы хотите оборудовать котельную отдельно в пристройке или подвале, то необходимо соблюдать не только основные требования, но и ряд дополнительных :

огнестойкость стен, разделяющих помещения;
дневной свет;
система вентиляции с частотой замены воздуха 3 раза/час;
отдельный выход на улицу;
обеспечивает удобный доступ к обслуживанию котла;
объем помещения не менее 15 куб. м.

Также необходимо соблюдать основные нормы СНиП, если вы устанавливаете оборудование в отдельно стоящей котельной:

Фундамент отдельно стоящего здания не должен соприкасаться с фундаментом жилого дома.
Стены и крыши должны быть отделаны только огнеупорными материалами.
При возведении здания необходимо использовать раствор с песком.
Для котла необходимо соорудить отдельный фундамент в 15-20 см от пола.
Необходимо провести канализацию, чтобы при необходимости можно было сливать теплоноситель из системы.

Приятным бонусом такой компоновки является то, что вы не будете слышать шума газового обогревателя во время его работы.

Как организовать вентиляцию?

Чтобы котел работал с максимальной эффективностью, необходимо обеспечить постоянный доступ в помещение свежего воздуха, способствующего удалению продуктов сгорания топлива.Как правило, для этого достаточно естественной вентиляции, но если помещение сильно герметизировано, то необходимо создать искусственную вентиляцию, иначе продукты горения осядут внутри помещений и могут спровоцировать возгорание.

Естественная вентиляция. Если мощность агрегата для отопления не превышает 30 киловатт, то для обеспечения естественной циркуляции воздуха достаточно просто просверлить в стене отверстие диаметром 10-15 см и соответствующим образом установить в него пластиковую трубу. размер с решеткой или сеткой.Внутри трубы должен быть установлен обратный клапан, чтобы воздух мог выходить из помещения.

Вентиляционный колпак устроен так же, защищая его на выходе от атмосферных осадков. А вход должен располагаться внизу, рядом с калорифером – так поток свежего воздуха будет поступать прямо в камеру сгорания. А так как продукты сгорания топлива поднимаются вверх, над агрегатом следует разместить вытяжной колпак.

Принудительная вентиляция.Когда нет возможности обеспечить естественную вентиляцию или ее недостаточно, исходя из мощности котла, то можно прибегнуть к искусственной циркуляции воздуха. Основные элементы – вентиляторы необходимо подобрать с учетом мощности нагревателя, добавив еще 30%.

Не пренебрегайте обустройством качественной вентиляции, иначе оборудование может взорваться при отсутствии свежего воздуха!

Требования к обустройству дымохода

Дымоход – еще одна важная деталь при обустройстве котельной частного дома.И к этому оборудованию тоже выдвигаются определенные требования, и если их не выполнить, то работа котла будет серьезно нарушена и последствия могут стать очень плачевными.

Итак, приведем основные требования к монтажу дымохода согласно СНиП:

Труба дымохода должна быть именно того диаметра, который рекомендован в техпаспорте котла отопления.
Количество отводов и отводов трубы строго ограничено — не более трех.
Высота дымохода также ограничена — над крышей, но не более 5 м.
При этом срез дымохода не должен располагаться ниже уровня самой кровли, иначе через него будет подсасываться воздух, что может привести к задымлению.
Труба должна быть изготовлена исключительно из металла, цилиндрической формы со специальными отверстиями для удобной периодической чистки.
Категорически запрещается монтировать защитный зонт или другие подобные конструкции в верхней части дымохода.
Сечение трубы также должно полностью соответствовать требованиям конкретной модели. отопительный котел.
Трубопровод должен быть газонепроницаемым, иначе продукты сгорания топлива будут выводиться не наружу, а обратно в котельную.
В стене котельной необходимо сделать два отверстия: одно для дымохода, а другое расположить чуть ниже для удобства обслуживания агрегата.

Данные правила указаны в нормативной документации СНиП с учетом нововведений 2008 года.

Особенности установки оборудования

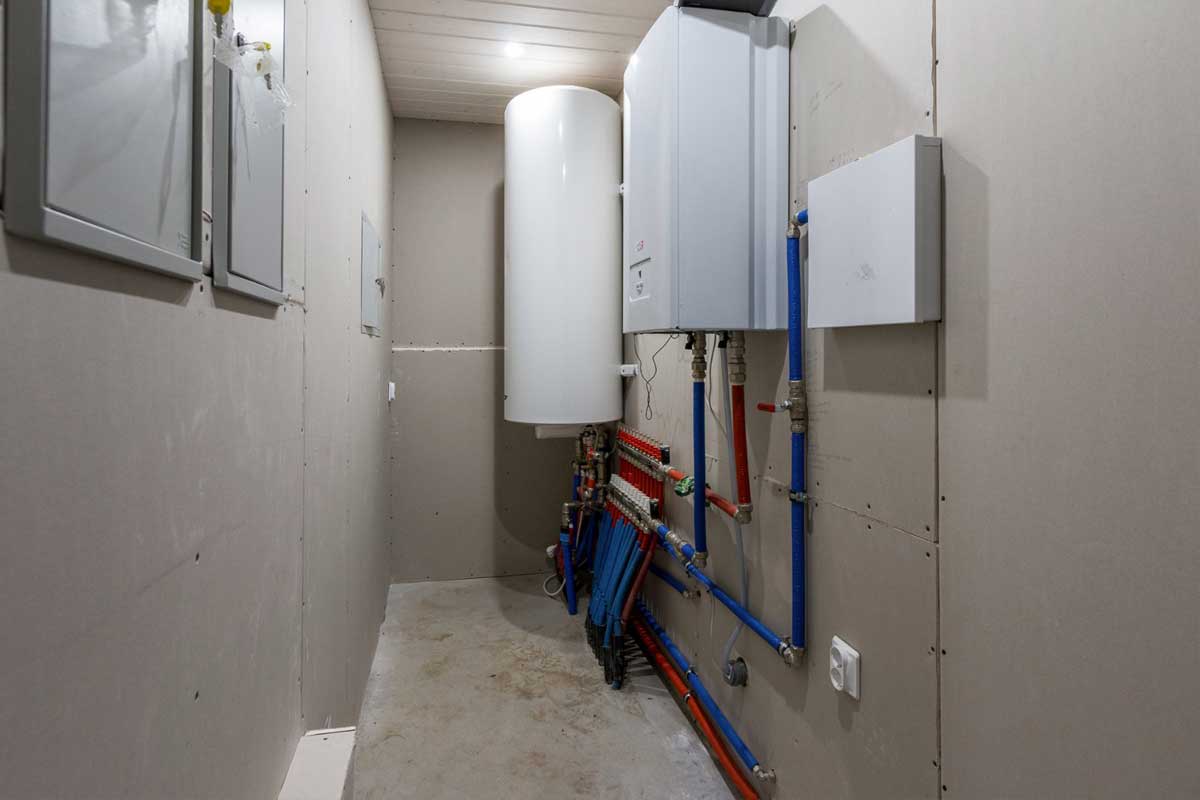

Газовые котлы могут быть двух типов: настенные и напольные.

Монтаж настенного устройства производится при температуре воздуха в помещении не ниже +5 и не выше +35 градусов, при этом влажность воздуха в помещении не должна превышать 80 %.

В первую очередь необходимо отделать стены помещения термостойкими строительными материалами слоем или толщиной не менее 2 мм.
Так как вентиляция в котельной частного дома является одним из обязательных элементов, то следующим этапом делается вентиляционное отверстие в стене на высоте 30 см, куда вставляется труба диаметром 15 см и вытяжное отверстие над оборудованием, также с трубой, выходящей наружу.
Далее можно переходить непосредственно к установке оборудования. Для этого в стене делают отверстия на высоте не менее 80 см от пола, и параллельно ему. На одном уровне ли установлены кронштейны, можно проверить с помощью строительного уровня.
После этого необходимо повесить настенный котел на кронштейны и зафиксировать его.
Далее в самой высокой точке система оснащена воздушным клапаном и расширительным бачком.
Для предотвращения засорения теплообменника на патрубке, подающем теплоноситель, должен быть установлен сетчатый уголковый фильтр, по обеим сторонам которого, как и на патрубках, размещены шаровые краны. Эта мера позволит в дальнейшем менять фильтры, не сливая воду из системы.
Затем отопительное оборудование подключается к дымоходу.
После этого можно приступать к подсоединению труб к патрубкам, выходящим из котла, сняв установленные заводом-изготовителем заглушки. Труба подачи воды подсоединяется к верхнему патрубку, а напорная – к нижнему. Лучше всего это делать газовой сваркой. При этом уклон труб должен быть не менее 5 мм на каждый метр трубопровода.
Завершающий этап – обвязка, то есть подключение котла к системе газа, электричества, гидравлики.

Перед монтажом отопительного оборудования обязательно установить в систему следующие элементы:

вентиль/газовый кран;
счетчик;
газовая сигнализация;
термозапорный клапан.

В этом случае электросчетчик должен быть оборудован автоматическим выключателем (УЗО), который предотвратит перегрев или короткое замыкание проводки.

Перед первым пуском котел необходимо заполнить водой и проверить на герметичность, отключив котел от сети и открыв встроенный вентиль, расположенный в нижней части изделия.

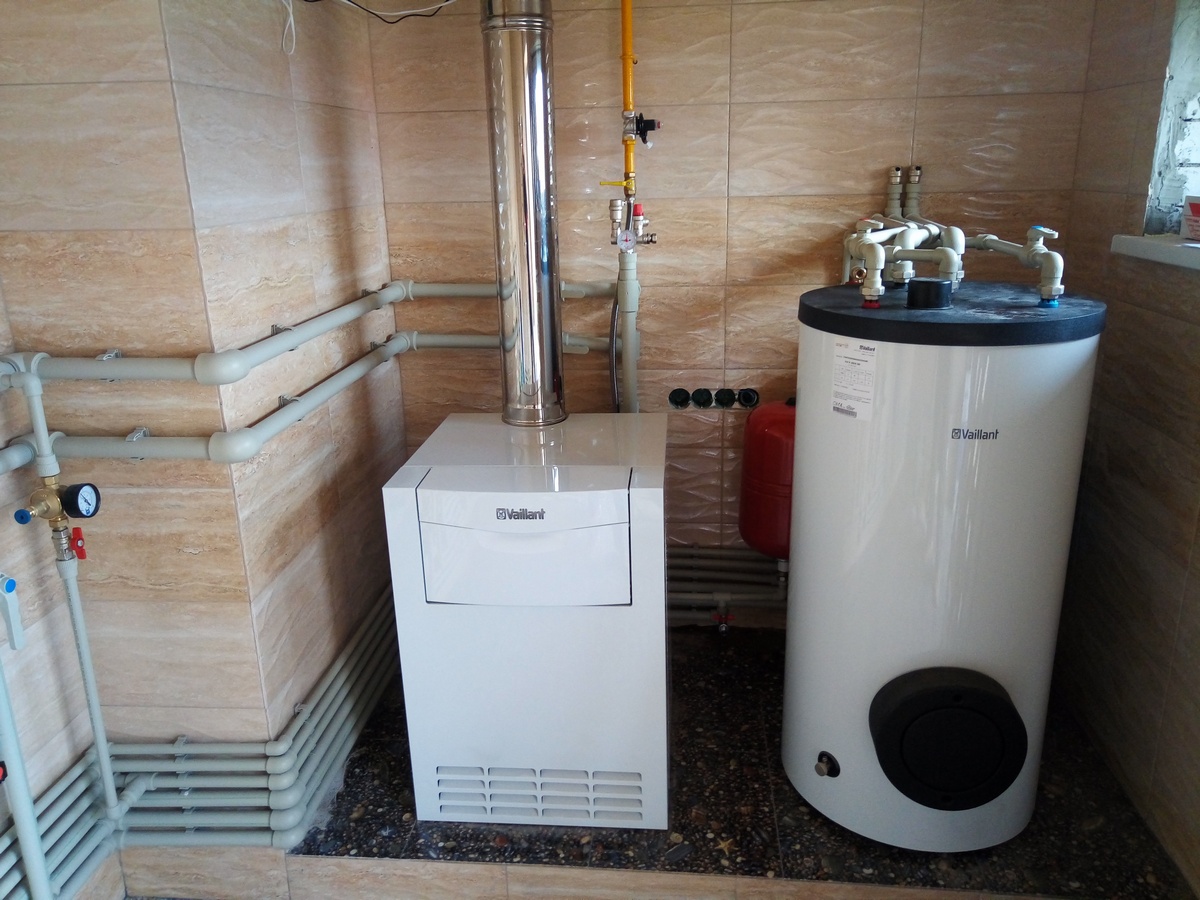

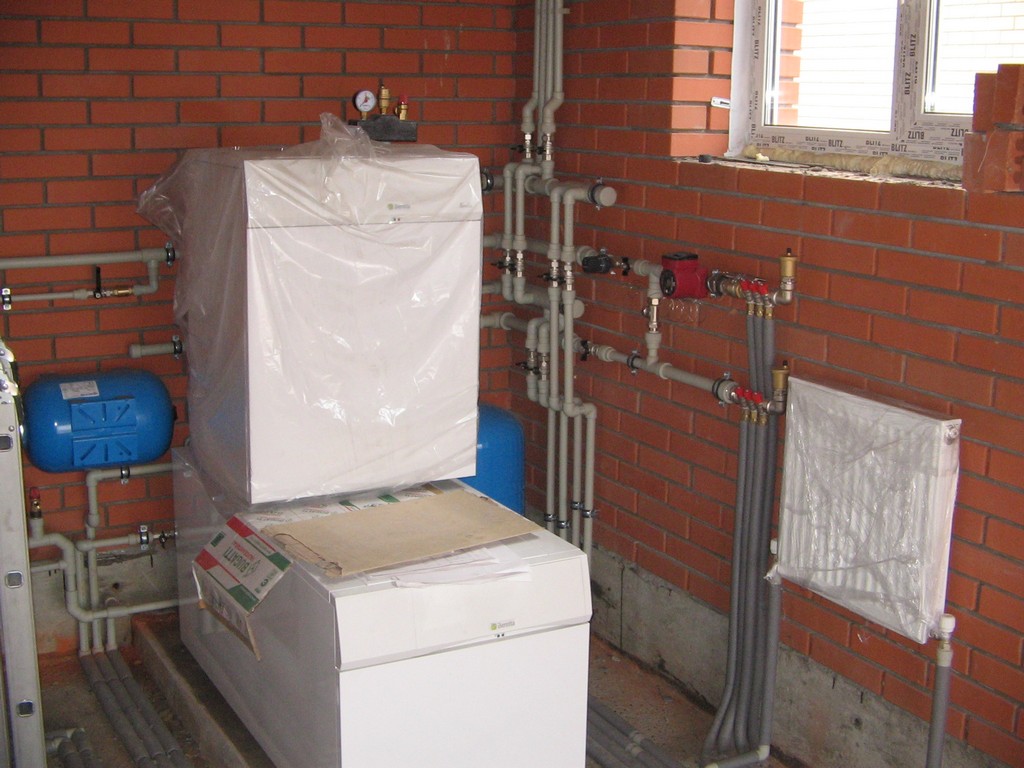

Напольные котлы значительно мощнее и, соответственно, больше по размерам, чем навесные, поэтому их обычно размещают на полу в отдельном помещении. Процесс установки напольного оборудования такой же, как и для навесного, но есть несколько важных нюансов:

Для котла данного типа поверхность пола должна быть ровной и прочной, чтобы нагрузка на ножки котла продукт распределяется максимально равномерно. Устанавливать оборудование лучше на небольшой постамент из цементно-песчаной стяжки.
После крепления котла его необходимо подвести к дымоходу, а также к системе отопления дома, установив фильтр для защиты от засоров.
При подключении оборудования к водопроводу врезку в водопровод следует располагать как можно ближе к вводу трубы в дом. Эта мера обеспечит высокое давление воды в системе и ее бесперебойную подачу.
В завершение нагревательное оборудование обвязывается и проверяется.

Таким образом, вы сможете установить отопительное оборудование своими руками в котельной, спроектированной по нормам и требованиям СНиП и других контролирующих органов, благодаря чему система отопления будет работать эффективно и безопасно. Помните, что невыполнение даже одного требования может быть очень неприятным.

Грамотное проектирование инженерных систем в полном соответствии со строительными нормами и правилами не только является гарантией комфортной температуры в частном доме даже в самые суровые зимы, но и защищает Вас от различных поломок и аварий, в том числе опасных для жизни и имущества .Кроме того, правильное и горячее водоснабжение избавит вас в будущем от проблем с приемкой, проверками, согласованиями и прочими бюрократическими процедурами. Важнейшей составляющей инженерных систем является котельная в частном доме – о подборе оборудования для нее и полных схемах монтажа, какие выбрать, основную информацию вы можете получить здесь, в этой статье.

Котельная в частном доме — подбор оборудования, монтаж полной схемы

Котельная в частном доме — основные виды

Не существует единого проекта котельной, обязательного для всех частных домов – размеры, расположение и параметры помещения могут иметь существенные различия. Они зависят от целей и задач, поставленных перед отопительным оборудованием, размеров коттеджа, который необходимо отапливать, бюджета, выделенного на строительство, и личных предпочтений владельца земельного участка. Исходя из расположения, различаем четыре типа котельной в частном доме. , вы можете прочитать в нашей статье.

Интересно! Для газовой или твердотопливной котельной в отдельном помещении дома или пристройке к нему часто используют термин «топка».

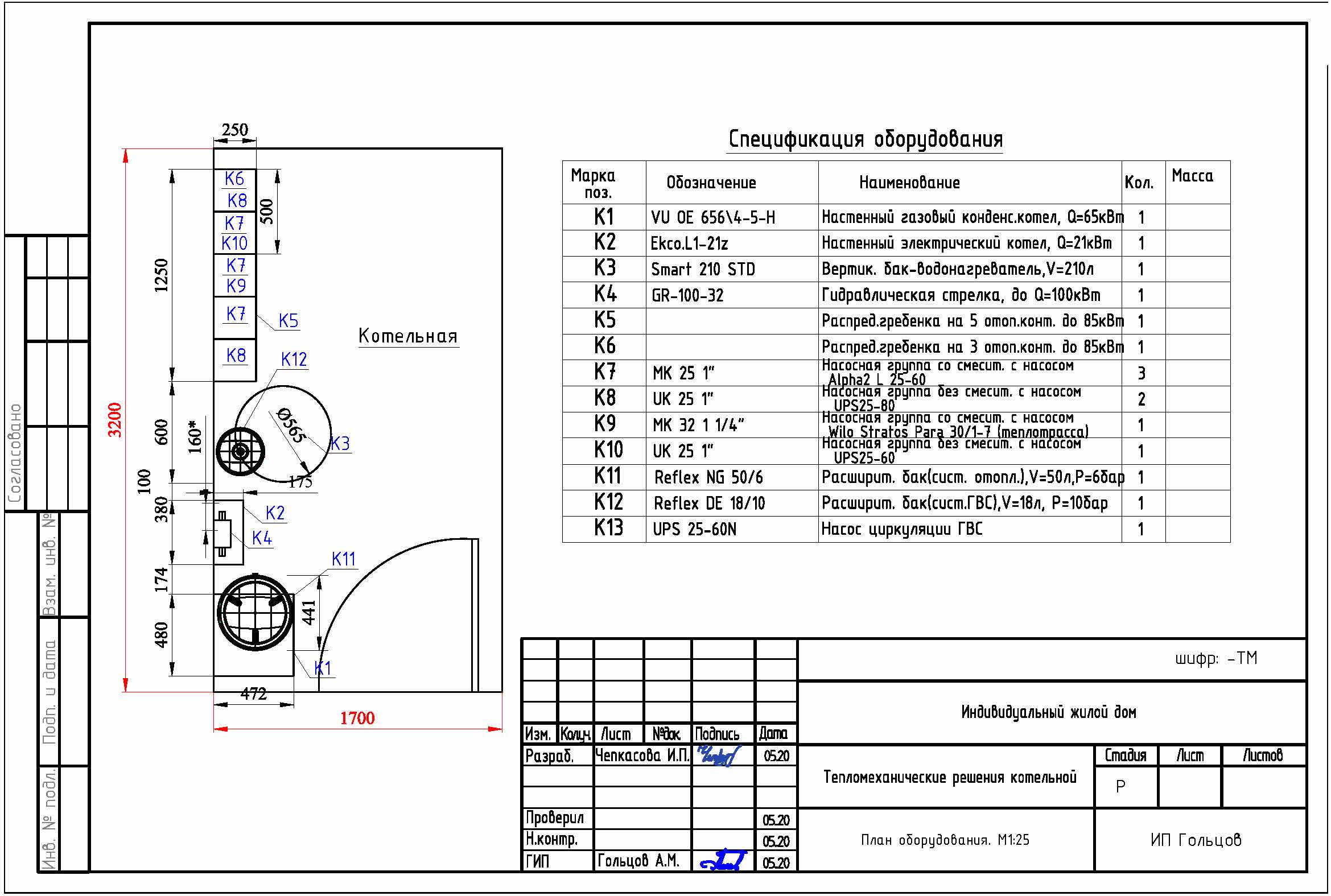

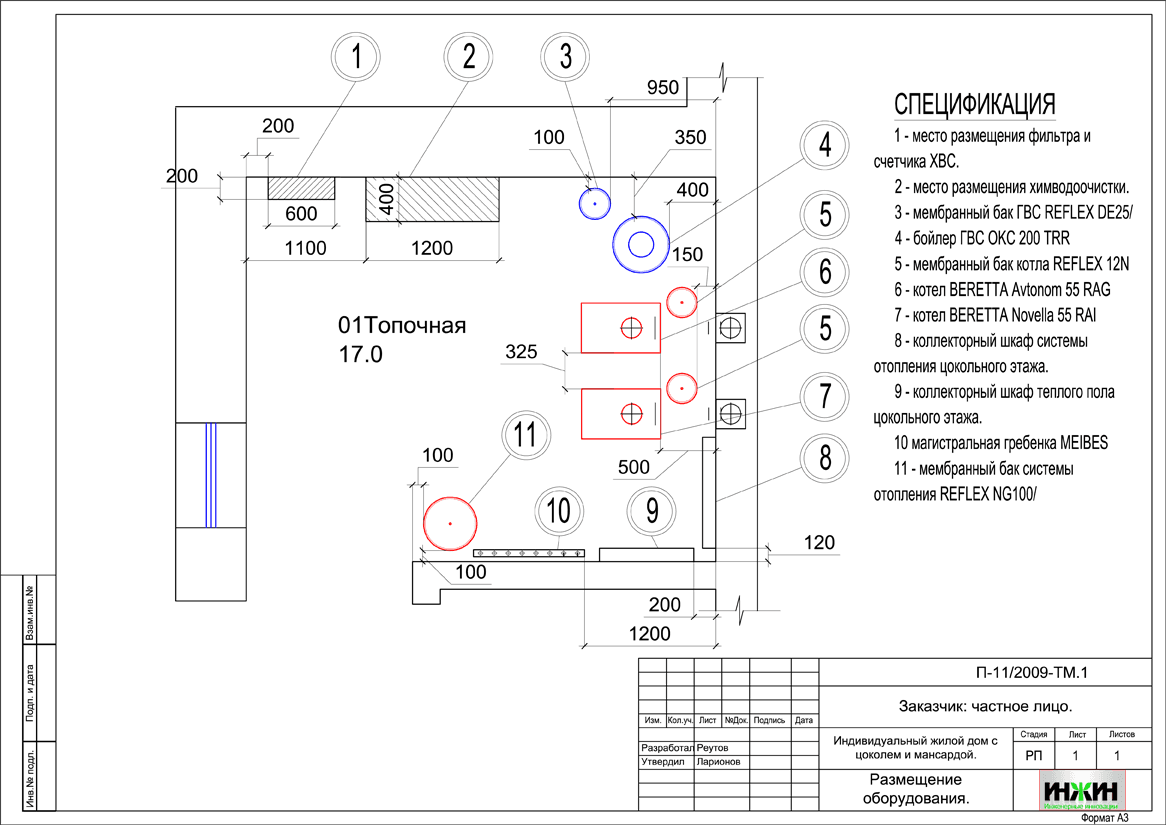

Перечень оборудования, необходимого для котельной в частном доме

Помимо самого помещения, важнейшей составляющей котельной является находящееся в ней оборудование. От грамотного ее подбора зависит не только функциональность, мощность и долговечность системы отопления, но и ее безопасность для вашего здоровья, жизни и имущества. Для начала приведем перечень оборудования для котельной в частном доме.

Стол. Котельная для дачи — необходимое оборудование.

идентификация оборудования	Выполняемая функция
	Основа системы отопления и горячего водоснабжения. Сжигая газ, дрова, уголь, пеллеты или электричество, он нагревает теплоноситель, которым является обычная вода.
	Прибор, нагревающий воду, используемую в хозяйственных нуждах- для душа, мытья посуды и прочего.
	Емкость, в которую поступает вода, вытесняемая системой отопления при повышении температуры. С его помощью трубы и радиаторы защищены от резкого повышения давления, из-за которого может произойти прорыв.
	Емкость с водой или другим теплоносителем. Он собирает «лишнее тепло», вырабатываемое котлом, и отдает его радиаторам отопления в сильные морозы.
	Инженерные коммуникации, предназначенные для отвода продуктов сгорания от топлива отопительных котлов.
	Устройство, равномерно распределяющее охлаждающую жидкость по всем радиаторам. Без него поддерживать одинаковую комфортную температуру во всех помещениях крайне сложно.
	Устройство, используемое в системе отопления с принудительной циркуляцией теплоносителя.Обеспечивает необходимое линейное давление.
	Комплект приборов, регистрирующих температуру и давление в котле, бойлерной и магистралях, а также контролирующих концентрацию вредных веществ в воздухе котельной.
	Различные краны и клапаны, необходимые для регулирования расхода теплоносителя в системе отопления.
	Основной элемент системы отопления — от котла и коллектора, по ним теплоноситель поступает к радиаторам.
	Набор датчиков и оборудования, используемых для поддержания заданной пользователем температуры и давления в системе.
	Устройство для очистки воды перед поступлением в отопительный котел и магистрали отопительной системы.

В следующих разделах статьи будут рассмотрены нюансы выбора и правила размещения наиболее важного оборудования для котельной из таблицы выше.»P , Вы можете прочитать в нашей статье.»

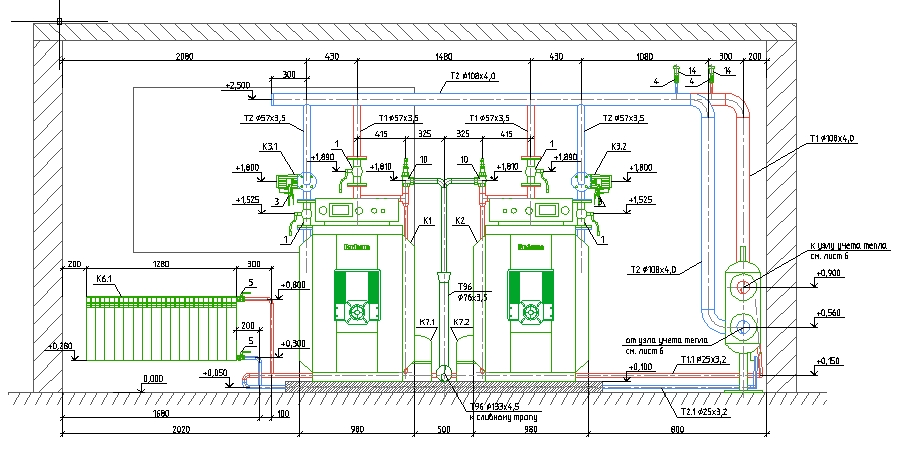

Отопительный котел — схема установки

Начнем с котла отопления – «сердца» системы отопления и горячего водоснабжения большинства загородных домов. В качестве ознакомления приведем классификацию схемы расположения и подключения нагревателей.

Начнем с первого — по расположению они делятся на два вида:

Как следует из названия, обогреватели первого типа размещаются непосредственно на стене жилого дома.В большинстве случаев в состав таких устройств также входит насос, коллектор, датчики и другое оборудование. С точки зрения пользователя такой дизайн крайне удобен — все в одном месте и по одной цене. Кроме того, настенный котел отлично устанавливается на кухне или в коридоре, не занимает много места и не требует обустройства длинного и сложного дымохода – продукты сгорания можно вывести через короткую трубу, размещенную в стена непосредственно за обогревателем.

Но, как и у любого сложного устройства, у настенного котла есть свои недостатки. Первая — это высокая сложность всей системы — большое количество оборудования помещается в небольшой объем. И имеет большую вероятность поломки, особенно при неграмотной установке и неправильной эксплуатации. Вторым недостатком настенных котлов отопления является их относительно небольшая мощность. В силу своей конструкции такой прибор не способен обеспечить количество тепла, которого хватило бы для обогрева очень большого загородного коттеджа… А вот для небольших домиков в селах или в частном секторе настенный отопительный котел будет в самый раз.

Напольные устройства имеют противоположные преимущества и недостатки. Они обладают высокой мощностью, достаточной даже для самых больших зданий. Кроме того, напольные котлы отопления рассчитаны на максимальную надежность даже за счет габаритов и бесшумной работы. При этом для них лучше отвести отдельное помещение, называемое топкой, или построить собственную котельную.Также для напольных котлов отопления потребуется дымоход и целый набор оборудования, необходимого для доставки теплоносителя к радиаторам и надежной работы всей системы.

Что касается схем подключения магистралей к нагревателю, то они классифицируются по способу циркуляции в ней жидкости (может быть естественной или принудительной). В первом случае теплоноситель движется в трубах за счет разницы плотности и температуры. Обустройство системы отопления с естественной циркуляцией воды позволяет сэкономить на насосах, но общая длина линий ограничена 30 метрами.

Важно! При естественной циркуляции теплоносителя от котла к радиаторам все трубы необходимо устанавливать под углом. Некоторые владельцы загородных домов считают это недостатком – наклонные магистрали выглядят не лучшим образом с точки зрения эстетики.

Подключение системы отопления с принудительной циркуляцией теплоносителя имеет прямо противоположные преимущества и недостатки. Из плюсов следует отметить, что длина линий не имеет ограничений, кроме того, сами трубы можно укладывать так, как вам удобно и красиво.Также сама система будет поддерживать постоянное и высокое давление жидкости. Но для всего этого необходимо приобрести комплект насосов, которые, помимо своей стоимости, для работы потребуют электричества.

Еще одним признаком, по которому классифицируют схемы подключения котла отопления, является способ прокладки подающей и отводящей труб. По этому признаку системы отопления делятся на однотрубные и двухтрубные. В первом случае подводящая и отводящая магистрали представлены одной трубой – теплоноситель от котла проходит последовательно через все радиаторы. В этом случае хозяин дома выиграет в стоимости всей системы, но проиграет в качестве ее функционирования – ближайшие к котельной батареи будут чрезмерно горячими, а самые дальние, наоборот, будет холодно.

Важно! Еще одна проблема стандартной однотрубной системы – невозможность регулировать температуру в радиаторах. Этот дефект устраняется при монтаже системы отопления по . Вы можете увидеть его устройство на изображении ниже.

Двухтрубная схема подключения магистрали к котлу отопления обеспечивает равномерное распределение теплоносителя по радиаторам и возможность регулирования мощности каждой отдельной батареи. Но при этом владельцу частного дома придется вкладывать больше средств и сил на прокладку инженерных коммуникаций на этапе строительства или ремонта.

В свою очередь двухтрубная схема подразделяется на следующие подвиды:

вертикальный с верхней проводкой;
вертикальный с нижней разводкой;
горизонтальный тупик;
горизонтальное прохождение;
горизонтальная балка.

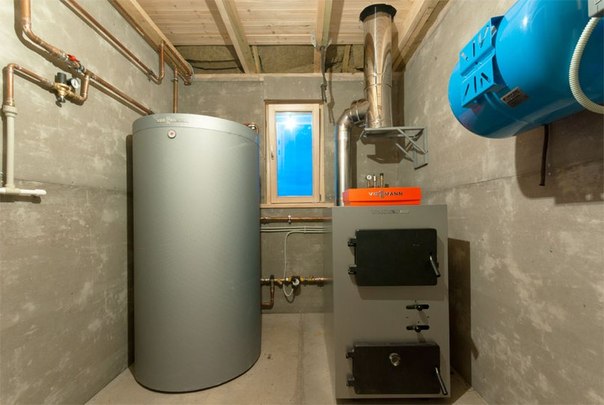

Сам процесс обустройства котельной в частном доме можно представить в виде пошаговой инструкции.

Шаг 1. Самостоятельно или в проектной организации составляется схема установки и расположения котла, котла, расширительного бака, другого оборудования и магистралей.

Этап 2. Проект находится на согласовании в различных проверяющих организациях, в том числе в областной газовой службе.

Шаг 3. Прокладка дымохода в здании или помещении, отведенном под котельную.

Шаг 4. После дымохода прокладываются остальные инженерные сети- канализация, электропроводка, подающие и отводящие линии системы отопления, газо- и водоснабжения, вентиляции.

Шаг 5. В соответствии с требованиями СНиП и газовой службы вашего региона отделка котельной выполнена негорючими материалами.

Шаг 6. Котел, бойлер и расширительный бак установлены и подключены.

Цены на отопительные котлы

котел

Газовый котел – требования к установке

На сегодняшний день широкое распространение получили отопительные котлы

, вырабатывающие тепло за счет сжигания газа. Во многом это связано с доступностью и дешевизной топлива для них. Но в то же время у таких теплогенераторов есть одна серьезная проблема – при неправильной установке и эксплуатации есть риск возгорания или даже взрыва.Поэтому установка газовых котлов отопления требует учета многих достаточно строгих норм. Без их соблюдения утеплители не пройдут приемку соответствующих организаций. Планируете оборудовать на даче газовую котельную? Тогда обязательно ознакомьтесь с этим разделом статьи. Здесь мы собрали основные нормативные требования к установке газовых котлов отопления. Они представлены тремя списками. Первый относится к обогревателям, установленным на кухне или в коридоре, второй – к тем приборам, которые находятся в специально отведенном помещении в доме.Последний список содержит требования к котельной как отдельному строению от жилья.

Возможна установка газового котла отопления на кухне или в коридоре при мощности агрегата менее 60 кВт. Требования к его размещению следующие.

Если газовый теплогенератор имеет мощность более 60 кВт, но менее 350, то его нельзя размещать ни на кухне, ни в коридоре (а учитывая габариты всего оборудования и производимый шум, он будет еще и неудобен ).Есть необходимость обустроить топку – отдельное помещение, где будет располагаться котел, бойлер, коллектор и все остальное. Безусловно, такая котельная для частного дома должна отвечать комплексу требований.

Совет! Независимо от того, где установлен котел, обязательно оборудуйте его датчиком, реагирующим на повышенную концентрацию газа в помещении.

Для котлов мощностью 350 кВт и более требуется отдельная котельная.При его обустройстве обязательно обратите внимание на изоляцию труб с горячей водой от этого строения до основного дома – так вы уменьшите потери тепла и сэкономите топливо и деньги. Что касается требований к отдельной газовой котельной для частного дома, то они следующие.

Котельная имеет свой отдельный фундамент.
Стены должны быть выполнены из материала с высокой устойчивостью к горению.
Внутренняя отделка полов, стен и потолков должна быть негорючей.
Наличие окна и окна обязательно.
Ширина двери в котельную не менее 0,8м.
Электропроводка в котельной должна быть защищена от воспламенения и искрения.
Под напольный газовый котел обязательно наличие подложки высотой от 15 до 25 см. По длине и ширине он должен выступать за края агрегата не менее чем на 10 см.
Требования к объему и высоте котельной те же, что и в предыдущих списках.

Если в доме нет централизованного отопления, то для обогрева помещений используются котлы. Для размещения этого оборудования необходимо приспособить специальное помещение. Многие знают, что в составе любой системы отопления используются и другие элементы, кроме котла. При обустройстве помещения под котельную владелец здания должен придерживаться всех норм и требований. В этом случае затраты в процессе обслуживания оборудования будут сведены к минимуму, а в помещении будет обеспечена теплая атмосфера.

Компоненты системы отопления частного дома

Существует самых разных схем отопления … Каждый хозяин выбирает наиболее подходящую для своего дома. При выборе отталкиваются от типа топлива. Наряду с этим учитывается и пропускная способность системы. Если здание отличается большой площадью, то чаще всего котельную устраивают в специальном помещении, оборудованном коллектором и гидравлической стрелкой. Если конструкция небольшая, то будет достаточно установки расширительного бака.Такая схема для рассматриваемого случая является наиболее подходящим вариантом. Далее приведем полный перечень оборудования, необходимого для создания котельной в частном доме, а также объясним принцип работы, чтобы понять, какое устройство котельной будет быть оптимальным в определенных условиях.

Котельная, устраиваемая для отопления частного дома, состоит из следующих элементов:

Устройство помещений для отопительных котлов

Каждый вид отопительного оборудования имеет свои особенности эксплуатации . .. Поэтому помещение будет оборудовано по-разному в зависимости от выбранных инсталляций. Фото позволяют увидеть, каким должно быть помещение для котельной, оборудование в которой работает на разных видах топлива. Ниже мы опишем основные особенности комнаты.

Требования и нормы

Если вы решили оборудовать в своем частном доме котельную для эффективного обогрева помещений, то, посмотрев фото на специализированных сайтах, вы сможете увидеть, как должна выглядеть котельная после завершения всех работ .

Решая, какую котельную выбрать для частного дома, в первую очередь следует ознакомиться с правилами техники безопасности при проведении работ по ее обустройству.

Монтаж наружной котельной в частном доме

Во избежание проблем при эксплуатации котельной все работы должны выполняться с соблюдением определенных правил и требований .

Требования

В некоторых домах кухня является единственным помещением , в котором можно разместить оборудование котельной. В таких случаях к обустройству этого помещения предъявляются следующие требования:

высота потолков в помещении должна быть не менее 2,5 м. Минимальный объем помещения должен быть 15 куб. На каждый киловатт мощности, размещаемой в помещении, на оборудование должно приходиться 0,2 кубометра;
Обязательным условием является наличие вентиляции на кухне в рабочем состоянии. За один час он должен обеспечить 3-х кратную циркуляцию воздуха (приток, компенсирующий выхлоп и сгорание кислорода).

При выполнении расчета мощности системы вентиляции на кухне используется следующая формула:

М = (Ш х В х 12) + 30%, где:

М — мощность вытяжки;

Н — высота потолка;

S — площадь котельной;

12 — количество воздухообменов в час, 30% — минимальный запас мощности котельной для эффективной очистки воздуха.

Там должен быть вентиляционный канал удален … Он должен достигать высоты дымохода… Только в этом случае будет обеспечена трехкратная циркуляция воздуха. Декоративной решеткой выход из помещения должен быть закрыт. Он должен располагаться на расстоянии 30 см от потолка.

Обязательным требованием к котельной в частном доме является наличие окна на кухне, через которое будет обеспечиваться аварийная вентиляция.

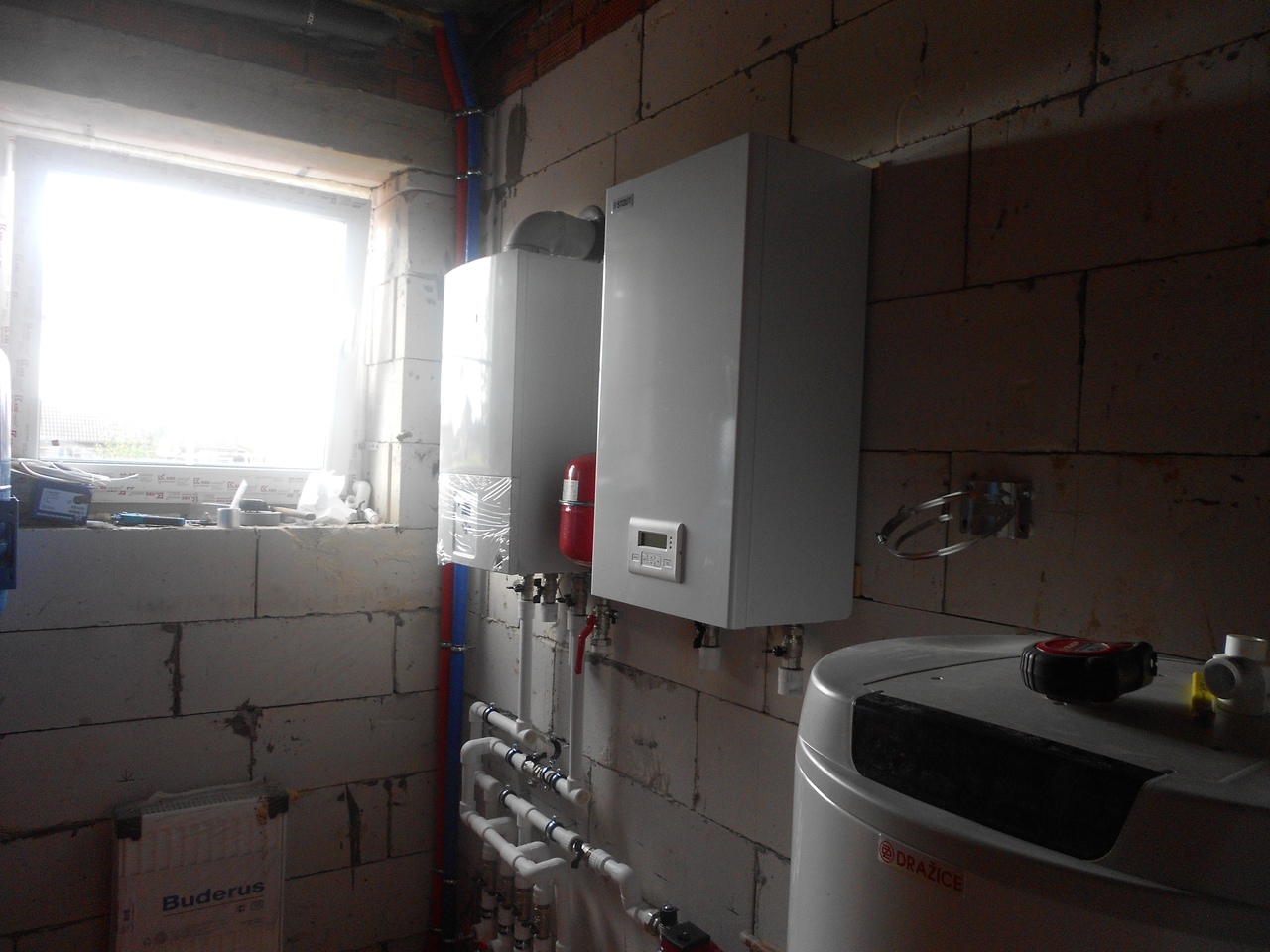

Настенные газовые установки в котельных частных домов, устанавливаются на поверхности, отделанные материалами, не поддерживающими горение.Как правильно выполнить сборочные работы, можно узнать, если посмотреть фотографии из инструкций, которые есть на специализированных интернет-ресурсах. Если в помещении, которое обустраивается под котельную, таких условий нет, то в этом случае монтаж следует производить на оштукатуренные поверхности. При этом между стеной и отопительным агрегатом соблюдайте расстояние 10 см .

Металлический экран используется для утепления стен частного дома, которые не распространяют горение.Представляет собой асбестовый лист, на который уложен лист стали. При этом экран размещают так, чтобы он выступал за корпус устройства по бокам на 10 см, а сверху и снизу на 70 см. Готовый вариант наглядно демонстрируют фото котельных в частном доме.

Инструкция по обвязке котла

После завершения монтажа котельного оборудования в подвале и получения полноценной системы отопления котел следует обвязать. При этом необходимо следить за тем, чтобы расположение котла было ниже уровня установленных радиаторов отопления и ниже уровня пола.Это крайне важно в тех случаях, когда выполняется монтаж систем с естественной циркуляцией. Затем вы можете перейти на главную сцену .

Где сделать котельную в доме? Какие требования к котельной и оборудованию? … Каковы особенности обеспечения устройств в котельной? Мы постараемся ответить на все эти вопросы. Во избежание дальнейших аппаратных проблем и неудобств. По расположению помещения для котельного оборудования разделяют несколько часто используемых вариантов:

Котельная внутри дома, в отдельном помещении.
Котельная расположена под крышей, на чердаке.
Отдельно стоящее здание котельной.

Отделка котельной. Как сделать котельную своими руками?

Что нужно знать, чтобы сделать котельную своими руками? В принципе, в изготовлении котельной нет ничего сверхъестественного. Что же касается, то тут действительно все сложно. Что же касается теплого пола, то тут вопрос проще.

Итак: как сделать котельную в доме?

Необходимо отделить котельную от соседних помещений стеной наружу, это понятно.
Если необходимо установить ограждающие конструкции вокруг котла, то их необходимо покрасить специальными термостойкими красками. Спросите в любом строительном магазине, Вам подскажут.
Может использоваться как материал для котельной, керамической плитки и специальных металлических панелей.
Необходимо защитить или оштукатурить все минеральные поверхности, так как от перепадов температур они разрушатся.
Если дом деревянный, необходимо пройтись специальной огнезащитной грунтовкой.
В качестве изоляционного материала также хорошо использовать огнеупорный гипсокартон.
Пол: пол лучше всего цементно-песчаный, в идеале плиточный. Также хорошо позаботиться о гидроизоляции во избежание протечек, если ваш котел двухконтурный, или предвидятся перепады температур, которые могут образовывать конденсат.
Потолок можно просто покрасить.

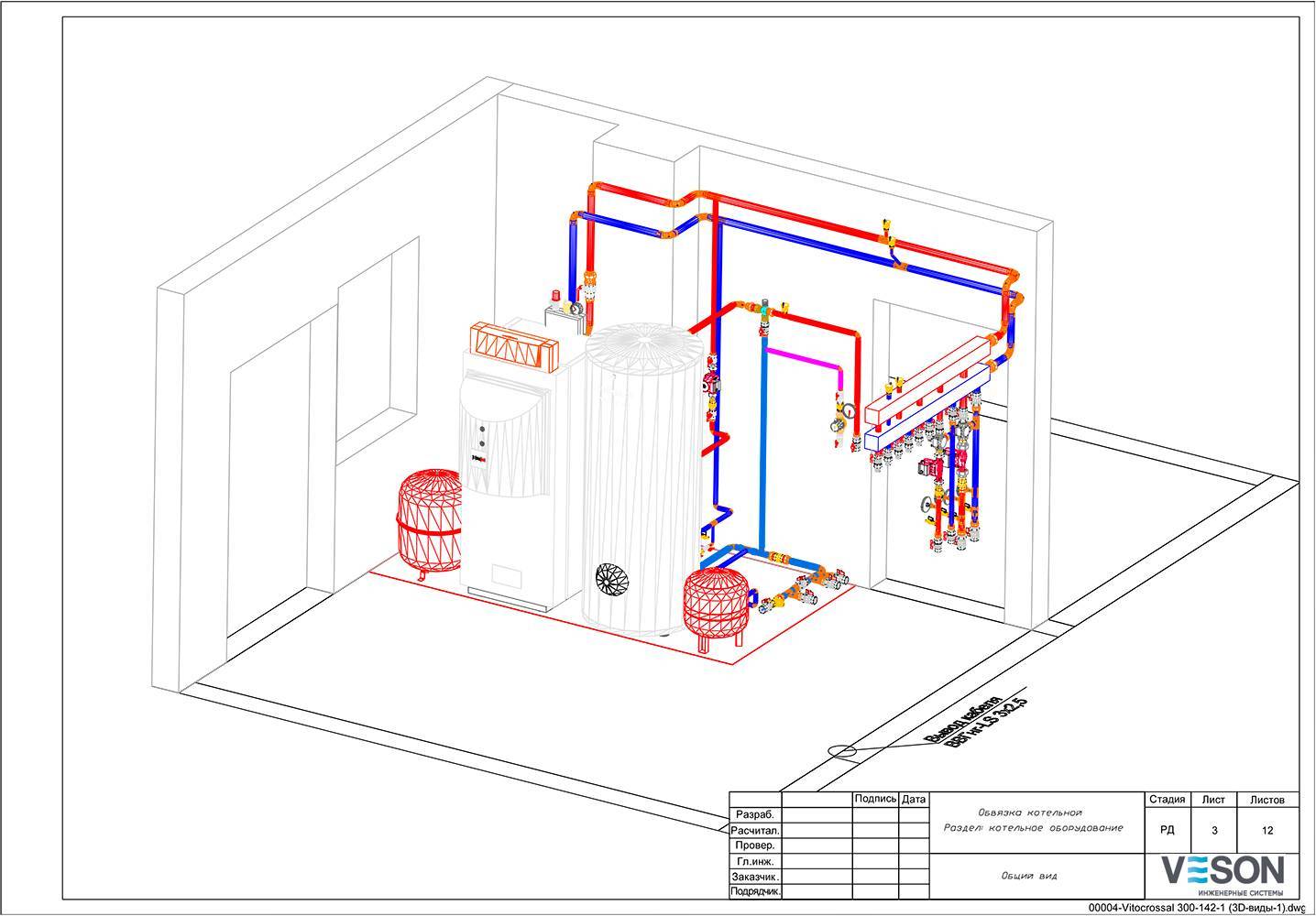

При проектировании котельной необходимо предусмотреть место для всех устройств, которые будут располагаться в помещении (например, должно быть достаточно места для свободного доступа ко всем устройствам).

Требования к котельной в частном доме:

Котельная в доме предъявляет определенные требования. Если мощность всех ваших отопительных приборов, до 350 кВт, а для частного дома этой мощности чаще всего более чем достаточно, то основные требования к котельной:

Котельная должна быть не менее 15 куб.м. Но точные параметры все же лучше уточнить у обслуживающей компании и коммунальных служб.
Высота потолков не менее 2 метров 50 сантиметров.
Несмотря на вышеперечисленные параметры, для обслуживания котла и сопутствующего оборудования удобный подход со всех сторон.
Отопительная должна быть отделена от остальных помещений стенами.
Если у вас деревянные стены, то их, конечно же, необходимо утеплить теплоизоляционными материалами.

БЕЗОПАСНОСТЬ! На случай взрыва оборудования (что практически невозможно, если все установлено правильно, но безопасность прежде всего) необходимо предусмотреть размер окна, тогда при взрыве оно вылетит оконная дыра, но само здание не рухнет.Для расчета размера оконного проема достаточно взять объем вашей котельной и умножить на 0,03. Например: если объем вашей котельной 20 кубометров, умножьте на 0,03. 20х0,03 = 0,6 (м2) То есть площадь вашего окна должна быть не менее 0,6 кв.
Как сделать вентиляцию в котельной? Во избежание скопления газов, которые могут привести к взрыву, в котельной предусмотрена вентиляция. Диаметр вытяжного отверстия не менее 13 см. Хотя выдвигают свои требования в зависимости от модели котла.
Как сделать вытяжку в котельной? Необходимо предусмотреть и подсос воздуха . Иначе в случае нехватки воздуха котел может просто работать некорректно, вплоть до угасания горения. Отверстия 0,01 кв.м на 10 кВт от мощности оборудования. Например: возьмем обычный котел мощностью 100 кВт, значит, общая площадь отверстий для забора воздуха должна быть 0,1 квадратных метра, или 10 сантиметров. Чаще всего над дверью устанавливают либо вентиляционные решетки, либо внизу двери прорезают отверстия, общая площадь которых должна быть достаточной для обеспечения котельной воздухом.
следует делать таким образом, чтобы труба, идущая в дымоход, была не меньше диаметра выхода из котла.
Стяжка под котлом должна быть не тоньше 5 см
Все электрооборудование (например) в котельной должно быть заземлено.
Ко всем запорным клапанам должен быть обеспечен свободный доступ для аварийного ограничения.
Если в котельной более одного котла, все они должны иметь отдельные выходы в дымоход.
Помимо оборудования котельной, стоит подумать и о том, где ее организовать.

просмотров

Котельные для предприятий — NORTEGAS

Котельные для предприятий — NORTEGASКотельные для предприятий — NORTEGAS

Если вы являетесь владельцем или отвечаете за энергопотребление дома престарелых, отеля, школы или аналогичного предприятия, вы знаете, насколько важно заключать контракты с лучшими услугами и в то же время контролировать расходы.

Как вы знаете, центральное отопление и горячая вода являются основными расходами в этом виде бизнеса. Поэтому Nortegas хочет быть вашим дистрибьютором природного газа для отопления и горячего водоснабжения, чтобы помочь вам получить лучший сервис по лучшей цене.

Котельные – технические помещения с различным оборудованием для производства тепла, обеспечивающие горячей водой и отоплением различные виды предприятий.

Котельные могут находиться снаружи или внутри здания. Если они находятся внутри здания, то обычно на уровне земли или на прилегающей территории, на крыше или в полуподвале.

В зависимости от местонахождения каждого предприятия существуют различные варианты перехода на природный газ:

Установка новой котельной.
Перевод существующей котельной на природный газ.

Дома престарелых

Мы знаем, что одним из ваших приоритетов является обеспечение максимального комфорта для пожилых людей в ваших домах престарелых, и холод может быть одним из основных препятствий, которые необходимо преодолеть для достижения этой цели.

Таким образом, природный газ является лучшим вариантом для обеспечения качественного отопления и наилучшей окружающей среды, так как потребности как инфраструктуры, занимающей много квадратных метров, так и людей, проживающих в ней, особенные, и к ним необходимо приспосабливаться.

Гостиницы и общежития

Зимой отопление жилья является основным фактором, когда пользователи выбирают, где остановиться. Таким образом, все должно быть готово к низким температурам и предлагать клиентам лучший сервис.

Как правило, и отели, и общежития обычно представляют собой площади со многими квадратными метрами, и наличие быстрой и эффективной системы, такой как природный газ, для обогрева всего этого пространства имеет важное значение для обеспечения благополучия и комфорта, к которым стремятся клиенты.

Школы

Холод — великий враг, когда дело касается концентрации и внимания, особенно для самых младших учеников. Поэтому перевод отопления на природный газ в частных и государственных школах имеет важное значение.Эти образовательные центры имеют большую площадь, поэтому для отопления рекомендуется использовать природный газ, так как обеспечиваемое тепло является постоянным, безопасным и, кроме того, приводит к значительной экономии средств.

Таким образом, природный газ

является лучшим вариантом для сокращения расходов на отопление, в то же время обеспечивая оптимальную комфортную температуру в каждой из комнат школы, от классных комнат до раздевалок, не забывая о лабораториях и спортзалах.

Природный газ имеет много преимуществ перед дизельным топливом и поэтому является наиболее подходящим вариантом для центральных котлов:

Более эффективный. Новая установка приводит к снижению потребления, примерно на 20%.
Экономичнее. Природный газ примерно на 20-30% дешевле дизельного топлива, в зависимости от потребления.
Точнее. Вы платите ровно за то, что используете, а не за приблизительную оценку.
Больше спокойствия. Благодаря постоянному снабжению вам не нужно беспокоиться о наполнении бака.
Больше места. Пространство освобождается за счет удаления бака и может быть использовано для других целей.
Безопаснее. Природный газ не нужно хранить. Поскольку он легче воздуха, он имеет тенденцию подниматься за пределы помещения, что делает ваш бизнес более безопасным.

Хорошее самочувствие и комфорт имеют основополагающее значение для вашего бизнеса, особенно в холода.

Таким образом, чтобы гарантировать благополучие и комфорт, центральное газовое отопление обеспечивает постоянное тепло, а также более низкие затраты на техническое обслуживание, что делает его лучшим вариантом.

Центральное газовое отопление обеспечивает здоровое, безопасное и постоянное тепло, излучаемое через радиаторы и не высушивающее атмосферу. Это также дает очень важное преимущество, так как затраты намного ниже при сохранении качества.

Он работает очень просто. Пламя в центральном котле нагревает воду, циркулирующую по трубам. Горячая вода по трубам отводится к радиаторам и обогревает разные помещения.

Поскольку это замкнутый водяной контур, вода находится в постоянном движении, а холодная вода, возвращающаяся в центральный котел, снова нагревается.

Температуру можно регулировать на центральном котле или на радиаторах или настройкой термостатов. Отопление можно даже запрограммировать на желаемое время и в соответствии с вашими потребностями.

Природный газ является самым экологичным и чистым ископаемым топливом с наименьшим воздействием на окружающую среду, так как он имеет самые низкие выбросы CO2 на единицу используемой энергии и не образует твердых отходов, дыма или неприятных запахов.

Существуют также различные дотации на установку котлов на природном газе:

Nortegas предоставляет через монтажников/сервисную службу:
- Скидки.
- Финансовые планы.
Институциональные гранты Института диверсификации и энергосбережения (IDAE), Энергетического совета Басков (EVE) и т. д.

Природный газ снижает выбросы CO ₂ , NOx, CO и других вредных газов в атмосферу.Таким образом, помогая в экологическом переходе.

Значительное снижение воздействия выбросов загрязняющих газов на окружающую среду достигается как за счет замены топлива с дизельного топлива на природный газ, так и за счет повышения энергоэффективности установки.

Ниже приводится исследование котельной для имущества товарищества собственников жилья, в котором можно увидеть снижение на 162 292 кг. CO ₂ в год при переходе с дизельного топлива на природный газ.

ТОПЛИВО	ПОТРЕБЛЕНИЕ	НОКС	СО	SO ₂	П.С.	ЛОС	CO ₂	УДАРНЫЙ ИНДЕКС
ДИЗЕЛЬ	101,50	206,05	64,96	446,60	33,50	61,92	294. 350,00	68.744,94
ПРИРОДНЫЙ ГАЗ	60,67	127,41	30,34	0,61	4,25	25,48	131.957,25	19.993,80
АБСОЛЮТНАЯ РАЗНИЦА	40,83	78,64	34,63	445,99	29,25	36,43	162.392,75	48.751,14
УМЕНЬШЕНИЕ %	40,23%	38,17%	53,30%	99,86%	87,32%	58,84%	55,17%	70,92%

Установка или адаптация

Nortegas поможет вам с установкой наиболее эффективным способом, в зависимости от ситуации вашего бизнеса:

В здании нет котельной

Если в собственности нет природного газа или котельной, свяжитесь с нами для подключения к сети, и мы произведем для вас индивидуальное исследование.

В здании есть котельная

Если в доме есть горячая вода и/или централизованное отопление с использованием другого источника энергии, вы можете попросить перевести котел на природный газ и начать пользоваться всеми преимуществами использования природного газа.

Если вы планируете изменить систему или установить новую, у нас есть команда экспертов, которые проконсультируют вас.

Просто позвоните нам по телефону

900 902 933 или запросите индивидуальное предложение.
Конфиденциальность и политика файлов cookie

Где можно установить газовые котлы. Установка газового котла в частном доме: требования

Дом по определению должен быть теплым. Способов сделать это очень много. Однако каждый хозяин стремится сделать это максимально экономичным и практичным способом. Одним из таких вариантов является установка. газовый котел. Газовое отопление выгодно и достаточно просто в установке и эксплуатации. Подключение устройств должны выполнять только специалисты, а вот обустройство котельной, установка котла и т.д.Можно потратить самостоятельно, сэкономив при этом приличную сумму.

Установка газового оборудования должна начинаться с получения разрешений и необходимых согласований. Необходимо заказать проект газификации помещений, установка газового оборудования. Документ разрабатывается и утверждается специалистами поставщика газа. Ознакомившись с проектом, можно приступать к закупке необходимого оборудования, основные характеристики которого должны присутствовать в документе. Кроме того, должен быть заключен договор на поставку природного газа.После этого можно заняться непосредственно установкой системы.

Оборудовать подходящее помещение для котла

Газовый котел — основной элемент системы отопления. Для его установки потребуется правильно обустроить помещение. Он должен соответствовать ряду строгих требований, нарушение которых влечет за собой значительные штрафы и провоцирует аварии с самыми тяжелыми последствиями. Газ является взрывоопасным и легковоспламеняющимся веществом. С ним нужно быть предельно осторожным.

Помещение, в котором устанавливается газовое оборудование, должно отвечать множеству требований.Основные характеристики котельной представлены в виде схемы.

При выборе места для установки отопительного газового котла следует учитывать следующие требования к помещению:

в одной из стенок должен быть оборудован канал для вывода продуктов сгорания;

наличие естественного освещения. Минимальная площадь окна рассчитывается по формуле: на кубический метр объема помещения — 0,03 кв. метра поверхности окна;

высота потолков не менее 2.5 м;
планировка
, обеспечивающая беспрепятственный доступ к котлу и вспомогательному оборудованию;

наличие вентиляционной решетки, расположенной в нижней половине стены или двери. Площадь строения рассчитывается исходя из соотношения 8 кв. см. решетки на каждый 1 кВт котла;

объем – не менее 15 кв. м;

огнестойкость стеновых конструкций — не менее 0,75 часа;

наличие газоанализатора и реагирующего на его сигналы автоматического клапана, который перекроет подачу топлива в случае утечки газа;

грамотно организованный дымоход, сечение которого должно соответствовать мощности оборудования;
Ширина двери
должна быть не менее 80 см.

Необходимо помнить, что установка газовых котлов мощностью менее 60 кВт допускается в любых помещениях, кроме тех, которые предназначены для проживания. Также не рекомендуется устанавливать газовое оборудование в санузле или санузле. Двухконтурные устройства запрещается монтировать на кухнях. Если суммарная мощность оборудования не выше 150 кВт, его можно поставить на любой этаж здания. Устройства большей мощности могут располагаться только на первом этаже или в подвале.

Многие предпочитают размещать газовое оборудование на кухне. При этом нормы, регламентирующие установку газовых котлов, требуют, чтобы необходимая минимальная площадь рассчитывалась из расчета, что на 1 кВт мощности приходится не менее 0,2 м 2 площади помещения. Если кухня совмещена с гостиной, обязательным становится наличие газоанализатора, который сможет вовремя заметить возможную утечку газа.

Если позволяет мощность котла, газовое оборудование часто устанавливают на кухне, даже если это комната, совмещенная с жилой.В этом случае обязательной мерой предосторожности становится наличие газоанализатора.

Технология монтажа газового оборудования

Чтобы установка котла прошла без осложнений, еще при покупке оборудования следует обратить внимание на способ его крепления. Необходимо проверить комплектацию устройства и выяснить наличие креплений. Если их нет, надо сразу купить нужные. Кроме того, приобретая оборудование, обязательно проверяйте наличие на него сертификата.При отсутствии документа могут возникнуть серьезные проблемы с регистрацией. Характеристики устройства и серийный номер, напечатанный на внутренней дверце устройства, должны совпадать с данными, указанными в паспорте.

Вариант №1 — установка напольного котла

Перед установкой напольного устройства следует подготовить для него место. Начнем с пола. Поскольку оборудование тяжелое, основание должно быть прочным. Возможно, вам потребуется залить стяжку. Пол, на котором будет установлен котел, должен быть изготовлен из материала с огнеупорным покрытием.Если это не так, поверх пола укладывают пустотелые бетонные блоки высотой 100 мм и сверху накрывают металлическим листом толщиной 0,8 мм. Как вариант можно рассмотреть использование разрешенных к применению для таких целей огнеупорных плит.

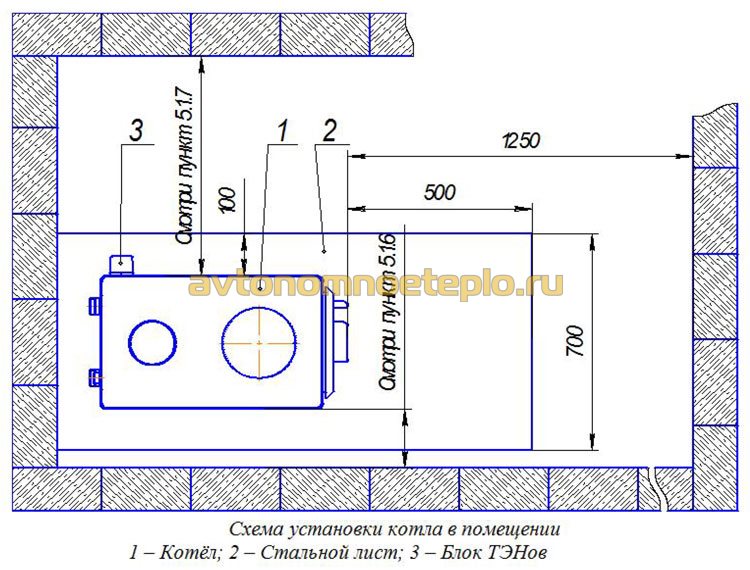

По отношению к стене устройство должно располагаться на расстоянии не менее 0,1 м при условии выполнения покрытия из негорючих материалов. Если необходимо переместить прибор вплотную, стена должна быть огнеупорной. В этом случае основание утепляют кровельной сталью, которая накладывается на асбестовый лист толщиной не менее 0.3 см. Изоляция должна перекрывать размеры корпуса устройства не менее чем на 0,1 м по периметру. стены не менее 1 м.

Оборудование максимально ровно устанавливается на подготовленное основание. Для проверки используется строительный уровень. При необходимости под ножки устройства подкладывается твердый негорючий материал. Котел подключен к дымоходу и внутренней системе отопления. Для предотвращения быстрого засорения теплообменника перед входом в обратку устанавливается жесткий фильтр.Если котел двухконтурный, его подключают к трубопроводу холодной воды.

Напольный газовый котел необходимо устанавливать на подготовленное основание. Пол при необходимости армируется и устанавливается фундамент из негорючих материалов Чаще всего это пустотелые бетонные блоки высотой 100 мм, покрытые листом металла

Специалисты рекомендуют устанавливать котел так, чтобы его можно было легко демонтировать. На всех подводимых к устройству трубах устанавливается запорная арматура.Они дадут возможность при необходимости демонтировать оборудование без нежелательного сброса воды из работающей системы.

Необходимо помнить, что полный монтаж газовых котлов невозможно выполнить своими руками. Обязательно пригласите сертифицированного специалиста, который проверит правильность установки, выполнит остальные необходимые мероприятия и запустит систему.

Вариант №2 — подключение насадок

Грамотный монтаж газовых настенных котлов начинается с промывки внутренних труб.В момент сборки в них легко мог попасть различный мелкий мусор, который необходимо удалить. Для этого необходимо снять с устройства заглушки, необходимые для транспортировки, и пропустить через него воду с небольшим напором. После промывки оборудование готово к установке.

Стена, на которой планируется крепление устройства, должна быть очень плоской и достаточно прочной, чтобы выдержать котел и связанные с ним устройства. Если основание изготовлено из горючих материалов, к нему крепится негорючая прокладка шириной не менее 3 мм.При этом котел закрепляют на расстоянии не менее 4,5 см от стены. Установленное устройство должно находиться на расстоянии не менее 20 см от другого оборудования или легковоспламеняющихся материалов. Не рекомендуется размещать котел возле окна или в небольшом проеме в стене. Источник питания должен находиться рядом с устройством.

Устройство крепится на планках, которые крепятся к стене на нужной высоте. Обычно она составляет от 0,8 до 1,6 метра от пола. После фиксации устройства с помощью уровня проверяется горизонтальность установки.Все выявленные несоответствия исправляются, иначе это может негативно сказаться на работе оборудования. Произведено подключение к системе водоснабжения. Перед этим обязательно снимаются заглушки с труб. На входы воды желательно поставить фильтры, так теплообменник будет меньше засоряться.

Основным элементом системы отопления частного дома является котел. В последние годы все более востребованными становятся котлы, работающие на природном газе. Они нагревают теплоноситель и от его производительности зависит, будет ли в доме тепло.Поэтому выбор и правильная установка газовых котлов в частном доме имеют большое значение. И подойдите к этой задаче серьезно.

Краткая видео-инструкция по установке

Типы газовых котлов

Классификация следующая:

По назначению: только для отопления (одноконтурные) и для отопления нагретой водой в котлах (двухконтурные).

По мощности:

маломощный — с одноступенчатой регулировкой мощности,

среднего исполнения — с двухступенчатой регулировкой мощности,

высокопроизводительный — с регулируемой мощностью.

По типу тяги: на вентиляционном (закрытого типа) и с естественной тягой (атмосферный, открытого типа).

По типу установки:

настенный, с медными теплообменниками

напольный — с теплообменником из чугуна или стали.

Преимущества Они используются следующим образом:

Экологически чистые;

Компактный и бесшумный в работе;

Простота в эксплуатации;

Могут устанавливаться в жилых помещениях.

Но у них есть существенный недостаток — взрывоопасность.

Требования к газовой котельной
Газовые котлы
могут быть установлены в кладовой, кухне или подвальном помещении, специальной пристройке. К помещению, в котором осуществляется установка газовых котлов в частном доме, предъявляются определенные требования. Они одинаковы для любой комнаты и имеют следующий вид:

Помещение должно хорошо проветриваться, обязательно с вытяжным оборудованием.

Окна должны быть снабжены форточками, в нижней части двери — небольшой зазор.

Высота потолка — от 250 см , объем помещения — от 15 м2 . Каждая единица газового котла требует дополнительного объема (0,2 м2), чтобы можно было свободно подходить к котлу для обслуживания.

Отделение помещения с установленным котлом от других, должно быть выполнено из огнеупорных материалов, не поддерживающих горение.

В подвале или цокольном этаже должен быть отдельный выход на улицу.

Пристройку следует размещать только у глухой стены жилого дома.Минимальное расстояние до ближайшего окна — 4 м Высота от потолка до окна 8 м.

Процесс монтажа настенного котла

Участок стены под котлом должен быть защищен слоем любого материала, не поддерживающего горение. Между ней и стеной оставляют зазор (4,5 см).

Перед установкой настенных газовых котлов рекомендуется пропустить воду через котел под давлением.Это очистит подводящие трубы от мелкого мусора, который неизменно остается на стенках после сборки.

На трубку, по которой подается вода, установить фильтр и вентили (до и после фильтра).

Монтируемый дымоход. При необходимости выполните проверку тяги.

Самый ответственный момент – подключение к газопроводу. Его должны выполнять специалисты газовой службы. Для этого потребуется металлическая труба и специальная развертка, через которую она устанавливается.

Завершая установку настенного газового котла в частном доме, необходимо подключить его к электросети, обеспечив автоматическое устройство защиты от перегрузок.

Монтаж напольного котла

Напольные котлы, особенно чугунные, имеют значительный вес, поэтому для их установки необходимо соорудить постамент (монолитный фундамент). Во вложениях для этого заполните. В других помещениях с достаточно прочными деревянными полами под котел подкладывают кусок листа оцинкованного железа.

Установка производится путем контроля ее положения с помощью уровня.

После непосредственного монтажа подключается дымоход и производится проверка тяги.

Подключить котел к системе отопления внутри дома. При этом, для предохранения теплообменника от засорения, перед вводом обратки в котел, сразу после отвода, заполняющего систему водой, устанавливается фильтр грубой очистки.

Для пароварки необходимо подключение к водопроводу. В этом случае сайдбар лучше делать перед разветвлением, ближе к дому.

Выполните подключение к газовой магистрали через металлическую трубу.

Правила эксплуатации газовых котлов

Первое и одно из самых главных правил: помещение для установки газового котла в частном доме должно быть сухим.

Необходимо защитить теплообменник от пыли и грязи, снижающих его производительность.

Для улучшения качества воды используйте фильтры.

Выполняйте регулярное техническое обслуживание. Желательно сделать это до начала отопительного сезона или когда он закончится.

Техническое обслуживание

Во время обслуживания Выполняется следующее:

Проверка системы вентиляции и состояния дымохода.

Чистка и промывка фильтров.

Промывка всей системы специальными моющими средствами, эффективно удаляющими различные отложения.

Проверьте герметичность всех соединений и замените изношенные детали.

Очистка горелки.

Соблюдение правил эксплуатации и регулярное техническое обслуживание котлов позволит снизить расход топлива, и значительно увеличить срок службы агрегата.

Видео установка газового котла своими руками

Проблема отсутствия горячего водоснабжения может возникнуть не только в местах, удаленных от центральных магистралей, но и в обычных городах. Такое просто иногда случается – отключают воду посреди недели, и ничего с этим не поделаешь. Особенно часто такие ситуации случаются летом – наверное, каждому знакома ситуация, когда несколько недель нет горячей воды. Это создает определенные неудобства. Способы решения этих проблем наверняка есть – установка газового котла.

Что такое газовый котел?

Газовые котлы используются для нагрева воды в помещении — в качестве топлива используется природный газ. Чаще всего это либо смесь пропана и бутана, либо метан.Их использование оправдано, так как газ стоит достаточно дешево. Если сравнивать с другими видами топлива, то он достаточно медленно расходуется.

Более того, такое устройство очень простое в использовании – сегодня существуют полностью автоматические системы, которые нужно только предварительно настроить под различные ситуации.

Принцип работы

Установка газового котла требует от пользователей знания минимальных принципов работы механизма. Необходимо понимать, что можно делать, а чего лучше избегать.

Итак, все упирается в систему зажигания — электрическую или ручную.Активируется во время подачи газа, поджигая запальник, который всегда включен в процессе подачи. Если газ подается с неработающим запальником, это может привести к самым трагическим последствиям, то есть к взрыву. Включается основная горелка для нагрева воды до заданной температуры – после ее достижения механизм отключается. Если во время работы датчик пара зафиксирует снижение температуры в котле, горелка снова загорится.

Зачем это нужно?

Как вы уже поняли, эти агрегаты используются для нагрева воды.Это делается для достижения двух целей – горячего водоснабжения и отопления. Рациональность этого очевидна – вы больше не зависите от городских коммуникаций и коммунальных услуг. В обоих случаях это очень важно.

Уже было сказано, что горячая вода есть не всегда, а ее отсутствие доставляет некоторые неудобства. Еще сложнее обстоит дело с отоплением. Включать его только в определенный период, а также отключать. Все происходит независимо от вашего желания. Решить эту проблему помогает установка газовых котлов отопления.

Мультикотлы

Эти устройства могут быть одноконтурными и двухконтурными. Разница исходит из того, что обсуждалось в последнем абзаце. Котел с одним контуром может обеспечить удовлетворение только одной из потребностей – отопления. То есть, если вы хотите быть еще и независимым в ГВС, вам придется установить дополнительное оборудование, а именно емкостный водонагреватель косвенного нагрева.

Есть еще один способ — установка газового котла с двумя контурами.Это дает возможность одновременно нагревать воду для отопления и для бытовых нужд. Это их преимущественно приобрел сегодня.

Правила установки

Дело в том, что установка газового котла в частном доме (требования к ней должны быть соблюдены) – достаточно сложный процесс. Список правил достаточно широк. В первую очередь вами должен быть собран определенный перечень документов, а уже потом необходимо проделывать различные манипуляции с подготовкой:

Обязательное наличие документов от застройщика о подтверждении поставки топлива.

Заключение лицензированного института обычно районная газовая служба.

Все соединения в обязательном порядке проверяются специалистом — без этого нельзя включать поток.

Система газовых труб должна находиться под давлением до желаемого уровня.

Система отопления обязательно должна быть деаэрирована.

Требуется герметичность трубы.

Стабилизатор электроэнергии и источник бесперебойного напряжения (первое обязательно, второе очень желательно).

Монтаж таких устройств должен производиться по специальной технологии с целью обеспечения безопасности работ — из соображений взрывоопасности при возможных протечках.

Где можно установить котел?

Прибор предполагается в определенном месте — установка газового котла в частном доме (требования четко указывают на это) не может производиться только по желанию заказчика. В одноквартирном доме котельная может быть оборудована на любом этаже – для этого подойдет абсолютно любое техническое помещение, например, подвал. Разместить этот механизм в гостиной нельзя. Так же, как туалет или ванная для этого не годятся, даже если это может выглядеть вполне логично.

Расчет объема

Помещение с газовым котлом должно быть достаточно большим — здесь нужно учитывать тепловую мощность. Также не стоит забывать о дополнительных механизмах, которые участвуют в нагреве воды.

Комментарий : в техническом паспорте такие помещения называются котельными. Если этого не сделать, то эта ситуация породит целую кучу бюрократических неприятностей с самыми разными государственными органами.

Для газового котла, мощность которого достигает 30 кВт, необходимо помещение площадью не менее семи с половиной квадратных метров. Если мощность устройства от 30 до 60 кВт, то размер увеличивается до 13,5 м 2 . А далее от 60 до 200 – 15 метров и более.

Есть исключение — котлы, в конструкцию которых входит камера сгорания, можно устанавливать в других помещениях. Особенно стоит отметить тот факт, что устройства с любой другой конструкцией не могут находиться в помещениях без окон.

Что еще нужно знать?

Удаление и подача воздуха – важный фактор в такой процедуре, как установка газовых котлов отопления. Расчеты здесь делает профессионал – если воздуха не хватает, то горение приводит к выделению не особо полезных для человека соединений. Их вдыхание может в конечном итоге привести к смерти, причем довольно быстрой. Так что необходимо обеспечить приток воздуха – с помощью как окон, так и вентиляционных решеток, щелей в дверных проемах.

Кроме того, установка напольного газового котла в частном доме должна производиться только на расстоянии 10 сантиметров от стен. Последние должны быть выполнены из негорючего материала или покрыты огнеупорным слоем.

Требования к установке газовых агрегатов

Установка газового котла в частном доме дело непростое, особенно в связи с требованиями газовых служб. Игнорировать их не стоит, как и пытаться их обойти.Дело в том, что несоответствие может привести к печальным последствиям. Так что ограничения, накладываемые как на сами механизмы, так и на помещения, вполне логичны:

Площадь помещения должна быть не менее четырех квадратных метров, а потолки – не менее двух с половиной метров.

Ширина двери — не менее 80 сантиметров.

Освещение должно быть естественным — не менее одной трети квадратного метра окна на десять квадратных метров помещения.

Вентиляция необходима — на каждый киловатт мощности — восемь квадратных сантиметров воздухозаборников снаружи.

Исключительно металлические газовые трубы. А вот для подключения потребителей к системе вполне можно использовать не такие жесткие материалы.

Дымоход нужного размера.

Сечение этой трубы должно быть не меньше сечения отверстия для ее соединения.

Верхний обод дымохода выносится за уровень крыши — желательно более чем на полметра.

Котел должен быть защищен от перегрева, как и от скачков напряжения.

В помещении должен быть газоанализатор с функцией прекращения подачи газа и предупредительной свето-звуковой сигнализацией.

Подвальное помещение котельной допускается только для одноквартирного дома — в остальных случаях запрещается.

Каждое устройство должно быть оборудовано счетчиком газа.

Вентиляция обустраивается в верхней части топки.

Настенные модели

Установка настенного газового котла возможна только тогда, когда требуемая мощность не очень велика, а пространство очень ограничено.Их часто используют в многоквартирных домах. Предшественниками таких устройств стали газовые колонки – их до сих пор можно встретить в некоторых квартирах.

Такие устройства можно устанавливать даже там, где есть центральное отопление. Если помещение соответствует нормам, то даже установка газовых котлов на кухне вполне реальна.

Ограничения для газовых колонок

Другие газовые приборы должны располагаться на расстоянии не менее двадцати сантиметров друг от друга.

Легковоспламеняющиеся материалы также следует держать на расстоянии.

Расстояние между стеной и котлом рассчитывается с учетом мощности последнего.

Расположение между стенами или вблизи окон крайне нежелательно.

Источник электричества должен быть достаточно близко.

Если все требования соблюдены, то можно начинать сборку такого прибора, как газовый котел. Монтаж своими руками не требует особых навыков, но определенные знания лишними не будут. Крепить настенные модели необходимо на специальные кронштейны – обычно они идут в комплекте.Кроме того, перед установкой всю систему следует промыть водой – это очистит ее от частиц внутри.

Монтажные плиты котла располагаются на высоте не менее 80 сантиметров от пола, но не выше 1,6 м. Кроме того, нужно сделать накладку из негорючих материалов на стену, если есть риск ее воспламенения.

Устройство дымохода норм

Установка газовых котлов в жилых домах требует устройства системы отвода газов.Материал можно выбрать самостоятельно, но лучше использовать нержавеющую сталь. Такие трубы разрешается не менять длительное время из-за их высокой надежности. Правила следующие:

Вам необходимо снять дымоход выше конька крыши.

Обязательно установить дверцу для чистки — в случаях образования копоти или копоти это необходимо.

С этой же целью оставляют свободное пространство под входом дымохода.

Также при установке не делайте более трех оборотов или колен — это может стать причиной запрета на монтаж блока.

Соединительная труба и дымоход должны быть выполнены не длиннее четверти метра.

Вертикальное сечение выхода из агрегата должно быть равно двум диаметрам. После этого вертикальная труба должна уйти с уклоном вверх к котлу.

Заключение

Вот и все, что вам нужно знать, чтобы правильно подготовиться к установке такого устройства своими руками. Тут главное не торопиться. Это связано только с высокой пожаро- и взрывоопасностью газа, используемого в качестве топлива.

Выбор места и способа установки газового оборудования, как и самого элемента, остается за вами. Здесь никто не может указывать. Но в этом отношении необходимо руководствоваться в этом отношении здравым смыслом и вышеизложенными правилами, ведь вы несете полную ответственность за все последствия.

Итак, мы разобрались, как установить газовое оборудование в доме своими руками. Успехов!

Все мы неоднократно слышали о том, что монтаж газовых котлов, как и другого газового оборудования, должны производить сертифицированные специалисты газовых предприятий.К сожалению, пользуясь этим правилом, многие фирмы настолько завысили цены на свои услуги, что стоимость монтажа иногда достигает половины стоимости самого оборудования. Но на самом деле сертификат требуется только для работ на газопроводе, а установка котла, водопровода, теплоносителя и электричества (если устройство энергозависимое) не требует особых навыков.

К помещению, в котором будет установлен газовый котел, предъявляется ряд жестких требований, невыполнение которых может привести не только к значительным штрафным санкциям, но и к несчастным случаям.Помните, что газ чрезвычайно легко воспламеняется и взрывоопасен, поэтому при обращении с ним нужно быть предельно осторожным.

Важно! Одноконтурный котел мощностью до 60кВт можно установить в любой из комнат дома. Установка пароварки на кухне запрещена.

Помещение для оборудования, суммарная мощность которого не превышает 150 кВт, может располагаться на любом этаже здания.

Важно! Запрещается установка газового оборудования в жилом помещении, санузле и санузле.

Если вам необходимо установить более мощный котел или несколько устройств мощностью от 150 кВт до 350 кВт, это можно сделать только на первом или цокольном этаже. Кроме того, установка отопительного котла на кухне влечет за собой изменение нормативов площади помещения – объем помещения необходимо рассчитывать исходя из того, что на 1 кВт мощности прибора должно приходиться 0,2 м³ .

Котельная должна иметь следующие характеристики:

Высота потолков — не менее 2.5 м.

Удобный доступ и обслуживание всех инструментов и принадлежностей.

Объем — не менее 15 м³.

Огнестойкость стен не менее 0,75 часа.

Правила установки газовых котлов предусматривают доступ в котельную для естественного освещения.

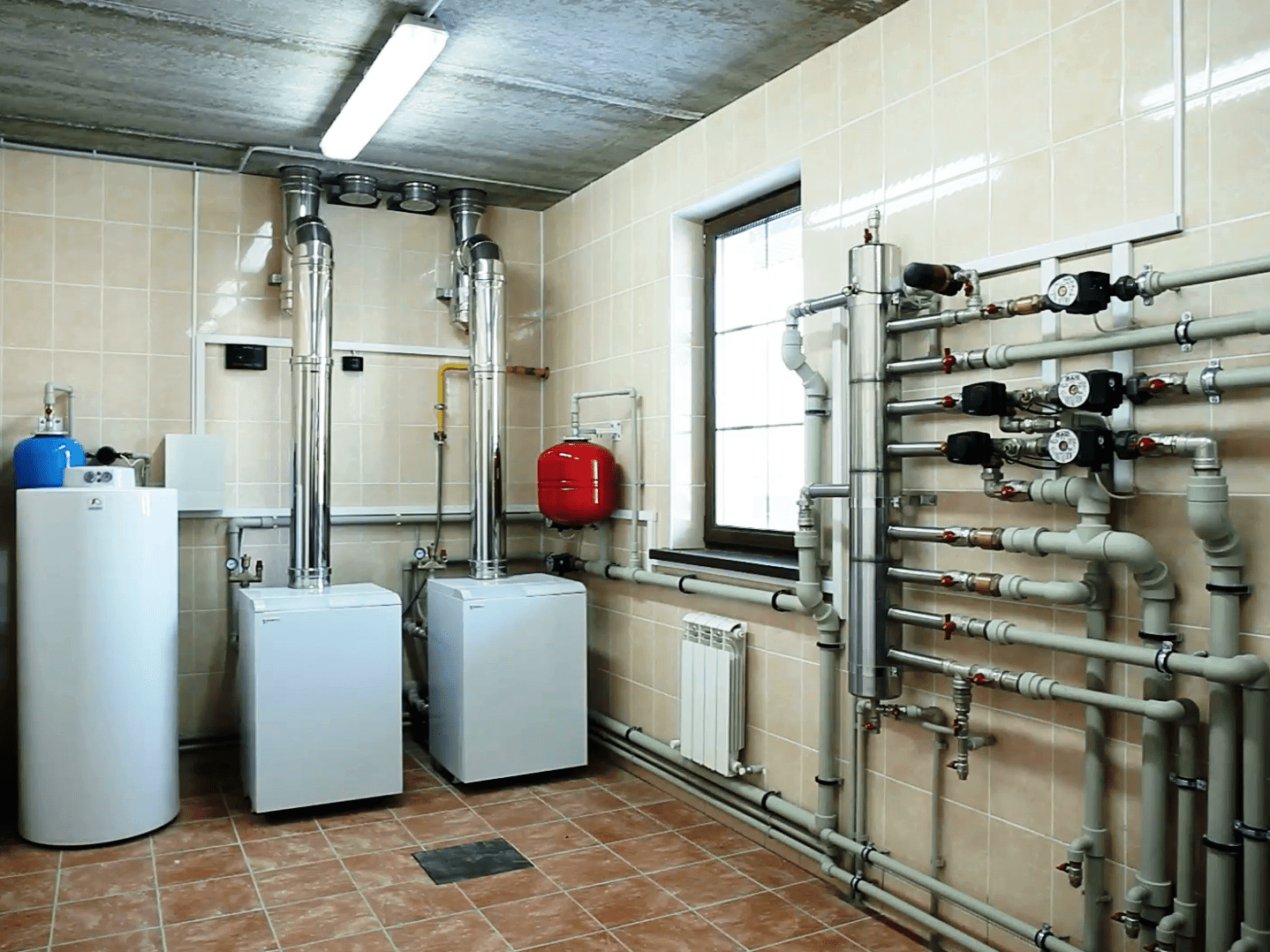

Котельная — помещение для установки отопительного оборудования

Окно, минимальная площадь которого должна быть рассчитана исходя из того, что на 1 м3 объема помещения приходится 0.03 м² площади окон.

Вентиляционная решетка внизу двери или стены в соседнее помещение. Его площадь можно рассчитать исходя из следующей формулы: 8 см²/1 кВт мощности котла.

Ширина двери не менее 80 см.

Наличие в помещении газоанализатора и клапана, автоматически перекрывающего подачу газа в случае утечки.

Монтаж дымохода для котла

Еще одним важным элементом безопасной работы газового оборудования является дымоход.Его неисправность или неправильная работа могут привести к трагедии. К счастью, большая часть современного отопительного оборудования оснащена автоматикой, останавливающей подачу газа в случае ухудшения тяги дымохода.

Подключение котла к дымоходу должно производиться с соблюдением всех правил безопасности и лучше доверить эту работу профессионалам!

Основные требования к дымоходу:

Диаметр дымохода не может быть меньше указанного в инструкции к котлу.

Сечение дымохода не может быть меньше сечения дымоходного отверстия котла.

Дымоход должен возвышаться над коньком крыши не менее чем на полметра.

Для газового оборудования рекомендуются дымоходы цилиндрической формы из металла — черной или нержавеющей стали — с отверстием для чистки.

Правила установки газовых котлов запрещают наличие более трех поворотов или изгибов трубы на пути продуктов сгорания, а отрезок, соединяющий прибор с дымоходом, не должен быть длиннее 25 см.

Необходимые документы

Прежде чем приступить к установке газового оборудования, необходимо получить ряд разрешений и согласований. В первую очередь необходимо заключить договор на поставку природного газа на жилищное строительство и получить проект газификации здания и установки газового оборудования, разработанный и утвержденный работниками газоснабжающей организации. Теперь можно переходить к установке котла и монтажу труб отопления (если их еще нет).

Особенности установки настенного варианта

Подготовку к установке такого оборудования следует начинать еще на этапе его приобретения. Обязательно проверьте комплектацию устройства, посмотрите, есть ли в комплекте крепления. Если нет, купите их немедленно.

Важно! При покупке газового котла убедитесь, что он сертифицирован. В противном случае у вас могут возникнуть проблемы с регистрацией устройства.

Сравните серийный номер и характеристики котла, указанные в сопроводительных документах, с напечатанными на внутренней стороне дверцы.

Пример грамотной установки навесного котла на кухне

Перед установкой газового настенного котла необходимо промыть все внутренние трубы. Для этого снимите транспортировочные пробки и под небольшим напором пропустите воду через котел. При сборке в трубки мог попасть мелкий мусор, его необходимо удалить.

Стена, на которую планируется повесить котел, должна быть изготовлена из негорючего материала. Если в вашем случае это не так, на него необходимо уложить слой термостойкого покрытия, толщиной не менее 3 мм, и закрепить котел на расстоянии 45 мм от стены.

Теперь можно приступать к установке:

На высоте 0,8 — 1,6 м от пола крепим монтажные пластины, а к ним котел. Проверяем уровень его расположения.

Важно! Котел должен быть установлен на расстоянии не менее 20 см от других газовых или электрических приборов. В непосредственной близости от него не должно быть легковоспламеняющихся материалов.

На трубе подачи воды необходимо установить фильтр, чтобы предотвратить засорение теплообменника.С обеих сторон фильтра установить запорную арматуру. Это нужно для того, чтобы можно было заменить его и почистить, не сливая воду из системы.

Устанавливаем дымоход газового котла и проверяем наличие тяги (если этого требует конструкция устройства). Большая часть современных котлов относится к так называемым «недымоходным». То есть продукты сгорания выводятся с помощью небольшого вентилятора. При этом наличие сильной тяги в дымоходе не обязательно.

Подключение к газу.Здесь без привлечения специалистов не обойтись. Дело в том, что подача газа допускается только с применением металлической трубы через специальную стрелу или «американку».

Монтаж настенных газовых котлов завершается подключением устройства к электросети. Если котел энергозависимый, цепь его питания должна быть оборудована защитой от перегрева и защитой от короткого замыкания.

Важно! Помните, что только работник газового хозяйства имеет право открывать газовый кран и запускать котел после проверки качества его монтажа и соответствия расположения котла действующим нормам и правилам.

Как установить напольный котел?

Такое оборудование, как правило, мощнее настенных котлов и рассчитано на обогрев достаточно большой площади. Зачастую установка котла в частном доме связана с необходимостью разведения теплоносителя на несколько этажей. И снова все начинается на этапе покупки. При выборе напольного котла важно четко понимать расположение труб в вашей котельной. Это необходимо для того, чтобы патрубки котла располагались с той же стороны, что и соединения труб.

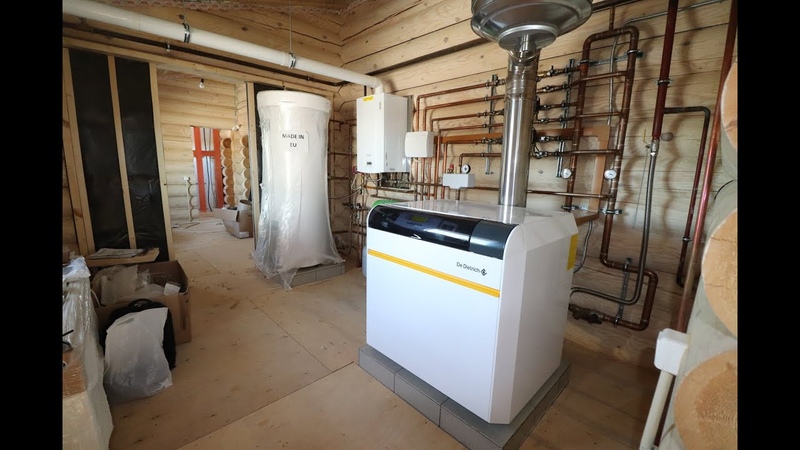

Пример установки напольного котла в котельной. Теперь он снабжает весь дом горячей водой.

Учитывая относительно значительный вес напольного котла, необходимо обеспечить его прочным фундаментом. Если пол в вашей котельной деревянный, но достаточно прочный, заливать под котел бетонную стяжку не нужно. Достаточно постелить лист оцинкованного железа, размер которого чуть больше основания котла.По бокам он может совпадать с габаритами устройства, а с лицевой стороны должен выступать не менее чем на 30 см.

Установка котла своими руками требует внимания и осторожности. Обязательно проверьте уровень его расположения и установите максимально ровно. Для этого под одну из ножек можно подложить твердый негорючий материал, например, кусочки пластиковой линейки.

Подключить котел к дымоходу, если ваш прибор не оснащен принудительной тягой, обязательно проверьте тягу в дымоходе.

Подключить котел к внутренней системе отопления. Перед входом в обратку, но после выхода для заполнения системы установите жесткий фильтр. Это поможет предотвратить преждевременное засорение теплообменника.

Особенности подключения котла к системе отопления — нажмите для увеличения

Двухконтурный котел кроме врезки в систему отопления требует еще подключения к подводу холодной воды. Делая врезку в водопроводе для подключения к котлу, старайтесь, чтобы она располагалась как можно ближе к месту входа трубы в дом.Если по каким-то причинам не получается, то расположите боковую панель перед ответвлениями трубы. Таким образом, вы обеспечите максимально высокий напор холодной воды в бойлере и бесперебойную подачу горячей воды. Теперь подключите трубу горячей воды к соответствующему выходу.

Важно! Установка газовых котлов отопления должна производиться так, чтобы в любой момент устройство можно было легко снять. Для этого на каждую трубу, входящую или выходящую из котла, необходимо установить запорную арматуру, что позволит демонтировать котел без сброса воды из системы отопления. Особенно это актуально для систем, работающих на химически очищенной воде.

Осталось только подключить котел к газопроводу. Как и в случае с настенным котлом, вам нужно сделать только это. стальная труба. Открывать газовый кран можно только с разрешения специалиста, который проверит качество выполненных работ и подпишет акт ввода котла в эксплуатацию.

Как правило, соблюдая все требования по установке газовых котлов, домашние мастера справляются с работой всего за несколько часов.Еще пару дней ждут инспектора из Горгаза. А когда документы подписаны, а газовый кран открыт, можно наслаждаться теплом и радоваться отлично проделанной работе и сэкономленным деньгам.

1.
2.
3.
4.
5.

О том, что монтаж и монтаж газовых котлов должны производить сертифицированные специалисты, слышали все собственники частной недвижимости, планирующие оборудовать отопление система и горячая вода.На практике многие компании за оказание таких услуг настолько подняли цены, что иногда они достигают половины стоимости оборудования. Но на самом деле сертификат нужен только для работ по подключению к газопроводу. А вот для подключения теплового узла и электроснабжения, подводящего трубопровод для теплоносителя, особых навыков иметь не нужно, важно лишь изучить правила установки газового котла отопления.

Правила обустройства помещения котельной
   К помещениям, в которых планируется установка и подключение газового котла, предъявляются определенные требования и их необходимо выполнять, так как в противном случае не избежать несчастных случаев, а также штрафных санкций.Газ является горючим и взрывоопасным веществом, поэтому необходимо соблюдать все указания по технике безопасности.
   Согласно инструкции по монтажу тепловых пунктов установка одноконтурного газового котла мощностью не более 60 кВт допускается в любом помещении дома. Что касается двухконтурных моделей, то их запрещается устанавливать на кухне. Когда суммарная мощность оборудования не превышает 150 кВт, допускается оборудовать помещение для него на любом этаже дома. Запрещается устанавливать газовые приборы в жилой комнате, санузле и ванной.

В случае возникновения необходимости установки одного или нескольких тепловых агрегатов мощностью от 150 до 350 кВт правила установки газового котла трактовали так, что они могли располагаться только на первом этаже или в подвале. Если в проекте предусмотрена установка отопительного прибора на кухне, норматив его площади требует изменений. Объем печи рассчитывают с учетом того, что не менее 1 кВт мощности отопительного оборудования должен быть не менее 0.2 м³.

Для размещения котельной необходимо, чтобы она соответствовала следующим характеристикам:

высота стен не менее 2,5 метров;

наличие удобного доступа к устройству для обслуживания его и вспомогательного оборудования;

объем помещения не менее 15 м³;

ширина дверного проема – не менее 80 сантиметров;

предел огнестойкости — от 0,75 часов и более;

обеспечение доступа к естественному освещению топочного помещения;

наличие окна, минимальная площадь которого рассчитывается с учетом того, что на 1 м³ объема помещения требуется 0. 03 м² оконного проема;

необходимо иметь вентиляционную решетку, расположенную в нижней части двери или стены, ведущей в соседнее помещение. Его площадь рассчитывается по следующей формуле: 8 см²/на 1 кВт удельной мощности;

обязательно наличие газоанализатора и вентиля, в автоматическом режиме перекрывающего подачу газа в случае утечки.

Монтаж дымохода для газового котла
   Важным моментом в безопасной эксплуатации газового котла является наличие дымохода.Кончиться трагедией может как неисправность устройства, так и его неправильная работа. Большинство моделей современного газового отопительного оборудования оснащены автоматикой, которая при ухудшении тяги в дымоходе прекращает подачу топлива.

В правилах устройства газопровода есть перечень требований к дымоходу:
   При покупке газового котла необходимо убедиться, что продукция сертифицирована, иначе возникнут сложности при регистрации устройства. Также следует сверить серийный номер и параметры агрегата, указанные в приложенных к нему документах, с теми, что находятся на внутренней поверхности двери.

   При установке газовых котлов отопления монтаж начинается с промывки всех внутренних труб, для чего удаляются транспортировочные заглушки и под небольшим напором пропускается вода через устройство. Дело в том, что в процессе сборки на заводе в трубы мог попасть мусор, который непременно следует убрать.

Поверхность стены, на которой будет располагаться котел, должна быть выполнена из негорючих материалов. Если это не так, то на стену следует нанести слой термостойкого покрытия толщиной 3 мм. Правила установки газового котла подразумевают размещение устройства на расстоянии не ближе 45 миллиметров от стены.

После этого приступайте к установке теплового узла: последовательность действий следующая:

На высоте от 80 до 160 сантиметров от пола крепятся монтажные плиты, к которым крепится котел. Его расположение проверяется с помощью уровня. Технические условия на установку газового котла регламентируют его размещение на расстоянии не менее 20 сантиметров от других устройств, работающих на газе или электричестве. В непосредственной близости не должны находиться легковоспламеняющиеся материалы.

На подающем трубопроводе должен быть установлен фильтр для предотвращения засорения теплообменника. Клапаны монтируются по обе стороны от него. В результате фильтр можно снять и очистить, не сливая воду из системы.

Затем установить дымоход газового котла и подтвердить наличие тяги. Кстати, современные подвесные агрегаты в большинстве своем относятся к тем, у которых нет дымохода. Продукты горения удаляются с помощью небольшого вентилятора, ведь дымоход не требует сильной тяги.

После этого подключите газовую магистраль. Этот этап выполняется только сертифицированными специалистами.

Установка газового котла на кухне или в специально отведенном для данного прибора помещении заканчивается подключением прибора к электрической розетке. Если работа теплогенератора зависит от электричества, цепь электропитания оборудуется автоматическим выключателем на случай перегрева и короткого замыкания.

Установка напольного газового котла: инструкция
   Представленное на фото уличное газовое оборудование более мощное, чем настенное, и предназначено для обогрева большой площади. Зачастую частный дом имеет несколько этажей и для того, чтобы отапливать его перед выбором отопительного оборудования следует представить себе расположение труб в котельной.Необходимо знать, что патрубки котла расположены со стороны подающей трубы.

Поскольку напольные модели тепловых приборов имеют большой вес, для них требуется прочное и надежное основание. Достаточно уложить на сплошной деревянный пол лист оцинкованного железа, размеры которого превышают площадь основания устройства (подробнее: «»). С передней стороны котла он должен выступать примерно на 30 сантиметров. Устанавливать теплогенератор необходимо максимально ровно, при необходимости подкладывая под ножки кусок твердого негорючего материала, например, пластиковую линейку.

Если котел не работает на принудительной растяжке, его следует подключить к дымоходу. Затем котел подключают к системе отопления. После удаления, через которое он заполняется, перед входом в обратку следует установить жесткий фильтр, служащий для предотвращения засорения теплообменника.

Двухконтурные устройства необходимо не только встраивать в конструкцию отопления, но и подключать к источнику холодной воды. Когда делается врезка в водопровод, ее следует располагать ближе к месту входа трубопровода в здание.Если нет возможности это сделать, то врезку делают до разветвления трубы. Таким образом, можно обеспечить максимально высокое давление холодного теплоносителя в агрегате и бесперебойную подачу высоконапорного оборудования высокого давления. Затем к соответствующему патрубку присоединяется трубка для нагретой воды.

Правила установки газового котла предполагают, что монтаж производится таким образом, чтобы при необходимости устройство можно было легко демонтировать. С этой целью на каждую входящую или выходящую из устройства трубу устанавливают задвижки, позволяющие снимать ее, не смывая воду из отопительной конструкции.Этот момент особенно важен для систем, функционирующих на очищенной воде, прошедшей специальную очистку.

Теперь осталось только подключить тепловой агрегат к газопроводу. Соединение должно производиться исключительно стальной трубой.

Специалист Горгаза должен проверить качество выполненных работ, подписать акт ввода котла в эксплуатацию и только после этого разрешается открывать задвижку, идущую от газовой магистрали. Теперь вы можете наслаждаться теплом и уютом в собственном доме и, если работа производилась самостоятельно, наслаждаться экономией.

На видео показаны основные правила установки газового котла:
Дети в котельной | The Economist

EPA

Ни в школе, ни на улице

МИНИСТРЫ, присутствующие на конференции в государственном центре искусств и ремесел в средневековом городе Фес, пьют мятный чай. В задней комнате пятилетние девочки ютятся у станков, ряд за рядом ткут ковры для туристов. Самые маленькие стоят на деревянных ящиках, их руки обрезаны там, где ножницы не попали в шерсть.Швея отбивает время палкой, как метроном, постукивая костяшками пальцев, когда внимание ускользает. Родители получают около 10 долларов в месяц за десятичасовой рабочий день своих дочерей. Работа продолжается еще долго после того, как министры, называющие себя социалистами, уезжают на своих лимузинах.

Благодаря своим детям Марокко производит около 750 000 квадратных метров ковров в год. Выгодные цены привлекают туристов, которые являются основным источником твердой валюты в Марокко. Программа ЮНИСЕФ, направленная на то, чтобы ковры имели сертификаты «без детей», никогда не применялась в Марокко.Директор Unicef в Марокко говорит, что если бы это было так, ремесленный сектор, второй по величине работодатель, был бы парализован.

Но детский труд нужен не только туристам. На вокзалах и в кафе толпы чистильщиков обуви, вооруженных деревянными подставками для ног, соревнуются за пассажиров. Бакалейщики нанимают детей дежурить в их закутках всю ночь. А число девиц оценивается до 1 млн. человек. Единственная разница между их участью и рабством состоит в выплате, вероятно, их родителям ничтожных 14 долларов в месяц.Насилие процветает, убийства случаются время от времени. Но правительство сопротивляется регулированию, опасаясь, что Международная организация труда раскроет масштабы детской рабочей силы.

Марокко ввело обязательное образование в 1963 году. Но спустя 40 лет Министерство образования признает, что 2,5 миллиона детей не посещают школу. Король Мухаммед объявил джихада , чтобы обучить своих двух неграмотных подданных. Но детский труд остается главной опорой экономики страны.

Имеет ли это значение? Советники правительства утверждают, что детский труд — меньшее из двух зол.Какой смысл в образовании, спрашивают они, когда нынешняя система выпускает 100 000 безработных выпускников в год? В городах более чем каждый четвертый работник не имеет работы. Детский труд, говорят такие работодатели, как Мохаммед Бен Махлуф, удерживает детей от улицы. Под дымящими трубами своей гончарной мастерской в Фесе Бен Махлуф нанимает юных подмастерьев, чтобы таскать дрова и топить печи для изготовления еще одной любимой туристами мозаики. «Мы даем уличным детям навыки, — говорит он.

Детский труд также защищается во имя традиции.В колониальные времена французский генерал-резидент маршал Лиоте стремился сохранить Марокко как обширный музей средневекового мира, увенчанный феодальной монархией. Покойный король Хасан поддерживал эту политику: его королевство было наименее образованным в Северной Африке, и разговоры о бедности были табу.

В отличие от своего отца, король Мохаммед говорит о модернизации и социальном развитии. Похоже, он осознает, что его необразованная рабочая сила является одним из самых больших препятствий для роста. В своей речи, посвященной первой годовщине, он провозгласил «миссию» по превращению мечетей в места обучения, одновременно возвращая позиции, утраченные исламистами, и сокращая расходы на строительство школ. Правительство также приняло новый закон об образовании, предусматривающий штраф в размере 80 долларов для родителей и опекунов, если их дети прогуливают занятия.

Но без средств принуждения закон мало что может устрашить. Перед лицом экономического спада работодатели увольняют взрослых сотрудников и нанимают на их место детей. Детская сила заменяет рабочую силу: служанка-ребенок стоит втрое дороже взрослой.

Работники по оказанию помощи говорят, что бедные родители будут продолжать растить детей для получения дохода. «Если они не могут отправить их на работу, они отправят их попрошайничать», — говорит один из спасателей.Крестьяне, пострадавшие от засухи и слишком бедные, чтобы прокормить лишние рты, отдают своих детей двоюродным братьям или, еще лучше, хозяевам в города.

Не все дети прибывают в пункт назначения: в Марокко самая высокая доля бездомных детей в арабском мире. В тени королевских стен столицы бродяги проводят ночи, уткнувшись носом в пластиковые пакеты, пропитанные клеем. Социальные работники говорят, что они финансируют свою зависимость за счет черной работы, мелкого воровства и проституции.По оценкам Государственного департамента США, только в Касабланке более 10 000 детей-проституток занимаются своим ремеслом. Для страны, которая гордится своими традиционными семейными узами, Марокко терпит неудачу в своем будущем.

Эта статья появилась в международном разделе печатного издания под заголовком «Дети в котельной»

Из котельной в уютный домик

Этот крошечный дом площадью 93 квадратных фута был превращен из кирпичной котельной (впервые построенной в 1916 году) в гостевой дом.Задача превратить котельную в дом взяла на себя архитектор и слесарь Кристи Азеведо.

Кухня со шкафом Ikea, который занимает всю длину задней стены. Вместо того, чтобы добавлять стандартные двери к навесным шкафам, Азеведо создал полупрозрачные раздвижные двери из отшлифованных акриловых панелей. Столешница и фартук из нержавеющей стали помогают отражать свет, а рабочая поверхность PaperStone используется для создания дополнительного пространства на столешнице. Когда обеденный стол (также созданный Azevedo) не используется, его можно хранить под столешницей PaperStone, чтобы сэкономить место.

Кристи потратила полтора года на проектирование и развитие своего крошечного гостевого дома. Крышу подняли на 5 футов, добавили полностью оборудованную кухню, ванную комнату, шкафы и спальный лофт. Лестницы, обеспечивающие доступ к спальному чердаку, были доставлены с корабля. На чердаке также есть небольшая «площадка» со стеклянным проходом, позволяющим свету проникать в сердце дома через окно в крыше.

Снаружи дом облицован оригинальной кирпичной кладкой из котельной, а верхняя надстройка выполнена из стали ReziBond, материала местного производства, который великолепно выглядит и доступен по цене.

Трехуровневый дом создает переход от общего к частному пространству, когда вы поднимаетесь вверх. Гостиная и кухня находятся на первом этаже, ванная комната и гардеробная занимают мезонин, а спальный лофт находится над мезонином. Дом имеет высоту 17 футов на пике, что позволяет пространству чувствовать себя больше. « Когда вы входите внутрь, вы не чувствуете, что находитесь в маленьком пространстве », — говорит Азеведо.

Чтобы увидеть больше крошечных домиков, посетите этот общественный туалет, который Лаура Кларк превратила в стильный домик.Или этот изящный крошечный домик из Бразилии от Алана Чу и Криштиану Като. Посмотреть все крошечные домики.

Via Dwell
Фото: Cesar Rubio

Найл Бёрк

Инженер-строитель днем, проектировщик крошечных домов ночью. Найл проявляет большой интерес к небольшим пространствам, экологичному дизайну и экологичности. Он начал разрабатывать Humble Homes во время учебы на степень магистра инженерии. Он является основателем и управляющим редактором Humble Homes.

Что делает котельная. Устройство котельной в частном доме своими руками

Грамотное проектирование инженерных систем с полным соблюдением строительных норм и правил является не только залогом комфортной температуры в частном доме даже в самую сильную зиму, но и защищает вас от различных поломок и происшествий, в том числе опасных для жизни и имущества . Кроме того, право и горячая вода избавят вас в будущем от проблем с приемкой, проверками, согласованиями и прочими бюрократическими процедурами.Важнейшей составляющей инженерных систем является котельная в частном доме – о подборе оборудования для нее и полных схемах монтажа, что о выборе, вы можете получить основную информацию здесь, в этой статье.

Котельная в частном доме – подбор оборудования, полная схема монтажа

Котельная в частном доме — основные виды

Единой и обязательной для всех частных домов котельной не существует – габариты, расположение и параметры помещения могут иметь существенные отличия.Они зависят от целей и задач, поставленных перед отопительным оборудованием, размеров коттеджа, который необходимо отапливать, бюджета, который предполагается заложить на строительство, и личных предпочтений земельного участка. Исходя из расположения, выделить четыре типа котельной в частном доме. Вы можете прочитать в нашей статье.

Интересно! Для газовой или твердотопливной котельной в отдельном помещении дома или пристройке к нему часто используют термин «дымоход».

Перечень оборудования, необходимого для котельной в частном доме

Помимо самого помещения, важнейшей составляющей котельной является размещаемое в ней оборудование.От грамотного ее подбора зависит не только функциональность, мощность и долговечность системы отопления, но и ее безопасность для вашего здоровья, жизни и имущества. Для начала приведем перечень оборудования для котельной в частном доме.

Стол. Котельная на даче — необходимое оборудование.

идентификация оборудования Выполняемая функция

Основа системы отопления и горячего водоснабжения.За счет сжигания газа, дров, угля, пеллет или за счет электричества нагревается теплоноситель, которым является обычная вода.

Прибор для подогрева воды, используемый в бытовых нуждах — для душа, мытья посуды и прочего.

Емкость, в которую поступает вода из системы отопления при повышении температуры. С его помощью трубы и радиаторы защищены от резкого повышения давления, из-за которого может случиться прорыв.

Емкость с водой или другим хладагентом. Собирает «лишнее тепло», вырабатываемое котлом, и отдает его радиаторам отопления при сильных морозах.

Инженерные коммуникации, предназначенные для отвода продуктов сгорания топлива котла отопления.

Устройство, равномерно распределяющее охлаждающую жидкость по всем радиаторам.Без него поддерживать одинаково комфортно во всех комнатах — крайне сложная задача.

Устройство, применяемое в системе отопления с принудительной циркуляцией теплоносителя. Обеспечивает необходимое давление в магистрали.

Комплекс приборов, регистрирующих температуру и давление в котле, котельных и магистралях, а также концентрацию вредных веществ в воздухе котельной.

Различные краны и вентили, необходимые для регулирования расхода теплоносителя в системе отопления.

Основной элемент системы отопления от котла и коллектора теплоноситель по ним поступает к радиаторам.

Комплекс датчиков и оборудования для поддержания заданной пользователем температуры и давления в системе.

Устройство очистки воды перед входом в отопительный котел и магистрали системы отопления.

В следующих разделах статьи будут рассмотрены нюансы выбора и правила размещения наиболее важного оборудования для котельной из таблицы выше. «P Вы можете прочитать в нашей статье.»

Отопительный котел — Схема установки

Начнем с котла отопления – «сердца» системы отопления и горячего водоснабжения большинства загородных домов.В качестве входа приведем классификацию размещения и подключения обогревателей.

Начнем с первого — по своему расположению делятся на два вида:

Как понятно из названия, обогреватели первого вида размещаются непосредственно на стене жилого дома. В большинстве случаев к таким устройствам также относятся насос, распределительный коллектор, датчики и другое оборудование. С точки зрения пользователя такой дизайн крайне удобен — все в одном месте и по одной цене.Кроме того, настенный котел отлично устанавливается на кухне или в коридоре, он не занимает много места и не требует обустройства длинного и сложного дымохода – есть возможность отводить продукты горения через короткую трубу, размещенную в стене сразу за обогревателем.

Но, как и любое сложное устройство, настенный котел имеет свои недостатки. Первая — это высокая сложность всей системы — большое количество оборудования помещается в малом количестве.И имеет большую вероятность поломки, особенно при неграмотной установке и неправильной эксплуатации. Второй недостаток настенных котлов отопления – относительно слабая мощность. В силу своей конструкции такой прибор не способен обеспечить количество тепла, которого хватило бы для обогрева очень большого загородного коттеджа. А вот для небольших домов в селах или частном секторе настенный отопительный котел будет в самый раз.

Напольные приспособления имеют прямо противоположные преимущества и недостатки.Они обладают высокой мощностью, достаточной даже для самых больших зданий. Кроме того, котлы напольного отопления спроектированы с расчетом на максимальную надежность даже при поврежденных размерах и бесшумность работы. При этом для них лучше отвести отдельное помещение, называемое топкой, или построить собственную котельную. Также для котлов теплого пола потребуется дымоход и целый комплекс оборудования, необходимого для подачи теплоносителя к радиаторам и надежной работы всей системы.

Что касается схем построения нагревателя, то они классифицируются по способу циркуляции в нем жидкости (может быть естественной или принудительной). В первом случае теплоноситель движется к трубам за счет разницы плотности и температуры. Устройство системы отопления с естественной циркуляцией воды позволяет сэкономить на насосах, но общая длина магистралей ограничена 30 метрами.

Важно! При естественной циркуляции теплоносителя от котла к радиаторам все трубы следует устанавливать под углом. Некоторые владельцы загородных домов считают этот недостаток – наклонные магистрали смотрятся с точки зрения эстетики не лучшим образом.

Подключение системы отопления с принудительной циркуляцией теплоносителя имеет прямо противоположные преимущества и недостатки. Из плюсов следует отметить, что длина магистралей не имеет ограничений, кроме того, сами трубы можно уложить так, как вы считаете удобным и красивым. Также в самой системе будет поддерживаться постоянное и высокое давление жидкости. Но для всего этого необходимо обзавестись комплектом насосов, которые, помимо своей стоимости, для работы потребуют электроэнергии.

Еще одним признаком, по которому котлы отопления относятся к классифицируемым, является способ прокладки подающих и отводящих труб. По этому признаку система отопления делится на однотрубную и двухтрубную. В первом случае подающая и отводящая магистраль представлена одной трубой – теплоноситель от котла гонят последовательно на все радиаторы. При этом хозяин дома выиграет в стоимости всей системы, но проиграет в качестве ее функционирования — самое близкое к месту сборки батареи будет излишне жарко, а самое дальнее, наоборот, холодно.

Важно! Еще одна проблема стандартной однотрубной схемы – невозможность регулирования температуры в радиаторах. Этот недостаток устраняется при установке системы программного обеспечения отопления. Вы можете увидеть его устройство на изображении ниже.

Двухтрубная линия подключения магистралей к котлу отопления обеспечивает равномерное распределение теплоносителя по радиаторам и возможность регулировки мощности каждой отдельной батареи. Но при этом владельцу частного дома придется вкладывать больше средств и сил на монтаж инженерных коммуникаций на стадии строительства или ремонта.

В свою очередь двухтрубная схема делится на следующие подвиды:

вертикальный с верхней проводкой;

вертикальный с нижней разводкой;

горизонтальный тупик;

горизонтальное прохождение;

горизонтальное излучение.

Процесс обустройства котельной в частном доме можно представить в виде пошаговой инструкции.

Шаг 1. Самостоятельно или в проектной организации составляется схема установки и расположения котла, котла, расширительного бака, другого оборудования и магистралей.

Этап 2. Проект согласован в различных аудиторских организациях, в том числе в областной газовой службе.

Этап 3. В дымоход выделен под котельную или комнату.

Шаг 4. После дымохода прокладываются остальные инженерные сети — канализация, разводка, подводка и отвод системы отопления, газовая и водопроводная, вентиляционная.

Шаг 5. В соответствии с требованиями СНиП и газовой службы вашего региона выполняется отделка негорючими материалами.

Шаг 6. Котел, бойлер и расширительный бак установлены и подключены.

Цены на отопительный котел

котел

Газовый котел – Требования к установке

Отопительные котлы, производящие тепло с помощью сжигания газа, сегодня получили широкое распространение.Во многом это связано с доступностью и низкой ценой топлива для них. Но в то же время у таких теплогенераторов есть одна серьезная проблема – существует риск возгорания или даже взрыва при неправильной установке и эксплуатации. Потому установка газовых котлов отопления требует учета множества достаточно строгих норм. Без их соблюдения утеплители не пройдут приемку соответствующих организаций. Собираетесь оборудовать котельную на газу на даче? Тогда обязательно прочитайте этот раздел статьи.Здесь мы собрали основные нормативные требования к установке газовых котлов отопления. Они представлены тремя списками. Первый относится к обогревателям, установленным на кухне или в коридоре, второй – к тем приборам, которые находятся в специально отведенном помещении в доме. Последний перечень содержит в себе требования к котельной как отдельному строению от жилья.

Установите газовый котел отопления на кухне или в коридоре в случае, когда мощность агрегата менее 60 кВт.Требования к его размещению следующие.

Если газовый теплогенератор имеет мощность более 60 кВт, но менее 350, то его нельзя размещать на кухне или в коридоре (а учитывая габариты всего оборудования и производимый шум, то это тоже будет некомфортно ). Есть необходимость обустроить топку — отдельное помещение, где будет располагаться котел, бойлер, коллектор и все остальное. Безусловно, такая котельная для частного дома должна соответствовать комплексу требований.

Совет! Независимо от места установки котла отопления, обязательно оборудуйте его датчиком, реагирующим на повышенную концентрацию газа в помещении.

Для котлов мощностью 350 кВт требуется наличие отдельной строительно-котельной. Придерживая его, обязательно обратите внимание на изоляцию труб с горячей водой, идущих от этого строения к основному дому – так вы уменьшите теплопотери и сэкономите топливо и деньги.Что касается требований к отдельной котельной на газу для частного дома, то они следующие.

Наличие охладителя отдельного собственного фундамента.

Стены должны быть выполнены из материала с высокой устойчивостью к горению.

Внутренняя отделка пола, стен и потолков должна быть негорючей.

Наличие окна и окна обязательно.

Ширина двери в котельную не менее 0,8 м.

Электропроводка в котельной должна быть защищена от воспламенения и искрения.

Под напольный газовый котел обязательно наличие подложки высотой от 15 до 25 см. По своей длине и ширине он должен быть по краям агрегата не менее 10 см.

Требования к объему и высоте котельной те же, что и в предыдущих списках.

Отопление загородного дома – важное условие комфортного проживания в доме.Именно по этой причине о котельной следует позаботиться до окончания облицовочных работ. Сегодня производители предлагают различные генераторы энергии для отопления.

Итак, газовое оборудование для котельной в частном строении спроектировано, а также оборудовано в соответствии с самыми жесткими требованиями. Основная причина – возможность опасности взрыва.

Второе почетное место занимают котлы как на твердом, так и на жидком топливе. По сравнению с газовыми приборами они не такие взрывоопасные, однако должны размещаться в отдельном помещении.Важно обустроить качественную приточно-вытяжную систему вентиляции и обязательно предусмотреть специальный канал для вывода дымовых газов.

Простой в установке электрокотёл. Они не требуют установки в специальном помещении для плавки. Но в этом варианте есть особые правила, связанные с безопасным использованием.

Поскольку самые высокие требования в частном домашнем хозяйстве предъявляют самые высокие требования, соответственно и поговорим об этом оборудовании соответственно.Остальные типы отопительных установок автоматически подходят под требования, которые предъявляются к газовым приборам.

Требования к размещению газового котельного оборудования

Для тех, кто желает оборудовать котлы минимальной мощности в жилье, следует знать, что для топки не нужна отдельная топка. Именно по этой причине он оборудован газовым прибором в кухонном пространстве, соответствие требуемым нормам:

Площадь помещения должна быть не менее 15 квадратных метров;

Поверхность потолка более двух метров;

Окно-дверь обязательно должно иметь окно;

Приточно-вытяжная система вентиляции помещения;

В поверхности стены над поверхностью пола в нижней части дверного полотна должны быть воздухозаборные отверстия, обеспечивающие приток воздуха;

Котел важно оборудовать рядом с поверхностью стены из негорючего материала.

Если в помещении отсутствуют поверхности стен из негорючих материалов, то при установке котельной в частном строении допускается установка устройства на оштукатуренную стену из натурального массива. Но он обязательно должен быть закрыт металлическим экраном, отражающим тепло.

Для установки газа мощностью не менее 30 кВт необходимо отдельное помещение. Требования к его обустройству в основном зависят от места размещения.Рассказываем о самых востребованных устройствах.

Установка в отдельном помещении

Расположение котельной в дачном доме, работающем на газе природного происхождения, допускается на чердаке, а также на желаемом этаже.

В данном варианте соблюдаются следующие требования:

хорошее освещение;

отдельно расположенный вне улицы;

помещение должно быть больше 15 куб.м.;

бесплатный доступ к агрегату и дополнительному оборудованию;

система вытяжной вентиляции;

помещения, расположенные рядом с обмоткой, должны быть отделены от нее стеновой поверхностью с огнеупорными характеристиками.

Вентиляция

Для качественного функционирования газового отопительного прибора необходим бесперебойный приток воздуха. Его должно хватать как для поддержания горения, так и для газов.

Для обеспечения хорошего устройства воздухообмена минимальной мощности в ветхом строении, как правило, достаточно естественной вентиляции топки для топки. Сюда поступает воздух из щелей в оконных, дверных проемах, а также через другие неплотности.

Если в котельной есть герметичные окна и двери, то без дополнительной вентиляции не обойтись.

Выбор и установка устройства

Для тех, кто хочет узнать, как оборудовать котельную саму, важно знать, что перед монтажом установки стоит выбрать комплект желаемого оборудования. Котел подбирается в зависимости от климатических условий и объема помещений для обогрева.

Для расчета мощности котла для малогабаритного помещения площадью не более 200 квадратных метров, где поверхность потолка не превышает нескольких метров, а поверхность стен утеплена, а также окна, двери не много усилий. Для этих целей метод следует умножить на мощность установки, как на фото котельной, приходящейся на каждые 10 метров квадратных площади. Этот показатель получен экспериментальным путем для различных климатических территорий России.

Специалисты разберут необходимое дополнительное оборудование, ориентируясь на проектную документацию, подключат устройство к дымоходу, оборудуют автоматизированной системой, а также проведут пуско-наладочные работы.

Фото Котельная в частном доме

Необходимость обустройства системы отопления частного домостроения возникает перед каждым собственником.Не все знают требования нормативных документов и как пристроить котельную к дому. Правильная установка которого обеспечит безопасное использование любого вида топлива. Популярным вариантом является строительство котельной, примыкающей одной стеной непосредственно к дому.

Максимальное количество отопительных приборов в одном помещении — не более двух. Дымоход и приточно-вытяжная вентиляция Б должны быть оборудованы с учетом особенностей и параметров мощности агрегата.

Мнение эксперта

Сергей Юрьевич
Задать вопрос эксперту
Кирпич и бетон — лучшие компоненты для возведения стен.Наружное покрытие сверху покрывает лист металла или может оставаться бетонным. Часто используемый метод – укладка керамогранита на пол. Облицовку стен выполняют минеральной штукатуркой негорючих марок или плиткой. Дверное полотно изготавливается с учетом противопожарных требований.

Техническая документация определяет состав конструкции. При этом возле агрегата в пристроенной котельной должно быть предусмотрено свободное пространство для наиболее удобного обслуживания котла в процессе эксплуатации.

Выбор используемой энергии

Очень важно заранее решить, на каком топливе будет работать установка. От учета выбора котла во многом зависит, как правильно пристроить и оборудовать помещение. В основном используются 4 вида энергоносителей:

С точки зрения экономии выделим природный газ. Его использование имеет еще одно преимущество – идеальные показатели экологической чистоты. Минимальное количество сажи после сгорания позволяет гораздо реже производить профилактические мероприятия по чистке дымохода и котла.

Использование жидкого топлива не требует разрешений других организаций. Необходима конструкция конструкции с учетом свободного входа бака наполнения топливного бака.

Самый дешевый вариант – использование твердой энергии. К минусам можно отнести ручной способ загрузки топлива и быстрое засорение дымохода.

Электрические котлы работают в бесчастотном режиме и практически не нуждаются в очистке. К недостаткам выделяют большие затраты на электроэнергию и длительный процесс оформления разрешительной документации при подключении агрегатов мощностью более 12 кВт к трехфазной сети.

Выбрав нужную модель, можно приступать к предварительным работам.

Особенности помещений для электрокотлов

Наиболее оптимальный агрегат — электро-электро — не выделяет вредных продуктов горения. Для этого вида топлива можно не монтировать систему вентиляции. К достоинствам следует отнести КПД до 99%, бесшумность и простоту установки. Электрокотели неприхотливы в плане обслуживания.

Мнение эксперта

Сергей Юрьевич

Строительство домов, дач, террас и веранд.
Задать вопрос эксперту
Для обогрева площади более 200 кв. м, потребуется агрегат мощностью 20 кВт.

Требования к твердотопливным модификациям

Низкая взрывоопасность не требует значительных требований к пристроенной котельной для сжигания дров, угля и других твердых компонентов. Расстояние между оборудованием и стенами должно быть не менее 10 см. Чтобы предотвратить возгорание от падающих на пол частиц, перед топкой необходимо постелить металлический лист.

Поверхность стен и пола отделяют негорючими материалами. Для установки окон использовалась универсальная формула, выведенная из практических исследований: на 1 кВт единицы агрегата требуется 8 квадратных метров. квадрат окна см.

Котельные с газовыми отопительными приборами

Использование газового топлива, наиболее популярного среди владельцев частных домов, требует значительного количества требований.

Полное пристраивание газовой котельной к дому в связи с высокой взрывоопасностью энергоносителя.Особенно важно обратить внимание на такие моменты:

нормативные параметры размера помещения — 15 м. куб, а площадь от 6 кв. м;

наличие доказанной естественной вентиляции;

высота потолков должна быть не менее 2,5 м;

площадь оконных проемов — от 0,5 м;

подключение к канализации для конденсата и аварийного слива;

Обязательное условие при установке трубы дымохода – она должна быть выше конька крыши. Для удобства очистки система вентиляции оснащена дополнительными каналами.

Мнение эксперта

Сергей Юрьевич

Строительство домов, дач, террас и веранд.
Задать вопрос эксперту
Для удобства необходимо обеспечить свободный доступ к агрегату.

Подготовительный этап

Еще на этапе разработки проекта важно предусмотреть условия нормативных актов, по которым будет строиться объект.К основным рекомендациям этих документов относятся:

планирование искусственного обогрева помещений. Выделяемого агрегатом тепла недостаточно для поддержания необходимой температуры;

При найме оборудования необходимо учитывать указания производителя по устройству технологических отверстий и месту установки агрегата;

Планируемая пристройка котельной к деревянному дому запрещается в местах с наличием оконных и дверных проемов.Можно использовать только полностью глухую поверхность или закрыть все отверстия в местах примыкания котельной к стене дома;

размеры конструкции для газового оборудования представлены выше, а для вариантов с другими видами топлива эти параметры по высоте — 2,5 м, площадь — 4 кв. м, объем – 15 куб. м;

рекомендуется не придерживаться минимальных значений, а выдерживать размеры, установленные для газовых котлов.

Вытяжка должна перекачивать не менее 3-х кратного объема воздуха за час по сравнению с суммой количества массы воздуха, потребляемой при горении, и самого помещения.

Технические условия на строительство пристройки к деревянным строениям

Для объектов данного типа существует строгая последовательность различных этапов, которую необходимо соблюдать при обязательном соблюдении:

Началом производственного процесса является возведение Фонд. Непременное условие качественного нулевого цикла – дать возможность выделиться и закрепиться монолитной конструкции. На то, чтобы обеспечить его надежность, уйдет год. Это правило особенно важно в случае соседства с деревянным предметом, подверженным легкому возгоранию.

Обратите внимание на особенности рельефа прилегающей территории. Это поможет выбрать один из вариантов фундамента с учетом стока дренажных вод и возможных осадков из-за строения грунта.

Помимо бетонных и кирпичных стен популярны и . Такой материал проще всего соединить с массивом дерева, а бруски идеально выполняют скрепляющие функции. Легко легко убивается настенным покрытием.

Завершающим аккордом является возведение крыши.В нем аккуратно проделано отверстие для крепления дымохода.

Начало монтажных работ

В первую очередь должен быть установлен контур заземления, что требуется по правилам нормативной документации. Самый популярный и простой способ – использование 4-х металлических труб. Они равномерно расположены по всему периметру конструкции. Для соединения между собой трубы связывают уголком с последующей сваркой. Подведение дома выполняется 12 миллиметровыми прутьями.

Запрещается присоединение несущих стен конструкции к уже имеющимся.Пристройка к дому выполняется отдельными самостоятельными элементами конструкции. В процессе строительства вводной рукав устанавливается, если в качестве топлива планируется использование газа. Любая стержневая труба размерами 100х100 мм крепится в стене керамзитобетоном.

Предназначен для опорожнения системы при профилактических и ремонтных работах. На поверхности пола делается яма (яма) глубиной 0,5 метра.

Для обеспечения подачи свежего воздуха через вытяжку отверстие выполнено соответствующих размеров.При естественном подводе воздуха с улицы параметры площади окон должны соответствовать следующим требованиям — на 1 кВт мощности не менее 8 кв. см, а при подаче из смежных помещений – 30 кв. См. на единицу мощности. Запрет на установку принудительной вентиляции действует в газовых котлах, которые обязательно утепляются.

Сегодня практически во всех типах частных домов используются разные виды отопления, что предполагает размещение специальных котлов. Это накладывает некоторые ограничения на помещения, в которых они монтируются.

Соблюдение определенных стандартов позволяет значительно повысить безопасность всей системы и несколько продлить срок ее службы. Чтобы подробно узнать все требования, можно зайти на сайт специализированной организации, где все расписано достаточно понятно.

Общие требования

Установка котлов часто предполагает размещение их в отдельных помещениях, за исключением небольших газовых котлов, которые можно монтировать прямо на кухне.Существует несколько основных правил, которым должны соответствовать практически любые типы помещений, предназначенных для таких целей:

На одно помещение не допускается применять более 2-х котлов.

Все конструктивные элементы котла, такие как дымоход, вентиляция, должны соответствовать его мощности и техническим параметрам его системы.

Стены котельной выполнены из прочных материалов, таких как бетон или кирпич. При этом пол в помещении должен быть неаптечным и залитым бетоном.Иногда для защиты его покрывают металлическими листами. При этом вся поверхность должна быть отделана негорючими материалами, например плиткой.

Требования к котельным с твердотопливными котлами

При обустройстве таких построек следует учитывать несколько рекомендаций:

Котел расположен таким образом, чтобы человек имел к нему свободный доступ. При этом минимальное расстояние от стены до этого механизма должно быть больше 10 см.

Площадь окна рассчитывается в зависимости от мощности котла. Так 1кВт это примерно 8 кв.см проема.

На полу рядом с местом расположения топлива необходимо разместить металлический лист.

Есть еще несколько основных требований к газовым котлам:

Потолки в котельной должны быть высотой более 2,5 м, площадью не менее 6 м2.

Наличие окна обязательно и его площадь должна быть больше 0.5 кв.м.

Котел при этом расположен таким образом, что доступ к нему возможен со всех сторон.

Есть и другие критерии, которые зависят не только от типа котла, но и самого помещения. Поэтому следует очень внимательно ознакомиться с этими показателями, и только потом начинать обустройство котельной.

Принципы работы в частном доме можно узнать из этого видео:

Если в доме нет централизованного отопления, то для обогрева помещений используются котлы. Для размещения этого оборудования необходимо приспособить специальное помещение. Многие знают, что в составе любой системы отопления кроме котла используются и другие элементы. При обустройстве помещения для котельной владелец здания должен придерживаться всех норм и требований. В этом случае затраты в процессе обслуживания техники будут сведены к минимуму, а в помещениях будет теплая атмосфера.

Компоненты системы отопления частного дома

Существуют следующие различные схемы отопления .Каждый владелец выбирает наиболее подходящий для своего строения. При выборе отталкивайтесь от типа топлива. Наряду с ним учитывается и мощность системы. Если здание отличается большой площадью, то котельная, оборудованная коллектором и гидравлической гидравликой, располагается чаще всего в специальном помещении. Если конструкция небольшая, вполне достаточно будет установить расширительный бачок. Такая схема для рассматриваемого случая является наиболее подходящим вариантом. Далее мы приводим полный перечень оборудования, необходимого для создания котельной в частном доме, а также объясняем принцип работы, чтобы понять, какая котельная будет оптимальной в тех или иных условиях.

Котельная, пригодная для отопления частного дома, состоит из следующих элементов:

Устройство помещения для отопления

Каждый вид отопительного оборудования имеет свои особенности эксплуатации . Поэтому оснащение комнаты в зависимости от выбранных параметров будет разным. Фото позволяют увидеть, каким должно быть помещение под котельную, оборудование в которой работает на разных видах топлива. Об основных особенностях помещений мы расскажем далее.

Требования и нормы

Если вы решили оборудовать котельную в своем частном доме для эффективного обогрева помещений, то, посмотрев фото на специализированных сайтах, вы сможете увидеть, какой должна быть котельная после завершения всех работ.

Решая вопрос, какую котельную выбрать для частного дома, в первую очередь следует ознакомиться с правилами безопасности При проведении работ по ее обустройству.

Устройство наружной котельной в частном доме

Во избежание проблем в процессе эксплуатации котельной все работы должны выполняться с соблюдением определенных правил и требований .

Требования

В некоторых домах кухня — Отдельная комната где можно расположить оборудование котельной. В таких случаях к обустройству данного помещения предъявляются следующие требования:

высота потолков в помещении должна быть не менее 2,5 м. Минимальный объем помещения должен быть 15 куб. На каждый киловатт мощности размещенного в помещении оборудования должно приходиться 0,2 м куб.

Обязательным условием является наличие на кухне вентиляции в рабочем состоянии.За один час он должен обеспечивать 3-х кратный оборот воздуха (приток, компенсация выхлопа и сжигание кислорода).

При выполнении расчета мощности системы вентиляции на кухне используется следующая формула:

М = (Ш х В х 12) + 30%, где:

М — мощность вытяжки;

Н — высота потолков;

S — котельная;

12 — количество воздушной смены в час, 30% — это минимальная мощность котельной для эффективной очистки воздуха.

Из комнаты следует освободить вентиляцию, переместить . Он должен достигать высоты дымохода. Только в этом случае будет обеспечен трехкратный оборот воздуха. Выход из помещения должен быть закрыт декоративной решеткой. От потолка она должна располагаться на расстоянии 30 см.

Обязательным требованием котельной в частном доме является наличие в кухне окна, через которое будет обеспечиваться аварийная вентиляция.

Настенные газовые установки в котельных устанавливаются на поверхности, которые отделаны материалами, не поддерживающими горение.Как выполнить монтажные работы, можно узнать, если посмотреть фотографии из инструкций, которые есть на специализированных интернет-ресурсах. Если в помещении, размещаемом под котельной, таких условий нет, то в этом случае монтаж следует производить на оштукатуренных плоскостях. При этом между стеной и блоком отопления должно выдерживать расстояние 10 см .

Для утепления стен частного дома, которые трудно использовать, используется металлический экран. Это асбестовая роспись, на которую уложен стальной лист. При этом экран размещают так, чтобы он выступал за корпус устройства по бокам на 10 см, а сверху и снизу — на 70 см. Готовый вариант наглядно демонстрируют фото котельных в частном доме.

Заявка на обвязку котла

После установки оборудования котельной в цокольном этаже и получив полноценную систему отопления котел должен быть выполнен.Следует предусмотреть расположение котла ниже уровня установленных радиаторов отопления и ниже уровня пола. Это крайне важно в тех случаях, когда выполняется система систем с естественной циркуляцией. Далее можно перейти на главную сцену .

.

No related posts.

идентификация оборудования	Выполняемая функция
	Основа системы отопления и горячего водоснабжения.За счет сжигания газа, дров, угля, пеллет или за счет электричества нагревается теплоноситель, которым является обычная вода.
	Прибор для подогрева воды, используемый в бытовых нуждах — для душа, мытья посуды и прочего.
	Емкость, в которую поступает вода из системы отопления при повышении температуры. С его помощью трубы и радиаторы защищены от резкого повышения давления, из-за которого может случиться прорыв.
	Емкость с водой или другим хладагентом. Собирает «лишнее тепло», вырабатываемое котлом, и отдает его радиаторам отопления при сильных морозах.
	Инженерные коммуникации, предназначенные для отвода продуктов сгорания топлива котла отопления.
	Устройство, равномерно распределяющее охлаждающую жидкость по всем радиаторам.Без него поддерживать одинаково комфортно во всех комнатах — крайне сложная задача.
	Устройство, применяемое в системе отопления с принудительной циркуляцией теплоносителя. Обеспечивает необходимое давление в магистрали.
	Комплекс приборов, регистрирующих температуру и давление в котле, котельных и магистралях, а также концентрацию вредных веществ в воздухе котельной.
	Различные краны и вентили, необходимые для регулирования расхода теплоносителя в системе отопления.
	Основной элемент системы отопления от котла и коллектора теплоноситель по ним поступает к радиаторам.
	Комплекс датчиков и оборудования для поддержания заданной пользователем температуры и давления в системе.
	Устройство очистки воды перед входом в отопительный котел и магистрали системы отопления.
