Отопление дома теплыми полами: виды теплых полов



Вступление

Отопление дома тёплыми полами распространённый вариант согреть дом в зимний период и межсезонье. Несколько видов существующих тёплых полов позволяют выбрать подходящий для ваших условий вариант и воплотить его в жизнь. Используют тёплые полы по всему дому или в отдельных помещениях. Особенно актуальны тёплые полы в ванных комнатах, как с душевой кабиной, так и с установленной лежачей чугунной или акриловой ванной.

Напомню, что прямоугольные акриловые ванны наиболее популярное сантехническое изделие, благодаря своему небольшому весу и качественному покрытию и лёгкому монтажу. Жители Екатеринбурга и Тюмени могут купить прямоугольную акриловую ванну на сайте https://bagnoural.ru/catalog/pryamougolnye_vanny/.

Как работают теплые полы

Теплые полы, согревая воздух снизу вверх, являются оптимальным вариантом отопления помещения. Они согревают наиболее холодный воздух, который всегда находится у самого пола, дарит ощущение тепла и уюта нашим ногам.

Виды теплых полов

Существует несколько видов теплых полов: водяные, электрические и пленочные (инфракрасные). Рассмотрим подробно достоинства недостатки каждого варианта.

Водяной теплый пол

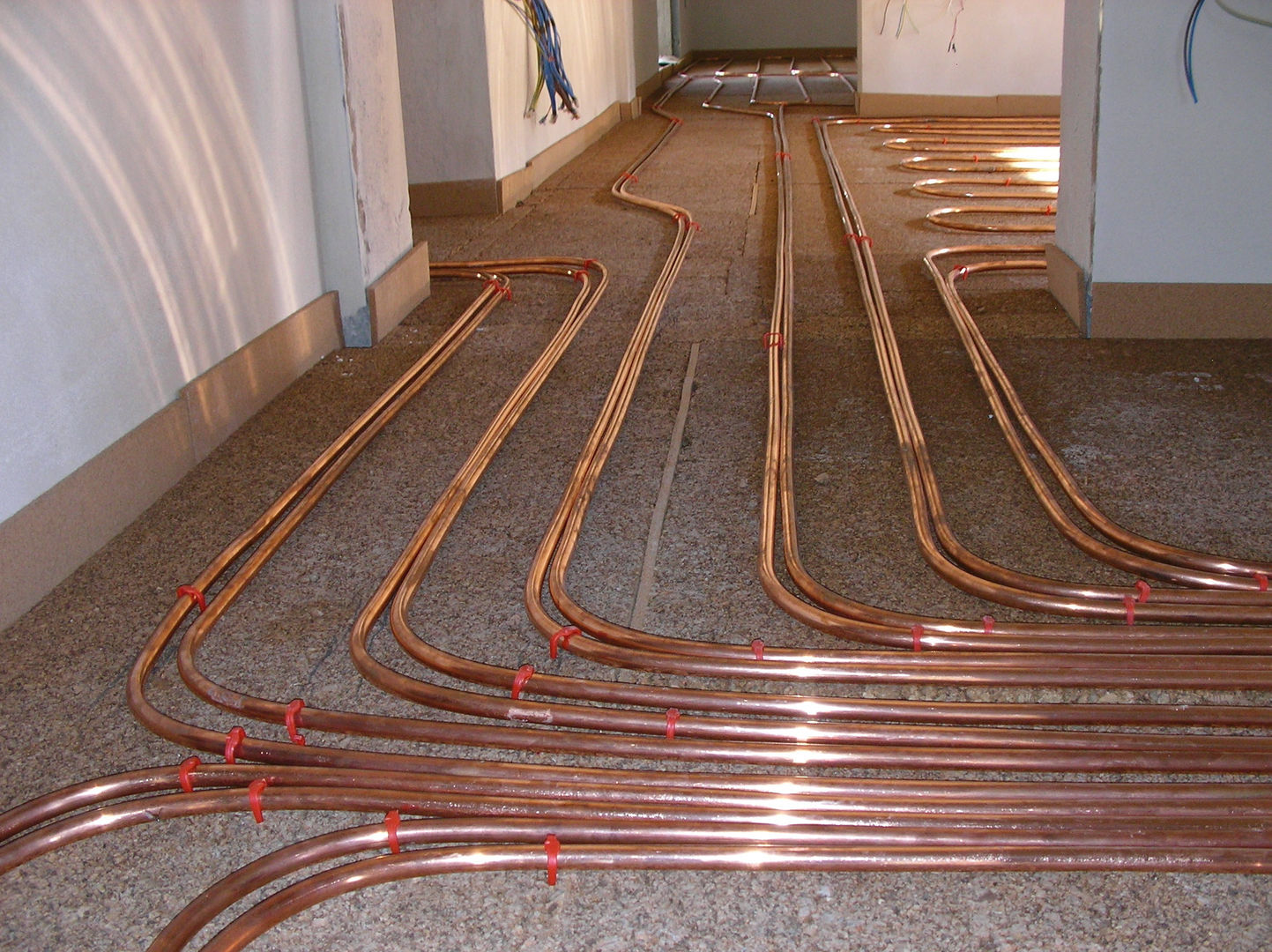

Водяной теплый пол обогревается за счет нагретой до определенной (от 30 до 45 градусов) воды, которая идет по трубам, располагающимся под стяжкой. Данный вид полов имеет как свои неоспоримые достоинства, так и недостатки.

Достоинствами водяного теплого пола является его невысокая стоимость при эксплуатации (по сравнению с электрическим вариантом). Однако есть и определенные ограничения при его установке: этот вид отопления устанавливается только под стяжку, поэтому требует проведения существенного ремонта. Кроме того, для его функционирования необходимо установить отдельный котел, насос, приобрести и установить специальную систему управления. Он больше пригоден для оборудования в частном доме, тем более что при протечке владелец подобных полов может столкнуться с серьезными трудностями.

Электрические теплые полы

Электрические теплые полы являются гораздо более распространенным, хотя и менее экономичным вариантом. Их обычно оборудуют в таких помещениях, как ванная комната, кухня, балкон. Удобная регулировка позволяет с легкостью изменять температуру подогрева по своему вкусу.

Теплый пол тепловыми матами

Выделяют матовый вариант теплого пола, при котором можно обойтись и без стяжки — кабель в сетке укладывают сразу под плитку, что можно сделать и самостоятельно, без привлечения специалистов. Однако такой способ обогрева применяется на ограниченных площадях — не более 12 квадратных метров и только в помещениях с невысокими теплопотерями, к которым можно отнести кухню, коридор.

Кабельный электрический теплый пол

В помещениях, где ожидаются большие потери тепла, либо же там, где теплый пол будет единственным источником обогрева помещения (это может быть балкон, неотапливаемая веранда, др.

), используется кабельный электрический вариант. При монтаже такого пола используют специальный кабель с большим поперечным сечением, который укладывается только под стяжку и только специалистами.

Пленочный теплый пол

Существует еще и такой вариант обогрева, как пленочный или инфракрасный теплый пол. В этом случае обогрев осуществляется за счет инфракрасного излучения, которое производят специальные карбоновые проводники. Такой обогрев дома напоминает обогрев инфракрасными обогревателями.

Неоспоримым достоинством подобных пленочных изделий является возможность обогрева ими любых поверхностей — как полов, так и стен, и даже, при необходимости, потолка. Данный вариант полов не требует подготовительных работ и может укладываться даже на старой стяжке, главное, чтобы пол был ровным. На основание укладывают подложку с теплоотражающими свойствами, поверх которой располагают нагревательную пленку. Она выпускается различной мощности: так, для жилых комнат предназначается плетка с мощностью 150 Вт на 1 метр квадратный, а вот для нежилых помещений (гараж), где может потребоваться быстрый нагрев, лучше использовать пленку с мощностью 220 Вт на 1 метр квадратный.

Теплый пол в деревянном доме

Для деревянных домов разработана специальная технология теплых полов под названием деревянная система водяной теплый пол. Деревянная система теплый пол включает два варианта исполнения: модульный теплый пол и реечный теплый пол.

Отопление дома теплыми полами может быть, как основным, так и дополнительным. Дополнительное отопление дома теплыми полами делается в наиболее холодных комнатах, кухне и ванной.

При монтаже любых теплых полов предварительно нужно определить, выдерживает ли постоянное нагревание предполагаемое отделочное покрытие пола (ламинат, паркет, пр.), также при установке электрического теплого пола важно предусмотреть установку устройства для защитного отключения, что поможет избежать электротравм.

©Obotoplenii.ru

Cтатьи разделов: Газификация дома и газовый котел



Похожие статьи

Как сделать теплый пол в частном доме

В последнее время все более популярным способом обогрева загородного дома становится теплый пол. Эта отопительная система может использоваться как основной и единственный источник тепла, а может служить для создания дополнительного комфорта.

Теплый пол в частном доме равномерно распределяет тепло по всей комнате, в отличие от радиаторной системы отопления. Нагревается сам пол и нижние слои воздуха, которые, постепенно поднимаясь вверх, увеличивают температуру помещения в целом.

Многообразие систем позволяет выбрать ту единственную, которая оптимально подходит для конкретного частного дома и потребностей его хозяина. Одним из преимуществ такого способа обогревать помещение является сочетание повышенного комфорта и привлекательного внешнего вида. Все составляющие системы спрятаны от глаз, при этом эффективно выполняя свою работу. Это не только радует глаз, но и делает дом надежным: нагревательные элементы размещены под покрытием. Таким образом, помещения полностью безопасны, что особенно важно, если в доме есть дети.





Разнообразие систем отопления

За создание теплого благоприятного микроклимата в доме отвечает отопительная система. В частном доме это могут быть батареи или теплый пол. Недостатком батареи является ее небольшая поверхность устройства. За счет повышения температуры увеличивается скорость движения воздуха. К тому же в батареях часто накапливается пыль.

Зато у теплого пола большая площадь теплоотдачи, что позволяет быстрее нагреть большие объемы воздуха. Наиболее распространенным видом теплого пола считается водяной пол, который работает от газового котла: тот нагревает воду, она идет по трубам и становится источником тепла для пола.

Все разнообразие видов теплых полов разделяется по следующим критериям:

  • по принципу действия: инфракрасные или конвективные;
  • по виду котла: онможет работать на твердом или дизельном топливе, на газу или электричестве;
  • по теплоносителю: ими выступаютвоздух, вода, электричество.

Выбор необходимой нагревательной системы – сложное и ответственное дело, которое стоит доверить профессионалам. Они могут учесть все достоинства и недостатки типов отопления и условия конкретного жилища. Система обогрева выбирается на этапе проектирования. Ведь одним из факторов, влияющих на выбор, является материал, из которого построено здание. Это также важно учитывать.



Устройство теплого пола с жидким теплоносителем

Если вы проживаете в загородном доме постоянно, стоит воспользоваться наличием централизованного газоснабжения и выбрать воду как теплоноситель. Если загородный дом используется как дача, на выходные, стоит присмотреться к антифризу. Он позволит вам не спускать воду каждый раз, когда вы приезжаете на дачу.

Теплые полы водяные в частном доме представляют собой замкнутый контур. Он выкладывается из труб и монтируется под напольным покрытием. Теплоноситель-вода циркулирует по трубам, которые вмонтированы в стяжку. Котел нагревает воду, из него она проходит в главный коллектор и попадает в распределительный узел. Отсюда равномерно распределяется по трубам, передавая тепло стяжкам. Потеряв температуру, уходит обратно в котел для следующего цикла.

Отопительная система с жидким теплоносителем бывает с открытым и с закрытым контуром. Различие между ними состоит в конструкции расширительного бачка.

В открытом контуре бачок сообщается с окружающей средой, в него при нагревании можно добавить жидкость, чтобы компенсировать ее недостаток.

Конструкция закрытого типа обладает особенностями, в частности наличием мембранного бака.

Водяная система укладывается одним из трех способов:

  • на грунт;
  • на основание, обычно это бетонная плита;
  • на деревянный пол.

На деревянный пол укладывают довольно редко. Чаще всего его убирают, заливают стяжку, после чего укладывают систему. Более простой вариант – когда все элементы системы укладываются на черновой пол (основание) и заливаются самовыравнивающимися смесями. Правда, при этом уменьшается полезный объем пола за счет увеличения его толщины. Этот вариант не будет удобен для помещений с низкими потолками.

Теплый деревянный пол в частном доме обычно устраивается на грунт. Теплый пол по грунту укладывается так: снимают верхний слой, формируют подушку до 10 см из песка и щебня, сверху стелют материал с гидроизолирующими свойствами. Как правило, это рубероид, специальная мембрана. На все это укладывается черновая стяжка, а на нее размещают трубы и утеплитель.

Проще всего с бетонным основанием. Его выравнивают, трещины заделывают, и основание для укладки теплого пола готово.

Система состоит из следующих компонентов:

  • труб, которые обычно изготавливают из полипропилена или металлопластика;
  • крепежей;
  • теплоизоляционных материалов;
  • коллектора и фитингов, с помощью которых подключают.

Для нагревания используется двухконтурный котел. Он же обеспечивает также горячую воду в жилище.

Водяной теплый пол не нагревает более 55°, обычно температура теплоносителя составляет 35-45° максимум. При этом температура поверхности пола – 26-31°: 26° в местах, где люди находятся постоянно, и 31° в помещениях, где пребывание временное.

Циркуляционный насос монтируется вне котла или встроен в него. Он позволяет выдерживать одно из требований, которые предъявляются к водяному полу: перепад температуры между поданной водой и обраткой должен быть не более 10°.

Существует большое количество вариантов подключения водяного теплого пола к системе отопления. Рассмотрим четыре схемы водяного теплого пола в частном доме.

  • Схема прямого подключения.

  • Схема с трехкодовым клапаном.

  • Схема с насосно-смесительным узлом.

  • Схема с терморегулирующим комплектом для одной петли.

В этой таблице мы увидим небольшой сравнительный анализ достоинств и недостатков этих схем. Это поможет выбрать лучшую схему для конкретного жилья.



Особенности монтажа водяного теплого пола

Перед тем, как залить теплый пол в частном доме, необходимо проложить качественную гидроизоляцию и обеспечить защиту от протечек. При монтаже теплого пола требуется оформить стяжку толстым слоем, только так можно хорошо скрыть трубы. Система складывается из нескольких слоев и представляет собой объемную конструкцию.

Так выглядит строение водяного теплого пола в загородном доме.

Укладка теплого пола осуществляется несколькими способами:

  • змейкой;
  • двойной змейкой;
  • угловой змейкой;
  • улиткой, или спиралью.

Монтаж водяного теплого пола в частном доме самостоятельно делать не стоит, слишком велик риск ошибиться. Лучше оставить это дело специалистам с опытом работы с подобными системами.



Плюсы и минусы использования водяных полов

Технология теплого пола водяного в частном доме обладает следующими преимуществами:

  • экономное расходование электроэнергии: устройство водяного теплого пола в частном доме позволяет существенно сократить расходы на обогрев;
  • равномерное прогревание всех помещений;
  • устранение вероятности ожога;
  • возможность использования такой системы обогрева как единственной во всем доме;
  • не создается электромагнитное поле;
  • воздух в комнатах не высушивается;
  • возможность регулирования микроклимата, если в каждой комнате будет свой отопительный контур;
  • его обслуживание обходится недорого;
  • для покрытия пола можно использовать любую технологию: нагрев поверхности не повредит ее и не приведет к выбросу токсичных веществ;
  • создается комфортное проживание всех жильцов. Особенно приятен теплый пол маленьким детям, которые большую часть своего времени проводят сидя на его поверхности.

При водяном отоплении намного проще производить перепланировку.

Для справедливости следует обозначить и недостатки водяного теплого пола:

  • монтаж довольно сложный и представляет собой длительный процесс. Например, бетонная стяжка сохнет не менее месяца;
  • иногда возникают протечки, для ликвидации их необходим полный демонтаж покрытия;
  • существует риск снижения давления в отопительной системе;
  • нужно устанавливать смесители, чтобы регулировать температуру;
  • на лестничных площадках загородного дома его установка невозможна;
  • цена водяных теплых полов в частном доме намного выше, чем электрической системы.



Используемые виды труб

Для обустройства теплого пола применяют трубы из металлопластика или пластика. Отличным выбором считается также полипропилен: он герметичен, устойчив к деформации, обладает высокой теплопроводностью.

При выборе труб важны их технические характеристики. Следует обращать внимание, пригодны ли они для систем обогрева или подходят только для водопровода. Поможет сориентироваться в этих тонкостях маркировка на изделии. На трубах для систем отопления должны быть указаны следующие показатели:

  • линейное расширение: до 0,025 мм/м;
  • теплопроводность: от 0,43 Вт/м°С.

Чтобы высчитать количество труб, необходимых для конкретной отопительной системы, нужно знать диаметр трубы и шаг укладки. Подбирать трубы лучше со специалистом, который обратит внимание и на качество, и на технические нюансы.



Устройство электрического теплого пола

Устройство теплого пола в частном доме бывает нескольких видов:

  • кабельные;
  • нагревательные маты;
  • инфракрасные пленочные полы.

В кабельных теплых полах обогрев осуществляется с помощью кабеля в стяжке. Для этого используется одножильный кабель, менее дорогой, но более сложный в монтаже, или двужильный. Последний проще в монтаже, так как подключение нужно только с одной стороны, тогда как одножильный подключается с двух сторон. Кабельный пол хорошо подходит для любых комнат: кабель легко укладывается в различные формы, важно только определить шаг укладки.

Нагревательные маты представляют собой закрепленные на крупноячеистой сетке нагревательные провода. Эта разновидность электрического теплого пола более удобна, так как в ней уже высчитан шаг укладки и спланирована раскладка и крепления. К тому же кабели в такой системе тоньше, поэтому их можно укладывать в плиточный клей, а не в стяжку. Это упрощает монтаж и не делает пол слишком высоким.

Сам монтаж матов прост: рулон раскатывается на поверхность пола, затем подключается питание.

Инфракрасные пленочные полы создают микроклимат в помещении за счет воздействия на мебель и составляющие интерьера инфракрасным излучением. Далее уже эти предметы нагревают воздух, поэтому он не пересушивается. Такой пол состоит из тонкой пленки, включающей токопроводящие углеродные полосы. Вместо них может быть сплошной слой углерода. Плюсом системы является ее мгновенный разогрев, однако так же быстро система и остывает после выключения.



Плюсы и минусы электрического теплого пола

Электрический теплый пол обладает большим количеством достоинств:

  • надежность и отсутствие протечек;
  • бесшумное функционирование;
  • эстетичный внешний вид;
  • длительность использования системы;
  • вся территория прогревается равномерно;
  • система проста в управлении.
  • простота монтажа;
  • низкая стоимость;
  • не поднимают пол слишком высоко.

Недостатки электрического теплого пола состоят в следующем:

  • большой расход электроэнергии;
  • возникает слабое электромагнитное излучение;
  • для эффективного обогрева всех помещений электрические полы используют параллельно с классическими радиаторами.

Электрические теплые полы иногда включают в только некоторых помещениях, к примеру, пол в которых покрыт кафелем. Таким образом они увеличивают комфорт отдельных комнат.



Особенности монтажа теплого пола в деревянном доме

Как сделать теплый пол в деревянном частном доме? Необходимо учитывать особенности древесины и помнить, что в целом температура в доме из дерева не должна быть выше 30°. В противном случае древесина будет высыхать, растрескиваться и терять свои свойства.

Чтобы сократить расходы на монтаж, следует обустраивать теплый дом любого вида во время строительства. Можно воспользоваться капитальным ремонтом.

Черновой пол утепляют. Для работ по укладке и подключению к системе обогрева рекомендуем приглашать специалистов, чтобы избежать ошибок и рисков.

Если монтируется электрический теплый пол, кабель обязательно должен быть в наружной металлической оплетке. Она защитит кабель от внешних повреждений, в том числе от грызунов. Электросеть при подключении должна обладать соответствующими параметрами. Необходимо установить приборы для защиты системы от короткого замыкания.

Если устанавливается водяной теплый пол, важно тщательно разровнять основание. Трубы для обогрева выкладывают в специальные короба, которые изготавливают из гипсокартона, дерева или материала, впитывающего влагу. Затем их накрывают досками и сверху укладывают покрытие для теплого пола, как правило ламинат.



Проектирование теплого пола

При проектировании системы теплого пола важно учитывать такие параметры:

  • высоту помещения. Система водяного теплого пола поднимает уровень пола на 100-120 мм;
  • месторасположения дверей. Из-за поднятия пола необходимо или сохранить стандартную высоту дверного проема 2200 м, или рассмотреть возможность его увеличения. Третий путь – изготовление двери на заказ исходя из полученных размеров;
  • ориентацию окон. В некоторых случаях потребуется увеличение мощности системы: если окна ориентированы на север – северо-запад, на ветреную сторону, имеют размеры крупнее стандартных;
  • насколько балки и плиты перекрытия способны выдерживать нагрузку. Теплый пол на 2 этаже частного дома можно выбрать настильный водяной, чтобы облегчить вес конструкции.

Для загородных домов чаще выбирают водяные полы, которые больше соответствуют требования частного дома.



Утеплители системы теплого пола

Как делают теплый пол в частном доме, чтобы монтаж был правильным, а результат радовал уютом? С использованием утеплителя, рекомендуют специалисты. Система теплого пола, как водяная, так и электрическая, часть тепла отдает материалу самих полов. Такие теплопотери дадут дополнительные расходы. Теплоизоляция, выполняя функцию теплового экрана, поможет предотвратить энергопотери и сэкономить.

Теплоизоляционный слой также обеспечивает равномерное прогревание комнаты. Качественная теплоизоляция должна отвечать следующим требованиям:

  • обеспечивать формирование теплового потока, идущего вверх;
  • снижать или устранять теплопотери вниз, на перекрытие;
  • быть устойчивым и прочным материалом, не разрушающимся со временем;
  • иметь низкий коэффициент теплопроводности;
  • быть устойчивым к нагрузке от труб наполненных водой, и стяжки поверх них;
  • восстанавливать исходную форму после снижения давления в процессе эксплуатации.

При выборе утеплителя важно правильно определить его толщину. Если она будет меньше необходимой, тепло будет теряться в направлении вниз. А нужная толщина позволит утеплителю окупиться за 3 года использования теплого пола, если источником энергии будет природный газ.

Приобретая утеплитель, ориентируйтесь на такие параметры:

  • советы специалистов и продавцов;
  • обзоры в интернете;
  • стоимость материала;
  • производитель и его репутация.

Виды утеплителя для теплых полов:

  • пенопласт. Имеет малый вес, высокую паропроницаемость, но не очень плотный, подвержен деформации при нагрузках, с течением времени слишком быстро стареет, к тому же выделяет токсичный газ. Рекомендуется укладывать пенопласт для повышения прочности между лагами;
  • пенополистирол. С высокой прочностью, способен выдерживать большие механические нагрузки. Однако при этом практически нулевая паропроницаемость;
  • пробковые утеплители. Имеет высокий уровень прочности на сжатие благодаря особой структуре. Материал довольно дорогой, поэтому обычно используется в помещениях с утепленным базовым основанием. В этом случае расход материала будет существенно ниже, что не так ударит по бюджету. Однако материал гигроскопичный, поэтому потребуется дополнительная гидро- и парозащита;
  • минеральная вата. Производится матами или твердыми плитами. Так как теплоизоляционные свойства минваты снижаются, когда она приминается под весом при укладке, то советуют ее сочетать с настильными конструкциями, которые собираются из деревянных лаг. Из минусов этого материала – низкая влагоустойчивость и наличие в составе пенофола, вредного для здоровья человека.

Поверхность пола для укладки теплоизоляции должна быть максимально выровнена.



Как выбрать теплый пол для дома

Нужен ли теплый пол во всех комнатах или в каких-то конкретных помещениях? В каких случаях можно обойтись без него, а когда он просто необходим?

Если напольное покрытие – плитка или керамогранит, теплый пол будет просто незаменим. Кухня, туалет, ванная нуждаются больше остальных помещений в обогреве. Ведь иногда все отопление в ванной – это полотенцесушитель и трубы с горячей водой. Теплый пол также станет отличным решением для детских комнат: дети много времени проводят в играх на полу.

С чего начать выбор вида теплого пола? С определения, для каких целей он нужен и в каких помещениях будет уложен. При этом учитывайте, что в помещении он будет проложен не везде: в местах, где расположена мебель, бытовая техника, нет необходимости в обогреве. Соответственно это влияет на количество требуемого кабеля или пленки.

Пленочный пол не нуждается в стяжке из цемента, но отлично подходит под ковролин или паркет. Главное, чтобы поверхность для пленочного пола была идеально выровнена. Чтобы помещение обогревалось эффективно, под теплый пол следует отвести более 70% всей площади.

В каждом конкретном случае есть свои плюсы и минусы для различных видов полов. Существует 12 параметров сравнения, которые помогут определить оптимальный вид теплого пола для вашего дома:

  • насколько сложный монтаж;
  • долговечность;
  • надежность;
  • пригодность к ремонту отдельных элементов нагревающей системы;
  • инерционность;
  • экономичность;
  • законно ли использование;
  • производит ли шум в процессе функционирования;
  • цена;
  • совместимость: с финишными покрытиями, помещениями с повышенной влажностью, мебелью.

Увидеть сравнение этих параметров вы можете в приведенной ниже таблице.



Выводы

Любой теплый пол следует устанавливать начиная с проекта. Водяной теплый пол можно использовать в частных домах, а пленочный – в любых жилищах. Каждый из видов теплого пола безопасен для здоровья. Важно установку системы отопления поручить специалистам с большим опытом монтажа подобных систем.

плюсы и минусы теплых водяных полов, правила проектирования и сборки, выбор материалов, технологии укладки, правила и рекомендации по эксплуатации

Полноценный коттедж для круглогодичного проживания выгоднее и удобнее отапливать водяными тёплыми полами. Но только профессионалы знают, что существуют две концепции таких полов:

  1. Водяной тёплый пол.
  2. Система обогрева дома водяной тёплый пол.

В обоих случаях полы будут тёплые, а можно их даже сделать горячими. Но первая концепция предполагает, что необходимы дополнительные радиаторы на стенах или иные источники тепла, потому что в помещении будет прохладно.

Это решение для создания комфорта ступням ног: дома ходить можно босиком, но спать придётся под теплым одеялом.

Какая температура пола допустима, и какая считается комфортной? Для помещения с постоянным пребыванием, согласно Российским СНиП, температура должна составлять +26˚C, Европейский стандарт DYN − +29˚C. По опросам, 98% владельцев считают комфортной для ног температуру в +28-29˚C.

Причину такого расхождения концепций тёплых полов легче всего представить на примере бассейна с двумя трубами: по одной вода прибывает, а по другой − утекает. Вот коттедж – это такой своеобразный бассейн, но вместо воды его заполняют теплом, а оно постоянно рассеивается.

Таким образом, в процессе проектирования проводят теплотехнический расчёт объекта. Необходимо выяснить, сколько коттедж теряет тепла, и затем уже рассчитывается и комплектуется система водяных тёплых полов. Для этого учитывается масса факторов:

  • температура излучающей поверхности;
  • нагрузка на фундамент и несущие конструкции;
  • теплотехнические характеристики материалов дома;
  • бюджет ремонтных работ и др.

ВАЖНО: объективных факторов, которые препятствуют организации обогрева коттеджа водяными тёплыми полами, не существует.

Но для решения некоторых нюансов потребуется дополнительное финансирование проекта.

Например, если дом изобилует остеклёнными поверхностями, то может потребоваться установка низкоэмиссионных стеклопакетов. Это нецелевые затраты, но в некоторых ситуациях они позволяют серьёзно понизить теплопотери, что последовательно уменьшает сначала затраты на оборудование для тёплых полов, а потом и расход энергоносителей.

Оценочные характеристики применяются только при сравнении альтернативных решений. У тёплых полов есть только один реальный конкурент – радиаторное отопление:

Радиаторы

Водяной тёплый пол

Стоимость проекта

Дешевле на 20-40% как по оборудованию, так и по работам.

Увеличение цены начинается с этапа проектирования. Но это разовые траты!

Распределение тепла и прогрев помещения

Нагрев комнат локальный, и за комфортную температуру во всём помещении отвечают конвекционные потоки.

Абсолютное преимущество. Сам принцип системы тёплых полов декларирует, что комната прогревается сразу по всей площади.

Срок службы

Производители дают гарантию на качественные радиаторы 50 лет. Но даже чугунные радиаторы выпуска 60-х годов продолжают работать.

Гарантия на оборудование − 50 лет. Но на российский рынок водяные тёплые полы пришли около 25 лет назад, поэтому опытная проверка ещё только предстоит.

Доступность ремонта

Никаких сложностей даже с минимальным набором инструментов.

Чрезвычайно трудоёмкая и сложная задача даже для профессионалов.

Инерционность − регулировка

Сами радиаторы почти мгновенно реагируют на изменение температуры теплоносителя, но это не влияет на прогрев всей комнаты. При отключении теплоподачи батареи отопления остынут первыми.

Система откликается гораздо медленнее, для ощутимых изменений может потребоваться до 1,5-2 часа. Зато прогрев будет ощущаться сразу по всей площади комнаты.

Экономичность

Ситуация достаточно скабрезная. Если два абсолютно одинаковых дома теряют аналогичное количество тепла, то для компенсации им надо такое же количество тепла получить от системы обогрева. При типовом решении счета на оплату энергоносителей будут приходить примерно одинаковые. Но у водяных тёплых полов есть возможность реализовать заложенный потенциал системы!

Температура теплоносителя достигает 95-97˚C. КПД водогрейного котла ≈85%.

Максимальная температура теплоносителя не превышает 60˚C. Это позволяет укомплектовать систему конденсационным низкотемпературным котлом. Его КПД может превышать 100%.

Эстетичность

Даже самые современные радиаторы будут находиться на виду, что ограничивает творческие задумки дизайнера.

Идеальная, потому что систему водяного тёплого пола вообще не видно.

Комфорт

Только рядом с радиатором отопления.

Комфорт пребывания отмечают 100% пользователей.

Табличные данные достоверны при условии, что обустройством систем отопления коттеджа занимались профессиональные строители и на идентичных объектах.

Базовое правило гласит: система отопления коттеджа водяным тёплым полом всегда проектируется под конкретный объект!

Абсолютно все объекты уникальны, и одинаковый внешний вид коттеджей не гарантирует одинаковых предпочтений жильцов. Есть ряд правил проектирования, между которыми нет жёсткой градации, они все важны, и без их учёта система не будет работать в нужном режиме. Но начинают расчёты с вычисления запаса прочности перекрытия и теплопотерь дома. Это позволяет определиться с типом конструкции: «в стяжку» или «сухая». А также принять решение о дополнительной теплоизоляции строения (именно это действие для частного дома в России никогда не бывает лишним).

Важно помнить, что почти во всех расчётах тёплых полов не работает принцип последовательности «от простого к сложному» или «от большого к малому». Невозможно сначала выбрать трубы, под них коллектор, под него котёл и т.д., и в обратной последовательности проектирование водяных полов не работает.

Профессиональные проектировщики комплектуют систему таким образом, что если изменяется какой-то параметр, то одновременно корректируются и другие пункты.

Нюансы устройства тёплого пола для частного дома и его отличие от монтажа в квартире

Оборудование системы водяного тёплого пола по «мокрой схеме» требует залить контур теплоносителя стяжкой. Минимальная толщина стяжки − 4 см (над трубой) + 2 см высота трубы. 1 м2 стяжки толщиной 1 см, весит около 17 кг. 6 см стяжки дадут ≈100 кг/м2. Нагрузка на пол в комнате площадью 20 м2 превысит 2 тонны.

Для квартиры многоэтажного дома это сверхнормативные нагрузки, поэтому водяной тёплый пол на таких объектах обустраивается только по «сухой» технологии.

Подключать водяную систему напольного обогрева в квартире к обычному стояку запрещено законодательно.

В некоторых домах, построенных по современным проектам, инженеры специально заложили возможность параллельного подключения отдельной квартиры через специальный стояк. В остальных случаях для квартиры допускается приблизительно такая схема: «сухой монтаж» + электрический котёл + UNIBOX.

Принципиальная схема водяного тёплого пола в частном доме

Схему отопления частного дома на основе водяных тёплых полов можно представить в следующей последовательности:

  1. Котёл.
  2. Группа безопасности. Нужна для сброса повышенного давления в системе.
  3. Расширительный бак.

Дальше трасса будет раздваиваться. Потому что в радиаторы подают теплоноситель с высокой температурой, а для напольного контура его надо разбавить.

  1. Радиатор.
  2. Блок управления и регулировки, в т.ч.:
    1. Насосно-смесительный узел.
    2. Коллектор.
  3. Нагревательный контур.
  4. Байпас на обратке.

Комментарии: условно можно разделить всю схему на три узла: котёл (1, 2, 7) + настенный обогрев (3, 4) + напольный обогрев (5, 6). Все виды обогрева управляются и работают независимо друг от друга.

Работает система по следующему протоколу:

  1. Горячая вода (ГВ) из котла попадает в основной стояк.
  2. Из стояка часть ГВ проходит в радиаторы. Расширительный бачок − часть этой ветки. Остывшая вода по обратке возвращается в котёл.
  3. Основная часть ГВ попадает в насосно-смесительный узел (НСУ), где в трёхходовом клапане смешивается с обраткой из напольного контура для регулировки температуры.
  4. Затем ГВ через коллектор прокачивается по контурам напольного обогрева. Возвращается назад холодная вода (ХВ) через тот же коллектор. В НСУ часть ХВ идёт для регулировки температуры. Большая часть поступает через обратку в котёл.

Датчик температуры в комнате передаёт сигнал на термостат коллектора. Регулировка температуры теплоносителя в системе напольного обогрева осуществляется до коллектора.

Причина объясняется на простом примере. Допустим, в коттедже есть 3 комнаты, в каждой из них своё напольное покрытие: ковролин, кафель и ламинат. В каждой комнате необходимо получить температуру воздуха +24˚C. Но у каждого из напольных покрытий своя теплопроводность. И если для комнаты с кафелем будет достаточно теплоносителя с температурой 40˚C, то в помещении с ковролином её потребуется поднять на несколько градусов.

Опытные проектировщики в таких случаях оперируют сразу несколькими параметрами: диаметр трубы, шаг и тип укладки.

Неудобство теплотехнических расчётов как раз и кроется в сложности совмещения разных параметров в одном проекте для получения оптимального результата за оговоренную сумму.

Расчёт водного пола. Общие представления

Тепловая мощность пола рассчитывается на обогрев коттеджа в течение 5 самых холодных дней в году. Для каждого региона это разные константы. Поэтому норма одного региона совсем не применима в другом.

Тут допустимы отклонения. Например, в Москве средняя температура самого холодного месяца, февраля, составляет -9,8˚C. Ежегодно в течение 3-5 дней она опускается до -18˚C. А в коттедже надо поддерживать температуру воздуха +24˚C. Проектируя систему обогрева, мощности напольного контура может не хватать именно в эти морозные дни, и тут есть два выхода. Можно или снизить температуру в комнате до +21-22 градусов, или добавить ещё один контур с настенными радиаторами.

Другая часть расчётов касается уже каждой комнаты. Например, есть угловая комната в коттедже площадью 4×5 м и высотой 2,5 м. Две стены площадью 22,5 м2 выходят на улицу. Есть два окна общей площадью 5 м2. Ещё учитывается вентиляция, и то, что находится под и над помещением, и назначение комнаты (спальня, кухня или гостиная). Требуется рассчитать, при какой минимальной комплектации можно обеспечить в комнате комфортную температуру воздуха.

В проекте мощность теплового излучения можно регулировать изменением диаметра труб, типом укладки контура, скоростью и температурой теплоносителя.

В расчётах учитывается даже материал ограждающих конструкций, который рассматривается послойно, и теплотехнические характеристики каждого слоя вносятся в проект отдельной строкой.

А ещё отдельно рассчитывается мощность и производительность насоса и котла.

ВАЖНО: любительские расчёты тёплого пола следует сравнивать с диагнозом, который экстрасенс поставил больному человеку. Данные, полученные таким образом, можно изучать, но использовать на практике опасно. Необходимо, чтобы расчет проекта производили только специалисты.

Способы монтажа водных контуров

Всего существуют только 5 способов укладки труб в контуре напольного обогрева, из них первые 2 базовых, а остальные производные:

  1. Улитка.
  2. Змейка.
  3. Двойная улитка.
  4. Двойная змейка.
  5. Комбинированный.

Сравнивать надо только базовые типы укладки, а разница у них очень заметная:

Змейка

Улитка

Сложность

Очень проста в проектировании, но сложна в реализации, так как схема построена на изгибах трубы под углом 180˚.

Заметно сложнее при проектировании, но удобна в укладке. За счёт отсутствия 180˚ изгибов на 5-10% уменьшается гидравлическое сопротивление контура.

Равномерность прогрева

В стандартном варианте и при плохом проектировании явно проявляется «эффект зебры».

Прогрев равномерный.

Расход материала

Выше, чем у улитки, на 7-10%.

Оптимальный.

Объективное преимущество за «улиткой», но недостатки «змейки» нивелируются опытным инженером ещё на стадии проектирования. Например, можно уменьшить перепад температур или шаг укладки. А на наклонных полах укладка «змейкой» предпочтительнее.

ВАЖНО: комбинация разных типов укладки даже в пределах одного контура – обычная практика. Например, сразу после коллектора труба укладывается «змейкой» вдоль наружных стен, чтобы сконцентрировать тепло в «граничной зоне». Затем уже можно использовать укладку «улиткой».

Существуют два неизменяемых правила:

  1. Длина труб в каждом контуре не должна превышать 100 м.
  2. Длину труб стараются выдерживать одинаковой для всех контуров.

Проектирование по бетонному и деревянному перекрытию: отличия

Ограничивающий фактор – несущая способность основания. По деревянному основанию допускается только настильная система напольного водяного обогрева. Частично она работает как система в стяжке. Но чтобы облегчить нагрузку, цементно-песчаный раствор заменили конструкцией из полимеров, композитов и дерева.

Схема настильной конструкции

На деревянное основание последовательно укладывается мат с бобышками и трубы. Сверху они закрываются специальным листовым материалом с высокой теплопроводностью, и затем идёт напольное покрытие.

Масса 1 м2 водяного тёплого пола, собранного по «сухой технологии» из фирменных материалов, − около 10-12 кг, а высота комнаты уменьшится не более чем на 7-8 см, из которых 3,5 см приходится на теплоизолятор в составе конструкционного мата. Это свойство позволяет укладывать настильную конструкцию обогрева в жилом доме без капитального ремонта.

Недостатки «сухой технологии» водяного пола

Отсутствие инерционности – основной изъян данной схемы. Ведь за инерционность водяного тёплого пола отвечал весь объём цементно-песчаной стяжки. Но этот же недостаток можно интерпретировать как преимущество, потому что нагрев помещения должен проходить быстрее.

Но тут вмешивается скорость переноса тепла от трубы к напольному покрытию. В стяжке этот процесс происходит за счёт прямого теплопереноса – труба полностью обволакивается и контактирует с материалом стяжки. В настильной системе для повышения эффективности передачи тепла между матом и трубой укладывают специальные алюминиевые радиаторы.

Этот металл плотнее прилегает к трубе, и передача тепла по нему идёт гораздо эффективнее, чем по стяжке. Но всё равно, даже в лучших системах с настильной конструкции водяного тёплого пола не удаётся снять более 50-55 Вт/м2.

Такой вариант может хорошо работать на юге России, а в Московской области он подходит как дополнительный источник тепла для создания комфорта.

Есть опыт успешного использования в коттеджах водяного тёплого пола по «сухой технологии» на территории Московской области и Северо-Западного федерального округа. Эти дома изначально проектировались как объекты с низким энергопотреблением. От «пассивных домов» была взята методика теплоизоляции.

Для удобства классификации все материалы водяных тёплых полов надо условно разделить на «доступные» и «закрытые». Ко вторым относится труба. Она будет замурована в стяжке, что повышает требования к её надёжности.

#1. Выбор труб

Базовые требования к трубе для водяного напольного обогрева:

  1. Один контур – одна труба.
  2. Стыки и швы недопустимы.
  3. Максимальная длина трубы в контуре − 100 м.

Практически все водяные полы собираются из труб диаметром от 16 до 25 мм. По материалу они делятся на металлические и полимерно-композитные.

Металлические трубы

В этой категории всего два варианта: медные и гофрированная нержавейка.

Медные трубы для водяного тёплого пола − идеальный вариант почти по всем показателям. Только их стоимость и трудоёмкость монтажных работ закрывают преимущество от использования.

Гофрированная нержавейка − материал относительно новый, но с мощным потенциалом и хорошими рекомендациями. Эти трубы тоже стоят дороже, чем полимерные аналоги, но разрыв не катастрофический.

Общие для металлических труб свойства:

  • высокая теплопроводность;
  • невосприимчивость к перегреву;
  • стойкость к повышенному давлению;
  • электропроводность.

Полимерно-композитные трубы

Чисто полимерные трубы – полипропиленовые и из сшитого полиэтилена (могут быть с армированием), а композитные – металлопластиковые.

Они хорошо работают в стандартном режиме эксплуатации, но боятся длительного перегрева при повышенном давлении. В контуре напольного обогрева режим эксплуатации для полимерных труб оптимальный – температура теплоносителя гораздо ниже предельных величин.

#2. Выбор утеплителя

Почти всегда предпочтение отдаётся жёстким пенополимерам. Минераловатные теплоизоляторы обладают сопоставимо низкой теплопроводностью, но они боятся сырости и имеют тенденцию к слёживанию.

Среди пенополимеров тоже есть возможность выбора, но на практике почти всегда применяются специализированные теплоизоляторы из экструдированного пенополистирола. Они могут выпускаться в виде гладких плит или матов с бобышками. В первом случае трубу фиксируют монтажными якорями или скобами, а во втором её вдавливают между выступающими пеньками бобышек.

Труба держится очень прочно. Листы теплоизолятора обязательно фиксируют к основанию и скотчем проклеивают стыки.

По периметру помещения прокладывают демпферную ленту. Кроме компенсации температурного расширения стяжки, она также выступает в роли теплоизолятора.

#3. Прочие комплектующие и коллектор

Коллектор регулирует подачу теплоносителя в контур. Это целый конгломерат деталей и устройств, рассчитанный для подключения нескольких контуров.

Каждый контур управляется автономно: термостат принимает данные от датчиков температуры или внешнего блока управления, а затем через сервопривод изменяет просвет в трубе.

Вообще, коллектор может иметь разное исполнение: латунь, нержавейка или полимер. Но пластиковые не пользуются спросом.

Расходомер в составе коллектора служит для выравнивания расхода теплоносителя в контурах разной длины. Настройка сложная, но однократная.

Трёх- или двухходовой клапан подключается к системе до коллектора для смешивания горячей и остывшей воды.

Насос может быть только циркуляционным. Определяющие параметры − расход и напор.

Насос циркулярный

Расход вычисляется по формуле: V = 0,86 * W/TΔ, где W – закладываемая тепловая мощность, а TΔ – разница температуры подачи и обратки. Например, для коттеджа требуется 20 кВт тепловой мощности, TΔ установим в 5˚C, получим (0,86 × 20)/5 = 3,44 м3/ч. Если же повысить TΔ до 10˚C, то (0,86 × 20)/10 = 1,72 м3/ч.

Напор рассчитывается по более сложной формуле, потому что на оборудовании этот параметр указывается в «метрах вертикального столба», а система оперирует трубопроводом, расположенным в горизонтальной проекции.

#4. Выбор котла

Базовые параметры котла: мощность и вид топлива. Для домов индивидуальной застройки есть усреднённое правило при выборе котла – 0,1кВт/м2. Т.е. для коттеджа в 200 м2 потребуется котёл мощностью 20 кВт.

Но при повышении качества теплоизоляции дома мощность котла может быть снижена.

Профессиональное проектирование водяного тёплого пола выгоднее тем, что позволяет точнее подобрать котёл по производительности, избежав перерасхода средств. Ведь вычисляться будут теплопотери объекта с конкретными характеристиками ограждающих конструкций.

Вид топлива влияет на автоматизацию и экономичность. Абсолютная управляемость достижима только в электрических котлах. Но электричество − самый дорогой энергоноситель. Выгоднее всего отапливаться газом.

Автоматизации подлежат даже твердотопливные котлы (пеллетные).

Самые выгодные котлы для напольного водяного обогрева – низкотемпературные или конденсационные. У них два преимущества:

  1. Они снимают тепло с газообразных продуктов сгорания через второй теплообменник.
  2. Максимальная температура воды на выходе − 60.

КПД конденсационных котлов превышает 100%.

#5. Некачественные материалы и возможные последствия

Никто не желает покупать некачественные товары, но все хотят сэкономить. Именно это может привести к трагедии. Отказ группы безопасности в системе водяного тёплого пола в определённой комбинации с другими факторами может окончиться взрывом котла и пожаром.

Дешёвые металлопластиковые трубы, купленные у неизвестного поставщика, можно успешно уложить в контур, потом проверить их опрессовкой. Но после того как их зальют стяжкой и запустят в эксплуатацию, они могут дать течь или вообще лопнуть. Это не пожар, но капитальный ремонт обеспечен.

Коллектор можно собрать своими руками из комплектующих от разных производителей. Он может очень хорошо работать год, два и три. Но гарантию того, что он вообще будет функционировать, даёт не фирма-производитель, а сборщик устройства.

Сломаться и выйти из строя может и фирменное оборудование. Но происходит это в исключительных случаях, и, в зависимости от типа гарантии, фирма компенсирует затраты на ремонт и восстановление системы.

Сбор системы водяного тёплого пола − процесс творческий. Хотя в профессионально подготовленном проекте подробно расписана технологическая карта для каждого этапа, на практике всегда встречаются отклонения от воображаемого стандарта. Поэтому от монтажников требуется не только оперативно реагировать на изменения ситуации, но и предупреждать подобные отклонения.

Между некоторыми этапам заложены технологические перерывы в несколько дней и даже недель. Каким-либо образом ускорять естественные процессы недопустимо.

Приступать к монтажу лучше всего после полной комплектации системы, чтобы детали и устройства требовалось только поставить на свои места и зафиксировать.

Шаг № 1 — устройство чернового пола, основания, гидроизоляция

Если проектом не предусмотрен наклонный пол, то черновое основание требуется выровнять по уровню горизонта. А полы в новом коттедже формируют по принципу «слоёного пирога».

Толщина такой конструкции достигает 90 см, а в разрезе выглядит так:

  1. Глина.
  2. Песок.
  3. Щебень.

Толщина каждого слоя − минимум 10 см. После распределения каждый слой тщательно утрамбовывается, и только затем приступают к следующему. Эти три слоя устраняют грунтовые воды.

  1. Полиэтиленовая плёнка.
  2. «Тощий бетон».

Плёнку используют толстую, укладывают внахлёст, стыки проклеивают скотчем. Лучше сделать два слоя.

«Тощий» бетон используют для формирования прочной основы и как часть гидроизоляции. Толщина бетонирования − 10 см. Добавляя в раствор модифицирующие присадки, ускоряют процесс созревания цемента.

  1. Наплавленный рубероид.
  2. Теплоизолятор.
  3. Черновая стяжка.

С рубероидом начинают работать после технологического перерыва и набора бетоном достаточной прочности. Рубероид наплавляют в два слоя. Нахлёст между полосами − 5 см, с обязательным подъёмом по стене на такую же высоту.

Для термоизоляции применяют плиты экструзионного пенополистирола (ЭППС). Стыки проклеивают скотчем. Толщина рассчитывается индивидуально, но не менее 10 см.

Последний слой формируют из цементно-песчаного раствора стандартного состава с обязательным армированием кладочной сеткой. Допустимо (желательно) добавление стальной фибры. Толщина стяжки − не менее 7 см.

Созревание стяжки можно ускорить специальными присадками.

Если не выровнять поверхность сразу, то в некоторых случаях применяют быстросхватывающуюся самовыравнивающую смесь.

Шаг № 2 — укладка теплоизолирующего слоя

Формировать термоизоляцию с научным обоснованием процесса – высокое мастерство. Чуть изменив последовательность действий и модернизируя этап, можно добиться почти полной ликвидации утечек тепла в грунт. Это проявит себя в уменьшении счетов за энергоносители.

Вместо того чтобы использовать маты ЭППС большой толщины, можно разделить их на несколько слоёв. Например, запланированная толщина термоизоляции − 150 мм. Если вместо листов толщиной 15 см, уложить «с разбежкой» три слоя по 5 см, то в сумме они дадут те же 150 мм, но общий коэффициент теплопроводности у «слоистой конструкции» будет ниже на 6-8%. Прокладывая между каждым слоем ЭППС строительную фольгу, этот показатель улучшают ещё на 3-4%.

На верхнем слое удобнее использовать специализированные маты для укладки труб водяного контура. Стоят они чуть дороже, но зато не потребуются монтажные дюбеля и анкера для крепления трубы, фиксация будет надёжнее.

Плиты ЭППС фиксируются к основанию, а стыки между ними проклеиваются скотчем.

Шаг № 3 — разметка и размещение труб

Ярче всего проявляется преимущество качественного проекта именно сейчас. Профессионально нарисованная схема укладки труб просто переносится на поверхность пола с масштабированием. В некоторых комбинациях опытные монтажники даже не делают разметку.

Например, если проводится укладка гибкой PEX трубы на термоизолятор с бобышками, то два человека могут зафиксировать контур длиной 100 м в течение 4-5 минут. Тем более что придумывать ничего не надо – вся последовательность действий уже подробно расшифрована в проектной документации.

ВАЖНО: очень внимательно надо следить за тем, чтобы уложенная труба была идеально ровной. Даже небольшие бугорки или выпуклости, при определённых режимах эксплуатации, могут стать убежищем для мельчайших воздушных пузырьков. Скопившись в одном месте, это микропузырьки обязательно сольются и уменьшат просвет трубы. Это приведёт к повышению давления и разгерметизации контура.

Укладка труб под мебелью не приводит к каким-либо отрицательным последствиям для системы напольного обогрева.

Шаг № 4 — монтаж армирующей сетки

Армирование стяжки над контуром необходимо, но в некоторых ситуациях эффективнее использовать стальную фибру вместо кладочной сетки. Введение в раствор фибры приводит к дисперсному армированию стяжки, т.е. по всему объёму.

В стандартной ситуации армирующую сетку укладывают с припуском 7-10 см и обязательно обвязкой всех элементов.

ВАЖНО: в конце этапа сетка должна быть увязана в единое полотно и располагаться приблизительно посредине, между трубой и запланированной поверхностью.

Для этого армирующую сетку укладывают на небольшие подставочки, допустимы и самодельные.

Обязательно прокладывают по периметру комнаты демпферную ленту. Она отсекает утечку тепла и предупреждает растрескивание застывшего монолита при температурном расширении.

Использование маяков

Установку маяков на этом этапе практикуют в том случае, если:

  1. Труба куплена в фирменном центре, и есть гарантия.
  2. Укладку проводили аккуратно, без случайных перегибов.

Эмпирически установлено, что при соблюдении этих двух пунктов в 99,9% случаев опрессовка выявляет нарушение герметичности вне уложенного контура. И маяки не помешают ликвидировать неисправность.

Дополнительно маяки стабилизируют положение арматурного «полотна».

Шаг № 5 — тестирование системы

Опрессовка системы позволяет выявить нарушение герметичности. Есть три варианта тестирования:

  1. Воздухом под давлением.
  2. Холодным теплоносителем под давлением.
  3. Рабочий режим на пару суток.

Варианты с теплоносителем считаются более достоверными. В качестве теплоносителя может использоваться химический реагент с низким коэффициентом поверхностного натяжения, и поэтому чрезвычайно текучим, таким как антифриз.

СОВЕТ: перед каждой заливкой теплоносителя контур рекомендуется промывать водой. В первый раз это делают обязательно, для удаления остатков смазки и пыли.

Для каждого типа трубопроводной арматуры производитель рекомендует свою технологию опрессовки, в которой оговаривается продолжительность, температурный режим и величина проверочного давления.

Поэтому представители специализированных центров, чтобы обеспечить гарантийные обязательства, по каждому проекту составляют индивидуальную технологическую карту опрессовки.

ВАЖНО: труба, зафиксированная в матах с бобышками, при «воздушном» тестировании может быть выдавлена из посадочных гнёзд, если она не была закреплена к арматурному «полотну».

После опрессовки теплоноситель не сливают.

Шаг № 6 — укладка цементной стяжки

Над контуром напольного обогрева стяжка заливается за один раз так, чтобы она сформировала единое монолитное полотно. Укладка в два слоя, например, для выравнивания, нарушает процесс теплопереноса от теплоносителя к поверхности, что искажает теплотехнические расчёты.

По выставленным маякам формируют финишную поверхность «бетонного радиатора».

ВАЖНО: теплоноситель должен находиться в трубе под повышенным давлением. При нагреве труба будет расширяться. Коэффициент температурного расширения прописан в техническом паспорте изделия. Находясь в заполненном состоянии, труба чуть увеличивается в линейных размерах. Через 2-4 дня давление можно сбросить.

Если в цементно-песчаную смесь не добавлялись присадки, ускоряющие созревание бетона, то к укладке напольного покрытия приступают не ранее чем через 5-7 недель. Для расчёта используют следующую константу: при температуре 15-20˚C, стяжка вызревает со скоростью 1 см в неделю. Значит, для стяжки толщиной 6 см технологический перерыв продлится 6 недель.

Шаг № 7 — ввод в эксплуатацию

Особо ответственное мероприятие. При нарушении регламента может потрескаться стяжка, поэтому лучше этот этап проводить под контролем специалиста.

В коллекторе предусмотрены два отвода: для залива и слива теплоносителя. Заполняют систему при всех открытых вентилях и кранах, чтобы максимально облегчить прохождение жидкости.

Как только воздух перестанет выходить из выпускных клапанов, включают циркуляционный насос. В нескольких режимах прогоняют теплоноситель по всей системе, затем, перекрывая краны коллектора, отдельно прокачивают жидкость по каждому контуру. Всё это делается для удаления воздуха.

Проекты разной комплектации заполняют в индивидуальном режиме. Задача − не просто залить теплоноситель, а удалить весь воздух из системы.

В рабочий режим водяной тёплый пол в стяжке выводят в течение 4-7 дней. Начинают нагрев с температуры 20˚C, оставляя её на сутки. Затем ежесуточно поднимают на 2˚C, до выхода на рабочий режим.

Работы на этом этапе ни чем не отличаются от обычной укладки напольного покрытия. Ограничения вводятся на температуру поверхности, а не на тип декоративной отделки.

ВАЖНО: на водяные тёплые полы можно укладывать абсолютно любое напольное покрытие. Но некоторые из них могут снижать энергоэффективность напольного обогрева. Учитывают и тип подложки при настиле ламината. На такое основание подложка нужна тонкая, шумопоглощающая, а не теплоизолирующая.

Профессионально спроектированная и собранная система водяного напольного обогрева хороша тем, что к ней не применим термин эксплуатация. Элементы этой системы не видно, не слышно, но действие её ощущается всем телом – просто в доме тепло.

Не где-то около радиатора отопления или напротив камина. В доме с водяными тёплыми полами просто тепло.

Комфортное состояние обеспечивается системой управления. Чем она сложнее и дороже, тем точнее можно отрегулировать режимы обогрева и скорость реакции на изменение окружающих условий.

Единственное правило – плановая замена теплоносителя и регулярное сервисное обслуживание специалистами.

Обманчивая простота водяных тёплых полов регулярно подвигает домовладельцев проверить своё мастерство. 50% таких заделов оканчиваются впустую потраченными средствами, а вместо обогрева дома «умелец» имеет только тёплые на ощупь полы.

Требуется провести чёткую грань между стремлением сэкономить и разумным вложением.

отличия и преимущества, опыт личного использования

Сегодня мы расскажем о разных видах теплых полов и поделимся личным опытом использования и ремонта такой системы.

Как приятно ходить по теплому полу! Особенно когда на улице холод и ненастье, а уютный дом согревает не только в переносном, но и в прямом смысле слова. На современном рынке представлены различные системы теплого пола, благодаря чему эта технология стала доступной для установки в любом помещении и под любое напольное покрытие, причем не только как дополнение к радиаторному отоплению, но и в качестве основного отопления в доме. Квартблог подготовил обзор систем теплого пола с рассказом автора статьи о личном опыте использования и ремонта теплого пола.

Содержание:

Виды теплых полов: водяной теплый пол

Существует 2 основных вида систем теплого пола: водяные и электрические. Водяные теплые полы имеет смысл устанавливать лишь тогда, когда в доме есть собственная индивидуальная система водяного отопления, — в этом случае монтаж водяного теплого пола очень целесообразен с точки зрения комфорта, удобства эксплуатации и экономии на счетах за электроэнергию. При соблюдении определенной технологии укладки его можно использовать как основную систему отопления без дополнительных радиаторов.

К центральному отоплению многоквартирного дома подключать водяной теплый пол не рекомендуется — есть большой риск затопления соседей снизу, так как теплый пол может не выдержать нагнетаемого в сетях давления. Долговечность системы также будет под вопросом: большое количество грязи в сетях центрального отопления быстро засоряет горизонтальные трубы теплого пола, после чего он перестает работать. Кроме того, температура воды в сетях центрального отопления зачастую не достаточно высокая для эффективной работы теплого пола. Ну и последний аргумент: установка подобной системы в многоквартирном доме запрещена законом, и если ее обнаружат проверяющие органы, это грозит немалыми проблемами.

Электрические теплые полы

Единственным правильным решением для городской квартиры будет установка электрического теплого пола. Есть 3 вида электрических теплых полов, об особенностях которых мы подробно расскажем.

Кабельная система теплого пола

Самые простые и на сегодняшний день слегка устаревшие, кабельные системы теплого пола представляют собой специальный электрический кабель, который вручную равномерно укладывается в стяжку пола. Более удобный для монтажа современный вариант кабельного теплого пола – это специальные маты в виде тонкой капроновой сетки с закрепленным на ней греющим кабелем. Как правило, кабельные системы выбирают для установки под плитку или керамогранит, так как они рассчитаны на «мокрый» монтаж в плиточный клей или цементную стяжку. Плиточный клей для этих целей лучше выбирать специальный — с маркировкой «подходит для теплых полов».

Чисто теоретически кабельную систему можно использовать и для других напольных покрытий, но в этом нет особого смысла, потому что под паркет, ламинат и линолеум гораздо легче установить теплый пол с «сухим» способом монтажа.

В тех помещениях, где люди находятся в течение длительного времени (детская, спальня, гостиная, кухня, столовая), очень важно позаботиться о том, чтобы система теплого пола была экранированной и выделяла минимум электромагнитных излучений. Во вспомогательных помещениях (туалет, ванная, прихожая, коридор и т.д.) допускается установка более дешевых неэкранированных систем, однако лучше не экономить на здоровье и установить экранированные полы во всех помещениях.

Тонкий нагревательный мат

Такая система состоит из тонкого греющего кабеля, проложенного внутри специальных матов для более удобного монтажа. Благодаря минимальной толщине ее можно укладывать не только «мокрым» способом на плиточный клей, но и «сухим» — без стяжки и плиточного клея — под любые виды напольных покрытий. Такие теплые полы очень долговечны и достаточно энергоэффективны. Они сочетают в себе надежность кабельного теплого пола с удобством монтажа пленочного пола. Тонкие маты очень просты в укладке: их можно установить буквально за 15-20 минут.

Пленочные инфракрасные теплые полы

Этот вид теплого пола предназначен, в первую очередь, для «сухой» укладки под ламинат, паркет, линолеум и даже ковровые покрытия. Некоторые специалисты утверждают, что инфракрасную пленку можно укладывать и в слой стяжки под керамическую плитку, если соблюдать определенную технологию. Но лучше все же этого не делать: пленка плохо приклеивается к стяжке и плиточному клею, поэтому такое покрытие может оказаться очень недолговечным. Поэтому для плитки и керамогранита намного больше подходят кабельные полы.

В отличие от других систем отопления, инфракрасные полы греют не воздух в помещении, а находящиеся в комнате предметы, которые, в свою очередь, отдают тепло в воздух. Их принцип работы построен на использовании такого же вида излучений, как инфракрасный спектр солнца. Благодаря относительно низкому потреблению электроэнергии этот вид теплого пола на сегодняшний день считается самым экономичным в использовании. Дополнительным плюсом таких систем является предельная простота укладки. Инфракрасную систему теплого пола можно монтировать не только на полу, но и на других поверхностях (стенах, потолке). Эта особенность в сочетании с низким энергопотреблением делает использование инфракрасных полов достаточно эффективным в качестве основной системы отопления.

Плюсом инфракрасного теплого пола является то, что он не создает вредных для здоровья электромагнитных полей. Однако существуют разные мнения о потенциальной пользе или вредности длительного нагрева человеческого тела инфракрасными лучами.

Укладка и система управления

При укладке теплого пола для экономии материалов и последующей экономии на счетах за электроэнергию помещение делят на зоны, в которых будет установлена мебель (кухонный гарнитур, шкаф-купе, диван и т.д.), и открытые зоны без мебели. Соответственно, под мебелью теплые полы не укладывают: ходить в этих местах никто не будет, поэтому нагревать кухонный гарнитур или шкаф нет никакого смысла, это даже вредно для мебели. Желательно сфотографировать или хотя бы схематично зарисовать схему укладки до того, как на теплый пол будет установлено напольное покрытие — в случае поломки системы это значительно облегчит диагностику и ремонт.

Для эффективного управления системой теплого пола в каждом помещении устанавливают отдельный электронный программируемый терморегулятор. Это устройство позволяет задать желаемую температуру в помещении, и система автоматически будет включаться, когда температура опустится ниже заданного уровня. Кроме того, можно задать необходимый график нагрева. Например, зачем греть полы ночью, когда по ним никто не ходит? Если днем все на работе, расходовать электроэнергию на нагрев полов тоже нет никакого смысла. Можно запрограммировать систему таким образом, чтобы она включалась и выключалась в нужное время в разные дни недели.

Иногда для экономии устанавливают один терморегулятор сразу на все помещения. Однако это неэффективно, потому что система не сможет правильно измерить температуру в нескольких помещениях с разными теплопотерями, из-за чего теплый пол будет работать неправильно: где-то постоянно будет недостаточно тепло, а где-то — слишком жарко. Кроме того, в разных помещениях комфортно при разной температуре: например, в ванной приятнее установить более теплую температуру, чем в спальне и гостиной. Для деревянных напольных покрытий необходимо задавать температуру не выше 28°С, чтобы они не рассыхались и не деформировались.

Личный опыт

Мы установили систему теплого пола под плитку на кухне и в ванной, когда делали ремонт. Систему теплого пола купили экранированную кабельную на сетчатых матах, плиточный клей – специальный для теплых полов. Маты укладывали только в тех местах, где нет мебели, перед укладкой плитки систему сфотографировали. Электронные терморегуляторы позволяли программировать температуру нагрева, а также выставлять время включения системы в зависимости от дня недели. Температуру мы выставили 27°С, время нагрева – по будням с 7:00 до 9:00 утра и с 18:00 до 01:00, по выходным с 09:00 до 01:00. При первом включении пол набирал нужную температуру в течение 8 часов (ему нужно было прогреть слой стяжки и холодную толстую напольную плитку). Достигнув необходимой температуры, пол уже не остывал полностью: в те моменты, когда он был выключен, температура плитки была чуть ниже комнатной, а когда работал – плитка была приятно теплой. Первый год система отлично проработала в течение всего холодного сезона.

С началом следующего сезона пол на кухне не включился. Обратившись в специализированный магазин, где была приобретена система, мы вызвали мастера со специальным устройством, которое может проверить целостность всех кабелей, не вскрывая плитку. Ориентируясь на наши фотографии со схемой укладки, мастер быстро просканировал пол и обнаружил место разрыва цепи (разрыв произошел в соединительной муфте между матами). Для ремонта системы пришлось выломать 2 напольные плитки размером 40х40 см. Обычно достаточно снять одну плитку, но у нас разрыв располагался на стыке плиток. На место демонтированных плиток мы самостоятельно и очень аккуратно установили 2 новые плитки — визуально место ремонта совершенно незаметно.

После этого пол отлично проработал еще 2 года, пока у нас в ванной не случился небольшой потоп, во время которого плитка хорошо намокла, из-за чего пол снова перестал работать. Тот же мастер обнаружил, что на этот раз из-за попадания влаги вышел из строя термодатчик, вмонтированный в специальную гофрированную трубу на краю стяжки. Датчик заменили, и теплый пол продолжает дарить нам тепло и комфорт в холодное время года.

Основываясь на собственном опыте, я очень рекомендую установить систему теплого пола: с ней действительно намного приятнее и комфортнее жить в холодное время года. Например, когда система центрального отопления не работает или не справляется с морозами, теплые полы становятся настоящим спасением: мы забыли, что значит мерзнуть дома – теплый пол на кухне и ванной прогревает воздух во всей небольшой квартире. Конечно же, теплый пол увеличивает счета за электроэнергию, но не настолько, чтобы отказаться от такого комфорта! Главный совет – укладывать полы строго по инструкции, фотографировать схему укладки и иметь запас материалов для локального ремонта напольного покрытия в случае поломки системы.

Фото: stroisovety.org, stroysvoimirukami. ru, i-bud.ru

теплый пол

Виды систем теплый пол: знакомство с системами теплых полов



Вступление

Здравствуйте Уважаемые читатели сайта Opolax.ru. Начну с того, что теплый пол это технологическое понятие, а не конкретное устройство. Технологически существуют несколько видов теплого пола, используемых для обогрева пола. Каждый вид теплого пола имеет свои технологические особенности. Выбор вида теплого пола зависит от места его применения и коммуникаций, имеющихся в помещении. Про виды систем теплый пол остановлюсь подробно.

Виды систем теплый пол: диаграмма

На диаграмме я показал все существующие виды теплого пола. Схема не может дать визуальное представление о них и чтобы представить их наглядно, лучше посетить сайт продавца теплого пола. Рекомендую, сайт магазина предлагающего все типы теплого пола spb-teplypol.ru. На сайте вы сможете не только посмотреть как выглядят различные виды теплого пола, но и приобрести теплый пол по разумной цене.

Что такое теплый пол

В самом общем определении теплый пол (ТП) это управляемое устройство, уложенное в полу помещения и предназначенное для преобразования различных типов энергии в тепло. Если в тепло преобразуется электрическая энергия, такой теплый пол называют теплый электрический пол. Если обогрев пола происходит за счет циркуляции горячей воды в полу, то такой теплый пол называют водяной теплый пол. Разберем каждый вид теплого пола подробнее.

Электрический теплый пол

Основной принцип электрического теплого пола преобразование энергии электрического тока в тепловую энергию. Осуществить это можно двумя способами. При помощи специального электрического резистивного кабеля или специальной термопленки. Вид теплого пола, осуществляемый при помощи электрического кабеля, называют теплый кабельный пол.

Кабельный ТП

Электрический ток, протекая по любому проводнику, выделяет тепло. Это свойство и есть основной принцип работы кабельного теплого пола. В кабельном теплом полу применяются специальные резистивный или саморегулирующий кабели. Выпускаются несколько видов теплового кабеля. О кабеле в других статьях, здесь только отмечу, что резистивный кабель выпускают одножильным и двухжильным.



Монтаж кабельного ТП производится на ровную, заранее подготовленную поверхность пола. Поверхность пола должна быть чистой, на пол должен быть постелен пароизолятор (полителеновая пленка), сверху теплоизолятор (например, Изолон) и теплоотражающий материал. Теплоизолятор и теплоотражатель могут совмещаться в одном материале.

Кабель укладывается на пол в виде зигзага. При использовании одножильного кабеля, уложенный кабель должен иметь замкнутый контур. Для управления температурой теплого пола на стене монтируется блок управления(терморегулятор). Для измерения температуры в пол монтируется термодатчик ,провода от которого заводится ,также, в пульт управления (терморегулятор).

Теплый пол в виде тепловых матов (термоматы)

Для удобства монтажа теплового электрического кабеля выпускают тепловой кабель закрепленный зигзагами на специальных матах. Маты эти называют тепловыми, а такой пол называется – теплый пол греющими матами.

Кабельный ТП, в отличие от термоматов, имеет большую мощность и соответственно большую теплоотдачу. Поэтому его можно закрывать стяжкой и/или наливным полом. Однако толщина стяжки не должна превышать 5 см. В противном случае теплопатери будут настолько велики, что сама система будет не эффективна.

Электрический греющий мат не заливается стяжкой. Закрыть термоматы можно наливными полами до 2 см толщиной. Идеально термоматы подходят для обогрева полов из плитки. В этом случае термоматы не нужно заливать стяжкой, достаточно тонкого слоя плиточного клея при укладке плитки.

Хочу отметить . Ни кабельный теплый пол, ни тепловые маты нельзя закрывать ламинатом. Для обогрева полов из ламината выпускается инфракрасный пленочный пол.

Инфракрасный пленочный пол

Пленочный ТП представляет собой гибкую тонкую пленку, внутри которой вмонтирован инфракрасный тепловой элемент. Тепловой элемент подключается к электросети и равномерно прогревается по всей поверхности.

Подведу некоторые итоги.

  • Если на пол планируется стяжка 5 см для его обогрева подойдет кабельный теплый пол.
  • При устройстве наливного пола до 2 см, а также при укладке плитки для обогрева прекрасно подойдет теплый пол термоматами.
  • Для обогрева полов из ламината предназначен пленочный теплый пол.

Все вышеперечисленные полы относятся к электрическому теплому полу. Как правило, такой тип обогрева пола является дополнительным элементом обогрева помещения наряду с центральным отоплением. В качестве отдельной системы отопления помещения теплым полом используется система водяной теплый пол.

Водяной теплый пол

Водяной теплый пол это стационарная система теплого пола, в которой обогрев пола производится за счет циркуляции горячей воды в трубах, уложенных в пол.

Система водяной ТП требует отдельной системы водоснабжения.  Поэтому система водяной теплый пол подходит для частных домов, дач или больших квартир со специальным водопроводом для теплого пола.

Важно! Систему водяного греющего кпола нельзя подключать к системе центрального водоснабжения и централизованному теплоснабжению без серьезного проекта согласованного в соответствующих органах.

В качестве трубопровода используются металлопластиковые, полиэтиленовые, медные трубы. Укладываются трубы на пароизолятор и теплоотражающий материал. По периметру комнаты в месте примыкания стены к полу укладывается демпферная термолента. Сам трубопровод заливается стяжкой. Тип стяжки–плавающий. Толщина стяжки должна быть больше 7см. Лучшей стяжкой для водяного теплого пола является цементно-песчанная стяжка, потому что, она имеет наилучший коэффициент теплопередачи. Укладывается трубопровод спиралью или змейкой. Для управления полом монтируется специальный коллектор, который называется коллекторный шкаф водяного теплого пола.

К коллектору подводится горячая вода и при помощи вентилей распределяется по трубам водяного теплого пола. Кроме коллектора система не будет нормально работать без насоса поддерживающего давление, обратных клапанов и еще много чего.

Остается подвести итог.

  • Данная система наиболее эффективна и разрешена в частном доме.
  • Водяной ТП может быть как дополнительным, так и основным источником отопления дома.
  • Стяжка, закрывающая элементы пола должна быть толщиной более 7 см.

Однако, водяной ТП не обязательно укрывать стяжкой. Для деревянных домов, а также слабых перекрытий разработана полистирольная система теплый пол.

Полистирольная система теплый пол

При устройстве полистирольной системы трубопровод системы укладывается на специальное полистирольное покрытие со сделанными пазами. В пазы вкладывается аллюминевый теплоотражатель. В пазы теплоотражателя укладывается трубопровод (только не металлический).

Деревянная система

Полистирольная система ТП относится к настильным системам. Также к настильным системам относится деревянная система теплый пол.

Реечная система

Если деревянная система теплый пол монтируется между специально уложенными рейками, ее называют реечная система деревянный теплый пол.

Модульная система

Деревянная система монтируемая на готовых заводских модулях называется модульной. Модули это листы (полосы) ДСП со специально сделанными каналами.

Достоинствами полистирольной и деревянной систем является легкий вес и отсутствие «мокрых» технологий стяжки.

Вывод

Разнообразие систем теплых полов, позволяет выбрать нужный тип обогрева полами, практически для любого типа помещения и вида частного дома.

Другие статьи раздела: Обогрев пола



Похожие статьи

Виды тёплых полов, технические характеристики, плюсы и минусы с фото и видео.

Виды теплых полов, часто вызывают множество вопросов. А ведь они стали одним из популярнейших нововведений современного интерьера и строительства. Когда-то это были объёмные конструкции, но теперь все значительно упростилось (с точки зрения строительства и монтажа, но вот с выбором не все так просто). Выбирать тип системы обогрева следует исходя из покрытия, особенностей квартиры и своих предпочтений.

Содержание:

  1. Общие принципы
  2. Водяная система
  3. Виды электрических систем

Общие принципы

Любой вид тёплого пола состоит из системы нагревания, термодатчика и регулятора температуры. Датчик отвечает за стабилизацию температурного уровня в помещении, поскольку передаёт сигнал в систему регуляции. Там происходит анализ реальной и заданной температуры, в результате при наличии разницы изменяется работа системы нагревания.

Тёплый пол нельзя размещать в сыром подвальном помещении, так как это чревато развитием грибковых микроорганизмов и появлением плесени. Что касается самих элементов системы, которые сделаны из дерева, то они устойчивы к процессу гниения. В свою очередь, детали металлические изготавливают с высокой защитой от коррозийных процессов.

Водяная система

Этот способ согревания дома подойдёт тем, у кого большая жилищная площадь. Низкие эксплуатационные затраты делают водяной пол идеальным вариантом для частных коттеджей с независимыми котлами. Установить такое покрытие в городской квартире будет гораздо сложнее из-за гидравлического сопротивления, которое может привести к разрыву всей системы. Обрушение плиты для перекрытия может произойти даже из-за самой нагрузки стяжки, арматурной сетки и трубы. Если же помещение включено в общегородскую систему отопления, то монтаж водяного пола запрещён совсем, чтобы исключить падение температуры воды в соседних квартирах.

Обогрев по схеме водяного типа работает от любой системы отопления, будь то газовый котёл, солнечный коллектор или тепловой насос. Даже когда в доме отключат электричество, пол сохранит тепло для помещения, если котел сможет работать в обесточенном положении. Если совместить теплоизоляцию с отопительной системой на холодное время года, то разводка трубопровода по стенам или установка радиаторов в комнатах не понадобятся. Летом такое покрытие тоже можно использовать, если пустить холодную воду для понижения температуры воздуха.

Отсутствие радиаторной системы в случае, если вы выбрали водяной пол, позволяет сэкономить и продлить срок службы котла. Дело в том, что температура нагрева такого покрытия на 30-50 °C ниже, чем параметр радиаторов. Это позволяет котлу функционировать не в полную мощность. Также следует отметить, что отказ от радиаторной системы позволит улучшить обстановку дома в дизайнерском плане, так как ограничения по расстановке мебели будут отсутствовать.

Процесс установления тёплого пола этого вида проходит в несколько этапов. Для начала нужно проверить герметичность труб, по которым будет подаваться горячая вода из системы отопления. Водяной пол монтируют только с теми трубками, которые действительно выдерживают воздействие агрессивной среды и обладают высокой звукоизоляцией. Именно технические особенности труб определяют время работы тёплого пола. Если они засорятся или покроются плесенью и пылью, придётся их очищать или заменять.

Монтаж труб осуществляют под стяжкой из полистиролбетона или цемента с песком. Этот материал должен покрывать пол и снизу, поэтому важно выждать время до полного остывания. А вот мокрая стяжка усложнит процесс демонтажа в случае необходимости и заблокирует доступ к обогревателю. В идеале, конструкция со стяжкой выдерживает все нагрузки, создаваемые трубопроводной магистралью, а также не даёт ей быстро прийти в негодность. Также воздух под стяжкой выступает в качестве дополнительного теплоизолятора. Трубы из полипропилена изгибаются согласно ранее обговорённой схеме, при этом между ними оставляют расстояние 15-20 см. Для регуляции температурного режима устанавливают термостат. Вместе с ними монтируют датчики и стояки из полипропилена, к которым присоединяется созданный трубопровод с помощью крана. Автоматический кран предпочтительнее в данном случае, поскольку следит за объёмом подаваемой воды и может предотвратить многие проблемы. Хорошо, если также будет установлен датчик протечки, который сможет вовремя прекратить процесс подачи воды в экстренной ситуации, сопровождая это звуковым или световым сигналом.

Водяной тёплый пол обладает следующими достоинствами при установке в помещении:

  • Экономия электроэнергии в процессе эксплуатации на 15%;
  • Возможности по любой расстановке мебели в помещении;
  • Равномерное распределение тёплого потока воздуха благодаря прогреву снизу вверх;
  • Высокая пожаробезопасность;
  • Создание индивидуального микроклимата в соответствии с сезоном и погодными условиями;
  • Решение проблемы холодных или сырых полов в загородном помещении;
  • Минимальный риск повреждения напольного покрытия;
  • Длительный срок функционирования;
  • Возможность создания эффективной и полноценной системы отопления в частном доме.

Среди минусов пользователи водяного пола чаще всего отмечают высокую стоимость монтажа и необходимость учёта многих моментов в техническом плане. Установить такой тёплый пол могут только сами специалисты, что увеличивает траты вместе со стоимостью необходимых фильтров и насосов. Если сэкономить или допустить ошибку при установке такого тёплого пола, не учтя снижение давления в системе отопления, горячая вода просто перестанет поступать. Кроме того, для установки тёплого водяного пола требуется особое разрешение от официальных органов. В противном случае, вас ожидает очень сильный штраф. Готовая отопительная система полов требует регулярного осмотра и профилактических работ. Заранее также стоит учитывать, что при прокладке водяной системы обогрева пол поднимется, минимум, на 10 см. Поэтому низкий дом будет казаться очень тесным и приземистым.

Электрическая система

Общая система функционирования электрического пола отличается от стандартного обогрева помещения с помощью радиатора. Дело в том, что тёплый пол согревает воздух в диапазоне сразу двух метров от поверхности. Устанавливаемая температура в +24 °С позволяет чувствовать себя комфортно и экономит тепло внутри дома. Излучение, которое возникает при обогреве покрытия, также совершенно безопасно для здоровья. Тем более, оно имеет место только в работе одножильных кабелей. Однако стоит учесть, что после установки тёплого пола на электрической основе оплата коммунального счёта, скорее всего, возрастёт.

Электрический тип тёплого пола подходит для установки в любую квартиру, в том числе, в кухню или санузел. Установить его проще и дешевле, чем водяной. Однако выполнять работы по монтажу логичнее в новой квартире, когда отделка дома ещё не началась. Сегодня выделяют три вида электрического пола: кабельный (обычный), с нагревательными матами и инфракрасный. Вне зависимости от специфики каждой разновидности стоит отметить, что электрический пол имеет ряд ощутимых преимуществ, по сравнению с водяным. Его можно включать даже летом при необходимости, он имеет лёгкую систему управления. Срок эксплуатации составляет порядка 50 лет.

Кабельный пол

В данном случае пол делают на основе резистового кабеля, который нагревается. Его продают как на катушке, так и в виде отдельных секций. Элемент нагрева выкладывают в виде змейки или по спирали в бетонную стяжку, а потом монтируют терморегулятор. Зазор между кабелями должен составлять около 6-12 см. Толщина самой бетонной стяжки составляет 5-7 см, при этом верхний слой должен быть мокрого типа. В итоге получается целая система, состоящая из отдельных секций с экранированными кабелями в изоляции 2 слоями. Она является максимально безопасной, даже в условиях частой сырости.

Перед тем, как укладывать кабель, на мягкий утеплитель стоит положить сетку. Именно она обеспечивает жёсткость всей конструкции и не даёт нагревательным элементам утонуть в стяжке. К сетке крепятся сами кабели, которые нельзя пересекать друг с другом.

Установка теплого пола в душевой комнате

Обычно кабели с одной или двумя жилами скрепляют между собой герметичными муфтами, которые также соединяют элементы с электросистемой. Её, кстати, нужно устанавливать близко к терморегулятору, на уровне самих кабелей. Саморегулирующийся кабель гораздо прогрессивнее, чем другие модели постоянного нагрева, поскольку его делают из прочной полимерной матрицы. С его помощью можно выставить необходимую мощность для каждой комнаты. На кухне обычно достаточно 120 ватт на кв.м, а в ванной – 140 ватт на кв.м. Соединительная муфта при установке такого тёплого пола не применяется. Вне зависимости от выбранной модели кабеля, нужно попросить у продавца сертификат, который гарантирует экологичность производственного процесса.

Среди значимых достоинств этого покрытия пользователи также называют:

  • Исключение возможности перегрева;
  • Долгий срок эксплуатации;
  • Небольшая стоимость расходных материалов;
  • Доступность укладки под разные напольные покрытия;
  • Возможность использования кабеля как системы антиобледенения.

В качестве недостатков кабельного пола можно отметить трудоёмкость монтажа. В частности, сделать стяжку самостоятельно практически невозможно, а работа специалиста требует определённого времени. Нужно не только соблюдать технологию заливки бетона, но и дождаться, пока он высохнет. Сам кабель можно будет положить только через месяц. При его укладке важно учитывать размер петель, отсутствие разрезов и соединений двух концов в магистрали. Таким образом, подобрать длину кабеля заранее очень сложно. Также нужно учесть, что при наличии электричества появляется и электромагнитное излучение, которое не очень хорошо влияет на физиологические параметры некоторых людей.

Инфракрасный пол

Этот вид покрытия также называют плёночным и продают, в основном, в рулонах. Подобный пол обогревает помещение с помощью очень тонкой системы на основе длинных инфракрасных волн. Термическая плёнка сделана из специальных полосок карбона или графита, которые скреплены шиной из меди, серебряной пастой и контактами. Если вы выбираете дорогую модель инфракрасного обогрева, паста из графита или карбона может быть нанесена сплошным слоем. Плёночный пол особенно хорош тем, что все его элементы с двух сторон ламинируются полиэстером электротехнического типа, что создаёт защитную среду и добавляет свойств водонепроницаемости. Температура полов такого вида в рабочем состоянии равна 25-45 °C.

Медная клемма каждой полоски на плёнке зажимается при монтаже плоскогубцами. Система подключается к кабелю, который ведёт к термостату. Установленный тёплый пол является не только прочным и гибким, но и жаростойким. Когда ток проходит через полосы, запускается образование волн, прогревающих не воздух, а предметы. Таким образом, вредные электромагнитные излучения отсутствуют. Плёночный пол при необходимости можно покрывать стяжкой сухого типа. В целом, после укладки данного покрытия уровень пола изменяется незначительно, поскольку толщина любого из элементов не превышает в данной системе 0,5 мм. Напряжение такой плёнки составляет 12-24 вольт, поэтому любое здание с таким полом будет защищено от перегрузки системы.

Плёночный тип покрытия используется, когда нужен подогрев пола в помещении без стационарного отопления или в период межсезонья. Плёнкой можно также согревать стены дома и потолок. Сегодня это очень популярный вариант тёплого пола в детских садах, больницах и отелях. Дело в том, что инфракрасное излучение считается полезным, так как стимулирует многие внутриклеточные процессы в организме.

Главными плюсами инфракрасного пола можно назвать:

  • Простоту установки за несколько часов;
  • Отсутствие стяжки;
  • Экономичность монтажа и эксплуатации;
  • Доступность крепления к разным покрытиям, в том числе, к коврам;
  • Устойчивость к повреждениям механического типа;
  • Отсутствие осушения воздуха;

Главным недостатком инфракрасной плёнки выступает большая стоимость. Особенно дорого стоят карбоновые образцы, но они гораздо надёжнее графитовых. Плёночный пол также нельзя класть во влажных помещениях. Также следует учесть, что перед укладкой надо проверить качество и работу всех составляющих пола и следить за отсутствиями повреждений в них вовремя монтажа. При самостоятельной установке плёночного пола понадобятся специальные инструменты, например, пресс плоского типа. Если инфракрасное покрытие кладут под плитку, будет необходим клеящий состав. Его кладут толщиной минимум 1,5 см.

Нагревательные маты

Этот вариант покрытия представляет собой самый дешёвый обогревающий пол электрического типа. Маты выпускают в рулонах, и они являются самоклеящимися. Конструкция состоит из синтетической сетки полимерного типа и кабеля, установленный шаг которого уже соответствует всем стандартам безопасности. Нагревательный кабель обычно двужильный и достаточно тонкий (не более 3 мм). Сетку с кабелем накладывают поверх тонкой стяжки прямо в раствор клея.

Нагревательные маты можно установить даже под старую плитку, керамогранит или натуральный камень в доме. Пол с нагревательным матом подойдёт для тех квартир, где нельзя сделать многослойную кабельную систему. Особенно это относится к помещениям с керамическими поверхностями: ванной, кухне, санузлу. Сегодня выпускаются нагревательные маты для домов, где нельзя поднимать пол более, чем на 0,5-1 см. После приобретения рулона, материал можно разрезать на нужное количество частей без опасности для целостности самого нагревательного элемента.

К безусловным плюсам электрического пола данного типа можно отнести:

  • Возможность самостоятельной укладки;
  • Быстрота монтажа;
  • Работа в самых недоступных и удалённых уголках дома.

К сожалению, тёплый пол с матами нельзя установить там, где поставлена крупная мебель и отсутствуют вентиляционные карманы. В противном случае, перегрев элемента произойдёт очень быстро, и покрытие выйдет из строя.

Устройство теплого пола в деревянном доме

Создание благоприятного и полезного микроклимата справедливо считается одним из важных условий обеспечения комфортного проживания. Очевидно, что его достижение невозможно без создания оптимального температурного режима, зависящего, в первую очередь, от системы отопления. Она должна быть надежной, легкой в управлении и, что особенно важно в современных непростых экономических условиях, эффективной. Самый прогрессивный и наиболее современный вариант решения этой проблемы – устройство теплого пола в деревянном доме.

Преимущества использования теплых полов

Перед ответом на актуальный вопрос, как сделать теплый пол в деревянном доме, следует перечислить несомненные преимущества, достигаемые при использовании рассматриваемой системы обогрева. В первую очередь необходимо выделить:

  • низкие эксплуатационные затраты. Как уже отмечалось выше, одно из главных требований к любой отопительной системе – экономичность и эффективность. Теплый пол в полной мере соответствует этим условиям, что обеспечивается низкотемпературным режимом работы и отсутствием непосредственного контакта с наиболее холодными конструкциями здания – наружными стенами;
  • обеспечение равномерного прогрева помещений. Особенностью системы теплого пола является ее устройство по всей площади комнаты;
  • возможность использования в сочетании с другими системами обогрева. Нередко теплый пол применяется только в некоторых помещениях для создания в них особо комфортных условий. Наиболее часто это относится к прихожей, ванной или детской комнатам;
  • надежность и долговечность. При грамотном устройстве теплый пол может прослужить владельцу дома длительное время, не нуждаясь в ремонте или каком-то особенном обслуживании.

Перечисленные выше достоинства превратили устройство теплого пола в деревянном доме в одно из наиболее популярных решений вопроса системы обогрева, применяемых в частном домостроении.

Виды теплых полов

Существует две разновидности теплых полов, максимально активно и часто используемых на практике в настоящее время.

Теплый пол с использованием в качестве энергоносителя воды

Устройство водяного теплого пола в деревянном доме используется наиболее широко. Это связано с тем, что такой вид обогрева более эффективен, если сравнивать его с аналогом на электричестве. Важной особенностью системы является возможность использования в ней самого экономичного котла — газового.

Основной элемент водяного теплого пола — это труба, диаметр которой обычно равен 20 мм. Чаще всего она укладывается на пол с шагом от 10 до 30 см в виде спирали, змейки или улитки. Материалом для изготовления труб является металлопластик или получивший в последние несколько лет большое распространение армированный полипропилен. Главные плюсы водяного теплого пола – низкая стоимость устройства и невысокие эксплуатационные расходы. Как следствие – подобная система отопления нередко используется в качестве основной в деревянных домах, возведенных из оцилиндрованного бревна.

Электрический теплый пол

Устройство электрических полов в деревянном доме применяется несколько реже описанной выше водяной системы отопления. Это связано, главным образом, с тем, что подобный вариант обогрева сложно отнести к самым экономичным. Однако, теплый пол на электричестве очень часто применяется как вспомогательный или дополнительный обогрев в некоторых помещениях. При таком способе использования рассматриваемый вид обогрева получает возможность в полной мере реализовать присущие ему преимущества. Главные из них – простота эксплуатации и возможность регулировки уровня температуры в оборудованной теплым полом комнате.

В последнее время стал использоваться третий вариант конструкции теплого пола, главный принцип действия которого основан на инфракрасном излечении, а в качестве нагревательного элемента обычно выступает полимерная пленка. Данный способ отопления пока не получил достаточно широкого распространения, так как его стоимость относительно велика. Однако, в ближайшие годы популярность такого варианта конструкции будет только расти.

Как сделать теплый пол в деревянном доме

Работы по устройству рассматриваемой системы обогрева не относятся к особо сложным. Поэтому сделать теплый водяной пол в деревянном доме, как впрочем, и систему отопления на электричестве, вполне возможно собственными силами. Для этого необходимо тщательно выполнять определенные рекомендации.

При монтаже водяного пола следует обращать внимание на:

  • качество выполнения герметизации труб, используемых в системе теплого пола;
  • надежность устройства покрытия пола;
  • качественное армирование, необходимое при укладке труб под стяжку из бетона.

При устройстве электрического варианта теплого пола нужно следить за:

  • соответствием используемого кабеля эксплуатационным нагрузкам;
  • надежностью выполняемой изоляции;
  • соблюдением техники безопасности при выполнении работ и последующей эксплуатации системы.

Применение системы теплого пола как основного или дополнительного варианта обогрева в деревянном здании – одно из эффективных и грамотных решений, позволяющее добиться требуемого уровня комфорта и удобства проживания при относительно небольших финансовых затратах.

07/05/2017

Теплый пол — Сколько стоит теплый пол?

Общие сведения о теплых полах

Пол с подогревом — отличная замена более традиционным методам обогрева дома. Это устраняет необходимость в радиаторах и других традиционных методах отопления, освобождая место в вашем доме.

Однако не во многих британских домохозяйствах есть полы с подогревом. Мы рассмотрим, почему это так и что вы должны учитывать, думая об установке теплого пола.

Сравните поставщиков энергии и сэкономьте деньги за пять минут!

Преимущества и недостатки теплых полов

В то время как полы с подогревом обычно ассоциируются с высококлассными отелями и роскошными домами, в Великобритании они становятся все более распространенными в новых домах.

Преимущества

Одним из главных достоинств напольного отопления является то, что оно освобождает место в вашем доме. Это устраняет необходимость в радиаторах и других отопительных приборах, которые обычно занимают много места.Перемещая систему отопления под землю, вы позволяете себе роскошь использовать больше площади в вашем доме.

Еще одна привлекательность теплых полов заключается в том, что они обогревают помещения намного эффективнее, чем традиционные методы, такие как радиаторы. Причина этого в том, что радиаторы работают, нагревая воздух вокруг себя. Поскольку радиаторы почти всегда располагаются сбоку от комнаты, в конечном итоге они нагревают воздух только в непосредственной близости от себя. После того, как радиатор прогреет эту область, большая часть тепла уйдет вверх и не уйдет далеко, когда дело доходит до обогрева остальной части комнаты.С другой стороны, теплые полы равномерно нагревают помещение снизу. Это означает, что почти все производимое тепло будет идти непосредственно на обогрев помещения, в котором он установлен.

Поскольку радиаторы в значительной степени неэффективны для обогрева помещения, в котором они находятся, они должны работать при более высокой температуре, чтобы достичь желаемых результатов. Однако теплые полы отапливают помещения намного эффективнее. В результате они могут работать при гораздо более низких температурах и по-прежнему эффективно поддерживать заданный уровень тепла.Это может сэкономить вам деньги на счетах за газ и электроэнергию, так как вам не нужно будет использовать столько энергии, чтобы получить тот же результат.

Недостатки

Самым большим недостатком напольного отопления является стоимость его установки. Поскольку для работы система должна быть расположена под комнатой, для ее установки часто может потребоваться довольно обширная работа. Важно решить, будет ли сбережений, которые вы получите от более эффективного отопления вашего дома, достаточно, чтобы компенсировать затраты на установку системы подогрева пола в первую очередь.

Еще одним недостатком системы напольного отопления является то, что для обогрева помещения часто требуется больше времени, чем для традиционных методов. Это связано с тем, что они работают при более низких температурах, чем другие варианты, такие как радиаторы. Один из способов обойти эту проблему — настроить подогрев пола на регламентированный таймер. Делая это, вы гарантируете, что ваш дом всегда нагревается к тому времени, когда вы этого хотите.

Типы напольного отопления

Существуют две основные формы напольного отопления.Вы можете выбрать электрический теплый пол или водяной теплый пол.

Электрический теплый пол

В этой форме напольного отопления используется большая система проводов, которые будут размещены под полом в комнате, которую вы хотите обогреть. Некоторые люди предпочитают использовать нагревательные маты, которыми можно покрыть большую часть комнаты, в то время как другие выбирают систему отдельных проводов, которые могут достигать всех частей комнаты. Нагревательные маты, как правило, немного более доступны, поскольку они могут производиться серийно в различных формах и размерах.

Сами линии, как правило, располагаются поверх слоя изоляции и, как правило, могут проходить под большинством типов напольных покрытий.

Одним из преимуществ электрических теплых полов является то, что монтаж проводов намного проще, чем труб, необходимых для водяных теплых полов. Это означает, что часто установка не требует больших затрат, а иногда ее можно установить даже самостоятельно.

Одним из недостатков электрических теплых полов является то, что они, как правило, более дороги в эксплуатации, чем водяные теплые полы, это зависит от того, есть ли у вас дешевый поставщик электроэнергии.Это означает, что если вы планируете разместить его в своем доме, возможно, будет разумно попытаться ограничить его небольшими помещениями, такими как ванные комнаты.

Водяной теплый пол

Водяные теплые полы изготавливаются путем создания разветвленной системы труб, которые покроют большую часть вашего пола. Эти трубы будут подключены к котлу вашего дома, и вода будет прокачиваться через них так же, как через радиатор.

Одним из больших преимуществ системы водяного теплого пола является то, что она требует более низкой температуры воды для обогрева помещения, в котором она находится.Это связано с тем, что водяные теплые полы могут прогревать помещение более равномерно, чем радиаторы. В результате эти системы напольного отопления более энергоэффективны и стоят намного меньше в эксплуатации, чем традиционные методы отопления. Стоимость этого будет зависеть от того, есть ли у вас поставщик дешевого газа.

Недостатком выбора системы водяного теплого пола является то, что трубы установить намного сложнее, чем электропроводку. Это означает, что затраты на установку этих типов систем напольного отопления часто намного выше.Кроме того, не рекомендуется пытаться установить систему водяного теплого пола без помощи квалифицированного сантехника.

Поскольку объем работ, необходимых для установки системы водяного теплого пола, настолько велик, что ее невозможно установить в каждом доме.

Как установить системы теплого пола

Из двух типов систем теплого пола; электрические и водяные, только электрические системы могут быть установлены самостоятельно. Это простой способ сэкономить деньги, поскольку затраты на установку будут минимальными.Однако, несмотря на то, что вы можете проложить проводку самостоятельно, вы все равно должны обратиться к квалифицированному электрику, прежде чем подключать провода к сети.

При установке этих систем важно помнить, что вы должны размещать проводку поверх любой изоляции. Если вы этого не сделаете, то вы не почувствуете вырабатываемого тепла, поскольку оно будет изолировано от попадания в комнату.

Важно отметить, что некоторые системы работают только с определенными типами полов.Это означает, что ваши возможности могут быть ограничены в зависимости от того, какое напольное покрытие у вас есть.

При установке системы на водной основе не следует пытаться установить ее самостоятельно. Вам понадобится большое количество трубопроводов, а в некоторых случаях уровень пола нужно будет поднять, чтобы оставить место для системы под ним.

Сколько стоит теплый пол?

Ответ на этот вопрос может сильно различаться в зависимости от того, какой тип системы теплого пола вы выберете, и от того, насколько широко вы решите ее установить.

Для электрических теплых полов цены могут варьироваться от 75 фунтов стерлингов за квадратный метр для грелок до 100 фунтов стерлингов за метр для индивидуальной проводки. Вам также нужно будет потратить деньги на утепление и оплату услуг электрика.

Если вы решите выбрать систему водяного теплого пола, вам придется заплатить намного больше денег. К тому времени, как все будет сказано и сделано, стоимость всей системы, несомненно, исчисляется тысячами фунтов стерлингов.

Сколько стоит эксплуатация теплого пола?

Системы напольного отопления могут быть более энергоэффективными, чем другие формы центрального отопления, экономя ваши деньги на газе и электричестве.Но эта экономия эксплуатационных расходов вряд ли компенсирует затраты на установку этих систем, особенно если они дополняют существующую систему отопления.

  • Электрические системы стоят менее 10 пенсов за квадратный метр, чтобы работать на полной мощности в течение шести часов.
  • Электрический теплый пол в ванной комнате стандартного размера площадью 3,5 квадратных метра, работающий в течение двух часов утра и двух часов после полудня, будет стоить 3,16 фунтов стерлингов в месяц.
  • Электрическая система в гостиной площадью 10 м 2 , работающая четыре часа в день, будет стоить 10 фунтов стерлингов.80 в месяц в электричестве.
  • Теплые полы на водной основе на 25% эффективнее радиаторов при работе от традиционного котла, поскольку в них используется вода, нагретая до более низкой температуры – 50°C, а не 70°-90°C.

Подходит ли вам пол с подогревом?

Теплый пол вряд ли сэкономит вам много денег, даже когда речь идет о счетах за электроэнергию. В среднем считается, что пол с подогревом сэкономит вам около двадцати фунтов в год на газе или электричестве.Это означает, что это определенно выбор, сделанный по причинам, отличным от бюджета.

Одной из ситуаций, когда пол с подогревом является исключительно хорошей идеей, является строительство нового дома или даже новой комнаты. Поскольку вам в любом случае нужно будет установить электричество и трубопровод под полом, вряд ли это будет стоить вам намного больше, и как только вы это сделаете, вряд ли вы пожалеете об этом.

Конечно, главная привлекательность системы теплого пола – это комфорт. Равномерное распределение тепла по комнате – это характеристика, которую нельзя недооценивать.Он также исключительно хорошо работает с каменными полами. Это связано с тем, что каменный пол останется теплым даже при открытом окне, в отличие от тепла от радиатора, которое рассеивается при малейшем сквозняке.

Еще одна вещь, которую следует учитывать, — это экономия места. Пол с подогревом устраняет беспорядок и придает вашему дому более минималистичный и аккуратный вид.

Теплый пол 12В | Система теплого пола 12В
