Об антеннах «Бабочка», «Зигзаг» и «Восьмерка»

Существует достаточно простой способ отличить обычного индивидуума от радиолюбителя-антенщика — просто упомяните в своей речи слово «вибратор». По умному взгляду и отсутствию улыбки на лице испытуемого можно констатировать, что перед вами радиолюбитель-антенщик.

(немного модифицированое выражение с Луркоморья)



Обычный аноним, возжелавший сделать своими руками антенну для своего дачного 3G модема или Wi-Fi точки, обычно не утруждает себя углублением в теорию. А нерды по теме обитают на специализированных форумах, куда анонимов пускают через модерацию, да и не помогут эти форумы анониму, ибо мало что поймет он там… Поэтому я не ставлю перед собой задачу описать здесь основы теории антенн, их можно прочитать в почти любой серьезной книжке. Однако иметь хотя бы небольшое понятие, совершенно необходимо. Причем не только для самодельщика, но и для того, кто решил купить уже готовую антенну.

Речь пойдет о популярной антенне «

Бабочка». Просто погуглив такой запрос, вы получите массу самых разнообразных и не похожих друг на друга конструкций. И все «бабочки»! В нескольких интернет-магазинах под таким «брендом» толкают даже простую логопериодическую антенну «со специальным покрытием для радиоволн, разработанным военными спецами». Наверно считается, что лох на такую замануху должен идти косяками!

Давай же, уважаемый аноним не будем клевать на неграмотную рекламу и немного разберемся в этом. Прежде всего, надо понимать, что основой подавляющего большинства антенн, является излучающий элемент под именем вибратор или

диполь. Это имя он получил еще со времени открытия радиоволн. Вибраторы условно можно разбить на два вида — электрический и магнитный. Простейший магнитный вибратор представляет собой рамку с периметром равным длине волны, простейший электрический — провод с длиной равной половине длины волны. В принципе магнитную рамку можно изогнуть таким образом. Получившийся петлевой вибратор является уже электрическим, но это уже тонкости теории. Главное, что необходимо понять, это то что вибратор всегда настроен в резонанс с колебаниями электромагнитной волны. Именно поэтому его длина соотносится с длиной волны в виде целых чисел: λ, 2λ, λ/2, λ/4 и т.п.

Вернемся к нашей «антенне Бабочке». Все конструкции можно условно классифицировать следующим образом:

  • Вариант_1. Это настоящая антенна «Бабочка». Настоящая, потому что такая конструкция под именем «Butterfly dipole» была запатентована в далеком 1938 году. Другие названия антенны «Batwing» и «BowTie» — «крылья летучей мыши» или «галстук-бабочка». Это обычный электрический диполь с утолщением к краю, что значительно расширяет его полосу пропускания. Он широко используется в «Польских антеннах». Замыкания краев не принципиальны, треугольники можно сделать даже из сплошного листа металла.

    Надо понимать, что для волн с вертикальной поляризацией, диполь нужно развернуть вертикально. В этом случае, антенна будет всенаправленной. Эдакий родственник антенны «Паук». Правда «бабочка» в отличии от «паука», гораздо более широкополосна. С учетом концевой емкости электрическая длина такого диполя близка к длине волны и поэтому он имеет высокое входное сопротивление. Для расчета размеров вы можете воспользоваться онлайн калькулятором антенны «Бабочка» у нас на сайте.

  • Вариант_2. А вот это уже два магнитных диполя-рамки, соединенных параллельно. В среде телевизионщиков эта антенна известна под названием — «Двойная треугольная антенна» Другими словами — это антенна Харченко или «Зигзаг», в которой вместо ромбических элементов используются треугольные. Это не принципиально, можно даже круглые использовать. Рамки возбуждаются синфазно. На сайте имеется онлайн калькулятор для расчета антенны «Двойной треугольник».  Зигзаг в таком положении принимает вертикально поляризованную волну. Почему я акцентирую внимание на положении антенны. Дело в том, что нет специальных антенн для вертикально или горизонтально-поляризованной волны. Все зависит только от ориентации антенны относительно горизонтальной плоскости и поляризация антенны меняется простым поворотом ее на 90°

  • Вариант_3. Эквивалентен варианту 2, только с перекрученной вдоль горизонтальной оси одной из рамок. Чтобы отличить от других вариантов, часто называют антенна «Восьмерка», хотя это имя, так же как и «Зигзаг» или «Двойная треугольная» применяют без разбора к обоим вариантам. Несмотря на внешнее сходство с антенной Харченко, такая восьмерка отличается от нее противофазным питанием рамок и другими свойствами, хотя и незначительно. Наиболее важно то, что лепестки диаграммы направленности у этих антенн сплюснуты в разных плоскостях. При практически равном с «Двойной треугольной антенной» усилении, ширина лепестков диаграммы направленности у «

    Восьмерки» в горизонтальной плоскости в два раза шире. Поэтому «круговой обзор» этой антенны почти 240° из 360°, а у треугольной антенны Харченко в два раза меньше. Антенна, также как и «Зигзаг», в таком положении принимает вертикально-поляризованную волну.

Для вариантов 2 и 3 предлагаются модели в MMANA (это уже не для анонима)

И это еще не все варианты бабочек. Возможны и другие, например — на этой странице форума.


 Как видим, с точки зрения теории, это совершенно разные антенны. Принципиально отличается антенна «Бабочка» (вариант 1), которая представляет из себя электрический диполь, от остальных, которые относятся к категории рамочных или магнитных антенн. Варианты 2-3 не надо разворачивать на 90°, как вариант 1, они уже в таком виде принимают волну с вертикальной поляризацией и в отличии от варианта 1, имеют слабую направленность в горизонтальной плоскости.

Все три антенны достаточно широкополосны, имеют хорошую повторяемость, просты в изготовлении. Это весьма важные критерии для тех, кто взялся изготовить антенну для 3G модема, для Wi-Fi своими руками, но при этом улыбается, заслышав о вибраторе.



Антенна DVB-T2, кабель и бабочка на скорую руку





Антенна DVB-T2 нужна для передачи телевизионного изображения и звука в цифре.

Антенна DVB-T2, в нашем случае, поддерживает второе поколение стандарта DVB-T, европейского стандарта эфирного наземного цифрового телевидения.

В этой статье не буду рассказывать и вникать в тему сателлит антенны, но кто в теме тому по этой силке.
Наша задача рассмотреть самую легкую установку домашнего варианта — Антенна DVB-T2.

Замечу, что цель у нас поставлена смотреть только местное Тв и совсем не думать про установку антенны на крыше.

Подобная антенна будет работать только, если вы находитесь не далеко от телевышки вещающей цифровые каналы. Однако, попробовать сделать ее стоит, поскольку это весьма легко и главное даром.

От чего я так повелся на наземное ТВ, все же знают, что я приверженец сателлит телевидения?

Да все просто, если помните, то недавно купил ресивер Amiko 8260+ а там имеется возможность по мимо сателлит ТВ, подключить и наземное тв, как и кабельное ТВ.

Комбайн по подключениям!

И так приступим к домашнему “колхозу”, сразу и замечу, что для цифрового телевидения не нужна специализированная антенна.

Не то что бы совсем не нужна профессиональная разработка антенны, конечно желательно, но мы же договорились, что речь пойдет о антеннах- на скорую руку.

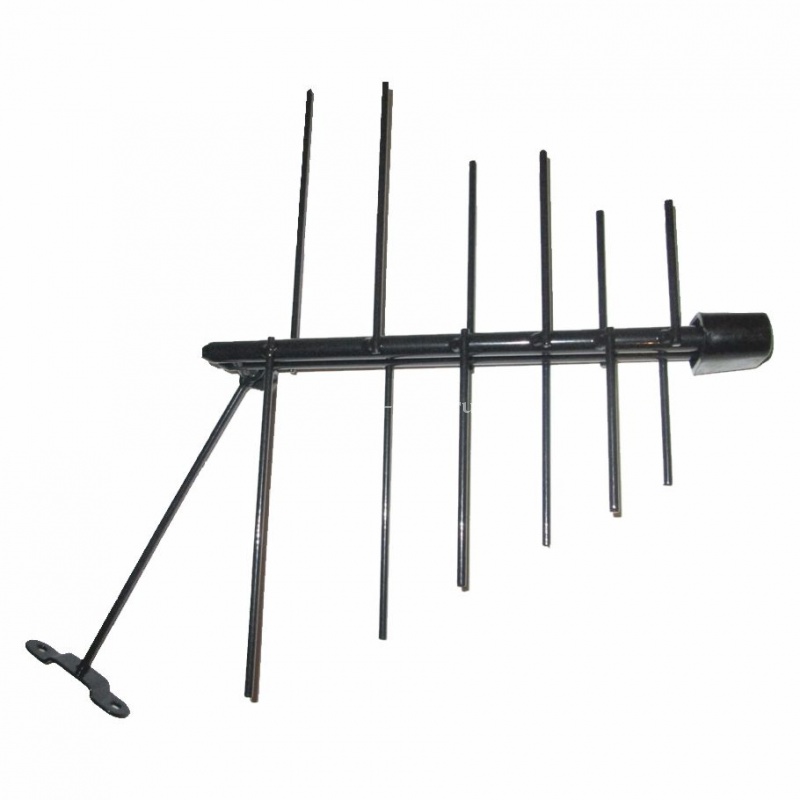

И так, к вашему сведению вполне подойдет аналоговая антенна. Да, да- та самая которую вы использовании ранее для просмотра аналоговых каналов.

Мало того, в качестве антенны можно использовать только телевизионный кабель. Кощунство, но это так, самой простой антенной для цифрового телевидения является телевизионный кабель.

Все крайне просто, берется коаксиальный кабель, на один конец одевается F коннектор и переходник для подключения к телевизору, а на другом конце оголяется центральная жила кабеля.

Если весь этот “колхоз” поднять вертикально, получится своего рода штыревая антенна.

Осталось только определиться, сколько сантиметров оголять центральную жилу, поскольку от этого зависит качество приема цифровых каналов.

Для этого необходимо понять на какой частоте вещают цифровые каналы в вашем регионе. Но это, я думаю, Вы легко узнайте у местных дилеров телевидения.

Что дальше?

Задача почти математическая но легкая для всех, кто хоть раз посещал школу. И так, необходимо вычислить длину волны. Формула весьма простая:

[box style=»1″]

λ=c/F
где, λ (лямда) — длина волны,
c — скорость света (3-108 м/с)
F — частота в герцах
или проще λ=300/F (МГц)

[/box]

Например, Вы узнали что частота используется 620 МГц
Итого: 300/ 620 ≈ 0,48 м = 48 см.

Из этих расчетов получилось, что для частоты 620 МГц мне нужно оголить 48 см. коаксиального кабеля.

Ну а если хочется что нибудь такое, по круче, то вам на рассмотрение быстрый проект, антенна бабочка. Это простая в изготовлении, малогабаритная антенна.

Называется она так из-за внешнего сходства с бабочкой.

Для ее изготовления Вам понадобиться медная проволока диаметром около 2 мм. Если Антенна-бабочка делается для наружного, то есть внешнего применения — можно использовать и 4 мм.

Для домашнего, например, для улучшения приема 3G/4G или WiFi подойдет даже кусок обычного телевизионного коаксиального кабеля 75 Ом.

Изготовление простое и всем по силе. Делаем прямоугольную рамку из проволоки. Длина и ширина его должны быть следующие:

[box style=»1″]

для телевидения — 500 мм. Х 200 мм.
для WiFi и Bluetooth — 90 мм. Х 30 мм.
для 3G — 110 мм. Х 40 мм.
для 4G/LTE — 90 мм. Х 30 мм.

[/box]

Потом перекручиваем рамку «Накрест» и разрезаем кусачками чтобы получились два треугольника.
Теперь будем припаивать коаксиальный кабель вот так, как на рисунке:

Обратите внимание на расстояние между треугольниками. Для разной частоты они должны быть разные.

Расчет такой:

[box style=»1″]

ТВ — 14 мм.
WiFi/Bluetooth — 2,5 мм.
3G — 3 мм.
4G/LTE — 2,4 мм

[/box]

Конструкцию можно усовершенствовать по количеству принимаемых частот, но лучше придерживаться намеченного одного назначения.

Под конец место соединения кабеля с бабочкой, можно залить эпоксидной смолой. Просто чтобы не сбились правильные расстояния.

Удачи, Друзья !



Распространите эту статью без промедления! СПАСИБО!

Теория конусных антенн BowTie / Хабр

Предисловие


Вопрос конусных антенн (бабочка, BowTie) очень слабо освещен в литературе, хотя это самый популярный тип ТВ антенн в мире, наряду с Uda-Yagi.

Поэтому в статье опишем принципы их работы и конструирования: волновые свойства одиночного вибратора-бабочки, влияние рефлекторов и директоров на диаграмму направленности и усиление антенны, принципы соединения вибраторов-бабочка в синфазные решетки.

Кроме того, представим читателю 7 хорошо оптимизированных с помощью САПР практических дизайнов телевизионных антенн на основе вибратора «бабочка» от простейших (в т.ч. безрефлекторные) до очень высокопроизводительной антенны с средним усилением 16.3 dBi для дальнего приёма.


В основе всех антенн обязательно присутствует активный элемент (вибратор, radiator), к которому подводится напряжение при работе на передачу, или снимается напряжение при работе на приём.
В большинстве типов антенн вибратором является полуволновой диполь и его разновидности (разрезной диполь, петлевой, двойной петлевой, четвертьволновый штырь, набор диполей с логопериодической геометрией и т.д.).

Конструкция паразитных элементов и согласование антенны исходят из свойств вибратора. Свойства полуволнового диполя отлично известны и широко описаны. Сопротивление излучения равно 73Ω на центральной частоте, диаграмма направленности почти круговая, с небольшим усилением 2.15 dBi перпендикулярно оси.

Ось диполя проходит через E-плоскость, т.е. поляризация излучения совпадает с осью диполя.

Сопротивление излучения быстро падает при снижении частоты и растёт с ростом частоты.
Диполь, отцентрированный на 600 МГц, при КСВ=1 на линию 73Ω будет иметь КСВ=2 уже при частотах 560 и 650 МГц, т.е. сохраняет приемлемый КСВ в диапазоне -7%…+8%.

Диполь идеален для узкополосных применений, а сделать его широкополосным можно только компромиссными путями — добавлять паразитные элементы (рефлекторы, директоры), подбирая их геометрию так, чтобы выровнять волновое сопротивление в разных участках диапазона.

При таком подборе геометрии, усиление многоэлементной антенны будет значительно ниже, чем с таким же количеством паразитных элементов, оптимизированных под узкий диапазон. Усиление антенны очень неравномерно по диапазону, а КСВ выходит за рамки приличия на краях диапазона.

Часть I. Конусный вибратор (BowTie radiator)


Существуют и другие дизайны вибраторов, так называемые ЧНА — частотно-независимые. Их сопротивление излучения в значительно меньшей мере зависит от частоты, они могут работать в сравнительно широком диапазоне частот с высоким КПД и приемлемым КСВ.

Один из таких дизайнов — биконическая антенна:

Её свойства сохраняются если вместо объемных конусов применить их проекции — плоские треугольники в виде галстука-бабочки (англ. — BowTie).

Если треугольники будут бесконечными — антенна будет работать на всех частотах:


Если создать треугольники конечного размера — они смогут работать в некотором большом диапазоне частот.
Более того, треугольник не обязан быть сплошным.
Его свойства сохраняются даже когда от плоскости оставить только два луча, хотя при наличии перемычек, треугольник излучает немного лучше.3D view, BowTie solid, BowTie whiskers

Далее будем рассматривать только вариант из двух усов (англ. — Whiskers) — самый простой и распространенный.

Центральной частотой для BowTie является такая длина волны, когда каждый из 4 усов имеет длину ~0.47λ (при технологическом разрыве в центре 1″=2.5 см).

Это значит, что BowTie вибратор примерно в 2 раза габаритнее чем полуволновый диполь. Полная ширина диполя — ~0.5λ, а полная ширина BowTie ~1λ.

Такие габариты делают его неприемлемо большим на частотах ниже 200 МГц, поэтому он не применяется на ТВ каналах 1-5 и не применяется в FM радиоприёме.

Для частот 200…800 МГц его размеры вполне приемлемые, что в сочетании с широкополосностью обеспечило массовость, а в сегменте антенн 10+ dBi доминирование.

Complex wave impedance, Z Ω
Комплексное сопротивление излучения на центральной частоте (все примеры будут для 600 МГц) около 545Ω (для диаметра проводников 2. 8 мм) и плавно падает до 200Ω на частотах 350 и 800 МГц.

Согласование 545Ω на коаксиальную линию 75Ω весьма нестандартное (хотя и реализуемое при надобности), но для работы в широкой полосе частот и ненужное и даже нежелательное. Приемлемый для телевидения КСВ будет, если использовать запитку от 300 до 600Ω. Минимальный усредненный в диапазоне 470…790 МГц КСВ получается если питать ~400Ω.

Вот КСВ (англ. — SWR) в полосе частот 400..800 МГц при питании 400Ω, и сравнение с КСВ полуволнового диполя на линию 73Ω.

SWR / КСВ BowTie
На графике показаны варианты с углом раскрыва усов от 20 до 60 градусов. Угол не сильно влияет, оптимальный угол около 33 градуса. Если классический диполь позволяет удержать SWR

Диаграмма направленности излучения BowTie немного отличается от дипольной. Вверх/вниз BowTie излучает на 3-4 dB слабее чем вперёд/назад. В стороны подавляет излучение значительно сильнее, чем классический диполь. За счёт этого усиление вперед/взад на центральной частоте около 4. 8 dBi (против 2.15 dBi диполя), а в полосе частот 400…800 МГц плавно растёт с 3.6 dBi до 6.7 dBi.

Gain, Pattern

Для согласования 75Ω кабеля с одиночным BowTie оптимальным будет балун 6:1 (Bal-Un, Balanced-Unbalanced трансформатор), который можно сделать из балуна 4:1 или выполнив на кольце с 2 дырками:Balun 6:1

Стандартный 300Ω балун 4:1 тоже будет работать, но КСВ будет >2.

Часть Iа Конусный вибратор — всеволновый?


Конусная антенна относится частично к ЧНА (частотно-независимая антенна) и к UWB (Ultra-Wide Band) типу антенн.

Максимальное сопротивление излучения конусный вибратор имеет при длине усов 0.47λ (около 545Ω), при отклонении длины в любую сторону — сопротивление падает до минимального 84Ω (при 0.31λ).

Дальнейшее укорочение волны приводит опять к росту сопротивления до 545Ω при длине усов кратной 0.47λ (600, 1200, 1800, 2400 МГц), и к циклическому

3 самых популярных самодельных антенны из кабеля для цифрового телевидения


Очень много людей делают антенны из обычного коаксиального кабеля для нового цифрового телевидения DVB-T/T2. В основном, особой популярностью пользуются вот эти три конструкции ниже. Давайте соберем все три экземпляра и проверим, какая-же антенна из представленных самая чувствительная.

Немного расчетов, чтобы сделать как надо


Итак, первое что вам необходимо сделать, так это посетить сайт — карта.ртрс.рф.
Введите в поисковой строке свой населенный пункт. Затем ищите самую ближайшую вышку к вашему местоположению. Кликаем по этой вышке левой кнопкой и появляется табличка со значениями частот эфирных пакетов.

У нас вещают два пакета цифровых каналов: РТРС-1 и РТРС-2 по 10 каналов каждый. Смотрим на частоты и чтобы принимать эти оба пакета, нужно взять середину между этими частотами. К примеру, если первый пакет имеет частоту вещания 700 Мгц, а второй 500 Мгц, то выбираем середину — 600 Мгц. Ничего сложного.

Нужную частоту определять научились, теперь необходимо найти длину волны. Она рассчитывается по формуле:

Длина волны = Скорость света / частота.


Скорость света равна 300 Мм/с. Делим это значение на частоту:

300 / 582 = 0,52


То есть, длина волны для частоты 582 Мгц равна 0,52 метра. Вот это значение нам нужно будет для изготовления антенны. Середина моего промежутка между пакетами, вы же вычисляйте свою длину.

Первая антенна своими руками: штыревая


Это точно самая простая антенна. По сути это кусок провода, длиной 1/4 длины волны.
Берем кусок кабеля, защищаем его конец под штекер.

Одеваем и завинчиваем штекер.

Снимаем изоляцию с куска.

Затем удаляем экранированный слой. Сгибаем до перехода и линейкой отмеряем 12,8 см (1/4 длины волны) и отрезаем лишнее.

На этом антенна готова! Можно вставлять в телевизор или приставку и пользоваться. (Еще вариант тут — https://sdelaysam-svoimirukami.ru/4764-samaja-prostaja-antenna-dlja-cifrovogo-tv.html)

Второй вариант антенны для DVB-T/T2: Петличная


Делается тоже не сложно. Оголяем кабель с одной стороны на расстоянии примерно 5 см. Снимаем верхнюю изоляцию и изоляцию с внутренней жилы.

Соединяем-скручиваем экранированный слой с жилой.

Далее от начала этого соединения отмеряем 52 см и снимаем изоляцию до экрана примерно 0,5 см (предварительно можно одеть термоусадку).

Замыкаем оголенный конец на этот разрез закручивая на него жилу.

Точно в центре снимаем сантиметровый слой изоляции с экранированным слоем.

Делать это удобно канцелярским ножом. Штекер был прикручен заранее. Теперь антенной можно пользоваться (Похожий вариант тут — https://sdelaysam-svoimirukami.ru/3978-antenna-iz-kabelya-dlya-cifrovogo-tv-za-5-minut.html).

Третья антенна по типу второй: петличная


Эта антенна похожа на предыдущую, за тем исключением, что в центре не делается сантиметровый вырез.

А соединение идет только центральной жилой без экрана.

Какую же антенну выбрать для цифрового телевидения?


Проведем испытания и определим какая же антенна обладает лучшей чувствительностью.

В итоге вот как расположились звезды:

Итак, вывод прост: если телевизионная вышка находится в непосредственной близости к вам, то вполне сгодится простейшая штыревая антенна, которая спрячется за телевизором и не будет никому мешать.
Ну а если вышка все таки далеко, то смело делайте второй вариант. По своей чувствительности он оставляет за собой даже покупные антенны с усилителем! Не верите? Тогда прочитайте отзывы здесь — https://sdelaysam-svoimirukami.ru/3978-antenna-iz-kabelya-dlya-cifrovogo-tv-za-5-minut.html#comment

Смотрите видео


Антенна для цифрового ТВ своими руками: 2 простых варианта

Современное телевещание массово отходит от аналоговых сигналов в пользу более перспективного и качественного цифрового. И если вы оказались в ситуации, когда под рукой нет антенны или имеющаяся сломалась, вам пригодятся несколько инструкций для самодельного устройства.

Однако заметьте, универсальный приемник создать не получится, при усилении принимаемого ТВ сигнала, существенно сократиться диапазон каналов, и наоборот, при расширении рабочих пределов придется пожертвовать коэффициентом усиления. Поэтому антенна для цифрового ТВ своими руками разрабатывается исходя из персональных данных, которые актуальны для вашего жилья и его местоположения в регионе.

Конструкция и расчет

Чтобы изготовить антенну своими руками можно использовать любые подручные материалы, тем более что конструктивных решений для ее реализации существует превеликое множество. Однако следует оговориться, что цифровое телевидение не только передает изображение в высоком качестве, но и требует высокой точности настройки на него. Если антенна будет выполнена с погрешностями или сигнал для нее окажется слишком слабым, вы увидите лишь пустой экран. При этом совершенно невозможно определить — то ли погрешности в геометрических параметрах слишком велики, то ли трансляция не достает до приемника.

Поэтому конкретную антенну необходимо рассчитать для той вышки, с которой вы планируете принимать цифровой сигнал.

На практике для этого необходимо:

  • найти в интернете ближайшие мультиплексоры в регионе или городе;
  • определить его ориентацию по отношению к жилью — ваша антенна для цифрового ТВ должна будет направляться в сторону мультиплексора;
  • узнать частоту вещания от источника, как правило, для DVB-T2 она находиться в пределах от 314 до 898 МГц.

Чтобы посчитать длину волны, которую нужно принять от цифрового ТВ, вам необходимо воспользоваться формулой:

λ = 300 / f

где λ — длина волны,  f — частота трансляции.

Теперь на примере рассмотрим вариант, когда у вас поблизости имеются две вышки с частотой трансляции 500 и 750МГц.

Длина волны для каждой из них вычисляется по-отдельности:

  • λ = 300/500 = 0,6 м;
  • λ = 300/750 = 0,4 м.

Исходя из этого, выберем модель антенны Харченко или биквадрат и кольцевую из коаксиального кабеля, как наиболее простые. Если в первом случае для цифрового ТВ с длиной волны 60 см сделать антенну Харченко, то одна его сторона будет равна четверти от λ, то есть в нашем случае 60/4 = 15 см. Для второго источника изготовим кольцевую антенну, активный приемник которой будет составлять 40 см.

Инструменты и материалы

Чтобы сделать антенну Харченко вам понадобится:

  • Медная или алюминиевая проволока, можно использовать полую трубку, главное, чтобы она держала форму и не деформировалась под собственным весом.
  • Телевизионный кабель для передачи видеосигнала.
  • Линейка для измерений, карандаш или маркер для нанесения отметок.
  • Пассатижи или тиски с молотком для придания проволоке нужной формы.
  • Отражатель из фольги или металлической сетки.
  • Паяльник с припоем и канифолью.

Для кольцевой антенны вам понадобится:

  • Кусок коаксиального кабеля.
  • Канцелярский нож, потребуется достаточно острый, чтобы вы могли точно работать по кабелю.
  • Картонное или фанерное основание для фиксации антенны, изолента или другой клейкий материал.

После приготовления одного из вышеперечисленных комплектов для цифрового ТВ, можно приступать к изготовлению антенны.

Пошаговая инструкция

Оба варианта достаточно просты, но учтите, что модель Харченко требует хороших механических усилий, в ней не стоит допускать неровностей по всей длине, так как это повлияет на длину плеча. Кольцевая антенна получится проще в изготовлении, поэтому она отлично подходит для временных решений, когда ну никак нельзя пропустить футбол или любимый сериал.

Антенна Харченко для цифрового ТВ

Схема антенны Харченко

Сначала рассмотрим, как сделать антенну Харченко своими руками, для этого: возьмите проволоку или трубку, в рассматриваемом примере мы будем использовать трубку из меди от радиатора старого холодильника. Если вы используете проволоку, то убедитесь, что на ней нет изоляции.

Total Time: 1 hour

Выровняйте до получения прямого отрезка.

Если металл покрылся оксидной пленкой, ее нужно удалить для лучшего прохождения цифрового сигнала. Если такого желания нет, можете произвести эту процедуру только после получения нужной формы.

Отмерьте нужное число плеч для каждого квадрата.

Затем отмерьте нужное число плеч для каждого квадрата — всего получится 8 штук по 15 см, соответственно, общая длина составит 120 см. В соответствующих точках поставьте отметки.

Зажмите трубку в тисках и согните по отметке.

Процедуру можно выполнять как пассатижами, так и молотком. Сгибание проводится до тех пор, пока не получится угол в 90°.

Повторите процедуру.

Повторите процедуру до тех пор, пока не получится форма биквадрата. Однако заметьте, в центре углы не касаются друг друга, между ними должен обеспечиваться диэлектрический зазор.

Закрепите полученную антенну на рефлектор.

Для этого обязательно используются вставки из изоляционного материала, в нашем случае это трубки от маркера.

Припаяйте телевизионный кабель к выводам антенны.

В нашем случае трубка имеет большое сечение, поэтому металл нужно хорошо прогреть, подключение выполняется, как показано на рисунке.

Место соединения можно обработать термоклеем или силиконом для изоляции и предотвращения окисления.

Цифровая антенна для ТВ готова, после этого ее можно устанавливать в квартире или крепить к мачте на крыше по вашему усмотрению. Уличную антенну лучше покрасить или покрыть лаком, чтобы сохранить качество приема цифрового сигнала.

Кольцевая антенна для цифрового ТВ

Для ее изготовления своими руками вам понадобится кусок коаксиального кабеля, на конце которого и получится антенна.

Чтобы проводник стал принимать цифровые сигналы, вам понадобится:

  • На расстоянии 4 — 5 см от края аккуратно срезать ножом верхнюю изоляционную оболочку так, чтобы не повредить экран. Провода вместе с фольгой отведите в сторону, чтобы получить доступ к следующему слою диэлектрика.
Удалите внешнюю изоляцию, оплетку отведите в сторону
  • На том же участке в 4 — 5 см удалите и внутреннюю изоляцию. Плотно скрутите центральную жилу кабеля и экранирующую оплетку.
Плотно скрутите оплетку с центральной жилой
  • От края изоляции отступите 20 см и сделайте надрез изоляции шириной 2 см. Из-под верхней оболочки удалите и слой оплетки. Внутренняя изоляция должна остаться целой.
Удалите 2 см изоляции и оплетки
  • Отступите от края внешней изоляции еще 20 см и удалите 1 см внешней изоляции таким образом, чтобы экран остался неповрежденным.
Удалите 1 см внешней изоляции
  • Конец кабеля со скруткой оплетки и центральной жилы прикрутите к отрезку с оголенным экраном. Процедуру можно выполнить и вручную, и с помощью пассатижей, главное, чтобы обеспечивалась плотность прилегания и хороший контакт.
Конец кабеля прикрутите к отрезку с экраном
  • Закрепите кольцо из кабеля для цифрового ТВ на жесткое основание, в данном примере мы используем кольцо из фанеры и изоленту.

Если антенна изготавливается не на один вечер место контакта можно пропаять паяльником. Но заметьте, этот вариант антенны для приема цифрового ТВ сигнала лучше располагать внутри помещения.

Другие видео инструкции

Простая T2 антенна из коаксиального кабеля. Антенна для цифрового ТВ. T2 антенна своими руками


Watch this video on YouTube

Антенна «Бабочка» на 80м — КВ Антенны

По результатам практических экспериментов, проводимых мной именно с этой антенной за последний год, могу сделать сравнения с несколькими антеннами ( в данном, конкретном случае, мы имеем в виду только диапазон 80 м) — треугольник- высота подвеса 23м., INV-V, высота подвеса 18 м., «базука» — высота подвеса 18 м. «пирамида» — высота подвеса 18 м. Кстати — «бабочка» очень легко трансформируется в пирамиду — буквально 10 минут — развернул крылья, закрепил растяжки  — и готово! По приему относительно «базуки» и INV-V выигрывает однозначно уже только потому, что меньше шумит.. Более уверенно слышишь дальнего корреспондента — есть QSO, не слышишь — QSO не состоялось! Пирамида и треугольник по приему почти одинаково работают. На передачу » бабочка работает немного лучше, чем наклонный треугольник и пирамида.Практически все вышеперечисленные антенны имеют по диаграмме ярко выраженное зенитное излкчение и почти круговую диаграмму направленности, С высотой подвеса диаграмма , конечно, изменяется, но повесить антенну на 1/2 лямбды (а это 40 м для 80-ки) вряд ли кому удастся. Так что здесь приходится учитывать каждую мелочь. По поводу работы антенны через согласующее устройство на других диапазонах — не проверял, не знаю. Согласовать можно и гвоздь — и он тоже будет работать, но как? Две диапазонные полноразмерные антенны в этой конструкции реализованы как нельзя лучше 80 и 40. Конечно, для DX-инга на НЧ (160-80) лучше вертикала в тандеме с приемной антенной типа K9AY (Бевериджи не предлагать — в Одессе и окресностях с землей напряженка) ничего и предложить нельзя! На ВЧ стремиться нужно к направленным антеннам — Квадраты, Яги, Спайдеры и пр. Подведя черту под вышесказанным — если напряженка в средствах и не хватает площади для установки нескольких антенн, а хочется иметь все диапазоны, чтобы все хорошо работало  и недорого — эта конструкция как раз то, что нужно! Начинающему — работы лет на пять — десять хватит (пока научится премудростям КВ спорта и отработает ближние и не совсем территории и подсоберет деньжат на что-то более серьезное), Ну и конечно-же «бородатым» и матерым ХАМ-ам, у которых те же проблемы, о которых было сказано выше — эта конструкция будет долгие годы приносить удовольствие от времени, проведенного у трансивера. Желаю всем удачи! Сергей UT5FN.


Поставщики и ресурсы беспроводной связи RF

О компании RF Wireless World

Веб-сайт RF Wireless World является домом для поставщиков и ресурсов радиочастотной и беспроводной связи. На сайте представлены статьи, руководства, поставщики, терминология, исходный код (VHDL, Verilog, MATLAB, Labview), тестирование и измерения, калькуляторы, новости, книги, загрузки и многое другое.

Сайт RF Wireless World охватывает ресурсы по различным темам, таким как RF, беспроводная связь, vsat, спутник, радар, волоконная оптика, микроволновая печь, wimax, wlan, zigbee, LTE, 5G NR, GSM, GPRS, GPS, WCDMA, UMTS, TDSCDMA, bluetooth, Lightwave RF, z-wave, Интернет вещей (IoT), M2M, Ethernet и т. Д.Эти ресурсы основаны на стандартах IEEE и 3GPP. В них также есть академический раздел, который охватывает колледжи и университеты по инженерным дисциплинам и MBA.

Статьи о системах на основе Интернета вещей

Система обнаружения падений для пожилых людей на основе Интернета вещей : В статье рассматривается архитектура системы обнаружения падений, используемой для пожилых людей. В нем упоминаются преимущества или преимущества системы обнаружения падений Интернета вещей. Узнать больше➤
Также обратитесь к другим статьям о системах на основе Интернета вещей следующим образом:
• Система чистоты туалетов самолета. • Система измерения столкновения • Система отслеживания скоропортящихся продуктов и овощей • Система помощи водителю • Система умной торговли • Система мониторинга качества воды • Система Smart Grid • Система умного освещения на базе Zigbee • Система интеллектуальной парковки на основе Zigbee. • Система интеллектуальной парковки на основе LoRaWAN


RF Статьи о беспроводной связи

В этом разделе статей представлены статьи о физическом уровне (PHY), уровне MAC, стеке протоколов и сетевой архитектуре на основе WLAN, WiMAX, zigbee, GSM, GPRS, TD-SCDMA, LTE, 5G NR, VSAT, Gigabit Ethernet на основе IEEE / 3GPP и т. Д. .стандарты. Он также охватывает статьи, относящиеся к испытаниям и измерениям, по тестированию на соответствие, используемым для испытаний устройств на соответствие RF / PHY. УКАЗАТЕЛЬ СТАТЕЙ >>.


Физический уровень 5G NR : Обработка физического уровня для канала 5G NR PDSCH и канала 5G NR PUSCH рассмотрена поэтапно. Это описание физического уровня 5G соответствует спецификациям физического уровня 3GPP. Читать дальше➤


Основы повторителей и типы повторителей : В нем объясняются функции различных типов ретрансляторов, используемых в беспроводных технологиях.Читать дальше➤


Основы и типы замирания : В этой статье рассматриваются мелкомасштабные замирания, крупномасштабные замирания, медленные, быстрые и т. Д., Которые используются в беспроводной связи. Читать дальше➤


Архитектура сотового телефона 5G : В этой статье рассматривается блок-схема сотового телефона 5G с внутренними модулями 5G. Архитектура сотового телефона. Читать дальше➤


Основы помех и типы помех: В этой статье рассматриваются помехи в соседнем канале, помехи в одном канале, ЭМ помехи, ICI, ISI, световые помехи, звуковые помехи и т. Д.Читать дальше➤


5G NR Раздел

В этом разделе рассматриваются функции 5G NR (New Radio), нумерология, диапазоны, архитектура, развертывание, стек протоколов (PHY, MAC, RLC, PDCP, RRC) и т. Д. 5G NR Краткий указатель ссылок >>
• Мини-слот 5G NR • Часть полосы пропускания 5G NR • 5G NR CORESET • Форматы DCI 5G NR • 5G NR UCI • Форматы слотов 5G NR • IE 5G NR RRC • 5G NR SSB, SS, PBCH • 5G NR PRACH • 5G NR PDCCH • 5G NR PUCCH • Эталонные сигналы 5G NR • 5G NR m-последовательность • Золотая последовательность 5G NR • 5G NR Zadoff Chu Sequence • Физический уровень 5G NR • Уровень MAC 5G NR • Уровень 5G NR RLC • Уровень 5G NR PDCP


Учебные пособия по беспроводным технологиям

В этом разделе рассматриваются учебные пособия по радиочастотам и беспроводной связи.Он охватывает учебные пособия по таким темам, как сотовая связь, WLAN (11ac, 11ad), wimax, bluetooth, zigbee, zwave, LTE, DSP, GSM, GPRS, GPS, UMTS, CDMA, UWB, RFID, радар, VSAT, спутник, WLAN, волновод, антенна, фемтосота, тестирование и измерения, IoT и т. Д. См. УКАЗАТЕЛЬ Учебников >>


Учебное пособие по 5G — Это руководство по 5G также охватывает следующие подтемы по технологии 5G:
Учебное пособие по основам 5G. Полосы частот руководство по миллиметровым волнам Волновая рамка 5G мм Зондирование волнового канала 5G мм 4G против 5G Тестовое оборудование 5G Сетевая архитектура 5G Сетевые интерфейсы 5G NR канальное зондирование Типы каналов 5G FDD против TDD Разделение сети 5G NR Что такое 5G NR Режимы развертывания 5G NR Что такое 5G TF


В этом учебном пособии GSM рассматриваются основы GSM, сетевая архитектура, сетевые элементы, системные спецификации, приложения, Типы пакетов GSM, структура кадров GSM или иерархия кадров, логические каналы, физические каналы, Физический уровень GSM или обработка речи, вход в сеть мобильного телефона GSM, установка вызова или процедура включения питания, MO-вызов, MT-вызов, VAMOS, AMR, MSK, модуляция GMSK, физический уровень, стек протоколов, основы мобильного телефона, Планирование RF, нисходящая линия связи PS и восходящая линия связи PS.
➤Подробнее.

LTE Tutorial , охватывающий архитектуру системы LTE, охватывающий основы LTE EUTRAN и LTE Evolved Packet Core (EPC). Он обеспечивает связь с обзором системы LTE, радиоинтерфейсом LTE, терминологией LTE, категориями LTE UE, структурой кадра LTE, физическим уровнем LTE, Стек протоколов LTE, каналы LTE (логические, транспортные, физические), пропускная способность LTE, агрегация несущих LTE, передача голоса по LTE, расширенный LTE, Поставщики LTE и LTE vs LTE продвинутые.➤Подробнее.


RF Technology Stuff

Эта страница мира беспроводной радиосвязи описывает пошаговое проектирование преобразователя частоты RF на примере преобразователя RF UP диапазона 70 МГц в диапазон C. для микрополосковой платы с использованием дискретных радиочастотных компонентов, а именно. Смесители, гетеродин, MMIC, синтезатор, опорный генератор OCXO, колодки аттенюатора. ➤Подробнее.
➤Проектирование и разработка радиочастотного трансивера ➤Конструкция RF фильтра ➤VSAT Система ➤Типы и основы микрополосковой печати ➤Основы работы с волноводом


Секция испытаний и измерений

В этом разделе рассматриваются контрольно-измерительные ресурсы, испытательное и измерительное оборудование для тестирования DUT на основе Стандарты WLAN, WiMAX, Zigbee, Bluetooth, GSM, UMTS, LTE.ИНДЕКС испытаний и измерений >>
➤ Система PXI для T&M. ➤ Генерация и анализ сигналов ➤Измерения слоя PHY ➤Тест устройства на соответствие WiMAX ➤ Тест на соответствие Zigbee ➤ Тест на соответствие LTE UE ➤Тест на соответствие TD-SCDMA


Волоконно-оптическая технология

Оптоволоконный компонент , основы, включая детектор, оптический соединитель, изолятор, циркулятор, переключатели, усилитель, фильтр, эквалайзер, мультиплексор, разъемы, демультиплексор и т. д.Эти компоненты используются в волоконно-оптической связи. Оптические компоненты INDEX >>
➤Учебник по оптоволоконной связи ➤APS в SDH ➤SONET основы ➤SDH Рамочная конструкция ➤SONET против SDH


Поставщики и производители беспроводных радиочастотных устройств

Сайт RF Wireless World охватывает производителей и поставщиков различных компонентов, систем и подсистем RF для ярких приложений, см. ИНДЕКС поставщиков >>.

Поставщики радиочастотных компонентов, включая радиочастотный изолятор, радиочастотный циркулятор, радиочастотный смеситель, радиочастотный усилитель, радиочастотный адаптер, радиочастотный разъем, радиочастотный модулятор, радиочастотный трансивер, PLL, VCO, синтезатор, антенну, генератор, делитель мощности, сумматор мощности, фильтр, аттенюатор, диплексор, дуплексер, чип резистор, чип конденсатор, индуктор чипа, ответвитель, оборудование EMC, программное обеспечение RF Design, диэлектрический материал, диод и т. д.Производители RF компонентов >>
➤Базовая станция LTE ➤RF Циркулятор ➤RF Изолятор ➤Кристаллический осциллятор


MATLAB, Labview, встроенные исходные коды

Раздел исходного кода RF Wireless World охватывает коды, связанные с языками программирования MATLAB, VHDL, VERILOG и LABVIEW. Эти коды полезны для новичков в этих языках. ИНДЕКС ИСХОДНОГО КОДА >>
➤3-8 декодер кода VHDL ➤Код MATLAB для дескремблера ➤32-битный код ALU Verilog ➤T, D, JK, SR триггеры labview коды


* Общая информация о здоровье населения *

Выполните эти пять простых действий, чтобы остановить коронавирус (COVID-19).
СДЕЛАЙ ПЯТЬ
1. РУКИ: Часто мойте их.
2. КОЛЕНО: Откашляйтесь.
3. ЛИЦО: не трогайте его
4. НОГИ: держитесь на расстоянии более 3 футов (1 м) друг от друга.
5. ЧУВСТВОВАТЬ: Болен? Оставайся дома

Используйте технологию отслеживания контактов >>, соблюдайте >> рекомендации по социальному дистанцированию и установить систему видеонаблюдения >> чтобы спасти сотни жизней. Использование концепции телемедицины стало очень популярным в таким странам, как США и Китай, остановить распространение COVID-19, поскольку это заразное заболевание.


RF Калькуляторы и преобразователи беспроводной связи

Раздел «Калькуляторы и преобразователи» охватывает ВЧ-калькуляторы, беспроводные калькуляторы, а также преобразователи единиц. Это касается беспроводных технологий, таких как GSM, UMTS, LTE, 5G NR и т. Д. СПРАВОЧНЫЕ КАЛЬКУЛЯТОРЫ Указатель >>.
➤ Калькулятор пропускной способности 5G NR ➤5G NR ARFCN против преобразования частоты ➤Калькулятор скорости передачи данных LoRa ➤LTE EARFCN для преобразования частоты ➤ Калькулятор антенны Яги ➤ Калькулятор времени выборки 5G NR


IoT-Интернет вещей Беспроводные технологии

Раздел IoT охватывает беспроводные технологии Интернета вещей, такие как WLAN, WiMAX, Zigbee, Z-wave, UMTS, LTE, GSM, GPRS, THREAD, EnOcean, LoRa, SIGFOX, WHDI, Ethernet, 6LoWPAN, RF4CE, Bluetooth, Bluetooth Low Power (BLE), NFC, RFID, INSTEON, X10, KNX, ANT +, Wavenis, Dash7, HomePlug и другие.Он также охватывает датчики Интернета вещей, компоненты Интернета вещей и компании Интернета вещей.
См. Главную страницу IoT >> и следующие ссылки.
➤ НИТЬ ➤EnOcean ➤Учебник по LoRa ➤Учебник по SIGFOX ➤WHDI ➤6LoWPAN ➤Zigbee RF4CE ➤NFC ➤Lonworks ➤CEBus ➤UPB



СВЯЗАННЫЕ ЗАПИСИ


RF Wireless Учебники



Различные типы датчиков


Поделиться страницей

Перевести страницу

HFLINK | Антенны ALE | Антенны Selcall




Широкополосные антенны:

Схема выше: Широкополосный VertaLoop, как описано в этой статье.Проволочная петля на деревьях, Diamond BB7V Vertical Элемент с резистивным согласующим элементом в точке питания, заземляющий радиальный провод, металлический опорный полюс, коаксиальный кабель, ферритовые дроссельные зажимы и заземление точки.

Концепции и конструкция широкополосной антенны VertaLoop
Конструкция и примечания по установке Бонни Кристал KQ6XA

Предпосылки
Широкополосная антенна VertaLoop была разработана для использовать с автоматическим установлением связи для покрытия ВЧ частоты от 3.От 5 МГц до 30 МГц непрерывно с низкий КСВ. Представленная здесь антенна удобное сочетание Diamond BB7V вертикальная антенна (модифицированная) и большая квадратная петля неправильной формы из проволоки и проволока радиальный, который используется для точной настройки антенны для лучший вариант низкого КСВ на различных частоты работы.Целью было обеспечивают улучшенную производительность по сравнению с Diamond Только BB7V или только четырехъядерный шлейф. На более высокие ВЧ частоты, вертикаль стремится к обеспечивают хорошую производительность DX, при более низком и средние ВЧ частоты петли обеспечивают более высокая эффективность.

Улучшение Широкополосный резистивно-согласованный вертикальный
Diamond BB7V — согласованный с трансформатором вертикальный элементная антенна, которая обычно использует коаксиальный кабель в качестве базовой плоскости заземления.В этом конфигурации, как коаксиальный кабель, так и опоры мачты являются частью радиочастотного излучающего элемента. Эта статья призвана показать, как КПД трансформаторной вертикали может быть увеличенным, и обеспечить различный дизайн концепции и идеи для широкого диапазона широкополосных типы антенн, которые могут быть построены с использованием основных резистивно-согласованный метод.

Разверните Концепции
Антенну, описанную в этой статье, можно увидеть как прототип антенны, больше как основа для проектирования и использование радистами, стремящимися установить широкополосные антенны. Помните, что точная длина проводов, высоты антенны и других аспектов этот дизайн может быть изменен в соответствии с потребностями пользователя приложение и среда, в которой антенна установка строится для.

Преимущество Большая петля
Преимущество использования большой петли из проволоки для этого приложения заключается в том, что полное сопротивление при любом данная частота обычно выше 100 Ом. Этот работает согласованно с импедансом сопротивление в блоке согласования, чтобы обеспечить желаемый низкий КСВ при номинальном сопротивлении 50 Ом для использовать со стандартным коаксиальным кабелем и ВЧ трансиверы.

Результаты
установлена ​​широкополосная антенна VertaLoop, как построено и задокументировано здесь, обеспечивает КСВ ниже 2: 1 сверх Диапазон 1,8–30 МГц. В антенна система обеспечивает примерно +3 дБ для +20 дБ расчетного сигнала передачи и приема преимущество силы (в зависимости от частоты) над оригинальный Diamond BB7V вертикальный только по замыслу производителя установлен.Это огромное преимущество имеет обеспечили значительное улучшение эфирного производительность для операций ALE этой станции в диапазоне ВЧ частот от 3 до 30 МГц при уровень мощности передатчика от 100 Вт до 200 Вт.


Фотография вверху слева: установлен широкополосный VertaLoop на дымоходе.
Фото вверху справа: соединения точек питания Широкополосный VertaLoop, включая ферриты, шнуры для снятия натяжения для проводов, соответствующий блок и другие детали.

Фото вверху: Глядя на полную установку антенны на дымоход жилого дома, с вертикальным элементом, нижний контурный провод, радиальный провод и верхний контурный провод.

Фото вверху слева и справа: Широкополосный VertaLoop устанавливается. Тестирование на более низкой высоте, готовится и протестирован на КСВ, готов к окончательной установке; включая детали камуфляжа, точки питания соединения, а также провода, шнуры и кабели.Антенна элемент окрашен в черный цвет, а опорный столб имеет покрашен в цвет жилого структура, чтобы минимизировать появление антенны и сливаются с окружающей растительностью.
Модификация блока согласования трансформаторов Diamond BB7V. Поскольку единица согласования запасов не обеспечивает подключение к экрану коаксиального кабеля для крепления проводов, нужно было добавить эти точки подключения.Фотография слева показаны резьбовые отверстия в нижняя часть агрегата, с резьбой 5/16 «-18 и болты «заземляющие» с шайбами. Модификация включает в себя отвод всех 4 нижних вентиляционных отверстий отверстия блока, хотя только одно из них точки подключения использовались в этом конкретном установка.Эти болты предназначены для нижней части соединение заземляющих радиалов и контурных проводов. При постукивании по отверстия, чтобы не прорезать и не повредить внутренние части блока согласования. Небольшая светодиодная лампа может быть помещенным в одно из отверстий, чтобы облегчить просмотр внутренние части при работе с модификация.Все болты, гайки и шайбы нержавеющая сталь. Кольцевые клеммы для провода соединения покрыты или лужены медью или латунью. Важно избегать чрезмерного затяжки болтов, поскольку алюминиевая резьба может быть сорвана, если болты слишком сильно затянуты.
-конец статьи о Широкополосная антенна VertaLoop

Антенны вентилятора автотюнера:




Автотюнер Fan Antenna и Autotuner Fan-Dipole
Конструкция и примечания по установке Бонни Кристал KQ6XA


Фон
Различный версии многопроволочных дипольных антенн известны и широко используются.ВЧ антенны с перевернутым V-образным вырезом, называемые антеннами «майского столба», имеют использовались с резонансными диполями в любительских группы. Наиболее распространенным был 3,8 МГц / 7,1 МГц. резонансная версия питается от коаксиального кабеля 50 Ом. Технически антенная система состоит из двух или более диполей разной длины, расположенные радиально в форме перевернутого клина с одной общей точкой питания.Есть и другие возможны конфигурации в рамках общей категории «веерные диполи».

Autotuner Проблемы с Автотюнеры для однопроводной антенны
иметь был популярен как среди любителей, так и среди любителей приложений, особенно когда много каналов или диапазонов частоты используются по всему ВЧ-спектру. Проблемные частоты иногда встречаются в длинных однопроводные установки автотюнера, обычно из-за комбинированная эталонная ВЧ плоскость (земля тюнера) и провод резонанс, приводящий к очень высокому импедансу. к автотюнеру.На проблемных частотах может автонастройке потребуется много времени, чтобы многократно найти совпадение, или он может не найти приемлемый матч. Другие проблемы с той же основной причиной могут привести к чрезмерному Радиочастотное излучение от фидерной линии на передатчике (горячее микрофонный синдром). Иногда, просто немного изменив длину антенного провода достаточно, чтобы переместить «проблему» в неиспользуемый частота.Но изменение проводимости грунта из-за дождь или другие факторы могут вернуть проблему.

Несколько антенных проводов для быстрой автонастройки
HF-ALE (Автоматический Link Establishment) требует быстрого действия автотюнера, и связь работает лучше всего, когда антенна совпадает цикл автонастройки завершается за доли секунды второй. Применение принципа многопроволочного диполя к Установка автотюнера предоставляет решение.На практике, было обнаружено, что определенные длины проводов или соотношения длин проводов для использования автотюнера в спектр HF. Эти соотношения длин проводов представлены несколько «удобных» нижних сопротивлений автотюнера на любой заданной частоте, что позволяет достичь согласованного состояние быстро и многократно, тем самым уменьшая «проблемные частоты».

Диполи вентилятора автотюнера в Использовать для ALE
I разработали две успешные версии дипольная антенная система с вентилятором автотюнера, показанная выше, через как теоретический, так и эмпирический дизайн (метод проб и ошибок). В настоящее время я использую одну из этих антенных систем на air 24/7 для ALE, от 1,8 до 28 МГц. я Я использую в этой установке автотюнер SG-230, но принципы одинаковы для большинства распространенных автотюнеры аналогичного типа.

Синфазные дроссели
Я задавать до 3 различных систем автонастройки SGC на базовых станциях с помощью ферритовых синфазных дросселей (балун 1: 1) неправильное название) в кабелях управления / постоянного тока / фидерах, комбинированных с заземляющим браслетом на землю. Эти методы сдерживают некоторый шум от компьютеров и оборудование на станции из проводки в антенная система автотюнера на приеме, и они помогают подавлять радиочастотные токи при передаче от снижения кабели в станцию.В первых двух из этих установок, были устранены серьезные радиопомехи, которые присутствовал до того, как были установлены «дроссели». в в-третьих, я установил дроссели на начальном установки, и не удалили их, чтобы увидеть, сколько разница, которую они имеют. Важно помнить, что феррит должен использоваться как для коаксиального кабеля питания дроссель и дроссель троса управления.Намотка коаксиального кабеля не работает как дроссель «балун» для быстрой смены частоты системе, и на самом деле это может вызвать проблемы на некоторых группы.

Заземление
Действительно, многие операторы довольствуются простым заземлением коаксиального кабеля и контрольный кабель на входе в станцию ​​(передовой опыт). Я из старой школы молниезащиты (имея построены радиовещательные станции и центральная телефонная связь офисы в моей предыдущей карьере), так что вы увидите рядом с антенной в моем конструкции антенн базовых станций.Я считаю, что прямой путь разряда молнии к земле является хорошим исходная точка проектирования для базовой молниезащиты. я также считают, что возможная потеря эффективности ВЧ при на некоторых частотах стоит торговать ради дополнительной безопасности что обеспечивает заземление на антенне.

Временный переносной Установки
Для временные переносные установки, когда нет возможности существует опасность удара молнии, браслет заземления может быть устраненным.Дроссели общего режима и управление Ферриты питающей линии также могут быть устранены, если не будет «горячего микрофона» RF-обратная связь или RFI есть.

Обратная связь и поле Запрошенные отчеты
Есть находятся другие возможные комбинации длин проводов и конфигурации, которые должны работать аналогичным образом. Меня интересуют результаты тех, кто использует этот тип антенной системы или ее производные.Отзывы или полевые отчеты могут быть отправлены непосредственно в Группы HFLINK или HFpack.



Использование Автотюнеры без возможности ALE для дизайна ALE
и примечания по установке Бонни Кристал KQ6XA

ОБЗОР
Операторы выразили заинтересованность в использовании широкого спектра антенные автотюнеры для ALE.Многие автотюнеры не иметь возможность ALE, которая требует обхода элемента настройки переключение внутри автотюнера.

КОАКСИАЛЬНЫЕ АВТЮНЕРЫ ДЛЯ ALE
Некоторые типы автотюнеров предназначены для использования с антеннами. питание по коаксиальному кабелю. LDG является примером. С этими автотюнерам необходимо использовать подходящую антенну, обеспечивающую несколько меньший КСВ на интересующих диапазонах.

АНТЕННА ПЕРЕДАЧИ ALE ДЛЯ АВТОТЮНЕРОВ С КОАКСИЧЕСКИМ ПОДАЧЕЙ
Диполь со смещенной точкой питания с балуном 4: 1 или коаксиальным питанием диполь вентилятора может обеспечить достаточно хорошее согласование для коаксиального автотюнеры должны работать должным образом и обеспечивать мгновенное для работы ALE требуется настройка.

ФУНКЦИЯ ALE В АВТОТЮНЕРАХ
Некоторые производители включают в себя переключение байпаса ALE. автотюнеры, такие как SGC или Icom, но внутренняя синхронизация может не подходит для хорошей работы ALE или SSB-голоса.

РЕШЕНИЕ ДЛЯ ВСЕХ АВТОТЮНЕРОВ
Чтобы решить все эти проблемы, я разработал и использовал антенная система автотюнера, показанная на схеме, с внешний переключатель T / R и отдельная приемная антенна.В базовая настройка — позволить автонастройке работать только в течение передать в хорошую передающую антенну … затем используйте отдельная антенна, не требующая настройки, только на получить. Эта антенная система ALE Autotuner предназначена для использования с все автотюнеры, у которых нет внутреннего обхода ALE коммутационная способность … например, SGC, LDG, Icom, Yaesu и т. д.
Также можно использовать одну антенну с 2 приемами / приемниками. переключатели.Обе эти системы показаны на рисунке выше. диаграмма.

ПЕРЕКЛЮЧАТЕЛЬ T / R
Подходящий коаксиальный переключатель T / R может быть построен самодельным или куплен в комплекте. Есть несколько разных типов коаксиальные переключатели, доступные на рынке. Некоторые трансиверы имеют встроенное переключение приемной антенны, и это может быть используется без необходимости во внешнем переключателе T / R.

ПОДХОДЯЩИЕ ПЕРЕКЛЮЧАТЕЛИ MFJ T / R
Некоторые продукты MFJ поддерживают этот переключатель T / R:
MFJ-1708 (переключатель передачи / приема RF Sense)
http: // www.mfjenterprises.com/Product.php?productid=MFJ-1708
MFJ-1026 (Шумоподавитель Deluxe 1,5-30 МГц)
http://www.mfjenterprises.com/Product.php?productid=MFJ-1026
MFJ-1025 (Антенна с шумоподавлением 1,5–30 МГц)
http://www.mfjenterprises.com/Product.php?productid=MFJ-1025

КОММЕНТАРИЙ ПО ПЕРЕКЛЮЧАТЕЛЯМ MFJ T / R
Я использовал MFJ-1026 для этой цели. много лет, и поэтому я могу рекомендовать это. Хотя я не использовал MFJ-1708, вероятно, это более экономичное решение.

ПЕРЕКЛЮЧЕНИЕ PTT T / R
Для адекватной синхронизации ALE рекомендуется, чтобы PTT коммутационная выходная линия трансивера используется для управления переключатель T / R, а не RF-зондирование. PTT передать коммутационный выход доступен на дополнительном разъеме большинство трансиверов, обычно используемых для переключения T / R линейного усилители.

ФЕРРИТОВЫЕ БАЛАНЫ И Дроссели
Обратите внимание, что я рекомендую коаксиальные ферритовые дроссели и ферритовые балуны.Хотя может быть возможно работать без ферритов в системе производительность на обоих прием и передача будут ухудшены. Я не рекомендую дроссели «коаксиальной катушки», которые сделаны путем наматывания коаксиального кабеля на трубу или с помощью кольцевого коаксиального кабеля. Они не работают для многополосной работы
, а их эффективность сомнительна для другие приложения.

ПРИЕМНАЯ АНТЕННА
Приемная антенна может быть практически любым типом антенны, обеспечивает низкий уровень шума.Я предпочитаю перевернутую V-образную антенну для 10 МГц. Я также использовал вертикальную штыревую антенну и случайная проволочная антенна. Имейте в виду, что коаксиальный ферритовый дроссель следует использовать как в точке питания, так и на коаксиальном кабеле. кабель непосредственно перед входом в здание. Это предотвращает локальный шум от линии электропередачи, компьютера, монитора, телевизоров и освещение от попадания в антенну от здание.На приемной или передающей антенне для ферритовый коаксиальный дроссель в здании, ферритовые зажимы могут быть , но убедитесь, что используете последовательно не менее 8 зажимов.

ЗАКЛЮЧЕНИЕ
Я надеюсь, что эта информация поможет сделать больше Операторы настраивают на своих станциях жизнеспособную систему автонастройки антенн ALE
. Возможно многие уже есть большинство необходимых компонентов
, таких как отдельная приемная антенна и один или два балуна, и большинству
может потребоваться только переключатель T / R и некоторые коаксиальные перемычки для установки это вверх.

Пожалуйста, не стесняйтесь обсуждать эту систему или другие предложения и комментарии на форуме
HFLINK.

TFD Завершенный свернутый диполь (T2FD)
Статья Bonnie Crystal KQ6XA

Завершенный свернутый диполь, TFD или T2FD, является одним из самые популярные антенны для автоматического установления связи ALE.Хорошо работает в эфире, обеспечивает хороший КСВ на всем протяжении весь диапазон ВЧ, и не требует автотюнера или муфта. Есть много коммерческих версий и доморощенных. вкусов TFD. Эта статья пытается охватить некоторые из исторический фон и эволюция этой широкополосной связи антенна.

Что означает T2FD?
TFD или T2FD — термин инициализации * это включает классификационную группу конструкции антенны.Завершенный свернутый диполь — это свернутый диполь, в котором резистивное и / или реактивное завершение вставляется в середина открытой петли активного металлического диполя цепь элемента, напротив точки питания. Терминология и инициализм развился за последние полвека, поскольку возникли вариации в дизайне, в сочетании с глубокая близость инженеров и радистов к описательный жаргон.Антенна TFD или T2FD также известна как Squashed Rhombic и является частью более общего категория широкополосных диполей.
* Примечание : Определение инициализма существительное: Аббревиатура, состоящая из начальных букв. произносится отдельно (например, CPU ). Акронимы сокращения, которые добавлены к произношению с слоги, как если бы они были словами (e.г., НАСА или ЛАЗЕР).

История появления названия Антенна T2FD
До 1949 года термин TFD или TTFD первоначально обозначал Наклонный складчатый диполь, свернутый сложенный диполь, оконечный Наклонный сложенный диполь или сложенный под наклоном конец Диполь. см. Фрагмент статьи 1949 года ниже К 1950 году или в 1951 г. он был широко известен в коммерческих, военных и любительское радио.Термин TTFD был преобразован в T 2 FD. (T-квадрат FD), а затем T2FD с отсутствием клавиатуры надстрочный (надстрочный 2 стала числовой цифрой 2). Прошивка других высших числовые целые числа (пример: T3FD для 3-проводного Сложенный диполь) в инициализм развился гораздо позже, примерно С 1985 по 1990 год, как сокращение для числа полуволн элементы включены в активную цепь диполя.Многопроволочные TFD стали популярными, так как было обнаружено, что они имеют снижение потерь на завершение, более широкая полоса пропускания и выше эффективность излучения. T3FD, T4FD и т. Д.

Наклонять или не наклонять?
Рекомендуемая конфигурация наклонного или наклонного диполя в Оригинальные дизайнерские статьи T2FD якобы достигнута особая полезная радиация диаграмма направленности для приложения или места, в котором антенна была разработана, и это было широко распространено другими ранними экспериментаторами.Наклон был использован для фиксации проблема проектирования из-за излучения в фиде. Оригинал в конструкции не было балуна в точке питания, а вместо этого использовалась открытая линия подачи проволоки с высоким импедансом.

Наклон позже оказался совершенно излишним для базовая конструкция и производительность TFD. Суть TFD электрическая конструкция антенны может применяться практически ко всем различные конфигурации ориентации нормальных диполей.Это имеет диаграмму направленности, идентичную нормальному диполю подобный размер. Наклон или наклон не требуется производительность TFD. Наклон был признан нежелательным для NVIS и всенаправленные приложения. Требования к дизайну требующие наклонной конфигурации или наклонной установки реже встречается в современных установках, в то время как более популярные Как правило, предпочтение отдается форматам с перевернутым V или плоским верхом.

Тем не менее, Tilt все еще живет в мифологии антенн и суеверие. Некоторые шутили, что Tilt сделал его более сложная аббревиатура при пропитании черной магией … поэтому добавление воспринимаемой ценности. На этом этапе большинство согласится с тем, что репутация TFD выигрывает от такой воспринимаемой ценности мистики, одновременно признавая, что это продолжает иметь много недоброжелателей.Ниже некоторые из оригинальные статьи показывают, как был представлен ранний T2FD и начали набирать популярность.

Конечная сложенная монопольная антенна TFM T2FM T3FM
Конечная сложенная монопольная антенна (TFM) является производным от TFD, и обычно она реализована в виде вертикальной антенны. через плоскость заземления RF или радиальную систему. Как и TFD, TFM может быть выполнен в виде многопроволочной или решетчатой ​​антенны.T2FM, T3FM, T4FM, T5FM и т. Д. TFM имеет такую ​​же широкополосную связь качества, как у TFD, но занимают меньше места конфигурация и более всенаправленный шаблон для разных Приложения.



Архив статей 1949: экспериментальный всеполосный ненаправленный Передающая антенна

Архив статей 1951: Характеристики Складчатый диполь с оконечной нагрузкой



Архив статей 1953: Подробнее о T2FD

Широкополосный оконечный Антенна с квадратной рамкой (BTSL)
Статья Bonnie Crystal KQ6XA


На следующей схеме показана типичная антенна BTSL. конфигурация, кривая КСВ и диаграммы направленности.Длина а импеданс оптимизирован для низкого КСВ в любительском радио ВЧ диапазоны. Это горизонтальная петля из проволоки. В оконечное сопротивление составляет 450 Ом, и балун может быть Соотношение импеданса 9: 1 или 12: 1. КСВ в диапазоне 4 МГц до Диапазон 6 МГц лучше с балуном 12: 1. Это сделано с те же компоненты, которые обычно встречаются при T2FD или T3FD антенны.Основное отличие T2FD от BTSL есть: BTSL имеет превосходную производительность NVIS. Однако на более низкие углы излучения (ниже 45 градусов) на частотах от 7 до 30 МГц, он разбивается на направляющие лепестки луча, в основном благоприятствуя общее направление оконечной нагрузки резистора. Это может быть либо преимущество, либо нежелательно, в зависимости от пользователя приложение и местонахождение.

Широкополосная дипольная антенна с «бабочкой» BBTD
От 3 МГц до 30 МГц
КСВ 2: 1 или меньше
Статья Бонни Кристал KQ6XA


Об антенне BBTD
Широкополосная дипольная антенна с оконечным резистором типа бабочка (BBTD) была изобретена Бонни Кристал (KQ6XA).Это тип антенна бегущей волны, похожая на сложенную дипольная антенна (T2FD или TFD). Но антенна BBTD построены из элементов треугольной или неправильной формы, вместо узких прямоугольных элементов. Треугольный геометрия имеет много структурных и электрических преимуществ перед обычный T2FD:
  1. Нет расширителей, что упрощает сборку чем T2FD.
  2. Повышение эффективности излучения примерно на + 2 дБ лучше чем T2FD.
  3. Менее навязчиво и незаметно, чем T2FD.
  4. Хорошая региональная производительность NVIS под высоким углом ниже 14 МГц.
  5. Хорошая производительность DX на 14 МГц и выше.
  6. Колено спада частоты ниже, чем у T2FD такой же длины.
  7. Гладкая и хорошо подобранная кривая КСВ.
  8. Всенаправленная диаграмма направленности.

Конструкция прототипа BBTD

Первый прототип, как показано на рисунке выше, был построен в 2016 году, чтобы поместиться в пределах горизонтальной площади 100 футов между 2 опорами. Прототип построен как бы глядя на него сбоку на чертеже, с внешний вид галстука-бабочки. У него был расчетный КСВ меньше чем 2: 1 из 1.От 8 МГц до 60 МГц. Измеренный КСВ прототип составляет примерно 1,5: 1. Он покрывает 80 метров через 10 метров непрерывно без зазоров. В прототипе использовался 16: 1 балун и неиндуктивный резистор 800 Ом терминатор, но рекомендуется резистор 1000 Ом для наилучшего КСВ во всем диапазоне ВЧ. т г резистор должен быть рассчитан на полную мощность передатчика .Питание через коаксиальный кабель 50 Ом, тюнер не нужен.

BBTD Согласующий резистор антенны в зависимости от кривой КСВ
Для получения наилучшего КСВ оптимальное значение согласующего резистора составляет 1000 Ом. Номинал резистора не очень критичен. любой может использоваться значение от 800 Ом до 1200 Ом. Значение 800 Ом хорошо работает для радиолюбителей HF. (800 Ом — это обычно доступный согласующий резистор для Антенны T2FD).На следующем графике показан расчетный КСВ. кривая для 800 Ом или 1000 Ом. Тестирование прототипа обнаружил, что КСВ аналогичен результатам BBTD Антенна компьютерная модель NEC2 BBTD_Butterfly_Prototype1_as_built_4s.nec (zip-файл)


BBTD Bow Tie Configuration
На изображении выше показан вид сбоку антенны BBTD в галстук-бабочка конфигурация с двумя флагштоками поддерживает.Простое устройство из изолированной веревки или шнура обеспечивает упругую конструктивную форму антенны. В центральный балун поддерживается верхними проводами антенны, а оконечная нагрузка резистора подвешена ниже балуна с помощью изолированный трос или шнур. Скрытное строительство с использованием деревьев возможно с этой конфигурацией.

Коэффициент усиления и эффективность BBTD
Модель прототипа конфигурации галстука-бабочки BBTD имеет расчетное усиление (дБи), как показано в следующей таблице:

МГц Прибыль дБи
800 Ом
оконечная нагрузка
Прирост дБи
1000 Ом
оконечная нагрузка
1.8 -17,9 -17,3
1,9 -16,7 -16,2
3,0 -6,5 -6,9
3,6 -3,0 -3.8
4,0 -1,6 -2,3
5,0 0,2 -0,2
5,4 0,3 0,1
7,0 -0.5 0,2
9,0 -0,4 -0,5
10,0 -2,0 -2,7
11,0 -0,3 -0,1
13.0 3,2 3,4
14,1 4,0 3,7
15,0 3,7 3,0
17,0 2,3 2.0
19,0 1,8 1,4
21,2 4,9 5,0
23,0 4,6 4,9
25,0 2.2 2,3
27,0 5,3 5,1
28,0 5,2 5,2
29,0 4,9 5,0

График усиления антенны BBTD в зависимости от частоты



3D-компьютерная модель антенны BBTD, вид в перспективе

Работа на 160-метровом диапазоне
Галстук-бабочка прототип конфигурации BBTD с размеры, указанные выше, имеют низкочастотный КПД. высадить около 3.5 МГц. При усилении около -16 дБ на 160 метров, это очень неэффективно. Зато КСВ хороший 🙂 На 160 м SSB мощностью 100 Вт ночью он все еще может быть Ожидается, что станции будут работать в радиусе около 300 миль. Один из предлагаемых способов повышения производительности ниже 2 МГц для отключения согласующего резистора с реле, затем используйте антенный тюнер на радио.

Диаграмма направленности моделей антенны BBTD
показывает, что галстук-бабочка BBTD конфигурация является всенаправленной на частоте 14 МГц и ниже.Увидеть изображение диаграммы направленности ниже. На частотах 18 МГц и выше, он показывает расплывчатую диаграмму направленности omni X. Это больше всенаправленный, чем диполь того же размера и положения. Перевернутая V или другие горизонтальные конфигурации ожидается, что будут обнаружены похожие модели.

Диаграммы диаграмм направленности для антенны BBTD в галстуке-бабочке Конфигурация



BBTD Inverted-V Configuration
На изображении ниже показан вид сбоку в перспективе BBTD антенна в конфигурации инвертированная V с одиночная опора типа флагштока.Нижние стороны треугольная проволока элементы должны быть развернуты как можно выше над землей, и закреплен на якорях изолированной веревкой или шнуром. Скрытное или временное строительство с использованием дерева также возможно с этой конфигурацией.

BBTD Inverted V Pyramid 3D Model Geometry View

BBTD Inverted V Pyramid (Large Size) Model Размеры
Широкополосная дипольная антенна с зажимом типа «бабочка» (BBTD) была изобретена Бонни Кристал (KQ6XA).BBTD большого размера Конфигурация перевернутой V-пирамиды смоделирована в 4NEC2. Эта конфигурация имеет низкочастотный излом -3 дБ на частоте 3,5 МГц. Модель разработана со следующими деталями:
Форма: пирамида с квадратным основанием
Импеданс точки питания: 800 Ом (симметрирующий трансформатор 16: 1)
Согласующий резистор: 1000 Ом
Номинальная мощность резистора: Ватт, равный мощности передатчика Вт.
Всего троса: 488 футов
Ножка троса длина: 72 фута
Горизонтальная длина провода 100 футов
Высота точки подачи: 30 футов
Высота заделки: 26 футов.
Высота горизонтального троса: 8 футов

BBTD Inverted V Pyramid (Large Size) Модель Схема с Размеры

BBTD Inverted V Pyramid (Large Size) Кривая КСВ
Модель показывает хороший КСВ, ниже 2: 1 по всему Диапазон MF-HF от 1,5 МГц до 30 МГц.

BBTD Инвертированная V-пирамида (большой размер) Зависимость усиления от частоты График
Модель показывает усиление около + 5 дБи выше 13 МГц, и хорошая производительность на низких частотах.КПД падает выключен на частоте около 3,5 МГц, где коэффициент усиления составляет около -3 дБи.

BBTD Перевернутая V-пирамида (большой размер) Диаграммы направленности излучения
Модель показывает, что диаграмма направленности практически всенаправленный на частотах 10 МГц и ниже. На 14 МГц и выше, он имеет широкий крестообразный или бугристый квадратный узор, немного в пользу направления горизонтальных проводов.



Mel K6KBE проделал много работы полевые испытания и моделирование пирамиды BBTD Конфигурация.Пожалуйста, скачайте и прочтите его статью о оптимизируя его.

Документ о дизайне и разработке pdf скачать:

Фотографии BBTD антенны перевернутой V Пирамида на станции К6КБЭ


Нажмите, чтобы увеличить.фотографии выше © 2017 Mel Фаррер К6КБЕ. Использован разрешение.


Широкополосная дипольная антенна с заглушкой типа бабочка BBTD Инвертированный V оптимизирован для диапазона частот от 7 до 54 МГц.

Широкополосная дипольная антенна с оконечным резистором типа бабочка (BBTD) была изобретена Бонни Кристал (KQ6XA). Для ситуаций, когда Полноразмерная антенна BBTD не поместится в этой зоне требуется, габаритный чертеж более компактной версии представлен ниже.Минимальная высота опоры составляет 20 футов. (6м) высотой. Рекомендуется нижний провод возвышается не менее чем на 5 футов над поверхностью земли, и желательно выше, если возможно. Эта версия антенна обеспечивает отличную производительность выше 7 МГц, с в основном всенаправленный рисунок. Как и полноразмерный BBTD, он обеспечивает постоянный хороший КСВ на всем диапазоне от 1,8 МГц до 54 Частотный диапазон МГц.Согласующий резистор в диапазоне 1000 Ом оптимально. Балун 16: 1 требуется для 50 Ом коаксиальная подача. Для использования ниже 7 МГц, терминатор резистор должен быть рассчитан на мощность передатчика .


Широкополосная дипольная антенна с разъемом типа бабочка BBTD Инвертированный V оптимизирован для частоты от 1,8 до 30 МГц диапазон
Для лучшей производительности на 160-метровой полосе размер рисунок для увеличенной версии представлен ниже.Минимум поддержка полюс высота составляет 40 футов (12 м) в высоту. Рекомендуется чтобы нижний трос был поднят как минимум на 10 футов над поверхность земли, а лучше по возможности выше. Эта версия антенны обеспечивает отличные характеристики. от 1,8 МГц до 5 МГц, с большей частью всенаправленной образец, благоприятствующий зениту для NVIS. Как и другие BBTD антенн, он обеспечивает постоянный хороший КСВ на всем 1.Диапазон частот от 5 МГц до 30 МГц. Согласующий резистор в диапазоне 1200 Ом оптимально. Балун 16: 1 требуется для коаксиального питания 50 Ом. Согласующий резистор должен быть рассчитан на мощность передатчика. Этот версия BBTD требует площади 200 на 200 футов.



Широкополосная дипольная антенна с заглушкой типа бабочка BBTD Перевернутое треугольное крыло V оптимизировано для частот от 7 до 30 МГц диапазон частот

Для ситуаций, когда антенна находится в гораздо более компактном месте требуется, несколько иная конфигурация может быть используется.Эта конфигурация Delta Wing занимает половину провода обычного BBTD и по размеру аналогичен обычному 40 метровый диапазон Инвертированная дипольная антенна V. Чертеж с размерами представлен ниже. Высота минимальной поддержки полюса составляет 30 футов (6 м) или выше, если возможно. Рекомендуется, чтобы согласующий резистор должен быть поднят как минимум на 10 футов над поверхность земли, а нижние концы должны быть на не менее 5 футов над уровнем земли.Эта версия антенна обеспечивает неплохую производительность на частотах 7 МГц и выше, с в основном всенаправленным рисунком, благоприятствующим зениту для NVIS. Как и полноразмерный BBTD, он обеспечивает непрерывное хороший КСВ во всем диапазоне частот от 1,8 МГц до 54 МГц. Согласующий резистор 1000 Ом является оптимальным. В согласующий резистор должен быть рассчитан на мощность передатчик.Для коаксиального кабеля 50 Ом требуется балун 16: 1. корм.



Широкополосная дипольная антенна с заглушкой типа бабочка BBTD Версия для крыши дома или чердака

Широкополосная дипольная антенна с оконечным резистором типа бабочка (BBTD) была изобретена Бонни Кристал (KQ6XA). Многие КВ радио В ситуациях со станциями требуется скрытая или скрытая антенна с использованием только дом или здание для поддержки антенны.Это BBTD Конфигурация с крышей дома обеспечивает широкополосную связь с хорошим КСВ <2: 1 в непрерывном широком диапазоне частот без требуется тюнер. Чертеж скелета представлен ниже. Общая длина провода - это все, что нужно для обхода. периметр дома или здания (плюс зигзаги и соединения). Типичный деревянный каркас размером 40 на 40 футов (12 м x 12 м) дом обеспечивает достаточно большой периметр для поддержки оптимальная производительность от 7 МГц до 54 МГц, с несколько меньшим эффективность при 3.5 МГц. На 160 КПД оставляет желать лучшего. метровый диапазон, но он все равно обеспечивает хороший КСВ. Эта версия антенны имеет в основном всенаправленную диаграмму направленности в пользу зенита для NVIS на низких частотах. В 14 лет МГц и выше, имеет скромный прирост в пользу направления оконечный резистор. Согласующий резистор должно быть примерно 1000 Ом и иметь такой же Мощность в ваттах как выходная мощность передатчика в ваттах. Для коаксиального питания 50 Ом требуется балун 16: 1. Коаксиальный кабель кабель может быть любой длины.

Версия BBTD Antenna House Roof может использоваться с постройки различных форм и размеров. В качестве ориентира больше провода по периметру, тем лучше будет производительность на более низкие частоты (ниже 6 МГц). Длина провода с каждой стороны Балун к резистору должен быть в пределах 6 футов (2 м) одинаковой длины, чтобы поддерживать хороший КСВ и баланс антенна. Используйте изолированный провод; # 18 AWG (1 мм) изолированного провода достаточно для мощности 500 Вт мощность передатчика. Провода № 22 AWG хватает на 100 Вт. Проволока может иметь форму зигзага, змеевика, согнуты вверх и вниз, или вокруг углов и щелей здание. Очень выгодно поднять провод как как можно больше. Балун и / или согласующий резистор могут монтироваться внутри здания, а провода проложены через вентиляционные отверстия, форточки или отверстия в стенах или карнизах.В изолированный провод может быть размещен под или над карнизом, либо в водостоки, либо на чердаке. Избегайте непосредственной близости балуна или резистор к сетевым кабелям переменного тока, из-за риска и шум RFI, EMI или RX. Не допускайте, чтобы антенный провод прикоснуться к сетевому проводу переменного тока, внутреннему или внешнему по отношению к здание. Предупреждение: контакт с сетью переменного тока может убить вас. Также, обязательно используйте хорошую молниезащиту.

Широкополосная дипольная антенна с оконечной рамкой типа бабочка BBTD Задняя панель Двор Перевернутое V-образное треугольное крыло, версия



Широкополосная дипольная антенна с оконечным «бабочка», BBTD Задний двор Перевернутое V-образное треугольное крыло, версия



Балуны 16: 1 для использования с широкополосными оконечными антеннами

Существует несколько типов и различных методов изготовления Балуны и разъединители 16: 1 для использования с широкополосным оконечным устройством Антенны.Ниже представлены несколько типов.

16: 1 KISS Balun от Мела Фаррера K6KBE
«Вы не можете построить более простой балун 16: 1, чем этот. ПЕРИОД. Требуются ферритовые бусины 4 шт. №31, 28–30 дюймов из №16 или 18 Тефлоновая проволока AWG. БЕЗ ленты, НЕТ скрученных проводов, МАЛЕНЬКИЙ »


выше: Схема 16: 1 KISS Balun, автор Мел К6КБЭ . © 2016 Мел Фаррер K6KBE. Используемый по разрешению.

«Токовый балун 16: 1. Начните с 28» тефлоновой проволоки №16 или №18. Сделайте один проход петли и коснитесь входных проводов 50 Ом как показано на 4 каждой бусине №31. Часть 1 из 3 «

выше: Фотография 16: 1 KISS Balun во время первый этап сборки. фото © 2017 Mel Farrer K6KBE. Используется с разрешения.

«Петля с одинарным запуском и ответвления на 50 Ом. Часть 2 из 3»

выше: Фотография KISS Balun 16: 1 крупным планом на первом этапе сборки. фото © 2017 Mel Farrer K6KBE. Используется с разрешения.

«Оберните остальные провода до упора. на противоположном конце от 50 Ом. Часть 3 из 3. »

вверху: Фотография завершенной сборки 16: 1 KISS Balun.Корпус и разъемы не показаны. фото © 2017 Mel Farrer K6KBE. Используется с разрешения.


Балун 16: 1 с использованием тороидального узла 16: 1 и феррита 1: 1 Коаксиальный дроссель




Разработка оконечных резисторов для широкополосной антенны
статья Бонни Кристал KQ6XA

Более годы, которые я проектировал, моделировал, производил и протестировал различные типы одноконтурных широкополосных СЧ-ВЧ-УКВ оконечные антенны.
г. процесс часто включал некоторые полевые испытания и настройку номинал резистора для достижения желаемого КСВ и КПД полученные результаты.
I обнаружил, что выбор номинала согласующего резистора в Ом в основном зависит от геометрии антенны и балуна соотношение.

Это год, я разработал инженерный ярлык RF для оценка оптимального номинала резистора в пределах +/- 10%.
г. ключом к этому является то, что я называю «фактором завершения», ξ, которое оказалось числом «1.3125»
I применил это, чтобы сделать простую формулу, которая подходит для приложение к одноконтурному T2FD, BBTD, BTSL или аналогичные конструкции антенн.

Для оптимальное значение оконечного резистора, вот мой формула:
R = Z

антенна бабочка — это… Что такое антенна-бабочка?

  • бабочка — but | ter | fly [ˈbʌtəflaı US ər] n бабочки во множественном числе ↑ антенна, ↑ крыло [: древнеанглийский; Происхождение: buterfleoge, от butere (BUTTER1) + флиговая муха; возможно, потому что многие виды бабочек желтые, или потому, что люди считали, что бабочки воруют…… Словарь современного английского языка

  • Большой синий (бабочка) — Название Taxobox = Large Blue status = LR / nt | status system = IUCN2.3 UK BAP status = Priority Species image width = 220px regnum = Animalia phylum = Arthropoda classis = Insecta ordo = Lepidoptera familia = Lycaenidae subfamilia = Polyommatinae…… Wikipedia

  • Монарх (бабочка) — Монарх Женщина Мужчина… Википедия

  • Радиопередатчик Löffelstelzen — Löffelstelzen Transmitter — это радиопередатчик SWR в Бад-Мергентхайме-Лёффельстельцене в северной части Баден-Вюртемберг, Германия.Он был открыт в начале 1950-х, и в то время использовалась мачта с оттяжками, которая была изолирована от… Wikipedia

  • Batwing-Antenne — Der Begriff Schmetterlingsantenne wird im deutschen Sprachraum für mehrere unterschiedliche Antennenbauformen verwendet, die all den geöffneten Flügeln eines Schmetterlings ähneln. Inhaltsverzeichnis 1 Schmetterlingsdipol 2 Batwing Dipol 3…… Deutsch Wikipedia

  • Schmetterlingsantenne — Der Begriff Schmetterlingsantenne wird im deutschen Sprachraum für mehrere unterschiedliche Antennenbauformen verwendet, die all den geöffneten Flügeln eines Schmetterlings.Entstehung einer Batwing (unten) aus einem Spreizdipol (oben)…… Deutsch Wikipedia

  • Superturnstile-Antenne — Der Begriff Schmetterlingsantenne wird im deutschen Sprachraum für mehrere unterschiedliche Antennenbauformen verwendet, die all den geöffneten Flügeln eines Schmetterlings. Inhaltsverzeichnis 1 Schmetterlingsdipol 2 Batwing Dipol 3…… Deutsch Wikipedia

  • Антенна турникета — Der Begriff Schmetterlingsantenne wird im deutschen Sprachraum für mehrere unterschiedliche Antennenbauformen verwendet, die all den geöffneten Flügeln eines Schmetterlings ähneln.Inhaltsverzeichnis 1 Schmetterlingsdipol 2 Batwing Dipol 3…… Deutsch Wikipedia

  • nudum — н. [Л. nudus, naked] (ARTHROPODA: Insecta) Маленькая голая, чувствительная часть антенны бабочки… Словарь по зоологии беспозвоночных

  • Переменный конденсатор — Поворотный переменный конденсатор Переменный конденсатор (также известный как регулируемый воздушный конденсатор) — это конденсатор, емкость которого может намеренно и многократно изменяться механически или электронно.Переменные конденсаторы часто используются в L / C…… Wikipedia

  • chemoreception — chemoreceptive / kee moh ri sep tiv, kem oh /, прил. / kee moh ri sep sheuhn, kem oh /, n. физиологический ответ на химические раздражители. [1915 20; CHEMO + RECEPTION] * * * Сенсорный процесс, с помощью которого организмы реагируют на внешние химические раздражители, посредством… Universalium

  • Антенны с галстуком-бабочкой

    антенны бабочки не совсем Логопериодические антенны; однако антенна бабочки (или бабочки) создает хорошая отправная точка, чтобы начать говорить о логопериодических антеннах.Итак, сначала обсудим свойства широкополосного антенны, а затем обсудим бесконечную антенну-бабочку, а затем измерения и свойства настоящей бабочки антенна.

    Широкополосные антенны

    Если вы думаете о полуволновой дипольной антенне, конструкция антенны определяется длиной — длина должна быть равна половине длины волны на частота интереса. Следовательно, если вы хотите, чтобы ваша антенна излучала на частоте 300 МГц (1 длина волны на 300 МГц = 1 метр), вы бы сделали антенну 0.5 метров в длину. Теперь это нормально для 300 МГц, но что, если вы также хотите, чтобы антенна хорошо излучает на 200 и 400 МГц? Поскольку на 200 МГц антенна 0,5 метра слишком короткая (длина волны на 200 МГц = 1,5 метра) а на 400 МГц антенна 0,5 метра слишком длинная (длина волны на 400 МГц = 0,75 метра), мы не будем эффективны излучение на этих частотах.

    Если вы немного подумаете об этом последнем абзаце, вы можете заметить, что одна проблема с указанным выше полуволновым диапазоном Конструкция антенны заключается в том, что конструкция зависит исключительно от длины, что будет означать очень разные вещи с точки зрения длины волн на разных частотах.Что, если бы вместо этого мы могли разработать антенну, которая была бы полностью определена на Уголки вместо Длина ? Углы не зависят от расстояния и, следовательно, не зависят от длины волны, поэтому, если бы мы могли разработать такую ​​антенну, она не зависела бы от частоты.

    Антенна в виде бабочки

    В качестве простой (и не подлежащей изготовлению) бесконечно широкополосной антенны, давайте рассмотрим бесконечную антенну-бабочку:

    Рисунок 1. Бесконечно длинная антенна в виде бабочки.

    На рисунке 1 показана антенна, которая определяется исключительно углом между двумя металлическими частями: D . В Питание антенны (где положительный и отрицательный терминалы радиоприемника подключаются к антенне) находится в центре антенны. Наша антенна бесконечно длинна в обоих направлениях, так что длина волны никогда не входит в уравнение. Как результат, эта антенна теоретически будет иметь бесконечную полосу пропускания, потому что, если она работает на одной частоте (любой частоте), она должна работать на ВСЕХ частотах , потому что антенна выглядит одинаково на всех длинах волн.Это хорошая антенна.

    Что касается создания настоящей антенны, мы можем воспользоваться простым подходом и просто закрепить ее на некотором расстоянии и увидеть что происходит. В результате получилась антенна-бабочка (также известная как антенна-бабочка или биконическая антенна):

    Рис. 2. Антенна «галстук-бабочка».

    Эта антенна будет иметь аналогичную диаграмму направленности. к дипольной антенне и будет имеют вертикальную поляризацию. A L = 76,5 мм Антенна бабочка шириной Вт = 36мм (так что угол D = 2 * атан (76.5/36) = 130 градусов). Эта антенна был смоделирован, как показано на рисунке 3:

    Рисунок 3. Антенна типа «бабочка» диаметром 76,5 мм.

    Настоящая антенна-бабочка на Рисунке 3 питается по коаксиальному кабелю. Коаксиальный кабель припаян вдоль нижнего рычага. антенны — это необходимо для минимизации воздействия антенного кабеля питания на антенну. Это аналогично использованию балуна.

    КСВ антенны Bow Tie на рисунке 3 показан на рисунке 4:

    Рисунок 4.КСВ антенны типа «бабочка» на рисунке 3.

    Наша антенна-бабочка на Рисунке 3 имеет длину L, = 76,5 мм, что составляет половину длины волны на f = c / 2 / L = 1,96 ГГц. Мы видим, что первый резонанс происходит примерно на 1,5 ГГц. Причина, по которой это происходит ниже чем 1,96 ГГц, потому что антенна очень широкая вверху — это по существу заставляет антенну вести себя так, как если бы это длиннее, чем есть на самом деле. Это будет справедливо для антенн с не тонкой проволокой в ​​целом.

    Из рисунка 4 видно, что антенна типа «бабочка» имеет гораздо лучшую полосу пропускания, чем дипольная антенна из тонкого провода.В общем, антенны с большей громкостью имеют более широкую полосу пропускания (и я уже много раз говорил об этом на этом сайте, так как это является одним из основных правил антенн). На структуру может поместиться больше режимов излучения, когда ток менее сдержанный. Полоса пропускания VSWR = 3: 1 для режима 1,5 ГГц составляет от fLow = 1,18 ГГц до fHigh = 1,65 ГГц. Этот производит дробную пропускную способность 33%. Обратите внимание, что относительная полоса пропускания тонкопроволочной дипольной антенны составляет около 8%. Следовательно, мы видим Галстук-бабочка имеет гораздо большую полосу пропускания, чем дипольная антенна.Поскольку эта антенна проста в изготовлении, она очень популярен по этой причине.

    Обратите внимание, что низкий КСВН не обязательно означает излучение — мощность может быть поглощена или потеряна. Низкий КСВН означает, что мощность подается на антенну и не отражается. Однако в этом случае, когда мы имеем нет настоящих неметаллических материалов (нет диэлектриков с потерями, и все металлы являются хорошими проводниками), тогда это разумно предположить, что большая часть энергии излучается (что так и есть).


    Теперь, когда мы обсудили антенну с галстуком-бабочкой, мы можем расширить здесь некоторые широкополосные концепции до очень популярное и полезное расширение, Логопериодическая зубчатая антенна.Галстук-бабочку можно считать упрощенный вариант зуба LP.


    Следующая статья: Антенна с логопериодическим зубом

    Список антенн

    Учебное пособие по антенне (домашняя страница)

    Эти примечания и изображения, относящиеся к антеннам в виде бабочки или бабочки, защищены авторским правом. Это не должно воспроизводиться кроме как с разрешения автора. Авторское право antenna-theory.com, 2009-2013.

    PCA — Фотопроводящая антенна 800 нм

    Условия монтажа и цена Еще

    .. • x = 0: несмонтированная микросхема PCA

    х
    • Несмонтированный антенный чип
    • Площадь чипа 4,0 мм x 4,0 мм
    • Толщина чипа 625 мкм
    • Цена: 550.- € / шт
    • Предложение

    подробнее .. • x = h: на сверхгемшеричной Si-линзе

    X

    • Антенна на алюминиевом радиаторе диаметром 25,4 мм
    • гиперполусферическая силиконовая линза диаметром 12 мм
    • Угол расходимости луча ТГц 17 °
    • Коаксиальный кабель длиной 1 м с разъемом BNC или SMA
    • Технический паспорт (pdf)
    • Цена: 1300 руб.- € / шт
    • Цитата

    подробнее .. • x = c: на коллимирующей Si-линзе

    X

    • Антенна на алюминиевом радиаторе диаметром 25,4 мм
    • Коллимирующая эллиптическая силиконовая линза диаметром 20 мм
    • Коаксиальный кабель длиной 1 м с разъемом BNC или SMA
    • Технический паспорт (pdf)
    • Цена: 1500 руб.- € / шт
    • Цитата

    подробнее .. • x = a: об асферической фокусировке Si-линзы

    X

    • Антенна на алюминиевом радиаторе диаметром 25,4 мм
    • Асферическая фокусирующая силиконовая линза с фокусным расстоянием 50 мм
    • Кремниевая линза диаметром 20 мм
    • Коаксиальный кабель длиной 1 м с разъемом BNC или SMA
    • Технический паспорт (pdf)
    • Цена: 1500 руб.- € / шт
    • Цитата

    подробнее .. • x = c-f: оптоволоконный

    X

    • Оптоволоконная антенна
    • Волокно Panda длиной 1,5 м (PM780-HP) с разъемом FC / APC или FC / PC
    • Доступны оптические волокна другой длины или типа.
    • PCA на коллимирующей эллиптической кремниевой линзе диаметром 20 мм
    • 1.Коаксиальный кабель длиной 5 м с разъемом BNC или SMA
    • Антенна с волоконно-оптической связью поставляется с протоколом испытаний.
    • Технический паспорт (pdf)
    • Цена: 2 800.- € / шт
    • Цитата

    Дополнительные опции

    подробнее .. • -CTL-D25mm, коллимирующая линза TPX

    Х

    подробнее .. • -FTL-f32.5mm, фокусирующий объектив TPX

    Х

    Еще

    .. • -p, предусилитель детекторной антенны

    X

    • Встроенный предусилитель с блоком питания.
    • Для использования в среде с сильными электромагнитными помехами.
    • Невозможно для антенн с волоконной связью.
    • Технический паспорт (pdf)
    • Цена: 400.- € / шт
    • Цитата

    подробнее .. • -l, монтируемая фокусирующая линза

    X

    • Фокусирующая асферическая оптическая линза для возбуждения лазера в свободном пространстве.
    • Объектив устанавливается и настраивается на плате PCA.
    • Технический паспорт (pdf)
    • Цена: 400.- € / шт
    • Цитата

    подробнее .. • PS-800: Импульсный расширитель

    X

    • Расширитель импульсов для компенсации дисперсии волокна на длине волны около 800 нм.
    • Cantain: две светопропускающие решетки с регулируемым расстоянием и светоотражатель.
    • Технический паспорт (pdf)
    • Цена: 3380.- € / шт
    • Цитата

    подробнее .. • этап перевода xyz

    X

    • xyz Ступень смещения 25 мм с регулятором дифференциала и кинематическим креплением зеркала.
    • Три регулировочных винта для юстировки антенны относительно лазерного луча и ТГц оптики.
    • Технический паспорт (pdf)
    • Цена: 1300 руб.- € / шт
    • Цитата

    Известных патентов на конструкции антенн

    Известные патенты на конструкции антенн

    Антенна цеппелина

    Номер патента Германии: 225204
    Год: 1909
    Изобретатель: Ганс Беггеров
    Оригинальный документ: Патент Германии Число 225204

    Заявление (перевод с немецкого оригинала): Бортовая проводка схема, отмеченная двумя свисающими проводами разной длины, которые в непосредственной близости от дирижабля образуют систему Лехера.

    Антенна для напитков

    Номер патента США: 1381089
    Год: 1920
    Изобретатель: Гарольд Х. Бевередж
    Оригинальный документ: Патент США Число 1381089

    Отрывок: Осуществляя свое изобретение, я использую горизонтальная, предпочтительно апериодическая антенна, простирающаяся в направление параллельно направлению передачи сигналы, которые необходимо получить. Эта антенна построена с распределенная емкость индуктивности и сопротивления таких значений что токи, создаваемые в нем полезными сигналами постепенно увеличивать от конца антенны, ближайшего передающая станция становится в предпочтительном случае максимум на самом дальнем от передающей станции конце.

    Антенна Франклина

    Номер патента Великобритании: 242342
    Год: 1924
    Изобретатель: Чарльз Самуэль Франклин
    Оригинальный документ: Номер патента Великобритании 242342

    Аннотация: Для получения выраженного направленного эффекта от антенн, имеющих электрическую длину в сравнение с длиной волны сигнала, предусмотрено подавление излучения от каждой альтернативной полуволны формирование стационарных волн вдоль антенны.На рис.2 показано, например, нормальные условия, существующие вдоль антенны A в полтора раза больше длины волны сигнала, стационарный формирование волны показано кривой B, в то время как полярная Диаграмма излучения иллюстрируется шеститочечной кривой C. Удвоив на себя центральную стационарную волну сегмент антенны, результирующая полярная кривая изменяется к форме, показанной на рис. 3. В качестве альтернативы загнутый назад часть может быть заменена электрическим эквивалентом, например катушка индуктивности с параллельным конденсатором или без него, существенно настроен на основную длину волны.Чем дольше или выше антенна, модифицированная таким образом, тем резче направленный эффект. Изобретение может быть применено к антенны типа, описанного в Спецификации 226 246.

    Яги-Уда Антенна

    Номер патента Японии: 69115
    Год: 1926
    Изобретатели: Хидецугу Яги и Синтаро Уда
    Оригинальный документ: Номер патента Японии 69115, стр. 1
    Патент Японии № 69115, стр. 2

    Антенна Яги представляет собой решетку диполей, соединенных электрическими и магнитные поля.Его эффективно использовали союзники в Вторая мировая война как антенна радара, а затем получила широкое распространение во всем мире как телевизионная приемная антенна. Этот замечательная структура позволяет объединять элементы в однонаправленная матрица с высоким коэффициентом усиления без межсоединений кормовые линии. Каждый элемент представляет собой сплошной кусок металла. без изолятора в центре, обеспечивая высокую прочность и простая конструкция. Антенна также имеет очень небольшой вес и ветровая нагрузка по сравнению с ее усилением.(Я благодарю Гарри Се, патентного инженера из Тайваня, за получение оригинального патентного документа.)

    Брюс Антенна

    Номер патента США: 1813143
    Год: 1927
    Изобретатель: Эдмонд Брюс
    Оригинальный документ: Номер патента США 1813143

    Выдержка: Из-за физических размеров антенны, энергия, подаваемая к нему от местного источника излучения, или полученный из падающей на него волны, производит в токи активных элементов, которые находятся в фазе друг с другом.


    Антенна Sterba

    Номер патента США: 1885151
    Год: 1929
    Изобретатель: Эрнест Дж. Стерба
    Оригинальный документ: Патент США Число 1885151

    Выдержка: одна из целей этого изобретения — передать или получать радиоволны с большей направленностью в земной плоскости, чем практиковалось до сих пор. Это другой объект этого изобретения для передачи или приема радиочастоты волны в чрезвычайно низком углу проекции.С помощью изобретения могут быть достигнуты две вышеупомянутые цели. вместе, чтобы сделать возможным очень близкий подход к теоретический идеал связи точка-точка в вся переданная энергия используется в соответствующих приемники. Еще одна цель этого изобретения — передавать энергию между элементами антенны и их сопутствующий переводческий аппарат со сравнительно меньшими потери энергии и более простым и недорогим способом, чем до сих пор сделано.


    Ромбическая антенна

    Номер патента США: 2285565
    Год: 1931
    Изобретатель: Эдмонд Брюс
    Оригинальный документ: Номер патента США 2285565

    Выдержка: Целью изобретения является создание направляющих антенн, способных эффективно работать в значительном диапазоне длин волн. Другая цель — обеспечить относительно высокий угол приема или излучения. Дополнительной задачей изобретения является обеспечение высокой избирательности антенны.Еще одна цель состоит в том, чтобы сэкономить на стоимости поддерживающих конструкций по сравнению с предыдущими антеннами с аналогичными характеристиками направленности. Еще одной задачей изобретения является устранение нежелательной горизонтально проецируемой энергии.

    Антенна турникета

    Номер патента США: 2086976
    Год: 1935
    Изобретатель: Джордж Х. Браун
    Оригинальный документ: Номер патента США 2086976

    Отрывок: Мне известно, что вертикальные антенные системы высотой не более половины длины волны могут использоваться для горизонтального излучения.Такие системы подходят для длинных волн, но дефектны для коротких. Было предложено перевернуть фазы между чередующимися полуволновыми секциями и, таким образом, позволить использовать множество полуволновых секций. Антенная система из нескольких полуволновых секций создает практические трудности с раздельной изоляцией секций. Также предлагалось использовать горизонтальные антенные элементы с изолированными мачтами и схемами регулировки фазы, но такие системы создают серьезные структурные и электрические трудности.Предлагаемое мной новое устройство может быть использовано для преодоления этих трудностей и в то же время для повышения эффективности излучения.



    Сложенная дипольная антенна

    Номер патента США: 2283914
    Год: 1937
    Изобретатель: Филип С. Картер
    Оригинальный документ: Номер патента США 2283914

    Отрывок: Хотя диполь имеет достаточно широкую характеристику настройки для обеспечения удовлетворительной передачи и приема в диапазоне частот, который может использоваться в телевидении, было обнаружено, что когда этот тип полуволновой антенны согласовывается с линией передачи в любом из известных обычных способов (например, за счет использования шунтирующих элементов импеданса или разветвления и отвода линий передачи, или за счет использования четвертьволнового участка линии) характеристика настройки диполя значительно уже и недостаточна. для полосы частот, которая сейчас обычно используется для телевизионных целей.В результате испытаний, проведенных на полуволновых диполях, был сделан вывод, что желаемый плоский импеданс в зависимости от частотной характеристики в широком диапазоне должен быть получен без использования обычных схем согласования импеданса между антенной и линией передачи.



    Коаксиальная антенна

    Номер патента США: 2184729
    Год: 1937
    Изобретатель: Арнольд Б. Бейли
    Оригинальный документ: Номер патента США 2184729

    Отрывок: Одна из целей этого изобретения — создать неискаженное радиополе максимальной интенсивности.Другой целью этого изобретения является устранение излучения от линии передачи и другого вспомогательного устройства, связанного с антенной системой. Еще одна цель настоящего изобретения состоит в обеспечении на практике характеристики направленности антенны, которая совпадает с соответствующей теоретической характеристикой. Еще одна цель настоящего изобретения состоит в том, чтобы предотвратить в системе коаксиальных линий образование токов на внешней поверхности оболочки.


    Дипольная антенна-бабочка

    Номер патента США: 2175253
    Год: 1938
    Изобретатель: Филип С.Carter
    Оригинальный документ: номер патента США 2175253

    Выдержка: Настоящее изобретение относится к коротковолновой антенной системе, и одной из его целей является обеспечение простой формы коротковолновой антенны, которая имеет характеристику зависимости полного сопротивления от частоты, значительно более широкую, чем у антенны простого дипольного типа.

    Слот антенны

    Номер патента Великобритании: 515684
    Год: 1938
    Изобретатель: Алан Дауэр Блюмлейн
    Оригинальный документ: Номер патента Великобритании 515684

    Аннотация: Линия высокочастотной передачи, которая также действует как излучатель, состоит из металлической проводящей трубки 1, рис.1, из меди с продольной прорезью 2. Трубка образует «канал для передачи магнитного потока» и эквивалентна линии, имеющей последовательно включенную индуктивность и шунтируемую параллельно элементами индуктивности и емкости. Высокочастотные сигнальные токи могут подаваться в линию через катушку 4 или через выводы 4a, подключенные через прорезь, и отводиться катушкой 5. Утечка потока через прорезь может регулироваться пластиной 6, рис. 2 Или размер слота может быть отрегулирован, чтобы настроить линию на рабочую частоту, как показано на рис.3 и 5. Трубка может использоваться как передающая антенна, дающая максимальное излучение под прямым углом к ​​ее длине и сравнительно небольшое излучение в осевом направлении. Это эквивалентно однооборотной петле или рамке длиной в одну длину волны. Подача может быть центральной или на одном конце. Как показано на фиг.6, труба 7 поддерживается в узлах напряжения 9 от полой мачты 8 и получает энергию сигнала в точках 10, 11, расположенных на расстоянии половины длины волны от проводов, которые проходят через мачту, как показано на рис. 7. Трубка диаметром от шести до двенадцати дюймов подходит для передачи длины волны 5 метров, хотя трубки большего диаметра, снабженные более чем одной щелью, могут использоваться для покрытия широкого диапазона частот. .

    Антенна с угловым отражателем

    Номер патента США: 2270314
    Год: 1940
    Изобретатель: Джон Д. Краус
    Оригинальный документ: Номер патента США 2270314

    Отрывок: Использование отражающих поверхностей для направления волн от антенны или к антенне является устаревшим.

    Дисконная антенна

    Номер патента США: 2368663
    Год: 1943
    Изобретатель: Армиг Г. Кандоян
    Оригинальный документ: Номер патента США 2368663

    Отрывок: В соответствии с прогрессом, достигнутым за последние несколько лет в развитии сверхвысокочастотного радио. техники и ее приложений для авиационной связи, пеленгации и т. д., стало необходимо разработать специальные антенны и антенные системы, пригодные для установки на таких самолетах.Условия полета такие что эти антенны обязательно должны быть небольшими и жесткими по своей конструкции, а также обеспечивать минимальное сопротивление ветру, чтобы летная эффективность самолета не пострадала. В соответствии со своим изобретением я предоставил небольшая жесткая антенна, подходящая для установки на поверхности фюзеляжа или другого элемента конструкции самолета и в некоторых вариантах реализации я также предоставил обтекаемый защитный экран или покрытие корпуса или так взаимодействующее с конструкцией антенной системы, чтобы значительно снизить сопротивление ветра.Этот корпус предпочтительно занимает форма «волдыря», которая лишь немного приподнята над нормальным поверхность самолета, на которой он может быть установлен.

    Антенна супер-турникета Batwing

    Номер патента США: 2480153
    Год: 1945
    Изобретатель: Роберт В. Мастерс
    Оригинальный документ: Номер патента США 2480153

    Выдержка: Настоящее изобретение относится к радиоантеннам и, в частности, к широкополосным антенным системам, имеющим вертикальную направленность, посредством чего основное излучение или отклик могут быть по существу ограничены горизонтальной плоскостью.Такие антенны особенно полезны при передаче и приеме телевизионных сигналов, в системах слепой посадки и других высокочастотных системах радиомаяков для самолетов и т.п.

    Четырехъядерный антенный элемент

    Номер патента США: 2537191
    Год: 1947
    Изобретатель: Кларенс К. Мур
    Оригинальный документ: Номер патента США 2537191

    Отрывок: В некоторых частях мира, где высота над уровнем моря велика, как, например, во многих частях Южной Америки, проблема короны особенно остра даже при относительно низких значениях излучаемой мощности.Было бы желательно создать антенну, в которой проблема коронного разряда была бы по существу устранена на всех высотах, а также там, где должны излучаться большие количества радиочастотной мощности. Кроме того, было бы желательно предоставить антенну, в которой проблема напряжения была бы устранена, чтобы можно было значительно снизить затраты на изоляторы для ее поддержки и при этом лед и снег не имели бы практически никакого вредного воздействия на рабочие характеристики антенны. обеспокоены.

    Антенна Heliwhip

    Номер патента США: 2966679
    Год: 1957
    Изобретатель: Эдвард Ф. Харрис
    Оригинальный документ: Номер патента США 2966679

    Отрывок: Мое изобретение относится к усовершенствованной спиральной антенне, имеющей небольшую длину по сравнению с длиной волны излучаемой энергии и характеризующуюся очень благоприятным распределением тока и радиационной стойкостью без использования массивных нагрузочных элементов в конструкции антенны.

    Логопериодическая антенна

    Номер патента США: 2985879
    Год: 1958
    Изобретатель: Раймонд Х. Дю Амель
    Оригинальный документ: Номер патента США 2985879

    Отрывок: Известно, что антенна, геометрия которой полностью описывается углами, такая как бесконечная биконическая антенна, могла бы стать идеальным широкополосным излучателем, поскольку ее работа теоретически полностью не зависит от частоты. Однако теоретические характеристики бесконечной биконической антенны на практике не достигаются, поскольку такая антенна должна иметь конечную длину, и «конечный эффект», т.е.е. эффект конечной, а не бесконечной длины приводит к тому, что характеристики излучения значительно изменяются с частотой. Планарная антенна, тесно связанная с биконической антенной (антенна типа «бабочка»), также теоретически не зависит от частоты при бесконечном размере. Однако «конечный эффект» реальной антенны-бабочки ограничивает диапазон частот, для которых диаграмма направленности по существу постоянна, полосой от 2 или 3 до 1.

    Настоящее изобретение касается модифицированной планарной «бабочки». «антенны, в которых« конечный эффект »уменьшен до такой степени, что позволяет достичь ширины полосы частот от 10 до 1 или более с конструкциями практического размера.Как правило, этот эффект достигается путем введения периодических неоднородностей вдоль краевых краев антенны-бабочки, причем геометрия неоднородностей такова, что все задействованные размеры прямо пропорциональны расстоянию от точки питания антенны, т. Е. вершина или самая узкая часть «галстука-бабочки».


    Антенна обратного огня

    Номер патента США: 3122745
    Год: 1959
    Изобретатель: Герман В.Ehrenspeck
    Оригинальный документ: номер патента США 3122745

    Выдержка: усиление медленных антенн зависит от фазовой скорости поверхностной волны, распространяющейся вдоль нее, и длины антенны; однако для данной длины существует оптимальная фазовая скорость, выше которой коэффициент усиления уменьшается, поэтому для настройки антенн на оптимальную фазовую скорость коэффициент усиления становится пропорциональным длине антенны.

    Было обнаружено, что использование концепции этого изобретения, в соответствии с которой использование отражающего устройства для обеспечения обратного прохождения по меньшей мере части энергии решетки медленных волн торцевого воспламенения вдоль решетки, увеличивает эффективную длину решетки и , следовательно, вызывают увеличение усиления антенны.Достигнутое таким образом увеличение усиления достигается без существенной модификации антенны или физического увеличения длины.

    Швейцарская четырехугольная антенна

    Номер патента Швейцарии: 384644
    Год: 1960
    Изобретатель: Рудольф Баумгартнер
    Оригинальный документ: Номер патента Швейцарии 384644

    Выдержка (перевод с немецкого оригинала): Параллельно питаемому квадратичному элементу, следуя принципу антенны яги, устанавливается второй квадратный элемент несколько большего размера как паразитный отражатель.Эта конструкция, показанная на рис. 5, известна под названием «кубический четырехугольник» и становится все более популярной, хотя современные методы строительства, при которых квадратные элементы изготавливаются из проволоки и опираются на бамбук или дерево, недостаточно прочны. Современная цельнометаллическая конструкция стоит значительно дороже, а металлические опорные элементы вызывают электрические помехи.




    Авторские права © 2005-2019 ООО «Амп Букс» Все права защищены

    .

    Оставить комментарий
