Антенна для усиления 3g 4g LTE модема и интернета на дачи и в доме

Антенны для усиление сотовой связи и интернет сигнала дома и на даче.



    В современном мире интернет является неотъемлемой частью нашей жизни. Без интернета зачастую невозможно контролировать и вести бизнес, держать связь с друзьями, родными и близкими, да и просто проводить досуг. Мы не замечаем этого до того момента пока связь с мобильным интернетом не начинает нас подводить. Для мобильного интернета на даче и в загородном доме необходимо всего лишь обзавестись USB-модемом для домашнего ПК, либо ноутбука.

Бывают случаи в силу географических особенностей (удаленность вышки, либо низина) где «поймать» качественный интернет сигнал  не представляется возможным из-за слабого сигнала и так называемых «мертвых зон». Для решений данной проблемы служат комплекты оборудования для усиления интернета на даче.

Причины плохого сигнала интернета:

  1. Сильная загруженность вышек. Простыми словами каждый подключенный абонент «съедает» часть трафика. Передатчики 3G/4G/LTE на вышках просто не могут дать больше чем могут предоставить операторы связи и в силу технических характеристик.

  2. Банально низкий принимаемый сигнал из-за территориального расположения (удаленность от вышки и низина). Не стоит забывать, что принимаемый сигнал сильно теряет силу из-за материала изготовления стен дома. Вы наверно часто посещали цокольные этажи или подвальчики где не ловила даже мобильная сеть. Во всем виноваты бетонные стены сильно ослабляющие силу сигнала.

  3. Бывают случаи, когда сигнал, то есть, то пропадает – это связанно с тем, что сигнал работает на грани приема и при любых не значительных помехах пропадает. Это связанно в первую очередь с погодными условиями и не устойчивостью сигнала из-за отсутствия прямой видимости сотовой вышки. Зачастую удается принять только отраженный сигнал (с металлических частей крыши дома и т. п.)

    Не стоит забывать про военные аэродромы (где зачастую не ловит даже телевидение) и заводы использующие глушилки



     Решить проблему связанную с низкой силой 3G/4G/GSM сигнала можно просто выйдя на улицу, забраться на высоту и даже верхушку дерева. Но самый действующий — это установка специального комплекса оборудования для усиления сотовой связи и интернет сигнала.




Усиление сотовой связи

  1. Вышка сотовой связи;
  2. Принимающая внешняя/уличная антенна
  3. Репитер
  4. Раздающая/внутренняя антенна
  5. Домашнее оборудование

    Для усиления интернета и сотовой связи служит комплекс оборудования по усилению сигнала:

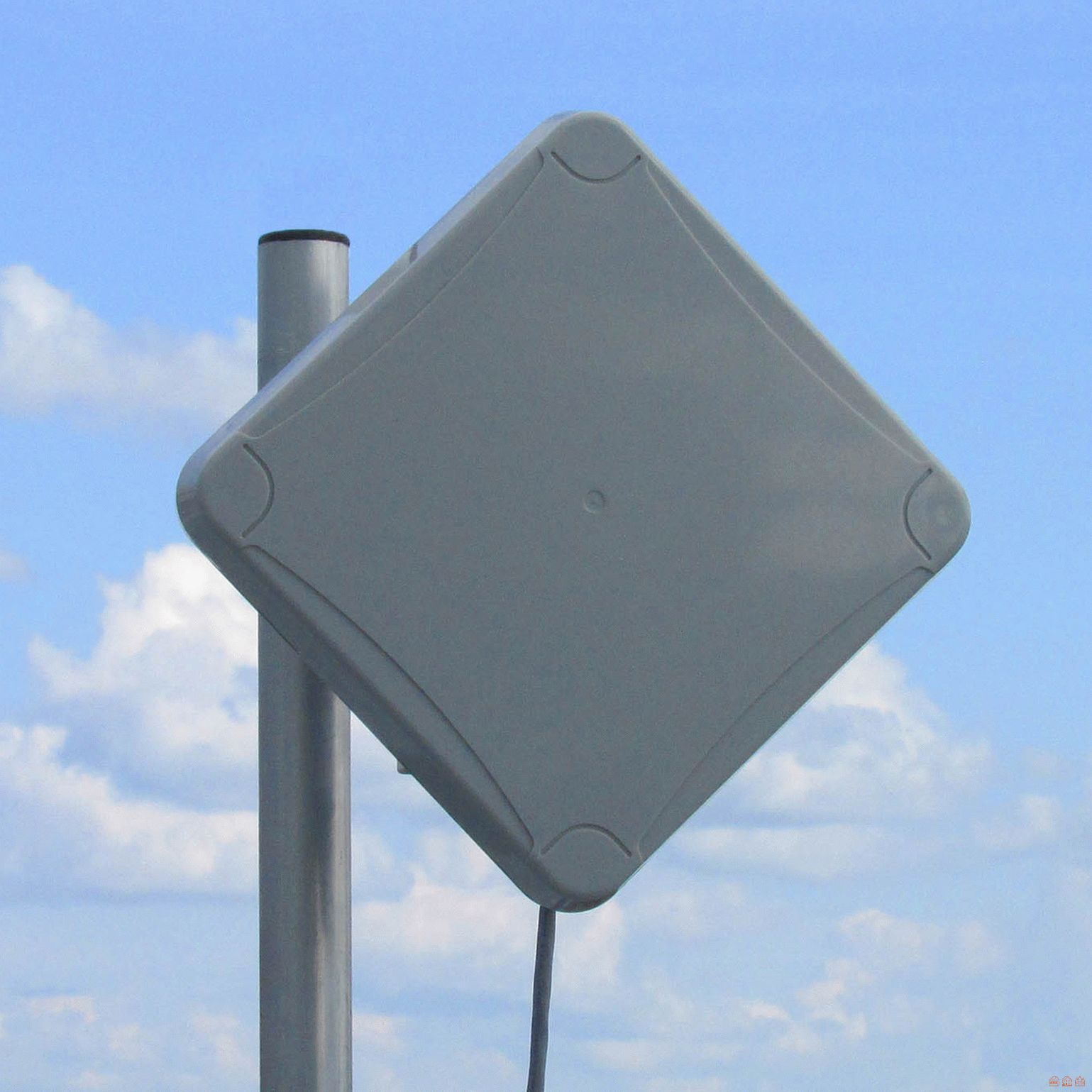

Принимающая (уличная) антенна Уличная антенна внешне зачастую схожа с обычной эфирной антенной. Устанавливается на уличной стене дома и направляется в сторону ближайшей вышки.
Репитер

Задачей репитера является усиление ослабленного gsm/3G/4G сигнала и последующая передача его на внутреннюю раздающую/принимающую антенну.

Репитру необходимо питание от электросети

Внутренняя антенна. Устанавливается внутри здания. Задача внутренней антенны передать уже усиленный сигнал на мобильные устройства, домашнее оборудование и обратно.
Кабельная сборка Чаще всего кабельные сборки применяются для соединения антенн и приемопередающих устройств.

Усиление интернет сигнала с репитером

  1. Вышка сотовой связи;
  2. Принимающая внешняя/уличная антенна
  3. Репитер
  4. Раздающая/внутренняя антенна
  5. Домашнее оборудование

 Схема подключения немного схожа с сотовой связью. Принимающая 3G/4G антенна принимает ослабленный сигнал и передает его на репитер усиливающий сигнал. Затем сигнал передается на внутреннюю раздающую антенну.



Есть второй вариант подключения панельной 3G/4G антенны без использования репитера. Антенна соединяется по средством кабельной сборки и переходника (пигтейл) непосредственно к внутренней антенне модема. Усиление сигнала осуществляется за счет увеличения рабочей площади антенны.

Усиление сигнала интернета только по средством широкополосной антенны

  1. Вышка сотовой связи;
  2. Принимающая внешняя/уличная антенна
  3. Модем (Huawei 3372)

Все приведенные схемы подключения обеспечивают двухстороннюю передачу данных от базовой станции и обратно(т.е. входящие и исходящие пакеты данных, а так же мобильная связь)

Панельные 3G антенны. Антенны для усиления 3G сигнала.

Широкополосная 3G/4G MIMO антенна KAA15-1700/2700

MIMO антенна LTE1800, UMTS2100, WiFi 2400, LTE2600.
Усиление 12-15 дБ. Для всех операторов.
Применяется с 3G/4G модемами и роутерами.

арт. 770 в наличии 2 400a

Широкополосная 2G/3G/4G антенна усилением 15 дБ KP15-1700/2700

Широкополосная антенна 2G/3G/4G/WIFI. Усиление 12-15 дБ.
Рекомендуется для использования в комплекте с 3G/4G модемами и GSM1800/3G репитерами.

арт. 616 в наличии 1 700a

Широкополосная 2G/3G/4G антенна 15 дБ KP15-750/2900

Широкополосная внешняя антенна усилением 15 дБ, частотный диапазон 790-960 и 1700-2700 МГц

арт. 1031 в наличии 1 900a

Автомобильная антенна GSM900/1800/3G/4G KC6-700/2700A

Усиление до 3-6 дБ на металлической поверхности.
Кабель RG58 длиной 3 метра.
Для всех операторов.

арт. 619 в наличии 1 600a

Широкополосная штыревая 3G/4G антенна 5 дБ KC5-800-2700 SMA

арт. 1942 в наличии 320a

Широкополосный MIMO облучатель KIP9-1700/2700 DP для спутниковой тарелки

Поддерживает стандарты LTE1800, UMTS2100, LTE2600 и Wi-Fi (2,4 ГГц) 802.11 b/g/n с технологией MIMO.
Усиление до 35 дБ.

арт. 786 в наличии 1 800a

Широкополосная 2G/3G/4G MIMO антенна усилением 18 дБ KAA18-1700/2700

Широкополосная MIMO антенна 2G/3G/4G/WIFI. Усиление 18 дБ.
Поддерживает стандарты LTE1800, UMTS2100, Wi-Fi2400, LTE2600.
Рекомендуется для использования в комплекте с 3G/4G модемами и роутерами.

арт. 1122 в наличии 4 400a

Широкополосная GSM900/2100 3G антенна 10 дБ KP10-800/2100W

Компактная антенна c диапазоном 800-960 МГц, 1710-2170 МГц для установки внутри помещений совместно с репитерами 900/1800/2100 МГц.

арт. 873 в наличии 1 400a

Всенаправленная антенна KC3-800/2700 с магнитным креплением

Поддерживает 2G/3G/4G/Wi-Fi
Частоты 790-960, 1710-2700 МГц
Усиление 3 дБ
Для терминалов, сигнализаций, счетчиков электроэнергии

арт. 2108 в наличии 390a

Широкополосная 3G/4G панельная MIMO антенна KAA20-1700/2700 (17-20 дБ)

Широкополосная MIMO антенна 2G/3G/4G/Wi-Fi.

LTE 1800, GSM 1800, UMTS 2100, Wi-Fi 2400, LTE 2600.
Поддерживает технологию LTE-A (advanced).
Усиление 20 дБ. Для всех операторов.
Рекомендуется для 3G и 4G/LTE модемов и роутеров.

арт. 2084 в наличии 5 200a

Широкополосная 900/1800/3G/LTE антенна KC6-700/2700T

Антенна для терминалов. Усиление 6 дБ.

Для всех операторов.

арт. 775 в наличии 1 600a

Всенаправленная потолочная антенна 900,1800, 2100, 2600 KDA5-800/2700

Усиление GSM, 3G, 4G для офисов, жилых и промышленных помещений. Потолочное крепление.

арт. 395 в наличии 940a

Широкополосная GSM900/2100 3G антенна 7 дБ KP7-900/2100

Компактная антенна c диапазонами 880-960 и 1920-2170 МГц для установки внутри помещений вместе с GSM900 и 3G репитерами

арт. 1473 в наличии 1 400a

Широкополосная антенна GSM1800, 3G 7дБ KP7-1700/2400

Компактная антенна c диапазоном 1700-2400 МГц для установки внутри помещений совместно с репитерами 1800/2100/2400 МГц.

арт. 492 в наличии 1 400a

Широкополосная секторная 2G/3G/4G антенна усилением 18 дБ KP18-1700/2700

Широкополосная антенна 2G/3G/4G/WIFI. Усиление 18 дБ.
Поддерживает стандарты LTE1800, GSM1800, UMTS2100, WiFi2400, LTE2600.

Рекомендуется для использования в комплекте с 3G/4G модемами и GSM1800/3G репитерами.

арт. 1090 в наличии 3 100a

KC5-700/2700C — Широкополосная антенна GSM900/1800/3G/4G с кабелем LMR-100

Усиление 5 дБ.

Для всех операторов.

арт. 1733 в наличии 920a

Широкополосная 2G/3G/4G MIMO антенна 15 дБ KAA15-700/2700

LTE800, UMTS900, LTE1800, UMTS2100, WiFi 2400, LTE2600.
Поддерживает технологию LTE-A (advanced).
Усиление 15 дБ. Для всех операторов.
Рекомендуется для 3G/4G модемов и роутеров.

арт. 2043 в наличии 3 500a

Широкополосная 2G/3G/WiFi/4G MIMO антенна 15 дБ KAA15-750/2900

Поддерживает технологию LTE-A (advanced)
Широкополосная MIMO антенна LTE800/GSM900/GSM1800/LTE1800/UMTS900/UMTS2100/WiFi/LTE2600.
Усиление от 8 дБ (LTE800) до 15 дБ (LTE2600)

арт. 1038 в наличии 3 400a

3G/4G MIMO антенна KAA15-1700/2700 U-BOX

3G, 4G(LTE) MIMO антенна 15 дБ
LTE1800, 3G(UMTS2100), LTE2600
Гарантия производителя- 2 года.

арт. 1647 в наличии 4 100a

KNA21-1700/2700 — Параболическая MIMO антенна 21 дБ

Усиление до 21 дБ, технология MIMO
Поддерживает стандарты LTE 1800, 3G (UMTS 2100), Wi-Fi 2400, LTE 2600
Диапазон частот: от 1700 до 2700 МГц.

арт. 1742 в наличии 5 3504 815a

Всенаправленная антенна KC3-800/2700T

Поддерживает 2G/3G/4G/Wi-Fi
Частоты 790-960, 1710-2700 МГц
Усиление 3 дБ
Для терминалов, сигнализаций, счетчиков электроэнергии
На угловом кронштейне

арт. 2151 в наличии 390a

3G/4G MIMO антенна KAA15-1700/2700 U-BOX RJ45 (с гермовводом RJ-45)

3G, 4G(LTE) MIMO антенна 15 дБ
LTE1800, 3G(UMTS2100), LTE2600
Разборный гермоввод RJ45
Гарантия производителя — 2 года.

арт. 2099 в наличии 4 400a

KN27-1700/2700 — Параболическая антенна 27 дБ

Усиление до 27 дБ
Поддерживает стандарты LTE 1800, 3G (UMTS 2100), Wi-Fi 2400, LTE 2600
Диапазон частот: от 1700 до 2700 МГц

арт. 1047 в наличии 5 5004 950a

Направленная 14 дБ панельная 3G антенна KP14-2050

Усиление 14 дБ, частотный диапазон: 3G (UMTS 2100)

Гарантия производителя 2 года.

арт. 212 в наличии 1 400a

Направленная 18 дБ панельная 3G антенна KP18-2050

Работает со всеми мобильными операторами
Усиление 18 дБ
Частотный диапазон 3G (UMTS 2100)
Гарантия производителя- 2 года

арт. 503 в наличии 2 200a

Измерительная антенна KM6-600/6000

Диапазон 600-6000 МГц.

арт. 1465 в наличии 3 900a

Широкополосная панельная антенна 4G/3G/2G KP20-1700/2700 (17-20 дБ)

Широкополосная антенна 2G/3G/4G/Wi-Fi. Усиление 20 дБ.
Поддерживает стандарты LTE1800, GSM1800, UMTS2100, Wi-Fi2400, LTE2600.
Рекомендуется для использования в комплекте с 3G/4G модемами и GSM1800/3G репитерами.

арт. 1326 в наличии 4 800a

Широкополосная 900/1800/3G/LTE антенна KC6-700/2700T Белая

Антенна для терминалов. Усиление 6 дБ.

Для всех операторов.

арт. 1865 в наличии 1 600a

Широкополосная антенна KC3-700/2700M

Диапазон частот 900-2700 МГц.
Для терминалов и автомобилей.
Усиление 3 дБ.

арт. 767 в наличии 1 600a

Направленная 20 дБ панельная 3G антенна KP20-2050

Усиление 20 дБ. Работает со всеми мобильными операторами.
Гарантия производителя- 2 года.

арт. 1476 в наличии 3 800a

Измерительная антенна KPM15-790/2700

Диапазоны 790-960 и 1700-2700 МГц

арт. 1688 в наличии 4 600a

KN24-1700/2700 — Параболическая антенна 24 дБ

Усиление до 24 дБ
Поддерживает стандарты LTE 1800, 3G (UMTS 2100), Wi-Fi 2400, LTE 2600
Диапазон частот: от 1700 до 2700 МГц

арт. 1046 в наличии 5 0004 500a

KN21-1700/2700 — Параболическая антенна 21 дБ

Усиление до 21 дБ
Поддерживает стандарты LTE 1800, 3G (UMTS 2100), Wi-Fi 2400, LTE 2600
Диапазон частот: от 1700 до 2700 МГц

арт. 1748 в наличии 4 6004 140a

Всенаправленная (круговая) 9 дБ GSM1800/3G антенна KC9-2050

3G (UMTS 2100) антенна.
Усиление 9 дБ. Крепление на мачту или на стену.
Высота без кронштейна 750 мм.

арт. 1335 в наличии 1 900a

KC5-700/2700 — Широкополосная антенна GSM900/1800/3G/4G

Усиление 5 дБ.

Для всех операторов.

арт. 1730 в наличии 780a

Внешняя направленная антенна 3G UMTS2100 14 дБ KY14-2100

Антенна «волновой канал» усилением 14 дБ. Предназначена для работы в стандартах 3G (UMTS2100) и GSM1800 (DCS1800), для всех операторов.

арт. 1673 в наличии 1 700a

Всенаправленная (круговая) 9 дБ GSM1800/3G антенна KC9-2050 Белая

3G (UMTS 2100) антенна.
Усиление 9 дБ. Крепление на мачту или на стену.
Высота без кронштейна 750 мм.

арт. 1869 в наличии 1 900a

Внешняя направленная антенна 3G(UMTS2100) 16 дБ KY16-2100

Всепогодная направленная антенна «волновой канал» усилением 16 дБ. Предназначена для работы в системах усиления сотового сигнала 3G (UMTS2100) для всех операторов.

арт. 1623 в наличии 1 900a

Внешняя направленная антенна (3G) UMTS2100 15 дБ KY15-2100

Направленная антенна «волновой канал» усилением 15 дБ. Предназначена для работы в стандарте 3G (UMTS2100), для всех операторов.

арт. 2157 в наличии 1 300a

KNA21-800/2700C — Параболическая MIMO антенна 21 дБ, сборная

Усиление до 21 дБ, технология MIMO
Поддерживает стандарты LTE800, LTE1800, LTE2600, UMTS900, UMTS2100, GSM900/1800, Wi-Fi2400
Диапазон частот: от 800 до 2700 МГц
Разборная конструкция рефлектора

арт. 2056 в наличии 5 650a

3G/4G антенна KP15-750/2900 U-BOX

Широкополосная антенна 15 дБ
LTE800, UMTS900, LTE1800, GSM1800, 3G(UMTS2100), LTE2600, WiFi2400

арт. 1654 в наличии 3 600a

Антенны 4G LTE / 3G — усилители мобильного Интернета Yota, Мегафон, МТС, Билайн

Рашит – 25.07.2019 о товаре: HiTE PRO HYBRID Ethernet

Дача находится в двадцати километрах от города ( Ижевск) .Сигнал на телефоне H+ да и то не устойчивый. Посмотрел видео об антенне , почитал отзывы, были сомнения.Зашёл на сайт, поговорил с оператором. Всё объяснили, и всё таки были сомнения.Я уже нарывался на лохотрон.Рискнул заказал.Посылка прибыла в пятидневный срок.Подключил направил в нужном направлении,а именно на Завьялово. Сигнал отличный как написано в инструкции.И теперь наслаждаюсь Интернетом.Играю скачиваю и тд.Это реально работает.Вся семья довольна. Спасибо .

Сергей – 12.07.2019 о товаре: HiTE PRO DUO Ethernet

Поставил антену г Благовещенск, Амурская обл. Правда повернуть пришлось вокруг оси на 90 градусов.Теперь антенки роутера находятся паралельно земле. Но т.к. роутер мне не нужен ( я его отключил в программе ), то это не критично. По началу сим карта ( Йота ) не определялась, позвонил в поддержку. Оператор посоветовал вскрыть антену и поправить шлейф т.к. он мог отойти при транспортировке. Я просто вытащил шлейф из модема и вставил симку прямо в модем – все заработало. Был сигнал на домашнем роутере Keenetic LTE -120 dbm и скорость 25 Мbps на прием и 1,5 Мbps на загрузку при пинге 67-70 мс. После установки антены от 88 до 93 Мbps прием и от 25 до 67 Мbps на загрузку при пинге 46 – 49 мс. RSSI меньше -51dBm ( цифорок больше нет 🙂 ) a SINR 27 dB. Доволен как слон! Фильм скачал на 4,5 гига за 19 мин!

Алексей – 10. 06.2019 о товаре: HiTE PRO DUO Ethernet

HiTE PRO DUO Ethernet эта антена просто СУПЕР!!!!! Установка реально заняла минут 5-ть, 7-мь. Всё включилось, заработало, ни каких особых навыков в настройке не требуется. До установки антенны на даче инета не было, можно сказать, так в одном месте цеплялся еле еле, а теперь стабильно работает. Покупка себя оправдала, не жалею потраченных денег. Всем советую, если хотите интернет на даче или в деревне!!!!!!!! Спасибо разработчикам огромное!!!!!!!!!

Кирилл – 10.06.2019 о товаре: HiTE PRO HYBRID Ethernet

В конечном итоге, антенной остался доволен. Поначалу, были проблемы с ПО роутера. Однако проблема была достаточно быстро решена после звонка в службу поддержки. Более того, получил несколько очень полезных советов по оптимальной настройке модема. Сейчас удалось добиться скорости в 80мбит, чего не было и в помине при использовании обычных свистков и роутеров от операторов сотовой связи. Так как антенна висит на доме, Wi-Fi точка доступа хорошо работает на улице, дома же в дальних уголках наблюдаются проблемы с силой сигнала, так что советую в доме цеплять на ethernet кабель отдельный роутер с точкой доступа. Хочется пожелать производителю расширить инструкцию типовыми советами по настройке, которыми делится служба поддержки, или хотя бы завести на сайте раздел с этими советами и давать на него ссылку в инструкции.

Сергей – 05.03.2019 о товаре: HiTE PRO HYBRID Ethernet

Прибор превзошёл все ожидания!
Деревня в Ярослвской области, связи почти нет. Иногда появляется 2G, смс то не всегда уходит, а про звонки, и говорить нечего. До города где установлены вышки 10км.
Взял на испытания, благо, компания позволяет! Долго скакал по чердаку, но нормального сигнала, так и не поймал. Начал ловить сигнал снаружи дома, и о чудо, поймал! Да ещё с такими хорошими показателями! Но счастье было коротким! Вай фай в дом, где он и нужен, не проходил!
Вернул, объяснив проблему. Менеджер тут же предложил решение- подключить роутер к кабелю антенны, он там 20м, и установить его где нужно.
Так как езжу я в деревню раз в две недели, то решил все таки вернуть, а на следующую поездку опять взять с возможностью возврата.
Вторая попытка принесла мне желаемое! Теперь в деревне, где почти нет сотовой связи, есть интернет! Управление домом стало возможным, что и было необходимым! Ватсаповские звонки идут, включая и видео без дёрганий, а мобильной связи так и нет!
Сосед называет меня местным провайдером, так как вай фай добивает и до его участка, он пользуется!
Компании и продукции огромный респект!
Теперь переживаю, чтоб не подрезали негодяи какие нибудь, штука не дешевая! (((

AK – 19.02.2017 о товаре: HiTE PRO DUO USB

Yota – Заокский район, Тульская область.
Вышка в 4-х км от меня, я сильно в низинке – в этом и была сложность. У соседа (он на 1 км дальше, но выше) на USB модем отлично ловит. Тоже взял для теста USB модем – смог один раз ночью сеть поймать на несколько минут и все. Пришлось изучать варианты решения – выбор остановил на HiTE PRO DUO USB. Сеть поймала сразу – еще лежа на крыльце. Прием уверенный, скорость более 20 МБит – http://speedtest.spb.yota.ru/
Вообщем – рекомендую.

Р.З. – 17.02.2017 о товаре: HiTE PRO DUO USB

Спасибо! Оно реально работает! Не ожидал ТАКОГО результата, зацените:
https://www.youtube.com/watch?v=rgp_qJmRCNM

Надеюсь Мегафон мне скорость не порежет и вышку не перегрузят))

Ответ HiTE PRO – 17.02.2017

Благодарим вас за оставленный видео-отзыв. С вашего позволения мы опубликуем его на сайте для удобного просмотра.

Роман – 16. 02.2017 о товаре: HiTE PRO DUO USB

Антенна просто спасла нас. Был очень плохой сигнал с вышки, хотя вышка стоит в 300-400 метров. Антенну направили на вышку, которая находится почти в 2км в противоположной стороне. Качество сигнала сразу повысилось. Интернет стал стабилен. Пропали частые “отвалы”.
Спасибо компании за решение нашей проблемы.

Дмитрий – 29.01.2017 о товаре: HiTE PRO DUO USB

Отличное решение для сложных условий приёма. установка и настройка не требует специальной подготовки, всё просто и понятно согласно инструкции.

Плюсы:

  • прошивка модема,
  • удобство настройки с помощью ноутбука, если заранее знаешь примерное направление на вышку, то дополнительные манипуляции с доворотом антенны минимальны.
  • хороший и длинный USB- кабель в комплекте облегчает выбор места установки, особенно если используется роутер.
  • в комплекте есть самое необходимое для крепления на мачту.
  • ну и наконец самое главное – после установки связи с оператором никаких сбоев. У меня получилось по приблизительным оценкам увидеть вышку до 7-8 км сигнал 4G билайна.

Минусов пока не обнаружил

Сергей + Алексей – 16.01.2017 о товаре: HiTE PRO DUO Ethernet

Покупал данную антенну для друга. Заказ, оформление, доставка все отлично. Приходит антенна…не работает, не работает и все, что делать, звоним по всем телефонам, но видимо поддержка не круглосуточная, тут претензий нет. Отправлять обратно, вариант так себе, осмотрев отверстия с винтами понимаю, что гарантийных наклеек, нарушение которых лишит гарантии нет, значит будем вскрывать. Ну вскрытие сразу показало, что забыли соединить роутер и РОЕ адаптер патч кордом, обжимаю коротенький патч корд и соединяю. Ну естественно все сразу заработало. Внимательнее надо быть при сборке, народ покупает изделие как подключил и забыл.
Про саму антенну могу сказать, что все отлично, если складывать стоимость антенны + роутер + РОЕ адаптеров + патч корд и работа, замечу внутри все собрано аккуратно и красиво, только в нашем случае без маленькой нужной детальки )))), то стоимость вполне себя оправдывает.
В общем если кому надо улучшить прием, надо брать.

Ответ HiTE PRO – 16.01.2017

Добрый день, Сергей и Алексей. Обнаруженная вами проблема очень нас расстроила, она говорит о нарушении производственного процесса сразу 2-мя людьми. Мы нашли ваш заказ и определили партию, из которой он был отгружен. Виновные в ближайшее время будут наказаны. В свое оправдание можем только сказать, что этот случай единичный, и виной всему человеческий фактор. Мы будем продолжать работу по борьбе с подобными ситуациями. Спасибо за отзыв.

HiTE PRO HYBRID Ethernet — 3G/4G антенна со встроенным роутером

Универсальная антенна HiTE PRO HYBRID Ethernet позволяет усилить сигнал как 4G LTE сетей, так и 3G. Подключается по Ethernet-кабелю длиной до 100 метров. Совместима с любым оператором связи. Если в точке усиления пока нет 4G, то с помощью антенны HiTE PRO HYBRID Ethernet можно усилить 3G. Когда поблизости к вам появится сеть 4G LTE, вам не придется покупать новое оборудование!

Модель является “старшей” в линейке антенн HYBRID. В устройстве имеются встроенные компоненты в виде модема и роутера, что значительно упрощает подключение, а также дает возможность удаленного размещения антенны. Достаточно просто вставить SIM-карту любого оператора и правильно направить антенну.

  • Усиление:
    • 2×16 dBi для 4G;
    • 2×13 dBi для 3G;
    • 2×8 dBi для LTE-800;
  • Работа диапазонах: 790-960 МГц / 1750-2170 МГц / 2500-2700 МГц.
  • Поддержка операторов Yota, Мегафон, МТС, Билайн и др.
  • Подключение и питание по Ethernet, до 100 метров (20 метров кабеля в комплекте).
  • Совместимость с любыми роутерами и другими сетевыми устройствами.
  • Разъемы для раздачи Wi-Fi.



Рабочие диапазоны частот

2500-2700 МГц, 1750-2170 МГц, 790-960 МГц

Коэффициент усиления 4G

2×16 дБи (на 2600 МГц), 2×13 дБи (на 1800 МГц), 2×8 дБи (на 800 МГц)

Коэффициент усиления 3G

2х14 дБи (на 2100 МГц)

КСВ в рабочем диапазоне

не более 1,5

Ширина диаграммы направленности

H – 26°, V – 26°

Встроенный модем

Huawei E3372

Роутер

HiTE PRO RT1-PoE

Возможность раздачи Wi Fi

есть

Интерфейс подключения

Ethernet (RJ45)

Слоты для SIM карт

1

Температурный диапазон эксплуатации

от -30 до +50 °С

Габариты

250×250×75 мм

Вес

2. 8 кг

Антенны для усиления связи

Несмотря на активное развитие мобильной связи, стабильный сигнал для звонков по сотовому телефону и, тем более, использования 2G/3G/4G/LTE-интернета, наблюдается далеко не везде. Но это не проблема, ведь можно купить недорогую антенну. Бюджетные модели уличных и комнатных антенн для связи Дельта, Антэкс и других производителей вы найдете в каталоге интернет-магазина «Радиотехника»

Мы готовы предложить вам:

  • большой выбор антенн: как компактных комнатных для квартиры, так и мощных внешних для дачи и загородного дома, где требуется серьезное усиление сигнала GSM и мобильного интернета;
  • всегда доступные цены на технику;
  • профессиональные консультации по выбору и заказу антенны, усилителя и прочего оборудования для стабильной сотовой связи и мобильного интернета.

Помимо антенн в нашем каталоге также представлены усилители связи и комплекты, которые включают в себя все оборудование, необходимое для улучшения мобильного сигнала (антенны кабели, усилители, wi-fi-адаптеры и т. д.).

Какую антенну для связи купить?

Самым функциональными и эффективными с точки зрения наших покупателей являются следующие комплекты для усиления мобильной связи и 2G/3G/4G/LTE-интернета:

  • Комплект для дачи KRD-900, в который входят антенна, репитер, кабельная сборка и набор крепежных элементов. Предназначен для усиления сотовой связи.
  • Комплект для 3G USB модема №4. Включает разборную антенну, кабель и адаптер. Улучшает работу интернета через 3G-модем.
  • Комплект Orange-900 Plus для усиления сигнала GSM-900. Включает антенну и кабельную сборку. Обеспечивает стабильно хороший сигнал сотовой связи в радиусе 75 м2.
Вы можете купить антенну в Новосибирске в наших розничных магазинах или заказать ее на сайте. Если вам нужна консультация по выбору и покупке оборудования, свяжитесь с менеджером в онлайн-чате, по e-mail и телефонам из раздела «Контакты».

Усиление 3G и 4G сигнала: выбираем антенну, кабели, разъемы

Из-за огромного разнообразия довольно трудно выбрать конкретную модель антенны. В данной статье вы узнаете о том, какую выбрать антенну для интернета, с учетом преимуществ, особенностей и недостатков различных типов данного оборудования.


Схема подключения оборудования

Если нужен доступ в интернет для персональных компьютеров (ПК), ноутбуков и смартфонов, то подойдет самая простая схема: антенна — модем — ПК. Модем можно подключить через USB-разъем к компьютеру, а посредством кабельной сборки и адаптера (пигтейла) к антенне.

Если у вас несколько устройств (компьютеры, телевизор, плеер, планшет и т.  п.), тогда потребуется роутер, а далее сигнал пойдет по WiFi или витой паре.

Учитывая такое многообразие комбинаций, представим обобщенную схему:

Антенна — Фидерная линия — Роутер/модем

Под «фидерной линией» подразумевается совокупность всех разъемов, кабелей, адаптеров и пр., служащая для соединения.

Чтобы выбрать оборудование, опирайтесь на критерии:

  • соотношение качества (скорости приема/передачи) и стоимости;

  • приемлемое качество приема при минимальных затратах на оборудование.


Разновидности антенн

Широкополосная или узкополосная?

Широкополосная антенна используется для приёма сигнала в разных частотных диапазонах при отсутствии возможности установки антенн по отдельности, на каждый диапазон. Если говорить о том, как работает антенна для модема, то когда появляется необходимость в одновременном приёме GSM-сигнала для голосовой связи и 3G/4G-сигналов для интернета, в данном случае модем будет в автоматическом режиме переключаться на необходимый стандарт связи без продолжительных потерь. Однако есть и недостаток: при стабильном сигнале будут ловиться помехи, создаваемые голосовой связью, 4G-сигналом, а также интерференцией сигналов разнообразных источников, которые лежат в широком диапазоне частот антенны.

Типы антенн

Антенны делятся на следующие типы:

  • Облучатель для спутниковых тарелок;

  • Панельная, широкополосная;

  • «Волновой канал» (Яги), антенна с ограниченной полосой усиления сигнала.

Облучатели, устанавливаемые на место конвертеров на спутниковых антеннах, предназначены для приема сигнала в условиях прямой видимости до БС (базовая станция) на границе обслуживаемой зоны. Если говорить о том, как выбрать оптимальное направление для 3G антенны такого типа, то здесь важно точно знать местоположение передающей соты и рельеф местности. Для применения требуется «тарелка» стороннего производства, диаметр которой выбирается с учетом требуемого усиления. Достоинством является возможность достижения максимального усиления сигнала. К недостаткам относятся: необходимость крайне точного позиционирования антенны на сотовую вышку как в вертикальной плоскости так и в горизонтальной на высоте не менее 3 метров. Антенну не достаточно просто закрепить на мачту, так как даже средний ветер будет менять ее точное положение и ухудшать прием. Крепеж лучше всего делать только к стене.

Панельные антенны и Яги имеют некоторые сходства:

  • они направленные;

  • достаточно высокий КУ (коэффициент усиления) в рабочем диапазоне.

Имеется важное отличие в виде ощутимо большей неравномерности усиления в рабочем частотном диапазоне у Яги.

Яги более дешевые и легкие решения, которые применяются в узкой полосе частот. Таким образом, антенна Яги не может усиливать сигнал одновременно, например, в полосе 3G и 4G. Так как эти частоты “нарезаны” кусками в диапазоне от 1600 до 2600 МГц. А в некоторых областях они залазят и в диапазон от 450 — 900 Мгц, включая GSM канал.

В настоящее время панельные широкополосные направленные антенны практически завоевали рынок бытовых 3G и 4G усилителей интернет сигнала. Достаточно широкая диаграмма направленности позволяет незаморачиваться с поиском профессионалов для их настройки. Стоимость самих панельных 4G антенн невысока и определяется их размерами, коэффициентом усиления и поддержкой стандарта MIMO/

MIMO или нет?

По сути, MIMO — это 2 антенны в едином корпусе, развернутые под углом 90 градусов относительно друг друга. Для увеличения пропускной способности в стандарте передачи данных применяется горизонтальная и вертикальная поляризация. Это позволяет увеличить скорость приема и передачи данных. Технология поддерживается в стандарте 4G.

В 3G-сети задействованы тысячи базовых станций без MIMO и порой пропускная способность может снизиться, а потому технология по большей части актуальна только для 4G.

Входное сопротивление

Выбор антенны по входному сопротивлению зависит от кабеля для фидера. Кабели 75 Ом ощутимо дешевле, однако некоторые марки не уступают по характеристикам кабелям 50 Ом.

Производители модемов и роутеров рекомендуют кабели 50 Ом, поэтому техника снабжается соответствующими разъемами, а потому при подключении кабеля с другим волновым сопротивлением возникают небольшие потери. Для кабельных трасс 5-10 м можно смело использовать 75-омный кабель. На 15 метровом отрезке потери если и будут, то не очень существенными, поэтому здесь стоит использовать хорошие кабели с оплеткой 64% — 96% экрана. На отрезке от 20 м. лучше использовать или предыдущий кабель, или применять кабельные сборки из радиотехнического кабеля, можно недорогого типа RG-58. Если трассу тянете более 30 метров стоит потратиться на 5D-FB.

Элементы фидерной линии

Фидер — совокупность адаптеров, кабелей, модемов и антенн. Факторы при выборе фидера:

  • сведенные к минимуму потери сигнала с разумными ограничениями на цены компонентов;

  • минимальные расходы на фидер при ограничении на величину потерь.

Гермобокс

Гермобокс — альтернатива фидеру, но отличается отсутствием потерь сигнала. Можно расположить антенну в одном месте, где есть сигнал от оператора, даже за несколько десятков метров от ПК.

Однако есть и ряд недостатков:

  1. Длина кабеля USB максимум 10 метров.

  2. Ограничения в использовании, связанные с температурным режимом (зависания при перегреве, замерзание).

  3. Неудобство в эксплуатации.

Такие антенны дороже обычных, что компенсируется экономией на кабелях и отсутствием потерь.

Кабели

При выборе кабеля стоит учитывать следующее:

  • Чем больше толщина кабеля, тем меньшими будут потери;

  • Два экрана лучше, чем один;

  • При куда более плотном плетении снижаются потери;

  • Кабель со сплошным полиэтиленом имеет большие потери по сравнению с вспененным центральным диэлектриком;

Разъемы

Антенны 50 Ом комплектуются, преимущественно, разъемами типа N, а 75 Ом – разъемами F-типа. Площадь контакта N-разъема выше, чем у F, а потому надежность рабочего процесса системы в их случае выше.

Стандартный F-разъем, как правило, функционирующий на частотах до 1-2 ГГц, характеризуется заметным КСВ и накладывает ощутимый отпечаток на коэффициенты усиления и шума антенны.

Адаптеры для подключения к модему

Пигтейлы предназначены для подключения самой кабельной сборки к роутеру/модему, так как любой основной кабель (50 или 75 Ом) слишком грубы и негибки по отношению к самому USB модему, даже самый тонкий среди них RG-58. В принципе встречаются разъемы SMA/TS-9 применение которых с одной стороны снижает потери в дополнительном шнурке, с другой стороны, это почти всегда заканчивается выламыванием USB-порта в ноутбуке или роутере. В более мобильном ноутбуке значительно чаще.

На сайте вы можете приобрести все необходимое оборудование:

Усиление 3G-4G сигнала — заказать по адресу в Краснодаре, цена от провайдера SkyTelecom

Оборудование для усиления сигнала 4G в Краснодаре пользуется большим спросом. Оно активно устанавливается на дачах, загородных коттеджах и других отдаленных объектах. Но чем отличаются стандарты связи между собой и как выбрать нужный, обычные пользователи не знают. Хотя в 90% случаях именно эта информация становится базовой при выборе усилителя сигнала.

ПРОСТЫМИ СЛОВАМИ О СЛОЖНОМ

Сотовая связь прочно вошла в обиход каждого человека. Для большинства важно ежесекундно быть онлайн. Но не везде может быть качественное покрытие сотового сигнала. Большинство мобильных устройств для доступа к сети интернет используют стандарты 3G и 4G, но иногда качество сигнала не удовлетворяет даже самым минимальным требованиям. На помощь в такой ситуации приходит оборудование для усиления сотовой связи.

В обычных городских условиях сигнал сотовых операторов стабилен и мобильный интернет устойчиво ловит практически в любой точке населенного пункта. Но стоит отъехать от города, как связь теряет четкость и вовсе пропадает. Решить эту проблему без оборудования и антенны для усиления интернет сигнала 3G/4G/LTE невозможно.

Усиление сигнала может потребоваться лицам, которые:

  • переезжают на дачу;
  • проживают в загородных коттеджных поселках;

Также нередко оборудование для усиления сигнала требуется и в черте города:

  • в густо застроенных жилых кварталах;
  • на производствах;
  • в офисных помещениях, расположенных на окраине.

Усилитель сотового сигнала подбирается индивидуально под любые задачи и позволяет улучшить качество голосовой связи и повысить скорость передачи данных, что сделает работу в сети интернет более комфортной.

СОСТАВ КОМПЛЕКТОВ ОБОРУДОВАНИЯ

Оборудование, предлагаемое пользователям, различается по типу и модели. Но в стандартную комплектацию всегда включены:

  • усилитель;
  • внешняя антенна;
  • внутренняя антенна;
  • кабели нужной длины;
  • крепежи, переходники и другие вспомогательные приспособления.

Перед тем, как купить антенну для усиления сигнала 3g/4g, необходимо проконсультироваться со специалистами, так как очень важно точно определить какое оборудование требуется установить на конкретном объекте.

ОСОБЕННОСТИ УСТАНОВКИ

Приобретенное оборудование необходимо правильно установить. От этого зависит его функционирование в соответствии с техническими характеристиками. Простыми словами усиление сигнала работает следующим образом:

  • прием сигнала с базовой станции антенной;
  • поступление на усилитель;
  • передача сигнала на внутреннюю антенну;
  • прием сигнала различными техническими устройствами, предназначенными для этого.

При самостоятельной установке оборудования важно учесть высоту, на которой будет размещена антенна. Чем выше крепится усилитель, тем более качественную связь получит пользователь. Это связано с соотношением сигнала к шумовым препятствиям. К последним относятся:

  • строения;
  • деревья и не только.

Если между вышкой и антенной расположено много препятствий, то даже самый мощный усилитель не сможет обеспечить качественный сигнал.

Самостоятельно провести грамотную установку оборудования крайне сложно. Это связано с невозможностью замерить уровень сигнала и найти единственно подходящее место для крепления антенны. Профессионалы SkyTelecom проводят установку по всем правилам:

  • замер уровня сигнала;
  • определение рабочих частот;
  • выбор решения;
  • размещение оборудования.

Существуют сложные случаи, в которых поймать сигнал могут только мастера.

Окончательное руководство [издание 2021 года]

Это неприятно: покрытие вне помещений отличное, но ваши строительные материалы не позволяют сигналу попасть в ваш дом или офис. Но не о чем беспокоиться — в такой ситуации на самом деле лучше всего работают усилители сотового сигнала.

Когда внешний сигнал сильный, усилитель сотового сигнала действует аналогично акустической системе, на которую подается сильный сигнал от микрофона. Неважно, насколько усиливается ваш голос — гораздо важнее максимальная громкость установленной вами акустической системы.

Мощность динамика измеряется в ваттах, но для усилителей сигнала сотового телефона общая выходная мощность нисходящего канала измеряется в децибел-милливаттах (дБм). Наиболее важной характеристикой усилителя ячеек при выборе усилителя для использования в ситуации с сильным внешним сигналом является выходная мощность нисходящего канала в дБмВт. Коэффициент усиления усилителя — мера его усиления — имеет меньшее значение.

Максимальная разрешенная законом выходная мощность нисходящего канала для всех бустеров ячеек, установленная FCC, составляет 12 дБмВт.В наших рекомендациях, приведенных ниже, мы рекомендуем протестированные нами усилители сигнала сотовой связи, чтобы их количество было близко к этому максимальному количеству.

Примечание по выбору антенны: вы, вероятно, можете обойтись без всенаправленной наружной антенны. Это упрощает установку, поскольку вам не нужно беспокоиться о том, чтобы направить антенну в сторону ближайших башен.

Как и любая технология, усилители сигнала сотового телефона могут быть довольно сложными. Наша цель в этом разделе руководства — помочь объяснить некоторую ключевую информацию о том, как работают усилители сигнала, как выбрать правильные аксессуары и как установить усилитель сигнала, чтобы получить наилучшую производительность.

Мы начнем с основ, но по мере того, как вы будете читать, мы подробно рассмотрим, как выбрать подходящий бустер и правильно его установить.

В комплекте:
  1. 2G, 3G, 4G LTE (и 5G?)
  2. Передача голоса через LTE (VoLTE)
  3. Столбики для понимания: это не просто сила сигнала
  4. Индикаторы: причины слабого и зашумленного сигнала
  5. Полосы частот сотовой связи
  6. Как работает усилитель сигнала сотового телефона
  7. Измерение мощности и качества сигнала
  8. Характеристики усилителя
  9. : усиление и мощность в нисходящем канале
  10. Правила FCC по усилению сигнала
  11. Бустеры внутри здания: выбор внешней донорской антенны
  12. Внутренние бустеры: сколько комнатных антенн купить
  13. Внутренние усилители: какой тип внутренней антенны использовать
  14. Это руководство слишком длинное, не могли бы вы его кратко изложить?
  15. Терминология усилителя сигнала

1 2G, 3G, 4G LTE (и 5G?)

Технология сотовых телефонов обычно выпускается поколениями; 2G, 3G и 4G относятся к сотовым технологиям, выпущенным за последние 30 лет.Раньше 4G LTE использовался только для передачи данных, однако операторы связи все чаще используют 4G LTE как для передачи голоса, так и для передачи данных. Вот краткое изложение каждой технологии:

  • 2G: Сотовые сети 2-го поколения были выпущены в начале 1990-х годов. Существует два типа технологии 2G: CDMA и GSM. Verizon и Sprint решили использовать технологию CDMA, в то время как AT&T и T-Mobile выбрали технологию GSM. 2G поддерживает только минимальную передачу данных.
  • 3G: Сотовая технология третьего поколения была развернута операторами связи, начиная с 1998 года. Опять же, есть два типа технологии 3G: CDMA2000 (и EVDO) и UMTS / WCDMA / HSPA. Опять же, Verizon и Sprint решили использовать технологию CDMA2000 / EVDO, в то время как AT&T и T-Mobile выбрали технологию UMTS / WCDMA / HSPA.
  • 4G: Когда появилось четвертое поколение сотовых сетей, операторы объединились вокруг единой технологии: LTE. LTE обеспечивает значительно более высокую скорость соединения и изначально использовался только для передачи данных, а старые технологии 2G и 3G использовались для передачи голоса.В последние несколько лет 4G LTE стал преобладающей технологией для передачи голоса и данных.
  • 5G: Спецификации 5G еще не определены, поэтому никто точно не знает, что повлечет за собой эта технология. Однако вполне вероятно, что 5G будет включать в себя сигналы «миллиметрового диапазона» на более высоких частотах и ​​даже с более высокими скоростями передачи данных.

2 передачи голоса по LTE (VoLTE)

За последние три года операторы связи начали развертывание технологии «Voice over LTE».Это позволяет телефонам совершать звонки полностью через сеть 4G LTE, без подключения к более старым сетям 2G и 3G. Разные перевозчики находятся на разных этапах развертывания:

  • AT&T развернула голосовую связь через LTE по всей стране. Любое устройство, выпущенное с 2014 года (например, iPhone 6 и новее), будет совершать звонки через LTE при наличии сигнала. AT&T также закрыла свою сеть 2G GSM и работает только в сетях 3G и 4G LTE.
  • Verizon также развернула голосовую связь через LTE по всей стране.Любое устройство, выпущенное за последние 3 года (например, iPhone 6 и новее), будет совершать звонки через LTE при наличии сигнала. Verizon планирует закрыть свою сеть 2G в 2019 году.
  • Sprint не развернул передачу голоса по LTE и в настоящее время использует свою сеть 3G CDMA2000 для звонков.
  • T-Mobile был первым, кто развернул голосовую связь через LTE по всей стране. Любое устройство, выпущенное за последние 3 года (например, iPhone 6 и новее), будет совершать звонки через LTE при наличии сигнала.

3 столбца для понимания: они не просто сила сигнала

Большинство людей думают, что полоски на их телефоне отражают мощность сигнала. Но на самом деле это не так — сигнальные полосы показывают вам две вещи:

  • Уровень сигнала: Мера мощности сотового сигнала, когда он достигает вашего телефона (измеряется в дБм)
  • Качество сигнала: Отношение фактического источника сигнала к шуму и помехам, также принимаемым телефоном (измеряется в дБ)

Качество сигнала может ограничивать количество полосок так же, как и силу. Понимание этого факта действительно важно для правильной установки усилителя сигнала.

Как мы упоминали выше, большинство сотовых сетей используют LTE как для вызовов, так и для передачи данных. В сетях LTE мощность и качество сигнала обычно называют RSRP и SINR.

  • Полученная мощность эталонного сигнала (RSRP): RSRP — это мера мощности сигнала LTE. Сильный сигнал составляет около -70 дБмВт RSRP, в то время как слабый сигнал составляет около -100 дБмВт RSRP.
  • Отношение сигнал-помеха плюс шум (SINR): SINR — это мера качества сигнала LTE.Чистый сигнал имеет SINR более 10 дБ, в то время как сигнал низкого качества имеет SINR менее 5 дБ.

Мы покажем вам, как измерить каждый из них, в разделе «Измерение мощности и качества сигнала» ниже.

4 индикатора: причины слабого и зашумленного сигнала

Есть четыре вещи, которые могут привести к тому, что вы будете видеть меньше полосок, столкнетесь с прерыванием вызовов и более низкой скоростью передачи данных. Часто это не просто один из этих факторов, а комбинация, которая вызывает слабый прием в любом конкретном месте.

1 — Межсотовые помехи

Современные сотовые технологии, такие как 4G LTE, используют одни и те же полосы частот для передачи сигнала со всех вышек. Если ваш телефон расположен между двумя или более вышками с примерно равной мощностью сигнала, другие сигнальные вышки будут действовать как «источники помех» для вышки, к которой вы пытаетесь подключиться, что приведет к снижению качества сигнала (в LTE это измеряется как RSRQ и SINR). Помехи между вышками — одна из основных причин слабого сигнала в городских и пригородных зонах.

2 — Расстояние от ближайшей вышки сотовой связи

При перемещении в космосе сигнал сотовой связи ослабевает. Если вы находитесь очень далеко от ближайшей вышки сотовой связи, ваш сигнал, скорее всего, будет довольно слабым. Внутреннему радиомодулю сотового телефона будет трудно «услышать» сигнал вышки сотовой связи (сигнал «нисходящей линии связи»), и аналогично вышке сотовой связи будет трудно «услышать» ваш сотовый телефон (сигнал «восходящей линии связи»).

3 — Строительные материалы / автомобилестроение

Даже если сигнал снаружи здания или транспортного средства сильный, такие материалы, как гипсокартон, дерево, бетон, металл и низкоэмиссионное стекло, могут ослабить сигнал, делая его слабее внутри дома, офиса и транспортных средств.

4 — География и близлежащие постройки

Точно так же, как сигнал из строительных материалов, прием вашего сигнала может быть ограничен за счет ослабления в зданиях между вами и ближайшей вышкой сотовой связи. Важную роль играет и естественная география: сигнал часто не может быть получен в долинах или за холмами и горами.

Усилитель сигнала может помочь независимо от того, какой из них вызывает плохой прием сотовой связи. Но в каждом случае есть несколько разных нюансов, которые помогут выбрать правильное оборудование.

5 диапазонов частот сотовой связи

Служба сотовой связи работает на нескольких диапазонах частот, которые лицензируются операторам связи Федеральной комиссией по связи (FCC). Операторы в США используют 4 основных диапазона частот. Эти четыре диапазона поддерживаются почти всеми бустерами, которые мы продаем:

  • Диапазон 700 МГц (номера диапазонов LTE 12, 13 и 17): Используется AT&T, Verizon и T-Mobile только для услуг 4G LTE.
  • 850 МГц «Сотовый диапазон» (диапазон LTE 5): номеров диапазонов LTE, используемых только AT&T и Verizon, в основном для услуг 2G и 3G, хотя оба начинают переходить на LTE в этом диапазоне.
  • 1900 МГц «Диапазон PCS» (диапазон LTE 2): Используется всеми четырьмя основными операторами связи для сочетания услуг 2G, 3G и 4G LTE.
  • 2100 МГц «Диапазон AWS» (диапазон LTE 4): Используется T-Mobile, AT&T и Verizon только для услуг 4G LTE.

Есть еще три диапазона, которые используются более избирательно и не усиливаются большинством усилителей широкополосного сигнала:

  • Диапазон расширения 850 МГц (диапазон LTE 26): Используется только Sprint.
  • 2300 МГц (диапазон 30 LTE): Используется AT&T только в некоторых регионах.
  • 2500 МГц (диапазон LTE 41): Используется Sprint только для обслуживания LTE.

Ни одна несущая не использует только одну полосу частот в какой-либо конкретной области. Ваш телефон будет автоматически переключаться между различными диапазонами в зависимости от того, какой диапазон предлагает самый чистый и сильный сигнал.

Самое важное, что нужно знать о частоте, это то, что чем выше частота, тем легче ослабляется сигнал . Так, например, сигналу 2500 МГц гораздо труднее проникнуть в здание, чем сигналу 700 МГц.Однако стоит отметить, что более высокие частоты могут передавать больше данных.

Как это влияет на установку бустера? Даже после установки усилителя сигнала более высокие частоты все равно будут ослабляться легче. В результате усилить сигнал на полосе 700 МГц внутри здания обычно проще, чем усилить сигнал на более высокой полосе частот.

6 Как работает усилитель сигнала сотового телефона

Усилитель сотового сигнала (также известный как сотовый ретранслятор) работает путем усиления сигнала сотового телефона, отправляемого на ваш телефон и обратно на ближайшую вышку.Есть три основных компонента:

  • Донорская антенна: Донорская антенна установлена ​​на крыше и отправляет и принимает сигнал с вышки. Для некоторых зданий имеет смысл использовать направленную антенну. Использование направленной антенны позволяет вам нацеливаться на конкретную вышку, что одновременно усиливает этот сигнал и снижает межсотовые помехи.
  • Усилитель: Усилитель (иногда называемый «двунаправленным усилителем» (BDA) Booster или повторителем) усиливает как сигналы, поступающие от вышки на ваш мобильный телефон, так и сигнал, возвращающийся на вышку.К донорной антенне и комнатным антеннам усилитель подключается коаксиальным кабелем.
  • Комнатные антенны: Комнатные антенны передают сигнал на ваш сотовый телефон и принимают сигнал от него. Двумя наиболее распространенными типами комнатных антенн являются панельные и купольные антенны.

7 Измерение мощности и качества сигнала

Как мы объяснили в разделе «Общие сведения о полосах», мощность и качество сигнала влияют на количество полосок, которые вы видите на вашем телефоне.Вот как можно измерить каждый:

Уровень сигнала LTE (RSRP):
  • На телефоны Android загрузите приложение LTE Discovery. Уровень сигнала в децибельных милливаттах (дБм) отображается в левом верхнем углу вкладки «Сигналы».
  • На iPhone вам нужно будет войти в «Режим полевых испытаний», чтобы увидеть уровень сигнала. На некоторых новых iPhone Verizon и Sprint в настоящее время невозможно использовать режим полевых испытаний для измерения уровня сигнала. Ознакомьтесь с нашим руководством по режиму полевого тестирования iPhone для получения дополнительной информации — вам может потребоваться найти телефон Android для тестирования, если ваш телефон не поддерживает измерения мощности сигнала.
Качество сигнала LTE (SINR):
  • На некоторых телефонах доступ к информации о качестве сигнала затруднен.
  • На телефонах Android: на некоторых моделях одно и то же приложение LTE Discovery показывает качество сигнала. Нажмите и удерживайте сигнальные полосы в верхнем левом углу вкладки «Сигналы». Это вызовет меню, содержащее параметр для включения SINR.
  • На iPhone вам снова потребуется доступ к режиму полевых испытаний iPhone, чтобы найти эту информацию. Опять же, SINR не отображается на некоторых новых iPhone Verizon и Sprint.
Характеристики усилителя

8: усиление и мощность в нисходящем канале

Две основные характеристики усилителя, на которые, по нашему мнению, следует обратить внимание, — это «усиление» и «мощность нисходящего канала». Вот еще немного о каждом:

  • Усиление — это мера усиления сигнала, измеряемая в дБ. Чем больше значение усиления, тем сильнее усиливается сигнал от донорной антенны.
  • Выходная мощность нисходящего канала , измеряемая в дБмВт, представляет собой максимальный сигнал, который усилитель может ретранслировать внутри здания или транспортного средства.Максимальная выходная мощность нисходящего канала устанавливает максимальную зону покрытия системы, когда усилитель имеет достаточный сигнал.

Каждая из этих спецификаций важна, но в разных ситуациях:

  • Если у вас слабый внешний сигнал (-80 дБм RSRP или меньше), ваш усилитель будет ограничен по усилению: Если сигнал в месте расположения донорной антенны (на крыше вашего здания или вне вашего автомобиля) довольно слабый (менее -80 дБмВт RSRP), наиболее важным фактором является усиление усилителя.Даже со всем усилением усилителя вы вряд ли достигнете его максимальной выходной мощности в нисходящем канале. Поскольку предел выходной мощности нисходящего канала никогда не будет достигнут, вашей главной целью должно быть получение усилителя с максимально возможным усилением.
  • Если у вас сильный внешний сигнал (-70 дБм RSRP или выше), ваш усилитель будет ограничен по мощности в нисходящем канале: Если сигнал в сигнале местоположения донорной антенны сильный, наиболее важной характеристикой является выходная мощность нисходящего канала. В этой ситуации вы, скорее всего, достигнете максимальной выходной мощности усилителя, поэтому сосредоточение внимания на характеристиках выходной мощности усилителя в нисходящем канале является наиболее важным фактором.

9 Правила FCC по усилению сигналов

Федеральная комиссия по связи (FCC) — это организация, регулирующая использование частот сотовой связи в США. В 2014 году FCC ввела новые правила, которые применяются ко всем усилителям сигнала, продаваемым в США. FCC создала два набора правил: один набор для «широкополосных» устройств, которые усиливают все сотовые сигналы от всех операторов связи, и другой набор для усилителей «для конкретных операторов», которые усиливают сигнал только одной несущей за раз.

Регламент «широкополосного» усилителя:
  • Коэффициент усиления усилителя не может быть больше:
    • 64 дБ для диапазона 700 МГц
    • 65 дБ для диапазона 850 МГц
    • 72 дБ для диапазона PCS 1900 МГц
    • 71,2 дБ для диапазона AWS 2100 МГц.
  • Выходная мощность всей системы усилителя по нисходящей линии связи, включая потери в кабеле, не может быть более 12 дБмВт.
Правила для бустеров «в зависимости от перевозчика»:
  • Коэффициент усиления усилителя не может быть более 100 дБ на любом диапазоне.
  • Выходная мощность нисходящей линии связи всей системы усилителя, включая потери в кабеле, не может быть более 12 дБмВт на блок 5 МГц.

Поскольку усиление широкополосных усилителей ограничено Федеральной комиссией по связи, мы рекомендуем по возможности использовать усилитель для конкретной оператора связи, если у вас слабый сигнал в месте расположения внешней донорной антенны. На данный момент только бустеры для конкретных операторов производятся Cel-Fi. Их продукция включает линии Duo и Pro, а также GO X, GO M, Quatra и Quatra 2000.

10 внутренних бустеров: выбор внешней донорской антенны

Выбор подходящей наружной антенны и правильное ее наведение — один из основных способов улучшить характеристики усилителя сигнала. Правильная донорская антенна может помочь двумя способами:

  • Большинство донорских антенн имеют некоторое усиление (измеряется в дБи). Усиление антенны добавляет к общему усилению устанавливаемой вами системы усиления сигнала. Если у вас слабый внешний сигнал, внешняя антенна с высоким коэффициентом усиления может увеличить выходную мощность системы в нисходящем канале и увеличить зону покрытия внутри помещения.
  • Некоторые донорские антенны являются направленными. Это позволяет вам сфокусироваться в одном направлении и улучшить четкость сигнала, принимаемого системой усиления сигнала. Это помогает улучшить охват и количество полос, которые вы видите.
Всенаправленные антенны
Антенны

«всенаправленные», как их часто называют, работают лучше всего, когда у вас сильный и четкий внешний сигнал. Их значительно проще установить, чем направленные антенны, поскольку их не нужно наводить, но вы должны убедиться, что у вас есть 3 или более полос сигнала в том месте, где вы устанавливаете всенаправленную антенну.

Направленные антенны

Хотя для нацеливания и установки направленных антенн требуется немного больше работы, мы обычно рекомендуем их всем, у кого либо более слабый внешний сигнал, либо в случаях, когда сигнал сильный, но зашумленный (низкие SINR и RSRQ).

Наведение направленной антенны требует немного усилий, но дает три преимущества:

  • Усиление антенны увеличивает усиление усилителя сигнала — если сигнал снаружи слабый, вы можете получить дополнительный сигнал до 12 дБ, используя высоконаправленную антенну.
  • Если наружный сигнал зашумлен, это обычно связано с межсотовыми помехами — несколько соседних вышек вещают на одних и тех же частотах. Направленная антенна позволяет сфокусироваться на одной из вышек и улучшить покрытие в помещении.
  • В некоторых случаях на характеристики широкополосного усилителя с несколькими несущими может влиять «эффект ближнего-дальнего», когда сигнал ближайшей вышки насыщает усилитель и предотвращает усиление сигнала более слабой несущей. Направленная антенна позволяет сфокусировать усилитель на более удаленной вышке и лучше сбалансировать входящий сигнал.

Некоторые люди обеспокоены тем, что установка и наведение направленной антенны означает, что вы улучшите сигнал для одной несущей, в то же время жертвуя сигналом для других несущих. Однако это случается очень редко: вышки сотовой связи обычно сгруппированы в одной области (или даже на одном полюсе), и, как правило, одно и то же направление лучше всего для всех операторов связи. И использование направленной антенны не означает, что вы не принимаете сигнал с других направлений: просто немного меньше. Вы все еще можете получить хорошее покрытие от двух вышек на разных несущих, которые находятся в противоположных направлениях, при использовании направленной антенны — один из этих сигналов обычно будет несколько сильнее, а использование направленной антенны позволяет вам нацелить и уравнять сигнал, исходящий от каждой.

Как навести направленную антенну

Для нацеливания на большую часть широкополосных усилителей с несколькими несущими требуются два человека: один человек на крыше наводит антенну, а другой стоит в помещении рядом с антенной усилителя сигнала и проводит измерения сигнала с каждым новым местоположением и направлением. Хотя на это уходит немного времени, поиск правильного местоположения и направления антенны может иметь огромное влияние на производительность вашего усилителя сигнала.

Линия продуктов

Cel-Fi, включая Quatra и GO X, делает наведение направленной антенны относительно безболезненным.Устройства предоставят вам показания сигнала, которые включают как RSRP (мощность сигнала), так и SINR (четкость сигнала), что упрощает поиск различных положений и направлений антенны и поиск наилучшего сигнала.

11 внутренних бустеров: сколько комнатных антенн купить

Многие из наших усилителей сигнала, устанавливаемых в зданиях, поставляются с опциями, включающими несколько дополнительных антенн. Итак, сколько антенн вам действительно нужно? Ответ немного сложный, но в целом: чем больше антенн вы используете, тем лучше.Сигнал намного легче проходит по коаксиальному кабелю, чем по воздуху или сквозь стены и двери. Распространяя сигнал по всему зданию через коаксиальный кабель, вы получите гораздо более стабильное покрытие.

Очевидно, что вы не хотите устанавливать сотни антенн — в какой-то момент количество антенн становится недоступным. Как правило, мы рекомендуем устанавливать одну антенну на каждые 1000 квадратных футов покрытия для дома и небольшого офиса.

Чтобы получить более точный ответ, необходимо принять во внимание мощность и четкость сигнала в месте расположения донорной антенны, усилитель, который вы используете, а также то, является ли пространство, которое вы покрываете, большим и открытым или разделено стенами.Как правило, если ваш уличный сигнал слабый или вы используете более слабый усилитель, вам следует использовать больше антенн. Если пространство более открытое и меньше стен, можно использовать меньше антенн.

12 внутренних бустеров: какой тип внутренней антенны использовать

Существует два основных типа комнатных антенн: купольные антенны и панельные антенны. Многие из наших комплектов доступны с возможностью выбора того, что вы хотите.

Купольные антенны

Купольные антенны следует использовать, когда:

  • Область, которую вы хотите охватить , — это , а не тонкая и узкая (например.грамм. коридор).
  • Вы можете попасть в пространство за потолком.

Поскольку кабель для купольной антенны выходит из задней части устройства, у вас должен быть доступ к области наверху, где вы устанавливаете купол. Например, если вы устанавливаете в офисе со съемной потолочной плиткой, купольные антенны — это то, что вам нужно. Точно так же, если вы устанавливаете на верхнем этаже дома с доступным пространством для лазания или на чердаке наверху, купольные антенны можно легко установить.

Купольные антенны

распределяют сигнал равномерно во всех направлениях и должны устанавливаться по центру в зоне, которую вы хотите охватить. Если пространство длинное и узкое, то панельная антенна может быть лучшим выбором

Панельные антенны

Панельные антенны следует использовать, когда:

  • Область, которую вы хотите охватить, длинная и тонкая.
  • Вы не можете попасть в пространство за потолком.

Панельные антенны обычно монтируются на стене.Жгут коаксиального кабеля обычно выходит из нижней части антенны, а это означает, что вам не нужно делать отверстие в стене, чтобы установить антенну и подключить кабель. По этой причине мы рекомендуем использовать панели, если у вас нет доступа к пространству за потолком.

Панельные антенны фокусируют сигнал в пучке. Обычно луч относительно широкий (около 45 градусов), но некоторые специальные антенны уже. Панельные антенны, как правило, формируют луч, что делает их идеальными, когда вы пытаетесь охватить длинную и тонкую область.

13 Это руководство слишком длинное, вы можете его кратко изложить?

Конечно 🙂

  • Если вам понадобится помощь, возьмите трубку и позвоните нам. Мы поможем вам подобрать комплект, адаптированный под ваше приложение. Наш номер телефона: 1-800-761-3041, и мы доступны с 7:30 до 16:30 по тихоокеанскому стандартному времени с понедельника по пятницу.
  • Большинство вызовов (кроме Sprint) теперь совершаются через LTE, а не через 2G или 3G. Вам следует купить бустер, поддерживающий 4G LTE. Подробнее здесь.
  • Полоски сигналов, которые вы видите в углу телефона, показывают не только мощность сигнала, но и качество сигнала.Перед покупкой усилителя вы должны выяснить, какие значения силы сигнала (RSRP) и качества сигнала (SINR) у вас на крыше. Подробнее здесь.
  • Каждый оператор сотовой связи использует комбинацию диапазонов в разных областях. Более низкие полосы частот (700 МГц и 850 МГц) легче проникают в здания, поэтому мы рекомендуем сосредоточиться на их усилении. Подробнее здесь.
  • Двумя наиболее важными характеристиками усилителя являются коэффициент усиления и выходная мощность нисходящего канала.
    • Если ваш наружный сигнал очень слабый (менее -80 дБмВт, вам следует сосредоточиться на характеристиках усиления.
    • Если внешний сигнал сильный (выше -70 дБмВт), вам следует сосредоточиться на спецификации выходной мощности нисходящего канала.
  • FCC устанавливает пределы разрешенной выходной мощности и усиления нисходящего канала для усилителей сигнала.
    • Максимальное усиление для «широкополосных» усилителей с несколькими несущими (продукты Wilson, weBoost (ранее Wilson Electronics), SureCall и т. Д.) Составляет от 64 дБ до 72 дБ (в зависимости от частоты) для стационарного использования или использования внутри зданий. и 50 дБ для мобильного или автомобильного использования.
    • Максимальное усиление для бустеров с одной несущей (продукты от Cel-Fi) составляет 100 дБ для стационарного использования или использования внутри зданий и 65 дБ для мобильного использования или использования в автомобиле.
  • Если у вас слабый внешний сигнал (менее -80 дБм), вам следует использовать усилитель с одной несущей от Cel-Fi, если он доступен.
  • Если ваш наружный сигнал сильный (выше -70 дБмВт), лучше выбрать «широкополосный» усилитель с несколькими несущими от Wilson, weBoost или SureCall.
  • Наружные антенны (для зданий):
    • Если сигнал на крыше сильный и качественный (вы должны увидеть три или более полос) на всех несущих, которые вы хотите усилить, «всенаправленная антенна» будет вполне подходящей.
    • Если сигнал слабый или низкое качество, лучше всего подойдет «направленная» антенна, такая как яги или логопериодическая антенна. Их немного сложнее установить, но они того стоят.
  • Комнатные антенны (для зданий):
    • Если внешний сигнал хороший, вам следует установить примерно 1 антенну на каждые 1000 квадратных футов покрытия. Если у вас несколько этажей, убедитесь, что на каждом этаже есть свои антенны.
    • Панельная и купольная антенны: Панельная антенна может быть установлена ​​на стене.Купольные антенны необходимо устанавливать на потолке. Если у вас есть потолочная плитка или пространство для лазания, вы можете использовать купольные антенны. В противном случае используйте панельные антенны.

14 Терминология усилителя сигнала

  • Радиочастота (RF) — Радиочастота — это любая частота, используемая для передачи беспроводного радиосигнала, включая сотовый сигнал, сигнал WiFi и обычные FM- и AM-радио.
  • Сигнал нисходящей линии связи — сигнал, отправляемый с вышки сотовой связи на ваш телефон.
  • Сигнал восходящей линии связи — сигнал, отправляемый с вашего мобильного телефона обратно на вышку.
  • FCC — Федеральная комиссия по связи, правительственная организация, ответственная за регулирование использования радиоволн (и усилителей сигнала) в США.
  • Усиление (дБ) — Усиление является мерой усиления. Чем выше коэффициент усиления, тем сильнее усиливается сигнал. Усиление обычно является положительным числом в дБ и измеряется в логарифмической шкале. Усиление 0 дБ означает отсутствие усиления.Усиление 10 дБ соответствует 10-кратному усилению сигнала, но усиление 20 дБ означает в 100 раз больше сигнала, а усиление 30 дБ — в 1000 раз больше сигнала.
  • Усиление антенны (дБи) — Антенны также имеют усиление, но не «усиливают» сигнал. Вместо этого они сосредотачиваются на отправке и получении сигнала в определенном направлении. дБи также является логарифмической шкалой. Антенна с сигналом 0 дБи вообще не фокусирует сигнал, тогда как антенна с сигналом 10 дБи принимает и передает в 10 раз больше сигнала с определенного направления, чем с других направлений.
  • Затухание (дБ) — Затухание — это ослабление сигнала на расстоянии или при прохождении через строительный материал. Затухание измеряется в дБ и обычно имеет отрицательное значение (сигнал становится слабее). -10 дБ ослабляет сигнал в 10 раз. -20 дБ ослабляет сигнал в 100 раз.
  • 3 дБ — Как упоминалось выше, дБ — это логарифмическая шкала, а 3 дБ — это ровно половина мощности. Большинство разветвителей имеют затухание около 3 дБ — они разделяют мощность, проходящую через коаксиальный кабель, пополам.
  • Уровень сигнала (дБм) — Уровень беспроводного сигнала измеряется в дБм. Как и коэффициент усиления, сигнал логарифмический. 0 дБм — 1 милливатт или 0,001 Вт; 30 дБм — 1 Вт; -10 дБм — это 0,0001 Вт или 0,1 милливатт.
  • Коаксиальный кабель — Коаксиальный кабель — это особый тип кабеля, предназначенный для передачи радиочастотного (RF) сигнала. Обычно он имеет медный центральный провод, своего рода экранирование и внешний провод.
  • Донорная антенна — Донорная антенна в системе усиления сигнала — это антенна, обычно размещаемая вне здания или транспортного средства и связывающаяся с вышкой сотовой связи.
  • Комнатная антенна — Комнатная антенна в системе усиления сигнала — это антенна, которая устанавливается внутри здания или транспортного средства и взаимодействует с вашим мобильным телефоном.
  • Всенаправленная антенна — Всенаправленная антенна — это антенна с низким коэффициентом усиления, которая принимает и передает сигнал практически во всех направлениях одинаково.
  • Направленная антенна — Направленная антенна — это антенна с большим усилением, которая фокусирует приемную и приемную антенны в определенном направлении.Три основных типа направленных антенн — это «панельные», «яги» и «логопериодические» антенны.
  • Купольная антенна — Купольная антенна — это тип внутренней антенны, которая обычно устанавливается на потолке здания и передает сигналы вниз.
  • Панельная антенна — Панельная антенна — это тип антенны, которая может быть установлена ​​в качестве донорной антенны на открытом воздухе или в помещении на стене и передает сигнал наружу в том направлении, в котором она обращена.
  • Устройство защиты от грозовых перенапряжений — Устройство, которое защищает ваш дом и оборудование для усиления сигнала в случае удара молнии в донорскую антенну.

Комплект усилителя сигнала сотового телефона Wilson Pro 70 Plus

Wilson Electronics Pro 70 Plus (50/75 Ом) — усилитель сигнала профессионального уровня на всех диапазонах с несколькими несущими. Он усиливает и улучшает голосовые вызовы, данные 2G, 3G и 4G LTE на всех операторах связи США и Канады.

Wilson Pro Plus — это самый мощный усилитель сигнала, разрешенный Федеральной комиссией связи США, который обеспечивает покрытие на площади 20 000 кв. Футов и более.

Pro 70 Plus оснащен самооптимизирующимся микропроцессором со встроенным графическим измерителем сигналов.Новый ЖК-дисплей мощности восходящего и нисходящего каналов упрощает установку, позволяя легко определять направление вышки сотовой связи и силу доступного сигнала. Высокая мощность нисходящего канала обеспечивает максимальное покрытие внутри помещений в зонах сильного внешнего сигнала.

Pro 70 Plus — идеальный выбор для большого роскошного дома или коммерческого помещения с проблемами сигнала. Его мощный усилитель 70 дБ обеспечивает прочное и надежное соединение даже в зонах со слабым сигналом. Услуги передачи данных становятся быстрее, а покрытие внутри помещений значительно расширяется.Комплект поставляется с трехлетней гарантией и одобрен FCC и Industry Canada.

Преимущества

  • Продается полным комплектом, при необходимости доступны комплекты расширения
  • Совместимость со всеми сотовыми сетями Северной Америки
  • Трехлетняя гарантия
  • Сертификация FCC и Министерства промышленности Канады
  • Более быстрая и чистая передача данных
  • Прочное и надежное соединение даже в зонах слабого сигнала
  • Увеличенная зона покрытия внутри помещений
  • Продлевает время автономной работы сотовых устройств
  • Интегрированный измеритель мощности
  • Расширенное покрытие внутри помещений

Покупка и установка

Линия продуктов Wilson Pro доступна для установки специальными профессиональными установщиками. RepeaterStore имеет многолетний опыт проектирования и поддержки индивидуальных установок. Мы можем предоставить всем клиентам услуги индивидуального проектирования, включая определение потребности в наборах расширения Wilson Pro 70 Plus, которые доступны для крупномасштабных установок.

Wilson Electronics Pro 70 Plus доступен в вариантах 50 и 75 Ом . Позвоните нам, чтобы обсудить, какая версия лучше всего подходит для вас.

1 — 314411 Широкополосная направленная антенна ИЛИ 304422 Широкополосная наружная всенаправленная антенна
1 — 311135 Широкополосная панельная антенна ИЛИ 304412 Широкополосная внутренняя купольная антенна Wilson
1 — 859902 Устройство защиты от грозовых перенапряжений
1 — 952302 2-футовый кабель Wilson с низкими потерями 95 — 236047 905 60-футовый кабель Wilson400 с низкими потерями
1 — 952375 75-футовый кабель Wilson400 с низкими потерями
1 — 859900 Источник питания переменного тока 120 В

Наружная антенна

Комплект Wilson Pro 70 Plus 50 Ом поставляется с двумя внешними антеннами на выбор:

Многодиапазонная антенна Яги 314411 представляет собой антенну 700–2700 МГц с усилением 8–10 дБ.Это широкополосная антенна с высокими характеристиками. Герметичный корпус изготовлен из УФ-стабилизированного АБС-пластика и полностью защищен от атмосферных воздействий. Это направленная антенна. Направленные антенны необходимо направлять в сторону ближайшей вышки сотовой связи для достижения наилучших результатов. Он включает в себя монтажное оборудование для крепления к столбу диаметром до 2 дюймов.

Широкополосная наружная всенаправленная антенна 304422 — это удобная и прочная внешняя антенна. Эта мощная широкополосная антенна с усилением 2-5 дБи. Антенна изготовлена ​​из устойчивого к УФ-излучению ПВХ и полностью защищена от атмосферных воздействий.Это всенаправленная антенна. Всенаправленные антенны принимают сигнал со всех сторон, поэтому антенну необходимо устанавливать в вертикальном положении в области самого сильного сигнала. Антенна включает настенное крепление, L-образный кронштейн и U-образные болты для крепления на мачте 1,5–2 дюйма (38–52 мм).

Внутренняя антенна

Существует два варианта внутренней антенны:

Широкополосная внутренняя купольная антенна 304412 Wilson — это всенаправленная антенна. Всенаправленные антенны принимают сигнал со всех сторон, поэтому их необходимо устанавливать в вертикальном положении в зоне самого сильного сигнала.Это антенна на 50 Ом из белого АБС-пластика, которая подходит только для использования внутри помещений.

Если вы выбрали внешнюю антенну 314411 Yagi, вы также можете рассмотреть внутреннюю широкополосную панельную антенну Wilson 311135. Это двухдиапазонная антенна с усилением 7/10 дБ. Антенна изготовлена ​​из АБС-пластика и предназначена для крепления к внутренней стене. Также его можно прикрепить к потолку и транслировать вниз.

Кабели в комплекте

Коаксиальный кабель со сверхнизкими потерями

Wilson400 представляет собой кабель типа 400 с N штекерными разъемами.Он подходит для кабелей с сопротивлением 50 Ом для длинных кабелей.

Кабель легкий, гибкий и устойчивый к атмосферным воздействиям. В комплект входят 1 x 2 фута, 1 x 60 футов и 1 x 75 футов.

Устройство защиты от грозовых перенапряжений

В комплект входит грозозащитный разрядник. В большинстве случаев мы рекомендуем использовать грозозащитный фильтр, но особенно, если вы находитесь в зоне частого грозового разряда. Устройство защиты от грозовых перенапряжений должно быть установлено на одной линии с кабелем и рядом с внешней антенной и должно быть должным образом заземлено.

1 — 314475 — Широкополосная направленная антенна
1 — 311155 — Широкополосная панельная антенна
1 — 859992 — Устройство защиты от грозовых перенапряжений
1 — 951127 — 2-футовый кабель RG11 с низкими потерями
1 — 951150 — Кабель RG11 с низким уровнем потерь 50 футов
1 — 951175 — 75-футовый кабель RG11 с низкими потерями
1 — 859900 — Блок питания переменного тока 120 В

Наружная антенна

Многодиапазонная антенна Yagi Wilson 314475 — это антенна 700–2700 МГц с усилением 8–10 дБ. Это широкополосная антенна с высокими характеристиками. Герметичный корпус изготовлен из УФ-стабилизированного АБС-пластика и полностью защищен от атмосферных воздействий.

Это направленная антенна. Направленные антенны необходимо направлять в сторону ближайшей вышки сотовой связи для достижения наилучших результатов. Он включает в себя монтажное оборудование для крепления к столбу диаметром до 2 дюймов.

Он легко подключается к прилагаемому высококачественному коаксиальному кабелю с низкими потерями.

Внутренняя антенна

Существует два варианта внутренней антенны:

Широкополосная панельная антенна Wilson 311155 — это двухдиапазонная антенна с усилением 7/10 дБ. Антенна изготовлена ​​из АБС-пластика и предназначена для крепления к внутренней стене.Также его можно прикрепить к потолку и транслировать вниз.

Широкополосная внутренняя купольная антенна 304412 Wilson — это всенаправленная антенна. Всенаправленные антенны принимают сигнал со всех сторон, поэтому их необходимо устанавливать в вертикальном положении в зоне самого сильного сигнала. Это антенна на 50 Ом из белого АБС-пластика, которая подходит только для использования внутри помещений.

Кабели в комплекте

Коаксиальный кабель

RG-11 представляет собой коаксиальный кабель сопротивлением 75 Ом с очень низкими потерями. Он разработан для использования вместо кабеля RG-6, когда требуются длинные кабели, поскольку при использовании RG-11 потери сигнала намного ниже.

Кабель RG-11 черный с разъемами F Female. В комплект входят 1 x 2 фута, 1 x 50 футов и 1 x 75 футов.

Устройство защиты от грозовых перенапряжений


В комплект входит грозозащитный разрядник. В большинстве случаев мы рекомендуем использовать грозозащитный фильтр, но особенно, если вы находитесь в зоне частого грозового разряда. Устройство защиты от грозовых перенапряжений должно быть установлено на одной линии с кабелем и рядом с внешней антенной и должно быть должным образом заземлено.

Режим полевых испытаний

для iPhone и Android

Если вы хотите приобрести усилитель сотового сигнала для здания или стационарного дома на колесах, вам необходимо выполнить два важных измерения внешнего сигнала, чтобы найти подходящее устройство.

Как только у вас появятся эти числа, наши специалисты по сигналам помогут выбрать лучший бустер.

Два критических числа:

  1. RSRP, который измеряет мощность сигнала 4G LTE.
  2. SINR, который является мерой качества сигнала 4G LTE.

Вы можете найти эту информацию, войдя в режим полевых испытаний на iPhone или используя приложения на устройствах Android (мы обсудим это позже).

Зачем мне измерять свой сигнал?

Все мы знакомы с полосами сигналов нашего телефона. Но что они на самом деле означают?

Ну, это зависит от телефона к телефону. Каждый производитель принимает решение о том, как объединить «мощность сигнала» (RSRP) и «качество сигнала» (SINR) и преобразовать их в столбцы.

Получение точных значений RSRP и SINR дает вам более детальное представление о вашем сигнале.Если вы покупаете бустер, критически важно иметь измерения RSRP и SINR.

Например, если у вас сильный сигнал, вы можете часто использовать более дешевый усилитель, а если ваш SINR низкий, вам следует обязательно заказать внешнюю антенну с высоким коэффициентом усиления.

Режим полевых испытаний для iPhone

К сожалению, не все iPhone поддерживают измерения RSRP и SINR в режиме полевых испытаний. iPhone с наборами микросхем Intel могут выполнять эти измерения, а телефоны с наборами микросхем Qualcomm — нет.

В таблице ниже показаны все совместимые iPhone для каждого оператора связи:

Verizon AT&T T-Mobile Спринт
iPhone XR iPhone 7/7 + iPhone 7/7 + iPhone XR
iPhone XS / XS Макс iPhone 8/8 + iPhone 8/8 + iPhone XS / XS Макс
iPhone 11 iPhone X iPhone X iPhone 11
iPhone 11 Pro / 11 Pro Max iPhone XR iPhone XR iPhone 11 Pro / 11 Pro Max
iPhone SE 2-го поколения 2020 iPhone XS / XS Max iPhone XS / XS Макс iPhone SE 2-го поколения 2020 г.
iPhone 12/12 Mini iPhone 11 iPhone 11 iPhone 12/12 Mini
iPhone 12 Pro / 12 Pro Max iPhone 11 Pro / 11 Pro Max iPhone 11 Pro / 11 Pro Max iPhone 12 Pro / 12 Pro Max
iPhone SE 2-го поколения 2020 г. iPhone SE 2-го поколения 2020 г.
iPhone 12/12 Mini iPhone 12/12 Mini
iPhone 12 Pro / 12 Pro Max iPhone 12 Pro / 12 Pro Max

Примечание:

  • Поддержка вашего iPhone зависит от оригинального оператора связи , от которого вы получили свое устройство.Например, если вы получили свой iPhone 8 от Verizon, но теперь используете его с AT&T, он не будет совместим с полевым тестом.
  • Хотите перепроверить, чтобы убедиться, что ваш телефон не поддерживает режим полевых испытаний? Просто следуйте инструкциям в разделе. Если ваш iPhone не поддерживает показания RSRP и SINR, меню, которому мы советуем вам следовать, не будет существовать.

Следующие устройства имеют наборы микросхем Qualcomm и не отображают информацию об уровне сигнала и качестве:

  • Все модели iPhone SE (1-го поколения), 6, 6S
  • iPhone 7 и 7+ для Verizon и Sprint
  • iPhone 8 и 8+ для Verizon и Sprint
  • iPhone X для Verizon и Sprint

Как получить доступ к режиму полевых испытаний iPhone на iOS 13

Чтобы получить доступ к режиму полевых испытаний на iPhone под управлением iOS 13, вам просто нужно выполнить следующие действия.Если на вашем телефоне установлена ​​более поздняя версия iOS 14, прокрутите немного вниз для получения обновленных инструкций.

    1. Зайдите в номеронабиратель своего телефона, как если бы вы собирались позвонить, введите этот код: * 3001 # 12345 # * , затем нажмите кнопку набора.
    2. Вы должны увидеть меню с 4 вариантами на выбор. Выберите «LTE».
    3. Выберите параметр «Измерение обслуживающей ячейки» в следующем меню.
    4. Для заполнения этой страницы может потребоваться некоторое время.Если вы подключены к Wi-Fi, его отключение может помочь ускорить процесс измерения сигнала.
    5. Вы увидите rsrp0, rsrp1, sinr0 и sinr1. Мы все еще не совсем уверены, что представляют собой 0 и 1, скорее всего, это два измерения от двух антенн в вашем телефоне.
    6. Если вы работаете специалистом по сигналам в компании Waveform над домашним или офисным проектом, сделайте снимки экрана с показаниями сигналов на этом экране со всех 4 сторон здания и отправьте их нашей команде.

Как получить доступ к режиму полевых испытаний iPhone на iOS 14

Если вы обновили свой iPhone до iOS 14, вы выполните процесс, очень похожий на описанный выше, с некоторыми корректировками для нового интерфейса режима полевых испытаний.

    1. Зайдите в номеронабиратель своего телефона, как если бы вы собирались позвонить, введите этот код: * 3001 # 12345 # * , затем нажмите кнопку набора.
    2. На открывшейся странице будет вкладка «Панель управления» и вкладка «Все показатели».Перейдите на вкладку «Все показатели».
    3. Вы должны увидеть список опций. Выберите «Serving Cell Meas» под заголовком «LTE».
    4. Для заполнения этой страницы может потребоваться некоторое время. Если вы подключены к Wi-Fi, его отключение может помочь ускорить процесс измерения сигнала.
    5. Вы увидите rsrp0, rsrp1, sinr0 и sinr1. Мы все еще не совсем уверены, что представляют собой 0 и 1, скорее всего, это два измерения от двух антенн в вашем телефоне.
    6. Важное примечание: в iOS 14 эти измерения не будут постоянно обновляться, пока вы находитесь на странице «Измерение обслуживающей ячейки». Когда вам нужно выполнить новое измерение, обязательно вернитесь на одну страницу, а затем снова вернитесь в «Измерение обслуживаемой ячейки», чтобы получить обновленные значения.
    7. Если вы работаете специалистом по сигналам в компании Waveform над домашним или офисным проектом, сделайте скриншоты показаний сигналов на этом экране со всех 4 сторон здания и отправьте их нашей команде.

Измерения сигналов на телефонах Android

Если вы используете устройство Android, мы рекомендуем использовать приложение Network Cell Info Lite вместо режима полевого тестирования Android.

Когда вы открываете приложение, отображается уровень вашего сигнала RSRP, а SINR отображается как «RSSNR».

Если вы работаете специалистом по сигналам в компании Waveform над домашним или офисным проектом, сделайте снимки экрана главной вкладки Network Cell Info Lite со всех 4 сторон здания и отправьте их нашей команде.

Примечание. Некоторые телефоны Android (например, Google Pixel) неправильно сообщают SINR. Если приложение не показывает RSSNR или показывает ваш RSSNR как 30 дБ, это означает, что оно неправильно измеряет SINR.Вместо этого вы можете использовать измерение «RSRQ» для определения качества сигнала. Если ваш RSRQ больше -10 дБ (например, -6 дБ), то качество вашего сигнала хорошее. Если RSRQ меньше -12 дБ, качество сигнала низкое.

Если вы хотите увидеть менее подробную информацию о режиме полевых испытаний Android, вы можете войти в «Настройки», а затем выбрать «О телефоне». Уровень вашего сигнала в децибелах (дБм) будет отображаться в разделе «Сеть» или «Состояние».

Что означают мои измерения RSRP и SINR?

Уровень сигнала (RSRP)

Уровень сигнала (RSRP) измеряется в децибелах милливаттах (дБм).

Чем выше значение, тем сильнее сигнал. Но все значения отрицательные, так что не попадитесь! -60 дБм — сигнал сильнее, чем -80 дБм, -80 дБм — сильнее -90 дБм и т. Д.

RSRP -80 дБм или выше (например, -70, -60 или -50 дБм) считается сильным сигналом . Это означает, что вы можете использовать усилитель широкополосного сигнала, например, производства weBoost, Wilson, HiBoost и SureCall.

Если ваш RSRP ниже -80 дБм (например, -90 или -100 дБм), вам следует использовать усилитель с одной несущей на 100 децибел, такой как Cel-Fi GO X, или для больших зданий Cel-Fi Quatra 2000.Обратите внимание: если уровень вашего сигнала меньше -115 дБмВт, даже GO X и Quatra, вероятно, не будут хорошо работать без антенны с очень высоким коэффициентом усиления, такой как наша Grid Parabolic.

Качество сигнала (SINR)

Качество сигнала (SINR) измеряется в децибел (дБ) . Любое измерение SINR более 10 дБ считается отличным, более 5 дБ считается хорошим, а значение более 0 дБ приемлемо. Отрицательный SINR означает низкое качество сигнала.

Усилитель поможет увеличить мощность сигнала, но не поможет улучшить качество сигнала.Единственный способ улучшить качество сигнала — это купить антенну с высоким коэффициентом усиления, такую ​​как Grid Parabolic, которая требует тщательного наведения.

Как правило, -80 дБ или выше (т. Е. -70, -60, -50) считается сильным сигналом. -110 дБ или ниже (т.е. -120, -130) очень слабый.

Какая внешняя антенна лучше всего подходит для вас?

Зачем мне нужна внешняя антенна?

Они нужны вам для захвата и передачи сигнала. Внешняя антенна, в частности, является вашим шлюзом к 5G, 4G LTE и 3G сотовому, цифровому или Wi-Fi сигналу, доходящему до вас в вашем доме, в автомобиле или на рабочем месте.

Усилители сигнала сотового телефона используют их для захвата внешнего сигнала с целью его усиления и ретрансляции.

Комплект усилителя сигнала состоит из трех основных компонентов:

  1. Внешняя антенна для захвата слабого сигнала
  2. Усилитель для усиления этого слабого сигнала
  3. Внутренняя антенна для передачи усиленного сигнала в замкнутом пространстве.

Что вы можете не знать, так это то, что мощность антенн может иногда сильно влиять на мощность сигнала, который вы в конечном итоге подаете на усилитель для усиления.Таким образом, правильно настроенная более мощная внешняя антенна может значительно повысить производительность вашего комплекта.

Какие типы внешних антенн существуют?

Наружные антенны можно разделить на две категории: всенаправленные и однонаправленные. В категории однонаправленных есть еще несколько: яги и логопериодические. Они бывают двух типов: 50 Ом или 75 Ом.

Одна из самых сложных задач при выборе усилителя сигнала — это знать, какой тип антенны подходит для вашей ситуации, поэтому давайте начнем с устранения различий между этими различными типами.

Мы предлагаем полные комплекты усилителя сигнала сотового телефона для любой ситуации:

Вниманию владельцев бизнеса и собственности, установщиков и интеграторов

Воспользуйтесь нашими услугами по проектированию и установке систем. Узнайте больше или позвоните нам для бесплатной консультации: 1-800-969-8189.


Как они одинаковы

Как всенаправленные, так и однонаправленные антенны принимают существующий сотовый сигнал (5G, 5G E, 4G LTE и 3G).Оба увеличивают мощность сигнала при его втягивании, но степень, в которой это происходит, зависит от типа.

Чем они отличаются

Всенаправленные антенны улавливают сигнал из поля зрения на 360 градусов и не различают. Они перехватят любой сигнал, который существует, хотите вы этого или нет. Это замечательно, если рядом есть несколько сотовых узлов, и для одновременного увеличения числа операторов связи. Всенаправленные антенны почти всегда выглядят как стержневые цилиндры. Подумайте о радиоантенне, которая может быть у вас в машине — это всенаправленная антенна.

Направленные антенны более специализированы. Они улавливают сигнал с максимальным углом 90 градусов, сужаясь с более точным оборудованием. Логопериодическая антенна UltraGain 26, например, имеет поле 5 градусов. Эта направленность позволяет более точному и мощному сигналу достигать вашего усилителя.

Чем дальше вы находитесь, тем более направленным вы хотите мыслить. И наоборот, если вы находитесь в очень городской местности и вас засыпают нерелевантным сигналом, более направленное движение тоже может помочь в этом.


Всенаправленные антенны

Лучшее во всенаправленной антенне — это ее установка. Все, что вам нужно сделать, это установить его где-нибудь с сильным сигналом, и он будет втягивать сигнал на 360 градусов. Ни суеты, ни суеты.

Проблема возникает, когда вы находитесь в отдалении или даже в пригороде, и вам нужно найти вышку сотовой связи, чтобы найти сигнал вашего оператора связи. Ему не хватает мощности (усиления) более направленных антенн, поэтому сигнал за пределами вашего дома или офиса должен быть достаточно сильным, чтобы увидеть большой эффект.Кроме того, поскольку он улавливает сигнал отовсюду, в нем нет фильтров, поэтому очень загруженные городские районы могут вызвать проблемы.

Давайте разберемся:

ПРОФИ:

  1. Простая установка.
  2. Усиливает весь сотовый сигнал в вашем районе от нескольких операторов связи с разными вышками сотовой связи в разных местах
  3. Отлично подходит для усиления сигнала 5G E, 4G LTE и 3G, когда основной причиной плохого сигнала в помещении являются строительные материалы.

Минусы:

  1. Не дотягивает до направленной антенны
  2. Не дает такого же усиления входящему сигналу, как направленная антенна
  3. Восприимчивы к «сигнальному шуму» и могут быть перегружены в очень загруженных городских районах
  4. Не оптимизирован для сельской местности, где удаленность от вышки сотовой связи является основной проблемой

Всенаправленные антенны, которые легко устанавливаются, являются популярным, но не специализированным выбором для большинства пользователей.

Многие из наших корпоративных клиентов выбирают всенаправленные антенны, потому что они обслуживают сразу нескольких провайдеров, таких как Verizon, AT&T, T-Mobile и Sprint.

Если вы живете в густонаселенном районе с приличным покрытием из нескольких вышек сотовой связи, достаточно близко, чтобы всенаправленная антенна могла подключиться, всенаправленная антенна — хороший выбор.

Купите всенаправленную антенну здесь:
  • Наружная антенна всенаправленно захватывает сигнал 5G E (AT&T), 4G LTE и 3G.
  • Доступен в формате 50 и 75 Ом
  • Усиление до +4 дБ

Купить автомобильную всенаправленную антенну (OTR Truck Antenna):
  • Наружная антенна всенаправленно захватывает сигнал 5G E (AT&T), 4G LTE и 3G.
  • Доступен в формате 50 и 75 Ом
  • Усиление до +4 дБ

Несколько популярных усилителей сигнала сотовых телефонов с всенаправленными антеннами:
  1. SureCall Fusion4Home Omni / Whip: увеличивает разговоры, текстовые сообщения, 3G и 4G LTE с домашним покрытием от 500 до 1500 кв. Футов.
  2. weBoost Drive Reach OTR: Повышает качество разговоров, текстовых сообщений, 5G E [AT&T], 4G LTE и 3G для легковых, грузовых автомобилей, седанов и больших транспортных средств.
  3. Cel-Fi GO +: усиливает разговоры, текстовые сообщения, 5G E [AT&T], 4G LTE и 3G для отдельных операторов в легковых, грузовых автомобилях и седанах.

Антенны Yagi

Яги-антенна — это наиболее распространенный тип однонаправленной сотовой антенны. Они немного более продвинуты, чем всенаправленные антенны, и после установки высоко на здании или стене будут принимать сигнал в поле от 45 до 90 градусов в том направлении, на которое они указывают.

Это более узкое поле концентрации позволяет антенне yagi дотянуться дальше для втягивания сигнала — в 3 раза дальше, чем у всенаправленной, — при этом обеспечивая более высокое усиление для втягиваемого сигнала. Однако ее необходимо направить на несущую. -соответствующая сотовая вышка для правильной работы.

ПРОФИ:

  1. До 3 раз мощнее всенаправленной антенны
  2. Хорошо подходит для людей в сельской или пригородной местности.
  3. Может увеличивать мощность нескольких операторов, если их вышки сотовой связи попадают в зону их действия
  4. Отлично подходит для усиления сигнала 5G, 5G E, 4G LTE и 3G, когда расстояние от вышки сотовой связи является самой большой проблемой.

Минусы:

  1. Один яги лучше всего подходит для усиления сигнала только одной или двух несущих одновременно, поэтому для повышения несущих требуется несколько яги по мере необходимости.
  2. Требуется некоторая установка — антенна должна быть направлена ​​в правильном направлении, чтобы работать эффективно
  3. Требуется немного технических знаний, чтобы найти подходящую вышку сотовой связи и убедиться, что вы указываете прямо на нее.

Антенны типа «Яги» — это антенны, которые мы чаще всего связываем с нашими усилителями сигнала.Это потому, что они дают лучшие результаты для большинства наших клиентов по сравнению с омни, но не во всех ситуациях.

Это специализированная антенна, которая потенциально может передавать больше сигнала, чем всенаправленная антенна, но для их правильной настройки требуется определенная работа. Тем не менее, это просто НЕМНОГО больше (выяснить, где находится ваша сотовая вышка и указать ее в этом направлении), поэтому оптимизация вашей системы с помощью яги все еще не слишком сложна, и обычно попадает в золотую середину для того, что нужно и что он хочет делать чтобы получить лучший сигнал.

Купите антенну Yagi здесь:
  • Наружная антенна направленно захватывает сигнал 5G E (AT&T), 4G LTE и 3G
  • Доступен в форматах 50 и 75 Ом
  • Усиление до + 10,6 дБ

Несколько усилителей сигнала сотовых телефонов с направленной антенной яги:
  1. weBoost Home MultiRoom: Повышает качество разговоров, текстовых сообщений, 5G E [AT&T], 4G LTE и 3G с домашним покрытием с 1500 до 5000 кв. Футов.
  2. SureCall Fusion Professional: Повышает качество разговоров, текстовых сообщений, 5G E [AT&T], 4G LTE и 3G с домашним покрытием до 8 000 кв. Футов.
  3. Cel-Fi GO X: увеличивает разговоры, текстовые сообщения, 5G E (AT&T), 4G LTE и 3G для одного оператора с домашним покрытием с 2500 до 7500 кв. Футов.
  4. Wilson Pro 70 Plus: усилитель коммерческого сигнала. Покрытие для зданий от 15000 до 25000 кв. Футов

Логопериодические антенны

Дедушка направленных антенн, логопериодические антенны — это то, что вы обычно видите у людей, пользующихся услугами спутникового телевидения.У них очень большая дальность действия и очень высокая направленность, поэтому возьмите все, что было сказано выше о яги, и умножьте это. Они часто используются с параболическими решетками, которые представляют собой листы, размещенные за антенной, чтобы лучше улавливать сигнал вокруг нее и увеличивать его усиление. Добавление других элементов к логопериодической антенне увеличивает ее полосу пропускания, а не усиление.

ПРОФИ:

  1. Намного более мощные, чем всенаправленные антенны — в некоторых случаях до 30 раз — и значительно сильнее, чем антенны Яги
  2. Включите все разновидности радиосигнала, будь то 5G, 4G LTE, 3G, WiFi, WiMax, вы называете это
  3. Абсолютно лучший выбор для тех, кто проживает в очень отдаленных районах, так как они могут дойти до ближайшей вышки сотовой связи на расстояние до 10 миль.
  4. Также очень полезен в очень загруженных городских районах, а его очень направленное поле помогает минимизировать шум при правильном использовании

Минусы:

  1. Чрезвычайно направленный — имеет поле зрения от 5 до 15 градусов, что делает установку относительно сложной.
  2. Может поразить за один раз только одну вышку сотовой связи
  3. Дороже яги или всенаправленной антенны
  4. Довольно большой, поэтому вам понадобится много места на крыше для правильной установки

Это большие мальчики, и прежде чем вы даже подумаете о том, чтобы приобрести такую, вам нужно спросить себя, нужна ли вам большая антенна снаружи и готовы ли вы потратить немного времени на ее установку. Если вы из тех, кто хочет наилучших возможных результатов и готов сделать все возможное для достижения этих результатов, логопериодическая антенна почти наверняка даст вам работоспособный сигнал независимо от того, где вы живете или в каких обстоятельствах вы оказались (за исключением стихийные бедствия, конечно).

Они также соответствуют требованиям завтрашнего дня и охватывают все возможные сотовые сигналы, поэтому, какие бы новые причудливые технологии ни предлагали беспроводные компании для улучшения скорости передачи данных или голоса / текста, вы можете быть уверены, что антенна с логопериодической периодичностью справится с этим.Их универсальность выходит далеко за рамки усиления сигнала сотовой связи и может даже повысить эффективность вашей сети Wi-Fi, если ваша кабельная компания недоступна, а у вас есть подходящее оборудование.

Самая мощная логопериодическая антенна — Long Ranger от Bolton Technical. Эта антенна может обеспечить колоссальное усиление +28 дБ. Чтобы представить это в перспективе, это позволяет получить в 64 раза больший потенциальный коэффициент усиления, чем максимальное усиление традиционных яги-антенн. Если у вас возникли проблемы с получением сигнала в любой ситуации, вам лучше всего подойдет Long Ranger.

Тем не менее, они дороже, чем всенаправленные или яги-антенны, и не идут в комплекте с какими-либо усилителями из-за их огромных размеров и мощности. Вы получаете обратно то, что вложили.

The Long Ranger — Параболическая антенна со сверхвысоким усилением от Bolton Technical
  • Наружная антенна захватывает любой радиосигнал, включая сотовый и Wi-Fi, в сверхнаправленном направлении
  • Надежная, прочная, устойчивая к атмосферным воздействиям конструкция
  • Достигает более 10 миль для полезного сигнала
  • до +28 дБ усиления


Какую антенну мне выбрать?

Думайте об этих антеннах как об источниках света.

Всенаправленная антенна — это фонарь с широким радиусом света, падающим со всех сторон вокруг него. Антенна яги похожа на фонарик с более сфокусированным лучом, который проникает дальше в темноту. Логопериодическая антенна похожа на лазерную указку — она ​​не освещает большую часть площади, но настолько сконцентрирована, что ее можно увидеть сияющей на лице Скалы, где бы вы ни сидели на арене.

Хорошее практическое правило: если вы окружены близлежащими башнями, но не окружены тоннами городского шума, используйте всенаправленную антенну.

Если вы находитесь в месте, где вышка сотовой связи находится далеко, но не слишком далеко, возьмите яги. Яги — это то, что мы обычно включаем в наши комплекты усилителя сигнала, потому что они работают для большинства людей в большинстве ситуаций.

Если вам нужна дополнительная мощность или вы живете так далеко от сети, вы даже не находитесь на карте, The Long Ranger — ваш лучший выбор. Их можно использовать так же часто, как и яги, но тот факт, что их немного сложнее настроить и немного дороже, затрудняет их продажу.Тем не менее, в этом случае вы получаете то, за что платите.

Кроме того, существуют комбайнеры, которые позволяют выполнять сложные настройки с использованием нескольких антенн любого разнообразия, так что выбор за вами.

И последнее, о чем следует подумать, — позволит ли ваша ассоциация домовладельцев установить большую антенну. Омни и яги антенны редко, если вообще когда-либо, проблема, но размер логопериодической антенны может затруднить ее скрытие.

Надеюсь, это поможет, и спасибо за чтение!

Есть еще вопросы? Напишите нам в комментариях ниже.


Свяжитесь с нами

SignalBoosters.com — ведущий поставщик решений и установок для усиления сигнала сотовой связи и Wi-Fi.

Свяжитесь с нами сегодня для комплексного решения.

900Mhz GSM 2G / 3G / 4G Signal Booster Repeater Amplifier Antenna для сотового телефона — купить по низким ценам в интернет-магазине Joom

Особенности: 1) Высокое усиление, простота установки и эксплуатации. 2) Полнодуплексный однопортовый дизайн, встроенный источник питания. 3) Используйте технологию ALC, настройте степень автоматически.4) Светодиодные индикаторы состояния рабочего сигнала. 5) Большая линейная мощность, стабильно контролируйте интермодуляционное рассеяние. 6) Стенд надежности по стандарту GB6993-86. 7) Совместимость электромагнетизма согласно ETS300 609-4. 8) CE и RoHS утверждены.

Область применения: 1) Небольшие участки сигнала или слабый сигнал отмостки, такие как подземные или полуподземные предприятия, подвалы, подземный паркинг и т.д .; 2) Жалобы от мелких зоны горячего сигнала, такие как конференц-залы, небольшой супермаркет, небольшие торговые центры, офис и небольшие общественные места и т. д.; 3) Трафик И социальное влияние больших территорий, таких как бары, кафе, танцевальные залы, кафе, фитнес-клубы, досуг и развлечения и т.д .; 4) Лифт, в частности лифтовые колодцы, не в проложенных лифтовых тросах; 5) Дом, офис, роскошные яхты, частные автомобили, система общественной безопасности и управление безопасностью дорожного движения и т. Д.

Этапы работы ретранслятора: 1) Внешняя антенна принимает сигнал от ближайшей мобильной базовой станции. 2) Внешняя антенна передает принятый сигнал через коаксиальный кабель на установленный ретранслятор.3) Ретранслятор принимает слабый сигнал и улучшает его. 4) Улучшенный сигнал поступает на внутреннюю антенну через соединительный коаксиальный кабель. 5) Внутренняя антенна отправляет улучшенный хороший сигнал на ваш мобильный телефон.

Подходы к установке: 1) Закрепите прием наружной антенны на крыше дома или за окном и направьте ее на сигнальную вышку. 2) Подключите внешнюю антенну к порту BTS в репитере через кабель. 3) Подключите комнатную антенну (ы) к порту MOBILE в репитере через кабель.4) Подключите адаптер питания к розетке переменного тока и завершите установку.

Технические характеристики: Дополнительный цвет: золото / серебро Напряжение: 110-220 В переменного тока или 5 В постоянного тока, 1 А Диапазон частот: 890 МГц — 915 МГц (UP LINK) 935–960 МГц (НИЖНЯЯ ССЫЛКА) Усиление: восходящий канал: 50/55/60 дБ / ± 10 дБ Donwlink: 55/60/65/70 дБ / ± 10 дБ Мощность: -70 ~ -40 дБм / FA (1,23 МГц) Максимальная выходная мощность: восходящий канал: + 23 дБм / ± 3 дБм Общая мощность; Donwlink: + 27 дБм / ± 3 дБм Общая мощность Разделение:> 65 дБ Температура окружающей среды: -10 ℃ -50 ℃ Конфигурация: 5 В / 1 А Импеданс: 50 Ом Вес нетто: 0. 28кг Компактный дизайн: использование в помещении Размер изделия: 140 * 100 * 20 мм

В пакет включено: (Как показано на рисунке) 1 х 900 МГц Booster 1 зарядное устройство (мы отправляем адаптер США, если вам нужны другие модели, оставьте сообщение, спасибо!) 1 х внутренняя антенна N Male 1 x наружная антенна N Male с кабелем 10 м 1 x Руководство пользователя

Примечание: 1.Поддержка Максимальная зона покрытия составляет 200 квадратных метров. (В зависимости от состояния площади) 2. Одна комнатная антенна используется только на площади 30-100 квадратных метров на открытом пространстве. (Качество внутренней и внешней антенны зависит от зоны покрытия сигнала внутри помещения.) 3.Если вы хотите полностью использовать 200 квадратных метров, которые поддерживает хост, необходимо добавить больше комнатных антенн и делитель / разветвитель мощности.

Тип продукта: Усилители телефонного сигнала

🥇Как эффективно усилить сигнал 3G

Подавляющее большинство современных сотовых телефонов оснащены технологией 3G . Нововведение третьего поколения позволяет обмениваться данными и пользоваться многочисленными преимуществами мобильного Интернета. Однако самая распространенная проблема сети 3G — это нестабильные сигналы, которые плохо влияют на качество передачи данных.Причины проблем различны: для жителей села это удаленность вышек сотовой связи, а для горожан — чрезмерная плотность сигналов.


Хорошая новость заключается в том, что какой бы ни была причина плохого сигнала, вы можете легко устранить ее и усилить сигнал 3G раз и навсегда. . И мы здесь, чтобы рассказать вам секрет того, как усиливаются сигналы и как создается стабильная сеть 3G. Как профессионально усилить сигналы 3G Специально разработанное оборудование, которое может эффективно усиливать сигнал 3G, представляет собой усилитель 3G сотового телефона.Это устройство разработано на основе новейших технологий, позволяющих улавливать плохой сигнал и усиливать его с целью обеспечения стабильной и качественной связи. Каждый современный усилитель 3G сотового телефона работает в полнодуплексном режиме
: он может не только усиливать сигналы 3G, поступающие от вышки сотовой связи на мобильный телефон, но также и сигналы, идущие в противоположном направлении.

Как выбрать усилитель 3G

Существует много различных типов усилителей 3G для сотовых телефонов, которые различаются по мощности и зоне действия.Чтобы эффективно усилить сигнал 3G, вы должны сначала подумать, какую область вы хотите охватить, а затем взглянуть на доступные модели, где вы обязательно найдете мобильный усилитель 3G в соответствии с вашими требованиями. Базовая модель усилителя беспроводного телефона 3G способна усилить сигнал 3G на площади 100 квадратных метров, в то время как самый продвинутый усилитель 3G может создать стабильный сигнал 3G на площади 3000 квадратных метров.



Применение усилителя 3G для сотового телефона

Основное применение усилителя 3G для сотового телефона — это любое внутреннее пространство, такое как дом, офис, магазин или подвал.Однако были созданы определенные модели с целью усиления сигналов 3G в транспортных средствах. Последней разработкой на рынке являются двухдиапазонные повторители, которые работают на двух разных частотах одновременно; например, двухдиапазонный усилитель сотового телефона Nikrans NS1100-GW. С помощью такого устройства вы получите отличное качество связи и отличный 3G Интернет . Стандартный усилитель сотовой связи 3G поставляется в упаковке, которая включает в себя комнатную антенну, вторую антенну для наружного применения, сам усилитель, блок питания, а также все кабели и монтажные кронштейны, необходимые для правильной установки.Более того, если у вас есть iPhone и вы думаете улучшить свою сеть, не стесняйтесь использовать приложение 3G Booster. С помощью приложения 3G Booster вы легко повысите эффективность работы в сети 3G и сэкономите заряд батареи вашего iPhone. С усилителем 3G для сотового телефона вы знаете, как лучше всего усиливаются сигналы, и вы всегда будете на связи с миром, где бы вы ни находились! Не упустите шанс!

Полное руководство по усилителям сигнала сотовых телефонов в домашних условиях

Найти подходящий усилитель сигнала сотового телефона для вашего дома может оказаться непростой задачей. Мощный сигнал здесь, чтобы помочь вам — вот что вам нужно знать , чтобы принять правильное решение.

Нужен ли мне

усилитель сигнала домашнего сотового телефона ?

Есть несколько причин, по которым вам может понадобиться усилитель сигнала сотовой сети в вашем доме.

  • Наиболее частой причиной является для улучшения сотовой передачи голоса и данных в домах, которые страдают от пропущенных или пропущенных вызовов и низкой производительности передачи данных.
  • Вы можете получить приемлемый сигнал в своем доме, но вы хотите разместить друзей и членов семьи, которые используют другие операторы связи и не получают приемлемого уровня сигнала в вашем доме.
  • Сильный сигнал сотовой связи в вашем доме снизит расход заряда аккумулятора вашего мобильного телефона . Сотовые телефоны потребляют больше энергии, когда им приходится подключаться к более слабым и удаленным вышкам.

Как работает усилитель сотового телефона?

В системе усиления сигнала домашней ячейки четыре основных компонента :

  1. A Усилитель сигнала ячеек .
  2. Внешняя антенна .
  3. внутренняя антенна .
  4. Коаксиальные кабели , соединяющие антенны с усилителем.

Давайте исследуем каждый компонент и посмотрим, как он используется:

Усилитель сотового сигнала

WeBoost Home Complete усилитель сотового сигнала для больших домов

Усилитель сотового сигнала — это сердце системы. Это двусторонний (, двунаправленный, ) усилитель, который принимает, усиливает и передает сигнал на вышки сотовой связи (снаружи) и на сотовые телефоны (внутри) и от них.

Различные бустеры обеспечивают разный уровень мощности для квартир и небольших домов или больших домов. По мере увеличения мощности и зоны покрытия моделей бустеров они дорожают: чем слабее доступный внешний сигнал и / или чем большую площадь вам нужно покрыть внутри дома, тем мощнее должен быть бустер и тем выше будет цена. можно рассчитывать на оплату.

Большинство усилителей сигнала сотовой связи имеют два порта — один для внешней антенны, а другой — для внутренней антенны.

Блок питания усилителя подключается к стандартной розетке переменного тока на 120 вольт.Бустер — единственный компонент в системе, требующий электроэнергии.

У усилителя сотовой связи есть светодиодные индикаторы, ЖК-дисплей или приложение для смартфона, которое сообщает вам, как он работает, и есть ли какие-либо проблемы, которые необходимо решить, изменив расположение антенн.

Внешняя антенна

Направленные (слева) и всенаправленные (справа) внешние антенны

Усилитель сотового сигнала использует донорскую антенну для отправки и приема сигнала от вышки сотовой связи.

Обычно донорскую антенну устанавливают на крыше, достаточно высоко, чтобы она имела беспрепятственный обзор одной или нескольких вышек сотовой связи. Вы также можете установить эту антенну на столб или башню рядом с вашим домом.

Донорная антенна подключается к порту Outside на усилителе сигнала соты через коаксиальный кабель. Вы можете ввести этот кабель в дом через вентиляционное отверстие, другое существующее отверстие или созданную вами точку проникновения.

Есть два разных типа донорских антенн:

  • Направленная антенна (LPDA, Yagi или панель) указывает на определенную вышку сотовой связи.Направленная антенна — ваш лучший вариант, если вам нужно усилить сигнал только от одной несущей, и у вас есть хорошая видимость до вышки сотовой связи, без холмов, деревьев, зданий и других препятствий на вашем пути. Направленные антенны обеспечивают более высокое усиление сигнала при меньшем уровне шума, поэтому они работают лучше всего, когда внешний сигнал очень слаб или сигнал вашего оператора заглушается вышкой другого оператора, расположенной недалеко от вашего дома.
  • Всенаправленная антенна обменивается данными с каждой вышкой сотовой связи в радиусе действия в пределах поля обзора 360 °. Всенаправленные донорные антенны работают лучше всего, когда у вас нет прямой видимости для вышки сотовой связи или вы хотите усилить сигнал для нескольких несущих с двух или более вышек в разных направлениях. Всенаправленные антенны не нужно настраивать (настраивать до тех пор, пока они не получат самый сильный сигнал), поэтому их проще и быстрее настроить, чем направленные антенны.

Дополнительные сведения о выборе подходящей внешней антенны см. В статье нашей базы знаний «Что следует использовать: направленную или всенаправленную внешнюю антенну?»

Внутренняя антенна

Купольные (слева) и панельные (справа) антенны Top Signal EDGE имеют высокое усиление, множество вариантов монтажа и современный эстетичный дизайн.

Усилитель сотового сигнала использует широковещательную антенну для связи с сотовыми телефонами и другими сотовыми устройствами в вашем доме.

Радиовещательная антенна подключается к порту Inside на усилителе сигнала сотовой связи через коаксиальный кабель. Возможно, вам придется протянуть кабель через стены дома, чтобы добраться до места, где вы устанавливаете антенну. (На YouTube есть множество видеороликов, которые объясняют, как это сделать. Вы также можете получить помощь от установщика спутникового телевидения, электрика или разнорабочего.)

Расстояние вещания внутренней антенны зависит от конструкции антенны, выходной мощности усилителя, строительных материалов вашего дома, типа и длины коаксиальных кабелей, а также от того, разделяете ли вы сигнал на несколько антенн.

Есть два типа комнатных антенн. Планировка вашего дома обычно определяет, какой тип антенны обеспечит вам наилучшее покрытие.

  • Панельная антенна передает сигнал в определенном направлении с диаграммой направленности сигнала в форме капли.Вы должны направить переднюю часть панельной антенны в сторону дома, где вы хотите улучшить сотовый сигнал. Панельные антенны обычно устанавливаются на стене лицом вперед, хотя в некоторых случаях их можно установить лицевой стороной вниз. Панельные антенны работают лучше всего, когда у вас нет доступа выше потолка для установки купольной антенны или если у вас есть длинная узкая область в доме, где вам нужен улучшенный сигнал.
  • Купольная антенна передает сигнал в окружности 360 °, имеющей форму бублика или внутренней трубки.Купольные антенны обычно устанавливаются на потолке в центре зоны, где требуется покрытие сотовой связи от усилителя. Их можно монтировать выше или ниже гипсокартона или подвесных потолков, поскольку эти материалы не блокируют сигнал сотовой связи. Купольные антенны популярны и практичны; они используются в большинстве коммерческих зданий, а также хорошо работают в доме с чердаком или другим доступом выше потолка.

Коаксиальные кабели

Система усиления сотового сигнала использует коаксиальные кабели (часто называемые просто «коаксиальными») для подключения внешней и внутренней антенн к усилителю сотового сигнала.

Есть много типов коаксиальных кабелей, используемых с усилителями сотовой связи. Вообще говоря, чем длиннее кабель или чем тоньше его диаметр, тем больше сигнала он теряет от усилителя к антенне. Более высокие сотовые частоты также имеют большие потери сигнала на данной длине кабеля, чем более низкие частоты. Из-за этого практическое правило: используйте самый короткий отрезок кабеля, который вам нужен от усилителя до антенны . По возможности избегайте использования лишнего кабеля в вашей системе.

В большинстве домашних систем усиления сотовой связи используются коаксиальные кабели двух типов:

Коаксиальный кабель RG6
  • Коаксиальный кабель RG6 используется с системами повышения напряжения 75 Ом в небольших домах.

    Вы, наверное, знакомы с RG6 — это тот же тип коаксиального кабеля, который соединяет кабельные и спутниковые приставки с телевизорами. RG6 имеет диаметр чуть более ″ (около 7 мм) и оканчивается разъемами F-папа ½ ″ (12 мм).

    Из-за более высоких потерь сигнала на фут по сравнению с другими типами коаксиальных кабелей, RG6 в сотовых усилителях может использоваться только для коротких пробегов, обычно не более 30 футов.

    Коаксиальный кабель

    RG6 используется с усилителями на 75 Ом, такими как weBoost Home MultiRoom и SolidRF Signal Plus. В 50-омных бустерах этого класса, таких как HiBoost Home 10K, используется коаксиальный кабель типа 200, с разъемами N, характеристики которого аналогичны характеристикам RG6.

Коаксиальный кабель 400
  • Коаксиальный кабель типа 400 используется с 50-омными усилителями в больших домах. Коаксиальный кабель

    400 толще, чем RG6, его диаметр 2 ⁄5 ″ (10.3 мм). (Его диаметр 0,400 дюйма, откуда он получил свое название.) Его толщина делает его более жестким, а это означает, что его труднее преодолевать узкие углы и укрываться от глаз. Он заканчивается разъемами 4 ⁄5 ″ N-папа (0,8 ″ или 2 см), которые прочнее, чем разъемы F, используемые с RG6.

    Преимуществом коаксиального кабеля 400 является его производительность — он имеет менее половины потерь сигнала на фут по сравнению с RG6. Из-за низких потерь коаксиальный кабель 400 используется с большими домашними системами повышения напряжения и в коммерческих зданиях, где требуется длина кабеля от 50 до 100 футов.

    Коаксиальный кабель 400 используется в 50-омных домашних усилителях, таких как Cel ‑ Fi GO X, SureCall Fusion5s и HiBoost Home 15K. Он также используется с 50-омными коммерческими усилителями, которые иногда устанавливаются в больших домах, включая WilsonPro 70 Plus, WilsonPro 1100, HiBoost SLT и SureCall Fusion5X.

    В усилителях

    75 Ом этого класса, таких как weBoost Home Complete, используется коаксиальный кабель RG11 с разъемами F, который по размеру и характеристикам аналогичен коаксиальному кабелю 400 Ом.

Стоит ли покупать усилитель сигнала 3G?

Примерно до 2014 года все усилители сотового сигнала были двухдиапазонными устройствами, которые усиливали два диапазона сотовой частоты, используемые сетями 3G (диапазоны 2 и 5).

Когда сети 4G стали широко распространяться, производители начали производить пятидиапазонных систем , которые усиливали более широкий набор частот, используемых сетями (диапазонами) 4G LTE.

Оставить комментарий
