Антенна gsm для усиления сигнала: Советы по выбору усилителя сигнала сотовой связи 2G/3G/4G/5G / Хабр

Опубликовано в Разное
/
6 Дек 2020

Содержание

Описание и характеристики внешней антенны для GSM модуля: как выбрать модель

Несмотря на технологический прогресс, во многих областях наблюдается ухудшение сотовой связи. В местах, где имеются множественные преграды для получения сигнала, пользоваться связью иногда становится затруднительно. Удаленные от базовых станций объекты – небольшие поселки, дачные участки и загородные дома также могут пострадать от плохой связи и медленного интернета. Один из эффективных вариантов решения проблемы – приобретение GSM антенны. Уличная антенна может быть установлена на кронштейн на крыше дома. Для установки прибора услуги профессиональных монтажников не понадобятся.

Для чего необходима GSM-антенна

Низкая скорость интернета, помехи и потеря сигнала могут не только испортить настроение, но и нарушить рабочие планы.

Необходимо понимать, что интернет зависает из-за целого ряда факторов:

  • Особенности рельефа.
  • Степень нагрузки линии.
  • Качество покрытия сотовой сети.
  • Уровень стабильности сигнала.

Решить все эти проблемы поможет уличная антенна GSM. Внешние GSM-антенны целесообразно использовать в тех случаях, когда отсутствует скоростной интернет, нет покрытия 3G и нужно надежное усиление сигнала 3G модема. Подобное оборудование можно приобрести в специализированных торговых точках или заказать в интернет-магазине. Трудностей с установкой и настройкой обычно не возникает. По отзывам пользователей, эффект использования таких приборов превосходит все ожидания. Среди дачников и владельцев загородных домов популярностью пользуются антенны IRZ Mini GSM SMA. При необходимости усилитель можно установить даже в транспортном средстве. Через специальные удлинители антенны подключаются к модемам и роутерам через разъемы. Умные устройства направлены на стабилизацию и улучшение сигнала с вышки оператора. Антенна усиливает сигнал и в результате растет скорость интернет-соединения. Если вы будете устанавливать антенну своими руками, помните, что ее необходимо правильно направить в сторону ближайшей базовой станции.



Базовые характеристики

Основные параметры, на которые нужно будет обратить внимание при покупке оборудования:

  • диаграмма направленности;
  • коэффициент усиления;
  • эффективная площадь;
  • номинальное входное сопротивление;
  • рабочая частотная полоса;
  • максимальная допустимая мощность.

Также производители указывают массу и габариты приборов, ветровую нагрузку, тип крепления, используемые для изготовления антенны материалы.

Разновидности

В зависимости от того, в каком месте планируется установка оборудования, антенны подразделяются на внутренние (комнатные) и уличные. Чаще всего внутренние антенны – это пассивные устройства, которые не способны эффективно улучшать сигнал. Уличные модули монтируют на фасадах и на крышах. Выбирая антенну для дачи или загородного коттеджа, обязательно обращайте внимание на стандарт связи, в котором может работать оборудование.

В зависимости от специфики конструкции антенны бывают:

  • Декоративные – их используют внутри помещений. Такие приборы можно максимально адаптировать к интерьеру.
  • Антивандальные – оснащены специальной дополнительной защитой.
  • Влагозащищенные – устойчивы к атмосферным осадкам и другим воздействиям.

Стоимость антенн GSM зависит в первую очередь от их технических характеристик. Чем мощнее репитер, тем выше его стоимость.

В зависимости от такого параметра, как направленность, антенны бывают:

  • Узконаправленные.
  • Всенаправленные.
  • С широкой диаграммой направленности.

Узконаправленные – это модели типа волновой канал. Их еще называют антеннами Яги. Они отличаются наибольшим коэффициентом усиления. Их целесообразно использовать в тех случаях, когда внешний вид не играет роли и нужно только максимум результата. Узконаправленные модели станут оптимальным решением, если пользователю нужно улучшить сигнал только одного определенного сотового оператора. Но если в ваши планы входит усиление сигнала всех GSM операторов, стоит отдать предпочтение всенаправленным выносным конструкциям.

Яги, панельные и штыревые антенны

Антенна Яги давно завоевала популярность среди пользователей. В составе данной конструкции присутствует специальный рефлектор, активный компонент – вибратор и несколько директоров. От количества последних элементов напрямую будет зависеть показатель коэффициента усиления.

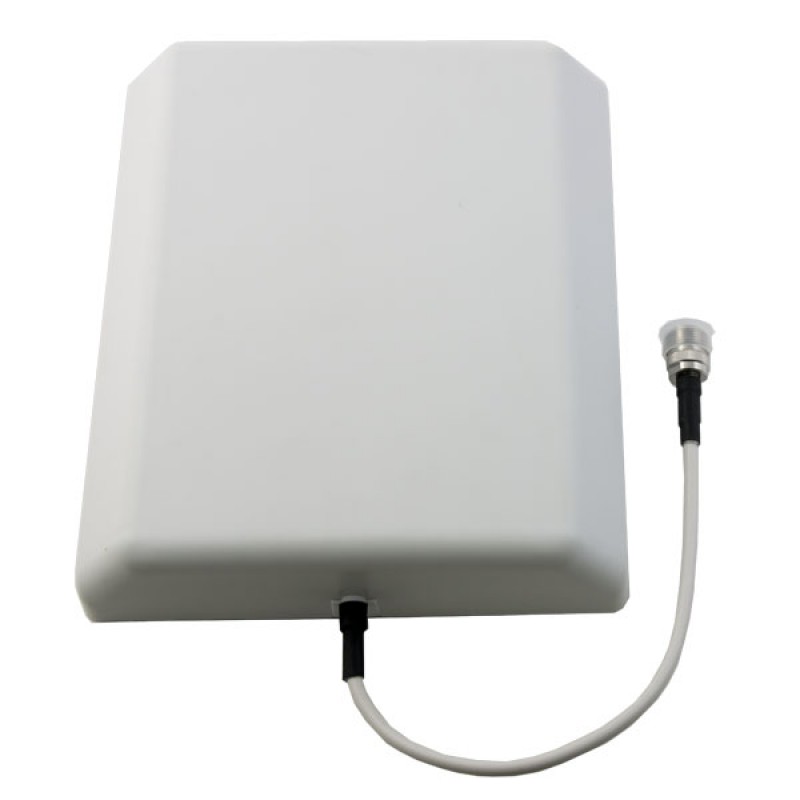

Панельные GSM модели – это плоские устройства, толщина которых небольшая. Облучатель размещен непосредственно в рефлекторе. Такие устройства обладают средним коэффициентом усиления, проявляют устойчивость к внешним нагрузкам.

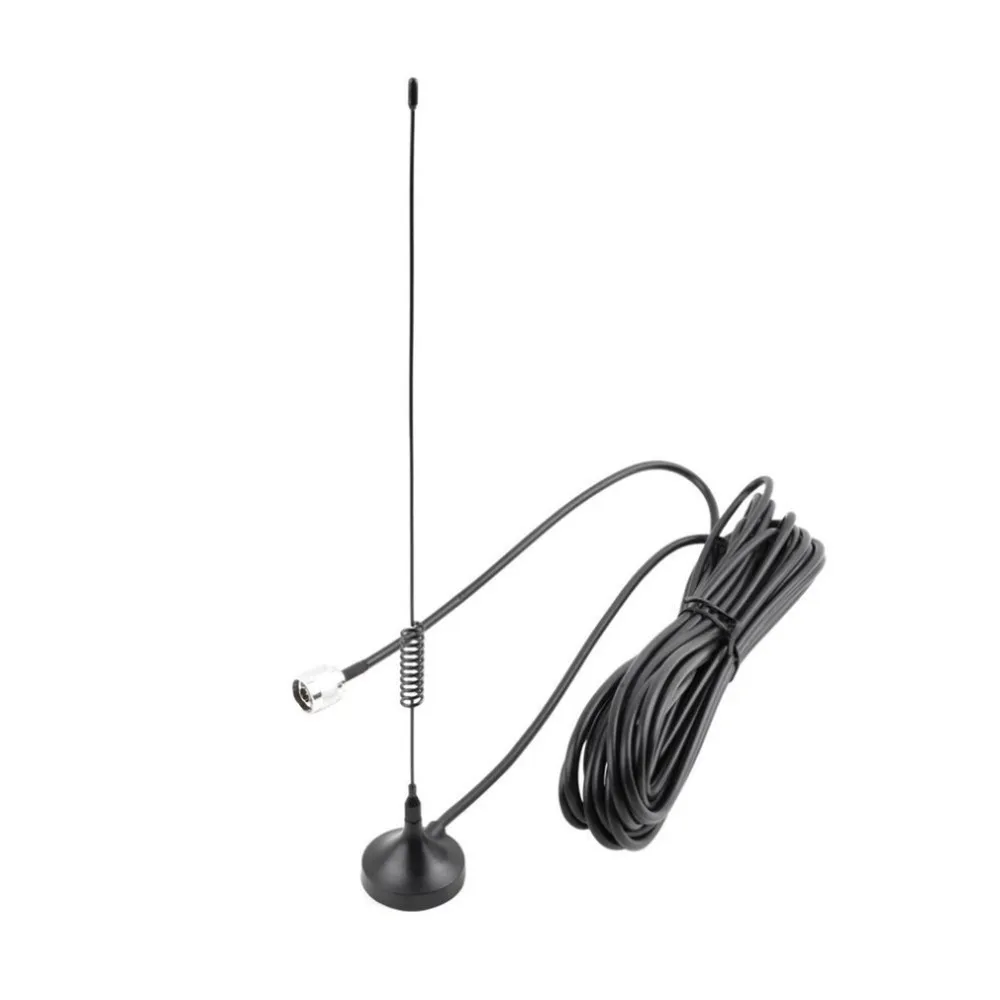

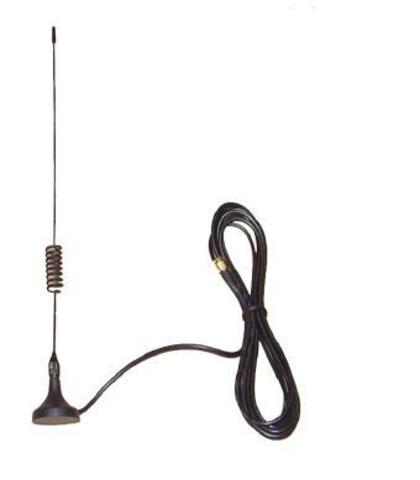

Штыревые модели – одна из наиболее простых конструкций, может быть размещена на подставке. Чаще штыревые антенны размещают в вертикальном положении. Такие устройства не усиливают сигнал. Их применяют, если есть необходимость раздавать сотовую связь репитером или для борьбы с затуханием сигнала в помещении.

Покупая антенну, стоит также обратить внимание на материал изготовления. Все составляющие должны быть качественными, надежными и прочными. Чтобы избежать коррозии, лучше выбирать антенны с оцинкованными деталями.

Как выбрать наружную антенну

Выбирая уличную антенну, стоит уделить внимание ее техническим характеристикам:

  • Рабочий частотный диапазон.
  • Коэффициент усиления (мощность).
  • Волновое сопротивление.
  • Габариты.
  • Ветровая нагрузка.
  • Тип крепления.
  • Тип подключения.

Правильно подобранная антенна обеспечит хорошую связь, интернет станет стабильным и быстрым. Современные производители предлагают достаточно широкий ассортимент выносных антенн. Популярная модель – антенна Mini GSM SMA. Выбрать устройства для приема и передачи качественного сигнала иногда бывает проблематично. Пользователи нередко путаются в частотных диапазонах и покупают совсем не те модели.

Лучше перед покупкой пригласить на участок мастера, который выполнит замер сигнала и проведет другие диагностические работы. Это поможет сделать правильный выбор. Чтобы антенна и другое оборудование работали как единая система, стоит также позаботиться о выборе подходящего кабеля.

Самодельная 3G, 4G антенна из спутниковой тарелки.

Данный материал является дополнением к статье «3G антенна своими руками», в которой описывается способ усиления сигнала на модеме с помощью офсетной спутниковой антенны. Этот способ весьма прост: устанавливаем сам USB модем в фокус тарелки, направляем ее на ближайшую вышку сотового оператора, чьими услугами пользуемся, и получаем, таким образом, усиление при фокусировке. Всё просто, но накопилось масса вопросов по данной теме, и сейчас я попробую все эти вопросы впихнуть в данную статью.

Первым делом поговорим о настройке, как настроить такую антенну, принцип настройки похож на такую же настройку спутниковой антенны на спутник, только настраивать нужно на базовую станцию (БС) с которой будет работать модем. Соответственно источник сигнала находится ниже чем спутник, и антенна будет направленна в землю, вниз, если вы используете офсетный тип зеркала, так как офсет имеет кривизну отражения.  На 3G или 4G сигнал антенна настраивается медленным вращением вокруг оси и по вертикали (угол местности), до тех пор пока не будет достигнуто максимальное значение сигнала. Значение сигнала можно отслеживать в специальной программе, таких как MDMA и Wlan Expert, они подходят к большинству USB модемов. При достижении максимального значения, антенна фиксируется.

Далее следует поэкспериментировать с фокусом антенны, а именно с расположением модема в конвертеродержателе. Как показала практика, при смене положения модема в пространстве относительно зеркала, показания качества сигнала меняются. На фото ниже показаны примеры расположения модема. Например, на ZTE 626 замечено, что сигнал будет лучше, если его закрепить ребром к зеркалу.

Что бы понимать, куда именно нужно фокусировать отраженные волны, нужно знать, где у модема находится антенна.

У большинства 3G/4G модемов антенна находится на противоположном конце от порта USB. При необходимости модем можно разобрать и наглядно увидеть, где находится антенна.

Немного об условиях прямой видимости. Прямая видимость это конечно хорошо, но если её нет, то поможет поднятие антенны над уровнем земли и увеличение диаметра зеркала. Так же больший диаметр даёт возможность соединиться с БС находящейся на большом расстоянии. Проверено, что спутниковая антенна диаметром 0,9 м хорошо работает на расстоянии до 25-30 км.

Теперь что касается линии от модема до компьютера. Здесь можно использовать либо обычный USB шнур купленный в магазине, либо самодельный USB удлинитель, который можно изготовить своими руками, без особых капиталовложений.  Стоит отметить, что если покупать USB удлинитель, то качественный, хорошего сечения, с качественным экранированием и феритом на обоих концах. Два таких 5 метровых шнурка сочленённых вместе отлично работают, проверено. Если же требуется большая длинна, можно изготовить удлинитель самостоятельно как показано здесь.

Модем необходимо защитить от воздействия атмосферных осадков, сделать это можно с помощью пластиковой бутылки или обычного пакета, но лучше изготовить специальный защитный корпус.

И последнее по поводу совмещения просмотра спутникового ТВ и одновременного усиления 3G. Это чушь полная, если антенну отвернуть от спутника, сигнала с него не будет. К самому LNB можно прикрепить модем изолентой и конечно получится лучший сигнал чем без антенны, тем более если направление антенны примерно совпадает с расположением БС. Но если БС находится далеко, или вообще в противоположной стороне, то антенну обязательно надо настраивать на вышку.

На этом всё. Если что то пропустил или есть ещё вопросы, пожалуйста задавайте в комментариях и на форуме. Хорошей вам связи.

3G-антенна для усиления сигнала какую выбрать?

3G-антенна – это устройство, которое усиливает сотовый сигнал оператора. Благодаря ей можно пользоваться быстрым интернетом даже в захолустьях, где сеть ловит только на крыше.

Современный рынок предлагает сотни моделей подобных устройств, которые в простонародье называют «пушка», поэтому запутаться в их разнообразии очень легко. Поэтому в этой статье расскажем, на какие критерии стоит обращать внимание, выбирая репитер для усиления сигнала сотовой связи.

Что такое усилитель 3G-сигнала

Если вы устали от упущенных звонков и медленных загрузок на смартфоне, усилитель сигнала для смартфона способен, скорее всего, ускорить соединение с сетью и сделать мощнее самый слабый сигнал в офисе, доме или автомобиле, грузовике или морском судне, чтобы пользователь мог наслаждаться быстрым интернетом и бесперебойным общением.

Существует несколько видов усилителей, но самыми популярными являются:

Эти репитеры для интернета поставляются с полным комплектом и руководством по установке.

3G-антенна работает со всеми мобильными устройствами, сотовыми телефонами, смартфонами и планшетными компьютерами. Современные усилители идеально разработаны для работы со всеми операторами мобильной связи в России и странах СНГ

Усилитель сигнала сотового телефона — это разовая покупка без дополнительных сборов или ежемесячных платежей, предоставляющая пользователю многолетний сервис. Эти устройства гарантируют следующие преимущества:

  • Усиление сигнала сотовой связи.
  • Ускорение соединения интернет.
  • Увеличение скорости работы самого девайса.
  • Увеличение времени автономной работы.
  • Уменьшение количества пропущенных вызовов.
  • Ускорение обмена данными.

Скорость загрузки и выгрузки будет повышаться, что сделает соединение надежным. Но важно, чтобы пушка подходила для целей пользователя и его устройства. Поэтому переходим к обзору важных критериев, которые нужно учитывать при выборе мобильного репитера.

Высокая мощность нисходящей линии связи и восходящего канала

Часто бывает, что абонент слышит другую сторону, но она не может слышать его. Также случается наоборот, когда пользователь не слышит собеседника, но тот, в свою очередь его прекрасно слышит. Так вот, именно в таких ситуациях видна разница между восходящими и нисходящими линиями.

Когда соединение по восходящей линии связи сильное, голос пользователя четко переходит к другой стороне, но если оно слишком слабо, передача голоса другой стороне ослаблена, ведется с помехами. Когда соединение с нисходящей связью является сильным, голос другой стороны звучит ясно, но если нисходящее соединение слабое – абонент плохо слышит своего собеседника.

Выбирая прибор, чтобы увеличить скорость связи для дачи, в коттедж или машину, обратите пристальное внимание на нисходящую и восходящую мощность устройства. Как правило, нисходящий канал является сигналом от базовой станции или сотовой вышки в смартфоне или мобильном устройстве. Восходящий представляет сигнал, который оставил телефон для ближайшей базовой станции. В простых условиях нисходящая линия связи загружается, а восходящая — выгружается.

Наибольший прирост в децибелах

Если взять смартфон с двумя SIM-картами двух разных операторов, можно заметить, что у одного есть 2 бара, в то время как другой имеет 1 бар даже с аналогичной силой сигнала. Использование баров для измерения уровня сигнала не может быть удовлетворительным способом определения качества приема и выбора лучшего усилителя.

Передвигайтесь в поиске децибел (дБ). Сила сигнала, как и другие радиоволны, измеряется в дБ. Например, чем ближе вы доходите до -50 дБ, тем полнее полоски на телефоне. Чем больше приближаетесь к -120 дБ, тем хуже уровень сигнала

Внешняя сила сигнала

Понимание силы внешнего сигнала может помочь выбрать лучший репитер. Эксперты рекомендуют сначала узнать силу сигнала вокруг дома или офиса, прежде чем выбирать усилитель связи. Можете использовать измеритель сигнала или вызвать установщика, чтобы он выполнил проверку. У инсталляторов есть обширный опыт, инструменты и знания в сфере сотовых башен, сигнала и типов буфера приема смартфона, которые будут работать в покрываемом пространстве.

Тип антенны

Проблема под названием «низкая скорость интернета» может быть решена, если подобрать правильную пушку. Существуют разные внешние антенны для разных условий.

В оживленном городе или городской зоне с большими внешними помехами можно использовать всенаправленную антенну, которая среди всех сигналов будет ловить самые мощные и использовать их для передачи данных.

Если нужен бустер в отдаленной сельской местности, например, в хижине в лесу или в коттедже у моря, скорее всего, внешний сигнал будет слабым. Для такой ситуации больше подходит конкретно направленная антенна, определяющая конкретный источник и работающая только с ним.

Некоторые мастера-самоделкины делают свои аналоги усилителей из проволоки, фольги и прочего. Интересно, что 3G-антенна своими руками может работать комбинированно

Длина входящего в комплект кабеля

Это очень важный критерий. Для каждых 100 футов используемого внешнего кабеля уровень сигнала уменьшается примерно на 3,9 дБ. Этот кабель проходит от внешней антенны к усилителю сигнала и должен быть как можно короче. Внутренний кабель, который соединяет внутреннюю антенну с усилителем, обычно не имеет этой проблемы и его дина не играет роли. Задача состоит в том, чтобы правильно сбалансировать эти коаксиальные кабели.

Количество пользователей, поддерживаемых бустером

Подумайте, сколько людей намерено использовать усилитель мобильного интернета. Цифры важны. Если устройство должно поддерживать один телефон, который не ловит сеть, можно покупать пушку небольшой мощности, так сказать, однопользовательскую.

Если вы путешествуете с семьей и друзьями, и у них тоже не работает интернет, лучшим выбором будет многопользовательский репитер.

Соответствие стандартам

В последнее время менялись, обновлялись и разрабатывались новые правила и рекомендации по производству и использованию усилителей сигналов мобильных девайсов. Поскольку стандарты сертификации, разрешения и соответствия продолжают меняться, перед покупкой убедитесь, что бустер  сертифицирован, разрешен и соответствует всем установленным правилам и рекомендациям.

Самые популярные мобильные репитеры на рынке

Если нужна не самодельная, а покупная антенна для 3G-модема, в завершение предлагаем ознакомиться со списком самых популярных в нашей стране бустеров:

  • Picocell 2000 SXB — один из самых дешевых усилителей.
  • Picocell 2000 SXA — базовая комплектация, хорошие характеристики.
  • Nitsa 2 — внешняя антенна, идеально подходящая для дачи.
  • ANT 1920 YN — направленная внешняя антенна, усиление до 20 дБ.
  • AX 2020 — панельная внешняя антенна, усиление до 20 дБ.

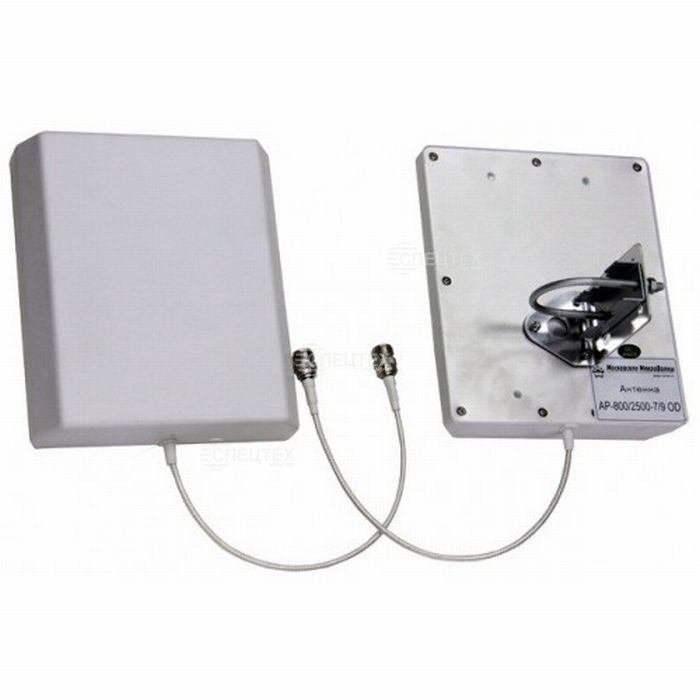

  • AP 800/2700 7/9 ID — внутренняя антенна, хорошо работает в неподвижных и подвижных объектах.

Рекомендуем сразу решить, какой бюджет вы готовы выделить на покупку бустера, ведь на рынке представлены модели от 100 руб. до 5000 руб.

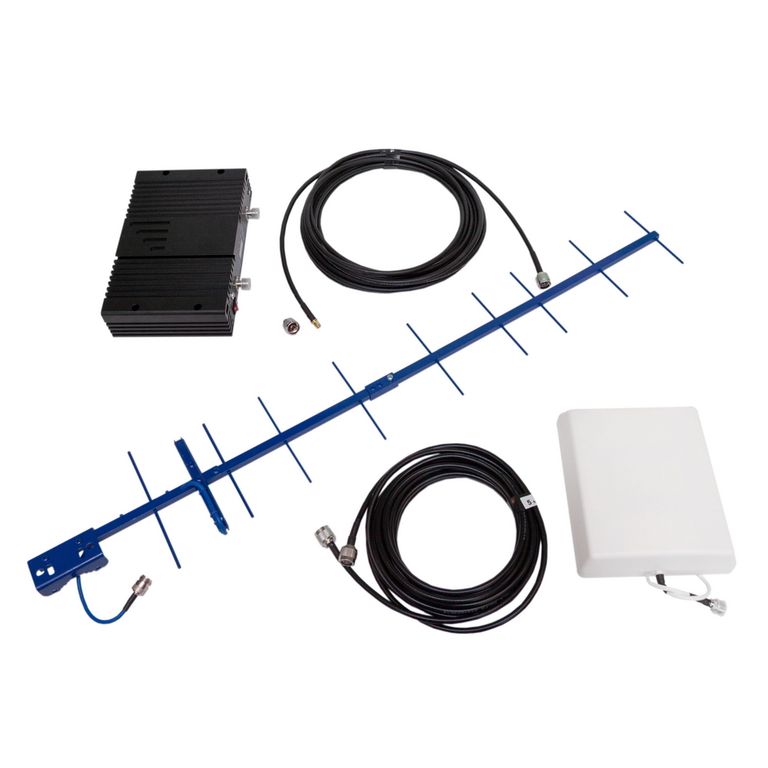

Рекомендации по установке усилителя сотовой связи



Схема подключения репитера



Репитеры для усиления сотового сигнала EVERSTREAM разработаны для приема существующих сигналов операторов мобильной связи вне помещений и ретрансляции усиленных сигналов в помещения, которые имеют слабый сигнал или в которых сигнал отсутствует.



Для функционирования репитера необходимо разместить наружную сотовую антенну на крыше здания. Антенна, располагаемая снаружи, обладает высоким коэффициентом усиления, направляется на ближайшую вышку сотовой связи и принимает передаваемый ее ретранслятором слабый сотовый сигнал.



Принятый от базовой станции сотовой связи оператора слабый сигнал, наружная антенна передает в здание по кабелю. Кабель соединяет наружную антенну и сотовый репитер мобильной связи, который обеспечивает усиление сигнала до достаточного уровня внутри здания и раздачу его посредством внутренних антенн.







Примечание:

Рекомендуемые антенны для размещения снаружи – это логарифмические и панельные антенны. Рекомендуемые антенны для размещения внутри – это панельные, потолочные и гибкие штыревые антенны. Возможно отдельно потребуется приобрести кронштейн и/или мачту для установки уличной антенны.



Выбор места для установки уличной сотовой антенны



Наружная антенна должна быть всегда установлена вне помещения. Даже если имеется чердак или комната на уровне крыши, внешнюю антенну все равно необходимо установить снаружи для получения максимального результата.



При помощи спектроанализатора и приложения по анализу сетей, необходимо найти место, в котором принимается самый сильный уровень сигнала базовой станции. Между тем местом, где планируется установка внешней антенны и вышкой сотовой связи не должно быть препятствий.



Внешняя сотовая антенна должна быть установлена на расстоянии не менее 10 метров от внутренней антенны. В противном случае два сигнала будут осциллировать и мешать друг другу.



Внимание!

Не рекомендуется устанавливать внешнюю антенну на металлическую поверхность, такую как труба водопровода или вентиляции.

При выборе места установки внешней антенны необходимо избегать ближнего расположения активного электрооборудования и высоковольтных линий электропередач, других активных антенн, включая спутниковые тарелки.



Совет:

Для получения максимального результата необходимо, чтобы между внешней антенной и ближайшей вышкой сотовой связи не было препятствий.

Перед подключением коаксиального кабеля, рекомендуется подключить всю систему незакрепленными кабелями. Это позволит проверить соединения и уровни сигнала, перед тем как проложить постоянный кабель и проводку.



Установка внешней антенны



1) Необходимо найти надежное место, где будет производиться установка внешней антенны. Крепление антенны производится с помощью монтажного крепежа. При установке внешней сотовой антенны рекомендуется выбрать максимально высокое место на кровле здания. Антенна должна быть направлена в сторону ближайшей вышки мобильной связи.



2) При монтаже коаксиального кабеля, его необходимо расположить таким образом, чтобы получилась ниспадающая каплеуловительная петля. Ниспадающая петля предотвратит попадание дождевой воды по кабелю в здание. Ниспадающая петля это провес кабеля, благодаря которому вода капает вниз, а не стекает по кабелю струйкой.



3) Соединение между антенной и кабельным разъемом необходимо загерметизировать при помощи силиконового герметика. Это позволит предотвратить накапливание влаги и её попадания в кабельную линию.





Прокладка кабеля от внешней антенны до репитера



Коаксиальный кабель передает сигнал от внешней антенны на внутренний стационарный блок репитера мобильной связи.



Коаксиальные кабели специально разработаны, чтобы экранировать сигнал внутри кабеля от внешних помех.



Чтобы обеспечить высокий уровень сигнала, необходимо аккуратно проложить кабель, чтобы избежать его повреждения или нарушения целостности. Любые перегибы, петли или резкие повороты могут нарушить целостность кабеля. Слишком сильное натягивание или нанесение ударов по кабелю также может нарушить его целостность. Необходимо убедиться, что внешняя антенна находится как минимум в 10 метрах от внутреннего стационарного блока ретранслятора.



Внимание!

Избегайте сгибания кабеля. Сгибание коаксиального кабеля может привести к его деформации. Это может сразу же вызвать проблемы, если имеется несколько перегибов. В лучшем случае, проблемы могут появится спустя несколько лет. Изгибы могут стать причиной микроскопических трещин в алюминиевой оболочке внешней части кабеля. В холодную или жаркую погоду оболочка кабеля может сжиматься и расширяться. Микроскопические трещины или разрывы, вызванные изгибом, могут позже превратится в серьёзные повреждения кабеля. Никогда не делайте резких изгибов кабеля и избегайте формирования петли или узла.

Не нарушайте целостность оборудования. Не нарушайте целостность антенны, репитера или кабеля. Не перерезайте кабели и не снимайте разъемы. Чтобы перерезать коаксиальный кабель требуются специальные инструменты и обучение. Любое нарушение целостности ретранслятора, антенны или кабеля аннулирует гарантию.



Выбор места установки ретранслятора сотового сигнала и внутренней антенны



При установке сотового репитера необходимо выбрать сухое, прохладное вентилируемое место. Не устанавливайте ретранслятор в помещениях с повышенной влажностью, таких как кухня или ванная. Избегайте таких мест как стенные шкафы. Избегайте попадания прямых солнечных лучей, которые могут привести к перегреву стационарного блока.



При установке внутренней антенны необходимо выбрать зону в помещении, обеспечивающую наилучшее покрытие с учетом сектора излучения антенны. Антенна должна быть установлена максимально близко к тому месту, где требуется обеспечить зону обслуживания. Сигнал от репитера будет распространятся по широкому сектору излучения внутренней панельной секторной антенны.



Выберите для репитера местоположение, которое обеспечивает легкий доступ для подключения кабеля от внешней антенны. Потребуется провести кабель от внешней антенны, расположенной на крыше или фасаде здания, к основному устройству, расположенному внутри помещения. В идеале, антенна располагается рядом с существующими кабельными каналами, по которым имеется возможность протянуть еще один кабель.





В более крупных зданиях и помещениях, таких как торговые центры, складские и спортивные комплексы, бизнес-центры, возможно, потребуется установить большее количество внутренних антенн, чтобы обеспечить покрытие сигналом с достаточным уровнем всей требуемой площади.



Установка сотового репитера



1) Репитер необходимо устанавливать в сухом, прохладном, вентилируемом месте. Наиболее подходящим местом установки является серверная комната.



2) Необходимо найти розетку питания рядом с репитером. Вставьте адаптер и подключите репитер к электросети. Должен загореться  индикатор ON (Вкл.). Данный индикатор показывает наличие электропитания.



3) Надежно подсоедините коаксиальный кабель к мобильному ретранслятору. Проверьте, чтобы все контрольные огни ретранслятора указывали на его правильную работу.



4) При проверке сигнала необходимо выключить и включить мобильный телефон. Данная процедура отключит телефон от текущей вышки сотовой связи. После того, как телефон заработает снова, он автоматически подключится к самому сильному источнику сигнала в данном месте – установленному сотовому репитеру.



5) Закрепите свободные кабели. Кабели питания должны быть протянуты вдоль стен или под ковром. Убедитесь, что все кабели надежно закреплены.



Предупреждение!

Перед процессом установки отключите главный переключатель питания. Не осуществляйте монтажные работы с включенным электричеством.

Напряжение сети должно быть в пределах 10% от входного напряжения ретранслятора (240 В переменного тока).

Рекомендуется провести заземление системы. Для заземления рекомендуется использовать провода типа AWG №8. Разряды статического электричества могут повредить внутренние детали репитера и антенн.

Нарушение целостности сотового ретранслятора приведет к аннулированию гарантии.



Запрещается использовать авторский материал статьи без ссылки на сайт EVERSTREAM.RU

Как установить антенну GSM

Как установить антенну GSM
  • Спутниковое телевидение
  • Цифровое ТВ (DVB-T2)
  • Интернет и сотовая связь
  • Системы видеонаблюдения
  • Домофоны
  • (СКУД) Системы контроля и управления доступом
  • Сетевое оборудование Ethernet
  • Сигнализация (ОПС)
  • Система умный дом AJAX
  • Система умный дом EctoControl
  • Умный дом
  • Структурированная кабельная система
  • Источники питания
  • Жесткие диски, карты памяти, USB накопители
  • Кабели, провода
  • Шнуры, переходники
  • Кронштейны для ТВ
  • Мачты, кронштейны, опоры
  • Приборы, измерительное оборудование, радиостанции, инструменты
  • HDMI оборудование, передача сигнала
  • Электрооборудование
  • Радиостанции
  • Разъемы переходы
  • Пульты для телевизоров, ресиверов
  • Наушники и колонки (беспроводные)
  • Средства оповещения, музыкальной трансляции
  • Термометры, гигрометры, ультразвуковые отпугиватели
  • Средства пожаротушения
  • Дымоудаление
  • Диспетчеризация
  • Конференц связь
  • Радиофикация
  • Инструмент для монтажа

Лучшая цена антенны GSM с высоким коэффициентом усиления — Отличные предложения на антенну GSM с высоким коэффициентом усиления от глобальных продавцов антенн GSM с высоким коэффициентом усиления

Отличные новости !!! Вы попали в нужное место для приобретения антенны gsm с высоким коэффициентом усиления. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта лучшая антенна с высоким коэффициентом усиления GSM вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели антенну с высоким коэффициентом усиления GSM на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в высоком коэффициенте усиления антенны GSM и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести антенны gsm high gain по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Проектирование и изготовление антенны GSM

Проектирование и изготовление антенны GSM Страницы GSM — Книги GSM — Проект программного обеспечения GSM (внешний) — Digg it Дизайн монополя — Дизайн Яги

Введение

Использование подходящей антенны может значительно повысить ваши шансы на успех при обнаружении слабых радиосигналов. К сожалению, диапазон подходящих антенн для диапазонов GSM очень ограничен и / или очень дорог. Ранее я экспериментировал со сборкой самодельных беспроводных (WiFi) антенн и решил, что сделать то же самое для антенны GSM не должно быть проблемой.

Первым делом нужно было искать в Google уже существующие проекты, которые я мог бы создать. Оказывается, создание антенн GSM не так популярно, как создание антенн беспроводной связи. Я нашел некоторую информацию на сайтах любительского радио США о диапазоне 33 сантиметра (902–928 МГц), но ничего такого размера, который я искал.

Так что мне пришлось укусить пулю и самому сконструировать подходящую антенну.

Требования

Первым шагом к созданию антенны является определение некоторых основных требований к антенне:

Диапазон частот
Антенна должна покрывать все стандартные и расширенные диапазоны GSM-900 (от 880 МГц до 960 МГц). Полосы GSM-1800 были бы хороши, но это необязательно, я могу разработать другую антенну для этих диапазонов.
Размер
Антенна должна быть маленькой и компактной, цель — сделать так, чтобы она легко поместилась в сумке для ноутбука.
Прирост
Антенна должна иметь приемлемое усиление, я надеялся на что-то около 8 дБи.
сборка
Антенна должна быть простой в сборке, и для нее требуются инструменты и материалы, которые можно легко и дешево приобрести.

Немного математики

Важным измерением в радио является расстояние между одной и той же точкой в ​​двух последовательных волновых циклах, это расстояние известно как длина волны и обозначается символом λ (лямбда).

Изображение 1: Длина волны.

Чтобы вычислить длину волны радиосигнала, мы берем скорость света в вакууме и делим ее на частоту в герцах (количество полных волновых циклов в секунду).

Длина волны (λ) = скорость света / частота

Центральная частота моей антенны составляет 920 МГц, поэтому длина волны равна:

Длина волны (λ) = 299792458/920000000 = ~ 0,325861367 = ~ 0,326 метра

Длина волны сигнала 920 МГц приблизительно равна 0. 326 метров. Сигналы не будут проходить через вакуум, поэтому необходимо сделать небольшую корректировку, нам нужно уменьшить длину волны примерно на 5%. (Я хотел бы узнать больше об этом значении корректировки, если у вас есть дополнительная информация, мой адрес электронной почты находится в конце страницы.) Итак, после настройки у нас есть длина волны 0,310 метра или 310 миллиметров.

Варианты конструкции антенны

Есть много разных типов антенн, некоторые из распространенных типов для домашнего строительства — это Диполь, Монополь, Яги-Уда (Яги), Кантенна (волновод) и Параболический.На изображении 2 показан пример того, как может выглядеть каждая из антенн, красные линии — это ведомый элемент, а черные линии — это провода или поверхности, которые могут направлять или отражать радиосигнал.

Изображение 2: Различные типы антенн.

Для этого проекта я решил построить два разных типа антенн: монополь и яги.

Проекты

Конструкция монополя — вертикальная монопольная антенна 1/4 длины волны.
Yagi Design — 6-элементная антенна Яги.

Выводы

Я построил и протестировал два дизайна, и результаты интересны (по крайней мере, я тоже;).

Тестирование конструкции монополя было очень неожиданным, так как предварительно сформованный провод грубо обрезан, а также сконструированная монопольная антенна. Я предполагаю, что небольшое улучшение минимального уровня шума, скорее всего, было связано с тем, что заземляющая поверхность служила экраном для местных источников шума.

Я очень доволен результатами дизайна яги и думаю, что он соответствует требованиям, которые я установил для антенны.Дизайн работает так, как ожидалось, прост в сборке и выглядит надежным. Единственная проблема с дизайном заключается в том, что я не уверен в фактическом усилении антенн, что в основном связано с отсутствием оборудования / среды для проведения точного тестирования. Теоретическое моделирование показало, что монопольная антенна с усилением 3 дБ и антенна yagi с усилением 9 дБ, но эти модели представляют идеальную вселенную, и на практике в реальности так не работает. Хотя усиление yagi от 4 до 6 дБ по сравнению с монополем достаточно близко к значениям, показанным в моделях.

Для дизайна требуется минимальное количество инструментов и материалов, и я постарался быть ясным и подробным в описаниях и фотографиях. Пожалуйста, дайте мне знать, если что-то требует дополнительной работы или деталей.

Будущие задачи

Для конструкции монополя я постараюсь использовать элементы разной длины (1/2 длины волны и т. Д.), Чтобы увидеть, будут ли они лучше формоваться.

Для дизайна яги я попытаюсь разработать версию с гораздо более высоким коэффициентом усиления, причина в том, что текущий дизайн имеет очень широкий луч (около 60 градусов).Попытка выделить одну BTS со слабым сигналом может быть затруднительной, когда в луче есть другие сильные сигналы BTS. Это будет даже более важно, если вы пытаетесь снять трубку с удаленного мобильного телефона.

Еще одна задача — протестировать мою конструкцию антенн с некоторыми антеннами коммерческой разработки и производства, чтобы увидеть их сравнение.

Если у вас есть какие-либо комментарии или предложения, вы можете связаться со мной, используя адрес электронной почты в конце страницы.


GSM Pages — GSM Books — Проект GSM-сканера (внешний)
Последнее обновление 24.07.2007.Авторские права © 2007 Роберт Фицсимонс. robfitz в сети 273 тыс. точек

Что такое антенна GSM? (с рисунками)

Антенна глобальной системы для мобильных устройств (GSM) — это тип антенны, обычно используемый в мобильных телефонах и вышках сотовой связи. Глобальная система мобильной связи — это наиболее распространенный тип сотовой сети во всем мире. Антенна в телефоне GSM позволяет устройству связываться с другой антенной GSM на вышке сотовой связи, которая затем ретранслирует сигнал на другую вышку или на другой сотовый телефон.Услуга GSM может использоваться на нескольких радиочастотах в зависимости от региона и используемой технологии. Многие современные телефоны с антеннами GSM поддерживают множество этих частот, поэтому их можно использовать во время путешествий.

SIM-карты, которые используются в телефонах GSM.

Большинство современных мобильных телефонов имеют внутреннюю антенну GSM, которая обычно находится в нижней части телефона или рядом с ней. Некоторые старые телефоны имеют внешнюю выдвижную антенну или небольшой выступ антенны в верхней части телефона. Как внутренняя, так и внешняя антенны GSM работают одинаково.

Антенны GSM могут передавать сигналы между вышками сотовой связи и сотовыми телефонами.

Многие смартфоны имеют другие антенны для дополнительных технологий, таких как беспроводное подключение к Интернету. GSM также можно использовать для передачи данных, использования в электронной почте или при просмотре веб-страниц на мобильных телефонах. Многие телефоны имеют антенну GSM, которая совместима с технологией третьего поколения (3G) для гораздо более высоких скоростей.

Операторы сотовой связи используют гораздо большие антенны в составе своих сотовых узлов.Их можно установить высоко на башне или строении. Сотовый телефон часто находится в пределах досягаемости более чем одного сотового узла, и он выбирает тот, который будет использоваться для вызова или передачи данных, в зависимости от мощности сигнала и перегрузки. Операторы связи иногда прячут большую антенну GSM или замаскируют ее, чтобы она выглядела более привлекательно.

Антенну GSM также можно найти в ноутбуке, нетбуке или устройстве с универсальной последовательной шиной (USB).В этих случаях антенна предназначена только для передачи данных. Обычно он использует технологию 3G для предоставления быстрого беспроводного доступа в Интернет через сеть GSM.

В районах с плохим покрытием специальные устройства предназначены для увеличения или расширения сигнала сотового телефона, как правило, для более надежного использования в помещении.Эти устройства, которые можно назвать фемтосотами, микросотами или усилительными антеннами GSM, имеют большие антенны, чем те, что используются в мобильных телефонах, но меньше, чем у традиционных сотовых станций. Устройство использует свои большие антенны для связи с удаленными вышками сотовой связи и обеспечивает сильный сигнал соседним телефонам, которые в противном случае получали бы плохой сигнал или вообще не принимали бы сигнал.

Большинство современных антенн GSM включают в себя приемники и передатчики как для голоса, так и для данных.

Внутренняя антенна GSM / Антенны / Связь



Компания Jiashan Jinchang Electron Co., Ltd является одним из ведущих производителей и поставщиков внутренних GSM-антенн, Веб-сайт: добро пожаловать на импорт двухдиапазонной антенны, 2g-антенны, 2g-антенны с нашего завода. Преимущество GSM-антенны (GPRS-антенны) : Преимущество качества : 100 % испытаний, 5 испытаний во время производства, FA, скорость прохождения одиночного времени 99%, Техническое преимущество : высокое усиление, низкое затухание, возможность приема сигнала 30 инженеров помогли нам разработать наш текущий выбор и обучили наших 200 производственных рабочих, чтобы они оставались на вершине новейших технологий.Краткое описание продукта: Глобальная система мобильной связи, известная как GSM, является наиболее широко используемым стандартом мобильной связи. Более 1 миллиарда человек в более чем 200 странах и регионах используют GSM. Стандарты GSM становятся очень распространенными у операторов мобильной связи при заключении договора о роуминге при международном роуминге пользователя. По сравнению с предыдущим стандартом, самое большое отличие GSM состоит в том, что его сигнальные и голосовые каналы являются цифровыми. Таким образом, GSM рассматривается как мобильная система второго поколения (2G).Для приема сигнала ,, включая частоту: GSM / CDMA / PCS / DCS / UMTS / WCDMA Характеристики: всенаправленная антенна Компонентный элемент: PCB + КОРПУС + КАБЕЛЬ + РАЗЪЕМ Таблица параметров: Антенна Диапазон частот824 ~ 960/1710 ~ 2170 МГцПоляризация ЛинейныйРазмерностьB150 дБОм .6 × 15 × 1 ммМеханический кабельРазъем RG174FAKRA / SMA или другой Материал корпусаABSМетод монтажа КлейОкружающая среда Рабочая температура -40 ℃ ~ + 85 ℃ Относительная влажность До 95% Вибрация от 10 до 55 Гц с амплитудой 1,5 мм 2 часа Экологически безопасный клей, установка на винтах, в соответствии с требованиями заказчика.Может удовлетворить ваши уникальные требования, например, водонепроницаемость, защита от солевого тумана, защита от ультрафиолетового излучения и т. Д. Использование продукта и рекомендации: Нет металлических листов над приемным сигналом антенны. Уход и обслуживание продукта: повторный вызов в течение одного года и обслуживание в течение всего срока службы Гарантия качества.Упаковка и транспортировка продукции: полиэтиленовый пакет и картонная упаковка.

Прочая продукция поставщиков

Внешняя антенна Глонасс Jiashan Jinchang Electron Co., Ltd является одним из ведущих производителей и поставщиков внешних антенн ГЛОНАСС, Веб-сайт: добро пожаловать на импорт лучших …
Внутренняя антенна GNSS Jiashan Jinchang Electron Co., Ltd является одним из ведущих производителей и поставщиков внутренних GNSS-антенн, Веб-сайт: добро пожаловать на импорт внутренних …
Антенна 169 МГц JCV720 Jiashan Jinchang Electron Co., Ltd является одним из ведущих производителей и поставщиков jcv720 антенны 169 МГц, Веб-сайт: добро пожаловать на импорт антенны 169 МГц …
Антенна 4G JCG023 Jiashan Jinchang Electron Co., Ltd является одним из ведущих производителей и поставщиков 4g антенн jcg023, веб-сайт: добро пожаловать на импорт 4g антенн jcg023 …
Глонасс Jiashan Jinchang Electron Co., Ltd является одним из ведущих производителей и поставщиков глонасс, Веб-сайт: добро пожаловать на импорт глонасс с нашего завода.

Оставить комментарий
