Арматурный пояс: что это, зачем нужен, виды и стоимость

Опубликовано в Разное
/
24 Янв 2021

Содержание

возможные варианты и их особенности

Кирпичи были популярны всегда, однако сейчас у них появились конкуренты — разные виды легкого бетона. Несмотря на серьезные отличия, есть у этих материалов одно общее. Частные дома, возводимые из искусственных блоков, всегда нуждаются в защите от деформации стен и подвижек грунта. По этой причине в любом подобном строении предусматривают армирующие пояса. Такая железобетонная конструкция создается по всему периметру дома. Ее задача — снижение и перераспределение нагрузок от стропильной системы, от перекрытий, вес которых может спровоцировать трещины и деформацию стройматериала. Чтобы сделать по-настоящему надежное здания, будущим владельцам надо точно знать, из чего состоит такая защита, как сделать армопояс, есть ли случаи, когда можно обойтись без него.

Необходим ли армирующий пояс?

Армопояс, предназначенный для перекрытий, стропильной системы, нужен всегда. Этот элемент — монолитный бетонный контур, усиленный арматурным каркасом. Другие его названия — железобетонный, разгрузочный пояс, сейсмопояс.

Задачи армопояса

Он призван усилить стеновую конструкцию, которая испытывает на себе воздействие:

  • порывов ветра;
  • неравномерной усадки здания;
  • проседания грунта под основанием;
  • температурных перепадов: сезонных или тех, что возникают в течение суток.

Железобетонный пояс в этом случае выполняет ту же задачу, что и фундамент. Он принимает нагрузки на себя, распределяет их равномерно, а затем передает на несущие стены, на фундамент, на грунт.

Однако функция жесткой рамы, обеспечивающей максимальную устойчивость конструкции, не единственная задача, которая возложена «на плечи» армирующего пояса. Он дает возможность:

  • соорудить проемы любого размера, но обойтись без использования специальных перемычек;
  • обеспечить отсутствие деформации стен, в которых из-за дверных и оконных проемов нагрузки воспринимаются по-разному;
  • избежать нарушения целостности строительных материалов при создании мауэрлата: в этом случае крепление производят анкерами, которые способны со временем ослабить или разрушить блоки.
  • гарантировать надежное, жесткое крепление стен с крышей, так как в противном случае стропильные ноги будут оказывать распирающее давление на стены, а оно может стать причиной деформации несущих конструкций.

Поскольку сейчас появилось очень большое количество (можно сказать, засилье) новых стройматериалов, которые не отличаются достаточной жесткостью, армопояс стал почти обязательным элементом зданий.

Каким стеновым материалам он нужен?

Для ячеистых бетонов эта конструкция необходима практически всегда. Кирпич позволяет пропустить этап сооружения армопояса под мауэрлат. Однако если кирпичный дом будет «вынужден» находиться в сейсмоопасном регионе, то таким сооружениям армирующий пояс необходим. Есть и другие условия. Чаще армопояс сооружают, когда:

  • необходимо исправить ошибки, допущенные во время строительства стен;
  • строительные работы ведутся в местности с просадочным грунтом;
  • занимаются сооружением мелкозаглубленного фундамента;
  • здание располагается близко к какому-либо водоему;
  • строят дом на участке со сложным рельефом.

Легкие и хрупкие газо-, пено- и керамзитобетон — материалы, требующие такого «опоясывания» «по умолчанию». Эти блоки, отличающиеся прочностью на сжатие, совершенно не способны достойно «работать» на изгиб. Появление трещин из-за неравномерного распределения нагрузок будет только вопросом времени.

По этой причине новомодные крупные изделия не рассчитаны на точечные нагрузки плит перекрытия, на давление стропильной системы и на подвижки грунта. Некоторые считают, что при сооружении перекрытий из дерева этот этап можно пропустить. Это не так: материал роли не играет, армопояс нужен в любом случае.

Нагрузка на стены стропильной системы — другая реальная угроза дому. Самая важная задача армопояса — гарантировать надежную фиксацию мауэрлата, однако иногда поступают по-другому: крепят его прямо к блокам. Потенциальная опасность такого решения — постепенное расшатывание креплений из-за ветровой нагрузки.

Последствия столь опрометчивого шага предугадать нетрудно.

Армопояс и его разновидности

Перед тем как сделать армопояс, необходимо познакомиться с конструкцией и ее видами. Чтобы она выполняла свои функции, нужно обеспечить главное условие — неразрывность, закольцованность по периметру стен.

Ширина армирующего пояса в идеале совпадает с толщиной стен. Высота определяется проектом: она может быть как 150, так и 300 мм. Однако это, скорее, обычай, а не правило. Люди, которые хорошо разбираются в строительстве, считают, что в большинстве случаев для армопояса достаточно ширины 100 мм, высоты — 150 мм.

Есть 4 вида конструкций, которые могут быть использованы в частном строительстве:

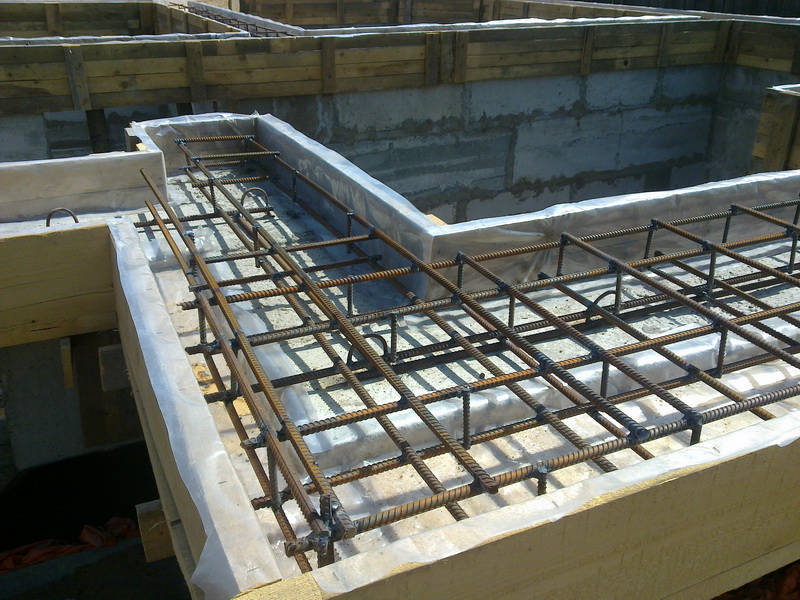

  1. Ростверк. Это монолитная железобетонная лента. Ее сооружают для объединения в одну конструкцию элементов столбчатых или свайных фундаментов. Ростверк бывает заглубленным, повышенным (находящимся над уровнем земли) или высоким.
  2. Цокольный вид. В этом случае армопояс соединяет две части конструкции — фундамент и стены. Однако такая конструкция может считаться армирующим поясом только условно, так как из-за дверных проемов невозможно обеспечить замкнутость контура.
  3. Межэтажный армопояс. Его предназначение — распределение нагрузок от плит перекрытий. Эта разновидность должна сооружаться для любого здания, потому что она предотвращает расхождение стен под тяжестью перекрытий. К ним добавляется и «увесистая» крыша.
  4. Разгрузочный армирующий пояс. Он используется для надежного крепления мауэрлата к стенам, для равномерного распределения нагрузки от стропильной системы, кровли, осадков, которые имеют обыкновение задерживаться на пологих (малоуклонных) скатах.

Существует еще один вид конструкции. Самый нижний пояс называется базовым разгрузочным. Он сооружается перед строительством ленточного фундамента. Задача этого армирующего пояса — минимизация нагрузок на фундамент. Его делают на 300-400 мм шире, чем будущая лента. Необходим он для всех несущих стен. Толщина базового пояса — 400-500 мм, но она больше зависит от этажности здания.

Если говорить о самой конструкции, то обычный, классический армопояс состоит из пространственного металлического каркаса и бетона, внутри которой находится «скелет». Однако эта относительная простота сооружения еще не означает, что ответ на вопрос, как сделать армопояс, тоже элементарен.

Как сделать армопояс самостоятельно?

Самый простой вариант армирующего пояса — кирпичный. В этом случае делают кладку из керамического полнотелого кирпича. Несколько рядов армируют кладочной сеткой либо арматурой, диаметр ее — от 6 до 8 мм. Но сначала речь пойдет о традиционном, самом распространенном решении. Классическая бетонная конструкция потребует больших объемов работ и таких же вложений.

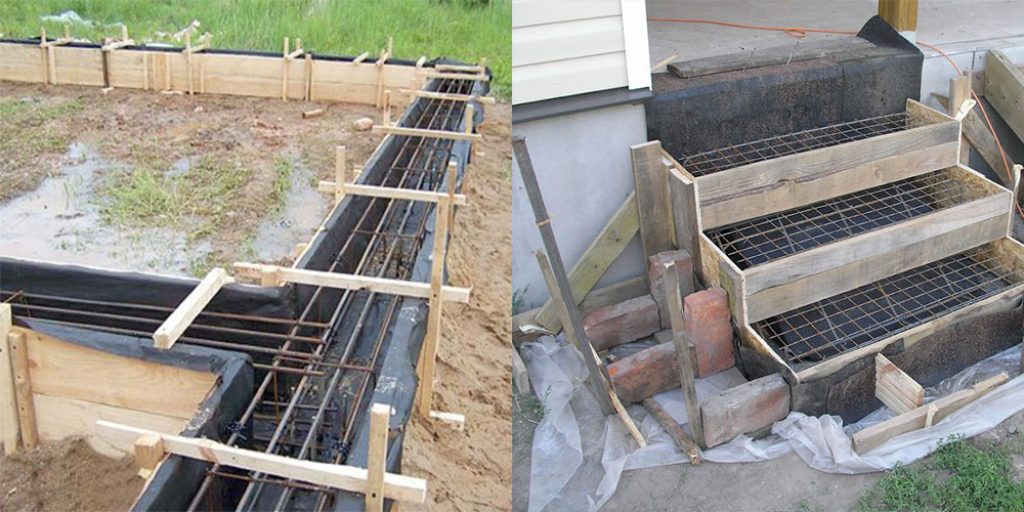

Опалубка

Сначала изготавливают опалубку. Ее монтаж и фиксацию можно сделать несколькими способами. Самым привычным вариантом является разборная конструкция. Ее сооружают из досок, фанеры, ОСП, ЦСП или других листовых материалов. Однако можно использовать удобные U-блоки или комбинацию обоих материалов.

Классическая съемная опалубка

Этот вариант всем знаком, так как редкий дом обходится без бетонного основания. Однако при создании армирующего пояса, в отличие от конструкции для фундамента, необходимо гарантировать надежную фиксацию опалубки в непривычном для нее месте. Деревянные щиты в этом случае фиксируют на стенах несколькими способами:

  1. По бокам, к стенам — длинными саморезами (75, 135 мм), гвоздями, анкерами, кусками арматуры.
  2. Соединить части опалубки можно толстой металлической (стальной) проволокой, которую после застывания бетона оставляют внутри, отрезав торчащие концы.
  3. Сверху. Противоположные края соединяют отрезками досок (брусом 40х40 мм). Их прибивают к верху конструкции, шаг — 1000-1500 мм.
  4. В углах. Для фиксации используют небольшие квадратные (прямоугольные) куски досок. Их крепят саморезами.

На высоту опалубки влияет только высота армирующего пояса. Чем она больше, тем толще должны быть доски съемной конструкции. Чтобы предотвратить вытекание раствора, все щели, зазоры, стыки рекомендуют предварительно герметизировать.

Помощь U-блоков

Если в первую очередь хозяев интересует вопрос о том, как сделать армопояс быстро, беспроблемно, но качественно, то строителям можно рассмотреть использование стандартных U-блоков. Такое решение — хороший шанс избежать теплопотерь на стыке материалов, несколько различающихся структурой. В этом случае работа особых сложностей не обещает.

  1. На верхний ряд блочной стены наносят клеевой состав, затем на него укладывают блоки.
  2. Для дополнительной теплоизоляции внутрь помещают слой утеплителя. Нередко используют пенополистирол, пенополиуретан, каменную вату.

Большой плюс метода — отсутствие необходимости устанавливать, а потом заниматься демонтажом опалубки. Это важно, так как на этот этап уходит минимум времени. Минус — высокая стоимость U-блоков. Еще одним недостатком можно считать то, что придется распиливать газобетон. Однако для тех, кто уже сталкивался с операцией при возведении стен, это не представляет трудностей.

Комбинация щитов и блоков

Этот способ дает возможность сэкономить на бетоне, арматуре, блоках и опалубке. С наружной стороны здания к стенам приклеивают тонкие блоки (150 мм), а с противоположной стороны крепят опалубку из дерева или ОСП. В оставшееся пространство укладывают арматурный каркас и теплоизоляционный материал.

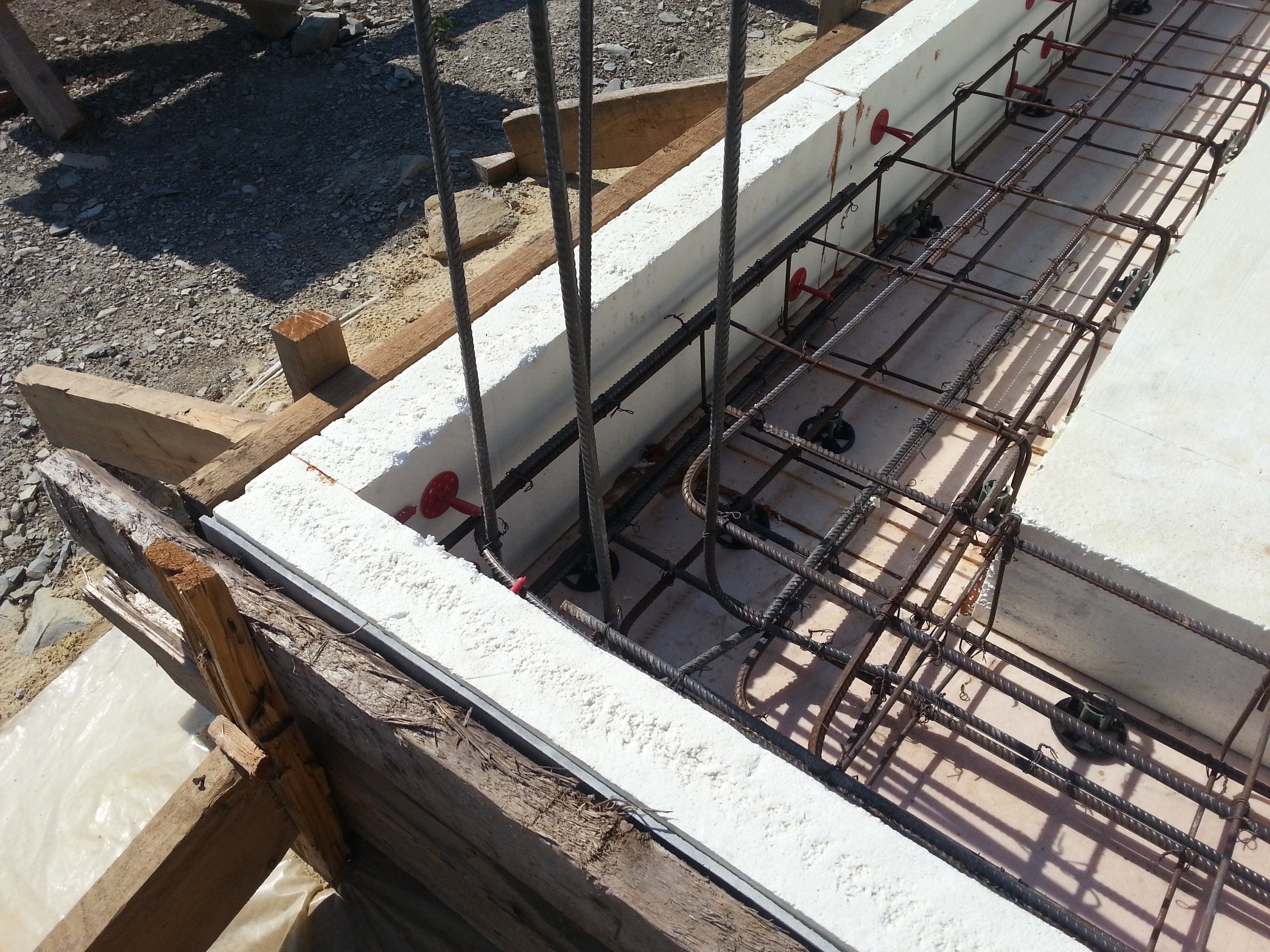

Утепление

Если здание не планируют теплоизолировать с внешней стороны, то когда заканчивают монтаж опалубки, задумываются об утеплении конструкции. На роль материала для опалубки выбирают несколько претендентов.

  1. Экструдированный пенополистирол (ЭППС). Данный утеплитель очень популярен, так как он обеспечивает максимальную защиту из-за низкой теплопроводности.
  2. Пенопласт (ПСБ-25). Поскольку хрупкость этого утеплителя для армопояса не является большим недостатком, этот вариант вполне подходит. К тому же цена его гораздо ниже.
  3. Минеральная вата. Это не лучший вариант, так как утеплитель будет «тянуть» влагу из бетонного раствора. После ее поглощения он потеряет теплоизоляционные качества. Исключением может стать минвата высокой плотности, которую используют для сооружения «мокрых фасадов».

Теплоизоляционный материал нарезают полосками, ширина который аналогична высоте армирующего пояса, оптимальная толщина — 50 мм. Для пенопласта — как минимум 80 мм. Затем полосы укладывают с наружной стороны стен так, чтобы примыкание соседних элементов было максимально плотным. Фиксация утеплителя не нужна, эту задачу выполнит раствор.

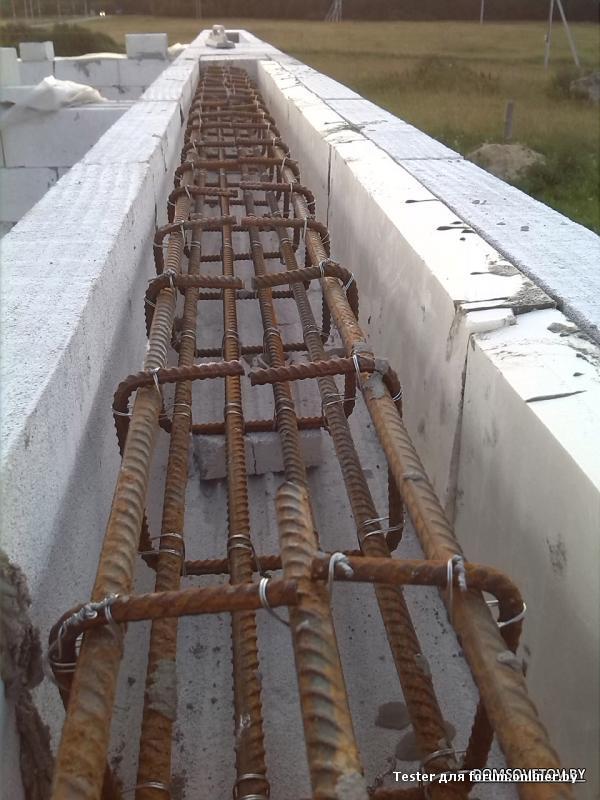

Армирование опалубки

Толщина прутьев для армирующего каркаса определяется проектом. Обычно используются материалы, имеющие сечение от 10 до 14 мм, квадратное либо прямоугольное. Поперечные элементы (хомуты) фиксируют вязальной проволокой, ее диаметр — 6-8 мм. Шаг перехлеста — 300-500 мм.

В углах арматуру рекомендуют изгибать, а не сооружать каркас из отрезков. Только в этом случае получится цельная, максимально надежная конструкция. Арматуру необходимо полностью погрузить в толщу бетона, поэтому для установки каркаса в опалубку используют пластиковые фиксаторы или одинаковые по размеру обломки блоков, кирпича и т. д.

Определенное расстояние оставляют до стенок и утеплителя. Точные его значения заложены в проекте. К армирующему каркасу крепят либо шпильки для фиксации мауэрлата, либо прутья, предназначенные для соединения с плитой перекрытия. Если несколько правил, соблюдение которых необходимо:

  1. Горизонтальность, вертикальность элементов каркаса проверяют уровнем. Особенно важно второе условие для армопояса под мауэрлат.
  2. Загибание стержней на углах — более сложная операция, но она обеспечит максимальную надежность.
  3. Бетонный слой, защищающий арматуру, должен быть толщиной не менее 50 мм.
  4. Оптимальная длина использующихся прутьев — 6000-8000 мм.
  5. Обязательный нахлест продольной арматуры — 800 мм.

При расчете расстояния между стержнями ориентируются на толщину и высоту армопояса, не забывая о необходимости защитных слоев бетона со всех сторон конструкции.

Заливка бетоном

Оптимальное решение — использование покупного бетона марок М200 или М250, потому что бетонирование пояса необходимо делать за один раз, в противном случае образуются рабочие швы. Для частного строительства прочность этих марок будет достаточной.

Если мастер предпочитает изготавливать раствор собственноручно, то в этом случае приобретают цемент марки 500. Классический, универсальный рецепт — 1 часть цемента, 2 — песка, 4 — щебня. Существует и другое соотношение — 1:2,8:4,8. Добавки-пластификаторы не только облегчат работу, но и сделают армопояс более прочным.

После заливки бетона его уплотняют, потом накрывают плотной полиэтиленовой пленкой, однако первые 2-3 дня ее периодически снимают и обильно смачивают поверхность. Спустя неделю съемную опалубку снимают, но полного созревания бетона ждут как минимум 28 дней, с момента заливки.

Последний этап — гидроизоляция армопояса. Для этой цели традиционно используют рубероид, его укладывают как минимум в 2 слоя. Это операция нужна для армопояса под деревянный мауэрлат, однако необходимость в ней отпадает, когда речь идет о конструкции, предназначенной для бетонных перекрытий.

Как к армопоясу крепят мауэрлат?

Ответ на вопрос, как сделать армопояс, зависит от того, для какой части конструкции он предназначается. Одной из самых требовательных и сложных задач можно по праву назвать создание разгрузочного пояса, сооружаемого для монтажа мауэрлата.

Высота конструкции не должна превышать толщины стен, оптимально значение, не превышающее 250 мм. Бетон марки М250 предпочтительнее. В этом случае необходимо обеспечить надежное соединение элементов.

Самый простой вариант — шпильки (12-16 мм), имеющие на конце резьбу. Их до заливки бетона крепят к арматурному каркасу. Расстояние между вертикальными элементами должно быть одинаковым (1000-1500 мм). Но это не все особенности работы.

  1. Чтобы во время заливки бетона раствор случайно не попал на резьбу, все шпильки обматывают полиэтиленовой (например, пищевой) пленкой. Если нужно, то фиксируют материал проволокой. Другой вариант — использование скотча.
  2. Для того чтобы предотвратить коррозионные процессы, часть шпилек, которая будет спрятана в толще бетона, защищают краской. Лучше использовать тот состав, что предназначен для металла.

Шаг и расположение креплений необходимо рассчитать так, чтобы они находились как раз посередине между стропильными ногами. Иначе при сооружении крыши могут возникнуть непредвиденные проблемы. Длина наружной части шпилек должна быть достаточной для того, чтобы после монтажа мауэрлата была возможность накрутить 2 гайки и одну шайбу. Например, хватит 50 мм.

Армопояс из кирпича для блоков

Это второй способ сделать надежную конструкцию, но избежать долгой работы, связанной с обустройством бетонного пояса. Кирпичный армирующий пояс — кладка в несколько рядов, этот вариант чаще используют для конструкций под перекрытия. Ее усиливают либо металлическими стержнями, либо сеткой. Такое сооружение не может называться полноценным монолитом, однако в некоторых случаях это решение может стать хорошей заменой железобетонному сооружению.

Кирпичный армирующий пояс допустимо использовать для жилых зданий малой этажности, для небольших хозяйственных построек. Он сможет успешно противостоять проседанию, неравномерному пучению грунта, а также сильным ветровым нагрузкам. Преимущество пояса из небольших керамических блоков — простота, возможность обойтись без заливки бетона на высоте, относительная скорость работ.

Высота кирпичного пояса — от 4 до 7 рядов, ширина тоже совпадает с толщиной стен здания. Армирование в этом случае необходимо каждому ряду кладки. В шов укладывают или стальную сетку с ячейками 30-40 мм, или арматуру (жесткая проволока) сечением не менее 5 мм. Кладку производят с перевязкой — со смещением в 1/3 длины блока. Тычковую перевязку делают после каждого третьего ряда.

Если кирпичный армирующий пояс делают для монтажа мауэрлата, то в кладку сразу замуровывают резьбовые шпильки, их диаметр тот же — 12-16 мм. Шаг — тоже (1000-1500 мм). Чаще вертикальные штыри вмуровывают на всю высоту кирпичного армирующего пояса. Готовую кладку аналогично защищают рубероидом.

Если кирпичному зданию не всегда требуется дополнительная защита, то будущим хозяевам домов из популярных, крупных газо- и пеноблоков придется узнавать о том, как сделать армопояс. Только эта конструкция защитит дом от неприятных и опасных неожиданностей, позволит владельцам не задумываться о потенциальных нагрузках, «капризах» грунта и серьезных внешних воздействиях.

В завершение темы армирующего пояса — видеоматериал о самом главном:

из кирпича и под плиты перекрытия, другие армированные пояса. Что это такое? Заливка своими руками

Знать, что такое армопояс, нужно всем, кто занимается строительством и ремонтом домов либо просто собирается подать заказ. Модели из кирпича и под плиты перекрытия не учитывают всего разнообразия вариантов, поскольку бывают ещё и другие армированные пояса. Очень важно знать, как производится их заливка своими руками, какую смесь использовать для этой цели.

Что это такое и зачем нужен?

Как известно всем, в строительстве существует достаточно много разных терминов и понятий, подчас не до конца понятных «непосвящённым» людям. При характеристике того же армопояса есть смысл начать несколько издалека. Сооружение зданий, в том числе и жилых домов, закономерно ориентировано на повышение их прочности и несущих качеств. От них зависит и общая устойчивость при неблагоприятных воздействиях, и срок эксплуатации без потери ценных практических свойств. Но как бы ни были важны стены и фундаменты, ригели и мауэрлаты в этом контексте, всё же кроме них ещё «чего-то» не хватает.

И это «что-то», как нетрудно понять, именно упрочняющий пояс. Он помогает в изрядной степени компенсировать воздействия, связанные:

  • с подвижкой грунта;
  • фактическим использованием здания;
  • выпадением осадков;
  • ветровыми воздействиями.

Армированный каркасный пояс уверенно «перерабатывает» даже сложные механические импульсы, одновременно направленные с разных сторон. Там, где он есть, маловероятно появление трещин и подобных дефектов.

Общая жёсткость конструкции возрастает, а значит, даже вероятность сознательного разрушения дома при покушении на него ослабляется. Поэтому обустройство армопояса — такая же легитимная часть любого строительства, как и возведение фундамента, отмостки, необходимых коммуникаций и средств защиты от ЧП.

Отсутствие упрочнения обычно приводит к появлению трещин и других нарушений несущих качеств конструкции. Отказ от усиления газобетонных блоков грозит внутренним отсыреванием таких элементов и появлением внутренних трещин. Подобное решение в итоге оборачивается только дополнительными расходами и необходимостью выполнять лишние ремонтные работы. Армопояс необходим особенно, если:

  • стропильные системы делаются с анкерами и шпильками;
  • приходится укладывать балки неоднородно, создавая сильную нагрузку точечного характера;
  • под домом или иным зданием располагается сыпучий грунт;
  • постройка идёт на склоне;
  • необходимо обустроить 2 этажа и более;
  • метеоусловия в конкретной местности достаточно суровы (пронизывающие ветры, обильные снегопады, солевые приморские туманы, частые проливные дожди, сильные морозы, знойные летние дни).

Описание видов

Базовый разгрузочный

Подобный тип армированных поясов имеет ещё два альтернативных названия: подфундаментный армопояс, а также ростверк. Все эти термины совершенно равноправны, и даже начинающий строитель в них не запутается. Часто практикуется опирание газосиликатных блоков на ростверковые конструкции. Однако на самом деле это роли не играет, и, в принципе, можно использовать почти любые опорные конструкции. Сверху можно расположить всё, что угодно, лишь бы несущая способность удовлетворяла необходимым требованиям; точный расчёт проводится подготовленными профессионалами.

При строительстве ростверковые пояса используются для механической связки свай и столбов. Надёжность подобного решения не вызывает никаких сомнений. Монтаж подфундаментного усилителя обязательно проходит под всеми стенами сооружаемого дома или иного здания. Только так получится гарантировать достаточно стабильный эффект. Высота ростверков от 0,3 до 0,5 м, а ширина – 0,7-1,2 м.

Они призваны справляться:

  • с усадкой;
  • попаданием воды;
  • оползанием грунтовых слоев.

Иногда твёрдые породы грунта достаточно прочны, чтобы можно было использовать вместо ростверка простой чистый просеянный песок. В более сложных случаях приходится проводить инженерные и геодезические изыскания.

Цокольный

Его основное предназначение — отделение фундамента от капитальных стен. Под деревянными перекрытиями такой пояс заливают по периметру. Если же используются железобетонные перекрытия, придётся делать заливку примерно того же устройства, что и нижележащий ростверк. Грамотное выполнение подобного узла позволяет гарантировать стабильность дома даже на неудобном грунте и при высоком стоянии почвенных вод.

При качественной заливке ростверка цокольный армопояс может быть несколько менее прочен. Однако на размерах, в том числе и высоте, это не отражается. Оптимальная высота равна 20-40 см. Не допускается использование бетона хуже М200. Арматурные элементы кладут строго в один слой; исключение делается для того случая, когда необходимо максимальное укрепление.

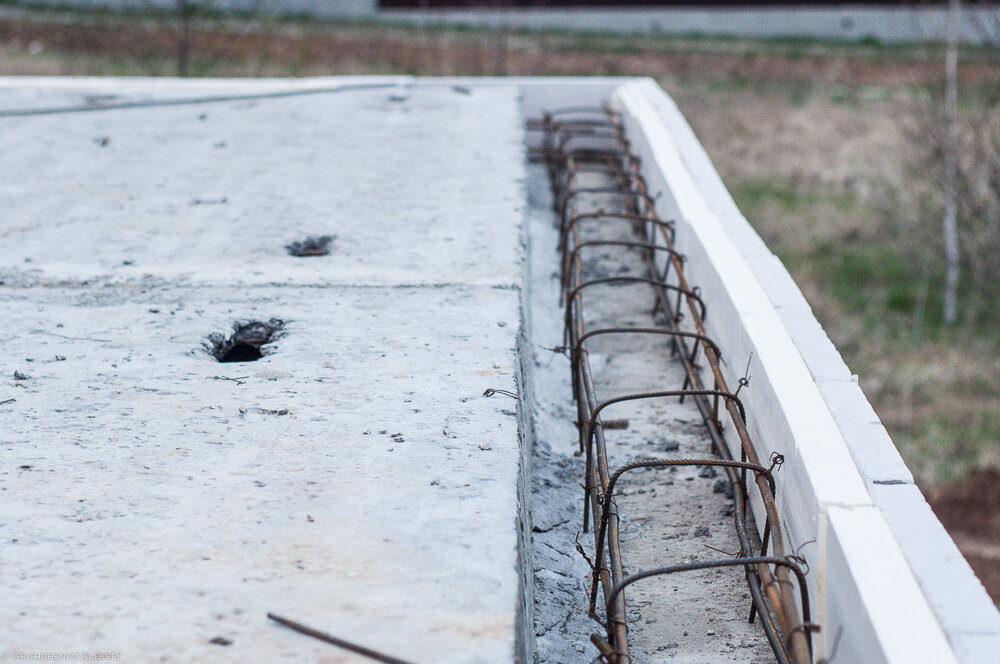

Под плиты перекрытий между этажами

Необходимость в таких элементах возникает, если обустраивается любое многоэтажное здание. Они позволяют компенсировать сильную нагрузку на несущие стены, и любой возможностью эту нагрузку сократить нельзя пренебрегать. Дистанция от плиты до упрочняющего пояса составляет не более 1, максимум 2 кирпича. При толщине стены 40 см можно вместо опалубки применять перегородочные 10-сантиметровые блоки.

Минимальное опирание перекрытий на упрочняющий пояс нельзя «оставлять на самотёк». Все необходимые требования жёстко закреплены в официальных стандартах. По умолчанию конструкторы и архитекторы чаще всего ориентируются на уровень 120 см. Именно он считается профессионалами наиболее практичным вариантом.

Стоит подчеркнуть при этом, что иногда приходится отходить от универсального значения, но все такие ситуации должны оговариваться и мотивироваться в проектной документации.

Под мауэрлат

Его используют, чтобы прочно связывать кровлю с нижележащими конструкциями в доме. Перекрытия, разделяющие чердаки (мансарды) и последние этажи, могут делаться из дерева либо железобетона. Особая ширина в данном случае не нужна. Но, разумеется, требуется тщательный, скрупулёзный расчёт. От каркаса до наружной поверхности бетона должно быть минимум 3-5 см. Армированный пояс на пеноблок по несущим стенам под мауэрлат должен оборудоваться обязательно. Как показывает практика, отклонение от этого требования грозит появлением дополнительных проблем. Крепление технически возможно с помощью химических анкеров.

Однако стоимость подобных решений весьма велика. Армопояс на газобетоне под мауэрлат при толщине стен 375 мм может быть выполнен с несъёмной опалубкой из тонких 10-сантиметровых блоков (такие блоки кладут с двух сторон). На упрочняющий пояс и утепляющий материал тогда останется 17,5 см. Листовой материал крепят при помощи саморезов, поэтому он не будет всплывать в процессе заливки. При толщине стен 30 см придётся использовать тонкостенную опалубку из газобетона. Внутрь монтируется съёмный опалубочный элемент. Чаще всего это фанера либо ОСП.

Из кирпича

Такое решение практикуется, если мощной нагрузки нет, и потому потребность в железобетонных конструкциях отсутствует. Обычно предусматривается 3-5 рядов кладки. Их специально усиливают сеткой. Величина ячейки обычно равна 30-40 мм, хотя специалисты могут порекомендовать иной вариант. Ширину пояса подобрать несложно — она должна быть равна ширине самой стены. Армированная выкладка не может быть при этом уже 15 см. Под фундаментом кирпичный пояс должен быть на 30-40 см шире, чем основная конструкция.

Эта пропорция позволяет заметно сократить нагрузку на почву. Сечение главной арматуры варьируется от 1,6 до 2 см. Между поперечными хомутами дистанция должна быть минимум 20 см. Кирпичный армированный пояс можно применять и на основание. Его усиливают при помощи 4 стержней. Сечение колеблется от 1,4 до 1,8 см. Для связки применяют хомуты сечением 0,6-0,8 см. При обустройстве бутобетонного основания применяют закладки 20-30 см толщиной, не забывая о том, что 3-4 см должны оставаться на защитный слой бетона.

Какую марку бетона используют?

Эта тема тоже очень важна. Невнимание к отбору бетона нередко провоцирует возникновение множества проблем. Для газобетонных стен рекомендуется применение материала не хуже D500. Вместо лотковых блоков допущено применение и перегородочных их вариантов. В некоторых источниках указано, что самостоятельная заливка пояса под перекрытие производится растворами М250 и лучше.

Но правильнее всего проконсультироваться со специалистами во избежание ошибок.

Что нужно для работ?

Пропорции раствора примерно те же самые, что и для капитального обустройства стен. Но опять же, окончательное решение могут принять только подготовленные специалисты. Кроме самого раствора и арматуры могут пригодиться:

  • кирпичи;
  • готовые блоки;
  • мастерки;
  • кельмы;
  • миксеры;
  • носилки для раствора;
  • лопаты для его выкладки;
  • отвесы;
  • строительные уровни;
  • расчалки;
  • кондукторы для выкладки кирпичей;
  • некоторые другие инструменты и материалы.

Как сделать?

Разобрать выполнение армирования своими руками уместно прежде всего на примере часто встречающегося газобетонного дома. В нём специальный пояс делают из сочетания стального прута и бетона. Контур конструкции должен соответствовать периметру постройки и несущим стенам по форме. Выбор железобетона не случаен — именно он оптимально отвечает как на сжимающее, так и на растягивающее воздействие. Высота должна быть не менее 18 см, в большинстве случаев достаточно 30 см, но, чтобы исключить ошибки, нужно делать системный расчёт.

С шириной тоже есть тонкости. В идеале она должна быть чуть меньшей, чем у стены. Тогда открытый резерв можно будет применять для утеплительных работ. О том, как их провести, будет сказано позже, сейчас же достаточно указать, что для этой цели применяют в основном:

  • ЭППС;
  • плиты на базе минеральной ваты;
  • ПСБ-25.

Технологически проще всего применить лотковые блоки. Они обычно изготавливаются в форме буквы U. Габарит лотка отличается, что прямо влияет, конечно, и на их стоимость. Подобное решение пригодно для усиления армирующего пояса внешней газобетонной стены. Но всё же изнутри потребуется формирование опалубки. Альтернативный подход состоит в применении доборных блоков. Они содержат особые выемки, куда заходит арматура. После её введения заливают раствор. Что немаловажно, доборные элементы должны иметь разные по толщине стенки (5 и 10 мм), поскольку только так можно гарантировать конструктивную крепость сборки в целом. Крепление деталей производится на клей и надо следить, чтобы они все находились строго в единой плоскости.

Очень важно правильно залить бетон в опалубку. Ошибки именно на этом этапе часто оказываются фатальными. Рекомендуется применять смесь М200 либо М250. Их прочностных характеристик вполне достаточно для частного строительства. Правильнее всего подавать бетон в автомобильном миксере при помощи штатного насоса. Иногда приходится замешивать смесь своими руками. Тогда критически важно правильное соотношение частей: пропорции будут нарушены, значит, появятся проблемы. Часто спрашивают, возможна ли заливка частями.

Теоретически это можно сделать, но на практике такой подход сталкивается с массой трудностей. Гораздо легче и практичнее сделать всю работу в один приём, заказав полностью весь требуемый объём бетона.

Дополнительно придётся выполнить виброобработку. Она поможет выбить наружу воздух, из-за которого появляются раковины. Необходимо только контролировать, чтобы вибратор не зацеплял арматуру. Изменение её положения способно нанести большой ущерб дому. Требуемая маркой бетона прочность чаще всего достигается за 28 суток. Армопояс в газобетонном доме может обустраиваться и под мауэрлат. В таком случае перед заливкой бетона кладут проволоку диаметром 6 мм. Она должна иметь форму буквы П. Дальше применяется слой арматуры, монтажный шаг — 1 м. На свободных краях привязывают мауэрлат, что определяет их параметры.

Крепление производится с помощью резьбовых шпилек диаметром 1,2-1,4 см. Их крепят, предварительно буря отверстия с нужным шагом. Поверх шпилек наворачивают шайбы. Резьба, оказавшаяся выше армированного пояса, должна быть обёрнута бумагой либо скотчем. В противном случае она будет забита раствором по ходу заливки. В некоторых случаях практикуется формирование кирпичного армопояса на газобетонную стену. Это простейшая кладка, специально усиливаемая сеткой из арматуры. Повышать прочность постройки таким образом можно в одноэтажном доме с кровлей, имеющей один скат. Упрочнение идёт в междурядьях. Сетку кладут во все ряды, применяют забутовочный полнотелый кирпич не хуже М100.

Нужно ли утеплять?

Вспененный бетон отличается малой теплопроводностью. Но всё равно это каменный материал, который нуждается в дополнительном утеплении. Оно всегда проводится строго снаружи. Если ширина пояса меньше, чем ширина стены, обычно удаётся ещё облицевать конструкцию вровень с облицовкой стены. Применять простой пенопласт не слишком разумно — куда правильнее брать ЭППС; если пользуются минеральной ватой, обязательно оставляют вентиляционный промежуток. Иногда возникает другая ситуация:

  • ширина пояса и стены идентична;
  • отделка завершена;
  • промежутка упрочнения и облицовки нет.

Тогда по всему периметру на необходимую высоту усиливают теплозащиту. Если в доме 2 этажа, а армопояс находится в межэтажном уровне и после второго этажа на мауэрлате, придётся делать 2 линии утепления.

Выполнить эту задачу помогает пенопласт, желательно толщиной около 8 см. Утеплительный материал должен уходить на 15 см выше и ниже границ упрочняющего блока.

В следующем видео вас ждет заливка армопояса дома из газоблоков.

Армирование армопояса на газобетон, важные советы

Арматура в армопоясе состоит из рабочей арматуры(10-12мм), и конструкционной арматуры меньшего диаметра (рамки — 6мм). Зачастую, армирование делают из 4 или 6 прутков. В данной статье мы подробно опишем и покажем схемы армирования, способы изгибания арматуры и прочие нюансы армопояса.

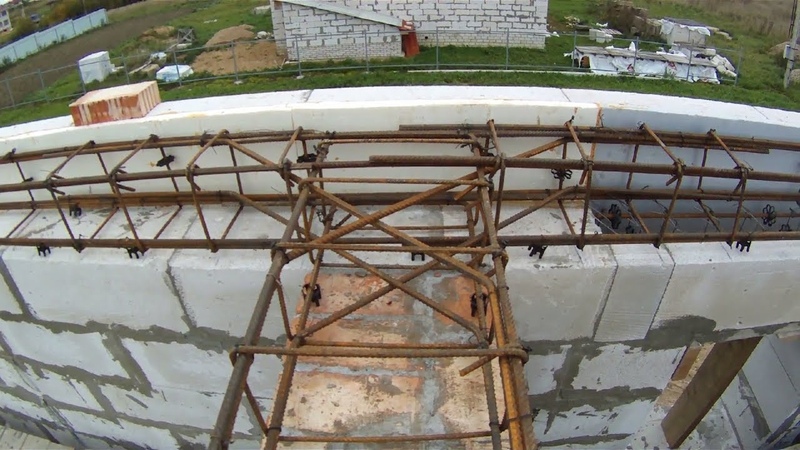

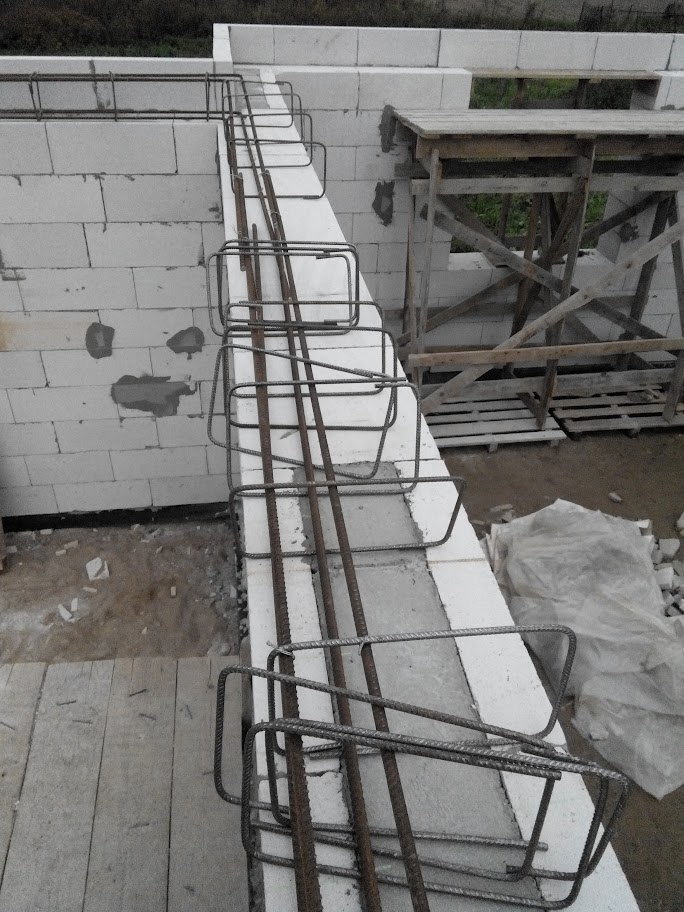

Арматурная рамка для армопояса

Арматурная рамка нужна для того, чтобы зафиксировать рабочую арматуру в правильном положении. То есть, два-три прутка арматуры внизу армопояса, и два прутка сверху.

Для рамки вполне подойдет арматура диаметром 6 мм, можно использовать даже толстую проволоку.

Размер рамки должен соответствовать толщине вашей стены, с учетом утеплителя и защитного слоя бетона. В качестве утеплителя лучше всего подойдет экструдированный пенополистирол толщиной от 30 до 50 мм.

Зачастую рамка имеет размеры граней примерно по 120-200 мм.

Такие квадратные рамки можно легко сделать следующим способом.

Берем доску (толщиной 20-50 мм. Шириной 200 мм.), рисуем квадрат, к примеру, 150 на 150 мм, в углах квадрата высверливаем по отверстию.

Отверстия должны быть около 9мм., чтобы туда плотно вошла арматура 10мм. Сами арматурные прутки должны быть длиной около полуметра.

Кладете доску на землю, забиваете молотком четыре арматурных прутка через отверстия доски в землю. Шаблон для сгибания рамок готов. Само сгибание арматуры по рамке удобней производить трубой. Для такой рамки арматурные заготовки должны быть около 600 мм длиной.

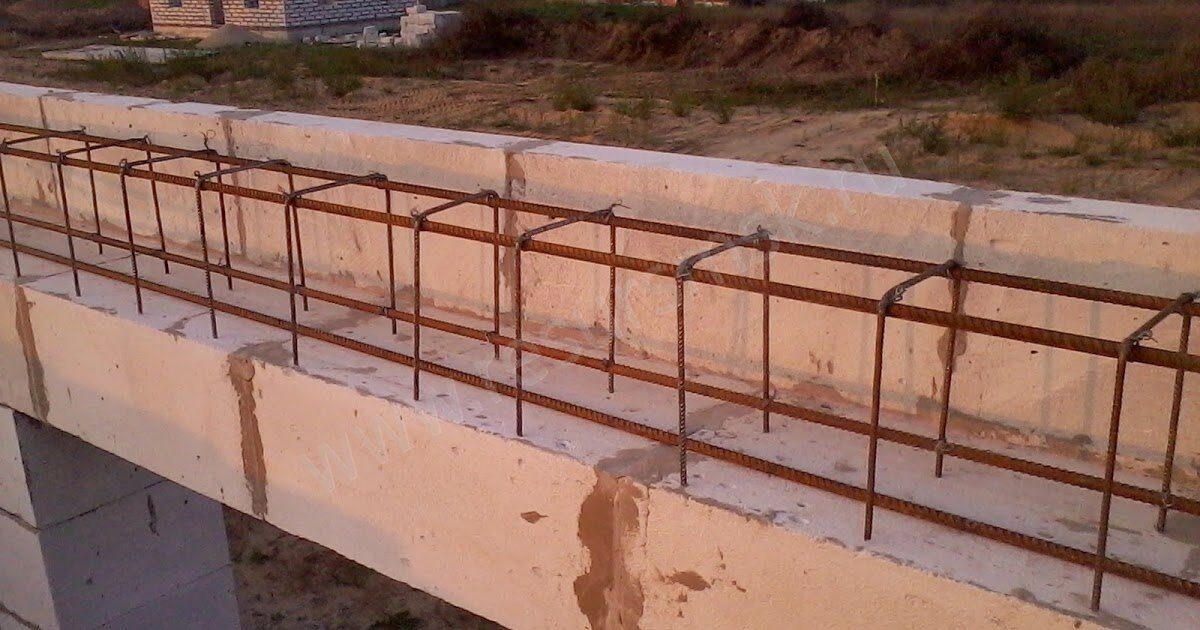

Рабочая арматура армопояса

Рабочая арматура представляет из себя толстую ребристую проволоку диаметром от 10мм, лучше 12 мм. Рабочее армирование в армопоясе работает на изгиб, создавая высокую жесткость конструкции. Армирование должно быть непрерывным(кольцевым), и проходить над всеми несущими стенами. Если в здании очень длинные проемы, то места армопояса над проемами нужно усилить дополнительным нижним прутком арматуры.

Рабочая арматура должна быть внутри рамки, и привязывается к рамкам обычной вязальной проволокой, сварка здесь не нужна.

  1. Высоту армопояса делают от 200 до 300 мм.
  2. Расстояние между рамками должно составлять от 200 до 400мм.
  3. Нахлест арматурных прутков должен составлять 500 мм.
  4. Для меньшего расхода арматуры лучше использовать более длинные прутья, чтобы уменьшить количество нахлестов.
  5. Не забывайте о защитном слое бетона, который должен составлять 40 мм со всех сторон.

На углах обязательно загибайте рабочую арматуру и применяйте дополнительные арматурные хомуты, смотрите схему снизу. Загиб арматуры удобно выполнять при помощи длинной трубы.

Схемы армирования армопояса



Схема армопояса под мауэрлат

Также стоит отметить, что монтировать арматурный каркас лучше на месте его заливки, так как в собранном виде он будет очень много весить.

Опалубка должна быть достаточно прочной, чтобы выдержать давление бетона. Особое внимание уделите выравниванию опалубки по всем плоскостям.

Для армопояса рекомендуется применять густой бетон марки М300, с последующим уплотнением вибратором. Заливка должна производится непрерывно, за один раз.

Если профессионального инструмента для вибрации бетона у вас нету, можно использовать следующий метод: берете перфоратор и в режиме отбойника стукаете по арматуре, бетон уплотняется и пузырьки воздуха выходят.

Очень советуем посмотреть видеоролик от самостройщика Константина, который в данной серии занимается армопоясом, приятного просмотра.

устройство и назначение при строительстве из газобетона. Статьи компании «ООО «Торговый Дом ВТМ». Поставки строительных материалов»

Газобетон – универсальный материал для возведения стен, но при строительстве из газобетона возникает несколько технических вопросов, которые требуют решения. Одна из главных особенностей газобетона со знаком минус – его нелюбовь к точечным нагрузкам.

 Важно знать: при монтаже перекрытий дома или крыши появляется необходимость в одной важнейшей конструкции — армированном поясе.

Кто-то считает, что для дома из газобетонных блоков армопояс не нужен, но большинство строителей все же склоняются к единому мнению — без него обойтись нельзя.





Что же такое армопояс, для чего служит и из чего он состоит?



По сути армирующий пояс — это цельная (монолит) конструкция из железобетона, опоясывающая дом по всему периметру. Названий может быть много: армопояс, армирующий, армированный разгрузочный пояс или сейсмопояс.



Армированный пояс создается для повышения надежности стен и фундамента, укрепления их и увеличения жесткости и сопротивления различным нагрузкам, как извне, так и снаружи. Это и проседание грунта, и температурные сезонные колебания, разные виды осадков, деформация элементов конструкции и прочее. Отсюда и название — разгрузочный.



При использовании в качестве строительного материала газобетонных блоков, иногда возникают вопросы: использовать готовые U-блоки для армопояса или распиливать обычные и из их частей собирать тот же U-образный блок.


Так в чем же разница?



Безусловно, у простых блоков цена ниже. От них отпиливаются куски нужной толщины и размера, с наружной стороны они садятся на клей. Из минеральной ваты или пенополистирольной плиты устраивается тепловой контур толщиной 5-10 см, а с внутренней стороны стены ставим 5-сантиметровый блок или опалубку.



Получаем ту же U-образную форму, куда помещается армопояс, но уходит больше времени и сил, чем при применении U-блоков.





 Стоимость U-блоков будет несколько выше, но таким образом экономится время, и повышается скорость работы, а зачастую, это основополагающие моменты в любом строительстве.



Для тех, кому подходит более быстрый и удобный вариант, рекомендуется использовать U-блоки, которые в ассортименте представлены на нашем сайте. Если время терпит, подойдут и обычные распиленные газобетонные блоки.



 Чаще всего, первый армопояс ставят под перекрытия между этажами путем укладки поверх газобетонных блоков. Таким образом, он предотвращает появление трещин в стенах, стягивает их по всему периметру дома и не дает стенам «гулять».



 Второй устанавливается под кровельными балками, принимая на себя вес крыши и ветровую нагрузку. Причем здесь в конструкцию пояса вставляются специальные шпильки, на которые ложится перекрытие. Это делается для того, чтобы крыша держалась ровно, и ее нагрузка на стены была равномерной.





Конструкция армирующего пояса



Теперь о самой конструкции армирующего пояса: он выполняется из арматурных прутьев диаметром не менее 12 мм, хотя некоторые строители, бывает, используют и меньший диаметр.





Каркас должен иметь форму квадрата или прямоугольника. Арматура и перемычки соединяются между собой вязальной проволокой. Иногда применяется крепление арматуры при помощи сварки (например, на стыках или пересечении стен). Вес такой конструкции весьма приличный, поэтому собирается каркас непосредственно в том месте, где он и будет находиться.



Далее следует заливка всего разгрузочного пояса, но здесь хотим обратить ваше внимание: стержни арматуры не должны касаться поверхности газобетонных блоков, то есть отступать от стен и основания минимум на 5 см. Для этого используются подставки: куски кирпича или специальные крепежные звездочки, которые продаются на любом рынке.



Итак, заливка бетоном осуществляется вручную и за один раз, чтобы он лучше схватился и равномернее застыл. После бетонирования убираются пустоты внутри смеси, то есть придается однородность. Это легко сделать обычным арматурным прутом или вибратором для бетона (О разновидностях бетона и для чего он применяется, читайте в статье Бетон и его классификация).

Рекомендуем Вам посмотреть подробное видео о заливке армопояса дома из газоблоков:





Если вы задумываетесь о том, какой материал выбрать для строительства дома, читайте наши статьи: Из чего построить дом: выбор стенового материала; Плюсы и минусы газобетона.

Что такое армопояс и зачем он нужен?

Арматура в армопоясе состоит из рабочей арматуры(10-12мм), и конструкционной арматуры меньшего диаметра (рамки — 6мм). Зачастую, армирование делают из 4 или 6 прутков. В данной статье мы подробно опишем и покажем схемы армирования, способы изгибания арматуры и прочие нюансы армопояса.

Блок: 1/5 | Кол-во символов: 287
Источник: http://stroy-gazobeton.ru/35-armirovanie-armopoyasa-na-gazobeton

Виды

Существует 4 вида армопояса:

  • ростверк;
  • цокольный;
  • межэтажный;
  • под мауэрлат.

Блок: 2/11 | Кол-во символов: 82
Источник: https://kakpravilnosdelat.ru/kak-sdelat-armopoyas/

Арматурная рамка для армопояса

Арматурная рамка нужна для того, чтобы зафиксировать рабочую арматуру в правильном положении. То есть, два-три прутка арматуры внизу армопояса, и два прутка сверху.

Для рамки вполне подойдет арматура диаметром 6 мм, можно использовать даже толстую проволоку.

Размер рамки должен соответствовать толщине вашей стены, с учетом утеплителя и защитного слоя бетона. В качестве утеплителя лучше всего подойдет экструдированный пенополистирол толщиной от 30 до 50 мм.

Зачастую рамка имеет размеры граней примерно по 120-200 мм.

Такие квадратные рамки можно легко сделать следующим способом.

Берем доску (толщиной 20-50 мм. Шириной 200 мм.), рисуем квадрат, к примеру, 150 на 150 мм, в углах квадрата высверливаем по отверстию.

Отверстия должны быть около 9мм., чтобы туда плотно вошла арматура 10мм. Сами арматурные прутки должны быть длиной около полуметра.

Кладете доску на землю, забиваете молотком четыре арматурных прутка через отверстия доски в землю. Шаблон для сгибания рамок готов. Само сгибание арматуры по рамке удобней производить трубой. Для такой рамки арматурные заготовки должны быть около 600 мм длиной.

Блок: 2/5 | Кол-во символов: 1164
Источник: http://stroy-gazobeton.ru/35-armirovanie-armopoyasa-na-gazobeton

Армопояс: назначение и конструкция

Армирующий пояс (или, как его еще называют, сейсмопояс) позволяет увеличить прочностные характеристики дома и предотвратить его растрескивание в результате подвижек грунта и воздействия на него стихийных сил природы. Кроме того, этот элемент строения способствует равномерному распределению нагрузок от находящихся над ним тяжелых конструкций. К примеру, если речь идет о бетонных перекрытиях, то они укладываются именно на армопояс. Не стоит заблуждаться в том, что если в доме устраиваются перекрытия из дерева, надобность в армопоясе отпадает – он должен замыкать стены любого дома вне зависимости от типа его перекрытия. Мы же строим на века и хотим, чтобы дом достался детям в нормальном состоянии, не правда ли?

Сейсмопояс при строительстве дома фото

С назначением разобрались, теперь перейдем к его конструкции. Стандартный армопояс имеет два элемента – это жестко сваренный объемный каркас из арматуры и тяжелый бетон, в который помещается арматура. Вещь достаточно простая, но в изготовлении отличается обилием тонкостей и сложностей.

Армированный пояс для дома фото

Блок: 2/3 | Кол-во символов: 1112
Источник: https://stroisovety.org/armopoyas/

Инструменты и материалы

Перед началом работ следует подготовить инструменты/материалы:

  1. Арматура.
  2. Цемент.
  3. Песок.
  4. Щебень.
  5. Проволока для перевязки арматуры.
  6. Доски.
  7. Саморезы.
  8. Кирпич.
  9. Лопата.
  10. Бетономешалка.
  11. Фомка/ломик.
  12. Сварочный аппарат.

Чтобы все выполненные вами работы были сделаны качественно, предлагаем вам ознакомиться с техникой изготовления армосетки/каркаса и опалубки.

Блок: 3/11 | Кол-во символов: 377
Источник: https://kakpravilnosdelat.ru/kak-sdelat-armopoyas/

Рабочая арматура армопояса

Рабочая арматура представляет из себя толстую ребристую проволоку диаметром от 10мм, лучше 12 мм. Рабочее армирование в армопоясе работает на изгиб, создавая высокую жесткость конструкции. Армирование должно быть непрерывным(кольцевым), и проходить над всеми несущими стенами. Если в здании очень длинные проемы, то места армопояса над проемами нужно усилить дополнительным нижним прутком арматуры.

Рабочая арматура должна быть внутри рамки, и привязывается к рамкам обычной вязальной проволокой, сварка здесь не нужна.

  1. Высоту армопояса делают от 200 до 300 мм.
  2. Расстояние между рамками должно составлять от 200 до 400мм.
  3. Нахлест арматурных прутков должен составлять 500 мм.
  4. Для меньшего расхода арматуры лучше использовать более длинные прутья, чтобы уменьшить количество нахлестов.
  5. Не забывайте о защитном слое бетона, который должен составлять 40 мм со всех сторон.

На углах обязательно загибайте рабочую арматуру и применяйте дополнительные арматурные хомуты, смотрите схему снизу. Загиб арматуры удобно выполнять при помощи длинной трубы.

Блок: 3/5 | Кол-во символов: 1083
Источник: http://stroy-gazobeton.ru/35-armirovanie-armopoyasa-na-gazobeton

Устройство армопояса

Армирующий пояс или, как еще иногда он называется сейсмопояс, дает возможность улучшать прочность всего дома, а также позволяет предотвращать растрескивание стен в результате движения грунта с фундаментом и под воздействием атмосферных явлений. Помимо этого, если правильно сделать армопояс, он позволяет равномерно распределить нагрузки от находящейся над ним кровли или бетонных перекрытий.

Обращаем внимание! Даже если в доме перекрытия обустраиваются из дерева необходимость делать армопояс не отпадает. Тип перекрытия не определяет делать ли армопояс или нет. В любом случае пояс должен замыкать все стены.

С назначением армопояса все понятно. Теперь несколько слов о его конструкции. Обычный армопояс обладает двумя стандартными элементами – жесткий объемный каркас из арматуры, а также бетон, в котором она находится. В общем-то все достаточно просто, но сделать армопояс своими руками без изучения своих особенностей, наверное, будет сложно.

Блок: 2/3 | Кол-во символов: 973
Источник: https://StroySoveti.ru/stenyi/kak-sdelat-armopoyas-svoimi-rukami.html

Изготовление армирующего пояса между перекрытиями

Приемы вязки арматуры.

Следует сказать, что изготовление армирующего пояса между перекрытиями, а также между стенами и крышей имеет свои нюансы. В целом порядок изготовления армопояса такой же, как и в случае армирования фундамента. Однако здесь можно обойтись без приобретения армокаркаса и сделать его самостоятельно. Для этого прутья рифленой арматуры свариваются (или скручиваются вязальной проволокой) между собой и укладываются на специальные крепежные звездочки внутри деревянной опалубки (с двух сторон на расстоянии примерно 5 см от края щитов). Укладка на крепежные звездочки через каждые 1-1,5 м позволяет создать защитный бетонный слой (толщиной примерно 3 см).

В углах укладываются целые прутья арматуры, согнутые под углом 90°. Таким образом получается два сплошных проваренных арматурных каркаса по периметру здания. Сверху на арматуру укладывается металлическая сетка (армосетка), которая либо приваривается к арматуре, либо прикручивается к ней посредством вязальной проволоки по всему периметру армопояса. Этим армирующему каркасу придается дополнительная прочность и жесткость. Далее проводится заливка армокаркаса бетонным раствором.

Необходимо отметить, что армировать металлическим каркасом внутренние стенные перегородки необязательно, можно просто залить их бетонным раствором.

Изготовление армирующего пояса между этажами, между стеной и крышей блочного здания из пенобетона (газобетона).

В случае зданий из газобетона создание армированного пояса в конструкциях из пенобетона имеет ряд особенностей. Для изготовления армопояса в случае кладки стен из газобетона в качестве опалубки необходимы следующие материалы:

  • доборные блоки толщиной 10 см, 5 см;
  • клеевая смесь для пенобетона;
  • экструдированный пенополистирол толщиной 5-10 см.

Также в качестве крепежных элементов для крыши необходимо использовать шпильки длиной 1 м.

Опалубку для армопояса для газобетонных стен можно сделать следующим образом. Для этого вначале изготавливается U-образный блок (опалубка): во-первых, с внешней стороны на стенную кладку на клеевую основу крепятся доборные блоки шириной 10 см, затем к ним с внутренней стороны приклеиваются блоки из экструдированного пенополистирола шириной 5-10 см. Следует отметить, что можно заменить пенополистирол минеральной ватой. Таким образом, создается теплоизолирующий контур. Со стороны внутренней стены на кладку приклеиваются доборные блоки шириной 5 см.

После изготовления такой опалубки внутрь укладывается армокаркас на крепежные звездочки. Кроме того, в дно U-образного блока (стенную кладку) крепятся шпильки для крыши на расстоянии 0,6 м друг от друга. Затем армопояс заливается бетоном. Следует отметить, что в случае использования опалубки из пенобетона, изготовленной с помощью клеевой смеси, заливку бетона необходимо проводить вручную во избежание разрушения опалубки.

Блок: 4/4 | Кол-во символов: 2877
Источник: https://tolkobeton.ru/raznoe/armirovannyj-poyas.html

Схемы армирования армопояса

Блок: 4/5 | Кол-во символов: 39
Источник: http://stroy-gazobeton.ru/35-armirovanie-armopoyasa-na-gazobeton

Как выполняется опалубка для армопояса

Если вы выбрали более экономный метод опалубки – важно устанавливать деревянные щиты таким образом, чтобы их положение не нарушалось из-за давления бетона.

Нужно пропустить анкеры через дерево и установить на них заглушки с помощью электросварки. Заливка межэтажного армопояса выполняется гораздо быстрее:

  • снизу деревянного щита крепится шуруп 6 х 100 мм;
  • расстояние между шурупами должно быть около 700 мм;
  • щит прикладывается к стене, высверливается отверстие, в которое вставляется шуруп;
  • рекомендованный диаметр отверстия – 6 мм.

Верхняя часть опалубки также устанавливается достаточно просто, по аналогичной схеме, но вместо шурупа используется саморез. В кирпиче или шве лицевой кладки сверлится отверстие, в которое вбивается арматура. Далее саморез и арматура стягиваются вязальной проволокой. Следует придерживаться расстояния между крепежными элементами в пределах 1-1,5 м. После затвердения армопояса опалубку можно снимать. В теплое время года бетон схватывается за сутки, зимой и осенью это займет более двух дней.

Опалубка для армопояса под плиты перекрытия

Важно контролировать уровень верхнего края опалубки – перепады не должны превышать 1 см. С этой точки зрения более рационально использовать опалубку несъемного или комбинированного типа.

Если же вы планируете далее утеплять фасад пенопластом – несъемная опалубка из блоков из полистирола станет элементом утепляющего слоя. Единственное отличие технологи изготовления такой опалубки от съемной – в соединении нескольких частей для армопояса перекрытия. Их следует скрепить таким образом, чтобы в процессе застывания бетона раствор не раздвинул их в стороны.

Блок: 5/7 | Кол-во символов: 1668
Источник: https://pobetony.expert/armirovanie/kak-sdelat-armopoyas

Схема армопояса под мауэрлат

Также стоит отметить, что монтировать арматурный каркас лучше на месте его заливки, так как в собранном виде он будет очень много весить.

Опалубка должна быть достаточно прочной, чтобы выдержать давление бетона. Особое внимание уделите выравниванию опалубки по всем плоскостям.

Для армопояса рекомендуется применять густой бетон марки М300, с последующим уплотнением вибратором. Заливка должна производится непрерывно, за один раз.

Если профессионального инструмента для вибрации бетона у вас нету, можно использовать следующий метод: берете перфоратор и в режиме отбойника стукаете по арматуре, бетон уплотняется и пузырьки воздуха выходят.

Очень советуем посмотреть видеоролик от самостройщика Константина, который в данной серии занимается армопоясом, приятного просмотра.

Блок: 5/5 | Кол-во символов: 815
Источник: http://stroy-gazobeton.ru/35-armirovanie-armopoyasa-na-gazobeton

Ростверк

Первоначально следует определить глубину заложения фундамента. Этот параметр зависит от типа грунта, глубины его промерзания, а также глубины залегания грунтовых вод. Затем следует вырыть траншею по периметру будущего дома. Сделать это можно вручную, что долго и утомительно или при помощи экскаватора, что быстро и эффективно, но влечет за собой дополнительные расходы.

После спецтехники следует выровнять дно и стенки траншеи до твердого грунта. Поверхность должна быть максимально твердой и ровной.

Теперь нужно сформировать песчаную подушку, высота которой должна равняться 50–100 мм. При необходимости засыпки песка больше, чем на 100 мм, его нужно смешать со щебнем. Это мероприятие может понадобиться для выравнивания дна траншеи. Еще один способ выравнивания дна – заливка бетоном.

Изготовление каркаса для ростверка

После засыпки песчаной подушки, ее необходимо утрамбовать. Чтобы справиться с задачей быстрее, полейте песок водой.

Затем следует уложить арматуру. В процессе строительства в нормальных условиях нужно использовать арматуру из 4–5 жил, диаметр каждого прута должен составлять 10–12 мм. Важно, чтобы при заливке ростверка для фундамента арматура не касалась основания. Она должна быть утоплена в бетоне. Таким образом, металл будет защищен от коррозии. Чтобы этого достичь арматурную сетку следует приподнять над песчаной подушкой, уложив под нее половинки кирпича.

Ростверк ленточного фундамента

Если вы строите дом на пучинистом грунте или там, где высокий уровень грунтовых вод, то ростверк следует сделать более прочным. Для этого вместо арматурной сетки следует использовать арматурный каркас. Он представляет себе 2 сетки, состоящие из 4 жил диаметром по 12 мм. Их следует укладывать снизу и сверху армопояса. В качестве основания вместо песчаной подушки используется граншлак. Его преимущество перед песком в том, что со временем граншлак превращается в бетон.

Для изготовления сетки используется вязальная проволока, а не сварочный шов.

Для ростверка следует использовать бетон М200. Чтобы высота заливки соответствовала заданной величине, установите в траншее маячок – металлический колышек равный высоте ростверка по длине. Он будет служить вам ориентиром.

Блок: 6/11 | Кол-во символов: 2206
Источник: https://kakpravilnosdelat.ru/kak-sdelat-armopoyas/

Этапы работ

Залить армопояс несложно, четко соблюдая последовательность строительных мероприятий. Алгоритм действий такой:

  • соберите опалубку, являющуюся основой разгрузочной окантовки. Применение полистирола в качестве стационарной опалубки позволит дополнительно утеплить постройку. Для разборной конструкции используйте фанеру или древесину. Обеспечьте жесткость опалубки с помощью распорок и стягивания боковых щитов стальной проволокой;
  • нарежьте стальные прутки, соберите в отдельные каркасы. Как сделать армопояс прочным? Используйте продольные арматурные прутки диаметром более 12 мм, соедините их перемычками сечением 6–8 мм, сформировав квадратную пространственную конструкцию. Применяйте вязальную проволоку для соединения стержней. Установите каркас в опалубку, обеспечив гарантированный зазор 5 см от прутков до будущей бетонной поверхности;
  • подготовьте бетонный раствор для заливки. Требуемую прочность бетона обеспечит соотношение цемента и песка 1:4. Используйте бетономешалку, позволяющую обеспечить равномерность состава и приготовление больших объемов;
  • заполните полость бетоном, не допуская остановок в процессе заливки. Удалите воздушные поры, используя арматуру или глубинный вибратор для бетона. Спланируйте бетонную поверхность;
  • обеспечьте неподвижность твердеющего состава для нормального протекания процесса гидратации. Обеспечьте сохранность влаги, накрыв бетонный массив полиэтиленовой пленкой. Периодически увлажняйте массив водой, предотвращая его растрескивание. Демонтируйте опалубку не раньше чем через 4 недели после заливки.

Последовательность операций является ответом на вопрос: как сделать сейсмопояс?

Блок: 6/7 | Кол-во символов: 1630
Источник: https://pobetony.ru/armirovanie/armopoyas/

Цокольный армопояс

Перед возведением стен на фундамент следует залить цокольный армопояс. Его необходимо залить по периметру постройки вдоль внешних стен, но нельзя этого делать вдоль внутренних несущих стен. Цокольный армопояс служит в качестве дополнительного укрепления конструкции. Если вы качественно залили ростверк, то цокольный пояс можно сделать менее прочным. Высота армопояса – 20–40 см, используется бетон М200 и выше. Толщина двухжильных арматурных прутьев – 10–12 мм. Укладка арматуры осуществляется в один слой.

Если вам нужно усилить цокольный пояс, то используйте арматуру большей толщины или установите больше жил. Еще вариант – уложить армосетку в 2 слоя.

Опалубка для цокольного армопояса

Толщина цокольной и внешней стены одинаковая. Она составляет от 510 до 610 мм. При осуществлении заливки цокольного армопояса можно обойтись и без опалубки, заменив ее кирпичной кладкой. Для этого необходимо сделать с двух сторон стены кладку в полкирпича. Образующуюся пустоту вы сможете залить бетоном, предварительно уложив в нее арматуру.

При отсутствии ростверка цокольный армопояс делать бесполезно. Некоторые умельцы, решив сэкономить на ростверке, усиливают цокольный пояс, используя при этом арматуру большего диаметра, что якобы улучшает несущую способность дома. На самом деле – такое решение неразумно.

Ростверк – это основа дома, а цокольный пояс – дополнение или усиление несущих способностей армопояса для фундамента. Совместная работа ростверка и цокольного пояса служит гарантией надежного фундамента даже на пучинистых грунтах и с высоким уровнем залегания грунтовых вод.

Блок: 7/11 | Кол-во символов: 1604
Источник: https://kakpravilnosdelat.ru/kak-sdelat-armopoyas/

Заключение

После ознакомления с материалом статьи, не возникнет вопросов, что такое армопояс и зачем он сооружается, а также как сделать армопояс. Все работы несложно выполнить самостоятельно, изучив технологию, подготовив необходимые материалы и инструменты.

Блок: 7/7 | Кол-во символов: 258
Источник: https://pobetony.ru/armirovanie/armopoyas/

Межэтажный

Между стеной и плитами перекрытия тоже нужно сделать армопояс. Его заливают вдоль внешних стен высотой от 0,2 до 0,4 м. Межэтажный армопояс позволяет сэкономить на дверных/оконных перемычках. Их можно сделать небольшими и с минимумом арматуры. Таким образом, нагрузка на конструкцию будет распределена равномерно.

Если на стены из плохо воспринимающего нагрузки материала установить армопояс, то нагрузка от плит перекрытия будет распределяться равномерно по всей длине стен, что благотворно скажется на их прочностных характеристиках.

Опалубка для межэтажного армопояса

Армирование межэтажного пояса выполняется сеткой из ребристых арматурных прутьев толщиной 10–12 мм в 2 жилы. Если толщина стен варьируется в пределах 510–610 мм, то в качестве опалубки можно использовать двухстороннюю кирпичную кладку, как и для цокольного пояса. Но при этом для внутренней кладки следует применять забутовочный кирпич, а для наружной лицевой. В таком случае армопояс будет иметь ширину равную 260 мм. При меньшей толщине стен забутовочный кирпич следует уложить на ребро либо использовать вместо него деревянную опалубку, а с внешней стороны так же, как и в предыдущем случае укладывается лицевой кирпич.

Блок: 8/11 | Кол-во символов: 1208
Источник: https://kakpravilnosdelat.ru/kak-sdelat-armopoyas/

Армопояс для газобетона

Газобетон – это альтернатива кирпича, обладающая высокими теплоизоляционными качествами наряду с небольшой стоимостью. Газобетонные блоки уступают кирпичу по прочности. Если при устройстве армопояса на кирпичных стенах заливать бетон не приходится, так как арматура укладывается в процессе кладки, то с газобетоном дела обстоят иначе. О том, как сделать армопояс на деревянной опалубке уже говорилось выше, поэтому в этом подразделе мы рассмотрим, как сделать армированный пояс из U-образных газобетонных блоков D500. Хотя стоит сразу заметить, что эта технология более затратная.

В этом случае все предельно просто. Установите блоки на стену в обычном порядке. Затем проведите армирование центральной их части, а после залейте бетоном. Таким образом, стены вашего дома будут более долговечными и надежными.

Если у вас остались вопросы по теме, то задавайте их работающему на сайте специалисту. При необходимости вы можете проконсультироваться по поводу заливки армопояса с нашим экспертом. Есть личный опыт? Делитесь им с нами и нашими читателями, пишите к статье.

Блок: 10/11 | Кол-во символов: 1092
Источник: https://kakpravilnosdelat.ru/kak-sdelat-armopoyas/

Видео

О том, как сделать армопояс для дома из газобетона вы можете узнать из видео:

Блок: 11/11 | Кол-во символов: 84
Источник: https://kakpravilnosdelat.ru/kak-sdelat-armopoyas/

Кол-во блоков: 26 | Общее кол-во символов: 29198
Количество использованных доноров: 7
Информация по каждому донору:
  1. https://kakpravilnosdelat.ru/kak-sdelat-armopoyas/: использовано 7 блоков из 11, кол-во символов 6653 (23%)
  2. https://tolkobeton.ru/raznoe/armirovannyj-poyas.html: использовано 2 блоков из 4, кол-во символов 3729 (13%)
  3. https://pobetony.expert/armirovanie/kak-sdelat-armopoyas: использовано 5 блоков из 7, кол-во символов 7290 (25%)
  4. http://stroy-gazobeton.ru/35-armirovanie-armopoyasa-na-gazobeton: использовано 5 блоков из 5, кол-во символов 3388 (12%)
  5. https://StroySoveti.ru/stenyi/kak-sdelat-armopoyas-svoimi-rukami.html: использовано 1 блоков из 3, кол-во символов 973 (3%)
  6. https://pobetony.ru/armirovanie/armopoyas/: использовано 4 блоков из 7, кол-во символов 6053 (21%)
  7. https://stroisovety.org/armopoyas/: использовано 1 блоков из 3, кол-во символов 1112 (4%)

Арматурный пояс в кирпичной кладке

Что же такое армопояс?

Армированный пояс, он же монолитный пояс или сейсмопояс — это специальная конструкция, призванная решить две задачи. Во-первых, распределить нагрузку от того, что будет находиться сверху, на то, что будет находиться снизу. И, во-вторых, связать всю плоскость, на которой он находится, в единое целое. С распределением нагрузки справляется как монолитный, бетонный армопояс, так и армированный кирпичный. Оба они прекрасно справляются с распределением нагрузки, скажем, от плит перекрытия на стены. Если же стоит задача еще и связать стены в единое целое, например, от распирающей нагрузки стропил крыши на стены дома, то здесь нужен бетонный армированный пояс.

Как сделать армопояс своими руками

С тем, что из себя представляет армопояс мы разобрались, давайте узнаем, как же его сделать своими руками. С кирпичным армопоясом все просто. Обычно, делается кладка из полнотелого красного кирпича минимальной марки М100 в несколько рядов с армированием кладочной сеткой. Можно также проармировать кладку арматурой диаметром 6-8 мм. С бетонным, монолитным армопоясом дело обстоит сложнее.

Сначала необходимо выставить опалубку. Это может быть как деревянная опалубка, так и «лоточная» или несъемная опалубка, если речь идет об армопоясе на газобетонных или пенобетонных блоках. Вы можете использовать заводские U-блоки или лотки сделанные самостоятельно. Для этого не обязательно выпиливать из обычного газоблока U-блок. Достаточно сделать кладку из тонкого газоблока с наружной и внутренней стороны. Пространство между этими блоками можно утеплить экструдированным полистиролом.


После того, как вы сделали опалубку, внутрь лотка помещается каркас из арматуры.

Достаточное армирование для армопояса размером 200 на 200 мм это каркас из 4-х ниток арматуры диаметром 12 мм (по две сверху и снизу), скрепленные поперечными хомутами диаметром 6-8 мм через каждые 30-50 см.

Стандартный перехлест арматуры должен составлять 30-40 диаметров. То есть, если вы кладете арматуру 12 мм, то наращивая ее, необходимо делать перехлест примерно в 40 см.

В углах арматуру необходимо загибать, чтобы угол связывала цельная арматура.

Каркас из арматуры желательно поставить на пластиковые фиксаторы толщины защитного слоя бетона. И надеть фиксаторы на вертикальные хомуты. Если заводских фиксаторов защитного слоя нет, можно воспользоваться кусочками камня, кирпича и т.п.

К арматурному каркасу крепятся шпильки под мауэрлат или куски арматуры для последующей фиксации плит перекрытия.


Теперь можно приступать непосредственно к заливке армопояса бетоном.

Если заливать будете покупным бетоном, выбирайте марку М200-М250. Такой марки прочности с головой хватает для частного строительства.

Если же вы планируете приготовить бетон для заливки армопояса самостоятельно, то воспользуйтесь универсальным рецептом пропорций бетона для армопояса: 1 часть цемента марки 500, 2 части песка, 4 части щебня.

Также вы можете воспользоваться одним из наших строительных калькуляторов для расчета состава бетона. Не забывайте добавлять в замес пластификатор для бетона. Это сделает заливку более удобной для вас, а получившийся армопояс более прочным.


После заливки, накройте армопояс пленкой, во избежание резкого высыхания. Для этой же цели смачивайте бетон первые 2-3 дня.

Армопояс будет готов к нагрузке через неделю. Полное же созревание бетона завершится через 28 дней после заливки.


Наиболее частые вопросы по теме армированного пояса.

В каких случаях нужен армопояс?

Монолитный железобетонный пояс необходим:

  • на блочном фундаменте
  • на стенах из газобетона, пеноблоков и т.п. под пустотные плиты и деревянные балки перекрытия (для исключения продавливания). Здесь армопояс может быть кирпичным
  • под мауэрлат на крыше, конструкция которой предполагает распорную нагрузку на этот самый мауэрлат

Можно ли заливать армопояс зимой, в мороз?

Заливка армопояса в зимнее время занятие сомнительное. Однако, если вам уж так необходимо залить его именно в холодное время года, примите все меры по защите бетона. Добавляйте специальные противоморозные добавки в бетон. Используйте как можно меньше воды для замеса бетона. После заливки, обязательно укройте армопояс для защиты от холода. Например, опилками. В минусовую температуру, воспользуйтесь специальным согревающим кабелем. Он продается в любом строительном супермаркете.

Какова минимальная толщина, высота, ширина, размер армопояса?

Минимальный размер армопояса 150 на 150 мм. Но не менее ширины опирания плит или балок перекрытия.

Промерзает армопояс, что делать?

Если вы или ваши работники забыли утеплить армопояс перед заливкой, тогда его придется утеплять сейчас. Утепляют армопояс снаружи.

Конденсат на армопоясе. Потеет армопояс. Что делать?

Утеплить. Еще варианты: повысить температуру в помещении, уменьшить влажность помещения.

Можно ли залить армопояс частями?

Можно. Для этого в месте примыкания сделайте скос. И бетон не должен быть гладким.

Видео по теме армированного пояса

Армированный пояс — это замкнутая железобетонная монолитная конструкция, проходящая по периметру всего здания.

Армопояс нужен для того, чтобы повышалось сопротивление здания деформации и различного рода нагрузкам, таким как воздействие ветра, перепады температур, неравномерная усадка конструкции и земли под ней. Если здание строится из газосиликата, то наличие армопояса просто необходимо. Это объясняется тем, что блоки из газосиликата не обладают устойчивостью к деформациям и точечные нагрузки переносят плохо. Если вы решили строить дом, в котором больше одного этажа, то и армопояс должен быть не один. Наличие армируемого фундамента — основное условие при строительстве. Теперь разберемся, как сделать армированный пояс, и что для этого потребуется.

Межэтажный или разгрузочный пояс сооружают не только для укрепления стен, но и для равномерного распределения нагрузки от плит на всю конструкцию.

Выделяют 4 основных вида армопояса:

  • ростверк;
  • цокольный армопояс;
  • межэтажный пояс;
  • разгрузочный пояс.

Для замешивания бетона можно использовать покупную бетономешалку, а можно изготовить ее своими руками.

Прежде чем начать делать армирующий пояс, подготовим инструмент и материалы, которые понадобятся:

  • доски;
  • песок;
  • цемент;
  • щебень;
  • арматура;
  • проволока, чтобы вязать арматуру;
  • саморезы;
  • бетономешалка;
  • сварочный аппарат;
  • лопата;
  • кирпич;
  • ломик или фомка.

Виды армированных поясов

Нижний армопояс

Чертеж армирующего пояса под фундамент.

Ростверк является нижним, в большинстве случаев подземным поясом. Это пояс для фундамента. Для начала выкопаем траншею для фундамента. На дно траншеи нужно насыпать слой песка с щебнем толщиной 50-100 мм, то есть сделать песчаную подушку, а затем построить опалубку. Для ее строительства чаще всего используют доски, которые снизу крепятся к стене при помощи саморезов. Противоположные стенки опалубки скрепляются поперечными стяжками из досок. Рекомендуется оставить пустоту 3 см между опалубкой и стеной, а после заливки бетоном ее заполняют теплоизоляционным материалом. Высота армированного пояса для фундамента должна быть 30-40 см, а ширина равняться ширине стены.

Схема утепления армопояса.

Далее изготавливается арматурный каркас для армопояса. Для этого вам потребуются прутья арматуры, из которых делается «лесенка» путем соединения их перемычками. Расстояние между перемычками составляет около 50 см и крепятся они на арматуру с помощью вязальной проволоки, а в местах стыков и пересечений стен — с помощью сварки, которую используют только в этих местах, так как она ухудшает прочность арматуры. Лучше всего использовать арматуру диаметром 12-14 мм, а для перемычек — 8 мм. Делать каркас лучше уже в опалубке, так как в собранном виде он очень тяжелый и поместить его правильно будет очень проблематично. Под низ каркаса подложите куски кирпича или блоков, чтобы он не соприкасался с дном, иначе сгниет. Бетон должен покрывать арматуру со всех сторон на 5 см. Если предполагается использовать не тяжелые бетонные перекрытия, то достаточно будет для каркаса взять арматуру в количестве 2 прутьев, если же перекрытие будет тяжелым, то нужно брать 4 арматурных прута.

Теперь приступаем к заливке армированного пояса для фундамента бетонной смесью. Ее изготавливаем путем смешивания 1 части цемента, 3 частей песка и 5 частей щебня, добавляя при этом воду. Когда смесь залили в опалубку, не забудьте избавиться от пустот внутри нее. Нужно использовать арматуру или специальный инструмент, чтобы уплотнить бетон методом штыкования. Важно запомнить, что заливка должна делаться сразу, в один прием. Если на улице стоит хорошая погода, то дней через 5 опалубку можно снять. Снимать опалубку надо при помощи ломика или фомки. Армопояс для фундамента готов.

Цокольный, межэтажный и разгрузочный пояса

Схема армирования фундамента.

Цокольный армопояс сооружается следующим после пояса для фундамента и делается по верху цоколя сооружения. Если ростверк вы сделали правильно, то этот пояс можно слишком не укреплять, то есть можно обойтись без каркаса. Высота такого пояса должна быть 210-400 мм, но если сделаете 400 мм, то конструкция будет надежнее и крепче. Если в дальнейшем вы будете утеплять внешние стены, то ширина армопояса равна ширине стены, а если нет, то ширину пояса нужно делать с учетом слоя утеплителя. Процесс заливки бетонной смесью такой же, как и в ростверке.

Межэтажный пояс делается для равномерного распределения нагрузки от бетонных плит на всю коробку дома и для укрепления стен. Укладывается этот пояс только по периметру наружных стен. Так как он принимает всю нагрузку на себя, то перемычки над оконными проемами можно сделать с минимальным применением арматуры и минимальной толщины. Опалубку для третьего пояса лучше делать из кирпича: снаружи применяется лицевой, внутри — забутовочный.

Разгрузочный или крышный пояс принимает нагрузку от крыши и стропильной системы, а также позволяет закрепить мауэрлат. Этот пояс сделать надо так же, как и предыдущие.

Армированный пояс является необходимым элементом несущей конструкции и затраты на его изготовление оправдывают себя полностью. Можно сэкономить на обоях, краске и других материалах, но только не на столь важном элементе, как армопояс.

  • 1 Виды
  • 2 Инструменты и материалы
  • 3 Изготовление арматурной сетки/каркаса
  • 4 Опалубка
  • 5 Ростверк
  • 6 Цокольный армопояс
  • 7 Межэтажный
  • 8 Под мауэрлат
  • 8.1 Крепление мауэрлата
  • 9 Армопояс для газобетона
  • 10 Видео

Армопоясом называют железобетонную конструкцию, которая предназначена для укрепления стен дома. Это необходимо для защиты стен от нагрузок, возникающих под воздействием внешних/внутренних факторов. К внешним относится воздействие ветра, наклон местности/холмистость, плавающий грунт и сейсмическая активность земли. В список внутренних факторов относятся все бытовые строительные приспособления, применяемые при внутренней отделке дома. Если неправильно сделать армопояс, то из-за этих явлений стены попросту треснут, а что еще хуже, разъедутся. Ввиду этого очень важно быть осведомленным в том, как сделать армопояс. О видах, назначении и способе установки армопояса и пойдет речь в этой статье.

Существует 4 вида армопояса:

Инструменты и материалы

Перед началом работ следует подготовить инструменты/материалы:

Чтобы все выполненные вами работы были сделаны качественно, предлагаем вам ознакомиться с техникой изготовления армосетки/каркаса и опалубки.

Изготовление арматурной сетки/каркаса

Чтобы армопояс был качественным, а соответственно дом надежным, нужно знать, как правильно сделать армосетку/каркас. Соединение прутьев арматуры между собой осуществляется вязальной проволокой, а не сварочным швом. Это обусловлено тем, что при сварке место возле изготавливаемого шва перегревается, что приводит к ослаблению прочности арматуры. Но без сварочных швов при изготовлении сетки не обойтись. Середина и концы каркаса свариваются, остальные же соединительные узлы связываются.

Уложенный каркас в армопояс

Прутья скрепляются для фиксации арматуры в необходимом положении при заливке бетоном. Для этих целей используется тонкая проволока, от нее прочность сетки/каркаса не зависит.

Для изготовления армопояса используются только ребристые прутья. Бетон цепляется за ребра, что содействует увеличению несущих способностей конструкции. Такой пояс может работать на растяжение.

Чтобы сделать каркас возьмите 2 жилы толщиной 12 мм и длиной 6 м, при этом для поперечной арматуры вам будет достаточно прутьев толщиной 10 мм. По центру и краям поперечную арматуру следует приварить. Остальные же прутья просто вяжутся. После изготовления двух сеток, подвесьте их так, чтобы образовался зазор. Сварите их с краев и по центру. Таким образом, у вас получится каркас. Для изготовления пояса, каркасы сваривать нет надобности. Их укладывают внахлест на 0,2–0,3 м.

Опалубка

Установка и закрепление опалубки осуществляется несколькими методами. Чтобы установить деревянные щиты, необходимо пропустить через них анкера, монтировать на них заглушки при помощи электросварки. Цель этих действий – зафиксировать опалубку таким образом, чтобы под весом бетона она не выдавливалась.

Для закрепления опалубки при заливке межэтажного армопояса чаще используется более простой способ. На нижней части щита следует закрепить шуруп диаметром 6 мм, длиной 10 см. Расстояние между ними – 0,7 м. Итак, приложите деревянный щит к стене, высверлите сквозь него отверстие, вставьте в него грибок и забейте шуруп.

Отверстие в щите должно быть диаметром чуть больше 6 мм. Это нужно для того, чтобы беспрепятственно установить грибок.

Деревянная опалубка

Верхнюю часть опалубки также закрепляют быстрым монтажом. Но в этом случае следует вкрутить саморез, а не шуруп. Итак, проделайте отверстие в кирпиче лицевой кладки. Затем вбейте в него арматуру. Если кирпич полнотелый, то дело обстоит проще – просто вбейте гвоздь/арматуру в вертикальный шов. Саморез и арматуру стяните вязальной проволокой. Расстояние между элементами крепежа – 1–1,2 м. Такое крепление способно противостоять предстоящим ему нагрузкам.

После того как армопояс затвердеет, снять опалубку можно при помощи ломика/гвоздодера. В теплый сезон бетон схватывается за сутки. В этом случае демонтаж опалубки можно осуществлять на следующий день. В холодный сезон эту процедуру проводят спустя несколько дней.

Ростверк

Первоначально следует определить глубину заложения фундамента. Этот параметр зависит от типа грунта, глубины его промерзания, а также глубины залегания грунтовых вод. Затем следует вырыть траншею по периметру будущего дома. Сделать это можно вручную, что долго и утомительно или при помощи экскаватора, что быстро и эффективно, но влечет за собой дополнительные расходы.

После спецтехники следует выровнять дно и стенки траншеи до твердого грунта. Поверхность должна быть максимально твердой и ровной.

Теперь нужно сформировать песчаную подушку, высота которой должна равняться 50–100 мм. При необходимости засыпки песка больше, чем на 100 мм, его нужно смешать со щебнем. Это мероприятие может понадобиться для выравнивания дна траншеи. Еще один способ выравнивания дна – заливка бетоном.

Изготовление каркаса для ростверка

После засыпки песчаной подушки, ее необходимо утрамбовать. Чтобы справиться с задачей быстрее, полейте песок водой.

Затем следует уложить арматуру. В процессе строительства в нормальных условиях нужно использовать арматуру из 4–5 жил, диаметр каждого прута должен составлять 10–12 мм. Важно, чтобы при заливке ростверка для фундамента арматура не касалась основания. Она должна быть утоплена в бетоне. Таким образом, металл будет защищен от коррозии. Чтобы этого достичь арматурную сетку следует приподнять над песчаной подушкой, уложив под нее половинки кирпича.

Ростверк ленточного фундамента

Если вы строите дом на пучинистом грунте или там, где высокий уровень грунтовых вод, то ростверк следует сделать более прочным. Для этого вместо арматурной сетки следует использовать арматурный каркас. Он представляет себе 2 сетки, состоящие из 4 жил диаметром по 12 мм. Их следует укладывать снизу и сверху армопояса. В качестве основания вместо песчаной подушки используется граншлак. Его преимущество перед песком в том, что со временем граншлак превращается в бетон.

Для изготовления сетки используется вязальная проволока, а не сварочный шов.

Для ростверка следует использовать бетон М200. Чтобы высота заливки соответствовала заданной величине, установите в траншее маячок – металлический колышек равный высоте ростверка по длине. Он будет служить вам ориентиром.

Цокольный армопояс

Перед возведением стен на фундамент следует залить цокольный армопояс. Его необходимо залить по периметру постройки вдоль внешних стен, но нельзя этого делать вдоль внутренних несущих стен. Цокольный армопояс служит в качестве дополнительного укрепления конструкции. Если вы качественно залили ростверк, то цокольный пояс можно сделать менее прочным. Высота армопояса – 20–40 см, используется бетон М200 и выше. Толщина двухжильных арматурных прутьев – 10–12 мм. Укладка арматуры осуществляется в один слой.

Если вам нужно усилить цокольный пояс, то используйте арматуру большей толщины или установите больше жил. Еще вариант – уложить армосетку в 2 слоя.

Опалубка для цокольного армопояса

Толщина цокольной и внешней стены одинаковая. Она составляет от 510 до 610 мм. При осуществлении заливки цокольного армопояса можно обойтись и без опалубки, заменив ее кирпичной кладкой. Для этого необходимо сделать с двух сторон стены кладку в полкирпича. Образующуюся пустоту вы сможете залить бетоном, предварительно уложив в нее арматуру.

При отсутствии ростверка цокольный армопояс делать бесполезно. Некоторые умельцы, решив сэкономить на ростверке, усиливают цокольный пояс, используя при этом арматуру большего диаметра, что якобы улучшает несущую способность дома. На самом деле – такое решение неразумно.

Ростверк – это основа дома, а цокольный пояс – дополнение или усиление несущих способностей армопояса для фундамента. Совместная работа ростверка и цокольного пояса служит гарантией надежного фундамента даже на пучинистых грунтах и с высоким уровнем залегания грунтовых вод.

Межэтажный

Между стеной и плитами перекрытия тоже нужно сделать армопояс. Его заливают вдоль внешних стен высотой от 0,2 до 0,4 м. Межэтажный армопояс позволяет сэкономить на дверных/оконных перемычках. Их можно сделать небольшими и с минимумом арматуры. Таким образом, нагрузка на конструкцию будет распределена равномерно.

Если на стены из плохо воспринимающего нагрузки материала установить армопояс, то нагрузка от плит перекрытия будет распределяться равномерно по всей длине стен, что благотворно скажется на их прочностных характеристиках.

Опалубка для межэтажного армопояса

Армирование межэтажного пояса выполняется сеткой из ребристых арматурных прутьев толщиной 10–12 мм в 2 жилы. Если толщина стен варьируется в пределах 510–610 мм, то в качестве опалубки можно использовать двухстороннюю кирпичную кладку, как и для цокольного пояса. Но при этом для внутренней кладки следует применять забутовочный кирпич, а для наружной лицевой. В таком случае армопояс будет иметь ширину равную 260 мм. При меньшей толщине стен забутовочный кирпич следует уложить на ребро либо использовать вместо него деревянную опалубку, а с внешней стороны так же, как и в предыдущем случае укладывается лицевой кирпич.

Под мауэрлат

Заливать армопояс под мауэрлат можно только после отвердения клея/раствора для кладки стен. Технология, по которой кладется армопояс по газобетону отличается устройством опалубки, но об этом мы поговорим чуть позже. Изготовление деревянной опалубки осуществляется по уже знакомой вам схеме. Бетон же готовится по такой формуле: 2,8 части песка на 1 часть цемента и 4,8 части щебня. Таким образом, у вас получится бетон М400.

После заливки исключите остатки пузырьков воздуха в массе. Чтобы выполнить эти задачи, используйте строительный вибратор или протыкайте жидкую массу прутом.

Крепление мауэрлата

При монолитном устройстве армопояса следует соблюсти правила крепления мауэрлата. Во время монтажа каркаса из арматуры следует вывести из него вертикальные отрезки на определенную в проекте высоту. Прутья арматуры должны возвышаться над армопоясом на толщину мауэрлата + 4 см. В брусе необходимо сделать сквозные отверстия, равные диаметру арматуры, а на ее концах следует нарезать резьбу. Так, у вас получится надежное крепление, что предоставит вам возможность осуществить качественный монтаж крыши любой конфигурации.

Армопояс для газобетона

Газобетон – это альтернатива кирпича, обладающая высокими теплоизоляционными качествами наряду с небольшой стоимостью. Газобетонные блоки уступают кирпичу по прочности. Если при устройстве армопояса на кирпичных стенах заливать бетон не приходится, так как арматура укладывается в процессе кладки, то с газобетоном дела обстоят иначе. О том, как сделать армопояс на деревянной опалубке уже говорилось выше, поэтому в этом подразделе мы рассмотрим, как сделать армированный пояс из U-образных газобетонных блоков D500. Хотя стоит сразу заметить, что эта технология более затратная.

В этом случае все предельно просто. Установите блоки на стену в обычном порядке. Затем проведите армирование центральной их части, а после залейте бетоном. Таким образом, стены вашего дома будут более долговечными и надежными.

Если у вас остались вопросы по теме, то задавайте их работающему на сайте специалисту. При необходимости вы можете проконсультироваться по поводу заливки армопояса с нашим экспертом. Есть личный опыт? Делитесь им с нами и нашими читателями, пишите комментарии к статье.

Видео

О том, как сделать армопояс для дома из газобетона вы можете узнать из видео:

Настройка рекуррентных нейронных сетей с обучением с подкреплением

Мы рады объявить о нашем новом алгоритме RL Tuner, методе повышения производительности LSTM, обученного на данных с использованием обучения с подкреплением (RL). Мы создаем функцию вознаграждения RL, которая учит модель следовать определенным правилам, при этом позволяя ей сохранять информацию, полученную из данных. Мы используем RL Tuner для обучения концепциям теории музыки LSTM, обученного генерировать мелодии. В двух видео ниже показаны образцы исходной модели LSTM и той же модели, улучшенной с помощью RL Tuner .

Введение

Когда этим летом я присоединился к Magenta в качестве стажера, команда усердно работала над разработкой лучших способов обучения рекуррентных нейронных сетей (RNN) для создания последовательностей заметок. Как вы, возможно, помните из предыдущих постов, эти модели обычно состоят из сети с долгой краткосрочной памятью (LSTM), обученной монофоническим мелодиям. Это означает, что мелодии передаются в сеть по одной ноте за раз, и она обучается предсказывать следующую ноту в последовательности.На рисунке слева показана упрощенная версия этого типа сети, развернутая во времени, в которой она обучается на первых 6 нотах «Twinkle Twinkle Little Star». С этого момента я буду называть этот тип модели Note RNN .

A Примечание RNN концептуально аналогичен Character RNN , популярной модели для генерации текста, по одному символу за раз. Хотя оба типа моделей могут давать впечатляющие результаты, у них есть некоторые досадные ограничения.Они оба страдают от общих режимов отказа, таких как постоянное повторение одного и того же токена. Более того, последовательности, создаваемые моделями, как правило, не имеют последовательной глобальной структуры. Чтобы увидеть это более ясно, взгляните на приведенный ниже текст, который был сгенерирован персонажем RNN, обученным на данных разметки Википедии (взяты из Graves, 2013):

«Восстание» («Hyerodent») [[буквально]] связано немного старше, чем сводная сестра, музыка и завтрашний день были гораздо более движущими силами.Все те из [[ХАМАС (массовый) | незаконный оборот колбасы]] были также известны как [[Подводная лодка класса Trip | «Санте» в Серасиме]]; «Верра» 1865-682-831 относится к баллистическим ракетам. Пока она смотрела на него друга Халлы, экваториальное оружие Тосканы, во [[Франция]], от вакцинных домов до «индивидуума», среди [[рабства | рабов]] (например, художественная продажа фабрик была переименована в английскую привычку двенадцати лет. )

Хотя модель научилась правильно писать английские слова, использовать некоторый синтаксис уценки и даже в основном правильную грамматическую структуру, предложения, похоже, не следуют последовательной мысли.Текст быстро переходит от темы к теме, обсуждая все, от сестер до подводных лодок до Тосканы, рабства и фабрик, — все в одном коротком абзаце. Подобная глобальная бессвязность характерна и для мелодий, производимых ванильной нотой RNN . Они не поддерживают последовательную музыкальную структуру и могут звучать беспорядочно и беспорядочно.

Music — интересный полигон для генерации секвенций, поскольку музыкальные композиции придерживаются относительно четко определенного набора структурных правил.Любой начинающий музыкальный студент узнает, что группы нот принадлежат клавишам, аккорды следуют последовательностям, а песни имеют последовательную структуру, составленную из музыкальных фраз. Так что, если бы мы могли обучить Note RNN таким музыкальным правилам, в то же время позволяя ему изучать закономерности из музыки, которую он слышит в мире?

Это идея модели RL Tuner , которую я опишу в этом посте. Мы берем обученный Note RNN и обучаем его концепциям теории музыки с помощью обучения с подкреплением (RL).RL может позволить сети изучить некоторую недифференцируемую функцию вознаграждения . В этом случае мы определяем набор правил теории музыки и выдаем вознаграждение в зависимости от того, соответствуют ли композиции модели этим правилам. Однако для того, чтобы модель могла запомнить вероятности банкнот, которые она изначально узнала из данных, мы храним вторую фиксированную копию Note RNN , которую мы называем Reward RNN . Reward RNN используется для вычисления вероятности воспроизведения следующей ноты, как это было изучено исходной Note RNN .Мы увеличиваем награды нашей теории музыки с помощью этого значения вероятности, чтобы общая награда отражала как ограничения нашей теории музыки, так и информацию, полученную из данных.

Мы показываем, что этот подход позволяет модели поддерживать информацию о вероятностях нот, извлеченных из данных, в то же время значительно улучшая поведение Note RNN , на который возложены награды по теории музыки. Например, до обучения с RL 63,3% нот, созданных с помощью Note RNN , принадлежали некоторому чрезмерно повторяющемуся сегменту нот; после RL, 0.0-0,03% нот были избыточно повторены. Поскольку чрезмерно повторяющиеся токены являются проблемой и в других областях (например, при генерации текста), мы считаем, что наш подход может иметь более широкое применение. Но действительно ли это работает для создания лучшей музыки? Мы провели исследование пользователей и обнаружили, что люди находят композиции, созданные нашими тремя моделями RL, значительно более приятными в музыкальном плане, чем композиции оригинальной Note RNN . Но мы призываем вас судить сами; образцы каждой из моделей будут предоставлены позже в этом посте.

Модели, выводы и результаты описаны в нашей недавней исследовательской статье, написанной мной, Шейном Гу, Ричардом Э. Тернером и Дугласом Экком. 1 . Код для запуска этой модели также доступен в репозитории Magenta на github; пожалуйста, попробуйте! Правила теории музыки, реализованные для этой модели, являются лишь первой попыткой и могут быть легко улучшены кем-нибудь с музыкальным образованием.

1 Версия этой работы была принята на семинаре NIPS 2016 Deep Reinforcement Learning Workshop.

Предпосылки: обучение с подкреплением и глубокое Q-обучение

В этом разделе дается краткое введение в некоторые идеи, лежащие в основе сетей RL и Deep Q Networks (DQN). Если вы знакомы с этими темами, вы можете пропустить их.

В обучении с подкреплением (RL) агент взаимодействует с окружающей средой. Учитывая состояние среды \ (s \), агент выполняет действие \ (a \), получает награду \ (r \), и среда переходит на новую карту подкрепления

— Warzone Wiki

The Reinforcement Карту можно сыграть, чтобы получить дополнительные армии.

Карта подкрепления поддерживает два режима: фиксированный и прогрессивный.

[править] Исправлено

Фиксированные карты подкрепления просты: сыграйте одну, чтобы получить определенное количество дополнительных армий для развертывания в этот ход. Каждая карта всегда стоит одной и той же суммы.

[править] Прогрессивный

Когда карта подкрепления настроена на прогрессивную настройку, она дает разное количество армий. Как правило, вы хотите, чтобы ваши карты подкрепления давали меньшее количество армий в начале игры, чтобы они не были слишком мощными, и больше армий, поскольку игроки накапливают больший доход, чтобы карты не обесценились.

Важно отметить, что ценность карты определяется, когда вы ее получаете (или когда она собирается целиком), а не когда карта разыгрывается.

Карта увеличивается либо номером хода, либо удерживаемыми территориями:

[править] Прогрессивный поворотный номер

Карта подкрепления, которая увеличивается по номеру хода, просто умножает количество ходов, прошедших в игре (отображается в верхнем левом углу игрового экрана), на определенный процент.

Преимущества использования этого метода заключаются в том, что игроки не могут узнать об игре ничего такого, чего они иначе не могли бы узнать, и что легко заранее подсчитать, сколько будут стоить ваши карты.

Недостатком этого метода является то, что карты не имеют ограничений; они будут продолжать расти в цене вечно. В длинных играх это, как правило, снижает удовольствие, поскольку карты становятся ключевым компонентом выигрыша, а бонусы устаревают.

[править] Прогрессивное по территориям, удерживаемым

Карта подкрепления, которая увеличивается по удерживаемым территориям, умножает общее количество территорий, удерживаемых всеми игроками на всей карте, на определенный процент.Это предназначено для игр, которые в основном начинаются с нейтральных игроков, так как это позволит картам расти вместе с игрой.

Преимущества использования этого метода в том, что карты перестанут расти в цене, как только мир будет полностью взят. Это позволяет значению карты чаще всего синхронизироваться с темпом игры и не выходить из-под контроля.

Недостатки этого метода заключаются в том, что умные игроки могут использовать значение, чтобы вычислить, какая часть мира была захвачена в туманной игре.Как правило, это не очень ценная информация, поэтому игра обычно не вредит.

[править] Остаток

В случае остатка в этих вычислениях значение будет округлено до ближайшего целого числа. Остаток 0,5 округляется в большую сторону.

[править] См. Также

Разница между контролируемым, неконтролируемым обучением и обучением с подкреплением

перейти к содержанию Лидерство в области искусственного интеллекта от NVIDIA
  • Ищи:

  • ПЛАТФОРМЫ
    • АВТОНОМНЫЕ МАШИНЫ
      • ОБЗОР
      • ОТРАСЛЕЙ
        • ДРОНЫ
        • РОБОТОТЕХНИКА
        • ИНТЕЛЛЕКТУАЛЬНАЯ ВИДЕО АНАЛИТИКА (IVA)
      • ТОВАРОВ
        • ОБЗОР
        • ДЖЕТСОН НАНО
        • ДЖЕТСОН XAVIER NX
        • ДЖЕТСОН AGX XAVIER
        • ДЖЕТСОН TX2
      • ДЛЯ РАЗРАБОТЧИКОВ
      • МАГАЗИН JETSON
    • ОБЛАЧНЫЙ ЦЕНТР И ДАННЫХ
      • ОБЗОР
      • ТОВАРОВ
        • ОБЗОР
        • ТЕСЛА
        • T4 СЕРВЕР ПРЕДПРИЯТИЙ
        • DGX
        • DGX 2
        • СТАНЦИЯ DGX
        • HGX
        • NGC
        • ВИРТУАЛЬНЫЙ GPU
        • EGX
      • РЕШЕНИЯ
        • ОБЗОР
        • Искусственный интеллект и глубокое обучение
        • ВЫСОКОПРОИЗВОДИТЕЛЬНЫЕ ВЫЧИСЛЕНИЯ
        • ОБЛАЧНЫЕ ИГРЫ
        • ОБЛАЧНЫЕ ВЫЧИСЛЕНИЯ на GPU
        • ВИРТУАЛИЗАЦИЯ
        • АНАЛИТИКА
      • ПРИЛОЖЕНИЯ
        • КАТАЛОГ ПРИЛОЖЕНИЙ ДЛЯ GPU
        • ПРИЛОЖЕНИЯ, ГОТОВЫЕ ДЛЯ ГП
      • ДЛЯ РАЗРАБОТЧИКОВ
      • ТЕХНОЛОГИИ
        • CUDA-X
        • MAGNUM
        • NVIDIA VOLTA
        • NVIDIA PASCAL
        • NVLINK / NVSWITCH
        • ТЕНЗОРНЫЕ ЯДЕРЫ
        • ПЛАГИН INDEX PARAVIEW
        • ТЕХНОЛОГИЯ ВИРТУАЛЬНОГО GPU
    • ГЛУБОКОЕ ОБУЧЕНИЕ И ИИ
      • ОБЗОР
      • ОТРАСЛЕЙ
        • ОБЗОР
        • AI ИННОВАТОРЫ
        • AI ГОРОДА
        • AI НА ОБЩЕСТВЕННОЕ ХОРОШО
        • ЗДРАВООХРАНЕНИЕ И НАУКИ О ЖИЗНИ
        • ВЫСШЕЕ ОБРАЗОВАНИЕ
.

Оставить комментарий
