Армопояс как делать: Армопояс для газобетона. Как сделать армированный пояс

Мауэрлат крепится большой шайбой и гайкой, для подстраховки используются контргайки. После затяжки всех крепежных элементов оставшиеся верхушки шпилек срезаются болгаркой.

Подведем итоги

Армированное основание под мауэрлат – скорее необходимость, чем роскошь. Кровельная конструкция оказывает довольно большое воздействие на стены дома, которое хотя и распределяется равномерно благодаря мауэрлату, но может негативно сказаться на прочности всего здания.

Создание армопояса необходимо в строениях из газо– и керамзитобетона из-за непрочности данных материалов, в зонах с высокой сейсмической активностью. Также укрепление стен под мауэрлат целесообразно проводить при создании тяжелых кровельных сооружений.

Выполнение армирования верхней части стен не является сложной работой, требующей привлечения специалистов. При соблюдении ряда правил и привлечении помощников ее можно выполнить собственными силами.

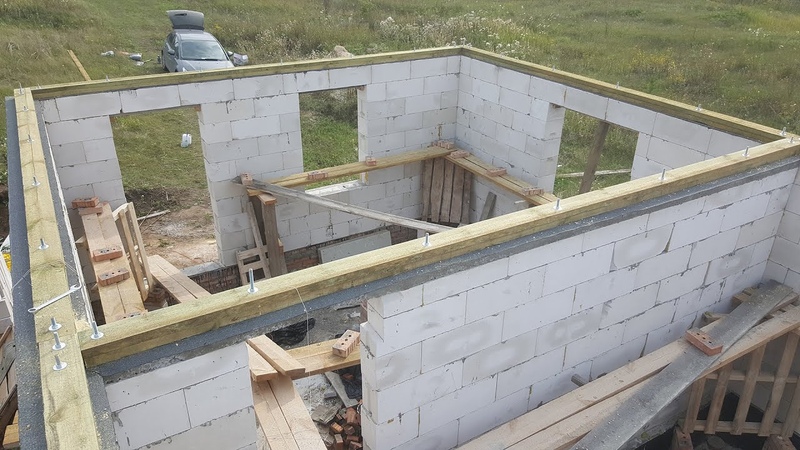

Монтаж мауэрлата на газобетон с Армопоясом и без

Крепление мауэрлата к газобетону или пенобетону, как правило, производится с помощью армирующего пояса, расположенного в верхней части стеновых конструкций. Именно он становится опорой мауэрлата и обеспечивает большую прочность всему дому.

Для чего нужен Армопояс?

Как известно, газобетон отличается повышенной чувствительностью к местным нагрузкам. То есть при превышении допустимого давления сверла, используемого для создания отверстий в блоке, велика вероятность того, что он треснет или даже потрескается.Для предотвращения таких изменений устроена армопауза, также она позволяет избежать скольжения и деформации блоков, к чему приводит неравномерное давление общей массы.

Что вам нужно знать

Мауэрлат выполняет функции соединения строительных коробок и стропил, а также разделения нагрузки от конструкции крыши по стенам. Древесина используется в основном для изготовления крепежа. Оптимальный вариант — брус из лиственных пород, поверхность которого покрыта антисептическим составом.

Желательно, чтобы крепление мауэрлата к стене из пенобетона было сплошным по периметру стеновых конструкций. Для фиксации отдельных элементов используется прямой замок подходящего размера. Для обеспечения жесткости вбивают гвозди, в результате бруски образуют единую систему крепления стропил, соединенных с соседними элементами. Брусья должны располагаться с внутренней стороны кладки на расстоянии не менее 5-6 см от внешней стороны. Для опоры мауэрлата по внешнему краю стены делают кирпичный парапет, отдельные части которого крепятся прямым замком.

Способы крепления мауэрлата к стенам из газобетона

Возможно использование нескольких техник, подходящих для разных условий:

• фиксация скобами, заделанными в кладку;
• анкерные крепления на основе армопояса;
• Крепление мауэрлата к газобетону проволокой.

В последнем варианте провод прокладывается между кирпичами таким образом, чтобы средняя часть находилась под ними, а внешние стороны — снаружи. Длина должна быть достаточной для свободного прохождения стержня и последующего затягивания. Количество ремней должно соответствовать количеству стропил. Затем с помощью металлической проволоки прикрепляют мауэрлат к стене.

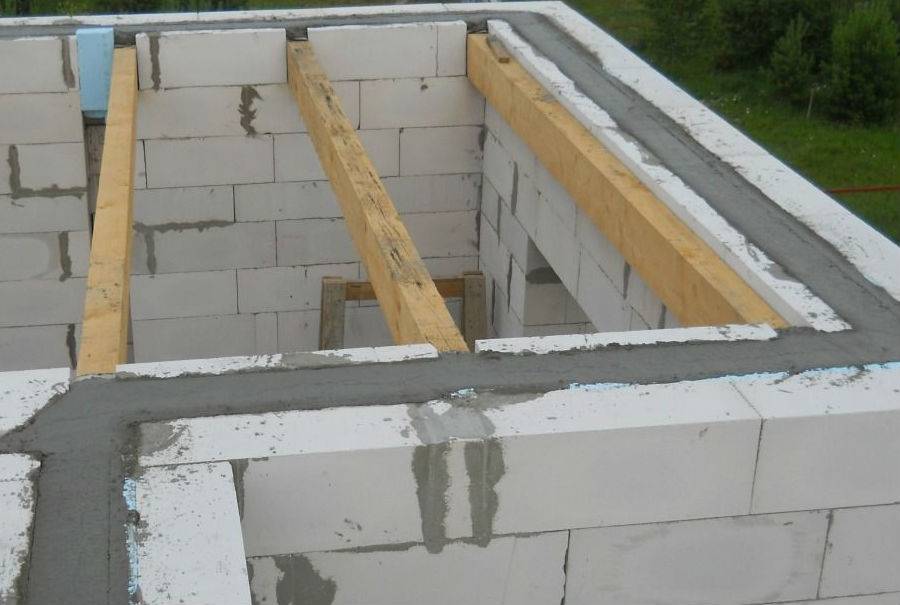

Армированный пояс

Крепление мауэрлата к газобетону Газобетон наиболее предпочтительно, так как блоки отличаются недостаточно плотной конструкцией и сложностью монтажа замков любого вида. Стоит отметить преимущества использования армированного ремня.В первую очередь, это выравнивание верхней части стен и усиление всей конструкции дома, в процессе ее обустройства заранее создаются фиксаторы для мауэрлата. Самый простой вариант — использование П-образных блочных элементов в виде желоба по периметру внешних конструкций стены, при этом не должно быть перерывов. Далее образуется пропил на угловых деталях. Для сборки каркаса используется арматура поперечными перемычками, затем она укладывается в желоб с последующей заливкой бетонной смеси.Для обеспечения монолитной массы заливается за один прием. Перед этим на армированном ремне закрепляют якорь с проволокой. Особое значение имеет тщательное соблюдение уровня. Шпильки также закрепляются на раме по линии натянутого шнура в вертикальном положении. Так же, как и в случае использования стальной проволоки, количество стропильных ног и анкерных зажимов должно совпадать. Необходимо заранее определить оптимальное расположение элементов, во избежание совпадения с местами крепления стропил.

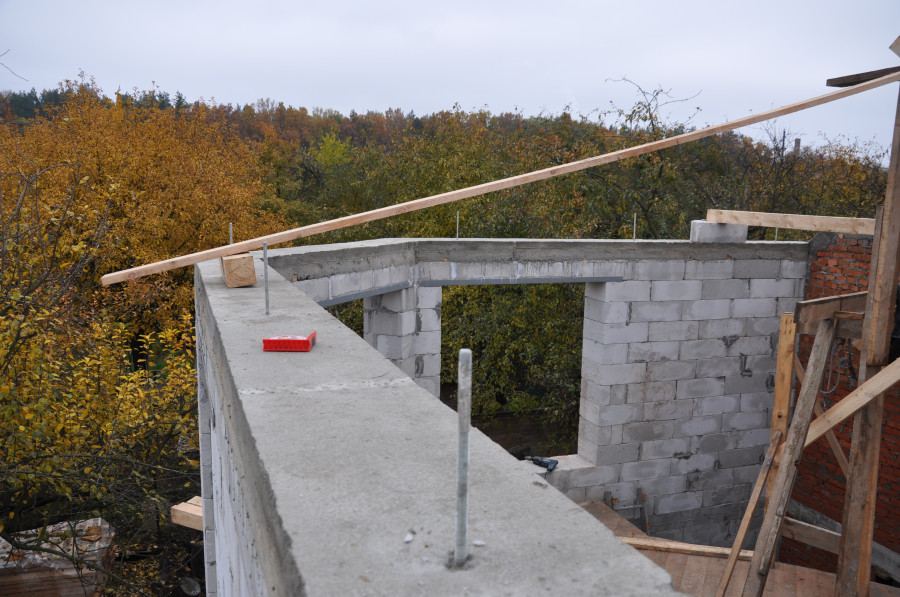

Крепление мауэрлата к газобетону с помощью шпилек

Этот вариант оптимален для небольших зданий и крыш, имеющих легкую конструкцию, когда кровля и стены не испытывают значительных нагрузок. Шпильки бывают двух видов: это болты, образующие единую конструкцию со стальным квадратом, или элементы в виде L-образной формы. Их крепление производится при кладке блоков в несколько рядов к верху, при этом длины должно хватить на стопорную гайку и толщину брусков.Процесс аналогичен анкерному методу: после затвердевания кладки планка надевается на шпильки и фиксируется гайками. Есть и другие способы крепления мауэрлата к газобетону, но они используются реже из-за меньшей надежности.

Достаточная жесткость и надежность крепления образуется за счет прикручивания болтов к раме и их дополнительной блокировки бетоном. Достаточно надеть мауэрлат на шпильки и гайками натянуть его на блоки.

При необходимости монтировать мауэрлат в пенобетон без армопояса, в стенах используются монолитные заглушки и подушки. Их размеры должны быть в пределах 400 мм, это пазы со структурой арматуры небольшой толщины или металлических стержней, именно на них крепятся анкеры.

Характеристики

Использование анкеров и шпилек требует предварительного создания отверстий. Здесь может возникнуть ряд трудностей. Например, крепеж может быть недостаточно плоским, даже если использовать шнур и уровень, работать с жидким бетоном сложнее.В первую очередь задается точное расположение крепежа, на доске с ровной поверхностью отмечаются точки верхних частей болтов, затем переносятся на мауэрлат, в котором просверливаются соответствующие отверстия. Затем к стене крепится брус. Основание стропил фиксируется на болтах, дополнительно используются шайбы и гайки.

Крепление мауэрлата к газобетону должно производиться после выбора способа крепления и предварительного планирования количества и расположения фиксаторов.В первую очередь образуется надежная изоляция между бетоном и деревом. Это необходимо в связи с развитием интенсивной гнили дерева, для предотвращения этого процесса наносится гидроизоляционный материал, укладываемый в два слоя. В нем могут выступать как современные варианты, так и привычные, например полиэтилен или рубероид.

При использовании проволоки отверстия на расстоянии не более 35 см для всех насадок пропускают проволоку, при этом концы скручиваются таким образом, чтобы получить максимальное соединение стены и мауэрлата.

Следует отметить, что полотна пилы нельзя использовать с болгаркой, так как этот инструмент не подходит для обработки дерева. Несоблюдение этого правила может привести к травмам во время работы.

Раздвижная пара

Установка стропил выполняется после плотного крепления мауэрлата. Стропильная конструкция может иметь шарнирное или жесткое крепление, выбор подходящего варианта зависит от требований, которым должны соответствовать точки крепления мауэрлата к газобетону, общая конфигурация и тип конструкции (навесная или носовая).

Навесная версия может иметь разное сопряжение. Самый распространенный — это крепление с жестким интерфейсом, при этом нет возможности смещения и поворота. Также используется скользящая стыковка, которая обеспечивает перемещение балки и поворот по отношению к штанге. Последний вариант снижает расширение древесины, вызванное температурным воздействием, и усадку здания, все это препятствует передаче разрывных нагрузок на конструкции стен.

Для создания раздвижного сопряжения используются три метода:

• использование специального металлического крепежа для стыковки стропил;
• снятие балки со стен и фиксация пластиной;
• Изготовление пилы по стропильной доске и установка ее на мауэрлат с помощью уголков, скоб или гвоздей.

Жесткое спаривание

Реже делают бетонные и деревянные постройки, а также конструкции из бруса. Ввиду того, что как каркасные, так и деревянные дома отличаются значительной усадкой, при отсутствии возможности одновременного смещения здания и кровельного бокса существует вероятность значительного напряжения, вызывающего повреждение конструкции стен и стропил. Для создания жесткого сопряжения необходимы опорные стержни длиной 1 метр, закрепленные на стропильных ногах, гвоздях и стальных уголках.Стропила балка с панелью должна прилегать к структуре мауэрлата в соответствии с напорной линией. Это предотвращает перпендикулярные смещения. Уголки и гвозди устраняют боковое смещение, при этом последние нужно забивать под углом с обеих сторон, чтобы они пересекались в планке. Третий гвоздь вбивается в балку, которая должна иметь вертикальное направление.

ДОМ ИЗ АРБОЛИТА СВОИМИ РУКАМИ — УНИКАЛЬНЫЙ ПРИМЕР СТРОИТЕЛЬСТВА ИЗ ДЕРЕВЯННЫХ БЕТОННЫХ БЛОКОВ | Своими руками

Арболит (арболит) — композиционный строительный материал, состоящий из древесной щепы (80-90 кг / м ³ ). Его теплопроводность составляет 0,07-0,17 Вт / мК, тогда как теплопроводность кирпича -0,45-1,45 Вт / мК, а у дерева — 0,15-0,4 Вт / мК. Стандартный блок арболита толщиной 30 см по своим тепло- и звукоизоляционным свойствам соответствует кирпичной стене толщиной 90 сантиметров, а классический деревянный -.Толщина 50 см. Кроме того, этот материал не поддерживает горение, поэтому не требует дополнительной обработки огнем.

Арболит не подвержен гниению, грибку и микроорганизмам. Стены из арболита за счет крупнопористой конструкции позволяют поддерживать комфортную температуру и хороший воздухообмен в помещении.

Арболит удобен в использовании, так как он легко забивает гвозди и выкручивает шурупы без предварительного сверления отверстий под дюбели. Пористая поверхность арболитовых блоков обеспечивает качественную адгезию к бетону и штукатурке без дополнительного армирования.

Вот какую характеристику арболита как строительного материала дает И.Х. Наназашвили, доктор технических наук.

При производстве арболита на 85% щепа используется в основном хвойных пород деревьев, обработанных очищенным сульфатом алюминия. Это соль, которая, в частности, используется для очистки воды бытового, питьевого и промышленного назначения.

Обрабатываемая им древесина не подвержена гниению и плесени. В качестве вяжущего используется высококачественный цемент.То есть, как видно по составляющим этого строительного материала, он абсолютно экологически чистый.

В кладочную смесь, используемую для монтажа арболитовых блоков, целесообразно вводить легкие фракции перлита, что позволит улучшить термическое сопротивление шва (исключить образование так называемых «мостиков холода») и в целом улучшить показатель термического сопротивления стены из арболитовых блоков. Вспученный перлит — рыхлый, пористый, рыхлый, легкий, прочный и огнестойкий материал с тепло- и звукоизоляционными свойствами, а также высокой впитывающей способностью, которая достигается шлифованием и термообработкой кислого вулканического стекла.

Проект дома из арболита. На плане:

Первый этаж (фото 1):

1 — гостевой 14 м ² ; 2 — санузел 5,5 м ² ; 3 — котельная 6,5 м ² ; 4 — тамбур 3,5 м ² ; 5 — коридор 11,5 м ² ; 6 — коридор 5,4 м ² ; 7 — кухня-столовая 16,5 м ² ; 8 — жилая 26,0 м ² ; 9 — терраса 28,0 м ² .

Второй этаж: 1 — спальня (фото 2): 15.5 м ² ; 2 — комнатная 15,5 м ² ; 3 — санузел 2,5 м ² ; 4-опорная 8,5 м ² ; 5 — зал 16,5 м ² ; 6 — ложа 4,0 м ² ; 7 — комнатная 18,5 м ² . (размеры условны и могут быть изменены)

1. На участке, отведенном под строительство, сделана разметка под армированный мелкозатвистый пояс. Выкопали траншею глубиной 500 мм по разметке, сделанной для заливки фундаментной ленты (подробнее — Как сделать фундамент).Опалубку построили из обрезных досок. На дно траншеи для создания песчаной подушки насыпали песок на высоту 200 мм, выровняли его и уложили гидроизоляцию. Рекомендуемая ширина фундаментной ленты в этом случае составляет 300 мм. Для создания броневого каркаса в траншее была установлена ​​арматура сечением 10 миллиметров и залит бетон марки М300 (класс прочности В22,5).

2. Грунт внутри периметра фундамента утрамбовался вибротрамбовкой.Таким же образом насыпали песок на землю.

3. По периметру возведенного фундамента на кладочный раствор закреплены арболитовые блоки 150х200х500 мм. Внутри полученной конструкции для заливки плиты уложена гидроизоляция, установить арматурный каркас в два уровня по 6 ниток арматуры 010 мм, связав его элементы вязальной проволокой. Затем залил бетон той же марки, что и для ленты. Высота фундамента над уровнем земли 500 мм при глубине до 300 мм.Напомним, что об прокладке коммуникаций (подводка к дому электричества и подключение септика) следует позаботиться перед заливкой ленты.

4. С угла началась кладка первого этажа дома из арболитовых блоков 300х200х500 мм, где 300 мм — толщина блока, 200 мм — высота блока и 500 мм — его длина. Технология кладки такая же, как и для кирпичных стен, с использованием цементно-цементного раствора или раствора из специальной перлитовой сухой смеси.Толщина шва — не более 1 см.

5. При возведении одной из внутренних перегородок дома (согласно проекту) из сборных блоков был проложен вентиляционный канал. Для их изготовления используется особая форма, соответствующая размерам арболитовых блоков, в которые заливается песчано-цементная смесь. Внутри таких блоков есть отверстие, через которое труба будет проходить дымоход.

6. Перед установкой потолка первого этажа необходимо залить армопояс, придав постройке прочность.Для этого по периметру постройки ближе к внешней стене уложили арболитовые блоки 150х200х500 мм (то есть, как сказали бы каменщики, полкирпича, в данном случае — полблока). Они служат снаружи стеновой опалубки как для дальнейшей заливки бетона, так и как дополнительное утепление армопояса. С внутренней стороны построили опалубку из обрезных досок. В образовавшееся углубление по всему периметру здания уложили арматуру 010 мм в 6 нитей, а затем залили бетон той же марки, из которой был сделан фундамент. Армопояс связал постройку в прочную и надежную конструкцию. Когда силовой каркас был готов, между первым и вторым этажами уложили перекрытия — бескаркасные бетонные плиты шириной 150 мм, которые заказывались специально для этого проекта. На эркере были обрезаны выступающие части плит и придана им необходимая конфигурация. По периметру плита также была утеплена арболитовыми блоками 150х200х500 мм, как армопояс.

7. После этого приступили к кладке 2 этажа дома из пустотелых блоков и сухой кладочной смеси.

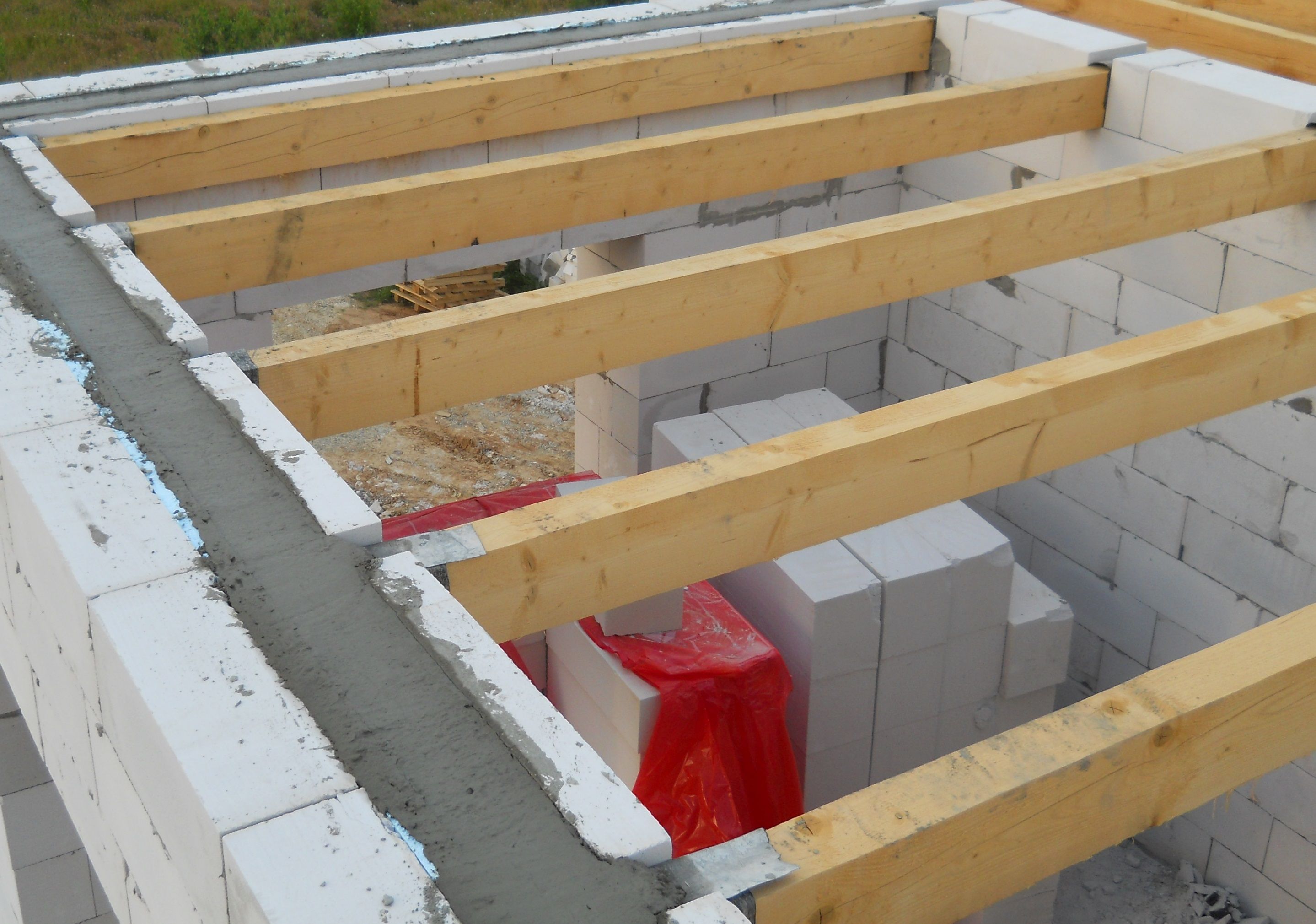

8. Над последним рядом блоков второго этажа уложены балки перекрытия сечением 100 × 200 мм с шагом 600 мм, предварительно обработанные антисептиком.

9. Для устройства стропильной системы использовалась обрезная доска 50 × 200 мм. На стропила натянута гидроизоляционная мембрана UTAFOL H 110 чешской фирмы JUTA. Сверху к стропилам крепилась контробрус 50 × 50 мм, а из доски 150 × 35 мм с шагом 250 мм была изготовлена ​​обрешетка. Обшивка была обшита ориентированными ДСП 122 × 250 см толщиной 9,5 мм.

10. На крышу уложена битумная черепица KEROBIT производства Финляндии. Заказывался напрямую у производителя под конкретный проект.

11. Поверх блоков на фасадах здания сначала нанесен грубый слой штукатурки вдоль маяков. Затем стены оклеили штукатурной сеткой под чистовую штукатурку. И только после этого наносилась влаго- и морозостойкая штукатурная защитная смесь с толщиной слоя не более 5 мм. Фасады готовы к нанесению фактурной краски.

Строительство дома из арболита заняло всего два месяца. Здание практически не дает усадки (не более 0,4%), поэтому чистовую отделку можно проводить сразу после завершения строительства.

Автор: О. Надеждина. На фото: компания «ЭкоДревПродукт» (точно так же и занимается строительством таких домов из бетонных блоков).

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Блоки из арболита своими руками (+ видео) Блоки из цемента и опилок . ..

Работаете на крыше? Вот как это сделать безопасно

Соберите все необходимое

Лестница, подходящая для высоты стены; ремни безопасности; Трос разрывной деформации 700 кг; теннисные туфли на мягкой подошве.

Вот как …

Шаг 1

Для доступа на крышу вам понадобится приставная лестница. Держитесь подальше от линий электропередач и не кладите лестницу через дверные проемы. Если вы спускаетесь с лестницы наверху, убедитесь, что она поднята на 1 м выше желоба или крыши.Угол лестницы должен быть 4 в 1, то есть на каждые 4 метра вы поднимаетесь на 1 м от линии водостока. Всегда лицом к лестнице и удерживайте 3 точки соприкосновения с ней (обе ноги и рука на перекладине) и не выходите за пределы лестницы.

Шаг 2

Когда вы находитесь на крыше, вам необходимо надеть привязь, прикрепленную к надежно закрепленной страховочной веревке. Бросьте веревку с разрывной нагрузкой не менее 700 кг прямо через крышу.

Шаг 3

Привяжите веревку к конструктивной части дома или к дереву.(Не поддавайтесь соблазну привязать его к буксирному шару на случай, если кто-то уедет с вами!) Используйте бугельный узел, который крепок, но легко развязывается.

Шаг 4

Попросите продавца объяснить, как надеть привязь и как правильно отрегулировать ее. Вы надеваете привязь, пройдя через ножные петли, затем накидываете ее на плечи с D-образным кольцом сзади. Сделайте пряжку на груди.Ремешок, который соединяет ремни безопасности с страховочным тросом, прикреплен к D-образному кольцу и должен располагаться вверху по центру между вашими плечами.

Шаг 5

Поднимитесь по лестнице, протяните руку и потяните за веревку, чтобы она была натянутой. Завяжите петлю сверху или простой узел петли.

Шаг 6

Фиксатор ремня безопасности в петлю.Теперь вы готовы ступить на крышу. Насколько это возможно, ходите только по линии шурупов на металлических крышах и на передней части кровельной черепицы, если она имеет двойную толщину и поддерживается деревянной обрешеткой под ней. Всегда двигайтесь медленно и осторожно, чтобы сохранить равновесие. Не позволяйте ремням безопасности вызывать у вас ложное чувство безопасности — это только последнее средство.

Шаг 7

Попав на крышу, поднимитесь вверх по веревке и свяжите вторую петлю. Придерживайтесь равновесия, отсоедините ремень от первой петли и закрепите на второй петле. Продолжайте поднимать крышу таким образом, убедившись, что вы стоите в устойчивом положении, прежде чем отсоединять и снова зажимать. Не подтягивайтесь на веревке — она ​​просто спасет вас, если вы поскользнетесь.

Ваш контрольный список безопасности …

✓ Выберите день. На крыше негде быть, когда она мокрая или может идти дождь.

✓ Нанять профессионала для работы, если крыша крутая (более 35 градусов).

✓ Не работайте в одиночку. Вам нужен кто-то, чтобы удерживать лестницу и, если вы поскользнуться, помочь вам спуститься или позвать на помощь.

✓Убедитесь, что лестница в хорошем состоянии. Если он не может стоять на твердой ровной поверхности, поддерживайте ноги на прочных широких опорах.

✓ Носите нескользящую закрытую обувь — босые ноги или стринги не подходят. Хороший выбор — теннисные туфли с мягкой подошвой.

✓Не наступайте на старую, очень хрупкую терракотовую плитку, так как это может привести к большему ущербу.

✓Если вы чувствуете себя небезопасно или неудобно, спуститесь вниз.Лучше нанять профессионала, привыкшего работать на высоте.

Как мне запретить птицам гнездиться на моей крыше?

Можно ли убрать птичьи гнезда?

Как правило, нет. Вы не должны повреждать или разрушать активное гнездо, и вы должны позволить молодняку ​​покинуть гнездо, прежде чем предпринимать какие-либо действия по блокированию входа.

Не приступайте к работе, если знаете, что птицы гнездятся, а если вы обнаружили гнездо, оставьте его в покое!

Если его действительно необходимо переместить, общая лицензия, выдаваемая правительством, позволяет «уполномоченным лицам» убивать или отводить гнездящихся на крышах диких голубей в Великобритании, а также домашних воробьев, скворцов и диких голубей в Северной Ирландии, а также уничтожать их гнезда.Это только в том случае, если можно будет показать, что действия были необходимы для сохранения здоровья населения.

Всегда следует избегать кровельных работ, если вы знаете, что там гнездятся птицы, но иногда гнездо на крыше обнаруживают только во время ремонтных работ. Если это произойдет и крышу нельзя оставить, пока молодняк не улетит, можно быстро и просто сделать искусственное гнездо для скворца или воробья, нарезав четырехлитровую кадку для мороженого.

Изготовление искусственного гнезда

Вырежьте вход в верхней части одной длинной стороны (диаметр 32 мм для домашнего воробья и 45 мм для скворца) и сделайте поверхность под входным отверстием шероховатой, чтобы птицам было легче держаться.На противоположной стороне проделайте два маленьких отверстия примерно на 25 мм вниз и на расстоянии 75 мм друг от друга. Проденьте нить для фиксации и проделайте в нижней части два небольших дренажных отверстия. Поместите гнездо вместе с яйцами или молодняком в ящик. Закройте коробку, оставив только боковое отверстие.

Закрепите коробку как можно ближе к исходному месту. Обычно родители находят своих детенышей и продолжают ухаживать за ними на новом месте.

Потеет армопояс что делать. Идеальный дом: армопояс

Утепление армопояса на открытой веранде. В этой статье мы расскажем, как нужно утеплять армопояс за пределами стен дома. У нас с каждой из сторон дома находятся открытые веранды. Одна веранда видна на фото. Так как при строительстве дома из газосиликатных блоков армопоя собязателен — мы его изготовили в виде монолитной непрерывной полосы по всему периметру здания. Первую зиму мы прожили без окончательной изоляции всех мостиков холода. т.к. уже наступили холода и все работы по утеплению были прекращены. В течение следующего лета мы не только утеплили цоколь, но и утеплили армопояс, который проходит по открытой веранде.

Как правильно утеплить монолитный армопояс на открытой веранде (за пределами дома)

Чтобы отсечь мостик холода на входе в помещение — а мостиком холода в данном случае является часть армированного монолитного пояса, расположенного над открытой верандой — его необходимо правильно утеплить. Перед началом работ мы жесткой металлической щеткой тщательно очистили железобетонный армопояс от строительного мусора, накопившейся за год пыли и грязи. Обнаруженные остатки раствора для кладки или иные крупные неровности предварительно отбили. Для этих целей отлично подходят молоток или прочный скребок. Затем эти места также зачистили металлической щеткой. После очистки мы покрыли грунтовкой всю утепляемую площадь. Для этой работы потребовался «Грунт универсальный для внутренних и внешних работ» или любая другая грунтовка и жесткая щетка для фасадных работ.
В качестве утеплителя мы использовали в упаковке листы экструзионного пенополистирола (ЭППС) «ТехноНиколь» толщиной 30 мм — этого достаточно. ЭППС — теплоизоляционный материал, который не гниет, не набухает и не намокает, не дает усадки, прочен. Производители экструзионного пенополистирола рекомендуют его для утепления фундаментов, цоколей, отмосток, полов, плоских крыш и других конструкций. Для изоляции мостика холода достаточно утеплить армопояс на расстоянии до 1 метра от входа в дом. Этого утепления достаточно для предотвращения потерь тепла в этой точке. Однако в эстетических целях мы утеплили армированный пояс по всей длине: т.к. он виден как с веранды, так и с улицы, поэтому мы решили сделать его одного размера (одной толщины) со всех сторон. Для того, чтобы приобрести нужное количество ЭППС, необходимо рассчитать площадь утепления. Еще потребуется состав для армирования и крепления плит ЭППС к железобетонной балке, которая одновременно является и армопоясом. Мы использовали «Клей-114″ для теплоизоляционных плит из пенополистирола. Правила по применению и необходимое количество клея также можно рассчитать, используя инструкцию на упаковке. И последнее, что необходимо:

• сетка для армирования — ее площадь должна превышать площадь утепления в 2,3 раза;
• «грибочки» для крепления утеплителя к армопоясу.

Выполненного из железобетона.

Утеплять армопояс можно или при строительстве (это самый верный путь) или через некоторое время после окончания строительства.

Не будем рассматривать причины неутепления армированного пояса одновременно со строительством — на это может быть много причин. Просто рассмотрим все известные нам варианты.

ВАЖНО! Утепление необходимо проводить только с наружной стороны здания!

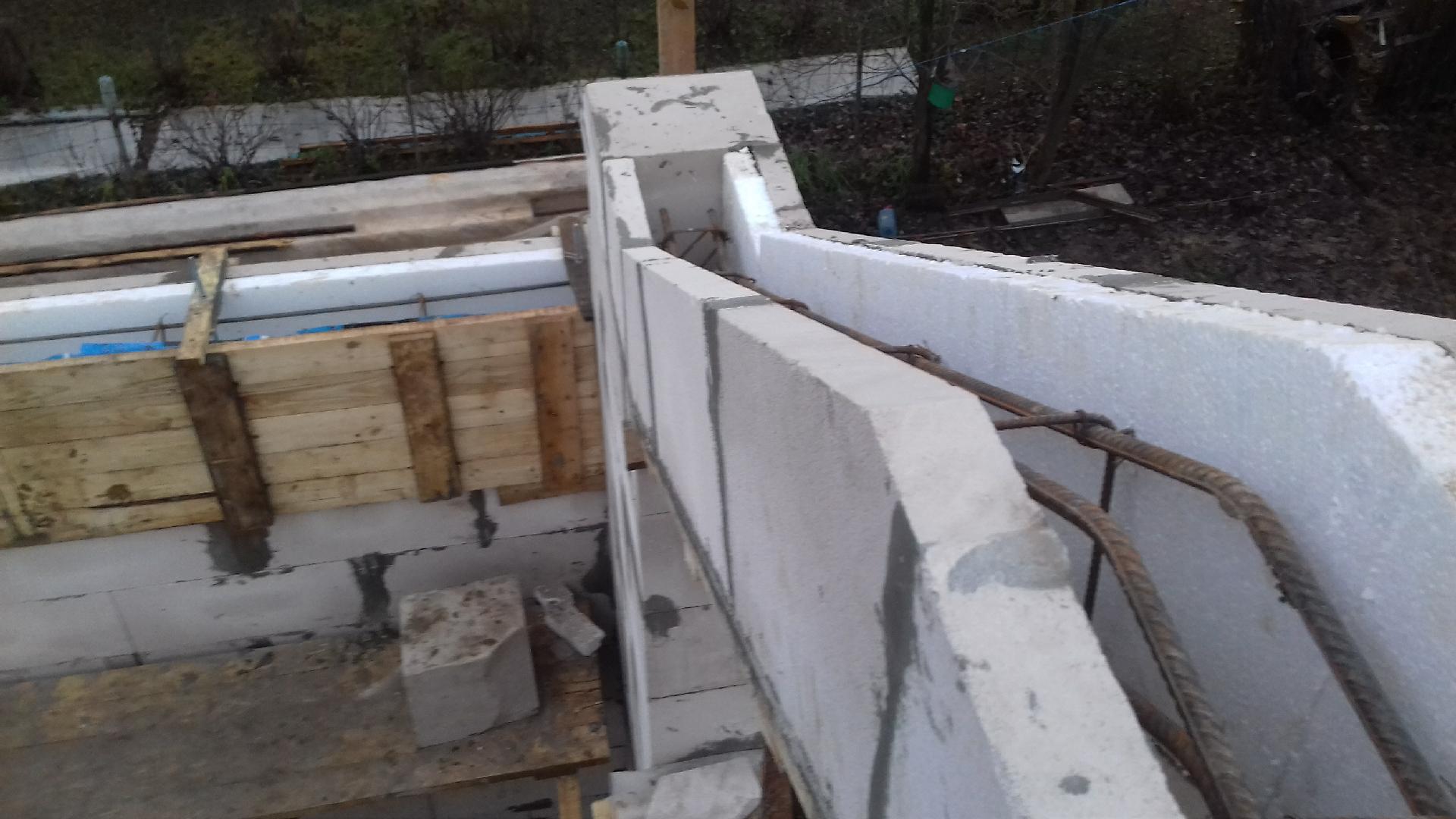

Вариант 1: ширина армопояса уже ширины стены.

В этом случае можно эффективно утеплить армопояс и, если позволит ширина, сделать утепление и дальнейшую облицовку вровень с облицовкой всей стены. Для этого нужно взять утеплитель, ширина которого позволить разместить его в промежуток между армированным поясом и линией стены.

Вероятно, что придется воспользоваться ЭППС, т.к. тонкий пенопласт очень хрупкий. Если ширина все же позволяет — воспользуйтесь пенопластом 80 мм. Для того, чтобы пояс не выделялся на фасаде, нужно учесть ширину облицовки: облицовочный кирпич. плитка или штукатурка.

Если в качестве утеплителя будете использовать минвату — не забудьте о необходимости вентзазора между минватой и облицовочным кирпичом.

Вариант 2: ширина армопояса равна ширине стены, отделочные работы выполнены, зазора между армированным поясом и облицовкой нет.

В этом случае необходимо по всему фасаду на высоту армопояса выполнить дополнительное утепление. Если в двухэтажном доме армированный пояс выполнен между первым и вторым этажами и после второго этажа под мауэрлат, тогда по фасаду нужно будет выполнить два утепляющих пояса.

Чтобы это выглядело эстетично и долговечно, необходимо соблюсти некоторые правила:

• Для утепления армопояса можно использовать пенопласт, например, толщиной 80 мм — марка ПСБ-С 25. Высота утеплительного пояса рассчитывается следущим образом: 15 см + высота армопояса + 15 см. Утеплитель крепится на 15 см выше верхней и ниже нижней линий армированного пояса.

• Как правильно готовить стены к утеплению, как крепить пенопласт, как его армировать с помощью сетки и затем штукатурить — мы очень подробно с фото рассказали в статье

• Для долговечности утеплительного пояся обязательно в верхней его части разместить отлив с капельником (отлив применяется также при монтаже окон, для защиты выступающего цоколя). Отлив необходим для отвода дождевой или талой воды от утеплительного пояса для вашего армопояся и размещается не горизонтально, а с уклоном от стены. Лучше всего использовать отлив, выполненный из оцинкованной листовой стали с полиэстеровым покрытием.

• Для крепления отлива необходимо выполнить пропил в стене над утеплительным поясом, завести верхний край отлива, выполнить герметизацию и закрепить с шагом от 30 см.

Для наружного утепления можно воспользоваться также напыляемым пенополиуретаном (ППУ), который сверху можно закрыть металлическим профилем. Не рекомендуем выполнять работы самостоятельно, так как он очень токсичен (вернее — токсичен один из его компонентов) и требуется установка для напыления — лучше воспользоваться услугами специализированных компаний.

Вариант 3: Армопояс на всю ширину стены, отделочные работы выполнены, есть зазор между стеной и облицовкой.

Сквозь облицовку по линии армопояса необходимо выполнить отверстия для заливки монтажной пены в зазор между наружной облицовкой и стеной (поясом). Шаг между отверстиями — не более 25 -30 см.

Запенивание производите поочередно через одно отверстие. Т.е., сначала запеньте нечетные (1,3,5, и т.д.) отверстия и дождитесь, пока пена отвердеет. Затем можно запенивать четные отверстия. При таком подходе вы сможете качественно выполнить утепление армопояса и сократить расходы на пену. Обязательно применяйте профессиональную пену — в конечном счете это будет выгоднее, чем выполнять повторное утепление через пару лет в следствие осыпания пены.

Современные материалы, предлагаемые рынком для теплоизоляции

Необычным новым (для нас) материалом является краска-термос «Изоллат» — это жидкое сверхтонкое покрытие для теплоизоляции стен, фасадов, трубопроводов, строительных конструкций. Слой толщиной 1 мм этого современного материала заменяет 40 мм минеральной ваты или 200 мм пенополистирола.

«Изоллат», кроме обширного перечня свойств, способствует значительному снижению теплопроводности конструкций. Мы не применяли этот материал, но если вам интересно, вы можете подробно прочитать здесь: www. isollat.ru .

Знакомьтесь, изучайте — возможно вас это заинтересует.

До новых встреч, уважаемые читателя нашего блога !

Армированный пояс, он же монолитный пояс — это специальная конструкция, которая решает несколько задач.распределить нагрузку от того, что будет находиться сверху, на то, что будет находиться снизу. И связать всю плоскость, на которой он находится, в единое целое. С распределением нагрузки справляется как монолитный, бетонный армопояс, так и армированный кирпичный. Оба они прекрасно справляются с распределением нагрузки, от плит перекрытия на стены. Если же стоит задача еще и связать стены в единое целое, например, от нагрузки на стропильную систему крыши на стены дома, то здесь нужен бетонный армированный пояс.

Как сделать армопояс своими руками

С тем, что из себя представляет армопояс мы разобрались, давайте узнаем, как же его сделать своими руками. С кирпичным все просто, делаете кладку из полнотелого красного кирпича минимальной марки М100 в несколько рядов с армированием кладочной сеткой. Можно также проармировать кладку арматурой диаметром 6-8 мм. С бетонным, монолитным армопоясом дело обстоит сложнее.

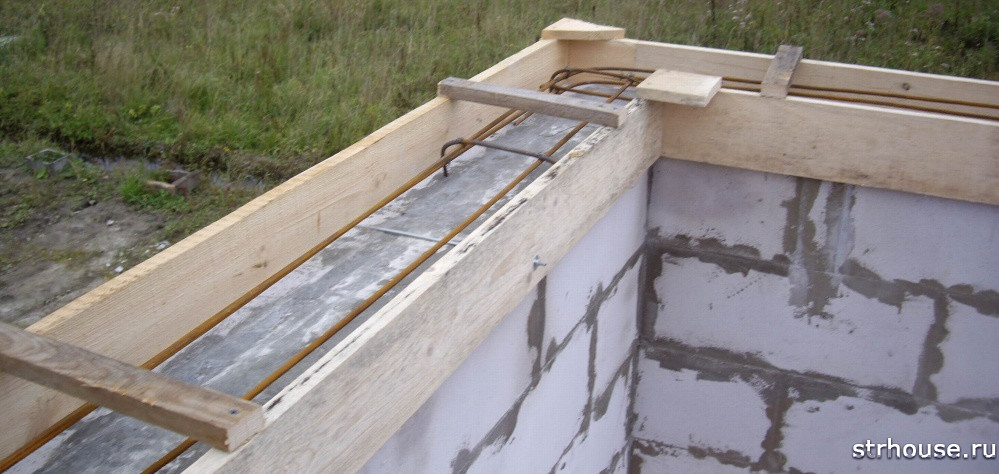

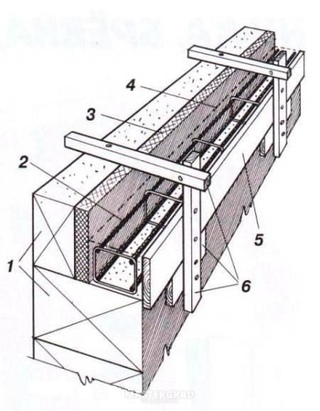

Необходимо выставить опалубку. Это может быть как деревянная опалубка, так и «лоточная» или несъемная опалубка, если речь идет об армопоясе на газобетонных или пенобетонных блоках. Вы можете использовать заводские U-блоки или лотки сделанные самостоятельно. Для этого не обязательно выпиливать из обычного газоблока U-блок. Достаточно сделать кладку из тонкого газобетонного блока с наружной и внутренней стороны. Пространство между этими блоками можно утеплить.

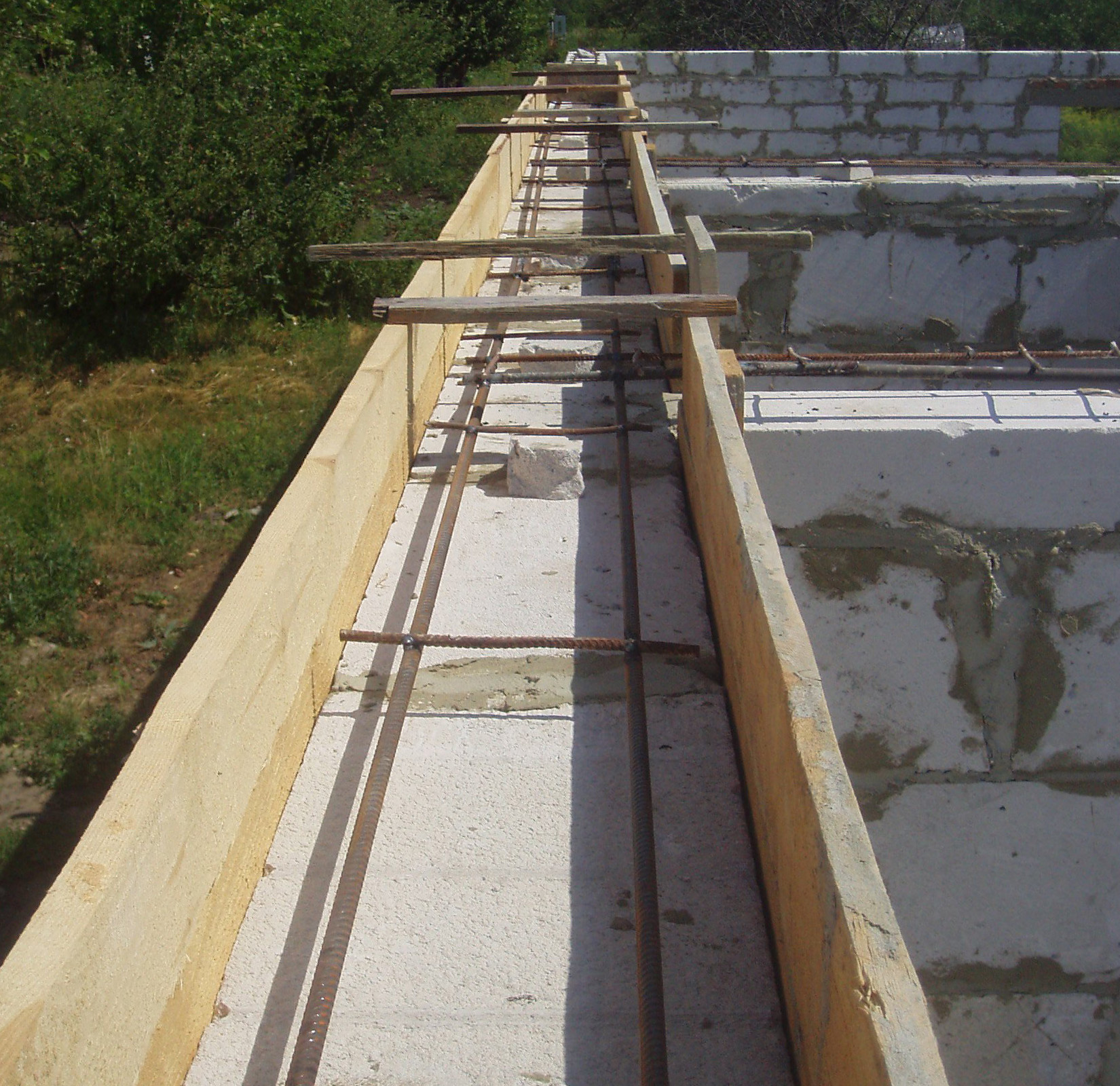

После того, как вы сделали опалубку, внутрь лотка помещается каркас из арматуры. Достаточное армирование для армопояса размером 200 на 200 мм это каркас из 4-х ниток арматуры диаметром 12 мм (по две сверху и снизу), скрепленные поперечными хомутами диаметром 6-8 мм через каждые 30-50 см. Стандартный перехлест арматуры должен составлять 30-40 диаметров. То есть, если вы кладете арматуру 12 мм, то наращивая ее, необходимо делать перехлест примерно в 40 см. В углах арматуру необходимо загибать , чтобы угол связывала цельная арматура.

Каркас из арматуры желательно поставить на пластиковые фиксаторы толщины защитного слоя бетона. И надеть фиксаторы на вертикальные хомуты. Если заводских фиксаторов защитного слоя нет, можно воспользоваться кусочками камня, кирпича и т.п. К арматурному каркасу крепятся шпильки под мауэрлат или куски арматуры для последующей фиксации плит перекрытия.

Теперь можно приступать непосредственно к заливке армопояса бетоном. Если заливать будете покупным бетоном, выбирайте марку М200-М250. Такой марки прочности с головой хватает для частного строительства. Вы планируете приготовить бетон для заливки армопояса самостоятельно, то воспользуйтесь универсальным рецептом пропорций бетона: 1 часть цемента марки 500, 2 части песка, 4 части щебня.

Также вы можете воспользоваться одним из наших строительных калькуляторов для расчета состава бетона. Не забывайте добавлять в раствор пластификатор для бетона. Это сделает заливку более удобной для вас, а получившийся армопояс более прочным.

После заливки, накройте армопояс пленкой, во избежание резкого высыхания. Армопояс будет готов к нагрузке через неделю. Полное же созревание бетона завершится через 21 дней после заливки.

Монолитный железобетонный пояс необходим:

Можно ли заливать армопояс зимой

Заливка в зимнее время занятие сомнительное. Однако, если вам уж так необходимо залить его именно в холодное время года, примите все меры по защите бетона. Добавляйте специальные добавки в бетон. Используйте как можно меньше воды для приготовления бетона. После заливки, обязательно укройте армопояс для защиты от холода. Например, опилками. В минусовую температуру, воспользуйтесь специальным согревающим кабелем.

Какова минимальная толщина, высота, ширина.

Минимальный размер армопояса 150 на 150 мм. Но не менее ширины прилегания плит или балок перекрытия.

Конденсат на армопоясе

Утеплить. Еще варианты: повысить температуру в помещении, уменьшить влажность помещения.

Можно ли залить армопояс частями

Можно. Для этого в месте примыкания сделайте скос. И бетон не должен быть гладким.

Армированный пояс , он же монолитный пояс или сейсмопояс — это специальная конструкция, призванная решить две задачи. Во-первых, распределить нагрузку от того, что будет находиться сверху, на то, что будет находиться снизу. И, во-вторых, связать всю плоскость, на которой он находится, в единое целое. С распределением нагрузки справляется как монолитный, бетонный армопояс, так и армированный кирпичный.

Оба они прекрасно справляются с распределением нагрузки, скажем, от плит перекрытия на стены. Если же стоит задача еще и связать стены в единое целое, например, от распирающей нагрузки стропил крыши на стены дома, то здесь нужен бетонный армированный пояс.

Как сделать армопояс своими руками

С тем, что из себя представляет армопояс мы разобрались, давайте узнаем, как же его сделать своими руками. С кирпичным армопоясом все просто. Обычно, делается кладка из полнотелого красного кирпича минимальной марки М100 в несколько рядов с армированием кладочной сеткой. Можно также проармировать кладку арматурой диаметром 6-8 мм. С бетонным, монолитным армопоясом дело обстоит сложнее.

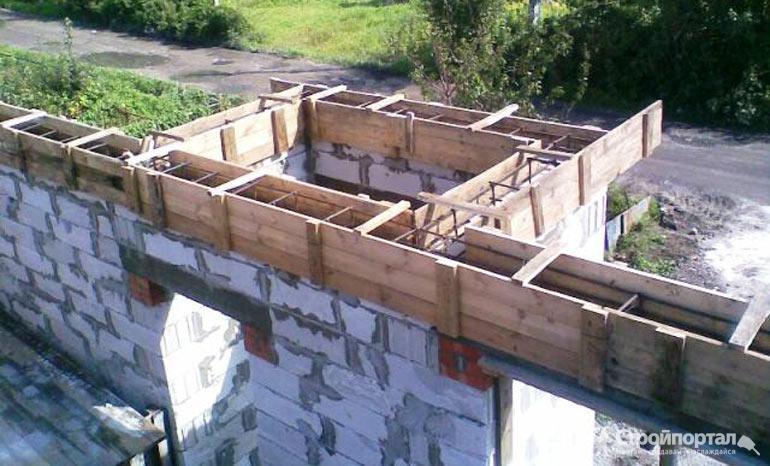

Сначала необходимо выставить опалубку. Это может быть как деревянная опалубка, так и «лоточная» или несъемная опалубка, если речь идет об армопоясе на газобетонных или пенобетонных блоках. Вы можете использовать заводские U-блоки или лотки сделанные самостоятельно. Для этого не обязательно выпиливать из обычного газоблока U-блок. Достаточно сделать кладку из тонкого газоблока с наружной и внутренней стороны. Пространство между этими блоками можно утеплить экструдированным полистиролом.

После того, как вы сделали опалубку, внутрь лотка помещается каркас из арматуры.

Достаточное армирование для армопояса размером 200 на 200 мм это каркас из 4-х ниток арматуры диаметром 12 мм (по две сверху и снизу), скрепленные поперечными хомутами диаметром 6-8 мм через каждые 30-50 см.

Стандартный перехлест арматуры должен составлять 30-40 диаметров. То есть, если вы кладете арматуру 12 мм, то наращивая ее, необходимо делать перехлест примерно в 40 см.

В углах арматуру необходимо загибать , чтобы угол связывала цельная арматура.

Каркас из арматуры желательно поставить на пластиковые фиксаторы толщины защитного слоя бетона. И надеть фиксаторы на вертикальные хомуты. Если заводских фиксаторов защитного слоя нет, можно воспользоваться кусочками камня, кирпича и т.п.

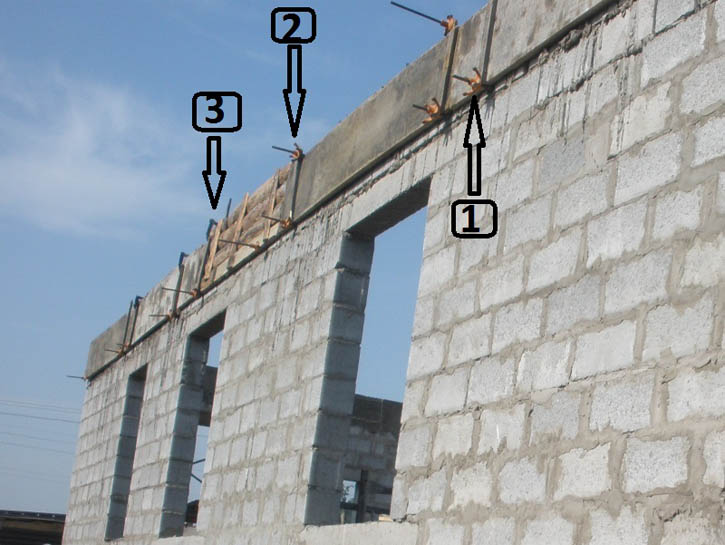

К арматурному каркасу крепятся шпильки под мауэрлат или куски арматуры для последующей фиксации плит перекрытия.

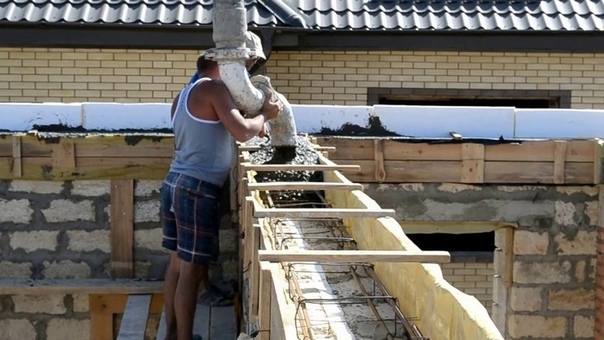

Теперь можно приступать непосредственно к заливке армопояса бетоном.

Если заливать будете покупным бетоном, выбирайте марку М200-М250. Такой марки прочности с головой хватает для частного строительства.

Если же вы планируете приготовить бетон для заливки армопояса самостоятельно, то воспользуйтесь универсальным рецептом пропорций бетона для армопояса: 1 часть цемента марки 500, 2 части песка, 4 части щебня.

Также вы можете воспользоваться одним из строительных калькуляторов для расчета состава бетона. Не забывайте добавлять в замес пластификатор для бетона. Это сделает заливку более удобной для вас, а получившийся армопояс более прочным.

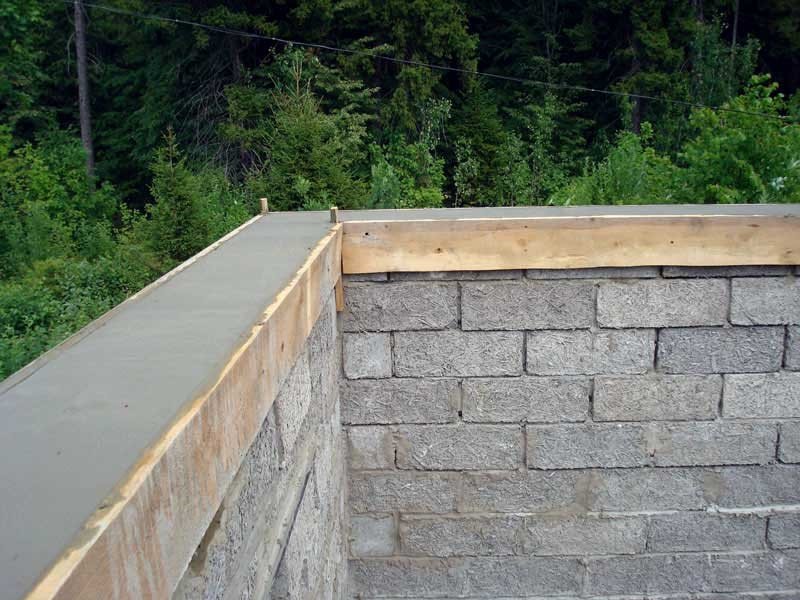

После заливки, накройте армопояс пленкой, во избежание резкого высыхания. Для этой же цели смачивайте бетон первые 2-3 дня.

Армопояс будет готов к нагрузке через неделю. Полное же созревание бетона завершится через 28 дней после заливки.

Наиболее частые вопросы по теме армированного пояса.

В каких случаях нужен армопояс?

Монолитный железобетонный пояс необходим:

• на блочном фундаменте
• на стенах из газобетона, пеноблоков и т.п. под пустотные плиты и деревянные балки перекрытия (для исключения продавливания). Здесь армопояс может быть кирпичным
• под мауэрлат на крыше, конструкция которой предполагает распорную нагрузку на этот самый мауэрлат

Можно ли заливать армопояс зимой, в мороз?

Заливка армопояса в зимнее время занятие сомнительное. Однако, если вам уж так необходимо залить его именно в холодное время года, примите все меры по защите бетона. Добавляйте специальные противоморозные добавки в бетон. Используйте как можно меньше воды для замеса бетона. После заливки, обязательно укройте армопояс для защиты от холода. Например, опилками. В минусовую температуру, воспользуйтесь специальным согревающим кабелем. Он продается в любом строительном супермаркете.

Какова минимальная толщина, высота, ширина, размер армопояса?

Минимальный размер армопояса 150 на 150 мм. Но не менее ширины опирания плит или балок перекрытия.

Промерзает армопояс, что делать?

Если вы или ваши работники забыли утеплить армопояс перед заливкой, тогда его придется утеплять сейчас. Утепляют армопояс снаружи.

Конденсат на армопоясе. Потеет армопояс. Что делать?

Утеплить. Еще варианты: повысить температуру в помещении, уменьшить влажность помещения.

Можно ли залить армопояс частями?

Можно. Для этого в месте примыкания сделайте скос. И бетон не должен быть гладким.

Армопояс

Армопояс — это монолитная бетонная армированная конструкция, лежащая на стенах дома или фундаменте и равномерно распределяющая нагрузки. Армопояс строят для усиления кладки, для равномерности передачи нагрузки от перекрытий, для монтажа мауэрлата .

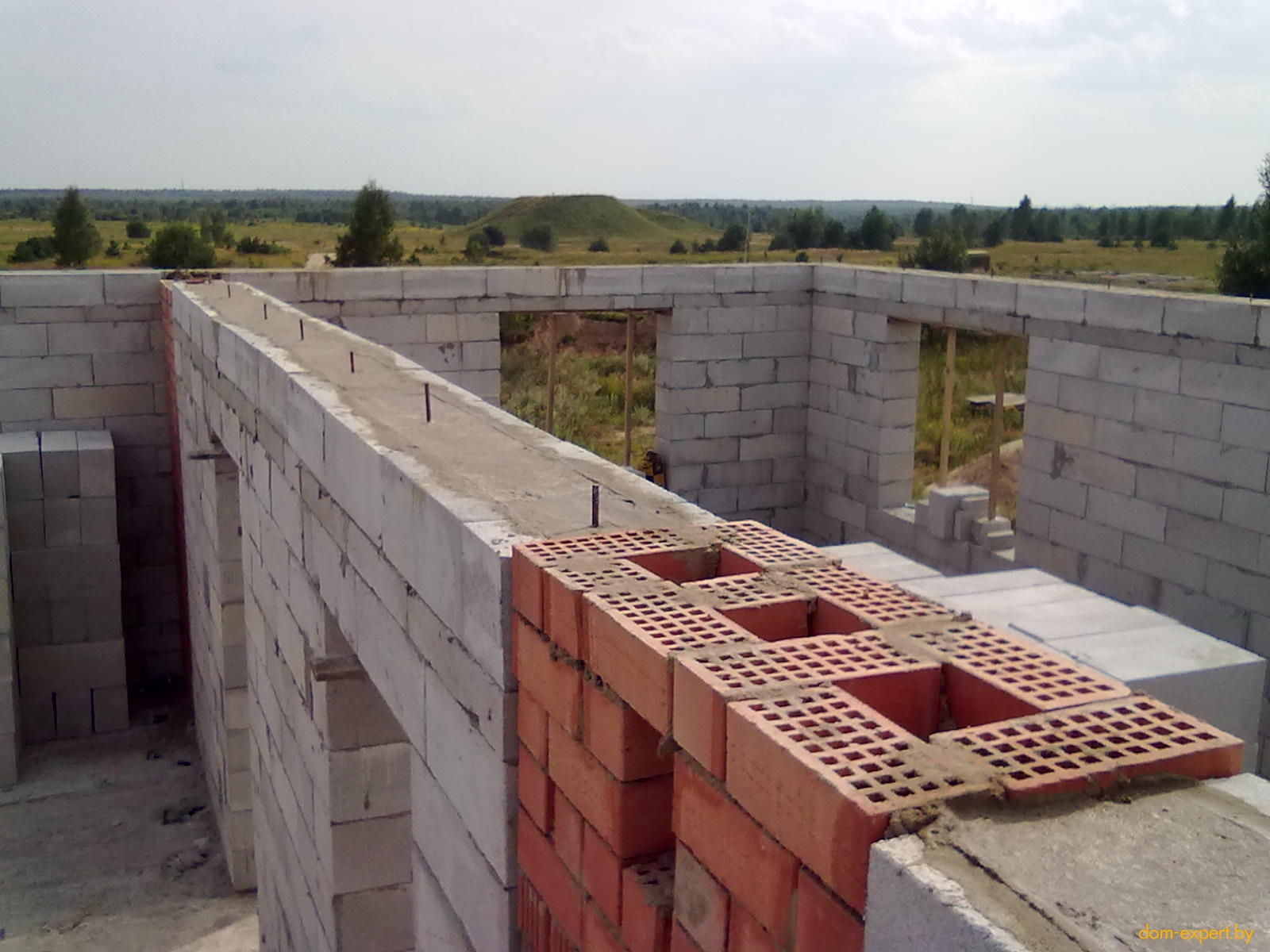

При строительстве армопояса под мауэрлат, в нём оставляют торчащие наружу шпильки, анкеры, куски арматур или проволоки для нанизывания потом бруса мауэрлата. Строить армопояс под мауэрлат рекомендуется, даже если кладка стен выполнена из полнотелого кирпича.

Поверх фундамента армопояс могут заливать, если фундамент старый или просто «слабый» либо фундамент не монолитный, а построен из ФБС. Ещё вариант: железобетонный пояс поверх кладки стен цокольного этажа.

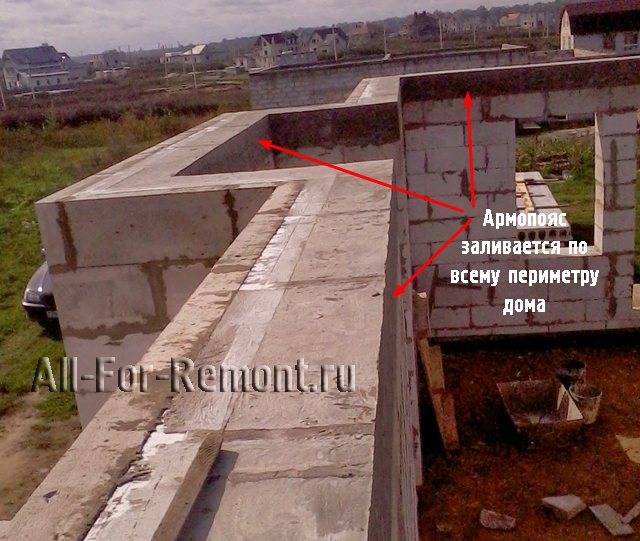

Армопояс практически всегда замкнут в «кольцо». Незамкнутый армопояс может получиться, например, при его строительстве для крепления бруса мауэрлата в случае, когда невозможно сделать единое «кольцо». В таком случае стараются максимально снизить распорное давление стропил.

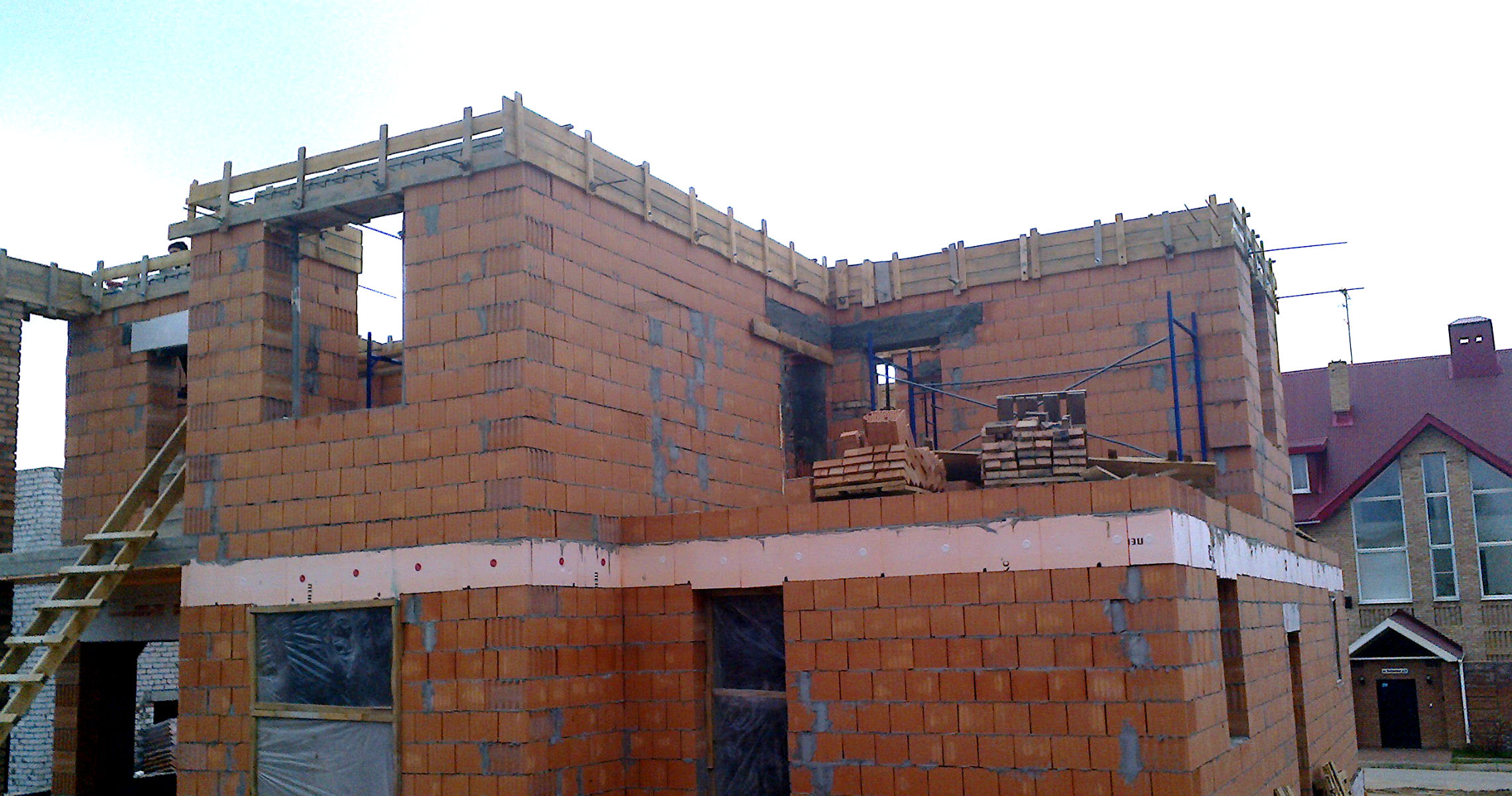

Армопоясы заливаются практически всегда, если стены дома строятся из блоков из ячеистых бетонов . Причина в том, что эти блоки не очень прочные, к тому же они могут давать неравномерную усадку. Армопояс же придаёт таким стенам пространственную жесткость. Также он не позволяет плитам перекрытия разрушить блоки, потому что у плит перекрытий может быть неглубокая зона опирания.

В домах из ячеистых бетонов первый армопояс льётся поверх стен первого этажа, а на него уже кладутся плиты перекрытия, нагрузка от которых равномерно распределяется не стены армопоясом. Второй армопояс уже льётся поверх стен второго этажа для крепления мауэрлата.

Ширина армопояса может быть равна ширине стены. Если его сделать уже, то потребуются доборные элементы, ставящиеся с наружной стороны стены. Высоту обычно делают 30 см.

Надо помнить, что армопояс становится очень сильным мостиком холода , т.к. у железобетона большой коэффициент теплопроводности . Поэтому необходимо обязательно утеплять его снаружи. Другой вариант — использование при заливке пояса доборного блока и утеплителя.

Опалубку крепят к стенам, вверху доски/листы обязательно соединяют поперёк, чтобы раствор не распирал стенки опалубки. Нужно обязательно удостовериться в жёсткости всей опалубочной конструкции во всех местах. Застывший в неправильной форме бетон создаст потом несколько проблем. А срезать лишнее на самом деле очень тяжело.

Некоторые люди заливают армопояс одновременно с оконными перемычками либо вообще как оконные перемычки. В этом случае нужно продумать конструкцию утепления надоконного пространства, чтобы убрать мостик холода.

Заливать армопояс надо за раз, чтобы не образовался холодный шов бетона (стык застывшего и незастывшего).

У нормального производителя стеновых блоков должны быть брошюры, где описываются все технические узлы, включая железобетонный пояс (если он требуется для этих блоков).

что такое армопояс, в каких случаях требуется и как сделать

Армопояс под под мауэрлат, для фундамента, стен, под виды межэтажных перекрытий

Снимите с деревянной бочки стальные обручи, и она развалится.  Уберите в доме армированный пояс и здание долго не простоит. Это упрощенное, но весьма наглядное объяснение необходимости усиления стен. Всем, кто собирается построить крепкий дом будет полезна информация о назначении, разновидности и устройство армопояса.

Что такое армопояс

Что представляет собой эта конструкция и какие функции она выполняет? Армопояс — лента из монолитного железобетона, которую укладывают на нескольких уровнях строящегося дома.

Заливка армированного пояса выполняется в фундаменте, под плиты перекрытия и под мауэрлаты (опорные балки стропил).

Данный способ усиления выполняет четыре важные функции:

1. Повышает пространственную жесткость здания.
2. Защищает фундамент и стены от трещин, вызванных неравномерной осадкой и морозным обжатия грунта.
3. Не дает тяжелым плитам перекрытия продавить хрупкий газо и пенобетон.
4. Надежно соединяет стропильную систему крыши со стенами из легких блоков.

Основным материалом для повышения жесткости стен был и остается железобетон.  Для небольших хозпостроек можно использовать менее мощный армопояс из кирпича. Он представляет собой 4-5 рядов кирпичной кладки, ширина которой равна ширине несущей стены. В шов каждого ряда на раствор укладывается сетка 30-40 мм из стальной проволоки диаметром 4-5 мм.

В каких случаях требуется армопояс?

Армопояс для стен

Усиление стен армированным поясом нужно не всегда. Поэтому не нужно зря тратить деньги на него в следующих случаях:

• под подошвой фундамента залегает крепкий грунт (скальный, крупнообломочный или крупный песок не насыщен водой) стены возводятся из кирпича;
• строится одноэтажный дом, который перекрывается деревянными балками, а не железобетонными панелями.

Если же на участке залегают слабые грунты (пылевидный песок, суглинок, глина, торфяник), то ответ на вопрос нужен армирующий пояс, очевидна. Не обойтись без него и в том случае, когда стены строятся из керамзитобетонных или пористых блоков (пенобетонных или газобетонных).

Это хрупкие материалы. Они не выдерживают подвижек грунта и точечных нагрузок от межэтажных плит перекрытия. Армопояс исключает риск деформации стен и равномерно распределяет нагрузку от плит на блоки.

Для арболитовых блоков (толщина стены не менее 30 см, а марка прочности не ниже В2,5) армопояс не нужен.

Деревянная балка, на которую опираются стропила, называется мауэрлат. Она не может продавить пеноблок, поэтому кому-то может показаться, что под нее армопояс не нужен. Однако, правильный ответ на данный вопрос зависит от материала, из которого построен дом. Крепления мауэрлата без армопояса допускается для кирпичных стен. Они надежно держат анкера, которыми мауэрлат крепится к ним.

Если же мы имеем дело с легкими блоками, то армопояс залить придется. В газобетон, пенобетон и керамзитовые блоки анкерные крепления надежно зафиксировать невозможно. Поэтому очень сильный ветер может оторвать мауэрлат от стены вместе с крышей.

Армопояс для фундамента

Здесь подход к проблеме усиления не изменяется. Если фундамент будет смонтирован из блоков ФБС, то армопояс однозначно необходим. Причем его нужно делать в двух уровнях: на уровне подошвы фундамента и на его верхнем срезе. Такое решение защитит конструкцию от интенсивных нагрузок, возникающих при подъеме и осадке грунта.

Для бутобетонных ленточных фундаментов также требуется усиление армированным поясом, хотя бы на уровне подошвы. Бутобетон — экономический, но не устойчив к подвижек грунта материал, поэтому армирования ему необходимо. А вот монолитной «ленте» армопояс не нужен, поскольку ее основа — стальной объемный каркас.

Нет необходимости в устройстве данной конструкции и для сплошной фундаментной плиты, которую заливают под здания на слабых грунтах.

Армопояс под виды межэтажных перекрытий

В панели, опирающиеся на керамзитобетонные блоки , газо или пенобетон, армированный пояс нужно делать в обязательном порядке.

Во монолитное железобетонное перекрытие его можно не заливать, поскольку оно равномерно передает нагрузку на стены и прочно связывает их в единую пространственную конструкцию.

Армопояс под деревянное перекрытие, которое опирается на легкие блоки (газобетонные, керамзитовые, пенобетонные) не требуется. В этом случае под балки достаточно будет залить опорные площадки из бетона толщиной 4-6 см, чтобы исключить риск продавливания блоков.

Как правильно сделать армопояс

Технология устройства армированного пояса жесткости ничем не отличается от методики заливки монолитного фундамента.

В общем случае она состоит из трех операций:

• Изготовление арматурного каркаса;
• Установка опалубки;
• Заливка бетоном.

Определенные тонкости и нюансы в работе появляются в зависимости от зоны расположения армопояса.

Армированный пояс под фундамент

Отвечая на вопрос, как сделать армированный пояс под фундаментом (1 уровень), скажем, что его ширина должна быть на 30-40 см больше ширины опорной части основной бетонной «ленты». Это позволит существенно снизить давление здания на грунт.  В зависимости от этажности дома толщина такого пояса жесткости может составлять от 40 до 50 см.

Армированный пояс первого уровня делают под все несущие стены здания, а не только во внешние. Каркас для него изготавливается методом вязки арматурных хомутов. Сварка применяется только для предварительного соединения (прихватки) основной арматуры в общую пространственную конструкцию.

Заливку такого пояса бетоном рекомендуется делать за один прием, чтобы исключить стыки, снижающих прочность. Диаметр основной арматуры может составлять от 16 до 20 мм. Диаметр поперечных хомутов 8-10 мм, а их шаг — не более 20 см.

Армояс второго уровня (на фундаменте)

Эта конструкция по сути является продолжением ленточного фундамента (бутобетонного, блочного). Для ее армирования достаточно использовать 4 стержня диаметром 14-18 мм, связав их хомутами диаметром 6-8 мм.

Если основной фундамент — бутобетонный, то проблем с установкой опалубки под армопояс не бывает. Для этого нужно оставить в ней свободное место (20-30 см) для установки арматурного каркаса с учетом защитного слоя бетона (3-4 см).

С блоками ФБС ситуация сложнее, поскольку опалубка для них не ставится. В этом случае следует применить деревянные бруски-распорки, которые снизу подпирают опалубочные щиты. Перед установкой на щиты набивают обрезки досок, которые выступают за габариты опалубки на 20-30 см и не дают конструкции сместиться вправо или влево. Для соединения опалубочных щитов по верху досок прибивают короткие бруски-поперечины.

Упростить систему крепления можно за счет использования резьбовых шпилек. Их попарно ставят в щиты опалубки на расстоянии в 50-60 см. Затянув шпильки гайками, мы без деревянных опор и поперечин получаем достаточно прочную и устойчивую конструкцию для заливки бетона.

Данная система подходит и для опалубки, которая требует армопояс под плиты перекрытия.

Шпильки, которые будут залиты бетоном, нужно завернуть в пергамин или нанести на них немного машинного масла. Это облегчит задачу их изъятия из бетона после его затвердевания.

В идеале его ширина должна быть равной ширине стены. Это можно сделать в том случае, когда фасад будет полностью облицовываться плитным утеплителем. Если же для декорирования решено использовать только штукатурный раствор, то ширину армопояса придется уменьшить на 4-5 сантиметров, чтобы оставить место для пенопласта или минваты. В противном случае в зоне укладки пояса жесткости появится сквозной мостик холода очень солидных размеров.

Делая армопояс на газобетонные, можно использовать и другое решение. Оно заключается в установке по краям кладки двух тонких блоков. В пространство между ними содержится стальной каркас и заливается бетон. Блоки выполняют роль опалубки и утепляют пояс.

Если толщина газобетонной стенки 40 см, то для этой цели можно использовать перегородочные блоки толщиной 10 см.

При меньшей толщине стены можно своими руками вырезать в стандартном кладочному блоке полость для армопояса или купить готовый газобетонный U-блок.

Ширина и высота арматурного каркаса должны быть такими, чтобы после замоноличивания конструкции между металлом и внешней поверхностью пояса со всех сторон осталось не менее 3-4 см защитного слоя бетона.

Видео: Армопояс своими руками

Как сделать опалубку для армопояса: устройство, как крепить

Армопояс – это металлическое сооружение, изготавливаемое своими руками из арматуры. Его предназначение – повышение прочности несущих стен и сохранение целостности при воздействиях природных условий и во время движения грунта. При строительстве дома монтируется несколько таких поясов. Опалубка для армопояса укладывается с целью создания несущих стен или перекрытий. Она заливается бетоном до полного застывания.

Изготовление съемной конструкции своими руками

1. Чтобы сделать опалубку для фундамента своими руками, потребуется подготовить доски шириной 20 мм. Элементы собираются на высоте, сразу на месте укладки армопояса. Для этого доски крепятся с внутренней и внешней стороны стен на 3-5 см ниже верхнего края стены.
2. Для увеличения жесткости конструкции доски соединяются с наружной стороны обрезками древесины. Это повышает качество готовой опалубки, делает ее устойчивой к внешним воздействиям. Контролируется ширина короба в верхней части.
3. В опалубку помещается арматура и заливается бетоном, слой утрамбовывается и выравнивается.

Преимуществом такой опалубки является простота монтажа, минимальное количество необходимых материалов и инструментов, небольшие финансовые расходы и легкость демонтажа. Для распалубки потребуется удалить крепежи и снять доски после застывания бетона. В дальнейшем их можно снова собрать и сделать опалубку для другого строения.

Принцип создания конструкции для армопояса не  отличается от технологии устройства опалубки для фундамента или оконных проемов.

Конструкция для дома из газобетона

По описанной выше схеме можно сделать опалубку своими руками для дома любого типа. Устройство подходит для кирпича, газобетона, бетона. Армопояс способствует качественному соединению крыши к каркасу здания. В доме из газобетона он крепится при помощи доборных блоков или опалубки. Первый вариант более легкий, но затратный. Дешевле сделать своими руками деревянную конструкцию. Правильно соорудить ее помогает инструкция:

1. Доски с высотой в 30 см присверлить к стене из газобетона.
2. Каждые 50-70 см крепить стяжки для повышения прочности конструкции и предотвращения деформации под воздействием тяжелого бетона.
3. Внутрь уложить арматуру диаметром от 8 до 12 мм. Выбор зависит от расположения дома. Если стены будут подвергаться негативным воздействиям окружающей среды, то подойдут прутья с максимальным диаметром. В регионах со спокойной сейсмической обстановкой можно сэкономить на арматуре, выбрав недорогие модели с минимальным диаметром.
4. Арматуру уложить на специальные звездочки, что создает активный нижний слой на блоках из газобетона.
5. Прутья связать проволокой.
6. Залить бетон, утрамбовать и выровнять слой.

Если опалубка устанавливается с целью крепления крыши, то перед заливкой бетона устанавливаются шпильки, предназначенные для крепления перекрытий. Они могут быть любой длины, но удобнее работать с экземплярами длиной менее 1 метра.

Правильно сделать опалубку для армопояса для дома из газобетона помогут специалисты при возникновении трудностей. Перед работой рекомендуется сделать расчеты для предотвращения ошибок и покупки нужного количества строительных материалов.

Нюансы при работе с деревянной конструкцией

Устройство опалубки из деревянных досок требует грамотного подхода. При неправильной установке конструкции появляется риск поломки и разрыва досок под воздействием бетонного раствора. Чтобы сделать работу своими руками правильно, необходимо учитывать несколько нюансов:

• устройство опалубки состоит из досок, крепить которые необходимо при тщательном контроле над вертикальностью и горизонтальностью конструкции;
• поверхность досок, соприкасаемая с бетоном, очищается и выравнивается;
• для повторного использования элементов, легкого демонтажа конструкции и предотвращения протечки бетона щиты с внутренней стороны обиваются пленкой;
• если пропитать доски отработанным маслом или гидрофобной смазкой, сделать своими руками распалубку будет значительно проще;
• не допускается многократное использование досок. Если они подвергались воздействию атмосферных осадков, то наверняка будут разрушены при повторной эксплуатации;
• несъемная конструкция изготавливается редко, чаще она собирается из пенополистирольных блоков, с уже встроенной арматурой. Такая укладывается путем нанизывания элементов на прутья;
• перед работой стоит сделать выбор между изначальным  изготовлением армопояса и опалубкой. В некоторых случаях легче уложить арматуру на блоки из газобетона, а затем уже приступать к сбору деревянной конструкции.

Опалубка для каркаса из арматуры изготавливается самостоятельно без применения дорогостоящих материалов и специальной техники. Но только грамотно организованная и проведенная работа гарантирует создание надежной и прочной конструкции. Если в процессе сборки возникли трудности, рекомендуется получить консультацию профессионалов для предотвращения серьезных ошибок, способных повлечь за собой разрушение сооружения.

возможные варианты и их особенности

Кирпичи были популярны всегда, однако сейчас у них появились конкуренты — разные виды легкого бетона. Несмотря на серьезные отличия, есть у этих материалов одно общее. Частные дома, возводимые из искусственных блоков, всегда нуждаются в защите от деформации стен и подвижек грунта. По этой причине в любом подобном строении предусматривают армирующие пояса. Такая железобетонная конструкция создается по всему периметру дома. Ее задача — снижение и перераспределение нагрузок от стропильной системы, от перекрытий, вес которых может спровоцировать трещины и деформацию стройматериала. Чтобы сделать по-настоящему надежное здания, будущим владельцам надо точно знать, из чего состоит такая защита, как сделать армопояс, есть ли случаи, когда можно обойтись без него.

Необходим ли армирующий пояс?

Армопояс, предназначенный для перекрытий, стропильной системы, нужен всегда. Этот элемент — монолитный бетонный контур, усиленный арматурным каркасом. Другие его названия — железобетонный, разгрузочный пояс, сейсмопояс.

Задачи армопояса

Он призван усилить стеновую конструкцию, которая испытывает на себе воздействие:

• порывов ветра;
• неравномерной усадки здания;
• проседания грунта под основанием;
• температурных перепадов: сезонных или тех, что возникают в течение суток.

Железобетонный пояс в этом случае выполняет ту же задачу, что и фундамент. Он принимает нагрузки на себя, распределяет их равномерно, а затем передает на несущие стены, на фундамент, на грунт.

Однако функция жесткой рамы, обеспечивающей максимальную устойчивость конструкции, не единственная задача, которая возложена «на плечи» армирующего пояса. Он дает возможность:

• соорудить проемы любого размера, но обойтись без использования специальных перемычек;
• обеспечить отсутствие деформации стен, в которых из-за дверных и оконных проемов нагрузки воспринимаются по-разному;
• избежать нарушения целостности строительных материалов при создании мауэрлата: в этом случае крепление производят анкерами, которые способны со временем ослабить или разрушить блоки.
• гарантировать надежное, жесткое крепление стен с крышей, так как в противном случае стропильные ноги будут оказывать распирающее давление на стены, а оно может стать причиной деформации несущих конструкций.

Поскольку сейчас появилось очень большое количество (можно сказать, засилье) новых стройматериалов, которые не отличаются достаточной жесткостью, армопояс стал почти обязательным элементом зданий.

Каким стеновым материалам он нужен?

Для ячеистых бетонов эта конструкция необходима практически всегда. Кирпич позволяет пропустить этап сооружения армопояса под мауэрлат. Однако если кирпичный дом будет «вынужден» находиться в сейсмоопасном регионе, то таким сооружениям армирующий пояс необходим. Есть и другие условия. Чаще армопояс сооружают, когда:

• необходимо исправить ошибки, допущенные во время строительства стен;
• строительные работы ведутся в местности с просадочным грунтом;
• занимаются сооружением мелкозаглубленного фундамента;
• здание располагается близко к какому-либо водоему;
• строят дом на участке со сложным рельефом.

Легкие и хрупкие газо-, пено- и керамзитобетон — материалы, требующие такого «опоясывания» «по умолчанию». Эти блоки, отличающиеся прочностью на сжатие, совершенно не способны достойно «работать» на изгиб. Появление трещин из-за неравномерного распределения нагрузок будет только вопросом времени.

По этой причине новомодные крупные изделия не рассчитаны на точечные нагрузки плит перекрытия, на давление стропильной системы и на подвижки грунта. Некоторые считают, что при сооружении перекрытий из дерева этот этап можно пропустить. Это не так: материал роли не играет, армопояс нужен в любом случае.

Нагрузка на стены стропильной системы — другая реальная угроза дому. Самая важная задача армопояса — гарантировать надежную фиксацию мауэрлата, однако иногда поступают по-другому: крепят его прямо к блокам. Потенциальная опасность такого решения — постепенное расшатывание креплений из-за ветровой нагрузки. Последствия столь опрометчивого шага предугадать нетрудно.

Армопояс и его разновидности

Перед тем как сделать армопояс, необходимо познакомиться с конструкцией и ее видами. Чтобы она выполняла свои функции, нужно обеспечить главное условие — неразрывность, закольцованность по периметру стен.

Ширина армирующего пояса в идеале совпадает с толщиной стен. Высота определяется проектом: она может быть как 150, так и 300 мм. Однако это, скорее, обычай, а не правило. Люди, которые хорошо разбираются в строительстве, считают, что в большинстве случаев для армопояса достаточно ширины 100 мм, высоты — 150 мм.

Есть 4 вида конструкций, которые могут быть использованы в частном строительстве:

1. Ростверк. Это монолитная железобетонная лента. Ее сооружают для объединения в одну конструкцию элементов столбчатых или свайных фундаментов. Ростверк бывает заглубленным, повышенным (находящимся над уровнем земли) или высоким.
2. Цокольный вид. В этом случае армопояс соединяет две части конструкции — фундамент и стены. Однако такая конструкция может считаться армирующим поясом только условно, так как из-за дверных проемов невозможно обеспечить замкнутость контура.
3. Межэтажный армопояс. Его предназначение — распределение нагрузок от плит перекрытий. Эта разновидность должна сооружаться для любого здания, потому что она предотвращает расхождение стен под тяжестью перекрытий. К ним добавляется и «увесистая» крыша.
4. Разгрузочный армирующий пояс. Он используется для надежного крепления мауэрлата к стенам, для равномерного распределения нагрузки от стропильной системы, кровли, осадков, которые имеют обыкновение задерживаться на пологих (малоуклонных) скатах.

Существует еще один вид конструкции. Самый нижний пояс называется базовым разгрузочным. Он сооружается перед строительством ленточного фундамента. Задача этого армирующего пояса — минимизация нагрузок на фундамент. Его делают на 300-400 мм шире, чем будущая лента. Необходим он для всех несущих стен. Толщина базового пояса — 400-500 мм, но она больше зависит от этажности здания.

Если говорить о самой конструкции, то обычный, классический армопояс состоит из пространственного металлического каркаса и бетона, внутри которой находится «скелет». Однако эта относительная простота сооружения еще не означает, что ответ на вопрос, как сделать армопояс, тоже элементарен.

Как сделать армопояс самостоятельно?

Самый простой вариант армирующего пояса — кирпичный. В этом случае делают кладку из керамического полнотелого кирпича. Несколько рядов армируют кладочной сеткой либо арматурой, диаметр ее — от 6 до 8 мм. Но сначала речь пойдет о традиционном, самом распространенном решении. Классическая бетонная конструкция потребует больших объемов работ и таких же вложений.

Опалубка

Сначала изготавливают опалубку. Ее монтаж и фиксацию можно сделать несколькими способами. Самым привычным вариантом является разборная конструкция. Ее сооружают из досок, фанеры, ОСП, ЦСП или других листовых материалов. Однако можно использовать удобные U-блоки или комбинацию обоих материалов.

Классическая съемная опалубка

Этот вариант всем знаком, так как редкий дом обходится без бетонного основания. Однако при создании армирующего пояса, в отличие от конструкции для фундамента, необходимо гарантировать надежную фиксацию опалубки в непривычном для нее месте. Деревянные щиты в этом случае фиксируют на стенах несколькими способами:

1. По бокам, к стенам — длинными саморезами (75, 135 мм), гвоздями, анкерами, кусками арматуры.
2. Соединить части опалубки можно толстой металлической (стальной) проволокой, которую после застывания бетона оставляют внутри, отрезав торчащие концы.
3. Сверху. Противоположные края соединяют отрезками досок (брусом 40х40 мм). Их прибивают к верху конструкции, шаг — 1000-1500 мм.
4. В углах. Для фиксации используют небольшие квадратные (прямоугольные) куски досок. Их крепят саморезами.

На высоту опалубки влияет только высота армирующего пояса. Чем она больше, тем толще должны быть доски съемной конструкции. Чтобы предотвратить вытекание раствора, все щели, зазоры, стыки рекомендуют предварительно герметизировать.

Помощь U-блоков

Если в первую очередь хозяев интересует вопрос о том, как сделать армопояс быстро, беспроблемно, но качественно, то строителям можно рассмотреть использование стандартных U-блоков. Такое решение — хороший шанс избежать теплопотерь на стыке материалов, несколько различающихся структурой. В этом случае работа особых сложностей не обещает.

1. На верхний ряд блочной стены наносят клеевой состав, затем на него укладывают блоки.
2. Для дополнительной теплоизоляции внутрь помещают слой утеплителя. Нередко используют пенополистирол, пенополиуретан, каменную вату.

Большой плюс метода — отсутствие необходимости устанавливать, а потом заниматься демонтажом опалубки. Это важно, так как на этот этап уходит минимум времени. Минус — высокая стоимость U-блоков. Еще одним недостатком можно считать то, что придется распиливать газобетон. Однако для тех, кто уже сталкивался с операцией при возведении стен, это не представляет трудностей.

Комбинация щитов и блоков

Этот способ дает возможность сэкономить на бетоне, арматуре, блоках и опалубке. С наружной стороны здания к стенам приклеивают тонкие блоки (150 мм), а с противоположной стороны крепят опалубку из дерева или ОСП. В оставшееся пространство укладывают арматурный каркас и теплоизоляционный материал.

Утепление

Если здание не планируют теплоизолировать с внешней стороны, то когда заканчивают монтаж опалубки, задумываются об утеплении конструкции. На роль материала для опалубки выбирают несколько претендентов.

1. Экструдированный пенополистирол (ЭППС). Данный утеплитель очень популярен, так как он обеспечивает максимальную защиту из-за низкой теплопроводности.
2. Пенопласт (ПСБ-25). Поскольку хрупкость этого утеплителя для армопояса не является большим недостатком, этот вариант вполне подходит. К тому же цена его гораздо ниже.
3. Минеральная вата. Это не лучший вариант, так как утеплитель будет «тянуть» влагу из бетонного раствора. После ее поглощения он потеряет теплоизоляционные качества. Исключением может стать минвата высокой плотности, которую используют для сооружения «мокрых фасадов».

Теплоизоляционный материал нарезают полосками, ширина который аналогична высоте армирующего пояса, оптимальная толщина — 50 мм. Для пенопласта — как минимум 80 мм. Затем полосы укладывают с наружной стороны стен так, чтобы примыкание соседних элементов было максимально плотным. Фиксация утеплителя не нужна, эту задачу выполнит раствор.

Армирование опалубки

Толщина прутьев для армирующего каркаса определяется проектом. Обычно используются материалы, имеющие сечение от 10 до 14 мм, квадратное либо прямоугольное. Поперечные элементы (хомуты) фиксируют вязальной проволокой, ее диаметр — 6-8 мм. Шаг перехлеста — 300-500 мм.

В углах арматуру рекомендуют изгибать, а не сооружать каркас из отрезков. Только в этом случае получится цельная, максимально надежная конструкция. Арматуру необходимо полностью погрузить в толщу бетона, поэтому для установки каркаса в опалубку используют пластиковые фиксаторы или одинаковые по размеру обломки блоков, кирпича и т. д.

Определенное расстояние оставляют до стенок и утеплителя. Точные его значения заложены в проекте. К армирующему каркасу крепят либо шпильки для фиксации мауэрлата, либо прутья, предназначенные для соединения с плитой перекрытия. Если несколько правил, соблюдение которых необходимо:

1. Горизонтальность, вертикальность элементов каркаса проверяют уровнем. Особенно важно второе условие для армопояса под мауэрлат.
2. Загибание стержней на углах — более сложная операция, но она обеспечит максимальную надежность.
3. Бетонный слой, защищающий арматуру, должен быть толщиной не менее 50 мм.
4. Оптимальная длина использующихся прутьев — 6000-8000 мм.
5. Обязательный нахлест продольной арматуры — 800 мм.

При расчете расстояния между стержнями ориентируются на толщину и высоту армопояса, не забывая о необходимости защитных слоев бетона со всех сторон конструкции.

Заливка бетоном

Оптимальное решение — использование покупного бетона марок М200 или М250, потому что бетонирование пояса необходимо делать за один раз, в противном случае образуются рабочие швы. Для частного строительства прочность этих марок будет достаточной.

Если мастер предпочитает изготавливать раствор собственноручно, то в этом случае приобретают цемент марки 500. Классический, универсальный рецепт — 1 часть цемента, 2 — песка, 4 — щебня. Существует и другое соотношение — 1:2,8:4,8. Добавки-пластификаторы не только облегчат работу, но и сделают армопояс более прочным.

После заливки бетона его уплотняют, потом накрывают плотной полиэтиленовой пленкой, однако первые 2-3 дня ее периодически снимают и обильно смачивают поверхность. Спустя неделю съемную опалубку снимают, но полного созревания бетона ждут как минимум 28 дней, с момента заливки.

Последний этап — гидроизоляция армопояса. Для этой цели традиционно используют рубероид, его укладывают как минимум в 2 слоя. Это операция нужна для армопояса под деревянный мауэрлат, однако необходимость в ней отпадает, когда речь идет о конструкции, предназначенной для бетонных перекрытий.

Как к армопоясу крепят мауэрлат?

Ответ на вопрос, как сделать армопояс, зависит от того, для какой части конструкции он предназначается. Одной из самых требовательных и сложных задач можно по праву назвать создание разгрузочного пояса, сооружаемого для монтажа мауэрлата.

Высота конструкции не должна превышать толщины стен, оптимально значение, не превышающее 250 мм. Бетон марки М250 предпочтительнее. В этом случае необходимо обеспечить надежное соединение элементов.

Самый простой вариант — шпильки (12-16 мм), имеющие на конце резьбу. Их до заливки бетона крепят к арматурному каркасу. Расстояние между вертикальными элементами должно быть одинаковым (1000-1500 мм). Но это не все особенности работы.

1. Чтобы во время заливки бетона раствор случайно не попал на резьбу, все шпильки обматывают полиэтиленовой (например, пищевой) пленкой. Если нужно, то фиксируют материал проволокой. Другой вариант — использование скотча.
2. Для того чтобы предотвратить коррозионные процессы, часть шпилек, которая будет спрятана в толще бетона, защищают краской. Лучше использовать тот состав, что предназначен для металла.

Шаг и расположение креплений необходимо рассчитать так, чтобы они находились как раз посередине между стропильными ногами. Иначе при сооружении крыши могут возникнуть непредвиденные проблемы. Длина наружной части шпилек должна быть достаточной для того, чтобы после монтажа мауэрлата была возможность накрутить 2 гайки и одну шайбу. Например, хватит 50 мм.

Армопояс из кирпича для блоков

Это второй способ сделать надежную конструкцию, но избежать долгой работы, связанной с обустройством бетонного пояса. Кирпичный армирующий пояс — кладка в несколько рядов, этот вариант чаще используют для конструкций под перекрытия. Ее усиливают либо металлическими стержнями, либо сеткой. Такое сооружение не может называться полноценным монолитом, однако в некоторых случаях это решение может стать хорошей заменой железобетонному сооружению.

Кирпичный армирующий пояс допустимо использовать для жилых зданий малой этажности, для небольших хозяйственных построек. Он сможет успешно противостоять проседанию, неравномерному пучению грунта, а также сильным ветровым нагрузкам. Преимущество пояса из небольших керамических блоков — простота, возможность обойтись без заливки бетона на высоте, относительная скорость работ.

Высота кирпичного пояса — от 4 до 7 рядов, ширина тоже совпадает с толщиной стен здания. Армирование в этом случае необходимо каждому ряду кладки. В шов укладывают или стальную сетку с ячейками 30-40 мм, или арматуру (жесткая проволока) сечением не менее 5 мм. Кладку производят с перевязкой — со смещением в 1/3 длины блока. Тычковую перевязку делают после каждого третьего ряда.

Если кирпичный армирующий пояс делают для монтажа мауэрлата, то в кладку сразу замуровывают резьбовые шпильки, их диаметр тот же — 12-16 мм. Шаг — тоже (1000-1500 мм). Чаще вертикальные штыри вмуровывают на всю высоту кирпичного армирующего пояса. Готовую кладку аналогично защищают рубероидом.

Если кирпичному зданию не всегда требуется дополнительная защита, то будущим хозяевам домов из популярных, крупных газо- и пеноблоков придется узнавать о том, как сделать армопояс. Только эта конструкция защитит дом от неприятных и опасных неожиданностей, позволит владельцам не задумываться о потенциальных нагрузках, «капризах» грунта и серьезных внешних воздействиях.

В завершение темы армирующего пояса — видеоматериал о самом главном:

Видео загружается…

Поясной доспех | Военная вики

Схема типовых элементов брони боевого корабля. Поясной доспех обозначается буквой «А».

Поясная броня представляет собой слой брони из тяжелого металла, нанесенный на внешние корпуса военных кораблей или внутри них, как правило, на линкоры, линейные крейсера и крейсера, а также авианосцы.

Броня и подводная защита King George V и Tirpitz .

Поясная броня на поврежденном USS Oklahoma

Обычно пояс основной брони прикрывал военный корабль от главной палубы до некоторого расстояния ниже ватерлинии. Если бы броневой пояс был встроен в корпус, а не образовывал внешний корпус, он был бы установлен под наклонным углом для улучшения защиты военного корабля.

При поражении военного корабля артиллерийским снарядом (с корабля или с берега) или подводной торпедой ленточная броня предназначена для предотвращения проникновения в сердцевину корабля либо за счет того, что она слишком толстая для проникновения фугасной боевой части, либо в противном случае он будет наклонен до такой степени, что артиллерийский снаряд или торпеда отклонятся вниз, а также его взрывная сила в случае взрыва.Часто броневые листы главного пояса дополнялись торпедной переборкой, расположенной на несколько метров позади основного пояса, предназначенной для сохранения водонепроницаемости корабля даже в случае пробития основного пояса. Кроме того, внешнее пространство вокруг основного пояса в некоторых конструкциях было заполнено резервуарами для хранения, которые могли содержать мазут, морскую или пресную воду. Там жидкости в баках поглощают или рассеивают большую часть взрывной силы боеголовок и снарядов. В других конструкциях, как показано на чертеже поперечного сечения Tirpitz и King George V , внешние пространства оставались пустыми, что позволяло рассеять часть начальной взрывной волны, в то время как внутренние слои жидкости затем поглощали любые осколки и распространялись. ударная волна по большей площади, а бронированная, удерживающая переборка , предотвращала просачивание в корабль из слоев жидкости. ^[1]

В бою военный корабль может быть серьезно поврежден под водой не только торпедами, но и снарядами тяжелой корабельной артиллерии, которые погружаются в океан на небольшом расстоянии «не доходя» от корабля-мишени. Эти снаряды, особенно бронебойные, могут пройти через небольшой участок воды и поразить боевой корабль на некотором расстоянии ниже его ватерлинии и там взорваться. Попадание таких снарядов представляет серьезную опасность потопить корабль, как и торпеды.

Воздушное пространство между бронепоясом и корпусом также добавляло плавучести боевому кораблю, и это часто делалось для повышения защиты либо от торпед, либо от упомянутых выше снарядов.Некоторые виды военно-морских кораблей также имели поясную броню, которая была тоньше, чем это действительно было необходимо для их защиты. Это было сделано с некоторыми военными кораблями, особенно с линейными крейсерами и авианосцами, чтобы сделать их значительно легче и быстрее в движении по морям, чтобы быстро передать противнику большую ударную мощь, или, в случае авианосцев, чтобы их скорость сделало их гораздо более способными запускать свои боевые самолеты и восстанавливать боевые самолеты из полета. Это всегда делается путем быстрого направления авианосца против любого ветра, и почти все крупные авианосцы имеют скорость 30 узлов и более: например, родственные корабли USS Lexington (CV-2) и USS. Saratoga (CV-3) , второй и третий авианосцы, вошедшие в состав США.С. ВМФ, 1927 г. Их достраивали на корпусах строящихся линейных крейсеров с мощными двигателями, что придавало им очень большую скорость.

См. также

Внешние ссылки
