Автомат на стиральную машину сколько ампер: На сколько ампер автомат надо ставить на стиральную машину-автомат?

Опубликовано в Разное
/
29 Апр 2021

Содержание

Какой автомат ставить на стиральную машину?

В статье рассмотрено, какой автомат защиты от короткого замыкания нужно ставить на стиральную машину, на сколько ампер выбрать устройство отключения, какой нужен номинал характеристик автомата. Мы дадим советы по выбору и монтажу устройств электрозащиты.

Что такое автомат для стиральной машины?

Автомат защиты – это устройство, которое предотвращает поломку оборудования при коротком замыкании и перегрузке электрической сети. Устройство состоит из нескольких основных частей:

  • корпус из изоляционного материала;
  • трансформатор;
  • механизм разрыва цепи, состоящий из подвижных и неподвижных контактов;
  • система самодиагностики;
  • колодки для подключения проводов;
  • крепления на DIN-рейку.

Когда напряжение или сила тока превысят допустимую величину, электрическая цепь разомкнется.

Зачем нужен?

Современная стиральная машина расходует много электроэнергии в режиме нагрева воды и отжима. Через сеть проходит большой ток, который нагревает провода. Вследствие этого они могут загореться, особенно когда проводка алюминиевая. Если такого не случится, может расплавиться изоляция, и тогда произойдет короткое замыкание. Датчики защиты следят, чтобы сила тока не превысила предельных значений, не произошло возгорания.

Обычно машинка устанавливается в ванной комнате, в которой большая влажность воздуха. Лишняя влага негативно влияет на сопротивление изоляторов, они начинают пропускать ток. Даже если дело не дойдет до короткого замыкания, на корпус прибора попадет опасное для жизни человека напряжение.

При касании к такому устройству будет удар током, последствия которого непредсказуемы и зависят от электрического потенциала на корпусе. Повреждения усилятся, если коснуться одновременно машинки и токопроводящего предмета, например, ванны.

Устройства защитного отключения следят, чтобы на корпус машинки не попало напряжение из питающей сети, а при его появлении немедленно отключают оборудование. Стиральные машины лучше подключать к отдельным автоматам. Дело в том, что они очень мощные потребители тока и создают сильную нагрузку на электросеть. Тогда при коротком замыкании отключится только машинка, а все остальные приборы продолжать работать дальше.

При включении мощного потребителя могут возникать скачки напряжения. Они негативно влияют на все подключенные к сети приборы. Поэтому дополнительно к устройствам защиты рекомендуется использовать стабилизатор напряжения. Так что система электрической безопасности очень актуальна. И существует целый ряд приборов для ее обеспечения.

Виды

Приборов для защиты от поражения электрическим током существует несколько видов. Они различаются по принципу действия, но схожи по схеме подключения.

Автомат защитного отключения или АО

Представляет собой датчик, который реагирует на потребляемую мощность.

При прохождении тока провод нагревается, при превышении температуры чувствительный элемент (обычно это биметаллическая пластина) размыкает цепь. Датчик нужен для мгновенного отключения прибора при коротком замыкании. Если нагрузка незначительно превышает допустимую, задержка может составлять до 1 часа.

Раньше «автомат» был обычным плавким предохранителем, который нужно было менять после каждого срабатывания. Нынешние устройства многоразовые и могут эксплуатироваться годами.

УЗО

УЗО (устройство защитного отключения) контролирует токи в двух проводах силовой линии. Оно сравнивает токи в фазе и в нулевом проводе, которые должны быть равны между собой.

Разница между ними называется током утечки, и если она больше определенной величины – потребитель отключается. Утечка может быть вызвана разными причинами – например, из-за влажности изоляции. В результате корпус стиральной машины может оказаться под напряжением. Основная задача УЗО – не допустить, чтобы ток утечки был выше определенной величины.

Дифавтомат

Дифференциальный автомат – это устройство, объединяющее автомат защитного отключения и УЗО в одном корпусе. Достоинства такого решения – простота подключения и экономия места на DIN-рейке. Недостаток – в случае срабатывания невозможно определить причину неисправности. Кроме того, цена такого устройства высока. На практике обычно применяется схема с отдельными АО и УЗО. Это позволяет в случае неисправности менять только одно устройство.

Как выбрать?

Перед выбором необходимо рассчитать предельную силу тока, который должна пропускать защита. Сделать это довольно просто. Как известно, мощность тока определяется по формуле P = I*U, где мощность P измеряется в Вт; I – сила тока, А; U – напряжение в сети, U = 220 В.

Мощность стиральной машины P можно найти в паспорте или на задней стенке. Обычно она равняется 2-3,5 КВт (2000-3500 Вт). Далее выводим формулу I = P/U и после расчета получаем необходимую величину. Она составляет 9-15,9 А. Округляем полученное значение до ближайшего большего числа, то есть предельная сила тока равна 16 Ампер (для мощных машинок). Теперь выбираем автомат защитного отключения по найденной силе тока.

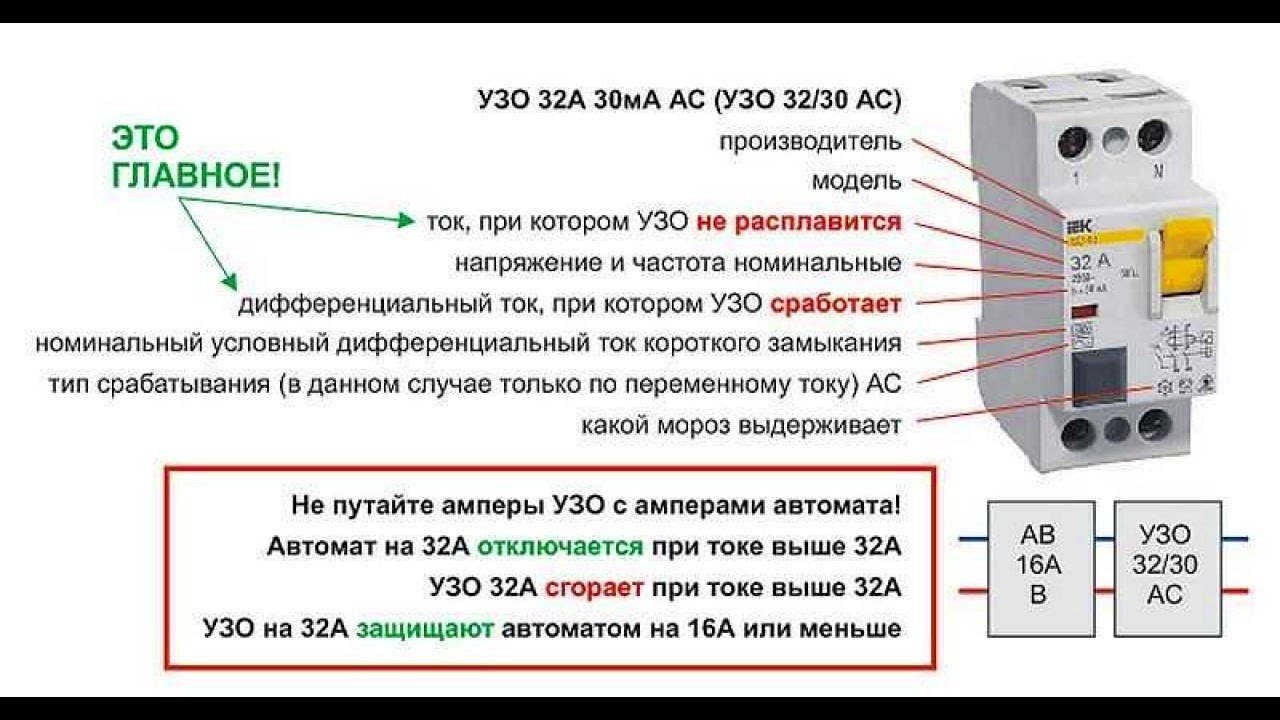

Немного другая ситуация обстоит с выбором УЗО. Как уже было сказано, при небольшом превышении мощности АО не срабатывает долгое время, и на УЗО приходится дополнительная нагрузка. Это сокращает срок работы прибора. Так что

номинал тока УЗО должен быть на ступень выше, чем аналогичный показатель АО. Подробнее об этом рассказывается в следующем видео.

Дадим несколько общих советов по выбору устройств защиты.

  • Для стабильной работы всех устройств рекомендуется пользоваться стабилизаторами напряжения.
  • Оптимальный ток утечки УЗО должен составлять 30 мА. Если больше – тогда защита будет неудовлетворительной. Если меньше – будут ложные срабатывания, вызванные большой чувствительностью датчика.
  • Для бытового пользования рекомендуется применять автоматы с маркировкой С. Для розеточной сети желательно брать автомат С16.
  • Оптимальный класс УЗО – А. Устройства группы АС не всегда могут работать корректно.
  • На защите лучше не экономить. Покупайте только качественные приборы от известных производителей. Помните, что стоимость самого дорогого дифавтомата будет гораздо ниже цены новой стиральной машины.

Теперь выбранный прибор нужно подключить.

Как установить и подключить?

Монтаж устройств защиты не составит труда даже для неспециалистов. Нужно просто следовать схеме. Из инструментов понадобится только нож для зачистки проводов и отвертка. Устанавливать приборы лучше за пределами ванной комнаты. Проследите, чтобы тумблеры были легкодоступными. Монтаж выполняется в такой последовательности.

  1. Найдите на входном проводе фазу и ноль.
  2. Подключите при необходимости стабилизатор напряжения.
  3. Фаза проводки заводится на вход АО.
  4. Выход АО коммутируется со входом фазы на УЗО.
  5. Рабочий ноль подключается на нулевой вход УЗО.
  6. Оба выхода с УЗО подключаются к питающей розетке.
  7. Провод заземления коммутируется с соответствующей клеммой на розетке.
  8. Приборы устанавливаются на DIN-рейку на защелках.
  9. Проверьте, что все контакты плотные. Особенно это касается удлинителей.

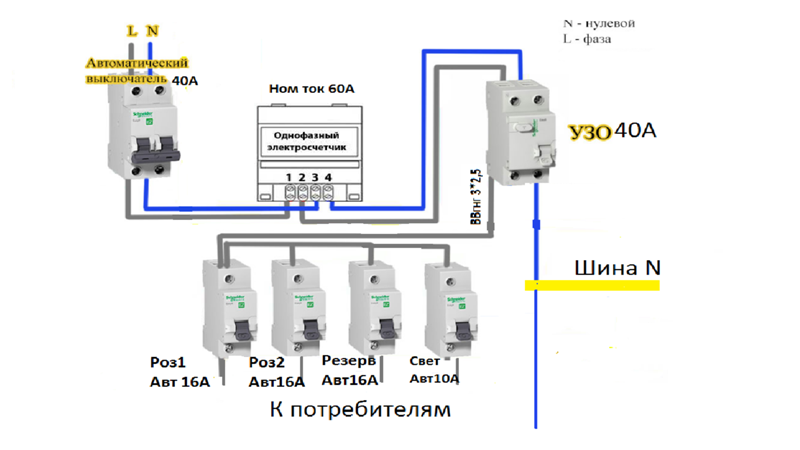

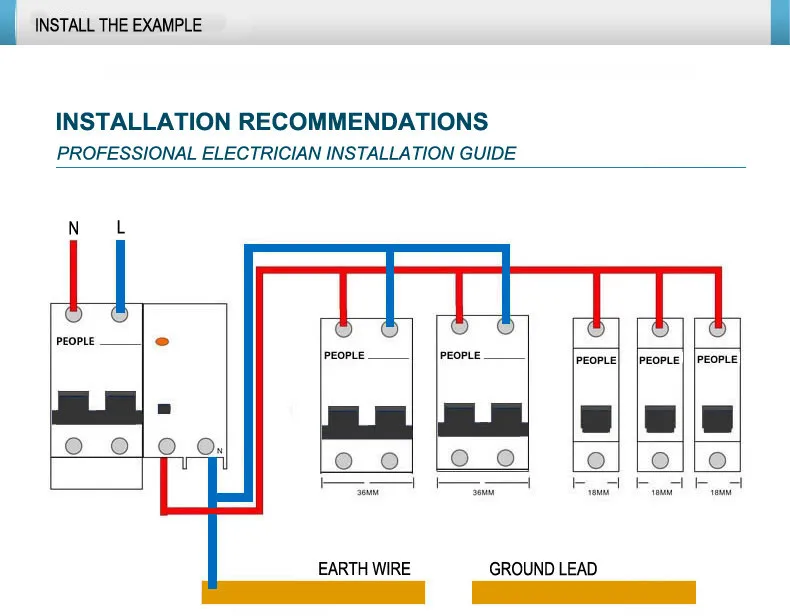

Для монтажа воспользуйтесь приведенной ниже схемой.

Никогда не ставьте выключатели в провод заземления. Не рекомендуется использовать вместо заземления зануление (это когда вывод «земля» подключается к рабочему нулю). В штатном режиме схема хорошо работает. Но при коротком замыкании ток течет по нулевому проводу. Тогда вместо отвода потенциала зануление направляет его на корпус.

Если штатного заземления нет, провод для него все равно проложите. При модернизации электросистемы он пригодится. DIN-рейка также должна быть к нему подключена.

Но иногда бывает, что при правильном подключении машина не работает, поскольку система питания обесточена.

Почему отключается автомат

Устройства защиты могут без видимых причин срабатывать при включении. Причин может быть несколько.

  • Скачки напряжения при включении мощного потребителя. Для их ликвидации воспользуйтесь стабилизатором.
  • Неверное подключение устройств. Самая частая ошибка – перепутаны фаза и ноль. Проверьте все соединения.
  • Неправильный выбор приборов. Проверьте их номинальные характеристики и ваши расчеты.
  • Замыкание в кабеле. Убедитесь, что изоляция проводов в порядке. Мультиметр должен показывать бесконечное сопротивление между двумя разомкнутыми проводами.
  • Брак устройств защиты.
  • Испортилась сама стиральная машина.

Если неисправность не найдена, лучше обратитесь за помощью к специалисту. Помните, что лучше переплатить за безопасность, чем покупать новый стиральный автомат.

О подключении стиральной машины к УЗО смотрите далее.

Какой автомат ставить на стиральную машину?

В статье рассмотрено, какой автомат защиты от короткого замыкания нужно ставить на стиральную машину, на сколько ампер выбрать устройство отключения, какой нужен номинал характеристик автомата. Мы дадим советы по выбору и монтажу устройств электрозащиты.

Что такое автомат для стиральной машины?

Автомат защиты – это устройство, которое предотвращает поломку оборудования при коротком замыкании и перегрузке электрической сети. Устройство состоит из нескольких основных частей:

  • корпус из изоляционного материала;
  • трансформатор;
  • механизм разрыва цепи, состоящий из подвижных и неподвижных контактов;
  • система самодиагностики;
  • колодки для подключения проводов;
  • крепления на DIN-рейку.

Когда напряжение или сила тока превысят допустимую величину, электрическая цепь разомкнется.

Зачем нужен?

Современная стиральная машина расходует много электроэнергии в режиме нагрева воды и отжима. Через сеть проходит большой ток, который нагревает провода. Вследствие этого они могут загореться, особенно когда проводка алюминиевая. Если такого не случится, может расплавиться изоляция, и тогда произойдет короткое замыкание. Датчики защиты следят, чтобы сила тока не превысила предельных значений, не произошло возгорания.

Обычно машинка устанавливается в ванной комнате, в которой большая влажность воздуха. Лишняя влага негативно влияет на сопротивление изоляторов, они начинают пропускать ток. Даже если дело не дойдет до короткого замыкания, на корпус прибора попадет опасное для жизни человека напряжение.

При касании к такому устройству будет удар током, последствия которого непредсказуемы и зависят от электрического потенциала на корпусе. Повреждения усилятся, если коснуться одновременно машинки и токопроводящего предмета, например, ванны.

Устройства защитного отключения следят, чтобы на корпус машинки не попало напряжение из питающей сети, а при его появлении немедленно отключают оборудование. Стиральные машины лучше подключать к отдельным автоматам. Дело в том, что они очень мощные потребители тока и создают сильную нагрузку на электросеть. Тогда при коротком замыкании отключится только машинка, а все остальные приборы продолжать работать дальше.

При включении мощного потребителя могут возникать скачки напряжения. Они негативно влияют на все подключенные к сети приборы. Поэтому дополнительно к устройствам защиты рекомендуется использовать стабилизатор напряжения. Так что система электрической безопасности очень актуальна. И существует целый ряд приборов для ее обеспечения.

Виды

Приборов для защиты от поражения электрическим током существует несколько видов. Они различаются по принципу действия, но схожи по схеме подключения.

Автомат защитного отключения или АО

Представляет собой датчик, который реагирует на потребляемую мощность. При прохождении тока провод нагревается, при превышении температуры чувствительный элемент (обычно это биметаллическая пластина) размыкает цепь. Датчик нужен для мгновенного отключения прибора при коротком замыкании. Если нагрузка незначительно превышает допустимую, задержка может составлять до 1 часа.

Раньше «автомат» был обычным плавким предохранителем, который нужно было менять после каждого срабатывания. Нынешние устройства многоразовые и могут эксплуатироваться годами.

УЗО

УЗО (устройство защитного отключения) контролирует токи в двух проводах силовой линии. Оно сравнивает токи в фазе и в нулевом проводе, которые должны быть равны между собой. Разница между ними называется током утечки, и если она больше определенной величины – потребитель отключается. Утечка может быть вызвана разными причинами – например, из-за влажности изоляции. В результате корпус стиральной машины может оказаться под напряжением. Основная задача УЗО – не допустить, чтобы ток утечки был выше определенной величины.

Дифавтомат

Дифференциальный автомат – это устройство, объединяющее автомат защитного отключения и УЗО в одном корпусе. Достоинства такого решения – простота подключения и экономия места на DIN-рейке. Недостаток – в случае срабатывания невозможно определить причину неисправности. Кроме того, цена такого устройства высока. На практике обычно применяется схема с отдельными АО и УЗО. Это позволяет в случае неисправности менять только одно устройство.

Как выбрать?

Перед выбором необходимо рассчитать предельную силу тока, который должна пропускать защита. Сделать это довольно просто. Как известно, мощность тока определяется по формуле P = I*U, где мощность P измеряется в Вт; I – сила тока, А; U – напряжение в сети, U = 220 В.

Мощность стиральной машины P можно найти в паспорте или на задней стенке. Обычно она равняется 2-3,5 КВт (2000-3500 Вт). Далее выводим формулу I = P/U и после расчета получаем необходимую величину. Она составляет 9-15,9 А. Округляем полученное значение до ближайшего большего числа, то есть предельная сила тока равна 16 Ампер (для мощных машинок). Теперь выбираем автомат защитного отключения по найденной силе тока.

Немного другая ситуация обстоит с выбором УЗО. Как уже было сказано, при небольшом превышении мощности АО не срабатывает долгое время, и на УЗО приходится дополнительная нагрузка. Это сокращает срок работы прибора. Так что номинал тока УЗО должен быть на ступень выше, чем аналогичный показатель АО. Подробнее об этом рассказывается в следующем видео.

Дадим несколько общих советов по выбору устройств защиты.

  • Для стабильной работы всех устройств рекомендуется пользоваться стабилизаторами напряжения.
  • Оптимальный ток утечки УЗО должен составлять 30 мА. Если больше – тогда защита будет неудовлетворительной. Если меньше – будут ложные срабатывания, вызванные большой чувствительностью датчика.
  • Для бытового пользования рекомендуется применять автоматы с маркировкой С. Для розеточной сети желательно брать автомат С16.
  • Оптимальный класс УЗО – А. Устройства группы АС не всегда могут работать корректно.
  • На защите лучше не экономить. Покупайте только качественные приборы от известных производителей. Помните, что стоимость самого дорогого дифавтомата будет гораздо ниже цены новой стиральной машины.

Теперь выбранный прибор нужно подключить.

Как установить и подключить?

Монтаж устройств защиты не составит труда даже для неспециалистов. Нужно просто следовать схеме. Из инструментов понадобится только нож для зачистки проводов и отвертка. Устанавливать приборы лучше за пределами ванной комнаты. Проследите, чтобы тумблеры были легкодоступными. Монтаж выполняется в такой последовательности.

  1. Найдите на входном проводе фазу и ноль.
  2. Подключите при необходимости стабилизатор напряжения.
  3. Фаза проводки заводится на вход АО.
  4. Выход АО коммутируется со входом фазы на УЗО.
  5. Рабочий ноль подключается на нулевой вход УЗО.
  6. Оба выхода с УЗО подключаются к питающей розетке.
  7. Провод заземления коммутируется с соответствующей клеммой на розетке.
  8. Приборы устанавливаются на DIN-рейку на защелках.
  9. Проверьте, что все контакты плотные. Особенно это касается удлинителей.

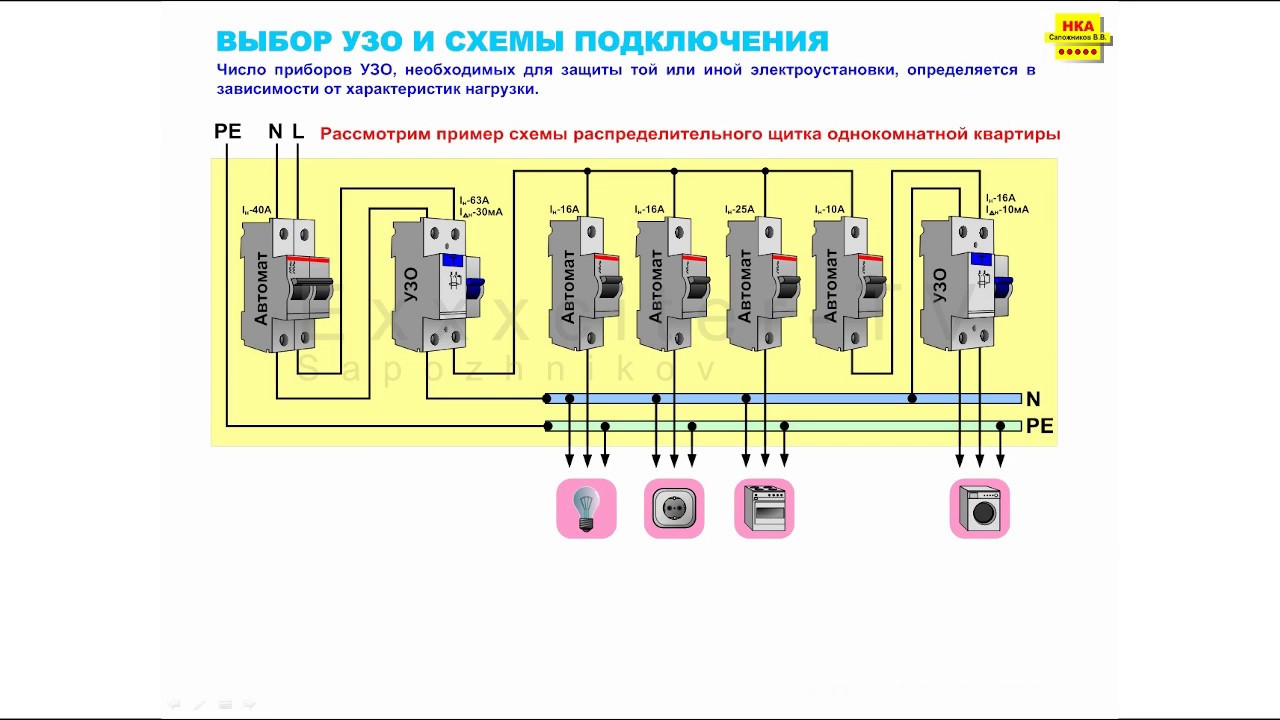

Для монтажа воспользуйтесь приведенной ниже схемой.

Никогда не ставьте выключатели в провод заземления. Не рекомендуется использовать вместо заземления зануление (это когда вывод «земля» подключается к рабочему нулю). В штатном режиме схема хорошо работает. Но при коротком замыкании ток течет по нулевому проводу. Тогда вместо отвода потенциала зануление направляет его на корпус.

Если штатного заземления нет, провод для него все равно проложите. При модернизации электросистемы он пригодится. DIN-рейка также должна быть к нему подключена.

Но иногда бывает, что при правильном подключении машина не работает, поскольку система питания обесточена.

Почему отключается автомат

Устройства защиты могут без видимых причин срабатывать при включении. Причин может быть несколько.

  • Скачки напряжения при включении мощного потребителя. Для их ликвидации воспользуйтесь стабилизатором.
  • Неверное подключение устройств. Самая частая ошибка – перепутаны фаза и ноль. Проверьте все соединения.
  • Неправильный выбор приборов. Проверьте их номинальные характеристики и ваши расчеты.
  • Замыкание в кабеле. Убедитесь, что изоляция проводов в порядке. Мультиметр должен показывать бесконечное сопротивление между двумя разомкнутыми проводами.
  • Брак устройств защиты.
  • Испортилась сама стиральная машина.

Если неисправность не найдена, лучше обратитесь за помощью к специалисту. Помните, что лучше переплатить за безопасность, чем покупать новый стиральный автомат.

О подключении стиральной машины к УЗО смотрите далее.

Какой автомат ставить на стиральную машину?

В статье рассмотрено, какой автомат защиты от короткого замыкания нужно ставить на стиральную машину, на сколько ампер выбрать устройство отключения, какой нужен номинал характеристик автомата. Мы дадим советы по выбору и монтажу устройств электрозащиты.

Что такое автомат для стиральной машины?

Автомат защиты – это устройство, которое предотвращает поломку оборудования при коротком замыкании и перегрузке электрической сети. Устройство состоит из нескольких основных частей:

  • корпус из изоляционного материала;
  • трансформатор;
  • механизм разрыва цепи, состоящий из подвижных и неподвижных контактов;
  • система самодиагностики;
  • колодки для подключения проводов;
  • крепления на DIN-рейку.

Когда напряжение или сила тока превысят допустимую величину, электрическая цепь разомкнется.

Зачем нужен?

Современная стиральная машина расходует много электроэнергии в режиме нагрева воды и отжима. Через сеть проходит большой ток, который нагревает провода. Вследствие этого они могут загореться, особенно когда проводка алюминиевая. Если такого не случится, может расплавиться изоляция, и тогда произойдет короткое замыкание. Датчики защиты следят, чтобы сила тока не превысила предельных значений, не произошло возгорания.

Обычно машинка устанавливается в ванной комнате, в которой большая влажность воздуха. Лишняя влага негативно влияет на сопротивление изоляторов, они начинают пропускать ток. Даже если дело не дойдет до короткого замыкания, на корпус прибора попадет опасное для жизни человека напряжение.

При касании к такому устройству будет удар током, последствия которого непредсказуемы и зависят от электрического потенциала на корпусе. Повреждения усилятся, если коснуться одновременно машинки и токопроводящего предмета, например, ванны.

Устройства защитного отключения следят, чтобы на корпус машинки не попало напряжение из питающей сети, а при его появлении немедленно отключают оборудование. Стиральные машины лучше подключать к отдельным автоматам. Дело в том, что они очень мощные потребители тока и создают сильную нагрузку на электросеть. Тогда при коротком замыкании отключится только машинка, а все остальные приборы продолжать работать дальше.

При включении мощного потребителя могут возникать скачки напряжения. Они негативно влияют на все подключенные к сети приборы. Поэтому дополнительно к устройствам защиты рекомендуется использовать стабилизатор напряжения. Так что система электрической безопасности очень актуальна. И существует целый ряд приборов для ее обеспечения.

Виды

Приборов для защиты от поражения электрическим током существует несколько видов. Они различаются по принципу действия, но схожи по схеме подключения.

Автомат защитного отключения или АО

Представляет собой датчик, который реагирует на потребляемую мощность. При прохождении тока провод нагревается, при превышении температуры чувствительный элемент (обычно это биметаллическая пластина) размыкает цепь. Датчик нужен для мгновенного отключения прибора при коротком замыкании. Если нагрузка незначительно превышает допустимую, задержка может составлять до 1 часа.

Раньше «автомат» был обычным плавким предохранителем, который нужно было менять после каждого срабатывания. Нынешние устройства многоразовые и могут эксплуатироваться годами.

УЗО

УЗО (устройство защитного отключения) контролирует токи в двух проводах силовой линии. Оно сравнивает токи в фазе и в нулевом проводе, которые должны быть равны между собой. Разница между ними называется током утечки, и если она больше определенной величины – потребитель отключается. Утечка может быть вызвана разными причинами – например, из-за влажности изоляции. В результате корпус стиральной машины может оказаться под напряжением. Основная задача УЗО – не допустить, чтобы ток утечки был выше определенной величины.

Дифавтомат

Дифференциальный автомат – это устройство, объединяющее автомат защитного отключения и УЗО в одном корпусе. Достоинства такого решения – простота подключения и экономия места на DIN-рейке. Недостаток – в случае срабатывания невозможно определить причину неисправности. Кроме того, цена такого устройства высока. На практике обычно применяется схема с отдельными АО и УЗО. Это позволяет в случае неисправности менять только одно устройство.

Как выбрать?

Перед выбором необходимо рассчитать предельную силу тока, который должна пропускать защита. Сделать это довольно просто. Как известно, мощность тока определяется по формуле P = I*U, где мощность P измеряется в Вт; I – сила тока, А; U – напряжение в сети, U = 220 В.

Мощность стиральной машины P можно найти в паспорте или на задней стенке. Обычно она равняется 2-3,5 КВт (2000-3500 Вт). Далее выводим формулу I = P/U и после расчета получаем необходимую величину. Она составляет 9-15,9 А. Округляем полученное значение до ближайшего большего числа, то есть предельная сила тока равна 16 Ампер (для мощных машинок). Теперь выбираем автомат защитного отключения по найденной силе тока.

Немного другая ситуация обстоит с выбором УЗО. Как уже было сказано, при небольшом превышении мощности АО не срабатывает долгое время, и на УЗО приходится дополнительная нагрузка. Это сокращает срок работы прибора. Так что номинал тока УЗО должен быть на ступень выше, чем аналогичный показатель АО. Подробнее об этом рассказывается в следующем видео.

Дадим несколько общих советов по выбору устройств защиты.

  • Для стабильной работы всех устройств рекомендуется пользоваться стабилизаторами напряжения.
  • Оптимальный ток утечки УЗО должен составлять 30 мА. Если больше – тогда защита будет неудовлетворительной. Если меньше – будут ложные срабатывания, вызванные большой чувствительностью датчика.
  • Для бытового пользования рекомендуется применять автоматы с маркировкой С. Для розеточной сети желательно брать автомат С16.
  • Оптимальный класс УЗО – А. Устройства группы АС не всегда могут работать корректно.
  • На защите лучше не экономить. Покупайте только качественные приборы от известных производителей. Помните, что стоимость самого дорогого дифавтомата будет гораздо ниже цены новой стиральной машины.

Теперь выбранный прибор нужно подключить.

Как установить и подключить?

Монтаж устройств защиты не составит труда даже для неспециалистов. Нужно просто следовать схеме. Из инструментов понадобится только нож для зачистки проводов и отвертка. Устанавливать приборы лучше за пределами ванной комнаты. Проследите, чтобы тумблеры были легкодоступными. Монтаж выполняется в такой последовательности.

  1. Найдите на входном проводе фазу и ноль.
  2. Подключите при необходимости стабилизатор напряжения.
  3. Фаза проводки заводится на вход АО.
  4. Выход АО коммутируется со входом фазы на УЗО.
  5. Рабочий ноль подключается на нулевой вход УЗО.
  6. Оба выхода с УЗО подключаются к питающей розетке.
  7. Провод заземления коммутируется с соответствующей клеммой на розетке.
  8. Приборы устанавливаются на DIN-рейку на защелках.
  9. Проверьте, что все контакты плотные. Особенно это касается удлинителей.

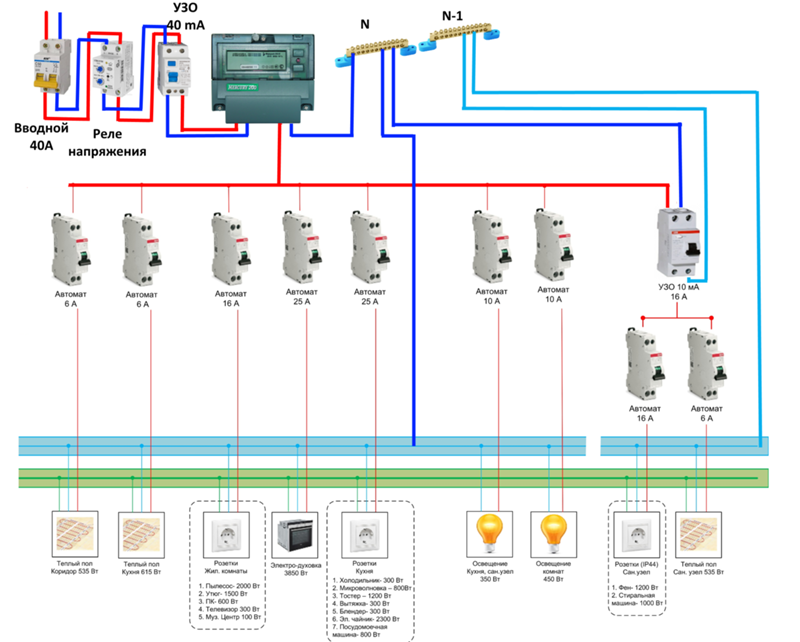

Для монтажа воспользуйтесь приведенной ниже схемой.

Никогда не ставьте выключатели в провод заземления. Не рекомендуется использовать вместо заземления зануление (это когда вывод «земля» подключается к рабочему нулю). В штатном режиме схема хорошо работает. Но при коротком замыкании ток течет по нулевому проводу. Тогда вместо отвода потенциала зануление направляет его на корпус.

Если штатного заземления нет, провод для него все равно проложите. При модернизации электросистемы он пригодится. DIN-рейка также должна быть к нему подключена.

Но иногда бывает, что при правильном подключении машина не работает, поскольку система питания обесточена.

Почему отключается автомат

Устройства защиты могут без видимых причин срабатывать при включении. Причин может быть несколько.

  • Скачки напряжения при включении мощного потребителя. Для их ликвидации воспользуйтесь стабилизатором.
  • Неверное подключение устройств. Самая частая ошибка – перепутаны фаза и ноль. Проверьте все соединения.
  • Неправильный выбор приборов. Проверьте их номинальные характеристики и ваши расчеты.
  • Замыкание в кабеле. Убедитесь, что изоляция проводов в порядке. Мультиметр должен показывать бесконечное сопротивление между двумя разомкнутыми проводами.
  • Брак устройств защиты.
  • Испортилась сама стиральная машина.

Если неисправность не найдена, лучше обратитесь за помощью к специалисту. Помните, что лучше переплатить за безопасность, чем покупать новый стиральный автомат.

О подключении стиральной машины к УЗО смотрите далее.

Какой автомат нужно поставить для безопасной эксплуатации стиральной машины?

Особенности выбора автомата для машин

Как любой сложный прибор, относящийся к бытовой техники, стиральная машина состоит из отдельных элементов, потребляющих разное количество электроэнергии. Для защиты прибора от перегрузок в электросети при подключении стиральной машины рекомендуется установка особого автоматического выключателя (автомата). В случае превышения входящего напряжения определенной величины, этот прибор разрывает цепь и обесточивает стиралку, оберегая ее от выхода из строя.

Чтобы определить, какой автомат нужен для стиральной машины, потребуется узнать, какие  мощности она потребляет при работе, во время выполнения разных программ. Каждый узел стиральной машины потребляет электроэнергию, а его величину принято обозначать в ваттах:

  • Электрический двигатель, вращающий барабан. В современных машинах они коллекторного типа с прямым приводом и мощностью от 0,4 до 0,8 кВт. Наибольшую мощность двигатели потребляют в режиме «отжим»;

  • Трубчатый нагревательный элемент (ТЭН) для подогрева воды. От 1,7 до 2,9 кВт;

  • Помпа, откачивающая воды – 25-45 Вт;

  • Электронная плата, панель управления, датчики, лампочки и светодиоды – в среднем около 10Вт.

Сложив нагрузку от узлов машинки, получают установленную ее мощность, которая существенно отличается от потребляемой. Причин несколько и главная из них – разное время работы каждого энергонезависимого узла стиралки, являющееся переменной величиной и зависящее от температуры воды, типа стираемой ткани, ее веса.

Исходя из установленной электрической мощности прибора в целом, и подбирают, используемые для подключения к сети устройства. Так, например, если общая 2,9 кВт, то предохранительный автомат подбирают по расчетной силе тока в проводах. Обычно сечение провода 4,35, и следовательно сила тока в них при данной нагрузке будет составлять 4,35×2,9=12,6А. Полученная величина показывает на сколько ампер следует поставить на СМА автоматический выключатель.

Для простого определения потребляемой стиральной машиной мощности, указывается класс энергопотребления (латинские буквы от А до G), измеряемый в количестве расходуемых прибором за час киловатт (кВт*ч).

Экономичные модели А-класса подразделяются на А+, А++, и А+++. Расход электроэнергии у них от 0,13 до 0,19 кВт*час. Наихудший показатель энергопотребления – класс G. Его показатель выше 0,39 кВт*ч. В любом случае, стиральная машина это крупныйный потребитель, при работе которого создается довольно сильная нагрузка, которую следует защитить. Для этой цели применяют автоматические переключатели.

При выборе выключателя для стиральной машины необходимо учитывать:

  • Нагрузку сети;
  • Сечение кабеля.

Обычно в жилых помещениях используют выключатели на 16 мА, которые вполне способны защитить проводку и бытовые приборы от выгорания. При подключении стиральной машины лучше ставить автоматический выключатель на 25 мА, а при наличии в жилище еще и электрической плиты или посудомоечной машины – он потребуется выше номиналом.

Важно: если в электрической сети наблюдаются систематические скачки напряжения, то рекомендуется установить на все бытовые приборы сетевые фильтры или стабилизатор напряжения на входе.

При подключении стиральных машин:

  • с горизонтальной загрузкой – полноразмерные и крупные, а соответственно и более мощные агрегаты – автоматические выключатели желательно подбирать не менее 25 мА, в зависимости от заявленных в инструкции мощностей;
  • с вертикальной загрузкой – как правило, менее мощные приборы, позволяющие одновременно стирать небольшое количество белья. Обычно для таких приборов достаточно выключателя на 16 мА.

В современном мире большое внимание уделяется безопасности потребителя, тем более, когда дело касается использования мощных электроприборов и особенно во влажных помещениях. При подключении стиральной машины, помимо сохранности проводки и самой машинки, важно обезопасить и пользующихся ей людей от возможной утечки тока.

Электрики настоятельно рекомендуют устанавливать перед стиралкой не просто автоматы, отключающие прибор при коротком замыкании, а надо ставить на них еще и устройство защитного отключения (УЗО), которое отключит подачу напряжения в случае утечки тока. Можно установить УЗО, совмещенное с выключателем (дифавтомат). В продаже также есть розетки с уже встроенным УЗО и автоматическим выключателем.

6 критериев выбора надежной защиты

Рейтинг автора

Написано статей

Просмотров: 561

Опубликована: 28-11-2018

Изменена: 28-11-2018

Время на прочтение: 7 минут

У этой статьи: 8 комментариев(я)

УЗО — устройство защитного отключения, согласно ПУЭ (Правил устройства электроустановок), ставят в паре с автоматом. Но такой подход уже устарел. Сегодня рекомендуется ставить вместо двух приборов один — дифавтомат. Последний объединяет в себе защитное устройство и аварийный выключатель. Выбирая любой вариант, следует учитывать потребляемую мощность. Лучшее решение — установить сразу дифавтомат, рассчитанный на 30 мА. Особо бдительные потребители могут взять модель на 10 мА — это более надежный и дорогой вариант. Однако эксперты считают, что такая подстраховка будет лишней.

Зачем нужно УЗО для стиральной машины?

Аппарат для стирки — мощный потребитель, нагружающий проводку. Именно поэтому для нее рекомендуется прокладка отдельной электролинии и установка автоматики. Телевизор или компьютер не нуждаются в отдельном УЗО, почему же его нужно обязательно поставить на стиральную машинку? Работа в условиях повышенной влажности автоматически переводит ее в группу риска, а значит, особого внимания требует обеспечение безопасности — как самой техники, так и ее пользователей.

Если речь идет о дорогостоящем аппарате с сушкой, то одного защитного устройства будет мало — понадобится несколько. Максимально потребляемая мощность стирального аппарата — 2,5–3 кВт. Это много для старых электросетей — без защиты не обойтись.

Какие еще есть варианты защиты?

УЗО устанавливают с целью защиты человека от поражения электротоком, но они не защищают электрическую цепь от всех возможных рисков. Для предотвращения поломки техники последовательно с УЗО включают автомат: он предназначен для защиты электроцепей от короткого замыкания и скачков напряжения.

На сколько ампер должна быть рассчитана защитная автоматика? Специалисты отмечают такую закономерность: при установке прибора на 16 А, УЗО для стиралки, поставленное за ним, должно быть рассчитано на больший ток, например 25 А. Обеспечить защиту можно двумя путями:

  • поставить УЗО и автомат;
  • поставить дифавтомат — это оптимальный вариант.

Как устроен УЗО автомат?

Благополучие бытовой техники в наших жилищах зависит зачастую от изношенных электрических подстанций, которые не рассчитаны на большие нагрузки. Достаточно одного скачка напряжения, чтобы одним махом лишиться всех приборов, запитанных от электросетей. Чтобы спасти стиральную технику от капризов электросетей, ей  предоставляют отдельный УЗО. Состоит он из:

  • корпуса;
  • трансформатора;
  • механизма разрыва цепи;
  • механизма самодиагностики;
  • электромагнитной отсечки — она есть в моделях последнего поколения.

Срабатывание происходит при критических нагрузках, автомат, размыкая цепь, прекращает прохождение электротока — человек и техника в безопасности.

Опасная ситуация произойдет, к примеру, если человек дотронется до оголенных проводов или при попадании на него воды. Автоматика, сработав, предотвращает поражение электротоком и поломку дорогой техники. Датчик может срабатывать многократно, и менять его, в отличие от предохранителей, не нужно.

Как подключить стиральную машинку к электросети?

Мало купить машинку для стирки, надо еще ее правильно подключить. Когда все трубы подсоединены, начинают электромонтажные работы. Правила установки:

  • Запрещается использовать стиральный аппарат без заземления.
  • Запрещается использовать удлинители. Также не рекомендуется применять специальный удлинитель с УЗО.
  • В помещениях с высоким содержанием влаги должны устанавливаться розетки во влагозащитном корпусе.
  • Подключают стиральный аппарат через защитное устройство.

Какое УЗО ставить на стиральную машинку?

Обычный пользователь желает знать, какой защитный прибор ставить на стиралку. Большинство моделей потребляет 2 кВт, а это превышает номинал в 10 А. Следовательно, автомат или дифавтомат должен срабатывать при электротоке большем, чем 10 А. Выбирайте вариант на 16 А.

Среди важных параметров автоматической защиты — ток утечки. Прибор реагирует именно на него. Если проводка новая, берите вариант на 10 мА. Чтобы произошел разрыв цепи, разница токов в фазе и нейтрали должна быть 10 мА или более. Если проводка старя, берут УЗО на 30 мА, чтобы не возникало ошибочных отключений.

Еще один нюанс, на который важно обращать внимание, выбирая автомат для подключения к стиралке — производитель. Есть два варианта:

  • Дорогие и качественные — Legrand или АВВ.
  • Бюджетные — ИЭК.

Это самые известные на рынке фирмы, выпускающие защитную автоматику. Китайские версии дешевле, но надежности, которую обеспечивают европейские приборы, они не дадут. Если неправильно подобрать мощность и электроток срабатывания, пробки будут выбиваться всякий раз при пуске машинки.

Какой нужен дифавтомат?

Делая выбор, обращают внимание на такие параметры:

  • Мощность. Соотносится с мощностью сети (одно- или трехфазной).
  • Напряжение. Для однофазной сети — 220 В, для трехфазной — 380 В.
  • Номинал. В бытовых сетях лучше всего ставить автоматы, имеющие в маркировке  букву «С». Для сети с розеткой предпочтительнее вариант  С 16. Иногда берут тип С 25.
  • Встроенный защитный отключатель. Какой выбрать автомат для стиралки? Рекомендуется брать А-класс. Есть еще с АС-классом, но этот вариант не так хорош для мощной нагрузки.
  • Дополнительная защитная автоматика. Отсутствие защиты от обрыва провода — ноль, вызовет несрабатывание УЗО при неисправности одного из проводов.
  • Ток дифференциального отключения. Лучший вариант — 30 мА. Есть на 10 мА — более дорогие, их использование не рационально.

Дифавтоматы, созданные для токовой защиты, также отключают нагрузку при появлении дифференциальных токов. Последние могут появляться во время пробоя изоляции на корпус — тогда токи, втекания и вытекания, неодинаковы. При появлении этой разницы прибор разрывает цепь и поражение током исключается. Если человек коснется токоведущих частей, электроток, протекающий через него, не успеет вырасти до опасной величины в 0,1 А.

Установка устройства защитного отключения своими руками

Поставить защиту от тока несложно. Понадобится провод ВВГ 3х2,5 мм — его тянут от распредщитка. Порядок действий такой:

  • С помощью индикатора определяют фазу и ноль.
  • Подключают найденные проводники к УЗО.
  • Выводят провода из корпуса — розетка с УЗО соединяются.

Это наиболее простая схема подключения. Если, помимо стиралки, в сеть будут подключаться и другие потребители, установите дополнительное защитное устройство. Это обеспечит бесперебойную работу всех потребителей.

Дифавтомат ставят аналогично. Благодаря этому прибору ваша стиралка будет надежно защищена от опасных скачков напряжения, способных безнадежно испортить любые ее узлы — мотор, блок управления, насос и т. д., а вы — от поражения током.

При установке стиралки в ванной розетка должна быть:

  • влагозащитной;
  • заземленной.

Если идет стирка, ванну лучше не принимать: если брызги воды попадут в розетку, может произойти короткое замыкание и удар электротоком. После завершения цикла вилку достают из розетки, крышку последней плотно закрывают. Все проложенные провода защищают  пластиковыми гофрами. Проводку располагают максимально высоко от пола. Идеальное решение — отдельный провод для стиральной машинки. Его минимальное сечение — 2,5 м². Розетка и защитная автоматика должны располагаться так, чтобы в случае поломки можно было легко произвести отключение техники.

Практические советы по установке дифавтоматов

Новые дома оборудованы розетками с заземлением и щитком с защитными устройствами. Остается выбрать розетку и выяснить, к какому именно автомату она подсоединена. Если там стоит УЗО, его нужно демонтировать и поставить дифавтомат.

В старых домах всё гораздо сложнее. Заземления нет, автоматической защиты тоже нет. Начинают с монтажа контура заземления. Возле дома или в подвале устанавливают  три оцинкованные трубы. Их длина — от 50 см. Располагают трубы так, чтобы они были вершинами треугольника. Если не выходит, можно и на одной прямой. К одной трубе прикручивают с помощью болта провод — его тянут в квартиру, к щитку.

Евророзетку для стиралки подключают к дифавтомату, установленному в щитке специально для этой цели. Прибор подбирается с учетом тока, потребляемого техникой. Его определяют, исходя из номинальной мощности. Мощность, кВт, делят на напряжение, В. Потом добавляют 20 % — это будет средний ток. Берут вариант с током, равным расчетному значению или немного большим.

Пример расчета дифавтомата

Исходные данные:

  • Потребляемая мощность — 2,2 кВт.
  • Ток номинальный — 10 А.

20%-й запас = 2 А. Получается, для стиралки на 2,2 кВт потребуется прибор на 12 А или более. Оптимальный вариант — ток отключения 15 А. Выбирают максимально близкое значение. Если вышло 12 А, нельзя поставить прибор на 40 А. Это опасно для техники. Дифференциальный ток отключения берут 30 мА, не больше.

Почему запрещены удлинители?

По питающим проводам передается мощность более 2 кВт. Поэтому все размыкающиеся соединения должны обеспечивать идеальный контакт. Это позволяют евророзетки, имеющие большую площадь соприкасающихся контактов. Но без потерь и тут не обходится, а удлинители только увеличивают их. Следствие потерь — нагрев. Удлинители часто включают в обычные розетки — с помощью переходников потери растут еще больше. Из-за постоянного нагрева происходит обгорание контактов — портятся вилки и розетки. В итоге происходит возгорание.

Надо ли ставить заземление?

У современных стиралок корпус имеет потенциал, вдвое меньший потенциала сети — 110 В. Благодаря заземляющему проводу этот потенциал стекает к земле. Зачем так сделано? Дело в особенностях сетевых фильтров, подавляющих электропомехи, производимые стиралкой во время работы. Корпус аппарата соединяют с электросетью не напрямую, а через фильтры.

Заземление позволяет защитить человека от удара током, если произойдет повреждение изоляции. Если заземления нет, человек, прикасаясь к корпусу, ощущает покалывание, а иногда и более серьезные удары. Во влажном помещении стиралка без заземления может нанести серьезную электротравму — вплоть до летального исхода.

Устанавливая дифавтомат на стиральную машину, вы решаете сразу две проблемы — исключаете поломку техники из-за проблем в электросети и защищаете ее пользователей от поражения электрическим током.

УЗО для стиральной машины: сколько ампер нужно

Не ошибусь, если скажу, что любой человек хочет, чтобы вся имеющаяся у него в доме электробытовая техника служила долго и надежно. Чтобы она была эффективным и, главное, безопасным помощником. К таким помощникам относится стиральная машина, без которой в наше время не обходится ни одна хозяйка. А защитить ее от поломок и сделать ее использование безопасным, призваны устройства защитного отключения (УЗО). Разберемся, как действуют эти устройства, какие функции выполняют, где и как их можно ставить

.

Для чего оно нужно

Основное требование при установке УЗО на стиральную технику

Прежде чем рассказать о том, для чего необходимо УЗО, определимся с теми устройствами защиты электрических цепей, которые необходимо иметь в каждом доме. Непосвященные в основы электрики люди могут путать УЗО с автоматическим выключателем, который еще по-простому называется автоматом. Этот выключатель является аналогом хорошо всем известной электрической пробки с плавкой ставкой, которая перегорала в случае превышения током определенного значения. Однако в отличие от пробки, этот прибор многоразового использования и после того как он срабатывает, при включении тумблера снова готово к работе.

Обычно этот автоматический выключатель выбивает подачу тока при коротких замыканиях, которые чаще всего происходят при нарушении целостности изоляции в проводке и замыкании нуля и фазы. Таким образом, когда автомат срабатывает, происходит защита проводки или электрической начинки бытовых приборов от повреждения и выгорания, а жилого помещения от возможного пожара. Бытовые автоматы для жилых помещений с множеством электробытовых приборов должны быть рассчитаны на ток не менее 16 ампер. Если же в квартире имеются электрическая плита, посудомоечная и стиральная машина, электрический водонагреватель и другая техника с большим энергопотреблением, то может потребоваться автоматический выключатель на 25 ампер и более.

Схема пуско-наладки стиральной машины

Рассмотрим типичный случай со стиральной машиной при включении ее в обычную однофазную сеть без заземления. Представим, что по одной из причин (от старости, износа или механического воздействия) на каком-то фазном проводнике произошло повреждение изоляции, в результате чего фазное напряжение попало на металлический корпус стиральной машины. На работе стиральной машины по выполнению стирки это никак не отразится и ее поведение не вызовет никаких подозрений. Но, если человек случайно коснется одновременно ее металлического корпуса и любого токопроводящего предмета имеющего выход на заземление, например, водопроводного смесителя или батареи отопления, может произойти поражение электрическим током.

В лучшем случае человек испытает неприятные ощущения, укус током. В худшем не исключена остановка сердцем. Токи, протекающие при этом через тело, будут достаточно малы и не достигают той величины, при которых выбивает автомат защиты. Ведь для смертельного поражения человека током достаточно его величины в 50 мА, а автоматы защиты рассчитаны на ток в 16 и более ампер. Чтобы избежать таких случаев, необходимо поставить УЗО.

Если автоматы предназначены для защиты электробытовой техники и электрических цепей от коротких замыканий, то цель УЗО — защита человека от поражения электрическим током. Рассмотрим принцип действия этого устройства.

Нельзя подключить УЗО без дифавтомата

УЗО включается последовательно в одну цепь с потребителем (микроволновой печь, стиральной машиной и так далее) и измеряет разницу величину тока, на входе и на выходе. В идеальном случае эта разница должна быть равна нулю. Другими словами, сколько тока зашло, столько и вышло. По этой причине эти устройства еще называют дифференциальным автоматом. Название происходит от английского глагола Difference, что означает разница, отличие. Если же обнаруживается разница, значит, есть ток утечки.

Когда величина тока утечки достигает значения, на срабатывание которой рассчитано УЗО, оно выбивает подачу тока за доли секунды, исключая смертельное поражение человека. Для человека опасны токи величиной более 50 мА, о чем говорилось выше. Поэтому для защиты жизни используют устройства с током утечки не более 30 мА.

Вернемся к вышеупомянутому случаю со стиральной машиной, включенной в обычную однофазную сеть без заземления. При касании человеком корпуса такой машины, находящегося под напряжением в результате пробоя изоляции, устройство отключит ее от сети при обнаружении тока утечки, проходящего через тело человека.

Совсем по-другому будет обстоять дело в том случае, если имеется цепь заземления. При возникновении пробоя напряжения на корпус стиральной машины, ток будет идти по цепи фаза-земля. Поэтому УЗО сразу выбивает цепь питания, обеспечивая тем самым безопасность.

Видео “Ошибки подключения УЗО”

Какое УЗО выбрать

Необходимо сразу отметить такой нюанс. Все УЗО по Правилам устройства электроустановок необходимо ставить в паре с автоматом защиты. Тем самым обеспечивается двойная защита: техники и проводки от выгорания при коротких замыканиях, а человека от поражения электрическим током.

Опытные электрики обращают внимание еще на такую деталь в выборе этих приборов. Если автомат защиты рассчитан на ток срабатывания в 16 ампер, то стоящее за ним УЗО должно быть на ступеньку выше — 25 ампер. Это является мерой предосторожности для сохранения этого устройства при протекании через него больших токов, близких к величине срабатывания автомата защиты.

Что касается того, какое должно быть значение тока утечки, то возможны два варианта: 10 мА и 30 мА. Для решения этого вопроса необходимо учесть несколько естественных факторов, влияющих на это значение: длину линии питания, если устройство стоит в силовом щите, а не возле стиральной машины, состояние проводки, влажность помещения. Поэтому при выборе самого чувствительного устройства, рассчитанного на ток утечки в 10 мА, можно столкнуться с такой ситуацией, когда его выбивает постоянно при включении стиральной машины, то есть будут ложные срабатывания, обусловленные вышеназванными причинами.

Если все же остановились на таком решении, то для исключения случаев ложного срабатывания можно ставить устройство прямо возле розетки, если позволяет место. Существуют еще одно похожее решение — установка УЗО вместо розетки. Однако такие приборы, приспособленные для установки на место розетки значительно дороже обычных.

Как поставить дифавтомат самому

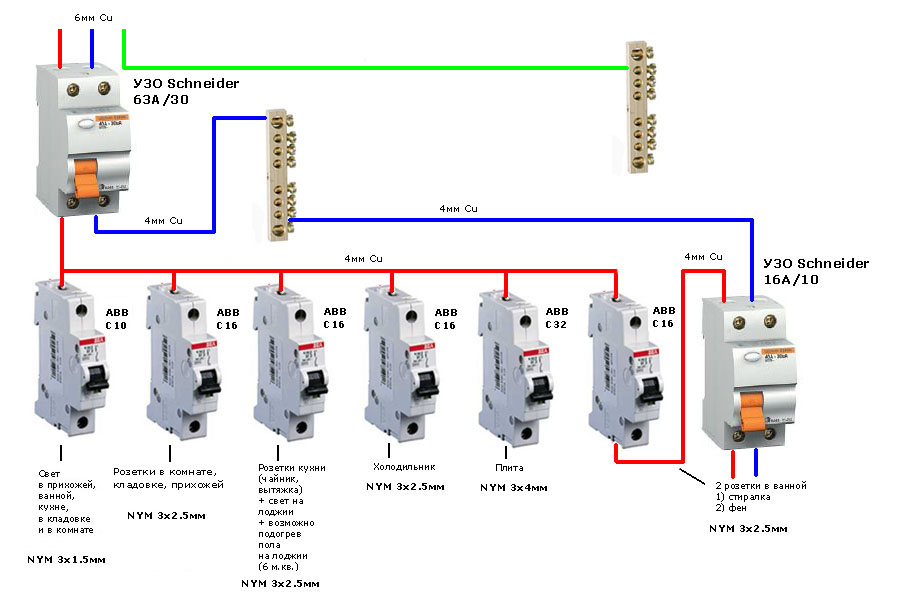

Схема подключения стиральной машины к электрощиту

Установка дифференциального автомата не представляет сложностей. Самым трудоемким процессом будет прокладка отдельной силовой линии с заземлением и установка розетки соответствующей мощности. В принципе, каждый мощный потребитель электроэнергии требует прокладки своей линии, своего автомата и розетки для подключения. Но сколько и каких приборов устанавливать решать только вам.

Как указывалось выше, устанавливать дифференциальный автомат защиты следует сразу же за входным автоматом, который контролирует всю домашнюю цепь. А уже после него можно устанавливать необходимое количество дифференциальных автоматов.

При этом фазовый и нулевой провода после автомата защиты идут на соответствующие входные клеммы УЗО, а после него с выходных клемм на потребителя. Нулевые провода на выходе входного автомата и дифференциального автомата должны быть разнесены. Это необходимо для того, чтобы потребитель подключался к нулевому проводу только после его выхода с дифференциального автомата. В противном случае работа приборов будет некорректной.

Проверить, как выбивает (срабатывает) дифференциальный автомат защиты можно с помощью специальной кнопки «тест», находящейся на его передней панели.

Видео “Выбор защитных устройств для стиральных машин”

Если вы хотите обезопасить своего электрического помощника, то важно учесть все нюансы при подключении УЗО. В этом вам поможет следующее видео.



Какой автомат ставить на стиральную машинку?

Современный дом невозможно представить без огромного количества различных бытовых приборов, которым необходимо подключение к сети. Но не каждая проводка способна выдержать подобную нагрузку. Строения старого фонда не были рассчитаны на применение такого объема электроники, из-за чего возникают аварии, перепады напряжения и другие неприятные ситуации. Эти неполадки в электрической сети запросто могут уничтожить холодильник, телевизор и даже стиральную машину. Для предотвращения подобных аварий и обеспечения защиты вашей техники нужно ставить правильный УЗО автомат. Какой именно – рассмотрим подробнее.

Отдельный автомат для стиральной машины

Обеспечить общую домашнюю сеть УЗО — это необходимая мера для современного мира. Но зачем ставить отдельный автомат на стиральную машину? На сленге специалистов, каждое бытовое устройство именуется потребителем. Ваша стиральная машина выступает в роли очень мощного потребителя, создающего сильную нагрузку на электросеть. Учитывая все это, электрики рекомендуют провести для машинки отдельные электрические провода, и защитить эту цепь, поставив подходящее УЗО.

Потребители вроде телевизора или ноутбука не нуждаются в такого рода защите. Работая в штатном режиме, они практически не оказывают нагрузку на сеть, затрачивая небольшое количество энергии.  Говоря же о стиральной машине, стоит заметить, что она часто используется во влажных помещениях, где риск возникновения замыкания довольно высок. Защита такого прибора требует особенной тщательности. Запуская такие алгоритмы, как сушка, отжим и полоскание, прибор в полтора раза увеличивает нагрузку на провода. Скачок напряжения может привести не только к повреждению внутренних деталей прибора, но и к возгоранию в результате замыкания.

Новые модели с различными функциями могут потребовать даже два автомата

Функционирование и составные детали УЗО

Из чего же сделан «защитник» бытовых приборов? Стандартный автомат состоит из следующих частей:

  • трансформатор;
  • защитный корпус;
  • механизм разрыва цепи;
  • датчик самотестирования;
  • устройство электромагнитной отсечки.

Работа УЗО начинается, когда на провода приходится слишком сильное напряжение. В подобных условиях прибор в принудительном порядке размыкает цепь и обесточивает проводку. Кроме того, автомат сработает, если произойдет контакт оголенного провода с водой или человеком.

Зачастую устройство защитного отключения спасает не только технику, но и жизнь человека.

В отличие от устаревших предохранителей прошлых поколений, защитный автомат может применяться повторно. Его не обязательно заменять новым после каждого перепада.

УЗО и дифавтомат

Сегодня рынок электрических приборов может предоставить широкий выбор самых разнообразных автоматов. На само деле, классическое УЗО уже давно устарело и не может защитить проводку от всех видов аварий. Для обеспечения защиты высокого класса, специалисты рекомендуют обратить внимание на такое устройство, как дифавтомат.

Дифавтомат – инновационный прибор, сочетающий в себе функции устройства защитного отключения и противопожарного выключателя.

В прошлом, для обеспечения полной защиты проводов, эти приборы приходилось монтировать последовательно, друг за другом. Дифавтомат объединил все их функции в одном эргономичном корпусе. Единственным минусом данного прибора является высокая цена, ощутимо ударяющая по бюджету. Выбирая и устанавливая дифавтомат, необходимо подобрать подходящий именно для вашего случая прибор. Специалисты советуют приобретать 0,03 амперный дифавтомат.

Как подобрать УЗО

Конечно же, перед покупкой сразу возникнет вопрос – какой именно автомат нужно ставить на стиральную машинку? Для ответа на него обратимся к стандартным характеристикам. Популярные модели машинок потребляют 2 кВт, что превышает отметку в 10А (подробнее о мощности и энергопотреблении стиральных машин читайте здесь). Исходя из этого, значение отключающего электричество прибора или дифавтомата должно не превосходить 10А, условно эти параметры соответствуют 16 амперам.

Ни при каких обстоятельствах не завышайте номинальные показатели УЗО, это лишит проводку защиты.

Занимающим одно из важнейших мест параметром автомата специалисты считают ток утечки. Именно с ним происходит основное взаимодействие УЗО. Для недавно проведенной проводки отлично подойдет автомат с показателем тока утечки в 10мА. Иными словами, различие между токами в фазном и нейтральном проводнике не должно быть меньше 10 мА, иначе устройство не разорвет цепь. Если же проводка используется много лет подряд, то лучше использовать 30 мА УЗО. Это поможет избежать ошибочных срабатываний.

Довольно значимым фактором выступает фирма-производитель. По этому признаку датчики делят на дорогостоящие – Legrand, АВВ и дешевые — ИЭК. Данные фирмы наиболее популярны и авторитетны на рынке бытовой электроники. Не пытайтесь экономить: конечно, китайский аналог будет стоить еще дешевле, но он никогда не сможет гарантировать настоящего европейского качества. Неправильный выбор УЗО может привести к тому, что у вас постоянно будет выбивать пробки при включении машинки.

УЗО предназначено исключительно для трехпроводной сети. Если ваш дом оснащён только двухпроводной сетью, придется делать заземление или оборудовать защитным проводником цепь, подключенную к машинке.

Самостоятельная установка УЗО

Процесс установки устройства защитного отключения в цепь для ванной комнаты очень прост. Для этого протяните провод ВВГ 3х2,5 прямо от распределительного щитка. УЗО со специальным защитным корпусом можно установить непосредственно возле влагостойкой розетки. Далее выполните следующие инструкции:

  1. Возьмите индикатор, и определите положение фазы и нуля провода.
  2. Подключите их непосредственно к УЗО.
  3. Выведите фазу и нулевой провод через корпус устройства и соедините с влагостойкой розеткой.

Это самая простая схема подключения защитного датчика. Если кроме стиральной машины, в сети будет еще несколько потребителей, установите дополнительное устройство защитного отключения. Это мера необходима для обеспечения бесперебойной работы устройств, даже при выходе из строя нескольких потребителей.

Приобретение УЗО может сохранить ваши приборы от критических поломок и выхода из строя управляющих узлов. Перепады сети могут вызвать возгорание управляющего блока машинки, критическую неисправность насоса, неполадки сливной системы и прочие повреждения. Кроме того, УЗО может защитить ваше здоровье: без установки этого прибора машинка может бить током при эксплуатации. Не пытайтесь сэкономить на защитных средствах, иначе придется потратиться на новую стиральную машину. Установка датчика займет не более получаса, и даже если вы совсем не разбираетесь в электрике, можно обратиться к специалисту.

Рейтинги бытовой техники | Электробезопасность прежде всего

Сколько ампер и ватт используют бытовые приборы?

Номинальные значения мощности бытовых приборов, указанные ниже, являются ориентировочными. Мы использовали самое высокое, что смогли найти для популярной бытовой техники.

Электрическая мощность измеряется в ваттах, Вт, единицах мощности. Электрический ток измеряется в амперах, А — скорости, с которой он течет.

Рейтинги бытовой техники общего пользования

Бытовой портативный прибор Используемые амперы Вт б / у
Ноутбук <0.5 65–100
Зарядное устройство для мобильного телефона <0,5 <12
Электрическое одеяло <0,5 60
Холодильник 0,65 150
Морозильная камера 0,86 200
Мини-холодильник <0,5 100
Холодильник с морозильной камерой 1,5 350
Чайник 13 3000
Приставка спутникового ТВ <0.5 30
Принтер <0,5 50
Радио <0,5 40
Радиатор 8,5 2000
Настольная лампа (с лампой 60 Вт) <0,5 60
DVD-плеер <0,5 28
Фен 10,0 2200
Выпрямитель для волос <0.5 60–100
Зарядное устройство для стационарного беспроводного телефона <0,5 10
Компьютерный монитор <0,5 100
Настольный компьютер 3,0 700
Телевизор 42 «HD 0,5 120
Игровая консоль 0,86 <200
Стиральная машина 10 2200
Тостер 9.0 2000
Сушилка для белья 11,0 2500
Посудомоечная машина 10,0 2200
Утюг 12,5 2800
Микроволновая печь 4,5 1000
Пылесос 9,0 2000
Радиатор (маслонаполненный) 13,0 3000
Wi-Fi роутер <0.5 10
Духовка одна 13,0 3000

Как преобразовать ватты и усилители?

Калькулятор

ватт в ампер
калькулятор ампер в ватт

Как проверить, безопасна ли ваша бытовая техника

Рекомендуется регулярно проверять вилки и провода, так как ваша бытовая техника может быть повреждена во время использования.

Узнайте, как проверить розетки на вашей бытовой технике.

Энергопотребление стиральных машин

Работа стиральных машин на инверторе

Современные стиральные машины на удивление энергоэффективны. Если вы используете солнечную систему и ищете новую, вот несколько моментов, которые следует учитывать:

1) Купите систему с подключением к горячей и холодной воде и с программой, по которой вы можете обеспечить свою собственную горячую воду, а не устройство, которое нагревает воду собственным элементом!

2) Ярлык со звездочкой может ввести в заблуждение, если вы учитываете только потребление энергии, а использование воды не является для вас большой проблемой.Это потому, что Star Label предполагает, что вы используете электричество для нагрева воды. Это означает, что стиральные машины, которые используют изрядное количество воды, имеют низкий рейтинг в звездочках (из-за того, что вся вода теоретически нагревается).

3) Несмотря на то, что большинство стиральных машин используют только 50-150 Втч на загрузку (по нашим измерениям нескольких моделей), все же может потребоваться довольно большой инвертор, скажем, 1200 Вт, для питания его в течение нескольких минут, пока он находится в рабочем состоянии. режим отжима и т. д.

4) В верхних погрузчиках Fischer & Paykel Smart Drive используется двигатель постоянного тока с плавным пуском.Обычно они работают от инвертора мощностью 800 Вт.

5) Большинство современных стиральных машин имеют много электроники и нуждаются в синусоидальном инверторе для работы. Не запускайте их на дешевых хитроумных генераторах!

6) Не загружайте стиральную машину на полную мощность. Полная нагрузка требует более высоких пусковых токов.

Некоторое энергопотребление, которое мы недавно проверили:

A) Simpson Ezi Wash 6,5 кг потребляет 106 Втч при одной полной нагрузке. Он имеет рейтинг воды AAAAA.

B) Fischer & Paykel Smart Drive Excellence 7.5кг. Эта машина для наших сотрудников использовала 140 Втч для большой нагрузки рабочей одежды одного из наших установщиков. Он использовал 80 Втч для меньшей нагрузки. Он использует 240 литров воды при самом низком уровне воды.

C) LG 5кг. Модель Fuzzy Logic WF-T502TH: эта машина потребляла только 36 Втч при малой нагрузке и 54 Втч при большой нагрузке. Было замечено потребление 17-22Вт при заливке; импульсы 160Вт при перемешивании; 35-60Вт на откачку; 23-54 Вт при подъеме и 440 Вт в режиме отжима. Мой Energy Monitor 3000 показал пиковую / импульсную мощность 1443 Вт.

Некоторые измерения на более старых моделях включают:

D) Fischer & Paykel Smart Drive серии 600 107 Вт · ч / нагрузка.

E) Hoover Gemini 4 кг: используется 110 Втч / нагрузка и работает от инвертора мощностью 500 Вт

F) Hitachi 5 кг — модель 10-летней давности — используется только 50 Вт-ч на загрузку и 150 литров воды

G) Asko 6 лет фронтальный погрузчик использовал 90 Втч за «короткий» цикл. Максимальная мощность 600Вт.

H) Большой 7-килограммовый клапан Electrolux Ecovalve использовал 114 Втч в цикле холодной стирки и 360 Втч при температуре, установленной на 60 градусов.Максимальная мощность всего 400Вт.

Суммируя результаты всех загрузок на всех стиральных машинах, общее среднее значение составило 85 Втч / загрузка.

Если вы хотите измерить энергопотребление вашей машины, купите один из наших мониторов энергии!

Запуск LG 8013f на инверторе

Мы также купили LG 8013f по вашей рекомендации, когда у нас был кризис с водой. Старый ковшовый погрузчик с интеллектуальным приводом использовал 140 литров на одну стирку. С оставшимися катушками мы проходили около 10 загрузок в неделю.В сухом климате много воды. Поэтому мы решили купить фронтальный погрузчик, чтобы сэкономить воду. Нам повезло: у нас избыток электроэнергии, поэтому, когда мы ходили по магазинам, эффективность использования воды была на первом месте в нашем списке. Хотя LG потребляет больше энергии, чем старый верхний погрузчик, это не так уж и плохо.

Некоторые фронтальные погрузчики имеют высокий пусковой импульс. Это подтвердилось, когда мы попытались использовать старый фронтальный погрузчик моей тещи. Он отказался начинать стирку при подключении к инвертору на 1200 Вт, но отлично работает на Selectronic SE32 (2400 Вт непрерывно).Я предполагаю, что это связано с мощностью, необходимой для начала наполнения барабана влажной стиркой.

LG будет работать на инверторе Selectronic SE22 (12 вольт). Это устройство имеет максимальную непрерывную мощность 1200 Вт. У меня нет инвертора меньшего размера, чтобы попробовать его, поэтому я не могу точно сказать, насколько маленьким вы могли бы пойти. Я измерил большинство разумных циклов на LG и могу посоветовать, что программа quick 30 использует 36 ватт-часов, максимальную мощность 685 ВА, максимальный ток 2,9 ампера (переменный ток).

Длительный цикл, установленный на холоде, потребляет 135 ватт-часов, максимальная мощность 812 ВА и ток 3 ампера.Нагрев воды до 30 градусов имеет большое значение — 259 ватт-часов, максимальная мощность 2170 ВА и 9 (!) Ампер.

Эти измерения были выполнены с помощью измерителя мощности Energy Monitor 3000. Он (счетчик) у меня только какое-то время, и я предполагаю, что заводские калибровки точны. Интересно, что у стиральной машины коэффициент мощности постоянно меняется от единицы в некоторых точках цикла до ужасных 0,13 в других. Одна из приятных особенностей моего измерителя — это индикация того, является ли нагрузка индуктивной или емкостной.

Одной из основных проблем при использовании фронтальных погрузчиков с солнечными энергосистемами является их склонность к внутреннему нагреву воды. Я не знаю, как отключить внутренний нагреватель, и мне еще не удалось заставить эту штуку использовать горячую воду прямо из-под крана. Замена труб с горячей и холодной водой означает, что в цикле полоскания также используется горячая вода. Имея солнечную горячую воду, у нас есть избыток подходящей горячей воды, но я хотел бы найти способ подавать часть этой воды в машину и не тратить энергию на ее нагрев.

Работа стиральной машины Bosch на генераторе

Сага о стиральных машинах Bosch продолжалась — мы провели испытания генератора в фирме, специализирующейся на электрооборудовании, в Тувумба. Их комментарий был примерно таким: «Не тратя еще несколько тысяч долларов, это лучшее, что вы можете получить от генераторной установки. Это одна из лучших синусоид, которые мы видели от такого генератора». Они не могли понять, почему это может вызвать проблемы для стиральной машины, и сказали, что синусоидальная волна определенно не была «обрезана» (на одном этапе технический специалист Bosch сказал, что это, вероятно, проблема, но другой техник, с которым мы был почти уверен, что это был пример продолжающейся проблемы со стиральными машинами Bosch).

Генераторная установка — это Dunlite 2500L, и мы купили ее (7 лет назад), потому что, как говорили, у нее хорошая синусоида, которая не вызовет проблем с электронным оборудованием. Помимо полного отсутствия проблем с любым другим оборудованием, кроме машины Bosch, он был невероятно надежным — долгое время он был нашим единственным источником энергии и использовался по несколько часов каждую ночь.

После того, как результаты тестирования генераторной установки были переданы в Bosch, они посоветовали нам обратиться к продавцу (Харви Норман) за возмещением.Харви Норман связался с Bosch и после обсуждения проблемы согласился с полным возмещением.

Технический специалист Bosch сказал нам, что это обычная проблема для стиральных машин Bosch — «сложная электроника в стиральных машинах несовместима с генераторами или солнечными энергосистемами, без затрат нескольких тысяч долларов на получение очень хорошей производительности. источник энергии »был бы справедливым резюме многих дискуссий с ним. Он также спросил одного из их продавцов, будет ли выпущена модель без этих проблем, и ему сказали, что этого не произойдет в обозримом будущем.

На веб-сайте Bosch или в их гарантийных документах нет ничего, что сообщало бы об этой проблеме.

Я думаю, что урок из этого состоит в том, что любой, кто намеревается купить 4-звездочную стиральную машину с водо- или энергетическим рейтингом любой марки для использования на генераторе или солнечной энергии, должен связаться с производителем, чтобы получить четкое заявление о ее способности работать в предполагаемых условиях. источник питания.

Я хотел бы отметить, что компания Bosch всегда была полезна и открыта во всех этих вопросах — и что стиральная машина была фантастически безвредной для окружающей среды вещью — 4 звезды как за воду, так и за электроэнергию, и хорошо стирала.

Сколько энергии потребляет моя стиральная машина?

Наличие стиральной машины в вашем доме является незаменимым удобством для многих из нас, особенно в больших семьях. Это лучше, чем таскать одежду туда и обратно в прачечную, и это, конечно, лучше, чем идти к ближайшему ручью со стиральной доской. Но сколько энергии потребляет стиральная машина? В зависимости от типа стиральной машины и того, как она используется, потребление энергии может быть значительным.

Сколько ватт потребляет стиральная машина в час?

Для многих устройств только мощность может дать вам довольно точную оценку фактического потребления энергии. Со стиральными машинами все не так просто, но мы вернемся к этому чуть позже.

Мощность стиральной машины

варьируется в широком диапазоне: от менее 300 Вт в час для наиболее эффективных моделей до более 1500 Вт для реальных энергозатрат. Возраст вашей стиральной машины — важный фактор, потому что современные стиральные машины в целом более эффективны, чем старые модели.Стандарты энергоэффективности стиральных машин ужесточаются каждые несколько лет; последнее изменение вступило в силу в 2018 году.

Чтобы узнать, сколько ватт потребляет ваша машина, обратитесь к ее оригинальной документации или найдите этикетку «UL» где-нибудь на машине. Это может быть наклейка или металлическая пластина, обычно она находится на задней панели устройства, поэтому вам может потребоваться отодвинуть ее от стены. Если у вас есть номер модели, вы также можете найти эту информацию, выполнив поиск в Интернете.

Вы можете приблизительно рассчитать стоимость эксплуатации стиральной машины в час, переведя мощность машины в киловатты. Ваш поставщик электроэнергии выставляет вам счет за киловатт-часы (кВтч), то есть количество киловатт, израсходованных в час. Чтобы перевести в киловатт-часы, разделите мощность стиральной машины на 1000. Это количество энергии в киловаттах, которое ваша машина потребляет каждый час. Проверьте свой последний счет за электроэнергию, чтобы узнать тариф за кВт / ч, затем умножьте это значение на почасовое потребление киловатт вашей машины.Это дает вам приблизительную оценку затрат на эксплуатацию стиральной машины, но, как вы увидите, это еще не все.

Эффективность горячей воды и мойки

Когда в стиральной машине используется только холодная вода, наибольшая потребность в электроэнергии приходится на двигатель, который взбалтывает и вращает барабан. Другие электрические компоненты, такие как насосы, автоматические клапаны и цифровые панели управления, потребляют совсем немного энергии. Но когда вы добавляете в смесь горячую воду, потребление энергии резко возрастает.По данным сайта coldwatersaves.org, на нагрев воды может приходиться до 90 процентов от общего потребления энергии в цикле стирки горячей водой.

Стиральная машина может использовать горячую воду двумя разными способами. Если рядом со стиральной машиной есть штуцер для горячей воды, вы можете подсоединить шланг для подачи горячей воды напрямую. Это означает, что потребление энергии при стирке в значительной степени зависит от энергоэффективности вашего водонагревателя.

Некоторые стиральные машины имеют внутренние нагреватели, которые пригодятся, если в вашей прачечной есть только холодная вода.В этих машинах водонагреватель не играет роли, но возраст и эффективность стиральной машины могут существенно повлиять на эксплуатационные расходы.

Итак, если вы сосредоточены на экономии энергии и денег, самый простой способ добиться прогресса — всегда стирать в холодной воде. А если вы все же настаиваете на стирке в горячей воде, сделайте своим приоритетом переход на энергоэффективную стиральную машину с фронтальной загрузкой. Если вы используете подключение к горячей воде, также важно иметь в хорошем состоянии энергоэффективный водонагреватель.

Когда обновлять стиральную машину

Нет двух абсолютно одинаковых моделей стиральных машин, но есть два общих правила модернизации стиральных машин: новые машины более эффективны, чем старые, а стиральные машины с фронтальной загрузкой более эффективны, чем стиральные машины с верхней загрузкой. Это касается как электрического, так и водного КПД.

Итак, если у вас старая модель или машина с верхней загрузкой, как узнать, когда пора обновиться? Во-первых, рассмотрим недавние изменения в федеральных стандартах энергоэффективности.Более высокие стандарты для обоих типов стиральных машин применяются к приборам, проданным в 2015 году или позже, а в 2018 году эти стандарты снова повысились для машин с верхней загрузкой. Поэтому, если у вас есть машина, приобретенная до 2015 года, или погрузчик с верхней загрузкой, приобретенный до 2018 года, вы можете значительно повысить эффективность за счет обновления.

Но поскольку средний срок службы стиральной машины составляет около 11 лет, обновление может быть оправдано в ближайшее время. То есть, если только ваша стиральная машина не имеет мощности ближе к 1000 Вт — как только вы попадете в этот диапазон, экономия энергии от обновления стиральной машины может иметь большое значение для компенсации стоимости новой машины, которая будет лучше для окружающая среда и лучше для вашей одежды.

Нужна помощь в поиске энергоэффективной стиральной машины? Ищите этикетку ENERGY STAR в рознице или ищите сертифицированные модели на веб-сайте ENERGY STAR.

Консультации — Инженер по подбору | Расходы на электроэнергию на мойку

Автор: Кейт Лейн, P.E., специалист по RCDD / NTS, TPM, LC, LEED AP, директор / вице-президент по инженерным вопросам, SASCO, Сиэтл 1 июля 2006 г.

В нашей компании мы считаем своим долгом внедрять новые технологии и передовые методы проектирования, чтобы обеспечить большую ценность и эффективность для владельца и конечного пользователя.

Одна из таких технологий, которая становится все более распространенной в многоквартирных многоэтажных жилых домах: комбинированная стиральная машина и сушилка без вентиляции. В этом приборе используется цепь 120 В / 20 А с требованиями к водопроводу, аналогичными требованиям к обычной посудомоечной машине. Из-за своего уменьшенного размера комбинированный блок без вентиляции можно разместить в нескольких местах, в зависимости от плана этажа кондоминиума и потребностей жильца (см. «Все в одном» ниже). Фактически мы только что успешно завершили этап проектирования большого многоэтажного жилого проекта, в котором намереваются включить комбинированные блоки без вентиляции.

Но прежде чем исследовать последствия этой новой технологии, давайте рассмотрим более стандартные практики. Требуемые Национальным электротехническим кодексом расчеты для многоквартирных жилых домов могут быть сложными, и комплекты бытовой техники, установленные в отдельных квартирах / квартирах, играют важную роль, поскольку они определяют размер отдельных электрических панелей, а центр счетчиков обслуживает многоквартирные дома. панели, понижающие трансформаторы на 120/208 вольт, питающие центры счетчиков, главную электрическую сеть и трансформаторы электрических сетей.

Так что насчет электрической нагрузки? В соответствии с разделом 220.18 NEC, Электрическая сушилка для одежды , нагрузка на электрические сушилки в жилом доме не должна быть менее 5000 Вт на каждую единицу. Однако, если номинальная мощность, указанная на паспортной табличке, превышает 5000 Вт, электрическая конструкция должна использовать эту мощность в качестве нагрузки. Вы можете не использовать эту нагрузку, если в кондоминиуме не предусмотрена электрическая сушилка. Однако нередки случаи, когда для подключения сушилки используются источники газа и электроэнергии. Если в планах водопровода указано подключение газа к сушилке, проектировщик электрооборудования должен убедиться, что электрическое подключение не должно быть включено в планы до завершения электрического проектирования.

С другой стороны, комбинированные устройства без вентиляции не используют ту же технологию или требования к мощности, что и обычные сушильные агрегаты, и, опять же, больше похожи на посудомоечные машины в отношении работы и требований к мощности, с общей потребляемой мощностью примерно 1500 ВА в вместо цепи 5000 ВА, 208 В, 30 А, необходимой для обычной сушилки, и цепи 1500 ВА, 20 А, 120 В, необходимой для обычной стиральной машины. Таким образом, когда они установлены, 5000 ВА, необходимые для обычной сушилки, должны быть заменены 1500 ВА при расчете нагрузки.

Расчет нагрузки панелей кондоминиума

Раздел 220.30 NEC, Дополнительные расчеты для жилых единиц , Раздел (B) Общие нагрузки и Раздел 220.32 (C) Дополнительные расчеты для многоквартирных домов Общие нагрузки , указывают, что следующие нагрузки должны использоваться в расчетах нагрузок. для электрического щита кондоминиума:

(1) Схема стирки согласно 220.16: 2-проводная, 120 В, 1500 ВА.

(3) Паспортные данные всех приборов, которые закреплены на месте, постоянно подключены или расположены в определенном контуре, плитах, настенных духовках, встраиваемых кухонных плитах, сушилках для одежды и водонагревателях.

Рассмотренные нами комбинированные агрегаты без вентиляции имеют номинальную мощность от 1200 ВА до 1500 ВА как для сушильной, так и для стиральной машины. Следовательно, паспортная табличка на 1500 ВА должна удовлетворять требованиям (1) и (3). Нет необходимости в дополнительных 1500 ВА, потому что шайба является частью комбинированной единичной нагрузки.

В отличие от примера комбинированного стека на 30 ампер и 240 вольт, использующего традиционную технологию, иногда встречающегося в небольших домах или квартирах, комбинированные модули питаются от однофазной 120-амперной розетки на 120 вольт, поэтому требование 20-амперной, 120-вольтовой однофазной ответвленной цепи, необходимой в прачечной в соответствии с NEC, раздел 220.16 (B) удовлетворяется.

Кроме того, раздел 220.32 (C) (3) NEC позволяет использовать номинальные характеристики комбинированной стирально-сушильной машины (1500 ВА), указанные на паспортной табличке, для центра счетчика, трансформатора и расчетов рабочей нагрузки. В этом разделе NEC также указано, что для цепи прачечной должно быть выделено 1500 Вт. Как и в случае с расчетами для электрической панели кондоминиума, подробно описанными выше, проектировщик электрооборудования может утверждать, что цепь прачечной не требуется для центров счетчиков, понижающих трансформаторов и основных электрических сетей, поскольку комбинированный блок стиральной и сушильной машины включает в себя стиральную машину.

Что касается 220.32 (C), в расчетах панели кондоминиума можно исключить в общей сложности 5000 ВА. При использовании традиционной технологии для сушильной машины требуется 5000 ВА, а для прачечной — 1500 ВА. При использовании комбинированных агрегатов без вентиляции для стиральной и сушильной машины требуется всего 1500 ВА, поэтому чистая разница составляет 5000 ВА.

Кроме того, для расчетов фидера для центров счетчиков, понижающих трансформаторов на 120/208 В и расчетов основных электрических сетей можно уменьшить 5000 ВА для каждого блока.

Я подробно описал фактический расчет ниже, который предполагает, что все квартиры в кондоминиуме используют комбинированное устройство без вентиляции, чтобы дать вам представление о полном влиянии, которое использование этих устройств может оказать на систему распределения электроэнергии.

В этом примере каждый центр на 600 ампер-метров будет питать 24 кондоминиума, а каждый трансформатор на 120/208 вольт будет питать шесть центровых метров. Кроме того, главная электрическая сеть будет питать в общей сложности два понижающих трансформатора на 120/208 вольт.Эти трансформаторы будут питать 144 квартиры (центры 6 метров × 24 единицы квартиры на метр центр), а основная электрическая сеть будет питать в общей сложности 288 квартир (2 трансформатора × 144 квартиры).

В соответствии с различиями, разрешенными в Разделе 220-30 NEC, сокращение, допустимое для комбинированного блока без вентиляции, снизит электрическую нагрузку в панелях кондоминиума примерно на 10 ампер.

NEC 220.30 (B) указывает: «Общая расчетная нагрузка должна составлять 100% от первых 10 кВА плюс 40% от остальных следующих.«Одна из требуемых нагрузок — это данные с паспортной таблички для закрепляемой на месте сушилки для белья, а другая — 1500 ВА для цепи для стирки. Основываясь на этой части кода, ниже приведен расчет для определения экономии на кондоминиумах по сравнению с использованием обычной сушилки:

5000 ВА × 40% = 2000

ВА 2000 ВА / 208 В = 9,6 А

(Снижение нагрузки на электрическую панель кондоминиума)

Расчет центральной нагрузки измерителя

Во всех приведенных ниже расчетах будет использоваться нагрузка, подключенная к жилой единице, а также учитываются вышеупомянутые требования раздела 220 NEC.32 (С) (1) и (3):

21 кВА — с использованием комбинированной моечно-сушильной установки без вентиляции

26 кВА — с использованием обычной стирально-сушильной машины

Фактическая используемая бытовая техника, помимо стиральной машины и сушилки, и квадратные метры квартир будут определять фактическую подключенную нагрузку жилых единиц. Приведенные ниже расчеты являются лишь примером, но они отражают чистую разницу между обычной стиральной машиной и сушилкой и комбинированными блоками без вентиляции (5000 ВА):

21 кВА (на кондоминиум) × 24 (единицы обслуживаются от центра учета) × 35% (по таблице 220–32) = 176.4 кВА = 490 ампер при 208 вольт, 3 фазы — с использованием 600-амперметра в центре

26 кВА (на кондоминиум) × 24 (блоки обслуживаются от центра учета) × 35% (по таблице 220–32) = 218,4 кВА = 606 ампер при 208 В, 3 фазы — с использованием центра на 800 ампер

5000 ВА × 24 кондоминиума = 120000 ВА × 35% (согласно Таблице 220–32 NEC) = 42000 ВА = 116,6 А при 208 В, 3 фазы (снижение нагрузки в центрах счетчиков)

Конечным результатом является то, что центр счетчика на 600 ампер может использоваться в системе распределения электроэнергии вместо центров счетчика на 800 ампер.В этом примере в проекте 12 метровых центров. Экономия также включает отвод от автобуса и питателей к центрам счетчиков.

Расчет нагрузки трансформатора

Экономия на понижающем трансформаторе на 120/208 В составит:

21 кВА (на кондоминиум) × 144 (жилые единицы обслуживаются от понижающего трансформатора) × 23% (согласно таблице 220–32) = 696 кВА — Использовать трансформатор на 750 кВА с шиной на 2500 А

26 кВА (на кондоминиум) × 144 (жилые единицы обслуживаются от понижающего трансформатора) × 23% (согласно таблице 220–32) = 861 кВА — Используйте трансформатор на 1000 кВА с шиной на 3000 ампер

5000 ВА × 144 кондоминиума = 720 000 ВА × 23% (согласно таблице 220–32 NEC) = 165 600 ВА = 165.6 кВА (снижение нагрузки понижающего трансформатора на 120/208 В)

Конечным результатом является то, что трансформатор на 750 кВА может использоваться вместо трансформатора на 1000 кВА. В этом примере в системе распределения электроэнергии используются два понижающих трансформатора на 120/208 В.

Расчет основной электрической нагрузки

Экономия на основном электроснабжении жилых домов составит:

21 кВА (на кондоминиум) × 288 (жилые единицы, обслуживаемые от центра учета) × 23% (согласно таблице 220–32) = 1391 кВА = 1674 ампера при 480 вольт, 3 фазы — при использовании жилого помещения на 2000 ампер

26 кВА (на кондоминиум) × 288 (жилые единицы, обслуживаемые из центра учета) × 23% (на таблицу 220–32) = 1722 кВА = 2072 ампер при 480 вольт, 3 фазы — при использовании жилого помещения на 2500 ампер

5000 ВА × 288 кондоминиумов = 1 440 000 ВА × 23% (согласно таблице 220–32 NEC) = 331 200 ВА = 398.6 ампер при 480 вольт, 3 фазы (снижение нагрузки в основной электросети жилого помещения)

Как видно из приведенных выше расчетов, может произойти значительное сокращение электрической инфраструктуры в электрической панели кондоминиума, в центре счетчика, на понижающем трансформаторе на 120/208 В и в главном жилом доме. электрические услуги. Кроме того, требуемые трансформаторы от обслуживающей электросети также могут уменьшиться в размерах из-за уменьшенной электрической нагрузки.В качестве побочного эффекта потенциально может быть уменьшено пространство, необходимое для хранилища здания трансформатора.

Кроме того, могут быть выполнены соответствующие неэлектрические изменения. Для этих комбинированных безвентиляционных агрегатов вентиляция не требуется. Кроме того, для прачечной потребуется меньше места, что позволит увеличить жилое пространство. У архитектора или планировщика помещений также есть больше возможностей при размещении этих единиц из-за небольшой общей занимаемой площади.

Еще одним преимуществом безвентиляционных агрегатов является возможность получения баллов LEED для аккредитации проекта.Дополнительные баллы LEED можно получить за счет повышения энергоэффективности. Баллы Energy and Atmosphere (EA) с 1.1 по 1.5 могут принести до 10 баллов для сертификации LEED. Минимальный сертификат LEED можно получить, набрав в общей сложности 26 баллов.

Обратного пути нет

В NEC нет четких указаний о том, как обращаться с новыми комбинированными стирально-сушильными агрегатами без вентиляции. Следовательно, любые допущения и интерпретации кодекса должны быть предварительно одобрены компетентным органом.Кроме того, если будут спроектированы и построены сокращения в системе распределения электроэнергии, вероятно, не будет места для возврата к традиционным, менее энергоэффективным технологиям. Эта новая технология может обеспечить экономию электроэнергии и пространства, устранить некоторые требования к вентиляции и может сэкономить часть инфраструктуры электрической системы, но ее необходимо четко сообщить всей группе разработчиков до ее внедрения.

Национальный электротехнический кодекс — Таблица 220–32 Дополнительные расчеты — Расчет потребности для трех или более многоквартирных домов

Кол-во шт. Коэффициент спроса%
Эта таблица используется при определении допустимых отклонений для центров счетчиков, понижающих трансформаторов на 120/208 В и основных электрических сетей.Предел составляет 62 единицы; все блоки выше 62 по-прежнему будут получать только 23% -ное разнообразие.
3-5 45
6–7 44
8–10 43
11 42
12–13 41
14–15 40
16-17 39
18-20 38
21 37
22–23 36
24–25 35
26–27 34
28-30 33
31 32
32 — 33 31
34 — 36 30
37 — 38 29
39 — 42 28
43-45 27
46-50 26
51–55 25
56–61 24
62 и более 23

Все в одном

Комбинированная стирально-сушильная машина без вентиляции — не путать с установленными друг на друга, прикрепленными друг к другу модулями стиральной и сушильной машины — по сути, представляет собой стиральную машину и сушилку, объединенные в один прибор, и имеет примерно такой же размер, как и обычная стиральная машина.Арендатор надевает грязную одежду, выбирает желаемые параметры стирки и сушки и снимает сухую чистую одежду по завершении цикла — без необходимости перекладывать одежду с одного прибора на другой.

В этих установках используются конденсационные осушители и конденсаторы охлажденной воды для удаления влаги из воздуха в осушителе. Теплый влажный воздух, выходящий из барабана, рассеивается через контейнер и контактирует с туманом холодной воды. Эта комбинация заставляет влагу из воздуха конденсироваться в капли воды и опускаться на нижнюю часть емкости для конденсата.Затем эта вода отправляется в тот же слив, что и вода, используемая в цикле стирки. Сухой нагретый воздух проходит через закрытую систему и возвращается в сушилку, при этом он удаляет больше воды с одежды.

Экономия долларов за счет отдачи тепла

Стирально-сушильная машина без вентиляции экономит большое количество электроэнергии, возвращая предварительно нагретый воздух в барабан сушилки. Для этой операции требуется всего лишь повышение температуры на несколько градусов. Обычная сушилка для белья нагревает воздух комнатной температуры до уровня, необходимого для сушки одежды.Обычные сушилки расходуют от 175 до 225 куб. футов воздуха в минуту от жилого помещения. Это, конечно, от 175 до 225 куб. футов в минуту, чем выхлоп без вентиляции комбинированного агрегата промывки и осушителя. Это составляет примерно от 10 500 до 13 500 куб. футов за часовой цикл сушки, который не требует нагрева от комнатной температуры. Это может привести к очень большой экономии затрат на электроэнергию для владельца квартиры в течение всего срока службы устройства.

При сравнении расчетного годового энергопотребления комбинированных безвентиляционных агрегатов с обычными стирально-сушильными агрегатами, экономия энергии может быть значительной.Расчетное годовое потребление одной из рассматриваемых нами комбинированных безвентиляционных установок составляло около 420 кВтч в год. Мощность многих обычных стиральных машин составляет 300 кВт / ч в год, а для сушилок — 1000 кВт / ч в год. Эта информация об энергии основана на 416 нагрузках в год. На основе этих цифр чистая разница между двумя системами составляет 884 кВт / ч в год. При цене 0,07 доллара за киловатт-час владелец жилой единицы может сэкономить около 62 долларов в год. Это примерно 90 долларов в год при стоимости энергии 0 долларов.10 за кВтч. В регионах страны, где плата за электроэнергию еще выше, экономия может быть еще более значительной. Кроме того, местная электроэнергетическая компания может предложить некоторые стимулы для использования этих более эффективных безвентиляционных агрегатов.

Сколько ампер потребляет стиральная машина

Покупайте, читайте отзывы или задавайте вопросы о промывочных насосах в официальном интернет-магазине West Marine. С 1968 года West Marine выросла до более чем 250 местных магазинов, и компетентные партнеры будут рады помочь.

Среднее потребление тока (12 В) 12 В 2,5 А: 12 В 2,5 А: 12 В 2,5 А: 12 В 2,5 А: 0,5 — 3,3 А Максимальный диапазон температур холодильника / морозильной камеры: Холодильник от 3 до 12 ° C. Морозильная камера от -15 ° C до -5 ° C: Холодильник от 3 до 12 ° C Морозильная камера от 15 ° C до -5 ° C: Диапазон температур окружающей среды Тропический (T) до 43 ° Субтропический (ST) до 36 ° N: N: Гарантия: 3 года: 2 года: 3 года …

Это розыгрыш 84 галлона воды в день с начальной температурой 58 ° F (плюс-минус 2 градуса) и целевой температурой на выходе 120 ° F .«Это тяжелое испытание, — говорит Банта.

Люди часто ищут калькулятор для преобразования вольт-ампер (ВА) в ватты. Что ж, очевидно, вам нужно знать значение PF для расчета: W = VA × PF, где PF в десятичном формате. Точно так же вы можете преобразовать ватт в VA, используя эту формулу: VA = W / PF.

Сколько ампер на один ватт? Электрические. 12 ватт = 12 вольт = 1 ампер 1 ватт = 1/12 ампер … 115 вольт, сколько ватт? Электрические. Вам не хватает одной части уравнения для расчета мощности или мощности…. Сколько ватт потребляет стиральная машина? Дом и Сад. Все зависит от стиральной машины, какой температуры воды вы используете, сколько вы …

30 декабря 2007 г. · Суть в том, что у вас перегруженный контур. Да, вы правильно рассчитываете ток. Несмотря на то, что выключатель не открывается (по какой-либо причине) во всей вероятной вытяжке, проводка рассчитана на 20 ампер. Продолжайте перегружать проводку, и вы просите о перегреве проводки, что может привести к возгоранию.

На заводской табличке на двигателе указано, что он работает с потребляемым током 7,3 А. Измеритель установлен на 15 ампер. диапазон. Фактическое значение чуть ниже 7 ампер. Получение таких показаний при работающем двигателе подтверждает, что все в порядке. Это фото было сделано после того, как мотор полностью заработал должным образом.

Сколько ампер потребляет стиральная машина

Проверка потребления электроэнергии гейзером — день 1. На приведенном выше графике показано, как гейзер использует электричество.Тестируемым агрегатом был Kwikot Dual 600 (200 литров с нагревательным элементом мощностью 4 кВт).

Стиральная машина также автоматически выбирает уровень воды, следя за тем, чтобы вы использовали минимально возможное количество, опять же, экономия денег! Наконец, элементы управления интуитивно понятны и предоставляют множество вариантов (больше, чем я когда-либо использовал) для стирки одежды. Приятной особенностью является кнопка «Избранное», которую вы можете запрограммировать на желаемую комбинацию параметров … 9 ноября 2020 г. · ПРИМЕЧАНИЕ. Это образец с низким разрешением только для предварительного просмотра.Математика с развлечением — это курс для детей от 3 до 5 лет. Этот комплексный курс, основанный на исследованиях, помогает детям …

Это устройство ДОЛЖНО быть подключено к выделенной цепи на 15 А отдельно от других электроприборов и ДОЛЖНО иметь устройство защиты от перегрузки по току на 15 А. Страница 8: Требования к размещению ТРЕБОВАНИЯ К УСТАНОВКЕ УХОД И ОЧИСТКА Требования к размещению Выбор правильного места для вашей стиральной машины повышает производительность и снижает шум. Очистите впускной фильтр и возможную вибрацию стиральной машины и возможное движение.

При 0,6 цента в час это не так много. Тем не менее, многие светильники содержат две или более лампочки, и несколько светильников легко оставить включенными. Если горят 10 лампочек, это 6 центов в час. Если они горят шесть часов в день, это 36 центов в день на освещение. Умножьте это на 30 дней в месяце, и вы получите 10 долларов в месяц за фотоны. Стиральная машина — действительно удивительное устройство, когда вы попадаете внутрь. Узнайте о мешалке, насосах, контроллере и многом другом! Как мешалка меняет направление? В этом выпуске HowStuffWorks мы погрузимся в стиральную машину, чтобы ответить на все эти и другие вопросы.

30 декабря 2007 г. · Суть в том, что у вас перегруженная цепь. Да, вы правильно рассчитываете ток. Несмотря на то, что выключатель не открывается (по какой-либо причине) во всей вероятной вытяжке, проводка рассчитана на 20 ампер. Продолжайте перегружать проводку, и вы просите о перегреве проводки, что может привести к возгоранию.

27 мая 2018 г. · Единицы в США работают от 120 В переменного тока. В отличие от сушилок, которые используют много энергии для выработки тепла для сушки одежды, сушилки обычно используют 240 В переменного тока в США или используют природный газ для нагрева и 120 В переменного тока для электрических элементов управления и двигателя трубопровода.Устройства в странах, где стандартная сеть переменного тока составляет 220–230 В, работают на 23 стиральной машине Roper, модельrtw4340sqo, серийный номер cwo633737, сколько ампер потребляет данное устройство. На идентификационной табличке будет указано. Обычно, когда сила приходит на помощь.

Я думаю, обычно стиральные машины имеют мотор мощностью 1/2 л.с. ….. какие обороты вам нужны? В первую очередь инвестируйте в свою почву. Почву нужно накрывать, кормить и ухаживать.

Вы найдете их в любом магазине запчастей для автофургонов, во многих магазинах Walmart и на Amazon.Это относится не только к «любящему 30 ампер жилому дому», но и к 50-амперному жилому дому. Это применимо не только к «любящему 30-амперному жилому дому», но и к 50-амперному жилому дому. 22 октября 2020 г. · Киловатты = амперы x вольт x эффективность = 8,7 x 230 x эффективность = 2001, или 2 кВт. В этом примере предполагается, что эффективность составляет 100% (следовательно, в формуле 1,0, но на самом деле она ниже). Если насос работает 30 минут, он использовал 1 кВтч, 1 час = 2 кВтч, если в течение 2 часов = 4 кВтч и так далее.

Привет, я сейчас просто подключаю дом, и у меня есть быстрый ум, работает ли стиральная машина и посудомоечная машина на собственном 15-амперном выключателе, или я могу объединить количество розеток в цепи на ваше усмотрение, усилители нарисовано элементами в цепи Сколько огней и розеток у вас в настоящее время есть в других цепях?

RE: Сколько ампер постоянного тока ДЕЙСТВИТЕЛЬНО потребляет мой CPAP? (22.07.2012, 16:22) archangle написал: Оно может сильно отличаться от машины к машине, в зависимости от настроек давления, скорости утечки, использования увлажнителя и т. Д.Тем не менее, 3 ампера или меньше в среднем за ночь — неплохой вариант для увлажнителя. 17 сентября 2014 г. · 1) В небольшом офисе с розетками на 15 ампер. Неизвестно, сколько именно розеток и верхнего света находится на этой конкретной цепи. 2) В большом подвале / прачечной. У него была вилка на 20 ампер с стиральной машиной. Никаких других предметов в этой цепи нет. (Если это имеет значение, стиральная машина — это стандартная машина с верхней загрузкой.

Laundry 101 | Amana

Laundry 101 | Amana

Измерьте свое пространство

Перед покупкой измерьте высоту, ширину и глубину выреза.

Решите, где вы установите новую стиральную машину и сушилку.

Вам понадобится:
  • Ровный пол с уклоном не более 1 дюйма
  • Место, на котором можно установить вытяжную систему осушителя
  • Линии горячей и холодной воды в пределах 3 футов от присоединения стиральной машины
Добавьте по крайней мере 6 дюймов на глубину для дверного проема, сухих вентиляционных отверстий и соединений.Для шайб с верхней загрузкой добавьте зазор двери не менее 20 дюймов.

Добавьте по 1 ″ с каждой стороны для циркуляции воздуха.

Ваше подключение газовое или электрическое?

Существует два типа сушилок — газовая и электрическая. Похожие модели выглядят и работают одинаково, но различаются тем, как они устроены.Ваш выбор между ними будет зависеть от того, где вы подключите новую сушилку:

Какие функции вам нужны?

Фарфоровая ванна

Наша прочная фарфоровая ванна защищает ткань лучше, чем пластиковая, поэтому носки и свитера не заедают.

Автоматический контроль сухости Датчики

следят за температурой, чтобы завершить цикл в нужное время, чтобы предотвратить пересушивание.

Вариант предотвращения морщин

Если вы не можете сразу разгрузить одежду, эта опция периодически переворачивает одежду без нагрева, чтобы не было складок и складок.

Важные соображения

Осушитель газа

В вашем доме должно быть:

  • A Линия подачи газа, одобренная CST International
  • Клапан запорный
Электрическая сушилка

Убедитесь, что электрическая мощность достаточна для размещения вашей новой стиральной машины и сушилки.

Вам понадобится:

  • Заземленная электрическая розетка в пределах 4 футов от задней части обеих машин (без удлинителя или адаптера)
  • Отдельная обозначенная цепь на 30 А. Установите водонагреватель на 120 ° F для стиральной машины.
Утилизация

Некоторые розничные продавцы предлагают вывоз старых машин при доставке новых. Стиральные и сушильные машины в хорошем состоянии можно передать в местную благотворительную организацию.

Установка

Обратитесь к лицензированному специалисту для установки. Новые установки могут потребовать значительных столярных, электрических и сантехнических навыков.

Уход за стиральной машиной

Существует ряд факторов, которые могут способствовать развитию плесени, бактерий и неприятного запаха во всех стиральных машинах после определенного периода использования.Мы рекомендуем вам выполнить следующее простое текущее обслуживание:

  • Всегда следуйте инструкциям в Руководстве по эксплуатации и уходу для стиральной машины.

  • Всегда оставляйте дверцу или крышку стиральной машины открытыми между использованиями, чтобы высушить стиральную машину и предотвратить накопление остатков, вызывающих неприятный запах. Не вся вода сразу испаряется после завершения загрузки, к тому же стиральные машины обычно хранятся в закрытых и влажных помещениях.

  • Незамедлительно вынимайте белье после цикла стирки, чтобы избежать появления запаха и коррозии металлических предметов на одежде. Мокрая ткань, оставленная в замкнутом пространстве, особенно способствует развитию запаха.

  • Используйте только то количество моющего средства, которое рекомендовано в контейнере для моющего средства. Если ваша стиральная машина является высокоэффективной, используйте только моющее средство HE, а не обычное моющее средство. Обычное моющее средство может вызвать чрезмерное пенообразование, которое может оставить мыльную пленку, способствующую развитию плесени, бактерий и неприятного запаха.

  • Выберите самую теплую температуру воды для стирки, которая безопасна для стираемых тканей. Использование теплой или горячей воды для стирки иногда помогает лучше контролировать скорость накопления грязи и моющего средства.

  • Со временем привычки стирки изменились, включая использование меньшего количества отбеливателя, большего количества смягчителя ткани и более частой стирки в холодной воде. Это может увеличить скорость накопления остатков моющего средства и грязи внутри стиральной машины, что может привести к появлению нежелательного запаха.Так что лучше регулярно чистить стиральную машину. Если конкретные инструкции по очистке не включены в ваше руководство по использованию и уходу, запускайте пустой цикл (без одежды) один раз в месяц, используя горячую воду и жидкий хлорный отбеливатель или имеющийся в продаже очиститель для стиральной машины, такой как affresh ™ Washer Cleaner.

Оставить комментарий
