ЧЕМ ЗАКРЫТЬ ВЕНТИЛЯЦИОННЫЕ ОТВЕРСТИЯ | Блог StroyploshadkaUA

Системы вентиляции — функциональная часть помещения, которая состоит из самых разных частей и приборов. Как у любой системы у нее есть основная часть, выполняющая главную задачу, а также дополнительные, что служат самым разным целым, в том числе практическим и эстетическим.

Системы вентиляции в помещениях

Вся система вентиляции может состоять из:

Выход вентиляционных каналов находится внутри зданий, как правило, почти у потолка или с небольшим отступом от него. Отверстие образованное вентканалом или вентиляционной шахтой зачастую выглядит не лучшим образом, однако закрыть его наглухо нельзя. Воздух циркулирует, поступая в зависимости от вида вентиляции, проходит через данные отверстия. Чтобы вид внутри помещения был эстетичным, применяют вентиляционные решетки.

Вентиляционные решетки — часть системы

Первоначально такие решетки делали из кованного, а затем литого металла, позже стали использовать пластик.

Вентиляционные решетки из пластика, листового металла наиболее популярны, они просты в монтаже, к тому же их проще поддерживать в чистоте. Воздух, проходящий через нее в шахту, обычно удаляется из здания, то есть имеет загрязнения. На поверхности ее оседает пыль, копоть, жир, кроме того, воздух содержит высокое количество водяных паров, что привело к отказу от простых металлических решеток.

Современные решетки для вентиляции

Современный вид вентиляционных решеток отвечает технологическим, эстетическим требованиям. Их используют как в жилых помещениях, так и в нежилых. При этом почти всегда в домах, квартирах их можно найти на кухне, санузле. Если же дом имеет особые системы отопления, рассчитанные на циркуляцию воздушных потоков, то вентиляционные решетки устанавливают в нижней части межкомнатных дверей, специальных коробах под потолком. Применяют их совместно с разветвленными системами кондиционирования.

Они бывают разных размеров от маленьких до больших, есть те, что одновременно пропускают воздух, а также позволяют подключить воздуховод. Наиболее популярные формы вентрешеток:

прямоугольная,
квадратная,

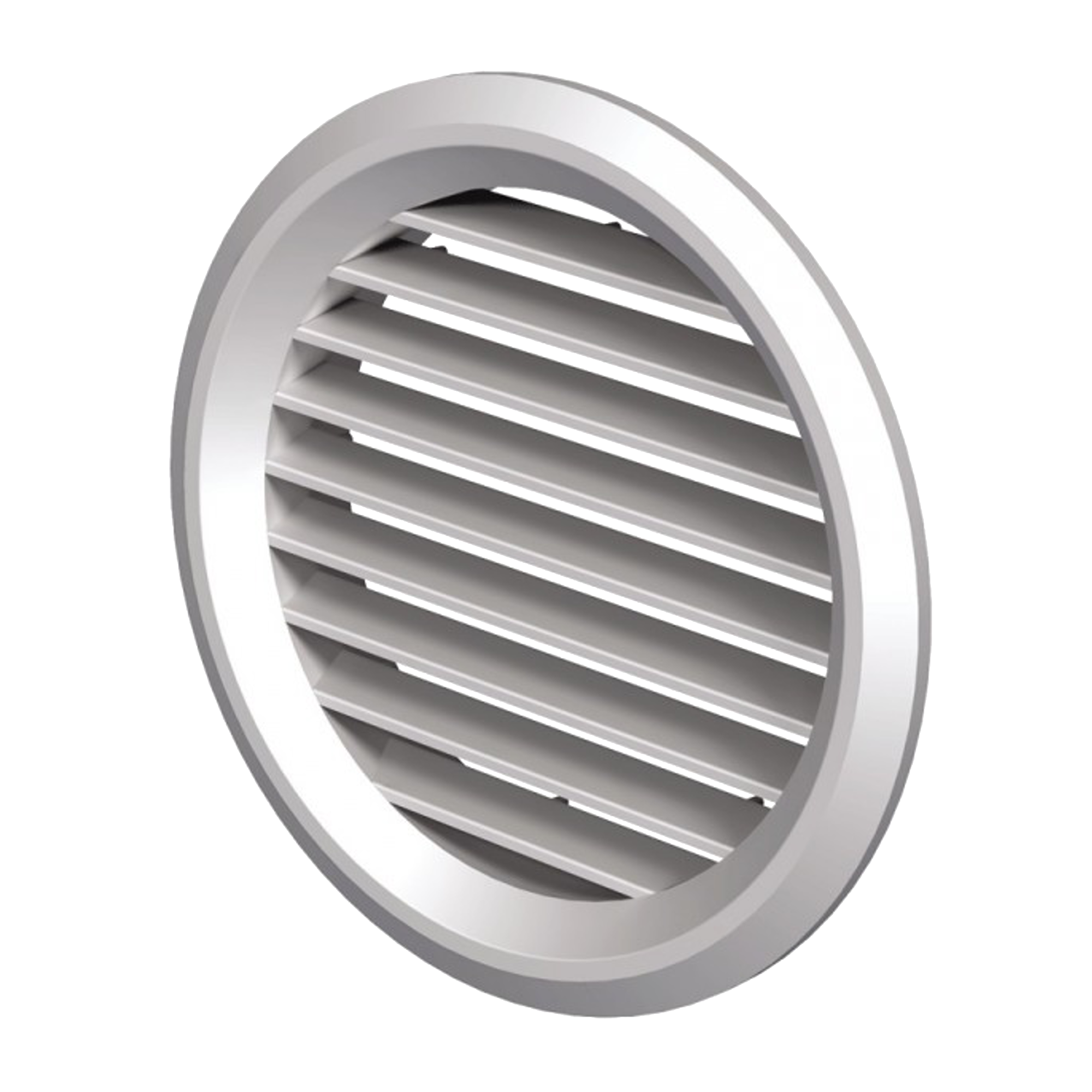

круглая.

В последнее время стало можно подбирать цвет внешнего аксессуара для вентиляции, это позволит вписать его в интерьер. Решетка становится менее заметной. С другой стороны, классические интерьеры с использованием металлических, например, бронзовых, медных деталей наоборот подчеркивает внешний вид решетки. Выбирая ее, убедитесь, что поддерживать ее чистоту будет удобно, а также в наличии москитной сетки, она будет не лишней. Есть случаи, когда лучше, чтобы вентиляционная решетка была снабжена обратным клапаном. Есть необходимость контролировать процесс вытяжки воздуха — в канал устанавливается вытяжной вентилятор.

Самая серьезная ошибка при ремонте на кухне: victorborisov — LiveJournal

Зашел на днях в гости к родителям и ужаснулся. Ремонт здесь был сделан несколько лет назад, но строители допустили серьезнейшую ошибку, которая существенно ухудшила качество жизни проживающих в квартире.

Ошибка хорошо видна на этой фотографии. Найдете её?

Это стандартная ошибка, которую допускают почти все строители. В канал к вентиляционной шахте замуровывают круглую трубу, к которой подключают короб от вытяжки на плитой. А на вытяжке стоит обратный клапап. Таким образом, при выключенной вытяжке воздухообмен на кухне отсутствует. Ситуация многократно усугубляется при наличии газовой плиты, которая в процессе работы в огромных количествах выделяет угарный и углекислый газ. Открывать окно для проветривания малоэффективно, т.к. конвекция воздуха при отсутствующей вытяжке минимальна.

2. Отсутствие вентиляции негативно влияет на здоровье, а угарный газ вообще смертельно опасен для человека. Так делать нельзя! Берём перфоратор и увеличиваем отверстие под прямоугольную накладку с двумя каналами для вентиляции. Верхний для подключения вытяжки, нижний для вентиляции самой кухни в то время, когда вытяжка не работает.

3. Вторая ошибка — использование на вытяжке канала диаметром 100 мм. Площадь сечения в таком случае крайне недостаточна для того, чтобы обеспечить воздухообмен более 100 м3/час, а это сильно меньше даже первой скорости вытяжки. Обязательно использовать воздушный канал диаметром 125 мм, который без проблем позволит удалять из кухни обработанный воздух в количестве до 350 м3/час.

4. Правильная вентиляция на кухне. Пропало ощущение духоты, которое присутствовало даже при открытом окне (у кухни появился свой вентиляционный канал). В несколько раз снизился шум от вытяжки (из-за увеличения диаметра воздуховода до 125 мм). На кухне стало комфортно находиться.

Прошелся поиском по картинкам по запросу «фото ремонта на кухне» — в 9 из 10 случаев точно такая же ошибка: вентиляционный канал от вытяжки на 100 мм и отсутствие канала для вентиляции самой кухни. Какой толк от так называемого «евро-ремонта», если строители нарушили все правила устройства вентиляции в жилых помещениях (в особенности при наличии газовой плиты)?

А как сделана вентиляция у вас на кухне?

Как было (в единственный канал подключена вытяжка)

243(53. 1%)

Как стало (раздельные каналы для вытяжки и вентиляции самой кухни)

215(46.9%)

Вентиляция на кухне, виды вентиляции и типы воздуховодов

Содержание статьи:

О вентиляции на кухне

Вентиляция на кухне может осуществляться тремя способами. Естественная вентиляция при помощи окна (форточки), вытяжная вентиляция, заложенная в проект дома и местная вентиляция, обычно вытяжка над плитой. Вентиляция многоквартирного жилого дама входит в проект дома и её наличие определено еще на этапе строительства дома. Необходимость вентиляции на кухне вряд ли можно оспорить, вентиляция на кухне просто необходима. Большое количество паров и запахов на кухне необходимо удалять.

Естественная вентиляция квартиры

Само понятие вентиляция подразумевает наличие двух потоков воздуха, один приточный, второй вытяжной. В сдаваемом доме, предусмотрена естественная вентиляция квартиры, без использования электрических устройств.

Работает естественная вентиляция квартиры следующим образом:

приток воздуха в квартиру осуществляется через проем окна (форточки, естественные щели, специальные вентиляционные отверстия пластиковых окон),

вытяжка или отток воздуха происходит через канал вентиляционной шахты. Каналы вентиляционной шахты заложены в проекте дома и являются неотделимой конструкцией дома. Не лишний раз отметить, что перекрытие или нарушение работы вентиляционной шахты дома запрещены законом и наказуемы.

На схеме показано движение воздуха в вентиляционной системе многоквартирного дома.

Для каждой квартиры канал вентиляции свой и каждый канал имеет два “ствола” для вентиляции на кухне и для ванной и туалета, чтобы исключить попадание вытягиваемого воздуха из туалета в кухню и обратно.

Сама вентиляционная шахта проходит через сами квартиры или между квартирами.

К сожалению естественной вентиляции, в квартире часто не хватает. Поэтому для улучшения качества вентиляции воздуха естественную вентиляцию воздуха нужно усилить. В туалетах и ванных это делают с помощью малогабаритных вентиляторов. На кухне естественную вентиляцию усиливают с помощью установки вытяжки над плитой.

Вытяжка над плитой усиливает вентиляцию кухни

Современный рынок бытовой техники предлагает огромный выбор вытяжки для кухни. Всегда можно подобрать модель подходящую вытяжку для вашей кухни. Как правило кухонная плита располагается на кухне в отдолении от отверстия естественной вентиляции шахты. Для соединения вытяжки и вентиляционного вывода используют воздуховоды. Выбор воздуховодов также разнообразен. Можно выполнить три варианта воздуховодов:

Гофророванный воздуховод;
Пластиковый прямоугольный воздуховод;
Пластиковый круглый воздуховод.

Вентиляция на кухне в круглом гофрированном воздуховоде

Дополнительная вентиляция на кухне может быть осуществлена при помощи вытяжки. Соеденить вентиляционный вывод от вытяжки до вентиляционного окна кухни может выполниться при помощи круглого воздуховода типа Гофра. Диаметр воздуховода выбирается 120 мм или 150 мм, в зависимости от модели вытяжки.

схема вытяжки на кухне

На фото выдим, как выглядит не закрытая гофрированная вытяжка на кухне.

Вентиляция в прямоугольном пластиковом воздуховоде

Вентиляция на кухне выполняется с помощью прямоугольного пластикового воздуховода. Размеры воздуховода тоже достаточно разнообразные.

пластиковый воздуховод на кухне, фасонные частиПластиковый воздуховод спрятан на шкафах кухниСоеденительные элементы пластикового воздуховода

Вентиляция в круглом пластиковом воздуховоде

Вентиляция на кухне выполняется с помощью круглого пластикового воздуховода.

Пластиковый воздуховод из круглой трубы

Чем закрыть воздуховод на кухне

При планировании ремонта кухни вы заранее можете определиться с воздуховодом для вентиляции воздуха и спрятать его в короба из гипсокартона.

Вентиляционный воздуховод на кухне закрыт коробом из гипсокартона

Если кухонная плита располагается на значительном расстоянии от вентиляционного отверстия,можно применить Турбовентилятор. Монтируется с трубами 100мм,125 мм,150 мм.

Согласно СНиП 2.08.01-89 “Жилые здания” Воздухообмен квартиры должен быть суммарной нормы вытяжки из туалетов, ванных комнат и кухни, которая в зависимости от типа кухонной плиты составляет 110 – 140 м3/ч, или нормы притока, равной 3 м3/ч на каждый м2 жилой площади. В московских региональных нормах МГСН 3.01-96 “Жилые здания” предусматривается воздухообмен жилых комнат с расходом 30 м3/ч на одного человека. В большинстве случаев проектными организациями эта норма трактуется как 30 м3/ч на одну комнату. В результате в больших муниципальных (не элитных) квартирах воздухообмен может быть занижен.

Нюансы использования вентиляции от вытяжки и естественной вентиляции кухни

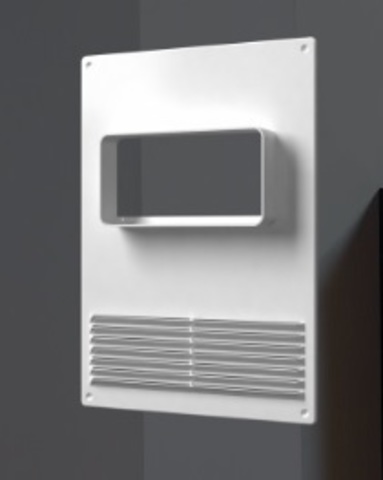

В устройстве дополнительной вентиляции на кухне есть один нюанс. Отверстие для вывода воздуха из кухни одно и это отверстие естественной вентиляции. Если это окно полностью занять воздуховодом от вытяжки, то на кухне не будет естественной вентиляции. Простой вариант решения этой проблемы, устроить вот такоое вытяжное окно.

совмещение естественной вентиляции и вентиляции от вытяжки

Есть более сложные варианты устройства вентиляции на кухне, с полуавтоматическим открыванием заслонок. О них в других статьях сайта.

©Remont-kuxni.ru

Другие статьи сайта

Похожее

Памятка для жителей дома Вентиляция в многоквартирном доме

Системы вентиляции могут быть приточными, приточно-вытяжными и просто вытяжными (с естественным побуждением). В 80 процентах МКД вентиляция вытяжная (с естественным побуждением): отработанный воздух из помещений вытягивается через вентиляционные шахты и каналы наружу, а свежий должен поступать через окна, двери или специальные приточные клапаны. Приток в квартиру наружного воздуха должен быть постоянным.

Причины нарушения работы вентиляции:

— установка герметичных оконных и дверных блоков препятствует поступлению наружного воздуха в квартиру и делает естественную вентиляцию недостаточной.

-самовольное переоборудование вентканалов, установка вытяжных вентиляторов повышенной мощности на кухне, не правильный монтаж осевых вентиляторов в санузле.

— не допускается заклеивать вытяжные вентиляционные отверстия и уменьшать их размеры, закрывать предметами обихода, так как это резко ухудшает циркуляцию воздуха в жилом помещении, приводит к его застою и образованию сырости на наружных стенах, особенно если они заставлены мебелью или завешены коврами.

— еще одной серьезной причиной нарушения работы системы вентиляции в квартире может стать вытяжка, вмонтированная в вентиляционное отверстия кухни, так как, подключая ее воздуховод, полностью перекрывается вентиляционное отверстие. Вытяжной зонт работает только во время приготовления пищи и не способен осуществлять воздухообмен в квартире и на кухне – он предназначен исключительно для вывода загрязненного воздуха из пространства над плитой.

Для создания и поддержания нормальных условий проживания в квартире следует помнить, что:

— окна должны иметь открывающиеся створки, фрамуги, форточки или специальные вентиляционные устройства, необходимые для постоянного притока наружного воздуха;

— при выполнении работ, связанных с избыточным влаговыделением, необходимо организовать поступление наружного воздуха в квартиру (проветривание), обеспечив тем самым функционирование системы вентиляции по удалению избыточной влаги;

— 1-2 раза в сутки необходимо осуществлять «залповое» проветривание жилых комнат в течение 3-5 минут, что позволит избежать негативных последствий, связанных с нарушением влажностного режима;

— не допускается заклеивать, уменьшать площадь сечения вентиляционных отверстий, перекрывать их воздуховодами от вытяжек и вентиляторов, самовольно изменять и вмешиваться в работу системы вентиляции.

Не забывайте своевременно допускать сотрудников специализированных организаций (ООО «Союзспас», ООО «Ярпожбезопасность») для проверки вентканалов и дымоходов.

Эффективная работа системы вентиляции является залогом создания благоприятных условий для здоровья проживающих.

Вентиляция в квартире. Про ошибки и заблуждения.

В последнее время меня часто спрашивают про вентиляцию квартир, про влажность и микроклимат. Меня радуют такие вопросы, вижу, что люди стали больше думать про такие неосязаемые вещи, как микроклимат жилья, который сильно влияет на самочувствие и здоровье жильцов. Аспекты здоровья при проектировании интерьеров являются такими же важными, как и вопросы эстетики и гармонии. О них нельзя забывать.Я не являюсь экспертом в вопросах вентиляции, в сложных случаях лучше обращаться к специалистам. Но некоторые базовые вещи как архитектор рассказать могу.

Пока остановимся на вентиляции в многоквартирных жилых домах.
Бывает, люди путают вентиляцию и кондиционирование. Вентиляция – процесс удаления отработанного воздуха из помещения и замена его свежим наружным воздухом. Кондиционирование – процесс охлаждения внутреннего воздуха, при этом никакого воздухообмена не происходит. Для здоровья важнее вентиляция, кондиционирование в наших широтах скорее вопрос личного комфорта.

В подавляющем большинстве жилых многоквартирных домов используется система естественной вентиляции. Ключевое тут «система». Система вентиляции состоит из нескольких элементов, работающих вместе. Причем важно, что элементы эти между собой никак не связаны, находятся в разных частях квартиры. К ним относятся устройства, обеспечивающие приток (о них речь пойдет ниже) и устройства, обеспечивающие удаление отработанного воздуха (вентблоки). Замечаю, что в основном все понимают, что есть СИСТЕМА водоснабжения, СИСТЕМА канализации, СИСТЕМА отопления, СИСТЕМА электроснабжения, а вот СИСТЕМУ естественной вентиляции не воспринимают как систему. Видимо, потому, что отсутствуют сложные механические части, двигатели, узлы учета и т.д. Мало кому придет в голову дополнительно врезать в магистральный стояк воды горизонтальный отвод раковины. Или подсоединиться к питающему электрическому кабелю до квартирного счетчика. А вот с вентиляцией многие обращаются по-свойски. Между тем это сложная система (особенно в высотных жилых зданиях, которые сейчас в основном и строят), которую рассчитывают проектировщики, грубое вмешательство в эту систему нарушает ее работу, иногда парализует. Последствия довольно разные. Из осязаемых, это конфликты с соседями, которые не хотят знать, что вы готовите на завтрак, обед и ужин. К неосязаемым и тем самым более коварным можно отнести ухудшение внимания, быструю утомляемость, частые простудные заболевания, обострение аллергических проявлений и т.д., заканчивая тяжелыми и серьезными заболеваниями. Особенно чувствительны к этому маленькие дети, пожилые люди и люди с ослабленным здоровьем. Именно несерьезное отношение к системе вентиляции дома приводит к ошибкам и заблуждениям, некоторые из них настолько глубоко засели в головах, что объяснения часто бессмысленны.

Проблемы с вентиляцией в квартире многоквартирного жилого дома можно разделить на две группы:
1. Проблемы обеспечения вытяжки.
2. Проблемы обеспечения притока.
Вентилироваться в нужном объеме помещение будет только тогда, когда нет проблем с вытяжным элементом и обеспечен постоянный приток воздуха.

Сначала про вытяжку.

Если мы говорим про современное строительство, то в многоквартирных жилых домах для удаления загрязненного воздуха используются типовые бетонные вентиляционные блоки, которые расположены в ванной и/или кухне. Вентиляционные отверстия находятся в ванной и кухне. Вентблоки делают высотой с этаж и устанавливают с опорой на перекрытие. Выглядят бетонные вентблоки так:

Как видим, у блока есть маленькие отверстия по краям (каналы-спутники) и большое в середине (сборный канал). Видимые вентиляционные отверстия в кухнях и санузлах ведут именно в каналы-спутники. Воздух из вашей кухни или санузла, попав в отверстие, поднимается вверх по каналу- спутнику и на следующем этаже перетекает в сборный канал. Тут важно понять следующее: внутри вентблок имеет сложную структуру, которая не видна снаружи. Т.к. вентиляционные бетонные блоки-изделия типовые, то их производят с учетом разных вариантов планировок квартир. И на вентблоке производитель делает несколько мест, где может быть пробито отверстие в зависимости от ориентации вентблока в границах квартиры.

Но отверстие на один канал-спутник должно быть пробито одно и только там, где это указывает производитель! Если пробитое отверстие у вас уже есть, а удобная расстановка мебели требует пробивки отверстия в другом месте, то прежнее отверстие необходимо закрыть. В системе вентиляции действуют законы аэродинамики, дополнительные отверстия нарушают движения воздушного потока.
На одном из объектов мы пробивали новое отверстие и закрывали старое, чтобы более функционально спланировать кухню.Но это был один канал-спутник.

Бывает, люди придумывают перепланировку квартиры, которая устраивает их с точки зрения функционального зонирования и расположения комнат, но где появляется зона без окна. Если инженерных знаний нет, то велик соблазн пробить еще одно отверстие в канале – спутнике и тем самым как бы решить проблему вентиляции глухой зоны. Но это только видимость решения проблемы, а на самом деле только усугубление ситуации. В совсем вопиющих случаях люди пробивают отверстие ниже обозначенного производителем места, тем самым попадая в канал-спутник соседа снизу. В этом случае воздух из квартиры соседа вероятней всего пойдет к вам в квартиру, т.к. ваше отверстие будет ближе, чем отверстие в сборный канал.

Сейчас уже не встречаются случаи, когда люди выламывают вентблоки полностью, чтобы «встал холодильник» или еще какой предмет обстановки, но лет 15 назад такое бывало. Думаю, ТВ программы по ремонту повышают общую осведомленность обывателей.

Еще одна очень распространенное заблуждение, на которое очень тяжело воздействовать — подключение механической кухонной вытяжки к вентканалу кухни. Тут и продавцы вытяжек агитируют брать помощнее, чтобы лучше вытягивало и подключать обязательно в канал » а то работать не будет». И картинок в интернете полно с тянущимися коробами от вытяжки к каналу. Далеко не всех заказчиков получается убеждать в том, что не надо подключать кухонную вытяжку к вентканалу. Потому что:

Система вентиляции в многоквартирном доме с естественной тягой, рассчитана на нормативный воздухообмен. Это порядка 60-120м³/час. Производительность же кухонных вытяжек может быть на порядок больше: 1000-1200 м³/час. Вот вы подключаете механическое устройство к каналу с естественной тягой, и вся эта супер производительность сходит на нет, только шумит сильно. Особенно пытливые люди могут провести эксперимент с использованием анемометра.
Подключенная к каналу вытяжка в выключенном состоянии практически лишает вас вентиляции, т.к. удаление отработанного воздуха почти не происходит. Вытяжное отверстие же закрыто. А незначительная оставшаяся тяга не обеспечивает нормативного воздухообмена.
Если у вас газовая плита, то подключение вытяжки к каналу строго запрещено! Иначе есть риск при незначительной утечке газа отравиться без должной вентиляции. Еще на стенках вентканала оседает жир, который может воспламениться от случайно попавшей с плиты искры.

Обилие картинок с европейских сайтов с протянутыми воздуховодами можно объяснить тем, что в зарубежном жилищном строительстве система вентиляции жилья устроена иначе, с централизованным использованием механических вытяжных устройств. Это обусловлено климатом, когда нет нужных температурных перепадов внутри и снаружи здания. Там система вентиляции с естественной тягой не будет работать большую часть года. У нас ровно наоборот: система не работает нормально только в теплое время года, которое, в прочем, длится не так долго.

В нашей стране есть разработки по реконструкции систем вентиляции с естественной тягой, когда на уровне кровли устанавливают вентиляторы, вытягивающие воздух наружу.

Сейчас культура обслуживания жилых домов выросла, собственник квартиры может запросить данные по системе вентиляции в управляющей компании. Может быть, вашему дому повезло и у вас гибридная система вентиляции. Тогда при подключенной кухонной вытяжке к вентканалу есть шанс сохранить нормативный воздухообмен помещения, но это все нуждается в проверочных расчетах.
Вот здесь доступно и подробно описана проблема подключения кухонной вытяжки.
Для решения проблемы кухонных запахов лучше поставить кухонную вытяжку с режимом рециркуляции и хорошим фильтром. И как дополнение поставить мойку воздуха. Мне нравятся модели у panasonic и hitachi. Дизайн есть разный, вписать в интерьер можно.

Теперь про проблемы обеспечения притока воздуха в помещения.
Чтобы воздуху с улицы попасть внутрь квартиры, ему нужен какой-то вход. Раньше при использовании деревянной оконной столярки таким входом были неплотности оконной конструкции. Никаких отдельных мер для обеспечения притока не требовалось. Совсем иначе стало обстоять дело, когда на рынке появились пластиковые окна со стеклопакетами. Был период в жилищном строительстве лет 10, когда везде стали повсеместно ставить пластиковые герметичные окна, но еще не предпринималось никаких мер для обеспечения притока. В итоге появилось целое поколение больных зданий, где процветали плесень и грибок. Пластиковое окно в принципе герметично. Оно уменьшает теплопотери здания, но не решает задачу вентиляции. Микропроветривание задачу в нужном объеме не решает, особенно в холодное время года. Если в квартире есть маленькие дети, то постоянно держать окна открытыми родители не будут, а часовое проветривание задачу вентиляции не решит. Мне жаль, что в современных пластиковых окнах нет форточек, т.к. форточка находилась выше роста человека и исключала появление холодных потоков в зоне нахождения человека.

К счастью, сейчас уже на уровне проектирования жилого дома закладываются решения для обеспечения притока воздуха. Не везде, но это хотя бы стало уже не новшеством.Некоторые застройщики ставят окна, в конструкцию которого вставлен приточный клапан. Здесь лидирует производитель «Аэреко». Мне клапаны, врезанные в окна, не нравятся. Видела как такие устройства в сильный ветер и холод замерзали, их не возможно было закрыть. И проблема коммуникации на стадии производства тут существенная: оконщики, врезающие клапан, не в курсе тонкостей вентиляции, вентиляционщики не в курсе тонкостей оконных конструкций. Надеяться на то, что с обеих сторон будут работать профессионалы, не стоит.Тем более в таких масштабах,как строительство высотных жилых домов.

На мой взгляд, лучшим решением для обеспечения притока будут приточные клапаны, которые монтируют в наружную стену. Окна при этом открывать постоянно необязательно, зимой в холода это актуально. Самое примитивное, но работающее и надежное устройство — это приточный клапан Домвент. Цена вопроса с установкой 2,5 т.р. на одно окно. Для жилой застройки Петербурга это хороший вариант. Необходимо ставить вблизи радиатора отопления.Как альтернатива, есть устройства типа КИВ 125, но с ними надо быть аккуратней. Наружный элемент клапана может потребовать согласования, особенно если здание под охраной КГИОП.

Есть и вовсе высокотихнологичные приточные устройства, которые совмещают в себе несколько функций: подачу воздуха, его очистку и подогрев. Если квартира выходит на оживленную магистраль, то очистка наружного воздуха от вредных газов и пыли уже необходимость. Тут важно не забыть подвести электропитание для прибора. Следует обратить внимание на правильную настройку прибора.

Если вы делаете ремонт в квартире, то подумайте, каким образом вы будете обеспечивать в квартиру приток наружного воздуха. Варианты есть на любой бюджет. Забудете про приток, не помогут никакие ухищрения с вытяжками.

Еще внимание в квартире надо уделять дверям. Т.к. удаление воздуха из всей квартиры возможно только через вентканалы, находящиеся в кухне и ванной, то надо обеспечить попадание воздуха из жилой комнаты в кухню и ванную. Если дверь кухни чаще бывает открыта, то дверь в ванную ставят с уплотнением и держат ее закрытой. Если ставить дверь с щелью у порога в 2 см. (нормативное требование) вы не хотите, то просто не закрывайте дверь в ванную плотно, оставляйте немного приоткрытой.

В целом же тема вентиляции очень обширная, в ней много тонкостей и нюансов. Есть множество индивидуальных факторов, которые влияют на конечный результат. Это и конкретный этаж, высота дома, окружающая застройка, наличие или отсутствие теплого чердака и т.д. В практике моей был случай, когда Заказчик вынужден был продать квартиру из-за опрокинутой вентиляции, он не смог решить проблему самостоятельно, а жить без вентиляции в квартире опасно.
При приемке квартиры важно проверять работает вентиляция или нет. При этом не забывайте про обеспечение притока! Если окна закрыты плотно, а приточных устройств нет, то для проверки вентиляции приоткройте окна. Летом сложно проверить систему вентиляции, об этом нужно помнить.

Для желающих углубиться в тему вентиляции могу порекомендовать профильную площадку, где и статьи подробные на тему вентиляции и литературу профессиональную можно найти.

Тема увлажнения воздуха заслуживает отдельной статьи, к этому вернусь еще. Всем здорового микроклимата в квартире!

10 интересных фактов. Выявление и решение проблем.

Ванная комната – это место, где то и дело льется вода, наполняется ванна, парит горячий душ, сушится влажное белье. Поэтому вентиляция здесь должна работать не только не хуже, но даже лучше, чем в любом другом помещении. В противном случае «страдать» будет весь дом.

Перед вами 10 фактов о вентиляции в ванной:

Факт 1. Плесень, разрушение плитки и ржавчина – часто следствие плохой вентиляции.

Ванная комната наиболее сырая и влажная, поэтому необходимо, чтобы вентиляция здесь работала исправно. Иначе не избежать:

— затхлости воздуха, неприятных запахов, выпадения конденсата и, как следствие, возникновения грибка, плесени (небезопасной для здоровья человека),
— появления ржавчины на металлических поверхностях,
— разрушения отделочных материалов (в том числе потемнения и растрескивания межплиточной затирки, а затем и откалывания самой плитки),
— «разбухания» мебельных покрытий (даже из влагостойких материалов).

Заметив плесень, не спешите покупать осушители или специальные антигрибковые покрытия. Для начала проверьте вентиляцию!

Факт 2. Перекрывать вентиляционное отверстие в ванной комнате — нельзя!

Это общеизвестно и неоспоримо. Полное перекрытие вытяжных каналов оправдано только в том случае, если в доме или квартире установлена принудительная приточно-вытяжная вентиляция.

Факт 3. Конденсат на зеркалах и стенах – первый признак плохой вентиляции.

Если после водных процедур зеркала в ванной комнате «запотевают», а на стенах долгое время остаются капельки влаги — это первый признак, свидетельствующий о наличии проблем с вытяжкой или притоком.

Открываете двери, и конденсат быстро исчезает? Значит, вентканал работает исправно. Расширьте проем между дверным полотном и полом, закажите специальные двери с вентиляционными отверстиями, или просто почаще оставляйте вход в ванную открытым, чтобы обеспечить приток воздуха.

Влажность сохраняется даже с распахнутыми настежь дверями? Необходимо проверить естественную вентиляцию.

Факт 4. Узнать, работает ли вытяжка, можно с помощью эксперимента с салфеткой. При этом летом проверка естественной вентиляции — бессмысленна.

Существует распространенный способ проверки вентиляции. Открываем дверь в ванную комнату и подносим к вентиляционной решетке салфетку. Если притягивается – вентиляция работает. Если нет – открываем все окна и двери, и пробуем снова. Салфетка притянулась? Значит проблема с недостаточным притоком (наверняка, у вас установлены герметичные пластиковые окна).

Салфетка падает даже с открытыми окнами? Проблемы с вытяжкой. Возможно, шахта засорена, стоит обратиться в управляющую компанию.

Однако этот эксперимент стоит проводить только в прохладную погоду. Дело в том, что в жару весь воздух (и в доме, и на улице) — тяжелый, поэтому естественная вентиляция не работает. Подробнее об этом эффекте мы говорили в статье.

Факт 5. Причиной плохой тяги могут быть вытяжные устройства, установленные на нижних этажах.

Еще одной причиной того, что воздух не вытягивается из квартиры, могут быть вентиляторы или вытяжные устройства, установленные у соседей снизу. Быстрый поток в вентиляционной шахте, создаваемый принудительными устройствами, препятствует естественной вентиляции из других квартир.

К тому же на верхних этажах из-за разности давлений вентиляция и без каких-либо помех работает хуже, чем на нижних.

В этом случае наладить вытяжку способен вытяжной вентилятор. Но при одном условии, о котором ниже.

Факт 6. Ни вытяжной канал, ни вентилятор не обеспечат полноценной вентиляции без притока.

Для интенсивного воздухообмена требуется сбалансированное количество и приточного воздуха и вытяжного. Поэтому и опыт с салфеткой мы проводим именно с открытыми дверями и окнами!

Причиной недостаточного притока часто становятся пластиковые стеклопакеты, герметичные входные двери, утепленные стены. Они препятствуют поступлению свежего воздуха. И отработанный влажный воздух из ванной не вытягивается, даже при исправной вытяжке или при установке вытяжного вентилятора.

Чтобы наладить работу естественной вентиляции или помочь принудительной, необходимо в жилых комнатах установить приточные устройства.

Факт 7. Теплый пол без вентиляции не избавит от грибка в ванной.

Иногда для того чтобы избавиться от повышенной влажности и плесени в ванной владельцы устанавливают теплый пол и меняют полотенцесушители.

Это может ускорить процесс подсушивания влаги и обновление воздушных масс в холодное время года. Однако не поможет полностью избавиться от грибка при проблемах с вентиляцией.

Факт 8. Вентилятор для ванной должен быть влагозащищенным, тихим и подходящим по производительности.

Влагозащищенность обычно обозначается буквами IP и цифрами (должно быть 24, 25). Уровень шума желателен не более 48 ДБ. Подробнее в разделе вытяжные вентиляторы.

Производительность рассчитывается по следующей формуле: объем помещения (длина, широта и высота), умноженный на кратность воздухообмена (для ванной примерно от 4-х до 8-ми). Например, для ванной площадью 2х2,5 м и высотой потолков 2,7 м, объем помещения равен 13,5 куб.м. Умножаем на 4 и на 8. Узнаем минимальную и максимальную мощность вытяжного вентилятора (54-108 куб.м./ч).

При этом согласно СНИП воздухообмен в ванной или туалете должен быть не меньше 25 м3/ч, в совмещенном санузле – до 50м3/ч.

Факт 9. При установке вытяжного вентилятора необходимо располагать его как можно дальше от входа и выше.

Устанавливать вентилятор (или диффузоры общеобменной вентиляции) лучше до проведения отделочных работ, чтобы скрыть проводку. Располагать – как можно выше, под потолком (или на потолке), в идеале – на противоположной стене от входа, чтобы приточный воздух успел пройти по всему помещению, прежде чем попасть в вытяжку.

Факт 10. Обратный клапан без налаженной работы вентиляции может усугубить ситуацию.

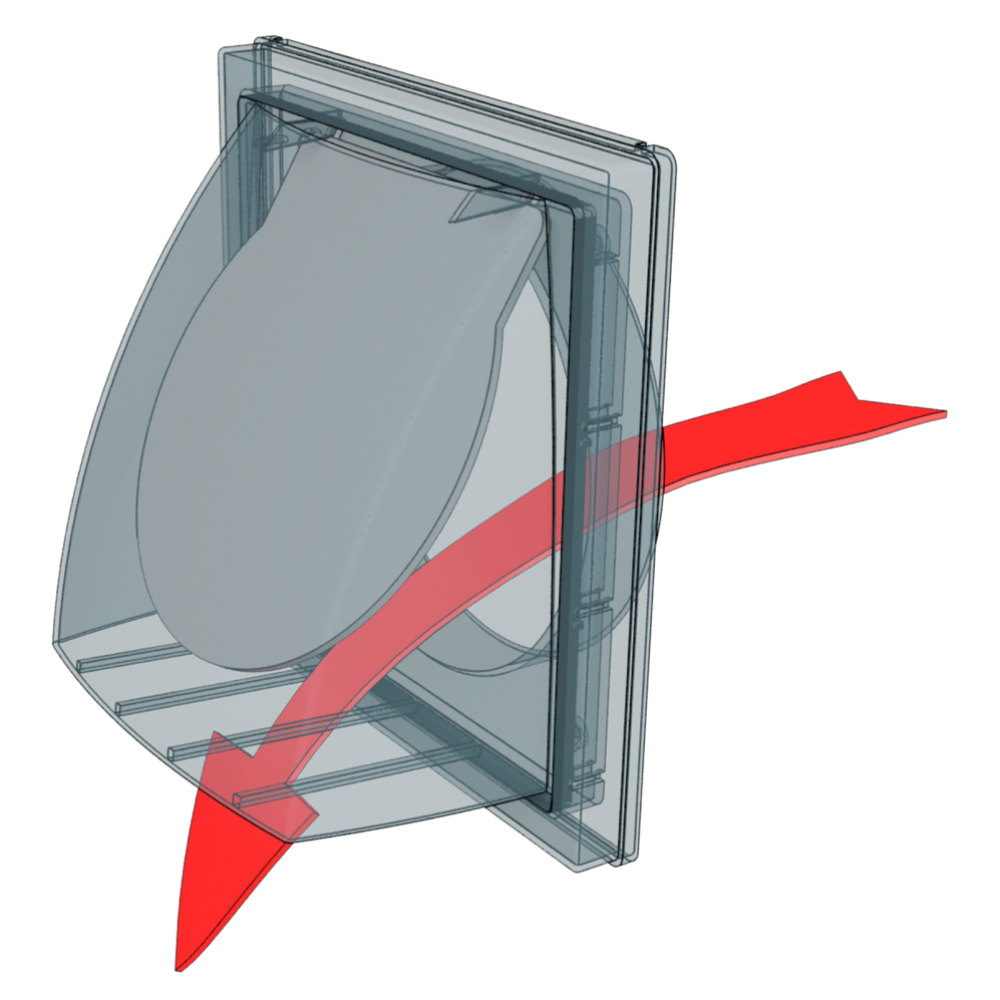

Обратный клапан устанавливается в вентиляционный канал, предотвращает появление обратной тяги (движения воздуха с улицы в помещение), попадание запахов, загрязнений, холода.

Но его установка оправдана только при наличии исправной вытяжки и налаженного притока. Иначе обратный клапан просто перекроет канал (сечение станет еще меньше, воздух не сможет вытягиваться)!

Итак, для того чтобы наладить вентиляцию в ванной необходимо:

— организовать приток,
— наладить вытяжку,
— и обеспечить свободное передвижение воздуха между помещениями.

Все это можно сделать либо своими силами (с помощью соответствующего вентиляционного оборудования), либо заказав работы у специалистов.

Остались вопросы? Звоните. Наша компания выполняет проектирование вентиляции, поставку устройств и комплектующих, монтаж. Работаем в Екатеринбурге и в Челябинске. Предоставляем гарантию и на работы, и на оборудование.

Группа компаний Терконт
копирование без ссылки на http://terkont.ru запрещено

Еще статьи по теме:

— Вентиляция в квартире: почему не работает и что делать?
— Почему в квартире душно? Почему плачут окна? И еще 5 вопросов о вентиляции
— Влажность воздуха в квартире или в доме: от чего зависит? Как меняется? Какой должна быть?
— Вентиляция в частном доме: виды, способы, оборудование

Чем закрыть вентиляционную трубу на кухне.

Как спрятать вытяжку и трубу гофру от нее

Естественная вентиляция квартиры

Работает естественная вентиляция квартиры следующим образом:

приток воздуха в квартиру осуществляется через проем окна (форточки, естественные щели, специальные вентиляционные отверстия пластиковых окон),
вытяжка или отток воздуха происходит через канал вентиляционной шахты. Каналы вентиляционной шахты заложены в проекте дома и являются неотделимой конструкцией дома. Не лишний раз отметить, что перекрытие или нарушение работы вентиляционной шахты дома запрещены законом и наказуемы.

На схеме показано движение воздуха в вентиляционной системе многоквартирного дома.

Статья по теме: Подключение варочной панели и духовки к одному кабелю питания

Вентиляция в прямоугольном пластиковом воздуховоде

пластиковый воздуховод на кухне, фасонные части

Система вентиляции жилого помещения – это одна из наиболее важных систем коммуникации. Она не просто обеспечивает нормальную и комфортную жизнь, но и оказывает непосредственное влияние на здоровье людей. Кухонная вытяжка – одно из средств вентиляции, которое призвано обеспечивать комфортное пребывание в доме. Эффективность ее работы будет напрямую зависеть от того, насколько правильно она установлена.

Функциональная нагрузка вытяжки

Это, прежде всего, обязательный атрибут грамотно обустроенной кухни. Ее конструктивная особенность заключается в том, что в состав входит гофрированный рукав, который соединяет отверстие вытяжки на выходе с вентиляционной шахтой.

Вытяжки бывают, как правило, либо из гладкого пластика, либо гофрированные (из полужесткого алюминия).

Мысль о том, как спрятать трубу или замаскировать ее, является актуальной для каждого хозяина и одной из задач дизайна интерьера.

Хотелось бы, чтобы оформление кухни не вступало в противоречие с необходимостью наличия данного атрибута безопасности и комфорта на кухне. На сегодняшний день представлено несколько вариантов урегулирования данной проблемы, при которых скрыть гофру от вытяжки можно без ущерба для всего кухонного интерьера.

Варианты декора

Один из способов решения данного вопроса заключается в установке встраиваемой мебели. Этот вариант предполагает, что монтаж будет осуществляться в высокий навесной шкаф, расположенный до потолка над газовой плитой. Таким образом, гофра будет находиться внутри этого шкафчика.

Второй способ и вовсе предполагает вариант, чтобы обойтись без гофры на кухне. В этом случае устанавливают кухонную вытяжку, работающую по рециркуляционному типу. Это означает, что воздух очищается, благодаря двум типам фильтров (улавливающему жир и угольному), а затем чистый воздух возвращается в помещение. Следовательно, отпадает необходимость отвода загрязненного воздуха в вентиляцию и в применении гофры.

Но такие варианты довольно дорогие, поскольку и встраиваемая мебель, и специальное оборудование стоят недешево. Поэтому и предлагаются варианты, предполагающие «маскировку» кухонной вытяжки.

Подвесные шкафчики

Во-первых, можно установить оборудование в подвесной шкафчик. Если таких шкафчиков будет несколько вдоль всей стены, это будет наилучшим вариантом с точки зрения дизайна помещения. В этом случае, в одном из них будет располагаться гофрированный рукав с самой вытяжкой, а остальные можно будет использовать по своему непосредственному, целевому назначению.

Данный прием можно обыграть локальным освещением над разделочным столом и над мойкой. Получается, что и гофра будет спрятана, и освещение на кухне станет интереснее и ярче.

Короб из гипсокартона

Во-вторых, есть вариант спрятать гофрированный рукав в специальный гипсокартонный короб, выступающий в качестве элемента декора. Этот вариант будет особенно удачным, если планируется делать гипсокартонный подвесной потолок. Можно сказать, что практически получится потолок с двумя уровнями.

Если вы решаете остановиться на этом варианте, то нужно заблаговременно обговорить с рабочими по установке потолка этот вопрос. Они оценят ситуацию и подскажут, как наилучшим образом расположить вытяжку, чтобы она была спрятана под потолком.

Может быть, не будет необходимости опускать на уровень ниже весь потолок целиком, а достаточно, лишь, сделать ниже одну часть потолка. Если на разных уровнях будет использована дополнительная подсветка, это будет весьма необычно. Такие же советы применимы и для натяжного потолка. Мастер по установке данного потолка также сможет подсказать индивидуальные варианты, один из которых обязательно подойдет.

Короб из пластика

В-третьих, существует вариант закрытия гофры коробом из пластика. В настоящее время, такие короба встречаются в любом цветовом исполнении, различной формы, оснащенные встраиваемыми (точечными) светильниками в качестве элемента декора.

Пластиковый короб подойдет лишь в том случае, если сама вытяжка расположена максимально близко к вытяжному каналу, при этом отсутствует большое количество прямых углов. В противном случае, установка пластикового короба негативно повлияет на отток воздуха.

Гофра как элемент дизайна

И наконец, предлагается вариант украшения трубы декоративными элементами, в результате чего гофра превратится из элемента конструкции в необычную интерьерную деталь. Этот вариант подходит для творческих людей с богатой фантазией. Самый простой вариант в данном способе – это покраска в тон со стеновым покрытием.

Существуют фирмы, предлагающие комплекты вытяжка+труба. Это наиболее подходящий вариант, поскольку его элементы выполнены в одном цвете и нет необходимости «маскировки». Кроме того, при покупке необходимо выбирать только изделия из качественных материалов, чтобы в дальнейшем не жалеть о последствиях.

Видео

Как уже было сказано выше, для правильной работы оборудования большую роль играет ее установка. Этот видеоматериал поможет вам правильно установить вытяжку.

Уже много лет ни одна уважающая себя хозяйка не обходится на кухне без вытяжки. Этот нехитрый прибор не просто очищает воздух от продуктов испарения и горения во время приготовления пищи, но и бережет мебель, потолок и другие поверхности от мелких частиц жира. Но, как это нередко бывает, за дополнительное удобство приходится платить. В данном случае – не самой привлекательной гофрой для вытяжки, которая портит весь кухонный дизайн.

Разновидности вытяжек – можно ли обойтись без гофры?

На современном рынке огромное многообразие вытяжек, они отличаются не только широчайшим спектром дизайна: от добротной классики до футуристичного хайтека, но и мощностью, которую имеет смысл правильно подбирать в зависимости от площади или даже объема кухни. Если маломощный прибор вполне справится со своей задачей на кухне в «хрущевке», то покупать его же для современной квартиры-студии – пустая трата денег. Нежеланные запахи и копоть будут вам обеспечены.

Кроме того, кухонные «спасатели» принципиально отличаются принципом работы. Их два: есть вытяжки проточные, а есть циркуляционные. Про проточные поговорим чуть позже, сначала коснемся циркуляционных. С ними довольно просто. Это автономный прибор, который, по сути, «гоняет» воздух в помещении по кругу, очищая его через свой внутренний фильтр. Достаточно подобрать подходящую по стилю вытяжку, подключить к сети и пользоваться. Впрочем, специалисты указывают и на существенные недостатки этого типа:

высокие требования к уходу – саму вытяжку и фильтр необходимо часто чистить;
по мере загрязнения фильтра со своими функциями вытяжка справляется все хуже;
не подходит для больших помещений.

Основное же достоинство одно – нет пресловутой трубы из гофрированной алюминиевой фольги, которая омрачает радость от тщательно выверенного кухонного дизайна. Проточная вытяжка как раз нуждается в подобной конструкции, поскольку, всасывая воздух, она выводит его в вентиляцию, делая очистку более эффективной.

Поэтому прежде, чем говорить проточной вытяжке однозначное «нет», желая сохранить на кухне красоту и гармонию, задумайтесь о том, что чистый воздух – это еще и здоровье самой хозяйки и всех тех, для кого она так вкусно готовит.

Существует несколько разновидностей самой трубы, соединяющей вытяжку и отверстие в стене, за которым начинается вентиляционная шахта с выходом на крышу.

Пластиковая, прямоугольная с различными сечениями труба больше подходит для тех ситуаций, когда воздуховод состоит из прямых линий, а сама вытяжка предполагает подсоединение именно прямоугольной трубы. В противном случае конструкция сильно усложнится добавлением всевозможных фитингов – соединений. Также пластиковая труба хоть и менее шумная, но более требовательная к температурным режимам. Очень горячий воздух может ее деформировать.

Алюминиевая гофрированная труба диаметром 100, 120, 150 мм – наиболее доступный, распространенный и универсальный вариант. Большинство вытяжек имеют выходное отверстие одного из трех вышеназванных диаметров гофры, поэтому подобрать нужный размер рукава, чаще всего, не составляет никакого труда. Длина трубы может варьироваться, обычно она способна растянуться до трех метров в длину по прямой линии. Если рукав нужен длиннее, можно приобрести несколько комплектов и соединить их при помощи обычных хомутов того же диаметра или специальных фитингов. Этот вариант также выручит, если воздуховод должен приобрести сложную форму со множеством изгибов.

Алюминиевая гофрированная труба

Гофрированная структура позволяет придавать изгибы и без соединений, но есть риск сужения диаметра внутри воздуховода, а это крайне нежелательно. Такая труба крепится хомутами с одной стороны к вытяжке, а с другой – к специальной площадке. При выборе площадки важно учесть два параметра:

диаметр отверстия, на которое предстоит надеть гофру, должен совпадать с трубой;
размеры самой площадки должны перекрывать вентиляционное отверстие в стене, крепится площадка с помощью электродрели и дюбель-гвоздей.

Кроме вышеперечисленных преимуществ, алюминиевая труба выдерживает широкий диапазон температур, она долговечна и пожаробезопасна, не боится влаги, не подвержена коррозии. Недостаток один и существенный – непривлекательный внешний вид. Гофра для вытяжки из нержавейки обладает теми же преимуществами и недостатками, что и алюминиевая, но еще более долговечна, способна справиться с очень высокими температурами, имеет более высокую цену.

На любом этапе, если ремонт в кухне идет полным ходом, или она уже давно обжита домочадцами, спрятать несимпатичный рукав от вытяжки на кухне можно. Главное – знать, как спрятать. Вариантов несколько, они разнятся и по материальным, и по трудозатратам. Но и конечный результат напрямую зависит от вложенных усилий.

Гофра от вытяжки в кухонном шкафчике

При планировании кухонного гарнитура, если вы уже знаете, где именно будет располагаться вытяжка, и куда потянется от нее рукав, выбирайте модели с декоративным козырьком, который устанавливается поверх всех навесных шкафчиков. Нередко он имеет выступающий вверх карниз. Если смонтировать воздуховод вдоль стены и уложить его на козырек, спрятав за карнизом, видно его практически не будет.

вся труба, включая вывод в вентиляционную шахту, располагаются над мебелью;
высота, на которой находится козырек, достаточная для того, чтобы трубу не было видно из любой точки помещения.

Кстати, если в целом вам этот вариант подходит, но мебель уже приобретена, и козырька у нее нет, его можно заказать дополнительно или даже изготовить самому. Получится совсем не дорого. Наиболее распространенный способ решения этого вопроса с точки зрения правильного планирования и дизайна – скрыть как саму вытяжку, так и воздуховод за фасадом кухонного гарнитура. Впрочем, вытяжку можно оставить и снаружи, тогда она послужит дополнительным элементом декора.

Кухонный гарнитур с карнизом сделает гофру почти незаметной

Дизайнер, который будет проектировать мебель, учтет особенности вашей кухни и расположит конструкцию внутри навесных шкафов. Это, безусловно, потребует пожертвовать довольно большим количеством полезной площади в системе хранения, зато станет идеальным вариантом, когда никто даже не догадается, что скрыто внутри. Этот вариант подходит в том случае, если:

вы находитесь на этапе планирования новой мебели для кухни;
выход в вентиляционную шахту располагается на той же высоте, где будут висеть будущие шкафчики;
площадь кухни позволяет разместить достаточное количество шкафов, часть из которых использовать можно будет не в полном объеме.

Если же трубу вести нужно под потолок, куда вы точно не захотите каждый раз класть крупу при помощи стремянки, можно замаскировать трубу фальш-шкафчиками. Если бюджет позволяет.

На небольшой кухне с коротким расстоянием от вытяжки до вентиляции можно отказаться от металлической гофры в пользу пластиковой трубы. Они бывают разных расцветок, вы легко подберете подходящую. Если же целесообразнее установить именно алюминиевую гофру, ее можно обшить коробом из пластика, соединив его с помощью фитингов. А далее пластик можно выкрасить в цвет стен или даже оклеить точно такими же обоями, и короб станет практически невидимым. Готовые вентиляционные конструкции могут заменить молдинги, которые используют для декорирования стен или потолков. Тут с декоративной частью проблем тоже не возникнет.

Монтаж гипсокартонного короба для гофры

Этот вариант подходит в том случае, если:

необходимо обойтись малыми финансовыми и трудовыми затратами;
помещение позволяет оставить небольшой зазор между металлической трубой и коробом, во избежание перегрева пластика;
форма рукава простая, иначе многочисленные изгибы короба только усугубят ситуацию.

Чтобы скрыть трубу за коробом из гипсокартона, потребуется больше усилий, зато этот материал предпочтительнее как с точки зрения внутренней экологии дома, так и с точки зрения пожарной безопасности. Гипс и бумага – компоненты плит, которые легко режутся, достаточно просто монтируются на конструкцию из металлопрофиля, а после шпаклевания, по сути, становятся частью монолитной стены. Пожалуй, лучше перестраховаться и купить для кухни влагостойкий гипсокартон, он немного дороже обычного, но уж точно не испугается повышенной влажности, если хозяйка задумает, к примеру, прокипятить белье на плите.

Пластиковый короб для гофры

Сделать короб можно самому или доверить это мастеру. При этом дизайнер помещения или ваш собственный вкус подскажут вам, будет ли он лучше смотреться как часть разноуровнего потолка, или как замысловатый рельеф стены. Еще одно преимущество – в короб из гипсокартона можно монтировать дополнительное точечное освещение. В этом случае он по ширине должен быть больше, чем кухонная мебель. Врезать светильники не стоит прежде, чем и шпатлевать его. Этот вариант подходит в том случае, если:

высота потолков позволяет немного опустить их по периметру;
помещение нуждается в дополнительном освещении;
труба большая по протяженности или переходит с одной стены на другую.

Добиться желаемого эффекта можно и с помощью усложнения формы потолка. Второй уровень, за которым надежно спрячется некрасивая труба, можно сделать и на навесном потолке, и на натяжном. Главное – оставить достаточный зазор между полотном и трубой во избежание деформаций, а также красиво оформить место, где труба от вытяжки уйдет под потолок. Этот вариант подходит в том случае, если:

вы делаете ремонт в новом доме или капитально ремонтируете старый, потому что ради того, чтобы только спрятать гофру, ремонт выйдет неоправданно дорогим;
высота потолков позволяет делать два уровня;
площадь кухни большая или она является частью квартиры студии.

Труба от вытяжки как элемент интерьера

В последние годы становится все более популярным в дизайне интерьеров. И кухонное пространство – не исключение. Грубая кирпичная кладка, плохо обработанное дерево и огромное количество металлических труб – вот главные его атрибуты. Гофрированная вытяжка никак не хочет прятаться с глаз долой? Сделайте ее основным арт-обьектом кухни. Поддержите тему блестящего алюминия в других элементах отделки, сфотографируйте гофру и напечатайте на фотообоях, которые наклеите на одну из стен. Используйте хомуты для декорирования вазы, к примеру. Этот вариант подходит в том случае, если:

вы поклонник современных, брутальных и минималистичных дизайнерских решений;
готовы использовать столь незначительный повод, как мозолящая глаза труба, для того чтобы полностью обновить стиль кухни, а то и всей квартиры.

Вытяжка для кухни стала незаменимым атрибутом каждого дома. Функциональность данного прибора зависит от его принципа работы. Существует два типа моделей – циркуляционные и работающие на отвод. Первый вид устройств перегоняет загрязненный воздух через фильтры, возвращая его обратно. Проточные механизмы лучше проводят очистку, ведь задымленный воздух и частицы гари полностью удаляются через воздуховоды вытяжки.

Вытяжка не нарушит интерьер квартиры, если правильно спрятать гофру

Стопроцентный результат работы такого прибора портит одна проблема. Загвоздка состоит в том, что просторный зал и красивый кухонный дизайн испортит гофрированный воздуховод вытяжки. Если выбрать циркуляционную модель, в которой труба отсутствует, уровень очистки воздуха будет ниже. Что делать в ситуации, когда убрать воздуховод нельзя? Ответ простой – замаскировать гофру или закрыть ее от посторонних взоров.

Как спрятать трубу от вытяжного оборудования

Как спрятать трубу от вытяжки если она нарушает дизайн помещения? Если кухня обставлена в стиле хай-тек – вы счастливчик. В таком дизайне присутствует большое количество деталей из металла, на фоне которых гофра не выделяется. Но как быть, если стиль помещения не предполагает присутствие такого элемента дизайна. Владельцам кухонь, выполненных таким образом, скрывать воздуховод придется сложными и затратными методами. Детальнее рассмотрим способы убрать с поля видимости трубу от вытяжки на кухне.

Встраиваемая мебель

Используя навесной шкаф (высокий, до самого потолка), в который монтируют вытяжку, можно полностью спрятать воздуховод. Но для этого потребуется пробить отверстие под трубу непосредственно над плитой, а это не всегда позволяет планировка дома и место подключения к центральной вентиляции.

Встроенный шкаф поможет спрятать гофру

Шкафчик, скрывающий вытяжку с воздуховодом, покупают в готовом виде, но можно выполнить мебель на заказ. Так вы подберете габариты и внешний вид. Плюс данного способа – у вас появится парочка лишних полок прямо над плитой для предметов первой необходимости при готовке: соль, специи, спички и т.п.

Гипсокартоновый короб

Такой короб можно сделать собственноручно. Принцип монтажа такой же, как у других гипсокартонных конструкций:

Делается точная разбивка и замеры на стенах.
Монтируется решетка. Для этого понадобиться металлический профиль и нарезные болты.
Листы гипсокартона нарезают под размер решетки и крепят саморезами.
Отделка короба – последний этап установки. Здесь вы вольны делать что угодно – шпатлевка с дальнейшей покраской, роспись узорами, отделка декоративным камнем или обшивка плинтусами. Некоторые люди обклеивают короб такими же обоями, как оклеена комната. Любой из вариантов подходит для такого рода работ.

Положительная сторона такого метода – короб выполняется в стиле, который подходит под дизайн или вкусы владельца: прямая, криволинейная, форма змеевика, изломы и т.п. готовят индивидуально. Освободите дизайнера внутри себя и сделайте все, что вам вздумается. Главное чтобы результат вас радовал.

Некоторые люди убивают двух зайцев сразу, делая подвесной потолок. Он может закрывать неровности потолка и прятать гофрированную трубу одновременно. Единожды потратившись, можно сделать неплохой ремонт, а спрятанный за гипсокартоном воздуховод уже не потребует дополнительных затрат.

Минус этого способа – поломка воздуховода. В случае неисправностей в работе вытяжки, потребуется полная проверка элементов вытяжки, а для такого анализа придется демонтировать часть потолка.

Закрываемый пластиковым коробом воздуховод – отличное решение, если вытяжка расположена близко к вент каналу, а труба не имеет большого количества изломов. Использование данного метода в других случаях ухудшает отток воздуха.

Высокий уровень шумоизоляции пластиковых коробов делает это метод функциональнее других способов маскировки гофры.

Пластиковый короб позволяет значительно снизить уровень шума от вытяжки

Производители выпускают продукцию разных цветов и размеров, что упрощает выбор. Подобрать можно готовый короб для кухни любого цвета и дизайна. Замаскированный таким образом воздуховод выглядит стильно, поэтому удовлетворит самого придирчивого дизайнера.

Монтаж настолько прост, что проводится без подключения специалистов – соедините элементы установки, как конструктор, и дело сделано. Еще один положительный момент – пластик легко моется чистой водой. Если воздуховод загрязнен сильно, спокойно используйте бытовую химию, ведь пластиковая труба не боится химических средств. Пластик легко красить, что делает его выгодным для возможной перепланировки или ремонта на кухне – новый стиль и цвет кухни не станет проблемой.

Дизайнерский способ

Существуют люди, которые нашли гениальное решение, как спрятать гофру от вытяжки на кухне. Нет лучшего способа что-нибудь скрыть, чем оставить это на самом видном месте. Дизайнерская задумка использовать гофру в качестве элемента декора позволяет не прятать трубу вовсе. Как раз наоборот – делается все возможное, чтобы воздуховоду уделялось максимальное внимание. Для этого труба окрашивается яркими цветами и становится броской. Иногда гофра декорируется предметами (применяется декупаж).

Мебельный козырек – оригинальное и легкое в исполнении решение. Навесной козырек используется в том случае, когда кухонные шкафчики не достают до потолка. Верхнюю часть кухонной мебели делают выступающей, а гофрированная труба укладывается впритык к стенке.

Таким образом, воздуховод становится невидимым снизу. Если виден переход трубы в вентиляционный канал, это место окрашивают под цвет стены или обшивают коробом из пластика или гипсокартона. Минус данной конструкции – гофру придется часто мыть, ведь на этом элементе вентиляции накапливается пыль и оседает жир и гарь. Никто этого не видит, но скопление такого количества копоти в одном месте приводит к размножению бактерий.

Что же выбрать?

Каждый из способов предполагает плюсы и минусы. Один метод проще, но не так изыскан, чем остальные. Другой требует трудозатрат и капиталовложений, но результат работы будет потрясающим. Взвешивайте все «за» и «против» и выбирайте тот метод, который подходит вам по дизайну и цене. Какое бы решение вы ни приняли, итог вас порадует.

Здравствуйте, уважаемый читатель! Сегодня у нас пойдет речь о том, как спрятать трубу от вытяжки на кухне.

Мы расскажем о способах маскировки воздуховодов, используемых материалах, рассмотрим, как декорировать вытяжку своими руками, приведем советы специалистов, разберем ошибки при проведении монтажных работ. Вы узнаете и увидите примеры наиболее практичных конструкций.

Кухонные вытяжки бывают двух видов.

Циркуляционные вытяжки, которые очищают воздух с помощью фильтра и возвращают обратно в помещение. Не требуют подсоединения к вентиляционной шахте здания, соответственно для них не нужен воздуховод и маскировать ничего не надо.

Проточные вытяжки, которые удаляют загрязненный воздух из кухни. Они гораздо эффективней очищают, но требуют подключения к вентиляционной системе через гофрированный рукав, который имеет непривлекательный вид, не украшающий интерьер кухни. К тому же, если вентиляционная шахта расположена на другой стороне кухни, длина воздуховода может составить несколько метров. Поэтому вопрос о скрытии вытяжной трубы возникает одновременно с процессом установки всей системы.

Способы маскировки труб

Вместо гофры можно использовать пластиковую трубу круглого или прямоугольного сечения, подходящего размером по диаметру канала. Для соединения коротких отрезков используются переходники различной конфигурации. Минусом пластикового трубопровода является потеря тяги при его длинной протяженности. Поэтому использовать такой пластиковый короб рекомендуется только при наличии вентиляционного отверстия рядом с вытяжкой.

Декорировать гофрированный рукав можно следующими способами.

Коробом из гипсокартона. Сооружается на каркасе из металлических профилей и затем окрашивается в цвет, соответствующий дизайну кухни.
Встраиваемой мебелью. Воздуховод неприметно размещается в стенках высокого навесного шкафа, подвешенного над плитой. Этот вариант подойдет в случае встроенной вытяжки, закрепленной в нижней части такого шкафа.

Оба варианта можно обыграть освещением из светодиодных элементов, что прибавит уюта и яркости освещения в кухне.

Карнизом кухонного гарнитура. Вытяжную трубу пропускают вплотную к стене по верху кухонной мебели, и она становится закрытой за карнизом.
Подвесным или натяжным потолком. В данном случае гофрированная труба будет полностью скрыта. Высота потолка потеряет от 13 до 15 см.
Декоративными элементами или покраской гофры, которая будет выступать элементом интерьера кухни.

Если ваша кухня оформлена в стиле хай-тек, алюминиевую гофру можно оставить так как есть, без маскировки. Она хорошо сочетается с этим стилем.

Какой способ лучше

Самым рациональным вариантом маскировки будет тот, который наилучшим образом подойдет для интерьера вашей кухни.

Наиболее простым способом считается замена гофры пластиковым воздуховодом. Но надо учитывать, что он эффективен только в случаях расположения вытяжки недалеко от вентиляционного отверстия. Кроме того, короб из пластика должен вписаться в цветовой дизайн кухни. В ином случае его придется окрашивать или оклеивать подходящими обоями.

Если рукав длинный, простирается через все помещение, то наилучшим вариантом будет подвесной потолок, позволяющий полностью скрыть вытяжную трубу.

Наиболее дешево будет окрасить гофру и отделать её простыми декоративными элементами.

Выполнить работу самому или вызывать мастера

Чтобы установить короб из пластика или гипсокартона, нет смысла прибегать к услугам мастеров. Вы сможете проделать эту работу самостоятельно.

Если же приходится устраивать навесной или натяжной потолок, лучше воспользоваться помощью профессионалов.

Требования к материалам для заделки труб

Материалами для маскировки труб могут быть металл, пластик, дерево и гипсокартон.

Конструкции, скрывающие воздуховоды и другие коммуникации, служат не только для декоративных целей, но и уменьшают шум электродвигателя вытяжки. Они должны эстетично выглядеть, обладать высокой стойкостью к повышенным температурам и влаге, химическим воздействиям, ультрафиолету, легко поддаваться уходу, очистке от пыли и других загрязнений.

Пластик быстро и легко собирается, хорошо обрабатывается, легок по весу. Его недостатками являются потускнение со временем, подверженность механическим воздействиям.

Короба из нержавейки отличаются особым дизайном, надежны по прочности, не меняют внешнего вида. К минусам относятся тяжелый вес конструкции, громоздкость и высокая цена.

Гипсокартон приобрел большую популярность как отделочный материал. Он доступен по цене, удобен при монтаже, что позволяет собирать конструкции из него самостоятельно, без привлечения мастеров. Короб из ГКЛ можно окрашивать, шпаклевать, отделывать обоями, плиткой, мозаикой. При монтаже надо учитывать хрупкость материала.

Дерево при хорошей обработке будет гармонично сочетаться с фасадом кухонного деревянного гарнитура, надежно исполняя и защитные функции.

Маскировка труб своими руками

Установку декоративных коробов можно произвести своими руками, даже не обладая большими навыками домашнего мастера. Здесь важно заранее определиться с вариантом отделки трубы, подобрать нужный материал и крепежные элементы.

Необходимые инструменты и материалы

Из инструментов понадобятся следующий набор:

электродрель;
шуруповерт;
перфоратор;
ножницы для работы с металлом;
для работы с деревом и гипсокартоном – электролобзик;
линейка;
уровень.

Для крепежа следует приобрести:

дюбеля необходимого размера;
саморезы;
металлопрофили;
крепежные винты;
хомуты для крепления воздуховода.

Прежде чем покупать материалы, следует определить размеры конструкции и рассчитать объем покупки.

Ход работ

Для скрытия гофры чаще всего сооружают декоративный короб из гипсокартона.

Работу начинают с обмера пространства и воздуховода, наброска проекта монтажа.
Производят с помощью линейки и уровня разметку карандашом на стене. По стене, а затем по потолку, прикрепляют дюбелями направляющие профили, затем крепят к ним саморезами вертикальные отрезки.
Рукав гофры закрепляют в отверстиях вытяжки и вентиляционной шахты, размещая внутри каркаса.
По профилям обшивают каркас гипсокартоном, используя саморезы.
Изготовленный короб можно отделывать в соответствии с интерьером кухни: красить, обклеивать обоями, использовать другие материалы.

Рассмотрим некоторые нюансы маскировки вытяжной трубы.

При выборе пластикового воздуховода важно предусмотреть, чтобы его диаметр был не меньше, чем диаметр отверстия вентиляционной шахты.
Пластиковый рукав длиной свыше 3 метров – не лучшее решение.
Дополнительная светодиодная подсветка реально преобразит кухонное пространство. Она поможет сделать выступ короба незаметным, либо, наоборот, выделить его в кухонном фасаде.
Если отверстие вентиляционной шахты размещено в стороне от вытяжки, рукав можно повернуть и проложить сквозь боковую стенку следующего навесного шкафчика.

Как маскировать стояки отопления

Маскируют стояки отопления несколькими способами.

Заделывают трубы в стену или пол. Способ трудоемкий, но главный его недостаток – при повреждении трубы или протечке, стену или пол придется разбирать.

Скрывают трубы декоративным коробом из гипсокартона. Размечают место для крепления металлического каркаса с учетом того, что между трубой и коробом должно быть не менее 3 см пространства. Крепят каркас с горизонтальными перемычками. Затем обшивают его листами ГКЛ. Стыки обклеивают серпянкой, шпатлюют, затирают. Далее оформляют короб декоративными материалами либо окрашивают в тон помещения.

Подобным образом, можно замаскировать трубы канализации, водопровода, а при соблюдении мер безопасности – газопровода.

Маскировку таких коммуникаций лучше проводить в период их прокладки, что позволит установить короба в наибольшей степени незаметно.

Что лучше гипсокартонный короб или натяжной потолок?

Потолок совсем спрячет рукав, его не будет видно. Но если у вас потолок ниже 2,60 в кухне, то вариант размещения воздуховода над подвесным потолком исключен.

Гипсокартонный короб только замаскирует вытяжную трубу, останется выступ. Но если устройство впишется в интерьер, этого будет достаточно.

Навесной потолок, обустроенный из панелей или потолочных плиток, в случае необходимости, можно легко разобрать. Иногда требуется демонтировать только часть конструкции, находящуюся под воздуховодом.

Как установить гофру на вытяжку

Гофрированные воздуховоды представляют собой мягкие, невесомые изделия из алюминия. Удобны в монтаже, хорошо изгибаются под любым углом.

Во время установки гофру лучше растягивать, чтобы впоследствии грязь не накапливалась в её ребристой поверхности.

Диаметр рукава должен либо совпадать, либо чуть превышать размер выводного отверстия у вытяжки. В это отверстие устанавливают пластиковый цилиндр с обратным клапаном.

На данный цилиндр надевают конец гофры и закрепляют хомутом. Другой конец гофры соединяется аналогично с вентиляционным отверстием через специальный воздуховод. Включают вытяжку, прикладывают к ней лист бумаги. Если бумага держится, значит тяга есть.

Частые ошибки

Наиболее часто совершаются ошибки при установке гофры или пластикового воздуховода. Так, для монтажа пластиковой или гофрированной трубы важно, чтобы её сечение совпадало или превосходило по размерам площадь выходного патрубка очистителя воздуха. При покупке рукава и вытяжного оборудования на это следует обратить внимание.

Гофрированную трубу нужно устанавливать максимально растянутой, что не всегда соблюдается. Её изгибы не должны быть меньше диметра самой гофры.

При прокладке пластикового трубопровода углы изгибов должны быть тупые.

Примеры работ

Примеры работ приведены на следующих фото.

Монтаж каркаса для короба:

Установка короба из гипсокартона:

Маскировка гофры в навесном шкафчике:

12 способов борьбы со сквозняками

Ролл на пружине. Всю эту холодную неделю, всю зиму я избегала кухни. Несмотря на то, что у него отличный радиатор, на кухне намного холоднее, чем в других комнатах дома. Есть сквозняк. На самом деле больше одного. Из-под шкафов на внешней стене, из-за кикерных досок дуют порывы ветра. Опустите руки к полу, и вы почувствуете ветерок. Половицы 19-го века, со всеми их щелями и циркуляцией воздуха внизу, имеют слой оргалита под напольным покрытием, который останавливает сквозняки — но он не распространяется под шкафы, и кажется, что там бушует ураган.

Теперь, когда конец зимы, надеюсь, не за горами, я обещаю начать кое-какие расследования и избавиться от сквозняков, прежде чем я забуду о страдании от ветра на лодыжках, когда отопление включено на полную мощность. Я ищу решения до наступления следующей зимы.

Любой, кто строит или покупает новый дом или делает капитальный ремонт, может рассчитывать на идеально герметичный и эффективный дом. Но это не помогает большинству из нас, кто живет в доме, построенном до, иногда более чем за столетие, до действующих правил, и кто не готов практически снести стены, чтобы утеплить их, заменить все окна и отремонтировать участок. после бардака.

Быстрые решения для повышения эффективности и устранения сквозняков

1. Сквозняки обычно проникают внутрь через окна и двери, через почтовые ящики, щели или щели в полу или стенах.

Со временем и с усадкой эти щели вокруг дверей и окон, где окно встречается с штукатуркой, позволяют ветру проникать в ваш дом, отмечает сертифицированный инспектор по строительству Ноэль Ларкин, эксперт по анализу дефектов. По его словам, хороший внешний осмотр и немного мастики для герметизации трещин помогут справиться с ними.

2. Установите крышку почтового ящика или защиту от сквозняков.

3. Обратите внимание на выпускное отверстие для кухонной вытяжки. Наружные вентиляционные отверстия в большинстве случаев, по опыту Ларкина, представляют собой простую решетку и не имеют заслонок, предотвращающих проникновение ветра внутрь. Должно быть просто установить сменное вентиляционное отверстие с клапанами для защиты от ветра. (Кажется сумасшедшим, что кто-то будет делать, продавать или устанавливать внешние вытяжные вентиляционные отверстия без заслонок, но, по-видимому, они не являются стандартными.)

4. Люк для выхода на чердак во многих домах плохо герметизирован и воздух, который должен циркулировать в нем для предотвращения образования конденсата, может выходить из-за краев в ваше отапливаемое помещение. Вы можете заменить свой старый чердачный люк на утепленную чердачную дверь с защитой от сквозняков. Альтернативой, по мнению Ларкина, являются резиновые изоляционные полоски с гвоздями (лучшего качества, чем липкие материалы), которые имеют перфорацию с небольшими отверстиями.

5. То же самое для дверей. И проверьте, правильно ли навешены двери, без зазоров. Не забудьте о решетках в форме сосиски.

6. В старых домах с открытыми деревянными полами щели между половицами могут быть причиной сквозняков. Вы можете установить изоляцию под полом, но убедитесь, что воздух все еще может циркулировать. Заполнение зазоров между половицами имеет ограниченное применение, потому что часто они настолько малы, что трудно удержать наполнитель на месте.Коврики в помощь. Ларкин предлагает покрыть половицы плавающим деревянным полом.

7. При отсутствии плинтуса на стенах за кухонными шкафчиками между полом и плинтусом могут появляться сквозняки. Это, вероятно, источник моего сквозняка, но на данном этапе нет доступа к стене, чтобы установить плинтус. Предложения, найденные при поиске решений, включают изоляцию пространства под шкафами с помощью чердачной изоляции и расширение пены в зазорах вокруг труб.

Изоляция из овечьей шерсти может поглощать и выделять влагу без потери эффективности, хотя она значительно дороже стандартной изоляции.

8. Камины имеют естественную тягу. Для тех, которые не используются, дымоходный баллон, вставленный в дымоход, перекроет холодный воздух.

9. Ставни и тяжелые шторы, особенно дверные шторы. Некоторые исследования показывают хорошие значения U (скорость теплопередачи или потери тепла) в старых домах с занавесками и ставнями. (Но поскольку они не закрыты все время, похоже, что это эффективно только в ночное время).

10. Установите слой воздухопроницаемой мембраны за вентиляционными отверстиями (это должно частично задерживать ветер и может быть хорошей альтернативой закрытию или набивке вентиляционных отверстий).Но если у вас в комнате есть котел, печь или камин, уточните у специалиста по отоплению безопасность воздухопроницаемой мембраны. Замените стационарное или постоянное вентиляционное отверстие на вентиляционное отверстие Black Hole с перегородками, своего рода лабиринтом, который регулирует поток воздуха и предотвращает сквозняки.

11. Изоляция из овечьей шерсти может поглощать и выделять влагу без потери эффективности, хотя она значительно дороже стандартной изоляции.Ларкин говорит, что овечья шерсть часто является лучшим утеплителем в старом или старинном доме, потому что она воздухопроницаема и устойчива к повреждениям от сырости. По его словам, его можно использовать в новой системе внутренней сухой облицовки, если строительная ткань подходит.

В 2017 году произошел небольшой переполох, когда семья из Дерри заявила, что дом, который они построили в 2012 году и был сильно утеплен овечьей шерстью, через пять лет из-за этого сильно засели молью; они описали это как нашествие «библейских масштабов».

Овечья шерсть от надежного поставщика должна быть выстирана и обработана для защиты от моли. Сторонники говорят, что это более эффективно, экологично и полезно для здоровья.

12. Если вы не можете определить источник сквозняка самостоятельно, вам необходимо вызвать специалистов. Геодезист, инженер или энергоаудитор могут провести испытание герметичности с помощью дымовой пушки, чтобы проверить, где находится воздух. вход в дом.Процедура использует специальное оборудование и может стоить 300-400 евро и более.

Уловка 22: Сквозняки и вентиляция

Если поступает холодный воздух, выходит теплый воздух. Но загвоздка 22 в том, что вам нужен регулярный воздухообмен, чтобы избежать образования конденсата и плесени. Таким образом, в любом здании необходимо постоянное взаимодействие и баланс между защитой от сквозняков и вентиляцией. Если вы совсем устраните сквозняки (случайность не помешает), вы можете зайти слишком далеко; здание с отличной изоляцией и воздухонепроницаемостью нуждается в адекватной вентиляции.

Помимо недостатков полностью герметичных зданий, Ларкин указывает на ущерб, причиняемый сушкой белья в помещении на радиаторах или сушилках для белья. При осмотре домов с проблемами конденсата или плесени сушка одежды часто является корнем. Он приводит пример тяжелого джемпера, который был выстиран и мог вместить литр воды. По мере высыхания вся эта влага должна куда-то уходить, и это будет самая холодная комната в доме, где и проявится проблема.

Так что нет-нет, но мы все это делаем (и будем делать в дождливую погоду). Ларкин предупреждает, что если одежду сушат в помещении, необходим более интенсивный воздухообмен, поэтому необходимо открывать окна, чтобы выпустить влагу.

Сушка одежды в помещении может привести к образованию конденсата. Сушильный джемпер может вместить до литра воды. Фотография: Гетти

Вентиляция в ванных комнатах также имеет решающее значение, отмечает он; опять же, влага должна куда-то деваться.Вентиляторы в некоторых домах отключены или, если они подключены к выключателю света, 15-минутный выбег сокращается. Использование вентилятора в ванной комнате, которая иначе не проветривается, имеет решающее значение для предотвращения плесени.

Шумная концепция вентиляции с регулированием по потребности направлена на создание необходимого количества свежего воздуха только тогда, когда это необходимо или полезно; аналогия с водой — вы открываете кран, когда вам это нужно, и поэтому вы проветриваете, когда вам это нужно (а не сквозняки, бушующие в суставе все время).

Если вы сможете отключить вентиляцию, когда она вам не нужна, вероятно, в половине случаев, вы сэкономите на отоплении.

Большинство вентиляционных отверстий в старых домах, по сути, представляют собой отверстия в стене, через которые воздух проходит через дом. Вентиляция с регулированием по потребности, которая активируется влажностью или влагой в воздухе, является стандартной в новых зданиях с интеллектуальным управлением воздушным потоком, но большинство существующих домов были построены до появления этой технологии. Если вы не хотите устанавливать целую систему вентиляции, базовая вентиляция может быть быстрым решением.

Есть одно предостережение, говорит Саймон Джонс из компании Aereco, которая специализируется на общедомовых вентиляционных системах. Вы должны делать что-то, что ограничивает вентиляцию, только если уже нет признаков плесени или конденсата, поскольку они указывают на плохое качество воздуха — и, следовательно, вам могут понадобиться эти сквозняки.

Замена обычного отверстия в настенном вентиляционном отверстии чем-то вроде настенного воздухозаборника Aereco, чувствительного к влаге (с броским названием EHT), настенного воздухозаборника, который контролирует влажность и ограничивает поток воздуха, что означает, что вентиляционное отверстие закроется, когда он почувствует, что область в порядке. вентилируемый.Они стоят примерно 50-75 евро напрямую от Aereco (обычно их нельзя купить в магазине DIY, так как они обычно продаются на обмен).

В качестве альтернативы вы можете приобрести только контроллер воздушного потока (примерно за 15-16 евро), аксессуар для этого вентиляционного отверстия EHT, который в основном представляет собой уплотнитель, который вы вставляете в круглое вентиляционное отверстие диаметром 4 дюйма (10,16 см), чтобы ограничить сквозняки. Телефонный звонок в Aereco поможет уточнить, что вам нужно.

Дрожь в старых домах

В старых и старинных домах могут быть особые проблемы.Утепление стен — наружных, внутренних или полых — часто невозможно из-за архитектурных особенностей, а окна с одинарным остеклением сами по себе создают сквозняк. Замена окон, как правило, осуждается.

Ирландско-грузинское общество предлагает модернизацию, улучшающую энергетические характеристики окон: отремонтировать существующие окна с щелями, установив системы защиты от сквозняков или подтянув подвижные части; с использованием существующих жалюзи, тепловых жалюзи и штор; вторичное остекление, от блоков на заказ до поликарбоната своими руками; и утепление внутри коробов жалюзи и за оконными фартуками. Они сообщают, что более дешевые и малозатратные обновления часто дают наилучшие краткосрочные результаты без ущерба для характера здания.

Полезные ресурсы

— Noel Larkin & Associates Limited, дипломированные инспекторы по строительству в Даншофлине, графство Мит, специализирующиеся на обследовании и анализе дефектов (www.nla.ie; 01 825 0514).

– онлайн-буклет Ирландско-грузинского общества «Энергоэффективность в исторических домах» (http://www.igs.ie/uploads/Energy_Efficiency_in_Historic_Houses.pdf)

– сайт aereco.com предлагает консультации по телефону и содержит полезные короткометражки об основах вентиляции на YouTube

— Управление по устойчивой энергетике Ирландии — seai.ie — есть руководства (изоляция стен, управление отоплением, изоляция чердачных стропил и т. д.): см. ресурсы/публикации

– изоляция ирландия.net — вроде бы портал для рекламы, но на нем есть полезные информационные страницы со схемами, показывающими работы (как утеплить, защитить от сквозняков окно или деревянный пол).

Air Sealing Вытяжные вентиляторы для ванных комнат и кухонь

Вкладка «Соответствие» содержит информацию о программе и коде. Кодовый язык выдержки и обобщены ниже. Чтобы узнать точный язык кода, обратитесь к соответствующему коду, который может потребовать приобретения у издателя.Хотя мы постоянно обновляем нашу базу данных, ссылки могли измениться с момента публикации. Пожалуйста, свяжитесь с нашим веб-мастером, если вы обнаружите неработающие ссылки.

Сертифицированные дома ENERGY STAR, версия 3/3.1 (Rev. 09)

Национальный полевой контрольный список оценщиков

Тепловой корпус.
4. Воздушное уплотнение (если ниже не указано иное, «герметичный» означает использование герметика, пены или аналогичного материала).
4.1 Воздуховоды, дымоходы, шахты, водопровод, трубопроводы, электропроводка, вытяжные вентиляторы и другие проходы в некондиционируемое пространство герметизированы, с блокировкой / гидроизоляцией по мере необходимости.

Пожалуйста, ознакомьтесь с графиком внедрения сертифицированных домов ENERGY STAR, чтобы узнать о версии и редакции программы, применимой в настоящее время в вашем штате.

Дом с нулевым энергопотреблением DOE (редакция 07)

Приложение 1 Обязательные требования.
Приложение 1, пункт 1) Сертифицировано в рамках программы строительства домов, соответствующих требованиям ENERGY STAR, или программы строительства многоквартирных домов ENERGY STAR.

2009 Международный кодекс энергосбережения (IECC)

Таблица 402.4.2 Воздушный барьер и изоляция Критерии проверки компонентов, шахты, проходки: Шахты воздуховодов, инженерные проходки и шахты дымоходов, выходящие наружу или некондиционированные запасные части, герметизированы воздухом.

2012 , 2015 и 2018 МЭКС

Таблица R402.4.1.1 Воздушный барьер и установка изоляции, шахты/проходы: Шахты воздуховодов, инженерные проходки и дымовые шахты, выходящие наружу или в некондиционируемое пространство, герметичны.

2021 МЭКК

Таблица R402.4.1.1 Установка воздушной перегородки и изоляции, шахты/проходы: Шахты воздуховодов, инженерные проходки и дымоходы, выходящие наружу или в некондиционируемое пространство, герметичны. Изоляция должна плотно прилегать к валам и проходкам, поддерживая требуемое значение R .

Модернизация: 2009, 2012, 2015, 2018 и 2021 IECC

Раздел R101.4.3 (в 2009 и 2012 гг.). Дополнения, изменения, реконструкция или ремонт должны соответствовать положениям настоящего кодекса, не требуя, чтобы неизмененные части существующего здания соответствовали этому кодексу.(Дополнительные требования и исключения см. в коде.)

Глава 5 (в 2015, 2018, 2021). Положения настоящей главы регулируют переделку, ремонт, пристройку и изменение назначения существующих зданий и сооружений.

11 лучших типов вентиляционных отверстий + понимание чердачной вентиляции

Лучшие кровельные вентиляционные системы не только продлевают срок службы вашей крыши, они помогают снизить расходы на электроэнергию и сделать ваш дом более здоровым местом для жизни…

Различные типы вентиляционных отверстий на крыше более эффективны, чем другие, но каждый тип вентиляционных отверстий выполняет основную задачу либо удаления спертого воздуха из вашего чердачного помещения (вытяжка), либо подачи свежего воздуха в ваш дом (приток) .

Если вы хотите по-настоящему воспользоваться преимуществами надлежащей вентиляции крыши, крайне важно установить приточную и вытяжную вентиляцию. Однако во многих случаях приточная вентиляция невозможна из-за архитектуры дома. В этих случаях иметь только выхлоп лучше, чем ничего! Но для обсуждения мы можем предположить, что конструкция вашей крыши может конструктивно выдерживать как впуск, так и выпуск.

Прежде чем рассматривать каждый тип вентиляционных отверстий, доступных на рынке в 2020 году, давайте сначала рассмотрим два типа вентиляции в целом…

Два стиля вентиляции

Что такое вентиляция? По Оксфорду, вентиляция — это «обеспечение свежим воздухом помещения, здания и т.

Ушло со старым (воздух) и пришло с новым (воздух). В кровле, как и в жизни, это очень освежающая и важная стратегия!

Понимание естественного движения воздуха помогает нам понять, почему приток и вытяжка играют решающую роль в вентиляционной способности крыши . И важно знать, как они работают рука об руку, прежде чем выбирать, какой из типов вентиляционных систем лучше всего подходит для вашего дома и бюджета.

Выхлоп; Выпустите этот затхлый воздух

По словам профессора физики Кристопера Бэрда из Западно-Техасского университета A&M, «тепло не поднимается вверх, поднимается горячий воздух.( источник )” Для вентиляции вашего чердачного помещения это ценно, потому что это горячий воздух, содержащий влагу, который вы хотите вывести из чердачного помещения.

Если позволить горячему воздуху застаиваться, это может привести к появлению неприятно пахнущей плесени и, в конечном итоге, к плесени. Как упоминалось выше, это одна из ключевых причин, почему вентиляция важна для здоровья вашего дома.

Поскольку горячий воздух поднимается вверх, вытяжные вентиляционные отверстия обычно располагаются ближе к верхней части линии крыши.Наиболее распространенным вытяжным вентиляционным отверстием, используемым для современных кровельных систем, является коньковое вентиляционное отверстие. В Roof Hub мы устанавливаем коньковую вентиляцию для каждой новой крыши, если только стиль дома не позволяет это сделать.

Помните: коньковые вентиляционные отверстия и другие подобные им выхлопы позволяют горячему, влажному, сырому спертому воздуху выходить из вашего дома, но это только половина любой отличной стратегии вентиляции!

Впуск; Принесите этот свежий воздух в

Горячий воздух, выходящий с чердака, важен для здоровья вашего дома и долговечности крыши, но горячий воздух, как правило, довольно упрямый! Он не хочет уходить без принуждения, поэтому нам нужно что-то, что могло бы действовать как вышибала. Введите: более холодный воздух.

Прохладный, свежий воздух (в виде приточной вентиляции ) — вторая половина отличной стратегии вентиляции. Более холодный воздух поступает в ваше чердачное помещение через впускные вентиляционные отверстия, которые расположены ниже на линии крыши, чем упомянутые выше вытяжные вентиляционные отверстия. Поскольку более холодный воздух поступает под горячий воздух (и поскольку горячий воздух поднимается вверх), приточная вентиляция поможет вытеснить упрямый горячий воздух из чердачного помещения. Прохладный воздух через вентиляционные отверстия (например, софит) действует как наш вышибала.

Пока у вас есть вытяжные вентиляционные отверстия с достаточно большой площадью поверхности, этот более холодный всасываемый воздух поможет вытолкнуть горячий воздух из дома. В идеальном мире это полный цикл…

Прохладный воздух поступает через впускные отверстия, а горячий воздух выходит через выпускные отверстия!

Что произойдет, если моя крыша не имеет надлежащей вентиляции?

Ледяные запруды являются частым результатом плохой вентиляции кровли.

Быстрое уничтожение вашего дома, имущества и всего, что вам дорого.Все, что имеет для вас значение, погибнет самым разрушительным образом, какой только можно вообразить. Просто шучу.

Несмотря на то, что если у вас нет надлежащей вентиляции, не может быть уничтожения конца света, существуют значительные недостатки, которые повлияют на ваше чердачное пространство, вашу крышу, ваш дом и ваш образ жизни. В том числе:

Плохое качество воздуха в помещении из-за мертвого воздуха на чердаке (лето)
Перегруженные системы вентиляции и кондиционирования (кондиционирование воздуха), вынужденные работать больше, чтобы охладить второй (и третий, если применимо) этажи вашего дома
Избыточная влажность ( в виде теплого воздуха) в чердачных помещениях
Наледь в зимние месяцы, если вы живете в более холодном климате
Сухая гниль кровельного покрытия

Наиболее распространенные типы кровельных вентиляционных отверстий

Теперь, когда мы рассмотрели важность вентиляции вашей крыши, а также различия приточных и вытяжных вентиляционных отверстий, пришло время для обзора наиболее часто используемых систем вентиляции крыши.

7 Тип кровельных вытяжных вентиляционных отверстий

Перед тем, как принять окончательное решение, перед тем, как принять окончательное решение, проконсультируйтесь с опытным специалистом по кровле при выборе крышного люка для вытяжки в вашем доме.

Большинство людей устанавливают новую крышу, когда добавляют вентиляционные отверстия, поэтому в любом случае важно получить расценки от надежного кровельного подрядчика.

Мы добавляем этот отказ от ответственности, потому что невозможно охватить 100% плюсов и минусов каждого варианта, не зная точного устройства вашей текущей крыши, а также стиля вашего дома.

Коньковые вентиляционные отверстия (наиболее распространенный выхлоп)

Коньковая вентиляция устанавливается поперек пика крыши. Вентиляционные отверстия
Ridge являются наиболее часто устанавливаемыми вытяжными вентиляционными отверстиями. Если вы получаете предложение на крышу от подрядчика в Массачусетсе, то есть большая вероятность, что этот тип вентиляционного отверстия включен в вашу смету. Если конькового вентиляционного отверстия нет в списке, обязательно спросите, какое вытяжное вентиляционное отверстие планирует использовать подрядчик и почему оно лучше всего подходит для вашего индивидуального проекта кровли.
Вентиляционное отверстие конька находится на пике вашей крыши и проходит по всему пролету вашей линии крыши.Поскольку коньковые вентиляционные отверстия расположены в самой высокой точке крыши, они находятся в лучшем положении, чтобы позволить самому горячему воздуху выходить из чердачного пространства. И поскольку они проходят по всей линии крыши, они обычно имеют площадь поверхности, необходимую для удаления большого количества горячего воздуха.
Важно: при использовании в сочетании с воздухозаборными вентиляционными отверстиями, расположенными в нижней части линии крыши (например, с потолочным вентиляционным отверстием), коньковое вентиляционное отверстие дает наилучшие возможности для вертикальной вентиляции.
Вертикальная вентиляция использует гравитацию и естественный поток холодного и горячего воздуха. Холодный воздух поднимается снизу и выходит сверху. Эта стратегия намного превосходит горизонтальную или перекрестную вентиляцию, о которой мы поговорим позже.
Практически все кровельные компании хорошо знакомы с коньковым вентиляционным отверстием. Процесс установки включает использование пилы для вырезания зазора шириной 2 дюйма вдоль всей вершины крыши. После того, как отверстие вырезано, гибкий конек сгибается и прибивается сверху.
После того, как коньковый выход прибит гвоздями поверх свежевырезанного зазора на линии конька, коньковая черепица сгибается над выходом и прибивается гвоздями.Этот особый тип гонта более прочен и гибок, чем обычный битумный гонт, и выпускается в цветах, которые безупречно будут сочетаться с вашей новой крышей!
Большинство современных коньковых вентиляционных отверстий, таких как ребристое отверстие Cobra Snow Country от GAF, настолько прочны, что на них можно стоять! Их прочность обеспечивает дополнительную защиту от скопления снега на северо-востоке и в других снежных регионах США. То, как вентиляционные отверстия встроены в продукт, обычно защищает от скопления снега и льда, которые в противном случае блокировали бы выпуск вентиляционных отверстий других стилей.
Конструкция конькового вентиляционного отверстия, его расположение на линии крыши, покрываемая площадь поверхности, а также стоимость и универсальность — это лишь некоторые из многих причин, по которым это один из самых популярных вытяжных вентиляционных отверстий. очень рекомендую, если он соответствует архитектуре вашего дома.
Вентиляционные отверстия Off Ridge
Металлический коньковый люк, установленный на крыше с трехлепестковой битумной черепицей. Этот конкретный вентиляционный клапан представляет собой универсальный вентиляционный клапан UV-45, который можно приобрести в компании Active Ventilation Products, Inc (обсуждается в конце этого раздела).
Хотя по названию они звучат похоже, вентиляционное отверстие вне конька похоже только на коньковое вентиляционное отверстие, потому что оба они расположены близко к гребню вашей крыши. На самом деле, «выходные вентиляционные отверстия» гораздо больше похожи на прямоугольные вентиляционные отверстия, чем на коньковые вентиляционные отверстия!
В целом, вентиляционные отверстия вне конька не очень популярны, и мы не рекомендуем их по сравнению с другими, более эффективными кровельными вентиляционными отверстиями. Вентиляционные отверстия с коньком не так эффективны, как вентиляционные отверстия с полным коньком, потому что они намного меньше и не расположены так высоко на крыше.Их размер не позволяет им выбрасывать большое количество горячего воздуха, а их расположение ограничивает их способность выбрасывать самый горячий воздух, как вентиляционное отверстие на хребте.
Самые популярные вентиляционные отверстия на рынке имеют длину около 4 футов. Часто сделанный из оцинкованной стали, установка включает в себя прорезание отверстия размером с сам вентиляционный клапан в крыше примерно на один фут ниже линии конька.
Вентиляционные отверстия вне конька выгодны, когда фактическая линия конька крыши небольшая. Это может произойти со сложными крышами и домами, в которых нет длинной, продолжающейся линии конька, по которой проходит традиционный коньковый вентиляционный канал. Добавление одного или двух вентиляционных отверстий вне конька к этим типам крыш может обеспечить дополнительную вентиляцию в тех местах, где ее недостаточно.
Если в вашем доме много козырьков, впадин и мансардных окон, то это может быть своего рода вентиляционным отверстием, которое можно включить в вашу вентиляционную систему. Однако не всегда будет , поэтому убедитесь, что вы поговорили с заслуживающим доверия кровельщиком, прежде чем звонить.
Где купить крышные вентиляционные отверстия онлайн
Как кровельный подрядчик, Roof Hub не является местом для покупки каких-либо вентиляционных устройств для чердака. У Home Depot и Lowes есть выбор распространенных типов вентиляционных отверстий на крыше, но мы предлагаем просмотреть магазин на сайте Roofvents.com, если вы ищете что-то более конкретное. У них есть вентиляционные отверстия на крыше, вентиляционные отверстия на крыше и многие другие варианты, которые бывают разных размеров. Если вам это нужно, похоже, они у них есть! Хотя мы сами не пользовались услугами этого продавца, похоже, у них отличные обзоры и подробная информация о продукте.
Коробчатые вентиляционные отверстия (также известные как жалюзийные вентиляционные отверстия)
Три вентиляционных отверстия поперек линии крыши, используемые для вытяжной вентиляции. Коробчатые вентиляционные отверстия
похожи на вентиляционные отверстия вне конька, но являются гораздо более популярным решением для вентиляции.
Одно из основных сходств с коньковым вентиляционным отверстием заключается в том, что первым шагом при установке является вырезание отверстия в крыше для размещения вентиляционного отверстия. Еще одно сходство заключается в том, что коробчатые вентиляционные отверстия обычно устанавливаются группами по всей крыше, чтобы добавить дополнительную вентиляцию. Одного или двух вентиляционных отверстий недостаточно, чтобы проветрить всю крышу!
Конструкция коробчатого вентиляционного отверстия более квадратная, чем у его внешнего аналога, отсюда и название; коробка вентиляция. Доступен широкий диапазон размеров, чтобы соответствовать тому, что необходимо для вашего пространства. Самый распространенный размер вентиляционного отверстия на рынке сегодня составляет 18 дюймов на 18 дюймов.
Наряду с коньковыми вентиляционными отверстиями, коробчатые вентиляционные отверстия являются одними из двух самых популярных вытяжных вентиляционных отверстий, которые вы увидите на современной крыше. Их небольшой размер в основном является недостатком, но предлагает некоторую универсальность по сравнению с коньковым вентиляционным отверстием.Поскольку им не нужно проходить по всей вершине крыши, коробчатые вентиляционные отверстия можно стратегически устанавливать на небольших участках, которые нуждаются в вентиляции, но не могут использовать коньковое вентиляционное отверстие.
Как и в случае с вентиляционными отверстиями вне конька, использование коробчатого вентиляционного отверстия имеет смысл для более сложных линий крыши, которые имеют множество различных секций. Но если у вас большая линия крыши, то коньковый выход чаще всего гораздо эффективнее. Тем не менее, вентиляционные отверстия вне конька очень часто используются на шатровых крышах, и если у вас есть шатровая крыша, то это отличный вариант.
Чердачные вентиляционные отверстия с проводным питанием
Пример чердачной вентиляции с жесткой проводкой, изображенный снаружи дома.
Чердачные вентиляционные отверстия с электроприводом, также известные как чердачные вентиляторы с электроприводом или чердачные вентиляционные отверстия, представляют собой вентиляторы с электрическим приводом, которые помогают вытягивать застоявшийся воздух из чердачного помещения. Они работают так же, как коробчатый вентилятор, установленный на окне в жаркий летний день. Они могут эффективно вытягивать горячий воздух, но требуют более высоких затрат на электроэнергию.
В целом, одной из основных причин вентиляции чердака является поддержание на чердаке постоянной температуры по сравнению с остальной частью вашего дома.Летом в помещении может быть немного теплее, а зимой немного прохладнее, но чего мы пытаемся избежать, так это экстремальных колебаний температуры от сезона к сезону. Это важно учитывать при обсуждении чердачных вентиляционных отверстий с электроприводом, потому что их мощность часто может быть либо вредной для стратегии вентиляции, либо недостаточно мощной, чтобы вообще что-то изменить…
По словам Дэнни Паркера и Джона Шервина из Центра солнечной энергии Флориды, «вытяжные вентиляторы могут снизить измеренные пиковые летние температуры воздуха на чердаке более чем на 20 градусов по Фаренгейту.Тем не менее, воздействие в течение сезона охлаждения довольно скромное при наличии хорошо изолированных чердаков».
Еще один момент, упомянутый в аннотации Паркера и Шервина, заключается в том, что исследование проводилось в районе, где дома сильно кондиционированы . Это говорит о том, что вентиляционные отверстия с электроприводом могли на самом деле вытягивать более холодный воздух через основные этажи дома и с чердака, тем самым увеличивая затраты на энергию и заставляя кондиционер работать больше . Если вы не хотите размещать вентилятор в окне, когда кондиционер охлаждает ту же комнату, то может не иметь смысла использовать чердачную вентиляцию с электроприводом, если вы используете кондиционер для охлаждения всего дома.
Наконец, Паркер и Шервин отмечают, что существующие дома в исследовании изначально не имели вытяжной вентиляции, такой как коньковая вентиляция. Это важный момент, потому что добавление любого выхлопа к системе, в которой его нет, было бы выгодно, независимо от того, работает ли этот вентиляционный канал с питанием или без него.
Вентиляционные блоки с более слабым питанием могут быть столь же разрушительными для стратегии вентиляции вашего дома, как и мощные, упомянутые выше. Согласно другим отчетам домовладельцев, более слабые вентиляционные отверстия имеют тенденцию циркулировать, а не выталкивать воздух.В то время как постоянный поток воздуха важен для предотвращения образования плесени, больше всего необходим выпуск горячего воздуха с чердака. И слабые вентиляционные отверстия просто не режут его.
Вдобавок к явно сложным недостаткам, упомянутым выше, у вас есть расходы на электроэнергию. Проводные чердачные вентиляционные отверстия должны быть подключены к источнику питания вашего дома, что неизбежно увеличивает ваши счета за электроэнергию. Хотя дополнительные расходы могут быть небольшими в течение нескольких дней или недель, они увеличиваются в течение месяцев и лет.Более высокие эксплуатационные расходы являются существенной причиной, по которой традиционные проводные системы за последние несколько лет перешли на солнечную энергию.
Чердачные вентили на солнечной энергии
Вентиляционное отверстие на чердаке, работающее от солнечной энергии, на снимке снаружи дома вдоль линии крыши.
Чердачная вентиляция, работающая от солнечной энергии, устраняет почти 100% затрат на электроэнергию, связанных со старыми проводными вентиляционными отверстиями, но не устраняет недостатки, связанные с чердачными вентиляционными отверстиями с питанием в целом.
Простое устранение затрат на электроэнергию не меняет принцип работы агрегата.Часто вентиляторы либо слишком мощные, либо недостаточно мощные. К сожалению, нет способа гарантировать, что вы все сделаете правильно. И когда они добавляются поверх правильной стратегии вертикальной вентиляции (например, вытяжка конька и забор вентиляционного отверстия софита), вентиляционные отверстия с электроприводом могут фактически иметь разрушительные последствия, которых в противном случае не было бы. Больше — не всегда лучше!
По этим причинам для вашей кровли лучше всего использовать более естественные, проверенные временем методы вытяжки. Если у вас уже есть надлежащая вентиляция на чердаке, то вам лучше обойтись без дополнительного вентилятора, даже если он работает на солнечных батареях.
Крышные турбины (иначе Whirlybird Ventilation)
Крышная турбина-вихрь на металлической крыше.
Whirlybird — забавное слово, и мы считаем это значительным преимуществом владения турбиной на крыше. Вы можете встать на подъездной дорожке, указать на свой дом и воскликнуть своим соседям: «вы видите это, это моя вертушка». Ветряные турбины — это не только развлечение и игра, однако у них есть существенные плюсы и минусы, которые могут повлиять на здоровье вашей крыши и вентиляцию вашего чердака.
Вентиляционные отверстия Whirlybird были первоначально изобретены в начале 1900-х годов британским изобретателем Сэмюэлем Юартом. Устройство состояло из алюминиевых лопастей внутри алюминиевого «колпака» или покрытия, которые вращались с помощью ветра снаружи дома, чтобы затем вытягивать воздух изнутри чердака и из дома. Оригинальный дизайн Юарта по-прежнему соответствует современным моделям вихревых птиц.
Крышным турбинам необходим ветер со скоростью не менее 5-6 миль в час, чтобы активировать и вращать внутренние лопасти, а это означает, что они не будут эффективны в дни со слабым ветром или вообще без ветра. Если это только форма выхлопа на вашей крыше, то в жаркие летние дни без ветра у вас будут проблемы.
Даже в дни с сильным ветром эффективность вихревых птиц как средства вентиляции сомнительна. Они часто меньше, чем коробчатые вентиляционные отверстия или вентиляционные отверстия вне конька, что ограничивает количество горячего воздуха, которое они могут вытягивать из чердачного помещения. Чтобы это было эффективной стратегией вентиляции, в большинстве домов потребуется несколько крышных турбин, чтобы оказать заметное влияние на выхлопные газы с крыши.
Крышные турбины Whirlybird могут быть не самым эффективным способом вентиляции крыши, но их использование имеет некоторые преимущества. Во-первых, они экологичны и экологичны, поскольку не требуют электричества. За исключением периодической смазки устройства, техническое обслуживание или ремонт практически не требуется, если он является владельцем. И в отличие от вентиляционных отверстий, упомянутых ранее, они совершенно бесшумны даже в ветреные дни, когда порывы ветра превышают 20 миль в час.
Купол Вентс
Красивый купольный люк с жалюзи и собственной металлической крышей, изображенный на красной металлической крыше.
Если вам интересно, что это за штука, похожая на башню, на вашей крыше, возможно, вы гордый обладатель вентиляционного купола!
Вентиляционные отверстия
Cupola являются одним из наименее распространенных типов вентиляционных отверстий на крыше из-за их стоимости, сложности и из-за того, что не у всех есть основная проблема, для решения которой они были разработаны.
Происхождение купольных вентиляционных отверстий связано с их использованием в коровниках. Первоначально они были созданы для того, чтобы пропускать много воздуха на чердак сарая, чтобы помочь высушить сено и другие культуры, хранящиеся в конструкции.В своем первоначальном виде купольные вентиляционные отверстия действовали как впускные, так и вытяжные. Однако в современной кровле и дизайне одной из основных причин использования купольного вентиляционного отверстия является обеспечение дополнительного света в области под вентиляционным отверстием.
Вентиляционные отверстия
Cupola бывают разных форм и стилей. Некоторые имеют деревянные жалюзи вокруг отверстий для защиты от непогоды, в то время как другие широко открыты, чтобы максимизировать количество света и воздуха, попадающих в пространство внизу.
Многие дома в итальянском стиле имеют вентиляционные купола, встроенные в линию крыши для многоцелевого использования.Во-первых, потому что они являются формой вентиляции. Но что еще более важно, потому что они добавляют изюминку архитектурному дизайну дома. Красивый вентиляционный купол может добавить характер и очарование скучной линии крыши. В некоторых более сложных стилях купольных вентиляционных отверстий даже есть окна и достаточно места для одного или двух человек, чтобы войти в пространство. Какое фантастическое место, чтобы шпионить за соседями!
Более высокие затраты, связанные со строительством нового купольного вентиляционного отверстия в сочетании с аналогичной эффективностью по сравнению с более крупными коробчатыми вентиляционными отверстиями, делают купольные вентиляционные отверстия ненужными затратами для большинства домовладельцев. Если вашей главной заботой не является снижение привлекательности, вентиляционные отверстия купола не имеют особого смысла.
Однако, если вам нужна дополнительная вентиляция крыши и вы не против заплатить больше, чтобы ваш дом выглядел лучше, то вам может подойти купольная вентиляция. В противном случае, несколько больших вентиляционных отверстий сделают свое дело!
4 решения приточной вентиляции для вашего дома
При всех возможных способах удаления затхлого старого воздуха с чердака было бы упущением не заняться поиском способов заменить его новым, свежим воздухом с улицы.
Вытяжная вентиляция без притока — это как велосипед без педалей. Воздух может немного двигаться, но далеко он не уйдет!
В сочетании с надлежащей вытяжкой (например, коньковым вентиляционным отверстием или достаточным количеством коробчатых вентиляционных отверстий) адекватная приточная вентиляция обеспечивает поступление свежего воздуха на чердак и вверх через вытяжку. Это классическая вертикальная вентиляция в лучшем виде! Входит новый поток свежего воздуха, а старый горячий воздух вытесняется.
В отличие от выхлопа, для вашей крыши необходимо учитывать меньше стилей впуска.И в большинстве случаев мы настоятельно рекомендуем первый вариант из списка.
Soffit Vents (самая популярная воздухозаборная решетка)
Непрерывная вентиляция софита вдоль карниза крыши.
Софитная вентиляция на сегодняшний день является самой популярной формой приточной вентиляции крыши. Он составляет половину самой популярной комбинации впуска и выпуска; софитные вентиляционные отверстия (для притока) с коньковым вентиляционным отверстием (для вытяжки).
Вентиляционные клапаны
являются фаворитами среди строителей домов и кровельщиков, потому что они, несомненно, являются наиболее эффективными воздухозаборными вентиляционными отверстиями по доступной цене.Если стиль дома позволяет это, большинство строителей-новостроек включают вентиляционные потолки в план своего дома.
Что такое софитная вентиляция?
Софиты — это воздухозаборные вентиляционные отверстия, которые устанавливаются непосредственно на карнизах, расположенных непосредственно под линией крыши. Некоторые люди называют эту область «навесом крыши».
Существуют различные типы софитов, но почти все наиболее распространенные конструкции имеют небольшие отверстия, которые позволяют прохладному воздуху поступать на чердачное помещение, где он помогает выталкивать горячий воздух из вашего дома через вытяжное отверстие.И не волнуйтесь, отверстия в потолке очень маленькие, поэтому нежелательные твари не смогут пробраться в ваш дом.
Поскольку не все дома одинаковы, существует два типа потолочных вентиляционных отверстий, разработанных для большинства стилей: сплошные потолочные вентиляционные отверстия и отдельные потолочные вентиляционные отверстия.
Непрерывные вентиляционные отверстия в потолке длиннее и часто охватывают весь карниз дома. Подобно коньковому вентиляционному отверстию (которое проходит по всей вершине крыши), непрерывные софиты обеспечивают большую отдачу, потому что площадь поверхности больше.Чем больше площадь поверхности, тем больше воздуха может пройти. Непрерывные софиты обычно изготавливаются из винила с просверленными воздухозаборными отверстиями. Поскольку они виниловые, они бывают самых разных текстур и цветов, чтобы соответствовать внешнему виду практически любого дома.
Индивидуальные вентиляционные отверстия софита из алюминия, расположенные на расстоянии примерно шести футов друг от друга на карнизе под линией крыши.
Если непрерывные потолочные вентиляционные отверстия подобны коньковым вентиляционным отверстиям воздухозаборного мира, то отдельные потолочные вентиляционные отверстия (наш второй тип потолочной вентиляции) больше похожи на коробчатые вентиляционные отверстия.Они меньше, как правило, прямоугольной формы и располагаются на расстоянии 5-6 футов друг от друга вдоль карниза. Поскольку отдельные софиты разнесены, они не так эффективны, как непрерывные системы, поскольку они обеспечивают меньшую площадь поверхности для забора воздуха.
Индивидуальный или непрерывный стиль лучше всего подходит для вашего дома, потолочные вентиляционные отверстия являются основой любой отличной вертикальной вентиляционной системы. В сочетании с коньковым вентиляционным отверстием софиты втягивают в дом большое количество прохлады из-под карниза, а затем помогают выталкивать горячий воздух наружу.Когда дело доходит до эффективности, на самом деле нет никакого сравнения со следующими впускными отверстиями.
Фронтон Вентс
Фронтон треугольной формы, изображенный на боковой стороне крыши. Вентиляционные отверстия
Gable — это более старый, несколько устаревший стиль впуска, который также частично функционирует как выхлопная система. В отличие от вертикальной вентиляции, обсуждаемой в этой статье, фронтонные вентиляционные отверстия используют горизонтальную или перекрестную вентиляцию, чтобы поддерживать движение воздуха через чердачное пространство. Основная предпосылка заключается в том, что воздух поступает с одной стороны чердака, а затем выходит с другой.
Фронтонная вентиляция в основном используется с двускатной крышей, потому что вентиляция может быть размещена с каждой стороны дома. Эти вентиляционные отверстия не так эффективны на более сложных стилях крыш, потому что поперечному ветру могут препятствовать стропильные балки, вершины, долины, слуховые окна и другие части крыши.
Фронтонные вентиляционные отверстия бывают всех форм и размеров, наиболее популярной из которых является треугольная форма, расположенная непосредственно под вершиной кровельной системы. Иногда они изготавливаются из дерева или винила, но наиболее популярны металлические.
Важно: в то время как большая площадь поверхности для вентиляции, как правило, лучше, когда речь идет о кровле, вы должны быть осторожны при сочетании щипцовой вентиляции с любой стратегией вертикальной вентиляции. Мы даем это предупреждение, потому что боковой ветер часто нарушает поток воздуха от вертикального воздухозаборника (например, софита) к вертикальному выпуску (например, коньковому вентиляционному отверстию). Цель использования потолочного и конькового вентиляционного отверстия теряется, когда на сцену выходят фронтонные вентиляционные отверстия.
Вентиляционные отверстия
Вентиляционное отверстие над фасцией, изображенное прямо над водосточным желобом.Здесь поверх вентиляционного отверстия будет помещена черепица. Вентиляционные отверстия
Fascia или вентиляционные отверстия над фасцией представляют собой новую форму кровельного воздухозаборника, предназначенную в первую очередь для крыш, у которых нет карнизов достаточного размера для установки вентиляционных отверстий на потолке. Вентиляционное отверстие размещается в верхней части лобовой доски и водосточного желоба и непосредственно под начальным рядом гонтов.
Основная предпосылка вентиляционных отверстий на фасции состоит в том, чтобы обеспечить поступление воздуха там, где ветер бьет в крышу, в отличие от вентиляционных отверстий на потолке, где воздух поднимается вверх.
Эффективность надфасциальных вентиляционных отверстий сомнительна из-за их небольшой площади поверхности. Хотя они обычно тянутся по всей нижней части линии крыши, их высота составляет всего около ½ дюйма. Это резкое уменьшение доступного воздушного потока по сравнению с площадью поверхности софитной вентиляции.
Вентиляционные отверстия над фасцией рекомендуются для домов, где нельзя использовать вентиляционные отверстия в потолке, а также на более сложных крышах, где использование вентиляционных отверстий в потолке само по себе недостаточно.
Дренажные вентиляционные отверстия
Вентиляционная кромка, изображенная здесь, очень похожа на обычную капельную кромку, но со встроенной вентиляцией.
Плюсы и минусы лицевой вентиляционной решетки справедливы и для вентиляционных кромок, потому что они очень похожи по конструкции и эффективности. Благодаря вентиляционным отверстиям на кромке и передней панели воздухозаборник предназначен для прямого удара о крышу, а затем направляет холодный воздух вверх по внутренней стене крыши к любому выпускному отверстию на вершине крыши.
Дренажные вентиляционные отверстия отличаются от решетчатых вентиляционных отверстий местом их установки.Край капельницы — это кровельный материал, который проходит непосредственно под первым рядом черепицы и предназначен для отвода воды в водосточные желоба. Как правило, изготавливается из ковкого металла. Вентиляционное отверстие для капельницы включает забор в классический кровельный материал с небольшими отверстиями, просверленными либо в самой капельнице, либо прикрепленными к капельнице в качестве дополнения.
Как вы понимаете, установка очень сложна и должна выполняться только профессионалом.
Подобно вентиляционным отверстиям на фасции, вентиляционные отверстия на кромках отлично подходят для крыш, которые не могут использовать достаточное количество вентиляционных отверстий в потолке для забора воздуха, но не могут сравниться с вентиляционными отверстиями в потолке.
Какой тип вентиляции лучше всего подходит для моей крыши?
В большинстве случаев мы рекомендуем потолочные вентиляционные отверстия для притока и коньковые вентиляционные отверстия для вытяжки.
Для домов, которые не могут иметь коньковую вентиляцию, коробчатые вентиляционные отверстия, как правило, являются вторым лучшим вариантом для вытяжки. А для домов, которые не могут иметь потолочную вентиляцию, вы обнаружите, что вентиляционные отверстия будут вторым лучшим выбором.
При всем при этом каждый дом уникален. Хотя лучший вентиляционный клапан для вашей крыши будет варьироваться в зависимости от стиля вашего дома и формы вашей крыши, мы можем согласиться с двумя пунктами:
Во-первых, наличие обоих впускных отверстий и выпускных отверстий лучше, чем наличие только одного.Во-вторых, вертикальная вентиляция гораздо эффективнее горизонтальной или поперечной.
Если вам нужна новая крыша и вы хотите обсудить, какая стратегия вентиляции лучше всего подходит для вашего дома, мы здесь, чтобы помочь. Позвоните нам по телефону 857-237-7648 или отправьте запрос на оценку крыши.
30 шт. вентиляционные отверстия 2 дюйма (53 мм) круглые вентиляционные отверстия из нержавеющей стали круглые вентиляционные отверстия сетчатые жалюзи для кухни шкаф для ванной комнаты шкаф —
15 долларов. 49 15,49$
Депозит без ввозной пошлины и $19.61 Доставка в Российскую Федерацию Детали Убедитесь, что он подходит, введя номер модели.
[Материал из нержавеющей стали] — Вентиляционное отверстие изготовлено из нержавеющей стали, прочной и прочной, способной выдерживать гравитацию, не только стойкость к окислению, но и более красивый эффект установки.
[Дизайн с круглой сеткой] — вентиляционное отверстие с сотовой конструкцией, изысканные круглые отверстия соответствуют дышащей конструкции, маленькие круглые отверстия могут быть пыленепроницаемыми и их нелегко заблокировать.
[Окружающая среда без запаха] — Круглая сетка позволяет ветру легко проникать в помещения, где вы остановились, и создает свежую и без запаха среду для жизни и работы.
[Простота установки] — Это вентиляционное отверстие не требует особых усилий для установки, отверстие такого же диаметра может быть установлено напрямую, нижний диаметр 53 мм/2,08 дюйма, внешний диаметр 60 мм/2,36 дюйма.
[Широкий спектр применения] — Подходит для кухонного шкафа, гардероба, декоративного шкафа и офисов, конференц-залов, музыкального зала.
› Подробнее о продукте
Кухня и ванна: вентиляция с помощью воздухозаборных клапанов
Сантехники ненавидят проделывать отверстия в крышах для вентиляционных труб: моя левая лодыжка в основном из нержавеющей стали, потому что я вырезал слишком много отверстий.Вентиляционные линии также доставляют неудобства внутри дома, проходя горизонтально и вертикально через полы, стены и потолки, а затем на чердак, следуя правилам — и требуя отверстий — на всем пути. Мало того, что все эти отверстия могут нарушить структурную целостность каркаса, они могут создать потенциальные пути для огня. Но вентиляционные отверстия требуются по коду по причине. Когда жидкости стекают по дренажной линии меньшего диаметра и полностью заполняют ее, воздух в дренажной линии выталкивается вперед потока воды (при условии отсутствия вентиляционных отверстий), создавая положительное давление перед водяной пробкой и отрицательное давление позади.Это отрицательное давление может создать достаточное всасывание, чтобы откачивать воду из сифона для раковины, позволяя канализационным газам проникать в дом через уже пустой сифон. И водосточная труба не должна быть полностью заполнена проточной водой, чтобы вытащить ловушки насухо. Воздух имеет тенденцию следовать за быстро текущей водой, поэтому вода, текущая по вертикальной дренажной линии, может откачивать воду из соседнего горизонтального ответвления.
Несколько способов вентиляции
Отдельные вентиляционные отверстия, расположенные в нескольких футах от каждой ловушки, противодействуют проблемам с давлением, позволяя наружному воздуху попадать в дренажную линию. Но бывают ситуации, когда установить вентиляционную линию за сифоном физически невозможно — например, когда длинное окно находится за кухонной мойкой, или когда приспособление находится под конструктивной балкой, которую нельзя просверлить, или когда кухонная раковина или туалетный столик расположены на острове.
У строительных инспекторов всегда есть решение: обнажить вентиляционную линию, переместить раковину, передвинуть окно или изменить обрамление. Также возможно проектирование сложного, трудоемкого дренажа/
система вентиляции возле светильника для компенсации, как это иногда делается для кухонного острова.Но, безусловно, самым простым решением является установка впускного клапана или AAV. Эти маленькие чудотворцы делают традиционные вентиляционные линии почти устаревшими.
Вентиляционные клапаны можно использовать везде, где использование традиционных вентиляционных отверстий проблематично, или просто для облегчения установки арматуры во время реконструкции. Доступные в различных размерах, AAV могут использоваться для вентиляции отдельных светильников, ответвлений и вентиляционных труб, но они не устраняют необходимость хотя бы в одном вентиляционном отверстии для наружного воздуха.
AAV не новы.Система подачи воздуха Studor, разработанная в Европе еще в 70-х годах, (Studor, 800/447-4721, www.studor.net) была представлена в Соединенных Штатах в 1988 году. включая санитарные коды SBCCI, BOCA, IRC и IPC. В соответствии с IPC AAV перечислены для установки в разделе 917; к западу от реки Миссисипи они подпадают под действие Раздела 301.2 UPC. Хотя я уже несколько лет устанавливаю AAV от Studor без единого сбоя, Oatey (800/321-9532, www.oatey.com) и другие производители также предлагают их.
AAV — это просто управляемый силой тяжести односторонний воздушный клапан, который позволяет свежему воздуху поступать в дренажную систему, не выпуская канализационный воздух. Возможно, вы видели AAV раньше и не знали об этом. Если вы когда-нибудь спотыкались о белый предмет в форме гриба на чердаке или видели белое цилиндрическое устройство под кухонной раковиной, то, вероятно, это был клапан подачи воздуха. AAV стоят около 25 долларов и выше, в зависимости от размера вентиляционного отверстия.
Не путайте AAV с более мелкими и дешевыми механическими вентиляционными отверстиями.Иногда называемые «мошенниками», эти трубчатые подпружиненные вентиляционные отверстия за 5 долларов рассчитаны только на 1/2 DFU (блок дренажной арматуры) и не разрешены большинством строительных норм и правил. Чтобы отличить эти два устройства, ищите протокол тестирования — ANSI/ASSE 1051 или ASSE 1050 и, возможно, NSF 14 — на корпусе AAV. Вы также увидите на упаковке штампы утверждения кодовой организации (например, SBCCI).
Доступные в различных размерах, AAV могут использоваться для вентиляции отдельного прибора, всего ответвления или всего стека вентиляционных отверстий.Существуют специальные AAV, рассчитанные на использование на открытом воздухе и в химических средах, и даже комбинированные сборки ловушки/AAV. (Компактная версия Studor, Combi-Siphon Plus, продается почти во всем мире, но не в США. Вы, вероятно, можете купить его, но если вы находитесь в зоне, регулируемой кодексами, инспектор не будет знать, что делать. этого и не пройдет).
Простая установка
AAV дают вам множество вариантов вентиляции, хотя и существуют некоторые ограничения. Например, вы можете установить отдельный AAV на каждый прибор и AAV большего размера на стек на чердаке — и, если есть хотя бы один обычный вентиляционный выход на улицу, все готово.Каждый AAV должен быть доступен и иметь беспрепятственный поток воздуха, поэтому он не может быть запечатан внутри стены. Но при наличии воздуха и доступа — скажем, через съемную жалюзийную панель или экранное покрытие — его можно установить и там. AAV должны быть установлены вертикально (не более 15 градусов от отвеса), и они не могут вентилировать несколько светильников, когда они находятся на разных этажах. При размещении на чердаке AAV необходимо установить не менее чем на 6 дюймов над изоляцией.
AAV можно монтировать в стену, но он должен быть доступен и иметь бесперебойную подачу воздуха (его нельзя заглублять в изоляцию).Некоторые производители предлагают для этой цели специальные ящики, хотя их легко можно построить на месте.
Если вы устанавливаете новое приспособление, все, что вам нужно сделать, это отрезать тройник на линии за сифоном. Возможно, вам придется сместить грубую трубу на 4 дюйма в сторону стояка раковины, а не вводить ее непосредственно за стояком. Это отбрасывает ловушку в сторону, освобождая место для тройника непосредственно перед тем, как он ударится о заднюю стенку.
Затем на верхней стороне тройника установите короткую 4-дюймовую трубу с наклеенной ступицей с внутренней резьбой, а затем прикрутите резьбовой AAV с помощью тефлоновой ленты.(Никогда не используйте пасту, так как химические вещества в некоторых пастах могут разрушить резьбу.) AAV могут соединяться с ПВХ или АБС, но с резьбой вам не обязательно подходить к разным пластикам: они могут ввинчиваться в белый ПВХ, черный АБС, чугун. , сталь или даже медь. Studor Mini-Vent — тот, который я использую чаще всего — рассчитан на вентиляционное отверстие до 2 дюймов и поставляется с переходным соединителем 1 1/2 на 2 дюйма, который надевается на 2-дюймовую трубу.
Для добавления одного или двух светильников во время реконструкции или для использования AAV просто для устранения ненужных вентиляционных отверстий во время нового строительства вам не нужно выполнять никаких расчетов.Просто установите AAV — у вас не возникнет проблем с добавлением AAV вместе с приспособлением.
Во многих случаях проще вставить AAV между сифоном и водосточной трубой, чем использовать традиционную вентиляцию. Выполнение соединения с помощью нескольких стандартных фитингов или предварительно собранного блока. При установке уплотнительная мембрана AAV должна быть не менее чем на 4 дюйма выше горизонтальной трубы, к которой он подключается.
Если вы делаете дом целиком, вы не хотите перегружать отдельный AAV, устанавливая на него слишком много светильников (рис. 4).Просто следуйте рекомендациям AAV. Например, Studor Mini-Vent может выпускать три DFU на 1 1/2-дюймовой линии (это максимальное количество DFU, разрешенное для этой горизонтальной ветви по коду) и шесть DFU на 2-дюймовой линии (опять же, максимальное количество DFU на линии 2 дюйма). DFU, разрешенные кодом на этой горизонтальной ветви). Обратитесь к таблице DFU — таблицам 709.1 и 710.1(2) в Международном сантехническом кодексе или эквиваленту в UPC — чтобы узнать, какие приспособления соответствуют этим номерам. На 3-дюймовом горизонтальном ответвлении Mini-Vent может обрабатывать до 30 DFU.
Дренажные приспособления для светильников и групп
Кребец

0
13
Группа ванн (Водный шкаф, Биде, Лав, Ванна или душ)
Ванна или джакузи
Биде
Кухонная мойка
лоток Прачечная
Lav
Душ
Санузел (жилой) Напольный слив
Максимальное количество DFU, разрешенное для горизонтальных стоков и вертикальных стоек
Дрежок трубы (в дюймах)
1 1/2
AAV могут вентилировать более одного прибора, но их мощность должна соответствовать общему количеству DFU на ответвлении, которое они вентилируют. Емкость AAV варьируется от 6 до 500 DFU.
Чтобы проветрить стиральную машину с помощью AAV, я протягиваю 1 1/2-дюймовую трубу вверх от тройника, расположенного примерно в 4 дюймах позади 2-дюймового сифона, заканчивая его в коробке стиральной машины. Вот где я устанавливаю AAV; одна коробка делает все. Однако помните, что горизонтальная труба, в которую сбрасывается ловушка, должна быть не менее 3 дюймов в диаметре.
Небольшой AAV легко помещается в ящик для белья и является хорошим выбором для вентиляции стиральной машины. Этот соединяется с 2-дюймовой ловушкой, которая впадает в 3-дюймовую ветку.
Рекс Колдуэлл — мастер-сантехник в Роки-Маунт, Вирджиния; частый участник JLC; и автор нескольких книг, в том числе «Электропроводка дома».
Сколько вентиляции мне нужно?
Сколько вентиляции мне нужно?
Рекомендации HVI по вентиляции.
Вентиляционные изделия имеют различную пропускную способность для перемещения воздуха, поэтому важно убедиться, что выбранный продукт имеет достаточную производительность для применения. Рейтинг воздушного потока, сертифицированный HVI, указан на изделии или на этикетке HVI, отображаемой на каждом устройстве, в документации производителя с описанием вентилятора и в Каталоге продуктов, сертифицированных HVI.
Следующие рекомендации помогут вам определить мощность вентилятора, необходимую для вашего приложения.
Ванные комнаты – прерывистая вентиляция
HVI рекомендует следующие режимы периодической вентиляции для ванных комнат:
Размер ванной комнаты Формула расчета Требуемая скорость вентиляции
Менее 100 квадратных футов 1 CFM на квадратный фут площади пола Минимум 50 кубических футов в минуту
Более 100 квадратных футов Добавьте требование CFM для каждого приспособления Туалет 50 CFM
Душ 50 CFM
Ванна 50 CFM
Гидромассажная ванна 100 CFM
Закрытый туалет должен иметь собственный вытяжной вентилятор.
Вентиляторы
, одобренные для установки во влажных помещениях, по возможности должны располагаться над душем или ванной.
Двери ванной комнаты должны иметь зазор не менее 3/4 дюйма до чистого пола, чтобы обеспечить надлежащий доступ свежего воздуха.
В каждой ванной комнате должен быть установлен таймер или другой элемент управления, обеспечивающий проветривание в течение как минимум 20 минут после каждого использования ванной комнаты.
Для паровых бань компания HVI рекомендует использовать отдельный вентилятор, расположенный в парилке, который можно включить после использования для удаления тепла и влаги.

Ванные комнаты – непрерывная вентиляция
Постоянная вентиляция с минимальной скоростью 20 кубических футов в минуту может использоваться вместо вытяжного вентилятора периодического действия 50 кубических футов в минуту.

Кухонные вытяжки
Рекомендуемая скорость вентиляции кухонной вытяжки сильно различается в зависимости от типа готовки и расположения плиты. Кухонные вытяжки, установленные над плитой, захватывают загрязняющие вещества своей формой навеса и эффективно удаляют их с относительно небольшим объемом воздуха.Кухонные вытяжки с нисходящим потоком требуют большего объема и скорости воздуха для адекватного захвата загрязняющих веществ. Они являются альтернативой, когда вытяжки в виде навеса нежелательны из-за расположения варочной поверхности и эстетики кухни; однако их производительность не может сравниться с вытяжками, улавливающими поднимающийся столб воздуха над варочной поверхностью. При выборе кухонной вытяжки с нисходящим потоком ознакомьтесь с рекомендациями производителя плиты.
Кухонные вытяжки, оснащенные несколькими скоростями, обеспечивают тихую вентиляцию на низком уровне для приготовления легких блюд с возможностью увеличения скорости при необходимости.
Расположение полигона HVI-рекомендуемая скорость вентиляции на погонный фут диапазона Минимальная скорость вентиляции на погонный фут диапазона
У стены 100 кубических футов в минуту 40 кубических футов в минуту
На острове 150 куб. футов в минуту 50 куб. футов в минуту
Ширина вытяжки относительно стены 2.5 футов (30 дюймов) 3 фута (36 дюймов) 4 фута (48 дюймов)
HVI-рекомендуемая скорость 250 кубических футов в минуту 300 кубических футов в минуту 400 кубических футов в минуту
Минимум 100 кубических футов в минуту 120 кубических футов в минуту 160 кубических футов в минуту
Для вытяжек, расположенных над островами, умножьте цену на 1.5.
Для «профессиональных» варочных панелей HVI рекомендует следовать рекомендациям производителя варочных панелей по определению требований к вентиляции.
Завышенные характеристики производительности являются обычным явлением для вытяжек, не сертифицированных HVI. Выбор вытяжек с рейтингом производительности, сертифицированным HVI, гарантирует соответствие ожиданиям по вентиляции и требованиям строительных норм и правил.
Примечание. Кухонные вытяжки с рециркуляцией воздуха без воздуховода не обеспечивают реальной вентиляции.Для оптимального качества воздуха на кухне всегда используйте кухонные вытяжки, кухонные вентиляторы или кухонные вытяжные вентиляторы с нисходящим потоком воздуха, выходящие непосредственно за пределы дома.

Вентиляторы с рекуперацией тепла и энергии
Для непрерывной вентиляции воздуха в помещении вентилятор с рекуперацией тепла или энергии (HRV или ERV) должен обеспечивать 0,35 воздухообмена в час. Этот расчет должен учитывать полный занимаемый объем дома.
Эту норму легче рассчитать, если допустить 5 CFM на 100 квадратных футов площади пола.
Общая площадь дома (квадратные футы) Скорость непрерывной вентиляции
1000 квадратных футов 50 куб. футов в минуту
2000 квадратных футов 100 кубических футов в минуту
3000 квадратных футов 150 куб. футов в минуту
В дополнение к этой минимальной постоянной скорости вентиляции HRV и ERV часто имеют дополнительную мощность для обеспечения более высокой скорости вентиляции для удовлетворения потребностей пассажиров.Такие потребности могут возникнуть в результате больших скоплений людей; курение; хобби или деятельность с использованием краски, клея или других загрязнителей воздуха; или по любой другой причине, требующей дополнительной вентиляции для улучшения качества воздуха в помещении.
Местные нормы и правила могут требовать различных скоростей непрерывной вентиляции — всегда согласовывайте с вашими строительными властями конкретные требования для вашего района.

Вентилятор комфорта для всего дома
HVI рекомендует, чтобы вентилятор для обеспечения комфорта во всем доме имел минимальную производительность, обеспечивающую приблизительно один полный обмен воздуха каждые две минуты в пределах жилой площади.Этого расхода будет достаточно, чтобы создать ощутимый «ветерок» в доме. Требуемый расход можно рассчитать, умножив общую площадь всего дома (включая незанятые помещения, такие как туалеты) на 3. Не забудьте включить площадь «наверху» в многоуровневых домах. Эта формула предполагает восьмифутовый потолок и учитывает типичные незанятые площади.
Площадь дома Вместимость в кубических футах в минуту
1000 квадратных футов 3000 кубических футов в минуту
2000 квадратных футов 6000 кубических футов в минуту
3000 квадратных футов 9000 кубических футов в минуту
Вентилятор меньшего размера может эффективно охлаждать большую часть дома, полагаясь на другие вентиляторы, такие как «лопастные вентиляторы», для создания дуновения, необходимого для охлаждения людей. Этот более низкий расход можно определить, умножив площадь в квадратных футах на 0,4.
2000 квадратных футов 800 кубических футов в минуту
3000 квадратных футов 1200 кубических футов в минуту
Для надлежащего охлаждения и эффективной работы любого вентилятора для обеспечения комфорта во всем доме требуются адекватные, беспрепятственные выпускные отверстия на чердаке через вентиляционные отверстия в потолке, решетки или жалюзи.
Чтобы рассчитать необходимую площадь чердачной вытяжки, разделите производительность вентилятора в кубических футах в минуту на 750.
Мощность вентилятора Требуется зона выхлопа
1000 кубических футов в минуту 1,33 кв. фута
4800 кубических футов в минуту 6,4 квадратных фута
ПРИМЕЧАНИЕ. Большие вентиляторы могут создать в птичнике значительное отрицательное давление.Перед включением вентилятора должно быть открыто хотя бы одно окно.

Чердачные вентиляторы с электроприводом – PAV
Чердачные вентиляторы с электроприводом должны обеспечивать не менее 10 воздухообменов в час. Умножение общей площади чердака на 0,7 даст требуемую норму. Для особенно темных или крутых крыш мы рекомендуем немного более высокую оценку.
Площадь чердака в квадратных футах Требуется CFM +15% для темных/крутых крыш
1000 квадратных футов 700 кубических футов в минуту 805 кубических футов в минуту
2000 квадратных футов 1400 кубических футов в минуту 1610 кубических футов в минуту
3000 квадратных футов 2100 кубических футов в минуту 2415 кубических футов в минуту
Вытяжной воздух должен быть заменен наружным воздухом, поступающим через вентиляционные отверстия под карнизом в софите. Чтобы рассчитать общую минимальную площадь забора вентиляционных отверстий в потолке в квадратных дюймах, разделите CFM PAV на 300 и умножьте результат на 144.
ЦФМ ПАВ Вентиляционный потолок в квадратных дюймах
805 кубических футов в минуту 386 квадратных дюймов нетто
1610 кубических футов в минуту 773 квадратных дюйма нетто
2415 кубических футов в минуту 1160 квадратных дюймов нетто
Для правильной работы вентилятора требуется не менее одного квадратного фута входной площади на каждые 300 кубических футов в минуту мощности вентилятора, сертифицированного HVI.
В качестве воздухозаборников чердачных вентиляторов с электроприводом используйте только потолочные вентиляционные отверстия.
Не используйте вентиляционные отверстия на фронтоне, так как дождь и снег могут попасть на чердак.

Статическая вентиляция чердака
В любое время года чердачное помещение теплее наружного воздуха. Это приводит к постоянному восходящему движению воздуха из-за плавучести более теплого воздуха. Эта характеристика воздуха может быть использована для создания потока воздуха, вентилирующего чердак.Размещение вытяжных вентиляционных отверстий на крыше, фронтонах или коньке крыши и обеспечение соответствующих вентиляционных отверстий в потолочных перекрытиях лучше всего подходит для этого. HVI рекомендует выбирать и размещать вентиляционные отверстия таким образом, чтобы 60 % свободной площади вентиляционной сети обеспечивалось приточными вентиляционными отверстиями, расположенными под карнизом, и 40 % свободной площади вентиляционной сети обеспечивалось вытяжными вентиляционными отверстиями на крыше, на коньке или высоко в районе фронтона.
Чтобы определить свободную площадь статической вентиляционной сетки (NFA), необходимую для чердачного помещения, определите площадь чердака в квадратных футах.Разделите эту площадь на 150, чтобы определить площадь необходимой вентиляции чердака. Поскольку производители статической вентиляционной продукции оценивают свою продукцию в квадратных дюймах NFA, необходимо будет умножить это значение на 144, чтобы определить требуемые квадратные дюймы.
Площадь чердака в квадратных футах Площадь вентиляции в квадратных футах Свободная площадь нетто в квадратных дюймах
1000 квадратных футов 6.67 квадратных футов 960 квадратных дюймов
2000 квадратных футов 13,3 квадратных фута 1920 квадратных дюймов
3000 квадратных футов 20,0 квадратных футов 2880 квадратных дюймов
Потребность в статической вентиляции может быть снижена, если у вас установлен непрерывный потолочный пароизоляционный слой с рейтингом 0. 1 перм или меньше. Чтобы рассчитать требуемую вентиляцию с такой пароизоляцией, разделите площадь чердака на 300 вместо 150.
Площадь чердака в квадратных футах Площадь вентиляции в квадратных футах Свободная площадь нетто в квадратных дюймах
1000 квадратных футов 3,33 кв. фута 480 квадратных дюймов
2000 квадратных футов 6.67 квадратных футов 960 квадратных дюймов
3000 квадратных футов 10,0 квадратных футов 1440 квадратных дюймов
Используйте эти номера для выбора, пропорции и размещения продуктов статической вентиляции.
Как звукоизолировать вентиляционное отверстие (6 способов уменьшить шум)
Подобно окнам и дверям, вентиляционные отверстия — это еще один способ проникновения шума в комнату.Поэтому, если вы уже работаете над звукоизоляцией комнаты, вам следует уделить особое внимание звукоизоляции вентиляционных отверстий.
Сегодня я составил список способов улучшить эту часть наших комнат. Если вы хотите полностью избавиться от вентиляции или все же хотите иметь некоторый поток воздуха, есть несколько способов добиться обоих результатов.
Лучше всего то, что вы можете использовать эти методы с любыми другими методами звукоизоляции, которые вы решите применить. Но прежде чем мы поговорим о том, как вы можете звукоизолировать свои вентиляционные отверстия, давайте ответим на очевидный вопрос.
Можете ли вы звукоизолировать вентиляционное отверстие, не препятствуя потоку воздуха?
Чтобы ответить на этот вопрос одним словом: нет . Вы не можете рассчитывать на установку каких-либо звукоизоляционных материалов поверх вентиляционных отверстий, чтобы они не мешали воздушному потоку. В конце концов, чем более открытым вы оставляете это пространство, тем больше шума сможет проникнуть внутрь. И чем больше вы пытаетесь закрыть пространство, тем тише оно будет.
Даже методы, предназначенные для поддержания потока воздуха в помещение и из него, будут немного препятствовать воздушному потоку.Большинство шумов, которые мы слышим каждый день, распространяются по воздуху. Итак, как вы понимаете, означает, что мы на самом деле пытаемся уменьшить воздушный поток .
Тем не менее, в зависимости от ваших предпочтений и целей звукоизоляции, вы можете даже полностью закрыть вентиляционное отверстие. Как и в любом другом проекте по звукоизоляции, самое важное, что вы можете сделать, это точно определить, чего вы хотите достичь . В идеале вы должны найти золотую середину между вашими потребностями в звуке и потребностями комнаты.
Например, если вы хотите, чтобы в комнате была полная тишина, лучшим вариантом будет закрыть вентиляционное отверстие . Однако, если в комнате есть только одно окно, потребуется дополнительный приток воздуха из вентиляционного отверстия. Таким образом, вам понадобится решение, которое снижает шум, проходящий через вентиляционное отверстие, но при этом пропускает воздух через . Но, естественно, это легче сказать, чем сделать.
Этот компромисс невероятно важен, особенно когда мы говорим о расходе воздуха и расходе воздуха.тихий. Одно не лучше другого. Очевидно, я твердо верю в то, что тихий дом — это счастливый дом. Но я также верю в силу свежего воздуха, поэтому вам действительно не нужно жертвовать одним ради другого.
Вентиляционное отверстие пропускает больше шума, чем должно?
Как только вы поймете, чего хотите от помещения, над которым работаете, вам будет легко выбрать метод, который вы хотите внедрить. Вот как подготовить комнату с вентиляционным отверстием к работе, которую вы собираетесь выполнить :
Для начала вам нужно очистить область вокруг вентиляционного отверстия .
Если высоко на стене или на потолке, возьмите лестницу . Если ниже, устройтесь поудобнее на полу. Вы даже можете взять подушку, чтобы встать на колени, если думаете, что будете работать над ней долгое время.
Вы, вероятно, увидите металлическую решетку над вентиляционным отверстием, поэтому вам также понадобится отвертка или дрель с соответствующими насадками , чтобы выкрутить винты .
Сняв решетку, вы можете осмотреть внутреннюю часть вентиляционного отверстия с фонариком .Хотя, вы также можете заглянуть через решетку.
Но какие признаки указывают на то, что вентиляционное отверстие пропускает больше шума от ваших соседей или соседей по дому, чем должно?
Есть три основные причины слышать все через вентиляционное отверстие:
Форма воздуховода, соединяющего вентиляционные отверстия в двух разных комнатах друг с другом, обеспечивает прохождение звука . Обычно это происходит, если вентиляционные отверстия расположены прямо друг напротив друга, поэтому звуку не нужно поворачивать за угол на пути между двумя комнатами.
В воздуховоде недостаточно препятствий, чтобы звук мог отражаться от , поэтому шум не прерывается. В отличие от предыдущего пункта, этот довольно легко решить, как вы увидите позже в этой статье.
Вентиляционное отверстие громкое, потому что оно не сделано из особо впитывающих материалов . Конечно, металл — не лучший материал для звукоизоляции.
Поэтому, когда вы смотрите на свою вентиляцию, обратите внимание на эти потенциальные проблемные зоны.Таким образом, вы будете точно знать, чего не хватает в вашем вентиляционном отверстии, и даже как это исправить. С этого момента это будет довольно здравый тип проекта. Тем не менее, давайте рассмотрим некоторые идеи о том, как можно уменьшить шум, исходящий из вентиляционных отверстий.
6 способов звукоизоляции вентиляционных отверстий
Поскольку самые простые и эффективные решения по предотвращению проникновения шума через вентиляционные отверстия включают полное закрытие отверстий, я начну с предложения 3 способов сделать это. Они варьируются от постоянной блокировки вентиляционного отверстия до использования временных и съемных мер.И после того, как я расскажу вам о них, мы можем обсудить некоторые методы звукоизоляции, которые все же будут пропускать воздух через вентиляционное отверстие.
1. Полностью заблокируйте вентиляционное отверстие гипсокартоном
Первое, что вы можете сделать, чтобы навсегда закрыть вентиляционное отверстие, — это обработать его как стену. Вы можете либо полностью заполнить воздуховод, либо просто вставить деревянные шпильки в самом начале воздуховода после того, как снимите решетку. Потом можно набить утеплителем или просто закрыть гипсокартоном .Наконец, вы заклеите область вокруг вашего куска гипсокартона клеем для стен, чтобы он гармонировал со стеной.
После того, как все высохнет, вы можете отшлифовать область и протереть ее, а затем покрасить в цвет стены. Как вы можете видеть из видео ниже, эта техника очень чистая и эффективная, а также довольно простая в использовании. Однако, если у вас нет такого большого бюджета, я рекомендую попробовать один из других советов.

Конечно, более простой и неаккуратный вариант этой техники расплющить решетку и набить ее гипсом напрямую .После того, как вы заштукатурите решетку, вы можете продолжить, как показано в видео, разглаживая штукатурку до тех пор, пока она не сливается с поверхностью. впервые вокруг. Но если вы хотите просто покончить с этим, это один из способов сделать это.
Слово мудрому: вам захочется сделать это, только если кондиционер не работает . Если кондиционер активно работает через систему вентиляции, это приведет к скоплению конденсата.Таким образом, в этом случае вы можете адаптировать этот метод, используя водонепроницаемые материалы или накрыв водонепроницаемым брезентом перед стойками и изоляцией.
2. Заполните проем акустическим герметиком
Если вы хотите получить результаты, аналогичные тем, которые вы получите с гипсокартоном и гипсом, вы можете использовать акустический герметик для закрытия вентиляционного отверстия. Я не говорю об акустическом герметике, который вы использовали бы, чтобы заделать трещины вокруг ваших окон. Вместо этого отлично подойдет что-то вроде Great Stuff Big Gap Filler.
Этот продукт представляет собой вспененный герметик , поэтому он фактически расширяется, заполняя поверхность, на которую вы его нанесли . После того, как он затвердеет, он станет воздухонепроницаемым и водонепроницаемым. Кроме того, вы также сможете отшлифовать его, чтобы он вписался в остальную часть стены, и покрасить поверх него.
Если вы собираетесь заполнить этим продуктом весь воздуховод, вы можете это сделать. Тем не менее, вы должны получить достаточно изоляционной пены, чтобы заполнить объем пространства, с которым вы работаете.
Прежде чем приступить к работе, убедитесь, что ваши перчатки надеты.Затем вы можете снять вентиляционные крышки с обеих сторон воздуховода, если вы планируете заполнить все пространство. Затем вы можете заполнить пространство и даже поставить вентиляционные решетки обратно на , чтобы ваша комната выглядела так, как раньше. Весь проект должен занять всего несколько минут для нанесения и несколько минут для схватывания и отверждения.
С другой стороны, вы также можете заполнить только пространство возле самой вентиляции. Поскольку продукт водостойкий, он должен выдерживать конденсацию, которая может образовываться при работающей системе вентиляции.Таким образом, вы также можете нанести пену и смешать ее со стеной или даже оштукатурить ее, чтобы получить нужную консистенцию.
3. Закройте вентиляционные отверстия звуконепроницаемыми занавесками или одеялами
Конечно, один из самых простых способов звукоизоляции вентиляционных отверстий — закрыть их звуконепроницаемыми одеялами или занавесками. Я уже писал о том, насколько волшебны оба этих продукта. По сути, они толще и плотнее, чем обычные одеяла или шторы (хотя в крайнем случае подойдет и обычное толстое одеяло).
Хотя все эти советы проще применить к настенным вентиляционным отверстиям, их можно применить и к потолочным вентиляционным отверстиям. Если вы устанавливаете обычное звуконепроницаемое или движущееся одеяло, вы можете прибить его к стене или потолку . Однако одеяла с люверсами было бы легче повесить, как шторы.
Или вы можете избавить себя от хлопот и просто приобрести звуконепроницаемые шторы. Установите карниз на стене над вентиляционным отверстием или вдоль потолка и повесьте занавеску , убедившись, что она ложится на пол.Это гарантирует, что вы полностью закрыты, а также утолщает ваши стены. Тем не менее, я бы использовал этот совет с одним из следующих двух методов звукоизоляции вентиляционных отверстий.
4. Создайте звуковой лабиринт внутри вентиляционного отверстия
Существует множество причин, по которым вам может понадобиться или даже понадобиться обеспечить приток свежего воздуха в помещение. Наиболее очевидные причины, по которым вам может понадобиться дополнительный приток воздуха, — это если в самой комнате есть только одно маленькое окно. Однако, если в комнате есть вероятность роста плесени, вам обязательно нужно поддерживать работоспособность вентиляционного отверстия.И, конечно же, вы также можете использовать эту технику в своих собственных целях.
Если вы никогда раньше не слышали о методе лабиринта, это может показаться немного сумасшедшим. Но останься со мной. Создание лабиринта внутри вентиляционного отверстия — отличный способ добавить поглощающие материалы и стены, чтобы звуки отражались от .
Вы прикрепите эти стенки к бокам воздуховода, чтобы воздух двигался зигзагообразно. Это, конечно, заставит звуковые волны отражаться несколько раз, что заставит их терять импульс и рассеивать быстрее.Поскольку воздух по-прежнему будет проходить, этот метод приведет к тому, что в помещении будет достаточно воздуха . Тем не менее, у вас все равно будет значительное шумоподавление .
Материалы, которые вам понадобятся
Если вы хотите попробовать эту технику, вы можете начать со сбора необходимых инструментов. Ведь подготовиться — это полдела. Так что, если вы хотите настроить себя на успех, вы можете получить:
Стремянку, если вентиляционное отверстие находится высоко на стене или даже на потолке.
Отвертка или дрель с соответствующими насадками. Вы будете использовать их, чтобы отвинтить решетку вентиляции.
Ножовка по дереву или лобзик для резки досок.
Тонкая фанера толщиной не более полдюйма. Вы можете отрезать несколько досок, чтобы они были немного уже, чем ширина воздуховода. Они также должны быть немного длиннее половины высоты воздуховода.
Клей, например клей для дерева Gorilla.
Тонкий акустический поролон — не тот, который вы бы использовали на стенах.Вместо этого вы захотите использовать более тонкую альтернативу, например, ту, что делает Сильверстоун. Их продукт имеет толщину всего 0,15 дюйма, поэтому он не займет слишком много места в вентиляционном отверстии.
Канцелярский нож или ножницы для резки пенопласта.
Линейка или другой измерительный инструмент.
Наконец, вы также должны убедиться, что у вас есть рабочая станция. Если у вас есть опыт работы с домашними проектами, подобными этому, вы сможете использовать пилу, не повреждая другую поверхность. Тем не менее, всегда разумно прикрывать свои базы.
Пошаговые инструкции по созданию звукового лабиринта
Вот как создать звуковой лабиринт внутри вентиляционного отверстия:
Измерьте воздуховод : Когда у вас есть все материалы, вы можете подготовить стены лабиринта. Как я уже упоминал ранее, они должны быть уже, но такими же высокими, как ваш воздуховод. Таким образом, вы можете использовать свою измерительную ленту, чтобы измерить размеры воздуховода, а затем перенести их на фанеру.
Отрежьте доски : Отрежьте первый кусок и проверьте, входит ли он в воздуховод.Если это так, вы можете обрезать остальную часть фанеры до этого размера. Чем больше досок вы сделаете, тем больше препятствий натолкнется на звуковые волны.
Приклейте акустическую пену к доскам : Приклейте тонкую акустическую пену к доскам с помощью клея для дерева. Вы можете обрезать пенопласт по размеру перед тем, как приклеить его, или обрезать излишки после того, как он окажется на доске.
Откройте вентиляционную крышку : Теперь, когда у вас есть стены лабиринта, вы можете открыть вентиляционную крышку или решетку. Вот где вам может понадобиться эта лестница.
Установка первой стены лабиринта : Количество деревянных и пенопластовых стен лабиринта, которые вы получите, будет определять, насколько глубоко в канале вы поместите свою первую стену. Используйте клей на одной или двух сторонах доски и поместите первую сторону внутри воздуховода, затем немного подержите ее, пока клей не схватится.
Создайте зигзагообразный узор : Следующий элемент, который вы поместите, будет на противоположной стороне воздуховода. Так что если вы приклеили первую стенку с левой стороны воздуховода, то можете поставить следующую в правом углу.Это придало бы лабиринту зигзагообразный узор. Оставьте хотя бы дюйм пространства между каждой стеной — вы можете сделать более тесный лабиринт, но это будет больше препятствовать воздушному потоку.
Установите вентиляционную решетку на место
5. Наполните вентиляционное отверстие акустическим поролоном
Если у вас уже есть кусочки акустического поролона в виде ящиков для яиц, вы можете использовать их, чтобы закрыть вентиляционное отверстие. Возьмите немного аэрозольного клея 3M и нанесите его на плоскую сторону одного из кусков акустической пены.Затем прижмите эту часть спиной к спине к другой .
После того, как клей высохнет, вы можете обрезать пенопласт примерно до размера воздуховода . Ничего страшного, если у вас получится кусок, который немного больше воздуховода. Пена немного согнется и закроет пространство.
Наконец, есть еще один способ сделать заглушку для вентиляционного отверстия.
6. Заглушите вентиляционную решетку
Если вентиляционное отверстие пропускает много шума, вероятно, это также вызывает сквозняк или даже препятствует равномерному обогреву помещения.Что ж, установка временной заглушки может помочь со всеми этими проблемами.
Один из способов сделать это — сделать заглушку из самой крышки решетки. Отвинтите крышку и поднесите ее к рабочему месту. Измерьте фактические решетки изнутри и перенесите эти измерения на кусок фанеры толщиной четверть дюйма . Отрежьте кусок по размеру и положите его на решетку с внутренней стороны, затем приклейте скотчем.
Вы можете использовать жидкий клей, чтобы зафиксировать его, если вы планируете сделать это долговечным.Однако я считаю, что временные решения всегда предпочтительнее, пока вы не узнаете последствия. Таким образом, вы даже можете использовать водонепроницаемую ленту, чтобы приклеить древесину к решетке и покрыть всю доску, если проблема с конденсацией переменного тока.
При необходимости, , вы также можете наклеить уплотнительную ленту вдоль внутренних краев крышки вентиляционного отверстия , чтобы через нее не проникал шум. Наконец, вы можете прикрутить крышку обратно к вентиляционному отверстию. Если вы больше визуальный ученик, вы можете увидеть, как это делается, в этом видео.

Это решение по-прежнему оставит вас с функциональным вентиляционным отверстием. Все, что вам нужно сделать, чтобы изменить результаты, это снять доску с решетки. Вы даже можете держать ленту и доску под рукой, чтобы в следующий раз закрыть вентиляционное отверстие.
Заключительные мысли о снижении шума от вентиляционных отверстий
Надеемся, что один из этих методов решит вашу проблему с шумными вентиляционными отверстиями.
No related posts.

Оставить комментарий

Отменить ответ

Дренажные приспособления для светильников и групп
Кребец
0
13	Группа ванн (Водный шкаф, Биде, Лав, Ванна или душ)
Ванна или джакузи
Биде
Кухонная мойка
лоток Прачечная
Lav
Душ
Санузел (жилой) Напольный слив Максимальное количество DFU, разрешенное для горизонтальных стоков и вертикальных стоек
Дрежок трубы (в дюймах)
1 1/2

Размер ванной комнаты	Формула расчета	Требуемая скорость вентиляции
Менее 100 квадратных футов	1 CFM на квадратный фут площади пола	Минимум 50 кубических футов в минуту
Более 100 квадратных футов	Добавьте требование CFM для каждого приспособления	Туалет 50 CFM Душ 50 CFM Ванна 50 CFM Гидромассажная ванна 100 CFM

Расположение полигона	HVI-рекомендуемая скорость вентиляции на погонный фут диапазона	Минимальная скорость вентиляции на погонный фут диапазона
У стены	100 кубических футов в минуту	40 кубических футов в минуту
На острове	150 куб. футов в минуту	50 куб. футов в минуту

Ширина вытяжки относительно стены	2.5 футов (30 дюймов)	3 фута (36 дюймов)	4 фута (48 дюймов)
HVI-рекомендуемая скорость	250 кубических футов в минуту	300 кубических футов в минуту	400 кубических футов в минуту
Минимум	100 кубических футов в минуту	120 кубических футов в минуту	160 кубических футов в минуту

Общая площадь дома (квадратные футы)	Скорость непрерывной вентиляции
1000 квадратных футов	50 куб. футов в минуту
2000 квадратных футов	100 кубических футов в минуту
3000 квадратных футов	150 куб. футов в минуту

Площадь дома	Вместимость в кубических футах в минуту
1000 квадратных футов	3000 кубических футов в минуту
2000 квадратных футов	6000 кубических футов в минуту
3000 квадратных футов	9000 кубических футов в минуту

2000 квадратных футов	800 кубических футов в минуту
3000 квадратных футов	1200 кубических футов в минуту

Мощность вентилятора	Требуется зона выхлопа
1000 кубических футов в минуту	1,33 кв. фута
4800 кубических футов в минуту	6,4 квадратных фута

Площадь чердака в квадратных футах	Требуется CFM	+15% для темных/крутых крыш
1000 квадратных футов	700 кубических футов в минуту	805 кубических футов в минуту
2000 квадратных футов	1400 кубических футов в минуту	1610 кубических футов в минуту
3000 квадратных футов	2100 кубических футов в минуту	2415 кубических футов в минуту

ЦФМ ПАВ	Вентиляционный потолок в квадратных дюймах
805 кубических футов в минуту	386 квадратных дюймов нетто
1610 кубических футов в минуту	773 квадратных дюйма нетто
2415 кубических футов в минуту	1160 квадратных дюймов нетто

Площадь чердака в квадратных футах	Площадь вентиляции в квадратных футах	Свободная площадь нетто в квадратных дюймах
1000 квадратных футов	6.67 квадратных футов	960 квадратных дюймов
2000 квадратных футов	13,3 квадратных фута	1920 квадратных дюймов
3000 квадратных футов	20,0 квадратных футов	2880 квадратных дюймов

Блог > Разное

Чем закрыть вентиляционное отверстие на кухне: Вопрос про отверстие вентиляции на кухне — 30 ответов на Babyblog

ЧЕМ ЗАКРЫТЬ ВЕНТИЛЯЦИОННЫЕ ОТВЕРСТИЯ | Блог StroyploshadkaUA

Системы вентиляции в помещениях

Вентиляционные решетки — часть системы

Современные решетки для вентиляции

Самая серьезная ошибка при ремонте на кухне: victorborisov — LiveJournal

Вентиляция на кухне, виды вентиляции и типы воздуховодов

О вентиляции на кухне

Естественная вентиляция квартиры

Вытяжка над плитой усиливает вентиляцию кухни

Вентиляция на кухне в круглом гофрированном воздуховоде

Вентиляция в прямоугольном пластиковом воздуховоде

Вентиляция в круглом пластиковом воздуховоде

Чем закрыть воздуховод на кухне

Нюансы использования вентиляции от вытяжки и естественной вентиляции кухни

Другие статьи сайта

Памятка для жителей дома Вентиляция в многоквартирном доме

Вентиляция в квартире. Про ошибки и заблуждения.

10 интересных фактов. Выявление и решение проблем.

Факт 1. Плесень, разрушение плитки и ржавчина – часто следствие плохой вентиляции.

Факт 2. Перекрывать вентиляционное отверстие в ванной комнате — нельзя!

Факт 3. Конденсат на зеркалах и стенах – первый признак плохой вентиляции.

Факт 4. Узнать, работает ли вытяжка, можно с помощью эксперимента с салфеткой. При этом летом проверка естественной вентиляции — бессмысленна.

Факт 5. Причиной плохой тяги могут быть вытяжные устройства, установленные на нижних этажах.

Факт 6. Ни вытяжной канал, ни вентилятор не обеспечат полноценной вентиляции без притока.

Факт 7. Теплый пол без вентиляции не избавит от грибка в ванной.

Факт 8. Вентилятор для ванной должен быть влагозащищенным, тихим и подходящим по производительности.

Факт 9. При установке вытяжного вентилятора необходимо располагать его как можно дальше от входа и выше.

Факт 10. Обратный клапан без налаженной работы вентиляции может усугубить ситуацию.

Итак, для того чтобы наладить вентиляцию в ванной необходимо:

Еще статьи по теме:

Чем закрыть вентиляционную трубу на кухне.

Естественная вентиляция квартиры

Вентиляция в прямоугольном пластиковом воздуховоде

Функциональная нагрузка вытяжки

Варианты декора

Подвесные шкафчики

Короб из гипсокартона

Короб из пластика

Гофра как элемент дизайна

Видео

Разновидности вытяжек – можно ли обойтись без гофры?

Как спрятать трубу от вытяжного оборудования

Встраиваемая мебель

Гипсокартоновый короб

Дизайнерский способ

Что же выбрать?

Способы маскировки труб

Какой способ лучше

Выполнить работу самому или вызывать мастера

Требования к материалам для заделки труб

Маскировка труб своими руками

Необходимые инструменты и материалы

Ход работ

Как маскировать стояки отопления

Что лучше гипсокартонный короб или натяжной потолок?

Как установить гофру на вытяжку

Частые ошибки

Примеры работ

12 способов борьбы со сквозняками

Быстрые решения для повышения эффективности и устранения сквозняков

Уловка 22: Сквозняки и вентиляция

Дрожь в старых домах

Полезные ресурсы

Air Sealing Вытяжные вентиляторы для ванных комнат и кухонь

11 лучших типов вентиляционных отверстий + понимание чердачной вентиляции

Два стиля вентиляции

Выхлоп; Выпустите этот затхлый воздух

Впуск; Принесите этот свежий воздух в

Что произойдет, если моя крыша не имеет надлежащей вентиляции?

Наиболее распространенные типы кровельных вентиляционных отверстий

7 Тип кровельных вытяжных вентиляционных отверстий

Коньковые вентиляционные отверстия (наиболее распространенный выхлоп)

Вентиляционные отверстия Off Ridge

Где купить крышные вентиляционные отверстия онлайн

Коробчатые вентиляционные отверстия (также известные как жалюзийные вентиляционные отверстия)

Чердачные вентиляционные отверстия с проводным питанием

Чердачные вентили на солнечной энергии

Крышные турбины (иначе Whirlybird Ventilation)
