Качели из дерева своими руками. 380 чертежей, фото и пошаговых мастер классов

Схема и чертеж деревянных качелей

В этой статье мы рассмотрим как сделать самостоятельно деревянный качели для дома, квартиры и дачи (садовые и детские качели). В пошаговых фото, чертежах и макетах вы сможете узнать все тонкости изготовления.

Качели для детей





Если делать детские качели, то можно добавить немного декора, в этом случае боковины сделали в виде машинок. Впрочем, не важно, можно хоть динозавров, главное, чтобы было ярко и весело. Карабины и перекладину тоже желательно подобрать понадежней, дети все-таки. Вряд ли они будут тихо качаться, и любоваться природой.



А-образные садовые деревянные качели своими руками. Чертеж. Схема. Пошаговые фото

Очень подробный проект деревянных качелей для сада.

Такие качели будут под силу даже самому неопытному мастеру.
Данные качели крепятся к земле, устанавливаясь в бетонные основания при заливке (см. фото 5). Проект скамейки для этих качелей смотрите на странице ниже.

 Источник фото: www.howtospecialist.com

Делаем скамейку для качелей

Ниже приведены пошаговые фото, чертежи для изготовления деревянной скамейки для садовой качели, которую мы описали выше.
Данная скамья является универсальной и поэтому такую конструкцию можно подвесить не только на а-образных качелях, но и на других видах качелей, например, можно подвесить балке потолка в беседке.

 Источник фото: www.howtospecialist.com

Варианты крепления верхней перекладины качелей

Подробное описание одного такого варианта крепления















Чертеж схема качелей с навесом

Что бы увеличить картинку кликните по ней

На иллюстрации подробно изображены все детали для изготовления таких качелей. Есть даже шаблоны для вырезания боковых стоек скамейки. К сожалению, нам не удалось найти изображение более высокого качества, и мы не смогли установить источник картинки.

Источник изображения установить не удалось.









Использовать качели диван можно и в такой беседке парголе. Сегодня они очень модные, хотя и не очень практичные. Если пойдет дождик, подушки придется спасать, но зато это так по европейски. На таком диванчике можно представить, что находишься на берегу Эгейского моря.

 Чертеж скамейки качелей для беседки или крыльца

Такие качели можно повесить в не только в беседке, но и в любом помещении, главное что бы опорная балка была прочной. Ниже на пошаговых фото приведены подробные схемы создания. На одной иллюстрации имеется шаблон для выпиливания боковой стенки от каркаса скамейки.

 Источник фото: www.howtospecialist.com

Как сделать скамью для качелей

Пошаговые фото


Кликните по фото для увеличения

Источник фото: buildeazy.com





А если вашим бюджетом расходы на качели не предусмотрены, то достаточно найти старый деревянный стеллаж и пару крепких цепей. Пожалуйста, бюджетный вариант качелей готовый.





Качели кровать из поддонов (пошаговые фото)

Вот один из самых распространенных вариантов изготовления качелей из паллет, который представлен в интернете почти на каждом сайте. Поэтому и мы не обойдём его стороной. Ниже вы можете посмотреть два фото блока с пошаговыми инструкциями по созданию. А ещё ниже вы можете ознакомиться с фотогалереей готовых качелей. Думаю ничего сложного

Соединяем два поддона брусками

Сверлим отверстия для канатов


Что бы увеличить фото нажмите на них




Источник фото: http://themerrythought.com

 Качели из евро паллет

Просто отпиливаем половину от евро паллет. Заполняем пустые пространства между досками, что бы было удобнее сидеть. Подвязываем полученную скамейку за тросы указанным на фото способом. Качели готовы.

Смотрите пошаговый мастер класс:













Качели с навесом



Но для наших условий лучше делать качели с крышей. Вот такую скамеечку под небольшим накрытием сделать совсем не сложно Просто и со вкусом.



 Качели в стиле пергола

Интересный вариант качелей мы нашли на сайте diynetwork.com. Ниже в галерее вы можете посмотреть пошаговые фото создания не только опор качелей, но и сиденки. Кстати, конструкция очень простая и симпатичная. Особую элегантность создают параллельнее бруски на крыше качелей, придающие конструкциям вид перголы.

 Источник фото: diynetwork.com



 Схема-чертеж качелей перголы своими руками

Посмотрите пошаговые фото постройки качелей пергола. На 3-ем фото изображен способ крепления опорных балок с бетонными основаниями. По причине множества деталей рекомендуется все промежутки между древесиной перголы заполнить специальным наполнителем. Чертеж скамейки смотрите ниже.

 Источник фото: www.howtospecialist.com



Чертеж скамейки для качелей пергола

Здесь вы можете ознакомиться с пошаговыми фото инструкциями по созданию скамейки для перголы модели описанной выше в статье. Это довольно простая конструкция, справиться даже новичок.

 Источник фото: www.howtospecialist.com

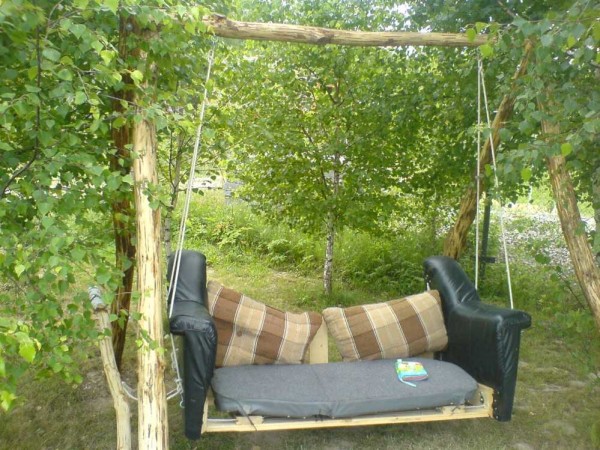

Из бревен…





Или такой дачный вариант. Надежная конструкция из бревен с небольшой крышей хорошо впишется в суровый быт российской глубинки.











 Качели из бревен с двойными ножками. Пошаговые фото

 Автор фото утверждает, что эти сказочные качели он сделал на 3 дня!!! Давайте разберем некоторые фото.
1 фото: мы имеем сосновые бревна от 2-3 метра, диаметром 10-15 см.
4 фото: изображен способ крепления. Это резьбовая спица диаметром 10 мм. Скрестив необходимые бревна в нужных местах, мы просверливаем отверстие и, вставив туда спицу, обрезаем её болгаркой. Накручиваем с обеих сторон гайки с шайбами на спицу и стягиваем. Неправда ли просто.
6 фото: мы видим что боковые стойки должны получиться симметричными
7 фото: скрепляем боковые стойки. Для этого кладем на верх бревно и прикручиваем его спицами.
9 фото: для придания прочности конструкции добавляем два наклонных упора.

11 фото: скамья с размерами. Каркас: бруса 5х7, доски — сороковка
Предпоследнее фото — покрашенные качели. На мой взгляд неудачный цвет. Не забудьте при покраске использовать специальные средства для обработки, что бы древесина служила дольше.
Последнее фото: к качелям прикрепили ещё одну скамью для ребенка. Зачёт!!!
Насчет фундамента. То в местах соприкосновения качели с землей заливаем цемент, в которые заодно вставляем металлические основания, к которым мы потом сможем прикрепить наши ножки.

Эти пошаговые фото мы нашли на сайте jawura.com.pl, автор которого является автором ниже приведенных фото.

А вот ещё одна фото конструкция качелей из бревен с навесом

На фото ниже Вы можете рассмотреть все детали креплений. Используются цепи, карабины, анкера. Угол между спинкой и сиденьем скамьи 100 градусов. Все бревна крепим тем же способом, что и в модели выше. Удивляет простота крепления навеса. Автор фото неизвестен





Необычные качели на двоих



Если тянет на что-то креативное, бывают и такие оригинальные качели на двоих. Конструкция, конечно, сложная, но, как говорится, было бы желание. Зато, как маленькая беседка, очень удобно разговаривать с глазу на глаз, слегка покачиваясь.









Качели диван на веранду



Впрочем, зачем лишать себя удовольствия дома. Если у вас большая веранда с крепким перекрытием, можно сделать качели и там, например, в виде подвешенного дивана. Наверно приятно подремать на свежем воздухе на мягких подушках

Для Вас мы подобрали уникальную подборку идей самых интересных фото качелей для вашего приусадебного участка. Материалы собраны со всего интернета, нашего и забугорного. Авторство многих фото установить, к сожалению, не удалось. Источники же определенных фото указаны в подвале статьи.

Деревянные качели. 30 фото

🏡 Садовые качели своими руками из металла: чертежи, размеры, виды

Как разнообразить отдых на даче? Идеальный вариант – установить качели, которые так нравятся детям. Даже взрослые с удовольствием покатаются на свежем воздухе и окунутся в детство. Можно купить готовую конструкцию, но гораздо интереснее изготовить её самостоятельно. Сегодня редакция Homius расскажет, как сделать разные модификации садовых качелей своими руками из металла, а чертежи и размеры помогут с лёгкостью справиться с работой. Выбирайте конфигурацию, приступайте к работе и уже через пару дней на вашем участке появится роскошная конструкция, которая прослужит не один год.

Садовые качели своими руками из металлаСадовые качели станут настоящим арт-объектом на приусадебном участке
ФОТО: svoimirukami.guru

Содержание статьи

Какие садовые качели можно смастерить своими руками из металла с фото моделей

При всём многообразии садовых качелей, только стальная конструкция обеспечивают высокую надёжность, безопасность и долговечность. Каркас изготавливается при помощи сварки либо собирается из нескольких элементов. Первый вариант более надёжный, а во втором случае нужно периодически проверять крепежи и, при необходимости, их подтягивать.

Металлические качели бывают двух видов:

  • переносные, они имеют жёсткую нижнюю раму;
  • стационарные, их опоры забетонированы.

Дополнительно можно закрепить сиденье из деревянных реек или сделать мягкий матрасик, который позволит отдыхать с комфортом. Садовые модели чаще всего предназначены для всей семьи. Часто владельцы участков выбирают и детские варианты.

Детские качели из металла для дачи

К детским качелям предъявляются особые требования, они, в первую очередь, должны быть безопасными. При изготовлении моделей для ребятишек важно учитывать следующее:

  • качели не должны иметь острых граней, срезов и углов, чтобы детки не могли пораниться во время игр;
  • можно использовать только экологически чистые материалы;
  • конструкция должна соответствовать возрасту ребятишек;
  • дизайн аттракциона – ребятишек будут привлекать яркие краски и интересные формы конструкции.

Ещё одно немаловажное отличие детских конструкций от взрослых – их размеры, ножки малыша должны доставать до земли, чтобы он мог самостоятельно раскачиваться, в противном случае, ему постоянно нужна будет помощь. Высота подвеса напрямую зависит от роста ребёнка:

  • для роста до 80 см высота подвеса – 54 см;
  • соответственно, до 90 см – 58 см;
  • до 100 – 63 см;
  • до 115 – 68 см;
  • до 119 – 74 см;
  • до 129 – 79 см;
  • до 139 – 86 см.

Чаще всего детские качели рассчитаны на одного ребёнка, но можно сделать своими руками из металла и двойную модель, фотопримеры таких конструкций представлены в нашей галерее. Так ребятишки смогут спокойно кататься вместе, а не ждать своей очереди.

Можно на одном каркасе закрепить два сиденья на достаточном расстоянии друг от друга
Можно на одном каркасе закрепить два сиденья на достаточном расстоянии друг от друга
ФОТО: yandex.kzПереносные качели должны иметь жёсткую раму снизуПереносные качели должны иметь жёсткую раму снизу
ФОТО: en.decorexpro.com



детские качели для дачи

Самодельные качели для дачи из металла для всей семьи

Качели для всей семьи должны отличаться повышенной прочностью, поэтому металл – это лучшее решение для взрослого аттракциона. Скамью следует делать пошире, чтобы на ней одновременно разместилось не менее двух-трёх человек. Дополнительный регулируемый навес будет закрывать отдыхающих от солнечных лучей или небольшого летнего дождика.

В качестве сиденья можно использовать плотную ткань, а также деревоВ качестве сиденья можно использовать плотную ткань, а также дерево
ФОТО: polzunok59.ruСтальные тросы надёжно удерживают каркас из профиля и тент из поликарбонатаСтальные тросы надёжно удерживают каркас из профиля и тент из поликарбоната
ФОТО: krrot.net



садовые качели

Фотопримеры кованых садовых качелей

Кованые качели для дачи – это настоящее произведение искусства. Для их создания своими руками требуются определённые навыки. Такие конструкции стоят довольно дорого, но цена оправдана особой прочностью, долговечностью и надёжностью. Кроме того, изящный внешний вид станет настоящим украшением приусадебного участка, экстерьера дачи или загородного дома.

Кованые качели, сделанные своими руками, дополнят и подчеркнут аналогичные детали ограждения и фасада домикаКованые качели, сделанные своими руками, дополнят и подчеркнут аналогичные детали ограждения и фасада домика
ФОТО: kovka-na-zakaz.ruИзящная ковка станет настоящим украшением участкаИзящная ковка станет настоящим украшением участка
ФОТО: techincov.ru

Детские качели для дачи своими руками из металла

Если вы планируете сделать садовые качели своими руками из металла для детей, стоит ознакомиться с подобранными нами интересными вариантами с пошаговым описанием.

Одиночные качели из металла своими руками

В первом нашем мастер-классе мы сделаем своими руками из металла детские уличные качели для одного ребёнка.

Одиночные садовые качели из металла для детей своими руками: чертежи и размеры

Самое главное в детских качелях – их надёжность, поэтому в переносных моделях желательно сделать жёсткую нижнюю раму либо установить их стационарно. В работе можно воспользоваться нашими чертежами с размерами или нарисовать собственный эскиз.

Садовые качели своими руками из металла: чертежи, размеры, фото примерыФОТО: https://vvsc.ruСадовые качели своими руками из металла: чертежи, размеры, фото примерыФОТО: atlant-sport.ru
Пошаговая инструкция

Предлагаем вместе с нами сделать своими руками простые детские качели из профильной трубы, для которых нам понадобятся следующие материалы и инструменты:

  • 4 трубы длиной 180 см и сечением 40×20 мм, толщина стенки 2 мм;
  • 3 трубы для перемычек длиной 70 см;
  • аппарат для сварки;
  • болгарка;
  • шлифмашинка;
  • краска, кисточка.

Пошаговая инструкция.

ИллюстрацияОписание работы
Садовые качели своими руками из металла: чертежи, размеры, фото примерыДля изготовления А-образного каркаса к каждой паре стоек длиной 180 см приварить перемычки
Садовые качели своими руками из металла: чертежи, размеры, фото примерыСделать основу под сиденье размером 35×40 см
Садовые качели своими руками из металла: чертежи, размеры, фото примерыПриварить к сиденью с обеих сторон две направляющие по центру каркаса, перила и заднюю спинку на высоте 25 см с опорой
Садовые качели своими руками из металла: чертежи, размеры, фото примерыПриварить верхнюю планку между А-образными стойками, к ней с каждой стороны приварить по два уголка для крепления стоек сиденья
Садовые качели своими руками из металла: чертежи, размеры, фото примерыК верхней части направляющих от сиденья приварить трубки
Садовые качели своими руками из металла: чертежи, размеры, фото примерыЗакрепить перемычки к нижней части спереди и сзади несущих стоек
Садовые качели своими руками из металла: чертежи, размеры, фото примерыСмонтировать с помощью сварки по бокам на расстоянии 61 см от низа конструкции распорки, которые увеличат её надёжность и жёсткость
Садовые качели своими руками из металла: чертежи, размеры, фото примерыЗакрепить направляющие сиденья в петлях, отверстия предварительно промазать смазкой,  закрепить в них шайбы из пластика, затем стянуть болтами.

Смазкой также нужно предварительно промазать стенки трубок изнутри, чтобы не возникало скрежета во время катания

Садовые качели своими руками из металла: чертежи, размеры, фото примерыЗачистить все элементы, особенно сварные швы, сначала зачистным кругом, затем лепестковым
Садовые качели своими руками из металла: чертежи, размеры, фото примерыОбезжирить, покрасить все поверхности и закрепить деревянный настил

Более подробно весь процесс можно посмотреть на видео:

Статья по теме:

Садовые качели своими руками из металла: чертежи, размеры, фото примерыСадовые качели своими руками: виды качелей и фото, варианты конструкций, качели из разных материалов, характеристики, безопасность, порядок обустройства, что нужно для создания качелей, инструменты и оборудование — в нашей публикации.

Качели своими руками из металла для нескольких детей

Качели для нескольких детей могут иметь одно общее сиденье. Второй вариант – закрепить сидушки для каждого ребёнка на расстоянии друг от друга.

Чертежи качелей из металла для нескольких детей

Существует несколько вариантов чертежей изготовления качелей для двух деток. Можно сделать своими руками конструкцию буквой «П» из металла со скамейкой и дополнительно закрепить ребра жёсткости по обеим сторонам, либо это могут быть А-образные стойки с усилением средней части.

Садовые качели своими руками из металла: чертежи, размеры, фото примерыФОТО: www.alladin66.ruСадовые качели своими руками из металла: чертежи, размеры, фото примерыФОТО: 10210187.fis.ru
Пошаговая инструкция

Если нет сварочного аппарата, можно закрепить элементы качелей на П-образном каркасе на болтах. Для работы нам понадобится металлопрофиль квадратного сечения со стороной 60 мм и длиной 3000 мм. Поскольку мы будем делать стационарную конструкцию, 50 см уйдёт в землю.

Высота качели получится 2 м, длина горизонтальной перемычки зависит от того, сколько сидений планируется на ней разместить. Один каркас выдержит три посадочных места.

Пошаговая инструкция.

  1. Предварительно, при помощи специального сверла, высверлить отверстия для крепления.
  2. Изнутри укрепить отверстия толстыми пластинами из металла.
  3. Закрепить перекладину на стойках при помощи болтов с контргайками, а также шайбами Гровера.
  4. Закрепить сидушку на подвесах.
  5. Забетонировать стойки.
На металлопрофиле длиной 3 м вполне комфортно можно закрепить 2 посадочных местаНа металлопрофиле длиной 3 м вполне комфортно можно закрепить 2 посадочных места
ФОТО: vseprotruby.ru

Статья по теме:

Садовые качели своими руками из металла: чертежи, размеры, фото примерыДетские уличные качели для дачи: типы конструкций и используемые материалы, элементы качелей, выбор готовых изделий, самостоятельное изготовление, нюансы установки — читайте в публикации.

Как сделать качели своими руками из металла для всей семьи

Планируя построить своими руками качели из профиля для всей семьи, нужно, в первую очередь, исходить из комфортного расположения каждого человека. При составлении эскиза необходимо отталкиваться от следующих параметров:

  • ширина сиденья для 1 человека – 50 см;
  • высота сидушки должна быть комфортной, чтобы можно было самостоятельно отталкиваться от земли;
  • расстояние от боковых опор до верёвки должно быть не менее 35 см, до цепи – 25 см;
  • высота боковых опор должна соответствовать росту человека, оптимальные параметры – 1,7-2,5 м.

Качели с сиденьем на подшипниках своими руками из металла

Один из вариантов крепления посадочного места к верхней перемычке – это подшипники. Рассмотрим более подробно все особенности их установки.

Чертежи крепления подшипников

Не всегда можно найти два одинаковых подшипника нужного размера. В таком случае, следует приобрести специальный блок для крепления, в котором уже установлены требуемые изделия. Блоки крепятся на верхней горизонтальной перемычке через сквозные отверстия при помощи болтов.

Садовые качели своими руками из металла: чертежи, размеры, фото примерыФОТО: newspasky.ruСадовые качели своими руками из металла: чертежи, размеры, фото примерыФОТО: vashaterrasa.ruСадовые качели своими руками из металла: чертежи, размеры, фото примерыФОТО: good.ctlx.ruСадовые качели своими руками из металла: чертежи, размеры, фото примерыФОТО: dskstenki.ru
Инструкция по изготовлению

Основной принцип изготовления качелей из металла практически не отличается, здесь единственное дополнение – это крепление подшипников. Более подробно весь процесс можно посмотреть на видео:

Как смастерить качели из профильной трубы своими руками

Для увлекательных аттракционов можно использовать любой металлопрокат, например, круглого сечения, уголки или тавры, но именно профильные трубы обладают весомыми плюсами, по сравнению с аналогами:

  • с такой формой удобно работать;
  • стенки – это дополнительные рёбра жёсткости, соответственно прочность конструкции намного выше;
  • они устойчивы к механическим воздействиям.

Однако их сложнее обрабатывать от коррозии, поэтому данному процессу следует уделить особое внимание. Предлагаем вместе с нами смастерить качели из профтрубы своими руками. Пошаговые фото помогут в нашей работе.

Чертежи качелей из профильной трубы с размерами

Для изготовления своими руками качелей можно использовать прямую профтрубу. Не менее красиво смотрятся конструкции из изогнутого металлопроката.

Садовые качели своими руками из металла: чертежи, размеры, фото примерыФОТО: proekt-sam.ruСадовые качели своими руками из металла: чертежи, размеры, фото примерыФОТО: vseprotruby.ruСадовые качели своими руками из металла: чертежи, размеры, фото примерыФОТО: www.pinterest.ru
Пошаговая инструкция

Для того, чтобы смастерить качели из металлопрофиля, нам нужно подготовить следующие материалы:

  • 5 профильных труб 40×40×2000 мм;
  • 2 профильные трубы 20×20×1000 мм;
  • 3 профильные трубы 20×40×1000 мм;
  • доска длиной 1,5 м 20×90 мм – 7 шт.

Мастер-класс по изготовлению своими руками садовых качелей из профильной трубы.

ИллюстрацияОписание работы
Садовые качели своими руками из металла: чертежи, размеры, фото примерыСостыковать две трубы длиной 2 м под углом 45º, разворот снаружи – 90º. Расстояние между нижними опорными точками должно получиться 1,6 м
Садовые качели своими руками из металла: чертежи, размеры, фото примерыУложить поперечный профиль 1 м сечением 20×20 мм² между трубами на расстоянии 70 см, отметить снизу линию стыковки и срезать её болгаркой
Садовые качели своими руками из металла: чертежи, размеры, фото примерыСварить стойки А-образной конструкции в верхней точке и местах крепления поперечин. Аналогичным образом все действия провести и со второй опорной стойкой
Садовые качели своими руками из металла: чертежи, размеры, фото примерыУстановить на боковые стойки верхнюю планку под углом 90º и приварить. Дополнительно приварить 2 «уха» для крепления сидения
Садовые качели своими руками из металла: чертежи, размеры, фото примерыПриварить нижние рёбра жёсткости спереди конструкции и сзади
Садовые качели своими руками из металла: чертежи, размеры, фото примерыДля того, чтобы изготовить сиденье из дерева на металлическом каркасе, нам понадобится профиль 20×40 мм. Сложить вместе 3 трубы, прихватить их сваркой, отступить от края 10 см и сделать разметку с шагом 12 см. Получится 6 одинаковых элементов
Садовые качели своими руками из металла: чертежи, размеры, фото примерыБолгаркой выполнить, но не до конца, V-образные пропилы: первую и две последние отметки с обратной стороны, остальные – по линии разметки
Садовые качели своими руками из металла: чертежи, размеры, фото примерыСогнуть каркас до желаемой формы, при необходимости, подпилить V-образные вырезы ещё больше. Места среза проварить, лишнюю длину можно срезать
Садовые качели своими руками из металла: чертежи, размеры, фото примерыРазделить профиль, отшлифовать швы болгаркой, зачистить металлической щёткой и покрасить
Садовые качели своими руками из металла: чертежи, размеры, фото примерыДля крепления досок в каждом профиле высверлить отверстия сверлом на 4 мм и закрепить доски при помощи саморезов. Изогнутый профиль зафиксировать по краям и ровно посередине сиденья
Садовые качели своими руками из металла: чертежи, размеры, фото примерыПолучится сиденье правильной анатомической формы.
Садовые качели своими руками из металла: чертежи, размеры, фото примерыК профилю возле спинки прикрутить уголок, к которому будет крепиться одна часть цепи
Садовые качели своими руками из металла: чертежи, размеры, фото примерыС другой стороны профиля просверлить отверстие, вставить болт и закрутить его гайкой – это будет крепление для второй цепочки
Садовые качели своими руками из металла: чертежи, размеры, фото примерыЗакрепить цепи на карабинах в ушках на верхней перекладине
Садовые качели своими руками из металла: чертежи, размеры, фото примерыВот такие качели получились всего за пару дней

Более подробно весь мастер-класс можно посмотреть на видео:

Заключение

Надеемся, что наши пошаговые инструкции, чертежи и рекомендации помогут вам в работе. Не забывайте регулярно обрабатывать металлические элементы от коррозии, а сиденья из древесины – защитными пропитками. Тогда качели прослужат вам не один десяток лет.

Расскажите в комментариях, какие качели вы предпочтёте сделать своими руками: из дерева или металла.

Не забудьте поставить «лайк» и подписаться на наш журнал, чтобы не пропустить наиболее интересные материалы.

Напоследок предлагаем посмотреть ещё один мастер-класс по изготовлению своими руками качелей из металла с изогнутыми перилами для сада:



Предыдущая

ПостройкиТуалет для дачи своими руками: пошаговая инструкция возведения такой нужной постройки

Следующая

ПостройкиНе самая популярная постройка, а зря: летний душ своими руками

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Чертеж качели | Малый бизнес

Автор admin На чтение 3 мин. Просмотров 1.4k. Опубликовано Обновлено

На странице можно скачать чертеж качели с размерами в формате PDF и Solidworks. Я начертил два варианта одной и той же качели. Один вариант это чертеж качели цельной из металла, если вы будете ее вкапывать в землю. Второй вариант это чертеж качели из металла разборной, в этом варианте вкапываются трубы с закладными. И качелю можно разобрать и увезти, к примеру если она будет на даче.

Подпишитесь на рассылку, чтобы не пропустить новые статьи и чертежи:

Цельная качеля

Стойки качели цельные и они вкапываются в землю. Вращающийся элемент на который обеспечивает качение сиденья содержит в себе пластиковую втулку. Пластиковая втулка съемная, для возможности замены в случае износа.

Чертеж цельной качели

Сиденье я повесил на веревки, на самом деле планировал начертить цепь, но это слишком муторно. Поэтому цепь изображена условно в виде веревки. Вообщем на что вешать сиденье решайте сами, можно и на трубу.

Деталировка цельной качели

Чертеж деталировка цельной качели

Сборка цельной качели

Чертеж сборка цельной качели

Качели состоят из:

  • Труба диаметром 47 мм по внешнему диаметру.
  • Втулки из металла диаметром 31.4 мм, внешний диаметр.
  • РАзличные платики из листа 6 мм толщиной.
  • Сиденье из доски 600х300х40 ммс четырьмя отверстиями.

Трубы для качели стандартные, ВГП с внутренним диаметром 25 и 40.

Некоторые платики изображены с отверстием под трубу диаметром 47 мм, Если нет возможности просверлить или вырезать такое отверстие, то приваривайте трубу прямо к платикам.

Скачать чертеж качели цельной из металла с размерами и фото

Чертеж можно скачать нажав на кнопку ниже

Скачать чертеж

Разборная качеля

Разборная качеля отличается от цельной двумя моментами.

Первое — это то, что стойки состоят из двух элементов. И эти элементы не занимают много места, что обеспечивает мобильность конструкции. Элементы стоек соединяются через втулку и с помощью платиков через болты.

Деталировка разборной качели

Чертеж Деталировка разборной качели

Сборка разборной качели

Чертеж сборка разборной качели

Второе — это закладные в землю к которым прикручиваются стойки качели, о чем я упоминал выше.

Чертежи выполнены в двух в видах, в виде сборки и в виде деталировки.

Скачать чертеж разборной качели из металла с размерами и фото

Чертеж можно скачать нажав на кнопку ниже

Скачать чертеж

Другие чертежи

Чертежи металлоизделий можно скачать в рубрике «Чертежи»

Другие чертежи

Качели садовые своими руками: пошаговая инструкция с фото

Сложно представить себе человека, который хотя бы раз не катался в детстве на качелях. Даже став взрослыми, многие по-прежнему любят отдохнуть и покачаться в саду на даче, не говоря уже о детях. Многие устанавливают у себя на участке конструкции, купленные в магазине, а некоторые создают дачные  шедевры самостоятельно. Редакция HouseChief.ru предлагает вашему вниманию обзор, из которого вы узнаете, как создать довольно популярный аттракцион – садовые качели своими руками: фото и чертежи станут хорошей помощью в этом.

Садовые качели – отличный способ отдохнуть в саду на дачеСадовые качели – отличный способ отдохнуть в саду на даче

Читайте в статье

Виды садовых качелей с фотографиями моделей

Качели разделяются по материалу изготовления, типу конструкции и назначению. Так, например, конструкции бывают для взрослых, детей и всей семьи. Рассмотрим некоторые особенности различных конструкций в зависимости от их назначения.

Качели из трубы и арматуры с жестким подвесом диванаКачели из трубы и арматуры с жестким подвесом дивана

Качели для взрослых

Качели для взрослых отличаются простотой и повышенной прочностью конструкции. Они могут быть стационарными или переносными. Качели для дачи изготавливаются из самых разных материалов и должны выдерживать нагрузку более 120 кг. Конструкции могут иметь самую различную форму.

Как сделать своими руками садовые качели: фото моделей, чертежи и пошаговое руководство Как сделать своими руками садовые качели: фото моделей, чертежи и пошаговое руководство Как сделать своими руками садовые качели: фото моделей, чертежи и пошаговое руководство

Садовые качели

Аттракцион для детей

К детским качелям предъявляются очень строгие требования в плане безопасности. При их создании необходимо учитывать не только габариты конструкции, но и экологичность материалов, используемых при производстве. Детский аттракцион не должен иметь острых углов и оснащается ремнями безопасности. Также большое внимание уделяется и дизайну конструкции. Качели выполняются как в своей традиционной форме, так и в виде ракет, машинок, паровозиков.

Как сделать своими руками садовые качели: фото моделей, чертежи и пошаговое руководство Как сделать своими руками садовые качели: фото моделей, чертежи и пошаговое руководство Как сделать своими руками садовые качели: фото моделей, чертежи и пошаговое руководство

детские качели для дачи уличные

Конструкции для всей семьи

Аттракционы, предназначенные для всей семьи, представляют собой большие устойчивые конструкции с широкой скамьей, на которой могут расположиться несколько взрослых людей одновременно. Для большего комфорта качели оснащаются широким тентом, который защитит от палящего солнца и дождя. Конструкции имеют самые различные размеры, изготавливаются из разных материалов и могут быть как стационарными, так и мобильными.

Как сделать своими руками садовые качели: фото моделей, чертежи и пошаговое руководство Как сделать своими руками садовые качели: фото моделей, чертежи и пошаговое руководство Как сделать своими руками садовые качели: фото моделей, чертежи и пошаговое руководство

Конструкция качелей для сада и используемые материалы

Качели могут иметь А- , П- и Г-образную конструкцию опор. Также они бывают подвесными на цепях, тросах и знакомыми всем с детства балансирами. В зависимости от типа качелей при изготовлении аттракциона для взрослых и детей используются металлические трубы и уголки, деревянный брус и брёвна, пластик и подручные материалы.

Фото кованых качелейФото кованых качелей

Опорная конструкция

Опоры качелей изготавливаются из дерева или металла. Деревянные конструкции выглядят эстетичнее металлических, но имеют некоторые ограничения по весу катающегося человека. Качели же из металлической трубы или уголка имеют относительно небольшую массу, отличаются длительным сроком эксплуатации и бывают, как правило, переносными. Металл даёт больше возможностей дизайнерам при создании конструкций для отдыха на даче. Для подвесных качелей в качестве опоры можно использовать толстую ветку дерева, металлическую или деревянную балку перекрытия крыши веранды.

Кованые садовые качели для всей семьиКованые садовые качели для всей семьиСделанные своими руками садовые деревянные качелиСделанные своими руками садовые деревянные качелиКонструкция из автомобильного скатаКонструкция из автомобильного ската

Комфортное сиденье для качелей

В качестве сиденья для качелей может использоваться обычная доска (самый простой вариант), старая автомобильная покрышка, стул или скамья со спинкой, диванчики. Конструкции, предназначенные для ребенка, должны снабжаться специальными ремнями безопасности.

Сиденье качелей для маленьких с ободком безопасностиСиденье качелей для маленьких с ободком безопасностиСиденье-диванчикСиденье-диванчикСиденье-гамакСиденье-гамак

Подвесные кресла

Крепление подвеса к опорной конструкции

Крепление сиденья к опоре может быть жёстким и гибким. При первом варианте используется деревянный брус, металлический уголок или труба. Для гибкого подвеса применяют тросы, цепи и канаты.

Качели с подвесом сиденья на цепяхКачели с подвесом сиденья на цепях
Сиденье для качелей на цепях и тросах

Гибкий подвес позволяет соорудить качели из подручных материалов и очень быстро их установить. Самый простой вариант – доска и два отрезка каната, которые крепятся к толстой ветке дерева на участке или балке в кровельной конструкции веранды. При помощи цепей, канатов и тросов можно крепить сиденье как к стационарным, так и к мобильным опорным конструкциям. Не рекомендуется использовать гибкие подвесы для катания маленьких детей, поскольку такие конструкции не отличаются стабильностью, и возможны небезопасные перекрутки тросов, цепей или канатов. Для обустройства качелей лучше применять цепи или металлические тросы, поскольку пеньковые канаты могут растягиваться и провисать, что повлияет на надёжность конструкции.

 Деревянные качели с мягким диваном и тентомДеревянные качели с мягким диваном и тентомКачели с жёстким диванчикомКачели с жёстким диванчикомДиванчик качелей из досок от грузовых поддоновДиванчик качелей из досок от грузовых поддонов
Жёсткие подвесы из металла и дерева

Использование для подвеса сидений к опорной конструкции деревянных брусьев, металлических уголков или труб имеет свои преимущества. Такой вариант отличается большей надёжностью и позволяет выдерживать больший вес. Жёсткий подвес лучше всего подходит для детских качелей.

Подвес диванчика из трубПодвес диванчика из трубЖёсткие подвесы – наиболее надежный вариантЖёсткие подвесы – наиболее надежный вариантКрепление дивана к каркасу при помощи деревянного брусаКрепление дивана к каркасу при помощи деревянного бруса

Как сделать качели «гнездо» своими руками

«Гнездо» представляет собой подвесную конструкцию с круглым плетёным сиденьем. Данная модель качелей ещё называется «корзиной» или «паутинкой». Качели «гнездо» могут уместить 2-3 детей или одного взрослого человека. Однако для подвеса этого аттракциона необходимо использовать прочные канаты.

Популярная модель качелей «гнездо»Популярная модель качелей «гнездо»

Для создания такого аттракциона понадобятся следующие материалы:

  • альпинистский страховочный трос, пеньковый или синтетический шнур с Ø 5-6 мм для устройства сиденья;
  • прочная ткань и войлок для наружной отделки сиденья;
  • стальная водопроводная труба для устройства опорной конструкции;
  • гимнастический обруч Ø 900 мм для изготовления каркаса сиденья.

Playgarden Подвесные качели «Гнездо»

Схема и пошаговая инструкция по созданию своими руками уличных качелей для дачи

Создание качелей типа «гнездо» начинают с изготовления плетёного или текстильного сиденья. Если аттракцион предназначен только для детей, то понадобятся гимнастические обручи. Конструкция, рассчитанная на взрослых, изготавливается из стальной трубы с Ø 16 мм и длиной 1 500 мм, которой придают форму круга на трубогибочном устройстве. Место соединения сваривается. К каркасу крепятся тросы, и обруч оплетается в технике «ловец снов» или макраме. Шнуры для сиденья натягиваются туго, чтобы не было провисания. Обруч отделывается поролоном и текстилем или брезентом.

Самое простое плетение сиденьяСамое простое плетение сиденья

Рекомендация! Сиденье «гнезда» можно дополнить подушкой с капроновым чехлом и качественным наполнителем. Это сделает конструкцию более комфортной.

Когда сиденье готово, можно приступать к созданию опорной конструкции. Для этого можно использовать профильную трубу или толстый деревянный брус. Изготавливается опора для подвеса сиденья следующим образом.

  1. Собираем две боковые А-образные конструкции.
  2. Если качели стационарные, то боковины вкапывают в землю. Расстояние между опорами должно быть равно высоте конструкции.
  3. Боковины вверху соединяются стальной трубой, к которой будет крепиться сиденье.
  4. Тросы, канаты или цепи подвеса крепятся к перекладине. Для предотвращения истирания тросов от контакта с трубой под них подкладывается прокладка из полиэстера.
  5. Сиденье крепится к тросам, канатам или цепям при помощи четырех карабинов.
Крепление «гнезда» к подвесу при помощи карабиновКрепление «гнезда» к подвесу при помощи карабинов

После того, как конструкция готова, её требуется испытать на прочность. Для этого необходимо на сиденье уложить груз общим весом порядка 120-150 кг. Это позволит проверить натяжение тросов, оплетки обруча, а также отрегулировать оптимальное расстояние между сиденьем и поверхностью земли.

Как на даче сделать своими руками качели из металла

Металлические качели для дачи бывают стационарными, с жёсткой конструкцией, и сборно-разборными. Первый вариант предпочтительней, поскольку он обеспечивает большую устойчивость, безопасность и надежность. Однако в этом случае требуется наличие навыков работы со сваркой. Разборная конструкция менее надежна, поскольку в процессе эксплуатации может произойти расшатывание мест соединений.

Дачные качели из металлаДачные качели из металла

Чертежи садовых качелей из металла, сделанных своими руками

Приведём один из вариантов решения устройства садовой качели.

Чертежи садовых качелей с размерами для изготовления своими рукамиЧертежи садовых качелей с размерами для изготовления своими руками

Предлагаем посмотреть видео – как своими руками сделать качели из металла.

Как сделать своими руками качели из профильной трубы

Профильная труба – оптимальный вариант для изготовления металлических качелей, особенно сборно-разборных переносных конструкций. Это связано с тем, что в таком случае можно обойтись без сварных соединений. Качели можно легко собрать при помощи болтов и гаек. Как мы уже говорили, болтовое соединение менее надёжно, чем сварное из-за расшатывания в ходе эксплуатации, но эту проблему можно решить, регулярно проверяя места креплений, и при необходимости устраняя образовавшийся люфт.

Рассмотрим вариант создания металлических качелей для дачи из профильной трубы с использованием сварки.

Фото садовых качелей из металла своими рукамиФото садовых качелей из металла своими руками

Чертежи для изготовления дачных качелей своими руками

Размеры садовых качелей для изготовления своими рукамиРазмеры садовых качелей для изготовления своими руками

Подробная инструкция по изготовлению

Для изготовления металлических качелей из профильной трубы потребуются следующие материалы и инструменты:

  • сварочный аппарат;
  • электродрель;
  • угольник и рулетка;
  • «болгарка»;
  • щётка по металлу;
  • малярная кисть или валик;
  • профильная труба 40 × 40 × 2 000 мм – 5 шт.;
  • труба 20 × 20 × 1000 мм – 2 шт.;
  • профиль 20 × 40 × 1 000 мм – 3 шт.;
  • доска 20 × 90 × 1 500 мм – 7 шт.

Как из дерева своими руками сделать качели

Сделать из дерева качели для дачи своими руками – оптимальный вариант, поскольку не требуется иметь дело со сваркой: далеко не у каждого есть специальный аппарат, и не любой человек умеет им пользоваться. С деревом совершенно другая ситуация. Деревянные качели может сделать практически любой человек, умеющий обращаться с ножовкой и молотком.

Фото сделанных своими руками садовых качелей из дереваФото сделанных своими руками садовых качелей из дерева

Делаем своими руками садовые качели из дерева: чертежи и пошаговое руководство

Для начала изучим схему. Как видно из чертежа, ничего здесь сложного нет.

Фото чертежей деревянных качелей, сделанных своими рукамиФото чертежей деревянных качелей, сделанных своими руками

Для изготовления своими руками качелей из бруса можно воспользоваться предложенным выше чертежом, найти в интернете другой вариант или же разработать собственную конструкцию. Для лучшего понимания можно воспользоваться нижеследующими видеороликами: в них подробно описывается процесс создания качелей из дерева.

Как собрать садовые качели из подручных материалов

Для создания качелей на даче можно воспользоваться практически любыми подручными материалами. Для сборки этого популярного аттракциона используют старые автомобильные покрышки, коряги, бревна, доски от грузовых поддонов. Для самой простой конструкции достаточно толстой ветки на высоком дереве в саду, цепей или канатов и доски для сиденья.

Качели можно сделать даже из каната и обычного скейтбордаКачели можно сделать даже из каната и обычного скейтборда

Собираем своими руками качели из покрышек

Чтобы сделать для дачи уличные подвесные качели на цепях достаточно подвесов, автомобильной покрышки и нескольких рым-болтов. Для изготовления конструкции в покрышке сверлится 2-3 отверстия, в которые вставляются рым-болты для крепления подвесов. Вся конструкция монтируется на любую перекладину – и качели готовы. Подобный аттракцион способен выдержать как ребенка, так и взрослого человека весом до 120 кг.

Качели с сиденьем из автомобильной покрышкиКачели с сиденьем из автомобильной покрышки

Садовые качели из бревен

Оригинально смотрятся садовые качели из бревен и коряг. Это отличный вариант, поскольку материал для конструкции можно легко найти в ближайшем лесу. Можно дать волю своей фантазии и сделать просто сказочные качели, которые понравятся не только детям, но и взрослым. Но есть важный момент: если предполагается установка стационарной конструкции с заглублением в землю, то рекомендуется нижние концы опор обработать смолой или специальной пропиткой, чтобы предотвратить загнивание древесины. Для изготовления своими руками деревянных качелей для дачи чертежи можно легко найти в интернете или сделать их самостоятельно.

Садовые качели из некондиционных бревенСадовые качели из некондиционных бревен

Фотогалерея вариантов садовых качелей

Несколько слов в завершение

Мы буквально по косточкам разобрали, что такое дачные качели, какие виды бывают и как можно сделать их своими руками. Надеемся, что наша статья будет вам полезной, когда вы решите устроить подобный аттракцион у себя на садовом участке. Ждём ваших комментариев, предложений и замечаний, которые вы можете оставить в специальной форме.

Как сделать своими руками садовые качели: фото моделей, чертежи и пошаговое руководство

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Садовые качели своими руками. Чертеж

Садовые качели своими руками

Для того, чтобы изготовить качели своими руками, нужно

  • Определить, где будут стоять качели, и уже от этого определяться с размерами.
  • Для установки качелей желательно подобрать ровное место.
  • Расположить качели желательно под навесом или по раскидистым деревом во дворе. Для того, чтобы конструкция меньше подвергалась внешним воздействиям (солнце, дождь, снег)

В чем преимущество изготовления садовой качели своими руками

  1. Стоимость качели значительно станет ниже, если у вас завалялись различные доски, возможно, пни деревьев, что часто бывает у нашего брата, когда тот имеет частный дом.
  2. Изготовить качели можно по собственному дизайн-проекту, что обеспечит индивидуальность вашей мебели. Это, для любителей «не как у всех»
  3. Экологичность материала по сравнению, например, с пластиком
  4. Эстетически деревянная мебель у дома, во дворе, смотрится намного эффектнее и уютнее пластикового собрата, купленного в магазине

Далее, как только мы определились с местом установки качелей на своем участке, нужно составить чертеж. (При выборе места не забыли что качели будут «качаться» )

Изготовить своими руками качели не сложно.

Чертеж будет необходим, чтобы при изготовлении, непосредственно качелей не возникло проблем. Для этого, в чертеже, указываем все материалы и детали, их размеры и расположение. На основании чертежа можно легко понять, какие детали для вашего шедевра нужно купить или докупить.

Если есть возможность выбора древесины, из которой будем изготавливать качели, то предпочтение лучше отдать сосне. Перед изготовлением качелей, древесину следует обработать антисептиками и другими средствами, обеспечивающими защиту древесины. В магазинах продаются специальные составы, для обработки древесины, консультанты помогут подобрать состав, под конкретные цели.

Опорные «ноги» для качели:

  • С торца каждой «ноги» наносим карандашом, ручкой, чем-то острым полосу для наклонного среза. Срез должен быть под одинаковым углом. Для этого используем угольник.
  • «Ноги» укладываем буквой «Х». Внизу ширина должна составить порядка 1 метр 20 см. Наверху и внизу крепим балку. Между двумя «Х», в зависимости от ширины качелей ставим поперек брус.
  • Каркас для самого сиденья изготавливаем в форме буквы L. Размеры, опять -таки зависят от вашего эскиза.

  • Для крепления качели к основанию, чаще всего используют металлическую цепь. Толщину цепи брать стоит не тоньше 2,5см. Если не хотите слушать «скрип качелей» можно использовать толстый трос, для крепления, вместо цепи.
  • Сиденье удобнее всего повесить на 30-35см от земли. Как правило качели так и изготавливают. Но -это ваш шедевр и можете делать как вам нравится.
  • По окончании работы, готовые качели очень неплохо бы обработать лаком. Это увеличит срок эксплуатации и добавит «блеска» вашему шедевру.
  • Декорировать садовые качели можно как угодно. Тут все ограничено только фантазией мастера.

Ниже несколько примеров изготовленных самостоятельно, деревянных садовых качелей.



Вам будет интересно

Металлические садовые качели своими руками, чертежи, виды, нюансы

Где бы человек не находился, тяга к комфорту останется с ним всегда. Поэтому владельцы дачных участков, загородных резиденций стремятся сделать новое место своего обитания благоустроенным по высшему разряду. А какой двор или сад может обойтись без этих удобных, привлекательных конструкций, делающих отдых особенно приятным? Наиболее популярны долговечные сооружения из металла, а подходящий материал найдется в любом хозяйстве. Чтобы сконструировать идеальные металлические садовые качели своими руками, чертежи — вещи первой необходимости. Имея на руках подробную схему, легко избежать даже небольших ошибок.

Оценка главных достоинств и недостатков

Если есть желание изготовить металлические садовые качели своими руками, чертежи искать рано. Лучше сначала познакомиться с их плюсами и минусами, чтобы не пожалеть о сделанном выборе, когда будет уже поздно. Несмотря на большое количество достоинств, есть некоторые относительные минусы и у изделий из металла.

Положительные характеристики металлических качелей:

  1. Долговечность конструкций, их практичность — то, что подкупает более всего, если борьба происходит между этим материалом и деревом. Последнее боится огня, влаги и насекомых, неравнодушных к нему. Древесина может рассохнуться, а такие качели — угроза здоровью детей и взрослых.
  2. Невероятная прочность и большой ассортимент металлических качелей, которые нетрудно изготовить самостоятельно, — несомненные, неоспоримые преимущества металла.

Теперь о недостатках:

  1. Металлические качели не могут естественно вписаться в ландшафт. Поэтому придется заранее продумать стилевое решение данной проблемы. Например, какие похожие элементы декора добавить, чтобы качели не выглядели в саду «белой вороной».
  2. Наиболее надежны сварные изделия, а значит, надо иметь представление об этой работе. Необходимо также соответствующее оборудование. Его придется или покупать, или арендовать.
  3. Травмоопасность суперпрочного материала — самый большой минус, ведь качели легко могут поранить, если обращаться с ними неосторожно.

К этой категории относится подверженность коррозии, однако этот минус не настолько страшен, от него легко избавляются обработкой металла защитными покрытиями. Если недостатки не вызывают отторжения, то можно переходить к знакомству с различными видами этих «аттракционов».

Также вы можете сравнить цены на металлические садовые качели:

Металлические садовые качели своими руками: чертежи

Основа любых подобных конструкций — металлический каркас. Его делают:

  • сварным;
  • сборно-разборным.

Первый предпочтителен, так как на протяжении очень долгого времени с ним не случится никаких «чрезвычайных происшествий», которые могут обернуться посягательством на здоровье хозяев. Если нет навыков работы со сварочным оборудованием, то второй метод — единственный выход. Собирают такой каркас, используя болты с гайками, поэтому крепежная операция не вызовет затруднений ни у кого.

Минус второго варианта — потенциальное разбалтывание резьбы. Чтобы не допустить разрушение качелей, рекомендуют крепить элементы изделия контргайками, гроверами. Места повышенного риска необходимо регулярно проверять, подтягивать ключом.

Готовый чертеж использовать лучше, это гарантированный способ избежать ошибок, которые могут вкрасться в свое творение незаметно. В результате возникнет необходимость в переделках, а значит, львиная доля работы пойдет насмарку.

Виды металлических каркасных конструкций

Конфигурация их различна. Классикой можно назвать А-образную форму стоек, соединенных сверху перекладиной. Обычно для придания жесткости их стягивают ниже перемычкой. Существуют другие чертежи, где она отсутствует, а у опорных элементов Л-образная форма.

Самые простейшие конструкции — П-образные, но для обеспечения им устойчивости опоры обязательно заглубляют и бетонируют. Есть чертежи качелей, сильно отличающихся от привычных. Сиденье таких конструкций можно использовать даже отдельно — подвешивать к веткам или потолку веранды.

Все металлические качели делят по другому признаку — возможности перемещения. Существуют:

  • стационарные модели, где опоры забетонированы;
  • мобильные качели, крепящиеся к грунту арматурой либо анкерами.

Подготовка к сооружению качелей

Расчет общих размеров и отдельных составляющих необходим, так как нередко в готовых схемах данные величины не совсем устраивают. Поэтому при корректировке чертежа под свои потребности учитывают следующие правила:

  1. Ширина сиденья, достаточная для одного человека, составляет примерно 500-600 мм.
  2. Высота спинки обязана быть не менее 550-600 мм, она обеспечит удобство качающимся.
  3. При выборе подвесной конструкции необходимо принять во внимание, что минимальное расстояние от сиденья до стоек — 300 мм, если для подвеса используют металлическую цепь, но 400 мм, когда в его роли выступает веревка.
  4. Промежуток от сиденья до поперечины зависит исключительно от роста самого высокого пользователя будущих качелей.

Если качели предназначаются для семьи с одним ребенком, хватит ширины сиденья в 1600 мм. Если для трех взрослых, требуется уже не менее 1800-2000 мм. При планировке одиночной качели идеальна метровая ширина сиденья.

Необходимый инструментарий и материалы

Чтобы без задержек и незапланированных поисков необходимого наслаждаться процессом сборки, нужно заранее подготовить весь инструмент. В зависимости от выбора способа сооружения качелей может понадобиться:

  • болгарка, сварочный аппарат;
  • бур либо лопата;
  • гаечные ключи;
  • уровень и рулетка;
  • молоток, напильник, пила, тиски;
  • шлифовальная машина, наждачная бумага;
  • шуруповерт;
  • электродрель, сверла для разных поверхностей;
  • саморезы, болты (для сиденья — с полупотайной головкой) с гайками и шайбами.

Из материалов надо запастись:

  • круглым профилем (это идеал), минимальный диаметр — 50 мм;
  • металлическим (стальным) уголком;
  • прямоугольным профилем для сиденья и небольшим квадратным — для козырька;
  • антикоррозийной грунтовкой;
  • деревом для сиденья — брусом, досками;
  • песком, щебнем, цементом;
  • шарикоподшипниками;
  • тентовой тканью либо поликарбонатом;
  • морилкой, лаком или краской, кистями.

Чтобы конструкция была надежной и устойчивой, бетонирование опорных элементов — обязательный этап. Другой способ — выбор большего угла на вершине элементов, имеющих форму буквы «А». Некоторые конструкциям, снабженным основанием, нужны даже не ямы, а траншеи. В этом варианте садовым буром делают 4 отверстия. Болгаркой нарезают трубы:

  • 4 отрезка для боковых стоек;
  • 1 — для перекладины;
  • 2 — для перемычек, обеспечивающих опорам жесткость.

Все элементы после нарезки тщательно проверяют на точность их размеров. Края деталей обрабатывают, избавляя от всех неровностей. Дальнейшую работу проводят, четко контролируя вертикали с горизонталями уровнем. Стойки приваривают друг к другу, затем соединяют элементы перекладиной. К ней монтируют скобы для подвесных механизмов.

Помимо подвесок с подшипниками в качестве последних используют крюки, кольца, карабины. Конструкцию устанавливают в ямы, засыпают щебень, заливают бетонный раствор. Делают паузу для набора крепости как минимум на 5 дней. Если к опорам дополнительно приваривают основание, то после рытья траншеи действуют аналогичным способом.

Основание для сиденья также изготавливают из металлического уголка. Оптимальный угол между спинкой и сиденьем составляет 120°. Чтобы обеспечить корректный изгиб, на одной полочке в уголке вырезают треугольник (примерно 60°). Каркас конструируют из прямоугольного профиля, соединяя боковины горизонтальными перемычками, не забывая о креплении там, где у кресла находится изгиб.

В каркасе просверливают отверстия для деревянных деталей. Планки, сделанные из штакетника или шлифованного (если наждачкой, то сначала крупным зерном, затем мелким) бруса, фиксируют на каркасе болтами. Следят, чтобы головки их были утоплены. Крепят кресло к подвесам в 4 местах. Дерево обрабатывают антисептиками, морилкой, лаком либо краской, металл после грунтовки окрашивают.

Конструкцию подвешивают, изготавливают из металла квадратного сечения легкий каркас-козырек — раму, усиленную перемычками. Сваркой монтируют козырек под небольшим углом, чтобы обеспечить беспрепятственную эвакуацию осадков.

После высыхания краски его обтягивают тканью для тентов (ПВХ, акриловой, каучуковой) либо используют сотовый поликарбонат. Для монтажа берут уплотнительные шайбы и саморезы. Торцы покрытия закрывают от насекомых, грязи и пыли профилем из полимера. Другой способ — замазывание их герметиком.

Металлические садовые качели своими руками, чертежи, которые вряд ли поставят кого-нибудь в тупик, — запрос популярный, ведь самодельные конструкции сейчас в почете. А наградой мастеру станут гордость за свое «детище» и радость при взгляде на счастливые лица — как малышей, так и взрослых, мечтающих снова вспомнить беззаботное детство.

Тот, кто не уверен в своих силах, обязательно должен посмотреть это видео мастера, который впервые знакомился со сваркой:

дачные, садовые, из металла (трубы круглой, профилированной), дерева (бруса, бревна)

Помните детские ощущений от качелей? Это не только приятно, но еще и полезно — монотонные раскачивания тренируют вестибулярный аппарат, а еще — успокаивают нервную систему. Второе свойство в наше время очень полезно. Такое себе приятное лечение-расслабление после напряженного дня. Тем более, что сделать качели своими руками сможет любой человек с «прямыми» руками. Есть, конечно и сложные модели, но простых намного больше.

О конструкциях

Содержание статьи

Как и большую часть надворных построек, качели чаще всего делают из дерева. Стойки и перекладину — из бруса, бревна, сиденья — из дощечек и даже из частей домашней мебели.

Такие качели-диван со с стойками из бревен сделать самостоятельно легко: быстро, дешево, удобно

Такие качели-диван со с стойками из бревен сделать самостоятельно легко: быстро, дешево, удобно

Немного о конструкциях. Есть три основных вида подвесных качелей, или как их еще называют — качели-лодочка, диван, скамейка и т.п. Основное отличие в типе опорной конструкции: есть А-образное и П-образное. Пример со стойками, сложенными в треугольную конструкцию вы видите выше, а на фото ниже пример с П-образной стойкой. Это уже скорее пергола с подвесной скамейкой и строится она по тому же типу, только еще с учетом раскачивающих нагрузок.

Есть третий вид — это уже сложное сооружение, которое требует определенных навыков — в его основе шарнирные соединения и раскачиваются они от упора ногами в пол. Сразу приведем и фото и схемы для желающих (можно развернуть во весь экран, если нажать на стрелки в правом верхнем углу картинки).

Как построить беседку из дерева своими руками читайте тут.

Делаем качели своими руками из дерева

Чаще всего самостоятельно делают конструкцию в виде буквы «А». Она проще, требует меньшего расхода материалов. Более подробно разберем узлы, крепления, поговорим о материалах, защите от разрушения и устойчивости.

Материалы

Сразу о том, из чего сделать деревянные качели. Выбор сечения пиломатериалов зависит от планируемой нагрузки. Если предполагается, что сидеть будет один взрослый человек, стойки и верхняя перекладина по минимуму — 50*70 мм. Если предполагается большее количество «посадочных» мест — два или три, то сечение бруса не менее 100*100 мм, в лучше — 100*150 мм. Опытным путем установлено, что такая конструкция при использовании бруса 100*100 нормально выдерживает суммарную нагрузку около 200 кг. Если вам необходимо больше — берите большее сечение, или ставьте бревна))

О том, из чего изготавливают скамью/диванчик. На каркас пойдет брусок 70*40 мм, высота спинки не менее 600 мм, глубина сиденья не менее 480 мм. С глубиной сиденья и углом наклона спинки можно экспериментировать: есть варианты под «лежачее» положение. Соответственно, и длинна дивана и габариты конструкции от этого сильно меняются. Для крепления используют гвозди 200 или шпильки не менее 10 мм в диаметре.

Как расположить стойки

Схема с размерами и перечнем требуемого материала на фото ниже. Если откровенно, мало кто делает из таких материалов, как указано в спецификации. Чаще ставят брус.

Перечень материалов для изготовления качели-скамьи
Перечень материалов для изготовления качели-скамьи
Чертеж с размерами подвесной качели из дерева
Чертеж с размерами подвесной качели из дерева

Есть разновидности этой конструкции: с нижней рамой или без. Если качели устанавливаться будут на жесткой площадке и крепления сделать жесткими, на шпильки, без возможности люфта, то стоять такая конструкция будет без проблем. Если есть сомнения, можно сделать по низу стяжку из бруса, прибить ее шпильками к покрытию, или вогнать скобы в землю.

Тут добавлена перекладина, разъезжаться нечему
Самая простая конструкция, но "ноги" могут разъезжаться
Самая простая конструкция, но «ноги» могут разъезжаться
Эти просто стоят, не закопанные
Эти просто стоят, не закопанные

Для тех, кто боится боковых нагрузок — конструкция в этой оси не самая надежная — можно предложить стойки ставить с уклоном. Площадь потребуется большая, но устойчивость будет высокой.

Стойки с уклоном сделают конструкцию более устойчивой

Стойки с уклоном сделают конструкцию более устойчивой

Если предполагается установка в грунт, части стоек, которые будут закапываться необходимо обработать био-защитой. Как дешевый вариант — поставить на несколько часов в сосуд с отработанным маслом. Высушить, потом закапывать. Зарывают на глубину не менее 50 см, на дно насыпают немного щебня, выставляют стойки и бетонируют. Если боитесь, что этого недостаточно, прикрепите крестообразно внизу несколько полос металла. Лунку придется копать большего размера, но площадь удержания будет больше.

Качели из бруса на грунте. Видны следы бетонирования

Качели из бруса на грунте. Видны следы бетонирования

Как сделать пруд для дачи или возле дома читаем в этой статье. Возможно, вам будет интересно прочесть о бассейнах для дачи.

Способы крепления поперечины

Во всех качелях такого типа — с подпиленным вверху брусьями стоек — проблемным является узел крепления поперечины, к которой цепляют потом скамью. На фото выше он решен надежно, хоть и не совсем эстетично. Вся беда в том, что эстетичные способы сложны в исполнении. И, если вам не на продажу, быстрее сделать что-то неэлегантное, но надежное. Так вот, чтобы закрепить поперечину, ниже пересечения приделан накладной брус, притянутый к стойкам шпильками. На него и ложится поперечина, которая от боковых сдвигов удерживается стойками и крепежом — гвоздями и шипильками.

Еще один способ установки поперечины — крепить боковые стойки в виде буквы «Х». При таком варианте несущий брус отлично ложится. Его дополнительно крепят гвоздями, а стойки стягивают шпильками. Такой вариант смотрите на следующем фото.

Все хорошо, но длины диванчика не хватает...

Все хорошо, но длины диванчика не хватает…

По такому же принципу собраны качели своими руками из бревен: боковые скреплены накрест, а сверху уложено опорное бревно. Если брус иногда собирают на гвозди, то в случае с бревнами используют в основном шпильки.

Качели на цепях из бревна

Качели на цепях из бревна

Для тех, кто хорошо знаком с плотницким делом, есть еще варианты: в пол-дерева. Такой проект в фотогалерее ниже с крупным планом некоторых ключевых узлов.

О скамейках для сада и участка можно прочесть тут.

Фотогалерея самодельных качелей на цепях

И несколько фото разных качелей, сделанных на основе А-образной конструкции.

Как построить детский игровой домик на дачном участке или возле дома читайте тут.

Крепление качелей к перекладине

Еще требует разъяснений крепление для качелей, то есть не для всех очевидно, как подвесить скамейку-диванчик на перекладину. Сначала перекладина сверлится снизу-вверх насквозь. Через отверстие пропускается болт, к которому крепится рым-гайка. Под шляпку гайки укладывают одну-две широкие шайбы, чтобы она не продавливалась под весом.

Вместо обычной гайки на пропущенный через отверстие в перекладине болт накручивается рым-гайка

Вместо обычной гайки на пропущенный через отверстие в перекладине болт накручивается рым-гайка

Получается, что кольцо рым-гайки расположено внизу. К нему можно крепить карабин, перекинуть канат или трос и т.п. Только обратите внимание, что карабин должен нормально, свободно висеть на кольце рым-гайке. А в карабине должны свободно помещаться два звена цепи. Потому желательно покупать все вместе в одном магазине: можно примерить весь узел сразу.

Как собирается крепление из цепей для качели. Потом этот карабин продевается в рым-гайку и закручивается страховочное кольцо

Как собирается крепление из цепей для качели. Потом этот карабин продевается в рым-гайку и закручивается страховочное кольцо

Кстати, в магазине такелажа можно наткнуться на другие приспособления, которые можно приспособить для крепления цепей или веревок от сиденья качели. Например, такие, как на фото ниже.

Еще варианты такелажа. Из них тоже можно сделать качельный узел для крепления к перекладине

Еще варианты такелажа. Из них тоже можно сделать качельный узел для крепления к перекладине

Они рассчитаны на подъем груза от 0,5 тонны, так что для детских их использовать нет смысла, в вот на качели для взрослых — вполне.

У такого крепления есть существенный минус — при раскачивании слышен скрип. На время от него избавиться можно смазав узел, но операцию эту придется периодически повторять. Выход — сделать узел на подшипниках, но без сварки не обойтись.

Качели из металла своими руками

Конструкция у них точно такая же. Материал другой, и способ его крепления. Это — сварка. Тем, кто знаком со сварочными инверторами, не составит труда сварить нечто подобное. А для вдохновения фотоотчет.

Ниже есть чертеж этой качели с размерами. Требуются некоторые пояснения. На рисунке имеется приваренная по периметру труба (эта плоскость заштрихована). Она закопана и потому на фото не видна. Была сделана для того, чтобы повысить устойчивость: массы у друзей немалые. По той же причине наварены на торцы стоек пластины металла. Установку усложнили, но стоят качели намертво.

Чертеж качели из профильной трубы с размерами

Чертеж качели из профильной трубы с размерами

Для изготовления ушло 22 метра профильной трубы 50*50 мм, для сиденья 25*25 мм — 10 мм,  доски 2000*120*18 — 7 шт и остальное — крепеж, краска, антиржавчина.

Есть еще один способ крепления качели к перекладине. Он на фото.

Способ сделать крепление металлической качели к передкладине

Способ сделать крепление металлической качели к перекладине

Никто так не сможет объяснить, как автор произведения. Как сделать качели своими руками из металла смотрите в видео.

Оригинальной формы качели из профильной трубы — стойки нелинейные, а изогнутые. Такое с деревом сделать если и возможно, то только мастеру.

Несколько фото-идей от авторов и владельцев подобных конструкций.

Такие металлические качели своими руками можно сделать при наличии трубогиба
Такие металлические качели своими руками можно сделать при наличии трубогиба
Это вариант из металла самой первой конструкции
Это вариант из металла самой первой конструкции
Классика жанра: все просто и без излишеств
Классика жанра: все просто и без излишеств

О конструкциях и изготовлении металлических мангалов можно прочесть в этой статье.

Детские качели

Для детей можно сделать такие же по конструкции, но меньшего размера.

Примерные размеры качелей для детей. Высота, понятно, может быть и меньше

Примерные размеры качелей для детей. Высота, понятно, может быть и меньше

Есть несколько других моделей для детской площадки, а о том, как сделать песочницу можно прочесть тут.  Вот первые — качели-весы или балансир.

Качеля для детей - балансир или весы

Качеля для детей — балансир или весы

Все понятно, могут возникнуть вопросы только по узлу крепления. Ниже чертеж с указанием размеров. Для украпления верхней части внутри закрепляются стальные пластины. Чтобы они качались, сверлится отверстие, в которое продевается штырь. Улучшить «качение» можно вставив подшипники.

Стойки для качели-балансира

Стойки для качели-балансира

Быстро и просто можно сделать качели-гнездо из шины (автомобильной покрышки). В нее по четырем углам устанавливаются болты с рым-гайками, но меньшего диаметра (про шайбы не забудьте), к ним цепляются канаты или цепи, а их можно хоть на соответствующую ветку на дереве закинуть, хоть на турник повесить.

Как сделать качели-гнездо из покрышки

Как сделать качели-гнездо из покрышки

Java Swing рисовать объекты поверх других компонентов

Переполнение стека
  1. Около
  2. Продукты
  3. Для команд
  1. Переполнение стека Общественные вопросы и ответы
  2. Переполнение стека для команд Где разработчики и технологи делятся частными знаниями с коллегами
  3. Вакансии Программирование и связанные с ним технические возможности карьерного роста
  4. Талант Нанимайте технических специалистов и создавайте свой бренд работодателя
  5. Реклама Обратитесь к разработчикам и технологам со всего мира
  6. О компании
.

Swing — Рисование линии в Java

Переполнение стека
  1. Около
  2. Продукты
  3. Для команд
  1. Переполнение стека Общественные вопросы и ответы
  2. Переполнение стека для команд Где разработчики и технологи делятся частными знаниями с коллегами
  3. Вакансии Программирование и связанные с ним технические возможности карьерного роста
  4. Талант Нанимайте технических специалистов и создавайте свой бренд работодателя
  5. Реклама Обратитесь к разработчикам и технологам со всего мира
  6. О компании
.

Swing — Вытяжка и сборка изометрической плитки — JAVA

Переполнение стека
  1. Около
  2. Продукты
  3. Для команд
  1. Переполнение стека Общественные вопросы и ответы
  2. Переполнение стека для команд Где разработчики и технологи делятся частными знаниями с коллегами
  3. Вакансии Программирование и связанные с ним технические возможности карьерного роста
  4. Талант Нанимайте технических специалистов и создавайте свой бренд работодателя
  5. Реклама Обратитесь к разработчикам и технологам со всего мира
  6. О компании
.

swing — Рисование линий для создания ячейки в Java

Переполнение стека
  1. Около
  2. Продукты
  3. Для команд
  1. Переполнение стека Общественные вопросы и ответы
  2. Переполнение стека для команд Где разработчики и технологи делятся частными знаниями с коллегами
  3. Вакансии Программирование и связанные с ним технические возможности карьерного роста
  4. Талант Нанимайте технических специалистов и создавайте свой бренд работодателя
  5. Реклама Обратитесь к разработчикам и технологам со всего мира
  6. О компании
.

Отправить ответ

avatar
  Подписаться
Уведомление о
