Чертежный стол как называется: Как появилось слово «ватман» и «кульман»

Опубликовано в Разное
/
8 Июл 2021

Содержание

Как появилось слово «ватман» и «кульман» ?

Я заканчивал технический вуз и в отличии от современных студентов, которые наверное уже все свои чертежи сдают в электронном виде (так ли ?) очень плотно общался в ватманами. Кстати, и с кульманами тоже. Давайте узнаем подробнее — как произошли эти названия вроде бы обыденных вещей ?

В советском кино был свой набор штампов. Если хотели показать успехи социалистической индустрии, снимали дымящиеся трубы металлургического завода. Широкие колхозные поля с комбайнами завода «Коммунар» символизировали процветающее сельское хозяйство. А ежели хотели показать мощь инженерного труда, демонстрировали уходящие за горизонт ряды кульманов в конструкторском бюро. Кинематографистам приятно было снимать кульман, потому что выглядел этот прибор внушительно.

На тяжелом металлическом станке крепилась большая деревянная доска. С доской сопрягалось устройство, позволявшее проводить на чертеже прямые линии заданной длины и под заданным углом. Устройство это было, как правило, металлическим шарнирным параллелограммом. На одном конце параллелограмма закреплялась головка с двумя взаимно перпендикулярными линейками, которую можно было поворачивать на любой фиксированный угол. К другому концу иногда прикреплялся внушительный груз-противовес, облегчавший перемещение всей этой «мухорайки» над доской в любое место чертежа.

Нехитрое устройство, правда? Но без несложного этого прибора все гениальные замыслы инженеров не легли бы на чертеж, а значит, не нашли бы своего логического завершения в металле.



Так что большое спасибо кульману. И Кульману тоже. Я имею в виду инженера и математика Карла Кульмана (Carl Culmann) (1821-1881), который этот чертежный прибор придумал. Родился К. Кульман в городке Бад Бергцаберн в немецкой земле Рейнланд-Пфальц, на самой границе с Францией. Его отец был пастором, а сына хотел видеть инженером. Мечта престарелого родителя осуществилась. Карл выучился в одном из лучших технических заведений тогдашней Европы – Политехнической школе в Карлсруэ.

В 1841 году он стал инженером-мостостроителем. Это было славное время, когда строящиеся железные дороги «сшивали» еще политически разрозненную Германию в единое государство. Работы К. Кульмана, в особенности посвященные расчету фермовых конструкций, были востребованы. Он руководил постройкой многих мостов на юге Германии, в Бадене и в Баварии.

С 1849 по 1852 год Карл Кульман совершил путешествие по Франции, Англии и США. Для этой поездки он даже специально выучил английский язык. Французский же Кульман, как житель пограничного Бадена, неплохо знал с детства. Тем более, что несколько лет в отрочестве он был кадетом военной инженерной школы во французском городе Мец. Вернувшись из путешествия по Англии и США, Карл Кульман издал справочник, в котором были подробно описаны конструкции всех увиденных им английских и американских мостов. Те, кому довелось изучать сопромат, наверняка строили эпюры распределения нагрузок в балках. А значит, пользовались методами графического расчета конструкций, предложенными К.

Кульманом. Эти методы были изложены в его главной книге «Графическая статика», написанной в 1866 году. В 1855 году в Цюрихе был организован Политехнический институт. Кульман стал профессором этого учебного заведения и занимал кафедру до самой своей смерти. «Чертеж – язык инженера», – справедливо говаривал старый профессор.

И немало потрудился для того, чтобы язык этот стал четкими и выразительными. Карл Кульман изобрел тот самый прибор для быстрого и аккуратного изготовления чертежей, который и носит теперь его имя. Впрочем, «кульманом» рабочее место инженера или архитектора называется только по-русски. В прочих языках прибор для создания чертежей вручную называют «чертежной доской» (drafting table, Reißbrett, planche à dessin). Там, где это благородное устройство еще не заменили компьютеры с программами автоматизированного проектирования (CAD). Но когда я и мои сверстники заканчивали институт, об автоматизированном проектировании еще не слыхали.

И знакомства с изобретением дедушки Кульмана почти никто из инженерных работников прошлых поколений не избежал. Кто-то простоял у кульмана несколько лет. А кто-то – изрядную часть своей жизни.





Где кульман, там и ватман. Эта плотная белая бумага с шероховатой поверхностью специально предназначалась для рисования на ней карандашом или тушью.

Собственно говоря, если бы не чудеса транскрипции английских имен кириллицей, называться бы этой бумаге вотменом, поскольку выпускать эту бумагу начал английский промышленник Джеймс Уотмен (James Whatman) (1702-1754). Но ничего не поделаешь – ватман, как название бумаги для чертежников, в русском языке уже прижился. Так же, как и персонаж Конан-Дойля доктор Ватсон, который по всем правилам должен бы быть Уотсоном. Джеймс Уотмен родился в небольшой деревушке недалеко от Мейдстона (графство Кент).

Этот город в 18-м веке был центром бумажного производства в Англии. Но сперва Дж. Уотмен поработал дубильщиком кож. И лишь затем сменил эту грязную работу на ремесло более чистое и почетное, в котором и прославился. В 1733 году Уотмен открыл собственное производство бумаги. Он, естественно, хотел разбогатеть. И потому решил стать производителем самой лучшей в тогдашней Европе бумаги. Быть лидером в бумажном производстве во времена Уотмена было не менее почетно и выгодно, чем нынче возглавлять какую-нибудь компанию мобильной связи. Бумага – дорожное полотно прогресса. В 18-м веке в этом уже никто

Кульман (чертежный инструмент) — это… Что такое Кульман (чертежный инструмент)?

Кульман (чертежный инструмент)

Кульман

Ку́льман — чертежный прибор пантографной системы в виде доски, установленной вертикально или под углом. Название происходит от наименования немецкой фирмы Сullmann, выпускающей эти приборы[1]. Согласно имеющимся сведениям, автором одноименного чертежного прибора является Карл Кульман.

Устройство

Кульман — прецизионное устройство, обеспечивающее возможность проведения прямых линий заданной длины под любыми углами в плоскости чертёжной доски. Используют прибор пантографного типа, состоящий из системы рычагов, соединённых шарнирно в виде параллелограмма, либо координатного типа, имеющий два взаимно перпендикулярных профиля, по которым перемещаются каретки.

Система параллелограммов и одна из кареток снабжены делительной (угломерной) головкой с двумя взаимно перпендикулярными масштабными линейками. Линейки могут иметь разный масштаб и различную длину — горизонтальная обычно 500 мм, вертикальная 300 мм. Линейки изготовляют из пластмассы, армированной металлом, или из стального тонкостенного профиля. Угломерная головка прибора обеспечивает точность отсчёта угла до 5′ (с фиксацией угла поворота головки через 15° либо в любом положении), имеет две шкалы отсчёта (прямую и обратную) и приспособление для их смещения, чтобы выполнять построение проекций под углом. Прибор снабжен тормозом для фиксации положения головки, поворота от плоскости доски на 90°, приспособлениями для юстировки линеек, установки штриховальных приборов, печатающего устройства и др.

История изобретения

Кульман впервые был выпущен германской фирмой Сulmann в качестве чертежного прибора, состоящего из доски, лампы на кронштейне и пантографа — раздвижной шарнирной рамы в виде параллелограмма. До появления САПР на базе персонального компьютера, кульман не имел альтернативы, являясь неотъемлемым элементом деятельности для инженеров-конструкторов, проектировщиков, чертежников.

Особенности использования

Кульман диктовал технологию проектирования — в качестве основы для проектирования использовался прикрепленный к кульману лист бумаги, следовательно разработка велась в отдельных плоскостях: вид спереди, вид сбоку, вид сверху. В то же время САПР позволяет проектировать сразу в трех измерениях, в том числе, применяя обратный подход, начиная разработку трехмерной модели (инструмента, штампа, механизма) и затем создавая отдельные чертежи для конкретной плоскости и отдельного вида.

В данный момент уровень использования кульмана как средства проектирования на предприятиях России сокращается, поскольку САПР значительно сокращает сроки разработки и при достаточном уровне подготовки конструктора несоизмеримо облегчает его работу.

Примечания

Ссылки

Чертёжно-конструкторская техника — это. .. Что такое Чертёжно-конструкторская техника?

        набор инструментов, приспособлений и оборудования, с помощью которых выполняются чертежи (См. Чертёж). Основные средства Ч.-к. т. — чертёжная доска для размещения и закрепления чертежей, чертёжный станок, на котором укрепляют доску, чертёжный прибор, чертёжный инструмент и вспомогательные приспособления.

         Чертёжная доска имеет плоскую поверхность, размеры которой превышают размеры сторон чертежа на 100—200 мм. Изготовляют доски обычно из липовых реек или из фанеры (например, школьные) с дубовой или буковой обвязкой, из стекла, пластмассы, древесно-стружечных плит с пластмассовым покрытием. Для облегчения работ по черчению и копированию чертежные доски могут быть выполнены из прозрачного материала и оснащены подсветкой. Применяют и комбинированные доски, у которых одна половина выполнена из органического стекла с масштабными сетками и регулируемой подсветкой, другая — из дерева или оклеенной древесностружечной плиты.

Размеры портативных досок 350 × 500 мм, конструкторских — 1000 × 1350 мм и для особо крупных чертежей — 1350 × 5000 мм. Чертежи крепят к доске кнопками или клейкой лентой.

         Чертёжный станок обеспечивает удобное для работы положение чертёжной доски под любым углом на высоте 300—700 мм от пола. Стационарные чертёжные станки могут быть двух- и одноколонные. Станки с одной колонной могут поворачиваться на 360° вокруг вертикальной оси. Конструкторские чертёжные станки имеют системы уравновешивания доски (например, с помощью груза или пружины), устройства подъёма, опускания и поворота (обычно с механическим или гидравлическим приводом).

         Чертёжный прибор, называется часто кульманом, — прецизионное устройство, обеспечивающее возможность проведения прямых линий заданной длины под любыми углами в плоскости чертёжной доски. Используют прибор пантографного типа (см. Пантограф), состоящий из системы рычагов, соединённых шарнирно в виде параллелограмма, либо координатного типа, имеющий два взаимно перпендикулярных профиля, по которым перемещаются каретки.
Система параллелограммов и одна из кареток снабжены делительной (угломерной) головкой с двумя взаимно перпендикулярными масштабными линейками. Линейки могут иметь разный масштаб и различную длину — горизонтальная обычно 500 мм, вертикальная 300 мм. Линейки изготовляют из пластмассы, армированной металлом, или из стального тонкостенного профиля. Угломерная головка прибора обеспечивает точность отсчёта угла до 5 (с фиксацией угла поворота головки через 15° либо в любом положении), имеет две шкалы отсчёта (прямую и обратную) и приспособление для их смещения, чтобы выполнять построение проекций под углом. Прибор снабжен тормозом для фиксации положения головки, поворота от плоскости доски на 90°, приспособлениями для юстировки линеек, установки штриховальных приборов (См. Штриховальный прибор), печатающего устройства и др.          Чертёжный инструмент — набор разметочных и чертёжных циркулей (См. Циркуль) и кронциркулей (См. Кронциркуль) различных типов и размеров, дополняемый (при необходимости) вспомогательными приспособлениями, Рейсфедерами, рейсфедерными вставками и т.
п. Диапазон радиусов, вычерчиваемых с помощью различных типов циркулей, — 0,5—300 мм и более. Дополнительные элементы наборов — пеналы для хранения циркульных или чертёжных графитов и запасных игл — часто выполняют в виде ручки-отвёртки, ручки-наколки, ручки-удлинителя. Для сохранения поверхности чертёжных досок и бумаги при вычерчивании концентрических окружностей используют центрики —латунные кнопки с иглой и углублением для опорной ножки циркуля. Наиболее точный инструмент для ответственных работ изготовляют из латуни, менее точный — из стали.

         В комплект инструментов часто входят приспособления для заточки карандашей и удаления ошибочно выполненных линий чертежа. Графиты (кроме графитов калиброванной толщины) затачивают фрезерными ручными или электрическими машинками. Карандашные линии снимают с чертежей стиральными резинками. Для исправления чертежей, выполненных пастой, глубоко впитывающейся в бумагу, используют пасту белого цвета, которой замазывают ненужные элементы чертежа. Тушь или чернила, которые используют в рапидографах, стирают с чертежа резинками с микропористой структурой, в порах которых находится растворитель туши; при этом происходит одновременно растворение туши и её стирание.

         Вспомогательные приспособления используют для нанесения знаков, букв или цифр на чертёж. К ручным пишущим приспособлениям относятся Карандаши различных конструкций, шариковые ручки, Фломастеры и рапидографы. Широко используют цанговые карандаши с графитовыми стержнями или графитосодержащими пастами, заправленными в металлические калиброванные трубочки-держатели (такие карандаши не нуждаются в заточке и позволяют проводить линии шириной 0,2—1 мм). Разные по ширине линии получают также с помощью шариковых стержней (ручки). Постоянство ширины проводимой линии обеспечивают фломастеры со стержнями из стекловолокна, полиамида (например, капрона) или керамики. При выполнении чертежей тушью или специальными чернилами используют рапидограф — калиброванную трубочку с иглой и баллончиком для туши. Рапидографами проводят линии шириной 0,1—2,5 мм (78 типоразмеров).          Для выполнения чертежей используют различные линейки (См. Линейка) (в т. ч. рейсшины (См. Рейсшина)), угольники. Для ускорения чертёжных работ применяют трафареты чертёжные (См. Трафарет чертёжный) (для нанесения на чертежи надписей, условных обозначений, вычерчивания типовых деталей и т.п.), лекала (См. Лекало) (для вычерчивания сложных кривых линий и сопряжений), деколи — сухие переводные картинки повторяющихся элементов крепёжных деталей, условных схемных или монтажных изображений и т.п. Применяют также механизированные средства, например пишущие машины (См. Пишущая машина) для впечатывания букв, цифр, стандартных условных обозначений. Для сокращения объёма чертёжных работ широко используют Темплеты, упрощённое начертание часто повторяющихся элементов, выклеивание чертежей из типовых элементов.          Средства автоматизации чертёжно-конструкторских работ. Повышение качества и производительности конструкторского труда обеспечивают применением автоматизированного оборудования, управляемого с помощью средств вычислительной техники. К такому оборудованию относятся: графопостроители (См. Графопостроитель) планшетного и рулонного типов, графоповторители сканирующего и дискретного типов, графические дисплеи и др. Чертежи и другие документы либо выполняют на бумаге, микрофишах, микрофильмах, либо содержащуюся в них информацию преобразуют в цифровой код и в таком виде фиксируют на машинных носителях информации (перфокартах, магнитных лентах) для последующей обработки на ЭВМ. Применение средств автоматизации при выполнении чертежно-конструкторских работ позволяет ускорить процесс проектирования (См. Проектирование).

         Рабочее место конструктора. Средства Ч.-к. т., дополнительные приспособления и устройства используют в практике чертёжно-конструкторских работ для организации рабочего места конструктора (рис.). На столе, который служит для выполнения расчётов, находятся необходимые для работы справочники, трафареты, клавишная вычислит. машина. На столе заготовок, который устанавливают обычно между письменным столом и чертёжным станком, располагают чертежи и вспомогательные материалы, рапидографы и другие приспособления. В ящиках стола или выкатных тумбах на колесиках хранятся чертёжный инструмент и различные справочные материалы. Рабочее место, оборудованное дисплеем и графопостроителем, выполняют обычно комплексно для группы конструкторов.

         Лит.: Алферов А. В., Механизация и автоматизация проектно-конструкторских работ, М., 1973; Механизация инженерно-технического и управленческого труда. Справочная книга, под ред. И. И. Кандаурова, Л., 1973.

         Р. Г. Варламов.



        Рабочее место чертёжника-конструктора: 1 — письменный стол; 2 — чертёжный трафарет; 3 — справочные материалы; 4 — карандаш; 5 — клавишная вычислительная машина; 6 — готовальня; 7 — телефон; 8 — корзина для бумаг; 9 — рапидографы; 10 — стол для заготовок; 11 — делительная (угломерная) головка; 12 — масштабные линейки; 13 — чертёжный прибор; 14 — чертёжная доска; 15 — ложемент для чертёжного инструмента; 16 — чертёжный станок; 17 — рукоятка изменения наклона чертёжной доски; 18 — педаль изменения расположения чертёжной доски по высоте; 19 — выкатная тумба стола; 20 — стул; 21 — ящики для хранения инструментов и справочного материала.

Кульманы, чертежные столы и столешницы

Кульман PROFI PLUS МТ, A1

Полноценная чертежная система для использования на работе и в домашних условиях. Четырехступенчатая противоскользящая подставка, позволяющая регулировать наклон доски. Рейсшина PROFI PLUS M с механикой STOP-and-GO и функцией блокировки. Профессиональная чертежная головка в комплекте.

Кульман PROFI PLUS МТ, А2

Полноценная чертежная система для использования на работе и в домашних условиях. Четырехступенчатая противоскользящая подставка, позволяющая регулировать наклон доски. Рейсшина PROFI PLUS M с механикой STOP-and-GO и функцией блокировки. Профессиональная чертежная головка в комплекте.

Доска для чертежного стола

Меламиновая доска к чертежным столам и кульманам. Фиксация листов к доске производится при помощи любой неперманентной клейкой ленты.

Доска для чертежного стола

Меламиновая доска к чертежным столам и кульманам. Фиксация листов к доске производится при помощи любой неперманентной клейкой ленты.

Доска для чертежного стола

Меламиновая доска к чертежным столам и кульманам. Фиксация листов к доске производится при помощи любой неперманентной клейкой ленты.

Чертежный стол RD-175

Полупрофессиональный чертежный стол. Высота и наклон доски регулируется несколькими фиксаторами. Удобная полка для чертежей. Фиксация листов к доске производится при помощи любой неперманентной клейкой ленты.
Доска для чертежного стола в комплект не входит.

Чертежный стол RD-110

Профессиональный чертежный стол.
Доска для чертежного стола в комплект не входит.

Чертежный стол RD-135

Профессиональный чертежный стол. Может использоваться как обычный стол. Высота и наклон доски регулируется с помощью фиксаторов и ручки. Фиксация листов к доске производится при помощи любой неперманентной клейкой ленты.
Доска для чертежного стола в комплект не входит.

База для чертежных досок Rocada 190 (RD-190) металл

Полупрофессиональный чертежный стол. Высота и наклон доски регулируется несколькими фиксаторами. Удобная полка для чертежей. Фиксация листов к доске производится при помощи любой неперманентной клейкой ленты. Доска для чертежного стола в комплект не входит.

Кульман для черчения (старого образца и электронный) – что это такое?

Оглавление:

  1. Что такое кульман?
  2. История изобретения кульмана
  3. Устройство кульмана
  4. Особенности эксплуатации кульмана
  5. Электронные кульманы

Ещё каких-нибудь три десятка лет назад не только в нашей стране, но и по всему миру в просторных залах конструкторских бюро стояли рядами многочисленные кульманы. С тех пор прошло не так уж много по историческим меркам времени, но и его было достаточно, чтобы разительным образом изменить интерьеры таких КБ. Сейчас в них главным рабочим инструментом является компьютер и его разнообразная свита в виде периферии, представляющей различные печатающие устройства. Но во многих КБ где-нибудь в углу ещё можно увидеть стоящие, собранные в кучку, покрытые пылью старые кульманы. Для нашего времени кульман чертёжный уже стал полноценным анахронизмом, таким же, например, как арифмометры в век калькуляторов. Некоторые конструкторы даже дома имеют ещё подобный старомодный кульман, хотя давно уже забросили его и пользуются компьютерными программами. Эти «мамонты» чертёжного дела утратили полностью своё практическое применение, и их время безнадёжно прошло.

Что такое кульман?

Молодому поколению, пожалуй, потребуется увидеть фото кульмана, чтобы представить, о чём идёт речь. Кульманом называется прибор для черчения, имеющий пантографную систему и представляющий собой прямоугольную деревянную доску, которую можно устанавливать вертикально или под любым углом наклона.

История изобретения кульмана

В своё время эти приборы изготавливала немецкая фирма, которая так же, как и сам прибор унаследовала название от его изобретателя и основателя Франца Кульмана. Хотя есть и другая (правда, ошибочная) версия, что этот чертёжный прибор изобрёл другой немецкий инженер Карл Кульман. Итак, изобретя этот графический инструмент, включающий в себя чертёжную доску, пантограф – металлическую раму-параллелограмм с подвижными шарнирными сочленениями и лампу, укреплённую на кронштейне, Франц Кульман основал фирму «Franz Kuhlmann KG», которая стала изготавливать эти изделия для всего мира. До тех пор, пока не появились персональные компьютеры, и для них не были созданы программы систем автоматического проектирования (САПР), кульман для черчения не имел никакой альтернативы – он являлся главным рабочим инструментом для армии чертёжников, проектировщиков и инженеров-конструкторов.

Устройство кульмана

Вряд ли кому в голову придёт изготовить кульман своими руками, поскольку, это намного сложнее, чем сделать мольберт. Несмотря на громоздкость, кульман достаточно точное механическое устройство, позволяющее рисовать в плоскости доски прямые линии произвольной длины и под произвольными углами. Прибор мог иметь два варианта подвижной рамы:

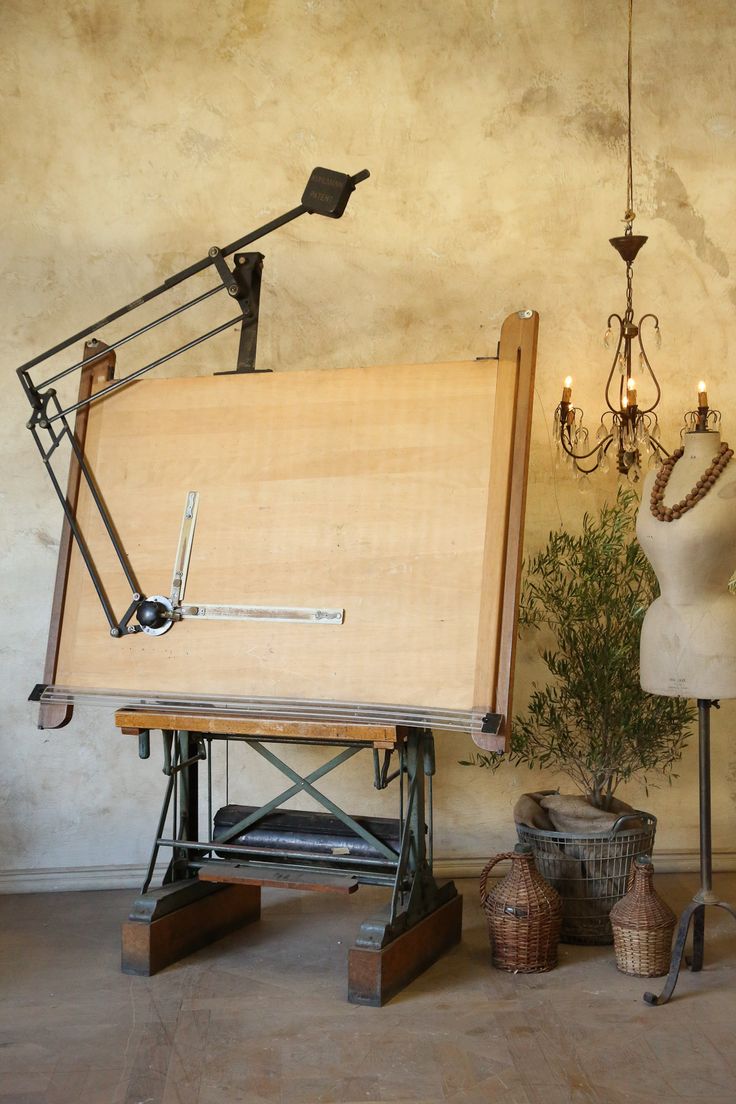

  • пантографный механизм представлял собой систему стальных рычагов, которые через шарнирные соединения образовывали параллелограмм;

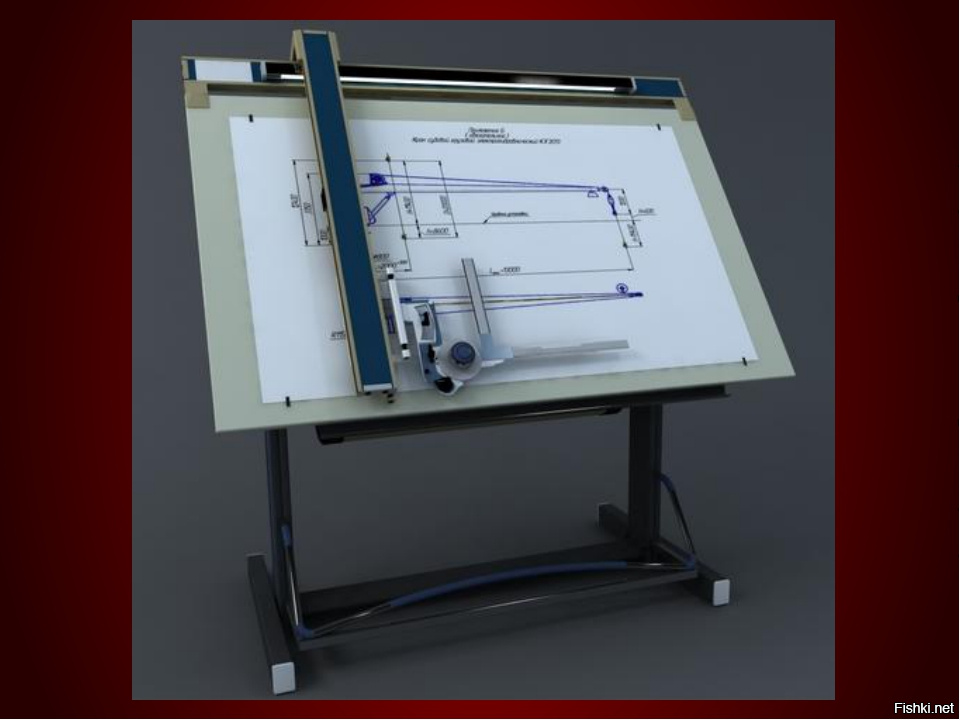

  • механизм координатного типа с двумя строго перпендикулярными профилями, по которым могла перемещаться каретка.

На параллелограмме или одной из кареток крепилась угломерная (делительная) головка, от которой исходили под углом 90 градусов две масштабные линейки. На линейках обычно был нанесён разный масштаб, а сами они имели неодинаковую длину: вертикальная имела длину 300 мм, а горизонтальная – 500 мм. Линейки делались из армированной металлом прозрачной пластмассы или тонкостенного стального профиля. Точность угломерной головки составляла 5′, а её положение можно было зафиксировать в любом положении. Использовались одновременно прямая и обратная шкала отсчёта. С помощью приспособления для смещения головки выполнялись построения проекций под углом. В устройстве предусмотрен тормоз, фиксирующий положение головки. Головку можно поворачивать перпендикулярно к плоскости доски. Была предусмотрена установка печатающего устройства, штриховальных приборов, инструментов для юстировки линеек и т.д.

Особенности эксплуатации кульмана

Поскольку проектирование с помощью кульмана велось на листе ватмана, то оно осуществлялось в трёх плоскостях:

  • вид спереди;
  • вид сбоку;
  • вид сверху.

Созданная позднее САПР позволяла сразу делать трёхмерные проекции и часто применяла обратный подход, когда уже после создания трёхмерной модели детали создавались её отдельные проекции.

Электронные кульманы

В настоящее время кульманы в качестве средств проектирования в КБ и на предприятиях России используются всё реже, поскольку не могут конкурировать с САПР по скорости разработки, к тому же значительно облегчает работу конструктора. И хотя, обыкновенный механический кульман уступил свои позиции, на смену ему пришёл электронный кульман в разных вариациях.

Видео о кульмане для черчения

Кульман PROFI PLUS МТ

Это полноценная чертёжная система, пригодная для использования как дома, так и на работе. Наклон доски регулируется четырёхступенчатой противоскользящей подставкой. Рейсшина имеет функцию блокировки и механизм стоп-энд-гоу. Комплектуется профессиональной чертёжной головкой.

Интерактивный стол Isis

Характеризуется интерактивными возможностями при простоте использования. Вертикальное или горизонтальное положение стола и программное обеспечение позволяет использовать его в роли интерактивной доски, кульмана, фотоальбома, карты, инструмента для презентаций. Устройство имеет гладкую ламинированную светоотражающую столешницу с изменяемой высотой и любым углом наклона. Отдельно к системе можно приобрести интерактивный проектор с ультракоротким фокусом.

Интерактивный кульман

В этом интерактивном кульмане при прежней простоте использования предусмотрены дополнительные интерактивные возможности. Этот комплекс не только отличается многофункциональностью, но и мобильностью, поскольку приспособлен для передвижения. В его состав входят:

  • белая доска размерами 1440х900 мм, снабжённая передвижным механизмом с электрической регулировкой;
  • ноутбук;
  • интерактивный короткофокусный мультимедийный проектор, подключаемый к ноутбуку.

Преимущества данного комплекса:
  • мобильность позволяет быстро переместить его без разборки;
  • с помощью интерактивного проектора любые изменения, произошедшие на доске, считываются и переносятся тотчас же в компьютер;
  • очень удобен не только для рисования и моделирования, но и презентаций и демонстраций;
  • высотой и углом наклона интерактивной доски легко управлять с пульта электрического механизма;
  • снабжён горизонтальной выдвижной полкой для установки ноутбука;
  • для мультимедийного проектора предусмотрено верхнее крепление.

Электронный кульман «iTable»

Компания «Nettle» ещё в 2011 году представила миру голографический стол «NettleBox», которые представлял собой систему визуализации, формировавшую у наблюдателя ощущение реальности демонстрируемого объекта. А компания «Неолант» порадовала электронным кульманом «iTable», который смог заменить все элементы, которые использовались в ходе презентаций: экран, проектор, ноутбук.

«iTable» — это, по существу, программно-аппаратный комплекс, в котором объединились электронный стол и сенсорный экран. Под работу на нём можно адаптировать программное обеспечение, которое создано для решения оригинальных задач разных заказчиков, или взятое от «Autodesk». В случае использования системы автоматического проектирования «Autodesk» становится способен выполнять все функции старого доброго кульмана. С этим архаичным чертёжным инструментом «iTable» роднит огромная величина экрана, достигающего в диагонали 60 дюймов, но современное устройство имеет ещё и прекрасные демонстрационные возможности.   Поскольку «iTable» имеет очень удобную и функциональную сенсорную интерактивную панель, то с его помощью становится проще работать с объектами проектирования. Например, для просмотра объекта в двухмерном или трёхмерном пространстве можно задать координаты точки, если дотронуться до экрана пальцем в нужном месте изображения. У экрана есть гидравлический подъёмник, с помощью которого его положение можно изменять с вертикального до горизонтального. С помощью этого устройства идеально демонстрировать конструкторские разработки, обходясь при этом без привычных устройств: экрана, проектора и компьютера.

К тому же, «iTable» можно использовать в качестве дублирующего экрана, если подключить его к компьютеру. Для совместного функционирования двух устройств предназначено решение «Autodesk Inventor» с функцией ассоциативности. Если на компьютере изменить деталь, то это отобразится на модели объекта, видимой на «iTable».

А Вы когда-нибудь пользовались кульманом или знаете его только по картинкам? Расскажите об этом в комментариях.

Чертежные инструменты и принадлежности | Материал:

ОСНОВЫ ЧЕРЧЕНИЯ

Тема: Инструменты, материалы и принадлежности.

Рассматриваемые вопросы:

— бумага для черчения;

— чертежные инструменты и принадлежности;

— чертежное оборудование.

1. Общие сведения о линиях.

На уроках черчения вам потребуются различные материалы, инструменты и принадлежности, которые необходимо будет подготовить к работе.

Бумага является основным материалом, на котором выполняются графические и текстовые конструкторские документы. В зависимости от назначения и срока хранения чертежи могут выполняться на чертежной бумаге, кальке, миллиметровой бумаге, писчей бумаге в клетку.

Перед выполнением графической работы бумагу необходимо проверить:

— чистый белый лист не должен содержать замятии, складок, морщин;

— не следует использовать бумагу, которая лохматится под действием резинки (ластика).

Запомните:

1. Графические изображения выполняются на гладкой стороне бумаги.

2. Во время выполнения чертежей необходимо следить за чистотой рук, чтобы не испачкать чертеж.

3. Свободное поле чертежа рекомендуется закрывать чистым листом бумаги, чтобы графитная пыль не пачкала чертежную бумагу.

Карандаши играют важную роль в выполнении чертежей, поскольку качество графического изображения зависит от правильного выбора степени их твердости. Промышленностью выпускаются наборы карандашей различной твердости. Степень твердости обозначается буквами и цифрами, которые наносятся на карандаш:

обозначение

Твердость

обозначение

Т2

твердый 2

Н2

Т

твердый

Н

ТМ

средний

НВ

М

мягкий

В

М2

мягкий 2

В2

Буквой обозначается мягкость или твердость карандаша. Числом обозначается степень мягкости или твердости. Чем больше число, стоящее перед буквой, тем тверже или мягче карандаш.

Выполнение чертежа начинают карандашами Т, 2Т, нанося линии построений, а обводят чертеж карандашами М, 2М.

Оттачивают карандаш с того конца, где нет надписи. Это позволяет сохранить его маркировку. Качество проводимых линий зависит от того, как заточен грифель карандаша. На рисунке 1 а и б показаны варианты подготовки карандашей к работе.

Коническую заточку стержня производят для твердых карандашей. Затачивание грифеля в виде лопаточки осуществляется для мягких карандашей.

а б

Рисунок 1. Подготовка карандаша к работе.

Резинка (ластик) используется для удаления ненужных изображений, надписей. Ластик должен быть мягким и иметь острые края. Острым краем удобно удалять линии, не затрагивая соседние.

Рисунок 2. Ластик.

Готовальня – набор чертежных инструментов и принадлежностей, уложенных в футляр (рисунок 3). Готовальни в зависимости от их назначения бывают разных типов и отличаются друг от друга количеством и качеством входящих в них инструментов.

Рисунок 3. Готовальня.

Циркуль – измеритель применяется для измерения, откладывания и деления отрезков. Он имеет две шарнирно соединенные ножки с иглами (рисунок 4).

Рисунок 4. Циркуль – измеритель.

Круговой циркуль – применяется для проведения окружностей средних и больших диаметров. В одной из ножек он имеет карандашную вставку, в другой – иглу (рисунок 5).

Рисунок 5. Круговой циркуль.

Стержень карандашной вставки должен выходить наружу на 5-7 мм. В круговом циркуле ножка с грифелем должна быть несколько длиннее ножки с иглой, что облегчает проведение окружностей.

Кронциркуль – малый циркуль для проведения окружностей малого диаметра от 0,5 до 8 мм (рисунок 6).

Рисунок 6. Кронциркуль.

Центрик – кнопка с углублением для иглы циркуля. Используется для проведения нескольких окружностей или их дуг из одного центра. Центрик вкалывается в центр окружностей, что предотвращает появление порывов бумаги.

Линейка – простейший чертежный инструмент, служащий для проведения прямых линий и измерения размеров. В работе удобнее использовать тонкие прозрачные линейки (рисунок 7).

Рисунок 7. Линейки.

Рейсшина — чертежная линейка для проведения параллельных линий. Состоит из линейки с поперечиной, прижимаемой к кромке чертежной доски рукой (рисунок 8).

Рисунок 8. Рейсшина.

В настоящее время используются и другие виды рейсшин, например, инерционные (рисунок 9), которые сочетают в себе свойства универсальной линейки, прибора для штриховки и транспортира.

Рисунок 9. Инерционная рейсшина.

Угольники. В практике выполнения чертежей используются два угольника с углами 90°, 45°, 45° (рис. 10, а) и с углами 90°, 30°, 60° (рис. 10, б).



а б

Рисунок 10. Угольники.

Транспортир – инструмент для градусного измерения и вычерчивания углов, изготавливаемый из жести или пластмассы (рисунок 11).

Рисунок 11. Транспортир.


Лекало – тонкая пластинка с криволинейными кромками, служащая для вычерчивания кривых (лекальных) линий, которые нельзя провести с помощью циркуля. Разновидности лекал представлены на рисунке 12.

Рисунок 12. Лекала.

Лекала используются для обводки лекальных кривых, ранее проведенных от руки по точкам. Для обводки линии подбирают лекала с такими кромками, чтобы можно было обвести как можно больший участок кривой.

Чертежная доска (рисунок 13) — доска, изготовленная из мягких пород древесины, к которой прикрепляют лист чертежной бумаги с помощью кнопок.

Рисунок 13. Доска чертежная.

Кульман и чертежные приборы — высокоточные устройства, крепящиеся к чертежным доскам (рисунок 14). Они позволяют проводить прямые линии заданной длины под любыми углами.

Рисунок 14. Кульман.

IV. КОНТРОЛЬНО-ОБОБЩАЮЩАЯ ЧАСТЬ

1. Расшифруйте обозначения карандашей:

2Т –

Т –

ТМ –

М –

2М –

2. С какого конца следует затачивать карандаш?

3. Какой должна быть длина заточки карандаша?

4. Какой твердости следует взять карандаш при выполнении построений на чертеже?

4. Для чего нужна рейсшина? Как с ней работать?

5. Какие виды циркулей применяется в черчении, перечислите.

6. как правильно настроить циркуль к работе?

7. Когда следует применять лекало – при построении или при обводке лекальной кривой?

Таблица чертежей — определение таблицы чертежей по The Free Dictionary

QSTA — не единственный новый коммерческий сверхзвуковой пассажирский самолет на чертежном столе прямо сейчас. «Но не волнуйтесь, мы по-прежнему считаем, что это мероприятие полезно для Филиппин, и мы будем настаивать на его доставке, хотя нам придется вернуться. К чертежному столу. Клер Хуарес сказал: «Эти планы были плохо продуманы, и их следует вернуть к чертежному столу и перенести в другое место на окраине города, такое как Балтийский район, Лондон-роуд или Лидс-стрит.«Наша история проста, но прискорбна, мы готовы вернуться к чертежному столу. Наша приверженность непоколебима, наша лояльность безупречна. В противном случае соглашение может развалиться, и каждая сторона будет вынуждена вернуться к чертежу. Я совершил свое паломничество в музей мастера в Спрингфилде, штат Массачусетс, и широко ухмыльнулся, как Забле, когда я стоял перед его чертежным столом. Я из тех, кто знает, что это произносится Zoice, а не Soos, о чем вы должны часто упоминать, если хотите сократить свой круг общения до минимума.На встрече жители и официальные лица Горнодобывающей компании вернутся к чертежному столу, чтобы решить, какие проекты будут реализованы на благо горожан. Однако Кабрал поспешил пояснить, что идея аренды помещений в частных школах все еще обсуждается. . «Мы просто даем вам представление о возможностях решения проблемы перегрузки в классе из-за нехватки места для сборки», — сказал он. Зекчин отошел от традиционных и драгоценных дизайнов Murano, которые все еще укоренились в давно исчезнувшем 18 веке. задумчивости, и вернулся к чертежному столу, глядя на более ранние модели, в основном модели эпохи Возрождения.Некоторые из самых приятных — автопортреты Дойла за его чертежным столом. Начав свою должность в Punch, Дойл понимает, что у него меньше времени уделять еженедельным заданиям для отца. Джартос работает почти полностью в цифровом формате, используя то, что по сути является большим цифровым чертежным столом. Скорее всего, его чертежным столом. на нем был Colt Cobra или .357 Trooper.

HTML Учебник

HTML — это стандартный язык разметки для веб-страниц.

С помощью HTML вы можете создать свой собственный веб-сайт.

HTML легко выучить — вам понравится!

Начните изучать HTML прямо сейчас »

Простое обучение с помощью HTML «Попробуйте сами»

С помощью нашего редактора «Попробуйте сами» вы можете редактировать HTML-код и просматривать результат:

Пример




Заголовок страницы

Это заголовок


Это абзац.


Попробуй сам »

Щелкните кнопку «Попробуйте сами», чтобы увидеть, как это работает.


Примеры HTML

В этом руководстве по HTML вы найдете более 200 примеров. С нашим онлайн Редактор «Попробуй сам», каждый пример можно отредактировать и протестировать самостоятельно!

Перейти к примерам HTML!



Упражнения HTML

Это руководство по HTML также содержит около 100 упражнений по HTML.

Проверьте себя упражнениями

упражнение:

Добавьте «всплывающую подсказку» к абзацу ниже с текстом «О W3Schools».

W3Schools — это сайт веб-разработчиков.


Отправить ответ »

Начало упражнения


HTML-викторина

Проверьте свои навыки HTML с помощью нашей викторины по HTML!

Начать HTML-викторину!


Ссылки HTML

В W3Schools вы найдете полные ссылки на элементы HTML, атрибуты, события, названия цветов, сущности, наборы символов, кодировка URL, языковые коды, сообщения HTTP, поддержка браузера и многое другое:


Экзамен HTML — Получите свой диплом!

Интернет-сертификация W3Schools

Идеальное решение для профессионалов, которым необходимо совмещать работу, семью и карьеру.

Уже выдано более 25 000 сертификатов!

Получите сертификат »

Сертификат HTML документирует ваши знания HTML.

Сертификат CSS подтверждает ваши знания в области CSS.

Сертификат JavaScript документирует ваши знания JavaScript и HTML DOM.

Сертификат Python документирует ваши знания Python.

Сертификат jQuery подтверждает ваши знания о jQuery.

Сертификат SQL документирует ваши знания SQL.

Сертификат PHP документирует ваши знания PHP и MySQL.

Сертификат XML документирует ваши знания XML, XML DOM и XSLT.

Сертификат Bootstrap документирует ваши знания о среде Bootstrap.



Введение в SQL


SQL — это стандартный язык для доступа к базам данных и управления ими.


Что такое SQL?

  • SQL означает язык структурированных запросов
  • SQL позволяет получать доступ к базам данных и управлять ими
  • SQL стал стандартом Американского национального института стандартов (ANSI) в 1986 г. и Международной организации по стандартизации (ISO) в 1987

Что умеет SQL?

  • SQL может выполнять запросы к базе данных
  • SQL может извлекать данные из базы данных
  • SQL может вставлять записи в базу данных
  • SQL может обновлять записи в базе данных
  • SQL может удалять записи из базы данных
  • SQL может создавать новые базы данных
  • SQL может создавать новые таблицы в базе данных
  • SQL может создавать хранимые процедуры в базе данных
  • SQL может создавать представления в базе данных
  • SQL может устанавливать разрешения для таблиц, процедур и представлений

SQL — это Стандарт — НО….

Хотя SQL является стандартом ANSI / ISO, существуют разные версии языка SQL.

Однако, чтобы соответствовать стандарту ANSI, все они одинаково поддерживают по крайней мере основные команды (такие как SELECT, UPDATE, DELETE, INSERT, WHERE).

Примечание: Большинство программ баз данных SQL также имеют собственные проприетарные расширения в дополнение к стандарту SQL!


Использование SQL на вашем веб-сайте

Для создания веб-сайта, отображающего данные из базы данных, вам потребуется:

  • Программа базы данных СУБД (т.е. MS Access, SQL Server, MySQL)
  • Чтобы использовать язык сценариев на стороне сервера, например PHP или ASP.
  • Использование SQL для получения нужных данных
  • Чтобы использовать HTML / CSS для стилизации страницы

РСУБД

RDBMS означает систему управления реляционными базами данных.

СУБД

является основой для SQL и для всех современных систем баз данных, таких как MS SQL Server, IBM DB2, Oracle, MySQL и Microsoft Access.

Данные в СУБД хранятся в объектах базы данных, называемых таблицами.Таблица — это набор связанных записей данных, состоящий из столбцов и строк.

Посмотрите в таблице «Клиенты»:

Каждая таблица разбита на более мелкие объекты, называемые полями. Поля в таблица клиентов состоит из идентификатора клиента, имени клиента, имени контакта, адреса, Город, почтовый индекс и страна. Поле — это столбец в таблице, предназначенный для поддержки конкретная информация о каждой записи в таблице.

Запись, также называемая строкой, — это каждая отдельная запись, существующая в таблице.Например, в приведенной выше таблице «Клиенты» 91 запись. Рекорд — это горизонтальный объект в таблице.

Столбец — это вертикальный объект в таблице, который содержит всю информацию. связанный с определенным полем в таблице.



Масштаб и чертежи в масштабе

Как увеличить или уменьшить масштаб чертежа

Давайте посмотрим, как преобразовать масштабный чертеж в другой масштаб. Вы можете подумать об изменении масштаба чертежа на десятичный или процентный коэффициент.Например, представим, что у нас есть рисунок в масштабе 1:50, но мы хотим изменить масштаб, чтобы показать этот рисунок в масштабе 1: 200. Рисунок в масштабе 1: 200 в 4 раза больше, чем рисунок в масштабе 1:50, поэтому нам нужно увеличить размер рисунка в 4 раза. В таблице ниже показаны различные масштабные коэффициенты, необходимые для преобразования масштаба вверх или вниз.

Таблица: преобразование шкалы вверх или вниз

Возможность масштабирования чертежей вверх и вниз с использованием процентов также стала очень полезной.Работая в Adobe (Photoshop, InDesign и т. Д.), Вы обнаружите, что можете регулировать размер объекта в процентах, что отлично, если вы хотите точно масштабировать рисунок вверх или вниз при работе в Photoshop, сохраняя точный масштаб.

Предположим, вы работаете над рисунком, который вы импортировали в документ Photoshop формата A4. Чертеж, который вы импортировали, не совсем соответствует его текущему масштабу 1:50, поэтому вам нужно будет уменьшить масштаб, чтобы втиснуть изображение на страницу, сохраняя при этом точный масштаб.Используя приведенную ниже таблицу, мы видим, что для преобразования масштаба 1:50 до 1: 100 нам необходимо уменьшить рисунок на 50%. Для этого мы должны убедиться, что пропорции размеров изображения заблокированы, и перейти к вводу 50% в поле размера.

Очевидно, это простой пример, но вы поняли идею. В таблице ниже представлены основные проценты преобразования для масштабирования чертежа вверх или вниз с использованием стандартных метрических шкал.

Таблица: преобразование шкалы вверх или вниз

Шкала формата бумаги и увеличение

Теперь мы можем посмотреть на изменение шкалы размеров бумаги и увеличения.Бывают случаи, когда у вас может быть рисунок на листе бумаги формата A4, который вам нужно масштабировать, например, до листа формата A3. Представим, что вам нужно обвести этот рисунок, поэтому вы воспользуетесь копировальным аппаратом, чтобы масштабировать рисунок до необходимого размера.

Как преобразовать размеры бумаги?

Для преобразования формата бумаги вы можете использовать проценты, указанные в таблице ниже. Обратите внимание, что эти проценты не соответствуют масштабным коэффициентам. Таким образом, если вы точно масштабируете или увеличиваете размер бумаги, это не означает, что вы сохраните точный (или стандартный) масштаб чертежа.Итак, если вы хотите увеличить масштаб чертежа с помощью копировального аппарата, но хотите увеличить его до стандартного масштаба (например, 1:10), вы должны использовать процентные коэффициенты для преобразования масштаба. Если вы хотите изменить только размер бумаги, вы можете использовать конвертер размера бумаги. Я надеюсь, что в этом есть смысл.

Таблица: преобразование размеров бумаги и коэффициентов увеличения

Рисунков, таблиц и графиков. Рисунки Рисунок — иногда лучший способ показать детали.На рисунке можно показать то, чего вы не видите. –Пример: Вы.

Презентация на тему: «Рисунки, таблицы и графики. Рисунки. Иногда рисунок — лучший способ показать детали. Рисунок может показать то, что вы не видите. –Пример: Вы». — Стенограмма презентации:

1 Рисунки, таблицы и графики

2 Рисунки Рисунок — иногда лучший способ показать детали.На рисунке можно показать то, чего вы не видите. –Пример: вы не можете увидеть всю солнечную систему, но рисунок показывает, как она выглядит. Рисунок может показать вам скрытые детали. –Пример: круговорот воды.

3 Солнечная система

4

5 Чертежи Дизайнеры и архитекторы используют чертежи, чтобы показать, что находится внутри объекта или здания.Биологи используют рисунки, чтобы показать внутреннюю часть человеческого тела. –Показать расположение нервов.

6 Синий принт рубиновой туфельки


9 Определение таблиц и графиков: в таблицах и графиках используются числа для упорядоченного сравнения измерений с целью сбора и отображения данных. Таблица: отображает информацию в строках и столбцах, чтобы ее было легче читать и понимать.

11 График График используется для сбора, организации и обобщения данных в наглядном виде. Три распространенных типа графиков: –Line –Bar –Circle.

12 Линейный график Линейный график показывает взаимосвязь между двумя переменными. Одна переменная отображается на оси x, а другая — на оси y. Где две оси. Какие две переменные показаны? Что представляет собой линия?

Понимание визуальных презентаций

Здесь мы рассмотрим таблицы, интеллект-карты и четыре различных типа диаграмм: круговые диаграммы, столбчатые диаграммы, диаграммы Ганта, блок-схемы и графики.

A. Таблицы

Коллекцию цифр лучше всего передать с помощью таблиц.

Б. Круговая диаграмма

Статистические данные, представленные в процентах, часто представлены в виде так называемой круговой диаграммы, на которой весь круговой круг представляет собой 100%. Различия можно усилить, закрасив или закрасив различные сегменты пирога.

C. Столбчатые диаграммы

Горизонтальные стержни

Другой способ визуального представления данных — гистограммы. Чтобы отображать данные в виде гистограмм, гистограммы построены в масштабе и измерены от базовой линии, которая может быть горизонтальной или перпендикулярной.

Перпендикулярная гистограмма

Перпендикулярная гистограмма также является составной гистограммой, поскольку она включает в себя разбивку по отдельным продуктам в каждой полосе.

Диаграммы Д. Ганта

Разновидностью гистограммы является диаграмма Ганта, которая используется вместе с

процесс контроля в бизнесе. Это дает мгновенное визуальное сравнение ожидаемой и фактической производительности.

E. Графики

Наиболее распространенной формой визуального представления является граф. Графики двухмерные. По оси X записывается одно измерение, обычно измерение времени.По оси ординат записывается другой диапазон данных, который изменяется в зависимости от временного (или другого) ряда.

Преимущество всех этих схематических представлений в том, что они представляют данные в легко усваиваемой форме. Те, кто вовлечен в бизнес, должны иметь возможность интерпретировать данные, представленные им в любой форме.

f) Ментальная карта — это диаграмма, используемая для визуального выделения информации. Ментальная карта часто создается вокруг одного слова или текста, помещенного в центр, к которому добавляются связанные идеи, слова и концепции.Основные категории исходят из центрального узла, а меньшие категории являются подветвями более крупных ветвей. [1] Категории могут представлять слова, идеи, задачи или другие элементы, связанные с центральным ключевым словом или идеей.

Интеллектуальные карты можно рисовать вручную, например, в виде «черновых заметок» во время лекции или встречи, или в виде изображений более высокого качества, когда доступно больше времени. Проиллюстрирован пример приблизительной карты разума.

Ментальные карты считаются разновидностью паучьей диаграммы.Похожей концепцией 1970-х годов была «идея взрыва солнца».

g) Блок-схема — это тип диаграммы, представляющий алгоритм или процесс, показывающий шаги в виде блоков различного типа и их порядок, соединяющий их стрелками. Это схематическое [[представление знаний и рассуждения | представление решения данной проблемы. Операции процесса представлены в этих полях и строках]]; скорее, они подразумеваются последовательностью операций.Блок-схемы используются при анализе, проектировании, документировании или управлении процессом или программой в различных областях.

Блок-схема научного метода



Упражнение 2. а) Как называются эти визуальные эффекты на английском языке? Сопоставьте числа с описаниями. б) Какие из этих изображений вы бы использовали в своей исследовательской работе?

Упражнение 3.Эти глаголы используются для описания движения или тенденций. Поместите их в правильную категорию.

подниматься, снижаться, уменьшаться, удваиваться, падать, расширяться, падать, колебаться, спускаться, подниматься, расти, достигать минимума, увеличиваться, подниматься, погружаться, достигать максимума, восстанавливаться, оставаться стабильным, подниматься, стабилизироваться, оставаться тот же

вверх вниз Другое
Упражнение 4.Сопоставьте две части, чтобы составить предложения, используемые для обсуждения визуальных эффектов.
А теперь посмотрим a — показывает нашу выручку с 2012 года.
Черная линия дает нам j — следующая круговая диаграмма.
Каждая линия на графике указывает б — о том, как будет построено новое подразделение.
В правом верхнем углу c — обратите внимание на цифры в левой колонке.
График на следующем слайде d — можно посмотреть характеристики модели TP.
Теперь я хочу, чтобы ты взял e — показатели продаж VW Fox.
Перечислены названия новых моделей е — таблица справа.
Результаты теста можно посмотреть в г — смотрите следующий слайд.
Этот аспект проблемы проиллюстрирован в ч — объем производства другой продукции.
Я хочу тебя нарисовать i — сверху.

Упражнение 5. a) Эти выражения выделяют важную информацию наглядно. Завершите их следующими словами.

нас смотреть 1эта часть графика более подробно.
нам сосредоточить наше внимание 2 одна особенно важная особенность.
Id like вы должны думать 3Значение этой цифры здесь.
точка 4 одна или две интересные детали.
обратить ваше внимание 5 верхняя половина диаграммы.

b) Эти выражения комментируют важную информацию в визуальном элементе. Заполните их следующими словами:

Как бы то ни было Как бы то ни было
1 Вы видите, есть несколько неожиданных изменений
2 если вы посмотрите на него повнимательнее, вы заметите пару явных аномалий.
3 вы попытаетесь это объяснить, это очень плохие новости.
4 причины этого, основная тенденция очевидна.
5 с вашей точки зрения, это одни из наших лучших результатов за всю историю.
Упражнение 6. Расположите слова в правильном порядке, чтобы составить предложения с выражениями из этого блока.

1. На диаграмме процентная доля нашей доли пирога, которую показывает рынок

2. Путешествие в 2006 году в соответствии с расходами, поскольку резко возросло, необходимо изучить

3.

Оставить комментарий
